UM-79E0A Shimano Total σύστημα ηλεκτρικής ισχύος. Εγχειρίδιο χρήστη. Σειρά E7000. Πρωτότυπο οδηγιών χρήσης

Transcript

1 UM-79E0A Shimano Total σύστημα ηλεκτρικής ισχύος Εγχειρίδιο χρήστη Σειρά E7000 Πρωτότυπο οδηγιών χρήσης

2

3 ΠΕΡΙΕΧΟΜΕΝΑ ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ... 3 Greek Σημαντικές πληροφορίες για την ασφάλεια... 3 Για διασφάλιση της ασφάλειας... 3 Χαρακτηριστικά του SHIMANO STEPS Σειρά E Λειτουργία υποβοήθησης...8 Ξεκίνημα του STEPS... 9 Ονομασίες εξαρτημάτων Προδιαγραφές Φόρτιση της μπαταρίας Σχετικά με τη λυχνία LED φορτιστή...17 Σχετικά με τις λυχνίες LED της μπαταρίας...17 Χειρισμός και φόρτιση της μπαταρίας...18 Εγκατάσταση / αφαίρεση της μπαταρίας...19 Λειτουργία...23 Ενεργοποίηση/Απενεργοποίηση...23 Βασική λειτουργία...25 Αρχική οθόνη υπολογιστή ποδηλάτου...27 Αλλαγή λειτουργίας υποβοήθησης...29 Αλλαγή στη λειτουργία [WALK] (λειτουργία υποβοήθησης βαδίσματος)...30 Οθόνη τρέχουσας ταχύτητας και δεδομένων διαδρομής (SC-E7000)...31 Αλλαγή μεταξύ των εμφανιζόμενων δεδομένων διαδρομής...31 Σχετικά με τα μενού ρυθμίσεων Πρόσβαση στο μενού ρυθμίσεων...33 Εκκαθάριση...34 Ρολόι...35 Φως...36 Μπιπ...37 Μονάδα...38 Γλώσσα...39 Χρώμα γραμματοσειράς...40 Ρύθμιση...40 Επαναφορά προστασίας πίσω εκτροχιαστή

4 Έξοδος...41 Ρυθμίσεις (EW-EN100) Επαναφορά προστασίας πίσω εκτροχιαστή...42 Ρύθμιση...42 Σύνδεση και επικοινωνία με συσκευές Σχετικά με τις ασύρματες λειτουργίες...44 Αντιμετώπιση προβλημάτων Ενδείξεις σφάλματος στη λυχνία LED της μπαταρίας...45 Μηνύματα σφάλματος στον υπολογιστή ποδηλάτου...46 Αντιμετώπιση προβλημάτων

5 Εγχειρίδια χρήστη σε άλλες γλώσσες είναι διαθέσιμα στη διεύθυνση: ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ Για πληροφορίες σχετικές με την εγκατάσταση και τη ρύθμιση των προϊόντων που δεν περιλαμβάνονται στο εγχειρίδιο χρήστη, επικοινωνήστε με το κατάστημα αγοράς ή με έναν μεταπωλητή ποδηλάτων. Στον ιστότοπό μας ( υπάρχει διαθέσιμο εγχειρίδιο αντιπροσώπου για επαγγελματίες και έμπειρους τεχνικούς ποδηλάτων. Μην αποσυναρμολογήσετε και μην τροποποιήσετε αυτό το προϊόν. Χρησιμοποιήστε το προϊόν σύμφωνα με τους τοπικούς νόμους και κανονισμούς. Το λεκτικό σήμα και τα λογότυπα Bluetooth αποτελούν σήματα κατατεθέντα της Bluetooth SIG, Inc. και οποιαδήποτε χρήση τους από τη SHIMANO INC. πραγματοποιείται βάσει άδειας. Λοιπά εμπορικά σήματα και εμπορικές ονομασίες ανήκουν στους αντίστοιχους ιδιοκτήτες τους. Για λόγους ασφαλείας, πριν από τη χρήση, διαβάστε προσεκτικά το παρόν εγχειρίδιο χρήστη και ακολουθήστε τις οδηγίες για σωστή χρήση. Μην τοποθετείτε την μπαταρία σε γλυκό ή θαλασσινό νερό και μην αφήσετε να βραχούν οι ακροδέκτες της μπαταρίας. Εάν δεν το κάνετε μπορεί να προκληθεί υπερθέρμανση, έκρηξη ή ανάφλεξη της μπαταρίας. Χρησιμοποιήστε τον καθορισμένο φορτιστή της SHIMANO και τηρείτε τις συνθήκες φόρτισης που υποδεικνύονται για τη φόρτιση της εν λόγω μπαταρίας. Διαφορετικά μπορεί να προκληθεί υπερθέρμανση, έκρηξη ή ανάφλεξη της μπαταρίας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για διασφάλιση της ασφαλούς ποδηλασίας Μην αποσπάτε την προσοχή σας στην οθόνη του υπολογιστή ποδηλάτου κατά την ποδηλασία, διαφορετικά μπορεί να προκύψουν ατυχήματα. Βεβαιωθείτε ότι οι τροχοί είναι σωστά τοποθετημένοι στο ποδήλατο πριν αρχίσετε την ποδηλασία. Εάν οι τροχοί δεν έχουν τοποθετηθεί σωστά, το ποδήλατο μπορεί να πέσει και να προκληθεί σοβαρός τραυματισμός. Εάν χρησιμοποιείτε ένα ηλεκτρικά υποβοηθούμενο ποδήλατο, βεβαιωθείτε ότι είστε πλήρως εξοικειωμένοι με τα χαρακτηριστικά εκκίνησης του ποδηλάτου πριν το οδηγήσετε σε δρόμους με πολλές λωρίδες οχημάτων και διαβάσεις πεζών. Εάν το ποδήλατο ξεκινήσει απότομα, μπορεί να προκληθούν ατυχήματα. Ελέγξτε ότι τα φώτα του ποδηλάτου ανάβουν πριν από την ποδηλασία το βράδυ. Σημαντικές πληροφορίες για την ασφάλεια Για πληροφορίες αντικατάστασης, απευθυνθείτε στο κατάστημα αγοράς ή σε έναν μεταπωλητή ποδηλάτων. Βεβαιωθείτε ότι τηρείτε τα ακόλουθα, προκειμένου να αποφευχθούν εγκαύματα ή άλλοι τραυματισμοί από διαρροές υγρών, υπερθέρμανση, πυρκαγιά ή εκρήξεις. Για διασφάλιση της ασφάλειας ΚΙΝΔΥΝΟΣ Χειρισμός της μπαταρίας Μην παραμορφώνετε, τροποποιείτε, αποσυναρμολογείτε ή κάνετε συγκόλληση με καλάι απευθείας στην μπαταρία. Εάν το κάνετε, μπορεί να προκληθεί διαρροή, υπερθέρμανση, έκρηξη ή ανάφλεξη της μπαταρίας. Μην αφήνετε την μπαταρία κοντά σε πηγές θερμότητας, όπως θερμάστρες. Μην θερμαίνετε ή πετάτε σε φωτιά την μπαταρία. Κάτι τέτοιο μπορεί να προκαλέσει έκρηξη ή ανάφλεξη της μπαταρίας. Μην εκθέτετε την μπαταρία σε ισχυρά χτυπήματα και μην την πετάτε. Εάν παραλείψετε να συμμορφωθείτε με αυτή την οδηγία, μπορεί να προκύψει υπερθέρμανση, έκρηξη ή φωτιά. 3 Ασφαλής χρήση του προϊόντος Βεβαιωθείτε ότι αφαιρέσατε την μπαταρία και το καλώδιο φόρτισης πριν συνδέσετε καλώδια ή τοποθετήσετε εξαρτήματα στο ποδήλατο. Διαφορετικά, μπορεί να προκληθεί ηλεκτροπληξία. Κατά τη φόρτιση της μπαταρίας ενώ είναι τοποθετημένη στο ποδήλατο, μην μετακινείτε το ποδήλατο. Το βύσμα του φορτιστή μπαταρίας μπορεί να χαλαρώσει και να μην έχει μπει τέρμα στην πρίζα, με αποτέλεσμα τον κίνδυνο πυρκαγιάς. Μην αγγίζετε κατά λάθος τη μονάδα κίνησης όταν έχει χρησιμοποιηθεί συνεχόμενα για μεγάλο χρονικό διάστημα. Η επιφάνεια της μονάδας κίνησης ζεσταίνεται και μπορεί να προκαλέσει εγκαύματα. Κατά την εγκατάσταση αυτού του προϊόντος, φροντίστε να ακολουθείτε τις οδηγίες που δίνονται στο εγχειρίδιο χρήστη. Επιπλέον, συνιστάται να χρησιμοποιείτε μόνο γνήσια ανταλλακτικά SHIMANO σε αυτές τις περιστάσεις. Εάν αφήσετε χαλαρά βίδες και παξιμάδια ή το προϊόν έχει υποστεί ζημιά, το ποδήλατο μπορεί να πέσει ξαφνικά και να προκληθεί σοβαρός τραυματισμός. Μην αποσυναρμολογείτε το προϊόν. Η αποσυναρμολόγηση μπορεί να προκαλέσει τραυματισμό σε άτομα. Αφού διαβάσετε προσεκτικά το εγχειρίδιο χρήστη, φυλάξτε το σε ασφαλές μέρος για μελλοντική χρήση.

6 Χειρισμός της μπαταρίας Εάν οποιαδήποτε διαρροή υγρού από την μπαταρία μπει στα μάτια σας, ξεπλύνετε αμέσως σχολαστικά την προσβεβλημένη περιοχή με καθαρό νερό, όπως νερό της βρύσης, χωρίς να τρίψετε τα μάτια σας και αναζητήστε αμέσως ιατρική βοήθεια. Εάν δεν το κάνετε, το υγρό μπαταρίας μπορεί να βλάψει τα μάτια σας. Μην επαναφορτίζετε την μπαταρία σε χώρους με υψηλή υγρασία ή σε εξωτερικούς χώρους. Κάτι τέτοιο μπορεί να οδηγήσει σε ηλεκτροπληξία. Μην εισάγετε ή αφαιρείτε το βύσμα ενώ είναι βρεγμένο. Εάν παραλείψετε να συμμορφωθείτε με αυτή την οδηγία, μπορεί να προκύψει ηλεκτροπληξία. Εάν υπάρχει διαρροή νερού από το βύσμα, στεγνώστε το σχολαστικά πριν το τοποθετήσετε. Εάν η μπαταρία δεν έχει φορτιστεί πλήρως ακόμη και μετά τον ενδεικνυόμενο χρόνο φόρτισης, αποσυνδέστε αμέσως την μπαταρία από την πρίζα και επικοινωνήστε με το κατάστημα αγοράς. Εάν δεν το κάνετε μπορεί να προκληθεί υπερθέρμανση, έκρηξη ή ανάφλεξη της μπαταρίας. Μην χρησιμοποιείτε την μπαταρία εάν έχει εμφανείς γρατσουνιές ή άλλες εξωτερικές ζημιές. Κάτι τέτοιο μπορεί να προκαλέσει έκρηξη, υπερθέρμανση ή προβλήματα με τη λειτουργία. Το εύρος των θερμοκρασιών λειτουργίας της μπαταρίας δίνεται παρακάτω. Μην χρησιμοποιείτε τη μπαταρία σε θερμοκρασίες εκτός αυτού του εύρους. Εάν η μπαταρία χρησιμοποιείται ή αποθηκεύεται σε θερμοκρασίες που είναι έξω από αυτές τις περιοχές τιμών, μπορεί να προκύψουν πυρκαγιά, τραυματισμός ή προβλήματα λειτουργίας. 1. Κατά την αποφόρτιση: -10 C - 50 C 2. Κατά τη φόρτιση: 0 C - 40 C Καθαρισμός Η συχνότητα της συντήρησης ποικίλλει ανάλογα με τις συνθήκες ποδηλασίας. Καθαρίζετε περιοδικά την αλυσίδα χρησιμοποιώντας κατάλληλο καθαριστικό αλυσίδας. Μην χρησιμοποιείτε αλκαλικά ή όξινα καθαριστικά για την αφαίρεση σκουριάς κάτω από οποιεσδήποτε συνθήκες. Εάν χρησιμοποιηθούν οι εν λόγω ουσίες καθαρισμού, μπορεί να καταστραφεί η αλυσίδα και να προκληθεί σοβαρός τραυματισμός. ΠΡΟΣΟΧΗ Για διασφάλιση της ασφαλούς ποδηλασίας Τηρείτε τις οδηγίες στο εγχειρίδιο χρήστη για το ποδήλατο, για να οδηγείτε με ασφάλεια. Ασφαλής χρήση του προϊόντος Ελέγχετε περιοδικά τον φορτιστή της μπαταρίας και τον αντάπτορα, ειδικά το ηλεκτρικό καλώδιο, το βύσμα και το περίβλημα, για τυχόν ζημιά. Εάν ο φορτιστής ή ο αντάπτορας έχει βλάβη, μην τον χρησιμοποιήσετε μέχρι να επισκευαστεί. Αυτή η συσκευή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες, ή έλλειψη εμπειρίας και γνώσης, εκτός εάν αυτά επιβλέπονται ή έχουν εκπαιδευτεί σχετικά με τη χρήση της συσκευής από άτομο υπεύθυνο για την ασφάλειά τους. Μην αφήνετε παιδιά να παίζουν κοντά στο προϊόν. 4 Χειρισμός της μπαταρίας Μην αφήνετε την μπαταρία σε σημεία που εκτίθενται σε άμεσο ηλιακό φως, μέσα σε όχημα σε μια ζεστή ημέρα ή σε άλλα ζεστά σημεία. Αυτό μπορεί να οδηγήσει σε διαρροή από τη μπαταρία. Εάν διαρρεύσει οποιοδήποτε υγρό και έρθει σε επαφή με το δέρμα ή τα ρούχα σας, ξεπλύνετε αμέσως με καθαρό νερό. Το υγρό της διαρροής μπορεί να είναι επιβλαβές για το δέρμα σας. Αποθηκεύστε την μπαταρία σε ασφαλές μέρος μακριά από παιδιά και κατοικίδια ζώα. Καθαρισμός Εάν προκύψει οποιαδήποτε δυσλειτουργία ή άλλα προβλήματα, επικοινωνήστε με το κατάστημα αγοράς. Ποτέ μην προσπαθήσετε να τροποποιήσετε το σύστημα μόνοι σας, καθώς μπορεί να προκληθούν προβλήματα με τη λειτουργία του συστήματος. ΣΗΜΕΙΩΣΗ Ασφαλής χρήση του προϊόντος Βεβαιωθείτε ότι τοποθετείτε καλύμματα στις υποδοχές που δεν χρησιμοποιούνται. Για την εγκατάσταση και ρύθμιση του προϊόντος, συμβουλευτείτε έναν αντιπρόσωπο. Το προϊόν έχει σχεδιαστεί για να είναι πλήρως αδιάβροχο ώστε να αντέχει σε υγρές καιρικές συνθήκες ποδηλασίας. Ωστόσο, μην το τοποθετείτε σκόπιμα σε νερό. Μην καθαρίζετε το ποδήλατο σε πλυντήριο υψηλής πίεσης. Εάν μπει νερό σε οποιοδήποτε από τα εξαρτήματα, μπορεί να προκύψουν προβλήματα λειτουργίας ή σκουριά. Μην γυρίζετε το ποδήλατο ανάποδα. Ο υπολογιστής ποδηλάτου ή ο διακόπτης αλλαγής ταχυτήτων μπορεί να υποστούν ζημιά. Χειριστείτε προσεκτικά το προϊόν και αποφύγετε την έκθεσή του σε οποιοδήποτε ισχυρό χτύπημα. Παρά το γεγονός ότι το ποδήλατο εξακολουθεί να λειτουργεί ως ένα κανονικό ποδήλατο, ακόμη και όταν αφαιρεθεί η μπαταρία, το φως δεν ανάβει εάν είναι συνδεδεμένο με το σύστημα ηλεκτρικής ισχύος. Θα πρέπει να γνωρίζετε ότι η χρήση του ποδηλάτου υπό αυτές τις συνθήκες θα πρέπει να θεωρείται ως παράβαση των νόμων οδικής κυκλοφορίας στη Γερμανία. Κατά τη φόρτιση της μπαταρίας ενώ είναι τοποθετημένη στο ποδήλατο, πρέπει να προσέχετε τα παρακάτω: -- Κατά τη φόρτιση, βεβαιωθείτε ότι δεν υπάρχει νερό στη θύρα φόρτισης ή στο βύσμα του φορτιστή. -- Βεβαιωθείτε ότι η μπαταρία είναι ασφαλισμένη στη βάση της πριν τη φόρτιση. -- Μην αφαιρείτε την μπαταρία από τη βάση της κατά τη φόρτιση. -- Μην οδηγείτε το ποδήλατο με τον φορτιστή τοποθετημένο. -- Κλείστε το κάλυμμα της θύρας φόρτισης όταν δεν φορτίζετε.

7 Χειρισμός της μπαταρίας Όταν μεταφέρετε ένα ποδήλατο με υποβοήθηση με το αυτοκίνητο, αφαιρέστε την μπαταρία από το ποδήλατο και τοποθετήστε το ποδήλατο σε μια σταθερή επιφάνεια στο αυτοκίνητο. Πριν συνδέσετε την μπαταρία, βεβαιωθείτε ότι δεν έχουν συσσωρευτεί νερό ή βρωμιά στην υποδοχή όπου θα συνδεθεί η μπαταρία. Συνιστάται η χρήση αυθεντικής μπαταρίας SHIMANO. Εάν χρησιμοποιήσετε μπαταρία άλλου κατασκευαστή, φροντίστε να διαβάσετε προσεκτικά το εγχειρίδιο οδηγιών για την μπαταρία προτού τη χρησιμοποιήσετε. Πληροφορίες απόρριψης για τις χώρες εκτός της Ευρωπαϊκής Ένωσης Το σύμβολο αυτό ισχύει μόνο εντός της Ευρωπαϊκής Ένωσης. Ακολουθήστε τους τοπικούς κανονισμούς κατά την απόρριψη των χρησιμοποιημένων μπαταριών. Εάν δεν είστε σίγουροι, απευθυνθείτε στο κατάστημα αγοράς ή σε έναν μεταπωλητή ποδηλάτων. Σύνδεση και επικοινωνία με το PC Μπορείτε να χρησιμοποιείτε μια συσκευή σύνδεσης PC για να συνδέσετε ένα PC στο ποδήλατο (σύστημα ή εξαρτήματα) και το E-TUBE PROJECT για να πραγματοποιήσετε εργασίες όπως η εξατομίκευση μεμονωμένων εξαρτημάτων ή ολόκληρου του συστήματος και η αναβάθμιση του firmware. Συσκευή σύνδεσης PC: SM-PCE1/SM-PCE02 E-TUBE PROJECT: Εφαρμογή PC Firmware: Το λογισμικό σε κάθε εξάρτημα Καθαρισμός Ο αριθμός που βρίσκεται στο κλειδί της βάσης της μπαταρίας είναι απαραίτητος για να αγοράσετε αντικλείδια. Φυλάξτε τον σε ασφαλές μέρος. Υπάρχει χώρος να σημειώσετε τον αριθμό κλειδιού στο οπισθόφυλλο του παρόντος εγχειριδίου χρήστη. Σημειώστε τον αριθμό κλειδιού για να τον έχετε και για μελλοντική χρήση. Επικοινωνήστε με το κατάστημα αγοράς για ενημερώσεις του λογισμικού του προϊόντος. Οι πιο ενημερωμένες πληροφορίες είναι διαθέσιμες στον διαδικτυακό τόπο της SHIMANO. Για λεπτομέρειες, ανατρέξτε στην ενότητα «Σύνδεση και επικοινωνία με συσκευές». Μην χρησιμοποιείτε διαλυτικό ή άλλους διαλύτες για να καθαρίσετε οποιοδήποτε από τα προϊόντα. Τέτοιες ουσίες μπορεί να προκαλέσουν ζημιά στις επιφάνειες. Θα πρέπει να πλένετε τακτικά τους δίσκους ανάπτυξης με ουδέτερο απορρυπαντικό. Επιπλέον, ο καθαρισμός της αλυσίδας με ουδέτερο απορρυπαντικό και η λίπανσή της είναι ένας αποτελεσματικός τρόπος για την αύξηση του ωφέλιμου χρόνου ζωής των δίσκων ανάπτυξης και της αλυσίδας. Χρησιμοποιήστε ένα υγρό πανί, καλά στυμμένο, όταν καθαρίζετε την μπαταρία και το πλαστικό κάλυμμα. Για οποιαδήποτε απορία σχετικά με τον χειρισμό και τη συντήρηση, επικοινωνήστε με το κατάστημα αγοράς. Τα προϊόντα δεν καλύπτονται με εγγύηση για φυσική φθορά και αλλοίωση από τη συνήθη χρήση και το πέρασμα του χρόνου. Υποβοήθηση Εάν οι ρυθμίσεις δεν είναι σωστές, για παράδειγμα, εάν η τάση της αλυσίδας είναι πολύ σφιχτή, μπορεί να μην επιτευχθεί η κατάλληλη υποβοήθηση. Εάν συμβεί αυτό, επικοινωνήστε με το κατάστημα αγοράς. Σύνδεση και επικοινωνία με smartphone ή tablet Είναι δυνατή η εξατομίκευση μεμονωμένων εξαρτημάτων ή του συστήματος, καθώς και η αναβάθμιση του firmware, χρησιμοποιώντας το E-TUBE PROJECT για συσκευές smartphone/tablet μετά τη σύνδεση του ποδηλάτου (σύστημα ή εξαρτήματα) σε ένα smartphone ή tablet μέσω Bluetooth LE. E-TUBE PROJECT: Εφαρμογή για smartphone/tablet Firmware: Το λογισμικό σε κάθε εξάρτημα 5

8 Ετικέτα Μερικές από τις σημαντικές πληροφορίες που περιέχονται σε αυτό το εγχειρίδιο χρήστη αναφέρονται επίσης και στην ετικέτα του φορτιστή της μπαταρίας. 6

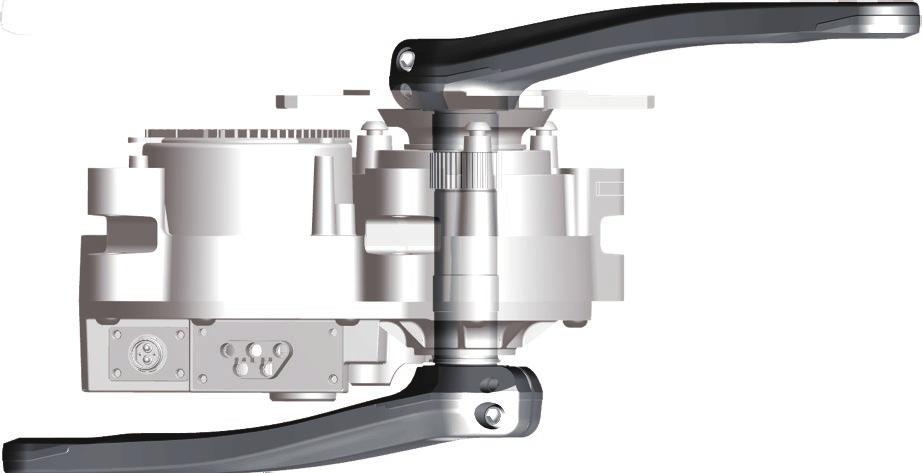

9 Χαρακτηριστικά του SHIMANO STEPS Σειρά E7000 Εξαρτήματα υποβοήθησης του high-end ποδηλάτου βουνού (ΜΤΒ). Ισχυρή προώθηση και αθόρυβη μονάδα κίνησης. Ομαλή και φυσική ηλεκτρική υποβοήθηση και ποδηλατική εμπειρία. Υποστήριξη άριστου σχεδιασμού ανάρτησης χάρη στη συμπαγή δομή της μονάδας κίνησης. Σκελετός με κοντύτερο κάτω ψαλίδι που παρέχει στον οδηγό καλύτερο χειρισμό. Ηλεκτρική υποβοήθηση που σταματά ταυτόχρονα με το σταμάτημα του πεντάλ από τον οδηγό. Γρήγορη επανεκκίνηση της υποβοήθησης με την ποδηλάτηση από τον οδηγό. Ηλεκτρικά υποβοηθούμενο σύστημα που συντονίζεται και εναρμονίζεται με τον ανθρώπινο χειρισμό. Ανώτερη απόδοση ελέγχου που διευκολύνει την άνετη οδήγηση σε ορεινούς δρόμους. Αποτελεσματική ποδηλάτηση ακόμα κι όταν σταματά η ηλεκτρική υποβοήθηση. Εύχρηστο σύστημα του διακόπτη υποβοήθησης, εργονομικά σχεδιασμένο. Υπολογιστής ποδηλάτου που είναι συμπαγής χωρίς απώλεια ορατής ευκρίνειας και που παρέχει λεπτομερή δεδομένα διαδρομής βάσει χρωματικής αναγνώρισης. Συντελεστής Q που συγκρίνεται με τα ποδήλατα βουνού και μειώνει το βάρος στα πόδια σύμφωνα με τις εμπειρίες των οδηγών MTB. Προαιρετικό προστατευτικό αλυσίδας που παρέχει υποστήριξη σε δυσχερείς συνθήκες οδήγησης. Μπαταρία μεγάλης χωρητικότητας που σας δίνει τη δυνατότητα να απολαμβάνετε μακρινές διαδρομές. Έξυπνη υποβοήθηση βαδίσματος με SEIS RD που παρέχει ισχυρή υποβοήθηση όταν βαδίζετε με το ποδήλατο σε ανώμαλο έδαφος όπως βραχώδεις περιοχές. * Η χρήση της λειτουργίας υποβοήθησης βαδίσματος ενδέχεται να μην είναι δυνατή σε ορισμένες περιοχές. Συντελεστής Q 7

10 Λειτουργία υποβοήθησης Μπορείτε να επιλέξετε μια λειτουργία υποβοήθησης για κάθε συγκεκριμένη περίσταση. [BOOST] [TRAIL] [ECO] Απότομες πλαγιές και απόκρημνοι ορεινοί δρόμοι Ελαφρά ανηφορικές κλίσεις ή επίπεδο έδαφος Ποδηλασία σε επίπεδο έδαφος για μεγάλες αποστάσεις Επίπεδα γήπεδα με σηματοδότες Όταν η στάθμη της μπαταρίας είναι χαμηλή, το επίπεδο της υποβοήθησης μειώνεται για να αυξηθεί η εμβέλεια διαδρομής. [OFF] Όταν δεν χρειάζεστε ηλεκτρική υποβοήθηση. Όταν σας ανησυχεί η υπολειπόμενη ισχύς της μπαταρίας. [WALK] Αυτή η λειτουργία είναι χρήσιμη όταν περπατάτε με το E-BIKE, για να ανεβείτε δρόμο με κλίση ή όταν περπατάτε με το ποδήλατο σε ανώμαλο έδαφος όπως σε βραχώδεις περιοχές. Η λειτουργία έξυπνης υποβοήθησης βαδίσματος ενεργοποιείται όταν συνδέεται ένα ηλεκτρονικό σύστημα αλλαγής ταχυτήτων. Έξυπνη υποβοήθηση βαδίσματος: Δημιουργεί υψηλή ροπή. Γρήγορη υποβοήθηση βαδίσματος: Ξεκινά αμέσως αφού πατήσετε τον διακόπτη. * Η χρήση της λειτουργίας υποβοήθησης βαδίσματος ενδέχεται να μην είναι δυνατή σε ορισμένες περιοχές. 8

11 Ξεκίνημα του STEPS 1. Φορτίστε την μπαταρία. Είναι δυνατή η φόρτιση της μπαταρίας ακόμη και όταν είναι τοποθετημένη στο ποδήλατο. Για λεπτομέρειες, ανατρέξτε στην ενότητα «Φόρτιση της μπαταρίας ενώ είναι τοποθετημένη στο ποδήλατο». <Μπαταρία τύπου τοποθέτησης στον κάτω σωλήνα> Παράδειγμα: BT-E Αναμμένη <Ενσωματωμένη μπαταρία> BT-E Αναμμένη 3 Αναμμένη σταθερά Αναβοσβήνει Φόρτιση Σφάλμα φόρτισης 9

12 2. Ενεργοποιήστε την παροχή ισχύος. Για να απενεργοποιήσετε την παροχή ισχύος, επαναλάβετε αυτή τη διαδικασία. <Μπαταρία τύπου τοποθέτησης στον κάτω σωλήνα> BT-E8010/BT-E8014 <Ενσωματωμένη μπαταρία> ΣΗΜΕΙΩΣΗ Όταν ενεργοποιείτε/απενεργοποιείτε την παροχή ισχύος, μην τοποθετείτε το πόδι σας στο πεντάλ. 10

13 3. Επιλέξτε τη λειτουργία υποβοήθησης που προτιμάτε. Το ποδήλατο διαθέτει είτε το SC-E7000 είτε το EW-EN100. * Όταν η παροχή ισχύος είναι ενεργοποιημένη, η λειτουργία υποβοήθησης ορίζεται σε [OFF]. < SC-E7000 > Εμφάνιση λειτουργίας υποβοήθησης X Y [BOOST] X Y [TRAIL] [ECO] [OFF] [WALK] Παρατεταμένο πάτημα του Υ Σύντομο πάτημα του Χ < EW-EN100 > Λυχνία LED (εσωτερική πλευρά) Κουμπί * Για αλλαγή στη λειτουργία υποβοήθησης [WALK], πρέπει να χρησιμοποιήσετε τον παραπάνω διακόπτη υποβοήθησης. Ενδείξεις λυχνίας LED (εσωτερική πλευρά) ΣΒΗΣΤΗ Αναμμένη με ανοιχτό μπλε Αναμμένη με πράσινο Αναμμένη με κίτρινο ΣΒΗΣΤΗ Λειτουργία υποβοήθησης [OFF] [ECO] [TRAIL] [BOOST] [OFF] Κουμπί πίεσης 4. Ανεβείτε στο ποδήλατο. Η υποβοήθηση θα ξεκινήσει μόλις αρχίσετε να κάνετε πετάλι. ΠΡΟΣΟΧΗ Πριν από την ποδηλασία, ελέγξτε το σύστημα πέδησης του ποδηλάτου σας και τον τρόπο χειρισμού του. 5. Απενεργοποιήστε την παροχή ισχύος. Έναρξη υποβοήθησης 11

14 Ονομασίες εξαρτημάτων (C) (I) (D) (E) (B) (G) (H) (A) (A) Υπολογιστής ποδηλάτου/ζεύξη [Α]: SC-E7000 EW-EN100 (B) Διακόπτης υποβοήθησης: SW-E7000 SW-M8050 (C) Μονάδα κίνησης: DU-E7000 (D) Μπαταρία (εξωτερικού τύπου)/ Βάση μπαταρίας (εξωτερικού τύπου): BT-E8010 BT-E8014 BM-E8010 (E) Φορτιστής μπαταρίας: EC-E6000 EC-E6002+SM-BCC1 (F) Μπαταρία (ενσωματωμένου τύπου)/βάση μπαταρίας (ενσωματωμένου τύπου): BT-E8020 BM-E8020 (G) E-TUBE(EW-SD50) (F) Όταν χρησιμοποιείτε ηλεκτρονική αλλαγή ταχυτήτων (H) Διακόπτης αλλαγής ταχυτήτων: SW-E7000 SW-M8050 (I) Πίσω εκτροχιαστής (DI2): RD-M

15 Προδιαγραφές Εύρος θερμοκρασίας λειτουργίας: Κατά την αποφόρτιση C Τύπος μπαταρίας Μπαταρία ιόντων λιθίου Εύρος θερμοκρασίας λειτουργίας: Κατά τη φόρτιση 0-40 C Ονομαστική χωρητικότητα Ανατρέξτε στο εγχειρίδιο χρήστη για την μπαταρία. Για τις πιο πρόσφατες πληροφορίες σχετικά με τα εγχειρίδια, δείτε τον διαδικτυακό τόπο ( Θερμοκρασία αποθήκευσης Θερμοκρασία αποθήκευσης (μπαταρία) C Διαβαθμισμένη τάση 36 V DC C Τύπος μονάδας κίνησης Κεντρική Τάση φόρτισης V AC Τύπος κινητήρα Χωρίς ψήκτρες DC Ανατρέξτε στο εγχειρίδιο χρήστη για την μπαταρία. Για τις πιο Χρόνος φόρτισης πρόσφατες πληροφορίες σχετικά με τα εγχειρίδια, δείτε τον διαδικτυακό τόπο ( Διαβαθμισμένη ισχύς μονάδας κίνησης 250 W * Η μέγιστη ταχύτητα μέχρι την οποία παρέχεται υποβοήθηση καθορίζεται από τον κατασκευαστή και εξαρτάται από το που πρόκειται να χρησιμοποιηθεί το ποδήλατο. 13

16 Φόρτιση της μπαταρίας Δεν μπορείτε να χρησιμοποιήσετε την μπαταρία αμέσως μετά την αποστολή της. Εάν το ποδήλατο είναι αποθηκευμένο για μεγάλο χρονικό διάστημα, αμέσως μετά την αγορά, πρέπει να φορτίσετε την μπαταρία πριν χρησιμοποιήσετε το ποδήλατο. Όταν η μπαταρία φορτιστεί, αρχίζει να αδειάζει. Η μπαταρία μπορεί να χρησιμοποιηθεί αφού φορτιστεί με τον ειδικό φορτιστή. Φροντίστε να τη φορτίσετε πριν από τη χρήση. Η μπαταρία μπορεί να χρησιμοποιηθεί όταν το LED είναι αναμμένο σταθερά. Ο χρόνος φόρτισης διαφέρει ανάλογα με τη στάθμη της μπαταρίας και τον φορτιστή μπαταρίας που χρησιμοποιείται. Ανατρέξτε στο εγχειρίδιο χρήστη του φορτιστή μπαταρίας σχετικά με τον ενδεικνυόμενο χρόνο φόρτισης. Συνιστάται η χρήση αυθεντικής μπαταρίας SHIMANO. Εάν χρησιμοποιήσετε μπαταρία άλλου κατασκευαστή, φροντίστε να διαβάσετε προσεκτικά το εγχειρίδιο οδηγιών για την μπαταρία προτού τη χρησιμοποιήσετε. Συνδεθείτε στο E-TUBE PROJECT και κάντε κλικ στο [Connection check] για να επιβεβαιώσετε εάν η χρησιμοποιούμενη μπαταρία είναι αυθεντική της SHIMANO ή κάποιας άλλης εταιρίας. ΚΙΝΔΥΝΟΣ Χρησιμοποιήστε τον καθορισμένο φορτιστή της SHIMANO και τηρείτε τις συνθήκες φόρτισης που υποδεικνύονται για τη φόρτιση της εν λόγω μπαταρίας. Διαφορετικά μπορεί να προκληθεί υπερθέρμανση, έκρηξη ή ανάφλεξη της μπαταρίας. ΠΡΟΣΟΧΗ Κατά την αφαίρεση του βύσματος του φορτιστή μπαταρίας από την πρίζα ή του βύσματος φόρτισης από την μπαταρία, μην τραβάτε από το καλώδιο. Κατά τη φόρτιση της μπαταρίας ενώ είναι τοποθετημένη στο ποδήλατο, πρέπει να είστε προσεκτικοί να μην σκοντάψετε πάνω στο ηλεκτρικό καλώδιο φορτιστή ή να μην πιαστεί κάτι σε αυτό. Αυτό μπορεί να οδηγήσει σε τραυματισμό ή να προκαλέσει πτώση του ποδηλάτου, με επακόλουθη βλάβη των εξαρτημάτων. 14

17 Όταν φορτίζετε την μπαταρία μεμονωμένα 1. Συνδέστε το βύσμα του φορτιστή μπαταρίας στην πρίζα. 2. Εισαγάγετε το βύσμα φόρτισης στη θύρα φόρτισης της μπαταρίας. Φορτίστε την μπαταρία σε μια επίπεδη επιφάνεια σε εσωτερικό χώρο. BT-E8010/BT-E8014 Μπαταρία Θύρα φόρτισης Βύσμα φόρτισης BT-E8020 Βύσμα φόρτισης Μπαταρία Θύρα φόρτισης 15

18 Φόρτιση της μπαταρίας ενώ είναι εγκατεστημένη πάνω στο ποδήλατο 1. Βάλτε το βύσμα του φορτιστή μπαταρίας στην πρίζα. 2. Εισαγάγετε το βύσμα φόρτισης στη θύρα φόρτισης στη βάση της μπαταρίας ή στην μπαταρία. * Τοποθετήστε το κύριο σώμα του φορτιστή μπαταρίας σε μια σταθερή επιφάνεια, όπως το πάτωμα, πριν από τη φόρτιση. * Σταθεροποιήστε το ποδήλατο για να διασφαλίσετε ότι δεν θα πέσει κατά τη διάρκεια της φόρτισης. BT-E8010/BT-E8014 BT-E8020 Θύρα φόρτισης Μπαταρία Θύρα φόρτισης Βύσμα φόρτισης Βύσμα φόρτισης Μπαταρία 16

19 Σχετικά με τη λυχνία LED φορτιστή Αφού αρχίσει η φόρτιση, η λυχνία LED του φορτιστή ανάβει. EC-E6000 Σταθερά αναμμένη Φόρτιση Λυχνία LED φορτιστή Αναβοσβήνει Σφάλμα φόρτισης Σβηστή Αποσυνδεδεμένη μπαταρία EC-E6002 Λυχνία LED φορτιστή Σχετικά με τις λυχνίες LED της μπαταρίας Μπορείτε να ελέγξετε την τρέχουσα κατάσταση φόρτισης στη λυχνία LED στην μπαταρία. Λυχνίες LED μπαταρίας Ένδειξη φόρτισης σε εξέλιξη Ένδειξη στάθμης μπαταρίας*1 Στάθμη μπαταρίας 0% - 20% 21% - 40% 41% - 60% 61% - 80% 81% - 99% 100% *1 : Σβηστή : Αναμμένη : Αναβοσβήνει 17

20 Ένδειξη στάθμης μπαταρίας Η τρέχουσα στάθμη της μπαταρίας μπορεί να ελεγχθεί πατώντας το κουμπί ενεργοποίησης της μπαταρίας. Ένδειξη στάθμης μπαταρίας*1 Στάθμη μπαταρίας 100% - 81% 80% - 61% 60% - 41% 40% - 21% 20% - 1% 0% (Όταν η μπαταρία δεν είναι τοποθετημένη στο ποδήλατο) 0%, Απενεργοποίηση / Τερματισμός λειτουργίας (Όταν η μπαταρία είναι εγκατεστημένη στο ποδήλατο) *1 : Σβηστή : Αναμμένη : Αναβοσβήνει ΣΗΜΕΙΩΣΗ Όταν το υπολειπόμενο φορτίο της μπαταρίας είναι χαμηλό, οι λειτουργίες του συστήματος αρχίζουν να απενεργοποιούνται με την ακόλουθη σειρά. 1. Ηλεκτρική υποβοήθηση (Η λειτουργία υποβοήθησης μεταβαίνει αυτόματα στο [ECO] και στη συνέχεια η υποβοήθηση διακόπτεται. Η μετάβαση στο [ECO] επέρχεται νωρίτερα εάν έχει συνδεθεί φως με μπαταρία.) 2. Αλλαγή ταχυτήτων 3. Φως Χειρισμός και φόρτιση της μπαταρίας Η φόρτιση μπορεί να γίνει οποιαδήποτε στιγμή ανεξάρτητα από το επίπεδο φόρτισης που απομένει, αλλά θα πρέπει να φορτίσετε την μπαταρία πλήρως τις επόμενες φορές. Βεβαιωθείτε ότι χρησιμοποιείτε τον ειδικό φορτιστή για την επαναφόρτιση της μπαταρίας αυτές τις φορές. Η μπαταρία δεν είναι πλήρως φορτισμένη κατά τη στιγμή της αγοράς. Πριν την ποδηλασία, φροντίστε να φορτίσετε πλήρως την μπαταρία. Εάν η μπαταρία έχει αποφορτιστεί πλήρως, φορτίστε την όσο το δυνατόν συντομότερα. Εάν αφήνετε αφόρτιστη την μπαταρία, αυτό επιφέρει μείωση της απόδοσής της. Εάν το ποδήλατο δεν χρησιμοποιηθεί για μεγάλο χρονικό διάστημα, αποθηκεύστε το με περίπου 70% υπόλοιπο φορτίο μπαταρίας. Επιπλέον, φροντίστε να μην αφήσετε την μπαταρία να αποφορτιστεί πλήρως φορτίζοντάς την κάθε 6 μήνες. 18

21 Εγκατάσταση / αφαίρεση της μπαταρίας Εγκατάσταση της μπαταρίας ΠΡΟΣΟΧΗ Κρατήστε καλά την μπαταρία και προσέξτε να μην πέσει κάτω κατά την τοποθέτηση. Η μπαταρία μπορεί να πέσει κατά την ποδηλασία, εάν δεν έχει ασφαλίσει σωστά στη θέση της. Για να αποτρέψετε την πτώση της μπαταρίας κατά τη χρήση του ποδηλάτου, προσέξτε τα παρακάτω. -- Βεβαιωθείτε ότι η μπαταρία είναι καλά στερεωμένη στη βάση μπαταρίας. -- Μην χρησιμοποιείτε το ποδήλατο με τοποθετημένο το κλειδί. ΣΗΜΕΙΩΣΗ Πριν χρησιμοποιήσετε το ποδήλατο, βεβαιωθείτε ότι η τάπα της θύρας φόρτισης είναι κλειστή. BT-E8010/BT-E Εισαγάγετε την μπαταρία από την κάτω πλευρά. Ευθυγραμμίστε την εγκοπή στο κάτω μέρος της μπαταρίας με την προεξοχή στη βάση μπαταρίας. 2. Σύρετε την μπαταρία. Πιέστε την μπαταρία προς τα μέσα μέχρι να ακουστεί ένα κλικ. 3. Αφαιρέστε το κλειδί. Επαναφέρετε το κλειδί στην κλειδωμένη θέση και στη συνέχεια αφαιρέστε το. 19

22 BT-E8020 Αυτή η διαδικασία είναι ένα παράδειγμα χρήσης ενός σκελετού όπου η μπαταρία αφαιρείται/τοποθετείται από το κάτω μέρος. 1. Εισαγάγετε την μπαταρία από την κάτω πλευρά. 2. Σύρετε την μπαταρία. Πιέστε την μπαταρία προς τα μέσα μέχρι να ακουστεί ένα κλικ. Αφαίρεση ΠΡΟΣΟΧΗ Κρατήστε καλά την μπαταρία και προσέξτε να μην πέσει κάτω κατά την αφαίρεση ή τη μεταφορά. BT-E8010/BT-E Βάλτε το κλειδί. Απενεργοποιήστε την παροχή ισχύος, έπειτα βάλτε το κλειδί στο βαρελάκι της κλειδαριάς στη βάση μπαταρίας. Πατήστε το κουμπί ενεργοποίησης για να απενεργοποιήσετε το ρεύμα. Κλειδί Βαρελάκι κλειδαριάς 2. Γυρίστε το κλειδί μέχρι να αισθανθείτε κάποια αντίσταση. 20

23 3. Αφαίρεση της μπαταρίας Σύρετε την μπαταρία και στη συνέχεια αφαιρέστε την προσεκτικά. Μπορείτε να αφαιρέσετε την μπαταρία μόνο όταν το κλειδί βρίσκεται στη θέση ξεκλειδώματος. BT-E8020 Αυτή η διαδικασία είναι ένα παράδειγμα χρήσης ενός σκελετού όπου η μπαταρία αφαιρείται/τοποθετείται από το κάτω μέρος. Εάν χρησιμοποιείτε κάλυμμα μπαταρίας κατασκευασμένο από άλλη εταιρεία, αφαιρέστε το κάλυμμα μπαταρίας προτού αφαιρέσετε την μπαταρία. 1. Αφαιρέστε την τάπα της κλειδαρότρυπας. Απενεργοποιήστε την παροχή ισχύος, έπειτα ανοίξτε την τάπα της κλειδαρότρυπας. Τάπα κλειδαρότρυπας Πατήστε το κουμπί ενεργοποίησης για να απενεργοποιήσετε το ρεύμα. 21

24 2. Ξεκλειδώστε την μπαταρία. (1) Βάλτε το κλειδί στο βαρελάκι της κλειδαριάς στη βάση της μπαταρίας. (2) Γυρίστε το κλειδί. (3) Πιέστε το κλειδί προς τα μέσα. Η μπαταρία έχει ξεκλειδώσει. Το ελατήριο πλάκας συγκρατεί την μπαταρία στη θέση της, αποτρέποντας την πτώση της. (1) Βαρελάκι κλειδαριάς (2) Κλειδί (3) 3. Αφαιρέστε την μπαταρία. (1) Αφαιρέστε το κλειδί και κατόπιν κλείστε την τάπα της κλειδαρότρυπας. (2) Αφαιρέστε την μπαταρία προσεκτικά. ΣΗΜΕΙΩΣΗ Μην τοποθετείτε ή αφαιρείτε την μπαταρία με το κλειδί μέσα στη βάση της μπαταρίας ή εάν δεν έχετε βάλει την τάπα στην κλειδαριά. Μπορεί να προκληθεί ζημιά στην μπαταρία από επαφή με τη λαβή του κλειδιού ή την τάπα. 22

25 Λειτουργία Ενεργοποίηση/Απενεργοποίηση Δεν είναι δυνατή η ενεργοποίηση κατά τη φόρτιση. Εάν το ποδήλατο δεν έχει κινηθεί για πάνω από 10 λεπτά, η παροχή ισχύος θα απενεργοποιηθεί αυτόματα (αυτόματη απενεργοποίηση τροφοδοσίας). ΣΗΜΕΙΩΣΗ Μη βάζετε τα πόδια σας στα πεντάλ κατά την ενεργοποίηση/απενεργοποίηση. Ενδέχεται να προκληθεί σφάλμα συστήματος. Μπορείτε να επιβάλετε την απενεργοποίηση του BT-E8010/BT-E8020 πατώντας παρατεταμένα το κουμπί ισχύος για 6 δευτερόλεπτα. 1. Πατήστε το κουμπί ισχύος πάνω στην μπαταρία. Οι λυχνίες LED θα ανάψουν υποδεικνύοντας την υπολειπόμενη φόρτιση της μπαταρίας. <BT-E8010/BT-E8014> ΣΗΜΕΙΩΣΗ Κατά την ενεργοποίηση, βεβαιωθείτε ότι η μπαταρία είναι σταθερά στερεωμένη στη βάση της μπαταρίας. <BT-E8020> Κουμπί ενεργοποίησης Κουμπί ενεργοποίησης 23

26 Η οθόνη με ενεργοποιημένη την ισχύ SC-E7000 Αυτή η οθόνη εμφανίζεται κατά την ενεργοποίηση. EW-EN100 Η λυχνία LED (εξωτερική πλευρά) ανάβει. Λυχνία LED (εξωτερική πλευρά) 24

27 Βασική λειτουργία Αυτή η ενότητα περιγράφει πώς να χρησιμοποιείτε τον υπολογιστή ποδηλάτου και τη μονάδα διακόπτη αλλαγής ταχυτήτων. Οι λειτουργίες που έχουν αντιστοιχιστεί στους διακόπτες κατά την ποδηλασία μπορούν να αλλαχθούν και να επιλεγούν διαφορετικές από εκείνες που περιγράφονται εδώ. Για λεπτομέρειες, επικοινωνήστε με το κατάστημα αγοράς ή έναν τοπικό μεταπωλητή ποδηλάτων και ζητήστε βοήθεια. Υπολογιστής ποδηλάτου και μονάδα διακόπτη αλλαγής ταχυτήτων SC-E7000/SW-M8050 Y X A X Y SC-E7000/SW-E7000 X Y X A Y Αριστερός διακόπτης (προεπιλογή: για υποβοήθηση) Δεξιός διακόπτης (προεπιλογή: για ηλεκτρονική αλλαγή ταχυτήτων) X Κατά την ποδηλασία: αύξηση της υποβοήθησης. Κατά τη ρύθμιση: μετακίνηση του δρομέα μενού ρύθμισης, αλλαγή ρυθμίσεων κ.λπ. X Κατά την ποδηλασία: αλλαγή ταχυτήτων για αύξηση της αντίστασης των πεντάλ. Y Κατά την ποδηλασία: μείωση της υποβοήθησης. Κατά τη ρύθμιση: μετακίνηση του δρομέα μενού ρύθμισης, αλλαγή ρυθμίσεων κ.λπ. Y Κατά την ποδηλασία: αλλαγή ταχυτήτων για μείωση της αντίστασης των πεντάλ. Υπολογιστής ποδηλάτου (SC-E7000) A Κατά την ποδηλασία: αλλαγή της εμφάνισης των δεδομένων διαδρομής στον υπολογιστή ποδηλάτου. Κατά τη ρύθμιση: εναλλαγή των οθονών, επιβεβαίωση ρυθμίσεων. ΣΗΜΕΙΩΣΗ Όταν το ποδήλατο χρησιμοποιεί πίσω εκτροχιαστή, φροντίστε να αλλάζετε ταχύτητες όταν κάνετε πετάλι. 25

28 Ζεύξη [A] (EW-EN100) Το EW-EN100 χρησιμοποιείται αντί για τον υπολογιστή ποδηλάτου. Προσαρτάται στο εξωτερικό καλώδιο συρματόσχοινου φρένου ή στο σωληνάκι φρένου και βρίσκεται κοντά στο τιμόνι. Κουμπί Ζεύξη [A] Κουμπί Πάτημα: αλλάζει τη λειτουργία υποβοήθησης με κάθε πάτημα. Παρατεταμένο πάτημα (για 2 δευτερόλεπτα περίπου): ενεργοποίηση/απενεργοποίηση του φωτός ΣΗΜΕΙΩΣΗ Για να αλλάξετε τη λειτουργία υποβοήθησης βαδίσματος, απαιτείται μονάδα διακόπτη αλλαγής ταχυτήτων. Δεν συνιστάται η χρήση του κουμπιού για τη λειτουργία αυτής της μονάδας κατά τη χρήση του ποδηλάτου. Επιλέξτε τη λειτουργία υποβοήθησης που θέλετε πριν αρχίσετε την ποδηλασία. Για άλλες λειτουργίες που αντιστοιχίζονται στο κουμπί, ανατρέξτε στην ενότητα «Ρύθμιση (EW-EN100)». 26

29 Αρχική οθόνη υπολογιστή ποδηλάτου SC-E7000 Εμφανίζει την κατάσταση του ηλεκτρικά υποβοηθούμενου ποδηλάτου και δεδομένα διαδρομής. (A) Ένδειξη στάθμης μπαταρίας Εμφανίζει την τρέχουσα στάθμη της μπαταρίας. (A) (E) (F) (B) (B) Θέση ταχύτητας (Εμφανίζεται μόνο όταν χρησιμοποιείται ηλεκτρονική αλλαγή ταχυτήτων) Εμφανίζει την τρέχουσα θέση της σχέσης μετάδοσης. (C) Οθόνη λειτουργίας υποβοήθησης Εμφανίζει την τρέχουσα λειτουργία υποβοήθησης. (Η λειτουργία υποβοήθησης μεταβαίνει αυτόματα στο [ECO] καθώς πέφτει η στάθμη της μπαταρίας. Η μετάβαση στο [ECO] επέρχεται νωρίτερα εάν έχει συνδεθεί φως με μπαταρία.) (C) (D) (D) Τρέχουσα ταχύτητα Εμφανίζει την τρέχουσα ταχύτητα. Η ένδειξη στην οθόνη μπορεί να εναλλάσσεται μεταξύ [km/h] και [mph]. (E) Οθόνη Bluetooth Εμφανίζεται κατά τη σύνδεση μέσω Bluetooth. (F) Ειδοποίηση συντήρησης Υποδεικνύει ότι απαιτείται συντήρηση. Επικοινωνήστε με το κατάστημα αγοράς ή έναν μεταπωλητή ποδηλάτων εάν εμφανιστεί αυτό το εικονίδιο. EW-EN100 Οι λυχνίες LED υποδεικνύουν την ακόλουθη κατάσταση. Τρέχουσα στάθμη μπαταρίας Τρέχουσα λειτουργία υποβοήθησης Για λεπτομέρειες, ανατρέξτε στις ενότητες «Ένδειξη στάθμης μπαταρίας» και «Αλλαγή της λειτουργίας υποβοήθησης». Λυχνίες LED 27

30 Ένδειξη στάθμης μπαταρίας Μπορείτε να ελέγχετε τη στάθμη της μπαταρίας στην οθόνη του υπολογιστή ποδηλάτου όταν ποδηλατείτε. SC-E7000 Ένδειξη Στάθμη μπαταρίας % 61-80% 41-60% 21-40% 1-20%* 0% * Η ένδειξη στάθμης μπαταρίας αναβοσβήνει όταν το υπολειπόμενο φορτίο της μπαταρίας είναι χαμηλό. EW-EN100 Όταν είναι ενεργοποιημένη η ισχύς, η λυχνία LED (εξωτερικής πλευράς) υποδεικνύει τη στάθμη της μπαταρίας. Λυχνία LED Ένδειξη (εξωτερική πλευρά) λυχνίας LED (εξωτερική Στάθμη μπαταρίας πλευρά) (Αναμμένη με πράσινο) 100 έως 21% (Αναμμένη με κόκκινο) (αναβοσβήνει με κόκκινο) 20% ή λιγότερο Απομένει πολύ λίγο 28

31 Αλλαγή λειτουργίας υποβοήθησης SC-E7000 Πατήστε Υποβοήθηση-Χ ή Υποβοήθηση-Y για να αλλάξετε λειτουργίες υποβοήθησης. Υποβοήθηση X Y Y X A [BOOST]: Υποβοήθηση, ώθηση [TRAIL]: Υποβοήθηση, διαδρομή [ECO]: Υποβοήθηση eco [OFF]: Υποβοήθηση απενεργοποιημένη [WALK]: Υποβοήθηση βαδίσματος * Εάν δεν υπάρχει διακόπτης υποβοήθησης, μπορείτε επίσης να κρατήσετε πατημένο το A για να μεταβείτε σε λειτουργία υποβοήθησης. Ωστόσο, δεν είναι δυνατή η μετάβαση στη λειτουργία [WALK]. [BOOST] X Y [TRAIL] [ECO] [OFF] [WALK] Παρατεταμένο πάτημα του Υ Σύντομο πάτημα του Χ EW-EN Κουμπί πίεσης. Η λειτουργία υποβοήθησης αλλάζει με κάθε πάτημα. Η λυχνία LED (εσωτερική πλευρά) υποδεικνύει την τρέχουσα λειτουργία υποβοήθησης. Λυχνία LED (εσωτερική πλευρά) Κουμπί Ενδείξεις λυχνίας LED (εσωτερική πλευρά) ΣΒΗΣΤΗ Λειτουργία υποβοήθησης [OFF] Αναμμένη με ανοιχτό μπλε [ECO] Κουμπί Αναμμένη με πράσινο [TRAIL] Αναμμένη με κίτρινο [BOOST] ΣΒΗΣΤΗ [OFF] Κουμπί πίεσης 29

32 Αλλαγή στη λειτουργία [WALK] (λειτουργία υποβοήθησης βαδίσματος) Η χρήση της λειτουργία υποβοήθησης βαδίσματος απαγορεύεται από τον νόμο σε ορισμένες περιοχές. Η λειτουργία υποβοήθησης βαδίσματος λειτουργεί μέχρι τα 6 χλμ/ώ το πολύ. Κατά την ηλεκτρονική αλλαγή ταχυτήτων, το επίπεδο υποβοήθησης και η ταχύτητα ελέγχονται από τη θέση ταχύτητας. Εάν δεν πατηθεί το Υποβοήθηση-Y για τουλάχιστον ένα λεπτό, το σύστημα θα επανεκκινήσει στη λειτουργία που είχε οριστεί πριν από τη ρύθμιση στη λειτουργία [WALK]. Η λειτουργία έξυπνης υποβοήθησης βαδίσματος ενεργοποιείται όταν συνδέεται ένα ηλεκτρικό σύστημα αλλαγής ταχυτήτων όπως τα XTR, DEORE XT SEIS. Το σύστημα παρέχει υποβοήθηση ανάλογα με τη θέση ταχύτητας που ανιχνεύεται. Η «Έξυπνη υποβοήθηση βαδίσματος» υποστηρίζει τον οδηγό αυξάνοντας τη ροπή που παράγει ο κινητήρας σε απότομους λόφους με χαμηλές ταχύτητες. Η «Γρήγορη υποβοήθηση βαδίσματος» λειτουργεί γρήγορα κρατώντας πατημένο τον διακόπτη από οποιαδήποτε λειτουργία. Εναλλαγή στη λειτουργία υποβοήθησης βαδίσματος 1. Κρατήστε πατημένο το Υποβοήθηση-Y μέχρι να φτάσει στην ακόλουθη κατάσταση. <SC-E7000> SC-E7000: Η λειτουργία υποβοήθησης που εμφανίζεται στην οθόνη αλλάζει σε [WALK]. EW-EN100: Η λυχνία LED (εσωτερική πλευρά) ανάβει με μπλε χρώμα. Υποβοήθηση Y Y Υποβοήθηση απενεργοποιημένη <EW-EN100> Λειτουργία υποβοήθησης βαδίσματος ενεργοποιημένη Λυχνία LED (εσωτερική πλευρά) ΣΗΜΕΙΩΣΗ Εάν δεν είναι δυνατή η αλλαγή σε λειτουργία [WALK] για οποιονδήποτε λόγο (όπως επειδή η ταχύτητα δεν είναι [0 km/h] ή επειδή ασκείται πίεση στα πεντάλ), θα ακουστεί ένας ήχος προειδοποίησης κατά την εναλλαγή. 30

33 Κατάσταση λειτουργίας υποβοήθησης βαδίσματος 1. Συνεχίστε να πατάτε Υποβοήθηση-Y ενώ βρίσκεστε σε λειτουργία υποβοήθησης βαδίσματος. Υποβοήθηση Η υποβοήθηση βαδίσματος θα λειτουργήσει μόνο όσο είναι πατημένο το Υποβοήθηση-Y. Y Εάν μια μονάδα διακόπτη αλλαγής ταχυτήτων είναι συνδεδεμένη στο EW-EN100, η λυχνία LED (εσωτερική πλευρά) θα αναβοσβήνει σε μπλε χρώμα όταν ξεκινά η υποβοήθηση βαδίσματος. 2. Για να ακυρώσετε τη λειτουργία [WALK], αφήστε το Υποβοήθηση-Y και Υποβοήθηση-X. Όταν η λειτουργία [WALK] ακυρωθεί, επανενεργοποιείται η λειτουργία που ήταν ενεργή πριν οριστεί η λειτουργία [WALK]. Y X Υποβοήθηση X Οθόνη τρέχουσας ταχύτητας και δεδομένων διαδρομής (SC-E7000) (A) Θέση ταχύτητας (Εμφανίζεται μόνο όταν χρησιμοποιείται η ηλεκτρονική αλλαγή ταχυτήτων) (A) (B) Οθόνη δεδομένων διαδρομής (B) Αλλαγή μεταξύ των εμφανιζόμενων δεδομένων διαδρομής Ο τύπος δεδομένων διαδρομής που εμφανίζονται αλλάζει κάθε φορά που πατάτε το Α. Κρατώντας πατημένο το A όταν εμφανίζεται η ένδειξη DST εκκαθαρίζονται όλα τα δεδομένα διαδρομής. Υποβοήθηση A 31

34 Εμφανιζόμενο στοιχείο [DST] Απόσταση διαδρομής Περιγραφή [DST] [ODO] [CLK] [CAD] [ODO] Αθροιστική απόσταση [RNG] Δυνατή απόσταση διαδρομής *1*3 [TME] Δυνατός χρόνος διαδρομής *2 [AVG] Μέση ταχύτητα *2 [MAX] Μέγιστη ταχύτητα *2 [CAD] Η ταχύτητα περιστροφής του βραχίονα *2 [CLK] Τρέχουσα ώρα *2 [RNG] [TME] [MAX] [AVG] *1 Όταν εμφανίζεται η ένδειξη [RNG], δεν εμφανίζεται η στάθμη της μπαταρίας. Η εμβέλεια διαδρομής πρέπει να χρησιμοποιείται μόνο ως αναφορά. *2 Προαιρετικό στοιχείο: Μπορείτε να διαμορφώσετε τις ρυθμίσεις οθόνης στο E-TUBE PROJECT. Για λεπτομέρειες, ανατρέξτε στην ενότητα «Σύνδεση και επικοινωνία με συσκευές». *3 Όταν η λειτουργία υποβοήθησης είναι ενεργοποιημένη, η ένδειξη [RNG] στην οθόνη αλλάζει σε [RNG ---]. ΣΗΜΕΙΩΣΗ Όταν εμφανίζονται δεδομένα διαδρομής, η οθόνη επιστρέφει στην ένδειξη ταχύτητας μετά από 60 δευτερόλεπτα. Όταν εμφανίζονται τα δεδομένα ταχύτητας, πατώντας το Α αλλάζουν τα εμφανιζόμενα δεδομένα διαδρομής ξεκινώντας με την ένδειξη [DST]. Εκκαθάριση της απόστασης διαδρομής Μπορείτε να εκκαθαρίσετε την απόσταση διαδρομής στην κύρια οθόνη. Όταν μηδενιστεί η απόσταση διαδρομής, μηδενίζονται επίσης και οι τιμές [TME], [AVG] και [MAX]. 1. Αλλάξτε την οθόνη δεδομένων διαδρομής σε [DST] και πατήστε το A για 2 δευτερόλεπτα. 2. Αφήστε το δάχτυλο όταν η ένδειξη [DST] αρχίζει να αναβοσβήνει. Σε αυτή την κατάσταση, πιέζοντας πάλι το A εκκαθαρίζετε την απόσταση διαδρομής. Η ενδεικτική λυχνία [DST] σταματά να αναβοσβήνει και επανέρχεται η αρχική οθόνη, εάν δεν προβείτε σε καμία κίνηση για 5 δευτερόλεπτα. 32

35 Σχετικά με τα μενού ρυθμίσεων Πρόσβαση στο μενού ρυθμίσεων 1. Σταματήστε το ποδήλατο. < Αρχική οθόνη > 2. Κρατήστε πατημένο το Α για να εμφανίσετε την οθόνη με τη λίστα μενού. Υποβοήθηση A < Οθόνη μενού ρυθμίσεων > 3. Επιλέξτε ένα στοιχείο από το μενού. (1) Πατήστε Υποβοήθηση-Χ ή Υποβοήθηση-Υ για να μετακινήσετε τον κέρσορα στο μενού ρυθμίσεων. (2) Πατήστε το A. Η οθόνη αλλάζει στο επιλεγμένο στοιχείο μενού. Y X Υποβοήθηση Υποβοήθηση X Y [Clear] [Clock] [Light] [Beep] [Unit] [Language] [Exit] [RD protection reset] [Shift timing] [Adjust] [Font color] A 33

36 Διαμορφώσιμα στοιχεία Λεπτομέρειες [Clear] Εκκαθάριση ρυθμίσεων [Clock] Ρύθμιση ρολογιού [Light] Ενεργοποίηση/απενεργοποίηση φωτός [Beep] Ενεργοποίηση/Απενεργοποίηση ηχητικού σήματος (μπιπ) X [Unit] [Language] Εναλλαγή μεταξύ χιλιομέτρων και μιλίων Ρύθμιση γλώσσας Y [Font color] Ρύθμιση χρώματος γραμματοσειράς [Shift timing]*1 [RD protection reset]*2 [Exit] Ρύθμιση της ηλεκτρονικής μονάδας αλλαγής ταχυτήτων Ενεργοποίηση της Επαναφοράς Προστασίας RD Επιστροφή στην κύρια οθόνη * 1 Δεν χρησιμοποιείται. * 2 Μόνο εάν ο πίσω εκτροχιαστής είναι ηλεκτρονική μονάδα αλλαγών ταχυτήτων. Εκκαθάριση Επαναφέρετε την απόσταση διαδρομής στην προεπιλεγμένη τιμή. Όταν μηδενιστεί η απόσταση διαδρομής, μηδενίζονται επίσης και οι τιμές [TME], [AVG] και [MAX]. 1. Εισέλθετε στο μενού [Clear]. (1) Ξεκινήστε το μενού ρυθμίσεων. (2) Πατήστε Υποβοήθηση-X ή Υποβοήθηση-Y για να επιλέξετε [Clear], κατόπιν πατήστε το A. 2. Πατήστε Υποβοήθηση-Χ ή Υποβοήθηση-Y για να επιλέξετε [DST]. Y X Υποβοήθηση X Y Διαμορφώσιμα στοιχεία [Exit] [DST] Λεπτομέρειες Επιστροφή στην οθόνη λίστας των μενού Εκκαθάριση της απόστασης διαδρομής 3. Πατήστε το Α για επιβεβαίωση. Μετά την επαναφορά, η οθόνη θα επιστρέψει αυτόματα στην οθόνη της λίστας μενού. Όταν μηδενιστεί η απόσταση διαδρομής, μηδενίζονται επίσης και οι τιμές [TME], [AVG] και [MAX]. Υποβοήθηση A 34

37 Ρολόι Διαμορφώστε τη ρύθμιση του ρολογιού. Ρυθμίστε πρώτα την ώρα και στη συνέχεια ρυθμίστε τα λεπτά. Στα βήματα 2 και 4 της παρακάτω διαδικασίας, μπορείτε να αλλάξετε τις τιμές γρήγορα κρατώντας πατημένο το Υποβοήθηση-Χ ή Υποβοήθηση-Υ. 1. Εισέλθετε στο μενού [Clock]. (1) Ξεκινήστε το μενού ρυθμίσεων. (2) Πατήστε Υποβοήθηση-X ή Υποβοήθηση-Y για να επιλέξετε [Clock], κατόπιν πατήστε το A. 2. Πατήστε Υποβοήθηση-Χ ή Υποβοήθηση-Y για να ρυθμίσετε την ώρα. Πατήστε Υποβοήθηση-X για να αυξήσετε τους αριθμούς. Πατήστε Υποβοήθηση-Y για να μειώσετε τους αριθμούς. Y X Υποβοήθηση X Y 3. Πατώντας το Α ενεργοποιείται η καθορισμένη τιμή και μεταφέρεστε στη ρύθμιση των λεπτών. Υποβοήθηση A 4. Πατήστε Υποβοήθηση-Χ ή Υποβοήθηση-Y για να ρυθμίσετε τα λεπτά. Πατήστε Υποβοήθηση-X για να αυξήσετε την τιμή. Πατήστε Υποβοήθηση-Y για να μειώσετε την τιμή. Y X Υποβοήθηση X Y 5. Πατήστε το Α για να επιβεβαιώσετε τη ρύθμιση. Μετά την επιβεβαίωση, η οθόνη θα επιστρέψει αυτόματα στην οθόνη της λίστας μενού. 35

38 Φως Διαμόρφωση της ρύθμισης του φωτός με μπαταρία. 1. Εισέλθετε στο μενού [Light]. (1) Ξεκινήστε το μενού ρυθμίσεων. (2) Πατήστε Υποβοήθηση-X ή Υποβοήθηση-Y για να επιλέξετε [Light], κατόπιν πατήστε το A. 2. Πατήστε Υποβοήθηση-Χ ή Υποβοήθηση-Y για να επιλέξετε τη ρύθμιση που θέλετε. Y X Υποβοήθηση X Y Διαμορφώσιμα στοιχεία [ON] [OFF] Λεπτομέρειες Διατηρεί το φως πάντα αναμμένο Διατηρεί το φως πάντα σβηστό 3. Πατήστε το Α για να επιβεβαιώσετε τη ρύθμιση. Μετά την επιβεβαίωση, η οθόνη θα επιστρέψει αυτόματα στην οθόνη της λίστας μενού. Υποβοήθηση A 36

39 Μπιπ Το ηχητικό σήμα (μπιπ) μπορεί να είναι ενεργοποιημένο/απενεργοποιημένο. Ακόμα κι εάν το [Beep] είναι ρυθμισμένο στο [OFF], θα ακουστεί ένα μπιπ όταν προκύψει δυσλειτουργία, σφάλμα συστήματος κ.λπ. 1. Εισέλθετε στο μενού [Beep]. (1) Ξεκινήστε το μενού ρυθμίσεων. (2) Πατήστε Υποβοήθηση-X ή Υποβοήθηση-Y για να επιλέξετε [Beep], κατόπιν πατήστε το A. 2. Πατήστε Υποβοήθηση-Χ ή Υποβοήθηση-Y για να επιλέξετε τη ρύθμιση που θέλετε. Y X Υποβοήθηση X Y Διαμορφώσιμα στοιχεία [ON] [OFF] Λεπτομέρειες Ενεργοποίηση των μπιπ Απενεργοποίηση των μπιπ 3. Πατήστε το Α για να επιβεβαιώσετε τη ρύθμιση. Μετά την επιβεβαίωση, η οθόνη θα επιστρέψει αυτόματα στην οθόνη της λίστας μενού. Υποβοήθηση A 37

40 Μονάδα Οι μονάδες απόστασης (χλμ./μίλ.) μπορούν να αλλάξουν. 1. Εισέλθετε στο μενού [Unit]. (1) Ξεκινήστε το μενού ρυθμίσεων. (2) Πατήστε Υποβοήθηση-X ή Υποβοήθηση-Y για να επιλέξετε [Unit], κατόπιν πατήστε το A. 2. Πατήστε Υποβοήθηση-Χ ή Υποβοήθηση-Y για να επιλέξετε τη ρύθμιση που θέλετε. Y X Υποβοήθηση X Y Διαμορφώσιμα στοιχεία [km] [mile] Λεπτομέρειες Προβάλλεται σε χιλιόμετρα Προβάλλεται σε μίλια 3. Πατήστε το Α για να επιβεβαιώσετε τη ρύθμιση. Μετά την επιβεβαίωση, η οθόνη θα επιστρέψει αυτόματα στην οθόνη της λίστας μενού. Υποβοήθηση A 38

41 Γλώσσα Διαμορφώστε τη ρύθμιση γλώσσας. 1. Εισέλθετε στο μενού [Language]. (1) Ξεκινήστε το μενού ρυθμίσεων. (2) Πατήστε Υποβοήθηση-X ή Υποβοήθηση-Y για να επιλέξετε [Language], κατόπιν πατήστε το A. 2. Πατήστε Υποβοήθηση-Χ ή Υποβοήθηση-Y για να επιλέξετε τη ρύθμιση που θέλετε. Y X Υποβοήθηση X Y Διαμορφώσιμα στοιχεία [English] [Français] [Deutsch] [Nederlands] [Italiano] [Español] 3. Πατήστε το Α για να επιβεβαιώσετε τη ρύθμιση. Μετά την επιβεβαίωση, η οθόνη θα επιστρέψει αυτόματα στην οθόνη της λίστας μενού. Υποβοήθηση A 39

42 Χρώμα γραμματοσειράς Το χρώμα της γραμματοσειράς μπορεί να αλλάξει. 1. Εισέλθετε στο μενού [Font color]. (1) Ξεκινήστε το μενού ρυθμίσεων. (2) Πατήστε Υποβοήθηση-X ή Υποβοήθηση-Y για να επιλέξετε [Font color], κατόπιν πατήστε το A. 2. Πατήστε Υποβοήθηση-Χ ή Υποβοήθηση-Y για να επιλέξετε τη ρύθμιση που θέλετε. [White] Υποβοήθηση X Y Y X [Black] Διαμορφώσιμα στοιχεία [White] [Black] 3. Πατήστε το Α για να επιβεβαιώσετε τη ρύθμιση. Μετά την επιβεβαίωση, η οθόνη θα επιστρέψει αυτόματα στην οθόνη της λίστας μενού. Υποβοήθηση A Ρύθμιση Μπορείτε να ρυθμίσετε την αλλαγή ταχυτήτων μόνο όταν χρησιμοποιείτε ηλεκτρονική μονάδα αλλαγής ταχυτήτων. Εάν χρειαστεί να ρυθμίσετε τον εκτροχιαστή, επικοινωνήστε με το κατάστημα αγοράς. 40

43 Επαναφορά προστασίας πίσω εκτροχιαστή Για να προστατέψετε το σύστημα από πτώσεις, π.χ. εάν το ποδήλατο δεχθεί κάποιο ισχυρό χτύπημα, ενεργοποιείται η λειτουργία Προστασίας Πίσω Εκτροχιαστή και διακόπτεται στιγμιαία η σύνδεση ανάμεσα στον κινητήρα και τον σύνδεσμο, έτσι ώστε να μην λειτουργεί πλέον ο πίσω εκτροχιαστής. Η εκτέλεση της Επαναφοράς Προστασίας RD αποκαθιστά τη σύνδεση ανάμεσα στον κινητήρα και τον σύνδεσμο καθώς και τη λειτουργία του πίσω εκτροχιαστή. 1. Εισέλθετε στο μενού [RD protection reset]. (1) Ξεκινήστε το μενού ρυθμίσεων. (2) Πατήστε Υποβοήθηση-X ή Υποβοήθηση-Y για να επιλέξετε [RD protection reset], κατόπιν πατήστε το Α. 2. Πατήστε Υποβοήθηση-Χ ή Υποβοήθηση-Y για να επιλέξετε τη ρύθμιση που θέλετε. Y X Υποβοήθηση X Y Διαμορφώσιμα στοιχεία [OK] [Cancel] Λεπτομέρειες Η Επαναφορά Προστασίας RD θα λειτουργήσει Για να μην εκτελεστεί η Επαναφορά Προστασίας RD, επιλέξτε [Cancel] 3. Πατήστε το Α για να επιβεβαιώσετε τη ρύθμιση. Υποβοήθηση A 4. Περιστρέψτε τον βραχίονα. Η σύνδεση μεταξύ του κινητήρα και του συνδέσμου αποκαθίσταται. Έξοδος Επιστροφή στην αρχική οθόνη. 1. Επιβεβαιώστε ότι εμφανίζεται η οθόνη της λίστας μενού. 2. Πατήστε Υποβοήθηση-X ή Υποβοήθηση-Y για να επιλέξετε [Exit], κατόπιν πατήστε το Α. * Η οθόνη επιστρέφει στην αρχική οθόνη. 41

44 Ρυθμίσεις (EW-EN100) Η λειτουργία ρυθμίσεων δεν μπορεί να χρησιμοποιηθεί κατά τη χρήση του ποδηλάτου. Επαναφορά προστασίας πίσω εκτροχιαστή Για να προστατεύεται το ποδήλατο από πτώσεις κ.λπ., σε περίπτωση ισχυρής σύγκρουσης, ενεργοποιείται η λειτουργία προστασίας πίσω εκτροχιαστή. Η σύνδεση μεταξύ του κινητήρα και του συνδέσμου διακόπτεται στιγμιαία έτσι ώστε να μην λειτουργεί πλέον ο πίσω εκτροχιαστής. Η εκτέλεση της εντολής «RD Protection Reset» αποκαθιστά τη σύνδεση ανάμεσα στον κινητήρα και τον σύνδεσμο καθώς και τη λειτουργία του πίσω εκτροχιαστή. 1. Πατήστε παρατεταμένα το κουμπί (για περίπου 8 δευτερόλεπτα) μέχρι οι λυχνίες LED να ανταποκριθούν όπως φαίνεται στον πίνακα στα δεξιά. Λυχνία LED (εσωτερική πλευρά) Λυχνία LED (εξωτερική πλευρά) [RD protection reset] Λυχνία LED (εσωτερική Λυχνία LED (εξωτερική πλευρά) πλευρά) Αναβοσβήνει με ΣΒΗΣΤΗ κόκκινο χρώμα Κουμπί 2. Περιστρέψτε τον βραχίονα. Η σύνδεση μεταξύ του κινητήρα και του συνδέσμου αποκαθίσταται. Ρύθμιση Μπορείτε να ρυθμίσετε την αλλαγή ταχυτήτων μόνο όταν χρησιμοποιείτε ηλεκτρονική μονάδα αλλαγής ταχυτήτων. Εάν χρειαστεί να ρυθμίσετε τον εκτροχιαστή, επικοινωνήστε με το κατάστημα αγοράς. 42

45 Σύνδεση και επικοινωνία με συσκευές Το σύστημα μπορεί να διαμορφωθεί και το firmware να ενημερωθεί όταν το ποδήλατο είναι συνδεδεμένο σε κάποια συσκευή. Χρειάζεστε το E-TUBE PROJECT για να διαμορφώσετε το SHIMANO STEPS και να ενημερώσετε το firmware. Κατεβάστε το E-TUBE PROJECT από τον ιστότοπο υποστήριξης ( Για πληροφορίες σχετικά με τον τρόπο εγκατάστασης του E-TUBE PROJECT, δείτε τον ιστότοπο υποστήριξης. ΣΗΜΕΙΩΣΗ Απαιτείται το SM-PCE1/PCE02 για τη σύνδεση του SHIMANO STEPS Σειρά E7000 σε PC. Θα χρειαστείτε το SM-JC40/JC41 στις παρακάτω καταστάσεις. Δεν υπάρχουν ελεύθερες θύρες E-TUBE στον υπολογιστή ποδηλάτου (για παράδειγμα, εάν χρησιμοποιείται ηλεκτρονικός λεβιές ταχυτήτων) Το firmware υπόκειται σε αλλαγές χωρίς προειδοποίηση. Εάν είναι απαραίτητο, επικοινωνήστε με το κατάστημα αγοράς. Η σύνδεση σε συσκευές δεν είναι δυνατή κατά τη φόρτιση. 43

46 Σχετικά με τις ασύρματες λειτουργίες Λειτουργίες Μπορείτε να ελέγχετε την ύπαρξη των πλέον πρόσφατων λειτουργιών ενημερώνοντας το λογισμικό μέσω του E-TUBE PROJECT. Για λεπτομέρειες, απευθυνθείτε στο κατάστημα αγοράς. Σύνδεση ΑΝΤ Η ασύρματη μονάδα μπορεί να αποστείλει όλες τις πληροφορίες που μπορούν να εμφανιστούν στην αρχική οθόνη του υπολογιστή ποδηλάτου σε μια εξωτερική συσκευή. Σύνδεση Bluetooth LE Το E-TUBE PROJECT για smartphone/tablet μπορεί να χρησιμοποιηθεί εάν επιτευχθεί σύνδεση Bluetooth LE με ένα smartphone/ tablet. Μια ειδική εφαρμογή συνδεσιμότητας μπορεί να χρησιμοποιηθεί για τον έλεγχο των δεδομένων διαδρομής σε ένα smartphone που είναι συνδεδεμένο μέσω Bluetooth LE, ακόμη και κατά τη χρήση του EW-EN100. Πώς να κάνετε συνδέσεις Για να συνδέσετε μια εξωτερική συσκευή ασύρματα στο SC-E7000 ή στο EW-EN100, η συσκευή πρέπει να βρίσκεται σε λειτουργία σύνδεσης. Για πληροφορίες σχετικά με το πώς να θέσετε εξωτερικές συσκευές σε λειτουργία σύνδεσης, ανατρέξτε στο εγχειρίδιο χρήστη της εξωτερικής συσκευής. Σύνδεση ΑΝΤ Όταν το SHIMANO STEPS ενεργοποιείται, η λήψη επικοινωνίας είναι εφικτή. Θέστε την εξωτερική συσκευή σε λειτουργία σύνδεσης και κατόπιν συνδέστε την. Σύνδεση Bluetooth LE Η λήψη επικοινωνίας είναι εφικτή μόνο υπό τις εξής συνθήκες. Η εξωτερική συσκευή πρέπει να έχει τεθεί εκ των προτέρων σε λειτουργία σύνδεσης. Μέσα σε 15 δευτερόλεπτα από την ενεργοποίηση του SHIMANO STEPS Μέσα σε 15 δευτερόλεπτα από τον χειρισμό οποιουδήποτε κουμπιού εκτός του διακόπτη λειτουργίας του SHIMANO STEPS Ψηφιακό ασύρματο σύστημα 2,4 GHz Ψηφιακή ασύρματη τεχνολογία συχνότητας 2,4 GHz, που είναι η ίδια τεχνολογία που χρησιμοποιείται στα ασύρματα τοπικά δίκτυα LAN. Ωστόσο, σε πολύ σπάνιες περιπτώσεις, αντικείμενα και χώροι μπορεί να δημιουργήσουν ισχυρά ηλεκτρομαγνητικά κύματα και παρεμβολές με αποτέλεσμα τη λανθασμένη μέτρηση. Τηλεοράσεις, ΗΥ, ραδιόφωνα, κινητήρες/μηχανές, ή στο αυτοκίνητο και σε τρένα. Σιδηροδρομικές διαβάσεις και κοντά σε σιδηροδρομικές γραμμές, γύρω από σταθμούς τηλεοπτικής εκπομπής και βάσεις ραντάρ. Άλλοι ασύρματοι υπολογιστές ή ψηφιακά ελεγχόμενος φωτισμός. Προδιαγραφές ασύρματου συστήματος Αρ. μοντέλου SC-E7000 EW-EN100 Ζώνη συχνοτήτων MHz MHz Μέγιστη ισχύς ραδιοσυχνοτήτων +4 dbm +4 dbm Έκδοση firmware

47 Αντιμετώπιση προβλημάτων Ενδείξεις σφάλματος στη λυχνία LED της μπαταρίας Σφάλματα συστήματος και παρόμοιες προειδοποιήσεις υποδεικνύονται από λυχνίες LED της μπαταρίας μέσω διάφορων σχηματισμών φωτεινών ενδείξεων. Τύπος ένδειξης σφάλματος Συνθήκες ένδειξης Σχηματισμός φωτεινής ένδειξης *1 Επίλυση Σφάλμα συστήματος Σφάλμα επικοινωνίας με το σύστημα του ποδηλάτου Βεβαιωθείτε ότι το καλώδιο δεν είναι χαλαρό και ότι έχει συνδεθεί σωστά. Εάν η κατάσταση δεν βελτιωθεί, επικοινωνήστε με το κατάστημα αγοράς. Προστασία θερμοκρασίας Εάν η θερμοκρασία υπερβαίνει το εγγυημένο εύρος λειτουργίας, η παροχή από τη μπαταρία απενεργοποιείται. Αφήστε την μπαταρία σε δροσερό μέρος μακριά από το άμεσο ηλιακό φως έως ότου η εσωτερική θερμοκρασία της μπαταρίας να μειωθεί επαρκώς. Εάν η κατάσταση δεν βελτιωθεί, επικοινωνήστε με το κατάστημα αγοράς. Εμφανίζεται εάν δεν Σφάλμα ταυτοποίησης ασφαλείας είναι συνδεδεμένη μια γνήσια μονάδα κίνησης. Εμφανίζεται εάν κάποια από τα καλώδια έχουν αποσυνδεθεί. Συνδέστε γνήσια μπαταρία και μονάδα κίνησης. Ελέγξτε την κατάσταση των καλωδίων. Εάν η κατάσταση δεν βελτιωθεί, επικοινωνήστε με το κατάστημα αγοράς. Σφάλμα φόρτισης Εμφανίζεται εάν προκύψει σφάλμα κατά τη διάρκεια της φόρτισης. Αφαιρέστε το φορτιστή από την μπαταρία και πατήστε το κουμπί ισχύος. Εάν εμφανιστεί σφάλμα, επικοινωνήστε με έναν αντιπρόσωπο. Συνδέστε τον φορτιστή στη μπαταρία και στη συνέχεια Δυσλειτουργία μπαταρίας Ηλεκτρική βλάβη στο εσωτερικό της μπαταρίας αφαιρέστε τον φορτιστή. Πατήστε το κουμπί ενεργοποίησης μόνο με την μπαταρία συνδεδεμένη. Εάν εμφανίζεται σφάλμα μόνο με την μπαταρία συνδεδεμένη, επικοινωνήστε με το κατάστημα αγοράς. *1 : Σβηστή : Ανάβει : Αναβοσβήνει 45
