1 Επιχειρησιακό έγγραφο Συμπληρωματικές πληροφορίες Πληροφορίες συμμόρφωσης με τις κανονιστικές διατάξεις Για το Σύστημα ασφαλείας μηχανήματος MSS3s (A5:S3) ΟΙ ΠΛΗΡΟΦΟΡΙΕΣ ΣΤΟ ΠΑΡΟΝ ΑΝΗΚΟΥΝ ΣΤΗΝ ΚΥΡΙΟΤΗΤΑ ΤΗΣ CATERPILLAR INC Ή/ΚΑΙ ΤΩΝ ΘΥΓΑΤΡΙΚΩΝ ΕΤΑΙΡΕΙΩΝ ΤΗΣ ΚΑΙ ΑΠΑΓΟΡΕΥΕΤΑΙ, ΧΩΡΙΣ ΓΡΑΠΤΗ ΑΔΕΙΑ, ΟΠΟΙΑΔΗΠΟΤΕ ΑΝΤΙΓΡΑΦΗ, ΜΕΤΑΔΟΣΗ ΣΕ ΑΛΛΟΥΣ ΚΑΙ ΟΠΟΙΑΔΗΠΟΤΕ ΑΛΛΗ ΧΡΗΣΗ ΕΚΤΟΣ ΑΠΟ ΕΚΕΙΝΗ ΓΙΑ ΤΗΝ ΟΠΟΙΑ ΠΑΡΕΧΟΝΤΑΙ 1

2 Πίνακας περιεχομένων σελίδα Όνομα προϊόντος (μάρκα, μοντέλο, τύπος)... 3,4 Ιδιότητες... 5 Δήλωση συμμόρφωσης (ΕΕ)... 6 Προϋποθέσεις εγκατάστασης, αποθήκευσης, μεταφοράς, υλοποίησης, χρήσης... 7 Ηλεκτρική σύνδεση... 8 Προληπτική συντήρηση... 9 Ασφαλής λειτουργία... 9 Αντιμετώπιση προβλημάτων... 9 Ημερομηνία κατασκευής

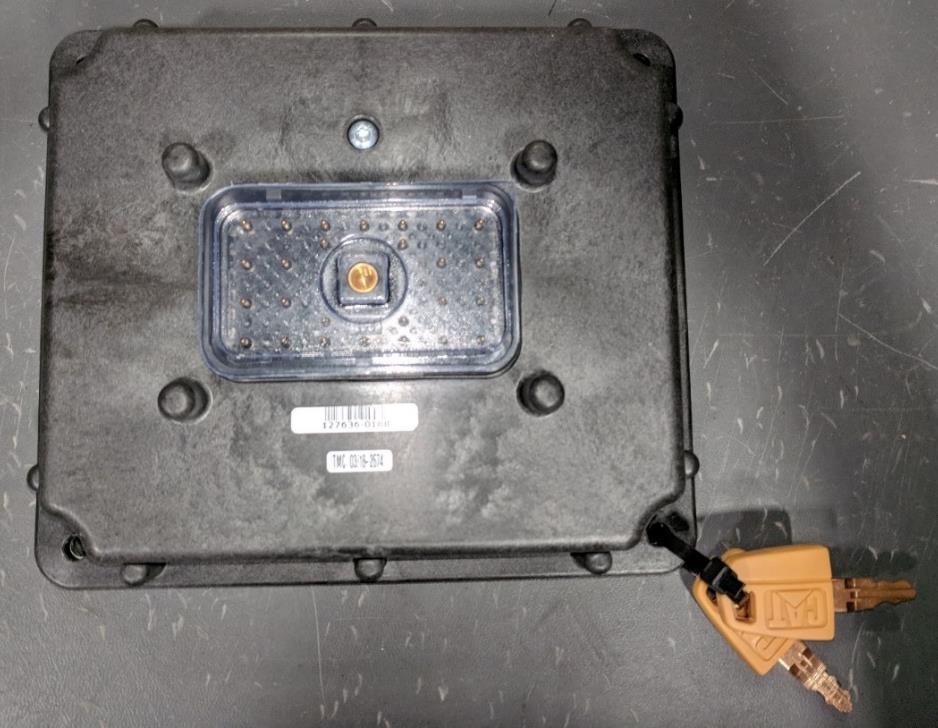

Όνομα προϊόντος: Σύστημα ασφαλείας μηχανήματος Cat (MSS3s) Μάρκα: Φίρμα Cat Μοντέλο: MSS3s (A5:S3) Κωδικός ανταλλακτικού: 432-8664 Τύπος: Ασύρματη συσκευή (Για την παροχή ασφάλειας για μηχανήματα με

3 Όνομα προϊόντος: Σύστημα ασφαλείας μηχανήματος Cat (MSS3s) Μάρκα: Φίρμα Cat Μοντέλο: MSS3s (A5:S3) Κωδικός ανταλλακτικού: Τύπος: Ασύρματη συσκευή (Για την παροχή ασφάλειας για μηχανήματα με ή χωρίς ηλεκτρονικά συστήματα ελέγχου μέσω επικοινωνίας RFID) Κωδικός SMCS: 7631 Ο κωδικός ανταλλακτικού του A5:S είναι το αγοραζόμενο εξάρτημα που περιλαμβάνει ραδιοεξοπλισμό και ένα λογισμικό συνδεδεμένο ως ενσωματωμένο στοιχείο του μηχανήματος. Ο ραδιοεξοπλισμός που περιλαμβάνεται στο A5:S3 είναι ο κωδικός Αυτός ο ραδιοεξοπλισμός συμμορφώνεται με τις ισχύουσες τοπικές απαιτήσεις συμμόρφωσης του προϊόντος όπως καταδεικνύεται με το επισυναπτόμενο έγγραφο. Το λογισμικό που περιλαμβάνεται στο αγοραζόμενο εξάρτημα δεν επηρεάζει κανονιστικές παραμέτρους απόδοσης. 3

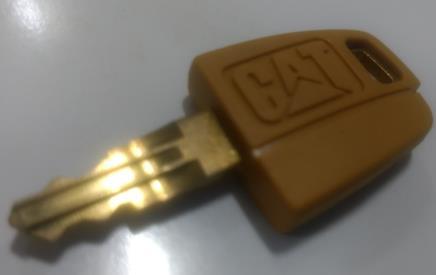

Όνομα προϊόντος: Κλειδί Cat Μάρκα: Φίρμα Cat Μοντέλο: Κλειδί Κωδικός ανταλλακτικού: 285-3231

4 Όνομα προϊόντος: Κλειδί Cat Μάρκα: Φίρμα Cat Μοντέλο: Κλειδί Κωδικός ανταλλακτικού: Τύπος: Ασύρματη συσκευή (Κλειδί με τσιπ για την ταυτοποίηση του χειριστή με RFID ) Κωδικός SMCS:

5 Ιδιότητες (Κύριες παράμετροι που επηρεάζουν την ασφάλεια, δηλαδή ονομαστική τάση, εύρος ραδιοσυχνοτήτων, ένταση ρεύματος, θερμοκρασία) Παράμετροι ασφαλείας MSS3s Τάση εισόδου Εύρος τάσης λειτουργίας 9 VDC έως 32 VDC Προστασία Συχνότητα μετάδοσης Επίπεδο σήματος μετάδοσης Επικοινωνία RFID Ανάστροφη πολικότητα 134,2 khz 12 dbµa/m στα 10 m 23 dbµa/m στα 3 m Κατανάλωση ρεύματος (μέγ.) Μέγιστη λαμβανόμενη ένταση ρεύματος λειτουργίας 1,5 A στα 24 V Περιβάλλον Θερμοκρασία λειτουργίας 40 C ( 40 F) έως 85 C (185 F) Θερμοκρασία αποθήκευσης 50 C ( 58 F) έως 85 C (185 F) Προστασία έναντι ηλεκτροστατικής εκκένωσης (ESD) (ISO 10605) +/-8 kv άμεση, +/-15 kv αέρας 5

6 6 a

7 7 Προϋποθέσεις συναρμολόγησης, αποθήκευσης, μεταφοράς και απόρριψης Όλες οι θέσεις του Cat MSS3s χρησιμοποιούν βάσεις μόνωσης ανεξάρτητα από τη θέση. Οι βάσεις μόνωσης δεν μπορούν να αφαιρεθούν ώστε να μπορεί να χρησιμοποιηθεί μόνο το μπουλόνι M6 για μόνιμη στερέωση. Θέσεις τοποθέτησης Βεβαιωθείτε ότι τηρούνται οι ακόλουθες κατευθυντήριες οδηγίες κατά την τοποθέτηση του Συστήματος ασφαλείας μηχανήματος MSS3s. Τοποθετήστε το MSS3s μέσα στην καμπίνα, εάν το προϊόν πρόκειται να χρησιμοποιηθεί για εφαρμογές ταυτοποίησης χειριστή. Βεβαιωθείτε ότι δεν παρεμποδίζεται η μετάδοση ραδιοσυχνοτήτων. Μην περικλείετε πλήρως τον πομποδέκτη σε μέταλλο. Ο πομποδέκτης μπορεί να τοποθετηθεί σε μια μεταλλική πλάκα μέσα σε ένα πλαίσιο ή διαμέρισμα, εφόσον το υλικό των πλαισίων είναι ως επί το πλείστον μη μεταλλικό. Όροι και προϋποθέσεις αποθήκευσης και μεταφοράς Το προϊόν παρέχεται στη συσκευασία καταναλωτικού προϊόντος του κατασκευαστή. Το προϊόν πρέπει να αποθηκεύεται στην εργοστασιακή συσκευασία και σε συνθήκες αποθήκευσης για τους κλιματικούς παράγοντες της Ομάδας 4 σύμφωνα με το GOST Όταν πρέπει να τηρούνται οι απαιτήσεις φόρτωσης και μεταφοράς στις προειδοποιητικές ετικέτες στα κουτιά, δεν θα πρέπει να επιτρέπονται κρούσεις και δονήσεις που μπορεί να επηρεάσουν την εμφάνιση και την απόδοση της συσκευής. Η μεταφορά μπορεί να διενεργηθεί με όλα τα είδη των καλυπτόμενων οχημάτων μεταφοράς. Κατά την αεροπορική μεταφορά, βεβαιωθείτε ότι η συσκευή μεταφέρεται σε σφραγισμένο θάλαμο. Μεταφορά και απόρριψη Επικοινωνήστε με έναν εξουσιοδοτημένο αντιπρόσωπο για να καθορίσει τις συνθήκες απόρριψης και μεταφοράς.

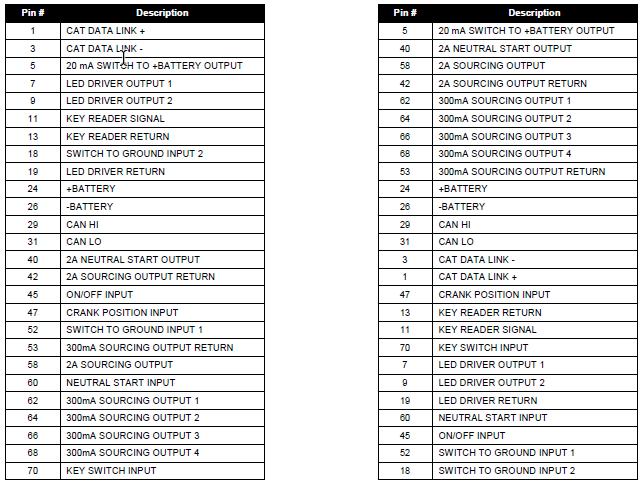

8 Ηλεκτρική σύνδεση MSS3s: Διάγραμμα ακίδων του συνδετήρα Amp 70 ακίδων 8

9 Κλειδί: Προληπτική συντήρηση Δεν απαιτείται προληπτική συντήρηση για αυτές τις συσκευές. Ασφαλής λειτουργία Για να διασφαλιστεί η ασφαλής λειτουργία αυτής της συσκευής, πρέπει να συνδεθεί η κατάλληλη καλωδίωση στη συσκευή και να τοποθετηθεί σύμφωνα με τις οδηγίες. Πληροφορίες σχετικά με τα σφάλματα και τις διορθωτικές ενέργειες Προτού καλέσετε τον αντιπρόσωπο για επισκευή, ελέγξτε την ακεραιότητα των ηλεκτρικών καλωδίων και ενεργοποιήστε κυκλικά την τροφοδοσία μπαταρίας στη συσκευή. Η κυκλική ενεργοποίηση της τροφοδοσίας μπαταρίας μπορεί να επιτευχθεί: Απενεργοποιώντας τον κεντρικό διακόπτη αποσύνδεσης του μηχανήματος και στη συνέχεια ενεργοποιώντας τον. Αποσυνδέοντας την καλωδίωση από τη συσκευή και στη συνέχεια συνδέοντας ξανά την καλωδίωση. Αποσυνδέοντας το αρνητικό καλώδιο από τον αρνητικό ακροδέκτη της μπαταρίας και στη συνέχεια επανασυνδέοντας το καλώδιο. Αν αυτές οι λύσεις δεν έχουν τα επιθυμητά αποτελέσματα, καλέστε τον τοπικό αντιπρόσωπο για έλεγχο συντήρησης. Ημερομηνία κατασκευής Επικοινωνήστε με έναν εξουσιοδοτημένο αντιπρόσωπο για να καθορίσει την ημερομηνία κατασκευής χρησιμοποιώντας τον αριθμό σειράς. 9
