1 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ Ενότητα 8: Συστήματα πηγαδιών Μέθοδος εικόνων Καθηγητής Κωνσταντίνος Λ. Κατσιφαράκης Αναπληρωτής Καθηγητής Νικόλαος Θεοδοσίου ΑΠΘ

2 Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άλλου τύπου άδειας χρήσης, η άδεια χρήσης αναφέρεται ρητώς.

3 Χρηματοδότηση Το παρόν εκπαιδευτικό υλικό έχει αναπτυχθεί στα πλαίσια του εκπαιδευτικού έργου του διδάσκοντα. Το έργο «Ανοικτά Ακαδημαϊκά Μαθήματα στο» έχει χρηματοδοτήσει μόνο την αναδιαμόρφωση του εκπαιδευτικού υλικού. Το έργο υλοποιείται στο πλαίσιο του Επιχειρησιακού Προγράμματος «Εκπαίδευση και Δια Βίου Μάθηση» και συγχρηματοδοτείται από την Ευρωπαϊκή Ένωση (Ευρωπαϊκό Κοινωνικό Ταμείο) και από εθνικούς πόρους. 3

4 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ Συστήματα πηγαδιών Μέθοδος εικόνων

5 Ροή με πίεση προς σύστημα πηγαδιών (1/3) Πτώση υδραυλικού φορτίου σε απόσταση r λόγω άντλησης από μεμονωμένο πηγάδι h Q π K α r R όπου R η ακτίνα επιρροής Λόγω της γραμμικότητας της εξίσωσης, θεωρείται ότι ισχύει η αρχή της επαλληλίας. Δηλαδή εάν Δh 1 και Δh δύο λύσεις της εξίσωσης τότε το άθροισμα Δh 1 + Δh είναι επίσης λύση της εξίσωσης. 5

6 Ροή με πίεση προς σύστημα πηγαδιών (/3) Πτώση στάθμης στο σημείο (x,y) λόγω άντλησης παροχής Q 1 και Q από πηγάδια στα σημεία (b,0) και (+b,0) αντιστοίχως. h 1 Q1 π K α x b R y h Q π K α x b R y 6

7 Ροή με πίεση προς σύστημα πηγαδιών (3/3) Εφαρμογή της αρχής της επαλληλίας: h 1 π K α Q1 x b y x b R Q R y Γενίκευση της εξίσωσης: h 1 π K α n i1 Q i x x y y i R i 7

8 Ροή με ελεύθερη επιφάνεια προς Η εξίσωση Boussinesq δεν είναι γραμμική ως προς Η αφού περιλαμβάνει όρους της μορφής Η (dh/dx). Είναι όμως γραμμική ως προς H. Εξίσωση της ελεύθερης επιφάνειας: σύστημα πηγαδιών (1/) H h 1 Q π K Εφαρμογή της αρχής της επαλληλίας r R H nh 1 1 π K n i1 Q i x x y y i R i 8

9 Ροή με ελεύθερη επιφάνεια προς σύστημα πηγαδιών (/) Επειδή δεν πληροί τις οριακές συνθήκες, προστίθεται και η λύση: H (1 n)h1 Εξίσωση ελεύθερης επιφάνειας για σύστημα n πηγαδιών: H h 1 1 π K n i1 Q i x x y y i R i 9

10 Μέθοδος των εικόνων (1/8) Για Q 1 =Q =Q η πτώση στάθμης για ροή με πίεση προς σύστημα πηγαδιών είναι: h B 1 π K α [(x b) y R ][(x b) y ] Η παράγωγός της ως προς x: ( h) x Q ππk x b (x b) y (x x b b) y 10

11 Μέθοδος των εικόνων (/8) ( h) x Q πkα (x b) x b y (x x b b) y Για x = 0 η παράγωγος παίρνει μηδενικές τιμές, δηλαδή κατά τον άξονα των y οι συνιστώσεις των ταχυτήτων κατά x είναι μηδενικές, άρα ο άξονας y συμπεριφέρεται σαν αδιαπέρατο όριο. 11

12 Μέθοδος των εικόνων (3/8) Για Q =Q (πηγάδι άντλησης) και Q 1 =Q (πηγάδι φόρτισης) η πτώση στάθμης για ροή με πίεση προς σύστημα πηγαδιών είναι: h Q π K α x b y x b y Η πτώση του υδραυλικού φορτίου είναι ανεξάρτητη από το R Για μεγάλες τιμές των x και y το Δh τείνει στο μηδέν, δηλαδή υπάρχει μόνο τοπική κίνηση του νερού κοντά τα πηγάδια. Κατά μήκος του άξονα y (για x=0) το Δh είναι μηδέν, δηλαδή ο άξονας y συμπεριφέρεται σαν όριο δεξαμενής. 1

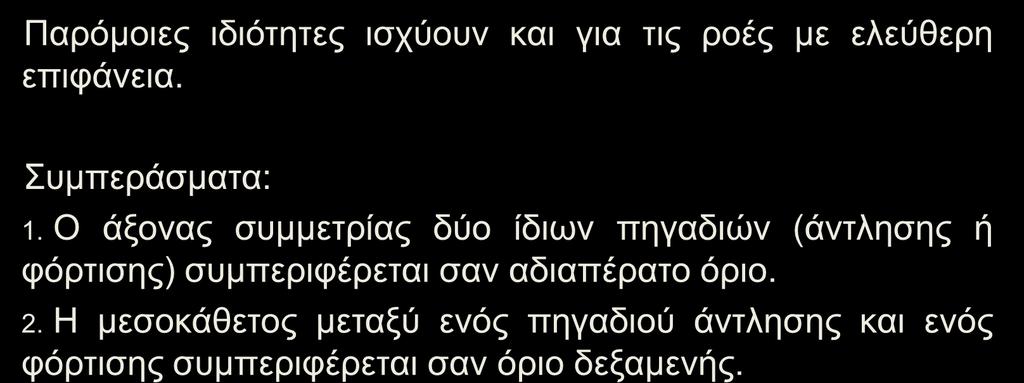

13 Μέθοδος των εικόνων (4/8) Παρόμοιες ιδιότητες ισχύουν και για τις ροές με ελεύθερη επιφάνεια. Συμπεράσματα: 1. Ο άξονας συμμετρίας δύο ίδιων πηγαδιών (άντλησης ή φόρτισης) συμπεριφέρεται σαν αδιαπέρατο όριο.. Η μεσοκάθετος μεταξύ ενός πηγαδιού άντλησης και ενός φόρτισης συμπεριφέρεται σαν όριο δεξαμενής. 13

14 Μέθοδος των εικόνων (5/8) Σχήμα 1: Πηγάδι άντλησης (ή φόρτισης) σε απόσταση b από αδιαπέρατο όριο. Πηγή: Δημ. Τολίκας, ο.π., σελ (α) στο αδιαπέρατο όριο y=0 η παράγωγος της πτώσης του υδραυλικού φορτίου είναι μηδενική, (β) σε απόσταση R το Δh=0, (γ) το σημείο x=b, y=0 είναι ανώμαλο. 14

15 Μέθοδος των εικόνων (6/8) Πηγάδι άντλησης σε απόσταση b από αδιαπέρατο όριο. h B 1 π K α [(x b) y ] [( x R b) y ] Η λύση του προβλήματος μπορεί να προκύψει με την μετατροπή του ημιάπειρου πεδίου ροής σε άπειρο και την σύγχρονη εισαγωγή ενός πηγαδιού άντλησης (εικόνα) σε τέτοια θέση ώστε στο αδιαπέρατο όριο η παράγωγος της πτώσης του υδραυλικού φορτίου να είναι μηδενική. 15

16 Μέθοδος των εικόνων (7/8) (α) στο όριο δεξαμενής x=0 το Δh=0, (β) σε άπειρη απόσταση από το πηγάδι το Δh=0, (γ) το σημείο x=b, y=0 είναι ανώμαλο. Σχήμα : Πηγάδι άντλησης (ή φόρτισης) σε απόσταση b από ευθύγραμμο όριο δεξαμενής. Πηγή: Δημ. Τολίκας, Υπόγεια Υδραυλική, εκδ. Παρατηρητής, 1997, σελ

17 Μέθοδος των εικόνων (8/8) Πηγάδι άντλησης σε απόσταση b από ευθύγραμμο όριο δεξαμενής. h Q π K α x b y x b y Η λύση του προβλήματος μπορεί να προκύψει με την μετατροπή του ημιάπειρου πεδίου ροής σε άπειρο και την σύγχρονη εισαγωγή ενός πηγαδιού φόρτισης (εικόνα) σε τέτοια θέση ώστε η πτώση στάθμης κατά μήκος του άξονα y να είναι μηδενική. 17

18 Μέθοδος των εικόνων Άσκηση 1 (1/) Ημιάπειρος υδροφορέας έχει πάχος α=37m και τροφοδοτείται από λίμνη όπως φαίνεται στο σχήμα. Ποια η μέγιστη συνολική παροχή που μπορεί να αντληθεί από τις γεωτρήσεις Α και Β, ώστε η πτώση στάθμης να μην ξεπεράσει τα 4 m σε κανένα σημείο του υδροφορέα. Δίνεται: (α) r=0.5m (β) Κ= m/s (γ) ροή υπό πίεση Σχήμα 3: σχήμα άσκησης 1. 18

19 hb QA π K α QB π K α Μέθοδος των εικόνων Άσκηση 1 (/) Η πτώση στάθμης στην παρειά των πηγαδιών θα είναι 4m. h A QA π K α QB π K α = 6.38 Q A Q B = Q A Q B Q A = m 3 /s, Q B = m 3 /s, Q T = m 3 /s 19
