1 Σύστημα ασφαλείας i-on Compact Οδηγός χρήστη Περιεχόμενα Πληροφορίες για τον οδηγό Πληροφορίες για τον εξοπλισμό i-on Compact Εξαρτήματα συστήματος... 2 Μονάδα ελέγχου... 2 Ανιχνευτές... 2 Εξωτερικές σειρήνες... 2 Κάμερες δικτύου... 3 Τηλεχειριστήρια... 3 Πομποί HUA... 3 Εσωτερικές ασύρματες σειρήνες... 3 Συσκευές εξόδου Βασικά χαρακτηριστικά... 3 Γενική ευελιξία όπλισης/αφόπλισης... 3 Επικοινωνία του συναγερμού... 3 Κάρτες εγγύτητας... 4 Eaton SecureConnect... 4 Έλεγχος συστήματος μέσω μηνυμάτων κειμένου SMS... 4 Χρήστες και τύποι χρηστών... 4 Μεγάλο εύρος περιφερειακών... 4 Σύνδεση με κάμερες... 4 Έλεγχος εξωτερικών συσκευών (έξοδοι).. 4 HUA/συναγερμοί πανικού... 4 Απομακρυσμένη πρόσβαση του εγκαταστάτη... 4 Μεγάλο εύρος επιλογών χρήστη... 5 Δυνατότητα παράλειψης ζωνών... 5 Πλήρης καταγραφή... 5 Παρακολούθηση παρεμβολών και του τάμπερ... 5 Εκτεταμένες επιλογές ελέγχου... 5 Χρήση του εξοπλισμού i-on Compact... 5 Πληκτρολόγιο μονάδας ελέγχου... 5 Πληροφορίες για την οθόνη αναμονής... 6 Όπλιση του συστήματος... 6 Αφόπλιση του συστήματος... 6 Διαχείριση συναγερμών... 7 Πρόσβαση στο μενού Χρήστη... 7 Παράλειψη ζωνών... 7 Χρήση της εφαρμογής SecureConnect Εγκατάσταση της εφαρμογής... 8 Σύζευξη της εφαρμογής... 8 Χρήση της εφαρμογής... 8 Ασφάλεια στον κυβερνοχώρο... 9 i-on Compact Οθόνη LCD 10:43 03/06/2017 Σχήμα 1. i-on Compact Πληροφορίες για τον οδηγό Πληκτρολόγιο Καρταναγνώστης εγγύτητας Ο παρών οδηγός παρέχει μια εισαγωγή στα συστήματα συναγερμού i-on Compact για τους χρήστες. Περιγράφει τα κύρια εξαρτήματα του συστήματος συναγερμού, τις κύριες λειτουργίες και τον τρόπο διεξαγωγής τυπικών ημερήσιων εργασιών. Εάν χρειάζεστε επιπρόσθετες πληροφορίες, όπως λεπτομέρειες για τις επιλογές στο μενού χρήστη, ανατρέξτε στο εγχειρίδιο διαχείρισης και χρήστη του συστήματος i-on Compact. Όλα τα εγχειρίδια στα οποία γίνεται αναφορά διατίθενται στον ιστότοπό μας.

2 Πληροφορίες για τον εξοπλισμό i-on Compact Σας ευχαριστούμε που επιλέξατε τον εξοπλισμό i-on Compact, ένα από τα πλέον προηγμένα και αξιόπιστα μέσα προστασίας προσώπων και αγαθών που υπάρχουν σήμερα. Ο εξοπλισμός i-on Compact αποτελεί ένα ασύρματο σύστημα συναγερμού υψηλής αξιοπιστίας για έως 20 ζώνες, ο οποίος προορίζεται για χρήση σε μικρού έως μεσαίου μεγέθους οικιακές εφαρμογές. Ο εξοπλισμός σας i-on Compact είναι μελλοντικά ευέλικτος: καθώς η Eaton αναπτύσσει νέες λειτουργίες, το σύστημα συναγερμού που διαθέτετε μπορεί να ενημερώνεται από απόσταση ή τοπικά με το πιο πρόσφατο λογισμικό. Τα συστήματα συναγερμού i-on Compact παρέχουν μια εκτεταμένη σειρά επιλογών επικοινωνίας, ρυθμίσεων διαμόρφωσης και περιφερειακών συσκευών, τα οποία προσφέρουν την ευελιξία που απαιτείται για την προσαρμογή του συστήματος προκειμένου να συμφωνεί με τις απαιτήσεις των πιο απαιτητικών εφαρμογών. Εξαρτήματα συστήματος Αυτή η ενότητα περιγράφει τα τυπικά εξαρτήματα που περιλαμβάνονται στο σύστημα συναγερμού. Ενδέχεται να χρησιμοποιούνται και άλλα εξαρτήματα, ανάλογα με τις απαιτήσεις σας. Μονάδα ελέγχου Πρόκειται για την κύρια μονάδα επεξεργασίας του συστήματος συναγερμού. Από την άποψη του χρήστη, οι κύριες λειτουργίες της είναι οι εξής (Σχήμα 1): Οθόνη LCD Εμφανίζει μηνύματα, προτροπές και επιλογές που σας καθοδηγούν στο περιβάλλον χρήστη. Πληκτρολόγιο Σας επιτρέπει την όπλιση ή την αφόπλιση του συστήματος, την πρόσβαση σε επιλογές χρήστη και την επιβεβαίωση συναγερμών. Μπορείτε να πιστοποιήσετε την ταυτότητά σας στο σύστημα εισάγοντας το μοναδικό κωδικός πρόσβασής σας στο πληκτρολόγιο. Καρταναγνώστης εγγύτητας Κάθε χρήστης μπορεί να έχει μια μοναδική κάρτα εγγύτητας. Με την προσκόμιση της κάρτας σας πραγματοποιείται πρόσβαση στο σύστημα με τον ίδιο τρόπο που θα γινόταν με την εισαγωγή του κωδικού πρόσβασής σας. Ανιχνευτές Οι ανιχνευτές είναι συσκευές που ανιχνεύουν καταστάσεις συναγερμού. Ακολουθούν μερικά δημοφιλή παραδείγματα, τα οποία μπορούν να συνδεθούν ασύρματα (μέσω ραδιοκυμάτων) στη μονάδα ελέγχου. Σημείωση: Διατίθενται πολλοί άλλοι ανιχνευτές, μεταξύ άλλων πλημμύρας, κραδασμών και θραύσης κρυστάλλων. Επικοινωνήστε με τον εγκαταστάτη σας για λεπτομέρειες. Ανιχνευτής κίνησης PIR (Passive Infra-Red). Είναι διαθέσιμες οι εκδόσεις με ανοχή σε κατοικίδια ζώα: Ανιχνευτής καπνού. Επαφή πόρτας ανιχνεύει πότε ανοίγουν οι πόρτες. Ανιχνευτής περιμέτρου PIR παρακολουθεί εξωτερικούς χώρους, όπως κήπους. Η τεχνολογία διπλού αισθητήρα και η λειτουργία ανοχής σε κατοικίδια ζώα εξασφαλίζει αξιόπιστη λειτουργία σε εξωτερικό χώρο. Σημείωση: Η ζώνη είναι το στοιχείο κατωτάτου επιπέδου που μπορείτε να οπλίσετε ή να αφοπλίσετε. Επειδή συνήθως υπάρχει ένας μόνο ανιχνευτής σε κάθε ζώνη, οι όροι «ζώνη» και «ανιχνευτής» χρησιμοποιούνται συνήθως χωρίς διάκριση. Εξωτερικές σειρήνες Τοποθετούνται εξωτερικά, σε ορατή θέση ψηλά για αποτροπή. Περιέχουν ένα ισχυρό ηχείο και φάρους. Μπορούν να χρησιμοποιηθούν έως 2 εξωτερικές ασύρματες σειρήνες. Page 2

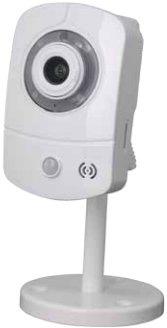

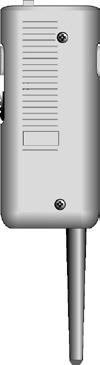

3 Κάμερες δικτύου Τηλεχειριστήρια Πομποί HUA Διαθέτονται εσωτερικές και εξωτερικές κάμερες δικτύου. Επιτρέπουν στη μονάδα ελέγχου να καταγράφει και προαιρετικά να αποστέλλει εικόνες μέσω όταν ενεργοποιείται ο συναγερμός. Κάθε χρήστης μπορεί να έχει ένα φορητό τηλεχειριστήριο για να οπλίζει ή να αφοπλίζει το σύστημα ή για να χειρίζεται εξωτερικές συσκευές από απόσταση. Μικροί φορητοί πομποί HUA (Hold-Up Alarm), γνωστοί και ως συναγερμοί πανικού (PA), επιτρέπουν την ενεργοποίηση συναγερμών από απόσταση. Εσωτερικές ασύρματες σειρήνες Προορίζονται για χρήση σε χώρους που είναι εκτός της ηχητικής εμβέλειας της μονάδας ελέγχου, αλλά στους οποίους οι χρήστες χρειάζεται να ακούν τους συναγερμούς, τους ήχους εισόδου, τους ήχους εξόδου και άλλους ήχους. Συσκευές εξόδου Ο εγκαταστάτης μπορεί να παραμετροποιήσει το σύστημα να ελέγχει εξωτερικές συσκευές που μπορείτε να ενεργοποιείτε ή να απενεργοποιείτε από τη μονάδα ελέγχου ή κάποιο τηλεχειριστήριο ή που μπορείτε να χειρίζεστε αυτόματα, για παράδειγμα όταν ενεργοποιηθεί κάποιος συναγερμός. Το σύστημα υποστηρίζει έως 20 ασύρματες εξόδους. Βασικά χαρακτηριστικά Αυτή η ενότητα παρέχει μια επισκόπηση των κύριων λειτουργιών, από την άποψη του χρήστη, των συστημάτων συναγερμού i-on Compact. Σημείωση: Ορισμένες λειτουργίες που περιγράφονται σε αυτόν τον οδηγό ενδέχεται να μην είναι διαθέσιμες, ανάλογα με τη διαμόρφωση. Σε περίπτωση που θέλετε να είναι διαθέσιμες, επικοινωνήστε με τον εγκαταστάτη. Γενική ευελιξία όπλισης/αφόπλισης Διατίθενται πολλές επιλογές για τον εγκαταστάτη προκειμένου να ρυθμίσει τη διαδικασία όπλισης/αφόπλισης ώστε να συμφωνεί με τις δικές σας συγκεκριμένες απαιτήσεις. Σε περίπτωση που οι απαιτήσεις σας αλλάξουν οποιαδήποτε στιγμή, επικοινωνήστε με τον εγκαταστάτη οποίος θα μπορεί να προσαρμόσει τη διαδικασία όπλισης/αφόπλισης χωρίς αλλαγές στο υλικό. Η όπλιση της μονάδας ελέγχου μπορεί να γίνει με έναν από τους τέσσερις τρόπους: είτε ολική όπλιση ή μία από τις τρεις μερικές οπλίσεις (μερική όπλιση B, C ή D). Όταν γίνει ολική όπλιση του συστήματος, τότε οπλίζονται όλες οι ζώνες. Όταν γίνει μερική όπλιση του συστήματος, οπλίζονται μόνο οι ζώνες που ανήκουν στη μερική όπλιση. Για παράδειγμα, μια μερική όπλιση μπορεί να οπλίσει τις περιοχές στον κάτω όροφο, αφήνοντας τον επάνω όροφο χωρίς όπλιση (π.χ. για χρήση κατά τη διάρκεια της νύχτας). Επικοινωνία του συναγερμού Όταν το σύστημα εντοπίσει κάποιο συναγερμό, γίνεται εκκίνηση της εξωτερικής σειρήνας/των μονάδων φάρων και θέτονται σε λειτουργία οι εσωτερικές σειρήνες, συμπεριλαμβανομένης της σειρήνας στη μονάδα ελέγχου. Αν θέλετε, ο εγκαταστάτης μπορεί επίσης να διαμορφώσει τη μονάδα ελέγχου ώστε να διαβιβάζει συναγερμούς εξωτερικά: Σε ένα κέντρο λήψης σημάτων (ARC), μέσω του Διαδικτύου ή δικτύου σταθερής τηλεφωνίας. Σε μια διεύθυνση . Σε κινητό τηλέφωνο χρησιμοποιώντας μήνυμα κειμένου. Σημείωση: Οι επικοινωνίες μέσω του Διαδικτύου παρέχονται στη βασική διαμόρφωση. Για τη σύνδεση της μονάδας ελέγχου με δίκτυο κινητής τηλεφωνίας (GSM) ή με δίκτυο σταθερής τηλεφωνίας (PSTN), πρέπει ο εγκαταστάτης να τοποθετήσει μια μονάδα plug-on. Page 3

4 Κατάσταση Ημερολόγιο i-on Compact 10:43 03/06/2017 Εξοδοι Κάρτες εγγύτητας Κάθε χρήστης μπορεί να έχει μια μοναδική κάρτα εγγύτητας. Όταν προσκομίζεται στη μονάδα ελέγχου, η κάρτα εκτελεί την ίδια ενέργεια με την εισαγωγή του κωδικού πρόσβασης. Οι κάρτες εγγύτητας σας διευκολύνουν στην όπλιση ή στην αφόπλιση του συστήματος, και δεν χρειάζεται να θυμάστε κάποιον κωδικό πρόσβασης. Eaton SecureConnect Η εφαρμογή Eaton SecureConnect σάς επιτρέπει να παρακολουθείτε Διαμερισμός 1 Διαμερισμός 2 ΑΦΟΠΛΙΣΜΟΣ ΑΦΟΠΛΙΣΜΟΣ και να ελέγχετε το σύστημα συναγερμού μέσω του Διαδικτύου από τηλέφωνο ή tablet. Ανατρέξτε στη σελίδα 8 για λεπτομέρειες σχετικά με τον τρόπο εγκατάστασης και χρήσης της εφαρμογής. Έλεγχος συστήματος μέσω μηνυμάτων κειμένου SMS Μπορείτε να χρησιμοποιείτε μηνύματα κειμένου SMS τα οποία αποστέλλονται από κινητό τηλέφωνο ή άλλη συσκευή μηνυμάτων για όπλιση/αφόπλιση του συστήματος, ενεργοποίηση/απενεργοποίηση των εξόδων, παράλειψη/ κατάργηση παράλειψης των ζωνών ή εξακρίβωση της τρέχουσας κατάστασης του συστήματος. Για περισσότερες πληροφορίες, ανατρέξτε στον οδηγό χρήστη μηνυμάτων εντολών SMS. Χρήστες και τύποι χρηστών Το σύστημα i-on Compact σας δίνει τη δυνατότητα να ορίσετε πολλούς διαφορετικούς χρήστες, έχοντας ο καθένας μοναδικό κωδικό πρόσβασης, κάρτα εγγύτητας, τηλεχειριστήριο και πομπό HUA. Μπορείτε επίσης να χρησιμοποιήσετε τύπους "κύριων" και "κανονικών" χρηστών, για να καθορίσετε την πρόσβαση που κάθε χρήστης έχει στο σύστημα. Μεγάλο εύρος περιφερειακών Το σύστημα i-on Compact υποστηρίζει ένα μεγάλο εύρος περιφερειακών συσκευών (βλ. σελίδα 2), οι οποίες δίνουν στο σύστημα την ευελιξία να συμφωνεί με τις τρέχουσες απαιτήσεις και να προσαρμόζεται σε μελλοντικές απαιτήσεις. Σύνδεση με κάμερες Η μονάδα ελέγχου μπορεί να καταγράφει εικόνες από κάμερες δικτύου όταν ενεργοποιείται κάποιος συναγερμός και να συσχετίσει αυτές τις εικόνες με το συμβάν. Αν χρειαστεί, το σύστημα μπορεί να στείλει τις εικόνες σε μια διεύθυνση όταν ενεργοποιηθεί κάποιος συναγερμός. Έλεγχος εξωτερικών συσκευών (έξοδοι) Ο εγκαταστάτης μπορεί να ρυθμίσει το σύστημα συναγερμού για να ενεργοποιεί ή να απενεργοποιεί εξωτερικές συσκευές, όπως φώτα ή συστήματα θέρμανσης. Η ενεργοποίηση ή η απενεργοποίηση των συσκευών μπορεί να γίνεται αυτόματα, όπως κατά την όπλιση του συστήματος. Εναλλακτικά, μπορείτε να τις ενεργοποιείτε ή να τις απενεργοποιείτε χειροκίνητα από τη μονάδα ελέγχου ή χρησιμοποιώντας τηλεχειριστήριο. HUA/συναγερμοί πανικού Μπορείτε να ενεργοποιείτε συναγερμό HUA (Hold-Up Alarm), γνωστό και ως συναγερμό πανικού, από τη μονάδα ελέγχου, τηλεχειριστήριο, πομπό χειρός HUA ή χρησιμοποιώντας ένα ξεχωριστό κουμπί πανικού. Απομακρυσμένη πρόσβαση του εγκαταστάτη Ο εγκαταστάτης έχει ένα ξεχωριστό Μενού μηχανικού, το οποίο περιέχει τις επιλογές που απαιτούνται για τη διαμόρφωση του συστήματος. Η πρόσβαση στο μενού μπορεί να γίνει από το πληκτρολόγιο της μονάδας ελέγχου. Ένας εναλλακτικός τρόπος είναι να επιτρέψετε στον εγκαταστάτη να έχει πρόσβαση στο σύστημά σας εξ αποστάσεως μέσω του Διαδικτύου και αυτός ο τρόπος μπορεί να παρέχει πλεονεκτήματα για το σέρβις. Έχετε τη δυνατότητα να ενεργοποιήσετε ή να απενεργοποιήσετε την απομακρυσμένη πρόσβαση όπως απαιτείται, μέσω του μενού χρήστη. Page 4

5 Μεγάλο εύρος επιλογών χρήστη Οι εξουσιοδοτημένοι χρήστες μπορούν να έχουν πρόσβαση στο μενού χρήστη από τη μονάδα ελέγχου. Το μενού περιέχει επιλογές για προσθήκη χρηστών, παράλειψη ζωνών, προβολή πληροφοριών ημερολογίου, έλεγχο του συστήματος, διαμόρφωση του συστήματος και ενεργοποίηση ή απενεργοποίηση συσκευών (έξοδοι). Μπορείτε να βρείτε τις πλήρεις λεπτομέρειες για τις επιλογές χρήστη στο εγχειρίδιο διαχείρισης και χρήστη του συστήματος i-on Compact. Δυνατότητα παράλειψης ζωνών Μπορείτε να παραλείψετε μια ζώνη πριν οπλίσετε το σύστημα (βλέπε σελίδα 7). Η παράλειψη μιας ζώνης την εξαιρεί προσωρινά από την όπλιση. Ίσως θελήσετε να παραλείψετε μια ζώνη για να αποφύγετε ψευδείς συναγερμούς αν, για παράδειγμα, η περιοχή που προστατεύει πρόκειται να καταληφθεί προσωρινά, ενώ το υπόλοιπο σύστημα είναι οπλισμένο. Πλήρης καταγραφή Η μονάδα ελέγχου καταγράφει όλες τις ενέργειες, συναγερμούς και ειδοποιήσεις. Μπορείτε να μελετήσετε τα καταγραμμένα συμβάντα από το μενού Χρήστη. Παρακολούθηση παρεμβολών και του τάμπερ Το σύστημα i-on Compact χρησιμοποιεί προηγμένες τεχνικές για την παρακολούθηση του συστήματος για πιθανές παρεμβολές ή επιθέσεις στο τάμπερ. Εκτεταμένες επιλογές ελέγχου Το μενού Χρήστη περιέχει εκτεταμένο σετ επιλογών που μπορείτε να χρησιμοποιήσετε για τον έλεγχο του συστήματος ή για τον προσδιορισμό του κατόχου μιας συσκευής, π.χ. μιας κάρτας εγγύτητας ή ενός τηλεχειριστηρίου. Χρήση του εξοπλισμού i-on Compact Αυτή η ενότητα περιγράφει τυπικές εργασίες τις οποίες ενδέχεται να πρέπει να εκτελείτε κατά διαστήματα όταν γίνεται ρύθμιση του συστήματος. Σημείωση: Για περισσότερες πληροφορίες σχετικά με αυτές και άλλες εργασίες, ανατρέξτε στο εγχειρίδιο διαχείρισης και χρήστη του συστήματος i-on Compact. Πληκτρολόγιο μονάδας ελέγχου Σχήμα 2. Πληκτρολόγιο μονάδας ελέγχου Τα πλήκτρα έχουν τις εξής λειτουργίες: Πλήκτρο πλοήγησης: Για κύλιση προς τα πάνω ή μετακίνηση του δρομέα προς τα αριστερά. Για κύλιση προς τα κάτω ή μετακίνηση του δρομέα προς τα δεξιά. Για αλλαγή της τιμής, την εμφάνιση περαιτέρω πληροφοριών ή την εισαγωγή ενός κενού διαστήματος. Για αλλαγή της τιμής ή διαγραφή του χαρακτήρα που βρίσκεται αριστερά. Το πλήκτρο ανάβει με κόκκινο ή πράσινο χρώμα επισημαίνοντας την κατάσταση του συστήματος (πράσινο = κανονική κατάσταση, κόκκινο = συναγερμός/βλάβη). Αυτό το πλήκτρο κλείνει μια επιλογή ή ακυρώνει μια αλλαγή. Επιβεβαίωση μιας ενέργειας, π.χ. ενεργοποίηση μιας επιλογής ή επιβεβαίωση ενός συναγερμού. Page 5

6 Το πάτημα του πλήκτρου αυτού παρέχει πρόσβαση στο μενού χρήστη ενώ εμφανίζεται η οθόνη αναμονής (βλέπε σελίδα 7). Εκτέλεση ολικής όπλισης του συστήματος*. Ενεργοποίηση μερικής όπλισης Β, C ή D*. Ο συναγερμός HUA (Hold Up Alarm) ενεργοποιείται όταν πατηθούν και τα δύο πλήκτρα (εφόσον το έχει επιτρέψει ο εγκαταστάτης). *Πρόκειται για την προεπιλεγμένη ενέργεια. Ο εγκαταστάτης μπορεί να διαμορφώσει αυτά τα πλήκτρα για το χειρισμό εξόδων. Πληροφορίες για την οθόνη αναμονής Όσο το σύστημα βρίσκεται σε κατάσταση αδράνειας (ενώ είναι οπλισμένο ή αφοπλισμένο), εμφανίζεται η οθόνη αναμονής. Για παράδειγμα: i-on Compact 10:43 03/06/2017 Όπλιση του συστήματος Η προετοιμασία του συστήματος ώστε να ενεργοποιεί ένα συναγερμό σε περίπτωση που κάποιος μετακινηθεί εντός προστατευμένης περιοχής ονομάζεται "όπλιση" του συστήματος. Μπορείτε να οπλίζετε το σύστημα με πολλές διαφορετικές μεθόδους, ανάλογα με τη διαμόρφωση του συστήματος. Τα παρακάτω επεξηγούν μια τυπική μέθοδο χρησιμοποιώντας τη μονάδα ελέγχου. Σημείωση: Για τις πλήρεις λεπτομέρειες, ανατρέξτε στο εγχειρίδιο διαχείρισης και χρήστη του συστήματος. 1. Εισάγετε τον κωδικό πρόσβασης ή προσκομίστε την κάρτα εγγύτητας στη μονάδα ελέγχου. Σε περίπτωση που εισάγετε τον κωδικό πρόσβασης, στην οθόνη εμφανίζεται ένας αστερίσκος (*) για κάθε συμπληρωμένο ψηφίο: ΕΙΣΑΓΩΓΗ ΚΩΔΙΚΟΥ: (* ) 2. Αν εμφανιστούν επιλογές όπλισης, μπορείτε να πατήσετε ή και μετά για να ορίσετε την κατάλληλη επιλογή: ΕΠΙΛΟΓΕΣ ΟΛΙΚΗ ΟΠΛΙΣΗ ΟΛΙΚΗ ΟΠΛΙΣΗ: Για να οπλίσετε ολόκληρο το σύστημα. Εναλλακτικά, πατήστε το πλήκτρο A*. ΜΕΡΙΚΗ ΟΠΛΙΣΗ B\C\D: Μόνο για μερική όπλιση Β, C ή D. Εναλλακτικά, πατήστε το πλήκτρο B, C ή D. *Ο εγκαταστάτης μπορεί να έχει διαμορφώσει το σύστημα για να έχετε τη δυνατότητα άμεσου οπλισμού χρησιμοποιώντας τα πλήκτρα A, B, C ή D χωρίς πρώτα να εισαγάγετε κωδικό πρόσβασης ή να προσκομίζετε κάρτα εγγύτητας. 3. Θα ακούσετε ένα συνεχόμενο ήχο εξόδου (εκτός και αν το σύστημα έχει διαμορφωθεί για σιωπηλή ή άμεση όπλιση). Το σύστημα οπλίζει όταν συμβαίνει ένα από τα παρακάτω, ανάλογα με τον τρόπο διαμόρφωσης του συστήματος: Αμέσως. Μετά από ένα χρονικό διάστημα. Όταν εξέρχεστε από το χώρο. Το πλήκτρο A (ολική όπλιση), B, C ή D (μερική όπλιση) ανάβει για να υποδείξει την κατάσταση όπλισης (εκτός και αν έχει απενεργοποιηθεί από τον εγκαταστάτη). Αφόπλιση του συστήματος Η αφόπλιση του συστήματος που επιτρέπει την ελεύθερη μετακίνηση ατόμων καλείται «αφόπλιση» του συστήματος. Για να αφοπλίσετε το σύστημα από τη μονάδα ελέγχου: 1. Μπείτε από την καθορισμένη πόρτα εισόδου. Μην απομακρύνεστε από αυτή την πόρτα ενδέχεται να ενεργοποιήσετε συναγερμό. 2. Εάν ακούσετε έναν ήχο, μεταβείτε απευθείας στη μονάδα ελέγχου, διότι έχετε περιορισμένο χρόνο για να αφοπλίσετε το σύστημα προτού ενεργοποιηθεί συναγερμός. 3. Εισάγετε τον κωδικό πρόσβασης ή προσκομίστε την κάρτα εγγύτητας. Page 6

7 Διαχείριση συναγερμών Αν υπάρχει συναγερμός, θα χρειαστεί να σταματήσετε τις σειρήνες και τα ηχεία (αν ακούγονται ακόμα), να επιβεβαιώσετε την αιτία του συναγερμού και να εκτελέσετε επαναφορά του συστήματος. Σημείωση: Για τις πλήρεις λεπτομέρειες, ανατρέξτε στο εγχειρίδιο διαχείρισης και χρήστη του συστήματος. Για σίγαση, επιβεβαίωση ή επαναφορά συναγερμού: 1. Βεβαιωθείτε ότι είναι ασφαλές να εισέλθετε στο χώρο. 2. Εισάγετε τον κωδικό πρόσβασης ή προσκομίστε την κάρτα εγγύτητας με τον κανονικό τρόπο. Έτσι πραγματοποιείται σίγαση του συναγερμού (εάν οι σειρήνες και τα ηχεία εξακολουθούν να λειτουργούν). 3. Το πλήκτρο πλοήγησης ανάβει με κόκκινο χρώμα και στην οθόνη εμφανίζεται ένα μήνυμα, όπως για παράδειγμα: ΤΙΚ ΓΙΑ ΕΠΑΝΑΦΟΡΑ ZONE 000 Στην οθόνη εμφανίζονται εναλλάξ ο αριθμός ζώνης (π.χ. "ZONE 000") και ο τύπος συναγερμού. 4. Εάν δείτε το μήνυμα "ΕΠΑΝΑΦΟΡΑ" (βλ. παραπάνω): Πατήστε γίνεται επιβεβαίωση του συναγερμού και επαναφορά του συστήματος. Το σύστημα επιστρέφει στην κατάσταση αναμονής και είναι έτοιμο για επανόπλιση. Το πλήκτρο πλοήγησης επιστρέφει στην κανονική κατάσταση (πράσινο). Εάν δείτε το μήνυμα "ΚΑΛΕΣΤΕ ΜΗΧΑ- ΝΙΚΟ" ή "ΚΛΗΣΗ ΚΛΣ" στο επάνω μέρος της οθόνης: Πατήστε γίνεται επιβεβαίωση του συναγερμού, αλλά θα πρέπει να καλέσετε τον εγκαταστάτη ή το κέντρο λήψης σημάτων για επαναφορά του συστήματος. Αν και δεν έχει γίνει επαναφορά του συστήματος, θα εξακολουθείτε να έχετε τη δυνατότητα όπλισης και αφόπλισης του συστήματος κανονικά. Το πλήκτρο πλοήγησης και τα κατάλληλα εικονίδια όπλισης/αφόπλισης παραμένουν κόκκινα μέχρι να γίνει επαναφορά του συναγερμού. Εάν δείτε το μήνυμα "ΕΠΑΝΕΚΚΙΝΗΣΗ", καλέστε τον εγκαταστάτη. Πρόσβαση στο μενού Χρήστη Το μενού Χρήστη παρέχει πρόσβαση σε επιλογές χρήστη όπως παράλειψη ζωνών, προβολή πληροφοριών ημερολογίου και προσθήκη νέων χρηστών. Το εύρος των διαθέσιμων επιλογών εξαρτάται από τον τύπο χρήστη (δικαιώματα). Για να μεταβείτε στο μενού Χρήστη: 1. Βεβαιωθείτε ότι εμφανίζεται η οθόνη αναμονής. 2. Πατήστε. 3. Εισάγετε τον κωδικό χρήστη. ΕΙΣΑΓΩΓΗ ΚΩΔΙΚΟΥ: (* ) Εμφανίζεται η πρώτη επιλογή: ΜΕΝΟΥ ΠΑΡΑΛΕΙΨΗ ΖΩΝΩΝ > Πατήστε ή για να πραγματοποιήσετε κύλιση μεταξύ των επιλογών και μετά πατήστε για να ορίσετε την κατάλληλη επιλογή. Υπάρχει πλήρης τεκμηρίωση των επιλογών στο εγχειρίδιο διαχείρισης και χρήστη. 4. Για έξοδο από το μενού και επιστροφή στην οθόνη αναμονής, πατήστε (πολλές φορές αν χρειάζεται). Παράλειψη ζωνών Η παράλειψη μιας ζώνης αποτρέπει την ενεργοποίηση συναγερμού σε περίπτωση που η ζώνη ενεργοποιηθεί κατά την όπλιση του συστήματος. Για παράδειγμα, ίσως θέλετε να παραλείψετε μια ζώνη που προστατεύει το γκαράζ, για να ενεργοποιήσετε την πρόσβαση χωρίς να ενεργοποιηθεί συναγερμός κατά την όπλιση του συστήματος. Σημείωση: Η ζώνη επιστρέφει στην κανονική λειτουργία όταν αφοπλίσετε το σύστημα. Σημείωση: Μπορείτε να παραλείψετε μόνο αυτές τις ζώνες που έχουν καθοριστεί προς παράλειψη από τον εγκαταστάτη. Για παράλειψη ζωνών: 1. Μεταβείτε στο μενού Χρήστη, όπως περιγράφεται στην προηγούμενη ενότητα. 2. Επιλέξτε ΠΑΡΑΛΕΙΨΗ ΖΩΝΩΝ. Εμφανίζεται η πρώτη ζώνη που μπορείτε να παραλείψετε. Για παράδειγμα: Page 7

8 ΠΑΡΑΛΕΙΨΗ ΖΩΝΩΝ ZONE 000 Μια ένδειξη "Π" εμφανίζεται στο τέλος της γραμμής εάν έχει γίνει παράλειψη της ζώνης. Μια ένδειξη "Ε" εμφανίζεται εάν έχει γίνει συμπερίληψη της ζώνης. 3. Πατήστε ή για να εμφανιστεί η ζώνη που θέλετε να παραλείψετε και μετά πατήστε για να την επισημάνετε για παράλειψη. Πατήστε ξανά σε περίπτωση που κάνατε λάθος και θέλετε η ζώνη να συμπεριληφθεί. Επαναλάβετε αυτό το βήμα για κάθε άλλη ζώνη που θέλετε να παραλείψετε (ή θέλετε να αλλάξετε για να συμπεριληφθεί). 4. Πατήστε για να αποθηκεύσετε τις αλλαγές. Χρήση της εφαρμογής SecureConnect Η εφαρμογή SecureConnect σάς επιτρέπει να παρακολουθείτε και να ελέγχετε το σύστημα συναγερμού μέσω του Διαδικτύου από τηλέφωνο ή tablet με λειτουργικό Android ή Apple ios. Διαμερισμός 1 Διαμερισμός 2 ΑΦΟΠΛΙΣΜΟΣ ΑΦΟΠΛΙΣΜΟΣ Ε Λήψη ειδοποιήσεων για συναγερμούς ή ενέργειες όπλισης/αφόπλισης (ακόμα και όταν η εφαρμογή δεν είναι ανοικτή). Έλεγχο των εικόνων της κάμερας οι οποίες δημιουργούνται από ένα συναγερμό ή άλλο γεγονός. Όπλιση και αφόπλιση του συστήματος. Ενεργοποίηση ή απενεργοποίηση των εξόδων. Εγκατάσταση της εφαρμογής Μπορείτε να εγκαταστήσετε την εφαρμογή από το Google Play Store ή το Apple App Store με τον κανονικό τρόπο. Όταν σας ζητηθεί, κάντε εγγραφή ως νέος χρήστης της του SecureConnect ή επιλέξτε Already registered (Ήδη εγγεγραμμένος) (για παράδειγμα, αν έχετε χρησιμοποιήσει την εφαρμογή σε διαφορετικό τηλέφωνο). Σύζευξη της εφαρμογής Την πρώτη φορά που ανοίγετε την εφαρμογή, σας ζητείται να εισάγετε έναν κωδικό σύζευξης. Για να δημιουργήσετε τον κωδικό σύζευξης, ανοίξτε το μενού χρήστη στο πληκτρολόγιο του πίνακα (χρησιμοποιώντας τον δικό σας κωδικό χρήστη) και επιλέξτε Εφαρμογή σύνδεσης. Ο κωδικός σύζευξης ισχύει για 15 λεπτά. Ο κωδικός σύζευξης συνδέει την εφαρμογή σας με τον πίνακα και τον κωδικό χρήστη με μοναδικό τρόπο. Με αυτόν τον τρόπο διασφαλίζεται ότι οι ενέργειες που εκτελείτε χρησιμοποιώντας την εφαρμογή θα επηρεάσουν μόνο τον πίνακα και καταγράφονται σε σχέση με τον κωδικό σας χρήστη. Μπορείτε να καταργήσετε ή να επαναλάβετε τη σύζευξη της εφαρμογής χρησιμοποιώντας το μενού. Κατάσταση Ημερολόγιο Εξοδοι Χρήση της εφαρμογής Η εφαρμογή διαθέτει τις σελίδες ΚΑΤΑΣΤΑΣΗ, ΗΜΕΡΟΛΟΓΙΟ και ΕΞΟΔΟΙ, στις οποίες μπορείτε να μεταβείτε χρησιμοποιώντας τα εικονίδια στο κάτω μέρος της οθόνης. Σχήμα 3. Εφαρμογή SecureConnect (Οθόνη κατάστασης) Μέσω της εφαρμογής μπορείτε να κάνετε τα εξής: Προβολή της κατάστασης του συστήματος. Χρήση της σελίδας ΚΑΤΑΣΤΑΣΗ Κατάσταση Η σελίδα ΚΑΤΑΣΤΑΣΗ (Σχήμα 3) εμφανίζεται όταν ανοίγετε την εφαρμογή. Η σελίδα παρουσιάζει την τρέχουσα κατάσταση του συστήματος και σας επιτρέπει να οπλίσετε ή να αφοπλίσετε το σύστημα. Page 8

9 Για ολική όπλιση του συστήματος: επιλέξτε. Για ολική αφόπλιση του συστήματος: επιλέξτε. Για μερική όπλιση: πραγματοποιήστε μετακίνηση από τα αριστερά προς τα δεξιά. Προβολή μηνυμάτων ημερολογίου. Ημερολόγιο Επιλέξτε αυτό το κουμπί για να προβάλετε τα μηνύματα ημερολογίου του πίνακα. Επικοινωνήστε με τον εγκαταστάτη για λεπτομέρειες σχετικά με τα μηνύματα. Προβολή εικόνων της κάμερας Το εικονίδιο εμφανίζεται δίπλα σε οποιοδήποτε μήνυμα του ημερολογίου το οποίο έχει συσχετισμένες εικόνες κάμερας. Επιλέξτε το εικονίδιο για να εμφανιστεί μια λίστα των εικόνων. Επιλέξτε κάποια εικόνα για να την προβάλετε. Επικοινωνήστε με τον εγκαταστάτη για λεπτομέρειες σχετικά με την προσθήκη καμερών στο σύστημά σας. Για μεγέθυνση ή σμίκρυνση: σύρετε τον αντίχειρα και τον δείκτη σας για να ενωθούν ή για να απομακρυνθούν. Για λήψη της εικόνας στη συσκευή σας: επιλέξτε. Για εκτύπωση ή κοινή χρήση της εικόνας: επιλέξτε. Αποσύνδεση Για λόγους ασφαλείας, η εφαρμογή σάς αποσυνδέει αυτόματα μετά από ένα διάστημα αδράνειας ή εάν χρησιμοποιήσετε μια διαφορετική εφαρμογή. Μπορείτε να αποσυνδεθείτε αυτόματα από το μενού. Για περαιτέρω βοήθεια, επικοινωνήστε με τον μηχανικό εγκατάστασης. Ασφάλεια στον κυβερνοχώρο Πρέπει να λάβετε τις κατάλληλες προφυλάξεις για να προστατεύσετε το δίκτυό σας από απειλές του κυβερνοχώρου. Για οδηγίες, επισκεφθείτε τον ιστότοπο: Ενεργοποίηση ή απενεργοποίηση εξόδων Εξοδοι Επιλέξτε αυτό το κουμπί για να δείτε τη λίστα με τις εξόδους που έχουν διαμορφωθεί από τον εγκαταστάτη ως ΧΡΗΣΤΗΣ ΟΡΙΣΤΗΚΕ. Επιλέξτε για ενεργοποίηση ή απενεργοποίηση της εξόδου. (Σημείωση: Οι έξοδοι ορίζονται ως παλμικές απενεργοποιήσεις αυτόματα μετά από κάθε περίοδο οπλισμού.) Πρόσβαση στις επιλογές μενού Αν επιλέξετε το εικονίδιο, εμφανίζονται οι επιλογές μενού. Για παράδειγμα, για έξοδο ή αποσύνδεση από την εφαρμογή. Προβολή ειδοποιήσεων Η συσκευή λαμβάνει μια ειδοποίηση όταν υπάρχει οπλισμός, αφοπλισμός ή συναγερμός στον πίνακα. Ανοίξτε την ειδοποίηση με τον κανονικό τρόπο. Σημείωση: κανονικά οι ειδοποιήσεις είναι αξιόπιστες, αλλά εξαρτώνται από τρίτους όπως η Apple και η Google και συνεπώς η μεταβίβασή τους δεν μπορεί να είναι εγγυημένη. Page 9

10 Page 10 ΣΗΜΕΙΩΣΕΙΣ:

11 ΣΗΜΕΙΩΣΕΙΣ: Page 11

12 Το προϊόν αυτό πρέπει να εγκαθίσταται και να συντηρείται μόνο από εξειδικευμένο προσωπικό σέρβις. Οι πληροφορίες, οι συστάσεις, οι περιγραφές και οι σημειώσεις ασφαλείας του παρόντος εγγράφου βασίζονται στην εμπειρία και την κρίση της Eaton Corporation ( Eaton ) και ενδέχεται να μην καλύπτουν όλες τις απρόσμενες καταστάσεις. Αν χρειαστείτε περισσότερες πληροφορίες, θα πρέπει να συμβουλευτείτε ένα γραφείο πωλήσεων της Eaton. Η πώληση του προϊόντος που παρουσιάζεται σε αυτό το έντυπο υπόκειται στους όρους και τις προϋποθέσεις που καθορίζονται στις σχετικές πολιτικές πώλησης της Eaton ή σε άλλη συμβατική συμφωνία μεταξύ της Eaton και του αγοραστή. ΔΕΝ ΠΑΡΕΧΕΤΑΙ ΚΑΜΙΑ ΔΙΕΥΘΕΤΗΣΗ, ΣΥΜΦΩΝΙΑ, ΕΓΓΥΗΣΗ, ΡΗΤΗ Ή ΣΙΩ- ΠΗΡΗ, ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΩΝ ΤΩΝ ΕΓΓΥΗΣΕΩΝ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΟ ΣΚΟΠΟ Ή ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ, ΠΕΡΑΝ ΕΚΕΙΝΩΝ ΠΟΥ ΟΡΙΖΟΝΤΑΙ ΡΗΤΩΣ ΣΕ ΟΠΟΙΑΔΗΠΟΤΕ ΥΠΑΡΧΟΥΣΑ ΣΥΜΒΑΣΗ ΜΕΤΑΞΥ ΤΩΝ ΜΕΡΩΝ. ΣΕ ΟΠΟΙΑΔΗΠΟΤΕ ΤΕΤΟΙΑ ΣΥΜΒΑΣΗ ΑΝΑΦΕΡΟΝΤΑΙ ΟΙ ΠΛΗΡΕΙΣ ΥΠΟΧΡΕΩΣΕΙΣ ΤΗΣ EATON. ΤΑ ΠΕΡΙΕΧΟΜΕΝΑ ΤΟΥ ΠΑΡΟΝΤΟΣ ΕΓΓΡΑΦΟΥ ΔΕΝ ΘΑ ΚΑΘΙΣΤΑΝΤΑΙ ΜΕΡΟΣ ΟΠΟΙΑΣΔΗΠΟΤΕ ΣΥΜΒΑΣΗΣ ΜΕΤΑΞΥ ΤΩΝ ΜΕΡΩΝ ΟΥΤΕ ΚΑΙ ΘΑ ΤΗΝ ΜΕΤΑΒΑΛΛΟΥΝ. Η Eaton δεν θα είναι, σε καμία περίπτωση, υπεύθυνη έναντι του αγοραστή ή χρήστη στο πλαίσιο της σύμβασης, σε περίπτωση αδικοπραξίας (συμπεριλαμβανόμενης της αμέλειας), αντικειμενικής ευθύνης ή σε οποιαδήποτε άλλη περίπτωση, για τυχόν ειδική, έμμεση, παρεπόμενη ή επακόλουθη βλάβη ή ζημία οποιασδήποτε φύσεως, μεταξύ άλλων, βλάβη ή απώλεια χρήσης εξοπλισμού, εγκατάστασης ή ηλεκτρικού συστήματος, κεφαλαιουχικές δαπάνες, απώλεια ισχύος, πρόσθετες δαπάνες από τη χρήση των υφιστάμενων ηλεκτρικών εγκαταστάσεων ή αξιώσεις των πελατών έναντι του αγοραστή ή χρήστη από τη χρήση των πληροφοριών, των συστάσεων και των περιγραφών στο παρόν έντυπο. Οι πληροφορίες που περιέχονται στο παρόν εγχειρίδιο υπόκεινται σε αλλαγές χωρίς ειδοποίηση Eaton. Eaton Cooper Univel SA Thessalonikis Katerini Greece Τηλ. Τμήματος Υποστήριξης Προϊόντων: , από τις έως τις 17.00, Δευτέρα έως Παρασκευή. miltiadislitras@eaton.com Η ονομασία SecureConnect είναι σήμα κατατεθέν της Eaton. Οι ονομασίες Apple και ios είναι σήματα κατατεθέντα της Apple Inc. Η ονομασία Android είναι σήμα κατατεθέν της Google Inc. Αριθμός είδους Έκδοση 1 30/03/2017 Page 12
