2 BU SERIES ΝΕΟΙ PELLETECH ΚΑΥΣΤΗΡΕΣ ΤΗΣ ΣΕΙΡΑΣ BU Η σειρά των βιοµηχανιών καυστήρων PelleTech έχουν κατασκευαστεί από τις ανάγκες των πελατών µας για βιοµηχανική θέρµανση µε ποιότητα και έµφαση στην οικονοµία. Η σχάρα καύσης έχει αναπτυχθεί ειδικά για την καύση των στερεών καυσίµων (Pellet, Wood Chip, Βιοµάζα, αγροτικά υπολείµµατα κλπ.) µε υψηλά ποσοστά υγρασίας (έως και G50). Η τεχνολογία της είναι ιδιαίτερα εντυπωσιακή, αφού η δυνατότητα κίνηση της, συµβάλλει στη µέγιστη αποδοτικότητα και την τέλεια καύση σε όλα τα στάδια του φορτίου. Η σειρά BU υπόσχεται οτι θα καλύπτει µακροχρόνια τις ενεργειακές ανάγκες της εγκατάστασής σας, καθώς κατασκευάζεται βάση των αυστηρότερων προτύπων (EN 303-5,Οδηγία Μηχανηµάτων) και µε υψηλής ποιότητας υλικά.

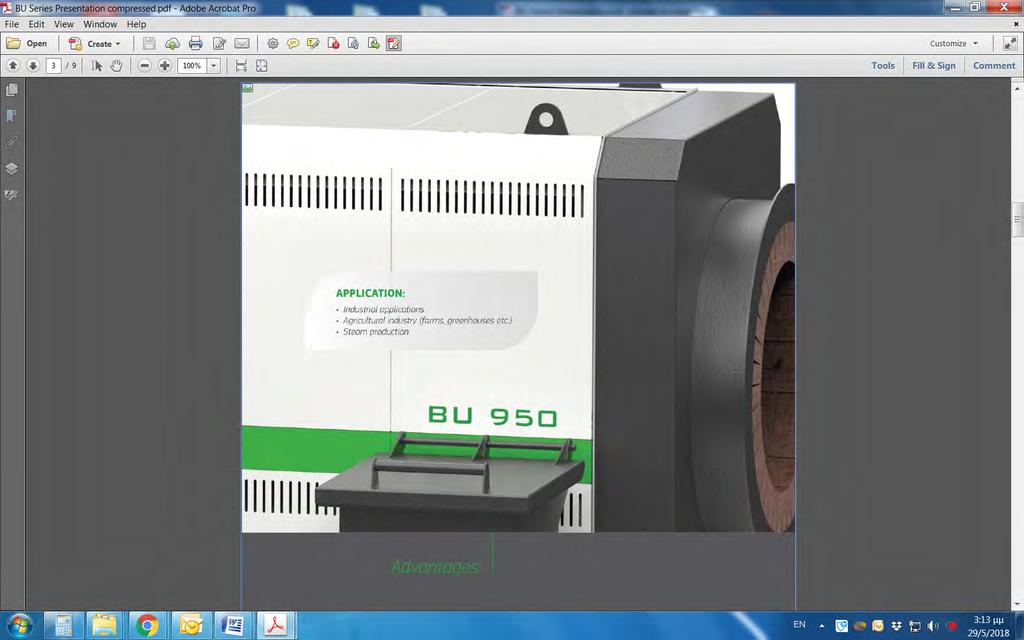

3 ΕΦΑΡΜΟΦΗ: Θέρµανση βιοµηχανικών χώρων Χώροι καλλιέργειας (Θερµοκήπια) Παραγωγή ατµού Πλεονεκτήµατα: 1 6 Πρωτοποριακό σύστηµα χυτοσίδηρου καυστήρα παλινδροµικής σχάρας 7 βαθµίδων που επιτρέπει την καύση βιοµάζας ακόµα και αυξηµένης υγρασίας έως και 35% Ανεξάρτητη ιπλή παροχή αέρα κύριας και δευτερογενής καύσης για άριστη καύση και σωστή εκµετάλλευση του βιοκαυσίµου χωρίς απώλειες 4 λέβητα Πλήρης αυτοµατοποιηµένη λειτουργία µε αυτόµατη έναυση, κύκλους καθαρισµού και εξαγωγής της στάχτης µε σύστηµα ειδοποίησης της κατάστασης του 2 και 7 διάρκεια Συνεχής µετατόπιση, αναµόχλευση, πλήρης οξυγόνωση άριστη καύση όλων των τύπων βιοµάζας Θάλαµος καύσης από βαρέως τύπου χάλυβα επενδυµένο µε πυρίµαχο µπετόν µεγάλου πάχους και µεγάλη ζωής 5 χώρου Μεταβαλλόµενη ισχύς ανάλογα µε τις συνθήκες του και δυνατότητα αποµνηµόνευσης και επιλογής παραµέτρων καύσης ανάλογα µε τον τύπο καυσίµου. 3 συνθήκες 8 Πολύ υψηλός βαθµός απόδοσης χάρη στις απόλυτα ελεγχόµενες καύσης Εύκολη εγκατάσταση και χρήση µε µηδαµινό κόστος συντήρησης

4 ΛΕΒΗΤΑΣ ΞΥΛΟΥ-ΒΙΟΜΑΖΑΣ ΜΕ ΜΕΓΑΛΗ ΕΜΦΑΣΗ ΣΤΗΝ ΤΕΧΝΟΛΟΓΙΑ Ο πατενταρισµένος καυστήρας κινούµενης σχάρας της σειράς BU Burner, χαρακτηρίζεται ως ορόσηµο στα συστήµατα καύσης βιοµάζας. Ένας κοχλίας τροφοδοσίας καθοδηγεί συνεχώς το καύσιµο στην κινούµενη σχάρα στην οποία η ξήρανση και αεριοποίηση του καυσίµου πραγµατοποιείται µε µια προσεκτικά οργανωµένη πρωτοβάθµια παροχή αέρα. Τα εύφλεκτα αέρια στη συνέχεια οδηγούνται στα ανώτερα τµήµατα του θαλάµου καύσης, όπου αναµιγνύονται µε την παροχή του δευτερεύοντος αέρα, χρησιµοποιώντας ένα περιστροφικό ανεµιστήρα, γεγονός που εξασφαλίζει την πλήρη καύση. ΚΑΘΑΡΗ ΚΑΙ ΑΠΟΤΕΛΕΣΜΑΤΙΚΗ ΚΑΥΣΗ Η προηγµένη τεχνολογία καύσης των BU series επιτυγχάνει παρόµοιες εκποµπές ρύπων µε εκείνες ενός προηγµένου συστήµατος καύσεως φυσικού αερίου. Η εκµποµπή CO, NOx και σωµατιδίων αιθάλης δαιτηρείται στο ελάχιστο. Επιπλέον, σε αντίθεση µε το πετρέλαιο και το φυσικό αέριο, το ξύλο και η βιοµάζα είναι µια ουδέτερη ανανεώσιµη πηγή ενέργειας καθιστώντας τους καυστήρες BU εξαιρετικά φιλικούς προς το περιβάλλον. ΚΟΡΥΦΑΙΑ ΣΧΕ ΙΑΣΗ ΚΑΙ ΠΟΙΟΤΗΤΑ ΚΑΤΑΣΚΕΥΗΣ Οι καυστήτες BU χαρακτηρίζονται από κορυφαία ποιότητα κατασκευής για χρήση κάτω από τις πιο σκληρές βιοµηχανικές συνθήκες. Το εσωτερικό του θαλάµου καύσης είναι εξοπλισµένο µε υψηλής ποιότητας πυρίµαχο σκυρόδεµα για µεγαλύτερη αντοχή αλλά και ταυτόχρονη αποθήκευση θερµότητας. Η κινούµενη σχάρα είναι κατασκευασµένη από υψηλής ποιότητας πιστοποιηµένο χυτοσίδηρο, που µπορεί να αντέξει τις υψηλότερες θερµοκρασίες. ΚΑΥΣΤΗΡΑΣ ΚΙΝΟΥΜΕΝΗΣ ΣΧΑΡΑΣ Η κινούµενη σχάρα (επίσης γνωστή ως βηµατική-σχάρα ή κεκλιµένη σχάρα) είναι η πλέον ευέλικτη λύση στους λέβητες βιοµαζας (σε όρους ευελιξίας ανοχής καυσίµου). Το καύσιµο µεταφέρεται αργά (διαρκής αναµόχλευση) προς το απώτερο άκρο του θαλάµου καύσης, στεγνώνει και στη συνέχεια καίγεται καθώς κινείται προς τα κάτω στη σχάρα (ο πρωτογενής αέρας παρέχεται κάτω από την σχάρα). Οι ειδικά διαµορφωµένες σταθερές πλάκες του καυστήρα είναι κατασκευασµένες ούτως ώστε να ανασηκώνουν τα κινητά µέρη του καυστήρα (νύχια), µε αποτέλεσµα την θραύση και αποφυγή δηµιουργίας κρούστας (κλινκερ) στην επιφάνεια της σχάρας καθώς και τον περαιτέρω εµπλουτισµό του καυσίµου µε αέρα. Αυτή η αλληλουχία καύσης είναι ένα από τα µεγάλα πλεονεκτήµατα του καυστήρα: ρυθµίζοντας την ταχύτητα της σχάρας, της τροφοδοσίας καυσίµου και της παροχής αέρα, είναι δυνατόν να κάψει ένα ευρύ φάσµα των καυσίµων µε διάφορες περιεκτικότητες σε υγρασία. Η προσθήκη της επένδυσης χυτοσίδηρου υψηλής ποιότητας πάνω από την σχάρα αντανακλά πίσω θερµότητα, ενθαρρύνοντας την ξήρανση και την επακόλουθη ανάφλεξη, και έτσι επιτρέπει την καύση των υγρών καυσίµων και ανέχεται µέχρι περιεκτικότητα σε υγρασία 30-35%. Μόλις το καύσιµο βιοµάζας έχει αποτεφρωθεί, η εναποµένουσα τέφρα πέφτει από το κατώτερο άκρο της σχάρας, και αφαιρείται µηχανικά στο δοχείο συλλογής της τέφρας. Πλεονεκτήµατα της µετακίνησης σχάρα του καυστήρα Ευρεία ανοχή του τύπου καυσίµου, περιεκτικότητα σε υγρασία (30-35%), και το µέγεθος των σωµατιδίων. Ως αποτέλεσµα της ευρείας ανοχής καυσίµων, φθηνότερα καύσιµα µπορεί να χρησιµοποιηθούν,βοηθώντας στην αντιστάθµιση του υψηλότερου κόστους κεφαλαίου. Η κίνηση του καυσίµου βοηθά στην αποφυγή δηµιουργίας κλίνκερ και αποτρέπει µπλοκαρίσµατα. 4

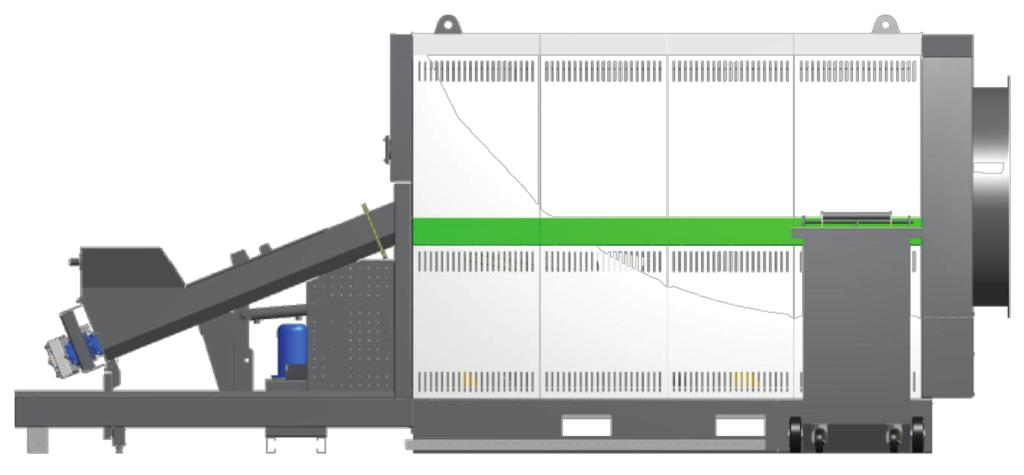

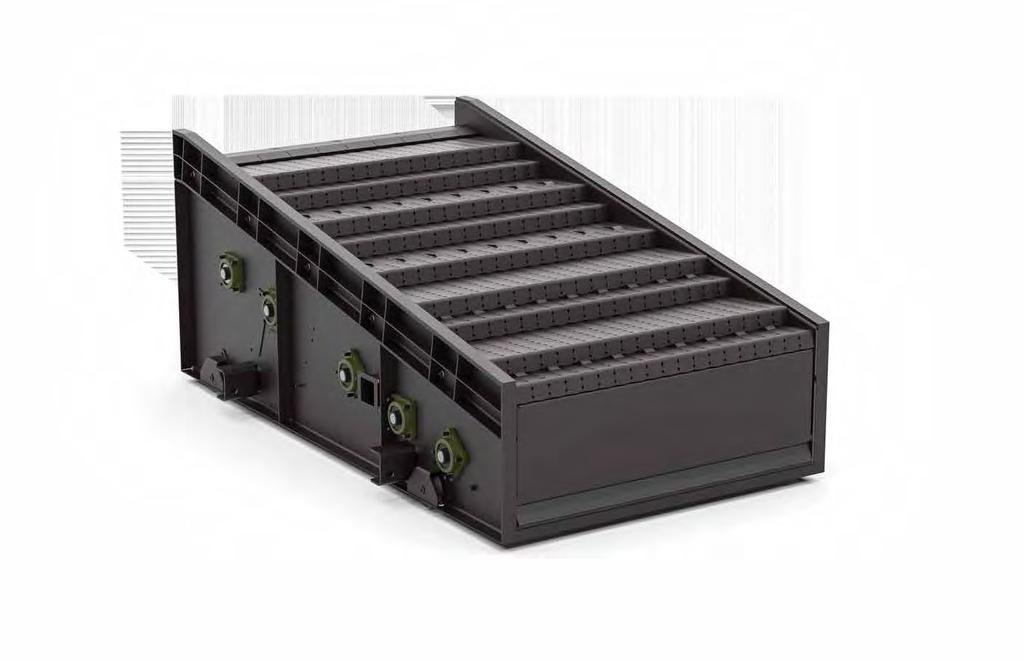

5 ΤΕΧΝΟΛΟΓΙΑ Χυτοσίδηρος καυστήρας 7 βαθµίδων παλινδροµικής κίνησης µε δυνατότητα καύσης υλικών ακόµα και µε υγρασία εως 35%. 2 Φυσητήρας παροχής αέρα πρωτογενούς καύσης. 3 Θυρίδες παροχής αέρα δευτερογενούς καύσης που εξασφαλίζουν επιπλέον ελεγχόµενη παροχή αέρα στα καυσαέρια, εµπλουτισµό και ανάφλεξη τους για άριστη ποιότητα καύσης και µεγάλο βαθµό απόδοσης. 4 Ενισχυµένοι κοχλίες παροχής καυσίµου µεγάλης διατοµής µε δυνατότητα µεταφοράς Wood Chips µέχρι και τύπου G50. 5 Χυτοσίδηρο σύστηµα τροφοδοσίας µε περιστρεφόµενα διαµερίσµατα (SBP) παροχής υλικού καύσης, που εξασφαλίζει την προστασία από επιστροφή φλόγας (starvalves backburn protection). 6 ιπλοί κινητήρες τροφοδοσίας καυσίµου νέας γενιάς, υψηλής απόδοσης µε πολύ χαµηλή ενεργειακή κατανάλωση, που καλύπτουν όλες τις νέες Ευρωπαϊκές οδηγίες. 7 Σύστηµα αυτόµατου καθαρισµού στάχτης του θαλάµου καύσης µε κοχλίες και εξαγωγή σε δοχείο ή σε κεντρικό σύστηµα συλλογής υπολειµµάτων. 8 Θάλαµος καύσης επενδυµένος µε πυρίµαχο µπετόν µεγάλου πάχους στα σηµεία επαφής της φλόγας µε τα τοιχώµατα, που εξασφαλίζει πολύ µεγάλη αντοχή στις χηµικές διεργασίες και θερµοκρασίες που αναπτύσσονται στο θάλαµο της καύσης. Η χρήση πυρήµαχου µπετόν συµβάλει στην ανάπτυξη µεγάλων θερµοκρασιών στο φλογοθάλαµο για το οµαλό στέγνωµα των υγρών υλικών και την πλήρη αποτέφρωση τους. 9 Φυσητήρας θερµού αέρα ταχείας ανάφλεξης του καυσίµου 1660 W.

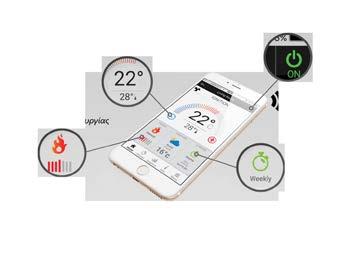

6 ΦΥΣΗΤΗΡΑΣ ΘΕΡΜΟΥ ΑΕΡΑ Για την επιτυχή ανάφλεξη όλων των προϊόντων βιοµάζας, η Camino Design συνιστά τη χρήση του καυστήρα θερµού αέρα. Εξοικονόµηση ενέργειας άνω του 88% Αποτελεσµατικός έλεγχος ανάφλεξης Αθόρυβο σύστηµα Ενσωµατωµένη συσκευή για γρήγορη και ασφαλή ανάφλεξη Λειτουργική ασφάλεια χάρη στην ηλεκτρονική προστασία του θερµαντικού στοιχείου Φυσητήρας και θερµαντικό στοιχείο µπορούν να ελέγχονται ξεχωριστά Σύµφωνα µε τις Ευρωπαϊκές απαιτήσεις ασφάλειας. GSM MΟΝΤΕΜ Ο λέβητας µπορεί να διαχειριστεί µε τη χρήση κινητού τηλεφώνου. Η λειτουργία πρέπει να είναι συνδεδεµένη µε τη θύρα RS232, µε τη χρήση των κατάλληλων καλωδίων και συνδέσεων. Ο χρήστης πρέπει να εισάγει µια κάρτα SIM µέσα στο µόντεµ από οποιαδήποτε κάρτα τηλεφωνικής εταιρίας. προαιρετικός εξοπλισµός 6 4HEAT - ΕΦΑΡΜΟΓΗ SMARTPHONE Όπου και να βρίσκεστε, µπορείτε τώρα να ελέγχετε γρήγορα και εύκολα το σύστηµα θέρµανσης σας µε τον Έξυπνο Έλεγχο 4HEAT.υ θυ βµφροпµβφ ξ υ παρακολουθείτε ρευ ι βφρλωοδс,υ ξ υ καταγράφετε δεδοµένα, να χρονοπρογραµµατίζετε και να έχετε τον πλήρη έλεγχο του δικού σας συστήµατος θέρµανσης από το κινητό σας τηλέφωνο. Το 4HEAT επικοινωνεί µε τη µονάδα ελέγχου µέσω σειριακής πόρτας RS 232/ RS 485 και συνδέεται µε τον τελικό χρήστη µε δίκτυο (LAN/ WiFi) ή µε διαδίκτυο.

7 7 Σύστηµα Τροφοδοσίας ΑΝΑ ΕΥΤΗΡΑΣ Το σύστηµα τροφοδοσίας µε τη χρήση οριζόντιου αναδευτήρα είναι ένα αξιόπιστο και δοκιµασµένο σύστηµα τροφοδοσίας της Camino Design. Μπορεί να µεταφέρει κοµµάτια ξύλου (wood chips), καθώς και ροκανίδια και pellet βιοµάζας. Είναι ιδιαίτερα συµπαγής εύκολο να λειτουργήσει υπό όλες τιε συνθήκες. ΑΞΙΟΠΙΣΤΗ ΛΕΙΤΟΥΡΓΙΑ Τα ελατήρια τροφοδοσίας του αναδευτήρα µπορεί και διαχειρίζεται στερεά καύσιµα βιοµάζας µέχρι το µέγεθος του G50 (µέσης διατοµή από 3 εώς 5cm). Ατοµικές λύσεις για όλες τις απαιτήσεις. Το σύστηµα τροφοδοσίας µε αναδευτήρα είναι κατάλληλο για µεγέθη καυσίµων µεταξύ 2,5 εώς 5m σε διάµετρο, ενώ το µέγιστο µήκος του κοχλία µεταφοράς φτάνει τα 6m. Αυτό σηµαίνει ότι η καλύτερη λύση µπορεί πάντα να βρεθεί ακόµη και για δύσκολες περιστάσεις.

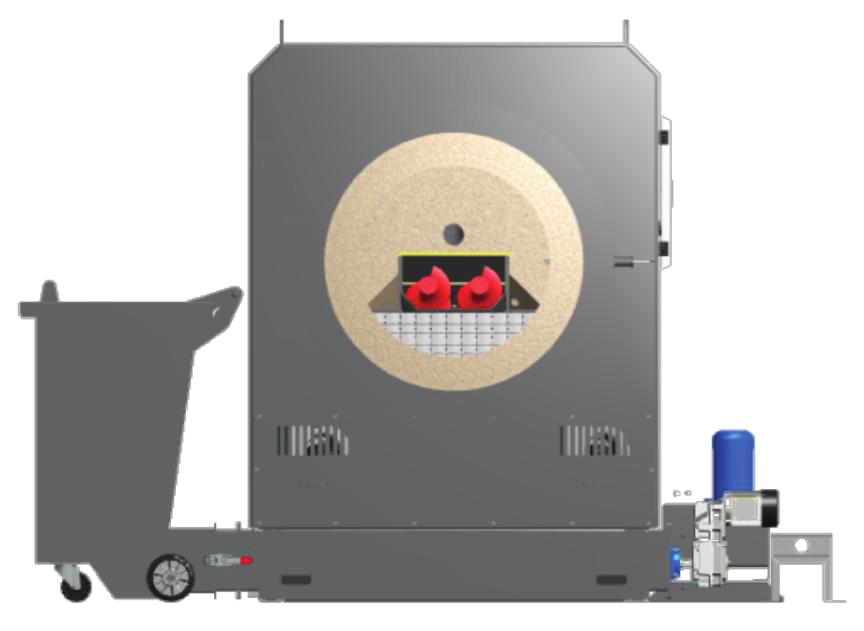

8 τεχνικά χαρακτηριστικά L 160 L1 Η1 L2 760 W 575 D H2 D C DATASHEET Power Exhaust Produc. Exh. Temp. Model BU kW 2000Kg/h BU kW 2730Kg/h BU kW 3300Kg/h BU kW 5040Kg/h BU kW 6330Kg/h L L2 1770mm 1770mm 1770mm 2100mm 2100mm L 4000mm 4300mm 4460mm 5220mm 6050mm H1 1000mm 1000mm 1000mm 1390mm 1390mm H2 1760mm 1860mm 1980mm 2060mm 2150mm W 1150mm 1250mm 1450mm 1550mm 1550mm D WEIGHT 580mm mm mm mm mm 8000
