1 ΣΥΣΤΗΜΑΤΑ ΘΕΡΜΑΝΣΗΣ Gasification TECHNOLOGY ξηραντηρια με αεριοποιηση βιομαζασ

2 ΞΗΡΑΝΤΗΡΙΟ ΤD ΞΗΡΑΝΤΗΡΙΟ ΟΒD ΞΗΡΑΝΤΗΡΙΟ VD

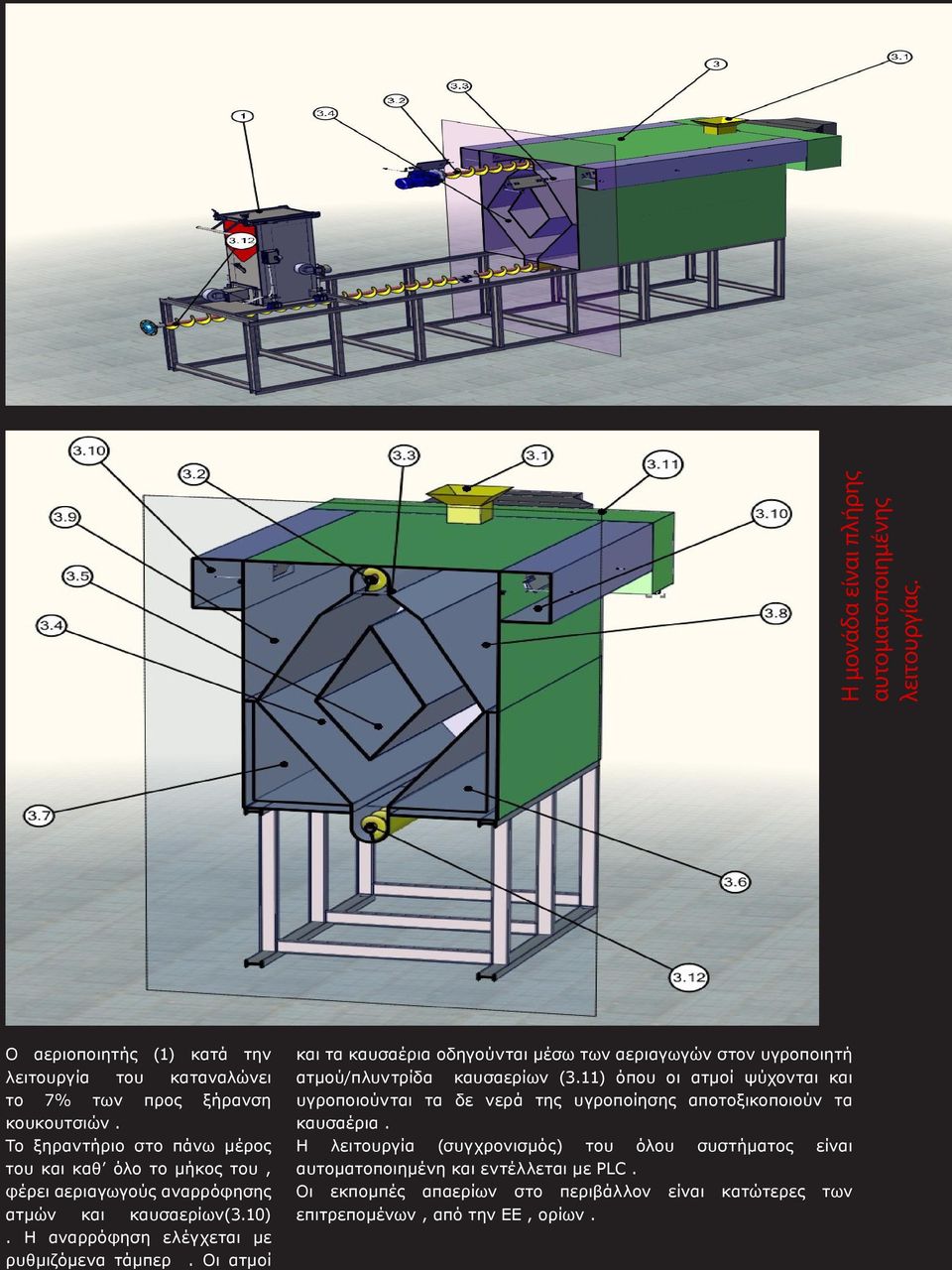

3 Gasification TECHNOLOGY ξηραντηρια με αεριοποιηση βιομαζασ ΞΗΡΑΝΤΗΡΙΟ OBD Μονάδα ξήρανσης με αεριοποίηση βιομάζας. Περιλαμβάνεται : 1.Καυστήρας /αεριοποιητής βιομάζας ( κουκούτσι ) 2.Φλογοθάλαμος Διασκορπιστής καυσαερίων 3.Ξηραντήριο 4.Υγροποιητής ατμού/πλυντρίδα καυσαερίων Περιγραφή λειτουργίας : Στο ξηραντήριο, και στην υποδοχή ( 3. 1 ), εισέρχονται τα υγρά κουκούτσια ( υγρασία 70% ) μέσω κοχλιομεταφορέα. Τα κουκούτσια από την υποδοχή διαμοιράζονται, μέσω κοχλιομεταφορέα (3.2) και ειδικών οπών (3.3), καθ όλο το μήκος του ξηραντηρίου. Κατά την διαδρομή τους τα κουκούτσια πέφτουν ομοιόμορφα σε όλη την επιφάνεια του ρομβοειδούς θαλάμου (3.4). Ο θάλαμος αυτός είναι διάτρητος και περικυκλώνεται από καυσαέρια τα οποία εισέρχονται και εξέρχονται διά μέσου των κουκουτσιών που εμπεριέχει. Τα καυσαέρια έχουν θερμοκρασία 250ο C και κατά την διαδρομή τους ενδιάμεσα των κουκουτσιών τα αποξηραίνουν. Στο κάτω μέρος του θαλάμου και καθ όλο το μήκος του υπάρχει κολιομεταφορέας (3.12), ο οποίος εξάγει τα αποξηραμένα κουκούτσια στην δεξαμενή (σιλό ) του αεριοποιητή του λέβητα ατμού. Τα καυσαέρια παράγονται εντός του φλογοθαλάμου ( 2 ), ο οποίος εφαρμόζει στεγανά με το ξηραντήριο και μέσω τριών αεραυλών εισέρχονται σ αυτό. Ο φλογοθάλαμος (2) δέχεται ζωντανή φωτιά από τον πυροσωλήνα του αεριοποιητή (1) που συνδέεται μ αυτόν.

1 ), εισέρχονται τα υγρά κουκούτσια ( υγρασία 70% ) μέσω κοχλιομεταφορέα. Τα κουκούτσια από την υποδοχή διαμοιράζονται, μέσω κοχλιομεταφορέα (3.2) και ειδικών οπών (3.

4 Η μονάδα είναι πλήρης αυτοματοποιημένης λειτουργίας. Ο αεριοποιητής (1) κατά την λειτουργία του καταναλώνει το 7% των προς ξήρανση κουκουτσιών. Το ξηραντήριο στο πάνω μέρος του και καθ όλο το μήκος του, φέρει αεριαγωγούς αναρρόφησης ατμών και καυσαερίων(3.10). Η αναρρόφηση ελέγχεται με ρυθμιζόμενα τάμπερ. Οι ατμοί και τα καυσαέρια οδηγούνται μέσω των αεριαγωγών στον υγροποιητή ατμού/πλυντρίδα καυσαερίων (3.11) όπου οι ατμοί ψύχονται και υγροποιούνται τα δε νερά της υγροποίησης αποτοξικοποιούν τα καυσαέρια. Η λειτουργία (συγχρονισμός) του όλου συστήματος είναι αυτοματοποιημένη και εντέλλεται με PLC. Οι εκπομπές απαερίων στο περιβάλλον είναι κατώτερες των επιτρεπομένων, από την ΕΕ, ορίων.

Οι ατμοί και τα καυσαέρια οδηγούνται μέσω των αεριαγωγών στον υγροποιητή ατμού/πλυντρίδα καυσαερίων (3.

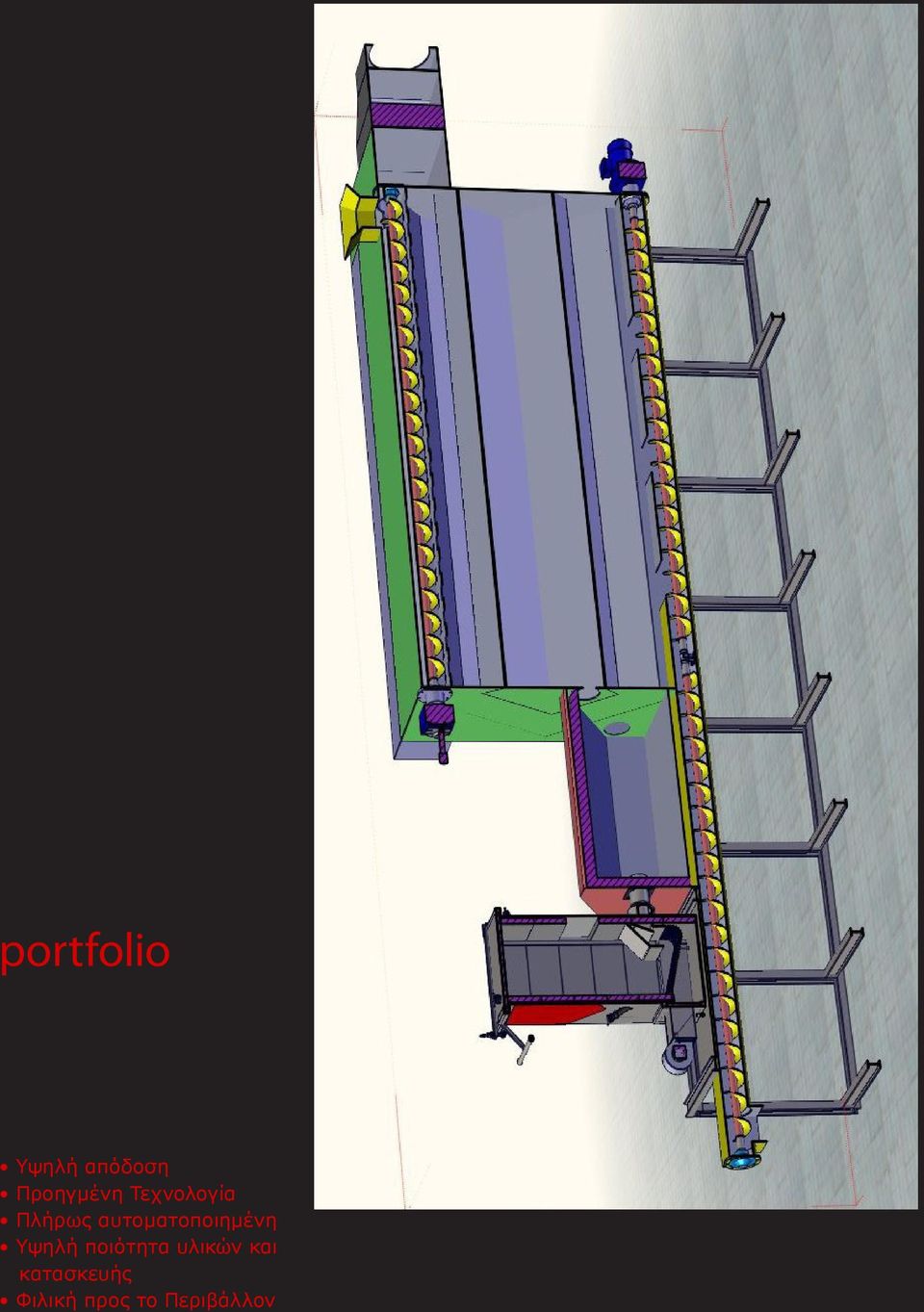

5 portfolio Υψηλή απόδοση Προηγμένη Τεχνολογία Πλήρως αυτοματοποιημένη Υψηλή ποιότητα υλικών και κατασκευής Φιλική προς το Περιβάλλον

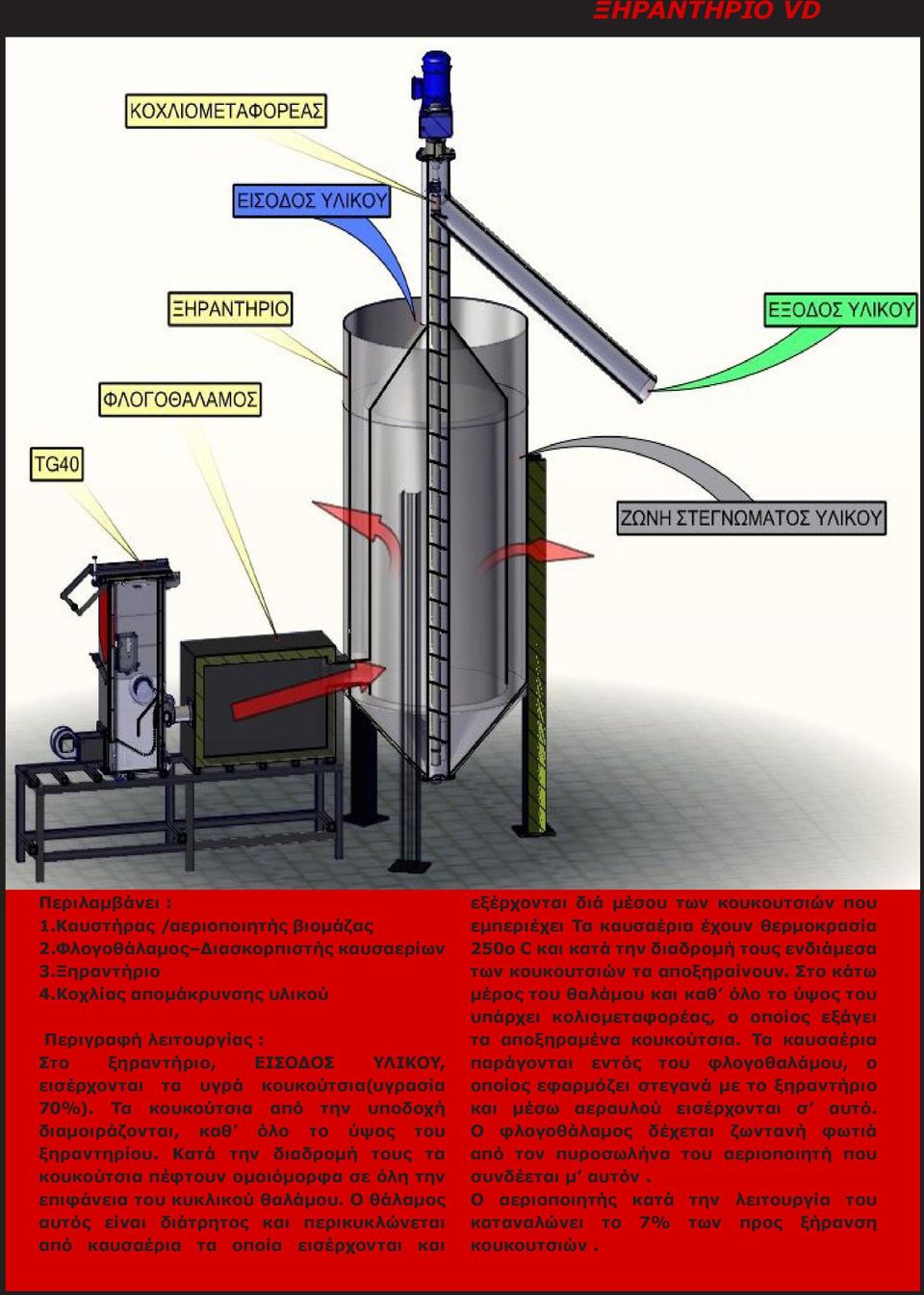

6 ΞΗΡΑΝΤΗΡΙΟ VD Περιλαμβάνει : 1.Καυστήρας /αεριοποιητής βιομάζας 2.Φλογοθάλαμος Διασκορπιστής καυσαερίων 3.Ξηραντήριο 4.Κοχλίας απομάκρυνσης υλικού Περιγραφή λειτουργίας : Στο ξηραντήριο, ΕΙΣΟΔΟΣ ΥΛΙΚΟΥ, εισέρχονται τα υγρά κουκούτσια(υγρασία 70%). Τα κουκούτσια από την υποδοχή διαμοιράζονται, καθ όλο το ύψος του ξηραντηρίου. Κατά την διαδρομή τους τα κουκούτσια πέφτουν ομοιόμορφα σε όλη την επιφάνεια του κυκλικού θαλάμου. Ο θάλαμος αυτός είναι διάτρητος και περικυκλώνεται από καυσαέρια τα οποία εισέρχονται και εξέρχονται διά μέσου των κουκουτσιών που εμπεριέχει Τα καυσαέρια έχουν θερμοκρασία 250ο C και κατά την διαδρομή τους ενδιάμεσα των κουκουτσιών τα αποξηραίνουν. Στο κάτω μέρος του θαλάμου και καθ όλο το ύψος του υπάρχει κολιομεταφορέας, ο οποίος εξάγει τα αποξηραμένα κουκούτσια. Τα καυσαέρια παράγονται εντός του φλογοθαλάμου, ο οποίος εφαρμόζει στεγανά με το ξηραντήριο και μέσω αεραυλού εισέρχονται σ αυτό. Ο φλογοθάλαμος δέχεται ζωντανή φωτιά από τον πυροσωλήνα του αεριοποιητή που συνδέεται μ αυτόν. Ο αεριοποιητής κατά την λειτουργία του καταναλώνει το 7% των προς ξήρανση κουκουτσιών.

Τα κουκούτσια από την υποδοχή διαμοιράζονται, καθ όλο το ύψος του ξηραντηρίου. Κατά την διαδρομή τους τα κουκούτσια πέφτουν ομοιόμορφα σε όλη την επιφάνεια του κυκλικού θαλάμου.

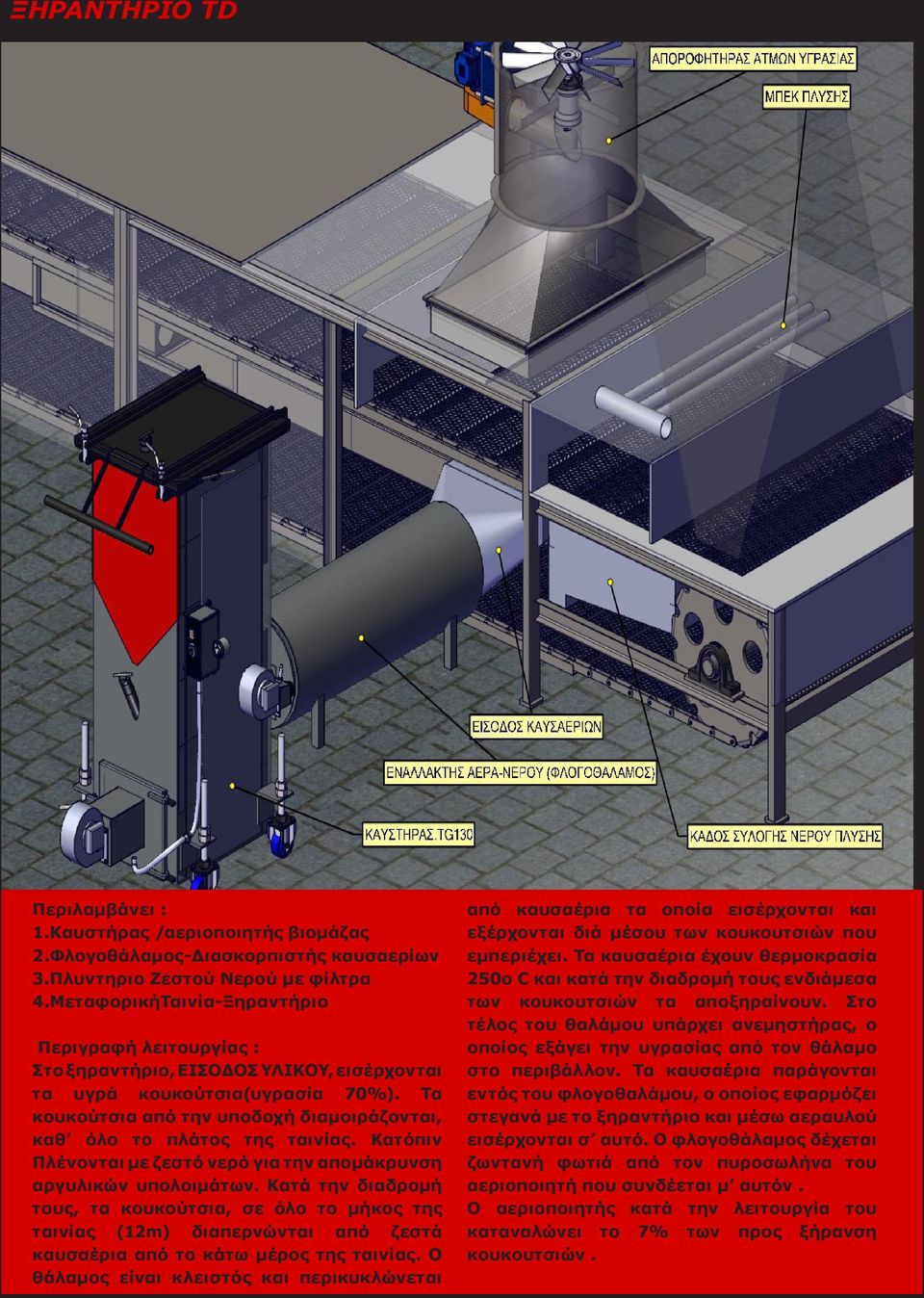

7 ΞΗΡΑΝΤΗΡΙΟ TD Ο Αεριοποιητής είναι μια μονάδα μετατροπής της βιομάζας, που στηρίζεται στην απλότητα! Δεν έχει κινούμενα μέρη και, μέσα από μια προσεκτική διαχείριση του αέρα, είναι σε θέση να φθάσει πολύ εύκολα σε υψηλές θερμοκρασίες (από 50 έως βαθμούς Κελσίου). Με την παρουσία αυτών των πολύ υψηλών θερμοκρασιών ξεκινά η διαδικασία της Αεριοποίησης. Με απλά λόγια, είναι αυτή η διαδικασία που μετατρέπει ένα στερεό καύσιμο Βιομάζας ως πρώτη ύλη τροφοδοσίας, σε ένα πολύ καθαρό, ζεστό, αέριο Περιλαμβάνει : 1.Καυστήρας /αεριοποιητής βιομάζας 2.Φλογοθάλαμος-Διασκορπιστής καυσαερίων 3.Πλυντηριο Ζεστού Νερού με φίλτρα 4.ΜεταφορικήΤαινία-Ξηραντήριο Περιγραφή λειτουργίας : Στο ξηραντήριο, ΕΙΣΟΔΟΣ ΥΛΙΚΟΥ, εισέρχονται τα υγρά κουκούτσια(υγρασία 70%). Τα κουκούτσια από την υποδοχή διαμοιράζονται, καθ όλο το πλάτος της ταινίας. Κατόπιν Πλένονται με ζεστό νερό για την απομάκρυνση αργυλικών υπολοιμάτων. Κατά την διαδρομή τους, τα κουκούτσια, σε όλο το μήκος της ταινίας (12m) διαπερνώνται από ζεστά καυσαέρια από το κάτω μέρος της ταινίας. Ο θάλαμος είναι κλειστός και περικυκλώνεται από καυσαέρια τα οποία εισέρχονται και εξέρχονται διά μέσου των κουκουτσιών που εμπεριέχει. Τα καυσαέρια έχουν θερμοκρασία 250ο C και κατά την διαδρομή τους ενδιάμεσα των κουκουτσιών τα αποξηραίνουν. Στο τέλος του θαλάμου υπάρχει ανεμηστήρας, ο οποίος εξάγει την υγρασίας από τον θάλαμο στο περιβάλλον. Τα καυσαέρια παράγονται εντός του φλογοθαλάμου, ο οποίος εφαρμόζει στεγανά με το ξηραντήριο και μέσω αεραυλού εισέρχονται σ αυτό. Ο φλογοθάλαμος δέχεται ζωντανή φωτιά από τον πυροσωλήνα του αεριοποιητή που συνδέεται μ αυτόν. Ο αεριοποιητής κατά την λειτουργία του καταναλώνει το 7% των προς ξήρανση κουκουτσιών.

Με την παρουσία αυτών των πολύ υψηλών θερμοκρασιών ξεκινά η διαδικασία της Αεριοποίησης.

8 Gasification TECHNOLOGY ξηραντηρια με αεριοποιηση βιομαζασ Gasification Technology LTD Tsar Boris III 11 Petrich tel ο χλμ προς Β ΚΤΕΟ Οδός Πόντου, Καλοχώρι, Θεσσαλονίκη τηλ εταιρείας : τηλ πωλήσεων : info@gasfication-technology.gr gasification.technology@gmail.com

+35974590624 2ο χλμ προς Β ΚΤΕΟ Οδός Πόντου, Καλοχώρι, Θεσσαλονίκη τηλ εταιρείας :
