1 Τεχνικός κατάλογος Πάθος για στυλ και σύγχρονο design Mylos modular

2

3 Περιεχόμενα Συναρμολόγηση διακοπτών Ενδεικτικά ED 4 Συσκευές ελέγχου Διακόπτες απλοί, αλέ-ρετούρ, μεσαίοι, μπουτόν 9 Ρελέ 4 Πρίζες Πρίζες TV/SAT 5 Πρίζες τηλεφώνου και πληροφορικής 8 Συσκευές ελέγχου και αυτοματισμού Θερμοστάτες 0 Ρυθμιστές φωτεινότητας (Dimmer) Ανιχνευτές αερίων 6 Φωτιστικά ασφαλείας 8 Ανιχνευτές κίνησης / Καρτοδιακόπτες 0 Διακοσμητικά πλαίσια / Διαστάσεις

4

5 Συναρμολόγηση διακοπτών Συναρμολόγηση ενός διακόπτη Mylos σε χωνευτό κουτί με μηχανισμούς, βάσεις στήριξης και πλαίσια Εγκατάσταση και απεγκατάσταση μηχανισμών από βάση στήριξης Mylos - Η τοποθέτηση των μηχανισμών γίνεται από την μπροστινή πλευρά των βάσεων στήριξης ΑΒΒ Mylos Τεχνικός κατάλογος

6 Ενδεικτικά ED Φωτισμός προσανατολισμού στο σκοτάδι Οι μηχανισμοί της σειράς Mylos φωτίζονται συνεχώς από το ενδεικτικό ED, μέχρι ο χρήστης να ενεργοποιήσει το φωτιστικό σώμα. Τότε, το ED του διακόπτη απενεργοποιείται και ανάβει το φως του δωματίου. Αυτή η λειτουργία ονομάζεται φωτισμός προσανατολισμού και επιτυγχάνεται με τα ανταλλακτικά ED CSY6MY και CSY6MY. Φωτισμός προσανατολισμού (μόνιμα O) Φωτισμός ένδειξης λειτουργίας Αντίθετα, στην περίπτωση του φωτισμού ένδειξης λειτουργίας, το ενσωματωμένο ED είναι μόνιμα απενεργοποιημένο και ανάβει μόνο όταν ο χρήστης ενεργοποιήσει το φως του δωματίου. Έτσι, υπάρχει οπτική ένδειξη στον διακόπτη ότι το φως είναι ενεργοποιημένο. Διπολικός διακόπτης φωτιζόμενος CSY006MC/S Λειτουργία μόνιμα ΟΝ, μηχανισμός με ενσωματωμένο ED. Διπολικός διακόπτης φωτιζόμενος CSY006FC/S Ένδειξη λειτουργίας, μηχανισμός με ενσωματωμένο ED. Οι παραπάνω περιπτώσεις αναφέρονται σε πολικούς μηχανισμούς, που διαθέτουν ενσωματωμένα ενδεικτικά ED (CSY006MC/S και CSY006FC/S). Για την περίπτωση του φωτισμού ένδειξης λειτουργίας, είναι υποχρεωτική η χρήση πολικού διακόπτη και η παρουσία ουδετέρου αγωγού Ν (βλ. παραπάνω σχήμα). 4 Τεχνικός κατάλογος ΑΒΒ Mylos

7 Φωτιζόμενοι μηχανισμοί Mylos με ανταλλακτικό ED (plug-in) Στη σειρά Mylos διατίθενται τύποι φωτιζόμενων μηχανισμών: με ανταλλακτικό ED (plug-in) και με ενσωματωμένο ED. Στο διπλανό σχήμα, φαίνεται η τοποθέτηση του ανταλλακτικού ED στο εσωτερικό του διακόπτη. Με αυτούς τους φωτιζόμενους μηχανισμούς, διευκολύνεται ο εντοπισμός του διακόπτη τη νύχτα ή σε συνθήκες χαμηλού φωτισμού. Φωτιζόμενοι μηχανισμοί Mylos με ενσωματωμένο ED Μηχανισμοί που διατίθενται με ενσωματωμένο το ενδεικτικό ED και η εγκατάστασή τους είναι εύκολη (δεν απαιτείται περαιτέρω καλωδίωση). ΑΒΒ Mylos Τεχνικός κατάλογος 5

8 Ενδεικτικά ED Κωδικός Λευκού χρ. Κλασικοί μηχανισμοί CSY0MC Κωδικός Μαύρου χρ. CSY0MS Περιγραφή Διακόπτης ρολών θέσεων με κεντρικό OFF ΣΤ. Δέχονται ανταλλακτικό ED (plug-in) 0 V Δυνατότητες σήμανσης των ενδεικτικών ED Φωτισμός προσαν/σμού (σκοτάδι) Φωτισμός ένδειξης λειτουργίας ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ CSY06MC CSY06MS Μπουτόν απλό ΣΤ., C CSY6MY ΟΧΙ ΝΑΙ ΟΧΙ CSY07MC CSY07MS Μπουτόν πλό O+O ΣΤ. ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ CSY08MC CSY08MS Μπουτόν πλό με μανδάλωση O+O ΣΤ. ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ CSY0MC CSY0MC CSY0MS CSY0MS Μπουτόν απλό με σύμβολο O ΣΤ., O+C Μπουτόν απλό με σύμβολο OFF ΣΤ., O+C CSY6MY ΝΑΙ ΟΧΙ ΟΧΙ CSY6MY ΝΑΙ ΟΧΙ ΟΧΙ CSY008MC CSY008MS Μπουτόν πολικό με κλειδί ΣΤ., O ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ CSY08MC CSY08MS Μπουτόν απλό με σύμβολο κουδούνι ΣΤ. CSY6MY ΝΑΙ ΟΧΙ ΟΧΙ CSY09MC CSY09MS Μπουτόν απλό με σύμβολο κλειδί ΣΤ. CSY6MY ΝΑΙ ΟΧΙ ΟΧΙ CSY00MC CSY00MS Μπουτόν απλό κλιμακοστασίου ΣΤ. CSY6MY ΝΑΙ ΟΧΙ ΟΧΙ Μηχανισμοί με επαφές ταχείας σύνδεσης Δέχονται ανταλλακτικό ED (plug-in) 0 V CSY00SC CSY00SS Διακόπτης απλός ΣΤ. ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ CSY00SC CSY00SS Διακόπτης διπολικός ΣΤ. ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ CSY00ZC CSY00ZS Διακόπτης απλός ΣΤ. ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ CSY00SC CSY00SS Διακόπτης απλός & αλέ-ρετούρ ΣΤ. ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ CSY00ZC CSY00ZS Διακόπτης απλός & αλέ-ρετούρ ΣΤ. ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ CSY00SC CSY00SS Διακόπτης αλέ-ρετούρ ενδιάμεσος ΣΤ. ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ CSY00ZC CSY00ZS Διακόπτης αλέ-ρετούρ ενδιάμεσος ΣΤ. ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ CSY005SC CSY005SS Μπουτόν απλό ΣΤ., O ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ Μηχανισμοί φωτιζόμενοι με ενσωματωμένο ED (0 V) CSY004FC CSY004FS Διακόπτης απλός φωτιζόμενος με ED ΣΤ. Ενσωματωμένο ED CSY609MY (9 V) CSY6MY ( V) CSY64MY (4 V) ΝΑΙ ΝΑΙ ΝΑΙ CSY006MC CSY006MS Διακόπτης διπολικός φωτιζόμενος με ED ΟΧΙ ΟΧΙ ΟΧΙ ΝΑΙ CSY006FC CSY006FS Διακόπτης διπολικός φωτιζόμενος με ED ΣΤ. CSY05FC CSY05FS Μπουτόν απλό φωτιζόμενο με ED ΣΤ. CSY04MC CSY05MC CSY06MC CSY07MC CSY0MC CSY0MC CSY04MS CSY05MS CSY06MS CSY07MS CSY0MS CSY0MS Μπουτόν απλό φωτιζόμενο με ED κόκκινο ΣΤ. Μπουτόν απλό φωτιζόμενο με ED πράσινο ΣΤ., O Μπουτόν απλό φωτιζόμενο με ED πορτοκαλί ΣΤ. Μπουτόν απλό φωτιζόμενο με ED λευκό ΣΤ., O Μπουτόν επιγραφής φωτιζόμενο με ED ΣΤ., O Μπουτόν επιγραφής φωτιζόμενο με ED ΣΤ., O ΟΧΙ ΟΧΙ ΝΑΙ ΟΧΙ CSY609MY (9 V) CSY6MY ( V) CSY64MY (4 V) ΝΑΙ ΝΑΙ ΝΑΙ ΟΧΙ ΝΑΙ ΝΑΙ ΝΑΙ ΟΧΙ ΝΑΙ ΝΑΙ ΝΑΙ ΟΧΙ ΝΑΙ ΝΑΙ ΝΑΙ ΟΧΙ ΝΑΙ ΝΑΙ ΝΑΙ CSY609MY (9 V) CSY6MY ( V) CSY64MY (4 V) CSY609MY (9 V) CSY6MY ( V) CSY64MY (4 V) ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ Φωτισμός προσαν/σμού (μόνιμα O) 6 Τεχνικός κατάλογος ΑΒΒ Mylos

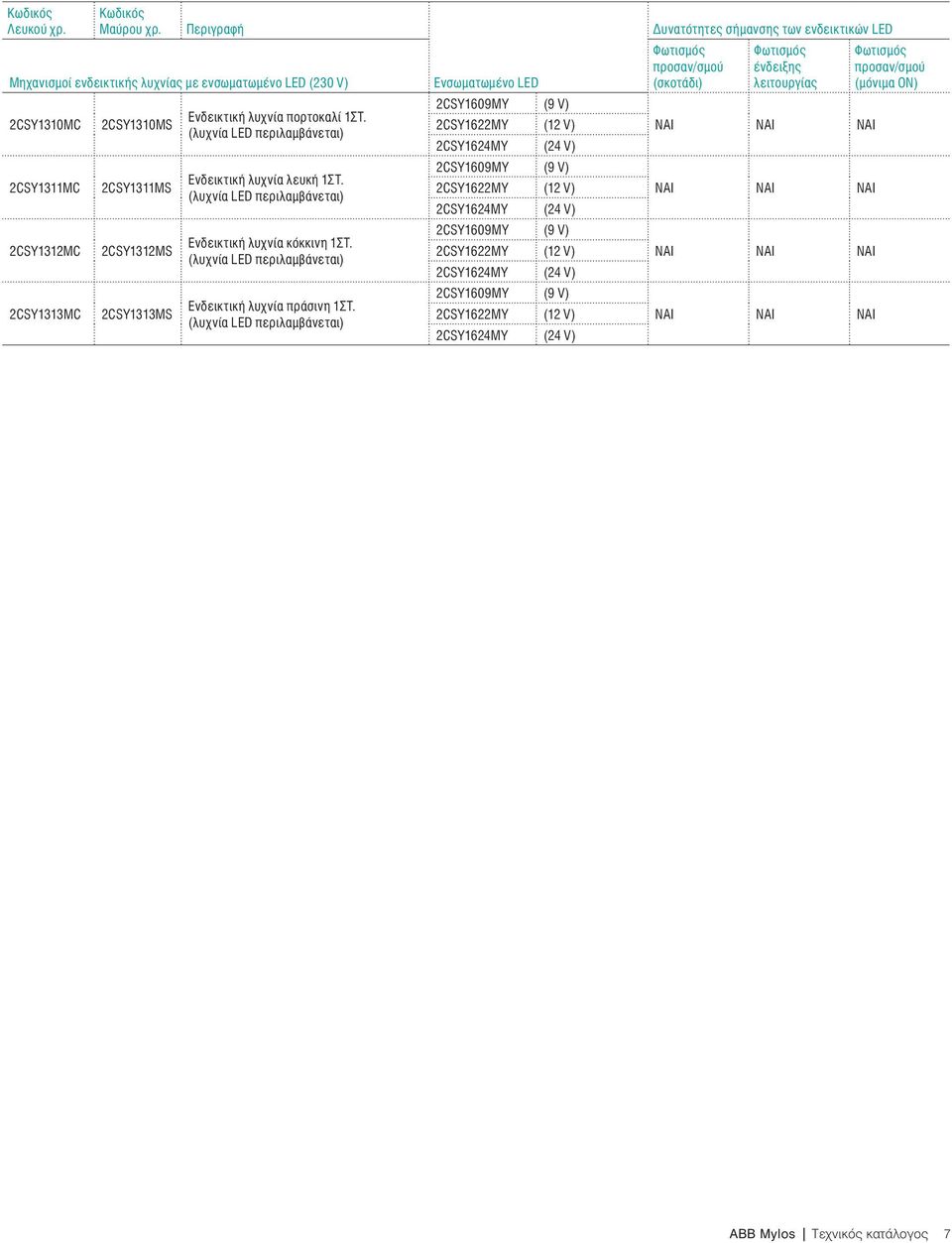

9 Κωδικός Λευκού χρ. Κωδικός Μαύρου χρ. Περιγραφή Μηχανισμοί ενδεικτικής λυχνίας με ενσωματωμένο ED (0 V) CSY0MC CSYMC CSYMC CSYMC CSY0MS CSYMS CSYMS CSYMS Ενδεικτική λυχνία πορτοκαλί ΣΤ. (λυχνία ED περιλαμβάνεται) Ενδεικτική λυχνία λευκή ΣΤ. (λυχνία ED περιλαμβάνεται) Ενδεικτική λυχνία κόκκινη ΣΤ. (λυχνία ED περιλαμβάνεται) Ενδεικτική λυχνία πράσινη ΣΤ. (λυχνία ED περιλαμβάνεται) Ενσωματωμένο ED CSY609MY (9 V) CSY6MY ( V) CSY64MY (4 V) CSY609MY (9 V) CSY6MY ( V) CSY64MY (4 V) CSY609MY (9 V) CSY6MY ( V) CSY64MY (4 V) CSY609MY (9 V) CSY6MY ( V) CSY64MY (4 V) Δυνατότητες σήμανσης των ενδεικτικών ED Φωτισμός προσαν/σμού (σκοτάδι) Φωτισμός ένδειξης λειτουργίας ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ Φωτισμός προσαν/σμού (μόνιμα O) ΑΒΒ Mylos Τεχνικός κατάλογος 7

10 8 Τεχνικός κατάλογος ΑΒΒ Mylos

11 Συσκευές ελέγχου Διακόπτες απλοί, αλέ-ρετούρ, μεσαίοι, μπουτόν Τεχνικά χαρακτηριστικά Ονομαστική τάση Ένταση Απόσταση ανοιχτής επαφής Διηλεκτρική αντοχή 50 V 0 A (6 A για μπουτόν) > mm >.000 V Πρότυπα Οδηγία χαμηλής τάσης (V Directive), E Έλεγχος φωτιστικού από ένα σημείο (0 V) (0 V) Φωτισμός διακόπτη σε λειτουργία προσανατολισμού για τη νύχτα (το ενδεικτικό του διακόπτη ανάβει όταν το φορτίο είναι απενεργοποιημένο) 6AX 60 V CSY004FC/S ή ED CSY6MY Εγκατάσταση από την μπροστινή πλευρά CSY00MC/S (0 V) Φωτισμός διακόπτη για την ένδειξη λειτουργίας (το ενδεικτικό του διακόπτη ανάβει όταν ενεργοποιείται το φορτίο) 6AX 60 V CSY004FC/S ΑΒΒ Mylos Τεχνικός κατάλογος 9

12 Συσκευές ελέγχου Έλεγχος φωτιστικού από ένα σημείο (0 V) Φωτισμός διακόπτη μόνιμα O 6AX 60 V CSY004FC/S Έλεγχος φωτιστικού από δύο σημεία Κύκλωμα με δύο ακραίους αλέ-ρετούρ (0 V) Φωτισμός διακόπτη σε λειτουργία προσανατολισμού για τη νύχτα 6AX 60 V 6AX 60 V (x) CSY00MC/S CSY00MC/S (x) + + ED CSY6MY Eγκατάσταση από την μπροστινή πλευρά ED CSY6MY Eγκατάσταση από την μπροστινή πλευρά 0 Τεχνικός κατάλογος ΑΒΒ Mylos

13 Έλεγχος φωτιστικού από δύο ή περισσότερα σημεία Κύκλωμα με μπουτόν και ρελέ (0 V) Φωτισμός διακόπτη σε λειτουργία προσανατολισμού για τη νύχτα 6AX 60 V 6AX 60 V Ρελέ καστάνιας επαφής CSY0MC/S (x) CSY05FC/S CSY05FC/S (x) (0 V) Φωτισμός διακόπτη για την ένδειξη λειτουργίας 6AX 60 V 6AX 60 V Ρελέ καστάνιας επαφής CSY0MC/S (x) CSY05FC/S CSY05FC/S (x) (0 V) Φωτισμός διακόπτη μόνιμα O 6AX 60 V 6AX 60 V Ρελέ καστάνιας επαφής CSY0MC/S (x) CSY05FC/S CSY05FC/S (x) ΑΒΒ Mylos Τεχνικός κατάλογος

14 Συσκευές ελέγχου Έλεγχος φωτιστικού από τρία σημεία Κύκλωμα με δύο ακραίους και ένα μεσαίο αλέ-ρετούρ (0 V) Φωτισμός διακόπτη σε λειτουργία προσανατολισμού για τη νύχτα 6AX 60 V 4 6AX 60 V 6AX 60 V (x) CSY00MC/S 4 CSY00MC/S CSY00MC/S (x) ED CSY6MY Εγκατάσταση από την μπροστινή πλευρά ED CSY6MY Εγκατάσταση από την μπροστινή πλευρά ED CSY6MY Εγκατάσταση από την μπροστινή πλευρά Τεχνικός κατάλογος ΑΒΒ Mylos

15 Έλεγχος φωτιστικού από τρία σημεία Κύκλωμα με μπουτόν και ρελέ (0 V) Φωτισμός διακόπτη σε λειτουργία προσανατολισμού για τη νύχτα 6AX 60 V 6AX 60 V 6AX 60 V Ρελέ καστάνιας επαφής CSY0MC/S (x) CSY05FC/S CSY05FC/S CSY05FC/S (x) (0 V) Φωτισμός διακόπτη για την ένδειξη λειτουργίας 6AX 60 V 6AX 60 V 6AX 60 V Ρελέ καστάνιας επαφής CSY0MC/S (x) CSY05FC/S CSY05FC/S CSY05FC/S (x) (0 V) Φωτισμός διακόπτη μόνιμα O 6AX 60 V 6AX 60 V 6AX 60 V Ρελέ καστάνιας επαφής CSY0MC/S (x) CSY05FC/S CSY05FC/S CSY05FC/S (x) ΑΒΒ Mylos Τεχνικός κατάλογος

16 Συσκευές ελέγχου Ρελέ Περιγραφή Ρελέ καστάνιας επαφής, με πηνίο 0 V και επαφή εξόδου 0 Α Κωδικός CSY0MC Περιγραφή Ρελέ τηλεχειρισμού επαφής με πηνίο 0 V και Κωδικός CSY04MC CSY0MS επαφή εξόδου 0 Α CSY04MS Ρελέ με λειτουργία καστάνιας για τον έλεγχο φωτιστικών σωμάτων, μέσω εντολών από μπουτόν με ΝΟ επαφή. Καλωδίωση CSY0MC - CSY0MS Βήμα Βήμα Για την υλοποίηση αυτοματισμών ή το διαχωρισμό μεταξύ των κυκλωμάτων ελέγχου και ισχύος. Μπορεί να χρησιμοποιηθεί ως βοηθητικό στοιχείο για τον έλεγχο συγκεκριμένων φορτίων. Καλωδίωση CSY04MC - CSY04MS Τεχνικά χαρακτηριστικά Τεχνικά χαρακτηριστικά Τάση πηνίου 0 V - 50/60 Hz Τάση πηνίου 0 V - 50/60 Hz Επαφή εξόδου CSY0MC - CSY0MS 0 A (AC) / 7 A (AC5) Επαφή εξόδου CSY04MC - CSY04MS 0 A (AC) / 7 A (AC5) Πρότυπα E , E Πρότυπα E , E , CEI E 680- Παραδείγματα εφαρμογών Σύστημα έκτακτης ανάγκης με μπουτόν με κορδόνι, buzzer και μπουτόν reset. (0 V) CSY00MC/S Μπουτόν με κορδόνι CSY06MC/S Μπουτόν με C επαφή CSY04MC/S Ρελέ τηλεχειρισμού Προαιρετικά: διακόπτης κλιμακοστασίου CSYMC/S Buzzer CSYMC/S Κόκκινη ενδεικτική λυχνία alarm 4 Τεχνικός κατάλογος ΑΒΒ Mylos

17 Πρίζες Πρίζες TV/SAT Οι πρίζες TV/SAT της σειράς Mylos, προσφέρουν όλες τις πιθανές επιλογές για τη σύνδεση σύγχρονων συστημάτων λήψης ήχου/εικόνας. Μονές ή διπλές πρίζες TV/SAT, με αρσενικό ή θηλυκό φις εξόδου, τερματικές ή διελεύσεως με πολλαπλά επίπεδα απωλειών σήματος για κάθε εφαρμογή. Μηχανισμοί Θηλυκό φις F Μηχανισμός ομοαξονικού καλωδίου Αρσενικό φις IEC Πρίζες TV/SAT ομοαξονικού καλωδίου Διπλές πρίζες TV/SAT ομοαξονικού καλωδίου Απώλειες μονών πριζών TV/SAT ομοαξονικού καλωδίου Κωδικός Ακροδέκτες Απώλειες στη διέλευση [db] Απώλειες στη σύνδεση [db] Αναστροφή MHz MHz MHz MHz MHz MHz [db] CSY8MC/S Αρσενικό φις IEC ,5 0,5 0,5 - AI CSYMC/S Αρσενικό φις IEC OXI CSY6MC/S Αρσενικό φις IEC,5 0,5 0 5 OXI CSY7MC/S Αρσενικό φις IEC,5,5,5 4,5 4 4,5 5 OXI CSY40MC/S Θηλυκό φις F ,5 0,5 0,5 - AI Απώλειες διπλών πριζών TV/SAT ομοαξονικού καλωδίου Κωδικός CSYMC/S CSY0MC/S CSYMC/S Ακροδέκτες Αρσενικό φις IEC Θηλυκό φις F Αρσενικό φις IEC Θηλυκό φις F Αρσενικό φις IEC Θηλυκό φις F Απώλειες στη διέλευση [db] Απώλειες στη σύνδεση [db] Αναστροφή TV SAT TV SAT [db] AI 4,5 0 5 AI AI Διέλευση ρεύματος Διέλευση ρεύματος ΑΒΒ Mylos Τεχνικός κατάλογος 5

18 Πρίζες Διαγράμματα σύνδεσης TV Διανομή επίγειου σήματος TV με διακλαδώσεις από την κεντρική μονάδα Διανομή επίγειου σήματος TV σε σειρά από την κεντρική μονάδα με πρίζες διελεύσεως TV/SAT Διανομή μιξαρισμένου επίγειου/ δορυφορικού σήματος TV/SAT σε σειρά από την κεντρική μονάδα με πρίζες διελεύσεως Διανομή σε διακλαδώσεις μιξαρισμένου επίγειου/δορυφορικού σήματος TV/SAT με τερματικές πρίζες CSY8M- CSYM- CSY8M- CSY8M- CSY7M- CSYM- CSYM- CSY8M- CSY6M- CSY0M- CSYM- CSY8M- CSYM- CSYM- Τερματική αντίσταση 75 Ω Τερματική αντίσταση 75 Ω Τερματική αντίσταση 75 Ω Τερματική αντίσταση 75 Ω TV/SAT Διανομή επίγειου/δορυφορικού σήματος TV/SAT Διανομή επίγειου/δορυφορικού σήματος TV/SAT με ακτινικό πολυδιακόπτη Διανομή επίγειου/δορυφορικού σήματος TV/SAT με πολυδιακόπτη Ενισχυτής 0V Μίκτης TV/SAT Ενισχυτής TV CSYM- CSYM- CSYM- Αποκωδικοποιητής SAT CSYM- SAT Διανομή επίγειου/δορυφορικού σήματος TV/SAT Διανομή επίγειου/δορυφορικού σήματος TV/SAT με ακτινικό πολυδιακόπτη Διανομή επίγειου/δορυφορικού σήματος TV/SAT με πολυδιακόπτη 0 V CSYM- Αποκωδικοποιητής SAT CSYM- CSYM- CSYM- 6 Τεχνικός κατάλογος ΑΒΒ Mylos

19 Οδηγίες εγκατάστασης Τερματική πρίζα Πρίζα διελεύσεως Πρίζα διελεύσεως που μετατρέπεται σε τερματική με τη χρήση αντίστασης ø7 mm 0 mm mm 5-7 mm CSY8M- CSYM- CSY40M- CSY0M- CSY6M- CSYM- CSYM- CSYM- 7 mm ø5 mm 0 mm mm 5-7 mm Τερματική αντίσταση 75 Ω CSE60E Τεχνικά χαρακτηριστικά Εύρος συχνότητας Διάμετρος ομοαξονικού καλωδίου Θωράκιση Σχετική υγρασία από 5 έως.400 MHz από 5 έως 7 mm κλάση A μέγ. 9% (χωρίς συμπύκνωση) Πρότυπα E 5008-, E 5008-, E ΑΒΒ Mylos Τεχνικός κατάλογος 7

20 Πρίζες Πρίζες τηλεφώνου και πληροφορικής Η σειρά αποτελείται από μηχανισμούς τηλεφώνου και πληροφορικής με μηχανισμούς RJ 4 επαφών για τηλεφωνικές γραμμές και fax, RJ 6 επαφών για εγκαταστάσεις με ενδοεπικοινωνία και RJ45 8 επαφών για μεταφορά δεδομένων. Οι μηχανισμοί RJ45 είναι διαθέσιμοι σε δύο εκδόσεις κατηγορίας 5e και 6, ανάλογα με την επιθυμητή ταχύτητα μεταφοράς δεδομένων της εφαρμογής. Μηχανισμοί RJ ακροδέκτης Κάλυμμα Κάλυμμα RJ ακροδέκτης Κωδικός Τύπος ακροδέκτη Αριθμός επαφών Τύπος καλωδίου Θωράκιση Κατηγορία Ταχύτητα CSYMC/S RJ 4 Συνεστραμμένο ζεύγος CSYMC/S RJ 6 Συνεστραμμένο ζεύγος ΟΧΙ έως 6 Mb/s ΟΧΙ έως 6 Mb/s CSY4MC/S RJ45 8 UTP ΟΧΙ 5e έως 00 Mb/s CSY5MC/S RJ45 8 FTP ΝΑΙ 5e έως 00 Mb/s CSY7MC/S RJ45 8 UTP ΟΧΙ 6 έως 0 Mb/s CSY8MC/S RJ45 8 FTP ΝΑΙ 6 έως 0 Mb/s FTP = θωρακισμένο καλώδιο με ταινία αλουμινίου UTP = μη θωρακισμένο καλώδιο Οδηγίες εγκατάστασης Μηχανισμοί χωρίς θωράκιση:. Τοποθετήστε το καλώδιο στους κατάλληλους ακροδέκτες. Κλείστε το καπάκι για να απογυμνωθεί το καλώδιο και να επιτευχθεί αγώγιμη σύνδεση. Τοποθετήστε τον μηχανισμό στο κάλυμμα και έπειτα στη βάση στήριξης μαζί με το πλαίσιο Μηχανισμοί με θωράκιση:. Τοποθετήστε το καλώδιο στους κατάλληλους ακροδέκτες. Κλείστε το καπάκι για να απογυμνωθεί το καλώδιο και να επιτευχθεί αγώγιμη σύνδεση. Τοποθετήστε τη μεταλλική θωράκιση εξασφαλίζοντας την μόνωση των ακροδεκτών 4. Τοποθετήστε τον μηχανισμό στο κάλυμμα και έπειτα στη βάση στήριξης μαζί με το πλαίσιο Αντάπτορας keystone για modular jacks CSY5MC/S Σε εγκαταστάσεις δομημένης καλωδίωσης χρησιμοποιούνται μηχανισμοί πληροφορικής modular, οι οποίοι εξασφαλίζουν μεγάλη ευελιξία εγκατάστασης, καθώς και υψηλές ταχύτητες μεταφοράς. Αυτοί οι modular μηχανισμοί, μπορούν να εγκατασταθούν σε διακόπτες της σειράς Mylos χρησιμοποιώντας τον αντάπτορα keystone. Αφού ολοκληρωθεί η σύνδεση του καλωδίου επάνω στον μηχανισμό (οποιουδήποτε κατασκευαστή, αρκεί να είναι σε έκδοση keystone), τότε ο μηχανισμός με τη σειρά του τοποθετείται επάνω στον αντάπτορα και στη συνέχεια στη βάση στήριξης των διακοπτών Mylos. A 5 B A 5 4 B Μηχανισμοί χωρίς θωράκιση Μηχανισμοί με θωράκιση Αντάπτορας keystone CSY5MC/S 8 Τεχνικός κατάλογος ΑΒΒ Mylos

21 iring diagrams Καλωδίωση Wiring diagrams μηχανισμών RJ και RJ Wiring diagrams RJ Wiring RJdiagramsRJ RJ45 RJ RJ RJ RJ RJ RJ45 RJ45 RJ Καλωδίωση μηχανισμών RJ45 μεταφοράς δεδομένων Για τη σύνδεση μηχανισμών πληροφορικής κατά EIA/TIA 568A ή 568B, ακολουθήστε τον χρωματικό κώδικα που ακολουθεί: 568A 568B RJ onnection Connection in series in series Connection in series Σύνδεση Connection σε σειρά in series Για τη σύνδεση τηλεφωνικής γραμμής χρησιμοποιείται ένα ζεύγος καλωδίων που συνδέεται στους δύο μεσαίους ακροδέκτες των μηχανισμών RJ και RJ (ακροδέκτες: -4) A 568B connect connect pin pin connect connect pin pin connect connect pin pin onnection Σύνδεση Connection in parallel παράλληλα in parallel Connection in parallel 4 Connection in parallel 4 connect connect pin pin Κάθε γραμμή λαμβάνει το σήμα της γραμμής (δεν εγγυάται απόρρητο της συνομιλίας) Doppino telefonico Telephone pair Telephone pair Telephone pair Τηλεφωνικό Telephone ζεύγος pair 4 Doppino telefonico Telephone Τηλεφωνικό pair Telephone ζεύγος pair Telephone pair Telephone pair B 5 4 A A B 60 mm 5 mm Σε σύνδεση εν σειρά, εάν απομακρυνθεί το καλώδιο του τηλεφώνου από την πρίζα, προκαλείται διακοπή του σήματος στις πρίζες που ακολουθούν. Για να αποφευχθεί το φαινόμενο αυτό, είναι απαραίτητη μία γέφυρα στους ακροδέκτες 4 και 5. Πρότυπα E 5008-, E 5008-, E , ISO 80 ΑΒΒ Mylos Τεχνικός κατάλογος 9

22 Συσκευές ελέγχου και αυτοματισμού Θερμοστάτες Περιγραφή Ηλεκτρονικός προγραμματιζόμενος θερμοστάτης με δυνατότητα ημερήσιου/εβδομαδιαίου χρονοπρογράμματος, λειτουργία καλοκαίρι/χειμώνα, με οθόνη CD, πλάτους στοιχείων, με μπαταρία,5 V AA. Κωδικός CSY0MC CSY0MS Μηχανισμοί A B C D Εξωτερικά πλήκτρα A Μπουτόν επιλογής προεπιλεγμένων τιμών θερμοκρασίας: Άνεση t, Κανονικό t, Οικονομικό t: με ρύθμιση από +5 C έως +9 C B Πλήκτρο αύξησης της θερμοκρασίας C Πλήκτρο μείωσης της θερμοκρασίας Τα πλήκτρα και εκτελούν και άλλες λειτουργίες κατά τον προγραμματισμό του θερμοστάτη όπως ρύθμιση ημέρας, ώρας κ.α. D Μπουτόν για χειροκίνητο έλεγχο του θερμοστάτη και απενεργοποίηση του χρονοπρογράμματος (OFF) Οθόνη Θερμοκρασία Δέκατα Ημέρα εβδομάδας 4 Ώρα ή θερμοκρασία περιβάλλοντος 5 Ενεργοποίηση μέσω τηλεφώνου 6 Ένδειξη χειροκίνητης λειτουργίας 7 Ένδειξη στάθμης μπαταρίας (από τη στιγμή ένδειξης alarm η μπαταρία πρέπει να αντικατασταθεί σε 0 ημέρες) 8 Αυτόματη λειτουργία 9 Συσκευή σε λειτουργία (για παράδειγμα, λέβητας) 0 Λειτουργία θέρμανσης Διάρκεια λειτουργίας σε 4ωρη κλίμακα: Θερμοκρασία t Πρόγραμμα άνεσης Θερμοκρασία t Κανονικό πρόγραμμα Θερμοκρασία t Πρόγραμμα οικονομίας Ρύθμιση θερμοκρασίας: Πρόγραμμα οικονομίας Λειτουργία ψύξης 4 Ρύθμιση θερμοκρασίας: Κανονικό πρόγραμμα 5 Ρύθμιση θερμοκρασίας: Πρόγραμμα άνεσης Ο προγραμματιζόμενος θερμοστάτης είναι εργοστασιακά ρυθμισμένος. Ο χωνευτός προγραμματιζόμενος θερμοστάτης με δυνατότητα εβδομαδιαίου χρονοπρογράμματος, είναι κατάλληλος για ενεργοποίηση κυκλωμάτων ψύξης/ θέρμανσης. Τροφοδοτείται με μπαταρίες ( V) και διαθέτει φωτιζόμενη οθόνη CD που επιτρέπει στον χρήστη με μια ματιά να επιβλέπει τις ρυθμίσεις και την κατάσταση λειτουργίας σε πραγματικό χρόνο. Ο χρονικά προγραμματιζόμενος θερμοστάτης έχει ρυθμιστεί εργοστασιακά, ώστε να ρυθμίζει τη θερμοκρασία με διαφορικό ΟΝ/OFF και περιθώριο ακριβείας ρύθμισης από 0, ο C έως ο C, υιοθετώντας την αδράνεια του συστήματος. Εναλλακτικά, μπορείτε να επιλέξετε λειτουργία σε χρονικούς κύκλους με διάρκεια που μπορεί να οριστεί από λεπτά. Με αυτόν τον τρόπο η επιθυμητή θερμοκρασία παραμένει όσο το δυνατόν σταθερή, αυξάνοντας έτσι το αίσθημα της άνεσης στον τελικό χρήστη. Παράλληλα εξοικονομούνται χρήματα και ενέργεια. Επιπρόσθετα, μέσω του θερμοστάτη, μπορείτε να θέσετε σε λειτουργία το σύστημα αυτόματα (έξυπνη λειτουργία), έτσι ώστε να έχετε τις συνθήκες που επιθυμείτε τη στιγμή που θέλετε. 0 Τεχνικός κατάλογος ΑΒΒ Mylos

23 Η θερμοκρασία ορίζεται σε βαθμούς Κελσίου, ενώ η ρύθμιση της συσκευής (καλιμπράρισμα) γίνεται με τιμή διόρθωσης ορισμένη μεταξύ -,9 και,9 ο C. Εάν αλλάξετε του βαθμούς Κελσίου σε Fahrenheit, όλες οι ρυθμίσεις ενημερώνονται αυτόματα στη νέα κλίμακα. Ειδική βαρύτητα έχει δοθεί στην εξοικονόμηση ενέργειας: λειτουργία διακοπών, διακοπή προγράμματος τις ώρες καθαρισμού του σπιτιού, λειτουργία θέρμανσης αυτόματα σε συνθήκες περιβάλλοντος από 4 έως ο C, έλεγχος μέσω τηλεφώνου. Όλες οι παραπάνω λειτουργίες συνεισφέρουν στην οικονομία ενέργειας και χρημάτων. Προδιαγραφές λειτουργίας Ο χρονικά προγραμματιζόμενος θερμοστάτης είναι εξοπλισμένος με αποσπώμενη πρόσοψη, ώστε η αλλαγή των μπαταριών να γίνεται άνετα χωρίς να παρεμβαίνετε στις ηλεκτρικές συνδέσεις. Τεχνικά χαρακτηριστικά Τροφοδοσία AA (R6),5 V αλκαλικές μπαταρίες (δεν περιλαμβάνονται) Διάρκεια ζωής μπαταριών Περίπου χρόνια Χρόνος αντικατάστασης της μπαταρίας μήνας από την η ένδειξη χαμηλής στάθμης Διάρκεια φωτισμού οθόνης 6 s από το τελευταίο πάτημα (μπλε χρώμα στην οθόνη οπίσθιου οποιουδήποτε πλήκτρου φωτισμού) Επαφή εξόδου Μεταγωγική επαφή COM / O / C, χωρίς δυναμικό - max 8 A / 50 V AC Διατομή καλωδίου 0,75 mm²,5 mm² Ενεργοποίηση μέσω τηλεφώνου Μέσω ΝΟ επαφής χωρίς δυναμικό Κλάση μόνωσης class Il V Βαθμός προστασίας IP 0 Ρύθμιση θερμοκρασίας +5 C +9 C (t/t/t) Διόρθωση θερμοκρασίας (Offset) Ρυθμιζόμενη από -,9 C έως +,9 C (εργοστασιακή ρύθμιση 0.0 C) Αντιψυκτική λειτουργία (t ) Ρυθμιζόμενη από +4 C έως + C (εργοστασιακή ρύθμιση 5 C) Πρότυπα E 6070-, E , E Καλωδίωση Ενεργοποίηση Telephonic programming μέσω τηλεφώνου device Telephonic programming device O C C open close M 0V~ O C C Σύνδεση με ηλεκτροβάνα Ενεργοποίηση Telephonic programming μέσω τηλεφώνου device 0V~ 0V~ O C C V~ Σύνδεση με λέβητα ΑΒΒ Mylos Τεχνικός κατάλογος

24 Συσκευές ελέγχου και αυτοματισμού Θερμοστάτες Περιγραφή Ηλεκτρονικός προγραμματιζόμενος θερμοστάτης με δυνατότητα ημερήσιου/εβδομαδιαίου χρονοπρογράμματος, λειτουργία χειμώνα/καλοκαίρι, με οθόνη CD, πλάτους στοιχείων, τροφοδοσίας 0 V 50/60 Hz. Κωδικός CSY0XC CSY0XS Καλωδίωση CSY0X Εξαρτήματα 6mm 0,5 m Πληροφορίες ημέρας και ώρας Θερμοκρασία μέτρησης Ο χρονικά προγραμματιζόμενος θερμοστάτης στοιχείων Mylos, παρέχει μία απλή λύση στη διαχείριση της θερμοκρασίας του σπιτιού σας. Η επιλογή είτε μεταξύ της καλοκαιρινής/ χειμερινής λειτουργίας, είτε μεταξύ προγραμμάτων με χρονική διάρκεια που εσείς έχετε ορίσει, είναι πολύ απλή. Επιλέγετε μεταξύ ων εργοστασιακά ρυθμισμένων προγραμμάτων ή μεταξύ 4ων προσαρμοσμένων στις προσωπικές σας ανάγκες. Επιπροσθέτως, προγράμματα διακοπών ή πάρτυ, παρέχουν έλεγχο βασικών λειτουργιών του σπιτιού. Παραδείγματα εγκατάστασης Προσοχή: Πριν ξεκινήσετε την εγκατάσταση, απενεργοποιήστε την τάση της γραμμής. Σύστημα θέρμανσης με χρονικά προγραμματιζόμενο θερμοστάτη, ο οποίος ελέγχει: A) Το επίτοιχο μπόιλερ B) Τον καυστήρα, ή κυκλοφορητή ή ηλεκτρομαγνητική βάνα C) Την ηλεκτρομαγνητική βάνα A B B B Ρύθμιση θερμοκρασίας Προφίλ ενεργού χρόνου Μενού Μπουτόν για χειροκίνητη ρύθμιση της θερμοκρασίας Μπουτόν επιλογής λειτουργιών Τεχνικά χαρακτηριστικά Τροφοδοσία Μπλε φωτιζόμενη οθόνη Έξοδος Τροφοδοσία 0 V Σύνδεση με την κατανάλωση (φορτίο) Διατομή καλωδίων στους ακροδέκτες Ρύθμιση επιπέδων θερμοκρασίας 50 V Για 6 s μετά την τελευταία φορά που πατήθηκε οποιοδήποτε πλήκτρο Με ψυχρή επαφή εξόδου 0 Α ωμικό / 0 Α επαγωγικό φορτίο αγωγοί 0,75 mm²,5 mm² Ένδειξη θερμοκρασίας χώρου 0 C +7,7 C Ανάλυση θερμοκρασίας 0, C Περιθώριο ανοχής στην ανάγνωση της θερμοκρασίας Διόρθωση ανάγνωσης θερμοκρασίας περιβάλλοντος (Offset) Πλέον της "αντιψυκτικής" και της "πολύ υψηλής ρύθμισης της θερμοκρασίας" ± 0,5 C Σύνδεση με ηλεκτρομαγνητική βάνα Ρυθμιζόμενη - C + C (εργοστασιακή ρύθμιση 0,0 C) ATI-FREEZE θερμοκρασία Ρυθμιζόμενη 5 C 40 C (εργοστασιακή ρύθμιση 5 C) Πολύ υψηλή θερμοκρασία Ρυθμιζόμενη 5 C 40 C (εργοστασιακή ρύθμιση 5 C) O-OFF ρύθμιση λειτουργίας Ρυθμιζόμενη υστέρηση 0, C C (εργοστασιακή ρύθμιση 0, C) Πρότυπα E 6070-, E , E C C Τεχνικός κατάλογος ΑΒΒ Mylos

25 Dimmer - Ρυθμιστές φωτεινότητας Φορτία που μπορούν να συνδεθούν στους ρυθμιστές φωτεινότητας Τύπος dimmer Φορτία Λαμπτήρες πυρακτώσεως ή αλογόνου 0 V Λαμπτήρες φθορισμού Τορροειδής Μ/Σ Ηλεκτρονικοί Μ/Σ Ηλεκτρομηχανικοί Μ/Σ Τρυπάνια Ανεμιστήρες Κωδικός Dimmer CSY05MC CSY05MS CSY06MC CSY06MS CSY07MC CSY07MS Περιγραφή Ηλεκτρονικό dimmer με περιστροφικό χειριστήριο Ηλεκτρονικό dimmer με μπουτόν Ηλεκτρονικό dimmer αλέ-ρετούρ με περιστροφικό χειριστήριο ΝΑΙ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ ΝΑΙ ΟΧΙ ΝΑΙ ΟΧΙ ΝΑΙ ΟΧΙ ΟΧΙ ΝΑΙ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ ΟΧΙ Περιγραφή Ηλεκτρονικό dimmer περιστροφικό για λαμπτήρες πυρακτώσεως W, 0 V - 50/60 Hz Κωδικός CSY05MC CSY05MS Καλωδίωση Η σύνδεση των μηχανισμών μπορεί να γίνει μεταξύ φάσηςουδετέρου και φάσης-φάσης, πάντοτε σε σειρά με το φορτίο. Μηχανισμοί Έλεγχος μόνο με dimmer ED προσανατολισμού 500VA 0V~ Έλεγχος φωτεινότητας μέσω περιστροφικού χειριστηρίου CSY05M Ενδεικτικό ED λειτουργίας Ηλεκτρονικό dimmer με περιστροφικό έλεγχο για 500VA 0V~ ωμικά φορτία W, 0 V, 50/60 Hz (ορατό στο σκοτάδι μέσω ED προσανατολισμού). CSY05M Λειτουργία Η φωτεινότητα των λαμπτήρων, ελέγχεται από το περιστροφικό χειριστήριο του dimmer. Η φωτεινότητα του ED προσανατολισμού του dimmer, μειώνεται όσο αυξάνεται η φωτεινότητα των συνδεδεμένων λαμπτήρων. Έλεγχος με διακόπτη και ρύθμιση φωτεινότητας με dimmer Τεχνικά χαρακτηριστικά Ονομαστική τάση 0 V - 50/60 Hz 0 V - 50/60 Hz Ισχύς ωμικών φορτίων W W Ισχύς επαγωγικών φορτίων VA VA Τεχνολογία TRIAC TRIAC Θερμοκρασία λειτουργίας Επιτρεπόμενο φορτίο 500VA 0V~ CSY05M -5 C +5 C. Λαμπτήρες πυρακτώσεως και αλογόνου Πρότυπο CEI -9 (E ) ΑΒΒ Mylos Τεχνικός κατάλογος

26 Συσκευές ελέγχου και αυτοματισμού Dimmer - Ρυθμιστές φωτεινότητας Περιγραφή Ηλεκτρονικό dimmer πατητό (μπουτόν) για ωμικά και επαγωγικά φορτία W ( VA), 0 V - 50/60 Hz Κωδικός CSY06MC CSY06MS Καλωδίωση Η σύνδεση των μηχανισμών μπορεί να γίνει μεταξύ φάσηςουδετέρου και φάσης-φάσης, πάντοτε σε σειρά με το φορτίο. Μηχανισμοί ED προσανατολισμού Έλεγχος και ρύθμιση φωτεινότητας μέσω του μπουτόν του dimmer 500VA 0V~ Έλεγχος φωτεινότητας μέσω μπουτόν Ενδεικτικό ED λειτουργίας CSY06M Ηλεκτρονικό dimmer πατητό, για ωμικά και επαγωγικά φορτία W, VA, 0 V - 50/60 Hz (ορατό στο σκοτάδι μέσω ED προσανατολισμού). 500VA 0V~ Έλεγχος και ρύθμιση φωτεινότητας μέσω του μπουτόν του dimmer αλλά και εξωτερικών, με ΝΟ επαφή παράλληλα τοποθετημένων μπουτόν 500VA 0V~ Λειτουργία Η ρύθμιση της φωτεινότητας γίνεται μέσω του μπουτόν του dimmer. Η φωτεινότητα του ED προσανατολισμού CSY06M του dimmer μειώνεται όσο αυξάνεται η φωτεινότητα των συνδεδεμένων λαμπτήρων. CSY06M Τεχνικά χαρακτηριστικά Ονομαστική τάση 0 V - 50/60 Hz 0 V - 50/60 Hz Ισχύς ωμικών φορτίων W 0-50 W Ισχύς επαγωγικών φορτίων VA 0-50 VA Τεχνολογία TRIAC TRIAC Θερμοκρασία λειτουργίας -5 C +5 C. Επιτρεπόμενο φορτίο Λαμπτήρες πυρακτώσεως, αλογόνου 0 V και αλογόνου χαμηλής τάσης μέσω συμβατικών Μ/Σ Πρότυπα CEI -9 (E ) 4 Τεχνικός κατάλογος ΑΒΒ Mylos

27 Περιγραφή Ηλεκτρονικό dimmer πατητό (μπουτόν) για ωμικά και επαγωγικά φορτία W, 0 V - 50/60 Hz Μηχανισμοί ED προσανατολισμού Έλεγχος φωτεινότητας μέσω περιστροφικού χειριστηρίου Ενδεικτικό ED λειτουργίας Κωδικός CSY07MC CSY07MS Καλωδίωση Η σύνδεση των μηχανισμών μπορεί να γίνει μεταξύ φάσηςουδετέρου και φάσης-φάσης, πάντοτε σε σειρά με το φορτίο. Έλεγχος και ρύθμιση φωτεινότητας μέσω του dimmer 500VA 0V~ CSY05M CSY06M CSY07M 500VA 0V~ CSY07M Ηλεκτρονικό dimmer αλέ-ρετούρ με περιστροφικό έλεγχο για ωμικά φορτία W, 0 V - 50/60 Hz 500VA 0V~ (ορατό στο σκοτάδι μέσω ED προσανατολισμού). Λειτουργία Ο έλεγχος των λαμπτήρων (on/off) γίνεται μέσω διακόπτη CSY06M CSY07M CSY05M αλέ-ρετούρ και η ρύθμιση της φωτεινότητας μέσω του περιστροφικού χειριστηρίου ελέγχου του dimmer. Με το πάτημα του χειριστηρίου γίνεται ενεργοποίηση και απενεργοποίηση των λαμπτήρων. Η φωτεινότητα του ED προσανατολισμού του dimmer μειώνεται όσο αυξάνεται η 500VA 0V~ 500VA 0V~ φωτεινότητα των συνδεδεμένων λαμπτήρων. Έλεγχος μέσω διακόπτη αλέ-ρετούρ και ρύθμιση φωτεινότητας μέσω του dimmer 500VA 0V~ CSY07M Έλεγχος μέσω διακοπτών (ακραίος και μεσαίος αλέ-ρετούρ) και ρύθμιση φωτεινότητας μέσω του dimmer 500VA 0V~ CSY05M CSY06M CSY07M CSY07M CSY07M Τεχνικά χαρακτηριστικά Ονομαστική τάση 0 V - 50/60 Hz 0 V - 50/60 Hz Ισχύς ωμικών φορτίων W W Ισχύς επαγωγικών φορτίων VA VA Τεχνολογία TRIAC TRIAC Θερμοκρασία λειτουργίας -5 C +5 C. Επιτρεπόμενο φορτίο Λαμπτήρες πυρακτώσεως, αλογόνου 0 V και αλογόνου χαμηλής τάσης μέσω συμβατικών Μ/Σ Πρότυπα CEI -9 (E ) ΑΒΒ Mylos Τεχνικός κατάλογος 5

28 Συσκευές ελέγχου και αυτοματισμού Ανιχνευτές αερίων Περιγραφή Ηλεκτρονικός ανιχνευτής φυσικού αερίου με ακουστικό και οπτικό σήμα, ΝΟ/C μεταγωγική επαφή. 6 A (AC) / A (AC5) - 50 V. Τροφοδοσία 0 V - 50 Hz. Εξοπλισμένο με καθορισμένο πλαίσιο για εγκατάσταση σε κουτί τύπου 50. Ηλεκτρονικός ανιχνευτής παρουσίας υγραερίου (PG) με ακουστικό και ηχητικό σήμα, έξοδο ρελέ, O/C μεταγωγική επαφή A (AC5) - 50 V. Τροφοδοσία 0 V - 50 Hz, εξοπλισμένο με καθορισμένο πλαίσιο για εγκατάσταση σε κουτί τύπου 50. Κωδικός CSY0MC CSY0MS CSYMC CSYMS Τοποθέτηση του ανιχνευτή Η εγκατάσταση του ανιχνευτή αερίου δεν απαλλάσσει τους χρήστες από την τήρηση των υπαρχόντων νόμων και κανονισμών της κάθε χώρας σε ότι αφορά την εγκατάσταση, τις προδιαγραφές και την χρήση εξοπλισμού τροφοδοσίας φυσικού αερίου, καθώς και τον αερισμό των δωματίων και την απελευθέρωση των προϊόντων καύσης. 0 cm atural gas detector min. m max. 4m Εξαρτήματα Πλαίσιο Κίτρινο ED - Δυσλειτουργία της συσκευής. Προθέρμανση/Βλάβη. Κιτρινο ED - Αντικατάσταση του αισθητηρίου (μετά τα 5 χρόνια). Αντικατάσταση όλου του προϊόντος (μετά τα επόμενα 5 χρόνια) συμπεριλαμβάνοντας τη μονάδα τροφοδοσίας και το αντικατεστημένο αισθητήριο. Πράσινο ED - Τροφοδοσία συσκευής. "Test/Reset": Ακύρωση της μνήμης σημάτων συναγερμού. PG gas detector 0 cm min. m max. 4m - Τοποθέτηση ανιχνευτή φυσικού αερίου σε μέγιστη απόσταση 0 cm από την οροφή. - Τοποθέτηση ανιχνευτή υγραερίου (PG) σε μεγίστη απόσταση 0 cm από το πάτωμα. - Τοποθέτηση ανιχνευτών μεταξύ m και 4 m από τις συσκευές αερίου. - Μην τοποθετείτε τους αισθητήρες σε εξωτερικό περιβάλλον ή σε σημεία εκτεθειμένα σε εξωτερικές συνθήκες περιβάλλοντος. - Μην τοποθετείτε τους ανιχνευτές κοντά σε αεραγωγούς θέρμανσης ή κλιματισμού, παράθυρα, νεροχύτες ή συσκευές αερισμού. Θα πρέπει να τοποθετούνται σε κλειστούς χώρους, όπως πίσω από κουρτίνες. min. m max. 4m etector Κόκκινο ED - Αστοχία συναγερμού / Μνήμη συναγερμού πλήρης. Θήκη για ετικέτα σήμανσης αντικατάστασης του στοιχείου. ctor min. m max. 4m Οι ανιχνευτές φυσικού αερίου (CH4) και οι ανιχνευτές PG αερίου, συνεισφέρουν στην ασφάλεια σε οικιακούς ή εμπορικούς χώρους όπου είναι εγκατεστημένες εφαρμογές χρήσης αερίου π.χ. μπόιλερ και κουζίνες. Ο εξοπλισμός αποτελείται από το σταθερό μέρος τροφοδοσίας και τον κινητό αισθητήρα, ο οποίος θα πρέπει να αντικατασταθεί έπειτα από 5 χρόνια συνεχόμενης χρήσης. Με τον τρόπο αυτό εξοικονομείτε χρήματα και εξασφαλίζετε μικρή επιβάρυνση του περιβάλλοντος, καθώς επεκτείνεται η διάρκεια του χρόνου λειτουργίας του σταθερού εξοπλισμού για άλλα 5 χρόνια. Μαγνητική magnet βαλβίδα valve Boiler Σχηματικό παράδειγμα: εγκατάσταση ανιχνευτών αερίου (φυσικού αερίου) που εντολοδοτούν την ηλεκτρομαγνητική βαλβίδα να κλείσει την παροχή αερίου. 6 Τεχνικός κατάλογος ΑΒΒ Mylos

29 Αφαίρεση του στοιχείου ανίχνευσης (για παράδειγμα: στην αντικατάσταση του) ΠΡΟΣΟΧΗ: πάντοτε να επιβλέπετε τη γραμμή τροφοδοσίας 0 V. Αφαιρέστε το πλαίσιο. Με λεπτές κινήσεις χρησιμοποιείστε ως οδηγό ένα κατσαβίδι, για να αποδεσμεύετε το αισθητήριο στοιχείο. Περιστρέψτε το στοιχείο, ώστε να αποσυνδεθεί πλήρως Κωδικοί αισθητήρων αντικατάστασης: CSY0MC/S: στοιχείο αντικατάστασης ανιχνευτή φυσικού αερίου CSYMC/S: στοιχείο αντικατάστασης ανιχνευτή PG αερίου Διαγράμματα σύνδεσης Ο ανιχνευτής θα πρέπει να τροφοδοτείται συνεχόμενα με τάση 0 V - 50 Hz, ώστε να εγγυάται τη μέγιστη ασφάλεια και σήμανση αντικατάστασης τη σωστή χρονική στιγμή. Στις ηλεκτρικές συνδέσεις των ακροδεκτών του ανιχνευτή, η μέγιστη διατομή των καλωδίων θα πρέπει να είναι τα,5 mm. Τα διαγράμματα απεικονίζουν την κατάσταση των επαφών του ρελέ σε κατάσταση μη συναγερμού. Σύνδεση με ηλεκτροβάνα κανονικά κλειστή Κανονικά κλειστή (C) ηλεκτροβάνα C magnet valve Χαρακτηριστικά - Συσκευές εξοπλισμένες με κύκλωμα ελέγχου μικροεπεξεργαστή, που προσφέρει δυνατότητες αυτοελέγχου για να εξασφαλίσει την απόδοση του αισθητήρα στην πάροδο του χρόνου. - Οι αισθητήρες είναι εξοπλισμένοι με ειδικά φίλτρα, ώστε να μην ενεργοποιούν το συναγερμό κατά την παρουσία υδρατμών ή άλλων αερίων, όπως υγρά καθαρισμού. - Οι συσκευές είναι εφοδιασμένες με χρονοδιακόπτη, ο οποίος προειδοποιεί για την αναγκαιότητα αντικατάστασης του αισθητήρα μετά την 5ετία. - Οπτικό (κόκκινο ED) και ακουστικό σήμα συναγερμού. - TEST (για επαλήθευση της ορθής λειτουργίας της συσκευής) και λειτουργία Reset, με το πάτημα ενός μπουτόν. - Οι ανιχνευτές αερίων είναι εξοπλισμένοι με εξωτερικό ρελέ, το οποίο μπορεί να εντολοδοτήσει την ηλεκτροβάνα να διακόψει την τροφοδοσία αερίου. Σήματα Φωτιζόμενο ED off Ακουστικό σήμα off Σύνδεση με ηλεκτροβάνα κανονικά ανοιχτή C magnet valve Κανονικά ανοιχτή (ΝΟ) ηλεκτροβάνα (με O δυνατότητα magnet valve χειροκίνητου (with manual reset) Reset) Τεχνικά χαρακτηριστικά Τάση τροφοδοσίας 0 V ±0%, 50 Hz Κατανάλωση επαφών ρελέ 6 A, 50 V (max) Βαθμός προστασίας IP 40 Κλάση μόνωσης Class II Πεδίο εφαρμογών Οικιακές εφαρμογές - Τύπου Α Θερμοκρασία λειτουργίας -0 C +40 C Υγρασία 90% UR (μέγιστη) Αέρια που ανιχνεύει Φυσικό αέριο - PG Συναγερμός 0% IE (ower Explosiveness imit) Ακουστικό σήμα συναγερμού 85 db στο m Θερμοκρασία αποθήκευσης -5 C +50 C αναβοσβήνει διακοπτόμενη on, σταθερό - Πρότυπο VD CEI 6-8, EMC E 5070 ΑΒΒ Mylos Τεχνικός κατάλογος 7
