1 ΕΝΕΡΓΕΙΑΚΑ ΝΕΑ ΑΠΟ ΤΗΝ CARRIER Αξιολογούμε για εσάς τις Σύγχρονες Εναλλακτικές Εφαρμογές Θέρμανσης H θέρμανση σ ένα κτίριο μπορεί να επιτευχθεί με πολλούς εναλλακτικούς τρόπους. Όλες οι απαντήσεις για τις Αντλίες Θερμότητας! Όλα όσα θέλετε να μάθετε για τις εφαρμογές θέρμανσης με χρήση Αντλιών θερμότητας Συστήματα ESTIA της TOSHIBA Συστήματα θέρμανσης και ψύξης του μέλλοντος! AHI-Carrier Ασύρματοι μετρητές καταγραφής της κατανάλωσης ηλεκτρικής ενέργειας Σελ. 05 Σελ. 08 Σελ. 09

2 Αξιολογούμε για εσάς τις Σύγχρονες Εναλλακτικές Εφαρμογές Θέρμανσης H θέρμανση σ ένα κτίριο μπορεί να επιτευχθεί με πολλούς εναλλακτικούς τρόπους. Τα συστήματα θέρμανσης κατηγοριοποιούνται ανάλογα με το μέσο μετάδοσης και τον τρόπο παραγωγής της θερμότητας (πηγή θερμότητας). Πηγές θερμότητας Καύση Άντληση θερμότητας από το περιβάλλον Ηλεκτρική ενέργεια Συστήματα μετάδοσης θερμότητας: Διακρίνουμε τις παρακάτω κατηγορίες συστημάτων θέρμανσης με βάση το μέσο που θα χρησιμοποιήσουμε για να αποδώσουμε τη θερμότητα στους χώρους: Ενδοδαπέδια Σώματα ακτινοβολίας (Panel, Φέτες, Λουτρού, Διακοσμητικά κ.α.) Μονάδες κυκλοφορίας αέρα (Fan Coil Δαπέδου, Οροφής, Ψευδοροφής κ.α.) Μονάδες αεραγωγών διανομής αέρα Σώματα απ ευθείας εκτόνωσης ψυκτικού μέσου (Διαιρούμενες Κλιματιστικές Μονάδες) Ηλεκτρικές αντιστάσεις (ηλεκτρικά σώματα, αερόθερμα κ.α.) Ο τρόπος μετάδοσης της θερμότητας αποτελεί καθοριστικό παράγοντα για την επίτευξη της θερμικής άνεσης του χρήστη στο χώρο. Με δεδομένο ότι όσο πιο ομοιόμορφη είναι η κατανομή θέρμανσης, τόσο πιο άνετα αισθάνεται ο χρήστης, το ενδοδαπέδιο σύστημα θέρμανσης θεωρείται το ιδανικότερο καθώς εξασφαλίζει τη βέλτιστη κατανομή της θερμοκρασίας και εξαλείφει κάθε μορφής ενοχλητικά ρεύματα αέρα. Συστήματα παραγωγής θερμότητας (πηγή θερμότητας): Ανάλογα με τον τρόπο παραγωγής της θερμότητας, διακρίνουμε τις παρακάτω κατηγορίες συστημάτων θέρμανσης: Καύση Τζάκι (συμβατικό, ενεργειακό τζάκι νερού-αέρα) Λέβητας Καύσης Ορυκτών Καυσίμων (πετρέλαιο, φυσικό αέριο, υγραέριο) Λέβητας Καύσης Βιομάζας (ξύλο, πριονίδι, συσσωματώματα-pellet) Άντληση θερμότητας από το περιβάλλον Αερόψυκτη Αντλία θερμότητας Υδρόψυκτη (Γεωθερμική) αντλία θερμότητας (νερού - νερού) Ηλιακό σύστημα θέρμανσης Ηλεκτρική ενέργεια Με αντίσταση (Ηλεκτρικός Λέβητας, Θερμοσυσσωρευτές, Αερόθερμα, Σώματα Ακτινοβολίας κ.α.) Ο τρόπος παραγωγής της θερμότητας είναι πολύ σημαντικός, καθώς καθορίζει το κόστος θέρμανσης και το περιβαλλοντικό αποτύπωμα του κτιρίου. Παρακάτω θα εξετάσουμε αναλυτικά τα συστήματα παραγωγής θερμότητας και θα προσδιορίσουμε τα σημαντικότερα πλεονεκτήματα / μειονεκτήματα που έχει το καθένα από αυτά. 02 ΑΠΟ ΤΗΝ CARRIER

3 ΑΝΤΛΗΣΗ ΘΕΡΜΟΤΗΤΑΣ ΑΠΟ ΤΟ ΠΕΡΙΒΑΛΛΟΝ Τζάκι (Συμβατικό) Μόνο ένα μικρό μέρος της ενέργειας των ξύλων, περίπου το 10%, θερμαίνει το γύρω χώρο με άμεση ακτινοβολία της φλόγας. ΤΖΑΚΙΑ Αποτελεί έναν από τους πιο παλιούς τρόπους θέρμανσης που χρησιμοποίησε ο άνθρωπος. Παρά την αίσθηση της θαλπωρής που δημιουργεί ένα παραδοσιακό τζάκι, το μεγαλύτερο μέρος της θερμότητας που παράγεται χάνεται με τα καυσαέρια μέσα από την καμινάδα. Έτσι, μόνο ένα μικρό μέρος της ενέργειας των ξύλων, περίπου το 10%, θερμαίνει το γύρω χώρο με άμεση ακτινοβολία της φλόγας. Επιπρόσθετα, η κατασκευή της καμινάδας για την καλύτερη λειτουργία του τζακιού, δημιουργεί ρεύματα κρύου αέρα από τα παράθυρα προς την εστία. Το αποτέλεσμα είναι ότι μπροστά στην εστία αισθανόμαστε υπερβολική ζέστη, ενώ στην πλάτη μας και στους παρακείμενους χώρους δημιουργείται ένα αίσθημα κρύου. Ενεργειακά Τζάκια (Κλειστές Εστίες) Τα ενεργειακά τζάκια αποτελούν κλειστές εστίες με πυράντοχο γυαλί κατάλληλο για υψηλές θερμοκρασίες που συχνά πλησιάζουν τους 800 C. Οι υψηλές θερμοκρασίες που αναπτύσσονται στο εσωτερικό της εστίας έχουν σαν αποτέλεσμα την πλήρη ανάφλεξη των καυσαερίων, χωρίς αυτά να αποβάλλονται άκαυτα σαν καπνός. Έτσι λοιπόν, το τζάκι δεν καπνίζει και επιπλέον, η εστία εκμεταλλεύεται σε μεγαλύτερο βαθμό τη θερμογόνο δύναμη του ξύλου. Ο βαθμός απόδοσης μπορεί να φτάσει και το 80%. Τα ενεργειακά τζάκια, χρησιμοποιούν επίσης σύστημα κυκλοφορίας του θερμού αέρα (ή ζεστού νερού), που μπορεί να θερμαίνει περισσότερους χώρους μιας κατοικίας, είτε με αεραγωγούς είτε από ειδικές θυρίδες στον κορμό της καμινάδας. ΛΕΒΗΤΕΣ ΚΑΥΣΗΣ ΒΙΟΜΑΖΑΣ Λέβητες Ξύλου Είναι μια καλή λύση κεντρικής θέρμανσης για όσους μένουν σε αγροτικές περιοχές. Ο λέβητας δεν καίει πετρέλαιο, αλλά ξυλεία. Συγκεκριμένα, χρησιμοποίει ξύλο ή πυρηνόξυλο (δηλαδή ό,τι απομένει από την επεξεργασία των πυρήνων της ελιάς ή άλλων καρπών). Λέβητες Βιομάζας Pellet Μια μορφή βιομάζας είναι τα pellet ξύλου (συσσωματώματα) τα οποία προκύπτουν από τη μηχανική συμπίεση πριονιδιού, χωρίς συνήθως τη προσθήκη χημικών ή συγκολλητικών ουσιών. Η συμπιεσμένη βιομάζα σε μορφή pellet επιτρέπει τη διανομή και την αποθήκευση των στερεών καυσίμων παρόμοια με αυτή των υγρών καυσίμων και καθιστά δυνατή τη χρήση τους για οικιακές και βιομηχανικές εφαρμογές. Υπάρχουν πολλά πλεονεκτήματα εάν επιλέξει κάποιος τα pellet ως καύσιμη ύλη: Για τη δημιουργία των pellet δεν απαιτείται να κοπούν δέντρα - παρασκευάζονται από τα κατάλοιπα των ξυλουργικών και υλοτομικών διαδικασιών. Η καύση των pellet βοηθά ουσιαστικά στη μείωση των δασικών αποβλήτων από την παραγωγή ξυλείας και από τη βιομηχανία επίπλων. Με τη χρήση αυτού του είδους καύσιμης ύλης μειώνεται η ανάγκη για συμβατικά καύσιμα τα οποία όπως είναι γνωστό είναι βλαβερά για το περιβάλλον. Από την άλλη μεριά, ένα σημαντικό μειονέκτημα τους είναι η αποθήκευσή τους. Η βιομάζα μπορεί είτε να αποθηκευτεί σε υπάρχοντα κτίρια σε χώρο κοντά στο λέβητα ή σε ξεχωριστό χώρο εκτός του κτιρίου (σιλό, υπόγειο) απ όπου με μεταφορέα μπορεί να μεταφερθεί στο λέβητα. Μια άλλη λύση, είναι ένα σύστημα αποθήκευσης που βρίσκεται στο πλάι του κτιρίου με κεκλιμένο διάδρομο μεταφοράς, ώστε να διευκολυνθεί η μεταφορά του. Η επιλογή του συστήματος αποθήκευσης έχει επιπτώσεις στα συστήματα μεταφοράς και παραλαβής. Απαιτείται σιλό με δυνατότητα πρόσβασης από όχημα μεταφορών. Η ξυλεία και τα Pellet εντάσσονται στις μορφές βιομάζας και αναγνωρίζεται ότι ανήκουν στις ανανεώσιμες πηγές, αφού θεωρείται ότι εκπέμπουν στην ατμόσφαιρα το διοξείδιο του άνθρακα που το φυτό ή το δέντρο απορρόφησε κατά την ανάπτυξη του. ΛΕΒΗΤΕΣ ΚΑΥΣΗΣ ΟΡΥΚΤΩΝ ΚΑΥΣΙΜΩΝ Λέβητες Πετρελαίου ή Φυσικού Αερίου Αποτελούν τον πλέον διαδεδομένο τρόπο θέρμανσης των κατοικιών και κτιρίων τα τελευταία χρόνια. Οι λέβητες εγκαθίστανται σε ειδικά διαμορφωμένο χώρο του κτιρίου και παράγουν την επιθυμητή θερμότητα μέσω της καύσης. Για τους λέβητες πετρελαίου, απαιτείται η περιοδική προμήθεια του καυσίμου και η αποθήκευση του σε δεξαμενές πετρελαίου, ενώ για το φυσικό αέριο, μέσω της απευθείας σύνδεσης της εγκατάστασης με το δίκτυο διανομής φυσικού αερίου, ο χρήστης δεν χρειάζεται να προαγοράσει το καύσιμο του, αλλά πληρώνει την ενέργεια που κατανάλωσε με βάση τους περιοδικούς λογαριασμούς χρέωσης. Όσον αφορά την τιμή του φυσικού αερίου που προμηθεύεται η χώρα μας, βάσει διακρατικών συμφωνιών, βασίζεται αποκλειστικά στις τιμές των πετρελαιοειδών προϊόντων και αναπροσαρμόζεται περιοδικά, ώστε η τελική τιμή χρέωσης του φυσικού αερίου να είναι περίπου 20% οικονομικότερη από την τιμή του πετρελαίου θέρμανσης. Τα ορυκτά καύσιμα δεν κατατάσσονται στις ανανεώσιμες πηγές ενέργειας καθώς επαναφέρουν στο περιβάλλον το διοξείδιο του άνθρακα που η φύση κατά κάποιον τρόπο «απέσυρε» πριν από εκατομμύρια χρόνια. Pellet Το βασικό μειονέκτημα τους είναι η αποθήκευσή τους. Πετρελαίο Τα ορυκτά καύσιμα δεν κατατάσσονται στις ανανεώσιμες πηγές ενέργειας καθώς επαναφέρουν στο περιβάλλον το διοξείδιο του άνθρακα. Ηλεκτρική Θέρμανση Είτε μέσω πάνελ υπέρυθρης ακτινοβολίας, είτε μέσω θερμοπομπών μεταφοράς θερμού αέρα, η ηλεκτρική θέρμανση αποτελεί τον πλέον ενεργειακά κοστοβόρο τρόπο λειτουργίας θέρμανσης. Αερόψυκτες & Υδρόψυκτες Αντλίες Θερμότητας Οι αντλίες θερμότητας λειτουργούν ως μηχανές άντλησης ενέργειας από το περιβάλλον για την παραγωγή θέρμανσης. Αυτό σημαίνει ότι καταναλώνουν ένα πολύ μικρό ποσοστό ηλεκτρικής ενέργειας (περίπου το 20%~40% της ονομαστικής τους ισχύος), ενώ την υπόλοιπη ενέργεια την αντλούν από το περιβάλλον. Ανάλογα με τον τρόπο άντλησης της θερμότητας χαρακτηρίζονται σε αερόψυκτες μονάδες (αντλούν θερμότητα από τον αέρα) ή υδρόψυκτες - γεωθερμικές μονάδες (αντλούν θερμότητα από τη γη). Λόγω της συναλλαγής τους με το περιβάλλον, ο βαθμός απόδοσής τους δεν είναι σταθερός, αλλά επηρεάζεται από τις θερμοκρασιακές συνθήκες του περιβάλλοντος. Η τεχνολογία που χρησιμοποιεί η αντλία θερμότητας καθορίζει την αξιοπιστία της και την υψηλή αποδοτικότητά της. Οι αντλίες θερμότητας υψηλής ενεργειακής αποδοτικότητας (βαθμό απόδ. > 3,3) εντάσσονται στις ανανεώσιμες μορφές παραγωγής θερμότητας και αποτελούν καθαρή μορφή θέρμανσης με χαμηλό περιβαλλοντικό αποτύπωμα. Ηλιακή θέρμανση Η Ηλιακή θέρμανση είναι η τεχνολογία που μας παρέχει δωρεάν θέρμανση από την ενέργεια του ήλιου και σαφώς επιτυγχάνει τη μεγαλύτερη δυνατή εξοικονόμηση ενέργειας. Η εφαρμογή στηρίζεται στην τοποθέτηση συστοιχίας συλλεκτών στην ταράτσα ή τη στέγη του κτιρίου, οι οποίοι μετατρέπουν την ηλιακή ενέργεια σε θερμική και ζεσταίνουν νερό. Επειδή υπάρχει συνήθως απόκλιση μεταξύ προσφοράς θερμικής ενέργειας και ζήτησης θερμότητας, η θερμική ενέργεια αποθηκεύεται σε μεγάλα θερμοδοχεία (boiler), ώστε να χρησιμοποιηθεί όταν απαιτηθεί. Το σύστημα αυτό δεν μπορεί να καλύψει πλήρως τις ανάγκες θέρμανσης την περίοδο του χειμώνα, παρά μόνο σε περιοχές που έχουν μεγάλη ηλιοφάνεια κατά τη χειμερινή περίοδο (Δωδεκάνησα - Κρήτη). Για το λόγο αυτό, η ηλιακή θέρμανση χρησιμοποιείται κυρίως για υποστήριξη θέρμανσης, όπου το σύστημα συνδυάζεται με λέβητα καύσης, ενεργειακό τζάκι ή και αντλία θερμότητας αέρα-νερού για μέγιστη οικονομία. ΗΛΕΚΤΡΙΚΗ ΘΕΡΜΑΝΣΗ Είτε μέσω πάνελ υπέρυθρης ακτινοβολίας, είτε μέσω θερμοπομπών μεταφοράς θερμού αέρα, η ηλεκτρική θέρμανση αποτελεί τον πλέον ενεργειακά κοστοβόρο τρόπο λειτουργίας θέρμανσης, καθώς μετατρέπει την ηλεκτρική ενέργεια σε θερμική. Παρά το δελεαστικά χαμηλό αρχικό κόστος προμήθειας των ηλεκτρικών θερμαντικών σωμάτων, ο χρήστης πληρώνει σε υψηλούς λογαριασμούς ηλεκτρικής ενέργειας μεγάλα ποσά που συχνά σε σύντομο χρονικό διάστημα ξεπερνούν το κόστος προμήθειας κάθε άλλου ακριβότερου συστήματος θέρμανσης. Συνίσταται μόνο ως λύση εποχικής θέρμανσης χαμηλού κόστους επένδυσης (σε εξοχικά ή χώρους που δεν απαιτείται τακτική θέρμανση) και αποτελεί μια λύση μη φιλική προς το περιβάλλον. ΑΠΟ ΤΗΝ CARRIER 03

4 Αποδόσεις Συστημάτων Θέρμανσης Στα συστήματα θέρμανσης με καύση και ηλεκτρισμό ο βαθμός απόδοσης είναι σταθερός, ενώ η χρήσιμη ισχύς είναι μεταβλητή ανάλογα με το καύσιμο που χρησιμοποιείται. Αντίθετα, για τις αντλίες θερμότητας ο βαθμός απόδοσης είναι μεταβλητός συναρτήσει της θερμοκρασίας περιβάλλοντος και της θερμοκρασίας νερού. Oι αποδόσεις των διάφορων συστημάτων θέρμανσης είναι οι ακόλουθες: ΑΠΟΔΟΣΕΙΣ ΣΥΣΤΗΜΑΤΩΝ ΠΑΡΑΓΩΓΗΣ ΘΕΡΜΟΤΗΤΑΣ Απόδοση Τζάκια Ανοικτής εστίας 0,1 Λέβητας Πετρελαίου 0,85 ~ 0,92 Τζάκια Ανοικτής εστίας με φυσική κυκλοφορία ζεστού αέρα 0,2 Λέβητας Φυσικού Αερίου 0,90 ~ 0,95 Ενεργειακά Τζάκια Κλειστής εστίας με φυσική ή τεχνητή κυκλοφορία αέρα ή νερού 0,7 Λέβητας Βιομάζας (Pellet) 0,8 ~ 0,9 Απόδοση Λέβητας Συμπυκνώσεως Καυσαερίων 1 Ενεργειακά Τζάκια Κλειστής εστίας με προθέρμανση αέρα 0,8 Ηλεκτρικοί Λέβητες, Αερόθερμα, Θερμοσυσσωρευτές 1 Σόμπες Αεροστεγής 0,5 Αερόψυκτες Αντλίες Θερμότητας 2,5 ~ 5,5 Σόμπες Αντίστροφης έλξης καυσαερίων, με θυρίδες 0,6 Γεωθερμικές Αντλίες Θερμότητας 3,5 ~ 6,5 Για τον τελικό χρήστη, πρακτικά ο βαθμός απόδοσης δεν είναι χρήσιμος καθώς δεν δίνει σωστή πληροφορία για το τελικό κόστος κατανάλωσης, που θα πρέπει να πληρώσει για να θερμάνει την κατοικία του. Στον ακόλουθο πίνακα παραθέτουμε το κόστος σε ευρώ για κάθε σύστημα θέρμανσης για την παραγωγή μιας μονάδας θερμικής ενέργειας (1 kwh) και το ετήσιο κόστος θέρμανσης μιας μέσης ελληνικής κατοικίας (κατοικία 100 τμ με μέτρια μόνωση στη Β κλιματική ζώνη και ετήσιες θερμαντικές ανάγκες kwh ή lt πετρελαίου) Αντλίες θερμότητας Εντάσσονται στις ανανεώσιμες μορφές παραγωγής θερμότητας και αποτελούν καθαρή μορφή θέρμανσης με χαμηλό περιβαλλοντικό αποτύπωμα. ΕΤΗΣΙΟ ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΣΥΣΤΗΜΑΤΩΝ ΠΑΡΑΓΩΓΗΣ ΘΕΡΜΟΤΗΤΑΣ Σύστημα Θέρμανσης Βαθμός Είδος και τιμή Euro/ Eτήσιο κόστος Απόδοσης παραγόμενη θέρμανσης κατοικίας kwh με θερμαντικές ανάγκες kwh Ενεργειακά Τζάκια φυσικής κυκλοφορίας αέρα ή νερού 0,7 Ξύλο 0,18 /Kgr 0, Λέβητας Ξυλείας 0,7 Ξύλο 0,18 /Kgr 0, Λέβητας Βιομάζας (Pellet) 0,85 Pellet 0,28 /Kgr 0, Λέβητας Φυσικού Αερίου 0,9 Φ. Αέριο 0,09 /kwh 0,09 1, Λέβητας Πετρελαίου 0,85 Πετρέλαιο 1,40 /lt 0,14 2,100 Ηλεκτρικοί Λέβητες - Αερόθερμα 1 Ηλ. Ενέργεια 0,18 /kwh 0,18 2,700 Θερμοσυσωρευτές (με νυχτερινό ρεύμα) 1 Ηλ. Ενέργεια 0,07 /kwh 0,07 1,050 Αερόψυκτες Αντλίες Θερμότητας / SCOP 5,6 Ηλ. Ενέργεια 0,18 /kwh 0, Γεωθερμικές Αντλίες Θερμότητας 6 Ηλ. Ενέργεια 0,18 /kwh 0, Όπως παρατηρούμε από το παρακάτω γράφημα, η ηλεκτρική θέρμανση και η χρήση πετρελαίου θέρμανσης αποτελούν τις πλέον κοστοβόρες μορφές θέρμανσης. Αντίθετα η χρήση ενεργειακά αποδοτικών αντλιών θερμότητας και η καύση ξυλείας αποτελούν την πιο οικονομική λύση θέρμανσης. Η καύση ξυλείας όμως έχει μεγάλο περιβαλλοντικό κόστος λόγο της ανεξέλεγκτης υλοτομίας που τα τελευταία χρόνια έχει λάβει εντυπωσιακές διαστάσεις στη χώρα μας και θα οδηγήσει σε σημαντική επιδείνωση του κλιματικού περιβάλλοντος και της ποιότητας ζωής μας. 04 ΑΠΟ ΤΗΝ CARRIER

5 Όλες οι απαντήσεις για τις Αντλίες Θερμότητας! Μετά την ευρωπαϊκή οδηγία για μείωση κατά 20% των εκπομπών μέχρι το 2020, οι αντλίες θερμότητας υψηλής απόδοσης έχουν προσδιοριστεί ως ιδανική λύση ψύξης - θέρμανσης για τη μείωση της κατανάλωσης ενέργειας στον τριτογενή τομέα. AHI CARRIER N.A. EΥΡΩΠΗΣ Α.Ε. Κηφισσού 18, Αθήνα Για πληροφορίες τηλεφωνήστε στο ή επισκεφθείτε τα Οι αντλίες θερμότητας αέρος νερού, θεωρούνται ανανεώσιμη πηγή άντλησης θερμότητας, καθώς αντλούν τη μεγαλύτερη ποσότητα ενέργειας που παράγουν από το περιβάλλον. Από την άλλη πλευρά, τα συμβατικά συστήματα θέρμανσης καίνε ορυκτά καύσιμα, όπως πετρέλαιο ή φυσικό αέριο, για την παραγωγή θέρμανσης και αυτό επιφέρει σημαντική επιβάρυνση στο περιβάλλον. Γιατί οι Αντλίες Θερμότητας κατατάσσονται στις Ανανεώσιμες Πηγές Ενέργειας (ΑΠΕ); Με βάση την Ευρωπαϊκή Οδηγία 2009/28/EC/ RES Direc. 2, οι αντλίες θερμότητας με υψηλό ονομαστικό και εποχικό βαθμό απόδοσης κατατάσσονται στις ανανεώσιμες πηγές ενέργειας και συμβάλλουν στη μείωση των εκπομπών του CO 2 στην ατμόσφαιρα. Αυτό συμβαίνει γιατί οι αντλίες θερμότητας λειτουργούν ως μηχανές άντλησης ενέργειας από τον αέρα του περιβάλλοντος για την παραγωγή θέρμανσης σε εσωτερικούς χώρους, καταναλώνοντας ένα πολύ μικρό ποσοστό ηλεκτρικής ενέργειας, περίπου το 1/3 της ονομαστικής τους ισχύος, ενώ το υπόλοιπο το αντλούν από το περιβάλλον. Η αρχή λειτουργίας της αντλίας θερμότητας είναι απλή. Ο ήλιος θερμαίνει τον αέρα του περιβάλλοντος. Μέσω του ψυκτικού κυκλώματος η ενέργεια του περιβάλλοντος μετατρέπεται σε θέρμανση. Ο καταναλωτής πληρώνει το κόστος της ηλεκτρικής ενέργειας που απαιτείται για τη μετατροπή. Για παράδειγμα αντλώντας από το περιβάλλον 3 kwh ανανεώσιμης ενέργειας + 1 kwh ηλεκτρικής ενέργειας αποδίδονται 4 kwh ωφέλιμης θερμικής ενέργειας. Πολλαπλές εφαρμογές Οι αντλίες θερμότητας μπορούν να χρησιμοποιηθούν με διαφόρους τύπους θερμαντικών σωμάτων όπως σώματα χαμηλής θερμοκρασίας (panels), ενδοδαπέδιο δίκτυο και τερματικές μονάδες νερού. Σε υπάρχουσες κατοικίες, που έχουν ήδη εγκατεστημένους λέβητες αερίου ή πετρελαίου, οι αντλίες θερμότητας, μπορούν να συνδυαστούν με το υπάρχον σύστημα θέρμανσης και να καλύψουν με τον καλύτερο τρόπο τις ανάγκες θέρμανσης και παραγωγής ζεστού νερού χρήσης καθ όλη τη διάρκεια του έτους. Ο λέβητας μπορεί να χρησιμοποιείται ως ενισχυτική πηγή, κατά τη διάρκεια ακραίων καιρικών συνθηκών το χειμώνα. Τεχνολογία Inverter Η τεχνολογία μεταβλητών στροφών (Inverter) επιτρέπει την ακόμα μεγαλύτερη εξοικονόμηση ενέργειας έναντι των παραδοσιακών συστημάτων σταθερών στροφών. Οι αντλίες θερμότητας αυξάνουν βαθμιαία την ισχύ που απαιτείται για να επιτευχθεί η επιθυμητή θερμοκρασία. Το χαρακτηριστικό αυτό μειώνει τις μηχανικές καταπονήσεις αποφεύγει τα ηλεκτρικά φορτία αιχμής και μειώνει την κατανάλωση ενέργειας και το θόρυβο. Αθόρυβη λειτουργία Οι αντλίες θερμότητας Carrier & Toshiba είναι εξαιρετικά αθόρυβες. Οι εξωτερικές μονάδες είναι σχεδιασμένες με στόχο τη μείωση κάθε πιθανού θορύβου διαθέτοντας πολλαπλές διατάξεις ασφαλείας. Ποια είναι τα πλεονεκτήματα από την αντικατάσταση του λέβητα πετρελαίου με Αντλία Θερμότητας; Χωρίς διαδικαστικά (συντήρηση λέβητα, προμήθεια πετρελαίου κ.λπ.) Αντλίες Θερμότητας Η αρχή λειτουργίας της αντλίας θερμότητας είναι απλή. Ο ήλιος θερμαίνει τον αέρα του περιβάλλοντος. Μέσω του ψυκτικού κυκλώματος η ενέργεια του περιβάλλοντος μετατρέπεται σε θέρμανση. Εγκαθιστώντας στο χώρο σας αντλίες θερμότητας θα απαλλαγείτε από επιπλέον υποχρεώσεις και κόστη, γιατί απλά δεν απαιτούνται σύνθετες και ακριβές διαδικασίες συντήρησης. Πληρώνεις αφού καταναλώσεις Δε χρειάζεται να προπληρώσετε για τα έξοδα λειτουργίας και δεν δεσμεύετε χρήματα από τον οικογενειακό σας προϋπολογισμό. Ανοδική πορεία τιμής πετρελαίου Τα τιμολόγια της ηλεκτρικής ενέργειας δεν υπόκεινται σε έντονες μεταβολές τιμής, όπως αυτές των στερεών και υγρών καυσίμων. Έτσι αποφεύγετε τις δυσάρεστες εκπλήξεις που πιθανόν να σας βγάζουν εκτός προγραμματισμού. Εγκατάσταση εύκολα και καθαρά Η εγκατάσταση των αντλιών θερμότητας γίνεται γρήγορα και εύκολα. Δεν απαιτείται καπνοδόχος ή εντοιχισμός επιμέρους τμημάτων και αποφεύγετε πρόσθετες εργασίες στο χώρο σας. Επίσης δεν απαιτείται ειδικός χώρος τοποθέτησης, καθώς η εξωτερική μονάδα είναι συμπαγής και μπορεί εύκολα να τοποθετηθεί εξωτερικά ακόμα και στο μπαλκόνι σας. Φορολογικά Οφέλη - Επιδοτήσεις Τυχόν επιχορηγήσεις ή φορολογικές ελαφρύνσεις υπολογίζονται με βάση τον ονομαστικό βαθμό αποδοτικότητας (COP), λαμβάνοντας όμως υπόψη και το μέσο ετήσιο βαθμό αποδοτικότητας. Προστασία του περιβάλλοντος Οι αντλίες θερμότητας υψηλής ενεργειακής απόδοσης εντάσσονται στις ανανεώσιμες πηγές ενέργειας. Οι αντλίες θερμότητας χρησιμοποιούν το ψυκτικό ρευστό R-410A που είναι φιλικότερο στο περιβάλλον, καθώς δεν περιέχει μόρια χλωρίου και κατά συνέπεια δεν καταστρέφει το στρώμα του όζοντος στην ατμόσφαιρα (ODP = 0). Επιπρόσθετα κατά τη διάρκεια της συντήρησής τους μπορούν να συλλέξουν εντός της εξωτερικής μονάδας το ψυκτικό τους ρευστό, μέσω του ενσωματωμένου συστήματος άντλησης ψυκτικού ρευστού, ελαχιστοποιώντας έτσι τις διαρροές προς το περιβάλλον. ΑΠΟ ΤΗΝ CARRIER 05

6 Όλα όσα θέλετε να μάθετε για τις εφαρμογές θέρμανσης με χρήση Αντλιών Θερμότητας ΓΕΩΘΕΡΜΙΑ ή ΑΕΡΟΘΕΡΜΙΑ; Οι κλιματολογικές συνθήκες της περιοχής, το κόστος εγκατάστασης, η διαθεσιμότητα της γης και η αξιολόγηση της εξοικονόμησης ενέργειας σε σύγκριση με άλλες πηγές ενέργειας είναι οι παράγοντες που θα καθορίσουν την επιλογή του κατάλληλου τύπου αντλίας θερμότητας. Ο τεχνικός σύμβουλος που θα σχεδιάσει την εγκατάσταση, θα πρέπει με τη χρήση κατάλληλου λογισμικού προσομοίωσης, να αναλύσει τις επιμέρους παραμέτρους για να επιλέξει το καταλληλότερο σύστημα θέρμανσης. Εν συντομία, οι γεωθερμικές αντλίες θερμότητας είναι κατάλληλες για τη χρήση σε περιοχές όπου η θερμοκρασία περιβάλλοντος πέφτει κάτω από -10 C για διάρκεια τουλάχιστον 10 ημερών το έτος. Στις περιπτώσεις αυτές, το λειτουργικό κόστος θέρμανσης του κτιρίου με χρήση αεροθερμίας μπορεί να είναι σημαντικά υψηλότερο και έτσι η εφαρμογή ενός συστήματος γεωθερμίας μπορεί να λειτουργήσει οικονομικότερα και αποδοτικότερα, αντισταθμίζοντας το υψηλότερο κόστος εγκατάστασής του. ΧΑΜΗΛΗΣ ή ΥΨΗΛΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ; Στο σύστημα διανομής της θέρμανσης, κάθε τύπος τερματικής μονάδας απαιτεί την κατάλληλη θερμοκρασία νερού. Η ενδοδαπέδια θέρμανση λειτουργεί σε χαμηλή θερμοκρασία νερού (35 C), σε αντίθεση με τα παλαιά θερμαντικά σώματα, που λειτουργούν σε υψηλές θερμοκρασίες νερού (65 C). Η επιλογή της τεχνολογίας των αντλιών θερμότητας θα γίνει σύμφωνα με το σύστημα διανομής θέρμανσης. Όσο πιο χαμηλή είναι η θερμοκρασία εξόδου νερού της αντλίας θερμότητας, τόσο υψηλότερη είναι η απόδοση της. Έτσι, μια αντλία θερμότητας υψηλών θερμοκρασιών συνήθως απαιτείται σε εφαρμογές αντικατάστασης λεβήτων, όταν υπάρχουν εγκατεστημένα θερμαντικά σώματα που λειτουργούσαν σε υψηλότερες θερμοκρασίες και θα πρέπει να γίνει υπολογισμός της πτώσης της απόδοσης των υφιστάμενων σωμάτων για την επίτευξη της θερμικής άνεσης. Επειδή όμως η αποδοτικότητα μιας αντλίας θερμότητας είναι άμεσα συνδεδεμένη με τη θερμοκρασία εξόδου νερού, θα πρέπει σε αυτές τις εγκαταστάσεις να τοποθετείται σύστημα αντιστάθμισης, ώστε να μπορεί να επιτευχθεί η θερμική άνεση με τη μέγιστη ενεργειακή αποδοτικότητα του συστήματος θέρμανσης. ΤΙ ΕΙΝΑΙ Η ΑΝΤΙΣΤΑΘΜΙΣΗ; Η αποδοτικότητα μιας αντλίας θερμότητας, ανεξαρτήτως της τεχνολογίας που χρησιμοποιεί, είναι άμεσα συνδεδεμένη με τη θερμοκρασία προσαγωγής του μέσου (νερό ή αέρας) στο χώρο. Όσο χαμηλότερη είναι η θερμοκρασία εξόδου νερού στο υδραυλικό κύκλωμα θέρμανσης, τόσο υψηλότερος είναι ο βαθμός απόδοσης της αντλίας θερμότητας. Το υδραυλικό τμήμα της εγκατάστασης μέσω συστήματος αυτοματισμού ελέγχει τη θερμοκρασία εξόδου της αντλίας θερμότητας με στόχο να τη μεταβάλλει ανάλογα με την εξωτερική θερμοκρασία. Έτσι, η αντλία θερμότητας παρέχει πολύ ζεστό νερό μόνο όταν η θερμοκρασία Ζώνες άνεσης Κάθε ζώνη μπορεί να έχει το δικό της υδραυλικό κύκλωμα και να ελέγχεται από κεντρικό χειριστήριο ελέγχου. περιβάλλοντος είναι πολύ χαμηλή για να εξασφαλίσει την απαιτούμενη άνεση του χώρου, ενώ όσο το εξωτερικό περιβάλλον γίνεται ηπιότερο ρυθμίζει αναλογικά τη θερμοκρασία προσαγωγής για να εξασφαλίσει την άνεση με σημαντική εξοικονόμηση ενέργειας. ΤΙ ΕΙΝΑΙ Η ΕΝΙΣΧΥΣΗ ΛΕΒΗΤΑ (BACK UP); Η αποδοτικότητα μιας αντλίας θερμότητας είναι αντιστρόφως ανάλογη με την εξωτερική θερμοκρασία. Έτσι, όταν η θερμοκρασία του περιβάλλοντος πέφτει κάτω από τους 0 C, η αποδοτικότητά της μειώνεται και θα πρέπει ο σχεδιαστής του συστήματος θέρμανσης να εξασφαλίζει τη θερμική άνεση του κτιρίου, είτε αυξάνοντας την ονομαστική ισχύ της μονάδας, είτε σχεδιάζοντας υποστηρικτικά συστήματα θέρμανσης σε ενισχυτική λειτουργία (Βack - up). Συνήθως εφαρμόζεται σύστημα ενίσχυσης της θέρμανσης είτε με ηλεκτρικές αντιστάσεις, είτε με εγκατάσταση βοηθητικού λέβητα πετρελαίου ή αερίου ως back-up. Στα υφιστάμενα σπίτια, είναι δυνατό να κρατηθεί ο υπάρχων λέβητας - εάν είναι σε καλή κατάσταση - σε υποστηρικτική λειτουργία της αντλίας θερμότητας. Ο λέβητας ενεργοποιείται βοηθητικά τις πιο κρύες ημέρες του έτους. ΠΟΙΕΣ ΖΩΝΕΣ ΑΝΕΣΗΣ ΜΠΟΡΩ ΝΑ ΕΧΩ ΣΤΗΝ ΚΑΤΟΙΚΙΑ ΜΟΥ; Μπορείτε να δημιουργήσετε διαφορετικές ζώνες άνεσης στο σπίτι σας. Κάθε ζώνη μπορεί να έχει το δικό της υδραυλικό κύκλωμα και να ελέγχεται από κεντρικό χειριστήριο ελέγχου. Έτσι μπορεί κάποιος να μειώσει την επιθυμητή θερμοκρασία σε ζώνες που δεν είναι κατειλημμένες, να συνδυάσει στο σύστημα θέρμανσής του ζώνες με ενδοδαπέδιο σύστημα διανομής και ζώνες με τερματικές μονάδες νερού. Επίσης, μέσω του χειριστηρίου ελέγχου, μπορεί να ρυθμιστεί η θερμοκρασία κάθε ζώνης άνεσης του σπιτιού από ένα σημείο. Το κεντρικό χειριστήριο καταγράφει και διαβιβάζει τη θερμοκρασία της ζώνης στο υδραυλικό τμήμα της εγκατάστασης για να βελτιστοποιήσει τη λειτουργία του συστήματος θέρμανσης. ΤΙ ΕΝΑΙ Ο ΒΑΘΜΟΣ ΑΠΟΔΟΣΗΣ COP; Ο βαθμός απόδοσης είναι ένα μέτρο της αποδοτικότητας της αντλίας θερμότητας σε τυπικές συνθήκες λειτουργίας. Μια αντλία θερμότητας που λειτουργεί με COP 4 σημαίνει ότι παρέχει 4 kwh θερμικής ενέργειας, καταναλώνοντας 1 kwh ηλεκτρικής ενέργειας. Αυτές οι αποδόσεις πιστοποιούνται από ανεξάρτητους φορείς πιστοποίησης όπως η Eurovent. Η υψηλή εξοικονόμηση ενέργειας μπορεί να προκύψει επίσης και από τον προηγμένο έλεγχο της λειτουργίας της αντλίας θερμότητας και τη διαχείριση των επιμέρους λειτουργιών του υδραυλικού τμήματος της εγκατάστασης. ΓΙΑΤΙ INVERTER; Η τεχνολογία Inverter κάνει την αντλία θερμότητας να μεταβάλλει την απόδοσή της σύμφωνα με τις ανάγκες σας, εξοικονομώντας σημαντική ποσότητα ενέργειας. Έχει στατιστικά αποδειχθεί ότι ένα σύστημα θερμικής άνεσης λειτουργεί την πλειοψηφία του χρόνου του σε μερικό φορτίο, με την αναλογική ρύθμισης της ισχύος της μονάδας με τη βοήθεια του Inverter επιτυγχάνεται πολύ υψηλός βαθμός απόδοσης COP και μεγάλη εξοικονόμηση ενέργειας. 06 ΑΠΟ ΤΗΝ CARRIER

7 Συνδυασμός Αντλίας Θερμότητας με χρήση Ηλιακής Ενέργειας τροφοδοτούνται με ζεστό νερό από τους ηλιακούς συλλέκτες και παράλληλα συνδέονται με την αντλία θερμότητας για την κάλυψη της θερμικής ενέργειας που απαιτείται, όταν ο ήλιος δεν επαρκεί για τη θέρμανση των χώρων. Είναι γεγονός ότι με τις αντλίες θερμότητας μπορούμε να αντλήσουμε ενέργεια από το περιβάλλον με χαμηλό ενεργειακό κόστος. Ζούμε σε μια από τις πλέον ηλιόλουστες χώρες της Ευρώπης. Δεν θα ήταν ιδανικό να συνδυάσουμε τη λειτουργία θέρμανσης με ένα ηλιακό θερμικό σύστημα που να εκμεταλλεύεται την ανεξάντλητη ενέργεια του ήλιου; Η ηλιακή υποστήριξη θέρμανσης βοηθά σημαντικά στην εξοικονόμηση ενέργειας σε ολοκληρωμένες εφαρμογές θέρμανσης και παραγωγής ζεστού νερού. Με την τοποθέτηση συστοιχίας ηλιακών συλλεκτών στην ταράτσα ή τη στέγη του κτιρίου, έχουμε τη δυνατότητα να ζεστάνουμε νερό αντλώντας ενέργεια από τον ήλιο και να το χρησιμοποιήσουμε τόσο για την παραγωγή ζεστού νερού χρήσης, όσο και για τη θέρμανση των χώρων. Η εγκατάσταση περιλαμβάνει δύο θερμοδοχεία (boiler): ένα για την παραγωγή ζεστού νερού χρήσης και ένα για την θέρμανση των χώρων. Τα θερμοδοχεία Ηλιακή υποστήριξη θέρμανσης Βοηθά σημαντικά στην εξοικονόμηση ενέργειας σε ολοκληρωμένες εφαρμογές θέρμανσης και παραγωγής ζεστού νερού. Για τον έλεγχο της λειτουργίας των ηλιακών συλλεκτών συνδέεται στην έξοδο των ηλιακών συλλεκτών ένα σύστημα αυτοματισμού που απομονώνει τη λειτουργία των ηλιακών συλλεκτών όταν δεν χρειάζονται ώστε να αποφεύγονται φαινόμενα υπερθέρμανσης και να εξασφαλίζεται η εύρυθμη λειτουργία με την αντλία θερμότητας. Το θερμοδοχείο ζεστού νερού χρήσης λειτουργεί με το ζεστό νερό των ηλιακών συλλεκτών και σε περιπτώσεις χαμηλής ηλιοφάνειας ενισχύεται από την αντλία θερμότητας αέρος νερού. Επίσης, μέσω μιας τρίοδης βάνας ελέγχου το νερό που παράγεται από τους ηλιακούς συλλέκτες τροφοδοτεί και το θερμοδοχείο της θέρμανσης του κτιρίου. Νέος Ευρωπαϊκός Κανονισμός Σήμανσης των Κλιματιστικών Μονάδων & Αντλιών Θερμότητας Η ΕΕ σκοπεύει να μειώσει δραστικά την κατανάλωση ενέργειας των κλιματιστικών μονάδων στις χώρες της Ευρώπης, εφαρμόζοντας τον Ευρωπαϊκό Κανονισμό EU 626/2011, που προβλέπει ότι οι μη ενεργειακά αποδοτικές μονάδες θα αποσυρθούν σταδιακά από την αγορά μέχρι το Τα κλιματιστικά χαμηλής ενεργειακής κλάσης που έχουν εγκατασταθεί στα κτίρια τα τελευταία χρόνια καταναλώνουν πολλή ηλεκτρική ενέργεια και εκπέμπουν ουσίες (ψυκτικά μέσα) που καταστρέφουν το κλίμα και ρυπαίνουν το περιβάλλον. Στην ΕΕ, ο όγκος των πωλήσεων τέτοιων μονάδων έχει αυξηθεί σημαντικά από το 2005, με αποτέλεσμα, η κατανάλωση ηλεκτρικής ενέργειας για εφαρμογές κλιματισμού, θέρμανσης και ψύξης να παρουσιάζει ανοδική πορεία. Η ΕΕ αντιλαμβάνεται ότι η ενεργειακή απόδοση και η εξοικονόμηση ενέργειας μέσω των αντλιών θερμότητας αποτελούν κλειδιά στην επίτευξη του ενεργειακού στόχου του 2020, για τη βιώσιμη ανάπτυξη της Ευρώπης και την προστασία του πλανήτη. Στην αγορά είναι ήδη διαθέσιμα αρκετά κλιματιστικά & αντλίες θερμότητας υψηλής ενεργειακής κλάσης, που χρησιμοποιούν φιλικότερα ψυκτικά μέσα, έχουν εξαιρετικά υψηλό βαθμό απόδοσης και καταναλώνουν ελάχιστη ενέργεια. H αναθεωρημένη σήμανση της κατανάλωσης ενέργειας των κλιματιστικών μονάδων που θα τεθεί σε ισχύ από την 1η Ιανουαρίου 2013 Αριστερά: Κλιματιστικές μονάδες ψύξης Μέση: Αντλίες θερμότητας για ψύξη & θέρμανση Δεξιά: Καναλάτες κλιματιστικές μονάδες. Νέοι κανονισμοί της ΕΕ Η ΕΕ εισάγει ένα βελτιωμένο σύστημα σήμανσης της ενεργειακής κλάσης των ηλεκτρικών συσκευών όπου οι καταναλωτές θα αντιλαμβάνονται καλύτερα πόση ηλεκτρική ενέργεια καταναλώνουν οι οικιακές συσκευές τους. Ταυτόχρονα, η ΕΕ εισάγει ένα βελτιωμένο σύστημα σήμανσης της ενεργειακής κλάσης των ηλεκτρικών συσκευών όπου οι καταναλωτές θα αντιλαμβάνονται ευκολότερα πόση ηλεκτρική ενέργεια καταναλώνουν οι οικιακές συσκευές τους. Οι νέοι κανονισμοί της ΕΕ αφορούν τις κλιματιστικές μονάδες με ψυκτική ή θερμαντική ικανότητα μέχρι 12 kw. Αυτά είναι κυρίως κλιματιστικά διαιρούμενου τύπου (split), που λειτουργούν ως αντλίες θερμότητας, παράγοντας θερμό ή κρύο αέρα στον εσωτερικό χώρο, αντλώντας ενέργεια από το εξωτερικό περιβάλλον. Από την 1η Ιανουαρίου 2013, το σύστημα ενεργειακής σήμανσης θα περιλαμβάνει τις ενεργειακές κλάσεις από Α - Ζ και σταδιακά θα επεκταθεί έως το 2019 με την εξέλιξη της τεχνολογίας και στις ενεργειακές κλάσεις Α+ έως και Α+++. Μάλιστα για τις αντλίες θερμότητας που λειτουργούν σε θέρμανση η αξιολόγηση της ενεργειακής κλάσης γίνεται με βάση την κλιματική ζώνη στην Ευρώπη που είναι εγκατεστημένη η μονάδα (για την Ελλάδα ισχύουν 3 κλιματικές ζώνες με βάση τον ΚΕΝΑΚ). Ο νέος τρόπος ενεργειακής σήμανσης και κατηγοριοποίησης της κατανάλωσης σε ενεργειακές κλάσεις θα επιτρέψει στις πιο αποδοτικές μονάδες να κατηγοριοποιούνται ως κατηγορία ενεργειακής κλάσης A+++ από την 1η Ιανουαρίου ΑΠΟ ΤΗΝ CARRIER 07

8 ΟΙΚΟΝΟΜΙΚH ΘEΡΜΑΝΣΗ ΜΕ ΑΝΤΛIΕΣ ΘΕΡΜOΤΗΤΑΣ ΤΕΧΝΟΛΟΓIΑΣ INVERTER ESTIA από την TOSHIBA: Συστήματα θέρμανσης και ψύξης του μέλλοντος! Οι αντλίες θερμότητας αέρος νερού Estia της Toshiba είναι η καλύτερη λύση για υψηλή ενεργειακή αποδοτικότητα καθώς χρησιμοποιούν τον αέρα ως βασική πηγή για την άντληση της θερμότητας. Σχεδιάστηκαν για να προσφέρουν τη σωστή θερμοκρασία θέρμανσης των χώρων, σε συνδυασμό με την παραγωγή ζεστού νερού χρήσης. Επιπρόσθετα, έχουν τη δυνατότητα να παράγουν την απαιτούμενη ενέργεια ψύξης για τις ανάγκες δροσισμού της κατοικίας κατά τη θερινή περίοδο αν τα συστήματα μετάδοσης της θερμότητας το επιτρέπουν. Οι μονάδες είναι διαθέσιμες σε θερμικές αποδόσεις από 8 έως 17 kw και τον υψηλότερο βαθμό αποδοτικότητας στην αγορά COP: 4,77 και SCOP: 6,0 (για το μέγεθος των 11 kw και για κλιματολογικές συνθήκες Αθήνας). Οι αντλίες θερμότητας της Toshiba μπορούν να διαχειριστούν δύο ανεξάρτητες κλιματικές ζώνες άνεσης στην κατοικία. Η λύση αυτή επιτρέπει την παραγωγή ζεστού νερού σε διαφορετικά επίπεδα θερμοκρασίας από 20 C έως και 55 C, για την τροφοδοσία διαφορετικού τύπου θερμαντικών σωμάτων, όπως σώματα χαμηλής θερμοκρασίας, ενδοδαπέδιο δίκτυο διανομής, τερματικές μονάδες νερού κ.α. Με την προηγμένη τεχνολογία Inverter της Toshiba, οι μονάδες παρέχουν πάντα μόνο τη ζητούμενη θερμική ενέργεια, καταναλώνοντας αναλόγως την ελάχιστη απαιτούμενη ηλεκτρική ενέργεια και εξασφαλίζοντας τον υψηλότερο βαθμό αποδοτικότητας (COP). Χρησιμοποιούν υψηλής ποιότητας εξαρτήματα και υλικά, που συμβάλλουν στην οικονομική λειτουργία. Η θερμοκρασία ζεστού νερού βελτιστοποιείται συνεχώς χάρις στο προηγμένο σύστημα αντιστάθμισης, ανάλογα με την εξωτερική θερμοκρασία αέρα. Όταν το εξωτερικό περιβάλλον είναι ηπιότερο, η μονάδα προσαρμόζει τη θερμοκρασία προσαγωγής νερού σε χαμηλότερα επίπεδα, για να αντιμετωπίσει τις μειωμένες ανάγκες θέρμανσης του χώρου. Τα συστήματα εξοικονόμησης ενέργειας συμβάλλουν θετικά, στην εξοικονόμηση χρήμάτων και στη μείωση των εκπομπών ρύπων και CO 2 στην ατμόσφαιρα. Για νέες κατοικίες ή για ανακαινίσεις υφιστάμενων κατοικιών, τα συστήματα θέρμανσης και παργωγής ζεστού νερού Estia της Toshiba προσφέρουν πολλαπλές λύσεις για κάθε εφαρμογή θέρμανσης. Σχηματική απεικόνιση εφαρμογής των Αντλιών Θερμότητας Carrier & Toshiba 08 ΑΠΟ ΤΗΝ CARRIER

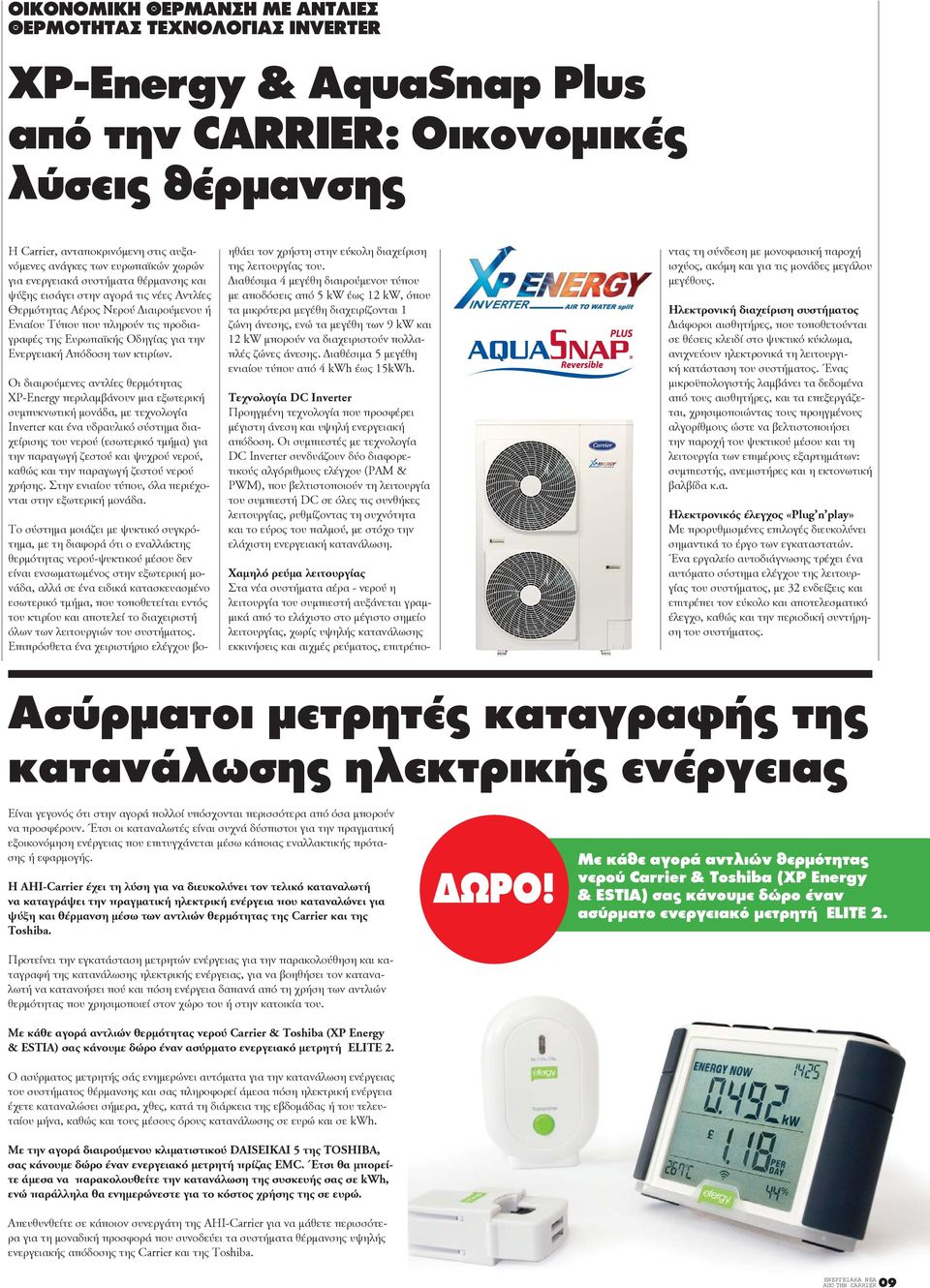

9 ΟΙΚΟΝΟΜΙΚH ΘEΡΜΑΝΣΗ ΜΕ ΑΝΤΛIΕΣ ΘΕΡΜOΤΗΤΑΣ ΤΕΧΝΟΛΟΓIΑΣ INVERTER XP-Energy & AquaSnap Plus από την CARRIER: Οικονομικές λύσεις θέρμανσης Η Carrier, ανταποκρινόμενη στις αυξανόμενες ανάγκες των ευρωπαϊκών χωρών για ενεργειακά συστήματα θέρμανσης και ψύξης εισάγει στην αγορά τις νέες Αντλίες Θερμότητας Αέρος Νερού Διαιρούμενου ή Ενιαίου Τύπου που πληρούν τις προδιαγραφές της Ευρωπαϊκής Οδηγίας για την Ενεργειακή Απόδοση των κτιρίων. Οι διαιρούμενες αντλίες θερμότητας XP-Energy περιλαμβάνουν μια εξωτερική συμπυκνωτική μονάδα, με τεχνολογία Inverter και ένα υδραυλικό σύστημα διαχείρισης του νερού (εσωτερικό τμήμα) για την παραγωγή ζεστού και ψυχρού νερού, καθώς και την παραγωγή ζεστού νερού χρήσης. Στην ενιαίου τύπου, όλα περιέχονται στην εξωτερική μονάδα. Το σύστημα μοιάζει με ψυκτικό συγκρότημα, με τη διαφορά ότι ο εναλλάκτης θερμότητας νερού-ψυκτικού μέσου δεν είναι ενσωματωμένος στην εξωτερική μονάδα, αλλά σε ένα ειδικά κατασκευασμένο εσωτερικό τμήμα, που τοποθετείται εντός του κτιρίου και αποτελεί το διαχειριστή όλων των λειτουργιών του συστήματος. Επιπρόσθετα ένα χειριστήριο ελέγχου βοηθάει τον χρήστη στην εύκολη διαχείριση της λειτουργίας του. Διαθέσιμα 4 μεγέθη διαιρούμενου τύπου με αποδόσεις από 5 kw έως 12 kw, όπου τα μικρότερα μεγέθη διαχειρίζονται 1 ζώνη άνεσης, ενώ τα μεγέθη των 9 kw και 12 kw μπορούν να διαχειριστούν πολλαπλές ζώνες άνεσης. Διαθέσιμα 5 μεγέθη ενιαίου τύπου από 4 kwh έως 15kWh. Τεχνολογία DC Inverter Προηγμένη τεχνολογία που προσφέρει μέγιστη άνεση και υψηλή ενεργειακή απόδοση. Οι συμπιεστές με τεχνολογία DC Inverter συνδυάζουν δύο διαφορετικούς αλγόριθμους ελέγχου (PAM & PWM), που βελτιστοποιούν τη λειτουργία του συμπιεστή DC σε όλες τις συνθήκες λειτουργίας, ρυθμίζοντας τη συχνότητα και το εύρος του παλμού, με στόχο την ελάχιστη ενεργειακή κατανάλωση. Χαμηλό ρεύμα λειτουργίας Στα νέα συστήματα αέρα - νερού η λειτουργία του συμπιεστή αυξάνεται γραμμικά από το ελάχιστο στο μέγιστο σημείο λειτουργίας, χωρίς υψηλής κατανάλωσης εκκινήσεις και αιχμές ρεύματος, επιτρέποντας τη σύνδεση με μονοφασική παροχή ισχύος, ακόμη και για τις μονάδες μεγάλου μεγέθους. Ηλεκτρονική διαχείριση συστήματος Διάφοροι αισθητήρες, που τοποθετούνται σε θέσεις κλειδί στο ψυκτικό κύκλωμα, ανιχνεύουν ηλεκτρονικά τη λειτουργική κατάσταση του συστήματος. Ένας μικροϋπολογιστής λαμβάνει τα δεδομένα από τους αισθητήρες, και τα επεξεργάζεται, χρησιμοποιώντας τους προηγμένους αλγορίθμους ώστε να βελτιστοποιήσει την παροχή του ψυκτικού μέσου και τη λειτουργία των επιμέρους εξαρτημάτων: συμπιεστής, ανεμιστήρες και η εκτονωτική βαλβίδα κ.α. Ηλεκτρονικός έλεγχος «Plug n play» Με προρυθμισμένες επιλογές διευκολύνει σημαντικά το έργο των εγκαταστατών. Ένα εργαλείο αυτοδιάγνωσης τρέχει ένα αυτόματο σύστημα ελέγχου της λειτουργίας του συστήματος, με 32 ενδείξεις και επιτρέπει τον εύκολο και αποτελεσματικό έλεγχο, καθώς και την περιοδική συντήρηση του συστήματος. Ασύρματοι μετρητές καταγραφής της κατανάλωσης ηλεκτρικής ενέργειας Είναι γεγονός ότι στην αγορά πολλοί υπόσχονται περισσότερα από όσα μπορούν να προσφέρουν. Έτσι οι καταναλωτές είναι συχνά δύσπιστοι για την πραγματική εξοικονόμηση ενέργειας που επιτυγχάνεται μέσω κάποιας εναλλακτικής πρότασης ή εφαρμογής. Η AHI-Carrier έχει τη λύση για να διευκολύνει τον τελικό καταναλωτή να καταγράψει την πραγματική ηλεκτρική ενέργεια που καταναλώνει για ψύξη και θέρμανση μέσω των αντλιών θερμότητας της Carrier και της Toshiba. Προτείνει την εγκατάσταση μετρητών ενέργειας για την παρακολούθηση και καταγραφή της κατανάλωσης ηλεκτρικής ενέργειας, για να βοηθήσει τον καταναλωτή να κατανοήσει πού και πόση ενέργεια δαπανά από τη χρήση των αντλιών θερμότητας που χρησιμοποιεί στον χώρο του ή στην κατοικία του. Με κάθε αγορά αντλιών θερμότητας νερού Carrier & Toshiba (XP Energy & ESTIA) σας κάνουμε δώρο έναν ασύρματο ενεργειακό μετρητή ELITE 2. Ο ασύρματος μετρητής σάς ενημερώνει αυτόματα για την κατανάλωση ενέργειας του συστήματος θέρμανσης και σας πληροφορεί άμεσα πόση ηλεκτρική ενέργεια έχετε καταναλώσει σήμερα, χθες, κατά τη διάρκεια της εβδομάδας ή του τελευταίου μήνα, καθώς και τους μέσους όρους κατανάλωσης σε ευρώ και σε kwh. Με την αγορά διαιρούμενου κλιματιστικού DAISEIKAI 5 της TOSHIBA, σας κάνουμε δώρo έναν ενεργειακό μετρητή πρίζας ΕMC. Έτσι θα μπορείτε άμεσα να παρακολουθείτε την κατανάλωση της συσκευής σας σε kwh, ενώ παράλληλα θα ενημερώνεστε για το κόστος χρήσης της σε ευρώ. Απευθυνθείτε σε κάποιον συνεργάτη της ΑΗΙ-Carrier για να μάθετε περισσότερα για τη μοναδική προσφορά που συνοδεύει τα συστήματα θέρμανσης υψηλής ενεργειακής απόδοσης της Carrier και της Toshiba. ΔΩΡΟ! Με κάθε αγορά αντλιών θερμότητας νερού Carrier & Toshiba (XP Energy & ESTIA) σας κάνουμε δώρο έναν ασύρματο ενεργειακό μετρητή ELITE 2. ΑΠΟ ΤΗΝ CARRIER 09

10 Ενεργειακή Ανάλυση Συστήματος Θέρμανσης Με τη χρήση του λογισμικού ESTIA θα εξετάσουμε ένα παράδειγμα εγκατάστασης θέρμανσης σε διώροφη μονοκατοικία, με ικανοποιητική θερμομόνωση συνολικής επιφάνειας 180m2, στην κλιματολογική ζώνη της Αθήνας. Με βάση τη μελέτη θερμικών απωλειών του κτιρίου, το μέγιστο θερμικό φορτίο παρουσιάζεται στους 2 C και είναι 12kW. Για την κάλυψη των θερμικών αναγκών της κατοικίας χρησιμοποιείται ενδοδαπέδιο σύστημα διανομής και τροφοδοτείται από Α/Θ Estia με ονομαστική θερμική ισχύ 11,2kW σε συνθήκες περιβάλλοντος 7 C και θερμοκρασίες εισόδου/εξόδου νερού 30 C/35 C. Το σύστημα χρησιμοποιεί ηλεκτρικές αντιστάσεις ισχύος 3 kw ως ενίσχυση θέρμανσης (back up), που ενεργοποιούνται αυτόματα στις χαμηλές θερμοκρασίες περιβάλλοντος. Στο Σχήμα 1 απεικονίζεται η διακύμανση των θερμικών απωλειών και της απόδοσης της μονάδας με βάση τις εξωτερικές θερμοκρασίες που ισχύουν για τα κλιματολογικά δεδομένα της Αθήνας. Σχηματικό διάγραμμα συστήματος θέρμανσης ESTIA της Toshiba με 2 ζώνες θέρμανσης και παραγωγής ζεστού νερού χρήσης. Σχήμα 1. Το σχηματικό διάγραμμα της εγκατάστασης θέρμανσης, ψύξης & ζεστού νερού χρήσης (Σχ. 2) αναπαριστάται στο πρόγραμμα με βάση τα δεδομένα που ορίζονται από το χρήστη και κατόπιν γίνεται η προσομοίωση της λειτουργίας του συστήματος. Στην ενεργειακή ανάλυση (Σχ. 3) λαμβάνεται υπόψη το προφίλ λειτουργίας του κτιρίου, που ορίζει ο χρήστης. Στο παράδειγμα μας η θέρμανση ενεργοποιείται όταν η θερμοκρασία περιβάλλοντος μειώνεται κάτω από τους 18 C και λειτουργεί 7 ημέρες την εβδομάδα, σε 24ώρη βάση κατά τη χειμερινή περίοδο. Για το καλοκαίρι, η λειτουργία ψύξης ενεργοποιείται για θερμοκρασίες υψηλότερες των 23 C. Έτσι, το λογισμικό υπολογίζει ότι σε ετήσια βάση το σύστημα λειτουργεί 181 μέρες σε θέρμανση και 104 μέρες σε ψύξη. Και μπορεί να αποικονιστεί η κατανάλωση ηλεκτρικής ενέργειας του συστήματος ESTIA σε kwh για την ετήσια λειτουργία ψύξης & θέρμανσης (Σχ. 4). Σύγκριση ετήσιου κόστους θέρμανσης Στην ενεργειακή ανάλυση του ετήσιου κόστους των εναλλακτικών τρόπων θέρμανσης γίνεται σύγκριση του κόστους θέρμανσης με άλλες συμβατικές τεχνολογίες θέρμανσης, με καύση ενεργειακών πόρων όπως Λέβητες Φυσικού Αερίου και Πετρελαίου θέρμανσης, καθώς και Λέβητες Ξυλείας και Βιομάζας (pellet) (Σχ. 5). Οι ενεργειακές τιμές που χρησιμοποιήθηκαν στην παρούσα ανάλυση είναι: - Ημερήσια τιμή ηλεκτρικής ενέργειας 0,186 /kwh - Νυχτερινή ηλεκτρική ενέργειας 0,072 / kwh Χρέωση Φυσικού Αερίου 0,09 /kwh Χρέωση Πετρελαίου θέρμανσης 1,40 /lt Σχήμα 2. Σχήμα 3. Χρέωση Βιομάζας Pellet 0,28 /kgr Χρέωση Ξυλείας 0,18 /kgr Τα αποτελέσματα της ενεργειακής ανάλυσης Παρατηρούμε ότι η εξοικονόμηση ενέργειας (Σχ. 6) που επιτυγχάνεται με τη χρήση αντλίας θερμότητας είναι πολύ σημαντική και πλεονεκτεί έναντι όλων των άλλων πηγών θέρμανσης. Ειδικότερα το σύστημα θέρμανσης με χρήση του συστήματος ESTIA είναι: - Κατά 84% πιο οικονομικό σε σχέση με συμβατική θέρμανση μέσω Λέβητα Πετρελαίου - Κατά 74% πιο οικονομικό σε σχέση με συμβατική θέρμανση μέσω Λέβητα Φυσικού Αερίου - Κατά 72% πιο οικονομικό σε σχέση 10 ΑΠΟ ΤΗΝ CARRIER

11 Έρευνα αγοράς Bi-flow Σχήμα 4. Μονάδα δαπέδου Inverter της Toshiba, καινοτόμος και συμπαγής. Τοποθέτηση στο δάπεδο ή χαμηλά επί του τοίχου. Super Daiseikai 5 Σχήμα 5. Μονάδα τοίχου Inverter της Toshiba, Ιαπωνικής προέλευσης, με την καλύτερη ενεργειακή αποδοτικότητα στην αγορά. Α Ενεργειακή κλάση σε ψύξη και θέρμανση και COP πάνω από 5 (5,68 για το μέγεθος 7) SUZUMI PLUS Μονάδα τοίχου Inverter της Toshiba, που συνδυάζει τη βελτιωμένη ενεργειακή αποδοτικότητα, με την καλύτερη ποιότητα εσωτερικού αέρα, χάρη στο σύστημα καθαρισμού αέρα της Toshiba IAQ. Σχήμα 6. με συμβατική θέρμανση μέσω Λέβητα Βιομάζας (Pellet) - Κατά 45% πιο οικονομικό σε σχέση με συμβατική θέρμανση μέσω Λέβητα Ξυλείας Άρα με τις τρέχουσες τιμές των ενεργειακών αγαθών η χρήση της αντλίας θερμότητας αποτελεί την πλέον οικονομική λύση θέρμανσης! Υπολογισμός Απόσβεσης Συστήματος Επιπρόσθετα με τη βοήθεια του λογισμικού επιλογής ESTIA της Toshiba, ο χρήστης μπορεί εύκολα να υπολογίσει πέρα από το ετήσιο κόστος λειτουργίας και το χρόνο απόσβεσης κάθε εφαρμογής αν δώσει στοιχεία κόστους προμήθειας και εγκατάστασης του κάθε εξοπλισμού θέρμανσης (Σχ. 6). Για περισσότερες πληροφορίες για το λογισμικό ESTIA της Toshiba και για τη δωρεάν λήψη του επισκεφθείτε το σύνδεσμο: XPower GOLD Μονάδα τοίχου Inverter της Carrier, με σύστημα ηλεκτρονικής διαχείρισης, που μειώνει την κατανάλωση ενέργειας έως και 30% σε σύγκριση με μηχανήματα Σταθερών Στροφών. ΑΠΟ ΤΗΝ CARRIER 11

12 ΑΠΟ ΤΗΝ Φθινόπωρο CARRIER
