1 Τεχνικές Σχεδιάσεις - Χρήση Η/Υ (Διαγράμματα Ροής, CAD/CAM) 1 ο εξάμηνο Θ. Παπαθανασίου Επικ. Καθηγητής

2 Η Ανάγκη μια φθηνή εναλλακτική λύση αντί για τα άλογα και τα κάρα. μια χαμηλής τιμής ανθεκτική «ομπρέλα σε 4 τροχούς» (1935) 4 θέσεις Διάταξη κινητήρας μπροστά / εμπρόσθια κίνηση Κυβισμό κινητήρα για δύο φορολογήσιμους ίππους Μέγιστη ταχύτητα 60 km/h 3-τάχυτο κιβώτιο ταχυτήτων Εύκολη συντήρηση Εύκολη οδήγηση, ακόμα και για αρχάριους, όπως επίσης και για τα δύο φύλα. Κατανάλωση μικρότερη από 3 λίτρα βενζίνης/100 km. Χώρο αποσκευών για 50 κιλά. Θα επέτρεπε σε δύο αγρότες να μεταφέρουν 100 κιλά των αγροτικών προϊόντων στην αγορά, ακόμα και μέσα από λασπώδεις και μη ασφαλτοστρωμένους δρόμους αν ήταν απαραίτητο. να μπορεί να διασχίσει ένα οργωμένο χωράφι, κουβαλώντας ένα καλάθι με αυγά, χωρίς να τα σπάσει. Οι Μηχανικοί André Lefèbvre Flaminio Bertoni 2

3-τάχυτο κιβώτιο ταχυτήτων Εύκολη συντήρηση Εύκολη οδήγηση, ακόμα και για αρχάριους, όπως επίσης και για τα δύο φύλα. Κατανάλωση μικρότερη από 3 λίτρα βενζίνης/100 km.

3 Η ΙΔΕΑ Citroën 2CV 3

4 Διδάσκων Θανάσης Γ. Παπαθανασίου Επίκουρος Καθηγητής Ε.Μ.Π. Αρ. Γραφείου: H1.505 Τηλ. : Fax: pathan@chemeng.ntua.gr Web site: Συνεργάτες: (στο υπολογιστικό εργαστήριο, PC-Lab) Β. Τζιράκης, Π. Σχοινάς, Κ. Χατζηλυμπέρης, N. Καλογερόπουλος ΕΔΙΠ, Ε.Μ.Π

chemeng.ntua.gr/people/pathan Συνεργάτες: (στο υπολογιστικό εργαστήριο, PC-Lab) Β.

5 Και λίγα τυπικά : Διδασκαλία 2 Τμήματα: A-M, N-Ω Θεωρία : 2 ώρες /εβδομάδα Αμφ. 2 α) Πέμπτη: 13:45 15:45 β) Παρασκευή :9:45 11:30 Εργαστήριο: 2 ώρες / 2 εβδομάδες στο PC- LAB Τρίτη : 15:45 17:30 ( ή και 17:45-19:30) Ασκήσεις - Εξέταση: Εκπόνηση θέματος (προαιρετικό 10%) Πρόοδος* (προαιρετική 40 %) Εξετάσεις (τελικό e-διαγώνισμα ) *προϋπόθεση συμμετοχής η εκπόνηση θέματος

LAB Τρίτη : 15:45 17:30 ( ή και 17:45-19:30) Ασκήσεις - Εξέταση: Εκπόνηση θέματος

6 Βιβλιογραφία Μηχανολογικό Σχέδιο, 2η Έκδοση, Αντωνιάδης Αριστομένης Θ. - εκδ. ΤΖΙΟΛΑ, 2014 Κανονισμοί Μηχανολογικού Σχεδίου, Μπουζάκης Κωνσταντίνος Διονύσιος - εκδ. ΖΗΤΗ

7 Τεχνικό Σχέδιο ΤΕΧΝΙΚΟ ΣΧΕΔΙΟ συνδετικός κρίκος μεταξύ μελετητή και κατασκευαστή συντάσσεται με διεθνείς κανόνες ΤΟ ΤΕΧΝΙΚΟ ΣΧΕΔΙΟ ΑΠΕΙΚΟΝΙΖΕΙ τη μορφή και διαστάσεις αντικειμένου τον τρόπο σύνθεσης, λειτουργίας μιας μηχανής τον τρόπο σύνδεσης ενός ηλεκτρικού κυκλώματος 7

ΑΠΕΙΚΟΝΙΖΕΙ τη μορφή και διαστάσεις αντικειμένου τον τρόπο

8 Κατηγορίες Τεχνικού Σχεδίου Αρχιτεκτονικό Οικοδομικό Τοπογραφικό - Χάρτες Ηλεκτρολογικό Μηχανολογικό Διαγράμματα Χωροταξικά σχέδια βιομηχανιών 8

9 Μηχανολογικό Σχέδιο Σκαρίφημα Σχέδιο Γενικό σχέδιο Σχέδια μηχανολογικών εξαρτημάτων Σχέδια εγκαταστάσεων Σχέδιο λεπτομερειών 9

10 Κανονισμοί Σχεδίασης Τρόπος παράστασης & διάταξη των όψεων Είδος, πάχος & προορισμός γραμμών Διαστάσεις χαρτιού σχεδίασης Μονάδες μέτρησης μηκών, γωνιών και κλίμακες Τρόπος παράστασης σπειρωμάτων, γραναζιών, διατομών... Τρόποι & κριτήρια επιλογής και καταχώρηση διαστάσεων ΚΑΝΟΝΙΣΜΟΙ : ISO E, ISO Α, DIN, AΝSΙ, ΕΛΟΤ ISO : International Organization for Standardization DIN : Deutsches Institut fur Normung ANSI : American National Standards Institute ΕΛΟΤ : Ελληνικός Οργανισμός Τυποποίησης 10

.. Τρόποι & κριτήρια επιλογής και καταχώρηση διαστάσεων ΚΑΝΟΝΙΣΜΟΙ : ISO E, ISO Α, DIN, AΝSΙ, ΕΛΟΤ ISO : International

11 Χαρτί Σχεδίασης ΤΥΠΟΠΟΙΗΣΕΙΣ ΔΙΑΣΤΑΣΕΩΝ : DIN ή ISO Ε (ΕΥΡΩΠΑΪΚΗ) ANSI (ΑΓΓΛΟΣΑΞΩΝΙΚΗ) ΔΙΑΣΤΑΣΕΙΣ ΧΑΡΤΙΟΥ (I.S.O.) Y X Χ Y = 2 Α0 = mm (1 m 2 ) A3 = mm (=2 Α4) ΑΛΛΕΣ ΔΙΑΣΤΑΣΕΙΣ: 4A0, 2A0, A0, A1,, A6 11

S.O.) Y X Χ Y = 2 Α0 = 841 1189 mm (1 m 2 ) A3 = 297

12 Κλίμακες Σχεδίασης ΣΜΙΚΡΥΝΣΗ: 1:2, (1:2.5), 1:5, 1:10, 1:20, 1:50, 1:100, 1:200, 1:500, 1:1000 ΜΕΓΕΘΥΝΣΗ: 2:1, 5:1, 10:1 ΥΠΑΡΧΕΙ ΔΥΝΑΤΟΤΗΤΑ ΤΟΠΙΚΗΣ ΜΕΓΕΘΥΝΣΗΣ 12

13 Πάχη Γραμμών 13

14 Χρήση Γραμμών ΕΙΔΟΣ ΓΡΑΜΜΗΣ a Συνεχής Παχιά b Λεπτή Συνεχής c Διακεκομμένη d Παχιά Αξονική e Λεπτή Αξονική f Γραμμές με ελεύθερο χέρι ΠΕΡΙΠΤΩΣΕΙΣ ΧΡΗΣΗΣ Ορατές ακμές, Περιγράμματα Κύριες & βοηθητικές γραμμές διαστάσεων, διαγράμμιση τομών Μη ορατές ακμές Ένδειξη Επιπέδου και πορείας τομών Αξονικές γραμμές, χωρισμός ημιτομής ημιόψη Τοπικές τομές, Γραμμές σπασίματος 14

Κύριες & βοηθητικές γραμμές διαστάσεων, διαγράμμιση τομών Μη ορατές ακμές Ένδειξη Επιπέδου

15 Γράμματα & Αριθμοί ΟΡΘΗ (ΑΓΓΛΟΣΑΞΟΝΕΣ) ΠΛΑΓΙΑ (ΣΧΕΔΟΝ ΟΛΟΣ Ο ΥΠΟΛΟΙΠΟΣ ΚΟΣΜΟΣ) ΚΛΙΣΗ ΓΡΑΜΜΑΤΩΝ: 75 ΟΝΟΜΑΣΤΙΚΟ ΜΕΓΕΘΟΣ ΓΡΑΜΜΑΤΟΣ (h) ΤΟ ΥΨΟΣ ΤΟΥ ΚΕΦΑΛΑΙΟΥ ή ΤΟ ΜΕΓΙΣΤΟ ΥΨΟΣ ΤΟΥ ΜΙΚΡΟΥ ΔΗΛΑΔΗ: Αδρ αρ h h 7h/10 15

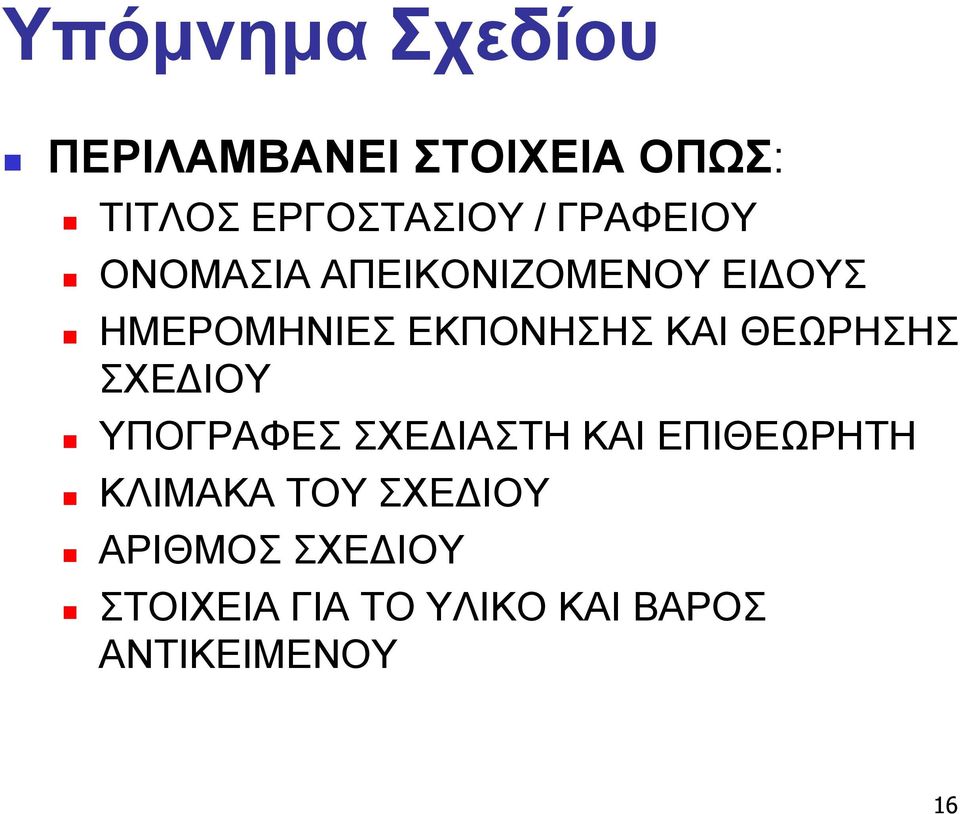

16 Υπόμνημα Σχεδίου ΠΕΡΙΛΑΜΒΑΝΕΙ ΣΤΟΙΧΕΙΑ ΟΠΩΣ: ΤΙΤΛΟΣ ΕΡΓΟΣΤΑΣΙΟΥ / ΓΡΑΦΕΙΟΥ ΟΝΟΜΑΣΙΑ ΑΠΕΙΚΟΝΙΖΟΜΕΝΟΥ ΕΙΔΟΥΣ ΗΜΕΡΟΜΗΝΙΕΣ ΕΚΠΟΝΗΣΗΣ ΚΑΙ ΘΕΩΡΗΣΗΣ ΣΧΕΔΙΟΥ ΥΠΟΓΡΑΦΕΣ ΣΧΕΔΙΑΣΤΗ ΚΑΙ ΕΠΙΘΕΩΡΗΤΗ ΚΛΙΜΑΚΑ ΤΟΥ ΣΧΕΔΙΟΥ ΑΡΙΘΜΟΣ ΣΧΕΔΙΟΥ ΣΤΟΙΧΕΙΑ ΓΙΑ ΤΟ ΥΛΙΚΟ ΚΑΙ ΒΑΡΟΣ ΑΝΤΙΚΕΙΜΕΝΟΥ 16

ΘΕΩΡΗΣΗΣ ΣΧΕΔΙΟΥ ΥΠΟΓΡΑΦΕΣ ΣΧΕΔΙΑΣΤΗ ΚΑΙ ΕΠΙΘΕΩΡΗΤΗ ΚΛΙΜΑΚΑ ΤΟΥ

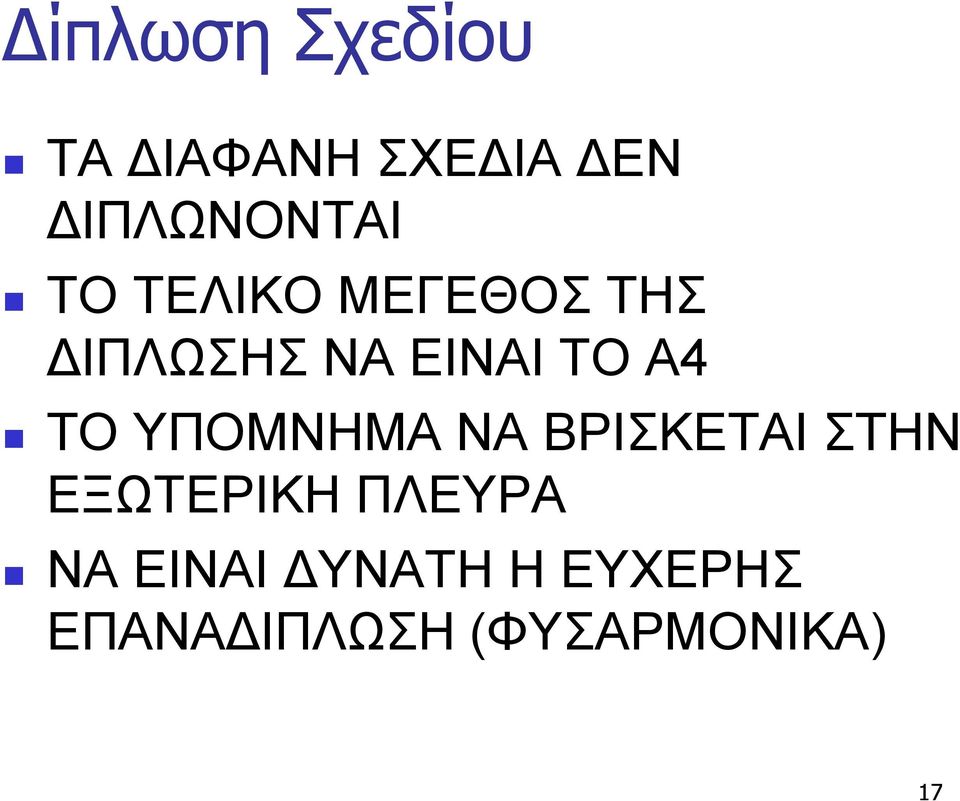

17 Δίπλωση Σχεδίου ΤΑ ΔΙΑΦΑΝΗ ΣΧΕΔΙΑ ΔΕΝ ΔΙΠΛΩΝΟΝΤΑΙ ΤΟ ΤΕΛΙΚΟ ΜΕΓΕΘΟΣ ΤΗΣ ΔΙΠΛΩΣΗΣ ΝΑ ΕΙΝΑΙ ΤΟ Α4 ΤΟ ΥΠΟΜΝΗΜΑ ΝΑ ΒΡΙΣΚΕΤΑΙ ΣΤΗΝ ΕΞΩΤΕΡΙΚΗ ΠΛΕΥΡΑ ΝΑ ΕΙΝΑΙ ΔΥΝΑΤΗ Η ΕΥΧΕΡΗΣ ΕΠΑΝΑΔΙΠΛΩΣΗ (ΦΥΣΑΡΜΟΝΙΚΑ) 17

ΥΠΟΜΝΗΜΑ ΝΑ ΒΡΙΣΚΕΤΑΙ ΣΤΗΝ ΕΞΩΤΕΡΙΚΗ ΠΛΕΥΡΑ ΝΑ

18 Όψεις ΟΡΘΗ ΠΡΟΒΟΛΗ ΤΟΥ ΑΝΤΙΚΕΙΜΕΝΟΥ ΣΕ ΕΝΑ ΕΠΙΠΕΔΟ 18

19 Διαδικασία σχεδίασης (παχιά συνεχής, διακεκομμένη γραμμή) 19

20 Διακεκομμένες γραμμές (σημεία προσοχής) 20

21 Αξονικές γραμμές 21

22 Όψεις (2) Α = Πρόοψη Β = Κάτοψη Γ = Πλάγια Αριστερή Δ = Πλάγια Δεξιά Ε = Άνοψη Ζ = Οπίσθια Όψη 22

23 Όψεις (3) 23

24 6 ορθές προβολές αντικειμένου κατά ISO Ε 24

25 Όψεις (5) 6 ορθές προβολές ενός αυτοκινήτου κατά ISO Ε 25

26 Να συμπληρωθεί ο πινάκας με τις όψεις που αντιστοιχούν στα τεμάχια: 26

27 Παράδειγμα (1) 27

28 Παράδειγμα (2) Σχέδιο κοιτώντας: 1. Από δεξιά 2. Από Αριστερά

29 Λύση

30 Παράδειγμα (3) 30

31 1. Πρόοψη 2. Αριστερή πλάγια όψη 3. Κάτοψη Παράδειγμα (4)

32 Λύση

33 1. Πρόοψη 2. Αριστερή πλάγια όψη 3. Κάτοψη Παράδειγμα (5) 33

34 Λύση 34
