ROTEX Gas Solar Unit: Πρωτοποριακό και τεχνολογικά προηγμένο. GasSolarUnit - Μονάδα αερίου συμπύκνωσης για θέρμανση και ζεστό νερό χρήσης.

Transcript

1 ROTEX Gas Solar Unit: Πρωτοποριακό και τεχνολογικά προηγμένο. GasSolarUnit - Μονάδα αερίου συμπύκνωσης για θέρμανση και ζεστό νερό χρήσης.

2 Ηλιακή ενέργεια και συμπύκνωση καυσαερίων Ένα αποδοτικό δίδυμο. [ 2 ] Απολαύστε την εξοικονόμηση ενέργειας. Κάθε μέρα που περνά η ενέργεια γίνεται όλο και πιο πολύτιμη και πιο ακριβή. Η φιλοδοξία μας είναι να επιτύχουμε ένα σύστημα με κατανάλωση φτηνής ενέργειας με χρήση όσο το δυνατό περισσότερο ανανεώσιμων πηγών ενέργειας που συμβάλλουν στη άνεση και την ασφάλεια. Για να πραγματοποιήσουμε αυτή τη φιλοδοξία επενδύουμε σε καινούργιες λύσεις και αντιλήψεις συστημάτων. Οι καινούργιες μονάδες Gas Solar Units της ROTEX, χάρη στην ολοκληρωμένη κατασκευή τους και τα ιδιαίτερα χαρακτηριστικά τους, πληρούν τους όρους που σας επιτρέπουν να εκτιμήσετε πλήρως τις οικονομίες της ενέργειας. Χρήση ανανεώσιμων πηγών ενέργειας Μεγάλη παροχή νερού με σταθερή θερμοκρασία Τέλεια υγιεινή του νερού χρήσης Εύκολη χρήση και συντήρηση Iδανική θέρμανση : ανανεώσιμη, οικονομική και άνετη Ο λέβητας αερίου ολοκληρωμένης συμπύκνωσης στο Gas Solar Unit είναι μια καινοτομία που τελειοποιήθηκε σύμφωνα με τις τελευταίες τεχνολογίες συμπύκνωσης. Aυτό έχει σαν αποτέλεσμα την εύκολη εγκατάσταση, την απλή συντήρηση και την υποδειγματική χρήση της ενέργειας. Mε δεδομένη την πλήρη ενσωμάτωση λέβητα και μπόιλερ ζεστού νερού, η μονάδα συμπύκνωσης λειτουργεί σχεδόν χωρίς καμία απώλεια. Οι θερμικές απώλειες, από τον συνδυασμό λέβητα και παραδοσιακού μπόιλερ ζεστού νερού, είναι μειωμένες στο ελάχιστο. Λέβητας αερίου τεχνολογίας συμπύκνωσης με υψηλή απόδοση (μέχρι και 110%). Χάρη στη νέα κατασκευή του σώματος του λέβητα από αλουμίνιο, με θάλαμο καύσης και επιφάνεια συμπύκνωσης καυσαερίων σε ελικοειδή μορφή, το Gas Solar Unit της ROTEX εμφανίζει μια εξαιρετική απόδοση που μπορεί να φτάσει το 110%. Ιδανικές διαστάσεις για τη θέρμανση σας : θέρμανση και ζεστό νερό σε 0,36 m 2. Με ή χωρίς ηλιακή ενέργεια, η μονάδα Gas Solar Unit, είναι ο τέλειος συνδυασμός ενός ROTEX GasSolarUnit λέβητα συμπύκνωσης υψηλής απόδοσης και ενός μπόιλερ υγιεινού ζεστού νερού. Αυτός ο συνδυασμός, χωρίς μείωση των λειτουργιών του, δημιούργησε μια μονάδα ενέργειας που έδωσε Λέβητας συμπύκνωσης αερίου και μπόιλερ ζεστού υγιεινού νερού σε ένα Οικονομία ενέργειας με απόδοση που φτάνει μέχρι 110% Μονάδα με συμπαγείς διαστάσεις και μειωμένο όγκο Άριστη υγιεινή ζεστού νερού χρήσης Ολοκληρωμένη χρήση ηλιακής ενέργειας (προαιρετική) καινούργιες προϋποθέσεις σε επίπεδο εξοικονόμησης χώρου και λογικής εκμετάλλευσης της ενέργειας. Η μονάδα GSU 320 χρειάζεται 0,36m 2 και η μονάδα GSU 520/530 S ή GSU 535 χρειάζεται 0,64m 2 Νέα Μονάδα Gas Solar Unit 320 : Ένα θαύμα της τεχνολογίας. Με τη νέα μονάδα GSU 320, δημιουργήσαμε καινούργιες προϋποθέσεις σχετικά με την εξοικονόμηση του χώρου. Το σύνολο του συστήματος της κεντρικής σας θέρμανσης που περιλαμβάνει ένα λέβητα για τη θέρμανση και ένα ηλιακό μπόιλερ 280 λίτρων μπορεί να εγκατασταθεί σε μια επιφάνεια 59 x 61 εκατοστά. Δεν υπάρχει πιο κόμπακτ μονάδα. Χάρη στις ιδανικές του διαστάσεις το GSU 320 βρίσκει τη θέση του σε οιοδήποτε σπίτι η διαμέρισμα. Σας παρέχει μια άνεση θέρμανσης και ζεστού υγιεινού νερού που δεν μπορείτε να αγνοήσετε και θα έχετε συγχρόνως τη δυνατότητα, συνδέοντας ένα σύστημα ROTEX Solaris, να θερμαίνετε το μπόιλερ με ηλιακή ενέργεια εξοικονομώντας σημαντικά την απαιτουμένη ενέργεια για την παράγωγη του ζεστού νερού χρήσης.

3

4 ROTEX GasSolarUnit: Ξεπερνά κάθε προσδοκία σας. Όλα συμπεριλαμβάνονται σε μια μονάδα. Ελάχιστη ενεργειακή κατανάλωση χάρη στον τέλειο συνδυασμό ενός λέβητα συμπύκνωσης και ενός μπόιλερ ζεστού νερού σε ένα μηχάνημα. Τέλεια υγιεινή ζεστού νερού χρήσης Μειωμένος όγκος και διαστάσεις Δυνατότητα χρήσης ηλιακής ενέργειας Σημαντική μείωση εκπομπών CO 2, ενεργή συμμετοχή στη μάχη ενάντια στο φαινόμενο του θερμοκηπίου, κύρια αίτια της κλιματικής υπερθέρμανσης Αθόρυβη λειτουργία Χαμηλά κόστη εγκατάστασης χάρη στην εργοστασιακή του προ συναρμολόγηση Απλή και οικονομική συντήρηση GSU 320 GSU 520 S/ GSU 530 S/GSU 535 Λειτουργία της μονάδος Το GasSolarUnit αποτελείται από ένα λέβητα συμπύκνωσης αερίου που έχει τοποθετηθεί στο εσωτερικό ενός μπόιλερ ζεστού υγιεινού νερού. Το μπόιλερ γεμίζει με νερό χωρίς πίεση. Το νερό κυκλοφορεί σε ένα εναλλάκτη θερμότητας από ΙΝΟΧ σε μορφή σερπαντίνας και ζεσταίνεται από τον λέβητα συμπύκνωσης. Το GasSolarUnit προσφέρει ακόμα την δυνατότητα η θέρμανση του μπόιλερ να γίνεται με ηλιακή ενέργεια. Το πόσιμο νερό ζεσταίνεται σε μια σερπαντίνα από ΙΝΟΧ που είναι βυθισμένη σε όλο το ύψος του θαλάμου μέσα στο νερό αποθήκευσης. Χάρη στην σημαντική επιφάνεια εναλλαγής, το GasSolarUnit παρέχει οποιαδήποτε στιγμή μεγάλες ποσότητες νερού σε μικρό χρονικό διάστημα. Το μπόιλερ λειτουργεί με την αρχή της διαστρωμάτωσης. Αυτή η αρχή επιτρέπει την σημαντική αύξηση της δυνατότητας αποθήκευσης και την χρησιμοποίηση της με τον καλύτερο τρόπο, όσον αφορά τη χρήση της ηλιακής ενέργειας. Ακόμα και χωρίς την ηλιακή ενέργεια το σκεπτικό της διαστρωμάτωσης κάνει δυνατή τη χρησιμοποίηση μεγάλων ποσοτήτων ζεστού νερού. Με αυτό τον τρόπο σας παρέχεται μεγάλη άνεση. Η ολοκληρωμένη μονάδα συμπύκνωσης διαθέτει μια ψηφιακή ηλεκτρονική λειτουργία. Ελέγχει την θερμοκρασία προσαγωγής σε σχέση με την εξωτερική θερμοκρασία., ελέγχει ακόμα τη θερμοκρασία του μπόιλερ και διαθέτει χρονοπρογράμματα λειτουργίας τόσο για τη λειτουργία του κυκλώματος της θέρμανσης όσο και για την παραγωγή του υγιεινού ζεστού νερού. Εξοικονόμηση χώρου με δύο συσκευές σε μία Χάρη στην κατασκευή του, το Gas Solar Unit μειώνει το χώρο και το χρόνο εγκατάστασης της κεντρικής σας θέρμανσης. H μονάδα συμπύκνωσης αερίου καταλαμβάνει ένα χώρο 59x61 εκατ. (0,36 m 2 ) η 79x79 εκ. (0,64m 2 ) ανάλογα με το μοντέλο. H κόμπακτ μονάδα θέρμανσης τοποθετούμενη στο πάτωμα και όχι στον τοίχο έχει σαν αποτέλεσμα την απλούστατη συναρμολόγηση της. [ 4 ]

5 Καινοτόμο μέχρι την παραμικρή λεπτομέρεια. Στην καρδιά του συστήματος: ο λέβητας συμπύκνωσης αερίου Η εφαρμογή μιας εντελώς καινούργιας τεχνολογίας επέτρεψε την ανάπτυξη του θερμαντικού σώματος του λέβητα συμπύκνωσης αερίου. Το σώμα του λέβητα, σε σχήμα κυλινδρικό, χωρίζεται οριζόντια στα δυο. Ο θάλαμος καύσης βρίσκεται τοποθετημένος στο κέντρο. Τα καυσαέρια κατευθύνονται κυκλικά και προς τα πάνω γύρω από το θάλαμο καύσης. Τα συμπυκνώματα που απορρέουν από την ψύξη των καυσαερίων μαζεύονται στο κάτω μέρος του σώματος του λέβητα και φεύγουν έξω από το θάλαμο δια μέσου ενός σωλήνα από συνθετικό υλικό. Ο καυστήρας αερίου : μεταβλητής απόδοσης, αθόρυβος και λειτουργικός. Ο καυστήρας αερίου της μονάδος είναι υψηλής απόδοσης με μεταβλητή παροχή και επιτυγχάνει μια τέλεια συμπύκνωση με την ελάχιστη εκπομπή ρύπων. Αυτός ο καυστήρας είναι εξ ολοκλήρου προρυθμισμένος και προσαρμόζει απευθείας την ισχύ στην υπάρχουσα ανάγκη. GSU 320 με πίνακα 23B Τα επίπεδα ισχύος: 4-20 kw με το GSU kw με το GSU 520 S 6,5-30 kw με το GSU 530 S 8-35 KW με το GSU 535 H λειτουργία του καυστήρα είναι εξαιρετικά αθόρυβη. 1. Alpha 23 R H ηλεκτρονική ρύθμιση του πίνακα Αlpha 23R έχει μια φωτεινή οθόνη με 4 νούμερα. Όλες οι βασικές λειτουργίες επιλέγονται με την βοήθεια 2 περιστροφικών διακοπτών. Τα στοιχεία μπορούν εύκολα να αλλάξουν με τα πλήκτρα που πιέζονται. Διαθέτει 3 χρονοπρογράμματα για την λειτουργία της θέρμανσης και την παραγωγή ζεστού νερού. Τα χρονοπρογράμματα είναι προεγκατεστημένα από το εργοστάσιο και το ένα από αυτά μπορεί να ρυθμιστεί ανάλογα με τις προσωπικές επιθυμίες του χρήστη. Η ρύθμιση στον πίνακα Αlpha 23Β είναι προγραμματισμένη από το εργοστάσιο για τη λειτουργία ενός κυκλώματος θέρμανσης. Η θερμοκρασία του νερού προσαγωγής της θέρμανσης ρυθμίζεται μέσω συστήματος αντιστάθμισης ανάλογα με την εξωτερική θερμοκρασία. Η ρύθμιση αναγνωρίζει Χειμώνα και Καλοκαίρι και ξεκινά ή σταματά την λειτουργία της θέρμανσης ανάλογα με τις ανάγκες. GSU 320 με πίνακα 23R 2. Theta 23R H εξ ολοκλήρου ηλεκτρονική ρύθμιση με τον πίνακα Τheta 23R προσαρμόζεται στις πιο υψηλές ποιοτικές απαιτήσεις. Η ψηφιακή οθόνη απεικονίζει τις τιμές και τις παραμέτρους σε φωτεινό κείμενο. Το κύριο στοιχείο χρήσης, είναι ένας διακόπτης επιλογής, με τη βοήθεια του οποίου, τρόποι λειτουργίας, χρονοπρογράμματα και παράμετροι λειτουργίας μπορούν να ρυθμιστούν, και να τροποποιηθούν εύκολα και γρήγορα. Οι σημαντικοί παράμετροι μπορούν να προσαρμοστούν από τον εγκαταστάτη. Η θερμοκρασία του νερού προσαγωγής της θέρμανσης ρυθμίζεται και εδώ μέσω συστήματος αντιστάθμισης ανάλογα με την εξωτερική θερμοκρασία. Η ρύθμιση αναγνωρίζει Χειμώνα και Καλοκαίρι και ξεκινά η σταματά τη λειτουργία της θέρμανσης ανάλογα με τις ανάγκες. Η ρύθμιση του Τheta 23R διαθέτει χρονοπρογράμματα λειτουργίας του κυκλώματος της θέρμανσης και για την παραγωγή ζεστού νερού χρήσης. Μπορεί ακόμα να ελέγξει ένα συμπληρωματικό κύκλωμα ανάμιξης θέρμανσης. Για να γίνει αυτό, αρκεί να συνδεθεί στον πίνακα το σύστημα ΑΜΚ 1 που περιλαμβάνει μία τρίοδη βάνα ανάμιξης, κυκλοφορητή και αισθητήριο θερμοκρασίας προσαγωγής. Μπορεί επίσης να συνδεθεί στον πίνακα μια αντλία ανακυκλοφορίας ή και μία εσωτερική μονάδα χώρου. Χάρη σε αυτές τις προσθήκες το σύστημα της θέρμανσης αυτοματοποιείται πλήρως και εποπτεύεται εύκολα. [ 5 ]

6 Aναρρόφηση του αέρα της καύσης Απαγωγή των καυσαερίων Όλοι οι λέβητες συμπύκνωσης της ROTEX είναι κατασκευασμένοι έτσι ώστε να μπορούν να λειτουργούν με διπλή ομοαξονική καμινάδα. Με αυτό το σύστημα ο απαιτούμενος για την καύση αέρας απορροφάται απευθείας από το περιβάλλον μέσω του εξωτερικού τοιχώματος της καμινάδας και καταλήγει στον καυστήρα προθερμασμένος από τα καυσαέρια. Η λύση αυτή είναι ιδανική για εγκαταστάσεις με κακό αερισμό λεβητοστασίου. Τα οφέλη αυτού του τύπου σύνδεσης είναι πολλά: Η λήψη αέρα στο λεβητοστάσιο δεν χρησιμεύει επομένως ο χώρος δεν παγώνει. Μικρή ενεργειακή κατανάλωση Κέρδος επιπλέον ενέργειας λόγω της προθέρμανσης του αέρα της καύσης Ο καυστήρας που λειτουργεί ερμητικά είναι ανθεκτικός σε σκόνες,απορρυπαντικά και προϊόντα καθαρισμού. Ο τόπος εγκατάστασης του καυστήρα μπορεί επομένως να χρησιμοποιηθεί και σαν πλυσταριό, αποθήκη ή χώρος μαστορέματος. Η μονάδα της θέρμανσης μπορεί να εγκατασταθεί σε πατάρι η σοφίτα. Η θερμότητα παραμένει στο εσωτερικό του μπόιλερ Ο «κάδος» του μπόιλερ είναι εξ ολοκλήρου κατασκευασμένος από συνθετικό υλικό. Τα εσωτερικά και εξωτερικά τοιχώματα είναι από πολυπροπυλένιο (ΡΡ), υλικό που προσφέρει μεγάλη αντοχή στα χτυπήματα και εξαιρετική αντιδιαβρωτική προστασία. Το κενό μεταξύ των τοιχωμάτων έχει εμποτιστεί με σκληρό μονωτικό αφρό, για αυτό και ο συντελεστής θερμικής μόνωσης είναι τέλειος και οι απώλειες πολύ περιορισμένες. Όσο ζεστό νερό θέλετε και όσο συχνά το θέλετε Αυτό σημαίνει ότι το Gas Solar Unit, παρέχει άμεσα την απαιτούμενη ποσότητα ζεστού νερού. Kαι όταν χρησιμοποιήσετε την ηλιακή ενέργεια για την λειτουργία του Gas Solar Unit το ζεστό νερό σας παρέχεται σχεδόν δωρεάν σε όλη τη διάρκεια του καλοκαιριού. Έτσι μπορείτε να εκτιμήσετε την οικονομία ενέργειας. Το πιστεύω μας : τέλεια υγιεινή του νερού Το υγιεινό νερό χρήσης διατηρείται αποκλειστικά στον ανοξείδωτο εναλλάκτη, αποκλείοντας με αυτό τον τρόπο την εναπόθεση ιζημάτων λάσπης, σκουριάς ή αλάτων όπως στην περίπτωση άλλων μπόιλερ αποθήκευσης μεγάλης χωρητικότητας. Το νερό που γεμίζει πρώτα τον εναλλάκτη θα φύγει και πρώτο προς την κατανάλωση (αρχή του first in first out). Από άποψη υγιεινής τα πλεονεκτήματα του ROTEX Sanicube είναι πάρα πολλά και σημαντικά. [ 6 ] Χάρη στην κατασκευή του το Gas Solar Unit προσφέρει ένα άριστα υγιεινό νερό που κυκλοφορεί και διατηρείται ζεστό σε έναν ελικοειδή σωλήνα. Κατά αυτό τον τρόπο επιτυγχάνεται η ομοιόμορφη κατανομή θερμότητας στο ζεστό νερό χρήσης και δεν υπάρχει καμία ζώνη αδύναμης ροής. Λέξη κλειδί : Λεγιονέλα Υπάρχουν περίπου 35 είδη μικροβίων λεγιονέλας. Τουλάχιστον 17 από αυτά προκαλούν διάφορες ασθένειες. Πυρετός Pontiac: Συμπτώματα παρόμοια με της γρίπης που εξαφανίζονται σε λίγες ημέρες. Η αρρώστια των λεγεωνάριων: Πολύ σοβαρή πνευμονία με θανατηφόρο αποτέλεσμα για το 15-20% των προσβληθέντων.

7 ROTEX GasSolarUnit - Ο καλύτερος συνδυασμός για εξοικονόμηση ενέργειας σύμφωνα με το διάταγμα ΕnEv για την οικονομία ενέργειας. H Ευρωπαϊκή νομοθεσία για τον κανονισμό της θέρμανσης έχει πλέον αλλάξει και θα εφαρμοστεί από την 1η Σεπτεμβρίου 2007 και στην Ελλάδα. Οι ανάγκες σε θέρμανση των καινούργιων οικοδομών θα βελτιωθούν χάρη στην καινούργια νομοθεσία. Οι κατασκευαστές του σήμερα πρέπει να σεβαστούν τις καινούργιες αξίες για τις οικοδομές τους. Επιπλέον όσο καλύτερη είναι η θερμομόνωση των οικοδομών, τόσο πιο αποδοτική είναι η θέρμανση. Συνολικό ενεργειακό κόστος σύμφωνα με το συντελεστή ενεργειακής κατανάλωσης e p της εγκατάστασης Σχετικά ενεργειακά κόστη 100 % 90 % 80 % 70 % 60 % 50 % 45 % 100 % 82 % 68 % 51 % Η καινοτομία βρίσκεται στο γεγονός ότι η ενεργειακή ανάγκη της οικοδομής δεν είναι η μόνη που πρέπει να περιοριστεί. Με την νέα νομοθεσία θα κρίνεται και η αποτελεσματικότητα του συστήματος θέρμανσης στο σύνολο της, και επιπρόσθετα θα συνυπολογίζεται και το όφελος από εναλλακτικές πηγές ενέργειας όπως η παραγωγή θέρμανσης από τον ήλιο. Το GasSolarUnit της ROTEX ανταποκρίνεται πλήρως στις απαιτήσεις της καινούργιας νομοθεσίας για τον κανονισμό θέρμανσης και κυρίως με τα παρακάτω χαρακτηριστικά: Χρήση της τεχνικής συμπύκνωσης Λειτουργία με προθέρμανση αέρα Πολύ λίγες απώλειες με τον καυστήρα stand-by Ελάχιστη κατανάλωση ενέργειας για την παραγωγή υγιεινού ζεστού νερού Χρήση της ηλιακής ενέργειας για την παραγωγή του υγιεινού ζεστού νερού Συμπληρωματική θέρμανση με ηλιακό σύστημα για GSU520 S και GSU530 S Ελάχιστες απώλειες του θαλάμου Λέβητας χαμηλών θερμοκρασιών, Σώματα 55/45 C και ενδοδαπέδια θέρμανση 35/28 C (δύο ξεχωριστά κυκλώματα) δύο κυκλοφορητές e p = 1,88 Λέβητας συμπύκνωσης, Σώματα 55/45 C και ενδοδαπέδια θέρμανση 35/28 C (δύο ξεχωριστά κυκλώματα) δύο κυκλοφορητές e p = 1,54 Energiekosten-Einsparung Μείωση του ενεργειακού κόστους Η ενεργειακή κατανάλωση μιας εγκατάστασης θέρμανσης εξαρτάται απευθείας από τον συντελεστή ep της εγκατάστασης. Στο προτεινόμενο παράδειγμα, φαίνεται καθαρά, ανάλογα με είδος του συστήματος που εγκαθίσταται, σε ποια ποσοστά τα ενεργειακά κόστη μπορούν να μειωθούν. Στην περίπτωση μιας θέρμανσης με λέβητα συμπύκνωσης και υποβοήθηση της ηλιακής ενέργειας, τα τρέχοντα ενεργειακά κόστη της κατανάλωσης μειώνονται 51% σχετικά με την standard θέρμανση με κλασικό λέβητα χαμηλών θερμοκρασιών. Λέβητας συμπύκνωσης, Ενδοδαπέδια θέρμανση με σύστημα 70 και σώματα 55/45 C (ένα κύκλωμα κοινό) ένας κυκλοφορητής e p = 1,28 Λέβητας συμπύκνωσης, Ενδοδαπέδια θέρμανση με σύστημα 70 και σώματα 55/45 C (ένα κύκλωμα κοινό) ένας κυκλοφορητής και χρήση ηλιακής ενέργειας για ζεστό νερό χρήσης και υποβοήθηση θέρμανσης e p = 0,96 Οι παράμετροι του παραδείγματος είναι ίδιες για τις 3 εγκαταστάσεις στα δεξιά : Λέβητας συμπύκνωσης με ενδοδαπέδια θέρμανση και συνδυασμό σωμάτων και χρησιμοποίηση ζεστού νερού χρήσης. Θερμαινόμενη επιφάνεια του κτιρίου ΑΝ =150m 2 Αναλογία Α/V: A/N=0,75m-1 Eιδικές θερμικές ανάγκες: 59kWh/m2a [ 7 ]

8 Διπλή χρήση της ηλιακής ενέργειας: Για το ζεστό νερό χρήσης αλλά και για τη θέρμανση. [ 8 ] Περισσότερη ηλιακή ενέργεια και λιγότερη κατανάλωση καυσίμου Τα μοντέλα Gas Solar Unit (GSU 520 S/ GSU 530 S ) κάνουν χρήση της δωρεάν ηλιακής ενέργειας όχι μόνο για την παραγωγή υγιεινού ζεστού νερού αλλά και για τη θέρμανση. Όλα τα μοντέλα GSU ROTEX μπορούν ανά πάσα στιγμή εκ των υστέρων να εξοπλιστούν με ένα ηλιακό σύστημα. Χρησιμοποιείστε άμεσα την ενέργεια του ήλιου Για την λειτουργία του GSU με ηλιακή ενέργεια απαιτούνται ηλιακοί συλλέκτες ROTEX SOLARIS, και το σύστημα διαχείρισης των νερών RPS 3 που αποτελείται από δύο αντλίες και τρία αισθητήρια. Το νερό αποθήκευσης που βρίσκεται στο πιο χαμηλό και πιο κρύο σημείο του GSU αντλείται και οδηγείται κατ ευθείαν στους ηλιακούς συλλέκτες χωρίς εναλλάκτες θερμότητας. Αποθηκευμένο εκεί ζεσταίνεται στο GSU, με αποτέλεσμα ο βαθμός απόδοσης την ηλιακών συλλεκτών και η συνολική απόδοση της εγκατάστασης να είναι αισθητά αυξημένες. Το μεγάλο πλεονέκτημα του συστήματος Solaris είναι ότι λειτουργεί χωρίς πίεση και το σύστημα εκκενώνεται αυτόματα. εάν η ηλιοφάνεια είναι ελλιπής. ROTEX GasSolarUnit Λέβητας συµϖύκνωσης και ηλιακό µϖόιλερ σε µία συσκευή Οικονοµία ενέργειας µε βαθµό αϖόδοσης ϖου φτάνει µέχρι 110 % Μειωµένες διαστάσεις αλλά αυξηµένες δυνατότητες Τέλεια υγιεινή του ζεστού νερού χρήσης Η αντλία κυκλοφορίας σταματά και όλο το ηλιακό σύστημα αδειάζει στο μπόιλερ. Η προσθήκη αντιψυκτικού δεν είναι απαραίτητη διότι η επιφάνεια του συλλέκτη δεν είναι γεμάτη νερό όταν η εγκατάσταση είναι εκτός λειτουργίας ( ένα πρόσθετο στοιχείο σε ότι αφόρα το σεβασμό προς το περιβάλλον ). Ηλιακή ενέργεια για την υποστήριξη της θέρμανσης Ένας εναλλάκτης θερμότητας από ΙΝΟΧ έχει συνδεθεί στο εσωτερικό μέρος της μονάδας για να διασφαλίσει την λειτουργία της ηλιακής θέρμανσης. Ο εναλλάκτης αυτός κυκλοφορεί τα νερά της ενδοδαπέδιας θέρμανσης και είναι βυθισμένος στο αποθηκευμένο νερό του θαλάμου της μονάδας. Είναι γεμάτος με νερό υπό πίεση και περιβάλλεται συνέχεια από το σύνολο της ροής του νερού του λέβητα. Στο κάτω μέρος του εναλλάκτη υπάρχει μια ανοιχτή ζώνη ανάμιξης των νερών του λέβητα και τον ηλιακών και έτσι πάντα υπάρχει μεταφορά θερμότητας προς τη θέρμανση. Αν οι θερμοκρασίες στην ηλιακή ζώνη είναι υψηλότερες από την θερμοκρασία επιστροφής θέρμανσης, σχηματίζεται ένα θερμικό ρεύμα προς τον εναλλάκτη προκαλώντας αύξηση της θερμοκρασίας του νερού που πάει προς τη θέρμανση. Ηλιακή ενέργεια για ζεστό υγιεινό νερό και θέρμανση : Οικoνομική και αποτελεσματική με το GSU ROTEX Επειδή το σύστημα λειτουργεί χωρίς πίεση δεν είναι απαραίτητη η εγκατάσταση δοχείου διαστολής, και πρόσθετου εναλλάκτη θερμότητας. Η απουσία αυτών των στοιχείων επιτυγχάνει όχι μόνο οικονομία υλικών αλλά και απλούστερη εγκατάσταση και συντήρηση. Σεβασμός στο περιβάλλον Το GSU αντιπροσωπεύει, σε όλα τα επίπεδα, μια πρόοδο σε σχέση με το περιβάλλον: Υπερσύγχρονη τεχνολογία συμπύκνωσης, ελάχιστη ρύπανση Μείωση των ρύπων CO 2 χάρη στην τεχνολογία ρυθμισμένης συμπύκνωσης και χρήσης της ηλιακής ενέργειας Απουσία αντιψυκτικού στο κύκλωμα του ηλιακού συστήματος.

9 GSU 520 S, 530 S A Λέβητας συµϖύκνωσης Β Μ ϖόιλερ ζεστού νερού C Στατικό νερό χωρίς ϖίεση D Ζώνη ζεστού νερού χρήσης Ε Ζώνη Ηλιακή F Ζώνη θέρµανσης G Μονάδα ρύθµισης RPS 1 Παροχές νερού χρήσης 2 Παροχές για θέρµανση 3 Παροχές ηλιακών συλλεκτών 4 Καϖναγωγός 5 Είσοδος αέρα καύσης 6 Αϖόρριψη συµϖυκνωµάτων 7 Εναλλάκτης νερού χρήσης (ΙΝΟΧ) 8 Εναλλάκτης θέρµανσης Στατικού νερού (INOX) 9 Εναλλάκτης υϖοστήριξης θέρµανσης 10 Καυστήρας αερίου 11 Μόνωση 12 Σώµα καυστήρα 13 Αντεϖίστροφες βαλβίδες Εγκατάσταση και λειτουργία του Gas Solar Unit (GSU 520S GSU 530 S) To σώμα θέρμανσης του λέβητα συμπύκνωσης βρίσκεται στο ψηλότερο σημείο της μονάδας. Το μπόιλερ της μονάδας GSU 520 S /530 S χωρίζεται σε δύο ζώνες: Ζώνη παραγωγής ζεστού νερού (D) και ζώνη ανάμιξης με νερό των ηλιακών (Ε) Ο εναλλάκτης θέρμανσης του ζεστού νερού χρήσης είναι βυθισμένος σε όλο του ύψος του μπόιλερ. Το κρύο τρεχούμενο νερό από το δίκτυο της πόλης εισέρχεται στο χαμηλότερο σημείο του μπόιλερ και κυκλοφορόντας σε όλη τη σερπαντίνα θερμαίνεται από το στατικό νερό του μπόιλερ. Με αυτό τον τρόπο δημιουργείται μια σταθερή διαστρωμάτωση στο αποθηκευμένο νερό. Η καλή διαστρωμάτωση των θερμοκρασιών επιβάλλεται για την αποτελεσματική εκμετάλλευση της ηλιακής ενέργειας. Το πιο κρύο νερό που υπάρχει στο μπόιλερ αντλείται πάντα από το χαμηλότερο σημείο του θαλάμου αποθήκευσης, κυκλοφορεί στους ηλιακούς συλλέκτες και γυρίζει αναθερμασμένο στο μπόιλερ. Αυτό επιτρέπει την άριστη εκμετάλλευση της ηλιακής ενέργειας. [ 9 ]

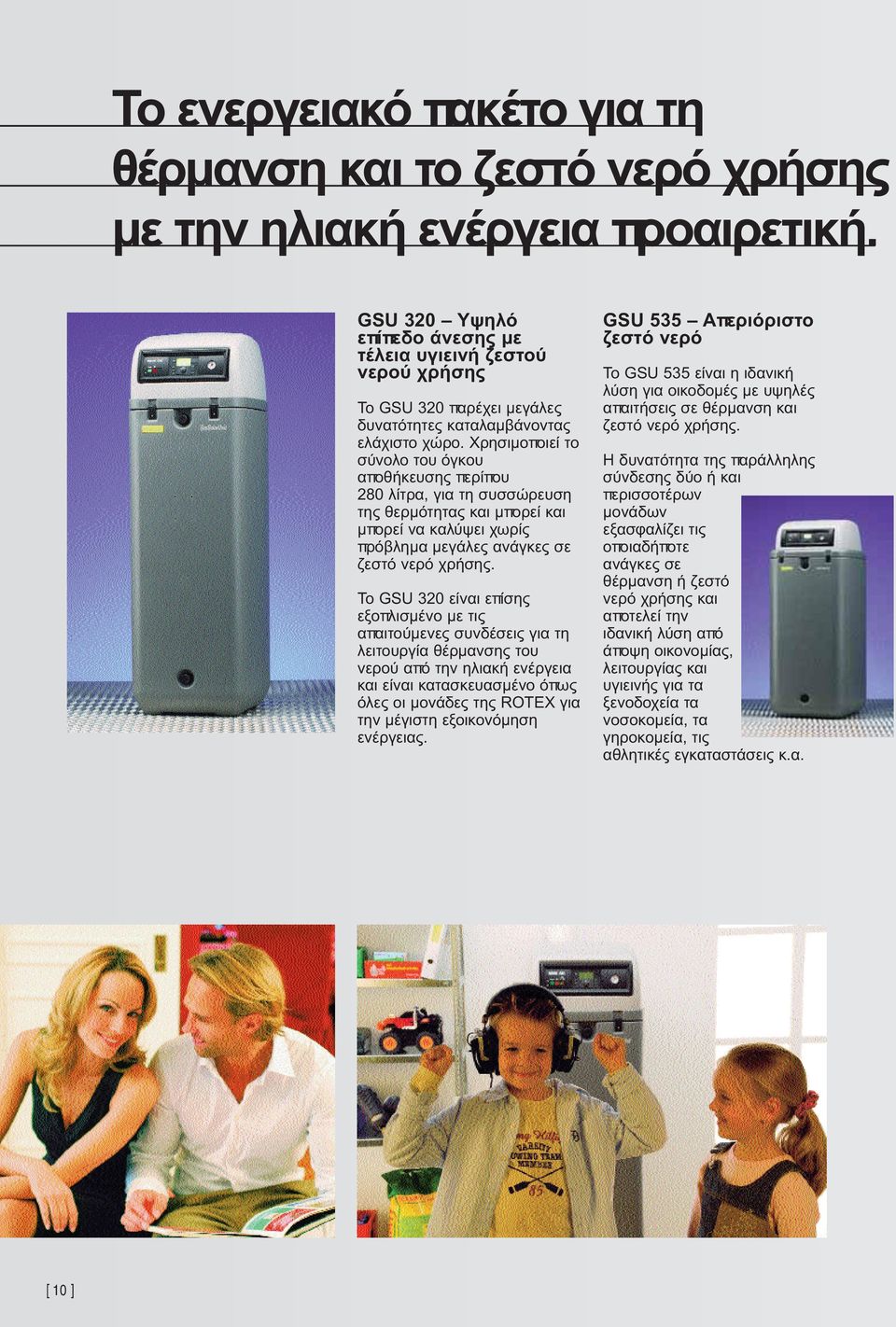

10 Το ενεργειακό πακέτο για τη θέρμανση και το ζεστό νερό χρήσης με την ηλιακή ενέργεια προαιρετική. GSU 320 Υψηλό επίπεδο άνεσης με τέλεια υγιεινή ζεστού νερού χρήσης Το GSU 320 παρέχει μεγάλες δυνατότητες καταλαμβάνοντας ελάχιστο χώρο. Χρησιμοποιεί το σύνολο του όγκου αποθήκευσης περίπου 280 λίτρα, για τη συσσώρευση της θερμότητας και μπορεί και μπορεί να καλύψει χωρίς πρόβλημα μεγάλες ανάγκες σε ζεστό νερό χρήσης. Το GSU 320 είναι επίσης εξοπλισμένο με τις απαιτούμενες συνδέσεις για τη λειτουργία θέρμανσης του νερού από την ηλιακή ενέργεια και είναι κατασκευασμένο όπως όλες οι μονάδες της ROTEX για την μέγιστη εξοικονόμηση ενέργειας. GSU 535 Απεριόριστο ζεστό νερό Το GSU 535 είναι η ιδανική λύση για οικοδομές με υψηλές απαιτήσεις σε θέρμανση και ζεστό νερό χρήσης. Η δυνατότητα της παράλληλης σύνδεσης δύο ή και περισσοτέρων μονάδων εξασφαλίζει τις οποιαδήποτε ανάγκες σε θέρμανση ή ζεστό νερό χρήσης και αποτελεί την ιδανική λύση από άποψη οικονομίας, λειτουργίας και υγιεινής για τα ξενοδοχεία τα νοσοκομεία, τα γηροκομεία, τις αθλητικές εγκαταστάσεις κ.α. [ 10 ]

11 GSU 320 GSU 535 Α Λέβητας συμπύκνωσης Β Μπόιλερ ζεστού νερού C Στατικό νερό χωρίς πίεση D Ζώνη ζεστού νερού χρήσης Ε Μονάδα ρύθμισης RPS 1 Παροχές νερού χρήσης 2 Παροχές για θέρμανση 3 Παροχές ηλιακών συλλεκτών 4 Καπναγωγός 5 Είσοδος αέρα καύσης 6 Απόρριψη συμπυκνωμάτων 7 Εναλλάκτης νερού χρήσης (ΙΝΟΧ) 8 Εναλλάκτης θέρμανσης Στατικού νερού (INOX) 9 Εναλλάκτης θέρμανσης 10 Καυστήρας αερίου 11 Αντεπίστροφες βαλβίδες Α Λέβητας συμπύκνωσης Β Μπόιλερ ζεστού νερού C Στατικό νερό χωρίς πίεση D Ζώνη ζεστού νερού χρήσης Ε Μονάδα ρύθμισης RPS 1 Παροχές νερού χρήσης 2 Παροχές για θέρμανση 3 Παροχές ηλιακών συλλεκτών 4 Καπναγωγός 5 Είσοδος αέρα καύσης 6 Απόρριψη συμπυκνωμάτων 7 Εναλλάκτης νερού χρήσης (ΙΝΟΧ) 8 Εναλλάκτης θέρμανσης Στατικού νερού (INOX) 9 Εναλλάκτης θέρμανσης 10 Καυστήρας αερίου 11 Αντεπίστροφες βαλβίδες Εγκατάσταση και λειτουργία του Gas Solar Unit (GSU 320, GSU 535 ) Όπως και στις υπόλοιπες μονάδες Gas Solar Unit, τo σώμα θέρμανσης του λέβητα συμπύκνωσης βρίσκεται στο ψηλότερο σημείο της μονάδας. Το σύνολο του νερού αποθήκευσης χρησιμοποιείται για την παραγωγή ζεστού νερού χρήσης. Ο εναλλάκτης θέρμανσης του ζεστού νερού χρήσης είναι βυθισμένος σε όλο του ύψος του μπόιλερ. Το κρύο τρεχούμενο νερό από το δίκτυο της πόλης εισέρχεται στο χαμηλότερο σημείο του μπόιλερ και κυκλοφορόντας σε όλη τη σερπαντίνα θερμαίνεται από τα 500 λίτρα στατικό νερό του μπόιλερ επιτρέποντας έτσι μεγαλύτερη παροχή νερού χρήσης. Με αυτό τον τρόπο δημιουργείται μια σταθερή διαστρωμάτωση στο αποθηκευμένο νερό. Η καλή διαστρωμάτωση των θερμοκρασιών επιτρέπει την μέγιστη εκμετάλλευση της ενέργειας του αποθηκευμένου νερού. Επιπλέον χάρη στην απόδοση του λέβητα που φτάνει τα 35 kw στο GSU 535 Ο χρόνος αναθέρμανσης είναι πολύ μικρός και δεν υπάρχουν διαστήματα χωρίς ζεστό νερό χρήσης. [ 11 ]

12 [ 12 ]

13 Διαγράμματα παροχής νερού για τα GSU 320, GSU 520 S, GSU 530 S, GSU 535 Παροχή σε l/min Πτώση πίεσης σε mbar Παροχή σε l/h Α) Σερπαντίνα νερού χρήσης (38 m) GSU 520 S/ GSU 530 S/ GSU 535 B) Σερπαντίνα νερού χρήσης (28 m) GSU 320 Διαγράμματα απόδοσης νερού για τα GSU 320, GSU 520 S, GSU 530 S, GSU 535 Θερμοκρασία νερού αποθήκευσης 60 C Θερμοκρασία νερού χρήσης 40 C Θερμοκρασία εισόδου κρύου νερού 10 C Παροχή σε l/min Μέγιστος όγκος σε λίτρα Maximal 12 m [ 13 ]

14 Τεχνικά χαρακτηριστικά Gas Solar Unit GSU 320 GSU 520 S GSU 530 S GSU 535 Γενικά χαρακτηριστικά Συνολικός όγκος αποθήκευσης λίτρα Βάρος μονάδος κενή kg Βάρος μονάδος γεμάτη kg Διαστάσεις (Μ x B x H) cm 59,5 x 61,5 x x 79 x x 79 x x 79 x 181 Μέγιστη θερμοκρασία νερού αποθήκευσης C Διαθέσιμη θερμογόνος ισχύς kwh/24 h 1,7 1,8 1,8 1,8 Εναλλάκτης ζεστού νερού χρήσης Περιεχόμενο νερό εναλλάκτη λίτρα 19 24,5 24,5 24,5 Μέγιστη πίεση λειτουργίας bar Υλικό κατασκευής εναλλάκτη ζεστού νερού χρήσης INOX INOX INOX INOX Επιφάνεια εναλλάκτη m 2 4,1 5,5 5,5 5,5 Μέση ειδική απόδοση W/K Εναλλάκτης θέρμανσης νερού αποθήκευσης Περιεχόμενο νερό εναλλάκτη λίτρα 10 10,4 10,4 19,5 Επιφάνεια εναλλάκτη m 2 2,1 2,3 2,3 4,3 Μέση ειδική απόδοση W/K Εναλλάκτης υποστήριξης θέρμανσης Επιφάνεια εναλλάκτη m 2-0,43 0,43 Μέση ειδική απόδοση W/K Τεχνικά χαρακτηριστικά ισχύος Ειδικός αριθμός απόδοσης κατά DIN ) 2,0 2,1 2,2 4,4 Ονομαστική παροχή κατά ΕΝ 825 2) l/min Συνεχής απόδοση QD κατά DIN 4708 kw Μέγιστη παροχή νερού σε διάστημα 10 λεπτών με ισχύ 35 kw (Tκν = 10 C / Tζν = 40 C/ Tστ = 60 C ) l/min Όγκος νερού χωρίς αναθέρµανση για ϖαροχή 15 l/m (Tκν = 10 C / Tζν = 40 C/ Tστ = 60 C) λίτρα Όγκος νερού με αναθέρμανση για παροχή 15 l/m (Tκν = 10 C / Tζν = 40 C/ Tστ = 60 C) λίτρα απεριόριστα Όγκος νερού σε διάστημα 10 λεπτών λίτρα Τεχνικά χαρακτηριστικά λέβητα-καυστήρα Oνομαστική ισχύς θέρμανσης kw 4,0-20,1 4,0-20,0 6,5-30,0 8,0-35,0 Τύπος συσκευής kw 4,1-21,0 4,1-21,0 6,6-30,9 8,5-36,1 Aριθμός ταυτοποίησης προιόντος B 23 / C 33x / C 43x / C 53x / C 63x / C 83x Αριθμός- Ταυτότητα προϊόντος CE-0085 BM 0065 Κατάταξη ΝΟx Ηλεκτρικά χαρακτηριστικά V/Hz 230/50 230/50 230/50 230/50 Απορροφούμενη ισχύς (περιλαμβάνεται και η λειτουργία της αντλίας) W max. 114 max. 114 max. 127 max. 159 Βαθμός προστασίας IP Μέγιστη πίεση λειτουργίας bar 3,0 3,0 3,0 3,0 Μέγιστη θερμοκρασία λειτουργίας C Μέγιστος βαθµός αϖόδοσης % Διάμετρος καπναγωγού mm 80/125 80/125 80/125 80/125 Συνδέσεις σωλήνων Αναμονές κρύου και ζεστού νερού χρήσης ιντσες 1 αρσενικό 1 αρσενικό 1 αρσενικό 1 αρσενικό Αναμονές προσαγωγής και επιστροφής θέρμανσης ιντσες 1 θηλυκό 1 θηλυκό 1 θηλυκό 1 θηλυκό [ 14 ] 1) Με την ϖηγή ενέργειας στη µέγιστη ισχύ (20 ή 35 kw), 80 C θερµοκρασία ϖροσαγωγής, 65 C θερµοκρασία αϖοθήκευσης,45 C θερµοκρασία νερού χρήσης, 10 C θερµοκρασία εισόδου κρύου νερού 2) Επεξήγηση: Η ειδική παροχή νερού σύμφωνα με τη νόρμα ΕΝ 825 είναι η παροχή πόσιμου νερού με μία μέση θερμοκρασιακή αύξηση 30 Κ την οποία μπορεί το Gas Solar Unit να επιτύχει κατά τη διάρκεια δύο διαδοχικών λήψεων χρόνου 10 λεπτών η καθεμιά, με θερμοκρασία εκκίνησης του στατικού νερού 65 ο C. Ο στάνταρτ χρόνος αναμονής μεταξύ των λήψεων είναι 20 λεπτά. Το Gas Solar Unit μπορεί να επιτύχει αυτές τις παροχές και σε μικρότερο χρόνο.

15 Ηλιακοί συλλέκτες Solaris V 21 A V 26 A H 26 A Διαστάσεις Y x M x Β 2000 x 1006 x 95 mm 2000 x 1300 x 95 mm 1300 x 2000 x 95 mm Μικτή επιφάνεια 2,01 m 2 2,60 m 2 2,60 m 2 Καθαρή επιφάνεια 1,80 m 2 2,35 m 2 2,35 m 2 Επιφάνεια απορρόφησης 1,78 m 2 2,33 m 2 2,33 m 2 Βάρος 40 kg 50 kg 50 kg Περιεχόμενο νερό 1,6 λίτρα 2,0 λίτρα 2,2 λίτρα Απορροφητής Κάθετα χάλκινα υδροστοιχεία συγκολημμένα με υψηλής απορρόφησης φύλο χαλκού Επένδυση Συντελεστής απορρόφησης περίπου 97% - συντελεστής εκπομπής περίπου 4% Γυαλί Μονό κρύσταλλο ασφαλείας με συντελεστή εκπομπής περίπου 92% Θερμική μόνωση Πετροβάμβακας (στην πλάτη του συλλέκτη 50 mm και στα πλαϊνά 20 mm) Μέγιστη θερμοκρασία Περίπου 200 C Ο συλλέκτης έχει υποβληθεί σε δοκιμή θερμικού σοκ Ελάχιστη απορροφούμενη ενέργεια συλλέκτη 525 kwh/m 2 με 40% νεφική κάλυψη Σύστημα διαχείρισης νερών RPS 3 Διαστάσεις ΜxΒxΥ 230 x 142 x 815 mm Τάση Λειτουργίας 230 V/50 Hz Μέγιστη απορροφούμενη W ηλεκτρική ισχύς (ρυθμιζόμενη) Ρύθμιση Ψηφιακή ρύθμιση της διαφορικής θερμοκρασίας Αισθητήριο συλλεκτών Pt 1000 Αισθητήριο μπόιλερ και αισθητήριο επιστροφής PTC Αισθητήριο θερμοκρασίας προσαγωγής και παροχής (Πρόσθετος εξοπλισμός) FLS * Λειτουργία ρυθμιζόμενη μόνο με FLS [ 15 ]

16 Γευθείτε την οικονομία ενέργειας: ROTEX - Το σύστημα θέρμανσης του μέλλοντος. Μία άνετη θαλπωρή και ζεστό υγιεινό νερό δημιουργούν το σπίτι «το χώρο μας». Η ενέργεια γίνεται όλο και πιο πολύτιμη και ακριβή. Ένα σύστημα που εξοικονομεί ενέργεια προσφέρει μεγαλύτερη άνεση και οικονομία ενέργειας. Επενδύστε από σήμερα στο μέλλον! Η δυνατότητα εξοικονόμησης ενέργειας από ένα σύστημα θέρμανσης είναι πολύ σημαντική και η επίδρασή της υπολογίζεται σε δεκαετίες. Το σύστημα θέρμανσης του μέλλοντος της ROTEX αποτελείται από προϊόντα που εξοικονομούν ενέργεια και συμπληρώνουν τέλεια το ένα το άλλο. Λέβητας συμπύκνωσης πετρελαίου ή αερίου Μπόιλερ υψηλής απόδοσης υγιεινού ζεστού νερού Οικολογικά ηλιακά συστήματα που λειτουργούν χωρίς πίεση και χωρίς αντιψυκτικό Ενδοδαπέδια θέρμανση και σώματα καλοριφέρ με ένα κύκλωμα νερού Δεξαμενές πετρελαίου με σύστημα φράγματος οσμών Σύστημα εγκατάστασης σωληνώσεων από συνθετικά υλικά για θέρμανση και ύδρευση ΑΘΗΝΑ : Πευκών 126, Π. Ηράκλειο, Τηλ.: , Fax: ΘΕΣ/ΝΙΚΗ : Ολύµϖου 25, Καλοχώρι, Τηλ.: , Fax: ΗΡΑΚΛΕΙΟ : 6ο χλµ. Ηρακλείου-Μοιρών, Τηλ.: , Fax: ΚΕΝΤΡΙΚΗ ΥΠΟΣΤΗΡΙΞΗ: info@tempa.gr Irrtum und technische Änderungen vorbehalten 03/2007
