Σχηµατική παρουσίαση πλήρους συστήµατος SOLARFOCUS

Transcript

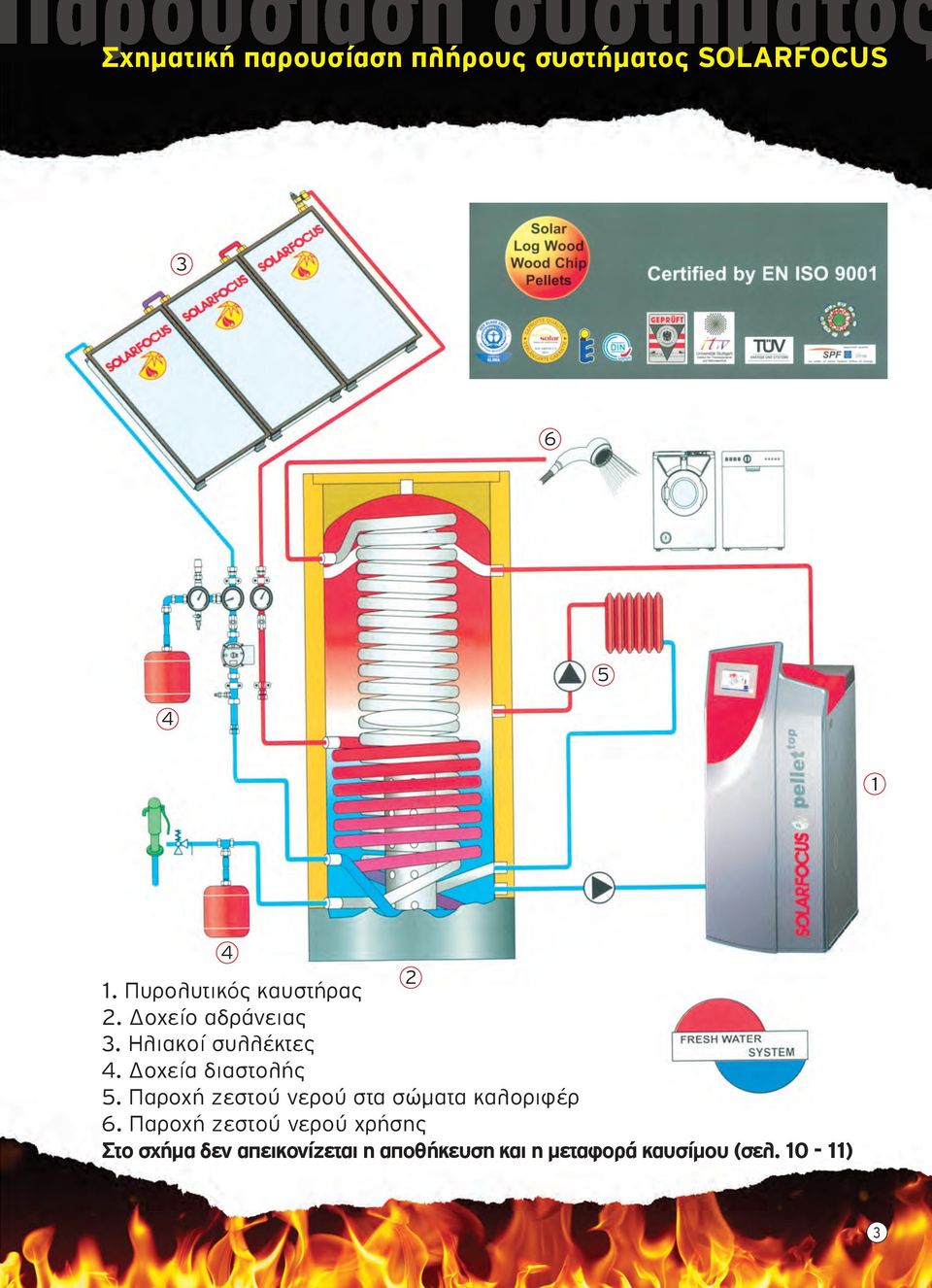

1 Σχηµατική παρουσίαση πλήρους συστήµατος SOLARFOCUS Πυρολυτικός καυστήρας 2. Δοχείο αδράνειας 3. Ηλιακοί συλλέκτες 4. Δοχεία διαστολής 5. Παροχή ζεστού νερού στα σώµατα καλοριφέρ 6. Παροχή ζεστού νερού χρήσης Στο σχήµα δεν απεικονίζεται η αποθήκευση και η µεταφορά καυσίµου (σελ ) 3

2 Σειρά πυρολυτικών καυστήρων SOLARFOCUS Pellet top Καύσιµο πέλλετς ξύλου Περιορισµένες διαστάσεις, συµπαγής κατασκευή Ισχύς 15 kw και 25 kw Πολύ υψηλή απόδοση >95% Δυνατότητα συλειτουργίας µε ηλιακό σύστηµα και παροχή θερµού νερού χρήσης (οικονοµία καυσίµου έως 30%) Εφοδιασµένο µε αισθητήρα Lambda (βελτιστοποίηση καύσης) Πατενταρισµένη εστία καύσης από χρωµιούχο ατσάλι Αυτόµατη ανάφλεξη µε κεραµικό αναφλεκτήρα Αυτόµατος καθαρισµός εναλλακτών θερµότητας Eco technology manager Έγχρωµη οθόνη χειριστηρίου 5,7 VGA Ισχυρότατος µικροϋπολογιστής USB σύνδεση Βάρος 15 kw: 279 kg 25 kw: 368 kg Καυστήρας Pellet top Πελλετς Pellet top 15KW 25KW Ισχύς KW KW 1 Μπουρί Ø 130 χιλ. 130 χιλ. Ενδιάµεση Αποθήκη Pellet Διαστάσεις Ύψος Πλάτος Βάθος 71 λιτ. 87 λιτ χιλ. 555 χιλ χιλ χιλ. 555 χιλ χιλ. Βάρος 279 κιλ. 368 κιλ

3 Σειρά πυρολυτικών καυστήρων SOLARFOCUS / Pellet top Καύσιµο Πέλλετς Ισχύς 15 kw και 25 kw Διαγραµµατική παρουσίαση λειτουργίας και υποσυστηµάτων πυρολυτικών καυστήρων Pellet top Ενδιάµεση αποθήκη καυσίµου και επανατροφοδοσία Ενδιάµεση αποθήκευση πέλλετ (1). Τουρµπινοφόρος αναρροφητήρας πέλλετ (2). Επανεφοδιάζει αυτόµατα µε πέλλετ το σύστηµα. Η κύρια αποθήκη του πέλλετ βρίσκεται σε χώρο εκτός λεβητοστασίου (βλέπε αποθηκευτικά συστήµατα πέλλετ SOLARFOCUS σελ.11.) Μεταφορά καυσίµου στην εστία καύσης. Τα πέλλετ µεταφέρονται στον περιστρεφόµενο τροφοδότη (4) µέσω ατέρµονα κοχλία (3). Ο τροφοδότης τροφοδοτεί µε καύσιµο το σύστηµα και ταυτόχρονα διαχωρίζει ερµητικά τον χώρο καύσης από την ενδιάµεση αποθήκη καυσίµου. Το µοτέρ του τροφοδότη (5) δεν απαιτεί συντήρηση. Εστία καύσης Η πατενταρισµένη εστία καύσης από χρωµιούχο ατσάλι (6) τροφοδοτείται µε δόσεις πέλλετ. Η φωτιά δεν διαταράσσεται από την τροφοδοσία, δεν αναµιγνύεται µε στάχτη, βελτιστοποιώντας έτσι την απόδοση του συστήµατος. Ανάφλεξη Η ανάφλεξη των πέλλετ γίνεται αυτόµατα και αθόρυβα µέσω ειδικού κεραµικού αναφλεκτήρα (7). Ο αναφλεκτήρας δεν απαιτεί συντήρηση και κατά την αφή χρειάζεται µόνο 260 W. Βεντιλατέρ Αναρρόφησης Αισθητήρας Lambda Αέρας αναρροφάται µέσω του εξωτερικού αθόρυβου βεντιλατέρ µε ανοξείδωτα πτερύγια (10). Το βεντιλατέρ είναι κλειστού τύπου και δεν απαιτεί συντήρηση. Η αναρρόφηση είναι ρυθµιζόµενη και ακολουθεί εντολές παρεχόµενες από τον ηλεκτρονικό υπολογιστή του συστήµατος (13) βάσει των µετρήσεων του ποσοστού οξυγόνου στα καυσαέρια που παρέχονται από τον αισθητήρα Lambda (11). Η τεχνολογία Lambda εξασφαλίζει οµοιόµορφη, υψηλής απόδοσης καύση, ανεξαρτήτως του ρυθ- µού τροφοδοσίας καυσίµου. Ταυτόχρονα, η τεχνολογία αυτή περιορίζει στον ελάχιστο βαθµό την περιβαλλοντική επιβάρυνση ενώ εξασφαλίζει την οικονοµικότερη λειτουργία του συστήµατος (ελαχιστοποίηση ετησίως απαιτούµενου καυσίµου). Πυρολυτική τεχνολογία καύσης Η χρήση της πυρολυτικής τεχνολογίας (8) (αναστροφή κατεύθυνσης φλόγας) εξασφαλίζει την παραγωγή µεθανίου, το οποίο, αφού αναρροφηθεί διαµέσου της εστίας (6) µε τη βοήθεια του εξωτερικού βεντιλατέρ, καίγεται ολοκληρωτικά στον θάλαµο καύσης (9) σε θερµοκρασία 1200 C περίπου, χωρίς να αφήνει υπολείµµατα αιθάλης που επιβαρύνουν το περιβάλλον, αξιοποιώντας στο έπακρο το παρεχόµενο καύσιµο (πέλλετ). Αυτόµατος και συνεχής καθαρισµός συστήµατος εναλλακτών θερµότητας Ειδικό σύστηµα καθαρισµού (12) εναλλακτών θερµότητας καθαρίζει ολοκληρωτικά τα τοιχώµατα των εναλλακτών, αυτόµατα, σε προκαθορισµένα χρονικά διαστήµατα. Η κατασκευή του συστήµατος συντελεί στη µεγιστοποίηση της µεταφοράς της ενέργειας των αερίων καύσης στο νερό των εναλλακτών. Δεν απαιτείται χειρονακτικός καθαρισµός και το σύστηµα δεν απαιτεί συντήρηση. 5

4 Σειρά πυρολυτικών καυστήρων SOLARFOCUS Thermi nator II Καύσιµο πέλλετς + κούτσουρα Περιορισµένες διαστάσεις, συµπαγής κατασκευή Ισχύς 22 kw, 30 kw, 40 kw, 49 kw, 60 kw και 70 kw Πολύ υψηλή απόδοση : κούτσουρα έως 94%, πέλλετ ξύλου έως 96% Εφοδιασµένο µε: 1. Αισθητήρα Lambda 2. Εστία καύσης από κράµα χρωµιούχου ατσαλιού 3. Υψηλής ποιότητας βεντιλατέρ εισαγωγής αέρα ελεγχόµενο από τον µικροϋπολογιστή και τον αισθητήρα Lambda 4. Αυτόµατο σύστηµα καθαρισµού εναλλακτών 5. Ειδικό σύστηµα εξαγωγής αερίων όταν ανοίγει η πόρτα τροφοδοσίας κούτσουρων. Αποκλείει τη διαφυγή καπνού. 6. Αυτόµατη ανάφλεξη µε θερµό αέρα 7. Πόρτα ανεφοδιασµού µε κούτσουρα 8. Θερµοασφαλιστή 9. Θάλαµο καύσης από ανοξείδωτο ατσάλι. Δέχεται κούτσουρα µήκους έως 56 εκ. 10. Μεγάλο δοχείο στάχτης από πυράντοχο κεραµικό 11. Εξωτερικό κάλυµµα υψηλής αισθητικής και φινιρίσµατος 12. Σύστηµα ελέγχου Lambda eco/manager. Βελτιστοποίηση απόδοσης. 13. Πρωτεύων έλεγχος τροφοδοσίας αέρα 14. Δευτερεύων έλεγχος τροφοδοσίας αέρα µε servomotor, ελεγχόµενο από τον αισθητήρα Lambda 15. Μπαταρία Backup 16. Βάση εστίας 17. Είσοδος αυτόµατης τροφοδοσίας πέλλετ µε ασφάλεια 7 αντιστροφής φλόγας 18. Ατέρµων µεταφοράς πέλλετ Έγχρωµη οθόνη συστήµατος ελέγχου καύσης 6

5 Σειρά πυρολυτικών καυστήρων SOLARFOCUS Thermi nator II Καύσιµο θρύµµα ξύλου + κούτσουρα Περιορισµένες διαστάσεις, συµπαγής κατασκευή Ισχύς 40 kw, 49 kw, 60 kw Απόδοση έως 93,3% Εφοδιασµένο µε: 1. Αισθητήρα Lambda 2. Αυτόµατη ανάφλεξη µε θερµό αέρα 3. Θυρίδα εφοδιασµού µε κούτσουρα 4. Θερµοασφαλιστή 5. Υψηλής ποιότητας βεντιλατέρ εισαγωγής αέρα, ελεγχόµενο από τον µικροϋπολογιστή και τον αισθητήρα Lambda 6. Αυτόµατο καθαρισµό εναλλακτών θερµότητας 7. Πρωτεύων έλεγχος τροφοδοσίας αέρα 8. Εισαγωγή αέρα 9. Θυρίδα αυτόµατης τροφοδοσίας θρύµµατος 10. Εστία καύσης από κράµµα χρωµιούχου ατσαλιού 11. Μεγάλο δοχείο καύσης από πυρίµαχο κεραµικό 12. Μπαταρία back-up 13. Δευτερεύων έλεγχος τροφοδοσίας αέρα µε αέρα µε servomotor ελεγχόµενο από τον µικροϋπολογιστή και τον αισθητήρα Lambda 14. Ειδικό σύστηµα εξαγωγής αερίων όταν ανοίγει η πόρτα τροφοδοσίας. Αποκλείει την διαφυγή καπνού. 15. Θάλαµο καύσης από ανοξείδωτο ατσάλι 16. Έλεγχο συστή- µατος µέσω Lambda και ecomanager 17. Συλλέκτη αιωρούµενης αιθάλης. Περιορίζει την αιωρούµενη αιθάλη, αφήνοντας έτσι καθαρά τα µπουριά. 7

6 Σύστηµα µεταφοράς & τροφοδοσίας θρύµµατος ξύλου στον καυστήρα. Ηλεκτρική τάση 230 V, ελάχιστη κατανάλωση ρεύµατος 0,232 kw/h 1. Ελατήρια συγκέντρωσης θρύµµατος ξύλου (Ø 2-4m) 2. Ισχυρό διαφορικό συγκέντρωσης θρύµµατος ( Nm) 3. Ανοιχτό τµήµα ατέρµονος 4. Ατέρµων µεταφοράς για την υποδοχή του καυσί- µου (1-2 m) 5. Κλειστό τµήµα ατέρµονος για τη µεταφορά καυσίµου (2-6 m) 6. Διαφορικό κίνησης ατέρµονος µεταφοράς 7. Περιστροφικός τροφοδότης τεσσάρων διαµερισµάτων µε ταυτόχρονη σφράγιση της διόδου µεταφοράς καυσίµου από τον καυστήρα (δεν επιτρέπει τη διείσδυση της φωτιάς) 8

7 Ασφαλές, προσαρµόσιµο, χαµηλού θορύβου ποιοτικής κατασκευής Thermi nator II 8.Περιστροφικό σύστηµα ρύθµισης της γωνίας τροφοδοσίας 9. Αισθητήρας θερµοκρασίας µε αυτόµατη κατάκλιση 10. Διαφορικό κίνησης ατέρµονος τροφοδοσίας 11. Ατέρµων τροφοδοσίας 9

8 Παραδείγµατα Συστηµάτων αποθήκευσης θρύµµατος ξύλου Α. Αποθηκευτικός χώρος δίπλα ή πάνω από τον καυστήρα και φόρτωση µε φορτωτή. Β. Αποθηκευτικός χώρος δίπλα από τον καυστήρα και φόρτωση κατευθείαν από φορτηγό. Γ. Αποθηκευτικός χώρος πάνω από τον καυστήρα και φόρτωση µε αναρροφητήρα Τι πρέπει να γνωρίζετε σχετικά µε το θρύµµα: Αποδεκτό θρύµµα G30 W 30 (G30: µήκος θρύµµατος περί τα 30 χιλ., W30: υγρασία µικρότερη του 30% - βέλτιστη υγρασία θρύµµατος 17-25%) Θερµιδική αξία θρύµµατος ξύλου 3,3 4,2 kwh ανά κιλό Βάρος 1 m3 θρύµµατος ξύλου κιλά 10

9 Παραδείγµατα Συστηµάτων αποθήκευσης και µεταφοράς πέλλετς στον καυστήρα 1. Χτιστή αποθήκη πέλλετς ή Έτοιµη αποθήκη Solarfocus 2. Χτιστή αποθήκη πέλλετς πάνω από το λεβητοστάσιο. Ο καυστήρας τροφοδοτείται αυτόµατα µέσω κοχλία που εδράζεται στον πυθµένα της αποθήκης, κατακόρυφη σωλήνα τροφοδοσίας και κοχλία µεταφοράς πέλλετς στον καυστήρα. 3. Προκατασκευασµένη αποθήκη SOLARFOCUS Με αναρροφητικό σύστηµα µεταφοράς και ενδιάµεσο αποθηκευτικό χώρο (pellet box) 11

10 Ηλιοσυλλέκτες SOLARFOCUS CPC Οι ηλιοσυλλέκτες CPC SOLARFOCUS αποτελούνται από πάνελ τα οποία ενσωµατώνουν σειρά παραβολικών κατόπτρων από την εστία των οποίων διέρχεται σωληνίσκος ο οποίος περιέχει ειδικό θερµαντικό υγρό. Η µοναδικότητα του συγκεκριµένου ηλιοσυλλέκτη είναι ότι συγκεντρώνει στην εστία του κατόπτρου την ηλιακή ενέργεια ανεξάρτητα από την κλίση του ήλιου θερµαίνοντας το ειδικό υγρό από το ξηµέρωµα µέχρι τη δύση του ήλιου. Το ειδικό υγρό µεταφέρει την παραληφθείσα ενέργεια στο δοχείο αδράνειας όπου αποθηκεύεται και είναι έτοιµο για χρήση. Άλλα ειδικά πλεονεκτήµατα του συγκεκριµένου ηλιοσυλλέκτη είναι : 1. Στεγανό πάνελ από ανωδιοµένο αλουµίνιο 2. Υψηλής αποτελεσµατικότητας απορροφητές θερµότητας και σωληνίσκος από καθαρό χαλκό 3. Παραβολικά κάτοπτρα από καθαρό, γυαλισµένο αλουµίνιο βελτιστοποιούν την απορρόφηση ηλιακής ενέργειας του συστήµατος. 4. Ειδικό γυαλί ασφαλείας 4 χιλ. µε πρισµατική επιφάνεια, χαµηλής περιεκτικότητας σε µόλυβδο. Μεγιστοποιεί την φωτοδιαπερατότητα και αντέχει στα καιρικά φαινόµενα (χαλάζι). 5. Το πάνελ σφραγίζεται µε ειδική µαστίχα-κόλλα η οποία δεν επηρεάζεται από την UV ακτινοβολία, την υγρασία και τα σωµάτια της ατµόσφαιρας. 6. Ανεπίστροφη βαλβίδα επιτρέπει στον θερµό αέρα να εξέλθει από το πάνελ (αρχική εγκατάσταση) και στη συνέχεια σφραγίζει ερµητικά. Έτσι, αποτρέπε- τ α ι κάθε είδους οξείδωση, η ανταλλαγή αέρα (µέσα έξω) και δεν δηµιουργούνται συµπυκνώµατα νερού. 10 χρόνια Εγγύηση Μόλας 3, Αχαρνές, Τηλ.: (10 γραµµές), Fax: info@anakyklosi.com - site:

11 H Benekov είναι τσέχικη μεταλλουργική επιχείρηση με 60 έτη εμπειρία. Από τα τέλη της δεκαετίας του 80 κατασκευάζει τα ομώνυμα διάσημα συστήματα θέρμανσης, που διακρίνονται για την υψηλή απόδοση, την αισθητική, τον εξοπλισμό και τη μακροβιότητά τους. Τα υπεραυτόματα συστήματα Benekov καλύπτουν όλες τις προδιαγραφές της Ε.Ε. BENEKOV R25 Κάθε σύστημα αποτελείται από τον λέβητα, τον καυστήρα και την αποθήκη καυσίμου. Οι καυστήρες τύπου R χρησιμοποιούν ως καύσιμο : Κάθε είδος πέλλετς Ελαιοπυρήνα Σπόρους σιταριού, κριθαριού, καλαμποκιού, βρώμης κλπ. Κούτσουρα Κάρβουνο κλπ. Γενικά χαρακτηριστικά Μονάδων R : Σώμα και εναλλάκτες : χάλυβας 5 χιλιοστών Εναλλάκτες τριών διαδρομών Εστία καύσης : κούπα (χυτοσίδηρος) τροφοδοσία από κάτω Αυτόματος καθαρισμός εναλλακτών θερμότητας Αυτόματη ανάφλεξη καυσίμου Αυτόματη τροφοδοσία καυσίμου με δοσομετρητή και ατέρμονα Αυτόματη εξαγωγή στάχτης με συμπίεση στο ειδικό δοχείο Ειδικός ηλεκτρονικός προγραμματιστής Αισθητήρας Lambda (ρύθμιση προώθησης καυσίμου) ανάλογα με το ποσοστό του ανιχνευόμενου οξυγόνου στην έξοδο καυσαερίων). Στάνταρ κεραμικός καταλύτης & πρόσθετος καταλύτης για καύση ελαιοπυρήνα, σπόρων κλπ. Κλειστό κύκλωμα επιστροφής με αναμίκτη, για την αποφυγή «ψυχρής οξείδωσης». Αθόρυβα βεντιλατέρ για την τροφοδοσία οξυγόνου και απαγωγής καυσαερίων.
