1

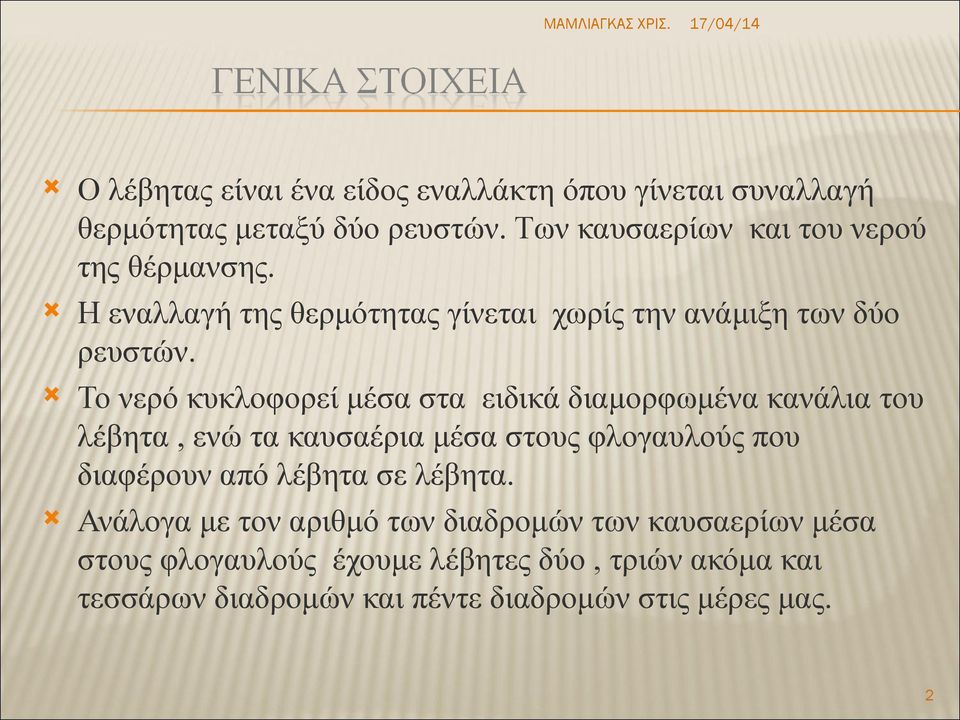

2 Ο λέβητας είναι ένα είδος εναλλάκτη όπου γίνεται συναλλαγή θερμότητας μεταξύ δύο ρευστών. Των καυσαερίων και του νερού της θέρμανσης. Η εναλλαγή της θερμότητας γίνεται χωρίς την ανάμιξη των δύο ρευστών. Το νερό κυκλοφορεί μέσα στα ειδικά διαμορφωμένα κανάλια του λέβητα, ενώ τα καυσαέρια μέσα στους φλογαυλούς που διαφέρουν από λέβητα σε λέβητα. Ανάλογα με τον αριθμό των διαδρομών των καυσαερίων μέσα στους φλογαυλούς έχουμε λέβητες δύο, τριών ακόμα και τεσσάρων διαδρομών και πέντε διαδρομών στις μέρες μας. 2

3 πηγή: BUDERUS ΦΛΟΓΑΥΛΟΙ ΑΕΡΙΩΝ ΚΑΝΑΛΙΑ ΘΕΡΜΟΥ ΝΕΡΟΥ 3

4 Η ΘΕΡΜΑΝΤΙΚΗ ΙΚΑΝΟΤΗΤΑ ΤΩΝ ΕΝΑΛΛΑΚΤΩΝ ΔΙΔΕΤΑΙ ΑΠΌ ΤΗΝ Ν ΠΑΡΑΚΑΤΩ ΜΑΘΗΜΑΤΙΚΗ ΣΧΕΣΗ: Q = k x A x Δt Όπου Q= η θερμική ισχύς της συναλλαγής Α = η επιφάνεια της συναλλαγής k= συντελεστής που εξαρτάται από την φύση των δύο ρευστών και της επιφάνειας, καθώς και τα χαρακτηριστικά της ροής. Η ανά μονάδα θερμαινόμενης επιφάνειας καλείται ειδική φόρτιση. Ο υπολογισμός της θερμαντικής ικανότητας ενός εναλλάκτη απαιτεί πειραματικό και εργαστηριακό υπολογισμό. 4

5 1.ΑΝΑΛΟΓΑ ΜΕ ΤΟ ΥΛΙΚΟ ΚΑΤΑΣΚΕΥΗΣ ΜΑΝΤΕΜΕΝΙΟΙ ΛΕΒΗΤΕΣ ΧΑΛΥΒΔΙΝΟΙ ΛΕΒΗΤΕΣ ΔΙΜΕΤΑΛΛΙΚΟΙ ΛΕΒΗΤΕΣ 2. ΑΝΑΛΟΓΑ ΜΕ ΤΟ ΚΑΥΣΙΜΟ: ΛΕΒΗΤΕΣ ΑΕΡΙΩΝ ΚΑΥΣΙΜΩΝ ΛΕΒΗΤΕΣ ΥΓΡΩΝ ΚΑΥΣΙΜΩΝ ΛΕΒΗΤΕΣ ΣΤΕΡΕΩΝ ΚΑΥΣΙΜΩΝ ΛΕΒΗΤΕΣ ΒΙΟΜΑΖΑΣ ( ΠΥΡΗΝΟΛΕΒΗΤΕΣ, ΛΕΒΗΤΕΣ PELLETS) ΗΛΕΚΤΡΙΚΟΙ ΛΕΒΗΤΕΣ 3.ΩΣ ΠΡΟΣ ΤON ΚΑΥΣΤΗΡΑ ΠΟΥ ΔΕΧΟΝΤΑΙ ΛΕΒΗΤΕΣ ΜΕ ΣΤΟΜΙΟ ΓΙΑ ΚΑΥΣΤΗΡΑ ΠΙΕΣΤΙΚΟ ΛΕΒΗΤΕΣ ΠΟΥ ΔΙΑΘΕΤΟΥΝ ΑΤΜΟΣΦΑΙΡΙΚΟ ΚΑΥΣΤΗΡΑ 5

6 4.ΩΣ ΠΡΟΣ ΤΟ ΘΕΡΜΑΙΝΟΜΕΝΟ ΜΕΣΟ ΛΕΒΗΤΕΣ ΝΕΡΟΥ ΛΕΒΗΤΕΣ ΑΤΜΟΥ ΛΕΒΗΤΕΣ ΑΕΡΑ 6

7 . ΜΑΝΤΕΜΕΝΙΟΙ ΛΕΒΗΤΕΣ 7

8 ΚΑΤΑΣΚΕΥΑΖΟΝΤΑΙ ΑΠΌ ΦΑΙΟ ΧΥΤΟΣΙΔΗΡΟ GG20. ΑΝΩΤΑΤΗ ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ 110 0C KAI ΠΙΕΣΗ 4 ΒΑR(σε μεγάλα μεγέθη μπορούν να φθάσουν ως 120 0C και 6 BAR). ΕΞΟΔΟΣ ΚΑΥΣΑΕΡΙΩΝ ΑΠΌ 170 0C 220 0C ( ανάλογα με τον κατασκευαστή και το μέγεθος). ΤΑ ΜΕΓΕΘΗ ΠΟΙΚΙΛΟΥΝ ΑΠΌ ΜΕΡΙΚΑ ΚW ΕΩΣ ΚΑΙ 1000 KW ΣΕ ΜΕΡΙΚΟΥΣ ΚΑΤΑΣΚΕΥΑΣΤΙΚΟΥΣ ΟΙΚΟΥΣ. ΤΑ ΠΟΛΎ ΜΙΚΡΑ ΜΕΓΕΘΗ ΠΑΡΑΔΙΔΟΝΤΑΙ ΜΕ ΔΕΜΕΝΑ ΣΤΟΙΧΕΙΑ ΚΑΙ ΤΟΠΟΘΕΤΗΜΕΝΕΣ ΤΙΣ ΕΠΕΝΔΥΣΕΙΣ. ΤΑ ΜΕΣΑΙΑ ΜΕΓΕΘΗ ΠΑΡΑΔΙΔΟΝΤΑΙ ΣΥΝΔΕΔΕΜΕΝΑ ΠΑΝΩ ΣΕ ΠΑΛΕΤΑ, ΑΛΛΑ ΜΕ ΤΙΣ ΕΠΕΝΔΥΣΕΙΣ ΣΕ ΚΟΥΤΑ ΚΑΘΩΣ ΚΑΙ ΤΟΝ ΠΙΝΑΚΑ ΟΡΓΑΝΩΝ. ΤΑ ΜΕΓΑΛΑ ΜΕΓΕΘΗ ΠΑΝΩ ΑΠΌ 100 KW ( ΣΥΝΗΘΩΣ) ΠΑΡΑΔΙΔΟΝΤΑΙ ΣΕ ΦΕΤΕΣ. ( ΕΤΣΙ ΑΠΑΙΤΕΙΤΑΙ ΔΕΣΙΜΟ ΑΠΌ ΤΟΝ ΥΔΡΑΥΛΙΚΟ ΕΓΚΑΤΑΣΤΑΤΗ Ή ΤΟΝ ΕΙΔΙΚΟ ΤΕΧΝΙΤΗ ΤΗΣ ΑΝΤΙΠΡΟΣΩΠΙΑΣ). 8

9 ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΜΑΝΤΕΜΕΝΙΩΝ ΛΕΒΗΤΩΝ ΣΕ ΜΕΛΛΟΝΤΙΚΗ ΑYΞΗΣΗ ΟΡΟΦΩΝ ΣΕ ΈΝΑ ΚΤΙΡΙΟ ΔΕΝ ΑΛΛΑΖΟΥΜΕ ΤΟΝ ΛΕΒΗΤΑ ΑΛΛΑ ΑΥΞΑΝΟΥΜΕ ΤΟ ΦΟΡΤΙΟ ΜΕ ΠΡΟΣΘΗΚΗ ΣΤΟΙΧΕΙΩΝ ΑΝ ΣΠΑΣΕΙ ΚΑΠΟΙΟ ΣΤΟΙΧΕΙΟ ΤΟΥΣ ΜΠΟΡΕΙ ΝΑ ΓΙΝΕΙ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΕΙΝΑΙ ΕΥΚΟΛΗ Η ΜΕΤΑΦΟΡΑ ΤΟΥΣ ΚΑΙ Η ΤΟΠΟ ΘΕΤΗΣΗ ΤΟΥΣ ΚΑΙ ΣΕ ΔΥΣΚΟΛΑ ΛΕΒΗΤΟΣΤΑΣΙΑ ΓΙΑΤΙ ΜΕΤΑΦΕΡΟΝΤΑΙ ΣΕ ΣΤΟΙΧΕΙΑ ΜΕΓΑΛΗ ΔΙΑΡΚΕΙΑ ΖΩΗΣ 9

10 ΠΡΟΒΛΗΜΑΤΑ ΟΣΟΝ ΑΦΟΡΑ ΤΑ ΘΕΡΜΟΚΡΑΣΙΑΚΑ ΣΟΚ. ΣΕ ΜΕΡΙΚΕΣ ΕΤΑΙΡΕΙΕΣ ΕΧΕΙ ΑΝΤΙΜΕΤΩΠΙΣΤΕΙ ΕΙΤΕ ΜΕ ΒΕΛΤΙΣΤΟΠΟΙΗΣΗ ΤΟΥ ΚΡΑΜΑΤΟΣ ΤΟΥ ΧΥΤΟΣΙΔΗΡΟΥ ΕΙΤΕ ΜΕ ΕΙΔΙΚΕΣ ΔΙΑΔΡΟΜΕΣ ΠΟΥ ΔΕΝ ΕΠΙΤΡΕΠΕΙ ΤΟ ΚΡΥΟ ΝΕΡΟ ΤΗΣ ΕΠΙΣΤΡΟΦΗΣ ΝΑ ΕΡΘΕΙ ΚΑΤΕΥΘΕΙΑΝ ΣΕ ΕΠΑΦΗ ΜΕ ΤΟ ΕΣΩΤΕΡΙΚΟ ΤΜΗΜΑ ΤΟΥ ΛΕΒΗΤΑ ΤΟ ΟΠΟΙΟ ΕΊΝΑΙ ΠΙΟ ΘΕΡΜΟ. ΕΊΝΑΙ ΠΟΛΎ ΠΙΟ ΑΚΡΙΒΟΣ ΑΠΌ ΤΟΥΣ ΧΑΛΥΒΔΙΝΟΥΣ ΛΕΒΗΤΕΣ ΕΊΝΑΙ ΕΥΚΟΛΟ ΝΑ ΣΠΑΣΟΥΝ ΤΑ ΣΤΟΙΧΕΙΑ ΑΠΌ ΚΡΟΥΣΗ ΚΑΙ ΔΕΝ ΕΊΝΑΙ ΕΥΚΟΛΑ ΣΥΓΚΟΛΙΣΙΜΟΣ. ΕΊΝΑΙ ΠΙΟ ΕΥΚΟΛΟ ΝΑ ΔΗΜΙΟΥΡΓΗΘΟΥΝ ΣΤΙΣ ΕΣΩΤΕΡΙΚΕΣ ΕΠΙΦΑΝΕΙΕΣ ΤΟΥ ΕΠΙΣΤΡΩΣΕΙΣ ΑΠΌ ΤΗΝ ΑΙΘΑΛΗ ΚΑΙ ΤΟΥΣ ΥΔΡΑΤΜΟΥΣ ΚΑΙ ΤΟ ΚΑΘΑΡΙΣΜΑ ΑΠΑΙΤΕΙ ΠΙΟ ΜΕΓΑΛΗ ΠΡΟΣΠΑΘΕΙΑ. ΣΤΙΣ ΧΑΜΗΛΕΣ ΘΕΡΜΟΚΡΑΣΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ ΠΑΡΑΤΗΡΟΥΝΤΑΙ ΥΓΡΟΠΟΙΗΣΕΙΣ ΚΑΥΣΑΕΡΙΩΝ ΚΑΙ ΔΙΑΒΡΩΣΕΙΣ ΣΤΙΣ ΜΑΝΤΕΜΕΝΙΕΣ ΕΠΙΦΑΝΕΙΕΣ.ΑΥΤΟ ΑΝΤΙΜΕΤΩΠΙΖΕΤΑΙ ΜΕ ΚΑΤΑΛΛΗΛΕΣ ΠΡΟΣΜΙΞΕΙΣ ΕΙΤΕ ΕΠΙΦΑΝΕΙΑΚΑ ΕΙΤΕ ΣΕ ΟΛΟ ΤΟ ΜΑΝΤΕΜΕΝΙΟ ΣΩΜΑ ΤΟΥ ΛΕΒΗΤΑ. 10

11 πηγή: BUDERUS 11

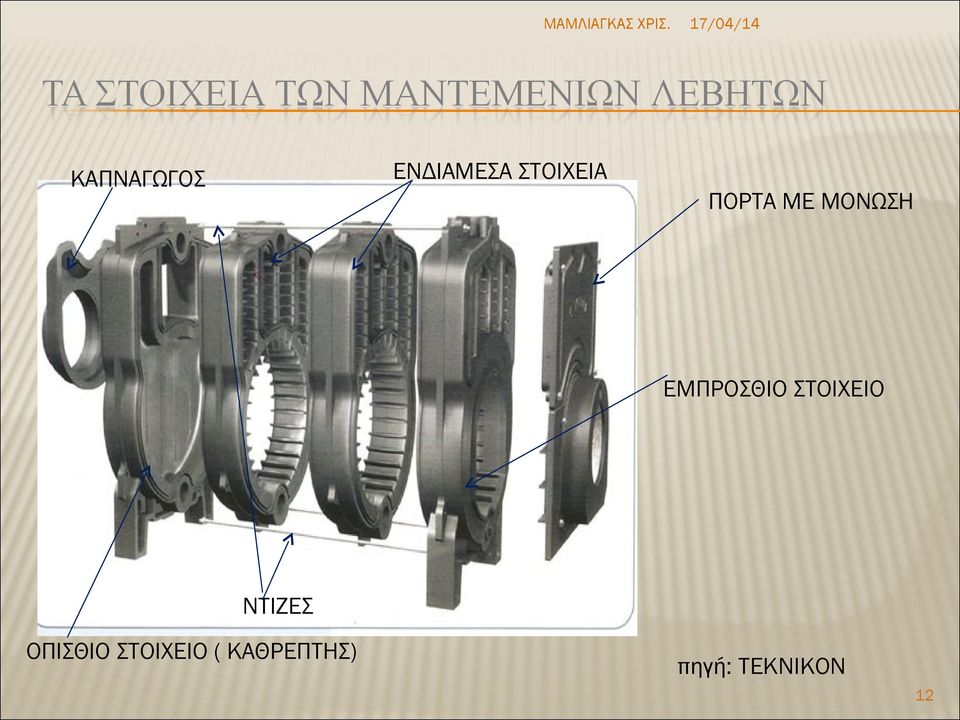

12 ΕΝΔΙΑΜΕΣΑ ΣΤΟΙΧΕΙΑ ΚΑΠΝΑΓΩΓΟΣ ΠΟΡΤΑ ΜΕ ΜΟΝΩΣΗ ΕΜΠΡΟΣΘΙΟ ΣΤΟΙΧΕΙΟ ΝΤΙΖΕΣ ΟΠΙΣΘΙΟ ΣΤΟΙΧΕΙΟ ( ΚΑΘΡΕΠΤΗΣ) πηγή: TEKNIKON 12

13 πηγή: VIESMANN ΕΜΠΡΟΣΘΙΟ ΣΤΟΙΧΕΙΟ ΠΥΡΑΝΤΟΧΗ ΠΟΡΤΑ ΜΕ ΜΟΝΩΣΗ ΕΝΔΙΑΜΕΣΑ ΣΤΟΙΧΕΙΑ (ΦΕΤΕΣ) ΠΙΣΩ ΣΤΟΙΧΕΙΟ (ΚΑΘΡΕΠΤΗΣ) ΜΟΝΩΣΗ ΕΠΕΝΔΥΣΗ( ΚΑΛΥΜΑΤΑ) ΠΙΝΑΚΑΣ ΟΡΓΑΝΩΝ 13

14 πηγή: TEKNIKON 14

15 ΔΙΑΔΡΟΜΕΣ ΚΑΥΣΑΕΡΙΩΝ 15

16 ΕΙΣΑΓΩΓΗ ΘΕΡΜΟΥ ΝΕΡΟΥ ΣΤΟ ΚΥΚΛΩΜΑ ΤΗΣ ΘΕΡΜΑΝΣΗΣ ΕΠΙΣΤΡΟΦΗ ΝΕΡΟΥ ΣΤΟ ΛΕΒΗΤΑ ( ΚΡΥΟ) ΦΛΟΓΑΥΛΟΙ ( ΚΑΝΑΛΙΑ ΚΑΥΣΑΕΡΙΩΝ) ΠΤΥΧΩΣΕΙΣ ΓΙΑ ΑΥΞΗΣΗ ΤΗΣ ΕΠΙΦΑΝΕΙΑΣ ΕΠΑΦΗΣ ΤΩΝ ΚΑΥΣΑΕΡΙΩΝ. 16

17 ΠΡΟΣΘΗΚΗ ΚΟΛΛΑΣ ΠΡΟΣΘΗΚΗ ΚΑΤΑΛΛΗΛΟΥ ΚΟΡΔΟΝΙΟΥ ΤΟΠΟΘΕΤΗΣΗ ΝΙΠΕΛ ΤΟΠΟΘΕΤΗΣΗ ΔΕΥΤΕΡΗΣ ΦΕΤΑΣ 17

18 ΣΦΙΞΙΜΟ ΜΑΝΤΕΜΕΝΙΟΥ ΣΩΜΑΤΟΣ ΜΕ ΤΙΡΑΝΤΕΣ. 18

19 ΤΟΠΟΘΕΤΗΣΗ ΜΕΝΤΕΣΕΔΩΝ ΚΑΙ ΠΟΡΤΑΣ. 19

20 ΕΠΙΣΤΡΟΦΗ ΚΡΥΟΥ ΝΕΡΟΥ ΣΤΟΝ ΛΕΒΗΤΑ ΠΡΟΣΑΓΩΓΗ ΘΕΡΜΟΥ ΝΕΡΟΥ πηγή: BUDERUS 20

21 ΚΑΤΑΣΚΕΥΑΖΟΝΤΑΙ ΑΠΌ ΧΑΛΥΔΟΕΛΑΣΜΑΤΑ ΚΑΙ ΤΟΥΜΠΟΣΩΛΗΝΕΣ ΜΕ ΤΗΝ ΒΟΗΘΕΙΑ ΣΥΓΚΟΛΛΗΣΕΩΝ ΑΚΟΜΑ ΚΑΙ ΣΕ ΜΙΚΡΑ ΕΡΓΑΣΤΗΡΙΑ ΕΝΏ ΣΕ ΜΕΓΑΛΑ ΜΕΓΕΘΗ Η ΠΑΡΑΓΩΓΗ ΕΊΝΑΙ ΤΥΠΟΠΟΙΗΜΕΝΗ. ΠΙΕΣΗ ΛΕΙΤΟΥΡΓΙΑΣ 4 ΒΑR ΚΑΙ ΘΕΡΜΟΚΡΑΣΙΑ ΝΕΡΟΥ 110 0C. πηγή: THERMOSTAHL 21

22 ΜΕΓΑΛΟΣ ΒΑΘΜΟΣ ΑΠΟΔΟΣΗΣ ΜΙΚΡΟΤΕΡΟ ΒΑΡΟΣ ΔΥΝΑΤΟΤΗΤΑ ΣΥΓΚΟΛΛΗΣΗΣ ΜΙΚΡΩΝ ΡΩΓΜΩΝ ΜΙΚΡΟ ΚΟΣΤΟΣ ΑΓΟΡΑΣ. ΜΕΓΑΛΥΤΕΡΗ ΑΝΤΟΧΗ ΣΕ ΥΠΕΡΘΕΡΜΑΝΣΗ ΑΛΛΑ ΚΑΙ ΔΙΑΦΟΡΕΣ ΘΕΡΜΟΚΡΑΣΙΩΝ ΝΕΡΟΥ ΕΙΣΑΓΩΓΗΣ ΕΠΙΣΤΡΟΦΗΣ ΑΥΞΑΝΟΥΝ ΤΗΝ ΑΠΟΔΟΣΗ ΜΕ ΤΗΝ ΠΡΟΣΘΗΚΗ ΣΤΡΟΒΙΛΙΣΤΩΝ. 22

23 ΜΙΚΡΟΤΕΡΗ ΔΙΑΡΚΕΙΑ ΖΩΗΣ. ΔΕΝ ΕΧΟΥΝ ΤΗΝ ΔΥΝΑΤΟΤΗΤΑ ΝΑ ΕΠΕΚΤΑΘΟΥΝ ΔΕΝ ΕΧΟΥΝ ΤΗΝ ΔΥΝΑΤΟΤΗΤΑ ΝΑ ΤΟΠΟΘΕΤΗΘΟΥΝ, ΤΑ ΜΕΓΑΛΑ ΜΕΓΕΘΗ ΛΕΒΗΤΩΝ, ΣΕ ΛΕΒΗΤΟΣΤΑΣΙΑ ΕΣΩΤΕΡΙΚΑ ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΤΙΚΑΤΑΣΤΑΣΗΣ. ΣΕ ΠΕΡΙΠΤΩΣΗ ΜΕΓΑΛΩΝ ΡΩΓΜΩΝ ΔΕΝ ΕΊΝΑΙ ΕΠΙΣΚΕΥΑΣΙΜΟΙ ΚΑΙ ΑΡΑ ΓΙΝΕΤΑΙ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΥΤΩΝ. 23

24 ΔΙΑΘΕΤΟΥΝ ΘΑΛΑΜΟ ΚΑΥΣΗΣ ΑΠΌ ΑΝΑΞΕΙΔΩΤΟ ΧΑΛΥΒΑ ΜΑΝΤΕΜΕΝΙΑ ΕΠΙΦΑΝΕΙΑ ΜΕ ΠΤΥΧΩΣΕΙΣ Η ΟΠΟΙΑ ΕΡΧΕΤΑΙ ΣΕ ΕΠΑΦΗ ΜΕ ΤΑ ΚΑΥΣΑΕΡΙΑ ΓΙΑ ΝΑ ΑΥΞΕΝΕΤΑΙ Η ΕΠΙΦΑΝΕΙΑ ΣΥΝΔΙΑΛΛΑΓΗΣ ΘΕΡΜΟΤΗΤΑΣ. ΧΑΛΥΒΔΙΝΟΣ ΜΑΝΔΥΑΣ ΜΕΣΑ ΣΤΟ ΟΠΟΙΟ ΚΥΚΛΟΦΟΡΕΙ ΤΟ ΝΕΡΟ. ΠΟΛΎ ΨΗΛΟΣ ΒΑΘΜΟΣ ΑΠΟΔΟΣΗΣ. ΜΕΓΑΛΗ ΔΙΑΡΚΕΙΑ ΖΩΗΣ. ΕΥΚΟΛΟΣ ΣΤΟ ΚΑΘΑΡΙΣΜΑ. ΛΕΙΤΟΥΡΓΕΙ ΣΕ ΧΑΜΗΛΕΣ ΘΕΡΜΟΚΡΑΣΙΕΣ. 24

25 (πηγή: VIESMANN) ΕΣΩΤΕΡΙΚΟΣ ΘΑΛΑΜΟΣ ΚΑΥΣΗΣ ΑΠΌ ΧΑΛΥΒΑ ΜΑΝΤΕΜΕΝΙΑ ΕΠΙΦΑΝΕΙΑ ΜΕ ΠΤΥΧΩΣΕΙΣ ΓΙΑ ΝΑ ΑΥΞΑΝΕΤΑΙ Η ΕΠΙΦΑΝΕΙΑ ΣΥΝΔΙΑΛΛΑΓΗΣ ΘΕΡΜΟΤΗΤΑΣ ΕΞΩΤΕΡΙΚΗ ΧΑΛΥΒΔΙΝΗ ΕΠΙΦΑΝΕΙΑ ΣΤΗΝ ΟΠΟΙΑ ΚΥΚΛΟΦΟΡΕΙ ΤΟ ΝΕΡΟ. ΕΠΙΠΛΕΟΝ ΕΝΑΛΛΑΚΤΗΣ ΓΙΑ ΤΗΝ ΑΠΟΛΑΒΗ ΤΗΣ ΛΑΝΘΑΝΟΥΣΑΣ ΘΕΡΜΟΤΗΤΤΑΣ ΑΤΜΟΠΟΙΗΣΗΣ. 25

26 (πηγή: ΛΕΒΗΤΕΣ BUDERUS) 26

27 (πηγή: ΛΕΒΗΤΕΣ RYLL) 27

28 28

29 Αποτελούν ένα μικρό λεβητοστάσιο. Συναντούνται συνήθως σε μεγέθη εως 70 KW. Είναι εξοπλισμένα ( εκτός από τον χαλύβδινο ή χάλκινο λέβητα και τον κατάλληλο καυστήρα) με κατάλληλο κυκλοφορητή, δοχείο διαστολής, βαλβίδα ασφαλείας,εξαεριστικό. Σε πιο εξελιγμένα μοντέλα διαθέτουν πρόσθετο εναλλάκτη όπου γίνεται η υγροποίηση των καυσαερίων( λέβητες συμπύκνωσης) με αποτέλεσμα να διαθέτουν πολύ μικρή καμινάδα η οποία μπορεί να φέρνει και τον αέρα καύσης στον καυστήρα της μονάδας από τον εξωτερικό χώρο. Επίσης διαθέτουν και εξελιγμένους πίνακες με αυτοδιάγνωση βλαβών αλλά και τεχνολογία για ένταξη σε κεντρικούς ελεγκτές ( έξυπνο σπίτι ).. 29

30 πηγή: BUDERUS Εχουν πολύ διαφορετική δομή από τους λέβητες που δέχονται πιεστικό καυστήρα. Συνήθως κατασκευάζονται στο εσωτερικό τους από μαντέμι με πολλές πτυχώσεις για να επιτύχουν μεγιστοποίηση της απόδοσης. Έχουν ενσωματωμένο τον καυστήρα (ατμοσφαιρικό) καθώς και όλο τον μηχανισμό ελέγχου της καύσης. Συνήθως συναντούνται στο εμπόριο μέχρι kcal/h ανάλογα με τον κατασκευαστή 30

31 Σε περιπτώσεις λεβητοστασίων όπου υπάρχουν χαλύβδινα και χάλκινα τμήματα υπάρχει κίνδυνος ηλεκτροχημικής διάβρωσης. Το φαινόμενο αυτό οφείλεται στην δημιουργία γαλβανικών ( ασθενών) ρευμάτων μεταξύ του σιδήρου που λειτουργεί ως άνοδος ( και άρα φθείρεται) και του χαλκού που λειτουργεί ως κάθοδος ( είναι ευγενέστερος του σιδήρου). Το νερό λειτουργεί ως ηλεκτρολύτης ( λόγω αλάτων που περιέχει). Για να μην φθαρεί ο σίδηρος δηλ. τα σώματα, ο λέβητας σε μια εγκατάσταση, τοποθετούμε συσκευή ανοδικής προστασίας η οποία περιέχει ράβδο συνήθως μαγνησίου ( λιγότερο ευγενές από τον σίδηρο), η οποία << θυσιάζεται>> αντί του σιδήρου στην εγκατάσταση της Κεντρικής θέρμανσης. 31

32 ΕΠΙΤΟΙΧΙΟΙ ΛΕΒΗΤΕΣ ΠΕΤΡΕΛΑΙΟΥ (πηγή: ΤΗERMOVENT) 32

33 Κατασκευάζονται συνήθως ως 35 kw ανάλογα και με τον κατασκευαστή (αν και υπάρχει εταιρεία που κατασκευάζει μέχρι 70 kw). Προσαρμόζονται πολύ εύκολα σε οποιαδήποτε χώρο μέσα στην οικία ( κουζίνα ή μπάνιο) καταλαμβάνοντας πολύ μικρό χώρο αλλά και στα μπαλκόνι (απαγορεύεται από τον ΓΟΚ). Είναι κατασκευασμένα για καύση υγραερίου ή φυσικού αερίου. Κατασκευάζονται με ανοιχτό θάλαμο καύσης ( παίρνει τον αέρα από τον χώρο όπου είναι τοποθετημένο) ή κλειστό θάλαμο ( παίρνει τον αέρα από τον εξωτερικό χώρο) με την βοήθεια διπλής ομόκεντρης καμινάδας. 33

34 34

35 35

36 Συνήθως είναι εξοπλισμένα με κυκλοφορητή, δοχείο διαστολής, βαλβίδα ασφαλείας, καυστήρα ατμοσφαιρικό, εναλλάκτη για νερό θέρμανσης και χρήσης ή και πλακοειδή εναλλάκτη ( μόνο για νερό χρήσης) πλήρη πίνακα ελέγχου, θερμοστάτης ασφαλείας, αυτόματο εξαεριστικό, πολυβαλβίδα αερίου, βαλβίδα πλήρωσης, και πρεσοστάτες. Επίσης διαθέτουν καμινάδα μονή για επιτοίχιους ανοιχτού κυκλώματος ή διπλή για επιτοίχιους κλειστού κυκλώματος. 36

37 ΚΥΚΛΩΜΑ ΘΕΡΜΑΝΣΗΣ ΚΥΚΛΩΜΑ ΝΕΡΟΥ ΧΡΗΣΗΣ. 37

38 (πηγή: ΛΕΒΗΤΕΣ ΣΑΜΑΡΑΣ) 38

39 (πηγή: ΛΕΒΗΤΕΣ ΣΑΜΑΡΑΣ) 39

40 (πηγή: ΛΕΒΗΤΕΣ ΣΑΜΑΡΑΣ) 40

41 (πηγή: IT POWER) 41

42 (πηγή: IT POWER) 42

43 Οι πλακοειδείς εναλλάκτες μπορούν να τοποθετηθούν τόσο στις εγκαταστάσεις Κ.Θ. όσο και σε εγκαταστάσεις τηλεθέρμανσης, σε θέρμανση νερού πισινών κ.αλ. Καταλαμβάνουν μικρό όγκο Αποτελούνται από μικρές πλάκες ανοξείδωτες ή τιτανίου οι οποίες στεγανοποιούνται με ειδικό υλικό που φέρουν στην περίμετρό τους. Συνδέονται μεταξύ τους με δύο εξωτερικές χαλύβδινες πλάκες και ειδικούς σφιγκτήρες. Παρακάτω φαίνονται οι τύποι και οι αποδόσεις τους. 43

44 44

45 ΠΡΩΤΕΥΩΝ ΚΥΚΛΩΜΑ ΔΕΥΤΕΡΕΥΩΝ ΚΥΚΛΩΜΑ 45

46 46

47 ΠΡΩΤΕΥΩΝ ΚΥΚΛΩΜΑ (ΤΗΛΕΘΕΡΜΑΝΣΗΣ) ΔΕΥΤΕΡΕΥΩΝ ΚΥΚΛΩΜΑ ( Κ.Θ) 47

48 Η επιλογή του λέβητα σε μια εγκατάσταση πρέπει να γίνει με βάση τις θερμικές απώλειες του κτιρίου, την λειτουργία της εγκατάστασης αλλά και την μόνωση που θα χρησιμοποιηθεί στις σωληνώσεις. Ο μαθηματικός τύπος που δίνει τον λέβητα για μια εγκατάσταση είναι: Qλ= (1+α+β) Χ Q (από 1,1-1,3) Χ Q Όπου Qλ η θερμική ικανότητα του λέβητα Q οι απώλειες του κτιρίου α συντελεστής μόνωσης, 0,1 για μη μονωμένες σωληνώσεις και 0,05 για μονωμένες καλά. β συντελεστής λειτουργίας, 0 για συνεχή λειτουργία και 0,2 για διακοπτόμενη λειτουργία. 48

49 Η απαγωγή των καυσαερίων γίνεται μέσω της κατακόρυφης καπνοδόχου η οποία συνδέεται με τον λέβητα μέσω του καπναγωγού. Η καπνοδόχος μπορεί να είναι κτιστή ή με προκατασκευασμένα τεμάχια διαφόρων υλικών. Επίσης μπορεί να φέρει και μόνωση εξωτερικά. Μπορεί να έχει κυκλική ή ορθογωνική διατομή ( προτιμάται η κυκλική). Πρέπει να υπολογιστεί η διατομή με βάση το ύψος της καμινάδας και την ισχύ του λέβητα. 49

50 Η Διατομή της καπνοδόχου δίδεται από την σχέση: Α= m/ n * Η Α= η διατομή της καπνοδόχου σε μ2) Όπου m = 2,75* Qλ Qλ = η θερμ. ικανότητα του λέβητα ( σε KW) m = η ωριαία παραγωγή καυσαερίων H= το ύψος της καπνοδόχου( σε μ) n ο συντελεστής μορφής της καπνοδόχου( από πίνακα) 50

51 Αφού υπολογίσουμε από τον μαθηματικό τύπο την διατομή της καπνοδόχου μπορούμε εύκολα χρησιμοποιώντας τον διπλανό πίνακα να επιλέξουμε καπνοδόχο. Επίσης μπορεί να επιλεχθεί εμπειρικά καπνοδόχος και από τον πρώτο πίνακα δίπλα. 51

52 ΤΕΛΟΣ Σημείωση: Οι παραπάνω διαφάνειες σε καμιά περίπτωση δεν προορίζονται για διαφημιστικούς ή εμπορικούς λόγους παρά μόνο για εκπαιδευτική χρήση. 52
