WD ShareSpace. Σύστημα αποθήκευσης δικτύου Εγχειρίδιο χρήσης

Transcript

1 WD ShareSpace Σύστημα αποθήκευσης δικτύου Εγχειρίδιο χρήσης

2 Σημαντικές οδηγίες για την ασφάλεια 1. Ακολουθήστε όλες τις προειδοποιήσεις και τις οδηγίες που υπάρχουν στο προϊόν. 2. Βγάλτε αυτό το προϊόν από την πρίζα πριν τον καθαρισμό. Μην χρησιμοποιείτε υγρά καθαριστικά ή καθαριστικά σε σπρέι. Χρησιμοποιήστε ένα νοτισμένο ύφασμα για καθαρισμό. 3. Μη χρησιμοποιείτε αυτό το προϊόν κοντά σε υγρά. 4. Μην τοποθετείτε αυτό το προϊόν σε ασταθή επιφάνεια. Το προϊόν μπορεί να πέσει και να πάθει σοβαρή ζημιά. 5. Μην αφήνετε το προϊόν να πέσει. 6. Μη φράσσετε τις σχισμές και τις οπές στην πίσω ή την κάτω πλευρά του περιβλήματος. Για να διασφαλίσετε το σωστό εξαερισμό και την αξιόπιστη λειτουργία του προϊόντος και για να το προστατέψετε από την υπερθέρμανση, αυτές οι οπές δεν πρέπει να είναι φραγμένες ή καλυμμένες. 7. Να χρησιμοποιείτε αυτό το προϊόν σύμφωνα με τον τύπο ισχύος που αναγράφεται στην ετικέτα σήμανσης. Εάν δεν είστε βέβαιοι για τον διαθέσιμο τύπο ισχύος, συμβουλευτείτε τον προμηθευτή ή την τοπική εταιρεία ηλεκτρισμού. 8. Μην τοποθετείτε οποιοδήποτε αντικείμενο επάνω στο καλώδιο ρεύματος. Μην τοποθετείτε το προϊόν σε σημεία στα οποία μπορεί να πατήσει κάποιος το καλώδιο. 9. Εάν χρησιμοποιείτε προέκταση για αυτό το προϊόν, βεβαιωθείτε ότι η συνολική τιμή Αμπέρ των προϊόντων που είναι συνδεδεμένα σε αυτή την προέκταση δεν υπερβαίνει την τιμή Αμπέρ της προέκτασης. Επίσης, βεβαιωθείτε ότι η συνολική τιμή Αμπέρ όλων των προϊόντων που είναι συνδεδεμένα στην πρίζα δεν υπερβαίνει την τιμή της ασφάλειας. 10.Ποτέ μην ωθείτε οποιουδήποτε είδους αντικείμενα σε αυτό το προϊόν ή στις οπές του περιβλήματος, καθώς υπάρχει περίπτωση να έρθουν σε επαφή με επικίνδυνα σημεία στα οποία υπάρχει τάση ή να δημιουργήσουν βραχυκύκλωμα τα οποίο θα είχε ως αποτέλεσμα πυρκαγιά ή ηλεκτροπληξία. 11. Βγάλτε αυτό το προϊόν από την πρίζα τοίχου και αποταθείτε σε εξειδικευμένο προσωπικό σέρβις στις ακόλουθες περιπτώσεις: (a) Όταν το καλώδιο τροφοδοσίας ή το βύσμα είναι κατεστραμμένο ή φθαρμένο. (b) Εάν έχει χυθεί υγρό στο προϊόν. (c) Εάν το προϊόν έχει εκτεθεί στη βροχή ή σε νερό. (d) Εάν το προϊόν δεν λειτουργεί κανονικά όταν τηρούνται οι οδηγίες για τη λειτουργία. Ρυθμίζετε μόνο τα στοιχεία ελέγχου που καλύπτονται από τις οδηγίες λειτουργίας καθώς η ακατάλληλη ρύθμιση μπορεί να έχει ως αποτέλεσμα να υποστεί ζημιά το προϊόν και να απαιτηθεί εκτεταμένη εργασία από εξειδικευμένο τεχνικό για την επαναφορά του προϊόντος στη φυσιολογική του κατάσταση. (e) Εάν το προϊόν έχει πέσει ή το περίβλημά του έχει υποστεί ζημιά. (f) Εάν το προϊόν παρουσιάζει σαφή αλλαγή στην απόδοση, καταδεικνύοντας την ανάγκη για σέρβις. 12.Σύμφωνα με τα πρότυπα των κανονισμών σταθμών εργασίας, μην τοποθετείτε αυτή τη συσκευή στο οπτικό πεδίο του χρήστη εξαιτίας της γυαλιστερής πρόσοψης της θήκης.

3 ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Το WD ShareSpace χρησιμοποιεί μπαταρία λιθίου, τύπου CR2032. Υπάρχει κίνδυνος έκρηξης εάν η μπαταρία τοποθετηθεί λανθασμένα. Αντικαταστήστε την μπαταρία μόνο με τον ίδιο ή αντίστοιχο τύπο μπαταρίας που συνιστάται από τον κατασκευαστή. Απορρίψτε τις χρησιμοποιημένες μπαταρίες σύμφωνα με τις οδηγίες του κατασκευαστή.

4 Πίνακας περιεχομένων Εξυπηρέτηση και υποστήριξη από τη WD Δήλωση του προϊόντος WD Eπισκόπηση Διαμόρφωση και ρύθμιση παραμέτρων Μονάδα αποθήκευσης αρχείων WD ShareSpace Προδιαγραφές Περιεχόμενα συσκευασίας Αξεσουάρ Απαιτήσεις συστήματος Προεγκατάσταση Εγγραφή των πληροφοριών του προϊόντος WD Επισκόπηση του συστήματος Ενδείξεις LED Κουμπί δημιουργίας αντιγράφων ασφαλείας από/ προς μονάδα USB Θύρες Κουμπί επαναφοράς Χαρακτηριστικά υλικού εξοπλισμού Kensington WD ShareSpace Βασική ρύθμιση Βήμα 1: Σύνδεση της συσκευής WD ShareSpace στο δίκτυο Βήμα 2: Πρόσβαση της συσκευής WD ShareSpace στο δίκτυο Δημιουργία αντιγράφων ασφαλείας από τους υπολογιστές ενός δικτύου Επισκόπηση εφαρμογής WD Anywhere Backup Σημαντικές σημειώσεις για την εγκατάσταση Ρύθμιση παραμέτρων της εφαρμογής WD Anywhere Backup Χρήση της εφαρμογής Time Machine Ρύθμιση της εφαρμογής Time Machine Έναρξη λήψης αντιγράφου ασφαλείας Επαναφορά στοιχείων από τα οποία έχει ληφθεί αντίγραφο ασφαλείας Διαγραφή ολόκληρου του αντιγράφου ασφαλείας Αλλαγή του κωδικού πρόσβασής σας Πίνακας περιεχομένων - I

5 5 Απομακρυσμένη πρόσβαση μέσω MioNet Επισκόπηση MioNet Ρύθμιση απομακρυσμένης πρόσβασης Χρήση της λειτουργίας MioNet Web (μετά την εγγραφή) Τρόπος αναπαραγωγής/συνεχούς ροής αρχείων βίντεο, μουσικής &φωτογραφιών Επισκόπηση διακομιστών πολυμέσων Τύποι πολυμέσων που υποστηρίζονται Μονάδα αποθήκευσης πολυμέσων Συσκευές πολυμέσων itunes με τη μονάδα WD ShareSpace Εξωτερική μονάδα δίσκου USB Κοινή χρήση αρχείων & Αντίγραφα ασφαλείας Κοινή χρήση δεδομένων σε μονάδα δίσκου USB USB Λειτουργία αυτόματης δημιουργίας αντιγράφων ασφαλείας Χρήση της εφαρμογής WD Discovery (Μόνο για Windows) Επισκόπηση εφαρμογής WD Discovery Αντιστοίχιση μονάδας δικτύου Περιήγηση στα κοινόχρηστα στοιχεία του δικτύου Δημιουργία συντόμευσης στην επιφάνεια εργασίας Ενεργοποίηση/απενεργοποίηση της ένδειξης αναγνώρισης Αυτόματη ενημέρωση της εφαρμογής WD Discovery Network Storage Manager: Βασικές ρυθμίσεις Ρύθμιση της μονάδας WD ShareSpace Λειτουργίες της εφαρμογής Network Storage Manager της μονάδας WD ShareSpace Επισκόπηση του περιβάλλοντος χρήστη Basic Mode (Βασική λειτουργία) Πίνακας περιεχομένων - II

6 10 Network Storage Manager: Advanced Mode (Λειτουργία για προχωρημένους) Καρτέλα System (Σύστημα) Καρτέλα Network (Δίκτυο) Καρτέλα Storage (Αποθήκευση) Καρτέλα Media (Πολυμέσα) Καρτέλα Users (Χρήστες) Καρτέλα Status (Κατάσταση) Download Manager (Διαχείριση λήψεων): Downloader Χαρακτηριστικά του προγράμματος Downloader Επισκόπηση του περιβάλλοντος χρήστη Καρτέλα HTTP/FTP Καρτέλα CTorrent Αντικατάσταση μονάδας δίσκου Προφυλάξεις από ηλεκτροστατική εκκένωση (ESD) Αντιμετώπιση προβλημάτων Γλωσσάριο Παράρτημα Συμμόρφωση προς τους κανονισμούς Περιβαλλοντική συμμόρφωση (Κίνα) Πληροφορίες για την εγγύηση GNU Γενική δημόσια άδεια ("GPL") Ευρετήριο Πίνακας περιεχομένων - III

7 Εξυπηρέτηση και υποστήριξη από τη WD Εάν αντιμετωπίσετε οποιοδήποτε πρόβλημα, παρακαλούμε να μας δώσετε τη δυνατότητα να το τακτοποιήσουμε προτού προβείτε στην επιστροφή του παρόντος προϊόντος. Για τις περισσότερες ερωτήσεις τεχνικής υποστήριξης, μπορείτε να λάβετε απάντηση μέσω της γνωσιακής μας βάσης δεδομένων ή μέσω της υπηρεσίας υποστήριξης μέσω ηλεκτρονικού ταχυδρομείου στη διεύθυνση support.wdc.com. Εάν δεν υπάρχει διαθέσιμη απάντηση ή εφόσον το προτιμάτε, παρακαλούμε επικοινωνήστε με την WD στον καταλληλότερο αριθμό τηλεφώνου που αναφέρεται παρακάτω. Το προϊόν που διαθέτετε περιλαμβάνει 30 ημέρες δωρεάν τηλεφωνικής υποστήριξης για όσο διάστημα ισχύει η εγγύηση. Η περίοδος των 30 ημερών ξεκινά από την ημερομηνία της πρώτης τηλεφωνικής σας επικοινωνίας με την τεχνική υποστήριξη της WD. Η υποστήριξη μέσω ηλεκτρονικού ταχυδρομείου είναι δωρεάν για ολόκληρο το διάστημα της εγγύησης και η εκτεταμένη γνωσιακή μας βάση δεδομένων είναι διαθέσιμη όλο το 24 ωρο επί 7 ημέρες την εβδομάδα. Για να μας επιτρέπετε να σας ενημερώνουμε σχετικά με τις νέες δυνατότητες και λειτουργίες, μην παραλείψετε να δηλώσετε το προϊόν της WD ηλεκτρονικά στη διεύθυνση Πρόσβαση στην ηλεκτρονική υποστήριξη Επισκεφτείτε τον ιστότοπο για την υποστήριξη των προϊόντων μας στη διεύθυνση support.wdc.com και επιλέξτε κάποιο από τα εξής θέματα: Downloads (Αρχεία προς λήψη) Κάντε λήψη προγραμμάτων οδήγησης, εφαρμογών λογισμικού και ενημερώσεων για το προϊόν WD που διαθέτετε. Registration (Δήλωση) Δηλώστε το προϊόν WD που διαθέτετε για να έχετε πρόσβαση στις πιο πρόσφατες ενημερώσεις και σε ειδικές προσφορές. Warranty & RMA Services (Υπηρεσίες εγγύησης και RMA) Αποκτήστε πληροφορίες για την εγγύηση, την αντικατάσταση προϊόντος (RMA), την κατάσταση RMA καθώς και πληροφορίες για την επαναφορά δεδομένων. Knowledge Base (Γνωσιακή βάση) Πραγματοποιήστε αναζητήσεις με βάση μια λέξη-κλειδί, μια πρόταση ή ένα answer ID. Installation (Εγκατάσταση) Αποκτήστε ηλεκτρονική βοήθεια εγκατάστασης για το προϊόν ή το λογισμικό της WD. ΕΞΥΠΗΡΈΤΗΣΗ ΚΑΙ ΥΠΟΣΤΉΡΙΞΗ ΑΠΌ ΤΗ WD - 1

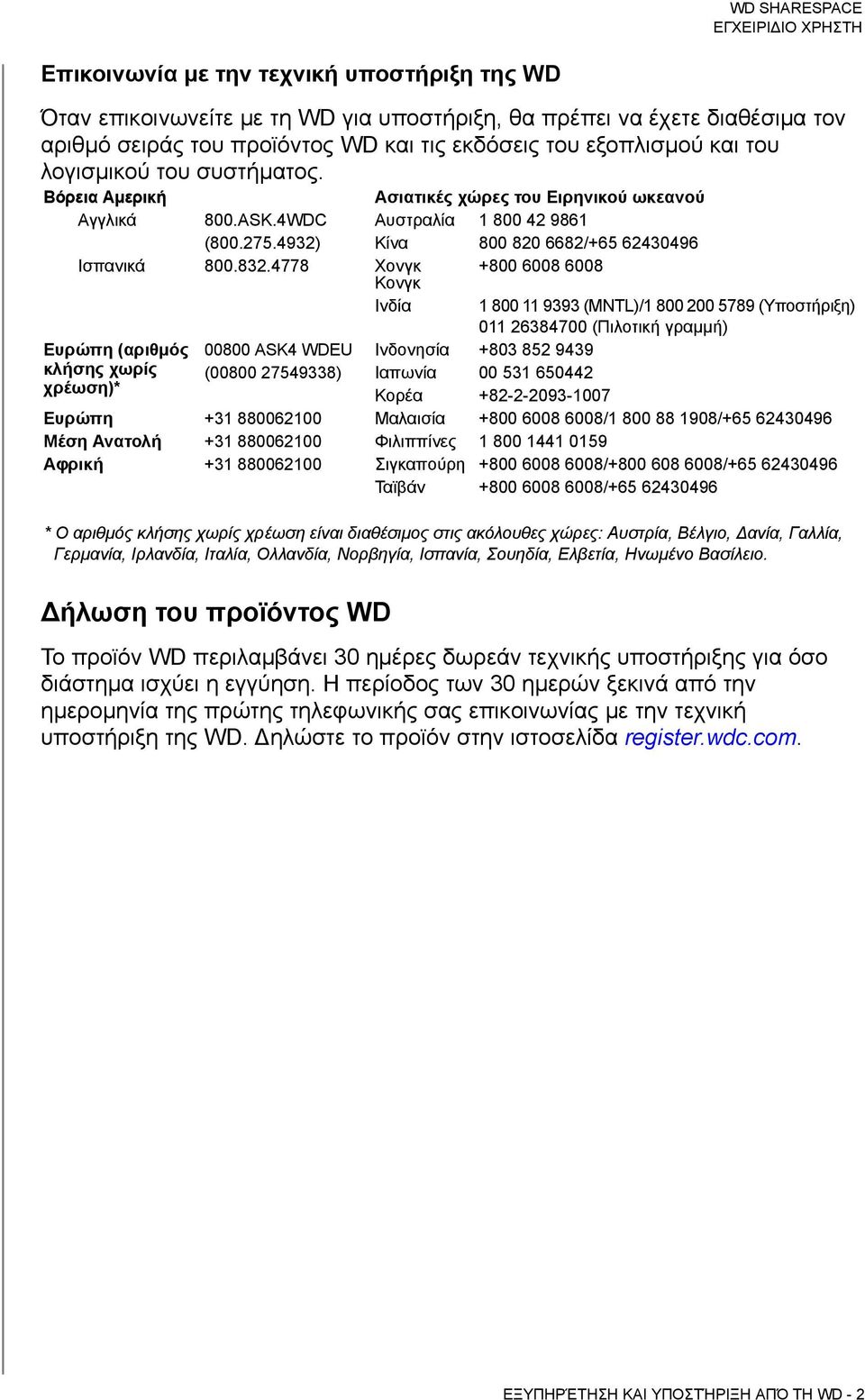

8 Επικοινωνία με την τεχνική υποστήριξη της WD Όταν επικοινωνείτε με τη WD για υποστήριξη, θα πρέπει να έχετε διαθέσιμα τον αριθμό σειράς του προϊόντος WD και τις εκδόσεις του εξοπλισμού και του λογισμικού του συστήματος. Βόρεια Αμερική Ασιατικές χώρες του Ειρηνικού ωκεανού Αγγλικά 800.ASK.4WDC Αυστραλία ( ) Κίνα / Ισπανικά Χονγκ Κονγκ Ινδία (MNTL)/ (Υποστήριξη) (Πιλοτική γραμμή) Ευρώπη (αριθμός ASK4 WDEU Ινδονησία κλήσης χωρίς ( ) Ιαπωνία χρέωση)* Κορέα Ευρώπη Μαλαισία / / Μέση Ανατολή Φιλιππίνες Αφρική Σιγκαπούρη / / Ταϊβάν / * Ο αριθμός κλήσης χωρίς χρέωση είναι διαθέσιμος στις ακόλουθες χώρες: Αυστρία, Βέλγιο, Δανία, Γαλλία, Γερμανία, Ιρλανδία, Ιταλία, Ολλανδία, Νορβηγία, Ισπανία, Σουηδία, Ελβετία, Ηνωμένο Βασίλειο. Δήλωση του προϊόντος WD Το προϊόν WD περιλαμβάνει 30 ημέρες δωρεάν τεχνικής υποστήριξης για όσο διάστημα ισχύει η εγγύηση. Η περίοδος των 30 ημερών ξεκινά από την ημερομηνία της πρώτης τηλεφωνικής σας επικοινωνίας με την τεχνική υποστήριξη της WD. Δηλώστε το προϊόν στην ιστοσελίδα register.wdc.com. ΕΞΥΠΗΡΈΤΗΣΗ ΚΑΙ ΥΠΟΣΤΉΡΙΞΗ ΑΠΌ ΤΗ WD - 2

9 1 Eπισκόπηση Συγχαρητήρια για την αγορά του WD ShareSpace, ενός συστήματος δικτυακής αποθήκευσης υψηλής ταχύτητας που καταλαμβάνει ελάχιστο χώρο. Το σύστημα αυτό διαθέτει μονάδες δίσκων WD και χρησιμοποιεί τεχνολογία WD GreenPower για αποτελεσματική ψύξη και εξοικονόμηση ενέργειας. Η υποστήριξη RAID πολλαπλών επιπέδων και οι διασυνδέσεις υψηλής ταχύτητας προσφέρουν υψηλές επιδόσεις για μικρές επιχειρήσεις ή οικιακούς χρήστες και καθιστούν το σύστημα ιδανικό για τη δημιουργία αντιγράφων ασφαλείας ή την κοινή χρήση αρχείων μέσω του διαδικτύου. Το παρόν εγχειρίδιο χρήστη περιέχει οδηγίες εγκατάστασης βήμα προς βήμα και άλλες σημαντικές πληροφορίες σχετικά με το προϊόν WD που αγοράσατε. Μπορείτε να κάνετε λήψη μεταφρασμένων εκδόσεων και ενημερώσεων του παρόντος εγχειριδίου χρήσης από τη διεύθυνση Για περισσότερες πληροφορίες και νέα σχετικά με αυτό το προϊόν, επισκεφτείτε τον ιστότοπό μας στη διεύθυνση Διαμόρφωση και ρύθμιση παραμέτρων Το WD ShareSpace είναι προδιαμορφωμένο για μέγιστη αξιοπιστία ως τόμος RAID 5 (για συστήματα τεσσάρων μονάδων) ή για μέγιστη χωρητικότητα ως ένας ενιαίος μεγάλος, διευρυμένος τόμος (για συστήματα δύο μονάδων). Σε RAID 5, το ένα τέταρτο της χωρητικότητας χρησιμοποιείται για την αποθήκευση των πληροφοριών ισοτιμίας που απαιτούνται για την επαναφορά δεδομένων σε περίπτωση αστοχίας μιας μονάδας. Σε έναν διευρυμένο τόμο, η χωρητικότητα είναι ίση με το σύνολο όλων των μονάδων του τόμου. Για να αποκτήσετε πρόσβαση στη μέγιστη χωρητικότητα χρησιμοποιώντας και τις τέσσερις μονάδες της συσκευής, η διαμόρφωση RAID πρέπει να ρυθμιστεί εκ νέου είτε σε RAID 0 είτε σε Span. Για περισσότερες πληροφορίες σχετικά με τη ρύθμιση του RAID ανατρέξτε στην ενότητα "Manage RAID (Διαχείριση RAID)" στη σελίδα 144. Μονάδα αποθήκευσης αρχείων WD ShareSpace Μπορείτε να προσπελάσετε και να αποθηκεύσετε περιεχόμενο στη μονάδα WD ShareSpace μέσω των κοινόχρηστων στοιχείων του δικτύου. Τα κοινόχρηστα στοιχεία είναι φάκελοι που μπορούν να χρησιμοποιηθούν για την οργάνωση και αποθήκευση αρχείων στη μονάδα WD ShareSpace. Οι κοινόχρηστοι φάκελοι μπορούν να χρησιμοποιηθούν από οποιονδήποτε χρήστη (public) ή από επιλεγμένους χρήστες του δικτύου σας (private). Η συσκευή είναι εργοστασιακά ρυθμισμένη να έχει τρεις κοινόχρηστους φακέλους: Public (Δημόσια αρχεία) δημιουργείται αυτόματα μετά την αρχική ρύθμιση Shared Music (Κοινόχρηστη μουσική) φάκελος για την αποθήκευση μουσικών αρχείων που θέλετε να μοιραστείτε με άλλους χρήστες. Shared Pictures (Κοινόχρηστες εικόνες) φάκελος για την αποθήκευση εικόνων που θέλετε να μοιραστείτε με άλλους χρήστες. Shared Videos (Κοινόχρηστα βίντεο) για την αποθήκευση αρχείων βίντεο που θέλετε να μοιραστείτε με άλλους χρήστες. EΠΙΣΚΌΠΗΣΗ - 3

10 Σημαντικό: Μην αλλάζετε και μη διαγράφετε αυτούς τους προκαθορισμένους κοινόχρηστους φακέλους. Κάτι τέτοιο μπορεί να προκαλέσει διακοπή της κοινής χρήσης των αρχείων μέσων. Οι φάκελοι αυτοί είναι οι προκαθορισμένοι φάκελοι που χρησιμοποιεί ο διακομιστής πολυμέσων (Twonky Media) και η υπηρεσία itunes. Για περισσότερες πληροφορίες σχετικά με τη χρήση του Twonky Media, ανατρέξτε στην ενότητα "Τρόπος αναπαραγωγής/συνεχούς ροής αρχείων βίντεο, μουσικής &φωτογραφιών" στη σελίδα 68. Για περισσότερες πληροφορίες σχετικά με τη χρήση της υπηρεσίας itunes, ανατρέξτε στην ενότητα "itunes με τη μονάδα WD ShareSpace" στη σελίδα 78. Download (Ληφθέντα αρχεία) για την αποθήκευση αρχείων μέσω του Downloader (ανατρέξτε στην ενότητα "Download Manager (Διαχείριση λήψεων): Downloader" στη σελίδα 175). Configuration (Διαμόρφωση) πρόκειται για ένα κοινόχρηστο στοιχείο μόνο για ανάγνωση που περιέχει ένα αρχείο Help (Βοήθεια) και τη σελίδα σύνδεσης. Δεν προορίζεται για διαμοιρασμό ή αποθήκευση δεδομένων και δεν πρέπει να τροποποιηθεί. EΠΙΣΚΌΠΗΣΗ - 4

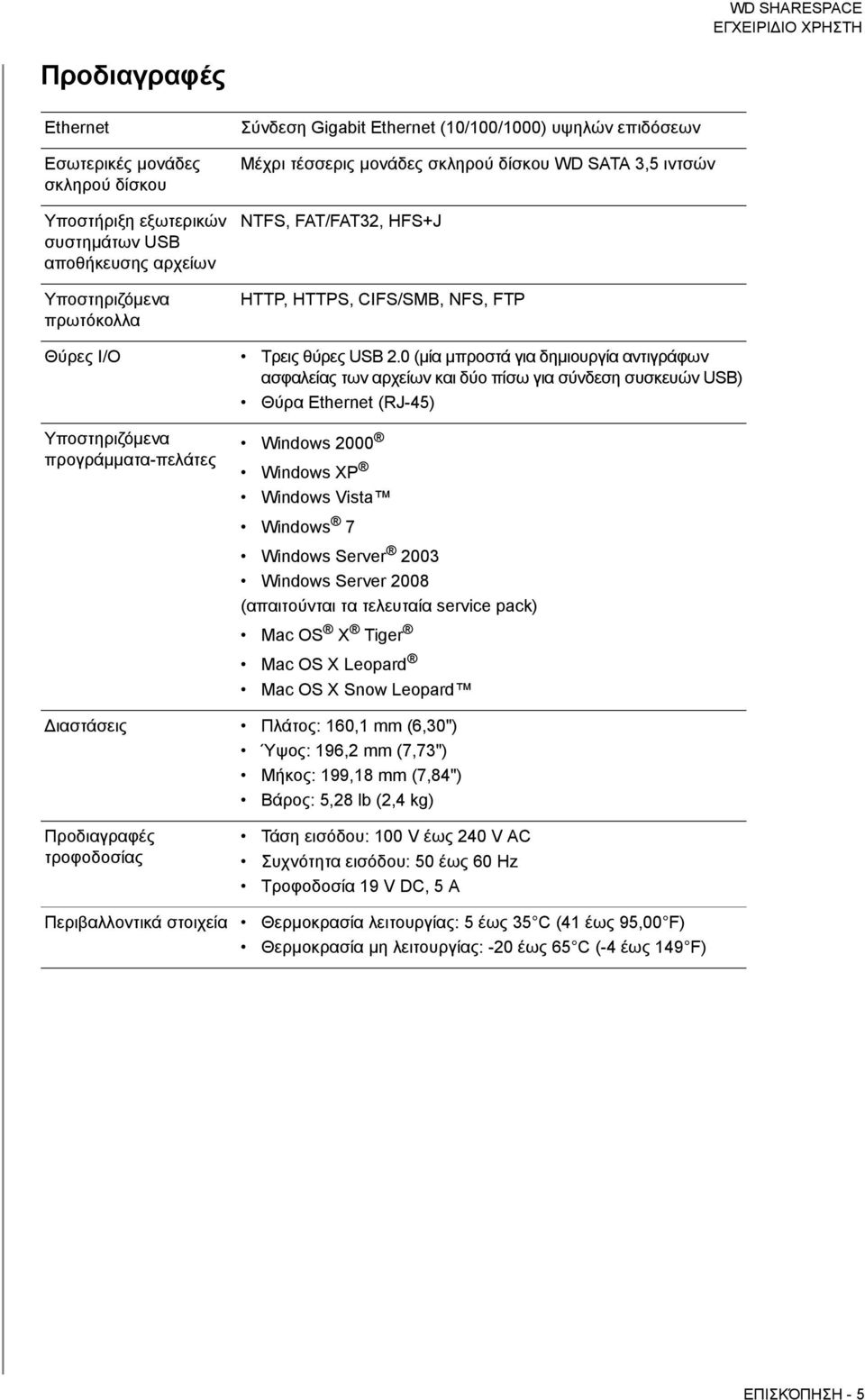

11 Προδιαγραφές Ethernet Εσωτερικές μονάδες σκληρού δίσκου Υποστήριξη εξωτερικών συστημάτων USB αποθήκευσης αρχείων Υποστηριζόμενα πρωτόκολλα Σύνδεση Gigabit Ethernet (10/100/1000) υψηλών επιδόσεων Μέχρι τέσσερις μονάδες σκληρού δίσκου WD SATA 3,5 ιντσών NTFS, FAT/FAT32, HFS+J HTTP, HTTPS, CIFS/SMB, NFS, FTP Θύρες I/O Τρεις θύρες USB 2.0 (μία μπροστά για δημιουργία αντιγράφων ασφαλείας των αρχείων και δύο πίσω για σύνδεση συσκευών USB) Θύρα Ethernet (RJ-45) Υποστηριζόμενα προγράμματα-πελάτες Windows 2000 Windows XP Windows Vista Windows 7 Windows Server 2003 Windows Server 2008 (απαιτούνται τα τελευταία service pack) Mac OS X Tiger Mac OS X Leopard Mac OS X Snow Leopard Διαστάσεις Πλάτος: 160,1 mm (6,30") Ύψος: 196,2 mm (7,73") Μήκος: 199,18 mm (7,84") Βάρος: 5,28 lb (2,4 kg) Προδιαγραφές τροφοδοσίας Τάση εισόδου: 100 V έως 240 V AC Συχνότητα εισόδου: 50 έως 60 Hz Τροφοδοσία 19 V DC, 5 A Περιβαλλοντικά στοιχεία Θερμοκρασία λειτουργίας: 5 έως 35 C (41 έως 95,00 F) Θερμοκρασία μη λειτουργίας: -20 έως 65 C (-4 έως 149 F) EΠΙΣΚΌΠΗΣΗ - 5

12 Περιεχόμενα συσκευασίας WD ShareSpace με τέσσερις ή δύο μονάδες δίσκου Ράγες τοποθέτησης μονάδων (περιλαμβάνονται μόνο στα συστήματα με δύο μονάδες δίσκου) Μετασχηματιστής εναλλασσόμενου ρεύματος και καλώδια τροφοδοσίας Καλώδιο Ethernet CD εγκατάστασης με λογισμικό εφαρμογής και εγχειρίδιο χρήστη Οδηγός γρήγορης εγκατάστασης Αξεσουάρ Επισκεφτείτε τη διεύθυνση shopwd.com (μόνο για Η.Π.Α.) για να δείτε επιπλέον αξεσουάρ όπως καλώδια, τροφοδοτικά, επιπρόσθετες μονάδες δίσκων και ράγες τοποθέτησης δίσκων για αυτό το προϊόν. Αν βρίσκεστε εκτός Η.Π.Α., επισκεφτείτε την ιστοσελίδα support.wdc.com. Απαιτήσεις συστήματος Για βέλτιστες επιδόσεις, συνιστούνται οι ακόλουθες απαιτήσεις συστήματος και δικτύου. Η συμβατότητα μπορεί να ποικίλει ανάλογα με τις ρυθμίσεις του εξοπλισμού (hardware) και το λειτουργικό σύστημα κάθε χρήστη. Σημαντικό: Για ύψιστες επιδόσεις και αξιοπιστία, συνιστάται η εγκατάσταση των τελευταίων ενημερώσεων και του τελευταίου service pack (SP). Σε Mac OS X, πηγαίνετε στο μενού Apple και επιλέξτε Software Update (Ενημέρωση λογισμικού). Για Windows, πηγαίνετε στο μενού Start (Έναρξη) και επιλέξτε Windows Update (Ενημέρωση Windows). Υπολογιστής-πελάτης Σύνδεση Ethernet (προσαρμογέας δικτύου) Λειτουργικό σύστημα Windows 2000/Windows XP/Windows Vista/Windows 7, Windows Server 2003/ Windows Server 2008 Mac OS X Tiger, Leopard, Snow Leopard Πρόγραμμα περιήγησης (Internet Explorer 6.0 SP1 και μεταγενέστερες εκδόσεις σε πλατφόρμες Windows που υποστηρίζονται από το συγκεκριμένο προϊόν, Safari 2.0 και μεταγενέστερες εκδόσεις σε πλατφόρμες Mac που υποστηρίζονται από το συγκεκριμένο προϊόν, Firefox 2.0 και μεταγενέστερες εκδόσεις στις υποστηριζόμενες πλατφόρμες Windows και Mac) Adobe Flash ActiveX 9 ή μεταγενέστερη έκδοση (απαιτείται για το WD Discovery ) EΠΙΣΚΌΠΗΣΗ - 6

13 Τοπικό δίκτυο Δρομολογητής/μεταγωγέας (Απαιτείται Gigabit για τη μεγιστοποίηση των επιδόσεων) Δίκτυο ευρείας περιοχής (WAN) Απαιτείται ευρυζωνική σύνδεση με το διαδίκτυο για απομακρυσμένη πρόσβαση μέσω του MioNet Προεγκατάσταση Πριν την αποσυσκευασία και την εγκατάσταση του συστήματος, επιλέξτε ένα κατάλληλο χώρο για το σύστημα έτσι ώστε να έχετε μέγιστη αποδοτικότητα. Τοποθετήστε τη συσκευή σε χώρο ο οποίος είναι: Κοντά σε πρίζα με γείωση Καθαρός και χωρίς σκόνη Σε σταθερή επιφάνεια και χωρίς δονήσεις Καλά αεριζόμενος και µακριά από πηγές θερμότητας Απομονωμένος από ηλεκτρομαγνητικά πεδία ηλεκτρικών συσκευών όπως κλιματιστικά, ραδιόφωνα, τηλεοπτικοί πομποί Εγγραφή των πληροφοριών του προϊόντος WD Στον πίνακα που ακολουθεί, γράψτε τον αριθμό σειράς και τον αριθμό μοντέλου του νέου σας προϊόντος WD. Οι αριθμοί αυτοί βρίσκονται στην ετικέτα στο κάτω μέρος της συσκευής. Επίσης, γράψτε την ημερομηνία αγοράς και άλλες σημειώσεις όπως το λειτουργικό σας σύστημα και την έκδοσή του. Οι πληροφορίες αυτές είναι απαραίτητες για την εγκατάσταση και την τεχνική υποστήριξη. Αριθμός σειράς: Αριθμός μοντέλου: Ημερομηνία αγοράς: Σημειώσεις για το σύστημα και το λογισμικό: EΠΙΣΚΌΠΗΣΗ - 7

14 Επισκόπηση του συστήματος 1 Κουμπί τροφοδοσίας 5 Θύρα τροφοδοσίας 2 Ενδείξεις LED 6 Κουμπί επαναφοράς 3 Κουμπί για δημιουργία αντιγράφων ασφαλείας από/προς μονάδα δίσκου USB 4 Θύρα USB 1 (Αυτόματη δημιουργία αντιγράφων ασφαλείας) 7 Θύρα Ethernet 8 Θύρες USB 2 και 3 9 Υποδοχή ασφαλείας Kensington Κουμπί τροφοδοσίας Σημαντικό: Η συσκευή τίθεται σε λειτουργία αυτόματα μόλις γίνει η αρχική σύνδεση με την πηγή τροφοδοσίας και η διαδικασία αυτή μπορεί να διαρκέσει έως και τρία λεπτά. Μην πιέσετε το κουμπί τροφοδοσίας στο διάστημα αυτό. Το κουμπί τροφοδοσίας ενεργοποιεί ή απενεργοποιεί τη συσκευή. Για να ενεργοποιήσετε τη συσκευή, πιέστε το κουμπί τροφοδοσίας, κρατήστε το πατημένο μέχρι να αναβοσβήσει μία φορά η ένδειξη LED και μετά αφήστε το. Η ένδειξη LED παραμένει σβηστή (μέχρι 30 δευτερόλεπτα) την ώρα που η συσκευή τίθεται σε λειτουργία. Αν κρατήσετε το κουμπί πατημένο για τέσσερα δευτερόλεπτα, η συσκευή απενεργοποιείται. EΠΙΣΚΌΠΗΣΗ - 8

15 Ενδείξεις LED Οι ενδείξεις LED (δίοδοι φωτοεκπομπής) της συσκευής, δίνουν πληροφορίες για την κατάσταση του συστήματος, των σκληρών δίσκων και της σύνδεσης δικτύου. Οι ενδείξεις LED του συστήματος υποδηλώνουν τα εξής: Ένδειξη και εικονίδιο Χρώμα Κατάσταση Περιγραφή Τροφοδοσία Πράσινο Σταθερά αναμμένο Σβηστό Αναβοσβήνει Το σύστημα έχει τεθεί σε λειτουργία (είναι συνδεδεμένο στο ρεύμα και έχει ενεργοποιηθεί) και είναι έτοιμο για χρήση Το σύστημα δεν έχει τεθεί σε λειτουργία Το σύστημα πραγματοποιεί εκκίνηση Το σύστημα επαναφέρει τις εργοστασιακές ρυθμίσεις Το σύστημα ρυθμίζει τις παραμέτρους RAID Ο τόμος χρήστη δεν είναι διαθέσιμος Μονάδες σκληρού δίσκου Πράσινο Αναβοσβήνει ακανόνιστα Η μονάδα σκληρού δίσκου είναι σε χρήση Σταθερά αναμμένο Η μονάδα σκληρού δίσκου είναι έτοιμη για χρήση Η μονάδα σκληρού δίσκου είναι εγκατεστημένη Κίτρινο Σταθερά αναμμένο Σφάλμα μονάδας σκληρού δίσκου Πράσινο/ Κίτρινο Αναβοσβήνει Το σύστημα εντοπίζει ξένη μονάδα σκληρού δίσκου με ήδη υπάρχοντα δεδομένα Πράσινο/ Κίτρινο Σβηστό Δεν υπάρχει μονάδα σκληρού δίσκου Η μονάδα σκληρού δίσκου δεν έχει εγκατασταθεί σωστά Ethernet (μπροστά) Πράσινο Αναμμένο Έχει εντοπιστεί ζεύξη δικτύου Σβηστό Δεν υπάρχει σύνδεση δικτύου Αναβοσβήνει Μετάδοση ή λήψη δεδομένων Αναγνώριση συστήματος/ σφάλμα Μπλε Αναμμένο Η αναγνώριση συστήματος είναι ενεργή Κόκκινο Σβηστό Αναβοσβήνει Η αναγνώριση συστήματος είναι απενεργοποιημένη Κρίσιμη κατάσταση EΠΙΣΚΌΠΗΣΗ - 9

16 Ένδειξη και εικονίδιο Χρώμα Κατάσταση Περιγραφή Δημιουργία αντιγράφων ασφαλείας από/προς μονάδα USB Πράσινο Σταθερά αναμμένο Υπάρχει αποθηκευτική μονάδα USB συνδεδεμένη στην μπροστινή θύρα USB Γίνεται αναδόμηση του συστήματος RAID Γίνεται επαναφορά των ρυθμίσεων διαμόρφωσης Η λειτουργία αρχικοποίησης του συστήματος είναι σε εξέλιξη Αναβοσβήνει Αναβοσβήνει με ρυθμό μία φορά ανά δευτερόλεπτο το σύστημα διαμορφώνει μια μονάδα δίσκου USB Αναβοσβήνει με ρυθμό μία φορά ανά δευτερόλεπτο (δημιουργία αντιγράφων ασφαλείας) από συσκευή USB στο WD ShareSpace Αναβοσβήνει με ρυθμό δύο φορές ανά δευτερόλεπτο (δημιουργία αντιγράφων ασφαλείας) από το WD ShareSpace σε συσκευή USB Σβηστό Η λειτουργία αρχικοποίησης του συστήματος έχει ολοκληρωθεί Ethernet (πίσω) Πορτοκαλί Αναβοσβήνει Το δίκτυο πραγματοποιεί σύνδεση Δραστηριότητα σύνδεσης Πράσινο Σταθερά αναμμένο Το δίκτυο είναι συνδεδεμένο Αναβοσβήνει Η σύνδεση δικτύου είναι ενεργή Κουμπί δημιουργίας αντιγράφων ασφαλείας από/προς μονάδα USB Το κουμπί δημιουργίας αντιγράφων ασφαλείας από/προς μονάδα USB σάς επιτρέπει να μεταφέρετε αντίγραφα ασφαλείας από μια μονάδα δίσκου USB στη συσκευή ή από τη συσκευή σε μια μονάδα δίσκου USB. Η λειτουργία δημιουργίας αντιγράφων ασφαλείας από/προς μονάδα USB υποστηρίζεται μόνο στην μπροστινή θύρα USB (θύρα 1). Ανατρέξτε στην ενότητα "USB Λειτουργία αυτόματης δημιουργίας αντιγράφων ασφαλείας" στη σελίδα 80 για λεπτομερείς οδηγίες. EΠΙΣΚΌΠΗΣΗ - 10

17 Θύρες Στοιχείο Εικονίδιο Περιγραφή Θύρα USB 1 Θύρες USB 2 και 3 Θύρα Ethernet Θύρα τροφοδοσίας Για σύνδεση μονάδας δίσκου USB. Σημείωση: Η θύρα αυτή διαθέτει λειτουργία αυτόματης δημιουργίας αντιγράφων ασφαλείας, μέσω της οποίας δημιουργούνται αυτόματα αντίγραφα ασφαλείας ψηφιακών αρχείων από μονάδα δίσκου USB και αποθηκεύονται στη συσκευή και το αντίστροφο. Για σύνδεση μονάδας δίσκου USB. Για σύνδεση της συσκευής σε τοπικό δίκτυο. Για σύνδεση της συσκευής με μετασχηματιστή ρεύματος και πρίζα. Κουμπί επαναφοράς Το κουμπί επαναφοράς επαναφέρει το όνομα του μηχανήματος, τη λειτουργία δικτύου/διεύθυνση IP και τον κωδικό πρόσβασης του διαχειριστή στις εργοστασιακές προεπιλεγμένες ρυθμίσεις, χωρίς να διαγράψει τους κοινόχρηστους φακέλους και τόμους. Για περισσότερες πληροφορίες σχετικά με την επαναφορά του συστήματος, ανατρέξτε στην ενότητα "Επαναφορά της μονάδας WD ShareSpace" στη σελίδα 194. Χαρακτηριστικά υλικού εξοπλισμού Kensington Υποδοχή ασφαλείας Για την ασφάλεια της μονάδας δίσκου, η συσκευή διαθέτει υποδοχή ασφαλείας Kensington, που υποστηρίζει τυπικό καλώδιο ασφαλείας Kensington. Για περισσότερες πληροφορίες σχετικά με την υποδοχή ασφαλείας Kensington και τα διαθέσιμα προϊόντα, επισκεφτείτε τη διεύθυνση EΠΙΣΚΌΠΗΣΗ - 11

18 2 WD ShareSpace Βασική ρύθμιση Βήμα 1: Σύνδεση της συσκευής WD ShareSpace στο δίκτυο Ακολουθήστε τα παρακάτω βήματα για να συνδέσετε τη συσκευή WD ShareSpace σε μικρό δίκτυο στο σπίτι ή το γραφείο. 1. Συνδέστε τη μία άκρη του καλωδίου Ethernet στη θύρα Ethernet που βρίσκεται στο πίσω μέρος της μονάδας. Συνδέστε την άλλη άκρη του καλωδίου απευθείας σε router (δρομολογητή) ή σε θύρα δικτυακού switch (μεταγωγέα). 2. Συνδέστε την άκρη του μετασχηματιστή στην υποδοχή τροφοδοσίας ρεύματος DC που βρίσκεται στο πίσω μέρος της μονάδας. 3. Συνδέστε τον μετασχηματιστή σε μια πρίζα. Μετά από περίπου 30 δευτερόλεπτα, η μονάδα ενεργοποιείται αυτόματα όπως υποδεικνύεται από τη σταθερά αναμμένη πράσινη ένδειξη LED στο κουμπί τροφοδοσίας. Σημαντικό: Προτού ρυθμίσετε τις παραμέτρους της συσκευής, περιμένετε να ολοκληρωθεί η διαδικασία ενεργοποίησης του WD ShareSpace (περίπου τρία λεπτά). Για να απενεργοποιήσετε τη συσκευή, πιέστε το κουμπί τροφοδοσίας και κρατήστε το πατημένο επί τουλάχιστον τέσσερα δευτερόλεπτα. WD SHARESPACE ΒΑΣΙΚΉ ΡΎΘΜΙΣΗ - 12

19 Βήμα 2: Πρόσβαση της συσκευής WD ShareSpace στο δίκτυο Μπορείτε να εντοπίσετε εύκολα τη συσκευή WD ShareSpace στο τοπικό δίκτυο (LAN). Ακολουθήστε την κατάλληλη διαδικασία παρακάτω: Windows "Χρήση της εφαρμογής WD Discovery (Μόνο για Windows)" στη σελίδα 13. "Χρήση του "Network and Sharing Center " (Κέντρο δικτύου και κοινής χρήσης) των Windows" στη σελίδα 15. Mac OS X "Mac OS X Leopard/Snow Leopard" στη σελίδα 19 "Mac OS X Tiger" στη σελίδα 21 Χρήση της εφαρμογής WD Discovery (Μόνο για Windows) Σημείωση: Η εφαρμογή WD Discovery που υπάρχει στο εσωκλειόμενο CD, πρέπει να εγκατασταθεί σε κάθε υπολογιστή που συνδέεται στο τοπικό δίκτυο (LAN), μέσω του οποίου σκοπεύετε να αποκτήσετε πρόσβαση στη μονάδα WD ShareSpace. 1. Θέστε τον υπολογιστή σας σε λειτουργία και περιμένετε να φορτώσει το λειτουργικό σύστημα. 2. Τοποθετήστε το CD εγκατάστασης λογισμικού στη μονάδα CD ή DVD ROM. Σημείωση: Αν η λειτουργία AutoPlay (Αυτόματη εκτέλεση) είναι απενεργοποιημένη στον υπολογιστή σας, πρέπει να εγκαταστήσετε τις βοηθητικές εφαρμογές με μη αυτόματο τρόπο. Κάντε κλικ στην επιλογή Start (Έναρξη) και στη συνέχεια, στο στοιχείο (My) Computer (Υπολογιστής ή Ο υπολογιστής μου). Κάντε δεξιό κλικ στη μονάδα CD/DVD, επιλέξτε Open (Άνοιγμα) και κάντε κλικ στο αρχείο Setup.exe. 3. Windows Vista/Windows 7: Επιλέξτε Run setup.exe (Εκτέλεση setup.exe) και στη συνέχεια, κάντε κλικ στην επιλογή Allow (Να επιτραπεί). 4. Κάντε κλικ στην επιλογή Accept (Αποδοχή) στην οθόνη Terms of Agreement (Όροι άδειας χρήσης). WD SHARESPACE ΒΑΣΙΚΉ ΡΎΘΜΙΣΗ - 13

20 5. Αν έχετε συνδέσει τη συσκευή WD ShareSpace με τον κατάλληλο τρόπο που υποδεικνύεται στην οθόνη Connect (Σύνδεση) στη σελίδα 14, κάντε κλικ στην επιλογή Next (Επόμενο). 6. Ανοίγει η οθόνη Application Installer (Πρόγραμμα εγκατάστασης εφαρμογής), εμφανίζοντας μια λίστα με επιλογές. Κάντε κλικ στο στοιχείο WD Discovery Tool. Μόλις ολοκληρωθεί η εγκατάσταση της εφαρμογής WD Discovery Tool, θα ξεκινήσει αυτόματα και το εικονίδιο WD Discovery θα εμφανιστεί στην επιφάνεια εργασίας σας. WD SHARESPACE ΒΑΣΙΚΉ ΡΎΘΜΙΣΗ - 14

21 7. Εμφανίζεται η οθόνη του WD Discovery. Κάντε κλικ στο στοιχείο WDShareSpace στη λίστα Network Drives Found (Ευρεθείσες μονάδες δικτύου) και επιλέξτε Configure (Ρύθμιση παραμέτρων). 8. Εμφανίζεται η οθόνη σύνδεσης. Συνεχίστε τη ρύθμιση της συσκευής ακολουθώντας τις οδηγίες για τη "Ρύθμιση της συσκευής την πρώτη φορά" στη σελίδα 94. Χρήση του "Network and Sharing Center " (Κέντρο δικτύου και κοινής χρήσης) των Windows Τα Windows Vista και τα Windows 7 διαθέτουν μια εναλλακτική εφαρμογή αντί της WD Discovery, για την εύκολη ρύθμιση και αντιστοίχιση της μονάδας WD ShareSpace. 1. Σε Windows Vista/Windows 7, κάντε κλικ στην επιλογή Start > Computer > Network (Έναρξη > Υπολογιστής > Δίκτυο). 2. Κάντε δεξιό κλικ στο στοιχείο WDShareSpace στο "Network and Sharing Center " (Κέντρο δικτύου και κοινής χρήσης) και επιλέξτε Install (Εγκατάσταση) από το αναπτυσσόμενο μενού. WD SHARESPACE ΒΑΣΙΚΉ ΡΎΘΜΙΣΗ - 15

22 Σημείωση: Το εικονίδιο μέσων του WDShareSpace στην επιφάνεια εργασίας ανοίγει το περιβάλλον χρήστη του Twonky. Για περισσότερες πληροφορίες σχετικά με τη χρήση του Twonky Media, ανατρέξτε στην ενότητα "Media Server (Διακομιστής πολυμέσων)" στη σελίδα 159. Εμφανίζεται η οθόνη "Found New Hardware " (Εύρεση νέου υλικού). 3. Κάντε κλικ στην επιλογή Locate and install driver software (recommended) (Εντοπισμός και εγκατάσταση λογισμικού προγράμματος οδήγησης (προτείνεται)). WD SHARESPACE ΒΑΣΙΚΉ ΡΎΘΜΙΣΗ - 16

23 4. Επιλέξτε Yes, always search online (recommended) (Ναι, να γίνεται πάντα αναζήτηση στο Internet (προτείνεται)). Τα Windows αρχίζουν την αναζήτηση του προγράμματος οδήγησης. Ανάλογα με τη ρύθμιση του συστήματός σας, μπορεί να χρειαστεί περίπου ένα λεπτό για τον εντοπισμό της μονάδας. 5. Όταν η εγκατάσταση ολοκληρωθεί, εμφανίζεται ένα μήνυμα επιβεβαίωσης. Κάντε κλικ στην επιλογή Close (Κλείσιμο). Ένα εικονίδιο WDShareSpace εμφανίζεται δίπλα στο WDShareSpace και η επιλογή Open (Άνοιγμα) εμφανίζεται στο αναπτυσσόμενο μενού. WD SHARESPACE ΒΑΣΙΚΉ ΡΎΘΜΙΣΗ - 17

24 Για να ανοίξετε τα κοινόχρηστα στοιχεία της μονάδας WD ShareSpace: 1. Κάντε δεξιό κλικ στο στοιχείο WDShareSpace και επιλέξτε Open (Άνοιγμα) από το αναπτυσσόμενο μενού. 2. Για να δείτε τα περιεχόμενα, πληκτρολογήστε το όνομα χρήστη και τον κωδικό πρόσβασής σας (η προεπιλεγμένη ρύθμιση είναι "admin" και για τα δύο) και κάντε κλικ στο OK. Εμφανίζονται οι κοινόχρηστοι φάκελοι Public (Κοινόχρηστα στοιχεία), Configuration (Διαμόρφωση) και Download (Λήψεις) (προεπιλεγμένοι κοινόχρηστοι φάκελοι). Για να δημιουργήσετε μια συντόμευση στην επιφάνεια εργασίας προς τη μονάδα WD: Κάντε δεξιό κλικ στο στοιχείο WDShareSpace και επιλέξτε Create Shortcut (Δημιουργία συντόμευσης) από το αναπτυσσόμενο μενού. Για να προβάλετε την ιστοσελίδα της μονάδας WD ShareSpace: Κάντε δεξιό κλικ στο στοιχείο WDShareSpace και επιλέξτε View device webpage (Προβολή ιστοσελίδας συσκευής) από το αναπτυσσόμενο μενού. Εμφανίζεται η σελίδα σύνδεσης. WD SHARESPACE ΒΑΣΙΚΉ ΡΎΘΜΙΣΗ - 18
