2 ΕΓΧΕΙΡΙΔΙΟ FORUS FSV Ένδειξη καταγραφής Οθόνη LCD Πλήκτρο μενού Ένδειξη μνήμης που απομένει Πλήκτρο εκκίνησης/παύσης Πλήκτρο REW/FF Πλήκτρο Rec/Stop Ενσωματωμένο μικρόφωνο Είσοδος μικροφώνου Έξοδος ακουστικού Ενσωματωμένο μικρόφωνο Ένδειξη φακέλου Ένδειξη μπαταρίας Ένδειξη ευαισθησίας μικροφώνου Αριθμός αρχείου Ένδειξη χρόνου καταγραφής Ένδειξη καταγραφής με φωνή (VOR) Ένδειξη επανάληψης επιλογής Ένδειξη ποιότητας καταγραφής Ένδειξη κατάστασης συγκράτησης (HOLD) Ένδειξη επανάληψης αναπαραγωγής Ένδειξη αναπαραγωγής καταγραφής και μνήμης που απομένει Θέση για περικάρπιο Διακόπτης Συγκράτησης (HOLD) Ένταση ήχου Θύρα USB Πλήκτρο διαγραφής και επιλογής επανάληψης Κάλυμα μπαταρίας

3 ΕΓΚΑΤΑΣΤΑΣΗ ΜΠΑΤΑΡΙΩΝ 1. Πιέστε το κάλυμα των μπαταριών προς τα κάτω 2. Εισάγετε τις μπαταρίες με την σωστή πολικότητα +, - και κλείστε το καπάκι Οι καταγεγραμμένες συνομιλίες δεν χάνονται με την αλλαγή των μπαταριών. Εάν δημιουργηθεί οποιοδήποτε πρόβλημα απλά αφαιρέστε τις μπαταρίες και επανατοποθετήστε τες. ΕΞΩΤΕΡΙΚΗ ΠΗΓΗ ΤΡΟΦΟΔΟΤΗΣΗΣ 1. Επιλέξτε DC στο μενού του USB Mode στο General 2. Συνδέστε το καταγραφικό στον Η/Υ με το καλώδιο USB ΑΝΟΙΓΜΑ ΚΑΙ ΚΛΕΙΣΙΜΟ ΡΕΥΜΑΤΟΣ 1. ΑΝΟΙΓΜΑ Σπρώξτε τον διακόπτη HOLD στην κατεύθυνση και το πλήκτρο REC/STOP για να το ενεργοποιήσετε. 2. ΚΛΕΙΣΙΜΟ Αυτόματη ενεργοποίηση - Το ρεύμα κλείνει αυτόματα όταν η καταγραφή δεν χρησιμοποιείται πάνω από 3 λεπτά σe θέση STOP. Χειροκίνητη ενεργοποίηση - Σπρώξτε τον διακόπτη HOLD στην κατεύθυνση σε θέση STOP. ΠΡΟΕΤΟΙΜΑΣΙΑ Η λειτουργία HOLD κλειδώνει όλες τις λειτουργίες των πλήκτρων για να αποτρέψει μη επιθυμητή χρήση και την αποφόρτιση των μπαταριών. 1. ΓΙΑ ΕΝΕΡΓΟΠΟΙΗΣΗ HOLD Σπρώξτε τον διακόπτη HOLD σε κατεύθυνση κατά την διάρκεια αναπαραγωγής ή καταγραφής 2. ΓΙΑ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ HOLD Σπρώξτε τον διακόπτη σε κατεύθυνση κατά την διάρκεια αναπαραγωγής ή καταγραφής ΕΝΤΑΣΗ ΗΧΟΥ Η ένταση του ήχου μπορεί να ρυθμιστεί από το επίπεδο 0 ως 20 σε θέση STOP ή κατά την αναπαραγωγή 1. ΓΙΑ ΑΥΞΗΣΗ ΕΝΤΑΣΗΣ Πιέστε το σύμβολο + στο πλήκτρο έντασης ήχου 2. ΓΙΑ ΜΕΊΩΣΗ ΕΝΤΑΣΗΣ Πιέστε το σύμβολο - στο πλήκτρο έντασης ήχου

4 ΚΑΤΑΓΡΑΦΗ Στην καταγραφή, παρακαλώ πλησιάστε την πηγή ήχου στο ενσωματωμένο μικρόφωνο 1. ΠΙΕΣΤΕ ΤΟ ΠΛΗΚΤΡΟ REC/STOP Η καταγραφή αρχίζει με το κόκκινο λαμπάκι της ένδειξης καταγραφής. Στην οθόνη φαίνεται ο τρέχων φάκελος, αριθμός αρχείου, ο χρόνος καταγραφής και το επίπεδο ήχου καταγραφής. Το καταγραφικό επιλέγει αυτόματα τον αριθμό αρχείου σύμφωνα με το προηγούμενο αρχείο που βρίσκεται στον ίδιο φάκελο Για να σταματήσετε την καταγραφή πιέστε το πλήκτρο REC/STOP πάλι. ΑΝΑΠΑΡΑΓΩΓΗ 1. ΓΙΑ ΝΑ ΑΝΑΠΑΡΑΓΕΤΕ ΚΑΤΑΓΡΑΦΕΣ Πιέστε το πλήκτρο του μενού (Μ) και επιλέξτε τον φάκελο που περιέχει την καταγραφή. Σε θέση STOP πιέστε τα πλήκτρα FF/REW για να επιλέξετε το αρχείο που θέλετε να αναπαράγετε. Πιέστε το πλήκτρο play/pause για να αρχίσει η αναπαραγωγή ΔΙΑΓΡΑΦΗ ΚΑΤΑΓΡΑΦΩΝ 1. ΓΙΑ ΝΑ ΔΙΑΓΡΑΨΕΤΕ ΜΙΑ ΚΑΤΑΓΡΑΦΗ Πιέστε το πλήκτρο του μενού (Μ) και επιλέξτε το φάκελο που περιέχει το αρχείο που θέλετε να διαγράψετε. Σε θέση STOP πιέστε τα πλήκτρα επιλέξετε το αρχείο. αριστερά δεξιά για να Πιέστε το πλήκτρο ERASE στιγμιαία. Πιέστε πάλι το πλήκτρο ERASE στιγμιαία και η καταγραφή σας αυτόματα διαγράφεται.

5 2. ΓΙΑ ΝΑ ΔΙΑΓΡΑΨΕΤΕ ΟΛΑ ΤΑ ΑΡΧΕΙΑ ΣΕ ΕΝΑΝ ΦΑΚΕΛΟ Πιέστε το πλήκτρο του μενού (Μ) και επιλέξτε το φάκελο που επιθυμείτε να διαγράψετε. Πιέστε το πλήκτρο ERASE για 5 δευτερόλεπτα Πιέστε πάλι το πλήκτρο ERASE για 5 δευτερόλεπτα 3. ΕΠΑΝΑΦΟΡΑ ΑΡΧΕΙΩΝ ΣΕ ΠΕΡΙΠΤΩΣΗ ΛΑΝΘΑΣΜΕΝΗΣ ΔΙΑΓΡΑΦΗΣ Σε περίπτωση που γίνει καταγραφή μετά από διαγραφή αρχείων η επαναφορά δεν είναι δυνατή Πιέστε μενού (Μ) για 5 δευτερόλεπτα σε θέση STOP. Θα εμφανιστεί στην οθόνη FRCV:No. Πιέστε τα πλήκτρα και επιλέξτε FRCV:YS Πιέστε το πλήκτρο Play/Pause αρχική τους θέση. και οι διαγεγραμμένες κλήσεις θα επανέρθουν στην ΤΑΧΕΙΑ ΜΟΡΦΟΠΟΙΗΣΗ (QUICK FORMAT) Αυτή η λειτουργία χρησιμοποιείται για γρήγορη διαγραφή όλων των αρχείων. Πιέστε μενού (Μ) για 5 δευτερόλεπτα σε θέση STOP. Θα εμφανιστεί στην οθόνη FRCV:No. Πιέστε μενού (Μ) πάλι στιγμιαία. Θα εμφανιστεί στην οθόνη FA-For Πιέστε το πλήκτρο Play/Pause Νο. και θα εμφανιστεί στην οθόνη σας Πιέστε τα πλήκτρα και επιλέξτε YES. Πιέστε το πλήκτρο Play/Pause και όλες οι κλήσεις θα διαγραφούν.

6 ΠΛΗΡΗΣ ΜΟΡΦΟΠΟΊΗΣΗ (LOW FORMAT) Σε περίπτωση χρήσης αυτής της λειτουργίας δεν υπάρχει δυνατότητα επαναφοράς των αρχείων. Πιέστε μενού (Μ) για 5 δευτερόλεπτα σε θέση STOP. Θα εμφανιστεί στην οθόνη FRCV:No. Πιέστε μενού (Μ) πάλι στιγμιαία. Θα εμφανιστεί στην οθόνη FA-For. Πιέστε μενού (Μ) πάλι στιγμιαία. Θα εμφανιστεί στην οθόνη RESET. Πιέστε το πλήκτρο Play/Pause Νο. και θα εμφανιστεί στην οθόνη σας Πιέστε τα πλήκτρα και επιλέξτε YES Πιέστε το πλήκτρο Play/Pause και όλες οι κλήσεις θα διαγραφούν. Επίσης θα γίνει μορφοποίηση της μνήμης.

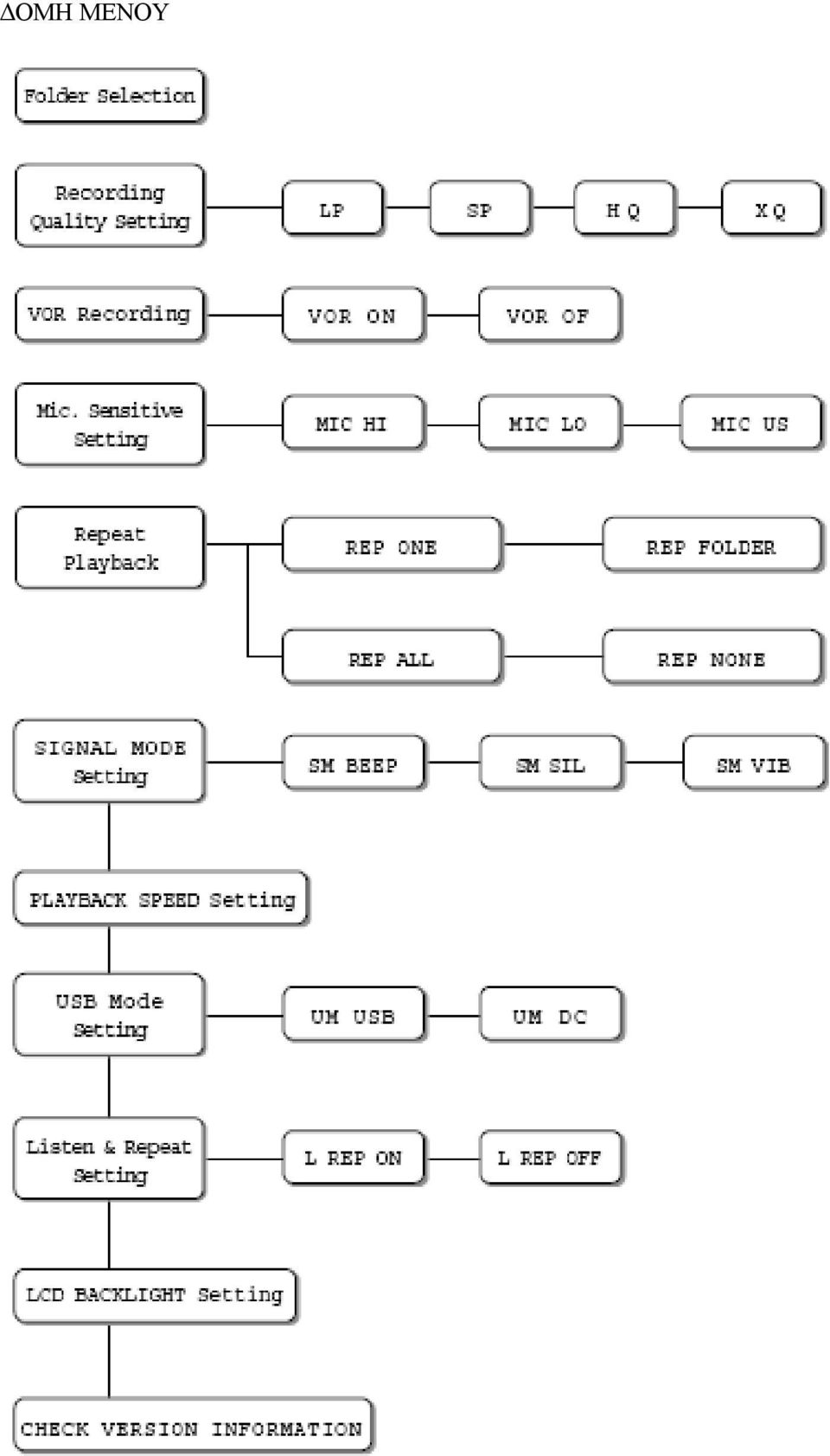

7 ΔΟΜΗ ΜΕΝΟΥ

8 ΣΥΝΔΕΣΗ ΜΕ ΕΞΩΤΕΡΙΚΗ ΣΥΣΚΕΥΗ ΣΥΝΔΕΣΗ ΕΞΩΤΕΡΙΚΟΥ ΜΙΚΡΟΦΩΝΟΥ ΣΤΟ ΚΑΤΑΓΡΑΦΙΚΟ Συνδέστε το εξωτερικό μικρόφωνο στην είσοδο μικροφώνου του καταγραφικού. 1. Για εκκίνηση της καταγραφής πιέστε το πλήκτρο REC/STOP 2. Για να σταματήσει η καταγραφή πιέστε το πλήκτρο REC/STOP ξανά. ΣΥΝΔΕΣΗ ΣΕ ΗΧΟΣΥΣΤΗΜΑ Για να καταγράψετε ήχο από ηχοσύστημα συνδέστε το ένα άκρο του καλωδίου που παρέχεται για σύνδεση εξωτερικών συσκευών στην είσοδο μικροφώνου και το άλλο άκρο στην έξοδο ακουστικών του ηχοσυστήματος. 1. Για εκκίνηση της καταγραφής πιέστε το πλήκτρο REC/STOP 2. Για να σταματήσει η καταγραφή πιέστε το πλήκτρο REC/STOP ξανά και ταυτόχρονα το STOP πλήκτρο του ηχοσυστήματος. Για να καταγράψετε ήχο από το καταγραφικό στο ηχοσύστημα συνδέστε την έξοδο του ακουστικού του καταγραφικού στην είσοδο μικροφώνου του ηχοσυστήματος με το παρεχόμενο καλώδιο σύνδεσης του καταγραφικού σε εξωτερικές συσκευές. Για να ξεκινήσει η καταγραφή επιλέξτε το αρχείο που επιθυμείτε, πιέστε το πλήκτρο στο καταγραφικό και το πλήκτρο καταγραφής στο ηχοσύστημα ταυτόχρονα. Για να σταματήσει η καταγραφή πιέστε το πλήκτρο ηχοσύστημα. και το πλήκτρο STOP στο ΣΥΝΔΕΣΗ ΜΕ ΣΥΣΚΕΥΗ ΤΗΛΕΦΩΝΟΥ 1. ΣΥΝΔΕΣΤΕ ΤΟ ΚΑΤΑΓΡΑΦΙΚΌ ΜΕ ΤΟ ΤΗΛΕΦΩΝΟ Χρησιμοποιώντας το καλώδιο σύνδεσης με εξωτερική συσκευή, συνδέστε το ένα άκρο στην είσοδο μικροφώνου του καταγραφικού και το άλλο στον μετατροπέα τηλεφώνου όπως φαίνεται στο σχήμα. Για να καταγράψετε η να σταματήσετε την καταγραφή πιέστε το πλήκτρο REC/STOP. Για να καταγράφει μόνο όταν μιλάτε, παρακαλώ επιλέξτε μέθοδο καταγραφής VOR και μετά πιέστε REC/STOP πάλι. Αν η λειτουργία VOR δεν λειτουργεί κανονικά, χαμηλώστε την ευαισθησία του μικροφώνου τοποθετώντας το σε θέση low. Η ένταση εισόδου της ηχογράφησης επηρεάζεται από την κατάσταση του τηλεφώνου και της τηλεφωνικής γραμμής. Αν η ένταση εισόδου είναι πολύ χαμηλή, απενεργοποιήστε την λειτουργία VOR.

9 ΣΥΝΔΕΣΗ ΣΕ Η/Υ Tο πρόγραμμα DVR-Manager παρέχει διάφορες λειτουργίες όπως ή μεταφορά αρχείων σε Η/Υ, αναπαραγωγή, ηχογράφηση, επεξεργασία των καταγεγραμμένων αρχείων και την αποστολή τους μέσω . ΑΠΑΙΤΗΣΕΙΣ Υπολογιστής: ΙΒΜ-συμβατός, Intel Pentium ή καλύτερος με USB θύρα. Μνήμη: Πάνω από 64ΜΒ RAM Λειτουργικό: Windows 98/Me/2000/XP Σκληρός δίσκος: Πάνω από 50ΜΒ ελεύθερος χώρος Για αναπαραγωγή: Κάρτα ήχου και ηχεία Για καταγραφή: Κάρτα ήχου και μικρόφωνο ΠΡΟΣΟΧΗ: Η ΕΓΚΑΤΆΣΤΑΣΗ ΤΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ ΠΡΕΠΕΙ ΝΑ ΠΡΟΗΓΗΘΕΊ ΤΗΣ ΣΥΝΔΕΣΗΣ ΤΟΥ ΚΑΤΑΓΡΑΦΙΚΟΥ ΣΤΗΝ ΘΥΡΑ USB. Μόλις τοποθετήσετε το CD στο CD-Rom, το παράθυρο επιλογής γλώσσας θα εμφανιστεί. ΒΗΜΑΤΑ ΕΓΚΑΤΑΣΤΑΣΗΣ

10 ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ DVR-MANAGER Τοποθετήστε το CD στο CD-Rom Εκτελέστε πλήρη εγκατάσταση όπως θα δείτε παραπάνω Θα εμφανιστεί το εικονίδιο DVRM-008 στην επιφάνεια εργασίας μόλις ολοκληρωθεί η εγκατάσταση. ΣΥΝΔΕΣΗ ΤΟΥ ΚΑΤΑΓΡΑΦΙΚΟΎ ΣΤΟΝ Η/Υ Αφαιρέστε τις μπαταρίες από το καταγραφικό Συνδέστε το καταγραφικό στον υπολογιστή με το καλώδιο USB και πιέστε το πλήκτρο REC/STOP Όταν ανιχνευθεί το Forus USB Controller-DVR-008 πιέστε Next.

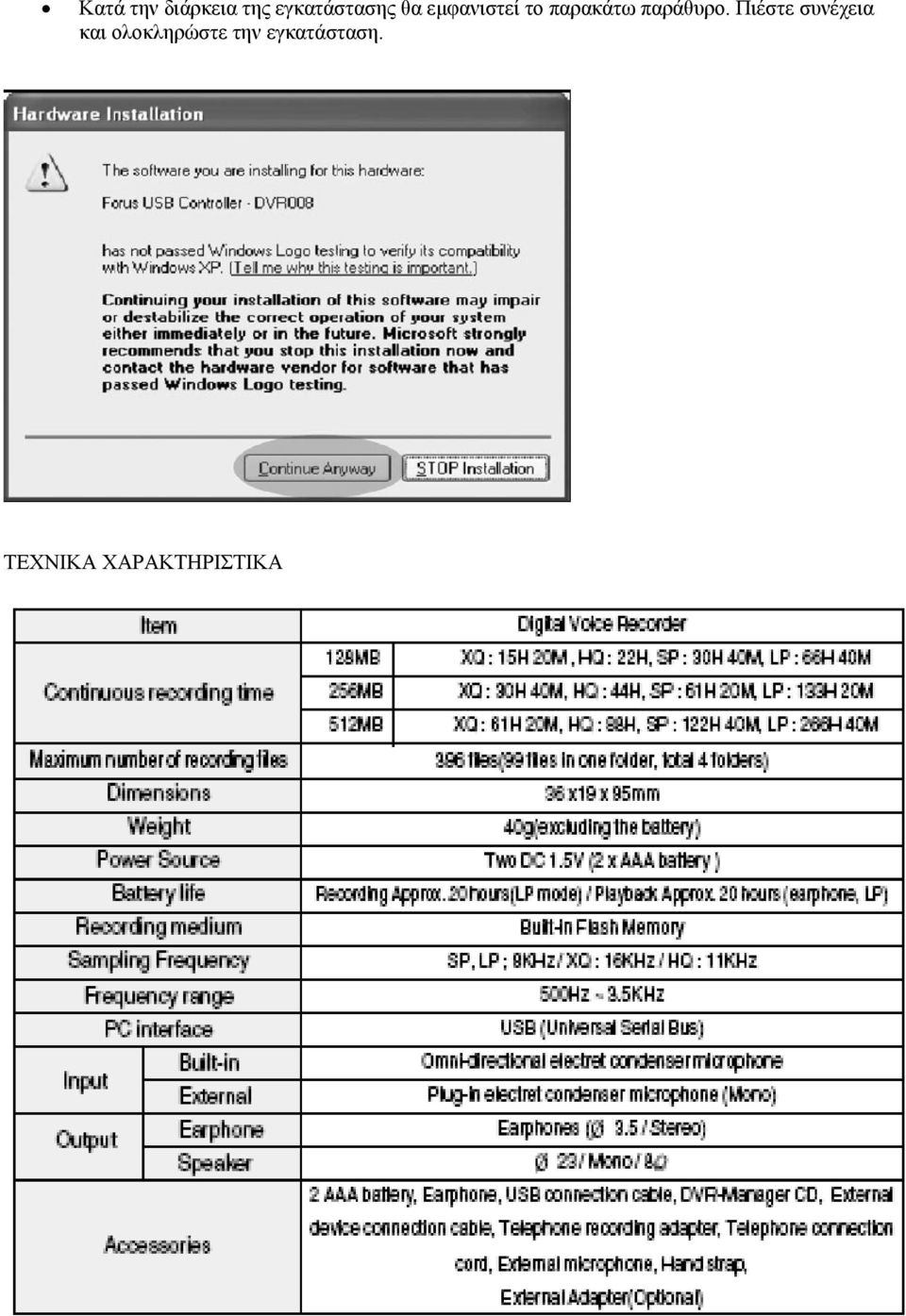

11 Κατά την διάρκεια της εγκατάστασης θα εμφανιστεί το παρακάτω παράθυρο. Πιέστε συνέχεια και ολοκληρώστε την εγκατάσταση. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
