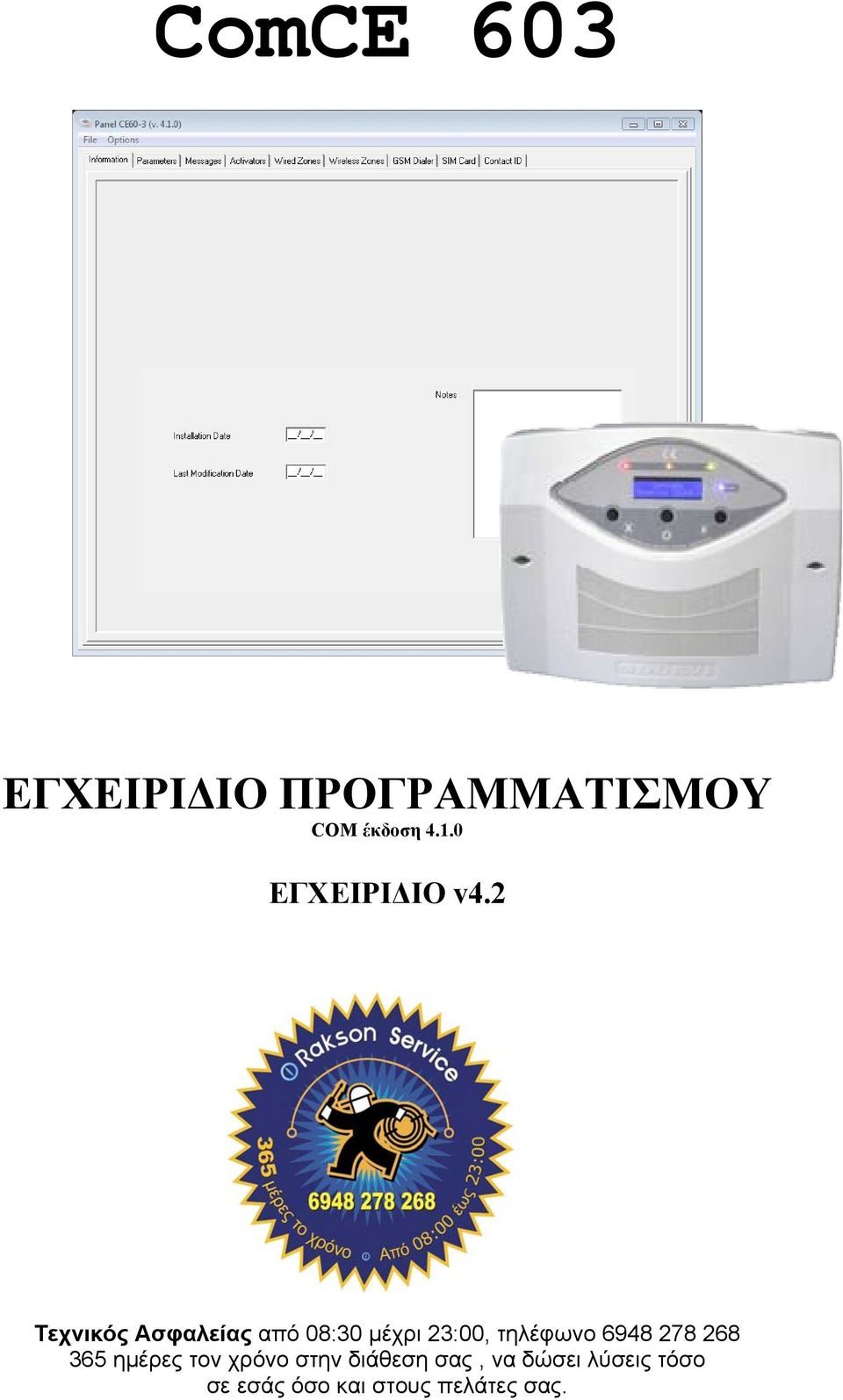

1 ComCE 603 ΕΓΧΕΙΡΙΔΙΟ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ COM έκδοση ΕΓΧΕΙΡΙΔΙΟ v4.2 Τεχνικός Ασφαλείας από 08:30 μέχρι 23:00, τηλέφωνο ημέρες τον χρόνο στην διάθεση σας, να δώσει λύσεις τόσο σε εσάς όσο και στους πελάτες σας.

2 Ευρετήριο ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΜΕΣΩ COMCE ΣΥΝΔΕΣΗ ΠΙΝΑΚΑ ΕΛΕΝΧΟΥ ΣΕ ΥΠΟΛΟΓΙΣΤΗ 1. ΣΥΝΔΕΣΗ ΕΠΙΚΟΙΝΩΝΙΑ ΜΕΣΩ ΤΟΥ ΠΙΝΑΚΑ ΕΛΕΝΧΟΥ... 3 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΟΥ ΠΙΝΑΚΑ ΕΛΕΝΧΟΥ 1. ΠΑΡΑΜΕΤΡΟΙ ΑΣΥΡΜΑΤΕΣ ΖΩΝΕΣ ΕΝΣΥΡΜΑΤΕΣ ΖΩΝΕΣ ΜΥΝΗΜΑΤΑ ΕΝΕΡΓΟΠΟΙΗΤΕΣ ΤΗΛΕΦΩΝΗΤΗΣ GSM ΚΑΡΤΑ SIM ID ΕΠΙΚΟΙΝΩΝΙΑΣ 1. ΤΙ ΕΙΝΑΙ ΕΠΙΚΟΙΝΩΝΙΑ? ΝΑ ΟΡΙΣΕΤΕ ID ΕΠΙΚΟΙΝΩΝΙΑΣ ΓΕΓΟΝΟΤΑ ID ΕΠΙΚΟΙΝΩΝΙΑΣ...24 ΑΠΟΣΤΟΛΗ ΤΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ ΣΤΟΝ ΠΙΝΑΚΑ ΕΛΕΝΧΟΥ 1. ΑΠΟΣΤΟΛΗ ΣΤΟΝ ΠΙΝΑΚΑ ΕΛΕΝΧΟΥ ΗΜΕΡΟΛΟΓΙΟ ΓΕΓΟΝΟΤΩΝ...26 ΤΕΛΟΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ 1. ΤΕΛΟΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ComCE 603 2

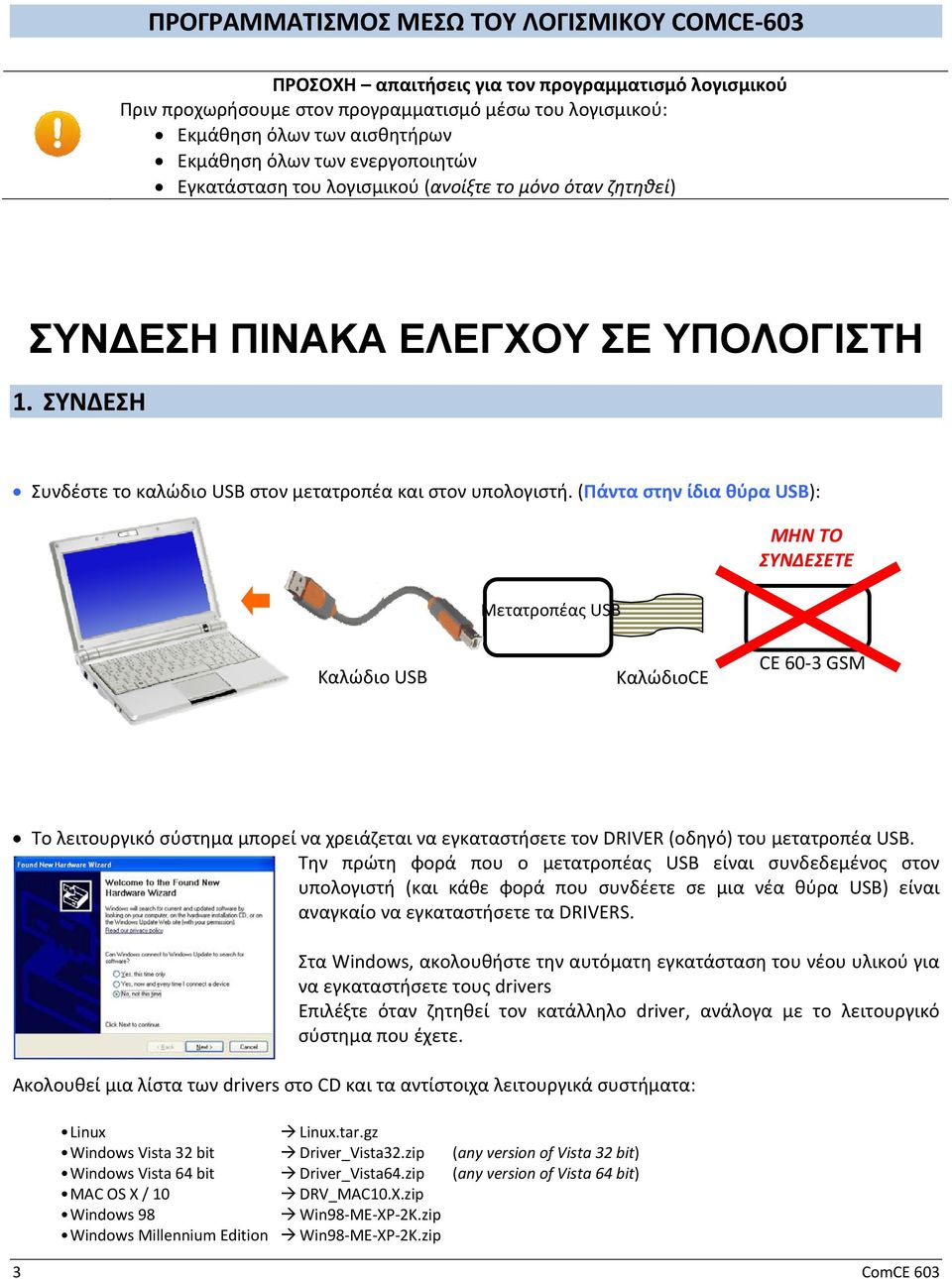

3 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΜΕΣΩ ΤΟΥ ΛΟΓΙΣΜΙΚΟΥ COMCE 603 ΠΡΟΣΟΧΗ απαιτήσεις για τον προγραμματισμό λογισμικού Πριν προχωρήσουμε στον προγραμματισμό μέσω του λογισμικού: Εκμάθηση όλων των αισθητήρων Εκμάθηση όλων των ενεργοποιητών Εγκατάσταση του λογισμικού (ανοίξτε το μόνο όταν ζητηθεί) ΣΥΝΔΕΣΗ ΠΙΝΑΚΑ ΕΛΕΓΧΟΥ ΣΕ ΥΠΟΛΟΓΙΣΤΗ 1. ΣΥΝΔΕΣΗ Συνδέστε το καλώδιο USB στον μετατροπέα και στον υπολογιστή. (Πάντα στην ίδια θύρα USB): Μετατροπέας USB ΜΗΝ ΤΟ ΣΥΝΔΕΣΕΤΕ Καλώδιο USB ΚαλώδιοCE CE 60 3 GSM Το λειτουργικό σύστημα μπορεί να χρειάζεται να εγκαταστήσετε τον DRIVER (οδηγό) του μετατροπέα USB. Την πρώτη φορά που ο μετατροπέας USB είναι συνδεδεμένος στον υπολογιστή (και κάθε φορά που συνδέετε σε μια νέα θύρα USB) είναι αναγκαίο να εγκαταστήσετε τα DRIVERS. Στα Windows, ακολουθήστε την αυτόματη εγκατάσταση του νέου υλικού για να εγκαταστήσετε τους drivers Επιλέξτε όταν ζητηθεί τον κατάλληλο driver, ανάλογα με το λειτουργικό σύστημα που έχετε. Ακολουθεί μια λίστα των drivers στο CD και τα αντίστοιχα λειτουργικά συστήματα: Linux Linux.tar.gz Windows Vista 32 bit Driver_Vista32.zip (any version of Vista 32 bit) Windows Vista 64 bit Driver_Vista64.zip (any version of Vista 64 bit) MAC OS X / 10 DRV_MAC10.X.zip Windows 98 Win98 ME XP 2K.zip Windows Millennium Edition Win98 ME XP 2K.zip 3 ComCE 603

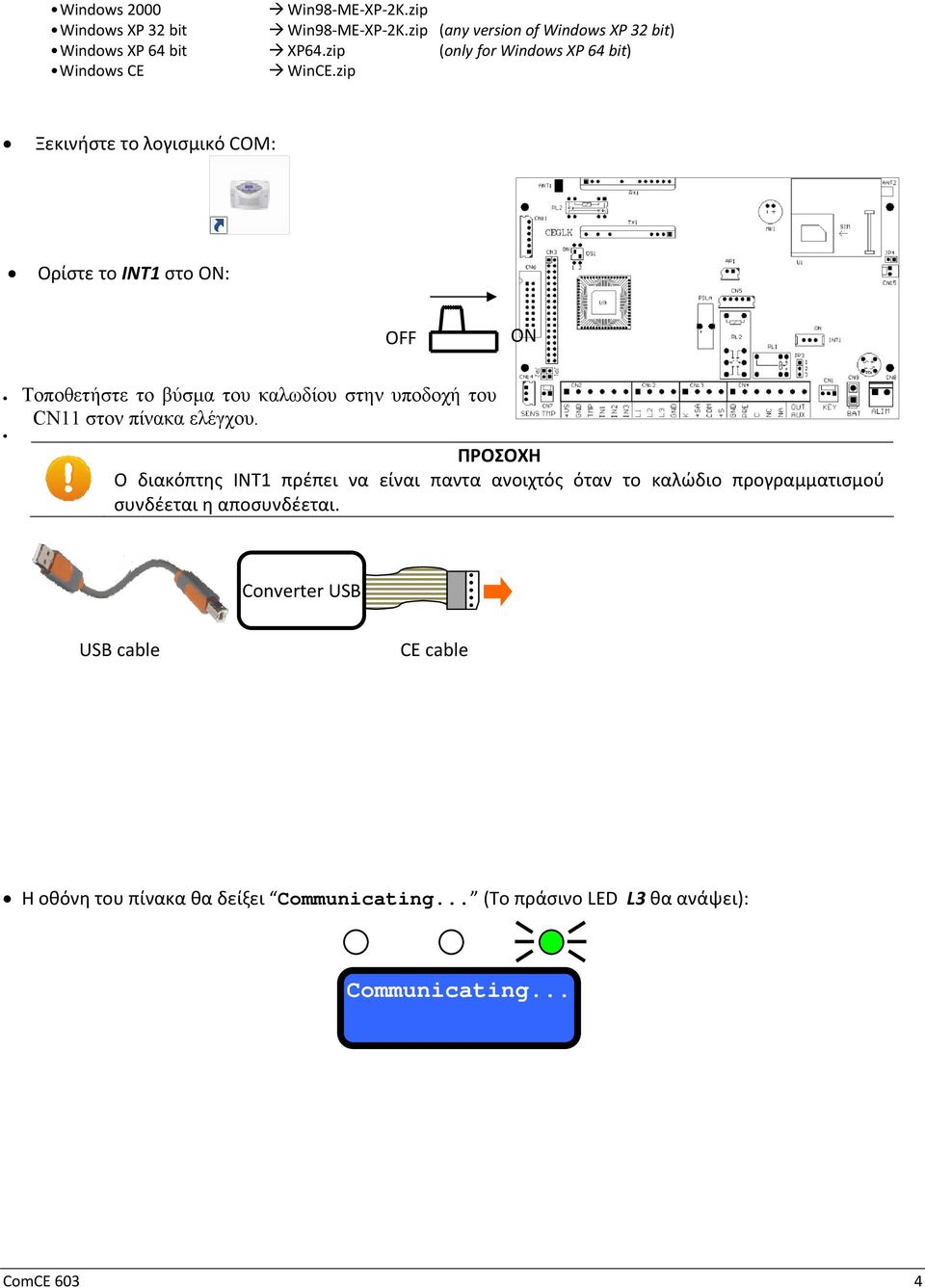

4 Windows 2000 Win98 ME XP 2K.zip Windows XP 32 bit Win98 ME XP 2K.zip (any version of Windows XP 32 bit) Windows XP 64 bit XP64.zip (only for Windows XP 64 bit) Windows CE WinCE.zip Ξεκινήστε το λογισμικό COM: Ορίστε το INT1 στο ON: OFF ON Τοποθετήστε το βύσμα του καλωδίου στην υποδοχή του CN11 στον πίνακα ελέγχου. ΠΡΟΣΟΧΗ Ο διακόπτης INT1 πρέπει να είναι παντα ανοιχτός όταν το καλώδιο προγραμματισμού συνδέεται η αποσυνδέεται. Converter USB USB cable CE cable Η οθόνη του πίνακα θα δείξει Communicating... (Το πράσινο LED L3 θα ανάψει): Communicating... ComCE 603 4

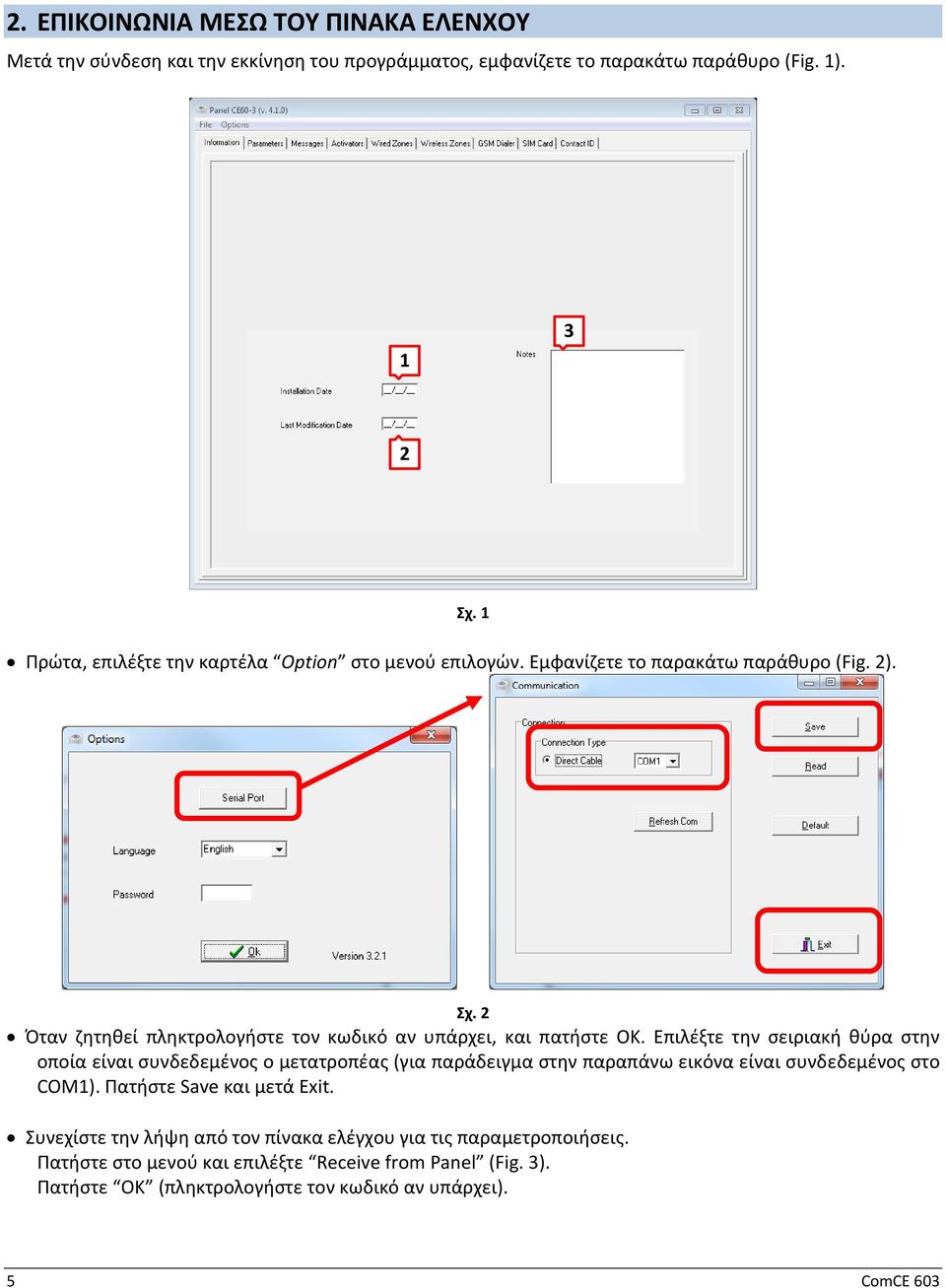

5 2. ΕΠΙΚΟΙΝΩΝΙΑ ΜΕΣΩ ΤΟΥ ΠΙΝΑΚΑ ΕΛΕΝΧΟΥ Μετά την σύνδεση και την εκκίνηση του προγράμματος, εμφανίζετε το παρακάτω παράθυρο (Fig. 1) Πρώτα, επιλέξτε την καρτέλα Option στο μενού επιλογών. Εμφανίζετε το παρακάτω παράθυρο (Fig. 2). Σχ. 1 Σχ. 2 Όταν ζητηθεί πληκτρολογήστε τον κωδικό αν υπάρχει, και πατήστε ΟΚ. Επιλέξτε την σειριακή θύρα στην οποία είναι συνδεδεμένος ο μετατροπέας (για παράδειγμα στην παραπάνω εικόνα είναι συνδεδεμένος στο COM1). Πατήστε Save και μετά Exit. Συνεχίστε την λήψη από τον πίνακα ελέγχου για τις παραμετροποιήσεις. Πατήστε στο μενού και επιλέξτε Receive from Panel (Fig. 3). Πατήστε OK (πληκτρολογήστε τον κωδικό αν υπάρχει). 5 ComCE 603

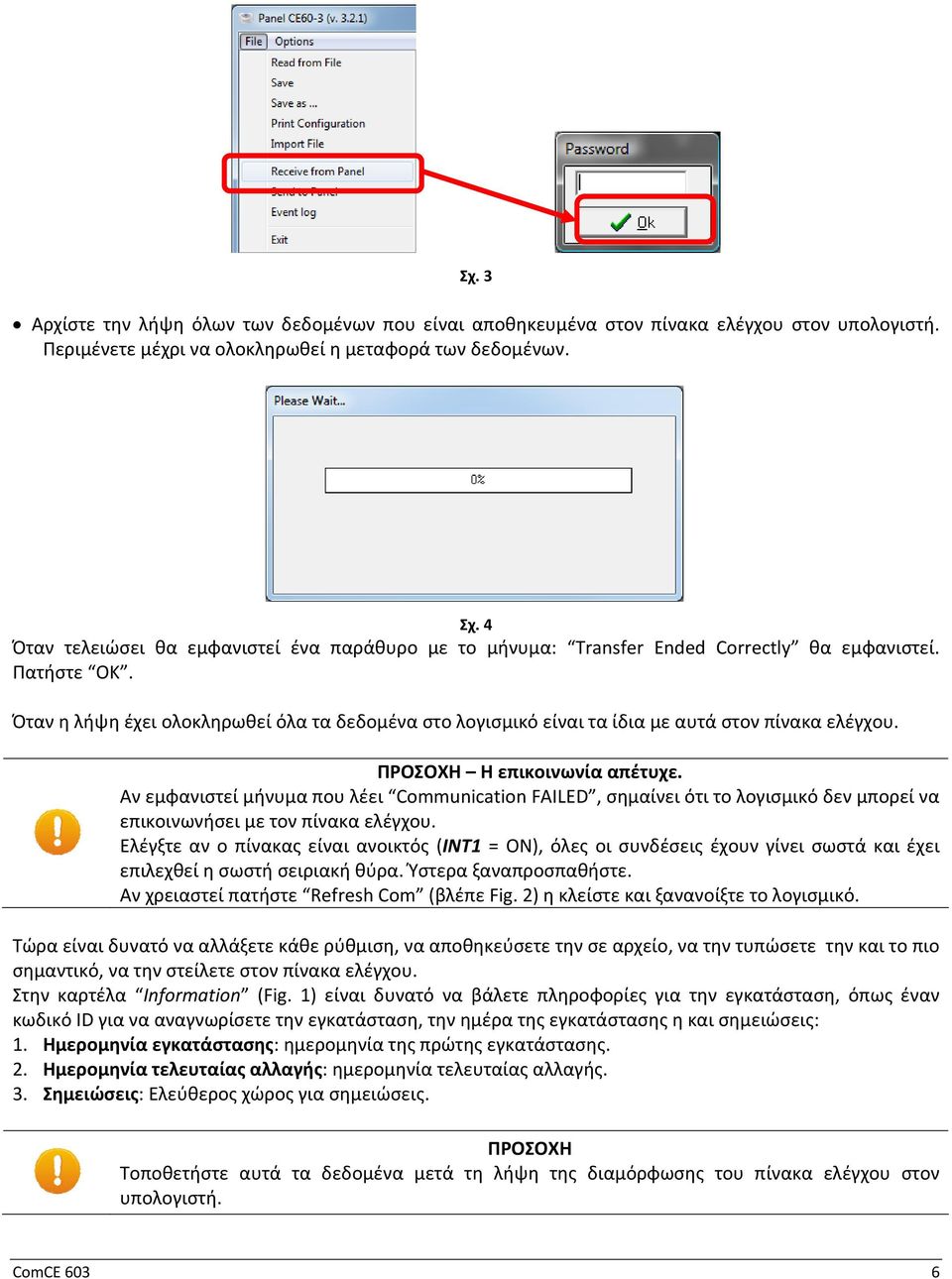

6 Σχ. 3 Αρχίστε την λήψη όλων των δεδομένων που είναι αποθηκευμένα στον πίνακα ελέγχου στον υπολογιστή. Περιμένετε μέχρι να ολοκληρωθεί η μεταφορά των δεδομένων. Σχ. 4 Όταν τελειώσει θα εμφανιστεί ένα παράθυρο με το μήνυμα: Transfer Ended Correctly θα εμφανιστεί. Πατήστε OK. Όταν η λήψη έχει ολοκληρωθεί όλα τα δεδομένα στο λογισμικό είναι τα ίδια με αυτά στον πίνακα ελέγχου. ΠΡΟΣΟΧΗ Η επικοινωνία απέτυχε. Αν εμφανιστεί μήνυμα που λέει Communication FAILED, σημαίνει ότι το λογισμικό δεν μπορεί να επικοινωνήσει με τον πίνακα ελέγχου. Ελέγξτε αν ο πίνακας είναι ανοικτός (INT1 = ON), όλες οι συνδέσεις έχουν γίνει σωστά και έχει επιλεχθεί η σωστή σειριακή θύρα. Ύστερα ξαναπροσπαθήστε. Αν χρειαστεί πατήστε Refresh Com (βλέπε Fig. 2) η κλείστε και ξανανοίξτε το λογισμικό. Τώρα είναι δυνατό να αλλάξετε κάθε ρύθμιση, να αποθηκεύσετε την σε αρχείο, να την τυπώσετε την και το πιο σημαντικό, να την στείλετε στον πίνακα ελέγχου. Στην καρτέλα Information (Fig. 1) είναι δυνατό να βάλετε πληροφορίες για την εγκατάσταση, όπως έναν κωδικό ID για να αναγνωρίσετε την εγκατάσταση, την ημέρα της εγκατάστασης η και σημειώσεις: 1. Ημερομηνία εγκατάστασης: ημερομηνία της πρώτης εγκατάστασης. 2. Ημερομηνία τελευταίας αλλαγής: ημερομηνία τελευταίας αλλαγής. 3. Σημειώσεις: Ελεύθερος χώρος για σημειώσεις. ΠΡΟΣΟΧΗ Τοποθετήστε αυτά τα δεδομένα μετά τη λήψη της διαμόρφωσης του πίνακα ελέγχου στον υπολογιστή. ComCE 603 6

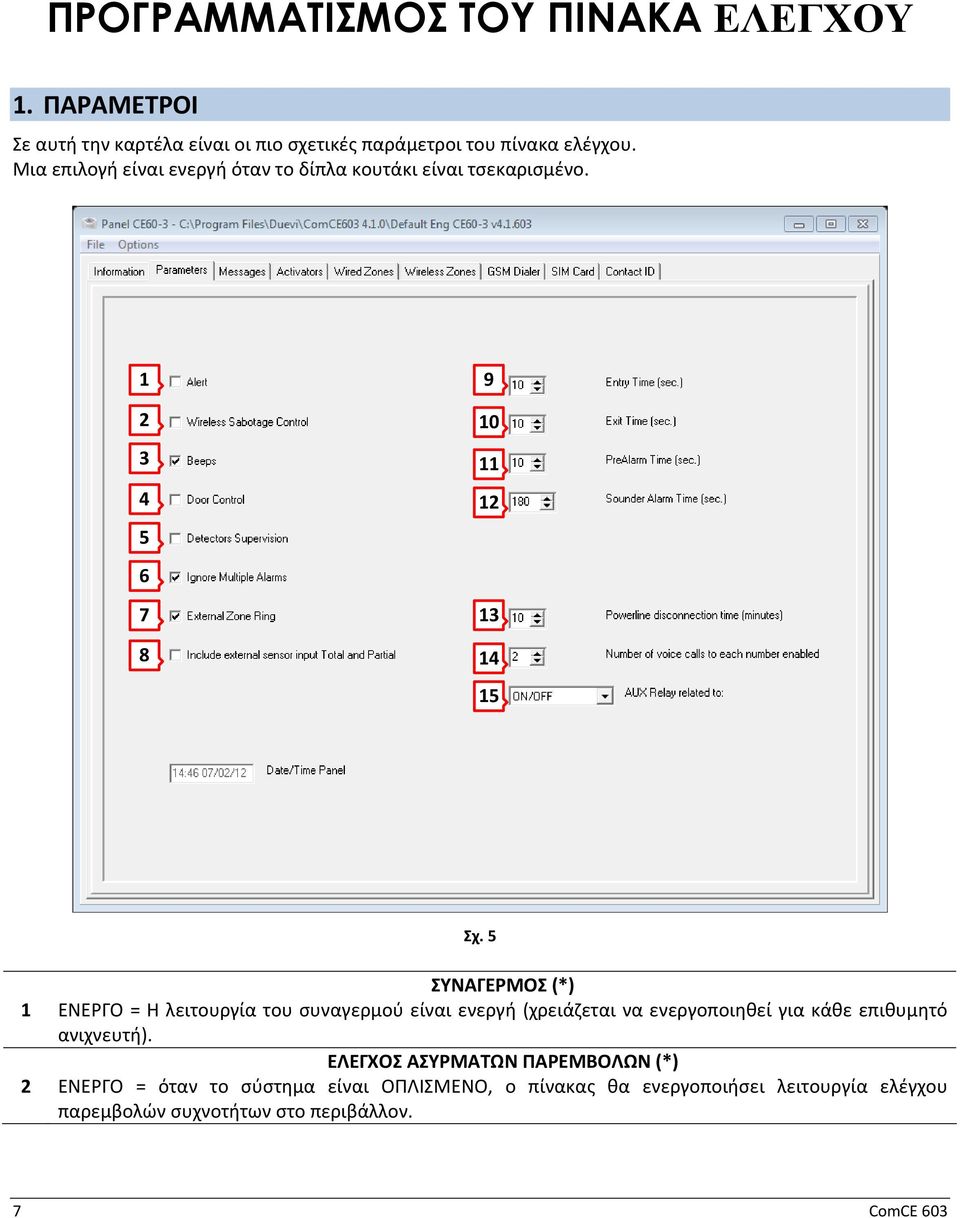

7 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΟΥ ΠΙΝΑΚΑ ΕΛΕΓΧΟΥ 1. ΠΑΡΑΜΕΤΡΟΙ Σε αυτή την καρτέλα είναι οι πιο σχετικές παράμετροι του πίνακα ελέγχου. Μια επιλογή είναι ενεργή όταν το δίπλα κουτάκι είναι τσεκαρισμένο Σχ ΣΥΝΑΓΕΡΜΟΣ (*) ΕΝΕΡΓΟ = Η λειτουργία του συναγερμού είναι ενεργή (χρειάζεται να ενεργοποιηθεί για κάθε επιθυμητό ανιχνευτή). ΕΛΕΓΧΟΣ ΑΣΥΡΜΑΤΩΝ ΠΑΡΕΜΒΟΛΩΝ (*) ΕΝΕΡΓΟ = όταν το σύστημα είναι ΟΠΛΙΣΜΕΝΟ, ο πίνακας θα ενεργοποιήσει λειτουργία ελέγχου παρεμβολών συχνοτήτων στο περιβάλλον. 7 ComCE 603

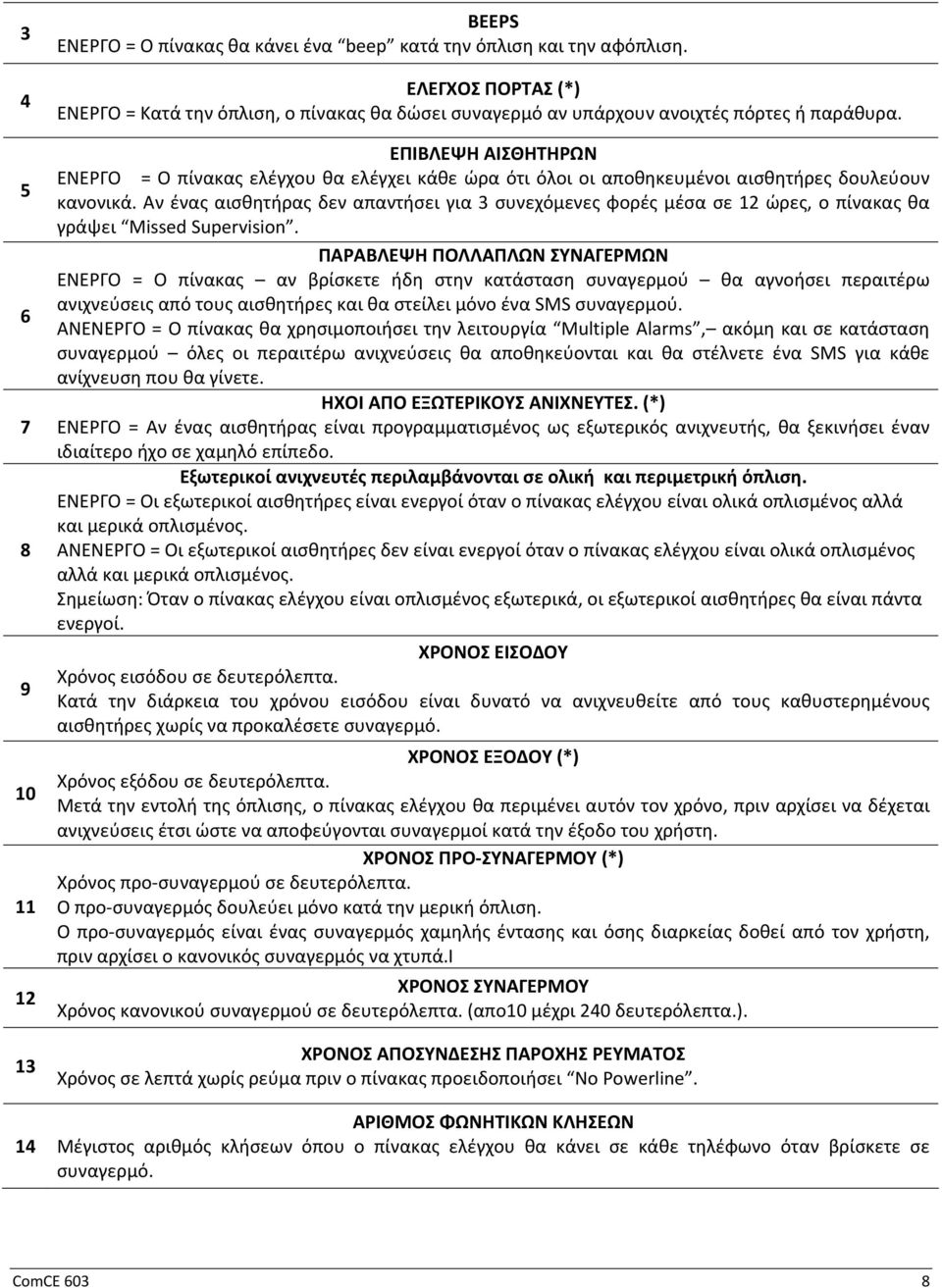

8 BEEPS ΕΝΕΡΓΟ = Ο πίνακας θα κάνει ένα beep κατά την όπλιση και την αφόπλιση. ΕΛΕΓΧΟΣ ΠΟΡΤΑΣ (*) ΕΝΕΡΓΟ = Κατά την όπλιση, ο πίνακας θα δώσει συναγερμό αν υπάρχουν ανοιχτές πόρτες ή παράθυρα. ΕΠΙΒΛΕΨΗ ΑΙΣΘΗΤΗΡΩΝ ΕΝΕΡΓΟ = Ο πίνακας ελέγχου θα ελέγχει κάθε ώρα ότι όλοι οι αποθηκευμένοι αισθητήρες δουλεύουν κανονικά. Αν ένας αισθητήρας δεν απαντήσει για 3 συνεχόμενες φορές μέσα σε 12 ώρες, ο πίνακας θα γράψει Missed Supervision. ΠΑΡΑΒΛΕΨΗ ΠΟΛΛΑΠΛΩΝ ΣΥΝΑΓΕΡΜΩΝ ΕΝΕΡΓΟ = Ο πίνακας αν βρίσκετε ήδη στην κατάσταση συναγερμού θα αγνοήσει περαιτέρω ανιχνεύσεις από τους αισθητήρες και θα στείλει μόνο ένα SMS συναγερμού. ΑΝΕΝΕΡΓΟ = Ο πίνακας θα χρησιμοποιήσει την λειτουργία Multiple Alarms, ακόμη και σε κατάσταση συναγερμού όλες οι περαιτέρω ανιχνεύσεις θα αποθηκεύονται και θα στέλνετε ένα SMS για κάθε ανίχνευση που θα γίνετε. ΗΧΟΙ ΑΠΟ ΕΞΩΤΕΡΙΚΟΥΣ ΑΝΙΧΝΕΥΤΕΣ. (*) ΕΝΕΡΓΟ = Αν ένας αισθητήρας είναι προγραμματισμένος ως εξωτερικός ανιχνευτής, θα ξεκινήσει έναν ιδιαίτερο ήχο σε χαμηλό επίπεδο. Εξωτερικοί ανιχνευτές περιλαμβάνονται σε ολική και περιμετρική όπλιση. ΕΝΕΡΓΟ = Οι εξωτερικοί αισθητήρες είναι ενεργοί όταν ο πίνακας ελέγχου είναι ολικά οπλισμένος αλλά και μερικά οπλισμένος. ΑΝΕΝΕΡΓΟ = Οι εξωτερικοί αισθητήρες δεν είναι ενεργοί όταν ο πίνακας ελέγχου είναι ολικά οπλισμένος αλλά και μερικά οπλισμένος. Σημείωση: Όταν ο πίνακας ελέγχου είναι οπλισμένος εξωτερικά, οι εξωτερικοί αισθητήρες θα είναι πάντα ενεργοί. ΧΡΟΝΟΣ ΕΙΣΟΔΟΥ Χρόνος εισόδου σε δευτερόλεπτα. Κατά την διάρκεια του χρόνου εισόδου είναι δυνατό να ανιχνευθείτε από τους καθυστερημένους αισθητήρες χωρίς να προκαλέσετε συναγερμό. ΧΡΟΝΟΣ ΕΞΟΔΟΥ (*) Χρόνος εξόδου σε δευτερόλεπτα. Μετά την εντολή της όπλισης, ο πίνακας ελέγχου θα περιμένει αυτόν τον χρόνο, πριν αρχίσει να δέχεται ανιχνεύσεις έτσι ώστε να αποφεύγονται συναγερμοί κατά την έξοδο του χρήστη. ΧΡΟΝΟΣ ΠΡΟ ΣΥΝΑΓΕΡΜΟΥ (*) Χρόνος προ συναγερμού σε δευτερόλεπτα. Ο προ συναγερμός δουλεύει μόνο κατά την μερική όπλιση. Ο προ συναγερμός είναι ένας συναγερμός χαμηλής έντασης και όσης διαρκείας δοθεί από τον χρήστη, πριν αρχίσει ο κανονικός συναγερμός να χτυπά.i ΧΡΟΝΟΣ ΣΥΝΑΓΕΡΜΟΥ Χρόνος κανονικού συναγερμού σε δευτερόλεπτα. (απο10 μέχρι 240 δευτερόλεπτα.). ΧΡΟΝΟΣ ΑΠΟΣΥΝΔΕΣΗΣ ΠΑΡΟΧΗΣ ΡΕΥΜΑΤΟΣ Χρόνος σε λεπτά χωρίς ρεύμα πριν ο πίνακας προειδοποιήσει No Powerline. ΑΡΙΘΜΟΣ ΦΩΝΗΤΙΚΩΝ ΚΛΗΣΕΩΝ Μέγιστος αριθμός κλήσεων όπου ο πίνακας ελέγχου θα κάνει σε κάθε τηλέφωνο όταν βρίσκετε σε συναγερμό. ComCE 603 8

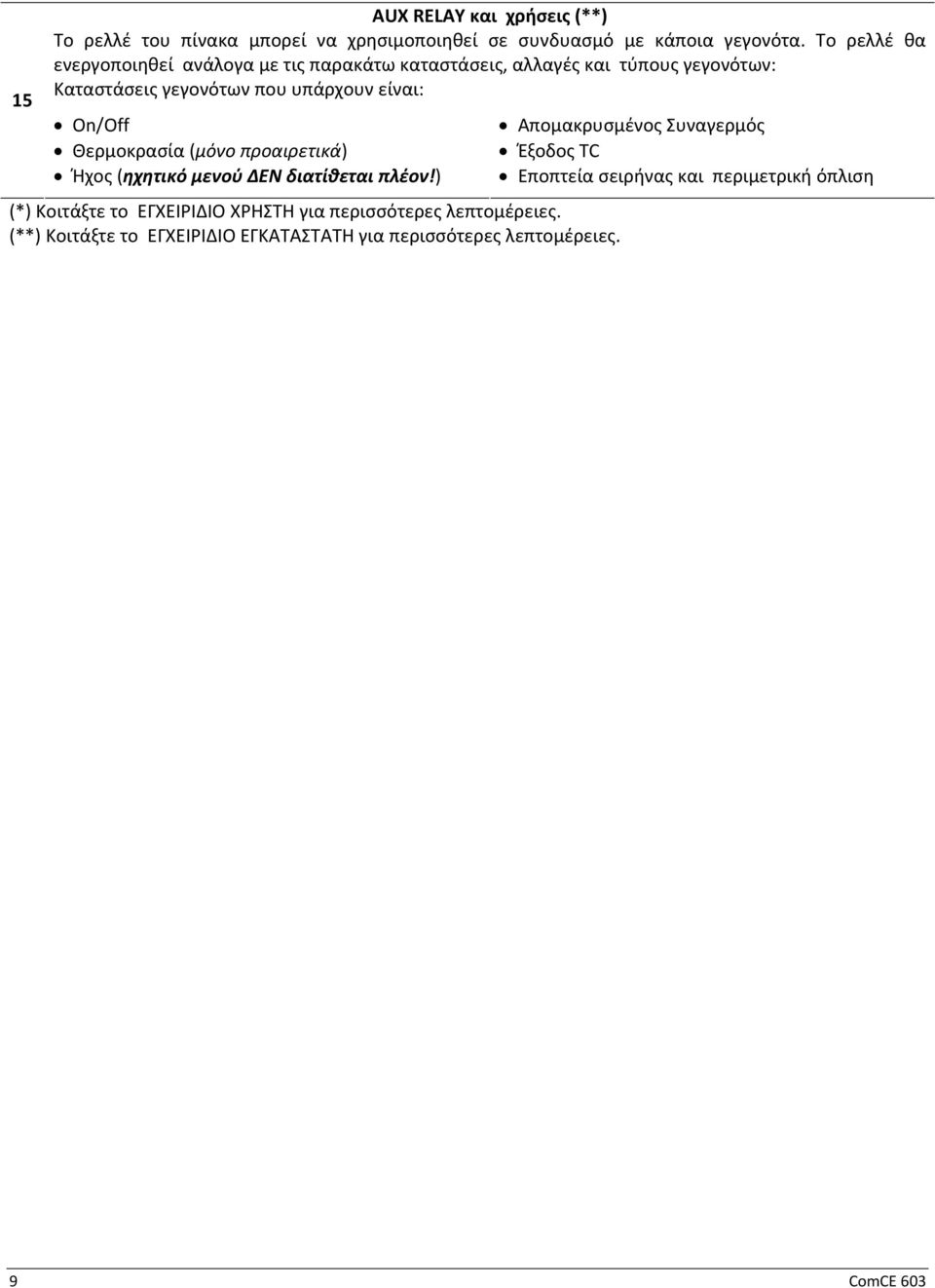

9 15 AUX RELAY και χρήσεις (**) Το ρελλέ του πίνακα μπορεί να χρησιμοποιηθεί σε συνδυασμό με κάποια γεγονότα. Το ρελλέ θα ενεργοποιηθεί ανάλογα με τις παρακάτω καταστάσεις, αλλαγές και τύπους γεγονότων: Καταστάσεις γεγονότων που υπάρχουν είναι: On/Off Θερμοκρασία (μόνο προαιρετικά) Ήχος (ηχητικό μενού ΔΕΝ διατίθεται πλέον!) (*) Κοιτάξτε το ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ για περισσότερες λεπτομέρειες. (**) Κοιτάξτε το ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΤΗ για περισσότερες λεπτομέρειες. Απομακρυσμένος Συναγερμός Έξοδος TC Εποπτεία σειρήνας και περιμετρική όπλιση 9 ComCE 603

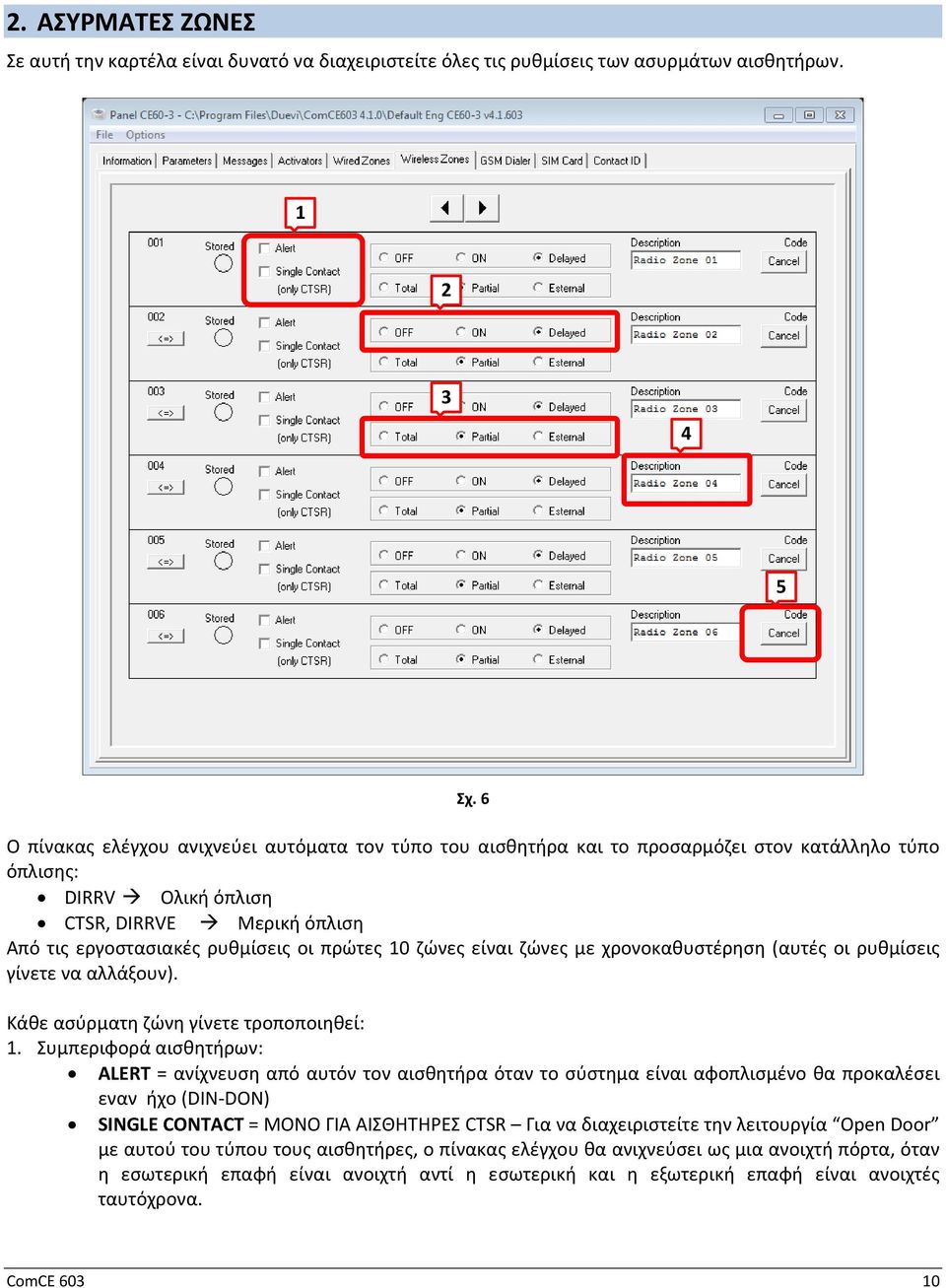

10 2. ΑΣΥΡΜΑΤΕΣ ΖΩΝΕΣ Σε αυτή την καρτέλα είναι δυνατό να διαχειριστείτε όλες τις ρυθμίσεις των ασυρμάτων αισθητήρων Σχ. 6 Ο πίνακας ελέγχου ανιχνεύει αυτόματα τον τύπο του αισθητήρα και το προσαρμόζει στον κατάλληλο τύπο όπλισης: DIRRV Ολική όπλιση CTSR, DIRRVE Μερική όπλιση Από τις εργοστασιακές ρυθμίσεις οι πρώτες 10 ζώνες είναι ζώνες με χρονοκαθυστέρηση (αυτές οι ρυθμίσεις γίνετε να αλλάξουν). Κάθε ασύρματη ζώνη γίνετε τροποποιηθεί: 1. Συμπεριφορά αισθητήρων: ALERT = ανίχνευση από αυτόν τον αισθητήρα όταν το σύστημα είναι αφοπλισμένο θα προκαλέσει εναν ήχο (DIN DON) SINGLE CONTACT = ΜΟΝΟ ΓΙΑ ΑΙΣΘΗΤΗΡΕΣ CTSR Για να διαχειριστείτε την λειτουργία Open Door με αυτού του τύπου τους αισθητήρες, ο πίνακας ελέγχου θα ανιχνεύσει ως μια ανοιχτή πόρτα, όταν η εσωτερική επαφή είναι ανοιχτή αντί η εσωτερική και η εξωτερική επαφή είναι ανοιχτές ταυτόχρονα. ComCE

11 2. Λειτουργία αισθητήρα: DISABLED = Ο αισθητήρας είναι ανενεργός και δεν δίνει σήματα. ISTANTANEOUS = Μόλις εντοπιστεί κίνηση σε αυτόν τον αισθητήρα, αρχίζει αμέσως συναγερμός. DELAYED = Ο συναγερμός αρχίζει μετά τον χρόνο εισόδου. 3. Τύπος οπλισμού: Ολική όπλιση Μερική όπλιση Εξωτερική όπλιση 4. ΠΕΡΙΓΡΑΦΗ: Αυτό είναι το όνομα του κάθε αισθητήρα και η χρήση του είναι για να αναγνωρίζετε στον πίνακα ελέγχου και να εμφανίζετε στα SMS συναγερμού. 5. ΑΚΥΡΩΣΗ: Πατήστε αυτό το κουμπί για να διαγράψετε τον αισθητήρα από τον πίνακα ελέγχου. Από την στιγμή που θα διαγραφεί ο αισθητήρας θα πρέπει να ξανά εγκατασταθεί στον πίνακα ελέγχου για να χρησιμοποιηθεί πάλι. 11 ComCE 603

12 3. ΕΝΣΥΡΜΑΤΕΣ ΖΩΝΕΣ Σχ. 7 Σε αυτή την καρτέλα είναι δυνατό να διαχειριστείτε όλες τις ρυθμίσεις των 3 ενσύρματων ζωνών όπως και τις ασύρματες. (βλέπε 2, ΑΣΥΡΜΑΤΕΣ ΖΩΝΕΣ and Fig. 6). ComCE

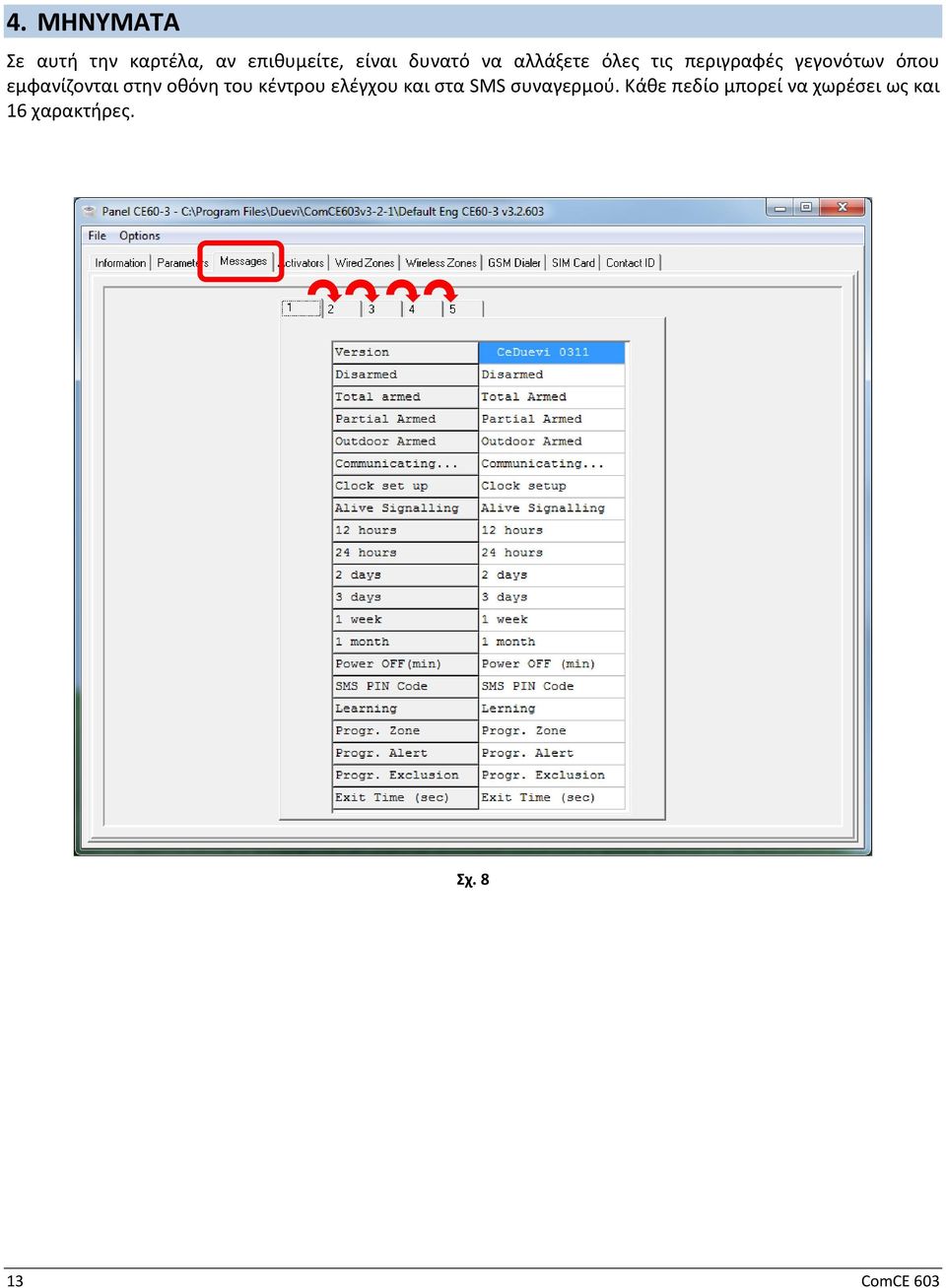

13 4. ΜΗΝΥΜΑΤΑ Σε αυτή την καρτέλα, αν επιθυμείτε, είναι δυνατό να αλλάξετε όλες τις περιγραφές γεγονότων όπου εμφανίζονται στην οθόνη του κέντρου ελέγχου και στα SMS συναγερμού. Κάθε πεδίο μπορεί να χωρέσει ως και 16 χαρακτήρες. Σχ ComCE 603

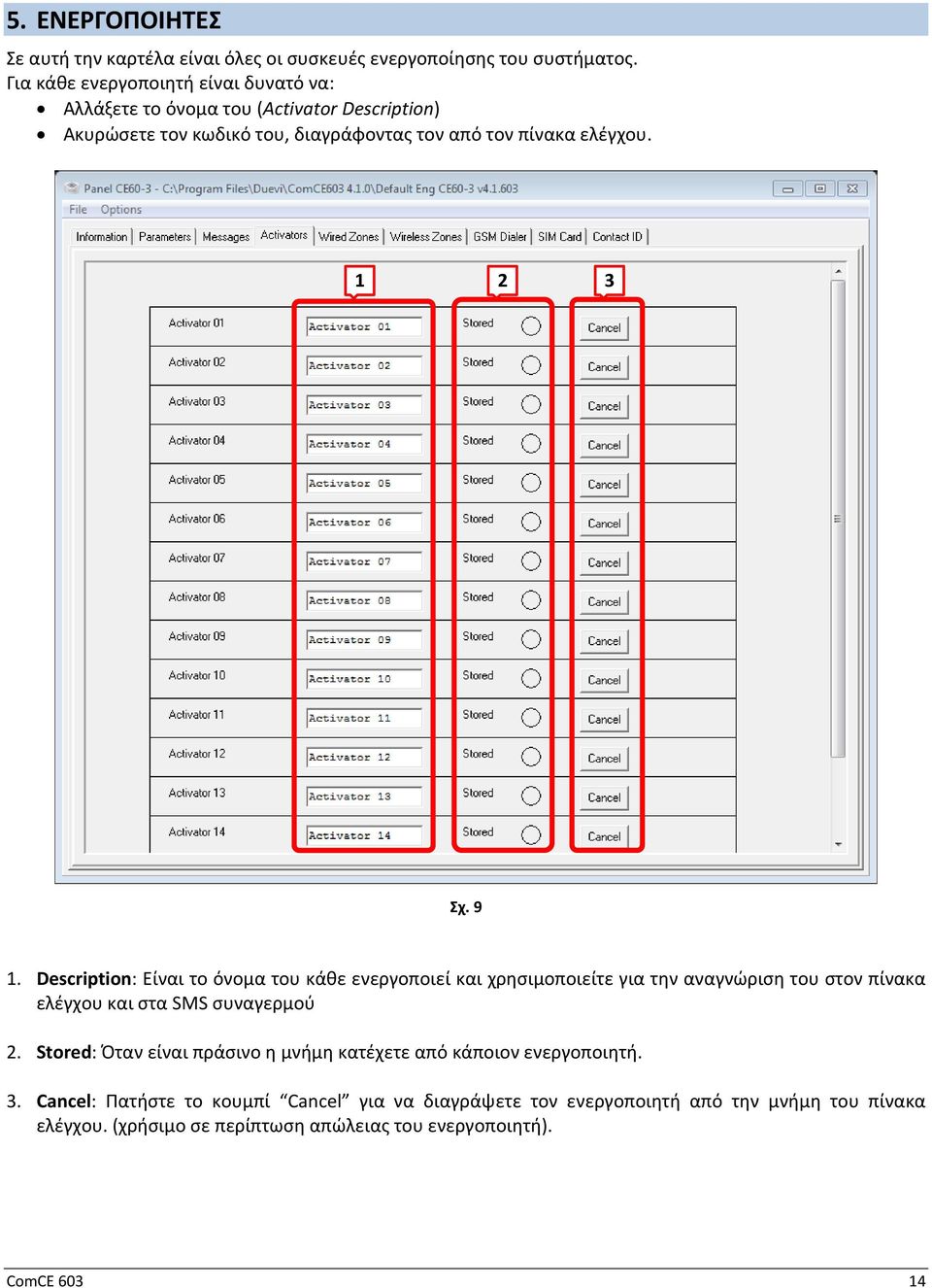

14 5. ΕΝΕΡΓΟΠΟΙΗΤΕΣ Σε αυτή την καρτέλα είναι όλες οι συσκευές ενεργοποίησης του συστήματος. Για κάθε ενεργοποιητή είναι δυνατό να: Αλλάξετε το όνομα του (Activator Description) Ακυρώσετε τον κωδικό του, διαγράφοντας τον από τον πίνακα ελέγχου Σχ Description: Είναι το όνομα του κάθε ενεργοποιεί και χρησιμοποιείτε για την αναγνώριση του στον πίνακα ελέγχου και στα SMS συναγερμού 2. Stored: Όταν είναι πράσινο η μνήμη κατέχετε από κάποιον ενεργοποιητή. 3. Cancel: Πατήστε το κουμπί Cancel για να διαγράψετε τον ενεργοποιητή από την μνήμη του πίνακα ελέγχου. (χρήσιμο σε περίπτωση απώλειας του ενεργοποιητή). ComCE

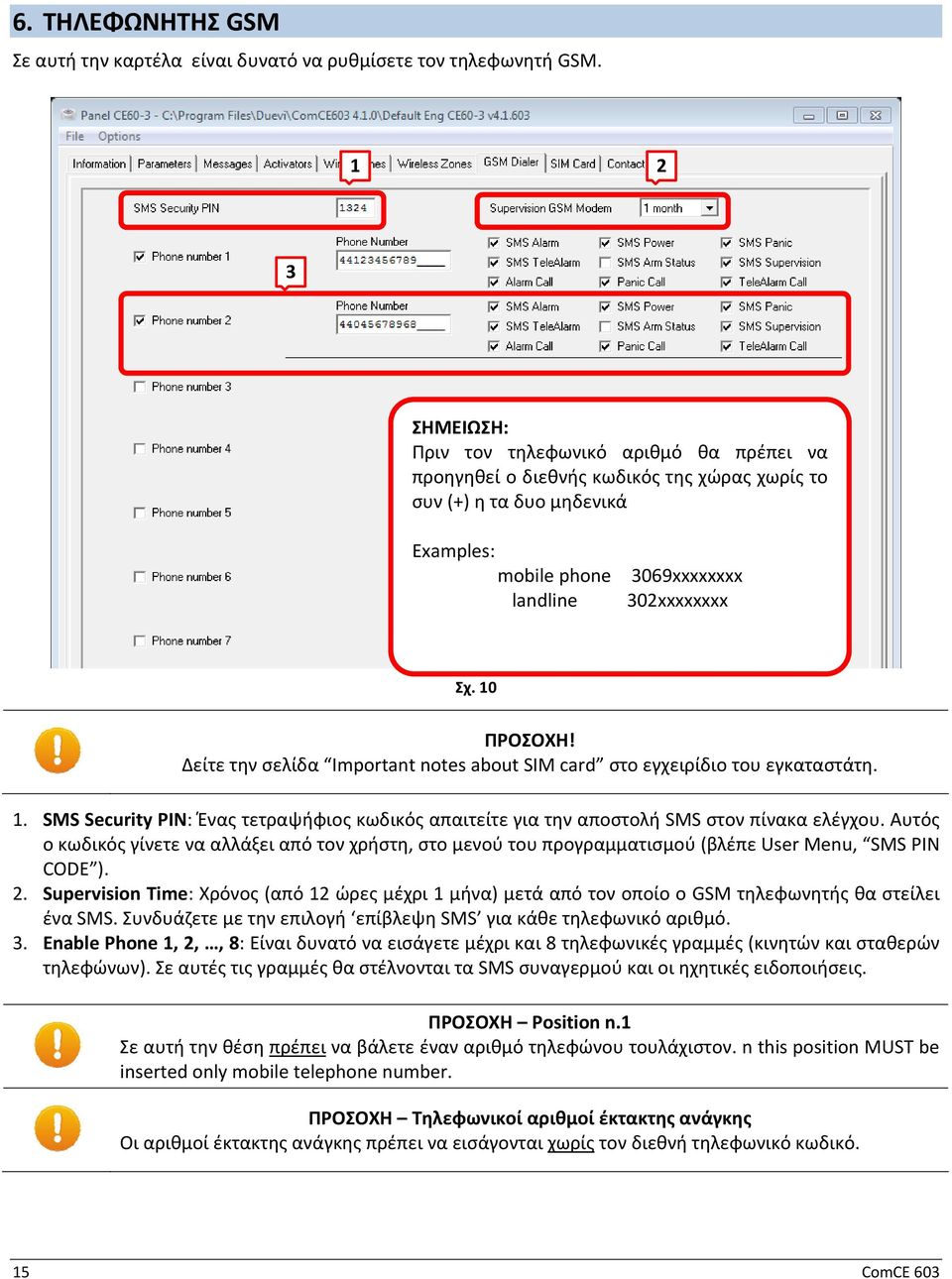

15 6. ΤΗΛΕΦΩΝΗΤΗΣ GSM Σε αυτή την καρτέλα είναι δυνατό να ρυθμίσετε τον τηλεφωνητή GSM ΣΗΜΕΙΩΣΗ: Πριν τον τηλεφωνικό αριθμό θα πρέπει να προηγηθεί ο διεθνής κωδικός της χώρας χωρίς το συν (+) η τα δυο μηδενικά Examples: mobile phone landline 3069xxxxxxxx 302xxxxxxxx Σχ. 10 ΠΡΟΣΟΧΗ! Δείτε την σελίδα Important notes about SIM card στο εγχειρίδιο του εγκαταστάτη. 1. SMS Security PIN: Ένας τετραψήφιος κωδικός απαιτείτε για την αποστολή SMS στον πίνακα ελέγχου. Αυτός ο κωδικός γίνετε να αλλάξει από τον χρήστη, στο μενού του προγραμματισμού (βλέπε User Menu, SMS PIN CODE ). 2. Supervision Time: Χρόνος (από 12 ώρες μέχρι 1 μήνα) μετά από τον οποίο ο GSM τηλεφωνητής θα στείλει ένα SMS. Συνδυάζετε με την επιλογή επίβλεψη SMS για κάθε τηλεφωνικό αριθμό. 3. Enable Phone 1, 2,, 8: Είναι δυνατό να εισάγετε μέχρι και 8 τηλεφωνικές γραμμές (κινητών και σταθερών τηλεφώνων). Σε αυτές τις γραμμές θα στέλνονται τα SMS συναγερμού και οι ηχητικές ειδοποιήσεις. ΠΡΟΣΟΧΗ Position n.1 Σε αυτή την θέση πρέπει να βάλετε έναν αριθμό τηλεφώνου τουλάχιστον. n this position MUST be inserted only mobile telephone number. ΠΡΟΣΟΧΗ Τηλεφωνικοί αριθμοί έκτακτης ανάγκης Οι αριθμοί έκτακτης ανάγκης πρέπει να εισάγονται χωρίς τον διεθνή τηλεφωνικό κωδικό. 15 ComCE 603

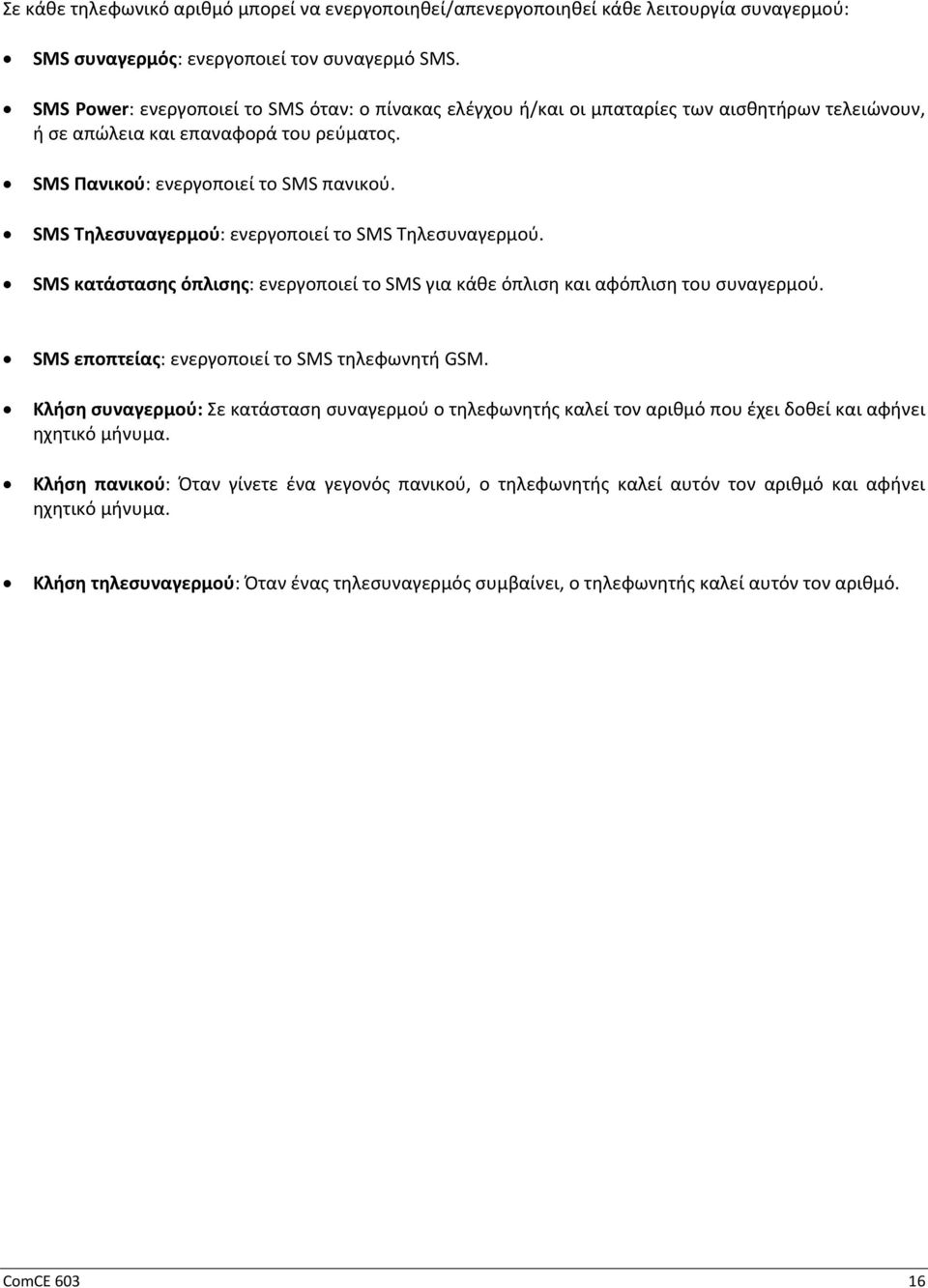

16 Σε κάθε τηλεφωνικό αριθμό μπορεί να ενεργοποιηθεί/απενεργοποιηθεί κάθε λειτουργία συναγερμού: SMS συναγερμός: ενεργοποιεί τον συναγερμό SMS. SMS Power: ενεργοποιεί το SMS όταν: ο πίνακας ελέγχου ή/και οι μπαταρίες των αισθητήρων τελειώνουν, ή σε απώλεια και επαναφορά του ρεύματος. SMS Πανικού: ενεργοποιεί το SMS πανικού. SMS Τηλεσυναγερμού: ενεργοποιεί το SMS Τηλεσυναγερμού. SMS κατάστασης όπλισης: ενεργοποιεί το SMS για κάθε όπλιση και αφόπλιση του συναγερμού. SMS εποπτείας: ενεργοποιεί το SMS τηλεφωνητή GSM. Κλήση συναγερμού: Σε κατάσταση συναγερμού ο τηλεφωνητής καλεί τον αριθμό που έχει δοθεί και αφήνει ηχητικό μήνυμα. Κλήση πανικού: Όταν γίνετε ένα γεγονός πανικού, ο τηλεφωνητής καλεί αυτόν τον αριθμό και αφήνει ηχητικό μήνυμα. Κλήση τηλεσυναγερμού: Όταν ένας τηλεσυναγερμός συμβαίνει, ο τηλεφωνητής καλεί αυτόν τον αριθμό. ComCE

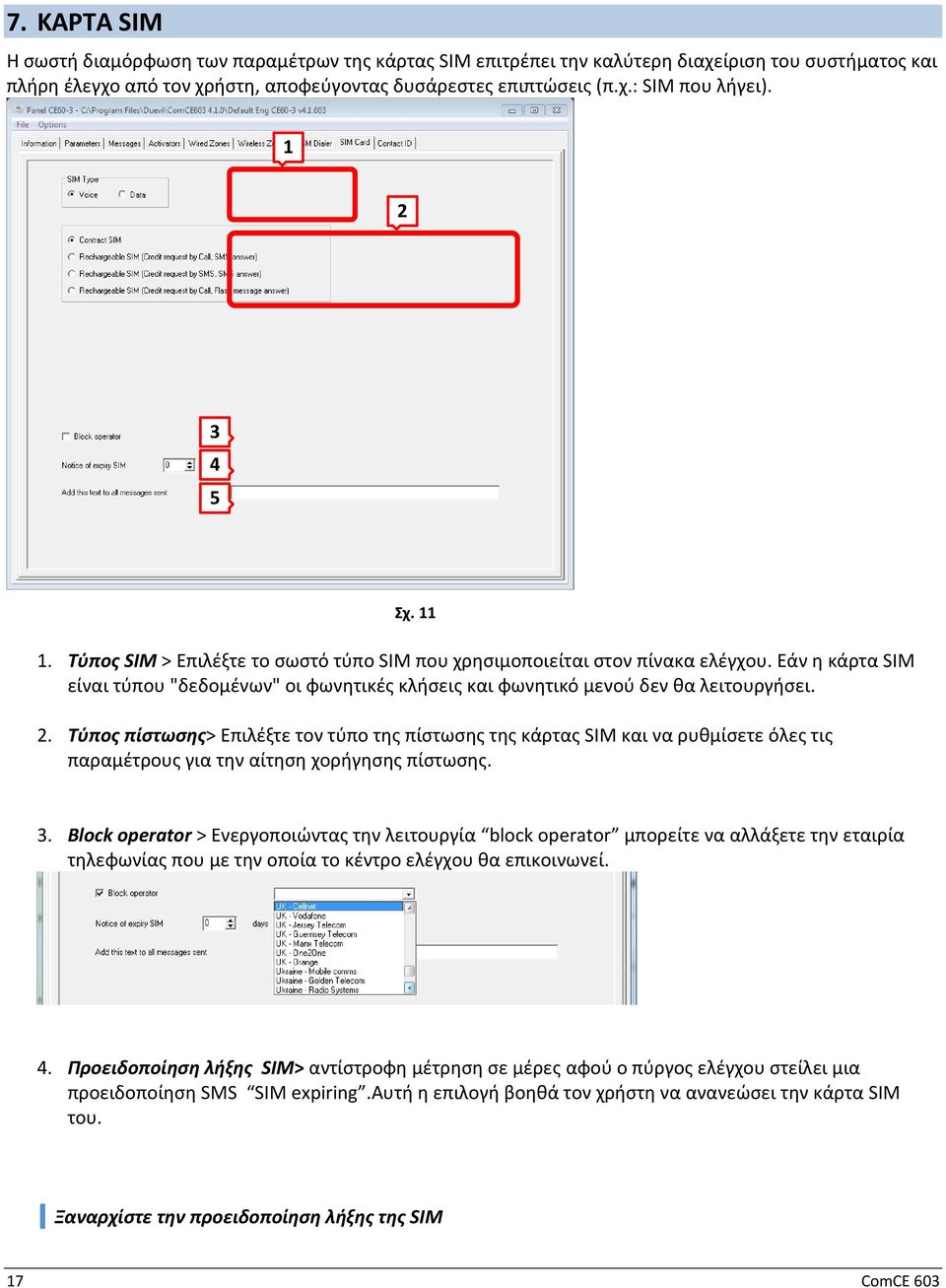

17 7. ΚΑΡΤΑ SIM Η σωστή διαμόρφωση των παραμέτρων της κάρτας SIM επιτρέπει την καλύτερη διαχείριση του συστήματος και πλήρη έλεγχο από τον χρήστη, αποφεύγοντας δυσάρεστες επιπτώσεις (π.χ.: SIM που λήγει) Σχ Τύπος SIM > Επιλέξτε το σωστό τύπο SIM που χρησιμοποιείται στον πίνακα ελέγχου. Εάν η κάρτα SIM είναι τύπου "δεδομένων" οι φωνητικές κλήσεις και φωνητικό μενού δεν θα λειτουργήσει. 2. Τύπος πίστωσης> Επιλέξτε τον τύπο της πίστωσης της κάρτας SIM και να ρυθμίσετε όλες τις παραμέτρους για την αίτηση χορήγησης πίστωσης. 3. Block operator > Ενεργοποιώντας την λειτουργία block operator μπορείτε να αλλάξετε την εταιρία τηλεφωνίας που με την οποία το κέντρο ελέγχου θα επικοινωνεί. 4. Προειδοποίηση λήξης SIM> αντίστροφη μέτρηση σε μέρες αφού ο πύργος ελέγχου στείλει μια προειδοποίηση SMS SIM expiring.αυτή η επιλογή βοηθά τον χρήστη να ανανεώσει την κάρτα SIM του. Ξαναρχίστε την προειδοποίηση λήξης της SIM 17 ComCE 603

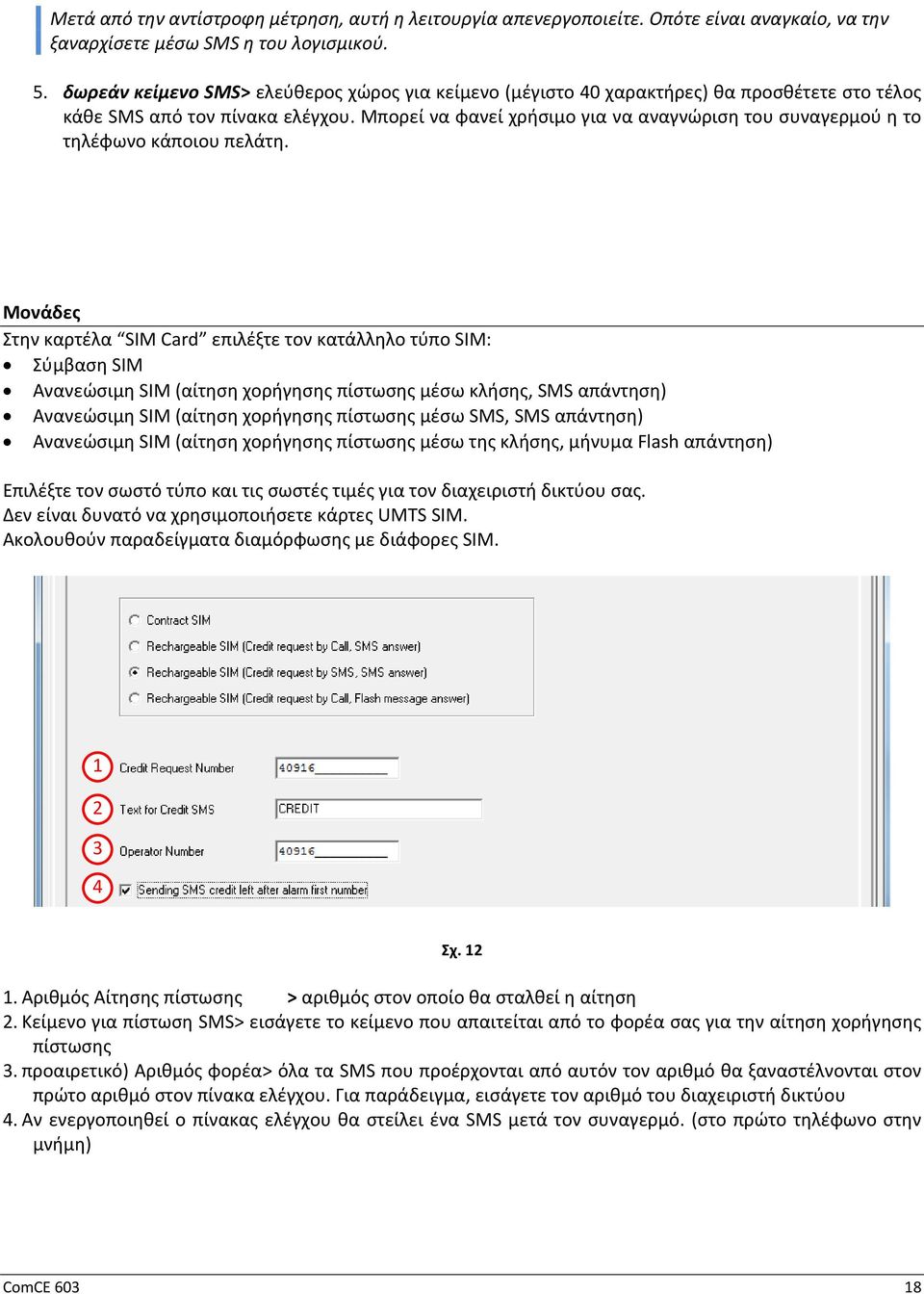

18 Μετά από την αντίστροφη μέτρηση, αυτή η λειτουργία απενεργοποιείτε. Οπότε είναι αναγκαίο, να την ξαναρχίσετε μέσω SMS η του λογισμικού. 5. δωρεάν κείμενο SMS> ελεύθερος χώρος για κείμενο (μέγιστο 40 χαρακτήρες) θα προσθέτετε στο τέλος κάθε SMS από τον πίνακα ελέγχου. Μπορεί να φανεί χρήσιμο για να αναγνώριση του συναγερμού η το τηλέφωνο κάποιου πελάτη. Μονάδες Στην καρτέλα SIM Card επιλέξτε τον κατάλληλο τύπο SIM: Σύμβαση SIM Ανανεώσιμη SIM (αίτηση χορήγησης πίστωσης μέσω κλήσης, SMS απάντηση) Ανανεώσιμη SIM (αίτηση χορήγησης πίστωσης μέσω SMS, SMS απάντηση) Ανανεώσιμη SIM (αίτηση χορήγησης πίστωσης μέσω της κλήσης, μήνυμα Flash απάντηση) Επιλέξτε τον σωστό τύπο και τις σωστές τιμές για τον διαχειριστή δικτύου σας. Δεν είναι δυνατό να χρησιμοποιήσετε κάρτες UMTS SIM. Ακολουθούν παραδείγματα διαμόρφωσης με διάφορες SIM Σχ Αριθμός Αίτησης πίστωσης > αριθμός στον οποίο θα σταλθεί η αίτηση 2. Κείμενο για πίστωση SMS> εισάγετε το κείμενο που απαιτείται από το φορέα σας για την αίτηση χορήγησης πίστωσης 3. προαιρετικό) Αριθμός φορέα> όλα τα SMS που προέρχονται από αυτόν τον αριθμό θα ξαναστέλνονται στον πρώτο αριθμό στον πίνακα ελέγχου. Για παράδειγμα, εισάγετε τον αριθμό του διαχειριστή δικτύου 4. Αν ενεργοποιηθεί ο πίνακας ελέγχου θα στείλει ένα SMS μετά τον συναγερμό. (στο πρώτο τηλέφωνο στην μνήμη) ComCE

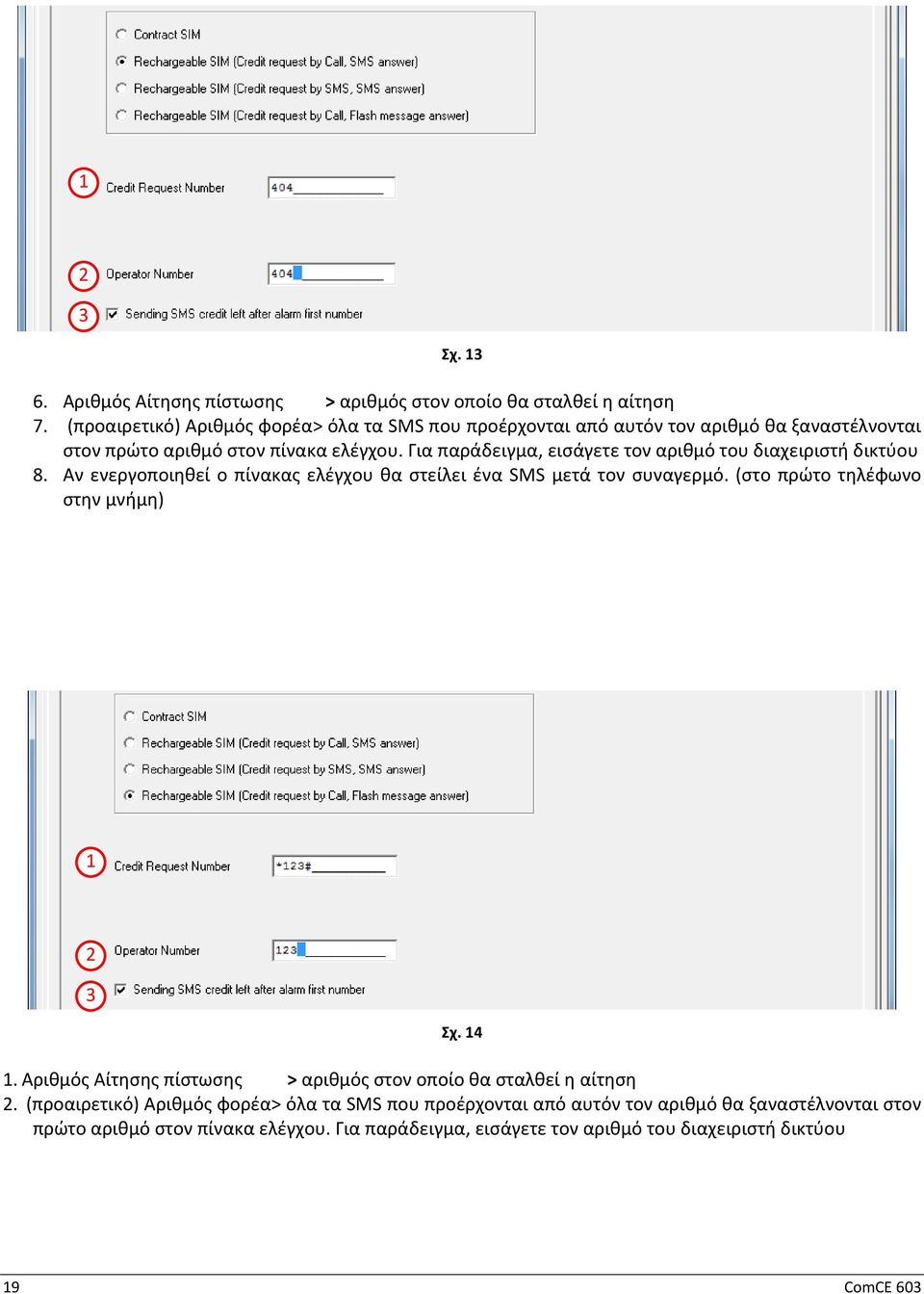

19 1 2 3 Σχ Αριθμός Αίτησης πίστωσης > αριθμός στον οποίο θα σταλθεί η αίτηση 7. (προαιρετικό) Αριθμός φορέα> όλα τα SMS που προέρχονται από αυτόν τον αριθμό θα ξαναστέλνονται στον πρώτο αριθμό στον πίνακα ελέγχου. Για παράδειγμα, εισάγετε τον αριθμό του διαχειριστή δικτύου 8. Αν ενεργοποιηθεί ο πίνακας ελέγχου θα στείλει ένα SMS μετά τον συναγερμό. (στο πρώτο τηλέφωνο στην μνήμη) Σχ Αριθμός Αίτησης πίστωσης > αριθμός στον οποίο θα σταλθεί η αίτηση 2. (προαιρετικό) Αριθμός φορέα> όλα τα SMS που προέρχονται από αυτόν τον αριθμό θα ξαναστέλνονται στον πρώτο αριθμό στον πίνακα ελέγχου. Για παράδειγμα, εισάγετε τον αριθμό του διαχειριστή δικτύου 19 ComCE 603

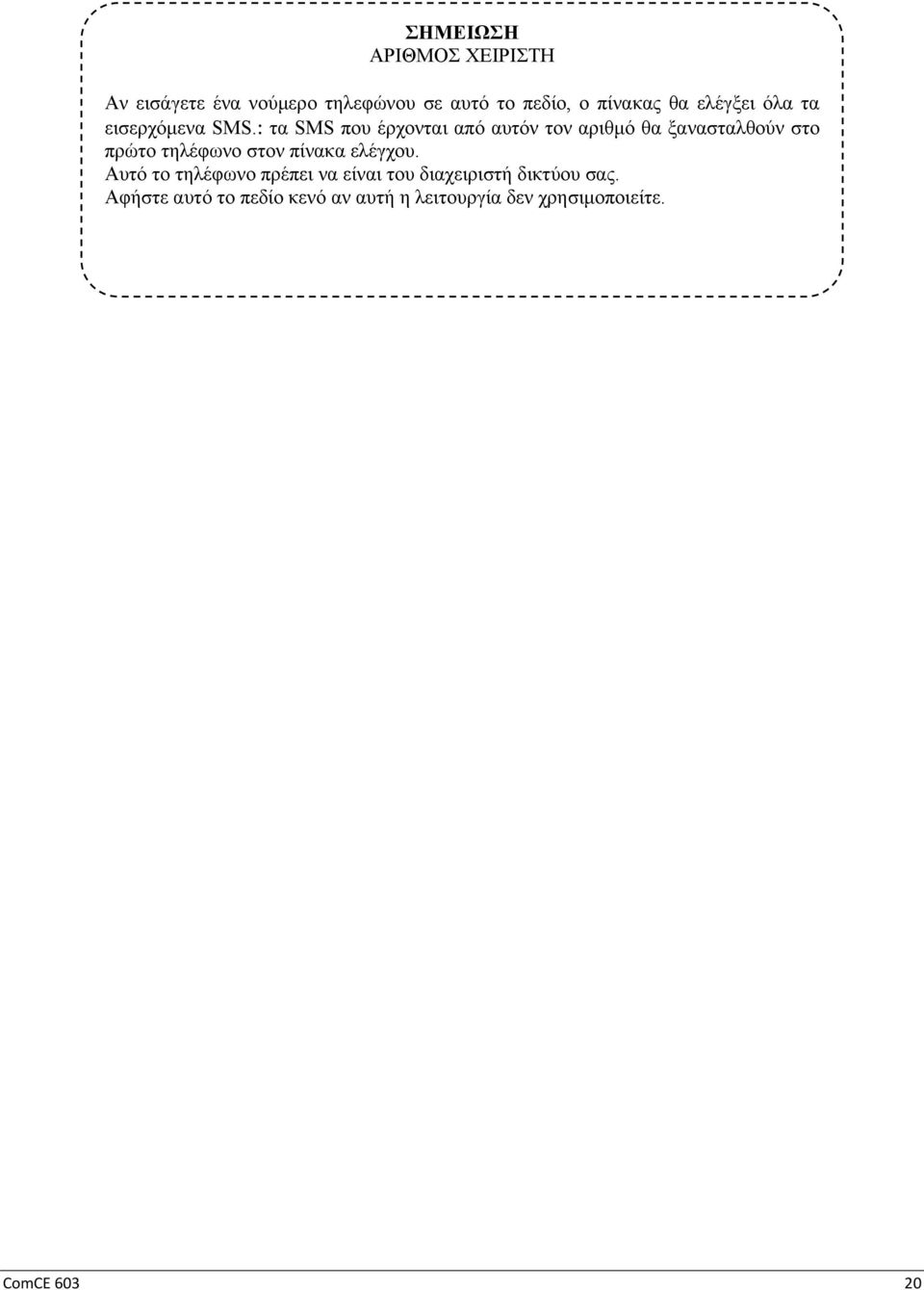

20 ΣΗΜΕΙΩΣΗ ΑΡΙΘΜΟΣ ΧΕΙΡΙΣΤΗ Αν εισάγετε ένα νούμερο τηλεφώνου σε αυτό το πεδίο, ο πίνακας θα ελέγξει όλα τα εισερχόμενα SMS.: τα SMS που έρχονται από αυτόν τον αριθμό θα ξανασταλθούν στο πρώτο τηλέφωνο στον πίνακα ελέγχου. Αυτό το τηλέφωνο πρέπει να είναι του διαχειριστή δικτύου σας. Αφήστε αυτό το πεδίο κενό αν αυτή η λειτουργία δεν χρησιμοποιείτε. ComCE

21 ID ΕΠΙΚΟΙΝΩΝΙΑΣ 1. ΤΙ ΕΙΝΑΙ; Ο πίνακας ελέγχου μπορεί να στείλει γεγονότα σε μια υπηρεσία ασφαλείας μέσω GPRS δικτύου (mobile technology communication system) ή μηνύματα GSM. Με αυτόν τον τρόπο, σε περίπτωση εισβολής η προβλημάτων όπου ανιχνευθήκαν από το σύστημα, θα σταλούν τα δεδομένα σε κάποια υπηρεσία ασφαλείας έτσι ώστε να υπάρξει έγκαιρη δράση. Ο πίνακας ελέγχου υποστηρίζει το πρότυπο ID standard, SIA DC ΠΩΣ ΝΑ ΟΡΙΣΕΤΕ ID ΕΠΙΚΟΙΝΩΝΙΑΣ Ρυθμίσεις της ID επικοινωνίας βρίσκονται στην καρτέλα "ID Επικοινωνία": 21 ComCE 603

22 a LT b c d e f g h i m n p Σημείωση: ενεργοποιήστε την ID επικοινωνίας έτσι ώστε να μπορείτε να κάνετε ρυθμίσεις. Ρυθμίστε τον πίνακα ελέγχου να στέλνει τα γεγονότα μέσω GPRS και/ή GSM 1. Ενεργοποιήστε την ID επικοινωνίας τσεκάροντας το κουτάκι Contact ID (a). 2. Ενεργοποιήστε την μετάδοση μέσω GPRS τσεκάροντας το κουτάκι GPRS Contact ID (b). Είναι δυνατό να μην χρησιμοποιήσετε την μετάδοση GPRS, αλλά σε αυτή την περίπτωση τα γεγονότα θα στέλνονται μόνο μέσω της υπηρεσίας GSM. 3. Εισάγετε το σημείο πρόσβασης στο δίκτυο GPRS (APN): Example 1: ibox.tel.uk Example 2: web.alltel.eu Example 3: internet.company Ρυθμίσεις πρωτοβάθμιας παροχής υπηρεσιών ασφαλείας (Security Service 1 field) ComCE

23 4. Εισάγετε τον κωδικό του χρήστη (παρέχετε από την υπηρεσία ασφαλείας) στο κενό User Code (e). Μπορεί να χρειαστούν από την υπηρεσία ασφαλείας τα Receiver Number και Account prefix (f) (παρέχονται από την υπηρεσία ασφαλείας ). 5. Ενεργοποιήστε την λήψη δεδομένων GPRS τσεκάρετε το κουτάκι GPRS box (g). Είναι δυνατό να μην χρησιμοποιήσετε την GPRS μετάδοση, σε αυτή την περίπτωση, τα γεγονότα θα στέλνονται μέσω της υπηρεσίας GSM (όπως και από SMS) 6. Ρυθμίστε την διεύθυνση IP της υπηρεσίας ασφαλείας στο κενό Server IP Address (h) (παρέχετε από την υπηρεσία ασφαλείας). 7. Ρυθμίστε την θύρα της υπηρεσίας ασφαλείας στο κενό Port (Server) (h) (παρέχετε από την υπηρεσία ασφαλείας) 8. Ρυθμίστε τον τηλεφωνικό αριθμό της κάρτας SIM στο κενό Security Service (i) (παρέχετε από την υπηρεσία ασφαλείας). Ο αριθμός πρέπει να εισαχθεί μαζί με τον διεθνή κωδικό της χώρας (χωρίς το + η τα δυο μηδενικά 00 ; π.χ. για U.K.: 0044 insert ). Αν η αποστολή κάποιου γεγονότος μέσω GPRS αποτύχει, ή εάν το GPRS δεν χρησιμοποιείτε, ο πίνακας ελέγχου θα στείλει SMS σε αυτόν τον αριθμό, έτσι ώστε η υπηρεσία ασφαλείας να ενημερωθεί. 9. Επιλέξτε την ενημέρωση LIFE test και η μονάδα GSM θα στείλει στο σύστημα ασφαλείας: Link Test ή Existence in Life. 10. Επιλέξτε αν συναγερμοί από εξωτερικούς αισθητήρες πρέπει να στέλνουν σήμα στην ID επικοινωνίας ή όχι. Όταν το κουτάκι δεν είναι τσεκαρισμένο, οι συναγερμοί από εξωτερικούς αισθητήρες δεν θα ενημερώνουν το σύστημα ασφαλείας. Ρυθμίσεις δευτεροβάθμιας παροχής υπηρεσιών ασφαλείας (Security Service 2 field) Εάν η κύρια υπηρεσία ασφάλειας έχει μια πρόσθετη υπηρεσία λήψης, είναι δυνατόν να σταλούν τα γεγονότα σε αυτή την υπηρεσία επίσης. Ακολουθήστε τα ίδια βήματα που περιγράφονται για την πρωτοβάθμια υπηρεσία ασφαλείας, εισάγοντας τις παραμέτρους για την δευτεροβάθμια υπηρεσία στο πεδίο Security Service 2. Προτεραιότητα αποστολής μεταξύ GPRS και GSM Όταν ένα γεγονός γίνετε, ο πίνακας ελέγχου το στέλνει μέσω του GPRS δικτύου. Το δοκιμάζει 5 φορές. Αν η σύνδεση αποτύχει και τις 5 φορές το γεγονός θα σταλθεί μέσω του GSM (SMS). Σε αυτή την περίπτωση θα δοκιμάσει 5 φορές επίσης. Αν το δίκτυο GPRS δεν είναι ενεργό, τα γεγονότα θα στέλνονται μόνο μέσω SMS. Life test (LT) Το Life Test είναι μια δοκιμασία που εκτελείται από τον πίνακα για να ελέγξετε τη σύνδεση σας. Είναι δυνατό να ρυθμιστεί κάθε πότε θα γίνετε αυτή η δοκιμή. 23 ComCE 603

24 3. ΓΕΓΟΝΟΤΑ ID ΕΠΙΚΟΙΝΩΝΙΑΣ Για να αναγνωρίσει τα γεγονότα η ID επικοινωνίας χρησιμοποιεί αριθμητικούς κώδικες συνδυασμένους με τα γεγονότα. Σε κάθε κώδικα αντιστοιχεί ένα γεγονός, για παράδειγμα ο συναγερμός συνήθως αντιστοιχεί στον κωδικό 140. Για να απεικονίσει και να τροποποιήσετε την σχέση γεγονός /αναγνωριστικός κωδικός, πατήστε το πλήκτρο "Contact ID Event Association" (m) της επιθυμητής υπηρεσίας ασφαλείας (Security Service 1 ή 2). Ακολουθούν οι εργοστασιακές ρυθμίσεις της σχέσης γεγονός /αναγνωριστικός κωδικός. Μορφοποιήστε τους κωδικούς γεγονότων Είναι δυνατό να αλλάξετε τους κωδικούς γεγονότων γιατί για παράδειγμα, η υπηρεσία ασφαλείας μπορεί να χρησιμοποιεί διαφορετικούς κωδικούς. Για να το κάνετε αυτό, εισάγετε τον κατάλληλο νέο κωδικό. Απενεργοποιήστε την αποστολή ενός γεγονότος. Αν κάποιο γεγονός ΔΕΝ πρέπει να σταλεί στην υπηρεσία ασφαλείας, είναι δυνατό να το απενεργοποιήσετε βάζοντας τον κωδικό 000 (τρία μηδενικά). Παράδειγμα: θέλετε να απενεργοποιήσετε το γεγονός " Existence in Life " (κωδικός 602). Γράψτε "000" τιμή στο αντίστοιχο πεδίο: ComCE

25 ΑΠΟΣΤΟΛΗ ΤΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ ΣΤΟΝ ΠΙΝΑΚΑ ΕΛΕΓΧΟΥ 1. ΑΠΟΣΤΟΛΗ ΣΤΟΝ ΠΙΝΑΚΑ ΕΛΕΓΧΟΥ Όταν έχετε τελειώσει τον προγραμματισμό, στείλτε τον στον πίνακα ελέγχου. Από το μενού File επιλέξτε Send to Control Panel. Όταν χρειαστεί πληκτρολογήστε τον κωδικό σας (εάν έχετε κάποιον) και πατήστε ΟΚ. Σχ. 15 Στέλνοντας τον προγραμματισμό Sending θα διαγράψει όλα τα δεδομένα που έχουν αποθηκευτεί (ακόμα και τους κωδικούς των αισθητήρων), για αυτό θα εμφανιστεί ένα παράθυρο επιβεβαίωσης. Πατήστε Yes για να προχωρήσετε. Σχ. 16 Θα εμφανιστεί μια μπάρα προόδου μέχρι όλα τα δεδομένα περάσουν από τον υπολογιστή στον πίνακα ελέγχου. (Fig. 17). Σχ ComCE 603

26 Όταν ολοκληρωθεί η διαδικασία ο πίνακας θα έχει αποθήκευση όλα τα δεδομένα και θα αρχίσει να τα χρησιμοποιεί. Είναι δυνατό να αποθηκεύσετε σε έναν υπολογιστή κάποια διαμόρφωση έτσι ώστε να την ξαναχρησιμοποιήσετε στο μέλλον. Προτείνουμε να αποθηκεύετε πάντα τις εγκαταστάσεις σας με ένα μοναδικό όνομα και να δημιουργήσετε ένα αρχείο. 2. ΗΜΕΡΟΛΟΓΙΟ ΓΕΓΟΝΟΤΩΝ Ο πίνακας αποθηκεύει τα τελευταία 100 γεγονότα που συνέβησαν (π.χ. οπλίσεις, συναγερμούς) σε ένα ημερολόγιο γεγονότων σε ένα αρχείο καταγραφής συμβάντων στο οποίο είναι δυνατόν να αναλυθούν τα αίτια συναγερμού, τα προβλήματα και οι αποτυχίες. ΜΕΤΑ τη λήψη από τον πίνακα της διαμόρφωσης, είναι δυνατό να κατεβάσετε το ημερολόγιο γεγονότων. Για να δείτε τα γεγονότα επιλέξετε "Event Log" στο μενού "File". Το λογισμικό θα σας ζητήσει επιβεβαίωση για να ενημερώσετε τα γεγονότα από αισθητήρες: πατήστε "ΟΚ". Σχ. 18 ComCE

27 Το παράθυρο που ακολουθεί επιτρέπει να διαχειριστείτε όλα τα γεγονότα που είναι αποθηκεμένα στον πίνακα ελέγχου. Πατήστε Receive from Panel για να κατεβάσετε τα τελευταία 100 γεγονότα. Όταν η λήψη ολοκληρωθεί θα εμφανιστεί το ημερολόγιο όπως ακολουθεί: Σχ. 19 Είναι δυνατό να: Read from File Ανοίξετε το ημερολόγιο γεγονότων αποθηκευμένα στον υπολογιστή. Save as Αποθηκεύεστε τα γεγονότα. Print Τυπώστε τα γεγονότα. Delete Events Memory διαγράψτε όλη την μνήμη γεγονότων. Όταν τελειώστε πατήστε Exit για να πάτε πίσω στον προγραμματισμό. 27 ComCE 603

28 ΤΕΛΟΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ 1. ΤΕΛΟΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ Όταν έχετε τελειώσει τον προγραμματισμό: Κλείστε το λογισμικό Αποσυνδέστε το καλώδιο προγραμματισμού ατπο το CN11 στον πίνακα ελέγχου. Converter USB Αποσυνδέστε το καλώδιο USB από τον υπολογιστή. ComCE
