1 Αντλίες Θερµότητας Κατάλογος Προϊόντων Οικιακές Μικρές Εµπορικές Εφαρµογές

2 ... Όχι µόνο προϊόντα αλλά και λύσεις Όχι απλά µηχανήµατα αλλά και ένα ολοκληρωµένο σύστηµα διαχείρισης των αναγκών σας για: Θέρµανση Ψύξη ΖΝΧ

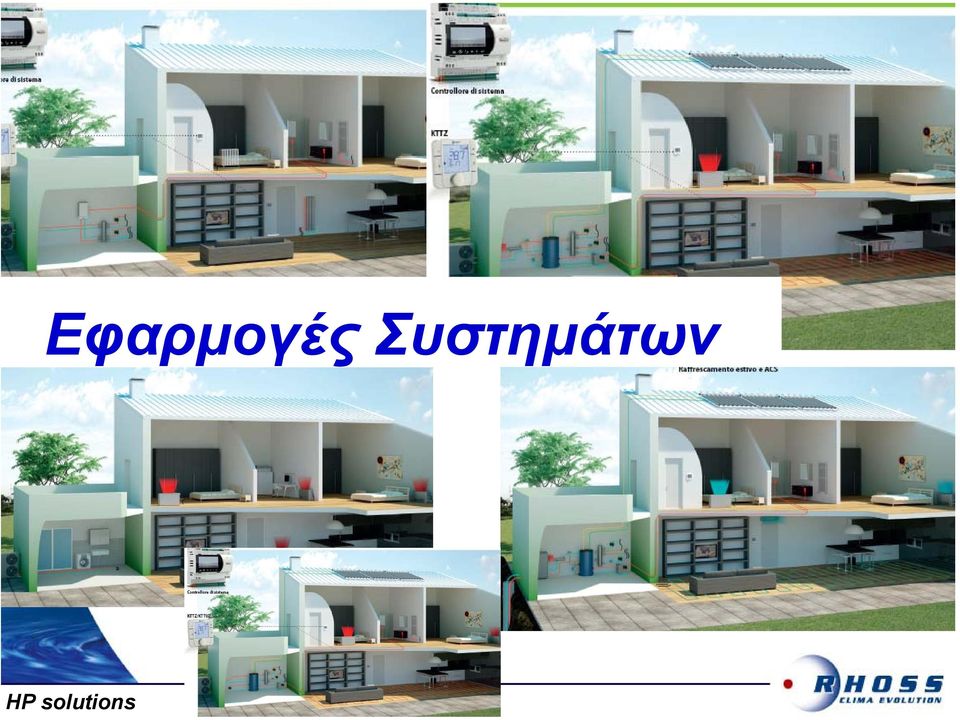

3 Εφαρµογές Συστηµάτων

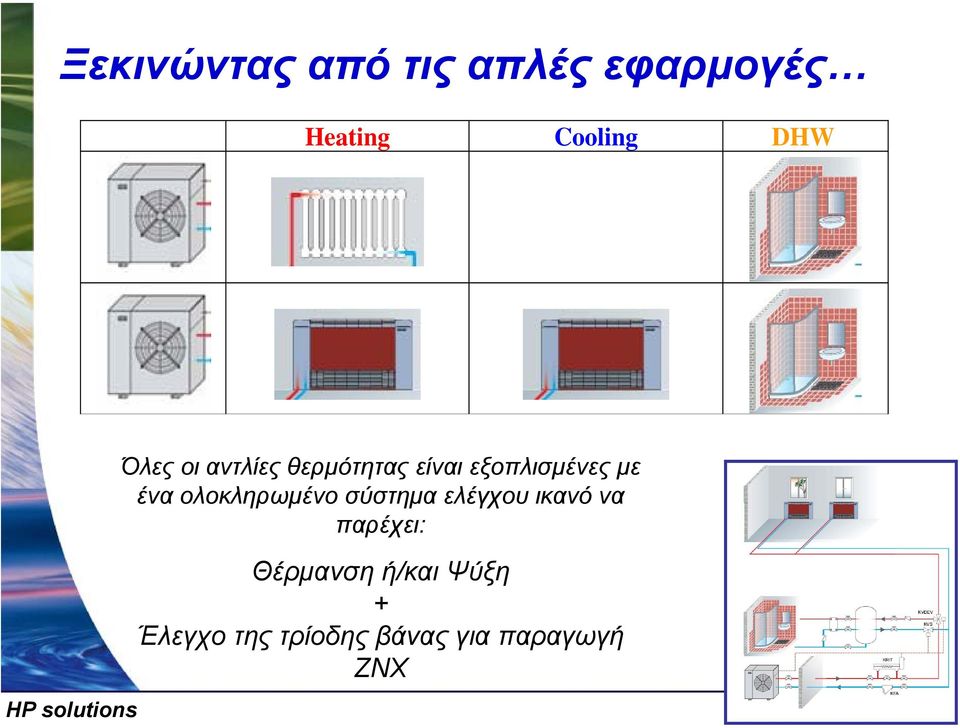

4 Ξεκινώντας από τις απλές εφαρµογές Heating Cooling DHW Όλες οι αντλίες θερµότητας είναι εξοπλισµένες µε ένα ολοκληρωµένο σύστηµα ελέγχου ικανό να παρέχει: Θέρµανση ή/και Ψύξη + Έλεγχο της τρίοδης βάνας για παραγωγή ΖΝΧ

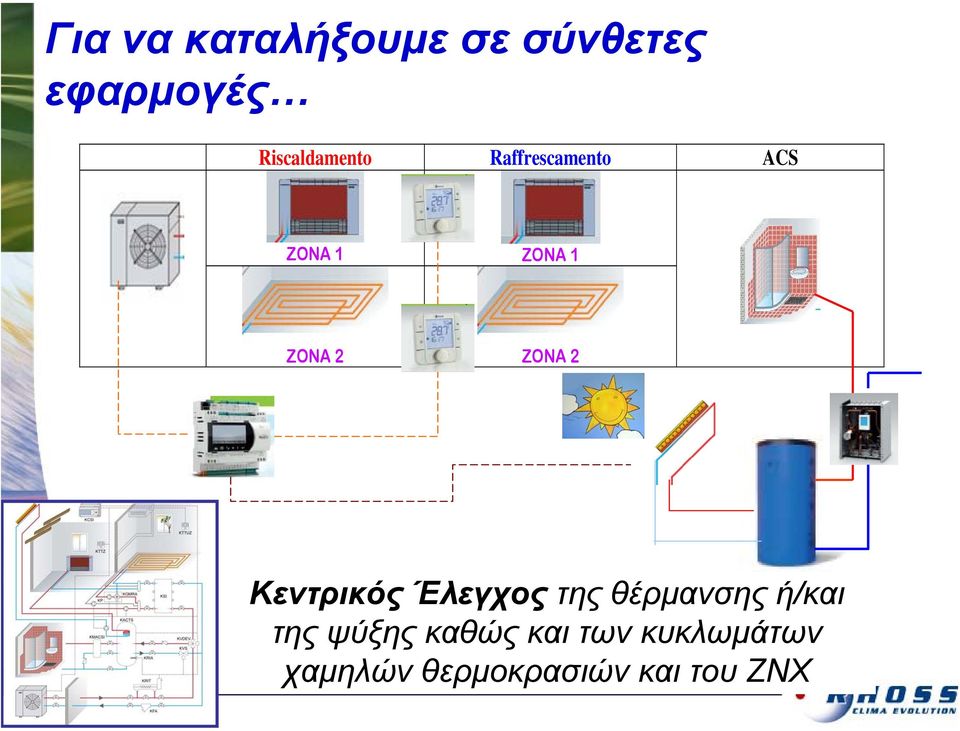

5 Γιανακαταλήξουµε σεσύνθετες εφαρµογές Riscaldamento Raffrescamento ACS ZONA 1 ZONA 1 ZONA 2 ZONA 2 Κεντρικός Έλεγχος της θέρµανσης ή/και της ψύξης καθώς και των κυκλωµάτων χαµηλών θερµοκρασιών και του ΖΝΧ

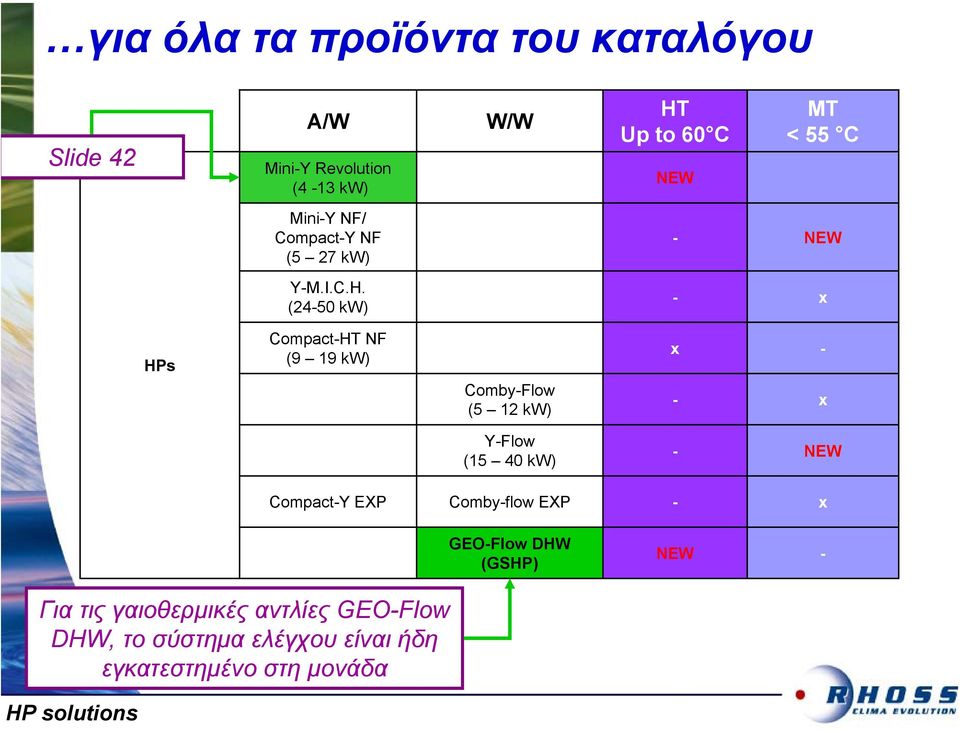

6 για όλα τα προϊόντα του καταλόγου Slide 42 A/W Mini-Y Revolution (4-13 kw) W/W HT Up to 60 C NEW MT < 55 C Mini-Y NF/ Compact-Y NF (5 27 kw) - NEW Y-M.I.C.H. (24-50 kw) - x HPs Compact-HT NF (9 19 kw) Comby-Flow (5 12 kw) x - - x Y-Flow (15 40 kw) - NEW Compact-Y EXP Comby-flow EXP - x GEO-Flow DHW (GSHP) NEW - Για τις γαιοθερµικές αντλίες GEO-Flow DHW, το σύστηµα ελέγχου είναι ήδη εγκατεστηµένο στη µονάδα

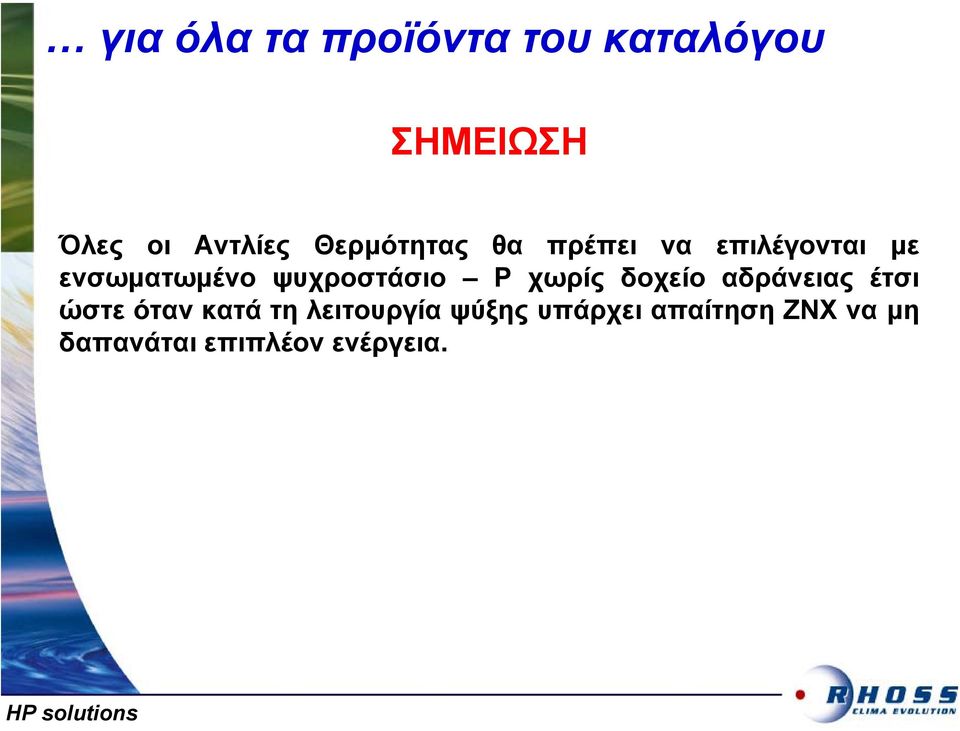

7 για όλα τα προϊόντα του καταλόγου ΣΗΜΕΙΩΣΗ Όλες οι Αντλίες Θερµότητας θα πρέπει να επιλέγονται µε ενσωµατωµένο ψυχροστάσιο Ρ χωρίς δοχείο αδράνειας έτσι ώστε όταν κατά τη λειτουργία ψύξης υπάρχει απαίτηση ΖΝΧ να µη δαπανάται επιπλέον ενέργεια.

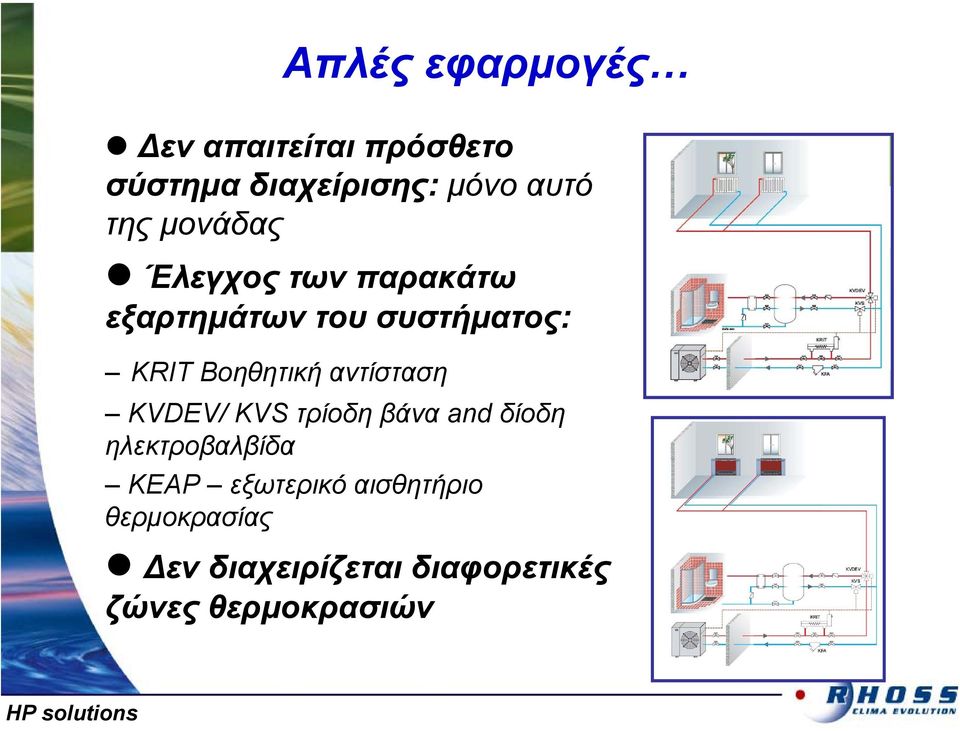

8 Απλές εφαρµογές εν απαιτείται πρόσθετο σύστηµα διαχείρισης: µόνο αυτό της µονάδας Έλεγχος των παρακάτω εξαρτηµάτων του συστήµατος: KRIT Βοηθητική αντίσταση KVDEV/ KVS τρίοδη βάνα and δίοδη ηλεκτροβαλβίδα KEAP εξωτερικό αισθητήριο θερµοκρασίας εν διαχειρίζεται διαφορετικές ζώνες θερµοκρασιών

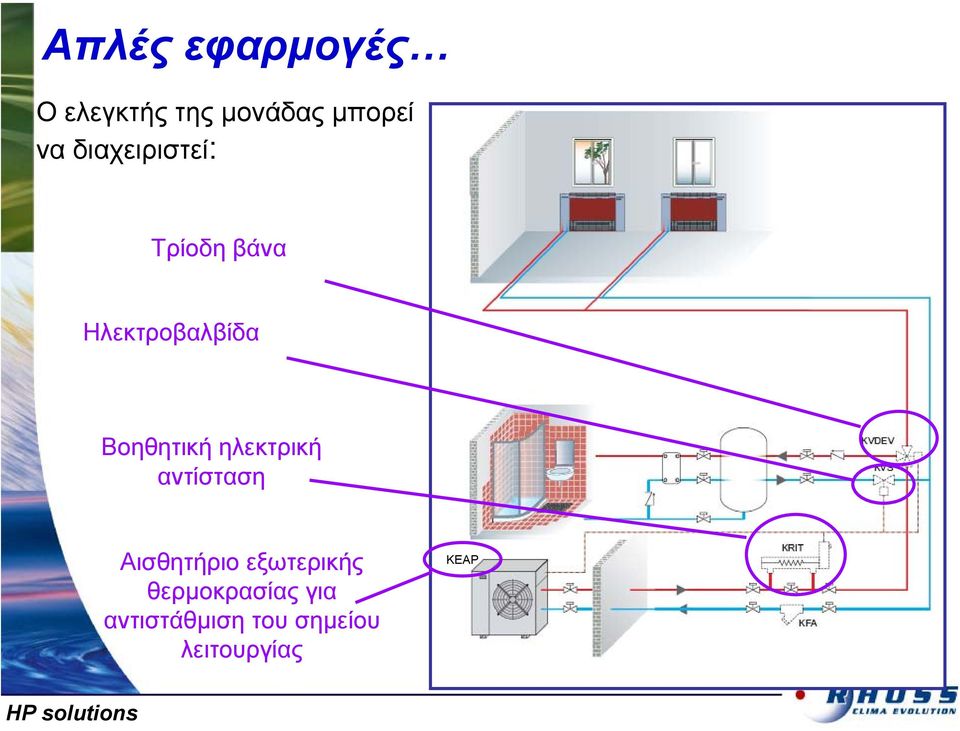

9 Απλές εφαρµογές Οελεγκτήςτηςµονάδας µπορεί να διαχειριστεί: Τρίοδη βάνα Ηλεκτροβαλβίδα Βοηθητική ηλεκτρική αντίσταση Αισθητήριο εξωτερικής θερµοκρασίας για αντιστάθµιση του σηµείου λειτουργίας KEAP

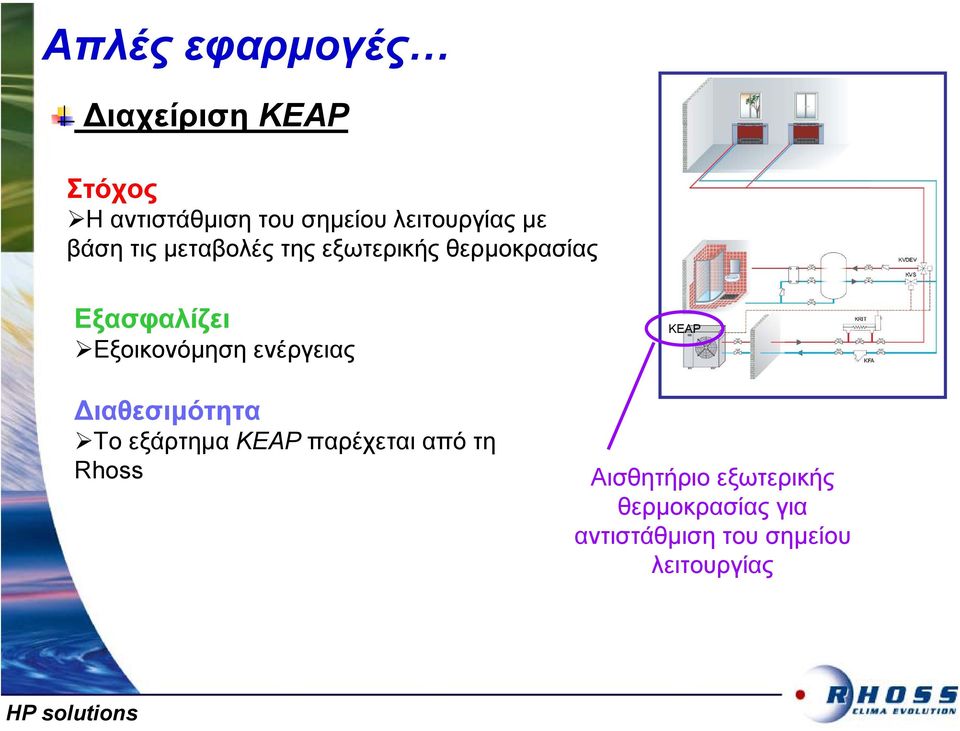

10 Απλές εφαρµογές ιαχείριση KEAP Στόχος Η αντιστάθµιση του σηµείου λειτουργίας µε βάση τις µεταβολές της εξωτερικής θερµοκρασίας Εξασφαλίζει Εξοικονόµηση ενέργειας KEAP ιαθεσιµότητα Το εξάρτηµα KEAP παρέχεται από τη Rhoss Αισθητήριο εξωτερικής θερµοκρασίας για αντιστάθµιση του σηµείου λειτουργίας

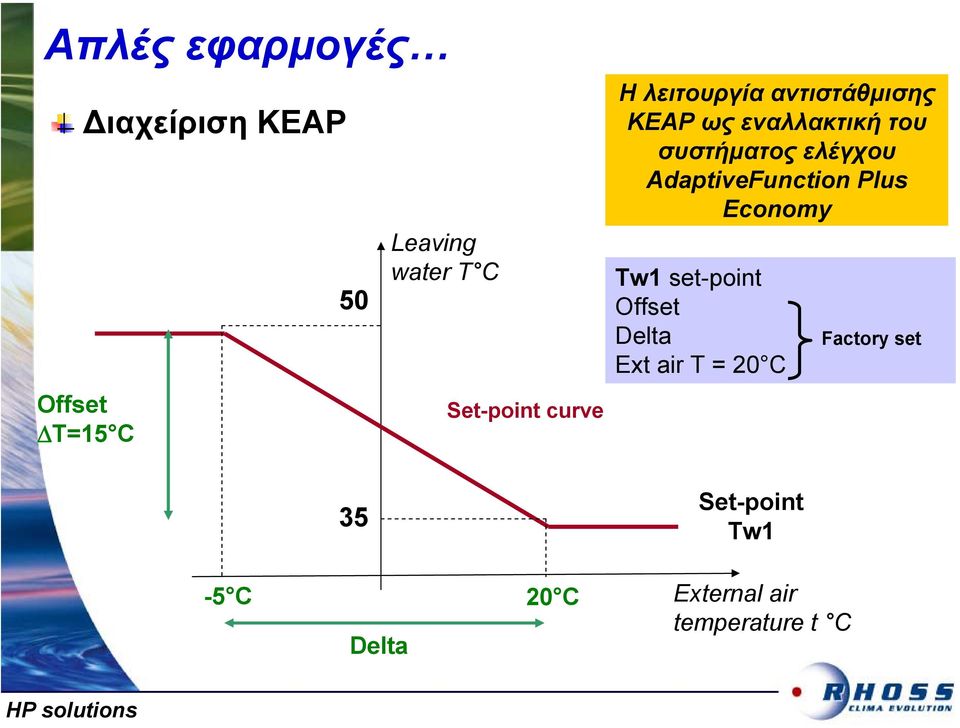

11 Απλές εφαρµογές ιαχείριση KEAP Offset T=15 C Leaving water T C Set-point curve Η λειτουργία αντιστάθµισης KEAP ως εναλλακτική του συστήµατος ελέγχου AdaptiveFunction Plus Economy Tw1 set-point Offset Delta Ext air T = 20 C Set-point Tw1 Factory set -5 C Delta 20 C External air temperature t C

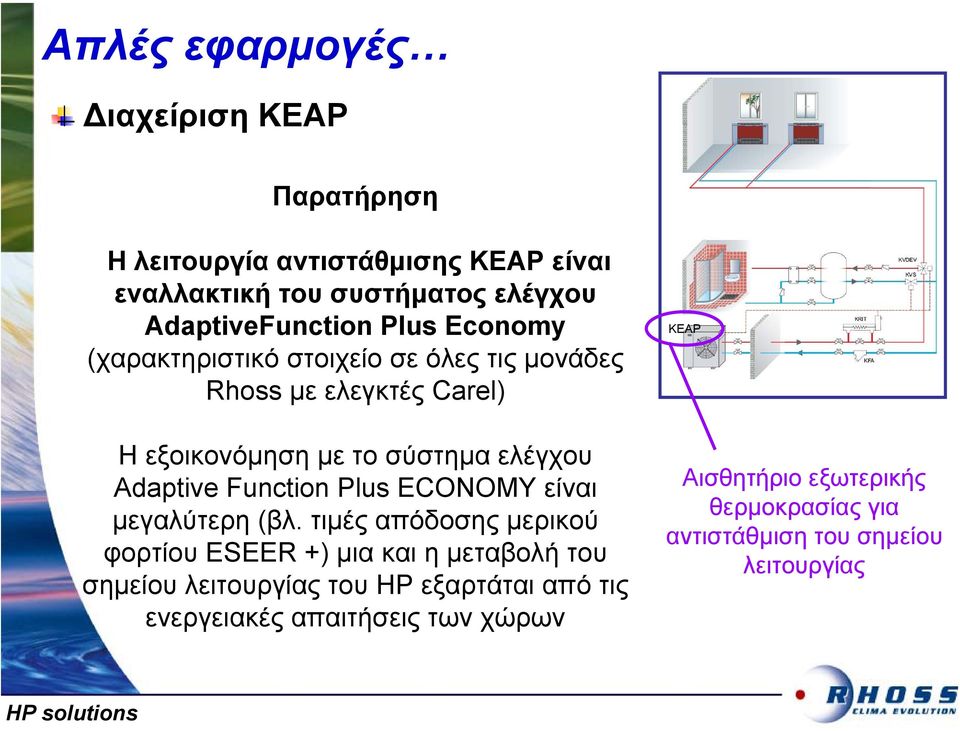

12 Απλές εφαρµογές ιαχείριση KEAP Παρατήρηση Η λειτουργία αντιστάθµισης KEAP είναι εναλλακτική του συστήµατος ελέγχου AdaptiveFunction Plus Economy (χαρακτηριστικό στοιχείο σε όλες τις µονάδες Rhoss µε ελεγκτές Carel) KEAP Ηεξοικονόµηση µε το σύστηµα ελέγχου Adaptive Function Plus ECONOMY είναι µεγαλύτερη (βλ. τιµές απόδοσης µερικού φορτίου ESEER +) µια και η µεταβολή του σηµείου λειτουργίας του HP εξαρτάται από τις ενεργειακές απαιτήσεις των χώρων Αισθητήριο εξωτερικής θερµοκρασίας για αντιστάθµιση του σηµείου λειτουργίας

13 Απλές εφαρµογές ιαχείριση των εξαρτηµάτων KVDEV και KVS για παραγωγή ΖΝΧ Στόχος KVDEV: Εκτρέπει το ζεστό νερό στην εγκατάσταση ή στο δοχείο παραγωγής ΖΝΧ. KVS: Αποκόπτει την επιστροφή του ζεστού νερού στο δοχείο παραγωγής ΖΝΧ. Εξασφαλίζει Την παραγωγή ΖΝΧ ή την θέρµανση / ψύξη των χώρων µε µία αντλία θερµότητας. ιαθεσιµότητα Τα εξαρτήµατα παρέχονται από τη Rhoss Τάση λειτουργίας 230V. Τρίοδη βάνα ίοδη ηλεκτροβαλβίδα

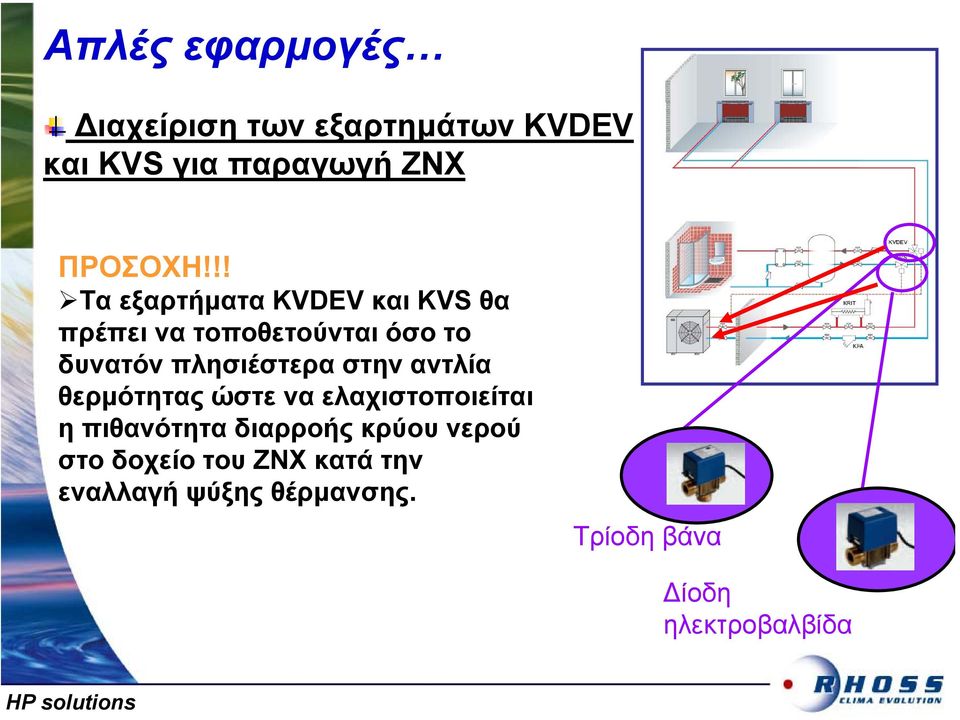

14 Απλές εφαρµογές ιαχείριση των εξαρτηµάτων KVDEV και KVS για παραγωγή ΖΝΧ ΠΡΟΣΟΧΗ!!! Τα εξαρτήµατα KVDEV και KVS θα πρέπει να τοποθετούνται όσο το δυνατόν πλησιέστερα στην αντλία θερµότητας ώστε να ελαχιστοποιείται η πιθανότητα διαρροής κρύου νερού στο δοχείο του ΖΝΧ κατά την εναλλαγή ψύξης θέρµανσης. Τρίοδη βάνα ίοδη ηλεκτροβαλβίδα

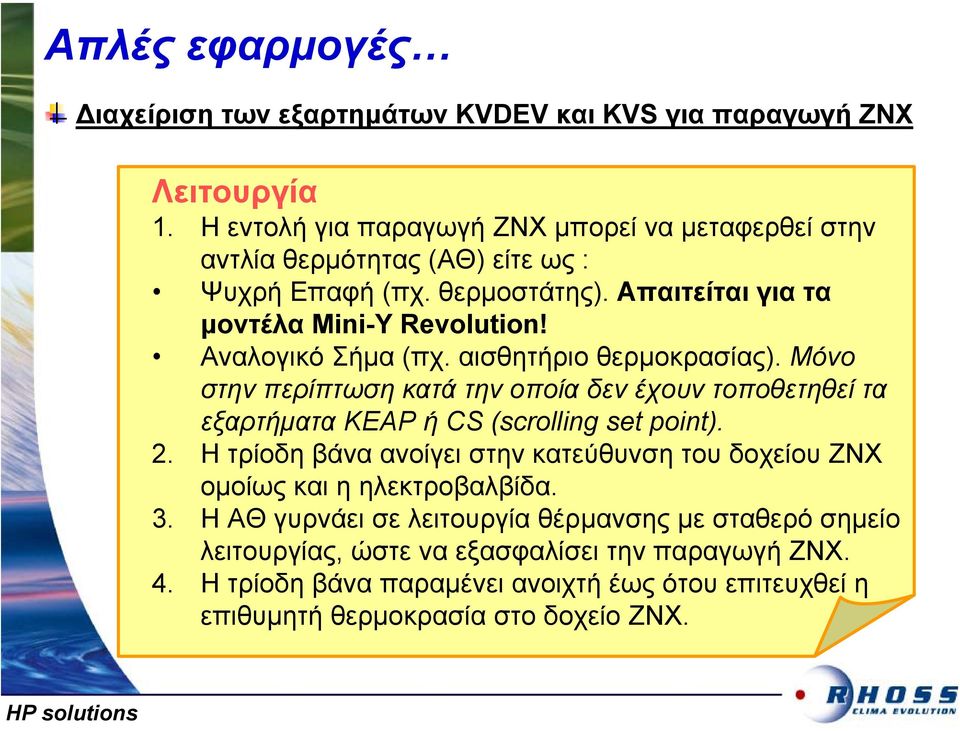

15 Απλές εφαρµογές ιαχείριση των εξαρτηµάτων KVDEV και KVS για παραγωγή ΖΝΧ Λειτουργία 1. Η εντολή για παραγωγή ΖΝΧ µπορεί να µεταφερθεί στην αντλία θερµότητας (ΑΘ) είτε ως : Ψυχρή Επαφή (πχ. θερµοστάτης). Απαιτείται για τα µοντέλα Mini-Y Revolution! Αναλογικό Σήµα (πχ. αισθητήριο θερµοκρασίας). Μόνο στην περίπτωση κατά την οποία δεν έχουν τοποθετηθεί τα εξαρτήµατα KEAP ή CS (scrolling set point). 2. Η τρίοδη βάνα ανοίγει στην κατεύθυνση του δοχείου ΖΝΧ οµοίως και η ηλεκτροβαλβίδα. 3. Η ΑΘ γυρνάει σε λειτουργία θέρµανσης µε σταθερό σηµείο λειτουργίας, ώστε να εξασφαλίσει την παραγωγή ΖΝΧ. 4. Η τρίοδη βάνα παραµένει ανοιχτή έως ότου επιτευχθεί η επιθυµητή θερµοκρασία στο δοχείο ΖΝΧ.

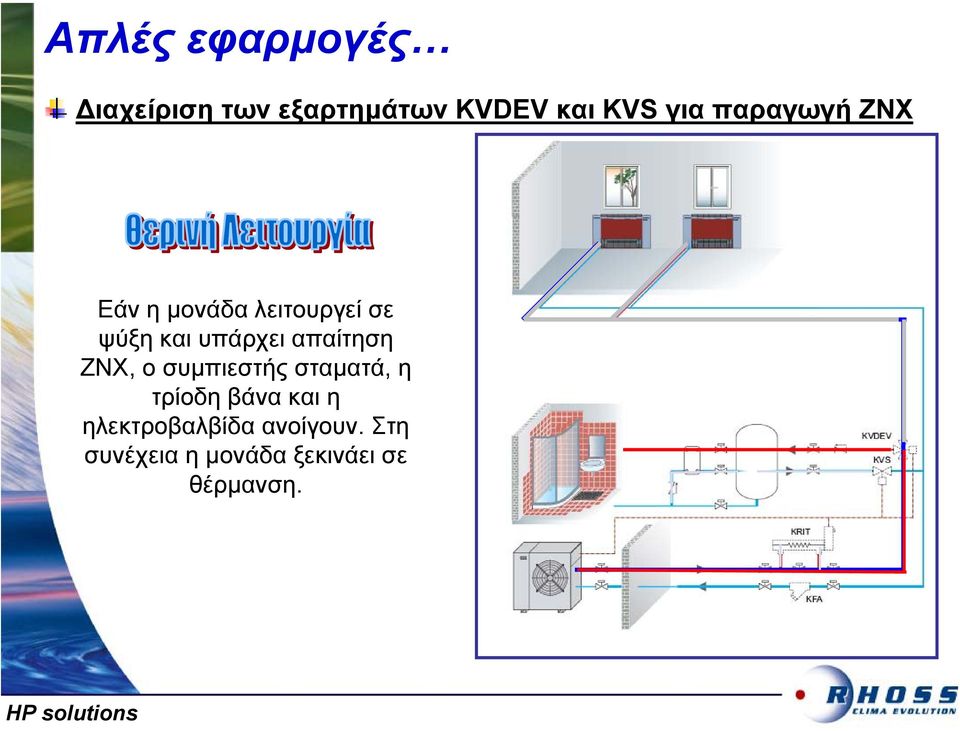

16 Απλές εφαρµογές ιαχείριση των εξαρτηµάτων KVDEV και KVS για παραγωγή ΖΝΧ Εάν η µονάδα λειτουργεί σε ψύξη και υπάρχει απαίτηση ΖΝΧ, ο συµπιεστής σταµατά, η τρίοδη βάνα και η ηλεκτροβαλβίδα ανοίγουν. Στη συνέχεια η µονάδα ξεκινάει σε θέρµανση.

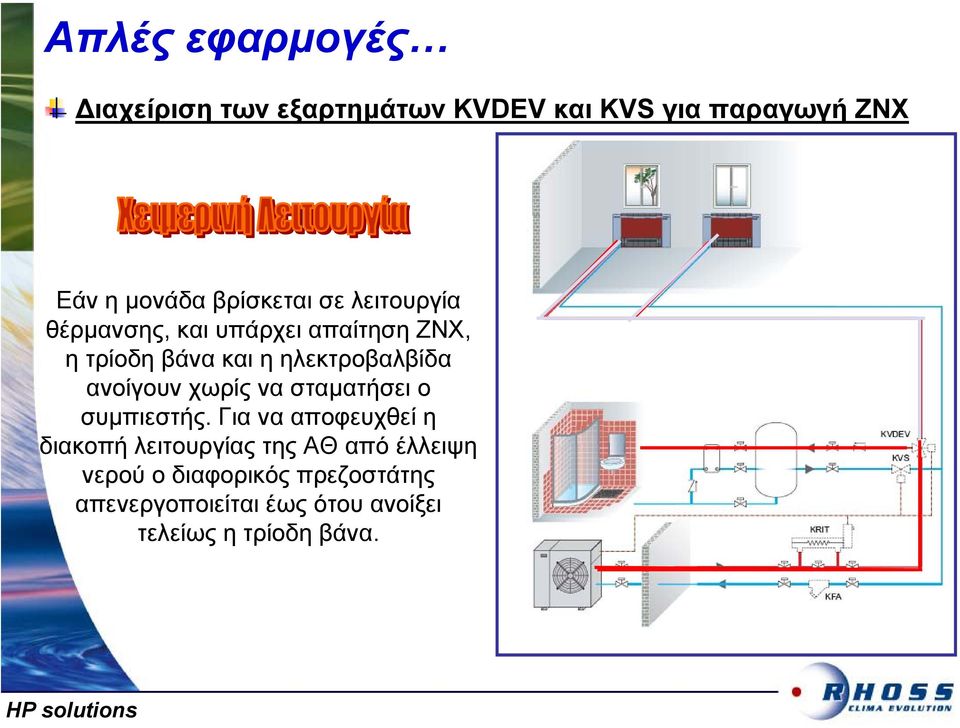

17 Απλές εφαρµογές ιαχείριση των εξαρτηµάτων KVDEV και KVS για παραγωγή ΖΝΧ Εάν η µονάδα βρίσκεται σε λειτουργία θέρµανσης, και υπάρχει απαίτηση ΖΝΧ, η τρίοδη βάνα και η ηλεκτροβαλβίδα ανοίγουν χωρίς να σταµατήσει ο συµπιεστής. Γιανααποφευχθείη διακοπή λειτουργίας της ΑΘ από έλλειψη νερού ο διαφορικός πρεζοστάτης απενεργοποιείται έως ότου ανοίξει τελείως η τρίοδη βάνα.

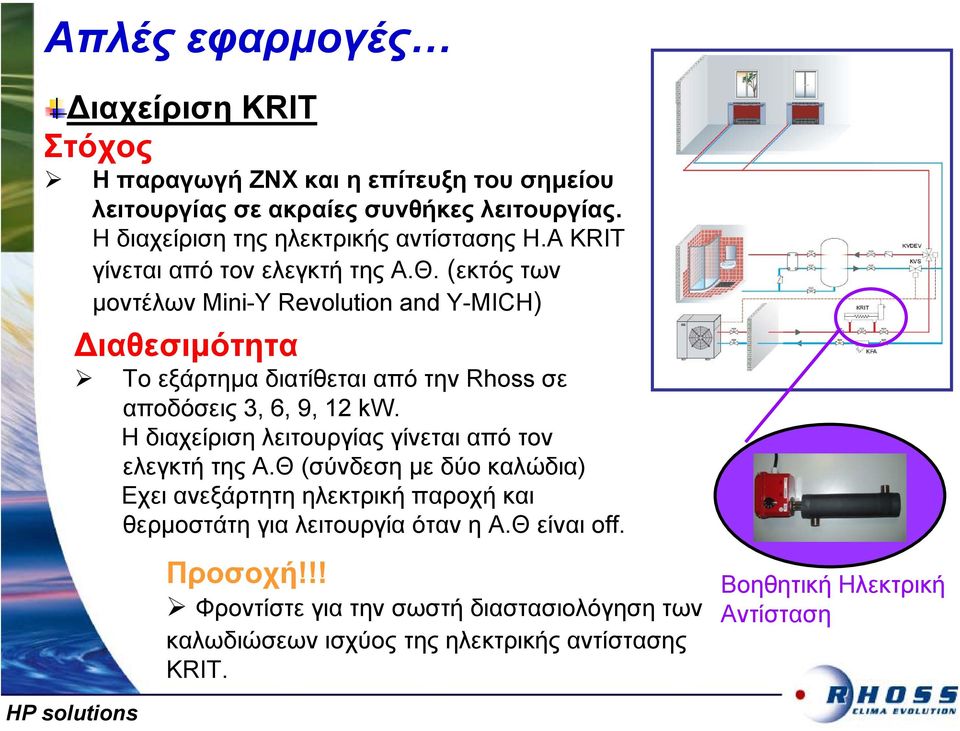

18 Απλές εφαρµογές ιαχείριση KRIT Στόχος Η παραγωγή ΖΝΧ και η επίτευξη του σηµείου λειτουργίας σε ακραίες συνθήκες λειτουργίας. Η διαχείριση της ηλεκτρικής αντίστασης Η.Α KRIT γίνεται από τον ελεγκτή της Α.Θ. (εκτός των µοντέλων Mini-Y Revolution and Y-MICH) ιαθεσιµότητα Το εξάρτηµα διατίθεται από την Rhoss σε αποδόσεις 3, 6, 9, 12 kw. Η διαχείριση λειτουργίας γίνεται από τον ελεγκτή της Α.Θ (σύνδεση µε δύο καλώδια) Εχει ανεξάρτητη ηλεκτρική παροχή και θερµοστάτη για λειτουργία όταν η Α.Θ είναιoff. Προσοχή!!! Φροντίστε για την σωστή διαστασιολόγηση των καλωδιώσεων ισχύος της ηλεκτρικής αντίστασης KRIT. Βοηθητική Ηλεκτρική Αντίσταση

19 Απλές εφαρµογές ιαχείριση KRIT Λειτουργία Η ηλεκτρική αντίσταση ενεργοποιείται όταν η Α.Θ δενµπορεί να φθάσει στο επιλεγµένο σηµείο λειτουργίας, εντός καθορισµένου χρονικού περιθωρίου και στις παρακάτω περιπτώσεις : Στην παραγωγή ΖΝΧ Στιςπεριπτώσειςαπόψυξηςήδιακοπή λειτουργίας της Α.Θ από κάποια βλάβη. Βοηθητική Ηλεκτρική Αντίσταση

20 Απλές εφαρµογές ιαχείριση της βοηθητικής ηλεκτρικής αντίστασης KRIT στη λειτουργία θέρµανσης Βοηθητική Ηλεκτρική Αντίσταση Στη λειτουργία Economy Η ηλεκτρική αντίσταση KRIT ενεργοποιείται όταν η Α.Θ δεν µπορείναφθάσειστοεπιλεγµένο σηµείο λειτουργίας set-point, στο 100% του φορτίου. KRIT ενεργοποιείται πάντα 1. Κατά την απόψύξη 2. Σε περίπτωση alarm Η ηλεκτρική αντίσταση KRIT απενεργοποιείται όταν καλυφθεί η απαίτηση Στη λειτουργία Precision Η ηλεκτρική αντίσταση KRIT ενεργοποιείται όταν η Α.Θ δεν µπορείναφθάσειστοεπιλεγµένο σηµείο λειτουργίας set-point, εντός καθορισµένου χρονικού περιθωρίου KRIT ενεργοποιείται πάντα 1. Κατά την απόψύξη 2. Σε περίπτωση alarm Η ηλεκτρική αντίσταση KRIT απενεργοποιείται όταν καλυφθεί η απαίτηση Στη λειτουργία αντιστάθµισης KEAP (Παραγωγή ΖΝΧ µε απαίτηση από θερµοστάτη) Η Η.Α KRIT ενεργοποιείται όταν : 1. Εξωτερική θερµοκρασία < 5 C 2. ηα.θ δενµπορείναφθάσειστο set-point, εντός καθορισµένου χρονικού περιθωρίου KRIT ενεργοποιείται πάντα 1. Κατά την απόψύξη 2. Σε περίπτωση alarm Η ηλεκτρική αντίσταση KRIT απενεργοποιείται όταν καλυφθεί η απαίτηση

21 Απλές εφαρµογές ιαχείριση της ηλεκτρικής αντίστασης KRIT για παραγωγή ΖΝΧ Βοηθητική Ηλεκτρική Αντίσταση Αν υπάρχει απαίτηση για παραγωγή ΖΝΧ η ηλεκτρική αντίσταση KRIT ενεργοποιείται

22 Απλές εφαρµογές. παραδείγµατα Ψύξη/Θέρµανση µε FCU και διαχείριση 3-οδης βάνας για την παραγωγή ΖΝΧ Θέρµανση µε Θ.Σ και διαχείριση 3-οδης βάνας για την παραγωγή ΖΝΧ

23 Σύνθετες εφαρµογές Ο ελεγκτής συστήµατος KCSI

24 Σύνθετες εφαρµογές Επιπλέον εξωτερικός ελεγκτής για την κεντρική διαχείριση του συστήµατος. ιαχείριση ζωνών για ψύξη-θέρµανσηαφύγρανση. ιαχείριση επιπλέον πηγών ενέργειας για την παραγωγή ΖΝΧ

25 Σύνθετες εφαρµογές Ο ελεγκτής KCSI διαχειρίζεται: Ζώνες ελέγχου θερµοκρασίας- υγρασίας Κυκλώµατα υψηλών η/και χαµηλών θερµοκρασιών Ηλιακούς συλλέκτες Βοηθητική ηλεκτρική αντίσταση στο δοχείο ΖΝΧ 3-οδη βάνα ΖΝΧ Ηλεκτροβαλβίδα ΖΝΧ Ηλεκτρική αντίσταση στην προσαγωγή Εξωτερικό αισθητήριο θερµοκρασίας KEAP Είναι υποχρεωτικό στις περιπτώσεις που χρησιµοποιείται : KRIT ήβάναανάµιξης ή όταν η αντιστάθµιση του σηµείου λειτουργίας της Α.Θ γίνεται µε εξωτερικό αισθητήριο και όχι µε AF+ KEAP

26 Σύνθετες εφαρµογές Ο ελεγκτής KCSI µπορεί να διαχειρισθεί: ιαχείριση ενός λέβητα αερίου ως εναλλακτική λύση στην παραγωγή ΖΝΧ

27 Σύνθετες εφαρµογές Για τις Α.Θ ολικής ανάκτησης η 3-οδη βάνα για την παραγωγή ΖΝΧ δεν είναι απαραίτητη.

28 Σύνθετες εφαρµογές KCSI ο ελεγκτής του συστήµατος System controller Ελεγκτής µε ενσωµατωµένη οθόνη για τοποθέτηση στον πίνακα ή σε ράγα DIN guide Εύκολη διαµόρφωση σύµφωνα µε τοσύστηµα καιτα εξαρτήµατα. Παραδείγµατος χάριν: Τύπος συστήµατος (θερµαντικά σώµατα, fcu, ενδοδαπέδιο) Βοηθητικές πηγές ενέργειας Αριθµός ζωνών Θερµοκρασία φόρτισης δοχείου ΖΝΧ

29 Σύνθετες εφαρµογές KCSI ο ελεγκτής του συστήµατος System controller Κεντρικός έλεγχος κάθε ζώνης. Με την επιλογή µίας ζώνης είναι δυνατόν να αλλάξεις την ταχύτητα λειτουργίας, το σηµείο λειτουργίας, να επιλέξεις ψύξηήθέρµανση για όλα τα fcu που είναι σ αυτή την ζώνη. Εµφάνιση σφαλµάτων. Χρονοπρογραµµατισµοί της λειτουργίας του συστήµατος. Επιλογή θερινής η χειµερινής λειτουργίας χειροκίνητα ή ηµερολογιακά ή ανάλογα µε την εξωτερική θερµοκρασία. υνατότητα σύνδεσης µε BMS

30 Σύνθετες εφαρµογές KCSI ο ελεγκτής του συστήµατος System controller Σειριακή επικοινωνία µεταξύ της Α.Θ, των χειριστηρίων KTTZ/KTTUZ και του ελεγκτή KCSI Ψηφιακές είσοδοι για την ενεργοποίηση της λειτουργίας σε περιπτώσεις που δεν χρησιµοποιούνται χειριστήρια KTTZ αλλά θερµοστάτες Έξοδοι ρελέ για την εκκίνηση των εξαρτηµάτων του συστήµατος (βάνες,κυκλοφορητές )

31 Σύνθετες εφαρµογές Χειριστήρια KTTZ/KTTUZ Χειριστήριο ελέγχου θερµοκρασίας ζώνης Χειριστήριο ελέγχου θερµοκρασίας-υγρασίας ζώνης Ηχρήσητωνχειριστηρίωνείναιαπαραίτητη όταν απαιτείται κεντρική διαχείριση των ζωνών ή ο έλεγχος κυκλωµάτων ενδοδαπεδίου θέρµανσης. εν είναι απαραίτητη όταν : ελέγχουµε ζώνες fcu που έχουν ανεξάρτητο χειριστήριο. ελέγχουµε θερµαντικά σώµατα (αρκεί ένας θερµοστάτης) και δεν υπάρχει απαίτηση για κεντρικό έλεγχο

32 Σύνθετες εφαρµογές Τα χειριστήρια KTTZ/KTTUZ Ρύθµιση των: ON/OFF Επιλογή λειτουργίας Χειµώνα-Θέρους Επιλογή επιθυµητής θερµοκρασίας-υγρασίας Ηµερήσιος και εβδοµαδιαίος προγραµµατισµός Εάν υπάρχει τοπικό δίκτυο fcu (fcu master CMS+KRS485) Ταχύτητα ανεµιστήρα master-slave management ( probe-in logic) Έλεγχος πολλών ζωνών (see next slides) Έλεγχος 3-οδων βανών MVR Εµφάνιση - απεικόνιση: Θερµοκρασία - Υγρασία Ώρα Επιλογή (S/W) Ταχύτητα ανεµιστήρα(1-2-3-auto) Σφάλµατα λειτουργίας

33 Σύνθετες εφαρµογές Τα χειριστήρια ζωνών KTTZ/KTTUZ Wall mounting Compatible with square box 70 x 70 mm - for fixing distance 60 mm (European standard). Type Gewiss mod.gw mm 70mm

34 Σύνθετες εφαρµογές Τα χειριστήρια ζωνών KTTZ/KTTUZ Wall mounting (feeder placed near the panel) This version has holes for fixing to make it suitable for standard 503 boxes.

35 Σύνθετες εφαρµογές Ελεγκτής KCSI Ελεγχος Ζωνών υνατότητα ελέγχου διαφορετικών συστηµάτων: a) Fcu/θερµαντικά σώµατα Έλεγχος δύο κυκλωµάτων υψηλών θερµοκρασιών µε κυκλοφορητές b) Ενδοδαπέδιο Έλεγχος ενός κυκλώµατος χαµηλής θερµοκρασίας (µε αναµεικτική βάνα + κυκλοφορητή) µε δυνατότητα µέχρι δύο ζωνών (2 KTTZ/KTTUZ εντολή ενεργοποίησης Η/Β) και δυνατότητα ελέγχου υγρασίας µε ένα επιπλέον κύκλωµα υψηλήςθερµοκρασίας µε κυκλοφορητή c) Υβριδικό σύστηµα µε ενδοδαπέδιο+ fcu Ενδοδαπέδιο: Έλεγχος ενός κυκλώµατος χαµηλής θερµοκρασίας (µε αναµεικτική βάνα + κυκλοφορητή) µε δυνατότητα µέχρι δύο ζωνών (2 KTTZ/KTTUZ εντολή ενεργοποίησης Η/Β) και δυνατότητα ελέγχου υγρασίας µε ένα επιπλέον κύκλωµα υψηλής / χαµηλής θερµοκρασίας µε κυκλοφορητή Fcu/θερµαντικά σώµατα : Έλεγχος ενός κυκλώµατος υψηλής θερµοκρασίας µε κυκλοφορητή

36 Παράδειγµα a) 1: κύκλωµα fcu µε κυκλοφορητή. Σειριακή σύνδεση των fcu και έλεγχος µε KCSI. ZONE 1 1 master + up to 5 slaves ZONE 2 1 master + up to 5 slaves ZONE 32 CMS + KRS485 CMS + KRS485 Κάθε fcu master πρέπει να είναι εξοπλισµένο µε κάρτεςcms+krs485 Για τον έλεγχο των 2-οδων/3-οδων βανών απαιτείται επιπλέον κάρτα MVR Αν υπάρχουν fcu slave, θα πρέπει να έχουν κάρτα επικοινωνίας CMS Ο έλεγχος των fcu slave γίνεται από το χειριστήριο (KTTZ/KTTUZ) 1. Το δίκτυο µπορεί να διαχειρίζεται έως 32 ζώνες 2. Ηµερήσιος και εβδοµαδιαίος προγραµµατισµός µε KTTZ/UZ 3. Επιλογή λειτουργίας Χειµώνα-Θέρους από το KTTZ/UZ 4. Σφάλµατα λειτουργίας από το KTTZ/UZ 5. ιαχείριση πολλών ζωνών: ακολουθεί.. KRS485 of th hp 1 master + up to 5 slaves CMS + KRS485 High t. circuit From the hp KSI To the hp

37 Παράδειγµα a) 2: κύκλωµα fcu µε κυκλοφορητή. Σειριακή σύνδεση των fcu και έλεγχος µε KCSI. ZONE 1 ZONE 2 CMS + KRS485 CMS + KRS485 Έλεγχος πολλαπλών ζωνών: Μέχρι 32 ζώνες µπορούν να ελεγχθούν µε ένα χειριστήριο KTTZ/UZ Στο παράδειγµα το χειριστήριο Α ελέγχει τις ζώνες 1 & 2 (πρέπει να ορισθεί έτσι στο KCSI). Το σηµείο λειτουργίας και η ταχύτητα του ανεµιστήρα ορίζονται στο KTTZ/UZ, αλλά κάθε fcu µπορεί να έχει δικό του αισθητήριο θερµοκρασίας για τον έλεγχο της λειτουργίας του. Οι θερµοκρασίες µεταφέρονται στο KCSI µέσω του δικτύου ZONE 32 KRS485 of th hp 1 master + up to 5 slaves CMS + KRS485 High t. circuit KSI From the hp To the hp

38 Παράδειγµα a) 3: Ελεγχος κυκλώµατος fcu/θερµαντικών σωµάτων µε κυκλοφορητή. Σειριακή σύνδεση των fcu και έλεγχος µε KCSI. ZONE 1 CMS + KRS485 ZONE 33 N 1 master + up to 5 slaves Τα θερµαντικά σώµατα ελέγχονται µε εντολή από θερµοστάτη χώρου. Θα µπορούσαν να ελεγχθούν µε χειριστήριο ZONE 2 1 master + up to 5 slaves KTTZ, αλλά είναι οικονοµικά ασύµφορο. Ο µέγιστος αριθµός ζωνών καθορίζεται από τον ελεύθερο CMS αριθµό + KRS485εξόδωνρελέ του KCSI ZONE 32 High t. circuits KRS485 Of the hp CMS + KRS485 From the hp 1 master + up to 5 slaves KSI To the hp

39 Παράδειγµα a) 4: Ελεγχος κυκλωµάτων fcu/θερµαντικών σωµάτων µε δύο κυκλοφορητές. Σειριακή σύνδεση των fcu και έλεγχος µε KCSI. ZONE 1 CMS + KRS485 ZONE 33 N Τα θερµαντικά σώµατα ελέγχονται µε εντολή από θερµοστάτη χώρου. Θα µπορούσαν να ελεγχθούν µε ZONE 2 χειριστήριο KTTZ, αλλά είναι οικονοµικά ασύµφορο. Ο µέγιστος CMS + KRS485 αριθµός ζωνών καθορίζεται από τον ελεύθερο αριθµό εξόδωνρελέ του KCSI 1 master + up to 5 slaves 1 master + up to 5 slaves ZONE 32 High t. circuit 1 (ex.for ground floor) KRS485 of the hp High t. circuit 2 (ex.for first floor) 1 master + up to 5 slaves Ο µέγιστος αριθµός κυκλωµάτων υψηλής θερµοκρασίας που µπορούν να ελεγχθούν είναι δύο KSI From the hp To the hp

40 Παράδειγµα b): Έλεγχος ενός κυκλώµατος χαµηλών θερµοκρασιών µε τρίοδη βάνα και κυκλοφορητή, µέγιστος αριθµός ζωνών 2 µε χειριστήρια (KTTZ/KTTUZ και εντολή ενεργοποίησης) + ένα κύκλωµα αφύγρανσης υψηλής θερµοκρασίας µε κυκλοφορητή αν αυτό απαιτείται ZONE 1 Up to max 2 (1 for each zone managed from the KTTUZ or for both the zones) ZONE 2 Σ αυτό το παράδειγµα οέλεγχοςτων fcu γίνεται από τα χειριστήρια KTTUZ που ελέγχουν και τις ζώνες ενδοδαπεδίου. Εναλλακτικά θα µπορούσαν να χρησιµοποιηθούν ανεξάρτητοι αφυγραντές από το κύκλωµαχαµηλής θερµοκρασίας. Ο µέγιστος αριθµός ζωνών Low t. είναι circuit δύο Ο µέγιστος αριθµός αναµεικτικών βανών είναι µία High t. circuit KRS485 Of the hp From the hp KSI To the hp

41 Παράδειγµα c): Έλεγχοςενόςκυκλώµατος χαµηλών θερµοκρασιών µε τρίοδη βάνα και κυκλοφορητή, µέγιστος αριθµός ζωνών 2 µε χειριστήρια (KTTZ/KTTUZ και εντολή ενεργοποίησης) + ένα κύκλωµα αφύγρανσηςυψηλήςθερµοκρασίας µε κυκλοφορητή αν αυτό απαιτείται ZONE 1 ZONE 2 ZONE 32 Σαυτότοπαράδειγµα κάποια από τα fcu ελέγχονται από τα χειριστήρια KTTUZ των ζωνών ενδοδαπεδίου, ενώ τα υπόλοιπα από ανεξάρτητες ζώνες µε τοδικό τους KTTUZ. Ο µέγιστος αριθµός ζωνών είναι δύο Ο µέγιστος αριθµός αναµεικτικών βανών είναι µία Κύκλωµα Χαµηλής Θερµοκρασίας KRS485 Of the hp Κύκλωµα Υψηλής Θερµοκρασίας From the hp CMS + KRS485 1 master + up to 5 slaves KSI To the hp

42 Σύνθετες εφαρµογές Ελεγχος µε KCSI Ελεγχος Ζωνών Επισήµανση! Εάν στο δίκτυο υπάρχουν fcu άλλων κατασκευαστών και δεν µπορούν να συνδεθούν σειριακά µεταξύ τους µε κάρτες CMS + KRS485, τότε ο έλεγχος τους θα πρέπει να γίνει µε ηλεκτρικό τρόπο. Οι αντλίες θερµότητας Mini-Y Revolution, δεν µπορούν να δεχθούν κάρτα σύνδεσης KRS485 και ελέγχονται από τον ελεγκτή KCSI µέσω ψυχρών επαφών. Σε κάθε περίπτωση ο µηχανικός θα πρέπει να προϋπολογίσει τον αριθµών των Ι/Ο που απαιτούνται για κάθε εφαρµογή ώστε να εκτιµήσει αν καλύπτεται από τον ελεγκτή KCSI.

43 Σύνθετες εφαρµογές ιαχείριση KRIT Στόχος Η παραγωγή ΖΝΧ. Η διαχείριση της ηλεκτρικής αντίστασης KRIT εξαρτάται απότηνεξωτερικήθερµοκρασία και την χρήση του εξαρτήµατος KEAP ιαθεσιµότητα Το εξάρτηµα διατίθεται από την Rhoss σε αποδόσεις 3, 6, 9, 12 kw. Η διαχείριση λειτουργίας γίνεται από τον ελεγκτή της Α.Θ (σύνδεση µε δύο καλώδια) Έχει ανεξάρτητη ηλεκτρική παροχή και θερµοστάτη για λειτουργία όταν η Α.Θ είναιoff. Προσοχή!!! Φροντίστε για την σωστή διαστασιολόγηση των καλωδιώσεων ισχύος της ηλεκτρικής αντίστασης KRIT. Βοηθητική Ηλεκτρική Αντίσταση

44 Σύνθετες εφαρµογές ιαχείριση KRIT Λειτουργία Ενεργοποιείται ανάλογα µε την εξωτερική θερµοκρασία και του διαφορικού της θερµοκρασίας του νερού στο δοχείου ΖΝΧ και της επιθυµητής (σηµείο λειτουργίας) θερµοκρασίας φόρτισης. Το σενάριο λειτουργίας φαίνεται στο επόµενο slide. Βοηθητική Ηλεκτρική Αντίσταση

45 Σύνθετες εφαρµογές Έλεγχος µε KCSI ιαχείριση KRIT Η διαχείριση γίνεται πάντα µε βάση την εξωτερική θερµοκρασία: Ο χρήστης ορίζει τρεις διαφορετικές τιµές για την εξωτερική θερµοκρασία. ανάλογα µε την εξωτερική θερµοκρασία T e_air και το διαφορικό της θερµοκρασίας του δοχείου ΖΝΧ και της επιθυµητής θερµοκρασίας (DDS) προκύπτουν οι παρακάτω περιπτώσεις: Π.χ T a_c1 =10 C; T a_c2 =5 C; T a_c3 =-10 C IF T e_a > T a_c1 T a_c2 <T e_a <T a_c1 T a_c3 <T e_a <T a_c2 T e_a <T a_c3 DDS<8 C Μόνο Α.Θ Μόνο Α.Θ Α.Θ+KRIT KRIT DDS>8 C Α.Θ + KRIT Για απαίτηση ΖΝΧ Α.Θ Για απαίτηση θερµανσής Α.Θ+ KRIT Α.Θ+KRIT KRIT

46 Σύνθετες εφαρµογές Έλεγχος µε KCSI Έλεγχος Μονάδας Αερίου 1. Ο KCSI διαχειρίζεται την µονάδα αερίου σαν εναλλακτική πηγή θέρµανσης 2. Το ΖΝΧ παράγεται µόνο από την µονάδα αερίου

47 Σύνθετες εφαρµογές Έλεγχος µε KCSI ιαχείριση της µονάδας αερίου Λειτουργία 1. Χειροκίνητη: ο χρήστης επιλέγει πια από τις δύο πηγές ενέργειας θα ενεργοποιήσει. (Α.Θή µονάδα αερίου ) 2. Αυτόµατη µεβάσητηνεξωτερικήθερµοκρασία (απαραίτητη ηχρήσηkeap): Tair< Tair_εναλλαγής η πηγή είναι η µονάδα αερίου Tair> Tair_ εναλλαγής η πηγή είναι η Α.Θ Capacity 100% Building load Capacity C OAT

48 Σύνθετες εφαρµογές Έλεγχος µε KCSI Έλεγχος Μονάδας Αερίου Εξοικονόµηση (απαραίτητη η χρήση KEAP): οι παρακάτω παράµετροιπρέπειναορισθούν. a β Fuel cost /m 3 methane, /l per propane Electricity cost kwh γ Fuel: methane (9.6), GPL (6.9). η COP 0 COP 7 Average gas boiler efficiency COP at 0 C of external air COP at 7 C of external air Βάση των παραπάνω παραµέτρων ο αλγόριθµος του ελεγκτή υπολογίζει την εξωτερική θερµοκρασία εναλλαγής µεταξύ Α.Θ και µονάδας αερίου T air_ext < T air_εναλλαγής ηπηγήείναιηµονάδα αερίου T air_ext > T air_ εναλλαγής ηπηγήείναιηα.θ

49 Σύνθετες εφαρµογές Έλεγχος µε KCSI ιαχείριση της παραγωγής ΖΝΧ Η πρόταση της Rhoss είναι: Χρήση δοχείου αδρανείας (buffer) + Η χρήση πλακοειδούς εναλλάκτη για την παραγωγή ΖΝΧ(KMACSI)

50 Σύνθετες εφαρµογές Έλεγχος µε KCSI ιαχείριση της παραγωγής ΖΝΧ ΕΞΑΡΤΗΜΑ ΠΕΡΙΓΡΑΦΗ ΠΛΕΟΝΕΚΤΗΜΑΤΑ KMACSI Το κιτ αποτελείται από πλακοειδή εναλλάκτη υψηλής απόδοσης, κυκλοφορητή µεταβλητής παροχής και ανεξάρτητο σύστηµα ελέγχου. Χρησιµοποιείται για την παραγωγή ζεστού νερού χρήσης από την ενέργεια που είναι αποθηκευµένη στα δοχεία αδρανείας KACT/KACTS. Η λειτουργία του είναι ανεξάρτητη από τον ελεγκτή KCSI. υνατότητα διαχείρισης της αντλίας ανακυκλοφορίας Εύκολο στη χρήση: µε οθόνη γραφικών για τον έλεγχο και αλλαγή των σηµείων λειτουργίας. Υγιεινή: απαλείφει το πρόβληµα της λεγιονέλλας Αποδοτικό: έχει µεγαλύτερη απόδοση από τα παραδοσιακά δοχεία ΖΝΧ διπλού τοιχώµατος - σερπαντίνας. Εξοικονόµηση: το ζεστό νερό αποθηκεύεται στο δοχείο (KACT/KACTS) σε χαµηλές θερµοκρασίες, ιδανικό για λειτουργία µε Α.Θ

51 Σύνθετες εφαρµογές Έλεγχος µε KCSI ιαχείριση της παραγωγής ΖΝΧ 1. ιαχείριση των βανών KVDEV-KVS (δεν απαιτείται για τα συστήµατα Exp) 2. ιαχείριση των: a. Ηλιακών συλλεκτών b. Βοηθητικής ηλεκτρικής αντίστασης (KRIA) του δοχείου c. Βοηθητικής ηλεκτρικής αντίστασης (KRIT) στις σωληνώσεις προσαγωγής 3. ιαχείριση προγράµµατος για την λεγιονέλλα

52 Σύνθετες εφαρµογές Έλεγχος µε KCSI ιαχείριση της παραγωγής ΖΝΧ a. Ενσωµάτωση Ηλιακών Σ αυτή την περίπτωση το δοχείο αδρανείας (KACTS) έχει ένα επιπλέον στοιχείο θέρµανσης που φορτίζεται από τους συλλέκτες. Μαζί µε δοχείο συµπεριλαµβάνονται δύο αισθητήρια θερµοκρασίας NTC. Η ενσωµάτωση των ηλιακών µπορεί να γίνει από τον ελεγκτή KCSI ή ανεξάρτητα. Η φόρτιση του δοχείου KACTS από τα ηλιακά είναι συνεχής και ανεξάρτητη της απαίτησης για ΖΝΧ.

53 SOLAR INTEGRATION Αν (T_w_solar collector T_w_low) > 6 C (επιλέγεται από τον χρήστη) P_solar ενεργοποιείται από το KCSI Προστασία Υπερθέρµάνσης 1. Αν T_w_high> Tset.solar (for ex. 70 C) P_solar ενεργοποιείται από το KCSI Αισθητήριο T_w_high 2. Αν T_w_solar collector > Tset_safety_collector P_solar ενεργοποιείται από το KCSI µέχρι να επιτευχθεί το Tset.high_safety (πχ 95 C) 3. Κύκλωµα του συλλέκτη πρέπει να προστατευεται µε δοχείο διαστολής και βαλβίδα ασφαλείας. Αισθητήριο T_w_low P_solar Αισθητήριο T_w_solar collector

54 Σύνθετες εφαρµογές Έλεγχος µε KCSI ιαχείριση της παραγωγής ΖΝΧ b. Ενσωµάτωση KRIA Οι ηλεκτρικές αντιστάσεις είναι διαθέσιµες από εως 5 kw. Η αντίσταση KRIA ενεργοποιείται αν υπάρχει απαίτηση ΖΝΧ και αν : T_w_high < TsetKRIA Κατά τον κύκλο απόψυξης της Α.Θ Για προστασία από την λεγιονέλλα Ενεργοποιείται από το KCSI ταυτόχρονα µε την Α.Θ και την KRIT. T_w_high

55 Σύνθετες εφαρµογές Έλεγχος µε KCSI ιαχείριση της παραγωγής ΖΝΧ c. Ενσωµάτωση KRIT Ισχύει ότι παρουσιάσαµε στο προηγούµενο slide If T a_e > T a_c1 T a_c2 <T a_e <T a_c1 T a_c3 <T a_e <T a_c2 T a_e <T a_c3 DDS<8 C Μόνο Α.Θ Μόνο Α.Θ Α.Θ+KRIT KRIT DDS>8 C Α.Θ + KRIT Για απαίτηση ΖΝΧ Α.Θ Για απαίτηση θερµανσής Α.Θ+KRIT Α.Θ+KRIT KRIT

56 Σύνθετες εφαρµογές Έλεγχος µε KCSI Λειτουργία προστασίας από την λεγιονέλλα Στις περιπτώσεις που χρησιµοποιούµε το δοχείο αδρανείας KMACSI δεν απαιτείται ιδιαίτερη µέριµνα προστασίας από την λεγιονέλλα. Αν παρ όλα αυτά είναι απαιτητή τότε το σύστηµα υποστηρίζει κύκλους προστασίας : σε τακτά χρονικά διαστήµατα σε προγραµµατισµένη ώρα και ηµέρα της εβδοµάδος Κατά την λειτουργία προστασίας από την λεγιονέλλα η ροή εκτρέπεται µέσω της βάνας KVDEV στο δοχείο ΖΝΧ και ενεργοποιούνται όλα τα αντίστοιχα εξαρτήµατα (KRIA και KRIT) αν είναι συνδεδεµένα. Η λειτουργία αυτή αναβάλλεται αν στο διάστηµα µεταξύ δύο κύκλων η θερµοκρασία στο δοχείο έχει υπερβεί την επιθυµητή τιµή.

57 Σύνθετες εφαρµογές Έλεγχος µε KCSI Από Τον έλεγχο απλών συστηµάτων µε fcu/θερµαντικά σώµατα και ΖΝΧ Στον Έλεγχο σύνθετων κυκλωµάτων µε ενδοδαπεδία θέρµανση/δροσισµό καιζνχ Στον κατάλογο παρουσιάζονται διαφορετικές εφαρµογές που αξιοποιούν τις αντλίες θερµότητας µεσαίων και υψηλών θερµοκρασιών, αλλά υπάρχει η δυνατότητα έλεγχου εναλλακτικών διατάξεων.

58 Εξαρτήµατα Συστήµατος
