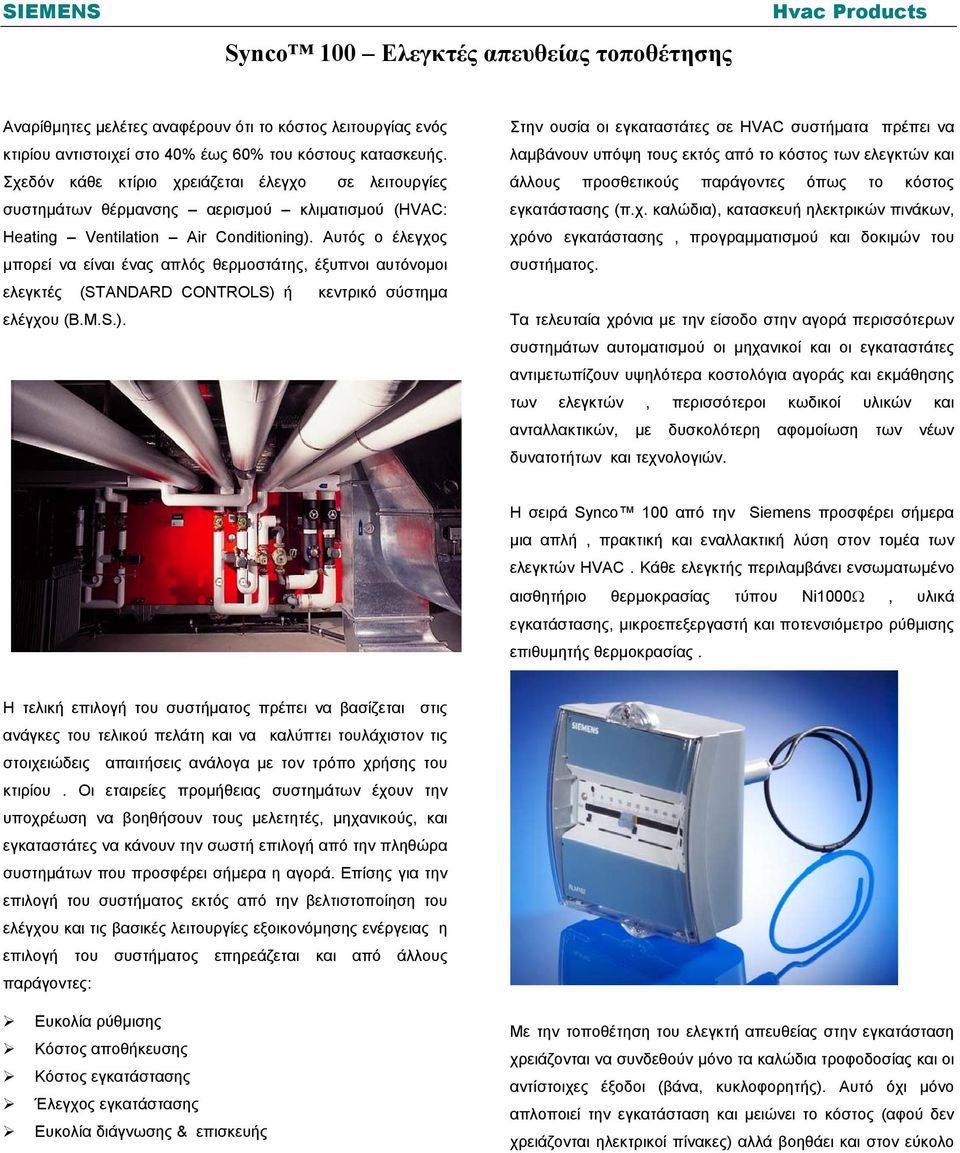

1 SIEMENS Synco 100 Ελεγκτές απευθείας τοποθέτησης Hvac Products Αναρίθµητες µελέτες αναφέρουν ότι το κόστος λειτουργίας ενός κτιρίου αντιστοιχεί στο 40% έως 60% του κόστους κατασκευής. Σχεδόν κάθε κτίριο χρειάζεται έλεγχο σε λειτουργίες συστηµάτων θέρµανσης αερισµού κλιµατισµού (HVAC: Heating Ventilation Air Conditioning). Αυτός ο έλεγχος µπορεί να είναι ένας απλός θερµοστάτης, έξυπνοι αυτόνοµοι ελεγκτές (SANDARD CONROLS) ή κεντρικό σύστηµα ελέγχου (B.M.S.). Στην ουσία οι εγκαταστάτες σε HVAC συστήµατα πρέπει να λαµβάνουν υπόψη τους εκτός από το κόστος των ελεγκτών και άλλους προσθετικούς παράγοντες όπως το κόστος εγκατάστασης (π.χ. καλώδια), κατασκευή ηλεκτρικών πινάκων, χρόνο εγκατάστασης, προγραµµατισµού και δοκιµών του συστήµατος. Τα τελευταία χρόνια µε την είσοδο στην αγορά περισσότερων συστηµάτων αυτοµατισµού οι µηχανικοί και οι εγκαταστάτες αντιµετωπίζουν υψηλότερα κοστολόγια αγοράς και εκµάθησης των ελεγκτών, περισσότεροι κωδικοί υλικών και ανταλλακτικών, µε δυσκολότερη αφοµοίωση των νέων δυνατοτήτων και τεχνολογιών. Η σειρά Synco 100 από την Siemens προσφέρει σήµερα µια απλή, πρακτική και εναλλακτική λύση στον τοµέα των ελεγκτών HVAC. Κάθε ελεγκτής περιλαµβάνει ενσωµατωµένο αισθητήριο θερµοκρασίας τύπου Ni1000Ω, υλικά εγκατάστασης, µικροεπεξεργαστή και ποτενσιόµετρο ρύθµισης επιθυµητής θερµοκρασίας. Η τελική επιλογή του συστήµατος πρέπει να βασίζεται στις ανάγκες του τελικού πελάτη και να καλύπτει τουλάχιστον τις στοιχειώδεις απαιτήσεις ανάλογα µε τον τρόπο χρήσης του κτιρίου. Οι εταιρείες προµήθειας συστηµάτων έχουν την υποχρέωση να βοηθήσουν τους µελετητές, µηχανικούς, και εγκαταστάτες να κάνουν την σωστή επιλογή από την πληθώρα συστηµάτων που προσφέρει σήµερα η αγορά. Επίσης για την επιλογή του συστήµατος εκτός από την βελτιστοποίηση του ελέγχου και τις βασικές λειτουργίες εξοικονόµησης ενέργειας η επιλογή του συστήµατος επηρεάζεται και από άλλους παράγοντες: Ευκολία ρύθµισης Κόστος αποθήκευσης Κόστος εγκατάστασης Έλεγχος εγκατάστασης Ευκολία διάγνωσης & επισκευής Με την τοποθέτηση του ελεγκτή απευθείας στην εγκατάσταση χρειάζονται να συνδεθούν µόνο τα καλώδια τροφοδοσίας και οι αντίστοιχες έξοδοι (βάνα, κυκλοφορητής). Αυτό όχι µόνο απλοποιεί την εγκατάσταση και µειώνει το κόστος (αφού δεν χρειάζονται ηλεκτρικοί πίνακες) αλλά βοηθάει και στον εύκολο

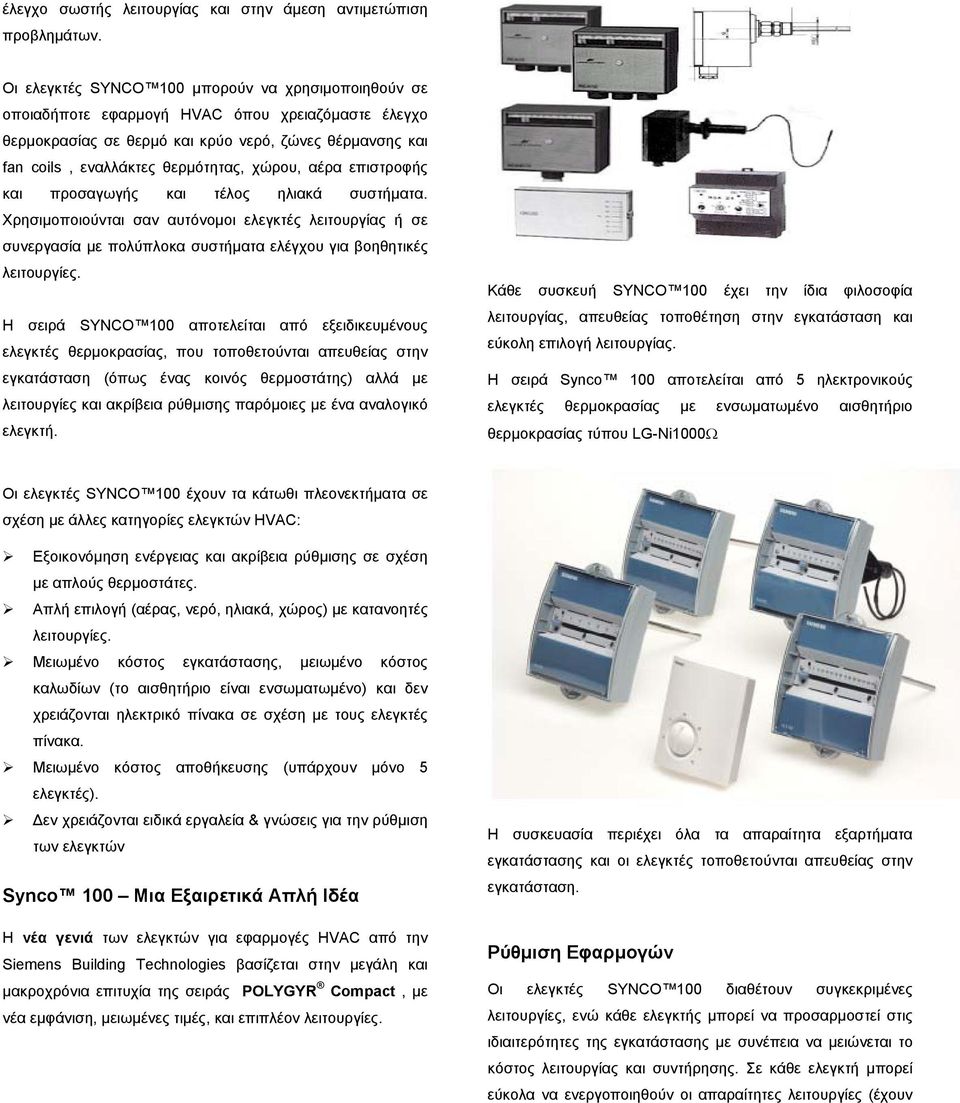

2 έλεγχο σωστής λειτουργίας και στην άµεση αντιµετώπιση προβληµάτων. Οι ελεγκτές SYNCO 100 µπορούν να χρησιµοποιηθούν σε οποιαδήποτε εφαρµογή HVAC όπου χρειαζόµαστε έλεγχο θερµοκρασίας σε θερµό και κρύο νερό, ζώνες θέρµανσης και fan coils, εναλλάκτες θερµότητας, χώρου, αέρα επιστροφής και προσαγωγής και τέλος ηλιακά συστήµατα. Χρησιµοποιούνται σαν αυτόνοµοι ελεγκτές λειτουργίας ή σε συνεργασία µε πολύπλοκα συστήµατα ελέγχου για βοηθητικές λειτουργίες. Η σειρά SYNCO 100 αποτελείται από εξειδικευµένους ελεγκτές θερµοκρασίας, που τοποθετούνται απευθείας στην εγκατάσταση (όπως ένας κοινός θερµοστάτης) αλλά µε λειτουργίες και ακρίβεια ρύθµισης παρόµοιες µε ένα αναλογικό ελεγκτή. Κάθε συσκευή SYNCO 100 έχει την ίδια φιλοσοφία λειτουργίας, απευθείας τοποθέτηση στην εγκατάσταση και εύκολη επιλογή λειτουργίας. Η σειρά Synco 100 αποτελείται από 5 ηλεκτρονικούς ελεγκτές θερµοκρασίας µε ενσωµατωµένο αισθητήριο θερµοκρασίας τύπου LG-Ni1000Ω Οι ελεγκτές SYNCO 100 έχουν τα κάτωθι πλεονεκτήµατα σε σχέση µε άλλες κατηγορίες ελεγκτών HVAC: Εξοικονόµηση ενέργειας και ακρίβεια ρύθµισης σε σχέση µε απλούς θερµοστάτες. Απλή επιλογή (αέρας, νερό, ηλιακά, χώρος) µε κατανοητές λειτουργίες. Μειωµένο κόστος εγκατάστασης, µειωµένο κόστος καλωδίων (το αισθητήριο είναι ενσωµατωµένο) και δεν χρειάζονται ηλεκτρικό πίνακα σε σχέση µε τους ελεγκτές πίνακα. Μειωµένο κόστος αποθήκευσης (υπάρχουν µόνο 5 ελεγκτές). εν χρειάζονται ειδικά εργαλεία & γνώσεις για την ρύθµιση των ελεγκτών Synco 100 Μια Εξαιρετικά Απλή Ιδέα Η νέα γενιά των ελεγκτών για εφαρµογές HVAC από την Siemens Building echnologies βασίζεται στην µεγάλη και µακροχρόνια επιτυχία της σειράς POLYGYR Compact, µε νέα εµφάνιση, µειωµένες τιµές, και επιπλέον λειτουργίες. Η συσκευασία περιέχει όλα τα απαραίτητα εξαρτήµατα εγκατάστασης και οι ελεγκτές τοποθετούνται απευθείας στην εγκατάσταση. Ρύθµιση Εφαρµογών Οι ελεγκτές SYNCO 100 διαθέτουν συγκεκριµένες λειτουργίες, ενώ κάθε ελεγκτής µπορεί να προσαρµοστεί στις ιδιαιτερότητες της εγκατάστασης µε συνέπεια να µειώνεται το κόστος λειτουργίας και συντήρησης. Σε κάθε ελεγκτή µπορεί εύκολα να ενεργοποιηθούν οι απαραίτητες λειτουργίες (έχουν

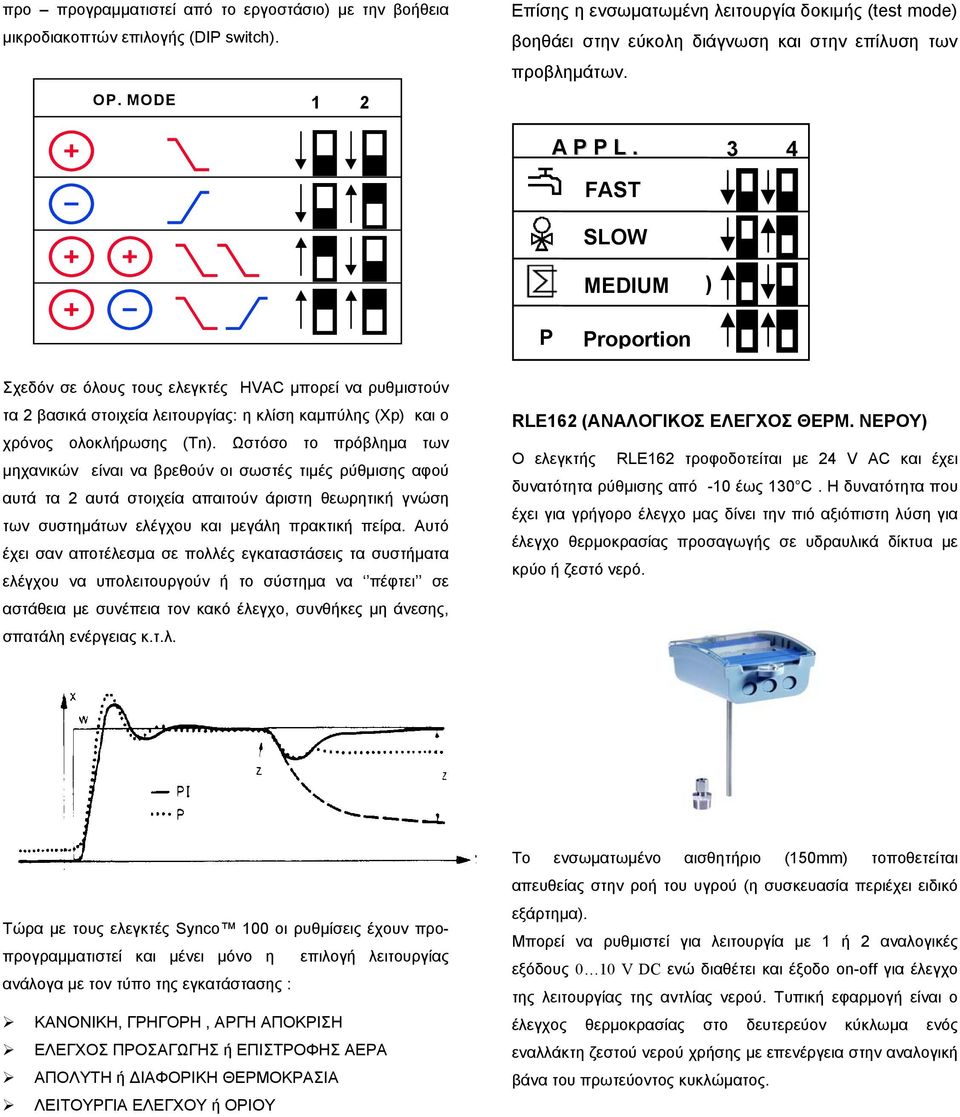

3 προ προγραµµατιστεί από το εργοστάσιο) µε την βοήθεια µικροδιακοπτών επιλογής (DIP switch). OP. MODE 1 2 Επίσης η ενσωµατωµένη λειτουργία δοκιµής (test mode) βοηθάει στην εύκολη διάγνωση και στην επίλυση των προβληµάτων. A P P L. 3 4 FAS SLOW MEDIUM ) P Proportion Σχεδόν σε όλους τους ελεγκτές HVAC µπορεί να ρυθµιστούν τα 2 βασικά στοιχεία λειτουργίας: η κλίση καµπύλης (Xp) και ο χρόνος ολοκλήρωσης (n). Ωστόσο το πρόβληµα των µηχανικών είναι να βρεθούν οι σωστές τιµές ρύθµισης αφού αυτά τα 2 αυτά στοιχεία απαιτούν άριστη θεωρητική γνώση των συστηµάτων ελέγχου και µεγάλη πρακτική πείρα. Αυτό έχει σαν αποτέλεσµα σε πολλές εγκαταστάσεις τα συστήµατα ελέγχου να υπολειτουργούν ή το σύστηµα να πέφτει σε αστάθεια µε συνέπεια τον κακό έλεγχο, συνθήκες µη άνεσης, σπατάλη ενέργειας κ.τ.λ. RLE162 (ΑΝΑΛΟΓΙΚΟΣ ΕΛΕΓΧΟΣ ΘΕΡΜ. ΝΕΡΟΥ) Ο ελεγκτής RLE162 τροφοδοτείται µε 24 V AC και έχει δυνατότητα ρύθµισης από -10 έως 130 C. Η δυνατότητα που έχει για γρήγορο έλεγχο µας δίνει την πιό αξιόπιστη λύση για έλεγχο θερµοκρασίας προσαγωγής σε υδραυλικά δίκτυα µε κρύο ή ζεστό νερό. Τώρα µε τους ελεγκτές Synco 100 οι ρυθµίσεις έχουν προπρογραµµατιστεί και µένει µόνο η επιλογή λειτουργίας ανάλογα µε τον τύπο της εγκατάστασης : ΚΑΝΟΝΙΚΗ, ΓΡΗΓΟΡΗ, ΑΡΓΗ ΑΠΟΚΡΙΣΗ ΕΛΕΓΧΟΣ ΠΡΟΣΑΓΩΓΗΣ ή ΕΠΙΣΤΡΟΦΗΣ ΑΕΡΑ ΑΠΟΛΥΤΗ ή ΙΑΦΟΡΙΚΗ ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑ ΕΛΕΓΧΟΥ ή ΟΡΙΟΥ Το ενσωµατωµένο αισθητήριο (150mm) τοποθετείται απευθείας στην ροή του υγρού (η συσκευασία περιέχει ειδικό εξάρτηµα). Μπορεί να ρυθµιστεί για λειτουργία µε 1 ή 2 αναλογικές εξόδους 0 10 V DC ενώ διαθέτει και έξοδο on-off για έλεγχο της λειτουργίας της αντλίας νερού. Τυπική εφαρµογή είναι ο έλεγχος θερµοκρασίας στο δευτερεύον κύκλωµα ενός εναλλάκτη ζεστού νερού χρήσης µε επενέργεια στην αναλογική βάνα του πρωτεύοντος κυκλώµατος.

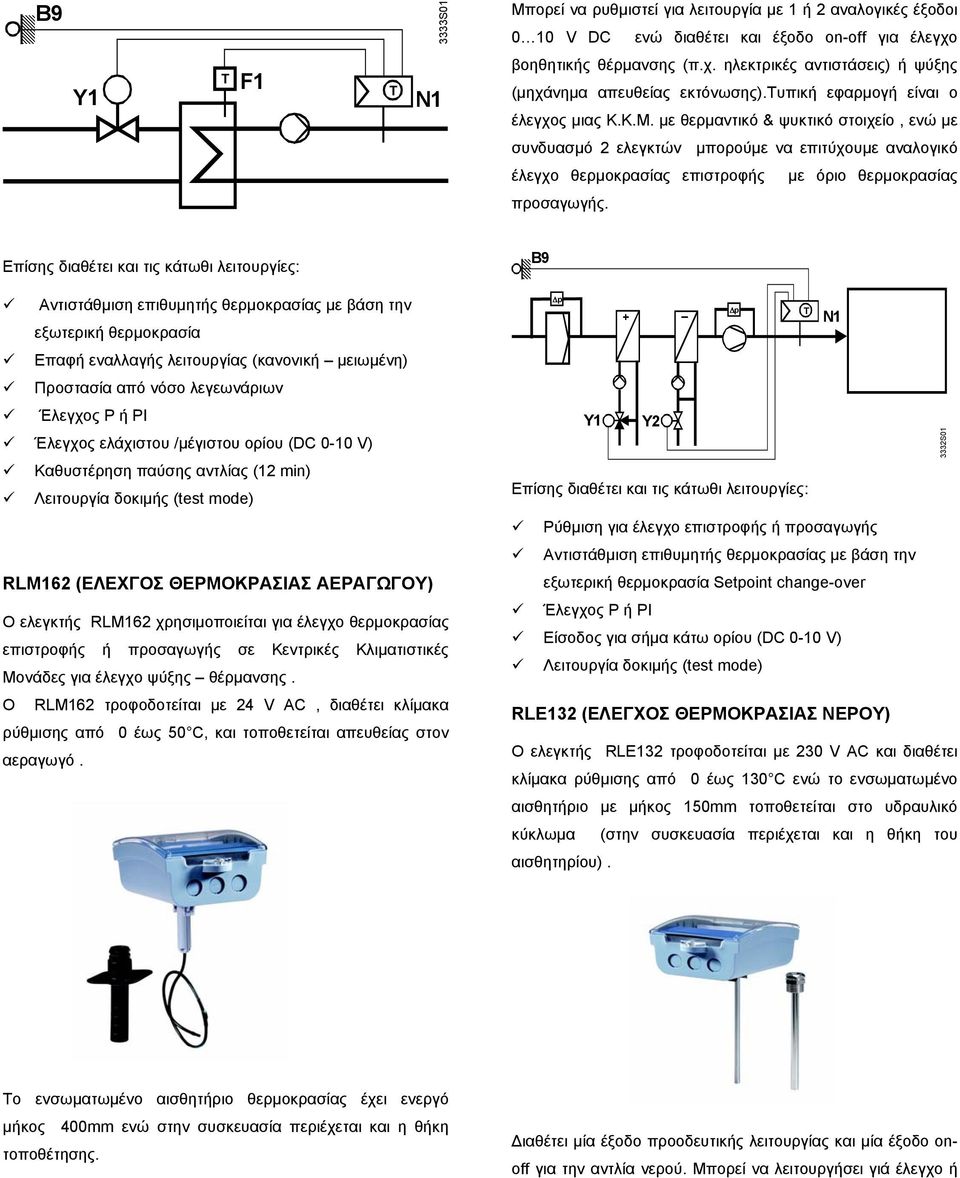

4 B9 3333S01 Μπορεί να ρυθµιστεί για λειτουργία µε 1 ή 2 αναλογικές έξοδοι 0 10 V DC ενώ διαθέτει και έξοδο on-off για έλεγχο Y1 F1 βοηθητικής θέρµανσης (π.χ. ηλεκτρικές αντιστάσεις) ή ψύξης (µηχάνηµα απευθείας εκτόνωσης).τυπική εφαρµογή είναι ο έλεγχος µιας Κ.Κ.Μ. µε θερµαντικό & ψυκτικό στοιχείο, ενώ µε συνδυασµό 2 ελεγκτών µπορούµε να επιτύχουµε αναλογικό έλεγχο θερµοκρασίας επιστροφής µε όριο θερµοκρασίας προσαγωγής. B9 Αντιστάθµιση επιθυµητής θερµοκρασίας µε βάση την εξωτερική θερµοκρασία Επαφή εναλλαγής λειτουργίας (κανονική µειωµένη) Προστασία από νόσο λεγεωνάριων Έλεγχος P ή PI Έλεγχος ελάχιστου /µέγιστου ορίου (DC 0-10 V) Καθυστέρηση παύσης αντλίας (12 min) Λειτουργία δοκιµής (test mode) RLM162 (ΕΛΕΧΓΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΑΕΡΑΓΩΓΟΥ) Ο ελεγκτής RLM162 χρησιµοποιείται για έλεγχο θερµοκρασίας επιστροφής ή προσαγωγής σε Κεντρικές Κλιµατιστικές Μονάδες για έλεγχο ψύξης θέρµανσης. Ο RLM162 τροφοδοτείται µε 24 V AC, διαθέτει κλίµακα ρύθµισης από 0 έως 50 C, και τοποθετείται απευθείας στον αεραγωγό. Y1 Y2 Ρύθµιση για έλεγχο επιστροφής ή προσαγωγής Αντιστάθµιση επιθυµητής θερµοκρασίας µε βάση την εξωτερική θερµοκρασία Setpoint change-over Έλεγχος P ή PI Είσοδος για σήµα κάτω ορίου (DC 0-10 V) Λειτουργία δοκιµής (test mode) RLE132 (ΕΛΕΓΧΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΝΕΡΟΥ) Ο ελεγκτής RLE132 τροφοδοτείται µε 230 V AC και διαθέτει κλίµακα ρύθµισης από 0 έως 130 C ενώ το ενσωµατωµένο αισθητήριο µε µήκος 150mm τοποθετείται στο υδραυλικό κύκλωµα (στην συσκευασία περιέχεται και η θήκη του αισθητηρίου). 3332S01 Το ενσωµατωµένο αισθητήριο θερµοκρασίας έχει ενεργό µήκος 400mm ενώ στην συσκευασία περιέχεται και η θήκη τοποθέτησης. ιαθέτει µία έξοδο προοδευτικής λειτουργίας και µία έξοδο onoff για την αντλία νερού. Μπορεί να λειτουργήσει γιά έλεγχο ή

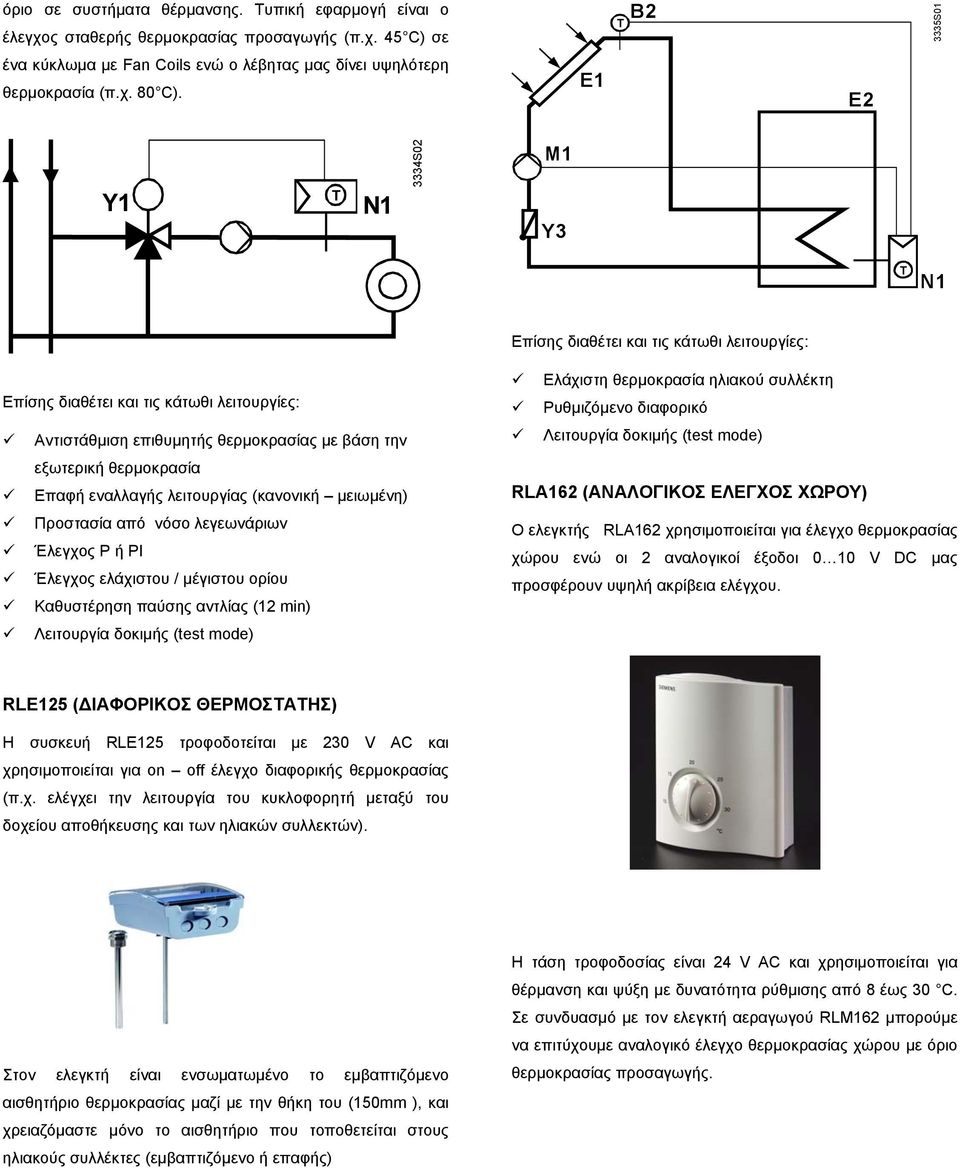

5 όριο σε συστήµατα θέρµανσης. Τυπική εφαρµογή είναι ο έλεγχος σταθερής θερµοκρασίας προσαγωγής (π.χ. 45 C) σε B2 3335S01 ένα κύκλωµα µε Fan Coils ενώ ο λέβητας µας δίνει υψηλότερη θερµοκρασία (π.χ. 80 C). E1 E2 Y1 3334S02 M1 Y3 Ελάχιστη θερµοκρασία ηλιακού συλλέκτη Ρυθµιζόµενο διαφορικό Αντιστάθµιση επιθυµητής θερµοκρασίας µε βάση την εξωτερική θερµοκρασία Επαφή εναλλαγής λειτουργίας (κανονική µειωµένη) Προστασία από νόσο λεγεωνάριων Έλεγχος P ή PI Έλεγχος ελάχιστου / µέγιστου ορίου Καθυστέρηση παύσης αντλίας (12 min) Λειτουργία δοκιµής (test mode) Λειτουργία δοκιµής (test mode) RLA162 (ΑΝΑΛΟΓΙΚΟΣ ΕΛΕΓΧΟΣ ΧΩΡΟΥ) Ο ελεγκτής RLA162 χρησιµοποιείται για έλεγχο θερµοκρασίας χώρου ενώ οι 2 αναλογικοί έξοδοι 0 10 V DC µας προσφέρουν υψηλή ακρίβεια ελέγχου. RLE125 ( ΙΑΦΟΡΙΚΟΣ ΘΕΡΜΟΣΤΑΤΗΣ) Η συσκευή RLE125 τροφοδοτείται µε 230 V AC και χρησιµοποιείται για on off έλεγχο διαφορικής θερµοκρασίας (π.χ. ελέγχει την λειτουργία του κυκλοφορητή µεταξύ του δοχείου αποθήκευσης και των ηλιακών συλλεκτών). Στον ελεγκτή είναι ενσωµατωµένο το εµβαπτιζόµενο αισθητήριο θερµοκρασίας µαζί µε την θήκη του (150mm ), και χρειαζόµαστε µόνο το αισθητήριο που τοποθετείται στους ηλιακούς συλλέκτες (εµβαπτιζόµενο ή επαφής) Η τάση τροφοδοσίας είναι 24 V AC και χρησιµοποιείται για θέρµανση και ψύξη µε δυνατότητα ρύθµισης από 8 έως 30 C. Σε συνδυασµό µε τον ελεγκτή αεραγωγού RLM162 µπορούµε να επιτύχουµε αναλογικό έλεγχο θερµοκρασίας χώρου µε όριο θερµοκρασίας προσαγωγής.

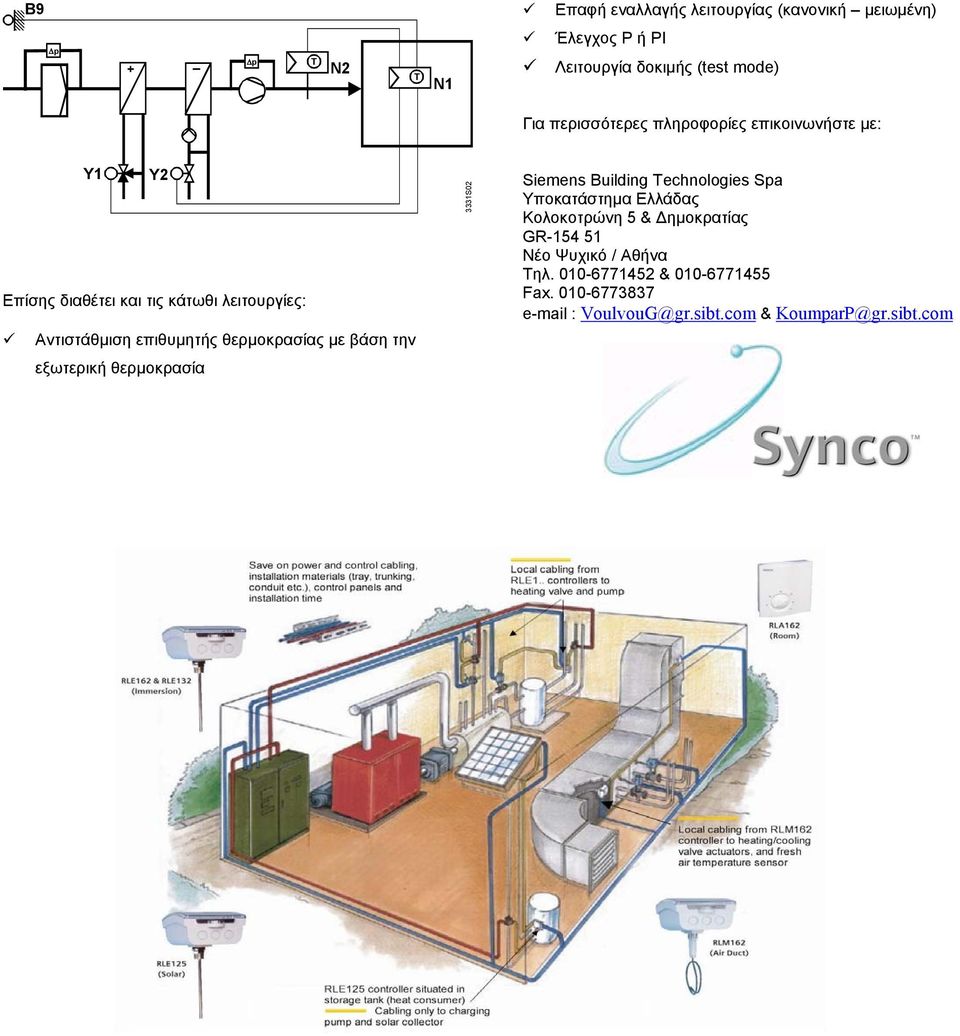

6 B9 Επαφή εναλλαγής λειτουργίας (κανονική µειωµένη) N2 Έλεγχος P ή PI Λειτουργία δοκιµής (test mode) Για περισσότερες πληροφορίες επικοινωνήστε µε: Y1 Y2 Αντιστάθµιση επιθυµητής θερµοκρασίας µε βάση την εξωτερική θερµοκρασία 3331S02 Siemens Building echnologies Spa Υποκατάστηµα Ελλάδας Κολοκοτρώνη 5 & ηµοκρατίας GR Νέο Ψυχικό / Αθήνα Τηλ & Fax VoulvouG@gr.sibt.com & KoumparP@gr.sibt.com
