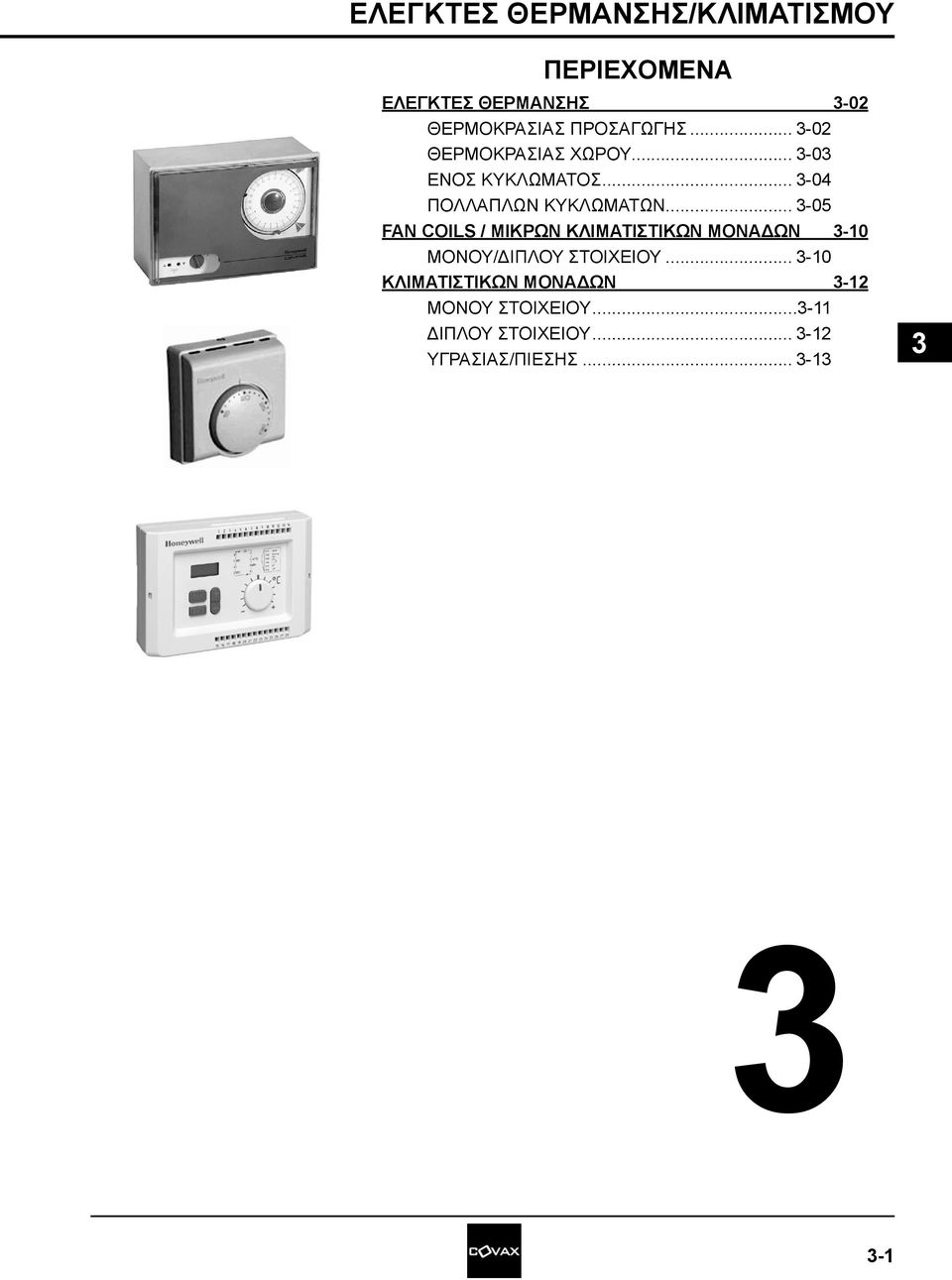

1 ΠΕΡΙΕΧΟΜΕΝΑ -02 ΘΕΡΜΟΚΡΑΣΙΑΣ ΠΡΟΣΑΓΩΓΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΧΩΡΟΥ ΕΝΟΣ ΚΥΚΛΩΜΑΤΟΣ ΠΟΛΛΑΠΛΩΝ ΚΥΚΛΩΜΑΤΩΝ FAN COILS / ΜΙΚΡΩΝ ΚΛΙΜΑΤΙΣΤΙΚΩΝ ΜΟΝΑΔΩΝ -10 ΜΟΝΟΥ/ΔΙΠΛΟΥ ΣΤΟΙΧΕΙΟΥ ΚΛΙΜΑΤΙΣΤΙΚΩΝ ΜΟΝΑΔΩΝ -12 ΜΟΝΟΥ ΣΤΟΙΧΕΙΟΥ ΔΙΠΛΟΥ ΣΤΟΙΧΕΙΟΥ ΥΓΡΑΣΙΑΣ/ΠΙΕΣΗΣ

2 ΘΕΡΜΟΚΡΑΣΙΑΣ ΠΡΟΣΑΓΩΓΗΣ Ελεγχος σταθερής θερμοκρασίας προσαγωγής αέρα ή νερού. Κατάλληλος για χρήση σε συστήματα κεντρικών θερμάνσεων ή κλιματιστικών μονάδων θέρμανσης. Σήματα Εισόδων Σήμα Εξόδου Τροφοδοσία Βαθμός Προστασίας Διαστάσεις (ΠxYxΒ) Αλλα : Ελεγκτής σταθερής θερμοκρασίας προσαγωγής. : 1 για σύνδεση με αισθητήριο θερμοκρασίας. 1 για σύνδεση με τοπικό χειριστήριο. : 1 προοδευτικής βηματικής λειτουργίας για οδήγηση κινητήρα βαλβίδας. : 20Vac/6VA : IP50 : 187x10x9mm : Επιλογικός διακόπτης time, auto, eco, manual. Ελεγκτής Θερμοκρασίας Προσαγωγής ZG215VN Αισθητήριο θερμοκρασίας εμβαπτιζόμενο Χειριστήριο χώρου με ρύθμιση θερμοκρασίας VF20T TW20A -2

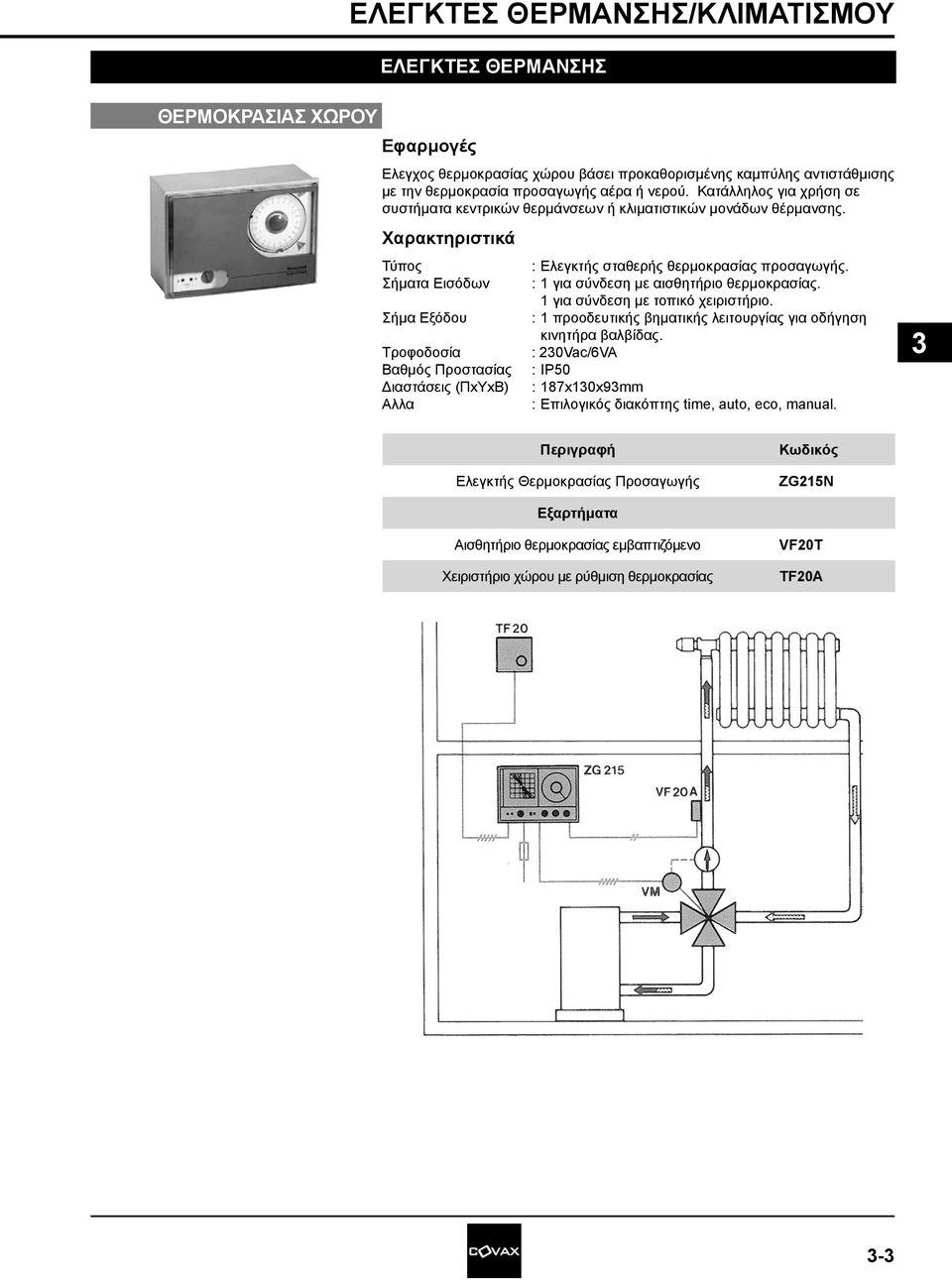

3 ΘΕΡΜΟΚΡΑΣΙΑΣ ΧΩΡΟΥ Ελεγχος θερμοκρασίας χώρου βάσει προκαθορισμένης καμπύλης αντιστάθμισης με την θερμοκρασία προσαγωγής αέρα ή νερού. Κατάλληλος για χρήση σε συστήματα κεντρικών θερμάνσεων ή κλιματιστικών μονάδων θέρμανσης. Σήματα Εισόδων Σήμα Εξόδου Τροφοδοσία Βαθμός Προστασίας Διαστάσεις (ΠxYxΒ) Αλλα : Ελεγκτής σταθερής θερμοκρασίας προσαγωγής. : 1 για σύνδεση με αισθητήριο θερμοκρασίας. 1 για σύνδεση με τοπικό χειριστήριο. : 1 προοδευτικής βηματικής λειτουργίας για οδήγηση κινητήρα βαλβίδας. : 20Vac/6VA : IP50 : 187x10x9mm : Επιλογικός διακόπτης time, auto, eco, manual. Ελεγκτής Θερμοκρασίας Προσαγωγής ZG215N Αισθητήριο θερμοκρασίας εμβαπτιζόμενο Χειριστήριο χώρου με ρύθμιση θερμοκρασίας VF20T TF20A -

4 ΕΝΟΣ ΚΥΚΛΩΜΑΤΟΣ Πλήρης αυτόνομος έλεγχος ενός κυκλώματος θέρμανσης με έλεγχο αναλογικής βαλβίδας μίξης, αντιστάθμιση εξωτερικής θερμοκρασίας και έλεγχο θερμοκρασίας δωματίου. Σήματα Εισόδων Σήμα Εξόδου Τροφοδοσία Βαθμός Προστασίας Διαστάσεις (ΠxYxΒ) Αλλα : Ελεγκτής ενός κυκλώματος θέρμανσης. : 1 για σύνδεση με εμβαπτιζόμενο αισθητ. θερμοκρασίας. 1 για σύνδεση με αισθητ. εξωτερικής θερμοκρασίας. 1 για σύνδεση με τοπικό χειριστήριο. : 1 προοδευτικής βηματικής λειτουργίας για οδήγηση κινητήρα βαλβίδας. 1 για έλεγχο λειτουργίας κυκλοφορητή. : 20Vac/6VA : IP50 : 187x10x9mm : Επιλογικός διακόπτης time, auto, eco, manual. Ελεγκτής Θερμοκρασίας Προσαγωγής ZG252N Αισθητήριο θερμοκρασίας εμβαπτιζόμενο Αισθητήριο εξωτερικής θερμοκρασίας Χειριστήριο χώρου με ρύθμιση θερμοκρασίας Χειριστήριο χώρου με ρύθμιση θερμοκρασίας Χειριστήριο χώρου με ρύθμιση θερμοκρασίας VF20T AF20 TF22 TW20A TFU22-4

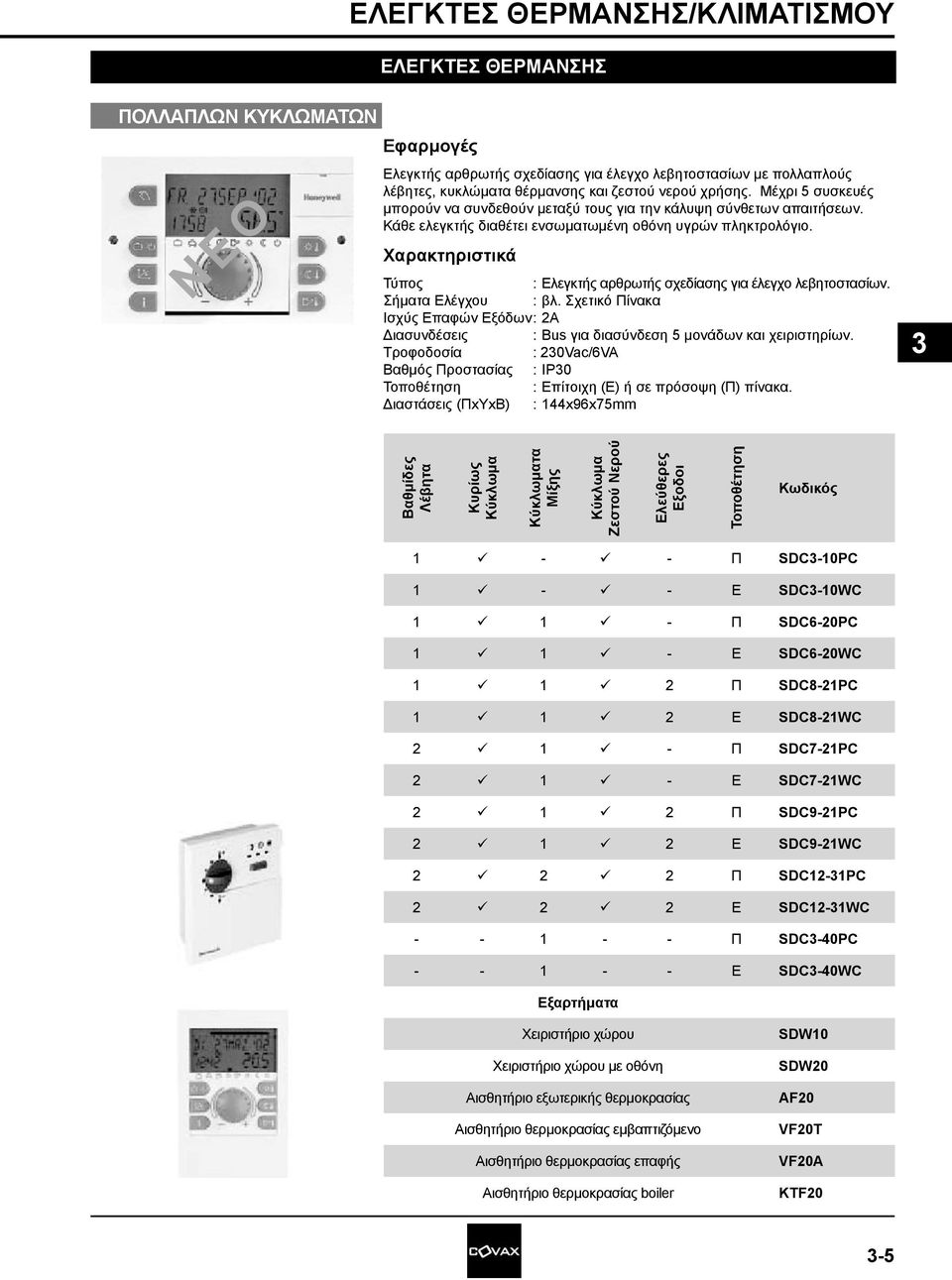

5 ΠΟΛΛΑΠΛΩΝ ΚΥΚΛΩΜΑΤΩΝ Ν Ε Ο Ελεγκτής αρθρωτής σχεδίασης για έλεγχο λεβητοστασίων με πολλαπλούς λέβητες, κυκλώματα θέρμανσης και ζεστού νερού χρήσης. Μέχρι 5 συσκευές μπορούν να συνδεθούν μεταξύ τους για την κάλυψη σύνθετων απαιτήσεων. Κάθε ελεγκτής διαθέτει ενσωματωμένη οθόνη υγρών πληκτρολόγιο. : Ελεγκτής αρθρωτής σχεδίασης για έλεγχο λεβητοστασίων. Σήματα Ελέγχου : βλ. Σχετικό Πίνακα Ισχύς Επαφών Εξόδων : 2A Διασυνδέσεις : Bus για διασύνδεση 5 μονάδων και χειριστηρίων. Τροφοδοσία : 20Vac/6VA Βαθμός Προστασίας : IP0 Τοποθέτηση : Επίτοιχη (Ε) ή σε πρόσοψη (Π) πίνακα. Διαστάσεις (ΠxYxΒ) : 144x96x75mm Βαθμίδες Λέβητα Κυρίως Κύκλωμα Κύκλωματα Μίξης Κύκλωμα Ζεστού Νερού Ελεύθερες Εξοδοι Τοποθέτηση 1 ü - ü - Π SDC-10PC 1 ü - ü - Ε SDC-10WC 1 ü 1 ü - Π SDC6-20PC 1 ü 1 ü - Ε SDC6-20WC 1 ü 1 ü 2 Π SDC8-21PC 1 ü 1 ü 2 Ε SDC8-21WC 2 ü 1 ü - Π SDC7-21PC 2 ü 1 ü - Ε SDC7-21WC 2 ü 1 ü 2 Π SDC9-21PC 2 ü 1 ü 2 Ε SDC9-21WC 2 ü 2 ü 2 Π SDC12-1PC 2 ü 2 ü 2 Ε SDC12-1WC Π SDC-40PC Ε SDC-40WC Χειριστήριο χώρου Χειριστήριο χώρου με οθόνη Αισθητήριο εξωτερικής θερμοκρασίας Αισθητήριο θερμοκρασίας εμβαπτιζόμενο Αισθητήριο θερμοκρασίας επαφής Αισθητήριο θερμοκρασίας boiler SDW10 SDW20 AF20 VF20T VF20A KTF20-5

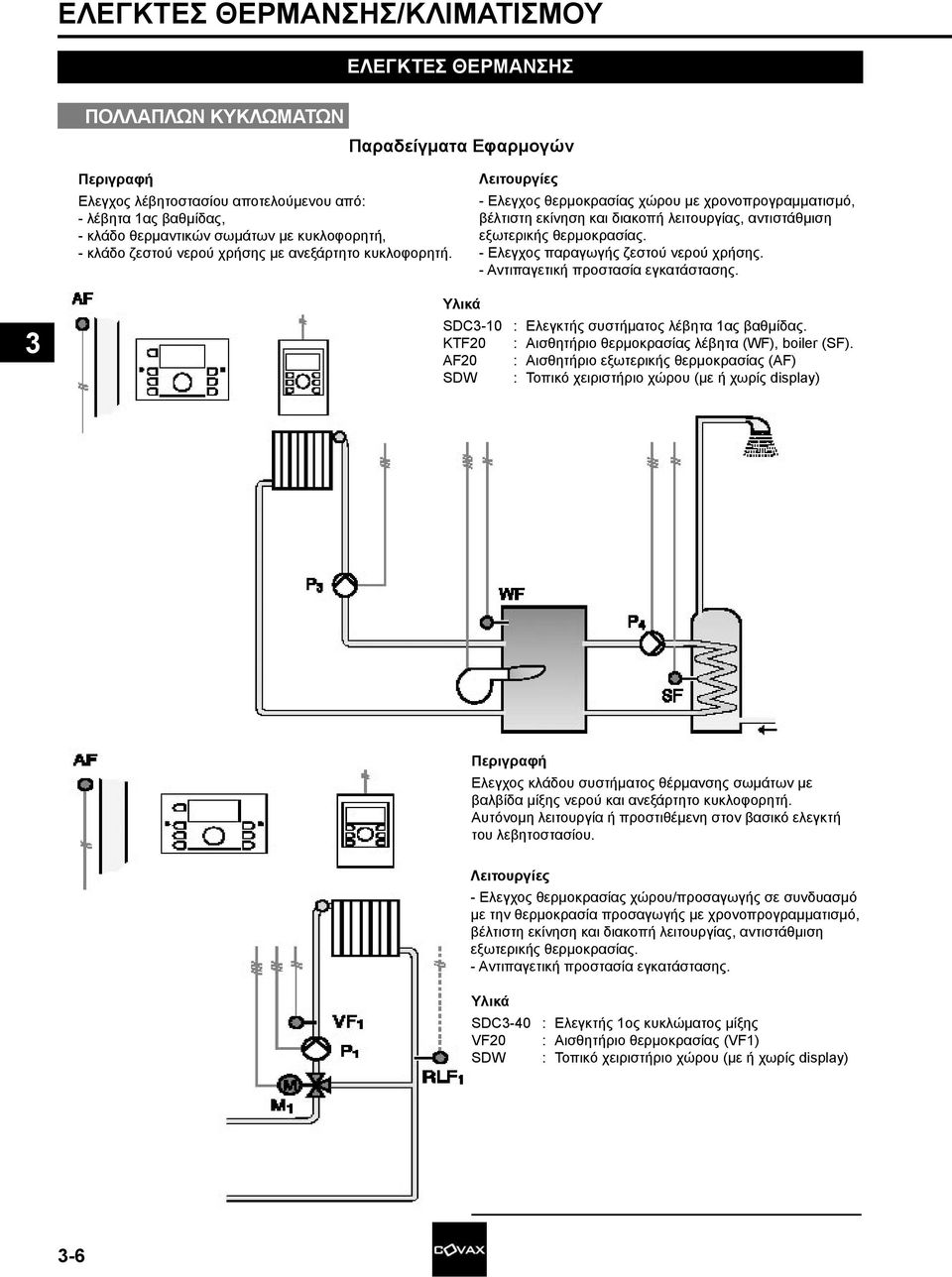

6 ΠΟΛΛΑΠΛΩΝ ΚΥΚΛΩΜΑΤΩΝ Παραδείγματα Εφαρμογών Ελεγχος λέβητοστασίου αποτελούμενου από: - λέβητα 1ας βαθμίδας, - κλάδο θερμαντικών σωμάτων με κυκλοφορητή, - κλάδο ζεστού νερού χρήσης με ανεξάρτητο κυκλοφορητή. Λειτουργίες - Ελεγχος θερμοκρασίας χώρου με χρονοπρογραμματισμό, βέλτιστη εκίνηση και διακοπή λειτουργίας, αντιστάθμιση εξωτερικής θερμοκρασίας. - Ελεγχος παραγωγής ζεστού νερού χρήσης. - Αντιπαγετική προστασία εγκατάστασης. Υλικά SDC-10 : Ελεγκτής συστήματος λέβητα 1ας βαθμίδας. KTF20 : Αισθητήριο θερμοκρασίας λέβητα (WF), boiler (SF). AF20 : Αισθητήριο εξωτερικής θερμοκρασίας (AF) SDW : Τοπικό χειριστήριο χώρου (με ή χωρίς display) Ελεγχος κλάδου συστήματος θέρμανσης σωμάτων με βαλβίδα μίξης νερού και ανεξάρτητο κυκλοφορητή. Αυτόνομη λειτουργία ή προστιθέμενη στον βασικό ελεγκτή του λεβητοστασίου. Λειτουργίες - Ελεγχος θερμοκρασίας χώρου/προσαγωγής σε συνδυασμό με την θερμοκρασία προσαγωγής με χρονοπρογραμματισμό, βέλτιστη εκίνηση και διακοπή λειτουργίας, αντιστάθμιση εξωτερικής θερμοκρασίας. - Αντιπαγετική προστασία εγκατάστασης. Υλικά SDC-40 : Ελεγκτής 1ος κυκλώματος μίξης VF20 : Αισθητήριο θερμοκρασίας (VF1) SDW : Τοπικό χειριστήριο χώρου (με ή χωρίς display) -6

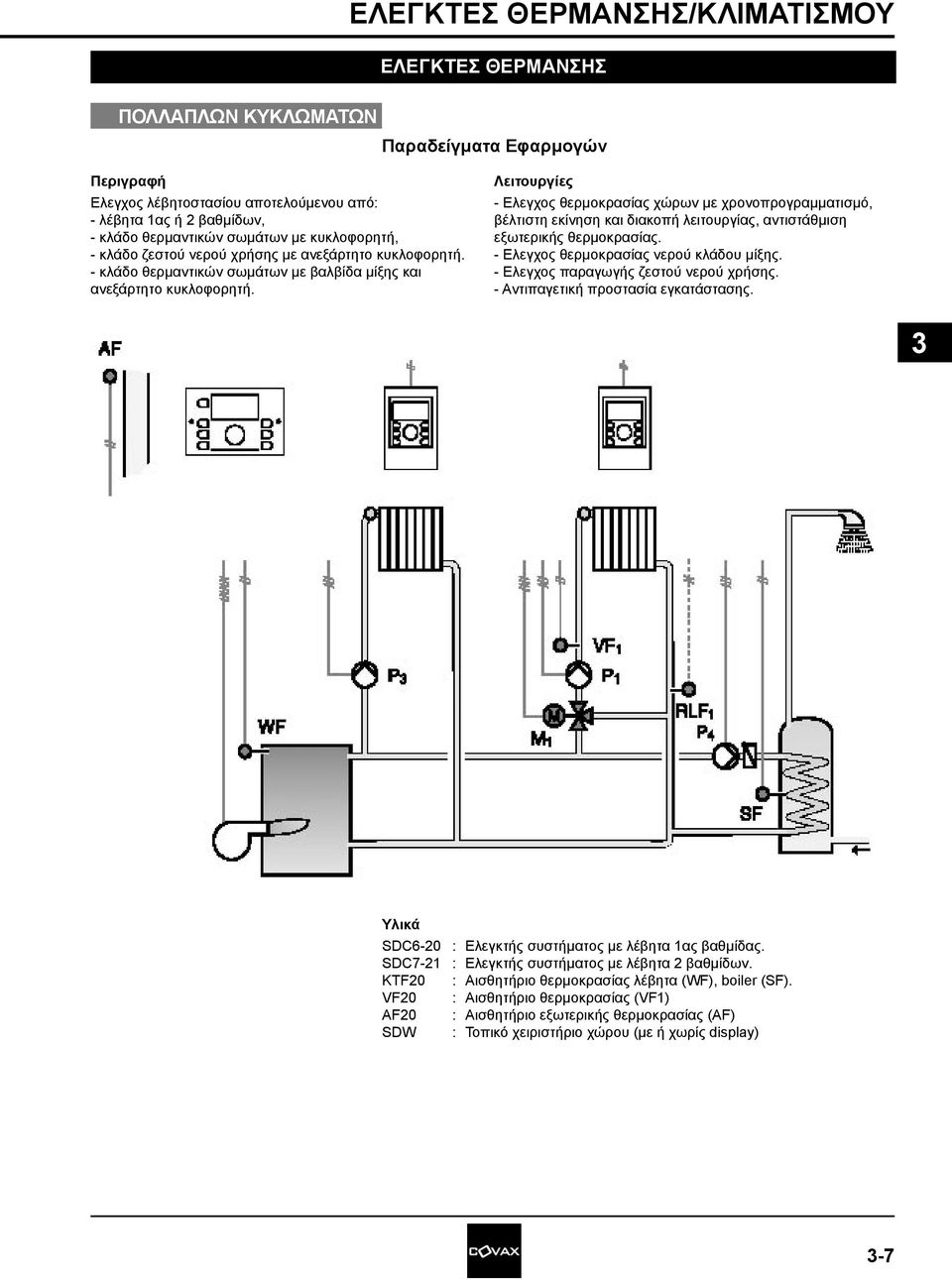

7 ΠΟΛΛΑΠΛΩΝ ΚΥΚΛΩΜΑΤΩΝ Παραδείγματα Εφαρμογών Ελεγχος λέβητοστασίου αποτελούμενου από: - λέβητα 1ας ή 2 βαθμίδων, - κλάδο θερμαντικών σωμάτων με κυκλοφορητή, - κλάδο ζεστού νερού χρήσης με ανεξάρτητο κυκλοφορητή. - κλάδο θερμαντικών σωμάτων με βαλβίδα μίξης και ανεξάρτητο κυκλοφορητή. Λειτουργίες - Ελεγχος θερμοκρασίας χώρων με χρονοπρογραμματισμό, βέλτιστη εκίνηση και διακοπή λειτουργίας, αντιστάθμιση εξωτερικής θερμοκρασίας. - Ελεγχος θερμοκρασίας νερού κλάδου μίξης. - Ελεγχος παραγωγής ζεστού νερού χρήσης. - Αντιπαγετική προστασία εγκατάστασης. Υλικά SDC6-20 : Ελεγκτής συστήματος με λέβητα 1ας βαθμίδας. SDC7-21 : Ελεγκτής συστήματος με λέβητα 2 βαθμίδων. KTF20 : Αισθητήριο θερμοκρασίας λέβητα (WF), boiler (SF). VF20 : Αισθητήριο θερμοκρασίας (VF1) AF20 : Αισθητήριο εξωτερικής θερμοκρασίας (AF) SDW : Τοπικό χειριστήριο χώρου (με ή χωρίς display) -7

8 ΠΟΛΛΑΠΛΩΝ ΚΥΚΛΩΜΑΤΩΝ Παραδείγματα Εφαρμογών Ελεγχος λέβητοστασίου αποτελούμενου από: - λέβητα 1ας ή 2 βαθμίδων, - κλάδο θερμαντικών σωμάτων με κυκλοφορητή, - κλάδο ζεστού νερού χρήσης με boiler διπλής ενέργειας (λέβητας, ηλιακός) και ανεξάρτητους κυκλοφορητές. - κλάδο θερμαντικών σωμάτων με βαλβίδα μίξης και ανεξάρτητο κυκλοφορητή. Λειτουργίες - Ελεγχος θερμοκρασίας χώρων με χρονοπρογραμματισμό, βέλτιστη εκίνηση και διακοπή λειτουργίας, αντιστάθμιση εξωτερικής θερμοκρασίας. - Ελεγχος θερμοκρασίας νερού κλάδου μίξης. - Ελεγχος παραγωγής ζεστού νερού χρήσης. - Αντιπαγετική προστασία εγκατάστασης. Υλικά SDC8-21 : Ελεγκτής συστήματος με λέβητα 1ας βαθμίδας. SDC9-21 : Ελεγκτής συστήματος με λέβητα 2 βαθμίδων. KTF20 : Αισθητήριο θερμοκρασίας λέβητα (WF), boiler (SF). VF20 : Αισθητήριο θερμοκρασίας (VF1) AF20 : Αισθητήριο εξωτερικής θερμοκρασίας (AF) T7425B1011 : Αισθητήριο θερμοκρασίας ηλιακού (KVLF) SDW : Τοπικό χειριστήριο χώρου (με ή χωρίς display) -8

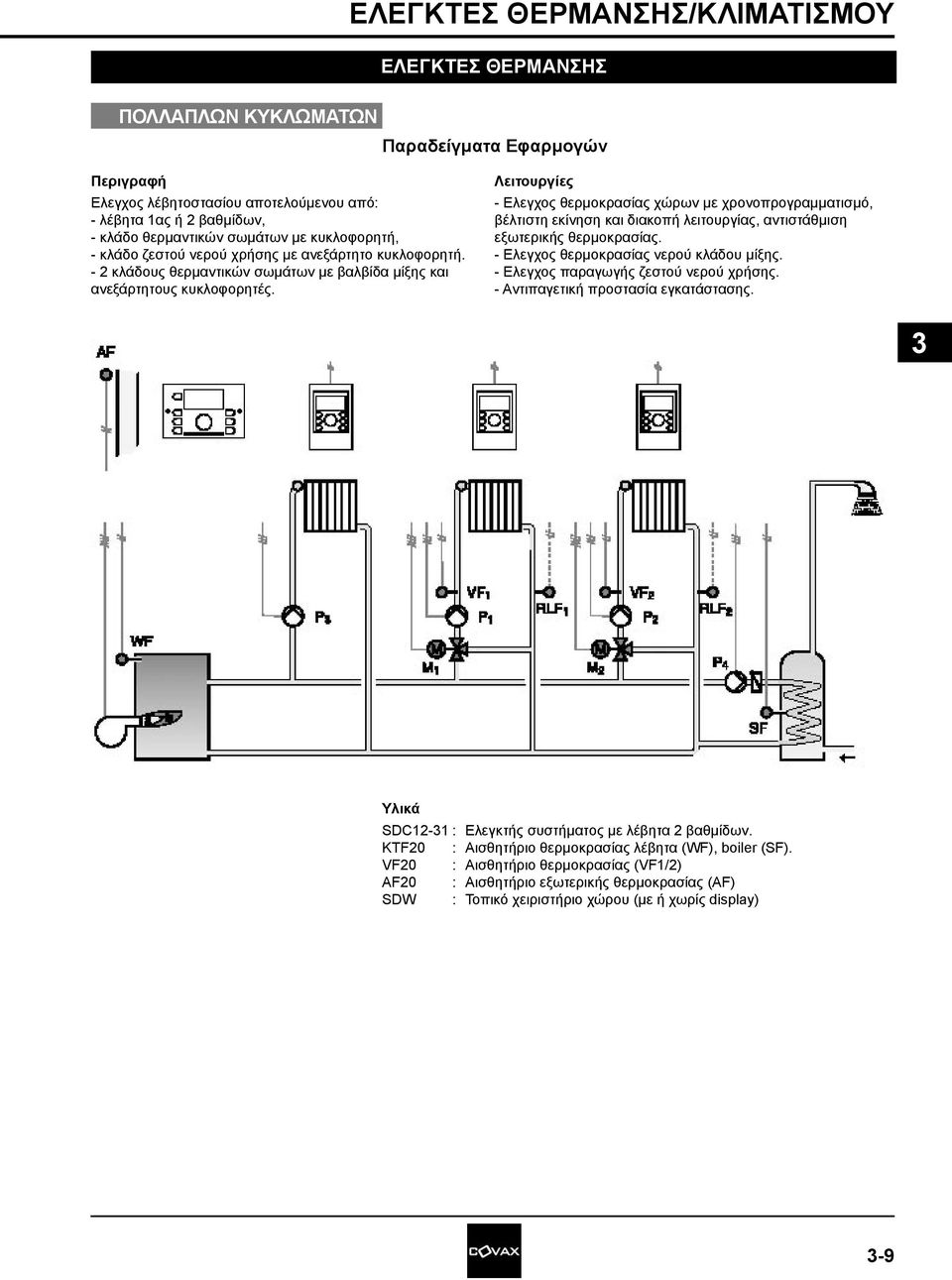

9 ΠΟΛΛΑΠΛΩΝ ΚΥΚΛΩΜΑΤΩΝ Παραδείγματα Εφαρμογών Ελεγχος λέβητοστασίου αποτελούμενου από: - λέβητα 1ας ή 2 βαθμίδων, - κλάδο θερμαντικών σωμάτων με κυκλοφορητή, - κλάδο ζεστού νερού χρήσης με ανεξάρτητο κυκλοφορητή. - 2 κλάδους θερμαντικών σωμάτων με βαλβίδα μίξης και ανεξάρτητους κυκλοφορητές. Λειτουργίες - Ελεγχος θερμοκρασίας χώρων με χρονοπρογραμματισμό, βέλτιστη εκίνηση και διακοπή λειτουργίας, αντιστάθμιση εξωτερικής θερμοκρασίας. - Ελεγχος θερμοκρασίας νερού κλάδου μίξης. - Ελεγχος παραγωγής ζεστού νερού χρήσης. - Αντιπαγετική προστασία εγκατάστασης. Υλικά SDC12-1 : Ελεγκτής συστήματος με λέβητα 2 βαθμίδων. KTF20 : Αισθητήριο θερμοκρασίας λέβητα (WF), boiler (SF). VF20 : Αισθητήριο θερμοκρασίας (VF1/2) AF20 : Αισθητήριο εξωτερικής θερμοκρασίας (AF) SDW : Τοπικό χειριστήριο χώρου (με ή χωρίς display) -9

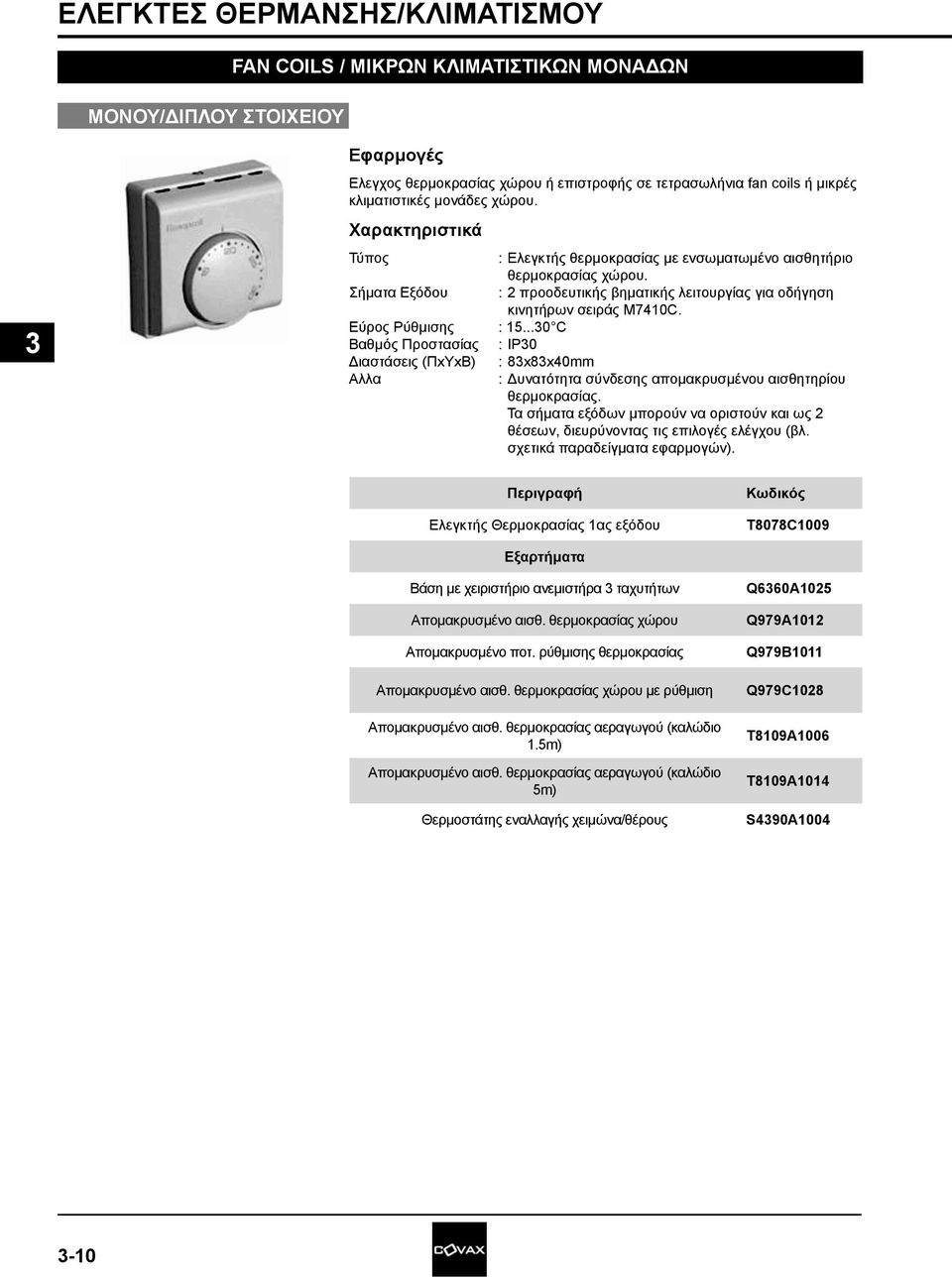

10 ΜΟΝΟΥ/ΔΙΠΛΟΥ ΣΤΟΙΧΕΙΟΥ FAN COILS / ΜΙΚΡΩΝ ΚΛΙΜΑΤΙΣΤΙΚΩΝ ΜΟΝΑΔΩΝ Ελεγχος θερμοκρασίας χώρου ή επιστροφής σε τετρασωλήνια fan coils ή μικρές κλιματιστικές μονάδες χώρου. Σήματα Εξόδου Εύρος Ρύθμισης Βαθμός Προστασίας Διαστάσεις (ΠxYxΒ) Αλλα : Ελεγκτής θερμοκρασίας με ενσωματωμένο αισθητήριο θερμοκρασίας χώρου. : 2 προοδευτικής βηματικής λειτουργίας για οδήγηση κινητήρων σειράς M7410C. : C : IP0 : 8x8x40mm : Δυνατότητα σύνδεσης απομακρυσμένου αισθητηρίου θερμοκρασίας. Τα σήματα εξόδων μπορούν να οριστούν και ως 2 θέσεων, διευρύνοντας τις επιλογές ελέγχου (βλ. σχετικά παραδείγματα εφαρμογών). Ελεγκτής Θερμοκρασίας 1ας εξόδου T8078C1009 Βάση με χειριστήριο ανεμιστήρα ταχυτήτων Απομακρυσμένο αισθ. θερμοκρασίας χώρου Απομακρυσμένο ποτ. ρύθμισης θερμοκρασίας Απομακρυσμένο αισθ. θερμοκρασίας χώρου με ρύθμιση Απομακρυσμένο αισθ. θερμοκρασίας αεραγωγού (καλώδιο 1.5m) Απομακρυσμένο αισθ. θερμοκρασίας αεραγωγού (καλώδιο 5m) Θερμοστάτης εναλλαγής χειμώνα/θέρους Q660A1025 Q979A1012 Q979B1011 Q979C1028 T8109A1006 T8109A1014 S490A

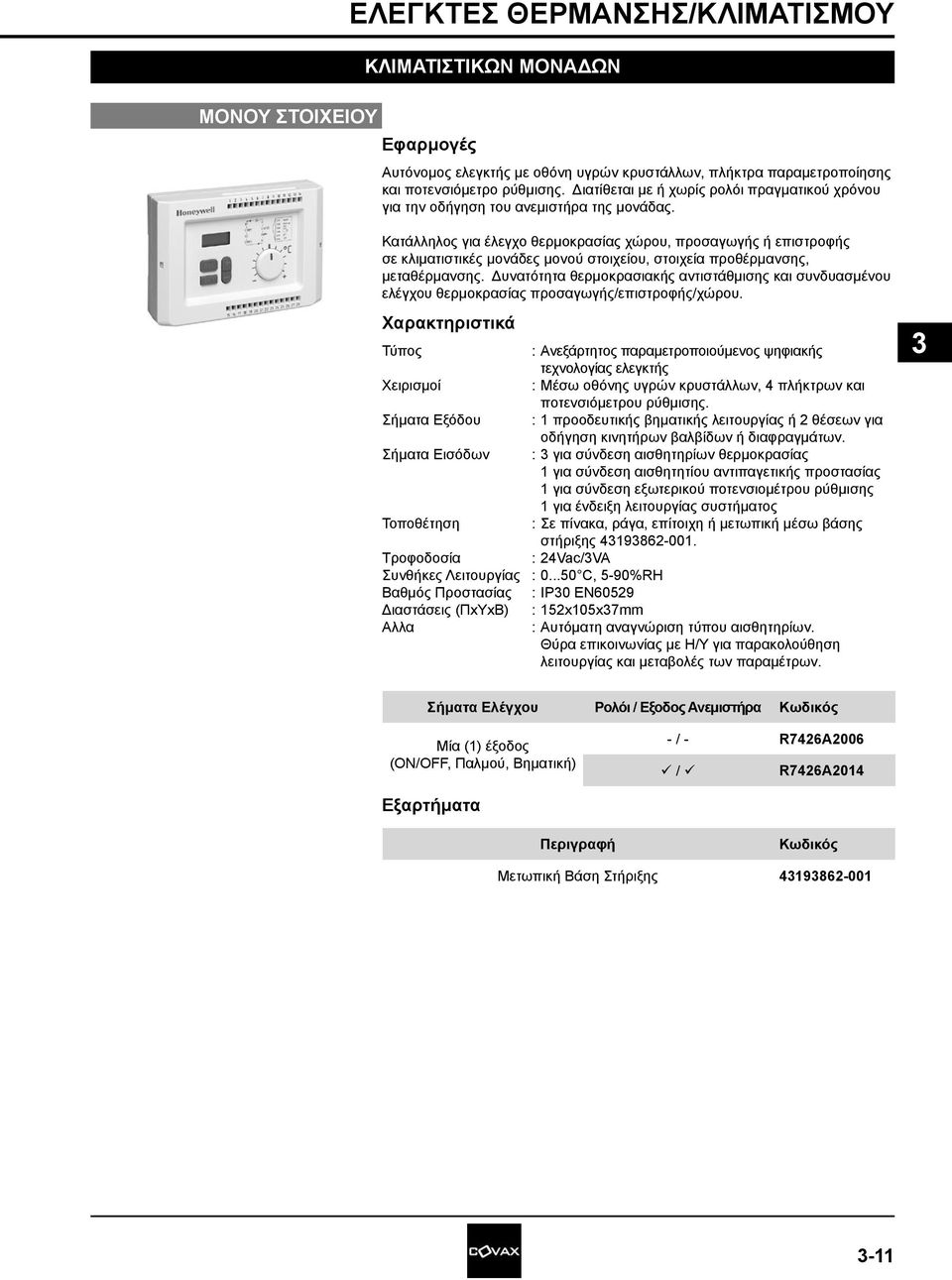

11 ΜΟΝΟΥ ΣΤΟΙΧΕΙΟΥ /ΚΛΙΜΑΤΙΣΜΟΥ ΚΛΙΜΑΤΙΣΤΙΚΩΝ ΜΟΝΑΔΩΝ Αυτόνομος ελεγκτής με οθόνη υγρών κρυστάλλων, πλήκτρα παραμετροποίησης και ποτενσιόμετρο ρύθμισης. Διατίθεται με ή χωρίς ρολόι πραγματικού χρόνου για την οδήγηση του ανεμιστήρα της μονάδας. Κατάλληλος για έλεγχο θερμοκρασίας χώρου, προσαγωγής ή επιστροφής σε κλιματιστικές μονάδες μονού στοιχείου, στοιχεία προθέρμανσης, μεταθέρμανσης. Δυνατότητα θερμοκρασιακής αντιστάθμισης και συνδυασμένου ελέγχου θερμοκρασίας προσαγωγής/επιστροφής/χώρου. : Ανεξάρτητος παραμετροποιούμενος ψηφιακής τεχνολογίας ελεγκτής Χειρισμοί : Μέσω οθόνης υγρών κρυστάλλων, 4 πλήκτρων και ποτενσιόμετρου ρύθμισης. Σήματα Εξόδου : 1 προοδευτικής βηματικής λειτουργίας ή 2 θέσεων για οδήγηση κινητήρων βαλβίδων ή διαφραγμάτων. Σήματα Εισόδων : για σύνδεση αισθητηρίων θερμοκρασίας 1 για σύνδεση αισθητητίου αντιπαγετικής προστασίας 1 για σύνδεση εξωτερικού ποτενσιομέτρου ρύθμισης 1 για ένδειξη λειτουργίας συστήματος Τοποθέτηση : Σε πίνακα, ράγα, επίτοιχη ή μετωπική μέσω βάσης στήριξης Τροφοδοσία : 24Vac/VA Συνθήκες Λειτουργίας : C, 5-90%RH Βαθμός Προστασίας : IP0 EN60529 Διαστάσεις (ΠxYxΒ) : 152x105x7mm Αλλα : Αυτόματη αναγνώριση τύπου αισθητηρίων. Θύρα επικοινωνίας με H/Y για παρακολούθηση λειτουργίας και μεταβολές των παραμέτρων. Σήματα Ελέγχου Ρολόι / Εξοδος Ανεμιστήρα Μία (1) έξοδος (ON/OFF, Παλμού, Βηματική) - / - R7426A2006 ü / ü R7426A2014 Μετωπική Βάση Στήριξης

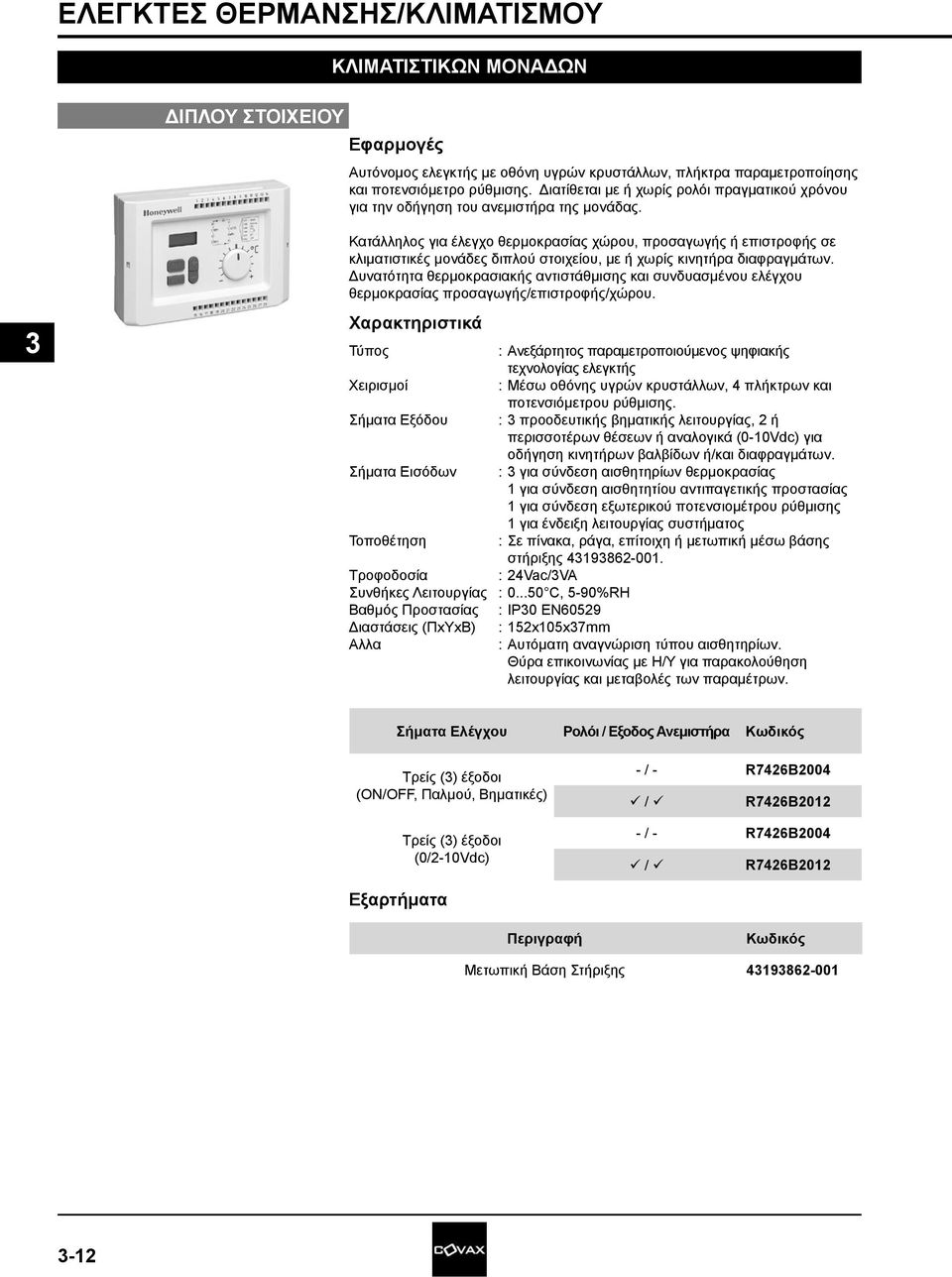

12 ΔΙΠΛΟΥ ΣΤΟΙΧΕΙΟΥ ΚΛΙΜΑΤΙΣΤΙΚΩΝ ΜΟΝΑΔΩΝ Αυτόνομος ελεγκτής με οθόνη υγρών κρυστάλλων, πλήκτρα παραμετροποίησης και ποτενσιόμετρο ρύθμισης. Διατίθεται με ή χωρίς ρολόι πραγματικού χρόνου για την οδήγηση του ανεμιστήρα της μονάδας. Κατάλληλος για έλεγχο θερμοκρασίας χώρου, προσαγωγής ή επιστροφής σε κλιματιστικές μονάδες διπλού στοιχείου, με ή χωρίς κινητήρα διαφραγμάτων. Δυνατότητα θερμοκρασιακής αντιστάθμισης και συνδυασμένου ελέγχου θερμοκρασίας προσαγωγής/επιστροφής/χώρου. : Ανεξάρτητος παραμετροποιούμενος ψηφιακής τεχνολογίας ελεγκτής Χειρισμοί : Μέσω οθόνης υγρών κρυστάλλων, 4 πλήκτρων και ποτενσιόμετρου ρύθμισης. Σήματα Εξόδου : προοδευτικής βηματικής λειτουργίας, 2 ή περισσοτέρων θέσεων ή αναλογικά (0-10Vdc) για οδήγηση κινητήρων βαλβίδων ή/και διαφραγμάτων. Σήματα Εισόδων : για σύνδεση αισθητηρίων θερμοκρασίας 1 για σύνδεση αισθητητίου αντιπαγετικής προστασίας 1 για σύνδεση εξωτερικού ποτενσιομέτρου ρύθμισης 1 για ένδειξη λειτουργίας συστήματος Τοποθέτηση : Σε πίνακα, ράγα, επίτοιχη ή μετωπική μέσω βάσης στήριξης Τροφοδοσία : 24Vac/VA Συνθήκες Λειτουργίας : C, 5-90%RH Βαθμός Προστασίας : IP0 EN60529 Διαστάσεις (ΠxYxΒ) : 152x105x7mm Αλλα : Αυτόματη αναγνώριση τύπου αισθητηρίων. Θύρα επικοινωνίας με H/Y για παρακολούθηση λειτουργίας και μεταβολές των παραμέτρων. Σήματα Ελέγχου Ρολόι / Εξοδος Ανεμιστήρα Τρείς () έξοδοι (ON/OFF, Παλμού, Βηματικές) Τρείς () έξοδοι (0/2-10Vdc) - / - R7426B2004 ü / ü R7426B / - R7426B2004 ü / ü R7426B2012 Μετωπική Βάση Στήριξης

13 ΣΧ.ΥΓΡΑΣΙΑΣ/ΠΙΕΣΗΣ /ΚΛΙΜΑΤΙΣΜΟΥ ΚΛΙΜΑΤΙΣΤΙΚΩΝ ΜΟΝΑΔΩΝ Αυτόνομος ελεγκτής με οθόνη υγρών κρυστάλλων, πλήκτρα παραμετροποίησης και ποτενσιόμετρο ρύθμισης. Κατάλληλος για έλεγχο σχ. υγρασίας, πίεσης και άλλων μετρήσιμων μεγεθών. Διασυνδέεται με τους ελεγκτές μονού και διπλού στοιχείου για τον έλεγχο σύνθετων κλιματιστικών μονάδων. : Ανεξάρτητος παραμετροποιούμενος ψηφιακής τεχνολογίας ελεγκτής Χειρισμοί : Μέσω οθόνης υγρών κρυστάλλων, 4 πλήκτρων και ποτενσιόμετρου ρύθμισης. Σήματα Εξόδου : 1 αναλογικό (0-10Vdc) για οδήγηση κινητήρων 1 αναλογικό για διασύνδεση με ελεγκτές R7426ABC. Σήματα Εισόδων : 2 για σύνδεση αισθητηρίων 0/2-10Vdc 1 για σύνδεση αισθητηρίου θερμοκρασίας αντιστάθμισης 1 για σύνδεση εξωτερικού ποτενσιομέτρου ρύθμισης 1 για ένδειξη λειτουργίας συστήματος Τοποθέτηση : Σε πίνακα, ράγα, επίτοιχη ή μετωπική μέσω βάσης στήριξης Τροφοδοσία : 24Vac/VA Συνθήκες Λειτουργίας : C, 5-90%RH Βαθμός Προστασίας : IP0 EN60529 Διαστάσεις (ΠxYxΒ) : 152x105x7mm Αλλα : Αυτόματη αναγνώριση τύπου αισθητηρίων. Θύρα επικοινωνίας με H/Y για παρακολούθηση λειτουργίας και μεταβολές των παραμέτρων. Σήματα Ελέγχου Μία (1) έξοδος (0/2-10Vdc) R7426D2000 Μετωπική Βάση Στήριξης
