Ηλεκτροµηχανική κλειδαριά θωρακισµένης πόρτας

Transcript

1 x1r Ηλεκτροµηχανική κλειδαριά θωρακισµένης πόρτας Η Ιταλική εταιρεία FIAM (γκρούπ ISEO), µε 50 χρόνια εµπειρίας στην κατασκευή κλειδαριών, παρουσιάζει τη νέα ηλεκτροµηχανική κλειδαριά για θωρακισµένες πόρτες x1r, έναν τέλειο συνδυασµό Μηχανικής και Ηλεκτρονικών. Τώρα, η ασφάλεια µπορεί να είναι και έξυπνη.

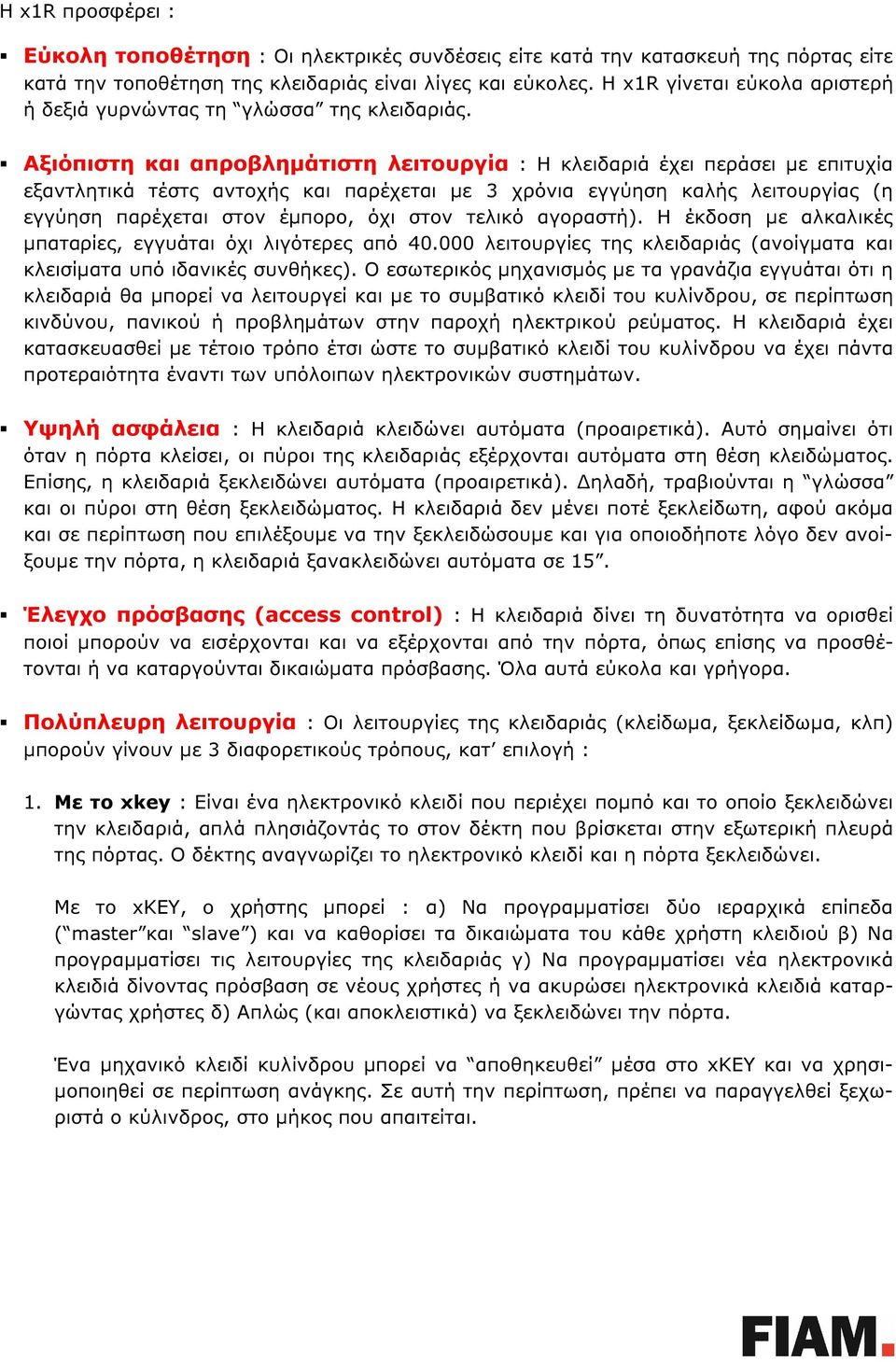

2 Η x1r προσφέρει : Εύκολη τοποθέτηση : Οι ηλεκτρικές συνδέσεις είτε κατά την κατασκευή της πόρτας είτε κατά την τοποθέτηση της κλειδαριάς είναι λίγες και εύκολες. Η x1r γίνεται εύκολα αριστερή ή δεξιά γυρνώντας τη γλώσσα της κλειδαριάς. Αξιόπιστη και απροβληµάτιστη λειτουργία : Η κλειδαριά έχει περάσει µε επιτυχία εξαντλητικά τέστς αντοχής και παρέχεται µε 3 χρόνια εγγύηση καλής λειτουργίας (η εγγύηση παρέχεται στον έµπορο, όχι στον τελικό αγοραστή). Η έκδοση µε αλκαλικές µπαταρίες, εγγυάται όχι λιγότερες από λειτουργίες της κλειδαριάς (ανοίγµατα και κλεισίµατα υπό ιδανικές συνθήκες). Ο εσωτερικός µηχανισµός µε τα γρανάζια εγγυάται ότι η κλειδαριά θα µπορεί να λειτουργεί και µε το συµβατικό κλειδί του κυλίνδρου, σε περίπτωση κινδύνου, πανικού ή προβληµάτων στην παροχή ηλεκτρικού ρεύµατος. Η κλειδαριά έχει κατασκευασθεί µε τέτοιο τρόπο έτσι ώστε το συµβατικό κλειδί του κυλίνδρου να έχει πάντα προτεραιότητα έναντι των υπόλοιπων ηλεκτρονικών συστηµάτων. Υψηλή ασφάλεια : Η κλειδαριά κλειδώνει αυτόµατα (προαιρετικά). Αυτό σηµαίνει ότι όταν η πόρτα κλείσει, οι πύροι της κλειδαριάς εξέρχονται αυτόµατα στη θέση κλειδώµατος. Επίσης, η κλειδαριά ξεκλειδώνει αυτόµατα (προαιρετικά). ηλαδή, τραβιούνται η γλώσσα και οι πύροι στη θέση ξεκλειδώµατος. Η κλειδαριά δεν µένει ποτέ ξεκλείδωτη, αφού ακόµα και σε περίπτωση που επιλέξουµε να την ξεκλειδώσουµε και για οποιοδήποτε λόγο δεν ανοίξουµε την πόρτα, η κλειδαριά ξανακλειδώνει αυτόµατα σε 15. Έλεγχο πρόσβασης (access control) : Η κλειδαριά δίνει τη δυνατότητα να ορισθεί ποιοί µπορούν να εισέρχονται και να εξέρχονται από την πόρτα, όπως επίσης να προσθέτονται ή να καταργούνται δικαιώµατα πρόσβασης. Όλα αυτά εύκολα και γρήγορα. Πολύπλευρη λειτουργία : Οι λειτουργίες της κλειδαριάς (κλείδωµα, ξεκλείδωµα, κλπ) µπορούν γίνουν µε 3 διαφορετικούς τρόπους, κατ επιλογή : 1. Με το xkey : Είναι ένα ηλεκτρονικό κλειδί που περιέχει ποµπό και το οποίο ξεκλειδώνει την κλειδαριά, απλά πλησιάζοντάς το στον δέκτη που βρίσκεται στην εξωτερική πλευρά της πόρτας. Ο δέκτης αναγνωρίζει το ηλεκτρονικό κλειδί και η πόρτα ξεκλειδώνει. Με το xkey, ο χρήστης µπορεί : α) Να προγραµµατίσει δύο ιεραρχικά επίπεδα ( master και slave ) και να καθορίσει τα δικαιώµατα του κάθε χρήστη κλειδιού β) Να προγραµµατίσει τις λειτουργίες της κλειδαριάς γ) Να προγραµµατίσει νέα ηλεκτρονικά κλειδιά δίνοντας πρόσβαση σε νέους χρήστες ή να ακυρώσει ηλεκτρονικά κλειδιά καταργώντας χρήστες δ) Απλώς (και αποκλειστικά) να ξεκλειδώνει την πόρτα. Ένα µηχανικό κλειδί κυλίνδρου µπορεί να αποθηκευθεί µέσα στο xkey και να χρησι- µοποιηθεί σε περίπτωση ανάγκης. Σε αυτή την περίπτωση, πρέπει να παραγγελθεί ξεχωριστά ο κύλινδρος, στο µήκος που απαιτείται.

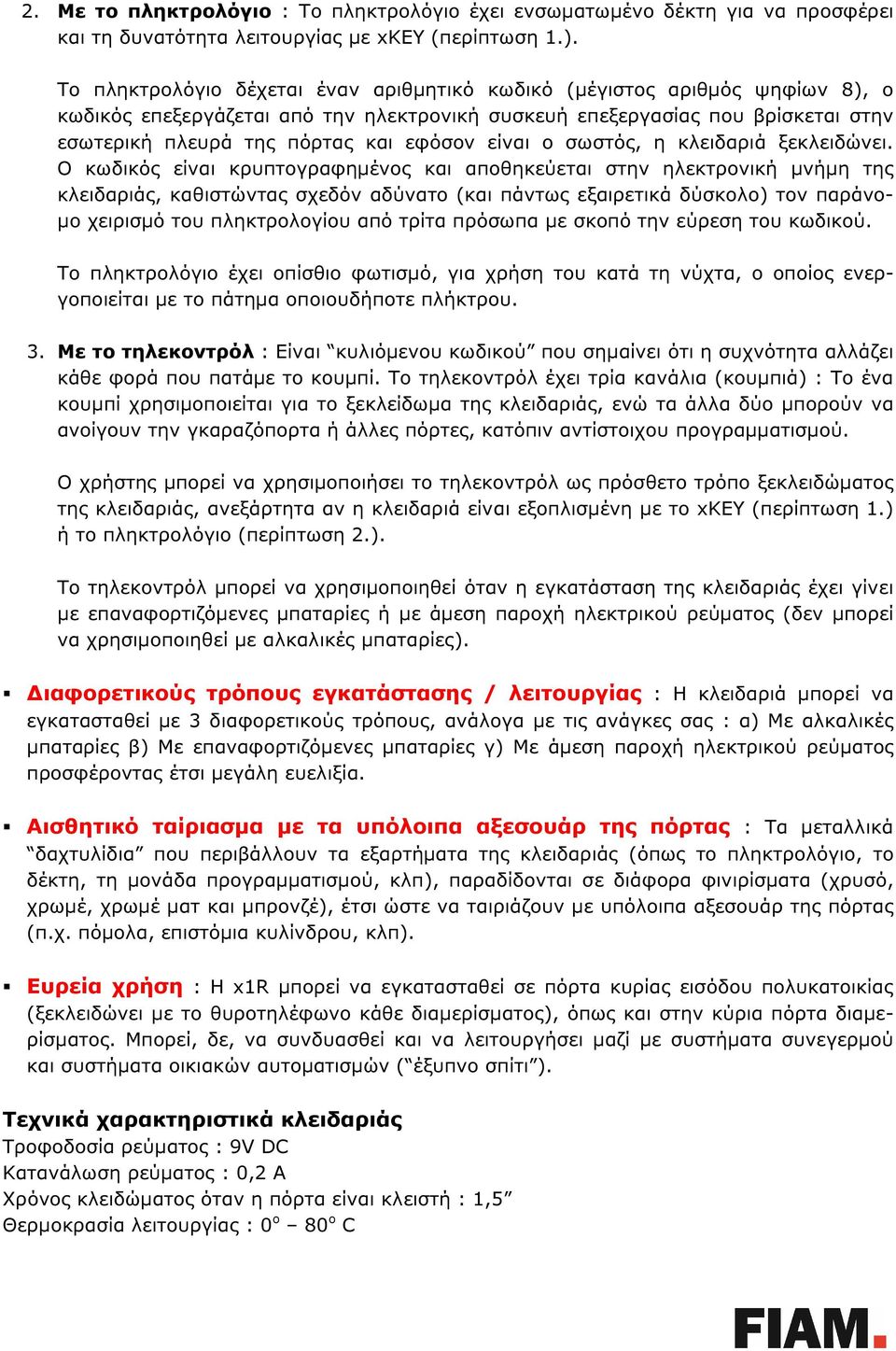

3 2. Με το πληκτρολόγιο : Το πληκτρολόγιο έχει ενσωµατωµένο δέκτη για να προσφέρει και τη δυνατότητα λειτουργίας µε xκευ (περίπτωση 1.). Το πληκτρολόγιο δέχεται έναν αριθµητικό κωδικό (µέγιστος αριθµός ψηφίων 8), ο κωδικός επεξεργάζεται από την ηλεκτρονική συσκευή επεξεργασίας που βρίσκεται στην εσωτερική πλευρά της πόρτας και εφόσον είναι ο σωστός, η κλειδαριά ξεκλειδώνει. Ο κωδικός είναι κρυπτογραφηµένος και αποθηκεύεται στην ηλεκτρονική µνήµη της κλειδαριάς, καθιστώντας σχεδόν αδύνατο (και πάντως εξαιρετικά δύσκολο) τον παράνο- µο χειρισµό του πληκτρολογίου από τρίτα πρόσωπα µε σκοπό την εύρεση του κωδικού. Το πληκτρολόγιο έχει οπίσθιο φωτισµό, για χρήση του κατά τη νύχτα, ο οποίος ενεργοποιείται µε το πάτηµα οποιουδήποτε πλήκτρου. 3. Με το τηλεκοντρόλ : Είναι κυλιόµενου κωδικού που σηµαίνει ότι η συχνότητα αλλάζει κάθε φορά που πατάµε το κουµπί. Το τηλεκοντρόλ έχει τρία κανάλια (κουµπιά) : Το ένα κουµπί χρησιµοποιείται για το ξεκλείδωµα της κλειδαριάς, ενώ τα άλλα δύο µπορούν να ανοίγουν την γκαραζόπορτα ή άλλες πόρτες, κατόπιν αντίστοιχου προγραµµατισµού. Ο χρήστης µπορεί να χρησιµοποιήσει το τηλεκοντρόλ ως πρόσθετο τρόπο ξεκλειδώµατος της κλειδαριάς, ανεξάρτητα αν η κλειδαριά είναι εξοπλισµένη µε το xkey (περίπτωση 1.) ή το πληκτρολόγιο (περίπτωση 2.). Το τηλεκοντρόλ µπορεί να χρησιµοποιηθεί όταν η εγκατάσταση της κλειδαριάς έχει γίνει µε επαναφορτιζόµενες µπαταρίες ή µε άµεση παροχή ηλεκτρικού ρεύµατος (δεν µπορεί να χρησιµοποιηθεί µε αλκαλικές µπαταρίες). ιαφορετικούς τρόπους εγκατάστασης / λειτουργίας : Η κλειδαριά µπορεί να εγκατασταθεί µε 3 διαφορετικούς τρόπους, ανάλογα µε τις ανάγκες σας : α) Με αλκαλικές µπαταρίες β) Με επαναφορτιζόµενες µπαταρίες γ) Με άµεση παροχή ηλεκτρικού ρεύµατος προσφέροντας έτσι µεγάλη ευελιξία. Αισθητικό ταίριασµα µε τα υπόλοιπα αξεσουάρ της πόρτας : Τα µεταλλικά δαχτυλίδια που περιβάλλουν τα εξαρτήµατα της κλειδαριάς (όπως το πληκτρολόγιο, το δέκτη, τη µονάδα προγραµµατισµού, κλπ), παραδίδονται σε διάφορα φινιρίσµατα (χρυσό, χρωµέ, χρωµέ µατ και µπρονζέ), έτσι ώστε να ταιριάζουν µε υπόλοιπα αξεσουάρ της πόρτας (π.χ. πόµολα, επιστόµια κυλίνδρου, κλπ). Ευρεία χρήση : Η x1r µπορεί να εγκατασταθεί σε πόρτα κυρίας εισόδου πολυκατοικίας (ξεκλειδώνει µε το θυροτηλέφωνο κάθε διαµερίσµατος), όπως και στην κύρια πόρτα διαµερίσµατος. Μπορεί, δε, να συνδυασθεί και να λειτουργήσει µαζί µε συστήµατα συνεγερµού και συστήµατα οικιακών αυτοµατισµών ( έξυπνο σπίτι ). Τεχνικά χαρακτηριστικά κλειδαριάς Τροφοδοσία ρεύµατος : 9V DC Κατανάλωση ρεύµατος : 0,2 Α Χρόνος κλειδώµατος όταν η πόρτα είναι κλειστή : 1,5 Θερµοκρασία λειτουργίας : 0 ο 80 ο C

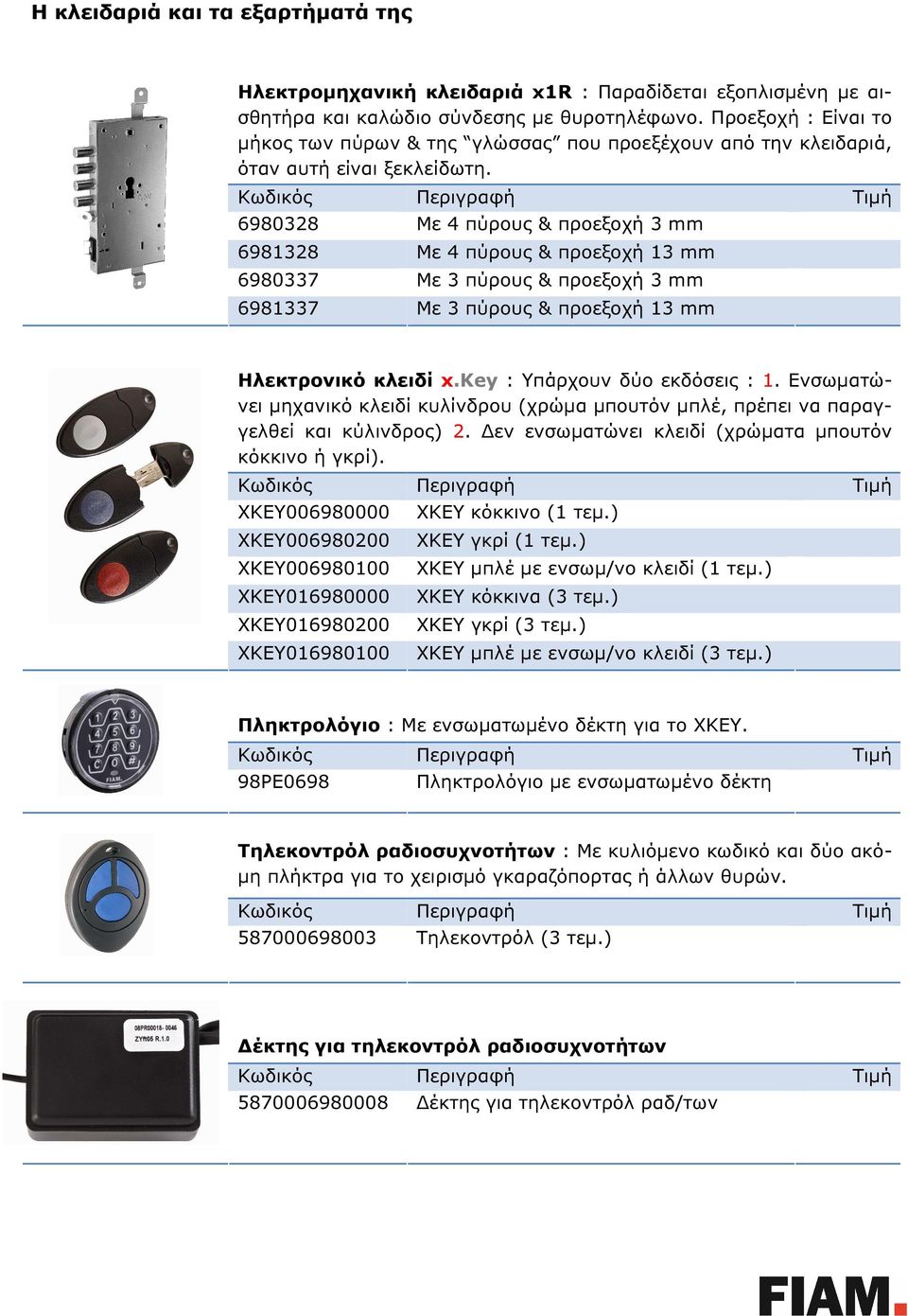

4 Η κλειδαριά και τα εξαρτήµατά της Ηλεκτροµηχανική κλειδαριά x1r : Παραδίδεται εξοπλισµένη µε αισθητήρα και καλώδιο σύνδεσης µε θυροτηλέφωνο. Προεξοχή : Είναι το µήκος των πύρων & της γλώσσας που προεξέχουν από την κλειδαριά, όταν αυτή είναι ξεκλείδωτη Με 4 πύρους & προεξοχή 3 mm Με 4 πύρους & προεξοχή 13 mm Με 3 πύρους & προεξοχή 3 mm Με 3 πύρους & προεξοχή 13 mm Ηλεκτρονικό κλειδί x.key : Υπάρχουν δύο εκδόσεις : 1. Ενσωµατώνει µηχανικό κλειδί κυλίνδρου (χρώµα µπουτόν µπλέ, πρέπει να παραγγελθεί και κύλινδρος) 2. εν ενσωµατώνει κλειδί (χρώµατα µπουτόν κόκκινο ή γκρί). XKEY XKEY κόκκινο (1 τεµ.) XKEY XKEY γκρί (1 τεµ.) XKEY XKEY µπλέ µε ενσωµ/νο κλειδί (1 τεµ.) XKEY XKEY κόκκινα (3 τεµ.) XKEY XKEY γκρί (3 τεµ.) XKEY XKEY µπλέ µε ενσωµ/νο κλειδί (3 τεµ.) Πληκτρολόγιο : Με ενσωµατωµένο δέκτη για το XKEY. 98PE0698 Πληκτρολόγιο µε ενσωµατωµένο δέκτη Τηλεκοντρόλ ραδιοσυχνοτήτων : Με κυλιόµενο κωδικό και δύο ακόµη πλήκτρα για το χειρισµό γκαραζόπορτας ή άλλων θυρών Τηλεκοντρόλ (3 τεµ.) έκτης για τηλεκοντρόλ ραδιοσυχνοτήτων έκτης για τηλεκοντρόλ ραδ/των

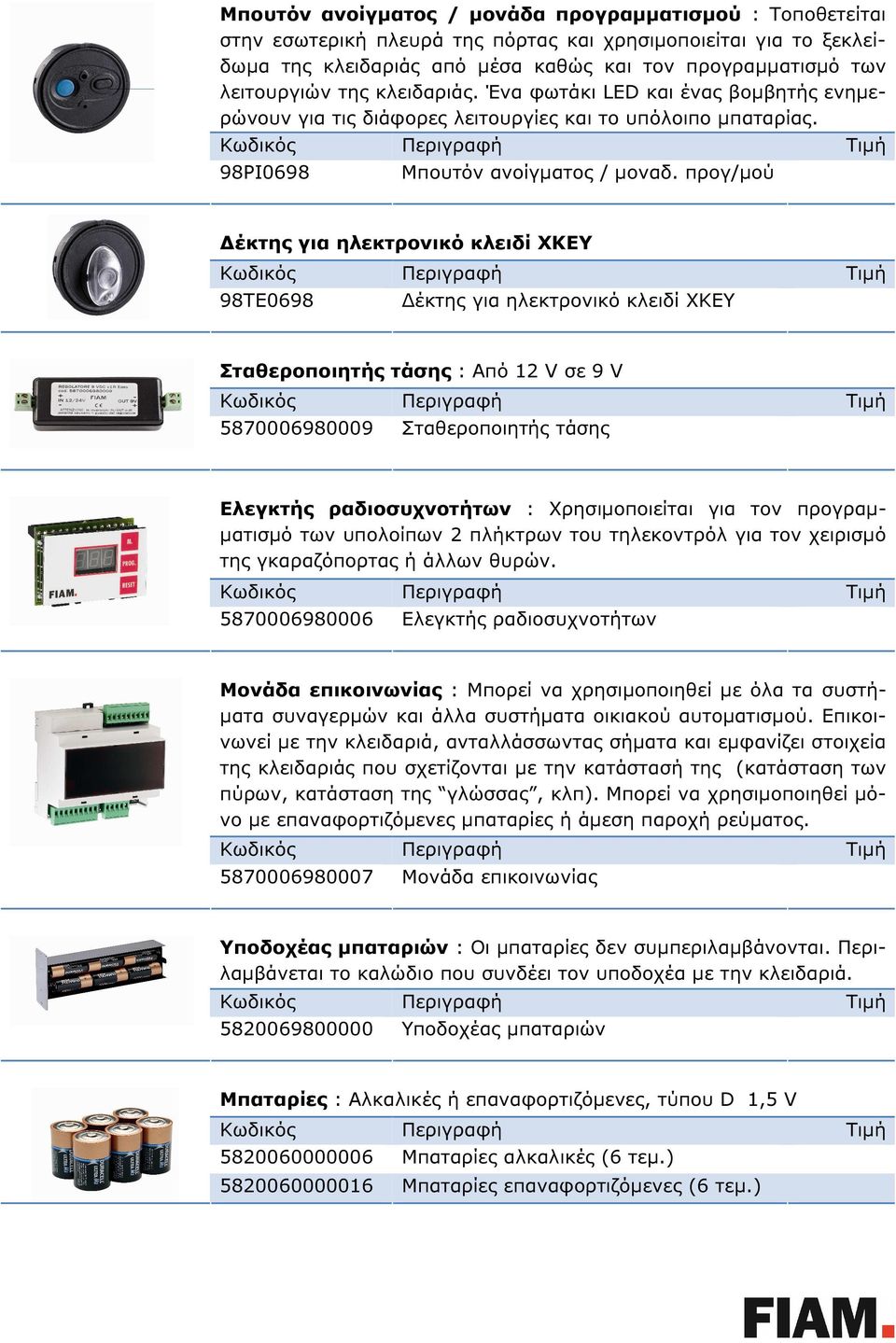

5 Μπουτόν ανοίγµατος / µονάδα προγραµµατισµού : Τοποθετείται στην εσωτερική πλευρά της πόρτας και χρησιµοποιείται για το ξεκλείδωµα της κλειδαριάς από µέσα καθώς και τον προγραµµατισµό των λειτουργιών της κλειδαριάς. Ένα φωτάκι LED και ένας βοµβητής ενηµερώνουν για τις διάφορες λειτουργίες και το υπόλοιπο µπαταρίας. 98PI0698 Μπουτόν ανοίγµατος / µοναδ. προγ/µού έκτης για ηλεκτρονικό κλειδί XKEY 98TE0698 έκτης για ηλεκτρονικό κλειδί XKEY Σταθεροποιητής τάσης : Από 12 V σε 9 V Σταθεροποιητής τάσης Ελεγκτής ραδιοσυχνοτήτων : Χρησιµοποιείται για τον προγραµ- µατισµό των υπολοίπων 2 πλήκτρων του τηλεκοντρόλ για τον χειρισµό της γκαραζόπορτας ή άλλων θυρών Ελεγκτής ραδιοσυχνοτήτων Μονάδα επικοινωνίας : Μπορεί να χρησιµοποιηθεί µε όλα τα συστή- µατα συναγερµών και άλλα συστήµατα οικιακού αυτοµατισµού. Επικοινωνεί µε την κλειδαριά, ανταλλάσσωντας σήµατα και εµφανίζει στοιχεία της κλειδαριάς που σχετίζονται µε την κατάστασή της (κατάσταση των πύρων, κατάσταση της γλώσσας, κλπ). Μπορεί να χρησιµοποιηθεί µόνο µε επαναφορτιζόµενες µπαταρίες ή άµεση παροχή ρεύµατος Μονάδα επικοινωνίας Υποδοχέας µπαταριών : Οι µπαταρίες δεν συµπεριλαµβάνονται. Περιλαµβάνεται το καλώδιο που συνδέει τον υποδοχέα µε την κλειδαριά Υποδοχέας µπαταριών Μπαταρίες : Αλκαλικές ή επαναφορτιζόµενες, τύπου D 1,5 V Μπαταρίες αλκαλικές (6 τεµ.) Μπαταρίες επαναφορτιζόµενες (6 τεµ.)

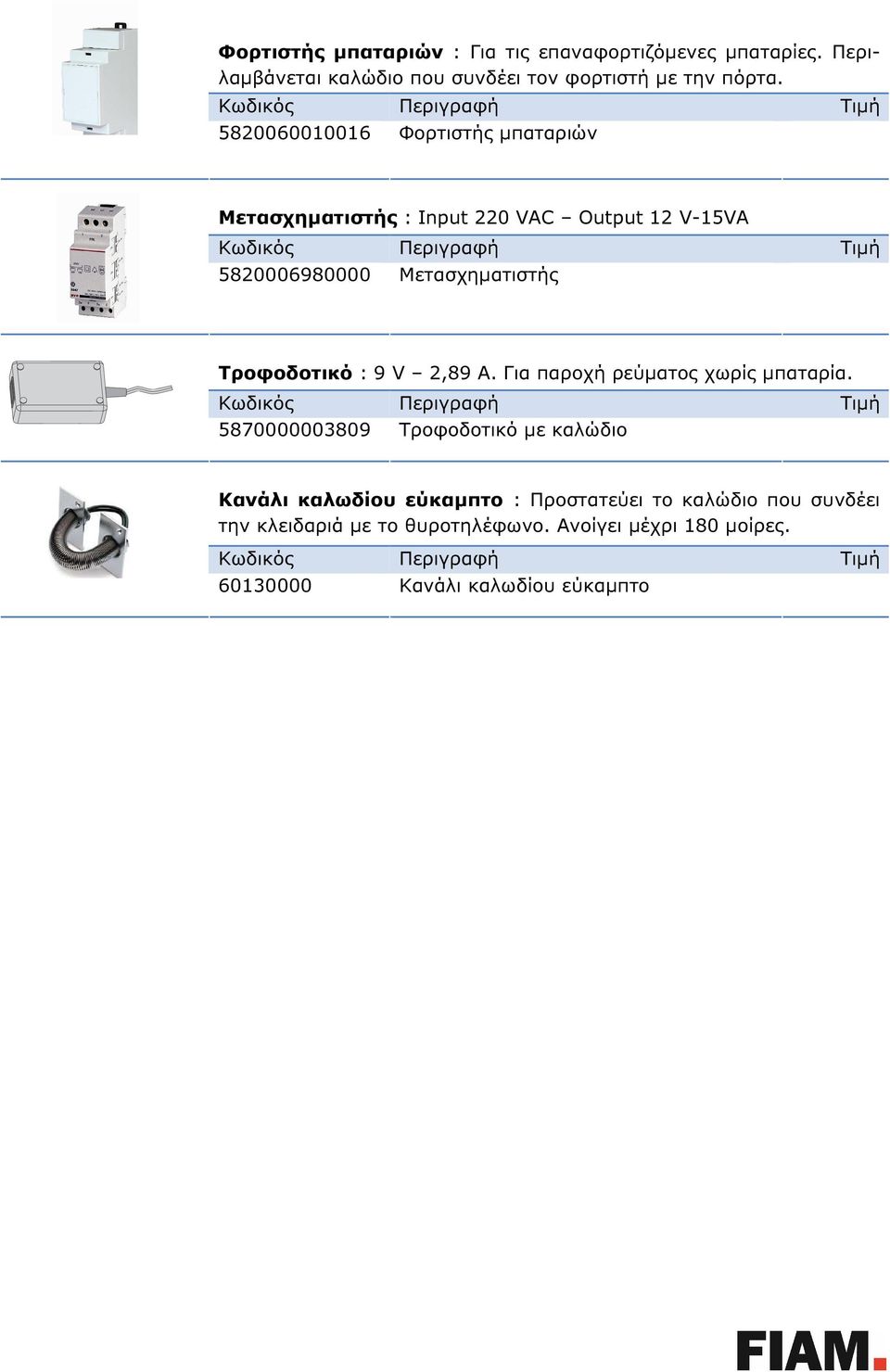

6 Φορτιστής µπαταριών : Για τις επαναφορτιζόµενες µπαταρίες. Περιλαµβάνεται καλώδιο που συνδέει τον φορτιστή µε την πόρτα Φορτιστής µπαταριών Μετασχηµατιστής : Input 220 VAC Output 12 V-15VA Μετασχηµατιστής Τροφοδοτικό : 9 V 2,89 A. Για παροχή ρεύµατος χωρίς µπαταρία Τροφοδοτικό µε καλώδιο Κανάλι καλωδίου εύκαµπτο : Προστατεύει το καλώδιο που συνδέει την κλειδαριά µε το θυροτηλέφωνο. Ανοίγει µέχρι 180 µοίρες Κανάλι καλωδίου εύκαµπτο

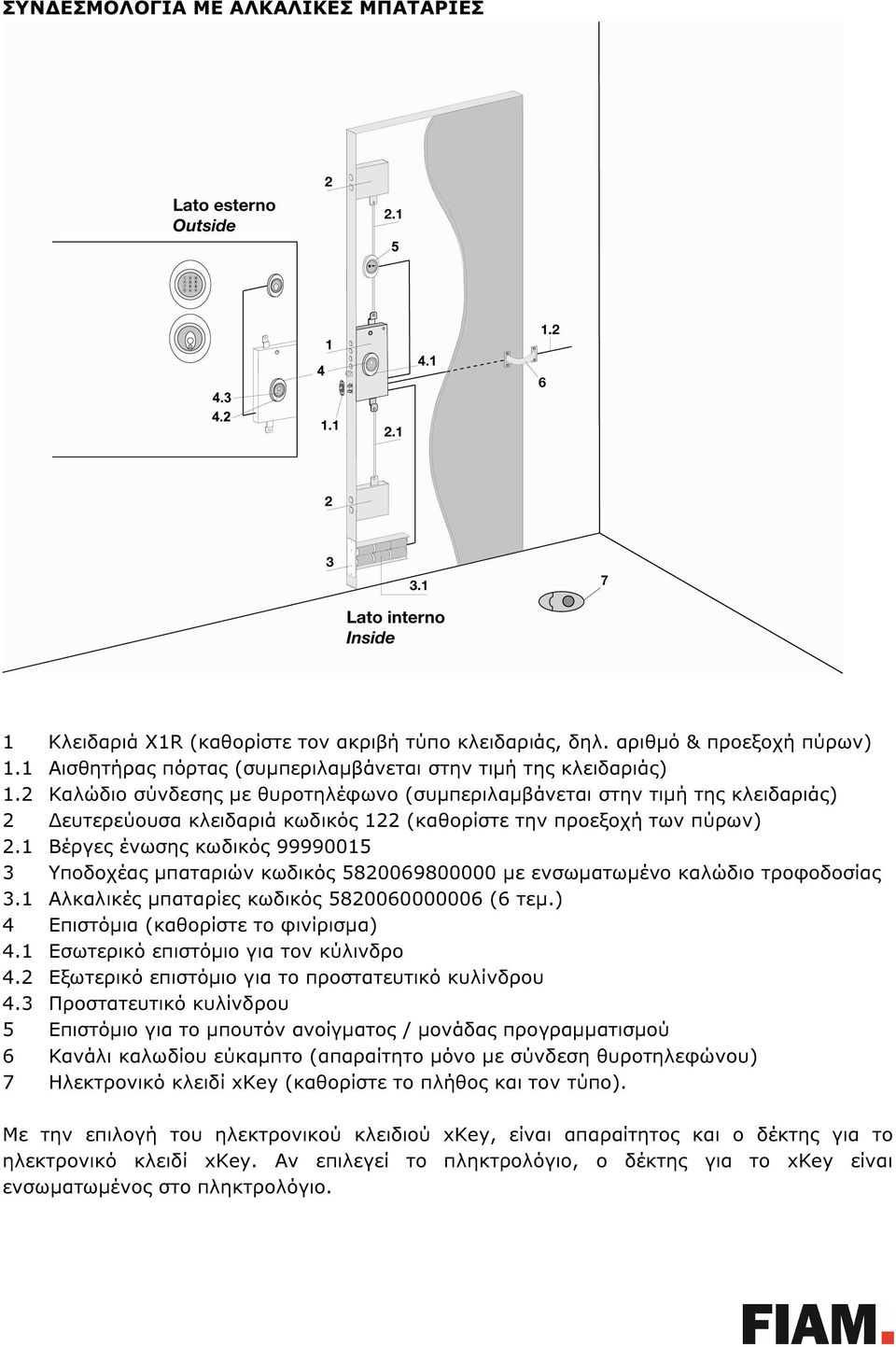

7 ΣΥΝ ΕΣΜΟΛΟΓΙΑ ΜΕ ΑΛΚΑΛΙΚΕΣ ΜΠΑΤΑΡΙΕΣ 1 Κλειδαριά X1R (καθορίστε τον ακριβή τύπο κλειδαριάς, δηλ. αριθµό & προεξοχή πύρων) 1.1 Αισθητήρας πόρτας (συµπεριλαµβάνεται στην τιµή της κλειδαριάς) 1.2 Καλώδιο σύνδεσης µε θυροτηλέφωνο (συµπεριλαµβάνεται στην τιµή της κλειδαριάς) 2 ευτερεύουσα κλειδαριά κωδικός 122 (καθορίστε την προεξοχή των πύρων) 2.1 Βέργες ένωσης κωδικός Υποδοχέας µπαταριών κωδικός µε ενσωµατωµένο καλώδιο τροφοδοσίας 3.1 Αλκαλικές µπαταρίες κωδικός (6 τεµ.) 4 Επιστόµια (καθορίστε το φινίρισµα) 4.1 Εσωτερικό επιστόµιο για τον κύλινδρο 4.2 Εξωτερικό επιστόµιο για το προστατευτικό κυλίνδρου 4.3 Προστατευτικό κυλίνδρου 5 Επιστόµιο για το µπουτόν ανοίγµατος / µονάδας προγραµµατισµού 6 Κανάλι καλωδίου εύκαµπτο (απαραίτητο µόνο µε σύνδεση θυροτηλεφώνου) 7 Ηλεκτρονικό κλειδί xkey (καθορίστε το πλήθος και τον τύπο). Με την επιλογή του ηλεκτρονικού κλειδιού xkey, είναι απαραίτητος και ο δέκτης για το ηλεκτρονικό κλειδί xkey. Αν επιλεγεί το πληκτρολόγιο, ο δέκτης για το xkey είναι ενσωµατωµένος στο πληκτρολόγιο.

8 ΣΥΝ ΕΣΜΟΛΟΓΙΑ ΜΕ ΕΠΑΝΑΦΟΡΤΙΖΟΜΕΝΕΣ ΜΠΑΤΑΡΙΕΣ 1 Κλειδαριά X1R (καθορίστε τον ακριβή τύπο κλειδαριάς, δηλ. αριθµό & προεξοχή πύρων) 1.1 Αισθητήρας πόρτας (συµπεριλαµβάνεται στην τιµή της κλειδαριάς) 1.2 Καλώδιο σύνδεσης µε θυροτηλέφωνο (συµπεριλαµβάνεται στην τιµή της κλειδαριάς) 2 ευτερεύουσα κλειδαριά κωδικός 122 (καθορίστε την προεξοχή των πύρων) 2.1 Βέργες ένωσης κωδικός Υποδοχέας µπαταριών κωδικός µε ενσωµατωµένο καλώδιο τροφοδοσίας 3.1 Επαναφορτιζόµενες µπαταρίες κωδικός (6 τεµ.) 4 Επιστόµια (καθορίστε το φινίρισµα) 4.1 Εσωτερικό επιστόµιο για τον κύλινδρο 4.2 Εξωτερικό επιστόµιο για το προστατευτικό κυλίνδρου 4.3 Προστατευτικό κυλίνδρου 5 Επιστόµιο για το µπουτόν ανοίγµατος / µονάδας προγραµµατισµού 6 Κανάλι καλωδίου εύκαµπτο (απαραίτητο µόνο µε σύνδεση θυροτηλεφώνου) 7 Ηλεκτρονικό κλειδί xkey (καθορίστε το πλήθος και τον τύπο) 8 Φορτιστής µπαταριών κωδικός Μετασχηµατιστής κωδικός έκτης για το τηλεκοντρόλ ραδιοσυχνοτήτων κωδικός Με την επιλογή του ηλεκτρονικού κλειδιού xkey, είναι απαραίτητος και ο δέκτης για το ηλεκτρονικό κλειδί xkey. Αν επιλεγεί το πληκτρολόγιο, ο δέκτης για το xkey είναι ενσωµατωµένος στο πληκτρολόγιο. Τρίτη επιλογή είναι το τηλεκοντρόλ ραδιοσυχνοτήτων.

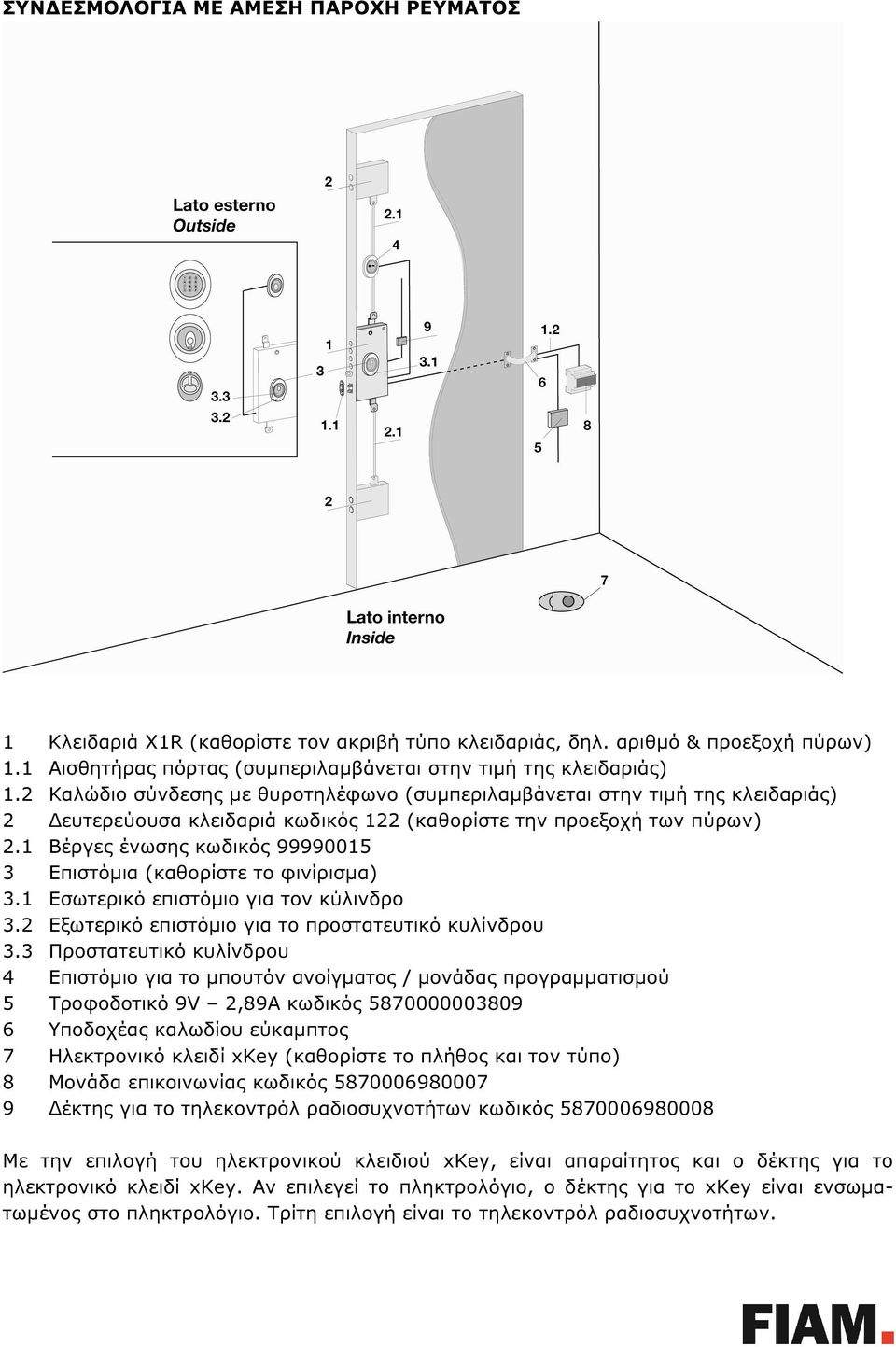

9 ΣΥΝ ΕΣΜΟΛΟΓΙΑ ΜΕ ΑΜΕΣΗ ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ 1 Κλειδαριά X1R (καθορίστε τον ακριβή τύπο κλειδαριάς, δηλ. αριθµό & προεξοχή πύρων) 1.1 Αισθητήρας πόρτας (συµπεριλαµβάνεται στην τιµή της κλειδαριάς) 1.2 Καλώδιο σύνδεσης µε θυροτηλέφωνο (συµπεριλαµβάνεται στην τιµή της κλειδαριάς) 2 ευτερεύουσα κλειδαριά κωδικός 122 (καθορίστε την προεξοχή των πύρων) 2.1 Βέργες ένωσης κωδικός Επιστόµια (καθορίστε το φινίρισµα) 3.1 Εσωτερικό επιστόµιο για τον κύλινδρο 3.2 Εξωτερικό επιστόµιο για το προστατευτικό κυλίνδρου 3.3 Προστατευτικό κυλίνδρου 4 Επιστόµιο για το µπουτόν ανοίγµατος / µονάδας προγραµµατισµού 5 Τροφοδοτικό 9V 2,89A κωδικός Υποδοχέας καλωδίου εύκαµπτος 7 Ηλεκτρονικό κλειδί xkey (καθορίστε το πλήθος και τον τύπο) 8 Μονάδα επικοινωνίας κωδικός έκτης για το τηλεκοντρόλ ραδιοσυχνοτήτων κωδικός Με την επιλογή του ηλεκτρονικού κλειδιού xkey, είναι απαραίτητος και ο δέκτης για το ηλεκτρονικό κλειδί xkey. Αν επιλεγεί το πληκτρολόγιο, ο δέκτης για το xkey είναι ενσωµατωµένος στο πληκτρολόγιο. Τρίτη επιλογή είναι το τηλεκοντρόλ ραδιοσυχνοτήτων.
