1 EOS FP- 600 Σύστημα ελέγχου πρόσβασης με δακτυλικό αποτύπωμα Οδηγίες Λειτουργίας

2 Εισαγωγή Ο αυτόνομος αναγνώστης EOS FP- 600, είναι απλός και εύχρηστος και μπορεί να χρησιμοποιηθεί σε πλήθος εφαρμογών. Η έξοδος Wiegand του δίνει τη δυνατότητα να λειτουργήσει και ως αναγνώστης, όταν συνδεθεί σε οποιονδήποτε ελεγκτή με είσοδο Wiegand 26 bits. Επίσης, υποστηρίζει τη λήψη και το φόρτωμα των δεδομένων μέσω USB. Κύρια Χαρακτηριστικά Μέθοδος ταυτοποίησης και ελέγχου πρόσβασης με δακτυλικό αποτύπωμα, με κάρτα RFID και με κωδικό PIN Υποστηρίζει έως και 500 χρήστες με δακτυλικό αποτύπωμα, 500 κάρτες RFID και 500 κωδικούς (PIN) Τύπος καρτών EM 125 khz Μέγεθος κωδικών PIN: 4~6 ψηφία Προγραμματισμός - μεταφορά δεδομένων: USB Flash Υποστηρίζει μεταφορά δεδομένων χρηστών (RFID κάρτα, κωδικό PIN, δακτυλικό αποτύπωμα) μέσω USB Συνεργάζεται με ηλεκτρικές ή μαγνητικές κλειδαριές ή μπουτόν και διαθέτει έξοδο συναγερμού Υποστηρίζει έξοδο Wiegand 26 bits Τεχνικά Χαρακτηριστικά Αριθμός χρηστών Τροφοδοσία Κατανάλωση Fingerprint Reader / Ανάλυση Χρόνος αναγνώρισης FAR FRR Αναγνώστης καρτών Proximity Τεχνολογία Απόσταση ανίχνευσης Κωδικός ΡΙΝ Επικοινωνία Wiegand Interface Καλωδιακές συνδέσεις Relay Προγραμματιζόμενος χρόνος Relay εξόδου Μέγιστο ρεύμα εξόδου Μέγιστο φορτίο εξόδου συναγερμού Χαρακτηριστικά περιβάλλοντος Φυσικά χαρακτηριστικά Διαστάσεις Καθαρό Βάρος / Μικτό Βάρος 1500 (500 Δακτυλικά αποτυπώματα, 500 Κάρτες, 500 Κωδικοί PIN) 12 V DC 60mΑ σε ηρεμία, 120mΑ σε λειτουργία Οπτικό αισθητήρας δακτυλικού αποτυπώματος / 500DPI <1 δευτερόλεπτο <0.0001% <0.01% Βιομηχανικό στάνταρ 26 bits 125KHz RFID (κάρτα EM) 1~5 εκατοστά 4~6 ψηφία USB για φόρτωση / μεταφόρτωση δεδομένων Wiegand 26 bits έξοδος Έξοδος Relay, Μπουτόν εξόδου, DOTL, Alarm, Wiegand έξοδος, κουδούνι Ένα (NO, NC, COM) 1-99 δευτερόλεπτα (5 δευτερόλεπτα εργοστασιακό) 2 A μέγιστο 5 A μέγιστο Θερμοκρασία λειτουργίας: - 20 ο C ~ +50 ο C Σχετική υγρασία: 20 % RH 90 % RH Κουτί ABS 88 mm *88 mm* 30 mm 350 γραμμάρια / 400 γραμμάρια

3 Περιεχόμενα συσκευασίας EOS FP- 600 Αναγνώστης με δακτυλικό αποτύπωμα Δίοδος IN4004 (για προστασία relay) Βίδες στήριξης (3X25mm) Oύπατ (3x25mm) Κλειδί Allen

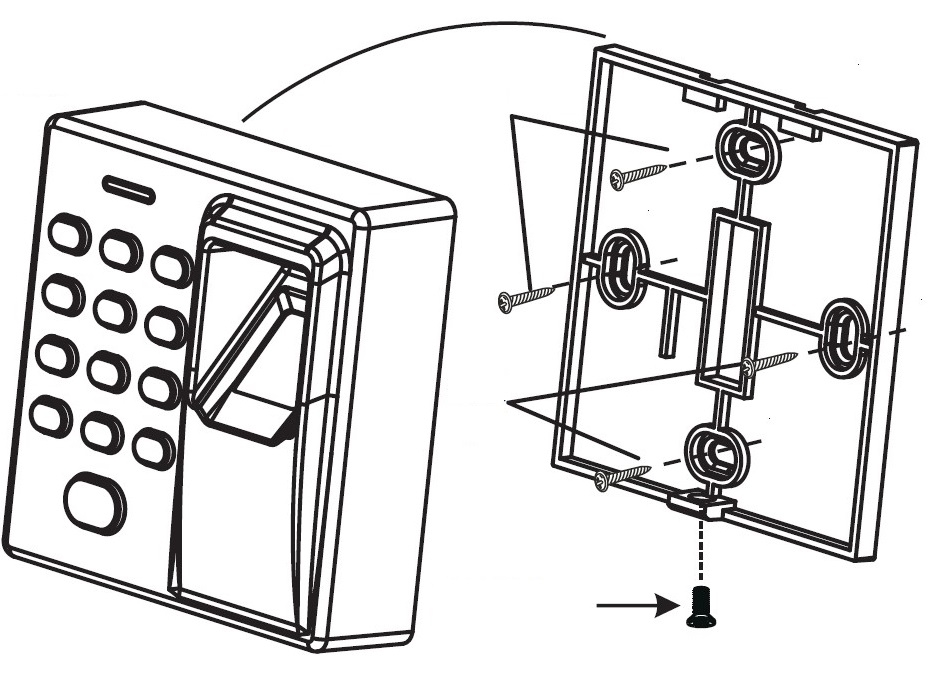

4 Εγκατάσταση Καλωδίωση Χρώματα Λειτουργία Σημειώσεις Βασική καλωδίωση για λειτουργία Stand Alone Κόκκινο 12V DC 12 V DC τροφοδοτικό σταθεροποιημένο Μαύρο GND Γείωση Μπλε Relay NO Κανονικά ανοικτή επαφή Relay εξόδου (Mέσω διόδου προστασίας) Πορτοκαλί Relay κοινό Κοινή επαφή Relay Μωβ Relay NC Κανονικά κλειστή επαφή Relay εξόδου (Mέσω διόδου προστασίας) Κίτρινο OPEN Μπουτόν εξόδου (REX) Καλωδίωση Wiegand Reader Πράσινο Data 0 Wiegand έξοδος (διερχόμενο) Data 0 Λευκό Data 1 Wiegand έξοδος (διερχόμενο) Data 1 GND GND Σύνδεση σε ελεγκτή για σταθεροποίηση μετάδοσης Wiegand (προαιρετικό) Καλωδίωση εισόδων εξόδων Ροζ Κουδούνι + Θετικό για κουδούνι Reseda Κουδούνι - Αρνητικό για κουδούνι Γκρι Έξοδος συναγερμού Αρνητική έξοδος συναγερμού Καφέ Είσοδος μαγνητικής Είσοδος μαγνητικής επαφής (Κανονικά κλειστή) επαφής

5 Διάγραμμα συνδέσεων

6

7 Προγραμματισμός 1. Προγραμματισμός Δακτυλικού Αποτυπώματος ή κάρτας Γενικές πληροφορίες προγραμματισμού Master Δακτυλικό αποτύπωμα / Κάρτα: Μπορούν να προστεθούν έως 5 Master δακτυλικά αποτυπώματα ή κάρτες στον αναγνώστη EOS FP Κατόπιν η χρήση των Master δακτυλικών αποτυπωμάτων ή καρτών θα είναι ο μόνος τρόπος εισαγωγής στον προγραμματισμό. ID αριθμός χρήστη: Αντιστοιχίστε ένα αριθμό ID χρήστη στον κωδικό πρόσβασης για να είναι εφικτή η παρακολούθηση χρηστών. Tο ID χρήστη μπορεί να είναι μεταξύ 1~9999. Οι καταχωρήσεις ID χρήστη είναι κρίσιμες. Μεταβολές στα στοιχεία του χρήστη απαιτούν τη παρουσία του ID χρήστη ή της κάρτας RFID Σημαντικό: Το ID χρήστη δεν μπορεί να αρχίζει από 0. Κάρτα RFID: Οποιαδήποτε κάρτα RFID 125KHz με εργοστασιακό πρότυπο 26 bit EM. Κωδικός PIN: Οποιοσδήποτε αριθμός 4~6 ψηφίων. Προσθήκη Master Δακτυλικού Αποτυπώματος / Κάρτας 1. Είσοδος στον προγραμματισμό *(123456) 2. Προσθήκη Μaster Δακτυλικού Αποτυπώματος ή * 1 (Δακτυλικό Αποτύπωμα) ( Επανάληψη Δακτυλικού Αποτυπώματος) Επανάληψη του παραπάνω βήματος για επιπλέον Master δακτυλικά αποτυπώματα * 1 (κάρτα) 2. Προσθήκη Master RFID Κάρτας Επανάληψη του παραπάνω βήματος για επιπλέον Master κάρτες (έως 5 Master cards) 3. Έξοδος # Σημείωση: Μετά την καταχώρηση Master κάρτας ή δακτυλικού αποτυπώματος, το PIN θα ακυρωθεί. Προσθήκη δακτυλικών αποτυπωμάτων χρηστών 1. Είσοδος στον προγραμματισμό Εισαγωγή Master Δακτυλικού Αποτυπώματος ή Κάρτας 2. Προσθήκη Δακτυλικού αποτυπώματος: Χρησιμοποιώντας αυτόματο ID (Ο αναγνώστης FP- 600 αντιστοιχίζει δακτυλικό αποτύπωμα στο επόμενο διαθέσιμο User ID ) (Δακτυλικό Αποτύπωμα) (Επανάληψη Δακτυλικού Αποτυπώματος) (Επαναλάβατε το βήμα αυτό για επιπλέον χρήστες ή δακτυλικά αποτυπώματα)

8 2. Προσθήκη δακτυλικού αποτυπώματος: Επιλογή συγκεκριμένου ID (Επιτρέπει στον Master να επιλέξει συγκεκριμένον User ID και να αντιστοιχίσει δακτυλικό αποτύπωμα σε αυτό) (ID Χρήστη) # (Δακτυλικό Αποτύπωμα) (Επανάληψη Δακτυλικού Αποτυπώματος) Το user ID του δακτυλικού αποτυπώματος είναι από Έξοδος # Προσθήκη καρτών RFID 1. Είσοδος στον προγραμματισμό Εισαγωγή Master Δακτυλικού Αποτυπώματος ή Κάρτας 2. Προσθήκη κάρτας: Με χρήση αυτόματου ID Ανάγνωση κάρτας (Ο αναγνώστης FP- 600 αντιστοιχίζει κάρτα στο Επαναλάβατε το βήμα αυτό για προσθήκη επιπλέον καρτών / επόμενο διαθέσιμο User) χρηστών 2. Προσθήκη Κάρτας: Επιλέγοντας (User ID) # (Ανάγνωση κάρτας) συγκεκριμένο ID Το ID χρήστη της κάρτας μπορεί να είναι οποιοσδήποτε (Επιτρέπει στον Master να επιλέξει συγκεκριμένο αριθμός από ID χρήστη και να αντιστοιχίσει κάρτα σε αυτό) 3. Έξοδος # Προσθήκη χρηστών με PIN 2. Προσθήκη κωδικού PIN: επιλέξτε (ID χρήστη) # (PIN) # συγκεκριμένο ID χρήστη Το ΙD του χρήστη PIN είναι οποιοσδήποτε αριθμός από (Επιτρέπει στον Master να επιλέξει συγκεκριμένο Το PIN μπορεί να είναι από 4~6 ψηφία. User ID και να αντιστοιχίσει κωδικό ΡΙΝ σε αυτό) 3. Έξοδος Εισαγωγή Master δακτυλικού αποτυπώματος ή Κάρτας Διαγραφή δακτυλικών αποτυπωμάτων ή καρτών ή κωδικών ΡΙΝ που ανήκουν σε χρήστες Μέθοδος 1 2. Διαγραφή χρήστη με χρήση User ID ή * 2 (User ID) # * 2. Διαγραφή χρήστη με δακτυλικού αποτυπώματος ή κάρτα ς ή 2 (Εισαγωγή δακτυλικού αποτυπώματος ή Κάρτας) 2. Διαγραφή όλων των χρηστών * 2 (0000) 3. Έξοδος #

9 Μέθοδος 2: 2. Διαγραφή χρήστη με χρήση User ID 2. Διαγραφή χρήστη με δακτυλικό αποτύπωμα ή κάρτα Εισάγετε (Master δακτυλικό αποτύπωμα / κάρτα) (ID χρήστη) # Εισάγετε Master δακτυλικό αποτύπωμα ή κάρτα (ID χρήστη) 2 φορές 2. Διαγραφή όλων των χρηστών * 2 (0000) 3. Έξοδος Εισαγωγή Master δακτυλικού αποτυπώματος ή Κάρτας Σημείωση: Μετά στην είσοδο στο προγραμματισμό, εισάγετε Master δακτυλικό αποτύπωμα ή κάρτα, μέσα σε 5 δευτερόλεπτα, για διαγραφή όλων των χρηστών. 2. Ρυθμίσεις του EOS FP- 600 Μπορείτε να μεταβάλετε τις ρυθμίσεις του αναγνώστη, ανάλογα με τις απαιτήσεις της εγκατάστασης. Αφού μπείτε στον προγραμματισμό, μπορείτε να κάνετε πολλαπλές αλλαγές στις ρυθμίσεις, χωρίς να χρειάζεται να κάθε φορά να μπαινοβγαίνετε στον προγραμματισμό. Ρύθμιση RELAY Στο μενού αυτό ρυθμίζουμε την συμπεριφορά του relay εξόδου του αναγνώστη. * 3 (1-99) # Ο εργοστασιακός προγραμματισμός είναι 5 δευτερόλεπτα και Μονοσταθής λειτουργία μπορεί να προγραμματισθεί από 1-99 δευτερόλεπτα (1 είναι 50ms) Δισταθής λειτουργία * 3 0 # Ρυθμίζει το relay σε ON/OFF για δισταθή λειτουργία 3. Έξοδος Αυτόματη έξοδος Ρύθμιση εξόδου συναγερμού Η ενεργοποίηση του συναγερμού γίνεται μετά από 8 αποτυχημένες προσπάθειες χρήσης κάρτας ή δακτυλικού αποτυπώματος. Ο εργοστασιακός προγραμματισμός είναι OFF. Ο συναγερμός θα μπλοκάρει αυτόματα την πρόσβαση για 10 λεπτά, εκτός αν τοποθετηθεί έγκυρο δακτυλικό αποτύπωμα ή κάρτα RFID. 1. Είσοδος σε προγραμματισμό Εισαγωγή Master δακτυλικού αποτυπώματος ή Κάρτας 2. Συναγερμός OFF * 6 0 # (εργοστασιακός προγραμματισμός) 2. Συναγερμός ON * 6 1 # Η συσκευή κλειδώνει 2. Συναγερμός ON * 6 2 # Ο βομβητής ενεργοποιείται 3. Έξοδος Αυτόματη έξοδος

10 Ρύθμιση LED 1. Είσοδος σε προγραμματισμό Εισαγωγή Master δακτυλικού αποτυπώματος ή Κάρτας 2. LED OFF * 7 0 # 2. LED ON * 7 1 # (εργοστασιακός προγραμματισμός) 3. Έξοδος Αυτόματη έξοδος Επαναφορά σε εργοστασιακό προγραμματισμό του EOS FP- 600: Επαναφορά του FP- 600 σε εργοστασιακό προγραμματισμό, με παράλληλη διατήρηση των δεδομένων των Master καρτών και δακτυλικών αποτυπωμάτων Είναι μια πολύ χρήσιμη λειτουργία, όταν ο διαχειριστής απολέσει την Master κάρτα ή όταν δεν θέλετε να έχουν πλέον δικαίωμα πρόσβασης χρήστες Master δακτυλικού αποτυπώματος ή κάρτας. Για να επανέλθετε στον εργοστασιακό προγραμματισμό, διακόψτε την τροφοδοσία, ανοίξτε την πίσω πλευρά του FP- 600 και τροφοδοτείστε τον πάλι με τάση. Θα ενεργοποιηθεί ο συναγερμός και όταν παρέλθουν 30 δευτερόλεπτα εισάγετε τον κωδικό * Αμέσως το LED θα ανάψει Μπλε. Προσοχή! Το επόμενο βήμα είναι πολύ ΣHMANTIKO. Προσθέστε ένα νέο δακτυλικό αποτύπωμα ή κάρτα Master (έτσι ώστε να ακυρώσετε τα προηγούμενα), και μετά πιέστε # για έξοδο. Επαναφορά F6 σε εργοστασιακό προγραμματισμό * Επαναφορά εργοστασιακού (όλα τα δεδομένα δακτυλικών αποτυπωμάτων χρηστών και προγραμματισμού καρτών RFID θα διατηρηθούν) 3. Έξοδος Μετά από σύντομο ηχητικό σήμα, γίνεται αυτόματα έξοδος Διαγραφή όλων των χρηστών συμπεριλαμβανομένων των MASTER (Συστήνεται προσοχή σε αυτό το βήμα) 2.Επαναφορά εργοστασιακού προγραμματισμού * Eξοδος Μετά από σύντομο ηχητικό σήμα, γίνεται αυτόματα έξοδος ΔΙΑΓΡΑΦΗ MASTER (Master δακτυλικό Αποτύπωμα ή Κάρτα) 2. Διαγραφή Master δακτυλικού αποτυπώματος ή Κάρτας * Eξοδος Μετά από σύντομο ηχητικό σήμα, γίνεται αυτόματα έξοδος

11 Μεταφόρτωση ή φόρτωση δεδομένων μέσω USB Μεταφόρτωση / φόρτωση πληροφοριών χρηστών μέσω USB. O Αναγνώστης FP- 600 μπορεί να αποθηκεύσει ή να δεχθεί τα δεδομένα των χρηστών (κάρτες αποτυπώματα) μέσω USB. ή δακτυλικά Μεταφόρτωση: 1. Συνδέστε το FP- 600 με το USB Flash, μέσω του προσφερόμενου καλωδίου. Tο LED θα αναβοσβήνει γρήγορα κόκκινο. 2. Εισαγωγή (Master δακτυλικό Αποτύπωμα ή Κάρτα) 3. Tο LED θα ανάψει μπλε και θα ακουστεί ένας μακρόσυρτος ήχος. Κατόπιν το LED θα ανάψει χαμηλά κόκκινο, επαληθεύοντας ότι τα δεδομένα χρηστών αποθηκεύθηκαν στο USB FLASH με επιτυχία. Φόρτωση: 1. Συνδέστε το FP- 600 με το USB Flash μέσω του προσφερόμενου καλωδίου. 2. Εισαγωγή (Master δακτυλικό Αποτύπωμα ή Κάρτα) 3. Tο LED θα ανάψει μπλε και θα ακουστεί ένας μακρόσυρτος ήχος. Κατόπιν το LED θα ανάψει χαμηλά κόκκινο επαληθεύοντας ότι τα δεδομένα χρηστών αποθηκεύθηκαν από το USB FLASH στον αναγνώστη FP- 600 με επιτυχία. 3. Διάφορα 3.1 Λειτουργίες Χρηστών Άνοιγμα Θύρας: Εισάγετε ένα έγκυρο δακτυλικό αποτύπωμα ή πλησιάστε μια έγκυρη κάρτα. Τερματισμός συναγερμού: Εισάγετε ένα έγκυρο δακτυλικό αποτύπωμα ή πλησιάστε μια έγκυρη κάρτα ή εισάγετε ένα έγκυρο Master δακτυλικό αποτύπωμα ή πλησιάστε μια έγκυρη κάρτα Master. 3.2 Οπτικές και ηχητικές ενδείξεις Κατάσταση Λειτουργίας LED Βομβητής Κατάσταση ηρεμίας Το LED ανάβει κόκκινο - Εισαγωγή σε προγραμματισμό Το LED ανάβει κόκκινο έντονα Ένας ήχος Εντός προγραμματισμού Το LED ανάβει έντονα μωβ Ένας ήχος Επιτυχής λειτουργία Το LED ανάβει μπλε Ένας μακρόσυρτος ήχος Ανεπιτυχής Λειτουργία Το LED ανάβει κόκκινο Δύο ήχοι Έξοδος από προγραμματισμό Το LED ανάβει μπλε Ένας ήχος Άνοιγμα κλειδαριάς Το LED ανάβει μπλε Ένας ήχος Συναγερμός Το LED αναβοσβήνει κόκκινο Πολλαπλοί ήχοι 3.3 Λειτουργία ως αναγνώστης To FP- 600 μπορεί να χρησιμοποιηθεί ως αναγνώστης Wiegand με οποιονδήποτε Ελεγκτή υποστηρίζει αντίστοιχη είσοδος. Σε αυτή την λειτουργία το FP- 600 υποστηρίζει πρωτόκολλο Wiegand 26 bits και μπορεί να συνδεθεί σε οποιοδήποτε ελεγκτή υποστηρίζει είσοδο Wiegand 26 bits, όπως φαίνεται στο ακόλουθο διάγραμμα.

12 Συνοπτικές οδηγίες για το EOS FP- 600 Περιγραφή λειτουργιών Εισαγωγή σε προγραμματισμό Προσθήκη χρηστών με δακτυλικό αποτύπωμα Προσθήκη χρηστών με κάρτα RFID Προσθήκη χρηστών με κωδικό PIN Διαγραφή χρήστη Έξοδος από τον προγραμματισμό Επιλέξτε την αντίστοιχη λειτουργία και ακολουθήστε τις οδηγίες Εισαγωγή Master δακτυλικού αποτυπώματος (Εισάγετε Master Δακτυλικό αποτύπωμα ή κάρτα πριν απο οποιαδήποτε λειτουργία) Δακτυλικό Αποτύπωμα Επανάληψη Δακτυλικού Αποτυπώματος (συνεχόμενη προσθήκη χρηστών με δακτυλικό αποτύπωμα) Πλησιάστε την κάρτα RFID στον αναγνώστη (μπορεί να γίνει και συνεχόμενη προσθήκη καρτών) ID χρήστη # PIN # (ο κωδικός PIN μπορεί να είναι 4~6 ψηφία, μπορείτε να προσθέσετε PIN συνεχόμενα) * 2 Δακτυλικό αποτύπωμα * 2 Κάρτα * 2 ID χρήστη# (μπορείτε να διαγράψετε διαδοχικούς χρήστες) Εισάγετε (Master δακτυλικό αποτύπωμα / κάρτα) AΠΕΛΕΥΘΕΡΩΣΗ ΘΥΡΑΣ Χρήστης με Δακτυλικό Αποτύπωμα Χρήστης με κάρτα RFID Εισαγωγή δακτυλικού αποτυπώματος μέσα σε 1 δευτερόλεπτο Ανάγνωση Κάρτας Χρήστης με κωδικό PIN PIN #
