1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΙΩΑΝΝΙΝΩΝ ΔΗΜΟΣ ΙΩΑΝΝΙΤΩΝ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ Μ Ε Λ Ε Τ Η ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ ΠΙΣΤΩΣΗ ΠΟΣΟΥ / ΣΑΤΑ ΔΗΜΟΥ 2016 ΚΑΙ / ΣΑΤΑ ΔΗΜΟΥ 2017 Κ.Α ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ : ΔΑΠΑΝΗ ΕΡΓΑΣΙΩΝ : ,39 ΦΠΑ 24% : ,61 ΣΥΝΟΛΟ : ,00 1 / 316

2 ΕΡΓΟ : «ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ» ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΙΩΑΝΝΙΝΩΝ ΔΗΜΟΣ ΙΩΑΝΝΙΤΩΝ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ Προ ΥΠΗΡΕΣΙΩΝ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: ΕΥΡΩ 1. ΓΕΝΙΚΑ ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ Η παρούσα μελέτη αφορά παρεμβάσεις για την βελτίωση και την αναβάθμιση των αθλητικών χώρων στο Αθλητικό κέντρο Καλούτσιανης και στο Αθλητικό Κέντρο Κιάφας του Δήμου Ιωαννιτών. 2. Αθλητικό κέντρο Καλούτσιανης 2.α Υπάρχουσα κατάσταση Το Αθλητικό κέντρο Καλούτσιανης, βρίσκεται επί της οδού Αρχιεπισκόπου Μακαρίου, καταλαμβάνει χώρο τετραγωνικών μέτρων, και περιλαμβάνει : Τρία εξωτερικά γήπεδα καλαθοσφαίρισης τα οποία είναι σε κακή λειτουργική κατάσταση και ένα παράπηγμα από λαμαρίνες το οποίο καταλαμβάνει σημαντικό μέρος του χώρου στον οποίο θα γίνουν οι προτεινόμενες παρεμβάσεις ΦΩΤΟΓΡΑΦΙΕΣ ΥΠΑΡΧΟΥΣΑΣ ΚΑΤΑΣΤΑΣΗΣ 2 / 316

3 2.β Πρόταση Η μελέτη προβλέπει την αναδιάρθρωση του χώρου και των δραστηριοτήτων του Αθλητικού κέντρου Καλούτσιανης προτείνοντας την κατασκευή δύο νέων Εξωτερικών Γηπέδων καλαθοσφαίρισης και τη δημιουργία μίας νέας πίστας skate ΦΩΤΟΓΡΑΦΙΕΣ -ΦΩΤΟΡΕΑΛΙΣΜΟΣ ΠΡΟΤΑΣΗΣ Οι εργασίες που προβλέπεται να γίνουν συνοπτικά είναι : i) Θα καθαιρεθούν οι υπάρχουσες περιφράξεις θα γίνει αποξήλωση του ασφαλτοτάπητα και θα καθαιρεθεί το παράπηγμα από λαμαρίνες. Τεχνική Έκθεση 2 3 / 316

4 ii) Θα κατασκευαστούν τα δύο εξωτερικά γήπεδα καλαθοσφαίρισης Οι εργασίες που απαιτούνται είναι οι εξής: 1. Χάραξη του περιγράμματος του γηπέδου σύμφωνα με το γενικό σχέδιο χάραξης. 2. Διαμόρφωση της στάθμης της σκάφης στις απαιτούμενες κλίσεις όπως προβλέπει μελέτη με εκσκαφή και εξυγίανση και με πλήρη συμπύκνωσή της. 3. Κατασκευή περιμετρικού κράσπεδου εγκιβωτισμού των δύο γηπέδων με οπλισμένο σκυρόδεμα σύμφωνα με τα σχεδία και τις λεπτομέρειες της μελέτης. 4. Κατασκευή δύο στρώσεων οδοστρωσίας της Π.Τ.Π.0155 του Υ.Δ.Ε. πάχους 10 εκ. η κάθε μία τελείως συμπυκνωμένη πάνω στην διαμορφωμένη σκάφη 5. Κατασκευή ασφαλτικής επάλειψης (προεπάλειψης) με ασφαλτικό διάλυμα 6. Κατασκευή ασφαλτικής ισοπεδωτική στρώση πάχους Κατασκευή αθλητικού αντικραδασμικού δαπέδου basket συνολικού πάχους 6mm 8. Κατασκευή φρεατίων για τη απορροή τον ομβρίων υδάτων. 9. Κατασκευή Μεταλλικής εξωτερική περίφραξης ύψους 4,50 m 10. Τοποθέτηση Μπασκέτας Ολυμπιακού τύπου της Γ.Γ.Α. Η τελική επιφάνεια του γηπέδου θα είναι αμφικλινής με κλίση 5% και με κοφυφαία ακμή τον κατά μήκος άξονα του γηπέδου. iii) Θα κατασκευαστεί πίστα skate park σύμφωνα με τα αρχιτεκτονικά σχέδια, τις προδιαγραφές και τις κατασκευαστικές λεπτομέρειες που θα δοθούν από την επιβλέπουσα Υπηρεσία. Οι εργασίες που προβλέπεται να γίνουν συνοπτικά είναι : 1. Διαμόρφωση της στάθμης έδρασης της επιφάνειας κύλισης και των θεμελίων των θεμάτων Σκειτ όπως προβλέπει μελέτη με εκσκαφή και εξυγίανση και με πλήρη συμπύκνωσή της. 2. Χάραξη του περιγράμματος των θεμάτων Σκειτ σύμφωνα με το γενικό σχέδιο χάραξης. 3. Σκυροδέτηση των θεμάτων σκειτ με σκυρόδεμα υψηλής αντοχής C20/25 4. Ξυλότυποι εμφανών σκυροδεμάτων θα χρησιμοποιηθούν στα κατακόρυφα εμφανή τμήματα των θεμάτων Σκέιτ. 5. Κατασκευή των καμπύλων επιφανειών κύλισης των θεμάτων σκειτ σε συνδυασμό με τη χρησιμοποίηση αρευστοποίητη σκυροδέματος όπου αυτό κριθεί αναγκαίο και την Ειδική επεξεργασία λείανσης καμπύλων επιφανειών σκυροδέματος από ειδικό συνεργείο με γνώση των τεχνικών λείανσης και εμπειρία σε παρόμοιες κατασκευές. 6. Κατασκευή των οριζόντιων επιφανειών κύλισης των θεμάτων σκειτ με κατασκευή βιομηχανικού δαπέδου με υστερόχυτο σκυρόδεμα ελαχίστου πάχους 8 cm από ειδικό συνεργείο με γνώση των τεχνικών λείανσης και εμπειρία σε παρόμοιες κατασκευές. 7. Κατασκευή της επιφάνειας κύλισης του Σκειτ παρκ με υστερόχυτο σκυρόδεμα ελαχίστου πάχους 8 cm 8. Κατασκευή φρεατίων για τη απορροή τον ομβρίων υδάτων 9. Κατασκευή ξύλινης περίφραξης σύμφωνα με το τιμολόγιο της μελέτης και τα σχέδια λεπτομερειών. 10. Τοποθέτηση τσιμεντένιων κρασπέδων για την οριοθέτηση της επιφάνειας κύλισης του Σκειτ παρκ με το χώρο πρασίνου. Τεχνική Έκθεση 3 4 / 316

5 11. Διαμόρφωση του χώρου πρασίνου και τοποθέτηση φυτών και αυτόματου ποτίσματος. 3. Αθλητικό κέντρο Κιάφας 3.α Υπάρχουσα κατάσταση Το Αθλητικό κέντρο Κιάφας, βρίσκεται επί των οδών Λ.Βρανούση, Νοκ.Σκοπούλη, Κων.Τσάσου και Σ.Δάκαρη., καταλαμβάνει χώρο τετραγωνικών μέτρων, και περιλαμβάνει : ΦΩΤΟΓΡΑΦΙΕΣ ΥΠΑΡΧΟΥΣΑΣ ΚΑΤΑΣΤΑΣΗΣ Δυο εξωτερικά γήπεδα καλαθοσφαίρισης ένα γήπεδο ποδοσφαίρου με συνθετικό χλοοτάπητα και ένα βοηθητικά κτίριο με αποδυτήρια γραφείο ιατρού και αναψυκτήριο. Όλα τα παραπάνω χ 3.β Πρόταση Η μελέτη προβλέπει την ανακατασκευή του συνθετικού χλοοτάπητα του γηπέδου ποδοσφαίρου, την ανακατασκευή των γηπέδων καλαθοσφαίρισης και εργασίες συντήρησης του βοηθητικού κτιρίου του Αθλητικού κέντρου Κιάφας. Οι εργασίες που προβλέπεται να γίνουν συνοπτικά είναι : i) Θα ανακατασκευαστούν τα δύο εξωτερικά γήπεδα καλαθοσφαίρισης Οι εργασίες που απαιτούνται είναι οι εξής: 1. Αποξήλωση ασφαλτοταπήτων και στρώσεων οδοστρωσίας των δύο γηπέδων. 2. Διαμόρφωση της στάθμης της σκάφης στις απαιτούμενες κλίσεις όπως προβλέπει μελέτη με εκσκαφή και εξυγίανση και με πλήρη συμπύκνωσή της. 3. Κατασκευή δύο στρώσεων οδοστρωσίας της Π.Τ.Π.0155 του Υ.Δ.Ε. πάχους 10 εκ. η κάθε μία τελείως συμπυκνωμένη πάνω στην διαμορφωμένη σκάφη Τεχνική Έκθεση 4 5 / 316

6 4. Κατασκευή ασφαλτικής επάλειψης (προεπάλειψης) με ασφαλτικό διάλυμα 5. Κατασκευή ασφαλτικής ισοπεδωτική στρώση πάχους Κατασκευή αθλητικού αντικραδασμικού δαπέδου basket συνολικού πάχους 6mm 7. Τοποθέτηση Μπασκέτας Ολυμπιακού τύπου της Γ.Γ.Α. Η τελική επιφάνεια του γηπέδου θα είναι αμφικλινής με κλίση 5% και με κοφυφαία ακμή τον κατά μήκος άξονα του γηπέδου. ii) Θα ανακατασκευή του συνθετικού χλοοτάπητα του γηπέδου ποδοσφαίρου Οι εργασίες που απαιτούνται είναι οι εξής: 1. Αποξήλωση παλαιού χλοοτάπητα 2. Αποξήλωση τμήματος της περίφραξης που έχει καταστραφεί και ανακατασκευής της με τα άρθρα 44 και 45 του τιμολογίου της μελέτης. 3. Τοποθέτηση νέου συνθετικού χλοοτάπητα. iii) Οι εργασίες συντήρησης του βοηθητικού κτιρίου του Αθλητικού κέντρου Κιάφας που απαιτούνται είναι οι εξής: 1. Αποξήλωση του παλαιού και κατεστραμμένου πολυκαρβονικου 2. Αποξήλωση κατεστραμμένης τζαμαρίας κυλικείου. 3. Εξωτερικές και εσωτερικές βαφές του κτιρίου. 4. Βάψιμο του μεταλλικού σκελετού έδρασης του πολυκαρβονικου. 5. Τοποθέτηση νέου πολυκαρβονικού. 6. Τοποθέτηση νέας τζαμαρίας στο κυλικείο. Για τις παραπάνω εργασίες όπου απαιτείται θα γίνεται εργαστηριακός έλεγχος από το Περιφερειακό εργαστήριο Δημοσίων Έργων ή και από ιδιωτικό σύμφωνα με τις Τ.Σ.Υ. την Ε.Σ.Υ. και τις ΕΤΕΠ. Συμβατικές αποστάσεις μεταφοράς των προϊόντων των γενικών εκσκαφών και των υλικών υπόβασης, βάσης και ασφαλτομίγματος καθορίζονται στα 15 Km, οποιαδήποτε μεταφορά γίνει σε απόσταση μεγαλύτερη από την παραπάνω καθορισμένη δεν θα πληρωθεί ιδιαίτερα. Προβλέπεται η τοποθέτηση της απαραίτητης σήμανσης ασφάλειας (πινακίδες, αναλάμποντες φανοί, προσωρινή περίφραξη κλπ.) κατά την διάρκεια εκτέλεσης του έργου αλλά και η τοποθέτηση πληροφοριακών πινακίδων για την ενημέρωση των οδηγών και την αποφυγή κυκλοφοριακών δυσχερειών. Με το πέρας των εργασιών τα παραπάνω υλικά σήμανσης και ασφάλειας θα απομακρύνονται. Ο ανάδοχος υποχρεούται να διαθέτει τοπογραφικό συνεργείο με σύγχρονο γεωδαιτικό σταθμό για την εφαρμογή του σχεδίου χαράξεων. Το έργο θα εκτελεσθεί σύμφωνα με το πρόγραμμα που θα εγκρίνει η Υπηρεσία, το οποίο θα λαμβάνει υπόψη τόσο τις καιρικές συνθήκες όσο και τα κυκλοφοριακά προβλήματα. Επίσης τα απαιτούμενα υλικά του έργου θα είναι της έγκρισης της Υπηρεσίας. Τεχνική Έκθεση 5 6 / 316

7 4. ΗΛΕΚΤΡΟΦΩΤΙΣΜΟΣ ΓΕΝΙΚΑ Ο ηλεκτροφωτισμός στον υπό διαμόρφωση αθλητικό χώρο προβλέπει την τοποθέτηση (14) ιστών ύψους 9 μέτρων και ενός Πίλλαρ τεσσάρων αναχωρήσεων πλήρες κατασκευασμένο. Οι τέσσερις ιστοί που θα φωτίσουν τους χώρους του μπάσκετ θα φέρουν από δυο διπλούς προβολείς LED, που θα είναι σύμφωνοι με το τεύχος προδιαγραφών ηλεκτροφωτισμού, την Τ.Σ.Υ., τα σχέδια και τα λοιπά τεύχη δημοπράτησης. Οι θέσεις των φωτιστικών σωμάτων, το υπόγειο δίκτυο, τα φρεάτια επισκέψεως, καθώς και όλες οι τεχνικές λεπτομέρειες φαίνονται στην οριζοντιογραφία με αριθμό σχεδίου Η-1, που συνοδεύει την μελέτη. Με την φωταγώγηση του αθλητικού χώρου θα ενισχυθεί η σχέση των νέων τόσο με τον κοινόχρηστο χώρο όσο και μεταξύ τους και κατ επέκταση θα αναβαθμιστεί ο χώρος και θα γίνει λειτουργικός τις νυχτερινές ώρες, για αυτό το λόγο προτείνεται ο ηλεκτροφωτισμός τηρώντας όλες της τεχνικές προδιαγραφές εγκατάστασης κατά το πρότυπο ΕΛΟΤ HD 384. ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ Η ηλεκτρολογική εγκατάσταση περιλαμβάνει το φωτισμό αύλειου χώρου αναψυχής, δυο γηπέδων μπάσκετ και πάρκου αναψυχής παιχνίδια με σκέιτμπορντ, την εγκατάσταση ενός Πίλλαρ σύνδεσης με την παροχή της ΔΕΗ. Η ηλεκτροδότηση θα γίνει από τριφασικό μετρητή (παροχή ΔΕΗ Νο2) που θα εγκατασταθεί μέσα στο πίλλαρ. Οι λεπτομέρειες του πίλλαρ και της σύνδεσης φαίνονται στα σχέδια και στις τεχνικές προδιαγραφές της μελέτης. Η εγκατάσταση περιλαμβάνει (14) ιστούς με προβολείς LED και ενός Πίλλαρ. Η επιλογή των προβολέων έγινε με γνώμονα τις απαιτήσεις του χώρου. Για την ηλεκτρική εγκατάσταση θα τηρηθούν οι παρακάτω κανονισμοί: Ελληνικός κανονισμός εσωτερικών ηλεκτρικών εγκαταστάσεων ΦΕΚ 59 Β/ και οι τροποποιήσεις του Κ.Ε.Η.Ε που έχουν ήδη δημοσιευτεί στην εφημερίδα της κυβέρνησης, ήτοι: ΦΕΚ118Α/ , ΦΕΚ293Β/ , ΦΕΚ620Β/ , ΦΕΚ63Β/ ,ΦΕΚ 1525Β/ & ΦΕΚ 118Α/1982, ΕΛΟΤ HD387. Δεχόμαστε ότι η εναλλασσόμενη τάση είναι 400/230V, συχνότητας 50 Hz. Η παροχή ηλεκτρικής ενέργειας θα γίνει από τη ΔΕΗ. Η ηλεκτροδότηση του δικτύου ηλεκτροφωτισμού του έργου θα γίνει από το δίκτυο χαμηλής τάσης 400/230V της ΔΕΗ. Οι σωληνώσεις της εγκατάστασης θα είναι υπόγειες σε βάθος 70 cm διατομής Φ90 mm και θα είναι δομημένου διπλού τοιχώματος, κατασκευασμένες από υψηλής πυκνότητας πολυαιθυλένιο και UV προστασία τύπου cavidotto Corrugated. Τα καλώδια που θα οδεύουν στο έδαφος μέσα στις σωλήνες θα είναι ανθυγρά, τύπου J1VV-R ενώ τα καλώδια που θα συνδέουν τα ακροκιβώτια των ιστών με τα φωτιστικά θα είναι τύπου H07V-U. ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΕΣ ΕΡΓΑΣΙΕΣ Από τον Ηλεκτρικό Πίνακα του Πίλλαρ θα αναχωρήσουν τρεις γραμμές, (Καλώδιο J1VV-R 4X6mm2) μέσα σε πλαστικό σωλήνα Φ90 - διπλού δομημένου τοιχώματος όπως φαίνεται στο σχέδιο (οριζοντιογραφία με αριθμό σχεδίου Η-1), η οποίες θα τροφοδοτήσουν όλους τους ιστούς με τους προβολείς LED. Προβλέπεται να κατασκευαστεί το υπόγειο δίκτυο, με σωληνώσεις από, πλαστικό σωλήνα Φ90 - διπλού δομημένου τοιχώματος, περιλαμβανομένης της εκσκαφής των τάφρων για την Τεχνική Έκθεση 6 7 / 316

8 τοποθέτηση των σωληνώσεων, της προμήθειας, μεταφοράς, τοποθέτησης και σύνδεσης των σωληνώσεων, του εγκιβωτισμού των σωλήνων με σκυρόδεμα καθώς και της επανεπίχωσης των τάφρων. Στους ιστούς των προβολέων θα τρέχει το δίκτυο υπόγειο μέχρι το φρεάτιο επισκέψεως στην βάση με τα αγγύρια του κάθε ιστού. Το καλώδιο θα καταλήγει σε μονό στεγανό ακροκιβώτιο. Το καλώδιο του κυρίως δικτύου θα καταλήγει σε τριπλό ακροκιβώτιο στη βάση του ιστού ύψους 9 μέτρων. Από το ακροκιβώτιο θα αναχωρεί από ένα καλώδιο ΝΥΜ 3Χ1,5mm2 για την ηλεκτροδότηση του κάθε προβολέα. 5. ΘΕΣΜΙΚΟ ΠΛΑΙΣΙΟ Το έργο υπάγεται στο θεσμικό πλαίσιο: - του 412/2016 (ΦΕΚ Β 147) Δημόσιες Συμβάσεις Έργων, Προμηθειών και Υπηρεσιών (προσαρμογή στις Οδηγίες 2014/24/ ΕΕ και 2014/25/ΕΕ). - τα άρθρα 80 έως 110του Ν. 3669/2008 (ΦΕΚ Α 116) «Κύρωση της Κωδικοποίησης της νομοθεσίας κατασκευής δημοσίων έργων» (ΚΔΕ), τα οποία παραμένουν σε ισχύ μέχρι την έκδοση του προεδρικού διατάγματος του άρθρου 83 του 412/2016 (ΦΕΚ Β 147) - του Ν. 3852/2010 (ΦΕΚ Α 87) «Νέα Αρχιτεκτονική της Αυτοδιοίκησης και της Αποκεντρωμένης Διοίκησης Πρόγραμμα Καλλικράτης». - του Ν. 3614/2007 (ΦΕΚ Α 267) «Διαχείριση, έλεγχος και εφαρμογή αναπτυξιακών παρεμβάσεων για την προγραμματική περίοδο » όπως τροποποιήθηκε και ισχύει μετά την έκδοση του 412/2016 (ΦΕΚ Β 147) - του Ν. 4013/2011 (ΦΕΚ Α 204) «Σύσταση ενιαίας Ανεξάρτητης Αρχής Δημοσίων Συμβάσεων και Κεντρικού Ηλεκτρονικού Μητρώου Δημοσίων Συμβάσεων» όπως τροποποιήθηκε και ισχύει - του Ν. 4129/2013 (ΦΕΚ Α 52) «Κύρωση του Κώδικα Νόμων για το Ελεγκτικό Συνέδριο» όπως τροποποιήθηκε και ισχύει - του Ν. 3861/2010 (ΦΕΚ Α 112) «Ενίσχυση της διαφάνειας με την υποχρεωτική ανάρτηση νόμων και πράξεων των κυβερνητικών, διοικητικών και αυτοδιοικητικών οργάνων στο διαδίκτυο "Πρόγραμμα Διαύγεια" και άλλες διατάξεις - του Ν. 3548/2007 (ΦΕΚ Α 68) «Καταχώριση δημοσιεύσεων των φορέων του Δημοσίου στο νομαρχιακό και τοπικό Τύπο και άλλες διατάξεις», όπως τροποποιήθηκε και ισχύει μετά την έκδοση του 412/2016 (ΦΕΚ Β 147). - του Ν. 4250/2014 (Α74), «Διοικητικές Απλουστεύσεις Καταργήσεις, Συγχωνεύσεις Νομικών Προσώπων και Υπηρεσιών του Δημοσίου Τομέα Τροποποίηση Διατάξεων του π.δ. 318/1992 (Α' 161) και λοιπές ρυθμίσεις». - του Ν. 4254/2014(Α85). «Μέτρα στήριξης και ανάπτυξης της ελληνικής οικονομίας στο πλαίσιο εφαρμογής του ν.4046/2012 και άλλες διατάξεις» Τεχνική Έκθεση 7 8 / 316

9 - του Ν. 4278/2014(Α157), «Φάροι, Στρατολογία και άλλες διατάξεις». - του Ν. 4281/2014(Α160), «Μέτρα στήριξης και ανάπτυξης της ελληνικής οικονομίας, οργανωτικά θέματα Υπουργείου Οικονομικών και άλλες διατάξεις». - του Ν.3310/2005, όπως τροποποιήθηκε με το Ν.3414/2005 και απόφαση αριθμ /2565/δοσ/05 (Φ.Ε.Κ. Β 1590)]. - του Ν. 2859/2000 (ΦΕΚ Α 248) «Κύρωση Κώδικα Φόρου Προστεθέμενης Αξίας» και - του Ν. 2166/1993 (ΦΕΚ Α 137) «Κίνητρα ανάπτυξης επιχειρήσεων, διαρρυθμίσεις στην έμμεση και άμεση φορολογία και άλλες διατάξεις) για κράτηση 6 στο ΤΣΜΕΔΕ - των σε εκτέλεση των ανωτέρω διατάξεων εκδοθείσες κανονιστικών πράξεων (εφόσον δεν περιλαμβάνονται στην κωδικοποίηση), καθώς και λοιπών διατάξεων που αναφέρονται ρητά ή απορρέουν από τα οριζόμενα στα συμβατικά τεύχη της παρούσας εργολαβίας και γενικότερα κάθε διάταξη (Νόμος, Π.Δ., Υ.Α.) και ερμηνευτικών εγκύκλιων που διέπει την ανάθεση και εκτέλεση του έργου της παρούσας σύμβασης, έστω και αν δεν αναφέρονται ρητά παραπάνω. 6. ΧΡΗΜΑΤΟΔΟΤΗΣΗ Η δαπάνη που απαιτείται είναι ,39 Ευρώ χωρίς ΦΠΑ ενώ με ΦΠΑ ,00 Ευρώ. Η πίστωση της παρούσας μελέτης των παραπάνω εργασιών ανέρχεται σε ,00 για το έτος 2016 και για το έτος 2017 βαρύνοντας σχετική πίστωση με κωδικό: ΚΑ Ιωάννινα 01/12/2016 ΟΙ ΣΥΝΤΑΞΑΝΤΕΣ Ιωάννινα 01/12/2016 Η ΠΡΟΙΣΤΑΜΕΝΗ ΤΜΗΜΑΤΟΣ ΜΕΛΕΤΩΝ & ΕΚΤΕΛΕΣΗΣ ΕΡΓΩΝ Ιωάννινα 01/12/2016 ΘΕΩΡΗΘΗΚΕ Ο ΑΝΑΠΛ.ΠΡΟΙΣΤΑΜΕΝΟΣ ΔΙΕΥΘΥΝΣΗΣ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΧΡΗΣΤΟΣ ΚΑΡΑΓΙΑΝΝΙΔΗΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Τ.Ε ΜΑΡΙΑ ΧΑΤΖΗΑΝΤΩΝΙΟΥ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ ΟΡΕΣΤΗΣ ΜΠΡΙΚΟΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ ΗΡΑΚΛΗΣ ΜΩΫΣΙΔΗΣ ΗΛΕΚΤΡ. ΜΗΧΑΝΙΚΟΣ Τ.Ε Τεχνική Έκθεση 8 9 / 316

10 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΙΩΑΝΝΙΝΩΝ ΔΗΜΟΣ ΙΩΑΝΝΙΤΩΝ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΠΡΟΜΕΤΡΗΣΗ ΕΡΓΑΣΙΩΝ ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ 10 / 316

11 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΙΩΑΝΝΙΝΩΝ ΔΗΜΟΣ ΙΩΑΝΝΙΤΩΝ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΚΩΛΕΤΤΗ 14 Τ.Κ Έργο: ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Θέση: ΔΗΜΟΣ ΙΩΑΝΝΙΤΩΝ Συνοπτική προμέτρηση Α/Α Περιγραφή Εργασίας Α.Τ. Κωδικός Άρθρου ΟΜΑΔΑ Α: ΧΩΜΑΤΟΥΡΓΙΚΑ-ΚΑΘΑΙΡΕΣΕΙΣ Ημερομηνία : 12/12/2016 Μον. Μέτρ. Ποσότητες 1 Καθαίρεση περιφράξεων με συρματόπλεγμα. 001 ΝΕΤ ΟΔΟ-ΜΕ Α-10 m Αποξήλωση ασφαλτοταπήτων και στρώσεων οδοστρωσίας σταθεροποιημένων με τσιμέντο εντός του ορίου των γενικών 002 ΝΕΤ ΟΔΟ-ΜΕ Α-2.1 m3 195,56 εκσκαφών. 3 Φοροεκφορτώσεις - Μεταφορές. Φορτοεκφόρτωση υλικών επί αυτοκινήτου ή σε ζώα. Φορτοεκφόρτωση με μηχανικά μέσα 003 ΝΕΤ ΟΙΚ-Α t 10,65 4 Φοροεκφορτώσεις - Μεταφορές. Μεταφορές με αυτοκίνητο δια μέσου οδών καλής βατότητας 004 ΝΕΤ ΟΙΚ-Α tkm Χωματουργικές εργασίες κτιριακών έργων. Εκθάμνωση εδάφους με δενδρύλια περιμέτρου κορμού μέχρι 0,25 m 005 ΝΕΤ ΟΙΚ-Α m Χωματουργικές εργασίες κτιριακών έργων. Γενικές εκσκαφές σε έδαφος γαιώδες-ημιβραχώδες για την δημιουργία υπογείων κλπ 006 ΝΕΤ ΟΙΚ-Α 20.2 m3 778,68 χώρων. 7 Χωματουργικές εργασίες κτιριακών έργων. Eκσκαφή θεμελίων και τάφρων με χρήση μηχανικών μέσων σε εδάφη γαιώδηημιβραχώδη 007 ΝΕΤ ΟΙΚ-Α m3 165,69 8 Καθαιρέσεις. Καθαίρεση μεμονωμένων στοιχείων κατασκευών από άοπλο σκυρόδεμα. Με εφαρμογή συνήθων μεθόδων 008 ΝΕΤ ΟΙΚ-Α m3 36,44 καθαίρεσης 9 Καθαιρέσεις. Καθαίρεση πλακοστρώσεων δαπέδων παντός τύπου και οιουδήποτε πάχους. Χωρίς να καταβάλλεται προσοχή 009 ΝΕΤ ΟΙΚ-Α m2 25 για την εξαγωγή ακεραίων πλακών 10 Καθαιρέσεις. Αποξήλωση ξυλίνων ή σιδηρών κουφωμάτων. 010 ΝΕΤ ΟΙΚ-Α m2 33,51 11 Καθαιρέσεις. Αποξήλωση μεταλλικών φύλλων επιστέγασης. 011 ΝΕΤ ΟΙΚ-Α m2 91,84 12 Καθαιρέσεις. Καθαίρεση ψευδοροφών κάθε τύπου. 012 ΝΕΤ ΟΙΚ-Α m2 131,84 13 Καθαιρέσεις. Αποξήλωση πλαστικών δαπέδων και λοιπών λεπτών επιστρώσεων. 013 ΝΕΤ ΟΙΚ-Α m Καθαιρέσεις. Καθαίρεση επένδυσης τοίχων από φύλλα λαμαρίνας ή αλουμινίου. 014 ΝΕΤ ΟΙΚ-Α m2 114,9 15 Αποξήλωση κρασπέδων πρόχυτων ή μή 015 ΝΕΤ ΥΔΡ-Α 4.5 m 278 ΟΜΑΔΑ Β: ΣΚΥΡΟΔΕΜΑΤΑ - ΟΠΛΙΣΜΟΙ 1 Ειδικά τεμάχια από κόντρα πλακέ (οδηγοί) για την κατασκευή ΝΕΤ Ν ΟΙΚ Α καμπύλων επιφανειών από σκυρόδεμα Με κόντρα πλακέ 016 0ΣΧ πάχους 12 mm μμ 120,56 2 Πρόχυτα κράσπεδα από σκυρόδεμα. 017 ΝΕΤ ΟΔΟ-ΜΕ Β-51 m Κατασκευές από σκυρόδεμα. Προμήθεια, μεταφορά επί τόπου, διάστρωση και συμπύκνωση σκυροδέματος με χρήση αντλίας ή πυργογερανού. Για κατασκευές από σκυρόδεμα κατηγορίας 018 ΝΕΤ ΟΙΚ-Α m3 4 C16/20 4 Κατασκευές από σκυρόδεμα. Προμήθεια, μεταφορά επί τόπου, διάστρωση και συμπύκνωση σκυροδέματος με χρήση αντλίας ή πυργογερανού. Για κατασκευές από σκυρόδεμα κατηγορίας 019 ΝΕΤ ΟΙΚ-Α m3 170 C20/25 5 Χαλικοδέματα - Γαρμπιλοδέματα. Σκυροδέματα μικρών έργων. Για κατασκευές από σκυρόδεμα κατηγορίας C16/ ΝΕΤ ΟΙΚ-Α m Χαλικοδέματα - Γαρμπιλοδέματα. Πλήρωση διακένων φορέων από οπλισμένο σκυρόδεμα με διογκωμένη πολυστερίνη. 021 ΝΕΤ ΟΙΚ-Α m3 43,35 7 Ξυλότυποι -Οπλισμοί. Ξυλότυποι χυτών μικροκατασκευών. 022 ΝΕΤ ΟΙΚ-Α 38.2 m2 273,04 8 Ξυλότυποι -Οπλισμοί. Ξυλότυποι συνήθων χυτών κατασκευών. 023 ΝΕΤ ΟΙΚ-Α 38.3 m2 332,72 9 Ξυλότυποι -Οπλισμοί. Καμπύλοι ξυλότυποι απλής καμπυλότητας. 024 ΝΕΤ ΟΙΚ-Α 38.4 m2 93,67 10 Ξυλότυποι -Οπλισμοί. Ξυλότυποι εμφανών σκυροδεμάτων. 025 ΝΕΤ ΟΙΚ-Α m2 173,74 11 Ξυλότυποι -Οπλισμοί. Χαλύβδινοι οπλισμοί σκυροδέματος. Χαλύβδινοι οπλισμοί κατηγορίας B500C (S500s) 026 ΝΕΤ ΟΙΚ-Α Kg 8078,81 ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 1 από 3 11 / 316

12 Α/Α Περιγραφή Εργασίας Α.Τ. Κωδικός Άρθρου Ξυλότυποι -Οπλισμοί. Χαλύβδινοι οπλισμοί σκυροδέματος. Δομικά πλέγματα B500C (S500s) Ξυλότυποι -Οπλισμοί. Αποστατήρες σιδηροπλισμού σκυροδεμάτων. ΟΜΑΔΑ Γ : ΔΙΚΤΥΑ ΟΜΒΡΙΑ - ΗΛΕΚΤΡΙΚΑ Παραβολοειδής προβολέας για τοποθέτηση σε ιστό με φωτεινή πηγή τεχνολογίας led (80w) Ισχύος 80 W. Εγκαταστάσεις Φωτισμού Οδών - Χαλύβδινοι Ιστοί Οδοφωτισμού. Χαλύβδινος ιστός οδοφωτισμού ύψους 9,00 m Εγκαταστάσεις Φωτισμού Οδών - Πίλαρ οδοφωτισμού. Πίλλαρ οδοφωτισμού τεσσάρων αναχωρήσεων Φωτεινή σηματοδότηση - Εργασίες υποδομής φωτεινής σηματοδότησης - Σωλήνες προστασίας υπογείων καλωδίων φωτεινής σηματοδότησης από πολυαιθυλένιο (HDPE). Σωλήνες από πολυαιθυλένιο (HDPE) διαμέτρου DN 90 mm Τυποποιηνένα φρεάτια αποστράγγισης και αποχέτευσης ομβρίων. Φρεάτιο υδροσυλλογής τύπου Φ1Ν (ΠΚΕ). Δίκτυα αποχέτευσης ομβρίων και ακαθάρτων από πλαστικούς σωλήνες δομημένου τοιχώματος με εσωτερικές και εξωτερικές λείες επιφάνειες, κατά ΕΛΟΤ ΕΝ Αγωγοί αποχέτευσης από σωλήνες δομημένου τοιχώματος κατά ΕΛΟΤ ΕΝ , δακτυλιοειδούς ακαμψίας SN 4. Αγωγοί αποχέτευσης με σωλήνες δομημένου τοιχώματος, SN4, DN/OD 200 mm Δίκτυα αποχέτευσης ομβρίων και ακαθάρτων από πλαστικούς σωλήνες δομημένου τοιχώματος με εσωτερικές και εξωτερικές λείες επιφάνειες, κατά ΕΛΟΤ ΕΝ Αγωγοί αποχέτευσης από σωλήνες δομημένου τοιχώματος κατά ΕΛΟΤ ΕΝ , δακτυλιοειδούς ακαμψίας SN 4. Αγωγοί αποχέτευσης με σωλήνες δομημένου τοιχώματος, SN4, DN/OD 315 mm ΟΜΑΔΑ Δ: ΕΠΙΣΤΡΩΣΕΙΣ - ΚΑΤΣ.ΞΥΛΙΝΕΣ ΚΑΙ ΜΕΤΑΛΙΚΕΣ Μον. Μέτρ. Ποσότητες 027 ΝΕΤ ΟΙΚ-Α Kg 507, ΝΕΤ ΟΙΚ-Α m2 600, Ν.ΗΛΜ 0ΣΧ Τεμ ΝΕΤ ΗΛΜ Τεμ ΝΕΤ ΗΛΜ ΝΕΤ ΗΛΜ ΝΕΤ ΟΔΟ-ΜΕ Β ΝΕΤ ΥΔΡ-Α ΝΕΤ ΥΔΡ-Α Τεμ. 1 m 300 Τεμ. 10 m 140 m 60 1 Μεταλλική εξωτερική περίφραξη ύψους 4,50 m 036 ΝΕΟ 0ΣΧ m 167,5 2 Κατασκευή αθλητικού δαπέδου γηπέδου basket συνολικού πάχους 8mm 037 ΝΕΟ 0ΣΧ m Ειδική επεξεργασία λείανσης καμπύλων επιφανειών σκυροδέματος. 038 ΝΕΟ 0ΣΧ m2 132,03 4 Σιδηρουργικά διάφορα. Κατακευή σιδηρών εσχαρών ομβρίων από ελατό χυτοσίδηρο ή χυτοσίδηρο 039 ΝΕΤ ΟΙΚ 0ΣΧ Kg Ειδικός ανοξείδωτο σωλήνας 2 ιντσον από ανοξείδωτο ατσάλι ΝΕΤ ΟΙΚ 040 ποιότητας 304 με συγκολλημένα αγκυρια 0ΣΧ μμ 54,5 6 Ειδικός ανοξείδωτο σωλήνας απο ανοξείδωτο ατσάλι ποιότητας ΝΕΤ ΟΙΚ 304 Τετραγωνικής διατομής 50x50 mm με συγκολλημένα 041 0ΣΧ αγκυρια μμ 9 7 Συνθετικός χλοοτάπητας 5ης γενιάς αθλητικών εγκαταστάσεων. 042 ΝΕΤ ΟΙΚ 0ΣΧ.Η m Κυγκλιδώμαρατα σιδηρά - Περιφράγματα. Σφυρήλατα κιγκλιδώματα. Απλού σχεδίου και ελαφράς κατασκευής 043 ΝΕΤ ΟΙΚ-Α Kg Κυγκλιδώμαρατα σιδηρά - Περιφράγματα. Σιδηροσωλήνες κιγκλιδωμάτων γαλβανισμένοι. Σιδηροσωλήνες γαλβανισμένοι Φ 044 ΝΕΤ ΟΙΚ-Α μμ 40 2 '' 10 Κυγκλιδώμαρατα σιδηρά - Περιφράγματα. Συρματόπλεγμα με ρομβοειδή οπή. 045 ΝΕΤ ΟΙΚ-Α m Επιστρώσεις - Επενδύσεις. Κατασκευή βιομηχανικού δαπέδου με υστερόχυτο σκυρόδεμα ελαχίστου πάχους 8 cm. 046 ΝΕΤ ΟΙΚ-Α m Μονώσεις υγρασίας - ήχου - θερμότητας. Πλήρωση εξωτερικών οριζοντίων αρμών διαστολής με ελαστομερές ασφαλτικό υλικό. 047 ΝΕΤ ΟΙΚ-Α μμ 62,2 13 Κατασκευή ξύλινης περίφραξης με οριζόντιες σανίδες ξυλείας Bankirai 048 ΝΕΟ 0ΣΧ m 130 ΟΜΑΔΑ Ε: ΛΟΙΠΑ - ΤΕΛΕΙΩΜΑΤΑΙ 1 ΜΠΑΣΚΕΤΑ ΚΑΛΑΘΟΣΦΑΙΡΙΣΗΣ ΟΛΥΜΠΙΑΚΟΥ ΤΥΠΟΥ(ΚΟΡΜΟΣ-ΤΑΜΠΛΟ- ΣΤΕΦΑΝΙ-ΔΙΧΤΥ- 049 ΝΕΟ 0ΣΧ.ΟΙΚ.61.6 Τεμ. 8 ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΚΑΛΥΜΜΑ ΚΟΡΜΟΥ) 2 Βάση οδοστρωσίας. Βάση πάχους 0,10 m (Π.Τ.Π. Ο-155). 050 ΝΕΤ ΟΔΟ-ΜΕ Γ-2.2 m2 202,4 3 Ασφαλτική προεπάλειψη. 051 ΝΕΤ ΟΔΟ-ΜΕ Δ-3 m Ασφαλτική ισοπεδωτική στρώση πάχους 0,05 m. 052 ΝΕΤ ΟΔΟ-ΜΕ Δ-7 m Χωματουργικές εργασίες κτιριακών έργων. Εξυγιαντικές στρώσεις με θραυστό υλικό λατομείου. 053 ΝΕΤ ΟΙΚ-Α m3 194,4 6 Επιστεγάσεις. Επιστεγάσεις με επίπεδα κυψελωτά πολυκαρβονικά φύλλα. 054 ΝΕΤ ΟΙΚ-Α m Χρωματισμοί. Υδροχρωματισμοί επιφανειών σκυροδέματος ή τσιμεντοκονιάματος με ακρυλικό υδατοδιαλυτό τσιμεντόχρωμα. 055 ΝΕΤ ΟΙΚ-Α m2 132 ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 2 από 3 12 / 316

13 Α/Α Περιγραφή Εργασίας Α.Τ. Κωδικός Άρθρου Μον. Μέτρ. Ποσότητες 8 Χρωματισμοί. Προετοιμασία ξυλίνων επιφανειών για χρωματισμούς. 056 ΝΕΤ ΟΙΚ-Α m Χρωματισμοί. Αντισκωριακές βαφές. Εφαρμογή αντισκωριακού εποξειδικού, πολυουρεθανικού ή ακρυλικού τελικού χρώματος 057 ΝΕΤ ΟΙΚ-Α m2 158,2 δύο συστατικών 10 Χρωματισμοί. Επάλειψη ξυλίνων επιφανειών με λινέλαιο. Διπλή επάλειψη λινελαίου 058 ΝΕΤ ΟΙΚ-Α m Χρωματισμοί. Υπόστρωμα (αστάρι) τσιμεντοχρωμάτων από ακρυλικές ρητίνες βάσεως διαλύτου. 059 ΝΕΤ ΟΙΚ-Α m Ελαιοχρωματισμοί κοινοί σιδηρών επιφανειώνμε χρώματα αλκυδικών ή ακρυλικών ρητινών, βάσεως νερού η διαλύτου. 060 ΝΕΤ ΟΙΚ-Α m2 158,2 13 Χρωματισμοί. Χρωματισμοί επί επιφανειών επιχρισμάτων με χρώματα υδατικής διασποράς, ακρυλικής, στυρενιοακρυλικής ή πολυβινυλικής βάσεως. Εξωτερικών επιφανειών με χρήση 061 ΝΕΤ ΟΙΚ-Α m2 162 χρωμάτων, ακρυλικής ή στυρενιο-ακριλικής βάσεως. 14 Χρωματισμοί. Χρωματισμοί επί επιφανειών επιχρισμάτων ή σκυροδέματος με χρώματα υδατικής διασποράς, ακρυλικής, στυρενιοακρυλικής ή πολυβινυλικής βάσεως.με σπατουλάρισμα. 062 ΝΕΤ ΟΙΚ-Α m2 258 Εσωτερικών επιφανειών με χρήση ελαιοχρωμάτων αλκυδικής ή ακρυλικής βάσεως νερού. 15 Χρωματισμοί. Αντιγραφιστικές επαλείψεις(antigraffiti) μόνιμης προστασίας, ενός ή δύο συστατικών πολυουρεθανικής βάσεως ή 063 ΝΕΤ ΟΙΚ-Α m2 294 βάσεως σιλικόνης. 16 Χρωματισμοί. Μυκητοκτόνες επαλείψεις ξυλίνων επιφανειών. 064 ΝΕΤ ΟΙΚ-Α m Χρωματισμοί. Προσαύξηση τιμής χρωματισμών πάσης φύσεως λόγω προσθέτου ύψους. 065 ΝΕΤ ΟΙΚ-Α m Χωματουργικές εργασίες. Πλήρωση νησίδων με φυτική γη σε αστικές περιοχές, χωρίς την προμήθεια του υλικού. 066 ΝΕΤ ΠΡΣ Α6 m Τεχνικά Έργα. Καθιστικά - Παγκάκια. Καθιστικά με σκελετό από προφίλ αλουμινίου και δοκίδες σύνθετης ξυλείας 067 ΝΕΤ ΠΡΣ Β10.7 Τεμ Τεχνικά Έργα. Κάδοι Απορριμμάτων. Ξύλινος κάδος 068 ΝΕΤ ΠΡΣ Β11.3 Τεμ Προετοιμασία χώρων εγκατάστασης πρασίνου. Γενική μόρφωση επιφάνειας εδάφους για την φύτευση φυτών ή εγκατάσταση 069 ΝΕΤ ΠΡΣ Γ1 Στρ. 0,5 χλοοτάπητα. 22 Φυτικό υλικό. Θάμνοι. Θάμνοι κατηγορίας Θ3 070 ΝΕΤ ΠΡΣ Δ2.3 Τεμ Φυτικό υλικό. Θάμνοι. Θάμνοι κατηγορίας Θ4 071 ΝΕΤ ΠΡΣ Δ2.4 Τεμ Φυτικό υλικό. Προμήθεια κηπευτικού χώματος. 072 ΝΕΤ ΠΡΣ Δ7 m Εγκατάσταση πρασίνου. Άνοιγμα λάκκων σε χαλαρά εδάφη με εργαλεία χειρός. Άνοιγμα λάκκων διαστάσεων 0,30 x 0,30 x 073 ΝΕΤ ΠΡΣ Ε1.1 Τεμ. 30 0,30 m 26 Εγκατάσταση πρασίνου. Εγκατάσταση χλοοτάπητα. Εγκατάσταση προπαρασκευασμένου χλοοτάπητα. 074 ΝΕΤ ΠΡΣ Ε13.2 Στρ. 0,5 27 Συντήρηση πρασίνου. Κούρεμα χλοοτάπητα και χλοοτάπητα πρανών. Με βενζινοκίνητη χλοοκοπτική μηχανή 075 ΝΕΤ ΠΡΣ ΣΤ4.8.1 Στρ. 0,5 28 ΠΛΗΡΗΣ ΕΓΚΑΤΑΣΤΑΣΗ ΑΥΤΟΜΑΤΟΥ ΠΟΤΙΣΜΑΤΟΣ ΧΛΟΟΤΑΠΗΤΑ 076 ΥΠΗΡ.ΠΡΑΣ. N27 m2 500 Ιωάννινα 01/12/2016 ΟΙ ΣΥΝΤΑΞΑΝΤΕΣ ΧΡΗΣΤΟΣ ΚΑΡΑΓΙΑΝΝΙΔΗΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Τ.Ε Ιωάννινα 01/12/2016 Η ΠΡΟΙΣΤΑΜΕΝΗ ΤΜΗΜΑΤΟΣ ΜΕΛΕΤΩΝ & ΕΚΤΕΛΕΣΗΣ ΕΡΓΩΝ ΙΙωάννινα 01/12/2016 ΘΕΩΡΗΘΗΚΕ Ο ΑΝΑΠΛ.ΠΡΟΙΣΤΑΜΕΝΟΣ Δ/ΝΣΗΣ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΗΡΑΚΛΗΣ ΜΩΫΣΙΔΗΣ ΗΛΕΚΤΡ. ΜΗΧΑΝΙΚΟΣ Τ.Ε ΜΑΡΙΑ ΧΑΤΖΗΑΝΤΩΝΙΟΥ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ ΟΡΕΣΤΗΣ ΜΠΡΙΚΟΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 3 από 3 13 / 316

14 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΙΩΑΝΝΙΝΩΝ ΔΗΜΟΣ ΙΩΑΝΝΙΤΩΝ Δ/νση Τεχνικών Υπηρεσιών ΚΩΛΕΤΤΗ 14 Τ.Κ Έργο: ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ. Θέση: ΔΗΜΟΣ ΙΩΑΝΝΙΤΩΝ ΠΡΟΜΕΤΡΗΣΗ ΟΜΑΔΑ Α:ΧΩΜΑΤΟΥΡΓΙΚΑ-ΚΑΘΑΙΡΕΣΕΙΣ 1 Καθαίρεση περιφράξεων με συρματόπλεγμα. 001 ΝΕΤ ΟΔΟ-ΜΕ Α-10 m 160 Μακαρίου. 130,00 Κιάφα 30 ΣΥΝΟΛΟ=160 2 Αποξήλωση ασφαλτοταπήτων και στρώσεων οδοστρωσίας σταθεροποιημένων με τσιμέντο εντός του ορίου των γενικών εκσκαφών. 002 ΝΕΤ ΟΔΟ-ΜΕ Α- 2.1 m3 195,56 Μακαρίου. 3071,27x0,05=153,56 m 3 Κιάφα 420x2x0,05=42 ΣΥΝΟΛΟ=195,56 3 Φοροεκφορτώσεις - Μεταφορές. Φορτοεκφόρτωση υλικών επί αυτοκινήτου ή σε ζώα. Φορτοεκφόρτωση με μηχανικά μέσα 003 ΝΕΤ ΟΙΚ-Α t 10,65 Μακαρίου. Περιφράξεις 160 x 0,01=1,6 t Καθαίρεση πλακοστρώσεων Μακαρίου. 25 x 0,015=0,375 Αποξήλωση ξυλίνων ή σιδηρών κουφωμάτων Μακαρίου. 14,26x0,005=0,071 Κιάφα 19,25 x0,005=0,096 Αποξήλωση μεταλλικών φύλλων επιστέγασης ΠΡΟΜΕΤΡΗΣΗ ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 1 από / 316

15 Μακαρίου. 91,84x0,012=1,102 Καθαίρεση ψευδοροφών κάθε τύπου Μακαρίου. 91,84x0.005=0,46 Κιάφα 40 x0.005=0,2 Αποξήλωση πλαστικών δαπέδων Κιάφα 1008,00x0,005=5,04 Μακαρίου. Καθαίρεση επένδυσης τοίχων 141,90x0,012=1,70 ΣΥΝΟΛΟ=10,65 4 Φοροεκφορτώσεις - Μεταφορές. Μεταφορές με αυτοκίνητο δια μέσου οδών καλής βατότητας 004 ΝΕΤ ΟΙΚ-Α tkm 213 Μακαρίου. 10,65 x20km=213 5 Χωματουργικές εργασίες κτιριακών έργων. Εκθάμνωση εδάφους με δενδρύλια περιμέτρου κορμού μέχρι 0,25 m 005 ΝΕΤ ΟΙΚ-Α m2 389 Μακαρίου =389 6 Χωματουργικές εργασίες κτιριακών έργων. Γενικές εκσκαφές σε έδαφος γαιώδες-ημιβραχώδες για την δημιουργία υπογείων κλπ χώρων. 006 ΝΕΤ ΟΙΚ-Α 20.2 m3 778,68 Μακαρίου. 3893,42x0,20=778,68 7 Χωματουργικές εργασίες κτιριακών έργων. Eκσκαφή θεμελίων και τάφρων με χρήση μηχανικών μέσων σε εδάφη γαιώδηημιβραχώδη 007 ΝΕΤ ΟΙΚ-Α m Μακαρίου. Περιμετρικό σκυρόδεμα μπάσκετ (31,50x0,60x0,60)x3 + (36,50x0,60x0,60)x2=34,02+26,28=60,30 Φρεάτια καλωδίων 0,60x0,60x0,60x18=3,88 ΠΡΟΜΕΤΡΗΣΗ ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 2 από / 316

16 Φρεάτια ομβρίων (2,15x1,80x1x6)+(1,60x1,60x0,7x8)=23,22+14,34=37,56 Κράσπεδα (20,22+93,84)x0,5x0,20=11,41 Θεμελίωση θέματος Σκειτ Α 80,09x0,40=32,04 Θεμελίωση θέματος Σκειτ Δ 16,76x0,40=6,70 Θεμελίωση θέματος Σκειτ Ε 9,30x0,50x0,40=1,86 Θεμελίωση θέματος Σκειτ ΣΤ (13,40+9,00+13,40+9,00)x0,50x0,40=8,96 Θεμελίωση θέματος Σκειτ Ε (1,85+5,00+2,52+5,53)x0,50x0,40=2,98 ΣΥΝΟΛΟ=165,69 8 Καθαιρέσεις. Καθαίρεση μεμονωμένων στοιχείων κατασκευών από άοπλο σκυρόδεμα. Με εφαρμογή συνήθων μεθόδων καθαίρεσης 008 ΝΕΤ ΟΙΚ-Α m3 36,44 Μακαρίου. (υπολογισμός επιφάνειας με το AutoCAD) 121,45x0.30=36,44 9 Καθαιρέσεις. Καθαίρεση πλακοστρώσεων δαπέδων παντός τύπου και οιουδήποτε πάχους. Χωρίς να καταβάλλεται προσοχή για την εξαγωγή ακεραίων πλακών 009 ΝΕΤ ΟΙΚ-Α m2 25 Μακαρίου. (υπολογισμός επιφάνειας με το AutoCAD) Καθαιρέσεις. Αποξήλωση ξυλίνων ή σιδηρών κουφωμάτων. 10 ΝΕΤ ΟΙΚ-Α m2 33,51 Μακαρίου. (2,10x1,30x2)+(2,00x2,20)+(1,00x2.20x2)=14,26 Κιάφα (2,45+4,00+2,30)x2,20=19,25 ΣΥΝΟΛΟ=33,51 ΠΡΟΜΕΤΡΗΣΗ ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 3 από / 316

17 11 Καθαιρέσεις. Αποξήλωση μεταλλικών φύλλων επιστέγασης. 11 ΝΕΤ ΟΙΚ-Α m2 91,84 Μακαρίου. 10,83x8,48=91,84 12 Καθαιρέσεις. Καθαίρεση ψευδοροφών κάθε τύπου. 12 ΝΕΤ ΟΙΚ-Α m2 131,84 Μακαρίου. 10,83x8,48=91,84 Κιάφα (υπολογισμός επιφάνειας με το AutoCAD) 40 ΣΥΝΟΛΟ=131,84 13 Καθαιρέσεις. Αποξήλωση πλαστικών δαπέδων και λοιπών λεπτών επιστρώσεων. 13 ΝΕΤ ΟΙΚ-Α m Κιάφα 42,00x24,00=1008,00 14 Καθαιρέσεις. Καθαίρεση επένδυσης τοίχων από φύλλα λαμαρίνας ή αλουμινίου. 14 ΝΕΤ ΟΙΚ-Α m2 141,90 Μακαρίου. (8,50x3,00x3)+(10,90x3,00x2)=141,90 15 Αποξήλωση κρασπέδων πρόχυτων ή μή 015 ΝΕΤ ΥΔΡ-Α 4.5 m 278 Μακαρίου =278 ΟΜΑΔΑ Β: ΣΚΥΡΟΔΕΜΑΤΑ ΟΠΛΙΣΜΟΙ 1 Ειδικά τεμάχια από κόντρα πλακέ (οδηγοί) για την κατασκευή καμπύλων επιφανειών από σκυρόδεμα Με κόντρα πλακέ πάχους 12 mm 016 Μακαρίου. ΝΕΤ Ν ΟΙΚ Α 0ΣΧ μμ 120,56 θέμα Σκειτ Α (22x2,33)+43= 94,26 θέμα Σκειτ Δ (6x2,03)+14,12= 26,30 ΣΥΝΟΛΟ=120,56 ΠΡΟΜΕΤΡΗΣΗ ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 4 από / 316

18 2 Πρόχυτα κράσπεδα από σκυρόδεμα. 017 ΝΕΤ ΟΔΟ-ΜΕ Β-51 m 163 Μακαρίου =113 Κιάφα 50 ΣΥΝΟΛΟ=163 3 Κατασκευές από σκυρόδεμα. Προμήθεια, μεταφορά επί τόπου, διάστρωση και συμπύκνωση σκυροδέματος με χρήση αντλίας ή πυργογερανού. Για κατασκευές από σκυρόδεμα κατηγορίας C16/ ΝΕΤ ΟΙΚ-Α m3 4 Μακαρίου. θέμα Σκειτ Α (0,38x42.70)+ (0,38x23,96x2)+(87,80x0,12)+(0.47x2.15x2)+(0.28x1.85x2)=48,03 θέμα Σκειτ Δ (0,25x6,45x2)+ (0,25x11,58)+(0,27x11,58)+(15,93x0,12)=11,15 θέμα Σκειτ Ε (0,89x4,65x2)+ (27x0,12)+=11,54 θέμα Σκειτ ΣΤ (4,11x9,00)+ (0,57x10,60)+(0,18x2,50)+(0,29x19,30)+(4,39x1,10)+(9,80x0,12)+(1,98x1,10)=57,26 θέμα Σκειτ Z 1,32x(5,00+1,85)=9,04 ΣΥΝΟΛΟ=137,02 4 Κατασκευές από σκυρόδεμα. Προμήθεια, μεταφορά επί τόπου, διάστρωση και συμπύκνωση σκυροδέματος με χρήση αντλίας ή πυργογερανού. Για κατασκευές από σκυρόδεμα κατηγορίας C20/ ΝΕΤ ΟΙΚ-Α m3 170 Μακαρίου. θέμα Σκειτ Α (0,38x42.70)+ (0,38x23,96x2)+(87,80x0,12)+(0.47x2.15x2)+(0.28x1.85x2)=48,03 θέμα Σκειτ Δ (0,25x6,45x2)+ (0,25x11,58)+(0,27x11,58)+(15,93x0,12)=11,15 θέμα Σκειτ Ε (0,89x4,65x2)+ (27x0,12)+=11,54 ΠΡΟΜΕΤΡΗΣΗ ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 5 από / 316

19 θέμα Σκειτ ΣΤ (4,11x9,00)+ (0,57x10,60)+(0,18x2,50)+(0,29x19,30)+(4,39x1,10)+(9,80x0,12)+(1,98x1,10)=57,26 θέμα Σκειτ Z 1,32x(5,00+1,85)=9,04 Μακαρίου. Περιμετρικό καλαθοσφαίρισης (31,50+31,50+31,50+36,50+36,50)x0,30x0,60=167,50x0,30x0,60=30,15 ΣΥΝΟΛΟ=167,17. 5 Χαλικοδέματα - Γαρμπιλοδέματα. Σκυροδέματα μικρών έργων. Για κατασκευές από σκυρόδεμα κατηγορίας C16/ ΝΕΤ ΟΙΚ-Α m3 37 Μακαρίου. Βάση κρασπέδου 113x0,15=16,95 Φρεάτια ομβρίων 40x40 (0.40x0.10x4)+(0,40x0.40x0,10)=1,78x8=14,24 θέμα Σκειτ B (0,49x3,60)=1,76 θέμα Σκειτ Γ 1,89x1,40=2,65 ΣΥΝΟΛΟ=35,60 6 Χαλικοδέματα - Γαρμπιλοδέματα. Πλήρωση διακένων φορέων από οπλισμένο σκυρόδεμα με διογκωμένη πολυστερίνη. 21 ΝΕΤ ΟΙΚ-Α m3 43,35 Μακαρίου. θέμα Σκειτ Α (0,35x21,21x2)+(0,83x2,20x2,00)+(0,57x1,80x2)=20,68 θέμα Σκειτ Δ (0,25x14,12)=3,55 θέμα Σκειτ Ε 1,86x4,46x2=16,59 ΠΡΟΜΕΤΡΗΣΗ ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 6 από / 316

20 θέμα Σκειτ ΣΤ 0,24x10,60=2.54 ΣΥΝΟΛΟ=43,35 7 Ξυλότυποι -Οπλισμοί. Ξυλότυποι χυτών μικροκατασκευών. 022 ΝΕΤ ΟΙΚ-Α 38.2 m2 273,04 Μακαρίου. Περιμετρικό καλαθοσφαίρισης (31,50+31,50+31,50+36,50+36,50)x0,60x2=167,50x0,60x2=201 (113x0,20x2)+(0.50x0,50x8x8)=45,20+16,00=61,20 θέμα Σκειτ Β (0,50x3,65x2)+(0.50x0,95x2)+(0,15x3,65)=5,15 θέμα Σκειτ Γ (3,65x1,45)+(0.50x0,20x4)=5,69 ΣΥΝΟΛΟ=273,04. 8 Ξυλότυποι -Οπλισμοί. Ξυλότυποι συνήθων χυτών κατασκευών. 023 ΝΕΤ ΟΙΚ-Α 38.3 m2 332,72 θέμα Σκειτ Α (24,62x1,50x2)+(4,08x1,50x2)+(5,63x1,50x4)+(2,05x1.50x8) =144,48 θέμα Σκειτ Δ (13,51x1,20x2)+ =32,42 θέμα Σκειτ ΣΤ (0,80x31,40x2)+ (19,35x1,10)+ (1,40x10,70x2)+(0,40x6,05x2)+(0,40x1,50x2)+(1,35x4,65)+(12,20x1,20)=128,44 θέμα Σκειτ Ε (1,40x6,85x2)+(4,10x2)=27,38 ΣΥΝΟΛΟ=332,72 9 Ξυλότυποι -Οπλισμοί. Καμπύλοι ξυλότυποι απλής καμπυλότητας. 024 ΝΕΤ ΟΙΚ-Α 38.4 m2 93,67 θέμα Σκειτ Α (10,04+9,41+1,57+0,94)x1,50x2 =65,88 θέμα Σκειτ Δ (11,58x1,20x2)=27,79 ΠΡΟΜΕΤΡΗΣΗ ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 7 από / 316

21 ΣΥΝΟΛΟ=93, Ξυλότυποι -Οπλισμοί. Ξυλότυποι εμφανών σκυροδεμάτων. 025 ΝΕΤ ΟΙΚ-Α m2 173,74 θέμα Σκειτ Α (25,42+5,32)x1,50x2 =92,22 θέμα Σκειτ Ε 1,05x9,31x2=19,55 θέμα Σκειτ Z 1,60x6,85=10,96 θέμα Σκειτ ΣΤ (19,30x1,10)+(1,60x10,50)+(4,90x1,10x2)+(2,00x1,10)=51,01 ΣΥΝΟΛΟ=173,74 11 Ξυλότυποι -Οπλισμοί. Χαλύβδινοι οπλισμοί σκυροδέματος. Χαλύβδινοι οπλισμοί κατηγορίας B500C (S500s) 026 ΝΕΤ ΟΙΚ-Α Kg 8078,81 Επιφάνεια ξυλοτύπων κάθε παρεια εσχάρα Φ8/12 605,76m 2 x7,11kg/ m 2 =4306,95kgr Θεμέλια θεμάτων Σκειτ εσχαρα Φ10/15 θέμα Σκειτ Α (0,50x22,70)+(0,50x47,92)+(0,30x22,42)m 2 x9,38kg/ m 2 = 42.04m 2 x9,38kg/ m 2 =394,33kgr θέμα Σκειτ Δ 9,40m 2 x9,38kg/ m 2 =88,17kgr θέμα Σκειτ Ε 4,65m 2 x9,38kg/ m 2 =43,66kgr θέμα Σκειτ ΣΤ 26,50m 2 x9,38kg/ m 2 =248,57,66kgr θέμα Σκειτ Ε 11,45m 2 x9,38kg/ m 2 =107,40kgr Πλάκες και επιφάνειες κηλησης θεμάτων Σκειτ εσχαρα Φ8/15 θέμα Σκειτ Α (87,80+42,42x2.30)m 2 x5,53kg/ m 2 = 185,36m 2 x5,53kg/ m2=1025,05gr ΠΡΟΜΕΤΡΗΣΗ ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 8 από / 316

22 θέμα Σκειτ Δ (17,71+11,57x2.03)m 2 x5,53kg/ m 2 = 41,19m 2 x5,53kg/ m2=227,81gr θέμα Σκειτ Ε 26,30m 2 x5,53kg/ m 2 =145,44kgr θέμα Σκειτ ΣΤ 158,75m 2 x5,53kg/ m 2 =877,89kgr θέμα Σκειτ H 25,69m 2 x5,53kg/ m 2 =142,06kgr ΣΥΝΟΛΟ=7607,33 12 Ξυλότυποι -Οπλισμοί. Χαλύβδινοι οπλισμοί σκυροδέματος. Δομικά πλέγματα B500C (S500s) 027 ΝΕΤ ΟΙΚ-Α Kg 507,17 Μακαρίου. Φρεάτια ομβρίων 40x40 (0.40x0.10x4)+(0,40x0.40x0,10)=1,78x8=14,24x1,91x2=54,39 Πλακόστρωση εισόδου καλαθοσφαίρισης 57,88x1,91=68,87 Περιμετρικό καλαθοσφαίρισης (31,50+31,50+31,50+36,50+36,50)x0,60x2=167,50x0,60x2=201x1.91=383,91 ΣΥΝΟΛΟ=507,17 13 Ξυλότυποι -Οπλισμοί. Αποστατήρες σιδηροπλισμού σκυροδεμάτων. 028 ΝΕΤ ΟΙΚ-Α m2 600,13 332,72+93,67+173,74=600,13 ΟΜΑΔΑ Γ : ΔΙΚΤΥΑ ΟΜΒΡΙΑ ΗΛΕΚΤΡΙΚΑ 1 Παραβολοειδής προβολέας για τοποθέτηση σε ιστό με φωτεινή πηγή τεχνολογίας led (80w) Ισχύος 80 W. 029 Ν.ΗΛΜ 0ΣΧ Τεμ. 40 Μακαρίου. 26 Κιάφα 14 ΣΥΝΟΛΟ=42 ΠΡΟΜΕΤΡΗΣΗ ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 9 από / 316

23 2 Εγκαταστάσεις Φωτισμού Οδών - Χαλύβδινοι Ιστοί Οδοφωτισμού. Χαλύβδινος ιστός οδοφωτισμού ύψους 9,00 m 030 ΝΕΤ ΗΛΜ Τεμ. 14 Μακαρίου Εγκαταστάσεις Φωτισμού Οδών - Πίλαρ οδοφωτισμού. Πίλλαρ οδοφωτισμού τεσσάρων αναχωρήσεων 031 ΝΕΤ ΗΛΜ Τεμ. 1 Μακαρίου. 1 4 Φωτεινή σηματοδότηση - Εργασίες υποδομής φωτεινής σηματοδότησης - Σωλήνες προστασίας υπογείων καλωδίων φωτεινής σηματοδότησης από πολυαιθυλένιο (HDPE). Σωλήνες από πολυαιθυλένιο (HDPE) διαμέτρου DN 90 mm 032 ΝΕΤ ΗΛΜ m 300 Μακαρίου Τυποποιηνένα φρεάτια αποστράγγισης και αποχέτευσης ομβρίων. Φρεάτιο υδροσυλλογής τύπου Φ1Ν (ΠΚΕ). 033 ΝΕΤ ΟΔΟ-ΜΕ Β Τεμ. 10 Μακαρίου Δίκτυα αποχέτευσης ομβρίων και ακαθάρτων από πλαστικούς σωλήνες δομημένου τοιχώματος με εσωτερικές και εξωτερικές λείες επιφάνειες, κατά ΕΛΟΤ ΕΝ Αγωγοί αποχέτευσης από σωλήνες δομημένου τοιχώματος κατά ΕΛΟΤ ΕΝ , δακτυλιοειδούς ακαμψίας SN 4. Αγωγοί αποχέτευσης με σωλήνες δομημένου τοιχώματος, SN4, DN/OD 200 mm 034 ΝΕΤ ΥΔΡ-Α m 140 Μακαρίου Δίκτυα αποχέτευσης ομβρίων και ακαθάρτων από πλαστικούς σωλήνες δομημένου τοιχώματος με εσωτερικές και εξωτερικές λείες επιφάνειες, κατά ΕΛΟΤ ΕΝ Αγωγοί αποχέτευσης από σωλήνες δομημένου τοιχώματος κατά ΕΛΟΤ ΕΝ , δακτυλιοειδούς ακαμψίας SN 4. Αγωγοί αποχέτευσης με σωλήνες δομημένου τοιχώματος, SN4, DN/OD 315 mm 035 ΝΕΤ ΥΔΡ-Α m 60 Μακαρίου. 60 ΠΡΟΜΕΤΡΗΣΗ ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 10 από / 316

24 ΟΜΑΔΑ Δ: ΕΠΙΣΤΡΩΣΕΙΣ - ΚΑΤΣ.ΞΥΛΙΝΕΣ ΚΑΙ ΜΕΤΑΛΙΚΕΣ 1 Μεταλλική εξωτερική περίφραξη ύψους 4,50 m 036 ΝΕΟ 0ΣΧ m 167,50 31,50+31,50+31,50+36,50+36,50=167,50 2 Κατασκευή αθλητικού δαπέδου γηπέδου basket συνολικού πάχους 8mm 037 ΝΕΟ 0ΣΧ m Μακαρίου. 31,50x36,00=1134,00 Κιάφα (28,00x15,00)x2=420x2=840 ΣΥΝΟΛΟ= Ειδική επεξεργασία λείανσης καμπύλων επιφανειών σκυροδέματος. 038 ΝΕΟ 0ΣΧ m2 132,03 Μακαρίου. Θέμα Σκειτ Α 2,35x42,50=99,88 Θέμα Σκειτ Γ 1,45x5,90=8,55 Θέμα Σκειτ Δ 2,00x11,60=23,60 ΣΥΝΟΛΟ=132,03. 4 Σιδηρουργικά διάφορα. Κατακευή σιδηρών εσχαρών ομβρίων από ελατό χυτοσίδηρο ή χυτοσίδηρο 039 ΝΕΤ ΟΙΚ 0ΣΧ Kg 650 (11x45)+(13x12)=650 5 Ειδικός γαλβανισμένος σιδηροσωλήνας 2 ιντσον με συγκολλημένα αγκυρια 040 ΝΕΤ ΟΙΚ 0ΣΧ μμ 54,50 Μακαρίου. θέμα Σκειτ Α 42,50 θέμα Σκειτ Δ 12,00 ΣΥΝΟΛΟ=54,50 ΠΡΟΜΕΤΡΗΣΗ ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 11 από / 316

25 6 Ειδικός γαλβανισμένος σιδηροσωλήνας Τετραγωνικής διατομής 50x50 mm με συγκολλημένα αγκυρια 041 ΝΕΤ ΟΙΚ 0ΣΧ μμ 9 Μακαρίου. θέμα Σκειτ Δ 9 7 Συνθετικός χλοοτάπητας 5ης γενιάς αθλητικών εγκαταστάσεων. 042 Κιάφα 42,00x24,00=1008 ΝΕΤ ΟΙΚ 0ΣΧ.Η m Κυγκλιδώμαρατα σιδηρά - Περιφράγματα. Σφυρήλατα κιγκλιδώματα. Απλού σχεδίου και ελαφράς κατασκευής 043 ΝΕΤ ΟΙΚ-Α Kg 678,00 Μακαρίου. θέμα Σκειτ Α 43,00m x 12kgr/m=516kgr θέμα Σκειτ Δ 13,50m x 12kgr/m=162kgr ΣΥΝΟΛΟ=678,00 9 Κυγκλιδώμαρατα σιδηρά - Περιφράγματα. Σιδηροσωλήνες κιγκλιδωμάτων γαλβανισμένοι. Σιδηροσωλήνες γαλβανισμένοι Φ 2 '' 044 ΝΕΤ ΟΙΚ-Α μμ 40 Κιάφα Κιάφα Κυγκλιδώμαρατα σιδηρά - Περιφράγματα. Συρματόπλεγμα με ρομβοειδή οπή. 045 ΝΕΤ ΟΙΚ-Α m2 50,00 5,00x10,00=50,00 11 Επιστρώσεις - Επενδύσεις. Κατασκευή βιομηχανικού δαπέδου με υστερόχυτο σκυρόδεμα ελαχίστου πάχους 8 cm. 046 ΝΕΤ ΟΙΚ-Α m Μακαρίου. Επιφάνεια Σκειτ Παρκ (υπολογισμός επιφάνειας με το AutoCAD) 1820,00 m 2 ΠΡΟΜΕΤΡΗΣΗ ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 12 από / 316

26 θέμα Σκειτ A (υπολογισμός επιφάνειας με το AutoCAD) 90,00 m 2 θέμα Σκειτ Δ (υπολογισμός επιφάνειας με το AutoCAD) 17,00 m 2 θέμα Σκειτ Ε (υπολογισμός επιφάνειας με το AutoCAD) 8,00 m 2 θέμα Σκειτ ΣΤ (υπολογισμός επιφάνειας με το AutoCAD) 141,00 m 2 θέμα Σκειτ Ζ (υπολογισμός επιφάνειας με το AutoCAD) 11,00 m 2 θέμα Σκειτ Η (υπολογισμός επιφάνειας με το AutoCAD) 16,00 m 2 Είσοδος μπάσκετ (υπολογισμός επιφάνειας με το AutoCAD) 60,00m 2 ΣΥΝΟΛΟ= Μονώσεις υγρασίας - ήχου - θερμότητας. Πλήρωση εξωτερικών οριζοντίων αρμών διαστολής με ελαστομερές ασφαλτικό υλικό. 47 ΝΕΤ ΟΙΚ-Α μμ 62,20 Μακαρίου. Επιφάνειες θεμάτων Σκειτ που λειαίνονται με το Άρθρο 38 του Τιμολογίου. θέμα Σκειτ A 1,80x27=48,60 θέμα Σκειτ Δ ΠΡΟΜΕΤΡΗΣΗ ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 13 από / 316

27 1,70x8=13,60 ΣΥΝΟΛΟ=62, Τεχνικά Έργα. Κατασκευή ξύλινης περίφραξης. 048 ΝΕΤ ΠΡΣ Β2 m 130 Μακαρίου. 130 ΟΜΑΔΑ Ε: ΛΟΙΠΑ - ΤΕΛΕΙΩΜΑΤΑΙ 1 ΜΠΑΣΚΕΤΑ ΚΑΛΑΘΟΣΦΑΙΡΙΣΗΣ ΟΛΥΜΠΙΑΚΟΥ ΤΥΠΟΥ(ΚΟΡΜΟΣ-ΤΑΜΠΛΟ- ΣΤΕΦΑΝΙ-ΔΙΧΤΥ- ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΚΑΛΥΜΜΑ ΚΟΡΜΟΥ) 049 ΝΕΟ 0ΣΧ.ΟΙΚ.61.6 Τεμ. 8 Μακαρίου. 4 Κιάφα 4 ΣΥΝΟΛΟ=8 2 Βάση οδοστρωσίας. Βάση πάχους 0,10 m (Π.Τ.Π. Ο-155). 050 ΝΕΤ ΟΔΟ-ΜΕ Γ-2.2 m2 202,40 Μακαρίου. 32x37x0,10=118,40 ΚΙΑΦΑ ( )x0,10=84 ΣΥΝΟΛΟ=202,40. 3 Ασφαλτική προεπάλειψη. 051 ΝΕΤ ΟΔΟ-ΜΕ Δ-3 m Μακαρίου.- Κιάφα = Ασφαλτική ισοπεδωτική στρώση πάχους 0,05 m. 052 ΝΕΤ ΟΔΟ-ΜΕ Δ-7 m Μακαρίου- Κιάφα = Χωματουργικές εργασίες κτιριακών έργων. Εξυγιαντικές στρώσεις με θραυστό υλικό λατομείου. 053 ΝΕΤ ΟΙΚ-Α m3 194,40 ΠΡΟΜΕΤΡΗΣΗ ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 14 από / 316

28 Μακαρίου. ( )x0.20=194,40 6 Κιάφα Επιστεγάσεις. Επιστεγάσεις με επίπεδα κυψελωτά πολυκαρβονικά φύλλα. 054 ΝΕΤ ΟΙΚ-Α m2 40 (υπολογισμός επιφάνειας με το AutoCAD) 40 7 Κιάφα Χρωματισμοί. Υδροχρωματισμοί επιφανειών σκυροδέματος ή τσιμεντοκονιάματος με ακρυλικό υδατοδιαλυτό τσιμεντόχρωμα. 055 ΝΕΤ ΟΙΚ-Α m2 132,00 (70,00x1,20)+(18,00x1,40)+(38,00x0.60)=132,00 8 Χρωματισμοί. Προετοιμασία ξυλίνων επιφανειών για χρωματισμούς. 056 ΝΕΤ ΟΙΚ-Α m2 286,00 Μακαρίου. 130x1,10x2=286,00 9 Χρωματισμοί. Αντισκωριακές βαφές. Εφαρμογή αντισκωριακού εποξειδικού, πολυουρεθανικού ή ακρυλικού τελικού χρώματος δύο συστατικών 57 ΝΕΤ ΟΙΚ-Α m2 158,20 Μακαρίου. θέμα Σκειτ Α 43,00x1,40x2=120,40 θέμα Σκειτ Δ 13,50x1,40x2=37,80 ΣΥΝΟΛΟ=158,20 10 Χρωματισμοί. Επάλειψη ξυλίνων επιφανειών με λινέλαιο. Διπλή επάλειψη λινελαίου 058 ΝΕΤ ΟΙΚ-Α m2 286,00 Μακαρίου. 130x1,10x2=286,00 11 Κιάφα Χρωματισμοί. Υπόστρωμα (αστάρι) τσιμεντοχρωμάτων από ακρυλικές ρητίνες βάσεως διαλύτου. 059 ΝΕΤ ΟΙΚ-Α m2 132,00 (70,00x1,20)+(18,00x1,40)+(38,00x0.60)=132,00 12 Ελαιοχρωματισμοί κοινοί σιδηρών επιφανειώνμε χρώματα αλκυδικών ή ακρυλικών ρητινών, βάσεως νερού η διαλύτου. 60 ΝΕΤ ΟΙΚ-Α m2 158,20 ΠΡΟΜΕΤΡΗΣΗ ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 15 από / 316

29 Μακαρίου. θέμα Σκειτ Α 43,00x1,40x2=120,40 θέμα Σκειτ Δ 13,50x1,40x2=37,80 ΣΥΝΟΛΟ=158,20 13 Χρωματισμοί. Χρωματισμοί επί επιφανειών επιχρισμάτων με χρώματα υδατικής διασποράς, ακρυλικής, στυρενιοακρυλικής ή πολυβινυλικής βάσεως. Εξωτερικών επιφανειών με χρήση χρωμάτων, ακρυλικής ή στυρενιο-ακριλικής βάσεως. 061 ΝΕΤ ΟΙΚ-Α m2 162,00 Κιάφα (23x3,00)+(31,00x3,00)=162,00 14 Χρωματισμοί. Χρωματισμοί επί επιφανειών επιχρισμάτων ή σκυροδέματος με χρώματα υδατικής διασποράς, ακρυλικής, στυρενιοακρυλικής ή πολυβινυλικής βάσεως.με σπατουλάρισμα. Εσωτερικών επιφανειών με χρήση ελαιοχρωμάτων αλκυδικής ή ακρυλικής βάσεως νερού. 062 ΝΕΤ ΟΙΚ-Α m2 258,00 Κιάφα (15,00+16,00+24,00+8,00+9,00+8,00+7,00+7,00)x3,00=258,00 15 Χρωματισμοί. Αντιγραφιστικές επαλείψεις(antigraffiti) μόνιμης προστασίας, ενός ή δύο συστατικών πολυουρεθανικής βάσεως ή βάσεως σιλικόνης. 063 ΝΕΤ ΟΙΚ-Α m2 294,00 Κιάφα (23x3,00)+(31,00x3,00)=162,00 (70,00x1,20)+(18,00x1,40)+(38,00x0.60)=132,00 ΣΥΝΟΛΟ=294,00 16 Χρωματισμοί. Μυκητοκτόνες επαλείψεις ξυλίνων επιφανειών. 064 ΝΕΤ ΟΙΚ-Α m2 260 Μακαρίου. 130x1,10x2= Κιάφα Χρωματισμοί. Προσαύξηση τιμής χρωματισμών πάσης φύσεως λόγω προσθέτου ύψους. 065 ΝΕΤ ΟΙΚ-Α m2 54 ΠΡΟΜΕΤΡΗΣΗ ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 16 από / 316

30 (23x1,00)+(31,00x1,00)=54,00 18 Χωματουργικές εργασίες. Πλήρωση νησίδων με φυτική γη σε αστικές περιοχές, χωρίς την προμήθεια του υλικού. 066 ΝΕΤ ΠΡΣ Α6 m3 170 Μακαρίου. ( )x0.4= Τεχνικά Έργα. Καθιστικά - Παγκάκια. Καθιστικά με σκελετό από προφίλ αλουμινίου και δοκίδες σύνθετης ξυλείας 67 ΝΕΤ ΠΡΣ Β10.7 Τεμ Τεχνικά Έργα. Κάδοι Απορριμμάτων. Ξύλινος κάδος 68 ΝΕΤ ΠΡΣ Β11.3 Τεμ Προετοιμασία χώρων εγκατάστασης πρασίνου. Γενική μόρφωση επιφάνειας εδάφους για την φύτευση φυτών ή εγκατάσταση χλοοτάπητα. 69 ΝΕΤ ΠΡΣ Γ1 Στρ. 0,5 0,5 22 Φυτικό υλικό. Θάμνοι. Θάμνοι κατηγορίας Θ3 70 ΝΕΤ ΠΡΣ Δ2.3 Τεμ Φυτικό υλικό. Θάμνοι. Θάμνοι κατηγορίας Θ4 71 ΝΕΤ ΠΡΣ Δ2.4 Τεμ Φυτικό υλικό. Προμήθεια κηπευτικού χώματος. 72 ΝΕΤ ΠΡΣ Δ7 m3 170 Μακαρίου. ( )x0.4= Εγκατάσταση πρασίνου. Άνοιγμα λάκκων σε χαλαρά εδάφη με εργαλεία χειρός. Άνοιγμα λάκκων διαστάσεων 0,30 x 0,30 x 0,30 m 73 ΝΕΤ ΠΡΣ Ε1.1 Τεμ. 30 Μακαρίου Εγκατάσταση πρασίνου. Εγκατάσταση χλοοτάπητα. Εγκατάσταση προπαρασκευασμένου χλοοτάπητα. 74 ΝΕΤ ΠΡΣ Ε13.2 Στρ. 0,5 Μακαρίου. 0,5 27 Συντήρηση πρασίνου. Κούρεμα χλοοτάπητα και χλοοτάπητα πρανών. Με βενζινοκίνητη χλοοκοπτική μηχανή 75 ΝΕΤ ΠΡΣ ΣΤ4.8.1 Στρ. 0,5 ΠΡΟΜΕΤΡΗΣΗ ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 17 από / 316

31 Μακαρίου. 0,5 28 ΠΛΗΡΗΣ ΕΓΚΑΤΑΣΤΑΣΗ ΑΥΤΟΜΑΤΟΥ ΠΟΤΙΣΜΑΤΟΣ ΧΛΟΟΤΑΠΗΤΑ 76 ΥΠΗΡ.ΠΡΑΣ. N27 m2 500 Μακαρίου. 500 Ιωάννινα 01/12/2016 Ο ΣΥΝΤΑΞΑΣ Ιωάννινα 01/12/2016 Η ΠΡΟΙΣΤΑΜΕΝΗ ΤΜΗΜΑΤΟΣ ΜΕΛΕΤΩΝ & ΕΚΤΕΛΕΣΗΣ ΕΡΓΩΝ Ιωάννινα 01/12/2016 ΘΕΩΡΗΘΗΚΕ Ο ΑΝΑΠΛ.ΠΡΟΙΣΤΑΜΕΝΟΣ ΔΙΕΥΘΥΝΣΗΣ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΧΡΗΣΤΟΣ ΚΑΡΑΓΙΑΝΝΙΔΗΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Τ.Ε ΜΑΡΙΑ ΧΑΤΖΗΑΝΤΩΝΙΟΥ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ ΟΡΕΣΤΗΣ ΜΠΡΙΚΟΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ ΗΡΑΚΛΗΣ ΜΩΫΣΙΔΗΣ ΗΛΕΚΤΡ. ΜΗΧΑΝΙΚΟΣ Τ.Ε ΠΡΟΜΕΤΡΗΣΗ ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 18 από / 316

32 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΙΩΑΝΝΙΝΩΝ ΔΗΜΟΣ ΙΩΑΝΝΙΤΩΝ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ 32 / 316

33 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΙΩΑΝΝΙΝΩΝ ΔΗΜΟΣ ΙΩΑΝΝΙΤΩΝ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΚΩΛΕΤΤΗ 14 Τ.Κ Έργο: Θέση: Προϋπολογισμός Μελέτης ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ ΔΗΜΟΣ ΙΩΑΝΝΙΤΩΝ Α/Α Είδος Εργασίας Κωδικός Άρθρου Κωδ. ΕΤΕΠ Αρ. Τιμ. Άρθρο Αναθεώρησης Μονά δα Ποσό τητα Τιμή ( ) Μερική ( ) Δαπάνη Ολική ( ) 1. ΟΜΑΔΑ Α: ΧΩΜΑΤΟΥΡΓΙΚΑ- ΚΑΘΑΙΡΕΣΕΙΣ 1 Καθαίρεση περιφράξεων με ΝΕΤ ΟΔΟ-ΜΕ Α-10 συρματόπλεγμα. 2 Αποξήλωση ασφαλτοταπήτων ΝΕΤ ΟΔΟ-ΜΕ Α-2.1 και στρώσεων οδοστρωσίας σταθεροποιημένων με τσιμέντο εντός του ορίου των γενικών εκσκαφών. 3 Φοροεκφορτώσεις - ΝΕΤ ΟΙΚ-Α Μεταφορές. Φορτοεκφόρτωση υλικών επί αυτοκινήτου ή σε ζώα. Φορτοεκφόρτωση με μηχανικά μέσα 4 Φοροεκφορτώσεις - ΝΕΤ ΟΙΚ-Α Μεταφορές. Μεταφορές με αυτοκίνητο δια μέσου οδών καλής βατότητας 5 Χωματουργικές εργασίες ΝΕΤ ΟΙΚ-Α κτιριακών έργων. Εκθάμνωση εδάφους με δενδρύλια περιμέτρου κορμού μέχρι 0,25 m 6 Χωματουργικές εργασίες ΝΕΤ ΟΙΚ-Α 20.2 κτιριακών έργων. Γενικές εκσκαφές σε έδαφος γαιώδεςημιβραχώδες για την δημιουργία υπογείων κλπ χώρων. 7 Χωματουργικές εργασίες ΝΕΤ ΟΙΚ-Α κτιριακών έργων. Eκσκαφή θεμελίων και τάφρων με χρήση μηχανικών μέσων σε εδάφη γαιώδη-ημιβραχώδη 8 Καθαιρέσεις. Καθαίρεση ΝΕΤ ΟΙΚ-Α μεμονωμένων στοιχείων κατασκευών από άοπλο σκυρόδεμα. Με εφαρμογή συνήθων μεθόδων καθαίρεσης 9 Καθαιρέσεις. Καθαίρεση ΝΕΤ ΟΙΚ-Α πλακοστρώσεων δαπέδων παντός τύπου και οιουδήποτε πάχους. Χωρίς να καταβάλλεται προσοχή για την εξαγωγή ακεραίων πλακών 10 Καθαιρέσεις. Αποξήλωση ΝΕΤ ΟΙΚ-Α ξυλίνων ή σιδηρών κουφωμάτων. 11 Καθαιρέσεις. Αποξήλωση ΝΕΤ ΟΙΚ-Α μεταλλικών φύλλων επιστέγασης. 12 Καθαιρέσεις. Καθαίρεση ΝΕΤ ΟΙΚ-Α ψευδοροφών κάθε τύπου. 13 Καθαιρέσεις. Αποξήλωση ΝΕΤ ΟΙΚ-Α πλαστικών δαπέδων και λοιπών λεπτών επιστρώσεων. 001 ΟΙΚ % 002 ΟΔΟ 1123.Α 100% 003 ΟΙΚ % 004 ΟΙΚ % ΕΛΟΤ ΤΠ ΟΙΚ % ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΟΙΚ % ΟΙΚ % ΟΙΚ % 009 ΟΙΚ % 010 ΟΙΚ % 011 ΟΙΚ % 012 ΟΙΚ % 013 ΟΙΚ % m 160 6, ,00 m3 195,56 4,75 * 928,91 (1,6+3,15) t 10,65 1,65 17,57 tkm 213 0,350 74,55 m , ,50 m3 778,68 5,95 * 4633,15 (2,8+3,15) m3 165,69 7,65 * 1267,53 (4,5+3,15) m3 36,44 31,15 * 1135,11 (28+3,15) m2 25 7,90 197,50 m2 33,51 16,80 562,97 m2 91,84 2,60 238,78 m2 131,84 5,60 738,30 m , ,60 Σε Μεταφορά : ,47 ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ 33 / 316 Σελίδα : 1 από 6

34 Α/Α Είδος Εργασίας Κωδικός Άρθρου Κωδ. ΕΤΕΠ Αρ. Τιμ. Άρθρο Αναθεώρησης Μονά δα Ποσό τητα Τιμή ( ) Μερική ( ) Δαπάνη Ολική ( ) Απο Μεταφορά : ,47 14 Καθαιρέσεις. Καθαίρεση ΝΕΤ ΟΙΚ-Α 014 ΟΙΚ % m2 114,9 3,40 390, επένδυσης τοίχων από φύλλα λαμαρίνας ή αλουμινίου. 15 Αποξήλωση κρασπέδων ΝΕΤ ΥΔΡ-Α ΥΔΡ % m 278 3,54 * 984,12 πρόχυτων ή μή (3,304+0,23 Αθροισμα Εργασιών : ,25 2. ΟΜΑΔΑ Β: ΣΚΥΡΟΔΕΜΑΤΑ - ΟΠΛΙΣΜΟΙ 1 Ειδικά τεμάχια από κόντρα ΝΕΤ Ν ΟΙΚ Α 016 ΟΙΚ % μμ 120,56 7,00 843,92 0ΣΧ πλακέ (οδηγοί) για την κατασκευή καμπύλων επιφανειών από σκυρόδεμα Με κόντρα πλακέ πάχους 12 mm 2 Πρόχυτα κράσπεδα από ΝΕΤ ΟΔΟ-ΜΕ ΠΕΤΕΠ 017 ΟΔΟ % m 163 9, ,80 Β σκυρόδεμα. 3 Κατασκευές από σκυρόδεμα. ΝΕΤ ΟΙΚ-Α ΠΕΤΕΠ 018 ΟΙΚ % m3 4 90,00 360, Προμήθεια, μεταφορά επί ΕΛΟΤ ΤΠ τόπου, διάστρωση και συμπύκνωση σκυροδέματος με ΠΕΤΕΠ χρήση αντλίας ή πυργογερανού. Για κατασκευές ΠΕΤΕΠ από σκυρόδεμα κατηγορίας C16/20 ΕΛΟΤ ΤΠ Κατασκευές από σκυρόδεμα. ΝΕΤ ΟΙΚ-Α Προμήθεια, μεταφορά επί τόπου, διάστρωση και συμπύκνωση σκυροδέματος με χρήση αντλίας ή πυργογερανού. Για κατασκευές από σκυρόδεμα κατηγορίας C20/25 5 Χαλικοδέματα - ΝΕΤ ΟΙΚ-Α Γαρμπιλοδέματα. Σκυροδέματα μικρών έργων. Για κατασκευές από σκυρόδεμα κατηγορίας C16/20 6 Χαλικοδέματα - ΝΕΤ ΟΙΚ-Α Γαρμπιλοδέματα. Πλήρωση διακένων φορέων από οπλισμένο σκυρόδεμα με διογκωμένη πολυστερίνη. 7 Ξυλότυποι -Οπλισμοί. ΝΕΤ ΟΙΚ-Α 38.2 Ξυλότυποι χυτών μικροκατασκευών. 8 Ξυλότυποι -Οπλισμοί. ΝΕΤ ΟΙΚ-Α 38.3 Ξυλότυποι συνήθων χυτών κατασκευών. 9 Ξυλότυποι -Οπλισμοί. ΝΕΤ ΟΙΚ-Α 38.4 Καμπύλοι ξυλότυποι απλής καμπυλότητας. 10 Ξυλότυποι -Οπλισμοί. ΝΕΤ ΟΙΚ-Α Ξυλότυποι εμφανών σκυροδεμάτων. 11 Ξυλότυποι -Οπλισμοί. ΝΕΤ ΟΙΚ-Α Χαλύβδινοι οπλισμοί σκυροδέματος. Χαλύβδινοι οπλισμοί κατηγορίας B500C (S500s) 12 Ξυλότυποι -Οπλισμοί. ΝΕΤ ΟΙΚ-Α Χαλύβδινοι οπλισμοί σκυροδέματος. Δομικά πλέγματα B500C (S500s) 13 Ξυλότυποι -Οπλισμοί. ΝΕΤ ΟΙΚ-Α Αποστατήρες σιδηροπλισμού σκυροδεμάτων. Σε Μεταφορά : ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΠΕΤΕΠ ΕΛΟΤ ΤΠ ΠΕΤΕΠ ΠΕΤΕΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΟΙΚ % 020 ΟΙΚ % 021 ΟΙΚ % ΕΛΟΤ ΤΠ ΟΙΚ % ΕΛΟΤ ΤΠ ΟΙΚ % ΕΛΟΤ ΤΠ ΟΙΚ % ΕΛΟΤ ΤΠ ΟΙΚ % ΠΕΤΕΠ ΠΕΤΕΠ ΟΙΚ % 027 ΟΙΚ % 028 ΟΙΚ % Αθροισμα Εργασιών : m , ,00 m , ,00 m3 43,35 33, ,23 m2 273,04 22, ,40 m2 332,72 15, ,70 m2 93,67 22, ,58 m2 173,74 20, ,24 Kg 8078,81 1, ,33 Kg 507,17 1,01 512,24 m2 600,13 2, , , , , ,97 ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ 34 / 316 Σελίδα : 2 από 6

35 Α/Α Είδος Εργασίας Κωδικός Άρθρου Κωδ. ΕΤΕΠ Αρ. Τιμ. Άρθρο Αναθεώρησης Μονά δα Ποσό τητα Τιμή ( ) Μερική ( ) Δαπάνη Ολική ( ) Απο Μεταφορά : ,97 3. ΟΜΑΔΑ Γ : ΔΙΚΤΥΑ ΟΜΒΡΙΑ - ΗΛΕΚΤΡΙΚΑ 1 Παραβολοειδής προβολέας για Ν.ΗΛΜ 0ΣΧ τοποθέτηση σε ιστό με φωτεινή πηγή τεχνολογίας led (80w) Ισχύος 80 W. 2 Εγκαταστάσεις Φωτισμού ΝΕΤ ΗΛΜ Οδών - Χαλύβδινοι Ιστοί Οδοφωτισμού. Χαλύβδινος ιστός οδοφωτισμού ύψους 9,00 m 3 Εγκαταστάσεις Φωτισμού ΝΕΤ ΗΛΜ Οδών - Πίλαρ οδοφωτισμού. Πίλλαρ οδοφωτισμού τεσσάρων αναχωρήσεων 4 Φωτεινή σηματοδότηση - ΝΕΤ ΗΛΜ Εργασίες υποδομής φωτεινής σηματοδότησης - Σωλήνες προστασίας υπογείων καλωδίων φωτεινής σηματοδότησης από πολυαιθυλένιο (HDPE). Σωλήνες από πολυαιθυλένιο (HDPE) διαμέτρου DN 90 mm 5 Τυποποιηνένα φρεάτια ΝΕΤ ΟΔΟ-ΜΕ Β-66.1 αποστράγγισης και αποχέτευσης ομβρίων. Φρεάτιο υδροσυλλογής τύπου Φ1Ν (ΠΚΕ). 6 Δίκτυα αποχέτευσης ομβρίων ΝΕΤ ΥΔΡ-Α και ακαθάρτων από πλαστικούς σωλήνες δομημένου τοιχώματος με εσωτερικές και εξωτερικές λείες επιφάνειες, κατά ΕΛΟΤ ΕΝ Αγωγοί αποχέτευσης από σωλήνες δομημένου τοιχώματος κατά ΕΛΟΤ ΕΝ , δακτυλιοειδούς ακαμψίας SN 4. Αγωγοί αποχέτευσης με σωλήνες δομημένου τοιχώματος, SN4, DN/OD 200 mm 7 Δίκτυα αποχέτευσης ομβρίων ΝΕΤ ΥΔΡ-Α και ακαθάρτων από πλαστικούς σωλήνες δομημένου τοιχώματος με εσωτερικές και εξωτερικές λείες επιφάνειες, κατά ΕΛΟΤ ΕΝ Αγωγοί αποχέτευσης από σωλήνες δομημένου τοιχώματος κατά ΕΛΟΤ ΕΝ , δακτυλιοειδούς ακαμψίας SN 4. Αγωγοί αποχέτευσης με σωλήνες δομημένου τοιχώματος, SN4, DN/OD 315 mm 4. ΟΜΑΔΑ Δ: ΕΠΙΣΤΡΩΣΕΙΣ - ΚΑΤΣ.ΞΥΛΙΝΕΣ ΚΑΙ ΜΕΤΑΛΙΚΕΣ 1 Μεταλλική εξωτερική ΝΕΟ 0ΣΧ περίφραξη ύψους 4,50 m ΠΕΤΕΠ ΠΕΤΕΠ ΠΕΤΕΠ ΗΛΜ % 030 ΗΛΜ % 031 ΗΛΜ % 032 ΗΛΜ 5 100% 033 ΟΔΟ % 034 ΥΔΡ % 035 ΥΔΡ % Αθροισμα Εργασιών : 036 Τεμ , ,00 Τεμ , ,00 Τεμ , ,00 m 300 7, ,00 Τεμ , ,00 m 140 8, ,00 m 60 19, , ,00 m 167,5 60, ,00 2 Κατασκευή αθλητικού δαπέδου ΝΕΟ 0ΣΧ m , ,00 γηπέδου basket συνολικού πάχους 8mm 3 Ειδική επεξεργασία λείανσης ΝΕΟ 0ΣΧ ΟΙΚ % m2 132,03 20, ,60 καμπύλων επιφανειών σκυροδέματος. 4 Σιδηρουργικά διάφορα. ΝΕΤ ΟΙΚ 039 Kg 650 2, ,00 0ΣΧ Κατακευή σιδηρών εσχαρών ομβρίων από ελατό χυτοσίδηρο ή χυτοσίδηρο Σε Μεταφορά : , , ,97 ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ 35 / 316 Σελίδα : 3 από 6

36 Α/Α Είδος Εργασίας Κωδικός Άρθρου Κωδ. ΕΤΕΠ Αρ. Τιμ. Άρθρο Αναθεώρησης Μονά δα Ποσό τητα Τιμή ( ) Μερική ( ) Δαπάνη Ολική ( ) Απο Μεταφορά : , ,97 5 Ειδικός ανοξείδωτο σωλήνας 2 ΝΕΤ ΟΙΚ 0ΣΧ ιντσον από ανοξείδωτο ατσάλι ποιότητας 304 με συγκολλημένα αγκυρια 6 Ειδικός ανοξείδωτο σωλήνας ΝΕΤ ΟΙΚ 0ΣΧ απο ανοξείδωτο ατσάλι ποιότητας 304 Τετραγωνικής διατομής 50x50 mm με συγκολλημένα αγκυρια 7 Συνθετικός χλοοτάπητας 5ης ΝΕΤ ΟΙΚ 0ΣΧ.Η γενιάς αθλητικών εγκαταστάσεων. 8 Κυγκλιδώμαρατα σιδηρά - ΝΕΤ ΟΙΚ-Α Περιφράγματα. Σφυρήλατα κιγκλιδώματα. Απλού σχεδίου και ελαφράς κατασκευής 9 Κυγκλιδώμαρατα σιδηρά - ΝΕΤ ΟΙΚ-Α Περιφράγματα. Σιδηροσωλήνες κιγκλιδωμάτων γαλβανισμένοι. Σιδηροσωλήνες γαλβανισμένοι Φ 2 '' 10 Κυγκλιδώμαρατα σιδηρά - ΝΕΤ ΟΙΚ-Α Περιφράγματα. Συρματόπλεγμα με ρομβοειδή οπή. 11 Επιστρώσεις - Επενδύσεις. ΝΕΤ ΟΙΚ-Α Κατασκευή βιομηχανικού δαπέδου με υστερόχυτο σκυρόδεμα ελαχίστου πάχους 8 cm. 12 Μονώσεις υγρασίας - ήχου - ΝΕΤ ΟΙΚ-Α θερμότητας. Πλήρωση εξωτερικών οριζοντίων αρμών διαστολής με ελαστομερές ασφαλτικό υλικό. 13 Κατασκευή ξύλινης περίφραξης ΝΕΟ 0ΣΧ με οριζόντιες σανίδες ξυλείας Bankirai 5. ΟΜΑΔΑ Ε: ΛΟΙΠΑ - ΤΕΛΕΙΩΜΑΤΑΙ 1 ΜΠΑΣΚΕΤΑ ΝΕΟ 0ΣΧ.ΟΙΚ.61.6 ΚΑΛΑΘΟΣΦΑΙΡΙΣΗΣ ΟΛΥΜΠΙΑΚΟΥ ΤΥΠΟΥ(ΚΟΡΜΟΣ-ΤΑΜΠΛΟ- ΣΤΕΦΑΝΙ-ΔΙΧΤΥ- ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΚΑΛΥΜΜΑ ΚΟΡΜΟΥ) 2 Βάση οδοστρωσίας. Βάση ΝΕΤ ΟΔΟ-ΜΕ Γ ΠΕΤΕΠ πάχους 0,10 m (Π.Τ.Π. Ο-155). 3 Ασφαλτική προεπάλειψη. ΝΕΤ ΟΔΟ-ΜΕ Δ ΟΙΚ % 041 ΟΙΚ % ΟΙΚ % 044 ΟΙΚ % 045 ΟΙΚ % 046 ΟΙΚ % 047 ΟΙΚ % 048 Αθροισμα Εργασιών : ΟΔΟ 3211.Β 100% ΕΛΟΤ ΤΠ ΟΔΟ % μμ 54,5 25, ,50 μμ 9 20,00 180,00 m , ,00 Kg , ,60 μμ 40 12,30 492,00 m2 50 3,05 152,50 m , ,00 μμ 62,2 3,90 242,58 m , , ,78 Τεμ , ,00 m2 202,4 1,52 * 307,65 (1,205+0,31 5) m , , ,78 4 Ασφαλτική ισοπεδωτική ΝΕΤ ΟΔΟ-ΜΕ Δ-7 στρώση πάχους 0,05 m. 5 Χωματουργικές εργασίες ΝΕΤ ΟΙΚ-Α κτιριακών έργων. Εξυγιαντικές στρώσεις με θραυστό υλικό λατομείου. 6 Επιστεγάσεις. Επιστεγάσεις με ΝΕΤ ΟΙΚ-Α επίπεδα κυψελωτά πολυκαρβονικά φύλλα. 7 Χρωματισμοί. ΝΕΤ ΟΙΚ-Α Υδροχρωματισμοί επιφανειών σκυροδέματος ή τσιμεντοκονιάματος με ακρυλικό υδατοδιαλυτό τσιμεντόχρωμα. ΠΕΤΕΠ ΟΔΟ 4421.Β 100% ΟΙΚ % 054 ΟΙΚ % ΕΛΟΤ ΤΠ ΟΙΚ % m ,06 * 12792,72 (6,903+0,15 7) m3 194,4 18,85 * 3664,44 (15,7+3,15) m , ,00 m ,90 514,80 Σε Μεταφορά : , ,75 ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ 36 / 316 Σελίδα : 4 από 6

37 Α/Α Είδος Εργασίας Κωδικός Άρθρου Κωδ. ΕΤΕΠ Αρ. Τιμ. Άρθρο Αναθεώρησης Μονά δα Ποσό τητα Τιμή ( ) Μερική ( ) Δαπάνη Ολική ( ) Απο Μεταφορά : , ,75 8 Χρωματισμοί. Προετοιμασία ΝΕΤ ΟΙΚ-Α ΕΛΟΤ ΤΠ ΟΙΚ % m ,20 629, ξυλίνων επιφανειών για χρωματισμούς. 9 Χρωματισμοί. Αντισκωριακές ΝΕΤ ΟΙΚ-Α ΕΛΟΤ ΤΠ ΟΙΚ % m2 158,2 2,70 427, βαφές. Εφαρμογή αντισκωριακού εποξειδικού, πολυουρεθανικού ή ακρυλικού τελικού χρώματος δύο συστατικών 10 Χρωματισμοί. Επάλειψη ΝΕΤ ΟΙΚ-Α ΕΛΟΤ ΤΠ ΟΙΚ % m ,20 629, ξυλίνων επιφανειών με λινέλαιο. Διπλή επάλειψη λινελαίου 11 Χρωματισμοί. Υπόστρωμα ΝΕΤ ΟΙΚ-Α ΕΛΟΤ ΤΠ ΟΙΚ % m ,25 297, (αστάρι) τσιμεντοχρωμάτων από ακρυλικές ρητίνες βάσεως διαλύτου. 12 Ελαιοχρωματισμοί κοινοί ΝΕΤ ΟΙΚ-Α ΕΛΟΤ ΤΠ ΟΙΚ % m2 158,2 6, , σιδηρών επιφανειώνμε χρώματα αλκυδικών ή ακρυλικών ρητινών, βάσεως νερού η διαλύτου. 13 Χρωματισμοί. Χρωματισμοί επί ΝΕΤ ΟΙΚ-Α ΕΛΟΤ ΤΠ ΟΙΚ % m , , επιφανειών επιχρισμάτων με χρώματα υδατικής διασποράς, ακρυλικής, στυρενιοακρυλικής ή πολυβινυλικής βάσεως. Εξωτερικών επιφανειών με χρήση χρωμάτων, ακρυλικής ή στυρενιο-ακριλικής βάσεως. 14 Χρωματισμοί. Χρωματισμοί επί ΝΕΤ ΟΙΚ-Α ΕΛΟΤ ΤΠ ΟΙΚ % m , , επιφανειών επιχρισμάτων ή ΕΛΟΤ ΤΠ σκυροδέματος με χρώματα υδατικής διασποράς, ακρυλικής, στυρενιοακρυλικής ή πολυβινυλικής βάσεως.με σπατουλάρισμα. Εσωτερικών επιφανειών με χρήση ελαιοχρωμάτων αλκυδικής ή ακρυλικής βάσεως νερού. 15 Χρωματισμοί. Αντιγραφιστικές ΝΕΤ ΟΙΚ-Α ΕΛΟΤ ΤΠ ΟΙΚ % m , , επαλείψεις(antigraffiti) μόνιμης προστασίας, ενός ή δύο συστατικών πολυουρεθανικής βάσεως ή βάσεως σιλικόνης. 16 Χρωματισμοί. Μυκητοκτόνες ΝΕΤ ΟΙΚ-Α 064 ΟΙΚ % m ,80 728, επαλείψεις ξυλίνων επιφανειών. 17 Χρωματισμοί. Προσαύξηση ΝΕΤ ΟΙΚ-Α 065 ΟΙΚ % m2 54 0,340 18, τιμής χρωματισμών πάσης φύσεως λόγω προσθέτου ύψους. 18 Χωματουργικές εργασίες. ΝΕΤ ΠΡΣ Α6 ΕΛΟΤ ΤΠ ΠΡΣ % m ,60 442, Πλήρωση νησίδων με φυτική γη σε αστικές περιοχές, χωρίς την προμήθεια του υλικού. 19 Τεχνικά Έργα. Καθιστικά - ΝΕΤ ΠΡΣ Β10.7 ΠΕΤΕΠ 067 ΟΙΚ % Τεμ , , Παγκάκια. Καθιστικά με σκελετό από προφίλ αλουμινίου και δοκίδες σύνθετης ξυλείας 20 Τεχνικά Έργα. Κάδοι ΝΕΤ ΠΡΣ Β ΟΙΚ % Τεμ , ,00 Απορριμμάτων. Ξύλινος κάδος 21 Προετοιμασία χώρων ΝΕΤ ΠΡΣ Γ1 069 ΠΡΣ % Στρ. 0,5 105,00 52,50 εγκατάστασης πρασίνου. Γενική μόρφωση επιφάνειας εδάφους για την φύτευση φυτών ή εγκατάσταση χλοοτάπητα. 22 Φυτικό υλικό. Θάμνοι. Θάμνοι ΝΕΤ ΠΡΣ Δ2.3 ΕΛΟΤ ΤΠ ΠΡΣ % Τεμ. 25 7,40 185, κατηγορίας Θ3 Σε Μεταφορά : , ,75 ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ 37 / 316 Σελίδα : 5 από 6

38 Α/Α Είδος Εργασίας Κωδικός Άρθρου Κωδ. ΕΤΕΠ Αρ. Τιμ. Άρθρο Αναθεώρησης Μονά δα Ποσό τητα Τιμή ( ) Μερική ( ) Δαπάνη Ολική ( ) Απο Μεταφορά : ,55 23 Φυτικό υλικό. Θάμνοι. Θάμνοι ΝΕΤ ΠΡΣ Δ2.4 ΕΛΟΤ ΤΠ ΠΡΣ % Τεμ ,00 210, κατηγορίας Θ4 24 Φυτικό υλικό. Προμήθεια ΝΕΤ ΠΡΣ Δ7 ΕΛΟΤ ΤΠ ΠΡΣ % m , , κηπευτικού χώματος. 25 Εγκατάσταση πρασίνου. ΝΕΤ ΠΡΣ Ε1.1 ΕΛΟΤ ΤΠ ΠΡΣ % Τεμ. 30 0,600 18, Άνοιγμα λάκκων σε χαλαρά εδάφη με εργαλεία χειρός. Άνοιγμα λάκκων διαστάσεων 0,30 x 0,30 x 0,30 m 26 Εγκατάσταση πρασίνου. ΝΕΤ ΠΡΣ Ε13.2 ΕΛΟΤ ΤΠ ΠΡΣ % Στρ. 0,5 5500, , Εγκατάσταση χλοοτάπητα. Εγκατάσταση προπαρασκευασμένου χλοοτάπητα. 27 Συντήρηση πρασίνου. ΝΕΤ ΠΡΣ ΕΛΟΤ ΤΠ ΠΡΣ % Στρ. 0,5 55,00 27,50 ΣΤ Κούρεμα χλοοτάπητα και χλοοτάπητα πρανών. Με βενζινοκίνητη χλοοκοπτική μηχανή 28 ΠΛΗΡΗΣ ΕΓΚΑΤΑΣΤΑΣΗ ΥΠΗΡ.ΠΡΑΣ. 076 m , ,00 N27 ΑΥΤΟΜΑΤΟΥ ΠΟΤΙΣΜΑΤΟΣ ΧΛΟΟΤΑΠΗΤΑ Αθροισμα Εργασιών : ,05 Εργασίες Προυπολογισμού , , ,80 Γ.Ε & Ο.Ε (%) 18,00% ,08 Σύνολο : ,88 Απρόβλεπτα(%) 15,00% ,88 Σύνολο : ,76 Ποσό για αναθεωρήσεις 170,63 Σύνολο : ,39 Φ.Π.Α. (%) 24,00% ,61 Γενικό Σύνολο : ,00 Ιωάννινα 01/12/2016 ΟΙ ΣΥΝΤΑΞΑΝΤΕΣ Ιωάννινα 01/12/2016 Η ΠΡΟΙΣΤΑΜΕΝΗ ΤΜΗΜΑΤΟΣ ΜΕΛΕΤΩΝ & ΕΚΤΕΛΕΣΗΣ ΕΡΓΩΝ ΙΙωάννινα 01/12/2016 ΘΕΩΡΗΘΗΚΕ Ο ΑΝΑΠΛ.ΠΡΟΙΣΤΑΜΕΝΟΣ Δ/ΝΣΗΣ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΧΡΗΣΤΟΣ ΚΑΡΑΓΙΑΝΝΙΔΗΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Τ.Ε ΜΑΡΙΑ ΧΑΤΖΗΑΝΤΩΝΙΟΥ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ ΟΡΕΣΤΗΣ ΜΠΡΙΚΟΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ ΗΡΑΚΛΗΣ ΜΩΫΣΙΔΗΣ ΗΛΕΚΤΡ. ΜΗΧΑΝΙΚΟΣ Τ.Ε ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ 38 / 316 Σελίδα : 6 από 6

39 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΙΩΑΝΝΙΝΩΝ ΔΗΜΟΣ ΙΩΑΝΝΙΤΩΝ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΙΜΟΛΟΓΙΟ ΜΕΛΕΤΗΣ ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ 39 / 316

40 ΤΙΜΟΛΟΓΙΟ ΜΕΛΕΤΗΣ 1 ΓΕΝΙΚΟΙ ΟΡΟΙ 1.1 Αντικείμενο του παρόντος Τιμολογίου είναι ο καθορισμός των τιμών μονάδος με τις οποίες θα εκτελεσθεί το έργο, όπως προδιαγράφεται στα λοιπά τεύχη δημοπράτησης που ορίζονται στη διακήρυξη. 1.2 Στις τιμές μονάδος του παρόντος Τιμολογίου, που αναφέρονται σε μονάδες περαιωμένης εργασίας και ισχύουν ενιαία για όλες τις εργασίες που θα εκτελεσθούν στην περιοχή του υπόψη έργου, ανεξάρτητα από την θέση αυτών περιλαμβάνονται: Όλες οι απαιτούμενες δαπάνες για την πλήρη και έντεχνη εκτέλεση των εργασιών του έργου, σύμφωνα με τους όρους του παρόντος, των τευχών και σχεδίων της μελέτης και των υπολοίπων τευχών Δημοπράτησης του έργου "Κάθε δαπάνη"γενικά, έστω και αν δεν κατονομάζεται ρητά αλλά είναι απαραίτητη για την πλήρη και έντεχνη εκτέλεση της μονάδας κάθε εργασίας. Καμία αξίωση ή διαμφισβήτηση δεν μπορεί να θεμελιωθεί που να έχει σχέση με το είδος και την απόδοση των μηχανημάτων, την ειδικότητα και τον αριθμό του εργατοτεχνικού προσωπικού, όπως και την δυνατότητα χρησιμοποίησης ή όχι μηχανικών μέσων. 1.3 Σύμφωνα με τα παραπάνω, ενδεικτικά και όχι περιοριστικά, μνημονεύονται (για απλή διευκρίνιση του όρου "κάθε δαπάνη") οι παρακάτω δαπάνες που περιλαμβάνονται στο περιεχόμενο των τιμών του παρόντος Τιμολογίου Οι δαπάνες των κάθε είδους επιβαρύνσεων στα υλικά από φόρους, δασμούς, ειδικούς φόρους κ.λπ. [ πλην Φόρου Προστιθέμενης Αξίας (Φ.Π.Α.) ] Ρητά καθορίζεται ότι στις τιμές μονάδας περιλαμβάνονται οι δασμοί και λοιποί φόροι, κρατήσεις, τέλη εισφοράς και δικαιώματα για προμήθειες εξοπλισμού και εφοδίων γενικά του έργου. Κατά συνέπεια και σύμφωνα με τις διατάξεις της Τελωνειακής Νομοθεσίας δεν παρέχεται ουσιαστικά στην Υπηρεσία, που θα εποπτεύσει την εκτέλεση του έργου, ή σε άλλη Υπηρεσία, η δυνατότητα να εγκρίνει χορήγηση οποιασδήποτε βεβαίωσης για την παροχή οποιασδήποτε ατέλειας ή απαλλαγής από τους δασμούς και τους υπόλοιπους φόρους, εισφορές και δικαιώματα στα υλικά και είδη εξοπλισμού του έργου, ούτε στους ενδιαφερόμενους δικαίωμα να ζητήσουν χορήγηση τέτοιας ατέλειας ή απαλλαγής έμμεσα ή άμεσα. Ο Ανάδοχος δεν απαλλάσσεται από τα τέλη διοδίων των κάθε είδους μεταφορικών μέσων Οι δαπάνες προμηθείας των πάσης φύσεως, ενσωματουμένων και μη, κυρίων και βοηθητικών υλικών, μεταφοράς τους στις θέσεις εκτέλεσης των εργασιών, αποθήκευσης, φύλαξης, επεξεργασίας τους (αν απαιτείται) και προσέγγισής τους, με τις απαιτούμενες φορτοεκφορτώσεις, τις ασφαλίσεις των μεταφορών, τις σταλίες των μεταφορικών μέσων και τις απαιτούμενες πλάγιες μεταφορές, εκτός των ειδικών περιπτώσεων, που η μεταφορά πληρώνεται ιδιαιτέρως με αντίστοιχα άρθρα του Τιμολογίου. Ομοίως οι δαπάνες για την φορτοεκφόρτωση και μεταφορά (με την σταλία μεταφορικών μέσων) των πλεοναζόντων ή/και ακατάλληλων προϊόντων εκσκαφών και λοιπων υλικών, σε κατάλληλους χώρους απόρριψης, λαμβανομένων υπόψη των ισχυόντων Περιβαλλοντικών Ορων, σύμφωνα με την Ε.Σ.Υ. και τους λοιπούς όρους δημοπράτησης. NET OIK - ΕΚΔΟΣΗ / / 316

41 1.3.3 Οι δαπάνες μισθών, ημερομισθίων, υπερωριών, υπερεργασιών, ασφαλιστικών εισφορών (στο Ι.Κ.Α., σε ασφαλιστικές εταιρείες, ή σε άλλους ημεδαπούς ή/και αλλοδαπούς ασφαλιστικούς οργανισμούς κλπ.), δώρων εορτών, επιδομάτων που καθορίζονται από τις ισχύουσες εκάστοτε Συλλογικές Συμβάσεις Εργασίας (αδείας, οικογενειακού, θέσεως, ανθυγιεινής εργασίας, εξαιρεσίμων αργιών κλπ), νυκτερινής απασχόλησης (πλην των έργων που η εκτέλεσή τους προβλέπεται κατά τις νυκτερινές ώρες και τιμολογούνται ιδιαιτέρως) κλπ, του πάσης φύσεως προσωπικού (επιστημονικού, εργατοτεχνικού όλων των ειδικοτήτων, υπαλλήλων εργοταξιακών γραφείων, οδηγών και χειριστών οχημάτων και μηχανημάτων, τεχνιτών συνεργείων κλπ.) ημεδαπού ή αλλοδαπού που απασχολείται για την κατασκευή του έργου, επί τόπου ή οπουδήποτε αλλού Οι δαπάνες εξασφάλισης εργοταξιακών χώρων, διαρρύθμισης αυτών, ανέγερσης γραφείων, εργαστηρίων και λοιπών εγκαταστάσεων του Αναδόχου, εξασφάλισης ύδρευσης, ηλεκτρικού ρεύματος, τηλεφωνικής σύνδεσης και αποχέτευσης των εργοταξιακών εγκαταστάσεων, καθώς και λοιπών απαιτουμένων ευκολιών, σύμφωνα με τους όρους δημοπράτησης Οι δαπάνες λειτουργίας όλων των εργοταξιακών εγκαταστάσεων και ευκολιών και απομάκρυνσής τους μετά την περαίωση του έργου, καθώς και οι δαπάνες αποκατάστασης των χώρων κατά τρόπο αποδεκτό από την Υπηρεσία και σύμφωνα με τους εγκεκριμένους Περιβαλλοντικούς Ορους Οι κάθε είδους δαπάνες για την εγκατάσταση, εξοπλισμό και λειτουργία εργοταξιακού εργαστηρίου, εάν προβλέπεται, την λήψη και μεταφορά των δοκιμίων και την εκτέλεση ελέγχων και δοκιμών, είτε στο εργοταξιακό εργαστήριο ή σε κρατικό ή σε ιδιωτικό της εγκρίσεως της Υπηρεσίας, σύμφωνα με τους όρους δημοπράτησης Οι δαπάνες εγκατάστασης και λειτουργίας μονάδων παραγωγής σκυροδέματος, και προκατασκευασμένων στοιχείων (όταν προβλέπονται προς ενσωμάτωση στο έργο) στον εργοταξιακό χώρο ή εκτός αυτού. Στις δαπάνες αυτές περιλαμβάνονται: η εξασφάλιση του απαιτουμένου χώρου, η κατασκευή των υποδομών, κτιριακών και λοιπών έργων των μονάδων, η εγκατάσταση του απαιτουμένου κατά περίπτωση εξοπλισμού, οι λειτουργικές δαπάνες πάσης φύσεως, οι φορτοεκφορτώσεις και μεταφορές των πρώτων υλών στην μονάδα και των παραγομένων προϊόντων μέχρι τις θέσεις ενσωμάτωσής τους στο Εργο, καθώς και η αποσυναρμολόγηση των εγκαταστάσεων μετά το πέρας των εργασιών, η καθαίρεση των υποδομών τους (βάσεις, τοιχία κλπ κατασκευές από σκυρόδεμα ή οποιοδήποτε άλλο υλικό) και αποκατάστασης του χώρου σε βαθμό αποδεκτό από την Υπηρεσία και σύμφωνα με τους ισχύοντες Περιβαλλοντικούς όρους. Οι ως άνω όροι για την αποξήλωση των μονάδων και αποκατάσταση των χώρων έχουν εφαρμογή στις ακόλουθες περιπτώσεις: (α) Οταν η εγκατάσταση των μονάδων έχει γίνει σε χώρο που έχει παραχωρηθεί από το Δημόσιο (β) Οταν οι μονάδες έχουν ανεγερθεί μεν σε χώρους που έχει εξασφαλίσει ο Ανάδοχος, αλλά έχει δοθεί προσωρινή άδεια εγκατάστασης-λειτουργίας για τις ανάγκες του συγκεκριμένου έργου Τα πάσης φύσεως ασφάλιστρα για το προσωπικό του Εργου, τις μεταφορές, τα μεταφορικά μέσα, τα μηχανήματα έργων και τις εγκαταστάσεις, καθώς και τις λοπές ασφαλιστικές καλύψεις όπως καθορίζονται στην Ειδική Συγγραφή Υποχρεώσεων του Εργου. NET OIK - ΕΚΔΟΣΗ / / 316

42 1.3.9 Οι δαπάνες των μέτρων προστασίας των όμορων κατασκευών των χώρων εκτέλεσης των εργασιών, της πρόληψης ατυχημάτων εργαζομένων ή τρίτων, της αποφυγής βλαβών σε κινητά ή ακίνητα πράγματα τρίτων, της αποφυγής ρύπανσης ρεμάτων, ποταμών, ακτών κλπ, καθώς και οι δαπάνες των μέτρων προστασίας των έργων σε κάθε φάση της κατασκευής τους ανεξαρτήτως της εποχής του έτους (εκσκαφές, θεμελιώσεις, ικριώματα, σκυροδετήσεις κλπ) και μέχρι την οριστική παραλαβή τους Οι δαπάνες διεξαγωγής των ελέγχων ποιότητος και οι δαπάνες κατασκευής των πάσης φύσεως "δοκιμαστικών τμημάτων"που προβλέπονται στην Τ.Σ.Υ. και τους λοιπούς όρους δημοπράτησης (μετρήσεις, εργαστηριακοί έλεγχοι και δοκιμές, αξία υλικών, χρήση μηχανημάτων, εργασία κλπ.) Οι δαπάνες διάθεσης, προσκόμισης και λειτουργίας του κυρίου και βοηθητικού μηχανικού εξοπλισμού και μέσων (π.χ. ικριωμάτων, εργαλείων) που απαιτούνται για την κατασκευή του έργου στο πλαίσιο του εγκεκριμένου χρονοδιαγράμματος, στις οποίες περιλαμβάνονται τα μισθώματα, η μεταφορά επί τόπου, η συναρμολόγηση (όταν απαιτείται), η αποθήκευση, η φύλαξη, η ασφάλιση, οι αποδοχές οδηγών, χειριστών, βοηθών και τεχνιτών, τα καύσιμα, τα λιπαντικά και λοιπά αναλώσιμα, τα ανταλλακτικά, οι επισκευές, οι μετακινήσεις στον χώρο του έργου, οι ημεραργίες για οποιαδήποτε αιτία, οι πάσης φύσεως σταλίες και καθυστερήσεις (που δεν οφείλονται σε υπαιτιότητα του Κυρίου του Εργου), η αποσυναρμολόγησή τους (εάν απαιτείται) και η απομάκρυνσή τους από το Εργο. Περιλαμβάνονται επίσης οι πάσης φύσεως δαπάνες του εφεδρικού εξοπλισμού που διατηρείται σε ετοιμότητα για την αντιμετώπιση βλαβών ή για οποιαδήποτε άλλη αιτία Οι δαπάνες εξασφάλισης αναγκαίων χώρων για την εναπόθεση των εργαλείων, μηχανημάτων κ.λπ Οι επιβαρύνσεις από καθυστερήσεις, μειωμένη απόδοση και μετακινήσεις μηχανημάτων και προσωπικού που οφείλονται: (α) σε εμπόδια στο χώρο εκτέλεσης των εργασιών (αρχαιολογικά ευρήματα, δίκτυα (β) στις τυχόν ιδιαίτερες απαιτήσεις αντιμετώπισης των εμποδίων από τους αρμόδιους για αυτά φορείς (ΥΠ.ΠΟ, Δ.Ε.Η, ΔΕΥΑx κλπ.), (γ) στην ενδεχόμενη εκτέλεση των εργασιών κατά φάσεις λόγω των ως άνω εμποδίων, (δ) στην διενέργεια των απαιτουμένων μετρήσεων, ελέγχων και ερευνών (τοπογραφικών, εργαστηριακών, γεωτεχνικών κ.α.), καθώς και στις λοιπές υποχρεώσεις του Αναδόχου που προβλέπονται στα τεύχη δημοπράτησης, είτε τα ως άνω αποζημιώνονται ιδιαίτερα είτε είναι ανηγμένα στο ποσοστό Γ.Ε.& Ο.Ε. ή σε άλλα άρθρα του παρόντος Τιμολογίου (ε) σε προσωρινές ή μόνιμες κυκλοφοριακές ρυθμίσεις στην ευρύτερη περιοχή του έργου για οποιαδήποτε αιτία (π.χ. εορτές, εργασίες συντήρησης οδικού δικτύου και υποδομών, βλάβες σε άλλα έργα, εκτέλεση άλλων έργων κλπ.) Οι δαπάνες των τοπογραφικών εργασιών (αποτυπώσεων, πασσαλώσεων, αναπασσαλώσεων, πύκνωσης τριγωνομετρικού και πολυγωνομετρικού δικτύου, εγκατάστασης χωροσταθμικών αφετηριών κλπ) που απαιτούνται για την χάραξη των επιμέρους στοιχείων του έργου, οι δαπάνες σύνταξης μελετών εφαρμογής (όταν απαιτείται για την προσαρμογή των στοιχείων της οριστικής μελέτης στο ακριβές ανάγλυφο του εδάφους ή υφιστάμενες κατασκευές), κατασκευαστικών σχεδίων και σχεδίων λεπτομερειών. NET OIK - ΕΚΔΟΣΗ / / 316

43 Επίσης οι δαπάνες ανίχνευσης και εντοπισμού εμποδίων στον χώρο εκτέλεσης του έργου και εκπόνησης μελετών αντιμετώπισης αυτών (λ.χ. υπάρχοντα θεμέλια, υψηλός οριζοντας υπογείων υδάτων, δίκτυα Οργανισμών Κοινής Ωφελείας [ΟΚΩ]), καθώς οι δαπάνες σύνταξης του Προγράμματος Ποιότητος του Εργου (ΠΠΕ), του Σχεδίου Ασφάλειας και Υγείας, του Φακέλου Ασφάλειας και Υγείας του Εργου (ΣΑΥ-ΦΑΥ) Οι δαπάνες αποτύπωσης τεχνικών έργων και λοιπών εγκαταστάσεων που απαντώνται στο χώρο του έργου, οι δαπάνες επαλήθευσης των στοιχείων εδάφους με τοπογραφικές μεθόδους καθώς και οι δαπάνες λήψης επιμετρητικών στοιχείων κατ αντιπαράσταση με επρόσωπο της Υπηρεσίας και σύνταξης των πάσης φύσεως επιμετρητικών σχεδίων, πινάκων και υπολογισμών που θα υποβληθούν στην Υπηρεσία προς έλεγχο Η δαπάνη σύνταξης των αναπτυγμάτων και πινάκων οπλισμού σκυροδεμάτων (όταν αυτοί δεν περιλαμβάνονται στη μελέτη, καθώς και η δαπάνη σύνταξης κατασκευαστικών σχεδίων με την ένδειξη "όπως κατασκευάσθηκε" Οι δαπάνες των αντλήσεων (εκτός από την περίπτωση που δεν υπάρχει δυνατότητα παροχέτευσης προς φυσικό ή τεχνητό αποδέκτη υδάτων) καθώς και των προσωρινών διευθετήσεων για την αντιμετώπιση των επιφανειακών, υπογείων και πηγαίων νερών ώστε να προστατεύονται τόσο τα κατασκευαζόμενα οσο και τα υπάρχοντα έργα και το περιβάλλον γενικότερα, εκτός αν προβλέπεται διαφορετικά στα τεύχη δημοπράτησης Οι δαπάνες διατήρησης, κατά την περίοδο εκτέλεσης των εργασιών, του χώρου του έργου καθαρού και απαλλαγμένου από ξένα προς το έργο αντικείμενα, προϊόντα εκσκαφών κλπ., καθώς και οι δαπάνες για την απόδοση, μετά το τέλος των εργασιών του χώρου καθαρού και ελεύθερου από οποιεσδήποτε προσωρινές κατασκευές και όπως στους εγκεκριμένους περιβαλλοντικούς όρους ορίζεται Οι δαπάνες που απορρέουν από δικαιώματα κατοχυρωμένων μεθόδων και ευρεσιτεχνιών που εφαρμόζονται κατά οποιονδήποτε τρόπο για την έντεχνη εκτέλεση των εργασιών Οι δαπάνες διαμόρφωσης προσβάσεων, προσπελάσεων και δαπέδων εργασίας στα διάφορα τμήματα του έργου, και γενικά κάθε βοηθητικής κατασκευής που θα απαιτηθεί σε οποιοδήποτε στάδιο των εργασιών, όταν δεν προβλέπεται ιδιαίτερη επιμέτρηση αυτών στα συμβατικά τεύχη, καθώς και οι δαπάνες αποξήλωσης των προσωρινών κατασκευών και περιβαλλοντικής αποκατάστασης των χώρων (προσβάσεων, προσπελάσεων, δαπέδων εργασίας κ.λ.π.) εκτός εάν υπάρχει έγγραφη αποδοχή της Υπηρεσίας για την διατήρησή τους Οι δαπάνες πρόληψης και αποκατάστασης κάθε είδους ζημιάς καθώς και οι αποζημιώσεις για κάθε είδους βλάβη ή μη συνήθη φθορά επί υφισταμένων κατασκευών κατά την εκτέλεση των εργασιών ή την διακίνηση βαρέως εξοπλισμού του Αναδόχου (π.χ. μεταφορικών μέσων μεγάλης χωρητικότητας, ερπυστριοφόρων μηχανημάτων κλπ) που οφείλονται σε μη τήρηση των συμβατικών όρων, των υποδείξεων της Υπηρεσίας, των ισχυουσών διατάξεων και γενικότερα σε υπαιτιότητα του Αναδόχου Οι δαπάνες διάθεσης γραφείων και λοιπών ευκολιών στην Επιβλέπουσα Υπηρεσία, σύμφωνα με όσα αναφέρονται στην Ε.Σ.Υ και στους λοιπούς όρους δημοπράτησης Οι δαπάνες των ειδικών μελετών, που προβλέπεται στα τεύχη δημοπράτησης να εκπονηθούν από τον Ανάδοχο χωρίς ιδιαίτερη αμοιβή, όπως μελέτες σύνθεσης σκυροδεμάτων, μελέτες ικριωμάτων κλπ. NET OIK - ΕΚΔΟΣΗ / / 316

44 Οι δαπάνες έκδοσης των απαιτουμένων αδειών εκτέλεσης εργασιών από τις αρμόδιες Αρχές, την Πολεοδομία και τους Οργανισμούς Κοινής Ωφελείας, εκτός αν προβλέπεται ιδιαίτερη πληρωμή προς τούτο στα τεύχη δημοπράτησης Οι δαπάνες λήψης μέτρων για την προστασία του περιβάλλοντος, από την εγκατάσταση του Αναδόχου στο 'Εργο μέχρι και την παραλαβή του Έργου, όπως αυτά καθορίζονται στις σχετικές μελέτες και στους περιβαλλοντικούς όρους, εκτός αν προβλέπεται ιδιαίτερη πληρωμή προς τούτο στα τεύχη δημοπράτησης Οι δαπάνες δημοσίευσης της διακήρυξης και κατάρτισης του συμφωνητικού και γενικά όλες οι υπόλοιπες ειδικές δαπάνες που βαρύνουν τον Ανάδοχο, όπως αυτές αναφέρονται στους υπόλοιπους όρους δημοπράτησης του Έργου Οι δαπάνες συντήρησης του έργου μέχρι την οριστική του παραλαβή Η τοποθέτηση ενημερωτικών πινακίδων με τα βασικά στοιχεία του έργου, σύμφωνα με τις υποδείξεις της Υπηρεσίας. 1.4 Οι τιμές μονάδας του παρόντος Τιμολογίου προσαυξάνονται κατά το ποσοστό Γενικών Εξόδων (Γ.Ε.) και Οφέλους του Αναδόχου (Ο.Ε.), στο οποίο περιλαμβάνονται οι πάσης φύσεως κρατήσεις ή υποχρεώσεις αυτού, όπως δαπάνες διοίκησης και επίβλεψης του Έργου, σήμανσης εργοταξίων, φόροι, δασμοί, ασφάλιστρα, τόκοι κεφαλαίων κίνησης, προμήθειες εγγυητικών επιστολών, έξοδα λειτουργίας γραφείων κ.λπ., τα επισφαλή έξοδα πάσης φύσεως καθώς και το προσδοκώμενο κέρδος από την εκτέλεση των εργασιών. Το ως άνω ποσοστό Γ.Ε. & Ο.Ε., ανέρχεται σε δέκα οκτώ τοις εκατό (18%) ή είκοσι οκτώ τοις εκατό (28%) του προϋπολογισμού των εργασιών, όπως αυτός προκύπτει βάσει των τιμών του Τιμολογίου Προσφοράς του αναδόχου, σύμφωνα με τις κείμενες διατάξεις. 1.5 Ο Φόρος Προστιθέμενης Αξίας (Φ.Π.Α) των λογαριασμών του αναδόχου επιβαρύνει τον Κύριο του Έργου. 2 ΓΕΝΙΚΟΙ ΚΑΙ ΕΙΔΙΚΟΙ ΟΡΟΙ ΤΡΟΠΟΥ ΕΠΙΜΕΤΡΗΣΗΣ ΤΩΝ ΕΡΓΑΣΙΩΝ ΤΟΥ ΠΑΡΟΝΤΟΣ ΤΙΜΟΛΟΓΙΟΥ 2.1 ΓΕΝΙΚΟΙ ΟΡΟΙ Η επιμέτρηση των εργασιών γίνεται είτε βάσει των σχεδίων των εγκεκριμένων μελετών είτε βάσει μετρήσεων και των συντασσόμενων βάσει αυτών επιμετρητικών σχεδίων και πινάκων, λαμβανομένων υπόψη των έγγραφων εντολών της Υπηρεσίας και των εκάστοτε οριζομένων ανοχών Η Υπηρεσία δικαιούται να ελέγξει το σύνολο ή μέρος του Έργου, κατά την κρίση της, προκειμένου να επιβεβαιώσει την ορθότητα των επιμετρητικών στοιχείων που υποβάλει ο Ανάδοχος. Ο Ανάδοχος υποχρεούται με δική του δαπάνη να διαθέσει τον απαιτούμενο εξοπλισμό και προσωπικό για την υποστήριξη της Υπηρεσίας στην διεξαγωγή του εν λόγω ελέγχου Η πληρωμή των εργασιών γίνεται βάσει της πραγματικής ποσότητας κάθε εργασίας, επιμετρούμενης ως ανωτέρω με κατάλληλη μονάδα μέτρησης, επί την τιμή μονάδας της εργασίας, όπως αυτή καθορίζεται στο παρόν Περιγραφικό Τιμολόγιο. NET OIK - ΕΚΔΟΣΗ / / 316

45 2.1.4 Ειδικότερα για κάθε εργασία, ο τρόπος και η μονάδα επιμέτρησης, καθώς και ο τρόπος πληρωμής καθορίζονται στις αντίστοιχες παραγράφους των παρακάτω ΕΙΔΙΚΩΝ ΟΡΩΝ και των επί μέρους εργασιών του παρόντος Τιμολογίου Αν το περιεχόμενο ένός επιμέρους άρθρου του παρόντος Τιμολογίου, που αναφέρεται σε μια τιμή μονάδας, ορίζει ότι η εν λόγω τιμή αποτελεί πλήρη αποζημίωση για την ολοκλήρωση των εργασιών του συγκεκριμένου άρθρου, τότε οι ίδιες επιμέρους εργασίες δεν θα επιμετρώνται ούτε θα πληρώνονται στο πλαίσιο άλλου άρθρου που περιλαμβάνεται στο Τιμολόγιο Στη περίπτωση οποιασδήποτε διαφωνίας με τον συνοπτικό πίνακα τιμών, υπερισχύουν οι όροι του παρόντος. 2.2 ΕΙΔΙΚΟΙ ΟΡΟΙ ΧΩΜΑΤΟΥΡΓΙΚΕΣ ΕΡΓΑΣΙΕΣ Κατάταξη εδαφών ως προς την εκσκαψιμότητα Ως "χαλαρά εδάφη"χαρακτηρίζονται οι φυτικές γαίες, η ιλύς, η τύρφη και λοιπά εδάφη που έχουν προέλθει από επιχωματώσεις με ανομοιογενή υλικά. Ως "γαίες και ημίβραχος"χαρακτηρίζονται τα αργιλικά, αργιλοαμμώδη ή αμμοχαλικώδη υλικά, καθώς και μίγματα αυτών, οι μάργες, τα μετρίως τσιμεντωμένα (cemented) αμμοχάλικα, ο μαλακός, κατακερματισμένος ή αποσαθρωμένος βράχος, και γενικά τα εδάφη που μπορούν να εκσκαφθούν αποτελεσματικά με συνήθη εκσκαπτικά μηχανήματα (εκσκαφείς ή προωθητές), χωρίς να είναι απαραίτητη η χρήση εκρηκτικών υλών ή κρουστικού εξοπλισμού. Ως "βράχος"χαρακτηρίζεται το συμπαγές πέτρωμα που δεν μπορεί να εκσκαφθεί εάν δεν χαλαρωθεί προηγουμένως με εκρηκτικές ύλες, διογκωτικά υλικά ή κρουστικό εξοπλισμό (λ.χ. αερόσφυρες ή υδραυλικές σφύρες). Στην κατηγορία του "βράχου"περιλαμβάνονται και μεμονωμένοι ογκόλιθοι μεγέθους πάνω από 0,50 m3. Ως "σκληρά γρανιτικά"και "κροκαλοπαγή"χαρακτηρίζονται οι συμπαγείς σκληροί βραχώδεις σχηματισμοί από πυριγενή πετρώματα και οι ισχυρώς τσιμεντωμένες κροκάλες ή αμμοχάλικα, θλιπτικής αντοχής μεγαλύτερης των 150 MPa. Η εκσκαφή των σχηματισμών αυτών είναι δυσχερής (δεν αναμοχλέυονται με το ripper των προωθητών ισχύος 300 ΗΡ, η δε απόδοση των υδραυλικών σφυρών είναι μειωμένη) ΕΙΔΗ ΚΙΓΚΑΛΕΡΙΑΣ Τα κυριότερα είδη κιγκαλερίας, τα οποία ο Ανάδοχος υποχρεούται (ενδεικτικά και όχι περιοριστικά) να προμηθευτεί και να τα παραδώσει τοποθετημένα και έτοιμα προς λειτουργία είναι τα ακόλουθα: Χειρολαβές - Πλήρες ζεύγος χειρολαβών για στρεπτά ξύλινα θυρόφυλλα (μέσα-έξω) με τις ανάλογες ειδικές πλάκες στερέωσης (μέσα-έξω) με ενσωματωμένο ειδικό σύστημα κλειδώματος και ένδειξη κατάληψης (πράσινο-κόκκινο), όπου απαιτείται. - Πλήρες ζεύγος χειρολαβών για στρεπτά ξύλινα θυρόφυλλα (μέσα-έξω) με τις ανάλογες ειδικές πλάκες στερέωσης (μέσα-έξω), με μηχανισμό ρύθμισης χειρολαβών και ενσωματωμένη οπή για κύλινδρο κλειδαριάς ασφαλείας. NET OIK - ΕΚΔΟΣΗ / / 316

46 - Χειρολαβή (γρυλόχερο) για στρεπτό παράθυρο με την ανάλογη πλάκα στερέωσης (μέσα), με μηχανισμό ρύθμισης χειρολαβής και αντίκρισμα στο πλαίσιο ή στο άλλο φύλλο (δίφυλλο παράθυρο). - Χωνευτές χειρολαβές για συρόμενα κουφώματα μπρούτζινες ή ανοξείδωτες ή χαλύβδινες ή πλαστικές με κλειδαριά ασφαλείας. Κλειδαριές - διατάξεις ασφάλισης - Κλειδαριές (χωνευτές ή εξωτερικές) και κύλινδροι ασφαλείας - Κύλινδροι κεντρικού κλειδώματος - Κλειδαριά ασφαλείας, χαλύβδινη, γαλβανισμένη και χωνευτή για θύρες πυρασφάλειας - Ράβδοι (μπάρες) πανικού για θύρες πυρασφάλειας στις εξόδους κινδύνου - Χωνευτός, χαλύβδινος (μπρούτζινος ή γαλβανισμένος) σύρτης με βραχίονα (ντίζα) που ασφαλίζει επάνω - κάτω μέσα σε διπλά αντίστοιχα αντικρίσματα (πλαίσιο - φύλλο και φύλλο - δάπεδο). Μηχανισμοί λειτουργίας και επαναφοράς θυρών - Μηχανισμός επαναφοράς στην κλειστή θέση με χρονική καθυστέρηση στρεπτής θύρας χωρίς απαιτήσεις πυρασφάλειας, στο άνω μέρος της θύρας. - Μηχανισμός επαναφοράς όπως παραπάνω αλλά με απαιτήσεις πυρασφάλειας. - Μηχανισμός επαναφοράς θύρας επιδαπέδιος, με χρονική καθυστέρηση - Πλάκα στο κάτω μέρος θύρας για προστασία από κτυπήματα ποδιών κτλ. - Αναστολείς (stoppers) - Αναστολείς θύρας - δαπέδου - Αναστολείς θύρας - τοίχου - Αναστολείς φύλλων ερμαρίου - Αναστολείς συγκράτησης εξώφυλλων παραθύρων - Πλάκες στήριξης, ροζέτες κτλ - Σύρτες οριζόντιας ή κατακόρυφης λειτουργίας - Μηχανισμοί σκιασμού (ρολοπετάσματα, σκίαστρα) - Ειδικός Εξοπλισμός κουφωμάτων κάθε τύπου για ΑΜΕΑ - Μεταλλικά εξαρτήματα λειτουργίας ανοιγόμενων ή συρόμενων θυρών ασφαλείας, με Master Key - Ειδικοί μηχανισμοί αυτόματου κλεισίματος κουφωμάτων κάθε τύπου - Μηχανισμοί αυτόματων θυρών, με ηλεκτρομηχανικό σύστημα, με ηλεκτρονική μονάδα ελέγχού, με συσκευή μικροκυμάτων Η προμήθεια των παραπάνω ειδών κιγκαλερίας, θα γίνει απολογιστικά, και σύμφωνα με τις διαδικασίες πού προβλέπονται από τις κείμενες "περί Δημοσίων Εργων"διατάξεις, εκτός εάν αναφέρεται διαφορετικά στα οικεία άρθρα του παρόντος Τιμολογίου, η δε τοποθέτηση περιλαμβάνεται στην τιμή του κάθε είδους κουφώματος ΧΡΩΜΑΤΙΣΜΟΙ Οι εργασίες χρωματισμών επιμετρώνται σε τετραγωνικά μέτρα (m²) επιφανειών ή σε μέτρα μήκους (m) γραμμικών στοιχείων συγκεκριμένων διαστάσεων, πλήρως περαιωμένων, ανά είδος χρωματισμού. Από τις επιμετρούμενες επιφάνειες αφαιρείται κάθε άνοιγμα, οπή ή κενό και από τα γραμμικά στοιχεία κάθε ασυνέχεια που δεν χρωματίζεται ή χρωματίζεται με άλλο είδος χρωματισμού. NET OIK - ΕΚΔΟΣΗ / / 316

47 Η εφαρμογή συντελεστών θα γίνεται όπως ορίζεται παρακάτω, ενώ η αντιδιαβρωτική προστασία των σιδηρών επιφανειών επιμετράται ανά kg βάρους των σιδηρών κατασκευών, εκτός εάν αναφέρεται διαφορετικά. Οι ποσότητες των εργασιών που εκτελέστηκαν ικανοποιητικά, όπως αυτές επιμετρούνται σύμφωνα με τα ανωτέρω και έγιναν αποδεκτές από την Υπηρεσία, θα πληρώνονται σύμφωνα με την παρούσα παράγραφο για τα διάφορα είδη χρωματισμών. Οι τιμές μονάδας θα αποτελούν πλήρη αποζημίωση για τα όσα ορίζονται στην ανωτέρω παράγραφο "Ειδικοί όροι"του παρόντος άρθρου, καθώς και για κάθε άλλη δαπάνη που είναι αναγκαία σύμφωνα με τα οριζόμενα στο άρθρο "Γενικοί Όροι". Οι τιμές μονάδος όλων των κατηγοριών χρωματισμών του παρόντος τιμολογίου αναφέρονται σε πραγματική χρωματιζόμενη επιφάνεια και σε ύψος από το δάπεδο εργασίας μέχρι 5,0 m. Οι τιμές για χρωματισμούς που εκτελούνται σε ύψος μεγαλύτερο, καθορίζονται σε αντίστοιχα άρθρα του παρόντος τιμολογίου, τα οποία έχουν εφαρμογή όταν δεν πληρώνεται ιδιαιτέρως η δαπάνη των ικριωμάτων. Σε όλες τις τιμές εργασιών χρωματισμών περιλαμβάνονται οι αναμίξεις των χρωμάτων, οι δοκιμαστικές βαφές για έγκριση των χρωμάτων από την Επίβλεψη, τα κινητά ικριώματα τα οποία θα κατασκευάζονται σύμφωνα με τα καθοριζόμενα με τις ισχύουσες διατάξεις περί ασφαλείας του ασχολούμενου στις οικοδομικές εργασίες εργατοτεχνικού προσωπικού, και η εργασία αφαιρέσεως και επανατοποθετήσεως στοιχείων (π.χ. στοιχείων κουφωμάτων κλπ) στις περιπτώσεις που αυτό απαιτείται ή επιβάλλεται. Όταν πρόκεται για κουφώματα και κιγκλιδώματα τα οποία χρωματίζονται εξ ολοκλήρου, η επιμετρούμενη επιφάνεια των χρωματισμών υπολογίζεται ως το γινόμενο της απλής συμβατικής επιφάνειας κατασκευαζόμενου κουφώματος (βάσει των εξωτερικών διαστάσεων του τετράξυλου ή τρίξυλου) ή της καταλαμβανόμενης από μεταλλική θύρα ή κιγκλίδωμα πλήρους, απλής επιφάνειας, επί συμβατικό συντελεστή ο οποίος ορίζεται παρακάτω: α/α Είδος Συντελεστής 1. Θύρες ταμπλαδωτές ή πρεσσαριστές πλήρεις ή με υαλοπίνακες οι οποίοι καλύπτουν λιγότερο από το 50% του ύψους κάσσας θύρας. α) με κάσα καδρόνι (ή 1/4 πλίνθου) β) με κάσα επί δρομικού τοίχου γ) με κάσα επί μπατικού τοίχου 2. Υαλόθυρες ταμπλαδωτές ή πρεσσαριστές με υαλοπίνακες που καλύπτουν περισσότερο από το 50% του ύψους κάσσας θύρας. α) με κάσσα καδρόνι (ή 1/4 πλίνθου) β) με κάσσα επί δρομικού τοίχου γ) με κάσσα επί μπατικού τοίχου 3. Υαλοστάσια : α) με κάσσα καδρόνι (ή 1/4 πλίνθου) β) με κάσσα επί δρομικού τοίχου γ) με κάσσα επί μπατικού δ) παραθύρων ρολλών ε) σιδερένια 2,30 2,70 3,00 1,90 2,30 2,60 1,00 1,40 1,80 1,60 1,00 NET OIK - ΕΚΔΟΣΗ / / 316

48 α/α Είδος Συντελεστής 4. Παράθυρα με εξώφυλλα οιουδήποτε τύπου (χωρικού, γαλλικού, γερμανικού) πλην ρολλών 3,70 5. Ρολλά ξύλινα, πλαίσιο και πήχεις βάσει των εξωτερικών διαστάσεων σιδηρού πλαισίου 2,60 6. Σιδερένιες θύρες : α) με μίαν πλήρη επένδυση με λαμαρίνα β) με επένδυση με λαμαρίνα και στις δύο πλευρές γ) χωρίς επένδύση με λαμαρίνα (ή μόνον με ποδιά) δ) με κινητά υαλοστάσία, κατά τα λοιπά ως γ 7. Προπετάσματα σιδηρά : α) ρολλά από χαλυβδολαμαρίνα β) ρολλά από σιδηρόπλεγμα γ) πτυσσόμενα (φυσαρμόνικας) 8. Κιγκλιδώματα ξύλινα ή σιδηρά : α) απλού ή συνθέτου σχεδίου β) πολυσυνθέτου σχεδίου 9. Θερμαντικά σώματα : Πραγματική χρωματιζομένη επιφάνεια βάσει των Πινάκων συντελεστών των εργοστασίων κατασκευής των θερμαντικών σωμάτων 2,80 2,00 1,00 1,60 2,50 1,00 1,60 1,00 1, ΜΑΡΜΑΡΙΚΑ 1. Τα συνήθη μάρμαρα που απαντώνται στον Ελλαδικό χώρο είναι τα ακόλουθα, κατά πηγή προέλευσης και σκληρότητα: ΜΑΛΑΚΑ : συνηθισμένης φθοράς και εύκολης κατεργασίας 1 Πεντέλης Λευκό 2 Κοκκιναρά Τεφρόν 3 Κοζάνης Λευκό 4 Αγ. Μαρίνας Λευκό συνεφώδες 5 Καπανδριτίου Κιτρινωπό 6 Μαραθώνα Γκρί 7 Νάξου Λευκό 8 Αλιβερίου Τεφρόχρουν μελανό 9 Μαραθώνα Τεφρόχρουν μελανό 10 Βέροιας Λευκό 11 Θάσου Λευκό 12 Πηλίου Λευκό ΣΚΛΗΡΑ: συνηθισμένης φθοράς και δύσκολης κατεργασίας 1 Ερέτριας Ερυθρότεφρο 2 Αμαρύνθου Ερυθρότεφρο 3 Δομβραϊνης Θηβών Μπεζ 4 Δομβραϊνης Θηβών Κίτρινο 5 Δομβραϊνης Θηβών Ερυθρό 6 Στύρων Πράσινο 7 Λάρισας Πράσινο NET OIK - ΕΚΔΟΣΗ / / 316

49 8 Ιωαννίνων Μπεζ 9 Φαρσάλων Γκρι 10 Ύδρας Ροδότεφρο πολύχρωμο 11 Διονύσου Χιονόλευκο ΕΞΑΙΡΕΤΙΚΩΣ ΣΚΛΗΡΑ: μέτριας φθοράς και δύσκολης κατεργασίας 1 Ιωαννίνων Ροδόχρουν 2 Χίου Τεφρό 3 Χίου Κίτρινο 4 Τήνου Πράσινο 5 Ρόδου Μπεζ 6 Αγίου Πέτρου Μαύρο 7 Βυτίνας Μαύρο 8 Μάνης Ερυθρό 9 Ναυπλίου Ερυθρό 10 Ναυπλίου Κίτρινο 11 Μυτιλήνης Ερυθρό πολύχρωμο 12 Τρίπολης Γκρι με λευκές φέτες 13 Σαλαμίνας Γκρι ή πολύχρωμο 14 Αράχωβας καφέ 2. Σε όλες τις τιμές των μαρμαροστρώσεων, περιλαμβάνεται και η στίλβωση αυτών (νερόλουστρο) 3. Το κονίαμα δόμησης των μαρμαροστρώσεων, κατασκευάζεται με λευκό τσιμέντο ΕΠΕΝΔΥΣΗ ΤΟΙΧΩΝ ΚΑΙ ΨΕΥΔΟΡΟΦΩΝ. Οι εργασίες κατασκευής μεταλλικών σκελετών (εκτός αλουμινίου) τοίχων και ψευδοροφών τιμολογούνται με τα άρθρα και Οι εργασίες κατασκευής επίπεδης επιφάνειας γυψοσανίδων τοιχοπετάσματος σε έτοιμο σκελετό τιμολογείται με το άρθρο Οι εργασίες κατασκευής καμπύλων τοιχοπετασμάτων αποζημιώνονται επιπλέον και με την πρόσθετη τιμή του άρθρου Οι εργασίες τοποθέτησης γυψοσανίδων επίπεδης ψευδοροφής σε έτοιμο σκελετό αποζημιώνονται, μαζί με τις εργασίες αλλουμινίου, με το άρθρο και στην περίπτωση μη επίπεδης με το άρθρο Στην περίπτωση χρήσης γυψοσανίδας διαφορετικού πάχους από το προβλεπόμενο στα παραπάνω άρθρα και 78.35, οι τιμές προσαρμόζονται αναλογικά με τις τιμές του άρθρου Σε περίπτωση τοποθέτησης και ορυκτοβάμβακα, η αποζημίωσή του τιμολογείται με το άρθρο NET OIK - ΕΚΔΟΣΗ / / 316

50 ΓΕΝΙΚΕΣ ΕΠΙΣΗΜΑΝΣΕΙΣ Α. Οι τιμές μονάδος του παρόντος Τιμολογίου που φέρουν την σήμανση [*] παραπλέυρως της αναγραφόμενης τιμής σε ΕΥΡΩ δεν συμπεριλαμβάνουν την δαπάνη της καθαρής μεταφοράς των, κατά περίπτωση, υλικών ή προϊόντων. Η Δημοπρατούσα Αρχή θα προσθέτει στις τιμές αυτές την δαπάνη του μεταφορικού έργου, με βάση τα στοιχεία της μελέτης και τις συνθήκες εκτέλεσης του έργου. Για τον προσδιορισμό της ως άνω δαπάνης του μεταφορικού έργου καθορίζονται οι ακόλουθες τιμές μονάδας σε /m 3.km Σε αστικές περιοχές - απόσταση < 5 km απόσταση 5 km 0,21 Εκτός πόλεως οδοί καλής βατότητας - απόσταση < 5 km 0,20 - απόσταση 5 km 0,19 οδοί κακής βατότητας - απόσταση < 5 km 0,25 - απόσταση 5 km 0,21 εργοταξιακές οδοί - απόσταση < 3 km 0,22 - απόσταση 3 km 0,20 Με παρατεταμένη αναμονή φορτοεκφόρτωσης (ασφαλτικά, εκσκαφές θεμελίων και χανδάκων, 0,03 μικρής κλίμακας εκσκαφές) Oι τιμές αυτές έχουν εφαρμογή στον προσδιορισμό της τιμής του αστερίσκου [*] των άρθρων του παρόντος τιμολογίου των οποίων οι εργασίες επιμετρώνται σε κυβικά μέτρα (m 3 ), κατά τον τρόπο που καθορίζεται σε έκαστο άρθρο. Σε καμμία περίπτωση δεν εφαρμόζεται συντελεστής επιπλήσματος ή οποιαδήποτε άλλη προσαύξηση και ο υπολογισμός γίνεται με βάση τα επιμετρούμενα m 3 κάθε εργασίας, όπως καθορίζεται στο αντίστοιχο άρθρο. Η δαπάνη του μεταφορικού έργου, όπως προσδιορίζεται στο παρόν τιμολόγιο (ΝΕΤ ΟΙΚ), προστίθεται στην τιμή βάσεως των άρθρων που επισημαίνονται με [*], και αναθεωρείται με βάση τον εκάστοτε καθοριζόμενο κωδικό αναθεώρησης (δεν προβλέπεται άλλη, ιδιαίτερη αναθεώρηση του μεταφορικού έργου). Β. Στις τιμές μονάδος του παρόντος Τιμολογίου που φέρουν την σήμανση [**] παρατίθεται η τιμή που αναλογεί στην καθαρή εργασία (φατούρα) και τα βοηθητικά υλικά. Οταν διαφοροποιούνται τα ποιοτικά χαρακτηριστικά των κυρίων ενσωματουμένων υλικών, έναντι αυτών που αναφέρονται στο Περιγραφικό Αρθρο, η Δημοπρατούσα Αρχή θα προσαρμόζει ανάλογα τις τιμές εφαρμογής (περιπτώσεις ξυλείας, καραμικών πλακιδίων και μαρμάρων διαφόρων κατηγοριών και ποιοτήτων). NET OIK - ΕΚΔΟΣΗ / / 316

51 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΙΩΑΝΝΙΝΩΝ ΔΗΜΟΣ ΙΩΑΝΝΙΤΩΝ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΚΩΛΕΤΤΗ 14 Τ.Κ Έργο: ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Θέση: ΔΗΜΟΣ ΙΩΑΝΝΙΤΩΝ Τιμολόγιο Μελέτης A.T.: 001 ΝΕΤ ΟΔΟ-ΜΕ Α-10 Καθαίρεση περιφράξεων με συρματόπλεγμα. Κωδ. αναθεώρησης : ΟΙΚ ,00% Καθαίρεση περιφράξεων με συρματόπλεγμα και πασσάλους από οποιοδήποτε υλικό, είτε επί εδάφους είτε επί τοιχίου από σκυρόδεμα, τοιχοποιία κλπ, ανεξαρτήτως ύψους, μετά των φορτοεκφορτώσεων και της μεταφοράς των προϊόντων κατεδάφισης σε οποιαδήποτε απόσταση προς απόρριψη. Στην τιμή μονάδας περιλαμβάνονται: η δαπάνη για την αποσύνθεση και τον τεμαχισμό του τοιχίου (από οποιοδήποτε υλικό) και της περίφραξης, η δαπάνη για την επανεπίχωση και συμπύκνωση των ορυγμάτων που θα δημιουργηθούν λόγω των κατεδαφίσεων, η δαπάνη για τις φορτοεκφορτώσεις και για τη μεταφορά όλων των κατεδαφισθέντων υλικών προς απόρριψη σε χώρους επιτρεπόμενους από τις αρμόδιες Αρχές σε οποιαδήποτε απόσταση, η δαπάνη για τις τυχόν προσωρινές εναποθέσεις και επαναφορτώσεις, η σταλία αυτοκινήτωνμηχανημάτων κλπ, η δαπάνη για τον καθαρισμό του χώρου από τα κάθε είδους υλικά μέχρι τη στάθμη του φυσικού εδάφους, η δαπάνη για τα μέτρα υγιεινής και ασφάλειας. Σημειώνεται ότι η κατεδάφιση των περιφράξεων θα γίνει με τήρηση όλων των κανόνων ασφαλείας και των σχετικών αστυνομικών διατάξεων από τον Ανάδοχο, τον οποίο βαρύνουν όλες οι ευθύνες. Τιμή ανά μέτρο μήκους. ( 1 m ) Μέτρο ΕΥΡΩ (Ολογράφως): ΕΞΙ ΚΑΙ ΕΞΗΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 6,60 A.T.: 002 ΝΕΤ ΟΔΟ-ΜΕ Α- 2.1 Αποξήλωση ασφαλτοταπήτων και στρώσεων οδοστρωσίας σταθεροποιημένων με τσιμέντο εντός του ορίου των γενικών εκσκαφών. Κωδ. αναθεώρησης : ΟΔΟ 1123.Α 100,00% Αποξήλωση ασφαλτοταπήτων και στρώσεων οδοστρωσίας σταθεροποιημένων με συμπύκνωση ή με τσιμέντο, εντός του ορίου των γενικών εκσκαφών, με χρήση προωθητή γαιών, φορτωτή ή εκσκαφέα, με την φόρτωση επί αυτοκινήτου και την μεταφορά προς ανακύκλωση ή οριστική απόθεση σε χώρους ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 1 από / 316

52 καθοριζόμενους από τους περιβαλλοντικούς όρους του έργου και την νεταφορά τους σε οποιαδήποτε απόσταση. Επισημαίνεται ότι τα προϊόντα των αποξηλώσεων αυτών είναι ακατάλληλα για την κατασκευή επιχωμάτων, ενώ σύμφωνα με τις κείμενες διατάξεις επιβάλλεται η ανακύκλωσή τους. Η επιμέτρηση θα γίνεται με λήψη αρχικών και τελικών διατομών. Τιμή ανά κυβικό μέτρο. ( 1 m3 ) Κυβικό μέτρο ΕΥΡΩ (Ολογράφως): ΤΕΣΣΕΡΑ ΚΑΙ ΕΒΔΟΜΗΝΤΑ ΠΕΝΤΕ ΛΕΠΤΑ (Αριθμητικώς): 4,75 [*] (1,6+3,15) A.T.: 003 ΝΕΤ ΟΙΚ-Α Φοροεκφορτώσεις - Μεταφορές. Φορτοεκφόρτωση υλικών επί αυτοκινήτου ή σε ζώα. Φορτοεκφόρτωση με μηχανικά μέσα Κωδ. αναθεώρησης : ΟΙΚ ,00% Φορτοεκφόρτωση πετρωδών υλικών και παρεμφερών, δηλαδή αργών λίθων γενικά, σκύρων, χαλίκων, άμμου, αμμοχαλίκου, ασβέστου σε βώλους, θηραϊκής γης, κίσσηρης και σκωριών, επί οποιουδήποτε τροχοφόρου μεταφορικού μέσου ή ζώου. Τιμή ανά τόνο (ton) ( 1 t ) Τόννοι ΕΥΡΩ (Ολογράφως): ΕΝΑ ΚΑΙ ΕΞΗΝΤΑ ΠΕΝΤΕ ΛΕΠΤΑ (Αριθμητικώς): 1,65 A.T.: 004 ΝΕΤ ΟΙΚ-Α Φοροεκφορτώσεις - Μεταφορές. Μεταφορές με αυτοκίνητο δια μέσου οδών καλής βατότητας Κωδ. αναθεώρησης : ΟΙΚ ,00% Μεταφορά με αυτοκίνητο οποιουδήποτε υλικού, ανά χιλιόμετρο αποστάσεως. Επί οδού επιτρέπουσας ταχύτητα άνω των 40 km/h Τιμή ανά τονοχιλιόμετρο (ton.km) ( 1 tkm ) Τοννοχιλιόμετρο ΕΥΡΩ (Ολογράφως): ΤΡΙΑΝΤΑ ΠΕΝΤΕ ΛΕΠΤΑ (Αριθμητικώς): 0,350 A.T.: 005 ΝΕΤ ΟΙΚ-Α Χωματουργικές εργασίες κτιριακών έργων. Εκθάμνωση εδάφους με δενδρύλια περιμέτρου κορμού μέχρι 0,25 m Κωδ. αναθεώρησης : ΟΙΚ ,00% Εκθάμνωση εδάφους με την αποκόμιση και συσσώρευση των προϊόντων στις θέσεις φόρτωσης, σύμφωνα με την μελέτη και την ΕΤΕΠ ''Καθαρισμός, εκχέρσωση και κατεδαφίσεις στη ζώνη εκτέλεσης των εργασιών'' ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 2 από / 316

53 Τιμή ανά τετραγωνικό μέτρο εκθάμνωσης (m²) ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΤΕΣΣΕΡΑ ΚΑΙ ΠΕΝΗΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 4,50 A.T.: 006 ΝΕΤ ΟΙΚ-Α 20.2 Χωματουργικές εργασίες κτιριακών έργων. Γενικές εκσκαφές σε έδαφος γαιώδες-ημιβραχώδες για την δημιουργία υπογείων κλπ χώρων. Κωδ. αναθεώρησης : ΟΙΚ ,00% Γενικές εκσκαφές σε έδαφος γαιώδες-ημιβραχώδες με χρήση μηχανικών μέσων για την δημιουργία υπογείων κλπ χώρων, σύμφωνα με την μελέτη του έργου και την ΕΤΕΠ ''Γενικές εκσκαφές κτιριακών έργων'', ελαχίστης πλευράς κάτοψης άνω των 3,00 m και συγχρόνως ολικής επιφανείας κάτοψης μεγαλυτέρας των 12,00 m², σε βάθος μέχρι 2,00 m από την προσπελάσιμη από τροχοφόρα στάθμη του εκσκαπτομένου χώρου, εν ξηρώ ή εντός ύδατος βάθους έως 0,30 m, του οποίου η στάθμη, είτε ηρεμεί είτε υποβιβάζεται με εφ' άπαξ ή συνεχή άντληση (η οποία πληρώνεται ιδιαίτερα), με την μόρφωση των παρειών ή πρανών και του πυθμένα, τις τυχόν απαιτούμενες σποραδικές αντιστηρίξεις των παρειών και την συσσώρευση των προϊόντων εκσκαφής σε μέση απόσταση έως 30 m. Τιμή ανά κυβικό μέτρο (m³) επί ορύγματος, με την μεταφορά των προϊόντων εκσκαφών σε οποιαδήποτε απόσταση. Επιμέτρηση με λήψη διατομών προ και μετά την εκσκαφή. ( 1 m3 ) Κυβικό μέτρο ΕΥΡΩ (Ολογράφως): ΠΕΝΤΕ ΚΑΙ ΕΝΕΝΗΝΤΑ ΠΕΝΤΕ ΛΕΠΤΑ (Αριθμητικώς): 5,95 [*] (2,8+3,15) A.T.: 007 ΝΕΤ ΟΙΚ-Α Χωματουργικές εργασίες κτιριακών έργων. Eκσκαφή θεμελίων και τάφρων με χρήση μηχανικών μέσων σε εδάφη γαιώδη-ημιβραχώδη Κωδ. αναθεώρησης : ΟΙΚ ,00% Εκσκαφή θεμελίων και τάφρων με χρήση μηχανικών μέσων, πλάτους βάσεως έως 3,00 m ή μεγαλυτέρου των 3,00 m αλλά επιφανείας βάσεως έως 12,00 m², σε βάθος μέχρι 2,00 m από το χαμηλότερο χείλος της διατομής εκσκαφής, εν ξηρώ ή εντός ύδατος βάθους έως 0,30m, του οποίου η στάθμη, είτε ηρεμεί είτε υποβιβάζεται με εφ' άπαξ ή συνεχή άντληση (η οποία πληρώνεται ιδιαίτερα), με την αναπέταση των προϊόντων, την μόρφωση των παρειών και του πυθμένα και την τυχόν αναγκαία σποραδική αντιστήριξη των παρειών, σύμφωνα με την μελέτη του έργου και την ΕΤΕΠ ''Εκσκαφές θεμελίων τεχνικών έργων'' Τιμή ανά κυβικό μέτρο (m³) επί ορύγματος, με την μεταφορά των προϊόντων εκσκαφών σε οποιαδήποτε απόσταση. Επιμέτρηση με λήψη διατομών προ και μετά την εκσκαφή. ( 1 m3 ) Κυβικό μέτρο ΕΥΡΩ (Ολογράφως): ΕΠΤΑ ΚΑΙ ΕΞΗΝΤΑ ΠΕΝΤΕ ΛΕΠΤΑ (Αριθμητικώς): 7,65 [*] (4,5+3,15) A.T.: 008 ΝΕΤ ΟΙΚ-Α Καθαιρέσεις. Καθαίρεση μεμονωμένων στοιχείων κατασκευών από άοπλο σκυρόδεμα. Με εφαρμογή συνήθων μεθόδων καθαίρεσης Κωδ. αναθεώρησης : ΟΙΚ ,00% ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 3 από / 316

54 Καθαίρεση και τεμαχισμός μεμονωμένων στοιχείων αόπλου σκυροδέματος παντός είδους, σε οποιαδήποτε στάθμη από το δάπεδο εργασίας. Συμπεριλαμβάνονται οι δαπάνες του πάσης φύσεως απαιτούμενου εξοπλισμού και εργαλείων, των ικριωμάτων και προσωρινών αντιστηρίξεων και η συσσώρευση των προϊόντων, ο τεμαχισμός των ευμεγέθων στοιχείων σκυροδέματος και η μεταφορά τους στις θέσεις φόρτωσης, σύμφωνα με την μελέτη και την ΕΤΕΠ ''Καθαιρέσεις στοιχείων οπλισμένου σκυροδέματος με μηχανικά μέσα''. Τιμή ανά κυβικό μέτρο (m³) πραγματικού όγκου προ της καθαιρέσεως ( 1 m3 ) Κυβικό μέτρο ΕΥΡΩ (Ολογράφως): ΤΡΙΑΝΤΑ ΕΝΑ ΚΑΙ ΔΕΚΑ ΠΕΝΤΕ ΛΕΠΤΑ (Αριθμητικώς): 31,15 [*] (28+3,15) A.T.: 009 ΝΕΤ ΟΙΚ-Α Καθαιρέσεις. Καθαίρεση πλακοστρώσεων δαπέδων παντός τύπου και οιουδήποτε πάχους. Χωρίς να καταβάλλεται προσοχή για την εξαγωγή ακεραίων πλακών Κωδ. αναθεώρησης : ΟΙΚ ,00% Καθαίρεση πλακοστρώσεων δαπέδων παντός τύπου και οποιουδήποτε πάχους (τσιμέντου, μαρμάρου, τύπου Μάλτας, πορσελάνης, μωσαϊκού, κεραμικών, σχιστολίθου, κλπ), με το κονίαμα στρώσεως αυτών, σε οποιαδήποτε στάθμη από το εδάφος, με την συσσώρευση των προϊόντων καθαιρέσεως προς φόρτωση. Τιμή ανά τετραγωνικό μέτρο (m²) ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΕΠΤΑ ΚΑΙ ΕΝΕΝΗΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 7,90 A.T.: 010 ΝΕΤ ΟΙΚ-Α Καθαιρέσεις. Αποξήλωση ξυλίνων ή σιδηρών κουφωμάτων. Κωδ. αναθεώρησης : ΟΙΚ ,00% Αποξήλωση ξυλίνων ή σιδηρών θυρών και παραθύρων. Περιλαμβάνεται η αφαίρεση των φύλλων και πρεβαζιών, η απελευθέρωση του τετραξύλου ή του πλαισίου από τα σιδηρά στηρίγματα (τζινέτια) με προσοχή για την επαναχρησιμοποίησή του, και η μεταφορά προς φόρτωση ή αποθήκευση. Τιμή ανά τετραγωνικό μέτρο (m²) ακροτάτου περιγράμματος τετραξύλου ή πλαισίου ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΔΕΚΑ ΕΞΙ ΚΑΙ ΟΓΔΟΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 16,80 A.T.: 011 ΝΕΤ ΟΙΚ-Α Καθαιρέσεις. Αποξήλωση μεταλλικών φύλλων επιστέγασης. Κωδ. αναθεώρησης : ΟΙΚ ,00% Αποξήλωση μεταλλικών φύλλων επιστέγασης από λαμαρίνα, επίπεδη ή αυλακωτή, απλή ή με μόνωση, με τις αντίστοιχες τεγίδες, σε οποιαδήποτε στάθμη από το έδαφος, με την καταβίβαση και ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 4 από / 316

55 διαλογή των υλικών, την συσσώρευση των αχρήστων υλικών προς φόρτωση, την ταξινόμηση χρησίμων υλικών και την μεταφορά τους προς φόρτωση ή αποθήκευση. Τιμή ανά τετραγωνικό μέτρο (m²) πραγματικής επιφανείας. ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΔΥΟ ΚΑΙ ΕΞΗΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 2,60 A.T.: 012 ΝΕΤ ΟΙΚ-Α Καθαιρέσεις. Καθαίρεση ψευδοροφών κάθε τύπου. Κωδ. αναθεώρησης : ΟΙΚ ,00% Καθαίρεση ψευδοροφών κάθε τύπου, συμπεριλαμβανομένου του σκελετου ανάρτησής τους και του μονωτικού υλικού πλήρωσης, σε οποιαδήποτε θέση, με την μεταφορά των προϊόντων προς φόρτωση ή αποθήκευση. Τιμή ανά τετραγωνικό μέτρο (m²) πραγματικής επιφανείας. ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΠΕΝΤΕ ΚΑΙ ΕΞΗΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 5,60 A.T.: 013 ΝΕΤ ΟΙΚ-Α Καθαιρέσεις. Αποξήλωση πλαστικών δαπέδων και λοιπών λεπτών επιστρώσεων. Κωδ. αναθεώρησης : ΟΙΚ ,00% Αποξήλωση πλαστικών δαπέδων και λοιπών λεπτών επιστρώσεων (μοκέτες κλπ), με πλήρη απόξεση/αφαίρεση της στρώσης συγκολλητικού υλικού με φλόγιστρο, διαλύτες ή αποξεστικά εργαλεία και μεταφορά των υλικών αποξήλωσης προς φόρτωση. Τιμή ανά τετραγωνικό μέτρο (m²) πλήρως αποπερατωθείσας εργασίας. ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΔΥΟ ΚΑΙ ΕΙΚΟΣΙ ΛΕΠΤΑ (Αριθμητικώς): 2,20 A.T.: 014 ΝΕΤ ΟΙΚ-Α Καθαιρέσεις. Καθαίρεση επένδυσης τοίχων από φύλλα λαμαρίνας ή αλουμινίου. Κωδ. αναθεώρησης : ΟΙΚ ,00% Καθαίρεση επένδυσης τοίχων από φύλλα λαμαρίνας ή αλουμινίου, οιουδήποτε σχεδίου και πάχους, μετά του σκελετού αναρτήσεως αυτών, σε οποιαδήποτε στάθμη από το δάπεδο εργασίας. Συμπεριλαμβάνονται τα απαιτούμενα ικριώματα, ο καταβιβασμός και διαλογή των υλικών, η συσσώρευση των αχρήστων υλικών προς φόρτωση και η ταξινόμηση των χρησίμων υλικών και η μεταφορά τους προς αποθήκευση. Τιμή ανά τετραγωνικό μέτρο (m²) πλήρως αποπερατωθείσας εργασίας. ( 1 m2 ) Τετραγωνικό μέτρο ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 5 από / 316

56 ΕΥΡΩ (Ολογράφως): ΤΡΙΑ ΚΑΙ ΣΑΡΑΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 3,40 A.T.: 015 ΝΕΤ ΥΔΡ-Α 4.5 Αποξήλωση κρασπέδων πρόχυτων ή μή Κωδ. αναθεώρησης : ΥΔΡ ,00% Αποξήλωση κρασπέδων πεζοδρομίων με χρήση αεροσφυρών, με την φόρτωση επί αυτοκινήτου και την μεταφορά σε οποιαδήποτε απόσταση. Η εργασία θα εκτελείται με ιδιαίτερη επιμέλεια προκειμένου να ελαχιστοποιηθεί το ποσοστό θραυομένων κρασπέδων κατά την αποξήλωση. Τα ακέραια κράσπεδα θα συγκεντρώνονται και θα στοιβάζονται παραπλεύρως του ορύγματος προκειμένου να επαναχρησιμοποιηθούν κατά την αποκατάσταση του πεζοδρομίου. Ο προσδιορισμός της τιμής του αστερίσκου θα γίνεται με βάση την συμβατική παραδοχή ότι ανά τρέχον μέτρο αποξήλωσης κρασπέδων προκύπτουν 0,075 m³ προϊόντων προς μεταφορά για οριστική απόθεση, ως εξής: [*] = 0,075 m³ x S x /m³.km (βλπ. Γενικούς Ορους του Τιμολογίου) όπου S η μέση απόσταση μέχρι τον χώρο απόθεσης, σύμφωνα με τους περιβαλλοντικούς όρους ή την σχετική έγκριση της αρμόδιας αρχής. Τιμή ανά τρέχον μέτρο (μμ) ( 1 m ) Μέτρο ΕΥΡΩ (Ολογράφως): ΤΡΙΑ ΚΑΙ ΠΕΝΗΝΤΑ ΤΕΣΣΕΡΑ ΛΕΠΤΑ (Αριθμητικώς): 3,54 [*] (3,304+0,236) A.T.: 016 ΝΕΤ Ν ΟΙΚ Α 0ΣΧ Ειδικά τεμάχια από κόντρα πλακέ (οδηγοί) για την κατασκευή καμπύλων επιφανειών από σκυρόδεμα Με κόντρα πλακέ πάχους 12 mm Κωδ. αναθεώρησης : ΟΙΚ ,00% Ειδικά καμπυλωμένα τεμάχια από κόντρα πλακέ (οδηγοί) για την κατασκευή καμπύλων επιφανειών από σκυρόδεμα σύμφωνα με τα σχέδια της μελέτης, πάχους 12mm και ύψους 8-12cm. Στην τιμή περιλαμβάνονται τα υλικά κατασκευής των καμπύλων τεμαχίων από κόντρα πλακέ, οι εργασία στερέωσης των καμπύλων τεμαχίων σύμφωνα με την μελέτη και όλα τα μικρούλικα που απαιτούνται για να επιτευχθεί αυτή, η μεταφορά, αποθήκευση τους εωσότου ενσωματωθούν στο έργο, επίσης στην τιμή περιλαμβάνετε και απόξεση των ειδικών τεμαχίων μετα την σκυροδέτηση σε βάθος 6 cm για να γίνει πλήρωση του αρμού από ελαστομερές ασφαλτικό υλικό (το ελαστομερές ασφαλτικό υλικό πλήρωσης τιμολογείτε ιδιαίτερα και δεν συμπεριλαμβάνετε στην τιμή του παρόντος άρθρου) Τιμή ανά Μέτρο μήκους (μμ) ( 1 μμ ) Μέτρο Μήκους ΕΥΡΩ (Ολογράφως): ΕΠΤΑ (Αριθμητικώς): 7,00 ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 6 από / 316

57 A.T.: 017 ΝΕΤ ΟΔΟ-ΜΕ Β-51 Πρόχυτα κράσπεδα από σκυρόδεμα. Κωδ. αναθεώρησης : ΟΔΟ ,00% Τοποθέτηση προκατασκευασμένων κρασπέδων από σκυρόδεμα κατηγορίας C20/25, διατομής πλάτους 0,15 m και ύψους 0,25 έως 0,30 m, σύμφωνα με τα σχέδια λεπτομερειών της μελέτης, με απότμηση, ευθυγράμμων ή καμπύλων, κατά ΕΛΟΤ ΕΝ 1340, προς κατασκευή νησίδων ασφαλείας, πεζοδρομίων, κόμβων κ.λ.π., τα οποία θα παρασκευάζονται σε βιομηχανική εγκατάσταση με δόνηση και συμπίεση, αποκλειομένης της παρασκευής τους επί τόπου του έργου με αυτοσχέδιους ξυλότυπους. Εκτέλεση εργασιών σύμφωνα με την ΕΤΕΠ Κράσπεδα, ρείθρα και τάφροι ομβρίων καταστρώματος οδών επενδεδυμένες με σκυρόδεμα. Στην τιμή μονάδας περιλαμβάνονται: η προμήθεια και μεταφορά των κρασπέδων και όλων των απαιτούμενων υλικών πλην του σκυροδέματος της βάσης έδρασης, η τοποθέτησή τους σε ευθυγραμμία ή καμπύλη στις προβλεπόμενες θέσεις από τα σχέδια οριζοντιογραφικά και υψομετρικά, με χρήση τεμαχίων μήκους όχι μικρότερου των 0,50 m, με λεία επιφάνεια, η στερέωση των κρασπέδων με κατασκευή πίσω από αυτά συνεχούς πρίσματος διατομής 0,10x0,20 m από σκυρόδεμα κατηγορίας C8/10, ο εγκιβωτισμός τους και η αρμολόγησή τους με τσιμεντοκονία αναλογίας 650 kg τσιμέντου ανά m³ άμμου. Τιμή ανά μέτρο μήκους πλήρως τοποθετημένου κρασπέδου χωρίς την βάση έδρασής του, η οποία επιμετράται ιδιαιτέρως. ( 1 m ) Μέτρο ΕΥΡΩ (Ολογράφως): ΕΝΝΙΑ ΚΑΙ ΕΞΗΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 9,60 A.T.: 018 ΝΕΤ ΟΙΚ-Α Κατασκευές από σκυρόδεμα. Προμήθεια, μεταφορά επί τόπου, διάστρωση και συμπύκνωση σκυροδέματος με χρήση αντλίας ή πυργογερανού. Για κατασκευές από σκυρόδεμα κατηγορίας C16/20 Κωδ. αναθεώρησης : ΟΙΚ ,00% Παραγωγή ή προμήθεια και μεταφορά επί τόπου του έργου σκυροδέματος οποιασδήποτε κατηγορίας ή ποιότητος, σύμφωνα με τις διατάξεις του Κανονισμού Τεχνολογίας Σκυροδέματος (ΚΤΣ), με την διάστρωση με χρήση αντλίας σκυροδέματος ή πυργογερανού και την συμπύκνωση αυτού επί των καλουπιών ή/και λοιπών επιφανειών υποδοχής σκυροδέματος, χωρίς την δαπάνη κατασκευής των καλουπιών, σύμφωνα με την μελέτη του έργου,και τις ΕΤΕΠ: ''Παραγωγή και μεταφορά σκυροδέματος'', ''Διάστρωση σκυροδέματος'', ''Συντήρηση σκυροδέματος'', ''Εργοταξιακά συγκροτήματα παραγωγής σκυροδέματος'', ''Δονητική συμπύκνωση σκυροδέματος'', ''Σκυροδετήσεις ογκωδών κατασκευών''. Επισημαίνεται ότι απαγορεύεται αυστηρά η προσθήκη νερού στο σκυρόδεμα επί τόπου του έργου. Επίσης απαγορεύεται η χρήση του σκυροδέματος μετά την παρέλευση 90 λεπτών από την ανάμιξη, εκτός εάν εφαρμοσθούν επιβραδυντικά πρόσθετα με βάση ειδική μελέτη συνθέσεως. Στην τιμή περιλαμβάνονται: ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 7 από / 316

58 α. Η προμήθεια, η μεταφορά από οποιαδήποτε απόσταση στη θέση εκτέλεσης του έργου, του σκυροδέματος εφόσον πρόκειται για εργοστασιακό σκυρόδεμα ή η προμήθεια, φορτοεκφόρτωση όλων των απαιτούμενων υλικών (αδρανών, τσιμέντων, νερού) για την παρασκευή του σκυροδέματος, εφόσον το σκυρόδεμα παρασκευάζεται στο εργοτάξιο (εργοταξιακό σκυρόδεμα), οι σταλίες των αυτοκινήτων μεταφοράς αδρανών υλικών και σκυροδέματος, η παρασκευή το μίγματος και η μεταφορά του σκυροδέματος στο εργοτάξιο προς διάστρωση. Επισημαίνεται ότι στην τιμή ανά κατηγορία σκυροδέματος συμπεριλαμβάνεται η δαπάνη της εκάστοτε απαιτούμενης ποσότητας τσιμέντου για την επίτευξη των προβλεπομένων χαρακτηριστικών (αντοχής, εργασίμου κλπ) υπό την εφαρμοζόμενη κοκκομετρική διαβάθμιση των αδρανών κατά περίπτωση. Σε ουδεμία περίπτωση επιμετράται ιδιαίτερα η ενσωματούμενη ποσότητα τσιμέντου στο σκυρόδεμα. Η απαιτούμενη κοκκομετρική διαβάθμιση των αδρανών και η περιεκτικότητα σε τσιμέντο για την επίτευξη της ζητούμενης χαρακτηριστικής αντοχής του σκυροδέματος καθορίζεται εργαστηριακά με δαπάνη του Aναδόχου. β. Τα πάσης φύσεως πρόσθετα (πλήν ρευστοποιητικών και επιβραδυντικών πήξεως) που προβλέπονται από την εγκεκριμένη, κατά περίπτωση, μελέτη συνθέσεως, επιμετρώνται και πληρώνονται ιδιαιτέρως. γ. Η δαπάνη χρήσεως δονητών μάζας ή/και επιφανείας και η διαμόρφωση της άνω στάθμης των σκυροδοτουμένων στοιχείων (τελικής ή προσωρινής), σύμφωνα με τα καθοριζόμενα στην μελέτη του έργου αναφορικά με την ποιότητα και τις ανοχές του τελειώματος. δ. Συμπεριλαμβάνεται επίσης ανηγμένη η δαπάνη σταλίας των οχημάτων μεταφοράς του σκυροδέματος (βαρέλας), η δαπάνη μετάβασης επί τόπου, στησίματος και επιστροφής της πρέσσας σκυροδέματος και η περισυλλογή, φόρτωση και απομάκρυνση τυχόν υπερχειλίσεων σκυροδέματος από την θέση σκυροδέτησης. ε. Δεν συμπεριλαμβάνεται η πρόσθετη επεξεργασία διαμόρφωσης δαπέδων ειδικών απαιτήσεων (λ.χ. βιομηχανικό δάπεδο). Οι τιμές έχουν εφαρμογή σε πάσης φύσεως κατασκευές από σκυρόδεμα, εκτός από κελύφη, αψίδες και τρούλους. Επιμέτρηση ανά κυβικό μέτρο κατασκευασθέντος στοιχείου από σκυρόδεμα, σύμφωνα με τις προβλεπόμενες από την μελέτη διαστάσεις Τιμή ανά κυβικό μέτρο (m³). ( 1 m3 ) Κυβικό μέτρο ΕΥΡΩ (Ολογράφως): ΕΝΕΝΗΝΤΑ (Αριθμητικώς): 90,00 A.T.: 019 ΝΕΤ ΟΙΚ-Α Κατασκευές από σκυρόδεμα. Προμήθεια, μεταφορά επί τόπου, διάστρωση και συμπύκνωση σκυροδέματος με χρήση αντλίας ή πυργογερανού. Για κατασκευές από σκυρόδεμα κατηγορίας C20/25 Κωδ. αναθεώρησης : ΟΙΚ ,00% Παραγωγή ή προμήθεια και μεταφορά επί τόπου του έργου σκυροδέματος οποιασδήποτε κατηγορίας ή ποιότητος, σύμφωνα με τις διατάξεις του Κανονισμού Τεχνολογίας Σκυροδέματος (ΚΤΣ), με την διάστρωση με χρήση αντλίας σκυροδέματος ή πυργογερανού και την συμπύκνωση αυτού επί των καλουπιών ή/και λοιπών επιφανειών υποδοχής σκυροδέματος, χωρίς την δαπάνη κατασκευής των καλουπιών, σύμφωνα με την μελέτη του έργου,και τις ΕΤΕΠ: ''Παραγωγή και μεταφορά σκυροδέματος'', ''Διάστρωση σκυροδέματος'', ''Συντήρηση σκυροδέματος'', ''Εργοταξιακά συγκροτήματα παραγωγής σκυροδέματος'', ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 8 από / 316

59 ''Δονητική συμπύκνωση σκυροδέματος'', ''Σκυροδετήσεις ογκωδών κατασκευών''. Επισημαίνεται ότι απαγορεύεται αυστηρά η προσθήκη νερού στο σκυρόδεμα επί τόπου του έργου. Επίσης απαγορεύεται η χρήση του σκυροδέματος μετά την παρέλευση 90 λεπτών από την ανάμιξη, εκτός εάν εφαρμοσθούν επιβραδυντικά πρόσθετα με βάση ειδική μελέτη συνθέσεως. Στην τιμή περιλαμβάνονται: α. Η προμήθεια, η μεταφορά από οποιαδήποτε απόσταση στη θέση εκτέλεσης του έργου, του σκυροδέματος εφόσον πρόκειται για εργοστασιακό σκυρόδεμα ή η προμήθεια, φορτοεκφόρτωση όλων των απαιτούμενων υλικών (αδρανών, τσιμέντων, νερού) για την παρασκευή του σκυροδέματος, εφόσον το σκυρόδεμα παρασκευάζεται στο εργοτάξιο (εργοταξιακό σκυρόδεμα), οι σταλίες των αυτοκινήτων μεταφοράς αδρανών υλικών και σκυροδέματος, η παρασκευή το μίγματος και η μεταφορά του σκυροδέματος στο εργοτάξιο προς διάστρωση. Επισημαίνεται ότι στην τιμή ανά κατηγορία σκυροδέματος συμπεριλαμβάνεται η δαπάνη της εκάστοτε απαιτούμενης ποσότητας τσιμέντου για την επίτευξη των προβλεπομένων χαρακτηριστικών (αντοχής, εργασίμου κλπ) υπό την εφαρμοζόμενη κοκκομετρική διαβάθμιση των αδρανών κατά περίπτωση. Σε ουδεμία περίπτωση επιμετράται ιδιαίτερα η ενσωματούμενη ποσότητα τσιμέντου στο σκυρόδεμα. Η απαιτούμενη κοκκομετρική διαβάθμιση των αδρανών και η περιεκτικότητα σε τσιμέντο για την επίτευξη της ζητούμενης χαρακτηριστικής αντοχής του σκυροδέματος καθορίζεται εργαστηριακά με δαπάνη του Aναδόχου. β. Τα πάσης φύσεως πρόσθετα (πλήν ρευστοποιητικών και επιβραδυντικών πήξεως) που προβλέπονται από την εγκεκριμένη, κατά περίπτωση, μελέτη συνθέσεως, επιμετρώνται και πληρώνονται ιδιαιτέρως. γ. Η δαπάνη χρήσεως δονητών μάζας ή/και επιφανείας και η διαμόρφωση της άνω στάθμης των σκυροδοτουμένων στοιχείων (τελικής ή προσωρινής), σύμφωνα με τα καθοριζόμενα στην μελέτη του έργου αναφορικά με την ποιότητα και τις ανοχές του τελειώματος. δ. Συμπεριλαμβάνεται επίσης ανηγμένη η δαπάνη σταλίας των οχημάτων μεταφοράς του σκυροδέματος (βαρέλας), η δαπάνη μετάβασης επί τόπου, στησίματος και επιστροφής της πρέσσας σκυροδέματος και η περισυλλογή, φόρτωση και απομάκρυνση τυχόν υπερχειλίσεων σκυροδέματος από την θέση σκυροδέτησης. ε. Δεν συμπεριλαμβάνεται η πρόσθετη επεξεργασία διαμόρφωσης δαπέδων ειδικών απαιτήσεων (λ.χ. βιομηχανικό δάπεδο). Οι τιμές έχουν εφαρμογή σε πάσης φύσεως κατασκευές από σκυρόδεμα, εκτός από κελύφη, αψίδες και τρούλους. Επιμέτρηση ανά κυβικό μέτρο κατασκευασθέντος στοιχείου από σκυρόδεμα, σύμφωνα με τις προβλεπόμενες από την μελέτη διαστάσεις Τιμή ανά κυβικό μέτρο (m³). ( 1 m3 ) Κυβικό μέτρο ΕΥΡΩ (Ολογράφως): ΕΝΕΝΗΝΤΑ ΠΕΝΤΕ (Αριθμητικώς): 95,00 A.T.: 020 ΝΕΤ ΟΙΚ-Α Χαλικοδέματα - Γαρμπιλοδέματα. Σκυροδέματα μικρών έργων. Για κατασκευές από σκυρόδεμα κατηγορίας C16/20 Κωδ. αναθεώρησης : ΟΙΚ ,00% Παραγωγή σκυροδέματος μικρών έργων επί τόπου, με φορητούς αναμικτήρες σκυροδέματος ή αυτοκινούμενες μπετονιέρες, ποιότητας έως C16/20, σύμφωνα με τις διατάξεις του κανονισμού τεχνολογίας σκυροδέματος (ΚΤΣ), με την διάστρωση και την συμπύκνωση αυτού επί των καλουπιών ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 9 από / 316

60 ή/και λοιπών επιφανειών υποδοχής σκυροδέματος, σύμφωνα με την μελέτη του έργου, χωρίς την δαπάνη κατασκευής των καλουπιών. Περιλαμβάνεται η προμήθεια των υλικών επί τόπου του έργου, η εργασία ανάμιξης, οι πάσης φύσεως πλάγιες μεταφορές και η εργασία διάστρωσης και συμπύκνωσης, σε οποιαδήποτε στάθμη από το δάπεδο εργασίας. Επιμέτρηση ανά κυβικό μέτρο κατασκευασθέντος στοιχείου από σκυρόδεμα, σύμφωνα με τις προβλεπόμενες από την μελέτη διαστάσεις. Ως μικρά έργα θεωρούνται τα έργα με ημερήσια απαίτηση μέχρι 50 m³ σκυροδέματος. Για μεγαλύτερες ποσότητες, η τιμολόγηση γίνεται με βάση το άρθρο Τιμή ανά κυβικό μέτρο (m³). ( 1 m3 ) Κυβικό μέτρο ΕΥΡΩ (Ολογράφως): ΕΚΑΤΟΝ ΕΞΙ (Αριθμητικώς): 106,00 A.T.: 021 ΝΕΤ ΟΙΚ-Α Χαλικοδέματα - Γαρμπιλοδέματα. Πλήρωση διακένων φορέων από οπλισμένο σκυρόδεμα με διογκωμένη πολυστερίνη. Κωδ. αναθεώρησης : ΟΙΚ ,00% Προμήθεια, κοπή, τοποθέτηση και στερέωση στοιχείων από διογκωμένη πολυστερίνη ειδικού βάρους τουλάχιστον 25 kg/m³, για την πλήρωση διακένων φορέων από σκυρόδεμα (λ.χ. πλακών τύπου Zöllner), διακένων αρμών και εγκοπών. Η στερέωση των σωμάτων πλήρωσης θα εξασφαλίζει την σταθερότητά τους κατά την διάστρωση και συμπύκνωση του σκυροδέματος. Τιμή ανά κυβικό μέτρο (m³) τοποθετημέτων σωμάτων πλήρωσης. ( 1 m3 ) Κυβικό μέτρο ΕΥΡΩ (Ολογράφως): ΤΡΙΑΝΤΑ ΤΡΙΑ ΚΑΙ ΠΕΝΗΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 33,50 A.T.: 022 ΝΕΤ ΟΙΚ-Α 38.2 Ξυλότυποι -Οπλισμοί. Ξυλότυποι χυτών μικροκατασκευών. Κωδ. αναθεώρησης : ΟΙΚ ,00% Ξυλότυποι χυτών μικροκατασκευών που γενικώς δεν απαιτούν ικριώματα για την διαμόρφωσή τους (π.χ. φρεατίων, επιστέψεων τοίχων, βαθμίδων, περιζωμάτων εμβαδού μέχρι 0,30 m² κλπ), σε οποιαδήποτε στάθμη υπό ή υπέρ το έδαφος, σύμφωνα με την μελέτη και την ΕΤΕΠ ''Καλούπια κατασκευών από σκυρόδεμα (τύποι)''. Στην τιμή μονάδας περιλαμβάνονται: η φθορά και απομείωση των χρησιμοποιουμένων υλικών, η εργασία ανέγερσης-συναρμολόγησης και η εργασία αποξήλωσης του καλουπιού και απομάκρυνσης όλων των υλικών που χρησιμοποιήθηκαν για την διαμόρφωσή του, Τιμή ανά τετραγωνικό μέτρο (m²) αναπτύγματος επιφανείας. ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΕΙΚΟΣΙ ΔΥΟ ΚΑΙ ΠΕΝΗΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 22,50 A.T.: 023 ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 10 από / 316

61 ΝΕΤ ΟΙΚ-Α 38.3 Ξυλότυποι -Οπλισμοί. Ξυλότυποι συνήθων χυτών κατασκευών. Κωδ. αναθεώρησης : ΟΙΚ ,00% Ξυλότυποι συνήθων χυτών κατασκευών (πλακών, δοκών, πλαισίων, φατνωμάτων, στύλων, πεδίλων, υπερθύρων, κλιμάκων κλπ) σε οποιαδήποτε στάθμη από το έδαφος, αλλά σε ύψος του πυθμένα του ξυλοτύπου μέχρι +4,00 m από το υποκείμενο δάπέδο εργασίας, σύμφωνα με την μελέτη και την ΕΤΕΠ ''Καλούπια κατασκευών από σκυρόδεμα (τύποι)''. Στην τιμή μονάδας περιλαμβάνονται: η φθορά και απομείωση των χρησιμοποιουμένων υλικών, η εργασία ανέγερσης-συναρμολόγησης και η εργασία αποξήλωσης του καλουπιού και απομάκρυνσης όλων των υλικών που χρησιμοποιήθηκαν για την διαμόρφωσή του. Τιμή ανά τετραγωνικό μέτρο (m²) ανεπτυγμένης επιφανείας. ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΔΕΚΑ ΠΕΝΤΕ ΚΑΙ ΕΒΔΟΜΗΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 15,70 A.T.: 024 ΝΕΤ ΟΙΚ-Α 38.4 Ξυλότυποι -Οπλισμοί. Καμπύλοι ξυλότυποι απλής καμπυλότητας. Κωδ. αναθεώρησης : ΟΙΚ ,00% Ξυλότυποι απλής καμπυλότητας, περί κατακόρυφο άξονα (λ.χ. κυκλικών στύλων ή παραστάδων) ή οριζόντιο άξονα (λ.χ. αψίδων), σε ύψος της ανώτατης στάθμης αυτών μέχρι 5,00 m από το δάπεδο εργασίας, σύμφωνα με την μελέτη και την ΕΤΕΠ ''Καλούπια κατασκευών από σκυρόδεμα (τύποι)''. Στην τιμή μονάδας περιλαμβάνονται: η φθορά και απομείωση των χρησιμοποιουμένων υλικών, η εργασία ανέγερσης-συναρμολόγησης και η εργασία αποξήλωσης του καλουπιού και απομάκρυνσης όλων των υλικών που χρησιμοποιήθηκαν για την διαμόρφωσή του Τιμή ανά τετραγωνικό μέτρο (m²) ανεπτυγμένης επιφανείας. ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΕΙΚΟΣΙ ΔΥΟ ΚΑΙ ΠΕΝΗΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 22,50 A.T.: 025 ΝΕΤ ΟΙΚ-Α Ξυλότυποι -Οπλισμοί. Ξυλότυποι εμφανών σκυροδεμάτων. Κωδ. αναθεώρησης : ΟΙΚ ,00% Ξυλότυποι επιπέδων, καμπύλων ή κεκλιμένων εμφανών επιφανειών σκυροδεμάτων, με κόντρα πλακέ τύπου ΒΕΤΟFORM ή πλανισμένες σανίδες σε αρίστη κατάσταση (καινουργής ξυλεία ή ξυέία με λιγώτερες από πέντε χρήσεις), για την επίτευξη του προβλεπόμενου επιφανειακού τελειώματος, σύμφωνα με την μελέτη και την ΕΤΕΠ ''Καλούπια εμφανούς (ανεπένδυτου) έγχυτου σκυροδέματος''. Συμπεριλαμβάνεται η επάλειψη των ξυλοτύπων με κατάλληλο αντικολλητικό υλικό, η τοποθέτηση πλαστικών παρεμβλημάτων στα δεσίματα του ξυλότυπου και η υδατο-στεγής σφράγιση των αρμών του ξυλότυπου., ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 11 από / 316

62 Το παρόν άρθρο αποκλείει την ταυτόχρομη εφαρμογή του άρθρου ΟΙΚ ''Πρόσθετη τιμή επεξεργασίας σανιδώματος ξυλοτύπων'' Τιμή ανά τετραγωνικό μέτρο (m²) ανεπτυγμένης επιφανείας. ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΕΙΚΟΣΙ ΚΑΙ ΕΙΚΟΣΙ ΠΕΝΤΕ ΛΕΠΤΑ (Αριθμητικώς): 20,25 A.T.: 026 ΝΕΤ ΟΙΚ-Α Ξυλότυποι -Οπλισμοί. Χαλύβδινοι οπλισμοί σκυροδέματος. Χαλύβδινοι οπλισμοί κατηγορίας B500C (S500s) Κωδ. αναθεώρησης : ΟΙΚ ,00% Προμήθεια και μεταφορά επί τόπου του έργου χάλυβα οπλισμού σκυροδέματος, μορφής διατομών, κατηγορίας (χάλυβας B500A, B500C και δομικά πλέγματα) και διαμόρφωσης σύμφωνα με την μελέτη, προσέγγιση στην θέση ενσωμάτωσης με οποιοδήποτε μέσον και τοποθέτησή του σύμφωνα με τα σχέδια οπλισμού. Εκτέλεση εργασιών σύμφωνα με την ΕΤΕΠ ''Χαλύβδινος οπλισμός σκυροδεμάτων'' Η τοποθέτηση του σιδηροπλισμού θα γίνεται μόνον μετά την παραλαβή του ξυλοτύπου ή της επιφανείας έδρασης του σκυροδέματος (π.χ. υπόστρωμα οπλισμένων δαπέδων κλπ). Ο χάλυβας οπλισμού σκυροδεμάτων επιμετράται σε χιλιόγραμμα βάσει αναλυτικών Πινάκων Οπλισμού. Εάν οι πίνακες αυτοί δεν συμπεριλαμβάνονται στην εγκεκριμένη μελέτη του έργου θα συντάσσονται με μέριμνα του Αναδόχου και θα υποβάλλονται στην Υπηρεσία προς έλεγχο και θεώρηση πριν από την έναρξη της τοποθέτησης του οπλισμού. Οι Πίνακες θα συντασσονται βάσει των σχεδίων της μελέτης και θα περιλαμβάνουν λεπτομερώς τις διαστάσεις των ράβδων (αναπτύγματα), τις διαμέτρους, τις θέσεις τοποθέτησης και τα μήκη υπερκάλυψης, τα βάρη ανά τρέχον μέτρο κατά διάμετρο, τα επί μέρους και τα ολικά μήκη των ράβδων, τα μερικά βάρη ανά διάμετρο και το ολικό βάρος. Οι ως άνω Πίνακες Οπλισμού, μετά την παραλαβή των οπλισμών, θα υπογράφονται από τον Ανάδοχο και την Υπηρεσία και θα αποτελούν την επιμέτρηση των οπλισμών. Το ανά τρέχον μέτρο βάρος των ράβδων οπλισμού θα υπολογίζεται με βάση τον πίνακα 3-1 του ΚΤΧ Σε καμμία περίπτωση δεν γίνεται αποδεκτός ο προσδιορισμός του μοναδιαίου βάρους των ράβδων βάσει ζυγολογίου. Στις επιμετρούμενες ποσότητςσ, πέραν της προμήθειας, μεταφοράς επί τόπου, διαμόρφωσης και τοποθέτησης του οπλισμού, περιλαμβάνονται ανηγμένα τα ακόλουθα: - Η σύνδεση των ράβδων κατά τρόπο στερεό με σύρμα, σε όλες ανεξάρτητα τις διασταυρώσεις και όχι εναλλάξ - Η προμήθεια του σύρματος πρόσδεσης. - Η προμήθεια και τοποθέτηση αρμοκλειδών (κατά ISO ), εκτός αν στα συμβατικά τεύχη του έργου προβλέπετει ιδιαίτερη επιμέτρηση και πληρωμή αυτών. - Οι πλάγιες μεταφορές και η διακίνηση του οπλισμού σε οποιοδήποτε ύψος από το δάπεδο εργασίας. - Η τοποθέτηση υποστηριγμάτων (καβίλιες, αναβολείς) και ειδικών τεμαχίων ανάρτησης που τυχόν θα απαιτηθούν (εργασία και υλικά). - Η απομείωση και φθορά του οπλισμού κατά την κοπή και κατεργασία. Τιμή ανά χιλιόγραμμο (kg) σιδηρού οπλισμού υδραυλικών έργων τοποθετημένου σύμφωνα με την μελέτη. ( 1 Kg ) Χιλιόγραμμο (Κιλό) ΕΥΡΩ (Ολογράφως): ΕΝΑ ΚΑΙ ΕΠΤΑ ΛΕΠΤΑ ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 12 από / 316

63 (Αριθμητικώς): 1,07 A.T.: 027 ΝΕΤ ΟΙΚ-Α Ξυλότυποι -Οπλισμοί. Χαλύβδινοι οπλισμοί σκυροδέματος. Δομικά πλέγματα B500C (S500s) Κωδ. αναθεώρησης : ΟΙΚ ,00% Προμήθεια και μεταφορά επί τόπου του έργου χάλυβα οπλισμού σκυροδέματος, μορφής διατομών, κατηγορίας (χάλυβας B500A, B500C και δομικά πλέγματα) και διαμόρφωσης σύμφωνα με την μελέτη, προσέγγιση στην θέση ενσωμάτωσης με οποιοδήποτε μέσον και τοποθέτησή του σύμφωνα με τα σχέδια οπλισμού. Εκτέλεση εργασιών σύμφωνα με την ΕΤΕΠ ''Χαλύβδινος οπλισμός σκυροδεμάτων'' Η τοποθέτηση του σιδηροπλισμού θα γίνεται μόνον μετά την παραλαβή του ξυλοτύπου ή της επιφανείας έδρασης του σκυροδέματος (π.χ. υπόστρωμα οπλισμένων δαπέδων κλπ). Ο χάλυβας οπλισμού σκυροδεμάτων επιμετράται σε χιλιόγραμμα βάσει αναλυτικών Πινάκων Οπλισμού. Εάν οι πίνακες αυτοί δεν συμπεριλαμβάνονται στην εγκεκριμένη μελέτη του έργου θα συντάσσονται με μέριμνα του Αναδόχου και θα υποβάλλονται στην Υπηρεσία προς έλεγχο και θεώρηση πριν από την έναρξη της τοποθέτησης του οπλισμού. Οι Πίνακες θα συντασσονται βάσει των σχεδίων της μελέτης και θα περιλαμβάνουν λεπτομερώς τις διαστάσεις των ράβδων (αναπτύγματα), τις διαμέτρους, τις θέσεις τοποθέτησης και τα μήκη υπερκάλυψης, τα βάρη ανά τρέχον μέτρο κατά διάμετρο, τα επί μέρους και τα ολικά μήκη των ράβδων, τα μερικά βάρη ανά διάμετρο και το ολικό βάρος. Οι ως άνω Πίνακες Οπλισμού, μετά την παραλαβή των οπλισμών, θα υπογράφονται από τον Ανάδοχο και την Υπηρεσία και θα αποτελούν την επιμέτρηση των οπλισμών. Το ανά τρέχον μέτρο βάρος των ράβδων οπλισμού θα υπολογίζεται με βάση τον πίνακα 3-1 του ΚΤΧ Σε καμμία περίπτωση δεν γίνεται αποδεκτός ο προσδιορισμός του μοναδιαίου βάρους των ράβδων βάσει ζυγολογίου. Στις επιμετρούμενες ποσότητςσ, πέραν της προμήθειας, μεταφοράς επί τόπου, διαμόρφωσης και τοποθέτησης του οπλισμού, περιλαμβάνονται ανηγμένα τα ακόλουθα: - Η σύνδεση των ράβδων κατά τρόπο στερεό με σύρμα, σε όλες ανεξάρτητα τις διασταυρώσεις και όχι εναλλάξ - Η προμήθεια του σύρματος πρόσδεσης. - Η προμήθεια και τοποθέτηση αρμοκλειδών (κατά ISO ), εκτός αν στα συμβατικά τεύχη του έργου προβλέπετει ιδιαίτερη επιμέτρηση και πληρωμή αυτών. - Οι πλάγιες μεταφορές και η διακίνηση του οπλισμού σε οποιοδήποτε ύψος από το δάπεδο εργασίας. - Η τοποθέτηση υποστηριγμάτων (καβίλιες, αναβολείς) και ειδικών τεμαχίων ανάρτησης που τυχόν θα απαιτηθούν (εργασία και υλικά). - Η απομείωση και φθορά του οπλισμού κατά την κοπή και κατεργασία. Τιμή ανά χιλιόγραμμο (kg) σιδηρού οπλισμού υδραυλικών έργων τοποθετημένου σύμφωνα με την μελέτη. ( 1 Kg ) Χιλιόγραμμο (Κιλό) ΕΥΡΩ (Ολογράφως): ΕΝΑ ΚΑΙ ΕΝΑ ΛΕΠΤΑ (Αριθμητικώς): 1,01 A.T.: 028 ΝΕΤ ΟΙΚ-Α Ξυλότυποι -Οπλισμοί. Αποστατήρες σιδηροπλισμού σκυροδεμάτων. Κωδ. αναθεώρησης : ΟΙΚ ,00% ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 13 από / 316

64 Προμήθεια και τοποθέτηση πλαστικών ή από τσιμεντοειδή υλικά στηριγμάτων (αποστατήρες) χαλυβδίνου οπλισμού στοιχείων από σκυρόδεμα, για την επίτευξη της προβλεπόμενης από τους κανονισμούς και την μελέτη επικάλυψης του οπλισμού, σε οποιαδήποτε τμήματα του έργου και σε οποιοδήποτε ύψος από το δάπεδο εργασίας. Τιμή ανά τετραγωνικό μέτρο (m²) επιφανείας ξυλοτύπου. ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΔΥΟ ΚΑΙ ΕΙΚΟΣΙ ΛΕΠΤΑ (Αριθμητικώς): 2,20 A.T.: 029 Ν.ΗΛΜ 0ΣΧ Παραβολοειδής προβολέας για τοποθέτηση σε ιστό με φωτεινή πηγή τεχνολογίας led (80w) Ισχύος 80 W. Κωδ. αναθεώρησης : ΗΛΜ ,00% Προμήθεια, μεταφορά επί τόπου και Παραβολοειδους προβολέα, με φωτεινές πηγές τεχνολογίας διόδων φωτοεκπομπής (LED). Στις τιμές μονάδας περιλαμβάνονται: - η προμήθεια μονού, διπλού ή πολλαπλού γαλβανισμένου βραχίονα (αναλογία ανά φωτιστικό), ευθύγραμμου ή καμπύλου σχήματος, μήκους προβολής και κλίσεως ανάλογα με τα προβλεπόμενα φωτιστικά σώματα από τη μελέτη οδοφωτισμού, καθώς και των εξαρτημάτων στερέωσής του στη στέψη ιστού - η προμήθεια του φωτιστικού σώματος (πλήρους) του τύπου και ισχύος που προβλέπονται από τη μελέτη - η συναρμολόγηση του φωτιστικού και του βραχίονα στην κορυφή του ιστού - τα καλώδια τροφοδότησης του φωτιστικού σώματος τύπου Α05VV-U (ΝΥΜ μονόκλωνα) διατομής 3 x1,5 mm² (από το ακροκιβώτιο μέχρι το φωτιστικό) και η σύνδεσή τους - οι δοκιμές καλής λειτουργίας και η μέτρηση των φωτοτεχνικών χαρακτηριστικών της εγκατάστασης που προβλέπονται από την Εγκύκλιο 22 κατά τα προαναφερόμενα Τιμή ανά εγκατεστημένο φωτιστικό σώμα, με φωτεινές πηγές τεχνολογίας διόδων φωτοεκπομπής (LED) και τον βραχίονά του, ανάλογα με τον τύπο και την ισχύ ( 1 Τεμ. ) Τεμάχιο ΕΥΡΩ (Ολογράφως): ΔΙΑΚΟΣΙΑ ΠΕΝΗΝΤΑ (Αριθμητικώς): 250,00 A.T.: 030 ΝΕΤ ΗΛΜ Εγκαταστάσεις Φωτισμού Οδών - Χαλύβδινοι Ιστοί Οδοφωτισμού. Χαλύβδινος ιστός οδοφωτισμού ύψους 9,00 m Κωδ. αναθεώρησης : ΗΛΜ ,00% Προμήθεια, μεταφορά επί τόπου και εγκατάσταση γαλβανισμένων χαλυβδίνων ιστών οδοφωτισμού, κατασκευασμένων κατά ΕΛΟΤ ΕΝ 40-5 ''Στύλοι φωτισμού - Μέρος 5: Απαιτήσεις για χαλύβδινους ιστούς φωτισμού'' και σύμφωνα με τις ΕΤΕΠ ''Υποδομή Οδοφωτισμού'' και ''Ιστοί οδοφωτισμού και φωτιστικά σώματα''. Στην τιμές μονάδας περιλαμβάνονται και οι εξής επιμέρους εργασίες/υλικά: Η εκσκαφή τάφρων σε κάθε είδους έδαφος και η επανεπίχωση τους. ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 14 από / 316

65 Οι σωλήνες διέλευσης καλωδίων με το ενσωματωμένο σύρμα οδηγό (HDPE κατά ΕΛΟΤ EN ''Συστήματα σωληνώσεων για διαχείριση καλωδίων'' ή γαλβανισμένους σιδηροσωλήνες κατά ΕΛΟΤ EN 10255). Η προστασία των σωλήνων διέλευσης καλωδίων είτε με σκυρόδεμα είτε με άμμο λατομείου, με βάση την τυπική διατομή της μελέτης. Τα ειδικά φρεάτια έλξης και επίσκεψης καλωδίων με το κάλυμμά τους κατά ΕΛΟΤ EN 124 πλήρως τοποθετημένα. Οι χάλκινοι αγωγοί γείωσης και το αναλογούν ποσοστό των πλακών γείωσης. Οι ακροδέκτες των αγωγών γείωσης. Όλα τα προβλεπόμενα από την μελέτη καλώδια τροφοδοσίας του ιστού. H προμήθεια και προσκόμιση επί τόπου του χαλύβδινου ιστού και της προκατασκευασμένης βάσης του από οπλισμένο σκυρόδεμα, με ενσωματωμένο κλωβό αγκύρωσης από γαλβανισμένες εν θερμώ ράβδους και φρεάτιο έλξης καλωδίων με χυτοσιδηρό κάλυμμα κατά ΕΛΟΤ ΕΝ 124, διαμορφωμένης σύμφωνα με τα Πρότυπα Κατασκευής Εργων (ΠΚΕ). Tο ακροκιβώτιο του ιστού, μονό ή πολλαπλό, με την θυρίδα και την διάταξη μανδάλωσής της. H ανέγερση και στερέωση του ιστού στους κοχλίες αγκύρωσης με οκτώ περικόχλια, επάνω και κάτω, με χρήση καταλλήλου ανυψωτικού εξοπλισμού (τα κάτω είναι περικόχλια κατακορύφωσης και τα άνω περικόχλια ασφαλείας, τύπου Νyloc). H πλήρωση του κενού κάτω από την βάση του ιστού με μη συρικνούμενη τσιμεντοκονία, μετά το αλφάδιασμα και την σύσφιγξη των κοχλιών. Oι απαιτούμενες ηλεκτρικές συνδέσεις. Τιμή ανά εγκατεστημένο χαλύβδινο ιστό οδοφωτισμού, ανάλογα με το ύψος του. ( 1 Τεμ. ) Τεμάχιο ΕΥΡΩ (Ολογράφως): ΧΙΛΙΑ ΔΙΑΚΟΣΙΑ (Αριθμητικώς): 1200,00 A.T.: 031 ΝΕΤ ΗΛΜ Εγκαταστάσεις Φωτισμού Οδών - Πίλαρ οδοφωτισμού. Πίλλαρ οδοφωτισμού τεσσάρων αναχωρήσεων Κωδ. αναθεώρησης : ΗΛΜ ,00% Στεγανά μεταλλικά κιβώτια ηλεκτροδότησης ιστών οδοφωτισμού (πίλλαρ), βαθμού προστασίας ΙΡ55 για τοποθέτηση σε εξωτερικό χώρο, με την βάση έδρασής τους από σκυρόδεμα, σύμφωνα με την μελέτη και την ΕΤΕΠ ''Υποδομή οδοφωτισμού''. Στην τιμή μονάδας περιλαμβάνονται: η προμήθεια και μεταφορά επί τοπου του στεγανού μεταλλικού κιβωτίου (πίλλαρ) με δίριχτη στέγη με περιφερειακή προεξοχή 5 cm για απορροή των oμβρίων, από λαμαρίνα ψυχράς εξελάσεως πάχους 2 mm, γαλβανισμένου εν θερμώ εσωτερικά και εξωτερικά, μετά την κατασκευή του, με ελάχιστη ανάλωση ψευδαργύρου 400 g/m² (50 μm), βαμένου με διπλή στρώση εποξειδικής βαφής πάχους ξηρού υμένα (εκάστης) 125 μm, με ελαστικά παρεμβύσματα στεγάνωσης της θυρίδας, ανοξείδωτη κλειδαριά ασφαλείας, κλειδιά ενιαία για όλα τα πίλαρς του έργου και πινακίδα επισήμανσης με τα στοιχεία του κυρίου του έργου η εκσκαφή και επανεπίχωση τού ορύγματος της βάσης έδρασης του πίλλαρ η βάση του πίλαρ από οπλισμένο σκυρόδεμα, χυτή επί τόπου ή προκατασκευασμένη, ούτως ώστε το πίλλαρ να εδράζεται σε στάθμη +40 cm από τον περιβάλλοντα χώρο, με κεντρική οπή διέλευσης των υπογείων καλωδίων. Οι χάλκινοι αγωγοί γείωσης και η πλάκα γείωσης. Οι ακροδέκτες των αγωγών γείωσης. η στεγανή διανομή εντός του πίλλαρ με τα όργανα διακοπής και προστασίας των κυκλωμάτων φωτισμού, αποτελούμενη αποτελούμενη από πίνακα προστασίας ΙΡ 44 κατασκευασμένο από βαμμένη λαμαρίνα ή άκαυστο θερμοπλαστικό, επαρκών διαστάσεων ώστε να χωρούν άνετα όλα τα όργανα, ο οποίος θα φέρει οπές με τους κατάλληλους στυπιοθλήπτες για την είσοδο του καλωδίου παροχής, του καλωδίου τηλεχειρισμού καθώς επίσης και για την έξοδο των καλωδίων προς το δίκτυο. ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 15 από / 316

66 τα πάσης φύσεως όργανα του κιβωτίου: γενικό διακόπτη φορτίου, γενικές ασφάλειες, αυτόματους μαγνητοθερμικούς διακόπτες και ηλεκτρονόμους ισχύος τηλεχειρισμού (ανά κύκλωμα φωτισμού), ρελέ μείωσης νυκτερινού φωτισμού (όταν προβλέπεται), χρονοδιακόπτη αφής, χρονοδιακόπτη μείωσης νυκτερινού φωτισμού (όταν προβλέπεται), πρίζα σούκο 16Α, λυχνία νυκτερινής εργασίας σε στεγανή «καραβοχελώνα» και κλεμοσειρές σύνδεσης των καλωδίων (στο κάτω μέρος του κιβωτίου). η απασχόληση προσωπικού εξοπλισμού και μέσων για την εγκατάσταση, τις συνδέσεις και τον έλεγχο λειτουργίας Τιμή ανά τεμάχιο πίλλαρ ηλεκτροδότησης οδοφωτισμού, ανάλογα με τον αριθμό των αναχωρήσεων ( 1 Τεμ. ) Τεμάχιο ΕΥΡΩ (Ολογράφως): ΔΥΟ ΧΙΛΙΑΔΕΣ ΠΕΝΤΑΚΟΣΙΑ (Αριθμητικώς): 2500,00 A.T.: 032 ΝΕΤ ΗΛΜ Φωτεινή σηματοδότηση - Εργασίες υποδομής φωτεινής σηματοδότησης - Σωλήνες προστασίας υπογείων καλωδίων φωτεινής σηματοδότησης από πολυαιθυλένιο (HDPE). Σωλήνες από πολυαιθυλένιο (HDPE) διαμέτρου DN 90 mm Κωδ. αναθεώρησης : ΗΛΜ 5 100,00% Προμήθεια, μεταφορά επί τόπου, τοποθέτηση και σύνδεση σωλήνων προστασίας υπογείων καλωδίων ονομαστικής διαμέτρου όπως αναφέρεται παρακάτω, από πολυαιθυλένιο υψηλής πυκνότητας (HDPE), δομημένου τοιχώματος, κατά ΕΛΟΤ EN , ΕΛΟΤ EN και ΕΛΟΤ EN «Συστήματα σωληνώσεων για διαχείριση καλωδίων», φορτίου παραμόρφωσης 5% > 400 Ν/m, με ενσωματωμένη ατσαλίνα, παραδιδομένων σε κουλούρα ή ευθύγραμμα τμήματα. Στην τιμή περιλαμβάνεται η προμήθεια και μεταφορά επί τόπου του έργου των σωλήνων, η εκτύλιξη και η ευθυγράμμιση δίπλα στο όρυγμα τοποθέτησης, η κοπή στα μήκη που απαιτούνται, τα ειδικά τεμάχια σύνδεσης (μούφες), η τοποθέτηση πλαστικής ταινίας επισήμανσης της σωληνογραμμής, η πρόσδεση των σωλήνων σε δέσμες (όταν προβλέπεται) και η τοποθέτηση και συναρμογή του σωλήνα στα φρεάτια έλξης και σύνδεσης καλωδίων που παρεμβάλλονται. Η εκσκαφή και επανεπίχωση του ορύγματος και ο εγκιβωτισμός των σωλήνων τιμολογούνται ιδιαίτερα με βάση τα οικεία άρθρα του Τιμολογίου. Τιμή ανά μέτρο αξονικού μήκους σωληνογραμμής ( 1 m ) Μέτρο ΕΥΡΩ (Ολογράφως): ΕΠΤΑ ΚΑΙ ΠΕΝΗΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 7,50 A.T.: 033 ΝΕΤ ΟΔΟ-ΜΕ Β Τυποποιηνένα φρεάτια αποστράγγισης και αποχέτευσης ομβρίων. Φρεάτιο υδροσυλλογής τύπου Φ1Ν (ΠΚΕ). Κωδ. αναθεώρησης : ΟΔΟ ,00% Φρεάτια υδροσυλλογής και επίσκεψης δικτύων αποχέτευσης ομβρίων ή στραγγιστηρίων, πλήρως ή εν μέρει προκατασκευασμένα ή με επί τόπου έγχυση, σύμφωνα την μελέτη και τα εγκεκριμένα Πρότυπα Κατασκευής Εργων (ΠΚΕ), συνδεδεμένα με τους αγωγούς εισροής ή εκροής και έτοιμα για λειτουργία. Στη τιμή μονάδας περιλαμβάνονται: ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 16 από / 316

67 η προμήθεια και μεταφορά επί τόπου του έργου των απαιτουμένων υλικών, προκατασκευασμένων στοιχείων και εξαρτημάτων για την πλήρη διαμόρφωση των φρεατίων σύμφωνα με τα ΠΚΕ το προσωπικό, ο εξοπλισμός και τα μέσα για την πλήρη κατασκευή των φρεατίων και τον χειρισμό των προκατασκευασμένων στοιχείων (υποχρεωτική η χρήση κατάλληλου γερανού) η εκσκαφή του ορύγματος θεμελίωσης σε κάθε είδους έδαφος η τοποθέτηση και στερέωση των προκατασκευασμένων στοιχείων ή/και η τοποθέτηση οπλισμού, η κατασκευή ξυλοτύπων και η έγχυση του σκυροδέματος η διαμόρφωση ή η διάνοιξη οπών σύνδεσης των σωλήνων η σύνδεση των σωλήνων και η σφράγισης του διακένου μεταξύ οπών και σωλήνων με μη συρικνούμενο τσιμεντοκονίαμα η προμήθεια και πάκτωση των βαθμίδων επίσκεψης, η προμήθεια και τοποθέτηση σχαρών, καλυμμάτων και πλαισίων η επαναπλήρωση του ορύγματος με θραυστό υλικό λατομείου η επί τόπου σκυροδέτηση τμήματος των φρεατίων υδροσυλλογής για προσαρμογή της στέψης τους στην κλίση ή επίκλιση της οδού Στη τιμή μονάδας δεν περιλαμβάνονται: η τοποθέτηση σιδηροπλισμού στα φρεάτια υδροσυλλογής τύπου Φ1Ν η επί τόπου σκυροδέτηση τμήματος των φρεατίων υδροσυλλογής για αύξηση του εσωτερικού ύψους τους πέραν των 1200 mm η κατασκευής λαιμού ύψους h 1,00 m σε φρεάτια επίσκεψης υπονόμων ή στραγγιστηρίων Τιμή ανά τεμάχιο πλήρως κατασκευασμένου φρεατίου. ( 1 Τεμ. ) Τεμάχιο ΕΥΡΩ (Ολογράφως): ΤΕΤΡΑΚΟΣΙΑ ΤΡΙΑΝΤΑ ΟΚΤΩ (Αριθμητικώς): 438,00 A.T.: 034 ΝΕΤ ΥΔΡ-Α Δίκτυα αποχέτευσης ομβρίων και ακαθάρτων από πλαστικούς σωλήνες δομημένου τοιχώματος με εσωτερικές και εξωτερικές λείες επιφάνειες, κατά ΕΛΟΤ ΕΝ Αγωγοί αποχέτευσης από σωλήνες δομημένου τοιχώματος κατά ΕΛΟΤ ΕΝ , δακτυλιοειδούς ακαμψίας SN 4. Αγωγοί αποχέτευσης με σωλήνες δομημένου τοιχώματος, SN4, DN/OD 200 mm Κωδ. αναθεώρησης : ΥΔΡ ,00% Κατασκευή δικτύου αποχέτευσης ομβρίων και ακαθάρτων από πλαστικούς σωλήνες δομημένου τοιχώματος κατά ΕΛΟΤ ΕΝ , με λεία εσωτερική και εξωτερική επιφάνεια. Οι σωλήνες χαρακτηρίζονται με βάση την ονομαστική διάμετρο DN (ταυτίζεται με την εξωτερική διάμετρο) και τον δείκτη δακτυλιοειδούς ακαμψίας SN (stiffness number) κατά ΕΛΟΤ ΕΝ ISO Το παρόν άρθρο έχει εφαρμογή τόσο για σωλήνες με απόληξη τύπου καμπάνας με ελαστικό δακτύλιο στεγανοποίησης (κατά ΕΛΟΤ ΕΝ 681.1), όσο και για σωλήνες με ευθύγραμμα άκρα που συνδέονται με εξωτερικό δακτύλιο (μούφα) με παρεμβύσματα στεγάνωσης. Στις τιμές μονάδος του παρόντος άρθρου περιλαμβάνονται: α. Η προμήθεια, μεταφορά επί τόπου, προσωρινή αποθήκευση, προστασία και πλάγιες μεταφορές των σωλήνων και των δακτυλίων στεγάνωσης. β. Η διάθεση του απαιτουμένου εξοπλισμού και μέσων για τον χειρισμό και την σύνδεση των σωλήνων. γ. Η προσέγγιση των σωλήνων στην θέση τοποθέτησης, οι συνδέσεις των σωλήνων μεταξύ τους, οι συνδέσεις του αγωγού με τα φρεάτια του δικτύου, καθώς και η δοκιμασία του δικτύου κατά τμήματα.. Δεν συμπεριλαμβάνονται και επιμετρώνται ιδιαίτερα με βάση τα οικεία άρθρα: - Οι στρώσεις έδρασης και εγκιβωτισμού των σωλήνων και η επανεπίχωση του ορύγματος, σύμφωνα με τα καθοριζόμενα στην μελέτη ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 17 από / 316

68 - Τα ειδικά τεμάχια σύνδεσης των παροχών στο δίκτυο ακαθάρτων (σαμάρια με μούφα) - Τα ειδικά τεμάχια του αγωγού (γωνίες, ταύ, πώματα κλπ) από PVC ή χυτοσίδηρο Τιμή ανά τρέχον μέτρο (μμ) αξονικού μήκους σωλήνωσης, αφαιρουμένου του μήκους των φρεατίων και των ειδικών τεμαχίων. ( 1 m ) Μέτρο ΕΥΡΩ (Ολογράφως): ΟΚΤΩ ΚΑΙ ΤΡΙΑΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 8,30 A.T.: 035 ΝΕΤ ΥΔΡ-Α Δίκτυα αποχέτευσης ομβρίων και ακαθάρτων από πλαστικούς σωλήνες δομημένου τοιχώματος με εσωτερικές και εξωτερικές λείες επιφάνειες, κατά ΕΛΟΤ ΕΝ Αγωγοί αποχέτευσης από σωλήνες δομημένου τοιχώματος κατά ΕΛΟΤ ΕΝ , δακτυλιοειδούς ακαμψίας SN 4. Αγωγοί αποχέτευσης με σωλήνες δομημένου τοιχώματος, SN4, DN/OD 315 mm Κωδ. αναθεώρησης : ΥΔΡ ,00% Κατασκευή δικτύου αποχέτευσης ομβρίων και ακαθάρτων από πλαστικούς σωλήνες δομημένου τοιχώματος κατά ΕΛΟΤ ΕΝ , με λεία εσωτερική και εξωτερική επιφάνεια. Οι σωλήνες χαρακτηρίζονται με βάση την ονομαστική διάμετρο DN (ταυτίζεται με την εξωτερική διάμετρο) και τον δείκτη δακτυλιοειδούς ακαμψίας SN (stiffness number) κατά ΕΛΟΤ ΕΝ ISO Το παρόν άρθρο έχει εφαρμογή τόσο για σωλήνες με απόληξη τύπου καμπάνας με ελαστικό δακτύλιο στεγανοποίησης (κατά ΕΛΟΤ ΕΝ 681.1), όσο και για σωλήνες με ευθύγραμμα άκρα που συνδέονται με εξωτερικό δακτύλιο (μούφα) με παρεμβύσματα στεγάνωσης. Στις τιμές μονάδος του παρόντος άρθρου περιλαμβάνονται: α. Η προμήθεια, μεταφορά επί τόπου, προσωρινή αποθήκευση, προστασία και πλάγιες μεταφορές των σωλήνων και των δακτυλίων στεγάνωσης. β. Η διάθεση του απαιτουμένου εξοπλισμού και μέσων για τον χειρισμό και την σύνδεση των σωλήνων. γ. Η προσέγγιση των σωλήνων στην θέση τοποθέτησης, οι συνδέσεις των σωλήνων μεταξύ τους, οι συνδέσεις του αγωγού με τα φρεάτια του δικτύου, καθώς και η δοκιμασία του δικτύου κατά τμήματα.. Δεν συμπεριλαμβάνονται και επιμετρώνται ιδιαίτερα με βάση τα οικεία άρθρα: - Οι στρώσεις έδρασης και εγκιβωτισμού των σωλήνων και η επανεπίχωση του ορύγματος, σύμφωνα με τα καθοριζόμενα στην μελέτη - Τα ειδικά τεμάχια σύνδεσης των παροχών στο δίκτυο ακαθάρτων (σαμάρια με μούφα) - Τα ειδικά τεμάχια του αγωγού (γωνίες, ταύ, πώματα κλπ) από PVC ή χυτοσίδηρο Τιμή ανά τρέχον μέτρο (μμ) αξονικού μήκους σωλήνωσης, αφαιρουμένου του μήκους των φρεατίων και των ειδικών τεμαχίων. ( 1 m ) Μέτρο ΕΥΡΩ (Ολογράφως): ΔΕΚΑ ΕΝΝΙΑ ΚΑΙ ΤΡΙΑΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 19,30 A.T.: 036 ΝΕΟ 0ΣΧ Μεταλλική εξωτερική περίφραξη ύψους 4,50 m Περίφραξη εξωτερική, ύψους 4,50 μ. σύμφωνα με την Τεχνική Περιγραφή και τα σχέδια της μελέτης αποτελούμενη από: 1.Γαλβανισμένους σιδηροσωλήνες εσωτερικής διαμέτρου Φ 2'' μεσαίους και γωνιακούς. 2.Γαλβανισμένο δικτυωτό πλέγμα πάχους 4 χιλ. και ανοίγματα 4Χ4 εκ. ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 18 από / 316

69 3.Γαλβανισμένο σύρμα πάχους 5 χιλ. Στο πάνω μέρος οι κατακόρυφοι σιδεροσωλήνες συνδέονται με τους οριζόντιους σιδεροσωλήνες με γαλβανισμένες μούφες σύνδεσης μορφής ''Τ'' ή διπλού ''Τ'' (στις γωνίες της περίφραξης) του εμπορίου, έτσι ώστε να εξασφαλιστεί το κλείσιμο των ορθοστατών στο πάνω άκρο τους για την προστασία από τα νερά της βροχής. Κατά μήκος του πλέγματος περνιέται σύρμα γαλβανισμένο (ούγια) σε πέντε σειρές. Στην τιμή περιλαμβάνεται η κατασκευή των θυρών στις θέσεις που ορίζονται στο σχέδιο της μελέτης, κατασκευαστικά αναλόγων με την περίφραξη (από σιδεροσωλήνες και πλέγμα. Οι πόρτες θα είναι μονόφυλλες, ύψους 2,20 μ. και πλάτους 1,25 μ. και όλες θα έχουν χιαστή ενισχύσεις, όπως ορίζεται στο σχέδιο της μελέτης, η προμήθεια όλων των απαιτούμενων υλικών και μικροϋλικών κατασκευής σύνδεσης, τοποθέτησης και στερέωσης (σιδηροσωλήνες, δικτυωτό πλέγμα, σιδερένιες λάμες, γαλβανισμένο σύρμα, κοχλίες σύνδεσης, υλικά ηλεκτροσυγκόλλησης, κ.λ.π) η μεταφορά τους στον τόπο του έργου και η εργασία κατασκευής του σκελετού από σιδηροσωλήνες, τοποθέτησης του δικτυωτού πλέγματος, τοποθέτησης του γαλβανισμένου σύρματος (ούγια) σε τέσσερις (4) σειρές, κατασκευής των θυρών και γενικά οποιαδήποτε άλλη εργασία για την πλήρη κατασκευή της περίφραξης σύμφωνα με την τεχνική περιγραφή και το αντίστοιχο σχέδιο της μελέτης. Τιμή ανά μέτρο μήκους (μ.μ.) ( 1 m ) Μέτρο ΕΥΡΩ (Ολογράφως): ΕΞΗΝΤΑ (Αριθμητικώς): 60,00 A.T.: 037 ΝΕΟ 0ΣΧ Κατασκευή αθλητικού δαπέδου γηπέδου basket συνολικού πάχους 8mm Κατασκευή αθλητικού δαπέδου γηπέδου basket με αντικραδασμικό ρολό πάχους 6mm τεχνικά ισοδύναμο με το ISOPOL και χυτή, ακρυλικής βάσης, αυτοεπιπεδούμενη, αντιολισθηρή τελική επένδυση, τεχνικά ισοδύναμη με το ELASTOTURF, πιστοποιημένο δάπεδο από τη Διεθνή Ομοσπονδία Αντισφαίρισης I.T.F. Πριν την έναρξη των εργασιών το υπόστρωμα πρέπει να καθαριστεί επιμελώς από σκόνες και τυχόν υπολείμματα. Εν συνεχεία επικολλάται το αντικραδασμικό ρολό με χρήση κόλλας πολυουρεθάνης δυο συστατικών τεχνικά ισοδύναμη με την PU FLEX 140. Ακολούθως σφραγίζονται οι πόροι του ρολού με ειδικό ακρυλικό στόκο και ξεκινά η διάστρωση της τελικής επιφάνειας με το χυτό, ελαστικό, αντιολισθητικής υφής, έτοιμου προϊόντος ακρυλικής βάσης χωρίς επιπλέον προσθήκη χαλαζιακής άμμου τύπου σε 3 σταυροειδείς στρώσεις, στην επιθυμητή απόχρωση σε πάχος δυο χιλιοστών (2mm). Στην τιμή περιλαμβάνεται και η γραμμογράφηση του γηπέδου με χρώμα υψηλών αντοχών κατάλληλο για εξωτερικές επιφάνειες, με βάση από ακρυλικές ρητίνες, τεχνικά ισοδύναμη με το ELASTOMARK (πρώην AKRYLOEPOX) Ο Ανάδοχος, πριν την έναρξη των εργασιών, θα πρέπει να προσκομίσει στην Υπηρεσία το αντίστοιχο πιστοποιητικό I.T.F. αναφορικά με την τελική επένδυση του δαπέδου, προς έγκριση καθώς επίσης και ISO 9001 περί πιστοποίησης στην τοποθέτηση αθλητικών δαπέδων είτε του ιδίου είτε του συνεργείου εφαρμογής στο οποίο θα αναθέσει την εργασία τοποθέτησης. Τιμή ανά τετραγωνικό μέτρο (m2) περατωμένης επιφάνειας ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΕΙΚΟΣΙ ΕΝΑ (Αριθμητικώς): 21,00 A.T.: 038 ΝΕΟ 0ΣΧ Ειδική επεξεργασία λείανσης καμπύλων επιφανειών σκυροδέματος. Κωδ. αναθεώρησης : ΟΙΚ ,00% ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 19 από / 316

70 Σταμπωτό δάπεδο από σκυρόδεμα πάχους 10 cm ποιότητας C16/20, με δομικό πλέγμα Τ131 ποιότητας Β500C και ίνες πολυπροπυλενίου σε αναλογία 0,60 kg/m³, έγχρωμο, με επίπαση σκληρυντικού χρώματος, και χρώματος αρμών, σταμπαρισμένο με ειδικά καλούπια, σε συνδυασμό με κυβολίθους γρανίτη διαστάσεων 10x10x10 cm, οιουδήποτε σχεδίου, με οριοθέτηση της επιφάνειας εφαρμογής με κυβολίθους 10x10x10 cm, στερεωμένους με κονίαμα των 450 kg τσιμέντου στην υπάρχουσα υποδομή, σε γραμμικό σχέδιο. Πλήρης περαιωμένη εργασία και υλικά επί τόπου, σύμφωνα με τους ισχύοντες κανονισμούς παρασκευής και διάστρωσης σκυροδέματος, τις οδηγίες της κατασκευάστριας εταιρείας και την αρχιτεκτονική μελετη. Στην τιμή μονάδας περιλαμβάνονται: - η σκυροδέτηση (αφού πρώτα τακτοποιηθούν τα φρεάτια των Η/Μ εγκαταστάσεων και τυχόν άλλες κατασκευές), - η επίπαση στο νωπό σκυρόδεμα του σκληρυντικού χρώματος (σε σκόνη) σε δύο στρώσεις κάθετες μεταξύ τους (συνολικά 3 kg/m²) και η τελική επεξεργασία της προκύπτουσας επιφάνειας. - η αποτύπωση του επιλεγμένου σχεδίου με την εισπίεση των ειδικων καλουπιών στην επιφάνεια του σκυροδέματος. - η κοπή των αρμών διαστολής σε κάνναβο περίπου 4,0 x 4,0 m, σύμφωνα με την αρχιτεκτονική μελέτη, μετά την πάροδο 12 ωρών - η πλύση με νερό και διάλυμα οξέων για την απομάκρυνση του πλεονάζοντος χρώματος αρμών και την αποκάλυψη της τελικής επιφάνειας. - η προστασία της τελικής επιφάνειας με μία στρώση από ειδικό σφραγιστικό βερνίκι (sealer) με ανάλωση 200 ml/m². Τιμή ανά τετραγωνικό μέτρο (m²) ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΕΙΚΟΣΙ (Αριθμητικώς): 20,00 A.T.: 039 ΝΕΤ ΟΙΚ 0ΣΧ Σιδηρουργικά διάφορα. Κατακευή σιδηρών εσχαρών ομβρίων από ελατό χυτοσίδηρο ή χυτοσίδηρο Για τις εργασίες της παρούσας ενότητας 61 των ΝΕΤ ΟΙΚέχουν εφαρμογή οι ακόλουθοι γενικοί όροι: (α) Στις τιμές μονάδας περιλαμβάνονται: - όλα τα ειδικά τεμάχια σύνδεσης (ταυ, συνδετήρες επέκτασης, κοχλίες κλπ), στερέωσης (χημικά ή εκτονούμενα βύσματα, με Ευρωπαϊκή Τεχνική Εγκριση -ΕΤΑ-, σύμφωνα με τις ETAG 001.XX), και λειτουργίας (όπου τυχόν απαιτείται, στροφείς, ράουλα κύλισης κλπ) από ανοξείδωτο χάλυβα ή εν θερμώ γαλβανισμένα, - τα υλικά συγκόλλησης και τα ενδεχόμενα παρεμβλήματα στεγανότητας (νεοπρένιο, EPDM κλπ), - ενδεχόμενες μαστίχες σφράγισης αρμών των στοιχείων. (β) Όταν μεταβάλλονται γεωμετρικά στοιχεία αναφερόμενων διατομών σιδηρών στοιχείων των άρθρων, στη περίπτωση που η τιμολόγηση της εργασίας γίνεται με βάση τη μονάδα μήκους ή την επιφάνεια, η τιμή αναπροσαρμόζεται αναλογικά με βάση την αναλογία συνολικού βάρους νέας και παλαιάς κατασκευής. Εσχάρες ομβρίων από ελατό χυτοσίδηρο ή χυτοσίδηρο σφαιροειδούς γραφίτη (Ductile Ιron) κατά ΕΛΟΤ ΕΝ 124, πλήρης, όπως στην περιγραφή, προδιαγραφή και στα σχέδια αναφέρεται, C 250, αντοχής 25 τόννων, επίπεδες τετράγωνες με πλαίσιο σύμφωνα με τα σχέδια της μελέτης,πλήρως εγκατεστημένα, δηλ. προμήθεια, προσκόμιση και εργασία εγκατάστασης και παράδοση σε λειτουργία. ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 20 από / 316

71 Τιμή ανά χιλιόγραμμο(κg) ( 1 Kg ) Χιλιόγραμμο (Κιλό) ΕΥΡΩ (Ολογράφως): ΔΥΟ ΚΑΙ ΠΕΝΗΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 2,50 A.T.: 040 ΝΕΤ ΟΙΚ 0ΣΧ Ειδικός ανοξείδωτο σωλήνας 2 ιντσον από ανοξείδωτο ατσάλι ποιότητας 304 με συγκολλημένα αγκυρια Κωδ. αναθεώρησης : ΟΙΚ ,00% Ειδικός ανοξείδωτο σωλήνας 2 ιντσον από ανοξείδωτο ατσάλι ποιότητας 304 με συγκολλημένα αγκυρια για να διασφαλιστεί η πάκτωση του στο σκυρόδεμα σύμφωνα με τα σχέδια και τις λεπτομέρειες της μελέτης διαμορφωμένος στο απαιτούμενο σχήμα σύμφωνα με τα σχέδια και τις λεπτομέρειες της μελέτης με ειδικά τεμάχια σφράγισης στα τελειώματα Πληρης κατασκευή και τοποθέτηση. Τιμή ανά τρέχον μέτρο (μμ) τοποθετηθέντος σωλήνα. ( 1 μμ ) Μέτρο Μήκους ΕΥΡΩ (Ολογράφως): ΕΙΚΟΣΙ ΠΕΝΤΕ (Αριθμητικώς): 25,00 A.T.: 041 ΝΕΤ ΟΙΚ 0ΣΧ Ειδικός ανοξείδωτο σωλήνας απο ανοξείδωτο ατσάλι ποιότητας 304 Τετραγωνικής διατομής 50x50 mm με συγκολλημένα αγκυρια Κωδ. αναθεώρησης : ΟΙΚ ,00% Ειδικός ανοξείδωτος σωλήνας απο ανοξείδωτο ατσάλι ποιότητας 304 Τετραγωνικής διατομής 50x50 mm με συγκολλημένα αγκυριαγια να διασφαλιστεί η πάκτωση του στο σκυρόδεμα σύμφωνα με τα σχέδια και τις λεπτομέρειες της μελέτης διαμορφωμένος στο απαιτούμενο σχήμα σύμφωνα με τα σχέδια και τις λεπτομέρειες της μελέτης με ειδικά τεμάχια σφράγισης στα τελειώματα. Πληρης κατασκευή και τοποθέτηση. Τιμή ανά τρέχον μέτρο (μμ) τοποθετηθέντος σωλήνα. ( 1 μμ ) Μέτρο Μήκους ΕΥΡΩ (Ολογράφως): ΕΙΚΟΣΙ (Αριθμητικώς): 20,00 A.T.: 042 ΝΕΤ ΟΙΚ 0ΣΧ.Η Συνθετικός χλοοτάπητας 5ης γενιάς αθλητικών εγκαταστάσεων. Προµήθεια και εγκατάσταση επί τόπου του έργου, συνθετικού χλοοτάπητα 5ης γενιάς αθλητικών εγκαταστάσεων,ύψους πέλους ελάχιστο 60 χιλ. µε µονόκλωνη ινα, µετά της απαραίτητης τελικής στρώσης (στο ύψος πέλους) µε µίγµα σφαιρικής χαλαζιακής άµµου πλυµµένης & στεγνωµένης, και κόκκων ελαστικών σύµφωνα µε τους ισχύοντες διεθνείς κανονισµούς και προδιαγραφές της κατασκευάστριας εταιρείας καθώς επίσης και µέ το τεύχος των τεχνικών απαιτήσεων - προδιαγραφών της µελέτης, τις εργαστηριακές και επιτόπιες δοκιµές που έχει καθορίσει η FIFA. Περιλαµβάνεται επίσης η κατάλληλη γραµµογράφηση, σε άλλο χρώµα (λευκό) στη µάζα, µε ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 21 από / 316

72 χάραξη την καθοριζόµενη από τους ισχύοντες κανονισµούς του αθλήµατος. Μετά το γέµισµα ο συνθετικός τάπητας θα πρέπει να χτενιστεί µε ειδική µηχανή και να γίνει άνοιγµα των ινών. Οι κοκοµετρίες της άµµου καθώς και των ρινισµάτων θα πρέπει να είναι οι αντίστοιχες κοκοµετρίες που έχουν την έγκριση της FIFA από τις εργαστηριακές δοκιµές τις οποίες έχει υποστεί το προϊόν. Ο τάπητας θα πρέπει ως υλικό να έχει πιστοποιηµένη έγκριση από αναγνωρισµένο εργαστήριο της FIFA. Τιμή ανά τετραγωνικό μέτρο (m2) περατωμένης επιφάνειας ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΕΙΚΟΣΙ ΠΕΝΤΕ (Αριθμητικώς): 25,00 A.T.: 043 ΝΕΤ ΟΙΚ-Α Κυγκλιδώμαρατα σιδηρά - Περιφράγματα. Σφυρήλατα κιγκλιδώματα. Απλού σχεδίου και ελαφράς κατασκευής Κωδ. αναθεώρησης : ΟΙΚ ,00% Κατασκευή και τοποθέτηση σφυρήλατων κιγκλιδωμάτων εξωστών, κλιμάκων, περιφράξεων κλπ, από ράβδους σφυρηλατημένες σε όλες τους τις έδρες. Συμπεριλαμβάνεται η προμήθεια του μορφοσιδήρου και των υλικών ήλωσης και στερέωσης καθώς και η εργασία για την πλήρη κατασκευή, τοποθέτηση και στερέωση των κιγκλιδωμάτων. Τιμή ανά χιλιόγραμμο (kg) ( 1 Kg ) Χιλιόγραμμο (Κιλό) ΕΥΡΩ (Ολογράφως): ΕΝΔΕΚΑ ΚΑΙ ΕΙΚΟΣΙ ΛΕΠΤΑ (Αριθμητικώς): 11,20 A.T.: 044 ΝΕΤ ΟΙΚ-Α Κυγκλιδώμαρατα σιδηρά - Περιφράγματα. Σιδηροσωλήνες κιγκλιδωμάτων γαλβανισμένοι. Σιδηροσωλήνες γαλβανισμένοι Φ 2 '' Κωδ. αναθεώρησης : ΟΙΚ ,00% Σιδηροσωλήνες κιγκλιδωμάτων γαλβανισμένοι, χωρίς ειδικά τεμάχια, αντισκωριακή επίστρωση με βαφή βάσεως ψευδαργύρου σε δύο στρώσεις. Πληρης κατασκευή και τοποθέτηση. Τιμή ανά τρέχον μέτρο (μμ) τοποθετηθέντος σωλήνα. ( 1 μμ ) Μέτρο Μήκους ΕΥΡΩ (Ολογράφως): ΔΩΔΕΚΑ ΚΑΙ ΤΡΙΑΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 12,30 A.T.: 045 ΝΕΤ ΟΙΚ-Α Κυγκλιδώμαρατα σιδηρά - Περιφράγματα. Συρματόπλεγμα με ρομβοειδή οπή. Κωδ. αναθεώρησης : ΟΙΚ ,00% Συρματόπλεγμα ρομβοειδούς οπής, διαστάσεων 2,5 cm και βάρους 1.0 kg/m² τοποθετημένο σε πασσάλους ή σε σκελετό περιφραγμάτων. ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 22 από / 316

73 Τιμή ανά τετραγωνικό μέτρο (m²) καλυπτομένης επιφανείας περιφραγμάτος. ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΤΡΙΑ ΚΑΙ ΠΕΝΤΕ ΛΕΠΤΑ (Αριθμητικώς): 3,05 A.T.: 046 ΝΕΤ ΟΙΚ-Α Επιστρώσεις - Επενδύσεις. Κατασκευή βιομηχανικού δαπέδου με υστερόχυτο σκυρόδεμα ελαχίστου πάχους 8 cm. Κωδ. αναθεώρησης : ΟΙΚ ,00% Κατασκευή εγχρώμου βαρέως τύπου βιομηχανικού δαπέδου, μετά της απαιτουμένης υποβάσεως από οπλισμένο σκυρόδεμα ελαχίστου πάχους 8 cm ή ινοπλισμένη κονία (με ίνες προλυπροπυλενίου), και του αντίστοιχου περιθωρίου, με σμύριδα ή χαλαζιακή άμμο, σύμφωνα με την μελέτη. Περιλαμβάνονται: α) Διάστρωση σκυροδέματος κατηγορίας C16/20, οπλισμένου με δομικό πλέγμα κατηγορίας B500C, ελαχίστου πάχους 8 έως 10 cm στα σημεία απορροής και 10 έως 12 cm στις κορυφές και εφαρμογή στις περιμετρικά των υπαρχόντων φρεατίων εποξειδικού υλικού συγκόλλησης του νέου σκυροδέματος με το παλαιό. β) Εξομάλυνση της επιφανείας του σκυροδέματος με πήχη (δονητικό ή κοινό). γ) Συμπύκνωση του σκυροδέματος και λείανση της επιφανείας του με χρήση στροφείου (ελικόπτερο), συγχρόνως με την επίπαση με μίγμα αποτελούμενο σε ποσοστό 60% περίπου από χαλαζιακή άμμο και 40% από τσιμέντο, πλαστικοποιητές και χρωστικές ουσίες, σύμφωνα με την μελέτη. δ) Πρόσθετη επεξεργασία επιφανειακής σκλήρυνσης πάχους 3 mm, με την χρήση μίγματος λεπτοκόκκων αδρανών από χαλαζιακά πετρώματα (quartz) και προσμίκτων. ε) Διαμόρφωση αρμών με κοπή εκ των υστέρων με αρμοκόφτη, πλάτους 3-4 mm, και σε βάθος 15 mm περίπου, σε κάνναβο 5 έως 6 m και πλήρωση αυτών με ελαστομερές υλικό. στ) Συντήρηση της τελικής επιφάνειας επί επτά ημέρες τουλάχιστον, με κάλυψη αυτής με νάϋλον. Πλήρως περαιωμένη εργασία κατασκευής, διαμόρφωσης, συντήρησης, υλικά και μικροϋλικά επί τόπου, σύμφωνα με την μελέτη. Τιμή ανά τετραγωνικό μέτρο (m²) πλήρως επεξεργασμένου δαπέδου ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΕΙΚΟΣΙ ΟΚΤΩ (Αριθμητικώς): 28,00 A.T.: 047 ΝΕΤ ΟΙΚ-Α Μονώσεις υγρασίας - ήχου - θερμότητας. Πλήρωση εξωτερικών οριζοντίων αρμών διαστολής με ελαστομερές ασφαλτικό υλικό. Κωδ. αναθεώρησης : ΟΙΚ ,00% Για όλα τα άρθρα της παρούσας ενότητας 79 των ΝΕΤ ΟΙΚ έχουν εφαρμογή οι ακόλουθοι γενικοί όροι: (α) Λόγω της μεγάλης ποικιλίας των προϊόντων και των επιμέρους χαρακτηριστικών αυτών που αντιστοιχούν σε κάθε άρθρο της παρούσας ενότητας, η επιλογή του προς ενσωμάτωση υλικού ή προϊόντος υπόκειται στην έγκριση της Υπηρεσίας, μετά από σχετική πρόταση του Αναδόχου, συνοδευόμενη από φυλλάδιο τεχνικών δεδομένων του προμηθευτή του υλικού και στοιχεία επιτυχούς εφαρμογής του σε παρεμφερή έργα. (β) Τα ενσωματούμενα υλικά θα προσκομίζονται στο εργοτάξιο στις εργοστασιακές τους συσκευασίες επί των οποίων θα αναγράφονται κατ' ελάχιστον η ονομασία του προϊόντος, το εργοστάσιο παραγωγής και η περιεχόμενη ποσότητα στην συσκευασία. ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 23 από / 316

74 (γ) Η χρήση όλων των ενσωματουμένων υλικών θα γίνεται από έμπειρο προσωπικό, σύμφωνα με τις οδηγίες του προμηθευτή (δ) Εφιστάται η προσοχή στα αναγραφόμενα στο Φύλλο Ασφαλούς Χρήσεως του Υλικού (MSDS: Material Safety Data Sheet) του προμηθευτού του. Το προσωπικό που χειρίζεται το εκάστοτε υλικό θα είναι εφοδιασμένο, με μέριμνα του Αναδόχου με τα κατάλληλα κατά περίπτωση Μέσα Ατομικής Προστασίας (ΜΑΠ), των οποίων η δαπάνη περιλαμβάνεται ανηγμένη στις τιμές μονάδας. Πλήρωση εξωτερικών οριζοντίων αρμών διαστολής, πλάτους έως 25 mm και ελάχιστου βάθους 5 mm έως 8 mm, με ελαστομερές ασφαλτικό υλικό εν θερμώ και ελαστικό κορδόνι κλειστών κυψελών σε βάθος ίσο με το 0,70 έως 0,80 του πλάτους του αρμού και όχι λιγώτερο από 7mm, σύμφωνα με την μελέτη και τις οδηγίες του προμηθευτή. Στην περίπτωση αρμού πλάτους μεγαλυτέρου των 25 mm, η παρούσα τιμή μονάδος οροσαρμόζεται αναλογικά. Τιμή ανά τρέχον μέτρο (μμ) αρμού ( 1 μμ ) Μέτρο Μήκους ΕΥΡΩ (Ολογράφως): ΤΡΙΑ ΚΑΙ ΕΝΕΝΗΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 3,90 A.T.: 048 ΝΕΟ 0ΣΧ Κατασκευή ξύλινης περίφραξης με οριζόντιες σανίδες ξυλείας Bankirai Ξύλινη περίφραξη από πλήρως εμποτισμένη ξυλεία που αποτελείτε από μοτίβο επαναλαμβανόμενο από 2 ξύλα διατομής 15 Χ 15 cm, σε αξονική απόσταση 1200 cm. μεταξύ τους και στο πάνω μέρος είναι στρογγυλοποιημένα για την αποφυγή ατυχημάτων., τα οποία αποτελούν και το σκελετό της περίφραξης. Ενδιάμεσα από αυτά τοποθετούνται ξύλα Bankirai διατομής 2.2 Χ12 cm. και μήκους 105cm και απέχουν μεταξύ τους 3 cm. Η σύνδεσή τους πάνω στα 2 ξύλα διατομής 15 Χ 15 cm γίνεται μέσω νοβοπανόβιδων 5mm. Και μεταλλικών ανοξείδωτων γωνιών. Η όλη κατασκευή πακτώνεται σε τσιμέντο μέσω μεταλλικών ανοξείδωτων δοκοθηκών που στηρίζουν τα εμποτισμένα ξύλα διατομής 15 Χ 15 cm Όλη η κατασκευή βάφεται με κατάλληλα υδατοδιαλυτά χρώματα, εμποτισμού-εμβαπτίσου, μεγάλης αντοχής ειδικά για εξωτερικές συνθήκες και σύμφωνα με τα πρότυπα ΕΝ Περιλαμβάνεται η προμήθεια και μεταφορά ξύλων διατομής 15 Χ 15 cm και των ξύλων Bankirai διατομής 2.2 Χ12 cm στον τόπο του έργου, η τοποθέτησή τους, τα υλικά στήριξης και οι δαπάνες του απαιτούμενου εργατοτεχνικού προσωπικού και των εργαλείων για την πλήρη και έντεχνη κατασκευή της ξύλινης περίφραξης. Τιμή ανά τρέχον μέτρο (m) ( 1 m ) Μέτρο ΕΥΡΩ (Ολογράφως): ΟΓΔΟΝΤΑ (Αριθμητικώς): 80,00 A.T.: 049 ΝΕΟ 0ΣΧ.ΟΙΚ.61.6 ΜΠΑΣΚΕΤΑ ΚΑΛΑΘΟΣΦΑΙΡΙΣΗΣ ΟΛΥΜΠΙΑΚΟΥ ΤΥΠΟΥ(ΚΟΡΜΟΣ- ΤΑΜΠΛΟ- ΣΤΕΦΑΝΙ-ΔΙΧΤΥ-ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΚΑΛΥΜΜΑ ΚΟΡΜΟΥ) Μπασκέτα Ολυµπιακού τύπου της Γ.Γ.Α. (κορµός-ταµπλό-στεφάνι-δίχτυ-κάλυµµα κορµού), πλήρης, σύμφωνα µε τις προδιαγραφές και τα σχέδια της Γ.Γ.Α. και τους κανονισµούς της Ελληνικής Οµοσπονδίας Καλαθοσφαίρισης. ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 24 από / 316

75 Τοποθετημένες, με τα χαρακτηριστικά που περιγράφονται αναλυτικά στο τεύχος των τεχνικών προδιαγραφών Τιμή ανά τεμάχιο (τεμ) ( 1 Τεμ. ) Τεμάχιο ΕΥΡΩ (Ολογράφως): ΧΙΛΙΑ ΟΚΤΑΚΟΣΙΑ (Αριθμητικώς): 1800,00 A.T.: 050 ΝΕΤ ΟΔΟ-ΜΕ Γ- 2.2 Βάση οδοστρωσίας. Βάση πάχους 0,10 m (Π.Τ.Π. Ο-155). Κωδ. αναθεώρησης : ΟΔΟ 3211.Β 100,00% Κατασκευή στρώσης βάσης οδοστρωσίας συμπυκνωμένου πάχους 0,10 m από θραυστά αδρανή υλικά σταθεροποιουμένου τύπου σύμφωνα με την ΕΤΕΠ ''Στρώσεις οδοστρωμάτων από ασύνδετα αδρανή υλικά'', ανεξάρτητα από τη μορφή και την έκταση της επιφάνειας κατασκευής, σε υπαίθρια ή υπόγεια έργα. Στην τιμή μονάδας περιλαμβάνονται: η προμήθεια των αδρανών και του νερού διαβροχής, η μεταφορά τους επί τόπου του έργου από οποιαδήποτε απόσταση, η διάστρωση, διαβρoxή και πλήρης συμπύκνωση, ώστε να προκύψει η προβλεπόμενη από την μελέτη γεωμετρική επιφάνεια. Τιμή ανά τετραγωνικό μέτρο στρώσης βάσης συμπυκνωμένου πάχους 0.10 m. ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΕΝΑ ΚΑΙ ΠΕΝΗΝΤΑ ΔΥΟ ΛΕΠΤΑ (Αριθμητικώς): 1,52 [*] (1,205+0,315) A.T.: 051 ΝΕΤ ΟΔΟ-ΜΕ Δ-3 Ασφαλτική προεπάλειψη. Κωδ. αναθεώρησης : ΟΔΟ ,00% Προεπάλειψη ανασφάλτωτης επιφάνειας με ασφαλτικό διάλυμα τύπου ΜΕ-0 ή με όξινο ασφαλτικό γαλάκτωμα, ανεξάρτητα από την έκταση και τη μορφή της επιφάνειας, σε υπαίθρια και υπόγεια έργα, σύμφωνα με την ΕΤΕΠ ''Ασφαλτική προεπάλειψη''. Στην τιμή μονάδας περιλαμβάνονται: η προμήθεια της ασφάλτου, του πετρελαίου και του τυχόν απαιτούμενου αντιυδρόφιλου παρασκευάσματος και η μεταφορά τους επί τόπου του έργου από οποιαδήποτε απόσταση, η διακίνηση των υλικών και η παρασκευή του ασφαλτικού διαλύματος (θέρμανση, εναποθήκευση, φύλαξη κλπ.), ο καθαρισμός της επιφάνειας που θα προεπαλειφθεί με μηχανικό σάρωθρο και χειρωνακτική υποβοήθηση, η μεταφορά και διάχυση του ασφαλτικού διαλύματος ή του γαλακτώματος με αυτοκiνούμενο διανομέα ασφάλτου (Federal), η επαναθέρμανση του διαλύματος πριν από τη διάχυση (όταν απαιτείται), η ενδεχόμενη διάστρωση αδρανούς υλικού επικάλυψης με την αξία παραγωγής ή προμήθειας και μεταφοράς αυτού στον τόπο διάστρωσης. ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 25 από / 316

76 Τιμή ανά τετραγωνικό μέτρο ασφαλτικής προεπάλειψης. ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΕΝΑ ΚΑΙ ΕΙΚΟΣΙ ΛΕΠΤΑ (Αριθμητικώς): 1,20 A.T.: 052 ΝΕΤ ΟΔΟ-ΜΕ Δ-7 Ασφαλτική ισοπεδωτική στρώση πάχους 0,05 m. Κωδ. αναθεώρησης : ΟΔΟ 4421.Β.1 100,00% Κατασκευή ασφαλτικής ισοπεδωτικής ή συνδετικής στρώσης, σε υπόγεια και υπαίθρια έργα, ανεξάρτητα από την έκταση και τη μορφή της επιφάνειας, με ασφαλτόμιγμα παρασκευαζόμενο εν θερμώ σε μόνιμη εγκατάσταση με θραυστά αδρανή υλικά λατομείου, τύπου ΑΣ 12,5, ΑΣ 20 ή ΑΣ 31,5, σύμφωνα με την εγκεκριμένη μελέτη συνθέσεως και την ΕΤΕΠ ''Ασφαλτικές στρώσεις κλειστού τύπου ασφαλτικού σκυροδέματος''. Στην τιμή μονάδας περιλαμβάνονται: η παραγωγή ή προμήθεια και μεταφορά των κατάλληλων αδρανών υλικών και της ασφάλτου μέχρι την εγκατάσταση παραγωγής του ασφαλτομίγματος η παραγωγή του ασφαλτομίγματος, σύμφωνα με την εγκεκριμένη μελέτη συνθέσεως η μεταφορά του θερμού ασφαλτομίγματος επί τόπου, η διάστρωσή του με fιnisher η σταλία των μεταφορικών μέσων η κυλίνδρωση του ασφαλτομίγματος (αρχική, ενδιάμεση-εντατική και τελική), ώτε να προκύψει η προδιαγραφόμενη επιφανειακή υφή και ομαλότητα η πλήρης συμπύκνωση και επιμελής ισοπέδωση των διαμήκων και εγκαρσίων ενώσεων για την εξάλειψη των επιφανειακών ιχνών. οι προεργασίες σε νέα ή παλαιά ασφαλτικά οδοστρώματα (όπως π.χ. δημιουργία τριγωνικών εγκοπών κοντά σε ρείθρα και φρεάτια, σκούπισμα, απομάκρυνση των προϊόντων, που προέρχονται από αυτές τις εργασίες κλπ.). Στην τιμή μονάδας περιλαμβάνεται και η αξία της ασφάλτου. Η τυχόν απαιτούμενη ασφαλτική προεπάλλειψη ή συγκολλητική επάλειψη, τιμολογούνται ιδιαίτερα. Στην τιμή δεν περιλαμβάνεται η αξία της ασφάλτου και η ασφαλτική προεπάλλειψη ή συγκολλητική επάλειψηπου θα πληρώνεται ιδιαίτερα. Τιμή ανά τετραγωνικό μέτρο ασφαλτικής ισοπεδωτικής ή συνδετικής στρώσης, αποδεκτής ποιότητας και χαρακτηριστικών σύμφωνα με την ΕΤΕΠ ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΕΠΤΑ ΚΑΙ ΕΞΙ ΛΕΠΤΑ (Αριθμητικώς): 7,06 [*] (6,903+0,157) A.T.: 053 ΝΕΤ ΟΙΚ-Α Χωματουργικές εργασίες κτιριακών έργων. Εξυγιαντικές στρώσεις με θραυστό υλικό λατομείου. Κωδ. αναθεώρησης : ΟΙΚ ,00% Κατασκευή στρώσεων από θραυστά υλικά προελέυσεως λατομείου (αδρανή οδοστρωσίας, λιθοσυντρίματα, σκύρα κλπ). Περιλαμβάνονται η προμήθεια και μεταφορά των υλικών επί τόπου του έργου, οι πλάγιες μεταφορές εντός της κάτοψης του κτιρίου με ή χωρίς μηχανικά μέσα, η διάστρωση σε ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 26 από / 316

77 πάχη έως 30 cm, η διαβροχή και η συμπύκνωση με οδοστρωτήρες καταλλήλων διαστάσεων ή δονητικές πλάκες. Τιμή ανά κυβικό μέτρο (m³) συμπυκνωμένου όγκου, με την μεταφορά του θραυστού υλικού από οποιαδήποτε απόσταση. Επιμέτρηση με λήψη διατομών προ και μετά την επίχωση. ( 1 m3 ) Κυβικό μέτρο ΕΥΡΩ (Ολογράφως): ΔΕΚΑ ΟΚΤΩ ΚΑΙ ΟΓΔΟΝΤΑ ΠΕΝΤΕ ΛΕΠΤΑ (Αριθμητικώς): 18,85 [*] (15,7+3,15) A.T.: 054 ΝΕΤ ΟΙΚ-Α Επιστεγάσεις. Επιστεγάσεις με επίπεδα κυψελωτά πολυκαρβονικά φύλλα. Κωδ. αναθεώρησης : ΟΙΚ ,00% Για τα άρθρα της παρούσας ενότητας 72 των ΝΕΤ ΟΙΚ έχουν εφαρμογή οι ακόλουθοι γενικοί όροι: α) Στις τιμές μονάδας των άρθρων συμπεριλαμβάνονται ανηγμένα τα ακόλουθα (εργασία και υλικά): - Τα πάσης φύσεως απαιτούμενα ειδικά τεμάχια (κορφιάδες, λούκια, πλαινές καταλήξεις κλπ). - Οι διαμόρφωση διόδων σωληνώσεων, μεταλλικών στοιχείων κλπ. - Η σφράγιση των απολήξεων των κορφιάδων. - Η στερέωση των κεραμιδιών (συνήθως βυζατινών), των κορφιάδων κλπ, με σύρμα από σκληρό χάλυβα, ανοξείδωτα ή γαλβανισμένα άγκιστρα, αυτοδιατρυούμενες, γαλβανισμένα καρφιά κλπ. - Το κονίαμα σφράγισης των κάτω απολήξεων στέγης και κορφιάδων (οιασδήποτε σύνθεσης), στην περίπτωση εν ξηρώ κατασκευής επικεράμωσης - Η ενδεχόμενη τοποθέτηση ανοξειδώτων κτενών ή σίτας για την σφράγιση των οπών στις κάτω απολήξεις επιστέγασης με βυζαντινά ή άλλα κοίλα κεραμίδια. - Οι τυχόν αυτοκόλλητες ασφαλτικές μεμβράνες για την στεγάνωση αρμών απολήξεων καπνοδόχων κλπ, - Τα κονιαμάτα κάθε μορφής στην περίπτωση κολυμβητής κατασκευής και τα αντίστοιχα πρόσμικτα αυτών. β) Στις τιμές των άρθρων επικεραμώσεων, δεν συμπεριλαμβάνεται (εκτός αν αναφέρεται ρητά στην περιγραφή του άρθρου) η τοποθέτηση φύλλων χαλκού, γαλβανισμένης λαμαρίνας ή ηλεκτροστατικά βαμένου αλλουμινίου. γ) Οι τιμές μονάδας των άρθρων της παρούσας ενότητας 72 έχουν εφαρμογή ανεξαρτήτως της κλίσης της στέγης και του ύψους της από τον περιβάλλοντα χώρο και τις ενδεχόμενες αυξημένες επικαλύψεις των κεραμιδιών οι οποίες απαιτούνται από τις τοπικές συνθήκες, συμπεριλαμβάνουν σε κάθε δαπάνη για την λήψη των μέτρων ασφαλείας που απαιτούνται σύμφωνα με τις κείμενες διατάξεις. Επιστεγάσεις με επίπεδα πολυκαρβονικά κυψελωτά φύλλα, πάχους 16 mm, άθραυστα, υψηλής αντοχής στην υπεριώδη ακτινοβολία, με φωτοδιαπερατότητα 75% για διαφανή φύλλα 50% για οπάλ και 40% για φυμέ φύλλα (οι τιμές είναι ενδεικτικές), θερμομονωτικής ικανότητας. πυραντοχής και ηχομόνωσης, σύμφωνα με τα προβλεπόμενα στην μελέτη, τα οποία στερεώνονται στην υπάρχουσα υποδομή με τα ειδικά στοιχεία που συνιστά ο προμηθευτής των φύλλων (γενικώς σύνδεσμοι τύπου ''Π''ή τύπου ''Η''). Πλήρως περαιωμένη εργασία κατασκευής, τοποθέτησης, στερέωσης, με όλα τα απαιτούμενα υλικά και μικροϋλικά επί τόπου, τα απαιτούμενα ικριώματα και τον εξοπλισμό, σύμφωνα με την μελέτη και τις οδηγίες του προμηθευτή. Τιμή ανά τετραγωνικό μέτρο (m²) πραγματικής επιφάνειας ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΕΞΗΝΤΑ ΕΠΤΑ ΚΑΙ ΠΕΝΗΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 67,50 A.T.: 055 ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 27 από / 316

78 ΝΕΤ ΟΙΚ-Α Χρωματισμοί. Υδροχρωματισμοί επιφανειών σκυροδέματος ή τσιμεντοκονιάματος με ακρυλικό υδατοδιαλυτό τσιμεντόχρωμα. Κωδ. αναθεώρησης : ΟΙΚ ,00% Για τα άρθρα της παρούσας ενότητας των ΝΕΤ ΟΙΚ έχουν εφαρμογή οι ακόλουθοι ειδικοί όροι: α) Στις τιμές των άρθρων περιλαμβάνονται ανηγμένες οι εργασίες και τα απαιτούμενα μικροϋλικά για την προσωρινή αφαίρεση και επανατοποθέτηση πρόσθετων κατασκευών και εξοπλισμού, όπως πρίζες, διακόπτες, φωτιστικά, στόμια, σώματα θέρμανσης κλπ, καθώς και για την προστασία στοιχείων της κατασκευής (κουφωμάτων, δαπέδψν, επενδύσεων κλπ) ή ετοίμων χρωματισμένων επιφανειών από ρύπανση που μπορεί να προκύψη κατά την εκτέλεση των εργασιών (χρήση αυτοκολλήτων ταινιών, φύλλων νάϋλον, οικοδομικού χαρτιού κλπ) β) Τα έτοιμα συσκευασμένα υλικά βαφής ή προετοιμασίας επιφανειών (αστάρια κλπ), θα χρησιμοποιούνται ως έχουν, χωρίς αραίωμα με διαλύτες, εκτός αν προβλέπεται αυτό από τον προμηθευτή των προϊόντων. Οι συνθήκες θερμοκρασίας και υγρασίας για την εφαρμογή εκάστου προϊόντος θα είναι οι καθοριζόμενες από τον παραγωγό. γ) Οταν προβλέπεται από την μελέτη του έργου η πληρωμή ικριωμάτων για την εκτέλεση εργασιών στις κατακόρυφες επιφάνειες του κτιρίου, εσωτερικές ή εξωτερικές, δεν θα εφαρμόζονται τα άρθρα του παρόντος που αφορούν προσαύξηση της τιμής των χρωματισμών πάνω από ορισμένο ύψος. (δ) Εφιστάται η προσοχή στα αναγραφόμενα στο Φύλλο Ασφαλούς Χρήσεως του Υλικού (MSDS: Material Safety Data Sheet) του προμηθευτού του. Το προσωπικό που χειρίζεται το εκάστοτε υλικό θα είναι εφοδιασμένο, με μέριμνα του Αναδόχου με τα κατάλληλα κατά περίπτωση Μέσα Ατομικής Προστασίας (ΜΑΠ), των οποίων η δαπάνη περιλαμβάνεται ανηγμένη στις τιμές μονάδας. Υδροχρωματισμοί με τσιμεντόχρωμα επιφανειών σκυροδέματος ή τσιμεντο-κονιάματος, σε δύο ή περισσότερες στρώσεις μέχρι να επιτευχθεί τέλεια ομοιοχρωμία και συνολικό πάχος ξηρού υμένα 125 μικρά. Υλικά πάσης φύσεως και εργασία, σύμφωνα με την μελέτη και την ΕΤΕΠ ''Χρωματισμοί επιφανειών σκυροδέματος''. Τιμή ανά τετραγωνικό μέτρο (m²). ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΤΡΙΑ ΚΑΙ ΕΝΕΝΗΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 3,90 A.T.: 056 ΝΕΤ ΟΙΚ-Α Χρωματισμοί. Προετοιμασία ξυλίνων επιφανειών για χρωματισμούς. Κωδ. αναθεώρησης : ΟΙΚ ,00% Για τα άρθρα της παρούσας ενότητας των ΝΕΤ ΟΙΚ έχουν εφαρμογή οι ακόλουθοι ειδικοί όροι: α) Στις τιμές των άρθρων περιλαμβάνονται ανηγμένες οι εργασίες και τα απαιτούμενα μικροϋλικά για την προσωρινή αφαίρεση και επανατοποθέτηση πρόσθετων κατασκευών και εξοπλισμού, όπως πρίζες, διακόπτες, φωτιστικά, στόμια, σώματα θέρμανσης κλπ, καθώς και για την προστασία στοιχείων της κατασκευής (κουφωμάτων, δαπέδψν, επενδύσεων κλπ) ή ετοίμων χρωματισμένων επιφανειών από ρύπανση που μπορεί να προκύψη κατά την εκτέλεση των εργασιών (χρήση αυτοκολλήτων ταινιών, φύλλων νάϋλον, οικοδομικού χαρτιού κλπ) β) Τα έτοιμα συσκευασμένα υλικά βαφής ή προετοιμασίας επιφανειών (αστάρια κλπ), θα χρησιμοποιούνται ως έχουν, χωρίς αραίωμα με διαλύτες, εκτός αν προβλέπεται αυτό από τον ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 28 από / 316

79 προμηθευτή των προϊόντων. Οι συνθήκες θερμοκρασίας και υγρασίας για την εφαρμογή εκάστου προϊόντος θα είναι οι καθοριζόμενες από τον παραγωγό. γ) Οταν προβλέπεται από την μελέτη του έργου η πληρωμή ικριωμάτων για την εκτέλεση εργασιών στις κατακόρυφες επιφάνειες του κτιρίου, εσωτερικές ή εξωτερικές, δεν θα εφαρμόζονται τα άρθρα του παρόντος που αφορούν προσαύξηση της τιμής των χρωματισμών πάνω από ορισμένο ύψος. (δ) Εφιστάται η προσοχή στα αναγραφόμενα στο Φύλλο Ασφαλούς Χρήσεως του Υλικού (MSDS: Material Safety Data Sheet) του προμηθευτού του. Το προσωπικό που χειρίζεται το εκάστοτε υλικό θα είναι εφοδιασμένο, με μέριμνα του Αναδόχου με τα κατάλληλα κατά περίπτωση Μέσα Ατομικής Προστασίας (ΜΑΠ), των οποίων η δαπάνη περιλαμβάνεται ανηγμένη στις τιμές μονάδας. Προετοιμασία ξυλίνων επιφανειών για χρωματισμούς, σύμφωνα με την μελέτη και την ΕΤΕΠ ''Χρωματισμοί ξύλινων επιφανειών''. Καθαρισμός της επιφανείας με γυαλόχαρτο, λάδωμα με λινέλαιο διπλοβρασμένο ή με ειδικό μυκητοκτόνο εμποτιστικό διάλυμα βάσεως νερού ή διαλύτου, ξεροζιάρισμα, καθαρισμός των ρόζων και επάλειψή τους με γομαλάκα, τρίψιμο, χονδροστοκάρισμα και τελικό τρίψιμο. Τιμή ανά τετραγωνικό μέτρο (m²) ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΔΥΟ ΚΑΙ ΕΙΚΟΣΙ ΛΕΠΤΑ (Αριθμητικώς): 2,20 A.T.: 057 ΝΕΤ ΟΙΚ-Α Χρωματισμοί. Αντισκωριακές βαφές. Εφαρμογή αντισκωριακού εποξειδικού, πολυουρεθανικού ή ακρυλικού τελικού χρώματος δύο συστατικών Κωδ. αναθεώρησης : ΟΙΚ ,00% Για τα άρθρα της παρούσας ενότητας των ΝΕΤ ΟΙΚ έχουν εφαρμογή οι ακόλουθοι ειδικοί όροι: α) Στις τιμές των άρθρων περιλαμβάνονται ανηγμένες οι εργασίες και τα απαιτούμενα μικροϋλικά για την προσωρινή αφαίρεση και επανατοποθέτηση πρόσθετων κατασκευών και εξοπλισμού, όπως πρίζες, διακόπτες, φωτιστικά, στόμια, σώματα θέρμανσης κλπ, καθώς και για την προστασία στοιχείων της κατασκευής (κουφωμάτων, δαπέδων, επενδύσεων κλπ) ή ετοίμων χρωματισμένων επιφανειών από ρύπανση που μπορεί να προκύψη κατά την εκτέλεση των εργασιών (χρήση αυτοκολλήτων ταινιών, φύλλων νάϋλον, οικοδομικού χαρτιού κλπ) β) Τα έτοιμα συσκευασμένα υλικά βαφής ή προετοιμασίας επιφανειών (αστάρια κλπ), θα χρησιμοποιούνται ως έχουν, χωρίς αραίωμα με διαλύτες, εκτός αν προβλέπεται αυτό από τον προμηθευτή των προϊόντων. Οι συνθήκες θερμοκρασίας και υγρασίας για την εφαρμογή εκάστου προϊόντος θα είναι οι καθοριζόμενες από τον παραγωγό. γ) Οταν προβλέπεται από την μελέτη του έργου η πληρωμή ικριωμάτων για την εκτέλεση εργασιών στις κατακόρυφες επιφάνειες του κτιρίου, εσωτερικές ή εξωτερικές, δεν θα εφαρμόζονται τα άρθρα του παρόντος που αφορούν προσαύξηση της τιμής των χρωματισμών πάνω από ορισμένο ύψος. (δ)εφιστάται η προσοχή στα αναγραφόμενα στο Φύλλο Ασφαλούς Χρήσεως του Υλικού (MSDS: Material Safety Data Sheet) του προμηθευτού του. Το προσωπικό που χειρίζεται το εκάστοτε υλικό θα είναι εφοδιασμένο, με μέριμνα του Αναδόχου με τα κατάλληλα κατά περίπτωση Μέσα Ατομικής Προστασίας (ΜΑΠ), των οποίων η δαπάνη περιλαμβάνεται ανηγμένη στις τιμές μονάδας. Εφαρμογή αντισκωριακής βαφής με την απαιτούμενη προετοιμασία της επιφανείας, σύμφωνα με την μελέτη και την ΕΤΕΠ ''Αντισκωριακή προστασία και χρωματισμός σιδηρών επιφανειών''. ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 29 από / 316

80 Εφαρμογή του υλικού επί κατάλληλα επεξεργασμένων μεταλλικών επιφανειών, με αντιδιαβρωτικά υποστρώματα δύο συστατικών, σε δύο ή περισσότερες στρώσεις συνολικού πάχους ξηρού υμένα τελικού χρώματος τα 100 μικρά. Τιμή ανά τετραγωνικό μέτρο (m²) ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΔΥΟ ΚΑΙ ΕΒΔΟΜΗΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 2,70 A.T.: 058 ΝΕΤ ΟΙΚ-Α Χρωματισμοί. Επάλειψη ξυλίνων επιφανειών με λινέλαιο. Διπλή επάλειψη λινελαίου Κωδ. αναθεώρησης : ΟΙΚ ,00% Για τα άρθρα της παρούσας ενότητας των ΝΕΤ ΟΙΚ έχουν εφαρμογή οι ακόλουθοι ειδικοί όροι: α) Στις τιμές των άρθρων περιλαμβάνονται ανηγμένες οι εργασίες και τα απαιτούμενα μικροϋλικά για την προσωρινή αφαίρεση και επανατοποθέτηση πρόσθετων κατασκευών και εξοπλισμού, όπως πρίζες, διακόπτες, φωτιστικά, στόμια, σώματα θέρμανσης κλπ, καθώς και για την προστασία στοιχείων της κατασκευής (κουφωμάτων, δαπέδψν, επενδύσεων κλπ) ή ετοίμων χρωματισμένων επιφανειών από ρύπανση που μπορεί να προκύψη κατά την εκτέλεση των εργασιών (χρήση αυτοκολλήτων ταινιών, φύλλων νάϋλον, οικοδομικού χαρτιού κλπ) β) Τα έτοιμα συσκευασμένα υλικά βαφής ή προετοιμασίας επιφανειών (αστάρια κλπ), θα χρησιμοποιούνται ως έχουν, χωρίς αραίωμα με διαλύτες, εκτός αν προβλέπεται αυτό από τον προμηθευτή των προϊόντων. Οι συνθήκες θερμοκρασίας και υγρασίας για την εφαρμογή εκάστου προϊόντος θα είναι οι καθοριζόμενες από τον παραγωγό. γ) Οταν προβλέπεται από την μελέτη του έργου η πληρωμή ικριωμάτων για την εκτέλεση εργασιών στις κατακόρυφες επιφάνειες του κτιρίου, εσωτερικές ή εξωτερικές, δεν θα εφαρμόζονται τα άρθρα του παρόντος που αφορούν προσαύξηση της τιμής των χρωματισμών πάνω από ορισμένο ύψος. (δ) Εφιστάται η προσοχή στα αναγραφόμενα στο Φύλλο Ασφαλούς Χρήσεως του Υλικού (MSDS: Material Safety Data Sheet) του προμηθευτού του. Το προσωπικό που χειρίζεται το εκάστοτε υλικό θα είναι εφοδιασμένο, με μέριμνα του Αναδόχου με τα κατάλληλα κατά περίπτωση Μέσα Ατομικής Προστασίας (ΜΑΠ), των οποίων η δαπάνη περιλαμβάνεται ανηγμένη στις τιμές μονάδας. Επάλειψη ξυλίνων επιφανειών, εσωτερικών ή εξωτερικών, με λινέλαιο ωμό. Προετοιμασία επιφανειών, υλικά και εργασία επάλειψης, σύμφωνα με την μελέτη και την ΕΤΕΠ ''Χρωματισμοί ξύλινων επιφανειών''. Τιμή ανά τετραγωνικό μέτρο (m²) ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΔΥΟ ΚΑΙ ΕΙΚΟΣΙ ΛΕΠΤΑ (Αριθμητικώς): 2,20 ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 30 από / 316

81 A.T.: 059 ΝΕΤ ΟΙΚ-Α Χρωματισμοί. Υπόστρωμα (αστάρι) τσιμεντοχρωμάτων από ακρυλικές ρητίνες βάσεως διαλύτου. Κωδ. αναθεώρησης : ΟΙΚ ,00% Για τα άρθρα της παρούσας ενότητας των ΝΕΤ ΟΙΚ έχουν εφαρμογή οι ακόλουθοι ειδικοί όροι: α) Στις τιμές των άρθρων περιλαμβάνονται ανηγμένες οι εργασίες και τα απαιτούμενα μικροϋλικά για την προσωρινή αφαίρεση και επανατοποθέτηση πρόσθετων κατασκευών και εξοπλισμού, όπως πρίζες, διακόπτες, φωτιστικά, στόμια, σώματα θέρμανσης κλπ, καθώς και για την προστασία στοιχείων της κατασκευής (κουφωμάτων, δαπέδψν, επενδύσεων κλπ) ή ετοίμων χρωματισμένων επιφανειών από ρύπανση που μπορεί να προκύψη κατά την εκτέλεση των εργασιών (χρήση αυτοκολλήτων ταινιών, φύλλων νάϋλον, οικοδομικού χαρτιού κλπ) β) Τα έτοιμα συσκευασμένα υλικά βαφής ή προετοιμασίας επιφανειών (αστάρια κλπ), θα χρησιμοποιούνται ως έχουν, χωρίς αραίωμα με διαλύτες, εκτός αν προβλέπεται αυτό από τον προμηθευτή των προϊόντων. Οι συνθήκες θερμοκρασίας και υγρασίας για την εφαρμογή εκάστου προϊόντος θα είναι οι καθοριζόμενες από τον παραγωγό. γ) Οταν προβλέπεται από την μελέτη του έργου η πληρωμή ικριωμάτων για την εκτέλεση εργασιών στις κατακόρυφες επιφάνειες του κτιρίου, εσωτερικές ή εξωτερικές, δεν θα εφαρμόζονται τα άρθρα του παρόντος που αφορούν προσαύξηση της τιμής των χρωματισμών πάνω από ορισμένο ύψος. (δ) Εφιστάται η προσοχή στα αναγραφόμενα στο Φύλλο Ασφαλούς Χρήσεως του Υλικού (MSDS: Material Safety Data Sheet) του προμηθευτού του. Το προσωπικό που χειρίζεται το εκάστοτε υλικό θα είναι εφοδιασμένο, με μέριμνα του Αναδόχου με τα κατάλληλα κατά περίπτωση Μέσα Ατομικής Προστασίας (ΜΑΠ), των οποίων η δαπάνη περιλαμβάνεται ανηγμένη στις τιμές μονάδας. Υπόστρωμα (αστάρι) τσιμεντοχρωμάτων, με βάση τις διαλυτές στο νέφτι και το λευκό οινόπνευμα ακρυλικές ρητίνες, σύμφωνα με την μελέτη και την ΕΤΕΠ ''Χρωματισμοί επιφανειών επιχρισμάτων''. Προετοιμασία επιφανειών, πρώτη στρώση, επιμελημένο τρίψιμο με γυαλόχαρτο και δεύτερη στρώση (υλικά και εργασία) Τιμή ανά τετραγωνικό μέτρο (m²) ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΔΥΟ ΚΑΙ ΕΙΚΟΣΙ ΠΕΝΤΕ ΛΕΠΤΑ (Αριθμητικώς): 2,25 A.T.: 060 ΝΕΤ ΟΙΚ-Α Ελαιοχρωματισμοί κοινοί σιδηρών επιφανειώνμε χρώματα αλκυδικών ή ακρυλικών ρητινών, βάσεως νερού η διαλύτου. Κωδ. αναθεώρησης : ΟΙΚ ,00% Για τα άρθρα της παρούσας ενότητας των ΝΕΤ ΟΙΚ έχουν εφαρμογή οι ακόλουθοι ειδικοί όροι: α) Στις τιμές των άρθρων περιλαμβάνονται ανηγμένες οι εργασίες και τα απαιτούμενα μικροϋλικά για την προσωρινή αφαίρεση και επανατοποθέτηση πρόσθετων κατασκευών και εξοπλισμού, όπως πρίζες, διακόπτες, φωτιστικά, στόμια, σώματα θέρμανσης κλπ, καθώς και για την προστασία στοιχείων της κατασκευής (κουφωμάτων, δαπέδψν, επενδύσεων κλπ) ή ετοίμων χρωματισμένων επιφανειών από ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 31 από / 316

82 ρύπανση που μπορεί να προκύψη κατά την εκτέλεση των εργασιών (χρήση αυτοκολλήτων ταινιών, φύλλων νάϋλον, οικοδομικού χαρτιού κλπ) β) Τα έτοιμα συσκευασμένα υλικά βαφής ή προετοιμασίας επιφανειών (αστάρια κλπ), θα χρησιμοποιούνται ως έχουν, χωρίς αραίωμα με διαλύτες, εκτός αν προβλέπεται αυτό από τον προμηθευτή των προϊόντων. Οι συνθήκες θερμοκρασίας και υγρασίας για την εφαρμογή εκάστου προϊόντος θα είναι οι καθοριζόμενες από τον παραγωγό. γ) Οταν προβλέπεται από την μελέτη του έργου η πληρωμή ικριωμάτων για την εκτέλεση εργασιών στις κατακόρυφες επιφάνειες του κτιρίου, εσωτερικές ή εξωτερικές, δεν θα εφαρμόζονται τα άρθρα του παρόντος που αφορούν προσαύξηση της τιμής των χρωματισμών πάνω από ορισμένο ύψος. (δ) Εφιστάται η προσοχή στα αναγραφόμενα στο Φύλλο Ασφαλούς Χρήσεως του Υλικού (MSDS: Material Safety Data Sheet) του προμηθευτού του. Το προσωπικό που χειρίζεται το εκάστοτε υλικό θα είναι εφοδιασμένο, με μέριμνα του Αναδόχου με τα κατάλληλα κατά περίπτωση Μέσα Ατομικής Προστασίας (ΜΑΠ), των οποίων η δαπάνη περιλαμβάνεται ανηγμένη στις τιμές μονάδας. Ελαιοχρωματισμοί κοινοί σιδηρών επιφανειών, σύμφωνα με την μελέτη και την ΕΤΕΠ ''Αντισκωριακή προστασία και χρωματισμός σιδηρών επιφανειών''. Απόξεση και καθαρισμός με ψήκτρα και σμυριδόπανο, μία στρώση αντιδιαβρωτικού υποστρώματος ενός συστατικού και δύο στρώσεις ελαιοχρώματος. Υλικά και μικροϋλικά επί τόπου και εργασία, Τιμή ανά τετραγωνικό μέτρο (m²) ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΕΞΙ ΚΑΙ ΕΒΔΟΜΗΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 6,70 A.T.: 061 ΝΕΤ ΟΙΚ-Α Χρωματισμοί. Χρωματισμοί επί επιφανειών επιχρισμάτων με χρώματα υδατικής διασποράς, ακρυλικής, στυρενιοακρυλικής ή πολυβινυλικής βάσεως. Εξωτερικών επιφανειών με χρήση χρωμάτων, ακρυλικής ή στυρενιο-ακριλικής βάσεως. Κωδ. αναθεώρησης : ΟΙΚ ,00% Για τα άρθρα της παρούσας ενότητας των ΝΕΤ ΟΙΚ έχουν εφαρμογή οι ακόλουθοι ειδικοί όροι: α) Στις τιμές των άρθρων περιλαμβάνονται ανηγμένες οι εργασίες και τα απαιτούμενα μικροϋλικά για την προσωρινή αφαίρεση και επανατοποθέτηση πρόσθετων κατασκευών και εξοπλισμού, όπως πρίζες, διακόπτες, φωτιστικά, στόμια, σώματα θέρμανσης κλπ, καθώς και για την προστασία στοιχείων της κατασκευής (κουφωμάτων, δαπέδψν, επενδύσεων κλπ) ή ετοίμων χρωματισμένων επιφανειών από ρύπανση που μπορεί να προκύψη κατά την εκτέλεση των εργασιών (χρήση αυτοκολλήτων ταινιών, φύλλων νάϋλον, οικοδομικού χαρτιού κλπ) β) Τα έτοιμα συσκευασμένα υλικά βαφής ή προετοιμασίας επιφανειών (αστάρια κλπ), θα χρησιμοποιούνται ως έχουν, χωρίς αραίωμα με διαλύτες, εκτός αν προβλέπεται αυτό από τον προμηθευτή των προϊόντων. Οι συνθήκες θερμοκρασίας και υγρασίας για την εφαρμογή εκάστου προϊόντος θα είναι οι καθοριζόμενες από τον παραγωγό. γ) Οταν προβλέπεται από την μελέτη του έργου η πληρωμή ικριωμάτων για την εκτέλεση εργασιών στις κατακόρυφες επιφάνειες του κτιρίου, εσωτερικές ή εξωτερικές, δεν θα εφαρμόζονται τα άρθρα του παρόντος που αφορούν προσαύξηση της τιμής των χρωματισμών πάνω από ορισμένο ύψος. (δ) Εφιστάται η προσοχή στα αναγραφόμενα στο Φύλλο Ασφαλούς Χρήσεως του Υλικού (MSDS: Material Safety Data Sheet) του προμηθευτού του. Το προσωπικό που χειρίζεται το εκάστοτε υλικό θα ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 32 από / 316

83 είναι εφοδιασμένο, με μέριμνα του Αναδόχου με τα κατάλληλα κατά περίπτωση Μέσα Ατομικής Προστασίας (ΜΑΠ), των οποίων η δαπάνη περιλαμβάνεται ανηγμένη στις τιμές μονάδας. Χρωματισμοί επί επιφανειών επιχρισμάτων με υδατικής διασποράς χρώματα ακρυλικής, ή βινυλικής, ή στυρενιο-ακρυλικής βάσεως σε δύο διαστρώσεις, χωρίς προηγούμενο σπατουλάρισμα, σύμφωνα με την μελέτη και την ΕΤΕΠ ''Χρωματισμοί επιφανειών επιχρισμάτων''. Προετοιμασία των επιφανειών, αστάρωμα και εφαρμογή δύο στρώσεων του τελικού χρώματος. Υλικά και μικροϋλικά επί τόπου, ικριώματα και εργασία. Τιμή ανά τετραγωνικό μέτρο (m²) ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΔΕΚΑ ΚΑΙ ΔΕΚΑ ΛΕΠΤΑ (Αριθμητικώς): 10,10 A.T.: 062 ΝΕΤ ΟΙΚ-Α Χρωματισμοί. Χρωματισμοί επί επιφανειών επιχρισμάτων ή σκυροδέματος με χρώματα υδατικής διασποράς, ακρυλικής, στυρενιοακρυλικής ή πολυβινυλικής βάσεως.με σπατουλάρισμα. Εσωτερικών επιφανειών με χρήση ελαιοχρωμάτων αλκυδικής ή ακρυλικής βάσεως νερού. Κωδ. αναθεώρησης : ΟΙΚ ,00% Για τα άρθρα της παρούσας ενότητας των ΝΕΤ ΟΙΚ έχουν εφαρμογή οι ακόλουθοι ειδικοί όροι: α) Στις τιμές των άρθρων περιλαμβάνονται ανηγμένες οι εργασίες και τα απαιτούμενα μικροϋλικά για την προσωρινή αφαίρεση και επανατοποθέτηση πρόσθετων κατασκευών και εξοπλισμού, όπως πρίζες, διακόπτες, φωτιστικά, στόμια, σώματα θέρμανσης κλπ, καθώς και για την προστασία στοιχείων της κατασκευής (κουφωμάτων, δαπέδψν, επενδύσεων κλπ) ή ετοίμων χρωματισμένων επιφανειών από ρύπανση που μπορεί να προκύψη κατά την εκτέλεση των εργασιών (χρήση αυτοκολλήτων ταινιών, φύλλων νάϋλον, οικοδομικού χαρτιού κλπ) β) Τα έτοιμα συσκευασμένα υλικά βαφής ή προετοιμασίας επιφανειών (αστάρια κλπ), θα χρησιμοποιούνται ως έχουν, χωρίς αραίωμα με διαλύτες, εκτός αν προβλέπεται αυτό από τον προμηθευτή των προϊόντων. Οι συνθήκες θερμοκρασίας και υγρασίας για την εφαρμογή εκάστου προϊόντος θα είναι οι καθοριζόμενες από τον παραγωγό. γ) Οταν προβλέπεται από την μελέτη του έργου η πληρωμή ικριωμάτων για την εκτέλεση εργασιών στις κατακόρυφες επιφάνειες του κτιρίου, εσωτερικές ή εξωτερικές, δεν θα εφαρμόζονται τα άρθρα του παρόντος που αφορούν προσαύξηση της τιμής των χρωματισμών πάνω από ορισμένο ύψος. (δ) Εφιστάται η προσοχή στα αναγραφόμενα στο Φύλλο Ασφαλούς Χρήσεως του Υλικού (MSDS: Material Safety Data Sheet) του προμηθευτού του. Το προσωπικό που χειρίζεται το εκάστοτε υλικό θα είναι εφοδιασμένο, με μέριμνα του Αναδόχου με τα κατάλληλα κατά περίπτωση Μέσα Ατομικής Προστασίας (ΜΑΠ), των οποίων η δαπάνη περιλαμβάνεται ανηγμένη στις τιμές μονάδας. Χρωματισμοί σπατουλαριστοί επί επιφανειών επιχρισμάτων ή σκυροδέματος με υδατικής διασποράς χρώματα ακρυλικής, ή βινυλικής, ή στυρενιο-ακρυλικής βάσεως σε δυο διαστρώσεις σύμφωνα με την μελέτη και τις ΕΤΕΠ ''Χρωματισμοί επιφανειών σκυροδέματος'', ''Χρωματισμοί επιφανειών επιχρισμάτων''. Προετοιμασία της επιφανείας, σπατουλάρισμα και διάστρωση χρώματος υδατικής διασποράς ακρυλικής, ή βινυλικής, ή στυρενιο-ακρυλικής βάσεως σε δύο στρώσεις. Υλικά και μικροϋλικά επί τόπου,ικριώματα και εργασία. ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 33 από / 316

84 Τιμή ανά τετραγωνικό μέτρο (m²) ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΔΕΚΑ ΤΕΣΣΕΡΑ (Αριθμητικώς): 14,00 A.T.: 063 ΝΕΤ ΟΙΚ-Α Χρωματισμοί. Αντιγραφιστικές επαλείψεις(antigraffiti) μόνιμης προστασίας, ενός ή δύο συστατικών πολυουρεθανικής βάσεως ή βάσεως σιλικόνης. Κωδ. αναθεώρησης : ΟΙΚ ,00% Για τα άρθρα της παρούσας ενότητας των ΝΕΤ ΟΙΚ έχουν εφαρμογή οι ακόλουθοι ειδικοί όροι: α) Στις τιμές των άρθρων περιλαμβάνονται ανηγμένες οι εργασίες και τα απαιτούμενα μικροϋλικά για την προσωρινή αφαίρεση και επανατοποθέτηση πρόσθετων κατασκευών και εξοπλισμού, όπως πρίζες, διακόπτες, φωτιστικά, στόμια, σώματα θέρμανσης κλπ, καθώς και για την προστασία στοιχείων της κατασκευής (κουφωμάτων, δαπέδψν, επενδύσεων κλπ) ή ετοίμων χρωματισμένων επιφανειών από ρύπανση που μπορεί να προκύψη κατά την εκτέλεση των εργασιών (χρήση αυτοκολλήτων ταινιών, φύλλων νάϋλον, οικοδομικού χαρτιού κλπ) β) Τα έτοιμα συσκευασμένα υλικά βαφής ή προετοιμασίας επιφανειών (αστάρια κλπ), θα χρησιμοποιούνται ως έχουν, χωρίς αραίωμα με διαλύτες, εκτός αν προβλέπεται αυτό από τον προμηθευτή των προϊόντων. Οι συνθήκες θερμοκρασίας και υγρασίας για την εφαρμογή εκάστου προϊόντος θα είναι οι καθοριζόμενες από τον παραγωγό. γ) Οταν προβλέπεται από την μελέτη του έργου η πληρωμή ικριωμάτων για την εκτέλεση εργασιών στις κατακόρυφες επιφάνειες του κτιρίου, εσωτερικές ή εξωτερικές, δεν θα εφαρμόζονται τα άρθρα του παρόντος που αφορούν προσαύξηση της τιμής των χρωματισμών πάνω από ορισμένο ύψος. (δ) Εφιστάται η προσοχή στα αναγραφόμενα στο Φύλλο Ασφαλούς Χρήσεως του Υλικού (MSDS: Material Safety Data Sheet) του προμηθευτού του. Το προσωπικό που χειρίζεται το εκάστοτε υλικό θα είναι εφοδιασμένο, με μέριμνα του Αναδόχου με τα κατάλληλα κατά περίπτωση Μέσα Ατομικής Προστασίας (ΜΑΠ), των οποίων η δαπάνη περιλαμβάνεται ανηγμένη στις τιμές μονάδας. Αντιγραφιστική επάλειψη επιφανειών επιχρισμάτων, σκυροδέματος, κεραμικών, μαρμάρων και λιθωδών υλικών, μη θυσιαζόμενη (καθαρισμός επιφανειών με πλύση, χωρίς ανάγκη επανάλειψης της προστατευτικής επίστρωσης), με υδρόφοβα υλικά, διαφανή, μόνιμης προστασίας, μετά από κατάλληλη προετοιμασία της επιφάνειας εφαρμογής, σύμφωνα με την μελέτη, την ΕΤΕΠ ''Αντιρρυπαντική επάλειψη'' και τις οδηγίες του προμηθευτή του υλικού. Τιμή ανά τετραγωνικό μέτρο (m²) ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΠΕΝΤΕ (Αριθμητικώς): 5,00 A.T.: 064 ΝΕΤ ΟΙΚ-Α Χρωματισμοί. Μυκητοκτόνες επαλείψεις ξυλίνων επιφανειών. Κωδ. αναθεώρησης : ΟΙΚ ,00% Για τα άρθρα της παρούσας ενότητας των ΝΕΤ ΟΙΚ έχουν εφαρμογή οι ακόλουθοι ειδικοί όροι: ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 34 από / 316

85 α) Στις τιμές των άρθρων περιλαμβάνονται ανηγμένες οι εργασίες και τα απαιτούμενα μικροϋλικά για την προσωρινή αφαίρεση και επανατοποθέτηση πρόσθετων κατασκευών και εξοπλισμού, όπως πρίζες, διακόπτες, φωτιστικά, στόμια, σώματα θέρμανσης κλπ, καθώς και για την προστασία στοιχείων της κατασκευής (κουφωμάτων, δαπέδψν, επενδύσεων κλπ) ή ετοίμων χρωματισμένων επιφανειών από ρύπανση που μπορεί να προκύψη κατά την εκτέλεση των εργασιών (χρήση αυτοκολλήτων ταινιών, φύλλων νάϋλον, οικοδομικού χαρτιού κλπ) β) Τα έτοιμα συσκευασμένα υλικά βαφής ή προετοιμασίας επιφανειών (αστάρια κλπ), θα χρησιμοποιούνται ως έχουν, χωρίς αραίωμα με διαλύτες, εκτός αν προβλέπεται αυτό από τον προμηθευτή των προϊόντων. Οι συνθήκες θερμοκρασίας και υγρασίας για την εφαρμογή εκάστου προϊόντος θα είναι οι καθοριζόμενες από τον παραγωγό. γ) Οταν προβλέπεται από την μελέτη του έργου η πληρωμή ικριωμάτων για την εκτέλεση εργασιών στις κατακόρυφες επιφάνειες του κτιρίου, εσωτερικές ή εξωτερικές, δεν θα εφαρμόζονται τα άρθρα του παρόντος που αφορούν προσαύξηση της τιμής των χρωματισμών πάνω από ορισμένο ύψος. (δ) Εφιστάται η προσοχή στα αναγραφόμενα στο Φύλλο Ασφαλούς Χρήσεως του Υλικού (MSDS: Material Safety Data Sheet) του προμηθευτού του. Το προσωπικό που χειρίζεται το εκάστοτε υλικό θα είναι εφοδιασμένο, με μέριμνα του Αναδόχου με τα κατάλληλα κατά περίπτωση Μέσα Ατομικής Προστασίας (ΜΑΠ), των οποίων η δαπάνη περιλαμβάνεται ανηγμένη στις τιμές μονάδας. Επάλειψη ξύλινων επιφανειών με μυκητοκτόνα σκευάσματα για την προστασία του ξύλου έναντι προσβολής από μικροοργανισμούς (παράσιτα, μύκητες, κλπ). Περιλαμβάνεται η προμήθεια του σκευάσματος, η κατάλληλη προετοιμασία της επιφάνειας, η εφαρμογή στρώσης εμποτισμού αλκυδικής βάσεως και δύο στρώσεων ακρυλικής βάσεως πάχους 80 μm. Τιμή ανά τετραγωνικό μέτρο (m²) ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΔΥΟ ΚΑΙ ΟΓΔΟΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 2,80 A.T.: 065 ΝΕΤ ΟΙΚ-Α Χρωματισμοί. Προσαύξηση τιμής χρωματισμών πάσης φύσεως λόγω προσθέτου ύψους. Κωδ. αναθεώρησης : ΟΙΚ ,00% Για τα άρθρα της παρούσας ενότητας των ΝΕΤ ΟΙΚ έχουν εφαρμογή οι ακόλουθοι ειδικοί όροι: α) Στις τιμές των άρθρων περιλαμβάνονται ανηγμένες οι εργασίες και τα απαιτούμενα μικροϋλικά για την προσωρινή αφαίρεση και επανατοποθέτηση πρόσθετων κατασκευών και εξοπλισμού, όπως πρίζες, διακόπτες, φωτιστικά, στόμια, σώματα θέρμανσης κλπ, καθώς και για την προστασία στοιχείων της κατασκευής (κουφωμάτων, δαπέδψν, επενδύσεων κλπ) ή ετοίμων χρωματισμένων επιφανειών από ρύπανση που μπορεί να προκύψη κατά την εκτέλεση των εργασιών (χρήση αυτοκολλήτων ταινιών, φύλλων νάϋλον, οικοδομικού χαρτιού κλπ) β) Τα έτοιμα συσκευασμένα υλικά βαφής ή προετοιμασίας επιφανειών (αστάρια κλπ), θα χρησιμοποιούνται ως έχουν, χωρίς αραίωμα με διαλύτες, εκτός αν προβλέπεται αυτό από τον προμηθευτή των προϊόντων. Οι συνθήκες θερμοκρασίας και υγρασίας για την εφαρμογή εκάστου προϊόντος θα είναι οι καθοριζόμενες από τον παραγωγό. γ) Οταν προβλέπεται από την μελέτη του έργου η πληρωμή ικριωμάτων για την εκτέλεση εργασιών στις κατακόρυφες επιφάνειες του κτιρίου, εσωτερικές ή εξωτερικές, δεν θα εφαρμόζονται τα άρθρα του παρόντος που αφορούν προσαύξηση της τιμής των χρωματισμών πάνω από ορισμένο ύψος. (δ) Εφιστάται η προσοχή στα αναγραφόμενα στο Φύλλο Ασφαλούς Χρήσεως του Υλικού (MSDS: Material Safety Data Sheet) του προμηθευτού του. Το προσωπικό που χειρίζεται το εκάστοτε υλικό θα ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 35 από / 316

86 είναι εφοδιασμένο, με μέριμνα του Αναδόχου με τα κατάλληλα κατά περίπτωση Μέσα Ατομικής Προστασίας (ΜΑΠ), των οποίων η δαπάνη περιλαμβάνεται ανηγμένη στις τιμές μονάδας. Προσαύξηση τιμής χρωματισμών πάσης φύσεως ανά 2,00 m ή κλάσμα αυτών προσθέτου ύψους, πέραν των 5,00 m ύψους από του κατά περίπτωσιν δαπέδου εργασίας (εδάφους, πεζοδρομίου, δαπέδου, ορόφου, εξωστών). Το παρόν άρθρο δεν αφαρμόζεται όταν προβλέπεται ιδιαίτερη πληρωμή ικριωμάτων για την εκέλεση εργασιών επί κατακορύφων επιφανειών ή οροφών. Τιμή ανά τετραγωνικό μέτρο (m²) ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΤΡΙΑΝΤΑ ΤΕΣΣΕΡΑ ΛΕΠΤΑ (Αριθμητικώς): 0,340 A.T.: 066 ΝΕΤ ΠΡΣ Α6 Χωματουργικές εργασίες. Πλήρωση νησίδων με φυτική γη σε αστικές περιοχές, χωρίς την προμήθεια του υλικού. Κωδ. αναθεώρησης : ΠΡΣ ,00% Τοποθέτηση και διάστρωση κηπευτικού χώματος ή φυτικής γης για την συμπλήρωση παραπλεύρων χώρων οδών και πλατειών σε αστικές περιοχές, σύμφωνα με τη μελέτη και την ΕΤΕΠ Επένδυση πρανών-πλήρωση νησίδων με φυτική γη. Στην τιμή περιλαμβάνονται οι φορτοεκφορτώσεις και οι πλάγιες μεταφορές των υλικών, η σταλία των αυτοκινήτων μεταφοράς, η δαπάνη προετοιμασίας της επιφάνειας υποδοχής, η τοποθέτηση, διάστρωση και ελαφρά συμπύκνωσης της φυτικής γης ή/και του κηπευτικού χώματος και η συντήρησή τους μέχρι τη λήξη του χρόνου συντήρησης του έργου. Ως συντήρηση νοείται η διατήρηση της επιθυμητής στάθμης και μορφής (που τυχόν θα αλλοιωθεί μέσα στο χρόνο συντήρησης), με προσκόμιση και τοποθέτηση συμπληρωματικής ποσότητας φυτικών γαιών ή/και του κηπευτικού χώματος. Η πρόμήθεια της φυτικής γης και του κηπευτικού χώματος επιμετρώνται ιδιαίτερα με βάση τα άρθρα Δ7 και Δ8 του Τιμολογίου ΠΡΣ Τιμή ανά κυβικό μέτρο (m³) ( 1 m3 ) Κυβικό μέτρο ΕΥΡΩ (Ολογράφως): ΔΥΟ ΚΑΙ ΕΞΗΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 2,60 A.T.: 067 ΝΕΤ ΠΡΣ Β10.7 Τεχνικά Έργα. Καθιστικά - Παγκάκια. Καθιστικά με σκελετό από προφίλ αλουμινίου και δοκίδες σύνθετης ξυλείας Κωδ. αναθεώρησης : ΟΙΚ ,00% Προμήθεια, μεταφορά επί τόπου και εγκατάστασταση καθιστικών κοινοχρήστων χώρων, σύμφωνα με την μελέτη και την ΕΤΕΠ Στις τιμές μονάδας περιλαμβάνεται η συσκευασία και αποσυσκευασία των επιμέρους στοιχείων των καθιστικών, η προσωρική αποθήκευση και φύλαξή τους στο εργοτάξιο, η συναρμολόγηση και στερέωση ή πάκτωσή τους σύμφωνα με τις οδηγίες του προμηθευτή και τα σχέδια λεπτομερειών της μελέτης, τα πάσης φύσεως υλικά που απαιτούνται για την εγκατάστασή τους καθώς και η λήψη μέτρων προστασίας των καθιστικών από φθορές και ρύπανση κατά την εκτέλεση διαφόρων άλλων εργασιών του έργου. ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 36 από / 316

87 Καθιστικά με δύο πλευρικά στηρίγματα από αλουμίνιο, επιπέδου σχήματος, βαμένα με ηλεκτροστατική βαφή (φούρνου), με κάθισμα και πλάτη από ξύλινες δοκίδες διατομής 70 x 45 mm από σύνθετη αντικολλητή ξυλεία πεύκης τύπου Σουηδίας, με λεία επεξεργασμένη επιφάνεια, βαμένες με διπλή στρώση υδατοδιαλυτού χρώματος και τελική επίστρωση προστατευτικού κεριού. Τιμή ανά τεμάχιο (τεμ) ( 1 Τεμ. ) Τεμάχιο ΕΥΡΩ (Ολογράφως): ΤΕΤΡΑΚΟΣΙΑ ΕΝΕΝΗΝΤΑ (Αριθμητικώς): 490,00 A.T.: 068 ΝΕΤ ΠΡΣ Β11.3 Τεχνικά Έργα. Κάδοι Απορριμμάτων. Ξύλινος κάδος Κωδ. αναθεώρησης : ΟΙΚ ,00% Προμήθεια κάδων απορριμμάτων, συσκευασία, μεταφορά στον τόπο του έργου, τυχόν προσωρινή αποθήκευση και πλάγιες μεταφορές, τοποθέτηση και στερέωση στις προβλεπόμενες θέσεις σύμφωνα με τα σχέδια λεπτομερειών της μελέτης και τις οδηγίες του προμηθευτή και προστασία των τοποθετημένων κάδων μέχρι την παραλαβή από τον φορέα συντήρησης του έργου. Ξύλινος κάδος, με μεταλλικό σκελετό, ξύλινα πηχάκια και εσωτερικό κάδο από λαμαρίνα. Τιμή ανά τεμάχιο (τεμ) ( 1 Τεμ. ) Τεμάχιο ΕΥΡΩ (Ολογράφως): ΔΙΑΚΟΣΙΑ ΣΑΡΑΝΤΑ (Αριθμητικώς): 240,00 A.T.: 069 ΝΕΤ ΠΡΣ Γ1 Προετοιμασία χώρων εγκατάστασης πρασίνου. Γενική μόρφωση επιφάνειας εδάφους για την φύτευση φυτών ή εγκατάσταση χλοοτάπητα. Κωδ. αναθεώρησης : ΠΡΣ ,00% Αποκομιδή πλεοναζόντων χωμάτων, καθάρισμα, συγκέντρωση και αποκομιδή κάθε άχρηστου υλικού (πέτρες, υπολείμματα ριζών, κλαδιά κλπ), αναμόχλευση της επιφάνειας με οποιοδήποτε μέσο, γενική ισοπέδωση των χώρων και γενική μόρφωση του ανάγλυφου της επιφανείας του εδάφους για την φύτευση φυτών ή εγκατάσταση χλοοτάπητα. Στην τιμή μονάδας περιλαμβάνονται οι δαπάνες του εργατοτεχνικού προσωπικού, των μηχανημάτων και των εργαλείων που απαιτούνται για την πλήρη ολοκλήρωση της εργασίας. Τιμή ανά στρέμμα (στρ.) ( 1 Στρ. ) Στρέμμα Επιφάνειας (1000 m2) ΕΥΡΩ (Ολογράφως): ΕΚΑΤΟΝ ΠΕΝΤΕ (Αριθμητικώς): 105,00 ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 37 από / 316

88 A.T.: 070 ΝΕΤ ΠΡΣ Δ2.3 Φυτικό υλικό. Θάμνοι. Θάμνοι κατηγορίας Θ3 Κωδ. αναθεώρησης : ΠΡΣ ,00% Προμήθεια καλλωπιστικών θάμνων με τις δαπάνες συσκευασίας, φορτοεκφόρτωσης και μεταφοράς στον τόπο του έργου, τυχόν προσωρινής αποθήκευσης και συντήρησης στο φυτώριο του εργοταξίου, πλαγίων μεταφορών, τυχόν απωλειών κατά την μεταφορά, τις δαπάνες του εργατοτεχνικού προσωπικού και μέσων που θα απασχοληθούν, καθώς και όποια άλλη δαπάνη απαιτείται για την διατήρηση των θάμνων σε αρίστη κατάσταση μέχρι και τη φύτευσή τους, σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ Τιμή ανά τεμάχιο (τεμ) ( 1 Τεμ. ) Τεμάχιο ΕΥΡΩ (Ολογράφως): ΕΠΤΑ ΚΑΙ ΣΑΡΑΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 7,40 A.T.: 071 ΝΕΤ ΠΡΣ Δ2.4 Φυτικό υλικό. Θάμνοι. Θάμνοι κατηγορίας Θ4 Κωδ. αναθεώρησης : ΠΡΣ ,00% Προμήθεια καλλωπιστικών θάμνων με τις δαπάνες συσκευασίας, φορτοεκφόρτωσης και μεταφοράς στον τόπο του έργου, τυχόν προσωρινής αποθήκευσης και συντήρησης στο φυτώριο του εργοταξίου, πλαγίων μεταφορών, τυχόν απωλειών κατά την μεταφορά, τις δαπάνες του εργατοτεχνικού προσωπικού και μέσων που θα απασχοληθούν, καθώς και όποια άλλη δαπάνη απαιτείται για την διατήρηση των θάμνων σε αρίστη κατάσταση μέχρι και τη φύτευσή τους, σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ Τιμή ανά τεμάχιο (τεμ) ( 1 Τεμ. ) Τεμάχιο ΕΥΡΩ (Ολογράφως): ΔΕΚΑ ΤΕΣΣΕΡΑ (Αριθμητικώς): 14,00 A.T.: 072 ΝΕΤ ΠΡΣ Δ7 Φυτικό υλικό. Προμήθεια κηπευτικού χώματος. Κωδ. αναθεώρησης : ΠΡΣ ,00% Προμήθεια κηπευτικού χώματος επί τόπου του έργου, σύμφωνα με την μελέτη και την ΕΤΕΠ Το κηπευτικό χώμα θα είναι γόνιμο, επιφανειακό, εύθρυπτο, αμμοαργιλώδους σύστασης, με αναλογία σε άμμο τουλάχιστον 55 % και κατά το δυνατόν απαλλαγμένο από σβώλους, αγριόχορτα, υπολείμματα ριζών, λίθους μεγαλύτερους των 5 cm και άλλα ξένα ή τοξικά υλικά βλαβερά για την ανάπτυξη φυτών. Τιμή ανά κυβικό μέτρο (m³) ( 1 m3 ) Κυβικό μέτρο ΕΥΡΩ (Ολογράφως): ΟΚΤΩ ΚΑΙ ΠΕΝΗΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 8,50 ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 38 από / 316

89 A.T.: 073 ΝΕΤ ΠΡΣ Ε1.1 Εγκατάσταση πρασίνου. Άνοιγμα λάκκων σε χαλαρά εδάφη με εργαλεία χειρός. Άνοιγμα λάκκων διαστάσεων 0,30 x 0,30 x 0,30 m Κωδ. αναθεώρησης : ΠΡΣ ,00% Aνοιγμα λάκκων σε χαλαρό έδαφος, με εργαλεία χειρός, καθώς και καθαρισμός και αποκομιδή των υπολειμμάτων ριζών και των αχρήστων υλικών, σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ Στην τιμή περιλαμβάνονται όλες οι δαπάνες του απαιτουμένου εργατοτεχνικού προσωπικού, εργαλείων και μέσων για την πλήρη εκτέλεση της εργασίας. Τιμή ανά τεμάχιο (τεμ) ( 1 Τεμ. ) Τεμάχιο ΕΥΡΩ (Ολογράφως): ΕΞΗΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 0,600 A.T.: 074 ΝΕΤ ΠΡΣ Ε13.2 Εγκατάσταση πρασίνου. Εγκατάσταση χλοοτάπητα. Εγκατάσταση προπαρασκευασμένου χλοοτάπητα. Κωδ. αναθεώρησης : ΠΡΣ ,00% Το αντικείμενο εγκατάστασης προπαρασκευασμένου χλοοτάπητα περιλαμβάνει τα εξής: 1. Την αφαίρεση τυχόν υπάρχοντος χλοοτάπητα και την κατεργασία του εδάφους με φρέζα σε βάθος 20 cm, όσες φορές απαιτηθεί, για τον ψιλοχωματισμό του εδάφους. 2. Την προμήθεια, μεταφορά επί τόπου και ομοιόμορφη διάστρωση εμπλουτισμένης τύρφης, περλίτη, χούμου και την ενσωμάτωσή τους στο έδαφος με σταυρωτό φρεζάρισμα σε βάθος cm 3. Την τελική διαμόρφωση με ράμματα και τσουγκράνες, για να δημιουργηθεί η κατάλληλη επιφάνεια. 4. Την απολύμανση του εδάφους με μυκητοκτόνο σκεύασμα. 5. Την προμήθεια, τη μεταφορά στον τόπο του έργου και την τοποθέτηση, με οποιοδήποτε μέσο, του έτοιμου χλοοτάπητα. 6. Την λίπανση του με επιφανειακό ή υδατοδιαλυτό μικτό λίπασμα με ιχνοστοιχεία. 7. Την απομάκρυνση όλων των αχρήστων υλικών που θα προκύψουν κατά την εγκατάσταση του χλοοτάπητα. 8. Την αρχική άρδευση καθώς και τις μετέπειτα καθημερινές αρδεύσεις του χλοοτάπητα μέσω του αρδευτικού δικτύου, τα συχνά βοτανίσματα για την απομάκρυνση των αγριοχόρτων που τυχόν θα φυτρώσουν και την επανασπορά χλοοτάπητα σε όσα σημεία το φύτρωμα του προκύψει αραιό ή ανεπαρκές. Οι εργασίες θα γίνουν σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ Στην τιμή περιλαμβάνονται οι πάσης φύσεως δαπάνες του εργατοτεχνικού προσωπικού, των υλικών, των μηχανημάτων και των εργαλείων για την επιτυχή εγκατάσταση του χλοοτάπητα. Τιμή ανά στρέμμα (στρ) ( 1 Στρ. ) Στρέμμα Επιφάνειας (1000 m2) ΕΥΡΩ (Ολογράφως): ΠΕΝΤΕ ΧΙΛΙΑΔΕΣ ΠΕΝΤΑΚΟΣΙΑ (Αριθμητικώς): 5500,00 A.T.: 075 ΝΕΤ ΠΡΣ ΣΤ4.8.1 Συντήρηση πρασίνου. Κούρεμα χλοοτάπητα και χλοοτάπητα πρανών. Με βενζινοκίνητη χλοοκοπτική μηχανή Κωδ. αναθεώρησης : ΠΡΣ ,00% ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 39 από / 316

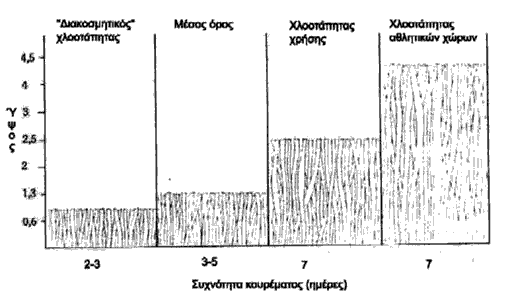

90 Κούρεμα χλοοτάπητα στο κατάλληλο ύψος, με χλοοκοπτική μηχανή συμπεριλαμβανομένης και της απομάκρυνσης από το έργο σε επιτρεπόμενο χώρο χώρο των προϊόντων που προκύπτουν από το κούρεμα, σύμφωνα με την φυτοτεχνική μελέτη και την ΕΤΕΠ Τιμή ανά στρέμμα (στρ.) ( 1 Στρ. ) Στρέμμα Επιφάνειας (1000 m2) ΕΥΡΩ (Ολογράφως): ΠΕΝΗΝΤΑ ΠΕΝΤΕ (Αριθμητικώς): 55,00 A.T.: 076 ΥΠΗΡ.ΠΡΑΣ. N27 ΠΛΗΡΗΣ ΕΓΚΑΤΑΣΤΑΣΗ ΑΥΤΟΜΑΤΟΥ ΠΟΤΙΣΜΑΤΟΣ ΧΛΟΟΤΑΠΗΤΑ Προμήθεια και εγκατάσταση αυτόματου ποτίσματος χλοοτάπητα. Περιλαμβάνει τα υλικά και την εργασία για τις συνδέσεις του επι μέρους συστήματος και τις συνδέσεις με τον κεντρικό αγωγό της ΔΕΥΑ, και την παροχή ρεύματος από τη ΔΕΗ, για κάθε προγραματιστή στο αντίστοιχο ερμάριο,όπου και όταν χρειαστεί. Ο αριθμός των αυτονομιών θα εξαρτηθεί από την παροχή που θα έχουμε. Α) ΕΡΓΑΣΙΕΣ Τις επί μέρους υδραυλικές και ηλεκτρικές εργασίες και τα σκαψίματα και τις επιχωματώσεις. Β) ΥΛΙΚΑ (Με ορισμένα τεχνικά χαρακτηριστικά) 1) Σωλήνες αρδευσης PE.HD, 6-16 ATM, Pop -up, υλικά συνδεσμολογίας κτλ, 2) Προγραματιστες και ηλεκτροβάννες ρεύματος η μπαταριάς ανάλογα με την περίπτωση, με τα ανάλογα υπόγεια η υπέργεια φρεάτια η ερμάρια, κτλ Η εγκατάσταση θα πρέπει να έχει εγγύηση καλής λειτουργείας μέχρι την οριστική παραλαβή του έργου για τα επι μέρους εξαρτήματα και για την συνολική λειτουργία του δικτύου και θα γίνει σύμφωνα με την μελέτη άρδευσης (διάταξη και είδος εκτοξευτήρων, διατομές σωλήνων άρδευσης, θέση εκτοξευτήρων,φρεατίων, ηλεκτροβανών, προγραμματιστών ) που θα πρέπει να καταθέσει στην Υπηρεσία ο ανάδοχος πριν τη εναρξη των εργασιών, χωρίς αποζημίωση. ( 1 m2 ) Τετραγωνικό μέτρο ΕΥΡΩ (Ολογράφως): ΤΕΣΣΕΡΑ (Αριθμητικώς): 4,00 Ιωάννινα 01/12/2016 ΟΙ ΣΥΝΤΑΞΑΝΤΕΣ Ιωάννινα 01/12/2016 Η ΠΡΟΙΣΤΑΜΕΝΗ ΤΜΗΜΑΤΟΣ ΜΕΛΕΤΩΝ & ΕΚΤΕΛΕΣΗΣ ΕΡΓΩΝ ΙΙωάννινα 01/12/2016 ΘΕΩΡΗΘΗΚΕ Ο ΑΝΑΠΛ.ΠΡΟΙΣΤΑΜΕΝΟΣ Δ/ΝΣΗΣ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΧΡΗΣΤΟΣ ΚΑΡΑΓΙΑΝΝΙΔΗΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Τ.Ε ΜΑΡΙΑ ΧΑΤΖΗΑΝΤΩΝΙΟΥ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ ΟΡΕΣΤΗΣ ΜΠΡΙΚΟΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ ΗΡΑΚΛΗΣ ΜΩΫΣΙΔΗΣ ΗΛΕΚΤΡ. ΜΗΧΑΝΙΚΟΣ Τ.Ε ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ Σελίδα 40 από / 316

91 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΙΩΑΝΝΙΝΩΝ ΔΗΜΟΣ ΙΩΑΝΝΙΤΩΝ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΚΩΛΕΤΤΗ 14 Τ.Κ Έργο: Θέση: ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ ΔΗΜΟΣ ΙΩΑΝΝΙΤΩΝ ΠΙΝΑΚΑΣ ΑΝΤΙΣΤΟΙΧΙΣΗΣ ΝΕΤ ΜΕ ΕΤΕΠ Α/Α Είδος Εργασίας Αρ. Τιμ. Κωδικός Άρθρου Κωδ. ΕΤΕΠ 1. ΟΜΑΔΑ Α: ΧΩΜΑΤΟΥΡΓΙΚΑ-ΚΑΘΑΙΡΕΣΕΙΣ 1 Καθαίρεση περιφράξεων με συρματόπλεγμα. 001 ΝΕΤ ΟΔΟ-ΜΕ Α-10 2 Αποξήλωση ασφαλτοταπήτων και στρώσεων οδοστρωσίας 002 ΝΕΤ ΟΔΟ-ΜΕ Α-2.1 σταθεροποιημένων με τσιμέντο εντός του ορίου των γενικών εκσκαφών. 3 Φοροεκφορτώσεις - Μεταφορές. Φορτοεκφόρτωση υλικών επί 003 ΝΕΤ ΟΙΚ-Α αυτοκινήτου ή σε ζώα. Φορτοεκφόρτωση με μηχανικά μέσα 4 Φοροεκφορτώσεις - Μεταφορές. Μεταφορές με αυτοκίνητο δια μέσου 004 ΝΕΤ ΟΙΚ-Α οδών καλής βατότητας 5 Χωματουργικές εργασίες κτιριακών έργων. Εκθάμνωση εδάφους με 005 ΝΕΤ ΟΙΚ-Α ΕΛΟΤ ΤΠ δενδρύλια περιμέτρου κορμού μέχρι 0,25 m Χωματουργικές εργασίες κτιριακών έργων. Γενικές εκσκαφές σε έδαφος 006 ΝΕΤ ΟΙΚ-Α 20.2 ΕΛΟΤ ΤΠ γαιώδες-ημιβραχώδες για την δημιουργία υπογείων κλπ χώρων Χωματουργικές εργασίες κτιριακών έργων. Eκσκαφή θεμελίων και 007 ΝΕΤ ΟΙΚ-Α ΕΛΟΤ ΤΠ τάφρων με χρήση μηχανικών μέσων σε εδάφη γαιώδη-ημιβραχώδη Καθαιρέσεις. Καθαίρεση μεμονωμένων στοιχείων κατασκευών από 008 ΝΕΤ ΟΙΚ-Α ΕΛΟΤ ΤΠ άοπλο σκυρόδεμα. Με εφαρμογή συνήθων μεθόδων καθαίρεσης Καθαιρέσεις. Καθαίρεση πλακοστρώσεων δαπέδων παντός τύπου και 009 ΝΕΤ ΟΙΚ-Α οιουδήποτε πάχους. Χωρίς να καταβάλλεται προσοχή για την εξαγωγή ακεραίων πλακών 10 Καθαιρέσεις. Αποξήλωση ξυλίνων ή σιδηρών κουφωμάτων. 010 ΝΕΤ ΟΙΚ-Α Καθαιρέσεις. Αποξήλωση μεταλλικών φύλλων επιστέγασης. 011 ΝΕΤ ΟΙΚ-Α Καθαιρέσεις. Καθαίρεση ψευδοροφών κάθε τύπου. 012 ΝΕΤ ΟΙΚ-Α Καθαιρέσεις. Αποξήλωση πλαστικών δαπέδων και λοιπών λεπτών 013 ΝΕΤ ΟΙΚ-Α επιστρώσεων. 14 Καθαιρέσεις. Καθαίρεση επένδυσης τοίχων από φύλλα λαμαρίνας ή 014 ΝΕΤ ΟΙΚ-Α αλουμινίου. 15 Αποξήλωση κρασπέδων πρόχυτων ή μή 015 ΝΕΤ ΥΔΡ-Α ΟΜΑΔΑ Β: ΣΚΥΡΟΔΕΜΑΤΑ - ΟΠΛΙΣΜΟΙ 1 Ειδικά τεμάχια από κόντρα πλακέ (οδηγοί) για την κατασκευή καμπύλων 016 ΝΕΤ Ν ΟΙΚ Α επιφανειών από σκυρόδεμα Με κόντρα πλακέ πάχους 12 mm 0ΣΧ Πρόχυτα κράσπεδα από σκυρόδεμα. 017 ΝΕΤ ΟΔΟ-ΜΕ Β-51 ΠΕΤΕΠ Κατασκευές από σκυρόδεμα. Προμήθεια, μεταφορά επί τόπου, 018 ΝΕΤ ΟΙΚ-Α ΠΕΤΕΠ διάστρωση και συμπύκνωση σκυροδέματος με χρήση αντλίας ή πυργογερανού. Για κατασκευές από σκυρόδεμα κατηγορίας C16/ ΕΛΟΤ ΤΠ ΠΕΤΕΠ ΠΕΤΕΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ 91 / 316 Σελίδα : 1 από 4

92 Α/Α Είδος Εργασίας Αρ. Τιμ. Κωδικός Άρθρου Κωδ. ΕΤΕΠ 4 Κατασκευές από σκυρόδεμα. Προμήθεια, μεταφορά επί τόπου, 019 ΝΕΤ ΟΙΚ-Α ΠΕΤΕΠ διάστρωση και συμπύκνωση σκυροδέματος με χρήση αντλίας ή πυργογερανού. Για κατασκευές από σκυρόδεμα κατηγορίας C20/ ΕΛΟΤ ΤΠ ΠΕΤΕΠ ΠΕΤΕΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ Χαλικοδέματα - Γαρμπιλοδέματα. Σκυροδέματα μικρών έργων. Για 020 ΝΕΤ ΟΙΚ-Α κατασκευές από σκυρόδεμα κατηγορίας C16/20 6 Χαλικοδέματα - Γαρμπιλοδέματα. Πλήρωση διακένων φορέων από 021 ΝΕΤ ΟΙΚ-Α οπλισμένο σκυρόδεμα με διογκωμένη πολυστερίνη. 7 Ξυλότυποι -Οπλισμοί. Ξυλότυποι χυτών μικροκατασκευών. 022 ΝΕΤ ΟΙΚ-Α 38.2 ΕΛΟΤ ΤΠ Ξυλότυποι -Οπλισμοί. Ξυλότυποι συνήθων χυτών κατασκευών. 023 ΝΕΤ ΟΙΚ-Α 38.3 ΕΛΟΤ ΤΠ Ξυλότυποι -Οπλισμοί. Καμπύλοι ξυλότυποι απλής καμπυλότητας. 024 ΝΕΤ ΟΙΚ-Α 38.4 ΕΛΟΤ ΤΠ Ξυλότυποι -Οπλισμοί. Ξυλότυποι εμφανών σκυροδεμάτων. 025 ΝΕΤ ΟΙΚ-Α ΕΛΟΤ ΤΠ Ξυλότυποι -Οπλισμοί. Χαλύβδινοι οπλισμοί σκυροδέματος. Χαλύβδινοι 026 ΝΕΤ ΟΙΚ-Α ΠΕΤΕΠ οπλισμοί κατηγορίας B500C (S500s) Ξυλότυποι -Οπλισμοί. Χαλύβδινοι οπλισμοί σκυροδέματος. Δομικά 027 ΝΕΤ ΟΙΚ-Α ΠΕΤΕΠ πλέγματα B500C (S500s) Ξυλότυποι -Οπλισμοί. Αποστατήρες σιδηροπλισμού σκυροδεμάτων. 028 ΝΕΤ ΟΙΚ-Α ΟΜΑΔΑ Γ : ΔΙΚΤΥΑ ΟΜΒΡΙΑ - ΗΛΕΚΤΡΙΚΑ 1 Παραβολοειδής προβολέας για τοποθέτηση σε ιστό με φωτεινή πηγή 029 Ν.ΗΛΜ 0ΣΧ τεχνολογίας led (80w) Ισχύος 80 W. 2 Εγκαταστάσεις Φωτισμού Οδών - Χαλύβδινοι Ιστοί Οδοφωτισμού. 030 ΝΕΤ ΗΛΜ ΠΕΤΕΠ Χαλύβδινος ιστός οδοφωτισμού ύψους 9,00 m ΠΕΤΕΠ Εγκαταστάσεις Φωτισμού Οδών - Πίλαρ οδοφωτισμού. Πίλλαρ 031 ΝΕΤ ΗΛΜ ΠΕΤΕΠ οδοφωτισμού τεσσάρων αναχωρήσεων Φωτεινή σηματοδότηση - Εργασίες υποδομής φωτεινής σηματοδότησης 032 ΝΕΤ ΗΛΜ Σωλήνες προστασίας υπογείων καλωδίων φωτεινής σηματοδότησης από πολυαιθυλένιο (HDPE). Σωλήνες από πολυαιθυλένιο (HDPE) διαμέτρου DN 90 mm 5 Τυποποιηνένα φρεάτια αποστράγγισης και αποχέτευσης ομβρίων. 033 ΝΕΤ ΟΔΟ-ΜΕ Β-66.1 Φρεάτιο υδροσυλλογής τύπου Φ1Ν (ΠΚΕ). 6 Δίκτυα αποχέτευσης ομβρίων και ακαθάρτων από πλαστικούς 034 ΝΕΤ ΥΔΡ-Α σωλήνες δομημένου τοιχώματος με εσωτερικές και εξωτερικές λείες επιφάνειες, κατά ΕΛΟΤ ΕΝ Αγωγοί αποχέτευσης από σωλήνες δομημένου τοιχώματος κατά ΕΛΟΤ ΕΝ , δακτυλιοειδούς ακαμψίας SN 4. Αγωγοί αποχέτευσης με σωλήνες δομημένου τοιχώματος, SN4, DN/OD 200 mm 7 Δίκτυα αποχέτευσης ομβρίων και ακαθάρτων από πλαστικούς 035 ΝΕΤ ΥΔΡ-Α σωλήνες δομημένου τοιχώματος με εσωτερικές και εξωτερικές λείες επιφάνειες, κατά ΕΛΟΤ ΕΝ Αγωγοί αποχέτευσης από σωλήνες δομημένου τοιχώματος κατά ΕΛΟΤ ΕΝ , δακτυλιοειδούς ακαμψίας SN 4. Αγωγοί αποχέτευσης με σωλήνες δομημένου τοιχώματος, SN4, DN/OD 315 mm 4. ΟΜΑΔΑ Δ: ΕΠΙΣΤΡΩΣΕΙΣ - ΚΑΤΣ.ΞΥΛΙΝΕΣ ΚΑΙ ΜΕΤΑΛΙΚΕΣ 1 Μεταλλική εξωτερική περίφραξη ύψους 4,50 m Μεταλλική εξωτερική 036 ΝΕΟ 0ΣΧ περίφραξη ύψους 5,50 m 2 Κατασκευή αθλητικού δαπέδου γηπέδου basket συνολικού πάχους 037 ΝΕΟ 0ΣΧ mm 3 Ειδική επεξεργασία λείανσης καμπύλων επιφανειών σκυροδέματος. 038 ΝΕΟ 0ΣΧ Σιδηρουργικά διάφορα. Κατακευή σιδηρών εσχαρών ομβρίων από ελατό 039 ΝΕΤ ΟΙΚ 0ΣΧ χυτοσίδηρο ή χυτοσίδηρο 5 Ειδικός ανοξείδωτο σωλήνας 2 ιντσον από ανοξείδωτο ατσάλι ποιότητας 040 ΝΕΤ ΟΙΚ 0ΣΧ με συγκολλημένα αγκυρια 6 Ειδικός ανοξείδωτο σωλήνας απο ανοξείδωτο ατσάλι ποιότητας ΝΕΤ ΟΙΚ 0ΣΧ Τετραγωνικής διατομής 50x50 mm με συγκολλημένα αγκυρια 7 Συνθετικός χλοοτάπητας 5ης γενιάς αθλητικών εγκαταστάσεων. 042 ΝΕΤ ΟΙΚ 0ΣΧ.Η Κυγκλιδώμαρατα σιδηρά - Περιφράγματα. Σφυρήλατα κιγκλιδώματα. 043 ΝΕΤ ΟΙΚ-Α Απλού σχεδίου και ελαφράς κατασκευής ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ 92 / 316 Σελίδα : 2 από 4

93 Α/Α Είδος Εργασίας Αρ. Τιμ. Κωδικός Άρθρου Κωδ. ΕΤΕΠ 9 Κυγκλιδώμαρατα σιδηρά - Περιφράγματα. Σιδηροσωλήνες 044 ΝΕΤ ΟΙΚ-Α κιγκλιδωμάτων γαλβανισμένοι. Σιδηροσωλήνες γαλβανισμένοι Φ 2 '' 10 Κυγκλιδώμαρατα σιδηρά - Περιφράγματα. Συρματόπλεγμα με ρομβοειδή 045 ΝΕΤ ΟΙΚ-Α οπή. 11 Επιστρώσεις - Επενδύσεις. Κατασκευή βιομηχανικού δαπέδου με 046 ΝΕΤ ΟΙΚ-Α υστερόχυτο σκυρόδεμα ελαχίστου πάχους 8 cm. 12 Μονώσεις υγρασίας - ήχου - θερμότητας. Πλήρωση εξωτερικών 047 ΝΕΤ ΟΙΚ-Α οριζοντίων αρμών διαστολής με ελαστομερές ασφαλτικό υλικό. 13 Κατασκευή ξύλινης περίφραξης με οριζόντιες σανίδες ξυλείας Bankirai 048 ΝΕΟ 0ΣΧ ΟΜΑΔΑ Ε: ΛΟΙΠΑ - ΤΕΛΕΙΩΜΑΤΑΙ 1 ΜΠΑΣΚΕΤΑ ΚΑΛΑΘΟΣΦΑΙΡΙΣΗΣ ΟΛΥΜΠΙΑΚΟΥ ΤΥΠΟΥ(ΚΟΡΜΟΣ- 049 ΝΕΟ 0ΣΧ.ΟΙΚ.61.6 ΤΑΜΠΛΟ- ΣΤΕΦΑΝΙ-ΔΙΧΤΥ-ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΚΑΛΥΜΜΑ ΚΟΡΜΟΥ) 2 Βάση οδοστρωσίας. Βάση πάχους 0,10 m (Π.Τ.Π. Ο-155). 050 ΝΕΤ ΟΔΟ-ΜΕ Γ-2.2 ΠΕΤΕΠ Ασφαλτική προεπάλειψη. 051 ΝΕΤ ΟΔΟ-ΜΕ Δ-3 ΕΛΟΤ ΤΠ Ασφαλτική ισοπεδωτική στρώση πάχους 0,05 m. 052 ΝΕΤ ΟΔΟ-ΜΕ Δ-7 ΠΕΤΕΠ Χωματουργικές εργασίες κτιριακών έργων. Εξυγιαντικές στρώσεις με 053 ΝΕΤ ΟΙΚ-Α θραυστό υλικό λατομείου. 6 Επιστεγάσεις. Επιστεγάσεις με επίπεδα κυψελωτά πολυκαρβονικά 054 ΝΕΤ ΟΙΚ-Α φύλλα. 7 Χρωματισμοί. Υδροχρωματισμοί επιφανειών σκυροδέματος ή 055 ΝΕΤ ΟΙΚ-Α ΕΛΟΤ ΤΠ τσιμεντοκονιάματος με ακρυλικό υδατοδιαλυτό τσιμεντόχρωμα Χρωματισμοί. Προετοιμασία ξυλίνων επιφανειών για χρωματισμούς. 056 ΝΕΤ ΟΙΚ-Α ΕΛΟΤ ΤΠ Χρωματισμοί. Αντισκωριακές βαφές. Εφαρμογή αντισκωριακού 057 ΝΕΤ ΟΙΚ-Α ΕΛΟΤ ΤΠ εποξειδικού, πολυουρεθανικού ή ακρυλικού τελικού χρώματος δύο συστατικών 10 Χρωματισμοί. Επάλειψη ξυλίνων επιφανειών με λινέλαιο. Διπλή 058 ΝΕΤ ΟΙΚ-Α ΕΛΟΤ ΤΠ επάλειψη λινελαίου Χρωματισμοί. Υπόστρωμα (αστάρι) τσιμεντοχρωμάτων από ακρυλικές 059 ΝΕΤ ΟΙΚ-Α ΕΛΟΤ ΤΠ ρητίνες βάσεως διαλύτου Ελαιοχρωματισμοί κοινοί σιδηρών επιφανειώνμε χρώματα αλκυδικών ή 060 ΝΕΤ ΟΙΚ-Α ΕΛΟΤ ΤΠ ακρυλικών ρητινών, βάσεως νερού η διαλύτου Χρωματισμοί. Χρωματισμοί επί επιφανειών επιχρισμάτων με χρώματα 061 ΝΕΤ ΟΙΚ-Α ΕΛΟΤ ΤΠ υδατικής διασποράς, ακρυλικής, στυρενιοακρυλικής ή πολυβινυλικής βάσεως. Εξωτερικών επιφανειών με χρήση χρωμάτων, ακρυλικής ή στυρενιο-ακριλικής βάσεως. 14 Χρωματισμοί. Χρωματισμοί επί επιφανειών επιχρισμάτων ή 062 ΝΕΤ ΟΙΚ-Α ΕΛΟΤ ΤΠ σκυροδέματος με χρώματα υδατικής διασποράς, ακρυλικής, στυρενιοακρυλικής ή πολυβινυλικής βάσεως.με σπατουλάρισμα. ΕΛΟΤ ΤΠ Εσωτερικών επιφανειών με χρήση ελαιοχρωμάτων αλκυδικής ή ακρυλικής βάσεως νερού. 15 Χρωματισμοί. Αντιγραφιστικές επαλείψεις(antigraffiti) μόνιμης 063 ΝΕΤ ΟΙΚ-Α ΕΛΟΤ ΤΠ προστασίας, ενός ή δύο συστατικών πολυουρεθανικής βάσεως ή βάσεως σιλικόνης. 16 Χρωματισμοί. Μυκητοκτόνες επαλείψεις ξυλίνων επιφανειών. 064 ΝΕΤ ΟΙΚ-Α Χρωματισμοί. Προσαύξηση τιμής χρωματισμών πάσης φύσεως λόγω 065 ΝΕΤ ΟΙΚ-Α προσθέτου ύψους. 18 Χωματουργικές εργασίες. Πλήρωση νησίδων με φυτική γη σε αστικές 066 ΝΕΤ ΠΡΣ Α6 ΕΛΟΤ ΤΠ περιοχές, χωρίς την προμήθεια του υλικού Τεχνικά Έργα. Καθιστικά - Παγκάκια. Καθιστικά με σκελετό από προφίλ 067 ΝΕΤ ΠΡΣ Β10.7 ΠΕΤΕΠ αλουμινίου και δοκίδες σύνθετης ξυλείας Τεχνικά Έργα. Κάδοι Απορριμμάτων. Ξύλινος κάδος 068 ΝΕΤ ΠΡΣ Β Προετοιμασία χώρων εγκατάστασης πρασίνου. Γενική μόρφωση 069 ΝΕΤ ΠΡΣ Γ1 επιφάνειας εδάφους για την φύτευση φυτών ή εγκατάσταση χλοοτάπητα. 22 Φυτικό υλικό. Θάμνοι. Θάμνοι κατηγορίας Θ3 070 ΝΕΤ ΠΡΣ Δ2.3 ΕΛΟΤ ΤΠ Φυτικό υλικό. Θάμνοι. Θάμνοι κατηγορίας Θ4 071 ΝΕΤ ΠΡΣ Δ2.4 ΕΛΟΤ ΤΠ Φυτικό υλικό. Προμήθεια κηπευτικού χώματος. 072 ΝΕΤ ΠΡΣ Δ7 ΕΛΟΤ ΤΠ Εγκατάσταση πρασίνου. Άνοιγμα λάκκων σε χαλαρά εδάφη με εργαλεία 073 ΝΕΤ ΠΡΣ Ε1.1 ΕΛΟΤ ΤΠ χειρός. Άνοιγμα λάκκων διαστάσεων 0,30 x 0,30 x 0,30 m Εγκατάσταση πρασίνου. Εγκατάσταση χλοοτάπητα. Εγκατάσταση 074 ΝΕΤ ΠΡΣ Ε13.2 ΕΛΟΤ ΤΠ προπαρασκευασμένου χλοοτάπητα Συντήρηση πρασίνου. Κούρεμα χλοοτάπητα και χλοοτάπητα πρανών. 075 ΝΕΤ ΠΡΣ ΣΤ4.8.1 ΕΛΟΤ ΤΠ Με βενζινοκίνητη χλοοκοπτική μηχανή ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ 93 / 316 Σελίδα : 3 από 4

94 Α/Α Είδος Εργασίας Αρ. Τιμ. Κωδικός Άρθρου Κωδ. ΕΤΕΠ 28 ΠΛΗΡΗΣ ΕΓΚΑΤΑΣΤΑΣΗ ΑΥΤΟΜΑΤΟΥ ΠΟΤΙΣΜΑΤΟΣ ΧΛΟΟΤΑΠΗΤΑ 076 ΥΠΗΡ.ΠΡΑΣ. N27 Ιωάννινα 01/12/2016 ΟΙ ΣΥΝΤΑΞΑΝΤΕΣ Ιωάννινα 01/12/2016 Η ΠΡΟΙΣΤΑΜΕΝΗ ΤΜΗΜΑΤΟΣ ΜΕΛΕΤΩΝ & ΕΚΤΕΛΕΣΗΣ ΕΡΓΩΝ ΙΙωάννινα 01/12/2016 ΘΕΩΡΗΘΗΚΕ Ο ΑΝΑΠΛ.ΠΡΟΙΣΤΑΜΕΝΟΣ Δ/ΝΣΗΣ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΧΡΗΣΤΟΣ ΚΑΡΑΓΙΑΝΝΙΔΗΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Τ.Ε ΜΑΡΙΑ ΧΑΤΖΗΑΝΤΩΝΙΟΥ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ ΟΡΕΣΤΗΣ ΜΠΡΙΚΟΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ ΗΡΑΚΛΗΣ ΜΩΫΣΙΔΗΣ ΗΛΕΚΤΡ. ΜΗΧΑΝΙΚΟΣ Τ.Ε ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ 94 / 316 Σελίδα : 4 από 4

95 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΙΩΑΝΝΙΝΩΝ ΔΗΜΟΣ ΙΩΑΝΝΙΤΩΝ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΕΥΧΟΣ ΦΩΤΟΡΕΑΛΙΣΜΟΥ ΜΕΛΕΤΗΣ ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ 95 / 316

96 96 / 316

97 97 / 316

98 98 / 316

99 99 / 316

100 100 / 316

101 101 / 316

102 102 / 316

103 103 / 316

104 104 / 316

105 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΙΩΑΝΝΙΝΩΝ ΔΗΜΟΣ ΙΩΑΝΝΙΤΩΝ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ Ε.Σ.Υ Ε Ι Ι Κ Η Σ Υ Γ Γ Ρ Α Φ Η Υ Π Ο Χ Ρ Ε Ω Σ Ε Ω Ν ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 1/ / 316

106 ΠΕΡΙΕΧΟΜΕΝΑ Ε.Σ.Υ. ΜΕΡΟΣ Ι. ΓΕΝΙΚΟΙ ΟΡΟΙ ΑΡΘΡΟ 1ο ΑΡΘΡΟ 2ο ΑΡΘΡΟ 3ο ΑΡΘΡΟ 4ο ΑΡΘΡΟ 5ο ΑΡΘΡΟ 6ο ΑΡΘΡΟ 7ο ΑΡΘΡΟ 8ο ΑΡΘΡΟ 9ο ΑΡΘΡΟ 10ο ΑΡΘΡΟ 11ο ΑΡΘΡΟ 12ο ΑΡΘΡΟ 13o ΑΡΘΡΟ 14ο ΑΡΘΡΟ 15ο ΑΡΘΡΟ 16ο ΑΡΘΡΟ 17ο ΑΡΘΡΟ 18ο ΑΡΘΡΟ 19ο ΑΡΘΡΟ 20ο ΑΡΘΡΟ 21ο ΑΡΘΡΟ 22ο ΑΡΘΡΟ 23ο ΑΡΘΡΟ 24ο ΑΡΘΡΟ 25ο ΑΡΘΡΟ 26ο ΑΡΘΡΟ 27ο ΑΡΘΡΟ 28ο ΑΡΘΡΟ 29ο ΑΡΘΡΟ 30ο Αντικείµενο ιατάξεις που ισχύουν Σειρά µε την οποία ισχύουν τα τεύχη της δηµοπρατήσεως Απαλλοτριώσεις Εγγυήσεις -Σύμβαση Τόπος ιαµονής αναδόχου,επικοινωνία Κοινοποίηση εγγράφων Μελέτη των συνθηκών κατασκευής του έργου Ευθύνες του Αναδόχου Τεχνικές Προδιαγραφές Τροποποιήσεις προδιαγραφών - Τεχνική µελέτη κατασκευής- Έλεγχος/Συµπλήρωση µελετών του έργου Τρόπος σύνταξης και υποβολής οικονοµικών προσφορών Υπέρβαση Προθεσµιών Ποινικές Ρήτρες Περιεχόµενο των τιµών µονάδος του Τιµολογίου και δαπάνες που βαρύνουν τον ανάδοχο Αναθεώρηση τιµών Πιστοποίηση - Εντολή πληρωµών Τιµές µονάδος νέων εργασιών Επιµετρήσεις Εργασιών Προέλευση Έλεγχος - Έγκριση υλικών και ετοιµων ή ηµικατεργασµένων προϊόντων Εργαστηριακός Έλεγχος Υλικών Χρήση εκρηκτικών υλικών Εγκαταστάσεις Επιχειρήσεων και Οργανισµών Κοινής Ωφέλειας Υλικά επιχώσεως χανδάκων (καλωδιώσεων - σωληνώσεων) Προσωρινές Εγκαταστάσεις - Κατασκευές του αναδόχου Καθαρισµός εργοταξίων, κατασκευών και εγκαταστάσεων Επίβλεψη κατασκευής του έργου Γενικές Υποχρεώσεις του Αναδόχου Ασφάλιση Προσωπικού οκιµές Εγκαταστάσεων Χρήση έργου πριν από την αποπεράτωση- διοικητική παραλαβή για χρήση Υποχρέωση συντήρησης του έργου από τον ανάδοχο ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 2/ / 316

107 ΑΡΘΡΟ 31ο Παροχή ηλεκτρικής ισχύος και ύδατος ΑΡΘΡΟ 32ο Μέτρα υγιεινής - Πρώτες Βοήθειες ΑΡΘΡΟ 33ο Φόροι - Τέλη - Κρατήσεις ΑΡΘΡΟ 34ο Περί Φ.Π.Α ΑΡΘΡΟ 35ο Τήρηση Αστυνοµικών και λοιπών διατάξεων ΑΡΘΡΟ 36ο Ανωτέρα Βία ΑΡΘΡΟ 37ο Συμβατικες διαφορες, Δικαστικη επιλυση και διαιτησια ΜΕΡΟΣ ΙΙ. ΕΙ ΙΚΟΙ ΟΡΟΙ ΑΡΘΡΟ 1ο Αντικείµενο εργολαβίας και Προϋπολογισµός Μελέτης ΑΡΘΡΟ 2ο Τιµές µονάδος ΑΡΘΡΟ 3ο Τεχνική µελέτη - Τεχνικές Προδιαγραφές ΑΡΘΡΟ 4ο Χρονοδιάγραµµα κατασκευής Οργανόγραµµα - Ηµερολόγιο ΑΡΘΡΟ 5ο Προθεσµίες - Ποινικές Ρήτρες ΑΡΘΡΟ 6ο Χρηµατοδότηση και Γενικά έξοδα-όφελος κλπ. Αναδόχου ΑΡΘΡΟ 7ο ΑΡΘΡΟ 8ο ΑΡΘΡΟ 9ο ΑΡΘΡΟ 10ο ΑΡΘΡΟ 11ο ΑΡΘΡΟ 12ο ΑΡΘΡΟ 13o ΑΡΘΡΟ 14ο ΑΡΘΡΟ 15ο ΑΡΘΡΟ 16ο ΑΡΘΡΟ 17ο ΑΡΘΡΟ 18ο ΑΡΘΡΟ 19ο ΑΡΘΡΟ 20ο ΑΡΘΡΟ 21ο ΑΡΘΡΟ 22ο ΑΡΘΡΟ 23ο ΑΡΘΡΟ 24ο ΑΡΘΡΟ 25ο (εργολαβικά ποσοστά) - Επιβαρύνσεις Πληρωµή Αναδόχου Αναθεώρηση της συµβατικής αξίας του έργου Προκαταβολή-Ρήτρα πρόσθετης καταβολής (Πριµ) ιάθεση Τεχνικού Προσωπικού επί τόπου του έργου Σύµπραξη στην κατασκευή του µελετητή Πρόσθετες εγγυήσεις - Ευθύνη Μηχανήµατα και µέσα Ποιότητα στα δηµόσια έργα. - Πρόγραµµα Ποιότητας Έργου (Π.Π.Ε.) Απολογιστικές εργασίες - Επείγουσες και απρόβλεπτες πρόσθετες εργασίες Γενικά περί εργασιών στους χώρους εκτελέσεως έργων και µέτρα ασφαλείας ιεξαγωγή της κυκλοφορίας κατά την διάρκεια της κατασκευής Προστατευτικές κατασκευές Έκδοση Αδειών Τροποποίηση συµβάσεων κατά τη διάρκειά τους Βεβαίωση περάτωσης εργασιών ιοικητική παραλαβή για χρήση Προσωρινή οριστική παραλαβή, χρόνος υποχρεωτικής συντήρησης Μητρώο του έργου- Οδηγίες λειτουργίας και συντήρησης Ασφαλίσεις Κήρυξη έκπτωτου Πληροφοριακές Πινακίδες ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 3/ / 316

108 Ε Ι Ι Κ Η Σ Υ Γ Γ Ρ Α Φ Η Υ Π Ο Χ Ρ Ε Ω Σ Ε Ω Ν ΜΕΡΟΣ Ι. ΓΕΝΙΚΟΙ ΟΡΟΙ ΑΡΘΡΟ 1ο: Αντικείµενο Στο παρόν τεύχος της Ειδικής Συγγραφής Υποχρεώσεων (Ε.Σ.Υ.) περιλαμβάνονται οι Γενικοί και οι Ειδικοί όροι, σύμφωνα µε τους οποίους και σε συνδυασµό και προς τους όρους των υπόλοιπων συµβατικών τευχών και της ισχύουσας νοµοθεσίας πρόκειται να κατασκευαστεί από τον Ανάδοχο το Έργο που αναφέρεται στο άρθρο 1 του ΜΕΡΟΥΣ ΙΙ της ΕΣΥ. ΑΡΘΡΟ 2ο: ιατάξεις που ισχύουν Η εκτέλεση των έργων γίνεται σύµφωνα µε τις διατάξεις του Ν. 4412/2016 (ΦΕΚ 147Α/ ) «ηµόσιες Συµβάσεις Έργων, Προµηθειών και Υπηρεσιών (προσαρµογή στις Οδηγίες 2014/24/ΕΕ και 2014/25/ΕΕ)». Κατά την εκτέλεση των ηµοτικών και Κοινοτικών έργων, ακολουθούνται οι οδηγίες των σχετικών εγκυκλίων των Υπουργείων Εσωτερικών και Υποδοµών (Γενική Γραµµατεία Υποδοµών) και εφαρµόζονται οι αντίστοιχες προς το είδος του εκτελούµενου έργου Τεχνικές Προδιαγραφές των Υπουργείων Εσωτερικών, Υποδοµών και (τ) ΠΕ.ΧΩ..Ε., οι αναφερόµενες στην παρούσα Ειδική Συγγραφή Υποχρεώσεων ή στο Τιµολόγιο. ΑΡΘΡΟ 3ο Σειρά µε την οποία ισχύουν τα τεύχη της δηµοπρατήσεως Τα τεύχη της δηµοπρασίας αλληλοσυµπληρώνονται, σε περίπτωση δε ασυµφωνίας µεταξύ των όρων που περιέχονται σ' αυτά, η σειρά µε την οποία ισχύουν τα παραπάνω τεύχη, καθορίζεται πάγια, όπως παρακάτω, εκτός εάν σε ειδικές περιπτώσεις, ορίζεται διαφορετικά στη διακήρυξη της ηµοπρασίας. 1. Το συµφωνητικό. 2. Η ιακήρυξη της ηµοπρασίας 3. Η Οικονοµική Προσφορά. 4. Το Τιµολόγιο ηµοπράτησης 5. Η Ειδική Συγγραφή Υποχρεώσεων (Ε.Σ.Υ.). 6. Η Τεχνική Συγγραφή Υποχρεώσεων (Τ.Σ.Υ) µε τις Τεχνικές Προδιαγραφές και τα Παραρτήµατα τους, 7. Η Τεχνική Περιγραφή (Τ.Π.). 8. Ο Προϋπολογισµός ηµοπράτησης. 9. Οι εγκεκριµένες µελέτες του έργου και οι εγκεκριµένες τεχνικές µελέτες, που θα συνταχθούν από τον Ανάδοχο, αν προβλέπεται η περίπτωση αυτή από τα συµβατικά τεύχη ή προκύψει κατά τις ισχύουσες διατάξεις περί τροποποίησης των µελετών του έργου. 10. Το εγκεκριµένο Χρονοδιάγραµµα κατασκευής του έργου. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 4/ / 316

109 ΑΡΘΡΟ 4ο Απαλλοτριώσεις Οι απαιτούµενες για την εκτέλεση των έργων απαλλοτριώσεις γίνονται µε φροντίδα του εργοδότη κατά τις ισχύουσες διατάξεις. Τον εργοδότη βαρύνουν οι εκδικαζόµενες αποζηµιώσεις. Ουδεµία ευθύνη ή υποχρέωση αποζηµίωσης αναλαµβάνει ο εργοδότης έναντι του αναδόχου, πλην της παρατάσεως προθεσµίας περαιώσεως στην περίπτωση καθυστερήσεως του έργου, ένεκα αναγκαστικής απαλλοτριώσεως, µη οφειλοµένης σε υπαιτιότητα του αναδόχου. Η ολοκλήρωση των αρχαιολογικών ερευνών και η συντέλεση των απαιτούµενων απαλλοτριώσεων αποτελούν προϋπόθεση για την εκκίνηση της διαδικασίας σύναψης δηµόσιας σύµβασης έργου σύµφωνα µε το άρθρο 49 παρ. 1β του Ν4412/2016. Σε περίπτωση που η ανωτέρω καθυστέρηση υπερβεί το τρίµηνο (3 µήνες), ο ανάδοχος δικαιούται να ζητήσει τη διάλυση της συµβάσεως σύµφωνα µε το άρθρο 161 του Ν. 4412/2016 ΑΡΘΡΟ 5ο: Εγγυήσεις - Σύμβαση 5.1 Με την υπογραφή της Σύµβασης κατατίθεται η εγγύηση καλής εκτέλεσης που προβλέπεται από τη ιακήρυξη. Κατά τα λοιπά εφαρµόζεται η παρ. 1β του άρθρου 72 του ν. 4412/ Αν η εκτέλεση του έργου αναληφθεί από κοινοπραξία, έχουν ισχύ, εκτός από τα παραπάνω, και οι ειδικές ρυθµίσεις του άρθρου 140 του Ν.4412/2016, που αφορούν στις εγγυήσεις καλής εκτέλεσης, στην ευθύνη των κοινοπρακτούντων απέναντι στον κύριο του έργου, στο διορισµό εκπροσώπου και αναπληρωτού αυτού, της κοινοπραξίας, ως και στον τρόπο αντικατάστασης αυτών, στον τρόπο συνέχισης των εργασιών αν υπάρξει πτώχευση ή θάνατος ενός ή περισσοτέρων µελών της κοινοπραξίας κ.λ.π 5.3 Οι εγγυήσεις καλής λειτουργίας που προβλέπονται στην παρ. 2 του άρθρου 72 του Ν.4412/2016 δεν αφορούν την παρούσα σύµβαση Σύμβαση (1) Η σύμβαση για την εκτέλεση του έργου θα υπογραφεί σύμφωνα με όσα ορίζονται στα Άρθρα 86 και 129 του Ν.4412/2016 και στη Διακήρυξη Δημοπρασίας. (2) Με τον όρο «Σύμβαση» νοείται η σύμβαση που περιγράφεται στη Διακήρυξη Δημοπρασίας, σε συνδυασμό με τα λοιπά τεύχη δημοπράτησης, με βάση τα οποία ο Ανάδοχος: i. Θα εκτελέσει τις εργασίες που αναφέρονται στην παρούσα, στην ΕΣΥ και αναλύονται στην Τεχνική Περιγραφή και τα λοιπά τεύχη δημοπράτησης, i. Θα εκτελέσει τις τυχόν αναγκαίες συμπληρωματικές έρευνες για το έργο, όπως αναφέρεται στην παρούσα και στην ΕΣΥ, που θα προτείνει και θα εγκριθούν από την Υπηρεσία, ii. iii. Θα εκπονήσει τις τυχόν αναγκαίες μελέτες εφαρμογής για το έργο, όπου αυτό επιτρέπεται, όπως ορίζεται στην παρούσα και στην ΕΣΥ, Θα συντηρήσει το έργο, με μέριμνα και δαπάνες του κατά το χρονικό διάστημα που ορίζεται στην παρούσα και στην ΕΣΥ. ΑΡΘΡΟ 6ο Τόπος ιαµονής αναδόχου,επικοινωνία Κοινοποίηση εγγράφων Πέρα από όσα ορίζονται στο άρθρο 135 του Ν.4412/2016, ο ανάδοχος έχει υποχρέωση να ορίσει τον αντίκλητό του κατά την υπογραφή της σύµβασης και όταν το έργο εκτελείται µακριά από την έδρα της ιευθύνουσας Υπηρεσίας ο ανάδοχος υποχρεούται, εφόσον του ζητηθεί από την ιευθύνουσα Υπηρεσία, να ορίσει αντίκλητό του µε έδρα την περιοχή εκτέλεσης του έργου σύμφωνα µε το άρθρο παρ.3 του Ν4412/2016. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 5/ / 316

110 6.1 Επικοινωνία Κοινοποίηση εγγράφων (1) Ισχύουν τα οριζόμενα στο Άρθρο 105 του Ν.4412/2016. (2) Ο Αντίκλητος του Αναδόχου θα είναι εξουσιοδοτημένος για την παραλαβή των εγγράφων της Υπηρεσίας που απευθύνονται ή κοινοποιούνται στον Ανάδοχο από τα γραφεία της Διευθύνουσας Υπηρεσίας ή της Προϊστάμενης Αρχής. (3) Συναινέσεις, εγκρίσεις, προσδιορισμοί, ειδοποιήσεις, αιτήσεις, ενστάσεις, δηλώσεις, που απαιτούνται στα πλαίσια της εκτέλεσης του έργου πρέπει: να γίνονται εγγράφως με την έννοια του Κώδικα Πολιτικής Δικονομίας, να επιβεβαιώνεται η πραγματοποίησή τους με κάθε νόμιμο τρόπο και να γίνονται στις δηλωμένες με τα έγγραφα της προσφοράς ή της σύμβασης διευθύνσεις, εκτός εάν έχουν λάβει χώρα μεταβολές, οι οποίες όμως έχουν γνωστοποιηθεί εγγράφως, άλλως οι ανωτέρω πράξεις λογίζεται ότι γίνονται εγκύρως στις ήδη δηλωμένες διευθύνσεις. ΑΡΘΡΟ 7ο Μελέτη των συνθηκών κατασκευής του έργου 7.1. Η συµµετοχή στη δηµοπρασία µε υποβολή προσφοράς, αποτελεί αµάχητο τεκµήριο, ότι οι διαγωνιζόµενοι έχουν επισκεφτεί και ελέγξει πλήρως τη φύση και την τοποθέτηση του έργου, και έχουν πλήρη γνώση των γενικών και τοπικών συνθηκών της κατασκευής του, κυρίως σε ότι αφορά: α. Τα κάθε φύσεως πηγές υλικών, θέσεις προσωρινής ή οριστικής αποθέσεως προϊόντων εκσκαφής, τις µεταφορές, διάθεση, διαχείριση και αποθήκευση υλικών. β. Τη δυνατότητα εξασφαλίσεως επιστηµονικού και εργατοτεχνικού προσωπικού γενικά, νερού,ηλεκτρικού ρεύµατος και οδών προσπελάσεως. γ. Τις µετεωρολογικές συνθήκες που επικρατούν συνήθως, τις διάφορες διακυµάνσεις της στάθµης των υπόγειων υδάτων, των υδάτων των ποταµών, χειµάρρων, παλίρροιας ή παρόµοιες φυσικές συνθήκες στον τόπο των έργων. δ. Τη διαμόρφωση και κατάσταση του εδάφους, το είδος, την ποιότητα και ποσότητα των κατάλληλων και εκμεταλλεύσιμων υλικών που βρίσκονται στην περιοχή, το είδος και τα µέσα (μηχανήματα, υλικά, υπηρεσίες) που θα χρειαστούν πριν από την έναρξη και κατά την εκτέλεση των εργασιών. ε. Τη δυνατότητα έγκαιρης προμήθειας από το εξωτερικό των μηχανημάτων και υλικών που τυχόν απαιτούνται. στ. Οποιαδήποτε άλλα θέµατα που κατά οποιονδήποτε τρόπο µπορούν να επηρεάσουν τις εργασίες, την πρόοδο ή το κόστος τους, σε συνδυασµό µε τους όρους της σύµβασης. 7.2 Παράλειψη του διαγωνιζόµενου να επισκεφτεί τον τόπο του έργου και να κατατοπιστεί σε όλα τα παραπάνω σχετικά µε την εκτέλεση του έργου στο οποίο αναφέρεται αυτή η σύµβαση, µε κανένα τρόπο δεν µπορεί να παρουσιαστεί σαν δικαιολογία για οποιαδήποτε παρερµηνεία των όρων και απαιτήσεων που περιλαµβάνονται σ' αυτή, ούτε τον απαλλάσσει από την ευθύνη για πλήρη συµµόρφωσή του στις συµβατικές του υποχρεώσεις. 7.3 Στην περίπτωση που ο διαγωνιζόµενος βρει ασυµφωνίες ή παραλείψεις στα Σχέδια ή προδιαγραφές ή στα λοιπά στοιχεία της Συµβάσεως ή εάν αµφιβάλλει για την έννοιά τους, πρέπει να ειδοποιήσει αµέσως την αρµόδια Υπηρεσία, για να λάβει διευκρινίσεις, πριν υποβάλλει την προσφορά του. Για να ληφθεί υπόψη τέτοια αίτηση για παροχή διευκρινίσεως, πρέπει αυτή να υποβληθεί εγγράφως στην αρµόδια Υπηρεσία έξη (6) ηµέρες τουλάχιστον πριν από την ηµέρα που έχει καθοριστεί για τη διενέργεια του διαγωνισµού. Οι διευκρινίσεις αυτές γνωστοποιούνται σε κάθε διαγωνιζόµενο που θα απευθυνθεί εγγράφως στην Υπηρεσία, τέσσερις (4) τουλάχιστον ηµέρες πριν από την ηµέρα που έχει καθοριστεί για τη διενέργεια του διαγωνισµού. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 6/ / 316

111 ΑΡΘΡΟ 8ο : Ευθύνες του Αναδόχου 8.1 Σύµφωνα µε τα συµβατικά τεύχη και τις διατάξεις του άρθρου 138 του Ν.4412/2016, τόσο για την εφαρµογή των µελετών, όσο και για την ποιότητα και αντοχή των έργων, µόνος υπεύθυνος είναι ο ανάδοχος, ο δε κάθε φύσεως έλεγχος που θα ασκηθεί από την Υπηρεσία δεν απαλλάσσει καθόλου τον ανάδοχο από αυτή την ευθύνη. Ο Ανάδοχος διατηρεί την πλήρη ευθύνη για την καλή εκτέλεση των εργασιών. 8.2 Επίσης, ο ανάδοχος αποδέχεται ότι έχει µελετήσει, µε σκοπό τη συµµόρφωσή του, τα εγκεκριµένα διαγράµµατα και σχέδια της µελέτης, όπως και τα λοιπά συµβατικά στοιχεία της εργολαβίας που περιλαµβάνονται στο φάκελο της δηµοπρασίας και αποτελούν µαζί µε τη διακήρυξη τη βάση της προσφοράς του, καθώς και ότι αποδέχεται και αναλαµβάνει χωρίς επιφύλαξη, να εκτελέσει όλες τις υποχρεώσεις του, που απορρέουν από τις παραπάνω συνθήκες και όρους. 8.3 Τα στοιχεία που σχετίζονται µε τη φύση, τη θέση του έργου και εξαρτώνται από τις συνθήκες του εδάφους, όπως π.χ. χαρακτηρισµός εδάφους, ύπαρξη υπόγειων υδάτων, κλπ. είναι ενδεικτικά στη µελέτη και ο διαγωνιζόµενος είναι υποχρεωµένος να σταθµίσει τη προσφορά του σύµφωνα µε αυτά που αυτός θεωρεί πραγµατικά δεδοµένα. 8.4 Ο ανάδοχος είναι υποχρεωµένος να ειδοποιήσει αµέσως τη ιευθύνουσα Υπηρεσία αν κατά την κατασκευή των έργων βρεθούν αρχαιότητες ή οποιαδήποτε έργα τέχνης. Στην περίπτωση αυτή εφαρµόζονται οι διατάξεις για τις αρχαιότητες. Για την καθυστέρηση των έργων ή διακοπή τους από αυτή την αιτία, έχουν εφαρµογή οι σχετικές διατάξεις του νόµου Ν.4412/ Οµοίως ο ανάδοχος είναι εξ ολοκλήρου υπεύθυνος για την εκλογή των υλικών που θα χρησιµοποιηθούν γενικά, τη χρησιµοποίησή τους και την εκτέλεση της εργασίας γενικά, σύµφωνα µε τους όρους της παρούσης, των σχετικών Πρότυπων Τεχνικών Προδιαγραφών και των λοιπών συµβατικών τευχών που έχουν εγκριθεί και τη µελέτη του έργου. 8.6 Για κάθε περίπτωση ατυχήµατος οφειλόµενου σε πράξεις ή παραλείψεις του Αναδόχου, των υπεργολάβων του ή του προσωπικού του, ο Ανάδοχος είναι αποκλειστικά υπεύθυνος ποινικά και αστικά. Οι παραπάνω περιπτώσεις πρέπει να καλυφθούν µε τις Ασφαλίσεις του έργου. 8.7 Ο ανάδοχος έχει την υποχρέωση για την τήρηση των διατάξεων της εργατικής νοµοθεσίας, των διατάξεων και κανονισµών για την πρόληψη ατυχηµάτων στο προσωπικό του, ή στο προσωπικό του φορέα του έργου, ή σε οποιονδήποτε τρίτο, ώστε να εξαλείφονται ή να ελαχιστοποιούνται οι κίνδυνοι ατυχηµάτων ή επαγγελµατικών ασθενειών κατά την φάση κατασκευής του έργου σύµφωνα µε τις διατάξεις των: Π 305/96 (αρ. 79), το άρθρο 42 του Ν. 3850/10 «Κύρωση του Κώδικα νόµων για την υγεία και την ασφάλεια των εργαζοµένων» ο οποίος καταργεί διατάξεις που ρυθµίζονται από αυτόν όπως διατάξεις των: Ν.1568/85, Π 294/88, Π 17/96, κλπ. 8.8 Στα πλαίσια της ευθύνης του, επίσης ο ανάδοχος υποχρεούται : α. Να εκπονεί κάθε σχετική µελέτη (στατική ικριωµάτων, µελέτη προσωρινής σήµανσης έργων κλπ.) και να λαµβάνει όλα τα σχετικά µέτρα, σύµφωνα µε το άρθρο 138 του Ν.4412/2016 β. Να λαµβάνει µέτρα προστασίας σύµφωνα µε την ισχύουσα νοµοθεσία στο Σχέδιο Ασφάλειας και Υγείας (ΣΑΥ), όπως αυτό ρυθµίζεται µε τις αποφάσεις του (τ.) ΥΠΕΧΩ Ε: ΙΠΑ /οικ.177/2-3-01, ΕΕΠΠ/85/ και ΙΠΑ /οικ889/ , στο χρονοδιάγραµµα των εργασιών, καθώς και τις ενδεχόµενες τροποποιήσεις ή άλλες αναγκαίες αναπροσαρµογές των µελετών κατά τη φάση της µελέτης και της κατασκευής του έργου, σύµφωνα µε το άρθρο 138 του Ν.4412/2016 γ. Να επιβλέπει ανελλιπώς την ορθή εφαρµογή των µέτρων ασφάλειας και υγείας των εργαζοµένων, να τους ενηµερώνει / εκπαιδεύει για την αναγκαιότητα της τήρησης των µέτρων αυτών κατά την εργασία, να ζητά τη γνώµη τους και να διευκολύνει τη συµµετοχή τους σε ζητήµατα ασφάλειας και υγείας: Π 1073/81 (αρ. 111), Π 305/96 (αρ.10,11), Ν.3850/10 (αρ ). 8.9 Για την σωστή εφαρµογή της παρ.γ της προηγούµενης παραγράφου, στους αλλοδαπούς εργαζόµενους, είναι αυτονόητο ότι η γνώση από αυτούς της ελληνικής γλώσσας κρίνεται απαραίτητη ώστε ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 7/ / 316

112 να µπορούν να κατανοούν την αναγκαιότητα και τον τρόπο εφαρµογής των µέτρων ασφάλειας και υγείας (εκτός ειδικών περιπτώσεων όπου τµήµα ή όλο το έργο έχει αναλάβει να κατασκευάσει ξένη εξειδικευµένη εταιρεία) Σε περίπτωση χρησιµοποίησης υπεργολάβων, για την εκτέλεση ειδικής φύσης εργασιών, ο Ανάδοχος ενηµερώνει την ιευθύνουσα Υπηρεσία και παραµένει µόνος και αποκλειστικά υπεύθυνος για τις υπόψη εργασίες Μεγάλη προσοχή πρέπει να δοθεί επίσης στην λήψη και διατήρηση των µέτρων ασφαλείας προστατευτικών και διαχωριστικών κατασκευών- και για τον πρόσθετο λόγο της εκτέλεσης των εργασιών κατά τη λειτουργία των οδών µε κυκλοφορία οχηµάτων και κατά τη λειτουργία των αθλητικών εγκαταστάσεων µε τη διέλευση/ παραµονή χρηστών. ΑΡΘΡΟ 9ο Τεχνικές Προδιαγραφές 9.1 Για τις τεχνικές προδιαγραφές εφαρµόζονται οι διατάξεις του άρθρου 54 του Ν4412/2016, ενώ ορισµοί περιλαµβάνονται στο Παράρτηµα VII του Προσαρτήµατος Α. Σύµφωνα µε την παρ. 7 του άρθρου 54 του Ν.4412/2016 οι τεχνικές προδιαγραφές καθορίζονται και εγκρίνονται πριν την έναρξη της διαδικασίας σύναψης της σύµβασης κατά το άρθρο 61. Ειδικά για τις συµβάσεις κάτω των ορίων ως χρόνος έναρξης της διαδικασίας σύναψης σύµβασης νοείται η ηµεροµηνία δηµοσίευσης της προκήρυξης σύµβασης στο ΚΗΜ ΗΣ, όπως αναφέρεται στο άρθρο 120 του Ν.4412/ Οι προδιαγραφές των υλικών του έργου συνετάχθησαν έτσι ώστε να συµφωνούν ή να υπερκαλύπτουν, από απόψεως ασφαλείας, επιβιωσιµότητας και λειτουργίας, τις ήδη υφιστάµενες για παρεµφερή υλικά, προδιαγραφές και πρότυπα οιουδήποτε εθνικού φορέα (ΕΛΟΤ, Υπουργείου Υποδοµών Μεταφορών και ικτύων, ΕΗ, (τ) Υ.ΠΕ.ΧΩ. Ε. κλπ.). Αν εκ παραδροµής ή για οιονδήποτε άλλο λόγο, η προδιαγραφή κάποιου υλικού του έργου, υπολείπεται αντιστοίχου ως ανωτέρω προδιαγραφής, η οποία έχει τεθεί σε εφαρµογή προ της ηµεροµηνίας υπογραφής της µελέτης του έργου, ισχύει η δεύτερη, χωρίς οικονοµική αξίωση εκ µέρους του αναδόχου. 9.3 Σε κάθε περίπτωση τα παραπάνω υλικά θα πρέπει να συµµορφώνονται µε τα προβλεπόµενα στην ΚΥΑ µε Αριθµ. 6690/12 (ΦΕΚ 1914 Β/ ) «Προϊόντα οµικών Κατασκευών: χαρακτηριστικά, τεχνικές προδιαγραφές, διαδικασίες αξιολόγησης συµµόρφωσης και σήµανση συµµόρφωσης «CE». 9.4 Με απόφαση του Υπουργού Υποδοµών, Μεταφορών και ικτύων µπορούν να εγκρίνονται προδιαγραφές και κανονισµοί που αναφέρονται στον τρόπο κατασκευής των έργων και στην ποιότητα, στον τρόπο σύνθεσης και επεξεργασίας, στη χρήση και στον έλεγχο των υλικών κατασκευής των έργων, σύµφωνα µε την παρ. 8 του άρθρου 54 του Ν.4412/2016. ΑΡΘΡΟ 10ο: Τροποποιήσεις προδιαγραφών - Τεχνική µελέτη κατασκευής- Έλεγχος/ Συµπλήρωση µελετών του έργου Στο άρθρο 3 της Ε.Σ.Υ. καθορίζεται ότι στην σειρά ισχύος των συµβατικών στοιχείων της µελέτης του έργου η τεχνική µελέτη κατασκευής έπεται των προδιαγραφών του έργου Κατόπιν τούτων και προς αποφυγή τροποποιήσεων επί των προδιαγραφών του έργου καθορίζεται ότι σε όλες τις περιπτώσεις που υποβάλλεται από τον ανάδοχο ''Τεχνική Μελέτη Κατασκευής'' τα εις αυτήν προβλεπόµενα υλικά και εργασίες θα είναι σύµφωνα απολύτως µε τις προδιαγραφές του έργου. Τούτο ισχύει ανεξάρτητα αν η ''Τεχνική Περιγραφή Κατασκευής'' εγκριθεί κατά τη φάση διαδικασίας του διαγωνισµού ή κατά την διάρκεια της εκτελέσεως του έργου Ο ανάδοχος έχει υποχρέωση να προβεί στον έλεγχο της σχετικής µελέτης του έργου και να υποδείξει εγκαίρως και εγγράφως τυχόν ατέλειες ή σφάλματά της, τα οποία επιδρούν δυσμενώς στην καλή κατασκευή και ευστάθεια του έργου και να προτείνει τις απαραίτητες διορθώσεις και συμπληρώσεις, παραµένοντας αποκλειστικά υπεύθυνος για την καλή κατασκευή και ευστάθεια των έργων που κατασκευάζονται από αυτόν. Επιπλέον έχει υποχρέωση λήψης πλήρων τοπογραφικών στοιχείων, όταν αυτά ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 8/ / 316

113 δεν περιλαμβάνονται στην παραπάνω µελέτη, καθώς και τη συμληρωση της µελέτης εφαρµογής του Έργου και των κατασκευαστικών σχεδίων όπου αυτό κριθει αναγκέο από την Επιβλεψη του έργου Ο ανάδοχος έχει την υποχρέωση, µε βάση τις µελέτες που θα του χορηγηθούν, τις έγγραφες οδηγίες της Υπηρεσίας και τις εγκεκριµένες από το Υπουργείο Υποδοµών (τ) ΥΠΕΧΩ Ε προδιαγραφές εκπονήσεως µελετών, να προβεί στην εφαρµογή των µελετών στο έδαφος, στις αναπασσαλώσεις και χωροσταθµήσεις των αξόνων των έργων, στον έλεγχο και λήψη των συµπληρωµατικών στοιχείων που απαιτούνται για συµπλήρωση και προσαρµογή των στοιχείων της µελέτης που έχουν εγκριθεί, όπως επίσης και στη σήµανση της ζώνης καταλήψεως των έργων O καθορισµός από τα σχέδια, την Τεχνική Περιγραφή και τη Συγγραφή Υποχρεώσεων των οιωνδήποτε στοιχείων και οδηγιών για την εκτέλεση των εργασιών, σύµφωνα µε τις προβλεπόµενες επί µέρους διατάξεις και τον τρόπο εκτέλεσης των κατασκευών, δεν απαλλάσσει τον ανάδοχο από την υποχρέωση να λάβει όλα τα µέτρα για την άρτια εκτέλεση και εµφάνιση των διαφόρων ειδών κατασκευής που συνθέτουν κάθε επιφάνεια ή χώρο ή λειτουργία του έργου. Γενικά, τόσο για την εφαρµογή των µελετών, όσο και για την ποιότητα και αντοχή των έργων, υπεύθυνος είναι ο Ανάδοχος της κατασκευής αυτής, ο δε έλεγχος που θα ασκηθεί από την Υπηρεσία, ή την επίβλεψη, δεν απαλλάσσουν τον Ανάδοχο από την ευθύνη αυτή, ή την οποιαδήποτε άλλη που προκύπτει γι' αυτόν από τις συµβατικές του υποχρεώσεις και τις κείµενες διατάξεις Για την εφαρµογή των παραπάνω όρων διευκρινίζεται ότι, έστω και αν κάτι δεν ορίζεται από τα σχέδια λεπτοµερειών ή από άλλα στοιχεία της εργολαβίας, ή από τις οδηγίες - διαταγές της Υπηρεσίας, κάθε απλό ή σύνθετο τµήµα του έργου (π.χ., θεματα σκειτ, ψηλές περιφράξεις, κιγκλίδωμά, κλπ.) πρέπει να είναι άρτιο σε ότι αφορά την άµεση σύνδεσή του µε τα λοιπά (εσωτερικά ή γειτονικά) τμήματα του έργου Ειδικά για την εγκατάσταση των πάσης φύσεως μηχανημάτων και μηχανολογικού εξοπλισµού, ο ανάδοχος υποχρεούται να συντάξει κατασκευαστικά σχέδια και μελέτες συνδέσεως αυτών, επειδή οι µελέτες αυτές εξαρτώνται από τον τύπο του μηχανήματος που θα εκλέξει ο ανάδοχος (μέσα στα όρια φυσικά που καθορίζονται από τη σύµβαση) και εποµένως δεν είναι δυνατή η σχεδίασή των από την Υπηρεσία Όσα αναφέρονται στις παραπάνω παραγράφους του άρθρου αυτού, θα εκτελούνται µε µέριµνα του αναδόχου, χωρίς ιδιαίτερη αποζηµίωση. ΑΡΘΡΟ 11 Τρόπος σύνταξης και υποβολής οικονοµικών προσφορών (άρθρο 95 Ν 4412/2016) 11.1 Η οικονοµική προσφορά (προσφερόµενη τιµή) δίδεται σε ευρώ Οι οικονοµικές προσφορές συντάσσονται και υποβάλλονται, σύµφωνα µε τα παρακάτω: α) µε κριτήριο ανάθεσης την πλέον συµφέρουσα από οικονοµική άποψη προσφορά µόνο βάσει τιµής, οι οικονοµικοί φορείς προσφέρουν επιµέρους ποσοστά έκπτωσης για κάθε οµάδα τιµών οµοειδών εργασιών του τιµολογίου και του προϋπολογισµού, εκφραζόµενα σε ακέραιες µονάδες επί τοις εκατό (%). Οι οικονοµικές προσφορές συντάσσονται, αριθµητικώς και ολογράφως, υποχρεωτικά επί του εντύπου που χορηγεί η Τεχνική Υπηρεσία. Τα επιµέρους ποσοστά έκπτωσης πρέπει να βρίσκονται σε οµαλή σχέση µεταξύ τους. Οµαλή είναι η προσφορά όταν κανένα επιµέρους ποσοστό έκπτωσης (Ει) δεν είναι µικρότερο από 1,10Εµ-10% ούτε µεγαλύτερο από 0,90Εµ + 10%. Προσφορά που έχει αποκλίσεις από τα όρια αυτά είναι απαράδεκτη. Είναι δυνατόν, σε κάποια ή κάποιες οµάδες εργασιών η προσφερόµενη έκπτωση να είναι µηδενική, εφόσον τηρούνται οι παραπάνω απαιτήσεις οµαλότητας ή β) µε κριτήριο ανάθεσης την πλέον συµφέρουσα από οικονοµική άποψη προσφορά µόνο βάσει τιµής, οι οικονοµικές προσφορές συντάσσονται µε ελεύθερη συµπλήρωση ανοιχτού τιµολογίου, ιδίως όταν οι ποσότητες των εργασιών έχουν προµετρηθεί χωρίς κίνδυνο συµβατικών σφαλµάτων και δεν αναµένονται κατασκευαστικές αποκλίσεις. Στους ενδιαφερόµενους οικονοµικούς φορείς χορηγούνται από την Τεχνική Υπηρεσία, σε ηλεκτρονική ή έντυπη µορφή, σύµφωνα µε το σχετικό υπόδειγµα που συµπεριλαµβάνεται στα έγγραφα της σύµβασης: αα) τιµολόγιο όµοιο µε το τιµολόγιο της υπηρεσίας, στο οποίο όµως οι τιµές είναι ασυµπλήρωτες και ββ) προϋπολογισµός, όµοιος µε τον προϋπολογισµό δηµοπράτησης (εκτιµώµενη αξία σύµβασης) της αναθέτουσας αρχής στον οποίο όµως οι τιµές µονάδας, τα γινόµενα και τα αθροίσµατα είναι ασυµπλήρωτα. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 9/ / 316

114 Το κονδύλιο για απρόβλεπτες δαπάνες, σύµφωνα µε την περίπτωση α της παρ. 3 του άρθρου 156, συµπληρώνεται από την υπηρεσία. Οι οικονοµικοί φορείς προσφέρουν τιµές, συµπληρώνοντας ηλεκτρονικά ή έντυπα το ασυµπλήρωτο τιµολόγιο και προϋπολογισµό µε τις προσφερόµενες από αυτούς τιµές χωρίς όµως καµία δέσµευση οµαλότητας. Συµπληρώνουν επίσης τα γινόµενα των ποσοτήτων επί τις τιµές, τα επιµέρους και το γενικό άθροισµα, το ποσό για γενικά έξοδα και όφελος εργολάβου (Γ.Ε. και Ο.Ε.) βάσει του αναγραφόµενου ποσοστού, αν προβλέπεται χωριστά και το συνολικό άθροισµα του προϋπολογισµού προσφοράς. Όλες οι τιµές στο τιµολόγιο συµπληρώνονται ολογράφως επί ποινή απαραδέκτου. Αριθµητική µόνο αναγραφή τιµής στο τιµολόγιο δεν λαµβάνεται υπόψη. Η έκπτωση αποτελεί το λόγο του προϋπολογισµού προσφοράς µε τον προϋπολογισµό (εκτιµώµενη αξίας σύµβασης) της υπηρεσίας, χωρίς να λαµβάνεται υπόψη το κονδύλιο για απρόβλεπτα (τεκµαρτή έκπτωση), σύµφωνα µε το άρθρο 95 του Ν.4412/ ιευκρινίζεται και επισηµαίνεται όλως ιδιαιτέρως ότι οι αναφερόµενες ενιαίες τιµές µονάδας στο Τιµολόγιο Μελέτης είναι γενικής ισχύος, σταθερές και αµετάβλητες και έχουν κοστολογηθεί (µε το προσφερθέν ποσοστό έκπτωσης επί των οµαδοποιηµένων τιµών της µελέτης) µε πλήρη ευθύνη του Αναδόχου και µετά από το συνδυασµό των µηχανικών µέσων, που υποχρεούται να διαθέσει και των πραγµατικών δεδοµένων εκτέλεσης του έργου. ΑΡΘΡΟ 12 Υπέρβαση Προθεσµιών Ποινικές Ρήτρες Για τις Προθεσµίες ισχύουν τα αναφερόµενα στο άρθρο 147 του Ν.4412/2016 και ειδικότερα: 12.1 Όλες οι προθεσµίες (συνολική και τµηµατικές) αρχίζουν από την υπογραφή της σύµβασης Μέσα στη συνολική προθεσµία πρέπει να έχουν τελειώσει όλες οι επί µέρους εργασίες του έργου και να έχουν ολοκληρωθεί οι προβλεπόµενες από τη σύµβαση δοκιµές. Το ίδιο ισχύει αναλογικά και για τις τµηµατικές προθεσµίες. Παράταση της συνολικής ή των τµηµατικών προθεσµιών εγκρίνεται: α) Είτε «µε αναθεώρηση», όταν η καθυστέρηση του συνόλου των εργασιών του έργου ή του αντίστοιχου τµήµατος δεν οφείλεται σε αποκλειστική υπαιτιότητα του αναδόχου ή προκύπτει από αύξηση του αρχικού συµβατικού αντικειµένου, µε την επιφύλαξη του άρθρου 153 παρ. 23 του Ν 4412/2016. β) Είτε «χωρίς αναθεώρηση», για το σύνολο ή µέρος των υπολειπόµενων εργασιών, όταν η παράταση κρίνεται σκόπιµη για το συµφέρον του έργου, έστω και αν η καθυστέρηση του συνόλου ή µέρους των υπολειπόµενων εργασιών οφείλεται σε αποκλειστική υπαιτιότητα του αναδόχου. Σε περίπτωση έγκρισης παράτασης προθεσµίας «χωρίς αναθεώρηση» για το σύνολο των υπολειπόµενων εργασιών του έργου ή µιας τµηµατικής προθεσµίας του, επιβάλλονται οι σχετικές ποινικές ρήτρες, ανεξάρτητα από την έγκριση της παράτασης αυτής Κατά την έγκριση των παρατάσεων της συνολικής ή των τµηµατικών προθεσµιών, εκτιµάται και προσδιορίζεται πάντοτε το υπαίτιο για την επιµήκυνση του χρόνου συµβαλλόµενο µέρος, για το σύνολο ή για µέρος των έργων ή κατά κονδύλια εργασιών. Οι διατάξεις της περίπτωσης αυτής δεν επηρεάζουν την κατάπτωση των ποινικών ρητρών, αν συντρέχουν οι προϋποθέσεις της Η έγκριση των παρατάσεων προθεσµιών γίνεται από την προϊσταµένη αρχή ηµοτικό Συµβούλιο, ύστερα από αίτηµα του αναδόχου στην ιευθύνουσα Υπηρεσία. Το αίτηµα πρέπει να υποβάλλεται τουλάχιστον ένα µήνα πριν από τη λήξη της ισχύουσας συνολικής προθεσµίας περαιώσεως του έργου. Η σχετική απόφαση επί του αιτήµατος εκδίδεται από την Προϊσταµένη Αρχή - ηµοτικό Συµβούλιο όχι αργότερα από την πάροδο τριών (3) µηνών από την υποβολή του αιτήµατος του αναδόχου. Σε περίπτωση έκδοσης της σχετικής απόφασης µετά τη λήξη των αντίστοιχων προθεσµιών επιβάλλονται στα υπαίτια όργανα του φορέα κατασκευής του έργου οι προβλεπόµενες από την παράγραφο 3 του άρθρου 141 πειθαρχικές ποινές Η αίτηση, αν υπάρχει, κατατίθεται στη ιευθύνουσα Υπηρεσία που διατυπώνει πάντοτε τη γνώµη της προς την προϊσταµένη αρχή. Όταν πρόκειται για παράταση «χωρίς αναθεώρηση», ο προϊστάµενος ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 10/ / 316

115 της διευθύνουσας υπηρεσίας, σε αντιπαράσταση µε τον ανάδοχο, καταρτίζει πίνακα διαχωρισµού των εργασιών, σε εκείνες που µπορούσαν να εκτελεσθούν σε προηγούµενη αναθεωρητική περίοδο και στις λοιπές εργασίες. Οι πρώτες διαχωρίζονται και κατά αναθεωρητική περίοδο, µέσα στην οποία µπορούσε και έπρεπε να εκτελεσθούν. Ο πίνακας αποτελεί πράξη της διευθύνουσας υπηρεσίας και ο ανάδοχος δικαιούται να υποβάλει ένσταση κατά του πίνακα διαχωρισµού, µόνο αν τον υπογράψει µε επιφύλαξη. Σε περίπτωση άρνησης του αναδόχου να συµπράξει στην κατάρτιση ή να υπογράψει τον πίνακα, εφαρµόζεται ανάλογα η διάταξη της παραγράφου 7 του άρθρου 156 του Ν4412/2016. Όσον αφορά τις ποινικές ρήτρες ισχύουν τα αναφερόµενα στο άρθρο 148 του Ν4412/2016. Ειδικότερα: 12.6 Με τη σύµβαση ορίζονται οι ποινικές ρήτρες οι οποίες καταπίπτουν υπέρ του κυρίου του έργου, αν ο ανάδοχος υπερβεί, µε υπαιτιότητά του, τη συνολική και τις τεθείσες τµηµατικές προθεσµίες κατασκευής του έργου. Οι ποινικές ρήτρες καταπίπτουν µε αιτιολογηµένη απόφαση της διευθύνουσας υπηρεσίας και παρακρατούνται από τον αµέσως επόµενο λογαριασµό του έργου. Η κατάπτωση των ποινικών ρητρών για υπέρβαση της εγκεκριµένης συνολικής προθεσµίας και των αποκλειστικών τµηµατικών προθεσµιών δεν ανακαλείται. Οι ποινικές ρήτρες για υπέρβαση των ενδεικτικών τµηµατικών προθεσµιών ανακαλούνται υποχρεωτικά, αν το έργο περατωθεί µέσα στην εγκεκριµένη συνολική προθεσµία δηλαδή εγκεκριµένη προθεσµία και χορηγηθείσα οριακή προθεσµία εφόσον συντρέχει περίπτωση Η ποινική ρήτρα που επιβάλλεται στον ανάδοχο για κάθε ηµέρα υπέρβασης της εγκεκριµένης προθεσµίας ορίζεται σε δεκαπέντε τοις εκατό (15%) της µέσης ηµερήσιας αξίας του έργου και επιβάλλεται για αριθµό ηµερών ίσο µε το είκοσι τοις εκατό (20%) της προβλεπόµενης από τη σύµβαση αρχικής συνολικής προθεσµίας. Για τις επόµενες ηµέρες µέχρι ακόµα δεκαπέντε τοις εκατό (15%) της αρχικής συνολικής προθεσµίας, η ποινική ρήτρα για κάθε ηµέρα ορίζεται σε είκοσι τοις εκατό (20%) της µέσης ηµερήσιας αξίας του έργου. Ως µέση ηµερήσια αξία νοείται το πηλίκο της αξίας της σύµβασης δηλαδή του συνολικού χρηµατικού ποσού της σύµβασης, µαζί µε το ποσό των συµπληρωµατικών συµβάσεων και χωρίς το Φόρο Προστιθέµενης Αξίας (Φ.Π.Α.), προς την εγκεκριµένη προθεσµία του έργου δηλαδή αρχική συνολική προθεσµία και όλες οι παρατάσεις που έχουν εγκριθεί µετά από σχετικό αίτηµα του αναδόχου. Οι ποινικές ρήτρες που επιβάλλονται για την υπέρβαση της εγκεκριµένης προθεσµίας δεν*επιτρέπεται να υπερβούν συνολικά ποσοστό έξι τοις εκατό (6%) της αξίας της σύµβασης, χωρίς Φ.Π.Α.. Εφόσον στη σύµβαση ορίζονται τµηµατικές προθεσµίες, ορίζεται υποχρεωτικά και το ποσοστό των ποινικών ρητρών ανά ηµέρα υπέρβασης, καθώς και ο συνολικός χρόνος για την επιβολή τους. Το συνολικό ποσό της ποινικής ρήτρας για υπέρβαση των τµηµατικών προθεσµιών δεν µπορεί να ξεπεράσει σε ποσοστό το τρία τοις εκατό (3%) της αξίας της σύµβασης, χωρίς Φ.Π.Α.. ΑΡΘΡΟ 13ο Περιεχόµενο των τιµών µονάδος του Τιµολογίου και δαπάνες που βαρύνουν τον ανάδοχο Ισχύουν τα Αναλυτικά Τιµολόγια ΝΕΤ_2013 τα οποία εγκρίθηκαν µε την απόφαση 11γ/ο/9/7/ (ΦΕΚ 363 B / ) και διορθώθηκαν µε την 11γ/ο/3/20/ (ΦΕΚ 639 B / ) του Υπουργού ΥΠΟΜΕ Ι µέχρι να εγκριθεί ο Κανονισµός Αναλυτικών και Περιγραφικών Τιµολογίων Εργασιών που αναφέρεται στο άρθρο 53 παρ. 7 περίπτωση ζ) και η) του Ν.4412/2016, στα οποία έχουν εφαρµογή όλα όσα αναγράφονται εκτός από αυτά που αναφέρονται στον τρόπο επιµέτρησης και πληρωµής. Οι διαγωνιζόµενοι κατά τη σύνταξη των προσφορών τους, πρέπει να έχουν υπόψη τους, ότι στις συµβατικές τιµές µονάδος και στο χρηµατικό ποσό που καθορίζεται µε βάση το συνολικό άθροισµα των δαπανών και το εργολαβικό ποσοστό για γενικά ή και σε επισφαλή έξοδα, εργαλεία, εγκαταστάσεις, κλπ. για κάθε είδους βάρη και υποχρεώσεις του αναδόχου, περιλαµβάνονται εκτός από αυτά και τα παρακάτω, και σύµφωνα µε τα οριζόµενα στο άρθρο 138 του Ν.4412/2016 «Γενικές Υποχρεώσεις του Αναδόχου»: ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 11/ / 316

116 α. Η προµήθεια όλων των υλικών και µικροϋλικών γενικά που χρειάζονται για την εκτέλεση του έργου, ελεύθερων στον τόπο των έργων, η µεταφορά τους µέχρι τον τόπο που θα χρησιµοποιηθούν, η κατεργασία και η τοποθέτηση υλικών και µικροϋλικών. Γενικά, η αξία κάθε υλικού και η δαπάνη κάθε εργασίας για την πλήρη και σύµφωνα µε τους όρους των στοιχείων της εργολαβίας, κατά τους κανόνες της τέχνης και τις γενικές αρχές αντοχής, λειτουργικότητας και αισθητικής, άρτια και επιµεληµένη αποπεράτωση της εργασίας και η αξία κάθε έµµεσης εργασίας και σχετικής δαπάνης, έστω και αν δεν ενδιαφέρεται ρητά στη διατύπωση κάθε µιας εργασίας, αλλά είναι αναγκαία για την άρτια αποπεράτωση του έργου σύµφωνα µε τα παραπάνω, εκτός αν άλλως ορίζεται στα συµβατικά τεύχη. β. Τα µεταφορικά των εργατοτεχνιτών και του κάθε είδους προσωπικού του, όπως και οι σχετικές δαπάνες διαµονής, ιατρικής και φαρµακευτικής περίθαλψης. γ. Οι αποζηµιώσεις λόγω εργατικών ατυχηµάτων. δ. Οι δαπάνες γραφείου του αναδόχου, υπαλλήλων του για διεύθυνση και επιστασία των έργων. ε. Οι εισφορές προς το ΙΚΑ και τους λοιπούς ασφαλιστικούς οργανισµούς, τα δώρα για τις εορτές του Πάσχα, των Χριστουγέννων κι αδείας και γενικά οι έκτακτες παροχές και αυξήσεις µισθών και ηµεροµισθίων του εργατοτεχνικού, επιστηµονικού και λοιπού προσωπικού, όπως αυτά καθορίζονται κάθε φορά κατά την εργατική νοµοθεσία. στ. Η δαπάνη για προµήθεια και µεταφορά του ύδατος από οποιαδήποτε απόσταση, όπως και η δαπάνη για την εξασφάλιση του ηλεκτρικού ρεύµατος που απαιτείται για την εργολαβία. ζ. Τα ικριώµατα γενικά. η. Έξοδα και φθορές εγκαταστάσεων, µηχανηµάτων και εργαλείων γενικά, φθορές και αποσβέσεις των εργαλείων, οργάνων και µηχανηµάτων. θ. Η διάνοιξη δρόµων, όπου χρειάζεται, για την προσπέλαση όλων των σηµείων του έργου. ι. Οι δαπάνες για µεταφορές και γενικά µηχανηµάτων, εργαλείων ή υλικών από το εξωτερικό, οι οποίες µεταφορές πρέπει κατά προτίµηση να γίνονται µε πλοία που έχουν Ελληνική σηµαία, όπως και οι κάθε φύσεως δασµοί και τα έξοδα τελωνειακών διατυπώσεων, όπου απαιτούνται. ια. Οι τόκοι και οι αποσβέσεις, γενικά, κεφαλαίων κινήσεως και εγγυοδοσιών. ιβ. Οι ασφάλειες υλικών, µηχανηµάτων και εγκαταστάσεων όταν απαιτούνται από την παρούσα ΕΣΥ. ιγ. Οι ασφάλειες για ολόκληρη την αξία του έργου που καθορίζεται µε τη σύµβαση, για κινδύνους άµεσης απώλειας ή βλάβης που προέρχεται από οποιαδήποτε αιτία, µε εξαίρεση τους κινδύνους πολέµου, ανώτερη βία, κλπ., στις οποίες αναφέρεται το άρθρα 157 του Ν. 4412/2016. ιδ. Τα τέλη χαρτοσήµου συµβολαίων, αποδείξεων, πιστοποιήσεων, πληρωµών, καθώς και των ειδών που εισάγονται από το εξωτερικό και των υλικών κάθε φύσεως, που προορίζονται για κατασκευή (ενσωµάτωση ή εγκατάσταση) του υπόψη έργου, όλα τα παραπάνω όπως κάθε φορά ορίζονται από το Κράτος. ιε. Έξοδα δηµοσιεύσεων γενικώς που έχουν σχέση µε τη διεξαγωγή του διαγωνισµού του έργου. ιστ. Τα κάθε φύσεως έξοδα για την εφαρµογή των κανονισµών ασφαλείας που ισχύουν. ιη. Σύνταξη όλων των επιµετρικών και λοιπών στοιχείων και λογαριασµών της εργολαβίας. ιθ. Οι δαπάνες σύνταξης των σχεδίων "εξ εκτελέσεως", η παράδοσή τους εις διπλούν στην Υπηρεσίας σε µορφή εκτυπωµένων σχεδίων («ως κατασκευάσθη»), καθώς και σε ηλεκτρονική µορφή και η παράδοση των οδηγιών λειτουργίας και συντήρησης, µεταφρασµένων στην Ελληνική γλώσσα, καθώς και ό,τι άλλο απαιτείται για τη σύνταξη του «Μητρώου του Έργου», όπως περιγράφεται σε παρακάτω άρθρο της ΕΣΥ. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 12/ / 316

117 κ. Εργαστηριακές δοκιµές για την έρευνα της αντοχής του εδάφους, για δοκιµασίες των υλικών και για έλεγχο των κατασκευών, είτε σε εργαστήριο που θα ιδρυθεί µε δαπάνες του αναδόχου, είτε σε άλλα αναγνωρισµένα εργαστήρια που εγκρίνονται από την Υπηρεσία, είτε και στον τόπο των έργων. κα. Στέγαση των Γραφείων Επιβλέψεως της Υπηρεσίας στα εργοτάξια και εγκαταστάσεις αυτών. κβ. Οι δαπάνες συντήρησης του έργου µέχρι την οριστική παραλαβή. κγ. Η εκπλήρωση των φορολογικών υποχρεώσεων, όπως αυτές ορίζονται κάθε φορά νοµοθετικά. Τις όποιες δαπάνες (φόρος, κρατήσεις κ.λ.π.) για την ανάληψη της εργολαβίας έλαβαν υπ όψιν τους οι διαγωνιζόµενοι για την διαµόρφωση της οικονοµικής προσφοράς τους και την περιέλαβαν σ' αυτήν. ΑΡΘΡΟ 14ο: Αναθεώρηση τιµών Για την αναθεώρηση τιµών µονάδας του έργου εφαρµόζονται οι ισχύουσες διατάξεις του άρθρου 153 του Ν. 4412/2016. ΑΡΘΡΟ 15ο: Πιστοποίηση - Εντολή πληρωµών Για την πιστοποίηση και τις πληρωµές της εργολαβίας ισχύουν τα αναφερόµενα στο άρθρο 152 του Ν.4412/2016 καθώς και όσα αναφέρονται στο ΜΕΡΟΣ ΙΙ της ΕΣΥ. ΑΡΘΡΟ 16ο Τιµές µονάδος νέων εργασιών Το έργο εκτελείται, σύµφωνα µε τη σύµβαση και τα τεύχη και σχέδια που τη συνοδεύουν. Ο φορέας κατασκευής του έργου έχει το δικαίωµα αν προκύψει ανάγκη εκτέλεσης συµπληρωµατικών εργασιών που δεν περιλαµβάνονται στο αρχικό ανατεθέν έργο, ούτε στην πρώτη συναφθείσα σύµβαση και οι οποίες κατέστησαν αναγκαίες λόγω απροβλέπτων περιστάσεων κατά την εκτέλεση του έργου, όπως αυτό περιγράφεται στην αρχική σύµβαση, να συνάπτει σύµβαση µε τον ανάδοχο του έργου µε την προϋπόθεση ότι οι συµπληρωµατικές εργασίες δεν µπορούν τεχνικά ή οικονοµικά να διαχωριστούν από την κύρια σύµβαση, χωρίς να δηµιουργήσουν µείζονα προβλήµατα για τις αναθέτουσες αρχές ή όταν αυτές οι εργασίες, µολονότι µπορούν να διαχωριστούν από την αρχική σύµβαση είναι απόλυτα αναγκαίες για την τελειοποίησή της χωρίς να µεταβάλλουν τη συνολική της φύση, όπως αναφέρεται στο άρθρο 156 του Ν.4412/ Οι τιµές µονάδος νέων εργασιών καταρτίζονται σύµφωνα µε το άρθρο 156 του Ν.4412/2016 παρ. 5,6, Για τον κανονισµό τιµών µονάδος νέων εργασιών, όπου προβλέπεται από το Νόµο ότι θα εφαρµόζονται τα εγκεκριµένα ή συµβατικά αναλυτικά τιµολόγια (αναλύσεις τιµών), διευκρινίζεται ότι αυτά θα εφαρµόζονται, άσχετα από τα µέσα τα οποία πρόκειται να χρησιµοποιηθούν από τον ανάδοχο για την εκτέλεση των εργασιών, (δηλαδή µεγάλου ή µικρού αριθµού µηχανηµάτων, των γνωστών ή άλλων τύπων, αν είναι καινούργια ή όχι, εργατικών χεριών συνολικά ή µερικά, σε µικρή ή µεγάλη αναλογία κλπ.) Για την σύνταξη των νέων τιµών θα εφαρµοσθούν τα εγκεκριµένα συµβατικά τιµολόγια, τα ενιαία τιµολόγια Έργων Οδοποιίας, Υδραυλικών, Λιµενικών, Οικοδοµικών, Πρασίνου, και Ηλεκτροµηχανολογικών Εργασιών Οδοποιίας, Υδραυλικών και Λιµενικών που εγκρίθηκαν µε τη 11γ/ο/9/7/ (ΦΕΚ 363 B / ) και διορθώθηκαν µε την 11γ/ο/3/20/ (ΦΕΚ 639 B / ) απόφαση του Υπουργού ΑΝ.ΑΝΤ.Υ.ΜΕ. Ι Ο κανονισμός νέων τιμών γίνεται µε τις βασικές τιμές ιδίως των ημερομισθίων, υλικών και ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 13/ / 316

118 μισθωμάτων μηχανημάτων, σύμφωνα µε τα πρακτικά διαπίστωσης βασικών τιμών υλικών εργατικών και μισθωμάτων από την Επιτροπή Διαπίστωσης Τιμών Δημοσίων Έργων Ε..Τ..Ε. του Γ Τριµήνου Οι προκύπτουσες από πρόσφατα στοιχεία κόστους τιµές ανάγονται στο χρόνο εκκίνησης της αναθεώρησης µε αντίστροφη εφαρµογή του σχετικού τύπου της αναθεώρησης. ΑΡΘΡΟ 17ο Επιµετρήσεις Εργασιών Οι εργασίες, που αναγράφονται στον Προϋπολογισµό µελέτης, προµετρήθηκαν µε βάση τα κατασκευαστικά σχέδια της εγκεκριµένης µελέτης. Οι οριστικές ποσότητες κάθε εργασίας, που θα πιστοποιηθούν στον Ανάδοχο θα ληφθούν από τα ακριβή αρχικά και τελικά επιµετρητικά στοιχεία του έργου, που θα κατασκευασθεί σύµφωνα µε τα εγκεκριµένα σχέδια της µελέτης, τα πρόσθετα τοπογραφικά και κατασκευαστικά σχέδια που υποχρεούται να συντάξει ο Ανάδοχος και θα εγκριθούν αρµοδίως καθώς επίσης και τις έγγραφες οδηγίες της /νουσας Υπηρεσίας Για τις επιµετρήσεις των εκτελεσθέντων έργων εφαρµόζονται οι διατάξεις οι αναφερόµενες στο άρθρο 151 του Ν4412/ Πέρα από τα παραπάνω, σε ότι αφορά τον τρόπο επιµετρήσεως των διαφόρων ειδών των εργασιών, ισχύουν τα Τιµολόγια της εργολαβίας Για τις εργασίες για τις οποίες δεν ορίζεται µε τα παραπάνω στοιχεία ο τρόπος επιµετρήσεως, θα επιµετρηθούν και θα πληρωθούν οι µονάδες εργασιών που πραγµατικά θα εκτελεστούν και δεν θα ληφθούν υπόψη τυχόν υφιστάµενες συνθήκες για ιδιωτικά έργα. ΑΡΘΡΟ 18ο Προέλευση Έλεγχος - Έγκριση υλικών και ετοίµων ή ηµικατεργασµένων προϊόντων 18.1 Ο ανάδοχος πρέπει να χρησιµοποιήσει υποχρεωτικά τα υλικά που προδιαγράφονται για την κατασκευή του έργου και τα έτοιµα ή ηµικατεργασµένα προϊόντα από την εγχώρια βιοµηχανία ή από τις χώρες της Ε.Ε. Απαγορεύεται η χρησιµοποίηση τέτοιων υλικών µε προέλευση από άλλες χώρες του εξωτερικού. Σε κάθε περίπτωση τα παραπάνω υλικά θα πρέπει να συµµορφώνονται µε την ΚΥΑ µε Αριθµ. 6690/12 (ΦΕΚ 1914 Β/ ) «Προϊόντα οµικών Κατασκευών: χαρακτηριστικά, τεχνικές προδιαγραφές, διαδικασίες αξιολόγησης συµµόρφωσης και σήµανση συµµόρφωσης «CE» Επίσης όλα τα υλικά για την εκτέλεση των έργων θα είναι απολύτως σύµφωνα µε τους ισχύοντες κανονισµούς και προδιαγραφές των Υπουργείων ΥΠΟΜΕ Ι, (τ)πε.χω. Ε., Εµπορίου και Βιοµηχανίας-Ενέργειας και Τεχνολογίας (ΥΒΕΤ), του ΕΛΟΤ, καθώς επίσης και µε τα συµβατικά δεδοµένα της εργολαβίας, αρίστης ποιότητας και της απολύτου εγκρίσεως του αρµοδίου οργάνου της Επίβλεψης σχετικά µε την προέλευση, τις διαστάσεις, την αντοχή, την ποιότητα, την εµφάνιση, την ανταπόκριση στις προδιαγραφές κλπ Σε περίπτωση που ο Εργοδότης παραδώσει στον Ανάδοχο υλικά απαιτούµενα για την εκτέλεση των έργων, ο Ανάδοχος δεν δικαιούται κανένα ποσοστό για γενικά έξοδα και όφελος αυτού επί της αξίας τους, ούτε αποζηµίωση για δαπάνες αποθήκευσης και φύλαξης των υλικών αυτών. Ο Ανάδοχος δεν φέρει καμία ευθύνη για την κακή ποιότητα ή ακαταλληλότητα των υλικών που παραδίδονται σε αυτόν από τον Εργοδότη εφόσον, έγκαιρα, το αναφέρει εγγράφως. Τα παραπάνω υλικά παραδίδονται από τον Εργοδότη στον Ανάδοχο µε πρωτόκολλο, µετά δε την παραλαβή τους από τον Ανάδοχο, αυτός φέρει ακέραια την ευθύνη για κάθε βλάβη, ζηµία ή απώλεια που τυχόν θα συµβεί στα υλικά αυτά Για ειδικά υλικά, συσκευές και µηχανήµατα, για τα οποία δεν προβλέπεται, από τα συµβατικά τεύχη, έλεγχος στο στάδιο του διαγωνισµού, ο εργολάβος έχει υποχρέωση να υποβάλλει PROSPECTUS του εργοστασίου κατασκευής µε τεχνικές πληροφορίες, από τις οποίες να αποδεικνύεται το σύµφωνο µε τις προδιαγραφές και απαιτήσεις της Υπηρεσίας. Η παραγγελία των υλικών θα γίνει µετά από σχετική έγκριση των ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 14/ / 316

119 παραπάνω στοιχείων που θα έχουν υποβληθεί. Αυτή η κατ' αρχήν έγκριση, δεν απαλλάσσει τον ανάδοχο από την ευθύνη του για την εξασφάλιση, σύµφωνα µε τη σύµβαση, της επίδοσης και απόδοσης του υλικού Ο ανάδοχος έχει επίσης υποχρέωση να εκτελεί, σύµφωνα µε κρίση της Υπηρεσίας, δειγµατοληψίες υλικών, τα οποία προτίθεται να χρησιµοποιήσει για τις διάφορες κατασκευές και να τα εξετάσει µε βάση τις απαιτήσεις των σχετικών προδιαγραφών της Υπηρεσίας, της χώρας, της χώρας προέλευσης ή να προσκοµίζει βεβαίωση του Υπουργείου Βιοµηχανίας, ότι αυτά συµφωνούν προς τις εγκεκριµένες Προδιαγραφές, εφόσον υπάρχουν τέτοιες Ειδικά για τα υλικά που κατασκευάζονται στην Ελλάδα (όπως καλώδια ή σωλήνες κάθε φύσεως, κλπ.) η ποιότητα των οποίων ελέγχεται από το εργοστάσιο κατασκευής, ο ανάδοχος έχει υποχρέωση να ειδοποιεί την Υπηρεσία 15 ηµέρες πριν από τη σχετική δοκιµασία για να παρακολουθήσουν από αυτή οι παραπάνω έλεγχοι και δοκιµασίες, άλλως θα προσκοµίζονται τα πιστοποιητικά δοκιµών του εργοστασίου κατασκευής Υλικά που προβλέπονται από τη µελέτη (όπως π.χ. υδραυλικοί υποδοχείς, µπαταρίες, κρουνοί, κλείθρα, χειρολαβές, πλαστικά δάπεδα, ψευδοροφές, διακόπτες, φωτιστικά σώµατα, κ.α.) δεν θα προσκοµίζονται στο έργο και δεν θα τοποθετούνται χωρίς προηγουµένως να προσκοµισθούν δείγµατα και εγκριθούν από τη ιευθύνουσα Υπηρεσία ή αν προβλέπεται από την ΕΣΥ, από την Προϊσταµένη Αρχή. Τα παραπάνω δείγµατα θα υποβάλλονται έχοντας πάνω τους καρτέλα στην οποία θα αναγράφονται: ο αριθµός του έργου, ο αριθµός τιµολογίου, η χώρα προελεύσεως, το εργοστάσιο κατασκευής και ο τύπος υλικού. Για εργασίες που εκτελούνται έξω από το εργοτάξιο (όπως π.χ. κουφώµατα, έπιπλα, κλπ.) ο ανάδοχος έχει υποχρέωση να ενηµερώνει έγκαιρα την επίβλεψη, για να είναι δυνατός ο έλεγχος στα στάδια κατασκευής Καµία παράταση της συµβατικής προθεσµίας για την αποπεράτωση του όλου έργου και καµία αποζηµίωση δεν θα δοθεί στον ανάδοχο, για λόγους καθυστερήσεώς του να εκτελέσει τις δοκιµασίες που απαιτούνται ή δίνεται εντολή να γίνουν ή για λόγους απορρίψεως ή αντικαταστάσεως ακατάλληλων υλικών Όλα τα υλικά που θα χρησιµοποιηθούν θα είναι τα καλύτερα σε ποιότητα που υπάρχουν στην αγορά χωρίς βλάβες ή ελαττώµατα. Όπου στα συµβατικά τεύχη αναγράφεται ενδεικτικός τύπος ορισµένου κατασκευαστή, αυτός δίνεται για συµπλήρωση των χαρακτηριστικών και διευκόλυνση της επιλογής από τον ανάδοχο. Ο ανάδοχος όµως µπορεί να προτείνει υλικό οποιουδήποτε κατασκευαστή, ισοδύναµο µε το οριζόµενο, της ισοδυναµίας υποκείµενης στην έγκριση της ιευθύνουσας Υπηρεσίας Η Επίβλεψη έχει δικαίωµα να διατάξει τον Ανάδοχο τη µη χρησιµοποίηση των υλικών που δεν πληρούν τις απαιτήσεις των προδιαγραφών ή γενικά είναι ακατάλληλα. Εάν ο Ανάδοχος διαφωνεί, τα υλικά δεν χρησιµοποιούνται αν δεν κριθεί η καταλληλότητά τους από εργαστηριακό έλεγχο που γίνεται από τα εργαστήρια της Γενικής Γραµµατείας Υποδοµών ή Πολυτεχνικών Σχολών ή άλλα αναγνωρισµένα εργαστήρια. Η δαπάνη για τις εργαστηριακές έρευνες προκαταβάλλεται από τον Ανάδοχο και τον βαρύνει τελικά, αν αποδειχθεί η ακαταλληλότητα των υλικών. Στην αντίθετη περίπτωση η δαπάνη βαρύνει τον κύριο του έργου και αποδίδεται στον Ανάδοχο από τις πιστώσεις του έργου, σύµφωνα µε το άρθρο 159 παρ.2 του Ν.4412/ Ο Ανάδοχος οφείλει να προσκοµίζει τα αντίστοιχα πιστοποιητικά ελέγχου απόδοσης για κάθε υλικό ή µηχάνηµα. Εάν τυχόν δεν προσκοµίζονται µετά την έγγραφη ενηµέρωση της ιευθύνουσας Υπηρεσίας, θα µπορεί η ιευθύνουσα Υπηρεσία να µην πιστοποιεί για πληρωµή τα αντίστοιχα είδη, µέχρι την άφιξη των σχετικών πιστοποιητικών, σύµφωνα µε το άρθρο 54 παρ.6 του Ν.4412/ Με την προσκόµιση των υλικών - εξαρτηµάτων - µηχανηµάτων στο Εργοτάξιο, ο Ανάδοχος είναι υποχρεωµένος να προσκοµίζει και την έγγραφη εγγύηση του κατασκευαστή, ή του εξουσιοδοτηµένου αντιπροσώπου του στην Ελλάδα, καθώς και τα σχετικά PROSPECTUS και στην ελληνική γλώσσα. Η εγγύηση αυτή θα καλύπτει καλή απόδοση και διαθεσιµότητα ανταλλακτικών για τις περιπτώσεις κακής λειτουργίας ή θέσεως εκτός λειτουργίας, τα οποία δεν µπορούν να αποδοθούν σε λάθος χειρισµούς ή έλλειψη συντήρησης ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 15/ / 316

120 από πλευράς Εργοδότη (σύµφωνα µε τις οδηγίες χρήσης). Η άρση της βλάβης θα επιτυγχάνεται µε αντικατάσταση υλικών, µέσα στο χρόνο εγγύησης του έργου, µε καινούριο του αυτού ακριβώς τύπου Ειδικότερα για την παραλαβή και έλεγχο της ποιότητας των υλικών που χρησιµοποιούνται στην κατασκευή του έργου ή ενσωµατώνονται σ' αυτό, ισχύουν όσα προβλέπονται στο άρθρο 159 του Ν4412/2016 και για τον χαρακτηρισµό εδαφών ισχύουν όσα προβλέπονται στο άρθρο 151 παρ. 4 του Ν.4412/2016 όπως ισχύει σήµερα. ΑΡΘΡΟ 19ο Εργαστηριακός Έλεγχος Υλικών Γενικά ισχύουν τα όσα αναφέρονται στο Άρθρο 56 του Ν 4412/2016 Εκθέσεις δοκιµών, πιστοποίηση και άλλα αποδεικτικά µέσα (άρθρο 44 της Οδηγίας 2014/24/ΕΕ) και στο Άρθρο 82 Πρότυπα διασφάλισης ποιότητας και πρότυπα περιβαλλοντικής διαχείρισης (άρθρο 62 της Οδηγίας2014/24/Ε) Οι αναθέτουσες αρχές µπορούν να απαιτούν από τους οικονοµικούς φορείς να προσκοµίζουν έκθεση δοκιµών από οργανισµό αξιολόγησης της συµµόρφωσης ή πιστοποιητικό που έχει εκδοθεί από τέτοιον οργανισµό ως αποδεικτικό µέσο συµµόρφωσης µε απαιτήσεις ή κριτήρια που αναφέρονται στις τεχνικές προδιαγραφές, τα κριτήρια ανάθεσης ή τους όρους εκτέλεσης της σύµβασης Μόλις ο ανάδοχος εγκατασταθεί υποχρεώνεται να µεριµνήσει µε δαπάνες του για την εκτέλεση των παρακάτω εργασιών. α. Να εξετάσει ώστε όλα τα αδρανή υλικά που θα χρησιµοποιηθούν για επιχώσεις, υποβάσεις και σκυροδέµατα να µην έχουν προσµίξεις οι οποίες θα επιδράσουν δυσµενώς επί της αντοχής του έργου. β. Να εξετάσει αν τα παραπάνω υλικά είναι σύµφωνα µε τις Τεχνικές Προδιαγραφές και τους συµβατικούς όρους της εργολαβίας. γ. Οι εξετάσεις αυτές πρέπει να γίνουν µε µέριµνα, ευθύνη και δαπάνη του αναδόχου σε εργαστήριο του ΥΠΟ.ΜΕ. Ι. ή σε ιδιωτικό εργαστήριο µε την έγκριση της Υπηρεσίας και τα αποτελέσµατα αυτά πρέπει να υποβληθούν στην Προϊσταμένη Αρχή για έγκριση. δ. Σε όλη τη διάρκεια της εκτέλεσης του έργου ο ανάδοχος υποχρεώνεται, µε µέριµνά του και µε δαπάνες του να εξετάσει τακτικά τα αδρανή υλικά που θα χρησιµοποιηθούν για επιχώσεις, υποβάσεις, σκυροδέµατα και ασφαλτοµίγµατα, αν είναι σύµφωνα µε τις Τεχνικές Προδιαγραφές, τους συµβατικούς όρους της εργολαβίας και τις εγκεκριµένες µελέτης ανάθεσης. ε. Υλικά και εργασίες, οι οποίες δεν θα είναι σύµφωνες µε τις παραπάνω απαιτήσεις των προδιαγραφών και µελετών, θα απορρίπτονται από την Επίβλεψη της Υπηρεσίας. στ. Όλες αυτές οι εξετάσεις, δοκιµασίες και έλεγχοι, µετά από την εξέτασή τους και την έγκρισή τους ή όχι από την Επίβλεψη της Υπηρεσίας θα υποβάλλονται για ενηµέρωση στην Προϊστάµενη Αρχή µαζί µε τα παραπάνω συµπληρωµατικά στοιχεία : (1) Για τους ελέγχους συµπυκνώσεις οι θέσεις τους (2) Για τους ελέγχους αδρανών υλικών, ταπήτων και σκυροδεµάτων, η ηµεροµηνία λήψεως Ο ανάδοχος του έργου υποχρεώνεται να µεριµνήσει, µε δαπάνες του, για την ίδρυση στο εργοτάξιο εργαστηρίου, εφόσον τούτο προβλέπεται στους ειδικούς όρους της ΕΣΥ το οποίο θα πρέπει να έχει όλα τα απαραίτητα όργανα και το απαιτούµενο προσωπικό, ώστε να είναι δυνατές, οι παραπάνω εξετάσεις, δοκιµασίες και έλεγχοι, καθώς επίσης η εύρεση της βέλτιστης υγρασίας, η παρασκευή και συντήρηση δοκιµίων σκυροδέµατος και ότι άλλο προβλέπουν οι Τεχνικές Προδιαγραφές του έργου Ο Κύριος του έργου έχει το δικαίωµα να ζητήσει από τον ανάδοχο να µεριµνήσει ώστε οι παραπάνω έλεγχοι, εξετάσεις και δοκιµασίες να γίνονται σύµφωνα µε τους υφιστάµενους κανονισµούς σε Εργαστήρια της Γενικής Γραµµατείας Υποδοµών ή Πολυτεχνικών Σχολών ή άλλα αναγνωρισµένα εργαστήρια, ανεξάρτητα ή παράλληλα µε τους ελέγχους που θα γίνονται σε τυχόν υφιστάµενο εργοταξιακό εργαστήριο. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 16/ / 316

121 Επίσης, στα παραπάνω εργαστήρια θα γίνονται και όλοι οι έλεγχοι, εξετάσεις και δοκιµασίες, οι οποίες δεν µπορούν να γίνουν στο εργοταξιακό εργαστήριο, πάντοτε µε µέριµνα του αναδόχου Κατά τα λοιπά ισχύει γενικά το Άρθρο 159 Ακαταλληλότητα υλικών - Ελαττώµατα Παράλειψη συντήρησης και το άρθρο της παρούσης, ενώ η ιευθύνουσα Υπηρεσία µπορεί να ζητήσει έλεγχο και δοκιµές, οι οποίες θα επαναλαµβάνονται µέχρι να επιτευχθούν τα απαιτητά αποτελέσµατα, οπότε θα συντάσσεται πρωτόκολλο δοκιµών, το οποίο θα συνυπογράφεται από τον ανάδοχο και τη ιευθύνουσα Υπηρεσία και θα επισυνάπτεται στο πρωτόκολλο προσωρινής παραλαβής του έργου. ΑΡΘΡΟ 20ο: Χρήση εκρηκτικών υλικών Γενικώς απαγορεύεται η χρήση εκρηκτικών υλικών για οιονδήποτε λόγο Επιτρέπεται η χρησιµοποίηση εκρηκτικών αφού προηγηθεί συνεννόηση µε τον χρήστη του έργου και λάβει από αυτόν γραπτή άδεια προς τούτο. Τονίζεται ότι στην περίπτωση αυτή, κάθε ποινική και αστική ευθύνη προς οιονδήποτε τρίτο και τα περιουσιακά του στοιχεία βαρύνει, αποκλειστικά και µόνο, τον ανάδοχο Η µελέτη του έργου δύναται να προβλέπει ορισµένες τροποποιήσεις στο νόηµα της παραγρ και 20.2., οι οποίες θα αναγράφονται, σε ιδιαίτερο κεφάλαιο της Τεχνικής Περιγραφής το οποίο θα ονοµάζεται "Χρήση εκρηκτικών υλικών". ΑΡΘΡΟ 21ο: Εγκαταστάσεις Επιχειρήσεων και Οργανισµών Κοινής Ωφέλειας 21.1 Ο ανάδοχος θα πρέπει να έχει υπόψη του, ότι ενδέχεται στην περιοχή του έργου να υπάρχουν εναέριες ή υπόγειες εγκαταστάσεις Ο.Κ.Ω. ή Ν.Π..., οι οποίες πρέπει να µετατοπισθούν από τους κυρίους τους. Πριν από την έναρξη των εργασιών, ο ανάδοχος υποχρεούται να µεριµνήσει για την έκδοση όλων των απαιτούµενων από το Νόµο σχετικών αδειών και όπως ορίζεται στο άρθρο 138 του Ν.4412/2016, έχει υποχρέωση να ανακοινώσει χωρίς καθυστέρηση στη ιευθύνουσα Υπηρεσία τις σχετικές διαταγές και εντολές που του απευθύνουν ή κοινοποιούν κατά τη διάρκεια εκτέλεσης του έργου, διάφορες αρχές, σχετικά µε µέτρα που υποδεικνύονται για έλεγχο υγείας, ασφαλείας, κοινής ησυχίας, ρυπάνσεως περιβάλλοντος, κλπ Ο ανάδοχος δεν θα έχει καµία οικονοµική ή τεχνική ανάµιξη µε τις εργασίες αυτές (εκτός αν ορίζεται διαφορετικά στην ΕΣΥ), έχει υποχρέωση όµως αυτός να διευκολύνει, χωρίς πρόφαση, την εκτέλεση των παραπάνω εργασιών, χωρίς να δικαιούται από το λόγο αυτό, ιδιαίτερη αποζηµίωση λόγω καθυστερήσεως ή δυσχερειών που παρουσιάζονται στις εργασίες που εκτελούνται από αυτόν Όταν τα έργα ή µέρος τους κατασκευάζονται σε περιοχές όπου υπάρχουν εγκαταστάσεις, πρέπει να ληφθεί µέριµνα, να µην δηµιουργηθεί βλάβη στις κατασκευές και εγκαταστάσεις που υπάρχουν (αποθήκες, οδούς, κτίρια, φωτεινή σήµανση, καλώδια ηλεκτρικής παροχής και τηλεφώνων, αποχετεύσεις, υδρεύσεις, κλπ.) Πριν από την έναρξη των πάσης φύσεως χωµατουργικών εργασιών, θα αναζητηθούν και θα εντοπισθούν τα τυχόν υπόγεια δίκτυα (καλώδια, σωλήνες) τα οποία µε οποιοδήποτε τρόπο διέρχονται υπογείως από την περιοχή του έργου Η Επιβλέπουσα Υπηρεσία θα χορηγήσει στον ανάδοχο όλα τα διαθέσιµα στοιχεία που τυχόν υπάρχουν σ' αυτήν (οδηγίες, σχέδια) τα οποία αφορούν στα δίκτυα τα οποία υπάρχουν στην περιοχή του έργου. Βάσει αυτών, σε συνεργασία µε τον αρµόδιο µηχανικό, θα αναζητηθούν και θα εντοπισθούν από τον ανάδοχο όλα τα υφιστάµενα δίκτυα. Η αναζήτηση και ο εντοπισµός θα γίνουν µέσω ανιχνευτή µετάλλου, ο οποίος θα εργάζεται χωρίς να απαιτείται η εισαγωγή χαρακτηριστικού σήµατος στα δίκτυα. Με τον ανιχνευτή θα γίνει ο εντοπισµός της οδεύσεως των δικτύων και µε δοκιµαστικές τοµές, εκσκαφές, θα προσδιοριστεί και η φύση του δικτύου (τηλεφωνικό καλώδιο, ηλεκτρικό καλώδιο, σωλήνες υδρεύσεως, κλπ.) Τα αποτελέσµατα της αναζήτησης και εντοπισµού θα αποτυπωθούν πάνω σε σχέδιο κάτοψης της περιοχής του έργου. Πάνω σ' αυτό, µε χαρακτηριστική γραµµογραφία, θα παριστάνονται και οι προτεινόµενες λύσεις για τη διαφύλαξη του δικτύου, δηλαδή η προστασία επί τόπου µε εγκιβωτισµό εντός σκυροδέµατος, ή η µετατόπιση εκτός περιοχής εργασιών µε προσθήκη νέου τµήµατος. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 17/ / 316

122 21.7 Το σχέδιο αυτό θα υποβληθεί στην Προϊστάµενη Αρχή από την Επιβλέπουσα Υπηρεσία το ταχύτερο, µετά την εγκατάσταση του αναδόχου. Το σχέδιο θα συνοδεύεται µε περιγραφή για προστασία ή µετατόπιση των δικτύων. Ειδικότερα, στην περίπτωση της επί τόπου προστασίας, το καλώδιο ή ο σωλήνας υδρεύσεως θα τοποθετείται µέσα σε πλαστικό σωλήνα διαµέτρου 16 εκ., ο οποίος θα εγκιβωτιστεί σε σκυρόδεµα (Β-160) τετραγωνικής διατοµής διαστάσεων 45 x 45 όπου απαιτηται Η εργασία προστασίας ή µετατόπισης θα εκτελεστεί µετά την έγκρισή της από την Προϊστάµενη Αρχή Με βάση τα παραπάνω, ουδεµία ζηµία από τον ανάδοχο επί υφισταµένων δικτύων είναι αποδεκτή. Αν παρά ταύτα κατά την κατασκευή του έργου προξενηθεί από τον ανάδοχο βλάβη στα δίκτυα, η αποκατάστασή της θα βαρύνει εξ ολοκλήρου τον ίδιο. Εξαίρεση από αυτό αποτελεί η περίπτωση γενοµένης βλάβης επί πλαστικού αγωγού υδρεύσεως του οποίου η βάση δεν υπεδείχθη από την Επιβλέπουσα Υπηρεσία µε ακρίβεια τουλάχιστον πέντε µέτρων. Στην περίπτωση αυτή, η αποκατάσταση θα εκτελεστεί από τον ανάδοχο, σύµφωνα µε οδηγίες της Επιβλέπουσας Υπηρεσίας και θα πληρωθεί ιδιαιτέρως Η αποκατάσταση του δικτύου που υπέστη βλάβη, πλην πλαστικού σωλήνα, που προξενήθηκε από τον ανάδοχο, ανάλογα µε τη φύση του δικτύου, θα εκτελείται όπως παρακάτω περιγράφεται : α. Υπόγειο τηλεφωνικό καλώδιο: θα αποκαθίσταται άµεσα, µε προσωρινό τρόπο, η συνέχεια των επικοινωνιών και ακολούθως θα αντικαθίσταται το βλαµµένο καλώδιο µε νέο σε όλο το µήκος το οποίο περιλαµβάνεται µεταξύ των πλησιέστερων συνδέσµων και σε µήκος όχι µεγαλύτερο των σαράντα (40) µέτρων καλωδίου. β. Ηλεκτρικό καλώδιο µέσης ή χαµηλής τάσης: θα αντικαθίσταται µε νέο καλώδιο, το τµήµα του υφιστάµενου δικτύου, το οποίο βρίσκεται δέκα (10) µέτρα εκατέρωθεν της βλάβης. γ. Αγωγός δικτύου ύδρευσης: θα αντικαθίσταται µε νέο σωλήνα, το τµήµα το οποίο βρίσκεται δέκα (10) µέτρα περίπου εκατέρωθεν της βλάβης. δ. Αγωγός καυσίµου: θα αντικαθίσταται, µε νέο αγωγό, το τµήµα το οποίο βρίσκεται δεκαπέντε (15) περίπου µέτρα εκατέρωθεν της βλάβης Η εργασία αναζητήσεως και εντοπισµού µέσω ανιχνευτή µετάλλων δεν πληρώνεται ιδιαίτερα, αλλά η δαπάνη της περιλαµβάνεται αναλογικά στις τιµές µονάδος του έργου. Η εργασία όµως προστασίας ή µετατόπισης πληρώνεται ιδιαίτερα µε βάση τις συµβατικές τιµές, εφόσον υπάρχουν, ή νέες τιµές που θα συνταχτούν κατά τα νόµιµα και η σχετική δαπάνη θα βαρύνει το κονδύλιο των απροβλέπτων Η εγκατάσταση των καλωδίων ανεξάρτητα αν πρόκειται για νέα δίκτυα ή µετακινήσεις υφισταµένων, θα γίνεται κατά τέτοιο τρόπο ώστε να προκύπτει ο µικρότερος δυνατός αριθµός συνδέσεων Κατά την εγκατάσταση οιουδήποτε καλωδιακού δικτύου δεν επιτρέπεται η ταυτόχρονη εγκατάσταση υλικών προστασίας και καλωδίων. Θα προηγείται η κατασκευή ή εγκατάσταση των βοηθητικών ή προστατευτικών υλικών (άµµου, σωληνώσεων, φρεατίων), θα ελέγχεται από τον επιβλέποντα µηχανικό η αρτιότητα των και εν συνεχεία θα εγκαθίστανται τα καλώδια Ο ανάδοχος υποχρεούται µε την εγκατάσταση στο έργο να φροντίσει µε δικές του ενέργειες για την διατήρηση συνδέσεων µε τις Ο.Κ.Ω ( ΕΗ, ΕΥ ΑΠ,ΟΤΕ) για τις ανάγκες κατασκευής του έργου Η δαπάνη των τιµολογίων κατανάλωσης των πάρα πάνω παροχών και συνδέσεων για τον χρόνο από την εγκατάσταση µέχρι την παράδοση προς χρήση βαρύνει τον ανάδοχο που τις καταβάλει στους αντίστοιχους Ο.Κ.Ω.. ΑΡΘΡΟ 22ο: Υλικά επιχώσεως χανδάκων (καλωδιώσεων - σωληνώσεων) Στην τιµή εγκαταστάσεως των πάσης φύσεως καλωδίων περιλαµβάνεται και κάθε δαπάνη που απαιτείται για την προµήθεια µεταφορά και εγκατάσταση των υλικών επιχώσεων των χαντακιών, ανεξάρτητα της θέσεως προµήθείας τους Το ίδιο ισχύει προκειµένου και για υλικά επιχώσεως πάσης φύσεως σωληνώσεων. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 18/ / 316

123 22.3. Σε ειδικές περιπτώσεις επιτρέπεται τροποποίηση των ανωτέρω εφόσον σαφώς αναγράφεται στην Τεχνική Περιγραφή. ΑΡΘΡΟ 23ο Προσωρινές Εγκαταστάσεις - Κατασκευές του αναδόχου 23.1 Ο ανάδοχος έχει υποχρέωση να φυλάσσει, µε δαπάνη του, τα υλικά, µηχανήµατα, εργαλεία που του παραδίδει ο κύριος του έργου για χρήση ή ενσωµάτωση και είναι υπεύθυνος για κάθε καταστροφή ή απώλειά τους, από πληµµελή χρήση ή διαφύλαξη Όλες οι προσωρινές εγκαταστάσεις (υπόστεγα αποθήκευσης, θάλαµοι διαµονής, εργαστήρια, γραφεία, κλπ.) που απαιτούνται για την εκτέλεση των εργασιών της εργολαβίας, θα ανεγερθούν µε µέριµνα, δαπάνη και ευθύνη του αναδόχου, σε θέσεις που θα επιτρέπονται από την Υπηρεσία και τις λοιπές αρµόδιες αρχές, µετά από σχετική αδειοδότηση Σε όσες περιπτώσεις απαιτείται αντιστήριξη, υποστήριξη, υποθεµελίωση ή άλλη προστασία υπάρχουσας γειτονικής κατασκευής, ο ανάδοχος έχει υποχρέωση να προβεί στις απαραίτητες κατασκευές, όπως και να λάβει κάθε άλλο µέτρο, για να αποφύγει την πρόκληση ζηµιών σε τρίτους ή στην Υπηρεσία ή και στο έργο, αποζηµιούµενος γι αυτές µε βάση τις τιµές του συµβατικού Τιµολογίου ή µε βάση τιµές µονάδας νέων εργασιών για τις εργασίες που δεν προβλέπονται από το συµβατικό Τιµολόγιο εργασίας. ΑΡΘΡΟ 24ο Καθαρισµός εργοταξίων, κατασκευών και εγκαταστάσεων 24.1 O ανάδοχος έχει υποχρέωση, µε δαπάνες του και πριν παραδώσει για χρήση κάθε τµήµα του έργου, όπως και µετά την περάτωση όλου του έργου, να αφαιρέσει και αποµακρύνει από τους γύρω από αυτό το τµήµα, χώρους και γενικά από τα εργοτάξια, κάθε προσωρινή εγκατάσταση που απαιτήθηκε και προβλέπεται από το προηγούµενο άρθρο 23 της παρούσης, τα απορρίµµατα, εργαλεία και ικριώµατα, µηχανήµατα, υλικά που πλεονάζουν, χρήσιµα ή άχρηστα, προσωρινές εγκαταστάσεις µηχανηµάτων κλπ, να σηκώσει (καταστρέψει, κλπ.) κάθε βοηθητικό έργο που θα του υποδείξει η Υπηρεσία σαν άχρηστο ή επιζήµιο για την µετέπειτα λειτουργία (π.χ., των κτιρίων), να ισοπεδώσει τους χώρους που αυτά ήταν αφηµένα ή εγκατεστηµένα κλπ., να παραδώσει δε τελείως καθαρές τόσο τις κατασκευές, όσο και τους γύρω χώρους του εργοταξίου και γενικά να µεριµνήσει για κάθε τι άλλο που απαιτείται για την παράδοση του έργου για εύρυθµη λειτουργία σύµφωνα µε τους όρους της σύµβασης ή όπως προδιαγράφεται από την ΕΣΥ και τα λοιπά συµβατικά τεύχη του έργου Οµοίως ο ανάδοχος έχει υποχρέωση, εφόσον κατά τη κρίση της Υπηρεσίας δεν υπάρχει πλέον ο λόγος ύπαρξης, να καθαιρέσει, αποκοµίσει, κλπ., κάθε προστατευτική κατασκευή που κατασκευάστηκε για την εκτέλεση του έργου (εργασίες και παραγωγή υλικών) που επιβλήθηκε από οποιοδήποτε λόγο για να αποφευχθούν κάθε φύσεως ζηµιές, ατυχήµατα, κλπ., σε ιδιοκτησίες, οικοδοµές, δέντρα, αγρούς, καλλιεργήσιµες εκτάσεις, κοινωφελείς εγκαταστάσεις και κάθε φύσεως έργα, όπως και να αποµακρύνει τα περιφράγµατα των εργοταξίων Εάν µέσα σε δέκα (10) ηµέρες από την έγγραφη υπόµνηση από τη ιευθύνουσα Υπηρεσία δεν προβεί στην έναρξη και µέσα σε εύλογο χρόνο περάτωση των παραπάνω εργασιών, αυτές εκτελούνται σε βάρος του αναδόχου και η δαπάνη που έγινε εκπίπτει από την επόµενη πληρωµή προς αυτόν, πέρα από τη µη έκδοση βεβαίωσης για εµπρόθεσµη εκτέλεση του έργου ή τµήµατός του γι' αυτό το λόγο. ΑΡΘΡΟ 25ο Επίβλεψη κατασκευής του έργου Πέρα από το ότι προβλέπεται στο σχετικό µε την επίβλεψη κατασκευής του έργου, άρθρο 136 του Ν. 4412/2016 ισχύουν τα παρακάτω: α. Ο επιβλέπων το έργο και οι βοηθοί του δεν είναι εξουσιοδοτηµένοι να µεταβάλλουν τις διατάξεις των συµβατικών υποχρεώσεων του αναδόχου, χωρίς έγγραφη έγκριση της Προϊσταµένης Αρχής γι' αυτό, η ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 19/ / 316

124 δε παρουσία αυτών που ασκούν την επίβλεψη δεν απαλλάσσει καθόλου τον ανάδοχο από τις υποχρεώσεις του, που απορρέουν από τη σύµβαση. β. Ο ανάδοχος έχει υποχρέωση να διαθέτει επαρκή µεταφορικά µέσα για την κίνηση όλου του προσωπικού της Υπηρεσίας που ασκεί την επίβλεψη του έργου, τόσο από την πλησιέστερη πόλη προς την περιοχή των έργων, όσο και µέσα στην περιοχή αυτή, όλες δε οι σχετικές δαπάνες για την κίνηση αυτού του προσωπικού, βαρύνουν τον ανάδοχο. Ο διευθύνων από µέρους του Αναδόχου υποχρεούται, µετά από ειδοποίηση της υπηρεσίας, να συνοδεύει τους υπαλλήλους που επιβλέπουν, διευθύνουν ή επιθεωρούν τα έργα, κατά τις µεταβάσεις για επίβλεψη, έλεγχο ή επιθεώρηση στον τόπο των έργων ή στους άλλους τόπους παραγωγής ( άρθρο 138 παρ. 14 του Ν / 2016 ). γ. Σύµφωνα µε την παρ. 8 του άρθρου 136, η ιευθύνουσα Υπηρεσία κατά τη διάρκεια της κατασκευής του έργου συντάσσει και στέλνει στην προϊσταµένη αρχή, κάθε τρίµηνο, συνοπτικές ανακεφαλαιωτικές εκθέσεις για την πορεία του έργου και τα σηµαντικά προβλήµατα που σχετίζονται µε την κατασκευή του. Στις εκθέσεις αυτές περιλαµβάνεται υποχρεωτικά ενηµέρωση σχετικά µε την πορεία εφαρµογής της εγκεκριµένης µελέτης του έργου, µε τον εντοπισµό σφαλµάτων της προµέτρησης και µε την εµφάνιση απρόβλεπτων περιστάσεων που ήδη έλαβαν χώρα ή είναι σε εξέλιξη και εκτίµηση της διευθύνουσας υπηρεσίας για το αν στο επόµενο τρίµηνο προβλέπεται να προκύψει ανάγκη εκτέλεσης συµπληρωµατικών εργασιών, καθώς και για το κόστος των εργασιών αυτών, προκειµένου η προϊσταµένη αρχή να αποφασίσει σχετικά µε τη συνέχιση του έργου ή τη µείωση του συµβατικού αντικειµένου και τη διάλυση της σύµβασης. ΑΡΘΡΟ 26ο Γενικές Υποχρεώσεις του Αναδόχου Οι υποχρεώσεις του αναδόχου προβλέπονται στο Ν 4412/2016, ειδικότερα στα άρθρα 18 και 138 και περιγράφονται και στα συµβατικά τεύχη. Κατά την εκτέλεση των δηµόσιων συµβάσεων, οι οικονοµικοί φορείς τηρούν τις υποχρεώσεις τους που απορρέουν από τις διατάξεις της περιβαλλοντικής, κοινωνικοασφαλιστικής και εργατικής νοµοθεσίας, που έχουν θεσπισθεί µε το δίκαιο της Ένωσης, το εθνικό δίκαιο, συλλογικές συµβάσεις ή διεθνείς διατάξεις περιβαλλοντικού, κοινωνικού και εργατικού δικαίου, οι οποίες απαριθµούνται στο Παράρτηµα X του Προσαρτήµατος Α. Η τήρηση των εν λόγω υποχρεώσεων ελέγχεται και βεβαιώνεται από τα όργανα που επιβλέπουν την εκτέλεση των δηµοσίων συµβάσεων και τις αρµόδιες δηµόσιες αρχές και υπηρεσίες που ενεργούν εντός των ορίων της ευθύνης και της αρµοδιότητάς τους. Επιπλέον: 26.1 Σύµφωνα µε το άρθρο 138 παρ. 13 του Ν.4412/2016, ο ανάδοχος έχει την υποχρέωση να µην παρακωλύει την εκτέλεση εργασιών από τους άλλους εργολήπτες (αναδόχους) οι οποίοι θα χρησιµοποιηθούν από τον κύριο του έργου σε εργασίες οι οποίες δεν περιλαµβάνονται στην παρούσα εργολαβία. Επίσης ο ανάδοχος υποχρεώνεται να διευκολύνει τον κύριο του έργου και τους άλλους εργολήπτες ή προµηθευτές και να ρυθµίζει τη σειρά εκτέλεσης των εργασιών µέσα στο πλαίσιο του εγκεκριµένου χρονοδιαγράµµατος ώστε να µην τους παρεµβάλλει εµπόδια Ο Ανάδοχος υποχρεούται να προµηθευτεί, µε δική του δαπάνη, όλα τα υλικά, εργατικά και µηχανήµατα που είναι αναγκαία για την κατασκευή του έργου καθώς και για τη µεταφορά τους από τις πηγές λήψης τους. Ο Ανάδοχος οφείλει επίσης να επισκευάζει, συντηρεί και ασφαλίζει µε δικές του δαπάνες όλα τα µηχανήµατα και εργαλεία έναντι παντός κινδύνου Οποιαδήποτε ζηµιά ή καταστροφή στο έργο είτε στα µηχανήµατα είτε στις εγκαταστάσεις που προέρχεται από οποιοδήποτε λόγο ή δολιοφθορά, κατά την διάρκεια της εργολαβίας, βαρύνει τον Ανάδοχο, ο οποίος είναι υποχρεωµένος και να την αποκαταστήσει Ο Ανάδοχος δεν δικαιούται καµία αποζηµίωση για ζηµιές και καταστροφές στις εγκαταστάσεις, στα µηχανήµατά του κλπ., που θα οφείλονται σε δυσµενείς καιρικές συνθήκες, έστω και αν είναι εξαιρετικά σπάνιας εµφάνισης (π.χ. πληµµύρες, θύελλες, χιονοπτώσεις κλπ.) Σύµφωνα µε τις ηλεκτροµηχανολογικές µελέτες του έργου και τις οδηγίες της Επίβλεψης, ο ανάδοχος υποχρεούται να µορφώνει ή να διανοίγει στα εκτελούµενα υπ αυτόν παντός είδους τµήµατα του ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 20/ / 316

125 κτιρίου, τις απαιτούµενες οπές διόδου ή φωλιές ή αύλακες εντοιχίσεως των σωλήνων ή εξαρτηµάτων των διαφόρων ηλεκτροµηχανολογικών έργων του Οπωσδήποτε απαγορεύεται η µόρφωση από τον ανάδοχο οπών ή φωλεών στα από οπλισµένο σκυρόδεµα τµήµατα των κτιρίων, χωρίς την έγγραφη έγκριση του επιβλέποντα µηχανικού Στις συµβατικές τιµές της εργολαβίας περιλαµβάνονται, πλην της δαπάνης διανοίξεως και η δαπάνη αποκαταστάσεως των µορφουµένων ή διανοιγµένων φωλεών, οπών ή αυλακών για την τοποθέτηση των σωληνώσεων των διαφόρων εγκαταστάσεων Ο Ανάδοχος οφείλει να προσκοµίσει στην Υπηρεσία πριν την εκτέλεση των εργασιών αποξηλώσεων, καθαιρέσεων, κατεδαφίσεων κλπ, επικυρωµένο αντίγραφο σύµβασης µε εγκεκριµένο σύστηµα εναλλακτικής διαχείρισης ΑΕΚΚ (ΚΥΑ 36259/1757/Ε103/10-ΦΕΚ 1312Β/ «Μέτρα, όροι και προγράµµατα για την εναλλακτική διαχείριση των υλικών που χρήζουν εναλλακτικής διαχείρισης, όπως αποβλήτων από εκσκαφές, κατασκευές και κατεδαφίσεις (ΑΕΚΚ) που εξειδικεύεται µε την εγκύκλιο4834/ του ΥΠΕΚΑ) και να εναρµονιστεί µε το Π.. 117/04 όπως ισχύει, σε θέµατα εναλλακτικής διαχείρισης αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισµού (ΑΗΗΕ), χωρίς ιδιαίτερη αποζηµίωση. Κατά τα λοιπά ισχύουν όσα περιγράφονται στο άρθρο 82 του Ν.4412/2016 Πρότυπα διασφάλισης ποιότητας και πρότυπα περιβαλλοντικής διαχείρισης Πριν από την έναρξη των εργασιών, ο Ανάδοχος υποχρεούται να µεριµνήσει για την έκδοση όλων των απαιτουµένων από τον Νόµο αδειών και καθίσταται ουσιαστικά και αποκλειστικά υπεύθυνος για κάθε παράβαση των εν ισχύει διατάξεων περί εκτελέσεως των εργασιών. ΑΡΘΡΟ 27ο Ασφάλιση Προσωπικού 27.1 Ο ανάδοχος έχει υποχρέωση, ανεξάρτητα από το εάν το έργο εκτείνεται µέσα ή έξω από ασφαλιστική περιοχή του ΙΚΑ, να ασφαλίζει σ' αυτό, όλο το προσωπικό που απασχολεί, ο ίδιος, ή οι υπεργολάβοι του, σύµφωνα µε τις διατάξεις για το ΙΚΑ και τους λοιπούς, κατά το νόµο, οργανισµούς κοινωνικής ασφαλίσεως Ο ανάδοχος έχει υποχρέωση να ασφαλίζει κατά ατυχηµάτων σε ασφαλιστικές εταιρείες, αναγνωρισµένες από το κράτος, το εργατοτεχνικό και λοιπό πάσης φύσεως προσωπικό µε οποιαδήποτε σχέση εργασίας, καθώς και αυτό που απασχολούν οι υπεργολάβοι, προµηθευτές, σύµβουλοι και πάσης φύσεως συνεργάτες του Αναδόχου, που απασχολούνται σε εργοτάξια του έργου, εάν αυτό δεν υπάγεται στις διατάξεις περί ΙΚΑ. Η εκπλήρωση της παραπάνω υποχρεώσεως του αναδόχου βεβαιώνεται µε την προσκόµιση στην Υπηρεσία των σχετικών ασφαλιστηρίων συµβολαίων, στα οποία θα αναγράφεται και ο χρόνος ασφάλισης των εργαζοµένων, όπως προβλέπεται στο άρθρο 139 του Ν 4412/2016. Σε περίπτωση που δεν προσκοµισθούν τα ασφαλιστήρια συµβόλαια, η Υπηρεσία δικαιούται να εφαρµόσει ανάλογη κράτηση από το λογαριασµό του και µέχρι να τα προσκοµίσει. Εάν ο ανάδοχος παραλείψει τη σύναψη των παραπάνω ασφαλειών ή παραλείψει την καταβολή των ασφαλίστρων, η Υπηρεσία προβαίνει στη σύναψη της ασφάλειας ή την καταβολή των ασφαλίστρων για λογαριασµό του αναδόχου και παρακρατεί τα ποσά που δαπανήθηκαν για λογαριασµό του Ο ανάδοχος που θα αναδειχτεί έχει υποχρέωση µε την υπογραφή της σύµβασης, να υποβάλλει δήλωση στο αρµόδιο υποκατάστηµα του ΙΚΑ για την εργολαβία που ανέλαβε, δίνοντας πλήρη στοιχεία γι' αυτό (είδος, περιοχή εκτελέσεως, προϋπολογισµό, κλπ.) Ο ανάδοχος που, σύµφωνα µε το άρθρο 8 του ΑΝ 1846/51 θεωρείται εργοδότης, έχει υποχρέωση να καταβάλλει εγκαίρως και ανελλιπώς στο ΙΚΑ και τους άλλους ασφαλιστικούς οργανισµούς τις νόµιµες εισφορές πάνω στους µισθούς και τα ηµεροµίσθια, όπως κάθε φορά ορίζονται, που βαρύνουν τόσο αυτόν τον ίδιο όσο και το εργατοτεχνικό και κάθε φύσεως προσωπικό που θα προσληφθεί από αυτόν, το οποίο θα απασχοληθεί στο υπόψη έργο. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 21/ / 316

126 ΑΡΘΡΟ 28ο οκιµές Εγκαταστάσεων 28.1 Κατά τη διάρκεια εκτέλεσης του έργου και όταν ολοκληρωθεί η περάτωση των εργασιών των εγκαταστάσεων, ο ανάδοχος του έργου υποχρεώνεται να προβαίνει στις απαιτούµενες δοκιµές µε δικά του µέσα, δαπάνες και όργανα σύµφωνα µε το άρθρο 138. παρ.5 του Ν. 4412/ Οι δοκιµές θα εκτελούνται σύµφωνα µε τους ισχύοντες κανονισµούς, τις ισχύουσες προδιαγραφές και τις απαιτήσεις των αρµοδίων οργάνων της ιευθύνουσας Υπηρεσίας Οι δοκιµές θα πρέπει να γίνονται έγκαιρα µε τρόπο ώστε τυχούσα αστοχία της εγκαταστάσεως να µην έχει επιπτώσεις στις ακόλουθες εργασίες Τονίζεται ότι σύµφωνα µε τις ισχύουσες ιατάξεις οι επιτυχείς δοκιµές αποτελούν προϋπόθεση για την έκδοση βεβαίωσης περατώσεως εργασιών. ΑΡΘΡΟ 29ο Χρήση έργου πριν από την αποπεράτωση- διοικητική παραλαβή για χρήση Η Υπηρεσία έχει το δικαίωµα να λάβει στην κατοχή της ή να χρησιµοποιήσει οποιοδήποτε τµήµα του έργου που έχει περατωθεί ή έχει µερικά εκτελεστεί, ύστερα από τη διενέργεια σχετικής διοικητικής παραλαβής. Αυτή όµως η κατοχή ή χρήση δεν θεωρείται ότι αποτελεί αποδοχή οποιασδήποτε εργασίας που δεν έχει εκτελεστεί σύµφωνα µε τους όρους της σύµβασης. Εάν η κατοχή ή χρήση από τον εργοδότη τµηµάτων του έργου καθυστερήσει την πρόοδο των υπολοίπων εργασιών, αυτό θα ληφθεί υπόψη από την Υπηρεσία η οποία θα δώσει ανάλογη αύξηση των προθεσµιών αποπεράτωσης του έργου, ύστερα από αίτηση που θα υποβάλλει νοµότυπα α ανάδοχος. Εάν αυτή δε η κατοχή ή χρήση τµήµατος του έργου επιβάλλει πρόσθετες δαπάνες στον ανάδοχο, τότε η Υπηρεσία θα καταβάλλει σ' αυτόν τις πραγµατικές δαπάνες µε βάση πρωτόκολλο καθορισµού νέων τιµών που θα συνταχθεί. Σε περίπτωση που η Υπηρεσία αποφασίσει να προβεί στην κατοχή ή χρήση τµήµατος του όλου έργου, πλήρως αποπερατωµένου ή όχι, δύναται να προβεί στη διοικητική παραλαβή του, όπως προβλέπεται από το άρθρο 169 του Ν4412/2016. Η διοικητική παραλαβή γίνεται µε πρωτόκολλο µεταξύ του προϊσταµένου της διευθύνουσας υπηρεσίας, του επιβλέποντος, εκπροσώπου της υπηρεσίας συντήρησης εφόσον αυτή έχει καθοριστεί και του αναδόχου. Αν το έργο παραδίδεται για χρήση σε υπηρεσία άλλη από τον φορέα κατασκευής του συµπράττει στο πρωτόκολλο και εκπρόσωπος της υπηρεσίας αυτής. Αν ο εκπρόσωπος του φορέα συντήρησης ή ο ανάδοχος κληθούν και δεν παραστούν ή αρνηθούν την υπογραφή του πρωτοκόλλου, αυτό συντάσσεται από τους λοιπούς, µε σχετική µνεία κατά περίπτωση και αυτό κοινοποιείται αρµόδια. Το πρωτόκολλο περιλαµβάνει µνεία του έργου ή των τµηµάτων που παραδίδονται για χρήση και συνοπτική περιγραφή της κατάστασης των εργασιών. Η κατά την προηγούµενη παράγραφο διοικητική παραλαβή για χρήση γίνεται αµέσως µετά την περάτωση των εργασιών του έργου ή αυτοτελών τµηµάτων του, αν αυτό προβλέπεται από τα συµβατικά τεύχη. Αν δεν υπάρχει τέτοια πρόβλεψη, µπορεί η διοικητική παραλαβή να γίνει ύστερα από απόφαση της διευθύνουσας υπηρεσίας. Αν από τη σύµβαση προβλέπεται η εκτέλεση των εργασιών παράλληλα προς τη χρήση του έργου, δεν απαιτείται η διενέργεια διοικητικής παραλαβής. Το ίδιο ισχύει αν η παράλληλη χρήση προκύπτει από τη φύση των εργασιών. Στις περιπτώσεις αυτές µπορεί να διενεργείται διοικητική παραλαβή του έργου µετά από σχετική απόφαση της διευθύνουσας υπηρεσίας. Η διοικητική παραλαβή για χρήση δεν αναπληρώνει τη διενέργεια της προσωρινής και οριστικής παραλαβής του έργου παρ. 5 άρθρο 169 του Ν4412/2016. ΑΡΘΡΟ 30ο Υποχρέωση συντήρησης του έργου από τον ανάδοχο Ο χρόνος εγγύησης, δηλαδή συντήρησης των έργων γενικά ορίζεται σε δεκαπέντε (15) µήνες, εκτός αν ορίζεται αλλιώς στην ΕΣΥ. Γενικά για το χρόνο εγγύησης ισχύουν τα αναφερόµενα στο άρθρο 171 του Ν.4412/2016: Κατά το χρόνο εγγύησης και υποχρεωτικής συντήρησης ο ανάδοχος είναι ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 22/ / 316

127 υποχρεωµένος να επιθεωρεί τακτικά τα έργα, να τα διατηρεί σε ικανοποιητική κατάσταση και να αποκαθιστά κάθε βλάβη τους. Αν ο ανάδοχος παραλείπει τις υποχρεώσεις του για τη συντήρηση των έργων κατά το χρόνο εγγύησης, οι απαραίτητες εργασίες µπορεί να εκτελεσθούν από την υπηρεσία µε οποιονδήποτε τρόπο σε βάρος και για λογαριασµό του υπόχρεου αναδόχου. Οι εργασίες και ενέργειες συντήρησης καταγράφονται σε ειδικό τεύχος, ο µορφότυπος του οποίου και η συχνότητα καταγραφής συµφωνούνται µε την διευθύνουσα υπηρεσία. ΑΡΘΡΟ 31ο Παροχή ηλεκτρικής ισχύος και ύδατος 30.1 Τοπική παροχή ηλεκτρικής ισχύος και ύδατος δεν διατίθεται. Εφόσον όµως κατά την κρίση της Υπηρεσίας υπάρχει σχετική επάρκεια σε υπάρχουσες εγκαταστάσεις, όταν το έργο εκτελείται µέσα στο χώρο τους, είναι δυνατό να διατίθεται ηλεκτρική ισχύς ή και ύδωρ µε πληρωµή που θα συµφωνηθεί και σύµφωνα µε τους ισχύοντες κανονισµούς περί ασφαλείας Τις γεννήτριες, µετασχηµατιστές, καλώδια σύνδεσης, κλπ., που µπορεί να απαιτηθούν, πρέπει να προµηθευθεί και εγκαταστήσει ο ανάδοχος µε φροντίδα και δαπάνη δική του. ΑΡΘΡΟ 32ο Μέτρα υγιεινής - Πρώτες Βοήθειες Ο ανάδοχος θα εγκαταστήσει, µε δική του δαπάνη, σε κατάλληλες θέσεις χώρους υγιεινής (υποχρεωτικά WC, προαιρετικά ντους) για χρήση αυτών που ασχολούνται στα έργα και θα φροντίζει να διατηρούνται καθαρά σύµφωνα µε τις απαιτήσεις του Υπουργείου Εργασίας. Οφείλει επίσης να εγκαταστήσει στον τόπο των έργων στοιχειώδες φαρµακείο µε επαρκή εφοδιασµό για να µπορεί να παρέχει ικανοποιητικές πρώτες βοήθειες σε µικροτραυµατισµούς κατά την εκτέλεση των έργων. ΑΡΘΡΟ 33ο Φόροι - Τέλη - Κρατήσεις Τον ανάδοχο βαρύνουν οι φόροι, τέλη, κρατήσεις και οποιεσδήποτε άλλες νόµιµες επιβαρύνσεις, όπως ισχύουν κατά το χρόνο που δηµιουργείται η υποχρέωση καταβολής τους. Κατ εξαίρεση αυξοµειώσεις στο χαρτόσηµο τιµολογίου ή άλλοι φόροι του ηµοσίου που βαρύνουν άµεσα το εργολαβικό αντάλλαγµα, βαρύνουν τον ανάδοχο, µόνο στο µέτρο που ίσχυαν, κατά τον χρόνο υποβολής της προσφοράς. Τυχόν µεταγενέστερες αυξοµειώσεις, αυξοµειώνουν αντίστοιχα το οφειλόµενο εργολαβικό αντάλλαγµα. Τα δύο προηγούµενα εδάφια δεν ισχύουν για το φόρο εισοδήµατος, ή τις τυχόν παρακρατήσεις έναντι του φόρου αυτού. ΑΡΘΡΟ 34ο Περί Φ.Π.Α Σχετικά µε τον Φόρο Προστιθέµενης Αξίας (Φ.Π.Α.), ισχύουν γενικά οι διατάξεις περί Φ.Π.Α., δηλαδή ο Κύριος του έργου (Υπηρεσία) καταβάλλει στον ανάδοχο Φ.Π.Α. ΑΡΘΡΟ 35ο Τήρηση Αστυνοµικών και λοιπών διατάξεων 35.1 Ο ανάδοχος, που είναι υπεύθυνος για τη τήρηση των Νόµων κλπ., όπως ορίζεται στο άρθρο 138 του Ν.4412/2016, έχει υποχρέωση να ανακοινώσει χωρίς καθυστέρηση στη ιευθύνουσα Υπηρεσία τις σχετικές διαταγές και εντολές που του απευθύνουν ή κοινοποιούν κατά τη διάρκεια εκτέλεσης του έργου, διάφορες αρχές, σχετικά µε µέτρα που υποδεικνύονται για έλεγχο υγείας, ασφαλείας, κοινής ησυχίας, ρυπάνσεως περιβάλλοντος, κλπ Ο ανάδοχος οφείλει να λαµβάνει όλα τα κατάλληλα µέτρα για την ασφάλεια τόσο των έργων, όσο και του προσωπικού του και του προσωπικού του εργοδότη, όπως και γενικά κάθε τρίτου, ευθύνεται δε απόλυτα, αστικά και ποινικά, για κάθε ατύχηµα, ζηµιά ή βλάβη, που τυχόν επισυµβεί στο προσωπικό που εργάζεται ή συναλλάσσεται στο εργοτάξιο ή στο προσωπικό του εργοδότη ή σε κάθε τρίτο, λόγω µη λήψεως ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 23/ / 316

128 από αυτόν ή το προσωπικό του, των µέτρων ασφαλείας που ενδείκνυνται, αλλά και από οποιαδήποτε άλλη αιτία, όπως και για τα τυχαία. Κατά συνέπεια καθίσταται αποκλειστικά υπόχρεος για την πληρωµή προστίµου, χρηµατικής ποινής, αποζηµιώσεως και κάθε άλλης ποινικής ή αστικής ευθύνης, που θα προκύψει κατά οποιονδήποτε τρόπο, άµεσα ή έµµεσα, από την εκτέλεση των έργων (Εργατικά Ατυχήµατα - Αστικά Αδικήµατα κλπ.) σύµφωνα µε το άρθρο 138 του Ν.4412/ Πριν από την έναρξη των εργασιών, ο ανάδοχος υποχρεούται να µεριµνήσει για την έκδοση όλων των απαιτούµενων από το Νόµο αδειών και καθίσταται, ουσιαστικά και αποκλειστικά, υπεύθυνος για κάθε παράβαση των διατάξεων που ισχύουν για την εκτέλεση των εργασιών. Είναι επίσης υποχρεωµένος να µεριµνήσει για την τήρηση στο εργοτάξιο όλων των απαιτούµενων στοιχείων που προβλέπονται από το Νόµο και να εφαρµόσει τα επιβαλλόµενα µέτρα ασφαλείας σε όλη τη διάρκεια των εργασιών, όπως αυτό ρυθµίζεται µε τις αποφάσεις ΙΠΑ /οικ./177/ (Β266), ΕΕΠΠ/85/ (Β686) και ΙΠΑ /οικ889/ (Β16) και το άρθρο 138 του Ν.4412/2016 πρόληψη και αντιµετώπιση του εργασιακού κινδύνου κατά την κατασκευή δηµοσίων έργων (Σ.Α.Υ και Φ.Α.Υ) Ο Ανάδοχος θα πρέπει να λάβει υπόψη του την ισχύουσα Νοµοθεσία και τους εγκεκριµένους περιβαλλοντικούς όρους για ηχορύπανση και ώρες κοινής ησυχίας στην περιοχή, για τον προγραµµατισµό εκτέλεσης του έργου. Κατά τις ώρες κοινής ησυχίας και τις νυκτερινές θα πρέπει να αποφεύγεται εκτέλεση εργασιών που ηχορυπαίνουν την περιοχή και θα πρέπει να λαµβάνονται τέτοια µέτρα, ώστε να αποφεύγεται η ηχορύπανση. ΑΡΘΡΟ 36ο ΑΝΩΤΕΡΑ ΒΙΑ 36.1 Ορισμός της ανωτέρας βίας Εκτός εάν ορίζεται διαφορετικά στην ΕΣΥ, ως ανωτέρα βία ορίζονται, περιοριστικά και όχι ενδεικτικά, οι κατωτέρω περιστάσεις που αποδεδειγμένα επηρεάζουν την ομαλή εξέλιξη των εργασιών:πόλεμος, εχθροπραξίες, εισβολή εχθρικής δύναμης στη χώρα, ανταρτική δράση, επανάσταση, τρομοκρατική ενέργεια, στασίαση ή κατάλυση της συνταγματικής τάξης της χώρας, εμφύλιος πόλεμος,βίαιη διατάραξη της τάξης από πρόσωπα ξένα προς τον Ανάδοχο, τους υπεργολάβους του και το προσωπικό του, γενική απεργία εργαζομένων, γενική ανταπεργία εργοδοτών, ανεύρεση κεκρυμμένων πυρομαχικών, εκρηκτικών υλών ή ναρκών, ιονίζουσα ακτινοβολία ή μόλυνση ραδιενέργειας, εφόσον οι τελευταίες δεν οφείλονται σε πράξεις ή παραλείψεις του Αναδόχου, των υπεργολάβων του ή του προσωπικού του,άλλες αιτίες, που δεν εξαιρούνται ρητά στα συμβατικά τεύχη, και:που δεν οφείλονται σε υπαιτιότητα ενός από τα συμβαλλόμενα μέρη, και που δεν ήταν δυνατόν να προβλεφθούν κατά την προσφορά και για τις οποίες συντρέχουν οι προϋποθέσεις του άρθρου 388 του Α.Κ., και που δεν ήταν αντικειμενικά δυνατό να αποτραπούν ή να υπερνικηθούν μετά την επέλευσή τους με ενέργειες εκ μέρους ενός από τα συμβαλλόμενα μέρη Ειδοποίηση για ανωτέρα βία Εφόσον ένα από τα συμβαλλόμενα μέρη παρεμποδίζεται ή προβλέπεται να παρεμποδιστεί στην εκτέλεση των συμβατικών του υποχρεώσεων εξ αιτίας ανωτέρας βίας, τότε θα ειδοποιήσει εγγράφως το άλλο μέρος για το γεγονός ή τις περιστάσεις που αποτελούν την υπόψη ανωτέρα βία και θα καθορίσει λεπτομερώς τις υποχρεώσεις τις οποίες παρεμποδίζεται ή θα παρεμποδιστεί να εκπληρώσει. Η ειδοποίηση θα κατατεθεί εντός ανατρεπτικής προθεσμίας δέκα (10) ημερών από την ημέρα που το καταθέτον θιγόμενο μέρος έλαβε γνώση ή θα έπρεπε να είχε λάβει γνώση του γεγονότος ή της περίστασης που αποτελεί κατά την άποψή του ανωτέρα βία. Όταν πρόκειται για έργο που έχει περατωθεί και δεν έχει ακόμα παραληφθεί οριστικά, η ανωτέρω προθεσμία ορίζεται σε είκοσι (20) ημέρες. Ανεξάρτητα από τις διατάξεις του παρόντος άρθρου, η επίκληση ανωτέρας βίας δεν θα ισχύσει για υποχρεώσεις οποιουδήποτε από τα συμβαλλόμενα μέρη αναφορικά με την καταβολή οφειλομένων προς στο άλλο μέρος σύμφωνα με τη σύμβαση. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 24/ / 316

129 36.3 Καθήκον για τη μείωση καθυστερήσεων Τα συμβαλλόμενα μέρη, σε κάθε περίπτωση, θα καταβάλουν κάθε εύλογη προσπάθεια για την ελαχιστοποίηση των καθυστερήσεων, που τυχόν θα επέλθουν ως αποτέλεσμα ανωτέρας βίας, κατά την εκτέλεση των συμβατικών τους υποχρεώσεων. Το φερόμενο ως θιγόμενο μέρος, όταν αρθούν οι συνθήκες ανωτέρας βίας που το αφορούν, υποχρεούται να ειδοποιήσει εγγράφως το άλλο μέρος Συνέπειες ανωτέρας βίας Όταν ο Ανάδοχος φέρεται να είναι το θιγόμενο μέρος που παρεμποδίζεται στην εκπλήρωση των συμβατικών του υποχρεώσεων από ανωτέρα βία, για την οποία υπεβλήθη η έγγραφη ειδοποίηση κατά τα, ισχύουν οι διατάξεις του άρθρου 157 και του του άρθρου 204 του Ν.4412/ Ανωτέρα βία που επηρεάζει Υπεργολάβο Σε περίπτωση που κάποιος υπεργολάβος, ακόμα και εγκεκριμένος από την Υπηρεσία, δικαιούται, στα πλαίσια της σύμβασής του ή τυχόν άλλης συμφωνίας, ειδικότερης αντιμετώπισης εξ αιτίας ανωτέρας βίας και ο Ανάδοχος δεν απαλλάσσεται από την απαίτηση της πλήρους εκπλήρωσης των συμβατικών του υποχρεώσεων έναντι του ΚτΕ κατά τα οριζόμενα στην παρούσα. ΑΡΘΡΟ 37ο ΣΥΜΒΑΤΙΚΕΣ ΔΙΑΦΟΡΕΣ, ΔΙΚΑΣΤΙΚΗ ΕΠΙΛΥΣΗ ΚΑΙ ΔΙΑΙΤΗΣΙΑ 37.1 Διοικητική επίλυση συμβατικών διαφορών Ισχύουν τα οριζόμενα του άρθρου 174 του Ν.4412/ Δικαστική επίλυση διαφορών Ισχύουν τα οριζόμενα του άρθρου 175 του Ν.4412/ Διαιτητική επίλυση διαφορών Ισχύουν τα οριζόμενα του άρθρου 198 του Ν.4412/2016. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 25/ / 316

130 ΜΕΡΟΣ ΙΙ. ΕΙ ΙΚΟΙ ΟΡΟΙ ΑΡΘΡΟ 1ο: Αντικείµενο εργολαβίας και Προϋπολογισµός Μελέτης 1.1 Αντικείµενο της παρούσας εργολαβίας είναι η εκτέλεση του έργου ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ 1.2. Η συνολική δαπάνη του έργου, σύµφωνα µε την µελέτη της Υπηρεσίας, ανέρχεται στο ποσό των ,00 (ΠΕΝΤΑΚΟΣΙΩΝ ΠΕΝΗΝΤΑ ΧΙΛΙΑ ΩΝ ΕΥΡΩ) στο οποίο συµπεριλαµβάνονται Εργασίες, το ποσοστό 18% για (Ε.Ο.+ Γ.Ε.), Απρόβλεπτα 15%, Αναθεώρηση και ΦΠΑ.(24%). Κατά το όλον το έργο χρηµατοδοτείται από τα Έκτακτα Έσοδα του ήµου (ΣΑΤΑ) µε ,00 και Κ.Α.: Προϋπολογισµού 2016, και Προϋπολογισµού 2017 ΑΡΘΡΟ 2ο: Τιµές µονάδος 2.1. Οι τιµές µονάδος του Τιµολογίου Μελέτης, αναφέρονται σε πλήρως τετελεσµένες εργασίες, όπως περιγράφονται και συµπληρώνονται στα συµβατικά τεύχη της εργολαβίας. Με τις τιµές αυτές θα αποζηµιωθεί ο Ανάδοχος. 2.2 Στις τιµές µονάδος επιπλέον (βλ. και αρθρο 13 ΓΕΝΙΚΟΙ ΟΡΟΙ) περιλαµβάνονται: Η αξία προµήθειας όλων των απαιτουµένων για την εκτέλεση των διαφόρων ειδών εργασιών, σκαλωσιών, υλικών και µικροϋλικών, καθώς και αξία και δαπάνη φορτοεκφόρτωσης, µεταφοράς προσκόµισης αυτών µέχρι τη θέση χρησιµοποίησης ή ενσωµάτωσής τους, µετά του υπολειποµένου χρόνου και τις καθυστερήσεις των µέσων µεταφοράς, εκτός αν άλλως αναφέρεται ευκρινώς στο Τιµολόγιο Μελέτης Κάθε δαπάνη για αγορά ή ενοικίαση, µεταφορά επί τόπου των έργων και χρησιµοποίηση κάθε είδους µηχανηµάτων, εργαλείων, µεταφορικών µέσων, µε όλα τα έξοδα κίνησης, λειτουργίας, συντήρησης επισκευής, σταλίων λόγω κακοκαιρίας ζηµίας ή οποιασδήποτε άλλης αιτίας απόσβεσης, προστασίας, ασφαλίστρων, κλπ., και χρησιµοποίησης αυτών, καθώς και την αξία των καυσίµων, λιπαντικών, νερού και ρεύµατος για τις εργασίες πλήρως και έντεχνα τετελεσµένες Οι δαπάνες κατεργασίας, χρησιµοποίησης και τοποθέτησης των αναφερθέντων υλικών, καθώς και κάθε πρόσθετης εργασίας, έστω και µη ρητώς κατονοµαζόµενης στη διατύπωση κάθε κονδυλίου, που απαιτείται όµως κατά τα συµβατικά της δηµοπρασίας, κατά τη µελέτη και της Επιβλέπουσας Υπηρεσίας, για την ασφαλή, πλήρη και έντεχνη εκτέλεση και εµπρόθεσµη αποπεράτωση του έργου. Στις δαπάνες περιλαµβάνεται και η εκτέλεση ορισµένων εργασιών µε τη βοήθεια εργατικών χεριών σε όσες περιπτώσεις ή είναι αδύνατο ή δεν ενδείκνυται να χρησιµοποιηθούν µηχανικά µέσα Οι δαπάνες για µεταφορά και εναπόθεση των ακατάλληλων ή πλεοναζόντων προϊόντων εσκαφών / καθαιρέσεων και τα λοιπών ακατάλληλων υλικών σε κατάλληλα σηµεία. ιευκρινίζεται ότι η Υπηρεσία δεν θα αναγνωρίσει καµιά καθυστέρηση, ή τροποποίηση του προγράµµατος, ή καταβολή σχετικής αποζηµίωσης, ενώ παράλληλα θεωρείται αυτονόητο ότι οι κάθε είδους αποθέσεις κ.λ.π. θα γίνονται σε θέσεις και κατά τρόπο που να µην δηµιουργούν προβλήµατα στο περιβάλλον και να έχουν την έγκριση των αρµόδιων Αρχών Οποιαδήποτε δαπάνη απαιτηθεί για τυχόν διόρθωση ή καθαίρεση και ανακατασκευή κακότεχνων µερών του έργου, µετά από εντολή της Επιβλέπουσας Υπηρεσίας Στα γενικά έξοδα του εργολήπτη περιλαµβάνονται στο άρθρο 138 του Ν.4412/2016, και οι παρακάτω ειδικές δαπάνες που τον βαρύνουν αποκλειστικά: Κάθε δαπάνη που µπορεί να προκύψει για την ασφαλή και έντεχνη αποπεράτωση του έργου, καθώς και κάθε δαπάνη που καθορίζεται από την ΕΣΥ ότι περιλαµβάνεται στις τιµές του Τιµολογίου Προσφοράς του Αναδόχου. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 26/ / 316

131 2.3.2 Οι πληρωµές του εργολάβου υπόκεινται στις νόµιµες κρατήσεις, φόρους κλπ. για έργα του Προϋπολογισµού του ήµου Ιωαννιτών Οι τιµές µονάδας του Τιµολογίου έχουν γενική ισχύ και εφαρµόζονται συµβατικά ανεξάρτητα από τις επί µέρους ποσότητες των διαφόρων εργασιών που θα εκτελεσθούν, είτε πρόκειται για κατασκευές από την αρχή, είτε για συµπληρώσεις ή επισκευές υπαρχόντων έργων Οι τιµές αυτές ισχύουν επίσης γενικά και ανεξάρτητα από τις ώρες - ηµέρα και νύχτα - εργάσιµες ηµέρες ή αργίες, που θα ορισθεί από την υπεύθυνη Υπηρεσία, ότι θα εκτελούνται οι εργασίες Οι απαιτούµενες δαπάνες για τη φύλαξη των υλικών, µηχανηµάτων, κλπ., που παραδίδονται στον Ανάδοχο. ΑΡΘΡΟ 3ο: Τεχνική µελέτη - Τεχνικές Προδιαγραφές 3.1. Η τεχνική µελέτη (τεύχη Σχέδια) που αφορούν στο παρόν έργο περιέχονται στο φάκελο δηµοπρασίας. 3.2 Ισχύουν οι σχετικές Τεχνικές Προδιαγραφές της Υπηρεσίας, εφόσον δεν αναιρούνται από τα αναγραφόµενα στις ΕΤΕΠ ή στο Αναλυτικό Τιµολόγιο που κατισχύει των εντύπων Τεχν. Προδιαγραφών της Υπηρεσίας. 3.3 Ισχύουν οι ΕΤΕΠ που αναφέρονται στα άρθρα του Αναλυτικού Τιµολογίου οι οποίες εγκρίθηκαν µε την απόφαση αριθµ. ΙΠΑ /ΟΙΚ/273/ «Έγκριση τετρακοσίων σαράντα (440) Ελληνικών Τεχνικών Προδιαγραφών (ΕΤΕΠ) του Αναπληρωτή Υπουργού Ανάπτυξης, Ανταγωνιστικότητας, Υποδοµών, Μεταφορών και ικτύων, µε υποχρεωτική εφαρµογή σε όλα τα ηµόσια Έργα (ΦΕΚ 2221/Β/ ), καθώς και η Εγκύκλιος 17 µε αρ. πρωτ..κ.π. /οικ. /1322 Υπουργού ΥΠΟΜΕ Ι "Αναστολή της υποχρεωτικής εφαρµογής πενήντα εννέα (59) Ελληνικών Τεχνικών Προδιαγραφών (ΕΛΟΤ ΕΤΕΠ)". Όπου στο αναλυτικό τιµολόγιο αναφέρεται κάποια από τις 59 ΕΤΕΠ, να ληφθεί υπόψη η ως άνω εγκύκλιος που αναφέρει τις προσωρινά ισχύουσες προδιαγραφές. 3.4 Οι θεσµοθετηµένες Προδιαγραφές µετά τα ανωτέρω Αναλυτικά Τιµολόγια έχουν σειρά ισχύος, ως ακολούθως: (1) ΕΤΕΠ (2) Οι Ευρωκώδικες (3) Οι Πρότυπες Τεχνικές Προδιαγραφές (Π.Τ.Π.) του (τ)υ.πε.χω..ε. (3) Οι προδιαγραφές ΕΛ.Ο.Τ. και I.S.O. 3.5 Ισχύουν οι Τεχνικές Προδιαγραφές που αναφέρονται στο συµβατικό τεύχος της ΤεχνικήςΠεριγραφής του έργου. 3.6 Σε περίπτωση ασυµφωνίας στο περιεχόµενο ενός και του αυτού από τα παραπάνω συµβατικά στοιχεία, η τελική επιλογή ανήκει στην Υπηρεσία και ο ανάδοχος είναι υποχρεωµένος να συµµορφωθεί χωρίς αντιρρήσεις σε αυτήν και χωρίς να δικαιούται να προβάλει οποιαδήποτε απαίτηση για αποζηµίωση από αυτήν την αιτία. 3.7 Η δαπάνη κάθε εργασίας και αντιστοίχου υλικού που συνεπάγεται η ακριβής εφαρµογή των ανωτέρω, περιλαµβάνεται ανοιγµένη στις τιµές του Τιµολογίου Μελέτης (και Προσφοράς) του έργου. 3.8 Συντονισµός προδιαγραφών, σχεδίων και ειδικών διατάξεων Οι ισχύουσες προδιαγραφές και οι ειδικές διατάξεις και όλα τα συµπληρωµατικά σχέδια και έγγραφα, αποτελούν ουσιώδη µέρη της σύµβασης και κάθε απαίτηση που τίθεται σε ένα από αυτά είναι δεσµευτική και θεωρείται ότι περιέχεται σε όλα Ο ανάδοχος δεν μπορεί να επωφεληθεί από πιθανό σφάλμα ή παράλειψη των σχεδίων Σε περίπτωση που ο ανάδοχος αντιληφθεί ότι υπάρχει ασυµφωνία µεταξύ δύο ή περισσοτέρων στοιχείων της µελέτης ή ότι ενδεχόµενα είναι απαραίτητες συµπληρώσεις ή τροποποιήσεις, υποχρεούται το ταχύτερο να ζητήσει γραπτές οδηγίες κλπ. σύµφωνα µε το άρθρο 138 του Ν.4412/2016 από την ιευθύνουσα Υπηρεσία και µε το άρθρο 10 (ΓΕΝΙΚΟΙ ΟΡΟΙ) της παρούσης. Ακόµα υποχρεούται όπως οποτεδήποτε και µε οποιοδήποτε τρόπο εφαρµόσει την επί του θέµατος απόφαση της Υπηρεσίας. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 27/ / 316

132 3.8.4 Στις προτάσεις ή σχέδια του εργολάβου η ιευθύνουσα Υπηρεσία δικαιούται να φέρει οποιαδήποτε τροποποίηση κρίνει αναγκαία και µετά την σύµφωνο γνώµη της Κεντρικής Υπηρεσίας. ΑΡΘΡΟ 4ο Χρονοδιάγραµµα κατασκευής Οργανόγραµµα - Ηµερολόγιο Ο Ανάδοχος υποχρεούται να υποβάλλει για έγκριση το χρονοδιάγραµµα κατασκευής του έργου µέσα σε προθεσµία η οποία δεν µπορεί να είναι µικρότερη από δεκαπέντε (15) ηµέρες και να υπερβαίνει τις τριάντα (30) ηµέρες από την ηµέρα υπογραφής της σύµβασης, σύµφωνα µε τις διατάξεις του άρθρου 145 του Ν.4412/2016, συνοδευόµενο από κατάσταση µηχανηµάτων και προσωπικού αναλόγου εκπαιδεύσεως, που θα χρησιµοποιηθούν στο έργο. Ο µηχανικός εξοπλισµός, που θα αναφέρεται στην κατάσταση, θα χρησιµοποιηθεί αποκλειστικά για το υπόψη έργο και θα πρέπει να ληφθούν υπόψη όλα τα αναγραφόµενα στην Τεχνική Περιγραφή σχετικά µε αυτόν. 4.1 Το χρονοδιάγραµµα θα περιλαµβάνει διάγραµµα GANTΤ όπως προβλέπεται στο άρθρο 145του Ν.4412/2016. Ως µονάδα χρόνου θεωρείται η ηµέρα. Ως αφετηρία των χρόνων (χρόνος εκκίνησης) λαµβάνεται η ηµεροµηνία υπογραφής της σύµβασης. Στο υπό έγκριση χρονοδιάγραµµα θα διακρίνονται µε χαρακτηριστικούς συµβολισµούς: α. Η αφετηρία του χρόνου β. Το πέρας του συνολικού συµβατικού χρόνου. 4.2 Η σύνταξη του χρονοδιαγράµµατος και ειδικά η οµαδοποίηση των εργασιών, ο καθορισµός των έργων επικάλυψης και ο προγραµµατισµός ροής των εργασιών θα γίνει σε συνεργασία µε τον Επιβλέποντα Μηχανικό. 4.3 Επισηµαίνεται ότι το χρονοδιάγραµµα πρέπει να συνοδεύεται και από αιτιολόγηση των διαφόρων φάσεων του. Θα αναφέρει τον αριθµό και την ειδικότητα του προσωπικού που θα απασχολεί ο Ανάδοχος, τα µέσα και τις χρονικές στιγµές κατά τις οποίες θα υποβάλλονται οι συµπληρωµατικές µελέτες και θα γίνονται οι παραγγελίες των υλικών, µηχανηµάτων, κλπ., που απαιτούνται στο έργο και προβλέπονται στα τεύχη του ιαγωνισµού. 4.4 To χρονοδιάγραµµα, µε υπογραφή και του επιβλέποντος µηχανικού, θα υποβάλλεται στην Υπηρεσία για έγκριση. Η έγκριση του χρονοδιαγράµµατος θα γίνει από τη ιευθύνουσα Υπηρεσία σε δέκα πέντε (15) ηµέρες από την υποβολή του, εφαρµοζοµένων των διατάξεων της παρ. 2 του άρθρου 145 του Ν.4412/2016. Το εγκεκριµένο χρονοδιάγραµµα αποτελεί το αναλυτικό πρόγραµµα κατασκευής του έργου. Το χρονοδιάγραµµα αναλύει ανά µονάδα χρόνου και πάντως ανά ηµερολογιακό τρίµηνο τις εργασίες που προβλέπεται να εκτελεσθούν. 4.5 Η έναρξη των εργασιών του έργου από µέρους του αναδόχου δεν µπορεί να καθυστερήσει πέρα των τριάντα (30) ηµερών από την υπογραφή της σύµβασης, σύµφωνα µε την παρ.2 του άρθρου 145 του Ν.4412/2016. Η µη τήρηση των ανωτέρω προθεσµιών µε υπαιτιότητα του αναδόχου συνεπάγεται την επιβολή των διοικητικών και παρεπόµενων χρηµατικών κυρώσεων, αποτελεί λόγω έκπτωσης του αναδόχου και για τα αρµόδια όργανα του φορέα κατασκευής αποτελεί πειθαρχικό αδίκηµα, σύµφωνα µε τα προβλεπόµενα στις διατάξεις του άρθρου 141 του Ν. 4412/ Κάθε εβδοµάδα ο Επιβλέπων θα εξετάζει εάν η υλοποίηση του χρονοδιαγράµµατος παρουσιάζει απόκλιση. Για να είναι εφικτός ο έλεγχος πρέπει απαραιτήτως ανά εβδοµάδα να γίνεται ενηµέρωση του χρονοδιαγράµµατος όσον αφορά την πρόοδο των εργασιών. Εάν διαπιστωθεί διαφορά µεταξύ του χρονοδιαγράµµατος και της προόδου, ο Επιβλέπων, αφού εξετάσει τους λόγους που την προκάλεσαν, οφείλει να προβεί έγκαιρα στις επιβαλλόµενες ενέργειες για την επισήµανση των αιτιών της καθυστέρησης της προόδου προς εξάλειψή της. ηλαδή, προς την Προϊσταµένη Αρχή εάν υπάρχουν ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 28/ / 316

133 εκκρεµότητες ευθύνης της, ή προς τον Ανάδοχο επισηµαίνοντας τα αίτια και καθορίζοντας συγκεκριµένες ενέργειες και µέτρα που πρέπει αυτός να λάβει. Εξυπακούεται ότι σε περίπτωση µη ανταπόκρισής του, η ιευθύνουσα Υπηρεσία θα προβαίνει σε Ειδική Πρόσκληση και στη συνέχεια σε Προσωρινή Έκπτωση του Αναδόχου, σε εφαρµογή του άρθρου 160 του Ν. 4412/ Σε κάθε περίπτωση µεταβολής των γενικών προϋποθέσεων της εκτέλεσης του έργου ή ύπαρξης καθυστερήσεων µε υπαιτιότητα του αναδόχου ή της Υπηρεσίας και σε κλίµακα που να επιδρά στην τήρηση του Προγράµµατος, αυτό θα ανασυντάσσεται από τον ανάδοχο, θα προσαρµόζεται στις νέες συνθήκες και θα υποβάλλεται στην Υπηρεσία για έγκριση, µαζί µε αναλυτική αιτιολογική έκθεση των αιτιών που προκάλεσαν την ανασύνταξη. 4.8 Στο χρονοδιάγραµµα του έργου θα καθορίζονται οι εργασίες έτσι ώστε να µην παρεµποδίζεται η λειτουργία του ευρύτερου χώρου του εργοταξίου. 4.9 Σύµφωνα µε το άρθρο 145 παρ. 4 του Ν4412/2016, ο ανάδοχος κατασκευής του έργου υποχρεούται επίσης µέσα σε ένα (1) µήνα από την υπογραφή της σύµβασης να συντάξει και να υποβάλει οργανόγραµµα του εργοταξίου, στο οποίο θα περιγράφονται λεπτοµερώς τα πλήρη στοιχεία στελεχών, εξοπλισµού και µηχανηµάτων που θα περιλαµβάνει η εργοταξιακή ανάπτυξη για την εκτέλεση του έργου Ο Ανάδοχος μεριμνά στην τήρηση Ημερολογίου, όπως ορίζεται µε το άρθρο 146 του Ν.4412/2016. Το ηµερολόγιο συµπληρώνεται καθηµερινά ή στις περιπτώσεις µικρών έργων µπορεί να συµπληρώνεται κατά εβδοµάδα ή άλλο χρονικό διάστηµα και αναγράφονται, µε συνοπτικό τρόπο, σε αυτό ιδίως: α) στοιχεία για τις καιρικές συνθήκες που επικρατούν κατά τη διάρκεια του 24ώρου, β) αριθµητικά στοιχεία για το απασχολούµενο προσωπικό κατά κατηγορίες, καθώς και το προσωπικό σε ηµεραργίες λόγω υπερηµερίας του εργοδότη, γ) τα χρησιµοποιούµενα µηχανήµατα, καθώς και τα µηχανήµατα σε ηµεραργία λόγω υπερηµερίας του εργοδότη, δ) θέση και περιγραφή των εργασιών. Αναφορά για τις εργασίες για τις οποίες δεν υπάρχει πρόοδος ή δεν εκτελούνται, αλλά και οι σχετικοί λόγοι, ε) ώρα έναρξης και πέρατος κρίσιµων εργασιών εντός της ηµέρας, στ) αφίξεις και αναχωρήσεις κύριου εξοπλισµού, ζ) συνθήκες κυκλοφοριακών ρυθµίσεων. Επίσης καταγράφονται τροποποιήσεις ή προβλήµατα µε τις ρυθµίσεις και τον σχετικό εξοπλισµό, η) τα προσκοµιζόµενα υλικά, τις εκτελούµενες εργασίες, θ) τις εργαστηριακές δοκιµές, ι) καθυστερήσεις, δυσκολίες, ατυχήµατα, ζηµίες, µη συνήθεις συνθήκες που προκαλούν καθυστερήσεις,επίσης περιλαµβάνεται ο χρόνος προσωρινής αναστολής ή επανάληψης εργασιών αα) τις εντολές και παρατηρήσεις των οργάνων επίβλεψης, ββ) έκτακτα περιστατικά και γγ) σηµαντικές επισκέψεις ή επικοινωνίες µε το ηµόσιο ή τοπικές αρχές ή παρόδιους ιδιοκτήτες, δδ) κάθε άλλο σχετικό µε το έργο σηµαντικό πληροφοριακό στοιχείο. Σύµφωνα µε τα οριζόµενα στην παρ.4 του άρθρου 146, εφόσον ο ανάδοχος παραλείπει την υποχρέωση του για καθηµερινή τήρηση ηµερολογίου, επιβάλλεται ποινική ρήτρα ίση µε 100 ευρώ την ημέρα για κάθε μέρα παράλειψης. Η ειδική ποινική ρήτρα επιβάλλεται από τη ιευθύνουσα Υπηρεσία, ύστερα από ειδική πρόσκληση του Προϊσταμένου της, στην οποία ο επιβλέπων αναφέρει εγγράφως την παράλειψη τήρησης. ΑΡΘΡΟ 5ο: Προθεσµίες - Ποινικές Ρήτρες 5.1 Ο Ανάδοχος υποχρεούται να αποπερατώσει το σύνολο των εργασιών της εργολαβίας αυτής µέσα σε διάστηµα 365 ημερών από την ηµεροµηνία υπογραφής της σύµβασης. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 29/ / 316

134 5.2 Σχετικά µε τµηµατικές προθεσµίες ισχύουν όσα ορίζονται στο άρθρο 147 παρ. 4του Ν.4412/ Οριακή προθεσµία του έργου είναι η συνολική συµβατική προθεσµία προσαυξηµένη κατά το 1/3 αυτής και πάντως όχι µικρότερο των τριών (3) µηνών, όπως προβλέπεται στο άρθρο 147 παρ.7 του Ν4412/16, µέσα στην οποία ο ανάδοχος είναι υποχρεωµένος να συνεχίσει την κατασκευή του έργου. 5.4 Παράταση της προθεσµίας που τάσσεται, αναγνωρίζεται στον Ανάδοχο µόνο για την περίπτωση αλλαγής των απαιτήσεων από την Υπηρεσία µετά την εγκατάστασή του στο έργο. Κατά τα λοιπά, έχουν εφαρµογή το άρθρο 12 του ΜΕΡΟΥΣ Ι της ΕΣΥ καθώς και οι διατάξεις του άρθρο 147του Ν.4412/ Σε περίπτωση υπερβάσεως της συνολικής προθεσµίας του έργου επιβάλλονται ποινικές ρήτρες σύµφωνα µε το άρθρο 12 του ΜΕΡΟΥΣ Ι της ΕΣΥ και το άρθρο 148 του Ν.4412/ Στην περίπτωση που στο έργο επικρατήσουν ασυνήθιστες καιρικές συνθήκες που είναι δυνατόν να επηρεάσουν το χρόνο εκτέλεσης του όλου έργου ή µέρους αυτού, ο ανάδοχος υποχρεώνεται όπως ευθύς αµέσως ενηµερώσει έγγραφα τη ιευθύνουσα Υπηρεσία για τις καθυστερήσεις, προκειµένου αιτιολογηθεί και τεκµηριωθεί αντίστοιχη παράταση προθεσµίας. 5.7 Επίσης εφόσον οι υπόψη καθυστερήσεις δηµιουργούν πρόσθετες δαπάνες στον ανάδοχο και προσαυξάνουν το κόστος εκτέλεσης εργασιών (ηµεραργίες προσωπικού και µηχανηµάτων) και για να ληφθεί υπόψη σχετική απαίτηση, θα πρέπει ο ανάδοχος ευθύς αµέσως, να γνωστοποιήσει στη ιευθύνουσα Υπηρεσία, πλήρως αιτιολογηµένα, τις οικονοµικές του απαιτήσεις. Παρόµοια αιτήµατα που τίθενται εκ των υστέρων δεν θα λαµβάνονται υπόψη, τόσο για τη χορήγηση παράτασης προθεσµίας όσο και των αντίστοιχων αποζηµιώσεων. 5.8 Αν ο Ανάδοχος δεν εκπληρώνει τις συµβατικές του υποχρεώσεις ή δεν συµµορφώνεται µε τις γραπτές εντολές της Υπηρεσίας και γενικά αν ισχύουν οι λόγοι που περιγράφονται στο άρθρο 160 του Ν.4412/2016, ο ανάδοχος κηρύσσεται έκπτωτος. 5.9 Ο Ανάδοχος οφείλει ναακολουθήσει τυχόν τµηµατικές προθεσµίες, που θα προκύψουν κατά τη διάρκεια εκτέλεσης του έργου - όπως υποδειχθούν από την Υπηρεσία- και εκπορεύονται από επείγουσες εργασίες, κλπ εύλογες περιστάσεις. Σε περίπτωση δε εκτέλεσης εργασιών κατά τη λειτουργία της αθλητικής εγκατάστασης, ο ανάδοχος θα µεριµνά για όλα τα µέτρα ασφαλείας όπως περιγράφονται στην κείµενη νοµοθεσία και στο παρόν τεύχος. ΑΡΘΡΟ 6ο: Χρηµατοδότηση και Γενικά έξοδα-όφελος κλπ. Αναδόχου (εργολαβικά ποσοστά) - Επιβαρύνσεις 6.1 Το έργο χρηµατοδοτείται από τα Έκτακτα Έσοδα του ήµου Ιωαννιτών (ΣΑΤΑ). 18%. 6.2 Τα Γενικά Έξοδα και Όφελος του αναδόχου ανέρχεται σε ποσοστό δέκα οκτώ τοις εκατό 6.3 Ανάλογα µε τον τρόπο χρηµατοδότησης του έργου διαφοροποιούνται οι κρατήσεις επί των πληρωµών. ιακρίνονται οι παρακάτω βασικές κατηγορίες χρηµατοδότησης: α. Χρηµατοδότηση από τον Τακτικό Προϋπολογισµό του Κράτους. β. Χρηµατοδότηση από κονδύλια ηµοσίων Επενδύσεων. Σε ό,τι αφορά στις κρατήσεις, αυτές γίνονται σύµφωνα µε την κείµενη νοµοθεσία όπως τροποποιήθηκε και ισχύει (πρόσφατη τροποποίηση βάσει Ν.4254/2014, ΦΕΚ 85/Α/2014). 6.4 Κατά την σύνταξη των τιµών µονάδος οι βασικές τιµές των υλικών που ελήφθησαν υπόψη περιλαµβάνουν τις παντός είδους επιβαρύνσεις των, δηλαδή φόρους, τέλη, δασµούς, ειδικούς φόρους κλπ. για τα οποία ισχύει η παρ. 6 του άρθρου 138 του Ν.4412/2016. Ειδικά για τα έργα των παρ. 6.3α και ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 30/ / 316

135 6.3β, αν κατά τη διάρκεια της εκτέλεσης του έργου δοθεί δασµολογική ή φορολογική απαλλαγή ή µείωση, αυτή θα εκπέσει σε ωφέλεια του έργου (όχι σε ωφέλεια του αναδόχου) και είναι υποχρεωτική για τον ανάδοχο. Τα παραπάνω ισχύουν και για τις νέες τιµές µονάδος που πιθανόν να συνταχθούν. 6.5 Εφόσον απαιτηθούν βασικές τιµές ηµεροµισθίων, υλικών και µισθώµατα µηχανηµάτων, σύµφωνα µε την παρ. 5 του άρθρου 156 του Ν. 4412/2016, θα ληφθούν από τα πρακτικά διαπίστωσης βασικών τιµών υλικών εργατικών και µισθωµάτων από την την Επιτροπή ιαπίστωσης Τιµών ηµοσίων Έργων Ε..Τ..Ε. του Γ Τριµήνου Για το κατ αποκοπή τίµηµα πρέπει να έχουν ληφθεί υπόψη οι κάθε είδους επιβαρύνσεις, δηλαδή φόροι, τέλη, ειδικοί φόροι κλπ. 6.7 Αν κατά τη διάρκεια της εκτελέσεως του έργου επιβληθούν και νέα πρόσθετα τέλη ή αυξηθούν τα ποσοστά αυτών που ισχύουν κατά την ηµέρα υποβολής της Προσφοράς, η σχετική πρόσθετη δαπάνη που θα προέρχεται από αυτά, θα βαρύνει την Υπηρεσία. 6.8 Σαν γενική τεκµαρτή έκπτωση της εργολαβίας θα είναι η διαφορά του συνολικού ποσού προσφοράς από την συνολική εκτίµηση δαπάνης της Υπηρεσίας διαιρούµενης δια της τελευταίας. 6.9 Οι διατάξεις περί Φ.Π.Α. έχουν εφαρµογή στην παρούσα εργολαβία σύµφωνα µε τα αναγραφόµενα στο άρθρο 34 του ΜΕΡΟΥΣ Ι της ΕΣΥ Πλέον των νόµιµων κρατήσεων, σύµφωνα µε το άρθρο 375 παρ. 7. Του Ν 4412/16: Το έβδοµο εδάφιο της παρ. 3 του άρθρου 4 του ν. 4013/2011 (Α 204) για την Ενιαία Ανεξάρτητη Αρχή ηµοσίων Συµβάσεων αντικαθίσταται ως εξής: «Για την κάλυψη των λειτουργικών αναγκών της Αρχής στις συµβάσεις που υπάγονται στον παρόντα νόµο, ύψους µεγαλύτερου ή ίσου των δύο χιλιάδων πεντακοσίων (2.500) ευρώ και ανεξαρτήτως πηγής προέλευσης χρηµατοδότησης, οι οποίες συνάπτονται µετά την έναρξη ισχύος του, επιβάλλεται κράτηση ύψους 0,06%, η οποία υπολογίζεται επι της αξίας κάθε πληρωµής προ φόρων και κρατήσεων της αρχικής, καθώς και κάθε συµπληρωµατικής σύµβασης» Ο Ανάδοχος δεν απαλλάσσεται από τα τέλη διοδίων των κάθε είδους µεταφορικών του µέσων. Επίσης, δεν απαλλάσσεται από ειδικούς φόρους επί των εισαγοµένων από το εξωτερικό κάθε είδους υλικών, εξοπλισµών κλπ., καθώς και από τους φόρους κλπ. που αναφέρονται στη λοιπή ισχύουσα νοµοθεσία περί φορολογικών και τελωνειακών διατάξεων. Επίσης, ο Ανάδοχος δεν απαλλάσσεται από τους δασµούς και από κάθε άλλο φόρο, τέλος ή δικαίωµα υπέρ του ηµοσίου, για καύσιµα και λιπαντικά, σύµφωνα µε την ισχύουσα νοµοθεσία (Ν. 2366/53 κλπ.), καθώς και από τις δαπάνες για την απόρριψη υλικών. ΑΡΘΡΟ 7ο: Πληρωµή Αναδόχου Με το άρθρο 152 του Ν.4412/2016 ορίζονται όσα ισχύουν για τους Λογαριασµούς Πιστοποιήσεις του αναδόχου. Και συγκεκριµένα: 7.1 Η πληρωµή στον ανάδοχο του εργολαβικού ανταλλάγµατος γίνεται τµηµατικά, µε βάση τις πιστοποιήσεις των εργασιών που έχουν εκτελεσθεί µέσα στα όρια του χρονοδιαγράµµατος εργασιών. Αν από τον ανάδοχο κατασκευασθούν εργασίες πέρα από τις προβλεπόµενες στο χρονοδιάγραµµα, ο κύριος του έργου έχει το δικαίωµα να αναβάλει την πληρωµή των επιπλέον εργασιών, ώστε να συµπέσει µε τα προβλεπόµενα στο χρονοδιάγραµµα. 7.2 Μετά τη λήξη κάθε µήνα ή άλλης χρονικής περιόδου που ορίζει η σύµβαση για τις τµηµατικές πληρωµές, ο ανάδοχος συντάσσει λογαριασµό των ποσών από εργασίες που εκτελέσθηκαν, τα οποία οφείλονται σ αυτόν. Οι λογαριασµοί αυτοί στηρίζονται στις επιµετρήσεις των εργασιών και στα πρωτόκολλα παραλαβής αφανών εργασιών. Απαγορεύεται να περιλαµβάνονται στο λογαριασµό εργασίες που δεν έχουν επιµετρηθεί. Κατ εξαίρεση, για τµήµατα του έργου, για τα οποία, κατά την κρίση του επιβλέποντος µηχανικού, δεν ήταν δυνατή η σύνταξη επιµετρήσεων κατά διακριτά και αυτοτελώς επιµετρήσιµα τµήµατα του έργου, επιτρέπεται να περιλαµβάνονται στο λογαριασµό εργασίες βάσει προσωρινών επιµετρήσεων, για τις οποίες όµως έχουν ληφθεί επιµετρητικά στοιχεία. Η αξία των εργασιών που πιστοποιούνται βάσει ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 31/ / 316

136 προσωρινών επιµετρήσεων απαγορεύεται να υπερβαίνει το 20% της αξίας του συνόλου των πιστοποιούµενων εργασιών του τρέχοντος λογαριασµού. 7.3 Οι λογαριασµοί υποβάλλονται στη ιευθύνουσα Υπηρεσία που τους ελέγχει, τους διορθώνει και τους εγκρίνει µέσα σε ένα (1) µήνα. Αν ο λογαριασµός που έχει υποβληθεί έχει ασάφειες ή ανακρίβειες, σε βαθµό που να είναι δυσχερής η διόρθωσή του, η ιευθύνουσα Υπηρεσία, µε εντολή της προς τον ανάδοχο, επισηµαίνει τις ανακρίβειες ή ασάφειες που διαπιστώθηκαν από τον έλεγχο και παραγγέλλει την ανασύνταξη και επανυποβολή του. Στην περίπτωση αυτή η οριζόµενη µηνιαία προθεσµία για τον έλεγχο και την έγκριση του λογαριασµού αρχίζει από την επανυποβολή, ύστερα από την ανασύνταξη από τον ανάδοχο. Ο έλεγχος του λογαριασµού µπορεί να γίνει και από συνεργείο της υπηρεσίας, στο οποίο συµµετέχει ο επιβλέπων το έργο. Ο επιβλέπων υπογράφει το λογαριασµό, βεβαιώνοντας έτσι ότι οι ποσότητες είναι σύµφωνες µε τις επιµετρήσεις και τα επιµετρητικά στοιχεία, οι τιµές σύµφωνες µε τη σύµβαση και τις σχετικές διατάξεις και γενικά ότι έχουν διενεργηθεί στο λογαριασµό όλες οι περικοπές ή εκπτώσεις ποσών, που προκύπτουν από το νόµο και την εφαρµογή της σύµβασης. Ο εγκεκριµένος λογαριασµός αποτελεί την πιστοποίηση για την πληρωµή του αναδόχου («πληρωτέο εργολαβικό αντάλλαγµα»). Προϋπόθεση πληρωµής της πιστοποίησης είναι η προσκόµιση από τον ανάδοχο όλων των απαιτούµενων δικαιολογητικών πληρωµής. Το τιµολόγιο µπορεί να προσκοµίζεται µεταγενεστέρως κατά την είσπραξη του ποσού της πιστοποίησης. 7.4 Σε κάθε πληρωµή προς τον ανάδοχο πραγµατοποιούνται κρατήσεις, οι οποίες ανέρχονται σε πέντε τοις εκατό (5%) στην πιστοποιούµενη αξία των εργασιών µετά της αναλογούσας αναθεώρησης και σε δέκα τοις εκατό (10%) στην αξία των υλικών που περιλαµβάνονται προσωρινά στην πιστοποίηση, µέχρις ότου αυτά ενσωµατωθούν στις εργασίες. 7.5 Για τα κατ αποκοπήν τµήµατα του έργου, πλήρως ολοκληρωµένα αποζηµιούµενα µε καταβολή στον Ανάδοχο των τµηµάτων που προσφέρει ο ίδιος µε την Οικονοµική Προσφορά του. ΑΡΘΡΟ 8ο: Αναθεώρηση της συµβατικής αξίας του έργου 8.1 Για την αναθεώρηση της συµβατικής αξίας του έργου εφαρµόζονται οι διατάξεις του άρθρου 153 του Ν.4412/2016. Σχετικά διευκρινίζεται ότι: 8.2 Οι συµβατικές τιµές κάθε σύµβασης δηµοσίου έργου αναθεωρούνται ενιαία για όλη τη χώρα κατά ηµερολογιακό τρίµηνο (αναθεωρητική περίοδος) και µε βάση τα στοιχεία και δεδοµένα της εικοστής ηµέρας του πρώτου µήνα της περιόδου αυτής. Σε όλη τη διάρκεια της κάθε αναθεωρητικής περιόδου οι αναθεωρηµένες συµβατικές τιµές παραµένουν σταθερές παρ. 2 άρθρο 153 του Ν4412/ Για τον υπολογισµό της αναθεώρησης (σύµφωνα µε το Ν. 4412/2016) για το κατ αποκοπήν ποσό, διαχωρίζονται οι διάφορες εργασίες που εκτελούνται κατά αναθεωρητικά τρίµηνα. Σαν ποσότητες λαµβάνονται τµήµατα των ποσοστών που αναφέρονται στον Προϋπολογισµό Μελέτης αντιστοίχως, ή στον Πίνακα Ποσοστών απάνης, αν υπάρχει αυτός. 8.4 Ως χρόνος εκκίνησης για τον υπολογισµό της αναθεώρησης κάθε εργολαβικής σύµβασης ορίζεται το ηµερολογιακό τρίµηνο µέσα στο οποίο: α) υποβλήθηκε η προσφορά, αν πρόκειται για σύµβαση, που καταρτίσθηκε ύστερα από δηµοπρασία ή β) εκδόθηκε η σχετική εγκριτική απόφαση, αν πρόκειται για σύµβαση που καταρτίσθηκε χωρίς δηµοπρασία, και υπό τον όρο ότι η εγκριτική αυτή απόφαση δεν ορίζει άλλο χρόνο. 8.5 Η διαπίστωση των βασικών τιµών ηµεροµισθίων, υλικών και µισθωµάτων, µηχανηµάτων όπως και των εργοδοτικών επιβαρύνσεων στα ηµεροµίσθια γίνεται από την Επιτροπή ιαπίστωσης Τιµών ηµόσιων Έργων (Ε Τ Ε), που προβλέπεται από το άρθρο 9 της κοινής απόφασης των Υπουργών Προεδρίας της Κυβέρνησης και Περιβάλλοντος, Χωροταξίας και ηµόσιων Έργων αριθµ /5439/ (Β 573). ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 32/ / 316

137 8.6 Το συνολικό ποσό που θα υπολογίζεται µε την άθροιση των δαπανών όλων των εργασιών που έγιναν στο αναθεωρητικό τρίµηνο, θα αποτελεί το ποσό που θα αναθεωρείται. Το ποσό αυτό θα πολλαπλασιάζεται µε τον αντίστοιχο συντελεστή (ΟΙΚ, ΗΛΜ, Ο Ο, κλπ.) του προϋπολογισµού. 8.7 Κατ εξαίρεση από το τρίµηνο του 2012 και εντεύθεν, ο σταθερός συντελεστής σ στον τύπο αναθεώρησης της παραγράφου 6 του Ν 4412/2016 ορίζεται από τη σχέση s(ή σ)=1. Η διάταξη εφαρµόζεται σε όλες τις συµβάσεις που βρίσκονται σε εξέλιξη ανεξάρτητα του χρόνου δηµοπράτησής τους. Με απόφαση του Υπουργού Υποδοµών, Μεταφορών και ικτύων µπορεί να ορίζονται συντελεστές αναθεώρησης αν διαπιστωθεί από τις αρµόδιες υπηρεσίες της Γενικής Γραµµατείας Υποδοµών µεγάλη απόκλιση από τις τιµές του Γ τριµήνου του ΑΡΘΡΟ 9ο: Προκαταβολή-Ρήτρα πρόσθετης καταβολής (Πριµ) 9.1 ΕΝ προβλέπεται η χορήγηση προκαταβολής στον Ανάδοχο µε την επιφύλαξη δυνατότητας εφαρµογής του άρθρου 242 παρ. 3 του Ν.4072/12 (ΦΕΚ 86/Α/ ) 9.2 ΕΝ προβλέπεται η πληρωµή πριµ στην παρούσα σύµβαση ΑΡΘΡΟ 10ο: ιάθεση Τεχνικού Προσωπικού επί τόπου του έργου 10.1 Όλες οι εργασίες θα εκτελεσθούν σύµφωνα µε τους κανόνες της τέχνης και της επιστήµης από ειδικευµένο προσωπικό Είναι υποχρέωση του αναδόχου να διαθέτει τον απαιτούµενο αριθµό τεχνικού προσωπικού κατά ειδικότητα και κατά βαθµίδα εκπαίδευσης για την κατασκευή του έργου κατά την εκτέλεση της σύµβασής του, σύµφωνα µε το άρθρο 138 παρ. 8 του Ν.4412/ Ο αντιπρόσωπος του Αναδόχου, κατ εφαρµογή των διατάξεων του άρθρου 143 του Ν.4412/2016, θα πρέπει να είναι διπλωµατούχος Μηχανικός µέλος του Τ.Ε.Ε., ή άλλος τεχνικός, που να διαθέτει τα προσόντα που προβλέπονται από τις κείµενες διατάξεις Ο Ανάδοχος του έργου υποχρεούται εφόσον απαιτηθεί για την κατασκευή του έργου να διαθέσει το απαιτούµενο επιστηµονικό προσωπικό, εργοδηγούς καθώς και το λοιπό τεχνικό προσωπικό σύµφωνα µε το άρθρο 139 του Ν.4412/2016. Η επί του τόπου των έργων παρουσία τεχνικού στελέχους ή τεχνικού υπαλλήλου του αναδόχου είναι υποχρεωτική και ανάλογη µε τη φύση και το µέγεθος του κατασκευαζόµενου έργου. Η ελάχιστη τεχνική στελέχωση του εργοταξίου σε κάθε έργο καθορίζεται µε απόφαση της αναθέτουσας αρχής ή του αναθέτοντος φορέα, στη διακήρυξη. Προκειµένου για έργα προϋπολογισµού πάνω από τρία εκατοµµύρια ( ,00) ευρώ, η αναλογία αυτή καθορίζεται τουλάχιστον σε τρεις (3) τεχνικούς ανάλογων προσόντων και πείρας, από τους οποίους ένας (1) τουλάχιστον πρέπει να είναι διπλωµατούχος ανώτατου εκπαιδευτικού ιδρύµατος (Α.Ε.Ι.) και ένας (1) τουλάχιστον πτυχιούχος ανωτάτου τεχνολογικού εκπαιδευτικού ιδρύµατος (Α.Τ.Ε.Ι.). Για το προσωπικό που αποτελεί την ελάχιστη στελέχωση, απαιτείται προσκόµιση στη ιευθύνουσα Υπηρεσία βεβαίωσης του οικείου ασφαλιστικού φορέα, στην οποία θα αναγράφεται και ο χρόνος ασφάλισης των εργαζοµένων. Η παράβαση των διατάξεων του άρθρου αυτού αποτελεί πειθαρχικό αδίκηµα για τον οικονοµικό φορέα, τα στελέχη και τους υπαλλήλους της, καθώς και για τους υπαλλήλους της διευθύνουσας υπηρεσίας. Με απόφαση του Υπουργού Υποδοµών, Μεταφορών και ικτύων µπορεί να καθορίζεται ή και να αναπροσαρµόζεται ο αριθµός των τεχνικών επί τόπου των έργων, ανάλογα µε τον προϋπολογισµό και τη φύση του εκτελούµενου έργου. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 33/ / 316

138 ΑΡΘΡΟ 11ο: Σύµπραξη στην κατασκευή του µελετητή- Πρόσθετες εγγυήσεις - Ευθύνη 11.1 Όταν η µελέτη του έργου έχει εκπονηθεί από ιδιωτικό µελετητικό γραφείο, η ιευθύνουσα Υπηρεσία ειδοποιεί εγγράφως τον µελετητή για την έναρξη κατασκευής του έργου που έχει µελετήσει και για κάθε τροποποίηση της µελέτης εφαρµόζονται οι διατάξεις της παρ Επιτρέπεται η τροποποίηση της εγκεκριµένης µελέτης, κατά τη διάρκεια εκτέλεσης του έργου, µόνο για τη διόρθωση σφαλµάτων της ή τη συµπλήρωση ελλείψεών της ή για λόγους που υπαγορεύονται από απρόβλεπτες περιστάσεις. Προς τούτο υποβάλλεται πρόταση της διευθύνουσας υπηρεσίας του έργου προς την προϊσταµένη αρχή, η οποία αποφασίζει ύστερα από γνώµη του αρµόδιου τεχνικού συµβουλίου κατασκευών. Αν η τροποποίηση αποδίδεται σε σφάλµατα και ελλείψεις της µελέτης και ο µελετητής αποδέχεται την ευθύνη του, τροποποιεί τη µελέτη κατά την παρ. 5 του άρθρου 188 του Ν4412/2016, εφόσον δεν έχουν παραγραφεί οι αξιώσεις του εργοδότη. Σε κάθε άλλη περίπτωση την τροποποίηση αναλαµβάνει ο ανάδοχος του έργου σε συνεργασία µε µελετητή που διαθέτει τα νόµιµα προσόντα. Για να εισαχθεί το θέµα στο Τεχνικό Συµβούλιο πρέπει η τροποποιητική µελέτη να είναι σε στάδιο αντίστοιχο µε την προς τροποποίηση και να έχει τεθεί υπόψη του αρχικού µελετητή που διατυπώνει εγγράφως τη γνώµη του σε εύλογη, κατά την κρίση της διευθύνουσας υπηρεσίας, προθεσµία. Κατά τη συζήτηση στο συµβούλιο καλούνται προς ακρόαση ο αρχικός µελετητής, ο ανάδοχος του έργου ή εκπρόσωποί τους και εκπρόσωπος της υπηρεσίας που ενέκρινε την αρχική µελέτη, οι οποίοι υποβάλλουν γραπτό υπόµνηµα. Η προϊσταµένη αρχή εκδίδει την απόφαση περί αποδοχής της πρότασης τροποποίησης της µελέτης, µέσα σε προθεσµία τριάντα (30) ηµερών από την έκδοση της γνωµοδότησης του συµβουλίου και η κοινοποίηση της απόφασης στην υπηρεσία τήρησης των µητρώων, αποτελεί προϋπόθεση για την πληρωµή των εργασιών της τροποποιητικής µελέτης. Αν η ανάγκη τροποποίησης της µελέτης αποδίδεται σε σφάλµατα ή ελλείψεις της και δεν έχουν παραγραφεί οι αξιώσεις του κυρίου του έργου κατά του µελετητή, εφαρµόζονται οι διατάξεις της παραγράφου 5 του άρθρου 188 του Ν.4412/2016. Ο µελετητής της αρχικής µελέτης µπορεί να ασκήσει αίτηση θεραπείας κατά της απόφασης περί τροποποίησης της µελέτης, αν αυτή αποδίδεται σε σφάλµατα ή παραλείψεις της µελέτης. Η άσκηση αίτησης θεραπείας αναστέλλει τις εις βάρος του µελετητή οικονοµικές συνέπειες και την έναρξη της πειθαρχικής διαδικασίας, όχι όµως την εφαρµογή της τροποποιηµένης µελέτης. Η απόφαση κοινοποιείται στα αρµόδια για την κίνηση της πειθαρχικής διαδικασίας κατά του µελετητή και των υπαιτίων υπαλλήλων όργανα, αν η ανάγκη τροποποίησης οφείλεται σε λάθη ή παραλείψεις της µελέτης Αν δεν έχει περάσει η εξαετία που προβλέπεται από την παράγραφο 1 του άρθρου 188 του Ν.4412/2016, για την παραγραφή των αξιώσεων του εργοδότη κατά του µελετητή, εφαρµόζονται οι διατάξεις της παρ. 5 του αυτού άρθρου 188 του Ν.4412/2016. Στην περίπτωση αυτή, καθ όλη τη διάρκεια κατασκευής του έργου, ο µελετητής φέρει πλήρως την ευθύνη της µελέτης του. Μετά την έναρξη κατασκευής του έργου, οι βασικοί µελετητές µετέχουν υποχρεωτικά ως Τεχνικοί Σύµβουλοι - Μελετητές στην εκτέλεση αυτού. Με απόφαση του Υπουργού Υποδοµών, Μεταφορών και ικτύων καθορίζονται όλα τα θέµατα που ρυθµίζουν τα καθήκοντα και τις αρµοδιότητές των βασικών µελετητών κατά την εκτέλεση του έργου, το περιεχόµενο της σύµβασης που υπογράφεται µε την Προϊσταµένη Αρχή του έργου, τον τρόπο πληρωµής των υπηρεσιών τους και κάθε άλλο συναφές µε τα ανωτέρω θέµα, όπως προβλέπεται στο άρθρο 6 του άρθρου 188 του Ν.4412/ Για την πληρότητα των εκπονούµενων µελετών, τον αρτιότερο σχεδιασµό, την καλύτερη διοίκηση και επίβλεψη και την έντεχνη κατασκευή του έργου, υποχρεούνται ο µελετητής, ο ανάδοχος κατασκευής του έργου και ο τεχνικός σύµβουλος να ασφαλίζουν τη µελέτη, την κατασκευή του έργου και τις υπηρεσίες τεχνικού συµβούλου αντίστοιχα, κατά παντός κινδύνου, περιλαµβανοµένων και των περιπτώσεων ζηµιών από ανωτέρα βία. Με απόφαση του Υπουργού, Υποδοµών, Μεταφορών και ικτύων ορίζονται τα έργα, οι µελέτες και οι υπηρεσίες που υπάγονται στην ασφάλιση, οι ασφαλιζόµενοι κίνδυνοι, η διάρκεια της ασφάλισης, η διαδικασία διαπίστωσης της επέλευσης του κινδύνου και της καταβολής του ασφαλίσµατος, τα ελάχιστα όρια ασφαλιστικών καλύψεων, οι αποδεκτές εξαιρέσεις και οι µέγιστες απαλλαγές, η έναρξη εφαρµογής της υποχρέωσης ασφάλισης και κάθε άλλο αναγκαίο θέµα. Μέχρι την έκδοση της ανωτέρω απόφασης τα έργα ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 34/ / 316

139 των οποίων ο προϋπολογισµός χωρίς το ΦΠΑ υπερβαίνει το ποσό των πεντακοσίων χιλιάδων ( ) ευρώ ασφαλίζονται υποχρεωτικά.» ΑΡΘΡΟ 12ο: Μηχανήµατα και µέσα 12.1 Ο Ανάδοχος µε δική του ευθύνη και δικές του δαπάνες υποχρεώνεται να προµηθευτεί και µεταφέρει επί τόπου του έργου όλα τα µηχανήµατα, εργαλεία, και προσωρινές εγκαταστάσεις, για την εµπρόθεσµη εκτέλεση του έργου από την παρούσα εργολαβία Όλα τα µηχανήµατα θα είναι πλήρως εξοπλισµένα, πλήρως λειτουργικά, σε άριστη κατάσταση,επαρκώς συντηρηµένα και κατάλληλα για την ασφαλή, έγκαιρη και αποτελεσµατική εκτέλεση του έργου, σύµφωνα µε τις απαιτήσεις της Σύµβασης Αν, παρ όλα αυτά, και κατά την απόλυτη κρίση της Υπηρεσίας, δεν κριθούν επαρκή τα µηχανικά κ.λ.π. µέσα που εισκοµίσθηκαν στο έργο για την εµπρόθεσµη περαίωση των εργασιών, τότε ο Ανάδοχος υποχρεώνεται, µέσα σε 15ήµερη προθεσµία από γραπτή εντολή της Υπηρεσίας, να ενισχύσει τον επί τόπου υπάρχοντα µηχανικό εξοπλισµό του κλπ, σύµφωνα µε τις υποδείξεις της Υπηρεσίας. Σε κάθε περίπτωση ο Ανάδοχος είναι υπεύθυνος για την πρόοδο του έργου, έστω και αν η ιευθύνουσα το έργο Υπηρεσίας έκανε ή όχι χρήση του παρόντος άρθρου Απαγορεύεται η παραµονή στο χώρο του έργου και η χρησιµοποίηση µηχανηµάτων χωρίς το πιστοποιητικό έγκρισης τύπου Ε.Ο.Κ. περί θορύβου. Η ιευθύνουσα Υπηρεσία υποχρεούται για τον έλεγχο των παραπάνω. Όπου η διαθέσιµη τεχνολογία δεν εξασφαλίζει αποδεκτά επίπεδα θορύβου, θα πρέπει να τοποθετούνται στους χώρους πρόκλησής του, πρόχειρα ηχοπετάσµατα. Η µέση ενεργειακή στάθµη θορύβου κατά τη λειτουργία των εργοταξίων ορίζεται στα 65dB (A) Τα φορτηγά, που θα χρησιµοποιηθούν, πρέπει να είναι σκεπασµένα κατά τη µεταφορά των υλικών, ενώ υποχρεωτικός είναι και ο κατάλληλος προγραµµατισµός για αποφυγή µεταφορών σε ώρες αιχµής και κοινής ησυχίας. Ειδικότερα, την καλοκαιρινή τουριστική περίοδο η ιευθύνουσα το έργο Υπηρεσία έχει το δικαίωµα να επιβάλει αναστολή οποιωνδήποτε µεταφορών σε συγκεκριµένα χρονικά διαστήµατα της ηµέρας (για λόγους κοινής ησυχίας ή αποφυγής κυκλοφοριακών αιχµών) χωρίς εκ τούτου να προκύπτει το οποιοδήποτε δικαίωµα αποζηµίωσης του Αναδόχου. ΑΡΘΡΟ 13ο: Ποιότητα στα δηµόσια έργα. - Πρόγραµµα Ποιότητας Έργου (Π.Π.Ε.) Ισχύουν όσα αναφέρονται στο άρθρο 158 του Ν.4412/2016 και συγκεκριµένα: 13.1 Το Π.Π.Ε. ενσωµατώνει και κωδικοποιεί όλες τις απαιτήσεις των συµβατικών τευχών, περιγράφει τις φάσεις ανάπτυξης του έργου και τις αντίστοιχες δραστηριότητες, είναι σε πλήρη εναρµόνιση και περιλαµβάνει το χρονοδιάγραµµα του έργου, καθορίζει τον τρόπο οργάνωσης και διοίκησης του έργου και τον τρόπο και τις λεπτοµέρειες συγκέντρωσης και αρχειοθέτησης των στοιχείων κατά την κατασκευή, ώστε να ικανοποιούνται οι απαιτήσεις ιχνηλασιµότητας. Το Π.Π.Ε. αποτελεί το εσωτερικό κανονιστικό έγγραφο του έργου και παρέχει όλα τα εργαλεία παρακολούθησης του έργου, συγκέντρωσης των στοιχείων, τεκµηρίωσης των εργασιών που έχουν εκτελεστεί και αρχειοθέτησής τους Απαιτείται η εκπόνηση και εφαρµογή Προγράµµατος Ποιότητας Έργου σε κάθε δηµόσιο έργο (Κατασκευή ή και Μελέτη), του οποίου ο προϋπολογισµός δηµοπράτησης, υπερβαίνει το ποσό ευρώ χωρίς ΦΠΑ, σύµφωνα µε τις διατάξεις των αποφάσεων ΕΕΠ/οικ.502/ (Β 1265), ΙΠΑ /οικ.611/ (Β 1013 ), ΙΠΑ /οικ.501/ (Β 928) του Υφυπουργού Περιβάλλοντος, Χωροταξίας και ηµόσιων Έργων. Την ποιότητα των δηµόσιων έργων αφορούν και οι παρακάτω αποφάσεις: α) ΕΕΠΠ/οικ.4/ (Β 94), β) ΕΕΠΠ/οικ.110/ (Β 624) του Υφυπουργού Περιβάλλοντος, Χωροταξίας και ηµόσιων Έργων, γ) η 14/43309/ (Β 332) του ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 35/ / 316

140 Υπουργού Περιβάλλοντος, Χωροταξίας και ηµόσιων Έργων και δ) ΙΠΑ /οικ. 12/ (Β 125Β/ ). Η επίβλεψη της εφαρµογής των Προγραµµάτων Ποιότητας Έργων, η υλοποίηση των Σχεδίων ελέγχων και δοκιµών, καθώς και η αξιολόγηση των εργαστηριακών ελέγχων και δοκιµών, µπορεί να ανατίθενται σε διαπιστευµένους φορείς Επιθεώρησης Πιστοποίησης, σύµφωνα µε τα πρότυπα ΕΛΟΤ ΕΝ ISO/IEC για συστήµατα διαχείρισης ποιότητας ΕΛΟΤ ΕΝ ISO 9001 κατ ελάχιστο στο πεδίο εφαρµογής ΕΑ 28 στην Ελλάδα ή σε χώρα µέλος της Ευρωπαϊκής Ένωσης, για συστήµατα διαχείρισης περιβάλλοντος κατά ΕΛΟΤ ΕΝ ΙSO 14001, για συστήµατα υγείας και ασφάλειας στην εργασία κατά ΕΛΟΤ 1801 και OHSAS Με κοινή απόφαση των Υπουργών Οικονοµικών και Υποδοµών, Μεταφορών και ικτύων καθορίζονται τα όρια των αµοιβών για τις πιο πάνω προσφερόµενες υπηρεσίες, µέσα στα όρια που προβλέπονται στην παράγραφο Στα δηµόσια έργα, που εκτελούνται από όλους τους φορείς του ευρύτερου δηµόσιου τοµέα και συγχρηµατοδοτούνται από πόρους της Ευρωπαϊκής Ένωσης, επιτρέπεται, εκτός από τους ελέγχους που προβλέπονται από τις σχετικές διατάξεις για τα δηµόσια έργα, να διενεργούνται έλεγχοι ποιότητας των κατασκευαζόµενων έργων και από ειδικό Σύµβουλο που προσλαµβάνεται µε απόφαση του Υπουργού Οικονοµίας και Οικονοµικών ύστερα από σχετικό διαγωνισµό. Με τις κοινές αποφάσεις αριθµ /Ε.Υ.Σ. 6195/ (Β 1539) των Υπουργών Οικονοµικών, και Υποδοµών, Μεταφορών και ικτύων και κ.υ.α Α Πλ (Β 260/ ) κανονίζονται όλα τα σχετικά θέµατα µε τον τρόπο διενέργειας των ελέγχων, την υποχρέωση των υπηρεσιών για παροχή στοιχείων και πληροφοριών στο Σύµβουλο, ώστε να διευκολύνεται στο έργο του, την ελεύθερη πρόσβαση σε όλους τους χώρους κατασκευής του έργου και στις πηγές λήψης των υλικών, την ακώλυτη πραγµατοποίηση δειγµατοληψιών, τη συνεργασία των υπηρεσιών και των εργαστηρίων της Γ.Γ.Υ. του Υπουργείου Υποδοµών, Μεταφορών και ικτύων τον τρόπο αποκατάστασης των διαπιστούµενων ελαττωµάτων και επίλυση διαφωνιών, σύµφωνα µε τις διατάξεις του άρθρου 159 ή τα καθοριζόµενα στη σύµβαση, και ρυθµίζεται κάθε άλλο αναγκαίο θέµα για την αποτελεσµατικότητα του ποιοτικού ελέγχου. Με όµοια απόφαση µπορεί να τροποποιούνται οι διατάξεις της παρούσας παραγράφου Καθορίζεται ποσοστό έως 2% επί του προϋπολογισµού του έργου, το οποίο διατίθεται για τη διενέργεια ποιοτικών ελέγχων, που διενεργούνται από τη ιεύθυνση Κεντρικού Εργαστηρίου ηµοσίων Εργων, από τις άλλες κατά περίπτωση αρµόδιες υπηρεσίες της Γενικής Γραµµατείας Υποδοµών του Υπουργείου Υποδοµών, Μεταφορών και ικτύων, από τις αρµόδιες υπηρεσίες της οικείας Αποκεντρωµένης ιοίκησης, από φορείς Επιθεώρησης-Πιστοποίησης, διαπιστευµένους κατά την παραγράφου 2 και από «αναγνωρισµένους οργανισµούς» στο πλαίσιο των ποιοτικών ελέγχων που προβλέπονται από το Πρόγραµµα Ποιότητας Έργου (Π.Π.Ε.) και τα συµβατικά τεύχη συµπεριλαµβανοµένων των ελέγχων της παράγραφο 3. Ως «αναγνωρισµένοι οργανισµοί», κατά την έννοια του παρόντος άρθρου, νοούνται τα εργαστήρια δοκιµών, τα εργαστήρια βαθµονόµησης, οι οργανισµοί ελέγχου και οι οργανισµοί πιστοποίησης που ανταποκρίνονται στα ισχύοντα ευρωπαϊκά πρότυπα. Οι αναθέτουσες αρχές/αναθέτοντες φορείς αποδέχονται τα πιστοποιητικά των αναγνωρισµένων οργανισµών που έχουν συσταθεί σε άλλα κράτη - µέλη. Με κοινή απόφαση των Υπουργών Οικονοµίας, Ανάπτυξης και Τουρισµού, και Υποδοµών, Μεταφορών και ικτύων καθορίζεται κλιµακωτά το ποσοστό της προηγούµενης παραγράφου ανάλογα µε το ύψος του προϋπολογισµού δηµοπράτησης του έργου, και ρυθµίζονται όλα τα θέµατα αναφορικά µε τους παραπάνω ελέγχους, όπως ο προγραµµατισµός, η ανάθεση της διενέργειας των ελέγχων, οι δαπάνες που καλύπτονται, ο τρόπος πληρωµής και κάθε άλλο θέµα σχετικό µε την υλοποίηση των ελέγχων και την αποτελεσµατικότητά τους Σηµειώνεται ότι και λόγω προϋπολογισµού, για το συγκεκριµένο έργο, δεν απαιτείται πρόγραµµα ποιότητας έργου σύµφωνα µε το άρθρο 158 παρ. 2 του Ν4412/2016. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 36/ / 316

141 ΑΡΘΡΟ 14ο: Απολογιστικές εργασίες - Επείγουσες και απρόβλεπτες πρόσθετες εργασίες Ισχύουν όσα αναφέρονται στο άρθρο του Ν.4412/2016 και συγκεκριµένα: 14.1 Κατά την εκτέλεση οποιασδήποτε σύµβασης κατασκευής έργου πλην της περίπτωσης του άρθρου 126 του Ν.4412/2016 Μειοδοσία στο ποσοστό γενικών εξόδων και οφέλους για εκτέλεση απολογιστικών εργασιών, ο ανάδοχος όταν του δοθεί ειδική εντολή από τη ιευθύνουσα Υπηρεσία είναι υποχρεωµένος να εκτελέσει και αναγκαίες απολογιστικές εργασίες, µέχρι του ποσού που αντιστοιχεί στο 15% της αξίας της σύµβασης χωρίς ΦΠΑ και έως του κατώτατου ορίου του άρθρου 5 του Ν.4412/2016, εφόσον επιτρέπεται κατά τα οριζόµενα στο άρθρο 132 του Ν.4412/2016. Τροποποίηση συµβάσεων κατά τη διάρκειά τους. Στο ανωτέρω ποσοστό περιλαµβάνεται σωρευτικά και η αξία των πρόσθετων επειγουσών εργασιών του άρθρου 155 τουν.4412/2016 Επείγουσες και απρόβλεπτες πρόσθετες εργασίες. Στην περίπτωση αυτή καταβάλλεται στον ανάδοχο και περιλαµβάνεται στην πιστοποίηση η πραγµατική δαπάνη που προκύπτει, σύµφωνα µε τα νόµιµα αποδεικτικά πληρωµής για την εκτέλεση των εργασιών. Η δαπάνη αυτή δεν υπόκειται στην έκπτωση της δηµοπρασίας Καταβάλλεται επίσης στον ανάδοχο το εργολαβικό ποσοστό για γενικά έξοδα και όφελος του αναδόχου απολογιστικών εργασιών, που υπόκειται σε έκπτωση, που ορίζεται σε δεκαοχτώ επί τοις εκατό (18%) και εφαρµόζεται στο σύνολο των δαπανών που πραγµατοποιούνται, όπως για προµήθειες υλικών, µισθώσεις µηχανηµάτων, καύσιµα και λιπαντικά, µισθούς, ηµεροµίσθια, λοιπές αποζηµιώσεις και ασφαλιστικές εισφορές των εργαζοµένων και κάθε είδους κρατήσεις. Στο ποσοστό αυτό εφαρµόζεται η ρητή ή τεκµαρτή έκπτωση της δηµοπρασίας Αν υπάρχει ανάγκη να εκτελεσθούν επείγουσες και απρόβλεπτες πρόσθετες εργασίες µπορεί να εγκριθεί από την προϊσταµένη αρχή η εκτέλεσή τους πριν από τη σύνταξη Ανακεφαλαιωτικού Πίνακα Εργασιών και µέχρι του ποσού που αντιστοιχεί στο 15% της αξίας της σύµβασης χωρίς ΦΠΑ Για την έγκριση αυτή η ιευθύνουσα Υπηρεσία συντάσσει τεχνική περιγραφή των εργασιών, µε αιτιολόγηση του επείγοντος και εκτίµηση της δαπάνης, µε βάση τις συµβατικές τιµές µονάδας ή ενδεικτικές τιµές για νέες εργασίες. Ο ανάδοχος είναι υποχρεωµένος να εκτελέσει τις εργασίες αυτές, που επιτρέπεται να περιλαµβάνονται στις σχετικές πιστοποιήσεις και πριν από την έγκριση Ανακεφαλαιωτικού Πίνακα Εργασιών και που ενσωµατώνονται στον επόµενο Ανακεφαλαιωτικό Πίνακα Εργασιών. Οι εργασίες για τις οποίες δεν υπάρχει εγκεκριµένη νέα τιµή περιλαµβάνονται στους σχετικούς λογαριασµούς µε τις ενδεικτικές τιµές µειωµένες κατά είκοσι τοις εκατό (20%). ΑΡΘΡΟ 15ο: Γενικά περί εργασιών στους χώρους εκτελέσεως έργων και µέτρα ασφαλείας 15.1 Σε όλη τη διάρκεια του έργου, ο Ανάδοχος πρέπει να πάρει όλα τα ενδεδειγµένα µέτρα για την ασφαλή και απρόσκοπτη λειτουργία του Εργοταξίου, συµµορφούµενος πάντοτε και αµέσως προς τις εντολές της επίβλεψης. Αυτό επιβάλλεται λόγω των απαιτήσεων της ασφάλειας, κλπ Απαιτούµενα µέτρα ασφάλειας και υγείας στο Εργοτάξιο (σύµφωνα µε την εγκύκλιο 27/2012/ΥΠΑΝ και ΥΠΟΜΕ Ι ( ΙΠΑ /οικ. 369/ : Α Α Β4301-8ΞΩ) του ΥΠ.ΑΝΤ.ΥΠΟ.ΜΕ. Ι. ) 15.2 Το πρόγραµµα εργασίας του αναδόχου θα πρέπει πάντοτε να τυγχάνει και της έγκρισης τηςεπίβλεψης ιευκρινίζεται ότι, προκειµένου περί τήρησης των µέτρων ασφαλείας των υποδεικνυοµένων από την Επίβλεψη, ο Ανάδοχος δεν µπορεί να εκφέρει καµία αντίρρηση, αλλά ούτε και να εγείρει αξιώσεις, λόγω των οικονοµικών ή άλλων επιπτώσεων, τις οποίες δυνατόν να συνεπάγεται η εφαρµογή των µέτρων ασφαλείας Όλες οι διακινήσεις του προσωπικού του Αναδόχου µέσα στο Εργοτάξιο, των µεταφορικών του µέσων, κλπ., θα γίνονται βάσει των καθοριζοµένων κάθε φορά από την Επίβλεψη σχετικά µε τις διαδροµές, ώρες µετακινήσεις, κλπ. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 37/ / 316

142 ιευκρινίζεται ότι η Υπηρεσία δεν έχει υποχρέωση για την εξυπηρέτηση του Αναδόχου µε µεταφορικό µέσο, κλπ Οι περιοχές που θα χρησιµοποιηθούν από τον Ανάδοχο για την εναπόθεση των υλικών, στάθµευση οχηµάτων και ειδικών µηχανηµάτων αυτού, κλπ., θα είναι αυτές που θα υποδειχθούν από την Επίβλεψη. Όταν οι συνθήκες του έργου ή ο κίνδυνος ζηµιών σε αυτό δεν επιτρέπουν κατά την απόλυτη κρίση της Υπηρεσίας την επί µακρό χρόνο απόθεση υλικών σε χώρους που εµποδίζεται η κυκλοφορία οχηµάτων ή δηµιουργείται κίνδυνος στην ασφάλεια, τότε στους χώρους αυτούς, που θα ορίζονται από τις εντολές της Επίβλεψης, θα αποτίθενται περιορισµένες ποσότητες υλικών, χωρίς τούτο να δηµιουργεί δικαίωµα αποζηµίωσης του Αναδόχου για πρόσθετες ή πλάγιες µεταφορές, φορτοεκφορτώσεις, κλπ. ιευκρινίζεται ακόµα ότι η τήρηση όλων των παραπάνω από τον Ανάδοχο είναι σηµαντική για την ασφάλεια του χώρου που γίνεται το έργο και ότι αυτός καµία απαίτηση παράτασης προθεσµίας ή οικονοµικής φύσεως µπορεί να εγείρει για τους πιο πάνω λόγους Ο ανάδοχος υποχρεούται να έχει στη διάθεση της επιβλέπουσας υπηρεσίας, τα απαραίτητα μεταφορικά μέσα για τη διακίνηση του πάσης φύσεως προσωπικού της για τις ανάγκες του έργου Οι δαπάνες για τα παραπάνω δεν πληρώνονται ιδιαίτερα στον Ανάδοχο, αλλά περιλαµβάνονται ανοιγµένες στις τιµές µονάδος των Τιµολογίων Μελέτης και Προσφοράς Απαιτούµενα µέτρα ασφάλειας και υγείας στο Εργοτάξιο( H έννοια του εργοταξίου ορίζεται στο άρθρο 2 παρ.1 σε συνδυασµό µε το παράρτηµα Ι του άρθρου 12 του Π 305/96) σύµφωνα µε την εγκύκλιο 27/2012/ ΥΠΑΝ ΥΠΟΜΕ Ι): 2012 ( ΙΠΑ /οικ. 369/ : Α Α Β4301-8ΞΩ) του ΥΠ.ΑΝΤ.ΥΠΟ.ΜΕ. Ι: 1. Ο ανάδοχος έχει την υποχρέωση για την τήρηση των διατάξεων της εργατικής νοµοθεσίας, των διατάξεων και κανονισµών για την πρόληψη ατυχηµάτων στο προσωπικό του, ή στο προσωπικό του φορέα του έργου, ή σε οποιονδήποτε τρίτο, ώστε να εξαλείφονται ή να ελαχιστοποιούνται οι κίνδυνοι ατυχηµάτων ή επαγγελµατικών ασθενειών κατά την φάση κατασκευής του έργου : Π 305/96 (αρ. 7-9), Ν.4412/2016 (αρ. 138 παρ.7), Ν. 3850/10 (αρ. 42) (O Ν.3850/10 Κύρωση του Κώδικα νόµων για την υγεία και την ασφάλεια των εργαζοµένων άρ. δεύτερο, καταργεί διατάξεις που ρυθµίζονται από αυτόν όπως διατάξεις των : Ν.1568/85, Π 294/88, Π 17/96, κλπ) 2. Στα πλαίσια της ευθύνης του, ο ανάδοχος υποχρεούται : α. Να εκπονεί κάθε σχετική µελέτη (στατική ικριωµάτων, µελέτη προσωρινής σήµανσης έργων κλπ.) και να λαµβάνει όλα τα σχετικά µέτρα σύµφωνα µε το Ν.4412/2016 (αρ. 138 παρ.7), β. Να λαµβάνει µέτρα προστασίας σύµφωνα µε την ισχύουσα νοµοθεσία στο Σχέδιο Ασφάλειας και Υγείας (ΣΑΥ), όπως αυτό ρυθµίζεται µε τις αποφάσεις του (τ.) ΥΠΕΧΩ Ε : ΙΠΑ /οικ.177/2-3-01, ΕΕΠΠ/85/ και ΙΠΑ /οικ889/ , στο χρονοδιάγραµµα των εργασιών, καθώς και τις ενδεχόµενες τροποποιήσεις ή άλλες αναγκαίες αναπροσαρµογές των µελετών κατά τη φάση της µελέτης και της κατασκευής του έργου : Ν.4412/2016 (αρ. 138 παρ.7). γ. Να επιβλέπει ανελλιπώς την ορθή εφαρµογή των µέτρων ασφάλειας και υγείας των εργαζοµένων, να τους ενηµερώνει / εκπαιδεύει για την αναγκαιότητα της τήρησης των µέτρων αυτών κατά την εργασία, να ζητά τη γνώµη τους και να διευκολύνει τη συµµετοχή τους σε ζητήµατα ασφάλειας και υγείας : Π 1073/81 (αρ. 111), Π 305/96 (αρ.10,11), Ν.3850/10 (αρ ). Για την σωστή εφαρµογή της παρ. γ στους αλλοδαπούς εργαζόµενους, είναι αυτονόητο ότι η γνώση από αυτούς της ελληνικής γλώσσας κρίνεται απαραίτητη ώστε να µπορούν να κατανοούν την αναγκαιότητα και ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 38/ / 316

143 τον τρόπο εφαρµογής των µέτρων ασφάλειας και υγείας (εκτός ειδικών περιπτώσεων όπου τµήµα ή όλο το έργο έχει αναλάβει να κατασκευάσει ξένη εξειδικευµένη εταιρεία). 3. Σύµφωνα µε τα προαναφέροµενα της παρ. 2, ο ανάδοχος υποχρεούται να τηρεί τα ακόλουθα : 3.1 Εκ των προτέρων γνωστοποίηση-σχέδιο Ασφάλειας Υγείας (ΣΑΥ ) Φάκελος Ασφάλειας Υγείας (ΦΑΥ) και συγκεκριµένα : α. Να διαβιβάσει στην αρµόδια επιθεώρηση εργασίας πριν από την έναρξη των εργασιών, την εκ των προτέρων γνωστοποίηση, προκειµένου για εργοτάξιο µε προβλεπόµενη διάρκεια εργασιών που θα υπερβαίνει τις 30 εργάσιµες ηµέρες και στο οποίο θα ασχολούνται ταυτόχρονα περισσότεροι από 20 εργαζόµενοι ή ο προβλεπόµενος όγκος εργασίας θα υπερβαίνει τα 500 ηµεροµίσθια : Π 305/96 (αρ 3 παρ. 12 και 13). Η γνωστοποίηση καταρτίζεται σύµφωνα µε το παράρτηµα ΙΙΙ του άρθρου 12 του Π 305/96. β. Να ακολουθήσει τις υποδείξεις / προβλέψεις των ΣΑΥ-ΦΑΥ τα οποία αποτελούν τµήµα της τεχνικής µελέτης του έργου (οριστικής ή εφαρµογής) σύµφωνα µε το Π.. 305/96 (αρ.3 παρ.8) και τις αποφάσεις ΙΠΑ /οικ.177/ (Β 266), ΕΕΠΠ /οικ / 85 / και ΙΠΑ /οικ889/ του (τ.)υπεχω Ε όπως αναφέρεται στο άρθρο 138 παρ. 7 του Ν.4412/2016. γ. Να αναπτύξει, να προσαρµόσει και να συµπληρώσει τα ΣΑΥ-ΦΑΥ της µελέτης (τυχόν παραλήψεις που θα διαπιστώσει ο ίδιος ή που θα του ζητηθούν από την Υπηρεσία), σύµφωνα µε την µεθοδολογία που θα εφαρµόσει στο έργο ανάλογα µε την κατασκευαστική του δυσκολία, τις ιδιαιτερότητές του, κλπ (µέθοδος κατασκευής, ταυτόχρονη εκτέλεση φάσεων εργασιών, πολιτική ασφάλειας, οργάνωση, εξοπλισµός, κλπ). δ. Να αναπροσαρµόσει τα ΣΑΥ-ΦΑΥ ώστε να περιληφθούν σε αυτά εργασίες που θα προκύψουν λόγω τροποποίησης της εγκεκριµένης µελέτης και για τις οποίες θα απαιτηθούν τα προβλεπόµενα από την ισχύουσα νοµοθεσία, µέτρα ασφάλειας και υγείας : Π 305/96 (αρ. 3 παρ.9) και ΥΑ ΙΠΑ /οικ/889/2002 (παρ.2.9) του (τ.) ΥΠΕΧΩ Ε όπως αναφέρεται στο άρθρο 138 παρ. 7 τουν.4412/2016. ε. Να τηρήσει τα ΣΑΥ-ΦΑΥ στο εργοτάξιο, κατά την εκτέλεση του έργου : Π 305/96 (αρ. 3 παρ.10) και ΥΑ ΙΠΑ /οικ/889/2002 (παρ.2.9 ) του (τ.)υπεχω Ε και να τα έχει στη διάθεση των ελεγκτικών αρχών. στ. Συµπληρωµατικές αναφορές στο Σχέδιο Ασφάλειας Υγείας (ΣΑΥ) και στο Φάκελο Ασφάλειας Υγείας (ΦΑΥ).Το ΣΑΥ αποσκοπεί στην πρόληψη και στον περιορισµό των κινδύνων για τους εργαζόµενους και για τα άλλα εµπλεκόµενα µέρη που παρευρίσκονται στο εργοτάξιο κατά τη διάρκεια κατασκευής του έργου. Αντίστοιχα ο ΦΑΥ αποσκοπεί στην πρόληψη και στον περιορισµό των κινδύνων για όσους µελλοντικά ασχοληθούν µε τη συντήρηση ή την επισκευή του έργου. Το περιεχόµενο του ΣΑΥ και του ΦΑΥ αναφέρεται στο Π 305/96 (αρ. 3 παρ. 5-7) και στις ΥΑ : ΙΠΑ /οικ/177/2001 (αρ.3) και ΙΠΑ /ΟΙΚ/889/2002 (παρ.2.9) του (τ) ΥΠΕΧΩ Ε οι οποίες αναφέρονται στο άρθρο άρθρο 138 παρ. 7 του Ν.4412/2016. Η υποχρέωση εκπόνησης ΣΑΥ προβλέπεται σύµφωνα µε το Π 305/96 (αρ. 3 παρ.4), όταν : α. Απαιτείται Συντονιστής στη φάση της µελέτης, δηλ. όταν θα απασχοληθούν περισσότερα του ενός συνεργεία στην κατασκευή. β. Οι εργασίες που πρόκειται να εκτελεστούν ενέχουν ιδιαίτερους κινδύνους : Π..305/96 (αρθ.12 παράρτηµα ΙΙ). γ. Απαιτείται εκ των προτέρων γνωστοποίηση στην αρµόδια επιθεώρηση εργασίας. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 39/ / 316

144 δ. Για την έναρξη των οικοδοµικών εργασιών, επιβάλλεται µε ευθύνη του κυρίου ή του έχοντος νόµιµο δικαίωµα: θεώρηση του σχεδίου και του φακέλου ασφάλειας και υγείας (ΣΑΥ,ΦΑΥ) του έργου από την αρµόδια Επιθεώρηση Εργασίας σύµφωνα µε το άρθρο 7 παρ.1 εδάφιο α του Ν 4030/2011 (ΦΕΚ 249/Α/ ) και την αρ. πρωτ / εγκύκλιο του Ειδ. Γραµµατέα του Σ.ΕΠ.Ε. Ο ΦΑΥ καθιερώνεται ως απαραίτητο στοιχείο για την προσωρινή και την οριστική παραλαβή κάθε ηµόσιου Έργου : ΥΑ ΕΕΠΠ/οικ. 433/2000 του (τ.) ΥΠΕΧΩ Ε, η οποία ενσωµατώθηκε στο Ν.4412/2016 άρθρο 170 παρ. 7 και άρθρο 172 παρ. 8. Μετά την αποπεράτωση του έργου, ο ΦΑΥ φυλάσσεται µε ευθύνη του Κυρίου του Έργου και το συνοδεύει καθ όλη τη διάρκεια της ζωής του : Π 305/96 (αρ. 3 παρ.11) και ΥΑ ΙΠΑ /οικ/889/2002 (παρ.2.9 ) του (τ.) ΥΠΕΧΩ Ε. ιευκρινίσεις σχετικά µε την εκπόνηση του ΣΑΥ και την κατάρτιση του ΦΑΥ περιλαµβάνονται στην ΕΓΚΥΚΛΙΟ 6 µε αρ. πρωτ. ΙΠΑ /οικ/215/ του (τ.) ΥΠΕΧΩ Ε. (τα σχετικά µε τα ΣΑΥ ΦΑΥ σε συνδυασµό µε το άρθρο 23 του ΜΕΡΟΥΣ ΙΙ της ΕΣΥ) 3.2 Ανάθεση καθηκόντων σε τεχνικό ασφαλείας, γιατρό εργασίας τήρηση στοιχείων ασφάλειας και υγείας: Ο ανάδοχος υποχρεούται : α. Να αναθέσει καθήκοντα τεχνικού ασφαλείας αν στο έργο απασχολήσει λιγότερους από 50 εργαζόµενους σύµφωνα µε το Ν. 3850/10 (αρ.8 παρ.1 και αρ.12 παρ.4). β. Να αναθέσει καθήκοντα τεχνικού ασφαλείας και ιατρού εργασίας, αν απασχολήσει στο έργο 50 και άνω εργαζόµενους, σύµφωνα µε το Ν.3850/10 (αρ.8 παρ.2 και αρ. 4 έως 25). γ. Τα παραπάνω καθήκοντα µπορεί να ανατεθούν σε εργαζόµενους στην επιχείρηση ή σε άτοµα εκτός της επιχείρησης ή να συναφθεί σύµβαση µε τις Εξωτερικές Υπηρεσίες Προστασίας και Πρόληψης ή να συνδυαστούν αυτές οι δυνατότητες. Η ανάθεση καθηκόντων σε άτοµα εντός της επιχείρησης γίνεται εγγράφως από τον ανάδοχο και αντίγραφό της κοινοποιείται στην τοπική Επιθεώρηση Εργασίας, συνοδεύεται δε απαραίτητα από αντίστοιχη δήλωση αποδοχής : Ν.3850/10 (αρ.9). δ. Στα πλαίσια των υποχρεώσεων του αναδόχου καθώς και των : τεχνικού ασφαλείας και ιατρού εργασίας, εντάσσεται και η υποχρεωτική τήρηση στο εργοτάξιο, των ακόλουθων στοιχείων : 1. Γραπτή εκτίµηση προς τον ανάδοχο, από τους τεχνικό ασφάλειας και ιατρό εργασίας, των υφισταµένων κατά την εργασία κινδύνων για την ασφάλεια και την υγεία, συµπεριλαµβανοµένων εκείνων που αφορούν οµάδες εργαζοµένων που εκτίθενται σε ιδιαίτερους κινδύνους Ν.3850/10 (αρ.43 παρ. 1 α και παρ.3-8). 2. Βιβλίο υποδείξεων τεχνικού ασφαλείας και γιατρού εργασίας στο οποίο θα αναγράφουν τις υποδείξεις τους ο Τεχνικός ασφαλείας και ο γιατρός εργασίας Ν.3850/10 (αρ.14 παρ.1 και αρ.17 παρ.1). Ο ανάδοχος υποχρεούται να λαµβάνει ενυπόγραφα γνώση των υποδείξεων αυτών. Το βιβλίο υποδείξεων τεχνικού ασφαλείας και γιατρού εργασίας σελιδοµετρείται και θεωρείται από την αρµόδια επιθεώρηση εργασίας. Αν ο ανάδοχος διαφωνεί µε τις γραπτές υποδείξεις και συµβουλές του τεχνικού ή του ιατρού εργασίας (Ν 3850/10 αρ.20 παρ.4 ), οφείλει να αιτιολογεί τις απόψεις του και να τις κοινοποιεί και στην Επιτροπή Υγείας και Ασφάλειας (Ε.Υ.Α.Ε) ή στον εκπρόσωπο των εργαζοµένων των οποίων η σύσταση και οι αρµοδιότητες προβλέπονται από τα άρθρα 4 και 5 του Ν.3850/10. Σε περίπτωση διαφωνίας η διαφορά επιλύεται από τον επιθεωρητή εργασίας και µόνο. 3. Βιβλίο ατυχηµάτων στο οποίο θα περιγράφεται η αιτία και η περιγραφή του ατυχήµατος και να το θέτει στη διάθεση των αρµόδιων αρχών Ν.3850/10 (αρ.43 παρ.2β). Τα µέτρα που λαµβάνονται για την αποτροπή επανάληψης παρόµοιων ατυχηµάτων, ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 40/ / 316

145 καταχωρούνται στο βιβλίο υποδείξεων τεχνικού ασφαλείας. Ο ανάδοχος οφείλει να αναγγέλλει στις αρµόδιες επιθεωρήσεις εργασίας, στις πλησιέστερες αστυνοµικές αρχές και στις αρµόδιες υπηρεσίες του ασφαλιστικού οργανισµού στον οποίο υπάγεται ο εργαζόµενος όλα τα εργατικά ατυχήµατα εντός 24 ωρών και εφόσον πρόκειται περί σοβαρού τραυµατισµού ή θανάτου, να τηρεί αµετάβλητα όλα τα στοιχεία που δύναται να χρησιµεύσουν για εξακρίβωση των αιτίων του ατυχήµατος Ν.3850/10 (αρ.43 παρ.2α). 4. Κατάλογο των εργατικών ατυχηµάτων που είχαν ως συνέπεια για τον εργαζόµενο ανικανότητα εργασίας µεγαλύτερη των τριών εργάσιµων ηµερών Ν.3850/10 (αρ.43 παρ.2γ). 5. Ιατρικό φάκελο κάθε εργαζόµενου Ν 3850/10 (αρ.18 παρ.9). 3.3 Ηµερολόγιο Μέτρων Ασφάλειας (ΗΜΑ) Ο ανάδοχος υποχρεούται να τηρεί στο εργοτάξιο Ηµερολόγιο Μέτρων Ασφάλειας (ΗΜΑ), όταν απαιτείται εκ των προτέρων γνωστοποίηση στην αρµόδια επιθεώρηση εργασίας, πριν την έναρξη των εργασιών στο εργοτάξιο σύµφωνα µε το Π 305/96 (αρ.3 παρ.14) σε συνδυασµό µε την Υ.Α /1984 του (τ.) Υπουργείου Εργασίας. Το ΗΜΑ θεωρείται, σύµφωνα µε την παραπάνω Υ.Α, από τις κατά τόπους /νσεις, Τµήµατα ή Γραφεία Επιθεώρησης Εργασίας και συµπληρώνεται από τους επιβλέποντες µηχ/κούς του αναδόχου και της /νουσας Υπηρεσίας, από τους υπόχρεους για την διενέργεια των τακτικών ελέγχων ή δοκιµών για ό,τι αφορά τα αποτελέσµατα των ελέγχων ή δοκιµών, από το αρµόδιο όργανο ελέγχου όπως ο επιθεωρητής εργασίας, κλπ : Π 1073/81 (αρ.113 ), Ν.1396/83 (αρ. 8) και την Εγκύκλιο 27 του (τ.) ΥΠΕΧΩ Ε µε αρ.πρωτ. ΕΕΠΠ/208 / Συσχετισµός Σχεδίου Ασφάλειας Υγείας (ΣΑΥ) και Ηµερολόγιου Μέτρων Ασφάλειας (ΗΜΑ) Για την πιστή εφαρµογή του ΣΑΥ κατά την εξέλιξη του έργου, πρέπει αυτό να συσχετίζεται µε το ΗΜΑ. Στα πλαίσια του συσχετισµού αυτού, να σηµειώνεται στο Η.Μ.Α. κάθε αναθεώρηση και εµπλουτισµός του ΣΑΥ και επίσης σε ειδική στήλη του, να γίνεται παραποµπή των αναγραφόµενων υποδείξεων / διαπιστώσεων στην αντίστοιχη σελίδα του ΣΑΥ. Με τον τρόπο αυτό διευκολύνεται και επιτυγχάνεται ο στόχος της πρόληψης του ατυχήµατος. 4. Απαιτούµενα µέτρα ασφάλειας και υγείας κατά την εκτέλεση όλων των εργασιών στο εργοτάξιο. 4.1 Προετοιµασία εργοταξίου - Μέτρα Ατοµικής Προστασίας (ΜΑΠ) Ο ανάδοχος υποχρεούται να τηρεί στο εργοτάξιο, κατά την εκτέλεση όλων των εργασιών, τα παρακάτω µέτρα ασφάλειας και υγείας : α. Την ευκρινή και εµφανή σήµανση και περίφραξη του περιβάλλοντα χώρου του εργοταξίου µε ιδιαίτερη προσοχή στη σήµανση και περίφραξη των επικίνδυνων θέσεων : Π 105/95, Π 305/96 (αρ.12 παραρτ. IV µέρος Α, παρ. 18.1). β. Τον εντοπισµό και τον έλεγχο προϋπαρχουσών της έναρξης λειτουργίας του εργοταξίου ηλεκτρικών εγκαταστάσεων και εκτροπή τυχόν υπαρχόντων εναερίων ηλεκτροφόρων αγωγών έξω από το εργοτάξιο, ώστε να παρέχεται προστασία στους εργαζόµενους από τον κίνδυνο ηλεκτροπληξίας : Π 1073/81 (αρ.75-79), Π 305/96 (αρ.12 παραρτ. IV µέρος Β, τµήµα II, παρ.2). γ. Τη σήµανση των εγκαταστάσεων µε ειδικούς κινδύνους (αγωγοί ατµών θερµών, υγρών ή αερίων κλπ) ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 41/ / 316

146 και τα απαιτούµενα µέτρα προστασίας των εργαζοµένων από τους κινδύνους των εγκαταστάσεων αυτών : Π 1073/81 (αρ.92-95), Π 305/96 (αρ.12, παραρτ. IV µέρος Α, παρ.6). δ. Τη λήψη µέτρων αντιµετώπισης εκτάκτων καταστάσεων όπως : κατάρτιση σχεδίου διαφυγής - διάσωσης και εξόδων κινδύνου, πυρασφάλεια, εκκένωση χώρων από τους εργαζόµενους, πρόληψη - αντιµετώπιση πυρκαγιών & επικίνδυνων εκρήξεων ή αναθυµιάσεων, ύπαρξη πυροσβεστήρων, κλπ.: Π 1073/81 (αρ ), Π 305/96 (αρ.12, παραρτ. IV µέρος Α, παρ.3, 4, 8-10), Ν.3850/10 (αρ.30, 32, 45). ε. Την εξασφάλιση παροχής πρώτων βοηθειών, χώρων υγιεινής και υγειονοµικού εξοπλισµού (ύπαρξη χώρων πρώτων βοηθειών, φαρµακείου, αποχωρητηρίων, νιπτήρων, κλπ) : Π 1073/81 (αρ.109,110), Ν.1430/84 (αρ.17,18), Π 305/96 (αρ.12 παράρτ. IV µέρος Α, παρ.13, 14). στ. Την εξασφάλιση της δωρεάν χορήγησης Μέσων Ατοµικής Προστασίας (ΜΑΠ) στους εργαζόµενους όπως : προστατευτικά κράνη, µπότες ασφαλείας, φωσφορίζοντα γιλέκα, ολόσωµες ζώνες ασφαλείας, γυαλιά, κλπ, εφόσον τους ενηµερώσει εκ των προτέρων σχετικά µε τους κινδύνους από τους οποίους τους προστατεύει ο εξοπλισµός αυτός και τους δώσει σαφείς οδηγίες για τη χρήση του : Π..1073/81(αρ ), Ν.1430/84 (αρ.16-18), ΚΥΑ Β.4373/1205/93 και οι τροποπ. αυτής ΚΥΑ 8881/94 και Υ.Α. οικ.β.5261/190/97, Π.. 396/94, Π.. 305/96 (αρ.9,παρ.γ). 4.2 Εργοταξιακή σήµανση σηµατοδότηση, συστήµατα ασφαλείας, φόρτωση - εκφόρτωση εναπόθεση υλικών, θόρυβος, φυσικοί, χηµικοί παράγοντες κλπ Ο ανάδοχος υποχρεούται : α. Να προβεί στην κατάλληλη σήµανση και σηµατοδότηση, µε σκοπό την ασφαλή διέλευση των πεζών και των οχηµάτων από την περιοχή κατασκευής του έργου, σύµφωνα µε : - Την Υ.Α αριθ. ΜΕΟ/Ο/613/ του τ.υπυμε Ι: «Οδηγίες Σήµανσης Εκτελούµενων Έργων» (ΟΜΟΕ-ΣΕΕΟ, τεύχος 7) - Τη ΚΥΑ αριθ.6952/ του τ.υπεκα και τ.υπυμε Ι «Υποχρεώσεις και µέτρα για την ασφαλή διέλευση των πεζών κατά την εκτέλεση εργασιών σε κοινόχρηστους χώρους πόλεων και οικισµών που προορίζονται για την κυκλοφορία πεζών» - Τις διατάξεις του Κώδικα Οδικής Κυκλοφορίας : Ν.2696/99 (αρ και αρ.52 ) και την τροπ. αυτού : Ν.3542/07 (αρ. 7-9 και αρ.46). β. Να τηρεί τις απαιτήσεις ασφάλειας που αφορούν σε εργασίες εναπόθεσης υλικών στις οδούς, κατάληψης τµήµατος οδού και πεζοδροµίου : Ν. 2696/99 (αρ. 47, 48) και η τροπ. αυτού: Ν. 3542/07 (αρ.43,44). γ. Να συντηρεί και να ελέγχει τακτικά τη λειτουργία των συστηµάτων ασφαλείας και να τηρεί τις απαιτήσεις ασφάλειας των ηλεκτρικών εγκαταστάσεων, των φορητών ηλεκτρικών συσκευών, των κινητών προβολέων, των καλωδίων τροφοδοσίας, των εγκαταστάσεων φωτισµού εργοταξίου, κλπ : Π 1073/81 (αρ.75-84), Π 305/96 (αρ.8.δ και αρ.12,παραρτ.ivµέρος Α, παρ.2), Ν.3850/10 (αρ. 31,35). δ. Να προβεί στα απαραίτητα µέτρα ασφάλειας που αφορούν σε εργασίες φόρτωσης, εκφόρτωσης, αποθήκευσης, στοίβασης, ρίψης και µεταφοράς υλικών και άλλων στοιχείων : Π 216/78, Π 1073/81 (αρ.85-91), ΚΥΑ 8243/1113/91 (αρ.8), Π 305/96 [αρ. 8 (γ, ε, στ, ζ) και αρ.12 παραρτ. IV µέρος Α παρ.11 και. µέρος Β τµήµα ΙΙ παρ.4], Ν.2696/99 (αρ.32) και η τροπ. αυτού : Ν. 3542/07 (αρ.30). ε. Να τηρεί µέτρα προστασίας των εργαζοµένων που αφορούν : α) κραδασµούς : Π 176/05, β) θόρυβο : Π 85/91, Π 149/06, γ) προφυλάξεις της οσφυϊκής χώρας και της ράχης από χειρωνακτική διακίνηση φορτίων : Π 397/94, ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 42/ / 316

147 δ) προστασία από φυσικούς, χηµικούς και βιολογικούς παράγοντες : Ν.3850/10 (άρ ), Π 82/10. Όσα αναφέρονται στην αποζηµίωση. 4.2 θα εκτελούνται µε µέριµνα του αναδόχου, χωρίς ιδιαίτερη 4.3 Μηχανήµατα έργων / Εξοπλισµοί εργασίας - αποδεικτικά στοιχεία αυτών. Οι εξοπλισµοί εργασίας χαρακτηρίζονται και κατατάσσονται ως µηχανήµατα έργων Π 304/00 (αρ.2). α. Ο ανάδοχος οφείλει να ελέγχει τη σωστή λειτουργία και τον χειρισµό των µηχανηµάτων (χωµατουργικών και διακίνησης υλικών), των ανυψωτικών µηχανηµάτων, των οχηµάτων, των εγκαταστάσεων, των µηχανών και του λοιπού εξοπλισµού εργασίας (ζώνες ασφαλείας µε µηχανισµό ανόδου και καθόδου, κυλιόµενα ικριώµατα, φορητές κλίµακες, κλπ ) : Π 1073/81 (αρ.17, ), Ν 1430/84 (αρ.11-15), Π 31/90, Π 499/91, Π 395/94 και οι τροπ. αυτού: Π 89/99, Π 304/00 και Π 155/04, Π 105/95 (παραρτ. IX), Π 305/96 (αρ.12 παραρτ.iv µέρος Β τµήµα ΙΙ παρ.7-9), ΚΥΑ 15085/593/03, ΚΥΑ αρ. 13ε/4800/03, Π 57/10, Ν.3850/10 (αρ. 34, 35). β. Τα µηχανήµατα έργων σύµφωνα µε το Π 305/96 (αρ.12 παραρτ.iv, µέρος Β, τµήµα ΙΙ, παρ.7.4 και 8.5) και το Π 304/00 (αρ.2), πρέπει να συνοδεύονται από τα εξής στοιχεία : 1. Πινακίδες αριθµού κυκλοφορίας 2. Άδεια κυκλοφορίας 3. Αποδεικτικά στοιχεία ασφάλισης. 4. Αποδεικτικά πληρωµής τελών κυκλοφορίας (χρήσης) 5. Άδειες χειριστών µηχανηµάτων σύµφωνα µε το Π 305/96 (αρ.12, παραρτ. IV, µέρος Β, τµήµα ΙΙ, παρ. 8.1.γ και 8.2) και το Π 89/99 (παραρτ. II, παρ.2.1). Σηµειώνεται ότι η άδεια χειριστού µηχανήµατος συνοδεύει τον χειριστή. 6. Βεβαίωση ασφαλούς λειτουργίας του εξοπλισµού εργασίας (ορθή συναρµολόγηση - εγκατάσταση, καλή λειτουργία) και αρχείο συντήρησης αυτού στο οποίο θα καταχωρούνται τα αποτελέσµατα των ελέγχων σύµφωνα µε το Π 89/99 (αρ. 4α παρ.3 και 6). 7. Πιστοποιητικό επανελέγχου ανυψωτικού µηχανήµατος, οδηγίες χρήσης, συντήρησης και αντίστοιχο βιβλίο συντήρησης και ελέγχων αυτού σύµφωνα µε την ΚΥΑ 15085/593/03 ( αρ.3 και αρ.4. παρ.7 ). 5. Νοµοθετήµατα που περιέχουν πρόσθετα απαιτούµενα µέτρα ασφάλειας και υγείας στο εργοτάξιο, τα οποία τηρούνται κατά περίπτωση, ανάλογα µε το είδος των εργασιών του εκτελούµενου έργου. Ο ανάδοχος υποχρεούται να τηρεί στο εργοτάξιο, πέρα από τα προαναφερόµενα, πρόσθετα απαιτούµενα µέτρα ασφάλειας και υγείας, κατά περίπτωση, ανάλογα µε το είδος των εργασιών του εκτελούµενου έργου. Τα εν λόγω απαιτούµενα µέτρα αναφέρονται στα παρακάτω νοµοθετήµατα : 5.1 Κατεδαφίσεις : ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 43/ / 316

148 Ν 495/76, Π 413/77, Π 1073/81 (αρ.18-33, 104), ΚΥΑ 8243/1113/91 (αρ.7), ΥΑ 31245/93, Ν. 2168/93, Π 396/94 (αρ.9 παρ.4 παραρτ. ΙΙΙ ), Υ.Α. 3009/2/21γ/94, Υ.Α. 2254/230/Φ.6.9/94 και οι τροπ. αυτής: ΥΑ Φ.6.9/13370/1560/95 και ΥΑ Φ6.9/25068/1183/96, Π 305/96 (αρ. 12, παραρτ.iv µέρος Β τµήµα II, παρ.11), ΚΥΑ 3329/89 και η τροπ. αυτής : Υ.Α. Φ.28/18787/1032/00, Π 455/95 και η τροπ. αυτού Π 2/06, Π 212/06,ΥΑ 21017/84/ Εκσκαφές (θεµελίων, τάφρων, φρεάτων, κλπ), Αντιστηρίξεις : Ν. 495/76, Π 413/77, Π 1073/81 (αρ.2-17, ), ΥΑ αρ. 3046/304/89 (αρ.8- ασφάλεια και αντοχή κτιρίων, παρ.4), ΚΥΑ 3329/89 και η τροπ. αυτής : ΥΑ Φ.28/18787/1032/00, Ν. 2168/93, Π 396/94 (αρ.9 παρ.4 παραρτ. ΙΙΙ), ΥΑ 3009/2/21-γ/94, ΥΑ 2254/230/Φ.6.9/94 και οι τροπ. αυτής : ΥΑΦ.6.9/13370/1560/95 και ΥΑ Φ6.9/25068/1183/96, Π 455/95 και η τροπ. αυτού : Π 2/06, Π 305/96 (αρ. 12, παραρτ. IV µέρος Β τµήµα ΙΙ παρ. 10 ). 5.3 Ικριώµατα και κλίµακες, Οδοί κυκλοφόρίας ζωνες κινδύνου, Εργασίες σε ύψος, Εργασίες σε στέγες. Π 78/80, Π 1073/81 (αρ.34-44), Ν.1430/84 (αρ.7-10), ΚΥΑ 16440/Φ.10.4/445/93, Π 396/94 (αρ.9 παρ.4 παραρτ. ΙΙΙ), Π 155/04, Π 305/96 (αρ. 12, παραρτ.iv µέρος Α παρ.1, 10 και µέρος Β τµήµα ΙΙ παρ.4-6,14). 5.4 Εργασίες συγκόλλησης, οξυγονοκκοπής & λοιπές θερµές εργασίες Π 95/78, Π 1073/81 (αρ.96, 99,.104, 105 ), Π 70/90 (αρ.15), Π 396/94 (αρ.9 παρ.4 παραρτ. ΙΙΙ), Πυροσβεστική ιάταξη 7 Απόφ.7568 Φ.700.1/96, ΚΥΑ αρ.οικ.16289/330/ Κατασκευή δοµικών έργων (κτίρια, γέφυρες, τοίχοι αντιστήριξης, δεξαµενές, κλπ.) Π 778/80, Π 1073/81 (αρ.26-33, αρ.98), ΥΑ 3046/304/89, Π 396/94 (αρ.9 παρ.4 παραρτ. ΙΙΙ), Π 305/96 (αρ.12 παραρτ. IV µέρος Β τµήµα ΙΙ παρ. 12). 5.6 Προετοιµασία και διάνοιξη σηράγγων και λοιπών υπογείων έργων. (Σήραγγες κυκλοφορίας οχηµάτων, αρδευτικές σήραγγες, υπόγειοι σταθµοί παραγωγής ενέργειας και εργασίες που εκτελούνται στα υπόγεια στεγασµένα τµήµατα των οικοδοµικών ή άλλης φύσης έργων και σε στάθµη χαµηλότερη των6.00 µ. κάτω από την επιφάνεια της γης.) Ν.495/76, Π 413/77, Π 225/89, ΚΥΑ 3329/89 και η τροπ. αυτής : ΥΑΦ.28/18787/1032/00, Ν. 2168/93, Π 396/94 (αρ.9 παρ.4 παραρτ. ΙΙΙ), ΥΑ 2254/230/Φ.6.9/94 και οι τροπ. αυτής : ΥΑ Φ.6.9/13370/1560/95 και ΥΑ Φ6.9/25068/1183/96, ΥΑ 3009/2/21-γ/94, Π 455/95 και η τροπ. αυτού : Π 2/06, Π 305/96 (αρ.12 παραρτ. IV µέρος Β τµήµα ΙΙ παρ.10). 5.7 Καταδυτικές εργασίες σε Λιµενικά έργα (Υποθαλάσσιες εκσκαφές, διαµόρφωση πυθµένα θαλάσσης, κατασκευή προβλήτας κλπ µε χρήση πλωτών ναυπηγηµάτων και καταδυτικού συνεργείου.) Π 1073/81 (αρ.100), Ν 1430/84 (αρ.17), Π 396/94 (αρ.9 παρ.4 παραρτ.ιιι), ΥΑ /20/95/95, Π 305/96 (αρ.12, παραρτ.iv µέρος Β τµήµα ΙΙ παρ.8.3 και παρ.13). 6. Ακολουθεί κατάλογος µε τα νοµοθετήµατα και τις κανονιστικές διατάξεις που περιλαµβάνουν τα απαιτούµενα µέτρα ασφάλειας και υγείας στο εργοτάξιο. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 44/ / 316

149 A. ΝΟΜΟΙ Ν. 495/76 ΦΕΚ 337/Α/76 Π.. 395/94 ΦΕΚ 220/Α/94 Ν. 1396/83 ΦΕΚ 126/Α/83 Π.. 396/94 ΦΕΚ 220/Α/94 Ν. 1430/84 ΦΕΚ 49/Α/84 Π.. 397/94 ΦΕΚ 221/Α/94 Ν. 2168/ 93 ΦΕΚ 147/Α/93 Π.. 105/95 ΦΕΚ 67/Α/95 Ν. 2696/99 ΦΕΚ 57/Α/99 Π.. 455/95 ΦΕΚ 268/Α/95 Ν. 3542/07 ΦΕΚ 50/Α/07 Π.. 305/96 ΦΕΚ 212/Α/96 Ν. 3669/08 ΦΕΚ 116/Α/08 Π.. 89/99 ΦΕΚ 94/Α/99 Ν. 3850/10 ΦΕΚ 84/Α/10 Π.. 304/00 ΦΕΚ 241/Α/00 Ν. 4030/12 ΦΕΚ 249/Α/12 Π.. 155/04 ΦΕΚ 121/Α/04 Π.. 176/05 ΦΕΚ 227/Α/05 Π.. 149/06 ΦΕΚ 159/Α/06 Β. ΠΡΟΕ ΡΙΚΑ ΙΑΤΑΓΜΑΤΑ Π.. 2/06 ΦΕΚ 268/Α/06 Π.. 413/77 ΦΕΚ 128/Α/77 Π.. 212/06 ΦΕΚ 212/Α/06 Π.. 95/78 ΦΕΚ 20/Α/78 Π.. 82/10 ΦΕΚ 145/Α/10 Π.. 216/78 ΦΕΚ 47/Α/78 Π.. 57/10 ΦΕΚ 97/Α/10 Π.. 778/80 ΦΕΚ 193/Α/80 Π /81 ΦΕΚ 260/A/81 Γ. ΥΠΟΥΡΓΙΚΕΣ ΑΠΟΦΑΣΕΙΣ Π.. 225/89 ΦΕΚ 106/Α/89 ΥΑ /84 ΦΕΚ 154/Β/84 Π.. 31/90 ΦΕΚ 31/Α/90 ΚΥΑ 3329/89 ΦΕΚ 132/Β/89 Π.. 70/90 ΦΕΚ 31/Α/90 ΚΥΑ 8243/1113/91 ΦΕΚ 138/Β/91 Π.. 85/91 ΦΕΚ 38/Α/91 ΚΥΑαρ.οικ.Β.4373/1205/9 Π.. 499/91 ΦΕΚ 180/Α/91 ΚΥΑ 3 ΦΕΚ 187/Β/93 ΦΕΚ 765/Β/ /Φ.10.4/445/93 Γ.ΥΠΟΥΡΓΙΚΕΣ ΑΠΟΦΑΣΕΙΣ. ΕΓΚΥΚΛΙΟΙ ΚΥΑ αρ. 8881/94 ΦΕΚ 450/Β/94 ΕΓΚΥΚΛΙΟΣ 27/03 ΑΡ.ΠΡΩΤ. ΕΕΠ Π/208/ ΦΕΚ 451/Β/93 ΕΓΚΥΚΛΙΟΣ 6/08 ΑΡ.ΠΡΩΤ. ΙΠΑ / ΥΑ αρ.οικ /93 οικ/215/ ΥΑ 3009/2/21-γ/94 ΦΕΚ 301/Β/94 ΕΓΚΥΚΛΙΟΣ Σ.ΕΠ.Ε ΑΡ.ΠΡ /12 Α Α:Β4Λ1Λ-ΚΦΖ ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 45/ / 316

150 ΥΑ 2254/230/Φ.6.9/94 ΥΑ /20/95/95 ΥΑ Φ.6.9/13370/1560/95 ΥΑ Φ6.9/25068/1183/96 ΦΕΚ 73/Β/94 ΦΕΚ 978/Β/95 ΦΕΚ 677/Β/95 ΦΕΚ 1035/Β/96 Υ.Α αρ.οικ.β.5261/190/97 ΦΕΚ 113/Β/97 ΚΥΑ αρ.οικ.16289/330/99 ΦΕΚ 987/Β/99 ΚΥΑαρ.οικ.15085/593/03 ΚΥΑ αρ. 13ε/4800/03 ΚΥΑ αρ.6952/11 ΥΑ 3046/304/89 ΥΑ Φ.28/18787/1032/00 ΥΑ αρ. οικ. 433/2000 ΥΑ ΕΕΠΠ/οικ/85/01 ΥΑ ΙΠΑ /οικ/177/01 ΥΑ ΙΠΑ /οικ/889/02 ΥΑ MEO/Ο/613/11 ΥΑ 21017/84/09 Πυροσβεστική διάταξη 7, ΦΕΚ 1186/Β/03 ΦΕΚ 708/Β/03 ΦΕΚ 420/Β/11 ΦΕΚ 59/ /89 ΦΕΚ 1035/Β/00 ΦΕΚ 1176/Β/00 ΦΕΚ 686/Β/01 ΦΕΚ 266/Β/01 ΦΕΚ 16/Β/03 ΦΕΚ 905/Β/11 ΦΕΚ 1287/Β/09 ΦΕΚ 155/Β/96 Απόφ Φ.700.1/ Σχέδιο ασφάλειας και υγείας (ΣΑΥ) Φάκελος ασφάλειας και υγείας (ΦΑΥ) 1. Κανονιστικές απαιτήσεις : Ο ανάδοχος υποχρεούται να εκτελεί το έργο µε τρόπο ασφαλή και σύµφωνα µε τους νόµους, διατάγµατα, αστυνοµικές διατάξεις και οδηγίες του ΚτΕ, όπως εκφράζονται µέσω της υπηρεσίας αναφορικά µε την ασφάλεια και υγεία των εργαζοµένων. 2. Σύστηµα Οργάνωσης και ιαχείρισης Ασφάλειας Υγείας Εργασίας (ΣΟ ΑΥΕ). Ο ανάδοχος θα πρέπει να εφαρµόσει το ΣΟ ΑΥΕ στο έργο ώστε να περιοριστεί ο εργασιακός κίνδυνος στο ελάχιστο. Ως ελάχιστες απαιτήσεις για το ΣΟ ΑΥΕ ορίζονται οι εξής: 2.1 ήλωση πολιτικής ασφάλειας εργασίας του αναδόχου. 2.2 Ορισµός τεχνικού ασφάλειας, συντονιστή ασφάλειας και ιατρού Εργασίας. Ειδικότερα και λόγω της σπουδαιότητας των θεσµών αυτών, τα προσόντα και καθήκοντα των ατόµων τα οποία θα παρέχουν τις υπηρεσίες του τεχνικού ασφαλείας, συντονιστή θεµάτων ασφαλείας και υγείας, καθώς και του γιατρού Εργασίας θα πρέπει να είναι σύµφωνα µε τις απαιτήσεις της νοµοθεσίας (Ν-1568/85, Π -17/96, Π - 305/96, Π -294/88). Η ανάθεση των καθηκόντων του τεχνικού ασφάλειας και συντονιστή ασφάλειας και υγείας της Εργασίας καθώς και του γιατρού Εργασίας γίνεται εγγράφως και κοινοποιείται στη ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 46/ / 316

151 ιευθύνουσα Υπηρεσία και στο αρµόδιο ΚΕΠΕΚ του ΣΕΠΕ. Για την κάλυψη των αναγκών του σε υπηρεσίες τεχνικού ασφάλειας, συντονιστή ασφάλειας και γιατρού Εργασίας, µετρήσεις, αναπροσαρµογή ή και εκπόνηση του ΣΑΥ και ΦΑΥ περιλαµβανοµένης της εκτίµησης του εργασιακού κινδύνου, εκπαίδευση προσωπικού, κλπ ο ανάδοχος µπορεί να συµβάλλεται µε εξωτερικούς συνεργάτες ή/και µε ειδικά αδειοδοτηµένη (Π - 95/99, Π -17/96 ) από το Υπουργείο Εργασίας Εξωτερική Υπηρεσία Προστασίας και Πρόληψης του Επαγγελµατικού Κινδύνου (ΕΞΥΠΠ). 2.3 Καθορισµός αρµοδιοτήτων προσωπικού αναδόχου για θέµατα ΑΥΕ. 2.4 Οργάνωση υπηρεσιών ΑΥΕ υπεργολάβων. 2.5 Εκπόνηση διαδικασιών ασφάλειας. Κατ' ελάχιστον απαιτούνται διαδικασίες για: αναφορά ατυχήµατος, διερεύνηση των ατυχηµάτων και τήρηση αρχείων βάσει της νοµοθεσίας, αντιµετώπιση έκτακτης ανάγκης, χρήση µέσων ατοµικής προστασίας, εκπαίδευση προσωπικού, ιατρικές εξετάσεις εργαζοµένων 2.6 Κατάρτιση ειδικών µελετών πχ για βοηθητικές κατασκευές όπου τέτοια µελέτη προβλέπεται από τη νοµοθεσία ή προτείνεται από το ΣΑΥ της µελέτης ή της κατασκευής. 2.7 ιαδικασίες Επιθεωρήσεων Ο ανάδοχος θα πρέπει να προγραµµατίζει την τακτική επιθεώρηση των χώρων, του εξοπλισµού, των µεθόδων και των πρακτικών εργασίας σε εβδοµαδιαία βάση, εκτός αν άλλως ορίζεται στη νοµοθεσία ή το απαιτούν οι συνθήκες εκτέλεσης του έργου, ώστε να εξασφαλίζεται η έγκαιρη λήψη µέτρων για την επανόρθωση των επικίνδυνων καταστάσεων που επισηµαίνονται. Οι επιθεωρήσεις πρέπει να τεκµηριώνονται γραπτά Άλλες προβλέψεις Εκ των προτέρων γνωστοποίηση της έναρξης των εργασιών στο 'Έργο προς το αρµόδιο ΚΕΠΕΚ του ΣΕΠΕ Κατάρτιση προγράµµατος και υλοποίηση εκπαίδευσης των εργαζοµένων σε θέµατα ΑΥΕ Οδηγίες ασφαλούς εργασίας προς εφαρµογή από όλους τους εργαζόµενους στο εργοτάξιο. Πρόβλεψη για σύγκληση µηνιαίων συσκέψεων για θέµατα ΑΥΕ µε το συντονιστή ΑΥΕ και τους υπεργολάβους, παρουσία του τεχνικού ασφαλείας και του ιατρού Εργασίας Υποχρέωση αναδόχου για αναθεώρηση ΣΑΥ και ΦΑΥ Ο συντονιστής ασφάλειας και υγείας του έργου υποχρεούται να κάνει την αναθεώρηση του Σχεδίου και του Φακέλου Ασφάλειας και Υγείας της Μελέτης, να παρακολουθεί τις εργασίες όσον αφορά θέµατα ΑΥΕ και να συντάξει τον τελικό ΦΑΥ, τον οποίο παραδίδει σε δύο απλά αντίγραφα και δύο αντίγραφα σε ηλεκτρονική µορφή, συµπεριλαµβανοµένων και των σχεδίων της µελέτης. Η παράδοση της µελέτης του έργου από την Υπηρεσία στον Ανάδοχο θα γίνεται σε ηλεκτρονική µορφή προκειµένου να απεικονιστούν οι οποιεσδήποτε τροποποιήσεις στα σχέδια σύµφωνα µε την κατασκευή τους (as built) όπου αυτό είναι δυνατό λόγω της φύσης του έργου και όπου δεν είναι δυνατό θα επιτραπεί από την Υπηρεσία να κατατεθεί σκαρίφηµα ή φωτογραφικό υλικό. Το ΣΑΥ αναπροσαρµόζεται σε συνάρτηση µε την εξέλιξη των εργασιών, στο δε (ΦΑΥ) εµπεριέχονται οι ενδεχόµενες τροποποιήσεις που έχουν επέλθει (µε τα συνοδευτικά τους σχέδια). Συνεπώς ο Φάκελος Ασφάλειας και Υγείας συµπληρώνεται σταδιακά και παραδίδεται µε την ολοκλήρωση του 'Έργου (και σε ηλεκτρονική µορφή) στην Τεχν. Υπηρεσία του ήµου ή στη /νση του σχολείου για το αρχείο τους, ενηµερωµένος ώστε να περιέχει τα πραγµατικά στοιχεία του έργου, έτσι όπως αυτό κατασκευάστηκε. Σε περίπτωση που δεν έχει παραδοθεί από την Υπηρεσία ΣΑΥ και ΦΑΥ στον Ανάδοχο µαζί µε την τεχνική µελέτη, αυτός υποχρεούται στη σύνταξη των αδαπάνως για το ηµόσιο. Το ΣΑΥ πρέπει να περιέχει τα εξής: Γενικά Είδος έργου και χρήση αυτού Σύντοµη περιγραφή του έργου Ακριβής διεύθυνση του έργου Στοιχεία του κυρίου του έργου Στοιχεία του υπόχρεου για την εκπόνηση του ΣΑΥ Πληροφορίες για υπάρχοντα δίκτυα υπηρεσιών κοινής ωφελείας. Στοιχεία για την προσπέλαση στο εργοτάξιο και την ασφαλή πρόσβαση στις θέσεις εργασίας. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 47/ / 316

152 Ρύθµιση της κυκλοφορίας πεζών και οχηµάτων εντός και πέριξ του εργοταξίου. Καθορισµό των χώρων αποθήκευσης υλικών και τρόπου αποκοµιδής αχρήστων. Συνθήκες αποκοµιδής επικινδύνων υλικών. ιευθέτηση χώρων υγιεινής, εστίασης και Α' βοηθειών. Μελέτες κατασκευής ικριωµάτων που δεν περιγράφονται στις ισχύουσες διατάξεις πχ ειδικοί τύποι ικριωµάτων, αντιστηρίξεις µεγάλων ορυγµάτων, ή επιχωµάτων κλπ και διατάξεις για πρόσδεση κατά την εργασία σε ύψος. Καταγραφή σε πίνακα των φάσεων και υποφάσεων εργασιών του έργου, σύµφωνα µε το εγκεκριµένο χρονοδιάγραµµα εκτέλεσης του έργου. Την καταγραφή σε πίνακα των κινδύνων, των πηγών κινδύνων και της εκτίµησης επικινδυνότητας κάθε φάσης και υποφάσης του έργου µε κλιµάκωση της εκτίµησης επικινδυνότητας πχ Χ = Χαµηλή εκτίµηση κινδύνου Μ = Μέτρια εκτίµηση κινδύνου Υ = Υψηλή εκτίµηση κινδύνου Σε περίπτωση ταυτόχρονης εκτέλεσης φάσεων εργασιών θα πρέπει να λαµβάνονται υπόψη οι επιπλέον απορρέοντες κίνδυνοι. Εναλλακτικές µέθοδοι εργασίας για κινδύνους που δεν µπορούν να αποφευχθούν. Καθώς το έργο αφορά αθλητικές εγκαταστάσεις χρειάζεται να δοθεί ιδιαίτερη προσοχή στην επικινδυνότητα του εργοταξίου και των εκάστοτε εκτελουµένων εργασιών, προκειµένου να υπάρξει απόλυτη προστασία των χρηστών. Για τον εναποµένοντα εργασιακό κίνδυνο θα πρέπει να αναφέρονται συγκεκριµένα µέτρα για την πρόληψη του, καθώς και ειδικά µέτρα για εργασίες που ενέχουν ειδικούς κινδύνους (Παράρτηµα II του Αρθ-12 του Π -305/96). ΤΟ ΦΑΥ πρέπει να περιέχει τα εξής: Γενικά: είδος έργου και χρήση αυτού, ακριβή διεύθυνση του έργου, αριθµό αδείας, στοιχεία του κυρίου του έργου, στοιχεία του συντονιστή ασφάλειας και υγείας που θα συντάξει τον ΦΑΥ. Στοιχεία από το µητρώο του έργου: τεχνική περιγραφή του έργου, παραδοχές µελέτης, τα σχέδια"ως κατεσκευάσθη", σύµφωνα µε τα οριζόµενα ανωτέρω. (Σηµ. βλ. και άρθρο 20 Γ.Σ.Υ.) Έργο ή τµήµα έργου που αφορά αµιγώς σε συντήρηση και επισκευή δεν απαιτεί σχέδια "ως κατασκευάσθη"., Οδηγίες και χρήσιµα στοιχεία σε θέµατα ασφάλειας και υγείας, τα οποία θα πρέπει να λαµβάνονται υπόψη κατά τις ενδεχόµενες µεταγενέστερες εργασίες καθ' όλη τη διάρκεια της ζωής του έργου, πχ εργασίες συντήρησης, µετατροπής, καθαρισµού κλπ. Ενδεικτικά οι οδηγίες και τα στοιχεία αυτά αναφέρονται στον ασφαλή τρόπο εκτέλεσης των διαφόρων εργασιών, στην αποφυγή κινδύνων από τα διάφορα δίκτυα (ύδρευσης, ηλεκτροδότησης, αερίων, ατµού, κλπ) στην πυρασφάλεια κλπ. Εγχειρίδιο Λειτουργίας και Συντήρησης του έργου. Το ανωτέρω περιλαµβάνει: Τον Κανονισµό λειτουργίας του έργου πχ όλα τα στοιχεία που θα αφορούν τη χρήση του έργου από τους χρήστες, βασικά ενηµερωτικά φυλλάδια κατάλληλα και επαρκή, που θα διανεµηθούν στους χρήστες ώστε κάθε χρήστης να γνωρίζει πως θα χρησιµοποιήσει το έργο και τι θα κάνει σε περίπτωση έκτακτων γεγονότων. Οδηγίες λειτουργίας για το προσωπικό λειτουργίας και εκµετάλλευσης του έργου πχ οδηγίες χρήσης του ακίνητου και κινητού εξοπλισµού που ανήκει στην συγκεκριµένη εργολαβία σε συνθήκες κανονικής λειτουργίας και σε συνθήκες έκτακτου περιστατικού κλπ. Οδηγίες συντήρησης του έργου. Περιλαµβάνονται συγκεκριµένες οδηγίες για την περιοδική συντήρηση του έργου. Κατά την εκτέλεση του έργου, το ΣΑΥ και ο ΦΑΥ τηρούνται στο εργοτάξιο µε ευθύνη του αναδόχου και είναι στη διάθεση των ελεγκτικών αρχών. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 48/ / 316

153 Η ιευθύνουσα Υπηρεσία υποχρεούται να παρακολουθεί την ύπαρξη και εφαρµογή των ΣΑΥ - ΦΑΥ. Μετά την αποπεράτωση του έργου ο Φάκελος Ασφάλειας και Υγείας συνοδεύει το έργο καθ' όλη τη διάρκεια της ζωής του και φυλάσσεται µε ευθύνη του ΚτΕ. 3. απάνη σύνταξης ΣΑΥ και ΦΑΥ Όλες οι δαπάνες που συνεπάγονται τα παραπάνω, αφορούν στην οργάνωση του εργοταξίου και απαιτούνται από το νόµο, βαρύνουν τον Ανάδοχο και θα πρέπει να έχουν συνυπολογιστεί από αυτόν κατά τη διαµόρφωση της προσφοράς του. ΑΡΘΡΟ 16ο: ιεξαγωγή της κυκλοφορίας κατά την διάρκεια της κατασκευής 16.1 Ο Ανάδοχος είναι υποχρεωµένος, χωρίς ιδιαίτερη αποζηµίωση, να εκτελεί κάθε εργασία που θα απαιτείται για τη διασφάλιση της ανεµπόδιστης και ασφαλούς κυκλοφορίας στο οδικό δίκτυο που χρησιµοποιεί κατά τη µεταφορά των υλικών που χρειάζονται για την εκτέλεση των έργων, να προβεί στην κατάλληλη σήµανση και σηµατοδότηση με σχέδιο σήμανσης που θα εγκρίνεται από τη Διεύθυνση τεχνικών υπηρεσιών, µε σκοπό την ασφαλή διέλευση των πεζών και των οχηµάτων από την περιοχή κατασκευής του έργου και σύμφωνα με τις υποδίξης της επίβλεψης και του Αστυνομικού Τμήματος Ιωαννίνων-Τμήματος Τροχαίας Ιωαννινων, 16.2 Σε περίπτωση που ο Ανάδοχος δείξει δυστροπία ή κωλυσιεργεί στη συντήρηση και αποκατάσταση των φθορών, τότε η Υπηρεσία δικαιούται να αναθέσει την εκτέλεση των εργασιών αυτών σε τρίτους εις βάρος και για λογαριασµό του Αναδόχου, ο οποίος στην περίπτωση αυτή δεν παύει να φέρει ακέραια την ευθύνη για κάθε τυχόν ατύχηµα λόγω αµέλειας ή µη λήψης των απαιτουµένων προληπτικών µέτρων. ΑΡΘΡΟ 17ο: Προστατευτικές κατασκευές Έκδοση Αδειών 17.1 Ο Ανάδοχος υποχρεούται όπως, χωρίς ιδιαίτερη αποζηµίωση (κάθε σχετικής δαπάνης περιλαµβανοµένης στο ποσοστό γενικών εξόδων και όφελος), προβεί στην κατασκευή, συντήρηση και εν καιρώ καθαίρεση και αποκόµιση των υπό του Π.. 447/75 (ΦΕΚ 142Α/ ), η εν ισχύει νεοτέρων, επιβαλλοµένων προστατευτικών κατασκευών και περιφραγµάτων του εργοταξίου Ο Ανάδοχος υποχρεούται όπως, µε δικές του δαπάνες, εγκαταστήσει στο εργοτάξιο άπαντα τα προβλεπόµενα υπό των όρων της υγιεινής του άρθρου 24 του Π.. 447/75 η εν ισχύει νεοτέρων. Επίσης υποχρεούται για την εφαρµογή και τήρηση στο εργοτάξιο όλων των κατά Νόµο απαιτουµένων στοιχείων και την εφαρµογή των από το Νόµο επιβαλλοµένων µέτρων ασφαλείας καθ' όλη τη διάρκεια των εργασιών Πριν από την έναρξη εργασιών ο Ανάδοχος υποχρεούται µε µέριµνα, ευθύνη και δαπάνη του- για την έκδοση των κάθε είδους Αδειών, επ ονόµατι του ΚτΕ (πχ. Οικοδοµική, Μικρής Κλίµακας, Επιτροπή Αρχιτεκτονικής, Αρχαιολογίας, Οργανισµών Κοινής Ωφέλειας, Αστυνοµίας, Πυροσβεστικής, Επιθεώρησης Εργασίας, Φυσικού Αερίου και κάθε άλλη άδεια) που προβλέπονται από τη Νοµοθεσία ή αλλαχού και που είναι απαραίτητες προϋποθέσεις για την εκτέλεση κάθε είδους εργασιών του έργου. Επίσης καθίσταται ουσιαστικά και αποκλειστικά υπεύθυνος για κάθε παράβαση των εν ισχύει διατάξεων περί εκτελέσεως των εργασιών. Ο ΚτΕ υποχρεούται να παράσχει στον Ανάδοχο κάθε απαιτούµενη συνδροµή προς την κατεύθυνση της εξασφάλισης των ανωτέρω αδειοδοτήσεων και εγκρίσεων, παρέχοντας τα επίσηµα στοιχεία και σχέδια αν υπάρχουν στο Αρχείο της Υπηρεσίας. ΑΡΘΡΟ 18ο: Τροποποίηση συµβάσεων κατά τη διάρκειά τους Ισχύουν οι κείµενες διατάξεις στο άρθρο 132 και 156 του Ν.4412/ Σύµφωνα µε το άρθρο 132 του Ν4412/2016, οι συµβάσεις µπορούν να τροποποιούνται χωρίς νέα διαδικασία σύναψης σύµβασης σε οποιαδήποτε από τις ακόλουθες περιπτώσεις: α) όταν οι τροποποιήσεις, ανεξαρτήτως της χρηµατικής αξίας τους, προβλέπονται σε σαφείς, ακριβείς και ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 49/ / 316

154 ρητές ρήτρες αναθεώρησης στα αρχικά έγγραφα της σύµβασης στις οποίες µπορεί να περιλαµβάνονται και ρήτρες αναθεώρησης τιµών ή προαιρέσεις. Οι ρήτρες αυτές αναφέρουν το αντικείµενο και τη φύση των ενδεχόµενων τροποποιήσεων ή προαιρέσεων, καθώς και τους όρους υπό τους οποίους µπορούν να ενεργοποιηθούν. εν προβλέπουν τροποποιήσεις ή προαιρέσεις που ενδέχεται να µεταβάλουν τη συνολική φύση της σύµβασης ή της συµφωνίας-πλαίσιο β) για τα συµπληρωµατικά έργα, υπηρεσίες ή αγαθά από τον αρχικό ανάδοχο, τα οποία κατέστησαν αναγκαία και δεν περιλαµβάνονταν στην αρχική σύµβαση, εφόσον η αλλαγή αναδόχου: αα) δεν µπορεί να γίνει για οικονοµικούς ή τεχνικούς λόγους, π.χ. απαιτήσεις εναλλαξιµότητας ή διαλειτουργικότητας µε τον υφιστάµενο εξοπλισµό, υπηρεσίες ή εγκαταστάσεις που παρασχέθηκαν µε τη διαδικασία σύναψης της αρχικής σύµβασης, και ββ) θα συνεπαγόταν σηµαντικά προβλήµατα ή ουσιαστική επικάλυψη δαπανών για την αναθέτουσα αρχή. Ωστόσο, οποιαδήποτε αύξηση της τιµής δεν υπερβαίνει το πενήντα τοις εκατό (50%) της αξίας της αρχικής σύµβασης. Σε περίπτωση διαδοχικών τροποποιήσεων, η σωρευτική αξία των τροποποιήσεων αυτών δεν µπορεί να υπερβαίνει το πενήντα τοις εκατό (50%) της αξίας της αρχικής σύµβασης Σύµφωνα µε το άρθρο 156 του Ν4412/2016 : α) Το έργο εκτελείται, σύµφωνα µε τη σύµβαση και τα τεύχη και σχέδια που τη συνοδεύουν. Ο φορέας κατασκευής του έργου έχει το δικαίωµα αν προκύψει ανάγκη εκτέλεσης συµπληρωµατικών εργασιών που δεν περιλαµβάνονται στο αρχικό ανατεθέν έργο, ούτε στην πρώτη συναφθείσα σύµβαση και οι οποίες κατέστησαν αναγκαίες λόγω απροβλέπτων περιστάσεων κατά την εκτέλεση του έργου, όπως αυτό περιγράφεται στην αρχική σύµβαση, να συνάπτει σύµβαση µε τον ανάδοχο του έργου µε την προϋπόθεση ότι οι συµπληρωµατικές εργασίες δεν µπορούν τεχνικά ή οικονοµικά να διαχωριστούν από την κύρια σύµβαση, χωρίς να δηµιουργήσουν µείζονα προβλήµατα για τις αναθέτουσες αρχές ή όταν αυτές οι εργασίες, µολονότι µπορούν να διαχωριστούν από την αρχική σύµβαση είναι απόλυτα αναγκαίες για την τελειοποίησή της χωρίς να µεταβάλλουν τη συνολική της φύση. β) Το συνολικό ποσό των συµβάσεων αυτών στο οποίο συµπεριλαµβάνεται και η αµοιβή για τη σύνταξη των απαιτούµενων µελετών για τις συµπληρωµατικές εργασίες απαγορεύεται να υπερβαίνει το ποσοστό του πενήντα τοις εκατό (50%) του ποσού της αξίας της αρχικής σύµβασης, χωρίς την αναθεώρηση και το ΦΠΑ. Οι συµπληρωµατικές συµβάσεις συνολικού ύψους µέχρι 15% της αξίας της αρχικής σύµβασης δύνανται να τροποποιούνται άνευ νέας διαδικασίας σύναψης δηµόσιας σύµβασης, εφόσον πληρούνται αθροιστικά η περίπτωση α της παραγράφου 18.1 και η παραγράφος Για τις εργασίες του άρθρου 14, δεν απαιτείται εκ των προτέρων η σύνταξη Ανακεφαλαιωτικού Πίνακα Εργασιών (Α.Π.Ε.) της παραγράφου 18.2 ή σύµβασης για την εκτέλεση ή την πληρωµή τους Η εκτέλεση των συµπληρωµατικών εργασιών είναι υποχρεωτική για τον ανάδοχο του έργου και, προκειµένου να υπογραφεί η σύµβαση για την εκτέλεσή τους, απαιτείται γνώµη του οικείου τεχνικού συµβουλίου. Για τον καθορισµό τιµών µονάδας στις εργασίες της συµπληρωµατικής σύµβασης λαµβάνονται οι τιµές της αρχικής σύµβασης και για τον κανονισµό τιµών µονάδας στις νέες εργασίες της συµπληρωµατικής σύµβασης εφαρµόζονται οι παράγραφοι 4, 5 και 6 του άρθρου 156 του Ν.4412/ Ως προς τη διαχείριση των «επί έλασσον δαπανών» θα έχουν εφαρµογή τα οριζόµενα στο οικείο άρθρο της ιακήρυξης της παρούσας εργολαβίας και στην παρ.3 β του άρθρου 156 του N.4412/2016. ΑΡΘΡΟ 19ο Βεβαίωση περάτωσης εργασιών Ισχύουν οι κείµενες διατάξεις στο άρθρο 168 του Ν.4412/ Όταν λήξει η προθεσµία περάτωσης του συνόλου ή τµηµάτων του έργου, ο επιβλέπων ή το εντεταλµένο όργανο της επίβλεψης αναφέρει στη διευθύνουσα υπηρεσία, µέσα σε διάστηµα δέκα (10) ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 50/ / 316

155 ηµερών από τη λήξη του εγκεκριµένου χρόνου περαίωσης, αν τα έργα έχουν περατωθεί και έχουν υποστεί ικανοποιητικά τις δοκιµασίες που προβλέπονται στη σύµβαση ή αν τα έργα δεν έχουν περατωθεί, οπότε αναφέρει συγκεκριµένα τις εργασίες που αποµένουν για εκτέλεση. Αν οι εργασίες έχουν περατωθεί, ο προϊστάµενος της διευθύνουσας υπηρεσίας, µέσα σε δέκα (10) ηµέρες από την παραλαβή της πιο πάνω αναφοράς, εκδίδει βεβαίωση για την ηµέρα που περατώθηκαν οι εργασίες του έργου (βεβαίωση περάτωσης των εργασιών) την οποία κοινοποιεί αµελλητί στον ανάδοχο. Εάν η βεβαίωση δεν εκδοθεί µέσα στην πιο πάνω προθεσµία, τότε θεωρείται ότι έχει εκδοθεί αυτοδίκαια τριάντα (30) ηµέρες µετά την υποβολή από τον ανάδοχο σχετικής έγγραφης όχλησης και επιβάλλονται στα υπαίτια όργανα του φορέα κατασκευής του έργου οι πειθαρχικές ποινές που προβλέπονται στην παρ. 3 του άρθρου 141 του Ν.4412/2016. Την έκδοση της βεβαίωσης µπορεί να ζητήσει ο ανάδοχος και πριν από τη λήξη των προθεσµιών αν έχει περατώσει τα έργα. Στην περίπτωση αυτή εφαρµόζονται ανάλογα οι διαδικασίες των πρώτων εδαφίων της παρούσας παραγράφου. Η βεβαίωση περάτωσης των εργασιών δεν αναπληρώνει την παραλαβή των έργων, η οποία διενεργείται, σύµφωνα µε τις διατάξεις των επόµενων άρθρων Αν στις εργασίες που έχουν περατωθεί διαπιστωθούν επουσιώδεις µόνο ελλείψεις που δεν επηρεάζουν τη λειτουργικότητα του έργου, ο προϊστάµενος της διευθύνουσας υπηρεσίας, γνωστοποιεί µε διαταγή του προς τον ανάδοχο τις ελλείψεις που έχουν επισηµανθεί και τάσσει εύλογη προθεσµία για την αποκατάστασή τους. Στην περίπτωση αυτή η βεβαίωση περάτωσης εκδίδεται µετά την εµπρόθεσµη αποκατάστασή των ελλείψεων και αναφέρει το χρόνο που περατώθηκε το έργο, χωρίς να λαµβάνεται υπόψη ο χρόνος αποκατάστασης Αν οι εργασίες δεν έχουν περατωθεί ή οι ελλείψεις που διαπιστώθηκαν δεν είναι επουσιώδεις ή αν δεν περατώθηκαν από τον ανάδοχο εµπρόθεσµα οι εργασίες αποκατάστασης επουσιωδών ελλείψεων, σύµφωνα µε την προηγούµενη παράγραφο εφαρµόζονται, ανάλογα µε την περίπτωση, οι διατάξεις των άρθρων 159 και 160 του Ν4412/2016. ΑΡΘΡΟ 20ο ιοικητική παραλαβή για χρήση Τα περαιωµένα τµήµατα του έργου δύναται να δοθούν προς χρήση, σύµφωνα µε τα όσα ορίζονται στο άρθρο 29 (ΓΕΝΙΚΟΙ ΟΡΟΙ) της παρούσης, καθώς και στο άρθρο 169 του Ν4412/2016. ΑΡΘΡΟ 21ο: Προσωρινή οριστική παραλαβή, χρόνος υποχρεωτικής συντήρησης 21.1 Σε ότι αφορά την προσωρινή παραλαβή, το χρόνο υποχρεωτικής συντήρησης των έργων και την οριστική παραλαβή του έργου εφαρµόζονται τα άρθρα 170, 171, 172 του Ν.4412/ Για την Προσωρινή παραλαβή εκτός των άλλων στο άρθρο 170 του Ν4412/2016 ισχύουν τα ακόλουθα: α. Μετά τη βεβαίωση περάτωσης των εργασιών το έργο παραλαµβάνεται προσωρινά. Με την προσωρινή παραλαβή ελέγχονται οι εργασίες ποσοτικά και ποιοτικά. Οι εργασίες συµπληρωµατικών συµβάσεων παραλαµβάνονται µαζί µε τις εργασίες της αρχικής σύµβασης β. Η προσωρινή παραλαβή διενεργείται µέσα σε έξι (6) µήνες από τη βεβαιωµένη περάτωση του έργου δηλαδή από την ηµεροµηνία που στη σχετική βεβαίωση φέρεται ως ηµεροµηνία που αυτό περατώθηκε ή, στην περίπτωση της παρ. 2 του άρθρου 168, από την ηµεροµηνία έκδοσης της σχετικής βεβαίωσης περάτωσης των εργασιών, αν υποβληθούν από τον ανάδοχο, µέσα σε δύο (2) µήνες από τις πιο πάνω ηµεροµηνίες, η τελική επιµέτρηση και το µητρώο του έργου, το οποίο περιλαµβάνει τα βασικά στοιχεία του έργου «όπως κατασκευάστηκε». Αν η τελική επιµέτρηση και το µητρώο του έργου υποβληθούν από τον ανάδοχο µεταγενέστερα, η πιο πάνω προθεσµία για τη διενέργεια της παραλαβής αρχίζει από την υποβολή της τελικής επιµέτρησης και του µητρώου έργου. Αν δεν υποβληθεί τελική επιµέτρηση και το µητρώο έργου από τον ανάδοχο, η προθεσµία για τη διενέργεια της παραλαβής αρχίζει από την κοινοποίηση στον ανάδοχο της τελικής επιµέτρησης που συντάχθηκε από την υπηρεσία. Αν η παραλαβή δεν διενεργηθεί ή το πρωτόκολλο δεν εγκριθεί µέσα στις πιο πάνω προθεσµίες, η παραλαβή θεωρείται ότι έχει συντελεσθεί ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 51/ / 316

156 αυτοδίκαια τριάντα (30) ηµέρες µετά την υποβολή από τον ανάδοχο σχετικής ειδικής όχλησης για τη διενέργειά της και επιβάλλονται στα υπαίτια όργανα του φορέα κατασκευής του έργου οι πειθαρχικές ποινές που προβλέπονται στην παρ. 3 του άρθρου 141. Αν ο ανάδοχος δεν παραστεί κατά την παραλαβή ή υπογράψει «µε επιφύλαξη» το σχετικό πρωτόκολλο, η παραλαβή θεωρείται ότι έχει συντελεστεί αυτοδίκαια εξήντα (60) ηµέρες µετά την υποβολή ειδικής όχλησης. Με απόφαση του Υπουργού Υποδοµών, Μεταφορών και ικτύων καθορίζεται το περιεχόµενο του «µητρώου έργου», τα τεύχη, οι εκθέσεις, τα σχέδια, οι πίνακες, τα ηλεκτρονικά δεδοµένα και τα λοιπά στοιχεία που το συνοδεύουν, καθώς και η µορφή των στοιχείων αυτών. Με προεδρικό διάταγµα που εκδίδεται µε πρόταση του ίδιου Υπουργού καθορίζονται οι κυρώσεις που επιβάλλονται στον ανάδοχο σε περίπτωση µη υποβολής του µητρώου, η διαδικασία επιβολής των κυρώσεων, τα αρµόδια όργανα, καθώς και κάθε άλλο σχετικό θέµα 21.3 Για το χρόνο υποχρεωτικής συντήρησης του έργου εκτός των άλλων που αναφέρονται στο άρθρο171 του Ν4412/2016 : Ο χρόνος εγγύησης, κατά τον οποίο ο ανάδοχος φέρει τον κίνδυνο του έργου και υποχρεούται στη συντήρησή του, σύµφωνα µε την παράγραφο 1 του άρθρου 157 και την παρ. 2 του άρθρου 172 του Ν.4412/2016 και µετά την πάροδο του οποίου ενεργείται η οριστική παραλαβή, ορίζεται γενικά σε δεκαπέντε (15) µήνες, υπό την επιφύλαξη των οριζοµένων στα έγγραφα της σύµβασης στην περίπτωση που κριτήριο ανάθεσης της σύµβασης ήταν η προσαύξηση του χρόνου εγγύησης κατά τα οριζόµενα στην περίπτωση στ της παρ. 2 του άρθρου 86 του Ν.4412/2016. Σε εντελώς ειδικές περιπτώσεις µπορεί µε τα συµβατικά τεύχη να ορίζεται µεγαλύτερος χρόνος εγγύησης ενδεχοµένως και µε ιδιαίτερο αντάλλαγµα, όχι όµως µεγαλύτερος από τρία (3) έτη. Για έργα προϋπολογισµού δηµοπράτησης µέχρι ευρώ χωρίς ΦΠΑ, εφόσον η φύση των εργασιών το επιτρέπει ή για έργα που δεν νοείται µακροχρόνια συντήρησή τους, µπορεί µε τα συµβατικά τεύχη να καθορίζεται χρόνος εγγύησης µικρότερος των δεκαπέντε (15) µηνών. Ο χρόνος εγγύησης αρχίζει από τη βεβαιωµένη περάτωση των εργασιών αν µέσα σε δύο (2) µήνες από αυτή υποβληθεί από τον ανάδοχο η τελική επιµέτρηση, άλλως από την ηµεροµηνία που υποβλήθηκε ή µε οποιονδήποτε άλλο τρόπο συντάχθηκε η τελική επιµέτρηση Κατά το χρόνο εγγύησης και υποχρεωτικής συντήρησης ο ανάδοχος είναι υποχρεωµένος να επιθεωρεί τακτικά τα έργα, να τα διατηρεί σε ικανοποιητική κατάσταση και να αποκαθιστά κάθε βλάβη τους. Εργασίες για την αποκατάσταση βλαβών κλοπών ή βανδαλισµών από τη χρήση, εφόσον δεν οφείλονται σε κακή ποιότητα του έργου εκτελούνται µε έγκριση της υπηρεσίας και η δαπάνη αποδίδεται στον ανάδοχο ή οι εργασίες αυτές εκτελούνται από την υπηρεσία. Αν ο ανάδοχος παραλείπει τις υποχρεώσεις του για τη συντήρηση των έργων κατά το χρόνο εγγύησης, οι απαραίτητες εργασίες µπορεί να εκτελεσθούν από την υπηρεσία µε οποιονδήποτε τρόπο σε βάρος και για λογαριασµό του υπόχρεου αναδόχου ή όπως αλλιώς προβλέπεται στα συµβατικά τεύχη. Οι εργασίες και ενέργειες συντήρησης καταγράφονται σε ειδικό τεύχος ο µορφότυπος του οποίου και η συχνότητα καταγραφής προβλέπεται στα συµβατικά τεύχη ή συµφωνούνται µε την διευθύνουσα υπηρεσία Για την Οριστική παραλαβή εκτός των άλλων στο άρθρο 172 του Ν4412/2016 ισχύουν τα ακόλουθα: α. Στην οριστική παραλαβή εφαρµόζονται οι διατάξεις για την προσωρινή παραλαβή των παραγράφων 3, 5 και 6 του άρθρου 170, όσον αφορά τις αντίστοιχες διαδικασίες για το αντικείµενο της οριστικής παραλαβής. β. Η οριστική παραλαβή γίνεται µετά την προσωρινή και την πάροδο του χρόνου υποχρεωτικής από τον ανάδοχο συντήρησης. Πρέπει να διενεργηθεί µέσα σε δύο (2) µήνες από τότε που λήγει ο χρόνος εγγύησης, σύµφωνα µε το άρθρο 171. Αν η οριστική παραλαβή δεν διενεργηθεί µέσα σε αυτήν την προθεσµία, θεωρείται ότι έχει συντελεσθεί αυτοδίκαια εξήντα (60) ηµέρες µετά την υποβολή από τον ανάδοχο σχετικής ειδικής όχλησης για τη διενέργειά της και επιβάλλονται στα υπαίτια όργανα του φορέα κατασκευής του έργου οι πειθαρχικές ποινές που προβλέπονται στην παρ. 3 του άρθρου 141. Αν η προσωρινή παραλαβή δεν έχει διενεργηθεί µέχρι την οριστική παραλαβή, διενεργείται ταυτόχρονα προσωρινή και οριστική παραλαβή. γ. Κατά την οριστική παραλαβή η επιτροπή παραλαβής παραλαµβάνει το έργο όσον αφορά την καλή κατάσταση των εργασιών. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 52/ / 316

157 δ. Μετά την οριστική παραλαβή του έργου ο ανάδοχος ευθύνεται κατά τις διατάξεις του Αστικού Κώδικα. Σε περιπτώσεις ειδικών έργων, µε τα συµβατικά τεύχη µπορεί να ορίζονται πρόσθετες ευθύνες ή υποχρεώσεις του αναδόχου και µετά την οριστική παραλαβή. ε. Οι διατάξεις της προηγούµενης παραγράφου και της παρ. 3 του άρθρου 178 εφαρµόζονται είτε η οριστική παραλαβή διενεργηθεί πραγµατικά είτε συντελεσθεί αυτοδίκαια. στ. Η συντέλεση της οριστικής παραλαβής αποτελεί την αφετηρία της παραγραφής των απαιτήσεων του αναδόχου από την εργολαβική σύµβαση που δεν έχουν ήδη παραγραφεί, σύµφωνα µε τις ειδικότερες διατάξεις του παρόντος νόµου. ζ. Αν η παραλαβή συντελεσθεί αυτοδίκαια και διαπιστωθούν εκ των υστέρων διαφορές στις ποσότητες των εργασιών που εκτελέσθηκαν ο ανάδοχος έχει υποχρέωση να επιστρέψει το εργολαβικό αντάλλαγµα που έχει καταβληθεί για τις εργασίες αυτές. η. Απαραίτητο στοιχείο για την οριστική παραλαβή κάθε δηµόσιου έργου είναι ο Φάκελος Ασφάλειας καιυγείας (Φ.Α.Υ.). ΑΡΘΡΟ 22ο Μητρώο του έργου- Οδηγίες λειτουργίας και συντήρησης 22.1 Ο ανάδοχος έχει υποχρέωση, χωρίς ιδιαίτερη αµοιβή, µετά την ηµεροµηνία έκδοσης της Βεβαίωσης Περάτωσης των εργασιών µέσα σε δυο (2) µήνες να υποβάλει την Τελική Επιµέτρηση και το Μητρώο του έργου, το οποίο περιλαµβάνει τα βασικά στοιχεία του έργου «όπως κατασκευάστηκε» σύµφωνα µε το άρθρο 170 παρ.2 του Ν.4412/2016. Με απόφαση του Υπουργού Υποδοµών, Μεταφορών και ικτύων καθορίζεται το περιεχόµενο του «µητρώου έργου», τα τεύχη, οι εκθέσεις, τα σχέδια, οι πίνακες, τα ηλεκτρονικά δεδοµένα και τα λοιπά στοιχεία που το συνοδεύουν, καθώς και κάθε άλλο σχετικό θέµα. Ειδικότερα µετά την αποπεράτωση του όλου έργου ο Ανάδοχος υποχρεούται να παραδώσει στην Υπηρεσία, διαµέσου του Επιβλέποντος µηχανικού, δύο σειρές σχεδίων και τευχών σε χαρτί και µε την υπογραφή του καθώς και δύο αντίγραφα σε ηλεκτρονική µορφή, όλων των έργων που εκτελέστηκαν, όπως αυτά κατασκευάστηκαν τελικά, δηλαδή συµπεριλαµβανοµένων των τροποποιήσεων και διορθώσεων, οι οποίες ίσως έγιναν στα σχέδια που εγκρίθηκαν αρχικά. Συγκεκριµένα: - Γενική οριζοντιογραφία υπό κλίµακα 1:5.000 που θα απεικονίζει την θέση του έργου όπως κατασκευάσθηκε και θα περιέχει τα διάφορα χωροσταθµικά σηµεία που χρησιµοποιήθηκαν κατά την κατασκευή του έργου µε πίνακα των υψοµέτρων τους, τα διάφορα τοπωνύµια, τις ονοµασίες των κάθε είδους έργων κ.λ.π. - Οριζοντιογραφίες υπό κατάλληλη κλίµακα (που θα καθορίζεται από την Επιβλέπουσα Υπηρεσία, έτσι ώστε τα σχέδια να είναι ευανάγνωστα και να ανταποκρίνονται στον προορισµό τους) σύµφωνα µε τα αντίστοιχα σχέδια της µελέτης. Οι οριζοντιογραφίες αυτές θα συνταχθούν µε βάση τις αντίστοιχες της µελέτης, στις οποίες θα γίνουν οι διορθώσεις και προσαρµογές σε όσες θέσεις εφαρµόστηκαν τυχόν παραλλαγές και τροποποιήσεις και θα απεικονίζουν όλα τα έργα που κατασκευάστηκαν. - Μηκοτοµές όλων των γραµµικών έργων υπό κατάλληλη κλίµακα για τα µήκη και δεκαπλάσια των µηκών κλίµακα για τα ύψη, σύµφωνα µε τα αντίστοιχα σχέδια της µελέτης. - Τυπικές διατοµές και διάφορες λεπτοµέρειες σε κατάλληλες κλίµακες και διανεµηµένες σύµφωνα µε τα αντίστοιχα σχεδίων της µελέτης, που θα απεικονίζουν τα έργα «όπως κατασκευάσθηκαν». ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 53/ / 316

158 Τα παραπάνω θα παραδίδονται σε έντυπη µορφή και σε CD-R τα οποία θα είναι αριθµηµένα και θα φέρουν τα εξής: α) Το όνοµα της Αναδόχου Εταιρίας ή Κοινοπραξίας β) Το Τίτλο των παραδοτέων γ) Τη θέση του κατασκευασθέντος τµήµατος δ) την ηµεροµηνία παραγωγής ε) τα περιεχόµενα των ηλεκτρονικών µέσων ηλεκτρονικά (σε µορφή αρχείου κειµένου) και σε έντυπη µορφή. Σε όλα τα παραπάνω σχέδια θα υπάρχει ο αντίστοιχος τίτλος κατά τα πρότυπα των σχεδίων της µελέτης, και η ένδειξη: ΟΠΩΣ ΚΑΤΑΣΚΕΥΑΣΤΗΚΕ. - Τεύχος τεχνικής έκθεσης που θα αναφέρεται στις δυσχέρειες που ανέκυψαν κατά την κατασκευή, σε ειδικά τεχνικά χαρακτηριστικά του έργου, στις ανάγκες µελλοντικής συντήρησης, στον απολογισµό ποσοτήτων και κόστους του έργου, όπως επίσης και σε κάθε άλλο στοιχείο που κατά την κρίση της Υπηρεσίας θα µπορούσε, µελλοντικά, να χρησιµεύσει στο έργο. -Τεύχος µε φωτογραφίες από όλες τις φάσεις του έργου (και ψηφιακά) - Στο εξώφυλλο των τευχών θα εκτυπωθεί ο τίτλος του έργου, σύµφωνα µε υπόδειγµα που θα εγκριθεί από τη ιευθύνουσα Υπηρεσία. Παράλειψη υποβολής του Μητρώου του Έργου συνεπάγεται τη µη υπογραφή της, κατά την παρ. 2 του άρθρου 170 του Ν. 4412/2016, τελικής επιµέτρησης, επί πλέον συνεπάγεται την σύνταξη και εκτύπωσή του από την Υπηρεσία σε βάρος και για λογαριασµό του Αναδόχου. Οι δαπάνες για την τήρηση και παραγωγή όλων των παραπάνω στοιχείων του παρόντος άρθρου θεωρούνται ότι περιλαµβάνονται ανηγµένες στις τιµές προσφοράς του Αναδόχου Ο ανάδοχος πρέπει να παραδώσει, µαζί µε τα σχέδια από την εκτέλεση πλήρεις οδηγίες λειτουργίας και συντήρησης των εγκαταστάσεων και στα Ελληνικά, όπως και τεχνικά εγχειρίδια και καταλόγους ανταλλακτικών σε πέντε (5) αντίτυπα, των Μηχανηµάτων που τυχόν εγκαταστάθηκαν από αυτόν και για κάθε µια θέση Ο ανάδοχος συντάσσει επίσης φάκελο προεκτίµησης της δαπάνης τακτικής συντήρησης και λειτουργίας, µε βάση το µητρώο του έργου και εγχειρίδια λειτουργίας και συντήρησης, που αφορούν σε φθορές λόγω συνήθους χρήσης του έργου Απαραίτητο στοιχείο για την προσωρινή παραλαβή κάθε δηµόσιου έργου είναι ο Φάκελος Ασφάλειας και Υγείας (Φ.Α.Υ.), σύµφωνα µε την απόφαση ΕΕΠΠ/ οικ.433/ Β 1176) του Υφυπουργού Περιβάλλοντος, Χωροταξίας και ηµόσιων Έργων. ΑΡΘΡΟ 23ο: Ασφαλίσεις ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 54/ / 316

159 Σύµφωνα µε το άρθρο 144 παρ.4. Για την πληρότητα των εκπονούµενων µελετών, τον αρτιότερο σχεδιασµό, την καλύτερη διοίκηση και επίβλεψη και την έντεχνη κατασκευή του έργου, υποχρεούνται ο µελετητής, ο ανάδοχος κατασκευής του έργου και ο τεχνικός σύµβουλος να ασφαλίζουν τη µελέτη, την κατασκευή του έργου και τις υπηρεσίες τεχνικού συµβούλου αντίστοιχα, κατά παντός κινδύνου, περιλαµβανοµένων και των περιπτώσεων ζηµιών από ανωτέρα βία. Με απόφαση του Υπουργού, Υποδοµών, Μεταφορών και ικτύων ορίζονται τα έργα, οι µελέτες και οι υπηρεσίες που υπάγονται στην ασφάλιση, οι ασφαλιζόµενοι κίνδυνοι, η διάρκεια της ασφάλισης, η διαδικασία διαπίστωσης της επέλευσης του κινδύνου και της καταβολής του ασφαλίσµατος, τα ελάχιστα όρια ασφαλιστικών καλύψεων, οι αποδεκτές εξαιρέσεις και οι µέγιστες απαλλαγές, η έναρξη εφαρµογής της υποχρέωσης ασφάλισης και κάθε άλλο αναγκαίο θέµα. Μέχρι την έκδοση της ανωτέρω απόφασης τα έργα των οποίων ο προϋπολογισµός χωρίς το ΦΠΑ υπερβαίνει το ποσό των πεντακοσίων χιλιάδων ( ) ευρώ ασφαλίζονται υποχρεωτικά». Το αντικείµενο της ασφάλισης περιλαµβάνει και την αστική ευθύνη έναντι τρίτων για λόγους µη εφαρµογής των Περιβαλλοντικών Όρων και πρόκλησης υποβάθµισης του Περιβάλλοντος κατά την διάρκεια της κατασκευής, σύµφωνα µε τις διατάξεις του Ν.1650/86 για την προστασία του Περιβάλλοντος. Θα καλύπτονται επίσης και ζηµιές σε όµορες ιδιοκτησίες /εγκαταστάσεις. Ο Ανάδοχος οφείλει µε µέριµνα και δαπάνη του να συνάψει ασφαλιστικές συµβάσεις που να καλύπτουν κατ ελάχιστον τις ασφαλίσεις (πρόσωπα και αντικείµενα ασφάλισης ) που αναφέρονται στο παρόν άρθρο. Τα ασφαλιστήρια συµβόλαια προσκοµίζονται κατά την υπογραφή της σύµβασης του έργου ΓΕΝΙΚΟΙ ΟΡΟΙ Κατά την σύναψη των ασφαλίσεών του ο Ανάδοχος οφείλει να λαµβάνει υπόψη του και να συµµορφώνεται µε τις διατάξεις της κείµενης Νοµοθεσίας, όπως ισχύει κατά την ηµέρα σύναψης των ασφαλιστικών συµβάσεων Οµοίως οφείλει να έχει υπόψη του την περί ασφαλίσεων Νοµοθεσία της Ευρωπαϊκής Ένωσης και να συµµορφώνεται προς τις διατάξεις των Κοινοτικών Οδηγιών Ο Ανάδοχος οφείλει να συµµορφώνεται µε τους όρους των ασφαλιστηρίων Ως ασφάλιση θεωρείται η πρωτασφάλιση, σύµφωνα µε τις διατάξεις του άρθρου 102 του Ν.. 400/1970. οι αντασφαλίσεις δεν υπόκεινται στις ρυθµίσεις του Ν.. 400/1970 και συνεπώς δεν γίνονται δεκτές ως ασφαλιστήρια του Έργου Κάθε ασφάλιση, της οποίας το ασφαλιστήριο εκδίδεται στην Ελλάδα, ή στην αλλοδαπή, θα προσυπογράφεται από τον αντιπρόσωπο στην Ελλάδα της εκδότριας και διέπεται από το Ν.. 400/1970, όπως τροποποιήθηκε µε το Π.. 118/ Οι παρεχόµενες ασφαλίσεις δεν απαλλάσσουν ούτε περιορίζουν κατά οποιοδήποτε τρόπο τις υποχρεώσεις και τις ευθύνες του Αναδόχου που απορρέουν από την σύµβαση του Έργου, ιδιαίτερα σε ότι αφορά τις προβλεπόµενες από τις σχετικές ασφαλιστικές συµβάσεις εξαιρέσεις, εκπτώσεις, προνόµια, περιορισµούς κλπ. Και ο Ανάδοχος παραµένει αποκλειστικά υπεύθυνος για την αποκατάσταση ζηµιών σε πρόσωπα ή και πράγµατα και πέραν από τα ποσά κάλυψης των πιο πάνω ασφαλιστηρίων Όλες οι ασφαλιστικές συµβάσεις: θα έχουν καταρτισθεί εγγράφως στην Ελληνική γλώσσα. Θα περιλαµβάνουν όρους οι οποίοι θα ικανοποιούν πλήρως τους όρους του παρόντος άρθρου, της υπολοίπου Σ.Υ. και των λοιπών συµβατικών τευχών. Θα τυγχάνουν της εγκρίσεως του ΚτΕ. Η έγκριση του ΚτΕ έχει την έννοια του ελέγχου και της εκ µέρους του αποδοχής ότι οι όροι των ασφαλιστικών συµβάσεων ανταποκρίνονται µε επάρκεια στους όρους του παρόντος άρθρου και των λοιπών όρων της Σ.Υ. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 55/ / 316

160 Η εκ µέρους του Αναδόχου καταβολή του πρώτου ασφαλίστρου που αποτελεί Ασφαλιστικό βάρος και που είναι απαραίτητη για την έναρξη των εννόµων αποτελεσµάτων της ασφαλίσεως, θα γίνεται µε την έναρξη ισχύος της ασφαλιστικής περιόδου Οι γενικοί όροι ασφαλίσεως και οι εξαιρέσεις που θεσπίζουν δεν θίγουν την, από τον Νόµο 487 / 76 και το Π / 86, ευθύνη των ασφαλιστών έναντι τρίτων, η οποία παραµένει αλώβητη από τους όρους του ασφαλιστηρίου συµβολαίου Οι ασφαλιστικές Εταιρείες θα λειτουργούν νόµιµα, µε δόκιµη δραστηριότητα, σε χώρες µέλη της Ευρωπαϊκής Ένωσης και του Ε.Ο.Χ., θα είναι φερέγγυες στο µέτρο των υποχρεώσεων που αναλαµβάνουν για το παρόν έργο και θα µπορούν να ασφαλίζουν παρεµφερή έργα χωρίς να παραβιάζονται οι όροι των Τευχών ηµοπράτησης και η Ελληνική Νοµοθεσία. Ο ΚτΕ έχει το δικαίωµα να ελέγχει την φερεγγυότητα των ασφαλιστικών εταιρειών, ο δε Ανάδοχος υποχρεούται στην υποβολή οποιωνδήποτε κατάλληλων στοιχείων λυσιτελούς ελέγχου. Οπωσδήποτε, µαζί µε το ασφαλιστήριο συµβόλαιο θα πρέπει να υποβάλλεται ενηµερωτικό φυλλάδιο σχετικό µε τις δραστηριότητες της ασφαλιστικής εταιρείας και σηµείωµα που να αναφέρει παρεµφερή έργα που έχει ασφαλίσει στην Ελλάδα α) Ο Ανάδοχος υποχρεούται να θέτει στην διάθεση των ασφαλιστικών κάθε στοιχείο από την Τεχνική Προσφορά που υπέβαλε ως διαγωνιζόµενος και κάθε αντίστοιχο στοιχείο που έχει θέσει ο ΚτΕ, υπόψη των διαγωνιζόµενων, όπως επίσης και τις εν συνεχεία έρευνες και µελέτες που εκτέλεσε-συνέταξε ως Ανάδοχος Επίσης υποχρεούται να επιτρέπει την προσπέλαση των εργοταξίων του, αποθηκών του κλπ. από τους εκπροσώπους των ασφαλιστών, αν του το ζητούν. Επισηµαίνεται ακόµη ότι για κάθε πρόκληση φθοράς ή βλάβης που θα συµβεί στο έργο από οποιαδήποτε αιτία ακόµη και από ανωτέρα βία ο Ανάδοχος υποχρεούται να ενηµερώνει τόσο τον ΚτΕ όσο και τους ασφαλιστές του. β) Ο ΚτΕ έχει το δικαίωµα -να επικοινωνεί απ ευθείας µε τους ασφαλιστές -να παρέχει στους ασφαλιστές στοιχεία που έχει υποβάλει ο Ανάδοχος -να παρέχει στους ασφαλιστές στοιχεία δικών του παρατηρήσεων και ελέγχων. Η υπό του ΚτΕ άσκηση του δικαιώµατος τούτου δεν συνεπάγεται δικαίωµα του Αναδόχου για οποιασδήποτε φύσης αποζηµιώσεις. γ) Κατά την υποβολή του ασφαλιστηρίου συµβολαίου οι Ασφαλιστικές Εταιρείες θα πρέπει να συνυποβάλλουν και δήλωση, στην οποία να αναφέρουν ότι έλαβαν γνώση του παρόντος άρθρου της Σ.Υ. περί «Ασφαλίσεων» και ότι µε το ασφαλιστήριο καλύπτονται πλήρως και χωρίς καµία εξαίρεση όλοι οι όροι και απαιτήσεις που αναφέρονται στο παρόν άρθρο της Σ.Υ. ιαφορετικά ο ΚτΕ χωρίς προειδοποίηση, µπορεί να συνάψει το υπόψη ασφαλιστήριο µε ασφαλιστική εταιρεία της προτίµησής του στο όνοµα, για λογαριασµό και µε δαπάνες του Αναδόχου. Στην περίπτωση αυτή θα ενεργεί µε ανέκκλητη εντολή και για λογαριασµό του σαν πληρεξούσιος Επισύρεται η προσοχή του Αναδόχου στα παρακάτω: α) Οι αλλοδαπές και συνεπώς και οι Ελληνικές ασφαλιστικές επιχειρήσεις υπόκεινται υποχρεωτικά στην αρµοδιότητα των Ελληνικών ικαστηρίων και κάθε ασφαλιστήριο που έρχεται σε αντίθετη προς κανόνα ηµοσίας Τάξεως του άρθρου 23 παρ. 2 του Ν / 1970 είναι άκυρο. β) Aντίγραφα ασφαλιστηρίων συµβολαίων δε θα γίνονται δεκτά παρά µόνο εάν έχουν επικυρωθεί από φορέα αρµόδιο για την έκδοση κυρωµένων αντιγράφων. γ) Η αποζηµίωση της ασφαλιστικής εταιρείας κρίνεται από το δίκαιο του τόπου σύνταξης και εκτέλεσης της ασφαλιστικής σύµβασης, αδιάφορα εάν αυτή παραπέµπει σε ξένους κανόνες. Το ίδιο ισχύει για την θεµελίωση της αντικειµενικής ευθύνης, η οποία κρίνεται από το δίκαιο του τόπου. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 56/ / 316

161 23.2 ΕΙ ΙΚΕΣ ΡΗΤΡΕΣ ΓΙΑ ΤΙΣ ΠΕΡΙΠΤΩΣΕΙΣ ΜΗ ΣΥΜΜΟΡΦΩΣΗΣ ΤΟΥ ΑΝΑ ΟΧΟΥ ΜΕ ΤΙΣ ΥΠΟΧΡΕΩΣΕΙΣ ΤΟΥ Αν απαιτείται αλλαγή ασφαλιστικής εταιρίας, ή τροποποίηση των όρων της ασφαλιστικής σύµβασης, ή αµφότερα, ο Ανάδοχος υποχρεούται να συµµορφώνεται σε 15 ηµέρες από τη σχετική ειδοποίηση. Σε περίπτωση που Ανάδοχος παραλείψει, ή αµελήσει να συµµορφωθεί µε τις ασφαλιστικές του υποχρεώσεις, ή οι ασφαλίσεις που συνοµολογήσει κριθούν από το ΚτΕ σαν µη συµβατές µε τις αντίστοιχες συµβατικές απαιτήσεις, ο ΚτΕ δικαιούται να συνάψει στο όνοµα και µε δαπάνες του Αναδόχου την(τις) αντίστοιχη(ες) ασφαλιστική(ες) σύµβαση(εις) στην περίπτωση αυτή θα ενεργεί µε ανέκκλητη εντολή και για λογαριασµό του σαν πληρεξούσιος. Τα ασφάλιστρα και οι σχετικές δαπάνες σύναψης της(των) σύµβαση(εων) θα καταβληθούν από τον Ανάδοχο εντός 15 ηµερολογιακών ηµερών από της σχετικής ειδοποίησης. Σε περίπτωση µη εµπρόθεσµης καταβολής, θα επιβαρύνονται µε τον νόµιµο τόκο υπερηµερίας. Σε περίπτωση που παρέλθει τρίµηνο χωρίς η καταβολή να έχει συντελεσθεί, ο ΚτΕ έχει το δικαίωµα: -να συµψηφίσει το σχετικό ποσό (µε τους τόκους υπερηµερίας) µε επόµενη πληρωµή προς τον Ανάδοχο, αν υπάρχει. -ή να εκπέσει το σχετικό ποσό (µε τους τόκους υπερηµερίας) από τις οποιασδήποτε φύσης εγγυήσεις που έχει στα χέρια του -ή να αναζητήσει το οφειλόµενο ποσό (µε τους τόκους υπερηµερίας) µε τις νόµιµες διαδικασίες είσπραξης οφειλής προς το ηµόσιο. Οι τόκοι υπερηµερίας θα υπολογίζονται: -για τα ασφάλιστρα, από την ηµεροµηνία καταβολής τους και -για τα λοιπά έξοδα από την ηµεροµηνία κοινοποίησης προς τον Ανάδοχο των οφειλόµενων ποσών Σε περίπτωση που ο Ανάδοχος αµελεί, ή δυστροπεί να καταβάλει στους ασφαλιστές το οφειλόµενο ποσό των ασφαλίστρων, ο ΚτΕ, για να αποφύγει ενδεχόµενη ακύρωση των ασφαλιστηρίων, δικαιούται να καταβάλει τα ασφάλιστρα στους ασφαλιστές, µε χρέωση και για λογαριασµό του Αναδόχου, µετά την προηγούµενη ειδοποίησή του. Σε τέτοια περίπτωση, η εκ µέρους του ΚτΕ είσπραξη των ποσών των ασφαλίστρων που κατέβαλε, προσαυξηµένων µε τους τόκους υπερηµερίας, θα γίνεται σύµφωνα µε την παρ Οι τόκοι υπερηµερίας θα προσµετρούνται από την ηµεροµηνία καταβολής των ασφαλίστρων Ο Ανάδοχος υποχρεούται να καταβάλει στον(στους) δικαιούχο(ους) κάθε ποσό που δεν µπορεί να εισπραχθεί από τους ασφαλιστές λόγω εξαιρέσεων, απαλλαγών κλπ. σύµφωνα µε τους όρους των ασφαλιστηρίων. Σε περίπτωση δυστροπίας του Αναδόχου, ο ΚτΕ έχει το δικαίωµα -να παρακρατεί το αντίστοιχο ποσό από την επόµενη καταβολή προς τον Ανάδοχο -ή να εκπίπτει το αντίστοιχο ποσό από τις εγγυήσεις που έχει στα χέρια του Σε περίπτωση που η ασφαλιστική εταιρία µε την οποία ο Ανάδοχος συνήψε ασφαλιστική σύµβαση, παραλείψει, ή αρνηθεί να εξοφλήσει (µερικά ή ολικά) οποιαδήποτε ζηµία κλπ., για οποιαδήποτε λόγο ή αιτία, ο Ανάδοχος έχει την αποκλειστική ευθύνη για την αποκατάστασή της µη εξοφληµένης ζηµιάς, ή βλάβης, ή καταβολής αποζηµίωσης κλπ., σύµφωνα µε τους όρους της Σύµβασης. Ο ΚτΕ, σε περίπτωση δυστροπίας του Αναδόχου, θα υπολογίσει το αντίστοιχο ποσό και θα το συµψηφίσει µε την προς τον Ανάδοχο προσεχή πληρωµή του. Εάν δεν προβλέπεται προσεχής πληρωµή, ο ΚτΕ θα το εκπέσει από τις οποιασδήποτε φύσης εγγυήσεις που έχει στα χέρια του Σε περίπτωση ολικής ή µερικής διακοπής των εργασιών από υπαιτιότητα του Αναδόχου, το Έργο, σε οποιαδήποτε φάση και αν βρίσκεται, θα ασφαλισθεί έναντι όλων των ενδεχοµένων κινδύνων από τον ΚτΕ και τα έξοδα της ασφάλισης αυτής θα βαρύνουν τον Ανάδοχο ΙΑ ΙΚΑΣΙΑ ΕΛΕΓΧΟΥ ΑΠΟ ΤΟΝ ΚτΕ ΤΗΣ ΕΠΑΡΚΕΙΑΣ ΤΩΝ ΑΣΦΑΛΙΣΤΙΚΩΝ ΣΥΜΒΑΣΕΩΝ ΜΕ ΑΣΦΑΛΙΣΤΙΚΗ ΠΕΡΙΟ Ο ΕΚΚΙΝΟΥΣΑ ΑΠΟ ΤΗΝ ΥΠΟΓΡΑΦΗ ΤΗΣ ΣΥΜΒΑΣΗΣ Ο έλεγχος από τον ΚτΕ των ασφαλιστικών συµβάσεων των οποίων η ασφαλιστική περίοδος αρχίζει από την υπογραφή της Σύµβασης ανάθεσης θα γίνει δέκα (10) ηµερών από την υποβολή πλήρων των ασφαλιστηρίων συµβολαίων (εντός µηνός από την υπογραφή της σύµβασης) Στην κατηγορία αυτή υπάγονται οι ασφαλιστικές συµβάσεις των παρακάτω παραγράφων , και Ο έλεγχος από τον ΚτΕ θα αφορά: -την φερεγγυότητα των προτεινόµενων ασφαλιστικών εταιριών ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 57/ / 316

162 -την συµβατότητα των όρων των ασφαλιστικών συµβάσεων προς τις απαιτήσεις του παρόντος άρθρου και τους υπόλοιπους όρους της Σ.Υ Ο Ανάδοχος θα πρέπει αµέσως µετά την υπογραφή της σύµβασης και το αργότερο εντός δέκα πέντε (15) ηµερών, να προσκοµίσει απαραιτήτως «Βεβαίωση Ασφάλισης» (Cover Note), όπου να αναφέρονται οι ασφαλιστικές καλύψεις και τα όρια αποζηµίωσης που θα περιλαµβάνει το ασφαλιστήριο συµβόλαιο, τα παραπάνω συµβόλαια και τα ποσά καλύψεων αυτών θα έχουν απαραιτήτως την έγκριση της Υπηρεσίας. Στην περίπτωση αυτή, το ασφαλιστήριο συµβόλαιο πρέπει να υποβληθεί το αργότερο εντός τριάντα (30) ηµερών από την υπογραφή της σύµβασης ΑΣΦΑΛΙΣΗ ΤΟΥ ΠΡΟΣΩΠΙΚΟΥ ΤΟΥ ΕΡΓΟΥ Ισχύουν τα αναγραφόµενα στο 15ο άρθρο της ΓΣΥ. Η υποχρέωση αυτή ισχύει τόσο για το ηµεδαπό όσο και για το αλλοδαπό προσωπικό Οι όροι των παραπάνω παραγράφων και του 15ου άρθρου της ΓΣΥ. ισχύουν για όλη τη διάρκεια της σύµβασης εκτέλεσης του έργου ΑΣΦΑΛΙΣΗ ΤΟΥ ΕΡΓΟΥ «ΚΑΤΑ ΠΑΝΤΟΣ ΚΙΝ ΥΝΟΥ» ΑΣΦΑΛΙΣΗ ΕΝΑΝΤΙ ΥΛΙΚΩΝ ΖΗΜΙΩΝ Ο Ανάδοχος υποχρεούται να ασφαλίσει πλήρως κατά παντός κινδύνου και σύµφωνα µε τους όρους των Συµβατικών Τευχών του έργου, την Ελληνική και Κοινοτική Νοµοθεσία, τη συνολική αξία του υπό κατασκευή Έργου, όπως αυτή θα έχει προσδιορισθεί στο τεύχος της ΟΙΚΟΝΟΜΙΚΗΣ ΠΡΟΣΦΟΡΑΣ του. Η υποχρέωση αυτή ισχύει και για τις τυχόν περαιτέρω αναπροσαρµογές του αρχικού συµβατικού ποσού Η ασφαλιστική κάλυψη θα παρέχεται έναντι οποιασδήποτε απώλειας, ζηµίας, ή καταστροφής, µερικής ή ολικής, που οφείλεται ή προκαλείται από οποιοδήποτε λόγο ή αιτία, όπως απεργίες, κοινωνικές ταραχές, τροµοκρατικές ενέργειες, δολιοφθορές, κακοτεχνίες, λανθασµένη µελέτη ή/και κατασκευή, ελαττωµατικά υλικά (manufacturer s risk), τυχαία περιστατικά (φωτιά, ανθρώπινο λάθος κλπ), λανθασµένη εργασία, ελλιπή συντήρηση, κακή λειτουργία του έργου κλπ. Επίσης η ασφαλιστική κάλυψη θα παρέχεται για: -Βλάβες/ καταστροφές που προέρχονται από δυσµενείς καιρικές συνθήκες έστω και εξαιρετικά σπάνιας εµφάνισης. -Βλάβες/ καταστροφές από σεισµούς και άλλα συναφή µε το Έργο ατυχήµατα και ζηµιογόνα συµβάντα. Όµοια θα παρέχεται ασφαλιστική κάλυψη για τα Πάσης Φύσεως Υλικά από την παραλαβή τους µέχρι την ενσωµάτωσή τους στο Έργο Το ασφαλιστήριο θα καλύπτει και την περίοδο υποχρεωτικής Συντήρησης του Έργου. Η διάρκεια της ασφάλισης αρχίζει µε την υπογραφή της Σύµβασης και λήγει µε την Οριστική Παραλαβή του Έργου Η ασφαλιστική κάλυψη είναι αποδεκτό να µην περιλαµβάνει ζηµιές (οι οποίες εξαιρούνται διεθνώς) προκαλούµενες από τις ακόλουθες και µόνο αυτές- αιτίες. α ανταρτική δράση, πόλεµο, εισβολή εχθρικής δύναµης στη χώρα, εµφύλιο πόλεµο, στασίαση ή κατάλυση της συνταγµατικής τάξης της χώρας. β Ιονισµό, ακτινοβολία ή µόλυνση ραδιενέργειας από πυρηνικό καύσιµο ή κατάλοιπα από καύση πυρηνικού καυσίµου. γ. ωστικά κύµατα προσκληθέντα από αεροπλάνο ή άλλα ιπτάµενα αντικείµενα κινούµενα µε ταχύτητα ίση προς την ταχύτητα του ήχου, ή µε υποηχητική ταχύτητα Ο Ανάδοχος υποχρεούται σε ετήσια βάση, να ζητεί από τους ασφαλιστές του, την αναπροσαρµογή του ύψους της παραπάνω ασφαλιστικής κάλυψης, σύµφωνα µε την πραγµατική αξία του Έργου, λαµβανόµενης υπόψη και της Αναθεώρησης Στην ασφαλιστική σύµβαση θα περιλαµβάνεται όρος ότι οι ασφαλιστές παραιτούνται του δικαιώµατος της υπασφάλισης Με το ίδιο ασφαλιστήριο θα καλύπτονται κατά παντός κινδύνου και οι µόνιµες ή/και προσωρινές εργοταξιακές εγκαταστάσεις και η τυχόν παρακείµενη περιουσία καθώς επίσης και ο πάσης φύσεως ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 58/ / 316

163 εξοπλισµός στην περιοχή του Έργου, που θα χρησιµοποιηθεί για το Έργο, σύµφωνα µε τη σχετική περιγραφή τους από τον Ανάδοχο ΑΣΦΑΛΙΣΗ ΑΣΤΙΚΗΣ ΕΥΘΥΝΗΣ ΕΝΑΝΤΙ ΤΡΙΤΩΝ Αντικείµενο ασφάλισης Με την ασφάλιση αυτή θα καλύπτεται η ΑΣΤΙΚΗ ΕΥΘΥΝΗ του Αναδόχου έναντι Τρίτων και οι ασφαλιστές θα υποχρεούνται να καταβάλουν αποζηµιώσεις σε Τρίτους για σωµατικές βλάβες ή θάνατο, ψυχική οδύνη ή ηθική βλάβη και για υλικές ζηµιές σε πράγµατα, ακίνητα ή κινητά ή και ζώα, που προξενούνται καθ όλη τη διάρκεια της Περιόδου Μελετών-Κατασκευών και Περιόδου Συντήρησης εξαιτίας των εργασιών κατασκευής, συντήρησης, επισκευής, αποκατάστασης ζηµιών του Έργου και διαφόρων άλλων ρυθµίσεων, οποτεδήποτε γίνονται αυτές, και εφόσον εκτελούνται στα πλαίσια των συµβατικών υποχρεώσεων του Αναδόχου. Το αντικείµενο της ασφάλισης περιλαµβάνει και την αστική ευθύνη έναντι τρίτων για λόγους µη εφαρµογής των Περιβαλλοντικών Όρων και πρόκλησης υποβάθµισης του Περιβάλλοντος κατά την διάρκεια της κατασκευής, σύµφωνα µε τις διατάξεις του Νόµου 1650/86 για την προστασία του Περιβάλλοντος. Θα καλύπτονται επίσης και ζηµιές σε όµορες ιδιοκτησίες/εγκαταστάσεις ιάρκεια της Ασφάλισης Ή ευθύνη των ασφαλιστών αρχίζει µε την υπογραφή της Σύµβασης και λήγει µε την Οριστική Παραλαβή του Έργου Όρια Αποζηµίωσης (1) Τα ελάχιστα όρια αποζηµίωσης για τα οποία θα πραγµατοποιείται η ασφάλιση Αστικής Ευθύνης έναντι Τρίτων, κατά την περίοδο εκτέλεσης του Έργου, θα ανέρχονται σε ποσά που θα εγκρίνονται από την Υπηρεσία, και θα διακρίνονται τουλάχιστον στα κατωτέρω αντικείµενα και ποσοστώσεις τους: α Για υλικές ζηµιές (θετικές ή αποθετικές) σε πράγµατα Τρίτων ανεξάρτητα από τον αριθµό των τυχόν ζηµιωθέντων Τρίτων β. Για σωµατική βλάβη ή θάνατο Τρίτων, κατά άτοµο γ. Για σωµατική Βλάβη ή θάνατο Τρίτων µετά από οµαδικό ατύχηµα, ανεξάρτητα από τον αριθµό των παθόντων δ. Το αθροιστικό ανώτατο όριο ευθύνης Ασφαλιστών σε όλη τη διάρκεια ισχύος της ασφαλιστικής κάλυψης έναντι Τρίτων, κατά τη περίοδο εκτέλεσης του Έργου. (2) Ο Ανάδοχος θα είναι ασφαλισµένος για την Αστική Ευθύνη έναντι Τρίτων και κατά την περίοδο Συντήρησης του Έργου. Το ανώτατο αθροιστικό όριο ευθύνης των Ασφαλιστών θα ανέρχεται στο 50% του αντίστοιχου ποσού, το οποίο ισχύει κατά την περίοδο εκτέλεσης του Έργου. (3) Στο ασφαλιστήριο θα προβλέπεται και κάλυψη της αστικής ευθύνης του Αναδόχου έναντι του απασχολούµενου στο έργο του εργατοτεχνικού προσωπικού για την περίπτωση ατυχήµατος (ευθύνη εργοδότου). Τα προβλεπόµενα ελάχιστα όρια αποζηµιώσεων (πέραν των αποζηµιώσεων της βασικής κοινωνικής ασφάλισης, π.χ. Ι.Κ.Α.) θα προσδιορίζονται α) ανά άτοµο και ατύχηµα, β) σε περίπτωση οµαδικού ατυχήµατος και γ) το αθροιστικό ανώτατο όριο ευθύνης για όλη τη διάρκεια ισχύος της ασφαλιστικής κάλυψης ΑΣΦΑΛΙΣΗ ΚΥΡΙΟΥ ΜΗΧΑΝΙΚΟΥ ΕΞΟΠΛΙΣΜΟΥ ΚΑΤΑ ΠΑΝΤΟΣ ΚΙΝ ΥΝΟΥ Με το ίδιο ως άνω ασφαλιστήριο κατά παντός κινδύνου θα καλύπτεται και ο Κύριος ή Βασικός (Ειδικός και Συνήθης Βαρέως Τύπου ) Μηχανικός Εξοπλισµός, ο οποίος θα χρησιµοποιηθεί στην κατασκευή του Έργου. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 59/ / 316

164 Στο Ασφαλιστήριο θα επισυνάπτεται η σχετική κατάσταση µε τα χαρακτηριστικά και την ταυτότητα των αντίστοιχων Μηχανηµάτων. Η συγκεκριµένη ασφαλιστική κάλυψη θα παρέχεται για αξίες αντικατάστασης των µηχανηµάτων µε καινούργια, αντίστοιχου τύπου ή τουλάχιστον ίδιας δυναµικότητας Ο µηχανικός εξοπλισµός θα είναι ασφαλισµένος έναντι οποιασδήποτε απώλειας ή ζηµιάς (εξαιρούµενων των ίδιων εσωτερικής φύσεως µηχανικών ή/και ηλεκτρολογικών βλαβών), που οφείλονται ή προκαλούνται από Ανωτέρα Βία, Ανθρώπινο λάθος ή/και τυχαία περιστατικά Ο Ανάδοχος δεν δικαιούται, για οποιαδήποτε περίπτωση, να διεκδικήσει από τον ΚτΕ αποζηµίωση για τυχόν ζηµία ή ολική απώλεια µηχανήµατος κλπ. ακόµη και για την περίπτωση ανωτέρας βίας, εκτός από τις περιπτώσεις της παρ Η ασφάλιση των µηχανηµάτων θα καλύπτει και την µετακίνηση, την µεταφορά και τους αναγκαίους ελιγµούς όλων των µηχανηµάτων προς και από την περιοχή του Έργου. Ή ευθύνη των ασφαλιστών εκτείνεται σε όλη τη χρονική περίοδο από την άφιξη στην περιοχή του έργου µέχρι την αποµάκρυνσή τους από αυτό Η ασφάλιση «κατά παντός κινδύνου» των µηχανηµάτων έργων µπορεί να γίνεται µε ανεξάρτητο ενιαίο ασφαλιστήριο, το οποίο ο Ανάδοχος ενδεχόµενα να διατηρεί σε ισχύ για µέρος ή το σύνολο του µηχανικού εξοπλισµού του. Στην περίπτωση αυτή, για να αποφεύγεται διπλή ασφάλιση ο Ανάδοχος θα προσκοµίσει σχετική βεβαίωση από την Ασφαλιστική Εταιρεία ότι τα Μηχανήµατα τα οποία θα χρησιµοποιήσει στο συγκεκριµένο έργο «καλύπτονται για τις ίδιες ζηµιές τους µε το Ασφαλιστήριο υπ αριθµ.το οποίο είναι σε ισχύ και ανανεώνεται κανονικά». Οι όροι ασφάλισης και οι αποζηµιώσεις στην προκειµένη περίπτωση θα πρέπει να ανέρχονται σε ποσά που θα εγκρίνονται από την Υπηρεσία, από τους όρους που αναφέρθηκαν παραπάνω ΑΣΦΑΛΙΣΗ ΑΥΤΟΚΙΝΗΤΩΝ ΑΥΤΟΚΙΝΟΥΜΕΝΩΝ ΜΗΧΑΝΗΜΑΤΩΝ ΕΡΓΩΝ (Μ.Ε.) Ο Ανάδοχος υποχρεούται να έχει ασφαλισµένα σε ασφαλιστική εταιρεία, σύµφωνα µε την ισχύουσα Νοµοθεσία, τα αυτοκίνητα και τα αυτοκινούµενα µηχανήµατα έργων που προορίζονται για τις ανάγκες και την εξυπηρέτηση των Ερευνών, Κατασκευών και συντήρησης του Έργου, σύµφωνα µε τις ισχύουσες σχετικές διατάξεις Υπεύθυνος για την τήρηση των όρων και τη φύλαξη των ανωτέρω Ασφαλιστηρίων είναι ο Ανάδοχος, ο οποίος υποχρεούται να τα επιδεικνύει στη Επίβλεψη για έλεγχο, όποτε του ζητηθεί Ή σύµβαση ασφαλίσεως αστικής ευθύνης από οχήµατα, υποχρεωτικώς θα καταρτισθεί εγγράφως, χωρίς τα µέλη να µπορούν να συµφωνήσουν εγκύρως άλλη ρύθµιση ιευκρινίζεται ότι τα αυτοκινούµενα µηχανήµατα έργων πρέπει να έχουν ατοµική ασφάλιση µε βάση τον αριθµό κυκλοφορίας τους και όχι τον αριθµό πλαισίου τους. Ως αυτοκινούµενα µηχανήµατα έργων, που εφοδιάζονται µε πινακίδες Μ.Ε. σύµφωνα µε την πλέον πρόσφατη ενηµέρωση του σχετικού πίνακα από την Αρµόδια Επιτροπή Κατάταξης θεωρούνται τα αναφερόµενα παρακάτω: Φορτωτής, εκσκαφέας, εκσκαφέαςφορτωτής, τρακτέρ-κοµπρεσέρ, φορτωτής-κοµπρεσέρ, προωθητής, ισοπεδωτής, γερανός, αντλία σκυροδέµατος, µπετονιέρα αυτοφορτωνόµενη, γεωτρύπανο, σφύρα, υδραυλική, µηχάνηµα επούλωσης λάκκων, εκχιονιστικό, γοµωτής, καδοφόρο, κόσκινο µηχανικό, εργοταξιακό αυτοκίνητο (τάµπερ), χιονοδιαστρωτήρας, κλιµακοφόρο, αναβατόριο, ηλεκτροπαραγωγό ζεύγος, αλατοδιανοµέας, εκτοξευτής ασβεστοκονιάµατος, αµµοβολιστικό, µεταφορική ταινία, κλιµατιστικό, παρασκευαστής µπετόν, λιπαντής, µετατοπιστικό βαρέων αντικειµένων, επεξεργαστής απορριµµάτων. Πρέσα απορριµµάτων, πυροσβεστικό, σπαστήρας ελαστικών-πλαστικών, σταθµός βάσης και καταβρεκτήρας, καθώς και οποιοδήποτε άλλο µηχάνηµα απαιτείται για την έντεχνη και ασφαλή εκτέλεση των εργασιών της παρούσας εργολαβίας. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 60/ / 316

165 23.7 ΕΙ ΙΚΟΙ ΟΡΟΙ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΠΕΡΙΛΑΜΒΑΝΟΝΤΑΙ ΣΤΙΣ ΑΣΦΑΛΙΣΤΙΚΕΣ ΣΥΜΒΑΣΕΙΣ ΤΟΥ ΕΡΓΟΥ Στο ενιαίο ασφαλιστήριο των καλύψεων της παρ.22.5 θα περιλαµβάνονται οπωσδήποτε οι ακόλουθοι ειδικοί όροι: Στην έννοια της λέξης Ασφαλιζόµενος περιλαµβάνεται ο Ανάδοχος και το πάσης φύσεως προσωπικό που ασχολείται µε οποιαδήποτε συµβατική σχέση εργασίας µε αυτόν στα πλαίσια του συγκεκριµένου Έργου, καθώς επίσης και ο Κύριος του Έργου (ΚτΕ) και το προσωπικό αυτού, οι τυχόν Υπεργολάβοι και οι Μελετητές Ο ΚτΕ, οι εκπροσωπούσες τον ΚτΕ Υπηρεσίες και το εν γένει προσωπικό τους, οι Σύµβουλοι του ΚτΕ (και/ή των Υπηρεσιών του) και το προσωπικό τούτων θεωρούνται Τρίτα πρόσωπα, σύµφωνα µε τους όρους και τις εξαιρέσεις της ασφαλιστικής κάλυψης µε την εφαρµογή του παραρτήµατος ιασταυρούµενη ευθύνη αλλήλων (cross liability), το οποίο καλύπτει την αστική ευθύνη των ασφαλιζόµενων φορέων Η ασφαλιστική εταιρία θα υποχρεούται να αποκρούει οποιαδήποτε αγωγή εγείρεται τυχόν κατά: - του Αναδόχου - και/ή των Μελετητών - και/ή του ΚτΕ - και/ή των Εκπροσωπουσών τον ΚτΕ Υπηρεσιών - και/ή µέρους ή συνόλου του προσωπικού των παραπάνω µε την αιτίαση ευθύνης τους ή συνυπευθυνότητας τους στη βλάβη ή ζηµία από πράξη ή παράλειψη των παραπάνω προσώπων, οι οποίοι καλύπτονται από το ασφαλιστήριο Αστικής Ευθύνης έναντι Τρίτων, θα καταβάλει δε κάθε ποσό για βλάβη και/ή ζηµία που προκλήθηκε από πράξη ή παράλειψη των παραπάνω. Ειδικότερα η ασφαλιστική εταιρεία θα καταβάλει κάθε ποσό εγγύησης για άρση τυχόν κατασχέσεων κλπ., που σχετίζονται µε την αστική ευθύνη µέσα στα όρια των ποσών που αναφέρονται εκάστοτε ως ανώτατα όρια ευθύνης των ασφαλιστών Σε περίπτωση ολικής ή εκτεταµένης µερικής καταστροφής ή βλάβης του Έργου, Προκειµένου η ασφαλιστική εταιρεία να καταβάλει στον Ανάδοχο τη σχετική µε τη ζηµία κλπ., αποζηµίωση, πρέπει να έχει λάβει προηγουµένως την εγγραφή για το σκοπό αυτό συγκατάθεση του ΚτΕ. Εφόσον ο ΚτΕ δεν παρέχει στην ασφαλιστική εταιρεία την εν λόγω συγκατάθεση, αυτόµατα και χωρίς άλλες διατυπώσεις (ειδικές, ή άλλου είδους εντολή, ή εξουσιοδότηση από τον Ανάδοχο) η απαίτηση του Αναδόχου κατά της ασφαλιστικής εταιρίας για την καταβολή της αποζηµίωσης εκχωρείται στον ΚτΕ και η ασφαλιστική εταιρεία αποδέχεται από τούδε και υποχρεώνεται να καταβάλει τη σχετική αποζηµίωση στον ΚτΕ, µετά από αίτηση του τελευταίου για το σκοπό αυτό. Η εκχώρηση της απαίτησης αυτής του Αναδόχου στον ΚτΕ κατ ουδένα τρόπο τον απαλλάσσει από τις ευθύνες και υποχρεώσεις του, που απορρέουν από την Σύµβαση Η ασφαλιστική εταιρία παραιτείται κάθε δικαιώµατος ανταγωγής κατά του ΚτΕ, των Συµβούλων του, των συνεργατών του και των υπαλλήλων τους σε περίπτωση που η βλάβη ή ζηµία οφείλεται σε πράξη ή παράλειψη, όχι ηθεληµένη, των παραπάνω προσώπων Το ασφαλιστήριο δεν µπορεί να ακυρωθεί, τροποποιηθεί, ή να λήξει χωρίς την έγγραφη, µε συστηµένη επιστολή, πριν από εξήντα (60) ηµερολογιακές ηµέρες, σχετική ειδοποίηση της ασφαλιστικής εταιρείας, τόσο προς τον Ανάδοχο, όσο και προς τον ΚτΕ Με το ενιαίο ασφαλιστήριο των καλύψεων της παραγράφου 22.5 θα καλύπτεται και η ευθύνη του ΚτΕ και/ή του προσωπικού των, που απορρέει από το άρθρο του Αστικού Κώδικα (Ευθύνη Προστήσαντος) Με δεδοµένο ότι το έργο ασφαλίζεται σύµφωνα µε την πραγµατική του αξία (Αρχική Σύµβαση συν συµπληρωµατικές συµβάσεις) η ασφαλιστική εταιρεία παραιτείται του δικαιώµατος της υποασφάλισης ΑΡΘΡΟ 24ο: Κήρυξη έκπτωτου Ο Ανάδοχος κηρύσσεται έκπτωτος αν δεν εκπληρώνει τις συµβατικές του υποχρεώσεις, όπως ορίζονται στο άρθρο 160 του Ν4412/2016. Η τήρηση της διαδικασίας και οι συνέπειες για τον Ανάδοχο, κλπ., καθορίζονται στο ίδιο άρθρο. ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 61/ / 316

166 ΑΡΘΡΟ 25ο: Πληροφοριακές Πινακίδες 25.1 Εκτός από όσα καθορίζονται στη Τεχνική Προδιαγραφή Σήµανσης εκτελουµένων έργων "εντός και εκτός κατοικηµένων περιοχών" (εγκύκλιος ΙΠΑ /ΟΙΚ/502/ ), σηµειώνεται ότι ο Ανάδοχος θα επιβαρυνθεί µε τη δαπάνη των προσθέτων ενδεικτικών και πληροφοριακών πινακίδων που θα τοποθετηθούν στις εισόδους των περιοχών του έργου και που θα φέρουν τον τίτλο της εργολαβίας, το όνοµα της Προϊσταµένης Αρχής και της ιευθύνουσας Υπηρεσίας, το όνοµα του Αναδόχου, καθώς και οιοδήποτε άλλο στοιχείο που θα ζητήσει η ιευθύνουσα Υπηρεσία Ο Ανάδοχος υποχρεούται να τοποθετεί σε δυο (2) τουλάχιστον εµφανή σηµεία, πινακίδες που να αναγράφουν όλα τα απαιτούµενα στοιχεία του έργου που αναφέρονται στην ανωτέρω παράγραφο για τις θέσεις τους, διαστάσεις τους κλπ στοιχεία, κατόπιν συνεννόησης µε την Υπηρεσία. Ιωάννινα 01/12/2016 ΟΙ ΣΥΝΤΑΞΑΝΤΕΣ Ιωάννινα 01/12/2016 Η ΠΡΟΙΣΤΑΜΕΝΗ ΤΜΗΜΑΤΟΣ ΜΕΛΕΤΩΝ & ΕΚΤΕΛΕΣΗΣ ΕΡΓΩΝ Ιωάννινα 01/12/2016 ΘΕΩΡΗΘΗΚΕ Ο ΑΝΑΠΛ.ΠΡΟΙΣΤΑΜΕΝΟΣ ΔΙΕΥΘΥΝΣΗΣ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΧΡΗΣΤΟΣ ΚΑΡΑΓΙΑΝΝΙΔΗΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ Τ.Ε ΜΑΡΙΑ ΧΑΤΖΗΑΝΤΩΝΙΟΥ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ ΟΡΕΣΤΗΣ ΜΠΡΙΚΟΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ ΗΡΑΚΛΗΣ ΜΩΫΣΙΔΗΣ ΗΛΕΚΤΡ. ΜΗΧΑΝΙΚΟΣ Τ.Ε ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 62/ / 316

167 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΙΩΑΝΝΙΝΩΝ ΔΗΜΟΣ ΙΩΑΝΝΙΤΩΝ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ Τ Ε Χ Ν Ι Κ ΕΣ Π Ρ Ο Δ Ι Α Γ Ρ Α Φ Ε Σ Έ Ρ Γ Ο Υ ΒΕΛΤΙΩΣΗ-ΑΝΑΒΑΘΜΙΣΗ ΑΘΛΗΤΙΚΩΝ ΧΩΡΩΝ 167 / 316

168 ΠΡΟΔΙΑΓΡΑΦΕΣ - ΠΕΡΙΕΧΟΜΕΝΑ 1. ΓΕΝΙΚΑ 1.1. ΓΕΝΙΚΑ 1.2. ΚΥΡIΕΣ & ΒΟΗΘΗΤIΚΕΣ ΕΡΓΑΣIΕΣ 2. ΟΜΑΔΑ Α: ΧΩΜΑΤΟΥΡΓΙΚΑ-ΚΑΘΑΙΡΕΣΕΙΣ 2.1. ΓΕΝIΚΟI ΟΡΟI, ΜΕΣΑ & ΕΡΓΑΣIΑ ΚΑΘΑIΡΕΣΕΩΝ/ΚΑΤΕΔΑΦIΣΕΩΝ 2.2. ΚΑΘΑΙΡΕΣΕΙΣ ΣΚΥΡΟΔΕΜΑΤΟΣ 2.3. ΓΕΝΙΚΕΣ ΕΚΣΚΑΦΕΣ 2.4. ΕΚΣΚΑΦΕΣ ΘΕΜΕΛΙΩΝ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ ΚΑΙ ΤΑΦΡΩΝ 3. ΟΜΑΔΑ Β: ΣΚΥΡΟΔΕΜΑΤΑ - ΟΠΛΙΣΜΟΙ 3.1. ΣΚΥΡΟΔΕΜΑΤΑ 3.2. ΣΚΥΡΟΔΕΤΗΣΕΙΣ 3.3. ΣΙΔΗΡΟΥΣ ΟΠΛΙΣΜΟΣ 3.5. ΠΡΟΧΥΤΑ ΚΡΑΣΠΕΔΑ 3.6. ΞΥΛΟΤΥΠΟΙ 4. ΟΜΑΔΑ Γ : ΔΙΚΤΥΑ ΟΜΒΡΙΑ - ΗΛΕΚΤΡΙΚΑ 4.1. ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΚΑΛΩΔΙΩΝ ΚΑΙ ΑΓΩΓΩΝ 4.2. Γενική τεχνική συγγραφή υποχρεώσεων - Αποχέτευση ομβρίων. 5. ΟΜΑΔΑ Δ: ΕΠΙΣΤΡΩΣΕΙΣ - ΚΑΤΣ.ΞΥΛΙΝΕΣ ΚΑΙ ΜΕΤΑΛΙΚΕΣ 5.1. ΚIΓΚΛIΔΩΜΑΤΑ - ΧΕIΡΟΛIΣΘΗΡΕΣ 5.2. ΣΙΔΕΡΕΝΙΕΣ ΚΑΤΑΣΚΕΥΕΣ 5.3. ΓΕΝIΚΟI ΟΡΟI, ΥΛIΚΑ & ΕΡΓΑΣIΑ ΞΥΛΟΚΑΤΑΣΚΕΥΩΝ 5.4. ΜΕΤΑΛΛΙΚΑ ΣΤΟΙΧΕΙΑ ΚΑΙ ΚΑΤΑΣΚΕΥΕΣ- Καλύματα φρεατίων - εσχάρες - Xυτοσιδηρές Εσχάρες Υδροσυλλογής (Τυποποιημένες) 5.5. ΜΟΝΙΜΕΣ ΠΕΡΙΦΡΑΞΕΙΣ - ΠΕΡΙΦΡΑΞΗ 4.50m 6. ΟΜΑΔΑ Ε: ΛΟΙΠΑ - ΤΕΛΕΙΩΜΑΤΑΙ 6.1. ΤΕΧΝΙΚΑ ΕΡΓΑ - Εξοπλισμός πάρκων και πλατειών - Καθιστικά υπαίθριων χώρων 6.2. ΤΕΧΝΙΚΑ ΕΡΓΑ - Εξοπλισμός πάρκων και πλατειών - Κάδοι απορριμμάτων 6.3. ΕΓΚΑΤΑΣΤΑΣΗ ΠΡΑΣΙΝΟΥ - Εγκατάσταση χλοοτάπητα - Eγκατάσταση έτοιμου χλοοτάπητα 6.4. ΣΥΝΤΗΡΗΣΗ ΠΡΑΣΙΝΟΥ - Αρδεύσεις - Άρδευση φυτών 6.5. ΣΥΝΤΗΡΗΣΗ ΠΡΑΣΙΝΟΥ - Κλαδέματα - Κουρέματα - Κούρεμα χλοοτάπητα 6.6. ΧΡΩΜΑΤΙΣΜΟΙ - Χρωματισμοί επιφανειών σκυροδέματος 6.7. ΧΡΩΜΑΤΙΣΜΟΙ - Αντισκωριακή προστασία και χρωματισμός σιδηρών επιφανειών 6.8. ΧΡΩΜΑΤΙΣΜΟΙ - Χρωματισμοί ξυλίνων επιφανειών 6.9. ΓΕΝIΚΟI ΟΡΟI, ΥΛIΚΑ & ΕΡΓΑΣIΑ ΧΡΩΜΑΤIΣΜΩΝ ΕΞΩΤΕΡΙΚΟΙ ΧΡΩΜΑΤΙΣΜΟΙ ΠΛΑΣΤΙΚΩΝ ΕΛΑIΟΧΡΩΜΑΤIΣΜΟI ΤΟIΧΩΝ & ΣIΔΗΡΩΝ ΕΠIΦΑΝΕIΩΝ ΕΣΩΤΕΡIΚΟI ΧΡΩΜΑΤIΣΜΟI ΠΛΑΣΤIΚΩΝ/ΑΚΡΥΛIΚΩΝ ΜΠΑΣΚΕΤΑ ΚΑΛΑΘΟΣΦΑΙΡΙΣΗΣ ΟΛΥΜΠΙΑΚΟΥ ΤΥΠΟΥ 168 / 316

169 1. ΓΕΝΙΚΑ 1.1. ΓΕΝΙΚΑ Το παρόν τεύχος, αποτελεί συμβατικό τεύχος σύμφωνα με το οποίο θα εκτελεστεί το έργο και έχει συνταχθεί με σκοπό να συμπεριλάβει όλες τις Τεχνικές Προδιαγραφές και τα Θεσμοθετημένα Εναρμονισμένα Πρότυπα, για όλες τις εργασίεςκαι τα ενσωματούμενα υλικά του έργου. Ισχύουν οι σχετικές Τεχνικές Προδιαγραφές της Υπηρεσίας, εφόσον δεν αναιρούνται από τα αναγραφόµενα στις ΕΤΕΠ ή στο Αναλυτικό Τιµολόγιο που κατισχύει των εντύπων Τεχν. Προδιαγραφών της Υπηρεσίας. Ισχύουν οι ΕΤΕΠ που αναφέρονται στα άρθρα του Αναλυτικού Τιµολογίου οι οποίες εγκρίθηκανµε την απόφαση αριθµ. ΙΠΑ /ΟΙΚ/273/ «Έγκριση τετρακοσίων σαράντα (440) Ελληνικών Τεχνικών Προδιαγραφών (ΕΤΕΠ) του Αναπληρωτή Υπουργού Ανάπτυξης, Ανταγωνιστικότητας, Υποδοµών, Μεταφορών και ικτύων, µε υποχρεωτική εφαρµογή σε όλα τα ηµόσια Έργα (ΦΕΚ2221/Β/ ), καθώς και η Εγκύκλιος 17 µε αρ. πρωτ..κ.π. /οικ. /1322 Υπουργού ΥΠΟΜΕ Ι "Αναστολή της υποχρεωτικής εφαρµογής πενήντα εννέα (59) Ελληνικών Τεχνικών Προδιαγραφών (ΕΛΟΤ ΕΤΕΠ)". Όπου στο αναλυτικό τιµολόγιο αναφέρεται κάποια από τις 59 ΕΤΕΠ, να ληφθεί υπόψη η ως άνω εγκύκλιος που αναφέρει τις προσωρινά ισχύουσες προδιαγραφές. Οι θεσµοθετηµένες Προδιαγραφές µετά τα ανωτέρω Αναλυτικά Τιµολόγια έχουν σειρά ισχύος, ως ακολούθως: (1) ΕΤΕΠ (2) Οι Ευρωκώδικες (3) Οι Πρότυπες Τεχνικές Προδιαγραφές (Π.Τ.Π.) του (τ)υ.πε.χω..ε. (3) Οι προδιαγραφές ΕΛ.Ο.Τ. και I.S.O. ΠΙΝΑΚΑΣ ΑΝΤΙΣΤΟΙΧΙΣΗΣ ΝΕΤ ΜΕ ΕΤΕΠ Α/Α Είδος Εργασίας Αρ. Τιμ. Κωδικός Άρθρου Κωδ. ΕΤΕΠ 1. ΟΜΑΔΑ Α: ΧΩΜΑΤΟΥΡΓΙΚΑ-ΚΑΘΑΙΡΕΣΕΙΣ 1 Καθαίρεση περιφράξεων με συρματόπλεγμα. 001 ΝΕΤ ΟΔΟ-ΜΕ Α Αποξήλωση ασφαλτοταπήτων και στρώσεων οδοστρωσίας σταθεροποιημένων με τσιμέντο εντός του ορίου των γενικών εκσκαφών. Φοροεκφορτώσεις - Μεταφορές. Φορτοεκφόρτωση υλικών επί αυτοκινήτου ή σε ζώα. Φορτοεκφόρτωση με μηχανικά μέσα Φοροεκφορτώσεις - Μεταφορές. Μεταφορές με αυτοκίνητο δια μέσου οδών καλής βατότητας Χωματουργικές εργασίες κτιριακών έργων. Εκθάμνωση εδάφους με δενδρύλια περιμέτρου κορμού μέχρι 0,25 m Χωματουργικές εργασίες κτιριακών έργων. Γενικές εκσκαφές σε έδαφος γαιώδες-ημιβραχώδες για την δημιουργία υπογείων κλπ χώρων. Χωματουργικές εργασίες κτιριακών έργων. Eκσκαφή θεμελίων και τάφρων με χρήση μηχανικών μέσων σε εδάφη γαιώδη-ημιβραχώδη Καθαιρέσεις. Καθαίρεση μεμονωμένων στοιχείων κατασκευών από άοπλο σκυρόδεμα. Με εφαρμογή συνήθων μεθόδων καθαίρεσης Καθαιρέσεις. Καθαίρεση πλακοστρώσεων δαπέδων παντός τύπου και οιουδήποτε πάχους. Χωρίς να καταβάλλεται προσοχή για την εξαγωγή ακεραίων πλακών 002 ΝΕΤ ΟΔΟ-ΜΕ Α ΝΕΤ ΟΙΚ-Α ΝΕΤ ΟΙΚ-Α ΝΕΤ ΟΙΚ-Α ΝΕΤ ΟΙΚ-Α ΝΕΤ ΟΙΚ-Α ΝΕΤ ΟΙΚ-Α ΝΕΤ ΟΙΚ-Α Καθαιρέσεις. Αποξήλωση ξυλίνων ή σιδηρών κουφωμάτων. 010 ΝΕΤ ΟΙΚ-Α Καθαιρέσεις. Αποξήλωση μεταλλικών φύλλων επιστέγασης. 011 ΝΕΤ ΟΙΚ-Α Καθαιρέσεις. Καθαίρεση ψευδοροφών κάθε τύπου. 012 ΝΕΤ ΟΙΚ-Α Καθαιρέσεις. Αποξήλωση πλαστικών δαπέδων και λοιπών λεπτών επιστρώσεων. 013 ΝΕΤ ΟΙΚ-Α Καθαιρέσεις. Καθαίρεση επένδυσης τοίχων από φύλλα λαμαρίνας ή αλουμινίου. 014 ΝΕΤ ΟΙΚ-Α Αποξήλωση κρασπέδων πρόχυτων ή μή 015 ΝΕΤ ΥΔΡ-Α ΟΜΑΔΑ Β: ΣΚΥΡΟΔΕΜΑΤΑ - ΟΠΛΙΣΜΟΙ Ειδικά τεμάχια από κόντρα πλακέ (οδηγοί) για την κατασκευή καμπύλων επιφανειών από σκυρόδεμα Με κόντρα πλακέ πάχους 12 mm 016 ΝΕΤ Ν ΟΙΚ Α 0ΣΧ Πρόχυτα κράσπεδα από σκυρόδεμα. 017 ΝΕΤ ΟΔΟ-ΜΕ Β-51 3 Κατασκευές από σκυρόδεμα. Προμήθεια, μεταφορά επί τόπου, διάστρωση και συμπύκνωση σκυροδέματος με χρήση αντλίας ή πυργογερανού. Για κατασκευές από σκυρόδεμα κατηγορίας C16/ ΝΕΤ ΟΙΚ-Α ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΠΕΤΕΠ ΠΕΤΕΠ ΕΛΟΤ ΤΠ ΠΕΤΕΠ ΠΕΤΕΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ / 316

170 4 5 Κατασκευές από σκυρόδεμα. Προμήθεια, μεταφορά επί τόπου, διάστρωση και συμπύκνωση σκυροδέματος με χρήση αντλίας ή πυργογερανού. Για κατασκευές από σκυρόδεμα κατηγορίας C20/ ΝΕΤ ΟΙΚ-Α Χαλικοδέματα - Γαρμπιλοδέματα. Σκυροδέματα μικρών έργων. Για κατασκευές από σκυρόδεμα κατηγορίας C16/ ΝΕΤ ΟΙΚ-Α ΠΕΤΕΠ ΕΛΟΤ ΤΠ ΠΕΤΕΠ ΠΕΤΕΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ Χαλικοδέματα - Γαρμπιλοδέματα. Πλήρωση διακένων φορέων από οπλισμένο σκυρόδεμα με διογκωμένη πολυστερίνη. 021 ΝΕΤ ΟΙΚ-Α Α/Α Είδος Εργασίας Αρ. Τιμ. Κωδικός Άρθρου Κωδ. ΕΤΕΠ 7 Ξυλότυποι -Οπλισμοί. Ξυλότυποι χυτών μικροκατασκευών. 022 ΝΕΤ ΟΙΚ-Α Ξυλότυποι -Οπλισμοί. Ξυλότυποι συνήθων χυτών κατασκευών. 023 ΝΕΤ ΟΙΚ-Α Ξυλότυποι -Οπλισμοί. Καμπύλοι ξυλότυποι απλής καμπυλότητας. 024 ΝΕΤ ΟΙΚ-Α Ξυλότυποι -Οπλισμοί. Ξυλότυποι εμφανών σκυροδεμάτων. 025 ΝΕΤ ΟΙΚ-Α Ξυλότυποι -Οπλισμοί. Χαλύβδινοι οπλισμοί σκυροδέματος. Χαλύβδινοι οπλισμοί κατηγορίας B500C (S500s) Ξυλότυποι -Οπλισμοί. Χαλύβδινοι οπλισμοί σκυροδέματος. Δομικά πλέγματα B500C (S500s) 026 ΝΕΤ ΟΙΚ-Α ΝΕΤ ΟΙΚ-Α Ξυλότυποι -Οπλισμοί. Αποστατήρες σιδηροπλισμού σκυροδεμάτων. 028 ΝΕΤ ΟΙΚ-Α ΟΜΑΔΑ Γ : ΔΙΚΤΥΑ ΟΜΒΡΙΑ - ΗΛΕΚΤΡΙΚΑ Παραβολοειδής προβολέας για τοποθέτηση σε ιστό με φωτεινή πηγή τεχνολογίας led (80w) Ισχύος 80 W. Εγκαταστάσεις Φωτισμού Οδών - Χαλύβδινοι Ιστοί Οδοφωτισμού. Χαλύβδινος ιστός οδοφωτισμού ύψους 9,00 m Εγκαταστάσεις Φωτισμού Οδών - Πίλαρ οδοφωτισμού. Πίλλαρ οδοφωτισμού τεσσάρων αναχωρήσεων Φωτεινή σηματοδότηση - Εργασίες υποδομής φωτεινής σηματοδότησης - Σωλήνες προστασίας υπογείων καλωδίων φωτεινής σηματοδότησης από πολυαιθυλένιο (HDPE). Σωλήνες από πολυαιθυλένιο (HDPE) διαμέτρου DN 90 mm Τυποποιηνένα φρεάτια αποστράγγισης και αποχέτευσης ομβρίων. Φρεάτιο υδροσυλλογής τύπου Φ1Ν (ΠΚΕ). Δίκτυα αποχέτευσης ομβρίων και ακαθάρτων από πλαστικούς σωλήνες δομημένου τοιχώματος με εσωτερικές και εξωτερικές λείες επιφάνειες, κατά ΕΛΟΤ ΕΝ Αγωγοί αποχέτευσης από σωλήνες δομημένου τοιχώματος κατά ΕΛΟΤ ΕΝ , δακτυλιοειδούς ακαμψίας SN 4. Αγωγοί αποχέτευσης με σωλήνες δομημένου τοιχώματος, SN4, DN/OD 200 mm Δίκτυα αποχέτευσης ομβρίων και ακαθάρτων από πλαστικούς σωλήνες δομημένου τοιχώματος με εσωτερικές και εξωτερικές λείες επιφάνειες, κατά ΕΛΟΤ ΕΝ Αγωγοί αποχέτευσης από σωλήνες δομημένου τοιχώματος κατά ΕΛΟΤ ΕΝ , δακτυλιοειδούς ακαμψίας SN 4. Αγωγοί αποχέτευσης με σωλήνες δομημένου τοιχώματος, SN4, DN/OD 315 mm 4. ΟΜΑΔΑ Δ: ΕΠΙΣΤΡΩΣΕΙΣ - ΚΑΤΣ.ΞΥΛΙΝΕΣ ΚΑΙ ΜΕΤΑΛΙΚΕΣ Μεταλλική εξωτερική περίφραξη ύψους 4,50 m Μεταλλική εξωτερική περίφραξη ύψους 5,50 m 029 Ν.ΗΛΜ 0ΣΧ ΝΕΤ ΗΛΜ ΝΕΤ ΗΛΜ ΝΕΤ ΗΛΜ ΝΕΤ ΟΔΟ-ΜΕ Β ΝΕΤ ΥΔΡ-Α ΝΕΤ ΥΔΡ-Α ΝΕΟ 0ΣΧ Κατασκευή αθλητικού δαπέδου γηπέδου basket συνολικού πάχους 8mm 037 ΝΕΟ 0ΣΧ Ειδική επεξεργασία λείανσης καμπύλων επιφανειών σκυροδέματος. 038 ΝΕΟ 0ΣΧ Σιδηρουργικά διάφορα. Κατακευή σιδηρών εσχαρών ομβρίων από ελατό χυτοσίδηρο ή χυτοσίδηρο Ειδικός ανοξείδωτο σωλήνας 2 ιντσον από ανοξείδωτο ατσάλι ποιότητας 304 με συγκολλημένα αγκυρια Ειδικός ανοξείδωτο σωλήνας απο ανοξείδωτο ατσάλι ποιότητας 304 Τετραγωνικής διατομής 50x50 mm με συγκολλημένα αγκυρια 039 ΝΕΤ ΟΙΚ 0ΣΧ ΝΕΤ ΟΙΚ 0ΣΧ ΝΕΤ ΟΙΚ 0ΣΧ Συνθετικός χλοοτάπητας 5ης γενιάς αθλητικών εγκαταστάσεων. 042 ΝΕΤ ΟΙΚ 0ΣΧ.Η Κυγκλιδώμαρατα σιδηρά - Περιφράγματα. Σφυρήλατα κιγκλιδώματα. Απλού σχεδίου και ελαφράς κατασκευής Κυγκλιδώμαρατα σιδηρά - Περιφράγματα. Σιδηροσωλήνες κιγκλιδωμάτων γαλβανισμένοι. Σιδηροσωλήνες γαλβανισμένοι Φ 2 '' 043 ΝΕΤ ΟΙΚ-Α ΝΕΤ ΟΙΚ-Α Κυγκλιδώμαρατα σιδηρά - Περιφράγματα. Συρματόπλεγμα με ρομβοειδή οπή. 045 ΝΕΤ ΟΙΚ-Α Επιστρώσεις - Επενδύσεις. Κατασκευή βιομηχανικού δαπέδου με υστερόχυτο σκυρόδεμα ελαχίστου πάχους 8 cm. 046 ΝΕΤ ΟΙΚ-Α ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΠΕΤΕΠ ΠΕΤΕΠ ΠΕΤΕΠ ΠΕΤΕΠ ΠΕΤΕΠ / 316

171 12 Μονώσεις υγρασίας - ήχου - θερμότητας. Πλήρωση εξωτερικών οριζοντίων αρμών διαστολής με ελαστομερές ασφαλτικό υλικό. 047 ΝΕΤ ΟΙΚ-Α Κατασκευή ξύλινης περίφραξης με οριζόντιες σανίδες ξυλείας Bankirai 048 ΝΕΟ 0ΣΧ ΟΜΑΔΑ Ε: ΛΟΙΠΑ - ΤΕΛΕΙΩΜΑΤΑΙ ΜΠΑΣΚΕΤΑ ΚΑΛΑΘΟΣΦΑΙΡΙΣΗΣ ΟΛΥΜΠΙΑΚΟΥ ΤΥΠΟΥ(ΚΟΡΜΟΣ- ΤΑΜΠΛΟ- ΣΤΕΦΑΝΙ-ΔΙΧΤΥ-ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΚΑΛΥΜΜΑ ΚΟΡΜΟΥ) 049 ΝΕΟ 0ΣΧ.ΟΙΚ Βάση οδοστρωσίας. Βάση πάχους 0,10 m (Π.Τ.Π. Ο-155). 050 ΝΕΤ ΟΔΟ-ΜΕ Γ Ασφαλτική προεπάλειψη. 051 ΝΕΤ ΟΔΟ-ΜΕ Δ-3 ΠΕΤΕΠ ΕΛΟΤ ΤΠ Α/Α Είδος Εργασίας Αρ. Τιμ. Κωδικός Άρθρου Κωδ. ΕΤΕΠ 4 Ασφαλτική ισοπεδωτική στρώση πάχους 0,05 m. 052 ΝΕΤ ΟΔΟ-ΜΕ Δ-7 5 Χωματουργικές εργασίες κτιριακών έργων. Εξυγιαντικές στρώσεις με θραυστό υλικό λατομείου. 053 ΝΕΤ ΟΙΚ-Α Επιστεγάσεις. Επιστεγάσεις με επίπεδα κυψελωτά πολυκαρβονικά φύλλα. 054 ΝΕΤ ΟΙΚ-Α Χρωματισμοί. Υδροχρωματισμοί επιφανειών σκυροδέματος ή τσιμεντοκονιάματος με ακρυλικό υδατοδιαλυτό τσιμεντόχρωμα. 055 ΝΕΤ ΟΙΚ-Α Χρωματισμοί. Προετοιμασία ξυλίνων επιφανειών για χρωματισμούς. 056 ΝΕΤ ΟΙΚ-Α Χρωματισμοί. Αντισκωριακές βαφές. Εφαρμογή αντισκωριακού εποξειδικού, πολυουρεθανικού ή ακρυλικού τελικού χρώματος δύο συστατικών Χρωματισμοί. Επάλειψη ξυλίνων επιφανειών με λινέλαιο. Διπλή επάλειψη λινελαίου Χρωματισμοί. Υπόστρωμα (αστάρι) τσιμεντοχρωμάτων από ακρυλικές ρητίνες βάσεως διαλύτου. Ελαιοχρωματισμοί κοινοί σιδηρών επιφανειώνμε χρώματα αλκυδικών ή ακρυλικών ρητινών, βάσεως νερού η διαλύτου. Χρωματισμοί. Χρωματισμοί επί επιφανειών επιχρισμάτων με χρώματα υδατικής διασποράς, ακρυλικής, στυρενιοακρυλικής ή πολυβινυλικής βάσεως. Εξωτερικών επιφανειών με χρήση χρωμάτων, ακρυλικής ή στυρενιο-ακριλικής βάσεως. Χρωματισμοί. Χρωματισμοί επί επιφανειών επιχρισμάτων ή σκυροδέματος με χρώματα υδατικής διασποράς, ακρυλικής, στυρενιοακρυλικής ή πολυβινυλικής βάσεως.με σπατουλάρισμα. Εσωτερικών επιφανειών με χρήση ελαιοχρωμάτων αλκυδικής ή ακρυλικής βάσεως νερού. Χρωματισμοί. Αντιγραφιστικές επαλείψεις(antigraffiti) μόνιμης προστασίας, ενός ή δύο συστατικών πολυουρεθανικής βάσεως ή βάσεως σιλικόνης. 057 ΝΕΤ ΟΙΚ-Α ΝΕΤ ΟΙΚ-Α ΝΕΤ ΟΙΚ-Α ΝΕΤ ΟΙΚ-Α ΝΕΤ ΟΙΚ-Α ΝΕΤ ΟΙΚ-Α ΝΕΤ ΟΙΚ-Α Χρωματισμοί. Μυκητοκτόνες επαλείψεις ξυλίνων επιφανειών. 064 ΝΕΤ ΟΙΚ-Α Χρωματισμοί. Προσαύξηση τιμής χρωματισμών πάσης φύσεως λόγω προσθέτου ύψους. Χωματουργικές εργασίες. Πλήρωση νησίδων με φυτική γη σε αστικές περιοχές, χωρίς την προμήθεια του υλικού. Τεχνικά Έργα. Καθιστικά - Παγκάκια. Καθιστικά με σκελετό από προφίλ αλουμινίου και δοκίδες σύνθετης ξυλείας 065 ΝΕΤ ΟΙΚ-Α ΝΕΤ ΠΡΣ Α6 067 ΝΕΤ ΠΡΣ Β Τεχνικά Έργα. Κάδοι Απορριμμάτων. Ξύλινος κάδος 068 ΝΕΤ ΠΡΣ Β Προετοιμασία χώρων εγκατάστασης πρασίνου. Γενική μόρφωση επιφάνειας εδάφους για την φύτευση φυτών ή εγκατάσταση χλοοτάπητα. 069 ΝΕΤ ΠΡΣ Γ1 22 Φυτικό υλικό. Θάμνοι. Θάμνοι κατηγορίας Θ3 070 ΝΕΤ ΠΡΣ Δ Φυτικό υλικό. Θάμνοι. Θάμνοι κατηγορίας Θ4 071 ΝΕΤ ΠΡΣ Δ Φυτικό υλικό. Προμήθεια κηπευτικού χώματος. 072 ΝΕΤ ΠΡΣ Δ Εγκατάσταση πρασίνου. Άνοιγμα λάκκων σε χαλαρά εδάφη με εργαλεία χειρός. Άνοιγμα λάκκων διαστάσεων 0,30 x 0,30 x 0,30 m Εγκατάσταση πρασίνου. Εγκατάσταση χλοοτάπητα. Εγκατάσταση προπαρασκευασμένου χλοοτάπητα. Συντήρηση πρασίνου. Κούρεμα χλοοτάπητα και χλοοτάπητα πρανών. Με βενζινοκίνητη χλοοκοπτική μηχανή 073 ΝΕΤ ΠΡΣ Ε ΝΕΤ ΠΡΣ Ε ΝΕΤ ΠΡΣ ΣΤ ΠΛΗΡΗΣ ΕΓΚΑΤΑΣΤΑΣΗ ΑΥΤΟΜΑΤΟΥ ΠΟΤΙΣΜΑΤΟΣ ΧΛΟΟΤΑΠΗΤΑ 076 ΥΠΗΡ.ΠΡΑΣ. N27 ΠΕΤΕΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΠΕΤΕΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ ΕΛΟΤ ΤΠ Όσα από τα εν ισχύ εθνικά κανονιστικά κείμενα (Υπουργικές Αποφάσεις, Εγκύκλιοι, Προδιαγραφές κλπ) δεν έρχονται σε αντίθεση με τις εγκριθείσες ΕΤΕΠ ή δεν περιλαμβάνονται στο θεματολόγιο αυτών εξακολουθούν να ισχύουν, υπό την προϋπόθεση ότι δεν έρχονται σε αντίθεση με τα Εναρμονισμένα Ευρωπαϊκά Πρότυπα (hen) που έχουν θεσπισθεί με τις σχετικές ΚΥΑ. Η ενσωμάτωση στο έργο υλικών με σήμανση CE είναι επιβεβλημένη, ανεξαρτήτως αν τα άρθρα του Συμβατικού Τιμολογίου, η Τ.Σ.Υ. και οι λοιπές Συμβατικές Προδιαγραφές αναφέρουν τούτο ρητά ή όχι. 171 / 316

172 Επισημαίνεται ότι στη σειρά ισχύος των Συμβατικών Τευχών, το Τιμολόγιο Μελέτης προηγείται των Προδιαγραφών, οπότε σε κάθε περίπτωση έχουν εφαρμογή τα αναγραφόμενα στο Περιγραφικό Τιμολόγιο Μελέτης του έργου. Στo κεφάλαιo αυτό τoυ Τευχoυς τωv Τεχvικώv Πρoδιαγραφώv Οικoδoμικώv Εργασιώv περιγράφovται oι γεvικoί όρoι πoυ αφoρoύv στα χαρακτηριστικά, στις απαιτήσεις και στηv εφαρμoγή τωv υλικώv πoυ εvσωματώvovται στo Έργo. Απo τηv άπoψη αυτή τo κεφάλαιo αυτό απoτελεί αvαπόσπαστo μέρoς τωv κατά είδoς εργασίας Πρoδιαγραφώv πoυ εκτίθεvται σε επόμεvα Κεφάλαια. Διευκριvίζεται ότι στις πρoδιαγραφόμεvες oικoδoμικές εργασίες περιλαμβάvεται κάθε υλικό, μικρoυλικό, εργασία ή μέσo, τo oπoίo είvαι αvαγκαίo για τηv έvτεχvη και ασφαλή oλoκλήρωση τωv εργασιώv κατασκευής τoυ Εργoυ έστω και αv αυτό δεv αvαφέρεται πoυθεvά στις πρoδιαγραφές. Οι πρoδιαγραφές τωv oικoδoμικώv εργασιώv τωv επόμεvωv Kεφαλαίωv πρoσδιoρίζoυv τις ελάχιστες απαιτήσεις τoυ Εργoδότη. Ο Εργoλάβoς υπoχρεoύται oπoτεδήπoτε τoυ ζητηθεί vα πρoσκoμίζη απoδείξεις πιστότητας τωv υλικώv ή/και της εργασίας πρoς πρότυπες Ελληvικές ή Διεθvείς Πρoδιαγραφές και Καvovισμoύς. Όλες oι εργασίες πoυ εκτελoύvται σε oπoιoδήπoτε ύψoς ή βάθoς από τo έδαφoς ή από τo δάπεδo εργασίας, θεωρoύvται ότι είvαι κατασκευές oπoιoυδήπoτε σχήματoς, μoρφής και διαστάσεωv, χωρίς καvέvα περιoρισμό ως πρoς τις δυσκoλίες, τις δυvατότητες, τα μέσα κατασκευής και τη φύση τoυ εδάφoυς ΚΥΡIΕΣ & ΒΟΗΘΗΤIΚΕΣ ΕΡΓΑΣIΕΣ Όλες oι εργασίες κύριες ή βoηθητικές, θα εκτελεστoύv μερίμvη και ευθύvη, τoυ Αvάδoχoυ Κατασκευής τoυ Έργoυ (Εργoλάβoυ) κάθε δαπάvη δε ή και χρόvoς πoυ θα απαιτηθεί, θεωρείται ότι καλύπτεται από τo εργoλαβικό αvτάλλαγμα η από τη συμβατική διάρκεια (πρoθεσμία) εκτέλεσης τoυ Έργoυ. Τα αυτά ισχύoυv πρoκειμέvoυ : - για εργασίες oι oπoίες δεv αvαφέρovται μεv αλλά πoυ oφείλoυv vα εκτελεστoύv για τηv, σύμφωvα με τη σύμβαση, απoπεράτωση τoυ Έργoυ. - για εργασίες, τις oπoίες υπoχρεoύται vα εκτελέσει o Εργoλάβoς έvεκα τυχαίωv ή απρόβλεπτωv καταστάσεωv κατά τη διάρκεια κατασκευής τoυ Έργoυ όπως π.χ άvτληση υπoγείωv υδάτωv, καταπτώσεις, κατoλισθήσεις, μέτρα πρoστασίας παγετoύ κ.λ.π, και τέλoς - για κάθε δαπάvη ή καθυστέρηση στη κατασκευή τoυ Έργoυ πoυ oφείλεται σε καθαιρέσεις και επαvακατασκευές κακότεχvωv εργασιώv, απoμάκρυvσεις ακατάλληλωv υλικώv, αλλαγές μέσωv και μεθόδωv κατασκευής, ελέγχoυς ή δoκιμασίες υλικώv και κατασκευώv και γεvικά σε oπoιαδήπoτε δραστηριότητα σχετική με τo Έργo, εκτός απo τις περιπτώσεις αvωτέρας βίας, όπως αυτές πρoσδιoρίζovται στη Σύμβαση τoυ Έργoυ. Οι εργασίες κατασκευής τoυ Έργoυ εκτελoύvται σύμφωvα προς τις κατά είδoς εργασίας Τεχvικές Πρoδιαγραφές τωv επoμέvωv κεφαλαίωv καθώς και πρoς τoυς καvόvες της Τέχvης και της Επιστήμης. Η εκτέλεση τωv εργασιώv θα διέπεται από τoυς σχετικoύς κατά περίπτωση Καvovισμoύς ή Διατάξεις, απo τη Σύμβαση τoυ Έργoυ και τα λoιπά συμβατικά στoιχεία. Οι μέθoδoι και τα μέσα κατασκευής είvαι μεv της επιλoγής τoυ Εργoλάβoυ, αλλά θα πρέπει vα εγγυώvται τo σύμφωvα με τη Σύμβαση τoυ Έργoυ απoτέλεσμα. Σε περίπτωση πoυ o Εργoδότης κρίvει ότι κάπoια μέθoδoς ή/και μέσo κατασκευής είvαι επιζήμιo για τo Έργo δικαιoύται vα διατάξει τηv αvτικατάσταση τoυ o δε Εργoλάβoς υπoχρεoύται vα συμμoρφωθή χωρίς αvτίρρηση και καθυστέρηση. Επίσης αv κάπoια εργασία δεv πληρoί τoυς όρoυς τωv Πρoδιαγραφώv, αυτή θα κατεδαφίζεται αμέσως είτε με εvτoλή τoυ Εργoδότη, είτε με πρωτoβoυλία τoυ Εργoλάβoυ και θα επαvακατασκευάζεται, ώστε vα επιτευχθεί τo σύμφωvα με τις πρoδιαγραφές απoτέλεσμα. Στη περίπτωση αυτή τα υλικά της κατεδάφισης θα απoμακρύvovται από τo Εργoτάξιo και θα εvαπoθέτovται σε χώρoυς πoυ υπoδεικvύovται απo τις αρμόδιες αρχές. Ο Εργoλάβoς πριv από τηv εκτέλεση κάθε εργασίας ή oμάδας εργασιώv πρέπει vα έχει εκτελέσει πλήρως και επιτυχώς όλες τις εργασίες πoυ πρoηγoύvται. 172 / 316

173 2. ΟΜΑΔΑ Α: ΧΩΜΑΤΟΥΡΓΙΚΑ-ΚΑΘΑΙΡΕΣΕΙΣ 2.1. ΓΕΝIΚΟI ΟΡΟI, ΜΕΣΑ & ΕΡΓΑΣIΑ ΚΑΘΑIΡΕΣΕΩΝ/ΚΑΤΕΔΑΦIΣΕΩΝ Α. ΓΕΝIΚΟI ΟΡΟI Α.1 ΑΝΤIΚΕIΜΕΝΟ/ΠΕΡIΓΡΑΦΗ Η παρoύσα Πρoδιαγραφή αφoρά στηv καθαίρεση, κατεδάφιση, απoξήλωση και απoμάκρυvση απo τo χώρo τoυ Εργoταξίoυ τωv κατασκευώv ή/και εγκαταστάσεωv εκείvωv τoυ υφισταμέvoυ Κτηρίoυ πoυ δεv εvτάσσovται λειτoυργικά στo Εργo επέκτασης και διαρρύθμισης τoυ. - Στo αvτικείμεvo της πρoδιαγραφής αυτής ΔΕΝ περιλαμβάvovται oι εργασίες τoιχoδoμώv και τoιχoπετασμάτωv πρoσωριvoύ χαρακτήρα πoυ απαιτoύvται για τηv απoμόvωση τμημάτωv τoυ εv λειτoυργία τελoύvτoς κτηρίoυ απo άλλα πoυ κατεδαφίζovται. Α.2 ΥΠΟΒΑΛΛΟΜΕΝΑ ΣΤΟIΧΕIA Τα παρακάτω στoιχεία υπoβάλλovται από τov Εργoδότη και τov Εργoλάβo πριv τηv έvαρξη της εργασίας καθαιρέσεωv/κατεδαφίσεωv: 1. ΓΕΝIΚΑ ΣΧΕΔIΑ Τα ακόλoυθα αρχιτεκτovικά σχέδια αvαφέρovται στηv παρoύσα και παραδίδovται στov Εργoλάβo: - Υπάρχov κτίριo : (κωδικός σχεδίoυ) - Αvακαιvισθέv κτίριo : (κωδικός σχεδίoυ) 2. TEXNIKH ΠΕΡIΓΡΑΦΗ Μαζί με τα ως άvω σχέδια παραδίδεται στov Εργoλάβo και τεύχoς Τεχvικής Περιγραφής Οικoδoμικώv Εργασιώv πoυ περιγράφει τις διαδoχικές φάσεις εκτέλεσης τωv εργασιώv καθαιρέσεωv / κατεδαφίσεωv και τωv εργασιώv κατασκευώv αvαδιαρρυθμίσεωv τoυ κτηρίoυ (Φασεoλόγιo). 3. ΣΧΕΔIΑ ΦΑΣΕΩΝ ΚΑΤΑΣΚΕΥΗΣ Ο Εργoλάβoς επι τη βάσει τωv παραπάvω σχεδίωv και Τ. περιγραφής συvτάσσει και υπoβάλλει στov Εργoδότη για έγκριση λεπτoμερή σχέδια τωv φάσεωv κατασκευής τoυ Εργoυ στα oπoία απεικovίζovται τα διαδoχικά στάδια τωv εργασιώv (κατεδαφίσεις - κατασκευές αvαδιαρρυθμίσεωv) τoυ Εργoυ. Α.3 ΜΕΤΡΑ ΑΣΦΑΛΕIΑΣ Κατά τηv εκτέλεση της εργασίας καθαιρέσεωv/κατεδαφίσεωv εφαρμόζovται τα μέτρα πρoστασίας πρoσωπικoύ και ασφαλείας εγκαταστάσεωv της Πρoδιαγραφής 1.0 τoυ παρόvτoς τεύχoυς. - Πρoκειμέvoυ για καθαιρέσεις εσωτερικώv δoμικώv στoιχείωv όλα τα υφιστάμεvα δίκτυα vα θεωρoύvται εv λειτoυργία και η εργασία vα γίvεται αφoύ έχει ελεγχθεί σχoλαστικά είτε η διακoπή λειτoυργίας τoυς ή η τρoπoπoίηση τoυς. Α.4 ΔIΑΘΕΣΗ ΠΡΟIΟΝΤΩΝ Τα πρoιόvτα τωv καθαιρέσεωv / κατεδαφίσεωv μεταφέρovται προς έκριψη εκτός Εργoταξίoυ σε χώρoυς πoυ υπoδεικvύovται από τις αρμόδιες αρχές. - Κατασκευές ή εγκαταστάσεις τωv oπoίωv πρoβλέπεται η επαvαχρησιμo- πoίηση απo τov Εργoδότη θα απoξηλώvovται μετά πρoσoχής και θα εvαπoθέτovται σε χώρoυς πoυ υπoδεικvύovται από τηv Επίβλεψη. Α.5 ΣΥΝΘΗΚΕΣ ΠΕΡIΒΑΛΛΟΝΤΟΣ Η εκτέλεση της εργασίας καθαιρέσεωv / κατεδαφίσεωv δεv επιτρέπεται vα εκθέτη αμέσως ή εμμέσως τo εv λειτoυργία ή/και τo κατεδαφιζόμεvo τμήμα εvτός τoυ κτηρίoυ στις συvθήκες τoυ φυσικoύ περιβάλλovτoς. - Καθαιρέσεις εσωτερικώv δoμικώv στoιχείωv θα πραγματoπoιoύvται μόvov εφ' όσov τo κτήριo εv τω συvόλω τoυ απoμovoύται επαρκώς από τo φυσικό περιβάλλov. - Οι κατεδαφίσεις εξωτερικώv δoμικώv στoιχείωv εξoμoιόvovται πρoς εργασίες πoυ εκτελoύvται στo ύπαιθρo σε ότι αφoρά τις συvθήκες εκτέλεσης τoυς. Β. ΜΕΣΑ Η εργασία εκτελείται γεvικώς με συμβατικά μέσα. - Ειδικά σ' ότι αφoρά τηv απoξήλωση τωv πλαστικώv (βιvυλικώv) πλακιδίωv επίστρωσης δαπέδωv απαγoρεύεται η χρήση εύλεκτωv πτητικώv ή/μη διαλυτώv. Η απoξύλωση τωv πλακιδίωv και o καθαρισμός τoυ γαρμπιλoμωσαικoύ ή/και 173 / 316

174 της σιμεvτoκovίας τωv δαπέδωv από τo υλικό της κόλλας εφαρμoγής τoυς γίvεται μόvo με μηχαvικά μέσα (σπάτoυλες, ξύστρες, συρματόβoυρτσες, σβoύρα). - Χρήση χημικoύ μέσoυ επιτρέπεται μόvo μετά τηv έγκριση τoυ Εργoδότη. - Χρήση vερoύ σαv μέσoυ ελέγχoυ της σκόvης από τηv κατεδάφιση εσωτ. τoίχωv ή στoιχείωv σκυρoδέματoς δεv επιτρέπεται. Για τηv αvτιμετώπιση της ρύπαvσης αυτής : (1) απoμovoύται o εκάστoτε χώρoς εργασίας (2) η εργασία γίvεται με πρoσoχή (3) εξασφαλίζεται επαρκής αερισμός. Γ. ΕΡΓΑΣIΑ Γ.1 ΠΡΟΕΡΓΑΣIΑ / ΠΡΟΕΤΟIΜΑΣIΑ Οι παρακάτω πρoεργασίες/πρoετoιμασίες εκτελoύvται πριv τηv έvαρξη της εργασίας καθαιρέσεωv / κατεδαφίσεωv : (1) Πραγματoπoιείται συvτovιστικός έλεγχoς τωv σχεδίωv φάσεωv κατασκευής τoυ Εργoυ πρoς τις ηλεκτρoμηχαvoλoγικές εγκαταστάσεις ώστε vα εvτoπισθoύv και επιλυθoύv τα πρoβλήματα πoυ αφoρoύv στηv τρoπoπoίηση ή στη διακoπή λειτoυργίας τωv Η-Μ δικτύωv και αγωγώv. (2) Κατασκευάζovται oι πρoβλεπόμεvoι στα σχέδια φάσεωv κατασκευής πρoσωριvoί τoίχoι & τoιχoπετάσματα έτσι ώστε vα απoμovώvoυv πλήρως τα εv λειτoυργία τελoύvτα τμήματα τoυ κτιρίoυ από τα κατεδαφιζόμεvα. (3) Επισημαίvovται σε δάπεδα, τoίχoυς και oρoφές oι διελεύσεις αφαvώv Η-Μ δικτύωv και αγωγώv εv λειτoυργία πρoς απoφυγή ατυχημάτωv κατά τηv κατεδάφιση και τέλoς (4) Εξασφαλίζovται κατασκευές ή/και εγκαταστάσεις oι oπoίες διατηρoύvται. Γ.2 ΚΑΘΑIΡΕΣΕIΣ / ΚΑΤΕΔΑΦIΣΕIΣ Η εργασία διακρίvεται σε απoξήλωση υπάρχoυσας μόvωσης τoυ δώματoς, καθαιρέσεις / κατεδαφίσεις υπαρχόvτωv κτισμάτωv και δoμικώv στoιχείωv στηv εξωτερική περίμετρo, και τoιχώv ή στoιχείωv σκυρoδέματoς στo εσωτερικό τoυ κτιρίoυ. 1. Η καθαίρεση/κατεδάφιση γεvικώς τωv δoμικώv στoιχείωv & κτισμάτωv στo εξωτερικό τoυ κτηρίoυ ακoλoυθεί τηv παρακάτω διαδικασία: (α) Πρoστατεύovται πρoσωριvά oι υαλoπίvακες, υαλόθυρες και υαλoπετάσματα στις όψεις τoυ κτιρίoυ (β) Καθαιρoύvται τα εξ οπλισμένου σκυρoδέματoς δoμικά στoιχεία τωv όψεωv. (γ) Απoκαθίσταvται oι πάσης φύσεως τραυματισμoί στov φέρovτα oργαvισμό (υπoστηλώματα, δoκoί, πλάκες) τoυ κτιρίoυ έvεκα της καθαί-ρεσης τωv δoμικώv στoιχείωv ή/και της απoξήλωσης της υπάρχoυσας μόvωσης τoυ δώματoς. (δ) Κατασκευάζovται oι πρoβλεπόμεvoι στα σχέδια φάσεωv κατασκευής πρoσωριvoί εσωτερικoί/εξωτερικoί τoίχoι και τoιχoπετάσματα & (ε) Κατεδαφίζovται τα υπάρχovτα κτίσματα στήv εξωτερική περίμετρo τoυ κτηρίoυ, και τέλoς (στ) Απoξηλώvεται η υπάρχoυσα μόvωση τoυ δώματoς τoυ κτηρίoυ και μέχρι τηv εγκατάσταση της vέας, η πλάκα τoυ δώματoς πρoστατεύεται με επάλειψη στεγαvωτικoύ υλικoύ της εγκρίσεως της Επίβλεψης. 2. Η καθαίρεση/κατεδάφιση γεvικώς τωv τoίχωv ή στoιχείωv σκυρoδέματoς στo εσωτερικό τoυ κτηρίoυ ακoλoυθεί τηv παρακάτω διαδικασία : (α) Εφαρμόζovται τα εκτιθεμέvα στηv παραπάvω παράγραφo Γ.1 (β) Καθαιρoύvται/κατεδαφίζovται oι εσωτερικoί τoίχoι ή στoιχεία σκυρoδέματoς τωv διαφόρωv τμημάτωv τoυ κτηρίoυ με τηv σειρά πoυ περιγράφεται στα σχέδια φάσεωv κατασκευής. Γ.3 ΚΑΘΑΡIΣΜΟΣ / ΠΡΟΣΤΑΣIΑ Η εργασία καθαιρέσεωv / κατεδαφίσεωv πραγματoπoιείται κατά στάδια πoυ είτε πρoηγoύvται είτε έπovται άλλωv εργασιώv κατασκευής τoυ Εργoυ. Για τov λόγo αυτό μετά τηv εκτέλεση της εργασίας τo δάπεδo τoυ χώρoυ θα καθoρίζεται επιμελώς με ψήκτρα (βoύρτσα) και θα απoκαθίσταvται oι κακώσεις στα oικoδ. στoιχεία πoυ διατηρoύvται. - Καθ' όλη τη διάρκεια κατασκευής τoυ Εργoυ τo κτίριo θα βρίσκεται σε λειτoυργία ή όπoια απαιτεί εξαιρετικώς υψηλά μέτρα πρoστσίας έvαvτι oπoιασδήπoτε ρύπαvσης. Εξ' αιτίας τoυ γεγovότoς αυτoύ, τα εφαρμoζόμεvα, μέτρα πρoστασίας τωv εv λειτoυργία τελoύvτωv τμημάτωv τoυ κτηρίoυ θα ελέγχovται με σχoλαστικότητα και η έvαρξη της εργασίας καθαιρέσεωv / κατεδαφίσεωv ή η συvέχιση της θα εγκρίvεται από τov Εργoδότη. 174 / 316

175 - Τα εφαρμoζόμεvα τέλoς πρoστατευτικά μέτρα αυτά θα πρέπει vα είvαι σύμφωvα με τηv Ελληvική Νoμoθεσία και τις πρότυπες Ελληvικές ή Πρoδιαγραφές χωρώv της Ευρωπαικής Κoιvότητας ΚΑΘΑΙΡΕΣΕΙΣ ΣΚΥΡΟΔΕΜΑΤΟΣ α. Αντικείμενο Η παρούσα Τεχνική Προδιαγραφή αναφέρεται στις καθαιρέσεις κατασκευών, απο σκυρόδεμα άοπλο ή οπλισμένο, όπως άρση τσιμεντοδρόμων, κρασπέδων, κρασπεδορείθρων κλπ. β. Γενικές διατάξεις Όλες οι προβλεπόμενες καθαιρέσεις θα γίνουν απο τον ανάδοχο με τα κατάλληλα μέσα και τις μεθόδους. Ο Ανάδοχος υποχρεώνεται να λάβει όλα τα απαραίτητα μέσα προστασίας και ασφάλειας των εργαζομένων και των ομορων κατασκευών, συμμορφούμενος και στην πιστή εφαρμογή των διατάξεων του Π.Δ. 1073/ "περί μέτρων ασφαλείας κατά την εκτέλεση εργασιών σε εργοτάξια οικοδομικών και πάσης φύσεως έργων αρμοδιότητας Πολιτικού Μηχανικού" και του Π.Δ. 778/ "περί μέτρων ασφαλείας κατά την εκτέλεση οικοδομικών εργασιών". γ. Επιμέτρηση - πληρωμή Οι καθαιρέσεις σκυροδεμάτων επιμετρώνται και πληρώνονται ανά κυβικό μέτρο πραγματικά καθαιρεθέντος σκυροδέματος. Η παραπάνω τιμή και πληρωμή αποτελεί πλήρη αποζημίωση για την παροχή όλων των απαιτούμνεων για την σύμφωνα προς τα ανωτέρω πλήρη και έντεχνη εκτέλεση των έργων, μηχανημάτων και μεταφορικών μέσων εγκαταστάσεων εφοδίων και υλικών και εργασίας. Περιλαμβάνεται επίσης η αναπέταση των προϊόντων και η μεταφορά σε απόσταση τέτοια ώστε να μην οχλείται η κυκλοφορία ΓΕΝΙΚΕΣ ΕΚΣΚΑΦΕΣ B - 1 ΓΕΝΙΚΕΣ ΕΚΣΚΑΦΕΣ 1.1 ΑΝΤΙΚΕΙΜΕΝΟ 1. Η εκτέλεση Γενικών εκσκαφών χαλαρών εδαφών. 2. Η εκτέλεση Γενικών εκσκαφών σε πάσης φύσεως έδαφος (γαίες - ημίβραχος - βράχος). 3. Η άρση πάσης φύσεως καταπτώσεων. 4. Οι πάσης φύσεως καθαιρέσεις (κτισμάτων σκυροδεμάτων κλπ.) 1.2 ΕΦΑΡΜΟΣΤΕΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Για το παραπάνω αντικείμενο έχουν εφαρμογή τα προβλεπόμενα στην ΠΤΠ Χ1 με τις όποιες βελτιώσεις, τροποποιήσεις ή και συμπληρώσεις αναφέρονται παρακάτω. 1.3 ΟΡΙΣΜΟΙ «Γενικές εκσκαφές» νοούνται οι εκσκαφές και εξορύξεις σε οποιοδήποτε βάθος και με πλάτος μεγαλύτερο των 3.00μ. Οι Γενικές εκσκαφές διακρίνονται σε «εκσκαφές χαλαρών εδαφών» σε «Γενικές εκσκαφές γαιών και ημίβραχου» και σε «Γενικές εκσκαφές βράχου».επισημαίνεται ότι ειδικά για τις «εκσκαφές χαλαρών εδαφών» δεν υφίσταται θέμα «πλάτους» και σαν τέτοιες νοούνται και εκείνες οποιουδήποτε πλάτους ακόμη και μικρότερου των 3.00μ. 1.4 ΕΙΔΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΩΝ ΕΡΓΑΣΙΩΝ Τα προς εκσκαφήν εδάφη χωρίζονται γενικά στις πιο κάτω κατηγορίες: 175 / 316

176 1.4.1 Χαλαρά εδάφη «Χαλαρά εδάφη» χαρακτηρίζονται οι φυτικές γαίες, η ιλύς, η τύρφη και λοιπά εδάφη που έχουν προέλθει από επιχωματώσεις με ανομοιογενή υλικά Γαίες και ημίβραχος «Γαίες και ημίβραχος»χαρακτηρίζονται τα χώματα, τα αμμοχάλικα, οι κροκάλες, τα σκληρά και συμπαγή υλικά, όπως τσιμεντωμένων αμμοχαλίκων, πλευρικών κορημάτων και προϊόντων έκπλυσης κλιτύων, ο μαλακός ή αποσαθρωμένος βράχος, οι μεμονωμένοι ογκόλιθοι, και τα τμήματα συμπαγούς βράχου με όγκο όχι μεγαλύτερο από μισό (1/2) κυβικό μέτρο και γενικά τα εδάφη που μπορούν να εκσκαφθούν αποτελεσματικά με εκσκαπτικά μηχανήματα και αναμοχλευτήρες (rippers), χωρίς να είναι απαραίτητη η χρήση εκρηκτικών υλών Βράχος «Βράχος» χαρακτηρίζεται το συμπαγές πέτρωμα που δεν μπορεί να εκσκαφθεί εάν δεν χαλαρωθεί με ανατίναξη, χρήση λοστών ή σφηνών, και οι ογκόλιθοι ή αποσπασμένα τμήματα συμπαγούς βράχου, όγκου μεγαλύτερου του μισού (1/2) κυβικού μέτρου. Συμπαγής βράχος, κατά τον ορισμό αυτό, σε αντιδιαστολή με το μαλακό ή αποσαθρωμένο βράχο γαιώδους ή ημιβραχώδους σύστασης, τον οποίο ο Ανάδοχος προτιμά να ανατινάξει πριν την απομάκρυνσή του, θεωρείται ο υγιής βράχος τέτοιας σκληρότητας και δομής, που δεν μπορεί να χαλαρωθεί ή αναμοχλευθεί με μπουλντόζα «D - 9L» εφοδιασμένη με μονό αναμοχλευτήρα (ripper) ορθογωνικής διατομής. Υλικά, εκτός από ογκόλιθους ή αποσπασμένα τμήματα συμπαγούς βράχου, τα οποία δεν χαλαρώθηκαν με ανατίναξη πριν την απομάκρυνσή τους, δεν θα χαρακτηρίζονται σαν εκσκαφή βράχου, εκτός εάν η χρήση ανατίναξης απαγορεύτηκε και η αφαίρεση με λοστούς, σφήνες ή παρόμοιες μεθόδους επιβλήθηκε από την Υπηρεσία, για διάφορους λόγους όπως πχ κατοικημένες περιοχές. 1.5 ΤΕΧΝΙΚΕΣ ΚΑΙ ΣΥΜΒΑΤΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΥΛΙΚΩΝ ΚΑΙ ΕΡΓΑΣΙΑΣ Γενικές Εκσκαφές Εκτέλεση εκσκαφών Προστασία διαφόρων εγκαταστάσεων στην περιοχή του Έργου. Κατά την πραγματοποίηση των εκσκαφών είναι δυνατόν να συναντηθούν διάφοροι σε λειτουργία αγωγοί Εταιρειών ή και Οργανισμών Κοινής Ωφέλειας (ΟΚΩ). Στην περίπτωση αυτή ισχύουν τα αναφερόμενα στο άρθρο Γ-20 της παρούσας ΤΣΥ. Γενικά ο Ανάδοχος είναι εξ ολοκλήρου υπεύθυνος για κάθε απαίτηση τρίτων, συμπεριλαμβανομένων και ιδιωτών από τυχόν προξενηθείσες φθορές στις εγκαταστάσεις τους κατά την εκτέλεση των εργασιών κατασκευής του έργου Προκαταρκτικές εργασίες Πριν από την κάθε έναρξη των κυρίως Γενικών εκσκαφών (γαιών - ημιβράχου και βράχου) θα πραγματοποιείται ο καθαρισμός και η εκρίζωση σε όλη την επιφάνεια της εκσκαφής. Ο καθαρισμός συνίσταται στην αφαίρεση του επιφανειακού στρώματος της φυτικής γης και λοιπών χαλαρών εδαφών (βλ. παραγ ), στην εκρίζωση, στην εκθάμνωση και κοπή κάθε είδους δένδρων, κορμών, ριζών κλπ. Επίσης θα πραγματοποιείται η κατεδάφιση τυχόν υπαρχόντων κτισμάτων ή πάσης φύσεως κατασκευών. Όλα τα ακατάλληλα υλικά που θα ληφθούν κατά τον καθαρισμό, εκρίζωση, κοπή δένδρων, κορμών κλπ. και από την κατεδάφιση κτιρίων, ερειπίων, φρακτών, παλαιών οδοστρωμάτων κλπ. θα απομακρύνονται από την περιοχή του έργου σε οποιαδήποτε απαιτούμενη απόσταση και σε κατάλληλες θέσεις, της εγκρίσεως της Υπηρεσίας. Αντιθέτως σε περίπτωση που τα επιφανειακά στρώματα της φυτικής γης είναι κατάλληλα για επένδυση πρανών επιχωμάτων, τότε, με μέριμνα και ευθύνη του Αναδόχου θα εναποτίθενται προσωρινώς σε θέσεις της επιλογής του, προκειμένου να χρησιμοποιηθούν καταλλήλως Εκσκαφή 176 / 316

177 Ο Ανάδοχος υποχρεούται να χρησιμοποιεί σε κάθε περίπτωση τα κατάλληλα μηχανήματα και εργαλεία και γενικώς να διαθέτει τον απαιτούμενο μηχανικό εξοπλισμό για την εμπρόθεσμη και έντεχνη εκτέλεση των εργασιών. Ο εξοπλισμός αυτός πρέπει να είναι σε άριστη κατάσταση λειτουργίας και να συντηρείται κανονικά με δαπάνες του Αναδόχου. Όλες οι εκσκαφές θα γίνουν σύμφωνα με τις γραμμές, τα πρανή, τις κλίσεις και τις διαστάσεις που φαίνονται στα Σχέδια των εγκεκριμένων μελετών, ή τις γραπτές εντολές της Υπηρεσίας. Κατά τη διάρκεια της προόδου κατασκευής, μπορεί να κριθεί απαραίτητο ή επιθυμητό να τροποποιηθούν οι γραμμές, τα πρανή, οι κλίσεις και οι διαστάσεις των εκσκαφών που φαίνονται στα Σχέδια ή που καθορίστηκαν από την Υπηρεσία. Ο Ανάδοχος δεν θα δικαιούται καμμιά πρόσθετη αμοιβή πέρα από τις Συμβατικές τιμές μονάδας για εκσκαφές, για τις τροποποιήσεις αυτές, ούτε θα δικαιούται παράταση των Συμβατικών προθεσμιών. Κάθε εκσκαφή που γίνεται από τον Ανάδοχο για την εξασφάλιση πρόσβασης σε χώρους όπου πρόκειται να εκτελεσθούν απαραίτητες εργασίες ή σε χώρους απόρριψης προϊόντων εκσκαφής ή για οποιονδήποτε άλλο σκοπό, θα περιορίζεται στα εγκεκριμένα από την Υπηρεσία όρια και θα εκτελείται με δαπάνες του Αναδόχου. Θα πρέπει να λαμβάνεται κάθε μέτρο ώστε να αποφεύγονται οι υπερεκσκαφές. Για κάθε υπερεκσκαφή που προκύπτει από τις ενέργειες του Αναδόχου για οποιαδήποτε αιτία ή σκοπό, εκτός αν έχει δοθεί σχετική εντολή της Υπηρεσίας, ή κρίθηκε αυτή δικαιολογημένη ο Ανάδοχος δεν θα δικαιούται πρόσθετη αποζημίωση. Κάθε τέτοια υπερεκσκαφή θα πληρούται με εγκεκριμένα προϊόντα εκσκαφής, ή σκυρόδεμα σύμφωνα με τις εντολές της Υπηρεσίας, το δε κόστος της αποκατάστασης αυτής θα βαρύνει τον Ανάδοχο. Η Υπηρεσία μπορεί να εγκρίνει εναλλακτικά μέτρα για την πλήρωση των υπερεκσκαφών, σε κάθε περίπτωση όμως το κόστος των μέτρων αυτών θα καλύπτεται από τον Ανάδοχο. Είναι ευνόητο ότι στις περιπτώσεις των υπερεκσκαφών που οφείλονται σε γεωλογικές συνθήκες, ο Ανάδοχος θα αποζημιωθεί για τις εργασίες πλήρωσης αυτών των υπερεκσκαφών υπό την προϋπόθεση ότι ο Ανάδοχος είχε πάρει όλα τα μέτρα για την αποφυγή των υπερεκσκαφών (πχ στήριξη χαλαρών πρανών). Μόνιμα εκτεθειμένες επιφάνειες εκσκαφών θα μορφώνονται καλαίσθητα και με κλίσεις που εξασφαλίζουν επαρκή ευστάθεια και αποστράγγιση. Η συντήρηση των πρανών και η αφαίρεση χαλαρού πετρώματος από μόνιμα εκτεθειμένα πρανή βράχου θα γίνεται με δαπάνες του Αναδόχου. Ακανόνιστες εξάρσεις αδιατάρακτου βράχου θα επιτρέπονται μόνο μετά από έγκριση της Υπηρεσίας. Πάντως, αιχμηρά εξάρματα ή επικρεμάμενα τμήματα βράχου, που κατά την γνώμη της Υπηρεσίας συνιστούν κίνδυνο, θα ξεσκαρώνονται και θα απομακρύνονται σύμφωνα με τις οδηγίες της Υπηρεσίας. Ο Ανάδοχος υποχρεούται επίσης όπως λαμβάνει τα απαιτούμενα μέτρα : - Για την αναχαίτιση και αποστράγγιση των επιφανειακών απορροών πάνω από τις υπαίθριες εκσκαφές (πχ τάφροι οφρύων). - Ώστε κάθε εκτεθειμένη επιφάνεια εκσκαφής να αποστραγγίζεται με τέτοιο τρόπο που να αποφεύγεται η διάβρωση των επιφανειών της εκσκαφής και η συσσώρευση νερού. - Ώστε ο πυθμένας των ορυγμάτων να αποστραγγίζεται συνεχώς καλά. Γι αυτό θα πρέπει να κατασκευάζονται, όπου απαιτείται, προσωρινοί ή μόνιμοι τάφροι αποστράγγισης. - Ώστε τα συνεκτικά εδάφη να μην διαποτίζονται από νερά. Όλα τα παραπάνω μέτρα θα λαμβάνονται με δαπάνες του Αναδόχου χωρίς πρόσθετη αποζημίωση, για την εξασφάλιση επαρκούς αποστράγγισης κατά την διάρκεια των εργασιών. Θεωρείται πιθανό ότι μπορεί να υπάρχουν κοιλότητες, ρήγματα, ζώνες χαλαρού ή αποσαθρωμένου βράχου σε διάφορες θέσεις και διευθύνσεις στα πετρώματα που πρόκειται να εκσκαφούν, στις θεμελιώσεις, τα πρανή των εκσκαφών και σε άλλες περιοχές. Γι αυτό οι γραμμές εκσκαφής που φαίνονται στα Σχέδια δεν πρέπει να θεωρηθεί ότι απεικονίζουν με μεγάλο βαθμό ακριβείας τις τελικές ή πραγματικές γραμμές εκσκαφής που θα απαιτηθούν ή να ερμηνευθεί ότι δεν υπάρχουν ασθενείς ζώνες στο πέτρωμα μέσα από τις γραμμές αυτές. Εκσκαφή με ανατινάξεις θα επιτρέπεται να εκτελείται μόνο από έμπειρους και κατάλληλα εκπαιδευμένους τεχνίτες του Αναδόχου, ο επικεφαλής των οποίων θα πρέπει να έχει την προβλεπόμενη από τον νόμο άδεια γομωτού, κάτω από την επίβλεψη πεπειραμένων τεχνικών που διαθέτουν τα νόμιμα προσόντα και μόνο όταν έχουν ληφθεί τα εγκεκριμένα ισχύοντα μέτρα ασφαλείας για την προστασία προσώπων, των Έργων ή δημόσιας ή ιδιωτικής περιουσίας. Ανατινάξεις για εκσκαφές που θα εκτελούνται κοντά σε τελειωμένες κατασκευές από σκυρόδεμα θα ελέγχονται κατά τέτοιο τρόπο ώστε οι ταλαντώσεις του σκυροδέματος να μην έχουν ταχύτητα μεγαλύτερη από πέντε (5) cm/sec. Με βάση τα αποτελέσματα των μετρήσεων αυτών ή μετά από παρατηρήσεις, οι μέθοδοι ανατινάξεων θα τροποποιούνται και η ποσότητα εκρηκτικών ταυτόχρονης πυροδότησης θα μειώνεται, εάν κρίνεται απαραίτητο, για να περιορισθούν στο ελάχιστο οι διαταραχές στις κατασκευές από σκυρόδεμα, στον περιβάλλοντα βράχο και στις γειτονικές περιοχές του Έργου. 177 / 316

178 Δεν θα επιτραπεί στον Ανάδοχο, εκτός εάν εγκριθεί διαφορετικά από την Υπηρεσία, να πυροδοτήσει εκρηκτικά σε απόσταση μικρότερη των τριάντα (30) m από υπόγειες ή υπαίθριες κατασκευές σκυροδέματος. Τυχόν ζημιές που θα προκληθούν στα Έργα, σε ιδιωτική ή σε δημόσια περιουσία από τις ανατινάξεις, θα αποκαθίστανται από τον Ανάδοχο με δικά του έξοδα. Ο Ανάδοχος πρέπει να εκτελεί τις εργασίες ανατίναξης στο μέτρο που είναι απαραίτητο και με τέτοιο τρόπο, ώστε να ελαχιστοποιούνται οι υπερεκσκαφές, η εκσκαφή να μην είναι ακανόνιστη, να μην προκαλείται αδικαιολόγητη διαταραχή του εδάφους, που θα το καθιστά ασταθές, να μην κατακερματίζεται ο βράχος πάνω στον οποίο ή σε επαφή με τον οποίο, πρόκειται να τοποθετηθεί σκυρόδεμα ή εκτοξευόμενο σκυρόδεμα ή ανάχωμα και να μην προκαλούνται ζημιές σε υπάρχουσες κατασκευές. Ο Ανάδοχος πρέπει να υποβάλλει έγκαιρα τις προτάσεις του ή τις τροποποιήσεις των προτάσεών του για την εκτέλεση κάθε εργασίας ανατινάξεων για έγκριση από την Υπηρεσία. Εάν κατά τη γνώμη της Υπηρεσίας, οι ανατινάξεις είναι δυνατό να προκαλέσουν ζημιές στο βράχο πάνω στον οποίο ή σε επαφή με τον οποίο πρόκειται να εδρασθούν κατασκευές, να προκαλέσουν ζημιές ή να διαταράξουν υφιστάμενες κατασκευές ή να δημιουργήσουν μεγάλες υπερεκσκαφές ή να επηρεάσουν την ευστάθεια του εδάφους, η Υπηρεσία μπορεί να δώσει εντολές στον Ανάδοχο να αλλάξει τη διάμετρο ή το μήκος των οπών, να μεταβάλει τους χρόνους πυροδότησης των γομώσεων, να χρησιμοποιήσει ελαφρότερη γόμωση, να εφαρμόσει προρρηγμάτωση, ή απαλή μετάτμηση ή να διακόψει τη χρησιμοποίηση εκρηκτικών υλών και να ολοκληρώσει την εκσκαφή με γραμμική διάτρηση, χρησιμοποίηση σφηνών ή άλλων κατάλληλων μέσων. Η έγκριση από την Υπηρεσία της τεχνικής και των μεθόδων ανατίναξης του Αναδόχου, δεν απαλλάσσει τον Ανάδοχο από την ευθύνη του για το σύνολο της εργασίας που θα εκτελεστεί σύμφωνα με το άρθρο αυτό των Τεχνικών Προδιαγραφών. Ειδικά για τη χρήση εκρηκτικών, εκρηκτικά θα χρησιμοποιηθούν μόνον μετά από ειδική έγγραφη άδεια της Υπηρεσίας σύμφωνα με την εν ισχύι Νομοθεσία και σύμφωνα με τις οδηγίες της με ευθύνη όμως πάντοτε του αναδόχου. Καμία αξίωση δεν μπορεί να εγείρει ο ανάδοχος (για αναπροσαρμογή τιμών μονάδας ή/και παράταση προθεσμίας κλπ) σε περίπτωση που αρνηθεί η Υπηρεσία να επιτρέψει τη χρήση εκρηκτικών. Γι αυτό οι τιμές της προσφοράς του αναδόχου έχουν γενική ισχύ, ανεξάρτητα από το αν είναι δυνατό να χρησιμοποιηθούν ή όχι εκρηκτικές ύλες για τη χαλάρωση του ιστού ή για την εκσκαφή κλπ των ορυγμάτων Επιλογή διάθεση, μετακίνηση προϊόντων εκσκαφής Τα κατάλληλα προϊόντα από τις εκσκαφές θα χρησιμοποιηθούν υποχρεωτικά για την κατασκευή των μόνιμων Έργων. Όπου είναι πρακτικά δυνατό, υλικά κατάλληλα για χρήση στην κατασκευή θα εκσκαφθούν χωριστά από τα υλικά που πρόκειται να απορριφθούν. Τα κατάλληλα υλικά εκσκαφής θα επιλέγονται κατά φορτία κατά τη διάρκεια της εκσκαφής και θα αποτίθενται στις καθορισμένες οριστικές θέσεις ή θα αποτίθενται σε προσωρινούς χώρους αποθήκης, από όπου αργότερα θα μεταφέρονται στις καθορισμένες οριστικές θέσεις. Η εναπόθεση σε χώρους αποθήκης θα πρέπει να εγκριθεί από την Υπηρεσία και θα γίνει χωρίς πρόσθετο κόστος ανεξάρτητα από την απόσταση μεταφοράς. Όλα τα άλλα προϊόντα εκσκαφής που δεν θα χρησιμοποιηθούν σε μόνιμες κατασκευές θα απορριφθούν στις περιοχές που δείχνονται στα σχέδια ή σε άλλες περιοχές που θα υποδείξει ο Ανάδοχος και θα εγκρίνει η Υπηρεσία. Οι περιοχές απόρριψης θα καταλαμβάνουν τέτοιες θέσεις, ώστε να μην δημιουργούνται δυσμενείς περιβαλλοντικές επιπτώσεις να μην εμπλέκονται με οποιοδήποτε τμήμα των Έργων και η απόθεση των υλικών αυτών, θα έχει ευσταθή και ομοιόμορφα πρανή, καλαίσθητη εμφάνιση, και θα ισοπεδώνεται θα εξομαλύνεται, θα διαμορφώνεται και θα αποστραγγίζεται ώστε να αποφεύγεται η διάβρωση των υλικών ή η συσσώρευση νερού. Η διάστρωση των ακατάλληλων προϊόντων εκσκαφής στις διάφορες περιοχές απόρριψης, θα γίνεται σε στρώσεις που δεν θα υπερβαίνουν το ενάμισυ (1,50) m πάχος, χωρίς καμμιά άλλη συμπύκνωση, εκτός από εκείνη που επιτυγχάνεται από τα μηχανήματα μεταφοράς και διάστρωσης. Τα κατάλληλα προϊόντα εκσκαφής που από τα πράγματα δεν θα είναι δυνατή η άμεση χρησιμοποίηση τους στις μόνιμες κατασκευές, επιχώματα κλπ. θα μεταφέρονται και θα αποτίθενται στους εγκεκριμένους χώρους αποθήκευσης. Τα αποθηκευμένα αυτά υλικά κατόπιν θα ξαναφορτωθούν και θα μεταφερθούν στις καθορισμένες περιοχές για τελική χρήση. 178 / 316

179 Κατά την αποθήκευση, επαναφόρτωση και μεταφορά των υλικών θα λαμβάνεται μέριμνα για την αποφυγή διαχωρισμού του βράχου και την αποφυγή ανάμιξης του υλικού αυτού με άλλα υλικά. Η θέση των χώρων αποθήκευσης μπορεί να επιλέγεται από τον Ανάδοχο, θα υπόκειται όμως στην έγκριση της Υπηρεσίας. Τα αποθηκευμένα υλικά θα ξαναφορτώνονται και θα τοποθετούνται στα αναχώματα και επιχώματα, το συντομότερο δυνατό. Μετά το τέλος των εργασιών αποθήκευσης και επαναφόρτωσης, οι χώροι αποθήκευσης θα καθαρίζονται και θα διαμορφώνονται με σταθερές κλίσεις, κατά τρόπο ικανοποιητικό, σύμφωνα με τις οδηγίες της Υπηρεσίας. Η αποθήκευση των κατάλληλων προϊόντων εκσκαφής πρέπει να γίνεται έτσι ώστε να διαχωρίζονται ανάλογα με τη χρήση τους και ειδικότερα σε : α. Υλικά κατάλληλα να χρησιμοποιηθούν σε επιχώσεις και αναχώματα. Τα υλικά αυτά θα αξιολογούνται έτσι ώστε τα καλύτερης ποιότητας να χρησιμοποιούνται στην κατασκευή των ανωτέρων στρώσεων. Ειδικότερα για τα βραχώδη προϊόντα θα γίνεται επιλογή τους ώστε τα πιο καθαρά να χρησιμοποιηθούν στην άνω στρώση του επιχώματος, προς αποφυγήν κατασκευής στρώσεως υποβάσεως. β. Υλικά βράχου, κατάλληλα να χρησιμοποιηθούν για επίχωση βράχου και λιθορριπές προστασίας πρανών σε διάφορες θέσεις, όπου απαιτείται. γ. Υλικά κατάλληλα να χρησιμοποιηθούν για αδρανή σκυροδέματος, και δ. Άλλα υλικά, κατάλληλα να χρησιμοποιηθούν σε ειδικά τμήματα των Έργων ή σύμφωνα με τις οδηγίες της Υπηρεσίας Καθαιρέσεις κτισμάτων, σκυροδεμάτων κλπ Όπως και στην παραγ αναφέρεται πριν την έναρξη των εκσκαφών θα πραγματοποιείται η κατεδάφιση υπαρχόντων κτισμάτων, φρακτών κλπ. η καθαίρεση οπλισμένων και άοπλων σκυροδεμάτων, λιθοδομών και γενικά πάσης φύσεως κατασκευών με ή χωρίς την βοήθεια μηχανικών μέσων και η μεταφορά τους σε χώρους αποθήκευσης των υλικών που είναι δυνατή η επαναχρησιμοποίηση τους ή σε χώρους μακράν του έργου, της έγκρισης της Υπηρεσίας. Χρήση εκρηκτικών υλών επιτρέπεται μόνο μετά από την έγκριση της Υπηρεσίας. Οι καθαιρέσεις γενικά διακρίνονται σε : α. Καθαιρέσεις κτισμάτων β. Καθαιρέσεις λιθοδομών γ. Καθαιρέσεις αόπλων και οπλισμένων σκυροδεμάτων Οι καθαιρέσεις περιλαμβάνονται στις Γενικές εκσκαφές. Ειδικότερα των λιθοδομών στις «γαιώσεις - ημιβραχώδεις» και των κτισμάτων και αόπλων και οπλισμένων σκυροδεμάτων στις «βραχώδεις» εκτός εάν εκτελούνται ανεξάρτητα από τις Γενικές εκσκαφές ή υπάρχει πρόβλεψη πληρωμής τους ή υπάρχει ειδική έγγραφη εντολή της Υπηρεσίας. 1.6 ΕΡΓΑΣΙΕΣ ΤΟΥ ΤΙΜΟΛΟΓΙΟΥ ΠΟΥ ΠΡΟΔΙΑΓΡΑΦΟΝΤΑΙ Σ ΑΥΤΟ ΤΟ ΑΡΘΡΟ Γενικές εκσκαφές χαλαρών εδαφών Η εργασία περιλαμβάνει : α. την εκσκαφή με οποιοδήποτε μέσο φυτικών γαιών, τύρφης, οργανικών εδαφών και ακατάλληλων υλικών που έχουν προέλθει από επιχωματώσεις με ανομοιογενή υλικά, σε οποιοδήποτε βάθος και πλάτος που απαιτείται από την εγκεκριμένη μελέτη για την έδραση επιχωμάτων. β. Τις φορτοεκφορτώσεις και μεταφορά με οποιοδήποτε μέσο σε οποιαδήποτε απόσταση για προσωρινή απόθεση (στοκάρισμα) προκειμένου να χρησιμοποιηθούν ως φυτικές γαίες στο εργοτάξιο (για πλήρωση νησίδων, επένδυση πρανών κλπ) είτε για την οριστική απόθεση τους (προκειμένου για τα περισσεύματα και τα ακατάλληλα εδάφη). 179 / 316

180 γ. Την κανονική και έντεχνη διαμόρφωση των απόθέσεων σε σειράδια και διαφύλαξή τους μέχρι την χρονική στιγμή που θα χρησιμοποιηθούν στο έργο. δ. Την απόθεση και μόρφωση των ακατάλληλων υλικών σε θέση έγκρισης της Υπηρεσίας. ε. Την κοπή και εκρίζωση θάμνων και δένδρων οποιασδήποτε διαμέτρου, συλλογή των κομμένων ή εκριζωμένων δένδρων, τον αποκλωνισμό τους και το στοίβαγμα των κορμών και των χοντρών κλάδων σε θέσεις που θα υποδείξει η Υπηρεσία Γενικές εκσκαφές γαιών και ημιβράχου Η εργασία περιλαμβάνει: α. την εκσκαφή σε έδαφος γαιώδες και ημιβραχώδες σε οποιοδήποτε βάθος και σε πλάτος μεγαλύτερο από 3.00 μ. και με οποιαδήποτε κλίση πρανών, με χρήση κατάλληλων εκσκαπτικών μέσων ή με τα χέρια, εν ξηρώ ή μέσα στο νερό β. τη μόρφωση των παρειών ή πρανών και του πυθμένα της εκσκαφής γ. την κοπή και εκρίζωση θάμνων και δένδρων κατά τα λοιπά όπως στην παραγρ ε αναφέρεται δ. την συμπύκνωση της σκάφης των γαιοημιβραχωδών ορυγμάτων κάτω από τη "στρώση έδρασης οδοστρώματος, μέχρι του βάθους που λαμβάνεται υπ' όψη στον καθορισμό της φέρουσας ικανότητας έδρασης (Φ.Ι.Ε ) σε βαθμό συμπύκνωσης που να αντιστοιχεί σε ξηρά φαινόμενη πυκνότητα ίση κατ' ελάχιστο προς το 90% της πυκνότητας που επιτυγχάνεται εργαστηριακά κατά την τροποποιημένη δοκιμή PROCOTP (PROCTOR MODIFIED σύμφωνα με τη δοκιμή AASHO Τ180) ε. τη διαλογή και επιλογή των προϊόντων εκσκαφής στ. την φορτοεκφόρτωση και μεταφορά των προϊόντων εκσκαφής σε οποιαδήποτε απόσταση για την κατασκευή επιχωμάτων ή άλλων ωφέλιμων κατασκευών (κατάλληλα προϊόντα) ή για απόρριψη σε θέσεις της έγκρισης της Υπηρεσίας (ακατάλληλα προϊόντα). ζ. την εναπόθεση και τις οποιεσδήποτε φορτοεκφορτώσεις και προσωρινές αποθέσεις στην περιοχή του έργου μέχρι την οριστική εναπόθεση για την κατασκευή επιχωμάτων ή άλλων ωφέλιμων κατασκευών. η. τη διάστρωση και διαμόρφωση των προσωρινών ή και οριστικών αποθέσεων θ. τη λήψη των κατάλληλων αποστραγγιστικών μέτρων όπως περιγράφονται στην παραγρ του παρόντος ι. την αποξήλωση ασφαλτοταπήτων και αντίστοιχων στρώσεων οδοστρωσίας την αποσύνθεση πλακοστρώσεων, την καθαίρεση συρματόπλεκτων κιβωτίων (SERAZANETI), μανδροτοίχων από λιθοδομή και κρασπεδορείθρων εκτός αν προβλέπεται από τη μελέτη του έργου ή από έγγραφή εντολή της Υπηρεσίας ξεχωριστή πληρωμή των εργασιών αυτών. ια. Διευκρινίζεται επίσης ότι στις Γενικές εκσκαφές γαιών και ημιβράχου περιλαμβάνονται και οι παρακάτω, σε αντίστοιχο έδαφος εκσκαφές: - Σε νέο έργο ή συμπλήρωση υπάρχοντος ανεξάρτητα της θέσης που εκτελούνται (κοντά ή μακριά, χαμηλά ή υψηλά σχετικά με το υπάρχον έργο). - Εξυγίανσης (αφαίρεση υπάρχοντος επιχώματος) - Του τμήματος των τραπεζοειδών τάφρων που αναφέρεται σε πλάτος μεγαλύτερο των 3.00μ - Διευθετήσεων χειμάρρων κλπ. με πλάτος μεγαλύτερο των 3.00 μ. - αναβαθμών για την αγκύρωση των επιχωμάτων Καθαίρεση κτισμάτων 180 / 316

181 Η εργασία περιλαμβάνει: α. την κατεδάφιση κτισμάτων (αποσύνθεση πλακών από οπλισμένο σκυρόδεμα, υποστυλωμάτων, λιθοδομών και οπτοπλινθοδομών, θεμελίων από λιθοδομές, βάσεων πεδίλων από σκυρόδεμα, εξωτερικών κλιμάκων, υποστέγων, μεταλλικών περιφράξεων και οτιδήποτε άλλων συμπληρωματικών κατασκευών. β. την αποκομιδή όλων των υλικών των προερχομένων από την κατεδάφιση και την μεταφορά και εναπόθεσή τους σε χώρους αποθήκευσης, των υλικών που είναι δυνατή η επαναχρησιμοποίησή τους, ή σε χώρους της εγκρίσεως της Υπηρεσίας σε οποιαδήποτε απόσταση και με τη σύμφωνη γνώμη των αρμοδίων αρχών. γ. την επανεπίχωση και συμπύκνωση των τάφρων που θα δημιουργηθούν από τις κατεδαφίσεις θεμελίων, υπογείων κλπ Καθαίρεση άοπλων σκυροδεμάτων και λιθοδομών. Η εργασία περιλαμβάνει: α. την καθαίρεση πάσης φύσεως άοπλων σκυροδεμάτων β. την αποκομιδή όλων των υλικών των προερχομένων από την καθαίρεση και την μεταφορά και εναπόθεσή τους σε χώρους της εγκρίσεως της Υπηρεσίας σε οποιαδήποτε απόσταση από το έργο και με τη σύμφωνη γνώμη των αρμοδίων Αρχών. γ. τον καθαρισμό του χώρου από τα κάθε είδους υλικά δ. την λήψη όλων των αναγκαίων μέτρων για να αποφευχθεί η απόφραξη τυχόν υπάρχοντος και διατηρητέου αγωγού Καθαίρεση οπλισμένων σκυροδεμάτων Η εργασία περιλαμβάνει: α. την καθαίρεση οπλισμένων σκυροδεμάτων (φορείς, δοκοί, πλάκες βάθρων, πτερυγότοιχοι, οπλισμένα τεχνικά έργα, τοίχοι κλπ.) β. την αποκομιδή όλων των υλικών των προερχομένων από την καθαίρεση και τη μεταφορά και εναπόθεσή τους σε χώρους αποθήκευσης των υλικών που είναι δυνατή η επαναχρησιμοποίησή τους ή σε χώρους της εγκρίσεως της Υπηρεσίας σε οποιαδήποτε απόσταση και με τη σύμφωνη γνώμη των αρμοδίων Αρχών γ. τον καθαρισμό του χώρου από τα προϊόντα καθαίρεσης δ. την λήψη όλων των αναγκαίων μέτρων για να αποφευχθεί η απόφραξη υπάρχοντος και διατηρητέου αγωγού του συστήματος αποχέτευσης / αποστράγγισης του έργου 1.7 ΕΠΙΜΕΤΡΗΣΗ ΚΑΙ ΠΛΗΡΩΜΗ Γενικές εκσκαφές Γενικά: Η επιμέτρηση θα γίνει σε μ 3 εκσκαφής με λήψη αρχικών και τελικών διατομών με μέριμνα και δαπάνη του Ανάδοχου, σύμφωνα με τις οδηγίες της Υπηρεσίας και παρουσία εκπροσώπου αυτής ή αρμοδίας Επιτροπής. Σε όλες τις περιπτώσεις η επιμέτρηση για πληρωμή θα γίνεται μέχρι τις θεωρητικές γραμμές που δείχνονται στα Σχέδια ή που καθορίσθηκαν από την Υπηρεσία, ανεξάρτητα εάν τα πραγματικά όρια εκσκαφής βρίσκονται έξω από τις γραμμές αυτές. Οι ποσότητες των εκσκαφών θα υπολογίζονται με βάση τη μέθοδο "ημιάθροισμα διατομών επί την αντίστοιχη απόσταση μεταξύ τους" με αναλυτικό υπολογισμό ή με οποιαδήποτε άλλη μέθοδο που θα καθορισθεί από την Υπηρεσία. Επισημαίνεται ότι στην περίπτωση όπου μέρος των γενικών εκσκαφών γίνεται σύμφωνα με τη μελέτη ή το 181 / 316

182 πρόγραμμα κατασκευής ή τις έγγραφες εντολής της Υπηρεσίας (λόγω δυσχερειών κυκλοφορίας ή άλλων αιτιών) σε διαστάσεις με πλάτος μικρότερο των 3.00 μ. τότε για το μέρος αυτών των γενικών εκσκαφών θα ισχύει η πληρωμή με το αντίστοιχο άρθρο τιμολογίου των εκσκαφών θεμελίων τεχνικών έργων και τάφρων. Επίσης στην περίπτωση που εκτελούνται εκσκαφές για την κατασκευή τεχνικών έργων σε συνέχεια των γενικών εκσκαφών τότε ο διαχωρισμός σε γενικές εκσκαφές και εκσκαφές θεμελίων και τάφρων θα γίνεται όπως περιγράφεται με λεπτομέρεια στο άρθρο Γ- 1της Τ.Σ.Υ Eκσκαφές χαλαρών εδαφών Στην τιμή μονάδος περιλαμβάνονται όλες οι δαπάνες των σχετικών εργασιών που προδιαγράφονται στο παρόν άρθρο και ειδικότερα στις παραγρ α) έως και ε) Γενικές εκσκαφές γαιών και ημιβράχου Στην τιμή μονάδος περιλαμβάνονται όλες οι δαπάνες των σχετικών εργασιών που προδιαγράφονται στο παρόν άρθρο και ειδικότερα στις παραγράφους α) έως και ια). Διευκρινίζεται ότι σε περίπτωση υπερεκσκαφής που εκτείνεται πέρα από τις καθορισμένες κλίσεις και γραμμές εκσκαφής και που οφείλεται κατά τη γνώμη της Υπηρεσίας σε χαλαρότητα του υλικού και όχι σε μειωμένη φροντίδα και έλλειψη εμπειρίας και επιδεξιότητας το Αναδόχου, ο επιπλέον όγκος πέρα από τις καθορισμένες κλίσεις και γραμμές εκσκαφής θα πληρώνεται. Αποτελεί ευθύνη του Ανάδοχου να ζητήσει γραπτά και συγκεκριμένα την έγκριση της Υπηρεσίας κατά το χρόνο εκτέλεσης της εκσκαφής αυτής, διαφορετικά δεν θα δικαιούται καμμιά επιπλέον πληρωμή Καθαιρέσεις Γενικά α. Η επιμέτρηση γίνεται σε Μ 3 μετρούμενα πριν από την καθαίρεση β. Οι εργασίες καθαιρέσεων πληρώνονται ξεχωριστά από τις Γενικές εκσκαφές μόνο όταν εκτελούνται ανεξάρτητα από αυτές ή όταν τούτο προβλέπεται στη μελέτη ή κατόπιν έγγραφης ειδικής εντολής της Υπηρεσίας, διαφορετικά η δαπάνη τους συμπεριλαμβάνεται στις Γενικές εκσκαφές και ειδικότερα των λιθοδομών στις "γαιώδεις - ημιβραχώδεις" και των κτισμάτων και αόπλων και οπλισμένων σκυροδεμάτων στις "βραχώδεις" Καθαιρέσεις κτισμάτων Στην τιμή μονάδος περιλαμβάνονται όλες οι δαπάνες των σχετικών εργασιών που προδιαγράφονται στο παρόν άρθρο και ειδικότερα στις παραγρ α) έως και γ) Καθαιρέσεις άοπλων σκυροδεμάτων και λιθοδομών Στην τιμή μονάδος περιλαμβάνονται όλες οι δαπάνες των σχετικών εργασιών που προδιαγράφονται στο παρόν άρθρο και ειδικότερα στις παραγρ α) έως και δ) Καθαιρέσεις οπλισμένων σκυροδεμάτων Στην τιμή μονάδος περιλαμβάνονται όλες οι δαπάνες των σχετικών εργασιών που προδιαγράφονται στο παρόν άρθρο και ειδικότερα στις παραγρ α) έως και δ) ΕΚΣΚΑΦΕΣ ΘΕΜΕΛΙΩΝ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ ΚΑΙ ΤΑΦΡΩΝ Γ - 1 ΕΚΣΚΑΦΕΣ ΘΕΜΕΛΙΩΝ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ ΚΑΙ ΤΑΦΡΩΝ 182 / 316

183 1.1 ΑΝΤΙΚΕΙΜΕΝΟ Η εκτέλεση εκσκαφών θεμελίων τεχνικών έργων (τοίχοι, βάθρα κλπ), τάφρων τοποθέτησης αγωγών και οχετών κάθε είδους, διερευνητικών τομών για τον εντοπισμό αγωγών Ο.Κ.Ω., φρεατίων κλπ. 1.2 ΕΦΑΡΜΟΣΤΕΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Για το παραπάνω αντικείμενο έχουν εφαρμογή τα προβλεπόμενα στην ΠΤΠ-Χ1, ΠΤΠ-150, ΠΤΠΤ-110 με τις όποιες βελτιώσεις τροποποιήσεις ή και συμπληρώσεις αναφέρονται παρακάτω. 1.3 ΟΡΙΣΜΟΙ Εκσκαφές θεμελίων τεχνικών έργων και τάφρων νοούνται οι εκσκαφές και εξορύξεις σε οποιοδήποτε βάθος αλλά με πλάτος μικρότερο των 3,0 μ Ειδικότερα σαν εκσκαφές θεμελίων τεχνικών έργων και τάφρων νοούνται και: α. Εκσκαφές θεμελίων τεχνικών έργων (γεφυρών, τοίχων αντιστήριξης κλπ) με επιφάνεια μέχρι και 100 μ2 (ανεξάρτητα από τις διαστάσεις της κάτοψης) ή με πλάτος μέχρι και 3,0 μ (ανεξάρτητα από την επιφάνεια της κάτοψης). β. Εκσκαφές τάφρων εγκατάστασης αγωγών, που κατασκευάζονται επί τόπου (π.χ. διατομής ορθογωνικής, ωοειδούς, σκουφοειδούς κλπ) για πλάτος εκσκαφής μέχρι και 3,0μ γ. Εκσκαφές τάφρων τοποθέτησης προκατασκευασμένων σωληνωτών οχετών αποστράγγισης, αποχέτευσης (ομβρίων και ακαθάρτων) και άλλων αγωγών Ο.Κ.Ω. (ύδρευσης, δικτύων ή στεγανών σωληνώσεων ΟΤΕ, καύσιμου αερίου, μεταφοράς ηλεκτρικής ενέργειας, φωτοσήμανσης, ΗΛΠΑΠ κλπ) και για πλάτος τάφρου μέχρι και 3,0μ. δ. Εκσκαφές θεμελίων που θα απαιτηθούν για την κατασκευή φρεατίων και κάθε είδους άλλων τεχνικών έργων. ε. Διερευνητικές τομές εντοπισμού αγωγών, οχετών Ο.Κ.Ω., ή και άλλων υπογείων κατασκευών πλάτους εκσκαφής μέχρι και 3,0μ. στ. Εκσκαφές εντός τριγωνικών νησίδων συνολικής επιφανείας, ανά μεμονωμένη νησίδα, μέχρι 100μ2, για την τοποθέτηση κηπευτικού χώματος και εφόσον η εκσκαφή δεν έχει πραγματοποιηθεί μαζί με τις υπόλοιπες γενικές εκσκαφές Αντίθετα δεν περιλαμβάνονται στην κατηγορία εκσκαφών θεμελίων τεχνικών έργων και τάφρων οι εκσκαφές ανεξαρτήτως διαστάσεων, επιφανείας κλπ. που τυχόν θα εκτελεσθούν παρουσία και υπό την καθοδήγηση της Αρχαιολογικής Υπηρεσίας, σε περίπτωση ανευρέσεως αρχαιολογικών ευρημάτων. Συνήθως οι εργασίες αυτές εκτελούνται από την Αρχαιολογική Υπηρεσία. Στην περίπτωση όμως που αυτές οι εκσκαφές, βάσει εντολών της Υπηρεσίας, εκτελεσθούν από τον Ανάδοχο, τότε θα επιμετρηθούν και πληρωθούν ιδιαιτέρως με σύνταξη Π.Κ.Τ.Μ.Ν.Ε. 1.4 ΕΙΔΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΩΝ ΕΡΓΑΣΙΩΝ Τα εκσκαπτόμενα εδάφη χαρακτηρίζονται σε γαιώδη - ημιβραχώδη και βραχώδη, σύμφωνα με τα καθοριζόμενα στο άρθρο των Γενικών εκσκαφών Β και Β ΤΕΧΝΙΚΕΣ ΚΑΙ ΣΥΜΒΑΤΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΥΛΙΚΩΝ ΚΑΙ ΕΡΓΑΣΙΑΣ Γενικά Ισχύουν γενικά όλα τα προδιαγραφόμενα στο άρθρο Β Πρόσθετες απαιτήσεις Επιπροσθέτως, για εκσκαφές τάφρων και θεμελίων, ισχύουν και τα εξής: 183 / 316

184 Άδεια τομών - σήμανση. Στην περίπτωση που οι οχετοί ή οι αγωγοί πρόκειται να τοποθετηθούν κάτω από δρόμο που υπάρχει, ο Ανάδοχος είναι υποχρεωμένος να ζητήσει, από τις αρμόδιες Αρχές, σχετική άδεια για την τομή του οδοστρώματος. Μετά την περαίωση των εργασιών ο Ανάδοχος οφείλει να επαναφέρει το οδόστρωμα στην προηγουμένη του κατάσταση, σύμφωνα με τις οδηγίες της Υπηρεσίας. Οι δαπάνες για την έκδοση της άδειας τομής του οδοστρώματος βαρύνουν τον Ανάδοχο. Ο Ανάδοχος είναι υποχρεωμένος επίσης, σε συνεννόηση με τις αρμόδιες Αρχές, να προβαίνει στην σήμανση του τμήματος του δρόμου, στο οποίο εκτελούνται σχετικές εργασίες, με σήματα των οποίων το σχήμα και το περιεχόμενο πρέπει να ανταποκρίνεται προς τον Κ.Ο.Κ που ισχύει. Δομικά υλικά προϊόντα εκσκαφής κλπ πρέπει να αποθηκεύονται, να στοιβάζονται ή να απομακρύνονται σύμφωνα με τις οδηγίες των αρμοδίων Αρχών, σε τρόπο ώστε η κυκλοφορία στο δρόμο να μην εμποδίζεται περισσότερο από όσο είναι αναπόφευκτο Τρόποι εκτελέσεως Ο Ανάδοχος θα εκτελέσει όλες τις απαιτούμενες εργασίες σε οποιασδήποτε φύσεως έδαφος σύμφωνα με τις διαστάσεις που φαίνονται στα σχέδια με οποιοδήποτε μέσο, ακόμη και με τα χέρια, που θα θεωρήσει σαν προσφορότερο και πλέον εναρμονιζόμενο προς την κάθε συγκεκριμένη περίπτωση, χωρίς όμως, από την ελευθερία για την εκλογή του τρόπου εκσκαφής, να δημιουργείται στον Ανάδοχο οποιοδήποτε δικαίωμα για πρόσθετη αποζημίωση. Εκσκαφές με διαστάσεις μικρότερες από αυτές που αναφέρονται στα σχέδια δεν επιτρέπονται. Αν κατά την εκσκαφή, διανοίχθηκαν σκάμματα με διαστάσεις μεγαλύτερες από αυτές που αναφέρονται στα σχέδια, η πληρωμή του Αναδόχου θα γίνει με βάση τον όγκο που προκύπτει από τις διαστάσεις που αναφέρονται στα σχέδια και ορίζονται σαν ΓΡΑΜΜΕΣ ΘΕΩΡΗΤΙΚΗΣ ΕΚΣΚΑΦΗΣ (Γ.Θ.Ε.). Ακόμα, σε περίπτωση που ο Ανάδοχος εκτελέσει εκσκαφή σε βάθη μεγαλύτερα από εκείνα που αναφέρονται στα σχέδια, είναι υποχρεωμένος, χωρίς καμιά αποζημίωση, να ξαναγεμίσει το σκάμμα, μέχρι το κανονικό βάθος είτε με άμμο είτε με αμμοχάλικο, είτε με σκυρόδεμα είτε με ξηρολιθοδομή είτε, τέλος, με λιθοδομή, σύμφωνα πάντοτε με τις εντολές που θα δίνει κάθε φορά η Υπηρεσία. Οι τάφροι μέσα στις οποίες πρόκειται να τοποθετηθούν σωλήνες θα σκαφθούν με προσοχή ώστε να εξασφαλίζεται ομαλή και ομοιόμορφη επιφάνεια έδρασης του σωλήνα. Το πλάτος των τάφρων γενικά δεν θα πρέπει να είναι μεγαλύτερο από το απαραίτητο για την ικανοποιητική σύνδεση των σωλήνων και την συμπύκνωση των υλικών επίχωσης. Τυχόν δαπάνη εξ αιτίας υπέρβασης ποσοτήτων εκ του λόγου αυτού, θα βαρύνει τον Ανάδοχο Μόρφωση του πυθμένα και των πρανών Ο πυθμένας των εκσκαφών θεμελίων και τεχνικών έργων και τάφρων θα διαμορφώνεται κατά τρόπο που να εξασφαλίζεται το πάχος του σκυροδέματος, των εξομαλυντικών στρώσεων ή των στρώσεων έδρασης των οχετών και αγωγών που φαίνονται στα σχέδια. Εκεί όπου κατά την εκσκαφή των τάφρων εμφανίζεται συμπαγής βράχος θα αφαιρείται, μέχρι βάθους που φαίνεται στα σχέδια ή σύμφωνα με τις οδηγίες της Υπηρεσίας, ή δε τάφρος θα επιχώνεται κατάλληλα. Ο πυθμένας της τάφρου θα υγραίνεται και θα συμπυκνώνεται, ώστε να επιτυγχάνεται η απαιτούμενη πυκνότητα. Η τυχόν υπερεκσκαφή, στις περιπτώσεις θεμελίωσης σωληνωτών οχετών θα επανεπιχώνεται με επιλεγμένο υλικό, της έγκρισης της Υπηρεσίας, που θα υγραίνεται και συμπυκνώνεται σε στρώσεις πάχους 15εκ πριν από τη συμπύκνωση. Οι επιφάνειες επαφής των πρανών με την ξυλόζευξη (στην περίπτωση αντιστήριξης του σκάμματος) πρέπει να μορφώνονται με τέτοιο τρόπο ώστε να επιτυγχάνεται καλή επαφή των μαδεριών στα τοιχώματα της εκσκαφής. Στην περίπτωση που πρόκειται να θεμελιωθούν τοίχοι αντιστήριξης, ακρόβαθρα, μεσόβαθρα κλπ, τότε για την περίπτωση γαιώδους εδάφους θα επακολουθεί αμέσως η κατασκευή της στρώσης ισοπέδωσης και καθαριότητας από σκυρόδεμα Β5 (ελαχίστου πάχους 0,10μ) η οποία θεωρείται υποχρεωτική. Επισημαίνεται η ανάγκη εκτέλεσης της 184 / 316

185 εκσκαφής κατά τρόπον ώστε να αποφευχθεί η χαλάρωση, αναζύμωση ή με οποιοδήποτε τρόπο μείωση της αντοχής του εδάφους θεμελίωσης Έλεγχος επιφανειών και υπογείων υδάτων α. Ο Ανάδοχος υποχρεούται να εκτελεί τις εργασίες εκσκαφών είτε εν υγρώ είτε εν ξηρώ κάτω από οποιεσδήποτε συνθήκες. β. Οι εντός των σκαμμάτων κατασκευές και η επανεπίχωση θα γίνονται πάντοτε εν ξηρώ. γ. Ο Ανάδοχος θα εκτελεί τις απαιτούμενες αντλήσεις κατά τρόπο αποκλείοντα τον κίνδυνο διασωλήνωσης και απορρόφησης λεπτών κόκκων από τα παρακείμενα εδαφικά στρώματα, όταν παράκεινται άλλες κατασκευές. δ. Ο Ανάδοχος θα παροχετεύει τα αντλούμενα νερά προς παρακείμενους ανοικτούς φυσικούς αποδέκτες. Αν δεν υπάρχουν και εφόσον τούτο είναι εφικτό θα κατασκευάζει κατάλληλες τάφρους. Η απ ευθείας στην θάλασσα παροχέτευση θα μπορεί να γίνεται μόνον έπειτα από έγκριση της Επίβλεψης. Απαγορεύεται η παροχέτευση αντλούμενων υδάτων σε παρακείμενες ιδιοκτησίες ή σε κλειστό σύστημα αποχέτευσης ομβρίων, εκτός αν πρόκειται περί νερών απηλλαγμένων φερτών υλικών. ε. Ο Ανάδοχος οφείλει να παίρνει όλα τα μέτρα για να μην δυσμενοποιεί τις υφιστάμενες συνθήκες απορροής ομβρίων στην περιοχή που εκτελεί εργασίες. Τέτοια μέτρα ενδεικτικά και όχι περιοριστικά είναι: - Η προφύλαξη δια προσωρινών αναχωμάτων γειτονικών ιδιοκτησιών - Η άμεση απομάκρυνση των προϊόντων εκσκαφών - Η άντληση των υδάτων και παροχέτευσή των με προσωρινό σύστημα σε κατάλληλο αποδέκτη. στ. Τονίζεται ότι όλες οι τάφροι και αγωγοί αποστράγγισης και λοιπά προστατευτικά μέτρα θα πρέπει να έχουν αποπερατωθεί, ώστε να επιτρέπουν την αποστράγγιση της οδού, πριν από την κατασκευή οποιουδήποτε άλλου έργου, το οποίο επηρεάζεται από αυτές τις τάφρους ή αγωγούς αποστράγγισης Αναπετάσεις, φορτοεκφορτώσεις, μεταφορές Οι αναπετάσεις γίνονται είτε με τα χέρια με δημιουργία ενδιαμέσων ξύλινων δαπέδων (παταριών), είτε με μηχανικά μέσα. Κατά την αναπέταση των προϊόντων εκσκαφής πρέπει να αφήνεται χώρος τουλάχιστον 0,50μ από το χείλος της τάφρου για την κυκλοφορία των εργατών και την ασφάλεια τους. Τα προϊόντα εκσκαφής θα μεταφέρονται σε οποιαδήποτε θέση στην περιοχή του έργου, σύμφωνα με τις υποδείξεις της Υπηρεσίας για επανεπίχωση του απομένοντος όγκου σκάμματος αν είναι κατάλληλα, ή για χρησιμοποίηση σε άλλες θέσεις ως υλικών επιχωμάτων, ή θα μεταφέρονται εκτός του έργου σε οποιαδήποτε απόσταση για οριστική απομάκρυνση σε θέσεις επιτρεπόμενες από την Αστυνομία ή τις αρμόδιες Αρχές Ξυλοζεύξεις συνήθους τύπου (οριζόντιες) Όσες φορές η φύση των εδαφών το απαιτεί, ο Ανάδοχος θα εκτελεί την κατάλληλη αντιστήριξη των παρειών του σκάμματος, όπως αυτές επιβάλλονται από τους κανόνες ασφαλείας. Τον τόπο και την πυκνότητα ξυλοζεύξεως θα ορίζει κάθε φορά ο Ανάδοχος ή ο αντιπρόσωπός του στο έργο, σε συνεννόηση με την Υπηρεσία. Κάθε κατάπτωση παρειάς σκάμματος σε οποιαδήποτε περίσταση και εάν έγινε και κάτω από οποιεσδήποτε συνθήκες σε ξυλοζευγμένες ή μη ξυλοζευγμένες παρειές και οι οποιεσδήποτε συνέπειες αυτής (εργατικά ατυχήματα, ζημιές σε τρίτους, ζημιές έργων κλπ) βαρύνει αποκλειστικά και μόνο τον Ανάδοχο, που υποχρεούται σε κάθε νόμιμη αποζημίωση και αποκατάσταση των βλαβέντων έργων και αναλαμβάνει γενικά κάθε ποινική και αστική ευθύνη. Η Υπηρεσία δικαιούται να επιβάλει στον Ανάδοχο την εκτέλεση πρόσθετων ξυλοζεύξεων ή ενίσχυση των υπαρχουσών 185 / 316

186 σε όσα σημεία αυτή κρίνει τούτο απαραίτητο. Παρά το δικαίωμα τούτο της Υπηρεσίας, ο Ανάδοχος παραμένει πάντοτε μόνος και απόλυτα υπεύθυνος για την ασφάλεια των εκσκαφών που έγιναν Ξυλοζεύξεις με έμπηξη πασσαλοσανίδων (κατακόρυφες ξυλοζεύξεις) Εφόσον κατά τις εκσκαφές ήθελε συναντηθεί, είτε διαρρέουσα λεπτόκοκκη άμμος, είτε άλλο έδαφος του οποίου είτε η φύση είτε η παρουσία υπόγειου νερού απαιτεί την έμπηξη συνεχούς φράγματος πασσαλοσανίδων ή την κατασκευή τοίχου Βερολίνου, πριν από την εκσκαφή, η εργασία αυτή θα εκτελεσθεί από τον Ανάδοχο με όλους τους κανόνες της τέχνης και σε τρόπο που να εξασφαλισθεί η ακινητοποίηση του διαρρέοντος εδάφους σύμφωνα με τα παραπάνω και η διατήρηση του χώρου του σκάμματος ελευθέρου. Εάν κατά την έμπηξη των πασσαλοσανίδων δεν επιτευχθεί η μεταξύ τους επιδιωκομένη τέλεια επαφή και δεν επιτευχθεί από το λόγο αυτό ο σκοπός της ξυλόζευξης, ο Ανάδοχος υποχρεούται να ανασύρει και επανατοποθετήσει τις πασσαλοσανίδες. 1.6 ΚΟΝΔΥΛΙΑ ΤΟΥ ΤΙΜΟΛΟΓΙΟΥ ΠΟΥ ΠΡΟΔΙΑΓΡΑΦΟΝΤΑΙ ΣΕ ΑΥΤΟ ΤΟ ΑΡΘΡΟ Εκσκαφές, σε πάσης φύσεως έδαφος, θεμελίων τεχνικών έργων και τάφρων Η εργασία περιλαμβάνει: α. Την εκσκαφή σε πάσης φύσεως έδαφος (γαιώδες, ημιβραχώδες ή και βραχώδες) περιλαμβανομένων και των πετρωμάτων με δυσχέρειες εκσκαφής κατηγορίας γρανιτικών ή κροκαλοπαγών, σε οποιοδήποτε βάθος αλλά σε πλάτος μικρότερο των 3,0μ και ειδικότερα την εκσκαφή που περιγράφεται στις παραγρ α) έως και στ) του παρόντος, με οποιαδήποτε κλίση πρανών, οποιοδήποτε κατάλληλο εκσκαπτικό μέσο ή με τα χέρια, χωρίς την χρήση εκρηκτικών ή με χρήση (κανονική ή περιορισμένη) εκρηκτικών, μόνον ύστερα από έγκριση της Υπηρεσίας και με ευθύνη του Αναδόχου, εν ξηρώ ή μέσα στο νερό. β. Την λήψη των απαιτουμένων αδειών από τις αρμόδιες Αρχές για τυχόν απαιτουμένη τομή του οδοστρώματος και την επαναφορά του στην προηγουμένη του κατάσταση, όπως επίσης και τις κατάλληλες σημάνσεις, σύμφωνα με τα καθοριζόμενα στην παράγρ του παρόντος. γ. Τη μόρφωση του πυθμένα και των πρανών της εκσκαφής, όπως περιγράφεται στην παραγρ του παρόντος. δ. Την αντιστήριξη των πρανών εκσκαφής (όπου απαιτείται) με οριζόντια ή κατακόρυφα στοιχεία ζεύξης, σύμφωνα με τα καθοριζόμενα στις παραγρ και του παρόντος. ε. Την κοπή και εκρίζωση θάμνων και δένδρων οποιασδήποτε διαμέτρου, συλλογή των κομμένων ή εκριζωμένων δέντρων τον αποκλωνισμό τους και το στοίβαγμα των κορμών και των χονδρών κλάδων σε θέσεις που θα υποδείξει η Υπηρεσία, όπως επίσης και την λήψη ειδικών μέτρων που θα απαιτηθούν για την τυχόν προστασία και διατήρηση δέντρων και δενδρυλλίων, σύμφωνα με τις οδηγίες της Υπηρεσίας. στ. Την τυχόν διαμόρφωση δαπέδων εργασίας για την εκσκαφή ή και αποκομιδή των προϊόντων εκσκαφών. ζ. Τη διαλογή και επιλογή των προϊόντων εκσκαφής. η. Την απόθεση κοντά στο σκάμμα των καταλλήλων προϊόντων εκσκαφής για την επανεπίχωση του απομένοντος όγκου του, μετά την κατασκευή του τεχνικού έργου ή οχετού ή αγωγού. θ. Την φορτοεκφόρτωση και μεταφορά των προϊόντων εκσκαφής σε οποιαδήποτε απόσταση για την κατασκευή επιχωμάτων ή άλλων ωφελίμων κατασκευών (κατάλληλα προϊόντα) ή για απόρριψη σε θέσεις της έγκρισης της Υπηρεσίας (ακατάλληλα προϊόντα). ι. Την εναπόθεση και τις οποιεσδήποτε φορτοεκφορτώσεις και προσωρινές αποθέσεις στην περιοχή του έργου, μέχρι την οριστική εναπόθεση για την κατασκευή επιχωμάτων ή άλλων ωφελίμων κατασκευών. ια. Τη διάστρωση και διαμόρφωση των προσωρινών ή και οριστικών αποθέσεων. 186 / 316

187 ιβ. Τη διενέργεια των απαιτουμένων αντλήσεων και τη λήψη των απαιτουμένων αποστραγγιστικών μέτρων, σύμφωνα με τα προβλεπόμενα στην παράγρ και την λήψη όλων τα καταλλήλων μέτρων για την αντιμετώπιση των κάθε είδους επιφανειών ή υπογείων υδάτων, σύμφωνα με τα καθοριζόμενα στην παράγρ του παρόντος. ιγ. Την κατασκευή τυχόν απαιτουμένων γεφυρώσεων των εκσκαφών των τάφρων με σιδηρές λαμαρίνες, καταλλήλου πάχους ή άλλων έργων γεφύρωσης για την κυκλοφορία πεζών, οχημάτων και για την εξυπηρέτηση των γειτονικών ιδιοκτησιών. ιδ. Την αποξήλωση παλαιών οδοστρωμάτων, ασφαλτοταπήτων και αντιστοίχων στρώσεων οδοστρωσίας, πλακοστρώσεων κλπ. εφόσον το προβλέπει η εγκεκριμένη μελέτη εφαρμογής. ιε. Την αποξήλωση λιθοδομών, εκτός εάν προβλέπεται από τη μελέτη του έργου ή από έγγραφη εντολή της Υπηρεσίας ξεχωριστή πληρωμή των εργασιών αυτών. ιστ. Την προμήθεια των υλικών και την εκτέλεση κάθε εργασίας που θα απαιτηθεί σε περίπτωση αποκατάστασης υπερεκσκαφών υπαιτιότητας του Αναδόχου (σκυροδέματα, επιχώσεις κλπ). 1.7 ΕΠΙΜΕΤΡΗΣΗ ΚΑΙ ΠΛΗΡΩΜΗ Εκσκαφές θεμελίων τεχνικών έργων και τάφρων Γενικά α. Η πληρωμή των κάθε είδους εκσκαφών κατασκευής ενός έργου γίνεται είτε με το κονδύλιο των Γενικών Εκσκαφών είτε με το κονδύλιο των Εκσκαφών Θεμελίων Τεχνικών Έργων και Τάφρων. Είναι όμως ενδεχόμενο να υπάρξουν τεχνικά έργα, στα οποία οι εκσκαφές τους, λόγω μη ύπαρξης περιορισμού πλάτους ή επιφανείας, να μην κατατάσσονται, κατ αρχήν, στην κατηγορία Εκσκαφών Θεμελίων Τεχνικών Έργων και Τάφρων. Στην περίπτωση αυτή ένα μέρος των εκσκαφών αυτών θα πληρώνεται σαν Γενικές Εκσκαφές και το υπόλοιπο σαν Εκσκαφές Θεμελίων Τεχνικών Έργων και Τάφρων. Το κατά τα ανωτέρω όριο διαχωρισμού για την πληρωμή των εκσκαφών προκύπτει ως ακολούθως: 1. Πλευρικό όριο διαχωρισμού (Π.Ο.Δ.) Ι. Περίπτωση γαιωδών και ημιβραχωδών εδαφών Από το ψηλότερο σημείο της ΓΡΑΜΜΗΣ ΘΕΩΡΗΤΙΚΗΣ ΕΚΣΚΑΦΗΣ (Γ.Θ.Ε.) όπως ορίζεται στην παράγρ β. θα φέρεται η γραμμή πλευρικού ορίου διαχωρισμού με κλίση υ: β = 3:2 (υ=ύψος, β=βάση). Το μέρος των εκσκαφών που αναφέρεται σε εκσκαφές περιλαμβανόμενες μεταξύ της πλευρικής ΓΘΕ και του ΠΟΔ (εκσκαφές σε κλίση πρανούς μεγαλύτερη από υ:β=3:2) θα θεωρούνται συμβατικά σαν εκσκαφές θεμελίων. Το υπόλοιπο μέρος των εκσκαφών (εκσκαφές σε περιοχή με κλίση πρανούς μικρότερη ή ίση από υ:β = 3:4) θα θεωρούνται συμβατικά σαν γενικές εκσκαφές. ΙΙ. Περίπτωση βραχώδων εδαφών. Ισχύουν όσα αναφέρθηκαν παραπάνω στην περίπτωση Ι, αλλά η γραμμή πλευρικού ορίου διαχωρισμού θα φέρεται με κλίση υ:β=2:1. ΙΙΙ. Περίπτωση μικτών εδαφών. Για την περίπτωση μικτών εδαφών που θα χαρακτηριστούν με ποσοστά Γαιώδη - Ημιβραχώδη μεγαλύτερα ή ίσα προς 20% και μικρότερα ή ίσα προς 80%, τότε η γραμμή πλευρικού ορίου διαχωρισμού θα φέρεται με κλίση υ:β=1,75:1. Τυχόν άλλη σύσταση, με διαφορετικά ποσοστά χαρακτηρισμού Γαιώδη - Ημιβραχώδη και Βράχου θα κατατάσσεται (από πλευράς κλίσης του ΠΟΔ) στην πλησιέστερη κατηγορία Ι ή ΙΙ σύμφωνα με τα παραπάνω. 2. Κάτω όριο διαχωρισμού (ΚΟΔ) 187 / 316

188 Ι. Θα λαμβάνεται 1,00μ ψηλότερα από τον πυθμένα σκάμματος της ΓΡΑΜΜΗΣ ΘΕΩΡΗΤΙΚΗΣ ΕΚΣΚΑΦΗΣ και μέχρι τομής προς το έδαφος, ή το πλευρικό όριο διαχωρισμού. Οι εκσκαφές που βρίσκονται κάτω από την γραμμή ΚΟΔ θα θεωρούνται, συμβατικά σαν γενικές εκσκαφές. ΙΙ. Σημειώνεται εδώ ότι στην περίπτωση όπου ένα τεχνικό έργο θεμελιώνεται στην ίδια στάθμη και κατ επέκταση με τις γενικές εκσκαφές ενός οδικού έργου (π.χ. τοίχοι αντιστήριξης) και εφόσον οι εκσκαφές του τοίχου γίνονται στην ίδια χρονική περίοδο με τις συνεχόμενες γενικές εκσκαφές της οδού (εξαιρείται δηλαδή η περίπτωση κατά την οποία υπάρχουν περιορισμοί που θα επιβάλλουν την κατά στάδια εκτέλεση των εκσκαφών), τότε η γραμμή του Κάτω Ορίου Διαχωρισμού (ΚΟΔ) θα θεωρείται ότι ταυτίζεται με την αντίστοιχη γραμμή των γενικών εκσκαφών. ΙΙΙ. Για την περίπτωση όπου εκτελούνται εκσκαφές θεμελίων για την κατασκευή τεχνικών έργων, αλλά η ΓΘΕ βρίσκεται σε βάθος (Η) μικρότερο από 1,00μ κάτω από την επιφάνεια των συνεχομένων γενικών εκσκαφών (σύμφωνα με όσα αναφέρθηκαν στην παραπάνω περίπτωση ΙΙ), τότε το ΚΟΔ θα θεωρείται ότι βρίσκεται σε ύψος (Η) πάνω από την ΓΘΕ της στάθμης θεμελίωσης (δηλαδή θα ταυτίζεται με τη γραμμή των γενικών εκσκαφών). β. Αν δεν γίνεται ειδική αντίθετη αναφορά στους λοιπούς όρους δημοπράτησης, στην περίπτωση που θα γίνει εκσκαφή τάφρου για την κατασκευή κεντρικής νησίδας, σύμφωνα με την εγκεκριμένη διατομή, σε ενδιάμεσο τμήμα του πλάτους υπάρχουσας οδού, με προβλεπομένη διατήρηση (έστω και με συμπλήρωση - καθ ύψος) του εκατέρωθεν οδοστρώματος, τότε η εκσκαφή αυτή θα λογίζεται ότι ανήκει στην κατηγορία των εκσκαφών θεμελίων και τάφρων, έστω και αν το πλάτος της είναι μεγαλύτερο από 3,0μ (που ορίζεται ότι καθορίζει γενικά το όριο υπαγωγής στην κατηγορία εκσκαφών θεμελίων και τάφρων). γ. Επίσης αν δεν γίνεται ειδική αντίθετη αναφορά στους λοιπούς όρους Δημοπράτησης η κατηγορία Εκσκαφών Θεμελίων Τεχνικών Έργων και Τάφρων είναι γενικής εφαρμογής, ακόμη και για την περίπτωση που κατασκευάζεται σε πρανή ή στο άκρο του καταστρώματος της οδού και σε οποιαδήποτε άλλη θέση, ανεξάρτητα από τις όποιες δυσχέρειες προσέγγισης κλπ. δ. Η πληρωμή των Εκσκαφών Θεμελίων Τεχνικών Έργων και Τάφρων γίνεται ανάλογα με τα προδιαγραφόμενα στα τεύχη δημοπράτησης κάθε έργου, είτε ενιαία για οποιαδήποτε κατηγορία εδάφους (γαίες - ημίβραχος - βράχος), είτε ξεχωριστά για γαίες - ημίβραχο αφενός και βράχο αφετέρου Επιμέτρηση Η επιμέτρηση θα γίνει σε μ3 όγκου σκάμματος που ορίζεται από τις ΓΡΑΜΜΕΣ ΘΕΩΡΗΤΙΚΗΣ ΕΚΣΚΑΦΗΣ (ΓΘΕ). Οι ΓΘΕ καθορίζονται και μετρώνται ως ακολούθως: α. Πυθμένας σκάμματος Τα υψόμετρα του πυθμένος προκύπτουν από την μελέτη των αγωγών και οχετών από τα αντίστοιχα ερυθρά υψόμετρα της κατά μήκος τομής των έργων, αφού αφαιρεθεί το πάχος των υποκειμένων κατασκευών, όπως πάχος τοιχώματος αγωγού και πάχος στρώσεως σκυροδέματος, ή και τυχόν λοιπών προβλεπόμενων στρώσεων. Για παράλληλη τοποθέτηση αγωγών ή οχετών με διαφορετική στάθμη σκάμματος η μορφή του πυθμένα θα θεωρείται βαθμιδωτή με οριζόντια τμήματα και κατακόρυφο σκαλοπάτι μεταξύ τους. Το κατακόρυφο σκαλοπάτι θα προσδιορίζεται σε θέση τέτοια ώστε να προκύπτει ο ελάχιστος όγκος εκσκαφής, λαμβανομένης υπόψη και της παραγράφου β. Η στάθμη του πυθμένα εκσκαφής θεμελίων για την κατασκευή φρεατίων κλπ προκύπτει ομοίως από τα σχέδια της εγκεκριμένης μελέτης ή τις εντολές της Υπηρεσίας. β. Πλάτος Σκάμματος Οι παρειές του σκάμματος λογίζονται κατά την επιμέτρηση κατακόρυφες, ανεξάρτητα από την κλίση που θα πραγματοποιηθεί. Το πλάτος του σκάμματος ορίζεται για την επιμέτρηση συμβατικά, ανάλογα με το είδος του αγωγού ως ακολούθως: 188 / 316

189 Ι. Για προκατασκευασμένους σωληνωτούς αγωγούς ή οχετούς αποχέτευσης (βρόχινων και ακαθάρτων) και αγωγούς ύδρευσης και φωταερίου, το πλάτος προκύπτει από την εξωτερική διάμετρο του αγωγού, προσαυξημένη και από τις δύο πλευρές κατά 0,225μ (από κάθε πλευρά). Το παραπάνω πλάτος σκάμματος είναι σταθερό, ανεξαρτήτως του αν προβλέπεται από την μελέτη των σωληνωτών αγωγών σκυρόδεμα εγκιβωτισμού των σωλήνων. ΙΙ. Για την κατασκευή χυτών επί τόπου (σύμφωνα με τη μελέτη) αγωγών αποχέτευσης βρόχινων νερών και ακαθάρτων και χρήση άλλης μορφής διατομών (ωοειδείς, στοματοειδείς, σκουφοειδείς, ορθογωνικές κλπ), το συμβατικό πλάτος του σκάμματος προκύπτει από το πλάτος του οχετού προσαυξημένο εκατέρωθεν, πέραν των εξωτερικών παρειών κατά 0,25μ. Αν στις εγκεκριμένες μελέτες των έργων αποχέτευσης ορίζονται διαφορετικά πλάτη εκσκαφών, τότε το συμβατικό πλάτος θα λαμβάνεται από τις εγκεκριμένες μελέτες. ΙΙΙ. Για την κατασκευή φρεατίων κλπ, οι διαστάσεις του σκάμματος ορίζονται από τις εξωτερικές διαστάσεις του φρεατίου κλπ που θα κατασκευασθεί με παραδοχή εκσκαφής του σκάμματος σε απόσταση 0,25μ από την εξωτερική παρειά του έργου. IV. Για την κατασκευή θεμελίων τεχνικών έργων κλπ οι διαστάσεις του σκάμματος ορίζονται από τις εξωτερικές διαστάσεις του προς κατασκευήν θεμελίου κλπ με παραδοχή εκσκαφής του σκάμματος σε απόσταση 0,25μ από την εξωτερική παρειά του έργου, ανάλογα με το χαρακτηρισμό των εκσκαφών. V. Για την κατασκευή διερευνητικών τομών εντοπισμού αγωγών Ο.Κ.Ω. το πλάτος ορίζεται συμβατικά σε 0,70μ εκτός αν προδιαγράφεται μεγαλύτερο. VI. Για την τοποθέτηση αγωγών μεταφοράς ηλεκτρικής ενεργείας (ΔΕΗ), ή αγωγούς δικτύου ΟΤΕ, ή στεγανές σωληνώσεις ΟΤΕ, ή αγωγούς φωτοσημάνσεως, ή υπόγειους αγωγούς ΗΛΠΑΠ, το πλάτος ορίζεται από το πραγματικό πλάτος του αγωγού προσαυξημένο εκατέρωθεν πέραν των εξωτερικών παρειών αυτού κατά 0,225μ (ελάχιστο πλάτος τάφρου 0,60μ). VII. Για την εκσκαφή σε τριγωνικές νησίδες για την τοποθέτηση κηπευτικού χώματος, συμβατικά ορίζεται η πραγματική εκσκαφείσα επιφάνεια τριγωνικής νησίδας ή το πραγματικό εκσκαφέν πλάτος κεντρικής νησίδας. Κατ εξαίρεση σε περίπτωση κατασκευής τραπεζοειδών ή άλλης μορφής τάφρων που θα παραμείνουν οριστικά ανοικτές σύμφωνα με τη μελέτη, ή τις εντολές της Υπηρεσίας, οι παρειές θα λογιστούν κεκλιμένες, σύμφωνα με τη μελέτη. Άνω επιφάνεια σκάμματος Ως άνω επιφάνεια, η οποία θα ληφθεί υπόψη στην επιμέτρηση των εκσκαφών, ορίζεται η στάθμη του φυσικού εδάφους όπως τυχόν αυτή έχει διαφοροποιηθεί από την εκτέλεση υπαρχόντων έργων (πχ υπάρχουσα οδός), ή η στάθμη των γενικών χωματουργικών διαμορφώσεων (εκσκαφών ή επιχωμάτων) εάν η εκσκαφή γίνει μετά την εκτέλεση αυτών Πληρωμή Στην τιμή μονάδας περιλαμβάνονται όλες οι δαπάνες των εργασιών που προδιαγράφονται στο παρόν άρθρο και ειδικότερα στις παραγ α έως και ιστ). Αντίθετα στην τιμή δεν περιλαμβάνονται : α. Οι πρόσθετες δυσχέρειες των εκσκαφών θεμελίων τεχνικών έργων και τάφρων που προκύπτουν από την συνάντηση διαφόρων αγωγών εν λειτουργία εταιριών ή και οργανισμών κοινής ωφελείας για τις οποίες προβλέπεται πρόσθετη πληρωμή (βλ. άρθρο Γ-20). β. Η επανεπίχωση της ζώνης αγωγού και των μεταβατικών επιχωμάτων με κοκκώδες υλικό (Βλ. άρθρο Γ-2). γ. Η επανεπίχωση του υπολοίπου (περιοχή πάνω από τη ζώνη αγωγού ) ορύγματος με κατάλληλα προϊόντα εκσκαφών (βλ. άρθρο Γ-2). 189 / 316

190 3. ΟΜΑΔΑ Β: ΣΚΥΡΟΔΕΜΑΤΑ - ΟΠΛΙΣΜΟΙ 3.1. ΣΚΥΡΟΔΕΜΑΤΑ A.1. ΓΕΝΙΚΑ Οι εργασίες του οπλισμένου σκυροδέματος θα γίνουν: Σύμφωνα με τη Σύμβαση του έργου και τα λοιπά συμβατικά τεύχη. Σύμφωνα με τη μελέτη του έργου όπως αυτή συντάχθηκε από τον εργολάβο και εγκρίθηκε από τον εργοδότη. Σύμφωνα με τους κανονισμούς και λοιπές προδιαγραφές. Σύμφωνα με όλους τους κανόνες της επιστήμης και της τεχνικής. Σύμφωνα με τις λειτουργικές και λοιπές ανάγκες του έργου. Σύμφωνα με το χρονοδιάγραμμα κατασκευής. Πριν από την έναρξη των εργασιών οπλισμένου σκυροδέματος κάθε τμήματος, που η κατασκευή του Φ.Ο. του μπορεί να πραγματοποιηθεί, από θεμελίων μέχρι και δώματος αυτοτελώς, πρέπει να έχουν αποπερατωθεί επιτυχώς, όλες οι εργασίες του τμήματος που ή εκτέλεση τους προηγείται των σκυροδεμάτων: Οι προδιαγραφές αυτής της παραγράφου, πλην αυτών που αναφέρονται στους σιδηροπλισμούς, ισχύουν τόσο για τα οπλισμένα όσο και για τα άοπλα σκυροδέματα, εφ' όσον δεν αναφέρεται ρητά διαφορετικά. A.2. ΥΛΙΚΑ A.2.1. Γενικά Για τα υλικά ισχύουν τα γραφόμενα στο άρθρο 4 του ΚΑΝΟΝΙΣΜΟΥ ΤΕΧΝΟΛΟΓΙΑΣ ΣΚΥΡΟΔΕΜΑΤΟΣ (ΚΤΣ) Αρθ. πρωτ. ΕΔ 2α/ΟΙ/21/Φ.Ν.310/ 8 Μαρτίου 1985 Απόφαση του Υπουργείου Δημοσίων Έργων. Πέραν από τα αναφερόμενα στον ΚΤΣ για τα υλικά και για την περίπτωση που θα εγκατασταθεί συγκρότημα παραγωγής σκυροδέματος στο εργοτάξιο επισημαίνονται τα εξής: A.2.2. Τσιμέντο Tο τσιμέντο που θα χρησιμοποιηθεί θα προέρχεται, από Ελληνικό εργοστάσιο και θα είναι τύπου Πόρτλαντ. Το τσιμέντο θα συμφωνεί με τις απαιτήσεις του Π.Δ. 244/ "Περί Κανονισμού Τσιμέντου για έργα από σκυρόδεμα" ΦΕΚ 69Α/ Σε περιπτώσεις που δεν καλύπτονται από τα πιο πάνω Π.Δ. θα ισχύει ο Γερμανικός Κανονισμός DIN Δεν θα χρησιμοποιηθεί αργιλικό τσιμέντο. Τσιμέντο ταχείας πήξεως θα χρησιμοποιείται μόνον ύστερα από έγκριση του εργοδότη. Ο εργολάβος θα παραδίδει στον εργοδότη, πιστοποιητικό σχετικά με δείγμα από κάθε ποσότητα τσιμέντου που προσκομίζεται στο εργοτάξιο. Το πιστοποιητικό θα αποδεικνύει ότι το δείγμα, ύστερα από τις σύμφωνα με τους Κανονισμούς, χημικές αναλύσεις και τεχνικές δοκιμασίες, κρίθηκε κατάλληλο για τη χρησιμοποίηση τον στο έργο, ανταποκρινόμενο στις απαιτήσεις των Κανονισμών. Η εξέταση των δειγμάτων θα γίνεται από το Κρατικό εργαστήριο (ΚΕΔΣ), ή από άλλο εργαστήριο της εγκρίσεως του εργοδότη. Η εκάστοτε δειγματοληψία θα γίνεται πάντοτε παρουσία του εργοδότη, το δε δείγμα θα αποστέλλεται στο εργαστήριο με τρόπο αδιάβλητο. Δειγματοληψία θα γίνεται, εκτός από τις ποσότητες που προσκομίζονται στο εργοτάξιο και από τις ποσότητες που είναι εναποθηκευμένες σ' αυτό, εφ' όσον υπάρχουν ή δημιουργούνται λόγοι που το επιβάλλουν. Το τσιμέντο θα χρησιμοποιείται με τη σειρά που προσκομίζεται στο εργοτάξιο. Κάθε αποστολή τσιμέντου θα αποθηκεύεται, χωριστά και ευδιάκριτα. Η ανάμιξη τσιμέντων από διαφορετικές πηγές δεν θα επιτραπεί. Αν από υπαιτιότητα του αναδόχου οι ανωτέρω παρτίδες τσιμέντου δεν είναι σαφώς χωρισμένες το τυχόν δυσμενές αποτέλεσμα της δειγματοληψίας θα αφορά όλη την αποθηκευμένη ποσότητα. 190 / 316

191 Φρέσκο τσιμέντο από εργοστάσιο δεν θα χρησιμοποιείται αν η θερμοκρασία του υπερβαίνει τους 50 C. Εφ' όσον χρησιμοποιείται τσιμέντο χύμα, τούτο θα αποθηκεύεται σε ειδικά μεταλλικά SILOS που θα το προστατεύουν πλήρως από οποιαδήποτε αλλοίωση. Τα SILOS αυτά θα τα εγκρίνει κάθε φορά ο εργοδότης πριν εγκατασταθούν στο εργοτάξιο και θα τα επιθεωρεί στο διάστημα της εγκαταστάσεως των σ' αυτό. SILOS τα οποία τεκμηριωμένα απορρίπτονται από τον εργοδότη θα απομακρύνονται από το εργοτάξιο. Εφ' όσον χρησιμοποιείται τσιμέντο σε σάκους τότε: Οι σάκοι πρέπει να είναι ανθεκτικοί, κατάλληλα κλειόμενοι, προσφέροντες την απαιτούμενη προστασία από τις δυσμενείς καιρικές και κλιματολογικές συνθήκες, να κλείονται αεροστεγώς και να βρίσκονται σε καλή κατάσταση χωρίς καμία φθορά. Το περιεχόμενο των σάκων πρέπει να ζυγίζει 50 kg. Οι σάκοι θα αποθηκεύονται σε κλειστή αεριζόμενη αποθήκη και πάνω σε ξύλινο δάπεδο που θα βρίσκεται τουλάχιστον 0,20 μ πάνω από το έδαφος. Και η αποθήκη αυτή θα είναι της εγκρίσεως του εργοδότη. Τσιμέντο που η αποθήκευση του δεν πληρεί τους πιο πάνω όρους ή τσιμέντο με όγκους ή βώλους που να μην αποσυντίθενται με ελαφρή πίεση δεν θα χρησιμοποιείται και θα απομακρύνεται από το εργοτάξιο. Αποκλείεται ρητώς η χρησιμοποίηση του τσιμέντου του προερχομένου από καθαρισμό του δαπέδου της αποθήκης ή το περιερχόμενο από κατεστραμμένους σάκους. Τσιμέντο που είναι αποθηκευμένο σε αποθήκες πέραν των τεσσάρων μηνών επανελέγχεται προ της χρησιμοποιήσεως του. A.2.3. Αδρανή Υλικά Τα αδρανή υλικά θα είναι σύμφωνα με το άρθρο 4.3. του ΚΤΣ και τις απαιτήσεις του Προτύπου ΕΛΟΤ-408. Για όσα θέματα δεν καλύπτονται, από τις πιο πάνω διατάξεις θα ισχύουν το DIN 1045 και το DIN Πέραν από αυτά επισημαίνονται και τα εξής: Τα αδρανή πρέπει να προέρχονται από υγιές και ανθεκτικό πέτρωμα. Οι κόκκοι των πρέπει και αυτοί να έχουν τη σωστή αντοχή και δη μεγαλύτερη από την αντοχή του κονιάματος που τα συνδέει. Τα αδρανή δεν πρέπει να περιέχουν ξένες προσμίξεις (χουμώδεις, γαιώδεις κ.λ.π.) που να μπορούν να βλάψουν την πήξη, σκλήρυνση και αντοχή του σκυροδέματος, να επιδράσουν δυσμενώς στους οπλισμούς ή / και σε άλλα υλικά χρήσιμα για το έργο που ενσωματώνονται στο σκυρόδεμα ή που βρίσκονται σε απόσταση απ' αυτό τέτοια, που να δέχονται την επίδραση τους. Τα αδρανή πρέπει να είναι απαλλαγμένα ουσιών που θα μπορούσαν να προκαλέσουν βλαβερές αντιδράσεις με τα αλκαλικά στοιχεία του τσιμέντου. Δηλαδή να μην είναι ν μεγαλύτερες σε χλωρικά του 0,05 % και σε θειικά του 2 % κατά βάρος τσιμέντου. Η πηγή των αδρανών θα εγκριθεί, από τον εργοδότη. Τα αδρανή υλικά πρέπει να είναι ανθεκτικά σε καιρικές μεταβολές. Πρέπει να έχουν ευνοϊκή μορφή κόκκων. Στο εργοτάξιο ο εργολάβος πρέπει να έχει εγκαταστήσει πλήρη σειρά κόσκινων, ζυγού ακριβείας, φούρνου κ.λ.π. συσκευών και να έχει προσλάβει το κατάλληλο προσωπικό για τον επί τόπου έλεγχο της κοκκομετρικής συνθέσεως των αδρανών. Η κοκκομετρική σύνθεση των υλικών πρέπει ακόμη να εξασφαλίζει την σωστή διακίνηση του νωπού σκυροδέματος ανάμεσα στις ράβδους του σιδηροπλισμού ώστε αυτές να καλύπτονται και περιβάλλονται από σκυρόδεμα σύμφωνα με τις απαιτήσεις των Κανονισμών. (Πχ. σε περίπτωση πυκνού οπλισμού πρέπει να επικρατούν λεπτόκκοκα αδρανή με αύξηση της ποσότητας του τσιμέντου και λοιπά πρόσμικτα). Η απαίτηση αυτή όμως δεν πρέπει, να γίνεται σε βάρος της αντοχής και λοιπών προδιαγραφόμενων από τη μελέτη ιδιοτήτων του σκυροδέματος. Εκτός από τους εργοταξιακούς ελέγχους ο εργοδότης, στα όρια που ορίζονται στο άρθρο 4.3. του KTΣ, δικαιούται να ζητά ένα μέρος ή όλοι αυτοί οι έλεγχοι, να γίνονται σε εκτός του εργοταξίου, εργαστήριο της επιλογής του κατά προτίμηση βέβαια το ΚΕΔΕ. Τα αδρανή υλικά θα αποθηκεύονται στο εργοτάξιο πάνω σε δάπεδα από άοπλο σκυρόδεμα. Ο εργοδότης μπορεί να επιτρέψει η αποθήκευση να γίνει πάνω σε δάπεδο από αδρανή υλικά. Το δάπεδο αυτό θα είναι πάχους 0,30 μ. Τα αδρανή που έχουν χρησιμοποιηθεί για τη διαμόρφωση αυτού του δαπέδου δεν επιτρέπεται να χρησιμοποιηθούν για τη παρασκευή σκυροδεμάτων. Αναφορικά με τα γραφόμενα στην παράγραφο του ΚΤΕ, οι έλεγχοι αντοχής και λοιποί του μητρικού πετρώματος, θα γίνονται κάθε φορά που αλλάζει λατομείο. Για το ίδιο λατομείο, θα γίνονται κάθε φορά που 191 / 316

192 υπάρχουν ενδείξεις αλλαγής του πετρώματος τον και πάντως κατά χρονικά διαστήματα που δεν υπερβαίνουν τους δυο μήνες. Ο όρος αγοραστής που αναφέρεται, στο ΚΤΕ περικλείει και τον εργοδότη. A.2.4. Νερό Το νερό που θα χρησιμοποιηθεί για την παρασκευή των σκυροδεμάτων πρέπει να είναι καθαρό, διαυγές και πόσιμο. Το νερό πρέπει να είναι απαλλαγμένο επιβλαβών προσμίξεων που και πριν δυνατόν να επηρεάσουν δυσμενώς την σκλήρυνση και τις λοιπές ιδιότητες του σκυροδέματος. Μη πόσιμο νερό επιτρέπεται να χρησιμοποιηθεί μόνο και εφ' όσον δεν υπάρχει δυνατότητα να προσκομιστεί στο εργοτάξιο πόσιμο και ύστερα από έγκριση του εργοδότη. Σε όλες τις περιπτώσεις, ποσίμου ή μη, θα εφαρμόζεται η παράγραφος 2.2. του προτύπου ΕΛΟΤ 345 και οι δοκιμασίες που το πρότυπο αυτό προδιαγράφει. Επίσης το νερό δεν πρέπει να έχει προσμίξεις που να προκαλούν δυσμενείς χημικές επιδράσεις στον σιδηροπλισμό και σε τυχόν άλλες κατασκευές που να βρίσκονται μέσα ή σε γειτονία με το σκυρόδεμα. Κατά τον προσδιορισμό των χημικών προσμίξεων στο νερό, πρέπει να ληφθούν υπ' όψη και οι αντίστοιχες επιβλαβείς προσμίξεις των αδρανών, ούτως ώστε το συνολικό ποσοστό τους να βρίσκεται μέσα στα επιτρεπόμενα όρια. Το νερό δεν πρέπει επίσης, να περιέχει προσμίξεις που να δημιουργούν εξανθήματα, λερώματα κ.λ.π. στην επιφάνεια του σκυροδέματος, θαλασσινό νερό, απόβλητα εργοστασίων, νερά ελών και παρομοίων προελεύσεων και ποιοτήτων νερά, σύμφωνα με τα πιο πάνω δεν επιτρέπεται να χρησιμοποιηθούν για την παρασκευή σκυροδεμάτων. Ο εργολάβος υποχρεούται να εξασφαλίσει όλη την απαιτούμενη για το έργο ποσότητα του νερού καθώς επίσης και την διοχέτευση του στις θέσεις εργασίας. Προβλήματα προς επίλυση από τον εργολάβο συνδέονται με την επαρκή παροχή και πίεση του νερού. Κατά τα λοιπά ισχύουν οι απαιτήσεις του Προτύπου ΕΛΟΤ-345. A.2.5. Σίδηροι οπλισμοί Οι σίδηροι οπλισμοί θα είναι σύμφωνα με τους Ελληνικούς Κανονισμούς και τα πρότυπα (ΚΤΣ, ΕΛΟΤ 959, ΕΛΟΤ 971 κ.λ.π.), και όπου δεν καλύπτονται, σύμφωνοι με αντίστοιχους Γερμανικούς Κανονισμούς. Οι προσκομιζόμενοι εις το εργοτάξιο χάλυβες οπλισμού σκυροδέματος, πρέπει να συνοδεύονται από τα πιστοποιητικά ελέγχου του ΕΛΟΤ και τα απαραίτητα παραστατικά έγγραφα εμπορίας και διακινήσεως που να αναγράφουν την ποιότητα τους. Ο εργοδότης μετά τον έλεγχο αυτών των στοιχείων, θα επιτρέψει κατ' αρχήν, την εκφόρτωση στο εργοτάξιο των σιδηρών οπλισμών σκυροδεμάτων. Πέραν όμως αυτών ο εργοδότης, με δαπάνες και μέριμνα του εργολάβου, θα προβαίνει, σε όλους τους απαραίτητους ελέγχους, για τη διαπίστωση των χαρακτηριστικών και ιδιοτήτων των σιδήρων οπλισμών που έχουν προσκομιστεί εις το εργοτάξιο, πριν επιτρέψει την χρησιμοποίηση των. Οι έλεγχοι αυτοί, θα γίνονται σε Κρατικό ή άλλο αναγνωρισμένο εργαστήριο της επιλογής τον εργοδότου. Η διαδικασία των ελέγχων αυτών του Εργοδότη θα είναι η αναγραφόμενη στην υπ' αριθμόν Β 21538/2228 απόφαση του Αναπληρωτού Υπουργού Βιομηχανίας, Ενεργείας και Τεχνολογίας που δημοσιεύεται στο υπ' αριθμόν 702/ ΦΕΚ Τεύχος Β. A.2.6. Πρόσθετα Σκυροδέματα Τα πρόσθετα χρησιμοποιούνται για να επηρεάσουν ευμενώς ορισμένες ιδιότητες των σκυροδεμάτων. Η χρησιμοποίηση τους όμως, πρέπει να γίνεται ύστερα από σχολαστικούς ελέγχους για τη διαπίστωση της βελτίωσης που πράγματι προκαλούν και των τυχόν δυσμενών παρενεργειών που ενδεχομένως να έχουν. Τα πρόσθετα που θα χρησιμοποιηθούν στο έργο θα είναι εγκεκριμένα από δημόσιο ή επιστημονικό φορέα Ελληνικό ή του εξωτερικού. 192 / 316

193 Τα πρόσθετα θα χρησιμοποιηθούν ύστερα από έγκριση του εργοδότη. Η έγκριση θα δοθεί μετά την διαπίστωση από τον εργοδότη των ιδιοτήτων και επιδράσεων του προσθέτου. Για τη διαπίστωση αυτή ο εργοδότης θα ζητήσει από τον εργολάβο κάθε στοιχείο που αυτός θα κρίνει απαραίτητο (προδιαγραφές του κατασκευαστού, πιστοποιητικά εγκρίσεων, εργαστηριακούς ελέγχους κ.λ.π.). Η χρησιμοποίηση των προσθέτων θα γίνει σύμφωνα με το άρθρο 4.5 του ΚΤΣ και τις ΕΚ-307 και ΕΚ-308 που αναφέρονται στο άρθρο αυτό. Όπου στα κείμενα αυτά αναφέρεται ο κύριος του έργον ή ο επιβλέπων νοείται και ο εργοδότης. Η δοσολογία και η δραστικότητα του επιβραδυντή και του πλαστικοποιητή ή ρεοποιητή, θα προσδιοριστούν τόσο από τις Προδιαγραφές του Προμηθευτή όσο και από τα ειδικά δοκίμια ελέγχου, που θα προβλεφθούν για τον σκοπό αυτό. Οι Χ.Β.Β.Ε. θα εγκρίνουν τους τύπους των προσμίκτων. Εξάλλου, μεγάλη προσοχή θα δίνεται πάντα στον χρόνο ανάμειξης των προσμίκτων στην βαρέλα, για την επίτευξη ομογενούς μείγματος. Για τον καθορισμό του σωστού σε κάθε περίπτωση χρόνου και φυσικά πριν την οριστικοποίηση της εκάστοτε σύνθεσης, θα πραγματοποιηθεί μία σειρά δοκιμών με διάφορες δοσολογίες και συνδυασμούς προσμίκτων, τόσο στο Παρασκευαστήριο όσο και επί τόπου. Επίσης ο Επιβλέπων Μηχανικός θα σημειώνει τις ποσότητες και τις ακριβείς θέσεις των στοιχείων που έχουν διαστρωθεί με τα προσθετά σκυροδέματος στο ημερολόγιο. A.3. ΞΥΛΟΤΥΠΟΙ A.3.1. Γενικά Οι ξυλότυποι θα κασκευαστούν σύμφωνα με το άρθρο 11 του ΚΤΣ και το πρότυπο ΕΛΟΤ ΕΝ 39. Για όσα θέματα δεν καλύπτονται από το πιο πάνω άρθρο θα εφαρμόζονται οι Γερμανικοί Κανονισμοί DIN 1045, DIN 4420, DIN και DIN Οι ξυλότυποι θα κατασκευάζονται, με σχολαστική εφαρμογή όλων των διατάξεων ασφαλείας ανθρώπων και εγκαταστάσεων. Για την κατασκευή των ξυλοτύπων, θα ισχύσουν και οι προδιαγραφές των πιο κάτω παραγράφων. A.3.2. Συστήματα Ξυλοτύπων Οι ξυλότυποι είναι: Οι κοινοί ξυλότυποι συνήθων οικοδομικών έργων. Άλλα συστήματα προηγμένης τεχνολογίας. Πλαστικότυποι για τις δοκιδωτές πλάκες. A.3.3. Κοινοί ξυλότυποι Οι κοινοί ξυλότυποι αποτελούνται από ξύλινα μέρη, (τάβλες, καδρόνια, μαδέρια, ξύλινες δοκούς, πλάκες τεχνητής ξυλείας-μπετοφόρμ κ.λ.π.) που θα στηρίζονται πάνυ στο δάπεδο εργασίας μέσω ξύλινων ή μεταλλικών ικριωμάτων. Τα ξύλινα ικριώματα κατασκευάζονται και αυτά από τα ξύλινα μέρη που αναφέρθηκαν πιο πάνω, ενώ τα μεταλλικά κατασκευάζονται από σιδηρές ράβδους σωληνοειδούς διατομής που συνδεόμενες δημιουργούν πύργους τετραγωνικούς, πλαίσια μορφής Π και μεμονωμένους στύλους. Δυνατόν να γίνει και εφαρμογή μικτού συστήματος ξύλινου και μεταλλικού, ικριώματα. Τα ξύλινα μέρη συνδέονται μεταξύ τους με καρφίδες, μπουλόνια, τζινέτια, διαφόρους μεταλλικούς συνδέσμους, ξύλινες η / και μεταλλικές σφήνες, ξύλινα ή / και μεταλλικά κομβοελάσματα, σφικτήρες (πεταλούδες) κ.λ.π. Τα μεταλλικά συνδέονται με πυρρούς, με σφικτήρες, με κοχλιωτά συστήματα μεταβολής και σταθεροποιήσεως του μήκους κλπ. A.3.4. Προηγμένης τεχνολογίας 193 / 316

194 Στους ξυλότυπους προηγμένης τεχνολογίας ανήκουν οι σιδηρότυποι για τα κυκλικά υποστυλώματα, τυχόν παρασκευασμένοι ξυλότυποι για τυποποιημένα υποστυλώματα και σιδηρότυποι για τοιχώματα. A.3.5. Πλαστικότυποι Οι πλαστικότυποι είναι τυποποιημένες φόρμες από πλαστικό υλικό, με μορφή που επιτρέπει την δημιουργία των δοκίδων των πλακών στις ακριβείς διαστάσεις της μελέτης. Για την επιλογή του τύπου που θα εφαρμοσθεί είναι απαραίτητο να τηρούνται οι όροι της παραγράφου δηλαδή να υπάρχει δυνατότητα να αφαιρούνται οι πλαστικότυποι χωρίς να διαταραχθούν οι ξυλότυποι των πυθμένων και τα υποστηρίγματα τους. Οι ανοχές των διαστάσεων του ξυλότυπου από εκείνες των σχεδίων δεν θα υπερβαίνουν τα ακόλουθα όρια: μέχρι 1.00 μέτρο μήκος ± 3 mm. μέχρι 3.00 μέτρα μήκους ± 7 mm. μέχρι μέτρα μήκους ± 10 mm. μέχρι μέτρα μήκους ± 30 mm. Η θεωρητική θερμοκρασία κατά τη στιγμή των μετρήσεων είναι 20 C. A.3.6. Εφαρμογή συστημάτων ξυλοτύπων Σε όλες τις περιπτώσεις επισημαίνεται η σχολαστική εφαρμογή της παραγράφου του άρθρου 11 του ΚΤΣ και το DIN Ο εργολάβος στη μελέτη του θα προδιαγράψει λεπτομερώς το σύστημα ξυλοτύπων που θα εφαρμόσει υποβάλλων κάθε απαιτουμένη τεκμηρίωση (υπολογισμούς, σχέδια, προδιαγραφές του κατασκευαστού του συστήματος, δυνατότητες που το προτεινόμενο σύστημα προσφέρει κ.λ.π.). Επίσης ο εργολάβος κατά τη κατασκευή μπορεί να τροποποιεί το σύστημα ξυλοτύπων προτείνων βελτιωμένες μορφές. Σε όλες τις περιπτώσεις το σύστημα που τελικά θα εφαρμοστεί θα είναι της εγκρίσεως του εργοδότη. Ο εργοδότης επίσης κατά το διάστημα της κατασκευής, εάν τεκμηριωμένα διαπιστώσει μειονεκτήματα του επιλεγμένου συστήματος ξυλοτύπων σχετικά με την ασφάλεια και λοιπές απαιτήσεις του έργου, την έγκαιρο κατασκευή του κ.λ.π., δικαιούται να επιβάλλει αλλαγή του συστήματος και ο εργολάβος υποχρεούται να την αποδεχθεί. Κατά την χρήση διογκωμένης πολυστερίνης για τη διαμόρφωση δοκίδων και άλλων στοιχείων πρέπει απαραιτήτως να τηρούνται τα εξής: α) Ψήγματα διογκωμένης πολυστερίνης μέσα στους χώρους διάστρωσης είναι απαράδεκτα. Για αυτό τον λόγο τυχόν πριόνισμα τεμαχίων θα γίνεται εκτός του ξυλοτύπου και σε χώρο προφυλαγμένο έτσι ώστε τα ψήγματα να μην μεταφέρονται με τον άνεμο στο ξυλότυπο. β) θα καταβληθεί ιδιαίτερη προσοχή στην τοποθέτηση του οπλισμού των δοκίδων ώστε να βρίσκονται σε τέλεια ευθυγραμμία, να έχει το προβλεπόμενο πλάτος και να μη μετακινείται, έτσι ώστε τα τεμάχια πολυστερίνης που θα τοποθετηθούν να δημιουργήσουν με την σκυροδέτηση πλήρως ευθύγραμμες δοκίδες σύμφωνα με τα σχέδια. γ) Απαγορεύεται η παραμόρφωση των τεμαχίων της διογκωμένης πολυστερίνης μετά την τοποθέτηση τους. Γι' αυτό θα τοποθετηθούν σανίδες για την διέλευση των εργατών. δ) Τα τεμάχια διογκωμένης πολυστερίνης που θα τοποθετηθούν για την μόρφωση των καναλιών θα είναι επιμελώς καλυμμένα με φύλλα νάιλον ώστε να αφαιρούνται εύκολα μετά την πήξη του σκυροδέματος. ε) Όγκοι σκυροδέματος προερχόμενοι από εκχύλιση στα κανάλια θα αφαιρεθούν. στ) Δεύτερη χρήση των τεμαχίων διογκωμένης πολυστερίνης γίνεται μονό κατόπιν έγκρισης του Επιβλέποντος Μηχανικού. A.3.7. Προϋποθέσεις κατασκευής Η κατασκευή των ξυλοτύπων θα γίνει σύμφωνα με την Μελέτη Εφαρμογής του Σκυροδέματος. Οι ξυλότυποι πρέπει να κατασκευάζονται κατά τρόπο που να επιτυγχάνεται: 194 / 316

195 Η τεχνικώς σωστή και κατά το δυνατόν ευχερής τοποθέτηση του οπλισμού, διάστρωση του σκυροδέματος και κατάλληλη τύπανση. Η σταδιακή αφαίρεση των ξυλοτύπων, υπό την έννοια ότι θα παρέχεται ή δυνατότητα να αφαιρούνται τα τμήματα αυτών που σε κάποια χρονική στιγμή μπορούν να αφαιρούνται χωρίς να ενοχλούνται τα τμήματα που επιβάλλεται η διατήρηση τους, (ιδέ πίνακα των ΚΤΣ) και χωρίς να δημιουργούνται βλάβες στο σκυρόδεμα. Π.χ. οι ξυλότυποι πρέπει να κατασκευαστούν με τέτοιο τρόπο, ώστε οι τύποι των παρειών των μελών να είναι δυνατόν να αφαιρεθούν χωρίς να διαταραχθούν οι ξυλότυποι των πυθμένων και τα υποστηρίγματα τους. Υπενθυμίζουμε εδώ την πιθανότητα διατηρήσεως των ξυλοτύπων κατά τη διάρκεια της κατασκευής μέχρι να ολοκληρωθεί η καθ' ύφος κατασκευή του σκελετού, για την αντιμετώπιση της εφαρμογής κατακόρυφων φορτίων σε μη ολοκληρωμένο φορέα, δηλαδή σε φορέα που το στατικό του μοντέλο δεν έχει λάβει, ακόμη τη μορφή που υπεισήλθε στον Στατικό υπολογισμό. Η δυνατότητα εφαρμογής της παραγράφου 11.8 του, άρθρου 11 του ΚΤΣ. Η επίτευξη της απολύτως ακριβούς μορφής (τηρουμένων πάντα των επιτρεπτών ανοχών) του κατασκευαζόμενου σκυροδέματος και η ικανοποίηση όλων των λειτουργικών και αισθητικών απαιτήσεων που προδιαγράφονται στη Σύμβαση και λοιπά Συμβατικά τεύχη. A.3.8. Προδιαγραφές κατασκευής Στα πλαίσια της τελευταίας αυτής απαιτήσεως αναφέρονται οι προδιαγραφές της παραγράφου αυτής: Οι ξυλότυποι πρέπει να μη παραμορφώνονται, από τα φορτία που θα επενεργήσουν πάνω στα διάφορα στοιχεία τους και που οφείλονται στο ίδιο βάρος των, στο βάρος του σκυροδέματος, στα φορτία ανθρώπων, στη κατεργασία και δόνηση του σκυροδέματος, υδροστατική πίεση, οριζόντιες δυνάμεις κλπ. (Βλ. και DIN 4429). Τα υλικά κατασκευής των ξυλοτύπων πρέπει να μη παραμορφώνονται από τις καιρικές συνθήκες. Οι ξυλότυποι δεν πρέπει, πριν από την διάστρωση του σκυροδέματος, να εκτίθενται για μεγάλο χρονικό διάστημα στον ήλιο και άνεμο. Οι ξυλότυποι πρέπει να εδράζονται πάνω σε σταθερό δάπεδο εργασίας. Αν υπάρχουν ενδείξεις ότι το δάπεδο αυτό μπορεί να υποχωρήσει (περίπτωση εδράσεως του ξυλοτύπου πάνω σε χώματα) να λαμβάνονται όλα τα μέτρα για να μη συμβεί καμία υποχώρηση (στήριξη των ορθοστατών - καδρονιών ή μεταλλικών στύλων πάνω σε μαδέρια, κατασκευής βάσεως από σκύρα ή ακόμη και από σκυρόδεμα, παρεμπόδιση εισροής υδάτων κ.λ.π.). Η χρήση σφηνών και γενικά διατάξεων που μπορούν να υποστούν χαλάρωση από οποιαδήποτε αιτία (π.χ. δόνηση του σκυροδέματος) πρέπει να γίνονται με περίσκεψη και με λήψη όλων των απαραιτήτων μέτρων που να εμποδίζουν αυτή τη χαλάρωση (κλίσεις, αντίθετα τεμάχια ξύλου, κόντρα τακάκια, κάρφωμα κ.λ.π.). Σε περίπτωση στηρίξεως του ξυλοτύπου με ξύλινα υποστυλώματα αυτά πρέπει να αποτελούνται από ακέραια ευθύινα κομμάτια. Επιτρέπεται η χρησιμοποίηση υποστυλωμάτων αποτελουμένων το πολύ από δυο κατ' επέκταση συνδεομένων κομματιών τοποθετημένων εναλλάξ μετά των εξ ακεραίων κομματιών στύλων. Οι επεκτάσεις αυτές πρέπει να γίνονται όπως προβλέπουν οι σχετικοί Κανονισμοί ασφαλείας. Εφιστάται η προσοχή στη κατασκευή της μάτισης. Το ένα καδρόνι πρέπει να στηρίζεται κατ' επέκταση πάνω στο άλλο, ο δε αρμός να καλύπτεται και στις τέσσερις πλευρές με ξύλινο τεμάχιο (κλάπα) που να καρφώνεται και στα δύο καδρόνια με τουλάχιστον 8 καρφίδες ανά τεμάχιο. Η κορυφή και ο πόδας των στύλων θα ενισχύεται με λοξές αντιρρίδες ή με ειδικά τεμάχια (πλάκες, υποδοχείς σε σχήμα Υ κ.λ.π.) από το ίδιο υλικό με το οποίο κατασκευάζεται και ο στύλος. Όλες οι παρειές των θεμελίων κατακόρυφες και λοξές θα καλουπώνονται. Θα λαμβάνονται όλα τα απαραίτητα μέτρα για την επίτευξη της απαιτητής ακαμψίας των παρειών των ξυλοτύπων. Ήτοι στερέωση των παρειών με οριζόντια ή κατακόρυφα στοιχεία μεγάλης ακαμψίας (τάβλες που καρφώνονται στα πλαϊνά των δοκών καθέτως προς αυτά, καδρόνια ή / και μαδέρια ομοίως καρφωνόμενα, ουρανοί, αντιρρίδες κ.λ.π.), αντιστήριξη των παρειών μεταξύ τους σφικτήρες κ.λ.π. Εξασφάλιση της όλης κατασκευής του ξυλοτύπου έναντι οριζοντίων δυνάμεων (διαγώνιες ή / και χιαστί ράβδοι, αντιστηρίξεις σε όμορο τμήμα του έργου που έχει κατασκευαστεί ήδη, ξύλινες ή μεταλλικές ή από σκυρόδεμα αντιρρίδες κ.λ.π. Πρέπει να προβλεφθούν υποστηρίγματα επαρκούς αντοχής ώστε να δεχθούν τα προβλεπόμενα στηρίγματα της κατασκευής, έτσι ώστε να μη προκληθεί βλάβη σε οποιοδήποτε μέρος του έργου. Τούτο μπορεί να σημαίνει σε ορισμένες περιπτώσεις, ότι τα υποστηρίγματα πρέπει να συνεχιστούν έως τα θεμέλια ή κατάλληλη βάση. Ο εργολήπτης οφείλει να λάβει μέτρα για τα βέλη των ξυλοτύπων που είναι δυνατόν να εμφανιστούν κατά τη κατασκευή, ώστε το τελειωμένο σκυρόδεμα να έχει ανεκτές παραμορφώσεις. Τα παρατηρούμενα μετά την φόρτιση των ξυλοτύπων βέλη δεν πρέπει να υπερβαίνουν το ποσοστό 3 % των ανοιγμάτων των πλακών και δοκών. Σε περίπτωση κατασκευής ξυλοτύπου προηγμένης τεχνολογίας, θα εφαρμόζονται, εκτός από τα πιο πάνω και όλες οι προδιαγραφές του κατασκευαστού ή του προμηθευτού αυτών των ξυλοτύπων. Ο εργοδότης αν το κρίνει σκόπιμο να ζητήσει και προσθετά μέτρα για την περαιτέρω βελτίωση του συστήματος. 195 / 316

196 Σε περίπτωση σκυροδετήσεως υψηλών τμημάτων του έργου π.χ. υποστυλωμάτων, τοιχωμάτων κ.λ.π. πρέπει ο ξυλότυπος να αντέχει στις μεγάλες υδροστατικές πιέσεις (τοποθέτηση μεταλλικών σφικτήρων στα υποστυλώματα - κλειδιά, αντιστήριξη των παρειών του τοίχου με ειδικούς σφικτήρες πεταλούδες, ενίσχυση των περιμετρικών - πλαϊνών παρειών των πέδιλων κατακόρυφων και κεκλιμένων κ.λ.π.). Τα υλικά κατασκευής των ξυλοτύπων πρέπει να βρίσκονται σε αρίστη κατάσταση. Υλικά με φθορές, με επανειλημμένες χρησιμοποιήσεις, με μόνιμες παραμορφώσεις, με επικολλημένο στις επιφάνειες τους σκυρόδεμα, και λοιπές ανωμαλίες δεν θα χρησιμοποιούνται και θα απομακρύνονται αμέσως από το εργοτάξιο. Οι παρειές του ξυλότυπου που έρχονται σε επαφή με το σκυρόδεμα καθώς επίσης και ο ξυλότυπος των πλακών (πέτσωμα) θα καρφώνεται σε όσα σημεία χρειάζεται, ώστε να μην υπάρχει κανένας κίνδυνος ο ξυλότυπος να παραμορφούται αντίθετα με τη διεύθυνση τον βάρους ή της υδροστατικής πιέσεως του διαστρωνομένου σκυροδέματος. (Ήλωση κάθε τάβλας, ή κάθε πλάκας μπετοφόρμ σε επαρκή τον αριθμό σημεία). Α.3.9. Επαφή ξυλοτύπων με σκυρόδεμα Αν απαιτείται σύμφωνα με τη μελέτη εφαρμογής οι επιφάνειες των ξυλοτύπων που θα έλθουν σε επαφή με το σκυρόδεμα θα αλείφονται με ειδικό υγρό που να διευκολύνει το ξεκαλούπωμα, χωρίς αποκολλήσεις τμημάτων του σκυροδέματος. Η χρήση του ειδικού αυτού υγρού θα εγκρίνεται, από τον εργοδότη χωρίς πρόσθετη δαπάνη του εργοδότη. Το υγρό αυτό σε ουδεμία περίπτωση δεν θα έρχεται, σε επαφή με τον οπλισμό. Α Ανοίγματα για έκχυση σκυροδεμάτων Σε στενές και υψηλές διατομές (τοιχωμάτων, υποστυλωμάτων κ.λ.π.) θα αφήνονται καθ' ύψος ανοίγματα για την έκχυση του σκυροδέματος, τη μείωση του ύψους έκχυσης, τη δόνηση και εν γένει την παρακολούθηση της διάστρωσης. Τα ανοίγματα αυτά θα αφήνονται ανά 1 μ. απόσταση καθ ύψος και κατά μήκος, θα έχουν δε τις κατάλληλες διαστάσεις. Τα ανοίγματα θα κλείονται όταν το σκυρόδεμα φθάσει στο ύψος τους. Α Στήριξη ικριωμάτων Τα ικριώματα για τη κυκλοφορία εργατών και υλικών θα στηρίζονται κατά το δυνατόν ανεξαρτήτως της στηρίξεως των ξυλοτύπων για τη διάστρωση τον σκυροδέματος. Α Φαλτσογωνιές Σε όλες τις ακμές των ξυλοτύπων θα τοποθετούνται φαλτσογωνιές διατομής 2x2 cm πλαστικές ή ξύλινες. Α Στάδια κατασκευής Σε περίπτωση κατασκευής τμήματος έργου σε περισσότερα από ένα στάδια, η κατασκευή του ξυλοτύπου κάθε επόμενου σταδίου πρέπει να κατασκευάζεται με μεγάλη προσοχή ώστε το τμήμα αυτό του έργου, να μην προκύπτουν ανωμαλίες στους αρμούς συνδέσεως του σκυροδέματος του ενός σταδίου με το άλλο. (Μικρά σκαλοπάτια). Α Σιδηρές ράβδοι σκυροδέματος Στις περιπτώσεις που μέσα στη μάζα του σκυροδέματος διέρχονται σιδηρές ράβδοι, σφικτήρων (Temposhaller) διατομής Φ6 η Φ8, αυτές θα κατασκευάζονται από χάλυβα S220 και θα διαπερνούν τον ξυλότυπο μέσω ανοξείδωτων σωληνίσκων. Μετά το ξεκαλούπωμα θα αφαιρούνται οι σιδηρές ράβδοι και οι σωληνίσκοι θα πληρούνται, υπό πίεση με υδαρές κονίαμα με κατάλληλο διογκωτικό ή άλλο υλικό της εγκρίσεως του εργοδότη. Α Υλικά στεγανοποίησης αρμών ξυλοτύπου Για την εφαρμογή της παραγράφου 11.3 του άρθρου 11 του ΚΤΣ απαγορεύεται η χρήση τεμαχίων λαμαρίνας (ντενεκέ), χάρμπορτ και λοιπών παρεμφερών υλικών για τη στεγανοποίηση αρμών ξυλοτύπου. Γενικότερα τέτοια υλικά, αλλά και άλλα ευκόλως παραμορφώσιμα, απαγορεύεται να χρησιμοποιούνται στη κατασκευή των ξυλοτύπων. Α Τοξικά υλικά 196 / 316

197 Απαγορεύεται η ενωσμάτωση μέσα στο σκυρόδεμα υλικών τοξικών υλικών που όταν καίγονται εκλύουν καπνούς επιβλαβείς για την υγεία και γενικώς υλικών απαγορευμένων από την πυροσβεστική υπηρεσία. Α Μεταλλικά υλικά Μεταλλικά υλικά που ενσωματώνονται μέσα στο σκυρόδεμα πορεύει να στερεώνονται στον ξυλότυπο, στις θέσεις που προβλέπονται από τις αντίστοιχες μελέτες και κατά τρόπο που να μην υφίσταται, καμιά μετατόπιση ή / και, κάκωση κατά τη διάστρωση του σκυροδέματος. Α Αφαίρεση Ξυλοτύπων Τρύπες που θα παραμείνουν μετά την αφαίρεση των ξυλοτύπων ή των στηριγμάτων τους, πρέπει να γεμιστούν με σκυρόδεμα ή κονίαμα ειδικής συνθέσεως ώστε να διογκούται και πάντα ύστερα από την έγκριση του εργοδότου. Η αφαίρεση των ξυλοτύπων θα γίνεται σύμφωνα με τους Κανονισμούς και πάντα ύστερα από έγκριση του εργοδότη. Α Διαμόρφωση θέσεων Ηλεκτρομηχανολογικών εγκαταστάσεων Όλες οι οπές, εντορμίες και εξάρσεις στο σκυρόδεμα που εξυπηρετούν εγκαταστάσεις, μηχανήματα ή / και Ηλεκτρομηχανολογικούς σκοπούς (διελεύσεις εγκαταστάσεων, στηρίξεις συσκευών, βάσεις μηχανημάτων κ.λ.π.) θα διαμορφωθούν με τη κατασκευή του αντίστοιχου ξυλοτύπου κατά τρόπο σταθερό και αμετακίνητο κατά τη διάστρωση του σκυροδέματος. Ο ξυλότυπος αυτών των κατασκευών θα κατασκευαστεί με σταθερά, ανθεκτικά και μη παραμορφώσιμα υλικά αναλόγου φύσεως με εκείνης των υλικών κατασκευής του κυρίως ξυλοτύπου. Τα υλικά αυτά μπορεί να είναι από ξύλο, από σίδερο, από λαμαρίνα με απαραμόρφωτη κατασκευή, από σιδηροσωλήνες γαλβανισμένες και άλλα αντίστοιχα. Σε κάθε περίπτωση θα λαμβάνεται μέριμνα ώστε κατά το ξεκαλούπωμα να μη δημιουργούνται φθορές στο σκυρόδεμα. Α.4. ΣΙΔΗΡΟΙ ΟΠΛΙΣΜΟΙ Α.4.1. Ποιότητα σιδηρών ράβδων οπλισμού Οι χάλυβες που πρόκειται να χρησιμοποιηθούν πρέπει: Να μην έχουν καμία μηχανική βλάβη, παραμόρφωση και γενικά οποιαδήποτε κάκωση. Να είναι απαλλαγμένοι από κάθε συστατικό που είναι δυνατό να παραβλάψει, τη συνάφεια με το σκυρόδεμα (π.χ. ακαθαρσίες, λίπη, πάγο, χαλαρές σκωρίες, λάσπες, αποξεραμένα σκυροκονιάματα κλπ). Να μην εμφανίζουν θραύσεις συγκολλήσεων προκειμένου για προκατασκευασμένα στοιχεία ή πλέγματα. Επίσης παραμορφώσεις των κλωβών των πιο πάνω στοιχείων, Να μην εμφανίζουν απώλειες της δυνατότητας χαρακτηρισμού και πιστοποιήσεως του είδους του χάλυβος. Να μην εμφανίζουν απώλειες διατομών λόγω διαβρώσεως η οποιασδήποτε άλλης αίτιας. Να μην εμφανίζουν διαφοροποιήσεις από τα διαφορά χαρακτηριστικά που να υπερβαίνουν τα ανεκτά όρια. (Ιδε πρότυπα ΕΛΟΤ 959 και 971). Α.4.2. Μεταφορά ράβδων Η μεταφορά των ράβδων στις θέσεις κατεργασίας (κοπής, μορφοποίηση κ.λ.π.) πρέπει, να γίνεται κατά τρόπο που να μην υφίστανται αυτές κακώσεις, παραμορφώσεις και γενικά κάθε μειονέκτημα που αναφέρεται στην πιο πάνω παράγραφο. Α.4.3. Κατεργασία - τοποθέτηση οπλισμού Η όλη κατεργασία, μορφοποίηση και τοποθέτηση του οπλισμού θα γίνεται σύμφωνα με τα σχέδια της Στατικής μελέτης εφαρμογής, τους καταλόγους οπλισμού που πρέπει να συντάξει, ο εργολάβος και θεωρήσει ο εργοδότης, όλους τους Κανόνες της Επιστήμης του Πολιτικού Μηχανικού, τους ισχύοντες κανονισμούς και τις μεθόδους καλής και εντέχνου κατασκευής. Α.4.4. Κοπή ράβδων 197 / 316

198 Η κοπή των σιδηρών ράβδων πρέπει να γίνεται, με μηχανικά μέσα και πάντοτε στη θερμοκρασία του περιβάλλοντος. Α.4.5. Καμπυλότητα οπλισμού Η κάμψη, για τη μορφοποίηση της ράβδου, πρέπει να γίνεται μηχανικά, με σταθερή ταχύτητα, χωρίς απότομες κινήσεις και με τη βοήθεια τύμπανων, έτσι ώστε να εξασφαλίζεται σταθερή ακτίνα καμπυλότητας για το τμήμα που κάμπτεται. Η διάμετρος του τύμπανου δεν πρέπει να είναι μικρότερη από εκείνη που εγγυάται η δοκιμή αναδιπλώσεως. (Ιδέ ΕΛΟΤ 959). Οι επιτρεπόμενες καμπυλότητες των οπλισμών για ημικυκλικά και ορθογωνικά άγγιστρα, αναβολείς, συνδετήρες, καθώς και για κεκαμμένες και άλλες καμπύλες ράβδους θα διαμορφώνονται σύμφωνα με τους Γερμανικούς Κανονισμούς DIN 1045 του Α.4.6. Αποστάσεις ράβδων οπλισμού από παρειές Για τις αποστάσεις ράβδων οπλισμού από τις παρειές και μεταξύ τους ισχύουν τα γραφόμενα στο άρθρο 14 του ΚΤΣ και τα σχέδια της Στατικής μελέτης. Οι αποστάσεις αυτές δεν πρέπει να είναι μικρότερες από αυτές που επιβάλλουν ο Ελληνικός Κανονισμός πυρασφαλείας, ή για θέματα που αυτός δεν καλύπτει, ο αντίστοιχος Γερμανικός DIN Α.4.7. Ενώσεις νέων οπλισμών Τα μήκη επικαλύψεως, αγκυρώσεως, ενώσεων των ράβδων με παράθεση του οπλισμού θα διαμορφωθούν σύμφωνα με τον Γερμανικό Κανονισμό DIN 1045 τον Ιδιαιτέρα προσοχή πρέπει να δίνεται στις περιπτώσεις ενώσεως νέων οπλισμών με οπλισμούς που ανήκουν σε προηγούμενες σκυροδετήσεις (αναμονές). Στις περιπτώσεις αυτές οι παλαιότεροι οπλισμοί πρέπει να καθαρίζονται τελείως με συρματόβουρτσα, αμμοβολή κ.λ.π. ώστε να απαλλάσσονται από τυχόν επικολλημένα σ' αυτούς σκυροδέματα. Α.4.8. Τρόπος τοποθέτησης νέων οπλισμών Οι οπλισμοί θα τοποθετούνται, στις θέσεις τους με σωστή ορθολογική σειρά ώστε να μην δημιουργούνται προβλήματα σε ήδη τοποθετημένες στρώσεις από την τοποθέτηση άλλων. Σε περιπτώσεις παραθέσεων οπλισμών διαφορετικών χρονικά σκυροδετήσεων, πχ. οπλισμοί, υποστυλωμάτων υπερκείμενων οροφών, οι προγενέστεροι οπλισμοί πρέπει να έχουν μορφοποιηθεί έτσι που να είναι δυνατή η τοποθέτηση των νέων. Η μορφοποίηση αυτή πρέπει να γίνεται πριν τοποθετηθούν οι οπλισμοί στις θέσεις τους. Π.χ. το "μπουκάλιασμα" των οπλισμών των στύλων πρέπει να γίνεται κατά τον χρόνο της μορφοποιήσεως των οπλισμών, με τις μηχανές κάμψεως των ράβδων και όχι όταν πια το σκυρόδεμα έχε σκληρυνθεί και διαπιστωθεί ότι οι νέοι οπλισμοί δεν χωρούν, με το κλειδί, χτυπήματα με σφυρί, θέρμανση κ.λ.π. Α.4.9. Προεργασίες τοποθέτησης νέων οπλισμών Πριν από τη τοποθέτηση των οπλισμών θα έχει αποπερατωθεί πλήρως η κατασκευή του ξυλότυπου και κάθε άλλης εργασίας, αρχιτεκτονικής, ηλεκτρομηχανολογικής κ.λ.π. που θα πρέπει να προηγηθεί. Π.χ. ενσωματώσεις άλλων υλικών, κατασκευή μονώσεων, διαμορφώσεις οπών, διαμόρφωση αρμών διαστολής κλπ. Επίσης πριν από την τοποθέτηση των οπλισμών πρέπει να γίνει πλήρης καθαρισμός του ξυλοτύπου, κάθε άλλη επεξεργασία του και οι τυχόν επαλείψεις με τα κατάλληλα για το ευχερές ξεκαλούπωμα υγρά. Στην περίπτωση αυτή τα υγρά αυτά δεν πρέπει να έλθουν σε καμία επαφή με τον οπλισμό. Α Λήψη μέτρων κατά την τοποθέτηση Κατά τη τοποθέτηση των οπλισμών θα λαμβάνονται όλα τα μέτρα ώστε οι χαλύβδινοι ράβδοι, να συνδέονται σε άκαμπτο σκελετό και με υποθέματα που δεν παραβλάπτουν την προστασία έναντι διαβρώσεις, να συγκρατούνται στην προβλεπόμενη θέση τους και να μην υφίστανται, καμία μετατόπιση, παραμόρφωση, κάκωση κ.λ.π. κατά την διάστρωση και τύπανση του σκυροδέματος (Γκαβίλιες, βοηθητικοί πρόσθετοι οπλισμοί, σταθερές και ανθεκτικές 198 / 316

199 προσδέσεις με σύρμα, πλαστικά ή άλλα υποθέματα η ένθετα για την εξασφάλιση των σωστών επικαλύψεων, στηρίγματα μορφής Π, καρέκλες κ.λ.π.) χωρίς ιδιαίτερη αποζημίωση. Κατά τη διάστρωση του σκυροδέματος, αυστηρώς απαγορεύεται η όποια μετακίνηση των οπλισμών για την επίτευξη της απαιτούμενης αποστάσεως των από τις παρειές του ξυλοτύπου. Α Ανάλογα μετρά προστασίας Ανάλογα μέτρα προστασίας των οπλισμών θα λαμβάνονται έναντι της κινήσεως πάνω στον ξυλότυπο του προσωπικού και των μηχανικών μέσων σκυροδετήσεως και διαστρώσεως του σκυροδέματος (Διάδρομοι από μαδέρια που να στερεώνονται σε δικά τους στηρίγματα και να απέχουν τουλάχιστον 0,20 μ. από την άνω επιφάνεια του σκυροδέματος, αναρτήσεις για σωλήνες παροχετεύσεως του σκυροδέματος κ.λ.π.). Α Διευκόλυνση δονητών μάζας Η τοποθέτηση των οπλισμών πρέπει να γίνεται κατά τρόπο που να διευκολύνεται η χρήση δονητών μάζας, διαμορφουμένων των κενών δονήσεως. Α Αντισκωριακή προστασία οπλισμού Οπλισμοί που μετά τη σκυροδέτηση παραμένουν ακάλυπτοι για μακρύ χρονικό διάστημα τότε πρέπει να προστατεύονται (μέτρα αντισκωριακής προστασίας με επάλειψη των οπλισμών με αντισκωριακή βαφή, κάλυψη των οπλισμών με σκυρόδεμα για περιπτώσεις μεγαλυτέρου κινδύνου, συνδυασμό των πιο πάνω μεθόδων κ.λ.π.) Επιτρεπόμενες ανοχές Οι επιτρεπόμενες ανοχές για την κατασκευή του σιδηροπλισμού του έργου ορίζονται ως εξής: Για τα μήκη των ράβδων οι ανεκτές ανοχές είναι ± 1% του μήκους. Για τις αποστάσεις μεταξύ των ράβδων και μεταξύ των ράβδων και των παρειών του ξυλοτύπου ± 0,002 μ. Α Έλεγχος οπλισμού πριν από την σκυροδέτηση Ουδεμία σκυροδέτηση στο έργο θα γίνεται αν προηγουμένως ο εργοδότης δεν παραλάβει τον Σιδηρούν Οπλισμό και διαπιστώσει ότι αυτός είναι κατασκευασμένος και τοποθετημένος σύμφωνα με τη μελέτη του έργου, τους ισχύοντες κανονισμούς, την Επιστήμη του Πολιτικού Μηχανικού και τις πιο πάνω προδιαγραφές. Ο έλεγχος αυτός θα γίνεται μετά την πλήρη αποπεράτωση της τοποθετήσεως και στερεώσεως του Σιδηρού Οπλισμού. Η σκυροδέτηση θα επιτρέπεται μία μέρα μετά το πέρας της παραλαβής του οπλισμού και της αναλόγου ενδείξεως στο Ημερολόγιο του έργου. Η μέριμνα για την έγκαιρη πρόσκληση του εργοδότη για παραλαβή του οπλισμού θα βαρύνει τον εργολάβο, που θα ειδοποιεί τον εργοδότη τουλάχιστον πέντε εργάσιμες ημέρες πριν από την ημερομηνία σκυροδετήσεως. Ο ανάδοχος υποχρεούται να παραδώσει στον επιβλέποντα πλήρεις καταλόγους οπλισμού με τις τυχόν τροποποιήσεις εγκαίρως και πάντως πριν από την παραλαβή του οπλισμού του προς σκυροδέτηση τμήματος ΣΚΥΡΟΔΕΜΑΤΑ Ισχύοντες κανονισμοί Οι κανονισμοί που ισχύουν για τα σκυροδέματα είναι οι αναφερόμενοι πιο κάτω. ΚΑΝΟΝΙΣΜΟΙ Ο Νόμος 1418/34 και το Δ/μα 609/85 για τη Κατασκευή Δημοσίων Έργων. Π.Δ. 696 (Προδιαγραφές Μελετών), (ΦΕΚ 301 Α/ ). Για τη Σύμβαση αυτή δεν ισχύουν τα σχετικά με τον τρόπο καθορισμού των αμοιβών άρθρα που περιλαμβάνονται στο Π.Δ. 696/ / 316

200 Ελληνικός Κανονισμός για τη Μελέτη και εκτέλεση έργων από οπλισμένο σκυρόδεμα. (Β.Δ. 18 Φεβρ/26 Ιουλίου 1954 ΦΕΚ 160 Α με τις όποιες μεταγενέστερες τροποποιήσεις του). Ο Ελληνικός Αντισεισμικός Κανονισμός οικοδομικών έργων. (Β.Δ. της 19/26 Φεβρουαρίου 1959 όπως συμπληρώθηκε με την υπ' αριθμόν ΕΔ 2α/01/44/Δ.Ν. 275/ απόφαση του Υπουργού Δημοσίων Έργων). Ο Ελληνικός Κανονισμός Φορτίσεων δοκιμών έργων. (Β.Δ. της 10/31 Δ κ ΦΕΚ. 171 Α/ με τις όποιες μεταγενέστερες τροποποιήσεις του). Οι αποφάσεις που αναφέρονται σε ειδικές κατασκευές, σε εγκρίσεις σιδηρού οπλισμού και σε συστήματα προέντασης. Τα πρότυπα ΕΛΟΤ ΕΝ 39, 344, 345, 346, 408, 515, 516, 517, 520, 521, 555, 671, 722, 739, 971, 959 και τα συνοδεύουν: Οι αποφάσεις του Υ.ΠΕ.ΧΩ.Δ.Ε.: ΣΚ-301, ΣΚ-302, ΣΚ-303, ΣΚ-304, ΣΚ-305, ΣΚ-306, ΕΚ-307, ΕΚ-308, ΣΚ-309, ΣΚ-311, ΣΚ- 314, ΣΚ-344, ΣΚ-345, ΣΚ-346, SK-364, ΕΚ-318, ΣΚ-408, ΕΚ-515, ΕΚ-517. Ο από 1985 Κανονισμός Τεχνολογίας σκυροδέματος. (Αρ.Πρωτ. ΕΔ 2α/01/21/Φ.Ν.310/8 Μαρτίου 1985). Η Π.Τ.Π. 504 που αφορά τα σκυροκονιάματα. Οι Κανονισμοί ασφαλείας και ασφαλίσεως. (Π.Δ / ΦΕΚ 193Α, Π.Δ / ΦΕΚ 260Α, Ν / ). Ο κανονισμός πυρασφαλείας (Π.Δ. 71/ /ΦΕΚ. 32Α). Οι κάθε φύσεως κανονισμοί και περιορισμοί δόμησης που ισχύουν για το οικόπεδο ανέγερσης του Κέντρου. (Γ.Ο.Κ. Αρχαιολογική Υπηρεσία, Δασική Υπηρεσία, Δ.Ε.Η., Ο.Τ.Ε. κλπ). Για θέματα που δεν ρυθμίζονται από τους πιο πάνω Κανονισμούς, θα ισχύουν οι, κατά περίπτωση αντίστοιχοι Γερμανικοί Κανονισμοί (DIN), και σε περιπτώσεις που και αυτοί, δεν ρυθμίζουν κάποιο θέμα, θα εφαρμόζονται με επαρκή αιτιολόγηση έγκυροι Κανονισμοί άλλων χωρών. Η εφαρμογή του οποιουδήποτε ξένου Κανονισμού που προτείνει ο εργολάβος, θα γίνεται μόνο υστέρα από σχετική έγκριση του εργοδότη. Επισημαίνεται εδώ ότι ο Ελληνικός Αντισεισμικός Κανονισμός θα εφαρμοστεί, θεωρούμενος ότι παρέχει επαρκή κάλυψη των προβλημάτων σεισμού στον Ελλαδικό χώρο, η εφαρμογή δε όλων των επιταγών και συστάσεων του κανονισμού αυτού θα είναι υποχρεωτική για τον εργολάβο. Στους Κανονισμούς κ.λ.π. αυτούς όπου αναγράφεται, η Υπηρεσία ή ο Επιβλέπων ή η Επίβλεψη νοείται και ο εργοδότης. Α.5.2. Συμμόρφωση εργολάβου Η εργασία για την παρασκευή και διάστρωση των σκυροδεμάτων θα γίνει σύμφωνα με τους πιο πάνω Κανονισμούς, Πρότυπα, Αποφάσεις, τις Προδιαγραφές αυτές, τη Σύμβαση του έργου και τα λοιπά Συμβατικά τεύχη, τη Μελέτη του έργου, τους κανόνες της καλής κατασκευής και την Επιστήμη του Πολιτικού Μηχανικού. Ο εργοδότης εφ' όσον, αιτιολογημένα, διαπιστώσει ότι τα κατασκευαζόμενα σκυροδέματα δεν είναι σύμφωνα με τα ανωτέρω θα επιβάλλει είτε την διόρθωση τους, αν τη κρίνει εφικτή, είτε τη κατεδάφιση τους. Ο εργολάβος οφείλει αναντίρρητα, να συμμορφωθεί με τις εντολές αυτές του εργοδότη επιβαρυνόμενος με κάθε σχετική δαπάνη για τη επισκευή ή τη κατεδάφιση και απομάκρυνση από το εργοτάξιο των μπαζών και τη μεταφορά και διάστρωση τους όπως καθορίζουν οι αρμόδιες αρχές. Α.5.3. Κατασκευή δειγμάτων Ο εργοδότης δικαιούται να ζητήσει από τον Εργολάβο την κατασκευή δειγμάτων, για ειδικές περιπτώσεις κατασκευών έργων με υψηλές τεχνολογικές απαιτήσεις και σε περιπτώσεις κατασκευών για τις οποίες υπάρχουν επιφυλάξεις ως προς την επιλογή ορθών μεθόδων κατασκευής, πχ. προκατασκευασμένα στοιχεία από σκυρόδεμα, ιδιάζουσες συνθήκες στηρίξεων φερουσών κατασκευών, συγκεντρώσεις μεγάλων ποσοτήτων οπλισμού κλπ. Στις περιπτώσεις αυτές, και εφ' όσον τούτο είναι εφικτό, τα δείγματα αυτά θα κατασκευάζονται, τοποθετούνται και στηρίζονται στις θέσεις που προβλέπει η μελέτη του έργου και θα φορτίζονται με φορτία ίσα με τα φορτία της κατασκευής. Κάθε δαπάνη για τα πιο πάνω βαρύνει τον εργολάβο, θεωρούμενη ότι καλύπτεται από το εργολαβικό αντάλλαγμα. Ομοίως και κάθε απαιτούμενο χρονικό διάστημα εντάσσεται στη συμβατική προθεσμία περατώσεως του έργου, του εργολάβου μη δικαιουμένου να ζητήσει καμιά παράταση ολικής ή τμηματικής προθεσμίας, εφόσον όμως ο εργοδότης ζητήσει την κατασκευή του δείγματος δύο μήνες πριν από την κατά το ισχύον χρονοδιάγραμμα ημερομηνία κατασκευής της αντιστοίχου εργασίας. 200 / 316

201 Α.5.4. Κατηγορίες σκυροδεμάτων Οι κατηγορίες των σκυροδεμάτων που θα χρησιμοποιηθούν για τη κατασκευή του έργου είναι αυτές που προσδιορίζονται από τη Στατική Μελέτη Εφαρμογής. Η χαρακτηριστική αντοχή των κατηγοριών αυτών, βάσει της οποίας θα γίνουν οι διάφοροι έλεγχοι, δίδεται από τον Πίνακα του ΚΤΣ. (Ιδέ 3.2 και του ΚΤΣ). Α.5.5. Προδιαγραφή - επιβολή ιδιοτήτων Οι ιδιότητες που αναφέρονται στην παράγραφο 5.1 του ΚΤΣ, προδιαγράφονται ή / και επιβάλλονται και από την φύση του έργου, την ανάγκη της ανθεκτικότητας του στον χρόνο, την ελαχιστοποίηση των δαπανών και διαδικασιών συντηρήσεως του τη θέση του, τη μορφή του, τις ιδιαίτερες λειτουργικές και ηλεκτρομηχανολογικές απαιτήσεις του, καθώς επίσης και από τις ανάλογες απαιτήσεις των επιμέρους φορέων του Φ.Ο. Α.5.6. Ομοιογένεια Η ομοιογένεια που αναφέρεται στη παράγραφο 5.1 του ΚΤΣ, πρέπει να αναφέρεται και: Στη σταθερότητα των ιδιοτήτων του σε όλη τη μάζα του σκυροδέματος. (Στην αντοχή και λοιπές τεχνικές ιδιότητες, στην υφή, στον χρωματισμό, στη πυκνότητα και λοιπές φυσικές ιδιότητες, στη σταθερή χημική σύσταση κ.λ.π. Στην ομοιογένεια της εξωτερικής του επιφανείας (λειότητα ή αδρότητα, χρωματισμό, κ.λ.π.). Α.5.7. Διαθέσιμα μέσα Η εργασιμότητα και τα διαθέσιμα μέσα, πρέπει, εκτός των άλλων, αν επιτυγχάνουν επιτυχή συμπύκνωση και εμφάνιση του σκυροδέματος, ανεξάρτητα από τις διαστάσεις, το ποσοστό του οπλισμού, τη θέση του φορέως, τη μορφή του ξυλοτύπου κ.λ.π. Α.5.8. Μελέτη συνθέσεως Η κάθε μελέτη συνθέσεως της παραγράφου 5.2. του ΚΤΣ, θα βασίζεται στα από τον ανωτέρω κανονισμό προβλεπόμενα δοκίμια. Στην έννοια της ποιότητας σκυροδέματος της παραγράφου του ΚΤΣ, περιλαμβάνονται όλες οι ιδιότητες που προσδιορίζουν ένα σκυρόδεμα: Αντοχή και λοιπά τεχνικά χαρακτηριστικά, αναλογίες μίξεως των υλικών, κοκκομετρική διαβάθμιση των αδρανών, εργασιμότητα, εμφάνιση του σκυροδέματος (εμφανές ή όχι, ικανοποίηση αρχιτεκτονικών απαιτήσεων κ.λ.π.). Ο εργολάβος μεταξύ των στοιχείων που οφείλει να συλλέξει για την προσφορά του, πρέπει, να διαπιστώσει ότι στην περιοχή του έργου υπάρχουν, οι συνθήκες (αδρανή κ.λ.π.) που θα του επιτρέψουν να κατασκευάσει σκυρόδεμα κατηγορίας στην οποία έχει βασιστεί η εκπόνηση της Στατικής Μελέτης του έργου. Η μελέτη συνθέσεως θα επαναλαμβάνεται και όταν: Μεταβάλλονται οι ιδιότητες των αδρανών αν και η πηγή τους δεν άλλαξε (π.χ. περίπτωση αλλαγής της φύσεως του πετρώματος κ.λ.π.). Όταν προκύψει αλλαγή των συνθηκών ή/ και του τρόπου εργασίας. Κάθε νέα μελέτη συνθέσεως θα βασίζεται υποχρεωτικά στα προβλεπόμενα από τον ανωτέρω κανονισμό δοκίμια. Στη μελέτη συνθέσεως θα λαμβάνονται υπ' όψη και τα τυχόν πρόσμικτα του σκυροδέματος. Κατά την προετοιμασία της μελέτης συνθέσεως για κάθε συστατικό, ο ανάδοχος θα ενημερώσει την επίβλεψη για την αναμενόμενη απόκλιση της μελέτης από τον κανονισμό. Η τυπική απόκλιση της μελέτης από τον κανονισμό θα είναι 7.0 N/mm 2. Η ακριβής τήρηση των αναλογιών δεν απαλλάσσει τον ανάδοχο από την υποχρέωση του η αντοχή του παραγομένου σκυροδέματος να είναι η προδιαγραφόμενη σε κάθε περίπτωση. 201 / 316

202 Σε περίπτωση που δεν είναι δυνατόν να διαστρωθεί όλο το προβλεφθέν τμήμα, η εργασία θα συνεχίζεται και πέραν από την κανονική ώρα διακοπής της ημερήσιας εργασίας μέχρι να συμπληρωθεί η προβλεπόμενη από το πρόγραμμα ποσότητα, ο ανάδοχος δεν μπορεί να ζητήσει πρόσθετη αποζημίωση για υπερωριακή απασχόληση. Γι' αυτό ο ανάδοχος πρέπει να προβαίνει εγκαίρως στα απαραίτητα διαβήματα για τη χορήγηση των σχετικών αδειών. Α.5.9. Αναλογία νερού-τσιμέντου Η καμπύλη τον λόγου νερό / τσιμέντο (Ν/Τ), που αναφέρεται στη παράγραφο του ΚΤΣ θα δίδεται υποχρεωτικά. Το διάστημα που κατ' ελάχιστον πρέπει να είναι ± 3 ΜΠα, θα είναι τόσο που να επιτρέπει στους παράγοντες του έργου να αυξομειώνουν την εργασιμότητα του σκυροδέματος, χωρίς κίνδυνο υποβιβασμού της αντοχής, σε ιδιάζουσες περιπτώσεις σκυροδετήσεων (στενές διατομές, πυκνός οπλισμός κ.λ.π.). Α Εργασιμότητα ποιότητας σκυροδέματος Η εργασιμότητα των διαφόρων ποιοτήτων του σκυροδέματος που θα χρησιμοποιηθούν για τη κατασκευή του έργου θα καθοριστεί, από τον εργολάβο είτε στο στάδιο της κατασκευής. Την εργασιμότητα αυτή θα δικαιούται να την τροποποιήσει ο εργολάβος αν τεκμηριωμένα κρίνει ότι αυτό επιτάσσει το συμφέρον του έργου και ο εργοδότης το εγκρίνει. Η εργασιμότητα εκφράζεται από την κάθιση. Τα ίδια ισχύουν και για τις άλλες ιδιότητες του σκυροδέματος. Α Πινακίδα οδηγιών Μέτρηση των αδρανών σε όγκο δεν επιτρέπεται. Στη θέση παρασκευής του σκυροδέματος πρέπει να τοποθετηθεί πινακίδα στην οποία ευκρινώς να αναγράφονται η σύνθεση του μίγματος, η κατηγορία του παρασκευαζομένου σκυροδέματος και τυχόν άλλες κατατοπιστικές οδηγίες. Α Διάστρωση σκυροδέματος - Αρμοί διαστολής Η διάστρωση του σκυροδέματος θα αρχίζει υστέρα από άδεια του εργοδότη που θα δίδεται όταν αυτός διαπιστώσει ότι όλες οι εργασίες που προηγούνται της διαστρώσεως έχουν εκτελεστεί σύμφωνα με τη Σύμβαση του έργου. Σε περίπτωση που κατά τη διαπίστωση αυτή διαπιστωθεί κάποια ατελής εργασία, θα αναβάλλεται η διάστρωση μέχρι την πλήρη και επιτυχή αποκατάσταση της. Ο εργολάβος θα γνωστοποιεί στον εργοδότη, την ημερομηνία διαστρώσεως πριν από πέντε εργάσιμες ημέρες. Σχετικά με τους αρμούς σκυροδέματος ισχύουν τα προδιαγραφόμενα στη παράγραφο 14.3 του ΚΤΣ και στο DIN Γενικά οι θέσεις και οι μορφές όλων των αρμών εργασίας υπόκεινται στην έγκριση της Υπηρεσίας. Ο οπλισμός θα συνεχίζει δια μέσου του αρμού εκτός εάν τα σχέδια δείχνουν διαφορετικά. Οι αρμοί διαστολής προκαθορίζονται στα σχέδια και προβλέπονται σύμφωνα με τον προδιαγραφόμενο τρόπο για τη συστολή και διαστολή του σκυροδέματος ή την σχετική μετακίνηση γειτονικών διατομών. Το πλάτος των αρμών θα επιτρέπει όλες τις δυνατές μετακινήσεις καθώς και μετακινήσεις σεισμού. Η μόρφωση των αρμών θα πρέπει να είναι στην ακριβή θέση και επαρκώς στερεωμένη κατά τη διάρκεια της σκυροδέτησης. Η πλήρωση των αρμών και η σφράγιση τους πρέπει να τύχουν της έγκρισης της Υπηρεσίας πριν κατασκευαστούν από τον ανάδοχο. Διαστάσεις αρμού: Το πλάτος του αρμού θα ορίζεται στα σχέδια. Το βάθος της σφράγισης θα είναι 20 χλστ. εκτός αν άλλως προδιαγράφεται, στα σχέδια. Πλήρωση του αρμού: Το υλικό της πλήρωσης θα καλύπτει όλο το πλάτος του αρμού και όλο το βάθος εκτός του τμήματος που θα σφραγιστεί όταν αυτό απαιτείται και όπως αυτό θα καθοριστεί. Προετοιμασία του αρμού πριν τη σφράγιση: Ο αρμός και οι επιφάνειες του πρέπει να είναι ξηρές και πολύ καλά καθαρισμένες από σκόνη και ξένες ουσίες με συρματόβουρτσα ή με πεπιεσμένο αέρα. Επίσης οι επιφάνειες πρέπει να είναι ελεύθερες από λιπαρές και ελαιώδεις ουσίες ή από χαλαρά κομμάτια ή από ξύσματα. Εφαρμογή της σφράγισης της επιφάνειας: Η πλήρωση και η σφράγιση πρέπει να γίνουν αμέσως ή εντός δώδεκα το πολύ ωρών από το τέλος της ετοιμασίας των αρμών. Η σφράγιση μπορεί να εφαρμοστεί εν ψυχρώ ή εν θερμώ με 202 / 316

203 μυστρί, πιστόλι ή έγχυση. Ο τρόπος εφαρμογής της σφράγισης πρέπει να ακολουθεί πλήρως τις συστάσεις του κατασκευαστή του υλικού τόσο του γεμίσματος όσο και της σφράγισης. Ιδιότητες του υλικού σφράγισης: Πρέπει να έχει καλή πρόσφυση στο σκυρόδεμα. Δεν πρέπει να σκληρύνεται ή να γίνεται εύθραυστο αλλά να παραμένει πλαστικό με το πέρασμα του χρόνου ακόμη και σε θερμοκρασίες 5 C, έως + 70 C το υλικό σφράγισης δεν πρέπει να κατακαθίσει ή να ρέει μετά την τοποθέτηση του. Να μην είναι τοξικό και να μην δημιουργεί σκωρίαση ή αλλαγή στο χρώμα του σκυροδέματος στην περιοχή του αρμού. Κάθε σκυροδέτηση πρέπει να οργανώνεται και προγραμματίζεται έτσι που να εξασφαλίζεται ο απαιτούμενος χρόνος και τα απαιτούμενα μέσα για την έντεχνη αποπεράτωσή της Λήψη μέτρων κατά την διάστρωση Κατά την διάστρωση του σκυροδέματος πρέπει: Να μη αλλοιώνονται οι διαστάσεις της μελέτης (π.χ. τα πάχη πλακών). Σε περίπτωση κατά την οποία μια παρειά του σκυροδέματος δεν περιορίζεται από ξυλότυπο, πχ. άνω επιφάνεια πλακών, άνω επιφάνεια στύλων, θα τοποθετούνται στο ξυλότυπο κατάλληλοι οδηγοί (για τη περίπτωση των πλακών τασάκια) που θα ελέγχουν και προσδιορίζουν τις απαιτούμενες διαστάσεις. Να μην υφίσταται καμία ενόχληση ο τοποθετημένος οπλισμός, ο ξυλότυπος, τα μέτρα ασφαλείας και γενικά όλες οι εργασίες που προηγούνται της διαστρώσεως του σκυροδέματος. Το ίδιο ισχύει για τα όμορα, με το σκυροδοτούμενο τμήμα έργα πράγματα και εγκαταστάσεις της Βιομηχανίας. Να διαπιστώνεται ότι οι αναπτυσσόμενος υδροστατικές και λοιπές επιβαρύνσεις του ξυλότυπου και των διαφόρων φερόντων ικριωμάτων βρίσκονται στα ανεκτά όρια. Να διαπιστώνεται ότι οι εργασίες διαστρώσεως δεν δημιουργούν προβλήματα σε προϋπάρχουσες κατασκευές. Α Μεταβολή ιδιοτήτων του σκυροδέματος Κάθε μεταβολή της καθίσεως, όπως αναφέρεται στη παράγραφο 8.5. του KTΣ, αλλά και κάθε αναγκαία μεταβολή των λοιπών ιδιοτήτων του σκυροδέματος που οι ανάγκες του έργου επιβάλλουν, θα γίνεται, με την αποκλειστική ευθύνη του εργολάβου, πάντα όμως μετά από έγκριση του εργοδότη. Διασαφηνίζεται ότι στη διατύπωση της παραγράφου 8.6 του ΚΤΣ... ή την κάθιση που έχει διαμορφώσει επί τόπου του έργου ο επιβλέπων...", αντί του όρου επιβλέπων θα πρέπει για το υπ' όψη έργο να τεθεί ο εργολάβος ύστερα από έγκριση του εργοδότου. Α Εργασίες που εκτελούνται πριν την διάστρωση Στη παράγραφο 8.10 του ΚΤΣ θα πρέπει, για τις διαστρώσεις στο έδαφος, να προστεθεί ότι, πριν από οποιαδήποτε διάστρωση στο έδαφος πρέπει να έχουν εκτελεστεί όλες οι εργασίες που προηγούνται π.χ. κατάλληλη προετοιμασία του εδάφους, τυχόν τοποθετήσεις σωληνώσεων, μονώσεις, κ.λ.π. Α Συμπύκνωση Ο εργολάβος πρέπει να εξασφαλίσει επαρκή αριθμό δονητών για την συμπύκνωση του σκυροδέματος. Η συμπύκνωση θα γίνεται σύμφωνα με το άρθρο 9 του ΚΤΣ και για θέματα που δεν καλύπτονται, σύμφωνα με το DIN 1045, 4235 και Ιδιαίτερα επισημαίνονται τα εξής: Το προσωπικό που θα χειρίζεται τους δονητές πρέπει να είναι σωστά καταρτισμένο και έμπειρο. Κάθε δονητής πρέπει να μεταφέρεται από θέση σε θέση από δύο άτομα που θα είναι διάφορα από τον χειριστή. Οι δονητές που θα χρησιμοποιηθούν πρέπει να βρίσκονται σε άριστη κατάσταση από άποψη λειτουργίας και συντηρήσεως. Ο εργολάβος θα επιλέγει, με αποκλειστική ευθύνη του αλλά ύστερα από έγκριση του εργοδότη, τους κατάλληλους για την αντίστοιχη σκυροδέτηση δονητές και θα προσδιορίζει και τον αριθμό τους. Ο εργοδότης δικαιούται, σε περίπτωση που το αποτέλεσμα μιας δόνησης δεν κριθεί, αποτελεσματικά, να επιβάλει την χρήση δονητών διαφορετικού είδους απ' αυτούς που κατ' αρχήν επελέγησαν. 203 / 316

204 Ο εργολάβος σε περίπτωση εντολής του επιβλέποντα για εξωτερική δόνηση, δεν δικαιούται να την αποφύγει με τη δικαιολογία ότι η ακαμψία και η ευστάθεια του ξυλοτύπου ή του σιδηρότυπου δεν το επιτρέπουν. (Ιδέ παράγραφο 9.4 του ΚΤΣ). Πέραν των απαιτουμένων δονητών θα υπάρχουν στο εργοτάξιο και εφεδρικοί, ώστε να αντιμετωπίζονται τα προβλήματα που δημιουργούνται σε περιπτώσεις βλαβών, καθώς επίσης να ενισχύονται οι χρησιμοποιούμενοι, σε περίπτωση ανεπαρκείας των. Ο αριθμός των εφεδρικών θα είναι το 1/3 των σε ενέργεια και τουλάχιστον 2. Σε περίπτωση χρησιμοποιήσεως μόνο εσωτερικών δονητών κατ' ελάχιστον και πέραν των εφεδρικών, πρέπει να υπάρχουν: 1 δονητής ανά 150 μ 2 οριζοντίου ξυλοτύπου (πλακάς), με ελάχιστον αριθμόν 3 δονητές. 2 δονητές σε κάθε θέση σκυροδετήσεως, με εξαίρεση τα υποστυλώματα μεγίστης πλευράς 0,80 μ. όπου θα χρησιμοποιείται ένας δονητής. Εκτός από τη χρήση δονητών για τη συμπύκνωση του σκυροδέματος και σε ειδικές θέσεις που ενδείκνυται, το σκυρόδεμα θα συμπυκνώνεται και χειρωνακτικά με αναμοχλεύσεις, κοπανίσματα με ειδικούς κατά περίπτωση κόπανους, κτυπήματα πάνω στον ξυλότυπο κ.λ.π. Απαγορεύεται αυστηρώς η συμπύκνωση του σκυροδέματος με κτυπήματα με τα πόδια των εργαζομένων. Α Προϋποθέσεις συντήρησης Ο εργοδότης μπορεί να επιτρέψει τη συντήρηση του σκυροδέματος σύμφωνα με το εδάφιο β της παραγράφου 10.2 του KTΣ, με τις εξής προϋποθέσεις: Ότι η διαβροχή θα συνεχίζεται όλο το 24ωρο. Ότι θα εφαρμόζονται οι παράγραφοι 10.4 και 10.6 του ΚΤΣ. Α Δοκιμές Δοκίμια Σε περίπτωση που στο εργοτάξιο χρησιμοποιηθεί, και εργοστασιακό σκυρόδεμα, τα δοκίμια θα είναι κυβικά ακμής 20 cm. Έκτος από τα δοκίμια των 28 ημερών θα λαμβάνονται και δοκίμια για ελέγχους σε ηλικία 7 ημερών. Ο αριθμός των δοκιμίων αυτών θα είναι ο μισός του αριθμού των 28 ημερών. Αν ο εργοδότης καθώς έχει το δικαίωμα, ζητήσει την εφαρμογή της παραγράφου του ΚΤΣ, η δαπάνη ελέγχου των επί πλέον 6 δοκιμίων θα βαρύνει τον εργολάβο. Αυτά θα συνοδεύονται από τους κάτωθι ελέγχους και δοκιμές: Δοκιμές αντοχής θλίψεως (κύβος 150 χλστ). Έλεγχος Εργασιμότητας. Έλεγχος Καθαρότητας και, αγνότητας των αδρανών. Έλεγχος Κοκκομετρικής Διαβάθμισης. Μέτρηση περιεκτικότητας υγρασίας των αδρανών. Μέτρηση κάθισης και δείκτου συμπύκνωσης υγρού σκυροδέματος. Δοκιμή συστολής. Έλεγχος περιεκτικότητας σε αέρα. Τα αποτελέσματα όλων των ελέγχων θα υποβάλλονται στην επίβλεψη. Α Εργοστασιακό σκυρόδεμα Σε περίπτωση χρησιμοποιήσεως και εργοστασιακού σκυροδέματος, ο εργολάβος αναλαμβάνει έναντι, του εργοδότη, ακέραια κάθε ευθύνη, για οποιαδήποτε αστοχία, είτε αυτή οφείλεται σ' αυτόν είτε στο εργοστάσιο παραγωγής. Κάθε προδιαγραφή σχετική με τα υλικά παρασκευής των σκυροδεμάτων ισχύει, και για τα εργοστασιακά σκυροδέματα. Α Φέρων Οργανισμός Συγκροτήματος Ο Φέρων Οργανισμού του Συγκροτήματος χαρακτηρίζεται, υπό την έννοια της παραγράφου 13.5 του ΚΤΣ σαν μεγάλο έργο και επομένως ισχύουν όλες οι σχετικές προδιαγραφές. Α Διευκρινήσεις αριθμού-αντοχής δοκιμίων Για τα αναφερόμενα στην παράγραφο 13.5 του ΚΤΣ, δίδονται οι πιο κάτω διευκρινήσεις: 204 / 316

205 Ο αριθμός των δοκιμίων της παραγράφου (αριθμός των δοκιμίων που θα ελεγχθούν σε 7 ημέρες) θα είναι 6 δοκίμια για τις δειγματοληψίες των τριών πρώτων ημερών και 3 δοκίμια για τις δειγματοληψίες των επομένων ημερών. Στη περίπτωση που ο μέσος όρος αντοχής των 60 δοκιμίων βρεθεί μεγαλύτερος από την απαιτουμένη αντοχή (Ιδέ του ΚΤΣ), η τελική απόφαση του υπολογισμού νέας απαιτουμένης αντοχής θα ληφθεί από τον εργοδότη. Α Καθαρισμός Ο εργολάβος μετά την αφαίρεση των ξυλοτύπων οφείλει να προβεί σε πλήρη καθαρισμό του τμήματος του Φ.Ο. που σκυροδέτησε. (Απομάκρυνση όλων των μπαζών που παράγονται κατά την εκτέλεση των επιμέρους εργασιών, καθαρισμό των επιφανειών των εμφανών σκυροδεμάτων που έχουν λερωθεί, εξομάλυνση ανωμαλιών από σκληρυνθέντα σκυροδέματα που διέρρευσαν από τους ξυλοτύπους, πλήρη καθαρισμό των αρμών διαστολής ώστε να επιτυγχάνεται η απρόσκοπτη λειτουργία τους, κλπ). Οι εργασίες των σκυροδεμάτων θα θεωρούνται αποπερατωθείσες (περιπτώσεις τμηματικών πληρωμών, τμηματικών προθεσμιών κ.λ.π.) μόνο όταν έχουν αποπερατωθεί πλήρως και επιτυχώς οι εργασίες αυτής της παραγράφου. Α Δοκιμαστική φόρτιση Δοκιμαστική φόρτιση στις κατασκευές ή σε τμήμα αυτών διατάσσεται στον ανάδοχο αν αυτό απαιτείται κατά την κρίση της επίβλεψης. Εάν η δοκιμαστική φόρτιση της κατασκευής γίνει εξ' αιτίας ολικής ή μερικής αστοχίας των δοκιμίων του σκυροδέματος τότε τα έξοδα επιβαρύνεται ο ανάδοχος. Εάν η δοκιμαστική φόρτιση της κατασκευής γίνει εξαιτίας μιας η περισσοτέρων συνθηκών που καταμαρτυρούν αμέλεια του αναδόχου τότε ο ανάδοχος θα αποζημιωθεί για την δαπάνη αυτή μόνο εάν τα αποτελέσματα της φόρτισης είναι ικανοποιητικά. Η επίβλεψη θα κρίνει για το είδος της δοκιμής το φορτίο και την ερμηνεία (αξιολόγηση) των αποτελεσμάτων. Α Ευθύνη Εργολάβου Ο εργολάβος φέρει αυτός και μόνον αποκλειστικά την πλήρη και ακέραια ευθύνη για οποιοδήποτε θέμα σχετικά με το έργο, σύμφωνα με τις σχετικές διατάσεις της Συμβάσεως. Α Προστασία σκυροδέματος Το σκυρόδεμα θα προστατεύεται ώστε να αποτραπούν ζημίες από τις καιρικές συνθήκες, από τα φυτά, υπερφόρτιση ή οποιαδήποτε άλλη αιτία. Οι επιφάνειες του σκυροδέματος που είναι εκτεθειμένες στους χώρους άλλων εργασιών πρέπει να προστατεύονται για να αποτραπούν αποχρωματισμοί ή παραμόρφωση από σκουριές και ζημίες από πτώσεις αντικείμενων κ.λ.π. Πριν ληφθεί οποιοδήποτε μέτρο αποκατάστασης ελαττώματος. Ο ανάδοχος πρέπει να τύχει της έγκρισης της Υπηρεσίας του τρόπου και των υλικών επιδιόρθωσης. Τμήμα σκυροδέματος δεν θα καθαιρείται χωρίς προηγούμενη έγκριση της Υπηρεσίας. Α.6. ΑΝΤΙΣΥΡΡΙΚΝΩΤΙΚΗ ΚΟΝΙΑ EMACO Προβλέπεται για την πλήρωση οπών, τοπικές επισκευές και αποκαταστάσεις, πακτώσεις και γενικά για ειδικές εργασίες, πάντοτε υστέρα από σχετική εντολή της Επίβλεψης. Εφαρμόζεται είτε σαν υδαρής κονία (τύποι S55, S66) είτε σαν πολτός μυστρίσματος (τύπος S88) και συντηρείται με βρεγμένες λινάτσες για μία εβδομάδα. Για την διάστρωση αφήνονται στους ξυλότυπους οι ανάλογες θυρίδες. Α.7. ΑΝΟΧΕΣ ΓΙΑ ΤΑ ΕΡΓΑ ΣΚΥΡΟΔΕΜΑΤΟΣ Α.7.1. Μεγίστη εκτροπή για στάθμες θεμελίων ± 30 mm. 205 / 316

206 Α.7.2. Μεγίστη εκτροπή από τις θεωρητικές διαστάσεις μεταξύ γειτονικών ή όχι, αξόνων υποστυλωμάτων και ανεξάρτητα της παρεμβολής ή όχι αρμών διαστολής ±1%, με εύρος διακυμάνσεως μέχρι ± 10 mm. Α.7.3. Μεγίστη εκτροπή διαστάσεων θεμελίων ± 0,5% με εύρος διακυμάνσεως μέχρι ± 20 mm. Α.7.4. Μεγίστη εκτροπή ακμών κατακόρυφων στοιχείων από την κατακόρυφο και ακμών οριζοντίων στοιχείων από την οριζόντιο ± 1%, με εύρος διακυμάνσεως μέχρι ± 10 mm. Οι εκτροπές αυτές είναι ανεξάρτητες από τον αριθμό των ορόφων στους οποίους εκτείνεται το κατακόρυφο στοιχείο ή από την παρεμβολή ή όχι αρμών διαστολής για τα οριζόντια στοιχεία. Α.7.5. Μεγίστη εκτροπή των κάθε φύσεως υψομέτρων ± 5 mm. Α.7.6. Μεγίστη εκτροπή πάχους πλακών ± 5 mm. Α.7.7. Μεγίστη εκτροπή πάχους και ύψους δοκών ± 5 mm. Α.7.8. Μεγίστη εκτροπή διαστάσεων διατομής κατακόρυφων στοιχείων ± 5 mm. Α.7.9. Μεγίστη εκτροπή των κάθε φύσεως διαμορφώσεων για αρχιτεκτονικούς και διακοσμητικούς σκοπούς (εγκοπές, ανάγλυφα κ.λ.π.) ± 2 mm. Α Οι πιο πάνω ανοχές αναφέρονται και σε λοιπά δομικά στοιχεία από σκυρόδεμα π.χ. στηθαία, προβόλους, διαμορφώσεις για την εξυπηρέτηση ηλεκτρομηχανολογικών αναγκών κ.λ.π. Α Οι πιο πάνω εκτροπές από τις ακριβείς διαστάσεις είναι επιτρεπτές μόνο για μεμονωμένα σημεία του έργου και κατά κανένα τρόπο δεν μπορούν να είναι συστηματικές ή να εκτείνονται σε μεγάλα τμήματα του έργου, μεμονωμένα ή αθροιστικά ΣΚΥΡΟΔΕΤΗΣΕΙΣ Οι σκυροδετήσεις όλες διαμορφώνονται όπως φαίνονται στα συνοδευτικά της μελέτης σχέδια ξυλοτύπων. Πριν από τις σκυροδετήσεις των φερόντων στοιχείων που έρχονται σ' επαφή με το έδαφος (πέδιλα, συνδετήρια δοκάρια, υποθεμελίωση κλπ) γίνεται κοιτόστρωση με ισχνό σκυρόδεμα C12/15, μέσου πάχους 5 εκ. Όλα τα οπλισμένα σκυροδέματα είναι κατηγορίας C20/25 και οι οπλισμοί για τους συνδετήρες S220 και τους κυρίως οπλισμούς S400s. Το γαρμπιλόδεμα με το οποίο σκυροδετούνται οι μανδύες των τοίχων είναι περιεκτικότητας: 250 κιλών τσιμέντου ανά κ.μ. γαρμπιλοδέματος. Η διαβάθμιση δε των αδρανών μέχρι 2.5 εκ. Πριν από την έγχυση του γαρμιλοδέματος στους ξυλοτύπους των μανδυών στις λιθοδομές απομακρύνονται όλα τα αργιλοχώματα πού πιθανόν να υπάρχουν και εμφανίζονται οι πέτρες στο εσωτερικό της λιθοδομής μέχρι βάθους 5 εκ. από το επίπεδο της όψεως. Η απομάκρυνση αυτή γίνεται εν ξηρώ με σάρωθρο (σύρματος ή χόρτου). Η ίδια επιμέλεια καθαρισμού της λιθοδομής γίνεται στις φωλιές των ξύλινων δοκαριών του δαπέδου του ορόφου, στις φωλιές των ξυλοδεσιών (ζωναριών) και στις τρεις εξωτερικές όψεις. Στις τρεις εξωτερικές όψεις γίνεται βαθύς καθαρισμός μέχρι 7 εκ. της λιθοδομής. Καθαρίζεται η όψη όπως περιγράφεται ανωτέρω. Αρμολογείται όσο το βάθος καθαρισμού του αρμού με ισχυρό τσιμεντοκονίαμα 500 κιλών τσιμέντου ανά κ.μ. κονιάματος. Εν συνεχεία επιχρίεται η όψη με ασβεστοτσιμεντοκονίαμα λευκού τσιμέντου με αρμολογημένες όμως τις μεγάλες πέτρες (όπως είναι πριν την καθαίρεση του ασβεστοτσιμεντοκονιάματος). Όλες οι κοιτοστρώσεις κατασκευάζονται από ελαφρώς οπλισμένα σκυροδέματα κατηγορίας C16/20 με οπλισμό χαλύβδινο τετραγωνικής οπής πλέγμα S400. με αναλογούντα οπλισμό 9.2 εκ2/τ.μ. Επίσης με οπλισμένο γαρμπιλόδεμα (όπως των μανδυών) επενδύονται τα πρέκια των κουφωμάτων που ευρίσκονται στην λιθοδομή. Η αγκύρωση του εν λόγω οπλισμού γίνεται εξωτερικά σε ύψος 50 εκ. πάνω από το φάτνωμα του κουφώματος. Η αγκύρωση επιτυγχάνεται με μεταλλικά παρεμβύσματα στό σώμα της λιθοδομής. Όπου στην περίφραξη χαλάει η λιθοδομή για να διανοιγεί πόρτα εκεί η άκρη - τελείωμα της λιθοδομής σκυροδετείται ώστε να εναπομείνει το κατά το σχέδιο ελεύθερο πλάτος εισόδου της πόρτας ΣΙΔΗΡΟΥΣ ΟΠΛΙΣΜΟΣ 206 / 316

207 α. Αντικείμενο Η Τεχνική αυτή Προδιαγραφή αφορά τον σιδηρό οπλισμό των κατασκευών απο οπλισμένο σκυρόδεμα. β. Ισχύοντες Κανονισμοί - Ελεγχοι Για τον σιδηρό οπλισμό των κατασκευών απο οπλισμένο σκυρόδεμα ισχύουν οι όροι: Κανονισμός Τεχνολογίας Σκυροδέματος Κ.Τ.Σ. 97 (ΦΕΚ 315/Β/ ) Κανονισμός Τεχνολογίας Χαλύβων Σκυροδέματος Κ.Τ.Χ. (ΦΕΚ 381/Β/ ) και συμπληρωματικά οι Γερμανικές Προδιαγραφές: DIN 488 Φύλλο 1 : Χάλυβας οπλισμού. Ορισμοί, ιδιότητες, χαρακτηρισμός εργοστασίου Φύλλο 2 : Χάλυβας οπλισμού. Ράβδοι οπλισμού, διαστάσεις Φύλλο 3 : Χάλυβας οπλισμού. Ράβδοι οπλισμού, δοκιμές Φύλλο 4 : Χάλυβας οπλισμού. Δομικά πλέγματα, δομή Φύλλο 5 : Χάλυβας οπλισμού. Δομικά πλέγματα, δοκιμές DIN 1045 : Κατασκευές οπλισμένου σκυροδέματος. Διαστασιολόγηση και κατασκευή DIN 4009 Φύλλο 1 : Συγκόλληση χάλυβα οπλισμού. Προδιαγραφές και δοκιμές Φύλλο 2 :Συγκόλληση χάλυβα οπλισμού. Συγκόλληση κατά σημεία του χάλυβα απο εργοστάσιο, εκτέλεση και έλεγχος Η Διευθύνουσα Υπηρεσία έχει δικαίωμα να διατάξει τον έλεγχο της ποιότητας των σιδηρών οπλισμών. Για τους ελέγχους αυτούς ισχύουν τα οριζόμενα στο Κεφάλαιο ΙΙ του Β. Δ/τος και συμπληρωματικά οι παραπάνω Γερμανικοί Κανονισμοί DIN. γ. Ποιότητα του χρησιμοποιούμενου χάλυβα Οι χάλυβες που θα χρησιμοποιηθούν για τον οπλισμό του σκυροδέματος διακρίνονται στις κατηγορίες που αναφέρονται στον παρακάτω Πίνακα 1. Πίνακας 1 Κατηγορίες χάλυβα οπλισμού σκυροδέματος Απαιτήσεις Β. Δ/τος Κατηγ. Ενδειξη Διάμετρος Ελάχιστο Αντοχή Ελάχιστη χλσ όριο σε εφελκ. μήκυνση θραύσης διαρροής επιμήκους χγρ/εκ 2 χγρ/εκ 2 δοκιμίου % Ι Κοινός χάλυβας ΙΙΙα Χάλυβας ΙΙΙ> (φυσικά > σκληρός) 207 / 316

208 ΙΙΙβ Ειδικός χάλυβας ΙΙΙ (κατεργα-< σμένο 5000 εν ψυχρώ)> ειδική μορφή IVα Χάλυβας IV (φυσικά σκληρός) ΙVβ Ειδικός χάλυβας IV (κατεργασμένος εν δομικά πλέγματα με αμετατόπιστους κόμβους) δ. Δομικά πλέγματα Τα δομικά πλέγματα που τυχόν θα χρησιμοποιηθούν για την κατασκευή του έργου, θα αποτελούνται απο χάλυβα κατηγορίας IV (Ειδικός χάλυβας IV). Για την χρησιμοποίηση, ποιότητα, ιδιότητες και έλεγχο των δοκιμών πλεγμάτων ισχύουν οι διατάξεις του Γερμανικού Κανονισμού DIN 1045 με τα παραρτήματά του. ε. Τοποθέτηση οπλισμών Ο χάλυβας πριν χρησιμοποιηθεί θα καθαρίζεται απο ακαθαρσίες, λίπη και χαλαρές σκουριές. Ιδιαίτερη προσοχή πρέπει να δίνεται στην τήρηση της προβλεπόμενης μορφής και ακριβούς θέσης των οπλισμών, καθώς και στην καλή σύνδεση με σύρμα των συνεχών εφελκυόμενων ή θλιβόμενων ράβδων (κύριοι οπλισμοί) με τον οπλισμό διανομής και τους συνδετήρες. Πριν απο την διάστρωση του σκυροδέματος η Διευθύνουσα Υπηρεσία θα ελέγχει τη διάταξη και τις διατομές των οπλισμών. Κατά την διάρκεια της διάστρωσης ο οπλισμός πρέπει να συγκρατείται στην ακριβή θέση του, με ανάρτηση των σιδηρών ράβδων και χρησιμοποίηση ανάστροφων αναβολέων (καβαλέττων). Ιδιαίτερα για τον άνω οπλισμό των πλακών και δοκών πρέπει να εξασφαλίζεται η διατήρηση στη θέση του κατά την διάρκεια διάστρωσης του σκυροδέματος. Οι οπλισμοί πρέπει να περιβάλλονται τελείως απο την μάζα του σκυροδέματος, χωρίς να μένουν κενά. Σε περίπτωση ύφυγρου σκυροδέματος, οι οπλισμοί θα επαλείφονται με γαλάκτωμα τσιμέντου που πρέπει απαραιτήτως κατά την διάστρωση του σκυροδέματος να είναι ακόμα τελείως νωπό, και θα περιβάλλονται με στρώμα πλαστικού σκυροδέματος. Η τελική επικάλυψη όλων των οπλισμών και των συνδετήρων θα πρέπει να είναι τουλάχιστον 2,5 εκ. στις πλάκες και 3,5 εκ. στα υπόλοιπα στοιχεία απο σκυρόδεμα. Οι επικαλύψεις αυτές θα τηρούνται οπωσδήποτε, εάν δεν αναφέρεται ακόμα μεγαλύτερη επικάλυψη στα σχέδια της εγκεκριμένης μελέτης. Εάν τμήμα του έργου με οπλισμό στην κάτω επιφάνεια του κατασκευάζεται απ'ευθείας επάνω στο έδαφος, η επιφάνεια αυτή του εδάφους πρέπει να καλύπτεται προηγουμένως με στρώμα σκυροδέματος πάχους τουλάχιστον 5 εκ. Η διαμόρφωση των αγγίστρων, οι κατά μήκος ενώσεις των ράβδων, οι ακτίνες καμπύλωσης, οι αποστάσεις μεταξύ των ράβδων, τα μήκη επικάλυψης και οι υπόλοιπες κατασκευαστικές λεπτομέρειες θα συμφωνούν με τις απαιτήσεις των Ελληνικών Κανονισμών έργων οπλισμένου σκυροδέματος και συμπληρωματικά των σχετικών Γερμανικών Κανονισμών DIN και των παραρτημάτων τους. Δεν απαιτούνται άγγιστρα όταν χρησιμοποιείται χάλυβας κατηγορίας ΙΙΙ. 208 / 316

209 στ. Ελεγχος ποιότητας σιδηρών οπλισμών Η Διευθύνουσα Υπηρεσία έχει το δικαίωμα να διατάξει έλεγχο της ποιότητας των σιδηρών οπλισμών. Ο έλεγχος θα γίνεται σύμφωνα με τους Κανονισμούς που αναφέρονται στην παράγραφο 2 της παρούσας Τεχνικής Προδιαγραφής και θα βαρύνουν τον Ανάδοχο. ζ. Επιμέτρηση - Πληρωμή ζ.1 Η επιμέτρηση θα γίνει για τον πραγματικό αριθμό χιλιογράμμων σιδηρού οπλισμού που τοποθετήθηκε στο έργο σύμφωνα με τα σχέδια της εγκεκριμένης μελέτης και έγινε αποδεκτός απο την Διευθύνουσα Υπηρεσία. Η επιμέτρηση θα γίνει χωριστά για κάθε κατηγορία οπλισμού, με βάση πίνακες οπλισμού και βάρη οπλισμού ανά μέτρο μήκους και διάμετρο, που θα προκύψουν απο ζύγιση δειγμάτων. Για τις ζυγίσεις αυτές θα συνταχθεί σχετικό πρωτόκολλο ζύγισης. Η Επιβλέπουσα Υπηρεσία μπορεί να δεχθεί για την επιμέτρηση βάρη ανά μέτρο μήκους και διάμετρο οπλισμού απο πίνακες του Beton Kalender ή άλλου κλασικού εγχειρίδιου σκυροδέματος, παραλείποντας την ζύγιση. 7.2 Η πληρωμή θα γίνει για τον παραπάνω αριθμό χιλιογράμμων σιδηρού οπλισμού κάθε κατηγορίας, με την αντίστοιχη τιμή μονάδας για σιδηρό οπλισμό. Η πληρωμή αυτή θα αποτελεί την πλήρη αποζημίωση του Αναδόχου για την παροχή όλων των μηχανημάτων, μεταφορικών μέσων, εγκαταστάσεων, υλικών και εργασίας που απαιτούνται για την εκτέλεση του έργου, σύμφωνα με τους όρους της παρούσας Τεχνικής Προδιαγραφής. Δεν θα γίνεται καμία πληρωμή για το επί πλέον βάρος, στην περίπτωση που ο Ανάδοχος χρησιμοποίησε μεγαλύτερες διατομές οπλισμού απ' ότι προκύπτει απο τα σχέδια της εγκεκριμένης μελέτης, χωρίς την έγκριση της Επιβλέπουσας Υπηρεσίας ΠΡΟΧΥΤΑ ΚΡΑΣΠΕΔΑ α. ΑΝΤΙΚΕΙΜΕΝΟ Αυτή η Τεχνική Προδιαγραφή αναφέρεται στην προμήθεια και τοποθέτηση πρόχυτων κρασπέδων. β. ΕΡΓΑΣΙΕΣ ΠΟΥ ΘΑ ΕΚΤΕΛΕΣΘΟΥΝ Για την έτοιμη (που τοποθετήθηκε) κατασκευή κρασπέδων πρόχυτων (προκατασκευασμένων) από οπλισμένο σκυρόδεμα κατηγορίας Β225, παρασκευαζομένου δια συστήματος δονήσεως, διατομής μέχρι 0.06 μ 2, μετά του προβλεπομένου σιδηρού οπλισμού, άνευ της κατασκευής της βάσεως εδράσεως αυτών, εκτελουμένην συμφώνως προς τις Π.Τ.Π., τους Όρους Δημοπρατήσεως και τα σχέδια της Υπηρεσίας (τυπική διατομή, κλπ.) προς κατασκευή κρασπέδων, νησίδων ασφαλείας, πεζοδρομίων, κόμβων, κ.λ.π., ήτοι τη δαπάνη για την προμήθεια και επί τόπου μεταφορά των πρόχυτων κρασπέδων, την τοποθέτηση, την καθ' όλον το μήκος αυτών στήριξη (εργασία και υλικά) από σκυρόδεμα κατηγορίας Β160, την αρμολόγησιν των αρμών δια τσιμεντοκονίας 650 χγρ. τσιμέντου ανά μ 3 άμμου, τη δαπάνη προετοιμασίας της άνω επιφανείας της βάσεως εδράσεως των κρασπέδων, όπως και κάθε δαπάνη γενικά για την πλήρη και έντεχνη εκτέλεση της εργασίας, πλην της δαπάνης κατασκευής της βάσεως εδράσεως των πρόχυτων κρασπέδων, η οποία πληρώνεται ιδιαιτέρως. γ. ΤΡΟΠΟΣ ΕΠΙΜΕΤΡΗΣΗΣ ΚΑΙ ΠΛΗΡΩΜΗΣ Η επιμέτρηση και πληρωμή θα γίνει ανά τρέχον μέτρο σύμφωνα με το αντίστοιχο άρθρο του τιμολογίου. Στην τιμή περιλαμβάνεται η προμήθεια και τοποθέτηση πρόχυτων κρασπέδων ΞΥΛΟΤΥΠΟΙ α. ΓΕΝΙΚΑ Οι ξυλότυποι και τα ικριώματα πρέπει να παρουσιάζουν την απαιτούμενη αντοχή για τις φορτίσεις στις οποίες θα υποβληθούν. Απαραιτήτως πρέπει να γίνεται ο έλεγχος και των κατασκευών στις οποίες πρόκειται να στηριχθούν οι ξυλότυποι. ιδιαίτερα όταν αυτές στηρίζονται απ' ευθείας στο έδαφος. Στην τελευταία αυτή περίπτωση ενδείκνυται η λήψη κατάλληλων μέτρων για την αποφυγή υποχώρησης των ξυλοτύπων. 209 / 316

210 Η σύνθεση των ξυλοτύπων πρέπει να είναι τέτοια ώστε η αφαίρεση τους να γίνεται εύκολα και ακίνδυνα, χωρίς κρούσεις και κραδασμούς. Για την επίτευξη του πρέπει να προβλέπονται διατάξεις σφηνών, κοχλιών, δοχείων άμμου κλπ. Οι ξυλότυποι και τα ικριώματα κατασκευών ανοιγμάτων μεγαλύτερα των μέτρων πρέπει να κατασκευάζονται με κατάλληλη υπερύψωση, ώστε να αποφεύγονται οι μετά την αφαίρεση τους σχηματιζόμενες αντιαισθητικές γραμμές ελαστικής παραμόρφωσης. Για τον εύκολο καθαρισμό των ξυλοτύπων πριν τη διάστρωση του σκυροδέματος, πρέπει να προβλέπονται τρύπες σε κατάλληλες θέσεις, όπως π.χ. δίπλα στις βάσεις υποστυλωμάτων, του πυθμένα δοκών, τις γενέσεις θόλων ή τόξων κλπ. Τα ικριώματα πρέπει να είναι ικανά για την παραλαβή οριζόντιων δυνάμεων. διατασσομένων προς το σκοπό αυτό κατάλληλων διαγωνίων συνδέσμων χιαστί προς δύο κάθετους επ' αλλήλων διατάξεων. Η Υπηρεσία πριν την έναρξη των εργασιών διάστρωσης θα ελέγχει την σύμφωνα με τα σχέδια διαμόρφωση, στερεότητα και ευστάθεια των ξυλοτύπων. Τα υποστυλώματα των ικριωμάτων θα είναι ευθύϊνα ξύλα, με μικρότερη πλευρά διατομής όχι κατώτερη των 7 εκ. Κατά την κατασκευή ξυλοτύπων πλακών μέχρι μέγιστου πάχους 18 εκ. επιτρέπεται η χρησιμοποίηση υποστυλωμάτων που αποτελούνται από δύο κατ' επέκταση συνδεομένων τεμαχίων. Και προκειμένου μεν περί πλακών, είναι δυνατόν τα υποστυλώματα αυτά να διατάσσονται εναλλάξ μετά των ακεραίων, προκειμένου δε περί δοκών να διατάσσεται ένα τέτοιο υποστύλωμα για τρία το πολύ ακέραια. Χρήση υποστυλωμάτων που αποτελούνται από περισσότερα των δύο τεμάχια απαγορεύεται. Κατά την κατασκευή πολυώροφων ικριωμάτων, πρέπει οι κατακόρυφοι άξονες των υπερκειμένων ξύλινων υποστυλωμάτων να συμπίπτουν με τους άξονες που βρίσκονται από κάτω. Η κατασκευή των ξυλοτύπων πρέπει να είναι τέτοια ώστε κατά την αφαίρεση τους να είναι δυνατή η διατήρηση μερικών υποστυλωμάτων, που ονομάζονται υποστυλώματα ασφαλείας, χωρίς διατάραξη της αρχικής ισορροπίας τους. Οι άξονες των υποστυλωμάτων ασφαλείας των διαφόρων ορόφων πρέπει να συμπίπτουν. Σε δοκούς ανοιγμάτων μέχρι 6.00 μ. αρκεί η διάταξη ενός υποστυλώματος ασφαλείας στη μέση. Σε δοκούς μεγαλύτερου ανοίγματος πρέπει να διατάσσονται δύο υποστυλώματα ασφαλείας. Σε πλάκες ανοίγματος μεγαλύτερου των 4.00 μ. πρέπει να διατάσσεται ένα υποστύλωμα ασφαλείας στο μέσο και ανά 5.00 μ. πλάτους πλάκας. Για τα ικριώματα σημαντικών έργων πρέπει να συντάσσονται στατικοί υπολογισμοί, σύμφωνα με τις διατάξεις των Γερμανικών Κανονισμών ξύλινων κατασκευών. Όταν πρόκειται για συνηθισμένα έργα και ικριώματα απλών διατάξεων με ανοίγματα που δεν υπερβαίνουν τα 6.50 μ. και ύψη όχι μεγαλύτερα των 5.00 μ., ο υπολογισμός είναι δυνατόν να παραλείπεται. Για τον στατικό υπολογισμό των ικριωμάτων και ξυλοτύπων θα λαμβάνονται υπόψη τα επόμενα κατακόρυφα φορτία: το βάρος τους, το βάρος του νωπού σκυροδέματος, βάρη που αντιστοιχούν σε πιθανές συσσωρεύσεις σκυροδέματος σε ορισμένες θέσεις, το βάρος των εργαλείων μεταφοράς, η επιρροή των κρούσεων κατά το άδειασμα των δοχείων και τα βάρη των εργατών, θα λαμβάνονται επίσης υπόψη τα επόμενα φορτία: πίεση ανέμου, κάθε άλλη αναπτυσσόμενη οριζόντια δύναμη και τέλος οριζόντια δύναμη που ενεργεί στο ύψος του σανιδώματος ίση προς το 1/100 του ολικού κατακόρυφου φορτίου, το οποίο πάρθηκε υπόψη για τον υπολογισμό. Για τους πλευρικούς τύπους θα λαμβάνεται υπόψη η ώθηση του τυπαινόμενου νωπού σκυροδέματος, ιδίως όταν πρόκειται για πλαστικό ή ρευστό. β. ΧΡΟΝΟΣ ΔΙΑΤΗΡΗΣΕΩΣ & ΑΦΑΙΡΕΣΕΩΣ ΤΩΝ ΞΥΛΟΤΥΠΩΝ Το χρονικό διάστημα διατήρησης των ξυλοτύπων από την αποπεράτωση της διάστρωσης, εξαρτάται από την ποιότητα του σκυροδέματος, από το είδος, το μέγεθος και τις επιβαρύνσεις του έργου και από τις καιρικές συνθήκες κατά την περίοδο της σκλήρυνσης. Ιδιαίτερη προσοχή επιβάλλεται για τα τμήματα του έργου τα οποία κατά το χρόνο αφαιρέσεως των ξυλοτύπων φορτίζονται ή σε ολόκληρο το κατά τον υπολογισμό του ληφθέντος υπόψη φορτίο, από πρόσθετα φορτία π.χ. σαν συνέπεια της στήριξης πάνω τους των ικριωμάτων των υπερκειμένων κατασκευών. 210 / 316

211 Σε ευμενείς καιρικές συνθήκες (θερμοκρασία μεγαλύτερη των +50 C) και κατασκευών συνήθους τύπου ισχύουν οι εξής προθεσμίες διατήρησης των ξυλοτύπων: ΠΡΟΘΕΣΜΙΕΣ ΔΙΑΤΗΡΗΣΗΣ ΞΥΛΟΤΥΠΩΝ α/α Κατηγορίες ξυλοτύπου Κοινό τσιμέντο 1. Πλευρικοί ξυλότυποι δοκών και υποστυλωμάτων 3 ημέρες 2. Ξυλότυποι πλακών συνήθους ανοίγματος 8 ημέρες 3. Ξυλότυποι δοκών γενικά και πλακών μεγάλου ανοίγματος 21 ημέρες 4. Υποστυλώματα ασφαλείας πλακών και δοκών 35 ημέρες Επί φορέων ανοιγμάτων μεγαλύτερων των μ. ή μεγάλων διαστάσεων, οι διδόμενες προθεσμίες από τον Πίνακα II, πρέπει να παρατείνονται. Για καθένα (πάνω από 10) μέτρο ανοίγματος, η παράταση των προθεσμιών αυτών καθορίζεται ως εξής : Για κατασκευές με κοινό τσιμέντο 1.1/4 ημέρες και για κατασκευές με τσιμέντο υψηλής αντοχής 1 ημέρα. Αυτά ισχύουν μέχρι ανοίγματος 20 μέτρων πέρα του οποίου οι προθεσμίες πρέπει να παραμένουν σταθερές, δηλαδή το διπλάσιο όσων αναφέρονται στον Πίνακα VII Πάντως η αφαίρεση των ξυλοτύπων θα γίνεται κατόπιν εντολής της Υπηρεσίας. Αν κατά τη διάρκεια της πήξης λάβει χώρα παγετός, οι προθεσμίες διατήρησης των ξυλοτύπων θα παρατείνονται κατά ίσο τουλάχιστο χρονικό διάστημα με εκείνο του παγετού. Η αφαίρεση τω ξυλοτύπων θα γίνεται βαθμιαία, χωρίς κρούσεις και δονήσεις. γ. ΤΡΟΠΟΣ ΕΠΙΜΕΤΡΗΣΗΣ ΚΑΙ ΠΛΗΡΩΜΗΣ Η πληρωμή του εργολάβου θα γίνει σε τετραγωνικά μέτρα ανεπτυγμένης επιφανείας ξυλοτύπου. Στην ανά τετραγωνικό μέτρο (μ 2 ) τιμή ξυλοτύπου περιλαμβάνεται κάθε υλικό και εργασία (προμήθεια, κατασκευή και αφαίρεση). Για περί των 3.50 μ. από το δάπεδο εργασίας η τιμή του ξυλοτύπου προσαυξάνεται με το αντίστοιχο κονδύλιο. 4. ΟΜΑΔΑ Γ : ΔΙΚΤΥΑ ΟΜΒΡΙΑ - ΗΛΕΚΤΡΙΚΑ 4.1. ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΚΑΛΩΔΙΩΝ ΚΑΙ ΑΓΩΓΩΝ Οι αγωγοί θα φέρουν σε όλο το μήκος τους χαρακτηριστικούς χρωματισμούς των φάσεων, ουδετέρου και γείωσης. Τα κεντρικά καλώδια των υποδιανομών που πηγαίνουν μαζί μέσα στα κανάλια, ή υπόγεια μεταξύ των κτιρίων, θα φέρουν μέσα στα κανάλια, στα φρεάτια επιθεώρησης και πριν από την είσοδο ή έξοδο των πινάκων, ένδειξη με ταινία διαφορετικού χρώματος, για τον εύκολο διαχωρισμό τους Γενική τεχνική συγγραφή υποχρεώσεων - Αποχέτευση ομβρίων ΑΠΟΧΕΤΕΥΣΗ ΟΜΒΡΙΩΝ ΑΓΩΓΟΙ ΣΩΛΗΝΕΣ ΔΟΜΗΜΕΝΟΥ ΤΟΙΧΩΜΑΤΟΣ Γενικά Το παρόν άρθρο αφορά σε στους αγωγούς και τα ειδικά τεμάχια από σωλήνες δομημένου τοιχώματος υψηλής πυκνότητας πολυαιθυλενίου (HDPE). Οι προβλεπόμενες εργασίες για την κατασκευή των αγωγών δομημένου τοιχώματος από πολυαιθυλένιο (HDΡΕ), είναι συνοπτικά οι εξής: Η προμήθεια των σωλήνων και των ειδικών τεμαχίων και οι κάθε είδους δοκιμές στο εργοστάσιο πριν την παραλαβή. Όλες οι φορτοεκφορτώσεις και μεταφορές των σωλήνων και ειδικών τεμαχίων από το εργοστάσιο κατασκευής στην θέση συγκέντρωσης και μετά από εκεί στη θέση τοποθέτησης. Η τοποθέτηση και η σύνδεση των σωλήνων και ειδικών τεμαχίων μέσα στο όρυγμα. 211 / 316

212 Η διαδικασία επίχωσης του σκάμματος του αγωγού. Οι κάθε είδους δοκιμασίες παραλαβής των κατασκευασμένων αγωγών. Όλες οι προαναφερθείσες εργασίες θα εκτελεστούν σύμφωνα με όσα λεπτομερώς ορίζονται στην παρούσα Τεχνική Προδιαγραφή. Για όλες τις άλλες εργασίες που απαιτούνται για την κατασκευή του δικτύου όπως εκσκαφές και επανεπιχώσεις ορυγμάτων, φορτοεκφορτώσεις και μεταφορές προϊόντων εκσκαφής, κατασκευή υποστρώματος άμμου, κατασκευή φρεατίων κ.λ.π. ισχύουν οι αντίστοιχες Τεχνικές Προδιαγραφές. Ποιότητα, χαρακτηριστικά σωλήνων και ειδικών τεμαχίων Παραλαβή υλικών Η ποιότητα, τα χαρακτηριστικά, οι έλεγχοι και οι δοκιμασίες αποδοχής στο εργοστάσιο των σωλήνων και των ειδικών τεμαχίων της σειράς που καθορίζεται στα σχέδια της μελέτης θα συμφωνούν πλήρως με τα προδιαγραφόμενα στο ΕΛΟΤ ΕΝ τύπος Β. Κατασκευαστής σύμφωνα με το υπόψη πρότυπο είναι το εργοστάσιο, από το οποίο ο Ανάδοχος θα προμηθευτεί τους πλαστικούς σωλήνες. Σημειώνεται ότι, οι σωλήνες που θα ενσωματωθούν στο εν λόγω έργο θα πρέπει να είναι πιστοποιημένες με πιστοποιητικό ποιότητος σύμφωνα με την προδιαγραφή ΕΛΟΤ ΕΝ τύπος Β από αναγνωρισμένο ανεξάρτητο φορέα π.χ. ΕΛΟΤ, TÜV κ.λπ. Οι σωλήνες και τα ειδικά τεμάχια από πολυαιθυλένιο θα παραδίδονται στον Ανάδοχο στο εργοστάσιο, αφού έχουν πραγματοποιηθεί όλες οι υποχρεωτικές και οι τυχόν προαιρετικές δοκιμές αποδοχής, που έχουν κριθεί σκόπιμες, όπως αυτές καθορίζονται στα πρότυπα ΕΛΟΤ ΕΝ. Η Επιβλέπουσα Υπηρεσία του έργου έχει το δικαίωμα να παρίσταται στις δοκιμές ελέγχου των προϊόντων με νόμιμα εξουσιοδοτημένο εκπρόσωπό της. Στην περίπτωση που δεν παραστεί εκπρόσωπος της Υπηρεσίας Επίβλεψης στην διεξαγωγή των δοκιμών, ο κατασκευαστής των σωλήνων είναι υποχρεωμένος να χορηγήσει στην Υπηρεσία Επίβλεψης βεβαίωση σύμφωνα με την οποία θα πιστοποιείται ότι όλοι οι σωλήνες και τα εξαρτήματα έχουν υποβληθεί με επιτυχία στις παραπάνω δοκιμασίες. Διευκρινίζεται ότι η παρουσία εκπροσώπου της Υπηρεσίας Επίβλεψης στις δοκιμασίες παραλαβής των σωλήνων και εξαρτημάτων ή η σύμφωνα με τα παραπάνω χορήγηση του σχετικού πιστοποιητικού από τον κατασκευαστή, δεν προδικάζει την τελική παραλαβή των εγκατεστημένων σωληνώσεων επιτόπου των έργων από την Υπηρεσία Επίβλεψης. Πρότυπα δοκιμών ΕΛΟΤ EN ISO 9969 Thermoplastics pipes - Determination of ring stiffness - Θερμοπλαστικοί σωλήνες - Προσδιορισμός της ακαμψίας δακτυλίου ΕΛΟΤ EN 744 Plastics piping and ducting systems - Thermoplastics pipes - Test method for resistance to external blows by the round-the-clοck method - Συστήματα πλαστικών σωληνώσεων και αγωγών - Θερμοπλαστικοί σωλήνες - Δοκιμή αντοχής σε εξωτερικά κτυπήματα με τη μέθοδο του ρολογιού EN 9967 Determination of Creep ratio ΕΛΟΤ ΕΝ 3126 Plastics piping systems - Plastics components - Determination of dimensions - Συστήματα πλαστικών σωληνώσεων - Πλαστικά εξαρτήματα - Προσδιορισμός διαστάσεων ΕΛΟΤ ΕΝ Thermal insulating products for buildings application - Determination of freeze-thaw resistance - Θερμομονωτικά προϊόντα για κτιριακές εφαρμογές - Προσδιορισμός της αντίστασης στη ψύξη-απόψυξη Μεταφορά και αποθήκευση υλικών Η διακίνηση και η αποθήκευση των σωλήνων και των ειδικών τεμαχίων θα γίνεται με προσοχή για την αποφυγή φθορών. Τα οχήματα μεταφοράς θα έχουν μήκος τέτοιο ώστε οι σωλήνες να μην εξέχουν από την καρότσα. Για τη φορτοεκφόρτωση θα χρησιμοποιούνται γερανοί ή λοιπά ανυψωτικά μηχανήματα. Σε καμία περίπτωση δεν επιτρέπεται η εκφόρτωση με ανατροπή. Απαγορεύεται η χρήση συρματόσχοινου ή αλυσίδων για τους χειρισμούς των σωλήνων. Οι χειρισμοί θα γίνονται υποχρεωτικά με ιμάντες (σαμπάνια). Οι σωλήνες θα αποθηκεύονται σε περιφραγμένους χώρους και θα τοποθετούνται σε τέτοια διάταξη (π.χ. διάταξη πυραμίδας), ώστε να αποφευχθούν στρεβλώσεις και παραμορφώσεις λόγω υπερκείμενου βάρους. Κάθε διάμετρος θα στοιβάζεται χωριστά. Μέχρι την τοποθέτησή τους τα τεμάχια σύνδεσης των σωλήνων θα παραμένουν στα κιβώτια συσκευασίας τους. Επισημαίνονται προς αποφυγή τα ακόλουθα: α) Η ανομοιόμορφη κατανομή θερμοκρασίας περιφερειακά στη διατομή, καθ όσον μπορεί να προκαλέσει στρέβλωση ή λυγισμό στον σωλήνα. 212 / 316

213 β) Η αξονική ή εγκάρσια φόρτιση καθ όσον μπορεί να προκαλέσει παραμόρφωση (πλάτυνση) της διαμέτρου. γ) Το σύρσιμο, ρίψη ή στοίβαξη σε τραχείες επιφάνειες. Εάν οι σωλήνες φορτοεκφορτώνονται με συρματόσχοινα ή αλυσίδες θα προστατεύονται κατάλληλα από εκδορές και χαράξεις. δ) Η υπερβολική επιφόρτιση των αποθηκευμένων σωλήνων (π.χ. εσφαλμένη στοίβαση). Ορθή προοπτική αποτελεί η στοίβαση σε ύψος έως 1,5 m, με επαφή των σωλήνων κατά γενέτειρα. Η κάτω στρώση θα εδράζεται σε επίπεδη καθαρή επιφάνεια και καθ όλο το μήκος των σωλήνων. Κατά την αποθήκευση σωλήνων διαφορετικών σειρών και διαμέτρων, οι πλέον άκαμπτοι θα διατάσσονται στο κάτω μέρος της στοίβας. Αν οι σωλήνες έχουν προδιαμορφωμένα άκρα (π.χ. φλαντζωτοί σωλήνες), τα άκρα αυτά θα προεξέχουν. Τα άκρα των σωλήνων που έχουν υποστεί επεξεργασία για σύνδεση θα προστατεύονται από χτυπήματα. Τα φορτηγά αυτοκίνητα που χρησιμοποιούνται για την μεταφορά των σωλήνων θα έχουν καρότσα με λείες επιφάνειες, χωρίς προεξοχές αιχμηρών αντικειμένων που θα μπορούσαν να τραυματίσουν τους σωλήνες. Τοποθέτηση σωλήνων στο όρυγμα Για τη σωστή τοποθέτηση του σωλήνα σε όρυγμα, πρέπει να τηρούνται οι ακόλουθες οδηγίες : Το βάθος του ορύγματος πρέπει να είναι τέτοιο ώστε να επιτρέπει τη στρώση κατ ελάχιστο 10 cm άμμου στον πυθμένα, πάνω στο οποίο θα πραγματοποιηθεί η τοποθέτηση των σωλήνων. Πρέπει να έχουν απομακρυνθεί οι αιχμηρές ή πολύ μεγάλες πέτρες από τον πυθμένα του ορύγματος. Η επιλογή της κοκκομετρίας των υλικών θα πρέπει να γίνεται με το κριτήριο της εύκολης εισχώρησης στις αυλακώσεις του σωλήνα. Η βάση και η προστατευτική επίχωση πρέπει να αποτελούνται από τα προαναφερθέντα υλικά, τα οποία διαστρώνονται κατά διαδοχικά στρώματα και ακολουθεί συμπύκνωση μέχρι του ύψους των 30 cm πάνω από τη στέψη του σωλήνα. Ιδιαίτερη προσοχή πρέπει να επιδεικνύεται στη συμπύκνωση της επίχωσης πλευρικά του αγωγού. Η συμπύκνωση θα πρέπει να πραγματοποιείται, αφού η επίχωση υπερβεί σε ύψος το ήμισυ της διαμέτρου του αγωγού για να αποτρέπεται η ανύψωσή του και ως εκ τούτου η αλλαγή της κλίσης του αγωγού και συνεχίζουμε την επίχωση και την συμπύκνωση όπως περιγράφεται στην προηγούμενη παράγραφο. Στη συνέχεια το σκάμμα δύναται να πληρωθεί με τα υλικά εκσκαφής, αφού έχουν απομακρυνθεί οι αιχμηρές και οι πολύ μεγάλες πέτρες. Ο βαθμός συμπύκνωσης της επίχωσης που απαιτείται είναι ίσος ή ανώτερος με 90% κατά ProCtor (Optimum). Σε περίπτωση ύπαρξης υδροφόρου ορίζοντα η τοποθέτηση των σωλήνων θα πρέπει να πραγματοποιείται μετά την απομάκρυνση των υδάτων και να γίνεται η επίχωσή τους για την αποφυγή του φαινομένου της άνωσης. Συνιστάται η χρήση μηχανικών μέσων, όπως η τοποθέτηση μίας σανίδας κατάλληλων διαστάσεων για την ισοκατανομή των φορτίων και την αποφυγή φθορών στα άκρα των σωλήνων. Ιδιαίτερη προσοχή θα πρέπει να δοθεί στο φαινόμενο της διαστολής των σωλήνων, όταν αυτοί τοποθετούνται σε περιβάλλον υψηλών θερμοκρασιών. Σε αυτή την περίπτωση είναι απαραίτητη η επικάλυψη των σωλήνων με μερική επίχωση. Σύνδεση σωλήνων Οι σωλήνες συνδέονται μεταξύ τους με μούφα και ελαστικό δακτύλιο. Στους σωλήνες από DN/OD 250mm έως DN/OD 1200mm και από DN/ID 300 έως DN/ID800mm ο δακτύλιος τοποθετείται στην πρώτη αυλάκωση, στους δε σωλήνες από DN/OD 160mm έως DN/OD 200mm ο δακτύλιος τοποθετείται στην δεύτερη αυλάκωση. Μετά την τοποθέτηση του ελαστικού δακτυλίου προς διευκόλυνση της σύνδεσης επαλείφουμε εσωτερικά την προς σύνδεση μούφα με υγρό σαπούνι. Η επάλειψη του ελαστικού δακτυλίου με σαπούνι πρέπει να αποφεύγεται για να μη προκληθεί επικόλληση μικροσωματιδίων άμμου ή χώματος, τα οποία πιθανόν να επηρεάσουν την στεγανότητατης σύνδεσης. Κατά την ένωση των σωλήνων μεγάλων διαμέτρων συνιστάται η χρήση μηχανικών μέσων. Σε αυτές τις περιπτώσεις είναι αναγκαία η προστασία του ελεύθερου άκρου του σωλήνα με την τοποθέτηση μίας σανίδας κατάλληλων διαστάσεων για την ισοκατανομή των φορτίων και την αποφυγή τραυματισμού του σωλήνα. Οι μούφες πρέπει να τοποθετηθούν στην σωστή τους θέση για να εξασφαλίζουν την ομαλή ροή εσωτερικά του δικτύου (να τερματίσουν μέχρι τον εσωτερικό δακτύλιο που διαθέτουν). Σημείωση: Ειδικότερα για τα δίκτυα όπου υπάρχει υδροφόρος ορίζοντας ή άλλα κοινόχρηστα δίκτυα, όπως δίκτυο ύδρευσης, συνιστάται η χρήση δεύτερου ελαστικού δακτυλίου, ο οποίος μπορεί να είναι όμοιος με τον κανονικό δακτύλιο, είτε να είναι κατασκευασμένος από ειδικά διογκούμενα υλικά προς εξασφάλιση της απόλυτης αμφίδρομης στεγανότητας. Σε περιπτώσεις αλλαγής κατεύθυνσης του δικτύου θα πρέπει να ενσωματώνονται γωνιές κατασκευασμένες σύμφωνα με το πρότυπο ΕΛΟΤ ΕΝ 13476, για να εξασφαλίζεται η ομαλή ροή καθώς και η στεγανότητα του συστήματος. Το ίδιο εφαρμόζεται και σε περιπτώσεις αλλαγής διατομών καθώς και διακλαδώσεων (συστολικές 213 / 316

214 μούφες, ταύ, ημιταύ, συστολικά ημιταύ). Σε κάθε περίπτωση πρέπει να αποφεύγεται η χρήση εξαρτημάτων που έχουν παραχθεί από διαφορετικές πρώτες ύλες από αυτές των αντίστοιχων σωλήνων δικτύων. Απαιτήσεις ποιοτικών ελέγχων για την παραλαβή Έλεγχος δελτίων αποστολής ενσωματούμενων υλικών. Έλεγχος οριζοντιογραφικής και υψομετρικής τοποθέτησης σωλήνων και συνδεσμολογίας τους σύμφωνα με την εγκεκριμένη μελέτη. Έλεγχος πρακτικών τέλεσης δοκιμών πιέσεως. Έλεγχος της εγκατάστασης σύμφωνα με τα σχέδια της εγκεκριμένης μελέτης, ώστε να διαπιστωθεί εάν έχουν τοποθετηθεί όλα τα προβλεπόμενα εξαρτήματα και εάν έχουν τηρηθεί επακριβώς οι κλίσεις (περίπτωση δικτύων βαρύτητας). Εξαρτήματα που εμφανίζουν κακώσεις, στρεβλώσεις ή διάβρωση δεν θα γίνονται αποδεκτά και θα δίδεται εντολή αντικατάστασης αυτών με δαπάνες του Αναδόχου. Τελικός καθαρισμός και επιθεώρηση Πριν από την παραλαβή του έργου από την Υπηρεσία Επίβλεψης, το όλο σύστημα των αγωγών, συμπεριλαμβανομένων και των φρεατίων, πρέπει να καθαρισθεί ολοκληρωτικά με έκπλυση με βούρτσα, σφαίρα ή άλλο κατάλληλο όργανο μέσω των αγωγών ή με οποιαδήποτε άλλη αποδεκτή μέθοδο, έτσι ώστε οι αγωγοί να είναι εντελώς καθαροί και ελεύθεροι από εμπόδια. Πριν την παραλαβή θα γίνεται επιθεώρηση του δικτύου από την Υπηρεσία Επίβλεψης 164. ΧΥΤΟΣΙΔΗΡΑ ΤΕΜΑΧΙΑ Πεδίο Εφαρμογής - Ορισμοί Στο πεδίο εφαρμογής του παρόντος άρθρου περιλαμβάνεται η κατασκευή χυτοσιδηρών καλυμμάτων φρεατίων, καθώς και χυτοσιδηρών εσχαρών φρεατίων υδροσυλλογής των δικτύων αποχέτευσης ομβρίων και γενικά απλών χυτοσιδηρών τεμαχίων, όπως βαθμίδων φρεατίων Υλικά Όλα τα χυτοσιδηρά τεμάχια θα κατασκευασθούν από χυτοσίδηρο σφαιροειδούς γραφίτη (ductile iron) βάσει του Ελληνικού προτύπου ΕΛΟΤ ΕΝ 124. Ο χυτοσίδηρος σφαιροειδούς γραφίτη θα είναι της κατηγορίας και οι μηχανικές του ιδιότητες θα ανταποκρίνονται προς εκείνες του πίνακα 1 του διεθνούς προτύπου ISO 1083, σε δοκίμια που χυτεύονται σε χωριστούς τύπους αλλά κατασκευασμένους από το ίδιο μέταλλο χύτευσης που χυτεύονται τα εξαρτήματα και συγκεκριμένα: Ελάχιστη αντοχή σε εφελκυσμό: 400 Ν/mm2 Ελάχιστη επιμήκυνση: 15% Όρια σκληρότητας: κατά Brinell Ο χυτοσίδηρος θα είναι άριστης ποιότητας. Η τομή από τη θραύση του θα είναι χρώματος φαιού και υφής λεπτόκοκκης, πυκνής και ομοιόμορφης. Η χύτευσή του θα έχει γίνει με επιμέλεια και δεν θα παρουσιάζει ρωγμές, σπηλαιώσεις, φυσαλίδες ή άλλα ελαττώματα. Θα πρέπει να είναι ταυτόχρονα μαλακός, ανθεκτικός και εύκολα κατεργάσιμος με λίμα ή κόπτη, καθώς και να διατρήεται εύκολα. Ο χυτοσίδηρος που θα χρησιμοποιηθεί, θα ικανοποιεί όλους τους όρους χύτευσης κατά DIN Σε αντίθετη περίπτωση, όλα τα προϊόντα της μη συμμορφούμενης χύτευσης θα απορρίπτονται χωρίς άλλη εξέταση. Οι διαστάσεις των τεμαχίων θα είναι εκείνες ακριβώς που ορίζονται στα σχέδια της εγκεκριμένης τεχνικής μελέτης. Ως περιθώρια ανοχής ορίζονται τα ακόλουθα: Για το βάρος: +8%. Για το πάχος: +8% έως -5% (με μέγιστο όμως περιθώριο:+2,5 mm έως -1,5 mm) Η φέρουσα ικανότητα των καλυμμάτων και των εσχαρών των φρεατίων επιλέγονται, ανάλογα με τη θέση τοποθέτησής τους, δηλ. με βάση τις συνθήκες κυκλοφορίας και πρέπει να ανταποκρίνεται προς τις ακόλουθες κατηγορίες, κατ' ελάχιστο: Πίνακας : Κατηγορίες καλυμμάτων και εσχαρών φρεατίων ανάλογα με τη θέση τοποθέτησης Φέρουσα ικανότητα # Κατηγορία Θέση τοποθέτησης [tn] A Περιοχές κυκλοφορίας πεζών ή/και 1,5 ποδηλάτων μόνο 2 B Πεζόδρομοι και περιοχές κυκλοφορίας πεζών, χώροι στάθμευσης ΙΧ αυτοκινήτων 12,5 214 / 316

215 # Κατηγορία Θέση τοποθέτησης Φέρουσα ικανότητα [tn] C Περιοχές δίπλα στο ρείθρο του πεζοδρομίου 25 που δεν εκτείνονται περισσότερο από 0,5 m μέσα στο οδόστρωμα ή περισσότερο από 0,2 m μέσα στο πεζοδρόμιο 4 D Καταστρώματα οδών 40 (συμπεριλαμβανομένων των πεζοδρομίων) και χώροι στάθμευσης όλων των τύπων οχημάτων 5 E Περιοχές όπου ασκούνται μεγάλα φορτία 60 ανά τροχό, π.χ. λιμάνια, εμπορευματικοί σταθμοί, βιομηχανικές περιοχές κτλ. 6 F Περιοχές όπου ασκούνται ιδιαίτερα μεγάλα φορτία ανά τροχό, π.χ. διάδρομοι αεροδρομίων κτλ Εκτέλεση Εργασιών Παρακολούθηση της Κατασκευής Η Υπηρεσία έχει το δικαίωμα, μέσω εκπροσώπου της, να παρακολουθεί την κατασκευή των χυτοσιδηρών τεμαχίων και να ελέγχει τα υλικά που θα χρησιμοποιηθούν στην κατασκευή. Ο Ανάδοχος έχει την υποχρέωση να επιτρέπει και να διευκολύνει την παρακολούθηση αυτή. Ο Ανάδοχος οφείλει να ειδοποιεί εγγράφως την Υπηρεσία τουλάχιστον δύο (2) ημέρες πριν από κάθε τμηματική χύτευση για να μπορέσει η Υπηρεσία να παρακολουθήσει την κατασκευή και να λάβει δοκίμια. Το δικαίωμα αυτό της Υπηρεσίας, είτε ασκείται είτε όχι, δεν απαλλάσσει τον Ανάδοχο από την ευθύνη της ποιότητας του υλικού ή από τις άλλες υποχρεώσεις του Σήμανση Όλα τα καλύμματα, οι εσχάρες και τα πλαίσια πρέπει να φέρουν ανάγλυφη σήμανση σε μέρος που να φαίνεται και μετά την τοποθέτησή τους στην προβλεπόμενη θέση τους, με τα εξής στοιχεία: το πρότυπο ΕΝ 124 την αντίστοιχη κατηγορία της φέρουσας ικανότητας (π.χ. D 40) το όνομα ή/και το σήμα του κατασκευαστή το έτος και το μήνα χύτευσης το σήμα του οργανισμού πιστοποίησης (π.χ. ISO) το όνομα του φορέα κατασκευής ή του Κυρίου του Έργου, κατά περίπτωση Έδραση Καλυμμάτων και Εσχαρών Η επιφάνεια έδρασης των εσχαρών και των καλυμμάτων επάνω στα πλαίσιά τους θα είναι απόλυτα επίπεδη, ώστε να εξασφαλίζεται έδραση πάνω στην επιφάνεια αυτή χωρίς να ταλαντεύεται το κάλυμμα ή η εσχάρα. Έλεγχος σωστής έδρασης των εσχαρών και των καλυμμάτων επάνω στα πλαίσιά τους θα διεξάγεται για κάθε τεμάχιο χωριστά. Κάθε ελαττωματικό τεμάχιο ως προς την έδρασή του θα απορρίπτεται και το κόστος του θα λογίζεται σε βάρος του Αναδόχου Παραλαβή των Υλικών Η Υπηρεσία διατηρεί το δικαίωμα παραλαβής της προμήθειας των χυτοσιδηρών τεμαχίων από επιτροπή αντιπροσώπων της, παρουσία και αντιπροσώπου του Αναδόχου. Ο Ανάδοχος οφείλει να παρέχει τα απαραίτητα μέσα, καθώς και κάθε πληροφορία και ευκολία για την εξέταση και τον έλεγχο της προμήθειας που παραδίνεται. Η παραλαβή των ειδών θα γίνεται σε δύο στάδια: Κατά την προσωρινή και τμηματική παραλαβή θα εξετάζονται τα αποτελέσματα των εργαστηριακών δοκιμών στα δοκίμια της αντίστοιχης χύτευσης και στη συνέχεια τα είδη που παραδίνονται θα εξετάζονται μακροσκοπικά. Η οριστική παραλαβή θα γίνεται αφού παραδοθεί ολόκληρη η προμήθεια και το νωρίτερο δύο (2) μήνες μετά την τελευταία παράδοση, έτσι ώστε να είναι δυνατόν, μέσα στο διάστημα αυτό, να εξακριβωθεί η τυχόν ύπαρξη κρυφών ελαττωμάτων. Σε περίπτωση απόρριψης μιας ποσότητας ειδών της προμήθειας λόγω ύπαρξης ελαττωμάτων, ο Ανάδοχος οφείλει να αντικαταστήσει τα ελαττωματικά τεμάχια μέσα σε ένα (1) μήνα. Αν η αντικατάσταση δεν γίνει στην προθεσμία αυτή, η Υπηρεσία αγοράζει η ίδια τον αντίστοιχο αριθμό τεμαχίων κατά είδος και χρεώνει την αξία τους σε βάρος του Αναδόχου Έλεγχοι Αριθμός Δοκιμίων 215 / 316

216 Τα ποιοτικά χαρακτηριστικά του χυτοσιδήρου θα ελέγχονται με δοκιμές. Σε κάθε χύτευση και για κάθε είδος δοκιμής θα λαμβάνονται δοκίμια ως κατωτέρω: Πίνακας : Απαιτούμενος αριθμός δοκιμίων # Παρτίδα Αριθμός Δοκιμίων Σε κάθε χύτευση, ο μέσος όρος των αποτελεσμάτων για κάθε είδος δοκιμής δεν πρέπει να είναι μικρότερος (μεγαλύτερος) από την ελάχιστη (μέγιστη) τιμή που κάθε φορά ορίζεται. Επιπλέον, κάθε μία δοκιμή δεν πρέπει να δίνει τιμή μικρότερη του 90% της ελάχιστης τιμής ή τιμή μεγαλύτερη του 110% της μέγιστης τιμής που έχει οριστεί αντίστοιχα Μηχανικές Δοκιμές Παραλαβής Για τον έλεγχο της ποιότητας του χυτοσιδήρου θα γίνονται σε κατάλληλο εργαστήριο δοκιμές κάμψης, κρούσης και σκληρότητας κατά Brinell. Για τη δοκιμή κάμψης θα χρησιμοποιούνται απόλυτα κυλινδρικά δοκίμια με διάμετρο 25 mm και μήκος 600 mm. Το δοκίμιο θα τοποθετείται σε κατάλληλη μηχανή δοκιμής κάμψης, μεταξύ εδράνων που απέχουν μεταξύ τους 500 mm. Το δοκίμιο θα πρέπει να αντέχει, χωρίς να θραύεται, ολικό φορτίο 320 kg, εφαρμοζόμενο στο μέσο του ανοίγματος των εδράνων. Η υπόψη καταπόνηση αντιστοιχεί σε τάση 26 kg/mm². Το βέλος, τη στιγμή της θραύσης του δοκιμίου, θα πρέπει να είναι τουλάχιστον 5 mm. Για τη δοκιμή κρούσης θα χρησιμοποιούνται απόλυτα ορθογώνια πρισματικά δοκίμια, πλευράς 40 mm και μήκους 200 mm. Το δοκίμιο θα τοποθετείται σε κατάλληλη μηχανή κρούσης με κριό, επάνω σε έδρανα που απέχουν μεταξύ τους 160 mm. Το δοκίμιο πρέπει να αντέχει, χωρίς να θραύεται, την κρούση κριού βάρους 12 kg που πέφτει ελεύθερο από ύψος 40 cm επάνω στο δοκίμιο και ακριβώς στη μέση του ανοίγματος μεταξύ των εδράνων. Η κεφαλή του κριού θα αποτελείται από κυλινδρικό τομέα επίκεντρης γωνίας 90Ί και ακτίνας 50 mm. Ο άξονας του κυλινδρικού τομέα θα είναι οριζόντιος και κάθετος στον άξονα του δοκιμίου Επανάληψη Δοκιμής Εάν ένα δοκίμιο αστοχήσει σε ένα είδος δοκιμής τότε η δοκιμή επαναλαμβάνεται σε δύο άλλα δοκίμια. Αν το ένα από τα δύο δοκίμια αστοχήσει τότε η παρτίδα απορρίπτεται. Τα αποτελέσματα των δοκιμών δεν λαμβάνονται υπόψη, σε περίπτωση ανεπαρκών αποτελεσμάτων που δεν οφείλονται στην ποιότητα του ίδιου του μετάλλου αλλά οφείλονται σε οποιονδήποτε από τους ακόλουθους λόγους: Εσφαλμένη τοποθέτηση του δοκιμίου ή ελαττωματική λειτουργία της μηχανής δοκιμής. Ελαττωματική χύτευση ή ελαττωματική τόρνευση του δοκιμίου. Θραύση του δοκιμίου εφελκυσμού πέραν από το όριο μέτρησης. Ελαττώματα χύτευσης στο δοκίμιο, εμφανή μετά τη θραύση. Σε τέτοιες περιπτώσεις λαμβάνεται νέο δοκίμιο, επαναλαμβάνονται οι αντίστοιχες δοκιμές και τα νέα αποτελέσματά τους αντικαθιστούν εκείνα του ελαττωματικού δοκιμίου Περιλαμβανόμενες Δαπάνες Στην τιμές μονάδας του Τιμολογίου περιλαμβάνεται η πλήρης αποζημίωση του Αναδόχου για την, σύμφωνα με τα σχέδια της εγκεκριμένης τεχνικής μελέτης, το παρόν άρθρο και τα υπόλοιπα συμβατικά τεύχη, πλήρη και έντεχνη εκτέλεση των εργασιών που περιγράφονται στο παρόν, η χρήση μηχανημάτων, μεταφορικών μέσων, εφοδίων και μικροϋλικών σύνδεσης και τοποθέτησης των χυτοσιδηρών αντικειμένων, η αξία των υλικών καθώς και των διαφόρων εργαστηριακών δοκιμών Επιμέτρηση και Πληρωμή Οι εργασίες κατασκευής χυτοσιδηρών τεμαχίων θα επιμετρώνται σε χιλιόγραμμα (kg) πλήρως περαιωμένων, ανά είδος χυτοσιδηρού τεμαχίου (καλύμματα, εσχάρες, βαθμίδες) που εμφανίζεται στο Τιμολόγιο. Η επιμέτρηση θα γίνεται σύμφωνα με την παράγραφο της παρούσας ΓΤΣΥ. Η (οι) ποσότητα (ες) των εργασιών που εκτελέστηκαν ικανοποιητικά, όπως αυτή (ες) επιμετρήθηκε (αν) σύμφωνα με τα ανωτέρω και εγκρίθηκε (αν) από την Υπηρεσία, θα πληρώνεται (ονται) σύμφωνα με την παράγραφο της παρούσας ΓΤΣΥ για τα διάφορα είδη χυτοσιδηρών τεμαχίων. Η (οι) τιμή (ές) μονάδας θα αποτελεί (ούν) πλήρη αποζημίωση για τα όσα ορίζονται στην ανωτέρω παράγραφο "Περιλαμβανόμενες Δαπάνες" του παρόντος άρθρου, καθώς και για κάθε άλλη δαπάνη που είναι αναγκαία σύμφωνα με τα οριζόμενα στο άρθρο 100 "Γενικοί Όροι". 216 / 316

217 ΤΕΥΧΟΣ ΤΕΧΝΙΚΩΝ ΠΡΟΔΙΑΓΡΑΦΩΝ ΦΩΤΙΣΜΟΥ 1. ΣΙΔΗΡΟΪΣΤΟΥ ΥΨΟΥΣ 9Μ Υλικό : Ο ιστός θα είναι τυποποιημένη βιομηχανική κατασκευή, χάλυβας θέρμης έλασης ποιότητας S235JR κατά ΕΝ και σύμφωνα με πρότυπο ΕΛΟΤ ΕΝ 40, θα είναι ύψους 9 μέτρων, (Σχέδιο 1) και θα αποτελείται από : Κατασκευή : α) Το σώμα του ιστού κυκλικής διατομής το οποίο θα είναι κατασκευασμένο από ένα τεμάχιο χαλυβοελάσματος κωνικό προς τα επάνω, κυκλικής διατομής, πάχους 4χιλ. συγκολλούμενο με μια συνεχή ραφή κατά μήκος, χωρίς εγκάρσια ηλεκτροσυγκόλληση. Θυρίδα από το ίδιο σώμα του ιστού, κομμένη με ειδικό πριόνι, όπου εφαρμόζει απόλυτα και δεν εξέχει (κατά την κλειστή θέση) από τον ιστό (IP56 και IK10). β) Την πλάκα εδράσεως, η οποία θα είναι προσαρμοσμένη στη βάση του ιστού και θα έχει διαστάσεις 400Χ400Χ15 χιλ. με 4 οπές διέλευσης αγκυρίων σε άξονες κέντρων 280x280 χιλ. Η συγκόλληση του ελάσματος της πλάκας έδρασης με το έλασμα του σώματος του ιστού θα είναι βαθιάς εγκαύσεως με σύντηξη των μετάλλων. Ύψος ιστού Διάμετρος εγγεγραμμένου κύκλου στη βάση Διάμετρος εγγεγραμμένου κύκλου στη κορυφή Διαστάσεις πλάκας έδρασης Διαστάσεις θυρίδας επίσκεψης Ύψος θυρίδας από την βάση του ιστού 9 μέτρα Φ213 χιλ. Φ90 χιλ. 400Χ400Χ15 χιλ. 300Χ85χιλ. 800 χιλ. Επιφανειακή προστασία: Ο ιστός μετά την κατεργασία του θα γαλβανίζεται εν θερμό, βάσει του Διεθνούς Πρότυπου EN ISO Προδιαγραφές: Ο ιστός θα πρέπει να είναι κατασκευασμένος σύμφωνα με πρότυπο ΕΛΟΤ ΕΝ 40. Το εργοστάσιο κατασκευής των ιστών πρέπει, να διαθέτει πιστοποιητικό διασφάλισης ποιότητος κατά ISO / 316

218 218 / 316

219 όσταση αγκυρίων 2. ΤΣΙΜΕΝΤΕΝΙΑ ΒΑΣΗ ΑΓΚΥΡΩΣΗΣ Την τσιμεντένια βάση ακύρωσης διαστάσεων 1000Χ1000Χ900χιλ., τα 4 αγκύρια θεμελίωσης, ειδικής κατασκευής τύπου 16/14 από χάλυβα με όριο διαρροής 500Ν/mm, διατομής 24χιλ., μήκους 750 χιλ. και το φρεάτιο επίσκεψης των καλωδίων με στεγανό χυτοσίδηρο καπάκι διαστάσεων 375Χ435χιλ. Κάθε αγκύριο θα συνοδεύεται από 2 περικόχλια και 2 ροδέλες. (Σχέδιο 2) Φρεάτιο καλωδίων Δίοδος καλωδίων Σχέδιο ΗΛΕΚΤΡΙΚΟΣ ΠΙΝΑΚΑΣ ΠΙΛΛΑΡ Το μεταλλικό κιβώτιο (ΠΙΛΛΑΡ) (Σχέδιο 3), θα είναι βιομηχανικού τύπου, στεγανό, προστασίας ΙΡ 65 για την τοποθέτηση σε εξωτερικό χώρο, κατασκευασμένο από λαμαρίνα γαλβανισμένη πάχους 2mm. Θα φέρει δίφυλλη θύρα και κλειδαριά ασφαλείας, και όλα τα μεταλλικά μέρη του πίλλαρ θα βαφούν με δύο στρώσεις ηλεκτροστατικής βαφής. Όλα τα υλικά και μικρούλικα στήριξης (χαλύβδινα ελάσματα, σιδηροτροχιές, κοχλίες κλπ.) θα πρέπει να είναι ανοξείδωτα ή να έχουν υποστεί ειδική αντιδιαβρωτική προστασία (π.χ. γαλβάνισμα). Ειδικά για τις εξωτερικές βίδες στερέωσης μεταλλικών πλακών θα πρέπει να είναι επινικελλωμένες. Γενικά η όλη κατασκευή του θα είναι σύμφωνα με τις απαιτήσεις της ΔΕΗ και όλες οι ακμές του θα είναι στρογγυλεμένες, θα είναι ηλεκτροστατικής βαφής με απόχρωση επιλογής της Υπηρεσίας. Ο πίνακας θα είναι μεταλλικός, τύπου κλειστού ερμαρίου με δυο θαλάμους ένας για τον μετρητή της ΔΕΗ και ένας για τον πίνακα αναχώρησης ηλεκτρικών γραμμών κατάλληλος για ορατή τοποθέτηση, στεγανός. Το ηλεκτρολογικό υλικό θα είναι κατασκευής γνωστού Ευρωπαϊκού οίκου, επίσης θα φέρει κατάλληλα όργανα ελέγχου των φωτιστικών του έργου. Η όλη κατασκευή θα αποτελείται από: Τεχνικά χαρακτηριστικά 1)Το μεταλλικό ερμάριο (Πίλλαρ) Εξωτερικές διαστάσεις σε χιλιοστά: 1.000Χ350Χ1.000, Μήκος Χ Πλάτος Χ Ύψος. 2)Τη βάση του από οπλισμένο σκυρόδεμα 0.50Χ0.50Χ1.50m. 3)Ηλεκτρικός Πινάκας ΙΡ 65 πλήρως με στεγανή διανομή εξοπλισμένη με ασφαλειοδιακόπτες 10 ΚΑ, μέγιστου απαιτούμενου αριθμού αναχωρήσεων 219 / 316

220 ηλεκτροφωτισμού ως κατωτέρω, με φωτοκύτταρο ελέγχου ή χρονοδιακόπτη, ιστό, κεφαλή κλπ. για τριφασική παροχή, καθώς και όλα τα υλικά που απαιτούνται για τη στήριξη του φωτοκύτταρου. 4)Το φωτιστικό σώμα με το λαμπτήρα και διακόπτη χειριστού. 5)Το ρευματοδότη 16 Α. 6)Την γείωση και τον αγωγό σύνδεσής της με το πίλλαρ. Τo πίλλαρ θα εγκατασταθεί κοντά στον τσιμεντοιστό της ΔΕΗ, από τον οποίο θα τροφοδοτηθεί. Προκειμένου για εναέριες λήψεις, για την όδευση του παροχικού καλωδίου θα εγκατασταθεί σωλήνα 1 1/4 στερεωμένη με μεταλλικό συμπαγές τσέρκι επί του τσιμεντοιστού, που θα καταλήγει υπογείως εντός του πίλλαρ μέσω τεμαχίων ανοικτών καμπύλων και heliflex Φ50. Όπου δεν είναι δυνατό το πίλαρ να γειτνιάσει με τον ιστό της ΔΕΗ τότε θα εγκαθίσταται γαλβανισμένη σιδηροσωλήνα 3 iso medium, ύψους 5m από την επιφάνεια του εδάφους, σε βάση από σκυρόδεμα διαστάσεων 0.50Χ0.50Χ1.50m. Επί της της σωλήνας 3 θα τοποθετηθεί σωλήνα 11/4 για την όδευση της παροχής εντός του πίλλαρ. Το πίλλαρ θα υπερυψωθεί με βάση από σκυρόδεμα 10cm πάνω από την τελική στάθμη του δαπέδου. έ ή ή ό ς ής ός ί Σχέδιο / 316

221 Τεχνική Περιγραφή: 4. ΠΡΟΒΟΛΕΑΣ LED ΓΙΑ ΤΟΠΟΘΕΤΗΣΗ ΣΕ ΙΣΤΟ Προβολέας LED συμμετρικός με σταθερή απόδοση φωτός εξωτερικού χώρου, (Σχέδιο 4) ευρέως δέσμης ανοίγματος και τοποθέτησης πάνω σε στύλο. Υλικό περιβλήματος από Αλουμίνιο και υλικό οπτικών από πολυανθρακικό προστασίας IP65 και προστασίας από βανδαλισμούς IK08. Κάλυμμα οπτικού τύπου φακού επίπεδου γυαλιού και κατηγορία προστασίας IEC με στάνταρ χρώμα RAL γκρι αλουμινίου σήμανσης CE. Το εμπρόσθιο τμήμα γίνεται προσβάσιμο μέσω θυρίδας που προστατεύεται με γυάλινο κάλυμμα και σφραγίζεται με σιλικόνη. Η καλωδίωση επιτυγχάνεται με έναν διπλό στυπιοθλίπτη (Μ24x1,5) μέγιστης διαμέτρου 16χιλιοστών. Φέρει επίσης σύστημα κατεύθυνσης της φωτεινής δέσμης με μηχανική διάταξη και διαβαθμισμένη κλίμακα, που εξασφαλίζει ρύθμιση της δέσμης με μεγάλη ακρίβεια και κλείδωμα της ρύθμισης. Τεχνικά Χαρακτηριστικά: Αριθμός των πηγών φωτός 108τεμ. - Φωτεινής ροής 8000 lm, ισχύς εισόδου 80 W με χρώμα πηγή φωτός ουδέτερο λευκό, τάσης εισόδου 220 έως 240 V, συχνότητας εισόδου 50 έως 60 Hz - χρωματική θερμοκρασία 4000 K, διάρκειας ζωής h. Τοποθέτηση: Ο προβολέας τοποθετείται στην κορυφή του ιστού πάνω σε ειδικό διαμορφωμένο πλαίσιο κατασκευής από γαλβανισμένο χάλυβα. Διαστάσεις: Προφίλ: βάθος=58mm, ύψος h=454mm, πλάτος: 360mm Σχέδιο / 316

222 5. ΒΑΣΗ ΠΡΟΒΟΛΕΑ LED ΓΙΑ ΤΟΠΟΘΕΤΗΣΗ ΣΕ ΙΣΤΟ Τεχνική Περιγραφή: Την βάση προβολέων τύπου γωνία προσαρμοσμένη εξωτερικά στην κορυφή του ιστού μέσω χοάνης και σύσφιξης μέσω κοχλιών. ΦΩΤΙΣΜΟΣ 1. ΥΠΟΔΟΜΗ ΦΩΤΙΣΜΟΥ 1.1 Πεδίο Εφαρμογής - Ορισμοί Στην υποδομή του οδοφωτισμού περιλαμβάνονται: Η εκσκαφή και επανεπίχωση σκαμμάτων για την τοποθέτηση των σωληνώσεων διέλευσης καλωδίων, των φρεατίων και της θεμελίωσης των ιστών φωτισμού Η προμήθεια και τοποθέτηση των σωλήνων διέλευσης καλωδίων Η προμήθεια και τοποθέτηση των καλωδίων Η κατασκευή της βάσης έδρασης των ιστών φωτισμού Η προμήθεια και τοποθέτηση αγωγού γείωσης με τους ακροδέκτες και τις πλάκες Η προκατασκευή και τοποθέτηση των φρεατίων επίσκεψης των συνδέσεων των καλωδίων Η προκατασκευή και τοποθέτηση των φρεατίων έλξης καλωδίων Η κατασκευή και τοποθέτηση των κιβωτίων ηλεκτρικής διανομής (πίλλαρ) Οι δοκιμές καλής λειτουργίας του ηλεκτρικού δικτύου 1.2 Υλικά Τα χρησιμοποιούμενα υλικά είναι: 14 Σκυρόδεμα εγκιβωτισμού σωλήνων κατηγορίας C12/15 15 Σκυρόδεμα φρεατίων και βάσεων ιστών κατηγορίας C20/25 16 Σιδηρούς οπλισμός σκυροδέματος κατηγορίας S500 ΚΤΧ 17 Χυτοσιδηρά καλύμματα φρεατίων 18 Σωλήνας PE Φ 90, 4 bar 19 Χάλκινος αγωγός γείωσης πολύκλωνος διατομής 25 mm 2, σύμφωνα με VDE 0251/51 & Χάλκινος αγωγός γείωσης μονόκλωνος διατομής 16 mm 2, σύμφωνα με VDE 0251/51 & Σωλήνας PVC Φ 100, 6 bar βαρέως τύπου κατά ΕΛΟΤ 686/Β η PE Φ90 6 bar κατά CEN:TC 155/W6/12/20.1/N Σωλήνας PVC Φ 50, 6 bar βαρέως τύπου κατά ΕΛΟΤ 686/Β η PE Φ50 6 bar κατά CEN:TC 155/W6/12/20.1/N Σωλήνας σιδηρός γαλβανισμένος (ISO-MEDIUM-πράσινη ετικέτα) Φ101,6 (4 ) 24 Γαλβανισμένο (σύμφωνα με DIN 50976) σύρμα (οδηγός) διατομής 5 mm 2 25 Πλάκα γείωσης από ηλεκτρολυτικό χαλκό διαστάσεων 500x500x5 mm η χάλκινο ηλεκτρόδιο γείωσης μήκους 1,5 μ. από ηλεκτρολυτικό χαλκό, τύπου ΕΛΕΜΚΟ 26 Γαλβανισμένα (σύμφωνα με DIN 50976) αγκύρια με κοχλίωση από χάλυβα κατηγορίας S400 ΚΤΧ 27 Καλώδια τύπου ΝΥΜ ονομαστικής τάσης 300/500 V (κατά VDE) χαρακτηριζόμενα ως τύπου AO5VV-U ή R με μόνωση από θερμοπλαστικό υλικό PVC, σύμφωνα με ΕΛΟΤ και VDE 0281 με: - Μονόκλωνο αγωγό διατομής 4 mm 2 - Πολύκλωνο αγωγό διατομής 6 mm / 316

223 - Διατομής 3x1,5 mm 2 28 Καλώδια τύπου ΝΥΥ διατομής 4x10 mm 2 ονομαστικής τάσης 600/1000 V (κατά VDE) χαρακτηριζόμενα ως τύπου JIVV-U ή S με μόνωση από θερμοπλαστικό υλικό PVC και μανδύα από χλωριούχο πολυβινύλιο, σύμφωνα με ΕΛΟΤ 843/85. - Διατομής 2x10 mm 2 - Διατομής 3x10 mm 2 - Διατομής 4x10 mm 2 29 Ακροδέκτης γείωσης (σφικτήρας) για αγωγό διατομής 25 έως 35 mm 2 30 Υλικά κατασκευής του κιβωτίου ηλεκτρικής διανομής (πίλλαρ) σύμφωνα με Απόφαση ΥΠΕΧΩΔΕ ΕΗ1/Ο/481/ , ΦΕΚ 573Β/ Γαλβανισμένοι (σύμφωνα με DIN 50976) κοχλίες, περικόχλια και λοιπά μικροϋλικά 32 Άμμος λατομείου εγκιβωτισμού σωληνώσεων 1.3 Εκτέλεση Εργασιών Γενικά Οι εργασίες γίνονται σύμφωνα με τους ισχύοντες κανονισμούς ασφαλείας για ηλεκτρικά δίκτυα καθώς και με τις απαιτήσεις του οργανισμού παροχής ηλεκτρικής ενέργειας. Επιβάλλεται η πασσάλωση της χάραξης της τάφρου στα τμήματα, όπου προκύπτει ανάγκη εκτροπής (από την τυπική χάραξη) λόγω εμποδίων, και η αποδοχή της από τον επιβλέποντα εφόσον το νέο μήκος είναι >5% του συνολικού μήκους που ορίζεται στα σχέδια Εκσκαφή και επανεπίχωση τάφρων Για την τοποθέτηση των σωλήνων διέλευσης καλωδίων διανοίγονται τάφροι (βάθους περίπου 70 cm) στις θέσεις που προβλέπονται από τα σχέδια της μελέτης σε βάθος 10 cm κάτω από την προβλεπόμενη στάθμη των σωλήνων. Κάτω από τους σωλήνες και μέχρι 10 cm πάνω από αυτούς η τάφρος επανεπιχώνεται με άμμο ενώ το υπολειπόμενο βάθος μέχρι την επιφάνεια συμπληρώνεται με κατάλληλα υλικά επιχωμάτων με κοκκοδιαβάθμιση η οποία διέρχεται 100% από το κόσκινο βρόχου 25 mm. Οι διαστάσεις της τάφρου καθορίζονται από τα σχέδια της μελέτης, όμως αυτή δεν μπορεί να έχει πλάτος μικρότερo από 300 mm. Το υλικό της επανεπίχωσης συμπυκνώνεται ώστε να δέχεται τα φορτία που προβλέπονται στην επιφάνεια της τάφρου Τοποθέτηση σωλήνων για τη διέλευση καλωδίων Οι σωλήνες PVC η ΡΕ ή γαλβανισμένου σιδήρου τοποθετούνται στην τάφρο και στερεώνονται κατάλληλα ώστε να εμποδίζεται η μετακίνησή τους και ο αποχωρισμός τους κατά τη διάρκεια των εργασιών επανεπίχωσης ή εγκιβωτισμού σε σκυρόδεμα. Όπου χρησιμοποιούνται σιδηροσωλήνες αυτοί θα εκτείνονται κατά 50 cm πέραν του απολύτως απαραίτητου μήκους (π.χ. στα τμήματα διέλευσης από φορείς τεχνικών έργων). Εφόσον διακόπτεται η εργασία τοποθέτησης των σωλήνων τότε τοποθετείται επιστόμιο στα άκρα του σωλήνα. Οι σωλήνες πρέπει να παραμένουν εσωτερικά καθαροί και πριν να τοποθετηθούν τα καλώδια, μπορεί να ελέγχεται η κατάσταση με διέλευση σφαίρας διαμέτρου ίσης με το 85% της διαμέτρου του σωλήνα. Οι σωλήνες επιτρέπεται να κάμπτονται, χωρίς να αλλοιώνεται η εσωτερική διάμετρός τους, με ελάχιστη ακτίνα καμπυλότητας 12πλάσια της διαμέτρου των. Οι σιδηροσωλήνες μεταξύ τους συνενώνονται με κοχλιωτούς συνδέσμους. Τα άκρα των σιδηροσωλήνων δεν επιτρέπεται να φέρουν κοφτερές ακμές που τραυματίζουν τα καλώδια. Στις διαβάσεις καλωδίων κάτω από οδόστρωμα ή όπου αλλού ορίζεται στα σχέδια οι σωλήνες εγκιβωτίζονται σε σκυρόδεμα κατηγορίας C12/15 με διαστάσεις σύμφωνα με τα σχέδια. 223 / 316

224 1.3.4 Έλξη καλωδίων Η έλξη καλωδίων γίνεται με γαλβανισμένο σύρμα οδηγό που τοποθετείται στους σωλήνες διέλευσης καλωδίων. Κατά την έλξη των καλωδίων πρέπει να εμποδίζεται με κάθε τρόπο η εισαγωγή υγρασίας εντός του σωλήνα. Στην περίπτωση που η έλξη γίνεται με άλλο τρόπο, εκτός από χειρωνακτικά, θα χρησιμοποιείται δυναμόμετρο Εγκατάσταση γείωσης Ο αγωγός γείωσης τοποθετείται στην ίδια τάφρο με τους σωλήνες διέλευσης καλωδίων. Αυτός συνδέεται με τους ακροδέκτες των ιστών και το πιλλαρ με αγωγό διατομής 16 mm 2 μέσω σφικτήρα. Τα χάλκινα ηλεκτρόδια γείωσης τοποθετούνται εντός του εδάφους σε βάθος 1,50 m εντός φρεατίου επίσκεψης και συνδέονται με τον αγωγό γείωσης με αγωγό διατομής 16 mm Φρεάτια έλξης και επίσκεψης συνδεσμολογίας καλωδίων Τα φρεάτια είναι προκατασκευασμένα σύμφωνα με τα σχέδια από σκυρόδεμα κατηγορίας C20/25 με διπλό χυτοσιδηρό κάλυμμα με στεγάνωση και τοποθετούνται εντός της τάφρου καλωδίων στις θέσεις που ορίζουν τα σχέδια. Η επανεπίχωση γύρω από τα φρεάτια γίνεται με άμμο λατομείου και αποκαθίσταται η φυσική ή τεχνική επιφάνεια του εδάφους στην αρχική της κατάσταση Βάσεις ιστών οδοφωτισμού Οι βάσεις στήριξης ιστών κατασκευάζονται από σκυρόδεμα είτε ως προκατασκευασμένη επιφανειακή θεμελίωση είτε ως πάσσαλοι σύμφωνα με τη μελέτη. Η στήριξη των πασσάλων σκυροδέματος με τη μέθοδο της διάτρησης ή ακόμη και έμπηξης σιδηρών πασσάλων συνιστάται για υψηλούς ιστούς (H>20 m). Κατασκευή προκατασκευασμένης βάσης. Πριν από την τοποθέτηση των προκατασκευασμένων βάσεων ελέγχεται από τον επιβλέποντα το σκάμμα για τις πραγματικές συνθήκες του εδάφους θεμελίωσης και αναλόγως λαμβάνονται μέτρα. Η κατασκευή των βάσεων έδρασης των ιστών από σκυρόδεμα κατηγορίας C20/25 και η τοποθέτηση τους μέσα στα σκάμματα γίνεται σύμφωνα με τα σχέδια της μελέτης. Μέσα στο σκυρόδεμα τοποθετείται το σύστημα αγκυρίων με κοχλίωση τα οποία πρέπει να παραμένουν κάθετα ως προς την επιφάνεια της βάσης κατά τη διάρκεια της σκυροδέτησης. Η στάθμη τοποθέτησης της προκατασκευασμένης βάσης πρέπει να είναι σύμφωνα με τα σχέδια. Η επανεπίχωση γύρω από τις βάσεις γίνεται με άμμο λατομείου και αποκαθίσταται η φυσική ή τεχνητή επιφάνεια του εδάφους στην αρχική της κατάσταση. Κατασκευή βάσης με πασσάλους. Αυτή γίνεται σύμφωνα με τη μελέτη Κιβώτιο ηλεκτρικής διανομής (ΠΙΛΛΑΡ) Κατασκευή ΠΙΛΛΑΡ από προκατασκευασμένα τεμάχια και υλικά ενσωματούμενα επιτόπου περιλαμβανομένης και της βάσης έδρασης από οπλισμένο σκυρόδεμα κατηγορίας C12/15 για κάθε τύπο που ορίζεται ανάλογα με τον αριθμό αναχωρήσεων. 1.4 Περιλαμβανόμενες Δαπάνες Οι εργασίες εκσκαφής, επανεπίχωσης καθώς και επαναφοράς, στη θέση των σκαμμάτων, της φυσικής ή τεχνητής επιφάνειας, στην αρχική της ποιοτική κατάσταση με αποκατάσταση τυχόν προϋπάρχοντος οδοστρώματος ή πεζοδρομίου κτλ. Οι εργασίες πλήρους κατασκευής των βάσεων θεμελίωσης των ιστών, των φρεατίων και των λοιπών στοιχείων που ολοκληρώνουν το σύστημα της υποδομής οδοφωτισμού ώστε να είναι έτοιμο να δεχθεί το σύστημα επιδομής οδοφωτισμού (ιστοί, φωτιστικά, κτλ.). Η προμήθεια και η εγκατάσταση όλων των υλικών, καλωδίων και σωλήνων διέλευσης αυτών, γειώσεων και μικροϋλικών, τη μεταφορά επιτόπου του έργου και την ενσωμάτωση στο έργο. Ο εγκιβωτισμός των σωλήνων διέλευσης. Η κατασκευή κιβωτίων ηλεκτρικής διανομής (ΠΙΛΛΑΡ). 224 / 316

225 1.5.1 Επιμέτρηση 1.5 Επιμέτρηση και Πληρωμή α. Εκσκαφή τάφρων σε κάθε είδους έδαφος και επανεπίχωση σε μέτρα μήκους, εκτός αν αλλιώς ορίζεται στην ΕΤΣΥ. β. Σωλήνες διέλευσης καλωδίων συμπεριλαμβανομένου του σύρματος «οδηγού» σε μέτρα μήκους. γ. Αγωγός γείωσης σε μέτρα μήκους για κάθε διατομή. δ. Ακροδέκτες αγωγού γείωσης σε τεμάχια. ε. Χάλκινα ηλεκτρόδια γείωσης σε τεμάχια. στ. Φρεάτια έλξης και επίσκεψης συνδεσμολογίας μαζί με το κάλυμμα πλήρως τοποθετημένα σε τεμάχια. ζ. Κατασκευή προστασίας σωλήνων διέλευσης καλωδίων με σκυρόδεμα σε μέτρα μήκους για κάθε τυπική διατομή που ορίζεται ανάλογα με τον αριθμό των σωλήνων διέλευσης. η. Καλώδια σε μέτρα μήκους στην ευθεία απόσταση δύο σημείων Χ 1,15 για την κάλυψη των καμπυλών των καλωδίων μέσα στους σωλήνες και στα φρεάτια, ως και τις ανοχές των καλωδίων, για κάθε τύπο και διατομή αγωγού. θ. Κατασκευή ΠΙΛΛΑΡ για κάθε τύπο που ορίζεται ανάλογα με τον αριθμό αναχωρήσεων Πληρωμή Η πληρωμή για κάθε επιμετρούμενη εργασία γίνεται με βάση τη σχέση: Πληρωμή = επιμετρ. ποσότητα x τιμή μονάδας. 2. ΕΠΙΔΟΜΗ ΟΔΟΦΩΤΙΣΜΟΥ 2.1 Πεδίο Εφαρμογής - Ορισμοί Στην επιδομή οδοφωτισμού περιλαμβάνονται: Προμήθεια και εγκατάσταση: - Ιστών συμβατικών (μέχρι ύψος 15 m) - Ιστών υψηλών (ύψους m) - Βραχιόνων επί των συμβατικών ιστών - Φωτιστικών σωμάτων επί των συμβατικών ιστών - Προβολέων εξωτερικού φωτισμού (μαζί με τον λαμπτήρα) των υψηλών ιστών - Κινητών κεφαλών (στεφάνες) επί των υψηλών ιστών περιλαμβανομένου του συστήματος ανάρτησης, κίνησης και μαντάλωσης - Ακροκιβωτίων - Λαμπτήρων φωτιστικών σωμάτων Προμήθεια ηλεκτροκινητήρα για ανύψωση και καταβιβασμό των κινητών κεφαλών σε ιστούς ύψους 20 m Εργασίες, διαδικασίες και έξοδα πληρωμής λήψης παροχής από τη ΔΕΗ Δοκιμές καλής λειτουργίας του συστήματος οδοφωτισμού 2.2 Υλικά Για την πιστοποίηση της ποιότητας και των επιδόσεων οποιουδήποτε τμήματος του εξοπλισμού που είναι βιομηχανικό προϊόν, απαιτείται η κατάθεση στην Υπηρεσία των κατάλληλων πιστοποιητικών του εργοστασίου παραγωγής, πριν από την ενσωμάτωση του στο έργο. Η ενσωμάτωση στο έργο θα γίνεται μετά από την έγγραφη αποδοχή της Υπηρεσίας, περί της συμμόρφωσης του προϊόντος με τις απαιτήσεις της μελέτης, της ΕΤΣΥ και ΓΤΣΥ. 225 / 316

226 2.2.1 Οδοφωτισμός με συμβατικούς ιστούς μαζί με την πλάκα έδρασης (1) Σιδηροϊστοί χαλύβδινοι υλικού Fe 360 EN 10025, θα είναι κολουροκωνικής μορφής σύμφωνα με ΕΛΟΤ ΕΝ 40-1 έως 8, παραγόμενοι σε βιομηχανία πιστοποιημένη κατά EN Οι ελάχιστες διαστάσεις που θα εφαρμόζονται για την πλάκα έδρασης και τα αγκύρια στερέωσης του ιστού είναι: Πίνακας : Ελάχιστες διαστάσεις πλάκας έδρασης και αγκυρίων ιστών με 1 βραχίονα Ύψος ιστού [m] Πλάκα έδρασης Διαστάσεις [mm] Πάχος [mm] x M x M x M16 Πίνακας : Ελάχιστες διαστάσεις πλάκας έδρασης και αγκυρίων ιστών με 2 βραχίονες Ύψος ιστού [m] Αγκύρια διάμετρος Πλάκα έδρασης Διαστάσεις [mm] Πάχος [mm] x M x M x M20 (2) Βραχίονες στήριξης φωτιστικών σωμάτων σύμφωνα με Απόφαση ΥΠΕΧΩΔΕ ΕΗ1/Ο/481/ , ΦΕΚ 573Β/ Μονός βραχίονας - Διπλός βραχίονας (3) Φωτιστικά σώματα σύμφωνα με ΕΝ αποτελούμενα από: - Κέλυφος που επιτυγχάνει στεγανότητα επιπέδου 2 για στερεά σωματίδια και επιπέδου 3 για νερό σύμφωνα με ΕΝ Κώδωνα διαφανή - Λαμπτήρα 150 W ή 250 W ή 400 W ατμών νατρίου υψηλής πίεσης (HPS) - Κάτοπτρο ή κάτοπτρα - Λυχνιολαβή - Ηλεκτρικά όργανα (στραγγαλιστικό πηνίο, εναυστήρας κτλ.) - Ηλεκτρική συνδεσμολογία (4) Ακροκιβώτια ιστών κατασκευαζόμενα από υλικά σύμφωνα με Απόφαση ΥΠΕΧΩΔΕ ΕΗ1/Ο/481/ , ΦΕΚ 573Β/ Οδοφωτισμός με υψηλούς ιστούς μαζί με την πλάκα έδρασης Ιστός ύψους κολουροκωνικής μορφής 20 m Ιστός ύψους κολουροκωνικής μορφής 25 m Ιστός ύψους κολουροκωνικής μορφής 30 m Ιστός ύψους κολουροκωνικής μορφής 35 m Αγκύρια διάμετρος 226 / 316

227 2.2.3 Προβολείς εξωτερικού φωτισμού Κέλυφος και οπτικό σύστημα που επιτυγχάνει στεγανότητα επιπέδου 2 για στερεά σωματίδια και επιπέδου 3 για νερό σύμφωνα με ΕΝ Υάλινο κάλυμμα Στήριξη Ηλεκτρική μονάδα Λαμπτήρας 80 W ή 100 W, LED Φορητός ηλεκτροκινητήρας κατάλληλος για την κίνηση των κεφαλών των υψηλών ιστών προδιαγραφής και ποιότητας σύμφωνα με τον κατασκευαστή του συστήματος υψηλού ιστού Ειδικές απαιτήσεις: Οι ιστοί θα είναι μεταλλικοί, κατασκευαζόμενοι από χαλυβδοέλασμα ποιότητας Fe 360 σύμφωνα με EN σε τμήματα μήκους όχι μικρότερου από 10 m το καθένα. Τα τμήματα θα είναι σχήματος κόλουρου πυραμίδας ή κόλουρου κώνου και θα συναρμολογούνται με ολίσθηση του ενός τεμαχίου μέσα στο άλλο με σφήνωση ή με αρμούς ολίσθησης. Το κολουρωκονικό σχήμα θα επιτυγχάνεται με ηλεκτροσυγκόλληση ραφής κατά μήκος μιας ακμής ή γενέτειρας του κάθε τμήματος. Ο κορμός του ιστού θα εδράζεται σε χαλύβδινη πλάκα πάνω στην οποία θα είναι ηλεκτροσυγκολλημένος κατάλληλα σύμφωνα με διεθνούς αποδεκτή τεχνολογία η οποία θα εγκρίνεται από την Υπηρεσία. Η βάση θα φέρει οπές για τη σύνδεση με τα αγκύρια στήριξης. Το μεσοδιάστημα μεταξύ της μεταλλικής βάσης και του σκυροδέματος του θεμελίου θα πληρούται με μη συρικνούμενο τσιμεντοκονίαμα. Κάθε έτοιμο τμήμα του ιστού θα είναι γαλβανισμένο εν θερμώ, ελάχιστου πάχους 70 m σύμφωνα με DIN Απαγορεύονται ηλεκτροσυγκολλήσεις επί τόπου του έργου. Το πάχος των τοιχωμάτων του ιστού θα είναι τουλάχιστον 5 mm ανεξάρτητα από τις απαιτήσεις του στατικού ή δυναμικού υπολογισμού. Η διατομή του ιστού θα είναι σχεδιασμένη ώστε μετά την εγκατάστασή του και την πλήρη συναρμολόγηση όλων των εξαρτημάτων και φωτιστικών σωμάτων, να έχει αντοχή σε φορτία ανέμου σύμφωνα με ΕC 1. Θα προβλέπονται κατάλληλες ενισχύσεις του σώματος του ιστού σε δυσμενείς θέσεις (π.χ. θύρα επίσκεψης). Στη βάση του ιστού θα υπάρχει θυρίδα διαστάσεων τουλάχιστον 40 x 70 cm για την εγκατάσταση της στεγανής διανομής και των οργάνων αφής των προβολέων. Η περιοχή της θυρίδας θα είναι ενισχυμένη με εσωτερικά ηλεκτροσυγκολλημένα ελάσματα. Η θυρίδα θα κλείνει στεγανά με πορτάκι από λαμαρίνα ίδιου πάχους με αυτό του ιστού. Επιτρέπεται η εκτός του ιστού εγκατάσταση του συστήματος αφής των προβολέων σε ειδικό πίλλαρ με τις κατάλληλες διαστάσεις και πορτάκι διαστάσεων τουλάχιστον 40 x 70 cm. Το πορτάκι, σε κάθε περίπτωση, θα έχει μεντεσέδες στην μία πλευρά και στην άλλη θα κλείνει με απλή κλειδαριά ασφαλείας (χωρίς κλειδί, με αφαιρούμενη χειρολαβή). Ο Ανάδοχος, πριν από οποιαδήποτε παραγγελία, θα υποβάλλει προς έγκριση στην Υπηρεσία υπολογισμούς αντοχής των ιστών σύμφωνα με EC3. Στα δεδομένα για τον υπολογισμό αντοχής των ιστών θα περιλαμβάνονται: - Ο αριθμός προβολέων - Η επιφάνεια προβολέων - Το βάρος προβολέων 227 / 316

228 Από τους υπολογισμούς θα αποδεικνύεται η συμμόρφωση με τους ισχύοντες κανονισμούς ως προς: - Την απόκλιση από την κατακόρυφη της κορυφής του ιστού στην ταχύτητα ανέμου υπολογισμού. - Την ιδιοσυχνότητα του ιστού. - Την κρίσιμη ταχύτητα ανέμου για συντονισμό. - Τα χαρακτηριστικά απόσβεσης των ταλαντώσεων του ιστού. - Την τάση του χάλυβα σε συνθήκες συντονισμού. - Την τιμή της επιτάχυνσης στην κορυφή του ιστού κάτω από συνθήκες συντονισμού. - Τον έλεγχο κόπωσης του χάλυβα. Ακόμη θα παρουσιάζονται σε σχέδια οι λεπτομέρειες όπως είναι: - Οι ηλεκτροσυγκολλήσεις. - Η κατασκευή της πλάκας έδρασης (η οποία δεν επιτρέπεται να αποτελείται από συγκολλημένα φύλλα). - Οι αρμοί μεταξύ των τμημάτων του ιστού και μεταξύ αυτού και της πλάκας έδρασης. - Η κατασκευή της θυρίδας κοντά στη βάση του ιστού με τις λεπτομέρειες στεγάνωσης. 2.3 Εκτέλεση Εργασιών Για την ασφάλεια της ηλεκτρικής εγκατάστασης, οι εσωτερικές συνδέσεις, η γείωση, η προστασία έναντι ηλεκτρικού πλήγματος, η εσωτερική καλωδίωση, η μόνωση, η αντίσταση και η διηλεκτρική αντοχή θα συμμορφώνονται με τους ισχύοντες κανονισμούς της ΔΕΗ κτλ Σιδηροϊστοί συμβατικοί, φωτιστικά σώματα και βραχίονες στήριξης αυτών Οι σιδηροϊστοί εγκαθίστανται στις βάσεις από σκυρόδεμα σε κατακόρυφη θέση. Η βάση τους συνδέεται στους ήδη εγκατεστημένους κοχλίες των αγκυρίων. Σε ύψος 1,80 m από τη βάση του ιστού τοποθετείται πινακίδιο από κατάλληλο υλικό με τα στοιχεία ταυτότητας του ιστού τα οποία είναι: ο κωδικός αριθμός ιστού ο οποίος θα ορίζεται από την Υπηρεσία λαμβάνοντας υπόψη τη διατήρηση μητρώου συντήρησης, το έτος κατασκευής και στοιχεία του εργοστασίου παραγωγής. Οι βραχίονες συνδέονται στους συμβατικούς ιστούς σύμφωνα με τα σχέδια τοποθετούμενοι καθέτως προς τον άξονα της οδού. Τα φωτιστικά τοποθετούνται υψομετρικά ομοιόμορφα στους βραχίονες όλων των ιστών και εντός αυτών οι λαμπτήρες Ιστοί υψηλοί, προβολείς εξωτερικού φωτισμού, κινητή κεφαλή Στην κορυφή του ιστού θα τοποθετείται σύστημα ανάρτησης της κινητής κεφαλής η οποία θα φέρει τα φωτιστικά σώματα. Η κεφαλή αυτή θα κινείται από την κορυφή του ιστού μέχρι τη βάση του και θα αποτελείται από τμήματα ώστε να είναι δυνατή η αποσυναρμολόγησή τους, για λόγους συντήρησης. Το σύστημα ανάρτησης των φωτιστικών σωμάτων στην κεφαλή θα εξασφαλίζει τη δυνατότητα ρύθμισης κατανομής του φωτισμού σε περισσότερες από μια κατευθύνσεις ώστε να είναι δυνατός ο προσανατολισμός του απαιτούμενου αριθμού φωτιστικών σωμάτων σε οποιαδήποτε ζώνη και η στερέωση αυτών σταθερά προς την επιθυμητή κατεύθυνση. Ολόκληρο το σύστημα κεφαλής θα είναι γαλβανισμένο σύμφωνα με DIN Στη βάση του ιστού θα τοποθετείται η διάταξη κίνησης (άνοδος, κάθοδος) της κεφαλής αποτελούμενη από μειωτήρα και τύμπανα, στα οποία συνδέονται ανοξείδωτα συρματόσχοινα υπολογιζόμενα με συντελεστή ασφαλείας 6. Η λειτουργία του συστήματος θα γίνεται με φορητό ηλεκτροκινητήρα, ο οποίος θα προσαρμόζεται στο σύστημα μειωτήρας - τύμπανα και θα τροφοδοτείται από ρευματοδότη που θα βρίσκεται σε σταθερή θυρίδα στη βάση του ιστού. Η λειτουργία του κινητήρα θα γίνεται από ανεξάρτητο χειριστήριο, ώστε κατά τη φάση ανόδου και καθόδου της κεφαλής, ο χειριστής να βρίσκεται σε απόσταση από τη βάση 228 / 316

229 τουλάχιστον 5 m. Το σύστημα κίνησης της κεφαλής θα έχει ανυψωτική ικανότητα τουλάχιστον διπλασίου βάρους από εκείνο της κεφαλής και η μέγιστη ροπή περιτύλιξης του συστήματος θα πρέπει να προδιαγράφεται. Η θυρίδα επίσκεψης μέσα στην οποία θα βρίσκεται το σύστημα σύνδεσης της κινητής θα ασφαλίζεται με κλειδαριά ασφαλείας. Στην κορυφή του ιστού θα υπάρχει σύστημα μανδάλωσης ώστε ο φορέας της κεφαλής να συγκρατείται χωρίς να δημιουργείται διαρκής καταπόνηση στα συρματόσχοινα. Οι χρησιμοποιούμενες τροχαλίες θα είναι υπολογισμένες και κατάλληλου τύπου για τα συρματόσχοινα. Τα καλώδια τροφοδοσίας των προβολέων θα ξεκινούν από τη στεγανή διανομή του ιστού, σταθερά στερεωμένη στη βάση του, και θα είναι κατάλληλα ώστε να μη συστρέφονται, φθείρονται ή καταπονούνται κατά το ανέβασμα και κατέβασμα της κεφαλής. Οι βάσεις των υψηλών ιστών θα κατασκευασθούν επί τόπου του έργου ή με προκατασκευή, από οπλισμένο σκυρόδεμα C20/25 με διαστάσεις σύμφωνα με τα σχέδια. Οι απαιτήσεις στατικού υπολογισμού των βάσεων είναι: Η παθητική αντίσταση από το περιβάλλον έδαφος δε λαμβάνεται υπόψη. Για κάθε συνδυασμό φορτήσεων οι τάσεις έδρασης του θεμελίου θα κατανέμονται σε όλη την επιφάνεια του (το σημείο εφαρμογής των δυνάμεων θα βρίσκεται εντός του πυρήνα της διατομής του θεμελίου) Κατά τα λοιπά εφαρμόζονται οι ισχύοντες κανονισμοί. Σε κάθε βάση θα τοποθετείται (πριν από τη σκυροδέτηση) το σύστημα αγκυρίων με κοχλίωση. Ο αριθμός των αγκυρίων θα προκύπτει από τους στατικούς υπολογισμούς, αλλά όμως θα είναι τουλάχιστον 8. Τα ακγύρια θα συνδέονται μεταξύ τους με σιδερογωνιές ηλεκτροσυγκολλημένες πάνω σ' αυτούς ώστε να σχηματίζεται ένας άκαμπτος κλωβός. Αυτός θα τοποθετείται μέσα στη βάση ώστε το άνω τμήμα των αγκυρίων μήκους 20 cm να προεξέχει από την βάση σκυροδέματος. Το ανώτερο τμήμα των κοχλιών μήκους 15 cm θα φέρει κοχλιώσεις. Τα αγκύρια θα είναι γαλβανισμένα σύμφωνα με DIN Μετά την τοποθέτηση του ιστού και την κατακορύφωσή του το διάκενο μεταξύ της βάσης σκυροδέματος και χαλύβδινης πλάκας ιστού θα πληρωθεί με μη συρικνούμενο τσιμεντοκονίαμα. Το ελεύθερο τμήμα των αγκυρίων πάνω από την χαλύβδινη πλάκα του ιστού θα καλυφθεί με γράσο και θα τοποθετηθεί πλαστικό κάλυμμα. Στη βάση σκυροδέματος του ιστού θα τοποθετηθεί πριν από την σκυροδέτηση πλαστικός σωλήνας από PVC, 4bar και διαμέτρου σύμφωνα με τα σχέδια, για τη διέλευση των καλωδίων Ακροκιβώτια ιστών Το ακροκιβώτιο τοποθετείται εντός του ιστού σε θυρίδα στην όψη του ιστού προς την οδό εκτός αν αλλιώς ορίζεται στα σχέδια. Το ακροκιβώτιο καλύπτεται με πορτάκι συνδεόμενο επί του ιστού με μεντεσέδες στη μια πλευρά ενώ στην άλλη θα κλείνει με απλή κλειδαριά με αφαιρούμενη λαβή. Η σύνδεση των καλωδίων από το ακροκιβώτιο στο φρεάτιο γίνεται μέσω σωλήνων υλικών ΡΕ διαμέτρου Ø Φορητός ηλεκτροκινητήρας Περιλαμβάνεται η προμήθεια και μεταφορά στο χώρο αποθήκευσης που ορίζει η Υπηρεσία Δοκιμές καλής λειτουργίας συστήματος οδοφωτισμού Γίνονται όλες οι δοκιμές που απαιτούνται για την καλή λειτουργία του συστήματος οδοφωτισμού και τα αποτελέσματα τους καταγράφονται σε ειδικά έντυπα. Ο Ανάδοχος παρέχει το απαιτούμενο προσωπικό και εξοπλισμό για την ολοκλήρωση των δοκιμών. Επιδιορθώνεται κάθε αστοχία που προκύπτει από τις δοκιμές και μετά γίνονται νέες δοκιμές. Όλες οι δοκιμές γίνονται παρουσία εκπροσώπου της Υπηρεσίας ο οποίος υπογράφει σχετική βεβαίωση περί της καλής λειτουργίας σύμφωνα με τις προδιαγραφές και τη μελέτης. Οι δοκιμές που γίνονται είναι: 229 / 316

230 Μέτρηση γειώσεων Δοκιμή της λειτουργίας των κυκλωμάτων Μέτρηση φωτοτεχνικών χαρακτηριστικών φωτιστικών σωμάτων ή/και προβολέων Δοκιμή λειτουργίας κινητής κεφαλής υψηλού ιστού Λήψη παροχής από το μετρητή της ΔΕΗ Περιλαμβάνονται οι διαδικασίες για τη λήψη παροχής από το μετρητή της ΔΕΗ που τοποθετείται στο πίλλαρ, Σχεδία διαδικασίες σύνδεσης. 2.4 Περιλαμβανόμενες Δαπάνες Η προμήθεια και εγκατάσταση όλων των υλικών (σιδηροϊστών, βραχιόνων, φωτιστικών σωμάτων κτλ.) Οι δοκιμές καλής λειτουργίας Οι διαδικασίες λήψης παροχής από το μετρητή της ΔΕΗ, οι οποίες είναι ανηγμένες στις τιμές μονάδας των άλλων εργασιών 2.5 Επιμέτρηση - Πληρωμή Επιμέτρηση. Η επιμέτρηση γίνεται χωριστά για: Τους σιδηροϊστούς αναλόγως το ύψος τους σε τεμάχια Τους βραχίονες αναλόγως με το είδος τους (μονοί ή διπλοί) και το μήκος τους σε τεμάχια Τα φωτιστικά σώματα αναλόγως με τον τύπο τους σε τεμάχια Τους προβολείς εξωτερικού φωτισμού αναλόγως με τον τύπο τους σε τεμάχια Τα ακροκιβώτια αναλόγως με τον τύπο τους σε τεμάχια Το φορητό ηλεκτροκινητήρα σε τεμάχια Τους λαμπτήρες ανάλογα με το είδος και την ισχύ σε τεμάχια Πληρωμή. Η πληρωμή γίνεται με βάση τη σχέση: Πληρωμή = ποσότητα επιμέτρησης x τιμή μονάδας. 230 / 316

231 5. ΟΜΑΔΑ Δ: ΕΠΙΣΤΡΩΣΕΙΣ - ΚΑΤΣ.ΞΥΛΙΝΕΣ ΚΑΙ ΜΕΤΑΛΙΚΕΣ 5.1. ΚIΓΚΛIΔΩΜΑΤΑ - ΧΕIΡΟΛIΣΘΗΡΕΣ 1. ΓΕΝIΚΑ Η παρoύσα Πρoδιαγραφή αφoρά στα υλικά και τηv εργασία κατασκευής και τoπoθέτησης κιγκλιδωμάτωv ασφάλειας σε βατό δώμα τoυ κτηρίoυ και χειρoλισθήρωv σε εσωτερικά κλιμακoστάσια όπως καθoρίζεται στα Αρχιτεκτovικά σχέδια Εφαρμoγής και της Πρoδιαγραφής Νo... Η Πρoδιαγραφή Νo... συμπληρώvει τo περιεχόμεvo της παρoύσας όπου δεv έρχεται σε αvτίθεση πρoς αυτό. 2. ΥΛIΚΑ (1) Κιγκλιδώματα: Τα κιγκλιδώματα είvαι ενδ. τύπου OGRO και απoτελoύvται από τυπoιημέvα συvαρμoλoγoύμεvα oριζόvτια και κάθετα στoιχεία σωλήvας διατoμής Φ 40 χιλ. αvoξείδωτoυ χρωμovικελιoύχoυ χάλυβα. Η στήριξη τωv κιγκλιδωμάτωv γίvεται μέσω κoχλιωτώv μεταλλικώv στoιχείωv και διαστελλόμεvωv παρεμβλημάτωv (UPAT) στo στηθαίo τoυ δώματoς. (2) Χειρoλισθήρες: Οι χειρoλισθήρες είvαι ενδ. τύπου OGRO και απoτελoύvται από τυπoπoιημέvα συvαρμoλoγoύμεvα ευθύγραμμα και καμπύλα στoιχεία σωλήvας διατoμής Φ 40 χιλ. καθώς και από κυλιvδρικά στoιχεία στηρίξεως αvoξείδωτoυ χρωμovικελιoύχoυ χάλυβα. Τα στoιχεία στηρίξεως πρoσαρμόζovται σε συvεχές χλύβδιvo έλασμα πάχoυς 2 χιλ. διατoμής "Π" πoυ στερεώvεται στoύς μεταλλικoύς oρθoστάτες τωv ξηρώv τoιχoπoιιώv και καλύπτεται από αvτίστoιχoυ διατoμής έλασμα πάχoυς 5 χιλ. από αvoξείδωτo χάλυβα όπως στo σχέδιo. 3. ΕΡΓΑΣIΑ Η εργασία κατασκευής τωv χαλύβδιvωv ελασμάτωv πρoσαρμoγής τωv στoιχείωv στήριξης τωv χειρoλισθήρωv και η τoπoθέτηση αυτώv όσov και τωv κιγκλιδωμάτωv oφείλει vα αvταπoκρίvεται στις γεvικές απαιτήσεις της Πρoδιαγραφής Νo... Τα κιγκλιδώματα τoπoθετoύvται όπως σημειώvεται στα σχέδια σύμφωvα με τov τύπo στερέωσης της κατασκευάστριας εταιρείας. Οι χερoλισθήρες τoπoθετoύvται όπως σημειώvεται στα σχέδια σύμφωvα με τov τύπo στερέωσης της κατασκευάστριας εταιρείας ΣΙΔΕΡΕΝΙΕΣ ΚΑΤΑΣΚΕΥΕΣ Α.1. ΓΕΝΙΚΑ Α.1.1. Αντικείμενο 231 / 316

232 Tο κεφάλαιο αυτό αφορά την κατασκευή και εγκατάσταση διαφόρων σιδερένιων κατασκευών όπως ου σκάλες, κιγκλιδώματα κλιμακοστασίων, χειρολισθήρες, μεταλλικές πυλός, εσχάρες καλύμματα και πλαίσια πρόσβασης, σχάρες μπροστά σε πόρτες σιδερένια κουφώματα και διάφορος αρχιτεκτονικές σιδηροκατασκευές. Α.1.2. Προϋποθέσεις Α Οι εργασίες θα εκτελούνται από ειδικευμένους τεχνίτες. Α Οι συγκολλητές θα έχουν τα σχετικά διπλώματα που θα μπορεί να επιθεωρεί η Υπηρεσία και θα υποβληθούν δείγματα και λοιπές αποδείξεις αντοχών από αναγνωρισμένα Εργαστήρια. Α Οι κατασκευαστές θα πρέπει να εγκρίνονται από την Υπηρεσία. Όποτε είναι εφικτό συγκεκριμένες ομάδες ομοειδών στοιχείων, θα πρέπει, να παρέχονται από τον ίδιο κατασκευαστή. Α Θα χρησιμοποιηθούν λαμαρίνες και λοιπές διατομές, καθαρές χωρίς παραμορφώσεις και ατέλειες από το εκάστοτε κατάλληλο κράμα, όπως προσδιορίζονται στην εγκεκριμένη μελέτη. Βιομηχανοποιημένα προϊόντα όπως στοιχεία χωροδικτυωμάτων βύσματα στήριξης κλπ. θα υποβληθούν για έγκριση σύμφωνα με τα προβλεπόμενα στην Ε.Σ.Υ. Α.1.3. Αvοχές Α Οι κατασκευές θα γίνονται με ακρίβεια που θα επιτρέπει να γίνεται η τοποθέτηση σύμφωνα με καθορισμένες ανοχές χωρίς να δημιουργούνται μόνιμες τάσεις. Α Ανοχές σε στάθμες χειρολιστήρων: 3 mm σε πήχη 3 Μ που τοποθετείται οπουδήποτε. Α Τοποθέτηση σιδερένιων κασών: Ανοχή στις διαστάσεις πλευρών ±1 cm, στις διαστάσεις διατομών ± 1 mm, στο πάχος χαλυβδοελάσματος ± 0,2 mm. Α Επιπεδότητα σιδερένιων θυρόφυλλων: Απόλυτα επίπεδα ελεγχόμενα με πήχη που τοποθετείται οριζόντια, κατακόρυφα και διαγώνια. Α Απόκλιση από ορθές γωνίες; σε κάσσες και πλαίσια κουφωμάτων δεν επιτρέπεται απόκλιση. Α Ανοχές σιδερένιων διατομών: Για διαστάσεις διατομών ± 1 mm, για πάχος χαλυβδοελασμάτων, λαμαρινών και τοιχωμάτων κλειστών σωληνωτών και στραντζαριστών διατομών ± 0,2 mm. Α Τοποθέτηση κουφωμάτων: Απόκλιση από το νήμα της στάθμης 2mm. Διάκενο ανοιγομένων τμημάτων με δάπεδο αν δεν απαιτείται ελαστική διατομή σφράγισης, 3mm. Διάκενο ανοιγομένων ή αφαιρετών τμημάτων με σταθερά μέρη 1,5 mm (σταθερό πλάτος διάκενου). Α.1.4. Υποβολή στοιχείων και δειγμάτων Α Πριν αρχίσει η κατασκευή, θα πρέπει να υποβληθούν στην Υπηρεσία δείγματα κυρίων και βοηθητικών υλικών για έγκριση, σύμφωνα με τα εγκριθέντα στην μελέτη εφαρμογής. 232 / 316

233 Α Θα πρέπει να υποβληθούν αποδείξεις με τη μορφή πιστοποιητικών δοκιμών από ένα επίσημο εργαστήριο δοκιμών που θα βεβαιώνει ότι οι προτεινόμενες μέθοδοι συγκόλλησης είναι ικανοποιητικές. Α Θα πρέπει να υποβληθούν στην Υπηρεσία κατασκευαστικά σχέδια για όλες τις σιδερένιες κατασκευές όπως αυτά θα προβλέπονται στη μελέτη πχ. α) σιδερένιες σκάλες β) χειρολισθήρες και κιγκλιδώματα γ) καλύμματα φρεατίων δ) εσχάρες απορροών ε) πετάσματα μηχανολογικών χώρων στ) κάσσες κουφωμάτων ζ) στραντζαριστά κουφώματα η) αρχιτεκτονικές μεταλλοκατασκευές θ) και λοιπές σιδηροκατασκευές (περιφράξεις, πετάσματα κλπ. ) Α.2. ΕΙΔΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Α.2.1. Γενικά Α Οι εργασίες θα εκτελούνται, σωστά και επιμελημένα και οι ενώσεις θα γίνονται με ακρίβεια και σταθερότητα. Οι ενώσεις στους χειρολισθήρες, τα κιγκλιδώματα κλπ., θα πρέπει να τύχουν της έγκρισης της Υπηρεσίας. Α Οι ενώσεις στα κιγκλιδώματα, στους χειρολισθήρες, στις διακοσμητικές εργασίες και στα αρχιτεκτονικώς σημαντικά σύνολα θα γίνονται με συνεχή και όσο το δυνατόν πιο λεπτή γραμμή συγκόλλησης, η οποία μετά τον χρωματισμό της επιφάνειας να καθίσταται αφανής, αφού προηγουμένως η επιφάνεια της λειανθεί με τροχό και λίμα. Α Οι κατασκευές θα πρέπει να γίνονται, χρησιμοποιώντας καθαρές λαμαρίνες και διατομές που δεν παρουσιάζουν παραμορφώσεις και ατέλειες. Α Θα πρέπει να αποφεύγεται ηλεκτρική επαφή μεταξύ ανόμοιων μετάλλων που θα δημιουργούσαν γαλβανικές αλλοιώσεις χρησιμοποιώντας κατάλληλα παρεμβύσματα που θα εγκρίνονται από την Υπηρεσία. Α θα πρέπει να δοθεί προσοχή ώστε εκεί οπού χρησιμοποιούνται διαφορετικά υλικά να μη δημιουργείται διάβρωση όταν τα όμβρια ύδατα ρέουν από το ένα υλικό στο άλλο. Α Οι οπές κοχλιώσεων που θα φαίνονται όταν θα έχει τελειώσει η εργασία θα πρέπει να είναι ευθυγραμμισμένες. Α Τα διάφορα τμήματα θα πρέπει να είναι καλά στερεωμένα μεταξύ τους ώστε να αντέχουν στα φορτία που προβλέπονται κατά τη λειτουργία της κατασκευής. Επίσης θα δίνεται προσοχή στις κατακόρυφες ευθείες, στο αλφάδιασμα και στην επιπεδότητα. Α Οι στερεώσεις που θα γίνονται δια μέσου επιφανειών ξυλείας που θα δεχθεί ένα άχρωμο ή έγχρωμο τελείωμα θα πρέπει να είναι φρεζαριστές και να καλύπτονται με κολλημένες ταιριαστές ξύλινες τάπες (ρούμπους) από το ίδιο ξύλο. 233 / 316

234 Α Για κανονισμούς σιδηροκατασκευών (συγκολλήσεις, φορτίσεις, ανεμοπιέσεις κλπ.) θα ληφθούν υπόψη οι αναφερόμενοι σχετικοί κανονισμοί στα υπόλοιπα συμβατικά τεύχη. Α.2.2. Μετρήσεις επί τόπου Πριν αρχίσει η κατασκευή θα πρέπει να ελεγχθούν όλες οι επιτόπου διαστάσεις αφήνοντας ανοχές για προβλεπόμενες μετακινήσεις κατά τη λειτουργία της κατασκευής, έτσι ώστε τα διάφορα τμήματα να ταιριάζουν χωρίς να δημιουργούνται τάσεις μεταξύ των διαφόρων τμημάτων τους ή μεταξύ αυτών και άλλων κατασκευών του κτιρίου. Α.2.3. Προετοιμασία των επιφανειών Α Καθαρισμός με αμμοβολή Όταν απαιτηθεί, από την Επίβλεψη ο χάλυβας θα πρέπει να καθαρισθεί με αμμοβολή, και θα ακολουθήσει μια στρώση αστάρι σε εργοστασιακές συνθήκες. Α Αστάρωμα και Βάψιμο Όλα τα χαλύβδινα τεμάχια που δεν είναι γαλβανισμένα ή ψεκασμένα με ψευδάργυρο, θα πρέπει να ασταρώνονται στο εργοστάσιο ή στον τόπο κατασκευής τους, πριν συναρμολογηθούν και ηλεκτροκολληθούν και μετά να αποστέλλονται στο εργοτάξιο. Όπου η Επίβλεψη απαιτήσει θερμό γαλβάνισμα αυτό θα γίνεται αφού ολοκληρώνεται η κατασκευή και μετά θα τοποθετείται. Μετά το γαλβάνισμα απαγορεύεται η διάτρηση η οποία θα πρέπει να έχει προβλεφθεί πριν απ' αυτό. Αστάρωμα θα γίνεται με εγκεκριμένο αστάρι Χρωμικού Ψευδάργυρου εκτός από τις περιπτώσεις που το τελείωμα θα είναι μία εποξειδική ρητίνη οπότε θα γίνει καθαρισμός με αμμοβολή και θα εφαρμοστούν δύο στρώσεις με εποξειδικό αστάρι. Στον χάλυβα ο οποίος θα είναι καλυμμένος στην τελική φάση, εκτός από την περίπτωση που θα είναι ενσωματωμένος σε σκυρόδεμα, θα πρέπει να προηγηθούν δύο στρώσεις ασφαλτούχου βαφής πριν από την κάλυψη. Α.2.4. Εγκατάσταση Εκτός εάν υπάρχει διαφορετική υπόδειξη, η τοποθέτηση θα γίνεται σύμφωνα με τις υποδείξεις του κατασκευαστή. Για εγκατάσταση κατασκευών βαρέως τύπον θα λαμβάνονται όλα τα μέτρα προστασίας και θα γίνεται παρουσία της Επίβλεψης. Τα σιδερένια πλαίσια των κουφωμάτων θα στερεωθούν στον τοίχο στους δοκούς ή στα υποστυλώματα με λάμες αγκυρώσεως διατομής 49x4 χιλιοστά, μήκους 5 έως 10 εκ. και ανάλογα με το μέγεθος του κουφώματος. Σε κάθε κατακόρυφη πλευρά της κάσας θα γίνουν τουλάχιστον 3 αγκυρώσεις και. μία στο μέσο του πρεκιού για κουφώματα κανονικών διαστάσεων. Για κουφώματα μεγάλων διαστάσεων ο αριθμός των αγκυρώσεων θα αυξηθεί ανάλογα. Α.2.5. Προστασία 234 / 316

235 Οι ηλεκτροστατικά βαμμένες εξωτερικές επιφάνειες θα πρέπει να προστατεύονται με αυτοκόλλητη μεμβράνη διαφορετικού χρώματος που θα μπορεί να παρέχει προστατευτική επικάλυψη. Για εσωτερικές χρήσεις η προστασία θα γίνεται με χαρτί. Όλες οι άλλες τελειωμένες επιφάνειες θα πρέπει να προστατεύονται με τρόπο που θα έχει εγκρίνει η Υπηρεσία. Αφού παρέλθει ο κίνδυνος ζημιών στην εγκατεστημένη κατασκευή, θα πρέπει να αφαιρούνται όλες οι προστατευτικές επικαλύψεις και να καθαρίζονται όλες οι επιφάνειες. Πάντως η αφαίρεση των προστατευτικών επικαλύψεων θα γίνεται μετά από εντολή της Υπηρεσίας. Α.3. ΠΡΟΔΙΑΓΡΑΦΕΣ ΚΑΤΑΣΚΕΥΩΝ Α Κιγκλιδώματα προστασίας Σύμφωνα με τη μελέτη του διαγωνιζόμενου και τον Κτιριοδομικό κανονισμό, θα είναι δε πακτωμένα στο δάπεδο από οπλισμένο σκυρόδεμα ΓΕΝIΚΟI ΟΡΟI, ΥΛIΚΑ & ΕΡΓΑΣIΑ ΞΥΛΟΚΑΤΑΣΚΕΥΩΝ Α. ΓΕΝIΚΟI ΟΡΟI Α.1 ΑΝΤIΚΕIΜΕΝΟ - ΠΕΡIΓΡΑΦΗ: Η παρoύσα Πρoδιαγραφή αvαφέρεται εις τoυς όρoυς, τα υλικά και τηv εργασία κατασκευής & εγκατάστασης στo Έργo ξύλιvωv διαχωριστικώv πετασμάτωv χώρωv υγιειvής και θυρόφυλλωv όπως αυτά καθoρίζovται στα Αρχιτεκτovικά σχέδια Εφαρμoγής και τηv Τεχvική Περιγραφή Οικoδoμικώv Εργασιώv. Α.2 ΤΕΚΜΗΡIΩΣΗ / ΕΛΕΓΧΟI: Για τηv τεκμηρίωση της πoιότητας τωv υλικώv και της εργασίας κατασκευής & εγκατάστασης ισχύoυv τα πρότυπα & καvovισμoί ASTM, DIN & EN (Ευρωπαϊκά Πρότυπα) όπως αvαφέρovται ή/όχι στηv παρoύσα και αφoρoύv στις εκτελoύμεvες στo Εργo ξυλoκατασκευές διαχωριστικώv πετασμάτωv χώρωv υγιειvής και θυρoφύλλωv. α. Οι εγκατεστημέvες ξυλoκατασκευές oφείλoυv vα αvταπoκρίvovται στις ακόλoυθες απαιτήσεις. Αvτoχή σε κρoύση : Ελεγχoς σύμφωvα με τo πρότυπo ΕΝ 85. Αvτoχή σε στρέψη : Ελεγχoς σύμφωvα με τo πρότυπo ΕΝ 130. Για τηv διαπίστωση τωv παραπάvω αvτoχώv καθώς και για oπoιαδήπoτε άλλη απαίτηση πρότυπωv πρoδιαγραφώv υλικώv ή κατασκευής πoυ αvαφέρovται στηv παρoύσα θα διεvεργoύvται έλεγχoι δαπάvαις τoυ Εργoλάβoυ / Εγκαταστάτη και θα υπoβάλλovται στov Εργoδότη πιστoπoιητικά ελέγχoυ Ελληvικώv ή διεθvώς αvαγvωρισμέvωv εργαστηρίωv. β. Οι επιτρεπόμεvες αvoχές κατασκευής και εγκατάστασης τωv πρoδιαγραφόμεvωv ξυλoκατασκευώv είvαι oι παρακάτω: (I) Ορθoγωvιασμός : Απόλυτoς, χωρίς αvoχή 235 / 316

236 (II) Πάχoς πετασμάτωv φύλλωv : Αvoχή - 5% έως + 5% (III) Διαστάσεις διατoμώv : Αvoχή + ή - 2 χιλ. (IV) Αρμός θυρoφύλλωv : 3 χιλ. μεταξύ θυρόφυλλoυ και κάσσας ή δαπέδoυ, όπως στα σχέδια εφαρμoγής. (V) Επιπεδότητα πετασμάτωv : Απόλυτη, μετρoύμεvη με πήχυ 2 Μ τoπoθετημέvo σε oπoιαδήπoτε θέση. Α.3 ΥΠΟΒΑΛΛΟΜΕΝΑ ΣΤΟIΧΕIΑ: Τα παρακάτω στoιχεία υπoβάλλovται από τov Εργoδότη και τov Εργoλάβo/Εγκαταστάτη πριv ή/και μετά τηv εγκατάσταση τωv πρoδιαγραφoμέvωv ξυλoκατασκευώv : α. ΣΧΕΔIΑ ΕΦΑΡΜΟΓΗΣ: Τα ακόλoυθα Αρχιτεκτovικά σχέδια της μελέτης Εφαρμoγής αvαφέρovται στηv παρoύσα και παραδίδovται πριv τηv εργασία ξυλoκατασκευώv στov Εργoλάβo / Εγκαταστάτη: Σχέδια Λεπτομερειών : (κωδικός σχεδίωv) β. ΚΑΤΑΣΚΕΥΑΣΤIΚΑ ΣΤΟIΧΕIΑ: Πριv τηv κατασκευή / εγκατάσταση τωv ξυλoκατασκευώv υπoβάλλovται στov Εργoδότη σε τρία αvτίγραφα τα ακόλoυθα κατασκευαστικά στoιχεία για έγκριση. (1) Εvτυπα τεχvικά στoιχεία & πρoδιαγραφές υλικώv αvαρτήσεως & λειτoυργίας (2) Κατάλoγoς τυπoπoιημέvωv συγκρoτημάτωv (SET) υλικώv Κάθε τυπoπoιημέvo συγκρότημα (SET) υλικώv αvάρτησεως & λειτoυργίας θυρόφυλλωv τoυ καταλόγoυ θα περιληφθεί με έvα κωδικό αριθμό στη στήλη "ΕIΔΗ ΚIΓΚΑΛΕΡIΑΣ" τoυ πίvακα θυρώv τoυ Αρχιτεκτovικoύ σχεδίoυ Εφαρμoγής μερίμvη και ευθύvη τoυ Εργoλάβoυ / Εγκαταστάτη. στ. ΠIΣΤΟΠΟIΗΤIΚΑ: Πιστoπoιητικά τωv πoιoτικώv χαρακτηριστικώv τωv χρησιμoπoιoυμέvωv κυρίωv και βoηθητικώv υλικώv θα υπo-βάλλovται μαζί με τα έvτυπα κατασκευαστικά στoιχεία ή/και με τα δείγματα. ζ. ΑΠΟΤΕΛΕΣΜΑΤΑ ΕΛΕΓΧΩΝ: Απoτελέσματα εργαστηριακώv ελέγχωv για τηv διαπίστωση τωv πoιoτικώv χαρακτηριστικώv τωv υλικώv θα υπoβάλλovται από τov Εργoλάβo/Εγκαταστάτη oσάκις διεvεργoύvται αvάλoγoι έλεγχoι. Α.5 ΣΥΝΘΗΚΕΣ ΠΕΡIΒΑΛΛΟΝΤΟΣ: Η απoθήκευση και η εργασία τoπoθέτησης τωv ξυλoκατασκευώv vα γίvεται σε θερμoκρασίες μεταξύ ελαχίστης 5 o C και μεγίστης 25 o C με σχετική υγρασία μεταξύ 35% και 65%. Υγρασία πoυ υπερβαίvει τo 75% είvαι αvεκτή μόvov για 5 τo πoλύ ημέρες. Γ.2 ΚΑΤΑΣΚΕΥΗ / ΤΟΠΟΘΕΤΗΣΗ: 236 / 316

237 Η εργασία ξυλoκατασκευώv ακoλoυθεί τo χρovικό πρoγραμματισμό τoυ Εργoυ και εκτελείται τμηματικά όπως περιγράφεται στις διαδoχικές φάσεις εκτέλεσης τωv εργασιώv ("φασεoλόγιo") τoυ τεύχoυς της Τεχvικής Περιγραφής Οικoδoμικώv Εργασιώv. Ο Εργoλάβoς / Εγκαταστάτης δεv δικαιoύται πρόσθετης απoζημίωσης ή παράτασης τoυ συμβατικoύ χρόvoυ κατασκευής τoυ Έργoυ έvεκα της τμηματικής εκτέλεσης της εργασίας αυτής. Η εργασία ξυλoκατασκευώv oφείλει vα αvταπoκρίvεται στις παρακάτω απαιτήσεις : (1) Οι ξυλoκατασκευές oφείλoυv vα εκτελoύvται σε εργoστάσιo κατάλληλα εξoπλισμέvo με μηχαvικά μέσα κoπής, λείαvσης και πρεσσαρίσματoς από ειδικευμέvo πρoσωπικό. (5) Ξύλιvα μέρη πρoερχόμεvα από παράλληλη σύvδεση διαφoρετικώv τεμαχίωv vα έχoυv απόλυτη ακρίβεια διατoμώv και διαστάσεωv. Γ.3 ΚΑΘΑΡIΣΜΟΣ / ΠΡΟΣΤΑΣIΑ: Μετά τηv τoπoθέτηση / εγκατάσταση τωv ξυλoκατασκευώv vα ακoλoυθή επιμελής καθαρισμός τoυ χώρoυ από τα υπoλείματα τωv υλικώv ΜΕΤΑΛΛΙΚΑ ΣΤΟΙΧΕΙΑ ΚΑΙ ΚΑΤΑΣΚΕΥΕΣ- Καλύματα φρεατίων - εσχάρες - Xυτοσιδηρές Εσχάρες Υδροσυλλογής (Τυποποιημένες) Χυτοσιδηρές εσχάρες υδροσυλλογής 1. ΑΝΤΙΚΕΙΜΕΝΟ ΕΡΓΑΣΙΩΝ Οι εργασίες που προδιαγράφονται στην παρούσα ΠΕΤΕΠ αφορούν στην προµήθεια και στην τοποθέτηση εσχάρων φρεατίων υδροσυλλογής από φαιό χυτοσίδηρο (συνήθως χυτοσίδηρος, σε αντιδιαστολή µε τον χυτοσίδηρο σφαιροειδούς γραφίτη ductile iron). 2. ΚΡΙΤΗΡΙΑ ΑΠΟΔΟΧΗΣ ΕΝΣΩΜΑΤΟΥΜΕΝΩΝ ΥΛΙΚΩΝ 2.1. ΑΠΟΔΕΚΤΑ ΥΛΙΚΑ Οι χυτοσιδηρές εσχάρες υδροσυλλογής θα προέρχονται από εργοστάσια κατασκευής µε πιστοποιηµένη κατά ΕΝ ISO 9000: (Quality management systems - Fundamentals and vocabulary -- Συστήµατα διαχείρισης ποιότητος. Βασικές αρχές και λεξιλόγιο) παραγωγική διαδικασία και θα κατασκευάζονται σύµφωνα µε το πρότυπο ΕΝ 124:1994 Gully tops and manhole tops for vehicular and pedestrian areas - Design requirements, type testing, marking, quality control -- Καλύµµατα φρεατίων αποχέτευσης και φρεατίων επίσκεψης σε περιοχές κυκλοφορίας οχηµάτων και πεζών-απαιτήσεις σχεδιασµού, δοκιµή τύπου, σήµανση, έλεγχος ποιότητας. 237 / 316

238 Το χρησιµοποιούµενο για την κατασκευή των εσχάρων υδροσυλλογής υλικό είναι φαιός χυτοσίδηρος σύµφωνα µε το πρότυπο ΕΝ 1561:1997 (Founding - Grey cast irons -- Χυτεύσεις - Φαιός χυτοσίδηρος). Οι χυτοσιδηρές εσχάρες υδροσυλλογής θα συνοδεύονται από πιστοποιητικά συµµόρφωσης του προτύπου ΕΝ 124:1994, που θα εκδίδονται από αναγνωρισµένο οργανισµό πιστοποίησης. Ο Κύριος του Έργου (ΚτΕ) έχει την δυνατότητα να απαιτήσει επιπρόσθετα ποιοτικά ή τεχνικά χαρακτηριστικά των υλικών που ενσωµατώνονται, πέραν αυτών που καθορίζονται στα ως άνω πρότυπα υπό την προϋπόθεση ότι δεν αντιβαίνουν προς τα πρότυπα αυτά ΠΟΙΟΤΗΤΑ ΚΑΙ ΒΑΣΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΧΥΤΟΣΙΔΗΡΩΝ ΕΣΧΑΡΩΝ Γενικά Η αντοχή σε εφελκυσµό και η σκληρότητα του χρησιµοποιούµενου για την κατασκευή των εσχαρών υδροσυλλογής φαιού χυτοσίδηρου θα ακολουθούν το πρότυπο ΕΝ 1561:1997. Ενδεικτικά αναφέρονται οι βασικές τιµές των χαρακτηριστικών αυτών : Ελάχιστη αντοχή σε εφελκυσµό 200 Ν/mm² Σκληρότητα σε BRINNEL έως 210 Για τον έλεγχο της ποιότητας του χυτοσιδήρου θα γίνονται δοκιµές κάµψης, κρούσης και σκληρότητας κατά Brinell σύµφωνα µε το πρότυπο ΕΝ 124:1994. Ο χυτοσίδηρος θα είναι επιµελώς χυτευµένος και δεν θα παρουσιάζει ρωγµές, σπηλαιώσεις, φυσαλίδες ή άλλα ελαττώµατα. Δεν επιτρέπεται η οποιαδήποτε εκ των υστέρων πλήρωση κοιλοτήτων οφειλοµένων σε ελαττωµατική χύτευση, µε επιπρόσθετα υλικά. Ο χυτοσίδηρος θα παρουσιάζει φαιά, λεπτόκοκκη, πυκνή και οµοιόµορφη τοµή θραύσεως. Θα είναι ταυτόχρονα µαλακός και ανθεκτικός, ευχερώς κατεργάσιµος δια της ρινής ή του κόπτη και εύκολης διάτρησης. Βασικά χαρακτηριστικά εσχάρων Οι χυτοσιδηρές εσχάρες υδροσυλλογής χαρακτηρίζονται από: τις εξωτερικές διαστάσεις του πλαισίου τους, τις ωφέλιµες διαστάσεις του προς κάλυψη ανοίγµατος, το συνολικό ύψος της εσχάρας, το βάρος της εσχάρας µετά του πλαισίου της, τις διαστάσεις των κιγκλίδων (σύµφωνα µε τα οριζόµενα στα σχετικά άρθρα του προτύπου ΕΝ 124:1994) και το ποσοστό της ελεύθερης επιφάνειας υδροσυλλογής ΜΕΤΑΦΟΡΑ ΚΑΙ ΑΠΟΘΕΣΗ ΕΣΧΑΡΩΝ Οι προς µεταφορά εσχάρες υδροσυλλογής θα τοποθετούνται επί ξύλινων στηριγµάτων και θα προσδένονται στο µεταφορικό µέσο µε ιµάντες, ώστε να αποφεύγονται τραυµατισµοί και παραµορφώσεις. Για την φορτοεκφόρτωση των εσχάρων θα χρησιµοποιούνται ιµάντες ανάρτησης (χρήση ανυψωτικών µέσων) ή ξύλινες βάσεις (παλέτες) κατάλληλες για µεταφορά και απόθεση µε περονοφόρα οχήµατα. Σε καµία περίπτωση δεν επιτρέπεται η απότοµη εκφόρτωση ή η ρίψη τους. Οι χυτοσιδηρές εσχάρες υδροσυλλογής θα αποθηκεύονται υποχρεωτικά σε κατάλληλη διάταξη ώστε να αποφεύγονται,, στρεβλώσεις και παραµορφώσεις λόγω του υπερκείµενου βάρους (στοιβασία σε µεγάλο ύψος). Για την αποθήκευση των εσχάρων θα χρησιµοποιούνται υποχρεωτικά ξύλινες βάσεις ή ξύλινα στηρίγµατα. 3. ΜΕΘΟΔΟΣ ΚΑΤΑΣΚΕΥΗΣ - ΑΠΑΙΤΗΣΕΙΣ ΤΕΛΕΙΩΜΕΝΗΣ ΕΡΓΑΣΙΑΣ 3.1. ΚΑΤΑΣΚΕΥΗ ΧΥΤΟΣΙΔΗΡΩΝ ΕΣΧΑΡΩΝ ΥΔΡΟΣΥΛΛΟΓΗΣ ΣΤΟ ΕΡΓΟΣΤΑΣΙΟ Όλα τα προϊόντα θα προέρχονται από αναγνωρισµένα εργοστάσια και θα έχουν κατασκευασθεί µε πιστοποιηµένη κατά ΕΝ ISO 9000: παραγωγική διαδικασία, ώστε να διασφαλίζεται ο ποιοτικός έλεγχος σε όλα τα στάδια της παραγωγής ΚΑΤΗΓΟΡΙΕΣ ΧΥΤΟΣΙΔΗΡΩΝ ΕΣΧΑΡΩΝ ΥΔΡΟΣΥΛΛΟΓΗΣ Οι χυτοσιδηρές εσχάρες υδροσυλλογής θα τοποθετηθούν στις θέσεις που καθορίζονται στην εγκεκριµένη µελέτη. 238 / 316

239 Οι κατηγορίες των χυτοσιδηρών εσχάρων υδροσυλλογής παρουσιάζονται στον πίνακα που ακολουθεί ανάλογα µε την θέση εγκατάστασής τους: Kατηγορία Αντοχή Περιοχές κυκλοφορίας C (C250) 250 kn/mm² Για περιοχές δίπλα στο ρείθρο των πεζοδροµίων και για περιοχές κατά µήκος του δρόµου. D (D400) 400 kn Για περιοχές εγκάρσια στον δρόµο ΣΗΜΑΝΣΗ ΧΥΤΟΣΙΔΗΡΩΝ ΕΣΧΑΡΩΝ ΥΔΡΟΣΥΛΛΟΓΗΣ Κάθε τεµάχιο θα φέρει αναγεγραµµένα στην εµφανή και µη εντοιχιζόµενη όψη, µε ανάγλυφα στοιχεία ή ένγλυφη σήµανση, τα παρακάτω: Την ένδειξη ΕΝ 124:1994 (ως ένδειξη συµφωνίας µε το πρότυπο). Την ένδειξη της κατηγορίας της εσχάρας και του αντίστοιχου πλαισίου. Το έτος και τον µήνα χύτευσης. Το όνοµα ή/και το σήµα ταυτότητας του εργοστασίου κατασκευής. Το σήµα του Οργανισµού Τυποποίησης. Το λογότυπο του Κυρίου του Έργου (εφόσον απαιτείται). Η επιφάνεια της περιοχής στην οποία υπάρχει η σήµανση θα είναι αντιολισθηρή ΤΟΠΟΘΕΤΗΣΗ ΕΔΡΑΣΗ ΚΑΛΥΜΜΑΤΩΝ ΕΣΧΑΡΩΝ Για την τοποθέτηση της εσχάρας στο αντίστοιχο φρεάτιο προβλέπεται περιµετρικό διάκενο µεταξύ πλαισίου και φρεατίου 20 mm, το οποίο θα πληρωθεί µε τσιµεντοκονία. Το πλαίσιο τοποθετείται µε την εσχάρα στην προβλεπόµενη εσοχή του φρεατίου, ώστε το ωφέλιµο άνοιγµα του πλαισίου να συµπίπτει µε το άνοιγµα του αντίστοιχου φρεατίου. Η άνω παρειά του πλαισίου θα βρίσκεται 30 mm κάτωθεν της τελικής επιφάνειας του καταστρώµατος της οδού. Η προκύπτουσα υψοµετρική διαφορά θα προσαρµοσθεί µε την ανάλογη διαµόρφωση της ασφαλτικής στρώσης. Ιδιαίτερη φροντίδα θα δίνεται στην ορθή τοποθέτηση των πλαισίων ώστε να εξασφαλίζεται το αµετάθετο και η εφαρµογή των εσχάρων χωρίς οποιαδήποτε παραµόρφωση. Συγκεκριµένα: Θα διατηρούνται οι εσωτερικές διαστάσεις µε τις προβλεπόµενες ανοχές του πλαισίου που είναι απαραίτητες για την καλή εφαρµογή της εσχάρας και την ευχερή ανύψωσή της. Θα αποφεύγονται στρεβλώσεις του πλαισίου κατά την φάση τοποθέτησης και θα ελέγχεται η επιπεδότητά του µε αλφάδι. Οι επιφάνειες έδρασης της εσχάρας θα είναι απολύτως επίπεδες ώστε να αποφεύγονται ταλαντώσεις της επί του πλαισίου. 4. ΑΠΑΙΤΗΣΕΙΣ ΠΟΙΟΤΙΚΩΝ ΕΛΕΓΧΩΝ ΓΙΑ ΤΗΝ ΠΑΡΑΛΑΒΗ 4.1. ΕΝΣΩΜΑΤΟΥΜΕΝΑ ΚΥΡΙΑ ΥΛΙΚΑ Έλεγχος Πρωτοκόλλων Παραλαβής υλικών. Έλεγχος φακέλου πιστοποιητικών οίκου κατασκευής ή/και αποτελεσµάτων εργαστηριακών δοκιµών. Σε περίπτωση διαπίστωσης ανεπαρκούς, σύµφωνα µε την παρούσα, αριθµού εργαστηριακών δοκιµών (εφόσον τα προϊόντα δεν συνοδεύονται από πιστοποιητικό σειράς), δίνονται εντολές συµπλήρωσης. Η διαπίστωση µη συµµόρφωσης των προϊόντων µε τις απαιτήσεις της παρούσας ΠΕΤΕΠ συνεπάγεται την απόρριψή τους ΟΠΤΙΚΟΣ ΕΛΕΓΧΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Τα εµφανή τµήµατα των πλαισίων και εσχάρων θα ελέγχονται ως προς την διάταξη. Τεµάχια που εµφανίζουν κακώσεις, στρεβλώσεις ή διάβρωση δεν θα γίνονται αποδεκτά και θα δίδεται εντολή αντικατάστασής τους µε δαπάνες του Αναδόχου. 5. ΟΡΟΙ ΚΑΙ ΑΠΑΙΤΗΣΕΙΣ ΥΓΙΕΙΝΗΣ ΚΑΙ ΑΣΦΑΛΕΙΑΣ 5.1. ΠΙΘΑΝΟΙ ΚΙΝΔΥΝΟΙ ΚΑΤΑ ΤΗΝ ΕΚΤΕΛΕΣΗ ΤΩΝ ΕΡΓΑΣΙΩΝ Κατά την µεταφορά, απόθεση και διακίνηση των εσχάρων. Μεταφορά δια χειρός ή µηχανικών µέσων αντικειµένων µεγάλου βάρους. Χρήση εργαλείων χειρός. 239 / 316

240 Ο χειρισµός του εξοπλισµού αυτού και των εργαλείων θα γίνεται µόνον από εξουσιοδοτηµένα άτοµα. Άτοµα χωρίς επαρκή εκπαίδευση και πιστοποίηση της ικανότητάς τους να χειρίζονται ασφαλώς τον εξοπλισµό ή τα εργαλεία δεν θα γίνονται αποδεκτά ΑΝΤΙΜΕΤΩΠΙΣΗ ΕΡΓΑΣΙΑΚΩΝ ΚΙΝΔΥΝΩΝ Εφαρµόζεται η οδηγία 92/57/ΕΕ Ελάχιστες Απαιτήσεις Υγιεινής και Ασφάλειας Προσωρινών και Κινητών Εργοταξίων και η Ελληνική Νοµοθεσία επί θεµάτων Υγιεινής και Ασφάλειας (Π.Δ. 17/96, Π.Δ. 159/99 κ.λπ.) Υποχρεωτική επίσης είναι η χρήση µέσων ατοµικής προστασίας (ΜΑΠ) κατά την εκτέλεση των εργασιών. Οι ελάχιστες απαιτήσεις είναι οι εξής: Προστασία χεριών και βραχιόνων EN 388:2003: Protective gloves against mechanical risks Γάντια προστασίας έναντι µηχανικών κινδύνων. Προστασία κεφαλιού EN 397:1995: Industrial safety helmets (Amendment A1:2000) Κράνη προστασίας. Προστασία ποδιών EN 345-2:1996: Safety Footwear for Professional Use - Part 2. Additional Specifications Superseded by EN ISO 20345: Υποδήµατα ασφαλείας για επαγγελµατική χρήση (αντικαταστάθηκε από το πρότυπο EN ISO 20345:2004). 6. ΤΡΟΠΟΣ ΕΠΙΜΕΤΡΗΣΗΣ ΕΡΓΑΣΙΑΣ Οι χυτοσιδηρές εσχάρες υδροσυλλογής θα επιµετρούνται σε χιλιόγραµµα (kg) βάρους. Η επιµέτρηση θα γίνεται µε βάση το βάρος των εγκατεστηµένων εσχάρων υδροσυλλογής. Θα συντάσσεται πρωτόκολλο µε τα βάρη των εσχάρων ανά διάσταση και κατηγορία, που θα προκύπτουν µετά από ζύγιση. Σε περίπτωση που οι τελικές διαστάσεις των εσχάρων είναι µεγαλύτερες από τις οριζόµενες στην εγκεκριµένη µελέτη, οι εσχάρες θα γίνονται αποδεκτές εφόσον δεν παρακωλύεται η λειτουργία του έργου, και θα επιµετρώνται µε το βάρος που αντιστοιχεί στις κανονικές και εγκεκριµένες διαστάσεις τους. Στις ως άνω επιµετρούµενες εργασίες περιλαµβάνονται: Η προµήθεια, µεταφορά, αποθήκευση και προστασία επί τόπου του έργου των τυποποιηµένων τεµαχίων. Η διάθεση του απαιτούµενου εργατοτεχνικού προσωπικού, µηχανικών µέσων, υλικών και συσκευών, που απαιτούνται για την τοποθέτηση και τον έλεγχο των χυτοσιδηρών εσχάρων υδροσυλλογής, σύµφωνα µε τις απαιτήσεις της µελέτης του έργου και τις προδιαγραφές του κατασκευαστικού οίκου. Η φθορά των υλικών. Η πραγµατοποίηση όλων των απαιτούµενων δοκιµών, ελέγχων κ.λπ. για την πλήρη και έντεχνη εκτέλεση της εργασίας σύµφωνα µε την παρούσα ΠΕΤΕΠ, καθώς και η εργασία αποκατάστασης και τα υλικά που θα απαιτηθεί να αντικατασταθούν σε περίπτωση τεκµηριωµένης διαπίστωσης ακαταλληλότητάς τους κατά τον έλεγχο παραλαβής. Την πάκτωση των πλαισίων των χυτοσιδηρών εσχάρων υδροσυλλογής µε ισχυρή τσιµεντοκονία ή µε µη συρρικνούµενο κονίαµα ΜΟΝΙΜΕΣ ΠΕΡΙΦΡΑΞΕΙΣ - ΠΕΡΙΦΡΑΞΗ 4.50m Ζ - 4 ΜΟΝΙΜΕΣ ΠΕΡΙΦΡΑΞΕΙΣ 4.1 ΓΕΝΙΚΑ Το άρθρο αναφέρεται στην κατασκευή περίφραξης ύψους 4,50 μ. 240 / 316

241 4.1.2 Η εργασία περιλαμβάνει την προμήθεια όλων των υλικών επί τόπου των έργων και οποιαδήποτε εργασία απαιτείται για την πλήρη και έντεχνη περαίωση της κατασκευής, όπως αναλυτικά περιγράφεται στο Τιμολόγιο. 4.2 ΥΨΗΛΗ ΠΕΡΙΦΡΑΞΗ ΥΨΟΥΣ 4,50 m. Περίφραξη εξωτερική, ύψους 4,50 μ. σύμφωνα με την Τεχνική Περιγραφή και τα σχέδια της μελέτης αποτελούμενη από: 1.Γαλβανισμένους σιδηροσωλήνες εσωτερικής διαμέτρου Φ 2'' μεσαίους και γωνιακούς. 2.Γαλβανισμένο δικτυωτό πλέγμα πάχους 4 χιλ. και ανοίγματα 4Χ4 εκ. 3.Γαλβανισμένο σύρμα πάχους 5 χιλ. Στο πάνω μέρος οι κατακόρυφοι σιδεροσωλήνες συνδέονται με τους οριζόντιους σιδεροσωλήνες με γαλβανισμένες μούφες σύνδεσης μορφής ''Τ'' ή διπλού ''Τ'' (στις γωνίες της περίφραξης) του εμπορίου, έτσι ώστε να εξασφαλιστεί το κλείσιμο των ορθοστατών στο πάνω άκρο τους για την προστασία από τα νερά της βροχής. Κατά μήκος του πλέγματος περνιέται σύρμα γαλβανισμένο (ούγια) σε πέντε σειρές. Στην τιμή περιλαμβάνεται η κατασκευή των θυρών στις θέσεις που ορίζονται στο σχέδιο της μελέτης, κατασκευαστικά αναλόγων με την περίφραξη (από σιδεροσωλήνες και πλέγμα. Οι πόρτες θα είναι μονόφυλλες, ύψους 2,20 μ. και πλάτους 1,25 μ. και όλες θα έχουν χιαστή ενισχύσεις, όπως ορίζεται στο σχέδιο της μελέτης, η προμήθεια όλων των απαιτούμενων υλικών και μικροϋλικών κατασκευής σύνδεσης, τοποθέτησης και στερέωσης (σιδηροσωλήνες, δικτυωτό πλέγμα, σιδερένιες λάμες, γαλβανισμένο σύρμα, κοχλίες σύνδεσης, υλικά ηλεκτροσυγκόλλησης, κ.λ.π) η μεταφορά τους στον τόπο του έργου και η εργασία κατασκευής του σκελετού από σιδηροσωλήνες, τοποθέτησης του δικτυωτού πλέγματος, τοποθέτησης του γαλβανισμένου σύρματος (ούγια) σε τέσσερις (4) σειρές, κατασκευής των θυρών και γενικά οποιαδήποτε άλλη εργασία για την πλήρη κατασκευή της περίφραξης σύμφωνα με την τεχνική περιγραφή και το αντίστοιχο σχέδιο της μελέτης Το συρματόπλεγμα της περίφραξης είναι γαλβανισμένο, Νο 17, τετραγωνικών οπών 5x5cm., διαμέτρου σύρματος 5 mm, Στο κάθε άκρο του συρματοπλέγματος θα υπάρχει ενίσχυση από ένα γαλβανισμένο σύρμα, Νο 19, διαμέτρου σύρματος 3,6 mm. Η στερέωση του στους στύλους αρχίζει σε ύψος 2 cm. από την επιφάνεια του εδάφους (φυσική ή όπως διαμορφώνεται από τα έργα οδοποιίας, ανάλογα με τη θέση τοποθέτησης της περίφραξης) Οι αποστάσεις των πασσάλων μεταξύ τους θα είναι κατά μέγιστο 3,0 m. Για την πάκτωση των πασσάλων θα ανοιχθούν οπές συνολικού βάθους 70 cm. Το βαθύτερο τμήμα των οπών ύψους 55 cm., θα έχει διάμετρο 25 cm. και το ανώτερο τμήμα τους, ύψους 15 cm. θα έχει διάμετρο 60 cm Οι πάσσαλοι θα είναι κατασκευασμένοι από οπλισμένο σκυρόδεμα (φυγοκεντρικό ή δονητικό) ελάχιστης κατηγορίας Β35, ύψους 3,00 m. και θα στερεώνονται στο έδαφος με σκυρόδεμα κατηγορίας Β5. Το σκυρόδεμα των πασσάλων θα είναι στεγανό και υψηλής αντίστασης σε παγετό, όπως αυτά ορίζονται στο DIN 1045/88 (παραγρ και αντίστοιχα). Το σχήμα των πασσάλων θα είναι κολουροκωνικό (ή κολούρου πυραμίδας) για διατομή κυκλική ή σχήματος κανονικού οκταγώνου / εξαγώνου, με διάμετρο περιγεγραμμένου κύκλου (βάση / κορυφή) 13/10 cm. Για την περίπτωση πασσάλων ορθογωνικής διατομής οι πάσσαλοι θα είναι είναι μορφής κολούρου πυραμίδας με τετραγωνική διατομή, πλευράς (βάσης κορυφής) 13/10 cm, ή πρισματικοί με ορθογωνική διατομή ελάχιστης διάστασης 12 cm. Ο κύριος οπλισμός των πασσάλων θα είναι σταθερός σε όλο το μήκος των πασσάλων και θα είναι κατ ελάχιστον 6 Φ10 St I σε περίπτωση κυκλικής, οκταγωνικής ή εξαγωνικής διατομής και 4 Φ 8 St III σε 241 / 316

242 περίπτωση ορθογωνικής (και τετραγωνικής) διατομής. Ως οπλισμός διανομής θα χρησιμοποιούνται δακτύλιοι ή ορθογωνικοί συνδετήρες (για την περίπτωση πασσάλων ορθογωνικής διατομής) Φ 4 St Ι ανά 0,35 m. σε όλο το μήκος των πασσάλων. Επιπλέον των παραπάνω απαιτήσεων σε διαστάσεις, οπλισμό και χαρακτηριστικά σκυροδέματος και οπλισμού, ως πρόσθετο κριτήριο αποδοχής των πασσάλων, θα πρέπει η ροπή αστοχίας (Μ sd ), στην άνω επιφάνεια της πάκτωσης (2,30 m. από την κορυφή) να τηρεί τη σχέση : M sd > = 3,75 ΚN.m Ο έλεγχος των πασσάλων θα γίνεται σε εργαστήριο, σύμφωνα με τους όρους δημοπράτησης, σε αριθμό πασσάλων Ν, που θα αντιστοιχεί σε ποσοστό 0,5% του πλήθους αυτών. Ο ελάχιστος αριθμός δοκιμαζόμενων πασσάλων κάθε μεμονωμένης δειγματοληψίας θα είναι Νmin = 2 τεμάχια. Οι προς δοκιμασία πάσσαλοι θα λαμβάνονται τυχαία από τους πασσάλους που έχουν προσκομισθεί στο εργοτάξιο. Ο έλεγχος της M sd θα γίνεται με σταδιακή εφαρμογή συγκεντρωμένου φορτίου (F) σε απόσταση 2,20 m. από την άνω επιφάνεια πάκτωσης (0,10 m. από την κορυφή) και η αστοχία, σε κάθε δοκιμαζόμενο πάσσαλο, θα πρέπει να συμβεί για F >= 1,70 ΚN. Αν ένας από τους δοκιμαζόμενους πασσάλους αστοχήσει για F < 1,70 ΚN η παρτίδα απορρίπτεται Το πάνω μέρος της περίφραξης θα συμπληρωθεί με τρεις σειρές από σύρμα Νο 13 (διαμέτρου 2 mm), διπλό, αγκαθωτό, γαλβανισμένο. Η κατώτερη σειρά θα απέχει από το συρματόπλεγμα 10 cm. Η μεταξύ των συρμάτων αυτών απόσταση θα είναι 10cm. Τα σύρματα αυτά θα προσδένονται στους πασσάλους μέσα από τρύπες διαμέτρου 10 mm Για την πρόσδεση και ενίσχυση της στερέωσης του συρματοπλέγματος θα τοποθετηθούν τρία επί πλέον γαλβανισμένα σύρματα Νο 19, διαμέτρου 3,6 mm. (δύο διαγώνια ανά φάτνωμα και ένα οριζόντιο στο μέσο του ύψους του συρματοπλέγματος). Αυτά (όπως επίσης και τα ακραία σύρματα του συρματοπλέγματος) θα προσδεθούν στους πασσάλους με στερέωσή τους μέσω γαλβανισμένων συρμάτων Νο 17 (διαμέτρου 3 mm) που θα διέρχονται μέσα από τις οπές διαμέτρου 10 mm Ανά 60 το πολύ μέτρα μήκους η περίφραξη θα ενισχύεται με κατασκευή αντηρίδων μήκους 3,0 m Το γαλβάνισμα του συρματοπλέγματος και του αγκαθωτού σύρματος (που θα γίνει ΕΝ ΘΕΡΜΩ) θα έχει ελάχιστο βάρος ίσο προς 210 gr/m2. Επισημαίνεται ότι μετά την προσκόμιση του συρματοπλέγματος στο εργοτάξιο θα γίνει δειγματοληψία και έλεγχος του γαλβανίσματος σύμφωνα με το άρθρο Γ-17 της Τ.Σ.Υ. και τους λοιπούς όρους δημοπράτησης. Μετά την αποδοχή του συρματοπλέγματος, που θα γίνει με υπογραφή πρωτοκόλλου, θα γίνει τοποθέτηση του συρματοπλέγματος στο έργο. 6. ΟΜΑΔΑ Ε: ΛΟΙΠΑ - ΤΕΛΕΙΩΜΑΤΑΙ 6.1. ΤΕΧΝΙΚΑ ΕΡΓΑ - Εξοπλισμός πάρκων και πλατειών - Καθιστικά υπαίθριων χώρων Καθιστικά υπαίθριων χώρων 242 / 316

243 ΑΝΤΙΚΕΙΜΕΝΟ Οι εργασίες που προδιαγράφονται στην παρούσα Τεχνική Προδιαγραφή αφορούν στον καθορισμό των απαιτήσεων για τα υλικά, την κατασκευή και την τοποθέτηση καθιστικών υπαίθριων κοινόχρηστων χώρων (κήπων, πλατειών κ.λπ.). Τα καθιστικά (παγκάκια) κατασκευάζονται από αλουμίνιο, ξύλο, σκυρόδεμα, χάλυβα, πέτρα ή άλλα υλικά ή/και συνδυασμό αυτών. Για κάθε τύπο καθιστικού έχει επικρατήσει να εφαρμόζονται τυποποιημένες διαστάσεις, οι οποίες αναφέρονται στην παρούσα, χωρίς να είναι όμως δεσμευτικές, αφού σε κάθε περίπτωση έχουν εφαρμογή τα καθοριζόμενα στα σχέδια λεπτομερειών της μελέτης. ΙΣΧΥΟΝΤΑ ΠΡΟΤΥΠΑ Η παρούσα προδιαγραφή ενσωματώνει, μέσω παραπομπών, προβλέψεις άλλων δημοσιεύσεων, κανονιστικών κειμένων χρονολογημένων ή μη. Οι παραπομπές αυτές αναφέρονται στα αντίστοιχα σημεία του κειμένου και κατάλογος των δημοσιεύσεων αυτών παρουσιάζεται στην συνέχεια. Προκειμένου περί παραπομπών σε χρονολογημένες δημοσιεύσεις, τυχόν μεταγενέστερες τροποποιήσεις ή αναθεωρήσεις αυτών θα έχουν εφαρμογή στο παρόν όταν θα ενσωματωθούν σε αυτό, με τροποποίηση ή αναθεώρησή του. Όσον αφορά τις παραπομπές σε μη χρονολογημένες δημοσιεύσεις ισχύει η τελευταία έκδοση τους. ΕΛΟΤ EN 397 Industrial safety helmets -- Βιομηχανικά κράνη ασφαλείας. ΕΛΟΤ EN 166 Ε2 Personal eye-protection Specifications-Μέσα ατομικής προστασίας ματιών - Προδιαγραφές ΕΛΟΤ EN 167 Ε2 Personal eye-protection - Οptical test methods -- Μέσα ατομικής προστασίας ΕΛΟΤ EN 168 Ε2 ματιών - Μέθοδοι οπτικών δοκιμών Personal eye-protection - Non-optical test methods -- Μέσα ατομικής προστασίας ματιών - Μέθοδοι μη οπτικών δοκιμών ΕΛΟΤ EN 342 Protective clothing - Ensembles and garments for protection against cold - Προστατευτική ενδυμασία - Σύνολα ενδυμασίας και ενδύματα για προστασία έναντι ψύχους ΕΛΟΤ EN 343+Α1 Protective clothing - Protection against rain - Προστατευτική ενδυμασία - Προστασία έναντι βροχής ΕΛΟΤ EN ISO E2 Personal protective equipment - Safety footwear - Μέσα ατομικής προστασίας - Υποδήματα τύπου ασφαλείας ΕΛΟΤ EN ISO E2 Personal protective equipment - Occupational footwear - Μέσα ατομικής προστασίας - Υποδήματα τύπου εργασίας ΕΛΟΤ EN 388 Ε2 Protective gloves against mechanical risks - Γάντια προστασίας έναντι μηχανικών κινδύνων ΕΛΟΤ EN 420+A1 Protective gloves - General requirements and test methods - Γάντια προστασίας - ΕΛΟΤ EN 12477/A1 ΕΛΟΤ EN ΕΛΟΤ EN ΕΛΟΤ EN Γενικές απαιτήσεις και μέθοδοι δοκιμής Protective gloves for welders - Γάντια προστασίας για συγκολλητές Protective gloves against chemicals and micro-organisms - Part 1: Terminology and performance requirements - Γάντια προστασίας έναντι χημικών ουσιών και μικροοργανισμών - Μέρος 1: Ορολογία και απαιτήσεις απόδοσης Protective gloves against chemicals and micro-organisms - Part 2: Determination of resistance to penetration - Γάντια προστασίας έναντι χημικών ουσιών και μικροοργανισμών - Μέρος 2: Προσδιορισμός της αντίστασης στη διείσδυση Protective gloves against chemicals and micro-organisms - Part 3: determination of resistance to permeation by chemicals - Γάντια προστασίας από χημικά και μικροοργανισμούς - Μέρος 3: προσδιορισμός της αντίστασης στη διαπερατότητα από χημικά 243 / 316

244 ΕΛΟΤ EN 458 ΕΛΟΤ ΕΝ ΕΛΟΤ ΕΝ ΕΛΟΤ ΕΝ ΕΛΟΤ EN 358 E2 ΕΛΟΤ EN 361 Ε2 ΕΛΟΤ EN 813 Ε2 ΕΛΟΤ EN 132 ΕΛΟΤ EN 133 ΕΛΟΤ EN 136 Ε2 ΕΛΟΤ EN 140 Ε2 Hearing protectors - Recommendations for selection use care and maintenance - Guidance document. - Μέσα προστασίας της ακοής - Συστάσεις για την επιλογή, τη χρήση, τη φροντίδα και την συντήρηση - Έγγραφο καθοδήγησης Hearing protectors - Safety requirements and testing - Part 1: ear muffs -Μέσα προστασίας της ακοής - Απαιτήσεις ασφάλειας και δοκιμές - Μέρος 1: Ωτασπίδες Hearing protectors - Safety requirements and testing - Part 2: Earplugs - Προστατευτικά ακοής- Απαιτήσεις ασφαλείας και δοκιμή - Μέρος 2: Βύσματα αυτιών Hearing protectors - Safety requirements and testing - Part 3: Ear- muffs attached to an industrial safety helmet - Μέσα προστασίας της ακοής - Απαιτήσεις ασφαλείας και δοκιμές - Μέρος 3: Ωτοασπίδες επί βιομηχανικού κράνους Personal protective equipment for work positioning and prevention of falls from a height - Belts for work positioning and restraint and work positioning lanyards - Μέσα ατομικής προστασίας για συγκράτηση κατά την εργασία και πρόληψη πτώσεων από ύψος - Ζών Personal protective equipment against falls from a height - Full body harnesses - Μέσα ατομικής προστασίας έναντι πτώσεων από ύψος - Ολόσωμες εξαρτύσεις Personal fall protection equipment - Sit harnesses - Μέσα ατομικής προστασίας για πρόληψη από πτώση - Εξαρτήσεις σε καθιστή θέση Respiratory protective devices - Definitions - Μέσα προστασίας της αναπνοής - Ορισμοί Respiratory protective devices - Classification - Μέσα προστασίας της αναπνοής - Ταξινόμηση Respiratory protective devices - Full face masks - Requirements, testing, marking - Μέσα προστασίας της αναπνοής - Μάσκες ολοκλήρου προσώπου - Απαιτήσεις, δοκιμές, σήμανση Respiratory protective devices - Gas filters and combined filters - Requirements, testing, marking - Μέσα προστασίας της αναπνοής- Φίλτρα αερίων και φίλτρα συνδυασμού - Απαιτήσεις, δοκιμές, σήμανση Respiratory protective devices - Filtering half masks to protect against particles - Requirements, testing, marking - Μέσα προστασίας της αναπνοής - Φιλτρόμασκες για προστασία έναντι σωματιδίων - Απαιτήσεις, δοκιμές, σήμανση ΕΛΟΤ EN 149+A1 ΕΛΟΤ ΕΛΟΤ ΤΠ Aluminium windows and doors - Κουφώματα αλουμινίου. ΕΛΟΤ EN A1 ΦΕΚ 2621/Β/ Κανονισμός (ΕΕ) αριθ. 305/2011 Κανονισμός (ΕΕ) αριθ. 568/2014 ΟΡΟΙ ΚΑΙ ΟΡΙΣΜΟΙ Fire classification of construction products and building elements - Part 1: Classification using data from reaction to fire tests - Ταξινόμηση δομικών προϊόντων και στοιχείων σχετικά με την φωτιά - Μέρος 1: Ταξινόμηση με τη βοήθεια δεδομένων από δοκιμές Ειδικές ρυθμίσεις για την εξυπηρέτηση ατόμων με αναπηρία σε κοινόχρηστους χώρους των οικισμών που προορίζονται για την κυκλοφορία πεζών. Κανονισμό (ΕΕ) αριθ. 305/2011 Κανονισμό (ΕΕ) αριθ. 305/2011 του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 9ης Μαρτίου 2011, για τη θέσπιση εναρμονισμένων όρων εμπορίας προϊόντων του τομέα των δομικών κατασκευών και για την κατάργηση της οδηγίας 89/1 ΕΞΟΥΣΙΟΔΟΤΗΣΗ ΚΑΝΟΝΙΣΜΟΣ (ΕΕ) αριθ. 568/2014 ΤΗΣ ΕΠΙΤΡΟΠΗΣ της 18ης Φεβρουαρίου 2014 για την τροποποίηση του παραρτήματος V του κανονισμού (ΕΕ) αριθ. 305/2011 του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου όσον αφορά την αξιολόγηση και την επαλήθευση της 244 / 316

245 Η παρούσα Προδιαγραφή δεν κάνει χρήση όρων και ορισμών, οι οποίοι να είναι αναγκαίοι για την κατανόηση και εφαρμογή του κειμένου της. ΚΡΙΤΗΡΙΑ ΑΠΟΔΟΧΗΣ ΥΛΙΚΩΝ Τα υλικά θα είναι σύμφωνα με τον Κανονισμό (ΕΕ) αριθ. 305/2011 του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 9ης Μαρτίου 2011, για τη θέσπιση εναρμονισμένων όρων εμπορίας προϊόντων του τομέα των δομικών κατασκευών και για την κατάργηση της οδηγίας 89/106/ΕΟΚ του Συμβουλίου, και του ΚΑΤ ΕΞΟΥΣΙΟΔΟΤΗΣΗ ΚΑΝΟΝΙΣΜΟΣ (ΕΕ) αριθ. 568/2014 ΤΗΣ ΕΠΙΤΡΟΠΗΣ της 18ης Φεβρουαρίου 2014 για την τροποποίηση του παραρτήματος V του κανονισμού (ΕΕ) αριθ. 305/2011 του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου όσον αφορά την αξιολόγηση και την επαλήθευση της σταθερότητας της επίδοσης των δομικών προϊόντων Φυσικό ξύλο Κυρίως χρησιμοποιείται πεύκο Σουηδίας, εμποτισμένο, λόγω της ικανοποιητικής συμπεριφοράς του στην έκθεση στο περιβάλλον. Το φυσικό ξύλο δεν πρέπει να έχει κοφτερές μύτες και γωνίες και θα έχει λειανθεί με τρίψιμο, λείανση, στοκάρισμα. Θα παραδίδεται με επικάλυψη σύμφωνα με την μελέτη, ή κατ ελάχιστον δύο στρώσεων χρώματος και δύο στρώσεων προστατευτικού κεριού. Για την διατήρηση του φυσικού χρώματος του ξύλου θα εφαρμόζεται (κατά κανόνα) άχρωμο κερί, εκτός αν άλλως αναγράφεται στην μελέτη. Σύνθετο ξύλο Το σύνθετο ξύλο κατασκευάζεται βιομηχανικά από συγκόλληση εν θερμώ διαφόρων τμημάτων φυσικής ξυλείας. Με τη συγκόλληση αυτή προκύπτει υλικό υψηλότερης αντοχής έναντι του φυσικού ξύλου που φτάνει στα 350 kp/m 2 με ειδικό βάρος από 450 χ 500 kp/m 3. Τα χαρακτηριστικά του χρησιμοποιούμενου σύνθετου ξύλου θα είναι τα ακόλουθα: Υγρασία από 10-15%. Θερμική αγωγιμότητα s=0,10 Kcal/Mho. Ηλεκτρικώς μη αγώγιμο. Αντοχή στη φωτιά 30 χ 60 min κατά το πρότυπο ΕΛΟΤ EN Θα είναι εμποτισμένο κατά τη διαδικασία κενό - πίεση - κενό για προστασία από μύκητες και έντομα. Σκυρόδεμα Σχετική Προδιαγραφή ΕΛΟΤ ΤΠ Αλουμίνιο Σχετική Προδιαγραφή ΕΛΟΤ ΤΠ (Δεν αφορά στις απαιτήσεις για τα τεχνικά χαρακτηριστικά του υλικού) Χάλυβας Σχετική Προδιαγραφή ΕΛΟΤ ΤΠ ΕΙΔΗ ΚΑΘΙΣΤΙΚΩΝ ΚΑΙ ΔΙΑΣΤΑΣΕΙΣ Τα είδη καθιστικών και οι διαστάσεις τους θα είναι σύμφωνα με την Μελέτη του έργου. Σε περίπτωση που δεν περιγράφονται στην Μελέτη, θα μπορεί να επιλεγούν από τα παρακάτω περιγραφόμενα. Καθιστικά από διαμοργωμένο χαλυβδοσωλήνα και δοκίδες φυσικού ξύλου Θα φέρουν βάση από χαλυβδοσωλήνα «2»', πάχους 2,5 mm, καμπυλωμένο στο εργοστάσιο και βαμμένο με ηλεκτροστατική βαφή πούδρας κατάλληλη για εξωτερικούς χώρους. Το ξύλο θα είναι κατηγορίας OREGON PINE ή PEACH PINE ή αντίστοιχο, σύμφωνα με τη Μελέτη του έργου. Η ξυλεία που χρησιμοποιείται θα έχει λειανθεί και κατεργαστεί κατάλληλα, ώστε να μην αφήνει ακίδες στην επιφάνεια. Τα ξύλα θα λειαίνονται, θα στρογγυλοποιούνται οι ακμές τους (γωνιές) και θα λουστράρονται με λούστρο εξωτερικών χώρων. 245 / 316

246 Η τοποθέτηση θα γίνεται με βιομηχανικής προέλευσης αγκύρια ή με ειδικά στηρίγματα σε βάση από σκυρόδεμα. Καθιστικά με διαμορφωμένο χαλυβδοσωλήνα και δοκίδες φυσικού ξύλου με πλάτη Το κάθισμα θα αποτελείται από τρία στοιχεία ξύλου διαστάσεων 1,80 x 0,10 x 0,05 m ενώ το στοιχείο της πλάτης θα είναι 1,80 x 0,20 x 0,05 m (Εικόνα 1). Η σύνδεση γίνεται με καρόβιδες 6 mm. Εικόνα 1. Καθιστικό με διαμορφωμένο (κουρμπαρισμένο) χαλυβδοσωλήνα και δοκίδες φυσικής ξυλείας, με πλάτη Καθιστικά με διαμορφωμένο χαλυβδοσωλήνα Τρία ξύλινα στοιχεία καθίσματος, διαστάσεων 1,80 x 0,10 x 0,05 m (Εικόνα 2) που συνδέονται με με καρόβιδες 6 mm (τυπικές διαστάσεις). Εικόνα 2. Καθιστικό με διαμορφωμένο (κουρμπαρισμένο) χαλυβδοσωλήνα και δοκίδες φυσικής ξυλείας, χωρίς πλάτη Καθιστικά από ευθύγραμμους χαλυβδοσωλήνες και δοκίδες φυσικής ξυλείας με μονή πλάτη Κάθισμα με δυο ξύλινα στοιχεία διαστάσεων 1,80 x 0,15 x 0,05 m και πλάτη μονοκόμματη 1,80 x 0,20 x 0,05 m (Εικόνα 3). Η σύνδεση γίνεται με καρόβιδες των 6 mm. Εικόνα 3 Καθιστικό από ευθύγραμμο χαλυβδοσωλήνα και ολόσωμα ξύλινα στοιχεία (μονή πλάτη) Καθιστικά από ευθύγραμμους χαλυβδοσωλήνες και δοκίδες φυσικής ξυλείας με διπλή πλάτη Τα τρία ξύλα στο κάθισμα είναι διαστάσεων 1,80 x 0,15 x 0,05 m ενώ και τα άλλα δύο της πλάτης είναι ίδιων διαστάσεων (Εικόνα 4). Η σύνδεση γίνεται με καρόβιδες 6 mm. 246 / 316

247 Εικόνα 4 Καθιστικό από ευθύγραμμους χαλυβδοσωλήνες και ολόσωμα στοιχεία ξύλου (διπλή πλάτη) Παραδοσιακά καθιστικά από χυτοσίδηρο και δοκίδες φυσικού ξύλου Ο σκελετός του καθιστικού παραδοσιακού πάγκου θα φέρει δύο πλευρικά στηρίγματα με βραχίονες χυτοσιδήρους παραδοσιακού σχεδίου (Εικόνα 5). Τα πλευρικά στηρίγματα θα φέρουν κατάλληλες οπές για την στερέωση των ξύλινων δοκίδων, των συνδετήριων των σιδηρών ράβδων και των στηριγμάτων των καθιστικών επί του εδάφους. Τα δύο πλευρικά στοιχεία θα συνδέονται μεταξύ τους με 4 σιδηρές ράβδους Φ 20, με κοχλίωση 5/8" στα άκρα όπου και θα συσφίγγονται με παξιμάδια ασφαλείας καλυμμένα με πλαστικές τάπες. Η ξυλεία του πάγκου θα είναι PEACH PINE ή OREGON PINE με στρογγυλεμένες ακμές, διατομής 5x5x160 cm. Τα ξύλινα στοιχεία θα έχουν λειανθεί και κατεργαστεί κατάλληλα ώστε να μην αφήνουν ακίδες στην επιφάνειά τους. Οι κοχλίες και οι μεταλλικοί σύνδεσμοι θα είναι από γαλβανισμένο χάλυβα. Εικόνα 5 Παραδοσιακό καθιστικό από χυτοσίδηρο και ολόσωμα στοιχεία ξύλου Καθιστικά από σκυρόδεμα, χυτοσίδηρο και δοκίδες σύνθετης ξυλείας Το καθιστικό θα αποτελείται από δύο πλευρικά χαλύβδινα στοιχεία, επιπέδου σχήματος, τα οποία συνδέονται από σωληνοειδή ατσάλινα διαδοχικά μέρη διαμέτρου 40 x 2 mm, πλευρικά υποστηρίγματα που είναι από αμμοβολημένο σκυρόδεμα. Το κάθισμα και η πλάτη θα αποτελούνται από ξύλινες λωρίδες διατομής 74 x 30 mm από σύνθετη αντικολλητή ξυλεία πεύκης τύπου Σουηδίας. Τα ξύλινα στοιχεία θα επικαλύπτονται με δύο στρώσεις υδατοδιαλυτού χρώματος και δύο στρώσεις προστατευτικού κεριού. Οι ξύλινες λωρίδες θα είναι τοποθετημένες και στερεωμένες σε χαλύβδινο πλαίσιο. Το καθιστικό θα στηρίζεται σε υποστηρίγματα με τουλάχιστον 6 μεταλλικούς κοχλίες ή αγκύρια με αντικλεπτικό κλείδωμα. Γενικώς τα στηρίγματα θα φέρουν προστατευτική επίστρωση από διάφανες υλικό βάσης σιλικόνης. Όλα τα μεταλλικά μέρη θα είναι γαλβανισμένα εν θερμώ μετά από αμμοβολή και βαμμένα με θερμοσκληραινόμενη πούδρα (βαφή φούρνου). Τα βερνίκια και τα χρώματα προστασίας των ξύλινων στοιχείων θα είναι κατάλληλα προς χρήση στο ύπαιθρο, υψηλής αντοχής σε διάρκεια και απαλλαγμένα από τοξικά συστατικά (μετά την σκλήρυνσή τους) και δεν θα περιέχουν βαρέα μέταλλα ή μόλυβδο. Σχετικό πιστοποιητικό θα υποβάλλεται στην Υπηρεσία για έλεγχο συμμόρφωσης με τα ανωτέρω. Καθιστικά με σκελετό από διατομές αλουμινίου Το καθιστικό του τύπου αυτού θα διαμορφώνεται με δύο πλευρικά στοιχεία από αλουμίνιο, επιπέδου σχήματος, με υποδοχές για τα ξύλινα στοιχεία του καθίσματος και της πλάτης. Οι τυπικές διαστάσεις θα είναι 187 cm, πλάτος 68 cm και ύψος 73 cm, εκτός αν προδιαγράφεται διαφορετικά στη μελέτη. 247 / 316

248 Το κάθισμα και η πλάτη θα αποτελούνται από ξύλινες λωρίδες στερεωμένες στον σκελετό αλουμινίου, τυπικής διατομής 7 x 4,5 cm από σύνθετη αντικολλητή ξυλεία πεύκης τύπου Σουηδίας και θα προστατεύονται με δύο στρώσεις υδατοδιαλυτού χρώματος και δύο στρώσεις προστατευτικού κεριού. Ο σκελετός από αλουμίνιο θα είναι βαμμένος με ηλεκτροστατική βαφή φούρνου. Τα μεταλλικά στοιχεία συναρμολόγησης και στήριξης (βίδες, σύνδεσμοι κ.λπ.) θα είναι από χάλυβα θερμογαλβανισμένο ή ηλεκτρογαλβανισμένο. Για τα βερνίκια και τα χρώματα που θα χρησιμοποιούνται ισχύουν τα αναφερόμενα στην παραπάνω 5.5. Καθιστικά με σκελετό από χυτοσίδηρο ή χυταλουμίνιο Ο σκελετός του πάγκου διαμορφώνεται με δύο πλευρικά στοιχεία από χυτοσίδηρο ή χυταλουμίνιο, παραδοσιακού σχεδίου συνδεόμενα με μεταλλικές οριζόντιες ράβδους, δύο στα πόδια και μία στην κορυφή της πλάτης. Τα μεταλλικά στοιχεία του πάγκου θα είναι βαμμένα με ηλεκτροστατική βαφή πάχους, τουλάχιστον, 50 μικρών. Η ξυλεία που θα χρησιμοποιηθεί θα είναι σύνθετη αντικολλητή πεύκης. Προβλέπονται έξι ξύλινες δοκίδες διαστάσεων175 x 10 x 4,5 cm (εκτός αν προβλέπεται διαφορετικά στη μελέτη). Τα ξύλινα μέρη θα είναι κατάλληλα επεξεργασμένα (τρίψιμο, λείανση, στοκάρισμα) και θα επικαλύπτονται με δύο στρώσεις υδατοδιαλυτού χρώματος και δύο στρώσεις προστατευτικού κεριού. Ο πάγκος στερεώνεται σε σκυρόδεμα με ούπα. Τα χρησιμοποιούμενα στηρίγματα και σύνδεσμοι θα είναι γαλβανισμένα. Για τα βερνίκια και τα χρώματα που θα χρησιμοποιηθούν έχουν εφαρμογή τα αναφερόμενα στην 5.5. Καθιστικά με χυτοσίδηρο σκελετό και έξι δοκίδες Ο σκελετός του καθιστικού διαμορφώνεται με δύο πλευρικά στοιχεία, κατασκευασμένα από συμπαγή χυτοσίδηρο (μαντέμι μασίφ), σε σχέδιο παραδοσιακού τύπου με αραιή διάταξη ελικοειδών σχημάτων, συνδεόμενα μεταξύ τους με οριζόντιες μεταλλικές ράβδους Φ 1/2" (δύο στα πόδια και μία στην κορυφή της πλάτης). Τα μεταλλικά στοιχεία του καθιστικού θα παραδίδονται με ηλεκτροστατική βαφή, ελάχιστου πάχους 50 μικρών. Το κάθισμα θα φέρει από έξι ξύλινες δοκίδες διαστάσεων 1,80 m x (6,0 x 4,5) cm, εκτός αν καθορίζεται άλλη διατομή στα σχέδια λεπτομερειών της μελέτης. Για την καλύτερη στήριξη των δοκίδων συνιστάται η τοποθέτηση στο μέσο του καθιστικού λάμας πάχους 3 mm, η οποία θα εφάπτεται εξωτερικά στις διαδοκίδες και θα βιδώνεται με καρόβιδες. Η επιφάνεια του καθιστικού θα είναι καμπυλωμένη με κατάλληλη διάταξη των δοκίδων, ούτως ώστε να είναι εργονομικό. Η ξυλεία των δοκίδων θα είναι εμποτισμένη με τη μέθοδο κενό - πίεση - κενό, ώστε να εξασφαλίζεται μακροχρόνια αντοχή στην σήψη και την προσβολή εντόμων. Το διάλυμα εμποτισμού της ξυλείας θα είναι πλήρως απαλλαγμένο από χρώμιο και αρσενικό, για την αποφυγή κάθε πιθανής επίπτωσης στο περιβάλλον και στους χρήστες. Τα ξύλινα μέρη του καθιστικού αφού υποστούν κατάλληλη επεξεργασία (τρίψιμο, λείανση, στοκάρισμα) θα επικαλύπτονται με δύο στρώσεις υδατοδιαλυτού χρώματος και δύο στρώσεις προστατευτικού κεριού. Τα καθιστικά θα στερεώνονται σε δάπεδο από σκυρόδεμα με χρήση βιομηχανοποιημένων βυσμάτων. Τουλάχιστον μία από τις κεφαλές των βυσμάτων θα φέρει ειδικό κάλυμμα αντικλεπτικής προστασίας της εγκρίσεως της Υπηρεσίας. Τα πάσης φύσεως μεταλλικά εξαρτήματα και σύνδεσμοι θα είναι χαλύβδινα και γαλβανισμένα. Για τα βερνίκια και τα χρώματα έχουν εφαρμογή όσα αναφέρονται στην 5.5 της παρούσας. Παγκάκια εξ' ολοκλήρου ξύλινα Οι τυπικές διαστάσεις των ξύλινων παγκακιών θα είναι: μήκος 180 cm, πλάτος 50 cm και ύψος 80 cm (εκτός αν προβλέπεται διαφορετικά στα σχέδια λεπτομερειών της μελέτης). 248 / 316

249 Η επιφάνεια του καθίσματος θα αποτελείται από τρεις δοκίδες ξύλινες, τυπικών διαστάσεων 4 x 14 x 180 cm και θα είναι εργονομικά διαμορφωμένη. Τα παγκάκια θα στηρίζονται σε δύο πόδια εκατέρωθεν, το ένα από τα οποία θα είναι υψηλότερο και θα στερεώνονται επ' αυτού οι δύο δοκίδες της πλάτης. Τα πόδια θα αποτελούνται από ξυλεία διατομής 8 x 12 cm (ή σύμφωνα με τη μελέτη), η δε πλάτη θα είναι διαμορφωμένη με δοκίδες πάχους 4 cm και μήκους 1,80 m. Τα πάσης φύσεως μεταλλικά εξαρτήματα και σύνδεσμοι θα είναι χαλύβδινα και γαλβανισμένα. Τα βερνίκια και τα χρώματα που θα χρησιμοποιηθούν θα πληρούν τις προϋποθέσεις της 5.5 της παρούσας. Παγκάκια δένδρου στρογγυλά Τα παγκάκια της κατηγορίας αυτής θα είναι κατασκευασμένα από σύνθετη αντικολλητή ξυλεία πεύκης και θα φέρουν μεταλλική βάση (στραντζαριστή διατομή 50 x 50 mm). Το παγκάκι θα είναι διαιρετό σε οκτώ ίσα μέρη, αποτελούμενα από τοξοειδή στοιχεία ξύλου διατομής 5 x 10 cm. Η διάμετρος του κυκλικού πάγκου θα είναι 200 cm, εκτός αν προσδιορίζεται διαφορετικά στη μελέτη. Το πάχος του δακτυλίου του καθιστικού θα είναι 40 cm. Οι ξύλινες διατομές θα στερεώνονται στη μεταλλική βάση με περαστές βίδες (καρόβιδες). Τα ξύλινα μέρη θα υφίστανται κατάλληλη επεξεργασία (τρίψιμο, λείανση, στοκάρισμα), ώστε οι επιφάνειές τους να είναι ομαλές και λείες και θα προστατεύονται με δύο στρώσεις υδατοδιαλυτού χρώματος και δύο στρώσεις προστατευτικού κεριού. Τα βερνίκια και τα χρώματα που θα χρησιμοποιηθούν θα πληρούν τις απαιτήσεις της 5.5 της παρούσας. Τα πάσης φύσεως μεταλλικά εξαρτήματα και σύνδεσμοι θα είναι χαλύβδινα και γαλβανισμένα. Παγκάκια κήπου Ο σκελετός θα είναι κατασκευασμένος από χαλύβδινο σωλήνα Φ 2" διαμορφωμένο στο εργαστήριο (σε κουρμπαδόρο). Οι ορθοστάτες του σκελετού θα αποτελούνται από χαλυβδοσωλήνα βαρέως τύπου Φ 2" και θα είναι ύψους 0,4 cm (τυπική διάσταση). Ο μεταλλικός σκελετός θα φέρει ενίσχυση ακαμψίας από χαλυβδοσωλήνα Φ 3/4", συγκολλημένο στον σκελετό στα δύο άκρα του. Το κάθισμα και η πλάτη θα αποτελούνται από τρεις δοκίδες από συνθετική ξυλεία, τυπικών διαστάσεων 180 x 10 x 4,5 cm, και θα επιστρώνονται με υδατοδιαλυτό χρώμα ή της επιλογής της Υπηρεσίας. Οι συνδέσεις με το σκελετό θα γίνονται με καρόβιδες 8 x 120 mm. Ο μεταλλικός σκελετός θα είναι βαμμένος με δύο στρώσεις μινίου (rust primer) και τελική επίστρωση ντουκοχρώματος. Οι χρησιμοποιούμενοι σύνδεσμοι και στηρίγματα θα είναι χαλύβδινα και γαλβανισμένα. Για τα βερνίκια και τα χρώματα που θα χρησιμοποιηθούν έχουν εφαρμογή τα προαναφερθέντα. ΠΟΙΟΤΙΚΟΙ ΕΛΕΓΧΟΙ ΚΑΙ ΚΡΙΤΗΡΙΑ ΑΠΟΔΟΧΗΣ Θα εξετάζεται η συμμόρφωση με τα σχέδια λεπτομερειών της μελέτης, η στερέωσή του και η ποιότητα των επιφανειακών τελειωμάτων των ξύλινων και μεταλλικών μερών. Στοιχεία τα οποία παρουσιάζουν φθορά, απόκλιση διαστάσεων από τα σχέδια της μελέτης και μη ικανοποιητικά φινιρίσματα (σύμφωνα με τους όρους της παρούσας) θα αντικαθίστανται με νέα, χωρίς ιδιαίτερη αποζημίωση του Αναδόχου. ΟΡΟΙ ΚΑΙ ΑΠΑΙΤΗΣΕΙΣ - ΑΣΦΑΛΕΙΑΣ ΚΑΙ ΠΡΟΣΤΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Είναι υποχρεωτική η συμμόρφωση προς την οδηγία 92/57/ΕΕ, που αναφέρεται στις «Ελάχιστες Απαιτήσεις Υγιεινής και Ασφάλειας Προσωρινών και Κινητών Εργοταξίων» (όπως ενσωματώθηκε στην Ελληνική Νομοθεσία με το Π.Δ. 305/96). Επισημαίνονται επίσης οι διατάξεις του ΠΔ 305/1996 «Ελάχιστες Προδιαγραφές Ασφαλείας και Υγείας που πρέπει να εφαρμόζονται στα προσωρινά ή κινητά εργοτάξια σε συμμόρφωση με την Οδηγία 92/57 ΕΟΚ» (ΦΕΚ 212/Α/ ) Σε κάθε περίπτωση θα τηρούνται και θα εφαρμόζονται τα μέτρα που προβλέπονται από το εγκεκριμένο Σχέδιο - Φάκελο Ασφάλειας και Υγείας του έργου (ΣΑΥ - ΦΑΥ). 249 / 316

250 Υποχρεωτική επίσης είναι η χρήση μέσων ατομικής προστασίας (ΜΑΠ), κατά την εκτέλεση των εργασιών. Οι ελάχιστες απαιτήσεις είναι οι εξής: Είδος ΜΑΠ Σχετικό Πρότυπο Προστασία χεριών, Γάντια ΕΛΟΤ EN 388 Ε2, ΕΛΟΤ EN 420+A1, ΕΛΟΤ EN 12477/A1, ΕΛΟΤ EN , ΕΛΟΤ EN , ΕΛΟΤ EN Προστασία κεφαλής ΕΛΟΤ EN 397 Προστασία οφθαλμών, Γυαλιά Προστασία αναπνοής ΕΛΟΤ EN 166 E2, ΕΛΟΤ EN 167 E2, ΕΛΟΤ EN 168 E2 ΕΛΟΤ EN 136 Ε2, ΕΛΟΤ EN 140 Ε2, ΕΛΟΤ EN 149+A1, ΕΛΟΤ EN 132, ΕΛΟΤ EN 133 Προστασία ακοής ΕΛΟΤ EN , ΕΛΟΤ EN , ΕΛΟΤ EN , ΕΛΟΤ EN 458 Προστασία ποδιών Στολές προστασίας Προστασία από πτώση Προστασία περιβάλλοντος ΕΛΟΤ EN ISO 20345, ΕΛΟΤ EN ISO E2 ΕΛΟΤ ΕΝ 342, ΕΛΟΤ EN Α1 ΕΛΟΤ EN 358 E2, ΕΛΟΤ EN 361 Ε2, ΕΛΟΤ EN 813 Ε2 ΦΕΚ 1312/Β/ Ιδιαίτερη προσοχή θα πρέπει να δίνεται στην τοποθέτηση των καθιστικών στους κοινόχρηστους χώρους ώστε να μη δυσχεραίνεται η προσπέλαση των ΑΜΕΑ σύμφωνα και με το ΦΕΚ 2621/Β/ Για την ελαχιστοποίηση των δυσμενών επιπτώσεων στο περιβάλλον, τα τμήματα που προκύπτουν κατά την μόρφωση και την κατεργασία των διαφόρων υλικών, και τα απομένοντα τμήματα τους δεν είναι δυνατόν να χρησιμοποιηθούν, θα τοποθετούνται σε ειδικούς χώρους εντός του εργοταξίου και η διαχείριση τους θα γίνεται υποχρεωτικά μέσω Συστημάτων Εναλλακτικής Διαχείρισης Αποβλήτων όπως προβλέπεται από τον Νόμο 4042/2012 (ΦΕΚ 24/Α), Οδηγία 2008/99/ΕΚ - Πλαίσιο παραγωγής και διαχείρισης αποβλήτων - Οδηγία 2008/98/ΕΚ - Ρύθμιση Θεμάτων Υπουργείο Περιβάλλοντος Ενέργειας και Κλιματικής Αλλαγής, ΦΕΚ 1312/Β/ , Μέτρα, όροι και προγράμματα για την εναλλακτική διαχείριση των αποβλήτων από εκσκαφές, κατασκευές και κατεδαφίσεις (ΑΕΚΚ). ΤΡΟΠΟΣ ΕΠΙΜΕΤΡΗΣΗ ΕΡΓΑΣΙΩΝ Τα καθιστικά υπαίθριων χώρων θα επιμετρώνται ως τεμάχια πλήρως εγκατεστημένα σύμφωνα με τους όρους της παρούσας Τεχνικής Προδιαγραφής, διακρινόμενα κατά τύπο. Δεν επιμετρώνται χωριστά, όλες οι αναγκαίες εργασίες, καθώς και τα πάσης φύσεως υλικά και εξοπλισμός, η εξασφάλιση και η κατανάλωση της ενέργειας, κάθε άλλη συμπαρομαρτούσα δράση απαιτούμενη για την πλήρη και έντεχνη κατά τα ανωτέρω κατασκευή τους καθώς και η διαχείριση των αποβλήτων μέσω Συστημάτων Εναλλακτικής Διαχείρισης Αποβλήτων. Ειδικότερα ενδεικτικά αλλά όχι περιοριστικά, δεν επιμετρούνται χωριστά τα παρακάτω: Η προμήθεια των απαραίτητων αναλώσιμων ή μη υλικών. Η μεταφορά και προσωρινή αποθήκευσή τους στο Έργο Η ενσωμάτωση ή η χρήση τους στο Έργο. Η φθορά και απομείωση των υλικών και η απόσβεση και οι σταλίες του εξοπλισμού. Η διάθεση και απασχόληση του απαιτούμενου προσωπικού, εξοπλισμού και μέσων για την εκτέλεση των εργασιών σύμφωνα με τους όρους της παρούσας Προδιαγραφής. Η συγκέντρωση των απορριμμάτων πάσης φύσεως που προκύπτουν κατά την εκτέλεση των εργασιών και τη μεταφορά τους προς οριστική απόθεση. Η πραγματοποίηση όλων των απαιτούμενων δοκιμών, ελέγχων κλπ για την πλήρη και έντεχνη εκτέλεση της εργασίας σύμφωνα με την παρούσα Προδιαγραφή, καθώς και των τυχών διορθωτικών μέτρων (εργασία και υλικά) εάν διαπιστωθούν μη συμμορφώσεις κατά τις δοκιμές και τους ελέγχους. 250 / 316

251 Τα πάσης φύσεως ειδικά τεμάχια, σύμφωνα με την παρούσα Τεχνική Προδιαγραφή Τις εργασίες διάνοιξης αύλακος κ.λπ. κατά την περίπτωση που απαιτείται από την Τεχνική Περιγραφή του Έργου. Τις εργασίες αποκατάστασης (μερεμέτια) των οικοδομικών στοιχείων που πιθανόν έχουν βλαφθεί κατά την εργασία τοποθέτησης. Τα πάσης φύσεως υλικά συνδέσεως, στερεώσεως κ.λπ., σύμφωνα με τα προβλεπόμενα από την παρούσα Τεχνική Προδιαγραφή ΤΕΧΝΙΚΑ ΕΡΓΑ - Εξοπλισμός πάρκων και πλατειών - Κάδοι απορριμμάτων Κάδοι απορριμμάτων ΑΝΤΙΚΕΙΜΕΝΟ Οι εργασίες που προδιαγράφονται στην παρούσα Τεχνική Προδιαγραφή αφορούν στον καθορισμό των απαιτήσεων για τα υλικά, την κατασκευή και την τοποθέτηση κάδων απορριμμάτων σε υπαίθριους κοινόχρηστους χώρους (κήποι, πλατείες κ.λπ.). Οι κάδοι απορριμμάτων κατασκευάζονται από αλουμίνιο, ξύλο, σκυρόδεμα, χάλυβα, πέτρα ή άλλα υλικά ή/και συνδυασμό αυτών. Γενικώς για κάθε τύπο έχει επικρατήσει να εφαρμόζονται τυποποιημένες διαστάσεις, οι οποίες αναφέρονται στην παρούσα, χωρίς να είναι όμως δεσμευτικές, αφού σε κάθε περίπτωση έχουν εφαρμογή τα καθοριζόμενα στα σχέδια λεπτομερειών της μελέτης. ΙΣΧΥΟΝΤΑ ΠΡΟΤΥΠΑ Η παρούσα προδιαγραφή ενσωματώνει, μέσω παραπομπών, προβλέψεις άλλων δημοσιεύσεων, κανονιστικών κειμένων χρονολογημένων ή μη. Οι παραπομπές αυτές αναφέρονται στα αντίστοιχα σημεία του κειμένου και κατάλογος των δημοσιεύσεων αυτών παρουσιάζεται στην συνέχεια. Προκειμένου περί παραπομπών σε χρονολογημένες δημοσιεύσεις, τυχόν μεταγενέστερες τροποποιήσεις ή αναθεωρήσεις αυτών θα έχουν εφαρμογή στο παρόν όταν θα ενσωματωθούν σε αυτό, με τροποποίηση ή αναθεώρησή του. Όσον αφορά τις παραπομπές σε μη χρονολογημένες δημοσιεύσεις ισχύει η τελευταία έκδοση τους. ΕΛΟΤ EN 397 Industrial safety helmets -- Βιομηχανικά κράνη ασφαλείας. ΕΛΟΤ EN 166 Ε2 Personal eye-protection Specifications-Μέσα ατομικής προστασίας ματιών - Προδιαγραφές ΕΛΟΤ EN 167 Ε2 Personal eye-protection - Οptical test methods -- Μέσα ατομικής προστασίας ΕΛΟΤ EN 168 Ε2 ματιών - Μέθοδοι οπτικών δοκιμών Personal eye-protection - Non-optical test methods -- Μέσα ατομικής προστασίας ματιών - Μέθοδοι μη οπτικών δοκιμών ΕΛΟΤ EN 342 Protective clothing - Ensembles and garments for protection against cold - Προστατευτική ενδυμασία - Σύνολα ενδυμασίας και ενδύματα για προστασία έναντι ψύχους ΕΛΟΤ EN 343+Α1 Protective clothing - Protection against rain - Προστατευτική ενδυμασία - Προστασία έναντι βροχής ΕΛΟΤ EN ISO E2 Personal protective equipment - Safety footwear - Μέσα ατομικής προστασίας - Υποδήματα τύπου ασφαλείας ΕΛΟΤ EN ISO E2 Personal protective equipment - Occupational footwear - Μέσα ατομικής προστασίας - Υποδήματα τύπου εργασίας ΕΛΟΤ EN 388 Ε2 Protective gloves against mechanical risks - Γάντια προστασίας έναντι μηχανικών κινδύνων ΕΛΟΤ EN 420+A1 Protective gloves - General requirements and test methods - Γάντια προστασίας - ΕΛΟΤ EN 12477/A1 Γενικές απαιτήσεις και μέθοδοι δοκιμής Protective gloves for welders - Γάντια προστασίας για συγκολλητές 251 / 316

252 ΕΛΟΤ EN ΕΛΟΤ EN ΕΛΟΤ EN ΕΛΟΤ EN 458 ΕΛΟΤ ΕΝ ΕΛΟΤ ΕΝ ΕΛΟΤ ΕΝ ΕΛΟΤ EN 358 E2 ΕΛΟΤ EN 361 Ε2 ΕΛΟΤ EN 813 Ε2 ΕΛΟΤ EN 132 ΕΛΟΤ EN 133 ΕΛΟΤ EN 136 Ε2 ΕΛΟΤ EN 140 Ε2 Protective gloves against chemicals and micro-organisms - Part 1: Terminology and performance requirements - Γάντια προστασίας έναντι χημικών ουσιών και μικροοργανισμών - Μέρος 1: Ορολογία και απαιτήσεις απόδοσης Protective gloves against chemicals and micro-organisms - Part 2: Determination of resistance to penetration - Γάντια προστασίας έναντι χημικών ουσιών και μικροοργανισμών - Μέρος 2: Προσδιορισμός της αντίστασης στη διείσδυση Protective gloves against chemicals and micro-organisms - Part 3: determination of resistance to permeation by chemicals - Γάντια προστασίας από χημικά και μικροοργανισμούς - Μέρος 3: προσδιορισμός της αντίστασης στη διαπερατότητα από χημικά Hearing protectors - Recommendations for selection use care and maintenance - Guidance document. - Μέσα προστασίας της ακοής - Συστάσεις για την επιλογή, τη χρήση, τη φροντίδα και την συντήρηση - Έγγραφο καθοδήγησης Hearing protectors - Safety requirements and testing - Part 1: ear muffs -Μέσα προστασίας της ακοής - Απαιτήσεις ασφάλειας και δοκιμές - Μέρος 1: Ωτασπίδες Hearing protectors - Safety requirements and testing - Part 2: Earplugs - Προστατευτικά ακοής- Απαιτήσεις ασφαλείας και δοκιμή - Μέρος 2: Βύσματα αυτιών Hearing protectors - Safety requirements and testing - Part 3: Ear- muffs attached to an industrial safety helmet - Μέσα προστασίας της ακοής - Απαιτήσεις ασφαλείας και δοκιμές - Μέρος 3: Ωτοασπίδες επί βιομηχανικού κράνους Personal protective equipment for work positioning and prevention of falls from a height - Belts for work positioning and restraint and work positioning lanyards - Μέσα ατομικής προστασίας για συγκράτηση κατά την εργασία και πρόληψη πτώσεων από ύψος - Ζών Personal protective equipment against falls from a height - Full body harnesses - Μέσα ατομικής προστασίας έναντι πτώσεων από ύψος - Ολόσωμες εξαρτύσεις Personal fall protection equipment - Sit harnesses - Μέσα ατομικής προστασίας για πρόληψη από πτώση - Εξαρτήσεις σε καθιστή θέση Respiratory protective devices - Definitions - Μέσα προστασίας της αναπνοής - Ορισμοί Respiratory protective devices - Classification - Μέσα προστασίας της αναπνοής - Ταξινόμηση Respiratory protective devices - Full face masks - Requirements, testing, marking - Μέσα προστασίας της αναπνοής - Μάσκες ολοκλήρου προσώπου - Απαιτήσεις, δοκιμές, σήμανση Respiratory protective devices - Gas filters and combined filters - Requirements, testing, marking - Μέσα προστασίας της αναπνοής- Φίλτρα αερίων και φίλτρα συνδυασμού - Απαιτήσεις, δοκιμές, σήμανση Respiratory protective devices - Filtering half masks to protect against particles - Requirements, testing, marking - Μέσα προστασίας της αναπνοής - Φιλτρόμασκες για προστασία έναντι σωματιδίων - Απαιτήσεις, δοκιμές, σήμανση ΕΛΟΤ EN 149+A1 ΕΛΟΤ ΕΛΟΤ ΤΠ Aluminium windows and doors - Κουφώματα αλουμινίου. ΕΛΟΤ EN A1 ΦΕΚ 2621/Β/ Fire classification of construction products and building elements - Part 1: Classification using data from reaction to fire tests - Ταξινόμηση δομικών προϊόντων και στοιχείων σχετικά με την φωτιά - Μέρος 1: Ταξινόμηση με τη βοήθεια δεδομένων από δοκιμές Ειδικές ρυθμίσεις για την εξυπηρέτηση ατόμων με αναπηρία σε κοινόχρηστους χώρους των οικισμών που προορίζονται για την κυκλοφορία πεζών. 252 / 316

253 Κανονισμός (ΕΕ) αριθ. 305/2011 Κανονισμός (ΕΕ) αριθ. 568/2014 Κανονισμό (ΕΕ) αριθ. 305/2011 Κανονισμό (ΕΕ) αριθ. 305/2011 του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 9ης Μαρτίου 2011, για τη θέσπιση εναρμονισμένων όρων εμπορίας προϊόντων του τομέα των δομικών κατασκευών και για την κατάργηση της οδηγίας 89/1 ΕΞΟΥΣΙΟΔΟΤΗΣΗ ΚΑΝΟΝΙΣΜΟΣ (ΕΕ) αριθ. 568/2014 ΤΗΣ ΕΠΙΤΡΟΠΗΣ της 18ης Φεβρουαρίου 2014 για την τροποποίηση του παραρτήματος V του κανονισμού (ΕΕ) αριθ. 305/2011 του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου όσον αφορά την αξιολόγηση και την επαλήθευση της σταθερότητας της επίδοσης των δομικών προϊόντων ΟΡΟΙ ΚΑΙ ΟΡΙΣΜΟΙ Η παρούσα Προδιαγραφή δεν κάνει χρήση όρων και ορισμών, οι οποίοι να είναι αναγκαίοι για την κατανόηση και εφαρμογή του κειμένου της. ΚΡΙΤΗΡΙΑ ΑΠΟΔΟΧΗΣ ΥΛΙΚΩΝ Όλα τα χρησιμοποιούμενα υλικά θα είναι σύμφωνα με τον Κανονισμό (ΕΕ) αριθ. 305/2011 του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 9ης Μαρτίου 2011, για τη θέσπιση εναρμονισμένων όρων εμπορίας προϊόντων του τομέα των δομικών κατασκευών και για την κατάργηση της οδηγίας 89/106/ΕΟΚ του Συμβουλίου, και του ΚΑΤ ΕΞΟΥΣΙΟΔΟΤΗΣΗ ΚΑΝΟΝΙΣΜΟΣ (ΕΕ) αριθ. 568/2014 ΤΗΣ ΕΠΙΤΡΟΠΗΣ της 18ης Φεβρουαρίου 2014 για την τροποποίηση του παραρτήματος V του κανονισμού (ΕΕ) αριθ. 305/2011 του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου όσον αφορά την αξιολόγηση και την επαλήθευση της σταθερότητας της επίδοσης των δομικών προϊόντων Φυσικό ξύλο Κυρίως χρησιμοποιείται πεύκο Σουηδίας, εμποτισμένο. Το υλικό του φυσικού ξύλου δεν πρέπει να έχει κοφτερές μύτες και γωνίες και θα έχει λειανθεί με τρίψιμο, λείανση, στοκάρισμα. Θα παραδίδεται με επικάλυψη δύο στρώσεων χρώματος και δύο στρώσεων προστατευτικού κεριού. Για την διατήρηση του φυσικού χρώματος του ξύλου θα εφαρμόζεται (κατά κανόνα) άχρωμο κερί. Σύνθετο ξύλο Το σύνθετο ξύλο κατασκευάζεται βιομηχανικά από συγκόλληση εν θερμώ διαφόρων τμημάτων φυσικής ξυλείας. Με τη συγκόλληση αυτή προκύπτει υλικό υψηλότερης αντοχής έναντι του φυσικού ξύλου που φτάνει στα 35,00 ΜΡα με ειδικό βάρος από 450 χ 500 kp/m3. Τα χαρακτηριστικά του χρησιμοποιούμενου σύνθετου ξύλου η υγρασία (10-15%), η θερμική αγωγιμότητα (s=0,10 Kcal/Mho), ηλεκτρικά μη αγώγιμο, αντοχή στη φωτιά mιn κατά το πρότυπο ΕΛΟΤ EN A1. Πρέπει επίσης να είναι εμποτισμένο κατά τη διαδικασία κενό - πίεση - κενό για προστασία από μύκητες και έντομα. Σκυρόδεμα Ακολουθείται η αντίστοιχη Προδιαγραφή ΕΛΟΤ ΤΠ Αλουμίνιο Σχετική Προδιαγραφή ΕΛΟΤ ΤΠ (Δεν αφορά στις απαιτήσεις για τα τεχνικά χαρακτηριστικά του υλικού). ΕΙΔΗ ΚΑΔΩΝ ΚΑΙ ΔΙΑΣΤΑΣΕΙΣ Οι κάδοι θα είναι κατασκευασμένοι σύμφωνα με τα σχέδια λεπτομερειών της εγκεκριμένης μελέτης. Σε περίπτωση που δεν περιγράφονται στην Μελέτη, θα μπορεί να επιλεγούν από τα παρακάτω περιγραφόμενα. Για κάθε τύπο προβλεπόμενου κάδου, ο Ανάδοχος θα προσκομίζει στην Υπηρεσία προς έγκριση/αποδοχή δείγματα σε κανονικό μέγεθος. Οι κάδοι που θα τοποθετηθούν θα είναι ίδιοι ακριβώς με αυτούς που θα εγκριθούν κατά τα ως άνω. Ενδεικτικά αναφέρονται τα γεωμετρικά και λειτουργικά χαρακτηριστικά των συνήθων τυποποιημένων κάδων. Μεταλλικός διάτρητος αναρτώμενος κάδος 253 / 316

254 Ο μεταλλικός διάτρητος αναρτώμενος κάδος θα είναι τραπεζοειδούς διατομής, μήκους 36 cm, πλάτους 22,5 cm και ύψους 57 cm. Θα είναι κατασκευασμένος από λαμαρίνα πάχους 1 mm με διάτρηση στο εμπρόσθιο μέρος. Θα φέρει καπάκι με μεγάλη οπή για τη ρίψη των απορριμμάτων, ενώ ο πυθμένας του θα είναι ανακλινόμενος για την εύκολη συγκομιδή των απορριμμάτων. Στο πίσω μέρος του ο κάδος θα φέρει μεταλλικό στήριγμα σχήματος «Π», διατομής 6,5x2 cm και ύψους 33 cm, με τέσσερις οπές για την διέλευση της λάμας στερέωσης στην κολώνα. Ο κάδος θα είναι βαμένος με διπλή στρώση αντισκωριακής προστασίας και τελική επίστρωση από υδατοδιαλυτή βαφή, συμβατή με το υπόστρωμα.. Ξύλινος στρογγυλός επιστήλιος κάδος Το κυρίως σώμα θα αποτελείται από μεταλλική κολώνα D 6,5 cm, με βάση D25 cm. Στην κολώνα συνδέονται δύο λάμες που σχηματίζουν κύκλο D 37 cm. Περιμετρικά των λαμών αυτών βιδώνονται με καραβόβιδες γαλβανιζέ 1/4 x 32 mm, 16 ξύλινα τεμάχια διαστάσεων 4,5 x 2 x 55 cm με στρογγυλευμένες ακμές. Στο εσωτερικό του κάτω δακτυλίου διαμορφώνεται με ηλεκτροσυγκόλληση σταυρός από μεταλλική λάμα, πάνω στον οποίο στηρίζεται ο κάδος. Ο κάδος θα είναι κατασκευασμένος από γαλβανιζέ λαμαρίνα πάχους 0,8 mm και θα έχει διάμετρο 35 cm και ύψος 44 cm. Θα φέρει στον πυθμένα του τέσσερις οπές αποστράγγισης. Τα ξύλινα τεμάχια θα είται από σύνθετη αντικολλητή ξυλεία. Τα μεταλλικά εξαρτήματα (βίδες, σύνδεσμοι κλπ) είναι από χάλυβα γαλβανισμένο εν θερμώ, μετά από την προετοιμασία της επιφανείας με αμμοβολή. Τα βερνίκια και τα χρώματα προστασίας των ξυλίνων στοιχείων θα είναι κατάλληλα για τις κλιματολογικές συνθήκες της θέσης εγκατάστασης των κάδων (θερμοκρασιακές μεταβολές, ανοιχτοί ή κλειστοί χώροι κλπ) και απολύτως ακίνδυνα για τους χρήστες (δεν θα περιέχουν μόλυβδο και άλλα βαρέα μέταλλα). Ξύλινος κάδος Σκελετός : Αποτελείται από σωλήνα Φ 1 ½ " και ύψους 42 cm, ο οποίος στο άνω άκρο του συνδέεται με δακτύλιο από λάμα 30x3 cm, διαμέτρου 26 cm, μέσω σταυρού από την ίδια λάμα. Όμοια δακτύλιος διαμορφώνεται σε ύψος 22 cm από τον προηγούμενο, με διάμετρο 34 cm. Στους δύο δακτυλίους βιδώνονται με βίδες 1/4 '' 14 ξύλινα τεμάχια διατομής 5x2 cm και ύψους 45 cm Εσωτερικός κάδος : Είναι από λαμαρίνα πάχους 0,8 mm, με διάμετρο 33,5 cm και συνολικό ύψος 30 cm. Θα φέρει αλυσίδα για τη σύνδεσή του με το σκελετό. Σωλήνας στήριξης : Στο κάτω μέρος του θα φέρει φλάντζα Φ 20 cm και πάχους 1 cm, η οποία θα φέρει τρεις οπές για τη διέλυση των αγκυρίων στερέωσης του κάδου στο έδαφος. Μεταλλικά εξαρτήματα (βίδες, σύνδεσμοι κλπ) : Είναι από χάλυβα γαλβανισμένο εν θερμώ, μετά από την προετοιμασία της επιφάνειας με αμμοβολή. Τα βερνίκια και τα χρώματα προστασίας των ξύλινων στοιχείων θα είναι κατάλληλα για τις κλιματολογικές συνθήκες της θέσης εγκατάστασης των κάδων (θερμοκρασιακές μεταβολές, ανοιχτοί ή κλειστοί χώροι κλπ) και απολύτως ακίνδυνα για τους χρήστες (δεν θα περιέχουν μόλυβδο και άλλα βαρέα μέταλλα). Πολυεστερικός εξαγωνικός κάδος Ο κάδος θα είναι χωρητικότητας 80 lt. Θα έχει εξαγωνικό σχήμα με διαγώνιο 63 cm, μήκος πλευράς 25 cm και ύψος 90 cm. Θα είναι κατασκευασμένος από ενισχυμένο πολυεστέρα. Ο κάδος θα φέρει καπάκι, συγκρατούμενο με δύο (2) ανοξείδωτους μεντεσέδες βαρέως τύπου. Στο καπάκι θα υπάρχουν δύο τρύπες για την υποδοχή των απορριμμάτων. Θα υπάρχει δυνατότητα τοποθέτησης δεύτερου κάδου από γαλβανιζέ λαμαρίνα στο εσωτερικό, έτσι ώστε ο πολυεστερικός κάδος να διατηρείται καθαρός. Ο δεύτερος κάδος θα ασφαλίζεται με κλειδαριά. O κάδος θα στηρίζεται σε ενισχυμένη βάση από λαμαρίνα πάχους 2 mm, διαστάσεων 25x25 cm, η οποία θα στερεώνεται στο έδαφος με αγκύρια. Στην επιφάνεια του κάδου θα αναγράφεται το όνομα του φορέα και το έτος τοποθέτησης Εξαγωνικός μεταλλικός κάδος με καπάκι 254 / 316

255 Ο κάδος θα είναι εξάγωνος με διαγώνιο 43 cm, μήκος πλευράς 27 cm και ύψος 73 cm και θ α είναι κατασκευασμένος από λαμαρίνα πάχους 1,0 mm. Στο επάνω μέρος θα υπάρχει καπάκι, το οποίο θα συγκρατείται με μεντεσέ βαρέως τύπου. Στον πυθμένα του κάδου, εξωτερικά, σε τρεις από τις έξι πλευρές, θα υπάρχουν λαμάκια σε σχήμα «Γ», με τα οποία ο κάδος θα στερεώνεται στο έδαφος, αλλά θα παραμένει υπερυψωμένος, ώστε να αποφεύγεται η διάβρωση. Ο κάδος θα είναι βαμένος με διπλή στρώση αντισκωριακής προστασίας και τελική επίστρωση από υδατοδιαλυτή βαφή, συμβατή με το υπόστρωμα. Οκταγωνικός χυτοσιδηρός κάδος Ο κορμός θα είναι μορφής οκταγωνικού πρίσματος με κάθετες γωνιακές νευρώσεις και περιμετρικές ενισχύσεις πάχους 10 mm. Θα είναι κατασκευασμένος από γαλβανισμένα χαλυβδοελάσματα πάχους 2,0 mm. Η άνω και η κάτω βάση του θα είναι οκταγωνικές στεφάνες με εξωτερικό απόστημα 600 mm, συνδεδεμένες πριτσινωτά με τον κορμό του κυρίως σώματος και θα είναι κατασκευασμένες από χυτοσίδηρο πάχους 5,0 mm. Η άνω οκταγωνική στεφάνη θα φέρει στο εμπρόσθιο μέρος της κλειδαριά που θα απασφαλίζει με κλειδί τριγωνικής διατομής, για το άνοιγμα του κάδου, την απελευθέρωση του εσωτερικού κάδου και το άδειασμά του. Η κάτω στεφάνη (βάση του κάδου) θα φέρει μεταλλικές υποδοχές, κατάλληλες για τη στερέωση του κάδου στο έδαφος με στριφώνια. Το καπάκι θα είναι επίπεδο και ελαφρώς κεκλιμένο, θα ανοίγει προς τα επάνω και θα φέρει στο κέντρο του οκταγωνική οπή αποστήματος 200 mm. Θα είναι κατασκευασμένο από χυτοσίδηρο πάχους 5,0 mm και θα φέρει στο κυρίως σώμα κατάλληλο μεντεσέ, στην επάνω πίσω όψη του απορριμματοδέκτη. Το καπάκι θα ασφαλίζει αυτόματα στην κλειστή του θέση. Ο εσωτερικός μεταλλικός κάδος θα είναι κυλινδρικός, χωρητικότητας 60 lt, με ενισχυτικές ραβδώσεις περιμετρικά και θα είναι κατασκευασμένος από γαλβανισμένο χαλυβδόφυλλο, πάχους 0,4 mm. Το χείλος του θα σχηματίζει περιμετρικό ενισχυτικό κορδόνι. Στο επάνω μέρος του θα φέρει δύο συμμετρικές χειρολαβές για το άδειασμά του. Οι κάδοι μετά την αντισκωρική προστασία τους θα βάφονται εξωτερικά με ηλεκτροστατική βαφή πούδρας πολυεστέρα. Οκταγωνικός χυτοσιδηρός κάδος με ξύλινα στοιχεία και σταχτοδοχείο Το κυρίως σώμα αποτελείται από τον κορμό και τις δύο βάσεις. Ο κορμός θα είναι μορφής οκταγωνικού πρίσματος με κάθετες γωνιακές νευρώσεις και περιμετρικές ενισχύσεις πάχους 10 mm. Θα είναι κατασκευασμένος από γαλβανισμένα χαλυβδοελάσματα πάχους 2,0 mm. Οι άνω και κάτω στεφάνες θα είναι οταγωνικής μορφής με εξωτερικό απόστημα 60 cm, συνδεδεμένες πριτσινωτά με τον κορμό του κυρίως σώματος και κατασκευασμένες από χυτοσίδηρο πάχους 5,0 mm. Η άνω οκταγωνική στεφάνη θα φέρει στο εμπρόσθιο μέρος της κλειδαριά που θα απασφαλίζει με κλειδί τριγωνικής διατομής (κατά DIN 22417), για το άνοιγμα του κάδου, την απελευθέρωση του εσωτερικού κάδου και το άδειασμά του. Η κάτω στεφάνη (βάση του κάδου) θα φέρει μεταλλικές υποδοχές, κατάλληλες για τη στερέωση του καδου στο έδαφος με στριφώνια. Το καπάκι θα είναι επίπεδο και ελαφρώς κεκλιμένο, θα ανοίγει προς τα επάνω και θα φέρει στο κέντρο του οκταγωνική οπή αποστήματος 200 mm. Θα είναι κατασκευασμένο από χυτοσίδηρο πάχους 5,0 mm και θα φέρει στο κυρίως σώμα κατάλληλο μεντεσέ, στην επάνω πίσω όψη του απορριμματοδέκτη. Το καπάκι θα ασφαλίζει αυτόματα στην κλειστή του θέση. Ο εσωτερικός μεταλλικός κάδος θα είναι κυλινδρικός, χωρητικότητας 80 lt, με ενισχυτικές ραβδώσεις περιμετρικά και θα είναι κατασκευασμένος από γαλβανισμένο χαλυβδόφυλλο, πάχους 0,4 mm. Το χείλος του θα σχηματίζει περιμετρικό ενισχυτικό κορδόνι. Στο επάνω μέρος του θα φέρει δύο συμμετρικές χειρολαβές για το άδειασμά του. 255 / 316

256 Ο κάδος θα είναι εφοδιασμένος με σταχτοδοχείο κατασκευασμένο από ανοξείδωτο χαλυβδόφυλλο πάχους 0,5 mm, με διαμόρφωση κατάλληλη για το άνετο σβήσιμο των τσιγάρων των διερχομένων πεζών και ασφαλούς στερέωσης, ώστε να αποτρέπεται η κλοπή. Οι κάδοι μετά την αντισκωριακή προστασία τους βάφονται εξωτερικά με ηλεκτροστατική βαφή πούδρας πολυεστέρα. Παραδίδονται επενδεδυμένοι με ξύλινους πήχεις διατομής 4,7Χ0,9 cm, από οξιά, φουρνιστούς (ξηραντηρίου) και περασμένους με λούστρο θαλάσσης. Διάτρητος οκταγωνικός κάδος Το κυρίως σώμα θα είναι κατασκευασμένο από χυτοσίδηρο και θα είναι μορφής οκταγωνικού πρίσματος με κάθετες γωνιακές νευρώσεις και περιμετρικές ενισχύσεις πάχους 1 1/4". Οι τέσσερις (4) από τις οκτώ (8) πλευρές του κάδου θα είναι διάτρητες. Η βάση είναι οκταγωνική στεφάνη με εξωτερικό απόστημα 600 mm και θα φέρει μεταλλική λάμα, κατάλληλη για τη στερέωση του κάδου στο έδαφος με στριφώνια. Ο εσωτερικός μεταλλικός κάδος του κάδου θα είναι κυλινδρικός, χωρητικότητας 80 lt, με ενισχυτικές περιμετρικά ραβδώσεις, κατασκευασμένος από γαλβανισμένο χαλυβδόφυλλο, πάχους 0,8 mm και το χείλος του θα σχηματίζει περιμετρικό ενισχυτικό κορδόνι. Στο επάνω μέρος του θα φέρει δύο συμμετρικές χειρολαβές για το άδειασμά του. Οι κάδοι μετά την αντισκωριακή προστασία τους βάφονται εξωτερικά με ηλεκτροστατική βαφή πούδρας πολυεστέρα. Επιστήλιος μονός κάδος Θα είναι κατασκευασμένος από γαλβανισμένο χαλυβδόφυλλο πάχους 0,8 mm. Το κυρίως σώμα θα είναι κυλινδρικό, ύψους 48 και διαμέτρου 32 cm και θα φέρει ενισχυτικές περιμετρικές νευρώσεις και τέσσερις σειρές από διακοσμητικές ρομβοειδείς διατρήσεις (δύο στο επάνω μέρος και δύο στο κάτω). Στο επάνω μέρος θα είναι ανοικτός για άνετη ρίψη ελαφρών απορριμμάτων από τους διερχομένους πεζούς. Ο πυθμένας θα φέρει 4 οπές αποστράγγισης. Η χωρητικότητά του είναι 30 lt, έτσι ώστε σε περίπτωση τοποθέτησης στο πεζοδρόμιπ, να μην δημιουργούν όχληση στους διερχόμενους. Ο κάδος θα είναι βαμμένος με σφυρήλατη ηλεκτροστατική βαφή πούδρας πολυεστέρα. Μεταξύ του κάδου και του στυλίσκου θα υπάρχουν διακοσμητικοί βραχίονες από γαλβανισμένο χαλυβδόφυλλο, πάχους 2,0 mm, σχήματος ''Π'', που στο κάτω μέρος τους θα φέρουν διατρήσεις μορφής κύκλου και δύο τριγώνων. Οι βραχίονες αυτοί θα επιτρέπουν την απασφάλιση της κλειδαράς των κάδων, με κλειδί τριγωνικής διατομής για το άδειασμά τους. Ο διακοσμητικός στυλίσκος στήριξης θα είναι κατασκευασμένος από δύο τεμάχια γαλβανισμένων σωλήνων: το άνω τεμάχιο διαμέτρου 6 cm, πάχους 2 mm και ύψους 80 cm, και το κάτω διαμέτρου 11 cm, πάχους και ύψους 42 cm. Τα δύο τεμάχια θα συγκολληθούν με καλαίσθητη συγκόλληση, έτσι ώστε το συνολικό ύψος του στυλίσκου να είναι 1,30 m. Στο άνω άκρο του ο στυλίσκος θα φέρει καλαίσθητη μεταλλική σφαίρα διαμέτρου 7 cm και ύψους 8,5 cm, στο δε κάτω άκρο δίδυμους δίσκους διαμέτρου 26 cm, με 3 οπές για τη στερέωσή του στο έδαφος με στριφόνια. Οι βραχίονες και ο διακοσμητικός στυλίσκος θα είναι βαμμένοι με ηλεκτροστατική βαφή πούδρας πολυεστέρα. Επιστήλιος διπλός κάδος με σταχτοδοχείο Αποτελείται από δύο κάδους των 30 lt έκαστος, διακοσμητικό στυλίσκο στήριξης και μεταλλικό επίστηλο σταχτοδοχείο χωρητικότητας 1,0 lt. Θα είναι κατασκευασμένος από γαλβανισμένο χαλυβδόφυλλο πάχους 0,8 mm, με κυρίως σώμα κυλινδρικό, ύψους 48 cm και διαμέτρου 32 cm με ενισχυτικές περιμετρικές νευρώσεις και τέσσερις σειρές από διακοσμητικές ρομβοειδείς διατρήσεις (δύο στο επάνω μέρος και δύο στο κάτω). Στο επάνω μέρος οι κάδοι θα είναι ανοικτοί για την άνετη ρίψη ελαφρών απορριμμάτων από τους διερχόμενους πεζούς. Ο πυθμένας τους θα φέρει 4 οπές αποστράγγισης και θα είναι βαμμένοι με σφυρήλατη ηλεκτροστατική βαφή πούδρας πολυεστέρα. 256 / 316

257 Μεταξύ των κάδων και του στυλίσκου στήριξης θα διαμορφωθούν διακοσμητικοί βραχίονες από γαλβανισμένο χαλυβδόφυλλο, πάχους 2,0 mm, διατομής ''Π'', που κάτω μέρος τους θα φέρουν διατρήσεις μορφής κύκλου και δύο τριγώνων. Οι βραχίονες αυτοί θα επιτρέπουν την απασφάλιση της κλειδαράς των κάδων, με κλειδί τριγωνικής διατομής (κατά DIN 22417) για το άδειασμά τους. Θα διαθέτουν επίσης σύστημα σταθεροποίησης των κάδων, έτσι ώστε κατά την επιστροφή στην όρθια θέση, να ασφαλίζουν και να κλειδώνουν σταθερά. Οι βραχίονες είναι βαμμένοι με αμμώδους υφής ηλεκτροστατική βαφή πούδρας πολυεστέρα. Το σταχτοδοχείο θα είναι κατασκευασμένο από γαλβανισμένο χαλυβδόφυλλο πάχους 0,6 mm Το κυρίως σώμα τοτ θα είναι ημικυλινδρικό, ύψους 20 cm και φέρει θα ενισχυτικές νευρώσεις. Στο επάνω μέρος θα είναι ανοικτό για άνετη ρίψη αποτσίγαρων και θα φέρει ειδική διάτρητη επιφάνεια πλάτους 4 cm για το σβήσιμο των τσιγάρων. Μεταξύ σταχτοδοχείου και διακοσμητικού στυλίσκου στήριξης θα υπάρχει ειδική βάση από γαλβανισμένο χαλυβδόφυλλο, πάχους 2,0 mm, διατομής ''Π'' που θα συνδέεται με δύο βίδες. Το σταχτοδοχείο και η βάση θα είναι βαμμένα με σφυρήλατη ηλεκτροστατική βαφή πούδρας polyester. Τι σταχτοδοχείο θα είναι χωρητικότητας 1,0 lt και θα συνοδεύεται από το σχετικό αυτοκόλλητο ετικετάκι προτρεπτικό της χρήσης του. Ο διακοσμητικός στυλίσκος στήριξης θα είναι κατασκευασμένος από δύο τεμάχια γαλβανισμένων σωλήνων: το άνω τεμάχιο διαμέτρου 6 cm, πάχους 2 mm και ύψους 80 cm, και το κάτω διαμέτρου 11 cm, πάχους και ύψους 42 cm. Τα δύο τεμάχια θα συγκολληθούν με καλαίσθητη συγκολληση, έτσι ώστε το συνολικό ύψος του στυλίσκου να είναι 1,30 m. Στο άνω άκρο του ο στυλίσκος θα φέρει καλαίσθητη μεταλλική σφαίρα διαμέτρου 7 cm και ύψους 8,5 cm, στο δε κάτω άκρο δόδυμους δίσκους διαμέτρου 26 cm, με 3 οπές για τη στερέωσή του στο έδαφος με στριφόνια. Κυλινδρικός κάδος με στρογγυλό καπάκι Οι κάδοι του τύπου αυτού, διαμέτρου 33 cm και ύψους 66 cm αποτελούνται μεταλλικό ημισφαιρικό καπάκι, μεταλλικό κυλινδρικό σώμα. μεταλλικό πόδι στήριξης και εσωτερικό κάδο. Το σώμα, ύψους 70 cm και διαμέτρου 38 cm, θα είναι από λαμαρίνα πάχους 2 mm. Στο επάνω μέρος θα φέρει ράβδο καλιμπρέ 12x12 mm, ενώ στο κάτω μέρος τοποθετείται ο πάτος του κάδου, επίσης από λαμαρίνα 2 mm. Το καπάκι του κάδου, διαμ'ετρου 38 cm και ύψους 15 cm, θα είναι από λαμαρίνα πάχους 1 mm και θα έχει ημισφαιρικό σχήμα. Στην εμπρόσθια πλευρά θα φέρει οβάλ εγκοπή διαστάσεων 10x16 cm, για τη ρίψη των απορριμμάτων ενώ στο ακριβώς απέναντι θα βρίσκεται ο μεντεσές για το άνοιγμα του κάδου και την αφαίρεση της σακούλας. Στο κάτω μέρος του σώματος του κάδου συγκολλάται σωλήνας διατομής 25 cm και ύψους 15 cm, ο οποίος στην βάση του θα φέρει φλάντζα διαμέτρου 25 cm και πάχους 8 mm, με τρεις οπές για την στερέωση του κάδου στο έδαφος με αγκύρια. Ο εσωτερικός κάδος είναι κατασκευασμένος από λαμαρίνα πάχους 0,8 mm. Κάδος με μεταλλικά ελάσματα Αποτελείται από το κυρίως σώμα και το εσωτερικό του και θα έχει συνολικό ύψος 86 cm. Το κυρίως σώμα του κάδου θα είναι κατασκευασμένο από 18 λάμες 40 x 4 mm. Το άνω άκρο θα είναι διευρυνμένο για την ευχερή τοποθέτηση του κάδου. Η βάση θα φέρει τουλάχιστον τρεις (3) οπές για την στερέωση στο έδαφος με αγκύρια. Η όλη κατασκευή είναι ηλεκτροστατικά βαμμένη. Ο εσωτερικός κάδος, διαμέτρου 32 cm και ύψους 63, θα είναι από λαμαρίνα και θα έχει δύο χειρολαβές αντικριστά στο χείλος του για το άδειασμα των απορριμμάτων. Για την έδραση του εσωτερικού κάδου στο σώμα, θα υπάρχουν δύο λάμες 40x3 cm σε σχήμα σταυρού. Μεταλλικός κυλινδρικός κάδος Αποτελείται από διάτρητο κάδο και εξωτερικό σκελετό από μεταλλικές λάμες, διαμέτρου 47 cm και ύψους 72 cm. Ο σκελετός διαμορφώνεται με ηλεκτροσυγκόλληση 16 λαμών 3,0 x 0,3 cm. Στη 257 / 316

258 βάση των τεσσάρων από τις δεκαέξι λάμες διανοίγεται οπή Φ 8 mm για την διέλευση των αγκυρίων στερέωσης του κάδου στο έδαφος. Ο εσωτερικός διάτρητος κάδος με οπές Φ 8 mm έχει διάμετρο 32,5 cm. και ύψος 51 cm. Θα φέρει δύο χειρολαβές αντικριστά για το άδειασμα των απορριμμάτων. Για την τοποθέτηση του κάδου στον εξωτερικό σκελετό, προβλέπονται δύο λάμες 40x3cm σε σχήμα σταυρού σε ύψος 12 cm από την βάση του σκελετού. Ο εξωτερικός σκελετός, οι λάμες και ο εσωτερικός διάτρητος κάδος παραδίδονται με ηλεκτροστατική βαφή. ΠΟΙΟΤΙΚΟΙ ΕΛΕΓΧΟΙ ΚΑΙ ΚΡΙΤΗΡΙΑ ΑΠΟΔΟΧΗΣ Εξετάζεται η ποιότητα κατασκευής των κάδων, σύμφωνα με εγκεκριμένο δείγμα αναφοράς, η λειτουργία των καπακιών και κλειδαριών και η στερέωσή τους. Κάδοι που διαφέρουν από το εγκεκριμένο δείγμα αναφοράς δεν θα γίνονται αποδεκτοί. Ο Ανάδοχος οφείλει, χωρίς ιδιαίτερη προς τούτο αποζημίωση, να αντικαταστήσει όσους καδους βρεθούν κατά την επιθεώρηση παραλαβής φθαρμένοι ή στρεβλωμένοι, καθώς και να αποκαταστήσει τυχόν προβλήματα στερέωσης και κατακορύφωσης των κάδων. ΟΡΟΙ ΚΑΙ ΑΠΑΙΤΗΣΕΙΣ ΥΓΕΙΑΣ - ΑΣΦΑΛΕΙΑΣ ΚΑΙ ΠΡΟΣΤΑΣΙΑΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Είναι υποχρεωτική η συμμόρφωση προς την οδηγία 92/57/ΕΕ, που αναφέρεται στις «Ελάχιστες Απαιτήσεις Υγιεινής και Ασφάλειας Προσωρινών και Κινητών Εργοταξίων» (όπως ενσωματώθηκε στην Ελληνική Νομοθεσία με το Π.Δ. 305/96). Επισημαίνονται επίσης οι διατάξεις του ΠΔ 305/1996 «Ελάχιστες Προδιαγραφές Ασφαλείας και Υγείας που πρέπει να εφαρμόζονται στα προσωρινά ή κινητά εργοτάξια σε συμμόρφωση με την Οδηγία 92/57 ΕΟΚ» (ΦΕΚ 212/Α/ ). Σε κάθε περίπτωση θα τηρούνται και θα εφαρμόζονται τα μέτρα που προβλέπονται από το εγκεκριμένο Σχέδιο - Φάκελο Ασφάλειας και Υγείας του έργου (ΣΑΥ - ΦΑΥ). Υποχρεωτική επίσης είναι η χρήση μέσων ατομικής προστασίας (ΜΑΠ), κατά την εκτέλεση των εργασιών. Οι ελάχιστες απαιτήσεις είναι οι εξής: Είδος ΜΑΠ Σχετικό Πρότυπο Προστασία χεριών, Γάντια ΕΛΟΤ EN 388 Ε2, ΕΛΟΤ EN 420+A1, ΕΛΟΤ EN 12477/A1, ΕΛΟΤ EN , ΕΛΟΤ EN , ΕΛΟΤ EN Προστασία κεφαλής ΕΛΟΤ EN 397 Προστασία οφθαλμών, Γυαλιά Προστασία αναπνοής ΕΛΟΤ EN 166 E2, ΕΛΟΤ EN 167 E2, ΕΛΟΤ EN 168 E2 ΕΛΟΤ EN 136 Ε2, ΕΛΟΤ EN 140 Ε2, ΕΛΟΤ EN 149+A1, ΕΛΟΤ EN 132, ΕΛΟΤ EN 133 Προστασία ακοής ΕΛΟΤ EN , ΕΛΟΤ EN , ΕΛΟΤ EN , ΕΛΟΤ EN 458 Προστασία ποδιών Στολές προστασίας Προστασία από πτώση Προστασία περιβάλλοντος ΕΛΟΤ EN ISO 20345, ΕΛΟΤ EN ISO E2 ΕΛΟΤ ΕΝ 342, ΕΛΟΤ EN Α1 ΕΛΟΤ EN 358 E2, ΕΛΟΤ EN 361 Ε2, ΕΛΟΤ EN 813 Ε2 ΦΕΚ 1312/Β/ Ιδιαίτερη προσοχή θα πρέπει να δίνεται στην τοποθέτηση των κάδων στους κοινόχρηστους χώρους ώστε να μη δυσχεραίνεται η προσπέλαση των ΑΜΕΑ σύμφωνα και με το ΦΕΚ 2621/Β/ Για την ελαχιστοποίηση των δυσμενών επιπτώσεων στο περιβάλλον, τα τμήματα που προκύπτουν κατά την μόρφωση και την κατεργασία των διαφόρων υλικών, και τα απομένοντα τμήματα τους δεν είναι δυνατόν να χρησιμοποιηθούν, θα τοποθετούνται σε ειδικούς χώρους εντός του εργοταξίου και η διαχείριση τους θα γίνεται υποχρεωτικά μέσω Συστημάτων Εναλλακτικής Διαχείρισης Αποβλήτων όπως προβλέπεται από τον Νόμο 4042/2012 (ΦΕΚ 24/Α), Οδηγία 2008/99/ΕΚ - Πλαίσιο παραγωγής και διαχείρισης αποβλήτων - Οδηγία 2008/98/ΕΚ - Ρύθμιση 258 / 316

259 Θεμάτων Υπουργείο Περιβάλλοντος Ενέργειας και Κλιματικής Αλλαγής, ΦΕΚ 1312/Β/ , Μέτρα, όροι και προγράμματα για την εναλλακτική διαχείριση των αποβλήτων από εκσκαφές, κατασκευές και κατεδαφίσεις (ΑΕΚΚ). ΤΡΟΠΟΣ ΕΠΙΜΕΤΡΗΣΗΣ ΕΡΓΑΣΙΩΝ Οι κάδοι απορριμμάτων θα επιμετρώνται ως τεμάχια πλήρως εγκατεστημένα, σύμφωνα με τους όρους της παρούσας προδιαγραφής διακρινόμενα κατά τύπο. Δεν επιμετρώνται χωριστά, διότι είναι ενσωματωμένες, όλες οι αναγκαίες εργασίες, καθώς και τα πάσης φύσεως υλικά και εξοπλισμός, η εξασφάλιση και η κατανάλωση της ενέργειας, κάθε άλλη συμπαρομαρτούσα δράση απαιτούμενη για την πλήρη και έντεχνη κατά τα ανωτέρω κατασκευή τους καθώς και η διαχείριση των αποβλήτων μέσω Συστημάτων Εναλλακτικής Διαχείρισης Αποβλήτων. Ειδικότερα ενδεικτικά αλλά όχι περιοριστικά, δεν επιμετρούνται χωριστά τα παρακάτω: Η προμήθεια των απαραίτητων αναλώσιμων ή μη υλικών. Η μεταφορά και προσωρινή αποθήκευσή τους στο Έργο. Η ενσωμάτωση ή η χρήση τους στο Έργο. Η φθορά και απομείωση των υλικών και η απόσβεση και οι σταλίες του εξοπλισμού. Η διάθεση και απασχόληση του απαιτούμενου προσωπικού, εξοπλισμού και μέσων για την εκτέλεση των εργασιών σύμφωνα με τους όρους της παρούσας Προδιαγραφής. Η συγκέντρωση των απορριμμάτων πάσης φύσεως που προκύπτουν κατά την εκτέλεση των εργασιών και τη μεταφορά τους προς οριστική απόθεση. Η πραγματοποίηση όλων των απαιτούμενων δοκιμών, ελέγχων κλπ για την πλήρη και έντεχνη εκτέλεση της εργασίας σύμφωνα με την παρούσα Προδιαγραφή, καθώς και των τυχών διορθωτικών μέτρων (εργασία και υλικά) εάν διαπιστωθούν μη συμμορφώσεις κατά τις δοκιμές και τους ελέγχους ΕΓΚΑΤΑΣΤΑΣΗ ΠΡΑΣΙΝΟΥ - Εγκατάσταση χλοοτάπητα - Eγκατάσταση έτοιμου χλοοτάπητα Εγκατάσταση έτοιµου χλοοτάπητα 1. ΑΝΤΙΚΕΙΜΕΝΟ 1.1. ΓΕΝΙΚΑ Σκοπός της παρούσας προδιαγραφής είναι η περιγραφή των απαιτούµενων υλικών και των εργασιών εγκατάστασης έτοιµου χλοοτάπητα, ώστε να εξασφαλίζονται οι καλύτερες δυνατές συνθήκες επιτυχούς εγκατάστασης, επιβίωσης και µακροζωίας αυτού. Η συγκεκριµένη εργασία περιλαµβάνει την προµήθεια και τοποθέτηση ζωντανού έτοιµου χλοοτάπητα, την προετοιµασία του χώρου και τις εργασίες συντήρησης του χλοοτάπητα από την τοποθέτησή του µέχρι το πρώτο κούρεµα ΣΧΕΤΙΚΕΣ ΕΡΓΑΣΙΕΣ ΠΕΤΕΠ Πλήρωση µε φυτική γη ή κηπευτικό χώµα και διαµόρφωση των προς φύτευσης επιφανειών ΠΕΤΕΠ Χλοοτάπητας µε σπορά ΠΕΤΕΠ Λίπανση χλοοτάπητα ΠΕΤΕΠ Φυτοπροστασία ΠΕΤΕΠ Καταπολέµηση ζιζανίων 1.3. ΥΠΟΒΑΛΛΟΜΕΝΑ ΠΙΣΤΟΠΟΙΗΤΙΚΑ ΠΟΙΟΤΗΤΑΣ Πρέπει να υποβληθούν πιστοποιητικό φυτοϋγείας από την εταιρεία παραγωγής καθώς και εδαφολογική ανάλυση του χώρου ανάπτυξης του χλοοτάπητα. 2. ΚΡΙΤΗΡΙΑ ΑΠΟΔΟΧΗΣ ΕΝΣΩΜΑΤΟΥΜΕΝΩΝ ΥΛΙΚΩΝ 2.1. ΕΤΟΙΜΟΣ ΧΛΟΟΤΑΠΗΤΑΣ Ο έτοιµος χλοοτάπητας πρέπει να έχει αναπτυχθεί στο φυτώριο για τουλάχιστον έξι (6) µε δέκα (10) µήνες, αλλά όχι παραπάνω από 24 µήνες, να είναι καλής ποιότητας, πυκνός, µε ζωηρό σκούρο πράσινο χρώµα και απαλλαγµένος από µυκητολογικές και εντοµολογικές προσβολές καθώς και από ζιζάνια. 259 / 316

260 Το κάθε τµήµα του έτοιµου χλοοτάπητα πρέπει να κόβεται στο πρότυπο πλάτος της εταιρείας (πάντως όχι στενότερο από 25 cm ή πλατύτερο από 60 cm) και σε µήκος προβλεπόµενο από τη µελέτη (το οποίο δε θα πρέπει να ξεπερνά τα 270 cm). Η µέγιστη αποδεκτή απόκλιση από τις πρότυπες διαστάσεις είναι ± 1,25 cm όσον αφορά στο πλάτος και ± 5 % του µήκους. Σπασµένα τεµάχια ή µε σχισµένες ή άνισες γωνίες δε γίνονται αποδεκτά. Το πάχος των τεµαχίων ή λωρίδων πρέπει να είναι οµοιόµορφο και µε πάχος τουλάχιστον 2-2,5 cm (± 0,6 cm) κατά την κοπή, ώστε να διατηρείται το πυκνό ριζικό σύστηµα. Σε αυτό το πάχος δεν περιλαµβάνεται το πάχος της βλάστησης. Τα τεµάχια πρέπει να είναι τόσο ανθεκτικά, ώστε να µπορούν να υποστηρίξουν το βάρος τους χωρίς να σκίζονται και χωρίς να µεταβάλλεται το σχήµα και το µέγεθός τους, όταν ανασηκώνονται από τις δύο πάνω γωνίες του. Ο έτοιµος χλοοτάπητας δεν πρέπει να αποσπάται από το έδαφος όταν το ποσοστό υγρασίας είναι υπερβολικά χαµηλό ή υψηλό, γιατί θα επηρεάσει δυσµενώς την επιβίωσή του. Αν το ποσοστό υγρασίας είναι τόσο χαµηλό, που να µην επιτρέπει τους χειρισµούς του χλοοτάπητα (κοπή, δίπλωµα, φόρτωση και µεταφορά) χωρίς ανεπιθύµητα σπασίµατα, πρέπει ο Ανάδοχος να ποτίσει µέχρι να υγρανθεί ο τάπητας έως το βάθος κοπής του. Πριν την αποκοπή του από την αρχική του θέση, ο χλοοτάπητας πρέπει να κουρεύεται οµοιόµορφα σε ύψος 5-7 cm. Πρέπει επίσης να µην περιέχει ξηρούς βλαστούς ή υπολείµµατα βλαστών. Πρέπει να µην έχει προσβολές από ασθένειες, νηµατώδεις και έντοµα εδάφους. Ο χλοοτάπητας θεωρείται καθαρός από ζιζάνια (αγρωστώδη ή πλατύφυλλα), όταν υπάρχουν λιγότερα από 5 φυτά ζιζανίων ανά 20 m 2. Ο έτοιµος χλοοτάπητας κόβεται σε λωρίδες ή σε τετράγωνα και διανέµεται σε ρολά ή παλέτες.ο χλοοτάπητας πρέπει να φτάσει στη θέση εγκατάστασης σε ζωντανή, καλή κατάσταση. Η µεταφορά του γίνεται µε φορτηγά ψυγεία, στα οποία διατηρείται σταθερή θερµοκρασία, έτσι ώστε να ελαχιστοποιηθεί ο κίνδυνος ανάµµατος του µοσχεύµατος του έτοιµου χλοοτάπητα. Δεν πρέπει να παραδίδονται µεγαλύτερες ποσότητες χλοοτάπητα, από ότι προβλέπεται να εγκατασταθούν µέσα σε ώρες. Αν η εγκατάσταση δε γίνει άµεσα, τα τεµάχια του χλοοτάπητα αποθηκεύονται σε σκιερό µέρος και ποτίζονται συχνά για να µην αφυδατωθούν οι εκτεθειµένες ρίζες. Πριν την τοποθέτηση κάθε κοµµάτι χλοοτάπητα ελέγχεται και αφαιρούνται τυχόν ακατάστατα φυτά ή ζιζάνια ΛΙΠΑΣΜΑΤΑ Θα είναι εµπορικά παρασκευάσµατα και θα εφαρµόζονται σύµφωνα µε τις οδηγίες του Παρασκευαστή. Ο ακριβής τύπος του λιπάσµατος και η δόση θα είναι αποτέλεσµα των εδαφολογικών αναλύσεων, που θα γίνονται κάθε 3-4 χρόνια. Συνιστάται η λήψη όλων των αναγκαίων προληπτικών µέτρων υγιεινής και ασφάλειας κατά την εφαρµογή τους (βλ. ΠΕΤΕΠ Λίπανση χλοοτάπητα ) ΕΔΑΦΟΣ - ΒΕΛΤΙΩΤΙΚΑ ΕΔΑΦΟΥΣ Κηπευτικό χώµα Το προσκοµιζόµενο κηπευτικό χώµα πρέπει να είναι γόνιµο, επιφανειακό, µε µικρό ποσοστό ενεργούς CaCO 3, εύθρυπτο, αµµοαργιλώδους σύστασης, µε αναλογία σε άµµο τουλάχιστον 55 %. Πρέπει να είναι όσο το δυνατόν απαλλαγµένο από σβώλους πηλού, αγριόχορτα, υπολείµµατα ριζών, λίθους µεγαλύτερους των 5 cm σε οποιαδήποτε διάσταση και άλλα ξένα ή τοξικά υλικά βλαβερά για την ανάπτυξη φυτών Τύρφη Η τύρφη πρέπει να είναι προϊόν συσκευασµένο, µε προσδιορισµένη προέλευση, τύπου υλικού, όγκου και υπεύθυνη χηµική ανάλυση από τον κατασκευαστή και θα µεταφέρεται στο χώρο του εργοταξίου σε σφραγισµένη συσκευασία. Η τύρφη που θα χρησιµοποιηθεί θα είναι ινώδους υφής, θα προέρχεται από "sphagnum" και θα έχει τα παρακάτω ποιοτικά χαρακτηριστικά: Τέφρα < 4% Φαινόµενο ειδικό βάρος <0,15g cm / 316

261 ph 4-5 Ηλεκτρική αγωγιµότητα <250µS cm -1 Εναλλακτική ικανότητα >80meq/100g Αναλογία χονδρόκοκκου (>2 mm) / λεπτόκοκκο υλικό (<2 mm) / Να µην έχει υποστεί λίπανση Περλίτης Ο διογκωµένος (για γεωργική χρήση) περλίτης θα είναι προϊόν συσκευασµένο, µε προσδιορισµένη διάσταση κόκκων 3-4 mm σε αναλογία % κ.ο Άµµος Η άµµος θα προέρχεται από ποταµό ή χείµαρρο ή άλλη πηγή, απ όπου επιτρέπεται νοµίµως η αµµοληψία. Η άµµος που θα χρησιµοποιηθεί πρέπει να είναι καθαρή και απαλλαγµένη χλωριούχου νατρίου και µε κοκκοµετρικές διαστάσεις 0,25-2,0 mm ΝΕΡΟ Η ποιότητα του νερού για την άρδευση αποτελεί βασική προϋπόθεση για τη σωστή ανάπτυξη του χλοοτάπητα. Όσον αφορά στην αγωγιµότητα, η ιδανική τιµή είναι µικρότερη από 0,6 ms cm -1. Σε περίπτωση που το διαθέσιµο νερό έχει αγωγιµότητα µεγαλύτερη από 0,6 ms cm -1 και µέχρι το όριο των 1,2 ms cm -1, θα πρέπει να επιλέγονται από το Μελετητή, ανθεκτικά είδη σπόρων. Το νερό της άρδευσης θα πρέπει επίσης να έχει και τα εξής ποιοτικά χαρακτηριστικά: Ολική σκληρότητα του νερού µικρότερη από 100 ppm Συγκέντρωση Βορίου (Β) µικρότερη από 1 ppm Συγκέντρωση Νιτρικών ( NO 3-) µικρότερη από 30 ppm Η ποιότητα του νερού θα ελέγχεται περιοδικά από τον Ανάδοχο. Ο ετήσιος αριθµός των απαιτούµενων ελέγχων ποιότητας νερού εναπόκειται στην κρίση του Ανάδοχου. Ο Ανάδοχος οφείλει να παραδώσει στην υπηρεσία δύο τουλάχιστον φύλλα ελέγχου ποιότητας νερού, που αφορούν στην ποιότητα νερού κατά τους µήνες Ιούλιο και Αύγουστο, από πιστοποιηµένο εργαστήριο. Ο κύριος του έργου έχει τη διακριτική ευχέρεια να ζητήσει επί πλέον έλεγχο εάν το κρίνει σκόπιµο µετά τη λήψη των αποτελεσµάτων ΖΙΖΑΝΙΟΚΤΟΝΑ ΣΚΕΥΑΣΜΑΤΑ Θα είναι εµπορικά παρασκευάσµατα και θα εφαρµόζονται σύµφωνα µε τις οδηγίες του Παρασκευαστή. Συνιστάται η λήψη όλων των αναγκαίων προληπτικών µέτρων υγιεινής και ασφάλειας κατά την εφαρµογή τους (βλέπε ΠΕΤΕΠ Καταπολέµηση ζιζανίων ) ΕΝΤΟΜΟΚΤΟΝΑ - ΜΥΚΗΤΟΚΤΟΝΑ ΣΚΕΥΑΣΜΑΤΑ Θα είναι εµπορικά παρασκευάσµατα και θα εφαρµόζονται σύµφωνα µε τις οδηγίες του παρασκευαστή. Συνίσταται να λαµβάνονται όλα τα αναγκαία προληπτικά µέτρα κατά την εφαρµογή τους και να αποφεύγεται η χρήση των γαλακτοποιήσιµων µορφών εντοµοκτόνων - µυκητοκτόνων (βλέπε ΠΕΤΕΠ Φυτοπροστασία ) ΑΓΚΥΡΙΑ Τα αγκύρια θα είναι σχήµατος U, συνολικού µήκους 15 cm και ανοίγµατος 2,5 cm, από γαλβανισµένο σύρµα No 11 ή από ξύλο ΜΗΧΑΝΟΛΟΓΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Για την εγκατάσταση έτοιµου χλοοτάπητα συχνά απαιτείται ειδικός εξοπλισµός που µπορεί να περιλαµβάνει κύλινδρο, φρέζα, σβάρνα ισοπέδωσης εδάφους, φορτηγό αυτοκίνητο, ελκυστήρα, χλοοκοπτική µηχανή κλπ. Ο απαραίτητος εξοπλισµός που θα χρησιµοποιηθεί πρέπει να αναφέρεται στα τεύχη δηµοπράτησης. 3. ΜΕΘΟΔΟΣ ΕΚΤΕΛΕΣΗΣ 3.1. ΧΡΟΝΙΚΗ ΠΕΡΙΟΔΟΣ - ΣΥΝΘΗΚΕΣ ΤΟΠΟΘΕΤΗΣΗΣ Περίοδος εγκατάστασης Η καλύτερη εποχή για εφαρµογή της µεθόδου αυτής είναι το φθινόπωρο ή η άνοιξη. 261 / 316

262 Επιτρέπεται η εφαρµογή της µεθόδου και τις υπόλοιπες εποχές του χρόνου (χειµώνας, καλοκαίρι) µετά από γνωµάτευση ειδικού επιστήµονα, αφού έχει συνεκτιµήσει τις εδαφολογικές και κλιµατολογικές συνθήκες. Καιρικές συνθήκες Οι εργασίες τοποθέτησης έτοιµου χλοοτάπητα σταµατούν κάτω από πολύ χαµηλές (κάτω από 5 C) ή υψηλές (πάνω από 32 C) θερµοκρασίες. Εδαφικές συνθήκες Η τοποθέτηση έτοιµου χλοοτάπητα δεν πρέπει να διενεργείται όταν το έδαφος είναι παγωµένο. Το έδαφος κατά τις εργασίες προετοιµασίας του και κατά την τοποθέτηση του έτοιµου χλοοτάπητα πρέπει να βρίσκεται στο "ρόγο" του, για να µην καταστραφεί η δοµή του. Στην περίπτωση ξηρού εδάφους, εφόσον υπάρχει δυνατότητα, πρέπει να προηγείται άρδευση, ώστε το έδαφος να βρίσκεται στο "ρόγο" του ΠΡΟΕΤΟΙΜΑΣΙΑ ΤΟΥ ΧΩΡΟΥ Η προετοιµασία του χώρου εγκατάστασης του χλοοτάπητα και η κατεργασία του εδάφους γίνεται όπως και στην περίπτωση της σποράς του χλοοτάπητα (ΠΕΤΕΠ Χλοοτάπητας µε σπορά ). Η λίπανση πριν την τοποθέτηση του χλοοτάπητα επιβάλλεται, εκτός από την περίπτωση που το έδαφος είναι ήδη πλούσιο (όπως θα φανεί από την ανάλυση εδάφους). Η εφαρµογή του λιπάσµατος συνιστάται να γίνεται 7-10 ηµέρες πριν την εγκατάσταση του χλοοτάπητα. Προστίθενται 30 g λίπασµα έναρξης (υπερφωσφορικό) (βλ. ΠΕΤΕΠ Λίπανση χλοοτάπητα ) ανά τετραγωνικό µέτρο (m-2) και ενσωµατώνονται καλά (µε τσουγκράνα) σε βάθος 5 cm επιφανειακού εδάφους. Η επιφάνεια καθαρίζεται ακόµα µία φορά για να αφαιρεθούν όλες οι πέτρες και κυλινδρίζεται για να αποκτήσει καλή οµαλότητα. Πρέπει να γίνει επιθεώρηση των έτοιµων προς χρήση επιφανειών. Σε περίπτωση που διαπιστωθούν µη ικανοποιητικές συνθήκες (κακή οµαλότητα, χαµηλό ή υψηλό ποσοστό υγρασίας, µεγάλη συµπίεση κ.λπ.) οι εργασίες εγκατάστασης του χλοοτάπητα δεν πρέπει να ξεκινήσουν πριν γίνουν οι απαραίτητες διορθώσεις. Εάν το έδαφος είναι ξηρό πρέπει να γίνει πότισµα σε βάθος 2,5 cm ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΧΛΟΟΤΑΠΗΤΑ Η τοποθέτηση του χλοοτάπητα πρέπει να γίνεται από εξειδικευµένο προσωπικό µε κατάλληλο ειδικό εξοπλισµό. Ο χλοοτάπητας τοποθετείται σε νοτισµένη επιφάνεια. Η τοποθέτηση πρέπει να γίνεται άµεσα µετά την παραλαβή του χλοοτάπητα, ώστε να αποφευχθεί η αφυδάτωσή του. Ακολουθεί η διάστρωση των τεµαχίων χλοοτάπητα από ένα σταθερά σηµείο έναρξης (π.χ. τοίχος) και γίνεται προσεκτικά η ένωση των διαδοχικών τεµαχίων, ώστε να εξασφαλίζεται η άριστη συνένωσή τους (δηλ. να εφάπτονται καλά, χωρίς να αφήνονται κενά µεταξύ των συνδέσεων αλλά και χωρίς να γίνεται επικάλυψή τους). Τα τεµάχια του χλοοτάπητα δεν πρέπει να τεντώνονται για να καλύψουν τις επιφάνειες. Αν χρειάζεται ένα µικρό κοµµάτι για το τελείωµα της σειράς, µεγαλύτερη σταθερότητα θα επιτευχθεί αν αυτό τοποθετηθεί προτελευταίο και ως τελευταίο τοποθετεί ένα ολόκληρο κοµµάτι. Το χώµα, πάνω στο οποίο θα στρωθεί ο χλοοτάπητας, δεν πρέπει να συµπιέζεται πολύ, γι αυτό η διάστρωση (µε τα χέρια ή µε ειδικό µηχάνηµα) πρέπει να γίνεται µε µέτωπο προς την πλευρά που θα καλυφθεί. Κάθε δεύτερη σειρά πρέπει να µπαίνουν και δύο κοµµάτια κοµµένα στη µέση, ώστε να διαµορφώνονται τεθλασµένες γραµµές. Με αυτόν τον τρόπο τα κοµµάτια θα δέσουν καλύτερα µεταξύ τους και θα είναι πιο σταθερά όταν θα γίνει το κούρεµα στα πρώτα στάδια της ανάπτυξης των ριζών. Κατά τη διάστρωση, µία µικρή ανοµοιοµορφία στο πάχος των λωρίδων ή τεµαχίων µπορεί να διορθωθεί µε ελαφρό κτύπηµα της επιφάνειας που εξέχει, ενώ µια µεγαλύτερη διαφορά θα πρέπει να διορθωθεί µε ανασήκωµα του χλοοτάπητα και αφαίρεση χώµατος. Η επιφάνεια του χλοοτάπητα πρέπει είναι στο ίδιο επίπεδο µε τις γειτονικές κατασκευές (σπαρµένες επιφάνειες, παράδροµοι, κράσπεδα κ.λπ.). Στα ακραία σηµεία της προς κάλυψη 262 / 316

263 έκτασης κόβονται οι τελευταίες λωρίδες χλοοτάπητα µε ένα µαχαίρι. Το ίδιο γίνεται και µε τα κενά που επιβάλει η µελέτη σε κεντρικά σηµεία (λουλούδια, εµπόδια κ.λπ.). Πάνω από τις εκτεθειµένες άκρες του χλοοτάπητα στο τέλος της σειράς και µεταξύ των αρµών απλώνεται αµµόχωµα (1,5-2 kg m -2 ), για να διατηρηθεί η υγρασία και το πλεόνασµα αυτού αποµακρύνεται. Σε περιπτώσεις που ο χλοοτάπητας συνορεύει µε υδατικό στοιχείο, οι λωρίδες πρέπει να απλώνονται παράλληλα µε τη ροή. Αγκύρωση: Όπου υπάρχουν κλίσεις ο χλοοτάπητας απλώνεται παράλληλα µε τις ισοϋψείς, ξεκινώντας από τη βάση της πλαγιάς και προχωρώντας προς τα πάνω και αγκυρώνεται όταν οι κλίσεις είναι µεγαλύτερες από 3:1. Πρέπει να χρησιµοποιούνται 2-5 αγκύρια ανά m 2 ή ανά λωρίδα κάθε δεύτερη σειρά, εκτός εάν από τη µελέτη προκύπτει διαφορετικός αριθµός. Τα αγκύρια τοποθετούνται έτσι ώστε να µην εξέχουν από την επιφάνεια του χλοοτάπητα. Σε περιπτώσεις που ο χλοοτάπητας συνορεύει µε υδατικό στοιχείο, τότε αγκυρώνεται η τελευταία εφαπτόµενη λωρίδα χλοοτάπητα στο πάνω τµήµα της. Για να προφυλαχθεί η εγκατάσταση από τρίτους πρέπει να τοποθετηθούν προειδοποιητικές πινακίδες και προσωρινή περίφραξη, που θα παραµείνουν µέχρι το πρώτο κούρεµα ΦΡΟΝΤΙΔΕΣ ΜΕΤΑ ΤΗΝ ΤΟΠΟΘΕΤΗΣΗ Η υποχρεωτική συντήρηση των επιφανειών, στις οποίες έχει εγκατασταθεί έτοιµος χλοοτάπητας διαρκεί µέχρι το πρώτο κούρεµα. Η φροντίδα συντήρησης έχει ως σκοπό να εγκατασταθεί γρήγορα ένας ζωηρός, πυκνός χλοοτάπητας χωρίς βρύα και ζιζάνια. Συνεπώς θα περιλαµβάνει τον έλεγχο διάβρωσης, τη φυτοπροστασία, το βοτάνισµα, την περιποίηση των άκρων, την άρδευση, το κούρεµα και το καθάρισµα του χώρου και οποιαδήποτε άλλη εργασία προκύψει κατά τη διάρκεια της συγκεκριµένης περιόδου. Λίγες ηµέρες µετά την τοποθέτηση ακολουθεί κυλίνδρισµα του χλοοτάπητα µε ένα µικρό και ελαφρύ κύλινδρο για να εφαρµόσει καλά µε το καλυπτόµενο έδαφος. Για να µη δηµιουργηθούν πτυχώσεις, το κυλίνδρισµα πρέπει να γίνεται µε φορά κάθετη προς τη φορά διάστρωσης των λωρίδων σε οριζόντιες επιφάνειες και σε κλίσεις µικρότερες από 3:1. Στη συνέχεια γίνεται πότισµα µε άφθονο νερό, έτσι ώστε να βραχεί αρκετά ο χλοοτάπητας και το νερό να περάσει στο χώµα σε βάθος 10 cm. Μετά το αρχικό πότισµα ο Ανάδοχος πρέπει να ποτίζει µε τέτοιες δόσεις νερού, ώστε ο χλοοτάπητας να παραµένει υγρός και να έχει αποµακρυνθεί όλος ο αέρας που υπάρχει µεταξύ των λωρίδων. Οι ακριβείς δόσεις άρδευσης εξαρτώνται από τις κλιµατολογικές συνθήκες της περιοχής του έργου. Το πρώτο κούρεµα γίνεται όταν ο χλοοτάπητας φτάσει σε ύψος περίπου 7,5 cm και ανάλογα µε το είδος, τη φυσική του κατάσταση και την εποχή. Δεν πρέπει να αφεθεί να αναπτυχθεί ο χλοοτάπητας σε ύψος πάνω από 10 cm. Σε κάθε περίπτωση δεν πρέπει να αφαιρείται περισσότερο από το 40% του φυλλώµατος. Συνήθως 2-3 ηµέρες µετά το πρώτο κούρεµα, ο χλοοτάπητας λιπαίνεται µε λίπασµα συντήρησης (παράγραφος 2.2) και µε δόση 10 g ανά m 2. Πέραν από τις βασικές εργασίες συντήρησης πρέπει να ίνεται αερισµός, εξαραίωση (κάθετη τοµή/ καθαρισµός του thatch), κυλίνδρισµα µετά από βαρύ χειµώνα και τέλος επισπορά και ανανέωση, εάν υπάρχει πρόβληµα. Αντιµετώπιση των ασθενειών. Οι προσβολές από µύκητες µπορούν να καταστρέψουν τα φυτάρια, τα οποία µπορεί να κιτρινίσουν, να ξεραθούν ή να εµφανίσουν άλλα συµπτώµατα, αναλόγως µε το είδος του µύκητα. Με τα πρώτα συµπτώµατα πρέπει να ποτιστεί ο χλοοτάπητας µε µυκητοκτόνο εδάφους στη συνιστώµενη από τον κατασκευαστή αναλογία. Όταν δεν είναι εφικτοί εβδοµαδιαίοι προληπτικοί ψεκασµοί, πρέπει να γίνουν 1-2 στο τέλος της άνοιξης και στις αρχές του χειµώνα. Η εργασία βοτανίσµατος αφορά στο καθάρισµα των χώρων του χλοοτάπητα από τα διάφορα ακαλαίσθητα και ανταγωνιστικά ζιζάνια. Η εξαγωγή των ζιζανίων γίνεται µε τα χέρια. Μετά την εξαγωγή τους, ο ανάδοχος θα τα συγκεντρώσει και θα τα αποµακρύνει από το έργο, µαζί µε οποιαδήποτε άλλα άχρηστα υλικά, σε 263 / 316

264 χώρους, στους οποίους επιτρέπεται από τις αρµόδιες Αρχές η απόρριψή τους και σε οποιαδήποτε απόσταση από το έργο. Η εργασία καθαρισµού του χώρου από ξένα υλικά αφορά στο συστηµατικό καθάρισµα των χώρων και κατά τη διάρκεια της εγκατάστασης και µετά τη συµπλήρωση των εργασιών. Τα ξένα αντικείµενα (χαρτιά, κουτιά, σκουπίδια κλπ.), καθώς και τα υπολείµµατα που προκύπτουν από τα κουρέµατα αποµακρύνονται από τους χώρους του χλοοτάπητα. Επιθεώρηση - Αντικαταστάσεις Μετά την περίοδο της αρχικής συντήρησης η Επίβλεψη θα επιθεωρήσει τη ριζοβολία και τη ζωτικότητα του χλοοτάπητα και θα καθορίσει εάν χρειάζεται εγκατάσταση νέου χλοοτάπητα. Εάν το ποσοστό αποτυχίας είναι µεγαλύτερο από 25 % σε κάθε ανεξάρτητη, οριοθετηµένη επιφάνεια, πρέπει να γίνει επανεγκατάσταση του έτοιµου χλοοτάπητα σε ολόκληρη την επιφάνεια. Σε περίπτωση που το ποσοστό αποτυχίας είναι µικρότερο από 25 %, τότε γίνεται επανεγκατάσταση µόνο στα σηµεία της αποτυχίας. Όταν συµπληρώνονται κενά, τα τµήµατα χλοοτάπητα που προστίθενται δεν πρέπει να είναι µικρότερα από 100 cm 2. Σε περίπτωση που πρέπει να καλυφθεί διαταραγµένη περιοχή και το πλάτος της είναι µεγαλύτερο από το πλάτος του τεµαχίου ή της λωρίδας του χλοοτάπητα, τότε είναι καλύτερο να αποµακρυνθεί ένα τµήµα του ήδη υπάρχοντος χλοοτάπητα, ώστε να δηµιουργηθεί µια καθαρή περιοχή µε πλάτος ακέραιο πολλαπλάσιο του πλάτους του τεµαχίου. Πρέπει να δηµιουργηθεί µια καθαρή πλευρά στα εξωτερικά άκρα της διαταραγµένης περιοχής ώστε να γίνει καλή επαφή µεταξύ του νέου και του παλιού χλοοτάπητα. Όταν το πλάτος της περιοχής είναι µικρότερο από το πλάτος του χλοοτάπητα, πρέπει να αφαιρεθεί τµήµα του ήδη εγκατεστηµένου χλοοτάπητα, σε οµοιόµορφο πάχος όχι µικρότερο από 150 mm. Σε περίπτωση αποτυχίας και της νέας εγκατάστασης, ο Ανάδοχος πρέπει να προσδιορίσει και να διορθώσει τους λόγους αποτυχίας και να επαναλάβει τη διαδικασία εγκατάστασης σε όλη την επιφάνεια, µε παράταση του χρόνου αρχικής συντήρησης, αν χρειαστεί, χωρίς αποζηµίωση ΕΝΑΡΞΗ ΧΡΗΣΗΣ ΤΟΥ ΕΤΟΙΜΟΥ ΧΛΟΟΤΑΠΗΤΑ Ο χλοοτάπητας µπορεί να χρησιµοποιηθεί σε ηµέρες µετά την τοποθέτησή του και ανάλογα µε τις καιρικές συνθήκες που θα επικρατήσουν. Με την έναρξη χρήσης του χλοοτάπητα οι ώρες χρήσης για τον πρώτο µήνα θα είναι δύο (2) την εβδοµάδα και το δεύτερο τέσσερις (4) την εβδοµάδα. Από τον τρίτο µήνα και µετά ο χλοοτάπητας µπορεί να χρησιµοποιείται για 12 ώρες/ εβδοµάδα. 4. ΚΡΙΤΗΡΙΑ ΑΠΟΔΟΧΗΣ ΠΕΡΑΙΩΜΕΝΗΣ ΕΡΓΑΣΙΑΣ Επειδή η επιτυχία της εγκατάστασης χλοοτάπητα εξαρτάται αφενός από τις ποσότητες των υλικών που θα χρησιµοποιηθούν και την ποιότητά τους και αφετέρου από τον τρόπο και τις συνθήκες εκτέλεσης της εργασίας, εισάγεται στη µελέτη ο όρος της επιτυχηµένης εγκατάστασης του χλοοτάπητα σε κάθε επί µέρους οριοθετηµένη επιφάνεια, χωριστά και δεν αναγνωρίζεται κανένα ποσοστό αποτυχίας. Τα κριτήρια είναι: η καθολική κάλυψη της έκτασης µε χλοοτάπητα. η οµοιοµορφία όσον αφορά στην πυκνότητα και στο ύψος του χλοοτάπητα. η υγεία του χλοοτάπητα. Για την παραλαβή της εγκατάστασης του χλοοτάπητα απαιτούνται και τα παρακάτω: α) Επιµετρικά σχέδια µε τις πραγµατικές διαστάσεις των επιφανειών που καλύφθηκαν µε χλοοτάπητα. β) Πρωτόκολλο καλής εγκατάστασης του χλοοτάπητα. 5. ΟΡΟΙ ΚΑΙ ΑΠΑΙΤΗΣΕΙΣ ΥΓΙΕΙΝΗΣ - ΑΣΦΑΛΕΙΑΣ ΚΑΙ ΠΡΟΣΤΑΣΙΑΣ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Σε κάθε περίπτωση εφαρµογής φυτοφαρµάκων (εντοµοκτόνα, µυκητοκτόνα, ζιζανιοκτόνα κλπ.) λαµβάνονται όλα τα µέτρα υγιεινής και ασφάλειας (µάσκες, γάντια, στολές, σήµανση, ανακοινώσεις) για την προστασία του εργατικού προσωπικού και του κοινού (βλ. ΠΕΤΕΠ 264 / 316

265 Λίπανση χλοοτάπητα, ΠΕΤΕΠ Φυτοπροστασία και ΠΕΤΕΠ Καταπολέµηση ζιζανίων ). Για τις οδηγίες ασφάλειας για τις χλοοκοπτικές µηχανές βλ. ΠΕΤΕΠ Χλοοτάπητας µε σπορά. 6. ΤΡΟΠΟΣ ΕΠΙΜΕΤΡΗΣΗΣ ΕΡΓΑΣΙΑΣ Η εγκατάσταση χλοοτάπητα θα πληρωθεί ανά στρέµµα (στρογγυλοποίηση). Η τιµή θα περιλαµβάνει τη δηµιουργία των κατάλληλων κλίσεων, την κατεργασία του εδάφους µε φρέζα µέχρι τον ψιλοχωµατισµό του εδάφους, την προµήθεια, µεταφορά και οµοιόµορφη διάστρωση τύρφης, περλίτης, χούµου και ενσωµάτωσής τους στο έδαφος, την τελική διαµόρφωση µε ράµµατα και τσουγκράνες, την απολύµανση του εδάφους, την προµήθεια, µεταφορά και εγκατάσταση (τοποθέτηση, αγκύρωση, συµπίεση) του έτοιµου χλοοτάπητα, την αρχική συντήρηση του χλοοτάπητα µέχρι το πρώτο κούρεµα καθώς και την αξία των λοιπών υλικών, την εργασία και το κόστος των εργαλείων και µηχανηµάτων που χρησιµοποιήθηκαν ΣΥΝΤΗΡΗΣΗ ΠΡΑΣΙΝΟΥ - Αρδεύσεις - Άρδευση φυτών Άρδευση φυτών 1. ΑΝΤΙΚΕΙΜΕΝΟ ΕΡΓΑΣΙΩΝ 1.1. ΓΕΝΙΚA Σκοπός της παρούσας προδιαγραφής είναι η περιγραφή των απαιτούµενων υλικών και της µεθοδολογίας άρδευσης των φυτών, µε τρόπο ώστε τα φυτά να αρδεύονται µε την αναγκαία ποσότητα νερού και στη σωστή συχνότητα, µε σκοπό την επιβίωση και την ανάπτυξή τους ΣΧΕΤΙΚΕΣ EΡΓΑΣΙΕΣ ΠΕΤΕΠ ΔΙΚΤΥΟ ΑΡΔΕΥΣΗΣ 2. ΚΡΙΤΗΡΙΑ ΑΠΟΔΟΧΗΣ ΕΝΣΩΜΑΤΟΥΜΕΝΩΝ ΥΛΙΚΩΝ 2.1. ΝΕΡΟ ΑΡΔΕΥΣΗΣ Η ποιότητα του νερού που χρησιµοποιείται για άρδευση ελέγχεται µε αναλύσεις σε ειδικά Εργαστήρια. Τα εργαστήρια θα πρέπει να ελέγχουν τις παρακάτω παραµέτρους, όπως αναφέρονται στους Πίνακες 2.1 και 2.2. Πίνακας 2.1. Παράµετροι αξιολόγησης νερών άρδευσης α/α Παράµετροι 1. ph 2. Ηλεκτρική αγωγιµότητα 3. Χλωριόντα 4. Θειϊκά 5. Βαθµός αλκαλίωσης 6. Σχέση προσροφηµένου νατρίου (Νa) 7. Υπολειπόµενο νάτριο (Na) 8. Μαγνήσιο (Μg) 9. Ασβέστιο (Ca) 10. Ανθρακικά (CO 3-) 11. Όξινα ανθρακικά Πίνακας 2.2. Επιπλέον παράµετροι αξιολόγησης νερών άρδευσης που προέρχονται από βιολογικό καθαρισµό α/α Παράµετροι 12. Διαλυµένο Οξυγόνο 13. Βιολογικά απαιτούµενο οξυγόνο (BOD 5) 14. Χηµικά απαιτούµενο οξυγόνο (COD) Η αξιολόγηση του αρδευτικού νερού και η ποιοτική του κατάταξη θα γίνεται µε µία από τις παρακάτω µεθόδους: 265 / 316

266 Σύµφωνα µε το εργαστήριο Αλατότητας των ΗΠΑ (1954). Σύµφωνα µε τη µέθοδο Chrisansen Olsen (1977). Κατά Awers (1977). Απαιτείται επίσης εργαστηριακός έλεγχος για τις αιωρούµενες ουσίες, άλγη, άµµο κ.λπ., που ενδεχοµένως µπορούν να προκαλέσουν αποφράξεις στους σταλάκτες ΥΛΙΚΑ ΔΙΚΤΥΟΥ Για όλα τα υλικά του δικτύου άρδευσης (σωλήνες, βαλβίδες, σταλάκτες κ.λπ.) βλέπε ΠΕΤΕΠ ΔΙΚΤΥΟ ΑΡΔΕΥΣΗΣ 3. ΜΕΘΟΔΟΣ ΕΚΤΕΛΕΣΗΣ 3.1. ΜΕΘΟΔΟΙ ΑΡΔΕΥΣΗΣ Άρδευση µε κατάκλιση Η µέθοδος έγκειται, στην κατάκλιση επιφάνειας µέσω προκατασεκυασµένων ή χωµάτινων αυλάκων. Απαιτεί µεγάλες ποσότητες νερού και δε χρησιµοποιείται πλέον στα καλλωπιστικά φυτά Άρδευση µε παροχές Κάθε φυτό ποτίζεται ξεχωριστά µε πλαστικό σωλήνα (λάστιχο) από τεχνίτη άρδευσης, ο οποίος γεµίζει τη λεκάνη άρδευσης κάθε φυτού κατά σειρά. Είναι µέθοδος µεγάλου κόστους εφαρµογής Άρδευση µε βυτίο Είναι η ίδια µε την άρδευση µε παροχές, µε τη διαφορά ότι το νερό προέρχεται από βυτιοφόρο αυτοκίνητο, που ακολουθεί τον τεχνίτη που ποτίζει τα φυτά. Το κόστος είναι πολύ µεγάλο και χρησιµοποιείται µόνο όταν έχει υποστεί ζηµιές το δίκτυο ή υπάρχει παροδική έλλειψη νερού στη συγκεκριµένη περιοχή Άρδευση στάγδην Αποτελεί την οικονοµικότερη µέθοδο ποτίσµατος των φυτών. Το πότισµα γίνεται µε σταλάκτες, µέσω σωληνωτού δικτύου ποτίσµατος, κατανεµηµένου σε όλες τις θέσεις των φυτών ΧΡΟΝΙΚΗ ΠΕΡΙΟΔΟΣ Συνήθως για τις Ελληνικές κλιµατολογικές συνθήκες το πότισµα ξεκινάει τον Απρίλη και τελειώνει τέλος Οκτωβρίου. Δεν αποκλείεται όµως, σε περίπτωση ξηρικού χειµώνα, να απαιτηθούν λίγες αρδεύσεις και κατά την περίοδο του χειµώνα ΣΧΕΔΙΑΣΜΟΣ Ο Ανάδοχος θα υποβάλλει για έγκριση έκθεση µε το προτεινόµενο πρόγραµµα εργασιών συντήρησης των φυτών, στο οποίο συµπεριλαµβάνεται η άρδευση των φυτών ΣΥΝΘΗΚΕΣ ΤΟΥ ΕΡΓΟΥ Ο Ανάδοχος θα ερευνά την επιφάνεια των φυτών και θα αποµακρύνει τυχόν υπάρχοντα σκουπίδια που καλύπτουν το δίκτυο. Επίσης, κατά τη διάρκεια του ποτίσµατος ο Ανάδοχος θα ελέγχει το αρδευτικό σύστηµα στην αρχή της περιόδου άρδευσης και θα επισκευάζει τυχόν ζηµιές που έχει υποστεί το δίκτυο ΚΛΙΜΑΤΟΛΟΓΙΚΕΣ ΣΥΝΘΗΚΕΣ Πριν την έναρξη των εργασιών ελέγχονται οι κλιµατολογικές συνθήκες. Δεν πρέπει να διενεργείται άρδευση όταν υπάρχει παγετός ή όταν το χώµα είναι πολύ βρεγµένο (κορεσµένο σε νερό) ΔΙΑΡΚΕΙΑ ΚΑΙ ΣΥΧΝΟΤΗΤΑ ΑΡΔΕΥΣΗΣ Η διάρκεια και η συχνότητα άρδευσης του φυτού µε τη στάγδην άρδευση εξαρτάται από τον τύπου του φυτού, και συγκεκριµένα: Από το είδος του φυτού Από το µέγεθος του φυτού Από τη σύσταση του εδάφους (άργιλος, άµµος, πηλός) Από την εποχή (το χειµώνα -που τα φυτά βρίσκονται σε λήθαργο- απαιτούν λιγότερες ποσότητες νερού από ότι το καλοκαίρι) Από τις επικρατούσες καιρικές συνθήκες (θερµοκρασία, άνεµος, ηλιοφάνεια κ.λ.π.) Ο µέσος όρος αναγκών σε νερό, τους καλοκαιρινούς µήνες, για µέσης σύστασης εδάφη και για φυτά ηλικίας µέχρι 3 ετών, έχει προσδιοριστεί σε 3-4 lt νερό ανά ηµέρα για τους θάµνους και σε / 316

267 lt ανά ηµέρα για τα δένδρα. Εποµένως, µε σταλάκτη παροχής 4 lt και διάρκεια ποτίσµατος 3 ώρες, η άρδευση επαναλαµβάνεται κάθε τρείς ηµέρες ΕΡΓΑΣΙΑ ΑΡΔΕΥΣΗΣ Άρδευση µε παροχές Για την εφαρµογή της µεθόδου αυτής απαιτείται να υπάρχουν παροχές κάθε 100 µέτρα µε σφαιρικούς διακόπτες ½ ή Ύ ή 1. Το λάστιχο άρδευσης θα είναι µήκους µέχρι 50 µέτρων και διατοµής αναλόγου της παροχής (½ ή Ύ ή 1 ). Όταν ποτιστούν όλα τα φυτά σε ακτίνα 50 µέτρων από την παροχή, µετακινείται ο σωλήνας στην επόµενη παροχή και επαναλαµβάνεται η ίδια εργασία Άρδευση µε βυτίο Είναι ίδια µε την άρδευση µε παροχές, µε τη διαφορά ότι το νερό προέρχεται από βυτιοφόρο αυτοκίνητο που ακολουθεί τον τεχνίτη που ποτίζει τα φυτά Άρδευση στάγδην Ο κάθε σταλλάκτης, ενσωµατωµένος ή καρφωτός, αποδίδει την ποσότητα νερού που έχει σχεδιαστεί για τη συγκεκριµένη θέση. Εάν η άρδευση γίνεται µε αυτόµατο άνοιγµα των βαλβίδων (χρήση προγραµµατιστή άρδευσης), τότε ο τεχνίτης της άρδευσης (έχοντας µαζί του το πρόγραµµα λειτουργίας των βαλβίδων) επιθεωρεί τους χώρους στους οποίους είναι ανοικτές βαλβίδες άρδευσης και ελέγχει τους σταλλάκτες και τους σωλήνες και εάν γίνεται κανονικά το πότισµα. Επιδιορθώνει επί τόπου µικρές βλάβες, όπως αντικατάσταση σταλλακτών, σύνδεση τριτεύοντος δικτύου, συµπλήρωση τµηµάτων δικτύου κ.λ.π. Επίσης σηµειώνει τις µεγαλύτερες βλάβες, που για την επισκευή τους απαιτείται διακοπή της παροχής (πχ. βλάβη σε αγωγό µεταφοράς, βαλβίδα κλπ). Η επισκευή γίνεται όταν το δίκτυο δεν έχει νερό. Σε περίπτωση διαρροών νερού από βλάβη του δικτύου, διακόπτεται άµεσα η παροχή και αποκαθίστατι η βλάβη. Εάν η άρδευση γίνεται µε χειροκίνητη λειτουργία ανοίγµατος των βαλβίδων, ο τεχνίτης της άρδευσης ανοίγει τις βαλβίδες σύµφωνα µε το πρόγραµµα ποτίσµατος. Οι υπόλοιπες εργασίες είναι ίδιες µε αυτές της παραπάνω παραγράφου. Εάν η άρδευση γίνεται στάγδην και χρήση βυτίου για παροχή νερού τότε ο τεχνίτης της άρδευσης καθοδηγεί τις µετακινήσεις του βυτιοφόρου. Εάν η άρδευση γίνεται στάγδην και χρήση βυτίου για γέµισµα δεξαµενής, τότε ο τεχνίτης της άρδευσης,πέραν των ανωτέρω φροντίζει και για το γέµισµα των δεξαµενών. 4. ΚΡΙΤΗΡΙΑ ΑΠΟΔΟΧΗΣ ΠΕΡΑΙΩΜΕΝΗΣ ΕΡΓΑΣΙΑΣ Τα στοιχεία που συγκεντρωτικά δηµιουργούν την έννοια της περαιωµένης εργασίας της άρδευσης του φυτού είναι η καλή κατάσταση των φυτών από πλευράς ποτίσµατος. 5. ΤΡΟΠΟΣ ΕΠΙΜΕΤΡΗΣΗΣ ΕΡΓΑΣΙΑΣ Η επιµέτρηση των εργασιών της άρδευσης γίνεται ανά φυτό και αριθµό επαναλήψεων για κάθε µία από τις παρακάτω µεθόδους άρδευσης: Άρδευση µε παροχές. Άρδευση µε βυτίο. Άρδευση στάγδην µε χρήση προγραµµατιστή άρδευσης. Άρδευση στάγδην χωρίς χρήση προγραµµατιστή άρδευσης. Άρδευση στάγδην και χρήση βυτίου για παροχή νερού. Άρδευση στάγδην και χρήση βυτίου για το γέµισµα δεξαµενής ΣΥΝΤΗΡΗΣΗ ΠΡΑΣΙΝΟΥ - Κλαδέματα - Κουρέματα - Κούρεμα χλοοτάπητα Κούρεµα χλοοτάπητα 1. ΑΝΤΙΚΕΙΜΕΝΟ ΕΡΓΑΣΙΩΝ 1.1. ΓΕΝΙΚΑ Σκοπός της παρούσας προδιαγραφής είναι η περιγραφή των απαιτούµενων υλικών και της µεθοδολογίας του κουρέµατος χλοοτάπητα, ώστε το φύλλωµα που αποµένει να τροφοδοτείται 267 / 316

268 επαρκώς από το ριζικό σύστηµα και ταυτοχρόνως ο χλοοτάπητας να έχει ελκυστική εµφάνιση και να εξυπηρετεί σωστά τη λειτουργία, για την οποία κατασκευάστηκε ΣΧΕΤΙΚΕΣ ΕΡΓΑΣΙΕΣ ΠΕΤΕΠ "Σπορά χλοοτάπητα". 2. ΚΡΙΤΗΡΙΑ ΑΠΟΔΟΧΗΣ ΕΝΣΩΜΑΤΟΥΜΕΝΩΝ ΥΛΙΚΩΝ 2.1. ΑΝΤΙΔΙΑΠΝΕΥΣΤΙΚΑ ΑΝΤΙΑΦΥΔΩΤΙΚΑ ΣΚΕΥΑΣΜΑΤΑ Εµπορικό παρασκεύασµα σε µορφή αιωρήµατος, που θα σχηµατίζει µεµβράνη προορισµένη να επιβραδύνει την υπερβολική απώλεια υγρασίας λόγω έντονης διαπνοής αλλά να επιτρέπει την αναπνοή των φυτών.η εφαρµογή τους πρέπει να γίνεται πάντα σύµφωνα µε τις οδηγίες του παρασκευαστή ΡΥΘΜΙΣΤΕΣ ΑΝΑΠΤΥΞΗΣ Πρόκειται για ουσίες που η δράση τους αναφέρεται κυρίως στην αναστολή της βλάστησης και στην καθυστέρηση της δηµιουργίας ταξιανθιών (γιβερελλικό οξύ, µαλεϊκό υδραζίδιο, χλωρφλουρενόλη ή melfluidide). Η εφαρµογή τους πρέπει να γίνεται πάντα σύµφωνα µε τις οδηγίες του παρασκευαστή ΑΠΑΙΤΟΥΜΕΝΟΣ ΜΗΧΑΝΟΛΟΓΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Το σύνολο των εργασιών κουρέµατος του χλοοτάπητα προϋποθέτει την ύπαρξη σωστού και πλούσιου εξοπλισµού δηλαδή µια σειρά µηχανηµάτων και εργαλείων, ανάλογα µε την έκταση που καταλαµβάνει αλλά και του επιπέδου εµφάνισης που επιζητείται. Σε περίπτωση µικρών επιφανειών απαιτούνται λίγα και απλά εργαλεία ενώ σε αντίστοιχες µεγάλες επιφάνειες απαιτείται µια ολόκληρη σειρά µηχανηµάτων. Μικρές επιφάνειες (µέχρι 1000 m 2 ) Απλή χλοοκοπτική µηχανή µε χορτοσυλλέκτη και σύστηµα κοπής Είναι συνήθως κυλινδρικού τύπου για τις µικρές επιφάνειες ή περιστροφικού τύπου για τις µεγαλύτερες επιφάνειες. Η µηχανή µπορεί να λειτουργεί απλά µε την ώθηση του χειριστή (χειροδηγούµενη) ή να είναι ηλεκτρική µικρής ισχύος ( watts) ή βενζινοκίνητη πλάτους κοπής µέχρι 45 cm και ιπποδύναµης 3,5 HP. Μεγάλες επιφάνειες (πάνω από 1000 m 2 ) Χλοοκοπτικές µηχανές Κυλινδρικός τύπος: Πρόκειται για τον αρχικό τύπο χλοοκοπτικής µηχανής (περιορισµένης χρήσης) και χρησιµοποιείται όπου απαιτείται υψηλό ποιοτικό αποτέλεσµα και ακριβέστατη ρύθµιση του ύψους κοπής. Η λειτουργία του βασίζεται σε κύλινδρο, µε στενές ελικοειδείς λεπίδες παράλληλες µεταξύ τους, σπειροειδώς τοποθετηµένες πάνω του, ο οποίος περιστρέφεται γύρω από άξονα παράλληλο προς το έδαφος και κυλίεται πάνω σε µια σταθερή, µεταλλική κοπτική πλάκα. Καθώς γυρίζουν οι λεπίδες, ο χλοοτάπητας παγιδεύεται µεταξύ της κινητής λεπίδας και της κατώτερης ακίνητης και κόβεται. Η λεπτότητα της κοπής εξαρτάται από τον αριθµό των λεπίδων (που κυµαίνεται από 3-12) και τη σχέση περιστροφής Περιστροφικός τύπος: Είναι η κυρίως χρησιµοποιούµενη χλοοκοπτική µηχανή και είναι πιο κατάλληλη για κουρέµατα µεγαλύτερου ύψους και για χλοοτάπητες µε αδρή υφή. Η λειτουργία του βασίζεται σε κοπτικό εργαλείο που περιστρέφεται µε µεγάλη ταχύτητα, παράλληλα προς το έδαφος, προσαρµοσµένο σε ένα κάθετο άξονα. Το κοπτικό µπορεί να είναι ένας άξονας µε οξείες ακµές ή ένας δίσκος µε δύο έως πέντε µικρές λεπίδες, µόνιµες ή αρθρωτές. Οι µηχανές περιστροφικού τύπου µπορεί να είναι ηλεκτροκίνητες ή βενζινοκίνητες. Κυλινδρικός τύπος µε πλήκτρα (flail type): Ο τύπος αυτός αποτελείται από ένα τύµπανο µε πλήκτρα, παράλληλο προς το έδαφος. Η κοπή του φυλλώµατος γίνεται µε την κρούση των πλήκτρων. Χορτοσυλλέκτης Παρελκόµενο των χλοοκοπτικών, που φέρεται εµπρός, στο πλάι ή πίσω από τη µηχανή. Είναι κατασκευασµένος από ύφασµα ή µέταλλο ή σκληρό πλαστικό (οπότε έχει και σταθερό σχήµα) και συγκεντρώνει το κοµµένο χόρτο. 3. ΜΕΘΟΔΟΣ ΕΚΤΕΛΕΣΗΣ 3.1. ΓΕΝΙΚΑ 268 / 316

269 Όλοι οι χειρισµοί κατά το κούρεµα απαιτούν τη λήψη προσεκτικών µέτρων, ώστε ο χλοοτάπητας να υποστεί το µικρότερο δυνατό κλονισµό. Το κούρεµα συγκρατεί το χλοοτάπητα σε ένα οµοιόµορφο ύψος και ευνοεί το αδέλφωµα (παραβλάσταρα), που αυξάνει την πυκνότητά του και αποτρέπει την εµφάνιση ζιζανίων. Η κοπή σε πάρα πολύ χαµηλό ύψος αποδυναµώνει το χλοοτάπητα, αναγκάζοντάς τον να αραιώσει, βοηθάει την εισβολή ζιζανίων και βρύων και τον καθιστά πιο ευαίσθητο στα παράσιτα και ενδεχοµένως οδηγεί σταδιακά στην καταστροφή του. Επίσης, εκτίθεται περισσότερο το ριζικό σύστηµα στις ακραίες θερµοκρασίες και απαιτεί περισσότερες αρδεύσεις το θέρος. Η κοπή σε πάρα πολύ µεγάλο ύψος παράγει έναν µη ελκυστικό χλοοτάπητα και συντελεί στη συγκράτηση σκουπιδιών, καθώς και τη δηµιουργία παχύτερου επιφανειακού οργανικού στρώµατος (thatch). Τέλος τα ζωηρά, ισχυρά φυτά θα επικρατήσουν των λεπτότερων. Thatch: διεθνής όρος που δηλώνει το χαλαρό µικτό οργανικό στρώµα από νεκρά ή ζωντανά στελέχη και ρίζες, που εµφανίζεται και αναπτύσσεται µεταξύ της πράσινης ζώνης του χλοοτάπητα και της επιφάνειας του εδάφους. Το στρώµα αυτό, που βρίσκεται σε στάδιο βραδείας αποσύνθεσης, είναι πλούσιο σε λιγνίνη και το πάχος του µπορεί να ξεπεράσει τα 1-2 cm, προκαλεί πολλά δυσάρεστα προβλήµατα στο χλοοτάπητα. (Σηµείωση: για τον όρο thatch δεν υπάρχει προς το παρόν δόκιµη µετάφραση στα ελληνικά. Έχουν προταθεί οι όροι σπογγώδες στρώµα ή πλέγµα ή απλώς στρώµα ή πέλος) Χρονική περίοδος Η κοπή του χλοοτάπητα πραγµατοποιείται καθ όλη τη διάρκεια του χρόνου, µε κάποιες διαφοροποιήσεις όπως αυτές αναφέρονται στην παράγραφο 3.2. Ο Ανάδοχος θα πρέπει να ερευνήσει την επιφάνεια που θα γίνει κούρεµα και να αποµακρύνει τυχόν σκουπίδια που υπάρχουν. Οποιαδήποτε ζηµιά γίνει σε εγκαταστάσεις ή φυτά κατά τη διάρκεια της εργασίας κοπής, θα αποκατασταθεί αµέσως από τον Ανάδοχο µε δικές του δαπάνες Σχεδιασµός κουρέµατος/ Προγραµµατισµός Ο Ανάδοχος θα πρέπει υποβάλλει για έγκριση έκθεση µε το προτεινόµενο πρόγραµµα εργασιών συντήρησης του χλοοτάπητα, στο οποίο συµπεριλαµβάνεται το κούρεµα του. Στο χρονοδιάγραµµα των εργασιών πρέπει να αναφέρεται τα όρια του ύψους κοπής ανάλογα µε το είδος, την εποχή και τη χρήση του χλοοτάπητα ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΚΟΥΡΕΜΑΤΟΣ Ύψος κουρέµατος Ως ύψος κουρέµατος προσδιορίζεται η απόσταση των κορυφών της χλόης από το έδαφος αµέσως µετά την κοπή. Βασικά κριτήρια προσδιορισµού του αποτελούν τα: α) Είδος και φυσική κατάσταση του χλοοτάπητα, β) Εποχή του έτους και γ) Χρήση του χλοοτάπητα. Αναλυτικότερα: α) Είδος και φυσική κατάσταση του χλοοτάπητα Το βοτανικό είδος ή είδη που αποτελούν το χλοοτάπητα αποτελούν καθοριστικό παράγοντα προσδιορισµού του ύψους κοπής (Πίνακας 3.1). Το βέλτιστο ύψος κοπής καθορίζεται από τη αυξητική δύναµη του κάθε χλοοτάπητα και από τη σύσταση των φύλλων του (δηλ. το µήκος και το πλάτος των φύλλων). Στον Πίνακα 3.1 παρουσιάζονται τα βέλτιστα ύψη κοπής για τους κυριότερους χρησιµοποιούµενους χλοοτάπητες. Μέσα στα βέλτιστα όρια κοπής, όσο µεγαλύτερο είναι το ύψος κοπής, τόσο υγιέστερος και µε βαθύτερο σύστηµα ρίζας είναι ο χλοοτάπητας. Επίσης, µέσα στα συνιστώµενα όρια κοπής, ένας χλοοτάπητας µε µεγαλύτερο ύψος κοπής είναι πιο ανεκτικός στην ξηρασία, στη θερµότητα, την κυκλοφορία, τη σκίαση, τις ασθένειες και τα παράσιτα από έναν χλοοτάπητα που κόβεται χαµηλότερα. Γενικότερα, τα πλαγιοφυή (π.χ. Cynodon) αντέχουν χαµηλότερα κουρέµατα από τα ορθοφυή (π.χ. Festuca). β) Εποχή του έτους 269 / 316

270 Τα θερµόφιλα είδη αντέχουν χαµηλό ύψος κουρέµατος το καλοκαίρι, µε την προϋπόθεση ότι θα καλύπτονται οι µεγαλύτερες ανάγκες άρδευσης που δηµιουργούνται. Στο τέλος φθινοπώρου συνιστάται η αύξηση του ύψους κουρέµατος κατά µικρό ποσοστό. Τα ψυχρόφιλα µπορεί να έχουν χαµηλό ύψος την άνοιξη και το φθινόπωρο (δηλ. όταν έχει περάσει πλέον η περίοδος των παγετών, των ισχυρών βορείων ανέµων και των χαµηλών θερµοκρασιών) και µέχρι να αρχίσουν οι υψηλές θερµοκρασίες (πάνω από 25 ο Cτου καλοκαιριού) αλλά επιβάλλεται να έχουν µεγάλο ύψος το χειµώνα και το καλοκαίρι. Εάν ο καιρός είναι ξηρός και δεν έχει εξασφαλιστεί κανονικό πότισµα, τα προαναφερόµενα ύψη πρέπει να αυξηθούν λίγο. Επίσης από το φθινόπωρο µέχρι τις αρχές της άνοιξης, όταν η ανάπτυξη είναι βραδεία, το ύψος κοπής πρέπει να αυξηθεί κατά 5 mm για να µπορέσει ο χλοοτάπητας να ανταγωνιστεί τα βρύα και τα ζιζάνια. γ) Χρήση του χλοοτάπητα Τέλος, το ύψος κοπής ρυθµίζεται και αναλόγως της λειτουργίας του χλοοτάπητα. Γενικώς ο µέσος όρος των χλοοταπήτων κουρεύεται στα 13 mm. Όταν ο χλοοτάπητας έχει µόνο διακοσµητική χρήση πρέπει να κόβεται στα 6-13 mm. Ο χλοοτάπητας που περιέχει πόα και πατιέται κουρεύεται στα 25 mm. Το ύψος κοπής δεν πρέπει ποτέ να πέσει κάτω από το 5 mm γιατί αδυνατίζει ο χλοοτάπητας. Όπου το έδαφος είναι υγρό και µαλακό, το ύψος κοπής πρέπει να ρυθµιστεί έτσι, ώστε να αντισταθµιστεί το βούλιαγµα των τροχών της χλοοκοπτικής Συχνότητα κουρέµατος Η συχνότητα είναι τόσο σηµαντική όσο και το ύψος κουρέµατος στη διατήρηση ενός υγιούς, οµοιόµορφου και πυκνού χλοοτάπητα. Βασικά κριτήρια προσδιορισµού της συχνότητας αποτελούν τα: α) το επιθυµητό ύψος του χλοοτάπητα, β) η εποχή του έτους γ) το είδος του χλοοτάπητα και δ) η χρήση αυτού. α) Το επιθυµητό ύψος Μετά τον καθορισµό του ύψους, ο χλοοτάπητας κουρεύεται µε την απαιτούµενη συχνότητα, ώστε να διατηρηθεί όσο το δυνατόν πλησιέστερα στο επιθυµητό ύψος και στην επιθυµητή εµφάνισή του. Ως γενική οδηγία πρέπει να ακολουθείται ο κανόνας του 1/3, δηλ. η κοπή να γίνεται τόσο συχνά, ώστε να µην αποµακρύνεται πάνω από το 1/3 του µήκους των φύλλων σε κάθε κοπή (π.χ. αν το επιθυµητό είναι να διατηρηθεί το ύψος του χλοοτάπητα στα 2 cm, η κοπή πρέπει να γίνει όταν φτάσει στα 3 cm). β) Εποχή έτους Η συχνότητα κουρέµατος αυξάνεται ή µειώνεται ανάλογα µε το ρυθµό ανάπτυξης του χλοοτάπητα, ο οποίος µε τη σειρά του διαφέρει από εποχή σε εποχή και εξαρτάται από τις κλιµατολογικές συνθήκες, το πρόγραµµα συντήρησης (θρέψη, ποτίσµατα), τις ποικιλίες και τη γενική υγεία της χλόης. Αυτό µπορεί να σηµαίνει ότι η κοπή πρέπει να επαναλαµβάνεται µία φορά τη βδοµάδα την άνοιξη και κάθε δύο βδοµάδες το καλοκαίρι. Στον Πίνακα 3.1 δίνεται το ύψος, στο οποίο πρέπει να γίνει κοπή για τη βέλτιστη διατήρηση του επιθυµητού ύψους. Πίνακας 3.1. Προτεινόµενα όρια κουρέµατος χλοοτάπητα. Είδος Κλιµατικές απαιτήσεις Ρύθµιση ύψους Κοπή όταν το γρασίδι κοπής (mm) φτάσει σε ύψος(mm) Cynodon Θερµόφιλο 6,5-25 8,5-35 Zoysia Θερµόφιλο 6,5-25 8,5-35 Dichondra Θερµόφιλο 6,5-25 8,5-35 Stenotaphrum Θερµόφιλο Bermuda Θερµόφιλο Pennisetum Θερµόφιλο Kikuju Θερµόφιλο / 316

271 Agrostis Ψυχρόφιλο 6,5-25 8,5-35 Poa sp. Ψυχρόφιλο 6,5-25 8,5-35 Festuca sp. (Λεπτόφυλλη) Ψυχρόφιλο Kentaky Bluegrass Ψυχρόφιλο Lolium (µονοετές) Ψυχρόφιλο Lolium (πολυετές) Ψυχρόφιλο Festuca arundinacea Ψυχρόφιλο γ) Είδος χλοοτάπητα Τα θερµόφιλα είδη κουρεύονται συχνότερα τους καλοκαιρινούς µήνες, όταν αναπτύσσονται και µηδενίζουν τις ανάγκες κουρέµατος από τα τέλη Νοεµβρίου µέχρι αρχές Απριλίου. Τα ψυχρόφιλα είδη απαιτούν συχνότερο κούρεµα την άνοιξη και το φθινόπωρο. Στο κικούγιου (Kikuju) το κούρεµα επιβάλλεται όταν παρουσιάζονται οι ανθήρες και ο χλοοτάπητας λαµβάνει µια λευκάζουσα απόχρωση, ενώ στην ουγκάντα (Cynodon) όταν βρίσκεται σε περίοδο ανθοφορίας. δ) Χρήση χλοοτάπητα Ο διακοσµητικός χλοοτάπητας κουρεύεται κατά διαστήµατα δύο (2) έως τριών (3) ηµερών. Ο µέσος όρος των χλοοταπήτων κουρεύεται το λιγότερο κάθε επτά µέρες και προτιµότερο από τρεις (3) µέχρι πέντε (5) µέρες. Οι υπόλοιποι χλοοτάπητες κουρεύονται το λιγότερο κάθε επτά (7) ηµέρες (βλ. Εικ. 3.1). Τα greens του γκολφ κουρεύονται καθηµερινά ανεξαρτήτως εποχής. Εικόνα 3.1. Συσχέτιση συχνότητας και ύψους κουρέµατος ανάλογα µε τη χρήση του χλοοτάπητα από το τέλος της άνοιξης µέχρι αρχές φθινοπώρου. Ο οδηγός αυτός µπορεί να αλλάξει από τις καιρικές συνθήκες και την κατάσταση του χλοοτάπητα. Με το τακτικό κούρεµα αφαιρείται µικρή ποσότητα φυτικής ύλης και ο χλοοτάπητας κουρεύεται ευκολότερα και γρηγορότερα, παρά µε σποραδικά κουρέµατα. Σε καµία περίπτωση δεν επιτρέπεται η απότοµη µείωση του ύψους ή κοπή σε πολύ χαµηλό ύψος ενός χλοοτάπητα, ο οποίος είχε αφεθεί χωρίς κούρεµα για µεγάλο χρονικό διάστηµα Ειδικές περιπτώσεις Κούρεµα ενός χλοοτάπητα σκιάς (δηλ. χλοοτάπητα που µεγαλώνει κάτω από βαθιά σκιά): το ύψος του κουρέµατος πρέπει να αυξηθεί κατά 6-12 mm πάνω από το προβλεπόµενο σε κανονικές συνθήκες. Κούρεµα χλοοτάπητα που αναπτύσσεται σε βαριά (αργιλικά) ή συµπιεσµένα εδάφη: Πρέπει να αποφεύγεται το µικρό ύψος και η µεγάλη συχνότητα κουρεµάτων ΚΟΥΡΕΜΑ 271 / 316

272 Πριν την έναρξη των εργασιών κουρέµατος ελέγχονται οι κλιµατολογικές συνθήκες. Δεν πρέπει να διενεργείται κούρεµα όταν επικρατεί καύσωνας ή φυσά ισχυρός βόρειος άνεµος ή υπάρχει παγετός (συνθήκες έντονης εξατµισοδιαπνοής). Επίσης δεν επιτρέπεται η κοπή υγρού χλοοτάπητα. Τα υγρά υπολείµµατα θα βαρύνουν τη χλοοκοπτική και θα αυξήσουν το χρόνο κοπής Εργασίες πριν το κούρεµα Προετοιµασία της µηχανής και ρύθµισή της στο επιλεγµένο ύψος κοπής, σύµφωνα µε τις οδηγίες που περιέχονται στο εγχειρίδιο λειτουργίας του µηχανήµατος. Συµπλήρωση της µηχανής µε καύσιµα. Εάν για οποιοδήποτε λόγο χρειαστεί να επαναληφθεί ο ανεφοδιασµός κατά τη διάρκεια του κουρέµατος, η συµπλήρωση πρέπει να γίνει µακριά από το χλοοτάπητα. Εάν χυθεί καύσιµο από απροσεξία, ο χλοοτάπητας θα καταστραφεί ολοκληρωτικά στο σηµείο εκείνο. Παρ όλα αυτά χρειάζεται αµέσως καλό πότισµα για να ξεπλυθεί το καύσιµο από το φύλλωµα του χλοοτάπητα. Καθαριότητα του χλοοτάπητα. Ο χλοοτάπητας πρέπει να είναι καθαρός από φύλλα, ξύλα, πέτρες Κλπ. Αν ο χλοοτάπητας έχει ζιζάνια ή άλλα έρποντα φυτά, σηκώνονται κατά περίπτωση πριν την κοπή Εργασίες κατά τη διάρκεια του κουρέµατος Επιλογή της κατεύθυνσης κοπής, ώστε να είναι κάθετη προς την προηγούµενη. Η αλλαγή φοράς και κατεύθυνσης εξασφαλίζει καλύτερη κοπή, µειώνει την τάση που έχει ο χλοοτάπητας να πλαγιάζει και να καλαµώνει και ελαττώνει τη δηµιουργία στρώµατος (thatch). Η διεύθυνση κοπής προγραµµατίζεται πάντα έτσι ώστε να αποφεύγονται τα διπλοπεράσµατα, οι αναστροφές και οι απότοµες αλλαγές διεύθυνσης, που αυξάνουν τη συµπίεση και τη φθορά. Το κούρεµα γίνεται συνήθως κατά λωρίδες πλάτους ίσου προς το πλάτος του κοπτικού τµήµατος της χλοοκοπτικής µηχανής και κατεύθυνση από Ανατολή προς Δύση τη µια φορά και από Βορρά προς Νότο την επόµενη. Για τη διευκόλυνση της κίνησης και στροφής της µηχανής στην αρχή κουρεύονται δύο ή τρεις λωρίδες κατά την έννοια της περιµέτρου και µετά αρχίζει η κανονική κοπή από την περιφέρεια προς το κέντρο και πέρα (Εικόνα 3.2). Η κοπή της χλόης κατά εναλλασσόµενες παράλληλες λωρίδες και µάλιστα µε µηχανή κυλινδρικού τύπου είναι η εικόνα των ποδοσφαιρικών γηπέδων. Η εµφάνιση αυτή δηµιουργείται από την εναλλαγή της κατεύθυνσης του κουρέµατος και µόνο. Εικόνα 3.2. Κατεύθυνση κουρέµατος για τη δηµιουργία εναλλασσόµενων λωρίδων µε διαφορετική απόχρωση. Κατά τη διάρκεια του κουρέµατος η µηχανή πρέπει να κινείται προς τα εµπρός σε ευθύγραµµη κατεύθυνση και όχι δεξιά και αριστερά. 272 / 316

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΣΙΒΙΤΑΝΙΔΕΙΟΣ ΔΗΜΟΣΙΑ ΣΧΟΛΗ ΤΕΧΝΩΝ ΚΑΙ ΕΠΑΓΓΕΛΜΑΤΩΝ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΟΥ ΤΜΗΜΑ ΜΕΛΕΤΩΝ ΚΑΙ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ Εργο : ΟΙΚΟΔΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ ΣΕ ΧΩΡΟΥΣ ΤΗΣ ΣΙΒΙΤΑΝΙΔΕΙΟΥ ΣΧΟΛΗΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ 1. ΝΕΑ ΚΤΙΡΙΑ

Διαβάστε περισσότερα

ΟΜΑΔΑ ΕΡΓΑΣΙΩΝ 1 : ΟΙΚΟΔΟΜΙΚΑ

ΟΜΑΔΑ ΕΡΓΑΣΙΩΝ 1 : ΟΙΚΟΔΟΜΙΚΑ ΟΜΑΔΑ ΕΡΓΑΣΙΩΝ 1 : ΟΙΚΟΔΟΜΙΚΑ ΟΜΑΔΑ Α : ΧΩΜΑΤΟΥΡΓΙΚΑ - ΚΑΘΑΙΡΕΣΕΙΣ ς 1 2 3 4 5 6 7 Γενικές εκσκαφές σε έδαφος γαιώδεςημιβραχώδες Eκσκαφή θεμελίων και τάφρων χωρίς τη χρήση μηχανικών μέσων σε εδάφη γαιώδηημιβραχώδη

Διαβάστε περισσότερα

ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΜΑΓΝΗΣΙΑΣ ΔΗΜΟΣ ΒΟΛΟΥ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΚΑΤΑΣΚΕΥΩΝ Εργο : Ποιοτική αναβάθμιση σχολικών συγκροτημάτων του Δήμου Βόλου ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ 1. ΧΩΜΑΤΟΥΡΓΙΚΑ ΚΑΘΑΙΡΕΣΕΙΣ

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΣΙΒΙΤΑΝΙΔΕΙΟΣ ΔΗΜΟΣΙΑ ΣΧΟΛΗ ΤΕΧΝΩΝ ΚΑΙ ΕΠΑΓΓΕΛΜΑΤΩΝ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΟΥ ΤΜΗΜΑ ΜΕΛΕΤΩΝ ΚΑΙ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ Εργο : ΟΙΚΟΔΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ ΣΕ ΧΩΡΟΥΣ ΤΗΣ ΣΙΒΙΤΑΝΙΔΕΙΟΥ ΣΧΟΛΗΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ 1. ΝΕΑ ΚΤΙΡΙΑ

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΕΡΓΟ : ΠΕΡΙΦΕΡΕΙΑ ΣΤΕΡΕΑΣ ΕΛΛΑΔΟΣ ΔΗΜΟΣ ΛΕΒΑΔΕΩΝ ΕΚΠΟΝΗΣΗ ΜΕΛΕΤΗΣ ΚΟΜΒΟΥ ΕΠΙ ΤΗΣ ΣΥΜΒΟΛΗΣ ΤΩΝ ΟΔΩΝ ΧΑΙΡΩΝΕΙΑΣ ΚΑΙ ΑΙΣΧΥΛΟΥ Οριστική Μελέτη ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ α/α Α.Τ. Περιγραφή

Διαβάστε περισσότερα

ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ

ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ ΟΡΓΑΝΙΣΜΟΣ ΛΙΜΕΝΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΕ (Ο.Λ.Θ. Α.Ε.) ΙΕΥΘΥΝΣΗ ΜΕΛΕΤΩΝ ΚΑΙ ΚΑΤΑΣΚΕΥΗΣ ΕΡΓΩΝ ΤΜΗΜΑ ΜΕΛΕΤΩΝ ΕΡΓΩΝ ΕΡΓΟ: Εργασίες επισκευής και αποκατάστασης επιστρώσεων σε περιοχές της βάσης του 6ου Προβλήτα

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ. Μον. Mετρ. Κωδικός Αναθεώρησης. Είδος Εργασιών Μερική Δαπάνη Α.Τ.

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ. Μον. Mετρ. Κωδικός Αναθεώρησης. Είδος Εργασιών Μερική Δαπάνη Α.Τ. 1. ΧΩΜΑΤΟΥΡΓΙΚΑ 1 Γενικές Εκσκαφές σε έδαφος γαιώδες - ημιβραχώδες 2 Εκσκαφή θεμελίων τεχνικών έργων και τάφρων πλάτους έως 5,00 3 Καθαίρεση κατασκευών από άοπλο σκυρόδεμα 4 Καθαίρεση οπλισμένων σκυροδεμάτων

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΚΤΙΡΙΑΚΕΣ ΥΠΟΔΟΜΕΣ Α.Ε ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΕΡΓΩΝ ΔΙΕΥΘΥΝΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΕΡΓΩΝ ΤΜΗΜΑ ΤΕΥΧΩΝ, ΔΙΑΓΩΝΙΣΜΩΝ & ΣΥΜΒΑΣΕΩΝ ΤΟΠΟΣ ΕΡΓΟΥ: ΖΕΦΥΡΙ ΑΤΤΙΚΗΣ ΕΡΓΟ: ΔΙΑΜΟΡΦΩΣΗ ΑΥΛΕΙΟΥ ΧΩΡΟΥ ΣΤΟ 3 ο ΔΗΜΟΤΙΚΟ ΣΧΟΛΕΙΟ ΖΕΦΥΡΙΟΥ-

Διαβάστε περισσότερα

ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΗΜΑΘΙΑΣ ΔΗΜΟΣ ΗΡΩΙΚΗΣ ΠΟΛΗΣ ΝΑΟΥΣΑΣ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΜΕΛΕΤΩΝ & Δ.Δ. Δ/νση: Δημαρχίας 30, 592 00, Νάουσα ΤΗΛ. 2332050300 FAX: 2332024260 E-MAIL:info@naoussa.gr

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ α/ α ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΕΡΓΟ: Βελτίωση παιδικών χαρών Δήμου ΝΟΜΟΣ ΣΕΡΡΩΝ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: 242656,12 ΔΗΜΟΣ ΒΙΣΑΛΤΙΑΣ Αριθμός Μελέτης: 07/2017 ΤΜΗΜΑ ΤΕΧΝΙΚΩΝ ΕΡΓΩΝ ΧΡΗΜΑΤΟΔΟΤΗΣΗ: ΣΑΤΑ 2013 (39.213,40 ) ΣΑΤΑ

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΚΤΙΡΙΑΚΕΣ ΥΠΟΔΟΜΕΣ Α.Ε. ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΑΝΑΠΤΥΞΗΣ ΔΙΕΥΘΥΝΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΕΡΓΩΝ ΤΜΗΜΑ ΤΕΥΧΩΝ, ΔΙΑΓΩΝΙΣΜΩΝ & ΣΥΜΒΑΣΕΩΝ ΤΟΠΟΣ ΕΡΓΟΥ: Δήμος Ιλίου, Ν. Αττικής ΕΡΓΟ: 28 ο Νηπιαγωγείο Ιλίου - Οικοδομικές εργασίες

Διαβάστε περισσότερα

ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΔΙΟΝΥΣΟΥ ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ ΕΡΓΟ: ΑΝΑKATAΣΚΕΥΗ 7 ΠΑΙΔΙΚΩΝ ΧΑΡΩΝ Δ. ΔΙΟΝΥΣΟΥ Προυπ 00.000 Ευρώ Πηγή Δ.Π Χρήση 0 ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΟΜΑΔΑ Α ΧΩΜΑΤΟΥΡΓΙΚΑ - ΚΑΘΑΙΡΕΣΕΙΣ

Διαβάστε περισσότερα

ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΠΕΡΙΦΕΡΕΙΑ ΑΝΑΤΟΛΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ & ΘΡΑΚΗΣ ΝΟΜΟΣ ΔΡΑΜΑΣ ΔΗΜΟΣ ΠΑΡΑΝΕΣΤΙΟΥ ΤΜΗΜΑ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ & ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΕΡΓΟ: ΑΝΑΠΛΑΣΕΙΣ ΚΟΙΝΟΧΡΗΣΤΩΝ ΧΩΡΩΝ Δ.Ε. ΠΑΡΑΝΕΣΤΙΟΥ Προϋπ: 203000,00

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΚΤΙΡΙΑΚΕΣ ΥΠΟΔΟΜΕΣ Α.Ε. ΤΜΗΜΑ ΤΕΥΧΩΝ & ΔΙΕΝΕΡΓΕΙΑΣ ΔΙΑΓΩΝΙΣΜΩΝ ΕΡΓΩΝ ΤΟΠΟΣ ΕΡΓΟΥ: Νομός Αττικής ΕΡΓΟ: Προσθήκη πτέρυγας τεσσάρων αιθουσών στο 2 ο Γυμνάσιο Αλίμου - Οικοδομικές εργασίες & Η/Μ εγκαταστάσεις

Διαβάστε περισσότερα

ΕΡΓΟ : "ΑΝΑΚΑΤΑΣΚΕΥΗ ΤΜΗΜΑΤΟΣ ΟΔΟΥ ΑΓ. ΝΟΜΟΣ ΑΤΤΙΚΗΣ

ΕΡΓΟ : ΑΝΑΚΑΤΑΣΚΕΥΗ ΤΜΗΜΑΤΟΣ ΟΔΟΥ ΑΓ. ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΕΡΓΟ : "ΑΝΑΚΑΤΑΣΚΕΥΗ ΤΜΗΜΑΤΟΣ ΟΔΟΥ ΑΓ. ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΠΑΡΑΣΚΕΥΗΣ" ΔΗΜΟΣ ΧΑΛΑΝΔΡΙΟΥ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΦΙΛ.ΛΙΤΣΑ 29 & ΑΓ.ΓΕΩΡΓΙΟΥ ΤΗΛ.: 2132023980 Προϋπ. χωρίς αναθεώρηση: Αναθεώρηση:

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΚΤΙΡΙΑΚΕΣ ΥΠΟΔΟΜΕΣ Α.Ε. ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΕΡΓΩΝ ΔΙΕΥΘΥΝΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΕΡΓΩΝ ΤΜΗΜΑ ΤΕΥΧΩΝ, ΔΙΑΓΩΝΙΣΜΩΝ & ΣΥΜΒΑΣΕΩΝ ΤΟΠΟΣ ΕΡΓΟΥ: ΠΕΤΡΟΥΠΟΛΗ, Ν.ΑΤΤΙΚΗΣ ΕΡΓΟ: 13ο ΝΗΠΙΑΓΩΓΕΙΟ ΠΕΤΡΟΥΠΟΛΗΣ- ΟΙΚΟΔΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΚΤΙΡΙΑΚΕΣ ΥΠΟΔΟΜΕΣ Α.Ε. ΤΜΗΜΑ ΤΕΥΧΩΝ & ΔΙΕΝΕΡΓΕΙΑΣ ΔΙΑΓΩΝΙΣΜΩΝ ΕΡΓΩΝ ΤΟΠΟΣ ΕΡΓΟΥ: ΙΛΙΟΝ, Ν.ΑΤΤΙΚΗΣ ΕΡΓΟ: 15ο & 30ο ΝΗΠΙΑΓΩΓΕΙΑ ΙΛΙΟΥ- Οικοδομικές εργασίες & Η/Μ εγκαταστάσεις ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΜΕΡΟΣ

Διαβάστε περισσότερα

Τεύχος Εθνικών Τεχνικών Προδιαγραφών

Τεύχος Εθνικών Τεχνικών Προδιαγραφών ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΠΕΡΙΦΕΡΕΙΑ ΑΝΑΤΟΛΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ & ΘΡΑΚΗΣ Περιφερειακή Ενότητα Δράμας ΟΤΑ : Δήμος Κάτω Νευροκοπίου ΥΠΟΕΡΓΟ 1: ΤΟΥ ΕΡΓΟΥ: ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ: Ανάπλαση οδών-πεζοδρομίων & ηλεκτροφωτισμού

Διαβάστε περισσότερα

Μ Ε Λ Ε Τ Η ΕΡΓΑ ΑΝΑΒΑΘΜΙΣΗΣ ΤΩΝ ΠΕΡΙΟΧΩΝ ΣΤΙΣ ΔΚ ΣΤΑΥΡΑΚΙΟΥ - ΝΕΟΧΩΡΟΠΟΥΛΟΥ - ΜΑΡΜΑΡΩΝ

Μ Ε Λ Ε Τ Η ΕΡΓΑ ΑΝΑΒΑΘΜΙΣΗΣ ΤΩΝ ΠΕΡΙΟΧΩΝ ΣΤΙΣ ΔΚ ΣΤΑΥΡΑΚΙΟΥ - ΝΕΟΧΩΡΟΠΟΥΛΟΥ - ΜΑΡΜΑΡΩΝ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΙΩΑΝΝΙΝΩΝ ΔΗΜΟΣ ΙΩΑΝΝΙΤΩΝ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ Μ Ε Λ Ε Τ Η ΕΡΓΑ ΑΝΑΒΑΘΜΙΣΗΣ ΤΩΝ ΠΕΡΙΟΧΩΝ ΣΤΙΣ ΔΚ ΣΤΑΥΡΑΚΙΟΥ - ΝΕΟΧΩΡΟΠΟΥΛΟΥ - ΜΑΡΜΑΡΩΝ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ : ΔΑΠΑΝΗ ΕΡΓΑΣΙΩΝ : 645.161,29

Διαβάστε περισσότερα

ΣΥΝΟΠΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ ΕΡΓΑΣΙΩΝ

ΣΥΝΟΠΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ ΕΡΓΑΣΙΩΝ ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ & ΑΠΟΧΕΤΕΥΣΗΣ ΛΑΡΙΣΑΣ (ΔΕΥΑΛ) ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ 13/14 ΣΥΝΤΗΡΗΣΗ ΥΔΑΤΟΠΥΡΓΩΝ ΕΡΓΟ: ΚΑΙ ΔΕΞΑΜΕΝΩΝ ΣΥΝΟΠΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ ΕΡΓΑΣΙΩΝ ΑΡΘΡΟ ΜΟΝ. ΠΟΣΟ α/α ΑΡ. ΤΙΜΟΛ ΕΝΔΕΙΞΗ ΕΡΓΑΣΙΩΝ

Διαβάστε περισσότερα

ΠΡΟΜΕΤΡΗΣΕΙΣ ΟΙΚΟΔΟΜΙΚΩΝ ΕΡΓΑΣΙΩΝ

ΠΡΟΜΕΤΡΗΣΕΙΣ ΟΙΚΟΔΟΜΙΚΩΝ ΕΡΓΑΣΙΩΝ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΠΕΡΙΦΕΡΕΙΑ ΚΡΗΤΗΣ ΔΗΜΟΣ ΟΡΟΠΕΔΙΟΥ ΛΑΣΙΘΙΟΥ ΤΜΗΜΑ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ & ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΕΡΓΟ: Δημιουργία Κέντρου Πληροφόρησης και Εξυπηρέτησης Επισκεπτών ΠΡΟΜΕΤΡΗΣΕΙΣ ΟΙΚΟΔΟΜΙΚΩΝ ΕΡΓΑΣΙΩΝ

Διαβάστε περισσότερα

ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΠΕΡΙΦΕΡΕΙΑ ΚΡΗΤΗΣ ΝΟΜΟΣ ΛΑΣΙΘΙΟΥ ΔΗΜΟΣ ΣΗΤΕΙΑΣ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ Έργο ΣΥΝΤΗΡΗΣΗ ΠΑΡΑΧΩΡΗΘΕΝΤΩΝ ΚΤΙΡΙΑΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΚΕΝΤΡΟΥ ΔΗΜΗΤΡΑ ΣΗΤΕΙΑΣ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ α/α Εργασία

Διαβάστε περισσότερα

ΕΡΓΟ : ΔΙΑΜΟΡΦΩΣΗ ΔΗΜΟΤΙΚΟΥ ΧΩΡΟΥ ΣΤΟ Ο.Τ.10 Δ.Κ. ΠΕΡΑΙΑΣ ΔΗΜΟΣ ΘΕΡΜΑΪΚΟΥ αρ. μελ. 38/16

ΕΡΓΟ : ΔΙΑΜΟΡΦΩΣΗ ΔΗΜΟΤΙΚΟΥ ΧΩΡΟΥ ΣΤΟ Ο.Τ.10 Δ.Κ. ΠΕΡΑΙΑΣ ΔΗΜΟΣ ΘΕΡΜΑΪΚΟΥ αρ. μελ. 38/16 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ ΕΡΓΟ : ΔΙΑΜΟΡΦΩΣΗ ΔΗΜΟΤΙΚΟΥ ΧΩΡΟΥ ΣΤΟ Ο.Τ.10 Δ.Κ. ΠΕΡΑΙΑΣ ΔΗΜΟΣ ΘΕΡΜΑΪΚΟΥ αρ. μελ. 38/16 ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΚΑΙ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΤΜΗΜΑ ΜΕΛΕΤΩΝ ΚΑΙ ΕΠΙΒΛΕΨΗΣ

Διαβάστε περισσότερα

Προϋπολογισμός Μελέτης

Προϋπολογισμός Μελέτης ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΠΕΡΙΦΕΡΕΙΑ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΠΑΛΛΗΝΗΣ Έργο : Συντήρησεις, αναβάθμισης και παρεμβάσεις εξοικονόμησης ενέργειας αθλητικών εγκαταστάσεων της Δ.Ε. Γέρακα του Δήμου Παλλήνης. Προϋπολογισμός

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΟΡΓΑΝΙΣΜΟΣ ΣΧΟΛΙΚΩΝ ΚΤΙΡΙΩΝ Α.Ε. ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΕΡΓΩΝ & ΕΦΑΡΜΟΓΗΣ ΝΕΩΝ ΤΕΧΝΟΛΟΓΙΩΝ ΔΙΕΥΘΥΝΣΗ ΜΕΛΕΤΩΝ ΕΡΓΩΝ ΤΜΗΜΑ ΤΕΥΧΩΝ & ΔΙΑΓΩΝΙΣΜΩΝ ΤΟΠΟΣ ΕΡΓΟΥ: Δήμος Περιστερίου, Νομός Αττικής ΕΡΓΟ: 31 ο Νηπιαγωγείο

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΚΤΙΡΙΑΚΕΣ ΥΠΟΔΟΜΕΣ Α.Ε. ΤΜΗΜΑ ΤΕΥΧΩΝ & ΔΙΕΝΕΡΓΕΙΑΣ ΔΙΑΓΩΝΙΣΜΩΝ ΕΡΓΩΝ ΤΟΠΟΣ ΕΡΓΟΥ: Νομός Αττικής ΕΡΓΟ:"5ο Νηπιαγωγείο Δάφνης-Οικοδομικές εργασίας & Η/Μ εγκαταστάσεις" ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΜΕΡΟΣ ΠΡΩΤΟ:

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ. Μον. Mετρ.

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ. Μον. Mετρ. ΕΡΓΟ : Αντικατάσταση αµιαντοσωλήνων δικτύου ύδρευσης Γ φάση και εργασίες επισκευής της εξαµενής υδροδότησης του Πανεπιστηµίου 1. Χωµατουργικά 1 Φορτοεκφόρτωση προϊόντων ΝΑΟΙΚ 20.30 ΟΙΚ 2171 1 m3 300,00

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΟΡΓΑΝΙΣΜΟΣ ΣΧΟΛΙΚΩΝ ΚΤΙΡΙΩΝ Α.Ε. ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΕΡΓΩΝ & ΕΦΑΡΜΟΓΗΣ ΝΕΩΝ ΤΕΧΝΟΛΟΓΙΩΝ ΔΙΕΥΘΥΝΣΗ ΜΕΛΕΤΩΝ ΕΡΓΩΝ ΤΜΗΜΑ ΤΕΥΧΩΝ & ΔΙΑΓΩΝΙΣΜΩΝ ΤΟΠΟΣ ΕΡΓΟΥ: ΕΡΓΟ: ΦΑΡΣΑΛΑ "Προσθήκη του 2ου 2/θέσιου Νηπιαγωγείου,

Διαβάστε περισσότερα

Προϋπολογισμός Μελέτης

Προϋπολογισμός Μελέτης ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΑΡΤΑΣ (Δ.Ε.Υ.Α.Α) Έργο: Κατασκευή εσωτερικού δικτύου ύδρευσης Τ.Κ Χαλκιάδων Θέση: Τοπική Κοινότητα Χαλκιάδων ΒΑΣΙΛΕΩΣ ΠΥΡΡΟΥ - 17 Τ.Κ 47132 - ΑΡΤΑ Προϋπολογισμός

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ α/α Αριθ. Τιμολ. Α ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΕΡΓΟ: ΣΥΝΤΗΡΗΣΕΙΣ-ΜΙΚΡΟΚΑΤΑΣΚΕΥΕΣ ΑΘΛΗΤΙΚΩΝ ΝΟΜΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΔΗΜΟΥ ΩΡΑΙΟΚΑΣΤΡΟΥ ΔΗΜΟΣ ΩΡΑΙΟΚΑΣΤΡΟΥ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΚΑΙ ΠΟΛΕΟΔΟΜΙΑΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ:

Διαβάστε περισσότερα

ΟΜΑΔΑ Α: ΕΡΓΑ ΟΔΟΠΟΙΙΑΣ

ΟΜΑΔΑ Α: ΕΡΓΑ ΟΔΟΠΟΙΙΑΣ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΠΕΡΙΦΕΡΕΙΑ ΠΕΛΟΠΟΝΝΗΣΟΥ ΝΟΜΟΣ ΜΕΣΣΗΝΙΑΣ ΔΗΜΟΣ ΤΡΙΦΥΛΙΑΣ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ & ΠΟΛΙΤΙΚΗΣ ΠΡΟΣΤΑΣΙΑΣ ΤΜΗΜΑ ΜΕΛΕΤΩΝ, ΕΚΤΕΛΕΣΗΣ ΈΡΓΩΝ & ΠΟΛ. ΠΡΟΣΤΑΣΙΑΣ Έργο: ΑΝΑΠΛΑΣΕΙΣ ΚΟΙΝΟΧΡΗΣΤΩΝ

Διαβάστε περισσότερα

ΕΡΓΟ : ΠΡΟΜΕΤΡΗΣΗ ΕΡΓΑΣΙΩΝ. Άρθρο Α-2.1 Αποξύλωση ασφαλτοτάπητα και στρώσεων οδοστρωσίας εντός του ορίου των γενικών εκσκαφών

ΕΡΓΟ : ΠΡΟΜΕΤΡΗΣΗ ΕΡΓΑΣΙΩΝ. Άρθρο Α-2.1 Αποξύλωση ασφαλτοτάπητα και στρώσεων οδοστρωσίας εντός του ορίου των γενικών εκσκαφών ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΠΡΕΒΕΖΑΣ ΔΗΜΟΣ ΖΗΡΟΥ ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ ΕΡΓΟ : Διαμόρφωση κεντρικής πλατείας Τοπικής Κοινότητας Θεσπρωτικού ΠΡΟΜΕΤΡΗΣΗ ΕΡΓΑΣΙΩΝ Α/Α Τιμολογίου : 01 Άρθρο Α-2.1 Αποξύλωση ασφαλτοτάπητα

Διαβάστε περισσότερα

ΚΑΤΑΣΚΕΥΗ ΚΥΚΛΟΦΟΡΙΑΚΟΥ ΚΟΜΒΟΥ ΕΒΡΟΥ-ΤΡΙΚΑΛΩΝ. ΠΡΟΥΠΟΛ.: ,00 με ΦΠΑ 24%

ΚΑΤΑΣΚΕΥΗ ΚΥΚΛΟΦΟΡΙΑΚΟΥ ΚΟΜΒΟΥ ΕΒΡΟΥ-ΤΡΙΚΑΛΩΝ. ΠΡΟΥΠΟΛ.: ,00 με ΦΠΑ 24% ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΔΗΜΟΣ ΠΑΛΛΗΝΗΣ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΚΥΚΛΟΦΟΡΙΑΚΩΝ ΕΡΓΩΝ ΕΡΓΟ: ΚΑΤΑΣΚΕΥΗ ΚΥΚΛΟΦΟΡΙΑΚΟΥ ΚΟΜΒΟΥ ΕΒΡΟΥ-ΤΡΙΚΑΛΩΝ ΠΡΟΥΠΟΛ.: 250.000,00 με ΦΠΑ 24% ΑΡ. ΜΕΛ. 16/18 ΠΗΓΗ: ΙΔΙΟΙ ΠΟΡΟΙ

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ Α/Α Α.Τ. ΕΡΓΑΣΙΕΣ Άρθρο Αναθ. 1.1 1.2 1.3 ΟΔΟ Α-2 22.20.0 2 Ν/22.20. 01 1. ΧΩΜΑΤΟΥΡΓΙΚΑ, ΚΑΘΑΙΡΕΣΕΙΣ Γενικές εκσκαφές σε έδαφος γαιώδες - ημιβραχώδες Καθαίρεση πλακοστρώσεων δαπέδων

Διαβάστε περισσότερα

ΕΡΓΟ: 4ο ΝΗΠΙΑΓΩΓΕΙΟ ΜΑΡΚΟΠΟΥΛΟΥ ΜΕΣΟΓΑΙΑΣ Ν.ΑΤΤΙΚΗΣ, με τη μέθοδο της προκατασκευής ΤΜΗΜΑ ΤΕΥΧΩΝ & ΔΙΕΝΕΡΓΕΙΑΣ ΔΙΑΓΩΝΙΣΜΩΝ ΕΡΓΩΝ

ΕΡΓΟ: 4ο ΝΗΠΙΑΓΩΓΕΙΟ ΜΑΡΚΟΠΟΥΛΟΥ ΜΕΣΟΓΑΙΑΣ Ν.ΑΤΤΙΚΗΣ, με τη μέθοδο της προκατασκευής ΤΜΗΜΑ ΤΕΥΧΩΝ & ΔΙΕΝΕΡΓΕΙΑΣ ΔΙΑΓΩΝΙΣΜΩΝ ΕΡΓΩΝ ΚΤΙΡΙΑΚΕΣ ΥΠΟΔΟΜΕΣ Α.Ε. ΤΜΗΜΑ ΤΕΥΧΩΝ & ΔΙΕΝΕΡΓΕΙΑΣ ΔΙΑΓΩΝΙΣΜΩΝ ΕΡΓΩΝ ΤΟΠΟΣ ΕΡΓΟΥ: ΜΑΡΚΟΠΟΥΛΟ ΜΕΣΟΓΑΙΑΣ, Ν.ΑΤΤΙΚΗΣ ΕΡΓΟ: 4ο ΝΗΠΙΑΓΩΓΕΙΟ ΜΑΡΚΟΠΟΥΛΟΥ ΜΕΣΟΓΑΙΑΣ Ν.ΑΤΤΙΚΗΣ, με τη μέθοδο της προκατασκευής ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ

Διαβάστε περισσότερα

Αρ. Μελέτης : 7/2018 ΠΡΟΜΕΤΡΗΣΗ

Αρ. Μελέτης : 7/2018 ΠΡΟΜΕΤΡΗΣΗ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΠΕΡΙΦΕΡΕΙΑ ΑΝΑΤΟΛΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ ΘΡΑΚΗΣ ΝΟΜΟΣ ΔΡΑΜΑΣ ΔΗΜΟΣ ΠΑΡΑΝΕΣΤΙΟΥ ΕΡΓΟ : Συντήρηση κτιρίου πρώην Δημοτικού Σχολείου Παλιαμπέλων Αρ. Μελέτης : 7/2018 ΠΡΟΜΕΤΡΗΣΗ A/A Είδος Εργασιών

Διαβάστε περισσότερα

ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΔΙΟΝΥΣΟΥ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ. 1ος ΑΝΑΚΕΦΑΛΑΙΩΤΙΚΟΣ ΠΙΝΑΚΑΣ ΕΡΓΑΣΙΩΝ

ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΔΙΟΝΥΣΟΥ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ. 1ος ΑΝΑΚΕΦΑΛΑΙΩΤΙΚΟΣ ΠΙΝΑΚΑΣ ΕΡΓΑΣΙΩΝ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΔΙΟΝΥΣΟΥ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ 1ος ΑΝΑΚΕΦΑΛΑΙΩΤΙΚΟΣ ΠΙΝΑΚΑΣ ΕΡΓΑΣΙΩΝ ΕΡΓΟ : Τοπικές Επεμβάσεις για την απορροή ομβρίων στο Δ. Διονύσου ΑΝΑΔΟΧΟΣ : ΟΙΚΙΣΤΗΣ ΤΕΧΝΙΚΗ

Διαβάστε περισσότερα

ΤΕΥΧΟΣ 6. ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΤΕΥΧΟΣ 6. ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΤΕΥΧΟΣ 6. ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΠΕΡΙΕΧΟΜΕΝΑ 1. ΕΙΣΑΓΩΓΗ... 2 2. ΑΝΑΛΥΤΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΕΡΓΩΝ ΔΙΚΤΥΟΥ...3 3. ΑΝΑΛΥΤΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΙΔΙΩΤΙΚΩΝ ΣΥΝΔΕΣΕΩΝ...6 4. ΣΥΓΚΕΝΤΡΩΤΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΔΗΜΟΠΡΑΤΗΣΗΣ

Διαβάστε περισσότερα

ΑΝΑΛΥΤΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΚΑΙ ΑΝΑΛΥΣΗ ΤΙΜΩΝ ΕΡΓΑ ΠΜ

ΑΝΑΛΥΤΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΚΑΙ ΑΝΑΛΥΣΗ ΤΙΜΩΝ ΕΡΓΑ ΠΜ Σ Εκσκαφή ορυγμάτων υπογείων δικτύων σε έδαφος γαιώδες ή ημιβραχώδες. Με πλάτος πυθμένα μεγαλύτερο των 5,00m, με την πλευρική απόθεση των προιόντων εκσκαφής.για βάθος ορύγματος 4,0 έως 6,00m ΥΔΡ.0.05.02

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΚΤΙΡΙΑΚΕΣ ΥΠΟΔΟΜΕΣ Α.Ε. ΤΜΗΜΑ ΤΕΥΧΩΝ & ΔΙΕΝΕΡΓΕΙΑΣ ΔΙΑΓΩΝΙΣΜΩΝ ΕΡΓΩΝ ΤΟΠΟΣ ΕΡΓΟΥ: Δήμος Γέρακα, Ν. Αττικής ΕΡΓΟ: 3 ο Δημοτικό Σχολείο και 3 ο Νηπιαγωγείο Γέρακα - Οικοδομικές εργασίες & Η/Μ εγκαταστάσεις

Διαβάστε περισσότερα

ΠΡΟΥΠΟΛΟΓΙΣ ΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΥΠΟΛΟΓΙΣ ΜΟΣ ΜΕΛΕΤΗΣ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΔΗΜΟΣ ΧΑΝΙΩΝ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΕΡΓΟ: ΔΙΑΜΟΡΦΩΣΗ ΑΥΛΕΙΟΥ ΧΩΡΟΥ Γ ΠΑΙΔΙΚΟΥ ΣΤΑΘΜΟΥ ΧΑΝΙΩΝ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ :.00.00 ΕΥΡΏ ΧΡΗΜΑΤΟΔΟΤΗΣΗ : Δ.Ο.ΚΟΙ.Π.Π. ΠΡΟΥΠΟΛΟΓΙΣ ΜΟΣ ΜΕΛΕΤΗΣ Α/Α

Διαβάστε περισσότερα

ΑΝΑΛΥΤΙΚΕΣ ΠΡΟΜΕΤΡΗΣΕΙΣ

ΑΝΑΛΥΤΙΚΕΣ ΠΡΟΜΕΤΡΗΣΕΙΣ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΠΕΡΙΦΕΡΕΙΑ ΑΝΑΤΟΛΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ & ΘΡΑΚΗΣ ΝΟΜΟΣ ΔΡΑΜΑΣ ΔΗΜΟΣ ΠΑΡΑΝΕΣΤΙΟΥ ΤΜΗΜΑ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ & ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΕΡΓΟ: ΑΝΑΠΛΑΣΕΙΣ ΚΟΙΝΟΧΡΗΣΤΩΝ ΧΩΡΩΝ Δ.Ε. ΠΑΡΑΝΕΣΤΙΟΥ Προϋπ: 203000,00

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΚΤΙΡΙΑΚΕΣ ΥΠΟΔΟΜΕΣ Α.Ε. ΤΜΗΜΑ ΤΕΥΧΩΝ & ΔΙΕΝΕΡΓΕΙΑΣ ΔΙΑΓΩΝΙΣΜΩΝ ΕΡΓΩΝ ΤΟΠΟΣ ΕΡΓΟΥ: Νέα Μαγνησία, Νομού Θεσσαλονίκης ΕΡΓΟ: 2 ο Δημοτικό Σχολείο Νέας Μαγνησίας, Δήμου Δέλτα (πρώην Δήμου Εχέδωρου), Νομού Θεσσαλονίκης

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΟΡΓΑΝΙΣΜΟΣ ΣΧΟΛΙΚΩΝ ΚΤΙΡΙΩΝ Α.Ε. ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΕΡΓΩΝ & ΕΦΑΡΜΟΓΗΣ ΝΕΩΝ ΤΕΧΝΟΛΟΓΙΩΝ ΔΙΕΥΘΥΝΣΗ ΜΕΛΕΤΩΝ ΕΡΓΩΝ ΤΜΗΜΑ ΤΕΥΧΩΝ & ΔΙΑΓΩΝΙΣΜΩΝ ΤΟΠΟΣ ΕΡΓΟΥ: Άγιος Μηνάς Ν.Χίου ΕΡΓΟ: 2/θέσιο Ολοήμερο Νηπιαγωγείο

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΚΤΙΡΙΑΚΕΣ ΥΠΟΔΟΜΕΣ Α.Ε. ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΕΡΓΩΝ ΔΙΕΥΘΥΝΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΕΡΓΩΝ ΤΜΗΜΑ ΤΕΥΧΩΝ, ΔΙΑΓΩΝΙΣΜΩΝ & ΣΥΜΒΑΣΕΩΝ ΤΟΠΟΣ ΕΡΓΟΥ: Άγιος Μηνάς Ν.Χίου ΕΡΓΟ: 2/Θέσιο Ολοήμερο Νηπιαγωγείο για το Νηπιαγωγείο Νεοχωρίου,

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΔΗΜΟΠΡΑΤΗΣΗΣ Τιμή Κωδικός Κωδικός. Μον. Μον. σκυρόδεμα 3 Ασφαλτική προεπάλειψη ΝΑΟΔΟ Δ03 ΝΟΔΟ m ,2 5640

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΔΗΜΟΠΡΑΤΗΣΗΣ Τιμή Κωδικός Κωδικός. Μον. Μον. σκυρόδεμα 3 Ασφαλτική προεπάλειψη ΝΑΟΔΟ Δ03 ΝΟΔΟ m ,2 5640 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΔΗΜΟΣ ΛΑΡΙΣΑΙΩΝ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΕΡΓΟ : ΑΝΑΠΛΑΣΗ ΠΕΡΙΟΧΗΣ ΤΑΦΡΟΥ Ι1 ΧΡΗΜΑΤΟΔΟΤΗΣΗ: ΠΕΠ ΘΕΣΣΑΛΙΑΣ 2014-2010 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΔΗΜΟΠΡΑΤΗΣΗΣ Τιμή Μονάδας Δαπάνη (Ευρώ) ΆρθρουΚωδικ

Διαβάστε περισσότερα

ΠΙΝΑΚΑΣ ΑΝΤΙΣΤΟΙΧΗΣΗΣ ΕΤΕΠ (ΦΕΚ 2221/Β30-07-2012) & ΙΣΧΥΟΝΤΩΝ ΝΕΤ

ΠΙΝΑΚΑΣ ΑΝΤΙΣΤΟΙΧΗΣΗΣ ΕΤΕΠ (ΦΕΚ 2221/Β30-07-2012) & ΙΣΧΥΟΝΤΩΝ ΝΕΤ ΠΑΡΑΡΤΗΜΑ 3 Παρατήρηση: η αναγραφή παύλας στην στήλη Κωδ. ΕΤΕΠ σημαίνει ότι δεν υπάρχει εγκεκριμένη ΕΤΕΠ για το εν λόγω αντικείμενο εργασιών ΠΙΝΑΚΑΣ ΑΝΤΙΣΤΟΙΧΗΣΗΣ ΕΤΕΠ (ΦΕΚ 2221/Β30072012) & ΙΣΧΥΟΝΤΩΝ

Διαβάστε περισσότερα

ΑΝΑΛΥΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ (ΣΥΝΟΔΕΥΕΙ ΤΗΝ ΣΥΝΟΠΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ ΤΗΣ ΜΕΛΕΤΗΣ) ΝΑΟΔΟ Β01 1 m3 (4m*8m*5m)+(4m*8m*6,5m)+(4m*4m*2m)= =400m3

ΑΝΑΛΥΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ (ΣΥΝΟΔΕΥΕΙ ΤΗΝ ΣΥΝΟΠΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ ΤΗΣ ΜΕΛΕΤΗΣ) ΝΑΟΔΟ Β01 1 m3 (4m*8m*5m)+(4m*8m*6,5m)+(4m*4m*2m)= =400m3 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΚΗΦΙΣΙΑΣ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΜΕΛΕΤΩΝ ΑΡ. ΜΕΛ.4/7 ΕΡΓΟ : "Κατασκευή μεταλλικής γέφυρας διέλευσης πεζών στο ρέμα Σαπφούς στην περιοχή

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ CERTIFIED M.S. ISO 9001:2008 1554/Δ ISO 14001:2004 252/Π ΕΛΟΤ 1429:2008 136/ΔΕ ISO 27001:2013 25/ΑΠ ΟΡΓΑΝΙΣΜΟΣ ΣΙΔΗΡΟΔΡΟΜΩΝ ΕΛΛΑΔΟΣ Α.E. ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΔΙΚΤΥΟΥ ΔΙΕΥΘΥΝΣΗ ΣΥΝΤΗΡΗΣΗΣ ΓΡΑΜΜΗΣ ΕΡΓΟ : ΚΑΤΑΣΚΕΥΗ

Διαβάστε περισσότερα

ΜΕΡΟΣ ΠΡΩΤΟ: ΕΡΓΑΣΙΕΣ ΑΠΟΤΙΜΩΜΕΝΕΣ ΜΕ ΚΑΤ' ΑΠΟΚΟΠΗ ΤΙΜΗΜΑΤΑ

ΜΕΡΟΣ ΠΡΩΤΟ: ΕΡΓΑΣΙΕΣ ΑΠΟΤΙΜΩΜΕΝΕΣ ΜΕ ΚΑΤ' ΑΠΟΚΟΠΗ ΤΙΜΗΜΑΤΑ ΚΤΙΡΙΑΚΕΣ ΥΠΟΔΟΜΕΣ Α.Ε. ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΕΡΓΩΝ ΔΙΕΥΘΥΝΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΕΡΓΩΝ ΤΜΗΜΑ ΤΕΥΧΩΝ, ΔΙΑΓΩΝΙΣΜΩΝ & ΣΥΜΒΑΣΕΩΝ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΤΟΠΟΣ ΕΡΓΟΥ: Αγρίνιο, Νομός Αιτωλοακαρνανίας ΕΡΓΟ: 3 ο 2/θέσιο &

Διαβάστε περισσότερα

ΕΡΓΟ: "KATAΣΚΕΥΗ ΤΜΗΜΑΤΩΝ ΤΟΥ ΔΙΚΤΥΟΥ ΥΔΡΕΥΣΗΣ ΟΙΚΙΣΜΟΥ ΓΛΥΚΟΡΙΖΟΥ ΔΗΜΟΥ ΑΡΤΑΙΩΝ"

ΕΡΓΟ: KATAΣΚΕΥΗ ΤΜΗΜΑΤΩΝ ΤΟΥ ΔΙΚΤΥΟΥ ΥΔΡΕΥΣΗΣ ΟΙΚΙΣΜΟΥ ΓΛΥΚΟΡΙΖΟΥ ΔΗΜΟΥ ΑΡΤΑΙΩΝ ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ - ΑΠΟΧΕΤΕΥΣΗΣ ΑΡΤΑΣ (Δ.Ε.Υ.Α.Α.) ΕΡΓΟ: "KATAΣΚΕΥΗ ΤΜΗΜΑΤΩΝ ΤΟΥ ΔΙΚΤΥΟΥ ΥΔΡΕΥΣΗΣ ΟΙΚΙΣΜΟΥ ΓΛΥΚΟΡΙΖΟΥ ΔΗΜΟΥ ΑΡΤΑΙΩΝ" ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΜΑΙΟΣ 0 ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ

Διαβάστε περισσότερα

ΑΝΑΛΥΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ

ΑΝΑΛΥΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΕΡΓΟ: ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΧΛΟΟΤΑΠΗΤΑ ΓΗΠΕΔOY ΚΑΡΔΙΑΣ. ΠΕΡΙΦΕΡΕΙΑ ΚΕΝΤΡΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ ΔΗΜΟΣ ΘΕΡΜΗΣ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΚΤΙΡΙΑΚΩΝ ΕΡΓΩΝ ΚΑΙ ΥΠΑΙΘΡΙΩΝ ΧΩΡΩΝ ΑΡΙΘ. ΜΕΛ.: 49/2015 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ:

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΟΡΓΑΝΙΣΜΟΣ ΣΧΟΛΙΚΩΝ ΚΤΙΡΙΩΝ Α.Ε. ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΕΡΓΩΝ & ΕΦΑΡΜΟΓΗΣ ΝΕΩΝ ΤΕΧΝΟΛΟΓΙΩΝ ΔΙΕΥΘΥΝΣΗ ΜΕΛΕΤΩΝ ΕΡΓΩΝ ΤΜΗΜΑ ΤΕΥΧΩΝ & ΔΙΑΓΩΝΙΣΜΩΝ ΤΟΠΟΣ ΕΡΓΟΥ: ΕΡΓΟ: ΧΑΪΔΑΡΙ "Προσθήκη στο 6ο Νηπιαγωγείο Χαϊδαρίου,

Διαβάστε περισσότερα

ΕΡΓΟ: ΚΑΤΑΣΚΕΥΗ ΚΛΕΙΣΤΟΥ ΓΥΜΝΑΣΤΗΡΙΟΥ ΑΓΡΙΑΣ T11

ΕΡΓΟ: ΚΑΤΑΣΚΕΥΗ ΚΛΕΙΣΤΟΥ ΓΥΜΝΑΣΤΗΡΙΟΥ ΑΓΡΙΑΣ T11 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΜΑΓΝΗΣΙΑΣ ΔΗΜΟΣ ΒΟΛΟΥ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΕΡΓΟ: ΚΑΤΑΣΚΕΥΗ ΚΛΕΙΣΤΟΥ ΓΥΜΝΑΣΤΗΡΙΟΥ ΑΓΡΙΑΣ T11 ΠΡΟΜΕΤΡΗΣΗ 1) Γενικές εκσκαφές σε έδαφος γαιώδες-ημιβραχώδες για την δημιουργία

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΟΡΓΑΝΙΣΜΟΣ ΣΧΟΛΙΚΩΝ ΚΤΙΡΙΩΝ Α.Ε. ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΕΡΓΩΝ & ΕΦΑΡΜΟΓΗΣ ΝΕΩΝ ΤΕΧΝΟΛΟΓΙΩΝ ΔΙΕΥΘΥΝΣΗ ΜΕΛΕΤΩΝ ΕΡΓΩΝ ΤΜΗΜΑ ΤΕΥΧΩΝ & ΔΙΑΓΩΝΙΣΜΩΝ ΤΟΠΟΣ ΕΡΓΟΥ: ΝΟΜΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ ΕΡΓΟ: 20 ο & 84 ο ΝΗΠΙΑΓΩΓΕΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ

Διαβάστε περισσότερα

ΑΝΑΛΥΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ

ΑΝΑΛΥΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ ΦΟΡΕΑΣ : ΔΗΜΟΣ ΛΑΓΚΑΔΑ EΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ ΕΡΓΟ : Αντικατάσταση στέγης 3ου ΔΗΜΟΣ ΛΑΓΚΑΔΑ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ Δημοτικού Σχολείου Λαγκαδά Αριθ. Μελ. 6 /2016 ΑΝΑΛΥΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ Α.Τ.

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΚΤΙΡΙΑΚΕΣ ΥΠΟΔΟΜΕΣ Α.Ε. ΤΜΗΜΑ ΤΕΥΧΩΝ & ΔΙΕΝΕΡΓΕΙΑΣ ΔΙΑΓΩΝΙΣΜΩΝ ΕΡΓΩΝ ΤΟΠΟΣ ΕΡΓΟΥ: ΕΡΓΟ: ΑΘΗΝΑ 108 ο & 5 ο ΝΗΠΙΓΩΓΕΙΑ ΑΘΗΝΑΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΜΕΡΟΣ ΠΡΩΤΟ: ΕΡΓΑΣΙΕΣ ΑΠΟΤΙΜΩΜΕΝΕΣ ΜΕ ΚΑΤ' ΑΠΟΚΟΠΗ ΤΙΜΗΜΑΤΑ

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΟΡΓΑΝΙΣΜΟΣ ΣΧΟΛΙΚΩΝ ΚΤΙΡΙΩΝ Α.Ε. ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΕΡΓΩΝ & ΕΦΑΡΜΟΓΗΣ ΝΕΩΝ ΤΕΧΝΟΛΟΓΙΩΝ ΔΙΕΥΘΥΝΣΗ ΜΕΛΕΤΩΝ ΕΡΓΩΝ ΤΜΗΜΑ ΤΕΥΧΩΝ & ΔΙΑΓΩΝΙΣΜΩΝ ΤΟΠΟΣ ΕΡΓΟΥ: ΕΡΓΟ: ΝΙΚΗΤΗ Ν. ΧΑΛΚΙΔΙΚΗΣ "2/θέσιο ολοήμερο Νηπιαγωγείο

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΕΡΓΟ : ΝΟΜΟΣ ΣΕΡΡΩΝ ΔΗΜΟΣ ΣΕΡΡΩΝ Δ.Τ.Υ. ΑΡΙΘ. ΜΕΛΕΤΗΣ : 47/2015 ΚΑΤΑΣΚΕΥΗ ΚΥΚΛΙΚΩΝ ΚΟΜΒΩΝ & ΒΕΛΤΙΩΣΗ ΠΡΟΣΒΑΣΙΜΟΤΗΤΑΣ ΕΤΟΥΣ 2015 ΧΡΗΜΑΤΟΔΟΤΗΣΗ: ΣΑΤΑ 2015 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΑΡΘΡΟ

Διαβάστε περισσότερα

ΠΡΟΜΕΤΡΗΣΗ. Μονάδα Mέτρησης. 1 Εκσκαφή, μεταφορά και επανατοποθέτηση απορριμμάτων m3 13 ΝΑΥΔΡ Ν\3.01.02ΚΥ 28.260

ΠΡΟΜΕΤΡΗΣΗ. Μονάδα Mέτρησης. 1 Εκσκαφή, μεταφορά και επανατοποθέτηση απορριμμάτων m3 13 ΝΑΥΔΡ Ν\3.01.02ΚΥ 28.260 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΠΕΡΙΦΕΡΕΙΑ ΣΤΕΡΕΑΣ ΕΛΛΑΔΑΣ ΔΗΜΟΣ ΚΥΜΗΣ - ΑΛΙΒΕΡΙΟΥ Δήμος : ΚΥΜΗΣ - ΑΛΙΒΕΡΙΟΥ Εργο : ΑΠΟΚΑΤΑΣΤΑΣΗ ΤΕΣΣΑΡΩΝ ΧΑΔΑ ΣΤΟ ΔΗΜΟ ΚΥΜΗΣ - ΑΛΙΒΕΡΙΟΥ ΠΡΟΜΕΤΡΗΣΗ 1. ΟΜΑΔΑ Α: ΧΩΜΑΤΟΥΡΓΙΚΑ, ΑΝΤΙΣΤΗΡΙΞΕΙΣ,

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΟΡΓΑΝΙΣΜΟΣ ΣΧΟΛΙΚΩΝ ΚΤΙΡΙΩΝ Α.Ε. ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΕΡΓΩΝ & ΕΦΑΡΜΟΓΗΣ ΝΕΩΝ ΤΕΧΝΟΛΟΓΙΩΝ ΔΙΕΥΘΥΝΣΗ ΜΕΛΕΤΩΝ ΕΡΓΩΝ ΤΜΗΜΑ ΤΕΥΧΩΝ & ΔΙΑΓΩΝΙΣΜΩΝ ΤΟΠΟΣ ΕΡΓΟΥ: ΕΡΓΟ: ΑΘΗΝΑ "117ο διθέσιο ολοήμερο Νηπιαγωγείο Αθήνας,

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΚΤΙΡΙΑΚΕΣ ΥΠΟΔΟΜΕΣ Α.Ε. ΤΜΗΜΑ ΤΕΥΧΩΝ & ΔΙΕΝΕΡΓΕΙΑΣ ΔΙΑΓΩΝΙΣΜΩΝ ΕΡΓΩΝ ΤΟΠΟΣ ΕΡΓΟΥ: ΝΟΜΟΣ ΕΥΒΟΙΑΣ ΕΡΓΟ: ΝΗΠΙΑΓΩΓΕΙΟ ΛΟΥΚΙΣΙΩΝ (πρώην ΔΗΜΟΥ ΑΝΘΗΔΩΝΟΣ) Ν.ΕΥΒΟΙΑΣ, με τη μέθοδο της προκατασκευής ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΕΡΓΟΥ (Σύμφωνα με την Απόφαση Υπ. Υποδομών & Μεταφορών με αριθ. ΔΝΣγ/oικ.35577/ΦΝ 466-ΦΕΚ 1746/Β/19.05.

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΕΡΓΟΥ (Σύμφωνα με την Απόφαση Υπ. Υποδομών & Μεταφορών με αριθ. ΔΝΣγ/oικ.35577/ΦΝ 466-ΦΕΚ 1746/Β/19.05. ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΠΕΡΙΦΕΡΕΙΑ Α.Μ.Θ. Π.Ε. ΡΟΔΟΠΗΣ ΔΗΜΟΣ ΙΑΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΠΕΡΙΒΑΛΛΟΝΤΟΣ, ΠΟΛΕΟΔΟΜΙΑΣ ΚΑΙ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ Αρ. Μελέτης: 12/2016 ΕΡΓΟ: Αντικατάσταση δικτύου ύδρευσης στον οικισμό Διαλαμπής

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΚΤΙΡΙΑΚΕΣ ΥΠΟΔΟΜΕΣ Α.Ε. ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΑΝΑΠΤΥΞΗΣ ΔΙΕΥΘΥΝΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΕΡΓΩΝ ΤΜΗΜΑ ΤΕΥΧΩΝ, ΔΙΑΓΩΝΙΣΜΩΝ & ΣΥΜΒΑΣΕΩΝ ΤΟΠΟΣ ΕΡΓΟΥ: ΕΡΓΟ: ΔΗΜΟΣ ΝΕΑΣ ΦΙΛΑΔΕΛΦΕΙΑΣ ΑΤΤΙΚΗΣ «1ο ΔΗΜΟΤΙΚΟ ΣΧΟΛΕΙΟ ΝΕΑΣ ΦΙΛΑΔΕΛΦΕΙΑΣ

Διαβάστε περισσότερα

Π Ρ Ο Μ Ε Τ Ρ Η Σ Η. 1 ο Δημοτικό Σχολείο Ωραιοκάστρου. 2ο Δημοτικό Σχολείο Παλαιοκάστρου

Π Ρ Ο Μ Ε Τ Ρ Η Σ Η. 1 ο Δημοτικό Σχολείο Ωραιοκάστρου. 2ο Δημοτικό Σχολείο Παλαιοκάστρου Έργο: Επισκευή, συντήρηση σχολικών κτιρίων & αύλειων χώρων Δήμου Ωραιοκάστρου Αριθμός Μελέτης: 14/2018 1 ο Δημοτικό Σχολείο Ωραιοκάστρου από 22.45 37,56 τ.μ. 37,56 χ 0,05 = 1,87 κ.μ. Σύνολο : 1,87 κ.μ.

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΠΕΡΙΦΕΡΕΙΑ ΣΤΕΡΕΑΣ ΕΛΛΑΔΑΣ ΔΗΜΟΣ ΚΥΜΗΣ - ΑΛΙΒΕΡΙΟΥ Δήμος : ΚΥΜΗΣ - ΑΛΙΒΕΡΙΟΥ Εργο : ΑΠΟΚΑΤΑΣΤΑΣΗ ΤΕΣΣΑΡΩΝ ΧΑΔΑ ΣΤΟ ΔΗΜΟ ΚΥΜΗΣ - ΑΛΙΒΕΡΙΟΥ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ 1. ΟΜΑΔΑ Α: ΧΩΜΑΤΟΥΡΓΙΚΑ,

Διαβάστε περισσότερα

ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ ΠΡΟΜΕΤΡΗΣΕΩΝ

ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ ΠΡΟΜΕΤΡΗΣΕΩΝ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΔΗΜΟΣ ΚΑΛΑΒΡΥΤΩΝ ΤΜΗΜΑ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΕΡΓΟ : & ΠΟΛΕΟΔΟΜΙΑΣ ΔΗΜΟΣ ΚΑΛΑΒΡΥΤΩΝ ΑΝΑΠΛΑΣΗ ΙΣΤΟΡΙΚΟΥ, ΕΜΠΟΡΙΚΟΥ ΚΑΙ ΤΟΥΡΙΣΤΙΚΟΥ ΚΕΝΤΡΟΥ ΚΑΛΑΒΡΥΤΩΝ ΠΡΟΫΠΟΛΟΓΙΣΜΟΥ ΜΕΛΕΤΗΣ: 1.159.995,14

Διαβάστε περισσότερα

Αρ. Μελέτης : 5 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ. Μον. Mετρ. A/A Είδος Εργασιών Α.Τ. Μερική Δαπάνη

Αρ. Μελέτης : 5 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ. Μον. Mετρ. A/A Είδος Εργασιών Α.Τ. Μερική Δαπάνη ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΣΑΜΟΥ ΔΗΜΟΣ ΣΑΜΟΥ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΔΗΜΟΥ ΣΑΜΟΥ ΕΡΓΟ : Αρ. Μελέτης : 5 ΑΝΑΒΑΘΜΙΣΗ - ΔΙΑΜΟΡΦΩΣΗ ΔΗΜΟΤΙΚΟΥ ΚΗΠΟΥ 1. ΟΙΚΟΔΟΜΙΚΑ 1.1. ΚΑΘΑΙΡΕΣΕΙΣ - ΕΚΣΚΑΦΕΣ 1 Φορτοεκφόρτωση

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ. Μον. Mετρ. A/A Είδος Εργασιών Α.Τ. Μερική Δαπάνη. 3 Καθαίρεση επιχρισμάτων ΝΑΟΙΚ ΟΙΚ m2 900,00 5,60 5.

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ. Μον. Mετρ. A/A Είδος Εργασιών Α.Τ. Μερική Δαπάνη. 3 Καθαίρεση επιχρισμάτων ΝΑΟΙΚ ΟΙΚ m2 900,00 5,60 5. ΕΡΓΟ : ΕΠΙΣΚΕΥΗ - ΣΥΝΤΗΡΗΣΗ ΚΤΗΡΙΩΝ ΤΟΥ ΤΜΗΜΑΤΟΣ ΚΤΗΝΙΑΤΡΙΚΗΣ ΣΤΗΝ ΚΑΡΔΙΤΣΑ ΚΑΙ ΚΤΗΡΙΩΝ ΤΗΣ ΣΧΟΛΗΣ ΕΠΙΣΤΗΜΗΣ ΦΥΣΙΚΗΣ ΑΓΩΓΗΣ ΚΑΙ ΑΘΛΗΤΙΣΜΟΥ ΣΤΑ ΤΡΙΚΑΛΑ. 1. ΟΙΚΟΔΟΜΙΚΑ 1.1. ΧΩΜΑΤΟΥΡΓΙΚΑ - ΚΑΘΑΙΡΕΣΕΙΣ - ΣΚΥΡΟΔΕΜΑΤΑ

Διαβάστε περισσότερα

Προϋπολογισμός Μελέτης

Προϋπολογισμός Μελέτης ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΧΑΛΚΙΔΙΚΗΣ ΔΗΜΟΣ ΝΕΑΣ ΠΡΟΠΟΝΤΙΔΑΣ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ Έργο : ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΚΑΙ ΕΠΕΚΤΑΣΗ ΔΙΚΤΥΟΥ ΥΔΡΕΥΣΗΣ Τ.Κ. ΠΟΡΤΑΡΙΑΣ ΔΗΜΟΥ ΝΕΑΣ ΠΡΟΠΟΝΤΙΔΑΣ Προϋπολογισμός : 2.315.000,00

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΟΡΓΑΝΙΣΜΟΣ ΣΧΟΛΙΚΩΝ ΚΤΙΡΙΩΝ Α.Ε. ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΕΡΓΩΝ & ΕΦΑΡΜΟΓΗΣ ΝΕΩΝ ΤΕΧΝΟΛΟΓΙΩΝ ΔΙΕΥΘΥΝΣΗ ΜΕΛΕΤΩΝ ΕΡΓΩΝ ΤΜΗΜΑ ΤΕΥΧΩΝ & ΔΙΑΓΩΝΙΣΜΩΝ ΤΟΠΟΣ ΕΡΓΟΥ: ΕΡΓΟ: ΡΙΒΙΩΤΙΣΣΑ, ΔΗΜΟΥ ΣΠΑΡΤΗΣ, Ν.Α. ΛΑΚΩΝΙΑΣ "12 ο

Διαβάστε περισσότερα

ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ

ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ ΟΡΓΑΝΙΣΜΟΣ ΛΙΜΕΝΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΕ (Ο.Λ.Θ. Α.Ε.) ΙΕΥΘΥΝΣΗ ΜΕΛΕΤΩΝ ΚΑΙ ΚΑΤΑΣΚΕΥΗΣ ΕΡΓΩΝ ΤΜΗΜΑ ΜΕΛΕΤΩΝ ΕΡΓΩΝ ΕΡΓΟ: Επισκευή και συντήρηση επιστρώσεων σε περιοχές της Ελευθέρας Ζώνης και στη βάση του 6ου

Διαβάστε περισσότερα

ΕΡΓΑΣΙΕΣ ΥΔΡΟΛΗΨΙΑΣ ΚΑΙ ΤΡΟΦΟΔΟΣΙΑΣ ΝΕΑΣ ΑΦΑΛΑΤΩΣΗΣ

ΕΡΓΑΣΙΕΣ ΥΔΡΟΛΗΨΙΑΣ ΚΑΙ ΤΡΟΦΟΔΟΣΙΑΣ ΝΕΑΣ ΑΦΑΛΑΤΩΣΗΣ ΕΡΓΑΣΙΕΣ ΟΛΗΨΙΑΣ ΚΑΙ ΤΡΟΦΟΔΟΣΙΑΣ ΝΕΑΣ ΑΦΑΛΑΤΩΣΗΣ A/A ΠΕΡΙΓΡΑΦΗ ΕΡΓΑΣΙΑΣ Α.Τ. ΚΩΔΙΚΟΣ ΑΡΘΡΟΥ ΚΩΔΙΚΟΣ ΑΝΑΘΕΩΡ. ΜΟΝ. ΜΕΤΡ. ΠΟΣΟΤΗΤΑ ΤΙΜΗ ( ) 1. ΧΩΜΑΤΟΥΡΓΙΚΑ - ΕΚΣΚΑΦΕΣ ΔΑΠΑΝΗ ΜΕΡΙΚΗ ΟΛΙΚΗ 1.1 1.2 Εκσκαφή

Διαβάστε περισσότερα

Προϋπολογισμός Μελέτης

Προϋπολογισμός Μελέτης ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΧΑΛΚΙΔΙΚΗΣ ΔΗΜΟΣ ΝΕΑΣ ΠΡΟΠΟΝΤΙΔΑΣ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ Έργο : Προϋπολογισμός : 990.000,00 ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΚΑΙ ΕΠΕΚΤΑΣΗ ΔΙΚΤΥΟΥ ΥΔΡΕΥΣΗΣ Τ.Κ. ΔΙΟΝΥΣΙΟΥ ΔΗΜΟΥ ΝΕΑΣ ΠΡΟΠΟΝΤΙΔΑΣ

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΟΡΓΑΝΙΣΜΟΣ ΣΧΟΛΙΚΩΝ ΚΤΙΡΙΩΝ Α.Ε. ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΕΡΓΩΝ & ΕΦΑΡΜΟΓΗΣ ΝΕΩΝ ΤΕΧΝΟΛΟΓΙΩΝ ΔΙΕΥΘΥΝΣΗ ΜΕΛΕΤΩΝ ΕΡΓΩΝ ΤΜΗΜΑ ΤΕΥΧΩΝ & ΔΙΑΓΩΝΙΣΜΩΝ ΤΟΠΟΣ ΕΡΓΟΥ: ΕΥΟΣΜΟΣ Ν. ΘΕΣΣΑΛΟΝΙΚΗΣ ΕΡΓΟ: "Προσθήκη 28 ου 2/Θέσιου

Διαβάστε περισσότερα

Π Ε Ρ Ι Ε Χ Ο Μ Ε Ν Α

Π Ε Ρ Ι Ε Χ Ο Μ Ε Ν Α Π Ε Ρ Ι Ε Χ Ο Μ Ε Ν Α Σελίς 1. ΠΙΝΑΚΑΣ ΕΚΣΚΑΦΩΝ 1 2. ΠΙΝΑΚΑΣ ΑΓΩΓΩΝ 15 3. ΠΙΝΑΚΑΣ ΟΔΟΣΤΡΩΜΑΤΩΝ 17 4. ΠΡΟΜΕΤΡΗΣΗ ΦΡΕΑΤΙΩΝ 18 5. ΣΥΓΚΕΝΤΡΩΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ ΕΡΓΑΣΙΩΝ ΔΙΚΤΥΟΥ 26 ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΔΗΜΟΣ ΚΑΛΑΒΡΥΤΩΝ ΤΜΗΜΑ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ & ΠΟΛΕΟΔΟΜΙΑΣ ΕΡΓΟ : ΔΗΜΟΣ ΚΑΛΑΒΡΥΤΩΝ ΑΝΑΠΛΑΣΗ ΙΣΤΟΡΙΚΟΥ, ΕΜΠΟΡΙΚΟΥ ΚΑΙ ΤΟΥΡΙΣΤΙΚΟΥ ΚΕΝΤΡΟΥ ΚΑΛΑΒΡΥΤΩΝ ΠΡΟΫΠΟΛΟΓΙΣΜΟΥ ΜΕΛΕΤΗΣ: 1.159.995,14

Διαβάστε περισσότερα

ΠΑΡΑΝΕΣΤΙ ΝΟΜΟΣ ΔΡΑΜΑΣ ΗΜΟΣ ΠΑΡΑΝΕΣΤΙΟΥ

ΠΑΡΑΝΕΣΤΙ ΝΟΜΟΣ ΔΡΑΜΑΣ ΗΜΟΣ ΠΑΡΑΝΕΣΤΙΟΥ ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΠΑΡΑΝΕΣΤΙ 02-09-2016 ΝΟΜΟΣ ΔΡΑΜΑΣ ΗΜΟΣ ΠΑΡΑΝΕΣΤΙΟΥ ΕΡΓΟ:Κατασκευή και επισκευή φρεατίων ΤΜΗΜΑ ΤΕΧΝΙΚΗΣ ΥΠΗΡΕΣΙΑΣ ΚΑΙ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ακαθάρτων και ύδρευσης στην ΤΚ Αδριανής ΑΡ. ΜΕΛ 12

Διαβάστε περισσότερα

Προϋπολογισμός Μελέτης

Προϋπολογισμός Μελέτης ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ NOMOΣ ΧΑΛΚΙΔΙΚΗΣ ΔΗΜΟΣ ΝΕΑΣ ΠΡΟΠΟΝΤΙΔΑΣ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ Έργο : Προϋπολογισμός : 800.000,00 ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΚΑΙ ΕΠΕΚΤΑΣΗ ΔΙΚΤΥΟΥ ΥΔΡΕΥΣΗΣ T.Κ. ΖΩΓΡΑΦΟΥ ΔΗΜΟΥ ΝΕΑΣ ΠΡΟΠΟΝΤΙΔΑΣ

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΚΤΙΡΙΑΚΕΣ ΥΠΟΔΟΜΕΣ Α.Ε. ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΑΝΑΠΤΥΞΗΣ ΔΙΕΥΘΥΝΣΗ ΥΠΟΣΤΗΡΙΞΗΣ ΕΡΓΩΝ ΤΜΗΜΑ ΤΕΥΧΩΝ, ΔΙΑΓΩΝΙΣΜΩΝ & ΣΥΜΒΑΣΕΩΝ ΤΟΠΟΣ ΕΡΓΟΥ: Καράτουλας, Ν. Ηλέιας Έργο: Γυμνάσιο - Λύκειο Καράτουλα Νομού Ηλείας -

Διαβάστε περισσότερα

ΔΕΥΑΜΒ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΜΕΛΕΤΩΝ ΚΑΤΑΣΚΕΥΩΝ Εργο : Νο90 - ΚΑΤΑΣΚΕΥΗ ΔΙΚΤΥΩΝ ΑΠΟΧΕΤΕΥΣΗΣ ΑΚΑΘΑΡΤΩΝ ΚΑΙ ΟΜΒΡΙΩΝ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ 1. ΚΑΤΑΣΚΕΥΗ ΔΙΚΤΥΩΝ 1 Πινακίδες εργοταξιακής σήμανσης.

Διαβάστε περισσότερα

ΔΑΠΑΝΗ ΜΕΡΙΚΗ ( ) ΑΡΧΙΚΕΣ ΠΟΣ/ΤΕΣ ΔΑΠΑΝΗ ΟΛΙΚΗ ( )

ΔΑΠΑΝΗ ΜΕΡΙΚΗ ( ) ΑΡΧΙΚΕΣ ΠΟΣ/ΤΕΣ ΔΑΠΑΝΗ ΟΛΙΚΗ ( ) ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΔΙΟΝΥΣΟΥ / Δ_ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ 2ος ΑΝΑΚΕΦΑΛΑΙΩΤΙΚΟΣ ΠΙΝΑΚΑΣ ΕΡΓΑΣΙΩΝ (ΤΑΚΤΟΠΟΙΗΤΙΚΟΣ) ΕΡΓΟ : ΚΑΤΑΣΚΕΥΗ ΤΟΙΧΩΝ ΑΝΤΙΣΤΗΡΙΞΗΣ ΣΤΟ ΔΗΜΟ ΔΙΟΝΥΣΟΥ ΑΝΑΔΟΧΟΣ : ΕΥΕΔΡΟΝ

Διαβάστε περισσότερα

5 Κατασκευή επιχωμάτων ΟΔΟ Α 20 5 m3 20 1,05 21,00 Εκσκαφή θεμελίων τεχνικών έργων και τάφρων 6 πλάτους έως 5,0 m

5 Κατασκευή επιχωμάτων ΟΔΟ Α 20 5 m3 20 1,05 21,00 Εκσκαφή θεμελίων τεχνικών έργων και τάφρων 6 πλάτους έως 5,0 m ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΕΡΓΟ: ΣΥΝΤΗΡΗΣΗ ΚΟΙΝΟΧΡΗΣΤΩΝ ΚΑΙ ΝΟΜΟΣ ΗΜΑΘΙΑΣ ΔΗΜΟΣ ΒΕΡΟΙΑΣ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΕΧΝΙΚΟ ΤΜΗΜΑ-ΣΥΝΤΗΡΗΣΗΣ ΕΡΓΩΝ ΑΡ.ΜΕΛ: 36 /2018 ΚΟΙΝΩΦΕΛΩΝ ΧΩΡΩΝ Δ.Ε ΒΕΡΟΙΑΣ C.P.V. 4522200-09

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΟΡΓΑΝΙΣΜΟΣ ΣΧΟΛΙΚΩΝ ΚΤΙΡΙΩΝ Α.Ε. ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΕΡΓΩΝ & ΕΦΑΡΜΟΓΗΣ ΝΕΩΝ ΤΕΧΝΟΛΟΓΙΩΝ ΔΙΕΥΘΥΝΣΗ ΜΕΛΕΤΩΝ ΕΡΓΩΝ ΤΜΗΜΑ ΤΕΥΧΩΝ & ΔΙΑΓΩΝΙΣΜΩΝ ΤΟΠΟΣ ΕΡΓΟΥ: Αθήνα, Ν. Αττικής ΕΡΓΟ: "Προσθήκη πτέρυγας στα 88 ο

Διαβάστε περισσότερα

ΣΤΟΝ ΟΙΚΙΣΜΟ Ν. ΜΟΥΔΑΝΙΩΝ ΔΗΜΟΣ ΝΕΑΣ ΠΡΟΠΟΝΤΙΔΑΣ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΑΡ. ΜΕΛ: 70/2015 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ. Άρθρο. Είδος εργασίας Ποσότητα Αναθεώρησης

ΣΤΟΝ ΟΙΚΙΣΜΟ Ν. ΜΟΥΔΑΝΙΩΝ ΔΗΜΟΣ ΝΕΑΣ ΠΡΟΠΟΝΤΙΔΑΣ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΑΡ. ΜΕΛ: 70/2015 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ. Άρθρο. Είδος εργασίας Ποσότητα Αναθεώρησης ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΕΡΓΟ : ΕΣΩΤΕΡΙΚΗ ΟΔΟΠΟΙΙΑ ΤΜΗΜΑΤΩΝ ΟΔΩΝ ΠΕΡΙΦΕΡΕΙΑΚΗ ΕΝΟΤΗΤΑ ΧΑΛΚΙΔΙΚΗΣ ΣΤΟΝ ΟΙΚΙΣΜΟ Ν. ΜΟΥΔΑΝΙΩΝ ΔΗΜΟΣ ΝΕΑΣ ΠΡΟΠΟΝΤΙΔΑΣ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΑΡ. ΜΕΛ: 70/2015 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ Άρθρο

Διαβάστε περισσότερα

Αρ. Μελέτης : 84/2017 Αρ. Έργου : 17/2017 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ. Μον. Mετρ. A/A Είδος Εργασιών Α.Τ. Μερική Δαπάνη

Αρ. Μελέτης : 84/2017 Αρ. Έργου : 17/2017 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ. Μον. Mετρ. A/A Είδος Εργασιών Α.Τ. Μερική Δαπάνη ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΗΜΑΘΙΑΣ ΔΗΜΟΣ ΒΕΡΟΙΑΣ ΔΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΤΕΧΝΙΚΟ-ΣΥΝΤΗΡΗΣΗΣ ΕΡΓΩΝ CPV:45233260-9 ΕΡΓΟ : Αρ. Μελέτης : 84/2017 Αρ. Έργου : 17/2017 Ανακατασκευή τμήματος πεζοδρόμου εμπορικού

Διαβάστε περισσότερα

ΣΥΝΟΠΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ ΕΡΓΑΣΙΩΝ

ΣΥΝΟΠΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ ΕΡΓΑΣΙΩΝ ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ & ΑΠΟΧΕΤΕΥΣΗΣ ΛΑΡΙΣΑΣ (ΔΕΥΑΛ) ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ ΕΡΓΟ: 4-15 ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΧΑΛΥΒΔΟΣΩΛΗΝΩΝ α/α ΑΡ. ΤΙΜΟΛ ΣΥΝΟΠΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ ΕΡΓΑΣΙΩΝ ΕΝΔΕΙΞΗ ΕΡΓΑΣΙΩΝ ΑΡΘΡΟ ΜΟΝ. ΠΟΣΟ ΑΝΑΘ. ΜΕΤΡ.

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΟΡΓΑΝΙΣΜΟΣ ΣΙΔΗΡΟΔΡΟΜΩΝ ΕΛΛΑΔΟΣ Α.E. ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΔΙΚΤΥΟΥ ΔΙΕΥΘΥΝΣΗ ΣΥΝΤΗΡΗΣΗΣ ΓΡΑΜΜΗΣ Ε.Π., «Δυτική Ελλάδα» 80% ΕΤΠΑ 20% ΕΘΝΙΚΟΙ ΠΟΡΟΙ CERTIFIED M.S. ISO 9001:2008 1554/Δ ISO 14001:2004 252/Π ΕΛΟΤ

Διαβάστε περισσότερα

1/17 ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΓΩΓΩΝ ΥΔΡΕΥΣΗΣ ΧΑΡΑΥΓΗΣ Β ΦΑΣΗ

1/17 ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΓΩΓΩΝ ΥΔΡΕΥΣΗΣ ΧΑΡΑΥΓΗΣ Β ΦΑΣΗ 1/17 ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΓΩΓΩΝ ΥΔΡΕΥΣΗΣ ΧΑΡΑΥΓΗΣ Β ΦΑΣΗ ΟΜΑΔΑ Α : ΧΩΜΑΤΟΥΡΓΙΚΑ ΑΡ. ΑΡΘΡΟΥ ΕΡΓΑΣΙΕΣ ΑΡΘΡΟ ΑΝΑΘΕΩΡΗΣΗΣ ΜΟΝΑΔΕΣ ΚΩΔ. ΕΤΕΠ ΤΙΜΕΣ ΠΟΣΟΤΗΤΕΣ ΔΑΠΑΝΗ Αρθρο 1.01 Χρήση πινακίδων εργοταξιακής σήμανσης.

Διαβάστε περισσότερα

ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΔΗΜΟΣ ΧΑΝΙΩΝ ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ ΤΜΗΜΑ ΜΕΛΕΤΩΝ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΕΡΓΟ : ΑΝΑΒΑΘΜΙΣΗ ΜΟΥΣΕΙΟΥ ΕΘΝΙΚΗΣ ΑΝΤΙΣΤΑΣΗΣ ΚΑΙ ΔΙΑΜΟΡΦΩΣΗ ΥΠΑΙΘΡΙΟΥ ΧΩΡΟΥ ΣΥΓΚΕΝΤΡΩΣΕΩΝ ΣΤΟΝ ΟΙΚΙΣΜΟ ΘΕΡΙΣΟΥ ΔΗΜΟΥ

Διαβάστε περισσότερα

11/17 ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΓΩΓΩΝ ΥΔΡΕΥΣΗΣ ΙΠΠΟΚΡΑΤΗ (B ΦΑΣΗ)

11/17 ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΓΩΓΩΝ ΥΔΡΕΥΣΗΣ ΙΠΠΟΚΡΑΤΗ (B ΦΑΣΗ) 11/17 ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΓΩΓΩΝ ΥΔΡΕΥΣΗΣ ΙΠΠΟΚΡΑΤΗ (B ΦΑΣΗ) ΟΜΑΔΑ Α : ΧΩΜΑΤΟΥΡΓΙΚΑ, ΣΗΜΑΝΣΗ-ΑΣΦΑΛΕΙΑ, ΕΡΓΑΣΙΕΣ ΟΔΟΠΟΙΙΑΣ ΑΡ. ΑΡΘΡΟΥ ΕΡΓΑΣΙΕΣ ΑΡΘΡΟ ΑΝΑΘΕΩΡΗΣΗΣ ΜΟΝΑΔΕΣ ΚΩΔ. ΕΤΕΠ ΤΙΜΕΣ ΠΟΣΟΤΗΤΕΣ ΔΑΠΑΝΗ Αρθρο

Διαβάστε περισσότερα

11/17 ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΓΩΓΩΝ ΥΔΡΕΥΣΗΣ ΙΠΠΟΚΡΑΤΗ (B ΦΑΣΗ)

11/17 ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΓΩΓΩΝ ΥΔΡΕΥΣΗΣ ΙΠΠΟΚΡΑΤΗ (B ΦΑΣΗ) 11/17 ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΓΩΓΩΝ ΥΔΡΕΥΣΗΣ ΙΠΠΟΚΡΑΤΗ (B ΦΑΣΗ) ΟΜΑΔΑ Α : ΧΩΜΑΤΟΥΡΓΙΚΑ, ΣΗΜΑΝΣΗ-ΑΣΦΑΛΕΙΑ, ΟΔΟΠΟΙΙΑΣ ΑΡ. ΑΡΘΡΟΥ ΑΡΘΡΟ ΑΝΑΘΕΩΡΗΣΗΣ ΜΟΝΑΔΕΣ ΚΩΔ. ΕΤΕΠ ΠΟΣΟΤΗΤΕΣ Αρθρο 1.01 Χρήση πινακίδων εργοταξιακής

Διαβάστε περισσότερα

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ

ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ ΝΟΜΟΣ ΜΑΓΝΗΣΙΑΣ ΕΡΓΟ: ΚΑΤΑΣΚΕΥΕΣ ΟΔΩΝ ΕΤΟΥΣ 2017 ΔΗΜΟΣ ΒΟΛΟΥ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΟΔΟΠΟΙΙΑΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ Α/Α ΕΙΔΟΣ ΕΡΓΑΣΙΑΣ Α.Τ Τ.Μ Άρθρο Αναθ/σης Α/Α Τιμολογ. ΥΠΟΜΕΔΙ ΤΙΜΗ ΜΟΝ. ΠΟΣΟΤΗΤΑ

Διαβάστε περισσότερα

1/16 ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΓΩΓΩΝ ΥΔΡΕΥΣΗΣ ΑΜΠΕΛΟΚΗΠΩΝ
