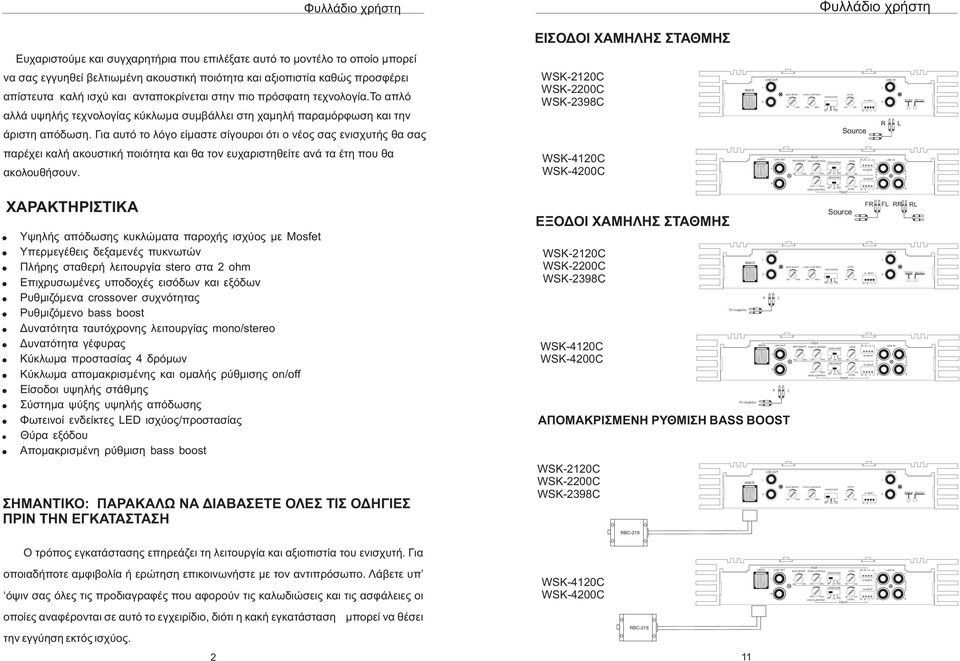

2 18dB 18dB 18dB 18dB 18dB 18dB PF PF PF PF PF PF PF PF PF FU FU FU FU FU FU FU FU FU Ευχαριστούμε και συγχαρητήρια που επιλέξατε αυτό το μοντέλο το οποίο μπορεί να σας εγγυηθεί βελτιωμένη ακουστική ποιότητα και αξιοπιστία καθώς προσφέρει απίστευτα καλή ισχύ και ανταποκρίνεται στην πιο πρόσφατη τεχνολογία.το απλό αλλά υψηλής τεχνολογίας κύκλωμα συμβάλλει στη χαμηλή παραμόρφωση και την άριστη απόδωση. Για αυτό το λόγο είμαστε σίγουροι ότι ο νέος σας ενισχυτής θα σας παρέχει καλή ακουστική ποιότητα και θα τον ευχαριστηθείτε ανά τα έτη που θα ακολουθήσουν. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Υψηλής απόδωσης κυκλώματα παροχής ισχύος με Mosfet Υπερμεγέθεις δεξαμενές πυκνωτών Πλήρης σταθερή λειτουργία stero στα 2 ohm Επιχρυσωμένες υποδοχές εισόδων και εξόδων Ρυθμιζόμενα crossover συχνότητας Ρυθμιζόμενο bass boost Δυνατότητα ταυτόχρονης λειτουργίας mono/stereo Δυνατότητα γέφυρας Κύκλωμα προστασίας 4 δρόμων Κύκλωμα απομακρισμένης και ομαλής ρύθμισης on/off Είσοδοι υψηλής στάθμης Σύστημα ψύξης υψηλής απόδωσης Φωτεινοί ενδείκτες D ισχύος/προστασίας Θύρα εξόδου Απομακρισμένη ρύθμιση bass boost ΣΗΜΑΝΤΙΚΟ: ΠΑΡΑΚΑΛΩ ΝΑ ΔΙΑΒΑΣΕΤΕ ΟΛΕΣ ΤΙΣ ΟΔΗΓΙΕΣ ΠΡΙΝ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΕΙΣΟΔΟΙ ΧΑΜΗΛΗΣ ΣΤΑΘΜΗΣ WSK2120C WSK2200C WSK2398C WSK4120C WSK4200C ΕΞΟΔΟΙ ΧΑΜΗΛΗΣ ΣΤΑΘΜΗΣ WSK2120C WSK2200C WSK2398C WSK4120C WSK4200C mplifier M M mplifier ΑΠΟΜΑΚΡΙΣΜΕΝΗ ΡΥΘΜΙΣΗ WSK2120C WSK2200C WSK2398C BC218 M M M IU IU IU IU IU HIGH/W PSS HIGH/W PSS HIGH/W PSS HIGH/W PSS HIGH/W PSS HIGH/W PSS HIGH/W PSS CSSV CSSV CSSV CSSV CSSV CSSV V Source V V F Source CSSV V V V F V F F II II II II PW F F II PW PW PC PC PC Ο τρόπος εγκατάστασης επηρεάζει τη λειτουργία και αξιοπιστία του ενισχυτή. Για οποιαδήποτε αμφιβολία ή ερώτηση επικοινωνήστε με τον αντιπρόσωπο. Λάβετε υπ όψιν σας όλες τις προδιαγραφές που αφορούν τις καλωδιώσεις και τις ασφάλειες οι WSK4120C WSK4200C M IU HIGH/W PSS V CSSV HIGH/W PSS CSSV V F F II οποίες αναφέρονται σε αυτό το εγχειρίδιο, διότι η κακή εγκατάσταση την εγγύηση εκτός ισχύος. μπορεί να θέσει BC

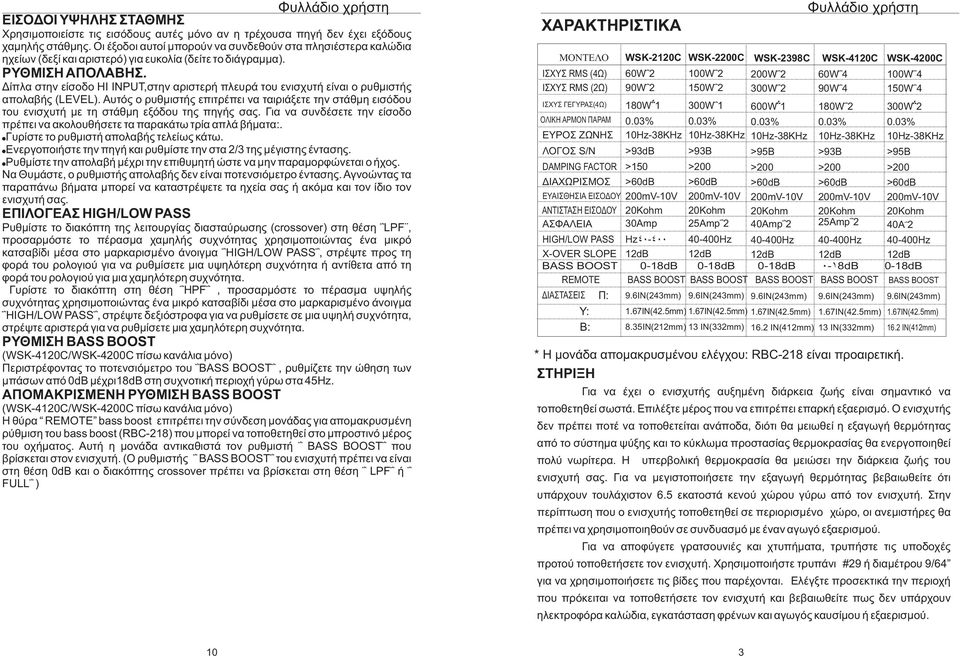

3 ΕΙΣΟΔΟΙ ΥΨΗΛΗΣ ΣΤΑΘΜΗΣ Χρησιμοποιείστε τις εισόδους αυτές μόνο αν η τρέχουσα πηγή δεν έχει εξόδους χαμηλής στάθμης. Οι έξοδοι αυτοί μπορούν να συνδεθούν στα πλησιέστερα καλώδια ηχείων (δεξί και αριστερό) για ευκολία (δείτε το διάγραμμα). ΡΥΘΜΙΣΗ ΑΠΟΛΑΒΗΣ. Δίπλα στην είσοδο,στην αριστερή πλευρά του ενισχυτή είναι ο ρυθμιστής απολαβής (V). Αυτός ο ρυθμιστής επιτρέπει να ταιριάξετε την στάθμη εισόδου του ενισχυτή με τη στάθμη εξόδου της πηγής σας. Για να συνδέσετε την είσοδο πρέπει να ακολουθήσετε τα παρακάτω τρία απλά βήματα:. Γυρίστε το ρυθμιστή απολαβής τελείως κάτω. Ενεργοποιήστε την πηγή και ρυθμίστε την στα 2/3 της μέγιστης έντασης. Ρυθμίστε την απολαβή μέχρι την επιθυμητή ώστε να μην παραμορφώνεται ο ήχος. Να Θυμάστε, ο ρυθμιστής απολαβής δεν είναι ποτενσιόμετρο έντασης. Αγνοώντας τα παραπάνω βήματα μπορεί να καταστρέψετε τα ηχεία σας ή ακόμα και τον ίδιο τον ενισχυτή σας. ΕΠΙΛΟΓΕΑΣ HIGH/W PSS Ρυθμίστε το διακόπτη της λειτουργίας διασταύρωσης (crossover) στη θέση PF, προσαρμόστε το πέρασμα χαμηλής συχνότητας χρησιμοποιώντας ένα μικρό κατσαβίδι μέσα στο μαρκαρισμένο άνοιγμα HIGH/W PSS, στρέψτε προς τη φορά του ρολογιού για να ρυθμίσετε μια υψηλότερη συχνότητα ή αντίθετα από τη φορά του ρολογιού για μια χαμηλότερη συχνότητα. Γυρίστε το διακόπτη στη θέση, προσαρμόστε το πέρασμα υψηλής συχνότητας χρησιμοποιώντας ένα μικρό κατσαβίδι μέσα στο μαρκαρισμένο άνοιγμα HIGH/W PSS, στρέψτε δεξιόστροφα για να ρυθμίσετε σε μια υψηλή συχνότητα, στρέψτε αριστερά για να ρυθμίσετε μια χαμηλότερη συχνότητα. ΡΥΘΜΙΣΗ (WSK4120C/WSK4200C πίσω κανάλια μόνο) Περιστρέφοντας το ποτενσιόμετρο του, ρυθμίζετε την ώθηση των μπάσων από μέχρι18db στη συχνοτική περιοχή γύρω στα 45Hz. ΑΠΟΜΑΚΡΙΣΜΕΝΗ ΡΥΘΜΙΣΗ (WSK4120C/WSK4200C πίσω κανάλια μόνο) Η θύρα M bass boost επιτρέπει την σύνδεση μονάδας για απομακρυσμένη ρύθμιση του bass boost (BC218) που μπορεί να τοποθετηθεί στο μπροστινό μέρος του οχήματος. Αυτή η μονάδα αντικαθιστά τον ρυθμιστή που βρίσκεται στον ενισχυτή. (Ο ρυθμιστής του ενισχυτή πρέπει να είναι στη θέση και ο διακόπτης crossover πρέπει να βρίσκεται στη θέση PF ή FU ) ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΜΟΝΤΕΛΟ ΙΣΧΥΣ MS ( 4Ω) WSK2120C 60W 2 ΙΣΧΥΣ MS ( 2Ω) 90W 2 150W 2 ΙΣΧΥΣ ΓΕΓΥΡΑΣ(4Ω) 180W 1 ΟΛΙΚΗ ΑΡΜΟΝ ΠΑΡΑΜ 0.03% ΕΥΡΟΣ ΖΩΝΗΣ 10Hz38KHz 300W % 10Hz38KHz 0.03% 10Hz38KHz WSK2200C WSK2398C WSK4120C WSK4200C 100W 2 200W 2 60W 4 100W 4 300W 2 90W 4 150W 4 600W 1 180W % 10Hz38KHz 300W 2 ΛΟΓΟΣ S/ >93dB >93B >95B >93B >95B DMPIG FC >150 >200 >200 >200 >200 ΔΙΑΧΩΡΙΣΜΟΣ >6 >6 >6 >6 >6 ΕΥΑΙΣΘΗΣΙΑ ΕΙΣΟΔΟΥ 200mV10V 200mV10V 200mV10V 200mV10V 200mV10V ΑΝΤΙΣΤΑΣΗ ΕΙΣΟΔΟΥ 20Kohm 20Kohm 20Kohm 20Kohm 20Kohm ΑΣΦΑΛΕΙΑ 30mp 25mp 2 40mp 2 25mp HIGH/W PSS Hz٤٠٤٠٠ XV SP 12dB 12dB 12dB 12dB 12dB 018dB 018dB 018dB ٠۱8dB 018dB M * Η μονάδα απομακρυσμένου ελέγχου: BC218 είναι προαιρετική. ΣΤΗΡΙΞΗ 0.03% 10Hz38KHz ΔΙΑΣΤΑΣΕΙΣ Π: 9.6I(243mm) 9.6I(243mm) 9.6I(243mm) 9.6I(243mm) 9.6I(243mm) Υ: 1.67I(42.5mm) 1.67I(42.5mm) 1.67I(42.5mm) 1.67I(42.5mm) 1.67I(42.5mm) Β: 8.35I(212mm) 13 I(332mm) 16.2 I(412mm) 13 I(332mm) 16.2 I(412mm) Για να έχει ο ενισχυτής αυξημένη διάρκεια ζωής είναι σημαντικό να τοποθετηθεί σωστά. Επιλέξτε μέρος που να επιτρέπει επαρκή εξαερισμό. Ο ενισχυτής δεν πρέπει ποτέ να τοποθετείται ανάποδα, διότι θα μειωθεί η εξαγωγή θερμότητας από το σύστημα ψύξης και το κύκλωμα προστασίας θερμοκρασίας θα ενεργοποιηθεί πολύ νωρίτερα. Η υπερβολική θερμοκρασία θα μειώσει την διάρκεια ζωής του ενισχυτή σας. Για να μεγιστοποιήσετε την εξαγωγή θερμότητας βεβαιωθείτε ότι υπάρχουν τουλάχιστον 6.5 εκατοστά κενού χώρου γύρω από τον ενισχυτή. Στην περίπτωση που ο ενισχυτής τοποθετηθεί σε περιορισμένο χώρο, οι ανεμιστήρες θα πρέπει να χρησιμοποιηθούν σε συνδυασμό με έναν αγωγό εξαερισμού. Για να αποφύγετε γρατσουνιές και χτυπήματα, τρυπήστε τις υποδοχές προτού τοποθετήσετε τον ενισχυτή. Χρησιμοποιήστε τρυπάνι #29 ή διαμέτρου 9/64 για να χρησιμοποιήσετε τις βίδες που παρέχονται. Ελέγξτε προσεκτικά την περιοχή που πρόκειται να τοποθετήσετε τον ενισχυτή και βεβαιωθείτε πως δεν υπάρχουν ηλεκτροφόρα καλώδια, εγκατάσταση φρένων και αγωγός καυσίμου ή εξαερισμού. 10 3

4 18dB FU PF PF FU 18dB ΛΑΘΟΣ ΤΟΠΟΘΕΤΗΣΗ Η θερμότητα παραμένει στο εσωτερικό του ενισχυτή όταν ο ενισχυτής τοποθετηθεί ανάποδα και μειώνεται η διάρκεια ζωής του. 1Channel peration (Bridge Mono) PW PC CSSV ΣΩΣΤΗ ΤΟΠΟΘΕΤΗΣΗ Η θερμότητα εκπεμπεται από τον ενισχυτή. V HIGH/W PSS IU II M WSK2120C WSK2200C WSK2398C BIDGD _ SPK FUS 12V M GD PW IU II M HIGH/W PSS CSSV ΚΥΚΛΩΜΑΤΑ ΠΡΟΣΤΑΣΙΑΣ ΚΑΙ ΦΩΤΕΙΝΟΙ ΕΝΔΕΙΚΤΕΣ D ΕΔΕΙΚΤΗΣ D PW Ανάβει όταν ο ενισχυτής είναι ενεργοποιημένος και λειτουργεί κανονικά. ΕΔΕΙΚΤΗΣ D PC Ανάβει όταν παρουσιαστεί κάποιο πρόβλημα και ενεργοποιηθεί το κύκλωμα προστασίας του ενισχυτή, το οποίο απενεργοποιεί τον ενισχυτή. Σβήστε τον ενισχυτή και επιλύστε το πρόβλημα πριν τον ξαναθέσετε σε λειτουργία. ΣΥΝΔΕΣΕΙΣ ΤΡΟΦΟΔΟΣΙΑΣ Οι συγκεκριμένοι ενισχυτές είναι σχεδιασμένοι για να λειτουργού με συνεχή τάση από 10 έως 16 Volt. Πριν συνδέσετε οποιοδήποτε καλώδιο ελέγξτε την ηλεκτρική εγκατάσταση του αυτοκινήτου και βεβαιωθείτε ότι παρέχεται η σωστή τάση, χρησιμοποιώντας ένα βολτόμετρο. Αρχικά ελέγξτε την τάση στους πόλους της μπαταρίας, έχοντας τον διακόπτη του αυτοκινήτου γυρισμένο στη θέση FF, η τάση θα πρέπει να είναι τουλάχιστον 12 Volt. Στη συνέχεια μετρήστε την τάση στην μπαταρία, με τον κινητήρα του αυτοκινήτου να λειτουργεί μεταξύ 1500 και 2000 στροφών ανά λεπτό (rpm). Η τάση πρέπει να είναι μεταξύ 13,5 και 14,5 Volt. Αν η ηλεκτρική εγκατάσταση του αυτοκινήτου σας δε συμφωνεί με τις παραπάνω προδιαγραφές, θα πρέπει να ελεγχθεί από κάποιον ειδικό πριν συνεχίσετε την εγκατάσταση του ενισχυτή. Αφού ελεγχθεί το όχημα, θα πρέπει να επιλέξετε τα κατάλληλα καλώδια. Συνιστούμε τις παρακάτω διαμέτρους καλωδίων, για καλώδια μήκους μέχρι 6 μέτρα. Αν χρησιμοποιήσετε καλώδιο μεγαλύτερου μήκους, ίσως χρειαστεί μεγαλύτερη διάμετρος. V PW PC ΕΙΣΟΔΟΙ ΣΗΜΑΤΟΣ Οι συγκεκριμένοι ενισχυτές έχουν 2 τύπους εισόδων: Εισόδους χαμηλής στάθμης με βύσματα C και εισόδους υψηλής στάθμης με φις τεσσάρων ακροδεκτών. Οι είσοδοι χαμηλής στάθμης παρέχουν εξαιρετικά καθαρό ήχο από μία πηγή μέσω C. Μέσω των εισόδων υψηλής στάθμης μπορεί να προσαρμοστεί στον ενισχυτή οποιαδήποτε πηγή χρησιμοποιώντας τις εξόδους των ηχείων. Οι είσοδοι υψηλής στάθμης θα πρέπει να χρησιμοποιούνται μόνο όταν η πηγή δεν διαθέτει έξοδο C. Σε καμία περίπτωση μη χρησιμοποιήσετε και τους δύο τύπους εισόδων (υψηλής και χαμηλής στάθμης) ταυτόχρονα. ΕΙΣΟΔΟΙ ΧΑΜΗΛΗΣ ΣΤΑΘΜΗΣ Επιλέξετε το σωστό μήκος και τύπο καλωδίου C που χρειάζεστε. Τα ποιοτικά καλώδια C συνήθως έχουν επιχρυσωμένες επαφές και πολλαπλά στρώματα προστασίας για καλύτερη απόρριψη θορύβου (συμβουλευτείτε τον προμηθευτή σας). Εγκαταστήστε τα καλώδια C με προσοχή. Τα αυτοκίνητα συχνά έχουν καλώδια με κακή μόνωση και μπορεί να περάσει θόρυβος μέσα στα καλώδια C. Αποφύγετε να περάστε τα καλώδια C κοντά από μεγάλες δέσμες καλωδίων η ηλεκτρικούς ανεμιστήρες. Περάστε τα καλώδια από την πλευρά του οχήματος που είναι απέναντι από αυτή που περάσατε τα καλώδια τροφοδοσίας. Βεβαιωθείτε ότι έχετε συνδέσει τα βύσματα σωστά ( το κόκκινο είναι το δεξί κανάλι και το μαύρο ή το άσπρο το αριστερό). WSK2120C 12 GUG (3 mm2) WSK4120C 8 GUG (8 mm2) WSK2200C 8 GUG (8 mm2) WSK2398C/WSK4200C 4 4 GUG (19 mm2) 9

5 Λειτουργία 2 καναλιών (Stereo) WSK2120C WSK2200C WSK2398C Λειτουργία 3 καναλιών(stereo /Mono) WSK4120C WSK4200C Λειτουργία 4 καναλιών (Stereo) WSK4120C WSK4200C F F BIDGD SPK BIDG MD PW PC ΤΡΟΦΟΔΟΣΙΑ συνδέσεις. ΓΕΙΩΣΗ Τα καλώδια τροφοδοσίας του ενισχυτή θα πρέπει να συνδεθούν κατ' ευθείαν στην μπαταρία, χρησιμοποιώντας το κατάλληλο καλώδιο. Ξεκινώντας από τον ενισχυτή περάστε το καλώδιο μέσα από το όχημα και συνδέστε το στη μπαταρία. Συνιστούμε να 12V M GD 15στυπιοθλίπτες χρησιμοποιήσετε καλωδίου όταν περνάτε το καλώδιο τροφοδοσίας PW μέσα από μεταλλικά τοιχώματα για να αποφύγετε αιχμηρές γωνίες που μπορούν εύκολα να κόψουν την μόνωση του καλωδίου. Αποφύγετε να περάσετε το καλώδιο τροφοδοσίας πάνω από τον κινητήρα ή κοντά σε πηγές θερμότητας και συνδέστε μια ασφάλεια σε σειρά για να εξαλείψετε τον κίνδυνο πυρκαγιάς που μπορεί να προκληθεί από βραχυκύκλωμα του καλωδίου τροφοδοσίας. Συνδέστε την ασφάλεια όσο το δυνατόν πιο κοντά στη μπαταρία και χρησιμοποιήστε ασφάλεια ίδιων χαρακτηριστικών με αυτή που υπάρχει στο σασί του ενισχυτή. Μπορείτε να συνδέσετε το καλώδιο στη μπαταρία, αλλά μην τοποθετήσετε την ασφάλεια μέχρι να ολοκληρώσετε όλες τις FUS PW BIDG MD PW PC PW FUS FUS 12V 12V M M GD GD Για να γειώσετε τον ενισχυτή, βρείτε μία μεταλλική περιοχή κοντά στον ενισχυτή, η οποία να είναι καλή πηγή γείωσης (κατά προτίμηση το πάτωμα). Ελέγξτε προσεκτικά την περιοχή που πρόκειται να τοποθετήσετε το καλώδιο και βεβαιωθείτε πως δεν υπάρχει εγκατάσταση φρένων και αγωγός καυσίμου ή εξαερισμού. Χρησιμοποιήστε μία συρματόβουρτσα ή ένα κομμάτι γυαλόχαρτο για να αφαιρέσετε τη μπογιά από το σημείο που θα συνδέσετε την γείωση, ώστε να πετύχετε καλύτερη επαφή. Χρησιμοποιήστε καλώδιο ίδιας διαμέτρου με αυτό που χρησιμοποιήσατε για την τροφοδοσία και τερματίστε το καλώδιο με ένα τερματικό κατάλληλου μεγέθους, το οποίο θα βιδώσετε πάνω στη μεταλλική επιφάνεια χρησιμοποιώντας μια βίδα #8. Είναι σημαντικό αυτή η σύνδεση να είναι στερεή. Τέλος, απλώστε σιλικόνη πάνω στη βίδα και στη γυμνή μεταλλική επιφάνεια για να μη σκουριάσει. Τώρα μπορείτε να συνδέσετε τα καλώδια τροφοδοσίας και γείωσης στον ενισχυτή. Κόψτε και τα δύο καλώδια στο κατάλληλο μήκος. [Για τα WSK2100C/4120C] Τοποθετήστε τα ειδικά φις στις άκρες των καλωδίων. Χρησιμοποιήστε ένα κατσαβίδι phillips #2 για να χαλαρώσετε τις επαφές 12V και GD που υπάρχουν στον ενισχυτή. Τοποθετήστε τα φίς στις κατάλληλες υποδοχές και σφίξτε καλά τις βίδες. [Για τα WSK 2200C/WSK2398C/WSK4200C] Χρησιμοποιήστε ένα κατσαβίδι άλεν για να χαλαρώσετε τις επαφές 12V και GD που υπάρχουν στον ενισχυτή. Τοποθετήστε τις άκρες των καλωδίων στις κατάλληλες υποδοχές και σφίξτε καλά τις βίδες 8 5

6 ΕΝΕΡΓΟΠΟΙΗΣΗ ΑΠΟ ΑΠΟΣΤΑΣΗ Μεταξύ των επαφών της τροφοδοσίας και της γείωσης υπάρχει ένα τερματικό για ενεργοποίηση από απόσταση. Αυτό το τερματικό πρέπει να συνδεθεί σε μία διακοπτόμενη πηγή τάσης 12 V. Συνήθως οι πηγές παρέχουν έξοδο για ενεργοποίηση από απόσταση οι οποίες ενεργοποιούν τον ενισχυτή όταν ενεργοποιείται η πηγή. Αν η πηγή σας δεν παρέχει τέτοια έξοδο μπορείτε να χρησιμοποιήσετε τη γραμμή που πιθανόν να υπάρχει για κεραία που ελέγχεται από τροφοδοσία. Αν η πηγή δεν παρέχει καμία από τις δύο γραμμές, χρησιμοποιήστε μια διακοπτόμενη παροχή τάσης 12 Volt. Περάστε ένα καλώδιο διαμέτρου τουλάχιστον 18 gauge από το τερματικό που υπάρχει στον ενισχυτή στη διακοπτόμενη πηγή τάσης 12 V. Αν είναι δυνατό περάστε το καλώδιο από την ίδια μεριά του οχήματος που είναι τα καλώδια τροφοδοσίας. Συνδέστε το καλώδιο με την πηγή. Επιστρέψτε στον ενισχυτή και κόψτε το καλώδιο στο κατάλληλο μήκος. [Για τα WSK2100C/4120C] Χρησιμοποιήστε ένα κατσαβίδι phillips #2 για να χαλαρώσετε την επαφή M που υπάρχει στον ενισχυτή. Τοποθετήστε την άκρη του καλωδίου στην κατάλληλη υποδοχές και σφίξτε καλά τη βίδα. [Για τα WSK2200C/WSK2398C/WSK4200C] Χρησιμοποιήστε ένα κατσαβίδι άλεν για να χαλαρώσετε την επαφή M που υπάρχει στον ενισχυτή. Τοποθετήστε F BIDGD SPK BIDG MD PW PC FUS 6 12V M GD PW ΜΠΑΤΑΡΙΑ PW FUS 12V M ΕΝΕΡΓΟΠΟΙΗΣΗ ΑΠΟ ΑΠΟΣΤΑΣΗ _ GD ΜΠΑΤΑΡΙΑ ΕΝΕΡΓΟΠΟΙΗΣΗ ΑΠΟ ΑΠΟΣΤΑΣΗ _ ΕΞΟΔΟΣ ΗΧΕΙΩΝ ΛΕΙΤΟΥΡΓΙΑ ΦΟΡΤΙΟ Οι συγκεκριμένοι ενισχυτές έχουν τη δυνατότητα 2 λειτουργιών: Stereo, mono ή λειτουργία γέφυρας (bridged). Έτσι τα μοντέλα WSK2120C,WSK2200C, WSK 2398C έχουν τη δυνατότητα να λειτουργούν σε 1ή2κανάλια και τα WSK4120C, WSK4200C τη δυνατότητα να λειτουργούν σε 2, 3ή4κανάλια. Οι ενισχυτές της σειράς WSK είναι ενισχυτές υψηλής ισχύος, αλλά χαμηλού ρεύματος. Με άλλα λόγια η ελάχιστη αντίσταση φορτίου που μπορεί να συνδεθεί είναι 2Ω για στερεοφωνική λειτουργία και 4Ω για λειτουργία γέφυρας για να μπορούν να λειτουργήσουν χωρίς πρόβλημα. Υπερβολικά χαμηλή αντίσταση θα ενεργοποιήσει την προστασία του ενισχυτή και πιθανόν να προκληθεί βλάβη. Θυμηθείτε να ελέγξετε την αντίσταση του ηχείου σας πριν το συνδέσετε. ΚΑΛΩΔΙΩΣΗ Επιλέξτε τα σωστά καλώδια ηχείων ανάλογα με την εφαρμογή. Οι περισσότερες εφαρμογές απαιτούν καλώδιο διαμέτρου τουλάχιστον 16 gauge. Συνδέστε αυτά τα καλώδια με τα ίδια μέτρα προφύλαξης όπως όταν περάσατε τα καλώδια τροφοδοσίας. Τερματίστε τα καλώδια στους ακροδέκτες των ηχείων χρησιμοποιώντας μονωμένα τερματικά ηχείων (δεν παρέχονται) ή χρησιμοποιώντας καλάι. Βεβαιωθείτε ότι τα καλώδια είναι συνδεδεμένα με τη σωστή πολικότητα (θετικό στο θετικό και αρνητικό στο αρνητικό). Στον ενισχυτη: [Για τα WSK2100C/4120C] Τοποθετήστε τα ειδικά φις στις άκρες των καλωδίων. Χρησιμοποιήστε ένα κατσαβίδι phillips #2 για να χαλαρώσετε τις επαφές των ηχείων που υπάρχουν στον ενισχυτή. Τοποθετήστε τα φις στις κατάλληλες υποδοχές και σφίξτε καλά τις βίδες. Βεβαιωθείτε ότι τα καλώδια έχουν συνδεθεί με τη σωστή πολικότητα. [Για τα WSK2200C/WSK2398C/WSK4200C] Χρησιμοποιήστε ένα κατσαβίδι άλεν για να χαλαρώσετε τις επαφές των ηχείων που υπάρχουν στον ενισχυτή. Τοποθετήστε τις άκρες των καλωδίων στις κατάλληλες υποδοχές και σφίξτε καλά τις βίδες. Βεβαιωθείτε ότι τα καλώδια έχουν συνδεθεί με τη σωστή πολικότητα. 7
