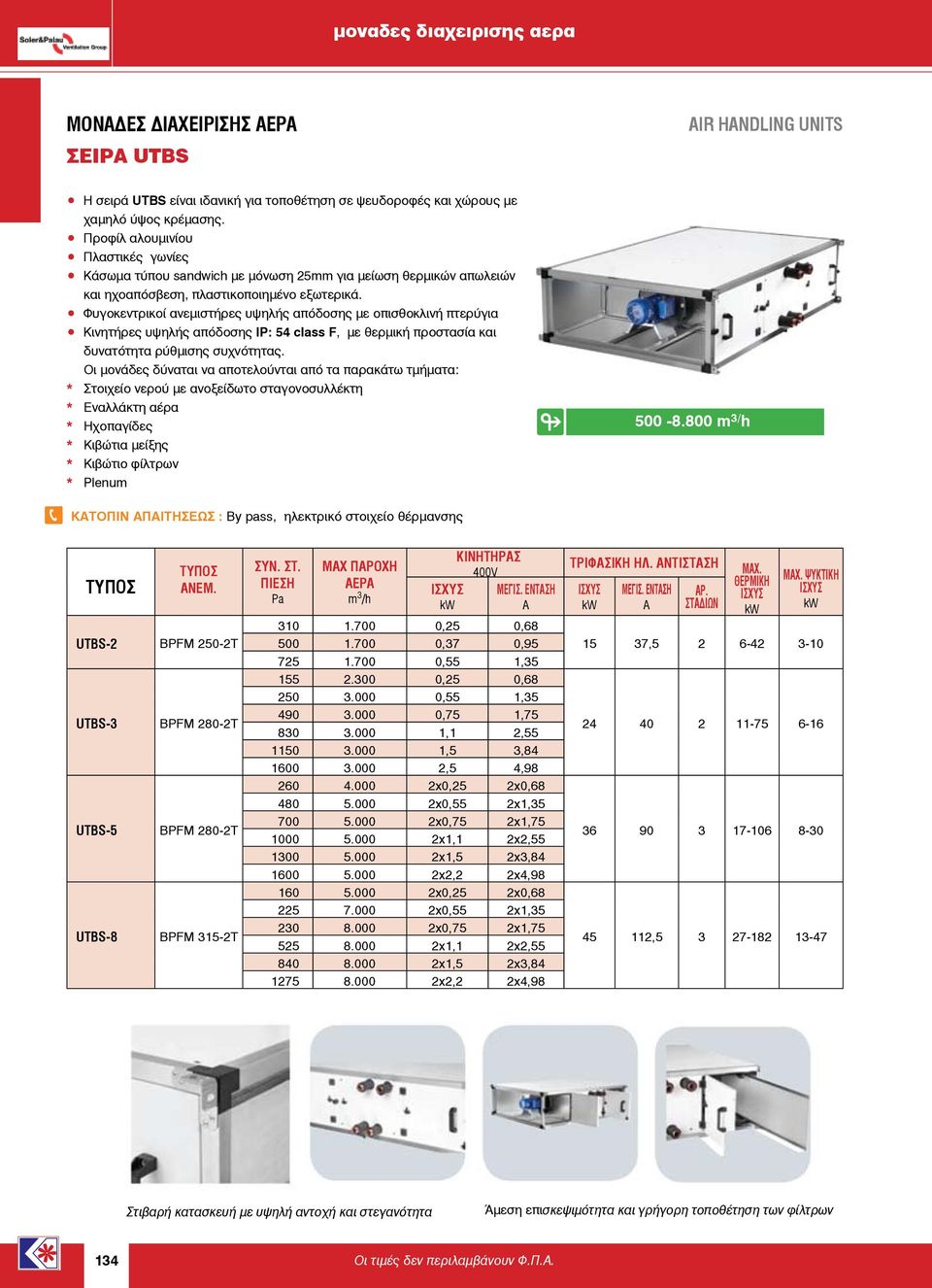

1 ΜΟΝΑΔΕΣ ΔΙΑΧΕΙΡΙΣΗΣ ΑΕΡΑ ΣΕΙΡΑ UTBS AIR HANDLING UNITS Η σειρά UTBS είναι ιδανική για τοποθέτηση σε ψευδοροφές και χώρους με χαμηλό ύψος κρέμασης. Προφίλ αλουμινίου Πλαστικές γωνίες Κάσωμα τύπου sandwich με μόνωση 25mm για μείωση θερμικών απωλειών και ηχοαπόσβεση, πλαστικοποιημένο εξωτερικά. Φυγοκεντρικοί ανεμιστήρες υψηλής απόδοσης με οπισθοκλινή πτερύγια Κινητήρες υψηλής απόδοσης ΙP: 54 class F, με θερμική προστασία και δυνατότητα ρύθμισης συχνότητας. Οι μονάδες δύναται να αποτελούνται από τα παρακάτω τμήματα: * Στοιχείο νερού με ανοξείδωτο σταγονοσυλλέκτη * Εναλλάκτη αέρα * Ηχοπαγίδες * Κιβώτια μείξης * Κιβώτιο φίλτρων * Plenum m 3/ h ÊÁÔÏÐÉÍ ÁÐÁÉÔÇÓÅÙÓ : By pass, ηλεκτρικό στοιχείο θέρμανσης ÔÕÐÏÓ τυποσ ΑΝΕΜ. UTBS-2 BPFM 250-2T UTBS-3 BPFM 280-2T UTBS-5 BPFM 280-2T UTBS-8 BPFM 315-2T ΣΥΝ. ΣΤ. ΠΙΕΣΗ Pa MAX ΠΑΡΟΧΗ ΑΕΡΑ m 3 /h ΚΙΝΗΤΗΡΑΣ 400V μεγισ. ενταση A ,25 0, ,37 0, ,55 1, ,25 0, ,55 1, ,75 1, ,1 2, ,5 3, ,5 4, x0,25 2x0, x0,55 2x1, x0,75 2x1, x1,1 2x2, x1,5 2x3, x2,2 2x4, x0,25 2x0, x0,55 2x1, x0,75 2x1, x1,1 2x2, x1,5 2x3, x2,2 2x4,98 ΤΡΙΦΑΣΙΚΗ ΗΛ. ΑΝΤΙΣΤΑΣΗ μεγισ. ενταση A ΑΡ. ΣΤΑΔΙΩΝ ΜΑΧ. ΘΕΡΜΙΚΗ ΜΑΧ. ΨΥΚΤΙΚΗ 15 37, , Στιβαρή κατασκευή με υψηλή αντοχή και στεγανότητα Άμεση επισκεψιμότητα και γρήγορη τοποθέτηση των φίλτρων 134 Oι τιμές δεν περιλαμβάνουν Φ.Π.Α.

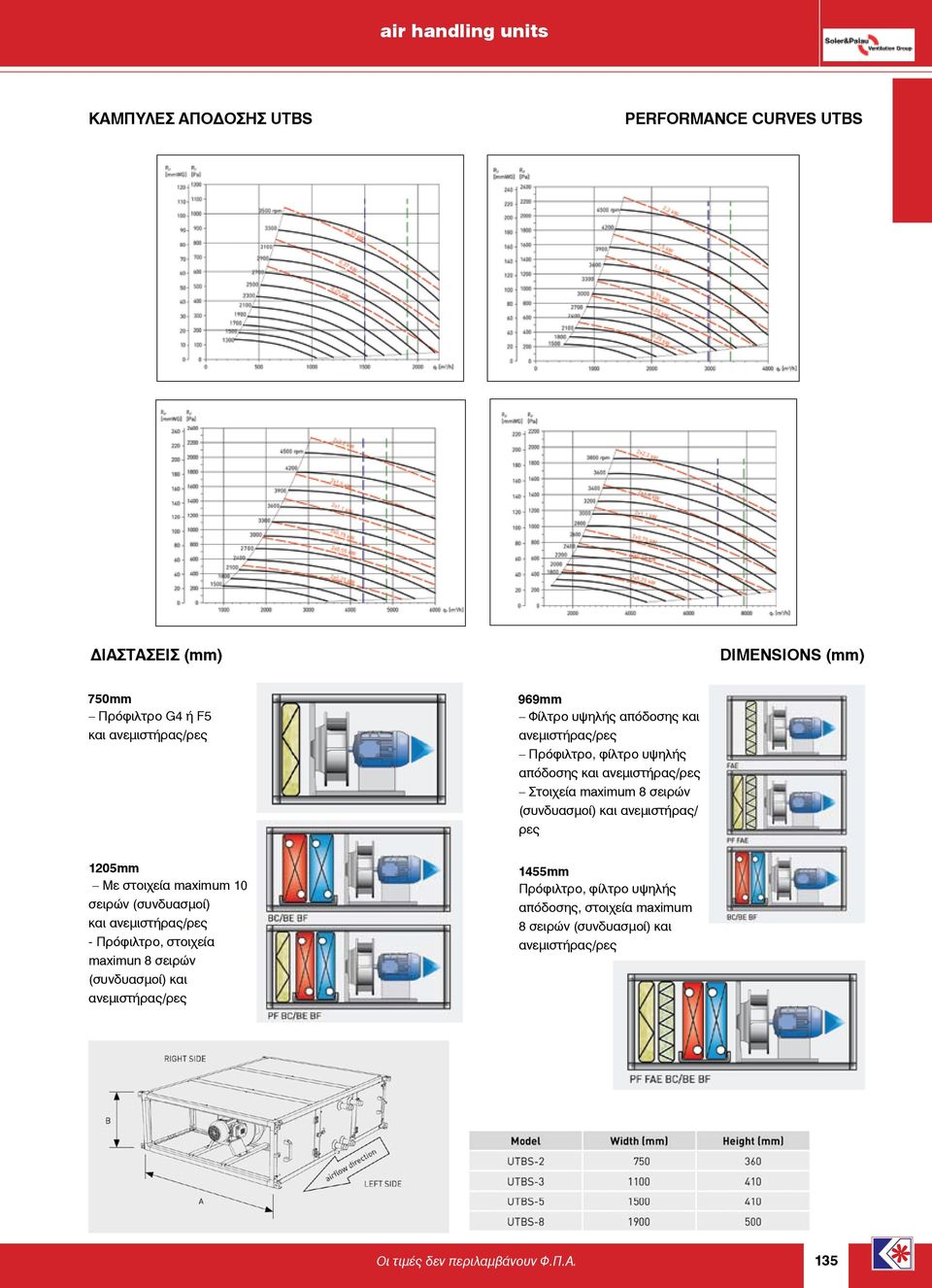

2 air handling units ΚΑΜΠΥΛΕΣ ΑΠΟΔΟΣΗΣ UTBS PERFORMANCE CURVES UTBS ΔΙΑΣΤΑΣΕΙΣ (mm) DIMENSIONS (mm) 750mm Πρόφιλτρο G4 ή F5 και ανεμιστήρας/ρες 969mm Φίλτρο υψηλής απόδοσης και ανεμιστήρας/ρες Πρόφιλτρο, φίλτρο υψηλής απόδοσης και ανεμιστήρας/ρες Στοιχεία maximum 8 σειρών (συνδυασμοί) και ανεμιστήρας/ ρες 1205mm Με στοιχεία maximum 10 σειρών (συνδυασμοί) και ανεμιστήρας/ρες - Πρόφιλτρο, στοιχεία maximun 8 σειρών (συνδυασμοί) και ανεμιστήρας/ρες 1455mm Πρόφιλτρο, φίλτρο υψηλής απόδοσης, στοιχεία maximum 8 σειρών (συνδυασμοί) και ανεμιστήρας/ρες Oι τιμές δεν περιλαμβάνουν Φ.Π.Α. 135

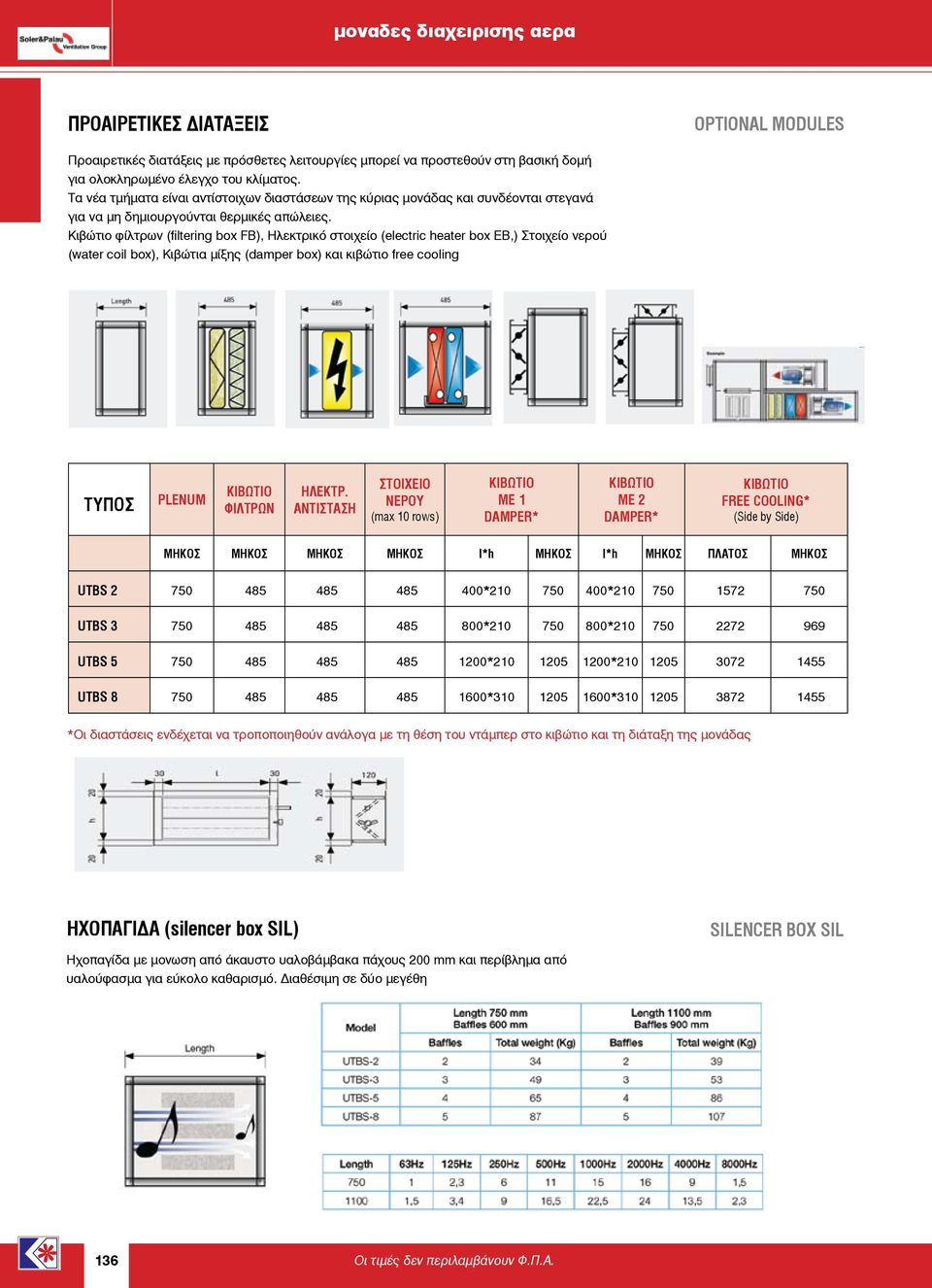

3 ΠΡΟΑΙΡΕΤΙΚΕΣ ΔΙΑΤΑΞΕΙΣ OPTIONAL MODULES Προαιρετικές διατάξεις με πρόσθετες λειτουργίες μπορεί να προστεθούν στη βασική δομή για ολοκληρωμένο έλεγχο του κλίματος. Τα νέα τμήματα είναι αντίστοιχων διαστάσεων της κύριας μονάδας και συνδέονται στεγανά για να μη δημιουργούνται θερμικές απώλειες. Κιβώτιο φίλτρων (filtering box FB), Ηλεκτρικό στοιχείο (electric heater box EB,) Στοιχείο νερού (water coil box), Κιβώτια μίξης (damper box) και κιβώτιο free cooling ÔÕÐÏÓ PLENUM ΦΙΛΤΡΩΝ ΗΛΕΚΤΡ. ΑΝΤΙΣΤΑΣΗ ΣΤΟΙΧΕΙΟ ΝΕΡΟΥ (max 10 rows) ME 1 DAMPER* ME 2 DAMPER* FREE COOLING* (Side by Side) MHKOΣ MHKOΣ MHKOΣ MHKOΣ l*h MHKOΣ l*h MHKOΣ ΠΛΑΤΟΣ MHKOΣ UTBS * * UTBS * * UTBS * * UTBS * * *Οι διαστάσεις ενδέχεται να τροποποιηθούν ανάλογα με τη θέση του ντάμπερ στο κιβώτιο και τη διάταξη της μονάδας ΗΧΟΠΑΓΙΔΑ (silencer box SIL) SILENCER BOX SIL Hχοπαγίδα με μονωση από άκαυστο υαλοβάμβακα πάχους 200 mm και περίβλημα από υαλούφασμα για εύκολο καθαρισμό. Διαθέσιμη σε δύο μεγέθη 136 Oι τιμές δεν περιλαμβάνουν Φ.Π.Α.

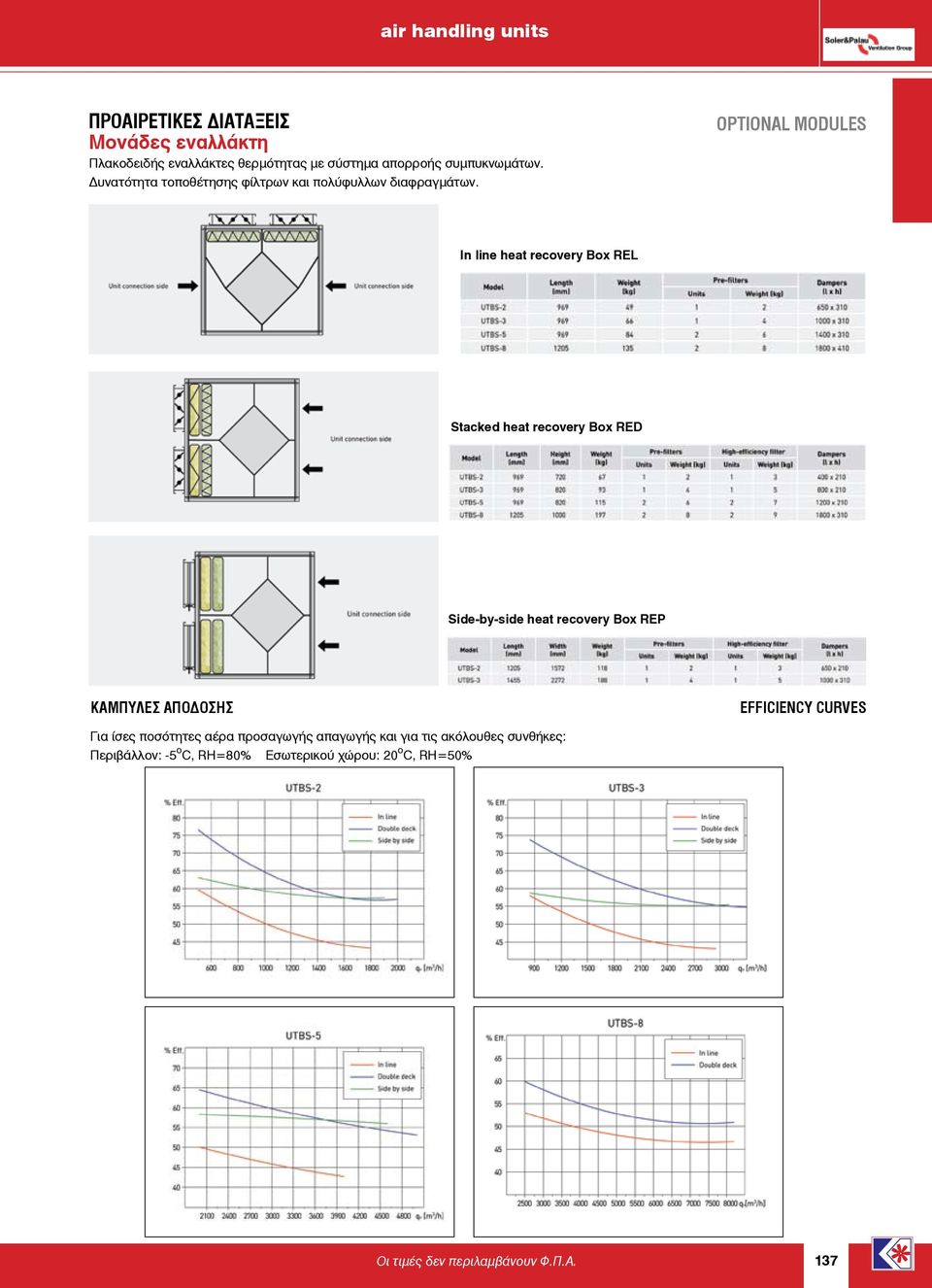

4 air handling units ΠΡΟΑΙΡΕΤΙΚΕΣ ΔΙΑΤΑΞΕΙΣ Μονάδες εναλλάκτη Πλακοδειδής εναλλάκτες θερμότητας με σύστημα απορροής συμπυκνωμάτων. Δυνατότητα τοποθέτησης φίλτρων και πολύφυλλων διαφραγμάτων. OPTIONAL MODULES In line heat recovery Box REL Stacked heat recovery Box RED Side-by-side heat recovery Box REP KAΜΠΥΛΕΣ ΑΠΟΔΟΣΗΣ ΕFFICIENCY CURVES Για ίσες ποσότητες αέρα προσαγωγής απαγωγής και για τις ακόλουθες συνθήκες: Περιβάλλον: -5 ï C, RH=80% Eσωτερικού χώρου: 20 ï C, RH=50% Oι τιμές δεν περιλαμβάνουν Φ.Π.Α. 137

5 ΔΙΑΤΑΞΕΙΣ ΕΛΕΓΧΟΥ ΚΑΙ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ (CONTROLS) ACCESSORY PLUG & PLAY AERO-REG TERMO-REG PRO-REG ΛΕΙΤΟΥΡΓΙΑ AERO-REG TERMO-REG PRO-REG 1 Ρύθμιση θερμοκρασίας Χειροκίνητη επιλογή ταχύτητας Προρυθμισμένες τιμές Χειροκίνητη επιλογή ταχύτητας Αναλογική Αυτόματη ρύθμιση της ταχύτητας του ανεμιστήρα με αισθητήρα CO 2 ή υγροστάτη Αυτόματος έλεγχος της ταχύτητας του ανεμιστήρα με εξωτερικό σήμα 0-10V 6 Ταχύτητα TURBO 7 Εβδομαδιαίος προγραμματισμός 8 ΟΝ/ΟFF 9 Αυτόματος χειρισμός By-pass 10 Aντιπαγωτική προστασία του στοιχείου εναλλάκτη 11 2 βαθμίδες ηλεκτρικού μεταθερμαντικού στοιχείου 12 Αναλογική ρύθμιση ηλεκτρικού μεταθερμαντικού στοιχείου 13 Ρύθμιση ΟΝ/ΟFF μεταθερμαντικού στοιχείου νερού 14 Aναλογική ρύθμιση μεταθερμαντικού στοιχείου νερού 15 Ψηφιακή οθόνη 16 Οθόνη αφής 17 Ένδειξη πληρότητας των φίλτρων μέσω πρεσσοστατών 18 Ένδειξη και ρύθμιση λειτουργίας των ανεμιστήρων 19 Δυνατότητα πολλαπλού ελέγχου 138 Oι τιμές δεν περιλαμβάνουν Φ.Π.Α.

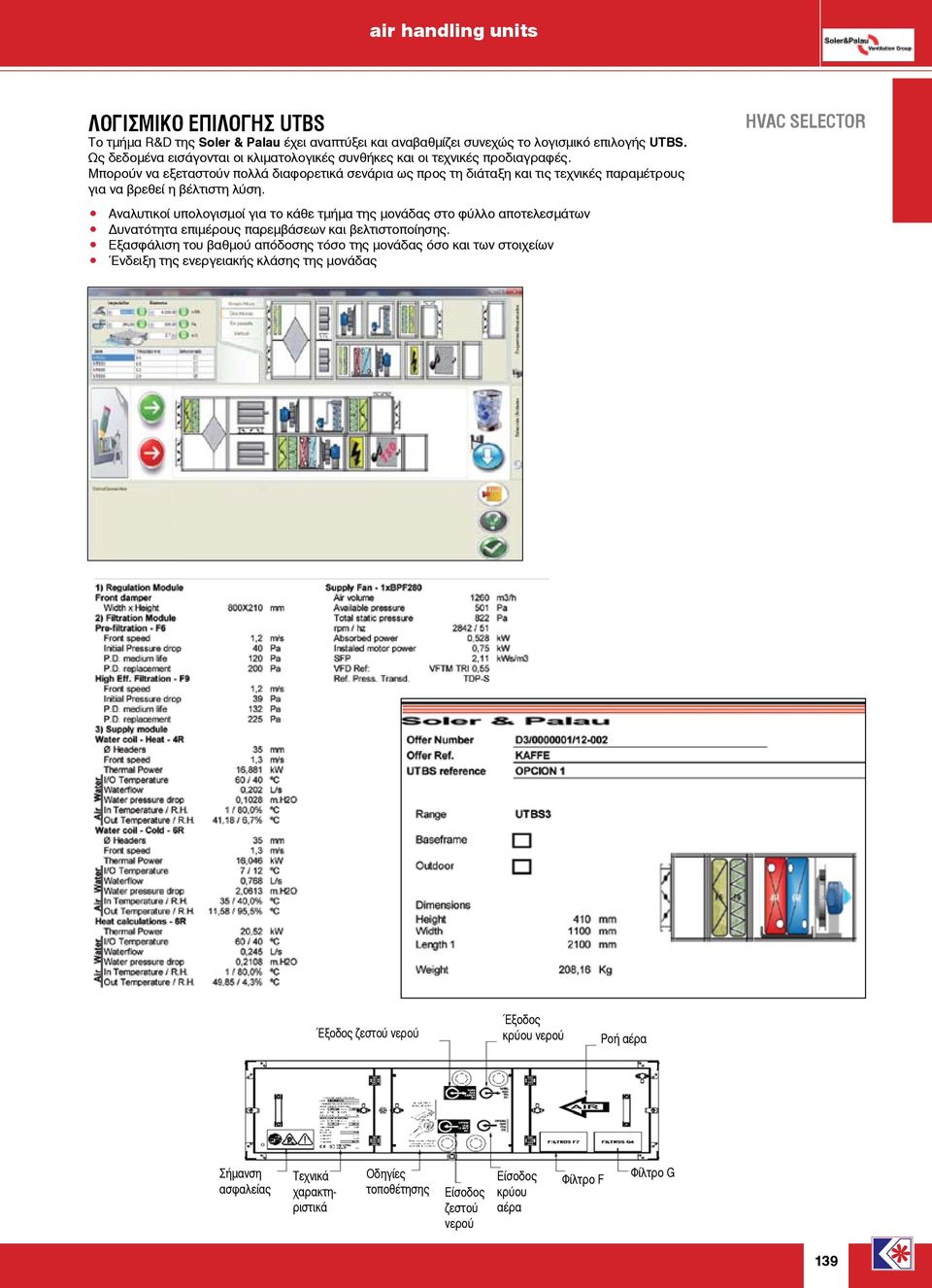

6 air handling units ΛΟΓΙΣΜΙΚΟ ΕΠΙΛΟΓΗΣ UTBS Το τμήμα R&D της Soler & Palau έχει αναπτύξει και αναβαθμίζει συνεχώς το λογισμικό επιλογής UTBS. Ως δεδομένα εισάγονται οι κλιματολογικές συνθήκες και οι τεχνικές προδιαγραφές. Μπορούν να εξεταστούν πολλά διαφορετικά σενάρια ως προς τη διάταξη και τις τεχνικές παραμέτρους για να βρεθεί η βέλτιστη λύση. Αναλυτικοί υπολογισμοί για το κάθε τμήμα της μονάδας στο φύλλο αποτελεσμάτων Δυνατότητα επιμέρους παρεμβάσεων και βελτιστοποίησης. Εξασφάλιση του βαθμού απόδοσης τόσο της μονάδας όσο και των στοιχείων Ένδειξη της ενεργειακής κλάσης της μονάδας HVAC SELECTOR Έξοδος ζεστού νερού Έξοδος κρύου νερού Ροή αέρα Σήµανση ασφαλείας Τεχνικά χαρακτηριστικά Οδηγίες τοποθέτησης Eίσοδος ζεστού νερού Eίσοδος κρύου αέρα Φίλτρο F Φίλτρο G Oι τιμές δεν περιλαμβάνουν Φ.Π.Α. 139
