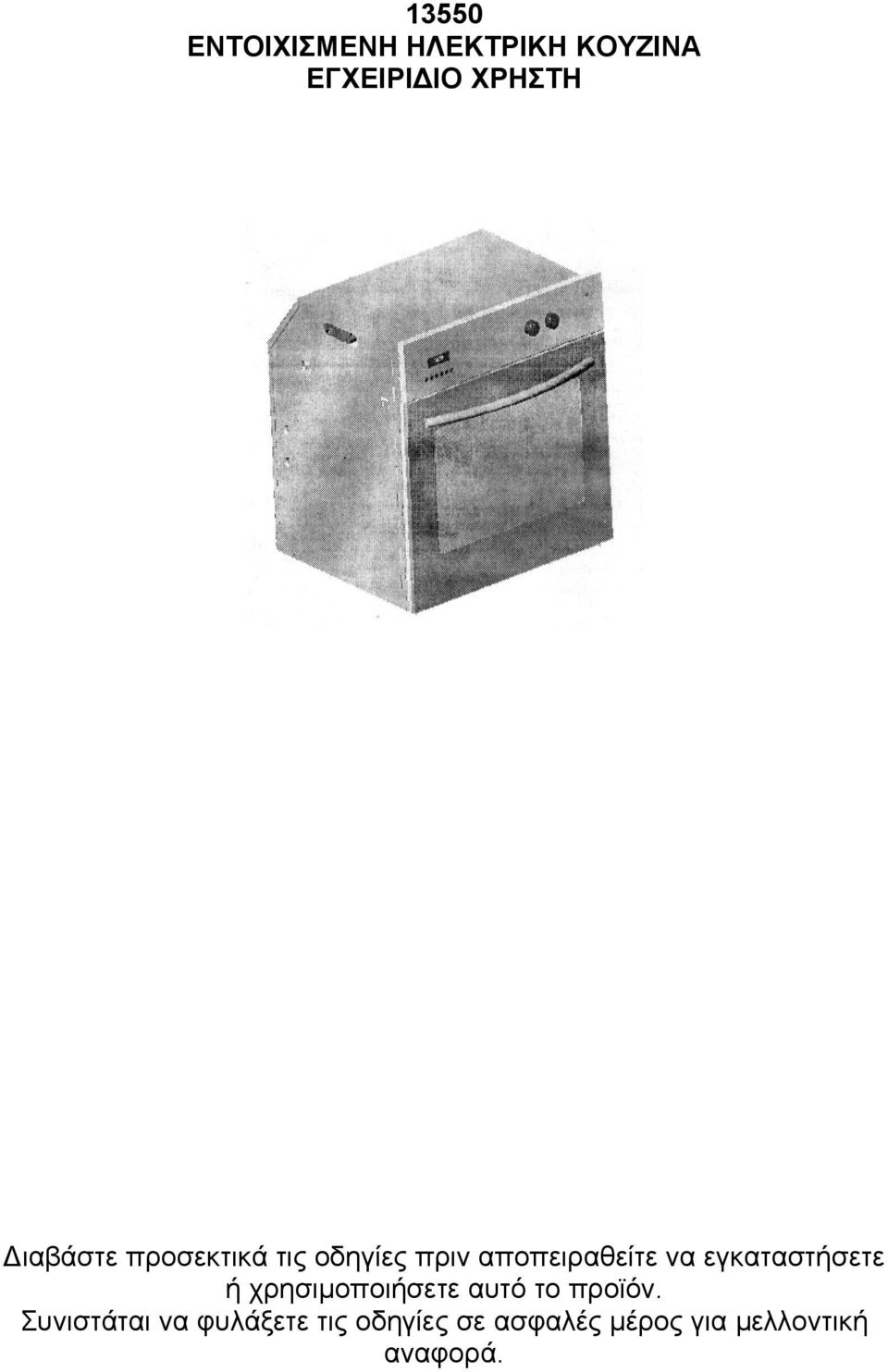

13550 ENTOIXIΣΜΕΝΗ ΗΛΕΚΤΡΙΚΗ ΚΟΥΖΙΝΑ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ

Transcript

1 13550 ENTOIXIΣΜΕΝΗ ΗΛΕΚΤΡΙΚΗ ΚΟΥΖΙΝΑ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ Διαβάστε προσεκτικά τις οδηγίες πριν αποπειραθείτε να εγκαταστήσετε ή χρησιμοποιήσετε αυτό το προϊόν. Συνιστάται να φυλάξετε τις οδηγίες σε ασφαλές μέρος για μελλοντική αναφορά.

2 Αγαπητέ πελάτη, Ευχαριστούμε για την επιλογή του προϊόντος μας. Μπορείτε να εμπιστεύεστε τα προϊόντα μας. Το Εγχειρίδιο Χρήστη θα σας βοηθήσει να χρησιμοποιήσετε το προϊόν πιο εύκολα και αποτελεσματικότερα. Διαβάστε το Εγχειρίδιο Χρήστη πριν αρχίσετε να χρησιμοποιείτε το προϊόν. Μπορείτε να βρείτε πληροφορίες για την ασφάλεια στη σελίδα 2. Ελέγξτε το προϊόν για τυχόν ελαττώματα ή ελλείψεις. Αν βρείτε ζημία λόγω της μεταφοράς, επικοινωνήστε με το τμήμα πωλήσεων που μετέφερε το προϊόν ή το κατάστημα της περιοχής που έστειλε το προϊόν. Ελπίζουμε να ευχαριστηθείτε τη χρήση της κουζίνας ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ ΕΝΟΤΗΤΑ 1 Τεχνικά χαρακτηριστικά και τμήματα του φούρνου ΕΝΟΤΗΤΑ 2 Σημαντικές παρατηρήσεις ασφαλείας ΕΝΟΤΗΤΑ 3 Εγκατάσταση Εντοιχισμένης Κουζίνας ΕΝΟΤΗΤΑ 4 Εισαγωγή στον Πίνακα Ελέγχου ΕΝΟΤΗΤΑ 5 Χρήση της Κουζίνας ΕΝΟΤΗΤΑ 6 Λειτουργία Σχάρας στο Φούρνο ΕΝΟΤΗΤΑ 7 Συντήρηση και Καθαρισμός ΕΝΟΤΗΤΑ 8 Πληροφορίες για την Μεταφορά ΕΝΟΤΗΤΑ 9 Επίλυση προβλημάτων

3 ΕΝΟΤΗΤΑ 1 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΗΣ ΚΟΥΖΙΝΑΣ Μοντέλο Χρώμα Ανοξείδωτο Θερμοστάτης Χρονοδιακόπτης * Κοιλότητα (Pc) 1 Όγκος φούρνου(ft) 66 Ισχύς φούρνου (W) 2500 Ισχύς Σχάρας (W) 2000 Τάση (Vlt) 230 Συχνότητα (Hz) Έλικας - Κατηγορία Αποτελεσματικότητας Α Ενέργειας Κατανάλωση Ενέργειας (Συμβατική) 0,76 (Κιλοβάτ/ώρα) Κατανάλωση Ενέργειας 0,76 (συμβ.πιεσμέν.αέρα) (Κιλοβάτ/ώρα) Βάρος (γρ) 37 Διαστάσεις Πλάτος (χιλ) 588 Μήκος (χιλ) 560 Ύψος (χιλ) 594

4 ΤΜΗΜΑΤΑ ΤΟΥ ΦΟΥΡΝΟΥ 1. Κεντρικός Πίνακας 2. Πλαϊνή Λαβή 3. Λαβή Πόρτας 4. Πόρτα Φούρνου 5. Δίσκοι 6. Σχάρα 7. Ταψί 8. Συρτάρια 9. Κουμπιά χειρισμού 10. Χρονοδιακόπτης 11. Λάμπα φούρνου 12. Εσωτερικό σώμα 13. Άνω Αντίσταση 14. Εσωτερική Λάμπα 15. Κάτω Αντίσταση 16. Σιλικόνη φούρνου Εικ.1 Εικ.2

5 ΕΝΟΤΗΤΑ 2 ΣΗΜΑΝΤΙΚΕΣ ΠΑΡΑΤΗΡΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ Η εντοιχισμένη ηλεκτρική κουζίνα κατασκευάστηκε για την προετοιμασία των συνηθισμένων γευμάτων του σπιτιού. Να μην χρησιμοποιείται με άλλους σκοπούς. ΕΓΚΑΤΑΣΤΑΣΗ - Η συσκευή πρέπει να εγκαθίσταται από εξειδικευμένο προσωπικό, σύμφωνα με τις οδηγίες του κατασκευαστή και τα σχετικά Πρότυπα Ασφαλείας. - Η συσκευή είναι βαριά. Προσοχή στην μετακίνησή της. - Αφαιρέστε όλες τις προστατευτικές ταινίες και τα ελάσματα στη συσκευασία της πριν την χρησιμοποιήσετε για πρώτη φορά. - Βεβαιωθείτε ότι η ηλεκτρική παροχή συμμορφώνεται με τον τύπο που δηλώνεται στην πλάκα χαρακτηριστικών ορίων. - Μην επιχειρείτε να τροποποιήσετε τη συσκευή με κανένα τρόπο - Η συνηθισμένη τάση της κουζίνας είναι 230 Volt-50 Hz. Προειδοποίηση: Η συσκευή πρέπει να γειώνεται. Μετά το μαγείρεμα, βεβαιωθείτε ότι όλα τα κουμπιά χειρισμού βρίσκονται στη θέση OFF. - Βεβαιωθείτε ότι η ηλεκτρική σας εγκατάσταση έχει γειωθεί. Αν δεν έχει γειωθεί, γειώστε την με τη βοήθεια εξειδικευμένου τεχνικού - Πρέπει να χρησιμοποιηθεί τουλάχιστον 4GA Ασφάλεια για ηλεκτρική σύνδεση με το φούρνο σας - Η σύνδεση μπορεί να γίνει μόνο από εξουσιοδοτημένο συνεργείο επιδιόρθωσης ή άλλο εξουσιοδοτημένο άτομο από τον πελάτη. - Για τη σύνδεση του ηλεκτρικού σκεύους στην παροχή ισχύος, χρησιμοποιείστε καλώδιο μεγέθους 3x2.5mm2 - Για την ασφάλεια της μόνωσης, το μήκος του καλωδίου δεν πρέπει να ξεπερνά τα 2 μέτρα - Το σχήμα σύνδεσης βρίσκεται στο πίσω τοίχωμα της κουζίνας. - Προσαρμόστε τον χρονοδιακόπτη όταν κόβεται το ρεύμα. Αν δεν προσαρμοστεί ο χρονοδιακόπτης, δεν θα λειτουργεί. ΑΣΦΑΛΕΙΑ ΠΑΙΔΙΩΝ - Αυτή η συσκευή προορίζεται για χρήση από ενήλικες. Μην επιτρέπετε στα παιδιά να παίζουν κοντά στη συσκευή. - Η συσκευή θερμαίνεται όταν είναι σε χρήση. Τα παιδιά θα πρέπει να είναι απομακρυσμένα έως ότου κρυώσει. - Τα παιδιά μπορεί να τραυματιστούν εάν σκαλίζουν τη συσκευή - Πριν τη χρήση του προϊόντος, βγάλτε τα υλικά συσκευασίας. Μην ξεχάσετε να βγάλετε τα χαρτόνια από τις πλευρές των δίσκων και τη σχάρα καλωδίου που κολλάνε στο μπροστινό τμήμα. Το υλικό συσκευασίας μπορεί να προκαλέσει κίνδυνο για τα παιδιά. Προσοχή! Ο κίνδυνος καψίματος είναι υψηλός για τα μικρά παιδιά που δεν γνωρίζουν τον κίνδυνο. Η πόρτα του φούρνου, τα εσωτερικά τμήματα και ο ατμός είναι θερμά κατά τη διάρκεια της χρήσης. Τα παιδιά εκτίθενται σε κίνδυνο καψίματος ή τραυματισμού. Απαιτείται να απομακρύνονται από τις

6 φούρνο σε λογική απόσταση. Τα μεγαλύτερα παιδιά μπορούν να χρησιμοποιούν το φούρνο υπό επιτήρηση. Προσοχή! Κίνδυνος καψίματος. Τα συστατικά θερμότητας, ο φούρνος και τα εξαρτήματα είναι πολύ ζεστά κατά τη διάρκεια της χρήσης. Χρησιμοποιείτε πάντα κατάλληλη ενδυμασία ή γάντια όταν κρατάτε τους δίσκους και προσέξτε στη χρήση δίσκων ώστε να ελαχιστοποιήσετε τον κίνδυνο καψίματος. - Πριν τη χρήση της συσκευής για πρώτη φορά, αφαιρέστε κάθε προστατευτικό μέσο, πλύνετε τα ράφια του φούρνου και τα εξαρτήματα με νερό για να αφαιρεθεί η προστατευτική επένδυση. Παρόλα αυτά, όταν λειτουργήσετε για πρώτη φορά το φούρνο ή τη σχάρα, μπορεί να παρατηρήσετε μία δυσάρεστη οσμή και λίγο καπνό. ΚΑΤΑ ΤΗ ΧΡΗΣΗ - Μην χρησιμοποιείτε τη συσκευή αν έρθει σε επαφή με νερό. Μην αποπειράστε να χρησιμοποιήσετε τη συσκευή με υγρά χέρια - Βεβαιωθείτε ότι τα κουμπιά χειρισμού βρίσκονται στη θέση OFF όταν δεν την χρησιμοποιείτε - Μην αποθηκεύετε εύφλεκτα υλικά όπως γάντια φούρνου, πετσέτες κλπ στο συρτάρι. - Κατά το μαγείρεμα βαριών αντικειμένων, π.χ. γαλοπούλες, μην τραβάτε το ράφι του φούρνου προς τα έξω όταν το αντικείμενο είναι ακόμη στο ράφι. Υπάρχει κίνδυνος - Ποτέ μην βάζετε τα αντικείμενα απευθείας στη βάση του φούρνου ή καλύπτετε τη βάση του φούρνου με έλασμα γιατί μπορεί να προκληθεί υπερθέρμανση της βάσης. - Ποτέ μην χρησιμοποιείτε τη συσκευή για θέρμανση του δωματίου - Τα προσεγγίζοντα μέρη του φούρνου μπορεί να είναι υπερθερμασμένα όταν χρησιμοποιείται η σχάρα. Κρατήστε τα παιδιά μακριά. Μην αγγίζετε τα θερμά τμήματα στο εσωτερικό του φούρνου. - Οι εξωτερικές επιφάνειες του φούρνου μπορεί να θερμανθούν κατά τη διάρκεια λειτουργίας της σχάρας ή της συσκευής - Χρησιμοποιείτε γάντια φούρνου όταν αφαιρείτε τα θερμά σκεύη από το φούρνο ή τη σχάρα. Ο φούρνος/η σχάρα και τα σκεύη είναι πολύ ζεστά κατά τη χρήση. - Μην τοποθετείτε θερμά αντικείμενα στο συρτάρι. Τα σκεύη που έχουν χρησιμοποιηθεί για μαγείρεμα θα πρέπει να τοποθετούνται στο συρτάρι μόνο όταν κρυώσουν. - Η πόρτα φούρνου πρέπει να κλείνει σωστά. Διατηρήστε καθαρές τις περιοχές σφραγίσματος της πόρτας - Η πίεση στο ανοιχτό κάλυμμα του φούρνου με βαριά αντικείμενα μπορεί να προκαλέσει ζημία στους μεντεσέδες του καλύμματος. Μην κάθεστε ή φορτώνετε βαριά αντικείμενα στο ανοιχτό κάλυμμα του φούρνου. - Μην χρησιμοποιείτε αλουμινόχαρτο για να καλύψετε το κοίλωμα της σχάρας ή βάζετε αντικείμενα τυλιγμένα σε αλουμινόχαρτο κάτω από τη σχάρα γιατί δημιουργείται κίνδυνος πυρκαγιάς. Η υψηλή αντανακλαστικότητα μπορεί να προκαλέσει ζημία των τμημάτων. - Μην χρησιμοποιείτε το φούρνο έχοντας μετακινήσει το εσωτερικό γυάλινο πλαίσιο της πόρτας

7 - Μην χρησιμοποιείτε το κάτω τμήμα της πόρτας ως στήριγμα για να προσεγγίσετε άλλα τμήματα. - Μετά τη χρήση του φούρνου, σκουπίστε τις σταγόνες ατμού με ύφασμα που μπορεί να σχηματιστεί στο κάλυμμα φούρνου λόγω της υψηλής θερμοκρασίας - Μην μπλοκάρετε τον αερισμό του φούρνου με οποιονδήποτε τρόπο γιατί υπάρχει κίνδυνος πυρκαγιάς - Όταν ανοίγετε την πόρτα της συσκευής, προσέξτε να αποφύγετε επαφή με το δέρμα τυχόν ατμών που μπορεί να διαφύγουν από το φούρνο - Ευαίσθητα φαγητά, πλαστικά αντικείμενα και συσκευασίες ψεκασμού μπορεί να επηρεάζονται από τη θερμότητα και δεν θα πρέπει να αποθηκεύονται πάνω ή γύρω από τη συσκευή.

8 Επιδιόρθωση: - Τα καλώδια σύνδεσης των συσκευών κοντά στο φούρνο μπορεί να καταστρέφονται και να βραχυκυκλώνονται αν έρθουν σε επαφή με θερμά τμήματα του φούρνου. Για τον λόγο αυτό, τα καλώδια άλλων συσκευών πρέπει να βρίσκονται σε επαρκή απόσταση ασφαλείας με τον φούρνο. Όταν το καλώδιο ισχύος καταστραφεί, επικοινωνήστε με το πλησιέστερο εξουσιοδοτημένο συνεργείο για την αποκατάσταση. - Αυτή η συσκευή θα πρέπει να επισκευάζεται ή επιδιορθώνεται από εξουσιοδοτημένο συνεργείο Μηχανικού και θα πρέπει να χρησιμοποιούνται αποκλειστικά αυθεντικά ανταλλακτικά. ΕΝΟΤΗΤΑ 3 ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΕΝΤΟΙΧΙΣΜΕΝΗΣ ΚΟΥΖΙΝΑΣ Εικ.3 Μετρήσεις Φούρνου Εικ.4 Μετρήσεις Πίνακα Η εγκατάσταση πρέπει να γίνεται από εξουσιοδοτημένο τεχνικό. Οι παρακάτω οδηγίες θα καθοδηγήσουν τον εξουσιοδοτημένο τεχνικό για την εγκατάσταση της Εντοιχισμένης κουζίνας σύμφωνα με το νόμο και τα ισχύοντα πρότυπα. Οδηγίες: - Οι διαστάσεις και το υλικό της καμπίνας και του πίνακα που θα εγκαταστήσει η εντοιχισμένη κουζίνα πρέπει να είναι κατάλληλες και ανθεκτικές για αυξήσεις θερμότητας - Στη σωστή λειτουργία εγκατάστασης, απαιτείται η πρόληψη κάθε επαφής με ηλεκτρικά τμήματα ή μεμονωμένα τμήματα λόγω του σκοπού εργασίας. - Υλικά ή τμήματα που χρησιμοποιήθηκαν για μόνωση πρέπει να επισυνάπτονται δυνατά για να προλαμβάνεται η εξαγωγή τυχόν εργαλείων. - Δεν συνιστάται η εγκατάσταση της συσκευής κοντά σε ψυγείο ή καταψύκτη. Διαφορετικά, η απόδοση αυτών των συσκευών επηρεάζεται από την κοντινή διάδοση θερμότητας

9 - Αν εγκατασταθεί σκεύος μαγειρικής στο φούρνο σας, τα ηλεκτρικά καλώδια αυτού και ο φούρνος πρέπει να είναι διαχωρισμένα για λόγους ασφαλείας και να γίνεται αποσύνδεση του συνόλου όταν απαιτείται. - Εγκαταστήστε τη συσκευή σας σε θέση που να σας επιτρέπει να προσεγγίσετε το καλώδιο τροφοδότησης. - Μην τοποθετείτε το καλώδιο τροφοδότησης κοντά σε θερμές επιφάνειες. Μην σφίγγετε το καλώδιο στην πόρτα φούρνου. Μέτρα της Εντοιχισμένης κουζίνας και πίνακα φούρνου στην Εικ.3 και 4 Εικόνες Εγκατεστημένης Εντοιχισμένης Κουζίνας στην Εικ.5 και 6 Εικ.5 Εικ.6

10 ΕΝΟΤΗΤΑ 4 ΕΙΣΑΓΩΓΗ ΣΤΟΝ ΠΙΝΑΚΑ ΕΛΕΓΧΟΥ Τα κουμπιά χειρισμού βρίσκονται στην Εικόνα 5. Με αυτά τα κουμπιά χειρισμού, μπορεί να προσαρμόζεται η ισχύς του κάθε στοιχείου θερμότητας. Τα κουμπιά μπορεί να περιστρέφονται δεξιόστροφα ή αριστερόστροφα. Ψηφιακό Κουμπί Κουμπί Λάμπα ρολόι λειτουργιών θερμοστάτη φούρνου Εικ.5 Πίνακας Ελέγχου Μηχανικό Κουμπί Κουμπί Λάμπα ρολόι λειτουργιών θερμοστάτη φούρνου ΕΝΟΤΗΤΑ 5 ΧΡΗΣΗ ΤΟΥ ΦΟΥΡΝΟΥ Διακόπτες ελέγχου του Φούρνου Η λάμπα ένδειξης θα ανάψει με τον διακόπτη θερμοστάτη. Όταν η θερμότητα μέσα στο φούρνο φθάσει την οριζόμενη τιμή, ο θερμοστάτης κόβει το κύκλωμα και η λάμπα σβήνει. Όταν η θερμότητα βρίσκεται κάτω από την οριζόμενη τιμή, ο θερμοστάτης ανάβει και πάλι όπως και η λάμπα ένδειξης. Χρήση του Φούρνου Κατά τη διάρκεια της αρχικής λειτουργίας του φούρνου, θα δημιουργηθεί μια οσμή από τα υλικά μόνωσης και θερμότητας. Για να την αποφύγετε, λειτουργείστε το φούρνο στους 250 βαθμούς Κελσίου για 45 λεπτά χωρίς τους δίσκους πριν τη χρήση. 1. Τα γεύματα που μπορεί να μαγειρευτούν 2. Θέσεις δίσκων 3. Θέσεις θερμοστάτη 4. Συνιστώμενοι χρόνοι μαγειρέματος δίνονται. 5. Γυρίστε δεξιόστροφα το διακόπτη «έλεγχος θέρμανσης φούρνου» για να προσαρμόσετε το χρόνο μαγειρέματος για το γεύμα που επιθυμείτε να μαγειρέψετε, αναφορικά με τον πίνακα μαγειρέματος

11 6. Πριν το μαγείρεμα, προθερμάνετε το φούρνο για 10 λεπτά. Το μπροστινό κάλυμμα του φούρνου πρέπει να είναι ανοιχτό. Βάλτε το φαγητό στο φούρνο μετά την προθέρμανση. ΛΕΙΤΟΥΡΓΙΕΣ ΦΟΥΡΝΟΥ: - 7 ΛΕΙΤΟΥΡΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑ ΠΕΡΙΓΡΑΦΗ Ο Κλειστό Ο φούρνος δεν δουλεύει Έλικας, λάμπα φούρνου Ο έλικας ξεκινά την εργασία απόψυξης Έλικας, Turbo-heater, λάμπα φούρνου Ο Turbo-heater και έλικας ξεκινούν εργασία Ο θερμοστάτης, οι λάμπες και η Άνω και κάτω αντίσταση, άνω και κάτω θέρμανση ξεκινούν λάμπα φούρνου λειτουργία Άνω και κάτω αντίσταση, έλικας, λάμπα φούρνου Γκριλ, λάμπα φούρνου Γκριλ, έλικας, λάμπα φούρνου Ο θερμοστάτης, οι λάμπες, ο έλικας και η άνω και κάτω θέρμανση ξεκινούν λειτουργία Ο θερμοστάτης, οι λάμπες και η σχάρα θέρμανσης ξεκινούν λειτουργία. Το κουμπί θερμοστάτη πρέπει να βρίσκεται στη θέση ΜΑΧ Ο θερμοστάτης, οι λάμπες, ο έλικας και η σχάρα θέρμανσης ξεκινούν λειτουργία. Το κουμπί θερμοστάτη πρέπει να βρίσκεται στη θέση ΜΑΧ

12 ΕΝΟΤΗΤΑ 6 ΛΕΙΤΟΥΡΓΙΑ ΓΚΡΙΛ ΤΟΥ ΦΟΥΡΝΟΥ Ρυθμίστε το κουμπί θερμοκρασίας του φούρνου στη θέση VVVVV Αν χρησιμοποιείτε σχάρα που τοποθετείται στο ράφι, βάλτε ένα δίσκο σε ένα χαμηλότερο ράφι για να συγκεντρώνονται τα λάδια. Για εύκολο καθάρισμα, βάλτε λίγο νερό. Καλύψτε σε ημιανοιχτή θέση κατά την προθέρμανση για 5-10 λεπτά Λαδώστε τη σχάρα για μην «κολλήσει» το φαγητό στη σχάρα Όταν μαγειρεύετε στη σχάρα, κρατήστε μισάνοιχτο το κάλυμμα φούρνου κατά τη διάρκεια προθέρμανσης. ΠΡΟΣΟΧΗ! Για να μην θερμανθούν τα κουμπιά χειρισμού στον πίνακα ελέγχου, τοποθετείστε το φύλλο μεταξύ του μπροστινού καλύμματος και του σώματος του φούρνου χωρίς να αφήνετε κενό. Η εταιρία μας δεν ευθύνεται για τυχόν ζημία που προκαλείται από τη μη χρήση του φύλλου. ΣΧΑΡΑ Ράφι Χρόνος (λεπτά) Κρέας αρνί Παιδάκια αρνί Παιδάκια μοσχάρι Παιδάκια πρόβατο

13 ΤΡΟΦΕΣ Σκεύος μαγειρικής ΘΕΣΕΙΣ ΧΩΡΙΣ ΜΑΓΕΙΡΕΜΑ Άνω + κάτω θέρμανση ΘΕΣΕΙΣ ΧΩΡΙΣ ΜΑΓΕΙΡΕΜΑ Άνω + κάτω θέρμανση + έλικας ΘΕΣΗ ΘΕΡΜΟΣΤΑΤΗ ΧΡΟΝΟΣ ΜΑΓΕΙΡΕΜΑΤΟΣ Άνω + κάτω θέρμανση ΧΡΟΝΟΣ ΜΑΓΕΙΡΕΜΑΤΟΣ Άνω + κάτω θέρμανση Παντεσπάνι 24-26εκ (8 άτομα) Καλούπι ζύμης Κέικ (σε 18-22εκ Μεταλ. καλούπι, 5 καλούπι κέικ άτομα) Μπισκότα (12 άτομα) Μεγάλος δίσκος Ζύμη με γέμιση τυριού (12 Μεγάλος δίσκος άτομα) Τσουρέκι /γευστικό Μεγάλος δίσκος Πίτα με λεπτή ζύμη (8 άτομα) Μεγάλος δίσκος Πίτα με μαγιά (18 άτομα) Μεγάλος δίσκος Μπισκότα (10 άτομα) Μεγάλος δίσκος Κέικ (20 άτομα) Μεγάλος δίσκος Πίτα ** (8 πιάτα) Μεγάλος δίσκος (με ζύμη φύλλου) Πίτα με Νερό (8 άτομα) Σπαγκέτι (8 άτομα) Μικρός βαθύς δίσκος 30εκ λεπτός βαθύς Μεταλ. δίσκος Μικρός βαθύς δίσκος 30εκ λεπτός βαθύς μεταλ. δίσκος Πίτσα (8 άτομα) Μεγάλος δίσκος Μικρός βαθύς κρέατος Μοσχάρι (ροστ δίσκος ανάλογα μπιφ 8 άτομα) με τον όγκο Κρέας αρνιού (κορμός 8 άτομα) Τηγανητό κοτόπουλο (ολόκληρο 1 κομμάτι) Τηγανιτή γαλοπούλα (5,5 κιλά) Ψάρι Γλυκιά ζύμη σιμιγδάλι (20 άτομα) Μικρά κέικ με σιρόπι (8 άτομα) Μικρός βαθύς δίσκος ανάλογα με τον όγκο κρέατος Μικρός βαθύς δίσκος Μεγάλος δίσκος Μικρός βαθύς δίσκος Μεγάλος δίσκος Μεγάλος δίσκος Θέσεις μαγειρέματος: Για 2 δίσκους: 4-6 Για 1 δίσκο: 4

14 ΣΗΜΕΙΩΣΗ: Οι τιμές του πίνακα είναι οι τιμές των εργαστηρίων μας. Μπορείτε να επιτύχετε διάφορες γεύσεις που ικανοποιούν τα γούστα σας, ανάλογα με τις μαγειρικές σας συνήθειες. Ο χρόνος μαγειρέματος εξαρτάται από την ποσότητα των συστατικών. Χρησιμοποιώντας τις μορφές κέικ, έχετε καλύτερα αποτελέσματα στην παρασκευή των κέικ. ΕΝΟΤΗΤΑ 7 ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΚΑΘΑΡΙΣΜΑ Καθάρισμα του φούρνου σας 1. Πριν ξεκινήσετε να καθαρίζετε, βγάλτε από την πρίζα την παροχή ρεύματος και περιμένετε να κρυώσει ο φούρνος. 2. Μην χρησιμοποιείτε υλικά που επηρεάζουν τις βαμμένες και σμαλτωμένες επιφάνειες. Χρησιμοποιείτε κρέμες ή υλικά καθαρισμού που δεν περιέχουν σκληρά συστατικά 3. Το υγρό που χύνεται στο σκεύος μπορεί να προκαλέσει ζημία στις σμαλτωμένες επιφάνειες όταν καίγονται. Καθαρίστε έγκαιρα τα υγρά που έχουν χυθεί. 4. Μην χρησιμοποιείτε διαβρωτικά καθαριστικά υλικά όταν καθαρίζετε τον πίνακα ελέγχου 5. Ποτέ μην ρίχνετε νερό και μην αγγίζετε το γυαλί όταν ο φούρνος είναι ζεστός 6. Αφαιρέστε τα καλύμματα του φούρνου. Πλύνετε και καθαρίστε με σαπούνι και νερό. Καθαρισμός του Εσωτερικού Τμήματος του Φούρνου σας Αφαιρέστε από την πρίζα την παροχή ρεύματος πριν ξεκινήσετε το καθάρισμα. Αφαιρέστε δίσκους και σχάρα. Σκουπίστε τα εσωτερικά μέρη με υγρό πανάκι. Καθαρίστε το με υγρό πανάκι ξανά και σκουπίστε με ξερό πανί. Μην χρησιμοποιείτε ξηρά και σε σκόνη καθαριστικά υλικά. Καθαρίστε τις γυάλινες επιφάνειες με υλικά καθαρισμού γυαλιού. Μην χρησιμοποιείτε σκληρές βούρτσες, ατσάλινα, ξύλινα ή αιχμηρά εργαλεία όπως μαχαίρι όταν καθαρίζετε το εσωτερικό τμήμα του φούρνου Αφαιρέστε το γυάλινο μπροστινό καπάκι ξεβιδώνοντας τα σταθερά τμήματα χρησιμοποιώντας κατσαβίδι και αφαιρέστε το εσωτερικό γυαλί και καθαρίστε το. Αφού το στεγνώσετε, τοποθετήστε το σωστά και εγκαταστήστε το. Πόρτα φούρνου και σιλικόνη Πριν καθαρίσετε την πόρτα του φούρνου, σας συμβουλεύουμε να ακολουθήσετε τα ακόλουθα βήματα για να ξεχωρίσετε την πόρτα φούρνου από το σώμα: 1. Ανοίξτε την πόρτα φούρνου εντελώς 2. Βρείτε τους μεντεσέδες που ενώνουν την πόρτα με το σώμα 3. Απελευθερώστε τα δυο ποδαράκια στους μεντεσέδες και περιστρέψτε τα

15 4. Κλείστε την πόρτα κατά το ήμισυ του φούρνου κρατώντας από τα αριστερά στα δεξιά 5. Αργά σηκώστε την πόρτα και τοποθετήστε σε σκληρό μέρος. 6. Καθαρίστε το γυάλινο τμήμα της πόρτας φούρνου με ζεστό νερό και μόνο μαλακό πανάκι. Μετά τον καθαρισμό, τοποθετείστε την πόρτα στο σώμα φούρνου εφαρμόζοντας τα παραπάνω βήματα με την αντίθετη σειρά Η κατάλληλη εργασία του φούρνου γίνεται από μια σιλικόνη που περιβάλλεται στο εσωτερικό σώμα του φούρνου. - Ελέγξτε τη σιλικόνη σε τακτά χρονικά διαστήματα. Αν χρειαστεί, καθαρίστε την χωρίς να χρησιμοποιείτε λειαντικά υλικά - Αν η σιλικόνη έχει υποστεί ζημία, επικοινωνήστε αμέσως με το πλησιέστερο εξουσιοδοτημένο συνεργείο. Μην χρησιμοποιείτε το φούρνο έως ότου επισκευαστεί. Προστασία Εσωτερικού Γυαλιού της Πόρτας Αλλαγή Λάμπας Φούρνου 1. Βγάλτε την πρίζα από την υποδοχή. 2. Περιστρέψτε το γυαλί της λάμπας αριστερόστροφα για να διαχωριστεί 3. Για να διαχωριστεί η λάμπα από το σώμα, γυρίστε την αριστερόστροφα. 4. Προσαρμόστε νέα λάμπα που θα βρείτε σε εξουσιοδοτημένο κατάστημα αντικαθιστώντας την παλιά. ΑΛΛΑΓΗ ΛΑΜΠΑΣ ΦΟΥΡΝΟΥ

16 ΕΝΟΤΗΤΑ 8 ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗ ΜΕΤΑΦΟΡΑ Σε περίπτωση μεταφοράς, κρατήστε το φούρνο κάθετα και μην βάζετε τίποτα επάνω του. Κατά τη μεταφορά: Κρατήστε το αρχικό κουτί του φούρνου. Κουβαλήστε το φούρνο με το αρχικό κουτί. Τηρήστε τις ενδείξεις που βρίσκονται επάνω στο κουτί. Για να μην προκαλέσετε ζημιά στην πόρτα κατά τη διάρκεια της μεταφοράς από τη σχάρα καλωδίου και τους δίσκους, κολλήστε 1-1,5εκ λεπτό χαρτόνι ή χαρτί στο εσωτερικό γυαλί της πόρτας με κολλητική ταινία στο ύψος των δίσκων. Κολλήστε την πόρτα του φούρνου στα πλαϊνά με κολλητική ταινία. Για την τοποθέτηση υλικών συσκευασίας, δείτε τις παρακάτω εικόνες. Αν ο φούρνος σας δεν έχει αρχικό κουτί: Προσέξτε για τυχόν ζημία στα εξωτερικά τοιχώματα, το γυαλί, τη βαφή, τις επιφάνειες σμάλτου ή ανοξείδωτου ατσαλιού.

17 ΕΝΟΤΗΤΑ 9 ΕΠΙΛΥΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Προχωρήστε στους ακόλουθους ελέγχους πριν καλέσετε την εξουσιοδοτημένη υπηρεσία Αν ο φούρνος δεν ζεσταίνει Η πρίζα μπορεί να μην βρίσκεται σε γειωμένη υποδοχή, η ασφάλεια μπορεί να βραχυκύκλωσε, ο χρονοδιακόπτης μπορεί να μην έχει προσαρμοστεί σε μοντέλα που έχουν χρονοδιακόπτη Αν ο φούρνος δεν λειτουργεί Ελέγξτε αν το κουμπί φούρνου είναι προσαρμοσμένο σε μια λειτουργία πολύ-λειτουργικών μοντέλων Ελέγξτε αν έχει προσαρμοστεί το κουμπί θέρμανσης Ελέγξτε την ασφάλεια της υποδοχής πρίζας του φούρνου ή την κύρια ασφάλεια ότι δεν έχει καεί Αν δεν λειτουργεί η εσωτερική λάμπα του φούρνου: Ελέγξτε αν υπάρχει ρεύμα, αν δουλεύει η λάμπα. Αν όχι, διαβάστε το Εγχειρίδιο Χρήστη για να την αλλάξετε Οι άνω και κάτω θερμαντήρες δεν λειτουργούν το ίδιο Ελέγξτε τις θέσεις μαγειρέματος, τις θέσεις θερμοστάτη και το χρόνο μαγειρέματος από τη λίστα του Εγχειριδίου Χρήστη Αν το πρόβλημα επιμένει στο προϊόν, καλέστε το πλησιέστερο εξουσιοδοτημένο συνεργείο. ΡΟΛΟΙ / ΥΠΕΝΘΥΜΙΣΗ ΡΥΘΜΙΖΟΝΤΑΣ ΤΗΝ ΩΡΑ (24-ΩΡ.) Για να ρυθμίσετε την ώρα, πιέστε ταυτόχρονα τα πλήκτρα + και -. Στην οθόνη θα σχηματιστεί το 12:00 (Απεικ.11). Πιέστε το πλήκτρο + ή το πλήκτρο - ώσπου να απεικονιστεί η σωστή ώρα στην οθόνη, και αφήστε το πλήκτρο. ΡΥΘΜΙΖΟΝΤΑΣ ΤΗΝ ΥΠΕΝΘΥΜΙΣΗ Πιέστε το πλήκτρο +. Πιέστε ξανά το πλήκτρο + ώσπου να εμφανιστεί στην οθόνη ο απαιτούμενος χρόνος μαγειρέματος. Μετά από 5 θα αρχίσει η αντίστροφη μέτρηση. Στο τέλος του χρόνου μαγειρέματος θα αρχίσει να χτυπάει η υπενθύμιση. Πιέστε το πλήκτρο - για να σταματήσει.
