ΓΙΑΤΙ ΤΑ ΚΤΙΡΙΑ ΧΡΕΙΑΖΟΝΤΑΙ B.E.M.S. DUPLINE

Transcript

1 ΓΙΑΤΙ ΤΑ ΚΤΙΡΙΑ ΧΡΕΙΑΖΟΝΤΑΙ B.E.M.S. DUPLINE Στην Ευρώπη το 90% του χρόνου μας περνάμε εντός των κτιρίων. Έχει ήδη καταγραφεί από επίσημα στοιχεία της ευρωπαϊκής ένωσης ότι το 40% της καταναλισκόμενης ενέργειας οφείλεται στα κτίρια,ενώ μόλις το 28% στην βιομηχανία και το 32% στις μεταφορές. Τα 2/3 της καταναλισκόμενης ενέργειας των κτιρίων αφορά τα νοικοκυριά. Δέκα εκατομμύρια λέβητες σε ευρωπαϊκές κατοικίες έχουν ηλικία 20 ετών, η αντικατάστασή των οποίων θα αντιστοιχούσε σε 5% εξοικονόμηση ενέργειας. Με κατάλληλα συστήματα αυτόματου ελέγχου είναι δυνατό να εξοικονομηθεί 30-50% της ενέργειας που χρησιμοποιείται σε γραφεία, εμπορικά κτίρια και χώρους αναψυχής.το ήμισυ δε της προβλεπόμενης αύξησης των ενεργειακών αναγκών για κλιματισμό, που θα διπλασιαστούν ως το 2020, είναι δυνατό να εξοικονομηθεί με πρόσθετα μέτρα αυστηρότερων κριτηρίων και προτύπων που αφορούν τον εξοπλισμό. Η νέα οδηγία της Ε.Ε. που θα μπει σε εφαρμογή από 04/01/2006 περιλαμβάνει τα εξής : 1) Μεθοδολογία Υπολογισμού Ενεργειακής Απόδοσης των κτιρίων. 2) Ελάχιστα πρότυπα ενεργειακής κατανάλωσης με εφαρμογή των ανωτέρω υπολογισμών για τον προσδιορισμό της ενεργειακής ταυτότητας του κτιρίου στις παρακάτω περιπτώσεις : Α) ΝΕΑ ΚΤΙΡΙΑ Β) Κτίρια προς μεταπώληση Γ) Κτίρια προς εκμίσθωση 3) Πιστοποίηση της ενεργειακής απόδοσης με υποχρεωτική ανάρτηση στα δημόσια κτίρια άνω των 1000τ.μ. ώστε να αυξηθεί η ευαισθητοποίηση του κοινού πάνω στο θέμα της εξοικονόμησης ενέργειας. Το ρόλο των ενεργειακών επιθεωρητών θα κλιθούν να καλύψουν επαγγελματίες Μηχανικοί με κατάλληλο νομοθετικό πλαίσιο. 1

2 4) ΤΑΚΤΙΚΗ ΑΠΟΔΟΣΗ ΕΝΕΡΓΕΙΑΚΗΣ ΤΑΥΤΟΤΗΤΑΣ ΤΩΝ ΚΤΙΡΙΩΝ Οι ενεργειακοί επιθεωρητές θα κληθούν να εξετάσουν τα κτίρια στους παρακάτω τομείς: 1 - Βιοκλιματική Αρχιτεκτονική 2 - Μονώσεις-Πορτοπαράθυρα 3 Θερμο-υδραυλικές και Η/Μ εγκαταστάσεις και εξοπλισμοί όπου θα ελέγχονται και τα δίκτυα και συσκευές 4 - Α.Π.Ε. (Ήλιος, Βιομάζα, Γεωθερμία) 5 - ΜΕΤΡΗΣΗ ΕΝΕΡΓΕΙΑΣ ΚΑΙ Ασφάλεια κτιριακών υποδομών 6 - B.E.M.S. Σύστημα (Αυτόματου Ελέγχου) Διαχείρισης Ενέργειας Κτιρίου DUPLINE 7 - INFORMATION Συστήματα ή αλλιώς συστήματα ευφυούς διαχείρισης της ενέργειας και της ασφάλειας του κτιρίου. Αν αναλογιστούμε τις απώλειες ενέργειας που προκαλούνται σε ένα κτίριο συμβατικών εξοπλισμών, θα δούμε ότι τελικά μάλλον είναι αρκετή για απόσβεση σε 2 έως 3 χρόνια η δαπάνη του Dupline. Αρκεί να φέρουμε στο μυαλό μας πόσες φορές ξεχάσαμε το φως του γραφείου μας, τον θερμοστάτη, τον κλιματισμό, αλλά και τον εξαερισμό, άσκοπα, ανοιχτά ; Φανταστείτε, λοιπόν ένα σύστημα BEMS που θα κάνει αδιάλειπτη επιθεώρηση και έλεγχο σε όλα τα παραπάνω. Το Dupline είναι ένα σύστημα αυτομάτου ελέγχου, όπου ελέγχει τη λειτουργία όλων των Ηλεκτρομηχανολογικών εξοπλισμών με σκοπό την καταγραφή, την εξοικονόμηση και γενικότερα την διαχείριση της ενέργειας. Τέλος, χωρίς BEMS καθίσταται αδύνατο, να προσδώσει κανείς ευφυϊα σε συμβατικούς διακόπτες ή φορτία, ή να επιτηρήσει και να κρατήσει ιστορικό που θα βοηθήσει το εκάστοτε διαχειριστή του κτιρίου να προβεί στις κατάλληλες ενέργειες για εξοικονόμηση ( συνφ, kcal, αρμονικές, kwh, ) Το DUPLINE είναι το εθνικό προϊόν της Δανίας. Αν και ανήκει πλέον στον διεθνή όμιλο CARLO GAVAZZI, η χώρα παραγωγής του και η ανάπτυξη του συστήματος γίνεται στη Δανία. Είναι δε χαρακτηριστικό να τονιστεί εδώ, ότι στη Δανία που θεωρείται σήμερα ο Ενεργειακός Παράδεισος του κόσμου, το DUPLINE έχει ξεπεράσει σε κτιριακές εγκαταστάσεις το 18% της Χώρας, ενώ διεθνώς αριθμεί περί τις εφαρμογές. Άλλοι γνωστοί κατασκευαστικοί Οίκοι, που υιοθετούν το DUPLINE Bus στον κόσμο είναι η γνωστή στην Ελλάδα ELKO Νορβηγίας και η DOEPKE Γερμανίας. Πολύ μεγάλα έργα με DUPLINE έχει ολοκληρώσει στην Αυστραλία και την Νοτιανατολική Ασία η γνωστή διεθνώς για τα Ενεργειακά της έργα εταιρεία ALSTOM. Σε όλη την Ευρώπη και κυρίως τη Νότια -πλην Ελλάδος, το DUPLINE εγκαθίσταται σε εφαρμογές Διανομής Υδάτων. Ιδιαίτερα στην Κεντρική και Βόρεια Ευρώπη εγκαθίσταται στη Βιομηχανία. Ωστόσο όσον αφορά τον Κτιριακό και Οικιακό αυτοματισμό, οι Χώρες που προηγούνται είναι οι Σκανδιναβικές, η Ελβετία, η Γερμανία (DOEPKE) και σε πολύ αρχικό αλλά ελπιδοφόρο επίπεδο η Ελλάδα. Ήδη το Dupline εξαιτίας της ευκολίας εγκατάστασής του έχει κερδίσει τα τελευταία 3 χρόνια τον χώρο των Ελλήνων Ηλεκτρολόγων και της τεχνικής εκπαίδευσης Μέσης και Ανώτερης, ενώ από προδιαγράφεται επίσημα και από Μελετητικά Γραφεία Ηλεκτρομηχανολογικών Εφαρμογών. Άλλωστε το πόσο σημαντικός είναι ο ρόλος του Dupline στην ενεργειακή αποδοτικότητα ενός κτιρίου, φαίνεται παρακάτω και από τα επίσημα στοιχεία της Ευρωπαϊκής Ένωσης, όπου αποδεικνύεται, το γιατί η Δανία είναι το παράδειγμα προς μίμηση όλων των υπόλοιπων Ευρωπαίων. Αξίζει λοιπόν να αφήσουμε τους πρωταθλητές στην Εξοικονόμηση Ενέργειας να μας διδάξουν 2

3 1 2 Ηλιακοί Θερμοσίφωνες Ψύξη με φυσική ροή αέρα Φυσικός Φωτισμός 5 Ανανεώσιμες Πηγές Ενέργειας Μετασχηματισμός 8 Συνεισφορά των Α.Π.Ε στην Κύρια Ενέργεια ή σε όρους CO 2 Ενεργειακές Ανάγκες Φωτισμός Κλιματισμός Ζεστό Νερό Ψύξη Θέρμανση ΚΤΙΡΙΟ 3 Σύστημα 4 Μετασχηματισμός Εκπομπές CO 2 Κύρια Ενέργεια 7 Κέρδος Εσωτερικής Θερμότητας Ενεργειακή κατανάλωση κτιρίου Απώλειες συστήματος Ενεργειακή χρήση συστήματος Εισερχόμενη ενέργεια 6 Παραγόμενη Ενέργεια Μετασχηματισμός Εξοικονόμηση Κύριας Ενέργειας ή CO 2 από την παραγόμενη ενέργεια 9 Κατεύθυνση Υπολογισμού [1] : Μεικτές Ενεργειακές Ανάγκες : ανάγκες του χρήστη για θέρμανση, φωτισμό, ψύξη κλπ. οι οποίες καθορίζονται για να συμπεριληφθούν στον υπολογισμό [2] : Ενεργειακό κέρδος από φυσικές πηγές : Ηλιακοί θερμοσίφωνες, ψύξη με εξαερισμό, φυσικός φωτισμός [3] : Η συνολική ενέργεια που χρησιμοποιεί το κτίριο είναι το άθροισμα του [1] και [2] σε συνδυασμό με τα χαρακτηριστικά του ίδιου του κτιρίου. [4] : Εισερχόμενη ενέργεια που αναπαριστάται ξεχωριστά για κάθε είδος ενέργειας, συμπεριλαμβανομένης της βοηθητικής ενέργειας, που χρησιμοποιείται για θέρμανση, ψύξη, εξαερισμό, ζεστό νερό και συστήματα φωτισμού, λαμβάνοντας υπόψη ανανεώσιμες πηγές ενέργειας και συμπαραγωγή ενέργειας. Αυτή η ενέργεια μπορεί να εκφραστεί σε ενεργειακές μονάδες ή σε οποιοδήποτε άλλη μονάδα (kg, m 3, kwh κλπ) [5] : Ενέργεια παραγόμενη από ανανεώσιμες πηγές ενέργειας που παράγονται στο ίδιο το κτίριο. [6] : Παραγόμενη ενέργεια από το ίδιο το κτίριο και εξαγωγή ενέργειας προς την αγορά (μπορεί επίσης να περιλαμβάνει μέρος του [5] [7] : Αναπαριστά την χρήση κύριας ενέργειας ή τις εκπομπές CO 2 που σχετίζονται με το κτίριο. [8] : Αναπαριστά την κύρια ενέργεια ή τις εκπομπές που σχετίζονται με την παραγωγή ενέργειας στο κτίριο και χρησιμοποιείται στο ίδιο το κτίριο και συνεπώς δεν αφαιρείται από το [7] [9] : Αναπαριστά την εξοικονόμηση κύριας ενέργειας ή CO 2 που σχετίζεται με την παραγόμενη ενέργεια, η οποία αφαιρείται από το [7] CEN/BT WG 173 EPBD N 3

4 4

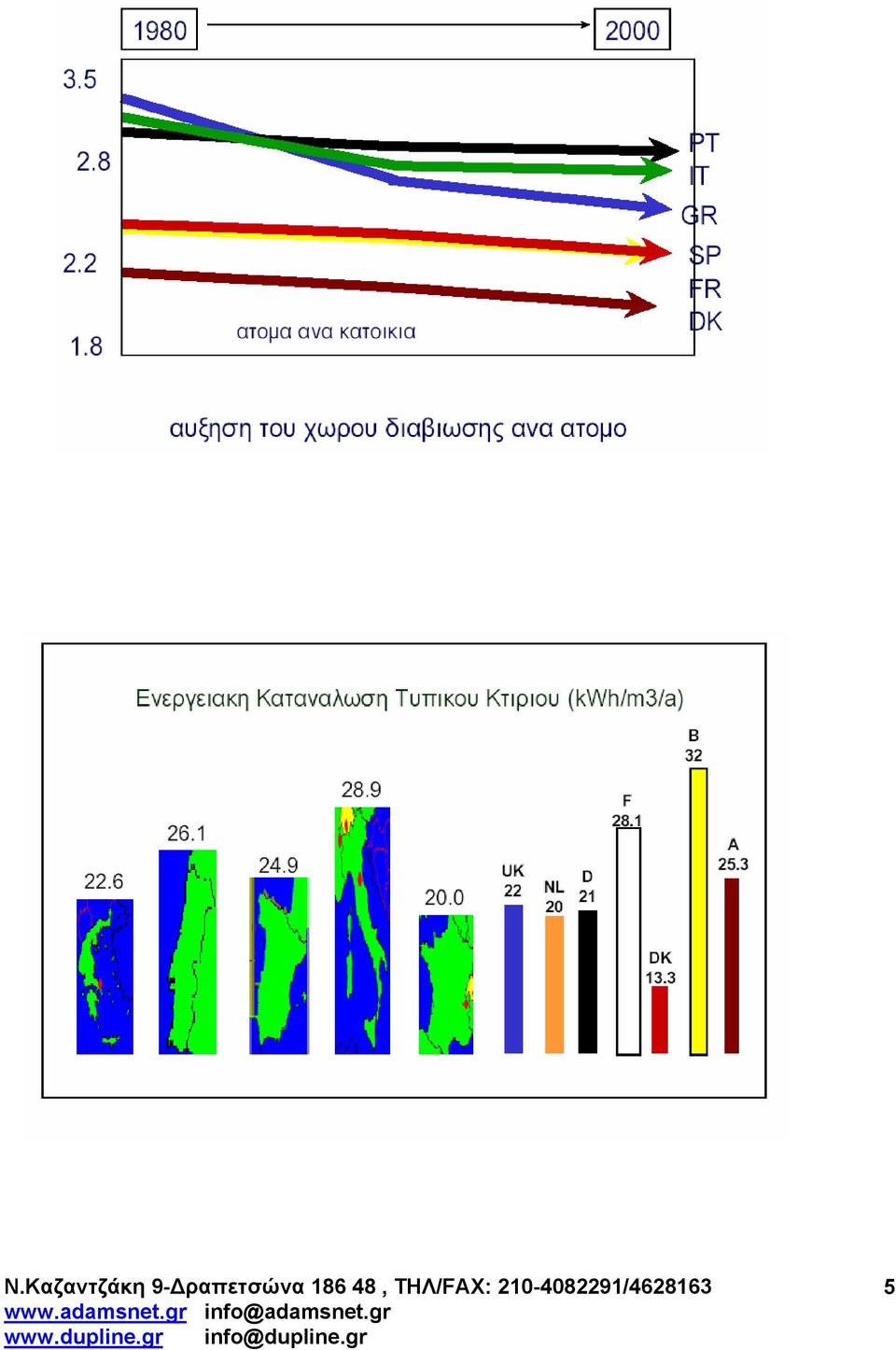

5 5

6 Έξι είναι οι πρωταρχικοί στόχοι του συστήματος DUPLINE: Α) Ασφάλεια Β) Οικονομία μέσω της σωστής ενεργειακής διαχείρισης Γ) Φιλικότητα στη χρήση Δ) Τηλε-διαχείριση Καταγραφή (SMS, H/Y, PDA, SCADA) Ε) Ανοικτή και ευέλικτη αρχιτεκτονική και συμβατότητα με όλα τα PLC και διεθνή πρωτόκολλα αυτοματισμού Στ) Ευκολία εγκατάστασης, συντήρησης και επεκτασιμότητας Παρατηρώντας την πυραμίδα του αυτοματισμού βλέπουμε ότι το Dupline είναι ένα σύστημα αυτοματισμού τύπου διαύλου ή αλλιώς bus, το οποίο διαθέτει δυνατότητες διαχείρισης όλων των συστημάτων και εξοπλισμών του κτιρίου, ενώ είναι σε θέση να συλλέγει με τον απλούστερο τρόπο τα δεδομένα των καταστάσεων και να τα προωθεί είτε σε PLC, είτε σε συστήματα SCADA, είτε σε πληροφορικά συστήματα ανώτερης ευφυίας με μοναδικό τρόπο. Levels covered by Dupline Information Supervisory Control Device Sensors / Actuators 6

7 Dupline Communication (1) Interfacing to a PLC via Profibus-DP Gateway PLC Gate way 1 1 Dupline network 1 Gate way 2 2 Dupline network 2 Gate way n n Dupline network n Το Dupline έχει τη δυνατότητα να συνεργάζεται με Μετρητές και Αναλυτές Ενέργειας της μητρικής εταιρείας CARLO GAVAZZI. I/O Σχήμα: Energy Management Ωστόσο το Dupline είναι σε θέση να διαχειριστεί το είδος της ήπιας ή συμβατικής μορφής ενέργειας που χρειάζεται ένα κτίριο ανάλογα με τις συνθήκες εσωτερικού και εξωτερικού 7

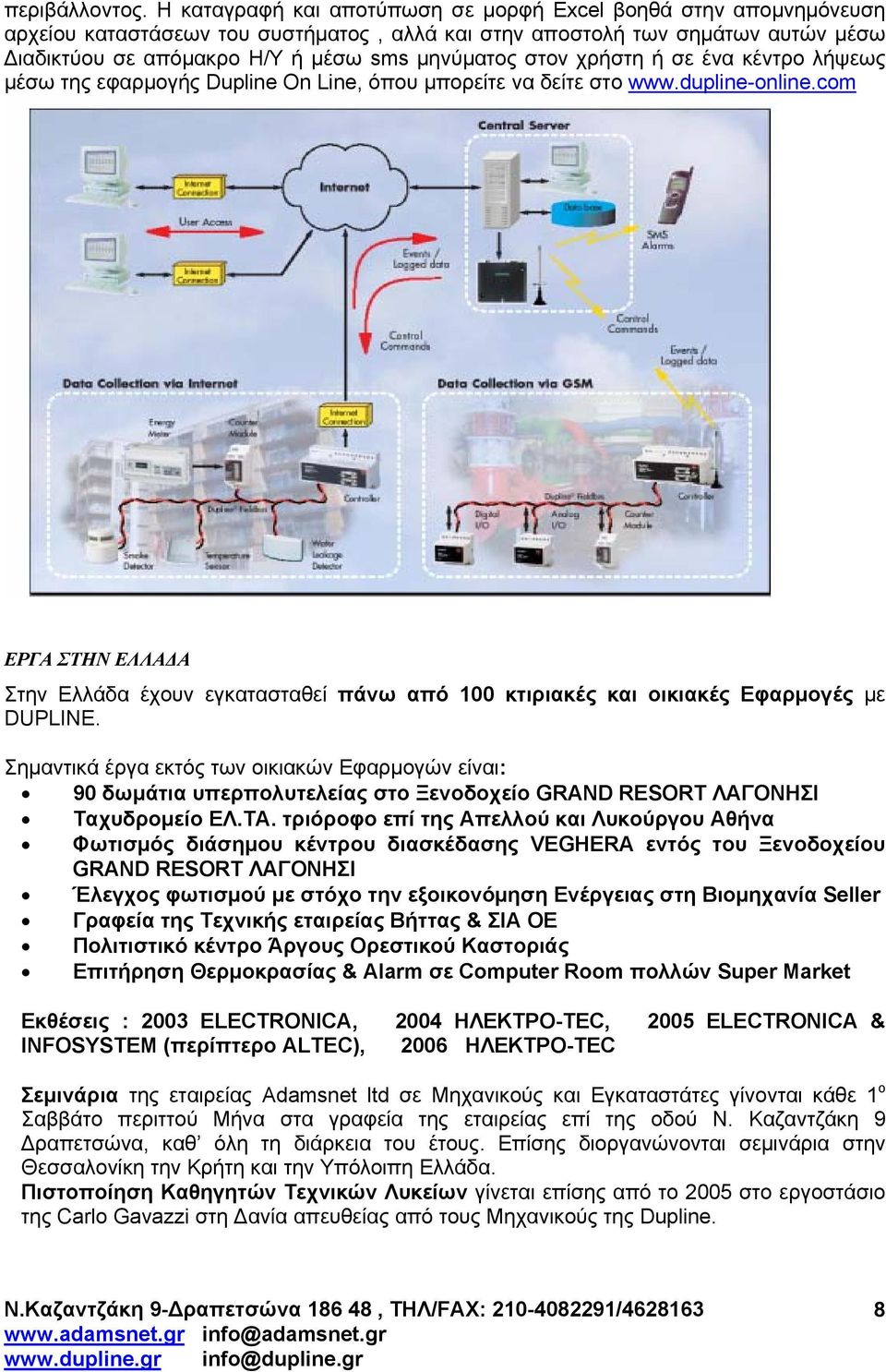

8 περιβάλλοντος. Η καταγραφή και αποτύπωση σε μορφή Excel βοηθά στην απομνημόνευση αρχείου καταστάσεων του συστήματος, αλλά και στην αποστολή των σημάτων αυτών μέσω Διαδικτύου σε απόμακρο Η/Υ ή μέσω sms μηνύματος στον χρήστη ή σε ένα κέντρο λήψεως μέσω της εφαρμογής Dupline On Line, όπου μπορείτε να δείτε στο ΕΡΓΑ ΣΤΗΝ ΕΛΛΑΔΑ Στην Ελλάδα έχουν εγκατασταθεί πάνω από 100 κτιριακές και οικιακές Εφαρμογές με DUPLINE. Σημαντικά έργα εκτός των οικιακών Εφαρμογών είναι: 90 δωμάτια υπερπολυτελείας στο Ξενοδοχείο GRAND RESORT ΛΑΓΟΝΗΣΙ Ταχυδρομείο ΕΛ.ΤΑ. τριόροφο επί της Απελλού και Λυκούργου Αθήνα Φωτισμός διάσημου κέντρου διασκέδασης VEGHERA εντός του Ξενοδοχείου GRAND RESORT ΛΑΓΟΝΗΣΙ Έλεγχος φωτισμού με στόχο την εξοικονόμηση Ενέργειας στη Βιομηχανία Seller Γραφεία της Τεχνικής εταιρείας Βήττας & ΣΙΑ ΟΕ Πολιτιστικό κέντρο Άργους Ορεστικού Καστοριάς Επιτήρηση Θερμοκρασίας & Alarm σε Computer Room πολλών Super Market Εκθέσεις : 2003 ELECTRONICA, 2004 ΗΛΕΚΤΡΟ-ΤΕC, 2005 ELECTRONICA & INFOSYSTEM (περίπτερο ALTEC), 2006 ΗΛΕΚΤΡΟ-ΤΕC Σεμινάρια της εταιρείας Adamsnet ltd σε Μηχανικούς και Εγκαταστάτες γίνονται κάθε 1 ο Σαββάτο περιττού Μήνα στα γραφεία της εταιρείας επί της οδού Ν. Καζαντζάκη 9 Δραπετσώνα, καθ όλη τη διάρκεια του έτους. Επίσης διοργανώνονται σεμινάρια στην Θεσσαλονίκη την Κρήτη και την Υπόλοιπη Ελλάδα. Πιστοποίηση Καθηγητών Τεχνικών Λυκείων γίνεται επίσης από το 2005 στο εργοστάσιο της Carlo Gavazzi στη Δανία απευθείας από τους Μηχανικούς της Dupline. 8
