1 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΡΗΤΗΣ ΤΜΗΜΑ ΠΡΟΜΗΘΕΙΩΝ Πανε ιστηµιού ολη Ρεθύµνου Πληροφορίες: κ. Κυβέλη Καρνιαβούρα ΤΗΛ FAX WEB PAGE Κωδικός NUTS: GR433 (ΡΕΘΥΜΝΟ) Πληροφορίες τεχνικού εριεχοµένου Κος ουλγεράκης Γεώργιος, τηλ Για τα ασθενή ρεύµατα και δικτυακό εξο λισµό κος Σταυρακάκης Μανώλης Ρέθυµνο 01/11/2016 Αριθ. ρωτ.: ΠΡΟΚΗΡΥΞΗ ΣΥΝΟΠΤΙΚΟΥ (ΠΡΟΧΕΙΡΟΥ) ΜΕΙΟ ΟΤΙΚΟΥ ΙΑΓΩΝΙΣΜΟΥ για την «Προµήθεια το οθέτηση υλικών και εκτέλεση εργασιών για την διαµόρφωση του χώρου της Β στάθµης του κτηρίου 5 ( ατάρι κεντρικού κυλικείου Παν/ ολης Ρεθύµνου) σε χώρο «Εκ αιδευτικών Τεχνολογιών του Π.Τ..Ε.»» (ε αναλη τικός µε συµ ληρωµένες και διορθωµένες τεχνικές ροδιαγραφές) Κριτήριο Ανάθεσης : Η λέον συµφέρουσα α ό οικονοµική ά οψη ροσφορά βάσει της τιµής για το σύνολο των ειδών/εργασιών Ηµεροµηνία ιενέργειας ιαγωνισµού: 15/11/2016 Καταληκτική Ηµεροµηνία Υ οβολής Προσφορών: 15/11/2016 Το Πανε ιστήµιο Κρήτης έχοντας υ όψη: 1. Το Ν.4412/2016 (ΦΕΚ 147/Α/ ) «ηµόσιες Συµβάσεις Έργων, Προµηθειών και Υ ηρεσιών ( ροσαρµογή στις Οδηγίες 2014/24/ΕΕ και 201/25/ΕΕ)» 2. Τις α οφάσεις Συγκλήτου µε αριθ. ρωτ / µε Α Α: ΩΡΘ1469Β7Γ-ΝΤΨ και µε αριθ. ρωτ / µε Α Α: Ω2ΜΚ469Β7Γ-Ι45 3. Τις ιστώσεις του Τακτικού Προϋ ολογισµού του Ιδρύµατος και συγκεκριµένα τους ΚΑΕ 0863, 0879, 0887, 7111, ό ως φαίνονται αναλυτικά στην Α όφαση Ανάληψης Υ οχρέωσης 495/ αριθ. ρωτ / µε Α Α: Ω6ΙΧ469Β7Γ- ΧΑ ΠΡΟΚΗΡΥΣΣΕΙ Συνο τικό ( ρόχειρο) διαγωνισµό για την Προµήθεια το οθέτηση υλικών και εκτέλεση εργασιών για την διαµόρφωση του χώρου της Β στάθµης του κτηρίου 5 ( ατάρι κεντρικού κυλικείου Παν/ ολης Ρεθύµνου) σε χώρο «Εκ αιδευτικών Τεχνολογιών του Π.Τ..Ε.» (CPV: κατασκευαστικές εργασίες, οικοδοµικά υλικά, υλικά υδραυλικών εγκαταστάσεων, συστήµατα υρανίχνευσης, ε ι λώσεις, υ ηρεσίες εγκατάστασης ηλεκτροµηχανολογικού εξο λισµού,

2 ηλεκτροµηχανολογικός εξο λισµός), ροϋ ολογισθείσας δα άνης εβδοµήντα δύο χιλιάδων οκτακοσίων εβδοµήντα έξη ευρώ και ογδόντα έξη λε τά (72.876,86 ) συµ εριλαµβανοµένου του αναλογούντα Φ.Π.Α., µε κριτήριο κατακύρωσης ανάθεσης την λέον συµφέρουσα α ό οικονοµική ά οψη ροσφορά βάσει της τιµής για το σύνολο των ειδών/εργασιών ΆΡΘΡΟ 1. ΧΡΟΝΟΣ ΚΑΙ ΤΡΟΠΟΣ ΥΠΟΒΟΛΗΣ ΠΡΟΣΦΟΡΩΝ Οι ενδιαφερόµενοι καλούνται να υ οβάλουν την ροσφορά τους µέχρι και τις 15 Νοεµβρίου 2016 και ώρα 10 το ρωί, ώρα έναρξης του διαγωνισµού, στο Τµήµα Προµηθειών του Πανε ιστηµίου Κρήτης στο Ρέθυµνο, αφού ρώτα θα έχουν ρωτοκολληθεί στο Τµήµα Πρωτοκόλλου. Προσφορές ου θα κατατεθούν µετά την ορισθείσα ηµεροµηνία και ώρα δεν αραλαµβάνονται, αλλά ε ιστρέφονται ως εκ ρόθεσµες. Οι ροσφορές υ οβάλλονται στην Ελληνική γλώσσα, µε εξαίρεση τα συνηµµένα στην τεχνική ροσφορά τεχνικά φυλλλάδια - prospectus ό ου µ ορούν να υ οβληθούν στην Αγγλική γλώσσα. Οι ροσφορές θα υ οβληθούν εντός κλειστού σφραγισµένου φακέλου, στο ο οίο θα αναγράφονται ευκρινώς: Η λέξη «ΠΡΟΣΦΟΡΑ» Ο λήρης τίτλος της Υ ηρεσίας «ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΡΗΤΗΣ ΡΕΘΥΜΝΟ» Ο αριθµός ρωτοκόλλου της διακήρυξης και ο τίτλος της Η ηµεροµηνία διενέργειας του διαγωνισµού Τα στοιχεία του α οστολέα (ε ωνυµία, δ/νση, αριθ. τηλεφώνου, αριθ. Fax και ). Εναλλακτικές ροσφορές δεν γίνονται δεκτές. Μέσα στον κυρίως φάκελο το οθετούνται σε ξεχωριστούς σφραγισµένους φακέλους ου φέρουν τις ενδείξεις του κυρίως φακέλου, τα εξής: 1. Κλειστός φάκελος µε την ένδειξη «ΙΚΑΙΟΛΟΓΗΤΙΚΑ ΣΥΜΜΕΤΟΧΗΣ» ο ο οίος εριλαµβάνει εις δι λούν και ε ί οινής α οκλεισµού: Α) Πιστο οιητικό του αντίστοιχου Ε ιµελητηρίου (Τεχνικό ή Νοµαρχιακό ή Εµ ορικό) µε το ο οίο θα ιστο οιείται η εγγραφή τους, το ειδικό ε άγγελµά τους κατά την ηµέρα διενέργειας του διαγωνισµού και ότι εξακολουθούν να αραµένουν εγγεγραµµένοι και Βεβαίωση εγγραφής στα µητρώα κατασκευαστών (Μ.Ε.Κ.) ή αντίστοιχα στα Νοµαρχιακά µητρώα για την εκτέλεση των α αιτούµενων Οικοδοµικών και Η/Μ εργασιών (κοινο ραξία ή σύµ ραξη µε υ εύθυνη δήλωση αµοιβαίας συνεργασίας). Στην ερί τωση εγγραφής στο εµ ορικό ε ιµελητήριο α αραίτητη ροϋ όθεση είναι η αναγραφή των ΚΑ όλων των εργασιών και υλικών ου είναι ζητούµενα στην αρούσα. Β) Για την εκτέλεση των εργασιών κλιµατισµού, οι υ οψήφιοι θα έχουν ή θα διαθέσουν (αµοιβαία υ εύθυνη δήλωση α οδοχής) : α) ι λωµατούχο ή Πτυχιούχο ΑΕΙ-ΤΕΙ Ηλεκτρολόγο ή Μηχανολόγο Μηχανικό µε χορηγηµένη βεβαίωση αναγγελίας ψυκτικού ό ως κατά τα οριζόµενα στο Π.. 1/ 2013 ( ροσκόµιση γνήσιου ή αντιγράφου) β)αδειούχο Εργοδηγό ψυκτικό ου διαθέτει ιστο οίηση Κατηγορίας Ι ( ροσκόµιση γνήσιου ή ε ικυρωµένου ιστο οιητικού ή βεβαίωσης ε ιτυχούς εξέτασης, α ό τον κατά το νόµο αναγνωρισµένο φορέα ιστο οίησης στην Ελλάδα ή σε χώρα της Ευρω αϊκής Ένωσης) σύµφωνα µε το Π.. 1/ το Νόµο 3982/2011 και της Οικ. 7667/520/Φ.Γ (Γ)/2013 Κοινής Α όφασης (οι κάθε είδους ψυκτικές εργασίες ό ως κατασκευή-εγκατάσταση, συντήρηση, ε ισκευή, ε ιτήρησης λειτουργίας κλ. σε ο οιαδή οτε εφαρµογή εγκαταστάσεων ψύξης ή κλιµατισµού, ρέ ει να εκτελούνται µόνο

3 α ό τεχνικό ροσω ικό ου κατέχει κατάλληλες ε αγγελµατικές άδειες οι ο οίες χορηγούνται σύµφωνα µε τις διατάξεις των ροαναφερθέντων Π.. και νόµου). Γ) Υ εύθυνη δήλωση της αρ. 4 του άρθρου 8 του Ν. 1599/1986 ό ως εκάστοτε ισχύει στην ο οία ρέ ει: - να βεβαιώνεται η νοµιµότητα και η καταλληλότητα του ροσω ικού ου α ασχολεί για την εκτέλεση των εργασιών και ότι θα έχει την α οκλειστική ευθύνη για την τήρηση των α αιτούµενων µέτρων για την ασφάλεια του ροσω ικού του και την ύ αρξη καταλλήλων Μέσων Ατοµικής Προστασίας και εργαλείων και φέρει ακέραια την ευθύνη για τυχόν ατύχηµα του ροσω ικού. - να βεβαιώνεται ότι για τις εργασίες θα τηρηθούν οι εγκεκριµένες και ισχύουσες ΕΤΕΠ. - να βεβαιώνεται ότι τα ρος ροµήθεια υλικά θα είναι κατάλληλα ιστο οιηµένα. - να βεβαιώνεται ότι όλες οι εργασίες θα γίνουν σύµφωνα µε τους νόµους της Τέχνης και της Ε ιστήµης. - να βεβαιώνεται ότι όλες οι ηλεκτρολογικές εργασίες θα γίνουν σύµφωνα µε το ρότυ ο ΕΛΟΤ HD να δηλώνεται ότι µέχρι και την ηµέρα υ οβολής της ροσφοράς του, δεν βρίσκεται σε µία α ό τις καταστάσεις των άρθρων 73 και 74 του Ν. 4412/2016 για τις ο οίες α οκλείεται ή µ ορεί να α οκλεισθεί - να δηλώνεται ότι εφόσον του ζητηθεί, θα ροσκοµίσει όλα τα α οδεικτικά των αρα άνω στοιχείων έγγραφα - να δηλώνεται ότι ο συµµετέχων α οδέχεται λήρως όλους τους όρους της διακήρυξης. Το Πανε ιστήµιο Κρήτης δύναται να ζητήσει α ό τους ροσφέροντες, σε ο οιοδή οτε σηµείο κατά τη διάρκεια της διαδικασίας, όλα ή ορισµένα α ό τα δικαιολογητικά του άρθρου 80 του Ν. 4412/2016 ως α όδειξη της µη ύ αρξης λόγων α οκλεισµού. ) Τα α οδεικτικά έγγραφα νοµιµο οίησης του ροσφέροντος νοµικού ροσώ ου (στοιχεία ταυτο οίησης σε ερί τωση φυσικού ροσώ ου και ιδρυτικό καταστατικό σε ερί τωση νοµικού ροσώ ου) και αραστατικό εκ ροσώ ησης, αν ο ροσφέρων συµµετέχει µε εκ ρόσω ό του. Ε) Α οδεικτικό φορολογικής και ασφαλιστικής ενηµερότητας, η ισχύς των ο οίων ρέ ει να καλύ τει την ηµεροµηνία διενέργειας του διαγωνισµού. ΣΤ) Βεβαίωση της Τεχνικής Υ ηρεσίας του Ιδρύµατος, στην ο οία θα αναγράφεται ότι ο υ οψήφιος ανάδοχος έχει λάβει γνώση των το ικών συνθηκών της ροµήθειας. Οι υ οψήφιοι ανάδοχοι των εργασιών, θα µ ορούν να λάβουν γνώση των συνθηκών, κατό ιν συνεννόησης µε τον αρµόδιο υ άλληλο του Τµήµατος Συντήρησης κατά τις εργάσιµες ηµέρες και ώρες, δύο (2) ηµέρες τουλάχιστον, ριν α ό την ηµέρα κατάθεσης της ροσφοράς (τηλ. Ε ικοινωνίας , ). 2. Κλειστός φάκελος µε την ένδειξη «ΤΕΧΝΙΚΗ ΠΡΟΣΦΟΡΑ» ο ο οίος εριλαµβάνει εις δι λούν και ε ί οινής α οκλεισµού: Α) ροτεινόµενη τεχνική εριγραφή σύµφωνα µε την Τεχνική Περιγραφή εργασιών Τεχνικές ροδιαγραφές, στην ο οία θα αναφέρονται ακριβώς τα υλικά ου θα χρησιµο οιηθούν σε κάθε φάση εργασιών και τον τρό ο εφαρµογής αυτών. Στον φάκελο θα συµ εριλαµβάνονται και τα τεχνικά φυλλάδια µε τεχνικά χαρακτηριστικά, φωτογραφίες, κ.λ.. των υλικών στην ελληνική ή αγγλική γλώσσα, χωρίς να α οτελεί αιτία α οκλεισµού η έλλειψη κά οιων α ό αυτά.

4 Β) Τα ιστο οιητικά όσων ζητούνται ό ως ειδικότερα αρουσιάζονται στην Τεχνική εριγραφή εργασιών Τεχνικές ροδιαγραφές. Τα ιστο οιητικά θα ροέρχονται α ό αναγνωρισµένους ευρω αϊκούς οργανισµούς ιστο οίησης. Γ) Το ΦΥΛΛΟ ΣΥΜΜΟΡΦΩΣΗΣ του κλιµατιστικού µηχανήµατος (µε την µορφή ου δίνεται ιο κάτω, στο τέλος της αρούσας), α αραίτητα και ε ί οινής α οκλεισµού ΠΑΡΑΡΤΗΜΑ 1 της αρούσας ροκήρυξης ) Τα ΦΥΛΛΑ ΣΥΜΜΟΡΦΩΣΗΣ ασθενών ρευµάτων και του δικτυακού εξο λισµού ΠΑΡΑΡΤΗΜΑ 2 (2.1 & 2.2.) α αραίτητα και ε ί οινής α οκλεισµού Ε ίσης σηµειώνεται ότι ε ί οινής α όρριψης στον φάκελο αυτό δεν µ ορεί να εριλαµβάνονται οικονοµικά στοιχεία της ροσφοράς. 3. Κλειστός φάκελος µε την ένδειξη «ΟΙΚΟΝΟΜΙΚΗ ΠΡΟΣΦΟΡΑ» ο ο οίος εριλαµβάνει εις δι λούν και ε ί οινής α όρριψης συµ ληρωµένο το ΦΥΛΛΟ ΟΙΚΟΝΟΜΙΚΗΣ ΠΡΟΣΦΟΡΑΣ ό ως δίνεται αρακάτω: ΦΥΛΛΟ ΟΙΚΟΝΟΜΙΚΗΣ ΠΡΟΣΦΟΡΑΣ α/α ΠΕΡΙΓΡΑΦΗ ΕΡΓΑΣΙΩΝ ΚΟΣΤΟΣ 1 Υ ΡΕΥΣΗ 2 ΑΠΟΧΕΤΕΥΣΗ 3 ΠΥΡΑΝΙΧΝΕΥΣΗ 4 ΚΛΙΜΑΤΙΣΜΟΣ-ΑΕΡΙΣΜΟΣ 5 ΙΣΧΥΡΑ ΡΕΥΜΑΤΑ-ΦΩΤΙΣΜΟΣ 6 ΙΣΧΥΡΑ ΡΕΥΜΑΤΑ-Α ΙΑΛΕΙΠΤΗ ΛΕΙΤΟΥΡΓΙΑ 7 ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ 8 ΕΠΙΠΛΑ-ΕΞΟΠΛΙΣΜΟΣ 9 ΠΑΘΗΤΙΚΕΣ ΥΠΟ ΟΜΕΣ ΑΣΘΕΝΩΝ ΡΕΥΜΑΤΩΝ 10 ΑΠΑΡΑΙΤΗΤΟΣ ΕΞΟΠΛΙΣΜΟΣ ΕΞΥΠΗΡΕΤΗΣΗΣ ΙΚΤΥΑΚΩΝ ΑΝΑΓΚΩΝ ΕΡΓΑΣΤΗΡΙΟΥ ΣΥΝΟΛΟ

5 ΦΠΑ 24% ΓΕΝΙΚΟ ΣΥΝΟΛΟ Ο Προσφέρων Οι ροσφερόµενες τιµές εριλαµβάνουν το σύνολο των ε ιβαρύνσεων: το κόστος του ροϊόντος, το κόστος µεταφοράς, εγκατάστασης και ένταξής του στο χώρο ου θα υ οδειχθεί, το κόστος τυχόν ροσαρµογών και δοκιµών εφαρµογής, τις τυχόν υ έρ τρίτων κρατήσεις, έξοδα µεταφοράς, εγκατάστασης και κάθε τέλος, δασµό, ασφάλιστρα ή ε ιβάρυνση. Οι ροσφερόµενες τιµές είναι δεσµευτικές και σταθερές καθ όλη τη διάρκεια της σύµβασης και δεν ανα ροσαρµόζονται, δοθέντος ότι ο ανάδοχος θεωρεί τον κίνδυνο α ρόο του µεταβολής των οικονοµικών συνθηκών ως ενδεχόµενο και τον α οδέχεται. Προσφορά ου θέτει όρο ανα ροσαρµογής α ορρί τεται ως α αράδεκτη. Προσφορά ου καταλήγει σε συνολική τιµή συµ εριλαµβανοµένου του Φ.Π.Α. µεγαλύτερη του ροϋ ολογισµού του διαγωνισµού (72.876,86 ) α ορρί τεται ως α αράδεκτη. Σε ερί τωση ου α ό την ροσφορά δεν ροκύ τει µε σαφήνεια η ροσφερόµενη τιµή, η ροσφορά α ορρί τεται ως α αράδεκτη. Οµοίως και σε ερί τωση ου η ροσφορά αραλεί ει τιµές ή εριλαµβάνει αντιφατικά στοιχεία τιµών ου καθιστούν την ροσφορά ανε ίδεκτη εκτίµησης ή καταλεί ει αµφιβολία ως ρος την ροσφερόµενη τιµή. Προσφορές ου θα εριλαµβάνουν σχόλια, αιρέσεις, ή όρους θα θεωρηθούν ως ε ιφυλάξεις ε ί των όρων του ιαγωνισµού και θα α ορριφθούν. ΆΡΘΡΟ 2. ΙΑ ΙΚΑΣΙΑ ΙΑΓΩΝΙΣΜΟΥ Η α οσφράγιση, αξιολόγηση των ροσφορών και ανάδειξη της χαµηλότερη τιµής θα διενεργηθεί την Τρίτη 15/11/2016 και ώρα 10:00 α ό την ορισµένη τριµελή ε ιτρο ή Αξιολόγησης η ο οία συστάθηκε µε την α όφαση Συγκλήτου µε αριθ / (Α Α: Ω77Φ469Β7Γ-Ν0Υ) Οι εξουσιοδοτηµένοι εκ ρόσω οι των εταιρειών ου υ έβαλαν ροσφορά δύνανται να αρευρίσκονται στη διαδικασία α οσφράγισης των ροσφορών. Κατά την ηµέρα αυτή, και µόνον αυτή, µ ορούν εφόσον το ε ιθυµούν να λάβουν γνώση για τα έγγραφα συµµετοχής των συµµετεχόντων. Η ε ιτρο ή αφού δια ιστώσει ότι έχουν κατατεθεί τα ζητούµενα α ό την διακήρυξη δικαιολογητικά συµµετοχής θα εξετάσει τα τεχνικά χαρακτηριστικά των ροσφορών και στη συνέχεια (την ίδια ηµέρα) θα ροβεί στην οικονοµική αξιολόγηση των τεχνικά α οδεκτών ροσφορών και θα συντάξει σχετικό Πρακτικό το ο οίο θα διαβιβασθεί ρος την Σύγκλητο του Παν/µίου Κρήτης ρος έγκριση. Προσφορές ου α ορρί τονται κατά τα στάδια αξιολόγησης δικαιολογητικών συµµετοχής και τεχνικής αξιολόγησης δεν συµµετέχουν στο στάδιο της οικονοµικής αξιολόγησης και οι φάκελοι των οικονοµικών ροσφορών τους ε ιστρέφονται σφραγισµένοι µετά την ολοκλήρωση του διαγωνισµού.

6 ΆΡΘΡΟ 3. ΤΙΜΕΣ ΠΡΟΣΦΟΡΩΝ ΝΟΜΙΣΜΑ Οι τιµές θα δίνονται σε ευρώ. Προσφορές ου δεν δίνουν τιµές σε ευρώ ή ου καθορίζουν σχέση ευρώ µε ξένο νόµισµα θα α ορρί τονται ως α αράδεκτες. ΆΡΘΡΟ 4. ΧΡΟΝΟΣ ΙΣΧΥΟΣ ΠΡΟΣΦΟΡΩΝ Οι ροσφορές ισχύουν και δεσµεύουν τους συµµετέχοντες ε ί εκατόν είκοσι (120) ηµερολογιακές ηµέρες α ό την ε οµένη της διενέργειας του διαγωνισµού. Προσφορά ου ορίζει µικρότερο χρόνο ισχύος α ορρί τεται ως α αράδεκτη. ΆΡΘΡΟ 5. ΠΑΡΑ ΟΣΗ ΙΑΡΚΕΙΑ ΣΥΜΒΑΣΗΣ Οι α αιτούµενες εργασίες θα ραγµατο οιηθούν αµέσως µετά την υ ογραφή της σύµβασης και σε συνεννόηση µε την Τεχνική Υ ηρεσία. Η Υ ηρεσία έχει το δικαίωµα να διακό τει τις εργασίες για όσο χρονικό διάστηµα κρίνει α αραίτητο.χ. λόγω κακών καιρικών συνθηκών ου θα δηµιουργούν ρόβληµα στην εκτέλεση σύµφωνα µε τους νόµους της Τέχνης και της Ε ιστήµης των εργασιών. Ο χρόνος αυτός δεν θα ροσµετράται στο χρόνο αράδοσης. Η διάρκεια των εργασιών υ ολογίζεται σε ενενήντα ηµέρες (90). Η οριστική αραλαβή των εργασιών, θα γίνει αφού αραδοθούν όλα τα κατασκευαστικά σχέδια των εγκαταστάσεων, οι ιστο οιήσεις ασθενών ρευµάτων, όλα τα ιστο οιητικά ου ζητούνται µε την αρούσα, οι εγγυήσεις και εκτελεστούν οι α αραίτητες δοκιµές και έλεγχοι α ό την Τεχνική Υ ηρεσία και υ ογραφούν. Η ροµήθεια και οι εργασίες θα εκτελεστούν σύµφωνα µε τους κανόνες της ε ιστήµης, της τεχνικής και της καλής κατασκευής. Η Υ ηρεσία θα εκτελεί συνεχείς ελέγχους σε όλα τα στάδια. Θα βεβαιώνει την σωστή εφαρµογή και θα ε ιτρέ ει την συνέχιση των εργασιών (γρα τώς ή ροφορικώς) αλλιώς θα ε αναλαµβάνεται η εφαρµογή. ΆΡΘΡΟ 6. ΠΛΗΡΩΜΗ ΚΡΑΤΗΣΕΙΣ Η ληρωµή του αναδόχου θα γίνει µετά την ολοκλήρωση της ροµήθειας και µετά την οριστική οιοτική και οσοτική αραλαβή των ειδών/εργασιών α ό την αρµόδια Ε ιτρο ή Παραλαβή, η ο οία θα ελέγξει την τήρηση και των τεχνικών ροδιαγραφών- οσοτήτων, ου συνοδεύει την αρούσα διακήρυξη και εν συνεχεία θα εκδώσει το σχετικό ρωτόκολλο αραλαβής, µε τακτικό χρηµατικό ένταλµα ου θα εκδοθεί µε βάση το τιµολόγιο του αναδόχου και θα θεωρηθεί α ό την αρµόδια υ ηρεσία του Ελεγκτικού Συνεδρίου. Ο ανάδοχος βαρύνεται µε αρακράτηση φόρου 4% για την ο οία χορηγείται σχετική βεβαίωση, κράτηση 0,06% υ έρ της Ενιαίας Ανεξάρτητης Αρχής ηµοσίων Συµβάσεων καθώς και µε κάθε άλλη νόµιµη ε ιβάρυνση. ΆΡΘΡΟ 7. ΕΓΓΥΗΣΕΙΣ Α) Α αιτείται εγγυητική ε ιστολή συµµετοχής Οι υ οψήφιοι θα ρέ ει ε ί οινή α οκλεισµού να ροσκοµίσουν Εγγυητική ε ιστολή συµµετοχής: Η εγγύηση αυτή εκδίδεται υ έρ του συµµετέχοντος για οσό ου αντιστοιχεί σε οσοστό 2% της ροεκτιµώµενης αξίας της σύµβασης εκτός ΦΠΑ. Η εγγύηση συµµετοχής θα ρέ ει να αναφέρει τη σχετική διακήρυξη (αριθµός ρωτοκόλλου διακήρυξης), την ηµεροµηνία διαγωνισµού και το αντικείµενο του διαγωνισµού (τίτλος ροµήθειας υλικών και εργασιών). Η εγγύηση ρέ ει να ισχύει τουλάχιστον ε ί ένα µήνα µετά τη λήξη του χρόνου ισχύος της ροσφοράς ου ζητά η διακήρυξη.

7 Β) Α αιτείται εγγυητική ε ιστολή καλής εκτέλεσης. Μετά την κατακύρωση, ο Ανάδοχος θα ρέ ει να ροσκοµίσει εγγυητική ε ιστολή καλής εκτέλεσης το ύψος της ο οίας καθορίζεται σε οσοστό 5% ε ί της αξίας της σύµβασης χωρίς να υ ολογίζεται ο ΦΠΑ. Η εγγύηση καλής εκτέλεσης θα έχει διάρκεια 24 µηνών α ό την υ ογραφή της σύµβασης (Ν. 4412/2016 άρθρο 72). ΆΡΘΡΟ 8. ΕΝΣΤΑΣΕΙΣ Σύµφωνα µε το άρθρο 127 του Ν. 4412/2016 ΆΡΘΡΟ 9. ΟΡΟΙ ΕΚΤΕΛΕΣΗΣ ΤΗΣ ΣΥΜΒΑΣΗΣ Κατά την εκτέλεση της σύµβασης ο ανάδοχος ε ιβάλλεται να τηρεί τις υ οχρεώσεις στους τοµείς του εριβαλλοντικού, κοινωνικοασφαλιστικού και εργατικού δικαίου, ου έχουν θεσ ισθεί µε το δίκαιο της Ένωσης, το εθνικό δίκαιο, συλλογικές συµβάσεις, ή διεθνείς διατάξεις εριβαλλοντικού, κοινωνικοασφαλιστικού και εργατικού δικαίου, οι ο οίες α αριθµούνται στο Παράρτηµα Χ του Προσαρτήµατος Α του Ν. 4412/2016. ΆΡΘΡΟ 10. ΣΥΜΒΑΤΙΚΟ ΠΛΑΙΣΙΟ ΕΦΑΡΜΟΣΤΕΑ ΝΟΜΟΘΕΣΙΑ Ο διαγωνισµός θα διενεργηθεί σύµφωνα µε τον Ν. 4412/2016. Κατά την εκτέλεση της σύµβασης εφαρµόζονται οι διατάξεις του Ν. 4412/2016, οι όροι της αρούσας και συµ ληρωµατικά ο Αστικός Κώδικας. ΆΘΡΟ 11. ΗΜΟΣΙΟΤΗΤΑ Η αρούσα θα αναρτηθεί στο «Κεντρικό Μητρώο ηµοσίων Συµβάσεων», στη «ΙΑΥΓΕΙΑ» και στην Ιστοσελίδα του Πανε ιστηµίου Κρήτης ( Ο ΑΝΑΠΛΗΡΩΤΗΣ ΠΡΥΤΑΝΗ ΠΑΝΕΠΙΣΤΗΜΙΟΥ ΚΡΗΤΗΣ ΓΕΩΡΓΙΟΣ ΤΣΙΡΩΝΗΣ

8 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΕΡΓΑΣΙΩΝ ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ Τεχνική εριγραφή Τεχνικές ροδιαγραφές Για την ροµήθεια και το οθέτηση υλικών και εκτέλεση εργασιών για τη διαµόρφωση του χώρου της Β στάθµης του κτηρίου 5 (κεντρικό κυλικείο Πανε ιστηµιό ολης Ρεθύµνου), σε χώρο «Εκ αιδευτικών Τεχνολογιών του Π.Τ..Ε.». Ι. Περιγραφή εργασιών-τεχνικές ροδιαγραφές. Έχοντας υ όψη την αναγκαιότητα δηµιουργίας χώρου Εκ αιδευτικών Τεχνολογιών του Παιδαγωγικού Τµήµατος ηµοτικής Εκ αίδευσης στην Πανε ιστηµιό ολη Ρεθύµνου, ε ιλέχθηκε ρος διαµόρφωση ο χώρος της Β στάθµης του κτηρίου 5 ( ατάρι κεντρικού κυλικείου), για τον ο οίο συντάσσονται οι αρακάτω τεχνικές ροδιαγραφές : Α. Οικοδοµικά υλικά & εργασίες εσωτερικού χώρου Θα γίνουν οι αρακάτω ροµήθειες υλικών και εργασίες : 1. ιαχωρισµός χώρου του εργαστηρίου α ό τον υ όλοι ο χώρο του κεντρικού κυλικείου µε γυψοσανίδες δι λές υράντοχες µε δείκτη υραντίστασης τουλάχιστον 60min άχους 15mm κατά ΕΛΟΤ ΕΝ 520, µε σήµανση CE, µε τον σκελετό και ε ένδυση εσωτερικά µε ετροβάµβακα 5cm, για ηχοµόνωση. 2. ιαµόρφωση δύο WC α ό γυψοσανίδες ανθυγρές άχους 12,5mm κατά ΕΛΟΤ ΕΝ 520, µε σήµανση CE, µε τον σκελετό και ε ένδυση εσωτερικά µε ετροβάµβακα 5cm για ηχοµόνωση. Τα wc θα διαθέτουν οροφή α ό γυψοσανίδα σε ύψος ερί ου 2,50m. 3. ιαµόρφωση χώρου κουζίνας α ό γυψοσανίδες ανθυγρές άχους 12,5mm κατά ΕΛΟΤ ΕΝ 520, µε σήµανση CE, µε τον σκελετό και ε ενδυση εσωτερικά µε ετροβάµβακα 5cm για ηχοµόνωση. O χώρος της κουζίνας θα διαθέτει οροφή α ό γυψοσανίδα σε ύψος ερί ου 2,50m. 4. Προµήθεια εγκατάσταση άγκου και ντουλα ιών (κάτω τµήµα) κουζίνας α ό µελαµίνη άχους 16mm, µε εριθώριο α ό ταινία PVC άχους 3 mm µε στρογγυλευµένες ακµές στα εµφανή σόκορα, το ο οίο συγκολλάται στην υ άρχουσα υ οδοµή µε κατάλληλη συµβατή κόλλα λήρη µε όµολα κ.λ Ε ενδύσεις τοίχων στα wc και την κουζίνα, µε λακίδια ορσελάνης 20x20cm, κολλητά λευκά ή έγχρωµα, σύµφωνα µε την µελέτη και την ΕΤΕΠ "Ε ενδύσεις µε κεραµικά λακίδια, εσωτερικές και εξωτερικές", το οθετούµενα κολλητά µε κόλλα λακιδίων κατά ΕΛΟΤ ΕΝ 12004, µε αρµούς το ολύ 1 mm, µε λήρωση των κενών µε λε τόρρευστο τσιµεντοκονίαµα των 600 kg και αρµολόγηµα µε λευκό τσιµέντο, µε ή χωρίς χρωστικές ή αρµόστοκο. Περιλαµβάνονται τα λακίδια, η τσιµεντοκονία ή η κόλλα ε ί τό ου του έργου, οι φθορές των υλικών, η το οθέτηση, η αρµολόγηση, ο τελικός καθαρισµός της ε ιφανείας καθώς και η διάνοιξη ο ών στα λακίδια για την διέλευση υδραυλικών

9 σωληνώσεων, το οθέτηση διακο τών, ρευµατοδοτών κλ. τσιµέντο, µε ή χωρίς χρωστικές ή αρµόστοκο. Στην τιµή εριλαµβάνονται τα λακίδια, η τσιµεντοκονία ή η κόλλα ε ί τό ου του έργου, οι φθορές των υλικών, η το οθέτηση, η αρµολόγηση, ο τελικός καθαρισµός της ε ιφανείας καθώς και η διάνοιξη ο ών στα λακίδια για την διέλευση υδραυλικών σωληνώσεων, το οθέτηση διακο τών, ρευµατοδοτών κλ. 6. ιαµόρφωση ενός γραφείου εργαστηριακού χώρου, αίθουσας ηλεκτρονικών υ ολογιστών, και ενός µικρού α οθηκευτικού χώρου α ό γυψοσανίδες οιουδή οτε σχήµατος, λάτους και µήκους, άχους 12,5mm κατά ΕΛΟΤ ΕΝ 520, µε σήµανση CE, µε τον σκελετό και ε ένδυση εσωτερικά µε ετροβάµβακα 5cm για ηχοµόνωση. 7. Θα γίνει ροµήθεια και το οθέτηση µίας µονόφυλλης µεταλλικής ανοιγόµενης θύρας υρασφαλείας, χωρίς φεγγίτη διαστ. 1,00x2,20m ερί ου, κλάσης υραντίστασης 60 min, τουλάχιστον, συνοδευόµενης α ό ιστο οιητικό κλάσης υραντίστασης α ό δια ιστευµένο Φορέα, α οτελούµενης α ό κάσσα α ό στραντζαρισµένη λαµαρίνα DKP ελαχίστου άχους 2,0mm µε διάταξη κα νοστεγανότητας (.χ. α ό θερµοδιογκούµενες ταινίες), θυρόφυλλο τύ ου sandwich, µε εξωτερική ε ένδυση α ό λαµαρίνα ψυχρής εξελέσεως DKP ελάχιστου άχους 1,5 mm και εσωτερική λήρωση α ό ορυκτοβάµβακα υκνότητος τουλάχιστον 140 kg/m3 µε συνδετικό υλικό α οτελούµενο α ό ορυκτές κόλλες (όχι φαινολικές ρητίνες), µε µεντεσσέδες βαρέως τύ ου µε αξονικά ρουλµάν (BD), κλειδαριά και χειρολαβές υρασφαλείας εξ ολοκλήρου α ό χαλύβδινα εξαρτήµατα µε ιδιαίτερο ιστο οιητικό υρασφαλείας, µηχανισµό ε αναφοράς (σούστα) υρασφαλείας και µ άρα ανικού. Η κάσσα και τα θυρόφυλλα θα είναι ηλεκτροστατικά βαµµένα στο εργοστάσιο, σε α όχρωση της ε ιλογής της Υ ηρεσίας. 8. Θα κατασκευαστεί κούτελο α ό ανθυγρή γυψοσανίδα εξωτερικού ανα τύγµατος διατοµής έως 80 εκ, για τη κάλυψη των αροχικών σωληνώσεων ύδρευσης και α οχέτευσης. Συµ εριλαµβάνονται υλικά και εργασία λήρους το οθετήσεως. 9. Θα γίνουν χρωµατισµοί ε ιφανειών γυψοσανίδων λαστικού χρώµατος σε δύο διαστρώσεις. Προετοιµασία των ε ιφανειών, εφαρµογή ειδικής γάζας στις συναρµογές των γυψοσανίδων, αστάρωµα µε υλικό έµφραξης των όρων της γυψοσανίδας (για την µείωση της α ορροφητικότητας της) και διάστρωση δύο στρώσεων λαστικού χρώµατος. Συµ εριλαµβάνονται τα υλικά και η εργασία. 10. Χρωµατισµοί ε ί ε ιφανειών ε ιχρισµάτων µε υδατικής διασ οράς χρώµατα ακρυλικής, βάσεως σε δύο διαστρώσεις, χωρίς ροηγούµενο σ ατουλάρισµα, σύµφωνα µε την µελέτη και την ΕΤΕΠ "Χρωµατισµοί ε ιφανειών ε ιχρισµάτων". Προετοιµασία των ε ιφανειών, αστάρωµα και εφαρµογή δύο στρώσεων του τελικού χρώµατος. Υλικά και µικροϋλικά ε ί τό ου, ικριώµατα και εργασία. 11. Θα γίνει ροµήθεια και το οθέτηση τεσσάρων ρεσαριστών θυρών α ό ξυλεία τύ ου Σουηδίας, σύµφωνα µε την µελέτη και την ΕΤΕΠ "Ξύλινα κουφώµατα", µε εριθώρια ( ερβάζια) 2x5,5 cm και στις δύο όψεις µε φύλλα ρεσαριστά µε κόντρα - λακέ, λήρη ή µε φεγγίτη, συνολικού άχους 5 cm α οτελούµενα α ό λαίσιο 4x7 cm µε ενίσχυση στο ύψος της κλειδαριάς µε ξύλο διαστάσεων 4x5x40 cm, µε σκελετό σταυρωτό α ό ξύλα "µισοχαρακτά" 4x5 cm ανά 15 cm το ολύ ή α ό ήχεις σταυρωτές "µισοχαρακτές", µε χωνευτή κλειδαριά και χειρολαβές

10 διαστάσεων α ό 0,80-1,00m λάτος και 2,20m ερί ου ύψος, συµ εριλαµβανοµένης και της ξύλινης κάσας. 12. Θα γίνει ροµήθεια και το οθέτηση µίας θύρας α ό ξυλεία τύ ου Σουηδίας, συρόµενης, µονόφυλλης, λήρης µε τετράξυλο (κάσσα) 9x9 cm, αρµοκάλυ τρα 2.5x2.5 cm, λαίσια θυροφύλλων 5x13 cm, κόντρα λακέ άχους 5mm, µε λήρη µηχανισµό κύλισης ε ί ενσφαίρων τριβέων (ρουλεµάν), και γενικά ξυλεία, σιδηρικά αναρτήσεως, στερεώσεως και λειτουργίας (συµ ρεριλαµβανοµένων χωνευτής κλεδαριάς και χειρολαβών), σύµφωνα µε την µελέτη και την ΕΤΕΠ "Ξύλινα κουφώµατα". 13. Θα γίνει ροµήθεια και εγκατάσταση δύο ξύλινων κουφωµάτων διαστ. 3,10x0,60m και 4,50x0,60m ερί ου (σε δύο τµήµατα), ου θα φέρουν δι λό κρύσταλλο τύ ου SOL-STOP τροχισµένο, ώστε να υ άρχει ορατότητα α ό την µία λευρά του υαλοστασίου. 14. Θα γίνουν ελαιοχρωµατισµοί κοινοί ξύλινων θυρών µετά των κασών τους διαστάσεων α ό 0,80-1,00m λάτους και 2,10-2,20m ύψους (στιλ νοί ή µατ ή σαγρέ). Υλικά ε ί τό ου και εργασία, σύµφωνα µε την µελέτη και την ΕΤΕΠ "Χρωµατισµοί ξύλινων ε ιφανειών". 15. Θα γίνει α οξήλωση υφιστάµενου κουφώµατος αλουµινίου διαστ. 3,00*2,35m και ροµήθεια εγκατάσταση στον ίδιο χώρο υαλόθυρας δίφυλλης α ό αλουµίνιο 2,00*2,35 διαστ. ανοιγόµενης µε µεντεσέδες ου θα ανοίγει ρος τα έξω, θα φέρει µ άρες ανικού και στα δύο φύλλα, µε µηχανισµό ε αναφοράς, λευκού χρώµατος, όµολο µε εξωτερική κλειδαριά, και σταθερό τµήµα µε υαλοστάσια, διαστάσεων 1,00*2,35m, σύµφωνα µε την µελέτη και την ΕΤΕΠ "Κουφώµατα Αλουµινίου": 16. Θα γίνει ροµήθεια εγκατάσταση στις υφιστάµενες υαλόθυρες µ αρών ανικού (δύο στην δίφυλλη και µία στην µονόφυλλη), µηχανισµών ε αναφοράς και όµολο µε εξωτερική κλειδαριά. 17. Θα γίνει ροµήθεια εγκατάσταση µεµβράνης λευκής oneway για ε ικόλληση στα υαλοστάσια όλης της βορεινής όψης ερί ου 33m 2, µε δυνατότητα αρακολούθησης µιας κατεύθυνσης. Β. Υδραυλικά υλικά & εργασίες Εγκατάσταση δικτύου ύδρευσης για δύο νι τήρες, δύο λεκάνες χαµηλής ίεσης και ενός ανοξείδωτου νεροχύτη και σύνδεση του δικτύου µε το κεντρικό δίκτυο στο υ όγειο µηχανολογικό κανάλι του κεντρικού κυλικείου. Αναλυτικά : 1. Θα γίνει ροµήθεια εγκατάσταση ολυστρωµατικού σωλήνα 18x2 Master (PE-Xc / Al 0,3 / Pex) µε 10 χρόνια εγγύηση, κατάλληλη για όσιµο νερό µε άχος αλουµινίου 0,3 mm, ακτίνα καµ υλότητας έως και 5 φορές της διαµέτρου, µε τα χέρια (µε τη χρήση εργαλείου έως και 3,5 φορές), συγκόλληση µε Laser, αδια έραστη α ό το οξυγόνο, υψηλής αντοχής ενάντια σε γδαρσίµατα, µηχανικές κατα ονήσεις και χηµικές αντιδράσεις, οι ο οίοι θα διαθέτουν ιστο οιητικό ΕΒΕΤΑΜ. 2. Προµήθεια εγκατάσταση ενός κλέφτη νερού ορειχάλκινου 1 1/2" σε 3/4", έντε διακο τών γωνιακών ενδ. τύ ου brass form, διαµέτρου ½", τριών διακο τών εντοιχισµού διαµέτρου ¾" ενδεικτικά της εταιρίας brass form, µίας βάνας σφαιρικής Θ-Θ µε µοχλό διαµέτρου ¾", δύο αναµικτήρων κρύου-ζεστού νερού νι τήρα ενδεικτικά της εταιρίας GROHE, ενός αναµικτήρα κρύου-ζεστού νερού νεροχύτη ενδεικτικά της εταιρίας GROHE και ενός υδροµέτρου λαδιού ενδεικτικού τύ ου MADDALENA

11 CD SD κρύου νερού, PN16 µε ρακόρ µε αρσενικό σ είρωµα ISO 7/1, 3/4". Γ. Υλικά α οχέτευσης & εργασίες Εγκατάσταση α οχέτευσης δύο νι τήρων, δύο λεκανών χαµηλής ίεσης και ενός ανοξείδωτου νεροχύτη και σύνδεση του δικτύου α οχέτευσης µε το κεντρικό δίκτυο στο υ όγειο µηχανολογικό κανάλι του κεντρικού κυλικείου. Αναλυτικά : 1. Θα γίνει ροµήθεια και εγκατάσταση λαστικών σωλήνων α οχέτευσης και λαστικών εξαρτηµάτων ό ως γωνίες, ηµιτάφ, κα έλα αερισµού κ.λ.., PVC-U 6atm, σε διαστάσεις Ø40, Ø75, Φ100, Φ125 συµµορφωµένοι µε το ρότυ ο ΕΛΟΤ ΕΝ , οι ο οίοι θα διαθέτουν ιστο οιητικό ΕΒΕΤΑΜ. 2. Θα γίνει ροµήθεια το οθέτηση δύο σιφονιών δα έδου 120/50 τύ ου valsir, µε τετράγωνη ανοξείδωτη σχάρα, 3. ύο λεκανών δα έδου, µε το δοχείο έκ λυσης χαµηλής ίεσης α ό ορσελάνη, µε τις ανάλογες βάσεις και µε λαστικό κάλυµµα ενδεικτικά της εταιρίας IDEAL STANDARD, 4. ύο νι τήρων ορσελάνης, ε ίτοιχων, διαστάσεων 50x40mm ερί ου ενδεικτικά της εταιρίας IDEAL STANDARD, 5. Τριών άγκιστρων µεταλλικών ανοξείδωτων δι λών, 6. ύο χαρτοθηκών µεταλλικών ανοξείδωτων για WC, 7. ύο χαρτοθηκών µεταλλικών ανοξείδωτων για νι τήρα, 8. ύο δοχείων υγρού σα ουνιού µεταλλικών ανοξείδωτων για νι τήρα, 9. ύο εταζέρων ορσελάνης για νι τήρα, της ίδιας εταιρίας και σειράς µε του νι τήρα 10. ύο καθρε τών µε ελάχιστες διαστάσεις 400X600X5m, 11. Ενός νεροχύτη άγκου α ό ανοξείδωτο χάλυβα (CrNi 18/10), τύ ου AISI Θα γίνει ροµήθεια και το οθέτηση δύο εξαεριστήρων wc αθόρυβων σε χρώµα λευκό Φ M3/H 26.5 DB 8 W αξονικού τύ ου για το οθέτηση σε τοίχο ή οροφή, µε µοτέρ το οθετηµένο σε µ λοκ για µείωση θορύβου και κραδασµών, ροστασίας µοτέρ κατά IP45 τουλάχιστον, µεγάλης διάρκειας ζωής ώρες, µε ενσωµατωµένο τάµ ερ αντε ιστροφής, θερµικό ροστασίας, κλάσης ΙΙ τουλάχιστον, θερµοκρασίας λειτουργίας έως +40C τουλάχιστον, ροστασία έναντι του νερού, για το οθέτηση σε µ άνιο, (SELV: safety extra low voltage).. Υλικά υρανίχνευσης & εργασίες εσωτερικού χώρου Εγκατάσταση υρανίχνευσης δηλαδή ροµήθεια και εγκατάσταση υλικών (ό ως υράντοχα καλώδια, υρανιχνευτές, µ ουτόν κλήσης, φαροσειρήνες) και σύνδεση τους στο κεντρικό σύστηµα υρανίχνευσης ( ίνακα) των κτηρίων Α,Β,Γ,. Αναλυτικά θα γίνουν : 1. Προµήθεια το οθέτηση σωλήνων ηλεκτρικών γραµµών, λαστικών α ό PVC, τύ ου duroflex, εύκαµ τους, διαµέτρου Ø16mm, λαστικών κουτιών διακλάδωσης, βαρέως τύ ου, διαστάσεων έως 100x100mm, σε γυψοσανίδα ή τοίχο, των α αραίτητων βραδύκαυστων και υράντοχων καλωδίων ενδεικτικού τύ ου NHXH FE180/E90 2x1,5mm Τριών ανιχνευτών κα νού φωτοηλεκτρονικών σηµειακής αναγνώρισης χαµηλού ροφίλ συµβατούς µε το εγκατεστηµένο σύστηµα και ίνακα Πυρανίχνευσης των κτηρίων και σύµφωνους µε το ρότυ ο ΕΛΟΤ ΕΝ 54-7.

12 3. Τριών µ ουτόν συναγερµού µε κρύσταλλο σηµειακής αναγνώρισης συµβατών µε το εγκατεστηµένο σύστηµα και ίνακα Πυρανίχνευσης των κτηρίων και σύµφωνα µε το ρότυ ο ΕΛΟΤ ΕΝ 54-11, 4. Μίας φαροσειρήνας συναγερµού για εξωτερική ε ίτοιχη εγκατάσταση, 24VDC εξο λισµένη µε µεγάφωνο για ηχητική σήµανση συναγερµού και ειδο οίησης σηµειακής αναγνώρισης συµβατή µε το εγκατεστηµένο σύστηµα και ίνακα Πυρανίχνευσης των κτηρίων και σύµφωνη µε το ρότυ ο ΕΛΟΤ EN και 5. Πλαστικού ηλεκτρολογικού καναλιού διανοµής α ό PVC χρώµατος λευκού, µετά των αναλογουσών καµ ύλων, στηριγµάτων και µικρουλικών, λήρους εγκαταστάσεως και σύνδεσης σε τοίχο ή σοβατε ί, διαστάσεων 20 Χ 13 mm ερί ου, µη αυτοκόλλητο. Ε. Υλικά κλιµατισµού αερισµού και εργασίες Θα γίνει ροµήθεια και εγκατάσταση ενός κλιµατιστικού µηχανήµατος αντλίας θερµότητας διαιρούµενου τύ ου inverter Btu/h στον υ ό διαµόρφωση χώρο του γραφείου, µετακίνηση των υφιστάµενων κλιµατιστικών οροφής σε θέσεις ου θα εξυ ηρετούν τους νέους χώρους και τέλος αναδιαµόρφωση του δικτύου αεραγωγών αερισµού ώστε να εξυ ηρετείται η νέα διαµορφωµένη κατάσταση. Αναλυτικότερα θα γίνουν : 1. Προµήθεια και το οθέτηση µίας αντλίας θερµότητας διαιρούµενου τύ ου split-unit, ψυκτικού µέσου R410A, τοίχου, α όδοσης btu/h ου τα τεχνικά του χαρακτηριστικά συνοψίζονται στον αρακάτω ίνακα : kw σχεδιασµού ψύξη 0 C Ελάχιστες τιµές (µετρήσεις κατά EUROVENT) kw σχεδιασµού θέρµανση 0 C Acoustic env. db εσωτ. Acoustic env. db εξωτ. Κατηγορί α Ψύξη/θέρ µ. 3,40 3,20 3,00 3, Α a. Η α όδοση ου αναγράφεται (kw) είναι η ελάχιστη σχεδιασµού στην Ψύξη και θέρµανση κατά eurovent. b. Τα µηχανήµατα θα είναι καινούργια αχρησιµο οίητα και θα αραδοθούν σε λήρη λειτουργία. c. Θα είναι διαιρούµενου τύ ου (split unit), τοίχου, ψύξης-θέρµανσης, τεχνολογίας DC inverter, µονοφασικά. d. Το ψυκτικό µέσο θα είναι οικολογικό (Freon R-410Α ή R-32 ). e. Η α όδοσή τους θα είναι ό ως φαίνεται στον αρα άνω ίνακα και θα ιστο οιείται κατά EUROVENT. Να είναι ενεργειακής κλάσης τουλάχιστον «Α» τόσο σε θέρµανση όσο και σε ψύξη. Να κατατεθεί το φύλλο eurovent του ροτεινόµενου µηχανήµατος. f. Όλες οι εξωτερικές και εσωτερικές µονάδες ρέ ει να είναι ροσυγκροτηµένες και λειτουργικά ελεγµένες στο εργοστάσιο κατασκευής τους. g. Οι εξωτερικές µονάδες να είναι κατάλληλες για υ αίθρια το οθέτηση (.χ. στο δώµα), µε υψοµετρική διαφορά α ό την εσωτερική τουλάχιστον 10 m και σε α όσταση α ό τις εσωτερικές τουλάχιστον 15m (συνολικό µήκος σωληνώσεων).

13 h. Ε ίσης θα ρέ ει να υ άρχει αυτόµατη λειτουργία για διαδικασία αυτόµατης α όψυξης. i. Τα µηχανήµατα να έχουν την δυνατότητα α ρόσκο της και συνεχούς λειτουργίας και σε ακραίες κλιµατολογικές συνθήκες θερµοκρασίας και υγρασίας του εξωτερικού εριβάλλοντος ( εριοχής Ρεθύµνου Κρήτης). j. Η κλιµατιστική µονάδα θα συνοδεύεται α ό γρα τή εγγύηση καλής λειτουργίας τουλάχιστον έντε ετών στον συµ ιεστή και τουλάχιστον δύο ετών για τα υ όλοι α µέρη ( ροσκόµιση υ εύθυνης δήλωσης). k. Η εναλλαγή Ψύξης - Θέρµανσης να γίνεται α ό το χειριστήριο της κάθε µονάδας, χωρίς την αρέµβαση τεχνικού. l. Να έχει σύστηµα αυτο ροστασίας α ό διακυµάνσεις ή διακο ές του ηλεκτρικού δικτύου (±15% για 230/400V). m. Σε ερί τωση διακο ής ηλεκτρικού ρεύµατος να µην γίνεται αυτόµατη ε ανεκκίνηση. n. Η εγκατάσταση των µηχανηµάτων θα γίνει σύµφωνα µε τους κανόνες της τέχνης και της ε ιστήµης, σε χώρο ου θα υ οδείξει η Τεχνική Υ ηρεσία. Το συνεργείο εγκατάστασης θα ρέ ει να είναι εξουσιοδοτηµένο και κατάλληλο για την εργασία αυτήν. Για τις ηλεκτρολογικές εργασίες θα τηρηθεί το ρότυ ο ΕΛΟΤ HD 384. o. Οι ψυκτικές σωληνώσεις θα είναι µονωµένες σε όλο το µήκος τους, θα διέρχονται µέσα α ό καλαίσθητη οριζόντια ο ή ου θα κάνει το συνεργείο εγκατάστασης ή και α ό υ άρχουσες Η/Μ διελεύσεις. Σε καµία ερί τωση δεν θα γίνει κάθετη διάτρηση της υ άρχουσας υγροµόνωσης των δωµάτων. Στα ορατά σηµεία, οι σωληνώσεις θα είναι το οθετηµένες µέσα σε λαστικό κανάλι κατάλληλων διαστάσεων (τουλάχιστον 60x40mm). p. Οι ζηµιές ου τυχόν δηµιουργηθούν εξαιτίας των εργασιών εγκατάστασης, ό ως και η στεγάνωση των διελεύσεων, θα α οκατασταθούν µε ευθύνη και έξοδα του αναδόχου. q. Τα εξωτερικά µηχανήµατα θα το οθετηθούν και στερεωθούν σε δική τους βάση ου θα συµ εριλαµβάνεται στην τιµή (χωρίς διάτρηση της υ άρχουσας υγροµόνωσης). r. Οι κλιµατιστικές µονάδες θα αραδοθούν σε λειτουργία, λήρως εγκατεστηµένες και συνδεδεµένες µε ευθύνη και έξοδα του αναδόχου, µε κατάλληλα ασφαλισµένες ηλεκτρικές αροχές κατάλληλης διατοµής (η ελάχιστη διατοµή δεν µ ορεί να είναι µικρότερη α ό 3Χ2,5 mm2), α ό υ άρχοντες ηλεκτρικούς ίνακες ή υφιστάµενες αροχές ου θα υ οδείξει η Τεχνική Υ ηρεσία. s. Η α οχέτευση των µονάδων θα συνδεθεί εκεί ου µ ορεί εξωτερικά σε υδρορροές, µε κατάλληλα εξαρτήµατα. t. Στην ροσφερόµενη τιµή θα εριλαµβάνονται όλα τα α αραίτητα υλικά και µικροϋλικά για την αράδοση σε λήρη λειτουργία. u. Μετά το έρας της εγκατάστασης, θα αραδοθούν στη Ελληνική γλώσσα οι οδηγίες χρήσης και οι οδηγίες συντήρησης στην Τεχνική Υ ηρεσία. Στους Χρήστες θα γίνει και η ε ίδειξη της λειτουργίας τους. v. Ο ροσφέρων ρέ ει να γνωρίζει µε δική του ευθύνη ( ριν την κατάθεση της τεχνικής και οικονοµικής ροσφοράς του) τις ιδιαιτερότητες του χώρου εγκατάστασης. w. Η εξωτερική και εσωτερική µονάδα ρέ ει να είναι ροσυγκροτηµένη και λειτουργικά ελεγµένη στο εργοστάσιο κατασκευής της. Πρέ ει να είναι ιστο οιηµένη για την ασφάλεια σύµφωνα µε τους Ευρω αϊκούς κανονισµούς µε τη σήµανση CE, ενώ ο οίκος κατασκευής τους να είναι

14 ιστο οιηµένος κατά ΕΝ ISO 9001 για το σύστηµα διασφάλισης της οιότητας και κατά ΕΝ ISO για την ροστασία του εριβάλλοντος. Να κατατεθούν τα αντίστοιχα έγγραφα στην Ελληνική ή Αγγλική γλώσσα. 2. Θα γίνει µεταφορά των δύο εσωτερικών κλιµατιστικών µονάδων οροφής ηµικεντρικών µηχανηµάτων btu/h, σε νέες θέσεις του ίδιου χώρου ου θα υ οδειχθούν α ό την Υ ηρεσία. 3. Ε ίσης θα γίνει µετατρο ή της υφιστάµενης εγκατάστασης κυκλικού αεραγωγού εξαερισµού α ό γαλβανισµένη λαµαρίνα διάστ. Φ300mm µε α οκο ή τµηµάτων του, ανάρτηση τµήµατος κατά 1m ψηλότερα, και εγκατάσταση 2 νέων γωνιών Φ300mm 90 o. Ακόµη α οξήλωση στοµίων και ε ανατο οθέτηση τους σε νέες θέσεις ου θα υ οδειχθούν α ό την Υ ηρεσία. Οι εργασίες κλιµατισµού θα γίνουν α ό : α) ι λωµατούχους Πτυχιούχους ΑΕΙ-ΤΕΙ Ηλεκτρολόγους ή Μηχανολόγους Μηχανικούς µε χορηγηµένη βεβαίωση αναγγελίας ψυκτικού ό ως κατά τα οριζόµενα στο Π.. 1/ 2013 ( ροσκόµιση γνήσιου ή αντιγράφου) β)αδειούχο Εργοδηγό ψυκτικό ου διαθέτει ιστο οίηση Κατηγορίας Ι ( ροσκόµιση γνήσιου ή αντιγράφου ιστο οιητικού ή βεβαίωσης ε ιτυχούς εξέτασης, α ό τον κατά το νόµο αναγνωρισµένο φορέα ιστο οίησης στην Ελλάδα είτε σε χώρα της Ευρω αϊκής Ένωσης) σύµφωνα µε το Π.. 1/2013 το Νόµο 3982/2011 και της Οικ. 7667/520/Φ.Γ (Γ)/2013 Κοινής Α όφασης (οι κάθε είδους ψυκτικές εργασίες ό ως κατασκευή-εγκατάσταση, συντήρηση, ε ισκευή, ε ιτήρησης λειτουργίας κλ. σε ο οιαδή οτε εφαρµογή εγκαταστάσεων ψύξης ή κλιµατισµού, ρέ ει να εκτελούνται µόνο α ό τεχνικό ροσω ικό ου κατέχει κατάλληλες ε αγγελµατικές άδειες οι ο οίες χορηγούνται σύµφωνα µε τις διατάξεις των ροαναφερθέντων Π.. και νόµου). ΝΑ ΣΥΜΠΛΗΡΩΘΕΙ ΑΠΑΡΑΙΤΗΤΑ ΤΟ ΦΥΛΛΟ ΣΥΜΜΟΡΦΩΣΗΣ ΤΟΥ ΠΑΡΑΡΤΗΜΑΤΟΣ 1 ΚΑΙ ΝΑ ΠΡΟΣΚΟΜΙΣΤΕΙ ΕΝΤΟΣ ΤΗΣ ΤΕΧΝΙΚΗΣ ΠΡΟΣΦΟΡΑΣ α αραίτητα και ε ί οινής α οκλεισµού ΣΤ. Υλικά ισχυρών ρευµάτων κανονικής και αδιάλει της λειτουργίας και εργασίες. Ηλεκτρολογικές εργασίες ισχυρών ρευµάτων κανονικής και αδιάλει της λειτουργίας (UPS) σύµφωνα µε το ρότυ ο ΕΛΟΤ HD 384, δηλαδή ροµήθεια υλικών για την κατασκευή αροχής των ινάκων φωτισµού και ups του εργαστηρίου (τροφοδοτικά καλώδια, ασφάλειες και διακο τικό υλικό), εγκατάσταση φωτισµού στους υ ό διαµόρφωση χώρους των WC, της κουζίνας και της α οθήκης (νέα στεγανά φωτιστικά), τη µετατρο ή της υφιστάµενης εγκατάστασης φωτισµού ώστε να εξυ ηρετούνται οι νέοι χώροι, την εγκατάσταση διακο τών φωτισµού, ρευµατοδοτών κανονικής και αδιάλει της λειτουργίας, την εγκατάσταση του δικτύου και των νέων α αραίτητων φωτιστικών ασφαλείας για την ασφάλεια των αρευρισκοµένων κ.λ. Αναλυτικά θα γίνουν : 1. Θα γίνει ροµήθεια το οθέτηση σωλήνων ηλεκτρικών γραµµών, λαστικών α ό PVC, τύ ου duroflex, εύκαµ τος, διαµέτρου Ø16mm και βαρέως τύ ου, ενδ. τύ ου conflex Ø32mm. 2. Προµήθεια το οθέτηση λαστικών κουτιών διακλάδωσης ή διακό τη ηλεκτρικών γραµµών, βαρέως τύ ου, διαστάσεων έως 100x100mm, σε γυψοσανίδα. 3. Προµήθεια το οθέτηση καλωδίων τύ ου A05VV-U,R [ΝΥΜ], διατοµής 3x1,5mm², 4x1,5mm², 3x2,5mm² (και για την αδιάλει τη λειτουργία), 5x6mm², 5x10mm² (για την αροχή του ίνακα αδιάλει της λειτουργίας) καλωδίων βραδύκαυστων και υράντοχων ενδεικτικού τύ ου NHXH

15 FE180/E90 3x1,5mm 2 (για την αροχή των φωτιστικών ασφαλείας). 4. Προµήθεια το οθέτηση έντε διακο τών µε λήκτρο, χωνευτών στη γυψοσανίδα ή ε ίτοιχων, έντασης 10Α, κοµιτατέρ ή αλλέ ρετούρ µε τα µικρουλικά σύνδεσης και στήριξης. 5. Προµήθεια το οθέτηση τριών διακο τών µε λήκτρο α λών µονο ολικών, χωνευτών στη γυψοσανίδα ή ε ίτοιχων, έντασης 10Α, µε τα µικρουλικά σύνδεσης και στήριξης. 6. Προµήθεια το οθέτηση εννέα ρευµατοδοτών SCHUKO ε ί λαστικού καναλιού εντάσεως 16Α µε τα µικρουλικά σύνδεσης και στήριξης, δύο ρευµατοδοτών SCHUKO στεγανών εξωτερικών ή ε ί λαστικού καναλιού εντάσεως 16Α µε τα µικρουλικά σύνδεσης και στήριξης, εννέα ρευµατοδότών SCHUKO ε ί λαστικού καναλιού εντάσεως 16Α κόκκινου χρώµατος µε τα µικρουλικά σύνδεσης, στήριξης και αντά τορες λειτουργίας και δέκα εννέα ρευµατοδοτών SCHUKO UPS δι λών ε ί λαστικού καναλιού εντάσεως 16 Α κόκκινου χρώµατος µε τα µικρουλικά σύνδεσης, στήριξης και τους αντά τορες λειτουργίας. 7. Προµήθεια το οθέτηση τεσσάρων µικροαυτόµατων 1x10Α, έξι µικροαυτόµατων 1x16Α, δύο αυτόµατων ασφαλειών 3x25Α, τριών αυτόµατων ασφαλειών 32Α (για τον ίνακα αδιάλει της), τριών αυτόµατων ασφαλειών 40Α (για τον ίνακα αδιάλει της), τεσσάρων ραγοδιακο τών 3x40A (δύο για τον ίνακα αδιάλει της), δύο διακο τών διαρροής, 30mA 4x40A, δέκα τριών µικροαυτόµατων µε ρελέ διαφυγής 10mΑ δι ολικού εντάσεως 16Α (αδιάλει τη λειτουργία), τεσσάρων ενδεικτικών λυχνιών 3φ τύ ου led ενός (1) στοιχείου (δύο για τον ίνακα αδιάλει της), ενός ηλεκτρικού ίνακα ε ίτοιχου µεταλλο λαστικού 2 σειρών, 24 θέσεων, µε όρτα, ροστασίας IP30, µηχανικής αντοχής ΙΚ 07, αυτοσβέσιµος έως 750 ο C, αντοχή σε θερµοκρασίες α ό -20 ο C έως +70 o C, κατηγορία µόνωσης ΙΙ, δηλαδή ροµήθεια και εργασία εσωτερικής συνδεσµολογίας των οργάνων, διάνοιξη ο ής ερµαρίου, στερέωση ε ί του τοίχου, συνδέσεως των εισερχοµένων και α ερχοµένων γραµµών καθώς και κάθε εργασία για τη δοκιµή και αράδοση σε λειτουργία, ενδ. τύ ου hager σειρά Volta διαστάσεων 305Χ370mm ερί ου και ενός ηλεκτρικού ίνακα ε ίτοιχου λαστικού 3 σειρών, 54 θέσεων, µε όρτα ηµιδιαφανή, ροστασίας IP40, µηχανικής αντοχής ΙΚ 07, κατηγορία µόνωσης ΙΙ, δηλαδή ροµήθεια και εργασία εσωτερικής συνδεσµολογίας των οργάνων, διάνοιξη ο ής ερµαρίου, στερέωση ε ί του τοίχου, συνδέσεως των εισερχοµένων και α ερχοµένων γραµµών καθώς και κάθε εργασία για τη δοκιµή και αράδοση σε λειτουργία, ενδ. τύ ου hager σειρά GOLF διαστάσεων 390Χ500mm ερί ου. 8. Προµήθεια το οθέτηση λαστικού ηλεκτρολογικού καναλιού διανοµής α ό PVC χρώµατος λευκού, µετά των αναλογουσών καµ ύλων, στηριγµάτων και µικρουλικών, δηλαδή την εργασία λήρους εγκαταστάσεως και σύνδεσης, σε τοίχο ή σοβατε ί, διαστάσεων 25 Χ 25 mm ερί ου µη αυτοκόλλητο, καναλιών λαστικών ηλεκτρολογικών διατοµής 105x50mm και 150x50mm ενδ. τύ ου Legrand DLP ή ισοδύναµο, ορθογωνικής διατοµής, ε ίτοιχο, λευκού χρώµατος, µε όλα τα εξαρτήµατα ου α αιτούνται (ακραία καλύµµατα, διαχωριστικό στοιχείο καλωδίων, συνδετικά καλύµµατα, ρυθµιζόµενες εσωτερικές και εξωτερικές γωνίες, ρυθµιζόµενες ε ί εδες γωνίες, διακλαδώσεις ταύ κλ.), τα α αραίτητα εξαρτήµατα για την το οθέτηση διακο τών, ρευµατοδοτών, κλ., στηρίγµατα και µικροϋλικά και την εργασία λήρους εγκατάστασης

16 και σύνδεσης. 9. Προµήθεια το οθέτηση τεσσάρων φωτιστικών σωµάτων φθορισµού οροφής στεγανών 1Χ36w ροστασίας IP65, α οτελούµενα α ό ενισχυµένη βάση ολυστερίνης και ρόσθετο κατο τρικό αραβολικό ανακλαστήρα ίσω α ό κάθε λαµ τήρα, οθόνη α ό ειδικό λαστικό υλικό διαφανής,µε ενσωµατωµένα τα όργανα αφής ενδ. τύ ου 3F LINDA 1x36 οίκου Πετρίδη, δηλαδή ηλεκτρονικό ηνία, λυχνιολαβές, λαµ τήρες φθορισµού χρωµατικής α όδοσης 840 και εργασία λήρους εγκαταστάσεως, δοκιµή και αράδοση σε λειτουργία. 10. Προµήθεια το οθέτηση τριών αυτοελεγχόµενων φωτιστικών ασφαλείας συνεχούς λειτουργίας µε λευκά led, αυτονοµίας 90min, φωτεινής ροής 210lumen κατανάλωσης 7,5VA/5W ερί ου και ροστασίας ΙΡ Προµήθεια το οθέτηση τεσσάρων αυτοελεγχόµενων φωτιστικών ασφαλείας σήµανσης µε LEDs συνεχούς λειτουργίας, αυτονοµίας τουλάχιστον 90min, κατανάλωσης 4,3W/6,9VA ερί ου, φωτεινής ροής 170lumen, ροστασίας ΙΡ Εργασία διαχωρισµού αρχικού ηλεκτρικού κυκλώµατος τροφοδοσίας φωτιστικών σωµάτων φθορισµού, σε νέα ανεξάρτητα κυκλώµατα, και την κατανοµή των ηλεκ/κών φορτίων σύµφωνα µε τις ανάγκες κάθε χώρου ήτοι µετατρο ή της συνδεσµολογίας στα µ ουάτ τροφοδοσίας των φωτιστικών καθώς και στα σηµεία διακλάδωσης των ηλ/κων γραµµών τροφοδότησης των φωτιστικών (α ό τα µ ουάτ µέχρι τα φωτιστικά) ό ως και σύνδεση των µ ουάτ και των αλαιών γραµµών τροφοδότησης των φωτιστικών µε τις νέες εγκατασταθείσες ηλεκτρικές γραµµές και διακό τες φωτισµού, αράδοση των νέων κυκλωµάτων σε λειτουργία, κατό ιν δοκιµών, συµ εριλαµβανοµένων των µικρουλικών τα ο οία ανάγονται σε εργασία. Ε ίσης συµ εριλαµβάνεται κι η α οξήλωση φωτιστικών και η ε ανεγκατάσταση τους σε νέα θέση. Ζ. Προµήθεια τοποθέτηση επίπλων και εξοπλισµού για τη λειτουργία του εργαστηρίου. Θα γίνει προµήθεια και εγκατάσταση των απαραίτητων για τη λειτουργία του χώρου επίπλων γραφείων, καρεκλών, τραπεζιών-πάγκων εργαστηρίου, βιβλιοθηκών, συρταριέρων, συστηµάτων σκίασης παραθύρων blackout, και αποθηκευτικών συστηµάτων τύπου dexion για την αποθήκη. Εδώ πρέπει να σηµειωθεί ότι θα γίνει και προµήθεια εγκατάσταση και ενός προτζέκτορ και δύο ηλεκτρικών οθονών προβολής τοίχου, κατάλληλων για τους υπό διαµόρφωση χώρους. Αναλυτικότερα θα γίνουν : 1. Προµήθεια και τοποθέτηση (συναρµολόγηση) πενήντα καρεκλών συνεργασίας από πολύ ανθεκτικό σκελετό από σωλήνα οβάλ πάχους 1,2 mm υψηλής ποιότητας και αντοχής µε εγγύηση 2 ετών τουλάχιστον. Η καρέκλα θα είναι επενδεδυµένη µε τεχνητό δέρµα PVC ή ύφασµα υψηλής ποιότητας, χρώµατος επιλογής της υπηρεσίας, µε µεταλλικό σκελετό

17 χρωµέ, µε µέγιστο βάρος χρήστη 120 kg. 2. Προµήθεια εγκατάσταση (συναρµολόγηση) τριάντα τραπεζιών εργαστηρίου από µελαµίνη πάχους 25mm χρώµατος επιλογής της υπηρεσίας διαστάσεων 110*55*72cm (µ*π*υ) περίπου µε ταινία PVC περιµετρικά πάχους 2mm, µε µεταλλικά πόδια µε φινίρισµα χρωµίου διαµέτρου 8cm και ύψους 71cm µε ενισχυµένη φλάτζα από χυτό κράµα αλουµινίου εξαιρετικής αντοχής και ρεγουλατόρο για βίδωµα σε οποιοδήποτε τύπο βιοµηχανικής ξυλείας. 3. Προµήθεια εγκατάσταση (συναρµολόγηση) τεσσάρων γραφείων επιφάνειας από µελαµίνη πάχους 25mm σε χρώµατος επιλογής της υπηρεσίας διαστάσεων 120*70*72cm (µ*π*υ) περίπου µε µεταλλικά πόδια. 4. Προµήθεια εγκατάσταση δέκα έξι ερµαρίων διαστάσεων 80*45*82cm (µ*π*υ) περίπου από µελαµίνη πάχους 22mm µε φινίρισµα χρώµατος επιλογής της υπηρεσίας µε κεντρική κλειδαριά ασφαλείας και χειρολαβές στα πορτάκια. 5. Προµήθεια εγκατάσταση δέκα έξι βιβλιοθηκών έδρασης στο δάπεδο, διαστάσεων 90*31,5*90cm (µ*π*υ) περίπου από µελαµίνη πάχους 22mm µε φινίρισµα χρώµατος επιλογής της υπηρεσίας µε δύο ράφια ρυθµιζόµενα καθ ύψος. 6. Προµήθεια εγκατάσταση τεσσάρων τροχήλατων συρταριέρων γραφείου, διαστάσεων 40*45,5*60cm (µ*π*υ) περίπου από µελαµίνη πάχους 22mm µε φινίρισµα χρώµατος επιλογής της υπηρεσίας, µε δύο τουλάχιστον συρτάρια, µε κεντρική κλειδαριά ασφαλείας και χειρολαβές στα συρτάρια. 7. Προµήθεια εγκατάσταση 35 τεµαχίων ραφιών ντέξιον διαστάσεων 0,19*0,72m πάχους χάλυβα 0,8mm σε ηλεκτροστατική βαφή πούδρας χρώµατος γκρι µε τα µικρουλικά συνδέσεως. 8. Προµήθεια εγκατάσταση 10 τεµαχίων ραφιών ντέξιον διαστάσεων 0,19*0,57m πάχους χάλυβα 0,8mm σε ηλεκτροστατική βαφή πούδρας χρώµατος γκρι µε τα µικρουλικά συνδέσεως. 9. Προµήθεια εγκατάσταση 14 τεµαχίων ορθοστατών µε προφίλ διαστάσεων 40*40mm πάχους χάλυβα 2mm και ύψους 2,50m σε ηλεκτροστατική βαφή πούδρας χρώµατος γκρι µε τα µικρουλικά συνδέσεως. 10. Προµήθεια εγκατάσταση 35m 2 περίπου ρόλερ blackout που θα παρέχει

18 πλήρη συσκότιση (100%) και θα κρεµάται πολύ εύκολα και θα αποτελείται από : α.) µηχανισµό αλυσίδας από ειδική οδοντωτή τροχαλία για τέλεια εφαρµογή της αλυσίδας και άµεσο σταµάτηµα της ρολοκουρτίνας σε οποιαδήποτε ενδιάµεση, επιθυµητή θέση, κατασκευασµένη από ισχυρό συνθετικό υλικό που εξασφαλίζει το ελάχιστο των τριβών, β) µηχανισµό ελατηρίου από άριστα συνθετικά υλικά που έχουν µεγάλη αντοχή και χαµηλές τριβές µεταξύ των εξαρτηµάτων, καθώς και ανθεκτικά, ατσάλινα ελατήρια, που εξασφαλίζουν απαλή αθόρυβη και διαρκή χρήση, γ) κατωκάσι - αντίβαρο από προφίλ πυκνού αλουµινίου, για µέγιστη αντοχή και υψηλή ακαµψία, ιδιαίτερα σε περιόδους υψηλών θερµοκρασιών, δ) στηρίγµατα µεταλλικά ή PVC και κατασκευασµένα µε τέτοιο τρόπο ώστε να εξασφαλίζεται η τέλεια εφαρµογή και η σταθερότητα του συστήµατος και ε) ύφασµα BLACK OUT είναι ένα ύφασµα συσκότισης για ρολοκουρτίνες, µε προσιτό κόστος. Η σύνθεσή του είναι από 100% polyester και έχει όψη υφάσµατος σε χρώµα επιλογής της υπηρεσίας. 11. Προµήθεια εγκατάσταση δύο οθονών προβολής τοίχου 2,4x1,8m περίπου, ηλεκτρική, κατάλληλη για παρουσιάσεις µε Overhead & Data Projectors, καθώς και για προβολή βίντεο & slides και θα περιλαµβάνει τηλεχειριστήριο εµβέλειας έως και 15m. Η γωνία ορατότητας θα είναι 45 µοίρες και ο βαθµός αντανάκλασης θα είναι 1.1Gain. 12. Προµήθεια εγκατάσταση ενός προβολέα (projector) µε τεχνολογία προβολής 3LCD, τυπική ευκρίνεια τουλάχιστον (Standard) 1024 x 768 pixels, αντίθεση τουλάχιστον 3000:1, φωτεινότητας τουλάχιστον lumen και διάρκεια ζωής λαµπτήρα περί τις ώρες. Η. Προµήθεια το οθέτηση υλικών και εξο λισµού και εργασίες Ασθενών Ρευµάτων για τη λειτουργία του εργαστηρίου. (ΦΥΛΛΑ ΣΥΜΜΟΡΦΩΣΗΣ 2.1 & 2.2 ΣΤΟ ΠΑΡΑΡΤΗΜΑ 2) Η. 1. ΠΑΘΗΤΙΚΕΣ ΥΠΟ ΟΜΕΣ ΑΣΘΕΝΩΝ ΡΕΥΜΑΤΩΝ Η συγκεκριµένη τεχνική περιγραφή αναφέρεται στην κατηγορία 9: «ΠΑΘΗΤΙΚΕΣ ΥΠΟ ΟΜΕΣ ΑΣΘΕΝΩΝ ΡΕΥΜΑΤΩΝ» και περιλαµβάνει την προµήθεια και εγκατάσταση των απαραιτήτων υποδοµών δοµηµένης καλωδίωσης χαλκού στο υπό διαµόρφωση εργαστήριο Προηγµένων Μαθησιακών Τεχνολογιών ιαβίου και Εξαποστάσεως Εκπαίδευσης του ΠΤ Ε.

19 Στο έργο περιλαµβάνεται η προµήθεια και εγκατάσταση των ειδών που παρουσιάζονται στον ακόλουθο πίνακα. Πίνακας Ζητούµενων Ειδών Πίνακας Τεχνικών α/α Είδος Ποσότητα Χαρακτηριστικών 1 Εγκατάσταση υποδοµής δοµηµένης καλωδίωσης 1 Παράρτηµα 2 / ΠΤΧ- Α1 2 Τηλεπικοινωνιακές πρίζες 2 παροχών για κανάλι 27 Παράρτηµα 2 / ΠΤΧ- Α2 3 Πλαίσιο Μικτονόµησης (Patch Panel) 24 θέσεων 3 Παράρτηµα 2 / ΠΤΧ- 4 Αριθµοδότηση, πιστοποίηση και χαρτογράφηση παροχών 1 Α3 Παράρτηµα 2 / ΠΤΧ- Α4 Εγκατάσταση υποδομής δομημένης καλωδίωσης Για την παροχή προηγµένων δικτυακών υπηρεσιών στους χώρους του υπό διαµόρφωση εργαστηρίου είναι απαραίτητη η εγκατάσταση της ανάλογης υποδοµής δοµηµένης καλωδίωσης χαλκού. Το σύστηµα δοµηµένης καλωδίωσης (Generic Cabling), απαιτείται να είναι ανεξάρτητο από τις εφαρµογές που πρόκειται να χρησιµοποιηθούν (Application Independent), και να εξυπηρετεί άµεσα το σύνολο των δικτυακών αναγκών του Πανεπιστηµίου Κρήτης. Όλα τα υλικά χαλκού απαιτείται να είναι τουλάχιστον κατηγορίας 6. Τα χαρακτηριστικά µετάδοσης κάθε ενός υλικού µεµονωµένα, απαιτείται να συµµορφώνονται µε τα αντίστοιχα χαρακτηριστικά του υπόλοιπου συνόλου των υλικών του συστήµατος δοµηµένης καλωδίωσης. Ειδικότερα, οι υποδοχές RJ45 και τα βύσµατα του συστήµατος απαιτείται να συµµορφώνονται µε τα χαρακτηριστικά όπως αναφέρονται στους αντίστοιχους πίνακες τεχνικών χαρακτηριστικών στο παράρτηµα Ι του παρόντος. Τα υλικά ανά κατηγορία απαιτείται να είναι ενός κατασκευαστή, έτσι ώστε να διασφαλίζεται η ποιότητα, η αξιοπιστία και η διαλειτουργικότητα του συνολικού συστήµατος. Το µέγιστο µήκος των καλωδίων θα πρέπει να είναι 90 µέτρα όπως επιβάλει η προδιαγραφή ANSI/TIA/EIA-568-B. Η µεταλλική ίνα του κάθε καλωδίου θα πρέπει να αποτελείται από χάλκινο αγωγό µε µονωτικό περίβληµα. Οι ίνες έχουν χρωµατικό κώδικα (πορτοκαλί, πράσινο, µπλε, καφέ και τέσσερα λευκά, ένα µε κάθε διαφορετικό χρώµα ) και αριθµούνται από 1 µέχρι 8. Σύµφωνα µε την προδιαγραφή ANSI/TIA-568-B.2-1, οι ίνες θα πρέπει να έχουν διάµετρο από 22 µέχρι 24 AWG για να ανταποκριθεί το καλώδιο στις διευκρινισµένες ανάγκες (συστήνεται διάµετρος 24 AWG).

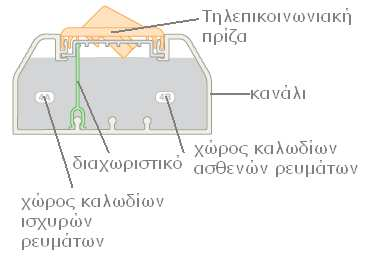

20 Ο τερµατισµός των καλωδίων και στα 2 άκρα (πλαίσιο µικτονόµησης και πρίζα) θα πρέπει να ακολουθεί το σχήµα T568B, σύµφωνα µε τον ακόλουθο πίνακα. Τερµατισµός καλωδίου σε σύνδεσµο 8P8C(TIA/EIA-568-B T568B) Ακροδέκτης Ζεύγος Καλώδιο Χρωµατικός κώδικας άσπρο / πορτοκαλί πορτοκαλί άσπρο / πράσινο µπλε άσπρο / µπλε πράσινο άσπρο / καφέ καφέ Καθ όλη την όδευση τους, τα καλώδια πρέπει να είναι προστατευµένα εντός πλαστικού καναλιού ή σχάρας. Ένα ζεύγος καλωδίων, από µια τηλεπικοινωνιακή πρίζα, όταν εξέρχεται από το κανάλι και µέχρι να τοποθετηθεί στη σχάρα οροφής πρέπει να προστατεύεται εντός εύκαµπτου σωλήνα (duroflex) διαµέτρου 16 χιλ. Για µεγάλες αποστάσεις είναι δυνατόν πολλά καλώδια να συγκεντρώνονται σε ένα σωλήνα µεγαλύτερης διατοµής. Για την όδευση των καλωδίων του συστήµατος δοµηµένης καλωδίωσης στο πλαίσιο του παρόντος έργου θα πρέπει να γίνει η προµήθεια και εγκατάσταση πλαστικού ηλεκτρολογικού καναλιού τύπου Legrand ή ισοδύναµο λευκού χρώµατος, διαστάσεων 150x50mm, µε όλα τα εξαρτήµατα που απαιτούνται τα απαραίτητα εξαρτήµατα για την τοποθέτηση διακοπτών, ρευµατοδοτών, όλα τα στηρίγµατα και µικροϋλικά που απαιτούνται και την εργασία πλήρους εγκατάστασης και σύνδεσης. Καθώς στο παρόν έργο εγκαθίστανται ταυτόχρονα και καλωδιώσεις ισχυρών ρευµάτων, κανονικής και αδιάλειπτης λειτουργίας, κρίνεται σκόπιµο για λόγους πρακτικούς και αισθητικής οι καλωδιώσεις του συστήµατος δοµηµένης καλωδίωσης να οδευτούν στο ίδιο πλαστικό κανάλι µε την καλωδίωση ισχυρών ρευµάτων. Αυτό µπορεί να γίνει µόνο υπό την προϋπόθεση της ύπαρξης διαχωριστικού εντός του πλαστικού καναλιού, ώστε να διαχωρίζονται τα ασθενή καλώδια από τα ισχυρά. Στην εικόνα που ακολουθεί εµφανίζεται ενδεικτικά ο προτεινόµενος διαχωρισµός. Τηλεπικοινωνιακές πρίζες 2 παροχών για κανάλι Οι πρίζες που θα εγκατασταθούν θα είναι τουλάχιστον κατηγορίας 6 µε διπλές παροχές RJ-45 τεσσάρων ζευγών και θα αναρτώνται επί του πλαστικού καναλιού που φέρνει την καλωδίωση. Οι πρίζες πρέπει να φέρουν κλείστρα στην υποδοχή της

21 παροχής για προστασία από τη σκόνη και ειδικές υποδοχές για τις πινακίδες κωδικοποίησης. Ο τερµατισµός των καλωδίων θα πρέπει να ακολουθεί το σχήµα T568B όπως αναγράφεται στην περιγραφή της εγκατάστασης της υποδοµής δοµηµένης καλωδίωσης. Οι 27 πρίζες (2 παροχών) που θα εγκατασταθούν στο πλαίσιο του παρόντος έργου θα τοποθετηθούν στις θέσεις που παρουσιάζονται στην εικόνα που ακολουθεί. Σχέδιο τοποθέτησης διπλών παροχών RJ45 Πλαίσιο Μικτονόµησης (Patch Panel) 24 θέσεων Για τον τερµατισµό των καλωδίων στο κατανεµητή θα χρησιµοποιηθούν Patch Panels τουλάχιστον κατηγορίας 6, 19 ιντσών, µεταλλικής κατασκευής των 24 θυρών µε ύψος 1U έκαστο. Τα Patch Panels θα φέρουν µηχανισµούς 8P8C και στην εµπρόσθια όψη τους θα είναι εξοπλισµένα µε πλαστικές πινακίδες σήµανσης για κάθε θύρα. Τα patch panel που αφορούν στην συγκεκριµένη εγκατάσταση θα πρέπει να τοποθετηθούν σε
