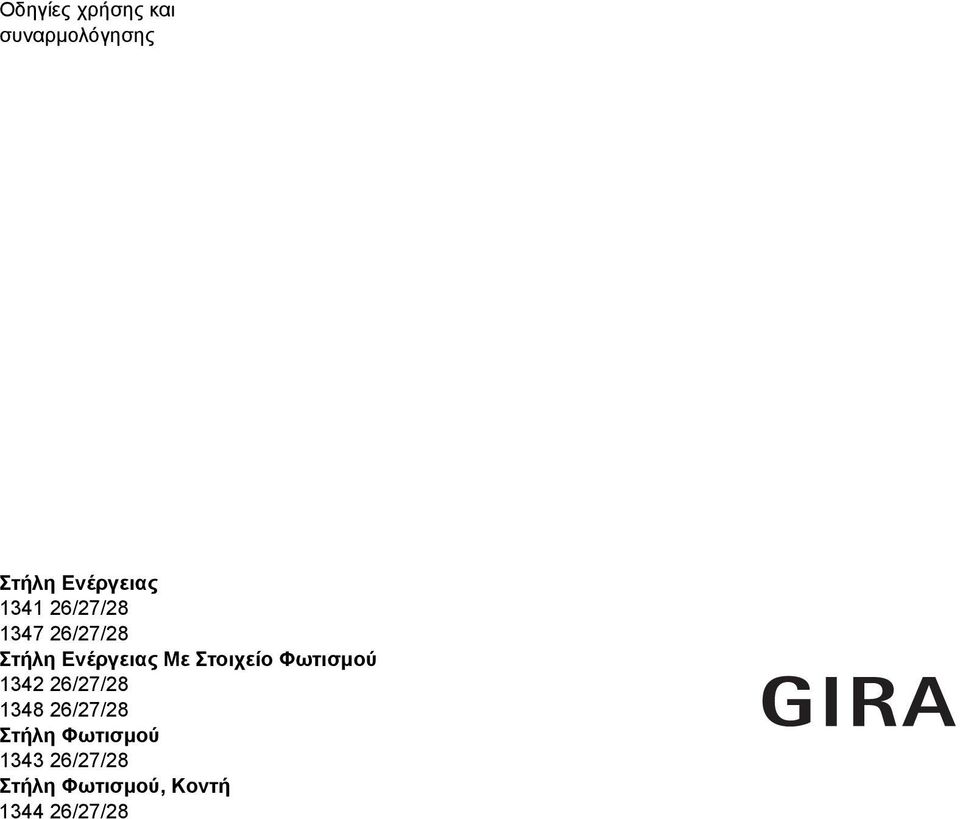

1 Οδηγίες χρήσης και συναρμολόγησης Στήλη Ενέργειας /27/ /27/28 Στήλη Ενέργειας Με Στοιχείο Φωτισμού /27/ /27/28 Στήλη Φωτισμού /27/28 Στήλη Φωτισμού, Κοντή /27/28

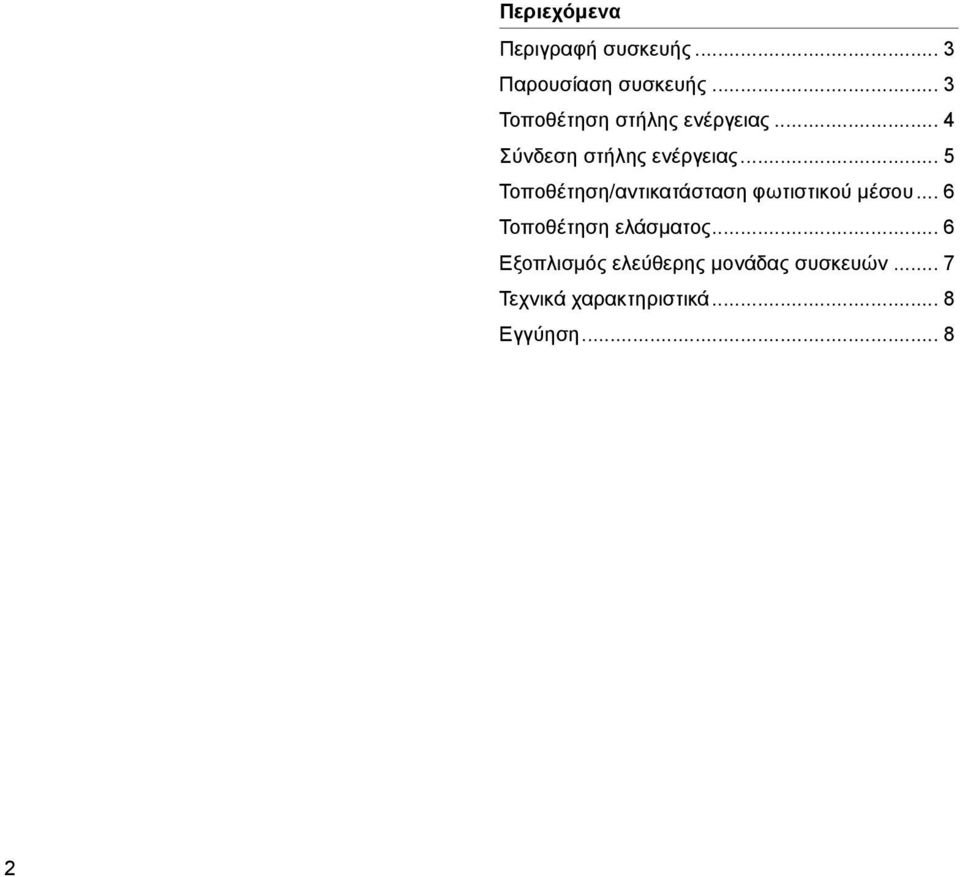

2 Περιεχόμενα Περιγραφή συσκευής... 3 Παρουσίαση συσκευής... 3 Τοποθέτηση στήλης ενέργειας... 4 Σύνδεση στήλης ενέργειας... 5 Τοποθέτηση/αντικατάσταση φωτιστικού μέσου... 6 Τοποθέτηση ελάσματος... 6 Εξοπλισμός ελεύθερης μονάδας συσκευών... 7 Τεχνικά χαρακτηριστικά... 8 Εγγύηση

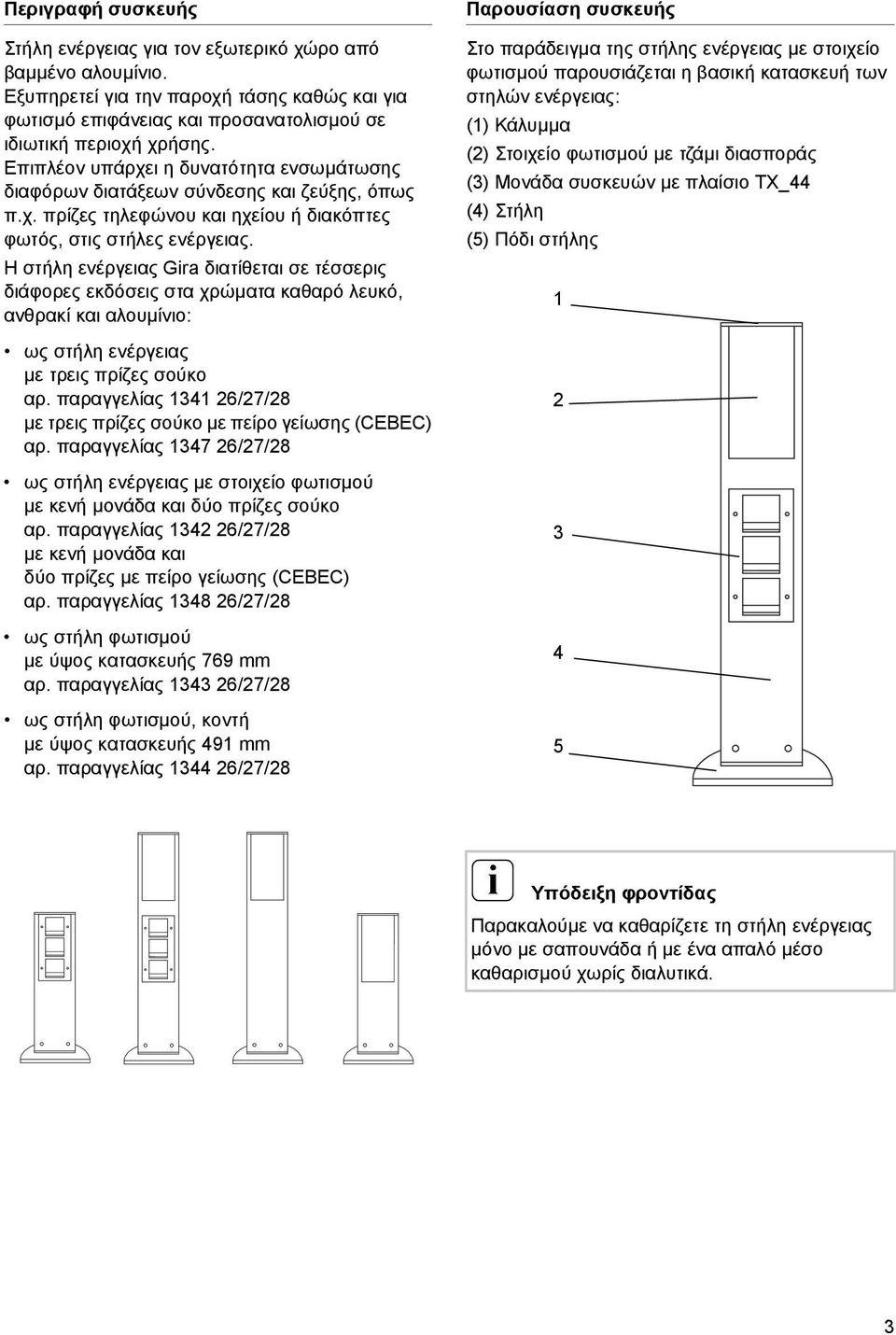

3 Περιγραφή συσκευής Στήλη ενέργειας για τον εξωτερικό χώρο από βαμμένο αλουμίνιο. Εξυπηρετεί για την παροχή τάσης καθώς και για φωτισμό επιφάνειας και προσανατολισμού σε ιδιωτική περιοχή χρήσης. Επιπλέον υπάρχει ηδυνατότητα ενσωμάτωσης διαφόρων διατάξεων σύνδεσης και ζεύξης, όπως π.χ. πρίζες τηλεφώνου και ηχείου ήδιακόπτες φωτός, στις στήλες ενέργειας. Η στήλη ενέργειας Gra διατίθεται σε τέσσερις διάφορες εκδόσεις στα χρώματα καθαρό λευκό, ανθρακί και αλουμίνιο: ως στήλη ενέργειας με τρεις πρίζες σούκο αρ. παραγγελίας /27/28 με τρεις πρίζες σούκο με πείρο γείωσης (CEBEC) αρ. παραγγελίας /27/28 ως στήλη ενέργειας με στοιχείο φωτισμού με κενή μονάδα και δύο πρίζες σούκο αρ. παραγγελίας /27/28 με κενή μονάδα και δύο πρίζες με πείρο γείωσης (CEBEC) αρ. παραγγελίας /27/28 ως στήλη φωτισμού με ύψος κατασκευής 769 mm αρ. παραγγελίας /27/28 ως στήλη φωτισμού, κοντή με ύψος κατασκευής 491 mm αρ. παραγγελίας /27/28 Παρουσίαση συσκευής Στο παράδειγμα της στήλης ενέργειας με στοιχείο φωτισμού παρουσιάζεται ηβασική κατασκευή των στηλών ενέργειας: (1) Κάλυμμα (2) Στοιχείο φωτισμού με τζάμι διασποράς (3) Μονάδα συσκευών με πλαίσιο TX_44 (4) Στήλη (5) Πόδι στήλης Υπόδειξη φροντίδας Παρακαλούμε να καθαρίζετε τη στήλη ενέργειας μόνο με σαπουνάδα ήμε ένα απαλό μέσο καθαρισμού χωρίς διαλυτικά. 3

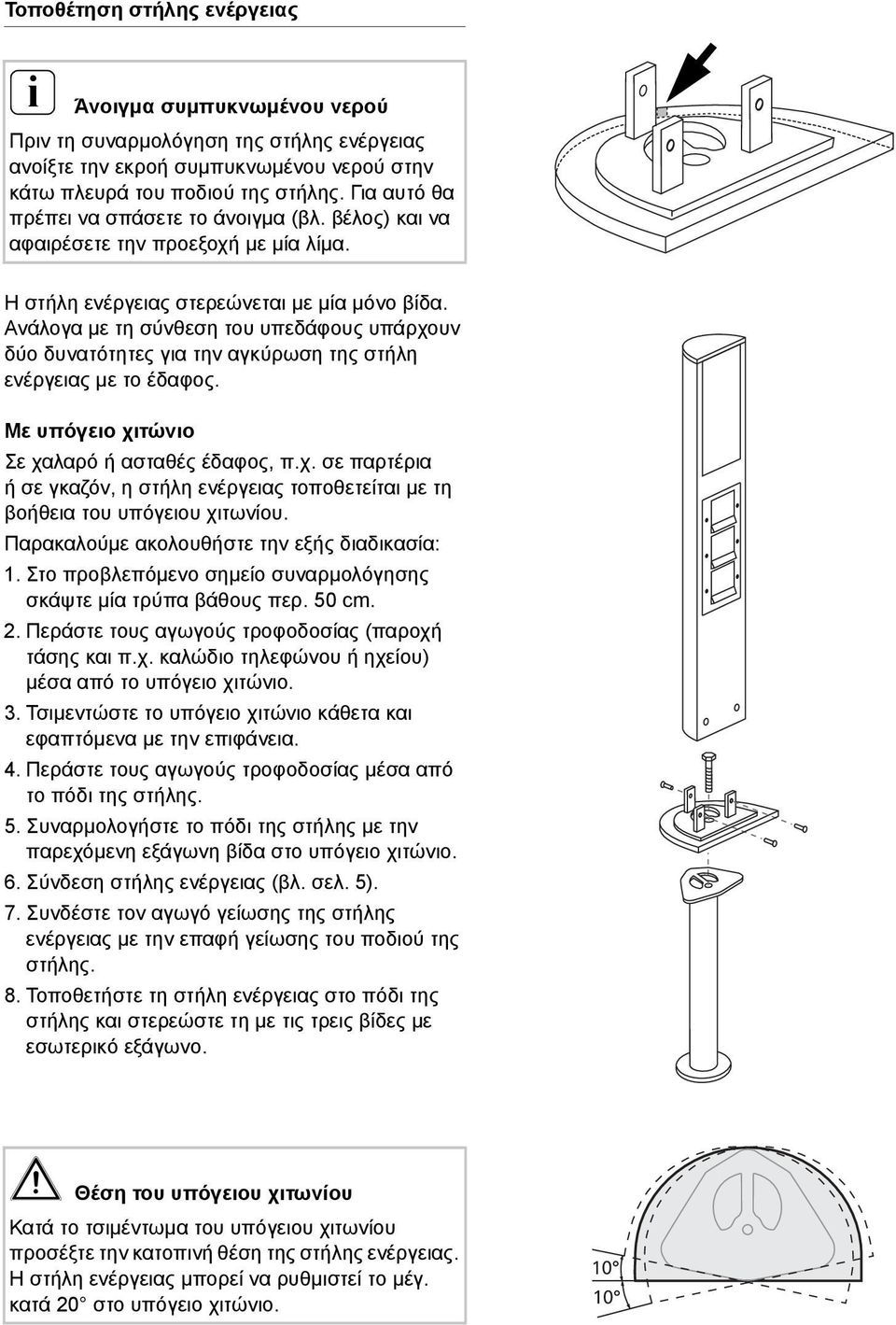

4 Τοποθέτηση στήλης ενέργειας Άνοιγμα συμπυκνωμένου νερού Πριν τη συναρμολόγηση της στήλης ενέργειας ανοίξτε την εκροή συμπυκνωμένου νερού στην κάτω πλευρά του ποδιού της στήλης. Για αυτό θα πρέπει να σπάσετε το άνοιγμα (βλ. βέλος) και να αφαιρέσετε την προεξοχή με μία λίμα. Η στήλη ενέργειας στερεώνεται με μία μόνο βίδα. Ανάλογα με τη σύνθεση του υπεδάφους υπάρχουν δύο δυνατότητες για την αγκύρωση της στήλη ενέργειας με το έδαφος. Με υπόγειο χιτώνιο Σε χαλαρό ήασταθές έδαφος, π.χ. σε παρτέρια ήσε γκαζόν, ηστήλη ενέργειας τοποθετείται με τη βοήθεια του υπόγειου χιτωνίου. Παρακαλούμε ακολουθήστε την εξής διαδικασία: 1. Στο προβλεπόμενο σημείο συναρμολόγησης σκάψτε μία τρύπα βάθους περ. 50 cm. 2. Περάστε τους αγωγούς τροφοδοσίας (παροχή τάσης και π.χ. καλώδιο τηλεφώνου ήηχείου) μέσα από το υπόγειο χιτώνιο. 3. Τσιμεντώστε το υπόγειο χιτώνιο κάθετα και εφαπτόμενα με την επιφάνεια. 4. Περάστε τους αγωγούς τροφοδοσίας μέσα από το πόδι της στήλης. 5. Συναρμολογήστε το πόδι της στήλης με την παρεχόμενη εξάγωνη βίδα στο υπόγειο χιτώνιο. 6. Σύνδεση στήλης ενέργειας (βλ. σελ. 5). 7. Συνδέστε τον αγωγό γείωσης της στήλης ενέργειας με την επαφή γείωσης του ποδιού της στήλης. 8. Τοποθετήστε τη στήλη ενέργειας στο πόδι της στήλης και στερεώστε τη με τις τρεις βίδες με εσωτερικό εξάγωνο. Θέση του υπόγειου χιτωνίου Κατά το τσιμέντωμα του υπόγειου χιτωνίου προσέξτε την κατοπινή θέση της στήλης ενέργειας. Η στήλη ενέργειας μπορεί να ρυθμιστεί το μέγ. κατά 20 στο υπόγειο χιτώνιο.

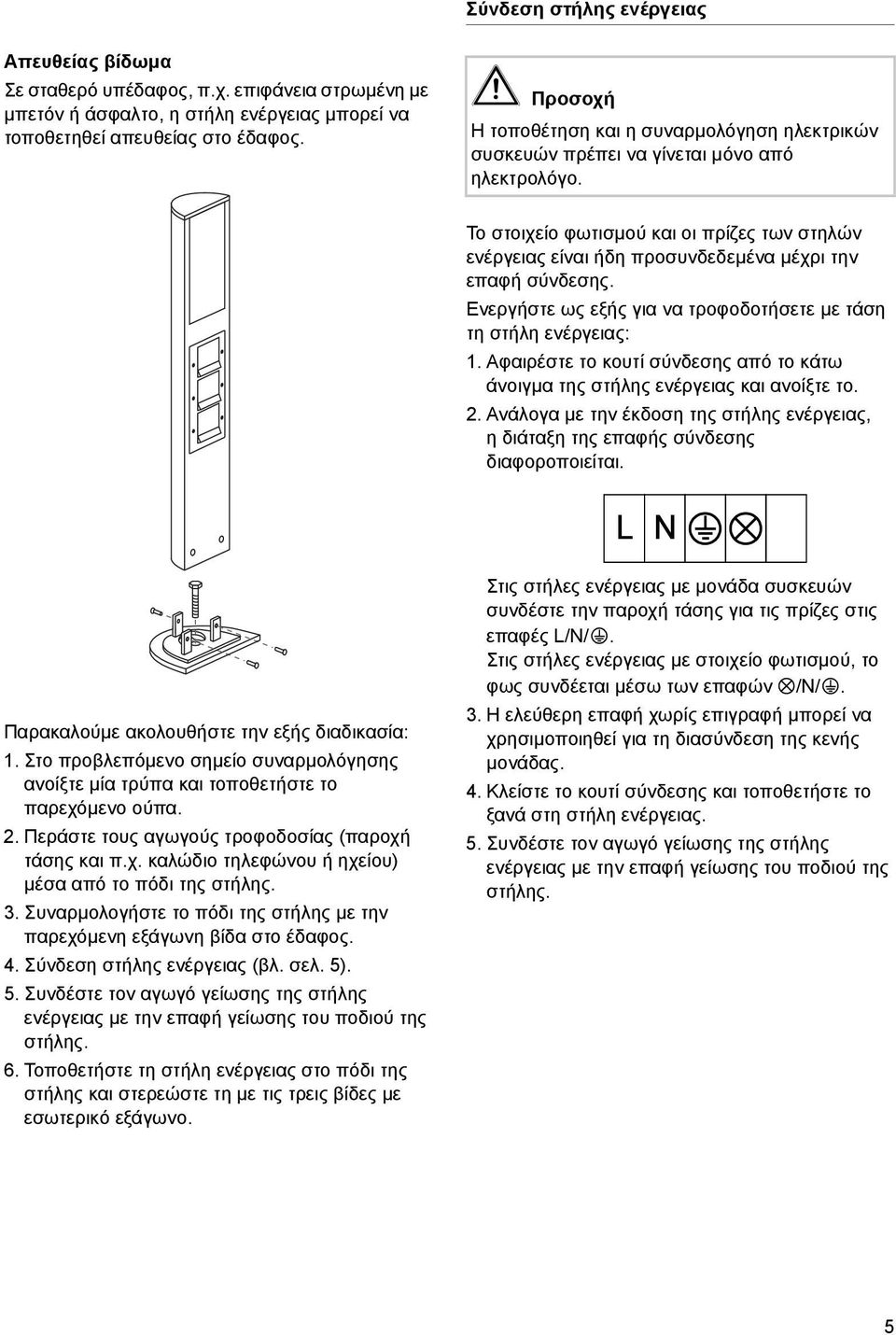

5 Σύνδεση στήλης ενέργειας Απευθείας βίδωμα Σε σταθερό υπέδαφος, π.χ. επιφάνεια στρωμένη με μπετόν ήάσφαλτο, ηστήλη ενέργειας μπορεί να τοποθετηθεί απευθείας στο έδαφος. Προσοχή Η τοποθέτηση και ησυναρμολόγηση ηλεκτρικών συσκευών πρέπει να γίνεται μόνο από ηλεκτρολόγο. Το στοιχείο φωτισμού και οι πρίζες των στηλών ενέργειας είναι ήδη προσυνδεδεμένα μέχρι την επαφή σύνδεσης. Ενεργήστε ως εξής για να τροφοδοτήσετε με τάση τη στήλη ενέργειας: 1. Αφαιρέστε το κουτί σύνδεσης από το κάτω άνοιγμα της στήλης ενέργειας και ανοίξτε το. 2. Ανάλογα με την έκδοση της στήλης ενέργειας, ηδιάταξη της επαφής σύνδεσης διαφοροποιείται. L N Παρακαλούμε ακολουθήστε την εξής διαδικασία: 1. Στο προβλεπόμενο σημείο συναρμολόγησης ανοίξτε μία τρύπα και τοποθετήστε το παρεχόμενο ούπα. 2. Περάστε τους αγωγούς τροφοδοσίας (παροχή τάσης και π.χ. καλώδιο τηλεφώνου ήηχείου) μέσα από το πόδι της στήλης. 3. Συναρμολογήστε το πόδι της στήλης με την παρεχόμενη εξάγωνη βίδα στο έδαφος. 4. Σύνδεση στήλης ενέργειας (βλ. σελ. 5). 5. Συνδέστε τον αγωγό γείωσης της στήλης ενέργειας με την επαφή γείωσης του ποδιού της στήλης. 6. Τοποθετήστε τη στήλη ενέργειας στο πόδι της στήλης και στερεώστε τη με τις τρεις βίδες με εσωτερικό εξάγωνο. Στις στήλες ενέργειας με μονάδα συσκευών συνδέστε την παροχή τάσης για τις πρίζες στις επαφές L/N/. Στις στήλες ενέργειας με στοιχείο φωτισμού, το φως συνδέεται μέσω των επαφών /N/. 3. Η ελεύθερη επαφή χωρίς επιγραφή μπορεί να χρησιμοποιηθεί για τη διασύνδεση της κενής μονάδας. 4. Κλείστε το κουτί σύνδεσης και τοποθετήστε το ξανά στη στήλη ενέργειας. 5. Συνδέστε τον αγωγό γείωσης της στήλης ενέργειας με την επαφή γείωσης του ποδιού της στήλης. 5

6 Τοποθέτηση/αντικατάσταση φωτιστικού μέσου Ως φωτιστικό μέσο για τις στήλες ενέργειας χρησιμοποιείται μία συμπαγής λάμπα φθορίου με σπείρωμα E27. Περισσότερα στοιχεία για τα εγκεκριμένα φωτιστικά μέσα θα βρείτε στο κεφάλαιο "Τεχνικά χαρακτηριστικά"σελ. 8. Για να τοποθετήσετε ήνα αντικαταστήσετε το φωτιστικό μέσο, παρακαλούμε ενεργήστε ως εξής: 1. Λύστε τις βίδες του καλύμματος και αφαιρέστε το κάλυμμα της στήλης. 2. Τραβήξτε προς τα πάνω το τζάμι διασποράς από τον οδηγό. 3. Τοποθετήστε το φωτιστικό μέσο. 4. Τοποθετήστε ξανά από πάνω το τζάμι διασποράς (παρακαλούμε προσέξτε την επιγραφή "TOP FRONT"). 5. Τοποθετήστε το κάλυμμα της στήλης και στερεώστε το με τις βίδες του καλύμματος. Διάμετρος φωτιστικού μέσου Στις στήλες ενέργειας μπορούν να τοποθετηθούν συμπαγείς λάμπες φθορίου με διάμετρο κάλυκα έως και 52 mm. Με τοποθετημένο το στοιχείο ελασμάτων ηδιάμετρος του κάλυκα μειώνεται και φτάνει έως και 48 mm! Τοποθέτηση ελάσματος Με το προαιρετικό έλασμα ημονάδα φωτισμού της στήλης ενέργειας μπορεί να χρησιμοποιηθεί με στόχο το φωτισμό ενός αντικειμένου ήτου δρόμου. Για να τοποθετήσετε το στοιχείο ελασμάτων και το παρεχόμενο διαφανές τζάμι, παρακαλούμε ενεργήστε ως εξής: 1. Λύστε τις βίδες του καλύμματος και αφαιρέστε το κάλυμμα της στήλης. 2. Τραβήξτε προς τα πάνω το τζάμι διασποράς από τον οδηγό. 3. Τοποθετήστε από πάνω το διαφανές τζάμι (παρακαλούμε προσέξτε την επιγραφή "TOP FRONT"). 4. Τοποθετήστε το στοιχείο ελασμάτων: Ελάσματα στραμμένα προς τα πάνω, π.χ. για φωτισμό αντικειμένου. Ελάσματα στραμμένα προς τα κάτω, π.χ. για φωτισμό του δρόμου. 5. Τοποθετήστε το κάλυμμα της στήλης και στερεώστε το με τις βίδες του καλύμματος. Διαφανές τζάμι/τζάμι διασποράς Το στοιχείο ελασμάτων μπορεί να χρησιμοποιηθεί τόσο με το διαφανές τζάμι όσο και με το σατινέ τζάμι διασποράς. 6

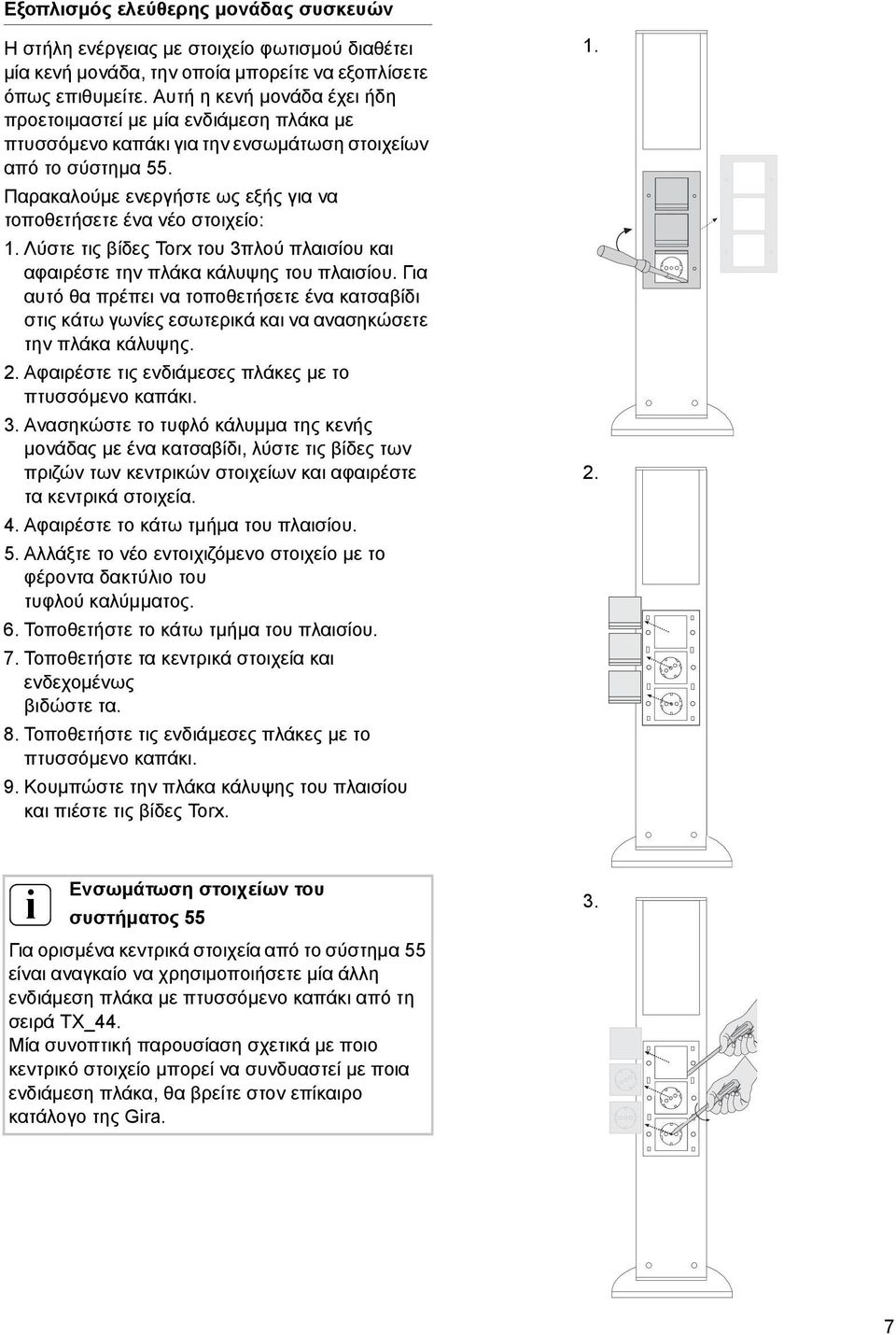

7 Εξοπλισμός ελεύθερης μονάδας συσκευών Η στήλη ενέργειας με στοιχείο φωτισμού διαθέτει μία κενή μονάδα, την οποία μπορείτε να εξοπλίσετε όπως επιθυμείτε. Αυτή ηκενή μονάδα έχει ήδη προετοιμαστεί με μία ενδιάμεση πλάκα με πτυσσόμενο καπάκι για την ενσωμάτωση στοιχείων από το σύστημα 55. Παρακαλούμε ενεργήστε ως εξής για να τοποθετήσετε ένα νέο στοιχείο: 1. Λύστε τις βίδες Torx του 3πλού πλαισίου και αφαιρέστε την πλάκα κάλυψης του πλαισίου. Για αυτό θα πρέπει να τοποθετήσετε ένα κατσαβίδι στις κάτω γωνίες εσωτερικά και να ανασηκώσετε την πλάκα κάλυψης. 2. Αφαιρέστε τις ενδιάμεσες πλάκες με το πτυσσόμενο καπάκι. 3. Ανασηκώστε το τυφλό κάλυμμα της κενής μονάδας με ένα κατσαβίδι, λύστε τις βίδες των πριζών των κεντρικών στοιχείων και αφαιρέστε τα κεντρικά στοιχεία. 4. Αφαιρέστε το κάτω τμήμα του πλαισίου. 5. Αλλάξτε το νέο εντοιχιζόμενο στοιχείο με το φέροντα δακτύλιο του τυφλού καλύμματος. 6. Τοποθετήστε το κάτω τμήμα του πλαισίου. 7. Τοποθετήστε τα κεντρικά στοιχεία και ενδεχομένως βιδώστε τα. 8. Τοποθετήστε τις ενδιάμεσες πλάκες με το πτυσσόμενο καπάκι. 9. Κουμπώστε την πλάκα κάλυψης του πλαισίου και πιέστε τις βίδες Torx Ενσωμάτωση στοιχείων του συστήματος 55 Για ορισμένα κεντρικά στοιχεία από το σύστημα 55 είναι αναγκαίο να χρησιμοποιήσετε μία άλλη ενδιάμεση πλάκα με πτυσσόμενο καπάκι από τη σειρά TX_44. Μία συνοπτική παρουσίαση σχετικά με ποιο κεντρικό στοιχείο μπορεί να συνδυαστεί με ποια ενδιάμεση πλάκα, θα βρείτε στον επίκαιρο κατάλογο της Gra. 3. 7

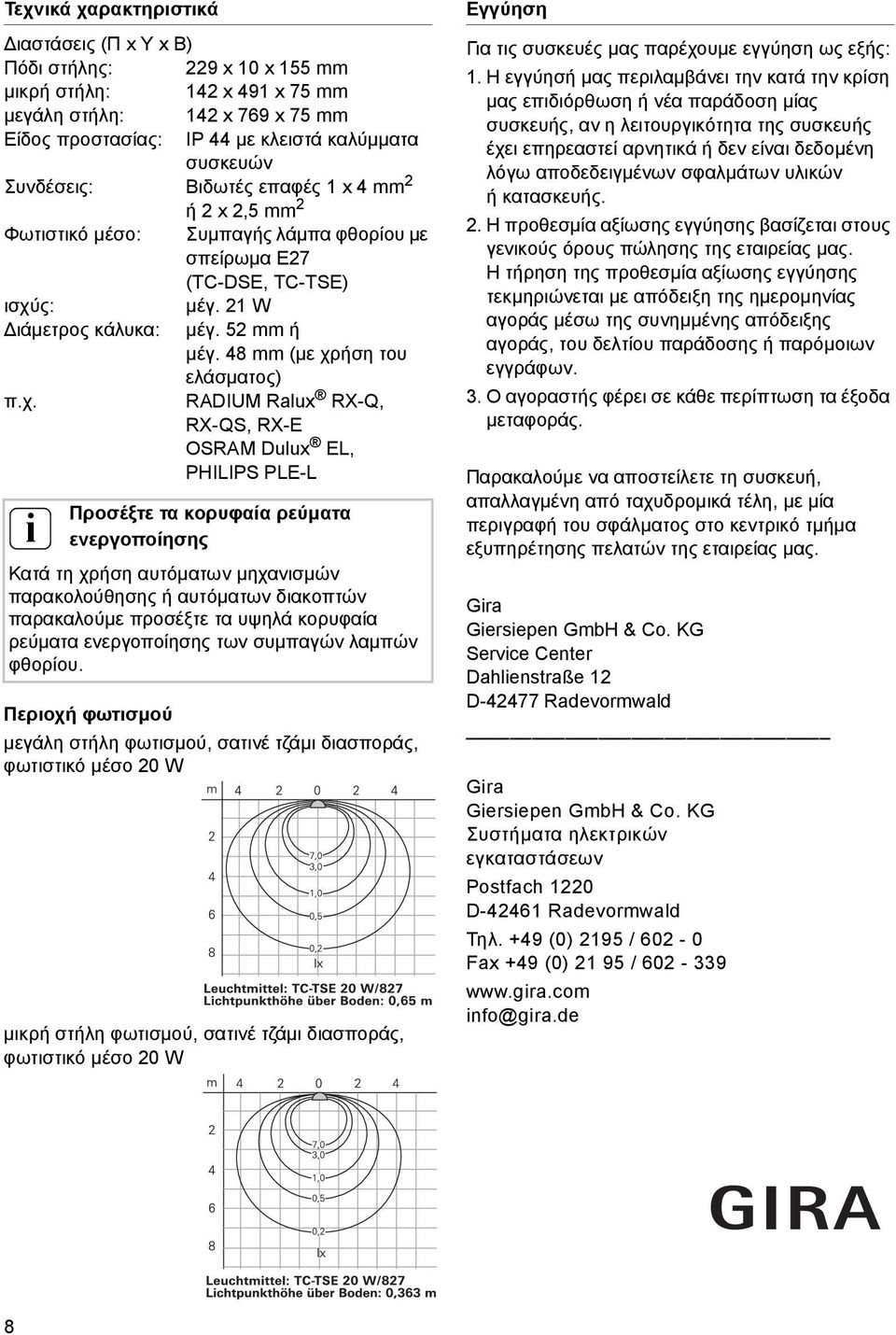

8 Τεχνικά χαρακτηριστικά Διαστάσεις (Π x Υ x Β) Πόδι στήλης: 229 x 10 x 155 mm μικρή στήλη: 142 x 491 x 75 mm μεγάλη στήλη: 142 x 769 x 75 mm Είδος προστασίας: IP 44 με κλειστά καλύμματα συσκευών Συνδέσεις: Βιδωτές επαφές 1x4mm 2 ή 2 x 2,5 mm 2 Φωτιστικό μέσο: Συμπαγής λάμπα φθορίου με σπείρωμα E27 (TC-DSE, TC-TSE) ισχύς: μέγ. 21 W Διάμετρος κάλυκα: μέγ. 52 mm ή μέγ. 48 mm (με χρήση του ελάσματος) π.χ. RADIUM Ralux RX-Q, RX-QS, RX-E OSRAM Dulux EL, PHILIPS PLE-L Προσέξτε τα κορυφαία ρεύματα ενεργοποίησης Κατά τη χρήση αυτόματων μηχανισμών παρακολούθησης ή αυτόματων διακοπτών παρακαλούμε προσέξτε τα υψηλά κορυφαία ρεύματα ενεργοποίησης των συμπαγών λαμπών φθορίου. Περιοχή φωτισμού μεγάλη στήλη φωτισμού, σατινέ τζάμι διασποράς, φωτιστικό μέσο 20 W μικρή στήλη φωτισμού, σατινέ τζάμι διασποράς, φωτιστικό μέσο 20 W Εγγύηση Για τις συσκευές μας παρέχουμε εγγύηση ως εξής: 1. Η εγγύησή μας περιλαμβάνει την κατά την κρίση μας επιδιόρθωση ήνέα παράδοση μίας συσκευής, αν η λειτουργικότητα της συσκευής έχει επηρεαστεί αρνητικά ήδεν είναι δεδομένη λόγω αποδεδειγμένων σφαλμάτων υλικών ή κατασκευής. 2. Η προθεσμία αξίωσης εγγύησης βασίζεται στους γενικούς όρους πώλησης της εταιρείας μας. Η τήρηση της προθεσμία αξίωσης εγγύησης τεκμηριώνεται με απόδειξη της ημερομηνίας αγοράς μέσω της συνημμένης απόδειξης αγοράς, του δελτίου παράδοσης ή παρόμοιων εγγράφων. 3. Ο αγοραστής φέρει σε κάθε περίπτωση τα έξοδα μεταφοράς. Παρακαλούμε να αποστείλετε τη συσκευή, απαλλαγμένη από ταχυδρομικά τέλη, με μία περιγραφή του σφάλματος στο κεντρικό τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Gra Gersepen GmbH & Co. KG Servce Center Dahlenstraße 12 D Radevormwald Gra Gersepen GmbH & Co. KG Συστήματα ηλεκτρικών εγκαταστάσεων Postfach 1220 D Radevormwald Τηλ. +49 (0) 2195 / Fax +49 (0) / nfo@gra.de 8
