ΠΡΟΚΗΡΥΞΗ ΑΝΟΙΚΤΟΥ ΔΗΜΟΣΙΟΥ ΔΙΑΓΩΝΙΣΜΟΥ για την Μελέτη & Κατασκευή Αποθέτη Πλυμένου Αλατιού στον ανοικτό χώρο απόθεσης της αλυκής Κίτρους Πιερίας

Transcript

1 ΕΛΛΗΝΙΚΕΣ ΑΛΥΚΕΣ Α.Ε. ΑΝΟΙΚΤΟΣ ΔΗΜΟΣΙΟΣ ΔΙΑΓΩΝΙΣΜΟΣ ΣΕ ΕΥΡΩ Προϋπολογισμός: (Ενδεικτικός) Κριτήριο κατακύρωσης: ΣΥΜΦΕΡΟΤΕΡΗ ΠΡΟΣΦΟΡΑ ΠΡΟΚΗΡΥΞΗ ΑΝΟΙΚΤΟΥ ΔΗΜΟΣΙΟΥ ΔΙΑΓΩΝΙΣΜΟΥ για την Μελέτη & Κατασκευή Αποθέτη Πλυμένου Αλατιού στον ανοικτό χώρο απόθεσης της αλυκής Κίτρους Πιερίας 1. ΑΝΤΙΚΕΙΜΕΝΟ ΔΙΑΓΩΝΙΣΜΟΥ Η Ανώνυμη Εταιρεία με την επωνυμία «ΕΛΛΗΝΙΚΕΣ ΑΛΥΚΕΣ Α.Ε.», που εδρεύει στο Μεσολόγγι, προκηρύσσει ανοικτό δημόσιο διαγωνισμό με κριτήριο την συμφερότερη προσφορά, με γραπτές σφραγισμένες προσφορές για την ανάθεση του έργου: «Μελέτη και κατασκευή Αποθέτη πλυμένου αλατιού στην αλυκή Κίτρους Πιερίας». Ο αποθέτης αλατιού θα αποτελείται από μία κεκλιμένη Μεταφορική Ταινία, της οποίας η μία άκρη θα είναι πακτωμένη στο έδαφος, ενώ η άλλη (υπερυψωμένη) θα περιστρέφεται και θα αποθέτει το πλυμένο αλάτι στον υπάρχοντα υπαίθριο χώρο απόθεσης της αλυκής Κίτρους, σε κυκλικό σωρό ύψους 14 μέτρων. Ο αποθέτης θα κατασκευαστεί σύμφωνα με τις αναλυτικές τεχνικές προδιαγραφές, που αναφέρονται στο συνημμένο της παρούσας διακήρυξης ΠΑΡΑΡΤΗΜΑ «Β». 2. ΕΚΤΙΜΩΜΕΝΗ ΔΑΠΑΝΗ Η προϋπολογιζόμενη δαπάνη του έργου προσδιορίζεται ενδεικτικά στο ποσόν των (ενενήντα χιλιάδες ευρώ), χωρίς Φ.Π.Α. Η επιλογή της συμφερότερης προσφοράς θα γίνει σύμφωνα με τα κριτήρια και τον τρόπο βαθμολογίας που αναλυτικά περιγράφονται στις παραγράφους 8 & 9 της παρούσας διακήρυξης. 3. ΤΟΠΟΣ - ΧΡΟΝΟΣ ΔΙΕΝΕΡΓΕΙΑΣ ΔΙΑΓΩΝΙΣΜΟΥ ΤΟΠΟΣ ΥΠΟΒΟΛΗΣ ΠΡΟΣΦΟΡΑΣ & ΔΙΕΞΑΓΩΓΗΣ ΔΙΑΓΩΝΙΣΜΟΥ ΗΜΕΡΟΜΗΝΙΑ ΔΙΑΓΩΝΙΣΜΟΥ ΗΜΕΡΑ ΩΡΑ ΕΝΑΡΞΗΣ Υ/Κ Αθηνών της «ΕΛΛΗΝΙΚΕΣ ΑΛΥΚΕΣ ΑΕ» Ασκληπιού 1, 4ος Όροφος, Αθήνα Τετάρτη π.μ. Οι προσφορές είναι γραπτές και σφραγισμένες. Η αποστολή των προσφορών γίνεται στην άνω διεύθυνση (Γραμματεία Διοίκησης κα Σταυρούλα Καψιώτη) και παραδίδονται αυτοπροσώπως από τους ενδιαφερόμενους ή νόμιμα εξουσιοδοτημένους εκπροσώπους τους, ή αποστέλλονται ταχυδρομικά με συστημένη αποστολή ή μέσω εταιριών διακίνησης εντύπων. Σε κάθε περίπτωση, οι προσφορές πρέπει να κατατεθούν το αργότερο μέχρι την 16:00 μ.μ., της προηγούμενης εργάσιμης ημέρας, από την ημέρα διεξαγωγής του διαγωνισμού. Προσφορές που κατατίθενται μετά την παραπάνω ημερομηνία και ώρα ή με άλλο τρόπο, είναι απαράδεκτες και επιστρέφονται.

2 4. ΠΡΟΥΠΟΘΕΣΕΙΣ ΣΥΜΜΕΤΟΧΗΣ ΣΤΟ ΔΙΑΓΩΝΙΣΜΟ Οι ενδιαφερόμενοι να συμμετάσχουν στον Διαγωνισμό, θα πρέπει να έχουν εγγραφεί στην αντίστοιχη του προϋπολογισμού, τάξη Μ.Ε.Ε.Π. σε μηχανολογικά έργα, ή μεγαλύτερης. 5. ΔΙΚΑΙΩΜΑ ΣΥΜΜΕΤΟΧΗΣ 5.1. Δικαίωμα συμμετοχής έχουν : α) Νομικά ή / και φυσικά πρόσωπα, ημεδαπά ή αλλοδαπά, εγγεγραμμένοι στην αντίστοιχη του προϋπολογισμού τάξη Μ.Ε.Ε.Π. σε μηχ/κά έργα. β) Κοινοπραξίες, που θα συσταθούν, για την εκτέλεση του έργου της κατασκευής του Συστήματος Μεταφορικών Ταινιών. Η υπό σύσταση κοινοπραξία, στην οποία θα συμμετέχει τουλάχιστον ένας εγγεγραμμένος στην αντίστοιχη τάξη Μ.Ε.Ε.Π. σε μηχανολογικά έργα, θα αποδεικνύεται με συμβολαιογραφικό έγγραφο (προσύμφωνο κοινοπραξίας), στο οποίο θα ορίζονται τουλάχιστον η επωνυμία, ο εκπρόσωπός της και τα ποσοστά συμμετοχής κάθε κοινοπρακτούντος Τα νομικά πρόσωπα καταθέτουν την προσφορά τους με το νόμιμο εκπρόσωπό τους, σύμφωνα με τα οριζόμενα στο καταστατικό τους ή με πρόσωπο ειδικά για την κατάθεση της προσφοράς εξουσιοδοτημένο, με συμβολαιογραφικό πληρεξούσιο ή ιδιωτικό έγγραφο (εξουσιοδότηση), συνοδευόμενο από πλήρη νομιμοποίηση, με νόμιμα θεωρημένο το γνήσιο της υπογραφής Τα φυσικά πρόσωπα καταθέτουν, οι ίδιοι (αυτοπροσώπως), την προσφορά τους ή με ειδικώς προς τούτο εξουσιοδοτημένο πρόσωπο με συμβολαιογραφικό πληρεξούσιο η ιδιωτικό έγγραφο κατά τα ως άνω Την προσφορά της κοινοπραξίας καταθέτει ο οριζόμενος στο συμβολαιογραφικό ή ιδιωτικό προσύμφωνο εκπρόσωπος της κοινοπραξίας ή ειδικά προς τούτο εξουσιοδοτημένο με συμβολαιογραφικό πληρεξούσιο, πρόσωπο. 6. ΔΙΚΑΙΟΛΟΓΗΤΙΚΑ ΣΥΜΜΕΤΟΧΗΣ 6.1. Κοινά δικαιολογητικά (ανεξαρτήτως εθνικότητας & νομικής μορφής): Εγγυητική επιστολή συμμετοχής ποσού Η κατάθεση της εγγυητικής επιστολής αποτελεί προϋπόθεση για τη συμμετοχή στο διαγωνισμό και επιστρέφεται στον αναδειχθέντα ανάδοχο μετά την κατάθεση της εγγύησης καλής εκτέλεσης και την υπογραφή της σύμβασης. Μετά την ανακήρυξη του αναδόχου, η εγγυητική επιστολή συμμετοχής επιστρέφεται σε όλους τους συμμετέχοντες εκτός του μειοδότη. Πιστοποιητικά από τα οποία να προκύπτουν ότι ο διαγωνιζόμενος είναι ενήμερος ως προς τις υποχρεώσεις κοινωνικής ασφάλισης και τις φορολογικές υποχρεώσεις του κατά την ημέρα του διαγωνισμού. Σε περίπτωση εγκατάστασης του διαγωνιζόμενου στο εξωτερικό, τα σχετικά 2

3 δικαιολογητικά εκδίδονται με βάση την ισχύουσα νομοθεσία της χώρας που είναι εγκατεστημένοι. Πιστοποιητικά κατάταξης Μ.Ε.Ε.Π. Βεβαίωση Μ.Ε.Ε.Π. ή της αρμόδιας υπηρεσίας που εκτελεί το αντίστοιχο έργο, από την οποία να διαπιστώνεται το ανεκτέλεστο μέρος εργολαβιών δημοσίων έργων που εκτελεί η επιχείρηση μόνη της ή σε κοινοπραξία. Υπεύθυνη δήλωση του Ν. 1599/1986 (ΠΑΡΑΡΤΗΜΑ «Γ»), στην οποία θα δηλώνεται, ότι: α) γνωρίζει πλήρως και τις συνθήκες που επικρατούν στην αλυκή Κίτρους, καθώς και το χώρο όπου θα εγκατασταθεί ο Αποθέτης πλυμένου αλατιού, για το οποίο υποβάλλει προσφορά. β) αναλαμβάνει κάθε ευθύνη για οποιαδήποτε ζημία ή ατύχημα προκληθεί, από οποιαδήποτε αίτια, στο προσωπικό που θα χρησιμοποιήσει, στο προσωπικό της Αλυκής ή προς τρίτους, απαλλάσσοντας από κάθε ευθύνη την Εταιρεία, με την οποία δεν συνδέεται με σχέση προστήσεως. γ) αναλαμβάνει πλήρως και είναι μόνος υπεύθυνος για την ασφαλιστική κάλυψη και πληρωμή του προσωπικού και των μέσων που θα χρησιμοποιήσει Ειδικά δικαιολογητικά (επιπροσθέτως των κοινών): Φυσικά πρόσωπα: Υπεύθυνη δήλωση (Παράρτημα «Γ») ότι ο διαγωνιζόμενος: α) δεν έχει πτωχεύσει ή εκκινήσει εναντίον του διαδικασία πτώχευσης, δεν έχει τεθεί σε αναγκαστική διαχείριση, κοινή ή ειδική εκκαθάριση ούτε τελεί σε αποκλεισμό από δημόσιους διαγωνισμούς β) δεν έχει καταδικασθεί για κάποιο αδίκημα σχετικά με την επαγγελματική του δραστηριότητα και γ) αναλαμβάνει την υποχρέωση για την έγκαιρη και προσήκουσα προσκόμιση των δικαιολογητικών αυτών από τις ημεδαπές ή αλλοδαπές αρχές, εφόσον ζητηθούν από την Εταιρεία είτε πριν είτε μετά την ανάδειξη μειοδότη. Στην ανωτέρω περίπτωση (γ): Το στοιχείο (α) αποδεικνύεται από τα οικεία πιστοποιητικά των δικαστικών αρχών της έδρας του διαγωνιζομένου Το στοιχείο (β) αποδεικνύεται από απόσπασμα ποινικού μητρώου του διαγωνιζόμενου, ή (για τα αλλοδαπά πρόσωπα) ισοδύναμου εγγράφου αρμόδιας Διοικητικής ή Δικαστικής αρχής της χώρας εγκατάστασής τους Νομικά πρόσωπα: Κωδικοποιημένο και εν ισχύ καταστατικό της Εταιρείας, από τα οποία να προκύπτουν το είδος του νομικού προσώπου, η έδρα, η διάρκεια, ο διαχειριστής (για ΟΕ, ΕΕ και ΕΠΕ) ή ο Πρόεδρος και Διευθύνων Σύμβουλος (για ΑΕ), τα υπόλοιπα πρόσωπα που έχουν δικαίωμα να δεσμεύουν με την υπογραφή τους το νομικό πρόσωπο, αν αυτό δεν προκύπτει ευθέως από το καταστατικό αναλόγως με τη νομική μορφή των εταιρειών ή κάθε άλλου νομικού προσώπου, κατά το χρόνο υποβολής της προσφοράς. 3

4 Για τον περιορισμό της γραφειοκρατίας δεν απαιτείται πλήρης φάκελος νομιμοποίησης των νομικών προσώπων, στο παρόν στάδιο του διαγωνισμού. Αντ αυτού κατατίθεται από τον νόμιμο εκπρόσωπο του νομικού προσώπου, υπεύθυνη δήλωση (ΠΑΡΑΡΤΗΜΑ «Γ»), με την οποία να δηλώνεται ότι: (α) είναι ο νόμιμος εκπρόσωπος του νομικού προσώπου που εκπροσωπεί, δεσμεύει αυτό με μόνη την υπογραφή του και ότι τα νομιμοποιητικά στοιχεία και στοιχεία εκπροσώπησης που αναφέρονται στα προσκομιζόμενα έγγραφα είναι ακριβή και αμετάβλητα κατά το χρόνο υποβολής της προσφοράς, (β) το νομικό πρόσωπο δεν έχει πτωχεύσει ή εκκινήσει εναντίον του διαδικασία πτώχευσης, δεν έχει λυθεί η τεθεί σε αναγκαστική διαχείριση, κοινή ή ειδική εκκαθάριση ούτε τελεί σε αποκλεισμό από δημόσιους διαγωνισμούς, (γ) ο νόμιμος εκπρόσωπός του δεν έχει καταδικασθεί για κάποιο αδίκημα σχετικά με την επαγγελματική του δραστηριότητα και (δ) αναλαμβάνει την υποχρέωση για την έγκαιρη και προσήκουσα προσκόμιση των δικαιολογητικών αυτών, εφόσον ζητηθούν από την Εταιρεία, είτε πριν, είτε μετά την ανάδειξη μειοδότη. Στην ανωτέρω περίπτωση (δ): Το στοιχείο (α) αποδεικνύεται από πλήρη νομιμοποίηση (καταστατικό, τυποποιήσεις) του νομικού προσώπου, με τη νόμιμη δημοσίευσή τους και πιστοποιητικό τροποποιήσεων του καταστατικού από την αρμόδια αρχή, πρόσφατης ημερομηνίας Το στοιχείο (β) αποδεικνύεται από τα οικεία πιστοποιητικά των δικαστικών αρχών της έδρας του νομικού προσώπου. Το στοιχείο (γ) αποδεικνύεται από απόσπασμα ποινικού μητρώου του νομίμου εκπροσώπου, ή (για τα αλλοδαπά πρόσωπα) ισοδύναμου εγγράφου αρμόδιας Διοικητικής ή Δικαστικής αρχής της χώρας εγκατάστασής τους Κοινοπραξίες: Το εργολαβικό προσύμφωνο σύστασης κοινοπραξίας, από το οποίο να προκύπτουν τα στοιχεία των κοινοπρακτούντων και τα πρόσωπα που θα έχουν δικαίωμα να τη δεσμεύουν με την υπογραφή τους. Υπεύθυνη δήλωση που υπογράφεται από όλους τους κοινοπρακτούντες (ΠΑΡΑΡΤΗΜΑ «Γ»), με την οποία να δηλώνεται ότι τα μέλη της υπό σύστασης κοινοπραξίας: (α) δεν έχουν πτωχεύσει ή τεθεί σε αναγκαστική διαχείριση, ούτε τελούν σε αποκλεισμό από δημόσιους διαγωνισμούς (β) δεν έχουν καταδικασθεί για κάποιο αδίκημα σχετικά με την επαγγελματική τους δραστηριότητα και (γ) ότι αναλαμβάνουν την υποχρέωση για την έγκαιρη και προσήκουσα προσκόμιση των δικαιολογητικών αυτών, εφόσον ζητηθούν από την Εταιρεία, είτε πριν, είτε μετά την ανάδειξη μειοδότη. Στην ανωτέρω περίπτωση (γ): Το στοιχείο (α) αποδεικνύεται από τα οικεία πιστοποιητικά των δικαστικών αρχών των μελών της ένωσης. Το στοιχείο (β) αποδεικνύεται από απόσπασμα ποινικού μητρώου των μελών της ένωσης. 4

5 7. ΠΕΡΙΕΧΟΜΕΝΟ ΠΡΟΣΦΟΡΑΣ 7.1. Το νόμισμα της προσφοράς είναι το Ευρώ ( ) Απαγορεύεται η υποβολή εναλλακτικών προσφορών Οι προσφορές υποβάλλονται σε σφραγισμένο φάκελο (κυρίως φάκελος), ο οποίος στο εξωτερικό μέρος θα αναγράφει το όνομα ή την επωνυμία του διαγωνιζομένου και την ένδειξη: Προς: «ΕΛΛΗΝΙΚΕΣ ΑΛΥΚΕΣ Α.Ε.», Ασκληπιού 1, Αθήνα. «Προσφορά στο Διαγωνισμό της 1ης Ιουνίου 2016, για το έργο: Μελέτη και Κατασκευή Αποθέτη πλυμένου αλατιού στον ανοικτό χώρο απόθεσης της αλυκής Κίτρους Πιερίας» και θα περιέχει υποχρεωτικά: Τα δικαιολογητικά συμμετοχής κατά το άρθρο 6 της διακήρυξης. Ξεχωριστό σφραγισμένο φάκελο που θα φέρει εξωτερικά την ένδειξη «ΜΕΛΕΤΗ ΚΑΤΑΣΚΕΥΗΣ - ΤΕΧΝΙΚΗ ΠΡΟΣΦΟΡΑ», και θα περιέχει τα τεύχη τεχνικών προδιαγραφών & περιγραφής, όπου θ αναφέρονται αναλυτικά οι προδιαγραφές των επιμέρους στοιχείων του Αποθέτη, σύμφωνα με τις επισυναπτόμενες τεχνικές προδιαγραφές (ΠΑΡΑΡΤΗΜΑ «Β»). Ξεχωριστό φάκελο που θα περιέχει το χρονοδιάγραμμα κατασκευής, εγκατάστασης και λειτουργίας του συνόλου του έργου. Την εγγύηση καλής λειτουργίας, η έναρξη του χρόνου της οποίας θα υπολογίζεται μετά την λήξη της περιόδου υποχρεωτικής συντήρησης. Ξεχωριστό σφραγισμένο φάκελο που θα φέρει εξωτερικά την ένδειξη «ΟΙΚΟΝΟΜΙΚΗ ΠΡΟΣΦΟΡΑ», και θα περιέχει το Τιμολόγιο Προσφοράς για την εκτέλεση του έργου, το οποίο θα συμπληρωθεί σύμφωνα με τα αναφερόμενα στην 7.4 που ακολουθεί Στο «Τιμολόγιο Προσφοράς» (επισυναπτόμενο της παρούσας διακήρυξης έντυπο) θα αναγραφεί ολογράφως και αριθμητικώς το ποσό της οικονομικής προσφοράς, σύμφωνα με τις προϋποθέσεις που αναφέρονται στο Παράρτημα «Α». Οι διαγωνιζόμενοι θα πρέπει να αναφέρουν επί του επισυναπτόμενου εντύπου το κόστος μελέτης, κατασκευής, εγκατάστασης και θέση σε λειτουργία του Αποθέτη Πλυμένου Αλατιού στον υπαίθριο Χώρο Απόθεσης της Αλυκής Κίτρους, σύμφωνα με την μελέτη που περιλαμβάνεται στην Τεχνική Έκθεση Το Χρονοδιάγραμμα θα είναι αξιόπιστο με αναλυτικό καθορισμό του χρόνου αποπεράτωσης των σταδίων: Προμήθεια υλικών και μηχανισμών Χρόνος περάτωσης κατασκευής των επιμέρους αυτοτελών μερών Μεταφορά στον τόπο εγκατάστασης συναρμολόγησης Χρόνος εγκατάστασης συναρμολόγησης Χρόνος διενέργειας προβλεπόμενων δοκιμών 5

6 7.6. Ο Χρόνος Παράδοσης του συνόλου έργου εν λειτουργία στην αλυκή Πολιχνίτου Πιερίας, περιλαμβανομένου και του χρόνου δοκιμών δεν θα υπερβαίνει τις ογδόντα (80) ημερολογιακές ημέρες από την υπογραφή της σύμβασης. Η έγκαιρη παράδοση του Αποθέτη είναι ουσιώδης όρος της παρούσας διακήρυξης και της σύμβασης που θα υπογραφεί με τον μειοδότη. Έλλειψη χρονοδιαγράμματος ή υπέρβαση του χρόνου παράδοσης καθιστά την προσφορά απαράδεκτη Οι προσφορές ισχύουν και δεσμεύουν τους διαγωνιζόμενους εξήντα (60) ημέρες από την επόμενη της διενέργειας του διαγωνισμού. Προσφορά, που ορίζει μικρότερο χρόνο ισχύος, απορρίπτεται ως απαράδεκτη Στην προσφορά, θ αναφέρεται αριθμός τηλεομοιοτύπου (Fax) στο οποίο θ αποστέλλονται για γνωστοποίηση τα σχετικά, με την εξέλιξη του διαγωνισμού, έγγραφα. 8. ΑΞΙΟΛΟΓΗΣΗ ΠΡΟΣΦΟΡΩΝ Για την αξιολόγηση των προσφορών και την επιλογή της συμφερότερης προσφοράς, αξιολογούνται τα παρακάτω στοιχεία: 1η Ομάδα κριτηρίων (Συντ. Βαρύτητας 0,7) Πληρότητα και τεκμηρίωση της Μελέτης κατασκευής του έργου σύμφωνα με το ΠΑΡΑΡΤΗΜΑ «Β». Ποιότητα των προσφερομένων υλικών και εξαρτημάτων που θα χρησιμοποιηθούν για την κατασκευή του Αποθέτη. 2η Ομάδα κριτηρίων (Συντ. Βαρύτητας 0,3) Χρόνος παράδοσης μετά από έλεγχο χρονοδιαγράμματος. Εγγύηση καλής λειτουργίας 9. της αξιοπιστίας του ΔΙΑΔΙΚΑΣΙΑ ΔΙΑΓΩΝΙΣΜΟΥ 9.1. Ο διαγωνισμός έχει κριτήριο τη συμφερότερη προσφορά και θα διεξαχθεί σε τρείς φάσεις: 1. Παραλαβή προσφορών και έλεγχος των δικαιολογητικών συμμετοχής 2. Αποσφράγιση τεχνικών προσφορών και αξιολόγησή τους 3. Ανακοίνωση της βαθμολογίας. Αποσφράγιση οικονομικών προσφορών και ανακήρυξη μειοδότη Η Επιτροπή Διαγωνισμού προβαίνει στην έναρξη της διαδικασίας αποσφράγισης των φακέλων των προσφορών, που υποβλήθηκαν εμπρόθεσμα Αποσφραγίζεται ο κυρίως φάκελος, που περιέχει τα δικαιολογητικά, που ορίζονται στο άρθρο 6 της διακήρυξης, τα οποία μονογράφονται από όλα τα μέλη της Επιτροπής. Η Επιτροπή ελέγχει την πληρότητα και εγκυρότητα των δικαιολογητικών και αποφασίζει για τον αποκλεισμό εκείνων που τυχόν δεν πληρούν τις απαιτήσεις. Ο Πρόεδρος της Επιτροπής ανακοινώνει την απόφαση 6

7 και συντάσσεται σχετικό Πρακτικό που υπογράφεται από όλα τα μέλη της Επιτροπής Διαγωνισμού Στη συνέχεια μονογράφονται οι φάκελοι των τεχνικών προσφορών των διαγωνιζομένων καθώς και ο φάκελος του χρονοδιαγράμματος από όλα τα μέλη της Επιτροπής και ακολουθεί η αξιολόγηση τους σύμφωνα με το άρθρο 8, όσων κριθούν ότι ανταποκρίνονται στους όρους της διακήρυξης. Στη συνέχεια η Επιτροπή Διαγωνισμού ορίζει ημερομηνία κατά την οποία θα γίνει ανακοίνωση της βαθμολογίας στους διαγωνισθέντες. Στην συνεδρίαση αυτή καλούνται να παραστούν οι διαγωνιζόμενοι Τέλος στην τρίτη φάση και εφόσον δεν υποβληθούν ενστάσεις η Επιτροπή προβαίνει στην αποσφράγιση των οικονομικών προσφορών και στην ανάδειξη αναδόχου Η Επιτροπή συντάσσει πρακτικό αξιολόγησης. Στο πρακτικό αυτό αναφέρεται επίσης κάθε αξιόλογο κατά την κρίση της επιτροπής στοιχείο. Στη συνέχεια η Επιτροπή προτείνει προς το Διοικητικό Συμβούλιο την κατακύρωση του έργου, σύμφωνα με τους όρους της διακήρυξης Αρμόδιο όργανο για την κατακύρωση του διαγωνισμού ή αντίστοιχα απόρριψη της εισήγησης της Επιτροπής Διαγωνισμού και την επανάληψη διαγωνισμού είναι το Διοικητικό Συμβούλιο της Εταιρείας. Η πρόταση Επιτροπής δεν δεσμεύει το Διοικητικό Συμβούλιο, το οποίο μπορεί αποφασίσει κατά την απόλυτη κρίση του. την του της να 10. ΜΕΘΟΔΟΣ ΒΑΘΜΟΛΟΓΙΑΣ ΑΝΑΔΕΙΞΗ ΑΝΑΔΟΧΟΥ Η αξιολόγηση των προσφορών, γίνεται από τα μέλη της Επιτροπής Διαγωνισμού, σύμφωνα με το άρθρο 8 της διακήρυξης Για την αξιολόγηση λαμβάνονται υπόψη, μόνο οι προσφορές που είναι αποδεκτές, σύμφωνα με τους καθοριζόμενους στις Τεχνικές Προδιαγραφές της διακήρυξης όρους, (ΠΑΡΑΡΤΗΜΑ «Β») Οι προσφορές θα βαθμολογηθούν από μονάδες και τους αναφερόμενους συντελεστές βαρύτητας των τριών ομάδων κριτηρίων, ως ακολούθως: Βαθμολογούνται τα επί μέρους στοιχεία των ομάδων αξιολόγησης. Η συνολική βαθμολογία κάθε ομάδας καθορίζεται σε 50 βαθμούς για την περίπτωση που καλύπτονται ακριβώς οι απαιτήσεις της διακήρυξης. Η αύξηση μέχρι 60 βαθμούς πρέπει να προκύπτει από την αύξηση όλων των επί μέρους στοιχείων της ομάδας. Αντίστοιχα η μείωση μέχρι 40 βαθμούς, θα γίνεται για την περίπτωση που δεν καλύπτονται πλήρως οι απαιτήσεις της διακήρυξης, υπό την προϋπόθεση ότι η προσφορά είναι αποδεκτή και θα πρέπει να προκύπτει από την μείωση όλων των επί μέρους στοιχείων της ομάδας. 7

8 Η συνολική βαθμολογία κάθε ομάδας σταθμίζεται με τον συντελεστή βαρύτητας της ομάδας Συμφερότερη προσφορά είναι εκείνη που παρουσιάζει τον μεγαλύτερο λόγο του αθροίσματος των σταθμισμένων βαθμολογιών προς την τιμή προσφοράς Απορρίπτονται ως απαράδεκτες όσες προσφορές: Έχουν ουσιώδεις αποκλίσεις από τους όρους και τις τεχνικές προδιαγραφές της διακήρυξης, σύμφωνα με την κρίση της Επιτροπής Είναι αόριστες και ανεπίδεκτες εκτίμησης ή είναι υπό αίρεση Μεταξύ δύο ή περισσοτέρων ίσων μειοδοτικών προσφορών, η Εταιρεία διατηρεί το δικαίωμα να επιλέξει οποιονδήποτε από τους μειοδότες και να αναθέσει σε αυτόν την εκτέλεση του έργου Αντιρρήσεις κατά της νομιμότητας της διενέργειας του διαγωνισμού ή της συμμετοχής εργολάβου σε αυτόν, γίνονται δεκτές και εξετάζονται, μόνον εφ όσον απευθύνονται στον Πρόεδρο της Επιτροπής και πρωτοκολληθούν στο Πρωτόκολλο της Εταιρείας στην Αθήνα, μέχρι την επόμενη εργάσιμη ημέρα από την ημερομηνία διενέργειάς του. 11. ΥΠΟΓΡΑΦΗ ΣΥΜΒΑΣΗΣ Η Α.Ε. ΕΛΛΗΝΙΚΕΣ ΑΛΥΚΕΣ, μετά την κατακύρωση του διαγωνισμού, με απόφαση του Διοικητικού της Συμβουλίου, θα ειδοποιήσει εγγράφως τον μειοδότη ή τους μειοδότες, που αναδείχθηκαν και θα τους προσκαλέσει να καταθέσουν στα γραφεία της, μέσα σε πέντε (5) ημέρες από την έγγραφη ειδοποίηση, την εγγύηση καλής εκτέλεσης, ίσης προς το 5% της προσφοράς τους, καθώς και τα απαραίτητα νομιμοποιητικά έγγραφα για την κατάρτιση και υπογραφή της σύμβασης Στην περίπτωση, που ο μειοδότης δεν καταθέσει την εγγύηση καλής εκτέλεσης ή δεν προσέλθει προς υπογραφή της σύμβασης το αργότερο- εντός πέντε (5) ημερών από την έγγραφη ειδοποίηση, η εγγύηση συμμετοχής στο διαγωνισμό θα καταπέσει αυτοδικαίως υπέρ της «ΕΛΛΗΝΙΚΕΣ ΑΛΥΚΕΣ Α.Ε.», ως ποινική ρήτρα, ανεξάρτητα από τις λοιπές επιπλέον ευθύνες του και η «ΕΛΛΗΝΙΚΕΣ ΑΛΥΚΕΣ Α.Ε.» θα είναι ελεύθερη να συμβληθεί με τον επόμενο μειοδότη, του οποίου η προσφορά έγινε αποδεκτή, του υπαναχωρήσαντος μειοδότη ευθυνομένου για κάθε ζημιά της «ΕΛΛΗΝΙΚΕΣ ΑΛΥΚΕΣ Α.Ε.», εξ αιτίας της υπαναχώρησής του, που θα προέρχεται, είτε από τη διαφορά της τιμής της προσφοράς του και της τιμής προσφοράς του επόμενου μειοδότη, είτε από τη διαφορά που τυχόν θα προκύψει από την τιμή προσφοράς του νέου μειοδότη κατά την επανάληψη του διαγωνισμού. 12. ΤΕΛΙΚΟΙ ΟΡΟΙ 8

9 12.1. H auij J TOxn CTTO 5\ayui\/\0[i6 auvettdvetai TTAnpn KQI av TTi(puAaKTr attosoxn EK [lipouq TOU Siaytovi^oiJEvou TCOV opcov Tq? Trapouaaq 6iaKr pu^r ^ KQI TCOV TTapapTnMQTcov ir\q OI Siaycovi^oijevoi ocpeiaouv va 5ia9 TOuv aacprj yvcoari TCOV auv0r Kcov Kai Tr <; cpuan^ TOU epyou TTOU eirigupouv va avaad 3ouv. IE TTEpiTTTCoan TTOU n yvcoan auth 6EV uttdpxei, ocpeiaouv va ^r\if\ao\j\/ ETTiaKEi^jri atou<; x^j^pou^ EKTeAEori? TTpoKEi j vou vo 6ia Jop(pcoaouv dttoiijn KOI va KOTapTlaouv avdaoya TPJV npoacpopd Touq H EToipEia pttopei va TPOTTOTTOIEI Jovo JEpcb^ TOU^ 6pou<; jr\<; TTopouaa^ SiaKHpu^n? Ka6co(^ KOI autouq TOU QUMPOTIKOU KEIJJEVOU TTOU 9a UTToypacpEi KOI Xcopi^ KOfJia Eu9uvn, \ie Pdan TO vopo, KOTd Tr v attoautri Kpian Tq?, i6iwg as TTEpiTTTcoaq aaaayn*; TCOV OIKOVO JIKCOV opcov Kai auv9r Kcov TTOU acpopouv Tqv KOTdaTaan Tq*; ETOipEiag ae axeaq JE TO spya TTOU OTTOTEAOUV Ta avtikeijjeva Tq^ 5iaKqpu^q^ H ETOipEfa QioTqpEi TO SiKalcopa va attocpaaioei, yia OTroioSqTTOTE Aoyo, Tqv patoicoaq q jq KaTOKupcoaq q Tqv ETTOvdAqujq TOU Siaycoviaijou, JE TOU<; isiouq q TpoTTOTTOiqiJEvou^ opou^, KOTd Tqv Kpiaq Tqg, X^PK H OTTOcpaaq va 6q jioupy i KavEva 5iKaico ja atto^qjjicoaq^ Y'CI TOU^ QUMMETEXOVTE^ Kd9E Siacpopd, TTOU 9a TTPOKUHJEI OTTO Tqv TTopouaa 5iaKqpu^q KOI Tq aumpaaq, TTOU 9a UTToypacpEi ijeta^u Tq^ ETaipEfa^ «EAAHNIKEZ AAYKEI A.E.» Kai TOU avasoxou, UTTdyETai atqv ap(jo5i6tqta TCOV AiKaaTqplcov ir\q A9qva^. 10,3. 0\_ AGnva, 05 Maiou 2016 NiKOAaog TaapaTraToavrig AkuGuvcjv luij^ouaoq APAPTHMATA: «A» TIMOAOnO npoicdopaz. «B» MEAETH (TENIKH nepirpacdh-kataikeyaztika «r»entynaahaqzeqn. IXEAIA). 9

10 ΠΑΡΑΡΤΗΜΑ «Α» ΤΙΜΟΛΟΓΙΟ ΠΡΟΣΦΟΡΑΣ ΕΡΓΟ: Μελέτη & Κατασκευή Αποθέτη Πλυμένου Αλατιού στον υπαίθριο χώρο της Αλυκής Κίτρους Πιερίας. Τόπος, Ημερομηνία & Ώρα Διεξαγωγής Διαγωνισμού: ΕΛΛΗΝΙΚΕΣ ΑΛΥΚΕΣ ΑΕ Υ/Κ Αθήνας Ασκληπιού 1, 4ος όροφος 1η Ιουνίου 2016, 12:00 π.μ. Κόστος ( ) Περιγραφή Έργου αριθμητικά ολογράφως Μελέτη & Κατασκευή Αποθέτη πλυμένου αλατιού στον ανοικτό χώρο απόθεσης της αλυκής Κίτρους Πιερίας, σύμφωνα με τις αναγραφόμενες στο Παράρτημα «Β» Τεχνικές Προδιαγραφές. Οι τιμές αναγράφονται αριθμητικά και ολογράφως, είναι καθορισμένες και σταθερές και δεν υπόκεινται σε καμιά μεταβολή, για οποιοδήποτε λόγο, μέχρι την ολοκλήρωση της σύμβασης ή την παράτασή της. Στις αναγραφόμενες τιμές δεν περιλαμβάνεται ΦΠΑ. (Ημερομηνία) (υπογραφή σφραγίδα) 10

11 ΠΑΡΑΡΤΗΜΑ «Β» ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ A. ΓΕΝΙΚΑ Ο υπό κατασκευή αποθέτης, θα χρησιμοποιηθεί για την απόθεση πλυμένου θαλασσινού πρωτογενούς αλατιού, στον υπάρχοντα υπαίθριο, κυκλικό χώρο απόθεσης της Αλυκής Κίτρους Πιερίας και θα αντικαταστήσει αντίστοιχο παλαιό που αποσύρθηκε. Θα τροφοδοτείται από υπάρχουσα Σταθερή Μεταφορική Ταινία και θα προσαρμοστεί κατασκευαστεί στον υπάρχοντα χώρο, με τέτοιο τρόπο, ώστε να γίνεται πλήρης εκμετάλλευση του διατιθέμενου χώρου απόθεσης στην αλυκής Κίτρους και να μορφώνεται κυκλικός αλατοσωρός ύψους δεκατεσσάρων (14,00) μέτρων. (Επισυνάπτονται, η κάτοψη του χώρου εγκατάστασης και σχετικό σκαρίφημα με τις διαστάσεις του παλαιού αποθέτη, ως οδηγός για τη διαστασιολόγηση του νέου). Ο νέος αποθέτης θα αποτελείται από μία κεκλιμένη Μεταφορική Ταινία, της οποίας η μία άκρη θα είναι πακτωμένη στο έδαφος, ενώ η άλλη θα κινείται κυκλικά σε ειδικές ρόδες, αποθέτοντας το αλάτι στον υπάρχοντα κυκλικό χώρο απόθεσης της αλυκής Κίτρους. Τέλος ο νέος Αποθέτης θα συνδεθεί στον υπάρχοντα κεντρικό πίνακα ελέγχου της ήδη εγκατεστημένης Μονάδας Πλύσης Αλατιού, από τον οποίο θα ελέγχονται όλες οι απαιτούμενες κινήσεις του. B. ΕΚΠΟΝΗΣΗ ΜΕΛΕΤΗΣ ΚΑΤΑΣΚΕΥΗΣ Αντικείμενο της μελέτης κατασκευής του Αποθέτη, είναι ο σχεδιασμός και η στατική μελέτη της κεκλιμένης Μεταφορικής Ταινίας καθώς και του ικριώματος στήριξής της και θα περιλαμβάνει: Τεύχος τεχνικών προδιαγραφών & περιγραφής, όπου θ αναφέρονται αναλυτικά οι προδιαγραφές των επιμέρους στοιχείων του αποθέτη, ενδεικτικά αναφέρουμε: Τεχνικά χαρακτηριστικά σταθμών ραούλων Τεχνικά χαρακτηριστικά τυμπάνων (κινητήριου και τάνυσης) και εδράνων στήριξης Τρόπος τάνυσης και ευθυγράμμισης του ιμάντα Ηλεκτρολογική εγκατάσταση Σύνδεση με Πίνακα ελέγχου Χειρισμός Ασφάλεια λειτουργίας Προστασία προσωπικού Βιβλιογραφία & Κανονισμοί (τεχνικοί - νομικοί) που χρησιμοποιήθηκαν κατά την εκπόνηση της μελέτης. Σχέδια τυπικής δομής - κατασκευαστικής διάταξης σε κλίμακα 1/25 Μηχανολογικά σχέδια τυμπάνων σε κλίμακα 1/5 Τοπογραφικά σχέδια διάταξης του Αποθέτη σε κλίμακα 1/2000. Η μελέτη κατασκευής του Αποθέτη καθώς και όλων των επιμέρους στοιχείων του, θα εκπονηθεί με βάση τους ισχύοντες κανονισμούς για μελέτες Βιομηχανικών και Ηλεκτρομηχανολογικών Έργων, στα οποία εντάσσεται και η υπό κατασκευή Μεταφορική 11

12 Ταινία. Ο σχεδιασμός και η διαστασιολόγησή τους θα ακολουθεί τα παρακάτω πρότυπα κανονισμούς: DIN 22101: Continuous conveyors Belt Conveyors for loose bulk materials Basics for calculation and dimensioning. ISO nd edition : Continuous mechanical handling equipment Belt conveyors with carrying idlers Calculation of operating power and tensile forces. CEMA BELT BOOK 5TH EDITION: Belt tension, power, and drive engineering. DIN 22107: Continuous mechanical handling equipment idler sets idler sets for loose bulk material principle dimensions. DIN 22102: Conveyor belts with textile plies. Γ. ΛΕΙΤΟΥΡΓΙΚΑ ΣΤΟΙΧΕΙΑ ΑΠΟΘΕΤΗ Ο υπό κατασκευή Αποθέτης θα έχει: Μέγιστη μεταφορική ικανότητα, 200 τόνους ανά ώρα, πλυμένου πρωτογενούς θαλασσινού αλατιού. Δυνατότητα έμφορτης εκκίνησης. Δυνατότητα σχηματισμού αλατοσωρού μέγιστου ύψους 14,00 μέτρων, έτσι ώστε να γίνεται πλήρης εκμετάλλευση του διατιθέμενου χώρου απόθεσης της αλυκής Κίτρους. Δ. ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΑΠΟΘΕΤΗ Γενικά Το μήκος και η κλίση της κεκλιμένης ταινίας του αποθέτη (απόσταση μεταξύ αξόνων τυμπάνων) θα είναι περίπου 47,00 μέτρα και 18ο-19ο αντίστοιχα, έτσι ώστε να καλύπτεται πλήρως ο διατιθέμενος χώρος απόθεσης, δηλαδή να σχηματίζεται αλατοσωρός ύψους 14,00 μέτρων. Ο Δικτυωτός σκελετός του Αποθέτη θα είναι κατασκευασμένος από μορφοδοκούς (μορφογωνιές 60x60x6 mm ή κοιλοδοκούς 60x60x4 mm) με ελάχιστες διαστάσεις 800 mm ύψος και 1000 mm πλάτος (προφίλ σκελετού) ικανούς να μεταφέρουν πλήρως το απαιτούμενο φορτίο και παράλληλα να εμφανίζουν χαμηλή αντίσταση σε ανεμοπιέσεις. Τα στηρίγματα του Αποθέτη θα είναι από χαλύβδινους μορφοδοκούς (κοιλοδοκούς ή σωλήνες άνευ ραφής) μεγάλων διατομών και τοιχωμάτων (ενδεικτικά πάχη 8 mm) ποιότητας St52.2 ή St52.3. Σημειώνεται ότι: Κατά την παράδοση του εξοπλισμού θα παραδοθούν και τα αντίστοιχα πιστοποιητικά ποιότητας χάλυβα κατά EN. Η στήριξη του Αποθέτη με συρματόσχοινα δεν είναι αποδεκτή. 12

13 Σταθμοί Ραούλων Μεταφοράς Φορτίου Οι σταθμοί ραούλων φορτίου θα είναι μεταλλικοί, στιβαρής κατασκευής και ανθεκτικοί για την πλήρη παραλαβή του φορτίου που δέχονται. Ο καθένας σταθμός θα φέρει: Τρία όμοια ράουλα τοποθετημένα έτσι, ώστε να σχηματίζουν γωνία σκαφίδωσης 20ο0ο-20ο Οπές με οβάλ σχήμα για την πλήρη μικρορύθμιση της θέσεώς των Τα πλευρικά ράουλα θα σχηματίζουν μικρή γωνία, της τάξεως των 2ο-3ο, ως προς τον άξονα του μεσαίου ραούλου, έτσι ώστε να επιτυγχάνεται ορθό και συνεχές κεντράρισμα του ιμάντα ως προς τον άξονα της Μεταφορικής Ταινίας. Ο ελαστικός ιμάντας του Αποθέτη θα υποστηρίζεται με επαρκή αριθμό σταθμών ραούλων φορτίου, ώστε, όταν λειτουργεί υπό φορτίο, να εμφανίζει βέλος κάμψης < 2% της απόστασης μεταξύ δύο διαδοχικών σταθμών ραούλων. Προτεινόμενη απόσταση μεταξύ σταθμών ραούλων φορτίου, 1,00 μέτρο. Παράλληλα, είναι απαραίτητη η χρήση σταθμών ραούλων μεταφοράς φορτίου με αυξανόμενη κλίση, στο τμήμα τροφοδοσίας της Μεταφορικής Ταινίας. Ο πρώτος σταθμός θα φέρει γωνία σκαφίδωσης 14ο-0ο-14ο, ο δεύτερος σταθμός 17ο-0ο-17ο και τελικά ο τρίτος 20ο-0ο-20ο, έτσι ώστε να επιτυγχάνεται ομαλότερη σκαφίδωση του ιμάντα από το τύμπανο της ουράς προς τον σταθμό μεταφοράς φορτίου 20 μοιρών. Το ίδιο ασφαλώς ισχύει και για την περιοχή του τυμπάνου τάνυσης στην κεφαλή του αποθέτη. Επιπλέον, στο τμήμα τροφοδοσίας του αποθέτη, οι σταθμοί μεταφοράς φορτίου θα είναι πιο πυκνοί (οι σταθμοί θα είναι εδρασμένοι ανά 250 mm) για την μείωση του βέλους κάμψης και για το μεγαλύτερο δυνατό μοίρασμα του φορτίου σε περισσότερα ράουλα για την μεγιστοποίηση του χρόνου ζωής τους. Σταθμοί Ραούλων Επιστροφής Οι σταθμοί ραούλων επιστροφής θα κατασκευαστούν σε ενιαίο πλαίσιο που βοηθά στη στατικότητα και αντοχή όλου του μεταλλικού φορέα της μεταφορικής ταινίας του Αποθέτη. Παρόμοια με τους σταθμούς φορτίου, θα φέρουν και αυτοί οβάλ οπές για την μικρορύθμιση της θέσης τους ώστε να επιτυγχάνεται άριστο κεντράρισμα του ιμάντα αφού παρέχει τη δυνατότητα στους σταθμούς να πατήσουν με σχετική κλίση. Τέλος κάθε σταθμός ραούλου επιστροφής θα φέρει ειδική μεταλλική ξύστρα με δυνατότητα ρύθμισης του ύψους της, η οποία δεν επιτρέπει το «χτίσιμο» υλικού στο ίδιο το ράουλο, ώστε να λειτουργεί κεντραρισμένα ο ιμάντας της μεταφορικής ταινίας. Προτεινόμενη απόσταση μεταξύ σταθμών ραούλων επιστροφής, 3,00 μέτρα. Όλα τα ανωτέρω προσφέρουν την ομαλότερη δυνατή λειτουργία της μεταφορικής ταινίας και τις σαφώς χαμηλότερες φθορές των ραούλων επιστροφής με συνέπεια την ελαχιστοποίηση του κόστους συντήρησης και λειτουργίας. 13

14 Πλαστικά Ράουλα Θα χρησιμοποιηθούν τυποποιημένα πλαστικά ράουλα φορτίου και επιστροφής οι διαστάσεις των οποίων θα ορίζονται σύμφωνα με τα ακολούθως οριζόμενα: ΔΙΑΣΤΑΣΕΙΣ ΡΑΟΥΛΩΝ Διάμετρος Τυμπάνου Μήκος Τυμπάνου Πάχος Τοιχείου Διάμετρος Άξονα Συνολ. Μήκος Άξονα Απόσταση Δίπλευρος Άξονας ΡΑΟΥΛΑ ΦΟΡΤΙΟΥ ΡΑΟΥΛΑ ΕΠΙΣΤΡΟΦΗΣ mm mm Ø B s d Α C ch Σημειώνεται επίσης ότι, καθ όλο το μήκος της μεταφορικής ταινίας του αποθέτη, θα τοποθετηθούν ειδικά πλαστικά ράουλα ευθυγράμμισης του ελαστικού ιμάντα, τόσο στον κλάδο φορτίου όσο και στον κλάδο επιστροφής. Μεταφορικός Ιμάντας Θα χρησιμοποιηθεί ελαστικός ιμάντας με προδιαγραφές, EP 400/ Η τάνυση του Μεταφορικού Ιμάντα θα γίνεται με την οριζόντια μετακίνηση του τυμπάνου κορυφής ή/και του τυμπάνου αναδίπλωσης. Η κίνηση στον ιμάντα θα μεταδίδεται από το τύμπανο ουράς (κινητήριο τύμπανο). 14

15 Καθαρισμός Ιμάντα (Ξέστρα) Ο καθαρισμός του ιμάντα των μεταφορικών ταινιών θα γίνεται στην εξωτερική και εσωτερική επιφάνεια με την βοήθεια κατάλληλων ξέστρων. Ο εξωτερικός καθαρισμός θα γίνεται κατά την αποχώρηση του ιμάντα από το τύμπανο κεφαλής, ενώ ο εσωτερικός καθαρισμός θα γίνεται πριν ο ιμάντας τυλιχτεί στο τύμπανο ουράς: Ξέστρο κεφαλής. Ο καθαρισμός του ιμάντα επιτυγχάνεται με τη χρήση ξέστρου τύπου Τ cleaner. Τα στοιχεία καθαρισμού είναι ελαστικά μασίφ, τριγωνικού σχήματος, με ενσωματωμένο μεταλλικό καρβίδιο στην άκρη τους. Το καρβίδιο επιτυγχάνει συνεχή επαφή με ιμάντα μέσω ειδικών αποσβεστήρων, που επιτρέπει την μικρή ταλάντωση του ενός στοιχείου με το άλλο, ώστε να μην τραυματίζεται ο ιμάντας. Με την χρήση του άνω συστήματος η επαφή του καρβιδίου είναι σχετικά δυναμική, με συνέπεια τον τέλειο καθαρισμό του ιμάντα. Η τοποθέτηση της ξύστρας είναι στο κάτω σημείο του τυμπάνου κεφαλής και σε σημείο σχετικά ελαστικό. Ξέστρο ουράς. Ο καθαρισμός ιμάντα στην ουρά της μεταφορικής ταινίας θα γίνεται στο σημείο όπου ο ιμάντας τυλίγεται στο τύμπανο ουράς ( κινητήριο τύμπανο) από την εσωτερική πλευρά. Η ξύστρα να είναι κατασκευασμένη από πολυαιθυλένιο υψηλού μοριακού βάρους ελαστική αλλά και στιβαρή για τον μη τραυματισμό της. Το σχήμα της είναι τύπου V για την εκτροπή των υλικών έξω από το τύμπανο και τον ιμάντα της ταινίας. Η ξύστρα θα έχει ρυθμιζόμενο ύψος για την απαιτούμενη μικρορύθμιση. Τύμπανα - Έδρανα Όλα τα τύμπανα (κινητήρια, τάνυσης ή αναδίπλωσης) θα κατασκευαστούν από χάλυβα ποιότητας St37 ή καλύτερης. Θα είναι στιβαρής κατασκευής και ανθεκτικά για την πλήρη παραλαβή των φορτίων, που θα δέχονται το κάθε ένα. Η εξωτερική επιφάνεια του κινητήριου τυμπάνου θα φέρει την κατάλληλη ελαστική επένδυση σκληρότητας και θα έχει την απαιτούμενη διάμετρο ώστε νε αποφεύγονται οι διολισθήσεις κατά την εκκίνηση. Ο άξονας των τυμπάνων θα κατασκευαστεί από χάλυβα ποιότητας Ck 60 ή καλύτερης. Η έδραση του άξονα θα γίνεται σε έδρανα διαιρούμενου τύπου, κατάλληλα για την διάμετρο και τα φορτία του άξονα. Όλα τα έδρανα θα είναι αναγνωρισμένου ευρωπαϊκού οίκου (SKF,FAG) και θα φέρουν ρουλεμάν με δύο σειρές βαρελοειδών τριβέων, κατάλληλους δακτυλίους στεγανοποίησης και κατάλληλη υποδοχή για λίπανση. Τεχνικά χαρακτηριστικά των απαιτούμενων τυμπάνων και εδράνων στήριξης θα αναφέρονται με λεπτομέρεια στην μελέτη κατασκευής που θα εκπονηθεί. : Τα έδρανα και το τύμπανο κεφαλής θα τοποθετηθούν επί μεταλλικού φορέα, ο οποίος θα έχει την δυνατότατα οριζόντιας μετακίνησης ολίσθησης προκειμένου να είναι εφικτή η τάνυση του ιμάντα. 15

16 Μονάδα Κίνησης Ιμάντα Η μονάδα κίνησης του ιμάντα (μοτέρ μειωτήρας) θα υπολογιστεί ώστε να εκτελείται με άνεση το έργο, σύμφωνα με τα οριζόμενα στην παρούσα τεχνική περιγραφή. Οχετός Απορροής Οι απαιτούμενοι οχετοί απορροής θα κατασκευαστούν από ανοξείδωτη λαμαρίνα ποιότητας τουλάχιστον AISI 316, πάχους 3 mm. Θα τοποθετηθούν λάστιχα κατά το μήκος των χοανών εισόδου και των προεκτάσεων για σωστή στεγανοποίηση. Κίνηση Αποθέτη Για την κίνηση του αποθέτη, θα χρησιμοποιηθούν ειδικές ρόδες (τύπου βαρέων επικαθήμενων φορτηγών διαμέτρου τουλάχιστον 900 mm) με επιβελτιωμένους άξονες διαμέτρου 70 mm και ειδικά διπλά βαρελοειδή έδρανα, για την σωστή και ασφαλή λειτουργία της απόθεσης. Όλα τα στοιχεία στερέωσης των ροδών και κατ επέκταση της κίνησης, θα είναι στιβαρά και βαρέως τύπου και πάχους. Πατάρι Επιθεώρησης Θα κατασκευαστεί πατάρι επιθεώρησης - συντήρησης καθ όλο το μήκος της μεταφορικής ταινίας του Αποθέτη, καθώς επίσης και περιμετρικά του τμήματος κεφαλής της ταινίας, ώστε να είναι δυνατή η πλήρης επισκεψιμότητα της μεταφορικής ταινίας του αποθέτη: Υλικό κατασκευής: Γραδελάδα γαλβανισμένη. Ελάχιστο πλάτος: 600 mm Ελάχιστη αντοχή: 250 kp/m2 Προστατευτικό κιγκλίδωμα με ελάχιστο ύψος: 1,10 m. Ασφάλεια λειτουργίας Ολόκληρη η κατασκευή του Αποθέτη θα φέρει συστήματα ασφαλούς λειτουργίας καθώς και προστατευτικά καλύμματα στα κινούμενα μέρη τους, με τα οποία θα εξασφαλίζεται η ασφαλής λειτουργία και η προστασία του προσωπικού που τα χειρίζεται. Βαφή Λόγω της έντονης διαβρωτικής δράσης του μεταφερόμενου υλικού καθώς και του περιβάλλοντος όπου θα εγκατασταθεί ο Αποθέτης, όλα τα μεταλλικά μέρη θα είναι βαμμένα σύμφωνα με το ISO BS EN για κατηγορία διάβρωσης C5. To πρώτο χέρι θα είναι μια στρώση με εποξειδικό αστάρι ψευδαργύρου μέχρι πάχους βαφής 75 μm, στην συνέχεια θα γίνουν δύο στρώσεις με εποξειδική βαφή φραγμού έργου μέχρι πάχους βαφής 175 μm και μια τελική στρώση πολυουρεθανικού χρώματος μέχρι πάχους 16

17 βαφής 50 μm, του οποίου το χρώμα (RAL) θα είναι της επιλογής του εργοδότη. Όλες οι μεταλλικές δοκοί κατασκευής των ικριωμάτων των μεταφορικών ταινιών θα έχουν υποστεί τον απαιτούμενο καθαρισμό της επιφάνειάς τους από οξείδια ή λάδια (υδροβολή ή αμμοβολή αν κριθεί αναγκαίο), για την καλύτερη πρόσφυση της βαφής. Ε. ΗΛΕΚΤΡΟΛΟΓΙΚΟΣ - ΗΛΕΚΤΡΟΝΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Οι μονάδες κίνησης του Αποθέτη θα συνδεθούν με τον κεντρικό πίνακα λειτουργίας και ελέγχου της ήδη εγκατεστημένης μονάδας πλύσης και απόθεσης αλατιού στην αλυκή Κίτρους. Ο αποθέτης πρέπει να φέρει τον εξής ηλεκτρονικό εξοπλισμό ασφαλείας και λειτουργίας: 1. Επιτηρητή στροφών στο τύμπανο ουράς αναγνωρισμένου Ευρωπαϊκού οίκου. 2. Σχοινοδιακόπτη (pull rope switch) σε όλο το μήκος του αναγνωρισμένου Ευρωπαϊκού οίκου. Με το όργανο αυτό γίνεται αυτόματη διακοπή σε περίπτωση προβλήματος 3. Αισθητήρια ταλάντωσης ιμάντα (4 τεμάχια 2 στην ουρά 2 στην κεφαλή) με δυνατότητα high και high high alarm αναγνωρισμένου Ευρωπαϊκού οίκου. Στην περίπτωση προσπάθειας εκτροπής του ιμάντα από την κεντρική θέση, αμέσως διακόπτεται η λειτουργία του αποθέτη για την προστασία του ιμάντα. 4. Αναλογικό όργανο μέτρησης σωρού απόθεσης αναγνωρισμένου Ευρωπαϊκού Οίκου για την ασφαλή μετακίνηση του αποθέτη. Το όργανο αυτό προστατεύει και τον αποθέτη σε περίπτωση που ο χειριστής ξεχάσει να τον μετακινήσει και ο σωρός έχει πλησιάσει επικίνδυνα την κεφαλή του. Παράλληλα η εντολή μετακίνησης του αποθέτη μπορεί να γίνεται και αυτόματα χωρίς την παρουσία του χειριστή. 5. Τερματικοί διπλοί διακόπτες ακραίας θέσης του αποθέτη. Παράλληλα να τοποθετηθούν και αποσβεστήρες τερματικής θέσης ΣΤ. ΟΙΚΟΔΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ Όλες οι οικοδομικές εργασίες που θα απαιτηθούν, θα εκτελεστούν από τον εργολάβο σύμφωνα με τις προδιαγραφές της μελέτης. Ζ. ΘΕΣΕΙ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ ΣΕ ΚΑΤΑΣΤΑΣΗ ΚΑΛΗΣ ΛΕΙΤΟΥΡΓΊΑΣ ΔΟΚΙΜΕΣ Μετά την ολοκλήρωση της εγκατάστασης, ο ανάδοχος θα θέσει σε λειτουργία τον εξοπλισμό χωρίς φορτίο και θα προβεί σε τυχόν απαιτούμενες ρυθμίσεις και διορθώσεις της εγκατάστασης. Στην συνέχεια ο ανάδοχος θα θέσει σε λειτουργία τον εξοπλισμό, υπό φορτίο και θα προβεί σε τυχόν απαραίτητες τελικές ρυθμίσεις. Η λειτουργία του εξοπλισμού υπό φορτίο θα γίνει παρουσία εκπροσώπου του αναδόχου, προκειμένου να διαπιστωθεί η καλή του λειτουργία. 17

18 H. noiothta EEAPTHMATQN EEOnAIEMOY OAa ra aioixeia KaTaaKeuri(; TOU ATro9eTr TTOU eivai UTTOXpewarj TOU epyoaapou 60 eivai KOivoupYia, aijeraxeipiara KOI avayvcopiaijevcov oikoov KaTaaKeuri(;. Ta UAIKOI KaraaKeurii; Twv, 9a exouv j\q TrpoSiaypacpe^ TTOU avacpepovtoi aro irapov reuxo^ TexviKuv TTpoSiOYpacpcbv rj KoAuTepe^. Kara Tr v TTopdSoan TOU e^otraiapou 9a TTapa5o9ouv KQI TQ avtioroixa TTiaTOTTOiriTiKd TToioTriTag xa^upa KOTO EN O att09etr <; va cpepei ari javar CE. OI pa<ptq KOI 01 ouykoaariaei^ va yivouv OTTO TTioTorroiniJevo TrpoawTTiKO. 18

19

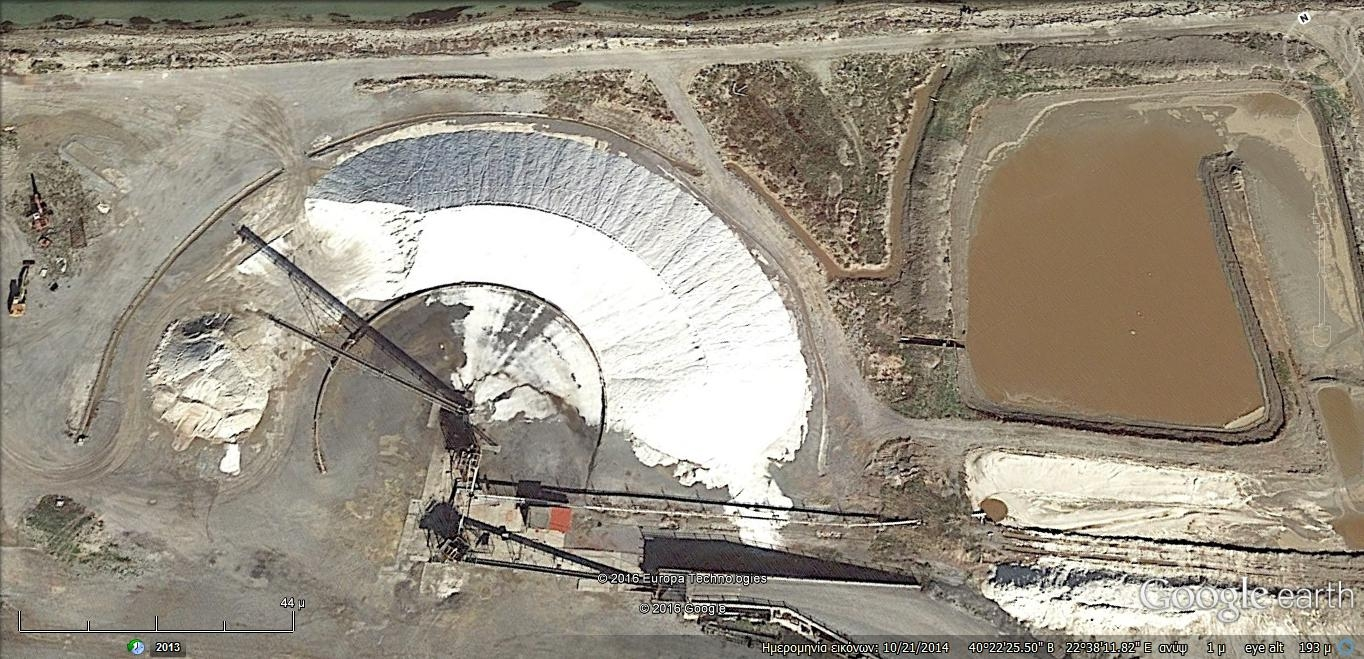

20 Αεροφωτογραφία χώρου απόθεσης αλατιού της Αλυκής Κίτρους Πιερίας 20

21 ΠΑΡΑΡΤΗΜΑ «Γ» (ΥΠΕΥΘΥΝΗ ΔΗΛΩΣΗ ΚΟΙΝΗ) ΥΠΕΥΘΥΝΗ ΔΗΛΩΣΗ (άρθρο 8 Ν.1599/1986) Η ακρίβεια των στοιχείων που υποβάλλονται με αυτή τη δήλωση μπορεί να ελεγχθεί με βάση το αρχείο άλλων υπηρεσιών (άρθρο 8 παρ. 4 Ν. 1599/1986) (1) ΠΡΟΣ : ΕΛΛΗΝΙΚΕΣ ΑΛΥΚΕΣ ΑΕ (ΔΙΑΓΩΝΙΣΜΟΣ ΑΠΟΘΕΤΗ ΑΛΥΚΗΣ ΚΙΤΡΟΥΣ) Ο Η Όνομα: Επώνυμο: Όνομα και Επώνυμο Πατέρα: Όνομα και Επώνυμο Μητέρας: (2) Ημερομηνία γέννησης : Τόπος Γέννησης: Αριθμός Δελτίου Ταυτότητας: Τηλ: Τόπος Κατοικίας: Οδός Αριθ: ΤΚ: Δ/νση Ηλεκτρ. Ταχυδρομείου (Εmail): Αρ. Τηλεομοιοτύπου (Fax): (3 Με ατομική μου ευθύνη και γνωρίζοντας τις κυρώσεις, που προβλέπονται από της διατάξεις της παρ. 6 του άρθρου 22 του Ν. 1599/1986, δηλώνω ότι: Γνωρίζω πλήρως τις συνθήκες που επικρατούν στην αλυκή Κίτρους καθώς και το χώρο όπου θα εγκατασταθεί ο Αποθέτης πλυμένου αλατιού, για το οποίο υποβάλλω προσφορά. αναλαμβάνω κάθε ευθύνη για οποιαδήποτε ζημία ή ατύχημα προκληθεί, από οποιαδήποτε αίτια, στο προσωπικό που θα χρησιμοποιήσω, στο προσωπικό των Αλυκών ή προς τρίτους, απαλλάσσοντας από κάθε ευθύνη την Εταιρεία, με την οποία δεν συνδέομαι με σχέση προστήσεως. ότι αναλαμβάνω πλήρως και είμαι μόνος υπεύθυνος για την ασφαλιστική κάλυψη και πληρωμή του προσωπικού και των μέσων που θα χρησιμοποιήσω. Ημερομηνία:.201 Ο Η Δηλών/ούσα (Υπογραφή)

22 (1) Αναγράφεται από τον ενδιαφερόμενο πολίτη ή Αρχή ή η Υπηρεσία του δημόσιου τομέα, που απευθύνεται η αίτηση. (2) Αναγράφεται ολογράφως. (3) «Όποιος εν γνώσει του δηλώνει ψευδή γεγονότα ή αρνείται ή αποκρύπτει τα αληθινά με έγγραφη υπεύθυνη δήλωση του άρθρου 8 τιμωρείται με φυλάκιση τουλάχιστον τριών μηνών. Εάν ο υπαίτιος αυτών των πράξεων σκόπευε να προσπορίσει στον εαυτόν του ή σε άλλον περιουσιακό όφελος βλάπτοντας τρίτον ή σκόπευε να βλάψει άλλον, τιμωρείται με κάθειρξη μέχρι 10 ετών. (4) Σε περίπτωση ανεπάρκειας χώρου η δήλωση συνεχίζεται στην πίσω όψη της και υπογράφεται από τον δηλούντα ή την δηλούσα. 22

23 (ΥΠΕΥΘΥΝΗ ΔΗΛΩΣΗ ΦΥΣΙΚΟΥ ΠΡΟΣΩΠΟΥ) ΥΠΕΥΘΥΝΗ ΔΗΛΩΣΗ (άρθρο 8 Ν.1599/1986) Η ακρίβεια των στοιχείων που υποβάλλονται με αυτή τη δήλωση μπορεί να ελεγχθεί με βάση το αρχείο άλλων υπηρεσιών (άρθρο 8 παρ. 4 Ν. 1599/1986) (1) ΠΡΟΣ : ΕΛΛΗΝΙΚΕΣ ΑΛΥΚΕΣ ΑΕ (ΔΙΑΓΩΝΙΣΜΟΣ ΑΠΟΘΕΤΗ ΑΛΥΚΗΣ ΚΙΤΡΟΥΣ) Ο Η Όνομα: Επώνυμο: Όνομα και Επώνυμο Πατέρα: Όνομα και Επώνυμο Μητέρας: (2) Ημερομηνία γέννησης : Τόπος Γέννησης: Αριθμός Δελτίου Ταυτότητας: Τηλ: Τόπος Κατοικίας: Οδός Αριθ: ΤΚ: Δ/νση Ηλεκτρ. Ταχυδρομείου (Εmail): Αρ. Τηλεομοιοτύπου (Fax): (3 Με ατομική μου ευθύνη και γνωρίζοντας τις κυρώσεις, που προβλέπονται από της διατάξεις της παρ. 6 του άρθρου 22 του Ν. 1599/1986, δηλώνω ότι: (α) δεν έχω πτωχεύσει ή έχει εκκινήσει εναντίον μου διαδικασία πτώχευσης, δεν έχω τεθεί σε αναγκαστική διαχείριση, κοινή ή ειδική εκκαθάριση ούτε τελώ σε αποκλεισμό από δημόσιους διαγωνισμούς (β) δεν έχω καταδικασθεί για κάποιο αδίκημα σχετικά με την επαγγελματική μου δραστηριότητα και (γ) αναλαμβάνω την υποχρέωση για την έγκαιρη και προσήκουσα προσκόμιση των δικαιολογητικών που αποδεικνύουν τα παραπάνω εφόσον ζητηθούν από την Εταιρεία είτε πριν είτε μετά την ανάδειξη μειοδότη. Ημερομηνία:.201 Ο Η Δηλ. (Υπογραφή) 23

24 (1) Αναγράφεται από τον ενδιαφερόμενο πολίτη ή Αρχή ή η Υπηρεσία του δημόσιου τομέα, που απευθύνεται η αίτηση. (2) Αναγράφεται ολογράφως. (3) «Όποιος εν γνώσει του δηλώνει ψευδή γεγονότα ή αρνείται ή αποκρύπτει τα αληθινά με έγγραφη υπεύθυνη δήλωση του άρθρου 8 τιμωρείται με φυλάκιση τουλάχιστον τριών μηνών. Εάν ο υπαίτιος αυτών των πράξεων σκόπευε να προσπορίσει στον εαυτόν του ή σε άλλον περιουσιακό όφελος βλάπτοντας τρίτον ή σκόπευε να βλάψει άλλον, τιμωρείται με κάθειρξη μέχρι 10 ετών. (4) Σε περίπτωση ανεπάρκειας χώρου η δήλωση συνεχίζεται στην πίσω όψη της και υπογράφεται από τον δηλούντα ή την δηλούσα. 24

25 (ΥΠΕΥΘΥΝΗ ΔΗΛΩΣΗ ΝΟΜΙΚΟΥ ΠΡΟΣΩΠΟΥ) ΥΠΕΥΘΥΝΗ ΔΗΛΩΣΗ (άρθρο 8 Ν.1599/1986) Η ακρίβεια των στοιχείων που υποβάλλονται με αυτή τη δήλωση μπορεί να ελεγχθεί με βάση το αρχείο άλλων υπηρεσιών (άρθρο 8 παρ. 4 Ν. 1599/1986) (1) ΠΡΟΣ : ΕΛΛΗΝΙΚΕΣ ΑΛΥΚΕΣ ΑΕ (ΔΙΑΓΩΝΙΣΜΟΣ ΑΠΟΘΕΤΗ ΑΛΥΚΗΣ ΚΙΤΡΟΥΣ) Ο Η Όνομα: Επώνυμο: Όνομα και Επώνυμο Πατέρα: Όνομα και Επώνυμο Μητέρας: (2) Ημερομηνία γέννησης : Τόπος Γέννησης: Αριθμός Δελτίου Ταυτότητας: Τόπος Κατοικίας: Τηλ: Οδός Αριθ: ΤΚ: Δ/νση Ηλεκτρ. Ταχυδρομείου (Εmail): Αρ. Τηλεομοιοτύπου (Fax): Με ατομική μου ευθύνη και γνωρίζοντας τις κυρώσεις (3, που προβλέπονται από της διατάξεις της παρ. 6 του άρθρου 22 του Ν. 1599/1986, δηλώνω ως νόμιμος εκπρόσωπος της Εταιρείας με την επωνυμία. ότι: (α) τα νομιμοποιητικά στοιχεία και στοιχεία εκπροσώπησης που αναφέρονται στα προσκομιζόμενα έγγραφα είναι ακριβή (β) το νομικό πρόσωπο, που εκπροσωπώ δεν έχει πτωχεύσει ή έχει εκκινήσει εναντίον του διαδικασία πτώχευσης, δεν έχει λυθεί ή τεθεί σε αναγκαστική διαχείριση, κοινή ή ειδική εκκαθάριση ούτε τελεί σε αποκλεισμό από δημόσιους διαγωνισμούς (γ) δεν έχω καταδικασθεί για κάποιο αδίκημα σχετικά με την επαγγελματική μου δραστηριότητα και (δ) αναλαμβάνω την υποχρέωση για την έγκαιρη και προσήκουσα προσκόμιση των δικαιολογητικών που αποδεικνύουν τα παραπάνω εφόσον ζητηθούν από την Εταιρεία είτε πριν είτε μετά την ανάδειξη μειοδότη. Ημερομηνία:.201 Ο Η Δηλ. 25

26 (Υπογραφή) (1) Αναγράφεται από τον ενδιαφερόμενο πολίτη ή Αρχή ή η Υπηρεσία του δημόσιου τομέα, που απευθύνεται η αίτηση. (2) Αναγράφεται ολογράφως. (3) «Όποιος εν γνώσει του δηλώνει ψευδή γεγονότα ή αρνείται ή αποκρύπτει τα αληθινά με έγγραφη υπεύθυνη δήλωση του άρθρου 8 τιμωρείται με φυλάκιση τουλάχιστον τριών μηνών. Εάν ο υπαίτιος αυτών των πράξεων σκόπευε να προσπορίσει στον εαυτόν του ή σε άλλον περιουσιακό όφελος βλάπτοντας τρίτον ή σκόπευε να βλάψει άλλον, τιμωρείται με κάθειρξη μέχρι 10 ετών. (4) Σε περίπτωση ανεπάρκειας χώρου η δήλωση συνεχίζεται στην πίσω όψη της και υπογράφεται από τον δηλούντα ή την δηλούσα. 26

27 (ΥΠΕΥΘΥΝΗ ΔΗΛΩΣΗ ΚΟΙΝΟΠΡΑΚΤΟΥΝΤΩΝ*) *υποβάλλεται ανά μία για κάθε κοινοπρακτούντα ΥΠΕΥΘΥΝΗ ΔΗΛΩΣΗ (άρθρο 8 Ν.1599/1986) Η ακρίβεια των στοιχείων που υποβάλλονται με αυτή τη δήλωση μπορεί να ελεγχθεί με βάση το αρχείο άλλων υπηρεσιών (άρθρο 8 παρ. 4 Ν. 1599/1986) ΕΛΛΗΝΙΚΕΣ ΑΛΥΚΕΣ ΑΕ (ΔΙΑΓΩΝΙΣΜΟΣ ΑΠΟΘΕΤΗ ΑΛΥΚΗΣ ΚΙΤΡΟΥΣ) (1) ΠΡΟΣ : Ο Η Όνομα: Επώνυμο: Όνομα και Επώνυμο Πατέρα: Όνομα και Επώνυμο Μητέρας: (2) Ημερομηνία γέννησης : Τόπος Γέννησης: Αριθμός Δελτίου Ταυτότητας: Τηλ: Τόπος Κατοικίας: Οδός Αριθ: Αρ. Τηλεομοιοτύπου (Fax): Με ατομική μου ευθύνη και γνωρίζοντας τις κυρώσεις άρθρου 22 του ΤΚ: Δ/νση Ηλεκτρ. Ταχυδρομείου (Εmail): Ν. 1599/1986, δηλώνω (3, που προβλέπονται από της διατάξεις της παρ. 6 του ως μέλος της υπό σύσταση κοινοπραξίας. ότι: (α) δεν έχω πτωχεύσει ή έχει εκκινήσει εναντίον μου διαδικασία πτώχευσης, ούτε τελώ σε αποκλεισμό από δημόσιους διαγωνισμούς (γ) δεν έχω καταδικασθεί για κάποιο αδίκημα σχετικά με την επαγγελματική μου δραστηριότητα και (δ) αναλαμβάνω την υποχρέωση για την έγκαιρη και προσήκουσα προσκόμιση των δικαιολογητικών που αποδεικνύουν τα παραπάνω εφόσον ζητηθούν από την Εταιρεία είτε πριν είτε μετά την ανάδειξη μειοδότη. Ημερομηνία:.201 Ο Η Δηλ. (Υπογραφή) 27

28 (1) Αναγράφεται από τον ενδιαφερόμενο πολίτη ή Αρχή ή η Υπηρεσία του δημόσιου τομέα, που απευθύνεται η αίτηση. (2) Αναγράφεται ολογράφως. (3) «Όποιος εν γνώσει του δηλώνει ψευδή γεγονότα ή αρνείται ή αποκρύπτει τα αληθινά με έγγραφη υπεύθυνη δήλωση του άρθρου 8 τιμωρείται με φυλάκιση τουλάχιστον τριών μηνών. Εάν ο υπαίτιος αυτών των πράξεων σκόπευε να προσπορίσει στον εαυτόν του ή σε άλλον περιουσιακό όφελος βλάπτοντας τρίτον ή σκόπευε να βλάψει άλλον, τιμωρείται με κάθειρξη μέχρι 10 ετών. (4) Σε περίπτωση ανεπάρκειας χώρου η δήλωση συνεχίζεται στην πίσω όψη της και υπογράφεται από τον δηλούντα ή την δηλούσα. 28
