ΣΧΕΔΙΑΣΜΟΣ ΥΠΟΓΕΙΩΝ ΕΚΜΕΤΑΛΛΕΥΣΕΩΝ

Transcript

1 ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΜΗΧΑΝΙΚΩΝ ΜΕΤΑΛΛΕΙΩΝ - ΜΕΤΑΛΛΟΥΡΓΩΝ ΣΧΕΔΙΑΣΜΟΣ ΥΠΟΓΕΙΩΝ ΕΚΜΕΤΑΛΛΕΥΣΕΩΝ ΜΕΘΟΔΟΣ ΤΩΝ ΕΝΑΛΛΑΣΟΜΕΝΩΝ ΚΟΠΩΝ ΚΑΙ ΛΙΘΟΓΟΜΩΣΕΩΝ ΣΤΟ ΜΕΤΑΛΛΕΙΟ ΜΑΥΡΩΝ ΠΕΤΡΩΝ Βέργαδου Γεωργία Ζώμας Δημήτρης Κουτρούλης Παναγιώτης Μπότσου Μαρία Φλώρος Νώντας Ψαρρός Θάνος Εξάμηνο: 9 ο ΑΘΗΝΑ 2015

2 ΕΤΑΙΡΕΙΑ ΕΛΛΗΝΙΚΟΣ ΧΡΥΣΟΣ Α.Ε. Η μεταλλευτική εταιρεία ΕΛΛΗΝΙΚΟΣ ΧΡΥΣΟΣ Α.Ε. συστήθηκε τον Δεκέμβριο του 2003 με σκοπό: την λειτουργία και εκμετάλλευση μεταλλείων κάθε είδους την επεξεργασία και εμπορία μεταλλευμάτων την ίδρυση και λειτουργία μεταλλουργίας για την καθετοποίηση της παραγωγής στη Χαλκιδική Τα Μεταλλεία Κασσάνδρας βρίσκονται στην ΒΑ Χαλκιδική.Πλούσια μεταλλοφορία του υπεδάφους της με κοιτάσματα: Μολύβδου Ψευδαργύρου Χαλκού Χρυσού Αργύρου Περιλαμβάνει τα κοιτάσματα: Μαύρων Πετρών Ολυμπιάδας Σκουριών

3 Μεθοδος λιθογομωσης Το βασικό χαρακτηριστικό της μεθόδου με λιθογόμωση είναι η αντικατάσταση του μεταλλοφόρου πετρώματος, με νέο φερτό υλικό χαμηλής αξίας που γεμίζει τα κενά που δημιουργούνται. Ανερχόμενη και κατερχόμενη λιθογόμωση.

4 Χαρακτηριστικα μεθοδου Θέσεις παραγωγής: Κατασκευή εισόδου για κάθε ένα απο τα σημεία εξαγωγής στο επίπεδο κάτω από το μέτωπο. Μεταξύ των δύο επιπέδων διανοίγονται συνήθως ανερχόμενα κεκλιμένα προσέγγισης, αλλά σε περιοχές μεταλλεύματος που αυτό δεν είναι εφικτό κατασκευάζονται δίοδοι μέσα στη λιθογόμωση. Θέσεις προσπέλασης: Ανάπτυξη ενός επιπέδου πάνω άπο το μέτωπο για την είσοδο του προσωπικού, του εξοπλισμού και των εφοδίων μέσα στο μέτωπο

5 Φρέαρ προσπέλασης: Το φρέαρ προσέγγισης μπορεί να διανοιχτεί από το επίπεδο παραγωγής μέχρι το επίπεδο προσπέλασης και να είναι κατάλληλης διατομής, ώστε να διέρχεται επιτυχώς ο εξοπλισμός από και πρός το μέτωπο Διάτρηση: Οι δύο πιο κοινές πρακτικές διάτρησης κατά την εφαρμογή της μεθόδου της λιθογόμωσης είναι κατα μέτωπο και η ανιούσα Αερισμός Σχηματική απεικόνιση των δύο τεχνικών διάτρησης

6 ΠΛΕΟΝΕΚΤΗΜΑΤΑ Βασικά πλεονεκτήματα της μεθόδου με λιθογόμωση είναι: 1.Υψηλός βαθμός απόληψης. 2.Συνεχής και εκτεταμένη δειγματοληψία. 3.Ελάχιστη ανάπτυξη πριν από την έναρξη της εκμετάλλευσης 4.Εκλεκτική εκμετάλλευση, για την μείωση της πρόσμιξης στείρων 5.Προσαρμοστικότητα που καθιστά δυνατή την εκμετάλλευση σε έντονα βυθιζόμενα κοιτάσματα. 6.Μικρά ανοίγματα που ελαχιστοποιούν την πρόσμιξη με στείρα. 7.Άμεση μετάβαση σε οποιαδήποτε άλλη μέθοδο εκμετάλλευσης ΜΕΙΟΝΕΚΤΗΜΑΤΑ Βασικά μειονεκτήματα της μεθόδου με λιθογόμωση είναι: 1.Κυκλική παραγωγή του μεταλλεύματος 2.Μεγάλη εντάση εργασίας με εξειδικευμένο προσωπικό. 4.Εργασία σε πρόσφατα ανατιναζόμενο και διαταραγμένο πέτρωμα, με προβλήματα ασφαλείας. 5.Υψηλό κόστος παραγωγής. 6.Yψηλός βαθμός ελέγχου. 7.Δύσκολος και δαπανηρός αερισμός. 9.Ελάχιστη διατάραξη της ισορροπίας του πετρώματος της οροφής. 10.Υψηλή παραγωγικότητα ανά μονάδα επιφάνειας του κοιτάσματος.

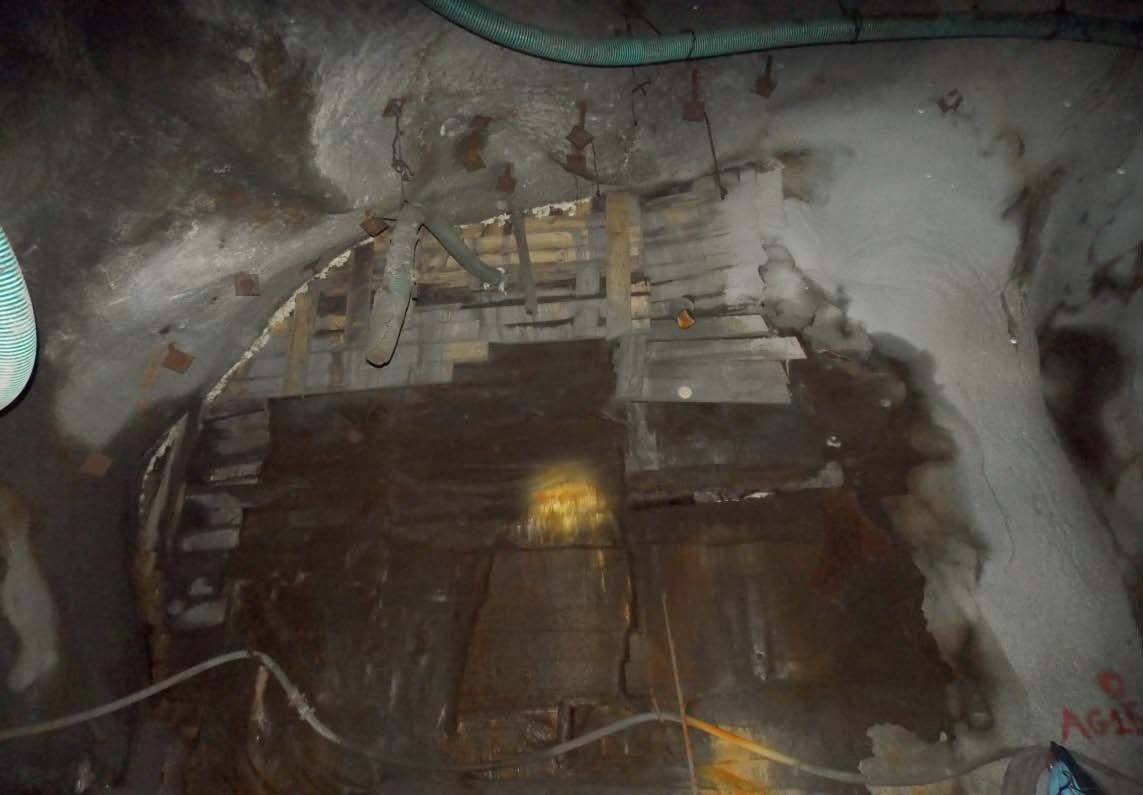

7 Η ΜΕΘΟΔΟΣ «ΕΝΑΛΛΑΣΣΟΜΕΝΩΝ ΚΟΠΩΝ ΚΑΙ ΛΙΘΟΓΟΜΩΣΕΩΝ» ΣΤΟ ΜΕΤΑΛΛΕΙΟ ΤΩΝ ΜΑΥΡΩΝ ΠΕΤΡΩΝ, ΤΗΣ ΕΛΛΗΝΙΚΟΣ ΧΡΥΣΟΣ Α.Ε. Δημιουργία ξύλινου φράγματος στην εξοφλημένη στοά που θα πληρωθεί με το υλικό της λιθογόμωσης.

8 Γιατι χρησιμοποιειται στο μεταλλειο μαυρων πετρων; Η τιμή του μεταλλεύματος μας επιτρέπει την χρήση αυτής της δαπανηρής μεθόδου. Οι γεωλογικές συνθήκες της περιοχής Η αυξημένη ευαισθησία λόγω κατοικημένης περιοχής (Το χωριό της Στρατωνίκης είναι ακριβώς πάνω από το μεταλλείο). Αποφεύγονται διαταράξεις των υπερκειμένων του κοιτάσματος πετρωμάτων και επιφανειακές καθιζήσεις. Το υλικό λιθογόμωσης (τέλμα εμπλουτισμού, τσιμέντο, νερό) δεν είναι επικίνδυνο για το περιβάλλον. Εμποδίζεται η όξινη απορροή (εξαιτίας των μεικτών θειούχων και των υπόγειων νερών παρατηρείται αυτό το φαινόμενο)

9 Jumbo κινείται στη στοά για εργασίες, παράλληλα στην λιθογομωμένη στοά, που λειτουργεί σαν οδηγός. Jumbo κινείται στη στοά για εργασίες, παράλληλα στην λιθογομωμένη στοά που λειτουργεί σαν οδηγός

10 Περιγραφη μεθοδου Η μέθοδος «Εναλλασσομένων κοπών και λιθογομώσεων κατά κατερχόμενη φορά, υπό συνθήκες διευρυνόμενου μετώπου κατά την οπισθοχώρηση» τέθηκε σε εφαρμογή από το 1991 και αποτελεί εξέλιξη της μεθόδου «Εναλλασσομένων κοπών και λιθογομώσεων κατά κατερχόμενη φορά, υπό συνθήκες συνήθων διαστάσεων στοάς». Ύψος ορόφων κοιτάσματος 7m. Στοές περιχάραξης στο χαμηλότερο επίπεδο κάθε ορόφου με διαστάσεις 3,5 m (πλάτος) x 3,5 m (ύψος). Η λιθογόμωση γίνεται με μίγμα που αποτίθεται υδραυλικά με εμβολοφόρο αντλία. Δεν διασφαλίζεται απόλυτη ποσοτική πλήρωση του κενού χώρου (82,5% πλήρωση)

11 Έχουμε δύο γειτονικές στοές, στις οποίες έχουν γίνει οι στοές περιχάραξης ώστε να προεκταθούν προς την οροφή και τις δύο πλευρές της στοάς

12 Υλικο λιθογομωσης Σύμφωνα με την εν λόγω μέθοδο, τα κενά που δημιουργούνται από την εξόρυξη του μεταλλεύματος πληρούνται υδραυλικά με υλικό που αποτελείται από μίγμα αδρομερούς τέλματος εμπλουτισμού (70%), τσιμέντου (10%) και νερού (20%). Το υλικό αυτό, μετά από επαρκή ανάμιξη μεταφέρεται υδραυλικά στα προς λιθογόμωση μέτωπα. Η γόμωση των στοών γίνεται υδραυλικά μέσω δικτύου μεταλλικών αγωγών.

13 Εναλλακτικες μεθοδοι Κατακρήμνιση της οροφής κατά διαδοχικούς ορόφους Θάλαμοι σε υποορόφους και μετέπειτα λιθογόμωση Συμβατική λιθογόμωση σε πλήρες πλάτος κοιτάσματος και ύψος 4,5 έως 5,5m Λιθογόμωση με απόληψη στύλων Κατερχόμενη μέθοδος εναλλασσομένων κοπών και λιθογομώσεων υπό συνθήκες συνήθων διαστάσεων στοάς Ανερχόμενη μέθοδος εναλλασσομένων κοπών και λιθογομώσεων υπό συνθήκες συνήθων διαστάσεων στοάς Ανερχόμενη μέθοδος εναλλασσομένων κοπών και λιθογομώσεων υπό συνθήκες διευρυνόμενου μετώπου κατά την οπισθοχώρηση

14 Ανερχομενη μεθοδος εναλλασσομενων κοπων και λιθογομωσεων υπο συνθηκες συνηθων διαστασεων στοας Αυτή η μέθοδος εφαρμόζεται από το 2005 και εώς σήμερα. Η γενική φορά απόληψης των ορόφων εκμετάλλευσης γίνεται από τους χαμηλότερους προς τους ανώτερους υψομετρικά ορόφους. Διαμορφώνονται όροφοι μεταβλητού ύψους και πλάτους από 4,0m έως 6,0m. Εκτός από το χαμηλότερο υψομετρικά όροφο από τον οποίο θα ξεκινήσει η εκμετάλλευση, στους υπερκείμενους ορόφους το μετάλλευμα θα εξορύσσεται υπό ευνοϊκότερες συνθήκες, λόγω της ύπαρξης μίας επιπλέον ελεύθερης επιφάνειας. Εκμετάλλευση ανάλογα με το πάχος του κοιτάσματος, είτε με διαμήκεις, κατά την παράταξη, στοές εκμετάλλευσης, είτε με εγκάρσιες, κατά την κλίση, στοές εκμετάλλευσης, οι οποίες εκκινούν από τις στοές βάσης του κοιτάσματος και αναπτύσσονται μέχρι τα όρια της οροφής του κοιτάσματος. Η πλήρης λιθογόμωση του εξοφλημένου ορόφου γίνεται εν γένει από τη στοά περιχάραξης του υπερκείμενου ορόφου με χρήση κατάλληλου πολφού λιθογόμωσης.

15 Θετικα Χαρακτηριστικα Άμεση πλήρωση των κενών με υλικό λιθογόμωσης για την διατήρηση συνεχούς παραγωγικής διαδικασίας. Επιτυγχάνεται 100% πλήρωση των κενών της εκμετάλλευσης, για ασφαλές δάπεδο εργασίας για την απόληψη του μεταλλεύματος του υψομετρικά ανώτερου ορόφου Λόγω των μικρών διαστάσεων των θαλάμων εκμετάλλευσης βελτιώνονται σημαντικά οι συνθήκες φυσικής ευστάθειας των θαλάμων αυτών και μειώνονται οι συγκλίσεις.
