Βασικές μέθοδοι υπόγειας εκμετάλλευσης

Transcript

1 Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Μηχανικών Μεταλλείων Μεταλλουργών Βασικές μέθοδοι υπόγειας εκμετάλλευσης Ανδρέας Μπενάρδος Δρ. Μηχανικός Μεταλλείων Μεταλλουργός Ε.Μ.Π.

2 Τύποι Υπογείων Μετώπων Εκμετάλλευση με κενά μέτωπα (open stopes method) Εκμετάλλευση με λιθογόμωση (filling method) Εκμετάλλευση με κατακρήμνιση οροφής (caving method)

3 Τύποι Υπογείων Μετώπων Συμπτυσσόμενο μέτωπο: Ειδική περίπτωση των γομούμενων μετώπων. Ο χώρος γομώνεται προσωρινά απότομετάλλευμαπουεξορύσσεται, από το οποίο αφαιρείται το επίπλησμα. Το πεδίο εφαρμογής του συμπτυσσόμενου μετώπου είναι μεγάλης κλίσης φλεβοειδή ή στρωματοειδή κοιτάσματα με ανθεκτικό μετάλλευμα και ισχυρά περιβάλλοντα πετρώματα

4 Τύποι Υπογείων Μετώπων Βαθμίδες εξόρυξης: Συστήματα ορθών βαθμίδων: Α. μέσα σε φλεβοειδές κοίτασμα, Β. μέσα σε οριζόντιο κοίτασμα μεγάλου πάχους, Γ. μέσα σε κοίτασμα μεγάλης κλίσης και μεγάλου πάχους

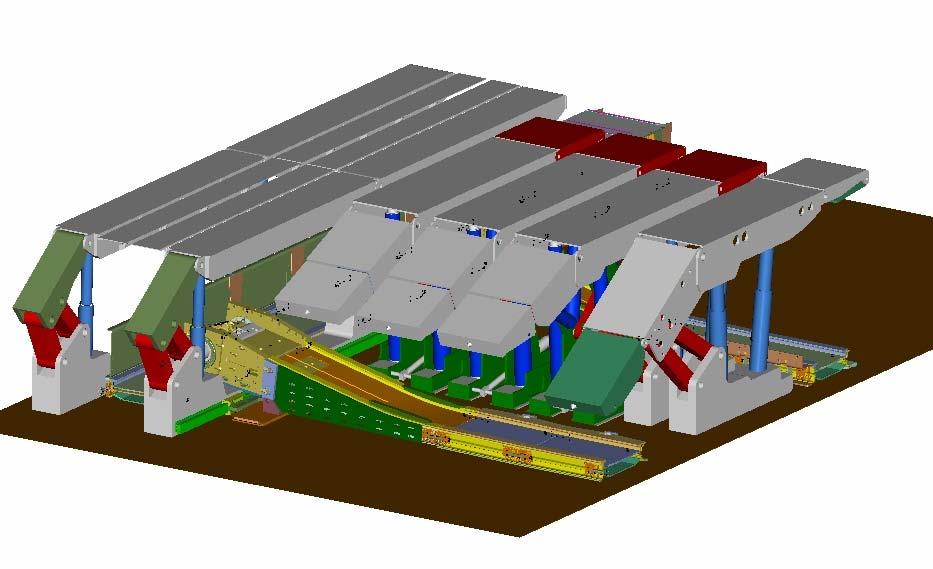

5 Τύποι Υπογείων Μετώπων Επίμηκες ευθύγραμμο μέτωπο: Προσβολή του κοιτάσματος υπό μορφή κατακόρυφου επιπέδου, με μικρό ύψος και μεγάλο μήκος. Το μέτωπο έχει μια μόνο ελεύθερη επιφάνεια, με ύψος που δεν υπερβαίνει τα 2,5 m και κινείται προς σταθερή κατεύθυνση (προχωρώντας ή οπισθοχωρώντας), διατηρώντας πάντα την ευθύγραμμη μορφή του.

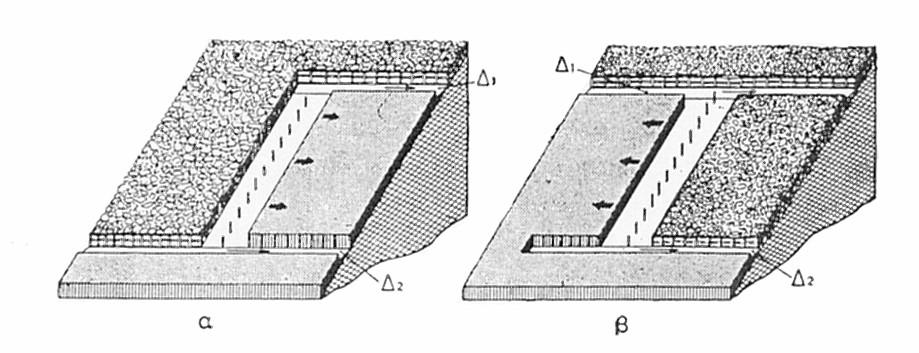

6 Τύποι Υπογείων Μετώπων Επίμηκες ευθύγραμμο μέτωπο: Αναπτύσσεται μεταξύ δυο διευθυντικών στοών οι οποίες μπορεί να έχουν ήδη διανοιχθεί ή να ορύσσονται παράλληλα με την προχώρηση του μετώπου Το επίμηκες ευθύγραμμο μέτωπο μπορεί να συνδυαστούν με μεθόδους λιθογόμωσης ή κατακρήμνισης ή πιο σπάνια με κενά μέτωπα Επίμηκες ευθύγραμμο μέτωπο. Α μέτωπο που οπισθοχωρεί, Β. μέτωπο που προχωρεί

7 Μέθοδοι Υπόγειας Εκμετάλλευσης Με Υποστήριξη Χωρίς Υποστήριξη Φυσική υποστήριξη Τεχνητή υποστήριξη Θάλαμοι Στύλοι Διαδοχικοί όροφοι Μέθοδος βαθμίδων Άλλες μέθοδοι Γομούμενα μέτωπα Συμπυσσόμενο μέτωπο Ξύλινα πλαίσια Κατακρήμνιση πατώματος Κατακρήμνιση διαδοχικών ορόφων Επίμηκες μέτωπο

8 Εκμετάλλευση με κενά μέτωπα (open stopes method) Θάλαμοι στύλοι, Διαδοχικοί όροφοι με κενά μέτωπα Μέθοδος βαθμίδων Άλλες μέθοδοι (VCR, Big hole) Εκμετάλλευση με λιθογόμωση (filling method) Διαδοχικές κοπές και λιθογομόσεις, Συμπτυσσόμενο μέτωπο, Ξύλινα πρισματικά πλαίσια Εκμετάλλευση με κατακρήμνιση οροφής (caving method) Κατακρήμνιση πατώματος, Κατακρήμνιση με διαδοχικούς ορόφους, Ευθύγραμμο επίμηκες μέτωπο

9 Θάλαμοι και στύλοι Μέθοδοι Υπόγειας Εκμετάλλευσης Με Φυσική Υποστήριξη

10 Διαδοχικοί όροφοι -SLOS Μπορεί να συνδυαστεί και με λιθογόμωση Μέθοδοι Υπόγειας Εκμετάλλευσης Με Φυσική Υποστήριξη

11 Μπορεί να συνδυαστεί και με λιθογόμωση Vertical Crater Retreat Μέθοδοι Υπόγειας Εκμετάλλευσης Με Φυσική Υποστήριξη

12 Γομούμενα μέτωπα Μέθοδοι Υπόγειας Εκμετάλλευσης Με Τεχνητή Υποστήριξη

13 Συμπυσσόμενο μέτωπο Μέθοδοι Υπόγειας Εκμετάλλευσης Με Τεχνητή Υποστήριξη

14 Ξύλινα πρισματικά πλαίσια Μέθοδοι Υπόγειας Εκμετάλλευσης Με Τεχνητή Υποστήριξη

15 Κατακρήμνιση πατώματος Μέθοδοι Υπόγειας Εκμετάλλευσης Χωρίς Υποστήριξη

16 Κατακρήμνιση διαδοχικών ορόφων Μέθοδοι Υπόγειας Εκμετάλλευσης Χωρίς Υποστήριξη
