1 Θερμοδοχεία & Εναλλάκτες θερμότητας Storatherm, Longtherm

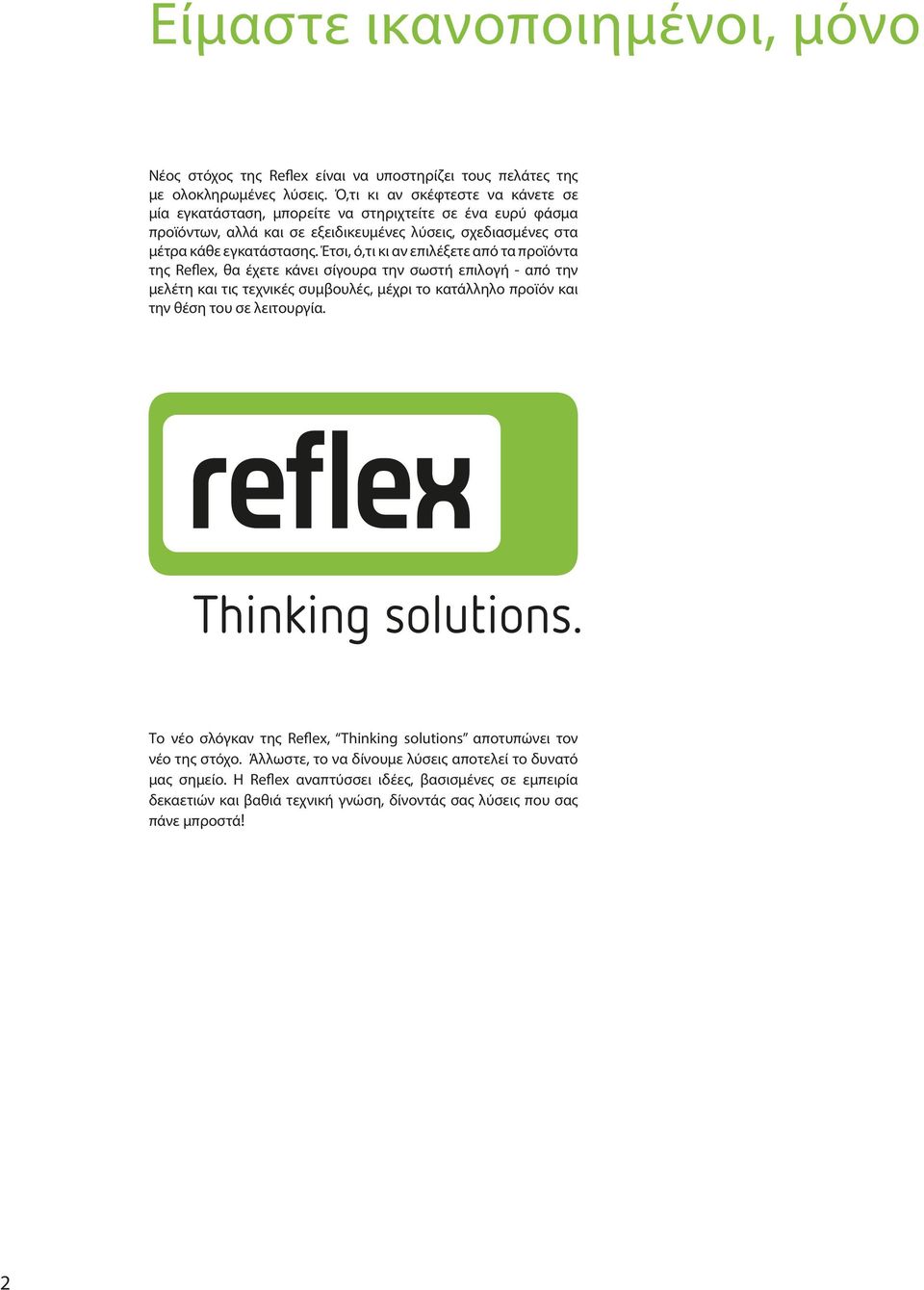

2 Είμαστε ικανοποιημένοι, μόνο Νέος στόχος της Reflex είναι να υποστηρίζει τους πελάτες της με ολοκληρωμένες λύσεις. Ό,τι κι αν σκέφτεστε να κάνετε σε μία εγκατάσταση, μπορείτε να στηριχτείτε σε ένα ευρύ φάσμα προϊόντων, αλλά και σε εξειδικευμένες λύσεις, σχεδιασμένες στα μέτρα κάθε εγκατάστασης. Έτσι, ό,τι κι αν επιλέξετε από τα προϊόντα της Reflex, θα έχετε κάνει σίγουρα την σωστή επιλογή - από την μελέτη και τις τεχνικές συμβουλές, μέχρι το κατάλληλο προϊόν και την θέση του σε λειτουργία. Το νέο σλόγκαν της Reflex, Thinking solutions αποτυπώνει τον νέο της στόχο. Άλλωστε, το να δίνουμε λύσεις αποτελεί το δυνατό μας σημείο. Η Reflex αναπτύσσει ιδέες, βασισμένες σε εμπειρία δεκαετιών και βαθιά τεχνική γνώση, δίνοντάς σας λύσεις που σας πάνε μπροστά! 2

3 αν είστε κι εσείς. Περιεχόμενα Όλα ταιριάζουν μεταξύ τους! Θέρμανση, ύδρευση, παροχή ζεστού νερού - οι απαιτήσεις των τεχνικών εγκαταστάσεων είναι πολύπλευρες και πολύπλοκες. Όλα όμως γίνονται ευκολότερα, όταν έχει κανείς προϊόντα που ταιριάζουν και μπορούν να συνδεθούν μεταξύ τους. Στην Reflex θα βρείτε τα κατάλληλα προϊόντα για κάθε είδος εγκατάστασης και μπορείτε παράλληλα να είστε σίγουροι, ότι θα μπορέσουν να προσαρμοστούν εύκολα και να ενσωματωθούν σε οποιαδήποτε μελέτη. Το αποτέλεσμα είναι, τόσο καλά σχεδιασμένα συστήματα, που αποδίδουν καλύτερα από ποτέ. Storatherm Heat Σελ. 4 Δοχεία αδρανείας για θέρμανση και ψύξη Storatherm Aqua Σελ. 6 Θερμοδοχεία για ζεστό νερό χρήσης Longtherm Σελ. 10 Εναλλάκτες θερμότητας για νερό θέρμανσης, ψύξης & πόσιμο νερό Ολοκληρωμένες λύσεις με Σελ. 12 θερμοδοχεία και εναλλάκτες θερμότητας Πληροφορίες, συμβουλές, Σελ. 16 υποστήριξη μελέτης Τεχνικά στοιχεία για τα Σελ. 18 θερμοδοχεία Τεχνικά στοιχεία για τους Σελ. 32 εναλλάκτες θερμότητας Σ αυτό το έντυπο παρουσιάζονται τα θερμοδοχεία Reflex Storatherm για νερό θέρμανσης, ψύξης και πόσιμο νερό, καθώς και οι εναλλάκτες θερμότητας Reflex Longtherm. Και οι δυο κατηγορίες προϊόντων εγγυώνται για την ασυμβίβαστη ποιότητά τους και για την εύκολη προσαρμογή τους στο σχεδιασμό κάθε εγκατάστασης. 3

4 Θερμοδοχεία & Εναλλάκτες θερμότητας Storatherm Heat Δοχεία αδρανείας Storatherm Heat δοχεία αδρανείας για θέρμανση και ψύξη Τα δοχεία αδρανείας Storatherm Heat καλύπτουν ένα ιδιαίτερα ευρύ φάσμα εφαρμογών. Στην ουσία, χρησιμεύουν στην αποθήκευση της θερμικής ενέργειας για την υποστήριξη των συστημάτων θέρμανσης. Ανάλογα με το μοντέλο, διαθέτουν επιπρόσθετη θυρίδα επιθεώρησης και προσφέρουν πολλές δυνατότητες σύνδεσης με μία ή περισσότερες επιπρόσθετες πηγές θερμότητας. Μέσω ενός ενσωματωμένου εναλλάκτη, μπορεί πχ. να γίνει η σύνδεση του ηλιακού κυκλώματος με το δοχείο αδρανείας ή, με τον αντίστοιχο εξοπλισμό, να συνδεθούν πολλές επιπρόσθετες πηγές θερμότητας στο σύστημα θέρμανσης. Ο πλήρης διαχωρισμός της παραγωγής θερμότητας από την κατανάλωσή της, μέσω ενός δοχείου αδρανείας προσφέρει μεγάλη άνεση, μέγιστη αξιοπιστία και ιδιαίτερη ευελιξία για ενδεχόμενες αλλαγές στον μελλοντικό εξοπλισμό του συστήματος θέρμανσης. Τα δοχεία αδρανείας Storatherm Heat είναι κατασκευασμένα από χάλυβα υψηλής ποιότητας με συνθετική εξωτερική επικάλυψη και διατίθενται σε μεγέθη από 200 έως λίτρα. Είναι εργοστασιακά εξοπλισμένα με μόνωση μαλακού αφρού 90 με χρωματιστό περίβλημα. Στα μεγάλα δοχεία αδρανείας Storatherm Heat ( l) η μόνωση διατίθεται ξεχωριστά. Μοντέλα δοχείων αδρανείας: Storatherm Heat HF : Βασικό μοντέλο Storatherm Heat HF /R : Μοντέλο με θυρίδα επιθεώρησης Storatherm Heat HF /1 : Μοντέλο με έναν εναλλάκτη Storatherm Heat HF /2 : Μοντέλο με δύο εναλλάκτες HF HF /R HF /1 HF /2 4

5 για θέρμανση και ψύξη Storatherm Heat δοχεία αδρανείας για εγκαταστάσεις θέρμανσης θερμοδοχεία από χάλυβα υψηλής ποιότητας S235JRG2 (RSt 37-2) έως 2000 l με αφαιρούμενη μόνωση μαλακού αφρού PU 90 και λευκό ή ασημί περίβλημα για εγκαταστάσεις ψύξης, τα δοχεία αδρανείας Storatherm διατίθενται χωρίς μόνωση (Τύπος H ). εσωτερικά ακατέργαστα, εξωτερικά με συνθετική επίστρωση μέγ. επιτρ. πίεση λειτουργίας θερμοδοχείου 3 bar (από 1500 λίτρα, 6 bar) μέγ. επιτρ. πίεση λειτουργίας εναλλάκτη 16 bar επιτρ. θερμοκρασία λειτουργίας θερμοδοχείου 95 C επιτρ. θερμοκρασία λειτουργίας εναλλάκτη 110 C Storatherm Heat HF... και H... Βασικό μοντέλο Storatherm Heat HF... /R και H... /R: Μοντέλο με θυρίδα επιθεώρησης, LK 150 Storatherm Heat HF... /1 και H... /1: Μοντέλο με έναν εναλλάκτη για σύνδεση με μία επιπρόσθετη πηγή ενέργειας Storatherm Heat HF... /2 και H... /2: Μοντέλο με δύο εναλλάκτες για σύνδεση με δύο επιπρόσθετες πηγές ενέργειας Η αρχή λειτουργίας των δοχείων αδρανείας Τα δοχεία αδρανείας Reflex Storatherm λειτουργούν βάσει της αρχής διαστρωμάτωσης. Αυτό σημαίνει, ότι λειτουργούν σαν μια μπαταρία θερμότητας, η οποία διαχωρίζει χρονικά αλλά και υδραυλικά την παραγωγή θερμότητας από την κατανάλωσή της. Αυτό αποτελεί απαραίτητη προϋπόθεση για την επαρκή και αποτελεσματική παροχή ενέργειας από ηλιακά συστήματα, από συστήματα χρήσης απορριπτόμενης θερμότητας και άλλες συσκευές θέρμανσης, των οποίων η παραγωγή θερμότητας δεν συνδέεται με την ζήτηση. αποφόρτιση προσαγωγή θέρμανση Λέβητας Όταν διατίθεται θερμότητα από τον λέβητα (ή όποια άλλη συσκευή παραγωγής θερμότητας), τότε το δοχείο αδρανείας γεμίζει με ζεστό νερό. Ο λέβητας σταματά να λειτουργεί, όταν η θερμοκρασία επιστροφής είναι ίδια με την θερμοκρασία προσαγωγής. Ανεξάρτητα από την χρονική στιγμή που συμβαίνει αυτό, μπορεί να γίνει κατανάλωση του νερού του δοχείου αδρανείας σύμφωνα με τις απαιτήσεις του καταναλωτή, οποιαδήποτε στιγμή. Περισσότερες πληροφορίες για τα δοχεία αδρανείας στις σελ Δοχείο αδρανείας Storatherm 5

6 Θερμοδοχεία & Εναλλάκτες θερμότητας Storatherm Aqua Θερμοδοχεία Με τα Storatherm Aqua η Reflex προσφέρει μια μεγάλη ποικιλία θερμοδοχείων παραγωγής ζεστού νερού χρήσης υψηλής ποιότητας, με έναν ή δύο εναλλάκτες και ευέλικτη δυνατότητα προσθήκης και χρήσης εξωτερικού εναλλάκτη. Όλα τα μέρη του δοχείου που έρχονται σε επαφή με το νερό είναι επισμαλτωμένα και το δοχείο προστατεύεται επίσης από ανόδιο μαγνησίου. Τα δοχεία παραδίδονται ολοκληρωμένα με μόνωση (μέχρι 500 l σκληρός αφρός PU με συνθετικό ή χαλύβδινο περίβλημα, από 750 l μαλακός αφρός PU με συνθετικό περίβλημα). Χρησιμοποιήστε τα Storatherm Aqua υψηλών αποδόσεων σε κλασσικές εφαρμογές παραγωγής ζεστού νερού χρήσης έως και σε καινοτόμες εφαρμογές ανανεώσιμων πηγών ενέργειας, πχ. με συνδυαστικό θερμοδοχείο για θέρμανση και ζεστό νερό χρήσης. Θερμοδοχεία με έναν εναλλάκτη ζεστό νερό χρήσης Η θέρμανση του νερού χρήσης στο δοχείο επιτυγχάνεται από μία πηγή ενέργειας, μέσω ενός ενσωματωμένου εναλλάκτη, του οποίου η διάσταση είναι υπολογισμένη για χρήση με συμβατικά συστήματα θέρμανσης, με αντλίες θερμότητας ή με ηλιακά συστήματα. Το σχήμα δεξιά απεικονίζει ένα Storatherm Aqua με έναν εναλλάκτη. προσαγωγή από θέρμανση επιστροφή προς θέρμανση είσοδος κρύου νερού Θερμοδοχεία με δύο εναλλάκτες ζεστό νερό χρήσης Οι δύο ενσωματωμένοι εναλλάκτες κάνουν δυνατή την ταυτόχρονη θέρμανση του νερού χρήσης από έναν συμβατικό λέβητα και πχ. από ένα ηλιακό σύστημα. Για να γίνει χρήση της πλήρους ικανότητας απόδοσης της ανανεώσιμης πηγής ενέργειας, η σύνδεσή της γίνεται μέσω του κατώτερου εναλλάκτη. Το σχήμα δεξιά απεικονίζει ένα Storatherm Aqua Solar. προσαγωγή από ηλιακό σύστημα επιστροφή προς ηλιακό σύστημα προσαγωγή από δεύτερη πηγή ενέργειας επιστροφή προς δεύτερη πηγή ενέργειας Συνδυαστικά θερμοδοχεία Τα συνδυαστικά θερμοδοχεία ικανοποιούν και τις πιο ιδιαίτερες απαιτήσεις. Το σχήμα δεξιά δείχνει την λειτουργία ενός θερμοδοχείου Storatherm Heat Combi ως δοχείο αδρανείας σε μία εγκατάσταση θέρμανσης, το οποίο θερμαίνεται επιπρόσθετα από το ηλιακό σύστημα. Εκτός αυτών όμως, μέσα σε έναν ενσωματωμένο ανοξείδωτο εναλλάκτη μεγάλου μεγέθους διέρχεται και θερμαίνεται επίσης νερό χρήσης. Εναλλακτικά, για την αποθήκευση νερού θέρμανσης και την ταυτόχρονη παραγωγή ζεστού νερού χρήσης, μπορεί να χρησιμοποιηθεί ένα Storatherm Aqua Combi ως θερμοδοχείο Tank-in-Tank προσαγωγή από ηλιακό σύστημα επιστροφή προς ηλιακό σύστημα είσοδος κρύου νερού ζεστό νερό χρήσης προσαγωγή θέρμανσης είσοδος κρύου νερού επιστροφή θέρμανσης 6

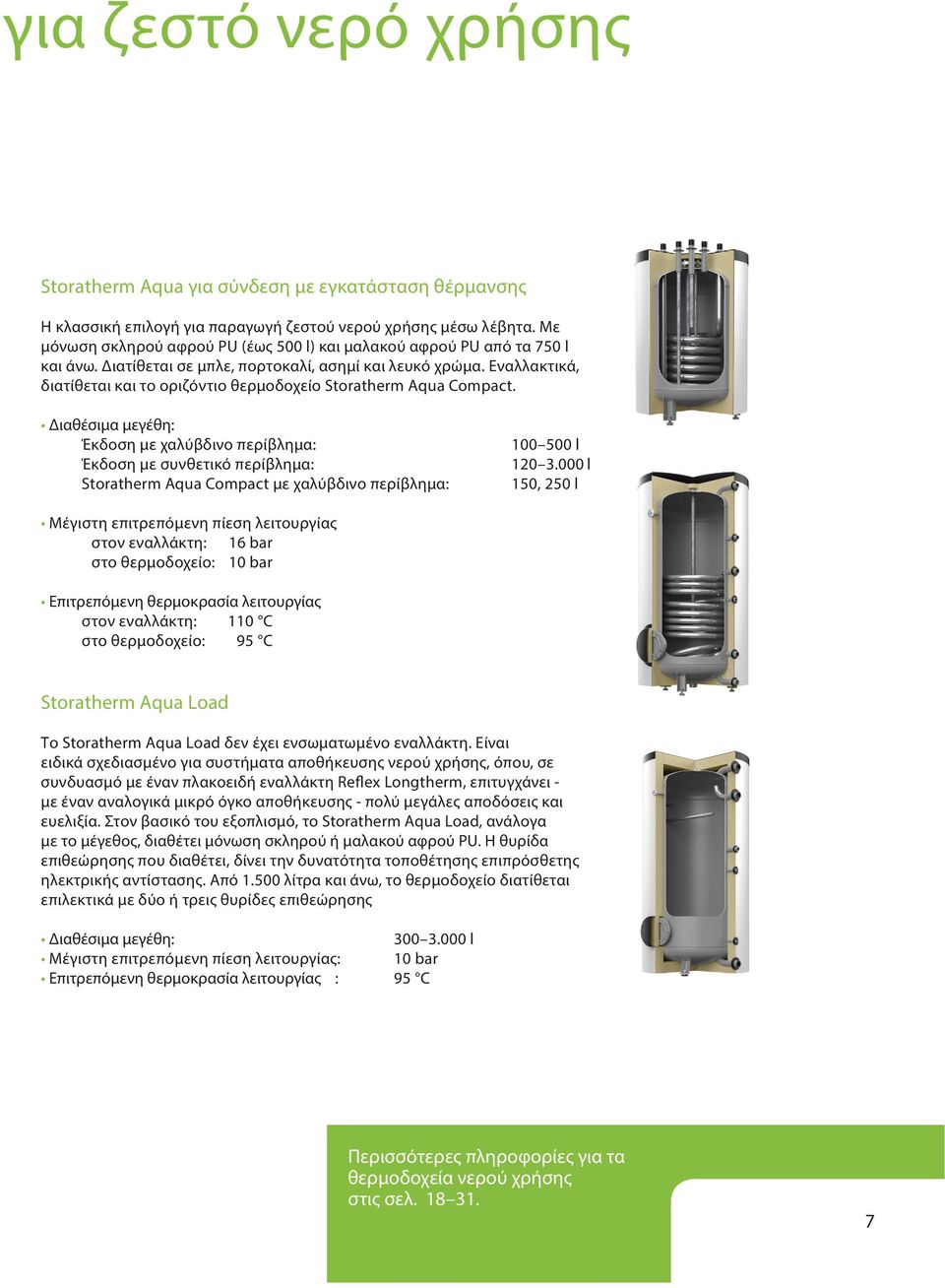

7 για ζεστό νερό χρήσης Storatherm Aqua για σύνδεση με εγκατάσταση θέρμανσης Η κλασσική επιλογή για παραγωγή ζεστού νερού χρήσης μέσω λέβητα. Με μόνωση σκληρού αφρού PU (έως 500 l) και μαλακού αφρού PU από τα 750 l και άνω. Διατίθεται σε μπλε, πορτοκαλί, ασημί και λευκό χρώμα. Εναλλακτικά, διατίθεται και το οριζόντιο θερμοδοχείο Storatherm Aqua Compact. Διαθέσιμα μεγέθη: Έκδοση με χαλύβδινο περίβλημα: Έκδοση με συνθετικό περίβλημα: Storatherm Aqua Compact με χαλύβδινο περίβλημα: l l 150, 250 l Μέγιστη επιτρεπόμενη πίεση λειτουργίας στον εναλλάκτη: 16 bar στο θερμοδοχείο: 10 bar Επιτρεπόμενη θερμοκρασία λειτουργίας στον εναλλάκτη: 110 C στο θερμοδοχείο: 95 C Storatherm Aqua Load Το Storatherm Aqua Load δεν έχει ενσωματωμένο εναλλάκτη. Είναι ειδικά σχεδιασμένο για συστήματα αποθήκευσης νερού χρήσης, όπου, σε συνδυασμό με έναν πλακοειδή εναλλάκτη Reflex Longtherm, επιτυγχάνει - με έναν αναλογικά μικρό όγκο αποθήκευσης - πολύ μεγάλες αποδόσεις και ευελιξία. Στον βασικό του εξοπλισμό, το Storatherm Aqua Load, ανάλογα με το μέγεθος, διαθέτει μόνωση σκληρού ή μαλακού αφρού PU. Η θυρίδα επιθεώρησης που διαθέτει, δίνει την δυνατότητα τοποθέτησης επιπρόσθετης ηλεκτρικής αντίστασης. Από λίτρα και άνω, το θερμοδοχείο διατίθεται επιλεκτικά με δύο ή τρεις θυρίδες επιθεώρησης Διαθέσιμα μεγέθη: l Μέγιστη επιτρεπόμενη πίεση λειτουργίας: 10 bar Επιτρεπόμενη θερμοκρασία λειτουργίας : 95 C Περισσότερες πληροφορίες για τα θερμοδοχεία νερού χρήσης στις σελ

8 Θερμοδοχεία & Εναλλάκτες θερμότητας Storatherm Aqua Θερμοδοχεία Storatherm Aqua Heat Pump για συστήματα με αντλίες θερμότητας Οι αντλίες θερμότητας λειτουργούν αποδοτικά ως επί το πλείστον σε χαμηλές θερμοκρασίες. Γι αυτό το λόγο, το Storatherm Aqua Heat Pump είναι εξοπλισμένο με έναν ιδιαίτερα μεγάλο εναλλάκτη. Επίσης διαθέτει μόνωση σκληρού αφρού PU (έως τα 500 l) ή μαλακού αφρού PU από τα 750 l και άνω. Εναλλακτικά, το Storatherm Aqua Heat Pump διατίθεται και με έναν δεύτερο εναλλάκτη για την σύνδεσή του με ηλιακό σύστημα ή άλλη πηγή θερμότητας. Διαθέσιμα μεγέθη: 300, 400, 500, 750, l Μέγιστη πίεση λειτουργίας στον εναλλάκτη: 16 bar στο θερμοδοχείο: 10 bar Επιτρ. θερμοκρασία λειτουργίας στον εναλλάκτη: 110 C στο θερμοδοχείο: 95 C Storatherm Aqua Solar θερμοδοχείο νερού χρήσης για σύνδεση με λέβητα και ηλιακό σύστημα Η σημαντικότερη διαφορά της σειράς Solar των θερμοδοχείων νερού χρήσης Storatherm Aqua έγκειται στους δύο ενσωματωμένους εναλλάκτες, έναν για την συμβατική σύνδεση με λέβητα, και έναν ακόμη για την σύνδεση με το ηλιακό σύστημα. Όπως και η κλασσική έκδοση, διατίθεται με χαλύβδινο ή συνθετικό περίβλημα και επιλεκτικά σε μπλε, πορτοκαλί, ασημί ή λευκό χρώμα. Διαθέσιμα μεγέθη Έκδοση με χαλύβδινο περίβλημα: Έκδοση με συνθετικό περίβλημα: 300, 400, 500 l l Μέγιστη πίεση λειτουργίας: στον εναλλάκτη: 16 bar στο θερμοδοχείο:10 bar Επιτρεπόμενη θερμοκρασία λειτουργίας στον εναλλάκτη: 110 C στο θερμοδοχείο: 95 C 8

9 για ζεστό νερό χρήσης Storatherm Aqua Combi, θερμοδοχείο tank-in-tank: συνδυασμός δοχείου αδρανείας και θερμοδοχείου παραγωγής ζεστού νερού χρήσης Στο εξωτερικό δοχείο αδρανείας αποθηκεύεται το νερό του κυκλώματος θέρμανσης (από τον λέβητα), ενώ μέσω ενός εναλλάκτη μπορεί να συνδεθεί μια δεύτερη πηγή θερμότητας, πχ. ένα ηλιακό σύστημα. Το πόσιμο νερό, στο εσωτερικό, επισμαλτωμένο θερμοδοχείο, θερμαίνεται δια της επαφής της επιφάνειας του θερμοδοχείου με το νερό θέρμανσης στο δοχείο αδρανείας. Η μόνωση μαλακού αφρού PU του Storatherm Aqua Combi προστατεύεται από ένα συνθετικό περίβλημα. Παραγγέλνεται ξεχωριστά, ως εξάρτημα. Διαθέσιμα μεγέθη: (δοχείο αδρανείας/δοχείο πόσιμου νερού): 600/200, 750/200, 900/200 l Μέγιστη πίεση λειτουργίας στο δοχείο αδρανείας: στον εναλλάκτη: στο δοχείο πόσιμου νερού: 3 bar 10 bar 10 bar Επιτρεπόμενη θερμοκρασία λειτουργίας: στο δοχείο αδρανείας: 95 C στον εναλλάκτη: 110 C στο δοχείο πόσιμου νερού: 95 C Storatherm Heat Combi με ανοξείδωτο εναλλάκτη για την παραγωγή ζεστού νερού χρήσης και έναν ή δύο εναλλάκτες Το Storatherm Heat Combi θερμαίνει το νερό χρήσης μέσα σε έναν μεγάλο ανοξείδωτο εναλλάκτη με την βοήθεια της αποθηκευμένης θερμικής ενέργειας στο δοχείο αδρανείας. Λειτουργεί, δηλαδή, όπως ένας ταχυθερμαντήρας και παρέχει ζεστό νερό χρήσης, χωρίς χρήση επιπρόσθετης πηγής ενέργειας. Διατίθενται εκδόσεις με έναν ή δύο εναλλάκτες. Επίσης, διαθέτει πολυεστερική μόνωση 120 και εξωτερικό περίβλημα PS σε ασημί χρώμα. Διαθέσιμα μεγέθη l Μέγιστη πίεση λειτουργίας στον εναλλάκτη: στο δοχείο αδρανείας: στον ανοξείδωτο εναλλάκτη: 10 bar 3 bar 6 bar Επιτρεπόμενη θερμοκρασία λειτουργίας στον εναλλάκτη: 110 C στο δοχείο αδρανείας: 95 C στον ανοξείδωτο εναλλάκτη: 95 C Περισσότερες πληροφορίες για αυτά τα προϊόντα στις σελ

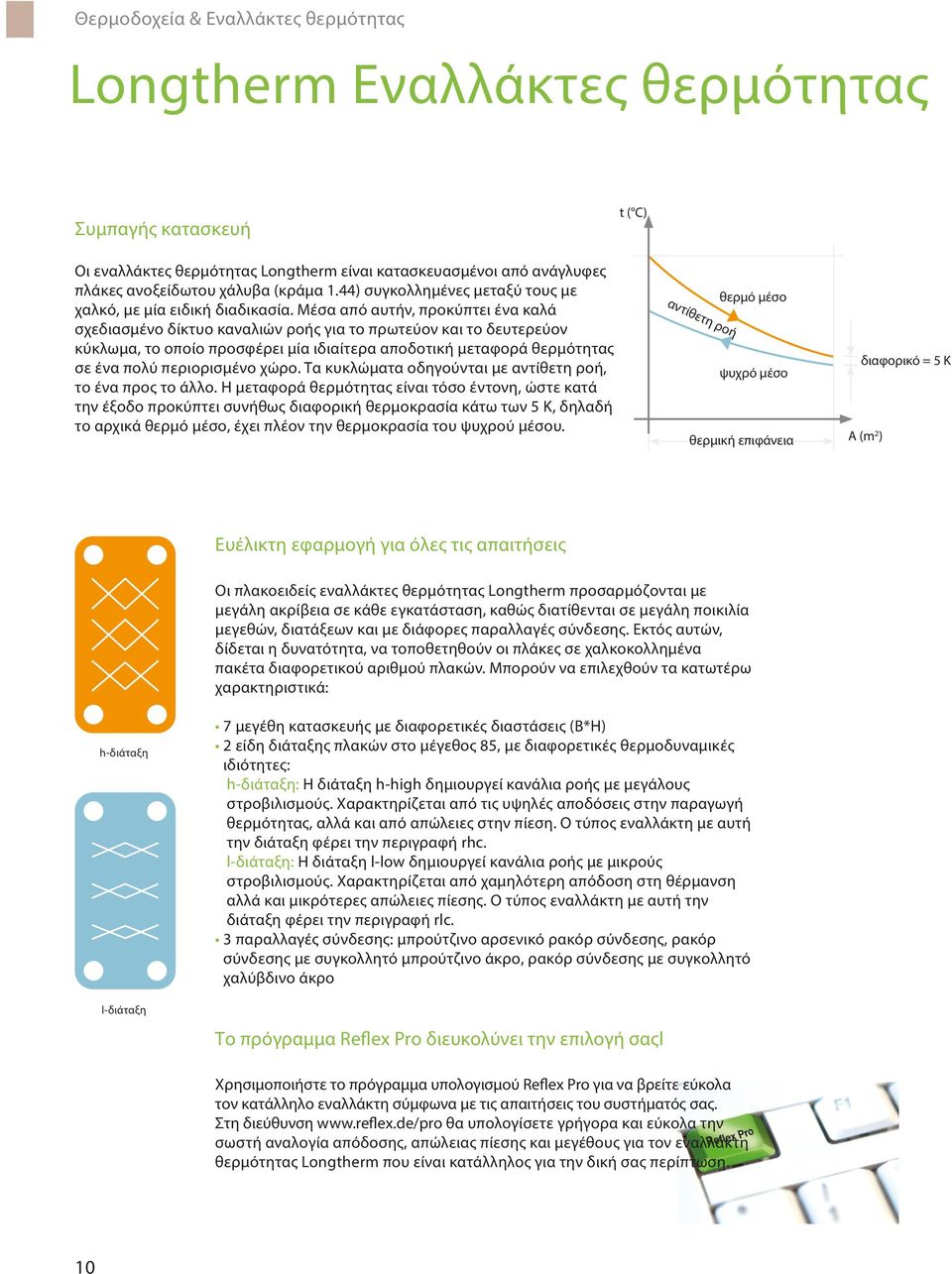

10 Θερμοδοχεία & Εναλλάκτες θερμότητας Longtherm Εναλλάκτες θερμότητας Συμπαγής κατασκευή t ( C) Οι εναλλάκτες θερμότητας Longtherm είναι κατασκευασμένοι από ανάγλυφες πλάκες ανοξείδωτου χάλυβα (κράμα 1.44) συγκολλημένες μεταξύ τους με χαλκό, με μία ειδική διαδικασία. Μέσα από αυτήν, προκύπτει ένα καλά σχεδιασμένο δίκτυο καναλιών ροής για το πρωτεύον και το δευτερεύον κύκλωμα, το οποίο προσφέρει μία ιδιαίτερα αποδοτική μεταφορά θερμότητας σε ένα πολύ περιορισμένο χώρο. Τα κυκλώματα οδηγούνται με αντίθετη ροή, το ένα προς το άλλο. Η μεταφορά θερμότητας είναι τόσο έντονη, ώστε κατά την έξοδο προκύπτει συνήθως διαφορική θερμοκρασία κάτω των 5 K, δηλαδή το αρχικά θερμό μέσο, έχει πλέον την θερμοκρασία του ψυχρού μέσου. αντίθετη ροή θερμό μέσο ψυχρό μέσο θερμική επιφάνεια διαφορικό = 5 K A (m 2 ) Ευέλικτη εφαρμογή για όλες τις απαιτήσεις Οι πλακοειδείς εναλλάκτες θερμότητας Longtherm προσαρμόζονται με μεγάλη ακρίβεια σε κάθε εγκατάσταση, καθώς διατίθενται σε μεγάλη ποικιλία μεγεθών, διατάξεων και με διάφορες παραλλαγές σύνδεσης. Εκτός αυτών, δίδεται η δυνατότητα, να τοποθετηθούν οι πλάκες σε χαλκοκολλημένα πακέτα διαφορετικού αριθμού πλακών. Μπορούν να επιλεχθούν τα κατωτέρω χαρακτηριστικά: h-διάταξη l-διάταξη 7 μεγέθη κατασκευής με διαφορετικές διαστάσεις (B*H) 2 είδη διάταξης πλακών στο μέγεθος 85, με διαφορετικές θερμοδυναμικές ιδιότητες: h-διάταξη: Η διάταξη h-high δημιουργεί κανάλια ροής με μεγάλους στροβιλισμούς. Χαρακτηρίζεται από τις υψηλές αποδόσεις στην παραγωγή θερμότητας, αλλά και από απώλειες στην πίεση. Ο τύπος εναλλάκτη με αυτή την διάταξη φέρει την περιγραφή rhc. l-διάταξη: Η διάταξη l-low δημιουργεί κανάλια ροής με μικρούς στροβιλισμούς. Χαρακτηρίζεται από χαμηλότερη απόδοση στη θέρμανση αλλά και μικρότερες απώλειες πίεσης. Ο τύπος εναλλάκτη με αυτή την διάταξη φέρει την περιγραφή rlc. 3 παραλλαγές σύνδεσης: μπρούτζινο αρσενικό ρακόρ σύνδεσης, ρακόρ σύνδεσης με συγκολλητό μπρούτζινο άκρο, ρακόρ σύνδεσης με συγκολλητό χαλύβδινο άκρο Το πρόγραμμα Reflex Pro διευκολύνει την επιλογή σαςl Χρησιμοποιήστε το πρόγραμμα υπολογισμού Reflex Pro για να βρείτε εύκολα τον κατάλληλο εναλλάκτη σύμφωνα με τις απαιτήσεις του συστήματός σας. Στη διεύθυνση θα υπολογίσετε γρήγορα και εύκολα την σωστή αναλογία απόδοσης, απώλειας πίεσης και μεγέθους για τον εναλλάκτη θερμότητας Longtherm που είναι κατάλληλος για την δική σας περίπτωση. 10

11 Με ένα φάσμα αποδόσεων που ξεκινά από λίγα Kilowatt και φτάνει σε MW, με επιτρεπόμενες πιέσεις λειτουργίας μέχρι 30 bar και επιτρεπόμενες θερμοκρασίες λειτουργίας μέχρι 195 C, οι εναλλάκτες θερμότητας Longtherm της Reflex δύνανται να καλύψουν όλες τις πιθανές εφαρμογές της ενεργειακής τεχνολογίας. Ως εξαρτήματα διατίθενται οι μονώσεις από σκληρό αφρό ή πετροβάμβακα (ανάλογα το μοντέλο), καθώς επίσης και οι διάφορες παραλλαγές σύνδεσης. Longtherm 15 (rhc), 40 (rhc), 60 (rhc) Τα μικρά μεγάθη εναλλακτών θερμότητας Longtherm βρίσκουν κυρίως εφαρμογή σε συστήματα τηλεθέρμανσης, σε ενεργειακά τζάκια, για τον διαχωρισμό κυκλωμάτων στις ενδοδαπέδιες θερμάνσεις ή σε συστήματα γεωθερμίας για δροσισμό το καλοκαίρι Έξοδοι σύνδεσης με σπείρωμα Παραλλαγές σύνδεσης: ρακόρ με αρσενικό σπείρωμα, ρακόρ με κολλητό μπρούτζινο άκρο, ρακόρ με κολλητό χαλύβδινο άκρο Longtherm 85 (rhc και rlc), 150 (rhc), 200 (rhc) Με αποδόσεις έως 1 MW, οι εναλλάκτες Longtherm των μεγεθών έως 200 μπορούν να προμηθεύσουν ακόμη και μεγάλα συγκροτήματα κατοικιών με θερμότητα και ζεστό νερό χρήσης. Για συστήματα τηλεθέρμανσης και βιομηχανικές εφαρμογές διατίθενται μοντέλα με φλαντζωτές συνδέσεις. Επίσης, στο μέγεθος 85 δίδεται η δυνατότητα επιλογής ανάμεσα σε διάταξη h- και l ως επιπρόσθετη επιλογή απόδοσης. Έξοδοι σύνδεσης: με σπείρωμα ή με φλάντζα Επιλογές εξαρτημάτων: ρακόρ με αρσενικό σπείρωμα, ρακόρ με κολλητό μπρούτζινο άκρο, ρακόρ με κολλητό χαλύβδινο άκρο, βάση στήριξης εναλλάκτη. Longtherm 300 (rhc) Το μεγαλύτερο μοντέλο των εναλλακτών Longtherm ενδείκνυται για αποδόσεις έως 1 MW. Στον βασικό εξοπλισμό του συμπεριλαμβάνεται η φλαντζωτή σύνδεση, η βάση στήριξης και ο ειδικός υποδοχέας για μεταφορά του εναλλάκτη. Συνδεδεμένος ως μονάδα ή σε παράλληλη σύνδεση ικανοποιεί τις απαιτήσεις κάθε είδους εφαρμογής σε εγκαταστάσεις τηλεθέρμανσης ή βιομηχανικές εγκαταστάσεις. Περισσότερες πληροφορίες για αυτά τα προϊόντα στις σελ

12 Θερμοδοχεία & Εναλλάκτες θερμότητας Ολοκληρωμένες λύσεις με θερμοδοχεία Κάθε προϊόν ξεδιπλώνει τα μοναδικά του πλεονεκτήματα με τον καλύτερο και πιο εμφανή τρόπο, όταν προσφέρει την δική του ιδιαίτερη λειτουργία και απόδοση σε ένα ολοκληρωμένο σύστημα. Σε αυτό το σημείο θα σας παρουσιάσουμε επιλεγμένες λύσεις στις οποίες επιτυγχάνονται σημαντικά πλεονεκτήματα με την χρήση θερμοδοχείων και εναλλακτών θερμότητας. Στα παραδείγματα που ακολουθούν, σκοπός μας είναι να αναδείξουμε την λειτουργική αλληλεπίδραση των επιμέρους προϊόντων μεταξύ τους. Φυσικά, κάθε εγκατάσταση απαιτεί τον δικό της ειδικό σχεδιασμό, στον οποίο ευχαρίστως θα σας στηρίξουμε. Μια επισκόπηση αυτών των υπηρεσιών θα βρείτε στις σελίδες αυτού του εντύπου.. Σύνδεση ενός θερμοδοχείου Storatherm Heat Combi με δοχεία διαστολής Reflex και Refix και διαχωριστές αέρα, σωματιδίων και λάσπης Το παράδειγμα δείχνει μία τυπική οικιακή εγκατάσταση θέρμανσης, με συμβατικό λέβητα πετρελαίου και σύνδεση με ηλιακό σύστημα. Στο σχέδιο διαφαίνεται η αλληλεπίδραση των προϊόντων Reflex μεταξύ τους μέσα στην εγκατάσταση και το πώς αυτά δημιουργούν με τις ιδιότητές τους μια αποδοτική και αξιόπιστη λύση σε περιορισμένο μάλιστα χώρο. Το Storatherm Heat Combi τροφοδοτείται με ηλιακή ενέργεια μέσω ενός εναλλάκτη και διασφαλίζει έτσι την ιδανική λειτουργία του λέβητα και μεγάλη εξοικονόμηση ενέργειας. Το σύστημα θέρμανσης αντλεί νερό από το δοχείο αδρανείας όποτε υπάρχει ανάγκη, ενώ το νερό χρήσης θερμαίνεται με το πέρασμά του μέσα από τον ανοξείδωτο εναλλάκτη που βρίσκεται εντός του θερμοδοχείου. Το δοχείο διαστολής Reflex διατηρεί σταθερή την ρυθμισμένη πίεση στο κύκλωμα της θέρμανσης. Έτσι, αποτρέπεται η σπηλαίωση του κυκλοφορητή και ελαχιστοποιούνται οι απώλειες αέρα. Το δοχείο διαστολής Refix στην προσαγωγή του κρύου νερού χρήσης, αντισταθμίζει τον διαστολικό όγκο από την παραγωγή ζεστού νερού στον ανοξείδωτο εναλλάκτη. Ο ελεύθερα κινούμενος αέρας, καθώς και οι μικροφυσαλίδες αέρα απομακρύνονται από το κύκλωμα μέσω ενός απαερωτή Exvoid και ενός αυτόματου εξαεριστικού Exvoid T, ενώ τα σωματίδια και η λάσπη διαχωρίζονται από έναν διαχωριστή σωματιδίων Exdirt. Και τα δύο, δημιουργούν τις καλύτερες συνθήκες για ιδανική μεταφορά θερμότητας. 12

13 και εναλλάκτες θερμότητας Ηλιακός συλλέκτης Exvoid T Exvoid Reflex Solar Ζεστό νερό χρήσης Refix Exvoid Exdirt κρύο νερό Reflex Λέβητας Storatherm Heat Combi Exdirt Τα αναπαριστώμενα παραδείγματα περιορίζονται σε μία γενική απεικόνιση της λειτουργίας των προϊόντων στα οποία αναφέρονται. 13

14 Θερμοδοχεία & Εναλλάκτες θερμότητας Ολοκληρωμένες λύσεις με θερμοδοχεία Παραγωγή ζεστού νερού χρήσης μέσω συμβατικού συστήματος θέρμανσης Η καλή λειτουργία των θερμοδοχείων παραγωγής ζεστού νερού χρήσης, που συνδέονται πρωτίστως με το συμβατικό σύστημα θέρμανσης είναι αποδεδειγμένη εδώ και δεκαετίες. Οι εύκολα μετρήσιμες παράμετροι στις κατοικίες, σε συνδυασμό με την δυνατότητα ρύθμισης της θέρμανσης με ακρίβεια, διευκολύνουν την επιλογή του κατάλληλου θερμοδοχείου: τα Storatherm Aqua ενδείκνυνται για λειτουργία σε σύνδεση με συμβατικό λέβητα, ενώ τα Storatherm Aqua Heat Pump είναι ιδανικά για σύνδεση με αντλίες θερμότητας χαμηλών θερμοκρασιών. Παραγωγή ζεστού νερού με χρήση δύο πηγών ενέργειας Ο μεγάλος εναλλάκτης του Storatherm Aqua Solar θερμαίνει πρωτίστως το νερό με την ηλιακή ενέργεια. Αν η απαιτούμενη θερμοκρασία δεν επιτευχθεί, τότε συμπληρώνεται θερμική ενέργεια μέσω του συμβατικού συστήματος θέρμανσης, που είναι συνδεδεμένο στον δεύτερο, μικρότερο εναλλάκτη. Έτσι, το μεγαλύτερο μέρος της απαιτούμενης θερμότητας εξασφαλίζεται μέσω των ανανεώσιμων πηγών ενέργειας. Η αναπαριστώμενη λύση ενδείκνυται για μικρές και μεσαίες εγκαταστάσεις. Όταν συνδέονται μεγάλα ηλιακά συστήματα, για την υποστήριξη της θέρμανσης αλλά και την παραγωγή ζεστού νερού χρήσης προτείνονται - ανάλογα με τις απόδοσεις - λύσεις με δοχεία αδρανείας Storatherm Heat σε συνδυασμό με εναλλάκτες θερμότητας Longtherm. Θερμαντικά σώματα Θερμαντικά σώματα Ηλιακός συλλέκτης Ζεστό νερό χρήσης Ζεστό νερό χρήσης Λέβητας πετρελαίου/ αερίου Συσκευή παραγωγής θερμότητας Storatherm Heat Aqua Κρύο νερό Storatherm Aqua Solar Κρύο νερό Τα αναπαριστώμενα παραδείγματα περιορίζονται σε μία γενική απεικόνιση της λειτουργίας των προϊόντων στα οποία αναφέρονται. 14

15 και εναλλάκτες θερμότητας Αποθήκευση θερμότητας σε εγκαταστάσεις με ανανεώσιμες πηγές ενέργειας και ταυτόχρονη αποθήκευση - παραγωγή ζεστού νερού χρήσης Σύστημα τηλεθέρμανσης με διαχωρισμό πρωτεύοντος και δευτερεύοντος κυκλώματος και ευέλικτη θέρμανση πόσιμου νερού με σύστημα αποθήκευσης Στις εγκαταστάσεις με λέβητες στερεών καυσίμων ή παρόμοιες συσκευές παραγωγής θερμότητας, υπάρχει ανάγκη εύρεσης πολυπλοκότερων λύσεων, καθώς η θερμότητα που παράγεται από αυτές τις συσκευές δεν ρυθμίζεται εύκολα ή δεν παράγεται με συνέχεια. Ένα δοχείο αδρανείας Storatherm εξασφαλίζει την απαραίτητη ισορροπία και την ευελιξία στην κατανάλωση. Το σύστημα θέρμανσης αντλεί από αυτό την απαραίτητη θερμότητα. Η παροχή ζεστού νερού χρήσης επιτυγχάνεται μέσω ενός θερμοδοχείου αποθήκευσης ζεστού νερού Storatherm Aqua Load σε συνδυασμό με έναν εναλλάκτη θερμότητας Longtherm, ο οποίος εγγυάται υψηλές αποδόσεις μεγάλης διάρκειας και μπορεί να καλύψει κάθε ανάγκη για ζεστό νερό χρήσης. Θερμαντικά σώματα Κρύο νερό Ζεστό νερό χρήσης Μεταφορά θερμότητας τηλεθέρμανσης Σε μεγάλα συστήματα τηλεθέρμανσης απαιτείται συνήθως αυστηρός διαχωρισμός του πρωτεύοντος από το δευτερεύον κύκλωμα. Σε αυτές τις περιπτώσεις, ένας σωστά διαστασιολογημένος εναλλάκτης θερμότητας Longtherm ( r c) με φλαντζωτές συνδέσεις εξασφαλίζει την αποτελεσματική παροχή ισχύος. Το δοχείο αποθήκευσης ζεστού νερού χρήσης Storatherm Aqua Load έχει κατασκευαστεί ειδικά για την ευέλικτη παροχή ζεστού νερού σε τέτοιου είδους συστήματα: η άμεσα διαθέσιμη θερμότητα χρησιμοποιείται για την φόρτιση ενός Storatherm Aqua Load μέσω ενός εναλλάκτη Longtherm rhc. Έτσι, το σύστημα λειτουργεί αποδοτικά, ακόμη και σε δύσκολα υπολογίσιμη κατανάλωση ζεστού νερού χρήσης. Κρύο νερό Μεταφορά θερμότητας προς σύστημα αποθήκευσης Ζεστό νερό χρήσης Θερμαντικά σώματα Λέβητας στερεών καυσίμων Εναλλάκτης Longtherm Storatherm Heat Storatherm Aqua Load Εναλλάκτης Longtherm Εναλλάκτης Longtherm Storatherm Aqua Load 15

16 Θερμοδοχεία & Εναλλάκτες θερμότητας Βασιστείτε σε μας - από την αρχική Η Reflex προσφέρει μία ποικιλία υπηρεσιών που σας συνοδεύουν μέχρι την εύρεση της ιδανικής λύσης. Βασιστείτε στον συνδυασμό των γνώσεων και της εμπειρίας μας και ανακαλύψτε μαζί μας τις σωστές και μέχρι την τελευταία λεπτομέρεια προσεγμένες επαγγελματικές λύσεις. Τηλεφωνική εξυπηρέτηση Πώς μπορούμε να σας βοηθήσουμε; Για να βρείτε το συντομότερο δυνατόν τον κατάλληλο συνεργάτη, τηλεφωνήστε στην αντίστοιχη γραμμή για την περίπτωσή σας Τεχνική γραμμή επικοινωνίας Για οποιαδήποτε ερώτηση σχετικά με τα προϊόντα μας: Δε-Πα από 09:00-17:00 τηλεφωνείστε στο Reflex Τεχνική υποστήριξη Για επισκευές, συντηρήσεις, και θέση προϊόντων σε λειτουργία Δε-Πα από 09:00-17:00 τηλεφωνείστε στο Κεντρική γραμμή επικοινωνίας Για γενικές πληροφορίες, παραγγελία εντύπων, ανεύρεση εμπορικού αντιπροσώπου ή του υπεύθυνου εξωτερικού συνεργάτη Δε-Πα από 09:00-17:00 τηλεφωνείστε στο Εξατομικευμένος υπολογισμός: με το πρόγραμμα υπολογισμού Reflex Pro Χρησιμοποιήστε τον ευκολότερο τρόπο για σωστό υπολογισμό και διαστασιολόγηση: το συνεχώς αναβαθμιζόμενο πρόγραμμα υπολογισμού Reflex Pro είναι ο πιο σίγουρος τρόπος για να έχετε ακριβή και σωστά αποτελέσματα. Το πρόγραμμα υπάρχει σε τρεις εκδόσεις και επιπλέον διατίθενται τα σχέδια CAD των προϊόντων μας, για την ενσωμάτωση και σύζευξή τους στα κατασκευαστικά προγράμματα. Περισσότερες πληροφορίες και δωρεάν κατέβασμα των εφαρμογών θα βρείτε στο 16

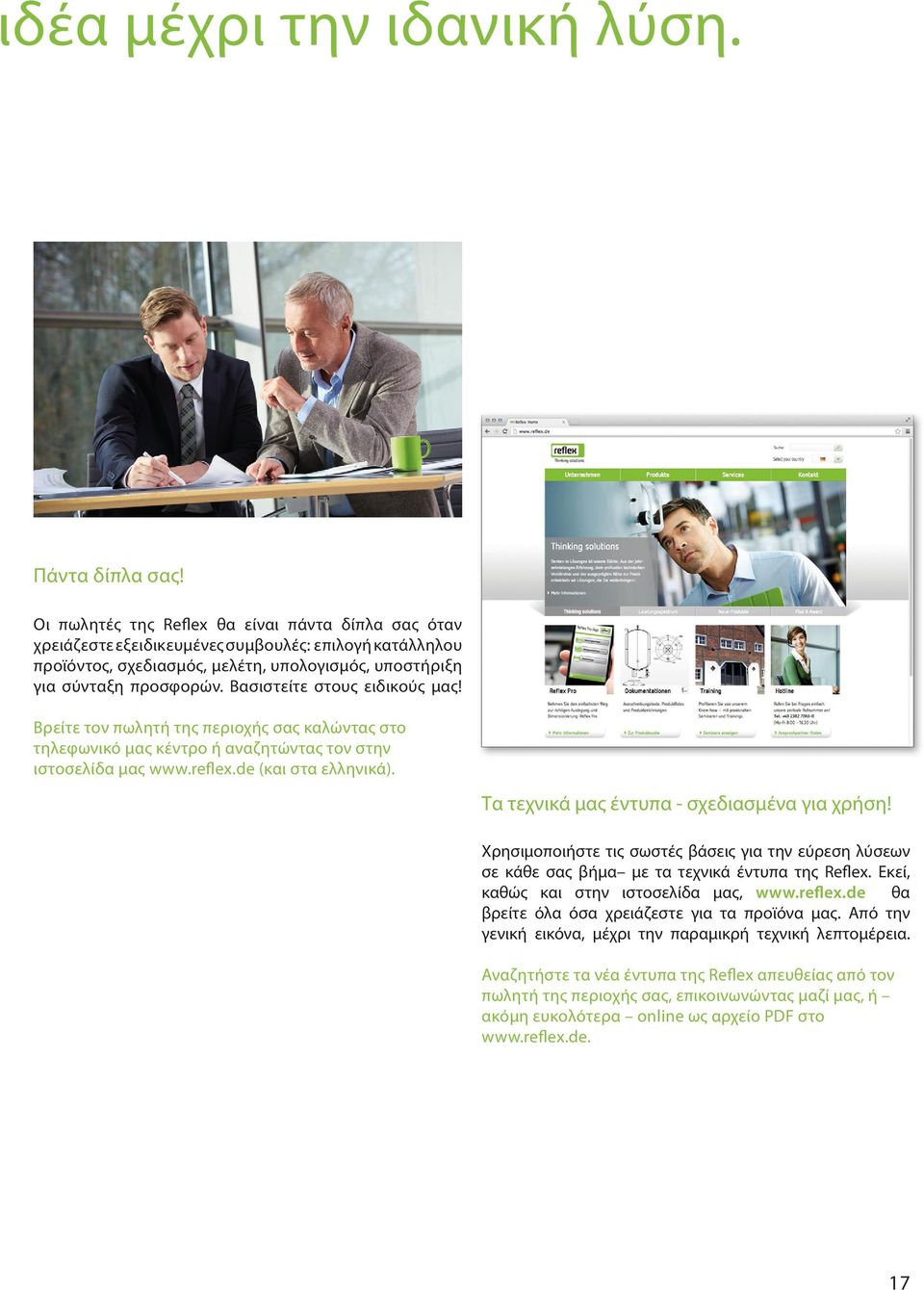

17 ιδέα μέχρι την ιδανική λύση. Πάντα δίπλα σας! Οι πωλητές της Reflex θα είναι πάντα δίπλα σας όταν χρειάζεστε εξειδικευμένες συμβουλές: επιλογή κατάλληλου προϊόντος, σχεδιασμός, μελέτη, υπολογισμός, υποστήριξη για σύνταξη προσφορών. Βασιστείτε στους ειδικούς μας! Βρείτε τον πωλητή της περιοχής σας καλώντας στο τηλεφωνικό μας κέντρο ή αναζητώντας τον στην ιστοσελίδα μας (και στα ελληνικά). Τα τεχνικά μας έντυπα - σχεδιασμένα για χρήση! Χρησιμοποιήστε τις σωστές βάσεις για την εύρεση λύσεων σε κάθε σας βήμα με τα τεχνικά έντυπα της Reflex. Εκεί, καθώς και στην ιστοσελίδα μας, θα βρείτε όλα όσα χρειάζεστε για τα προϊόνα μας. Από την γενική εικόνα, μέχρι την παραμικρή τεχνική λεπτομέρεια. Αναζητήστε τα νέα έντυπα της Reflex απευθείας από τον πωλητή της περιοχής σας, επικοινωνώντας μαζί μας, ή ακόμη ευκολότερα online ως αρχείο PDF στο 17

18 Θερμοδοχεία & Εναλλάκτες θερμότητας Τεχνικά στοιχεία Δοχεία αδρανείας Storatherm Heat για συστήματα θέρμανσης θερμοδοχεία από χάλυβα υψηλής ποιότητας S235JRG2 (RSt 37-2) έως 2000 l με αφαιρούμενη μόνωση μαλακού αφρού PU 90 και λευκό ή ασημί περίβλημα για εγκαταστάσεις ψύξης, τα δοχεία αδρανείας Storatherm διατίθενται χωρίς μόνωση (Τύπος H ). εσωτερικά ακατέργαστα, εξωτερικά με συνθετική επίστρωση μέγ. επιτρ. πίεση λειτουργίας θερμοδοχείου 3 bar (από 1500 λίτρα, 6 bar) μέγ. επιτρ. πίεση λειτουργίας εναλλάκτη 16 bar επιτρ. θερμοκρασία λειτουργίας θερμοδοχείου 95 C επιτρ. θερμοκρασία λειτουργίας εναλλάκτη 110 C Storatherm Heat HF... και H... Βασικό μοντέλο Storatherm Heat HF... /R και H... /R: Μοντέλο με θυρίδα επιθεώρησης, LK 150 Storatherm Heat HF... /1 και H... /1: Μοντέλο με έναν εναλλάκτη για σύνδεση με μία επιπρόσθετη πηγή ενέργειας Storatherm Heat HF... /2 και H... /2: Μοντέλο με δύο εναλλάκτες για σύνδεση με δύο επιπρόσθετες πηγές ενέργειας Τύπος HF: Μοντέλο με ενσωματωμένη μόνωση Τύπος H: Μοντέλο χωρίς μόνωση για χρήση σε εγκαταστάσεις ψύξης. Για τα μεγέθη 3000, 4000 και 5000 λίτρων η μόνωση για εγκαταστάσεις θέρμανσης πωλείται χωριστά (βλ. σελ. 20) H Ø D Storatherm Heat, Δοχεία αδρανείας, απλά Τύπος Ø D Ύψος H Συνδέσεις Ύψος διαγωνίου Βάρος λευκό ασημί 9 x σε κλίση 2) kg HF 200 1) ) 1500 Rp 1 ½ ,0 1) HF 300 1) ) 1320 Rp 1 ½ ,0 1) HF 500 1) ) 1950 Rp 1 ½ ,0 1) HF 800 1) ) 1825 Rp 1 ½ ,0 1) HF ) ) 2115 Rp 1 ½ ,0 1) HF ) ) 2120 Rp 1 ½ ,0 1) HF ) ) 2122 Rp 1 ½ ,0 1) H 200 2) ) 1500 Rp 1 ½ ,0 2) H 300 2) ) 1320 Rp 1 ½ ,0 2) H 500 2) ) 1950 Rp 1 ½ ,0 2) H 800 2) ) 1825 Rp 1 ½ ,0 2) H ) ) 2115 Rp 1 ½ ,0 2) H ) ) 2120 Rp 1 ½ ,0 2) H ) ) 2122 Rp 1 ½ ,0 2) H ) ) 2101 Rp ,0 2) H ) ) 2676 Rp ,0 2) H ) ) 3211 Rp ,0 2) 1) με μόνωση 2) χωρίς μόνωση 18

19 Δοχεία αδρανείας Storatherm Heat για συστήματα θέρμανσης (συνέχεια) Storatherm Heat Δοχεία αδρανείας με θυρίδα επιθεώρησης, LK 150 Τύπος Ø D Ύψος H Συνδέσεις Ύψος διαγωνίου Βάρος λευκό ασημί 9 x σε κλίση 2) kg HF 300/R 1) ) 1320 Rp 1 ½ ,0 1) HF 500/R 1) ) 1950 Rp 1 ½ ,0 1) HF 800/R 1) ) 1825 Rp 1 ½ ,0 1) HF 1000/R 1) ) 2115 Rp 1 ½ ,0 1) HF 1500/R 1) ) 2120 Rp 1 ½ ,0 1) HF 2000/R 1) ) 2122 Rp 1 ½ ,0 1) H 300/R 2) ) 1320 Rp 1 ½ ,0 1) H 500/R 2) ) 1950 Rp 1 ½ ,0 1) H 800/R 2) ) 1825 Rp 1 ½ ,0 1) H 1000/R 2) ) 2115 Rp 1 ½ ,0 1) H 1500/R 2) ) 2120 Rp 1 ½ ,0 1) H 2000/R 2) ) 2122 Rp 1 ½ ,0 1) H 3000/R 2) ) 2101 Rp ,0 1) H 4000/R 2) ) 2676 Rp ,0 1) H 5000/R 2) ) 3211 Rp ,0 1) 1) 2) με μόνωση χωρίς μόνωση Δυνατή η τοποθέτηση ηλεκτρικής φλαντζωτής αντίστασης EFHR και σπειροειδούς εναλλάκτη RWT1 Storatherm Heat Δοχεία αδρανείας με έναν εναλλάκτη Τύπος Ø D Ύψος H Συνδέσεις Ύψος διαγωνίου Βάρος Επιφ. εναλλάκτη λευκό ασημί 9 x σε κλίση 2) kg m 2 HF 300/1 1) ) 1320 Rp 1 ½ ,0 1) 1,34 HF 500/1 1) ) 1950 Rp 1 ½ ,0 1) 1,88 HF 800/1 1) ) 1825 Rp 1 ½ ,0 1) 3,76 HF 1000/1 1) ) 2115 Rp 1 ½ ,0 1) 4,48 HF 1500/1 1) ) 2120 Rp 1 ½ ,0 1) 4,48 HF 2000/1 1) ) 2122 Rp 1 ½ ,0 1) 4,48 H 300/1 2) ) 1320 Rp 1 ½ ,0 2) 1,34 H 500/1 2) ) 1950 Rp 1 ½ ,0 2) 1,88 H 800/1 2) ) 1925 Rp 1 ½ ,0 2) 3,76 H 1000/1 2) ) 2115 Rp 1 ½ ,0 2) 4,48 H 1500/1 2) ) 2120 Rp 1 ½ ,0 2) 4,48 H 2000/1 2) ) 2122 Rp 1 ½ ,0 2) 4,48 H 3000/1 2) ) 2101 Rp ,0 2) 5,00 H 4000/1 2) ) 2676 Rp ,0 2) 6,00 H 5000/1 2) ) 3211 Rp ,0 2) 7,00 1) με μόνωση 2) χωρίς μόνωση 19

20 Θερμοδοχεία & Εναλλάκτες θερμότητας Τεχνικά στοιχεία Storatherm Heat Δοχεία αδρανείας για εγκαταστάσεις θέρμανσης (συνέχεια) Storatherm Heat Δοχεία αδρανείας με δύο εναλλάκτες Τύπος Ø D Ύψος H Συνδέσεις Ύψος διαγωνίου Βάρος Επιφ. εναλλακτών λευκό ασημί 9 x σε κλίση 2) kg m 2 HF 500/2 1) ) 1950 Rp 1 ½ ) 1,17/1,88 HF 800/2 1) ) 1825 Rp 1 ½ ) 1,86/2,47 HF 1000/2 1) ) 2115 Rp 1 ½ ) 2,47/3,10 HF 1500/2 1) ) 2120 Rp 1 ½ ) 2,37/3,72 HF 2000/2 1) ) 2122 Rp 1 ½ ) 2,05 /3,72 H 500/2 2) ) 1950 Rp 1 ½ ) 1,17 / 1,88 H 800/2 2) ) 1825 Rp 1 ½ ) 1,86 / 2,47 H 1000/2 2) ) 2115 Rp 1 ½ ) 2,47 / 3,1 H 1500/2 2) ) 2120 Rp 1 ½ ) 2,37 / 3,72 H 2000/2 2) ) 2122 Rp 1 ½ ) 2,05 / 3,72 1) με μόνωση 2) χωρίς μόνωση Reflex HWF συνθετικό περίβλημα πρόσθετο φορετό συνθετικό περίβλημα για τα δοχεία αδρανείας σε διάφορα χρώματα Τύπος μπλε ασημί πορτοκαλί HWF HWF HWF HWF HWF HWF HWF Μόνωση για τα δοχεία αδρανείας Storatherm Heat 3000, 4000 και 5000 λίτρων από μαλακό αφρό PU 90 με φορετό συνθετικό περίβλημα αφαιρούμενη, τοποθέτηση στην εγκατάσταση Τύπος λευκό πορτοκαλί μπλε ασημί HW HW HW

21 Storatherm Heat Combi θερμοδοχείο για ταυτόχρονη παραγωγή ζεστού νερού χρήσης και υποστήριξη της θέρμανσης από χάλυβα υψηλής ποιότητας S235JRG2 (RSt 37-2) παραγωγή ζεστού νερού χρήσης σε μεγάλης χωρητικότητας ανοξείδωτο κυματοειδή εναλλάκτη προσθήκη πρόσθετων πηγών ενέργειας μέσω ενός (HC.../1) ή δύο (HC.../2) εναλλακτών με αναμονή 1 ½ για προαιρετική τοποθέτηση ηλεκτρικής αντίστασης με πολυεστερική μόνωση 120 και εξωτερικό περίβλημα PS εσωτερικά ακατέργαστο, εξωτερικά με συνθετική επίστρωση επιτρ. πίεση/θερμοκρασία στους εναλλάκτες: max. 10 bar/110 C επιτρ. πίεση/θερμοκρασία στο θερμοδοχείο: max. 3 bar/95 C επιτρ. πίεση/θερμοκρασία στον ανοξείδωτο εναλλάκτη: 6 bar/95 C HC.../1 HC.../2 Τύπος Περιεκτικότητα ανοξ. εναλλ. l Ø D 1) Ύψος Βάρος kg Ύψος διαγωνίου σε κλίση 2) Επιφάνεια εναλλακτών m 2 HC 500/ ,60 HC 800/ ,60 HC 1000/ ,60 HC 1500/ ,15 HC 500/ ,14 / 1,60 HC 800/ ,75 / 2,60 HC 1000/ ,2 / 2,6 HC 1500/ ,50 / 2,15 1) με μόνωση 2) χωρίς μόνωση Reflex EFHR ηλεκτρική φλαντζωτή αντίσταση χρήση ως επιπρόσθετη πηγή ηλεκτρικής θέρμανσης πιστοποιημένη για συνεχή λειτουργία ενδείκνυται για τους τύπους: Storatherm Heat HF.../R Storatherm Heat H.../R Storatherm Aqua Heat Pump Storatherm Aqua Solar Storatherm Aqua Storatherm Aqua Load εύκολη τοποθέτηση μέσω της θυρίδας επιθεώρησης του δοχείου LΚ βαθμίδες απόδοσης με θερμοστάτη έως 95 C θερμικό ασφαλείας 120 C ηλεκτρική σύνδεση στην εγκατάσταση με φλάντζα και στεγανοποιητικό δακτύλιο D εισερχόμενο μήκος H B Τύπος Θερμοδοχείο λίτρα Ισχύς kw Τάση V Εισερχ. μήκος EFHR 4, ,0 / 2,7 / 2, EFHR 6, ,0 / 4,0 / 3, EFHR 8, ,0 / 5,5 / 4, EFHR 10, ,0 / 6,7 / 5, B H D 21

22 Θερμοδοχεία & Εναλλάκτες θερμότητας Εξαρτήματα Reflex EEHR ηλεκτρική βιδωτή αντίσταση 1 ½ χρήση ως επιπρόσθετη πηγή ηλεκτρικής θέρμανσης τοποθέτηση σε αναμονή 1 ½ ενδείκνυται για τους τύπους: Storatherm Heat Combi HC.../1 Storatherm Heat Combi HC.../2 Storatherm Aqua Heat Pump Storatherm Aqua Solar Storatherm Aqua AF... /1-M θερμικό ασφαλείας 120 C λυχνία ένδειξης λειτουργίας βαθμός προστασίας IP 54 ηλεκτρική σύνδεση στην εγκατάσταση δεν ενδείκνυται για συνεχή λειτουργία σκληρότητα νερού max. 14 dh 90 G 1 ½, ίσιο σπείρωμα L 125 Τύπος Όγκος θερμοδοχείου λίτρα Ισχύς kw Τάση V Εισερχ. μήκος EEHR 3, > 100 3, EEHR 4, > 300 4, EEHR > 300 6, EEHR 8, > 750 8, EEHR 10, > , Χρόνος θέρμανσης μέσω ηλεκτρικής αντίστασης Λίτρα 5 kw 10 kw 15 kw 20 kw 25 kw 100 1:09 0:34 0:23 0:17 0: :19 1:44 1:09 0:52 0: :48 2:54 1:56 1:27 1: :38 4:38 3:05 2:19 1: :16 5:48 3:52 2:54 2: :24 8:42 5:48 4:21 3:28 Προσοχή: οι ηλεκτρικές βιδωτές αντιστάσεις EFHR δεν είναι πιστοποιημένες για συνεχή λειτουργία. 22

23 Reflex σπειροειδείς εναλλάκτες RWT για την σύνδεση μιας επιπρόσθετης πηγής θέρμανσης, π.χ. ηλιακό κύκλωμα ενδείκνυται για τους τύπους: Storatherm Heat HF.../R, Storatherm Heat H.../R Storatherm Aqua Heat Pump, Storatherm Aqua Solar Storatherm Aqua, Storatherm Aqua Load συμπερ. φλάντζα και στεγανοποιητικός δακτύλιος RWT 1: LK 150 (για δοχείο 500 λίτρα), RWT 2: LK 225 (για δοχείο > 500 λίτρα) πιστοποιημένος για νερό θέρμανσης και για μείγμα ηλιακού κυκλώματος από χάλκινο σπειροειδή σωλήνα μεγ. επιτρ. πίεση λειτουργίας 10 bar επιτρ. θερμοκρασία λειτουργίας 90 C Εισερχόμενο μήκος Τύπος Ισχύς 1) kw Επιφάνεια m 2 Εισερχ. μήκος B D1 RWT ,00-11,00 1, RWT ,00-39,00 2, D1 G ¾ B 1) Αποδόσεις για θερμοκρασία προσαγωγής C με 0,65 m 3 /n. Νερό χρήσης από 10 C στους 45 C Φλάντζες και στεγανοποιητικοί δακτύλιοι για τα δοχεία αδρανείας Storatherm Heat HF. /R και H. /R Τύπος λευκό Φλάντζα LK Στεγανοποιητικός δακτύλιος LK Ανταλλακτικά για την ηλεκτρική φλαντζωτή αντίσταση EFHR Περιγραφή Στεγανοπ. φλάντζας LK 150 (ίσιο σπείρωμα) Θερμοστάτης Ανταλλακτικά για την ηλεκτρική βιδωτή αντίσταση EEHR G 1½ Περιγραφή Στεγανοποιητικό 1½ Θερμοστάτης (πράσινη θήκη) Ανταλλακτικά για τον σπειροειδή εναλλάκτη RWT 1 Περιγραφή Καπάκι φλάντζας LK 150, εμαγιέ, με 2 τρύπες για RWT Στεγανοποιητικό φλάντζας LK 150 (ίσιο σπείρωμα)

24 Θερμοδοχεία & Εναλλάκτες θερμότητας Τεχνικά στοιχεία Storatherm Aqua θερμοδοχείο για πόσιμο νερό, κατάλληλο για όλες τις εγκαταστάσεις θέρμανσης επισμάλτωση κατά DIN 4753 T3 με ανόδιο μαγνησίου, θερμόμετρο και ποδαράκια στήριξης μεγέθη 750 και 1000 λίτρων: 2 ανόδια μαγνησίου, τοποθετημένα πλευρικά μεγέθη 1500, 2000 και 3000 λίτρων με 1 εξωτ. ηλεκτρικό ανόδιο από 150 l με θυρίδα επιθεώρησης, στην οποία τοποθετείται προαιρετικά επιπρόσθετη ηλεκτρική αντίσταση ή σπειροειδής εναλλάκτης Τύπος AB.../1: με μόνωση σκληρού αφρού PU, χωρίς FCKW και χρωματιστό χαλύβδινο περίβλημα Τύπος AF.../1: έως 500 λίτρα με μόνωση σκληρού αφρού PU, χωρίς FCKW και συνθετικό περίβλημα Τύπος AF.../1 από 750 λίτρα με αφαιρούμενη μόνωση μαλακού αφρού PU, χωρίς FCKW και λευκό συνθετικό περίβλημα (τοποθέτηση στην εγκατάσταση) Τύπος AF.../1-M με επιπλέον αναμονή Rp 1½ για προαιρετική τοποθέτηση επιπρόσθετης ηλεκτρικής αντίστασης πάνω από τον εναλλάκτη μέγ. επιτρ. πίεση λειτουργίας: στον εναλλάκτη 16 bar, στο θερμοδοχείο 10 bar επιτρ. θερμοκρασία λειτουργίας: στον εναλλάκτη 110 C, στο θερμοδοχείο 95 C Τύπος μπλε πορτοκαλί ασημί λευκό Ø D Ύψος Βάρος kg Ύψος διαγωνίου σε κλίση 1) Επιφάνεια εναλλ. m 2 AB 100/ ,61 AB 150/ ,75 AB 200/ ,95 AB 300/ ,45 AB 400/ ,80 AB 500/ ,90 AF 150/ ,75 AF 200/ ,95 AF 300/ ,45 AF 400/ ,80 AF 500/ ,90 AF 200/1-M ,95 AF 300/1-M ,45 AF 400/1-M ,80 AF 500/1-M ,90 AF 750/ AF 1000/ AF 1500/ AF 2000/ AF 3000/ ) / ) / ) / ) / ) / ) / ) / ) / ) / ) / , , , , ,50 1) με μόνωση από 150 λίτρα, δυνατή η τοποθέτηση μιας ηλεκτρικής φλαντζωτής αντίστασης EFHR από 300 λίτρα, δυνατή η τοποθέτηση ενός εναλλάκτη RWT 24

25 Storatherm Aqua Compact οριζόντιο θερμοδοχείο ζεστού νερού χρήσης για τοποθέτηση κάτω από λέβητα κατάλληλο για τοποθέτηση σε όλες τις εγκαταστάσεις θέρμανσης τύποι AC 150/1 και AC 250/1 ενδείκνυνται για τοποθέτηση κάτω από λέβητα με μέγ. βάρος 300 kg τύπος AC 120/1 ενδείκνυται για τοποθέτηση σε συνδυασμό με επιτοίχιο λέβητα επισμάλτωση κατά DIN 4753 T3 με ανόδιο μαγνησίου, θερμόμετρο και ποδαράκια στήριξης μόνωση: τύποι AC 150/1 και AC 250/1: σκληρός αφρός PU (45 ) χωρίς FCKW με χρωματιστό χαλύβδινο περίβλημα τύπος AC 120/1: σκληρός αφρός PU (30 ) χωρίς FCKW με λευκό συνθετικό περίβλημα μέγ. επιτρ. πίεση λειτουργίας: στον εναλλάκτη 16 bar, στο θερμοδοχείο 10 bar επιτρ. θερμοκρασία λειτουργίας: στον εναλλάκτη 110 C, στο θερμοδοχείο 95 C AC 250/1 AC 120/1 Τύπος μπλε πορτοκαλί ασημί λευκό Ø / Πλάτος Ύψος Βάθος Βάρος 1) kg Ύψος διαγωνίου σε κλίση Επιφάνεια εναλλ. m 2 AC 150/ ,9 AC 250/ ,9 AC 120/ ,71 1) με την συσκευασία Storatherm Aqua Load θερμοδοχείο για την αποθήκευση / παραγωγή ζεστού νερού χρήσης επισμάλτωση κατά DIN 4753 T3 με ανόδιο μαγνησίου, θερμόμετρο και ποδαράκια στήριξης μεγέθη από 1500 λίτρα με 2 ανόδια μαγνησίου, τοποθετημένα πλευρικά μεγέθη 1500/2000/3000 λίτρων προαιρετικά με 3 θυρίδες επιθεώρησης για τοποθέτηση επιπρόσθετης ηλεκτρικής θέρμανσης ή σπειροειδούς εναλλάκτη μόνωση: έως 500 l: από σκληρό αφρό PU (80 ) χωρίς FCKW με λευκό συνθετικό περίβλημα από 750 l: αφαιρούμενη, από μαλακό αφρό PU (80 ) χωρίς FCKW με λευκό συνθετικό περίβλημα (παραδίδεται ξεχωριστά για τοποθέτηση στην εγκατάσταση) Τύπος AL.../R με μία θυρίδα επιθεώρησης Τύπος AL.../R2 με δύο θυρίδες επιθεώρησης Τύπος AL.../R3 με τρεις θυρίδες επιθεώρησης μέγ. επιτρ. πίεση λειτουργίας: 10 bar επιτρ. θερμοκρασία λειτουργίας: 95 C Τύπος Ø D με μόνωση Ø D χωρίς μόνωση Ύψος με μόνωση Ύψος χωρίς μόνωση Βάρος kg Υψος διαγωνίου σε κλίση 2) AL 300/R AL 500/R AL 750/R AL 1000/R AL 1500/R AL 2000/R AL 3000/R AL 1500/R AL 2000/R AL 3000/R ) με μόνωση 2) χωρίς μόνωση 25

26 Θερμοδοχεία & Εναλλάκτες θερμότητας Τεχνικά στοιχεία Storatherm Aqua Solar θερμοδοχείο πόσιμου νερού με επιπρόσθετο εναλλάκτη για σύνδεση με ηλιακό κύκλωμα επισμάλτωση κατά DIN 4753 T3 με ανόδιο μαγνησίου, θερμόμετρο και ποδαράκια στήριξης μεγέθη 1500, 2000 και 3000 λίτρων με 1 εξωτ. ηλεκτρικό ανόδιο με επιπλέον αναμονή Rp 1½ για προαιρετική τοποθέτηση επιπρόσθετης ηλεκτρικής αντίστασης με θυρίδα επιθεώρησης, στην οποία τοποθετείται προαιρετικά επιπρόσθετη ηλεκτρική αντίσταση ή σπειροειδής εναλλάκτης Τύπος AB.../2: με μόνωση σκληρού αφρού PU, χωρίς FCKW και χρωματιστό χαλύβδινο περίβλημα Τύπος AF.../2 έως 500 λίτρα με μόνωση σκληρού αφρού PU, χωρίς FCKW και χρωμ. συνθ. περίβλημα Τύπος AF.../2 από 750 λίτρα με αφαιρούμενη μόνωση μαλακού αφρού PU, χωρίς FCKW και λευκό συνθετικό περίβλημα (τοποθέτηση στην εγκατάσταση) μέγ. επιτρ. πίεση λειτουργίας: στον εναλλάκτη 16 bar, στο θερμοδοχείο 10 bar επιτρ. θερμοκρασία λειτουργίας: στον εναλλάκτη 110 C, στο θερμοδοχείο 95 C Τύπος μπλε πορτοκαλί ασημί λευκό Ø D 1) Ύψος Βάρος 2) kg Ύψος διαγωνίου σε κλίση Επιφάνεια εναλλακτών m 2 AF 200/ ,7/0,95 AF 300/ ,8/1,55 AF 300/2 3) ,85 / 1,45 AF 400/ ,05/1,80 AF 500/ ,30/1,90 AF 750/ ) / )/ ,17/1, AF 1000/ ) / )/ ,17/2, AF 1500/ ) / )/ ,9/3, AF 2000/ ) / )/ ,25/4, AF 3000/ ,4/6,8 AB 300/ ,8/1,55 AB 400/ ,05/1,80 AB 500/ ,30/1,90 1) με μόνωση 2) με συσκευασία 3) ειδικό μοντέλο, διάμετρος 700 Χρήση MTW από 300 l 26

27 Storatherm Aqua Heat Pump θερμοδοχείο νερού χρήσης υψηλών αποδόσεων με μεγάλο εναλλάκτη, ειδικό για τοποθέτηση σε συστήματα με αντλίες θερμότητας επισμάλτωση κατά DIN 4753 T3 με ανόδιο μαγνησίου και θερμόμετρο θυρίδα επιθεώρησης και αναμονή 1 ½ για προαιρετική τοποθέτηση επιπρόσθετης ηλεκτρικής θέρμανσης ή σπειροειδούς εναλλάκτη μόνωση: έως 500 l με μόνωση σκληρού αφρού PU, χωρίς FCKW και χρωματιστό συνθετικό περίβλημα από 750 l με μόνωση μαλακού αφρού PU, χωρίς FCKW και λευκό συνθετικό περίβλημα (παραγγέλνεται ξεχωριστά για τοποθέτηση στην εγκατάσταση) Τύπος AH.../1 με έναν εναλλάκτη Τύπος AH.../2 με δύο εναλλάκτες μέγ. επιτρ. πίεση λειτουργίας: στον εναλλάκτη 10 bar, στο θερμοδοχείο 10 bar επιτρ. θερμοκρασία λειτουργίας: στον εναλλάκτη 110 C, στο θερμοδοχείο 95 C Τύπος Ø D 1) Ύψος Βάρος kg Ύψος διαγωνίου 1) σε κλίση Επιφάνεια εναλλακτών m 2 AH 300/ ,2 AH 400/ ,0 AH 500/ ,2 AH 750/ (2173) 7,0 AH 1000/ (2226) 9,2 AH 300/ ,4 / 1,1 AH 400/ ,2 / 1,4 AH 500/ ,3 / 1,6 AH 750/ (2173) 5,2 / 2,2 AH 1000/ (2226) 6,1 / 3,1 1) με μόνωση Δυνατή η τοποθέτηση ηλεκτρικής αντίστασης EFHR έως 6 kw Μόνωση για τα Storatherm Aqua Heat Pump 750 λίτρων και 1000 λίτρων, (παραγγέλνονται ξεχωριστά) Τύπος AHW 750/ AHW 750/ AHW 1000/ AHW 1000/

28 Θερμοδοχεία & Εναλλάκτες θερμότητας Τεχνικά στοιχεία Storatherm Aqua Combi θερμοδοχείο tank-in-tank για την παραγωγή ζεστού νερού χρήσης και την παράλληλη υποστήριξη της θέρμανσης παραγωγή ζεστού νερού χρήσης σε εσωτερικό επισμαλτωμένο δοχείο επισμάλτωση κατά DIN 4753 T3 με ανόδιο μαγνησίου και ποδαράκια στήριξης ράγες τοποθέτησης αισθητηρίων η μόνωση παραγγέλνεται ξεχωριστά μέγ. επιτρ. πίεση λειτουργίας: στο δοχείο αδρανείας 3 bar στο θερμοδοχείο πόσιμου νερού 10 bar, στον εναλλάκτη ηλιακού 16 bar επιτρ. θερμοκρασία λειτουργίας: στο δοχείο αδρανείας 95 C στο θερμοδοχείο πόσιμου νερού 95 C στον εναλλάκτη ηλιακού 110 C Τύπος Ø D AC 600/ ) / 700 AC 750/ ) / 790 AC 900/ ) / 790 1) με μόνωση 2) με συσκευασία Ύψος ) / ) / ) / 2006 Βάρος 2) kg Ύψος διαγωνίου σε κλίση Επιφάνεια εναλλ. m , , ,0 Μόνωση για τα Storatherm Aqua Combi μόνωση για Storatherm Aqua Combi /200 από μαλακό αφρό PU (100 ) χωρίς FCKW η μόνωση ACW εφαρμόζεται μόνο σε εγκαταστάσεις θέρμανσης Τύπος ACW 600/ ACW 750/ ACW 900/

29 Εξαρτήματα Reflex EEHR ηλεκτρική βιδωτή αντίσταση 1 ½ ως επιπρόσθετη ηλεκτρική θέρμανση ενδείκνυται για τους τύπους: Storatherm Aqua Heat Pump Storatherm Aqua Solar Storatherm Aqua AF... /1-M για τοποθέτηση σε φλάντζα, διατίθεται στεγαν. δακτύλιος και καπάκι θερμικό ασφαλείας 120 C λυχνία ένδειξης λειτουργίας βαθμός προστασίας IP 54 ηλεκτρική σύνδεση στην εγκατάσταση δεν ενδείκνυται για συνεχή λειτουργία σκληρότητα νερού max. 14 dh 90 G 1 ½, ίσιο σπείρωμα L 125 Τύπος Μέγεθος δοχείου λίτρα Ισχύς kw Τάση V Εισερχ. μήκος EEHR 1, > 100 1, EEHR 2, > 100 2, EEHR 3, > 100 3, EEHR 4, > 300 4, EEHR 6.0 1) > 300 6, EEHR 8, > 750 8, EEHR 10, > , ) όχι για τους τύπους AB/AF 300/2 Ø 600 Reflex φλάντζα με αναμονή για την ηλεκτρική αντίσταση EEHR για την προαιρετική τοποθέτηση μιας ηλεκτρικής βιδωτής αντίστασης 1 ½ EEHR η φλάντζα με αναμονή αντικαθιστά την φλάντζα στη θυρίδα επιθεώρησης του δοχείου ο στεγανοποιητικός δακτύλιος παραγγέλνεται ξεχωριστά Φλάντζα με αναμονή: Μέγεθος δοχείου λίτρα LK Στεγανοποιητικός δακτύλιος: Μέγεθος δοχείου λίτρα LK

30 Θερμοδοχεία & Εναλλάκτες θερμότητας Εξαρτήματα Ανόδια μαγνησίου για αντιδιαβρωτική προστασία των θερμοδοχείων όλα τα θερμοδοχεία νερού χρήσης Storatherm Aqua είναι εργοστασιακά εξοπλισμένα με ανόδια μαγνησίου από τους τύπους AF 750/1, AF 750/2, AL 1500/R2, AH 750/1 και AH 750/2 και άνω με διπλό ανόδιο μαγνησίου Τύπος Πληροφορίες Τύπος θερμοδοχείου Ανόδιο μαγνησίου G 1 x 26 x 400 AF/AB 100/1 Ανόδιο μαγνησίου M 8 x 26 x 420 AC 120/1 Ανόδιο μαγνησίου G 1 x 26 x 480 AC 150/1; AF/AB 150/1 Ανόδιο μαγνησίου G 1 x 26 x 550 AF/AB 200/1, AF/AB 200/2, AC /200 Ανόδιο μαγνησίου G 1 x 26 x 800 AL 300/R; AF/AB 300/1, AF/AB 300/2 Ø 700 Ανόδιο μαγνησίου G 1 x 26 x 900 AL 300/R - AL 500/R; AF/AB 400/1, AF/AB 300/ 1 Ø 600; AF/AB 400/2 Ανόδιο μαγνησίου G 1 x 26 x 1100 AL 500/R; AF/AB 500/1, AF/AB 500/2 Ανόδιο μαγνησίου Ανόδιο μαγνησίου G 1 ¼ x 33 x 530; (απαιτούνται 2 τμχ.) G 1 ¼ x 33 x 625; (απαιτούνται 2 τμχ.) Ανόδιο μαγνησίου G 1 ¼ x 33 x 1060 Ανόδιο μαγνησίου G 1 ¼ x 33 x 1250 Ανόδιο μαγνησίου G ¾ x 22 x 790 AC 250/1 Ανόδιο μαγνησίου G 1 ¼ x 33 x 590 Ανόδιο μαγνησίου G 1 ¼ x 33 x 690 AL 1000/R2 Ανόδιο μαγνησίου G 1 ¼ x 33 x 530; (απαιτούνται 2 τμχ.) AF 750/1 (απαιτούνται 2 τμχ.) AH 300/1; AH 300/2; AF 1000/1 (απαιτούνται 2 τμχ.) AH 400/1; AH 400/2; AF 750/2; AH 750/1; AH 750/2 AH 500/1; AH 500/2, AF 1000/2; AH 1000/1; AH 1000/2 AL 750/R; AH 750/1; AH 750/2; AH 1000/1; AH 1000/2 AL 1500/R2 - AL 3000/R2; AL 1500/R2 - AL 3000/R2 Σπαστό ανόδιο για αντικατάσταση του ανοδίου σε χώρους με περιορισμένο ύψος Περιγραφή Πληροφορίες Σπαστό ανόδιο, G1 x 22 x δεν ενδείκνυται για τους τύπους AC 120/1; AC 150/1; AC 250/1; AF 750/ 1 - AF 3000/1; AL 750/R - AL 3000/ R2: AH 750/1; AH 1000/1; AH 750/2; AH 1000/2 30

31 Ηλεκτρικά ανόδια συνεχής προστασία χωρίς ανάγκη συντήρησης κατά DIN 4753 T3 και T6 ψυχρή επαφή για ηλεκτρική τροφοδοσία 230 V; 50/60 Hz ανθεκτικό ηλεκτρόδιο τιτανίου βαθμός προστασίας II συστολικό εξάρτημα G 1 G ¾ στην εγκατάσταση Περιγραφή Πληροφορίες Ηλεκτρικό ανόδιο, G ¾ x 400, 230 V Ηλεκτρικό ανόδιο, G ¼ x 800, 230 V όχι για το AC 120/1, Συστολικό G 1 G ¾ στην εγκατάσταση όχι για τα AF Ανταλλακτικά για την ηλεκτρική φλαντζωτή αντίσταση EFHR Περιγραφή Στεγανοποιητικό φλάντζας LK 150 (ίσιο σπείρωμα) Στεγανοποιητικό φλάντζας LK 225 (ίσιο σπείρωμα) Θερμοστάτης Ανταλλακτικά για την ηλεκτρική βιδωτή αντίσταση EEHR G 1½ Περιγραφή Στεγανοποιητικό 1 ½ Καπάκι φλάντζας LK 150, επισμαλτωμένο με αναμονή Rp 1 ½ Στεγανοποιητικό LK 150 για το καπάκι της φλάντζας με αναμονή Καπάκι φλάντζας LK 225, επισμαλτωμένο με αναμονή Rp 1 ½ Στεγανοποιητικό LK 225 για το καπάκι της φλάντζας με αναμονή Θερμοστάτης (πράσινη θήκη) Ανταλλακτικά για τους σπειροειδείς εναλλάκτες RWT Περιγραφή Καπάκι φλάντζας LK 150, επισμαλτωμένο με δύο τρύπες για RWT Στεγανοποιητικό LK 150 (ίσιο σπείρωμα) Καπάκι φλάντζας LK 225, επισμαλτωμένο με δύο τρύπες για RWT Στεγανοποιητικό LK 225 (ίσιο σπείρωμα) Διάφορα Περιγραφή Καπάκι φλάντζας LK 150, επισμαλτωμένο με αναμονή Rp Στεγανοποιητικό LK 150 για το καπάκι της φλάντζας με αναμονή Θερμοστάτης
