1 Συσκευασία Τροφίμων Ενότητα 23: Μπουκάλι PET, 1ΔΩ Τμήμα: Επιστήμης Τροφίμων και Διατροφής Του Ανθρώπου Διδάσκων: Αντώνιος Καναβούρας

2 Μαθησιακοί Στόχοι Παράδειγμα ολοκληρωμένου σχεδιασμού μπουκαλιών.

3 Λέξεις Κλειδιά περιέκτης, ιδιότητες, υλικά, αλληλεπίδραση με το τρόφιμο

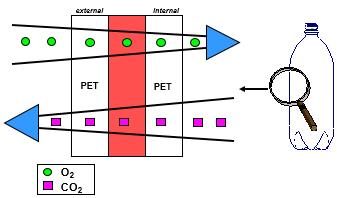

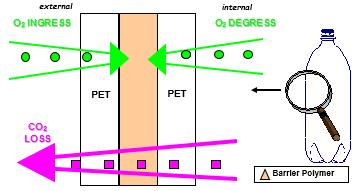

4 Διαπερατότητα και Υλικά Συσκευασίας

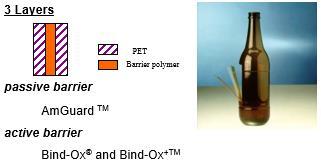

5 Ενεργή Συσκευασία

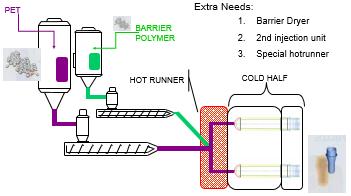

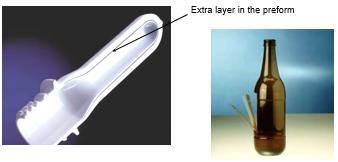

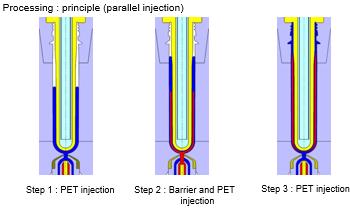

6 Πολυστρωματικό pre-form

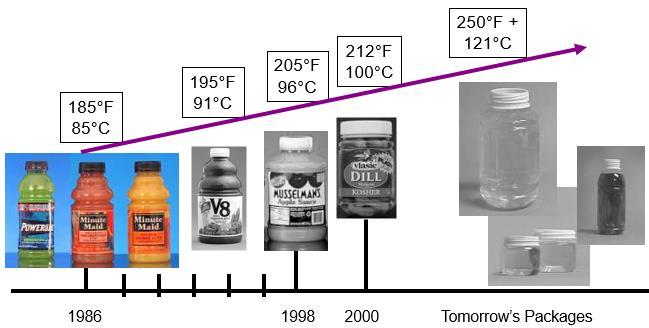

7 Τεχνολογία Θερμού Γεμίσματος (Hot Fill) 1/4 Θερμική επεξεργασία για την παστερίωση Θερμοκρασία γεμίσματος 83 με 92 ο C Υπό κενό Παραμορφώσεις περιεκτών Διόγκωση πολυμερών

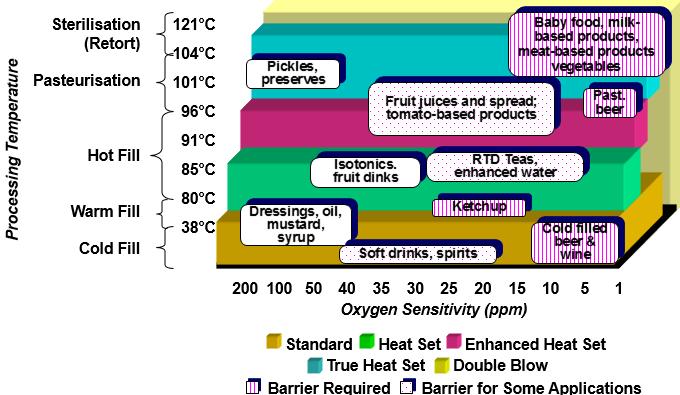

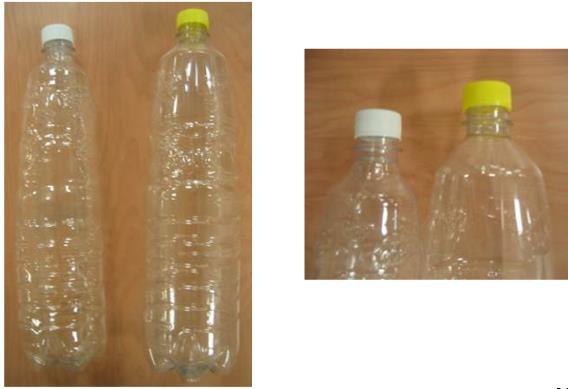

8 Τεχνολογία Θερμού Γεμίσματος (Hot Fill) 2/4

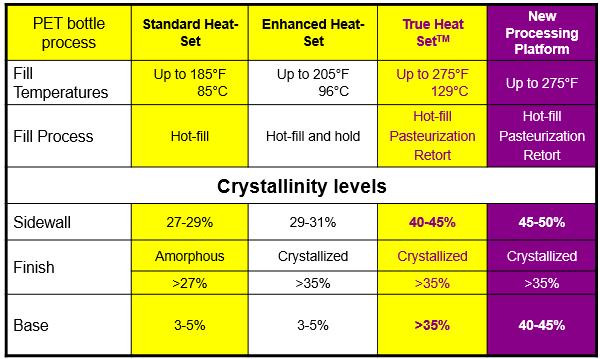

9 Τεχνολογία Θερμού Γεμίσματος (Hot Fill) 3/4

10 Nomenclature 1/3 TOP OF FINISH THREAD START THREAD VENTS TAMPER EVIDENT BEAD TAMPER EVIDENT BAND RECESS DIAMETER IDENTIFICATION ENGRAVING DIAMETER BELOW NSR NECK SUPPORT RING NSR

11 Nomenclature 2/3 5,14 g 5,74 g 5,34 g 21,74 21,76 21,76 21,20 22,80 22, PCO Neck BPF Neck BPFL Neck

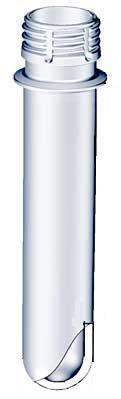

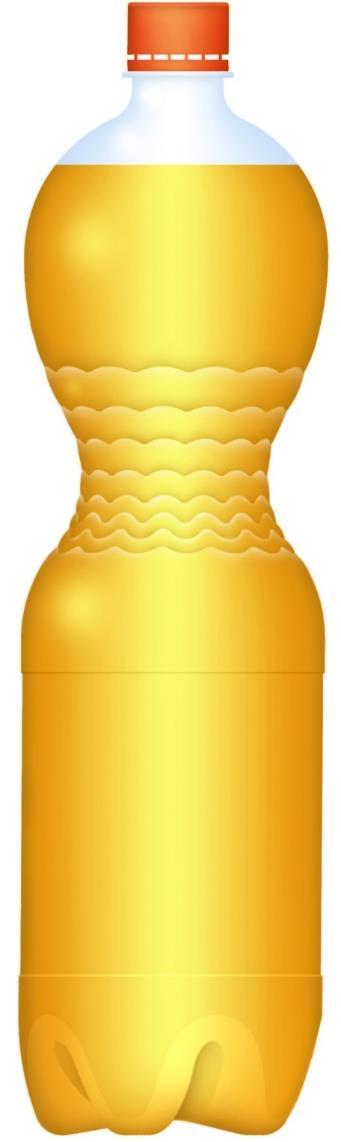

12 Nomenclature 3/3 NECK SHOULDER NSR FILL LEVEL SHOULDER NECK SPLIT LINE NSR BODY PREFORM LENGTH BOTTLE HEIGHT GRIP AREA WALL THICKNESS LABEL PANEL GATE BASE FOOT

13 Preform and Bottle Design 1/3 Bi Orientation Ratio ( ) s D = Bottle Diameter S l t Ø d d = Average Preform Diameter L = ½ Bottle Development L Ø D l = ½ Preform Average Development T = Bottle Wall Thickness T t = Preform Wall Thickness S = Bottle Shoulder Length s = Preform Shoulder Length

14 Preform and Bottle Design 2/3 Bi Orientation Ratio ( ) AXIAL RATIO Axial = L / l STD BLOWING HEAT SET 2,5 3,1 (max 3,25 for water) 2,6 2,9 RADIAL RATIO Radial = Ø D / Ø d STD BLOWING 3,5 4,2 (max 4,5 for diagonal) HEAT SET 3,3 3,6 TOTAL RATIO Total = axial x radial STD BLOWING HEAT SET 9,8 15 8,6 10,5.

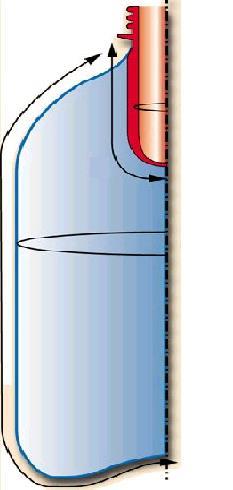

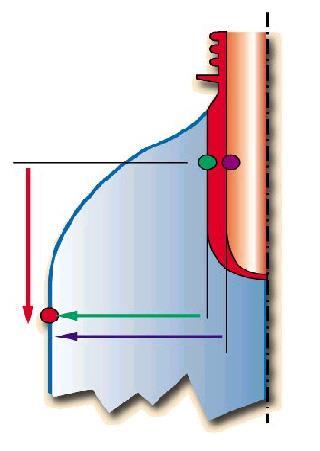

15 Preform and Bottle Design 3/3 Bi Orientation Ratio ( ) BASE RATIO Ø Bottle Standing ring Base = Ø Preform Lower Core BOTTLE WALL THICKNESS T = t / Total ( x 0.9) STD BLOWING < 3,5 HEAT SET s (preform shoulder) is the area where wall thickness increases up to its maximum value S (bottle shoulder) is the area which ends with maximum diameter s is blown into S according to total ratio s x Total (x 0,66) = S.

16 Αρχές του Stretch Blow Moulding Feed Cold Preforms Reheat Preforms in IR oven Stretch Blow Moulding Discharge Bottle

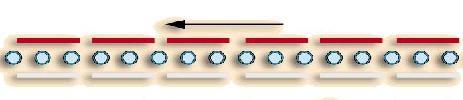

17 Φούρνος Heated Preform Equilibrium Area Cold Preform

18 Ενέργεια Θερμότητας Ventilation IR Lamps IR Lamps Radiation : IR rays (0,8 μm 1 mm) Near :λ 0,78 μm 2,5 μm Cooling Shields Middle : λ 2,5 μm 50 μm Far : λ 50 μm 1000 μm Conduction : heat transfer from outer to inner surface Convection : due to air (thermal carrier fluid)

19 Διείσδυση του IR στη Μάζα του Υλικού

20 Κατανομή Θερμότητας εντός της Μάζας του Υλικού 1/2

21 Κατανομή Θερμότητας εντός της Μάζας του Υλικού 2/2 The inner part of the preform is stretched more It is important to have a good heat distribution in preform thickness The inner part must be, in theory, warmer than the outer one

22 Λάμπες που επηρεάζουν την κατανομή θερμότητας εντός της μάζας του υλικού.

23 Blow Mould SHELLS MOULD BASE MOULD

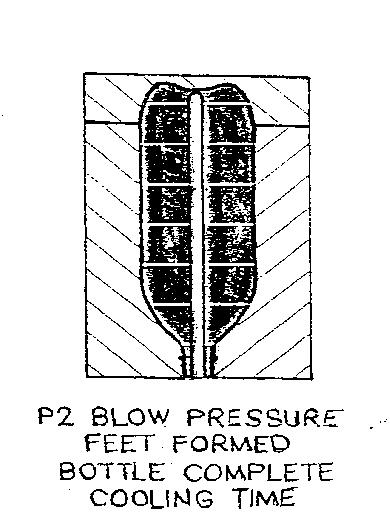

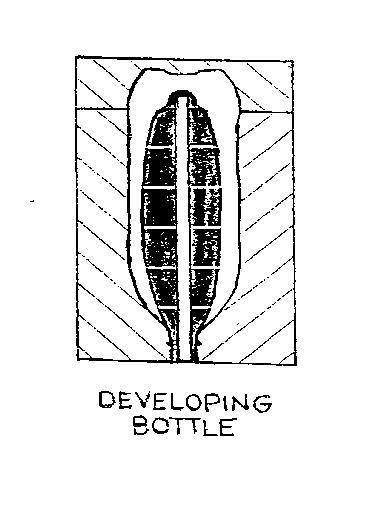

24 Διαδικασία Παραγωγής

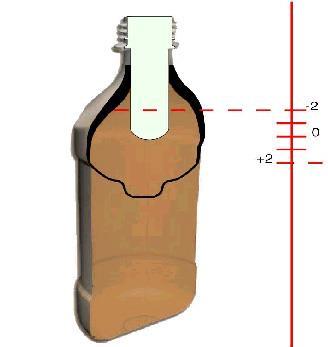

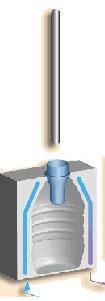

25 Reforms Point 0 Stretching starts when the stretch rod touches the bottom of the preform This point is called point 0 and corresponds to a point on the blowing wheel All the other phases are related to this point

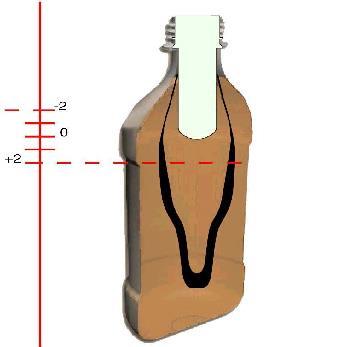

26 Stretching vs. Pre Blowing (Pre)Blowing too early (Pre)Blowing too late

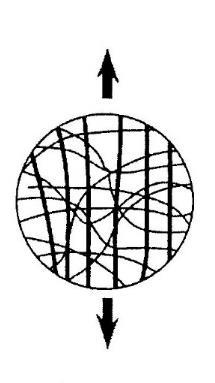

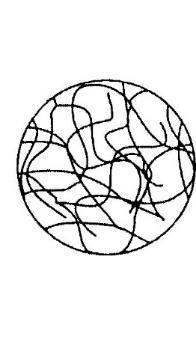

27 Bi Orientation of PET Bi-Oriented Material Amorphous Material Stretching Axial Orientation End of Stretching/Pre-Blowing Axial & Radial Orientation Blowing Radial Orientation
