Θερμοεκτονωτικές βαλβίδες Thermostatic expansion valves HONEYWELL, ALCO, DANFOSS... 2

Transcript

1

2

3 Θερμοεκτονωτικές βαλβίδες Thermostatic expansion valves HONEYWELL,, DANFOSS... 2 Ηλεκτρονικές θερμοεκτονωτικές βαλβίδες EMERSON EMERSON electronic valve controllers... 6 Πιεσοστάτες & mini πιεσοστάτες Pressure switches... 8 Πιεσοστάτες & mini πιεσοστάτες Pressure switches... 8 Πιεσοστάτες αυτοκινήτου Automotive pressure switches... 8 Χρονοδιακόπτες επαγγελματικοί/πίνακος Timers Χρονοδιακόπτες παγομηχανής Ιce-machine timers Μηχανικοί θερμοστάτες Mechanical thermostats,, LR, ARTHERMO, CAMPINI Hλεκτρομαγνητικές βαλβίδες Solenoid valves CASTEL, CEME, PARKER, DANFOSS Hλεκτρομαγνητικές βαλβίδες νερού Water solenoid valves CASTEL, CEME, DANFOSS Τετράοδες βαλβίδες 4-way reversing valves ΠΕΡΙΕΧΟΜΕΝΑ CONTENTS Bαλβίδες σταθερής πίεσης Pressure regulators Bαλβίδες σταθερής πίεσης DANFOSS DANFOSS Pressure regulators Ηλεκτρονικοί ρυθμιστές στροφών FS Pressure actuated condenser Fan Speed Control FS Hλεκτρονικό σύστημα ελέγχου λαδιού ΤraxOil electronic level control Αισθητήρια πίεσης Piezoresistive pressure transmitters Hλεκτρονικοί θερμοστάτες Temperature controllers PEGO,, EVCO, DIXELL, LAE, KIOUR Ψηφιακά θερμόμετρα Digital thermometers Hλεκτρικοί πίνακες PEGO PEGO Electrical boards Συστήματα συναγερμού PEGO PEGO Alarm systems Συστήματα ελέγχου & καταγραφής PEGO PEGO Supervision systems Kαταγραφικά Temperature recorders LOGIKA, ΕΛΒΗΣ, TFA, KIOUR Ψηφιακοί θερμοστάτες οικιακού Digital room thermostats... 35

4 AYTOMATIΣΜΟΙ TMV Θερμοεκτονωτικές βαλβίδες TMV (fix) Σώμα TMV βιδωτό (ΤMVLS κολλητό) και σώμα TMVX με εξισωτή, στα οποία προσaρμόζονται 11 διαφορετικά orifice αποδόσεως από kW. Σώμα από ορείχαλκο και ανοξείδωτο ατσάλι και σωλήνες από χαλκό. Μήκος τριχοειδούς: 1.5mm Δυνατότητα για κάθε βαλβίδα να λειτουργήσει με 2-3 ψυκτικά υγρά (βλέπε info). Γόμωση προσροφητικού αερίου με εξαιρετικά πλεονεκτήματα: χωρίς απώλεια φόρτισης για βαλβίδες MOP, σταθερή υπερθέρμανση σε όλο το φάσμα θερμοκρασιών του υγρού. Για αποδόσεις από kW Thermostatic Expansion Valves TMV (fix) Flare connections: TMV, TMVX. Solder: TMVLS TMV: with internal pressure equalisation; for single injection in installations with one or more cooling circuits. TMVX: with external pressure equalisation; for optimal evaporation effectiveness in all applications. Obligatory for multiple injection by liquid distributors. Combi adsorber charge. The same valve can be used for different refrigerants. (look info table) Charge is not sensitive to effects of temperature on the capillary tube and valve head. Suitable for systems with hot gas defrosting. Adjustable superheat setting. TMVX Tύπος Type TMV(X) TMVBL(X) TMV(X)BL AMV(X) NMYL(X) TMVL No Πούρου Orifice size R4a R4A Ονομαστική Απόδοση/Nominal capacity (Kw)* R22 R407C R422D R404A R507A R4A *Capacities are based on to= +4 o C, tc=+38 o C and 1K sub cooled liquid refrigerant entering the valve. Δυνατότητα κάθε βαλβίδας να λειτουργήσει με πολλά ψυκτικά υγρά. 1. R22/R407A/R407C/R422D 2. R4a/R401A/R12 3. R404A/R402A/R407B/R507A/R R4A/R124, R R448, R449 Important advantage: A single valve is required for the following refrigerant groups: 1. R22/R407A/R407C/R422D 2. R4a/R401A/R12 3. R404A/R402A/R407B/R507A/R R4A/R124, R R448, R449 (1) TMVL (3) TMVLS (3) TMVLSX Θερμοεκτονωτικές βαλβίδες κολλητές (λυόμενες) TMVL Βαλβίδα που αποτελείται από: (1) σώμα, (2) πούρο, (3) κολλητή βάση με ρυθμιζόμενη υπερθέρμανση. Βάση με ή χωρίς εξισωτή, γωνιaκή ή ευθεία. Σχεδιασμένες για εύκολη αντικατάσταση, εξαιρετικά ανθεκτικές και εργονομικές. Ιδανικές για εγκαταστάσεις με περισσότερα από ένα κυκλώματα, παγολεκάνες γάλακτος, θαλάμους βαθιάς κατάψυξης κλπ. Μήκος τριχοειδούς: 1.5m Για αποδόσεις από: 0.36kW-26.8kW (βλέπε παραπάνω πινακάκι) Series TMVL Thermostatic Expansion Valve With interchangeable orifice cartridges, separate solder base (3) and adjustable superheat setting. Only one upper part (1) for internal and external pressure equalization. Connection for external pressure equalization is integrated in the separate solder base. Extreme durability thanks to welded stainless steel head and stainless steel diaphragm. For use in general refrigeration and original equipment. Plants with one or more circuits, refrigerated cabinets even with cramped mounting conditions, deep-freezing plants, ice and cream machines, milk cooling units, water chillers, vehicle air conditioning systems, cold stores, air conditioning systems. Suitable for systems with hot gas defrosting. Cappilary tube length: 1.5m See capacity table above. 4 ΤΕΨΕ Α.Ε.

5 AUTOMATIONS TI SERIES Θερμοεκτονωτικές βαλβίδες TI/TIE Για πολλαπλές εφαρμογές με δυνατότητα αλλαγής orifice. Μεγάλης διαμέτρου διάφραγμα κολλημένο με λέιζερ για σταθερή λειτουργία, υψηλή αξιοπιστία και μέγιστο χρόνο ζωής. Οκτώ εναλλάξιμα orifice παρέχουν ένα ευρύ φάσμα λετουργίας από 0.4kW-14.2kW (R404A). Δυνατότητα χρήσης με ψυκτικά υψηλής πίεσης. Μέγιστη πίεση λειτουργίας: 45bar TILE: Ανοξείδωτα κολλητά άκρα (δεν χρειάζονται υγρά πανιά κατά την κόλληση) TIS (E): Κολλητά άκρα χαλκού (απαιτείται υγρό πανί κατά την κόλληση) ΤΙ (Ε): Βιδωτά άκρα Σταθερή υπερθέρμανση και στις πιο δύσκολες εφαρμογές. Το μεγάλο διάφραγμα προστατεύει τη βαλβίδα από τις διαταραχές του συστήματος, παρέχοντας ακριβέστερο έλεγχο. Στοιχείο από ανοξείδωτο ατσάλι με κολλήσεις λέιζερ. Εσωτερικός ή εξωτερικός εξισωτής. Είσοδος για προσαρμογέα χαλκοσυγκόλλησης. Ρυθμιζόμενη στατική υπερθέρμανση. Για αποδόσεις από 0.3kW-21.8kW Μ: R4a, S: R404A / R507, Ν: R407C, Ζ: R4A, Η: R22 TI/TIE Series Thermo-Expansion valves With exchangeable orifices. Standard product for use in display cases. They feature a laser-welded diaphragm with large diameter for stable operation, high reliability and maximum life time. Eight interchangeable orifice assemblies provide a capacity range from 0.4kW-14.2kW based on R404A 45 bar maximum working pressure allows the use of high pressure refrigerants. Three styles of connections: TILE: Stainless steel brazed fittings eliminate the need of wet rags during brazing TIS(E): Copper brazed fittings (valve requires wet rag during brazing) TI(E): Flare Cleanable/exchangeable inlet strainer in orifice assembly. Constant superheat across a wide application range. Large diaphragm eliminates disturbances to the valve and provides smoother and consistent valve control. Laser welded stainless steel power element. Internal or external equaliser. Adjustable static superheat. For capacity range: 0.3kW-21.8kW M: R4a, S: R404A/R507, N: R407C, Z: R4A, H: R22 Ονομαστική απόδοση/nominal Capacity (kw) Τύπος Type Ψυκτικό υγρά Freon TIO-00X TIO TIO TIO TIO TIO TIO TIO TI(E) TIS(E) TILE R4a R R404A/ R407C R4A R507F Τ2/ΤΕ 2 Θερμοεκτονωτικές βαλβίδες Τ2/ΤΕ2 θερμοστατικές βαλβίδες εκτόνωσης χρησιμοποιούνται για έγχυση υγρού σε εξατμιστές και σε συστήματα ψύξης και κλιματισμού που χρησιμοποιούν φθοριούχα ψυκτικά μέσα. Διαθέσιμες σε βιδωτές ή κολλητές. Είσοδος: 3/8, έξοδος 1/2 Μήκος τριχοειδούς σωλήνα: 1.5m Max. πίεση λειτουργίας: 34bar Εύρος θερμοκρασίας από -60 C/+50 C. TE2: Εξωτερικός εξισωτής 1/4 Απόδοση: 0.5kW-1890kW (R 22) T2/TE2: R407C, TS2/ΤΕS2: R404A/R507, TN2/TEN2: R4a, TX2/TEX2: R22/R407C T2/TE 2 Thermostatic expansion valve T2/TE2 thermostatic expansion valves are used for liquid injection into evaporators on both refrigeration and air conditioning systems using fluorinated refrigerants. Supplied with an interchangeable orifice assembly for easy stocking and service. Αvailable in flare/flare connection or flare/ solder connection. Angleway valve body, inlet size 3/8, outlet size 1/2 Capillary tube length: 1.5m Max. working pressure: 34bar Temperature range from -60 C/+50 C. TE2: Εxternal equalization 1/4 Rated capacity: 0.5kW-1890kW (R 22) T2/TE2: R407C, TS2/ΤΕS2: R404A/R507, TN2/TEN2: R4a, TX2/TEX2: R22/R407C Τ2/ΤΕ2 πούρο με εσωτερικό φίλτρο λαδιού Νο πούρου: 0Χ T2/TE2 orifice for expansion valve, strainer Orifice No: 0Χ TEPSE S.A. 5

6 AYTOMATIΣΜΟΙ TMX Θερμοεκτονωτικές λυόμενες βαλβίδες Flica-Honeywell TMX Με ειδική προσροφητική γόμωση που εγγυάται υψηλές αποδόσεις. Βάση βιδωτή TMXB ή κολλητή TMXL, γωνιακή ή ευθεία. Με εξωτερικό εξισωτή, ρυθμιζόμενο σημείο υπερθέρμανσης. Εξαιρετική αντοχή χάρη στη συγκολλημένη κεφαλή από ανοξείδωτο χάλυβα. Δεν επηρεάζεται από την πίεση συμπύκνωσης σε περιπτώσεις υπερθέρμανσης. TMX Series Thermostatic expansion valves Flica-Honeywell Series TMX Thermostatic Expansion Valve with interchangeable orifice cartridges. Solder TMXL or flare TMXB base. Adjustable superheat setting. External pressure equalization is intergrated in the valve body. Balanced port construction. Capillary tube length 2m. Extreme durable due to stainless steel head and diaphragm welded using protective gas. TMX base Orifice XD TMXΒS Τύπος Type TMXL TMXB Πούρο Νο Orifice size Ονομαστική απόδοση Nominal capacity (kw)* R22 R4a R404A R407C R4A R422D R507A *Capacities are based on to= +4 o C, tc=+38 o C and 1K sub cooled liquid refrigerant entering the valve. For refrigerant R124, R227 and 236fa: Capacities are based on t0 = + C, tc = +50 C and 1K subcooled liquid refrigerant entering the valve. Συνοπτική επιλογή Orifice Εφαρμογές συντηρήσεως: Watt (- C/+40 C) = Watt x 0.9 Εφαρμογές καταψύξεως: Watt (-30 C/+40 C)= Watt x 1.43 How to choose Orifice For high temperature applications: Watt (- C/+40 C) = Watt x 0.9 For low temperature applications: Watt (-30 C/+40 C)= Watt x 1.43 TOEX Θερμοεκτονωτικές βαλβίδες με σταθερό πούρο και O-ring σύνδεση TOEX-TEV Flica-Honeywell ΤΟΕ: με εσωτερικό εξισωτή πίεσης, για τοποθέτηση σε εγκαταστάσεις με ένα ή περισσότερα ψυκτικά κυκλώματα ΤΟΕΧ: με εξωτερικό εξισωτή πίεσης για βέλτιστη αποτελεσματικότητα σε όλες τις εφαρμογές. Σημαντικό όταν έχουμε πολλαπλή έγχυση με διανομείς υγρού Για ψυκτικές εγκαταστάσεις σε λεωφορεία, τρένα, κλιματιστικά συστήματα, κινητό κλιματισμό και συστήματα με O-ring σύνδεση. Ειδικές εκδόσεις (bypass, άλλα ψυκτικά υγρά) κατόπιν αιτήματος. Για αποδόσεις από 0.99kW-17kW (R22) Series TOEX - TEV with fixed orifice and O-ring connection TOE: with internal pressure equalisation; for single injection in installations with one or more cooling circuits TOEX: with external pressure equalisation; for optimal evaporation effectiveness in all applications. Essential for multiple injection by liquid distributors. Are used in installations with one or more refrigerant circuits, especially for series installations such as bus and train air-conditioning units, mobile air-conditioning and cooling units with O-ring connection. Special versions (bypass, other refrigerants, etc.) on request Capacity range: 0.99kW-17kW (R22) Eκτονωτικές βαλβίδες αυτοκινήτου Διάφοροι τύποι βαλβίδων για εφαρμογές κλιματισμού αυτοκινήτων, φορτηγών κ.α. Ψυκτικά υγρά λειτουργίας: R4a, R12 Δύο ή τεσσάρων διαφορικών. Προέλευση: ΗΠΑ Automotive expansion valves Used in automotive air conditioning systems with one or several evaporators in front, rear or roof air conditioning devices in connection with compressors with fixed or variable displacement. Working refrigerants: R4a, R12 Origin: USA 6 ΤΕΨΕ Α.Ε.

7 AUTOMATIONS TCLE TJRE Θερμοεκτονωτικες βαλβίδες λυόμενες ΤCLE Αποτελείται από σώμα, βάση και πούρο. Μέγιστη πίεση λειτουργίας: 46bar 17 εναλλάξιμα πούρα για το R404A από: kW ή kW για όλα τα υγρά Στοιχείο από ανοξείδωτο ατσάλι, ανθεκτικό στη διάβρωση, με συγκόλληση λέιζερ. Το μεγάλο διάφραγμα προστατεύει τη βαλβίδα από τις διαταραχές του συστήματος, παρέχοντας ακριβέστερο έλεγχο. Σταθερή λειτουργία υπερθέρμανσης για ένα ευρύ φάσμα εφαρμογών. T-Series: Βαλβίδα γενικής χρήσης για θερμοκρασία εξάτμισης μέχρι -45 C. ΖΖ-Series: Κατάλληλη για θερμοκρασίες εξάτμισης μέχρι -0 C. Φλάντζες: κολλητή σύνδεση ODF / ODM. TCLE Series Thermo-Expansion valves Take-apart design consists of power element, cage and flange. 46bar maximum working pressure with XB power element. 17 cage assemblies provide a wide capacity range (1.3kW-209kW, R404A). XB long life laser welded stainless steel power element resists corrosion. Large diaphragm eliminates disturbances to the valve and provides smoother and consistent valve control over wide range of operation. Constant superheat across a wide application range. Tailored charges for different applications. T-Series: universal expansion valve for evaporating temperature down to -45 C ZZ-Series: expansion valves for evaporating temperature down to -0 C Flanges: brazing ODF/ODM connection with straight through and angle style configuration. Σειρά Series TCLE Τύπος Type R4a R404A/R507 R407C R4Α kw Τύπος Type kw Τύπος Type kw Τύπος Type kw Πούρο Orifice 25 MW SW NW ZW 2.2 X B1B 75 MW SW NW ZW 4.3 X B2B 150 MW SW NW ZW 9.2 X B3B 200 MW SW NW ZW.9 X B3.5B 250 MW SW NW ZW 20.2 X B4B Power Assembly XB19 1B Βάση Connection Standard-Flange Solder/ODF inch C /8x5/8 350 MW SW NW ZW 25.9 X B5B C MW SW NW ZW 35.5 X B6B ½x5/8 750 MW SW NW ZW 48.0 X B7B A MW SW NW ZW 55.8 X B8B 5/8x7/8 (7/8x1.1/8ODM) TJRE TERE 11 MW SW NW ZW 67.7 X B4B 331 MW SW NW ZW 86.4 X B5B 7/8x7/8(1.1/8x1.1/8ODM) 16 MW SW NW X 9117-B6B 19 MW SW NW X 9117-B7B 25 MW SW NW X 9117-B8B 31 MW 5 34 SW NW X 9117-B9B TIRE 45MW SW NW X 9166-BB XC726 2B /8x7/8 (1.1/8x1.1/8ODM) THRE 55 MW SW NW X 9144-B11B MW SW NW X 9144-BB 7/8x7/8 (1.1/8x1.1/8ODM) Μέγιστη πίεση λειτουργίας/μop Charges T-Series Θερμοκρασία εξάτμισης/εvaporating temperature o C Κωδικός/Code bar R4a R404A R407 R507 R4A TEPSE S.A. 7

8 AYTOMATIΣΜΟΙ Τύπος Τype EXM EXL Λειτουργία Function Expansion valve Απόδοση Capacity (Kw) R407C Χαρακτηριστικά Features Uni polar stepper motor driven Ελάχιστη θερμ. Min.Evaporating temp. -30 o C Αντλίες θερμότ. Κλιματισμός Κύρια χρήση Main Application Heat pumps Air conditioning Close control EX2 Exp.Valve PWM -40 o C Εφαρμ.Ψυξης Refrigeration EC2 EX4 EX5 EX6 EX7 EX8 EX4 EX5 EX6 EX7 EX8 EX6 EX7 EX8 EX5 EX6 EX7 EX8 EX6 EX7 EX8 CX4 CX5 CX6 CX7 Expansion valve Capacity control Liquid Mass flow Control Heat Reclaim Heat Reclaim Bi polar stepper motor driven Bi polar Bi polar -50 o C Αντλίες θερμ. Εφαρμ. Ψύξης Κλιματισμός Ψύκτες νερού Heat pumps Refrigeration Air conditioning Water chillers Ρυθμιστής Applicable Controller EXD-HP1/2-0 o C EXD-U 0 o C -50 o C Bi polar - Bi polar - Expansion Valve Bi polar - Απόψυξη ζεστού αερίου. Ρυθμιστής πίεσης κάρτερ. Hot gas bypass regulator Suction pressure Crankcase pres. regulator Πυθμιστής πίεσης Condensing συμπύκνωνσης pressure & liquid & υγρής γραμμής regulator Εφαρμογές θέρμανσης. Για εφαρμογές CO 2 Transcritical Heat reclaim applications Refrigeration CO 2 Transcritical EC2-X..Superheat Contr. EC3-3..Coldroom control EXD-U Universal Driver Module EXD-U Universal Driver Module EXD-U Universal Driver Module EXD-U Universal Driver Module EXD-U Universal Driver Module 8 ΤΕΨΕ Α.Ε.

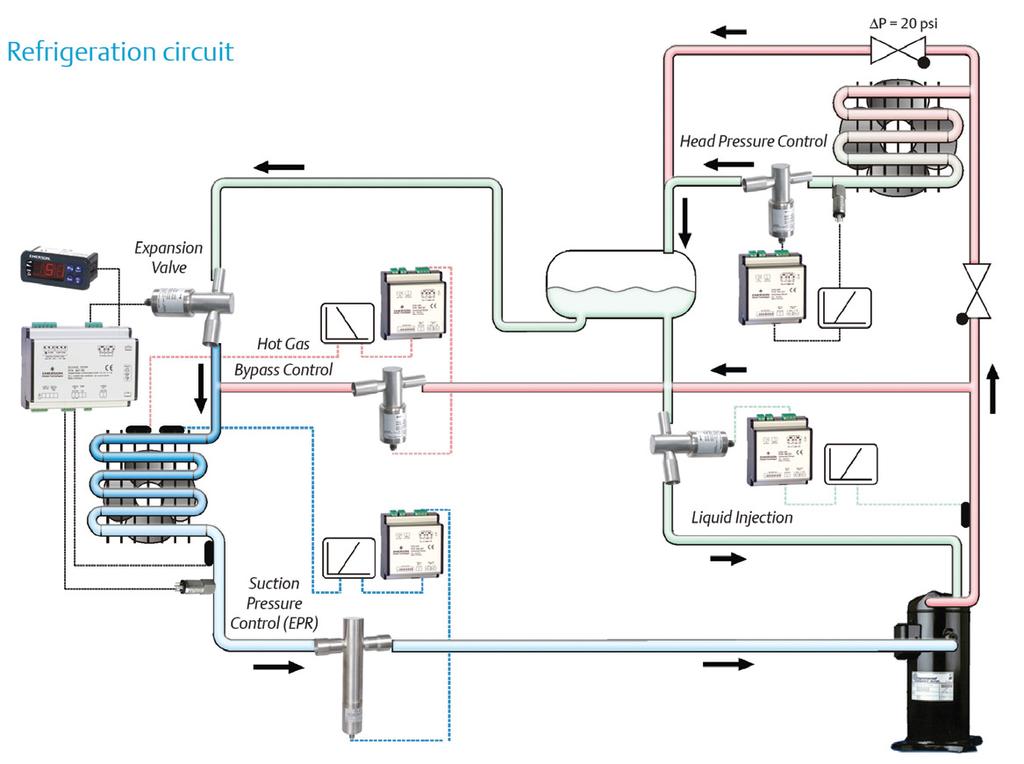

9 AUTOMATIONS Hλεκτρονικές θερμοεκτονωτικές βαλβίδες Emerson Οι ηλεκτρονικές θερμοεκτονωτικές βαλβίδες EX3 _ EX4-8_ EX2 με τους ρυθμιστές τους, αποτελούν μια νέα γενιά ηλεκτρονικών ρυθμιστών για εφαρμογές ψύξης και κλιματισμού. Το σύστημα αποτελείται συνήθως από μία ηλεκτρονική βαλβίδα EX4 EX8, τον ρυθμιστή της EC3 και μία οθόνη (προαιρετικά). Προσφέρει υψηλή λειτουργικότητα καθώς επιτρέπει πληθώρα ρυθμίσεων των λειτουργιών των τμημάτων της ψυκτικής διάταξης: (Έλεγχος υπερθέρμανσης, απόψυξη, λειτουργία συμπιεστή, ανεμιστήρα, κ.α.) Η ρύθμιση των παραμέτρων και η παρακολούθησή τους από το χρήστη γίνεται με τη χρήση TCP/IP ETHERNET πρωτοκόλλου επικοινωνίας. Aνοιχτό πρωτόκολλο επικοινωνίας στα Ελληνικά. Λειτουργίες 1. Αποδόσεις από 1KW έως 27KW (R404) και 1789KW (R744) 2. Έλεγχος απόδοσης από % έως 0% 3. Οι ηλεκτρονικές εκτονωτικές βαλβίδες της μπορούν να χρησιμοποιηθούν ως: Εκτονωτική βαλβίδα (expansion valve) Έλεγχος απόδοσης (capacity control) Παράκαμψη θερμού αερίου (hot gas) Ρυθμιστής πίεσης εξάτμισης Έλεγχος πίεσης ή θερμοκρασίας Έκχυση υγρού Ψύξη λαδιού σε κοχλιωτό συμπιεστή Ρύθμιση πίεσης στρόφαλο-θαλάμου Ρυθμιστής πίεσης κεφαλής 4. Επικοινωνία με ελεγκτή EC3 και άμεση σύνδεση σε Ethernet δίκτυο ή σε ανεξάρτητο PC για έλεγχο και παρακολούθηση από μακριά 5. Προβολή και έλεγχος σε Web browser (Internet explorer or Mozilla) 6. Ρύθμιση παραμέτρων και αποθήκευση δεδομένων σε PC 7. Προβολή γραφημάτων 8. Kαταγραφή θερμοκρασίας με αρχείο καταγραφής 30 ημερών, αποθηκεύεται στο ρυθμιστή. 9. Ένα μόνιμο αρχείο καταγράφεται όταν ο ρυθμιστής συνδέεται σε PC.. Συναγερμοί: Αποστολή συναγερμών από το ρυθμιστή. Ειδοποίηση μέσω . Emerson electronic valve controllers Emerson valve controllers are optimized for the requirements of refrigeration and air-conditioning. They perform all control tasks, which have been performed by conventional valves in the past, such as superheat control or capacity control. The Emerson EX2 pulse modulated electric valve is an electrically driven expansion valve that provides precise temperature control. It is designed for use with R-12, R-22, R-4a, R-404A, R-407C and R-502 refrigerants. Τhe Emerson EX3 electronic expansion valve combines the superior control resolution of a stepper-motor valve with the automatic shut-off of a solenoid in a full take-apart body design. IP67 rating ensures outstanding performance even under the most severe working conditions. No battery is required and the take-apart design offers flexible inventory management and allows for each on-site installation and service making this valve is the ideal solution for today s commercial refrigeration applications. The Emerson EX4-8 electrical control valves are fully hermetic, 0% stainless steel, stepper motor driven valves optimized for control of liquid or gaseous mass flow. EX4-8 can be used to control refrigerant anywhere in the system and it can function as expansion valve, hot gas bypass, head pressure, suction gas throttling, liquid line actuator and more applications. The universal drivers enable controlled operation of motor driven valves such as electronic expansion valves and evaporator pressure regulators while the stand-alone superheat controllers maintain stable superheat control for air conditioning, refrigeration, and industrial applications. A complete system consisting of control valve, superheat controller, and temperature and pressure sensor, controls the superheat exactly to the setpoint, independent from condensing pressure. The MOP (Maximum Operating Pressure) function protects the compressor from dangerous overload conditions. The positive shut-off function eliminates the use of an additional solenoid valve, and the built-in backup battery closes the valve after power loss. The controllers can easily be adjusted for all refrigerant and valve types. MOP function protects the compressor from dangerous overload conditions. Positive shut-off function eliminates the use of an additional solenoid valve. Controller can be easily adjusted for each refrigerant and valve type. Parameters can be downloaded through ECD-002 or through TCP/IP compatible interface. Low pressure function/alarm. Pump down feature. Freeze protection. For heatpumps with reversing refrigerant flow, bi-flow versions of the EX4, EX5, EX6, EX7 are available to control flow in both directions. ΕΧ2 ΕΧ3 ΕΧ4-8 CX4-7 ODF TEPSE S.A. 9

10 AYTOMATIΣΜΟΙ Πιεσοστάτες Οι πιεσοστάτες εξυπηρετούν πολλαπλές λειτουργίες στα ψυκτικά κυκλώματα, διακόπτοντας ή δίνοντας εκκίνηση στη ροή του ηλεκτρικού ρεύματος προς τα ψυκτικά εξαρτήματα. Μπορούν να χρησιμοποιηθούν σαν αυτοματισμός ασφαλείας (για πιθανή διαρροή φρέον, προστασία ενάντια στον πάγο, για οριοθέτηση υψηλής πίεσης). Pressure Switches Pressure switches serve multiple functions in refrigeration systems, interrupting or giving start the flow of electricity to the cooling components. Can be used as a safety switch (for freon leaks, protection against ice, and demarcate high pressure). Μηχανικοί Πιεσοστάτες Ρυθμιζόμενο διαφορικό ανάλογα με το μοντέλο. Ρύθμιση ένδειξης σε bar και psig. Ρυθμιζόμενο εύρος ένδειξης και διαφορικό. SPDT επαφές μεγάλης αντοχής. Διπλοί πιεσοστάτες με δύο ανεξάρτητους διακόπτες SPDT. Χειροκίνητη εναλλαγή για έλεγχο λειτουργίας του συστήματος. Συνδέσεις: 7/16-20UNF για 1/4 SAE αρσενικό βιδωτό. Μοντέλα με αυτόματη ή χειροκίνητη επαναφορά. Mechanical Pressure Switches Narrow adjustable differential depending on model. Range and differential pointer in units bar and psig, individually lockable by wire seal. High rated SPDT contacts for all versions. Shatter resistant contacts. Heavy duty, finger-proof terminal blocks. Dual pressostats with two independent SPDT switches. Manual toggle for system checkout and override. Standard pressure connection 7/16-20UNF for 1/4 SAE male flare connection. Automatic and manual reset versions. Πίεση λειτουργίας Working pressure Επαναφορά Reset Μοντέλο Model Εργοστ. ρύθμιση Factory setting (bar) Ανώτατο σημείο ρύθμ. Leakage test pres. (bar) Διαφορικό Pres. Connection (bar) Χαμηλής Low pressure Υψηλής High pressure Διπλός Dual Λαδιού Oil Auto PS1-A3A 3.4/ Manual (κλείνει με αύξ. πίεσης) PS1-R3A Manual Reset min App. 1 fix Auto PS1-A5A 16/ Manual (κλείνει με αύξ. πίεσης) PS1-R7A Manual Reset min App. 3 fix Αριστ-δεξί Αριστ-δεξί Αριστ-δεξί Auto PS2-A7A 3.5/ fix Manual (κλείνει με αύξ. πίεσης) PS2-L7A 3.5/ FD1 ZU 115 σταθερή χρονική υστέρηση Cut out 0.63bar Cut in app 0.9bar Εργοστ. ρύθμιση Manual Reset min App. 3 fix Max= Βάση πιεσοστάτη Δεν περιλαμβάνεται στη συσκευασία Angle mounting bracket Not included ΤΕΨΕ Α.Ε.

11 AUTOMATIONS Μηχανικοί Πιεσοστάτες Μηχανικοί πιεσοστάτες για ρύθμιση της χαμηλής και υψηλής πίεσης, με μονοπολικό διακόπτη SPDT. Λειτουργούν αυτόματα και χειροκίνητα, με κουμπί επαναφοράς. Τα βασικά μοντέλα έχουν έξοδο 1/4SAE αρσενικό. Κατάλληλοι για όλους τους τύπους ψυκτικών υγρών. Τοποθέτηση: δύο αρσενικές οπές στο πίσω μέρος του πιεσοστάτη για την εισαγωγή των ειδικών βιδών που περιλαμβάνονται (Μ4) Η βάση περιλαμβάνεται στη συσκευασία. Mechanical Pressure Switches Μechanical pressure switches for high and low pressure, with unipolar SPDT switch. Operated automatically or have a manual reset button. Standard versions have a male connection 1/4SAE. Coolants: suitable to be used with all types of gases Mounting: two male holes on the rear of the controller for the insertion of M4 screws (supplied with the thermostat) Angle mounting bracket included. Μοντέλο Model Πίεση λειτουργίας Working pressure Επαναφορά Reset Κλίμακα Adjustment range Διαφορικό Pres. Connection 016-H6703 Χαμηλής/Low pres. Auto bar 0.6 4bar 016-H6750 Υψηλής/High pres Auto 7 30bar 2.5 8bar 016-H6751 Υψηλής/High pres. Manual 7 30bar 3.2 fix 017-H4701 Διπλός/Dual Auto bar 3.5 fix 0.6 4bar P FD 1 ZU Διαφορικός πιεσοστάτης λαδιού FD 1 ZU, P Χρησιμοποιείται με όλα τα ψυκτικά υγρά και συμπιεστές που χρησιμοποιούν εξωτερικές αντλίες λαδιού. Προστατεύει τον συμπιεστή από ανεπαρκή λίπανση. Με χειροκίνητο (manual) Reset. Συνδέσεις : βιδωτό 7/16-20UNF, 1/4SAE αρσενικό. Συνδέσεις : τριχοειδής μήκους 91.5cm, με σύνδεση 1/4SAE Εύρος πιέσεων: bar Differential pressure control FD 1 ZU, P Immediate reset (no cooling down period). Precise timing. Adjustable time delay from sec (ZU types). Separate output signals for operation and alarm. Pressure connection : Flare 7/16-20UNF, 1/4SAE male Pressure connection : capillary 91.5cm, 1/4SAE connection Adjusting range: bar YL-22 YL-1232 Πιεσοστατάκια αυτοκινήτου YL-1232: Διπολικός πιεσοστάτης (Binary) R4a από 2.1 έως 28kg/cm 3 Χαμηλής με αρσενικό σπείρωμα. YL-1232: Υψηλής με θηλυκό σπείρωμα από 2.1 έως 28kg/cm 3 Χαμηλής/υψηλής με αρσενικό σπείρωμα. Προέλευση: Ταϊβάν Pressure controls for cars YL-22: Pressure switch bipolar for R4a from 2.1 to 32kg/cm 3 YL-1232: Pressure switch bipolar for R4a from 2.1 to 28kg/cm 3. High pressure with female thread. High/Low pressure with male thread. Origin: Taiwan YL-5041 Αυτοματισμοί κλιματισμού αυτοκινήτου YL-5041: Διακόπτης ανεμιστήρα YL-4301: Ηλεκτρομαγνητική βαλβίδα Προέλευση: Ταϊβάν Automations for car a/c system YL-5041: Fan switch YL-4301: Vacuum solenoid valve Origin: Taiwan YL-4301 TEPSE S.A. 11

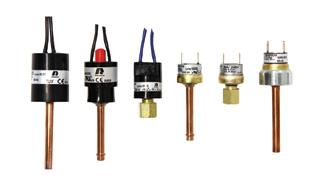

12 AYTOMATIΣΜΟΙ Μίνι πιεσοστάτες Διαθέτουν σταθερές ρυθμίσεις και είναι μικρού όγκου. Είναι σχεδιασμένοι, για να προστατεύουν τα συστήματα ψύξης, όταν βρεθούν σε κρίσιμες συνθήκες θέτοντας υψηλά ή χαμηλά όρια πίεσης. Διατίθονται πιεσοστάτες υψηλής και χαμηλής πίεσης. Με αυτόματη ή χειροκίνητη επαναφορά. Συνδέσεις από ανοξείδωτο ατσάλι για υψηλότερη απόδοση και μεγαλύτερο χρόνο ζωής του προϊόντος. Mini pressure controls This range of electromechanical pressure switches with fixed setting is compact, light and easy to install. They are designed to protect refrigeration systems against critical conditions by setting high or low pressure limits. HP (for high currents), LP (Low pressure) Auto reset οr Manual reset. The stainless-steel control element is designed to guarantee an enhanced product life-cycle, with high performance. N15 STDPS3 Καλώδιο για μίνι πιεσοστάτες Μοντέλο: PS3 N15 STDPS3 Μήκος: 1.5m Cable for mini pressure control Model: PS3 N15 STDPS3 Length: 1.5m Μοντέλο Model Επαναφορά Reset Πίεση/Pressure (bar) Εξόδου Cut-out Εισόδου Cut-in Επαφές Contacts Pressure connections Συνδέσεις Connection Ψυκτικά υγρά Working with PS3A3S Auto /16-20UNF female Schrader opener R22, R404, R4 PS3A6S Auto SAE 3 Faston 0.63cm R22, R404, R4 PS3A1S Auto SAE 3 Faston 0.63cm R22, R404, R4 PS3AF4 Auto SAE 3 Faston 0.63cm R22, R404, R4 G60-G63 series NSDLA00A39112 NSD series HR61B1R Μίνι πιεσοστάτες Διαθέτουν σταθερές ρυθμίσεις και είναι μικρού όγκου. Συμβατοί με τα ψυκτικά υγρά: R22, 4Α, 401Α, 402Α, 404Α, 407C, 4Α και με τα λιπαντικά τους, CO 2, R290 Διαθέσιμα μοντέλα υψηλής και χαμηλής. Εφαρμογές: συστήματα ψύξης, οικιακός και εμπορικός κλιματισμός, αυτοκίνητα, παγομηχανές, κ.λπ. Χρησιμοποιούνται επίσης για τον έλεγχο της πίεσης σε υδραυλικά ή συστήματα ατμού, αεροσυμπιεστές και σε εφαρμογές βιομηχανικού εξοπλισμού. Πίεση λειτουργίας: -1bar/55bar (180bar για μοντέλα CO 2 ) Bαθμός στεγανότητας IP67 (σε τύπους με καλώδιο). Ευρεία γκάμα ηλεκτρικών συνδέσεων και μηχανικά εξαρτήματα. Mini pressure controls Durable and Compact Fixed Pressure Controls. Compatible Refrigerants: R22, 4A, 401A, 402A, 404A, 407C, 4A and their lubricating oils, CO 2, R290 High and Low Pressure Protection; Αpplications: refrigeration systems, residential and commercial air conditioning, automotive, ice machines, etc. They can also be used to control the pressure in hydraulic or steam systems, in air compressors and in industrial equipment. Pressure in the -1bar to 55bar range (180bar in CO 2 Models). IP67 protection rating (versions with cable). Wide range of electrical connections and mechanical fittings. Eφαρμογές Αpplication Υψηλής High pressure Χαμηλής Low pressure Ανεμιστήρας Fan Τύπος Type Eπαναφορά Reset Cut out (bar) Cut in (bar) Ψυκτικό υγρό Refrigerant Eπαφές Contacts Διαθέσιμο In stock Kατά παραγγελία οn-demand NSDHA00B391 auto 18 SPST-NC NSDHM00C39006 manual 18 SPST-NC NSDHA00B397 auto SPST-NC NSDHA00B392 auto R407/507 SPST-NC (HR61B1R) NSDHA00B393 auto SPST-NC NSDHM00C39007 manual SPST-NC NSDHM00C39008 manual SPST-NC NSDHA00B394 auto R4A SPST-NC NSDLA00A39112 auto R407/507 SPST-NO NSDLA00A390 auto SPST-NO NSDLA00A39114 auto SPST-NO NSDHF00A393 auto SPST-NO NSDHF00A394 auto 16 SPST-NO 12 ΤΕΨΕ Α.Ε.

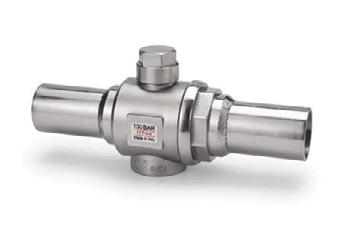

13 AUTOMATIONS REFRIGERA S GREEN REVOLUTION A full range of refrigeration valves for CO 2 and hydrocarbons The EU s Goals: + Reduction of Green House levels by 20% + Increase share of renewables to 20% + Reduce energy conumption by 20% TECHNOLOGIES Freon HFC HFO R744 Subcritical R744 Transcritical HC PRODUCTS Ball valves Check Valves Motorized Valves Safety Valves Filter & Liquid indicators Rotalock Valves Angle Valves Solenoid Valves INDUSTRIES Racks Air Conditioners for Data Center Roof Top Refrigerated cabinets Heat Pumps Chiller» CUSTOM MADE SOLUTION INNOVATION AND TECHNOLOGIES ENVIRONMENT TEPSE S.A.

14 AYTOMATIΣΜΟΙ Χρονοδιακόπτες επαγγελματικοί/πίνακος Timers FIBER 12min Χρονοδιακόπτες παγομηχανής FIBER : Προγραμματισμός 12 λεπτών, χωρίς άξονα, 230V, 50/60 Hz : Διακόπτης 2 θέσεων, 2 λεπτών, κύκλος 20 λεπτών, 230V, 50/60 Hz Ice-machine timers FIBER : 12 min defrostimg circle, 230V, 50/60Hz : 2 positions timer, 20min defrosting cicle, 230V, 50/60Hz ORBIS FRI-60 FIBER 20min Μηχανικός χρονοδιακόπτης Ισπανίας ORBIS FRI-60: Δυνατότητα χρόνου απόψυξης από 1-12 ώρες. Χρόνος απόψυξης 0-50 λεπτά. Δυνατότητα ρύθμισης χρόνου καθυστέρησης ανεμιστήρων. Timer ORBIS FRI-60 Defrosting range between time1-12hours. Defrosting period 0-50min. Option to regulate fan delay time. Μηχανικοί θερμοστάτες επαγγελματικής ψύξης Θερμοστάτες, για εμπορικές εφαρμογές ψύξης. Επαγγελματικά ψυγεία, βιτρίνες, αυτόματοι πωλητές, λυόμενοι θαλάμοι, κλιματιστικά συστήματα και άλλες εφαρμογές. Με δυνατότητα ρύθμισης διαφορικού. Professional Temp. controllers & adjustable temperature controls for refrigeration applications. Control and monitoring functions, such as space temperature control, high/low temperature alarming or defrost termination. Adjustment knob at the front for the temperature setpoint with an approximate scale imprinted on. Κλίμακα Range Τριχοειδής Capillary Διαφορικό diferential TS1-A1A ο C/+ ο C 2m ο C/-7 ο C 2m TS1-A2A ο C/+ ο C 2m TS1-A3A ο C/+25 ο C 2m Mηχανικοί θερμοστάτες πολλαπλών χρήσεων Κατάλληλοι για τον έλεγχο θερμοκρασίας σε ψυκτικούς θαλάμους και σε άλλες εφαρμογές ψύξης. Mechanical multifunction thermostats Particularly suitable for remote temperature control in cold rooms and in refrigeration sector in general. Θερμοστάτης DΑNFOSS UT72: Mε σταθερό διαφορικό 2 ο C Εύρος θερμοκρασίας: ± 30 ο C τριχοειδής σωλήνας: 1.5m Thermostat DΑNFOSS UT72: With differential standard in 2 ο C Temperature range: ± 30 ο Capillary tube: 1.5m UT72 RTC-01 RTS-01 Θερμοστάτης χώρου LEITENBERGER RTC-01: Με σταθερό διαφορικό 2 ο C Εύρος θερμοκρασίας: ± 35 ο C, πούρο τριχοειδής: 1.7m, βαθμός στεγανότητας: IP44 Thermostat LEITENBERGER RTC-01: With differential standard in 2 ο C Temperature range: ± 35 ο C, capillary tube: 1.7m, front protection: IP44 Θερμοστάτης χώρου LEITENBERGER RTS-01: Με βολβό. Εύρος θερμοκρασίας: ± 35 ο C Thermostat LEITENBERGER RTS-01Q: Temperature range: ± 35 ο C Θερμοστάτης ARTHERMO ARTH093: Εύρος θερμοκρασίας: ±35 C, τριχοειδής σωλήνας:1.5m, και σταθερό διαφορικό 3 ο C Boxed thermostat ARTHERMO ARTH093: Temperature range: ±35 C, capillary 1.5m, differential in 3 ο C ARTH093 ARTH0 Θερμοστάτης ARTHERMO ARTH0: Εύρος θερμοκρασίας: 0 C/+90 C, με πούρο εμβάπτισης : 1/2 x0mm, και σταθερό διαφορικό 4 ο C Boxed thermostat ARTHERMO ARTH0: Temperature range: ±35 C, immersion sheath Ø1/2 xmm, differential in 3 ο C Θερμοστάτης CAMPINI TY95 Θερμοστάτης τριχοειδούς με SPDT επαφή και διπλή μόνωση. Εύρος θερμοκρασίας: ±35 C Μήκος τριχοειδούς: 1m, πούρο: Ø1.2 Thermoregulator CAMPINI TY95 Capillary thermoregulator SPDT contact with double insulation. Temperature range: ±35 C Capillary Ø1.2x1m ΤΥ95 14 ΤΕΨΕ Α.Ε.

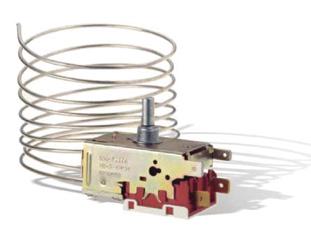

15 AUTOMATIONS Θερμοστάτες Κ22, Κ50, Κ54, Κ59, K60 Θερμοστάτες για οικιακά ψυγεία μονόπορτα, δίπορτα, ψυγειοκαταψύκτες, όρθιες βιτρίνες, ψύκτες πίδακος, αυτόματους πωλητές, κλιματιστικά μηχανήματα. Σταθερή κατασκευή με μεταγωγικό διακόπτη ικανό να δίνει σήμα διακοπής της λειτουργίας της συσκευής. Με δυνατότητα ρύθμισης διαφορικού. Διατίθενται με ή χωρίς τα παρελκόμενα σύνδεσης τους. (τα μοντέλα με αστερίσκο υπάρχουν και από Κίνα). Nεο! Θερμοστάτης αντιεκρηκτικού τύπου για R290. Varifix thermostats Κ22, Κ50, Κ54, Κ59, K60 temperature controls are suitable for commercial, domestic refrigeration and air-conditions, heat pumps, air conditioning. Compact design, fixed or adjustable range, factory set differential. Standard product codes are listed below. (models with *available from China). New! Antiexplosion type thermostat capable for R290. SPST Μονοπολικός διπλής ενέργειας μεταγωγικός διακόπτης Single pole standart temperature K22 K50 K54 K59 K60 Μοντέλο Model Εφαρμογή Application Ψυχρό/Cold Θερμό/Warm Τριχοειδής Capillary out in out in (m) Θερμοστάτες σειρά Κ22 Thermostats with SPDT exchange contact K22L2030 Μέγεθος παγάκι παγομ./cube formation, ice machine K22L2042 A/C, Αντλία θερμότητας/heat pump 2.0 Θερμοστάτες σειρά Κ50 Thermostats with cycling on-off switch (SPST) Κ50L3008 Παγομηχανής(STOP)αποθήκη/Ice machine stopper ,5 1.2 K50L30* Νερού VC1/Water VC K50L3011 Κατάψυξης/Freezer K50L3012* Κατάψυξης/Freezer K50L3123 No frost IZOLA-CANDY K50L5751 Απόψυξη αντλ. θερμότητας/heat pump defrost Fixed -7 Fixed K50P1118 Ψύξη μπουκαλιών VS7/Bottle cooler VS Θερμοστάτες σειρά Κ54 Thermostats with cycling on-off switch and signal operation (SPST) signal operation K54L1853 Ψυγειοκαταψύκτης izola/freezer izola K54P12* Ψυγειο/κτης VS5/Freezer with active signal VS GET207A45 Kαταψύκτης ( VL6)/ Freezer ( VL6) off: -34/+2 on: -.2/+1.5 off: -.7/+1.5 K54P30 Καταψύκτης VR6/Freezer with passive signal VR Θερμοστάτες σειρά Κ59 Thermostats with cycling on-off switch (SPST), constant connection, auxillary off K59H03* Δίπορτο, μακρύ πούρο/2door, long capillary Κ59L29 Δίπορτο, miele no frost/2door, miele no frost Κ59L78 Δίπορτο, izola παξιμάδι/2door, izola nut K59L12 Δίπορτο, VT9 γενικού τύπου/2 door refrigerator GET229A70 Δίπορτο, γενικού τύπου/2door, generic K59L1174* Δίπορτο, γενικού τύπου/2door, generic GET229A1 Δίπορτο, γενικού τύπου/2door, generic -29/+2 +4/-1-20/ K59L2543 Bosh-Siemens εβαπτιζόμενο K59L1662* Ψυγειοκαταψύκτης διπλός VT-93/2door, freezer VT K59H2805 Δίπορτο, 1.5m πούρο/2door refrigerator, 1.5m cap K59L2524 Elco Δίπορτο/Elco 2door Θερμοστάτες σειρά Κ60 Thermostat with cycling on-off switch (SPST) and defrost button K60P Μονόπορτο, κοντό άξονα VP4/1door, short axe Constant cut in Constant cut in Defrost in 5.5 K60L24 Μονόπορτο, σταυρωτό άξονα/1door refrig ««5.5 Κ60L2036 Μονόπορτο, Pitsos/1door refrigerator, manual defrost ««6.0 TEPSE S.A. 15

16 AYTOMATIΣΜΟΙ POSITIVE EXP EXPERIENCE Castel, active in the market of air-conditioning and refrigeration components for 50 years, has strengthened its leadership through its exceptional organizing skills, high logistic effi ciency and constant research and development activity. The several awards and certifi cation that have been given to the company are the evidence of Castel s commitment to offering its customers technologically updated products and a service that goes well beyond the standards of its trade. Castel, Italian experience in the refrigeration sector ΤΕΨΕ Α.Ε.

17 AUTOMATIONS PARKER CASTEL Ηλεκτρομαγνητικές βαλβίδες Κατάλληλες για όλα τα ψυκτικά υγρά. Σταματούν τη ροή μόλις απενεργοποιηθεί το πηνίο. Διατομές μαγνητικών: 1/4-5/8 βιδωτά άκρα & 1/4-1.5/8 κολλητά άκρα Πηνία διαθέσιμα: 220V-1V-24V-12V DC Διαθέσιμες από τους οίκους: CASTEL, CEME, PARKER, DANFOSS Solenoid valves Suitable for all refrigerants. Flow stops as soon as just when the coil is deactivated. Sizes: 1/4-5/8 SAE & 1/4-1.5/8 ODF Available coils: 220V-1V-24V-12V DC Available from the following manufacturers: CASTEL, CEME, PARKER, DANFOSS CEME H ηλεκτρομαγνητική βαλβίδα ενεργοποιείται αυτόματα και ανοίγει και κλείνει πολύ γρήγορα με την ηλεκτρική ενέργεια του πηνίου. Χρησιμοποιείται για τον έλεγχο της ροής του ψυκτικού υγρού. The solenoid valve is automatically activated and uses the coil s energy to open and close at hight speed. It is used for controlling the refrigerants flow. DANFOSS CEME Ηλεκτρομαγνητικές βαλβίδες νερού Διατομές: 1/8, 1/4, 3/8, 1/2, 3/4, 1, 1.1/4, 1.1/2 Ελάχιστη πίεση: 0.3bar Μεταλλική επικάλυψη στο ορειχάλκινο σώμα κατάλληλο και για εφαρμογές υψηλής θερμοκρασίας. Βελτιωμένη αντοχή στη διάβρωση. Εσωτερικά μέρη από ανοξείδωτο χάλυβα. Τοποθέτηση: με οποιονδήποτε τρόπο, αλλά δε συνιστάται με το πηνίο προς τα κάτω Διαθέσιμες από τους οίκους: CEME, CASTEL, PARKER Water Solenoid valves Sizes: 1/8, 1/4, 3/8, 1/2, 3/4, 1, 1.1/4, 1.1/2 Solenoid valve pilot operated 2/2 way n.c. Min. pressure: 0.3bar Metallic layer on the brass body ensures safe operation in high temperature applications. Improved corrosion resistance. Stainless steel internal parts. Mounting position: Any, the position with the coil downwards is not recommended Available from the following manufacturers: CEME, CASTEL, PARKER Βαλβίδες ρύθμισης νερού Για συστήματα με υδρόψυκτα κοντένσερ. Κρατάει σταθερή την πίεση στο κοντένσερ, ρυθμίζοντας τη ροή του νερού. Regulating valves Used in water-cooled air conditioning and refrigeration condensers. Keeps the condensation pressure constant by adjusting the water flow. Mounted vertically on the water outlet side of the condenser. CASTEL Μοντέλα Castel 32/3 G3/8, 32/6 G3/4, 32/04 G1/2 : Πίεση λειτουργίας: 5-20bar Μέγιστη πίεση νερού: bar Μέγιστη θερμοκρασία νερού: 80 o C Μέγιστη πίεση ψυκτικού υγρού: 22bar Castel Model 32/3 G3/8, 32/6 G3/4, 32/04 G1/2 : Working pressure: 5-20bar Max water press: bar Max water temperature: 80 o C Refrigerant max working pressure: 22bar AWR VWR SWR Μοντέλα DANFOSS AWR: Βαλβίδα ρύθμισης νερού 2 εξόδων Μεγέθη: 1/2-1.1/4 Πίεση λειτουργίας: 6-23bar Για: R22, R4a, R404A, R407C VWR: Βαλβίδα ρύθμισης νερού 2 εξόδων Μεγέθη: 3/8-1 Πίεση λειτουργίας: 15-29bar Για: R4A SWR: Βαλβίδα ρύθμισης νερού 3 εξόδων Μεγέθη: 3/8-1/2-3/4 Πίεση λειτουργίας: 6-18bar Για: R22, R4a, R404A, R407C DANFOSS models AWR 2-way pressure operated water valve. Sizes: 1/2-1.1/4 Pressure range 6-23bar For R22, R4a, R404A, R407C VWR 2-way water regulating valve Sizes: 3/8-1 Pressure range: 15-29bar For R4A applications. SWR: 3-way water regulating valve, diverting Sizes: 3/8-1/2-3/4 Pressure range: 6-18bar For R22, R4a, R404A, R407C TLMKC18 SVOM-18 Μαγνητικό πηνίο ενεργοποίησης ηλεκ/κης βαλβίδας Ο ευκολότερος και πιο απλός τρόπος να ξεκινήσει η μαγνητική, όταν δε θέλουμε να χρησιμοποιήσουμε ηλεκτρισμό. Σχεδιασμένο για όλων των τύπων τις μαγνητικές. Κατάλληλο για συστήματα έως 1.8cm Διαθέσιμα μοντέλα: CPS TLMKC18 & REFCO SVOM-18 Solenoid activation magnet The fastest and easiest way to start the solenoid valve without electricity. Suitable for all type of solenoid valves. Solenoid activation tool, to fit stem sizes, up to 1.8cm. Available models: CPS TLMKC18 & REFCO SVOM-18 TEPSE S.A. 17

18 AYTOMATIΣΜΟΙ Τετράοδες βαλβίδες Βαλβίδες που χρησιμοποιούνται σε κύκλωμα αντλίας θερμότητας ή και σε συστήματα hot gas defrost. Απαραίτητες, όπου είναι αναγκαία η αντεπιστροφή ροή του υγρού. Συμβατές με τα παλιά και νέα ψυκτικά υγρά. Αποδόσεις: W Για σωλήνα σύνδεσης: 3/8-1.5/8 Διαθέσιμα πηνία: 220V, 1V, 12V, 24V 4-way reversing valves Suitable for heat pump applications or hot gas defrost systems. Necessary when the refrigerant flow is reserved. Compatible with all refrigerants. Capacity: W For pipe diameters: 3/8-1.5/8 Available coils: 220V, 1V, 12V, 24V 4-way revercing valves Με την τετράοδη βαλβίδα επιτυγχάνεται η αντιστροφή του ψυκτικού κύκλου ανάλογα με τις συνθήκες που απαιτούνται (θερινή ή χειμερινή λειτουργία). Προσοχή κατά τη συγκόλληση να μην υπερθερμανθεί το τεφλόν εσωτερικά! 4-way reversing valves. Suitable for heat pumps applications or hot gas defrost systems. Necessary when the refrigerant backflow is needed. KVP KVL Βαλβίδες σταθερής πίεσης εξατμιστού PRE (), KVP (DANFOSS) Διατηρεί σταθερή και σε προκαθορισμένο επίπεδο την min.πίεση εισόδου στον εξατμιστή. Τοποθετείται στη γραμμή αναρρόφησης, αμέσως μετά τον εξατμιστή. Διατομές σύνδεσης από 1/2-1.3/8 Ιnlet pressure regulators PRE (), KVP (DANFOSS) Upstream Evaporator Pressure Regulators accurately maintain a predetermined min. evaporator inlet pressure, regardless of sudden load or suction pressure changes. Operate from an inlet pressure signal, opening on a rise in pressure above the valve set point and closing at any inlet pressure below the set point. Hermetic valve supplied with a pressure tap in the inlet connection as standard, for pipes 1/2-1.3/8 PRC/PRE Βαλβίδες σταθερής πίεσης κάρτερ PRC (), KVL (DANFOSS) Διατηρεί σταθερή και σε προκαθορισμένο επίπεδο, την max.πίεση εξόδου από τον εξατμιστή. Προστατεύει τον συμπιεστή από υπερφόρτωση. Τοποθετείται στη γραμμή αναρρόφησης πριν τον συμπιεστή. Διατομές σύνδεσης από 1/2-1.3/8 Outlet pressure regulators PRC (), KVL (DANFOSS) Downstream Pressure Regulators accurately maintain a predetermined maximum outlet pressure. Designed to prevent compressor motor overload. Hermetic valve supplied with a pressure tap in the inlet connection as standard, for pipes 1/2-1.3/8 FSX FSE Ηλεκτρονικοί ρυθμιστές στροφών FS Ενεργοποιείται από την πίεση χαμηλής. Απαραίτητος αυτοματισμός για ενεργειακή εξοικονόμηση κατά τη λειτουργία των ανεμιστήρων του κοντέσερ. Ελέγχει και ρυθμίζει τις στροφές του ανεμιστήρα, μειώνει τη στάθμη θορύβου τους, εξασφαλίζοντας τη μέγιστη απόδοση στο ψυκτικό κύκλωμα. FSE-01S=R4A FSE-02S=R22, R404A, R407C, R507 FSE-03S=R4A Pressure actuated condenser Fan Speed Control FS Minimize fan Noise, Highly Efficient, Low Energy Consumption Electronically Commutated (EC). Provide analogue 0-V electrical signals based on condensing pressure changes. Suitable for any size of EC fan motors. Simple adjustable set point for head pressure. FSE-01S=R4A FSE-02S=R22, R404A, R407C, R507 FSE-03S=R4A Συνοδευτικό καλώδιο για τους ρυθμιστές στροφών με φίλτρο EMC Εύρος θερμοκρασίας: -50 C/+80 C Μήκους: 1.5m, 3m, 6m Cable Assemblies with plug and EMC filter Τemperature range: -50 C/+80 C Cable length: 1.5m, 3m, 6m FSF 18 ΤΕΨΕ Α.Ε.

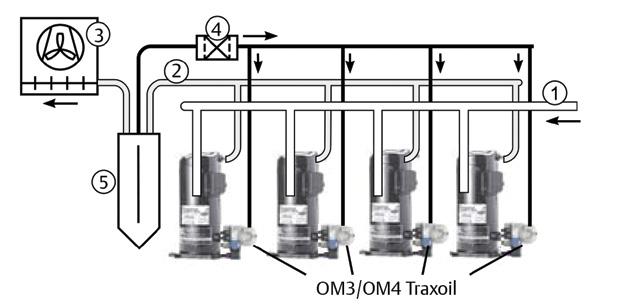

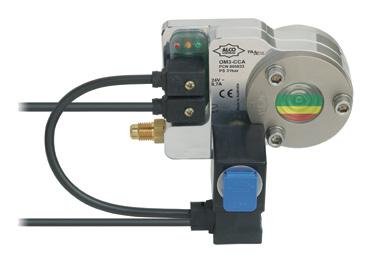

19 AUTOMATIONS ΟΜ3/OM4 Ηλεκτρονικό σύστημα ελέγχου λαδιού OM3/OM4 Αυτόνομο εξάρτημα εξισορρόπησης OM3 με αισθητήριο στάθμης λαδιού και εσωτερική ηλεκτρομαγνητική για ρύθμιση της παροχής λαδιού. OM4 για ψυκτικά υγρά υψηλών πιέσεων CO 2, R4A. Με συναγερμό και ένδειξη LED, σταματά και τον συμπιεστή. Κλάση προστασίας IP65 και ρελέ συναγερμού 230V/3A. Μέγιστη πίεση λειτουργίας: 31bar Καλύπτουν όλες τις μάρκες συμπιεστών με τους κατάλληλους αντάπτορες. TraxOil Electronic level control OM3/OM4 OM4 for high pressure refrigerantsco 2, R4AIP65 rating due to molded housing and electrical connection with molded cable assemblies. 3 Zone 0% level control by using precise Hall-sensor measurement. Self contained unit with oil level sensor and integral solenoid to manage oil level supply. SPDT output contact for compressor shut down or alarming, rating 230VAC, 50/60Hz. Alarm, status and 3 zone indication by LED s. Easy installation by sightglass replacement and frontside installation without nuts. Σύστημα χαμηλής πίεσης με έλεγχο λαδιού ΟΜ3 Τraditional low pressure oil level managment system OM Διαφορικός πιεσοστάτης Dif. press valve Δοχείο Λαδιού Oil reservoir Συμπυκνωτής Condenser Φίλτρο λαδιού Filter stainer 5 Κατάθλιψη Discharge Αναρρόφηση Suction normal temp Αναρρόφηση χαμηλής Suction line low temp. Ελαιοδιαχωριστής Oil separator Σύστημα υψηλής πίεσης με έλεγχο λαδιού ΟΜ4 High pressure oil level managment system OM4 Αναρρόφηση Common suction 1 Δοχείο Λαδιού Common discarge 2 Συμπυκνωτής Condenser 3 Φίλτρο Filter drier Ελαιοδιαχωριστής Oil separator 4 5 PAA- 21SC/12/80440: PA-21Y PA-21MR Aισθητήριa πίεσης Σειρά PA: Κατάλληλοι για υγρά και αέρια μέσα (σε αέρια η δυνατότητα χρήσης περιορίζεται στα 25bar) Μέτρηση πίεσης: 0-600bar DC αναλογική έξοδος: 4-20mA Τάση λειτουργίας: VDC Βύσμα σύνδεσης M12, Σύνδεση διεργασίας G1/4, βαθμός στεγανότητας: IP68-IP69K PA-21MR: bar, αρσενικό άκρο PA-21Y: bar,αρσενικό άκρo PA-21MC: 0-30bar,αρσενικό άκρo PAA-21SC/12/80440: Μέτρηση πίεσης: 0-12bar, έξοδος: 4-20mA, θηλυκό άκρο R1: 0-30bar, θηλυκό άκρο Piezoresistive pressure transmitters Applications: refrigeration, hydraulic controls, air compressors, ink jet printers, vacuum pumps etc. Pressure range: 0-600bar DC analogic output: 4-20mA Voltage: VDC Connection: M12, G1/4 Protection rating: IP68-IP69K PA-21MR: bar, male PA-21Y: bar, male PA-21MC: 0-30bar, male PAA-21SC/12/80440: Pressure range: 0-12bar, output: 4-20mA, female connection R1: 0-30bar, female connection TEPSE S.A. 19

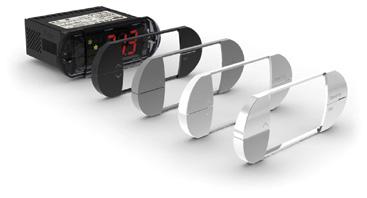

20 AYTOMATIΣΜΟΙ Θερμοστάτης συντήρησης PEGO 1LT01 Expert nano Τροφοδοσία: 230Vac, +%/-15%; 50/60Hz Ένα αισθητήριο θερμοκρασίας NTC. Εύρος θερμοκρασίας: -45 C/+99 C Ακρίβεια: ±0.5 C Κατάλληλο για εφαρμογές ψύξης και θέρμανσης. Ρελέ συμπιεστού DO1 16(6)A/250VAC Βαθμός στεγανότητας: IP65 Διαστάσεις: 93x37x59mm Mε ελληνικές οδηγίες χρήσης και τεχνική υποστήριξη. Προέλευση: Ιταλία High temperature controller PEGO 1LT01 Expert nano Power supply: 230V, +%/-15%; 50/60Hz 1 input for NTC probe. Temperature range: -45 C/+99 C Αccuracy: ±0.5 C Can be configured for hot or cold applications. Compressor relay DO1 16(6)A/250VAC Protection rating: IP65 Dimensions: 93x37x59mm Origin: Italy 3CF01/1LT02 Θερμοστάτης κατάψυξης PEGO 3CF01 Expert nano Τροφοδοσία: 230V, +%/-15%; 50/60Hz 3CF11: διαθέσιμο μοντέλο σε 12V Δύο αισθητήρια (ΝCT)και 3 ρελέ. Εύρος θερμοκρασίας: -45 C/+99 C Βαθμός στεγανότητας: IP65 Εύκολο στη χρήση, χάρη στις προρυθμισμένες παραμέτρους για άμεση χρήση του οργάνου. Ελέγχει συμπιεστή, αποψύξεις και ανεμιστήρες. Δυνατότητα μετωπικής εγκατάστασης με κρυφές βίδες ή παραδοσιακή εγκατάσταση με κλιπ. Διαστάσεις: 93x37x59mm Προέλευση: Ιταλία Low temperature controller PEGO 3CF01 Expert nano Power supply: 230V, +%/-15%; 50/60Hz 3CF11: available 12V model 2 ΝCT probes and 3 relays. Temperature range: -45 C/+99 C Protection rating: IP65 Easy to use thanks to pre-configured settings which guarantees an immediate start-up. Off-cycle defrosting through compressor and fan control. Possibility of frontal installation with hidden screws or traditional installation with clips. Dimensions: 93x37x59mm Origin: Italy Διαλέξτε το χρώμα της πρόσοψης που σας ταιριάζει! ΓΚΡΙ, ΛΕΥΚΗ, ΑΣΗΜΙ Option! Choose the front panel colour you like! GREY, SILVER, WHITE R1/R2/R3 Θερμοστάτες -ELIWELL R1(961): Ηλεκτρονικός θερμοστάτης 220V, με 1 ρελέ και 1 αισθητήριο, από -50 C/+1 C (αισθ. NTC), χωρίς δεκαδικό με λειτουργία απόψυξης. R2 (902T): Ηλεκτρονικός θερμοστάτης 220V, με 1 ρελέ και 1 αισθητήριο, από -50 C/+1 C (αισθ. NTC), χωρίς δεκαδικό με 1 έξοδο R3 (974): Ηλεκτρονικός ελεγκτής 220V, με 3 ρελέ και 2 αισθητήρια, από -50 C/+1 C (αισθ. NTC), με επιλογή προβολής δεκαδικού και λειτουργία απόψυξης Γενικά χαρακτηριστικά: Σχεδιασμένοι για τοποθέτηση σε πάνελ (σε οπή 71x29cm) Bαθμός στεγανότητας: IP65 Kατασκευασμένοι από πολυκαρβονικό πάνελ και θερμοπλαστικά κουμπιά Διαστάσεις: 74x32x59mm Με ελληνικές οδηγίες χρήσης. -ELIWELL Controls R1(961): Electronic thermostat 220V, with 1 relay and 1 NTC probe, from -50 C/+1 C (NTC probe), with resolution 1 C, and defrost control R2 (902T): Electronic thermostat 220V, with 1 relay and 1 NTC probe, from -50 C/+1 C (NTC probe), with resolution 1 C and 1 output R3 (974): Electronic thermostat 220V, with 3 relays and 2 probes, from -50 C/+1 C (NTC probe), with optional resolution: 0.1 C and defrost control General characteristics: Panel cut-out: 71x29cm Protection rating: IP65 Made of polykarbonate panel and thermoplastic buttons Dimensions: 74x32x59mm 20 ΤΕΨΕ Α.Ε.

21 AUTOMATIONS EVK211 Απλός θερμοστάτης EVK211 Απλός θερμοστάτης για σταθερά συστήματα ψύξης. Τροφοδοσία: 230Vac, 50/60Hz, 3VA, 115Vac ή Vac/dc ή 12 Vac/dc κατόπιν αιτήματος Εύρος θερμοκρασίας: -50 C/+150 C για αισθ. PTC, -40 C/+5 C για αισθ. NTC Με 1 ρελέ συμπιεστού και 1 αισθητήριο. Στεγανότητα: IP65 Διαστάσεις: 75x33x59mm Simple digital thermostat EVK211 Simple digital thermostat for static refrigerating units. Power supply: 230Vac, 50/60Hz, 3VA, 115Vac or Vac/dc or 12 Vac/dc on request Temperature range: -50 C/+150 C for PTC probe, -40 C/+5 C for NTC probe 1 compressor relay and 1 probe. Front protection: IP65 Dimensions: 75x33x59mm EVK203/223 EVK203/EVK223 Ηλεκτρονικός θερμοστάτης για αεριζόμενα συστήματα ψύξης. Τροφοδοσία: 230Vac, 50/60Hz, 3VA, 115Vac κατόπιν αιτήματος. Εύρος θερμοκρασίας: -50 C/+150 C για αισθ. PTC, -40 C/+5 C για αισθ. NTC Διαθέτει 2 αισθητήρια PTC ή NTC. Με 3 ρελέ (συμπιεστού, απόψυξης και ανεμιστήρα). Στεγανότητα: IP65 Διαστάσεις: 75x33x59mm EVK203/EVK223 Digital thermostats for ventilated refrigerating units. Power supply: 230Vac, 50/60Hz, 3VA, 115Vac on request. Temperature range: -50 C/+150 C for PTC probe, -40 C/+5 C for NTC probe Measure inputs: 2 probes (cabinet & evaporator) for PTC/NTC probes. Digital inputs (only EVK223): 1 input for NO/NC contact Digital outputs: 3 relays (compressor, defrost and evaporator fan relay) Front protection: IP65 Dimensions: 75x33x59mm EVK411 Ηλεκτρονικός θερμοστάτης EVCO EVK411 Ηλεκτρονικός θερμοστάτης γενικής χρήσης. Τροφοδοσία: 230Vac, 3VA, 115Vac ή 12-24Vac/dc ή 12Vac/dc κατόπιν αιτήματος Μια έξοδος για PTC ή NTC αισθητήριο και 1 ρελε. Εύρος θερμοκρασίας: -50 C/+150 C για αισθ. PTC, -40 C/+1 C για αισθ. NTC Βαθμός στεγανότητας: IP65 Διαστάσεις: 75x33x59mm Digital controller EVCO EVK411 Single output digital thermoregulators for general purposes. Μaximum current allowed A. Power supply: 230Vac Measure inputs: 1 PTC/NTC probe Temperature range: -50 C/+150 C for PTC probe, -40 C/+1 C for NTC probe Digital outputs: 1 relay Protection rating: IP65 Dimensions: 75x33x59mm EVK401 Ηλεκτρονικός θερμοστάτης EVCO EVK401 Ηλεκτρονικός θερμοστάτης για εφαρμογές ψύξης ή θερμανσης με 1 αισθητήριο PTC ή NTC. Τροφοδοσία: 120V Εύρος Θερμοκρασίας: -40 C/+5 C Με προστασία υπερφόρτωσης και δυνατότητα εναλλαγής C/F. Διαστάσεις: 75x33.5x62mm Temperature controller EVCO EVK401 Temperature controller for cooling or heating applications, with one NTC or PTC probe. Power supply: 120V Temperature range: -40 C/+5 C Overload protection, C/F exchangable. Dimensions: 75x33.5x62mm EVK201 Ηλεκτρονικός θερμοστάτης EVCO EVK201 Ηλεκτρονικός θερμοστάτης για αεριζόμενα συστήματα ψύξης. Διαθέτει ρελέ 16Α και ένα αισθητήριο NTC. Τροφοδοσία: 230V, 50/60Hz Εύρος θερμοκρασίας: -40 C/+5 C Ανάλυση: 0.1 C Bαθμός στεγανότητας: IP65 Διαστάσεις: 75x33.5x62mm Digital controller EVCO EVK201 Electronic thermostat for controlling the compressor in cooling systems or small furniture. Have one 16A relay and one NTC temperature detector for temperature testing. Power supply: 230V, 50/60Hz Temperature range: -40 C/+5 C Resolution: 0.1 C Protection rating: IP65 Dimensions: 75x33.5x62mm STC-300 Θερμοστάτης STC-300 Ισχύς λειτουργίας: 5W, ρελέ συμπιεστού: A Εύρος θερμοκρασίας: -40 C/+0 C Δυνατότητα προγραμματισμού διάρκειας και συχνότητας: 0-99h Χρόνος απόψυξης: 0-60min Φωτεινή ένδειξη λειτουργίας συμπιεστού Διαστάσεις: 77x34.5x65mm Προέλευση: Ασία Digital controller STC-300 Power consumption: 5W, compressor relay contact capacity: A Temperature range: -40 C/+0 C Defrosting interval: 0-99h Defrosting duration: 0-60min Refrigeration indicator light Dimensions: 77x34.5x65mm Origin: Asia TEPSE S.A. 21

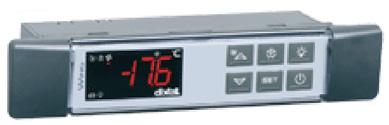

22 AYTOMATIΣΜΟΙ XR80C Θερμοστάτης για δεξαμενή γάλακτος DIXELL XR80C Eπιτρέπει τον αυτόματο χειρισμό on/off της παγολεκάνης γάλακτος. Με λειτουργία ανάδευσης εργοστασιακά προγραμματισμένη. Με 1 αισθητήριο και 2 ρελέ γαι τον έλεγχο συμπιεστού και του αναδευτήρα. Εύρος θερμοκρασίας: ΝΤC -40 C/+1 C, PTC: -50 C/+150 C Με ελληνικές οδηγίες χρήσης. Milk Tank controller DIXELL XR80C Αllows very accurate control of all the main functions required during the milk-tank preservation cycles, including the timed cycles of agitator functions. The operator can also manually start a timed agitation cycle. Equipped with one thermostat probe and two relay outputs to control the compressor and agitator. Εύρος θερμοκρασίας: ΝΤC -40 C/+1 C, PTC: -50 C/+150 C XR60C Θερμοστάτης γενικής χρήσης DIXELL XR60C Βασισμένος σε μικροεπεξεργαστή,για εφαρμογές μέσων ή χαμηλών θερμοκρασιών. Με 3 ρελέ εξόδου για τον έλεγχο του συμπιεστή, των ανεμιστήρων, του εξατμιστή και της αποπάγωσης (ηλεκτρική ή hot gas). Aισθητήρια NTC/PTC, για θερμοκρασία, για τον έλεγχο του τερματισμού της απόψυξης και των ανεμιστήρων. Εύρος θερμοκρασίας: ΝΤC -40 C/+1 C, PTC: -50 C/+150 C Βαθμός στεγανότητας: IP65 Διαστάσεις: 74x32mm General purpose controller DIXELL XR60C Digital controller for Medium and Low Temperature ventilated applications with dual humidity function on demand. Digital inputs: Alarm, AUX, start defrost, door switch, pressure switch, probe Probe inputs: NTC/PTC thermostat, defrost, condenser Relay outputs: compressor, defrost and fans Temperature range: ΝΤC -40 C/+1 C, PTC: -50 C/+150 C Protection rating: IP65 Dimensions: 74x32mm XW260L Ελεγκτής γενικής χρήσης DIXELL XW260L Ψηφιακές εισόδους: alarm, block alarm, προστασία υπερπίεσης, απόψυξη, εξοικονόμ. ενέργειας, AUX, ON/OFF, ρύθμιση αυτόματης λειτουργίας (διακοπών). 3 αισθητήρια NTC: θερμοκρασίας, τερματισμού της απαγωγής και οθόνης 4 ρελέ: 20A συμπιεστού, 8A απόψυξης, 8A ανεμιστήρες, 16A φώτα Εύρος θερμοκρασίας: -40 C/+1 C Βαθμός στεγανότητας: IP65 Διαστάσεις: 185x38mm Refrigeration controller DIXELL XW260L Digital inputs: Alarm, block alarm, pressure switch, start defrost, energy saving, ON/OFF, AUX, holiday Probe inputs: NTC thermostat, defrost, display Relay aoutputs: 20A compressor, 8A defrost, 8A fans, 16A light Temperature range: -40 C/+1 C Protection rating: IP65 Dimensions: 185x38mm AT1-5 Ηλεκτρονικός θερμοστάτης LAE AT1-5 Ηλεκτρονικός ελεγκτής 230V~ ±% 50 60Hz, 3W, 16Α. Aντικαθιστά το LDU-151/152. Aισθητήρια: NTCK ή PTC00 Εύρος θερμοκρασιaς: -50 C/+120 C Λειτουργία απόψυξης (NTC αισθητήριο). Βαθμός στεγανότητας: IP55 Δυνατότητα προγραμματισμού διάρκειας και συχνότητας απόψυξης. Ενδείξεις συναγερμού και καθαρισμού συμπυκνωτού. Διαστάσεις: 77x37x77(βάθος)mm Electronic controller LAE AT1-5 Electronic controller 230V~ ±% 50 60Hz, 3W, 16Α Sensor type: Selectable NTCK or PTC00 Temperature range: -50 C/+120 C Defrost function (NTC probe). Protection rating: IP55 Programmable duration and frequency of defrost cycles. Automatic condenser maintenance warning. Dimensions: 77x37x77(depth)mm AC1-5 Ηλεκτρονικός θερμοστάτης LAE AC1-5 Θερμοστάτης γενικής χρήσης με 2 ρελέ με νεκρή ζώνη ON/OFF. AUX, λειτουργεί το δεύτερο ρελέ. Τροφοδοσία: 230Vac ή 12Vac/dc Αισθητήρια: Είσοδος για 0 1V, 0/4 20mA, PTC/NTCK, TC J/K ή Pt0 Εύρος θερμοκρασίας: -50 C/+150 C (αισθητήριο PTC), -40 C/+125 C (NTCK) Δυνατότητα επιλογής για λειτουργία ψύξης (αφύγρανση) ή θέρμανσης (εφύγρανσης). Ακριβή ή σχετική ρύθμιση θερμοκρασίας με ειδοποίηση (alarm). Δυνατότητα περιορισμού εκκίνησης συμπιεστή, σε περίπτωση χαλασμένου αισθητηρίου. Με λειτουργία νεκρής ζώνης. Διαστάσεις: 77x35x77mm Universal controller LAE AC1-5 Two channel universal controller, ON/OFF or PID. Main output on 12A relay or for SSR piloting and auxiliary output on 5A relay. Power supply: 230Vac or 12Vac/dc Sensor type: Input for 0 1V, 0/4 20mA, PTC/ NTCK, TC J/K or Pt0 Temperature range: -50 C/+150 C (PTC input), -40 C/+125 C (NTCK) Selectable Refrigerating/Heating (Dehumidifying/Humidifying) control. Absolute or relative temperature alarms. Load start limitation and safety operation in case of probe failure. With neutral band. Dimensions: 77x35x77mm 22 ΤΕΨΕ Α.Ε.

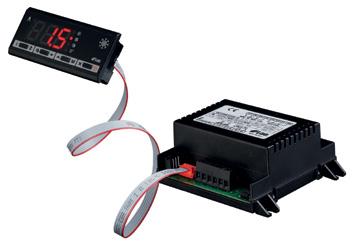

23 AUTOMATIONS AT2-5 Ηλεκτρονικός θερμοστάτης LAE AT2-5 Χρονοδιακόπτης, θερμόμετρο & θερμοστάτης με 3 ρελέ και 2 αισθητήρια Τροφοδόσία: 230V~±% 50/60Hz,3W,16(5)A Aισθητήρια: NTCK ή PTC00 Εύρος θερμοκρασίας: -50 C/+120 C Βαθμός στεγανότητας: IP55 Απόκλιση: NTCK: <±0.3 C (-40 C/70 C) PTC00: <±0.5 C (-50 C/+120 C) Διαστάσεις τοποθέτησης: 71x29mm Defrost controller LAE ΑΤ2-5 Defrost controller for high and low temperature with 3 relay and 2 probes. Powe supply: 230V~±% 50/60Hz, 3W,16(5)A Sensor type: Selectable NTCK or PTC00 Temperature range: -50 C/+120 C Protection rating: IP55 Accuracy: NTCK: <±0.3 C (-40 C/70 C) PTC00: <±0.5 C (-50 C/+120 C) Panel cut-out: 71x29mm AD2-5 Ηλεκτρονικός θερμοστάτης LAE AD2-5 Θερμοστάτης και ελεγκτής απόψυξης. Με 4 ρελέ, δυνατότητα σύνδεσης με 3 αισθητήρια και 2 ψηφιακές εξόδους. Τροφοδοσία: V~±% 50 60Hz 3W Αισθητήρια: NTCK (SN4B20P1/P2/P3) ή PTC00 (ST1K20P1/P2/P3) Εύρος θερμοκρασίας: -50 C/+120 C Βαθμός στεγανότητας: IP55 Απόκλιση: NTCK: < ±0.3 C (-40 C/+70 C) PTC00: < ±0.5 C (-50 C/+120 C) Διαστάσεις: 77x35x90mm Defrost controller LAE AD2-5 Defrost controller for Display Cases and Cold Stores, with 4 relays, 3 probes and 2 digital outputs. Power supply: V~±% 50 60Hz 3W Sensor type: NTCK (SN4B20P1/P2/P3) or PTC00 (ST1K20P1/P2/P3) Temperature range: -50 C/+120 C Protection rating: IP55 Accuracy: NTCK: < ±0.3 C (-40 C/+70 C) PTC00: < ±0.5 C (-50 C/+120 C) Dimensions: 77x35x90mm BIT25 Ηλεκτρονικός θερμοστάτης LAE BIT25 Θερμοστάτης, ελεγκτής απόψυξης με διαιρούμενη οθόνη και 3 ρελέ. Τροφοδοσία: 115Vac, 230Vac ή 115/230Vac ±% 50/60Hz 3W Αισθητήρια: 2xNTCK Εύρος θερμοκρασίας: -50 C/+1 C Απόκλιση: < ±0.5 C Δυνατότητα νυχτερινής λειτουργίας ECO Διαστάσεις: 86x82x44mm Οθόνη LCD-5S Βαθμός στεγανότητας: IP55 Διαστάσεις: 77x35x20mm Defrost controller LAE BIT25 Split defrost controller with 3 relays and ECO function. Power supply: 115Vac, 230Vac or universal 115/230Vac ±% 50/60Hz 3W Sensor type: 2xNTCK Temperature range: -50 C/+1 C Accuracy: < ±0.5 C Dimensions: 86x82x44mm LCD-5S (display unit) Protection rating: IP55 Dimensions: 77x35x20mm LTR-5 Θερμόμετρο, θερμοστάτης LAE LTR-5/CSRE Θερμόμετρο, θερμοστάτης με 1 ρελέ ΟΝ/ΟFF. Τροφοδοσία: 220V, διαθέσιμο και σε 12V(16A) Αισθητήρια: NTC ή 0 1V Εύρος θερμοκρασίας: -50 C/+150 C Δυνατότητα επιλογής για λειτουργία ψύξης (αφύγρανση) ή θέρμανσης (εφύγρανσης). LTR-5 διαθέσιμο και σε υγρασιόμετρο. HT2WAD υγροστάτης 12V: Εύρος: 0-0% r.h., θερμοκρασίες λειτουργίας: 0 o C/+75 o C (αισθητήριο) 0 o C/+50 o C (ηλεκτρονικό), απόκλιση: 5%r.H., διαστάσεις: 1x53x75mm Digital controller LAE LTR-5/CSRE Single output ON/OFF or PID thermostat. Power supply: 220V, 12V. Output (16A) Sensor type: Input for NTC or 0 1V Temperature range: -50 C/+150 C Refrigerating (dehumidifying) or heating (humidifying) control mode selection. LTR-5 humidistat available. HT2WAD humidity transmitter 12V: Range: 0-0% r.h., operat.temperat: 0 o C/+75 o C (sensor) 0 o C/+50 o C (electronic), accuracy: 5%r.H., dimensions: 1x53x75mm HT2W MTR6 Θερμοστάτης LAE MTR6 Ελεγκτής πάνελ με προγραμματιζόμενο διαφορικό και είσοδο PTC ST1K20P1. Τροφοδοσία: 12V Εύρος θερμοκρασίας: -50 C/+150 C Βαθμός στεγανότητας: IP54 Δυνατότητα επιλογής για λειτουργία ψύξης ή θέρμανσης. Διαστάσεις: 58x26mm Digital controller LAE MTR6 Panel controller with programmable differential. Input for PTC ST1K20P1. Power supply: 12V Temperature range: -50 o C/+150 o C Protection rating: IP54 Refrigerating or heating control mode selection. Dimensions: 58x26mm TEPSE S.A. 23

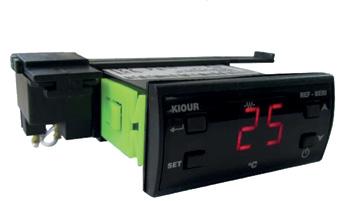

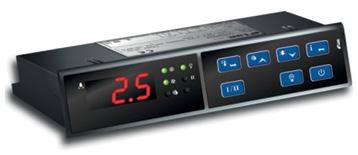

24 AYTOMATIΣΜΟΙ AH1-5 Θερμοστάτης για φορτηγά ψυγεία LAE AH1-5 Θερμοστάτης για φορτηγά ψυγεία με 4 ρελέ. Τροφοδοσία: 7-30Vdc ±% 50 60Hz, 3W Aισθητήρια: NTCK (SN4B20P1/P2/P3) ή PTC00 (ST1K2P1/P2/P3) Εύρος θερμοκρασίας: -50 C/+120 C Απόκλιση: NTCK: < ±0.3 C (-40 C/+70 C) PTC00: < ±0.5 C (-50 C/+120 C) Βαθμός στεγανότητας: IP55 Δυνατότητα ελέγχου δεύτερου συμπιεστή ή εξατμιστή. Διαστ. τοποθέτησης: 71x29mm Defrost controller LAE AH1-5 Defrost controller for refrigerated transports with 4 outputs. Power supply: 7-30Vdc ±% 50 60Hz, 3W Sensor type: NTCK (SN4B20P1/P2/P3) ή PTC00 (ST1K2P1/P2/P3) Τemperature range: -50 C/+120 C Accuracy: NTCK: < ±0.3 C (-40 C/+70 C) PTC00: < ±0.5 C (-50 C/+120 C) Protection rating: IP55 Optional control of a second compressor or evaporator. Panel Cut-out: 71x29mm LCD32 Θερμοστάτης απόψυξης LAE LCD32 Θερμοστάτης απόψυξης πολλαπλών λειτουργιών, με 4 ρελέ και επαφή πορτας. Τροφοδοσία: 230Vac ±%; 50/60Hz; 3W Αισθητήρια: NTC ή SN2B20P1/P2 (1 ή 2 αισθητήρια) Εύρος θερμοκρασίας: -30 C/+30 C Απόκλιση: <±0.2 C (-30 C/+30 C) Βαθμός στεγανότητας: IP55 Διαστάσεις τοποθέτησης: 163x31.5mm Defrost unit LAE LCD32 Compact multi-function defrost unit, with 4 relays and a door contact. Power supply: 230Vac ±%; 50/60Hz; 3W Sensor type: NTC, SN2B20P1/P2 with 1 or 2 probes Temperature Range: -30 C/+30 C Accuracy: <±0.2 C (-30 C/+30 C) Protection rating: IP55 Panel cut-out: 163x31.5mm MS27 Πρεσσοστάτης ελέγχου LAE MS27 Δυνατότητα ελέγχου μέχρι τέσσερις συμπιεστές ή ανεμιστήρες. Τροφοδοσία: 230Vac ή 115Vac Ψηφιακές εισόδοι DI1-DI5 με δυνατότητα παραμετροποίησης. Δυνατότητα σύνδεσης αισθητήριο θερμοκρασίας NTCK. Eύρος πίεσης: -1bar/+35bar Εύρος θερμοκρασίας: -50 C/+120 C Βαθμός στεγανότητας: IP55 Διαστάσεις τοποθέτησης: 72x94.3x47mm Multi-compressor or multi-fan controller LAE MS27 Four ON/OFF outputs for the control of single or multi-stage compressors or fans. Power supply: 230Vac or 115Vac Input for pressure transmitter (0/4-20mA) or for temperature probe NTCK. Pressure Range: -1bar/+35bar Temperature Range: -50 C/+120 C Protection rating: IP55 Dimensions: 72x94.3x47mm REF-BERI-ExR Θερμοστάτης θέρμανσης REF-BERI-ExR Τροφοδοσία: 230Vac 50/60Hz Μέγιστη κατανάλωση ενέργειας: 3W Ελέγχει ένα αισθητήριο θερμοκρασίας PTC Εύρος θερμοκρασίας -19 o C/+99 o C Ακρίβεια: ± 1 digit (1%) 2 ρελέ: Heater (30A) ON-OFF (12A). Το ρελέ του heater είναι εξωτερικό και εφαρμόζει σε κατάλληλο πλαίσιο, ενώ το ρελέ του ON-OFF είναι εσωτερικό. Λειτουργία ON-OFF. Μοντάρεται στην πρόσοψη του πίνακα. Σύνδεση με κλέμμες ή ακροδέκτες: 0.63cm Διαστάσεις: 70x28x78mm Προέλευση: Ελλάδα Heating controller REF-BERI-ExR Power supply: 230Vac 50/60Hz Max. power consumption: 3W Controls one PTC sensor. Temperature range: -19 o C/+99 o C Accuracy: ± 1 digit (1%) External relay heater 250 Vac 30A resistive load 2 HP. Internal relay ON/OFF 250 Vac A resistive load. Mounted through panel hole. Connection with terminal blocks or terminals: 0.63cm Dimensions: 70x28x78mm Origin: Greece REF-AG Θερμοστάτης δεξαμενής γάλακτος REF-AG Τροφοδοσία: 230Vac, 50/60 Hz Ελέγχει ένα αισθητήριο θερμοκρασίας PTC. Εύρος θερμοκρασίας: -50 o C/+150 o C. Στην κλίμακα o C/+99.9 o C ανάλυση δεκαδικού με ακρίβεια ±0.1 o C, ±1digit Χειροκίνητη ανάδευση. Διαθέτει 2 ρελέ συμπιεστή 30Α και αναδευτήρα 12Α. Οπτική ειδοποίηση σε περίπτωση υψηλήςχαμηλής θερμοκρ. στη λεκάνη. Διατίθεται και ράγα AGR. Διαστάσεις: 70x28x76mm Milk Tank controller REF-AG Power supply: 230Vac, 50/60 Hz Controls temperatures from -50 o C/+150 o C through a PTC sensor. Temperature range: -19 o C/+99 o C there is a decimal indication with accuracy ±0.1 C It has 2 relays for the compressor (30A) and the agitator (12A), as well as an alarm buzzer. Mounted through panel hole. Alarm buzzer in case of high-low temperature in the tank. Dimensions: 70x28x76mm 24 ΤΕΨΕ Α.Ε.

25 AUTOMATIONS TEPSE S.A. 25

26 AYTOMATIΣΜΟΙ VD1 Θερμοστάτης συντήρησης VD1 Τροφοδοσία: 230Vac 50/60 Hz Μέγιστη ισχύς λειτουργίας: 3W Ελέγχει ένα αισθητήριο θερμοκρασίας PTC. Εύρος θερμοκρασίας: -50 o C/+150 o C Ακρίβεια: ± 1 digit (1%) 1 ρελέ συμπιεστή 250Vac 30A 2HP. Λειτουργία defrost και λειτουργία ψύξηθέρμανση. 1 ψηφιακή είσοδος για παρακολούθηση της πόρτας θαλάμου. Μοντάρεται στην πρόσοψη του πίνακα. Συνδεσμολογία με κλέμμες. Διαστάσεις: 70x28x76mm Electronic thermostat VD1 Power supply: 230Vac 50/60 Hz Max. power consumption: 3W Controls one PTC sensor. Accuracy: ± 1 digit (1%) Temperature range: -50 o C/+150 o C Controls one compressor relay 250Vac 30A resistive load 2HP. Cooling, Heating and Defrost operation. A digital input for monitoring the panel door. Mounted through panel hole. Connection with terminal blocks. Dimensions: 70x28x76mm FA03 Θερμοστάτης κατάψυξης FA03 Τροφοδοσία: 230V Μέγιστη ισχύς λειτουργίας: 3W Ακρίβεια: ± 1 digit (1%) Εύρος θερμοκρασίας: - o C /+60 o C Ελέγχει δύο αισθητήρια θερμοκρασίας PTC(εξατμιστή και θάλαμο). Διαθέτει βομβητή. 1 ψηφιακή είσοδος για παρακολούθηση πόρτας θαλάμου. Ρελέ συμπιεστή 250Vac 30A 2HP. Ρελέ ανεμιστήρα 250Vac A. Ρελέ defrost 250Vac A. Μοντάρεται στην πρόσοψη του πίνακα. Συνδεσμολογία με κλέμμες. Διαστάσεις: 70x28x76mm Low temperature thermostat FA03 Power supply: 230V Max. power consumption: 3W Temperature range: - o C/+60 o C Accuracy: ± 1 digit (1%) Controls two PTC sensors (evaporator, room). Buzzer 1 digital input for monitoring the panel door. Fuse: 0.5Α Compressor relay 250Vac 30A resistive load 2HP. Fan relay 250Vac A resistive load. Defrost relay 250Vac A resistive load. Mounted through panel hole. Connection with terminal blocks. Dimensions: 70x28x76mm MIC-P2 DEC Θερμόμετρο MIC-P2 DEC Τροφοδοσία: 230Vac ή 24Vac/dc ή 12Vac/ dc, αισθητήριο PTC. Εύρος θερμοκρασίας: -45 o C/+150 o C Ακρίβεια: ± 1 digit (1%) Δύο ρελέ (250Vac, A) ή μια έξοδος logic για solid state ρελέ. Ρυθμίσεις λειτουργίας ρελέ σε ψύξη ή θέρμανση, επιτήρηση ορίων, έλεγχος νεκρής ζώνης, λειτουργία PID ή ON-OFF. Mηδενισμός του αισθητηρίου θερμοκρασίας. Μοντάρεται στην πρόσοψη του πίνακα. Διαστάσεις: 70x28x70mm Digital thermometer MIC-P2 DEC Power supply: 230Vac or 24Vac/dc or 12Vac/dc, PTC sensor Temperature range: -45 o C/+150 o C Accuracy: ± 1 digit (1%) Two relays (250Vac, A) or one logic input for solid state relay. The relay can operate in Cooling or Heating mode, PID Control, Limit Supervision, and Dead Area Control. Zero adjustment of the sensor. Mounted through panel hole. Dimensions: 70x28x70mm LTS-12PTE/MT6 ΨΗΦΙΑΚΑ ΘΕΡΜΟΜΕΤΡΑ Ψηφιακό θερμόμετρο LAE LTS12-PTE/TCD Τροφοδοσία LTS12-PTE: 230V~ ±% 50/60Hz. LTS12-TCD: Mοντέλο σε 12Vac/dc. Εύρος θερμοκρασίας: -50 C/+150 C (αισθ. PTC -STN1N20P), -0 C/+600 C (αισθ. Pt0) Ενδειξη min/max τιμών. Βαθμός στεγανότητας: IP54 Διαστάσεις: 77x35mm, βάθος: 77mm DIGITAL THERMOMETERS Digital thermometer LAE LTS12-PTE/TCD Power supply LTS12-PTE: 230V~ ±% 50 60Hz LTS12-TCD: Same model 12V. Temp. range: -50 C/+150 C (PTC -STN1N20P probe), -0 C/+600 C (Pt0 probe) Min/max measured values. Protection rating: IP54 Dimensions: 77x35mm, depth 77mm EVK0P7 TPM-900 Ψηφιακό θερμόμετρο EVCO EVK0P7 230VAC 50/60Hz Aισθητήριο PTC. Εύρος θερμοκρασίας: -50 C/+150 C Ψηφιακό θερμόμετρο TPM-900/9 Τροφοδοσία: 220VAC±%, 50/60HZ Οθόνη LED, κατάλληλο για ψυκτικούς θαλάμους και πίνακες. TPM900: Με αισθητήρα ένδειξης σφάλματος TPM9: Αδιάβροχο Εύρος θερμοκρασίας: -30 C/+1 C Ακρίβεια: ±1 C Διαστάσεις: 58.4x26x26mm Προέλευση: Κίνα Digital thermometer EVCO EVK0P7 230VAC 50 60Hz PTC probe. Range of measurement: -50 C/+150 C Decimal point. Digital thermometer TPM-900/9 Power supply: 220VAC±%, 50/60HZ LED display, Suitable for cold rooms, control panels etc. TPM900: Sensor error indication TPM9: Whole waterproof design Temperature range: -30 C/+1 C Accuracy: ±1 C Dimensions: 58.4x26x26mm Origin: China 26 ΤΕΨΕ Α.Ε.

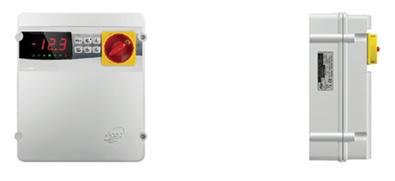

27 AUTOMATIONS ΗΛΕΚΤΡΙΚΟΙ ΠΙΝΑΚΕΣ ELECTRICAL BOARDS Slim Base KIT Πίνακας ηλεκτρικός Slim Base KIT 220V Πίνακες ελέγχου για ψυκτικούς θαλάμους με μονoφασικό συμπιεστή μέχρι 1HP (A). Προηγμένης τεχνολογίας και υψηλής αισθητικής, απλοί στη χρήση τους. Όλες οι λειτουργίες για συντήρηση και κατάψυξη. Πληρούν τις προδιαγραφές και μπορούν να πιστοποιηθούν κατά HACCP. Άμεσος έλεγχος του συμπιεστή, αντιστάσεων απόψυξης, ανεμιστήρες εξατμιστή και το φως του θαλάμου. Διαθέτει και επαφή αlarm. Βαθμός προστασίας: ΙΡ65 Οδηγίες χρήσης στα ελληνικά. Προέλευση: Ιταλία Control Panel Slim Base KIT 220V Complete unit with assembly kit for direct control of single-phase compressors up to 1HP(A). Suitable for positive and negative temperature applications. Direct control of compressor, defrosting heaters, evaporator fans and room ligh live outputs directly connectable to the various devices. Can be certified for HACCP. Protection rating: IP65 Origin: Italy Expert ECP200 Πίνακας PEGO Expert ECP200 & ECP200 2EV Πίνακες ελέγχου για ψυκτικούς θαλάμους με μονoφασικό συμπιεστή μέχρι 2HP (A). Λειτουργία για συντήρηση και κατάψυξη. Πληρούν τις προδιαγραφές και μπορεί να πιστοποιηθεί κατά HACCP. Άμεσος έλεγχος του συμπιεστή, αντιστάσεων απόψυξης, ανεμιστήρες εξατμιστή και το φως του θαλάμου και αlarm επαφή. Με θερμομαγνητικό διακόπτη προστασίας. Βαθμός προστασίας: ΙΡ65 ECP200 2EV: Πίνακας ελέγχου για 1 μηχανή και 2 εξατμιστές Με 2 ρελέ και 3 αισθητήριa. Λοιπές λειτουργίες ίδιες με τον παραπάνω. Οδηγίες χρήσης στα ελληνικά. Προέλευση: Ιταλία Control Panel PEGO Expert ECP200 & ECP200 2EV Control panel for cold rooms with single-phase compressor up to 2HP (A). All in one unit. Allows complete control of all the components on a refrigeration system. Suitable for positive and negative temperature applications. Direct control of compressor, defrosting heaters, evaporator fans and room light, with an extra alarm contact. Μagnetothermic breaker for protection. Protection rating: IP65 ECP200 2EV: Control panel for 1 unit and 2 evaporators 2 Auxiliary relay and 3 NTC probes. All other functions same as above. Origin: Italy Expert ECP300VD/UVD Πίνακας PEGO Expert ECP300VD/UVD 380V Πίνακες ελέγχου για ψυκτικούς θαλάμους με τριφασικό συμπιεστή. Με θερμομαγνητικό διακόπτη προστασίας. Σειρά VD: Δυνατότητα ελέγχου από μπροστά όλων των αυτοματισμών του ψυκτικού κυκλώματος και της μηχανής. VD4 για 9-12Α, VD7 για 14-20Α Σειρά UVD: Ελέγχει από το μπροστινό πάνελ όλους τους αυτοματισμούς του ψυκτικού κυκλώματος εκτός από τη μηχανη. UVD6 για 6kW, UVD12 για12kw Control Panel PEGO Expert ECP300VD/UVD 380V Control panels for cold-rooms with three-phase compressor. Magnetothermic protection and motor circuit breaker for the compressor accessible from the front panel. VD Series: Direct control of compressor, defrosting heaters, evaporator fans and room light, with an extra alarm contact VD4 up to 9-12Α, VD7 up to 14-20Α VDU Series: Direct control of defrosting heaters, evaporator fans and room light, with an extra alarm contact (No compressor control) UVD6 up to 6kW, UVD12 up to12kw TEPSE S.A. 27

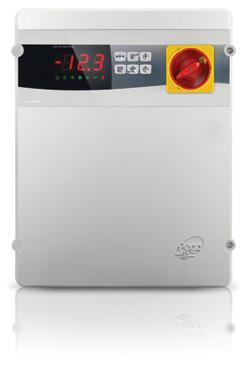

28 AYTOMATIΣΜΟΙ ΗΛΕΚΤΡΙΚΟΙ ΠΙΝΑΚΕΣ ELECTRICAL BOARDS Πίνακες ηλεκτρικοί σειρά ECP - PEGO 380V Πίνακες ελέγχου για ψυκτικούς θαλάμους με τριφασικό συμπιεστή έως και ΗΡ. Ειδικά σχεδιασμένοι για την ολοκληρωμένη διαχείριση του ψυκτικού κυκλώματος. Τεχνολογικά προηγμένοι, ρυθμισμένοι εργοστασιακά βάση των αναγκών της ελληνικής αγοράς. Με ελληνικές οδηγίες παραμετροποίησης και κλεμοσειρά του πίνακα. Control Panels ECP series from PEGO 380V Line of control panels from PEGO Italy. Suitable for cold rooms with three-phase compressors up to HP. Specially designed for complete cold room management. Technologically advanced panels, custom made from PEGO for the needs of the Greek & Balkan market. ΚΥΡΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ: Όλοι οι πίνακες διαθέτουν εργοστασιακό ηλεκτρονικό όργανο ελέγχου με ευκρινή οθόνη LΕD. Ικανοί να λειτουργήσουν και ως καταγραφικά με την απλή προσθήκη αισθητηρίων καταγραφής. Απευθείας έλεγχος του συμπιεστή, ανεμιστήρων μηχανής & συμπυκνωτή, ηλεκ/τικής βαλβίδας, αντιστάσεων, τερματικού διακόπτη, πιεσοστάτη λαδιού, κτλ. Δυνατότητα σύνδεσης με το σύστημα παρακολόύθησης και καταγραφής TELENET. Οδηγίες χρήσης στα ελληνικά. Προέλευση: Ιταλία MAIN CHARACTERISTICS: All the panels are equipped with electronic control and wide LED display. Can be used as data logger with the simple addition of recording probes. Direct control of compressor, condenser fans, defrosting heaters, evaporator fans, solenoid valve, room light, and all standard electrical protection devices. Can be connected with TELENET supervision system. User manual in English, Italian and Greek. Origin: Italy Τεχνικά χαρακτηριστικά Technical Characteristics Ρεύμα Power supply Εύρος θερμοκρασίας Range of reading Διαστάσεις κουτιού Box dimensions Βάρος Weight Βαθμός προστασίας Protection rating Κύρια ασφάλεια Main switch Αισθητήρια χώρου συμπυκνωτή Ambient /Condenser probes Υποδυνάμεις συμπιεστού Compressor Αντιστάσεις απόψυξης Defrosting heaters ECP300/200 Base4 VD ECP300/200 Base4 VD ECP400/200 Base4 VD ECP750/200 Base4 VD ECP00/200 Base4 VD ECP00/200 Base4 VD 400Vac, 50/60Hz 400Vac, 50/60Hz 400Vac, 50/60Hz 400Vac, 50/60Hz 400Vac, 50/60Hz 400Vac, 50/60Hz -45 C/+45 C -45 C/+45 C -45 C/+45 C -45 C/+45 C -45 C/+45 C -45 C/+45 C 29x14.5x34cm 29x14.5x34cm 29x16x45cm 29x16x45cm 29x16x45cm 29x16x45cm 5kg 5kg 6kg 6kg 7kg 7kg ΙΡ65 ΙΡ65 ΙΡ65 ΙΡ65 ΙΡ65 ΙΡ A 5.5-8A 7-A 11-16A 17-22A 22-32A 2NTC 2NTC 2NTC 2NTC 2NTC 2NTC 1/2-3HP 2-3HP 3-4HP 5-7.5HP 7-HP -15HP 4000W 7500W 7500W 9000W 12000W 12000W *Για πλήρη τεχνικά στοιχεία επισκεφτείτε την ιστοσελίδα μας στη διεύθυνση: αναζήτηση: PEGO *For full technical characteristics of PEGO boards please visit our webpage at: search: PEGO Aισθητήρες θερμοκρασίας PEGO spil Αισθητήρες θερμοκρασίας PT για ειδικές μετρήσεις. Εύρος θερμοκρασίας: -40 C/+1 C Mήκος καλωδίου: 2.5m Μήκος αισθητήρα: cm, 48cm Temperature sensors PEGO spil PT temperature sensors. Temperature Range: -40 C/+1 C Cable length: 2.5m Sensor length: cm, 48cm 28 ΤΕΨΕ Α.Ε.

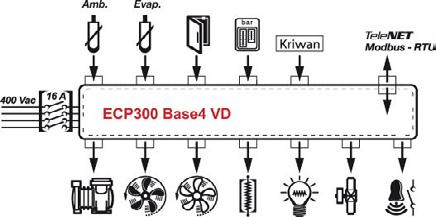

29 AUTOMATIONS ΕCP300 Base4 VD Από 1/2-3HP συντηρήσεως & καταψύξεως. 2 Μοντέλα διαθέσιμα ανάλογα με τα Amp του μηχανήματος. Θερμοκρασία αποθήκευσης: - C/+70 C Βαθμός στεγανότητας: IP65 Βάρος: 5kg ΕCP300 Base4 VD Fοr 1/2-3HP LBP and HBP depending on the compressor Amp s. Storage temperature: - C/+70 C Protection rating: IP65 Weight: 5kg Σχεδιάγραμμα σύνδεσης/connection sceme ΕCP400 Base4 VD Από 3 έως και 4HP συντηρήσεως & καταψύξεως. Θερμοκρασία αποθήκευσης: - C/+70 C Βαθμός στεγανότητας: IP65 Βάρος: 6kg ΕCP400 Base4 VD For 3-4HP LBP and HBP. Storage temperature: - C/+70 C Protection rating: IP65 Weight: 6kg Σχεδιάγραμμα σύνδεσης/connection sceme ΕCP750 Base4 VD Από 5 έως και 7.5HP συντηρήσεως & καταψύξεως. Θερμοκρασία αποθήκευσης: - C/+70 C Βαθμός στεγανότητας: IP65 Βάρος: 6kg ΕCP750 Base4 VD For 5-7.5HP LBP and HBP. Storage temperature: - C/+70 C Protection rating: IP65 Weight: 6kg Σχεδιάγραμμα σύνδεσης/connection sceme ΕCP00 Base4 VD Από 7 έως και 15HP συντηρήσεως & καταψύξεως. Θερμοκρασία αποθήκευσης: - C/+70 C Βαθμός στεγανότητας: IP65 Βάρος: 7kg ΕCP00 Base4 VD For 7-15HP LBP and HBP. Storage temperature: - C/+70 C Protection rating: IP65 Weight: 7kg Σχεδιάγραμμα σύνδεσης/connection sceme 34cm 34cm 29cm ECP400,750,00 -BASE 4 VD 14.5cm 29cm ECP300 -BASE 4 VD 14.5cm TEPSE S.A. 29

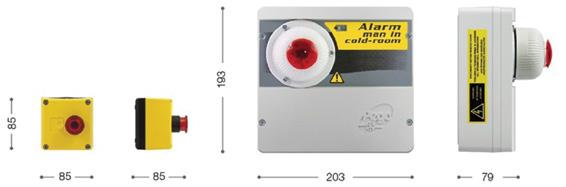

30 AYTOMATIΣΜΟΙ ECP APE 03 ΣΥΣΤΗΜΑΤΑ ΣΥΝΑΓΕΡΜΟΥ Σύστημα συναγερμού για ψυκτικούς θαλάμους ECP APE 03 Το σύστημα επιτρέπει την ενεργοποίηση του οπτικού και ηχητικού συναγερμού από το εσωτερικό του ψυκτικού θαλάμου σε περίπτωση που κάποιος παγιδευτεί μέσα σε αυτόν. Με εφεδρική μπαταρία σε περίπτωση διακοπής ρεύματος. Τροφοδοσία: 230V, 50Hz Μπαταρία: 12VDC NI-MH 00mAh, χρόνος α φόρτισης:1 ώρες, αυτονομία: 14 ώρες Βαθμός στεγανότητας: IP43 Θερμοκρασία λειτουργίας: -5 C/+45 C Ένταση ηχητικής ειδοποίησης: 95dB στο 1m Oπτική ειδοποίηση: Κόκκινη led λυχνία 12Vdc Εσωτερικό κομβίο με οπτική ειδοποίηση με λυχνία 12vdc n.c. επαφή, πληκτρολόγιο με βαθμό στεγανότητας IP65, θερμοκρασία λειτουργίας: -25 C/+70 C Βοηθητικό ρελέ: 8A AC1, για stop ψύξης, απομακρυσμένη ειδοποίηση κ.α. Διαστάσεις: εσωτερικό κομβίο: 68x68x53mm, σύστημα ελέγχου: 203x197x79mm, 2kg Προέλευση: Ιταλία ALARM SYSTEMS ECP APE 03 Man in cold room alarm kit. The kit allows a person trapped inside the cold room to activate an acoustic-luminous alarm installed outside the room and so call for help. The system will work even in the event of a temporary power cut thanks to the buffer battery on the external unit. Power supply: 230V, 50Hz Buffer battery: 12VDC NI-MH 00mAh, 1h complete recharge time, αutonomy: 14h power off Protection rating: IP43 Working temperature: -5 C/+45 C Sound power: 95dB at 1m Visual warning: Red flashing led 12Vdc In room emergency pushbutton: red flashing led 12VDC N.C. contact, keyboard with IP65 protection rating, operating temperature: -25 C/+70 C Auxiliary relay: 8A AC1 (contanct closes when alarm is switched on) Dimensions: pushbutton 68x68x53mm, control unit 203x197x79mm, 2kg Origin: Italy EXPERT GSM Σύστημα συναγερμού για ψυκτικούς θαλάμους EXPERT GSM Ειδοποιεί μέσω τηλεφωνικής κλήσης για οποιαδήποτε δυσλειτουργία στο εσωτερικό του ψυκτικού θαλάμου. Μπορεί να ειδοποιήσει για οποιαδήποτε παράμετρο, όπως και για διακοπή ρεύματος. Το μοντέλο είναι πλήρως συμβατό με όλους τους ηλεκτρικούς πίνακες PEGO που διαθέτουν έξοδο συναγερμού, όπως και με τα ECP 200 EXPERT, ECP 300 EXPERT. Εύκολη σύνδεση στο ήδη υπάρχον σύστημα. Δυνατότητα αποστολής μυνημάτων έως και σε αριθμούς τηλεφώνου. Εύκολος προγραμματισμός μέσω SMS. 2 ψηφιακές εισόδους για ενεργοποίηση συναγερμού. Με εφεδρική μπαταρία, σε περίπτωση διακοπής ρεύματος. GSM 4συχνοτήτων (850/900/1800/1900 MHz). Λειτουργία με κάρτα SIM (δεν περιλαμβάνεται). Μπορεί να συνδεθεί με ράγα τύπου DIN. Περιλαμβάνεται κεραία, για τοποθέτηση εξ αποστάσεως. Τροφοδοσία: 230Vac 50/60Hz Θερμοκρασία λειτουργίας: -5 C/+50 C Θερμοκρασία αποθήκευσης: - C/+70 C Διαστάσεις: 7x7x39.3mm Προέλευση: Ιταλία PEGO EXPERT GSM module Sends an alarm phone call to report the anomaly of the cold room. It s able to send all the alarms of the cold room and also the power supply break. The module is fully integrated in the series ECP 200 EXPERT and ECP 300 EXPERT and it can be applied on all PEGO electrical boards with alarm output. Easy integration into existing systems. Sending alarms up to phone numbers. Easily programmable via SMS. Two digital inputs to activate the alarm. 230VAC power supply with rechargeable Li-Ion battery to indicate the lack of power supply (battery optional). GSM quad-band (850/900/1800/1900 MHz). Requires SIM card (not included). DIN rail mounting. Antenna included with option for remote mounting. Power supply: 230Vac 50/60Hz Working temperature: -5 C/+50 C Storage temperature: - C/+70 C Dimensions: 7x71.3x39.3mm Origin: Italy 30 ΤΕΨΕ Α.Ε.

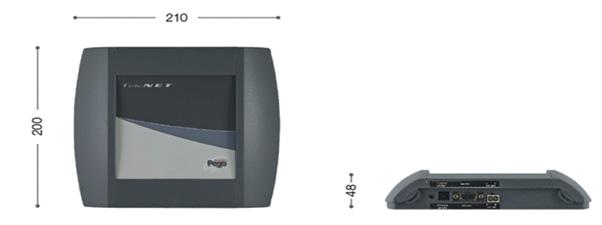

31 AUTOMATIONS ΣΥΣΤΗΜΑ ΕΛΕΓΧΟΥ ΚΑΙ ΚΑΤΑΓΡΑΦΗΣ - SUPERVISION SYSTEM Σύστημα καταγραφής PEGO TeleNET WEB Εφαρμογές: Παρακολούθηση και επίβλεψη των συστημάτων ψύξης και κλιματισμού. Δυνατότητα ελέγχου έως και 64 ψυγεία. Αυτόματος έλεγχος των κύκλων εργασιών. Καταγραφή των φυσικών παραμέτρων (θερμοκρασία, υγρασία, πίεση, CO 2, κλπ.) Κατάλληλο για βιομηχανική ψύξη, συστήματα αποθήκευσης κ.α. Καταγραφή και μελέτη των δεδομένων που αποθηκεύονται σε κάρτα Secure Digital (για πίνακες Pego και για τη σειρά Expert). Βασικά χαρακτηριστικά: Βιομηχανικό σύστημα εποπτείας αυτοματισμών με έξοδο RS485. Επιτρέπει την αλληλεπίδραση με τα υπόλοιπα όργανα της PEGO. Κατάλληλο για τοπικά δίκτυα (LAN)-διαμόρφωση του προγράμματος διαχείρισης για κάθε πελάτη. Έλεγχος των κύκλων εργασιών με αυτόματη τροποποίηση των παραμέτρων. Αποθήκευση δεδομένων και επαναφορά. Απομακρυσμένος έλεγχος του συστήματος. Η αρχική σελίδα μπορεί να ρυθμιστεί ώστε να εμφανίζονται τα ζητούμενα δεδομένα του οργάνου. Προσαρμοσμένα γραφικά με παραμέτρους σύγκρισης. Δυνατότητα εκτύπωσης των καταχωρημένων δεδομένων σε μορφή Excel. Ρύθμιση συναγερμού: Αποστολή σε κινητά τηλέφωνα και υπολογιστές σε περίπτωση συναγερμού. Έξοδος TWRS485 με δυνατότητα σύνδεσης απεριόριστων διεπαφών (έως 64 μέσα). Ρελέ συναγερμού (προαιρετική ενσωματωμένη στην οθόνη TWRS485). Προϋποθέσεις του συστήματος: Λειτουργικό σύστημα: Windows 7, Windows 8/8.1, Windows, Windows Server 2008 & 2012 Μνήμη RAM 2GB (4GB συνιστάται). Σκληρός δίσκος GB. Min. ανάλυση 24x768, 24bit (συνιστάται 1280x24 32bit). Σειριακή θύρα RS232. N. 1 θύρα USB στην οθόνη 2TWRS485 Τουλάχιστον 2GHz επεξεργαστή. Supervision system PEGO TeleNET WEB Applications: Monitoring and supervision of refrigeration and conditioning systems. Ability to control until 64 refrigerators. Automatic control of work cycles. Recording of physical parameters (temperature, humidity, pressure, CO 2 etc.) Industrial cooling, storage, seasoning systems. Registration and consultation of data saved on Secure Digital card (for Pego electrical panel plus Expert series). Main features: Industrial supervision system for Pego electronic controls with RS485 output. Allows interaction with instruments. Suitable for local networks (LAN) in client/server configuration. Control of work cycles with automatic modification of parameters over time. Integrated data backup and restore. Remote system control. Home page can be configured to show selected instrument data. Customized graphics with parameters comparison. Possibility to print the registered data or export them in Excel format. Alarm settings: A differentiated alarm management and transmission of s to mobile phones and computers to inform user of alarm activation/ deactivation. No limit to connectable instruments with the addition of TWRS485 interfaces (unique interface available for connection up to 64 instruments). Alarm relay optional integrated inside the TWRS485 interface. System requirements: Operating system: Windows 7, Windows 8/8.1, Windows, Windows Server 2008 & 2012 RAM memory 2GB (recommended 4GB). Hard disk GB available space. Min. resolution 24x768, 24 bit (recommended 1280x24 32 bit). 2GHz processor or higher. Νο. 1 USB port to 2TWRS485 interface. Διαστάσεις/Dimensions Σχεδιάγραμμα σύνδεσης/connection sceme TEPSE S.A. 31

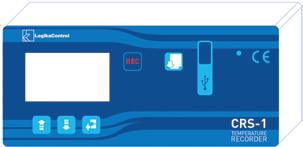

32 AYTOMATIΣΜΟΙ 96mm 178mm 45mm Καταγραφικό LOGIKA CRS-1 για θαλάμους 220V Με USB για μεταφορά καταγραφών και 5 πλήκτρα λειτουργίας Κατανάλωση: ~ 25 ma Βαθμός στεγανότητας: IP30 Θερμοκρασία Λειτουργίας: -5 C/+50 C με υγρασία 90% RH Ακρίβεια μέτρησης: ± 0.35 C Χρόνος μεταξύ καταγραφών: 1-240min Νο.2 εισόδους για αισθητήρια PT 00: -50 C/+50 C, ανάλυσης ± 0.1 C και ακρίβειας ± 0.65 C Νο.1 είσοδος για αισθητήριο υγρασίας δύο αγωγών, /28Vdc, εύρους: 0/0% RH, και ανάλυσης ± 1%UR Χωρητικότητα μνήμης flash: (όταν γεμίσει η μνήμη η τελευταία καταγραφή σβήνει την πρώτη): a) καταγραφές με 1 αισθητήριο συνδεδεμένο β) καταγραφές με 2 αισθητήρια συνδεδεμένα γ) καταγραφές με 3 αισθητήρια συνδεδεμένα Μια είσοδος για εντοπισμό ανοιχτής πόρτας-ρελέ ανοιχτό. Νο.1 ρελέ για αλάρμ 1Α-250V ελεύθερης επαφής (π.χ.για σειρήνα). Μια είσοδος για εφεδρική μπαταρία συνεχής λειτουργίας 12 ωρών, σε περίπτωση διακοπής ρεύματος. Γλώσσα μενού: Ιταλικά, Αγγλικά, Γαλλικά, Γερμανικά, Ισπανικά, Ελληνικά, Πορτογαλικά Προέλευση: Ιταλία Temperature recorder LOGIKA CRS-1 220V for cold rooms With a USB port for data downloading and 5 key buttons Consumption: ~ 25 ma Protection rating: IP30 Working temperature: -5 C/+50 C and humidity 90% RH none condensing Analog chanel accuracy: ± 0.35 C, recorder accuracy: ± 1 C Time between recordings: 1-240min Nr. 2 inputs for temperature probes PT00, class B -50 C/+50 C, resolution: ± 0.1 C and accuracy: ± 0.65 C, protection rating:ip64 No. 1 input for humidity transducer 2 wires, /28Vdc, range: 0/0% RH, resolution: ± 1%UR Capacity flash memory: a) records with one sensor connected b) records with two sensors connected c) records with three sensors connected Nr. 1 input for detection door open alarm (free contact). Nr. 1 output via relay 1A - 250V for alarm signal. Nr.1 time-keeper with buffer battery years lifetime (non rechargable). Nr.1 input for buffer battery to grant continuous operation (12h). Languages: Italic, English, French, German, Spanish, Greek, Portugal Origin: Italy Καταγραφικό μεταφορικών μέσων CRT-1 LOGIKA 12/24V Με USB για μεταφορά καταγραφών και 5 πλήκτρα λειτουργίας Τοποθετείται χωνευτά στην καμπίνα του φορτηγού. Νο.2 εισόδους για αισθητήρια PT 00, εύρους θερμοκρασίας: -50/+50 C, ανάλυσης ± 0.1 C και ακρίβειας ± 0.65 C Χωρητικότητα μνήμης: καταγραφές Νο.1 είσοδος για εντοπισμό ανοιχτής πόρτας-ρελέ ανοιχτό. Νο.1 είσοδος για διακόπτη μίζας μηχανής. Νο.1 είσοδος για σήμανση συναγερμού. Νο.1 θύρα RS232 για σύνδεση με ασύρματη μονάδα. Εφαρμογή WinRecorderStore η οποία επιτρέπει την ανάλυση δεδομένων σε γραφήματα και στατιστικές. Mπορεί να συνδεθεί με εκτυπωτή με καλώδιο τροφοδοσίας και καλώδιο USB. Πιστοποιήσεις: HACCP EN 12830, 2066/95/CE (LVD) EN 6-1, 2004/8/CE (EMC) EN Με πολύγλωσσο, και ελληνικό μενού. Προέλευση: Ιταλία Temperature recorder for trucks LOGIKA CRT-1, 12/24V With a USB port for data downloading and 5 key buttons Truck cab mounting. Nr.2 inputs for temperature probes PT00, class B, -50 C/+50 C, resolution: ± 0.1 C, accuracy: ± 0.65 C, protection rating: IP64 Capacity flash memory: records No.1 input for detection door open alarm. No.1 input for detection engine key IN. No.1 serial port RS232 for connection to wireless module for automatic data download. No.1 time-keeper with buffer battery years lifetime. No.1 buzzer for alarm signal. WinRecorderStore application to process data in graphs and/or statistics. On request: Local printer with power cable + USB cable for connection to CRT1 CRT1/W reference standard: HACCP EN 12830, 2066/95/CE (LVD) EN 6-1, 2004/8/CE (EMC) EN Multy language menu. Origin: Italy 32 ΤΕΨΕ Α.Ε.

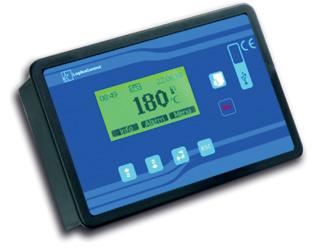

33 AUTOMATIONS 1.4mm 157.4mm 70mm Καταγραφικό υψηλής θερμοκρασίας LOGIKA ΗΤR 220V Με USB για μεταφορά καταγραφών και 6 πλήκτρα λειτουργίας Ψηφιακό καταγραφικό θερμοκρασίας/υγρασίας (2 ζωνών - σημείων μέτρησης). Συμπεριλαμβάνεται λογισμικό διαχείρισης δεδομένων (Windows). Βαθμός στεγανότητας αισθητηρίων θερμοκρασίας: IP65 (άλλων εξαρτημάτων: IP20) Θερμοκρασίες λειτουργίας: -5 C/+300 C - 90% RH χωρίς συμπύκνωση (Θερμοκρ. αποθήκευσης: -20 C/+60 C). Ακρίβεια καταγραφής: ± 1 C, ακρίβεια αισθητηρίου PT00 class B: ± 0.65 C 2 είσοδοι θερμοκρασίας PT00, κλάση B, εύρους: 0 C/+300 C, ακρίβειας ± 3 C 1 σειριακή RS 232 για σύνδεση σε τηλεμετρικό σύστημα GSM ή Modbus. Ρολόι πραγματικού χρόνου με μπαταρία διάρκειας ετών. Χωρητικότητα μνήμης: έως καταγραφές για 1αισθητήριο, με 2 αισθητήρια 1 είσοδος alarm (πχ. ανοικτή πόρτα) 1 έξοδος ρελέ 1A 250V alarm 1 είσοδος για εφεδρική μπαταρία 12 ωρών συνεχής λειτουργίας. Πιστοποιήσεις: HACCP EN 12830, 2066/95/CE (LVD) EN 6-1, 2004/8/CE (EMC) EN Digital recorder LOGIKA HTR (High temperature) 220V With a USB port for data downloading and 6 key buttons HTR is a temperature/humidity recorder - panel mounting - able to monitor one or two different temperature zones. WindowsTM software WinRcorderStore application to process data in graphs and/or statistics. Protection rating (temperature probes): IP64 (other parts: IP20) Working temperature: -5 C/+300 C - 90% RH non condensing (Storage temperature: -20 C/+60 C) Recorder accuracy class: ± 1 C, temperature probe PT00 class B: ± 0.65 C Nr. 2 inputs for PT00 temperature probes, class B, working range: 0 C/+300 C, αccuracy: ± 3 C Nr. 1 serial port RS232 for connection to Logika GSM module or Modbus output. Nr.1 time-keeper with buffer battery (non rechargeable), electrical life over years. Capacity flash memory: records with one sensor connected, records with two sensors connected Nr. 1 input for detection door open alarm (free contact) Nr. 1 output via relay 1A - 250V~ for alarm signal Nr.1 input for buffer battery to grant continuous operation (12h) Reference Standards: HACCP EN 12830, 2066/95/CE (LVD) EN 6-1, 2004/8/CE (EMC) EN PR-0A Καταγραφικό θερμοκρασίας ΕVCO PR-0A To PR-0A είναι ενα καταγραφικό διπλής καταγραφής. Δυνατότητα επέκτασης στις 6 καταγραφές με το DR-0A module. Προσφέρεται με 3 διαφορετικές λειτουργίες εκτύπωσης (διαδικτυακή, ημερήσια και ιστορικής αναφοράς). Μπορεί να συνδεθεί με: αισθητήρια PTC & NTC, J & K, 2 αισθητήρια Pt0 και μετασχηματιστές 4-20mA Διαστάσεις: 96x96mm Διαθέσιμο μοντέλο από Κίνα DR-200 Temperature recorder ΕVCO PR-0A PR-0A is a two channel data recorder (can expand them up to 6 by using the expansion DR0A). With 3 printing modes On line report, Daily report and Historical report. Can work with: PTC & NTC probes, J & K thermocouples, 2 probes Pt0, and 4-20mA current transducers Dimensions: 96x96mm Available model from China DR-200 TEPSE S.A. 33

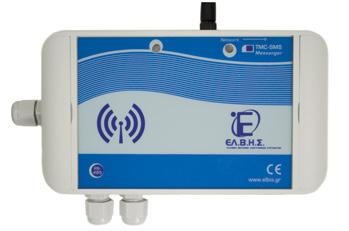

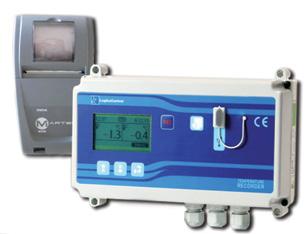

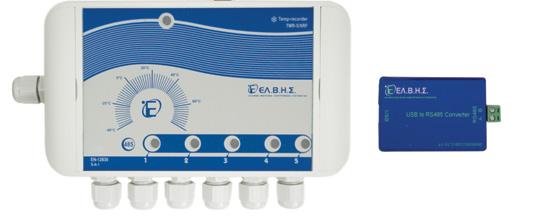

34 AYTOMATIΣΜΟΙ TMR-5 Kαταγραφικό θερμοκρασίας & υγρασίας TMR-5 220V/9V Δυνατότητα σύνδεσης με συσκευή αποστολής μηνυμάτων (CRIO/SMS Messenger). Δυνατότητα σύνδεσης με εξωτερική οθόνη CRIO-5 Display. Δυνατότητα σύνδεσης με alarm σε περιπτώσεις βλάβης ή υπέρβασης των ορίων θερμοκρασίας. (ηχητική και οπτική ειδοποίηση) Δυνατότητα σύνδεσης με αισθητήριο υγρασίας 0-0%Η Διατίθεται σε ενσύρματη ή ασύρματη έκδοση. Τεχνικά χαρακτηριστικά: Συχνότητα καταγραφής: 5 min Χωρητικότητα μνήμης: εγγραφές (~2.5 χρόνια) Εύρος θερμοκρασίας: -50 C/+120 C Ακρίβεια: ±0.5 C Ακρίβεια εσωτερικού ρολογιού: ±20 λεπτά/έτος Βαθμός στεγανότητας: IP65 Χρόνος ζωής μπαταρίας ρολογιού: 5 χρόνια Θύρες Επικοινωνίας: USB, RS-485 και RF: (ασύρματη) Ταχύτητα επικοινωνίας Για USB: 250Κbps, Για RS-485, RF: 38400bps Απόσταση επικοινωνίας Για USB: 1.5m, για RS-485: 00m, για RF: 200m σε ανοιχτό χώρο Φορέας Διακρίβωσης: Ινστιτούτο Μετρολογίας Με 5 εισόδους για αισθητήρια. Βάρος: 300gr Προέλευση: Ελλάδα Temperature & humidity recorder TMR-5 220V/9V Portal for humidity sensor with measurement range 0-0%H Extra option for sms texting device (Crio Messenger). Extra device for temperature measurements display. Extra device available for alarms (audio&visual) in case of malfunction. Αvailable in wired or wireless function. Technical features: Time between recordings: 5min Measuring capacity: records (~ 2.5 years) Temperature range: -50 C/+120 C Accuracy: ±0.5 C Internal clock accuracy: ±20 min/y Protection rating: IP65 Clock battery lifetime: 5y Interface: USB, RS-485 and RF: (wireless) Communication speed: for USB: 250Kbps, RS-485, RF: 38400bps Communication Distance: for USB: 1.5m, for RS-485: 00m for RF: 200m in free space Calibration Organization: Institute of Metrology Weight: 300gr Origin: Greece CRIO Messenger Συσκευή επικοινωνίας CRIO Messenger Η CRIO Messenger είναι μια συμπληρωματική, προειδοποιητική συσκευή του TMR-5 η οποία στέλνει μηνύματα στο κινητό του χρήστη σε περίπτωση υπέρβασης των προκαθορισμένων ορίων θερμοκρασίας. Αποστολή μηνύματος μέχρι και σε 5 αριθμούς τηλεφώνου. Σύνδεση με το καταγραφικό μέσω ενσύρματης (RS4865) ή ασύρματης (RF) επικοινωνίας. Ρύθμιση χρόνου επανάληψης του μηνύματος. Ρύθμιση αριθμού καταγραφικών που θα συνδέονται με την συσκευή (έως 0). Δυνατότητα αναβάθμισης του προγράμματος (firmware) μέσω internet. Messenger device CRIO Messenger Τhe crio messenger is a complimentary το ΤΜΡ-5 device which sends text message in case of temperature falling out of the pre-determined parameters. Can be connected up to 5 telephone numbers. Can be connected to the main device with RS4865 cable, or with wireless module RF. Βuzzer signal repeat control. Can be connected with up to 0 recording devices. Software update through internet. 34 ΤΕΨΕ Α.Ε.

35 AUTOMATIONS ELBIS a company with its main focus on offering totally reliable and innovated solutions on temperature measurement and data logging. Καταγραφικά θερμοκρασίας Τemperature recorders ELBIS μια ομάδα επιστημόνων με μεγάλη εμπειρία και τεχνογνωσία στην εφαρμοσμένη ηλεκτρονική αλλά και τεχνολογική διορατικότητα. TEPSE S.A. 35

36 AYTOMATIΣΜΟΙ Log 32T Καταγραφικό θερμοκρασίας TFA Log32T (31.55) Με φωτεινή ένδειξη λειτουργίας και συναγερμού. Μνήμη για καταγραφές. Προγραμματιζόμενο διάστημα καταγραφής. (από 30sec έως 24h) Είναι προγραμματισμένο και μπορεί να χρησιμοποιηθεί χωρίς το λογισμικό. Αυτόματη εξαγωγή αρχείων σε PDF. Θύρα USB. Θερμοκρασία λειτουργίας: -40 o C/+70 o C Διαστάσεις & βάρος: 30x28x2mm, 32gr Μπαταρία: 1x3.6V 1/2AA, περιλαμβάνεται Λογισμικό ελέγχου: Δωρεάν για τα windows Προέλευση: Γερμανία Temperature recorder TFA Log32T (31.55) Wall mounting with status and alarm LED. Memory for measured values. Selectable storage interval (30 sec. up to 24 hrs.) Usable without software (pre-programmed). Automatic output as PDF-file. USB port Temperature range: -40 o C/+70 o C Dimensions & Weight: 30x28x2mm, 32gr Battery: 1x3.6V 1/2AA, includet Origin: Germany Mini Logger Καταγραφικό minilogger Version 1 KIOUR Το καταγραφικό minilogger συνδέεται με τους θερμοστάτες της σειράς REF. Καταγράφει τις θερμοκρασίες θαλάμου και εναλλάκτη ανά επιθυμητά διαστήματα, καθώς και την κατάσταση των ρελέ, των αλάρμ και του defrost. Διαθέτει κάρτα μνήμης MicroSD που συνδέεται με τον υπολογιστή και μέσω αυτής μπορούν να επεξεργαστούν τα εγγεγραμμένα δεδομένα. Τεχνικά χαρακτηριστικά: Τροφοδοσία: 5 Vdc Μπαταρία λιθίου Renata 3V CR1220 Διαστάσεις: 2.4x7.7x5.9cm Θερμοκρασία λειτουργίας: - o C/+60 o C Θερμοκρασία αποθήκευσης: -20 o C/+70 o C Η συσκευή μοντάρεται σε ράγα τύπου ωμέγα ή προσκολλάται πάνω στο ψυγείο. Προέλευση: Ελλάδα Temperature recorder minilogger Version 1 Temperature recorder minilogger is designed to work with thermostats REF series. Controls cold room and exchanger temperature, relays, alarm and defrost. Can be connected to PC with a MicroSD memory card. Technical features: Power: 5 Vdc Lithium battery Renata 3V CR1220 Dimensions: 2.4x7.7x5.9cm Working temperature: - o C/+60 o C Recording temperature: -20 o C/+70 o C Can be fitted in omega rale or attached to the fridge. Origin: Greece HARPA Series Καταγραφικό - επιτηρητής ψυγείου HARPA Αποθηκεύει μετρήσεις: θερμοκρασίας, υγρασίας, ρεύματος κινητήρα, κατάσταση πόρτας ψυγείου, και μια επιπλέον είσοδο 4-20mA Δυνατότητα ενσύρματης ή ασύρματης σύνδεσης με συσκευή αποστολής μυνημάτων. Καταγράφει δεδομένα 55 ημερών (4096 εγγραφές) Εύρος θερμοκρασίας: -55 C/+125 C Ακρίβεια μέτρησης: ±% Συχνότητα καταγραφής: 20min Μπαταρία 30ημερών. Προέλευση: Ελλάδα Logger - overseer cooler HARPA Controls: temperature, humidity, compressor, refrigerators door and an auxiliary analogue connection 4-20 ma Can be connected with a messenger device. Memory capacity: 55 days (4096 records) Temperature range: -55 C/+125 C Accuracy: ±% Time between recordings: 20min Buffer battery lifetime: 30days Origin: Greece Thermalim IIS Καταγραφικό-ταχογράφος JRI Thermalim IIS Λεπτομερή καταγραφή ακίδας, έως και για 7 ημέρες συνεχόμενα. Εύρος θερμοκρασίας: -35 o C/+15 o C Ακρίβεια μέτρησης θερμοκρασίας: ±3 o C /3: Ανταλλακτική πένα για Thermalim IIS/R D31690/D32480: Χαρτί καταγραφικού Thermalis R/S Προέλευση: Ευρώπη Self-contained chart recorder JRI Thermalim IIS Compact recorder equipped with a transparent door and a lock. The trace is recorded by continuous plotting on a pre-printed circular chart. Temperature range: -35 o C/+15 o C Accuracy: ±3 o C /3: Fiber pen D31690/D32480: replacement paper for Thermalis R/S 36 ΤΕΨΕ Α.Ε.

37 AUTOMATIONS Ηλεκτρονικός θερμοστάτης-χρονοδιακόπτης πρίζας TFA Λειτουργία χρονοδιακόπτη (δυνατότητα ρύθμισης σε 3 διαφορετικούς χρόνους). Λειτουργεία θερμοστάτη. Ορίζεται ο χρόνος και η θερμοκρασία λειτουργίας (συνδυασμός). Ικανότητα διακοπής μέχρι 3500Watt (16A στα 220V). Εύρος θερμοκρασίας: 0 C /+40 C Ακρίβεια ένδειξης: ±1 C, Διαθέτει καλώδιο 1m Διαστάσεις: 6.7x7.7x.0cm και 179gr Mπαταρίες: 1x1.5V AAA περιλαμβάνονται Digital room Thermo-Timer TFA For time and/or temperature controlled switching. With timeswitch mode (3 different turn-on/off times). Thermostat mode. Temperature time switch mode (combination). Switching capacity up to 3500Watt (16A at 220V). Temperature range: 0 C/+40 C Accuracy: ±1 C, 1m cable Dimensions: 6.7x7.7x.0cm, 179gr Βattery: 1x1.5V AAA included, EK-EL PIP.230 Πρίζα και Αυτοματισμός Ασφαλείας SUPCO PIP.230 Προστασία μονοφασικών συμπιεστών από υπόταση (με χρονικό καθυστέρησης). Παρέχει πλήρη προστασία από κάψιμο συμπιεστών σε ψυγεία, καταψύκτες κ.λπ. (maximum φορτίο 20Α), εξ αιτίας λειτουργίας υπό τάση κατώτερη του κανονικού. Εξασφαλίζει τον απαραίτητο χρόνο πριν την επανεκκίνηση, μετά την σταθεροποίηση της τάσεως του ρεύματος στα κανονικά επίπεδα. Ενδεικτική λυχνία ομαλής λειτουργίας. Security Socket and Automation SUPCO PIP.230 Protection of single-phase compressors from power failure. Provides complete protection to compressors, refrigerators, freezers, etc. (maximum load 20A), due to operating at a voltage lower than normal. Ensure the necessary time before the restart, after the stabilization of the voltage supply to normal levels. Lightening indication for smooth operation. Y307 Θερμοστάτης Xώρου Ψηφιακός Υ307 Διπλή ένδειξη της θερμοκρασίας, ένδειξη ώρας, επιλογή θέρμανσης / ψύξης, δυνατότητα reset, λειτουργία χρονοδιακόπτη. Μεγάλη Οθόνη LCD και πλαίσιο αυτοσβενόμενου υλικού ABS Εύρος Θερμοκρασιών: +5 o C/+35 o C Ακρίβεια ένδειξης: ±1 C Τροφοδοσία: 220V+/-15% 50-60HZ Διαστάσεις εντοιχισμού: 8.6x8.6x.5cm Υλικό κατασκευής: Φλογοεπιβραδυντικό ABS Προέλευση: Κίνα Digital room Thermo-Timer Υ307 Dual temperature display, Time display, Heat/cool selection, Reset, Timing function. Display: Large Character LCD Temperature range: +5 o C/+35 o C Accuracy: ±1 C Power Supply: 220V+/-15% 50-60HZ Dimensions: 8.6x8.6x.5cm Sensing Element: NTC Housing: Flame Retarding ABS Origin: China BS-840/845 Θερμοστάτες BS-840 και BS-845 για ενεργειακά τζάκια και ξυλολέβητες. Olympia electronics Ρυθμίζουν ηλεκτρονικά τη θερμοκρασία και στροφές μοτέρ. Πλήρως προγραμματιζόμενα. Με αισθητήριο θερμοκρασίας υψηλής αντοχής & ακρίβειας. Ισχύς Εξόδου αερόθερμου 200W. Διαστάσεις: 12.0x8.5x2.5cm Thermostat BS-840 & BS-845 for Energy fireplaces and wood-fired boilers. Regulates temperature and speed electronic motor. Fully programmable. Temperature sensor with high strength and precision. Power Output 200W convection. Dimensions: 12.0x8.5x2.5cm BS-841 BS-844 Χωνευτός θερμοστάτης για ξυλολέβητες ενεργειακών τζακιών BS-841 Τάση τροφοδοσίας: V AC/45-55Hz Κατανάλωση: 3VA/2.5W max Ισχύς εξόδου αερόθερμου: 200W/0.85A max Διαστάσεις & Βάρος:.7x9.5x4.0cm, 240gr Χωνευτός θερμοστάτης για ξυλολέβητες BS-844 Ρυθμιζόμενη έξοδος για ανεμιστήρα. Δίνει εντολή σε κυκλοφορητή. Δέχεται εντολή από θερμοστάτη χώρου. Τάση τροφοδοσίας: V AC/45-55Hz Κατανάλωση: 3VA/2.5W max Ισχύς εξόδου κυκλοφορητή: 200W/0.85A max Ισχύς εξόδου αερόθερμου: 150W/0.65A max Διαστάσεις & Βάρος:12.0x8.5x2.8cm, 240gr Κατασκευάζoνται σύμφωνα με EN , EN , EN A1, EN Energy fireplaces thermostat BS-841 Power: V AC/45-55Hz Consumption: 3VA/2.5W max Power output: 200W/0.85A max Dimensions & Weight:.7x9.5x4.0cm, 240gr Regulates temperature and speed electronic motor. Thermostat for wood boilers BS-844 Adjustable fan outpout. Controls output cirqulator pump. Can be connected with room thermostat. Power : V AC/45-55Hz Consumption: VA/2.5W max Air heater power outpout: 200W/0.85A max Pump power output: 150W/0.65A max Dimensions & Weight: 12.0x8.5x2.8cm, 240gr Constructed according to: EN , EN , EN A1, EN TEPSE S.A. 37
