ΣΥΣΤΗΜΑΤΑ ΘΕΡΜΙΔΟΜΕΤΡΗΣΗΣ CONSUMPTION METERING SYSTEMS

Transcript

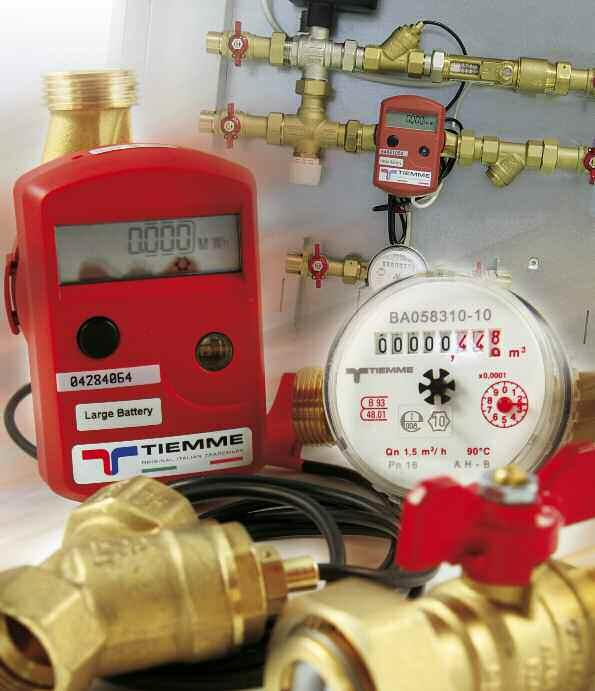

1 16 16 ΣΥΣΤΗΜΑΤΑ ΘΕΡΜΙΔΟΜΕΤΡΗΣΗΣ CONSUMPTION METERING SYSTEMS

2 ΚΩΔ Συγκρότημα θερμιδομέτρησης VARIO για εγκαταστάσεις θέρμανσης/κλιματισμού και ύδρευσης σε μεταλλικό πίνακα, με εισόδους/ εξόδους στις απέναντι πλευρές. Διαθέσιμο με δύοδη ή τρίοδη ηλεκτροβάννα και μετρητή τοπικής ή απομακρυσμένης ανάγνωσης. Consumption metering module «VARIO» for heating/cooling and domestic water systems supplied in metallic box with opposite inlets/outlets. ΚΩΔ. 6500F Συγκρότημα θερμιδομέτρησης VARIO για εγκαταστάσεις θέρμανσης/κλιματισμού και ύδρευσης σε μεταλλική βάση, με εισόδους/ εξόδους στις απέναντι πλευρές. Διαθέσιμο με δύοδη ή τρίοδη ηλεκτροβάννα και μετρητή τοπικής ή απομακρυσμένης ανάγνωσης. Consumption metering module «VARIO» for heating/cooling and domestic water systems supplied in metallic frame with opposite inlets/outlets. ΚΩΔ Συγκρότημα θερμιδομέτρησης FLOOR για εγκαταστάσεις θέρμανσης/κλιματισμού και ύδρευσης σε μεταλλική βάση, με εισόδους/ εξόδους προς το δάπεδο.διαθέσιμο με δύοδη ή τρίοδη ηλεκτροβάννα και μετρητή τοπικής ή απομακρυσμένης ανάγνωσης. Consumption metering module «FLOOR» for heating/cooling and domestic water systems supplied in metallic box with inlets/outlets from the floor. ΚΩΔ Συγκρότημα θερμιδομέτρησης HEAT για εγκαταστάσεις θέρμανσης και ύδρευσης, με διάταξη άμεσης παραγωγής ΖΝΧ σε μεταλλική βάση, με εισόδους/ εξόδους προς το δάπεδο.διαθέσιμο με δύοδη ή τρίοδη ηλεκτροβάννα και μετρητή τοπικής ή απομακρυσμένης ανάγνωσης. Consumption metering module «HEAT» for heating and sanitary water systems with DHW istantaneous production supplied in metallic frame with inlets/outlets from the floor. Available wit direct or remote reading counters. ΜΕΓΑΛΗ ΓΚΑΜΑ ΠΡΟΣΥΝΑΡΜΟΛΟΓΗΜΕΝΩΝ ΜΕΤΡΗΤΙΚΩΝ ΣΤΑΘΜΩΝ, ΑΚΟΜΑ ΚΑΙ ΓΙΑ ΤΙΣ ΠΙΟ ΠΕΡΙΠΛΟΚΕΣ ΕΦΑΡΜΟΓΕΣ WIDE RANGE OF METERING MODULES FOR A LOT OF CONSTRUCTION REQUIREMENTS 166

3 ΚΩΔ Συγκρότημα θερμιδομέτρησης DUO με δύο ενότητες, για εγκαταστάσεις θέρμανσης/κλιματισμού, με εισόδους/ εξόδους στις απέναντι πλευρές. Διαθέσιμο με δύοδη ή τρίοδη ηλεκτροβάννα και μετρητή τοπικής ή απομακρυσμένης ανάγνωσης. Consumption metering module «DUO» for double heating/cooling and domestic water systems supplied in metallic box with opposite inlets/outlets. ΚΩΔ. 6500G Συγκρότημα θερμιδομέτρησης BASIC-HT για εγκαταστάσεις θέρμανσης/κλιματισμού και ύδρευσης σε μεταλλικό πίνακα, με εισόδους/ εξόδους στις απέναντι πλευρές. Διαθέσιμο με δύοδη ή τρίοδη ηλεκτροβάννα και μετρητή τοπικής ή απομακρυσμένης ανάγνωσης. Consumption metering module «BASIC-HT» for heating/cooling systems with opposite inlets/outlets. ΚΩΔ Συγκρότημα θερμιδομέτρησης BASIC για εγκαταστάσεις θέρμανσης/κλιματισμού και/η ύδρευσης σε μεταλλική βάση, με εισόδους/ εξόδους στις απέναντι πλευρές. Διαθέσιμο με μετρητή τοπικής ή απομακρυσμένης ανάγνωσης. 16 Consumption metering module «BASIC» for heating/cooling and/or domestic water systems supplied on metallic frame with opposite inlets/outlets. Available with direct or remote reading counters. ΜΕΓΑΛΗ ΓΚΑΜΑ ΠΡΟΣΥΝΑΡΜΟΛΟΓΗΜΕΝΩΝ ΜΕΤΡΗΤΙΚΩΝ ΣΤΑΘΜΩΝ, ΑΚΟΜΑ ΚΑΙ ΓΙΑ ΤΙΣ ΠΙΟ ΠΕΡΙΠΛΟΚΕΣ ΕΦΑΡΜΟΓΕΣ WIDE RANGE OF METERING MODULES FOR A LOT OF CONSTRUCTION REQUIREMENTS 167

4 ÊÙÄ.6512P01 Συγκρότημα θέρμανσης σε μεταλλική πλάκα Heating module with 2-ways valve assembled on metallic plate ÊÙÄ.6500G02 Συγκρότημα θερμιδομέτρησης με δίοδη ηλεκτροβάνα Heating module with 2-ways valve Το συγκρότημα αποτελείται από: - χαλύβδινη γαλβανισμένη πλακα - δίοδη ηλεκτροβάνα - θερμιδομετρητής απομακρυσμένης ανάγνωσης - κυάθιο αισθητηρίου θερ/σιας - σφαιρικούς διακόπτες (με ή χωρίς αντερίστροφο) Module composed of : - galvanized steel plate - two-ways motirized ball valve - measuring device for thermal energy - thermal probe pot - ball valves (with or without built-in check valve) ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Συνδέσεις : 3/4 αρσενικές Μέγιστη πίεση λειτουργίας : 10 bar Μέγιστη θερ/σια λειτουργίας: 90 C Υλικά: ορείχαλκος: CW617N/CW614N Ονομαστική παροχή νερού θερ/σης: 1,5 m3/h TECHNICAL DATA Connections: 3/4" Maximum working pressure: 10 bar Maximum working temperature: 90 C Materials: brass: CW617N/CW614N Heating function flow (nom) : 1,5 m3/h Το συγκρότημα αποτελείται από: - δίοδη ηλεκτροβάνα - θερμιδομετρητή - φίλτρο ακαθαρσιών, - βαλβίδα ισοστάθμισης - κυάθιο αισθητηρίου θερ/σιας Module composed of : - two-ways motorized ball valve - measuring device for thermal energy - balancing valve - impurity collection filter - thermal probe pot ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Συνδέσεις: 1 αρσενικές Μέγιστη πίεση λειτουργίας: 10 bar Μέγιστη θερ/σια λειτουργίας: 90 C Υλικά: ορείχαλκος: CW617N/CW614N Ονομαστική παροχή νερού θερ/σης: 2,5 m3/h TECHNICAL DATA Valves connection: 1" male Maximum working pressure: 10 bar Maximum working temperature: 90 C Materials: brass: CW617N/CW614N Heating function flow (nom) : 2,5 m3/h *1/10: παλμός/λίτρο (έκδοση απομακρυσμένης ανάγνωσης) *1/10: pulse liter (remote reading version) Qn 1,5m3/h 671,39 1/ Qn 2,5m3/h 681,35 1/ Qn 1,5m3/h 1/10* 740,86 1/ Qn 2,5m3/h 1/10* 750,83 1/1 *πεδίο ρύθμισης παροχόμετρου *balancing valve regulation l/min * 690,91 1/ l/min * 690,91 1/ l/min * 760,38 1/ l/min * 760,38 1/1 168

5 ÊÙÄ.6500GOLPN20 Συγκρότημα θερμιδομέτρησης με τρίοδη ηλεκτροβάνα Heating module with 3-ways valve ΚΩΔ.6500T Σετ προσθηκών για την αρχική τοποθέτηση Sections kit for system washing/testing Το συγκρότημα αποτελείται από: - τρίοδη ηλεκτροβάνα - θερμιδομετρητή - φίλτρο ακαθαρσιών, - βαλβίδα ισοστάθμισης - κυάθιο αισθητηρίου θερ/σιας - βαλβίδα διαφορικής πίεσης Module composed of : - three-ways motorized ball valve - measuring device for thermal energy - balancing valve - impurity collection filter - thermal probe pot - differential by-pass valve ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Συνδέσεις: 1 αρσενικές Μέγιστη πίεση λειτουργίας: 10 bar Μέγιστη θερ/σια λειτουργίας: 90 C Υλικά: ορείχαλκος: CW617N/CW614N Ονομαστική παροχή νερού θερ/σης: 1,5 m3/h Εύρος ρύθμισης διαφορ. Πίεσης: mbar TECHNICAL DATA Valves connection: 1" male Maximum working pressure: 10 bar Maximum working temperature: 90 C Materials: brass: CW617N/CW614N Heating function flow (nom): 2,5 m3/h Differential by-pass valve range: mbar ,96 1/ ,88 1/25 ΚΩΔ.6500D Σετ στηριγμάτων τοποθέτησης Fixing brackets ΚΩΔ.6500Ι Θερμική μόνωση Thermal insulation ,26 1/1 *πεδίο ρύθμισης παροχόμετρου / *balancing valve regulation l/min * 736,36 1/ l/min * 736,36 1/ l/min * 805,83 1/ l/min * 805,83 1/1 ΚΩΔ.6500V Σετ σφαιρικών διακοοπτών Valves kit Θ Χ 3/4 Α 67,56 1/10 16 ΚΩΔ. 6500G02/6500G D+6500V ΚΩΔ. 6500D T V 169

6 170
