1 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΥΓΕΙΑΣ & ΚΟΙΝΩΝΙΚΗΣ ΑΛΛΗΛΕΓΓΥΗΣ 1 η Υγειονοµική Περιφέρεια Αττικής Γ.Ν.Α. «Ο ΕΥΑΓΓΕΛΙΣΜΟΣ» Ν.Π... ΕΤΟΣ Ι ΡΥΣΗΣ 1884 /ΝΣΗ ΤΕΧΝΙΚΗΣ ΥΠΗΡΕΣΙΑΣ ΤΜΗΜΑ: ΤΕΧΝΙΚΟ (ΜΕΛΕΤΩΝ) ΠΛΗΡΟΦ.: Α. ΑΓΓΕΛΑΚΗ ΑΡΙΘΜ. ΤΗΛ.: 1354 ΑΘΗΝΑ ΕΡΓΟ: ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ ΣΥΝΤΗΡΗΣΗΣ ΣΤΟΥΣ ΧΩΡΟΥΣ ΤΗΣ Μ.Μ.Μ.Ο. 10 η ΣΤΑΘΜΗ ΠΤ. ΑΧΕΠΑ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 1. Η παρούσα τεχνική περιγραφή αφορά τις γενικές προδιαγραφές των υλικών που θα χρησιµοποιηθούν καθώς και τις απαιτούµενες οικοδοµικές εργασίες για την συντήρηση των χώρων της Μονάδας Μεταµόσχευσης Μυελού Οστών (Μ.Μ.Μ.Ο.), στην 10 η στάθµη της πτ. ΑΧΕΠΑ. 2. ΠΕΡΙΓΡΑΦΗ Οι εργασίες θα εκτελεσθούν µε εξαιρετική προσοχή και επιµέλεια ώστε να µη προκαλούν ενόχληση στο υπόλοιπο Νοσοκοµείο. Εφιστάται η προσοχή στη συγκέντρωση και αποκοµιδή των προϊόντων καθαίρεσης και αποξήλωσης. Απαγορεύεται η συσσώρευση των υλικών σε ύψος µεγαλύτερο των 25cm, κατά συνέπεια τα υλικά θα αποµακρύνονται αµέσως από τους χώρους εργασίας. O χώρος εργασιών θα σφραγισθεί ερµητικά, µε ευθύνη του Αναδόχου, για ηχοµόνωση και προστασία από την σκόνη, των όµορων χώρων και η εξέλιξη των εργασιών θα γίνει σύµφωνα µε τις υποδείξεις της Επιτροπής Νοσοκοµειακών Λοιµώξεων, ΕΡΓΑΣΙΕΣ: Χρωµατισµός κατακόρυφων επιφανειών µε αντιµικροβιακή βαφή προστασίας νοσηλευτικών εγκαταστάσεων Όλες οι κατακόρυφες επιφάνειες της Μ.Μ.Μ.Ο., που µένουν χωρίς επίστρωση πλακιδίων, θα χρωµατιστούν µε αντιµικροβιακό χρώµα βάσεως νερού, µη φθίνουσας απόδοσης, κατάλληλο για την προστασία και την επεξεργασία εσωτερικών επιφανειών νοσηλευτικών χώρων, οικολογικό, άκαυστο (κατά DIN 4102 ή νεώτερο Ευρωπαϊκό Πρότυπο), πιστοποιηµένο για την αντιµικροβιακή του δράση κατά το Πρότυπο JIS 2801 ή νεώτερο Ευρωπαϊκό Πρότυπο. Η προπαρασκευή των επιφανειών θα γίνει ως εξής : - αρχικά, θα ελεγχθεί το υπόστρωµα ώστε να προετοιµαστεί και να γίνει επισκευή επιχρισµάτων, όπου καθίσταται απαραίτητο. - Καθαρισµός όλων των κατακόρυφων επιφανειών και απόξεση για αποµάκρυνση υπολοίπων επιστρώσεων χρωµάτων - Επί ελαιοχρωµάτων, αστάρωµα, σπατουλάρισµα σε δύο διασταυρούµενες στρώσεις, ένα χέρι βελατούρα, σποραδικό ψιλοστοκάρισµα. - Επί υδροχρωµάτων, τρίψιµο, στοκάρισµα και εξοµάλυνση της επιφάνειας, ένα χέρι βελατούρα, τρίψιµο µε υαλόχαρτο. ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ ΣΥΝΤΗΡΗΣΗΣ ΣΤΗ Μ.Μ.Μ.Ο 1/5

2 Ο χρωµατισµός θα γίνει σε δύο επάλληλες στρώσεις αντιµικροβιακής βαφής. Κάθε στρώση θα εφαρµόζεται σε προετοιµασµένη ξηρή, καθαρή, λεία και απαλλαγµένη από οποιοδήποτε ελάττωµα επιφάνεια, αρχίζοντας από τις ακµές, τις εσοχές, τις στενές πλευρές και πάντα από πάνω προς τα κάτω. Κάθε επόµενη στρώση θα είναι ίσης ή µεγαλύτερης αντοχής και πάχους από την προηγούµενη και θα εφαρµόζεται αφού αυτή θα έχει στεγνώσει εντελώς. Τα χρώµατα θα επιλεχθούν κατόπιν συνεννόησης µε την Επίβλεψη της /νσης Τεχνικής Υπηρεσίας. Οι αποχρώσεις, που δύνανται να είναι περισσότερες από µία, θα είναι επιλογή της Υπηρεσίας. Στις εργασίες περιλαµβάνονται ο χρωµατισµός εσωτερικών κουφωµάτων θυρών - παραθύρων καθώς και όλες οι υπόλοιπες ξύλινες επιφάνειες (ιµατιοθήκες, ερµάρια, σοβατεπιά κλπ.) Συµπεριλαµβάνονται υλικά και µικροϋλικά και ικριώµατα εάν χρειαστούν. Επάλειψη µε βερνίκι των ξύλινων επιφανειών Θα γίνει επάλειψη µε βερνίκι άοσµο, υδατοδιαλυτό, προστατευτικό όλων των ξύλινων επιφανειών της στάσης αδελφών (πάγκος και ερµάρια) της Μ.Μ.Μ.Ο. αφού προηγηθεί η κατάλληλη προεργασία, ως εξής : - καθαρισµός των επιφανειών - τρίψιµο µε υαλόχαρτο - στοκάρισµα - τρίψιµο µε ψιλό υαλόχαρτο - δύο επαλείψεις υλικού εµποτισµού του ξύλου µε πινέλο, µε τη δεύτερη να εφαρµόζεται µετά την ξήρανση της πρώτης, για συντήρηση του ξύλου από την υγρασία, τη θερµότητα κτλ. - εφαρµογή µιας ή δύο στρώσεων βερνικιού, η πρώτη αραιή, η δεύτερη µετά την πλήρη ξήρανση της πρώτης µε πινέλο. Συµπεριλαµβάνονται υλικά και µικροϋλικά Επισκευή κουφωµάτων Μετά από έλεγχο όλων των εσωτερικών και εξωτερικών κουφωµάτων (θυρών, παραθύρων, ερµαρίων) όλων των χώρων της Μ.Μ.Μ.Ο., θα εντοπιστούν τα προβλήµατα λειτουργίας αυτών από τον ανάδοχο ο οποίος οφείλει να προβεί ως εξής : Α. ως προς τα ξύλινα κουφώµατα και όπου αυτά είναι φθαρµένα : - αφαίρεση των φθαρµένων και σαθρών τµηµάτων, - επισκευή σκελετού τους - αντικατάσταση των πρεβαζιών και των «µπινιών» Β. ως προς τα κουφώµατα αλουµινίου, θα αντικατασταθούν όλοι οι µηχανισµοί που παρουσιάζουν προβλήµατα λειτουργίας όπως : - µηχανισµός ανοίγµατος - κλεισίµατος και αντίκρισµα ανάκλισης - λάστιχα στεγανοποίησης (τσιµούχες) βουρτσάκια - πόµολα, µεντεσέδες - ρολλά από προφίλ αλουµινίου- οδηγοί - κουτί - ιµάντας ενισχυµένος - άξονας ρολλού - πλαστικές τάπες, όλα παρόµοια µε τα παρακείµενα Επίσης συµπεριλαµβάνεται ο έλεγχος και η αντικατάσταση των ραγισµένων & σπασµένων υαλοπινάκων όπου υπάρχουν. ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ ΣΥΝΤΗΡΗΣΗΣ ΣΤΗ Μ.Μ.Μ.Ο 2/5

3 Αποξήλωση καθαρισµός - επανασφράγιση κουφωµάτων παραθύρων αλουµινίου Στους σφραγισµένους ερµητικά χώρους της Μονάδας θα αποξηλωθούν τα εσωτερικά κουφώµατα αλουµινίου των παραθύρων και θα γίνει καθαρισµός αυτών καθώς και των εξωτερικών επάλληλων κουφώµατων. Μετά τον καθαρισµό, θα γίνει επανατοποθέτηση αυτών κι επανασφράγιση µε κατάλληλη αντιµικροβιακή µαστίχη ώστε να κλείσουν ερµητικά. Προµήθεια τοποθέτηση ρόλερ σκίασης. Θα γίνει προµήθεια και τοποθέτηση ρόλερ µε πλευρικό µηχανισµό αλυσίδας και πλαστικοποιηµένο ύφασµα υψηλής ποιότητας χρώµατος επιλογής της Υπηρεσίας (ηµιδιαπερατό ή ολικής συσκότησης, ανάλογα µε τις ανάγκες του Τµήµατος) σε χώρους που υποδεικτνύονται στο συνηµµένο σχέδιο Α.1. Θα έχουν τα εξής χαρακτηριστικά : - Μηχανισµός κατασκευασµένος από χρωµατιστό πλαστικό υλικό, µε ø 32 ή 40, ανάλογα µε το µήκος του ρόλερ. - Στηρίγµατα πλαστικά έγχρωµα µε δυνατότητα τοποθέτησης σε τοίχο ή οροφή. - Σωλήνας περιτύλιξης του υφάσµατος από αλουµίνιο. - Κατωκάσι από σωλήνα διαµέτρου 22χιλ., κατασκευασµένο από αλουµίνιο, ανοδιωµένο, χρώµατος ασηµί µε ειδική εγκοπή για την εισαγωγή µπανέλας. - Οι τάπες του κατωκασιού θα είναι στρογγυλές, κατασκευασµένες από πλαστικό χρώµατος λευκού ή γκρί. - Αλυσίδα τύπου µπίλιας µεταλλική. Συµπεριλαµβάνεται και η αποξήλωση των υπαρχόντων φθαρµένων ρόλερ σκίασης. Πριν την προµήθεια, θα ληφθούν επιτόπου οι ακριβείς διαστάσεις από τον Ανάδοχο. 3.Γ. ΣΗΜΕΙΩΣΕΙΣ - Για οποιαδήποτε τροποποίηση, κατά τη φάση εκτέλεσης των εργασιών, θα υπάρχει πρώτα συνεννόηση µε την Τεχνική Υπηρεσία του Νοσοκοµείου. - Η επιµέτρηση η οποία συνοδεύει την Τεχνική Περιγραφή και τα σχέδια είναι ενδεικτική. Γι αυτό το λόγο, πριν ξεκινήσει η κατασκευή, θα πρέπει να γίνει επανέλεγχος από τον Ανάδοχο, αφού ληφθούν όλες οι διαστάσεις επί τόπου. Οι παραγγελίες θα γίνουν βάσει πραγµατικών µεγεθών και όχι από τα σχέδια. Σε αντίθετη περίπτωση η δαπάνη ανακατασκευής θα βαρύνει τον Ανάδοχο. - Σηµειώνεται ότι οι ποσότητες δύναται να αυξοµειωθούν κατά ποσοστό εως ±10%, χωρίς αυτό να επηρεάσει την τιµή της προσφοράς η οποία και θα δοθεί κατ αποκοπή και θα περιλαµβάνει όλα τα υλικά, µικροϋλικά. - Ο εργολήπτης υποχρεούται, πριν από την προµήθεια οποιουδήποτε υλικού και πριν από την οποιαδήποτε κατασκευή, να προσκοµίζει δείγµατα στο εργοτάξιο για έγκριση. Η έγκριση έχει την έννοια της εντολής για τη συνέχιση των εργασιών και σε καµία περίπτωση δεν απαλλάσσει τον εργολήπτη από την ευθύνη για οποιαδήποτε κακοτεχνία ή αστοχία υλικού που θα εµφανιστεί στο µέλλον. ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ ΣΥΝΤΗΡΗΣΗΣ ΣΤΗ Μ.Μ.Μ.Ο 3/5

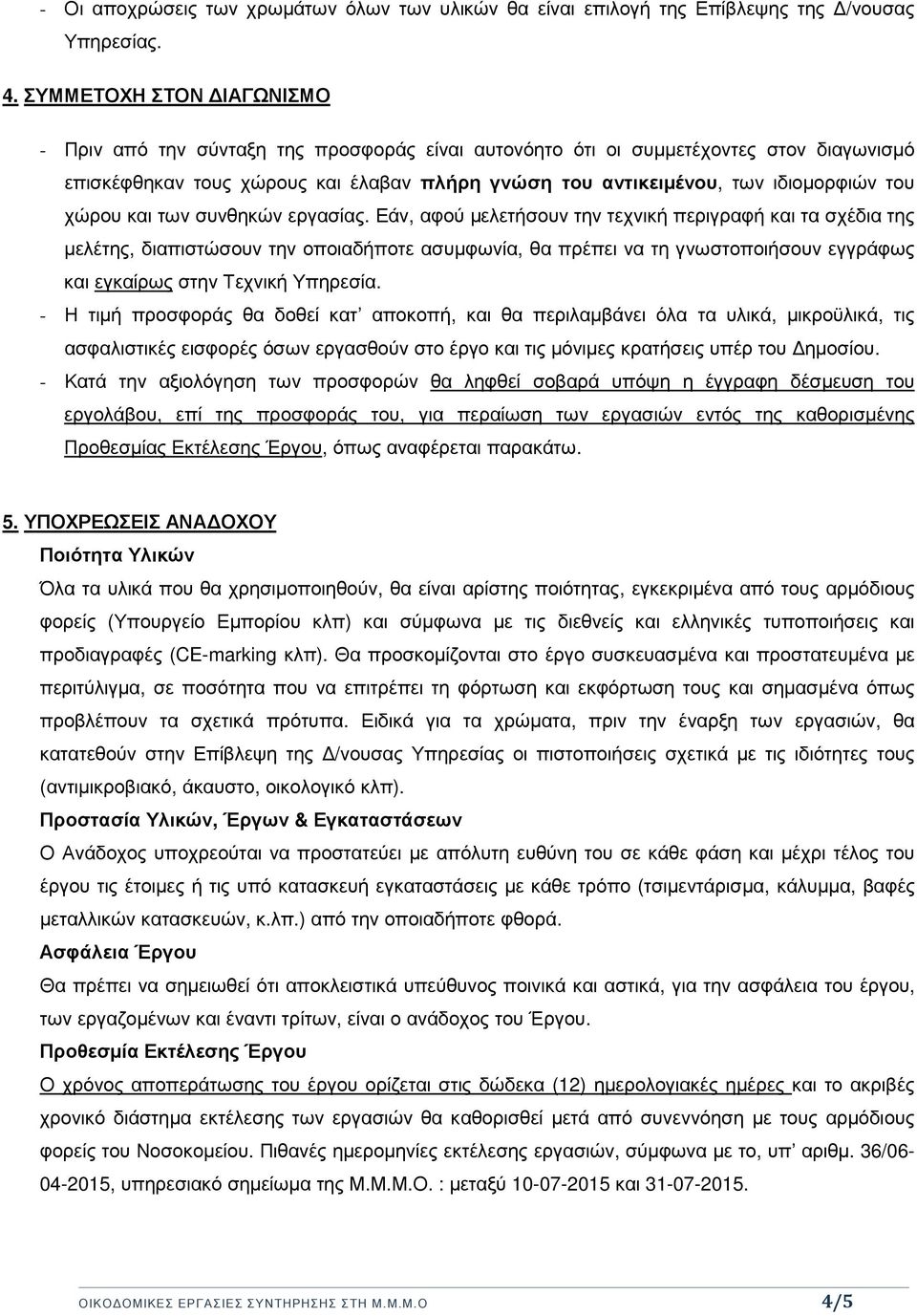

4 - Οι αποχρώσεις των χρωµάτων όλων των υλικών θα είναι επιλογή της Επίβλεψης της /νουσας Υπηρεσίας. 4. ΣΥΜΜΕΤΟΧΗ ΣΤΟΝ ΙΑΓΩΝΙΣΜΟ - Πριν από την σύνταξη της προσφοράς είναι αυτονόητο ότι οι συµµετέχοντες στον διαγωνισµό επισκέφθηκαν τους χώρους και έλαβαν πλήρη γνώση του αντικειµένου, των ιδιοµορφιών του χώρου και των συνθηκών εργασίας. Εάν, αφού µελετήσουν την τεχνική περιγραφή και τα σχέδια της µελέτης, διαπιστώσουν την οποιαδήποτε ασυµφωνία, θα πρέπει να τη γνωστοποιήσουν εγγράφως και εγκαίρως στην Τεχνική Υπηρεσία. - Η τιµή προσφοράς θα δοθεί κατ αποκοπή, και θα περιλαµβάνει όλα τα υλικά, µικροϋλικά, τις ασφαλιστικές εισφορές όσων εργασθούν στο έργο και τις µόνιµες κρατήσεις υπέρ του ηµοσίου. - Κατά την αξιολόγηση των προσφορών θα ληφθεί σοβαρά υπόψη η έγγραφη δέσµευση του εργολάβου, επί της προσφοράς του, για περαίωση των εργασιών εντός της καθορισµένης Προθεσµίας Εκτέλεσης Έργου, όπως αναφέρεται παρακάτω. 5. ΥΠΟΧΡΕΩΣΕΙΣ ΑΝΑ ΟΧΟΥ Ποιότητα Υλικών Όλα τα υλικά που θα χρησιµοποιηθούν, θα είναι αρίστης ποιότητας, εγκεκριµένα από τους αρµόδιους φορείς (Υπουργείο Εµπορίου κλπ) και σύµφωνα µε τις διεθνείς και ελληνικές τυποποιήσεις και προδιαγραφές (CE-marking κλπ). Θα προσκοµίζονται στο έργο συσκευασµένα και προστατευµένα µε περιτύλιγµα, σε ποσότητα που να επιτρέπει τη φόρτωση και εκφόρτωση τους και σηµασµένα όπως προβλέπουν τα σχετικά πρότυπα. Ειδικά για τα χρώµατα, πριν την έναρξη των εργασιών, θα κατατεθούν στην Επίβλεψη της /νουσας Υπηρεσίας οι πιστοποιήσεις σχετικά µε τις ιδιότητες τους (αντιµικροβιακό, άκαυστο, οικολογικό κλπ). Προστασία Υλικών, Έργων & Εγκαταστάσεων Ο Ανάδοχος υποχρεούται να προστατεύει µε απόλυτη ευθύνη του σε κάθε φάση και µέχρι τέλος του έργου τις έτοιµες ή τις υπό κατασκευή εγκαταστάσεις µε κάθε τρόπο (τσιµεντάρισµα, κάλυµµα, βαφές µεταλλικών κατασκευών, κ.λπ.) από την οποιαδήποτε φθορά. Ασφάλεια Έργου Θα πρέπει να σηµειωθεί ότι αποκλειστικά υπεύθυνος ποινικά και αστικά, για την ασφάλεια του έργου, των εργαζοµένων και έναντι τρίτων, είναι ο ανάδοχος του Έργου. Προθεσµία Εκτέλεσης Έργου Ο χρόνος αποπεράτωσης του έργου ορίζεται στις δώδεκα (12) ηµερολογιακές ηµέρες και το ακριβές χρονικό διάστηµα εκτέλεσης των εργασιών θα καθορισθεί µετά από συνεννόηση µε τους αρµόδιους φορείς του Νοσοκοµείου. Πιθανές ηµεροµηνίες εκτέλεσης εργασιών, σύµφωνα µε το, υπ αριθµ. 36/ , υπηρεσιακό σηµείωµα της Μ.Μ.Μ.Ο. : µεταξύ και ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ ΣΥΝΤΗΡΗΣΗΣ ΣΤΗ Μ.Μ.Μ.Ο 4/5

5 Κατά την διάρκεια των εργασιών ο Ανάδοχος οφείλει : α. να φροντίζει για την τήρηση της τάξεως και της καθαριότητας στο εργοτάξιο, µέχρι την παράδοση του έργου. Ο Ανάδοχος θα πρέπει να λάβει υπόψη του ότι οφείλει να εργαστεί υπό συνθήκες οι οποίες να επιτρέπουν την κατά το δυνατό ανενόχλητη λειτουργία του νοσοκοµείου. Προστατευτικά διαχωριστικά πανό, που να εξασφαλίζουν ερµητική αποµόνωση του εργοταξίου για ηχοµόνωση και προστασία από την σκόνη, των όµορων χώρων, λόγω οικοδοµικών εργασιών, βαρύνουν τον εργολήπτη ο οποίος και έχει την ευθύνη. β. να προνοεί για την µεταφορά και αποθήκευση όλων των υλικών προς χρήση και να παίρνει όλα τα απαραίτητα µέτρα προφύλαξης των προσκοµιζοµένων υλικών µέχρι να χρησιµοποιηθούν, των µηχανικών, των µεταφορικών µέσων και εν γένει όλα τα απαραίτητα µέτρα ασφαλείας του εργατοτεχνικού προσωπικού, των επιβλεπόντων και κάθε τρίτου σύµφωνα µε τους ισχύοντες νόµους και διατάξεις (νοµοθεσία περί δηµοσίων έργων και οδηγίες και διατάγµατα περί υγιεινής και ασφάλειας κλπ.), φέροντος την ευθύνη αποκλειστικά και µόνο αυτός για κάθε συνέπεια που θα προκύψει από τη µη εφαρµογή τους. γ. να αποκαταστήσει και να επαναφέρει τις κατασκευές που υπέστησαν ζηµιά ή φθορά στην πρότερό τους κατάσταση εφόσον αυτή προκλήθηκε από δική του υπαιτιότητα. δ. να συµµορφώνεται µε τις εντολές της Επίβλεψης του Νοσοκοµείου. Για οποιαδήποτε τροποποίηση, κατά τη φάση εκτέλεσης των εργασιών, θα υπάρχει πρώτα συνεννόηση µε την Τεχνική Υπηρεσία του Νοσοκοµείου. ΓΙΑ ΤΟ ΓΡΑΦΕΙΟ ΜΕΛΕΤΩΝ ΘΕΩΡΗΘΗΚΕ: Α. ΑΓΓΕΛΑΚΗ ΧΡ. ΚΟΥΤΣΗΣ ΑΡΧΙΤΕΚΤΟΝΑΣ-MHX ΕΜΠ, DEA ΠΡΟΪΣΤΑΜΕΝΟΣ /ΝΣΗΣ ΤΕΧΝΙΚΗΣ ΥΠΗΡΕΣΙΑΣ ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ ΣΥΝΤΗΡΗΣΗΣ ΣΤΗ Μ.Μ.Μ.Ο 5/5
