ΑΝΑΚΑΤΑΣΚΕΥΗ ΠΡΟΚΑΤΑΣΚΕΥΑΣΜΕΝΟΥ ΟΙΚΙΣΚΟΥ οικοδομικές εργασίες 1

Transcript

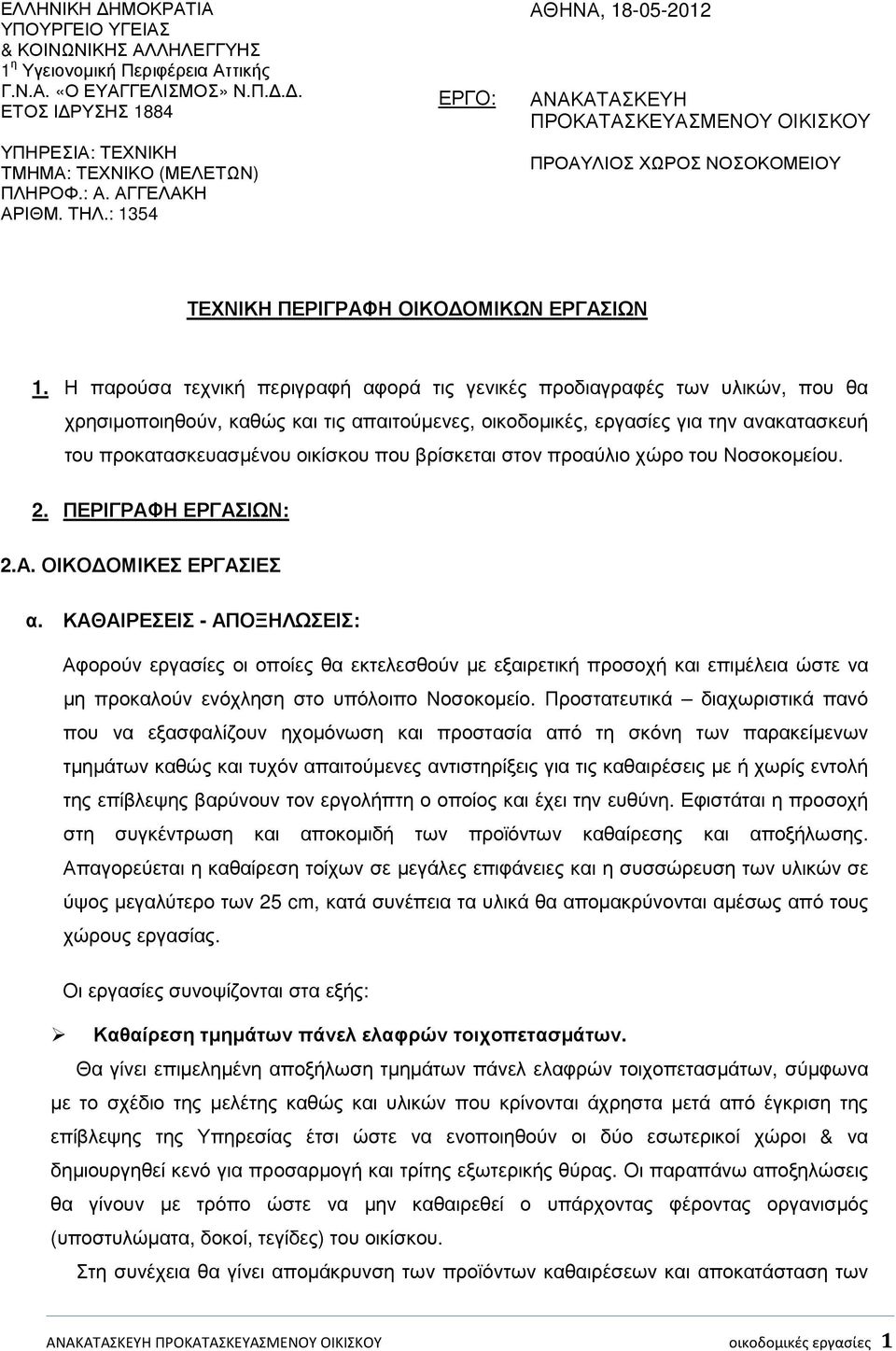

1 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΥΓΕΙΑΣ & ΚΟΙΝΩΝΙΚΗΣ ΑΛΛΗΛΕΓΓΥΗΣ 1 η Υγειονοµική Περιφέρεια Αττικής Γ.Ν.Α. «Ο ΕΥΑΓΓΕΛΙΣΜΟΣ» Ν.Π... ΕΤΟΣ Ι ΡΥΣΗΣ 1884 ΥΠΗΡΕΣΙΑ: ΤΕΧΝΙΚΗ ΤΜΗΜΑ: ΤΕΧΝΙΚΟ (ΜΕΛΕΤΩΝ) ΠΛΗΡΟΦ.: Α. ΑΓΓΕΛΑΚΗ ΑΡΙΘΜ. ΤΗΛ.: 1354 ΕΡΓΟ: ΑΘΗΝΑ, ΑΝΑΚΑΤΑΣΚΕΥΗ ΠΡΟΚΑΤΑΣΚΕΥΑΣΜΕΝΟΥ ΟΙΚΙΣΚΟΥ ΠΡΟΑΥΛΙΟΣ ΧΩΡΟΣ ΝΟΣΟΚΟΜΕΙΟΥ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΟΙΚΟ ΟΜΙΚΩΝ ΕΡΓΑΣΙΩΝ 1. Η παρούσα τεχνική περιγραφή αφορά τις γενικές προδιαγραφές των υλικών, που θα χρησιµοποιηθούν, καθώς και τις απαιτούµενες, οικοδοµικές, εργασίες για την ανακατασκευή του προκατασκευασµένου οικίσκου που βρίσκεται στον προαύλιο χώρο του Νοσοκοµείου. 2. ΠΕΡΙΓΡΑΦΗ ΕΡΓΑΣΙΩΝ: 2.Α. ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ α. ΚΑΘΑΙΡΕΣΕΙΣ - ΑΠΟΞΗΛΩΣΕΙΣ: Αφορούν εργασίες οι οποίες θα εκτελεσθούν µε εξαιρετική προσοχή και επιµέλεια ώστε να µη προκαλούν ενόχληση στο υπόλοιπο Νοσοκοµείο. Προστατευτικά διαχωριστικά πανό που να εξασφαλίζουν ηχοµόνωση και προστασία από τη σκόνη των παρακείµενων τµηµάτων καθώς και τυχόν απαιτούµενες αντιστηρίξεις για τις καθαιρέσεις µε ή χωρίς εντολή της επίβλεψης βαρύνουν τον εργολήπτη ο οποίος και έχει την ευθύνη. Εφιστάται η προσοχή στη συγκέντρωση και αποκοµιδή των προϊόντων καθαίρεσης και αποξήλωσης. Απαγορεύεται η καθαίρεση τοίχων σε µεγάλες επιφάνειες και η συσσώρευση των υλικών σε ύψος µεγαλύτερο των 25 cm, κατά συνέπεια τα υλικά θα αποµακρύνονται αµέσως από τους χώρους εργασίας. Οι εργασίες συνοψίζονται στα εξής: Καθαίρεση τµηµάτων πάνελ ελαφρών τοιχοπετασµάτων. Θα γίνει επιµεληµένη αποξήλωση τµηµάτων πάνελ ελαφρών τοιχοπετασµάτων, σύµφωνα µε το σχέδιο της µελέτης καθώς και υλικών που κρίνονται άχρηστα µετά από έγκριση της επίβλεψης της Υπηρεσίας έτσι ώστε να ενοποιηθούν οι δύο εσωτερικοί χώροι & να δηµιουργηθεί κενό για προσαρµογή και τρίτης εξωτερικής θύρας. Οι παραπάνω αποξηλώσεις θα γίνουν µε τρόπο ώστε να µην καθαιρεθεί ο υπάρχοντας φέροντας οργανισµός (υποστυλώµατα, δοκοί, τεγίδες) του οικίσκου. Στη συνέχεια θα γίνει αποµάκρυνση των προϊόντων καθαιρέσεων και αποκατάσταση των ΑΝΑΚΑΤΑΣΚΕΥΗ ΠΡΟΚΑΤΑΣΚΕΥΑΣΜΕΝΟΥ ΟΙΚΙΣΚΟΥ οικοδομικές εργασίες 1

2 τοιχοποιιών όπου χρειαστεί. Οι επιφάνειες επαφής των αφαιρούµενων τµηµάτων θα αποκαθίστανται προκειµένου να καθίστανται λείες, καθαρές και πλήρως απαλλαγµένες από προεξέχοντα στοιχεία συνδέσµων και στηριγµάτων. Τα αφαιρούµενα panels θα φυλάσσονται προκειµένου να επαναχρησιµοποιηθούν όπου χρειαστεί. Συµπεριλαµβάνονται τα απαιτούµενα ικριώµατα, ο καταβιβασµός και διαλογή των υλικών, η συσσώρευση των αχρήστων υλικών προς φόρτωση και η ταξινόµηση των χρησίµων υλικών και η µεταφορά τους προς αποθήκευση. Αποξήλωση κουφώµατος θύρας & παραθύρου αλουµινίου. Θα γίνει αποξήλωση ενός (1) κουφώµατος θύρας & ενός (1) παραθύρου αλουµινίου. Τα κενά θα σφραγισθούν µε panels όµοια µε τα υπάρχοντα. Αποξήλωση του υπάρχοντος φθαρµένου δαπέδου & εξοµάλυνση υποστρώµατος. Σε όλους τους χώρους στους οποίους έχουν γίνει καθαιρέσεις και στους οποίους το δάπεδο παρουσιάζει φθορές από τη συνήθη χρήση, θα γίνει αποξήλωση του υπάρχοντος δαπέδου πλαστικής ύλης µε πλήρη απόξεση/αφαίρεση της στρώσης συγκολλητικού υλικού µε φλόγιστρο, διαλύτες ή αποξεστικά εργαλεία και αποµάκρυνση των υλικών αποξήλωσης. µε συνεργεία και µε ευθύνη του αναδόχου. Στη συνέχεια θα γίνει προετοιµασία του υποστρώµατος για την τοποθέτηση του δαπέδου. Η επιφάνεια, πάνω στην οποία θα επικολληθούν τα νέα πλακίδια, θα πρέπει να είναι απόλυτα λεία, επίπεδη, καθαρή και στεγνή, χωρίς κατάλοιπα υλικών. Όπου παρουσιάζει ανισοϋψίες θα πρέπει να οµαλοποιηθεί µε ρητινούχο αυτοεπιπεδούµενο υλικό ταχείας πήξεως (τύπου ULTRAPLAN ECO της MAPEI ή παρόµοιου τύπου). β. TOIXOI: Σποραδική τοποθέτηση πετασµάτων πλαγιοκάλυψης τύπου sandwich. Θα γίνει προµήθεια και τοποθέτηση πετασµάτων πλαγιοκάλυψης (πάνελς) τύπου "σάντουιτς", όµοιων µε τα υπάρχοντα από γαλβανισµένη λαµαρίνα (στην εσωτερική και εξωτερική πλευρά), και ενδιάµεσα µε θερµοµονωτικό υλικό από αφρώδη πολυουρεθάνης (CFC & HCFC Free), µε απαιτήσεις ηχοµόνωσης (περ. 25dB) και πυρασφάλειας (κλάσεως Β1 ή Β2 κατά DIN 4102), προβαµµένα στο εργοστάσιο. Η στερέωση θα γίνει στις υπάρχουσες τεγίδες (στα σηµεία που δεν υπάρχουν θα τοποθετηθούν νέες) µε αυτοκοχλιούµενους συνδέσµους υψηλής αντοχής. Συµπεριλαµβάνονται υλικά, µικροϋλικά, ανυψωτικός εξοπλισµός, ικριώµατα και εργασία πλήρους τοποθέτησης. Τα πάνελς θα τοποθετηθούν σποραδικά στα σηµεία που υπάρχουν ή δηµιουργηθούν κενά. ΑΝΑΚΑΤΑΣΚΕΥΗ ΠΡΟΚΑΤΑΣΚΕΥΑΣΜΕΝΟΥ ΟΙΚΙΣΚΟΥ οικοδομικές εργασίες 2

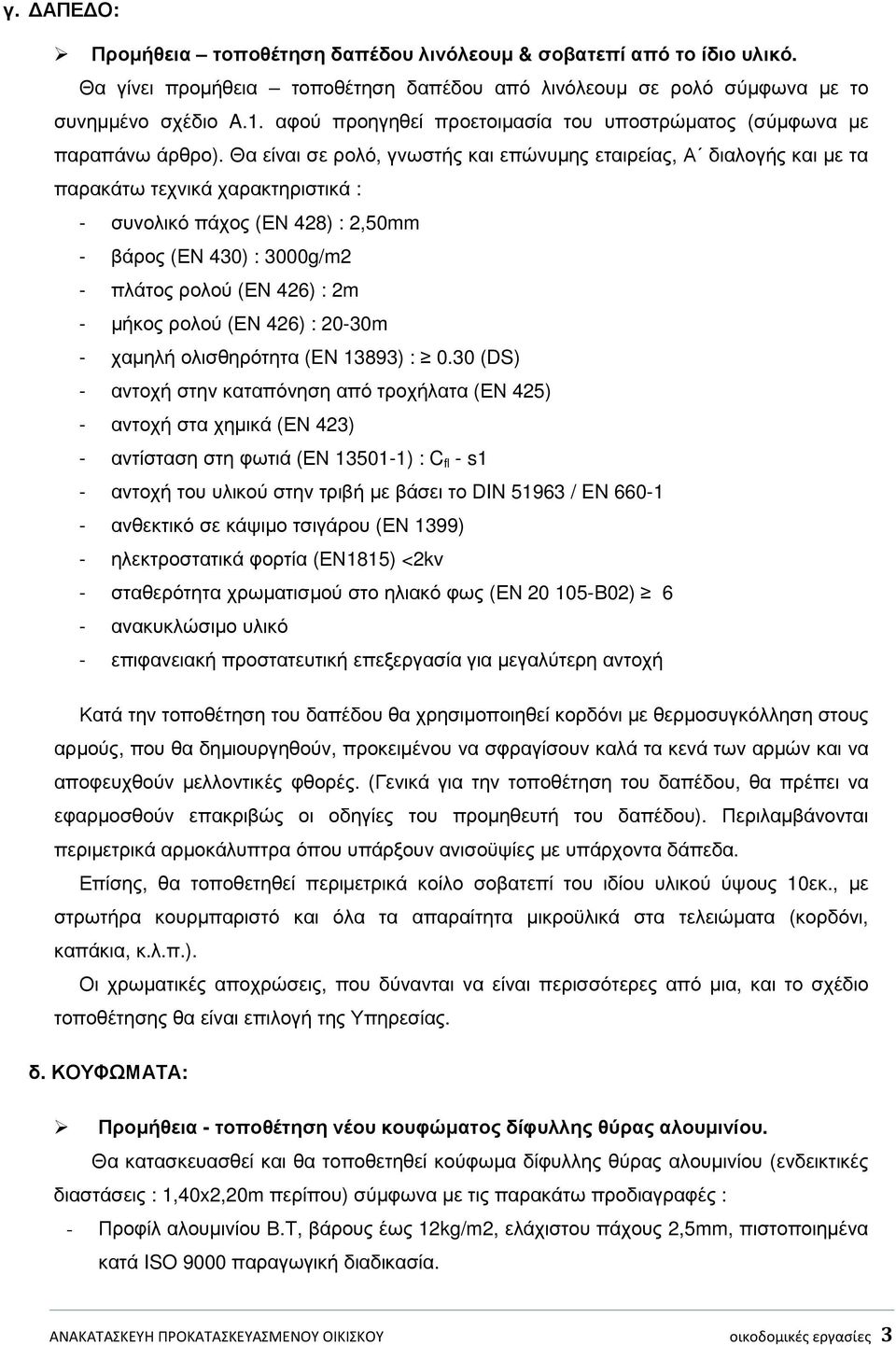

3 γ. ΑΠΕ Ο: Προµήθεια τοποθέτηση δαπέδου λινόλεουµ & σοβατεπί από το ίδιο υλικό. Θα γίνει προµήθεια τοποθέτηση δαπέδου από λινόλεουµ σε ρολό σύµφωνα µε το συνηµµένο σχέδιο A.1. αφού προηγηθεί προετοιµασία του υποστρώµατος (σύµφωνα µε παραπάνω άρθρο). Θα είναι σε ρολό, γνωστής και επώνυµης εταιρείας, Α διαλογής και µε τα παρακάτω τεχνικά χαρακτηριστικά : - συνολικό πάχος (ΕΝ 428) : 2,50mm - βάρος (ΕΝ 430) : 3000g/m2 - πλάτος ρολού (ΕΝ 426) : 2m - µήκος ρολού (ΕΝ 426) : 20-30m - χαµηλή ολισθηρότητα (EN 13893) : 0.30 (DS) - αντοχή στην καταπόνηση από τροχήλατα (ΕΝ 425) - αντοχή στα χηµικά (ΕΝ 423) - αντίσταση στη φωτιά (ΕΝ ) : C fl - s1 - αντοχή του υλικού στην τριβή µε βάσει το DIN / EN ανθεκτικό σε κάψιµο τσιγάρου (ΕΝ 1399) - ηλεκτροστατικά φορτία (ΕΝ1815) <2kv - σταθερότητα χρωµατισµού στο ηλιακό φως (ΕΝ Β02) 6 - ανακυκλώσιµο υλικό - επιφανειακή προστατευτική επεξεργασία για µεγαλύτερη αντοχή Κατά την τοποθέτηση του δαπέδου θα χρησιµοποιηθεί κορδόνι µε θερµοσυγκόλληση στους αρµούς, που θα δηµιουργηθούν, προκειµένου να σφραγίσουν καλά τα κενά των αρµών και να αποφευχθούν µελλοντικές φθορές. (Γενικά για την τοποθέτηση του δαπέδου, θα πρέπει να εφαρµοσθούν επακριβώς οι οδηγίες του προµηθευτή του δαπέδου). Περιλαµβάνονται περιµετρικά αρµοκάλυπτρα όπου υπάρξουν ανισοϋψίες µε υπάρχοντα δάπεδα. Επίσης, θα τοποθετηθεί περιµετρικά κοίλο σοβατεπί του ιδίου υλικού ύψους 10εκ., µε στρωτήρα κουρµπαριστό και όλα τα απαραίτητα µικροϋλικά στα τελειώµατα (κορδόνι, καπάκια, κ.λ.π.). Οι χρωµατικές αποχρώσεις, που δύνανται να είναι περισσότερες από µια, και το σχέδιο τοποθέτησης θα είναι επιλογή της Υπηρεσίας. δ. ΚΟΥΦΩΜΑΤΑ: Προµήθεια - τοποθέτηση νέου κουφώµατος δίφυλλης θύρας αλουµινίου. Θα κατασκευασθεί και θα τοποθετηθεί κούφωµα δίφυλλης θύρας αλουµινίου (ενδεικτικές διαστάσεις : 1,40x2,20m περίπου) σύµφωνα µε τις παρακάτω προδιαγραφές : - Προφίλ αλουµινίου Β.Τ, βάρους έως 12kg/m2, ελάχιστου πάχους 2,5mm, πιστοποιηµένα κατά ISO 9000 παραγωγική διαδικασία. ΑΝΑΚΑΤΑΣΚΕΥΗ ΠΡΟΚΑΤΑΣΚΕΥΑΣΜΕΝΟΥ ΟΙΚΙΣΚΟΥ οικοδομικές εργασίες 3

4 - Θυρόφυλλα, κατασκευασµένο από θερµοµονωτικά πάνελ, πάχους 40mm και κάσα λευκού αλουµινίου. - Ηλεκτροστατική βαφή σε λευκό χρώµα. - Πόµολα, µεντεσέδες λευκού χρώµατος ηλεκτροστατικής βαφής. - Ανάρτηση από τρεις µεντεσέδες και θα φέρει πόµολο και κλειδαριά ασφαλείας. - Εξάρτηµα - στοιχείο για την τοποθέτηση µηχανισµού τρίαινας µε σκοπό τη βελτίωση της ασφάλειας του χώρου. Η επιτρεπόµενη κατασκευαστική απόκλιση του πλάτους των κουφωµάτων θα είναι ±10%. Το προφίλ αλουµινίου που θα χρησιµοποιηθεί για την κατασκευή των κουφωµάτων, η ηλεκτροστατική βαφή, τα εξαρτήµατα και οι µηχανισµοί ασφάλισης και λειτουργίας που θα χρησιµοποιηθούν θα πρέπει να είναι πιστοποιηµένα από τον Ελληνικό Οργανισµό Τυποποίησης κατά ΕΛΟΤ ΕΝ ISO Σε όλα τα κουφώµατα θα τοποθετηθούν αρµοκάλυπτρα. Περιλαµβάνονται όλα τα απαραίτητα και κατάλληλα υλικά και µικροϋλικά αρίστης ποιότητας (µεντεσέδες ικανής αντοχής, σπανιολέτες, σύρτες ασφάλισης κλπ.) τα οποία θα είναι κατασκευασµένα µε τέτοιο τρόπο, ώστε η λειτουργία και εφαρµογή τους να είναι άρτια, να εξασφαλίζεται η πλήρης στεγανότητα στην βροχή και στον αέρα, η ευχερής τοποθέτηση και αντικατάστασή τους, καθώς και όλα τα εξαρτήµατα και µηχανισµοί λειτουργίας Β.Τ. Κατασκευή - τοποθέτηση σιδηρού πτυσσόµενου προπετάσµατος. Θα γίνει κατασκευή & τοποθέτηση σιδηρού πτυσσόµενου προπετάσµατος, στην υπάρχουσα δίφυλλη θύρα, µε κατακόρυφα στοιχεία από ζεύγη ράβδων διατοµής Π 15/10/3 mm µε µεταξύ τους απόσταση (όταν το προπέτασµα είναι κλειστό) cm, µε λάµες ψαλιδιών διατοµής 15x5 mm συνδεόµενες µεταξύ τους µε πείρους Φ 6 mm, µε άνω και κάτω οδηγούς από ράβδο διατοµής I των 45 mm. Συµπεριλαµβάνονται τα πάσης φύσεως υλικά, εξαρτήµατα αναδίπλωσης των φύλλων στους λαµπάδες, οι κλειδαριές ασφαλείας, ο χρωµατισµός µε δύο στρώσεις µινίου και η εργασία πλήρους κατασκευής και τοποθέτησης. Κατασκευή - τοποθέτηση σταθερών σιδηρών κιγκλιδωµάτων. Κατασκευή - τοποθέτηση δύο (2) σιδηρών κιγκλιδωµάτων, γενικών διαστάσεων 1,10Χ1,40µ. περίπου τα οποία θα τοποθετηθούν από την εξωτερική πλευρά των παραθύρων. Θα είναι κατασκευασµένα από πλαίσιο διατοµών στραντζαριστού χάλυβα 40Χ40Χ2χιλ. και τα εσωτερικά οριζόντια χωρίσµατα θα είναι από λάµα 40Χ10χιλ. ανά 14εκ. περίπου η οποία θα διατρυπιέται καθ ύψος από χαλύβδινη µπάρα διατοµής Ø16χιλ. στα 2/3 του πλάτους της όλης κατασκευής. Θα παραδοθούν βαµµένα µετά από κατάλληλη προετοιµασία του υποστρώµατος. Συµπεριλαµβάνεται η προµήθεια του µορφοσιδήρου και των υλικών ήλωσης και ΑΝΑΚΑΤΑΣΚΕΥΗ ΠΡΟΚΑΤΑΣΚΕΥΑΣΜΕΝΟΥ ΟΙΚΙΣΚΟΥ οικοδομικές εργασίες 4

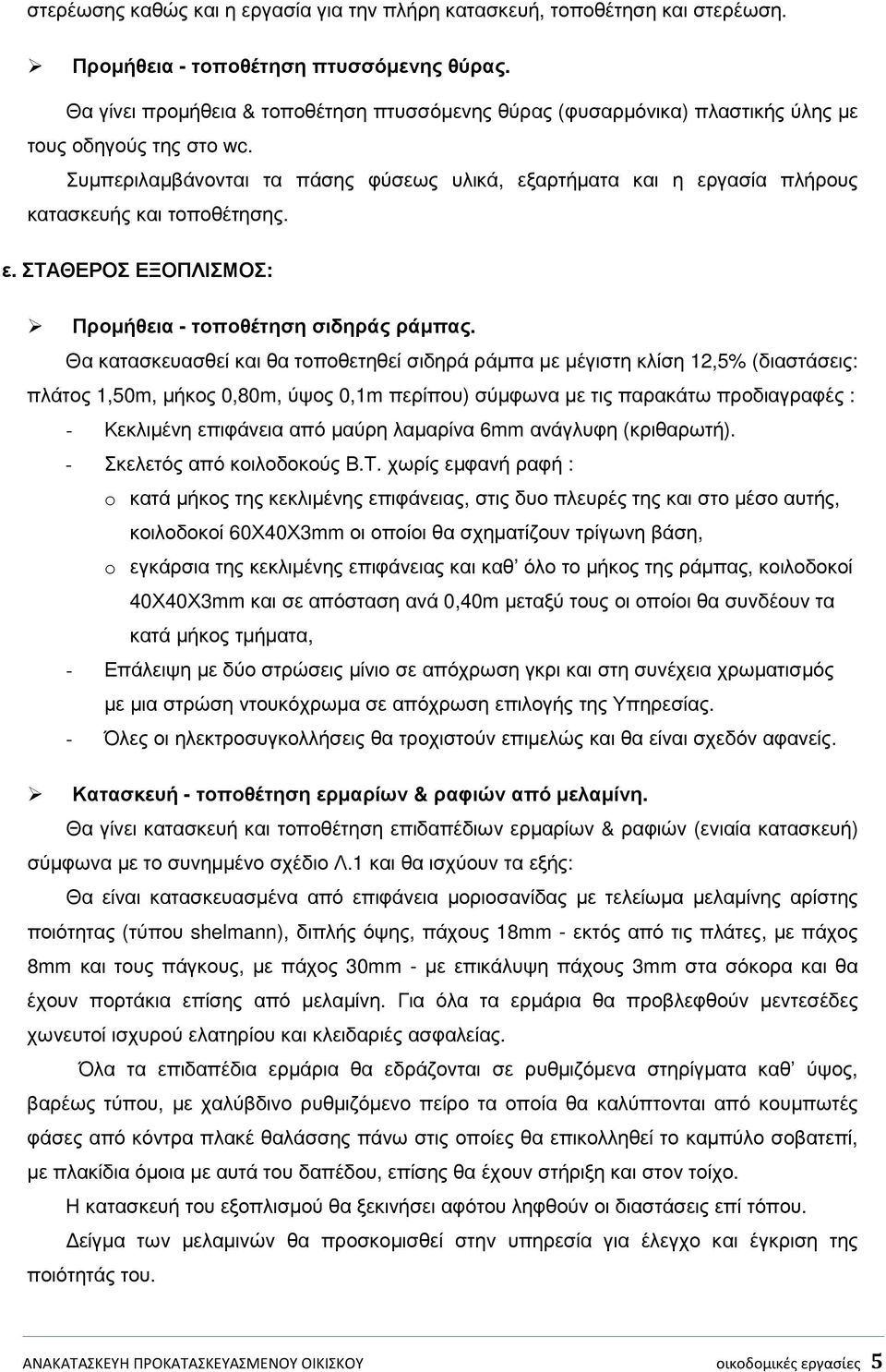

5 στερέωσης καθώς και η εργασία για την πλήρη κατασκευή, τοποθέτηση και στερέωση. Προµήθεια - τοποθέτηση πτυσσόµενης θύρας. Θα γίνει προµήθεια & τοποθέτηση πτυσσόµενης θύρας (φυσαρµόνικα) πλαστικής ύλης µε τους οδηγούς της στο wc. Συµπεριλαµβάνονται τα πάσης φύσεως υλικά, εξαρτήµατα και η εργασία πλήρους κατασκευής και τοποθέτησης. ε. ΣΤΑΘΕΡΟΣ ΕΞΟΠΛΙΣΜΟΣ: Προµήθεια - τοποθέτηση σιδηράς ράµπας. Θα κατασκευασθεί και θα τοποθετηθεί σιδηρά ράµπα µε µέγιστη κλίση 12,5% (διαστάσεις: πλάτος 1,50m, µήκος 0,80m, ύψος 0,1m περίπου) σύµφωνα µε τις παρακάτω προδιαγραφές : - Κεκλιµένη επιφάνεια από µαύρη λαµαρίνα 6mm ανάγλυφη (κριθαρωτή). - Σκελετός από κοιλοδοκούς Β.Τ. χωρίς εµφανή ραφή : o κατά µήκος της κεκλιµένης επιφάνειας, στις δυο πλευρές της και στο µέσο αυτής, κοιλοδοκοί 60Χ40Χ3mm οι οποίοι θα σχηµατίζουν τρίγωνη βάση, o εγκάρσια της κεκλιµένης επιφάνειας και καθ όλο το µήκος της ράµπας, κοιλοδοκοί 40Χ40Χ3mm και σε απόσταση ανά 0,40m µεταξύ τους οι οποίοι θα συνδέουν τα κατά µήκος τµήµατα, - Επάλειψη µε δύο στρώσεις µίνιο σε απόχρωση γκρι και στη συνέχεια χρωµατισµός µε µια στρώση ντουκόχρωµα σε απόχρωση επιλογής της Υπηρεσίας. - Όλες οι ηλεκτροσυγκολλήσεις θα τροχιστούν επιµελώς και θα είναι σχεδόν αφανείς. Κατασκευή - τοποθέτηση ερµαρίων & ραφιών από µελαµίνη. Θα γίνει κατασκευή και τοποθέτηση επιδαπέδιων ερµαρίων & ραφιών (ενιαία κατασκευή) σύµφωνα µε το συνηµµένο σχέδιο Λ.1 και θα ισχύουν τα εξής: Θα είναι κατασκευασµένα από επιφάνεια µοριοσανίδας µε τελείωµα µελαµίνης αρίστης ποιότητας (τύπου shelmann), διπλής όψης, πάχους 18mm - εκτός από τις πλάτες, µε πάχος 8mm και τους πάγκους, µε πάχος 30mm - µε επικάλυψη πάχους 3mm στα σόκορα και θα έχουν πορτάκια επίσης από µελαµίνη. Για όλα τα ερµάρια θα προβλεφθούν µεντεσέδες χωνευτοί ισχυρού ελατηρίου και κλειδαριές ασφαλείας. Όλα τα επιδαπέδια ερµάρια θα εδράζονται σε ρυθµιζόµενα στηρίγµατα καθ ύψος, βαρέως τύπου, µε χαλύβδινο ρυθµιζόµενο πείρο τα οποία θα καλύπτονται από κουµπωτές φάσες από κόντρα πλακέ θαλάσσης πάνω στις οποίες θα επικολληθεί το καµπύλο σοβατεπί, µε πλακίδια όµοια µε αυτά του δαπέδου, επίσης θα έχουν στήριξη και στον τοίχο. Η κατασκευή του εξοπλισµού θα ξεκινήσει αφότου ληφθούν οι διαστάσεις επί τόπου. είγµα των µελαµινών θα προσκοµισθεί στην υπηρεσία για έλεγχο και έγκριση της ποιότητάς του. ΑΝΑΚΑΤΑΣΚΕΥΗ ΠΡΟΚΑΤΑΣΚΕΥΑΣΜΕΝΟΥ ΟΙΚΙΣΚΟΥ οικοδομικές εργασίες 5

6 Η απόχρωση θα είναι επιλογή της Υπηρεσίας. 2.Β. ΣΗΜΕΙΩΣΕΙΣ - Για οποιαδήποτε τροποποίηση, κατά τη φάση εκτέλεσης των εργασιών, θα υπάρχει πρώτα συνεννόηση µε την Τεχνική Υπηρεσία του Νοσοκοµείου. - Η επιµέτρηση και διαστασιολόγηση η οποία συνοδεύει την Τεχνική Περιγραφή και τα σχέδια είναι ενδεικτική. Γι αυτό το λόγο, πριν ξεκινήσει η κατασκευή, θα πρέπει να γίνει επανέλεγχος από τον Ανάδοχο, αφού ληφθούν όλες οι διαστάσεις επί τόπου. Οι παραγγελίες θα γίνουν βάσει πραγµατικών µεγεθών και όχι από τα σχέδια. Σε αντίθετη περίπτωση η δαπάνη ανακατασκευής θα βαρύνει τον Ανάδοχο. - Ο εργολήπτης υποχρεούται, πριν από την προµήθεια οποιουδήποτε υλικού και πριν από την οποιαδήποτε κατασκευή, να προσκοµίζει δείγµατα στο εργοτάξιο για έγκριση. Η έγκριση έχει την έννοια της εντολής για τη συνέχιση των εργασιών και σε καµία περίπτωση δεν απαλλάσσει τον εργολήπτη από την ευθύνη για οποιαδήποτε κακοτεχνία ή αστοχία υλικού που θα εµφανιστεί στο µέλλον. - Όλα τα υλικά που θα χρησιµοποιηθούν, θα είναι αρίστης ποιότητας, εγκεκριµένα από τους αρµόδιους φορείς (Υπουργείο Εµπορίου κλπ) και σύµφωνα µε τις διεθνείς και ελληνικές τυποποιήσεις και προδιαγραφές (ISO, CE-marking, ΕΛΟΤ, ΕΗ ΥΥ-Π κλπ). Θα προσκοµίζονται στο έργο συσκευασµένα και προστατευµένα µε περιτύλιγµα, σε ποσότητα που να επιτρέπει τη φόρτωση και εκφόρτωση τους και σηµασµένα όπως προβλέπουν τα σχετικά πρότυπα. - Οι αποχρώσεις των χρωµάτων όλων των υλικών θα είναι επιλογή της Υπηρεσίας µας. - Όλοι οι χώροι, κατά την παράδοση, θα πρέπει να είναι καθαροί. 2.Γ. ΑΠΑΙΤΗΣΕΙΣ ΠΟΙΟΤΙΚΩΝ ΕΛΕΓΧΩΝ ΓΙΑ ΤΗΝ ΠΑΡΑΛΑΒΗ α. είγµατα των υλικών τα οποία θα χρησιµοποιηθούν, θα προσκοµισθούν, προ της έναρξης των εργασιών, στην Υπηρεσία για έλεγχο και έγκριση της ποιότητάς τους. Συγκεκριµένα : - Τα χαρακτηριστικά των προϊόντων από τους κατασκευαστές. Εγχειρίδια εγκατάστασης. Πιστοποιητικά συµµόρφωσης. Οδηγίες καθαρισµού και συντήρησης. - Πρόσφατα πιστοποιητικά ISO των κατασκευαστών ή ισοδύναµο πιστοποιητικό του συστήµατος ποιοτικού ελέγχου. - Πιστοποιητικά των υλικών που θα αποδεικνύουν ότι οι ανοχές των ενσωµατούµενων στοιχείων κατασκευής θα ακολουθούν τα αντίστοιχα πρότυπα (DIN). β. Οποιαδήποτε κατασκευή λερωµένη, σπασµένη και γενικά ελαττωµατική δεν γίνεται αποδεκτή. γ. Μετά την περαίωση των εργασιών και πριν την παράδοση του έργου θα πρέπει να γίνει απαραίτητος έλεγχος λειτουργίας όλων των εγκαταστάσεων και κατασκευών, παρουσία της ΑΝΑΚΑΤΑΣΚΕΥΗ ΠΡΟΚΑΤΑΣΚΕΥΑΣΜΕΝΟΥ ΟΙΚΙΣΚΟΥ οικοδομικές εργασίες 6

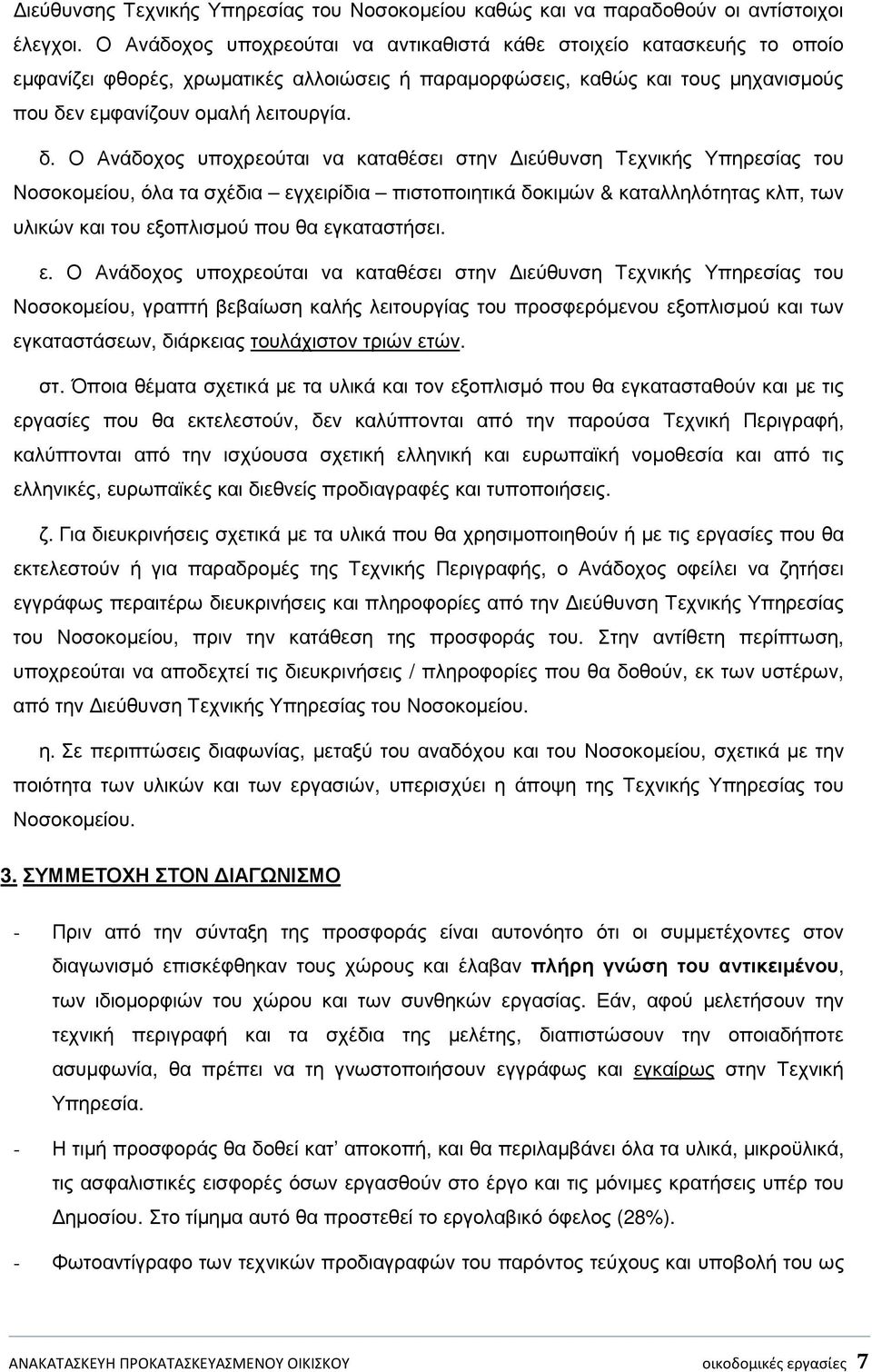

7 ιεύθυνσης Τεχνικής Υπηρεσίας του Νοσοκοµείου καθώς και να παραδοθούν οι αντίστοιχοι έλεγχοι. Ο Ανάδοχος υποχρεούται να αντικαθιστά κάθε στοιχείο κατασκευής το οποίο εµφανίζει φθορές, χρωµατικές αλλοιώσεις ή παραµορφώσεις, καθώς και τους µηχανισµούς που δεν εµφανίζουν οµαλή λειτουργία. δ. Ο Ανάδοχος υποχρεούται να καταθέσει στην ιεύθυνση Τεχνικής Υπηρεσίας του Νοσοκοµείου, όλα τα σχέδια εγχειρίδια πιστοποιητικά δοκιµών & καταλληλότητας κλπ, των υλικών και του εξοπλισµού που θα εγκαταστήσει. ε. Ο Ανάδοχος υποχρεούται να καταθέσει στην ιεύθυνση Τεχνικής Υπηρεσίας του Νοσοκοµείου, γραπτή βεβαίωση καλής λειτουργίας του προσφερόµενου εξοπλισµού και των εγκαταστάσεων, διάρκειας τουλάχιστον τριών ετών. στ. Όποια θέµατα σχετικά µε τα υλικά και τον εξοπλισµό που θα εγκατασταθούν και µε τις εργασίες που θα εκτελεστούν, δεν καλύπτονται από την παρούσα Τεχνική Περιγραφή, καλύπτονται από την ισχύουσα σχετική ελληνική και ευρωπαϊκή νοµοθεσία και από τις ελληνικές, ευρωπαϊκές και διεθνείς προδιαγραφές και τυποποιήσεις. ζ. Για διευκρινήσεις σχετικά µε τα υλικά που θα χρησιµοποιηθούν ή µε τις εργασίες που θα εκτελεστούν ή για παραδροµές της Τεχνικής Περιγραφής, ο Ανάδοχος οφείλει να ζητήσει εγγράφως περαιτέρω διευκρινήσεις και πληροφορίες από την ιεύθυνση Τεχνικής Υπηρεσίας του Νοσοκοµείου, πριν την κατάθεση της προσφοράς του. Στην αντίθετη περίπτωση, υποχρεούται να αποδεχτεί τις διευκρινήσεις / πληροφορίες που θα δοθούν, εκ των υστέρων, από την ιεύθυνση Τεχνικής Υπηρεσίας του Νοσοκοµείου. η. Σε περιπτώσεις διαφωνίας, µεταξύ του αναδόχου και του Νοσοκοµείου, σχετικά µε την ποιότητα των υλικών και των εργασιών, υπερισχύει η άποψη της Τεχνικής Υπηρεσίας του Νοσοκοµείου. 3. ΣΥΜΜΕΤΟΧΗ ΣΤΟΝ ΙΑΓΩΝΙΣΜΟ - Πριν από την σύνταξη της προσφοράς είναι αυτονόητο ότι οι συµµετέχοντες στον διαγωνισµό επισκέφθηκαν τους χώρους και έλαβαν πλήρη γνώση του αντικειµένου, των ιδιοµορφιών του χώρου και των συνθηκών εργασίας. Εάν, αφού µελετήσουν την τεχνική περιγραφή και τα σχέδια της µελέτης, διαπιστώσουν την οποιαδήποτε ασυµφωνία, θα πρέπει να τη γνωστοποιήσουν εγγράφως και εγκαίρως στην Τεχνική Υπηρεσία. - Η τιµή προσφοράς θα δοθεί κατ αποκοπή, και θα περιλαµβάνει όλα τα υλικά, µικροϋλικά, τις ασφαλιστικές εισφορές όσων εργασθούν στο έργο και τις µόνιµες κρατήσεις υπέρ του ηµοσίου. Στο τίµηµα αυτό θα προστεθεί το εργολαβικό όφελος (28%). - Φωτοαντίγραφο των τεχνικών προδιαγραφών του παρόντος τεύχους και υποβολή του ως ΑΝΑΚΑΤΑΣΚΕΥΗ ΠΡΟΚΑΤΑΣΚΕΥΑΣΜΕΝΟΥ ΟΙΚΙΣΚΟΥ οικοδομικές εργασίες 7

8 κείµενο Τεχνικής Προσφοράς δεν θα γίνει δεκτή. 4. ΥΠΟΧΡΕΩΣΕΙΣ ΑΝΑ ΟΧΟΥ Θα πρέπει να σηµειωθεί ότι αποκλειστικά υπεύθυνος ποινικά και αστικά, για την ασφάλεια του έργου και των εργαζοµένων, είναι ο ανάδοχος του Έργου. Κατά την διάρκεια των εργασιών ο Ανάδοχος οφείλει : α. να φροντίζει για την τήρηση της τάξεως και της καθαριότητας στο εργοτάξιο, µέχρι την παράδοση του έργου. Ο Ανάδοχος θα πρέπει να λάβει υπόψη του ότι οφείλει να εργαστεί υπό συνθήκες οι οποίες να επιτρέπουν την κατά το δυνατό ανενόχλητη λειτουργία του νοσοκοµείου. Προστατευτικά διαχωριστικά πανό, που να εξασφαλίζουν ερµητική αποµόνωση του εργοταξίου για ηχοµόνωση και προστασία από την σκόνη, των όµορων χώρων, λόγω οικοδοµικών εργασιών, βαρύνουν τον εργολήπτη ο οποίος και έχει την ευθύνη. β. να προνοεί για την µεταφορά και αποθήκευση όλων των υλικών προς χρήση και να παίρνει όλα τα απαραίτητα µέτρα προφύλαξης των προσκοµιζοµένων υλικών µέχρι να χρησιµοποιηθούν, των µηχανικών, των µεταφορικών µέσων και εν γένει όλα τα απαραίτητα µέτρα ασφαλείας του εργατοτεχνικού προσωπικού, των επιβλεπόντων και κάθε τρίτου σύµφωνα µε τους ισχύοντες νόµους και διατάξεις (νοµοθεσία περί δηµοσίων έργων και οδηγίες και διατάγµατα περί υγιεινής και ασφάλειας κλπ.), φέροντος την ευθύνη αποκλειστικά και µόνο αυτός για κάθε συνέπεια που θα προκύψει από τη µη εφαρµογή τους. γ. Να αποκαταστήσει και να επαναφέρει τις κατασκευές που υπέστησαν ζηµιά ή φθορά στην πρότερό τους κατάσταση εφόσον αυτή προκλήθηκε από δική του υπαιτιότητα. δ. να συµµορφώνεται µε τις εντολές της Επίβλεψης του Νοσοκοµείου. Για οποιαδήποτε τροποποίηση, κατά τη φάση εκτέλεσης των εργασιών, θα υπάρχει πρώτα συνεννόηση µε την Τεχνική Υπηρεσία του Νοσοκοµείου. ΑΘΗΝΑ, Η ΣΥΝΤΑΞΑΣΑ ΘΕΩΡΗΘΗΚΕ : Α. ΑΓΓΕΛΑΚΗ ΑΡΧΙΤΕΚΤΟΝΑΣ ΑΝΑΚΑΤΑΣΚΕΥΗ ΠΡΟΚΑΤΑΣΚΕΥΑΣΜΕΝΟΥ ΟΙΚΙΣΚΟΥ οικοδομικές εργασίες 8
