Εγχειρίδιο Χρήσης. Triplex Real Time Stand Alone DVR [ Channel DVR]

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Εγχειρίδιο Χρήσης. Triplex Real Time Stand Alone DVR [4-8-16 Channel DVR]"

Transcript

1 Εγχειρίδιο Χρήσης Triplex Real Time Stand Alone DVR [ Channel DVR]

2 ! ΠΡΟΣΟΧΗ Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, μην ανοίγετε τα καλύμματα. Δεν υπάρχει δυνατότητα service από τον χρήστη. Απευθυνθείτε για service μόνο σε εξειδικευμένο προσωπικό. Παρακαλείσθε να ενημερωθείτε για τις ακόλουθες προφυλάξεις προτού εγκαταστήσετε το DVR. Αποφύγετε μέρη με υγρασία, σκόνη και καπνό. Αποφύγετε μέρη με έκθεση σε απευθείας ηλιακό φως ή συσκευές θέρμανσης. Κρατήστε το προϊόν μακριά από επαφή με ηλεκτρισμό ή μαγνητικές ουσίες. Αποφύγετε υψηλή ή χαμηλή θερμοκρασία. (Η προτεινόμενη θερμοκρασία λειτουργίας είναι από 0-40 C). Μην τοποθετείτε αγώγιμα υλικά μέσα στον εξαερισμό. Απενεργοποιήστε το σύστημα πριν την εγκατάσταση. Εξασφαλίστε αρκετό χώρο για τις συνδέσεις καλωδίων. Τοποθετήστε το σύστημα σε σταθερή επιφάνεια με επαρκή εξαερισμό. Να αποφεύγετε επιφάνειες που δονούνται. Η τοποθέτηση του συστήματος κοντά σε ηλεκτρικές συσκευές, όπως ραδιόφωνο ή τηλεόραση, μπορεί να προκαλέσει βλάβη στο προϊόν. Μην προσπαθήσετε να αποσυναρμολογήσετε το προϊόν χωρίς βοήθεια από τον κατασκευαστή. Μην τοποθετείτε βαριά αντικείμενα πάνω στο σύστημα. Σημείωση Η συσκευή αυτή έχει ελεγχθεί και έχει βρεθεί συμβατή με τους περιορισμούς για μια Class A ψηφιακή συσκευή, συμβατή με το part 15 των κανονισμών FCC. Αυτοί οι περιορισμοί έχουν σχεδιαστεί για να παρέχουν λογική προστασία σε οποιαδήποτε επιβλαβή παρέμβαση όταν η συσκευή λειτουργεί σε εμπορικό περιβάλλον. ΠΑΡΑΚΑΛΟΥΜΕ ΝΑ ΔΙΑΒΑΣΕΤΕ ΟΛΟ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΓΙΑ ΑΠΟΤΕΛΕΣΜΑΤΙΚΗ ΚΑΙ ΑΣΦΑΛΗ ΧΡΗΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ. 2

3 Περιεχόμενα ΚΕΦAΛΑΙΟ 1. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΛΗΚΤΡΩΝ.. 4 ΚΕΦΑΛΑΙΟ 2. ΛΕΠΤΟΜΕΡΕΙΕΣ ΠΑΚΕTOY... 5 ΚΕΦΑΛΑΙΟ 3. ΟΝΟΜΑΣΙΕΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΕΣ ΜΠΡΟΣΤΙΝΟ ΤΜΗΜΑ 3.2. ΟΠΙΣΘΙΟ ΤΜΗΜΑ ΚΕΦΑΛΑΙΟ 4. ΛΕΙΤΟΥΡΓΙΑ ΠΟΛΛΑΠΛΗ ΟΘΟΝΗ ΕΜΦΑΝΙΣΗ AUTO TRIPLEX ΕΜΦΑΝΙΣΗ DVR ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΡΑΦΗ ΑΝΑΖΗΤΗΣΗ ΚΑΙ PLAYBACK ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ 19 ΛΕΙΤΟΥΡΓΙΕΣ ΕΛΕΓΧΟΣ PTZ 20 ΚΕΦΑΛΑΙΟ 5. ΜΕΝΟΥ ΡΥΘΜΙΣΗΣ ΡΥΘΜΙΣΗ ΩΡΑΣ / ΗΜΕΡΟΜΗΝΙΑΣ ΡΥΘΜΙΣΗ ΚΙΝΗΣΗΣ ΡΥΘΜΙΣΗ ΕΓΓΡΑΦΗΣ ΕΝΕΡΓΟΠΟΙΗΣΗ ΚΑΝΑΛΙΟΥ ΡΥΘΜΙΣΗ ΗΧΟΥ ΡΥΘΜΙΣΗ ΠΡΟΓΡΑΜΜΑΤΟΣ ΡΥΘΜΙΣΗ ΔΙΚΤΥΟΥ ΚΕΦΑΛΑΙΟ 6. ΕΓΧΕΙΡΙΔΙΟ ΔΙΚΤΥΟΥ ΠΕΛΑΤΗ ΘΕΑΤΗ 6.1. ΑΠΑΙΤΗΣΕΙΣ ΣΥΣΤΗΜΑΤΟΣ ΠΕΡΙΒΑΛΛΟΝ ΔΙΚΤΥΟΥ ΕΓΚΑΤΑΣΤΑΣΗ ΔΙΚΤΥΟΥ ΘΕΑΤΗ 27 ΚΕΦΑΛΑΙΟ 7. ΕΡΩΤΗΣΕΙΣ ΚΑΙ ΑΠΑΝΤΗΣΕΙΣ ΚΕΦΑΛΑΙΟ 8. ΤΟΠΟΘΕΤΗΣΗ ΣΚΛΗΡΟΥ ΔΙΣΚΟΥ

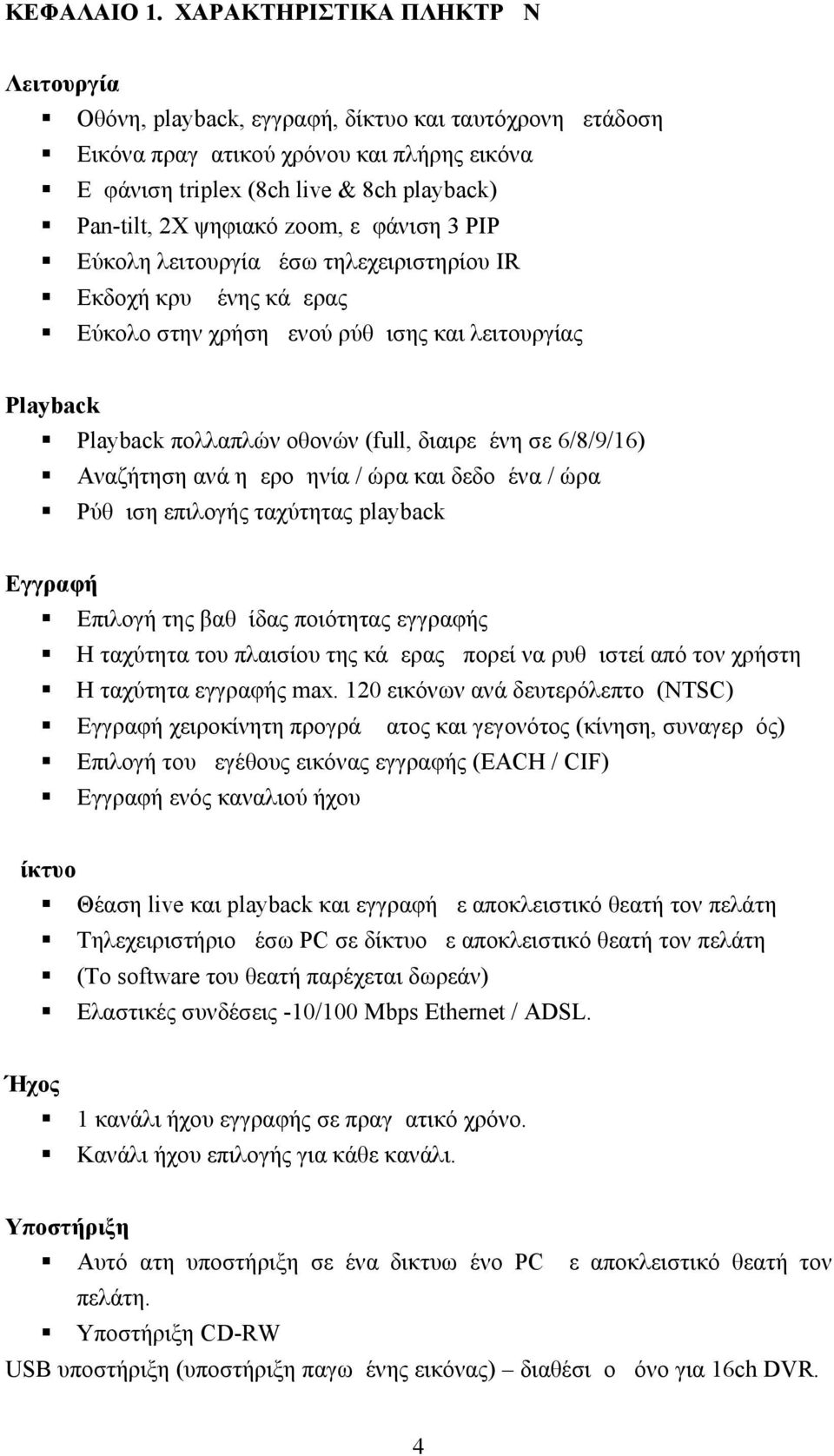

4 ΚΕΦΑΛΑΙΟ 1. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΛΗΚΤΡΩΝ Λειτουργία Οθόνη, playback, εγγραφή, δίκτυο και ταυτόχρονη μετάδοση Εικόνα πραγματικού χρόνου και πλήρης εικόνα Εμφάνιση triplex (8ch live & 8ch playback) Pan-tilt, 2Χ ψηφιακό zoom, εμφάνιση 3 ΡΙΡ Εύκολη λειτουργία μέσω τηλεχειριστηρίου IR Εκδοχή κρυμμένης κάμερας Εύκολο στην χρήση μενού ρύθμισης και λειτουργίας Playback Playback πολλαπλών οθονών (full, διαιρεμένη σε 6/8/9/16) Αναζήτηση ανά ημερομηνία / ώρα και δεδομένα / ώρα Ρύθμιση επιλογής ταχύτητας playback Εγγραφή Επιλογή της βαθμίδας ποιότητας εγγραφής Η ταχύτητα του πλαισίου της κάμερας μπορεί να ρυθμιστεί από τον χρήστη Η ταχύτητα εγγραφής max. 120 εικόνων ανά δευτερόλεπτο (NTSC) Εγγραφή χειροκίνητη προγράμματος και γεγονότος (κίνηση, συναγερμός) Επιλογή του μεγέθους εικόνας εγγραφής (EACH / CIF) Εγγραφή ενός καναλιού ήχου Δίκτυο Θέαση live και playback και εγγραφή με αποκλειστικό θεατή τον πελάτη Τηλεχειριστήριο μέσω PC σε δίκτυο με αποκλειστικό θεατή τον πελάτη (Το software του θεατή παρέχεται δωρεάν) Ελαστικές συνδέσεις -10/100 Mbps Ethernet / ADSL. Ήχος 1 κανάλι ήχου εγγραφής σε πραγματικό χρόνο. Κανάλι ήχου επιλογής για κάθε κανάλι. Υποστήριξη Αυτόματη υποστήριξη σε ένα δικτυωμένο PC με αποκλειστικό θεατή τον πελάτη. Υποστήριξη CD-RW USB υποστήριξη (υποστήριξη παγωμένης εικόνας) διαθέσιμο μόνο για 16ch DVR. 4

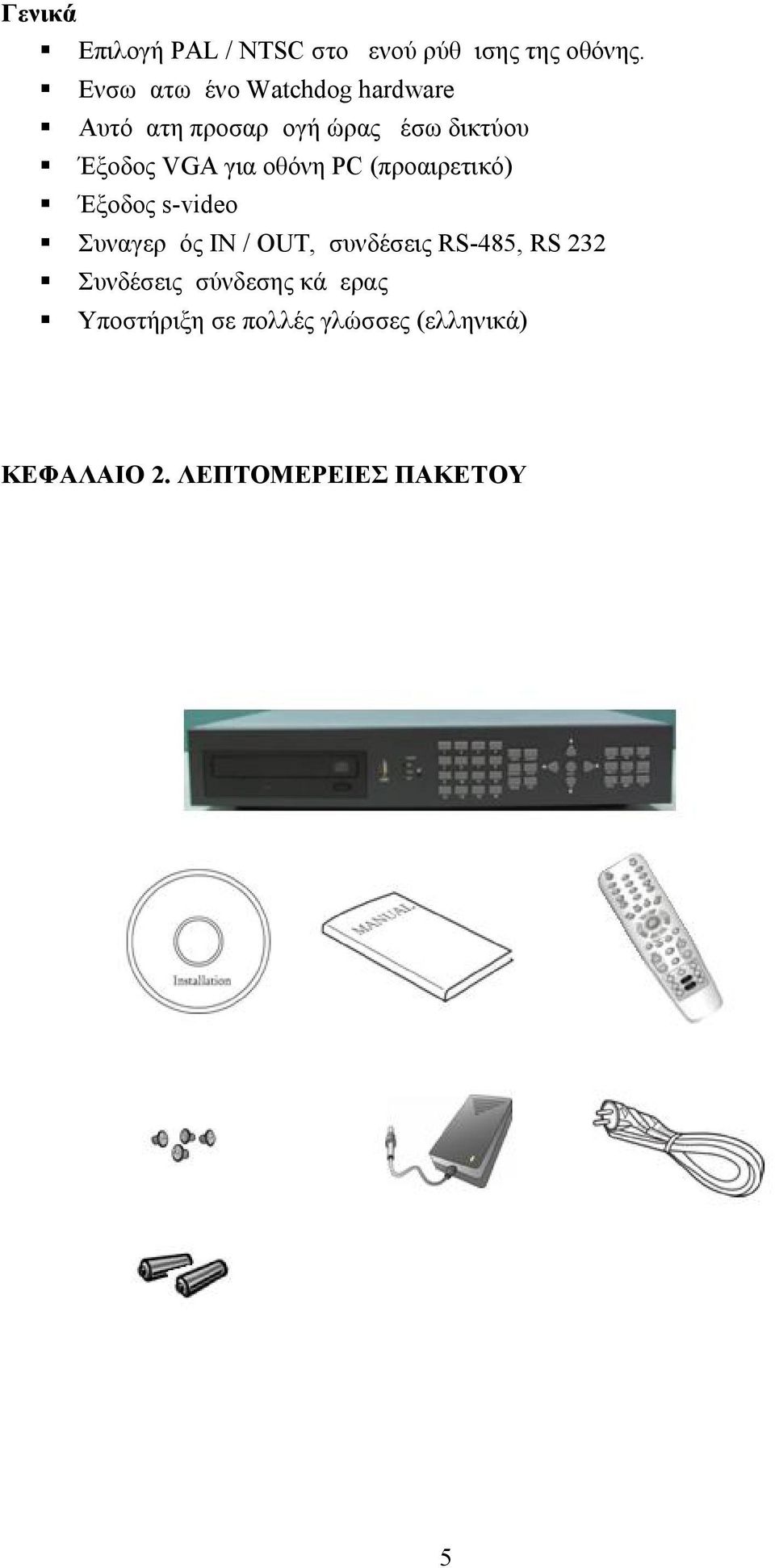

5 Γενικά Επιλογή PAL / NTSC στο μενού ρύθμισης της οθόνης. Ενσωματωμένο Watchdog hardware Αυτόματη προσαρμογή ώρας μέσω δικτύου Έξοδος VGA για οθόνη PC (προαιρετικό) Έξοδος s-video Συναγερμός IN / OUT, συνδέσεις RS-485, RS 232 Συνδέσεις σύνδεσης κάμερας Υποστήριξη σε πολλές γλώσσες (ελληνικά) ΚΕΦΑΛΑΙΟ 2. ΛΕΠΤΟΜΕΡΕΙΕΣ ΠΑΚΕΤOY 5

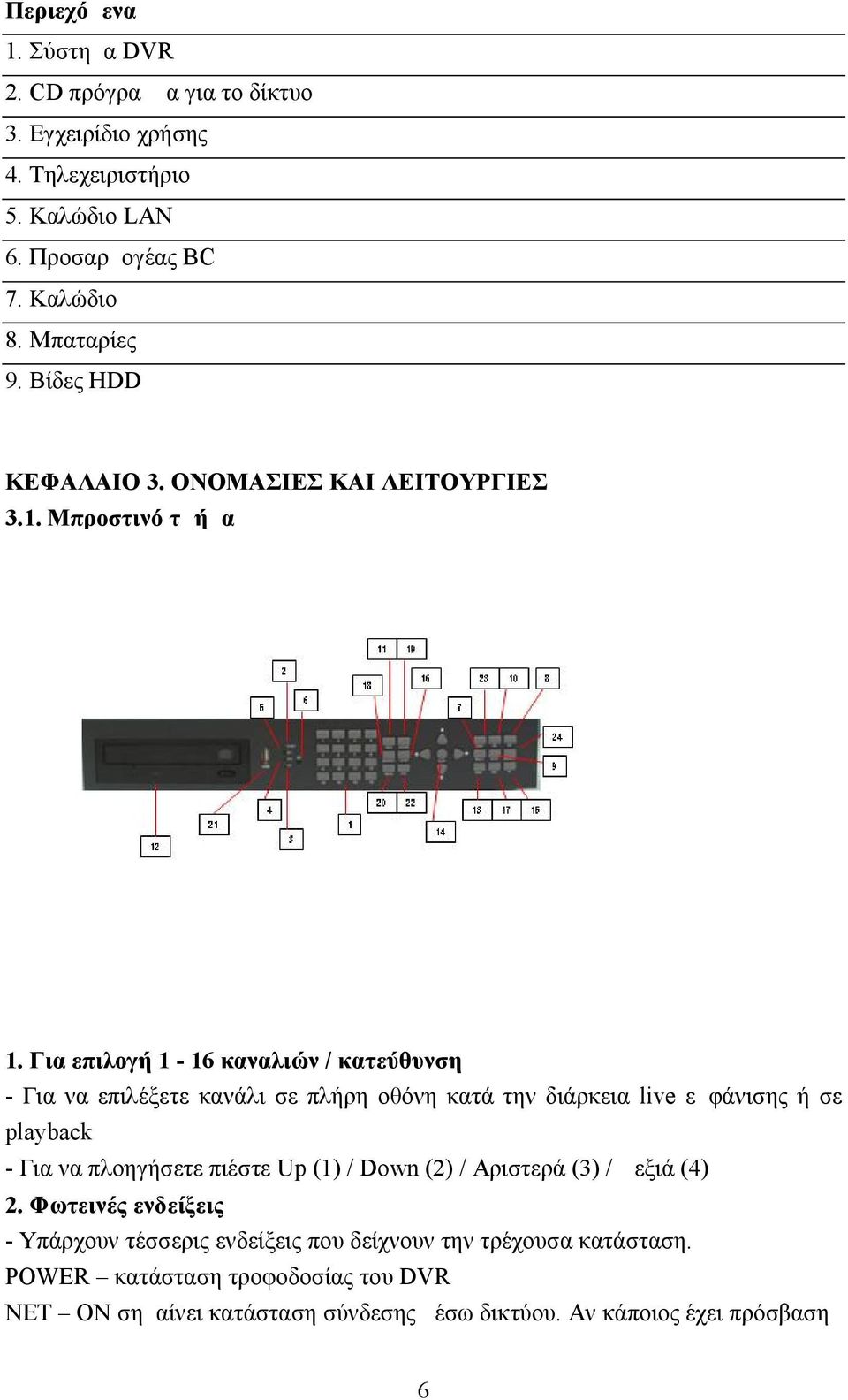

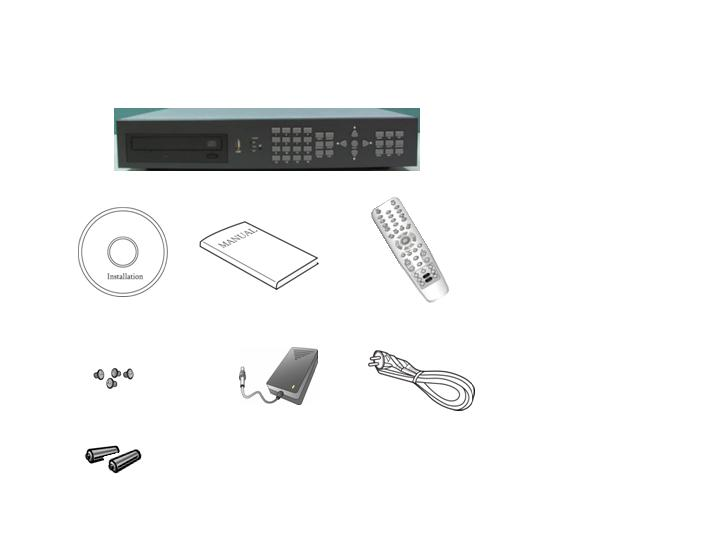

6 Περιεχόμενα 1. Σύστημα DVR 2. CD πρόγραμμα για το δίκτυο 3. Εγχειρίδιο χρήσης 4. Τηλεχειριστήριο 5. Καλώδιο LAN 6. Προσαρμογέας BC 7. Καλώδιο 8. Μπαταρίες 9. Βίδες HDD KΕΦΑΛΑΙΟ 3. ΟΝΟΜΑΣΙΕΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΕΣ 3.1. Μπροστινό τμήμα 1. Για επιλογή 1-16 καναλιών / κατεύθυνση - Για να επιλέξετε κανάλι σε πλήρη οθόνη κατά την διάρκεια live εμφάνισης ή σε playback - Για να πλοηγήσετε πιέστε Up (1) / Down (2) / Αριστερά (3) / Δεξιά (4) 2. Φωτεινές ενδείξεις - Υπάρχουν τέσσερις ενδείξεις που δείχνουν την τρέχουσα κατάσταση. POWER κατάσταση τροφοδοσίας του DVR ΝΕΤ ΟΝ σημαίνει κατάσταση σύνδεσης μέσω δικτύου. Αν κάποιος έχει πρόσβαση 6

7 στο DVR μέσω δικτύου, η ένδειξη ανάβει. PLAY ΟΝ σημαίνει ότι το DVR είναι σε αναζήτηση του playback. REC ΟΝ σημαίνει ότι το DVR εγγράφει. 3. Αισθητήρας τηλεχειριστηρίου 4. Ρύθμιση - Μετατρέπει σε ρύθμιση live εμφάνισης αμέσως - Για να πλοηγηθείτε σε διάφορες ρυθμίσεις live εμφάνισης όπως 16ch, 13ch, 9ch, 8ch, 6ch πιέστε το πλήκτρο επαναλαμβανόμενα. 5. ΡΙΡ - Για μετατροπή σε ρύθμιση ΡΙΡ (εικόνα μέσα στην εικόνα). - Για να πλοηγηθείτε σε διάφορες ρυθμίσεις ΡΙΡ όπως 1ΡΙΡ, 2ΡΙΡ, 3ΡΙΡ πιέστε το πλήκτρο επαναλαμβανόμενα 6. SEQ - Για μετατροπή σε ρύθμιση auto διακόπτη - Αν πιεστεί το auto στο μπροστινό τμήμα, τα κανάλια αλλάζουν αυτόματα ως εξής: ch1, -ch2,-ch3 -ch14, -ch15, -ch16 se CIF-ch1, -ch2 κρατώντας αυτή την σειρά διαδοχής μέχρι να πιέσετε το κουμπί auto ξανά για διακόψετε την λειτουργία. 7. TRIPLEX - Για μετατροπή σε λειτουργία TRIPLEX όπως τα 8κάναλα live εμφάνισης και τα 8κάναλα playback στην οθόνη ταυτόχρονα. - Πιέστε πρώτα το πλήκτρο και θα έχετε από ch1-ch8 live εμφανίσεις και playbacks, πιέστε το ξανά για να έχετε άλλα κανάλια όπως ch9-ch16 live εμφανίσεις και playback. - Όταν πιέσετε το πλήκτρο σε ρύθμιση live εμφάνισης θα δείτε 8 κανάλια live εμφάνισης και playback χωρίς video - Όταν πιέσετε το πλήκτρο σε ρύθμιση playback θα δείτε 8 κανάλια live εμφάνισης και 8 κανάλια playback που έχουν επιλεγεί. 8. Πληροφορίες - Για εμφάνιση πληροφοριών του DVR 9. Υποστήριξη - Η αντιγραφή του CD για υποστήριξη δεδομένων. 10. Rewind - Ταχύτητα x5, x10, x Play / Pause - Για αναπαραγωγή και παύση των video που έχουν εγγραφεί. 12. Faster Forward - Ταχύτητα x5, x10, x Stop 14. Εγγραφή - Για έναρξη και παύση εγγραφής. 15. Αναζήτηση - Για πρόσβαση σε εγγραφές από HDD 7

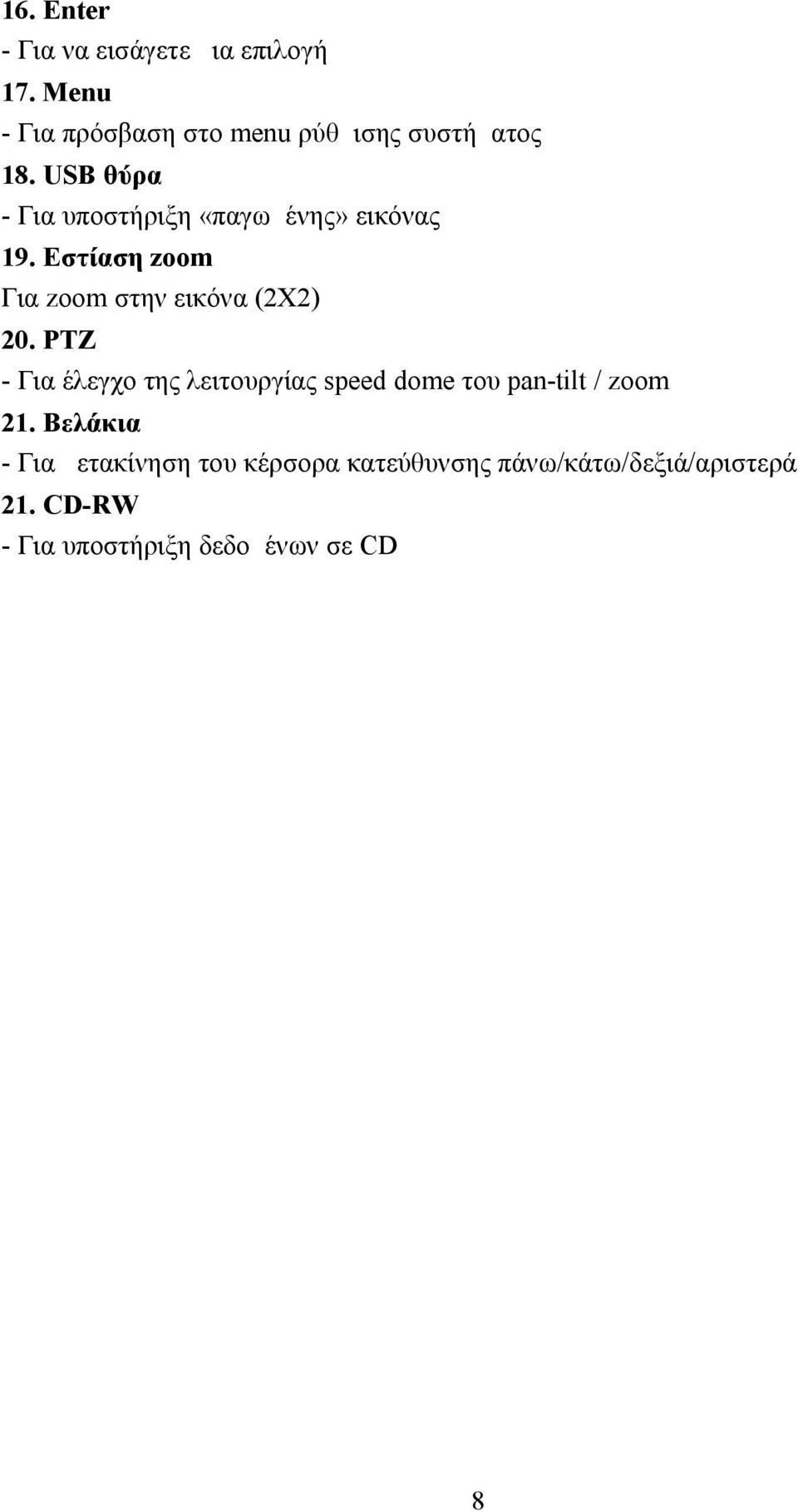

8 16. Enter - Για να εισάγετε μια επιλογή 17. Menu - Για πρόσβαση στο menu ρύθμισης συστήματος 18. USB θύρα - Για υποστήριξη «παγωμένης» εικόνας 19. Εστίαση zoom Για zoom στην εικόνα (2Χ2) 20. ΡΤΖ - Για έλεγχο της λειτουργίας speed dome του pan-tilt / zoom 21. Βελάκια - Για μετακίνηση του κέρσορα κατεύθυνσης πάνω/κάτω/δεξιά/αριστερά 21. CD-RW - Για υποστήριξη δεδομένων σε CD 8

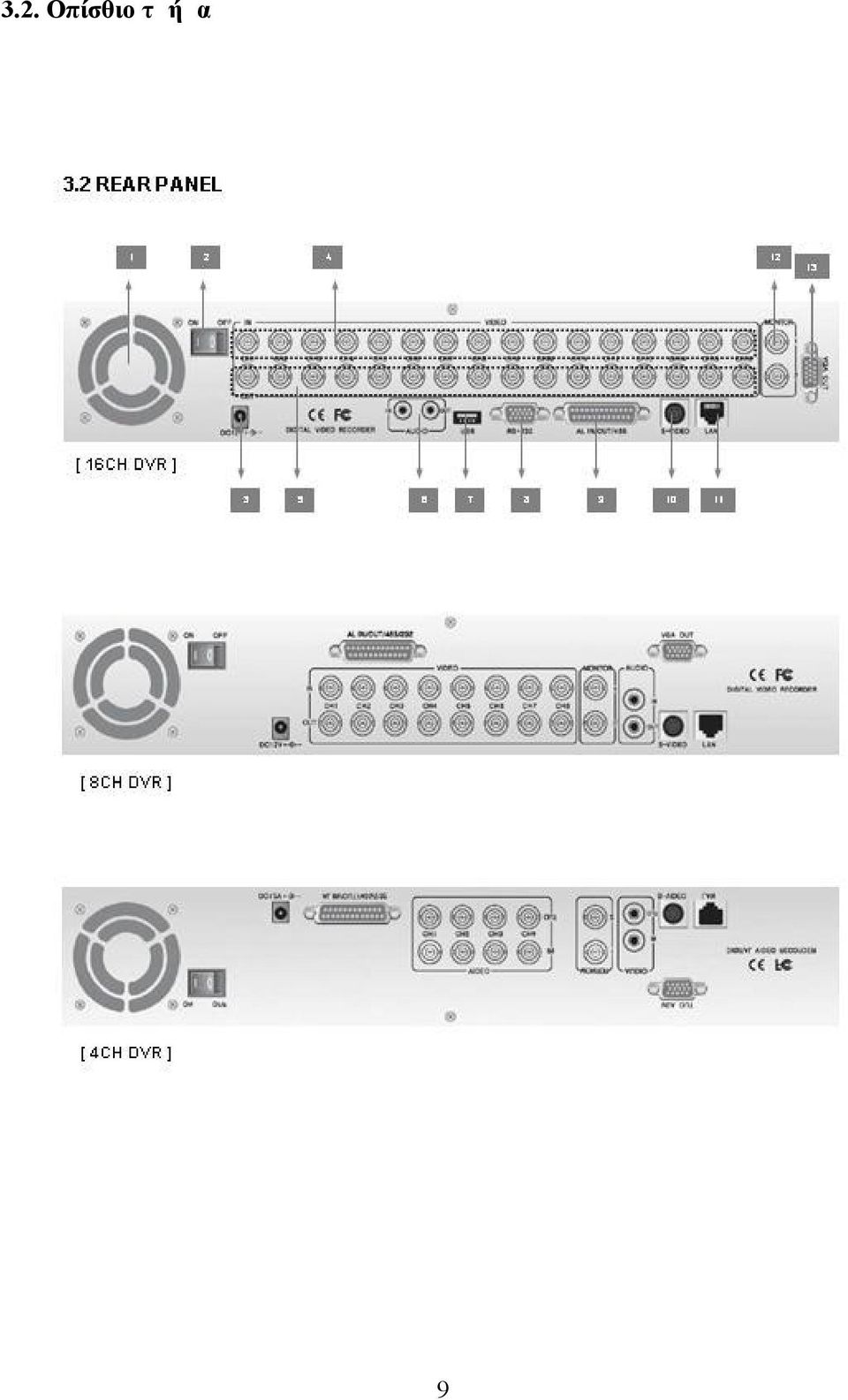

9 3.2. Οπίσθιο τμήμα 9

10 1. Έξοδος VGA (προαιρετικό) - Αυτό είναι κυρίως για οθόνες PC 2. Διακόπτης τροφοδοσίας 3. Αντάπτορας τροφοδοσίας 4. Συνδέσεις 16 BNC για είσοδο κάμερας 5. Συνδέσεις 16 BNC για έξοδο οθόνης - Αυτά είναι κυρίως για οθόνες, και μπορούν επίσης να χρησιμοποιηθούν για υποστήριξη VCR εγγραφέα 6. Θύρα in / out 7. Θύρα USB 8. Θύρα RS-232 (σύνδεση 9 pin D-Sub) - Κυρίως είναι για download θύρας για αναβάθμιση συστήματος. 9. Είσοδος / Έξοδος συναγερμού και θύρα RS-485 (σύνδεση 25 pin D-Sub) - Είναι για να επικοινωνεί με εξωτερικούς αισθητήρας, συναγερμό και κάμερα ΡΤΖ για έλεγχο 10. Έξοδος S-Video 11. Τερματικό LAN - Είναι για να συνδέσει το LAN στο Internet. 12. Συνδέσεις BNC για έξοδο οθόνης - Αυτά είναι κυρίως για οθόνες. Επίσης για υποστήριξη σε VCR. 10

11 ΚΕΦΑΛΑΙΟ 4. ΛΕΙΤΟΥΡΓΙΑ ΠΟΛΛΑΠΛΗ ΕΜΦΑΝΙΣΗ Οι χρήστες μπορούν να έχουν στην διάθεσή τους τις λειτουργίες ΠΟΛΛΑΠΛΗΣ ΕΜΦΑΝΙΣΗΣ σε κάθε ρύθμιση. - Για να μετατρέπει σε ζωντανή εμφάνιση σε 16 κανάλια στην οθόνη όπως παρακάτω, πιέζοντας το πλήκτρο Multi. - Για μετατροπή σε ζωντανή εμφάνιση, πιέστε το πλήκτρο Multi σε κάθε ρύθμιση. Μπορείτε να πλοηγηθείτε σε 13ch/9ch/8ch/6ch εμφάνιση πιέζοντας το πλήκτρο Multi επαναλαμβανόμενα. [13κανάλια] [9κανάλια] 11

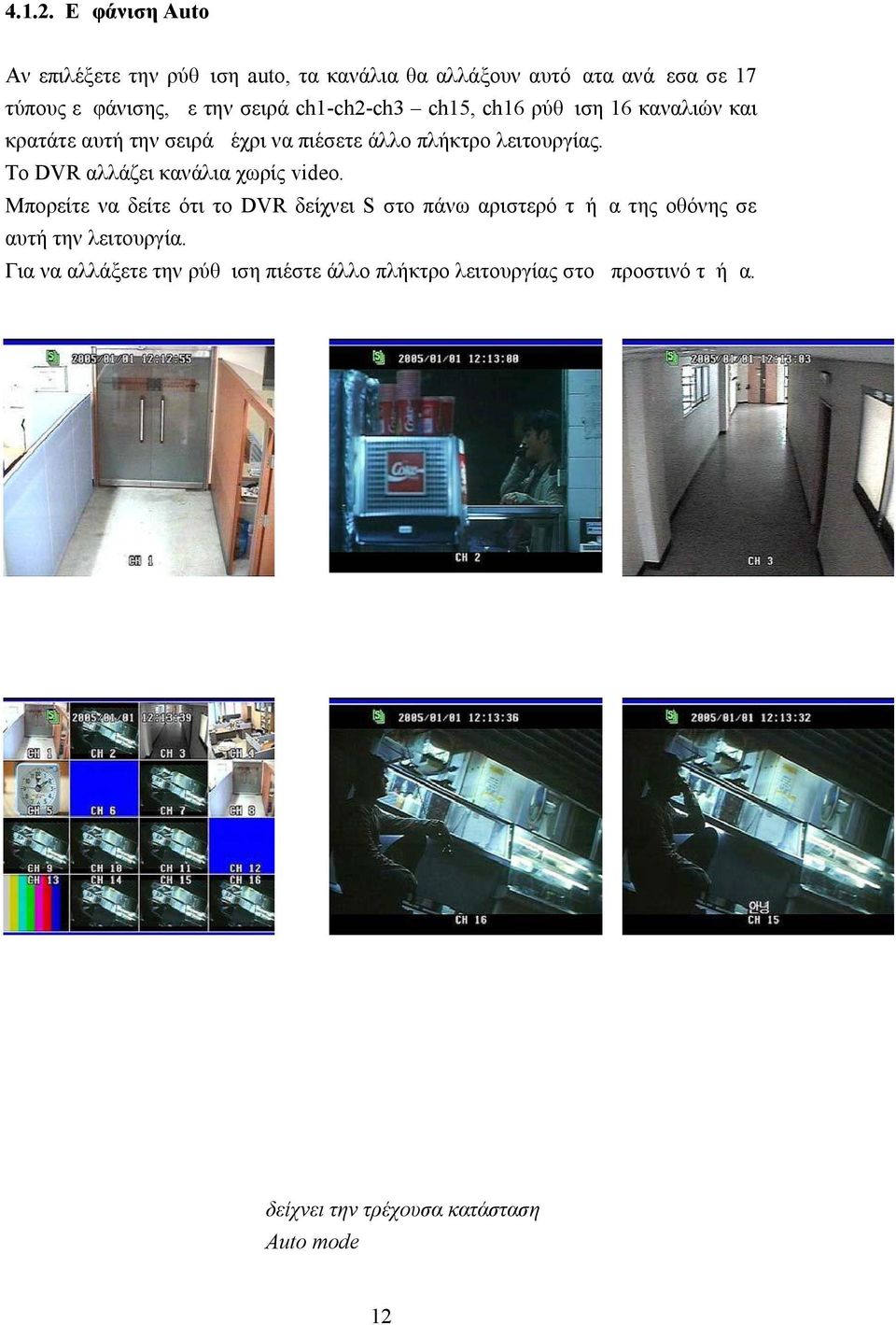

12 Εμφάνιση Auto Αν επιλέξετε την ρύθμιση auto, τα κανάλια θα αλλάξουν αυτόματα ανάμεσα σε 17 τύπους εμφάνισης, με την σειρά ch1-ch2-ch3 ch15, ch16 ρύθμιση 16 καναλιών και κρατάτε αυτή την σειρά μέχρι να πιέσετε άλλο πλήκτρο λειτουργίας. Το DVR αλλάζει κανάλια χωρίς video. Μπορείτε να δείτε ότι το DVR δείχνει S στο πάνω αριστερό τμήμα της οθόνης σε αυτή την λειτουργία. Για να αλλάξετε την ρύθμιση πιέστε άλλο πλήκτρο λειτουργίας στο μπροστινό τμήμα. δείχνει την τρέχουσα κατάσταση Auto mode 12

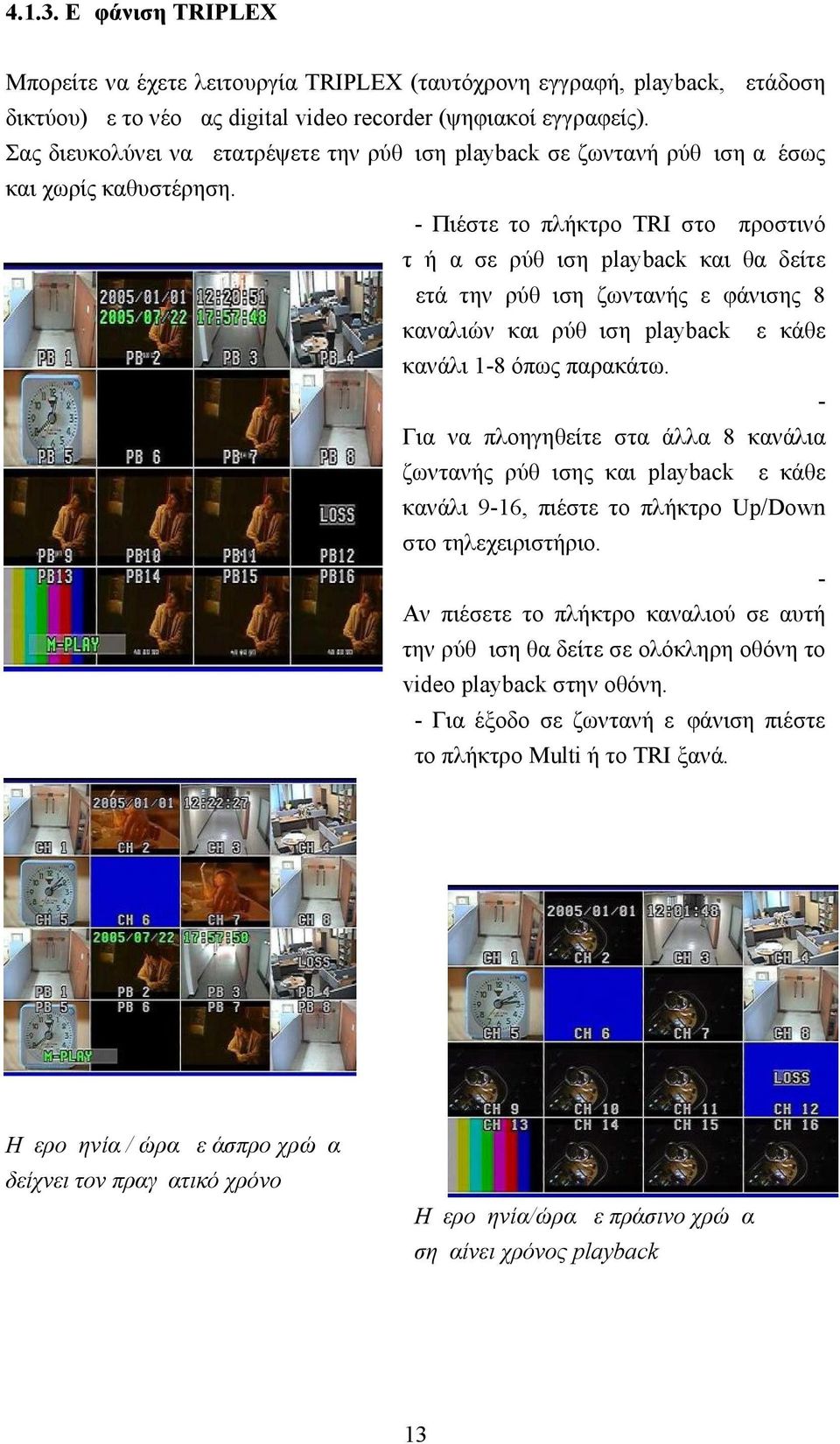

13 Εμφάνιση TRIPLEX Μπορείτε να έχετε λειτουργία TRIPLEX (ταυτόχρονη εγγραφή, playback, μετάδοση δικτύου) με το νέο μας digital video recorder (ψηφιακοί εγγραφείς). Σας διευκολύνει να μετατρέψετε την ρύθμιση playback σε ζωντανή ρύθμιση αμέσως και χωρίς καθυστέρηση. - Πιέστε το πλήκτρο TRI στο μπροστινό τμήμα σε ρύθμιση playback και θα δείτε μετά την ρύθμιση ζωντανής εμφάνισης 8 καναλιών και ρύθμιση playback με κάθε κανάλι 1-8 όπως παρακάτω. Για να πλοηγηθείτε στα άλλα 8 κανάλια ζωντανής ρύθμισης και playback με κάθε κανάλι 9-16, πιέστε το πλήκτρο Up/Down στο τηλεχειριστήριο. Αν πιέσετε το πλήκτρο καναλιού σε αυτή την ρύθμιση θα δείτε σε ολόκληρη οθόνη το video playback στην οθόνη. - Για έξοδο σε ζωντανή εμφάνιση πιέστε το πλήκτρο Multi ή το TRI ξανά. Ημερομηνία / ώρα με άσπρο χρώμα δείχνει τον πραγματικό χρόνο Ημερομηνία/ώρα με πράσινο χρώμα σημαίνει χρόνος playback 13

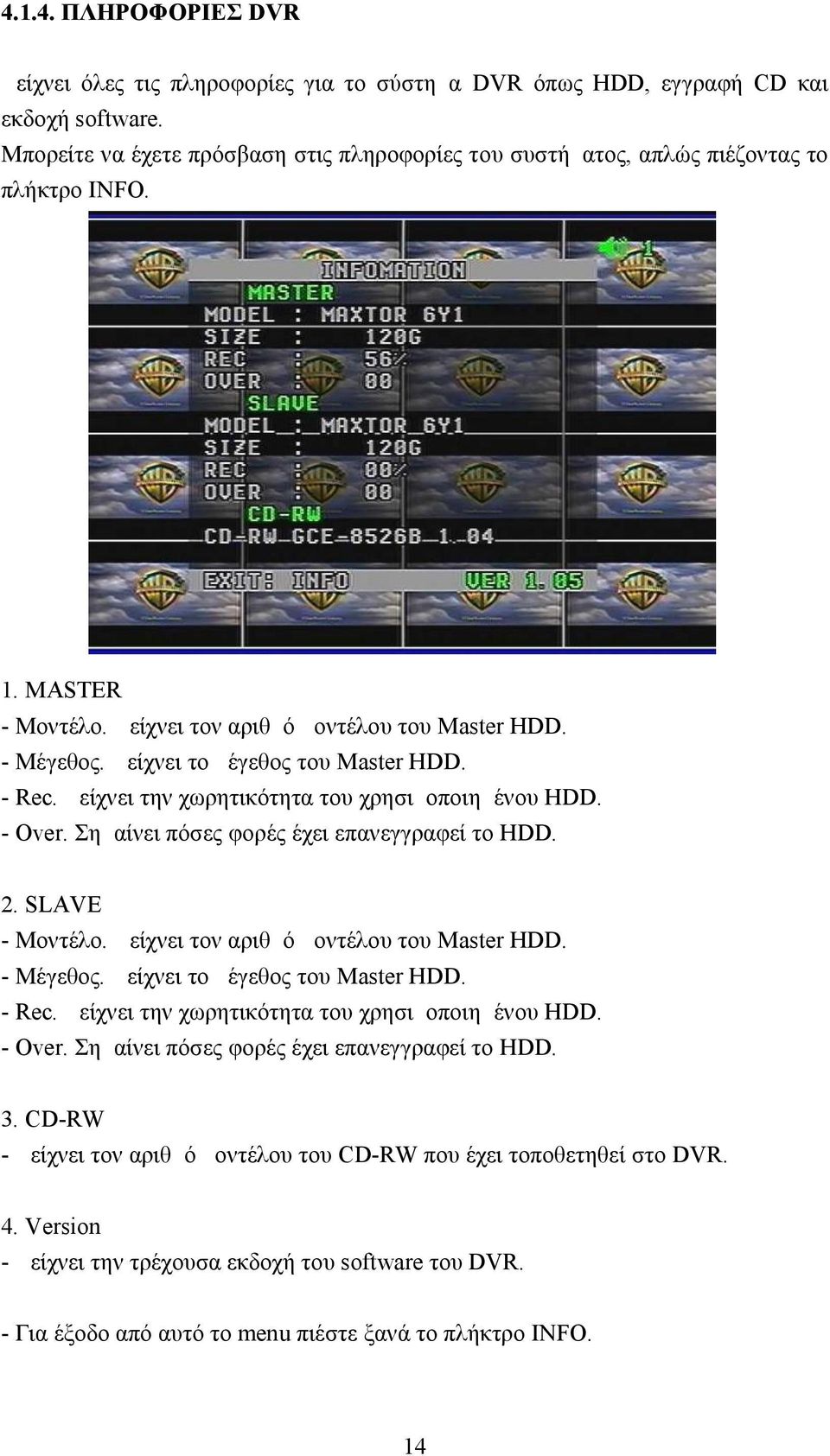

14 ΠΛΗΡΟΦΟΡΙΕΣ DVR Δείχνει όλες τις πληροφορίες για το σύστημα DVR όπως HDD, εγγραφή CD και εκδοχή software. Μπορείτε να έχετε πρόσβαση στις πληροφορίες του συστήματος, απλώς πιέζοντας το πλήκτρο INFO. 1. MASTER - Μοντέλο. Δείχνει τον αριθμό μοντέλου του Master HDD. - Μέγεθος. Δείχνει το μέγεθος του Master HDD. - Rec. Δείχνει την χωρητικότητα του χρησιμοποιημένου HDD. - Over. Σημαίνει πόσες φορές έχει επανεγγραφεί το HDD. 2. SLAVE - Μοντέλο. Δείχνει τον αριθμό μοντέλου του Master HDD. - Μέγεθος. Δείχνει το μέγεθος του Master HDD. - Rec. Δείχνει την χωρητικότητα του χρησιμοποιημένου HDD. - Over. Σημαίνει πόσες φορές έχει επανεγγραφεί το HDD. 3. CD-RW - Δείχνει τον αριθμό μοντέλου του CD-RW που έχει τοποθετηθεί στο DVR. 4. Version - Δείχνει την τρέχουσα εκδοχή του software του DVR. - Για έξοδο από αυτό το menu πιέστε ξανά το πλήκτρο INFO. 14

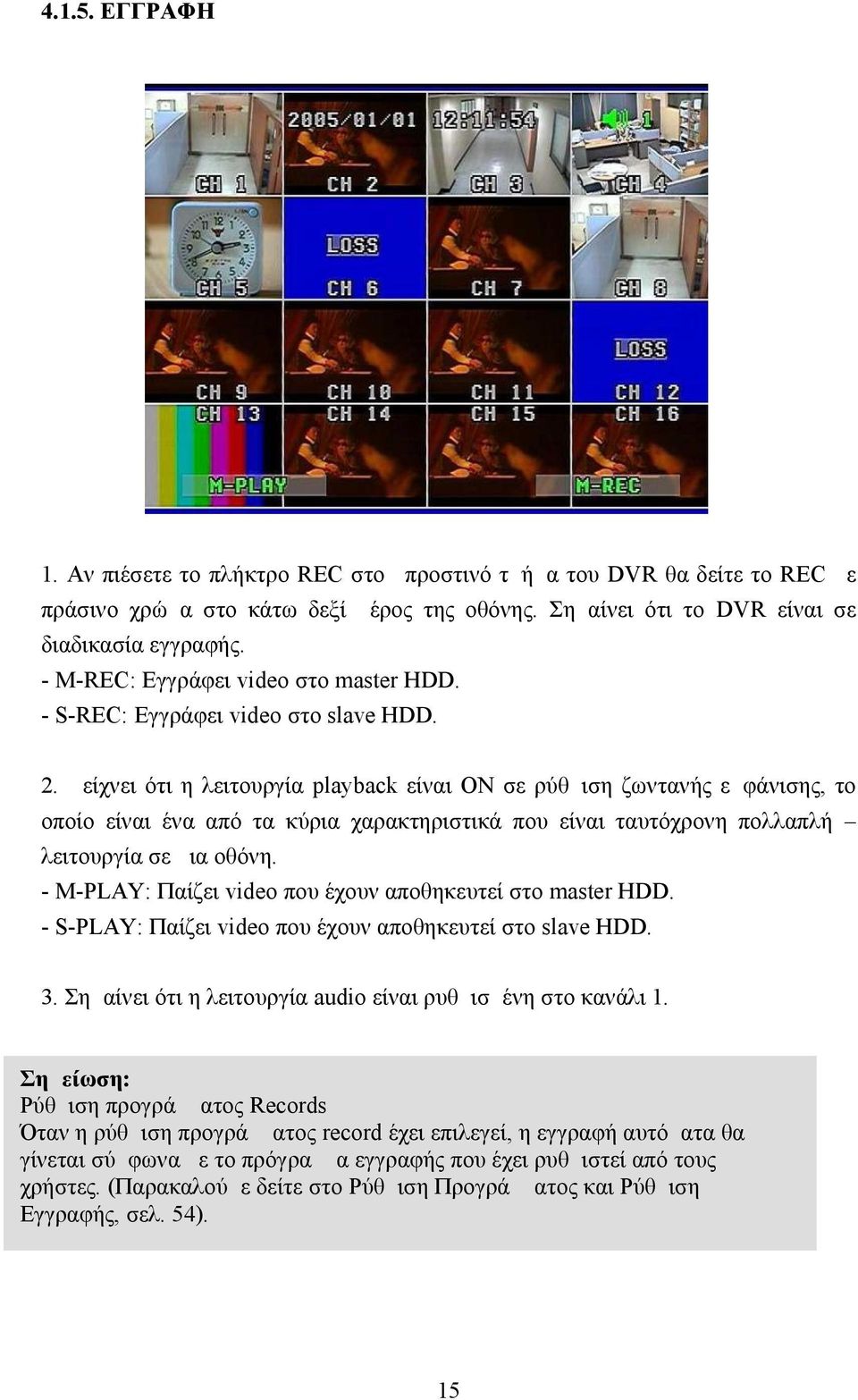

15 ΕΓΓΡΑΦΗ 1. Αν πιέσετε το πλήκτρο REC στο μπροστινό τμήμα του DVR θα δείτε το REC με πράσινο χρώμα στο κάτω δεξί μέρος της οθόνης. Σημαίνει ότι το DVR είναι σε διαδικασία εγγραφής. - M-REC: Εγγράφει video στο master HDD. - S-REC: Εγγράφει video στο slave HDD. 2. Δείχνει ότι η λειτουργία playback είναι ΟΝ σε ρύθμιση ζωντανής εμφάνισης, το οποίο είναι ένα από τα κύρια χαρακτηριστικά που είναι ταυτόχρονη πολλαπλή λειτουργία σε μια οθόνη. - M-PLAY: Παίζει video που έχουν αποθηκευτεί στο master HDD. - S-PLAY: Παίζει video που έχουν αποθηκευτεί στο slave HDD. 3. Σημαίνει ότι η λειτουργία audio είναι ρυθμισμένη στο κανάλι 1. Σημείωση: Ρύθμιση προγράμματος Records Όταν η ρύθμιση προγράμματος record έχει επιλεγεί, η εγγραφή αυτόματα θα γίνεται σύμφωνα με το πρόγραμμα εγγραφής που έχει ρυθμιστεί από τους χρήστες. (Παρακαλούμε δείτε στο Ρύθμιση Προγράμματος και Ρύθμιση Εγγραφής, σελ. 54). 15

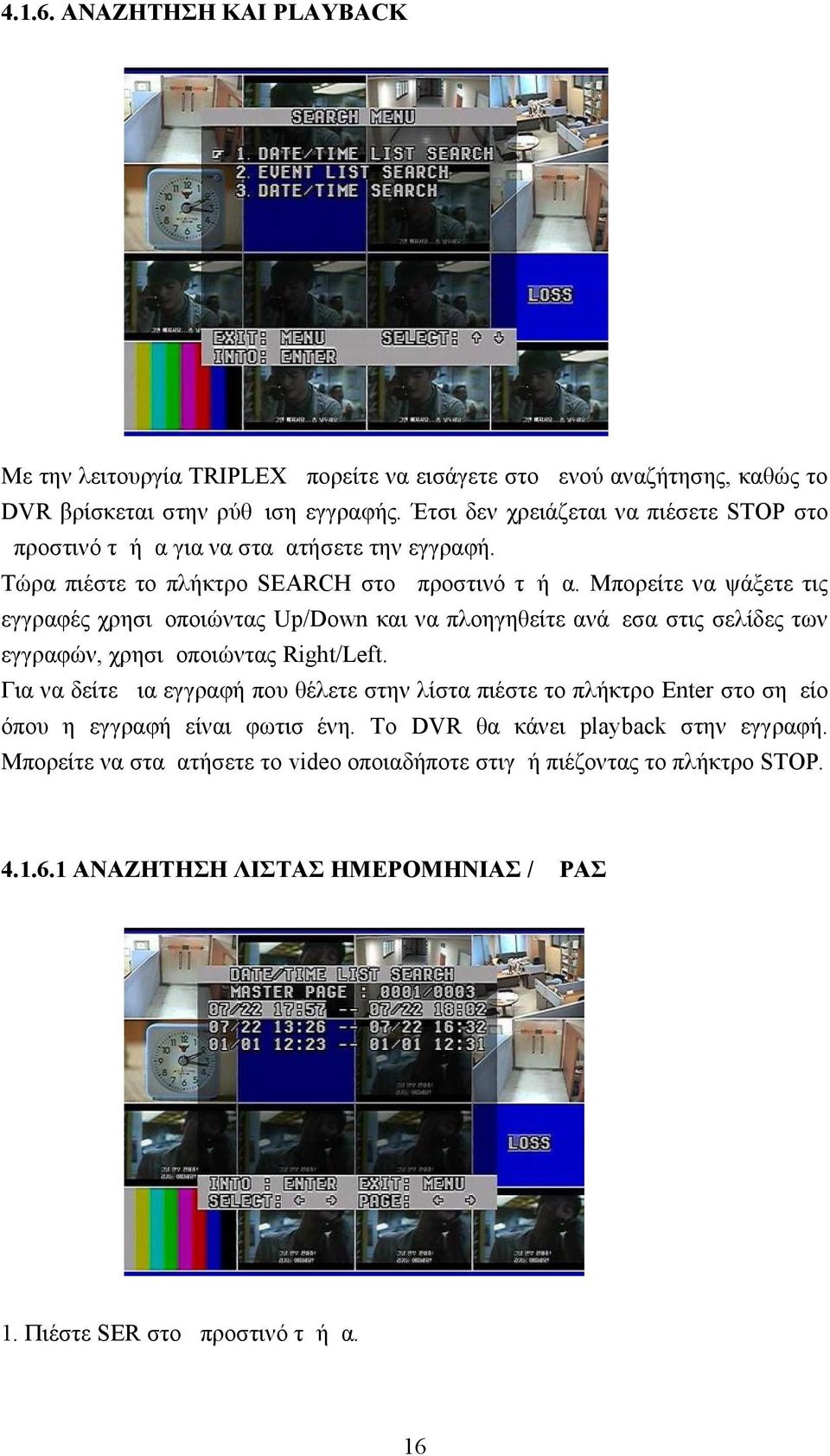

16 ΑΝΑΖΗΤΗΣΗ ΚΑΙ PLAYBACK Με την λειτουργία TRIPLEX μπορείτε να εισάγετε στο μενού αναζήτησης, καθώς το DVR βρίσκεται στην ρύθμιση εγγραφής. Έτσι δεν χρειάζεται να πιέσετε STOP στο μπροστινό τμήμα για να σταματήσετε την εγγραφή. Τώρα πιέστε το πλήκτρο SEARCH στο μπροστινό τμήμα. Μπορείτε να ψάξετε τις εγγραφές χρησιμοποιώντας Up/Down και να πλοηγηθείτε ανάμεσα στις σελίδες των εγγραφών, χρησιμοποιώντας Right/Left. Για να δείτε μια εγγραφή που θέλετε στην λίστα πιέστε το πλήκτρο Enter στο σημείο όπου η εγγραφή είναι φωτισμένη. Το DVR θα κάνει playback στην εγγραφή. Μπορείτε να σταματήσετε το video οποιαδήποτε στιγμή πιέζοντας το πλήκτρο STOP ΑΝΑΖΗΤΗΣΗ ΛΙΣΤΑΣ ΗΜΕΡΟΜΗΝΙΑΣ / ΩΡΑΣ 1. Πιέστε SER στο μπροστινό τμήμα. 16

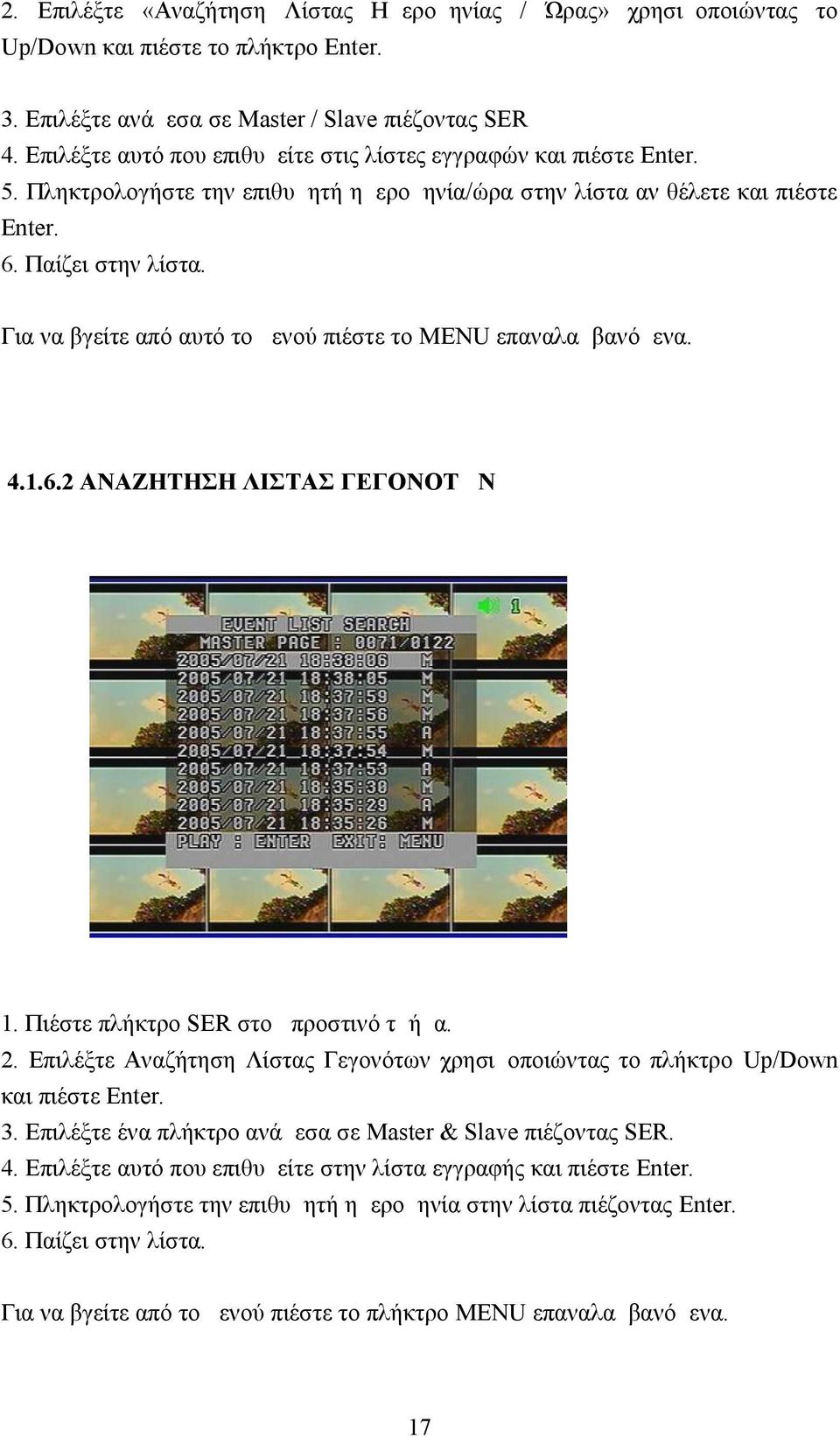

17 2. Επιλέξτε «Αναζήτηση Λίστας Ημερομηνίας / Ώρας» χρησιμοποιώντας το Up/Down και πιέστε το πλήκτρο Enter. 3. Επιλέξτε ανάμεσα σε Master / Slave πιέζοντας SER 4. Επιλέξτε αυτό που επιθυμείτε στις λίστες εγγραφών και πιέστε Enter. 5. Πληκτρολογήστε την επιθυμητή ημερομηνία/ώρα στην λίστα αν θέλετε και πιέστε Enter. 6. Παίζει στην λίστα. Για να βγείτε από αυτό το μενού πιέστε το MENU επαναλαμβανόμενα ΑΝΑΖΗΤΗΣΗ ΛΙΣΤΑΣ ΓΕΓΟΝΟΤΩΝ 1. Πιέστε πλήκτρο SER στο μπροστινό τμήμα. 2. Επιλέξτε Αναζήτηση Λίστας Γεγονότων χρησιμοποιώντας το πλήκτρο Up/Down και πιέστε Enter. 3. Επιλέξτε ένα πλήκτρο ανάμεσα σε Master & Slave πιέζοντας SER. 4. Επιλέξτε αυτό που επιθυμείτε στην λίστα εγγραφής και πιέστε Enter. 5. Πληκτρολογήστε την επιθυμητή ημερομηνία στην λίστα πιέζοντας Enter. 6. Παίζει στην λίστα. Για να βγείτε από το μενού πιέστε το πλήκτρο MENU επαναλαμβανόμενα. 17

18 ΑΝΑΖΗΤΗΣΗ ΗΜΕΡΟΜΗΝΙΑΣ / ΩΡΑΣ 1. Πιέστε SER στο μπροστινό τμήμα. 2. Επιλέξτε Αναζήτηση Ημερομηνίας / Ώρας χρησιμοποιώντας Up/Down και πιέστε Enter. 3. Επιλέξτε ανάμεσα στα Master & Slave πιέζοντας το SER. 4. Πληκτρολογήστε συγκεκριμένη ημερομηνία και ώρα πάνω στην λίστα που θέλετε πιέζοντας το πλήκτρο κατεύθυνσης και πιέστε Enter. 5. Παίζει στην λίστα. Για να βγείτε από αυτό το μενού πιέστε MENU επαναλαμβανόμενα. 18

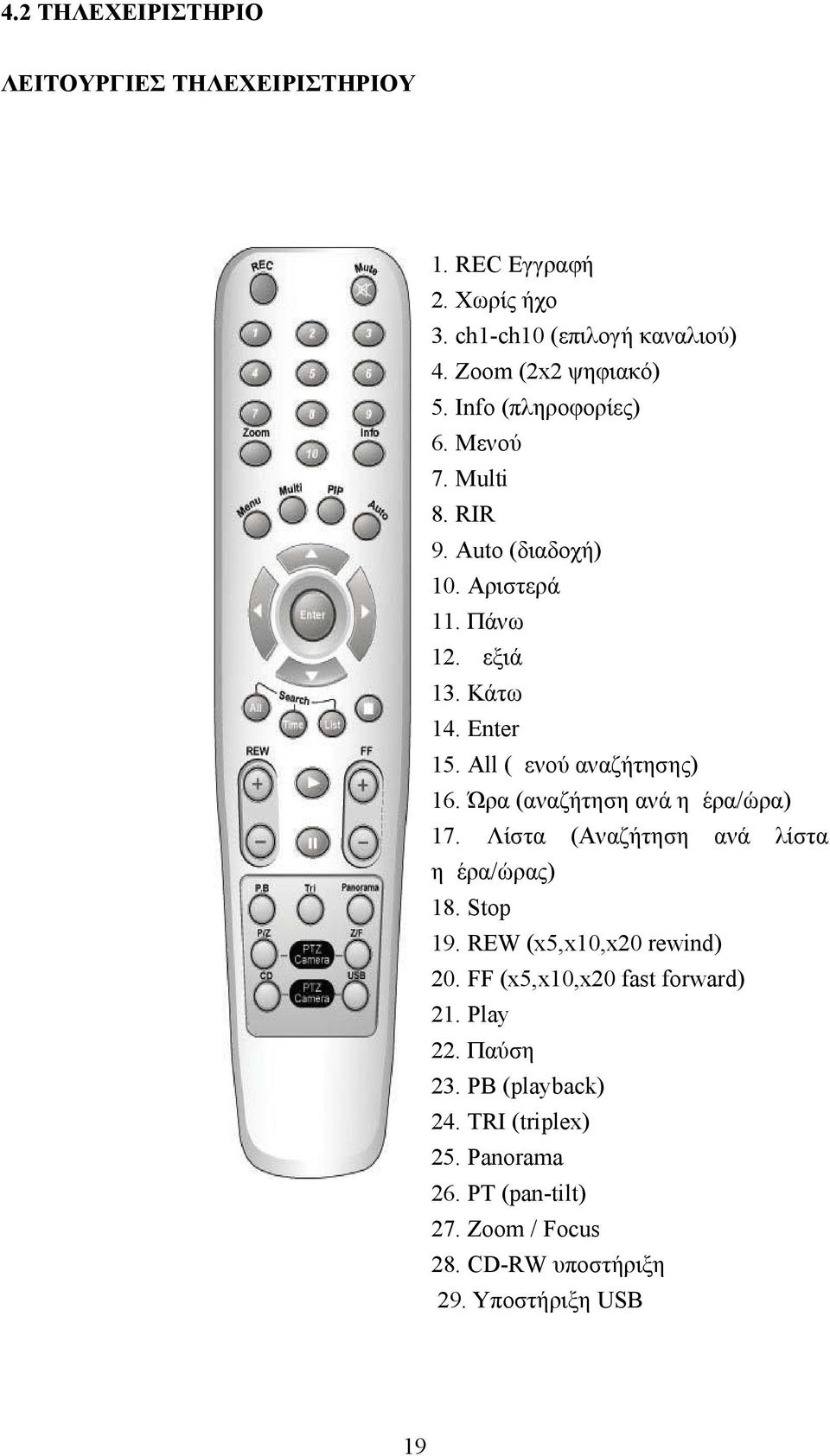

19 4.2 ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ ΛΕΙΤΟΥΡΓΙΕΣ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ 1. REC Εγγραφή 2. Χωρίς ήχο 3. ch1-ch10 (επιλογή καναλιού) 4. Zoom (2x2 ψηφιακό) 5. Info (πληροφορίες) 6. Μενού 7. Multi 8. RIR 9. Auto (διαδοχή) 10. Αριστερά 11. Πάνω 12. Δεξιά 13. Κάτω 14. Enter 15. All (μενού αναζήτησης) 16. Ώρα (αναζήτηση ανά ημέρα/ώρα) 17. Λίστα (Αναζήτηση ανά λίστα ημέρα/ώρας) 18. Stop 19. REW (x5,x10,x20 rewind) 20. FF (x5,x10,x20 fast forward) 21. Play 22. Παύση 23. PB (playback) 24. TRI (triplex) 25. Panorama 26. PT (pan-tilt) 27. Zoom / Focus 28. CD-RW υποστήριξη 29. Υποστήριξη USB 19

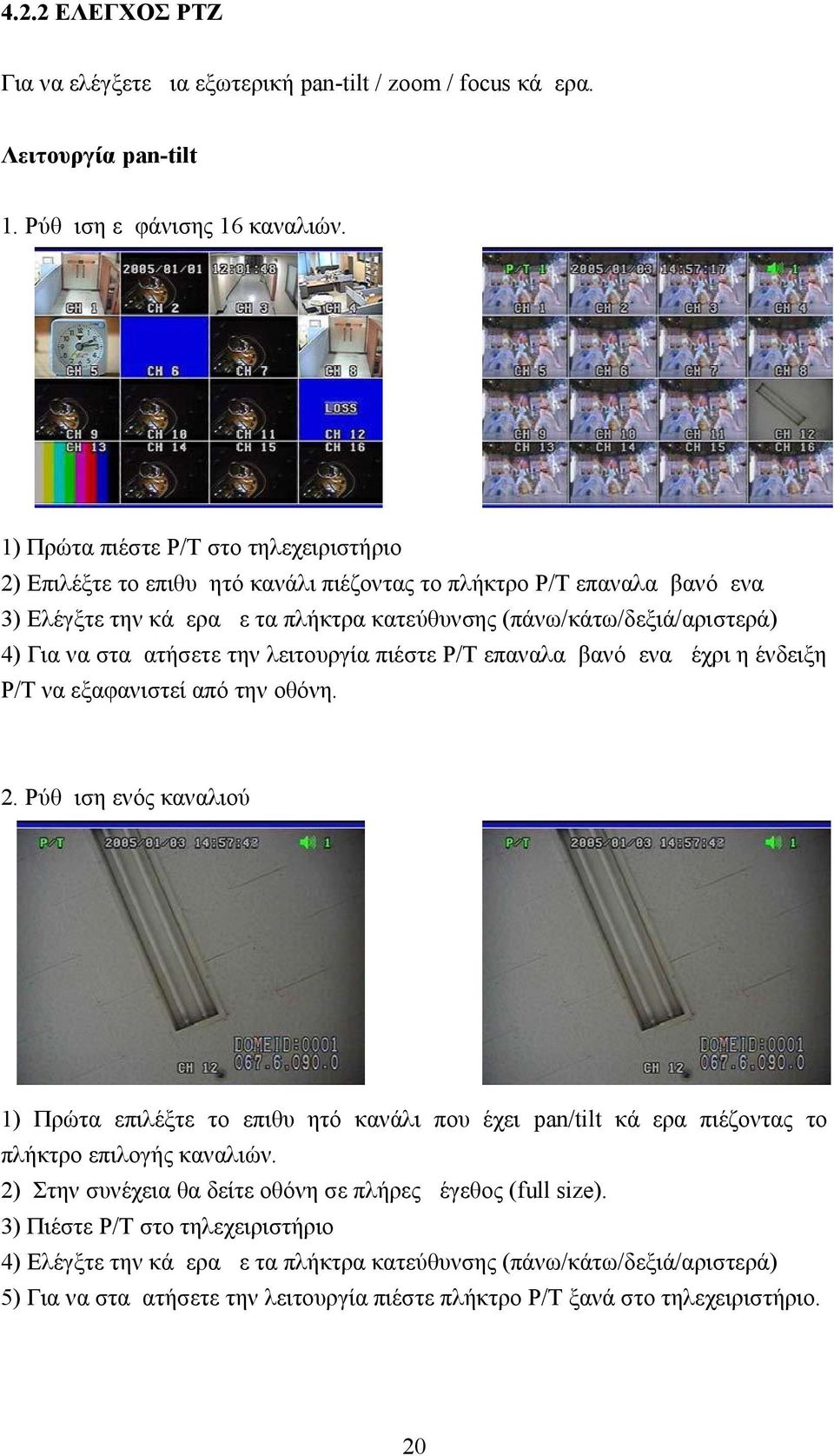

20 4.2.2 ΕΛΕΓΧΟΣ ΡΤΖ Για να ελέγξετε μια εξωτερική pan-tilt / zoom / focus κάμερα. Λειτουργία pan-tilt 1. Ρύθμιση εμφάνισης 16 καναλιών. 1) Πρώτα πιέστε Ρ/Τ στο τηλεχειριστήριο 2) Επιλέξτε το επιθυμητό κανάλι πιέζοντας το πλήκτρο Ρ/Τ επαναλαμβανόμενα 3) Ελέγξτε την κάμερα με τα πλήκτρα κατεύθυνσης (πάνω/κάτω/δεξιά/αριστερά) 4) Για να σταματήσετε την λειτουργία πιέστε Ρ/Τ επαναλαμβανόμενα μέχρι η ένδειξη Ρ/Τ να εξαφανιστεί από την οθόνη. 2. Ρύθμιση ενός καναλιού 1) Πρώτα επιλέξτε το επιθυμητό κανάλι που έχει pan/tilt κάμερα πιέζοντας το πλήκτρο επιλογής καναλιών. 2) Στην συνέχεια θα δείτε οθόνη σε πλήρες μέγεθος (full size). 3) Πιέστε Ρ/Τ στο τηλεχειριστήριο 4) Ελέγξτε την κάμερα με τα πλήκτρα κατεύθυνσης (πάνω/κάτω/δεξιά/αριστερά) 5) Για να σταματήσετε την λειτουργία πιέστε πλήκτρο Ρ/Τ ξανά στο τηλεχειριστήριο. 20

21 ΚΕΦΑΛΑΙΟ 5. MENU ΡΥΘΜΙΣΕΙΣ 5.1. ΡΥΘΜΙΣΗ ΩΡΑΣ / ΗΜΕΡΟΜΗΝΙΑΣ Είναι γνωστό ότι οι εγγραφείς ψηφιακών video φρούρησης πρέπει να δείχνουν την ακριβή ημερομηνία και ώρα κατά την οποία ένα γεγονός διαδραματίστηκε έτσι ώστε να χρησιμοποιηθεί ως απόδειξη. Έτσι, η ρύθμιση του DVR στην σωστή ώρα και ημερομηνία, είναι πολύ σημαντική. 1. Live ON / OFF 2. PB ON / OFF Όταν είναι ΟΝ, επιτρέπει την εμφάνιση των ονομάτων της κάμερας. Όταν είναι OFF, αποτρέπει την εμφάνιση των ονομάτων της κάμερας. 3. Type YY/MM/DD, DD/MM/YY, MM/DD/YY 4. Ημερομηνία 2005/05/11 5. Ώρα 20:51:49 Όταν ο δείκτης είναι δίπλα στο Date / Time 1. Πιέστε Enter 2. Ρυθμίστε ημερομηνία και ώρα Για να το επιλέξτε πιέστε το πλήκτρο Up/Down Για να το μετακινήσετε στο επόμενο, πιέστε το πλήκτρο Right / Left 3. Όταν τελειώσετε την ρύθμιση ημερομηνίας / ώρας, πιέστε menu και μετά πιέστε Up/Down για να κινηθείτε σε άλλο μενού. Για επιστροφή στο κυρίως μενού, πιέστε το ΜΕΝΟΥ. 21

22 5.2. ΡΥΘΜΙΣΗ ΚΙΝΗΣΗΣ Αυτό το μενού διευκολύνει τους χρήστες να ρυθμίσουν λειτουργίες κίνησης. 1. Channel CH1-CH16 Πρέπει να ρυθμίσετε χειροκίνητα κάθε κανάλι για την περιοχή ανίχνευσης κίνησης. Επιλέξτε ένα κανάλι γι αυτή την ανίχνευση κίνησης. 2. Ευαισθησία 1 15 Έχει επίπεδο 1-15 ευαισθησίας. Θυμηθείτε ότι το ανώτερο επίπεδο είναι πιο ευαίσθητο ώστε να ανιχνευθεί κίνηση. 3. Περιοχή Off / Full / Set OFF: Απενεργοποίηση για επιλογή περιοχών κίνησης. FULL: Επιλέξτε πλήρη περιοχή ως περιοχή κίνησης. SET: Για επιλογή της περιοχής όπως επιθυμείτε, κινηθείτε στο μενού POSITION. 4. POSITION / θέση - Πιέστε Enter και πλοηγηθείτε στις περιοχές στο επιθυμητό κανάλι πιέζοντας το πλήκτρο κατεύθυνσης και μετά πιέστε Enter για επιλογή και πιέστε το ξανά για να σταματήσει η λειτουργία. - Όταν έχετε επιλέξει τις περιοχές δεν χρειάζεται να τις επιλέξετε ξανά όταν επιστρέφετε από άλλες ρυθμίσεις όπως OFF ή FULL. Σας δίνεται εύκολη λειτουργία. Για επιστροφή στο κυρίως μενού, πατήστε ΜΕΝΟΥ. 22

23 5.3. ΡΥΘΜΙΣΗ ΕΓΓΡΑΦΗΣ Εδώ ρυθμίζετε τις επιλογές εγγραφής. Τύπος EACH/CIF Υπάρχουν δύο ρυθμίσεις εγγραφής: Each & CIF Αν είναι σε ρύθμιση EACH, το DVR εγγράφει full size video από 16 διαφορετικά κανάλια. Αν είναι σε ρύθμιση CIF, το DVR εγγράφει 16 διαφορετικά κανάλια σε ανάλυση CIF. ΤΑΧΥΤΗΤΑ ΕΓΓΡΑΦΗΣ Μπορείτε να επιλέξετε διάφορες ταχύτητες εγγραφής σε πεδίο ανά δευτερόλεπτο (F/S) 60 F/S σε κάθε ρύθμιση σημαίνει ότι εγγράφει 60 εικόνες ανά δευτερόλεπτο. Το μεγαλύτερο πεδίο ανά δευτερόλεπτο απαιτεί περισσότερο χώρο σκληρού δίσκου. Αναλόγως αν η ρύθμιση είναι NTSC ή PAL, η κλίμακα διαθέσιμων FP ποικίλει. NTSC-PAL έχουν το εξής διαθέσιμο F/S - NTSC 1-60 F/S (κάθε ρύθμιση) / 120 F/S (CIF ρύθμιση) - PAL 1-50 F/S (κάθε ρύθμιση) / 100 F/S (CIF ρύθμιση) ΠΟΙΟΤΗΤΑ ΕΠΙΠΕΔΟ 1 6 Για να ρυθμίσετε το video σε επίπεδο 1-6. Όσο υψηλότερη είναι η ποιότητα video τόσο περισσότερος χώρος σκληρού δίσκου χρειάζεται. ΤΑΧΥΤΗΤΑ ΡΒ Μπορείτε να επιλέξετε διάφορες ταχύτητες εγγραφής σε πεδίο ανά δευτερόλεπτο (F/S). (Auto) Default σημαίνει ότι παίζει video στην ίδια συχνότητα με την ταχύτητα εγγραφής.60 F/S σε κάθε ρύθμιση σημαίνει ότι παίζει 60 εικόνες ανά δευτερόλεπτο. 23

24 Ανάλογα αν είναι NTSC ή PAL ρύθμιση, η κλίμακα των διαθέσιμων fps ποικίλει. NTSC PAL έχουν τα ακόλουθα fps διαθέσιμα. - NTSC 1-60 F/S (κάθε ρύθμιση) / 120 F/S (CIF ρύθμιση) - PAL 1 50 F/S (κάθε ρύθμιση) / 100 F/S (CIF ρύθμιση) ΕΝΕΡΓΟΠΟΙΗΣΗ ΚΑΝΑΛΙΩΝ ΟΝ Διευκολύνει την εγγραφή καναλιών OFF - Απενεργοποιεί την εγγραφή καναλιών Κάθε ομάδα περιλαμβάνει τέσσερα κανάλια (π.χ. group 1 δείχνει CH1 CH4) ΡΥΘΜΙΣΗ ΗΧΟΥ 1. Κανάλι CH1-CH16 Είναι για επιλογή ενός καναλιού ήχου ανάμεσα σε 16 κανάλια. 2. Εμφάνιση εικόνας ON / OFF Για ενεργοποίηση της εικόνας λειτουργίας στο πάνω δεξί μέρος της οθόνης όπως παρακάτω ΡΥΘΜΙΣΗ ΠΡΟΓΡΑΜΜΑΤΟΣ 1. Πρόγραμμα ΟΝ / OFF Για ενεργοποίηση ή απενεργοποίηση στο πρόγραμμα ρυθμίσεων εγγραφής. 2. Ημέρα / Καθημερινή/ ΚΥΡΙΑΚΗ ΣΑΒΒΑΤΟ Επιλέξτε την επιθυμητή ημέρα για εγγραφή προγράμματος 3. Ώρα Αφού ρυθμίσετε την ημέρα, πιέστε Enter και πηγαίνετε στο Timeline. Πλοηγηθείτε δεξιά ή αριστερά στο timeline πιέζοντας το αριστερό ή δεξί πλήκτρο. Αν βρείτε την επιθυμητή ώρα, για προγραμματισμένη εγγραφή, πιέστε το πλήκτρο Up για ρύθμιση ή Down για το τέλος της λειτουργίας. 24

25 Για επιστροφή στο κυρίως μενού, πιέστε ΜΕΝΟΥ ΡΥΘΜΙΣΗ ΔΙΚΤΥΟΥ Για να δείτε σε οθόνη ή για να ελέγξετε το video μέσω internet πρέπει να έχετε την σωστή ρύθμιση. ΙΡ ΔΙΕΥΘΥΝΣΗ Πληκτρολογήστε την ΙΡ διεύθυνση του DVR σας. SUBNET MASK Πληκτρολογήστε τον αριθμό του subnet mask. GATEWAY Πληκτρολογήστε τον αριθμό Gateway. 25

26 BYPASS ΟΝ Προτείνεται σε συνδέσεις internet Η ταχύτητα εμφάνισής του είναι ταχύτερη από το BYPASS OFF OFF - Προτείνεται σε συνδέσεις internet Η ταχύτητα εμφάνισής του είναι πιο αργή από το BYPASS ON NETWORK ID (8 ψηφία) PASSWORD ΚΩΔΙΚΟΣ (8 ψηφία) Πρέπει να κατοχυρώσετε την ID δικτύου προτού χρησιμοποιήσετε την λίστα προγράμματος θεατή. Πιέστε Enter και πληκτρολογήστε την ταυτότητα δικτύου και κωδικό πιέζοντας τα πλήκτρα κατεύθυνσης. Για πρόσβαση στο πρόγραμμα δικτύου πρέπει να πληκτρολογήσετε log-in ID και κωδικό. Για επιστροφή στο κυρίως μενού, πιέστε ΜΕΝΟΥ. Σημείωση: 1. Σας συμβουλεύουμε να ελέγξετε το τοπικό σας firewall ή τα προγράμματα προσωπικής ασφάλειας δικτύου. 2. Αν δεν έχετε σωστές πληροφορίες σχετικά με το δίκτυο, παρακαλούμε επικοινωνήστε με τον administrator του δικτύου σας. Για να ελέγξετε το mac.address, server IP addres & port number πιέστε το πλήκτρο CH4 στην ρύθμιση δικτύου. Ο κύριος λόγος του κρυμμένου mac.address και του DDNS server IP menu είναι για ασφάλεια και για να αποφευχθεί η αλλαγή του χωρίς την συγκατάθεση του χρήστη. 26

27 ΚΕΦΑΛΑΙΟ 6. ΕΓΧΕΙΡΙΔΙΟ ΔΙΚΤΥΟΥ ΠΕΛΑΤΗ ΘΕΑΤΗ 6.1 ΑΠΑΙΤΗΣΕΙΣ ΣΥΣΤΗΜΑΤΟΣ - Pentium III ή όπως προτείνεται παραπάνω. - Ο/S Microsoft Windows 2000XP MB RAM ή όπως προτείνεται παραπάνω. - SUPER VGA 16ΜΒ ή όπως προτείνεται παραπάνω. - 10/100 Base T κάρτα δικτύου ή για λειτουργία LAN. 6.2 ΠΕΡΙΒΑΛΛΟΝ ΔΙΚΤΥΟΥ Minimum Client PC DVR Περισσότερο από 1Mbps Περισσότερο Mbps Προτείνεται (16 πλαίσια / Περισσότερο από 3Mbps δευτερόλεπτο) από 0.5 Περισσότερο από 3 Mbps H κλίμακα μετάδοσης εικόνων ποικίλει με τον αριθμό πελατών που έχουν πρόσβαση στο DVR. 6.3 ΕΓΚΑΤΑΣΤΑΣΗ ΔΙΚΤΥΟΥ ΘΕΑΤΗ Για να αρχίσετε την εγκατάσταση δικτύου θεατή. 1. Ξεκινήστε τα Windows 2000 / XP 2. Εισάγετε το CD εγκατάστασης μέσα στο drive του CDrom 3. Εγκαταστήστε το δίκτυο θεατή και μετά την συντόμευση της εικόνας που είναι τοποθετημένη στην οθόνη του PC 4. Κάνετε διπλό κλικ στην εικόνα για να ξεκινήσετε 5. Το δίκτυο θεατή θα εμφανιστεί στην οθόνη όπως παρακάτω. 27

28 ΚΕΦΑΛΑΙΟ7. ΕΡΩΤΗΣΕΙΣ ΚΑΙ ΑΠΑΝΤΗΣΕΙΣ 1. Η τροφοδοσία συστήματος δεν ενεργοποιείται. - Ελέγξτε αν το καλώδιο τροφοδοσίας έχει συνδεθεί σωστά. - Ελέγξτε αν τα Volt εισαγωγής είναι σωστά. - Αν η τροφοδοσία συστήματος δεν ενεργοποιείται όταν το καλώδιο έχει συνδεθεί σωστά, παρακαλούμε επικοινωνήστε με τον τοπικό διανομέα ή τον κατασκευαστή. 2. Η τροφοδοσία συστήματος είναι ΟΝ αλλά το video δεν εμφανίζεται στην οθόνη. - Ελέγξτε αν το καλώδιο τροφοδοσίας της οθόνης είναι σωστά συνδεδεμένο. - Ελέγξτε για να σιγουρευτείτε ότι η οθόνη είναι ανοικτή. - Ελέγξτε αν το καλώδιο εξόδου του DVR είναι σωστά συνδεδεμένο στην οθόνη σας. - Αποσυνδέστε το καλώδιο τροφοδοσίας και συνδέστε το ξανά. 3. Οι αριθμοί της κάμερας εμφανίζονται στην οθόνη, αλλά οι εικόνες της κάμερας δεν εμφανίζονται. - Ελέγξτε αν η έξοδος της κάμερας του video είναι συνδεδεμένη σωστά. - Ελέγξτε αν το καλώδιο τροφοδοσίας στην κάμερα είναι σωστά συνδεδεμένο. - Ελέγξτε αν το καλώδιο τροφοδοσίας που συνδέει την κάμερα στο DVR έχει πρόβλημα. - Αυτό το πρόβλημα εμφανίζεται επειδή υπάρχει αδύναμο σήμα video, αν το video έρχεται μέσω του video splitter, όταν το video είναι συνδεδεμένο σε πολλαπλά συστήματα. Συνδέστε την κάμερα απ ευθείας στο DVR. - Κλείστε το DVR και ανοίξτε το ξανά. 4. Το video της κάμερας εμφανίζεται στην οθόνη, αλλά το σύστημα δεν εγγράφει το video. - Ελέγξτε αν η ρύθμιση εγγραφής στις ρυθμίσεις εγγραφής δεν είναι ρυθμισμένο στο NONE. - Κλείστε το DVR και ανοίξτε το ξανά. 5. Είναι αδύνατο να αναζητήσετε μέσω του εγγεγραμμένου video. - Ελέγξτε αν υπάρχουν εγγεγραμμένα αρχεία την στιγμή που ψάχνετε τον πίνακα. - Αν δεν υπάρχουν εγγεγραμμένα αρχεία, ελέγξτε αν ο τρόπος εγγραφής δεν είναι ρυθμισμένος στο NONE. 28

29 6. Τα εγγεγραμμένα αρχεία ήχου δεν παίζουν με τα αρχεία video. - Ελέγξτε αν η επιλογή εγγραφής ήχου είναι σωστά ρυθμισμένη στην κάμερα που θέλετε να εγγράψει ήχο. - Ελέγξτε αν η παύση ήχου είναι δυνατή. - Ελέγξτε αν το μικρόφωνο ή μεγάφωνο στο πίσω μέρος του DVR είναι σωστά συνδεδεμένα. - Ελέγξτε αν το συνδεδεμένο μικρόφωνο λειτουργεί σωστά. - Ελέγξτε αν το συνδεδεμένο μεγάφωνο λειτουργεί σωστά. 7. Το χρώμα των αρχείων video είναι παράξενο, ή τα αρχεία δεν φαίνονται κανονικά. - Ελέγξτε αν η κάμερα που είναι συνδεδεμένη στο σύστημα έχει πρόβλημα. Ελέγξτε αν η κάμερα δεν είναι κατεστραμμένη, δοκιμάζοντας με μια άλλη κάμερα. - Ελέγξτε αν η ρύθμιση του video system είναι ίδια με την ρύθμιση της κάμερας. Αναλόγως της περιοχής σας, η ρύθμιση της κάμερας μπορεί να υποστηρίξει PAL / NTSC. Αναλόγως το σύστημα της κάμερας, η διαδικασία του video μπορεί να διαφέρει πολύ, γι αυτό μπορεί να είναι δύσκολο να αναγνωρίσει τα αρχεία αν η ρύθμιση του video είναι διαφορετική από αυτή της κάμερας. 8. Υπάρχει πολύς θόρυβος στην εικόνα. - Ελέγξτε αν η έξοδος του σήματος video έχει πρόβλημα. Ελέγξτε για να σιγουρευτείτε ότι η κάμερα δεν είναι κατεστραμμένη, δοκιμάζοντας με μια άλλη κάμερα στην έξοδο working video. - Ελέγξτε αν το καλώδιο του video που συνδέει την κάμερα με το DVR είναι κομμένο, μπερδεμένο ή κοντό. - Ελέγξτε αν υπάρχει καλώδιο ρεύματος υψηλής τάσης γύρω από το καλώδιο σήματος που συνδέει την κάμερα στο DVR. Το πρόβλημα του «θορύβου» μπορεί να μειώσει την ποιότητα του video. - Ελέγξτε αν το καλώδιο του video που συνδέει την κάμερα στο σύστημα του DVR είναι το σωστό καλώδιο video. Όταν χρησιμοποιείται ένα κανονικό καλώδιο τροφοδοσίας αντί για καλώδιο video, ο θόρυβος της οθόνης μπορεί να δημιουργηθεί. 29

30 9. Καμιά φορά το σύστημα επαναλειτουργεί από μόνο του. - Το σύστημα μπορεί να επαναλειτουργήσει από μόνο του λόγω της λειτουργίας αναμονής, όταν κάποιο πρόβλημα εμφανιστεί στο DVR. 10. Ο αισθητήρας σύνδεσης δεν λειτουργεί. - Ελέγξτε αν ο τύπος του αισθητήρα στα μενού ρύθμισης γεγονότων είναι ο ίδιος με τον συνδεδεμένο αισθητήρα. - Ελέγξτε αν το σύστημα έχει ρυθμιστεί για να χρησιμοποιήσει τον αισθητήρα στο πρόγραμμα εγγραφής στο μενού ρύθμισης εγγραφής. - Ελέγξτε αν το καλώδιο τροφοδοσίας του αισθητήρα είναι συνδεδεμένο σωστά. - Ελέγξτε αν το καλώδιο σήματος του αισθητήρα είναι σωστά συνδεδεμένο. ΤΟΠΟΘΕΤΗΣΗ ΣΚΛΗΡΟΥ ΔΙΣΚΟΥ ΣΕ ΨΗΦΙΑΚΟ ΚΑΤΑΓΡΑΦΕΑ (DVR) Το πακέτο συσκευασίας περιλαμβάνει το DVR,το τροφοδοτικό, κλειδί(τεμ.2),βίδες, οδηγίες χρήσεως και προγραμματισμός, τηλεκοντρόλ(όπου διατίθεται και cd με το software του DVR Η πρώτη κίνηση που κάνουμε είναι να βγάλουμε το DVR από το κουτί του. Πριν τροφοδοτήσουμε το DVR κάνουμε τις παρακάτω ενέργειες ανάλογα την θέση που θα τοποθετήσουμε τον σκληρό δίσκο. ΠΑΝΤΑ Ο ΣΚΛΗΡΟΣ ΣΤΗΝ ΕΣΩΤΕΡΙΚΗ ΤΟΠΟΘΕΤΗΣΗ ΕΙΝΑΙ MASTER ΕΓΚΑΤΑΣΤΑΣΗ ΣΚΛΗΡΟΥ ΔΙΣΚΟΥ Υπάρχουνε δυο περιπτώσεις για την τοποθέτηση σκληρού δίσκου Α) η εσωτερική τοποθέτηση και Β) η εξωτερική τοποθέτηση. A) Αν θέλουμε να τοποθετήσουμε τον εσωτερικό σκληρό δίσκο (MASTER) πρέπει να ξεβιδώσουμε πρώτα τις βίδες οι οποίες βρίσκονται στις πλαϊνές μεριές του DVR και αυτές που υπάρχουνε στο πίσω μέρος του. Καθώς ανοίγουμε προσεκτικά το καπάκι του DVR βρίσκουμε δυο φίσσες οι οποίες πρέπει να συνδεθούν επάνω στον σκληρό δίσκο. Η μια είναι χρωματιστή και αποτελείτε από τέσσερα καλώδια( μαύρο, κίτρινο και δυο κόκκινα) και η άλλη είναι κίτρινη ή γκρι με πολλά (βλ.σχ.2) pins. Οι δυο αυτές φισσες πρέπει να συνδεθούν στο πίσω μέρος του σκληρού δίσκου. Καθώς θα τοποθετήσουμε τις δυο αυτές φίσσες στον σκληρό δίσκο θα διακρίνουμε κάποιες γέφυρες (jumper). Πάνω στο μεταλλικό καπάκι του σκληρού δίσκου βλέπουμε σε ποια θέση πρέπει να τοποθετήσουμε την γέφυρα(jumper) για την θέση MASTER (βλ.σχ.1). 30

31 Σχ.1 Σχ.2 A θέση Σχ.3 B θέση Γ θέση Σχ.4 θέσεις κλειδιών DVR Αφού έχουμε κάνει την ρύθμιση για τον σκληρό δίσκο περνάμε στην στήριξη του μέσα στο DVR (βλ.σχ.3). Οι βίδες βρίσκονται στο σακουλάκι καθώς και τα κλειδιά για το μηχάνημα. Ο σκληρός δίσκος βιδώνετε στο κάτω καπάκι του DVR. Μετά την στήριξη του κλείνουμε το καπάκι προσεκτικά και προσέχουμε η πράσινη πλακέτα του σκληρού δίσκου να μην χτυπήσει σε μεταλλικό σημείο. ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΑΠΟΣΠΩΜΕΝΟΥ ΣΚΛΗΡΟΥ ΔΙΣΚΟΥ (ΕΑΝ ΥΠΟΣΤΗΡΙΖΕΙ ΤΟ DVR) Το καπάκι του αποσπώμενου δίσκου βρίσκεται στην πρόσοψη του DVR. Διακρίνουμε μια γκρι ασφάλεια την οποία τραβάμε προς τα έξω και βγαίνει η θήκη του σκληρού δίσκου. Όταν ανοίξουμε το συρταρωτό καπάκι θα διακρίνουμε μια φίσσα χρωματιστή(μαύρο, κίτρινο και δυο κόκκινα καλώδια) και μια άλλη γκρι ή κίτρινη με πολλά pins. Παίρνουμε τον σκληρό δίσκο στα χέρια μας ρυθμίζουμε την γέφυρα (jumper) στην θέση SLAVE με τον τρόπο που αναφέραμε και για την εσωτερική τοποθέτηση. Ενώνουμε τις φίσσες τοποθετούμε τον σκληρό δίσκο μέσα στην αποσπώμενη θήκη του και τον προσαρμόζουμε στο DVR. ΠΡΟΣΟΧΗ Ο ΑΠΟΣΠΩΜΕΝΟΣ ΣΚΛΗΡΟΣ ΔΙΣΚΟΣ ΕΙΝΑΙ ΠΑΝΤΑ SLAVE. Καθώς βάλαμε την θήκη στην θέση της συναντάμε μια υποδοχή για κλειδί. Η υποδοχή αυτή έχει 3 θέσεις για τις λειτουργίες του DVR. Η θέση Α είναι μόνο για να ξεκλειδώσουμε την αποσπώμενη πρόσοψη, η θέση Β είναι για να γίνει αναγνωρίσιμος ο σκληρός δίσκος μας(είτε έχουμε αποσπώμενο σκληρό η εσωτερικό σκληρό) και η θέση Γ είναι για να αρχίσει η εγγραφή του σκληρού μας δίσκου (βλ.σχ.4) Εφόσον έχουμε επιλέξει την θέση λειτουργίας του κλειδιού τροφοδοτούμε το DVR. 31

32 Για να γίνουνε αναγνωρίσιμοι οι σκληροί μας δίσκοι παρακαλώ γυρίστε το κλειδί στην θέση Γ. Στην οθόνη μας ενημερώνει εάν οι/ο σκληροί δίσκοι έχουνε γίνει αναγνωρίσιμοι. Σε περίπτωση που κάποιος σκληρός δεν έχει γίνει αναγνωρίσιμος κλείστε την τροφοδοσία και ελέγξετε πάλι τις ρυθμίσεις του σκληρού δίσκου. ΠΡΟΤΕΙΝΟΜΕΝΟΙ ΣΚΛΗΡΟΙ ΔΙΣΚΟΙ 1)ΜΑXTOR I.D.E 2)SEAGATE I.D.E 3)HITACHI I.D.E ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΑΛΛΗ ΜΑΡΚΑ ΣΚΛΗΡΟΥ ΔΙΣΚΟΥ Μέγιστη χωρητικότητα ανά σκληρό δίσκο 200GB. 32
