MANUAL INSTRUCTIONS ΤΕΧΝΙΚΟ ΕΓΧΕΙΡΙΔΙΟ ΣΟΜΠΑ ΞΥΛΟΥ IRIS 13kW

Transcript

1 MANUAL INSTRUCTIONS ΤΕΧΝΙΚΟ ΕΓΧΕΙΡΙΔΙΟ ΣΟΜΠΑ ΞΥΛΟΥ IRIS 13kW

2 Αγαπητοί πελάτες, ευχαριστούμε για την εμπιστοσύνη σας σε μας και την αποφασιστικότητά σας για να αγοράσετε το προϊόν μας. Έχετε κάνει μια πολύ καλή επιλογή, δεδομένου ότι τα τεχνικά χαρακτηριστικά της σόμπας αυτής την τοποθετούν στην κορυφή της κατηγορία της, κάτι για το οποίο θα σιγουρευτείτε κι εσείς κατά τη διάρκεια της χρήσης. Παρακαλώ, διαβάστε προσεκτικά αυτό το εγχειρίδιο πριν αρχίσετε να χρησιμοποιείτε τη σόμπα, καθώς περιγράφεται ο τρόπος για τη σωστή χρήση και λειτουργία της. Πιστεύουμε ότι θα είστε ακόμα ένας ικανοποιημένος πελάτης της εταιρίας μας. MBS by ProgettoPelletsGR 2

3 ΠΕΡΙΕΧΟΜΕΝΑ Σημαντικές συστάσεις πριν από τη χρήση...4 Περιγραφή Εγκατάσταση...7 Άναμμα και ανάφλεξη...9 Λειτουργία της σόμπας...10 Καθαρισμός και συντήρηση...12 Γενικές παρατηρήσεις...14 Συμβουλές για την προστασία του περιβάλλοντος

4 ΣΗΜΑΝΤΙΚΕΣ ΣΥΣΤΑΣΕΙΣ ΠΡΙΝ ΑΠΟ ΤΗ ΧΡΗΣΗ Για να εξασφαλίσετε τη σωστή λειτουργία της σόμπας σας, είναι σημαντικό να διαβάσετε αυτό το εγχειρίδιο και να τηρήσετε αυστηρά τις οδηγίες χρήσης. Για την καύση χρησιμοποιήστε στερεά καύσιμα, όπως μπρικέτες και ξύλο. Απαγορεύεται η τοποθέτηση εκρηκτικών υλών ή συσκευών στο χώρο καύσης ή στην επιφάνεια της σόμπας. Απαγορεύεται η τοποθέτηση εύφλεκτων υλικών σε άμεση γειτνίαση με τη σόμπα. Για τη σωστή καύση, υπό κανονικές συνθήκες λειτουργίας, το ρεύμα αέρα στην καμινάδα θα πρέπει να είναι 10-12Pa. Σε περίπτωση που το ρεύμα αέρα είναι μεγαλύτερο από 15Ρa, θα πρέπει να εγκατασταθεί πτερύγιο στην καμινάδα. Είναι απαραίτητος ο σωστός αερισμός του χώρου, στον οποίο βρίσκεται τοποθετημένη η σόμπα, για εισροή φρέσκου αέρα, απαραίτητου για την καύση. Μέρη της σόμπας θερμαίνονται σε υψηλές θερμοκρασίες κατά τη διάρκεια της λειτουργίας της και, συνεπώς, απαιτείται ιδιαίτερη προσοχή κατά το χειρισμό. Μην αφήνετε παιδιά να χειρίζονται τη σόμπα ή να παίζουν σε κοντινή απόσταση από τη σόμπα. Μόνο ανταλλακτικά εγκεκριμένα από τον κατασκευαστή μπορούν να εγκατασταθούν στη σόμπα. Μην κάνετε καμία αλλαγή στη σόμπα. Κατά το πρώτο άναμμα, μπορεί να παρατηρηθεί καπνός, κυρίως στην επιφάνεια της πλάκας. Το φαινόμενο αυτό είναι κοινό και οφείλεται στην καύση των εναποθέσεων επί της επιφανείας της σόμπας (αντιδιαβρωτική προστασία, χρώμα ή σκόνη). Ο χώρος, στον οποίο θα τοποθετηθεί η σόμπα, πρέπει να αερίζεται επαρκώς κατά το πρώτο άναμμα. Μην αφήνετε κανένα μέρος της σόμπας να πυρακτωθεί. Μην εγκαταστήσετε στην ίδια καμινάδα οποιαδήποτε συσκευή χρησιμοποιεί ως καύσιμο το φυσικό αέριο. Κατά τη διάρκεια του ανάμματος, χρησιμοποιήστε προστατευτικά γάντια πριν αγγίξετε τη λαβή της θύρας ή οποιοδήποτε δοχείο. Ο πελάτης πρέπει να τηρεί τους εθνικούς και τοπικούς κανονισμούς για την εγκατάσταση της σόμπας. Σε περίπτωση μη τήρησης του παρόντος εγχειριδίου, ο κατασκευαστής δεν αποδέχεται καμία ευθύνη για ζημίες στη σόμπα. 4

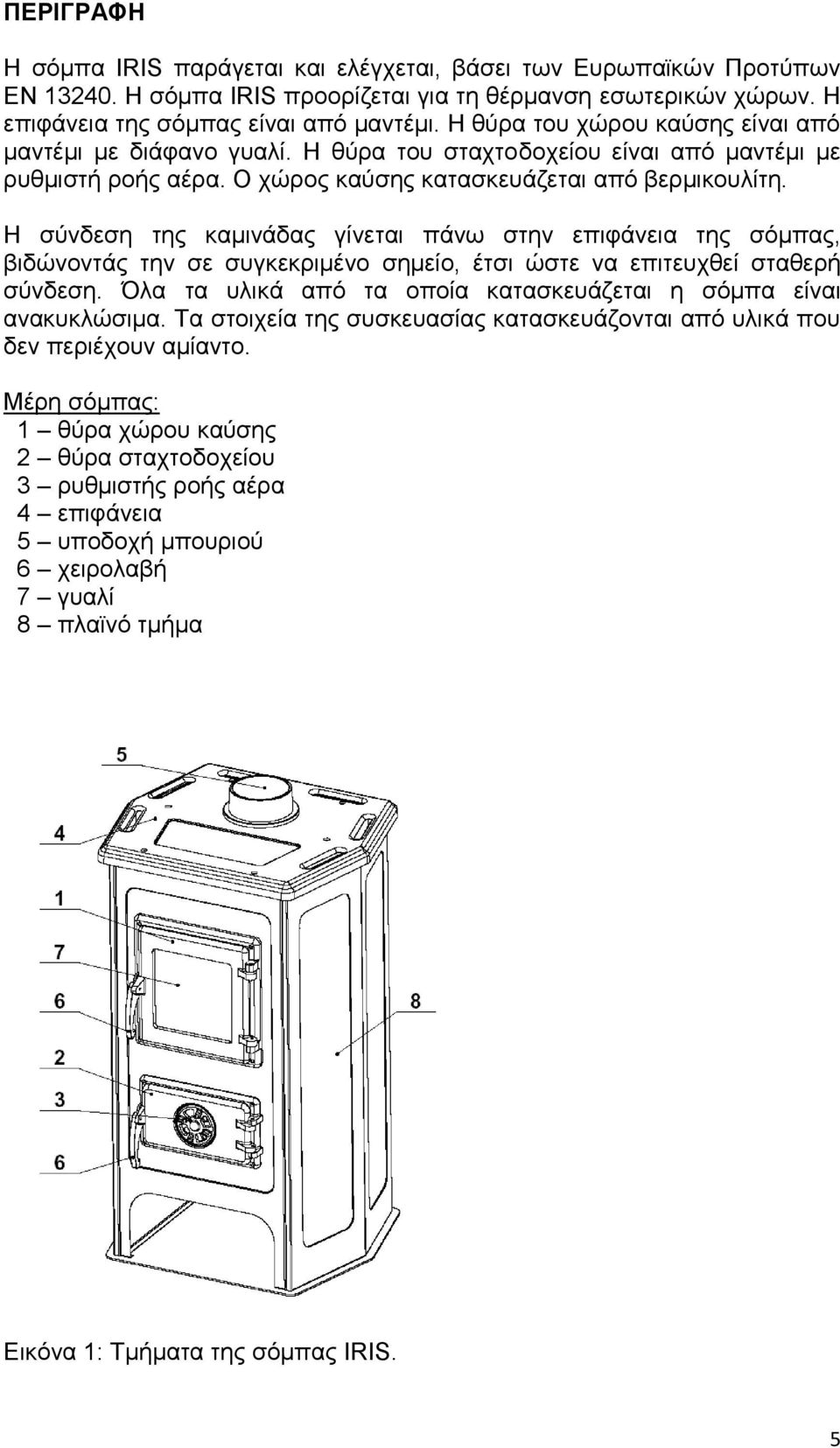

5 ΠΕΡΙΓΡΑΦΗ Η σόμπα IRIS παράγεται και ελέγχεται, βάσει των Ευρωπαϊκών Προτύπων EN Η σόμπα IRIS προορίζεται για τη θέρμανση εσωτερικών χώρων. Η επιφάνεια της σόμπας είναι από μαντέμι. Η θύρα του χώρου καύσης είναι από μαντέμι με διάφανο γυαλί. Η θύρα του σταχτοδοχείου είναι από μαντέμι με ρυθμιστή ροής αέρα. Ο χώρος καύσης κατασκευάζεται από βερμικουλίτη. Η σύνδεση της καμινάδας γίνεται πάνω στην επιφάνεια της σόμπας, βιδώνοντάς την σε συγκεκριμένο σημείο, έτσι ώστε να επιτευχθεί σταθερή σύνδεση. Όλα τα υλικά από τα οποία κατασκευάζεται η σόμπα είναι ανακυκλώσιμα. Τα στοιχεία της συσκευασίας κατασκευάζονται από υλικά που δεν περιέχουν αμίαντο. Μέρη σόμπας: 1 θύρα χώρου καύσης 2 θύρα σταχτοδοχείου 3 ρυθμιστής ροής αέρα 4 επιφάνεια 5 υποδοχή μπουριού 6 χειρολαβή 7 γυαλί 8 πλαϊνό τμήμα Εικόνα 1: Τμήματα της σόμπας IRIS. 5

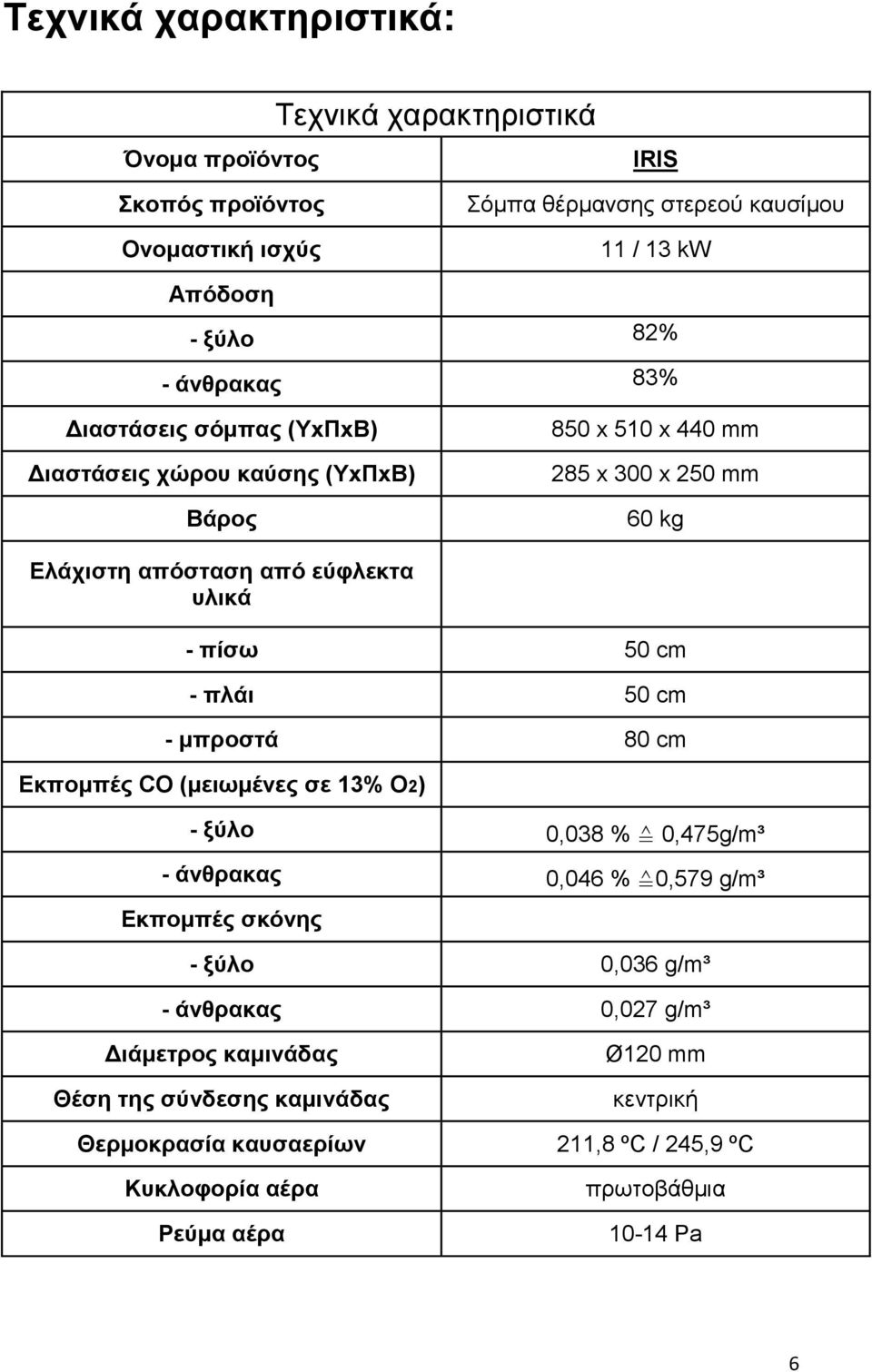

6 Τεχνικά χαρακτηριστικά: Όνομα προϊόντος Τεχνικά χαρακτηριστικά IRIS Σκοπός προϊόντος Ονομαστική ισχύς Σόμπα θέρμανσης στερεού καυσίμου 11 / 13 kw Απόδοση - ξύλο 82% - άνθρακας 83% Διαστάσεις σόμπας (ΥxΠxΒ) Διαστάσεις χώρου καύσης (ΥxΠxΒ) Βάρος 850 x 510 x 440 mm 285 x 300 x 250 mm 60 kg Ελάχιστη απόσταση από εύφλεκτα υλικά - πίσω 50 cm - πλάι 50 cm - μπροστά 80 cm Εκπομπές CO (μειωμένες σε 13% O2) - ξύλο 0,038 % 0,475g/m³ - άνθρακας 0,046 % 0,579 g/m³ Εκπομπές σκόνης - ξύλο 0,036 g/m³ - άνθρακας 0,027 g/m³ Διάμετρος καμινάδας Θέση της σύνδεσης καμινάδας Ø120 mm κεντρική Θερμοκρασία καυσαερίων 211,8 ºC / 245,9 ºC Κυκλοφορία αέρα Ρεύμα αέρα πρωτοβάθμια Pa 6

7 ΕΓΚΑΤΑΣΤΑΣΗ Μην τοποθετείτε τη σόμπα σε άμεση γειτνίαση με ξύλινα στοιχεία, συσκευές ψύξης, πλαστικά μέρη επίπλων και άλλα εύφλεκτα υλικά, δεδομένου ότι αναπτύσσονται υψηλές θερμοκρασίες, οι οποίες διανέμονται στο εξωτερικό της σόμπας (στην καύση του καυσίμου). Η ελάχιστη απόσταση μεταξύ της σόμπας και των γύρω στοιχείων είναι 50 cm, και μεταξύ της σόμπας και εύφλεκτων υλικών 80 cm. Εάν η επιφάνεια στην οποία θα τοποθετηθεί η σόμπα είναι εύφλεκτη (ξύλο, παρκέ, δάπεδο laminate κ.α.), είναι απαραίτητη η εγκατάσταση μεταλλικής πλάκας με εγκάρσιο πλάτος 10 cm και προεξοχή μπροστά από τη σόμπα 50 cm. Λόγω του βάρους της, είναι απαραίτητη προϋπόθεση η τοποθέτηση της σόμπας να γίνει σε δάπεδο με κατάλληλη φέρουσα ικανότητα. Εάν το δάπεδο δεν πληρεί τις προϋποθέσεις, παρακαλείσθε να λάβετε τα ανάλογα μέτρα, όπως π.χ. κατανομή του βάρους. Η σόμπα πρέπει να συνδεθεί με την καμινάδα μέσω μπουριών και μέσω σύνδεσης στο πίσω μέρος της σόμπας, με σκοπό την παροχή επαρκούς σφραγίσεως και την ροή του καπνού από τη σόμπα στην καπνοδόχο. Το μπουρί καλό είναι να μην τοποθετηθεί πολύ βαθιά μέσα στην καμινάδα, για αποφυγή μείωσης της διαμέτρου εξόδου του καπνού. Μη χρησιμοποιείτε μειωτές για τη μείωση της διατομής του μπουριού. Η σόμπα απαιτεί εισαγωγή φρέσκου αέρα μέσα στο δωμάτιο, στο οποίο είναι εγκατεστημένη. Η επιφάνεια του ανοίγματος για την εισαγωγή φρέσκου αέρα δεν μπορεί να είναι μικρότερη από 0,4 dm². Η συσκευή για την εισαγωγή φρέσκου αέρα πρέπει να τοποθετηθεί έξω από το δωμάτιο για εξαερισμό και πρέπει να είναι προστατευμένη με πόρτα ή με πλέγμα. Συσκευές εξαερισμού που λειτουργούν στον ίδιο χώρο με τον οποίο είναι τοποθετημένη η σόμπα ενδέχεται να προκαλέσουν διαταραχές στη λειτουργία της σόμπας. Επίσης, όλες οι συσκευές κλιματισμού που δημιουργούν συνθήκες υποπίεσης στο δωμάτιο που είναι τοποθετημένη η σόμπα πρέπει να ρυθμιστούν, έτσι ώστε να μην προκαλούν αποσυμπίεση, η οποία επηρεάζει την ομαλή λειτουργία της σόμπα. Πριν από την εγκατάσταση της σόμπας, ελέγξτε το ρεύμα αέρα στην καμινάδα, γιατί αποτελεί κυρίαρχο παράγοντα για την ορθή λειτουργία. Το ρεύμα αέρα εξαρτάται από την ακρίβεια της καμινάδας και τις μετεωρολογικές συνθήκες. Ένας από τους απλούστερους τρόπους για τον έλεγχο του ρεύματος αέρα της καμινάδας είναι με τη χρήση της φλόγας ενός κεριού, όπως φαίνεται στην εικόνα 2. Εάν η φλόγα του κεριού ταλαντεύεται προς το άνοιγμα, η ροή του αέρα είναι ικανοποιητική (εικόνα 2β). Αδύναμο λίκνισμα της φλόγας είναι ενδεικτικό ανεπαρκούς ρεύματος αέρα (εικόνα 2α). 7

8 Εικόνα 2α Εικόνα 2β Εάν το ρεύμα αέρα της καπνοδόχου είναι αδύναμο (Εικόνα 2α), ελέγξτε την ακρίβεια της καπνοδόχου. Η καμινάδα πρέπει να τοποθετηθεί στο εσωτερικό κατασκευής και αν τοποθετηθεί σε εξωτερικούς τοίχους, συνιστάται να μονώνεται. Εικόνα 3. 8

9 Ελαττώματα της καμινάδας ενδέχεται να προκαλούνται για τους παρακάτω λόγους (εικόνα 3): 1. Η καμινάδα βρίσκεται χαμηλότερα από την κορυφή της στέγης και είναι μικρή η διατομή εξόδου. 2. Πολύ μεγάλη κλίση. 3. Απότομη αλλαγή της κατεύθυνσης του διαύλου καπνού. 4. Σόμπα ή άλλη συσκευή συνδεδεμένη στον ίδιο δίαυλο καπνού. 5. Εξογκώματα στο δίαυλο καπνού. 6. Μανιβέλα. 7. Ξένο σώμα ή υπολείμματα καπνιάς 8. Πολύ βαθιά σφηνωμένο μπουρί. 9. Ανεμιστήρας ή άλλη συσκευή που προκαλεί υποπίεση στο χώρο 10. Διαρρέουσα ή ανοικτή οπή για καθαρισμό. ΑΝΑΜΜΑ ΚΑΙ ΑΝΑΦΛΕΞΗ Πριν από το πρώτο άναμμα καθαρίστε όλες τις εμαγιέ επιφάνειες της σόμπας με στεγνό πανί για να αποφύγετε την καύση σκόνης ή βρωμιάς στη σόμπα, η οποία προκαλεί δυσάρεστες οσμές. Το άναμμα της σόμπας πρέπει να διεξάγεται ως εξής: ανοίξτε τη θύρα του χώρα καύσης και τη θύρα του σταχτοδοχείου, τοποθετήστε μέσα στο χώρο καύσης κάποιο προσάναμμα (μικρά ξύλα σε μη λιπαρό και τσαλακωμένο χαρτί), ανάψτε τη φωτιά, η θύρα του σταχτοδοχείου πρέπει να παραμείνει ανοιχτή μέχρι να επιτευχθεί σταθερή φλόγα και, αφότου κλείσει, είναι δυνατόν να γίνει ρύθμιση της έντασης της καύσης μέσω του ρυθμιστή της ροής αέρα (εικόνα 1, θέση 3)., κλείστε τη θύρα του χώρου καύσης και του σταχτοδοχείου, κατόπιν της δημιουργίας επαρκούς θράκας, προσθέστε στο χώρο καύσης μεγαλύτερα κομμάτια ξύλου και κλείστε τη θύρα του χώρου καύσης. Εάν χρησιμοποιείτε μπρικέτες, πρέπει να περιμένετε να αναφλεχθεί όλη η ποσότητα και έπειτα να μειώσετε τη ροή του αέρα στο μισό, κατά την προσθήκη καυσίμου, ανοίξτε τη θύρα του χώρου καύσης (εικόνα 1, θέση 1) μόνο κατά λίγες μοίρες, περιμένετε 4-5 δευτερόλεπτα και, στη συνέχεια, ανοίξτε την αργά. Μην την ανοίξετε απότομα, γιατί, όταν η φλόγα στο χώρο καύσης είναι δυνατή, ενδέχεται να εξαπλωθεί στο χώρο. Με τη ρύθμιση του ρεύματος αέρα στη σόμπα, ρυθμίστε τη θερμοκρασία, την ένταση και το ρυθμό της ανάφλεξης του καυσίμου με την περιστροφή του ρυθμιστή ροής αέρα, που βρίσκεται πάνω στη θύρα του σταχτοδοχείου. Η σόμπα έχει ρύθμιση του δευτεροβάθμιου αέρα για τη βελτίωση της καύσης και τη διατήρηση της γυάλινης επιφάνειας της θύρας καθαρής. Με το συνδυασμό της ρύθμισης της πρωτοβάθμιας ροής αέρα μέσω του ρυθμιστή στη θύρα του σταχτοδοχείου και της δευτεροβάθμιας ροής αέρα μέσω των κουμπιών πάνω από τη θύρα του χώρου καύσης (εικόνα 1, θέση 12), επιτυγχάνεται η επιθυμητή καύση. Η σόμπα διαθέτει βοηθητικά εργαλεία που εξασφαλίζουν τη διευκόλυνση στη συντήρηση της σόμπας. Χρησιμοποιήστε τα εργαλεία αυτά 9

10 για να ανακινήσετε τη σχάρα. Τοποθετείστε το εργαλείο στο άνοιγμα του αναδευτήρα που βρίσκεται πάνω από τη θύρα του σταχτοδοχείου, μετά με αργή κίνηση μπρος-πίσω κατά τη διάρκεια της λειτουργίας της σόμπας επιτρέψτε τη ροή του πρωτοβάθμιου αέρα. Για την καύση συνιστώνται ξύλα και μπρικέτες. Μη χρησιμοποιείτε υγρά καύσιμα, υγραέριο ή παρόμοια καύσιμα για τη σόμπα αυτή, καθώς τα υγρά αυτά καύσιμα ενδέχεται να καταστρέψουν τη σόμπα, ή ακόμα και να προκαλέσουν ενδεχόμενη έκρηξη. Προσοχή! Μη χρησιμοποιείτε οργανικά υπολείμματα, υπολείμματα τροφών, πλαστικά αντικείμενα, εύφλεκτα και εκρηκτικά υλικά, όπως καύσιμα, επειδή η καύση τους διαταράσσει την ορθή λειτουργία της σόμπας και ενδέχεται να προκαλέσει ρύπανση του περιβάλλοντος. Αυξημένες εξωτερικές θερμοκρασίες ενδέχεται να προκαλέσουν αδύναμη κυκλοφορία αέρα στην καμινάδα, γι αυτό προτείνεται συχνότερη καύση μικρότερων ποσοτήτων καυσίμου. Η χρήση της σόμπας σε άσχημες μετεωρολογικές συνθήκες πρέπει να γίνεται με διατήρηση επαρκούς υποπίεσης στην καμινάδα. Σε ορισμένες περιπτώσεις, είναι πιθανή και η επιστροφή καπνού στο χώρο, όπου είναι τοποθετημένη η σόμπα. Σε τέτοιες περιπτώσεις η καύση είναι παρατεταμένη. Συνιστάται καύση ανά μία ώρα καυσίμου ύψους μέχρι 15 cm στο χώρο καύσης, τοποθετημένου εγκάρσια, για μεγαλύτερη κυκλοφορία αέρα. Σε κάθε γέμισμα, συνιστάται να αφήνετε τη σόμπα να καίει τουλάχιστον για 30 λεπτά σε μέγιστη ισχύ, έτσι ώστε να καούν όλα τα εξατμίσιμα συστατικά, τα οποία προκαλούν συμπυκνώματα στη σόμπα σε αυτό το στάδιο της καύσης. Για ορθή λειτουργία της σόμπας είναι απαραίτητα τα εξής: τακτικός καθαρισμός της σόμπας και της καμινάδας τακτικός αερισμός των χώρων για καλύτερη καύση τακτικό άδειασμα του σταχτοδοχείου τακτική απομάκρυνση υπολειμμάτων και άκαυστων υλικών από τη σχάρα, με κατάλληλα αξεσουάρ καθαρισμού ΛΕΙΤΟΥΡΓΙΑ ΤΗΣ ΣΟΜΠΑΣ Ξεκινήστε το άναμμα με μέτρια φωτιά για την αποφυγή θερμικού σοκ. Επόμενη ποσότητα ξύλων πρέπει να εισάγεται μόνο όταν έχει ήδη καεί η προηγούμενη ποσότητα. Μην αφήνετε τη σχάρα να φράξει με υπολείμματα και άκαυστα υλικά. Να καθαρίζετε τακτικά τη σχάρα. 10

11 Ανοίγετε τη θύρα αργά, προσεκτικά και όχι απότομα, επιτρέποντας την εξίσωση των πιέσεων στο χώρο καύσης και στο δωμάτιο, αλλιώς μπορεί να προκύψει εμφάνιση καπνού στο χώρο. Η σόμπα είναι σχεδιασμένη για χρήση με τη θύρα του χώρου καύσης διαρκώς κλειστή, εκτός από όταν προστίθεται καύσιμο. Μην ανοίγετε τη θύρα του χώρου καύσης άσκοπα. Για τη μέγιστη απόδοση, το ξύλο πρέπει να έχει μέγιστη υγρασία 20%, ειδάλλως προκύπτουν πίσσα και καπνός, τα οποία προκαλούν κρεόσωτο με υδρατμούς. Εάν εμφανιστεί κρεόσωτο σε μεγάλη ποσότητα, υπάρχει κίνδυνος εμφάνισης πυρκαγιάς στην καμινάδα. Τυχόν εμφάνιση φωτιάς στην καμινάδα μπορεί να γίνει εύκολα αντιληπτή ως εξής: χαρακτηριστικοί ήχοι προερχόμενοι από την καμινάδα, όπως δυνατό σφύριγμα, ορατή φλόγα από την καμινάδα, υψηλή θερμοκρασία των γύρω τοίχων και χαρακτηριστική οσμή ανάφλεξης. Σε τυχόν εμφάνιση πυρκαγιάς, ακολουθήστε τα παρακάτω βήματα: Καλέστε αμέσως το Πυροσβεστικό Σώμα. Καταστείλετε την εισροή οξυγόνου στην καμινάδα και σβήστε τη σόμπα. Μην τοποθετείτε τίποτα στην καμινάδα και φροντίστε να μην εξαπλωθεί η φωτιά σε τυχόν ξύλινη ή άλλη εύφλεκτη κατασκευή που ενδεχομένως γειτνιάζει με τη σόμπα. Μη σβήνετε ΠΟΤΕ τη φωτιά με νερό και μην καταβρέξετε τη σόμπα με νερό. Η φωτιά στην καμινάδα μπορεί να σβήσει μόνο με συσκευή ξηρής σκόνης. Μπορείτε να χρησιμοποιήσετε νερό μόνο για να καταβρέξετε τα περιβάλλοντα υλικά. Μη βρέξετε τους γύρω τοίχους με νερό. Προειδοποίηση: Εάν η φωτιά στη σόμπα γίνει επικίνδυνα δυνατή, πράξτε ως εξής: κλείστε τα πτερύγια αερισμού που ενισχύουν τη ροή αέρα για την καύση. Εφ όσον είναι απαραίτητο, τοποθετήστε ειδικά παρασκευασμένη άμμο στο χώρο καύσης ή ειδικά προσχεδιασμένη κουβέρτα για πυρόσβεση. Καλό θα ήταν να έχετε στη διάθεσή σας κάποια συσκευή πυρόσβεσης. Πριν από το δεύτερο γέμισμα, καθαρίστε τη σχάρα με βοηθητικά εργαλεία για να αποφύγετε την απόφραξη της εισροής φρέσκου αέρα. Να καθαρίζετε τακτικά το σταχτοδοχείο, αφήνοντας πάντα αρκετό χώρο πάνω για τη συγκέντρωση της τέφρας. Για τη διατήρηση της απαραίτητης ονομαστικής ισχύος, ο χώρος καύσης πρέπει να ανεφοδιάζεται περιοδικά με την ενδεικνυόμενη ποσότητα καυσίμου. 11

12 I Πρωτοβάθμια ρύθμιση αέρα Θέστε την πρωτοβάθμια ρύθμιση αέρα στη θέση OPEN (εικόνα 4α) κατά τη διάρκεια του ανάμματος και διατηρήστε την στη θέση αυτή μέχρι να εξασφαλίσετε σταθερή λειτουργία της σόμπας, μετά την τοποθέτηση μεγαλύτερων κομματιών ξύλου. Κατόπιν, θέστε το ρυθμιστή στη θέση CLOSED (κατά τη διάρκεια της καύσης ξύλου ή μπρικέτας εικόνα 4β) και διατηρήστε τον στη θέση αυτή καθ όλη τη διάρκεια λειτουργίας της σόμπας. Όταν είναι κλειστός, ο ρυθμιστής εμποδίζει την εισροή αέρα κάτω από τη σχάρα και μειώνει την ένταση της καύσης. Εάν το καύσιμο που χρησιμοποιείτε είναι κακής ποιότητας, ανοίξτε σταδιακά το ρυθμιστή. Κατά την καύση άνθρακα, μην κλείνετε καθόλου το ρυθμιστή. Εικόνα 4α Εικόνα 4β ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ Ο τακτικός καθαρισμός επιτρέπει την ορθή λειτουργία και τη μεγαλύτερη διάρκεια ζωής της σόμπας. Ο καθαρισμός των εξωτερικών ή εσωτερικών επιφανειών πρέπει να γίνεται πάντα όταν η σόμπα είναι κρύα. Καθαρισμός εξωτερικών επιφανειών με μαλακό πανί, το οποίο δε θα καταστρέψει τις επιφάνειες της σόμπας. Χημικά καθαριστικά μπορούν να χρησιμοποιηθούν χωρίς να καταστρέψουν τη σόμπα. Μην καθαρίζετε τις βαμμένες ή εμαγιέ επιφάνειες με λειαντικά μέσα. Καθαρισμός εσωτερικών επιφανειών όταν είναι καθαρές, χρησιμοποιώντας προστατευτικά γάντια. Καθαρίστε τα εσωτερικά τοιχώματα του χώρου καύσης από την καπνιά και τα υπολείμματα των άκαυστων υλών, καθαρίστε το σταχτοδοχείο, καθώς και την εναπομείνουσα τέφρα μέσα στη σόμπα. Καθαρισμός γυάλινων επιφανειών το γυαλί της θύρας του χώρου καύσης λερώνεται κατά τη διάρκεια της λειτουργίας. Για τον καθαρισμό του χρησιμοποιήστε ήπια καθαριστικά. Μη χρησιμοποιείτε λειαντικά μέσα, τα οποία μπορεί να καταστρέψουν τη γυάλινη επιφάνεια. Καθαρίστε το γυαλί όταν είναι κρύο. Καθαρισμός και συντήρηση της καμινάδας - ο καθαρισμός και ο έλεγχος της καμινάδας συνιστώνται να πραγματοποιούνται τουλάχιστον μία φορά ετησίως, καθώς και μετά από μακρά περίοδο μη χρήσης. Τακτική συντήρηση και έλεγχος της καμινάδας αποτρέπουν την εμφάνιση πυρκαγιάς και την αδύναμη λειτουργία. 12

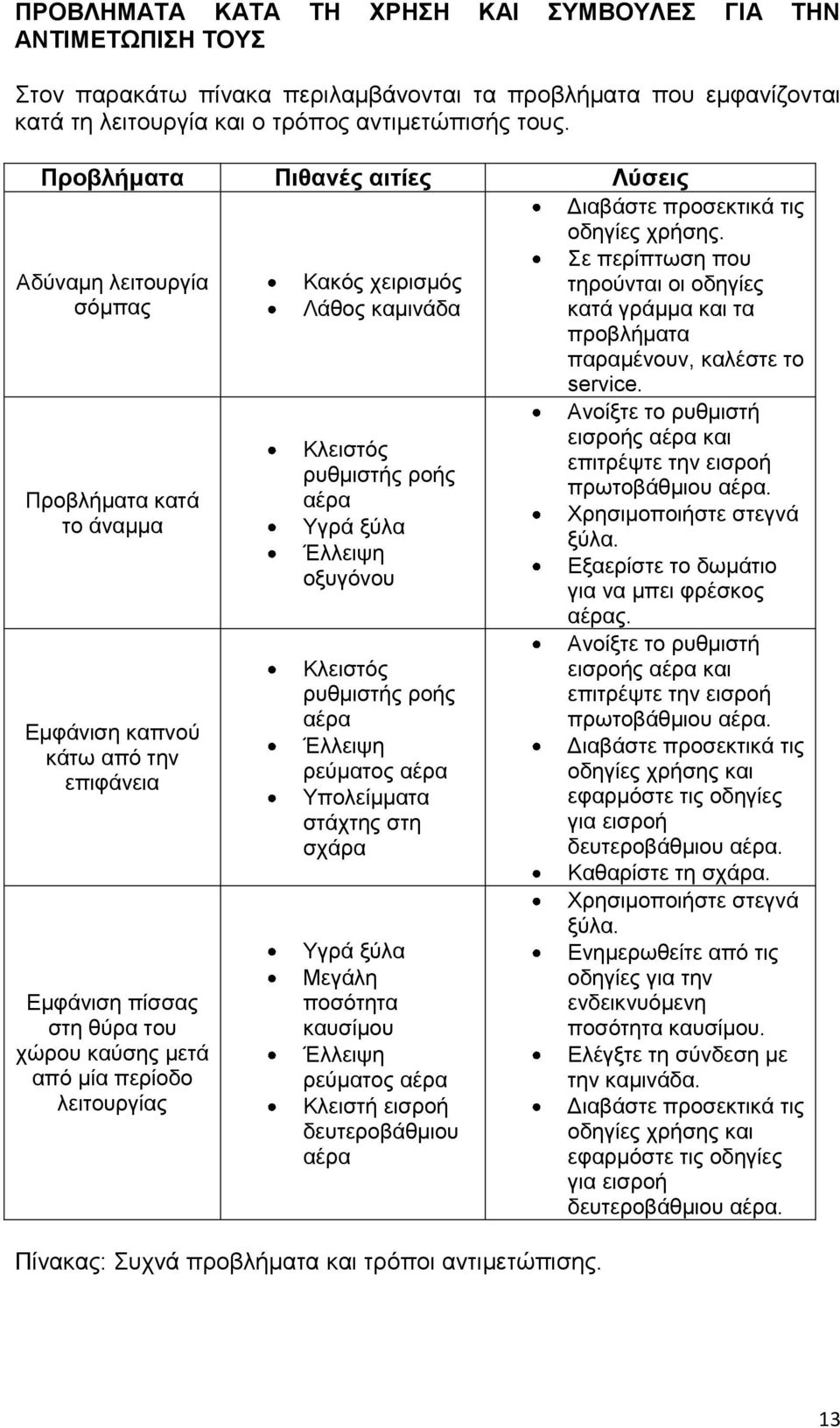

13 ΠΡΟΒΛΗΜΑΤΑ ΚΑΤΑ ΤΗ ΧΡΗΣΗ ΚΑΙ ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗΝ ΑΝΤΙΜΕΤΩΠΙΣΗ ΤΟΥΣ Στον παρακάτω πίνακα περιλαμβάνονται τα προβλήματα που εμφανίζονται κατά τη λειτουργία και ο τρόπος αντιμετώπισής τους. Προβλήματα Πιθανές αιτίες Λύσεις Αδύναμη λειτουργία σόμπας Προβλήματα κατά το άναμμα Εμφάνιση καπνού κάτω από την επιφάνεια Εμφάνιση πίσσας στη θύρα του χώρου καύσης μετά από μία περίοδο λειτουργίας Κακός χειρισμός Λάθος καμινάδα Κλειστός ρυθμιστής ροής αέρα Υγρά ξύλα Έλλειψη οξυγόνου Κλειστός ρυθμιστής ροής αέρα Έλλειψη ρεύματος αέρα Υπολείμματα στάχτης στη σχάρα Υγρά ξύλα Μεγάλη ποσότητα καυσίμου Έλλειψη ρεύματος αέρα Κλειστή εισροή δευτεροβάθμιου αέρα Πίνακας: Συχνά προβλήματα και τρόποι αντιμετώπισης. Διαβάστε προσεκτικά τις οδηγίες χρήσης. Σε περίπτωση που τηρούνται οι οδηγίες κατά γράμμα και τα προβλήματα παραμένουν, καλέστε το service. Ανοίξτε το ρυθμιστή εισροής αέρα και επιτρέψτε την εισροή πρωτοβάθμιου αέρα. Χρησιμοποιήστε στεγνά ξύλα. Εξαερίστε το δωμάτιο για να μπει φρέσκος αέρας. Ανοίξτε το ρυθμιστή εισροής αέρα και επιτρέψτε την εισροή πρωτοβάθμιου αέρα. Διαβάστε προσεκτικά τις οδηγίες χρήσης και εφαρμόστε τις οδηγίες για εισροή δευτεροβάθμιου αέρα. Καθαρίστε τη σχάρα. Χρησιμοποιήστε στεγνά ξύλα. Ενημερωθείτε από τις οδηγίες για την ενδεικνυόμενη ποσότητα καυσίμου. Ελέγξτε τη σύνδεση με την καμινάδα. Διαβάστε προσεκτικά τις οδηγίες χρήσης και εφαρμόστε τις οδηγίες για εισροή δευτεροβάθμιου αέρα. 13

14 ΓΕΝΙΚΕΣ ΠΑΡΑΤΗΡΗΣΕΙΣ Εάν ακολουθούνται όλες οι συστάσεις για την εγκατάσταση, τη λειτουργία και τον καθαρισμό, που περιγράφονται σε αυτό το τεχνικό εγχειρίδιο, η σόμπα αποτελεί μία πιστοποιημένη και ασφαλή συσκευή. Πριν από την εγκατάσταση, αφαιρέστε τη συσκευασία. Προφυλαχθείτε από τυχόν τραυματισμούς, καθώς η ξύλινη συσκευασία είναι στερεωμένη με καρφιά. Πετάξτε την πλαστική συσκευασία στον ανάλογο κάδο απορριμμάτων, σύμφωνα με τους κανονισμούς της περιοχής σας. Κάθε παλιά σόμπα, η οποία δεν πρόκειται να ξαναχρησιμοποιηθεί, πρέπει να απορρίπτεται, βάσει των τοπικών κανονισμών. Όλες οι παρατηρήσεις που αξιολογούνται ως ελαττώματα ή λανθασμένη λειτουργία της σόμπας πρέπει να αναφέρονται στον κατασκευαστή ή σε εξουσιοδοτημένο service μέσω τηλεφώνου ή γραπτής επιστολής, μαζί με την απόδειξη αγοράς. Τα στοιχεία επικοινωνίας υπάρχουν διαθέσιμα στο τέλος του τεχνικού εγχειριδίου. Όλα τα ελαττώματα της σόμπας πρέπει να επισκευάζονται αποκλειστικά από τον κατασκευαστή. Εάν γίνουν τυχόν αλλαγές ή επιδιορθώσεις από μη εξουσιοδοτημένο συνεργείο, ο ιδιοκτήτης της σόμπας χάνει κάθε δικαίωμα εγγύησης από τον κατασκευαστή. Η αγορά ανταλλακτικών πρέπει να γίνεται αποκλειστικά μέσω του κατασκευαστή, βάσει των εικόνων και των διαγραμμάτων ή των ονομασιών που υπάρχουν στο τεχνικό εγχειρίδιο. Ο κατασκευαστής δε φέρει καμία ευθύνη αν ο αγοραστής δεν τηρεί τις οδηγίες και το τεχνικό εγχειρίδιο εγκατάστασης. ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Συσκευασία - Τα υλικά συσκευασίας είναι 100% ανακυκλώσιμα. - Κατά την απόρριψη, ελέγξτε τους τοπικούς κανονισμούς. - Τα υλικά συσκευασίας (πλαστικές σακούλες, μέρη πολυστυρενίου κ.α.) πρέπει να διατηρούνται μακριά από παιδιά, γιατί αποτελούν πιθανή πηγή κινδύνου. - Δώστε έμφαση στην ασφάλειά σας κατά την αφαίρεση των ξύλινων μερών της συσκευασίας, γιατί είναι καρφωμένα. Προϊόν - Η συσκευή είναι κατασκευασμένη από ανακυκλώσιμα υλικά. Κατά την απόρριψή της, συμβουλευτείτε την τοπική περιβαλλοντική νομοθεσία. - Χρησιμοποιήστε μόνο συνιστώμενα καύσιμα. - Απαγορεύεται η καύση ανόργανων και οργανικών απορριμμάτων (πλαστικό, χαρτόνι, ύφασμα, λιπαρό ξύλο κ.α.), καθώς η καύση τους εκλύει καρκινογόνες και άλλες επιβλαβείς ουσίες. 14

15 ProgettoPelletsGR A.D. Milan Blagojević Smederevo Β Φάση Ο.Τ.36 Đure Strugara 20 Βι.Πε.Θ. Σίνδος, Θεσσαλονίκη Smederevo Τ.Κ Ελλάδα tel: Τηλ: Fax: Fax:
