1 ΤΕΕ ΔΥΤΙΚΗΣ ΕΛΛΑΔΑΣ 4 Φεβρουαρίου 2017 ΥΓΡΟΜΟΝΩΣΕΙΣ Σύγχρονα Υλικά & Εφαρμογές Σαφρίδης Αναστάσιος Μηχανολόγος Μηχανικός Τ.Ε Postgraduate Dipl. Management & Marketing

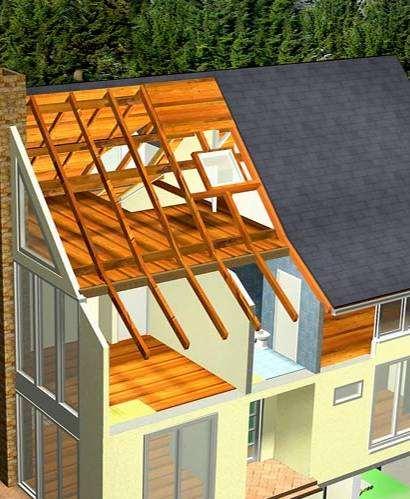

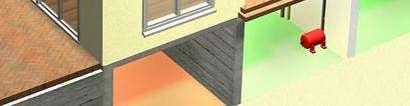

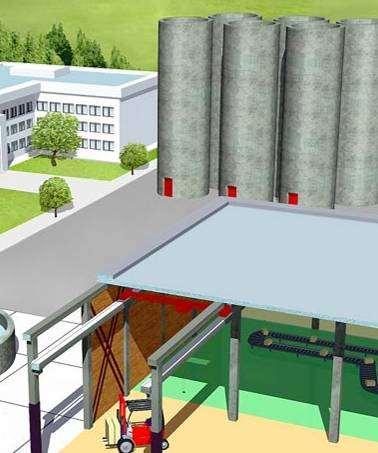

2 ΕΙΣΑΓΩΓΗ Σε νέες ή σε υφιστάμενες κατασκευές Σκοπός της παρουσίασης είναι να δοθούν κατευθυντήριες γραμμές για το σχεδιασμό & την κατασκευή των υγρομονωτικών συστημάτων, λαμβάνοντας υπόψη τις τρέχουσες γνώσεις, την προηγμένη τεχνολογία και την εμπειρία. Από τα Θεμέλια έως την Οροφή

3 ΟΡΙΣΜΟΣ Η μεταχείριση επιφανειών με υλικά τα οποία δεν διαπερνά το νερό. Εναλλακτικά χρήση του όρου Στεγάνωση, όταν υπάρχει υδροστατική πίεση όταν χρησιμοποιούμε διάφανους εμποτισμούς, προτιμούμε τον όρο αδιαβροχοποίηση.

4 ΙΣΤΟΡΙΚΑ ΟΙ ΕΛΛΗΝΕΣ ΣΤΗΝ ΑΡΧΑΙΟΤΗΤΑ Οι τρόποι με τους οποίους οι αρχαίοι μηχανικοί στεγανοποιούσαν στέγες, δεξαμενές και υδραγωγεία παρέμεινε για πολύ καιρό ένα ακόμη μυστικό προς εξιχνίαση. Χωρίς τη χρήση υλικών στη μορφή που τα ξέρουμε σήμερα, πετύχαιναν ενίσχυση της ποιότητας και αντοχής της οικοδομικής λάσπης με χρήση υλικών όπως αυγών, ασβέστη και μαλλιών από κατσίκες. Στις δεξαμενές των ορυχείων ασημιού Λαυρίου και της Καμείρου στην Ρόδο χρησιμοποιήθηκε τσιμέντο. Επίσης, φυτικά προϊόντα σαν την γνωστή «τζίβα» που έχουν την ιδιότητα να διογκώνονται με το νερό σφραγίζοντας το πέρασμά του. Στην ναυτιλία χρησιμοποιήθηκε ρετσίνι από δένδρα και αργότερα πίσσα ή άλλα βαριά πετρελαιοειδή που συλλέγονταν από επιφανειακές πετρελαιοπηγές. Κρεμαστοί κήποι της Βαβυλώνας

5 ΣΥΓΧΡΟΝΗ ΕΠΟΧΗ Στα τελευταία 80 έτη υπήρξε μία σημαντική διαφοροποίηση από τα παραδοσιακά υγρομονωτικά, σφραγιστικά και ασφαλτικά υλικά σε κατηγοριοποιημένα σφραγιστικά και συγκολλητικά υλικά. Οι λόγοι οφείλονται κυρίως στην αλλαγή των κατασκευαστικών υλικών και μεθόδων. Οι υψηλές θερμικές καταπονήσεις και μετακινήσεις ήταν η αφορμή ανάπτυξης υψηλής απόδοσης υγρομονωτικών, σφραγιστικών και συγκολλητικών υλικών.

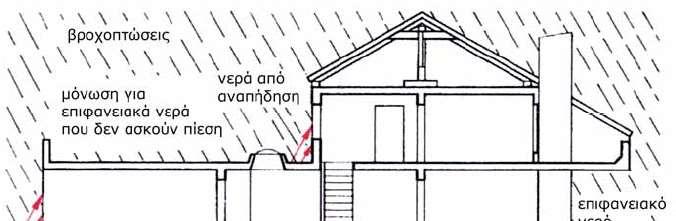

6 Η παρουσία του νερού μόνιμα ή περιστασιακά είναι αναπόφευκτη

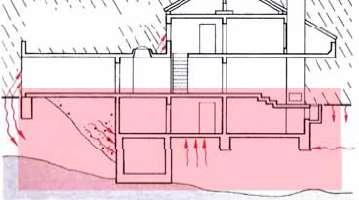

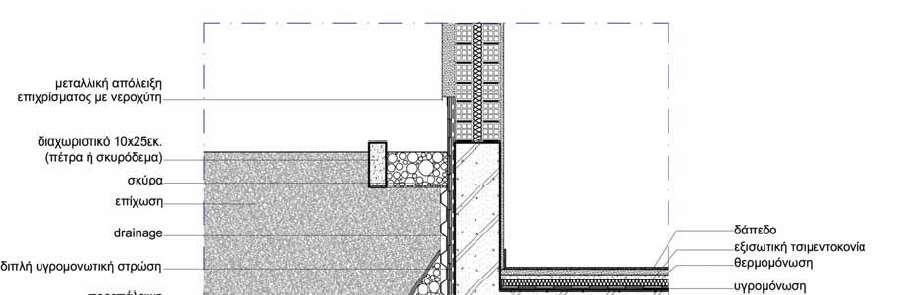

7 Περισσότερο από οποιοδήποτε άλλο τμήμα του κελύφους αυτό που χρήζει ιδιαίτερης προσοχής, τόσο κατά τον σχεδιασμό όσο και κατά την κατασκευή, είναι το τμήμα που βρίσκεται μέσα στο έδαφος. Βασική αρχή του σχεδιασμού αποτελεί η κατά το δυνατόν αποφυγή της επαφής του νερού με το κέλυφος και η απομάκρυνσή του το συντομότερο δυνατό, από τις επιφάνειες του.

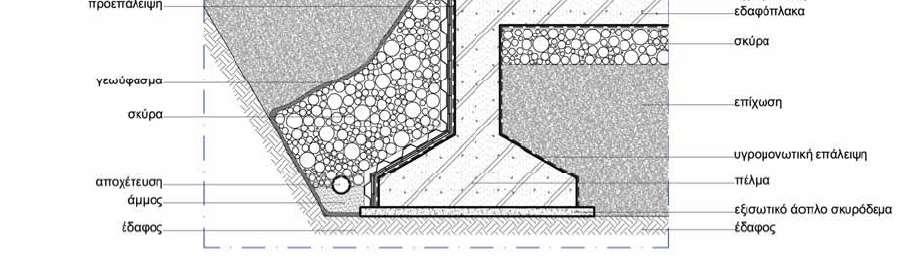

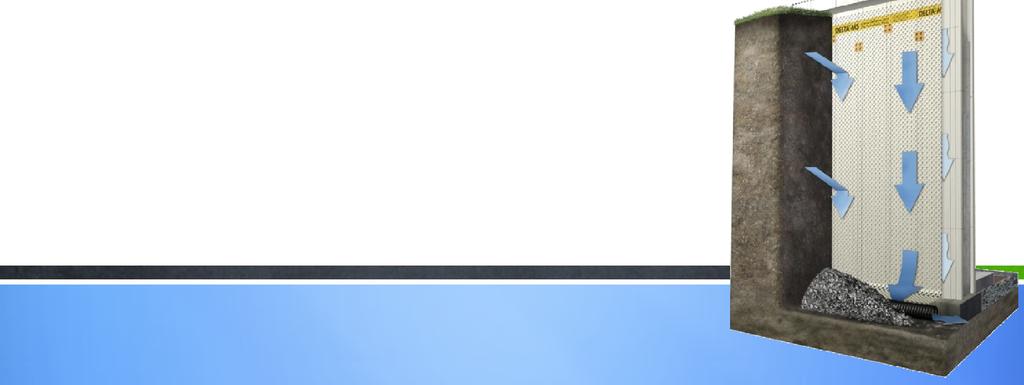

8 Τα υπόγεια νερά διατηρούνται μακριά από την θεμελίωση με συνδυασμό: Στεγανοποιήσεων Αποστράγγισης Συνεχούς άντλησης

9 ΑΝΟΔΙΚΗ ΥΓΡΑΣΙΑ ΣΥΜΠΥΚΝΩΣΗ ΔΙΕΙΣΔΥΣΗ ΒΡΟΧΗΣ ΥΓΡΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

10 ΠΑΡΑΜΕΤΡΟΙ ΠΡΟΒΛΗΜΑΤΩΝ ΥΓΡΑΣΙΑΣ Προσανατολισμός του κτιρίου Χρήση του κτιρίου Κλιματολογικοί παράγοντες Ύπαρξη υδροφόρου ορίζοντα και υπογείων ρευμάτων Κλίσεις συνορεύοντος εδάφους Τύπος εδάφους Αποστράγγιση Συστήματα απορροής Τύποι δομικών υλικών Κατάσταση των σωληνώσεων του δικτύου και γενικώς του μηχανολογικού εξοπλισμού Εσωτερικές και εξωτερικές θερμοκρασίες και σχετικές υγρασίες

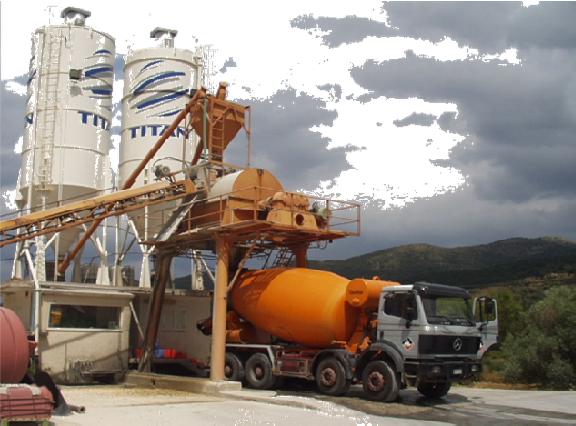

11 ΣΥΣΤΑΤΙΚΑ ΣΚΥΡΟΔΕΜΑΤΟΣ ΤΣΙΜΕΝΤΟ + ΑΔΡΑΝΗ + ΝΕΡΟ = ΣΚΥΡΟΔΕΜΑ

12 ΛΟΓΟΣ ΝΕΡΟ/ΤΣΙΜΕΝΤΟ (ω=ν/τ) Αυξημένη ποσότητα νερού: Αύξηση πορώδους Δημιουργία σωληνίσκων Τοπική συγκέντρωση νερού Μειωμένες Αντοχές Ν/Τ = 0,6 Ν/Τ = 0,4

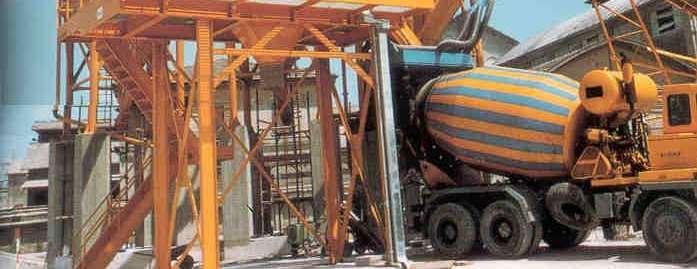

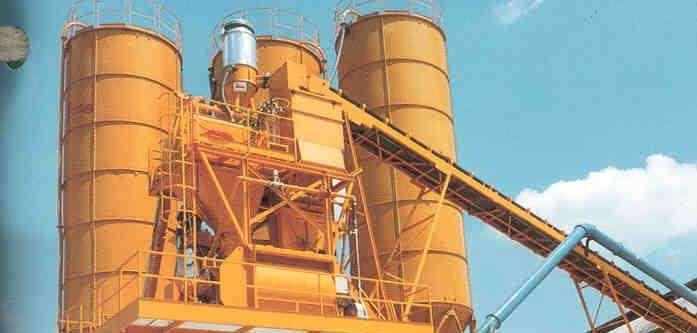

13 ΧΗΜΙΚΑ ΠΡΟΣΘΕΤΑ

14 ΑΠΟΔΟΣΗ ΒΕΛΤΙΩΤΙΚΩΝ ΤΣΙΜΕΝΤΟ (τύπος, περιεκτικότητα) ΑΔΡΑΝΗ (προέλευση, είδος, παρτίδα, ποσοστό παιπάλης, απορροφητικότητα άμμου) ΝΕΡΟ (περιεκτικότητα) ΘΕΡΜΟΚΡΑΣΙΑ ΥΛΙΚΩΝ ΚΑΙ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΠΑΡΟΥΣΙΑ ΑΛΛΩΝ ΠΡΟΣΜΙΚΤΩΝ (Επιβραδυντές R. Mix) ΧΡΟΝΟΣ ΚΑΙ ΤΥΠΟΣ ΑΝΑΜΙΞΗΣ (Συνιστώμενο 1min/m3) ΧΡΟΝΟΣ ΠΡΟΣΘΗΚΗΣ ΣΤΟ ΜΙΓΜΑ (Παρασκευαστήριο ή βαρέλα, μαζί με το νερό ή χωριστά)

15 ΜΕΙΩΣΗ ΛΟΓΟΥ Ν/Τ ΣΥΝΕΠΑΓΕΤΑΙ: Αυξημένη στεγανότητα με μειωμένο πορώδες & προστασία έναντι διάβρωσης οπλισμού Υψηλότερες αρχικές & τελικές αντοχές Μειωμένες ρωγμές & βελτίωση επιφάνειας Πτώση εργασιμότητας Απαίτηση προσμίκτων

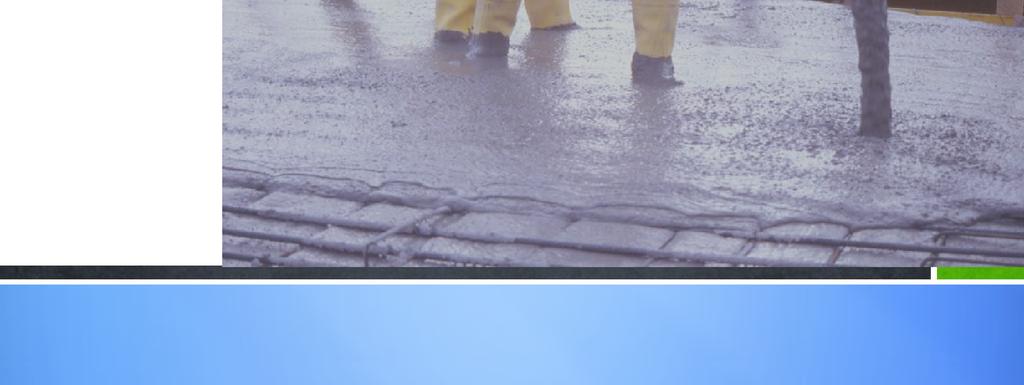

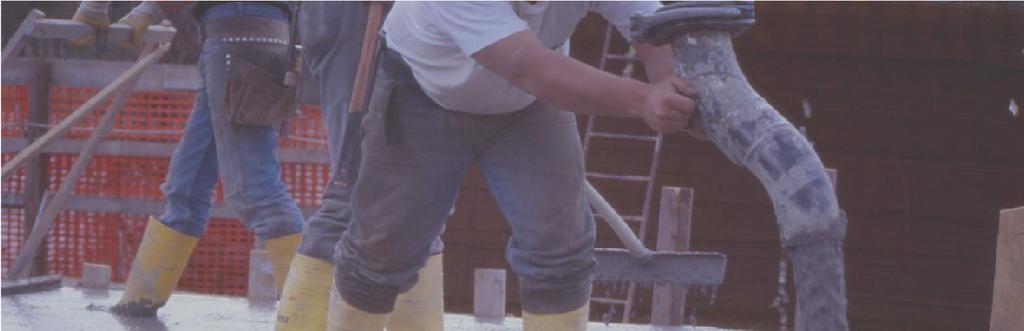

16 ΒΕΛΤΙΩΤΙΚΑ ΚΟΝΙΑΜΑΤΩΝ & ΒΟΗΘΗΤΙΚΑ ΥΛΙΚΑ ΣΚΥΡΟΔΕΤΗΣΗΣ

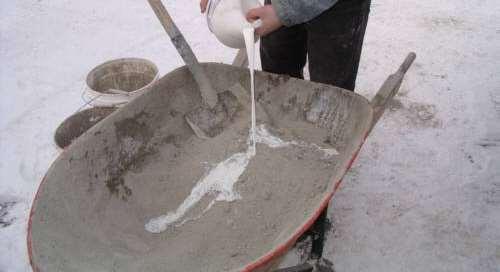

17 ΒΕΛΤΙΩΤΙΚΑ ΚΟΝΙΑΜΑΤΩΝ Ενσωματώνονται στη μάζα των κονιαμάτων και επιχρισμάτων βελτιώνοντας τις ιδιότητες Πρόσφυσης Πλαστικότητας Μείωση της συρρίκνωσης πήξης Σημαντική αύξηση της αντοχής σε τριβές και σε χημικές επιδράσεις Ενίσχυση της στεγανότητας

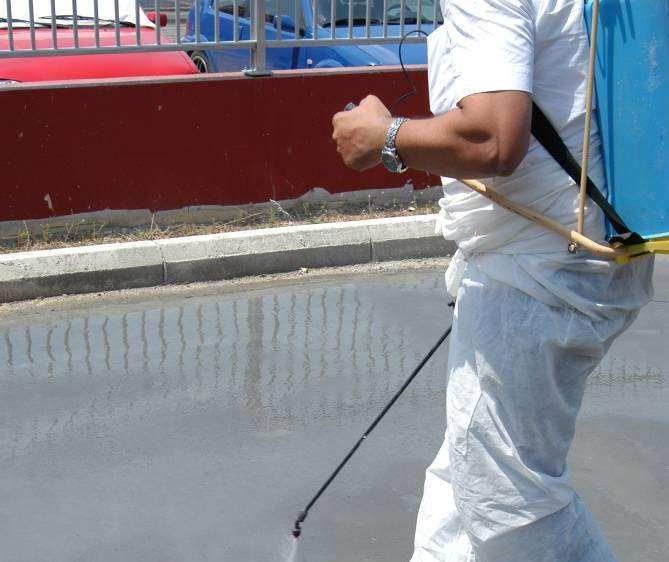

18 18 ΒΕΛΤΙΩΤΙΚΑ ΩΡΙΜΑΝΣΗΣ Επιφανειακό λεπτό φιλμ ή εμποτισμός Μειώνουν τριχοειδείς ρωγμές Εξασφαλίζουν σχεδιασμένες αντοχές Αποτρέπουν συρρικνώσεις & σκόνη Αυξάνουν αντίσταση σε παγετό Έτοιμα για χρήση - Εύκολα στην εφαρμογή

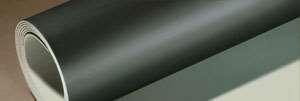

19 ΣΤΕΓΑΝΩΤΙΚΑ Buy SmartDraw!- purchased copies print this document without a watermark. Visit or call Τα στεγανοποιητικά υλικά χρησιμοποιούνται για υγρομόνωση σε:

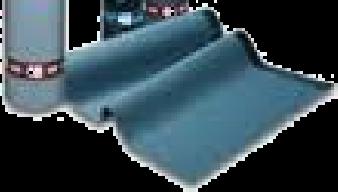

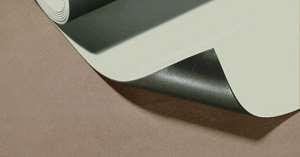

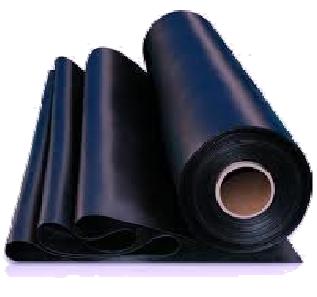

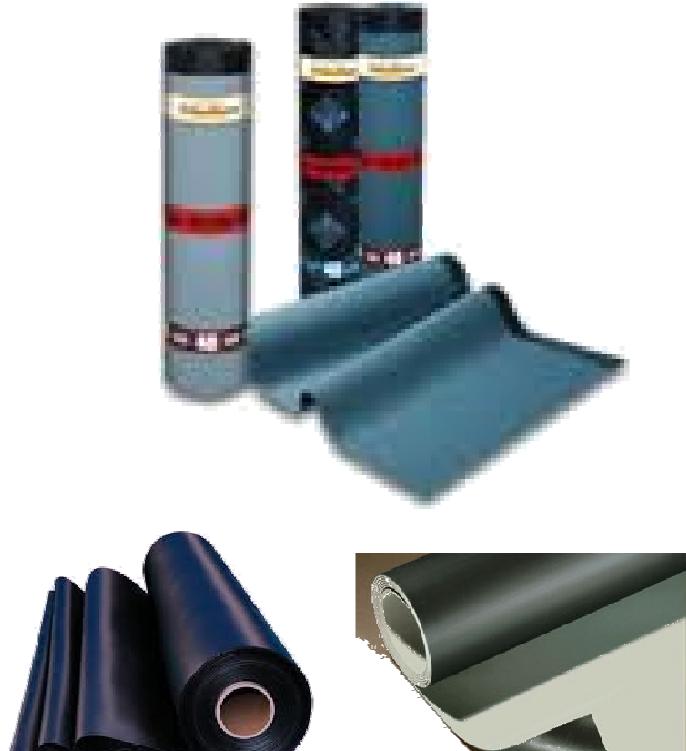

20 Τύποι μεμβρανών περιλαμβάνουν: Μεμβράνες τροποποιημένης ασφάλτου SBS APP, Με άσφαλτοκαουτσούκ (το οποίο προσκολλάται πλήρως στο κατάστρωμα), Θερμοπλαστικές μεμβράνες πολυβινυλοχλωριδίου (PVC,) Θερμοπλαστικές μεμβράνες πολυολεφίνης (ΤΡΟ), Ελαστομερείς μεμβράνες προερχόμενες από πολυμερισμένη σύνδεση αιθυλενίου και προπυλενίου (EPDM) - Ethylene Propylene Diene Monomer, Νέα προϊόντα στην αγορά περιλαμβάνουν ενεργά δι-πολυμερή και ουρεθάνες. Η συνολική υγρομόνωση εξαρτάται από το είδος, το πάχος, τη μέθοδο εγκατάστασης αλλά και την ποιότητα των υλικών της κατασκευής. Μετά την ολοκλήρωση επιβάλλεται έλεγχος στεγανότητας για τυχόν διαρροές.

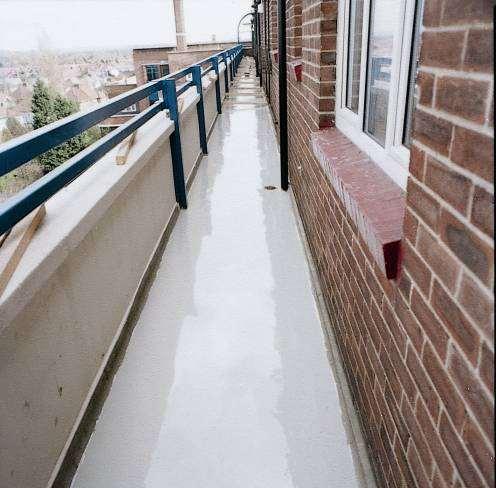

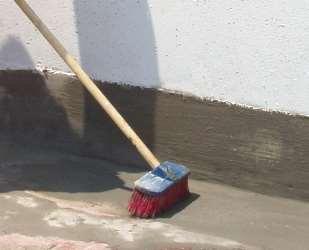

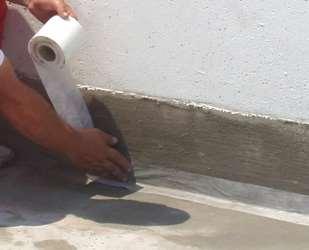

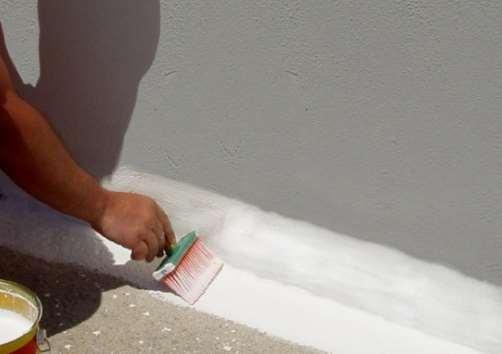

21 Επαλειπτικά Ακρυλικά & Πολυουρεθανικά Επαλειφόμενα Τσιμεντοειδή

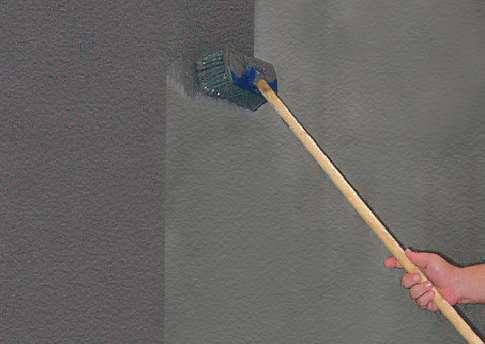

22 ΣΥΣΤΗΜΑΤΑ ΧΗΜΙΚΗΣ ΔΡΑΣΗΣ ΜΕ ΑΝΑΠΤΥΞΗ ΚΡΥΣΤΑΛΛΩΝ ΣΤΟ ΣΚΥΡΟΔΕΜΑ Τα προϊόντα αυτά αποτελούνται από τσιμέντο Portland, ειδικά διαβαθμισμένη πυριτική άμμο και ενεργές χημικές ουσίες. Προσδίδουν στο σκυρόδεμα μόνιμη στεγάνωση, αύξηση των χημικών αντοχών, αντιδιαβρωτική προστασία και γενικά βελτίωση των ποιοτικών χαρακτηριστικών του. Ο μηχανισμός λειτουργίας συμβαίνει όταν τα συστατικά του αντιδρούν με το υδροξείδιο του ασβεστίου που υπάρχει μέσα στο σκυρόδεμα, όταν έρθει σε επαφή με το νερό, παράγοντας μη διαλυτά κρυσταλλικά σύμπλοκα άλατα, τα οποία σφραγίζουν μόνιμα τον κενό χώρο στα τριχοειδή και τους πόρους. Δημιουργία κρυστάλλων σε τριχοειδείς διαδρόμους. Η διαδικασία αυτή μπορεί να επαναλαμβάνεται συνέχεια (SELF HEALING)

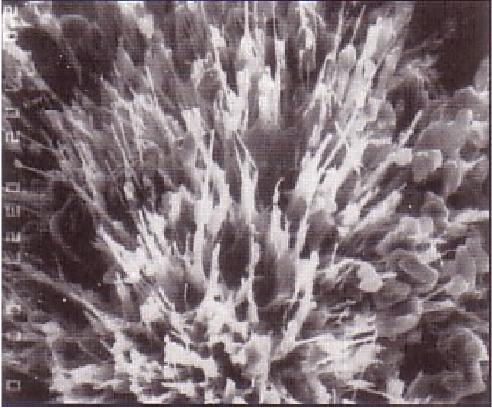

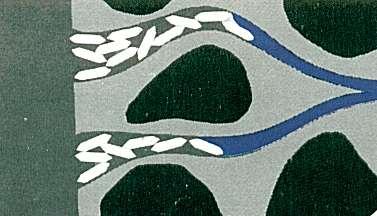

23 Τα χημικά διεισδύουν και μεταναστεύουν βαθιά μέσα στο σκυρόδεμα με το φαινόμενο της όσμωσης, ενώ στην συνέχεια της αντίδρασης παράγονται μόνιμοι κρύσταλλοι. Αποτέλεσμα: μόνιμη στεγανοποίηση σε βάθος, προστασία ενάντια στα χημικά, στην ενανθράκωση και στα χλωριόντα.

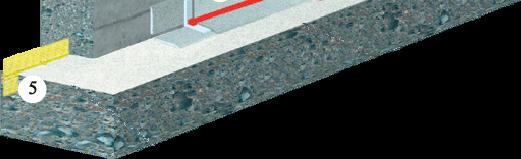

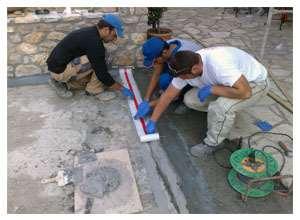

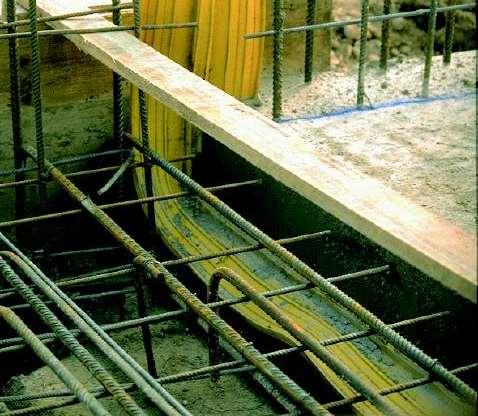

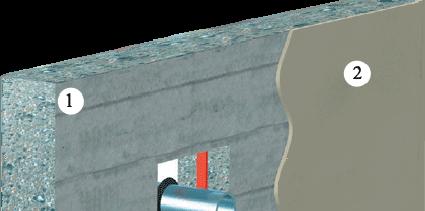

24 ΑΡΜΟΙ ΔΙΑΚΟΠΗΣ Διαμορφώνονται είτε κατά τη σύνδεση διαφορετικών δομικών στοιχείων ή κατασκευών είτε κατά τη σύνδεση ίδιων δομικών στοιχείων ή κατασκευών αλλά σε διαφορετικό χρόνο (πχ σύνδεση παλαιού με νέο σκυρόδεμα). Για τη στεγανοποίησή τους μπορούν να χρησιμοποιηθούν προδιαμορφωμένες υδροφραγές (Waterstops PVC), μπεντονιτικά κορδόνια, υδροδιογκώσιμες μαστίχες κλπ.

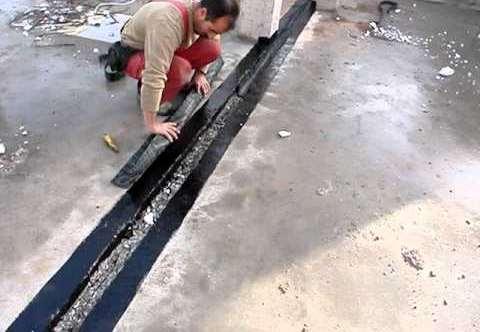

25 ΑΡΜΟΙ ΔΙΑΣΤΟΛΗΣ χρησιμοποιούνται για την ελαχιστοποίηση των επιπτώσεων των τάσεων οι οποίες μπορούν να βλάψουν τα στοιχεία μιας πράσινης στέγης. Κάθε ένα από τα συστατικά του κτιρίου έχει διαφορετικό συντελεστή διαστολής και όταν υποβάλλεται σε διαφορετικές αλλαγές της θερμοκρασίας προκύπτει κινητικότητα λόγω διαστολής ή συστολής. Επιπρόσθετα καλείται επίσης να απορροφήσει κραδασμούς από τυχόν μετακίνηση του εδάφους είτε από καθιζήσεις, είτε από σεισμό.

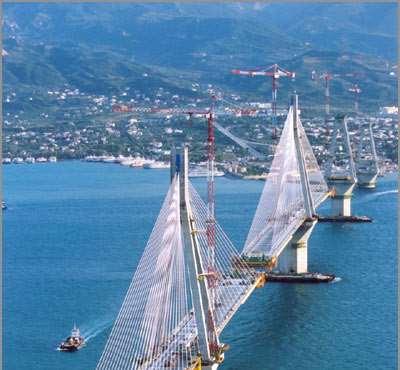

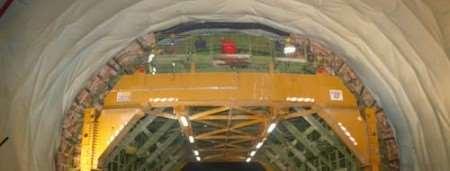

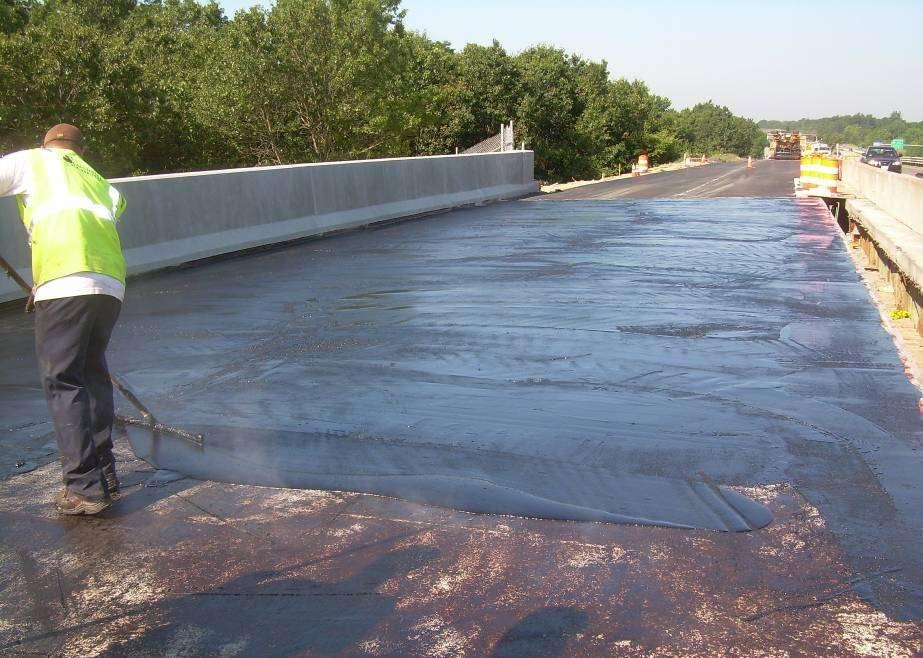

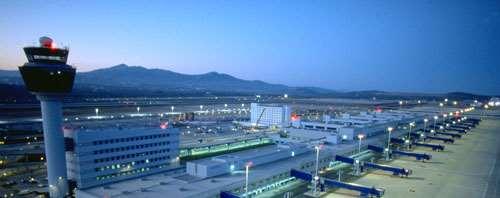

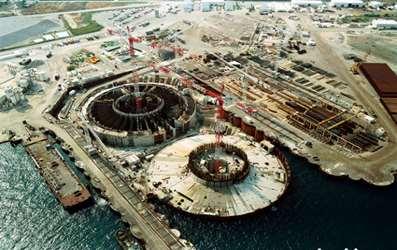

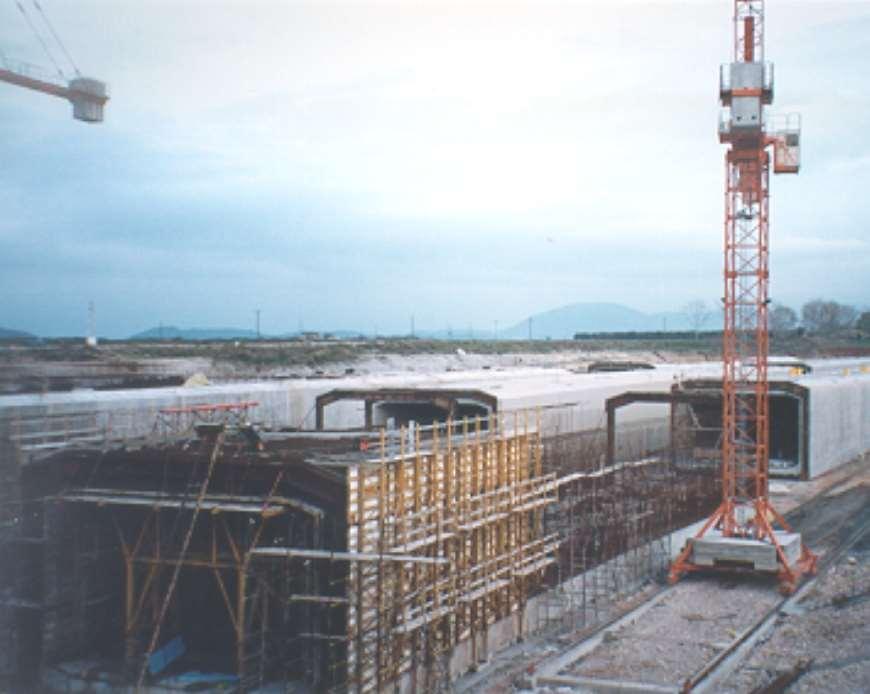

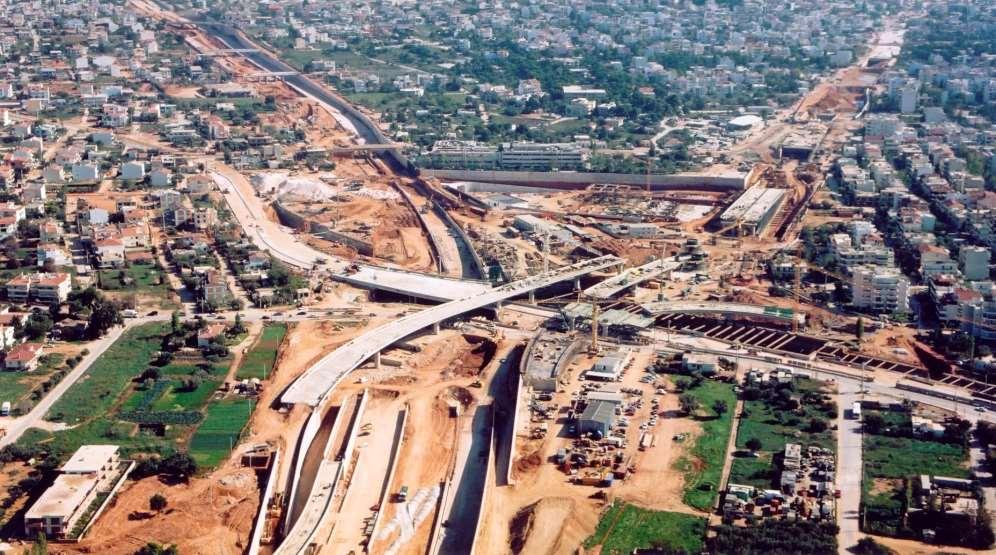

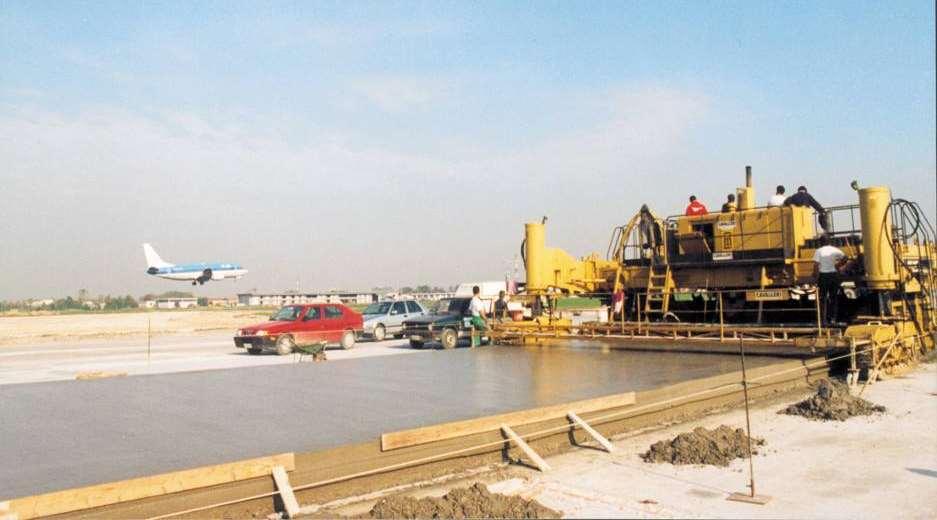

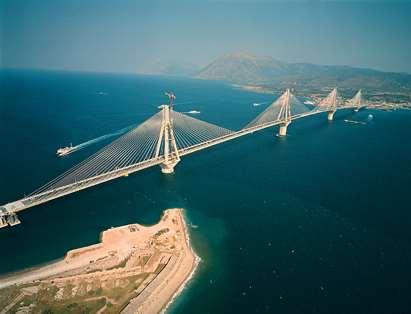

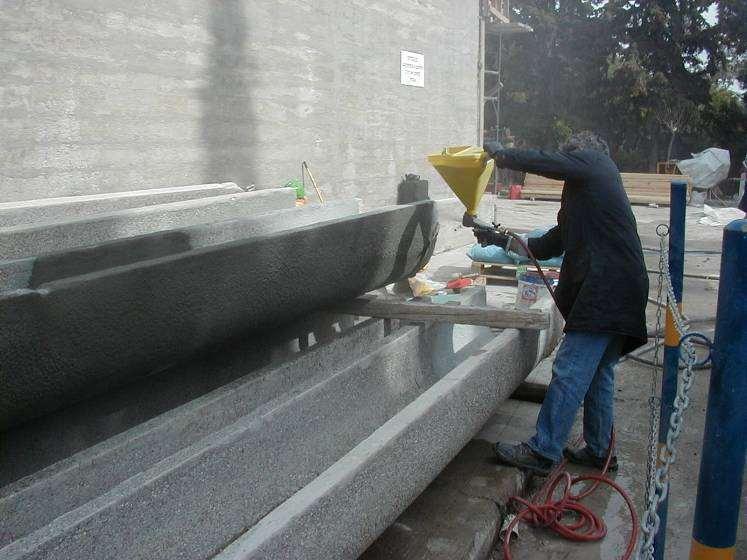

26 Έργα υποδομής

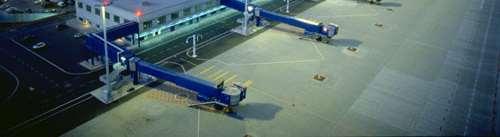

27

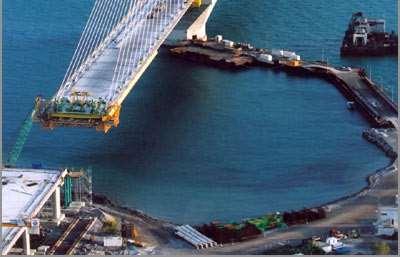

28

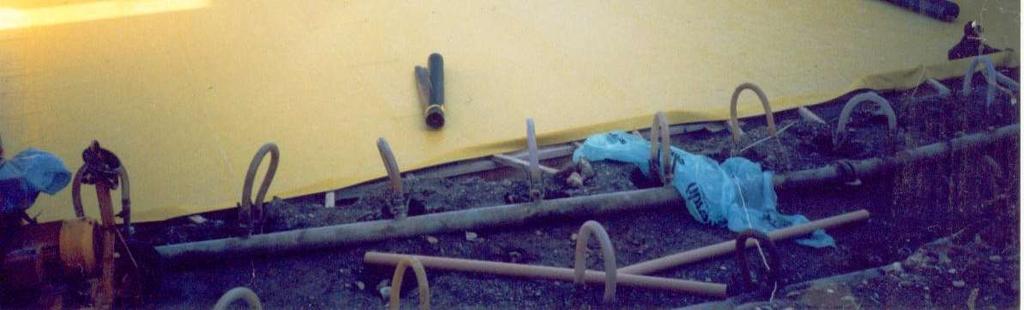

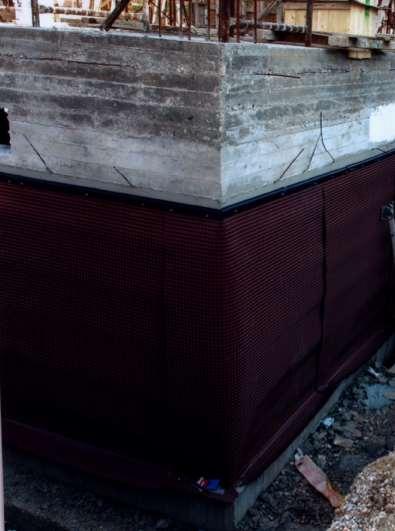

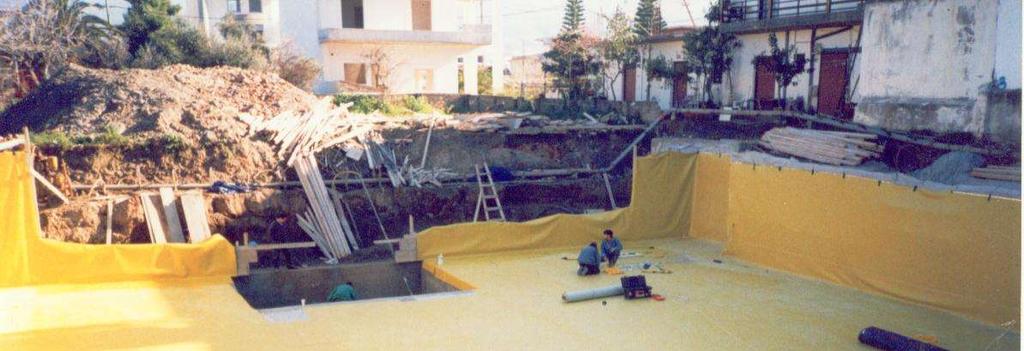

29 Τοιχία και δάπεδα

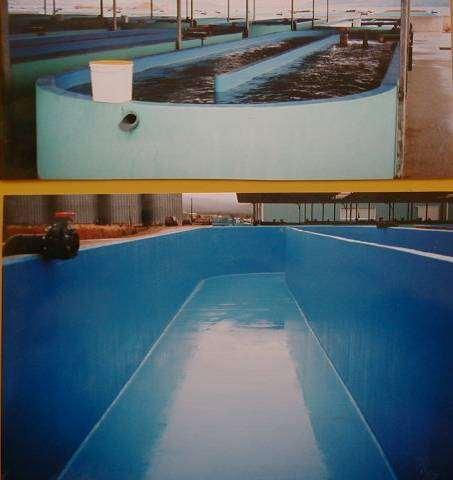

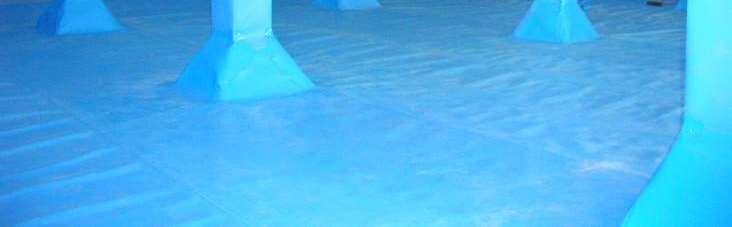

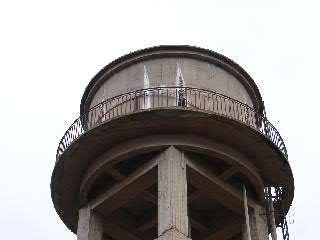

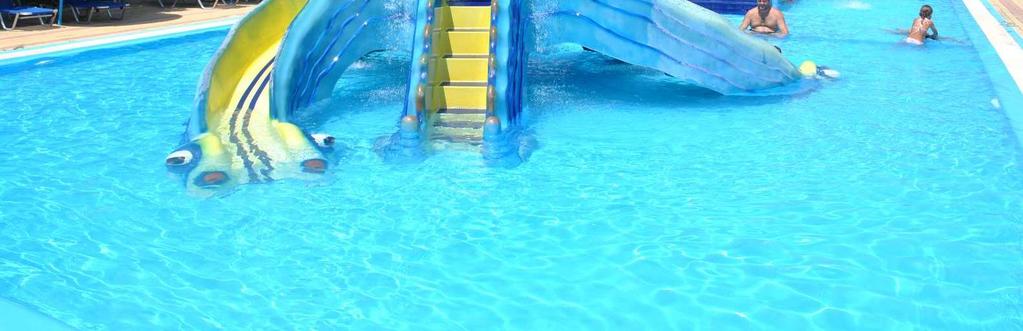

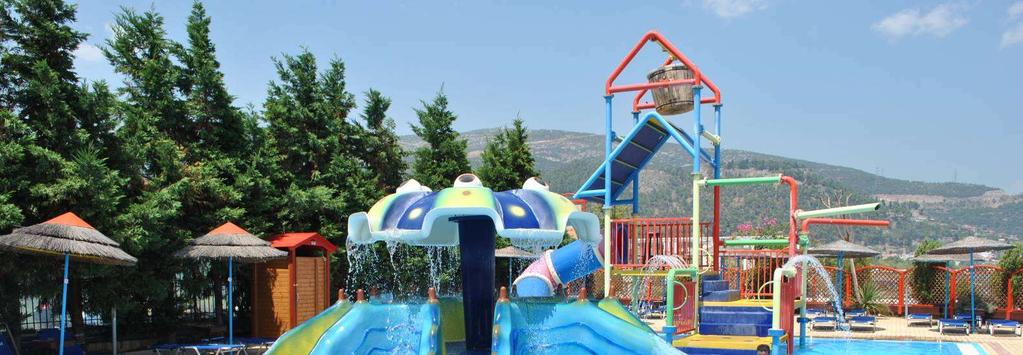

30 Δεξαμενές και πισίνες

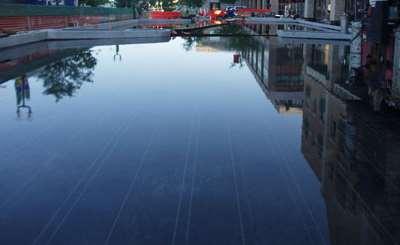

31 Ψυχρές - Ανακλαστικές Οροφές Οι ανακλαστικές οροφές είναι, από κατασκευαστικής άποψης, συμβατικές διατομές δώματος, με τη διαφορά ότι η τελική επικαλυπτική στρώση είναι έχει αυξημένη ανακλαστικότητα στην ηλιακή ακτινοβολία. Η τεχνική αυτή εκμεταλλεύεται την ικανότητα της επιφάνειας, αναλόγως του υλικού κατασκευής (Energy Star), να αποβάλλει το μεγαλύτερο μέρος της εισερχόμενης θερμικής ενέργειας από την ηλιακή ακτινοβολία. Η ικανότητα αυτή εξαρτάται από την ανακλαστικότητα της επιφάνειας στην ηλιακή ακτινοβολία, μέγεθος το οποίο καθορίζεται από το χρώμα, την υφή και τη σύσταση του υλικού. Οι τιμές ανακλαστικότητας οι οποίες αναφέρονται στις προδιαγραφές των προϊόντων, σχεδόν πάντα αφορούν στην ανακλαστικότητα του υλικού στο φάσμα της ορατής ακτινοβολίας. Η ποσότητα ενέργειας η οποία περιέχεται σ' αυτό τα φάσμα είναι μόνο 46% της ολικής ενέργειας της ηλιακής ακτινοβολίας. Ένα ανάλογο ποσοστό ενέργειας όμως (49%) βρίσκεται στο φάσμα της υπέρυθρης Ακτινοβολίας.

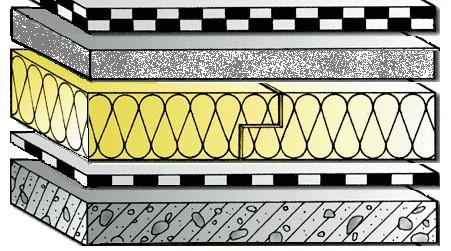

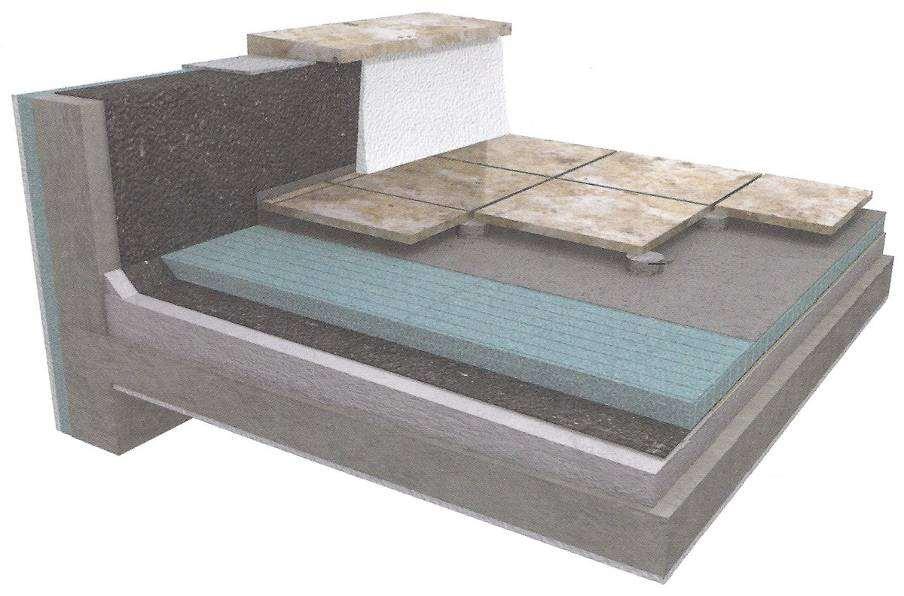

32 Συμβατικό Ανεστραμμένο Δώμα Οι τύποι που παρουσιάζονται συχνότερα είναι αυτοί με επικάλυψη της θερμομονωτικής στρώσης με Πλακίδια, με τελική στρώση σκύρων ή πλάκες πεζοδρομίου που στηρίζονται σε ειδικά στηρίγματα. Η στεγανοποιητική στρώση τοποθετείται σε θέση Η στεγανοποιητική στρώση τοποθετείται σε θέση ανώτερη από αυτήν της θερμομόνωσης. Συνήθως ως θερμομονωτικό υλικό χρησιμοποιείται η XPS & EPS πολυστερίνη. Το φράγμα υδρατμών τοποθετείται κάτω από τη θερμομόνωση. Ο διαχωρισμός με το τελικό υπόστρωμα μπορεί να επιτευχτεί με τη διάστρωση ενός γεωυφάσματος. Τελικό υπόστρωμα μπορεί να είναι σκύρα, ή πλάκες πεζοδρομίου,. Εναλλακτικά, τύπου σάντουιτς θερμομονωτικές πλάκες με ρητινούχο κονίαμα σε μορφή πλάκας πεζοδρομίου.

33 ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΑΝΤΕΣΤΡΑΜΜΕΝΟΥ ΔΩΜΑΤΟΣ Η στεγάνωση προστατεύεται από μηχανικές καταπονήσεις, φθορές και βλάβες που προξενούνται: από την υπεριώδη ακτινοβολία προκαλώντας γήρανση ασφαλτικών υλικών από τις θερμοκρασιακές συστολοδιαστολές η τοποθέτηση των θερμομονωτικών πλακών μπορεί να διεξαχθεί ανεξαρτήτως των καιρικών συνθηκών το κόστος κατασκευής είναι μικρότερο ή στη χειρότερη των περιπτώσεων, ίσο με αυτό του συμβατικού δώματος το κόστος συντήρησης υπολογίζεται σε 1% της αρχικής επένδυσης έναντι 5% αυτού του συμβατικού.

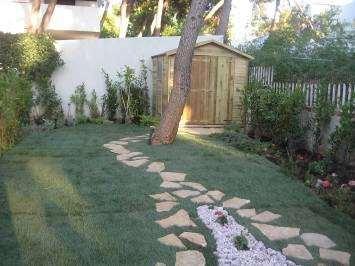

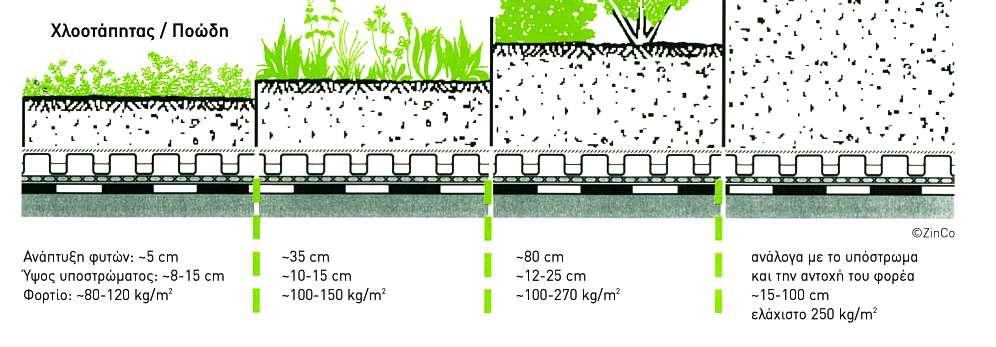

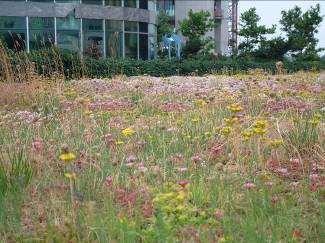

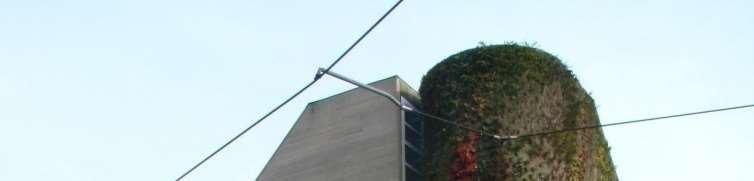

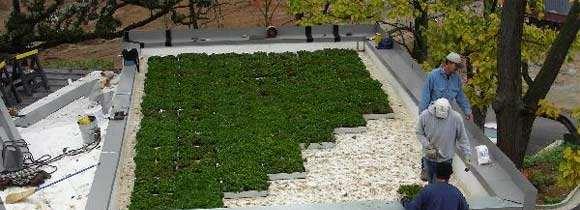

34 ΤΥΠΟΙ ΠΡΑΣΙ ΙΝΩΝ ΣΤΕΓΩΝ Εκτατικός O εκτατικός τύπος οργανώνεται σε πολυεπίπεδη διαστρωμάτωση με ελαφρύ υπόστρωμα ανάπτυξης φυτών ύψους 10 έως 15εκ. το οποίο μαζί με το φυτικό υλικό δημιουργεί ένα μόνιμο οικοσύστημα για τη συντήρηση του οποίου απαιτείται ελάχιστη φροντίδα. Προτιμούνται κυρίως σε παλαιές κατασκευές. Ημιεντατικός Αποτελείται από σύστημα υποδομής και ελαφρύ υπόστρωμα ανάπτυξης φυτών ύψους 10 έως 25εκ., με κορεσμένο φορτίο kg/m2. Εντατικός Συνίσταται στη δημιουργία ενός κήπου, με σύστημα υποδομής και υπόστρωμα ανάπτυξης ύψους 15 έως 150 εκ. και κορεσμένο φορτίο τουλάχιστον 250 kg/m2. Προτιμούνται κυρίως σε νέες κατασκευές. Απαραίτητη προϋπόθεση για την εγκατάσταση εντατικού τύπου είναι η εκπόνηση στατικής μελέτης.

35 Συνοπτικά

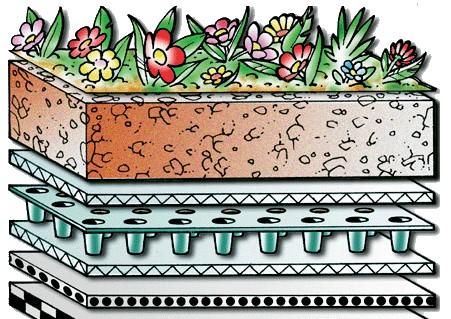

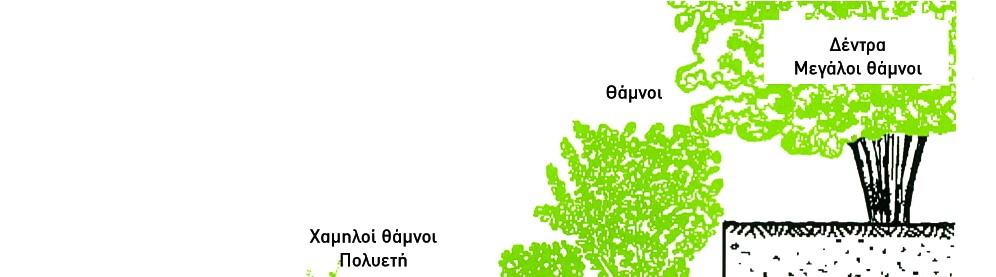

36 Τύποι Φυτεμένου Δώματος Κεκλιμένο μέχρι 45 Ανεστραμμένο δώμα Συμβατικό

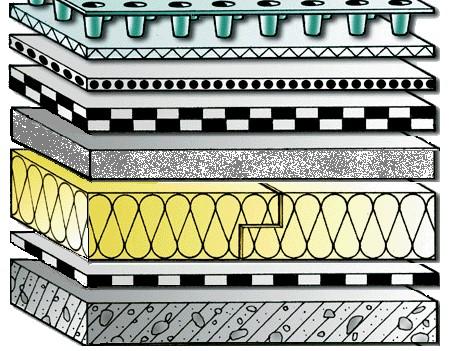

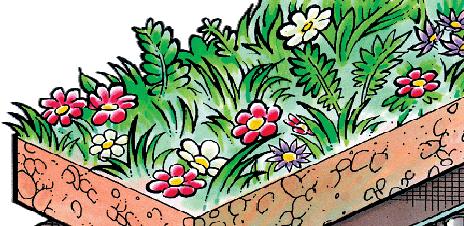

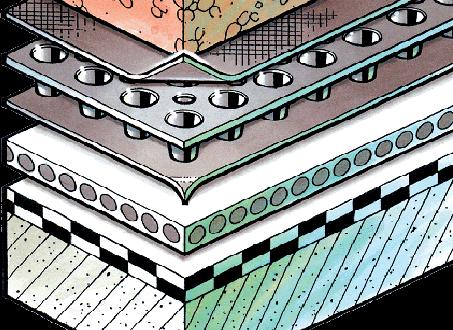

37 Διαστρωμάτωση ΣΥΜΒΑΤΙΚΟ ΔΩΜΑ ΜΕ ΘΕΡΜΟΜΟΝΩΣΗ ΑΝΕΥ Ποώδη φυτά, εδαφοκάλυψης Εδαφικό Υπόστρωμα Ανάπτυξης Φυτών Υπόστρωμα Συγκράτησης Υγρασίας Προστατευτική μεμβράνη HDPE Υγρομόνωση Κλίσεις Θερμομονωτικές πλάκες Φράγμα υδρατμών

38 Σύγκριση Εκτατικής με Εντατική Φύτευση Εκτατική Χαμηλό βάθος >71mm Μικρή πρόσθετη στατική επιβάρυνση >50kg/m² Περιορισμένη επιλογή φυτών Οικονομική κατασκευή και συντήρηση Μπορεί να εφαρμοστεί σε κλίσεις μέχρι και 30 Εύκολη εφαρμογή Μπορεί να γίνει από συνεργείο μόνωσης Συνήθως δε συνδυάζεται με υποδομές «σκληρού τοπίου» Εντατική Βάθος 210mm Πρόσθετη στατική επιβάρυνση 280kg/m² Δίχως περιορισμούς στην επιλογή φυτών Μεγαλύτερο κόστος κατασκευής και συντήρησης Δεν εφαρμόζεται για κλίσεις >2-3 Απαιτεί εξειδικευμένο συνεργείο για την κατασκευή Συνδυάζεται με υποδομές «σκληρού τοπίου»- πεζόδρομοι, δρόμοι για τροχήλατα οχήματα

39 ΑΝΑΛΥΣΗ ΕΡ ΡΓΟΥ ΛΙΣΤΑ ΖΗΤΗΜΑΤΩΝ ΕΛΕΓΧΟΥ ΠΡΙΝ ΤΗΝ ΕΝΑΡΞΗ Προσδοκίες του πελάτη Το κλίμα και η γεωγραφική θέση / ανεμοπίεση πριν και κατά τη διάρκεια της κατασκευής, Προορισμός χρήσης κτιρίων την τρέχουσα ή και μελλοντική περίοδο καθώς και η διάρκεια ζωής, Δομική ανάλυση, Φορτία χιονιού και όμβριων υδάτων, Εξωτερική, εσωτερική θερμοκρασία, υγρασία και συνθήκες χρήσης, Τύπος φύτευσης πράσινης στέγης συμπεριλαμβανομένων των υπερκείμενων, Στεγανοποιητική μεμβράνη, Διεισδύσεις, Κλίση αποχέτευσης, Τύπος και συνθήκες ανάπτυξης φυτών, Τύπος και κατάσταση θερμομόνωσης, Ανάγκες προστασίας και αποστράγγισης, Ασφάλεια εργαζομένων, Πολεοδομικές απαιτήσεις, Ανάγκη για αερισμό κατά την εγκατάσταση, Ακολουθία κατασκευής-συμβατότητας με παρακείμενο κτίριο ή / εξαρτήματα του συστήματος, Κυκλοφορία, Προσβασιμότητα και διαμόρφωση κτιρίων, Απαιτήσεις μελλοντικής συντήρησης όλων των στοιχείων, Πιθανές μελλοντικές κτιριακές προσθήκες.

40 ΜΕΛΕΤΗ Το πρώτα βήματα κατά τη φάση της μελέτης καθορίζουν τη πρόθεση. Ποιος είναι ο σκοπός; Θα είναι προσβάσιμο; Η αρχική ανάλυση μπορεί να οδηγήσει στην απαίτηση κατασκευής πρόσθετων ειδικών κατασκευών ή στον αποκλεισμό της χρήσης ορισμένων φυτικών ειδών. Οι εξωτερικοί χώροι χρησιμοποιούνται από τέλος άνοιξης έως αρχές φθινοπώρου. Χρειάζονται λειτουργικότητα και θερμική άνεση. Στις εκτεταμένες φυτεύσεις δωμάτων η στρώση φύτευσης αναλαμβάνει ταυτόχρονα τη λειτουργία μιας προστατευτικής στρώσης. Η κατασκευή της στέγης, τα στατικά δεδομένα, οι απαιτήσεις μόνωσης και τα στοιχεία της φύτευσης πρέπει να αλληλοσυσχετίζονται. Ανάλογα με την ασκούμενη ανεμοπίεση, ο τρόπος κατασκευής και το βάρος της φύτευσης εξαρτώνται από το ύψος του κτιρίου και την επιφάνεια του δώματος. Κατά βάση όλες οι φυτεύσεις δωμάτων πρέπει να κατασκευάζονται με τρόπο που θα είναι εύκολη η πρόσβαση και η συντήρησή τους, δηλαδή τα σημεία τα οποία απαιτούν περιοδικό έλεγχο όπως υδρορροές, αρμοί διαστολής, σημεία σύνδεσης με τοίχους κλπ. Στα σημεία αυτά θα πρέπει να υπάρχει περιμετρικά ένα πλάτος τουλάχιστον 50cm με προστατευτικές στρώσεις από ανόργανα υλικά πχ χαλίκι. Οι ζώνες αυτές συνδέονται με τα σημεία απορροής της στέγης, ώστε να μπορούν να οδηγήσουν σε αυτές το περιττό νερό από την φυτεμένη επιφάνεια. Μεγάλες επιφάνειες δωμάτων πρέπει να χωρίζονται σε επιμέρους ζώνες αποχέτευσης.

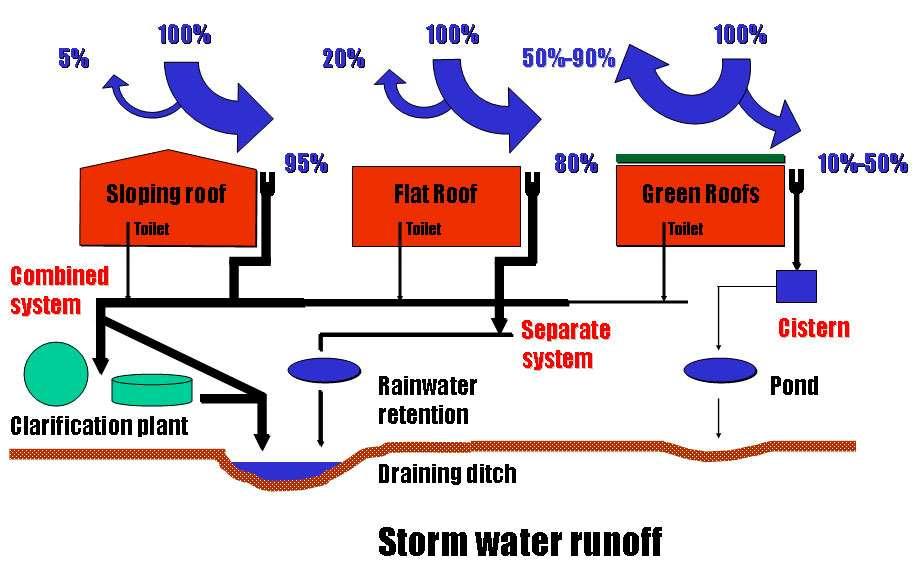

41 Ένα δώμα αποτελείται: Το δομικό τμήμα, το οποίο αποτελεί το υπόβαθρο της κατασκευής και από ανεξάρτητα τελείως διαφορετικά μεταξύ τους υλικά τα οποία όμως ως σύστημα εξαρτώνται άμεσα το ένα από το άλλο. Πρέπει πέραν της κεντρικής απορροής να υπάρχει και η πρόβλεψη για απορροή της υπερχείλισης. Γενικά, θα πρέπει να λαμβάνεται μέριμνα για την αποφυγή συγκέντρωσης στάσιμου νερού στο σύστημα αποστράγγισης. Η συγκέντρωση στάσιμου νερού δημιουργούν συνθήκες αστοχίας των υλικών. ΚΑΤΑΣΚΕΥΗ

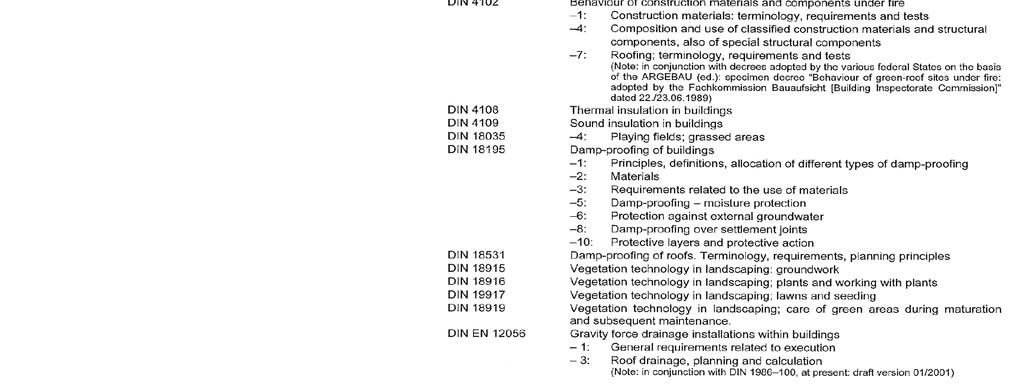

42 Ευρωπαϊκά Πρότυπα Τα πιο γνωστά Πρότυπα σχεδιασμού, κατασκευής και συντήρησης δωμάτων είναι τα εξής:

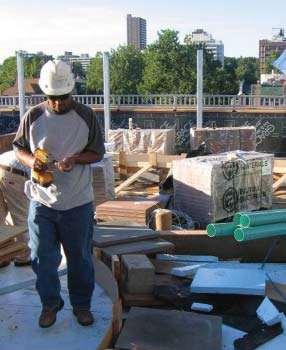

43 ΠΡΟΣΤΑΣΙΑ ΜΕΤΡΑ ΑΣΦΑΛΕΙΑΣ Κάθε εργαζόμενος έχει υποχρέωση να εφαρμόζει τους κανόνες υγιεινής και ασφάλειας, σε όλο τον προβλεπόμενο χρόνο της εργασίας του και να φροντίζει ανάλογα με τις δυνατότητές του για την ασφάλεια και την υγεία του, καθώς και για την ασφάλεια και την υγεία των άλλων ατόμων που επηρεάζονται από τις πράξεις ή παραλείψεις του κατά την εργασία, σύμφωνα με την εκπαίδευσή του και τις κατάλληλες οδηγίες του εργοδότη του. Για την πραγματοποίηση αυτών των στόχων, ο εργαζόμενος οφείλει ειδικότερα: Για κάθε εργασία υποχρεωτικά να εφαρμόζει συστηματικά τους κανονισμούς ασφάλειας και υγείας: Απαγόρευση στο χώρο εργασίας εύφλεκτων υλικών, Ορθή επιλογή και χρήση των Μέσων Ατομικής Προστασίας, Κατάλληλοι πυροσβεστήρες, Αποτελεσματικός εξαερισμός, Προστασία από ηλεκτροπληξία, Απαγόρευση μη εξουσιοδοτημένων ατόμων στο χώρο εργασίας, Εφαρμογή των ειδικών κανονισμών ασφάλειας ανάλογα με την εργασία, Σχολαστική υγιεινή και καθαριότητα στους χώρους εργασίας. Να εκτιμά τον κίνδυνο για τη δική του ασφάλεια, την ασφάλεια των συναδέλφων του καθώς και την ασφάλεια τρίτων προσώπων που πιθανόν να επηρεαστούν από την εργασία του: Εγκαύματα από σπινθήρες / ακτινοβολία, Αναθυμιάσεις συγκόλλησης / βαφής, Πυρκαγιά / έκρηξη, Ηλεκτροπληξία, Μυοσκελετικές παθήσεις από χειρονακτική διακίνηση φορτίων, Απώλεια στήριξης / πτώσεις. Να λαμβάνει τα απαραίτητα μέτρα προστασίας και πρόληψης στους χώρους εργασίας: Προειδοποιητικές πινακίδες, Κιγκλιδώματα/διαχωριστικά (μεταλλικά, ξύλινα, πλαστικά), Μονώσεις-ασφάλειες κατά ηλεκτροπληξίας, Φωτισμός ασφάλειας, Μέσα Ατομικής Προστασίας, Δίχτυ ασφαλείας σε ικριώματα, Δελτία δεδομένων χημικών ουσιών TDS & MSDS, Σωστή συντήρηση εξοπλισμού και εργαλείων, Πυροσβεστήρες.

44 ΜΕΤΑΦΟΡΑ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ ΥΛΙΚΩΝ Η επικινδυνότητα (ευφλεκτότητα, τοξικότητα κλπ), οι καιρικές συνθήκες και η υγρασία πρέπει να λαμβάνονται υπόψη στην μεταφορά και αποθήκευση των προϊόντων. Τα υλικά του συστήματος που είναι ευαίσθητα στην υγρασία θα πρέπει να αποθηκεύονται σε παλέτες ή πλατφόρμες που υψώνονται πάνω από το έδαφος σε ξηρό μέρος και προστατευμένα από παγετό. Τα υλικά που είναι ευαίσθητα σε υπεριώδη ακτινοβολία θα πρέπει να αποθηκεύονται σε κατάλληλη θέση ή να έχουν περιτυλίγματα ή καλύμματα της ανάλογης προστασίας. Τα ρολά προτιμώνται να αποθηκεύονται σε οριζόντια θέση και σύμφωνα με τον κατασκευαστή τους. Τα καπάκια των δοχείων να ελέγχονται ότι είναι ασφαλισμένα. Διαλύτες, κόλλες, συστατικά αφρού και στεγανωτικά υλικά πρέπει να αποθηκεύονται σε κατάλληλες θερμοκρασίες. Να διατηρείται αρχείο με τα φύλλα ασφαλείας -MSDS για όλα τα προϊόντα.

45 ΣΥΝΤΗΡΗΣΗ Οι απαιτήσεις σε κόστος συντήρησης αποτελούν ένα από τα βασικά θέματα κατά τη φάση αξιολόγησης. Το κόστος συντήρησης ποικίλει ανάλογα με το μέγεθος, την πολυπλοκότητα και την τοποθεσία. Για να εξασφαλιστεί η συνέχεια της εγγύησης, συνιστάται στην αρχική τιμή προσφοράς να περιλαμβάνονται τέλη και για πιθανή μελλοντική επέκταση αυτής. Καθόλη τη διάρκεια χρήσης να διατηρείται αρχείο με τις τακτικές επιθεωρήσεις συντήρησης και να γίνονται οι κατάλληλες ενέργειες ειδικά λίγο πριν από τη λήξη της περιόδου εγγύησης.

46 ΠΟΙΟΤΗΤΑ ΥΛΙΚΩΝ Τα υλικά θα πρέπει να φέρουν τις αντίστοιχες πιστοποιήσεις από διεθνείς οργανισμούς πιστοποίησης για τη χρήση και τα τεχνικά χαρακτηριστικά τους (DIN, CE) Τα υλικά που θα χρησιμοποιηθούν δεν πρέπει να δημιουργούν ατμοσφαιρική ρύπανση που οφείλεται σε διεργασίες όπως απόπλυση ή απελευθέρωση αερίων ουσιών.

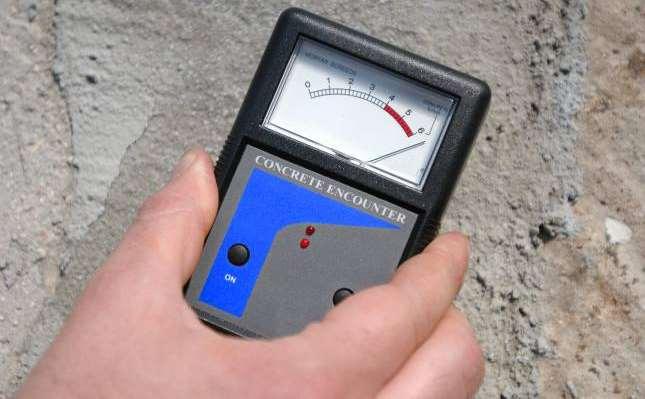

47 ΕΛΕΓΧΟΙ - ΔΟΚΙΜΕΣ Συνεχείς οπτικές επιθεωρήσεις με φύλλα ελέγχου θα πρέπει να λαμβάνουν χώρα κατά την έναρξη και το πέρας των εργασιών σε κάθε φάση του έργου. Ο ποιοτικός έλεγχος διασφαλίζει ότι τα περιγραφόμενα υλικά και εργασίες πληρούν τα κριτήρια που τέθηκαν στη φάση της μελέτης. Χρήσιμο είναι μετά το πέρας της εφαρμογής της στεγανωτικής μεμβράνης να πραγματοποιηθεί δοκιμαστικός έλεγχος στεγανότητας παρουσία μαρτύρων και να υποβληθεί τεχνική έκθεση ώστε να αποφευχθούν αμφιβολίες.

48 ΕΓΓΥΗΣΕΙΣ - ΕΥΘΥΝΕΣ Τα καλυπτόμενα έτη μιας εγγύησης δεν πρέπει να αποτελούν πρωταρχικό κριτήριο για την επιλογή ενός συνεργείου διότι δεν παρέχουν κατ 'ανάγκη διασφάλισης ικανοποιητικής απόδοσης. Αντιθέτως, αν ένα σύστημα είναι καλά σχεδιασμένο, καλά δομημένο και καλά κατασκευασμένο, η δαπάνη για την αγορά μιας εγγύησης μπορεί και να μην είναι απαραίτητη. Τα έγγραφα πρέπει επιμελώς να εξετάζονται διότι συχνά περιέχουν διατάξεις που περιορίζουν σημαντικά την ευθύνη του εγγυητή. Θα πρέπει να εξετάζεται τι προβλέπει ο νόμος για τις αντίστοιχες περιπτώσεις και επιπρόσθετα να ασφαλίζονται επιμέρους ή κατά σύνολο.

49 ΣΥΜΠΕΡΑΣΜΑΤΑ - ΠΡΟΤΑΣΕΙΣ Τα συστήματα αυτά είναι δύσκολο να κατανοηθούν αν δεν εφαρμοστούν: Κανονισμοί, Έρευνες σχετικά με τις τεχνικές επιδόσεις και απτά παραδείγματα, Εκπαίδευση όλων των εμπλεκόμενων μερών. Συγγραφή βιβλίων, εγχειριδιών & οδηγών Θεωρητική ή και Πρακτική Εκπαίδευση στις αντίστοιχες σχολές Ενσωμάτωση σε κανονισμούς και υποχρεώσεις ΓΟΚ Σύνδεση έρευνας με αγορά

50 Πληροφορίες ΣΑΣ ΕΥΧΑΡΙΣΤΟΥΜΕ ΓΙΑ ΤΟΝ ΔΙΑΘΕΣΙΜΟ ΧΡΟΝΟ ΣΑΣ

51 ΣΑΣ ΕΥΧΑΡΙΣΤΟΥΜΕ ΓΙΑ ΤΟΝ ΔΙΑΘΕΣΙΜΟ ΧΡΟΝΟ ΣΑΣ
