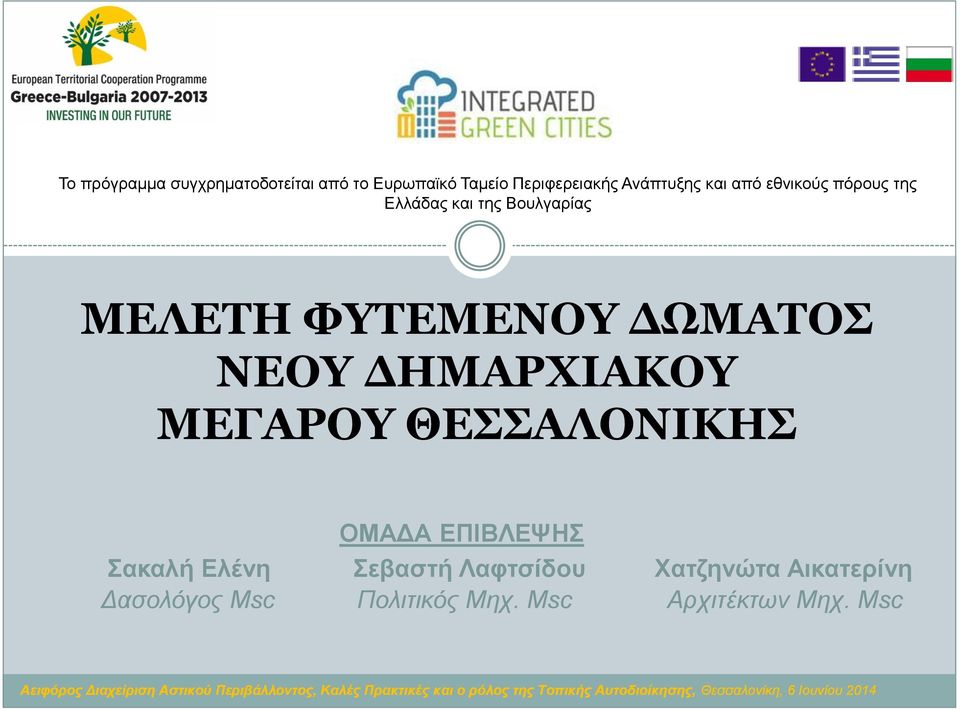

1 Το πρόγραμμα συγχρηματοδοτείται από το Ευρωπαϊκό Ταμείο Περιφερειακής Ανάπτυξης και από εθνικούς πόρους της Ελλάδας και της Βουλγαρίας ΜΕΛΕΤΗ ΦΥΤΕΜΕΝΟΥ ΔΩΜΑΤΟΣ ΝΕΟΥ ΔΗΜΑΡΧΙΑΚΟΥ ΜΕΓΑΡΟΥ ΘΕΣΣΑΛΟΝΙΚΗΣ ΟΜΑΔΑ ΕΠΙΒΛΕΨΗΣ Σακαλή Ελένη Σεβαστή Λαφτσίδου Χατζηνώτα Αικατερίνη Δασολόγος Msc Πολιτικός Μηχ. Msc Αρχιτέκτων Μηχ. Msc

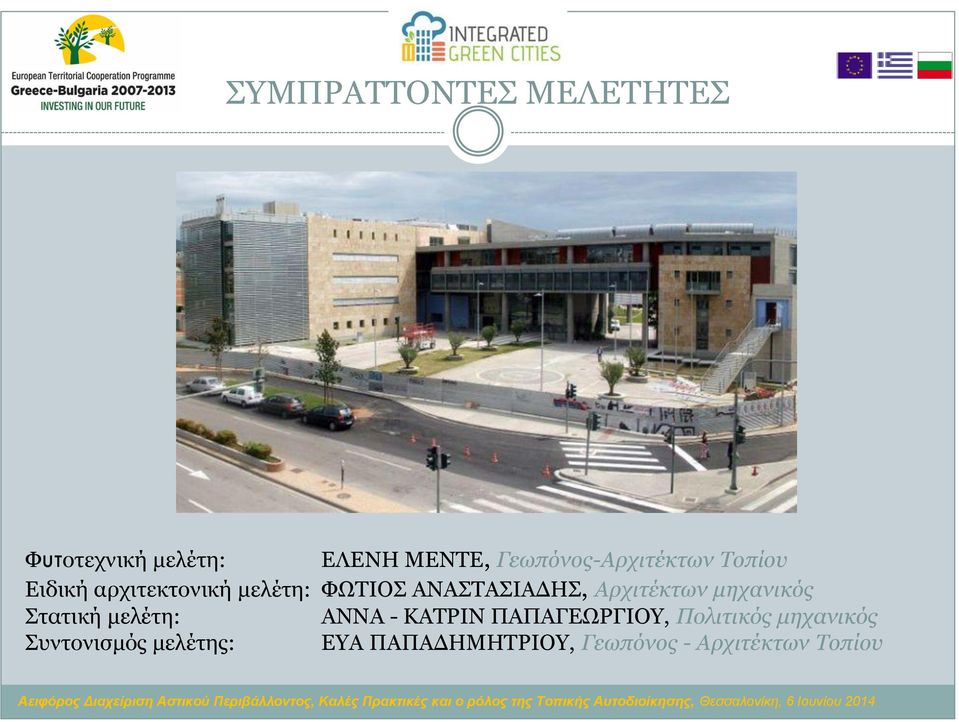

2 ΣΥΜΠΡΑΤΤΟΝΤΕΣ ΜΕΛΕΤΗΤΕΣ Φυτοτεχνική μελέτη: ΕΛΕΝΗ ΜΕΝΤΕ, Γεωπόνος-Αρχιτέκτων Τοπίου Ειδική αρχιτεκτονική μελέτη: ΦΩΤΙΟΣ ΑΝΑΣΤΑΣΙΑΔΗΣ, Αρχιτέκτων μηχανικός Στατική μελέτη: ΑΝΝΑ - ΚΑΤΡΙΝ ΠΑΠΑΓΕΩΡΓΙΟΥ, Πολιτικός μηχανικός Συντονισμός μελέτης: ΕΥΑ ΠΑΠΑΔΗΜΗΤΡΙΟΥ, Γεωπόνος - Αρχιτέκτων Τοπίου

3 ΦΥΤΕΜΕΝΟ ΔΩΜΑ Φυτεμένο ή Πράσινο Δώμα ορίζεται το κομμάτι της επιφάνειας της οροφής κτιρίων, που καλύπτεται με φυτά σύμφωνα τις οδηγίες που δίνονται από Κανονισμούς ή/και την εκάστοτε εθνική νομοθεσία και αποτελείται από την κατάλληλη υποδομή (αντιριζική μεμβράνη, αποσραγγιστικό σύστημα, φίλτρα, υπόστρωμα ανάπτυξης φυτών), τα φυτά και το σύστημα άρδευσης. Τα φυτεμένα δώματα αναφέρονται και ως πράσινες στέγες, οροφόκηποι και green roofs [GRO,2011; EST, 2005]

4 ΤΥΠΟΙ ΦΥΤΕΜΕΝΟΥ ΔΩΜΑΤΟΣ Διακρίνονται τρεις τύποι φυτεμένου δώματος, ανάλογα με την χρήση τους, τα είδη των επιλεγμένων φυτών που αναπτύσσονται σε αυτά, το ύψος εφαρμογής του συστήματος υποδομής και τους παράγοντες που επηρεάζουν την συντήρησή του. Εκτατικός τύπος (extensive green roof) Ημιεντατικός τύπος (semi-intensive green roof) Εντατικός τύπος (intensive green roof) Εντατικός Ημι-εντατικός Εκτατικός

5 ΘΕΣΗ ΕΡΓΟΥ Το νέο Δημαρχιακό Μέγαρο Θεσσαλονίκης βρίσκεται στη συμβολή των οδών Βασ. Όλγας και 3 ης Σεπτεμβρίου Η ευρύτερη περιοχή περιλαμβάνει το κτίριο του Βυζαντινού μουσείου και το παραλιακό μέτωπο της πόλης

6 ΧΩΡΙΚΗ ΚΑΤΑΝΟΜΗ & ΩΦΕΛΗ 2ος και 4ος όροφος Δημαρχιακού Μεγάρου Υφιστάμενο πράσινο (χαμηλό, μεσαίο,υψηλό) ισογείου τ.μ. % περιβάλλοντος υπαιθρίου χώρου του Δημαρχείου 34 % Με την εφαρμογή του φυτεμένου δώματος 41%!!!!

7 ΦΩΤΟΓΡΑΦΙΚΗ ΑΠΟΤΥΠΩΣΗ Δώμα 4ου ορόφου Περιβάλλεται από μεταλλικό κιγκλίδωμα ασφαλείας Έχει καταληφθεί από διάφορες απολήξεις κλιματιστικών & άλλων μηχανολογικών εγκαταστάσεων

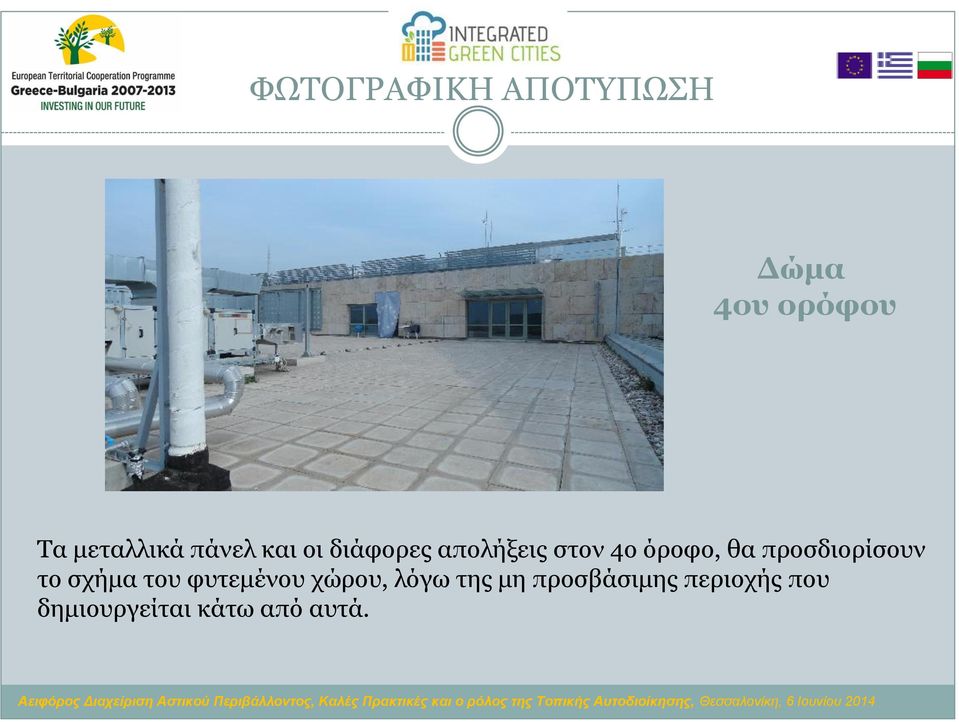

8 ΦΩΤΟΓΡΑΦΙΚΗ ΑΠΟΤΥΠΩΣΗ Δώμα 4ου ορόφου Τα μεταλλικά πάνελ και οι διάφορες απολήξεις στον 4ο όροφο, θα προσδιορίσουν το σχήμα του φυτεμένου χώρου, λόγω της μη προσβάσιμης περιοχής που δημιουργείται κάτω από αυτά.

9 ΦΩΤΟΓΡΑΦΙΚΗ ΑΠΟΤΥΠΩΣΗ Δώμα 2ου ορόφου Επιφάνεια δώματος 2 ου ορόφου με τις διάφορες H/M απολήξεις Δεν περιβάλλεται από μεταλλικό κιγκλίδωμα ασφαλείας, οπότε πρέπει να τοποθετηθεί σύστημα ασφάλειας από πτώση

10 ΦΥΤΕΥΣΗ ΔΩΜΑΤΟΣ 2 ου ΟΡΟΦΟΥ

11 ΦΥΤΕΥΣΗ ΔΩΜΑΤΟΣ 4 ου ΟΡΟΦΟΥ

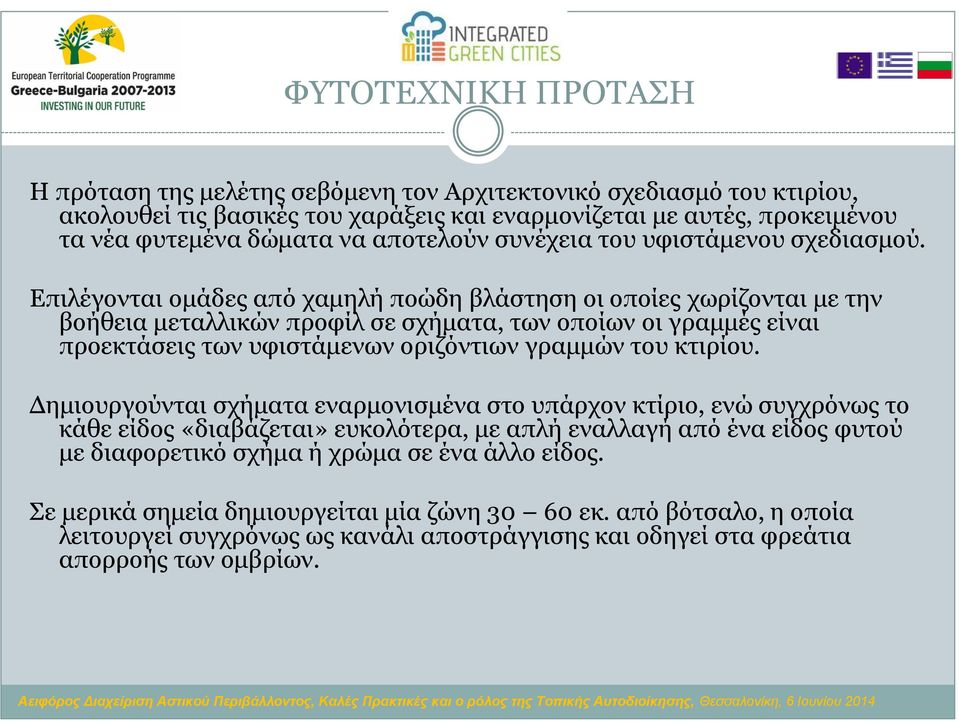

12 ΦΥΤΟΤΕΧΝΙΚΗ ΠΡΟΤΑΣΗ Η πρόταση της μελέτης σεβόμενη τον Αρχιτεκτονικό σχεδιασμό του κτιρίου, ακολουθεί τις βασικές του χαράξεις και εναρμονίζεται με αυτές, προκειμένου τα νέα φυτεμένα δώματα να αποτελούν συνέχεια του υφιστάμενου σχεδιασμού. Επιλέγονται ομάδες από χαμηλή ποώδη βλάστηση οι οποίες χωρίζονται με την βοήθεια μεταλλικών προφίλ σε σχήματα, των οποίων οι γραμμές είναι προεκτάσεις των υφιστάμενων οριζόντιων γραμμών του κτιρίου. Δημιουργούνται σχήματα εναρμονισμένα στο υπάρχον κτίριο, ενώ συγχρόνως το κάθε είδος «διαβάζεται» ευκολότερα, με απλή εναλλαγή από ένα είδος φυτού με διαφορετικό σχήμα ή χρώμα σε ένα άλλο είδος. Σε μερικά σημεία δημιουργείται μία ζώνη εκ. από βότσαλο, η οποία λειτουργεί συγχρόνως ως κανάλι αποστράγγισης και οδηγεί στα φρεάτια απορροής των ομβρίων.

13 ΦΥΤΟΤΕΧΝΙΚΗ ΠΡΟΤΑΣΗ Η φυτοκάλυψη με πολυετείς πόες αποτελείται από είδη της Μεσογειακής χλωρίδας, με αντοχή στις ιδιαίτερες κλιματικές συνθήκες της περιοχής. Έχουν επιλεγεί φυτά με αντοχή στους δυνατούς ανέμους, στις υψηλές θερμοκρασίες, ιδιαίτερα χαμηλών απαιτήσεων σε νερό άρδευσης και συντήρηση και με μεγάλη αντοχή σε εντομολογικές και φυτοπαθολογικές προσβολές. Η χρήση εγγενούς φυτικού υλικού διευκολύνει και μειώνει τις απαιτήσεις συντήρησης του δώματος, με επακόλουθο την αειφόρο ανάπτυξη των φυτών. Συγχρόνως το ριζικό τους σύστημα είναι τέτοιο που δεν απαιτεί μεγάλο βάθος υποστρώματος για την ανάπτυξή του και δεν δημιουργεί ζημιές στην υποδομή του δώματος.

14 ΕΚΤΑΤΙΚΟ ΔΩΜΑ 2 ου ΟΡΟΦΟΥ Εκτατικός τύπος Τα κύρια πλεονεκτήματα της πράσινης στέγης «εκτατικού τύπου» είναι: Η μικρή συντήρηση. Η περιοδική άρδευση. Η φύτευση με φυτά εδαφοκάλυψης ή ποώδη φυτά της Μεσογειακής χλωρίδας. Το ελαφρύ υπόστρωμα, ύψους εκ. Πολυεπίπεδη διαστρωμάτωση υλικών με ελαφρύ υπόστρωμα ανάπτυξης φυτών ύψους 12 έως 15 εκ. Φορτίο μικρό (κορεσμένο φορτίο ως 120kg/m2) Ριζικό σύστημα των φυτών επιφανειακό.

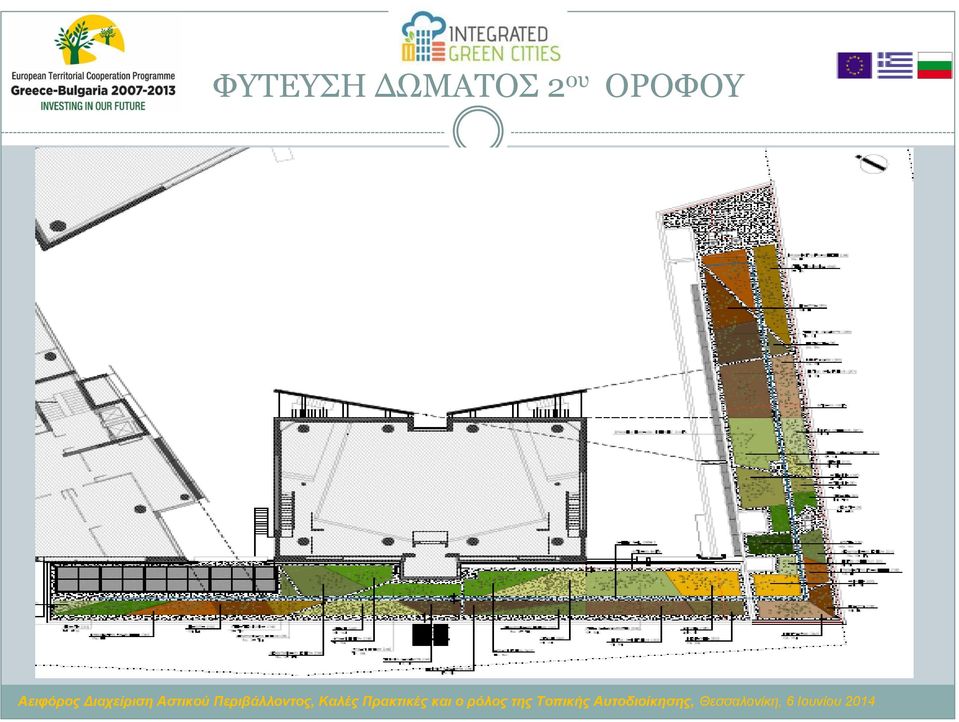

15 ΦΥΤΕΥΣΗ ΔΩΜΑΤΟΣ 2 ου ΟΡΟΦΟΥ

16 ΦΥΤΙΚΟ ΥΛΙΚΟ ΔΩΜΑΤΟΣ 2 ου ΟΡΟΦΟΥ

17 ΗΜΙΕΝΤΑΤΙΚΟ ΔΩΜΑ 4 ου ΟΡΟΦΟΥ Eκτατικού με σημειακή εφαρμογή ημιεντατικού τύπου Ημιεντατικός τύπος: αποτελείται από σύστημα υποδομής ειδικό ελαφρύ υπόστρωμα ανάπτυξης φυτών ύψους 15 έως 25 εκ. κορεσμένο φορτίο από 150 έως 280 kg/ sq.m.

18 ΦΥΤΕΥΣΗ ΔΩΜΑΤΟΣ 4 ου ΟΡΟΦΟΥ

19 ΦΥΤΙΚΟ ΥΛΙΚΟ ΔΩΜΑΤΟΣ 2 ου ΟΡΟΦΟΥ

20 ΤΥΠΙΚΗ ΔΙΑΣΤΡΩΜΑΤΩΣΗ Φ. Δ. Φυτικό υλικό Μηχανικό υπόστρωμα Ανάπτυξης Φυτικού Υλικού Διηθητικό Φύλλο Αποστραγγιστικό Σύστημα Υπόστρωμα συγκράτησης υγρασίας και προστασίας της μόνωσης Μεμβράνη Στεγάνωσης και ελέγχου Ριζικού Συστήματος Διαχωριστική Μεμβράνη Κατασκευή δώματος

21 ΕΓΚΑΤΑΣΤΑΣΗ ΥΛΙΚΩΝ ΥΠΟΔΟΜΗΣ Επιμελής καθαρισμός της επιφάνειας οροφής Στεγανοποίηση με μεμβράνη αντιρριζικής προστασίας Εφαρμογή αποστραγγιστικού συστήματος

22 ΕΓΚΑΤΑΣΤΑΣΗ ΥΛΙΚΩΝ ΥΠΟΔΟΜΗΣ Διασταύρωση υποστρώματος προστασίας και συγκράτησης υγρασίας Διάστρωση διηθητικού φύλλου Τοποθέτηση φρεατίων ελέγχου υδρορροών

23 ΕΓΚΑΤΑΣΤΑΣΗ ΥΛΙΚΩΝ ΥΠΟΔΟΜΗΣ Τοποθέτηση διάτρητου διαχωριστικού στοιχείου αλουμινίου Στήριξη μεμβρανών, περιμετρικά, με μεταλλικά στοιχεία

24 ΕΓΚΑΤΑΣΤΑΣΗ ΥΛΙΚΩΝ ΥΠΟΔΟΜΗΣ Τοποθέτηση βοτσάλου, περιμετρικά Τοποθέτηση φυτικού υποστρώματος

25 ΥΠΟΛΟΓΙΣΜΟΣ ΦΟΡΤΙΩΝ ΦΥΤΕΜΕΝΟ ΔΩΜΑ 2ου ΟΡΟΦΟΥ (507τμ.) Περιοχή φυτεμένου δώματος 2ου ορόφου 318τμ.: Σύνολο συστήματος υποδομής πράσινου δώματος: 8,17kgr/τμ. Σύνολο υποστρώματος ανάπτυξης φυτεμένου δώματος: 132,00kgr/τμ. Σύνολο φυτικού υλικού και λοιπών υλικών φυτεμένου δώματος: 4,10kgr/τμ. Σύνολο φορτίου φυτεμένης επιφάνειας: 144,27kgr/τμ. Περιοχές επιφάνειας βότσαλου 2ου ορόφου 189τμ.: Σύνολο φορτίου επιφάνειας βότσαλου: 125,17kgr/τμ.

26 ΥΠΟΛΟΓΙΣΜΟΣ ΦΟΡΤΙΩΝ ΦΥΤΕΜΕΝΟ ΔΩΜΑ 4ου ΟΡΟΦΟΥ (233τμ.) Περιοχή φυτεμένου δώματος 4ου ορόφου 139τμ. Σύνολο συστήματος υποδομής πράσινου δώματος: 8,17kgr/τμ. Σύνολο υποστρώματος ανάπτυξης φυτεμένου δώματος (129τμ.): 132kgr/τμ. Σύνολο υποστρώματος ανάπτυξης φυτεμένου δώματος (10τμ.):220kgr/τμ. Σύνολο φυτικού υλικού και λοιπών υλικών φυτεμένου δώματος:4kgr/τμ. Σύνολο φορτίου φυτεμένης επιφάνειας 4ου ορόφου (129τμ.): 144,17kgr/τμ. Σύνολο φορτίου φυτεμένης επιφάνειας 4ου ορόφου (10τμ.): 232,17kgr/τμ. Περιοχή σκληρών δαπέδων 4ου ορόφου 57τμ. Σύνολο φορτιού σκληρής επιφάνειας: 156,55kgr/τ,μ. Περιοχή επιφάνειας βότσαλου 4ου ορόφου 37τμ. Σύνολο φορτιού επιφάνειας βότσαλου: 125,17kgr/τμ.

27 ΣΥΣΤΗΜΑ ΣΤΗΡΙΞΗΣ Επισημαίνεται ότι ο συντηρητής θα είναι ειδικός τεχνίτης, με γνώσεις τόσο ως προς τις φυτοτεχνικές ανάγκες του δώματος, όσο και ως προς την καλή λειτουργία του συστήματος υποδομής του δώματος και θα πρέπει να έχει ενημερωθεί πλήρως για τις αρχές λειτουργίας του συστήματος υποδομής φυτεμένου δώματος αλλά και του συστήματος ασφαλείας από πτώση. To σύστημα στήριξης Fallnet SR Rail εφαρμόζεται σε συνδυασμό με την εναπόθεση φορτίου από υπόστρωμα ανάπτυξης φυτών ή αδρανές υπόστρωμα, ώστε να εξασφαλιστεί η σταθερότητα της κατασκευής σύμφωνα με το Ευρωπαϊκό πρότυπο ΕΝ 795 για την προστασία από τις πτώσεις στο πλαίσιο εργασιών.

28 ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ Ο Τεχνικός ασφαλείας θα δίνει στον συντηρητή τον ειδικό εξοπλισμό πρόσδεσης στο σύστημα στήριξης θα εξασφαλίζει ότι ο συντηρητής εξέρχεται στο δώμα, αφού προηγουμένως έχει φορέσει την εξάρτηση της ολόσωμης ζώνης ασφαλείας. Ο συντηρητής θα προσδένεται με ειδικούς ιμάντες στο σύστημα στήριξης SR Rail. Στην διάρκεια της συντήρησης, δεν θα προσδένεται δεύτερο άτομο σε απόσταση μικρότερη από 6 μ. από την πρόσδεση του πρώτου συντηρητή.
