Εγκαταστάσεις 06 November 2013 Εγκαταστάσεις Πρόωσης Νικόλαος Π. Κυρτάτος Page 1. Πρόωσης K-5B Νικόλαος Π.

Transcript

1 Εγκαταστάσεις 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 1 K-5B Νικόλαος Π. Κυρτάτος

2 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 2 Κεφ. 1. Γενικά / Περιγραφή μαθήματος Κεφ. 2. Εισαγωγή στη Ναυτική Μηχανολογία / Ιστορία Κεφ. 3. Απαιτήσεις πρόωσης / Ναυτικοί κινητήρες Κεφ. 4. Συνεργασία μηχανής / έλικας Κεφ. 5B. Ναυτικοί κινητήρες Diesel Κεφ. 6. Τεχνοοικονομικά / Αξιοπιστία Κεφ. 7. Αξονικό σύστημα 2

3 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 3 3

4 Αλλαγή μείγματος, απόπλυση 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 4 Για να επιτευχθεί πλήρης καύση απαιτείται πραγματικός λόγος αέρα καύσης (αέρα που παρίσταται στην καύση) λ ν : mz m m min που κυμαίνεται στην πράξη από 1.3 έως 2.2 Ο ολικός λόγος αέρα έχει συνήθως τις εξής τιμές: m B m min g m B 4-Χ: 2-Χ: λ= λ=

5 Αλλαγή μείγματος, απόπλυση 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 5 Πολλές φορές αναφέρεται στη βιβλιογραφία αντί του ολικού λόγου αέρα ο λόγος mg/mb με τις εξής τιμές για συνθήκες περιβάλλοντος κατά ISO 3046/1 και καύσιμο πετρέλαιο Diesel (DMX) σε πλήρες φορτίο: Ταχύστροφοι κινητήρες: 25 : 1 Μεσόστροφοι κινητήρες: : 1 Βραδύστροφοι κινητήρες: : 1 5

6 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 6 Εγκαταστάσεις Απόπλυση 4-Χ κινητήρων Στους 4-Χ κινητήρες το καυσαέριο συμπιέζεται και αποβάλλεται κατά τη διάρκεια του άεργου κύκλου με μικρή επικάλυψη των βαλβίδων εισαγωγής εξαγωγής: 6

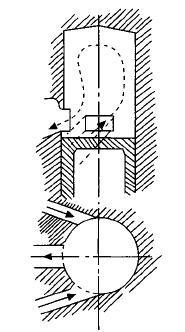

7 Απόπλυση 2-Χ κινητήρων 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 7 Εγκάρσια απόπλυση CROSS FLOW Υπόλοιπο καυσαερίων 6-12 % Αντιστροφής LOOP FLOW Υπόλοιπο καυσαερίων 6-12 % Ευθεία με βαλβίδες UNI-FLOW Υπόλοιπο καυσαερίων 5-6 % 7

8 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 8 8

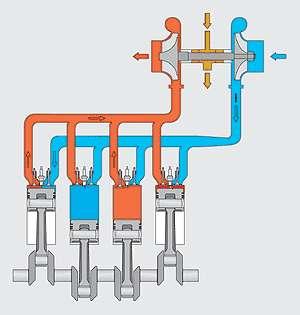

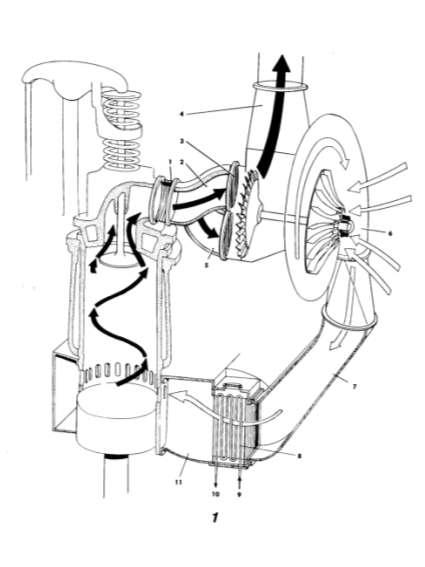

9 Diesel- Turbocharging/ Υπερπλήρωση 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 9 9

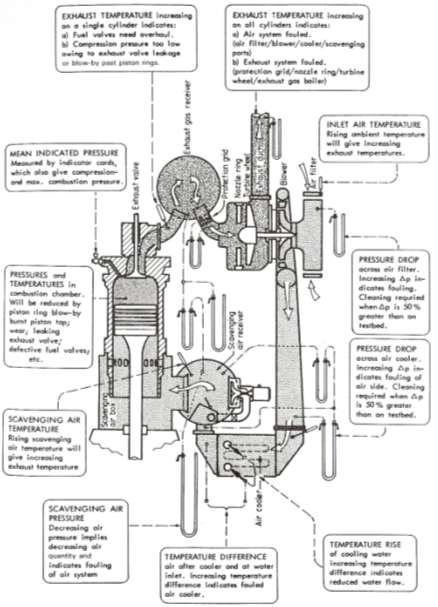

10 Diesel 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 10 10

11 Υπερπλήρωση 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 11 Μηχανική υπερπλήρωση χρησιμοποιήθηκε στο παρελθόν και σήμερα χρησιμοποιείται μόνο σε μικρής ισχύος κινητήρες. Στις περισσότερες περιπτώσεις χρησιμοποιείται στροβιλοϋπερπληρωτής (turbocharger). Αποτελείται: - Από στρόβιλο ο οποίος κινείται από τα καυσέρια - Συμπιεστή σε κοινό άξονα με το στρόβιλο ο οποίος παρέχει αέρα για καύση με αυξημένη πίεση Ως βαθμός υπερπληρώσεως ορίζεται ο λόγος της μέσης πραγματικής πίεσης του υπερπληρωμένου κινητήρα προς την μέση πραγματική πίεση του κινητήρα με φυσική αναπνοή. 11

12 Υπερπλήρωση 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 12 Μετά την συμπίεση του αέρα από τον συμπιεστή, ακολουθεί ψύξη του (aftercooler) ώστε να μειωθεί η πυκνότητα του αέρα (μεγαλύτερη μάζα αέρα εισέρχεται στον κύλινδρο για σταθερό όγκο). Η ψύξη του αέρα επιτρέπεται έως θερμοκρασία τέτοια ώστε να μην συμπυκνώνεται ο υδρατμός που περιέχεται σ αυτόν (π.χ. για πίεση υπερπλήρωσης 2.5 bar, ελάχιστη θερμοκρασία αέρα σχετικής υγρασίας 60 % χωρίς υγροποίηση των υδρατμών που περιέχει είναι η θερμοκρασία των 35 ο C). Τα όρια ψύξης του αέρα υπερπλήρωσης είναι συνήθως μεταξύ 30 και 60 ο C. 12

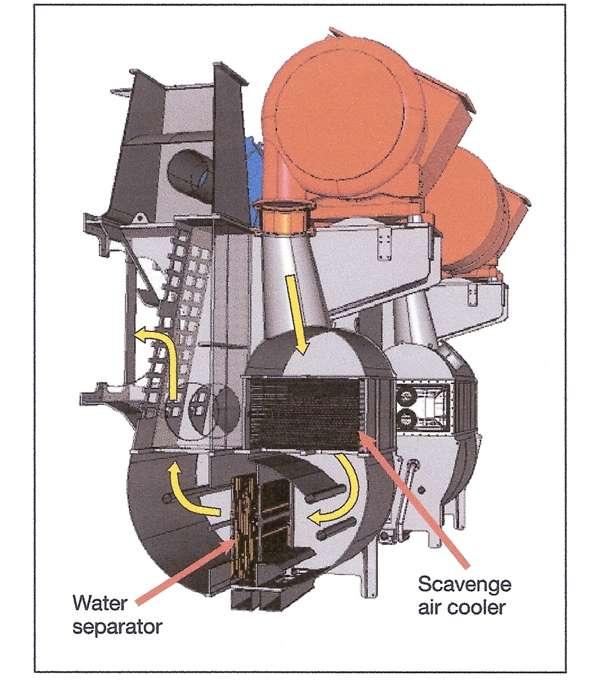

13 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 13 13

14 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 14 Εγκαταστάσεις Υπερπλήρωση Υπερπλήρωση είναι η αύξηση του αέρα καύσης πάνω από την ποσότητα που αντιστοιχεί σε φυσική αναπνοή. Με την υπερπλήρωση αυξάνεται σημαντικά η συγκέντρωση ισχύος και ο β.α. του κινητήρα n n e P B e mh n n e i m u P m H n n m e B u i m B H,, m, const u v min m m min z v P ~ Αυξάνεται λόγω αύξησης της πυκνότητας του αέρα P e m n n e z i m m H z u i m v m n n min Αυξάνεται γιατί μειώνεται το ποσοστό της Αυξάνει για ισχύος απωλειών θερμοδυναμικούς λόγους 14

15 Υπερπλήρωση 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 15 Γενικά εφαρμόζονται δύο τρόποι υπερπλήρωσης - Σταθερής πίεσης - Κρουστική (παλμών) 15

16 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 16 Εγκαταστάσεις Υπερπλήρωση σταθερής πίεσης Τα καυσαέρια όλων των κυλίνδρων οδηγούνται σε συλλέκτη όπου εξισώνονται οι πιέσεις και οι θερμοκρασίες τους. Με τον τρόπο αυτό ο Στρόβιλος δέχεται ροή με σταθερή πίεση και θερμοκρασία. Πλεονεκτήματα - Σταθερή ροή και επομένως υψηλός β.α. του στροβίλου - Υψηλές επιδόσεις σε υψηλά φορτία - Απλός σχεδιασμός αγωγού καυσαερίων Μειονεκτήματα: - Χάνεται μέρος της δυνατότητας έργου των καυσαερίων - Μέτριες επιδόσεις σε χαμηλά φορτία και χαμηλές στροφές - Αργή επιτάχυνση του στροβίλου 16

17 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 17 Εγκαταστάσεις Υπερπλήρωση κρουστική (παλμών) Τα καυσαέρια οδηγούνται χωριστά στον Στρόβιλο από κάθε ομάδα ενός ή περισσοτέρων κυλίνδρων με τέτοιο τρόπο ώστε να μην χάσουν την κινητική τους ενέργεια. Οι συνθήκες των καυσαερίων διαφέρουν χρονικά και ανάμεσα στις ομάδες αλλά και στην ίδια ομάδα. Πλεονεκτήματα: - Υψηλό ποσό ενέργειας στο στρόβιλο - Καλές επιδόσεις σε χαμηλές στροφές και φορτίο - Γρήγορη επιτάχυνση του στροβίλου Μειονεκτήματα; - Χαμηλότερος β.α. του στροβίλου ο οποίος εργάζεται με μεταβαλλόμενες χρονικά ιδιότητες καυσαερίου. - Αρκετά πολύπλοκο σύστημα αγωγών καυσαερίων. - Πιθανότητα προβλημάτων από την ανάκλαση κυμάτων στους αγωγούς καυσαερίων 17

18 Υπερπλήρωση 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 18 Σταθερής πίεσης: Χρησιμοποιείται για βαθμούς υπερπλήρωσης Υ>1.8 Κρουστική (παλμών) : Χρησιμοποιείται για βαθμούς υπερπλήρωσης Υ<1.8 18

19 Υπερπλήρωση 4-Χ κινητήρων 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 19 Η υπερπλήρωση 4-Χ κινητήρων είναι σχετικά εύκολο πρόβλημα διότι ελέγχονται και ρυθμίζονται ανεξάρτητα οι χρόνοι ανοίγματος και κλεισίματος των βαλβίδων εισαγωγής και εξαγωγής Με τη χρήση στροβιλοϋπερπληρωτών επιτυγχάνονται τα εξής περίπου αποτελέσματα: - Βαθμός πληρώσεως λ L = Πίεση υπερπληρώσεως p L = (4.0) bar - Βαθμός υπερπληρώσεως Υ = bar 19

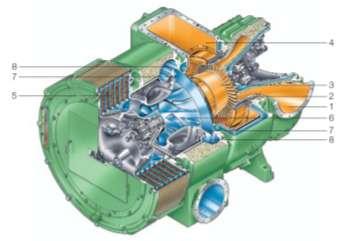

20 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 20 Εγκαταστάσεις Υπερπλήρωση 2-Χ κινητήρων Η υπερπλήρωση 2-Χ κινητήρων είναι δυσκολότερο πρόβλημα διότι: - Ο χρόνος που διατίθεται για την αλλαγή μίγματος είναι μικρός (60 80 ο Στρ.) - Απαιτείται μεγαλύτερη παροχή αέρα για την επίτευξη ικανοποιητικής απόπλυσης - Η θερμοκρασία των καυσαερίων στην έξοδο του υπερπληρωτή είναι χαμηλότερη λόγω του μεγαλύτερου λόγου αέρα. Τυπικές τιμές: 4-Χ ο C 2-X ο C - Σε μερικά φορτία και στο ξεκίνημα ο συμπιεστής παρέχει πολύ μικρή ποσότητα αέρα. Στις περιπτώσεις αυτές χρησιμοποιείται φυσητήρας ο οποίος κινείται από ηλεκτροκινητήρα (όταν η πίεση υπερπλήρωσης πέσει κάτω από μία ορισμένη τιμή. Με τη χρήση στροβιλουπερπληρωτών επιτυγχάνονται τα εξής περίπου αποτελέσματα: - Βαθμός πληρώσεως λ L = Πίεση υπερπληρώσεως p L = bar - Βαθμός υπερπληρώσεως Υ = bar 20

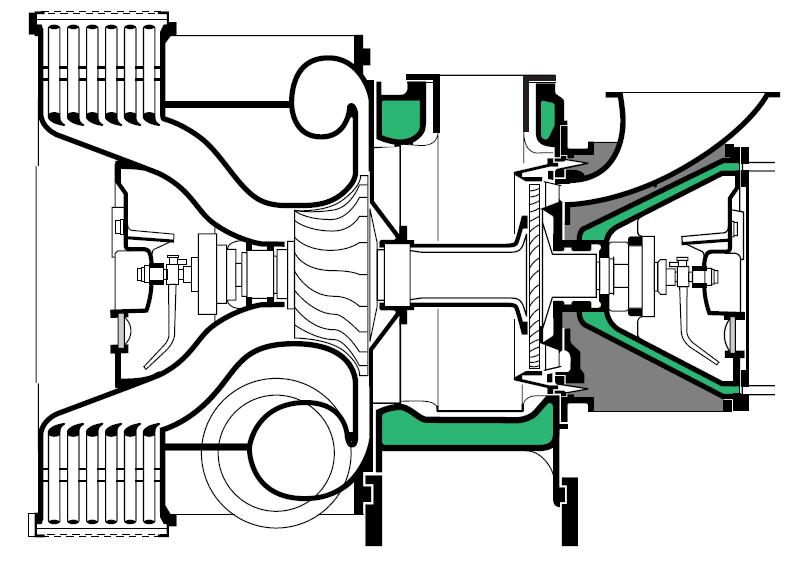

21 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 21 Εγκαταστάσεις Είσοδος αέρα Είσοδος αέρα Υπερπλήρωση Έξοδος καυσαερίων Είσοδος (προς καμινάδα) καυσαερίων (από κινητήρα) Έξοδος αέρα πληρώσεως προς κινητήρα 21

22 Υπερπλήρωση Η χαρακτηριστική της απαιτούμενης πίεσης υπερπλήρωσης συναρτήσει του φορτίου διαφέρει από τη χαρακτηριστική της παρεχόμενης από τον στροβιλοϋπερπληρωτή πίεσης 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 22 Αυτό σημαίνει ότι Ενας υπερπληρωτής που έχει σχεδιαστεί ώστε να παρέχει την απαιτούμενη πίεση πληρώσεως στο πλήρες φορτίο (100%) θα παρέχει σημαντικά μικρότερη πίεση από την απαιτούμενη σε μερικό φορτίο (π.χ. 50 %). Αν ο σχεδιασμός του υπερπληρωτή είχε γίνει ώστε π.χ. να παρέχει την απαιτούμενη πίεση πληρώσεως στο 50 % του φορτίου, τότε θα παρείχε πολύ μεγαλύτερη πίεση από την ζητούμενη στο πλήρες φορτίο (100 %) Στην περίπτωση αυτή το πρόβλημα αντιμετωπίζεται με τη μείωση της παροχής καυσαερίων προς το στρόβιλο ενώ ένα μέρος τους οδηγείται επ ευθείας στην ατμόσφαιρα - Η περίσσεια αυτή της παροχής καυσαερίων στο μέγιστο φορτίο μπορεί να χρησιμοποιηθεί ως εξής: Κίνηση στροβίλου ισχύος που παρέχει μηχανικά την ισχύ του στο στροφαλοφόρο άξονα (ικανοποιητική υπερπλήρωση σε μερικό φορτίο, βελτίωση β.α. του κινητήρα, αύξηση του κόστους εγκατάστασης) Εναλλακτικά κίνηση στροβίλου για την παραγωγή ηλεκτρικής ισχύος 22

23 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 23 FUEL 23

24 Ναυτικά Καύσιμα 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 24 Παραλαβή αργού πετρελαίου από το διυλιστήριο Δεξαμενές κατακάθησης για διαχωρισμό νερού + Έκπλυση αλατιού με φρέσκο νερό Διύλιση Θέρμανση ~ 350 o C Παροχή στην κορυφή στήλης με θερμοκρασιακή διαφορά κορυφής-βάσης Κλάσματα υδρογονανθράκων διαχωρίζονται βάσει σημείου βρασμού Στήλη απόσταξης 24

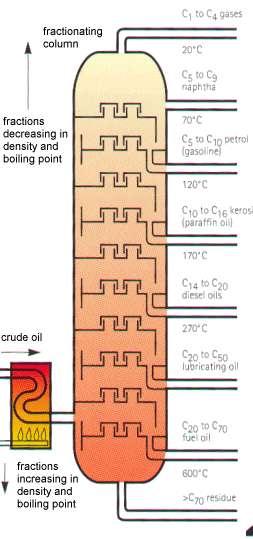

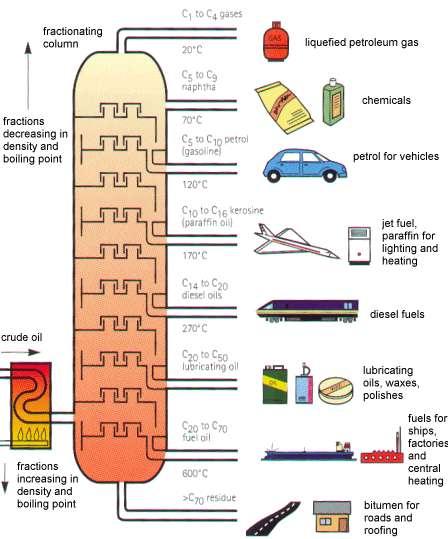

25 Καύσιμα Κλασματική απόσταξη αργού πετρελαίου 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 25 25

26 Ναυτικά Καύσιμα 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 26 Από το άνω τμήμα συλλέγονται LPG, νάφθα, κηροζίνη Πιο χαμηλά Ελαφρά και βαρέα κλάσματα πετρελαίου (Εξουδετέρωση ή αφαίρεση θείου κλπ.) Τέλος Κατάλοιπα (long residue) διύλιση κενού Χαμηλές πιέσεις (0.1bar) ~ 300 ο C -400 ο C Κατάλοιπα (short residue) Ασφαλτένια, ψήγματα μετάλλων 26

27 Ναυτικά Καύσιμα 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 27 Μείγματα (blends) short residues + κλάσματα βαρύ πετρέλαιο για μηχανές πλοίων προϊόντα (ελαφρά) μέσω cracking 3 είδη cracking θερμικό, καταλυτικό, hydrocracking Θερμικό: Θέρμανση > 400 ο C 25% Καταλυτικό 75% σε βενζίνη (Cat- fines) Υδρογόνο + υψηλή πίεση 100% (υψηλό κόστος) Βαρύ πετρέλαιο (bunker fuel) από τα υπόλοιπα όλων των παραπάνω διαδικασιών με μείγματα ελαφρότερων προϊόντων Ποσοστά προϊόντων εξαρτώνται από τις τιμές στην αγορά 95% του αργού προϊόντα προς πώληση 5% καύσιμο για την διαδικασία διύλισης 27

28 Καύσιμα Κλάσματα απόσταξης αργού πετρελαίου 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 28 28

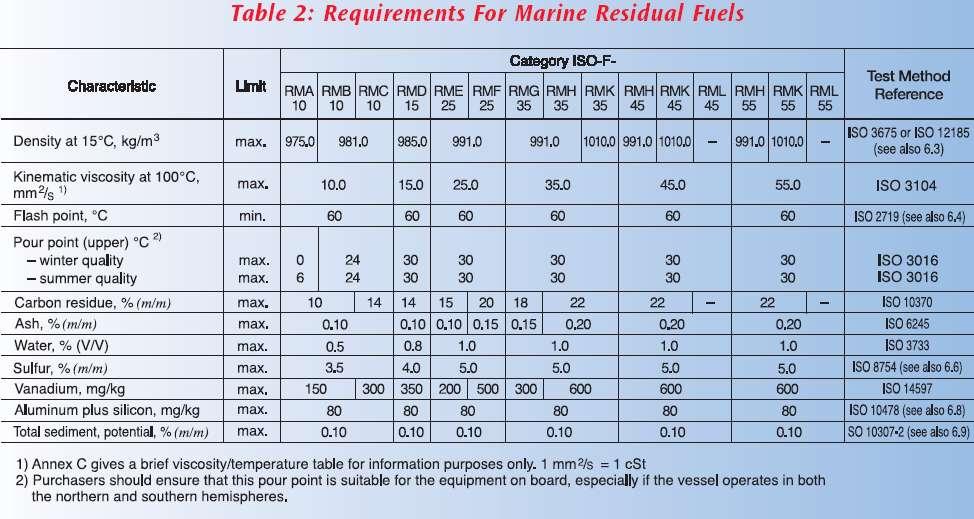

29 Καύσιμα Τυπικά καύσιμα για Ναυτικούς κινητήρες Diesel 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 29 29

30 Καύσιμα Τυπικά καύσιμα για Ναυτικούς κινητήρες Diesel 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 30 30

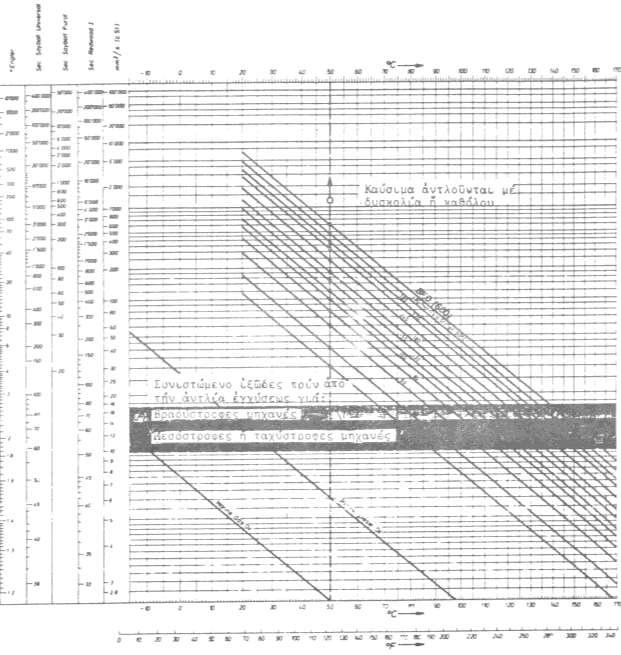

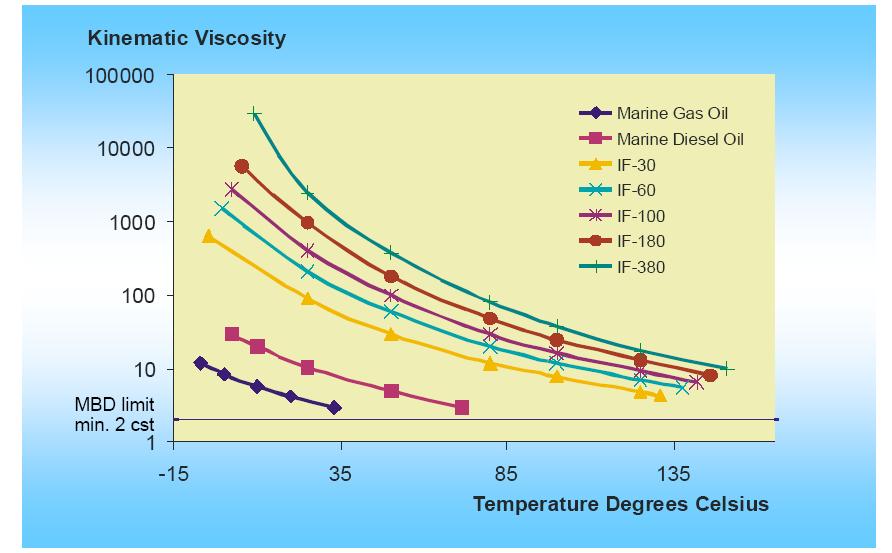

31 Κινηματικό Ιξώδες 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 31 Το Ιξώδες αποτελεί μέτρο της αντίστασης στη μεταβολή της κινητικής κατάστασης ενός ρευστού με την εμφάνιση διατμητικών τάσεων μεταξύ επάλληλων στρωμάτων του ρευστού όταν αυτό βρίσκεται σε κίνηση δυναμικό ιξώδες κινηματικό ιξώδες N 2 m N sec kgm sec kg m m sec m msec sec m kg 2 msec m kgr sec 3 m 2 6 m 10 1 cst sec 31

32 Κινηματικό Ιξώδες 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 32 32

33 χχχχχχχχ 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 33 33

34 Αριθμός κητανίου Είναι η κατ όγκο περιεκτικότητα μίγματος από τις δύο παρακάτω ουσίες που δίνει την ίδια καθυστέρηση ανάφλεξης με το καύσιμο που ελέγχουμε: 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 34 Κητάνιο (κ-δεκαεξάνιο) α-μέθυλο-ναφθαλίνιο C 16 H 34 C 11 H 10 (C 10 H 7 CH 3 ) απαίτηση χαμηλής πίεσης - θερμοκρασίας (μικρή καθυστέρηση) Αρ. Κητανίου = 100 Ελαφρύ πετρέλαιο: απαίτηση υψηλής πίεσης - θερμοκρασίας (μεγάλη καθυστέρηση) Αρ. Κητανίου = 0 Πετρέλαιο Diesel: 45 34

35 Δείκτης αρωματικότητας (CCAI, Calculated Carbon aromaticity index) Εμπειρική σχέση που συσχετίζει την καθυστέρηση ανάφλεξης των βαρέων καυσίμων με την πυκνότητα και το ιξώδες τους: 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 35 CCAI = ρ log log (ν+0.85)-80.6 όπου ρ η πυκνότητα καυσίμου στους 15 o C ν το κινηματικό ιξώδες του καυσίμου στους 50 ο C: Τιμές μεταξύ Χαμηλότερη τιμή σημαίνει καλύτερη ποιότητα ανάφλεξης Βαρύ πετρέλαιο:

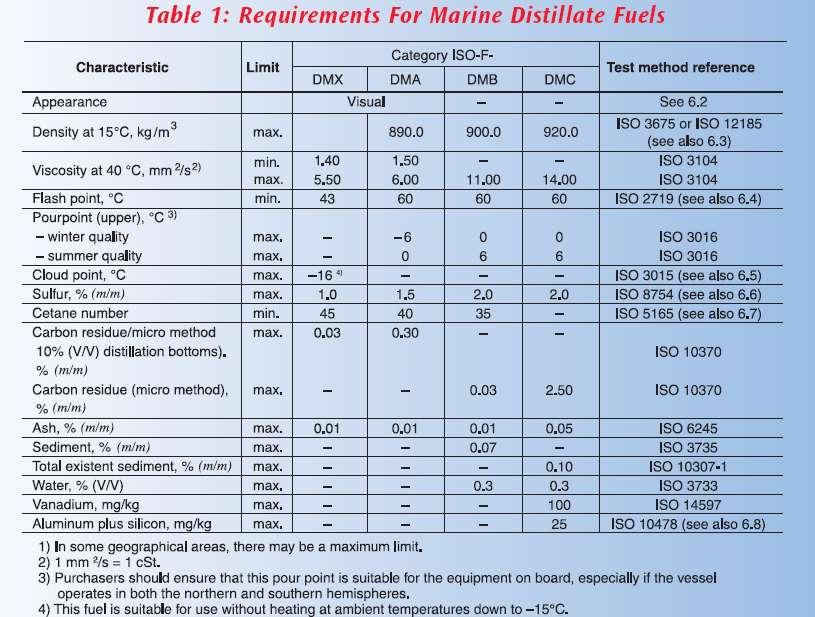

36 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 36 36

37 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 37 37

38 Kαύσιμα για Ναυτικούς κινητήρες Diesel 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 38 MAIN CHANGES UNDER ISO Fuel Grade Classification and Nomination Under ISO the number of residual fuel grades has been reduced from fifteen to ten. With the viscosity classification of residual fuel grades being measured at 50 C (instead of 100 C as under ISO ), the names of the 10 residual fuel grades have been changed as follows under ISO : ISO / ISO RMA 10/ RMA 30 RMB 10/ RMB 30 RMC 10/ - RMD 15/ RMD 80 RME 25/ RME 180 RMF 25/ RMF 180 RMG 35 /RMG 380 RMH 35/ RMH 380 RMK 35/ RMK 380 RMH 45/ - RMK 45/ - RML 45/ - RMH 55 /RMH 700 RMK 55/ RMK 700 RML 55/ - 38

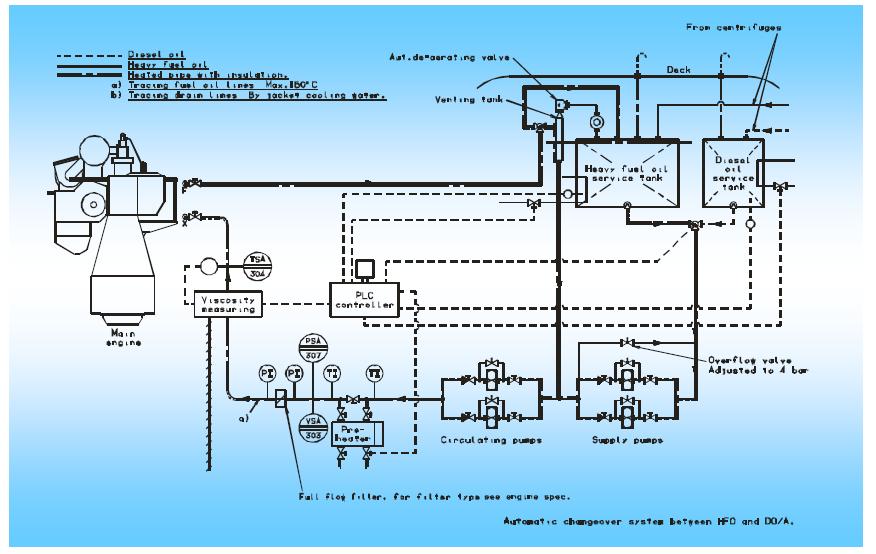

39 ΔΙΚΤΥΟ ΚΑΥΣΙΜΟΥ 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 39 39

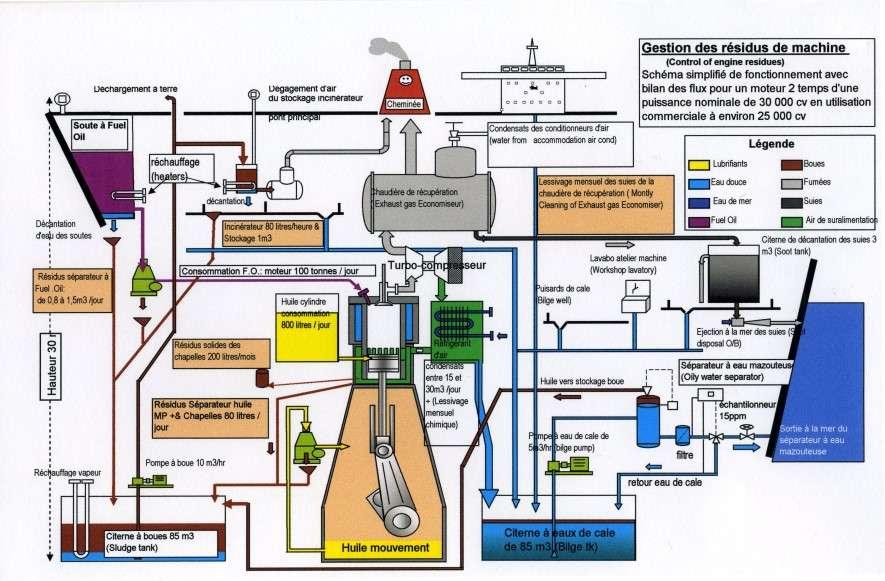

40 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 40 40

41 Προβλήματα βαρέως καυσίμου 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 41 41

42 Ασυνήθη καύσιμα Σε πλοία LNG το φυσικό αέριο μεταφέρεται υγροποιημένο αφού ψυχθεί στη θερμοκρασία βρασμού (-161 o C). 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 42 Λόγω ύπαρξης θερμικών απωλειών ατμοποιείται ημερησίως περίπου 0.1 % της μεταφερόμενης ποσότητας (boil-off). Το ατμοποιούμενο φυσικό αέριο καίγεται στην εγκατάσταση πρόωσης (λέβητας, αεριοστρόβιλος, κινητήρας Diesel) Κινητήρες Diesel που καίνε φυσικό αέριο ξεκινάνε με πετρέλαιο μόνο, και στη συνέχεια καίνε 5 % πετρέλαιο (μέσο ανάφλεξης) και 95 % φυσικό αέριο επιτυγχάνοντας ισχύ ίση με το 86 % της ονομαστικής τους ισχύος. Το φυσικό αέριο έχει τάση κρουστικής καύσης, επομένως λαμβάνονται ιδιαίτερα μέτρα κατά την καύση φυσικού αερίου (μείωση λόγου συμπίεσης, άνοιγμα αρκετά προ του ΑΝΣ της βαλβίδας εισαγωγής του αερίου, αύξηση της συνολικής παροχής αέρα, καλύτερη ψύξη του χιτωνίου) 42

43 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 43 COMB 43

44 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 44 Εγκαταστάσεις - Αριθμός κητανίου Χαρακτηριστικά αναφλέξεως: εναυση από κρύο, ζέσταμα κινητήρα, βιαιότητα καύσεως, κατάλοιπα σε χαμηλό φορτίο, καπνός στην εξαγωγή - Θερμογόνος δύναμη (κατωτέρα Θ.Δ. στους κινητήρες) - Ιξώδες: ελάχιστη τιµή - Διαρροές αντλίας καυσίµου - Θείο - Σημείο αναφλέξεως στον αέρα (ασφάλεια) - Σημείο ρευστότητας Δίκτυο καυσίμου Χαρακτηριστικά Καυσίμου Μέγιστες πιέσεις πρό εκχυτήρα 40000psi (3000bar) Χρόνος εκχύσεως για υψίστροφες sec Ανοχές αντλίας 1.5 µ Διάμετρος οπών εκχυτήρα d~0.13 min 44

45 Ανάπτυξη φλέβας 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 45 Ανάφλεξη σε περιοχή με σωστό λόγο αέρα καυσίμου και σωστή θερμοκρασία α) Φυσική Χημική καθυστέρηση β) Καύση προετοιμασμένου μείγματος γ) Καύση μέσω διαχύσεως 45

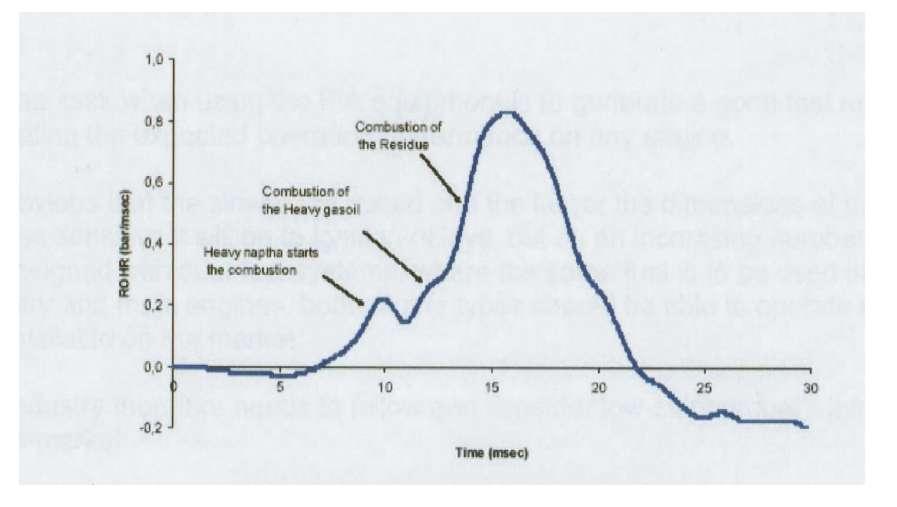

46 Καύση Το καύσιμο εκτοξεύεται στον κύλινδρο και αυτοαναφλέγεται (αέρας υψηλής πίεσης και θερμοκρασίας) 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page (150) bar p z (115) bar p c φ E E 4 5 1: Έναρξη διασκορπισμού, 5 30 ο Στροφαλοφόρου προ Α.Ν.Σ. Πίεση ανοίγματος διασκορπιστών bar (1000 bar) 1 2: Καθυστέρηση ανάφλεξης που εξαρτάται από τα p c, T c και από τον αριθμό κητανίου του καυσίμου (MDO) ή τον δείκτη αρωματικότητας υδρογονανθράκων (CCAI, HFO) 2 3: Πρώτη φάση καύσης με απότομη αύξηση της πίεσης. Ταχύτητα καύσης w m <5 bar / o Στρ για MDO και w m =15 bar / o Στρ για HFO (λόγω μεγαλύτερης καθυστέρησης ανάφλεξης) 3 4: Ελεγχόμενη καύση. Καίγεται το 40-60% του καυσίμου 4 5: Τελευταία φάση της καύσης. Βραδύστροφοι: <10% Α.Ν.Σ. φ V Μεσόστροφοι: 10-25% Ταχύστροφοι 15-35% 46

47 χχχχχχχχ 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 47 47

48 Καύση 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 48 Τα κύρια συστατικά των συνήθων καυσίμων ναυτικών μηχανών είναι ο άνθρακας (C), το υδρογόνο (Η 2 ), το θείο (S) και το άζωτο (Ν 2 ) ενώ σε πολύ μικρές ποσότητες βρίσκονται ακόμη βανάδιο, αλουμίνιο και άλλα συστατικά. Η κατά μάζα περιεκτικότητα του καυσίμου στα επιμέρους στοχεία συμβολίζεται με τα πεζά γράμματα c,h,s,n αντίστοιχα Ισχύει c+h+s+n =1 48

49 Καύσιμα Σύνθεση Καυσίμων Ναυτικών Κινητήρων 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 49 49

50 Καύση Ορίζουμε τις παρακάτω ποσότητες οι οποίες παριστάνουν τα γραμμομόρια συστατικού αν χιλιόγραμμο καυσίμου: 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 50 c h s n c, h, s, n M M M M C H S N 2 2 όπου M C, M H2, M S και M N τα μοριακά βάρη των διαφόρων συστατικών. 2 Η χημική αντίδραση για στοιχειομετρική καύση 1 kgr καυσίμου γράφεται: όπου cc hh ss nn O N ν N st 2 N 2 x x cco hh O sso n N a N a O st N 2 ω st h c s

51 Καύση 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 51 Η ελάχιστη ποσότητα αέρα για την καύση ενός χιλιογράμμου καυσίμου δίνεται επομένως από τη σχέση: ω st h h st c 2 s c s st c h s kg Ο2/ kg καυσίμου έ 12 4 st mmin c h s / c 34.2h 4.3s kg αέρα / kg καυσίμου 51

52 Καύση Πραγματική καύση: 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 52 cc hh ss nn O N N 2 2 n CO n CO n H O n O n H n SO CO 2 CO H O 2 O 2 H 2 SO n SO n N n NO n NO n C H SO 3 N 2 NO NO 2 C H a b a b Κατά μάζα σύνθεση πραγματικού ξηρού αέρα: - Ο 2 : 23.14% - Ν 2 : 75.53% - Αr: 1.28% - CO 2 : 0.05% 52

53 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 53 Εγκαταστάσεις Λειτουργία με βαρύ καύσιμο Κατά τη λειτουργία με βαρύ καύσιμο παρατηρείται αυξημένη ρύπανση και φθορά του κινητήρα. Η ρύπανση οφείλεται: - Σε στερεά υπολείμματα και επικαθίσεις τους που προκαλούν άρπαγμα των ελατηρίων του εμβόλου, επικαθίσεις στους διασκορπιστές και τις θυρίδες (μείωση της διατομής) επικαθίσεις στα έμβολα και τα χιτώνια. - Στις μηχανές με έμβολο-διωστήρα, το λάδι του στροφαλοθαλάμου έρχεται σε επαφή με τα κατώτερα μέρη του χιτωνίου και ρυπαίνεται - Στις μηχανές με βάκτρο, το κάτω τμήμα του εμβόλου είναι απομονωμένο από το στροφαλοθάλαμο και για τη λίπανση του εμβόλου χρησιμοποιείται κυλινδρέλαιο το οποίο καίγεται (καταναλώνεται) στον κύλινδρο. Η φθορά είναι μηχανική και διαβρωτική (χημική): - Μηχανική λόγω σωματιδίων που υπάρχουν στο καύσιμο - Διαβρωτική λόγω σχηματισμού Η 2 SO 4 (ψυχρή διάβρωση) και V 2 O 5 (θερμή) - Επηρεάζονται χιτώνια, έμβολα, ελατήρια, βαλβίδες εξαγωγής, αγωγοί και λέβητες καυσαερίων, σιγαστήρες - Μέτρα προστασίας: Καθαρισμός καυσίμου, απομόνωση στροφαλοθαλάμου από θάλαμο καύσης, ενίσχυση (και επιχρωμίωση) ελατηρίων, χιτωνίων, ψύξη εμβόλων, βαλβίδων εξαγωγής (αποφυγή θερμής διάβρωσης) 53

54 Διάβρωση λόγω καύσης βαρέως Diesel 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 54 Πίεση αέρα στο τέλος συμπίεσης bar Μετά την έναυση Θερμοκρασία καύσης bar ~ 1800 ο C Θερμοκρασία καυσαερίων ο C -2X Περίσσεια αέρα λόγω απόπλυσης ο C -4X Βαρύ καύσιμο περιέχει Θείο, Βανάδιο, Νάτριο, Νικέλιο, Σίδηρο Περιβάλλον για διάβρωση υψηλής θερμοκρασίας και επικαθήσεις τέφρας (Πεντοξείδιο βαναδίου) V 2 O 5 σημ.τήξεως 690 ο C (Σουλφίδιο νατρίου) Na 2 SO 3 σημ.τήξεως 880 ο C Επικόλληση της τέφρας σε υγρή μορφή στα μέταλλα διάβρωση Επιπλέον, άκαυστοι υδρογονάνθρακες συνεισφέρουν ως κόλλα σε ανάμειξη κατά την καύση ~300 ο C 54

55 Διάβρωση λόγω καύσης βαρέως Diesel 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 55 55

56 Κάπνα και σωματίδια V 2 O 5, Na 2 SO 4, CaS 2 O 7 από την καύση,παρασύρονται από τα καυσαέρια και πιθανόν επικάθονται στις επιφάνειες επαφής βαλβίδας + έδρας. 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 56 Οι επιφάνειες παραμορφώνονται όταν η βαλβίδα κλείσει : Ένα µέρος της παραμορφώσεως είναι πλαστικό (δηλ. παραμένει). Έτσι δημιουργείται πιθανότητα διαρροής καυσαερίων κατά την καύση που η διαφορά πιέσεως στην βαλβίδα είναι υψηλή. Το θερμό καυσαέριο αυξάνει τοπικά την θερμοκρασία των επιφανειών και προωθεί Θερμή Διάβρωση δηλ.ταχύτατη οξείδωση. Αυτό μπορεί να δημιουργήσει έναν δίαυλο οπότε γρήγορα η βαλβίδα καίγεται. Χρήση τοπικά σκληρών υλικών με ελάχιστη πλαστική παραμόρφωση 56

57 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 57 LUBR 57

58 Λιπαντικά λάδια κινητήρων Diesel 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 58 Σκοπός της χρήσης λαδιών λίπανσης σε κινητήρες είναι η λίπανση, η ψύξη, ο καθαρισμός, και η προστασία από τη διάβρωση των κινούμενων μερών του κινητήρα. 58

59 Λιπαντικά λάδια κινητήρων Diesel 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 59 Σκοπός της χρήσης λαδιών λίπανσης σε κινητήρες είναι η λίπανση, η ψύξη, ο καθαρισμός, και η προστασία από τη διάβρωση των κινούμενων μερών του κινητήρα. Αυτά επιτυγχάνονται με την προσθήκη κατάλληλων ενεργών ουσιών για κάθε σκοπό. Οι ουσίες αυτές: - Σχηματίζουν επιφανειακό στρώμα στην κρίσιμη περιοχή του πρώτου ελατηρίου του εμβόλου (υψηλές πιέσεις, θερμοκρασίες, χαμηλή ταχύτητα εμβόλου στο ΑΝΣ που δεν ευνοεί υδροδυναμική λίπανση) - Διαλύουν και καθαρίζουν τα υπολείμματα και επομένως εμποδίζουν τον σχηματισμό τους - Ελαττώνουν την εξάρτηση του ιξώδους από τη θερμοκρασία - Προσδίδουν στο λάδι ph=11 έτσι ώστε να εξουδετερώνει τα οξέα. Η ικανότητα του λαδιού να εξουδετερώνει τα οξέα χαρακτηρίζεται με τον TBN (Total Base Number, mg ΚΟΗ ανά gr λαδιού που αντιστοιχεί σε ισοδύναμη ικανότητα όλων των αλκαλίων του λαδιού, 15-80mg KOH/g) Με τη λειτουργία του κινητήρα μειώνεται ο TBN αλλά εξασθενούν και οι υπόλοιπες ιδιότητες του λαδιού επομένως πρέπει σε τακτά χρονικά διαστήματα το λάδι να αλλάζεται. 59

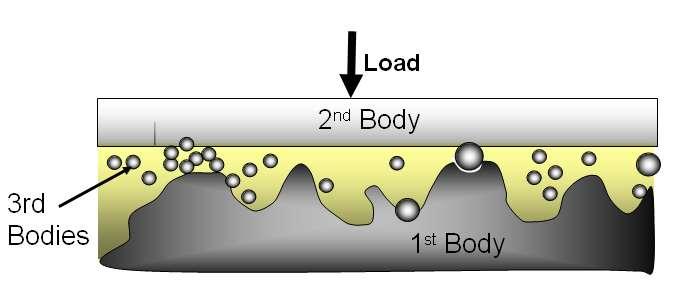

60 Λιπαντικά 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 60 Λιπαντικά - Ιξώδες, λιπαντικά multi-grade SAE 40 ή 50 [ 10w50] -Συνθήκες λειτουργίας: ψύξη μεταλλικών επιφανειών, δημιουργία υδροδυναμικού στρώματος, μεταφορά προϊόντων καύσεως, μεταφορά τυχόν ρινισμάτων -Πρόσθετα: (Στο βασικό παράγωγο πετρελαίου): Αντί - Οξειδωτικά, Αντί - Διαβρωτικά, Αντί - Αφριστικά Απορρυπαντικά, Διαλυτικά 60

61 Λιπαντικά λάδια κινητήρων Diesel 2-X με βάκτρο και ζύγωμα 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 61 - Αλλαγή λαδιού λίπανσης εδράνων, μετά από h - Κατανάλωση κυλινδρελαίου 0.8 g/kwh 61

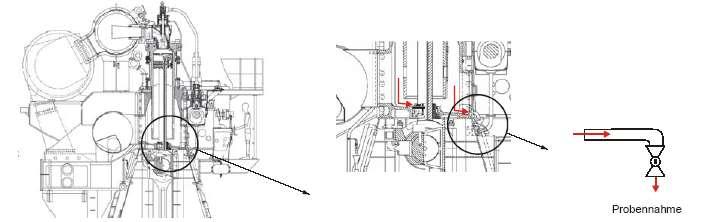

62 Λιπαντικά λάδια κινητήρων Diesel 2-X με βάκτρο και ζύγωμα 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 62 - Αλλαγή λαδιού λίπανσης εδράνων, μετά από h - Κατανάλωση κυλινδρελαίου 0.8 g/kwh 4-X με διωστήρα-στρόφαλο - Αλλαγή λαδιού λίπανσης εδράνων (βαρύ πετρέλαιο),μετά από h - Αλλαγή λαδιού λίπανσης εδράνων (ΜDO), μετά από h - Κατανάλωση κυλινδρελαίου 0, (1.3g/kWh για μεγάλους 4-Χ) Φθορά χιτωνίων Βραδύστροφοι: βαρύ πετρέλαιο RMG-35: 0.15 mm/1000 h βαρύ πετρέλαιο RME-35: mm/1000 h πετρέλαιο Diesel: mm/1000 h Μεσόστροφοι: βαρύ πετρέλαιο RMG-35: mm/1000 h πετρέλαιο Diesel: mm/1000 h Ταχύστροφοι: πετρέλαιο Diesel: mm/1000 h ελαφρύ πετρέλαιο : mm/1000 h 62

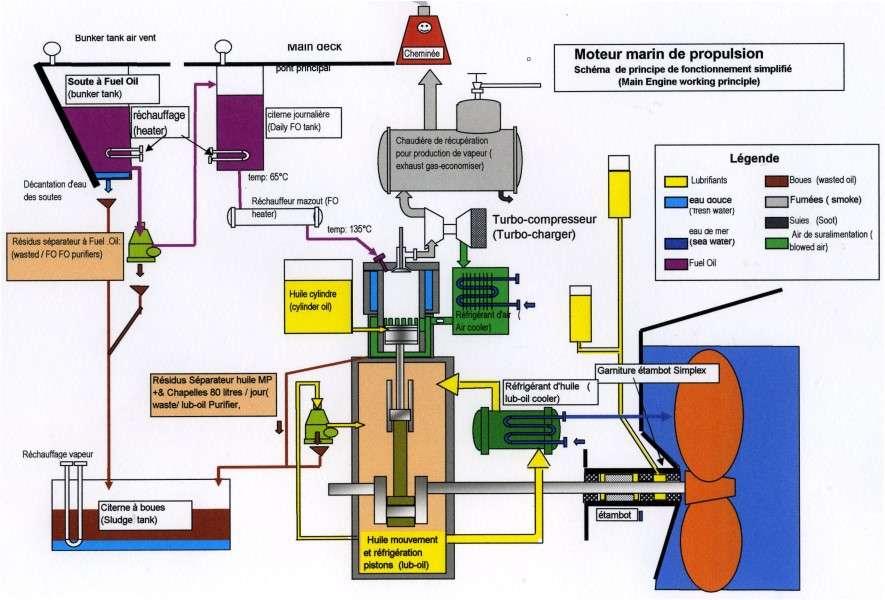

63 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 63 63

64 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 64 BAL CALC 64

65 Θερμικός ισολογισμός κινητήρα Η ενέργεια που περιέχεται στο καύσιμο μετατρέπεται στις εξής μορφές: 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 65 - Μηχανική ισχύς πέδης: n e =0.48 ( ) - Θερμική ισχύς καυσαερίων a= 0.26 ( ) - Θερμική ισχύς ψύξεως k= 0.25 ( ) - Ισχύς ακτινοβολίας r= 0.01 ( ) - Σύνολο 1.00 Η κατανομή του k μπορεί να θεωρηθεί ότι είναι περίπου η εξής: - Ψύξη χιτωνίων: k1=0.30 k - Ψύξη εμβόλων: k2=0.10 k - Λιπαντικό λάδι: k3=0.05 k - Ψύξη αέρα υπερπλήρωσης: k4=0.55 k 65

66 Θερμικός ισολογισμός κινητήρα 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 66 Διάγραμμα θερμικού ισολογισμού 66

67 Θερμικός ισολογισμός κινητήρα 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 67 67

68 Θερμικός ισολογισμός κινητήρα 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 68 68

69 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 69 Εγκαταστάσεις Σύστημα προσαγωγής αέρα Οι κινητήρες Diesel αναρροφούν αέρα από τον χώρο του μηχανοστασίου. Η απαιτούμενη παροχή για όλους τους κινητήρες του μηχανοστασίου είναι: m m P b m g L e e g mb Η παροχή αέρα πρέπει να προσαυξάνεται για την απαγωγή της θερμότητας που οφείλεται στις απώλειες ακτινοβολίας. Συνήθως 2 ή 3 ml Eνδεικτική τιμή για βαρύ καύσιμο 20 m 3 /kwh Αναρροφήσεις με κατάλληλες διατάξεις ώστε να εμποδίζεται η είσοδος του θαλασσινού νερού και φίλτρα για μεγάλα αντικείμενα ή σκόνη (ρύπανση των φίλτρων αέρα των κινητήρων Diesel). Ο αέρας κατευθύνεται προς τις αναρροφήσεις των κινητήρων και προς σημεία που απαιτούν ψύξη ή αερισμό (π.χ. θέσεις προσωπικού). 69

70 Σύστημα απαγωγής καυσαερίων 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 70 Για τον υπολογισμό των διαστάσεων των αγωγών καυσαερίων απαιτούνται δύο στοιχεία, η παροχή και η θερμοκρασία των καυσαερίων. Τα στοιχεία αυτά δίδονται συνήθως ως συνάρτηση του φορτίου από τον κατασκευαστή. Ελλείψει στοιχείων τέτοιων, μπορούν να χρησιμοποιηθούν οι παρακάτω σχέσεις: Η παροχή καυσαερίων: m m m K g B Η θερμοκρασία των καυσαερίων στην έξοδο του στροβιλουπερπληρωτή μπορεί να υπολογιστεί από τη σχέση. m g m t0 B Diesel a m H B u m K tkd 0 m m c t t a m H g B p KD B u t KD Ha u t 0 mg m 1 c B p 70

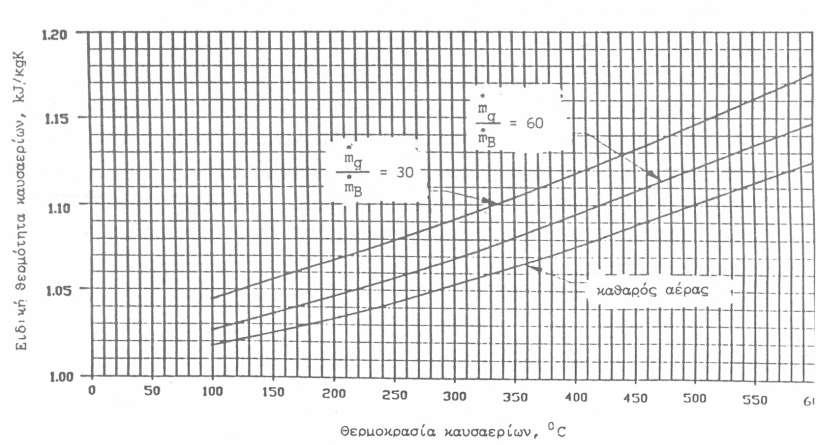

71 Σύστημα απαγωγής καυσαερίων 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 71 t KD Ha u t 0 mg m B 1 c p c p c c p1 p2 2 71

72 Σύστημα απαγωγής καυσαερίων 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 72 m V kg V v A m 3 72

73 Σύστημα απαγωγής καυσαερίων 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 73 Αγωγοί καυσαερίων κατασκευασμένοι από χάλυβα υψηλής αντοχής στη θερμοκρασία. Τοποθέτηση συνδέσμου (expansion bellows) για την απορρόφηση των θερμικών διαστολών Τοποθέτηση διάταξης συγκράτησης πυρακτωμένων σωματιδίων (spark arrestor) Τοποθέτηση σιγαστήρα 73

74 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 74 Εγκαταστάσεις Γενικά Λέβητας καυσαερίων - Εναλλάκτης θερμότητας ο οποίος μεταφέρει μέρος της υπολειπόμενης μετά τον υπερπληρωτή ενέργειας του καυσαερίου σε νερό και υδρατμό. - Ο παραγόμενος ατμός μπορεί να χρησιμοποιηθεί είτε για θερμαντικούς σκοπούς είτε σε στροβιλογεννήτρια για παραγωγή ηλεκτρικής ισχύος - Με χρήση στροβιλογεννήτριας είναι πολλές φορές δυνατή η κάλυψη των εν πλω αναγκών του πλοίου σε ηλεκτρική ισχύ κατά την κανονική πορεία. Περιορισμοί - Στα προϊόντα καύσης περιέχεται θειϊκό οξύ του οποίου η θερμοκρασία συμπυκνώσεως είναι 140 ο C. Επομένως σκόπιμο είναι η κατώτερη θερμοκρασία στην έξοδο του εναλλάκτη να είναι μεγαλύτερη των 160 o C για να αποφεύγεται η διάβρωση των τμημάτων χαμηλής θερμοκρασίας του λέβητα. - Σημαντικό στοιχείο αποτελεί η θερμοκρασία εξόδου των καυσαερίων από τον στροβιλουπερπληρωτή. Όσο υψηλότερη, τόσο μεγαλύτερο το ποσοστό της αξιοποιούμενης ενέργειας. Αποτελεσματικότητα εφαρμογής Παραγόμενη ηλεκτρική ισχύς ως ποσοστό ισχύος καυσίμου 2-Χ κινητήρας Diesel % 4-X κινητήρας Diesel % 74

75 Λέβητας καυσαερίων 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 75 a=25-30% 75

76 Συστήματα ψύξεως Η Ψύξη των κινητήρων Diesel είναι απαραίτητη για τους παρακάτω λόγους: 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 76 - Μείωση της θερμοκρασίας των διαφόρων μερών του κινητήρα, ώστε οι αναπτυσσόμενες τάσεις να μην ξεπερνούν τις επιτρεπόμενες για κάθε υλικό - Διατήρηση κατά το δυνατόν ομοιόμορφης διανομής θερμοκρασιών ώστε να μειώνονται οι θερμικές τάσεις - Περιορισμός των θερμοκρασιών ώστε να αποφεύγεται η ψυχρή και θερμή διάβρωση - Περιορισμός της επιφανειακής θερμοκρασίας των λιπαινόμενων μερών που ολισθαίνουν το ένα πάνω στο άλλο ώστε να μη μειώνεται πολύ το ιξώδες του εργαζόμενου λιπαντικού - Επίτευξη καλύτερου βαθμού πληρώσεως με ψύξη και αύξηση της πυκνότητας του αέρα πληρώσεως 76

77 Συστήματα ψύξεως 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 77 Ψύξη χιτωνίων Ψύξη εμβόλων Ψύξη ελαίου λιπάνσεως Ψύξη αέρα υπερπλήρωσης 77

78 Συστήματα ψύξεως 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 78 78

79 Συστήματα ψύξεως 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 79 79

80 Συστήματα ψύξεως 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 80 80

81 Συστήματα ψύξεως mθ1 cpθ ΔTΘ mx cpx ΔTx 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 81 θαλ. νερό m /h o 32 C o 46.2 C ΛΑΔΙ ΛΙΠΑΝΣΗΣ ΨΥΓΕΙΟ ΛΑΔΙΟΥ ΛΙΠ. o 40 C o 33.3 C mθ cpθ ΔTΘ mλ cpλ ΔTΛ ΨΥΓΕΙΟ ΑΕΡΑ ΚΑΥΣΗΣ o 155 C ΑΕΡΑΣ ΚΑΥΣΗΣ o 45 C Α o 41.6 C m /h m /h ΝΕΡΟ ΨΥΞΕΩΣ ΧΙΤΩΝΙΩΝ m x ΨΥΓΕΙΟ ΝΕΡΟΥ ΨΥΞΕΩΣ ΧΙΤΩΝΙΩΝ ΨΥΓΕΙΟ ΝΕΡΟΥ ΨΥΞΕΩΣ ΕΜΒΟΛΩΝ me o 85 C o 81.7 C o 68 C o 55 C o 50 C o 50 C ΝΕΡΟ ΨΥΞΕΩΣ ΕΜΒΟΛΩΝ 81

82 Συστήματα ψύξεως 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 82 Με αυλούς απλής διαδρομής ` 82

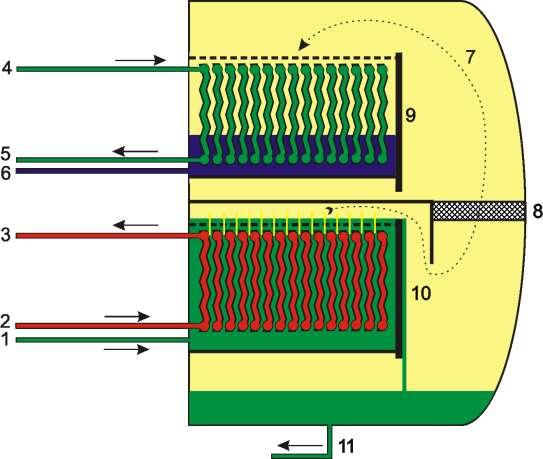

83 Αξιοποίηση νερού ψύξεως χιτωνίων σε αποστακτήρα υποθλίψεως 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 83 83

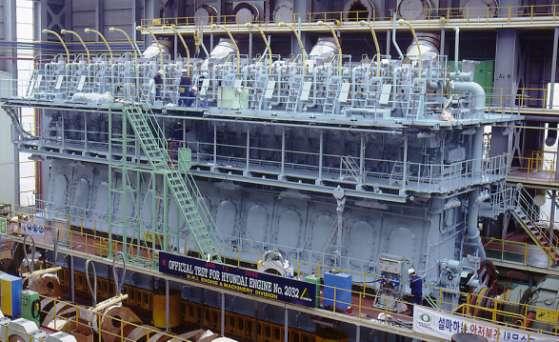

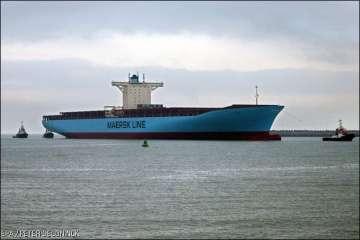

84 Diesel 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page BHP 84

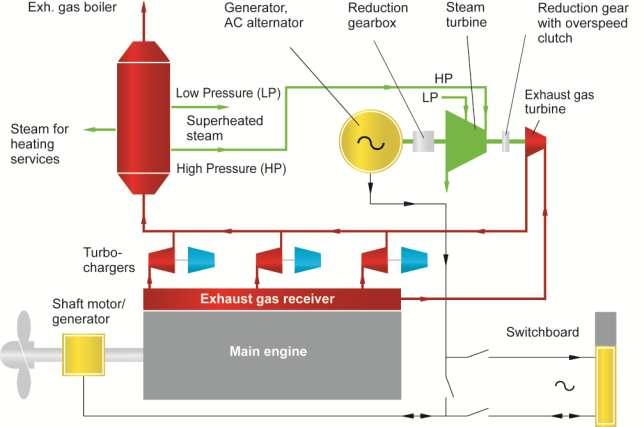

85 Diesel 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 85 85

86 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 86 POLL 86

87 Ρύποι από κινητήρες Diesel 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 87 Στοιχειομετρική καύση xc yh zn ws y x O2 3.76N y 2 xco2 H2O 3.76 x y z N2 ws Ατελής καύση y xc yh zn ws x O2 3.76N 2 aco2 bh 2O co2 dn2 es Ρυποι 4 Ρύποι NO x CO PAH SO x HC PAN Soot 87

88 Ρύποι από κινητήρες Diesel Μονοξείδιο του άνθρακα (CO) - Υδρογονάνθρακες (ΗC) 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 88 Προϊόντα ατελούς καύσης πυρόλυσης λόγω μη πλήρους ομογενοποίησης του μείγματος στον θάλαμο καύσης (Θύλακες πτωχού και πλουσίου μείγματος) Χαμηλά φορτία Ελαφρείς HC (μεθάνιο, φορμαλδεύδη κλπ) Υψηλά φορτία CO, Βαρείς HC (PAH, PAN, φουράνια, διοξίνες) 88

89 Ρύποι από κινητήρες Diesel Δημιουργία ΝΟx 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 89 NOx = NO + NO2 Κύριος μηχανισμός σχηματισμού NOx σε κινητήρες Diesel Ν 2 + Ο ΝΟ + Ν (1) Ν + Ο 2 ΝΟ + Ο (2) Ν + ΟΗ ΝΟ + Η (3) ΝΟ2 προϊόν περαιτέρω οξείδωσης του ΝΟ Παράγοντες που επιδρούν θετικά στον σχηματισμό ΝΟx Υψηλή θερμοκρασία (μεγάλη ενέργεια ενεργοποίησης ενδόθερμης αντίδρασης) Στοιχειομετρία Χρονική κλίμακα καύσης (διαθέσιμος χρόνος) 89

90 Ρύποι από κινητήρες Diesel Οξείδια του Αζώτου (ΝΟx) 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 90 Αναλογία [ΝΟ2]/[ΝΟ] ~ αποτελεί συνάρτηση του είδους του κινητήρα και της στοιχειομετρίας 90

91 Ρύποι από κινητήρες Diesel Οξείδια του Θείου (SΟx) 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 91 SOx = SO2 + SO3 Αναλογία [SΟ3]/[SΟ2] ~ 0.05 αναλόγως πίεσης, θερμοκρασίας και περιεκτικότητας καυσαερίου σε θείο Εμπειρικές σχέσεις υπολογισμού εκπομπής οξειδίων θείου από μηχανές Diesel SO2 (kg/ton) = 21 S(% κ.β.) SO2 (kg/ton) = 21.9 S(% κ.β.)-2.1 αργόστροφες μεσόστροφες 91

92 Ρύποι από κινητήρες Diesel Σωματίδια (Particulate Matter, PM) 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 92 Mείγμα οργανικών και ανοργάνων χημικών ενώσεων, ευρισκόμενες σε μορφή σωματιδίων (στερεή κατάσταση) Αιθάλη (άμορφος άνθρακας - soot) Tέφρα (ανόργανες ουσίες, κατάλοιπα καύσεως - ash) Oργανικές ενώσεις (σε στερεά μορφή) Διαχωρισμός βάσει μέσου μεγέθους σωματιδίων (PM 2.5, PM 10, κλπ) 92

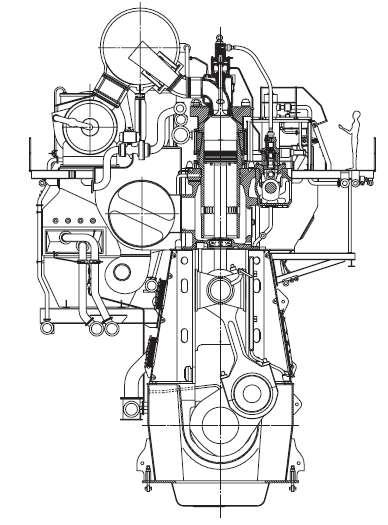

93 Ρύποι από κινητήρες Diesel Κατά μάζα Ισολογισμός Καυσαερίων (Ναυτικός Κινητήρας Diesel) 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 93 Αέρας Καύσιμο 7.8 kg/kwh 171 g/kwh Λιπαντικό 1.3 g/kwh έλαιο Καυσαέριο 8.0 kg/kwh Αναλυτικά: Ν 2 Ο kg/kwh 6.2 kg/kwh CO kg/kwh H 2 O 0.2 kg/kwh NO x 17.0 g/kwh SΟ x 13.6 g/kwh CO 0.4 g/kwh HC 0.4 g/kwh Αιθάλη 0.6 g/kwh Τέφρα 93

94 Ρύποι από κινητήρες Diesel Παραγωγή καυσαερίων ανά τόνο καυσίμου 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 94 94

95 Ρύποι από κινητήρες Diesel Βλαβερές ιδιότητες ρύπων 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 95 95

96 Ρύποι από κινητήρες Diesel Επιπτώσεις στην υγεία (Ευρώπη) 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 96 96

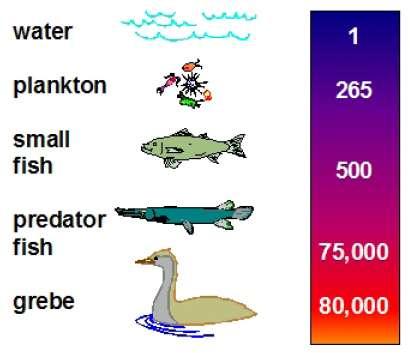

97 Ρύποι από κινητήρες Diesel Βιοσυσσώρευση (bioaccumulation) Η συσσώρευση χημικών ουσιών στα κύτταρα ή τους ιστούς ενός οργανισμού. 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 97 Βιολογική μεγέθυνση (bioamplification ή biomagnification): Η διαδικασία κατά την οποία τοξικές ουσίες μεταφέρονται μεταξύ οργανισμών μέσω της τροφικής αλυσίδας. 97

98 Ρύποι από κινητήρες Diesel 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 98 SΟx limit: 6 g/kwh 98

99 SOx Ρύποι από κινητήρες Diesel - Χρησιμοποίηση καυσίμου με χαμηλή περιεκτικότητα σε θείο. 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 99 - Αρκετά υψηλό κόστος σε περίπτωση δέσμευσης SOx στα καυσαέρια με νερό ΝOx (μείωση μέγιστης θερμοκρασίας και διάρκειάς της) - Χαμηλότερη θερμοκρασία εισόδου του αέρα καύσης (καλύτερη ψύξη). - Μεγαλύτερη περίσσεια αέρα - Χαμηλότερος ρυθμός εκτόξευσης καυσίμου - Καύσιμο με μικρότερη καθυστέρηση ανάφλεξης - Μικρότερος βαθμός συμπίεσης - Νερό εκτοξευόμενο στο θάλαμο καύσης - Σκοπός: Μείωση ΝΟx χωρίς αύξηση ειδικής κατανάλωσης, αύξηση άλλων ρύπων. 99

100 ΝOx Ρύποι από κινητήρες Diesel 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 100 Επιλεκτική καταλυτική αναγωγή. - Ανάμιξη καυσαερίων με αμμωνία και θέρμανση για παραγωγή Ν 2 και Η ΝΟ + 4 ΝΗ > 4 Ν Η ΝΟ ΝΗ 3 -> 7 Ν Η Κόστος το μισό ενός μεσόστροφου κινητήρα 7000 kw - Όγκος - Κατανάλωση αμμωνίας 7 gr/bhph Επιλεκτική καταλυτική αναγωγή με χρήση ουρίας. - Με θέρμανση η ουρία παράγει αέριο αμμωνία - Ισοδύναμη αύξηση ειδικής κατανάλωσης 2-4 % - Κόστος εγκατάστασης 100 $/kw 100

101 Ρύποι από κινητήρες Diesel CO, HC, PM 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page 101 Συνδυασμός οξειδωτικού καταλύτη - φίλτρου. Επιτυχία ρεαλιστικού συστήματος: - ΝΟx 10% - HC 10% - CO 10% - PM 80% Για κινητήρα kw, κόστος $ όγκος 45 m3 101

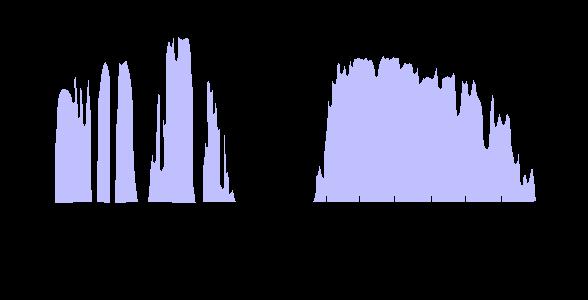

102 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page

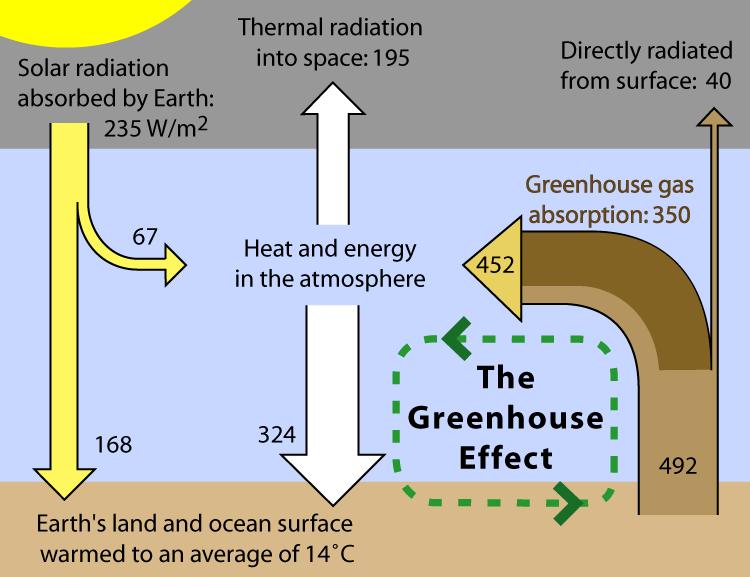

103 06 November 2013 Εγκαταστάσεις Νικόλαος Π. Κυρτάτος Page
