1 ΑΝΑΡΤΗΤΕΑ ΣΤΟ ΔΙΑΔΙΚΤΥΟ ΑΝΑΡΤΗΤΕΑ ΣΤΟ ΜΗΤΡΩΟ ΕΥΡΩΠΑΪΚΟ ΤΑΜΕΙΟ ΕΠΙΣΤΡΟΦΗΣ συγχρηματοδοτείται 75% από Ε.Ε. και 25% από εθνικούς πόρους ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΓΕΝ. ΑΣΤ. Δ/ΝΣΗ ΠΕΡ. ΑΝΑΤ. ΜΑΚ.& ΘΡΑΚΗΣ ΑΣΤΥΝΟΜΙΚΗ ΔΙΕΥΘΥΝΣΗ ΔΡΑΜΑΣ ΓΡΑΦΕΙΟ ΕΣΩΤΕΡΙΚΏΝ ΛΕΙΤΟΥΡΓΙΩΝ Γ. Παπανδρέου 35 α ΔΡΑΜΑ Αριθμός Πρωτ.:.8039/1/84-11-δ Δράμα, 25 Απριλίου 2014 Π Ρ Ο Σ Κ Λ Η Σ Η Σας καλούμε να προσκομίσετε προσφορά σχετική με την αναβάθμιση επισκευή υδραυλικών εγκαταστάσεων & χώρων υγιεινής, ως αναλυτικά εμφαίνονται κάτωθι, για την αναβάθμιση του προαναχωρησιακού κέντρου κρατουμένων, υπό καθεστώς επιστροφής παράνομων υπηκόων τρίτων χωρών, Παρανεστίου Δράμας, σύμφωνα με τις διατάξεις του Π.Δ. 118/2007 (Κ.Π.Δ.) και μέχρι του ποσού των είκοσι τεσσάρων χιλιάδων εξακοσίων ευρώ (24.600,00 ). Στην τιμή να συμπεριλαμβάνεται ο ΦΠΑ 23% και οι κρατήσεις. Οι προσφορές πρέπει να υποβληθούν μέχρι την ημέρα της εβδομάδας Τετάρτη και ώρα 09:30 π.μ. στην Υπηρεσία μας (Γ. Παπανδρέου 35α ), τηλ.: Δικαίωμα συμμετοχής έχουν οι ενδιαφερόμενοι (εταιρείες, φυσικά πρόσωπα) που το αντικείμενο της δραστηριότητάς τους έχει σχέση με το αντικείμενο του διαγωνισμού (εγγεγραμμένοι πριν από την ημερομηνία του διαγωνισμού στους αντίστοιχους κωδικούς επιτηδεύματος της Δ.Ο.Υ.). Επίσης σας γνωρίζουμε ότι: 1. - Η υποβολή της προσφοράς θα πρέπει να συνοδεύεται υποχρεωτικά επί ποινή αποκλεισμού από αποδεικτικό ενημερότητας για χρέη προς το Δημόσιο (Φορολογική Ενημερότητα) και Βεβαίωση μη οφειλής από το Ι.Κ.Α. έδρας της επιχείρησης (Ασφαλιστική Ενημερότητα) σε πρωτότυπη μορφή ή ως επικυρωμένα φωτοαντίγραφα. 2.- Η δαπάνη θα βαρύνει τις πιστώσεις της ΣΑΕ 0502 και ειδικότερα τον κωδικό 2012ΣΕ και τίτλο «Ετήσιο Πρόγραμμα έτους 2012». 3. Η ανωτέρω δαπάνη δεν υπόκειται σε κρατήσεις υπέρ των Ασφ/κών Ταμείων Προσωπικού ΕΛ.ΑΣ., παρά μόνο υπέρ της Αρχή Δημοσίων Συμβάσεων 0,10% και επ αυτού αναλογικό τέλος χαρτοσήμου ποσοστού 3%

2 και κρατήσεις υπέρ ΟΓΑ ποσοστού 20% επί του χαρτοσήμου. Επίσης, παρακρατείται φόρος εισοδήματος σύμφωνα με τις ισχύουσες διατάξεις, επί της καθαρής αξίας του τιμολογίου (αφού αφαιρεθούν οι προαναφερόμενες κρατήσεις). 4.- Η δαπάνη θα χρηματοδοτηθεί σε ποσοστό 75% από την Υπηρεσία Διαχείρισης Ευρωπαϊκών και Αναπτυξιακών Προγραμμάτων και σε ποσοστό 25% από Εθνικούς Πόρους. 5.- Πληροφορίες και τεχνικές προδιαγραφές παρέχονται κάθε εργάσιμη ημέρα από 08.00π.μ μ.μ. (τηλ ) αρμόδιος Υπαρχ. ΣΑΒΒΙΔΗΣ Ηλίας. Ο ΔΙΕΥΘΥΝΤΗΣ Γεώργιος ΚΑΪΠΑΚΗΣ Αστυν. Διευθυντής ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ (Αφορά στην προμήθεια και εγκατάσταση υδραυλικών υλικών στο Παρανέστι Δράμας) Στο στρατόπεδο που έχει παραδοθεί στην ΕΛ.ΑΣ. προκειμένου να κρατηθούν υπήκοοι τρίτων χωρών που εισήλθαν παράνομα στη χώρα μας, είναι απαραίτητο να εγκατασταθεί καινούργια υδραυλικά υλικά. Το ακριβές σημείο εγκατάστασης των υλικών θα καθορισθεί από το Π.Κ.Κ. Παρανεστίου σε συνεργασία με τον ανάδοχο. ΘΑΛΑΜΟΣ Α Στον Α Θάλαμο θα τοποθετηθούν τρεις ( 3 ) ψύκτες νερού. Για την τοποθέτηση τους απαιτείται παροχή νερού και αποχέτευση. Το μήκος των σωληνώσεων για την παροχή νερού που είναι περίπου 10m καθώς επίσης και η αποχέτευση η οποία θα γίνε με σωλήνα Φ32. Παράλληλα θα τοποθετηθούν 6 πλυντήρια ρούχων, οπότε χρειάζεται παροχή νερού και αποχέτευση για το καθένα από αυτά, η οποία πρέπει να είναι με σωλήνα Φ75 για να υπάρχει δυνατότητα αποχέτευσης του κάθε πλυντηρίου. Το μήκος του σωλήνα παροχής κρύου νερού για τα πλυντήρια είναι περίπου 15m και χρειάζονται 6 παροχές για τον αντίστοιχο αριθμό πλυντηρίων, με βάνα πλυντηρίου σε κάθε παροχή και παράλληλα σωλήνα αποχέτευσης Φ75 με τις αντίστοιχες υποδοχές για τη σύνδεση των αποχετεύσεων των 6 πλυντηρίων. Το μήκος του σωλήνα αυτού θα είναι περίπου 20m. Πρέπει να τοποθετηθεί και ένα boiler 500L διπλής ενέργειας. Στον θάλαμο αυτό υπάρχουν τοποθετημένοι και ηλιακοί θερμοσίφωνες. Εκεί απαιτείται να τοποθετηθεί μια ηλεκτρική τρίοδη βάνα αλλαγής διεύθυνσης, η οποία θα ρυθμίζεται από έναν διαφορικό θερμοστάτη, ο οποίος θα ελέγχει τις θερμοκρασίες του boiler και του ηλιακού και ανάλογα με το ποιο έχει ζεστό νερό θα τροφοδοτεί τα μπάνια.

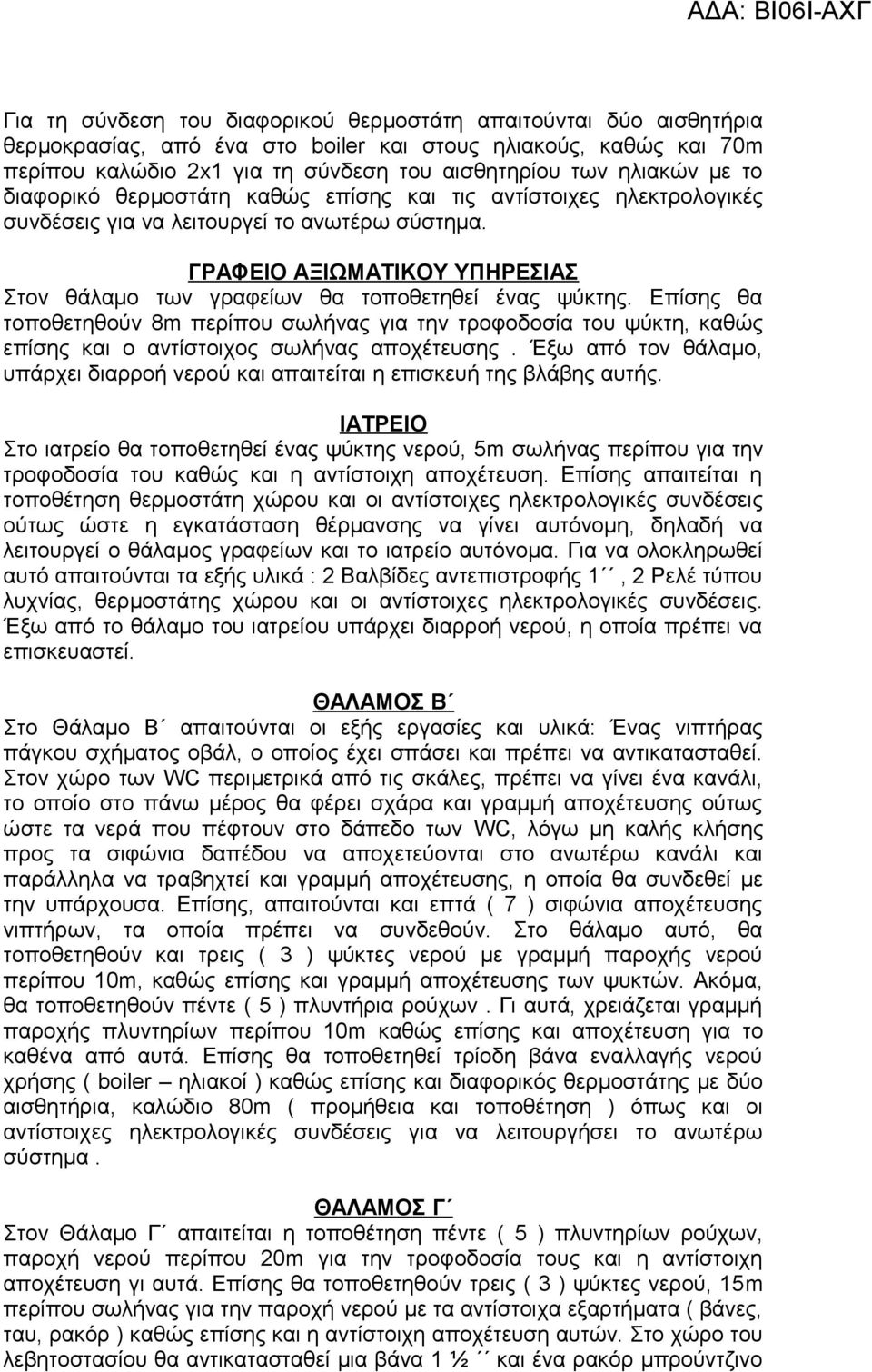

3 Για τη σύνδεση του διαφορικού θερμοστάτη απαιτούνται δύο αισθητήρια θερμοκρασίας, από ένα στο boiler και στους ηλιακούς, καθώς και 70m περίπου καλώδιο 2x1 για τη σύνδεση του αισθητηρίου των ηλιακών με το διαφορικό θερμοστάτη καθώς επίσης και τις αντίστοιχες ηλεκτρολογικές συνδέσεις για να λειτουργεί το ανωτέρω σύστημα. ΓΡΑΦΕΙΟ ΑΞΙΩΜΑΤΙΚΟΥ ΥΠΗΡΕΣΙΑΣ Στον θάλαμο των γραφείων θα τοποθετηθεί ένας ψύκτης. Επίσης θα τοποθετηθούν 8m περίπου σωλήνας για την τροφοδοσία του ψύκτη, καθώς επίσης και ο αντίστοιχος σωλήνας αποχέτευσης. Έξω από τον θάλαμο, υπάρχει διαρροή νερού και απαιτείται η επισκευή της βλάβης αυτής. ΙΑΤΡΕΙΟ Στο ιατρείο θα τοποθετηθεί ένας ψύκτης νερού, 5m σωλήνας περίπου για την τροφοδοσία του καθώς και η αντίστοιχη αποχέτευση. Επίσης απαιτείται η τοποθέτηση θερμοστάτη χώρου και οι αντίστοιχες ηλεκτρολογικές συνδέσεις ούτως ώστε η εγκατάσταση θέρμανσης να γίνει αυτόνομη, δηλαδή να λειτουργεί ο θάλαμος γραφείων και το ιατρείο αυτόνομα. Για να ολοκληρωθεί αυτό απαιτούνται τα εξής υλικά : 2 Βαλβίδες αντεπιστροφής 1, 2 Ρελέ τύπου λυχνίας, θερμοστάτης χώρου και οι αντίστοιχες ηλεκτρολογικές συνδέσεις. Έξω από το θάλαμο του ιατρείου υπάρχει διαρροή νερού, η οποία πρέπει να επισκευαστεί. ΘΑΛΑΜΟΣ Β Στο Θάλαμο Β απαιτούνται οι εξής εργασίες και υλικά: Ένας νιπτήρας πάγκου σχήματος οβάλ, ο οποίος έχει σπάσει και πρέπει να αντικατασταθεί. Στον χώρο των WC περιμετρικά από τις σκάλες, πρέπει να γίνει ένα κανάλι, το οποίο στο πάνω μέρος θα φέρει σχάρα και γραμμή αποχέτευσης ούτως ώστε τα νερά που πέφτουν στο δάπεδο των WC, λόγω μη καλής κλήσης προς τα σιφώνια δαπέδου να αποχετεύονται στο ανωτέρω κανάλι και παράλληλα να τραβηχτεί και γραμμή αποχέτευσης, η οποία θα συνδεθεί με την υπάρχουσα. Επίσης, απαιτούνται και επτά ( 7 ) σιφώνια αποχέτευσης νιπτήρων, τα οποία πρέπει να συνδεθούν. Στο θάλαμο αυτό, θα τοποθετηθούν και τρεις ( 3 ) ψύκτες νερού με γραμμή παροχής νερού περίπου 10m, καθώς επίσης και γραμμή αποχέτευσης των ψυκτών. Ακόμα, θα τοποθετηθούν πέντε ( 5 ) πλυντήρια ρούχων. Γι αυτά, χρειάζεται γραμμή παροχής πλυντηρίων περίπου 10m καθώς επίσης και αποχέτευση για το καθένα από αυτά. Επίσης θα τοποθετηθεί τρίοδη βάνα εναλλαγής νερού χρήσης ( boiler ηλιακοί ) καθώς επίσης και διαφορικός θερμοστάτης με δύο αισθητήρια, καλώδιο 80m ( προμήθεια και τοποθέτηση ) όπως και οι αντίστοιχες ηλεκτρολογικές συνδέσεις για να λειτουργήσει το ανωτέρω σύστημα. ΘΑΛΑΜΟΣ Γ Στον Θάλαμο Γ απαιτείται η τοποθέτηση πέντε ( 5 ) πλυντηρίων ρούχων, παροχή νερού περίπου 20m για την τροφοδοσία τους και η αντίστοιχη αποχέτευση γι αυτά. Επίσης θα τοποθετηθούν τρεις ( 3 ) ψύκτες νερού, 15m περίπου σωλήνας για την παροχή νερού με τα αντίστοιχα εξαρτήματα ( βάνες, ταυ, ρακόρ ) καθώς επίσης και η αντίστοιχη αποχέτευση αυτών. Στο χώρο του λεβητοστασίου θα αντικατασταθεί μια βάνα 1 ½ και ένα ρακόρ μπρούντζινο

4 πλαστικής σωλήνας Φ50 μηχανικής σύσφιξης. Στο χώρο των WC θα αντικατασταθούν 10 σιφώνια νιπτήρα και έξι ( 6 ) νταλ WC. Επίσης θα τοποθετηθεί μια τρίοδη βάνα εναλλαγής για ηλιακό και boiler και ένας διαφορικός θερμοστάτης με δύο αισθητήρια. Θα απαιτηθεί επίσης καλώδιο περίπου 100m 2x1 καθώς επίσης και οι αντίστοιχες ηλεκτρολογικές συνδέσεις για τη λειτουργία του συστήματος. ΘΑΛΑΜΟΣ Δ Στον Θάλαμο Δ απαιτείται η τοποθέτηση πέντε ( 5 ) πλυντηρίων ρούχων, παροχή νερού περίπου 20m για την τροφοδοσία τους και η αντίστοιχη αποχέτευση γι αυτά. Επίσης θα τοποθετηθούν τρεις ( 3 ) ψύκτες νερού 15m περίπου σωλήνας για την παροχή νερού με τα αντίστοιχα εξαρτήματα ( βάνες, ταυ, ρακόρ ) καθώς επίσης και η αντίστοιχη αποχέτευση αυτών.. Επίσης θα τοποθετηθεί μια τρίοδη βάνα εναλλαγής για ηλιακό και boiler και ένας διαφορικός θερμοστάτης με δύο αισθητήρια. Θα απαιτηθεί επίσης καλώδιο περίπου 40m 2x1 καθώς επίσης και οι αντίστοιχες ηλεκτρολογικές συνδέσεις για τη λειτουργία του συστήματος. ΑΙΘΟΥΣΑ ΦΥΛΑΚΩΝ ΚΡΑΤΗΤΗΡΙΑ Στην αίθουσα αυτή θα χρειαστεί αλλαγή σε δύο ( 2 ) καζανάκια πλαστικά και αλλαγή σε τρεις ( 3 ) μπαταρίες λουτρού. Επίσης θα τοποθετηθεί ένας ψύκτης νερού, με την ανάλογη παροχή νερού και αποχέτευση. Θα γίνει ένα φρεάτιο εξωτερικά του κτιρίου, διαστάσεων 55x55. Σε ένα επιπλέον φρεάτιο θα τοποθετηθεί βαλβίδα αντεπιστροφής Φ125. Στα φρεάτια αυτά θα τοποθετηθούν μεταλλικά καπάκια. ΧΩΡΟΣ ΓΡΑΦΕΙΩΝ Τοποθέτηση και σύνδεση τεσσάρων τουαλετών και δύο νιπτήρων. Οι εργασίες που θα εκτελεστούν είναι οι κάτωθι. 1. Ψύκτης Πόσιμου Νερού Ψύκτης ποσίμου νερού ικανότητας διακοσίων ποτηριών ανά ώρα με πίδακα πλήρωσης ποτηριού και πιεστικούς διακόπτες νερού, ήτοι προμήθεια, προσκόμιση στο έργο, εγκατάσταση με όλα τα υλικά και μικρουλικά, με όλες τις εργασίες σύνδεσης, περιλαμβανομένης της ηλεκτρολογικής, υδραυλικής και αποχετευτικής σύνδεσης με το πλησιέστερο σωλήνα νερού και απορροής στο πλησιέστερο φρεάτιο, περιλαμβανομένης οσμοπαγίδας τύπου U για παράδοση σε πλήρη και κανονική λειτουργία. 2. Χαλκοσωλήνας Εξωτ. Διαμέτρου 18 mm πάχους τοιχώματος 1,0 mm Χαλκοσωλήνας με πρεσσαριστά εξαρτήματα τοποθετημένος με όλα τα ειδικά τεμάχια συνδέσεως, υλικά στερεώσεως (απαγορεύεται η στερέωση με ήλους) και συγκολλήσεως, δηλαδή χαλκοσωλήνας, σύνδεσμοι, ρακόρ, ταύ κλπ, επί τόπου και εργασία πλήρους εγκαταστάσεως και συνδέσεως. (1 μ.)

5 3. Χαλκοσωλήνας Εξωτ. Διαμέτρου 22 mm πάχους τοιχώματος 1,0 mm Χαλκοσωλήνας με πρεσσαριστά εξαρτήματα τοποθετημένος με όλα τα ειδικά τεμάχια συνδέσεως, υλικά στερεώσεως (απαγορεύεται η στερέωση με ήλους) και συγκολλήσεως, δηλαδή χαλκοσωλήνας, σύνδεσμοι, ρακόρ, ταύ κλπ, επί τόπου και εργασία πλήρους εγκαταστάσεως και συνδέσεως. (1 μ.) 4. Πλαστικός σωλήνας αποχετεύσεως από σκληρό P.V.C. Φ 32 mm κατά ΕΛΟΤ 476/41 και DIN διαμέτρου Φ 32 mm Πλαστικός σωλήνας αποχέτευσης από σκληρό ΡVC Φ 32 mm κατά ΕΛΟΤ 476/41 και DIN 19534, για σύνδεση με συγκόλληση με παρεμβολή κατάλληλης κόλλας ή με σύνδεση με διαμορφούμενη μούφα στο ένα άκρο του σωλήνα και ελαστικό δακτύλιο στεγανότητας, πλήρως τοποθετημένος. Συμπεριλαμβάνονται τα ειδικά τεμάχια κάθε σχήματος (πλην σιφώνια), τα υλικά συνδέσεως στερεώσεως κλπ και η εργασία πλήρους εγκαταστάσεως και συνδέσεως. (1 μ.) 5. Πλαστικός σωλήνας αποχετεύσεως από σκληρό P.V.C. Φ 75 mm κατά ΕΛΟΤ 476/41 και DIN διαμέτρου Φ 75 mm Πλαστικός σωλήνας αποχέτευσης από σκληρό ΡVC Φ 75 mm κατά ΕΛΟΤ 476/41 και DIN 19534, για σύνδεση με συγκόλληση με παρεμβολή κατάλληλης κόλλας ή με σύνδεση με διαμορφούμενη μούφα στο ένα άκρο του σωλήνα και ελαστικό δακτύλιο στεγανότητας, πλήρως τοποθετημένος. Συμπεριλαμβάνονται τα ειδικά τεμάχια κάθε σχήματος (πλην σιφώνια), τα υλικά συνδέσεως στερεώσεως κλπ και η εργασία πλήρους εγκαταστάσεως και συνδέσεως. ( 1 μ.) 6. Προμήθεια, εγκατάσταση πλυντηρίου ρούχων «οικιακού τύπου» Προμήθεια, εγκατάσταση πλυντηρίου ρούχων «οικιακού τύπου», χωρητικότητας τουλάχιστον 7 κιλών, διαστάσεων 0,60Χ0,60, με δυνατότητα επιλογής διαφόρων προγραμμάτων πλύσης για διαφορετικού τύπου ρούχων, τουλάχιστον στροφών και ενεργειακής κλάσης Α. Επισημαίνεται ότι ο προμηθευτής οφείλει να παράσχει εγγύηση καλής λειτουργίας 2 ετών. Στην προμήθεια περιλαμβάνονται και όλα τα απαραίτητα μικροϋλικά (στηρίγματα, καλώδια, σωληνώσεις κτλ.) που απαιτούνται για την πλήρη εγκατάσταση της συσκευής. Στην παρούσα περιλαμβάνεται η εργασία τοποθέτησης σε οποιοδήποτε θέση της εγκατάστασης και παράδοση σε κανονική λειτουργία. Τέλος ο προμηθευτής οφείλει να παραδώσει εγχειρίδια χρήσης, λειτουργίας και εγκατάστασης στα ελληνικά.

6 7. Θερμαντήρας νερού (boiler), διπλής ενέργειας χωρητικότητας 500 lt, με μίαχάλκινη σερπαντίνα Θερμαντήρας νερού (boiler), χαλύβδινος με κατάλληλη εσωτερική προστασία επιφανείας, με μία χάλκινη σερπαντίνα, διπλής ενέργειας, χωρητικότητας 500lt. Δηλαδή θερμαντήρας πλήρης με τις υποδοχές και όλα τα σχετικά αυτόματα όργανα ασφαλείας και λειτουργίας (θερμοστάτης, εξαεριστικά κλπ) όπως και κάθε υλικό και μικροϋλικό συνδέσεως και στερεώσεως προς τα δίκτυα νερού και ηλεκτρικού, επί τόπου του έργου καθώς και κάθε εργασία τοποθέτησης συνδέσεως και στερεώσεως, έλεγχοι και δοκιμές για παράδοση σε πλήρη και κανονική λειτουργία. 8. Εγκατάσταση Αυτοματισμών Λειτουργίας ΖΝΧ Προμήθεια και εγκατάσταση όλων των απαραίτητων αυτοματισμών για τη λειτουργία της καινούργιας εγκατάστασης ΖΝΧ, η οποία θα περιλαμβάνει και το boiler. Συγκεκριμένα περιλαμβάνεται η προμήθεια και εγκατάσταση μίας ηλεκτρικής τρίοδης βάνας αλλαγής διεύθυνσης, η οποία θα ρυθμίζεται από έναν διαφορικό θερμοστάτη. Ο τελευταίος θα ελέγχει τις θερμοκρασίες του boiler και του ηλιακού και ανάλογα με το ποιο έχει ζεστό νερό θα τροφοδοτεί τα μπάνια. Επιπλέον θα εγκατασταθούν δύο αισθητήρες θερμοκρασίας για τη σύνδεση του διαφορικού θερμοστάτη, ένα στο boiler και ένα στους ηλιακούς, καθώς και περίπου εβδομήντα έως εκατό μέτρα καλώδιο διατομής 2Χ1 για τη σύνδεση του αισθητήρα των ηλιακών με το διαφορικό θερμοστάτη και των λοιπών ηλεκτρολογικών συνδέσεων. Περιλαμβάνονται όλα τα υλικά και τα μικροϋλικά, η εργασία τοποθετήσεως, συνδέσεως, δοκιμών για παράδοση σε πλήρη και κανονική λειτουργία. 9. Αυτονόμηση θέρμανσης ιατρείου Προμήθεια και εγκατάσταση όλων των απαραίτητων αυτοματισμών προκειμένου το ιατρείο και ο θάλαμος γραφείων να διαθέτουν αυτόνομη θέρμανση. Συγκεκριμένα περιλαμβάνεται η προμήθεια και εγκατάσταση δύο βαλβίδων αντεπιστροφής 1, 2 ρελέ τύπου λυχνίας, ενός θερμοστάτης χώρου και οι αντίστοιχες ηλεκτρολογικές συνδέσεις. Περιλαμβάνονται όλα τα υλικά και τα μικροϋλικά, η εργασία τοποθετήσεως, συνδέσεως, δοκιμών για παράδοση σε πλήρη και κανονική λειτουργία. 10. Δοχείο πλύσεως αποχωρητηρίου χώρων κράτησης τύπου Dall

7 Δοχείο πλύσεως αποχωρητηρίου χώρων κράτησης τύπου Dall,επίτοιχο, πλήρες, παραδομένο σε πλήρη, ασφαλή και κανονική λειτουργία, με πιεστικό κομβίο που η έναυση της λειτουργίας του θα πραγματοποιείται με πνευματική λειτουργία. 11. Σιφώνι Αποχέτευσης Νιπτήρα Σιφώνι αποχέτευσης νιπτήρα μετά των μικρουλικών και της εργασίας πλήρους εγκαταστάσεως. 12. Αναμικτήρας (μπαταρία) θερμού - ψυχρού ύδατος, ορειχάλκινος, επιχρωμιωμένος λουτήρα - ντουζ με σταθερό καταιονηστήρα Αναμικτήρας (μπαταρία) θερμού - ψυχρού ύδατος, ορειχάλκινος, επιχρωμιωμένος λουτήρα - ντουζ με σταθερό καταιονηστήρα, δηλαδή αναμικτήρας και μικροϋλικά επί τόπου και εργασία τοποθετήσεως συνδέσεως και πλήρους εγκαταστάσεως, με σταθερό ρουξούνι επίτοιχο, που δε θα εξέχει του τοίχου πάνω από 5 cm, με διακόπτες επίτοιχος και με ανάμειξη εντός του τοίχου. 13. Φρεάτιο επισκέψεως δικτύων αποχετεύσεως (ακαθάρτων ή ομβρίων), από σκυρόδεμα, διαστάσεων 50 x 50 cm και βάθους έως 50 cm, με χυτοσιδηρό κάλυμμα του φρεατίου κλάσης B 125, αντοχής 12,5 τόννων Φρεάτιο επισκέψεως δικτύων αποχετεύσεως (ακαθάρτων ή ομβρίων) από σκυρόδεμα, βάθους έως 0,50 m, εσωτερικών διαστάσεων 0,50 x 0,50 m. Δηλαδή: - Εκσκαφή σε γαιώδες ή ημιβραχώδες έδαφος - Διάστρωση πυθμένα με άοπλο σκυρόδεμα C12/15 πάχους 15cm - Δόμηση των πλευρικών επιφανειών με οπλισμένο σκυρόδεμα C12/15, πάχους 15cm - Τοποθέτηση στο σκυρόδεμα του πυθμένα μισού τεμαχίου πλαστικού σωλήνα, τομής ημικυκλικής και σχήματος ημικυλινδρικού για διαμόρφωση κοίλης επιφάνειας ροής υγρών - Επίχριση με τσιμεντοκονίαμα των 600 kg τσιμέντου του πυθμένα και των πλευρικών

8 επιφανειών του φρεατίου - Χυτοσιδηρό κάλυμμα του φρεατίου κλάσης B 125, αντοχής 12,5 τόννων 500 x 500mm - Εξαγωγή φόρτωση, μεταφορά προς απόρριψη και απόρριψη των προϊόντων εκσκαφών και αχρήστων υλικών σε μέρος που επιτρέπεται από τις Αρχές. 14. Λεκάνη αποχωρητηρίου από πορσελάνη, υψηλής πιέσεως Λεκάνη αποχωρητηρίου από πορσελάνη 'Ευρωπαϊκού' (καθήμενου) τύπου, δηλαδή λεκάνη και υλικά στερεώσεως και συγκολλήσεως επί τόπου και εργασία πλήρους εγκαταστάσεως και συγκολλήσεως στομίων 15. Νιπτήρας πορσελάνης, μίας οπής, πλήρης Νιπτήρας πορσελάνης μίας οπής πλήρης, με βαλβίδα χρωμέ (στραγγιστήρα) πώμα με άλυσο, σιφώνι χρωμέ, στηρίγματα, βαλβίδα, χαλκοσωλήνες, ρακόρ, τάπα (για την περίπτωση που δεν μπει αναμικτήρας επί του νιπτήρα) και λοιπά γενικά εξαρτήματα όπως και τα μικροϋλικά (μολυβδόκολλα, τσιμέντο κλπ). Δηλαδή προμήθεια και προσκόμιση όλων των υλικών και μικρουλικών (στηρίγματα νιπτήρας, βίδες, τσιμεντοκονία κλπ), εγκατάσταση, συνδέσεις στα δίκτυα ύδρευσης και αποχέτευσης, έλεγχοι και δοκιμές, για παράδοση σε πλήρη και κανονική λειτουργία. 16. Πλαστικός σωλήνας αποχετεύσεως από σκληρό P.V.C. Φ 100 mm κατά ΕΛΟΤ 476/41 και DIN διαμέτρου Φ 100 mm Πλαστικός σωλήνας αποχέτευσης από σκληρό ΡVC Φ 100 mm κατά ΕΛΟΤ 476/41 και DIN 19534, για σύνδεση με συγκόλληση με παρεμβολή κατάλληλης κόλλας ή με σύνδεση με διαμορφούμενη μούφα στο ένα άκρο του σωλήνα και ελαστικό δακτύλιο στεγανότητας, πλήρως τοποθετημένος. Συμπεριλαμβάνονται τα ειδικά τεμάχια κάθε σχήματος (πλην σιφώνια), τα υλικά συνδέσεως στερεώσεως κλπ και η εργασία πλήρους εγκαταστάσεως και συνδέσεως. ( 1 μ.) 17. Γενικές επισκευές και αντιμετώπιση διαρροών

9 Γενικές επισκευές και αντιμετώπιση διαρροών σε σημεία που θα υποδείξει η Υπηρεσία. Περιλαμβάνεται η προμήθεια οποιουδήποτε υλικού και μικροϋλικού απαιτείται, καθώς και η εργασία για την παράδοση της εγκατάστασης σε πλήρη και κανονική λειτουργία. 18. Κατασκευή πάγκου και καναλιού αποστράγγισης Στο θάλαμο Β θα κατασκευαστεί ένας νιπτήρας πάγκου σχήματος οβάλ, ο οποίος έχει σπάσει και πρέπει να αντικατασταθεί. Στον χώρο των WC περιμετρικά από τις σκάλες, θα γίνει ένα κανάλι, το οποίο στο πάνω μέρος θα φέρει σχάρα και γραμμή αποχέτευσης, ούτως ώστε τα νερά που πέφτουν στο δάπεδο των WC, λόγω μη καλής κλήσης προς τα σιφώνια δαπέδου να αποχετεύονται στο ανωτέρω κανάλι.ι Παράλληλα θα τραβηχτεί γραμμή αποχέτευσης κατάλληλης διατομής, η οποία θα συνδεθεί με την υπάρχουσα. Περιλαμβάνεται η προμήθεια οποιουδήποτε υλικού και μικροϋλικού απαιτείται, καθώς και η εργασία για την παράδοση της εγκατάστασης σε πλήρη και κανονική λειτουργία. Όλες οι τιμές μονάδος του παρόντος τιμολογίου αναφέρονται σε μονάδες πλήρως περαιωμένης εργασίας ή προμήθειας υλικών και καλύπτουν πλήρως τις εργασίες προμήθειας και δαπάνες που αναφέρονται στο παρόν, στην τεχνική έκθεση περιγραφή του έργου, καθώς και σε εκείνες οι οποίες τυχόν δε κατονομάζονται ρητώς, είναι όμως απαραίτητες για την ενδελεχή και πλήρη εκτέλεση των εργασιών. Περιλαμβάνονται όλες οι βοηθητικές εργασίες που δεν αναφέρονται ρητά αλλά είναι απαραίτητες για την άρτια κατασκευή των εγκαταστάσεων και παράδοση σε πλήρη και ασφαλή λειτουργία. Τα υλικά, τα εξαρτήματα και οι συσκευές που θα χρησιμοποιηθούν θα είναι καινούργια, άριστης ποιότητας και εγκεκριμένου τύπου από το ελληνικό κράτος. Στην υλοποίηση της μελέτης συμπεριλαμβάνεται η χρήση κάθε μηχανήματος ή εργαλείου ή υλικού, η χρήση κάθε είδους ικριωμάτων καθώς και εργασία σε οποιαδήποτε θέση και στάθμη. ΕΠΙΣΗΜΑΙΝΕΤΑΙ ΟΤΙ: Η υποβολή προσφοράς αποτελεί αμάχητο τεκμήριο ότι ο ανάδοχος έχει επισκεφθεί και ελέγξει το κέντρο κράτησης, έχει λάβει πλήρη γνώση των γενικών,ειδικών και τοπικών συνθηκών κατασκευής, έχει μελετήσει αναλυτικά, τα σχέδια της εγκεκριμένης μελέτης, την τεχνική περιγραφή τον πίνακα προϋπολογισμού και ότι θα συμμορφωθεί απόλυτα με αυτά για την εκτέλεση των εργασιών και ότι δεν απαλλάσσεται από την ευθύνη που έχει για την πλήρη συμμόρφωση του προς τις συμβατικές του υποχρεώσεις.
