1 ΌΤΑΝ Η ΕΠΙΣΚΕΥΗ ΕΙΝΑΙ ΔΥΣΚΟΛΟΤΕΡΗ ΑΠΟ ΤΗΝ ΚΑΤΑΣΚΕΥΗ Σε ένα όπλο από αυτά που είναι διεθνώς γνωστά με την ονομασία Best,η οποιαδήποτε επισκευή έχει, ή πρέπει να έχει, δύο χαρακτηριστικά α) το οποιοδήποτε προβληματικό εξάρτημα ή κομμάτι δεν κολλιέται ή μετασκευάζετε αλλά κατασκευάζετε εκ νέου από την αρχή. β) η ποιότητα αυτής της νέας κατασκευής πρέπει να είναι ίση ή καλύτερη της αρχικής. Σε κάθε άλλη περίπτωση το όπλο ΧΑΝΕΙ αξία. Είναι όμως φορές όπου εξ αιτίας του τρόπου της κατασκευής ή επανακατασκευή είναι κατά πολύ δυσκολότερη από την αρχική. Θα παρακολουθήσετε εδώ μία τέτοια ακριβώς περίπτωση Το όπλο είναι πάλι ένα Holland and Holland Royal, cal 12 με δύο ζεύγη καννών όπου και τα δύο ζευγάρια είχαν ένα απειροελάχιστο κούνημα το οποίο έπρεπε βέβαια να διορθωθεί. Η πολύ μεγάλη δυσκολία, εκτός των διαφόρων εφαρμογών είναι αυτή η βίδα η οποία κάνει ταυτόχρονα δύο δουλειές α) συγκρατεί το έκκεντρο της πρώτης εξωλκευσης και β) ακινητοποιεί από «περιστροφή» τον κεντρικό πείρο, ο οποίος φυσικά πρέπει να επανακατασκευαστεί ελαφρά μεγαλύτερος και οι κάννες να ξαναεφραμοστούν στο πρόσωπο της μπάσκουλας. Η εργασία αυτή είναι γνωστή στα αγγλικά ως rejointing. Στην κατασκευή λοιπόν η μπάσκουλα με το εφαρμοσμένο στην θέση του έκκεντρο, τοποθετείτε με μία ιδιοσυσκευή κρατήματος (fixture) επάνω στην φρέζα και στο κέντρο του γίνεται μια τρύπα με τρεις διαφορετικές διαμέτρους και ένα σπείρωμα αφού φυσικά ο πείρος έχει βιδωθεί στην θέση του σφιγμένος όσοι πιο δυνατά γίνεται και ακόλουθα κατασκευάζετε και βιδώνετε η βίδα. Τι συμβαίνει όμως όταν πρέπει να κατασκευάσουμε καινούργιο πείρο με το υπάρχον έκκεντρο της μπάσκουλας; Η θέση του τρυπήματος και ακόλουθα του σπειρώματος που θα γίνει είναι υπό μία άγνωστη γωνία, σημείο και θέση στο χώρο και πρέπει να γίνει με ακρίβεια λιγότερη από 1 χιλιοστό της ίντσας ΣΤΙΣ ΤΡΕΙΣ ΔΙΑΣΤΑΣΕΙΣ και αυτό όταν ο πείρος είναι σφιγμένος σε αυτή την ορισμένη θέση με μέγιστη δύναμη. Παρακολουθήστε λοιπόν στις παρακάτω φωτογραφίες την διαδικασία αυτή (ας δείχνουμε μόνο με την μία κάννη, θα ήταν βαρετό να σας δείξουμε και τις δύο)και βέβαια δεν έχει σκοπό να σας μάθει πώς να κάνετε αυτή την εργασία (για όνομα του θεού όσο αφοσιωμένοι ερασιτέχνες να είστε, απαιτείτε τεράστια πείρα και άλλες πολλές λεπτομέρειες που δεν αναφέρονται εδώ).

2 Πρώτη εργασία ξεβιδώνετε η βίδα για την οποίαν σας μιλάγαμε πιο πάνω Βγαίνει το έκκεντρο από την θέση του.

Δεν είναι ούτε μετρικό ούτε με ίντσες αλλά ένα αρχαίο σύστημα των παλιών Ελβετών ωρολογοποιών που σήμερα δεν υπάρχουν πλέον κολαούζα και βιδολόγοι

3 Εδώ βλέπετε πώς η βίδα κατά το ήμισυ της βιδώνει μέσα στον παλιό πείρο. Ένα άλλο μεγάλο πρόβλημα είναι το σπείρωμα που χρησιμοποιείτε για τις βίδες των περισσοτέρων από τα αγγλικά όπλα. Δεν είναι ούτε μετρικό ούτε με ίντσες αλλά ένα αρχαίο σύστημα των παλιών Ελβετών ωρολογοποιών που σήμερα δεν υπάρχουν πλέον κολαούζα και βιδολόγοι για να κόψεις τέτοια σπειρώματα. Ευτυχώς πριν από 36 τόσα χρόνια είχα την πρόνοια να αγοράσω από την Αγγλία πριν φύγω μια σειρά τέτοια εργαλεία. Εδώ αν παρατηρήσετε βλέπετε την γωνία αλλά και την παράλληλη μετατόπιση της τρύπας από το κέντρο του πείρου.

Το ΒΑΘΟΣ όμως κοπής του σπειρώματος δεν είναι κάτι που μετριέτε εύκολα και ο μόνος τρόπος είναι αυτός της διαδικασίας των «τριών συρμάτων» τα οποία τοποθετούνται δυο

4 Για την κατασκευή τωρα του σπειρώματος του πείρου στον τόρνο υπάρχει άλλη μια δυσκολία. Η εξωτερική διάμετρος του σπειρώματος είναι μετρήσιμη, οι σπείρες ανα ιντσα είναι επίσης μετρήσιμες και τις αναπαράγει ο τόρνος. Το ΒΑΘΟΣ όμως κοπής του σπειρώματος δεν είναι κάτι που μετριέτε εύκολα και ο μόνος τρόπος είναι αυτός της διαδικασίας των «τριών συρμάτων» τα οποία τοποθετούνται δυο απο την μία απο την μία πλευρά και ένα απο την απέναντι και μπορούμε κατα αυτόν τον τρόπο, με ένα μικρόμετρο να έχουμε τριγωνομετρικά μία μέτρηση για το βάθος του σπειρόματος. Εδώ βλέπετε πάνω στον παλιό και κάτω τον καινούργιο πείρο έτσι ώστε και οι δύο να έχουν την ίδια ένδειξη.

5 Το σετ των «συρμάτων» μέτρησης και οι οδηγίες που ένας πολύ καλός και ευγενικός πελάτης μας, μας έφερε απο την Αμερική. Ένα πρόχειρο σχεδιο σε φάκελο της Εθνικής πάνω στον τόρνο κατα την διάρκεια κατασκευής του νέου πείρου.

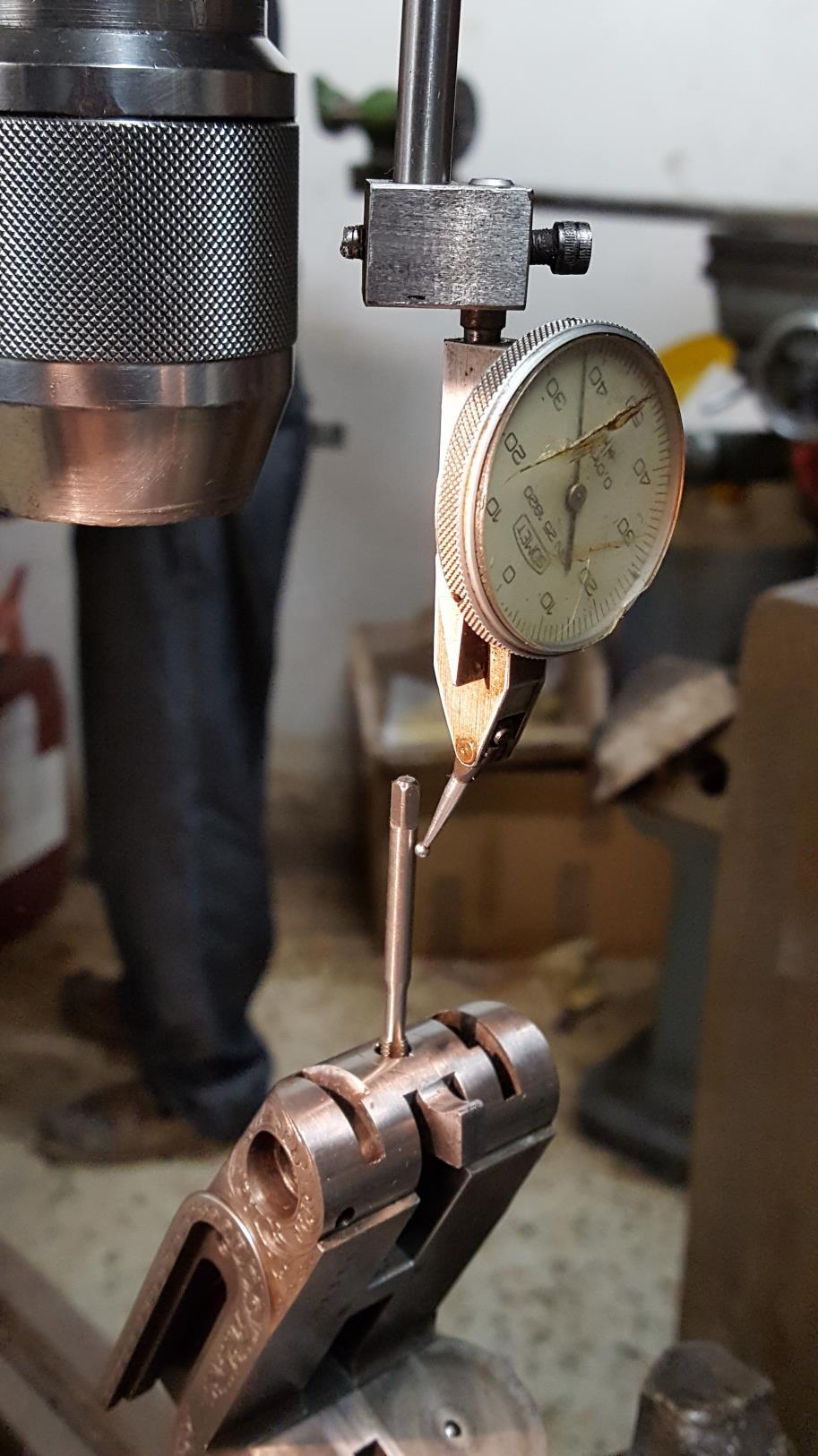

6 Τώρα λοιπόν πρέπει πρώτα να βρούμε την γωνία με την οποία είναι τρυπημένος ο πείρος και η μπάσκουλα για να μπει η βίδα. Χρησιμοποιούμε το κολαούζο το οποίο βιδώνει ακριβώς στον παλιό πείρο και πηγαίνοντας πάνω κάτω το τραπέζι της φρέζας διορθώνουμε την γωνία συγκράτησης της μπάσκουλας μέχρις ότου η ένδειξη στο «ρολόι» μας είναι μηδενική. (Αυτό δηλαδή σημαίνει ότι ο άξονας της τρύπας είναι απόλυτα κάθετος με τον άξονα της φρέζας.)

7 Τοποθετούμε ένα γωνιόμετρο έτσι ώστε η μεγάλη πλευρά του να εφάπτεται του κάτω μέρους της μπάσκουλας.

8 Εδώ βλέπετε το γωνιόμετρο..

9 Τώρα έχουμε βγάλει τον παλιό πείρο και έχουμε τοποθετήσει τον νέο με την μεγαλύτερη του διάμετρο να προεξέχει της μπάσκουλας. Έχουμε με την βοήθεια του γωνιομέτρου τοποθετήσει την μπάσκουλα σε ακριβώς την ίδια γωνία και με την βοήθεια ενός άξονα του οποίου την μία άκρη έχουμε τορνίρει ΑΚΡΙΒΩΣ ίση με την διάμετρο της κεφαλής της βίδας, βρίσκουμε με διαδοχικές δοκιμές και πολύ σιγά το ΣΗΜΕΙΟ στο οποίο πρέπει να τρυπήσουμε πλέον.

10 Η διαδικασία του τρυπήματος σε δύο φάσεις

Για το επόμενο στάδιο είναι τελείως επιτακτικό. Το κολαούζο το οποίο θα μας κόψει το σπείρωμα να είναι σε ΑΠΟΛΥΤΗ ευθυγράμμιση με τον άξονα της τρύπας.

11 Για το επόμενο στάδιο είναι τελείως επιτακτικό. Το κολαούζο το οποίο θα μας κόψει το σπείρωμα να είναι σε ΑΠΟΛΥΤΗ ευθυγράμμιση με τον άξονα της τρύπας.έτσι κάνοντας μία πατέντα δημιουργήσαμε ένα θηλυκό κέντρο στο πάνω άκρο της μανέλας των κολαούζων και βάλαμε μία αρσενική πόντα στο τσόκ της φρέζας. Όπως βλέπετε πίο κάτω.

13 Η θηλυκή φρέζα στην κορφή της μανέλας.

14 Το σπείρωμα ανοίγετε σε απόλυτη ευθεία με την τρύπα.

15 Η παλιά βίδα και το έκκεντρο βιδωμένα στην μπάσκουλα με τον νέο πείρο.

16 Το κεφάλι του πείρου κόβετε κατά μισό δέκατο του χιλιοστού περίπου μεγαλύτερο από το αρχικό.

Με την λίμα τώρα το κεφάλι του πείρου και η απέναντι του πλευρά

17 Με το πιο κάτω όργανο χαράσσουμε την ακριβή μέγιστη διάμετρο του πείρου όπου και κόβεται η νέα εγκοπή. Με την λίμα τώρα το κεφάλι του πείρου και η απέναντι του πλευρά έρχονται «μία η άλλη» με τις εσωτερικές πλευρές της μπάσκουλας. Ετσι γιατί είναι Best Gun.

18 Ο πείρος σκληραίνει στο σωστό ακριβώς σημείο σκληρότητας.

19 Ο πείρος επιτέλους έχει τελειώσει Ο ΝΕΟΣ ΕΙΝΑΙ ΩΡΑΙΟΣ

20 Έχοντας τώρα τελειώσει με τον πείρο αρχίζουμε την διαδικασία της εφαρμογής των καννών. Πρώτα εφαρμόζετε ο γάντζος των καννών στον νέο πείρο. Εδώ βλέπετε τα πρώτα σημεία επαφής. Εδώ βλέπετε μόνο στο πάνω σημείο του γάντζου ένα μικρό γυαλιστερό σημαδάκι, υπάρχει και αντίστοιχο στην απέναντι μεριά

21 Μετά από αρκετά λιμαρίσματα αυξάνει η επιφάνεια επαφής και δεν σταματάμε μέχρι ώς ότου έχουμε πλήρη επαφή όλης της επιφάνειας του γάντζου με τον πείρο. Η επόμενη εφαρμογή είναι αυτή των καννών με το πρόσωπο της μπάσκουλας. Εδώ βλέπετε ένα ενδιάμεσο στάδιο.

αφαιρούμε τον κεντρικό άξονα και το κυρίως μάνταλο των κλειδιών και εφαρμόζουμε μόνο

22 Αφότου έχουμε πλήρη εφαρμογή του προσώπου των κανών με το πρόσωπο της μπάσκουλας, τότε στην περίπτωση αυτή του Holland που υπάρχει αυτό το τρίτο κρυφό κλειδί, αφαιρούμε τον κεντρικό άξονα και το κυρίως μάνταλο των κλειδιών και εφαρμόζουμε μόνο αυτό το τρίτο κλειδί στην αντίστοιχη προεξοχή της κάννης. Βλέπετε το ίχνος επάνω στην προεξοχή.

23 Τώρα αφαιρούμε το μικρό τρίτο κλειδί και εφαρμόζουμε το μάνταλο στις εγκοπές των κυρίως κλειδιών.. Βλέπετε το ίχνος του πατήματος στην εγκοπή του πίσω κλειδιού.

υπάρχει αυτό το μικρό περιθώριο «στρωσίματος» μετά από καμία 100 τουφεκιές.

24 Ακόλουθα εφαρμόζουμε και τα δύο κλειδιά μαζί μεγάλο και μικρό, μέχρις ότου ο λεβιές μας πάει περίπου σε αυτή την θέση που βλέπετε στην φωτογραφία ώστε να υπάρχει αυτό το μικρό περιθώριο «στρωσίματος» μετά από καμία 100 τουφεκιές. Βλέπετε εδώ την καινούργια πλέον επιφάνεια του προσώπου των καννών μετά την εφαρμογή.

25 Το όπλο δεμένο πλέον και έτοιμο για μάχη.
