Εργαλειομηχανές και μηχανήματα Λείανσης Λείανση

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Εργαλειομηχανές και μηχανήματα Λείανσης Λείανση"

Transcript

1 Εργαλειομηχανές και μηχανήματα Λείανσης Λείανση 1

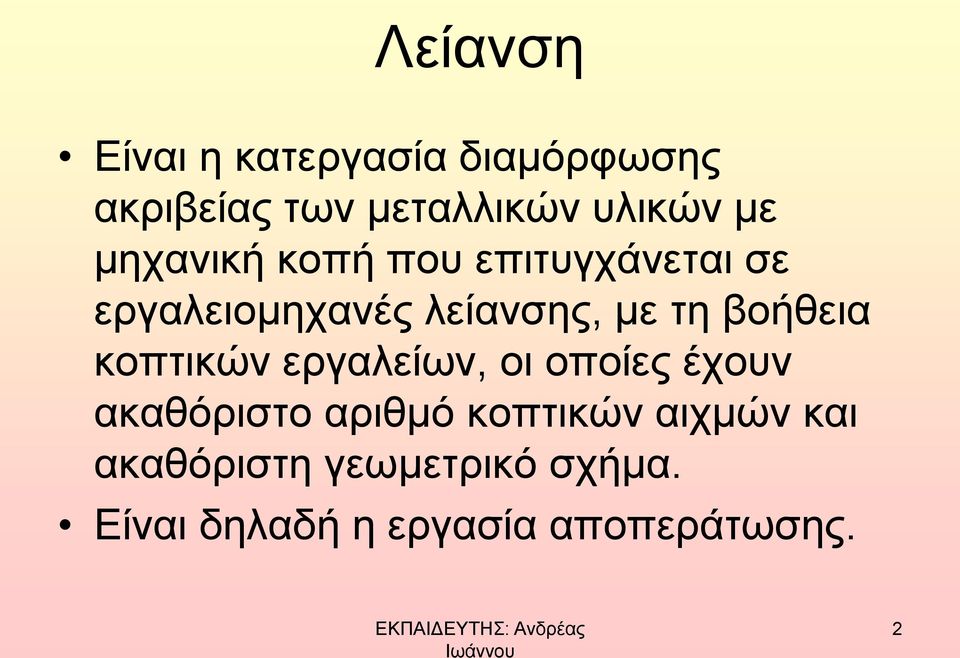

2 Λείανση Είναι η κατεργασία διαμόρφωσης ακριβείας των μεταλλικών υλικών με μηχανική κοπή που επιτυγχάνεται σε εργαλειομηχανές λείανσης, με τη βοήθεια κοπτικών εργαλείων, οι οποίες έχουν ακαθόριστο αριθμό κοπτικών αιχμών και ακαθόριστη γεωμετρικό σχήμα. Είναι δηλαδή η εργασία αποπεράτωσης. 2

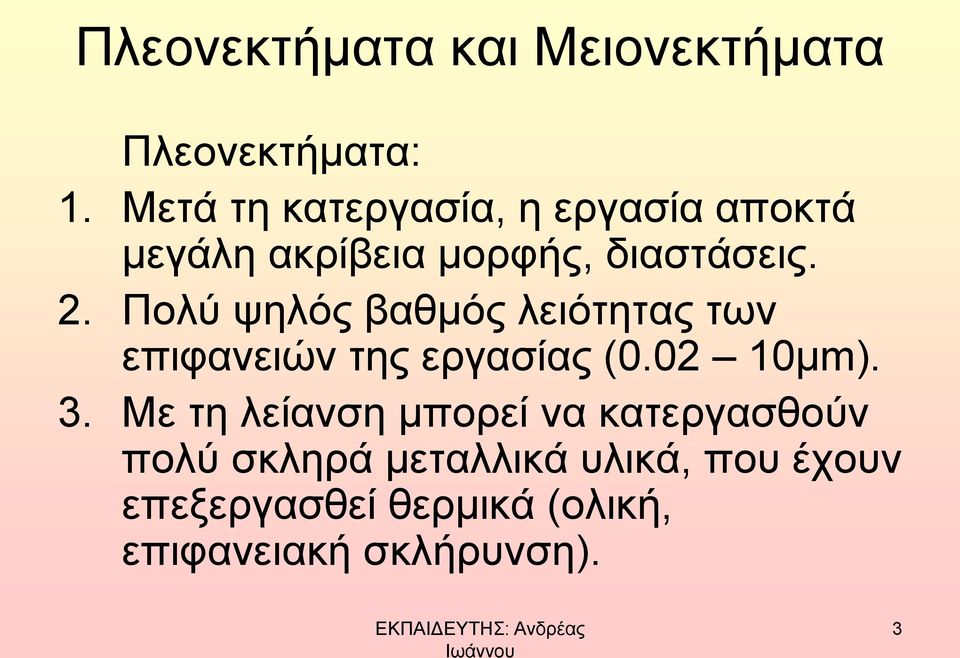

3 Πλεονεκτήματα και Μειονεκτήματα Πλεονεκτήματα: 1. Μετά τη κατεργασία, η εργασία αποκτά μεγάλη ακρίβεια μορφής, διαστάσεις. 2. Πολύ ψηλός βαθμός λειότητας των επιφανειών της εργασίας ( μm). 3. Με τη λείανση μπορεί να κατεργασθούν πολύ σκληρά μεταλλικά υλικά, που έχουν επεξεργασθεί θερμικά (ολική, επιφανειακή σκλήρυνση). 3

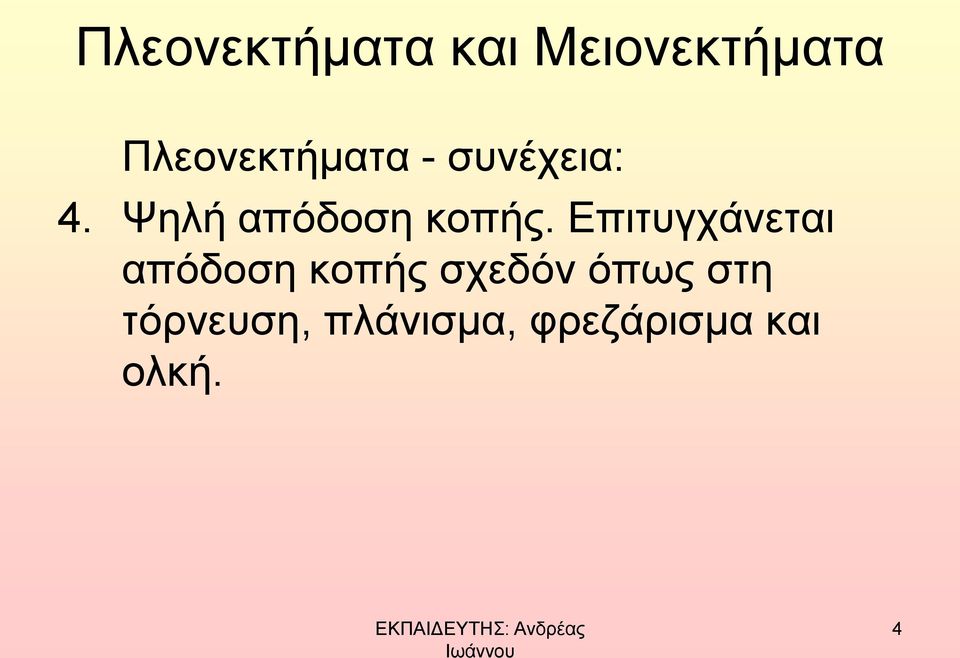

4 Πλεονεκτήματα και Μειονεκτήματα Πλεονεκτήματα - συνέχεια: 4. Ψηλή απόδοση κοπής. Επιτυγχάνεται απόδοση κοπής σχεδόν όπως στη τόρνευση, πλάνισμα, φρεζάρισμα και ολκή. 4

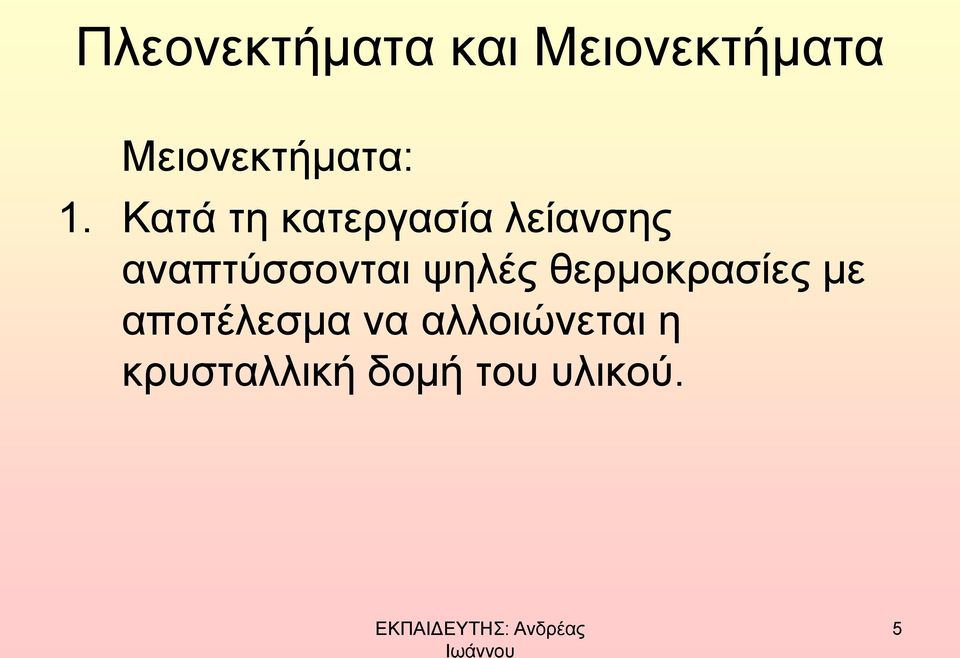

5 Πλεονεκτήματα και Μειονεκτήματα Μειονεκτήματα: 1. Κατά τη κατεργασία λείανσης αναπτύσσονται ψηλές θερμοκρασίες με αποτέλεσμα να αλλοιώνεται η κρυσταλλική δομή του υλικού. 5

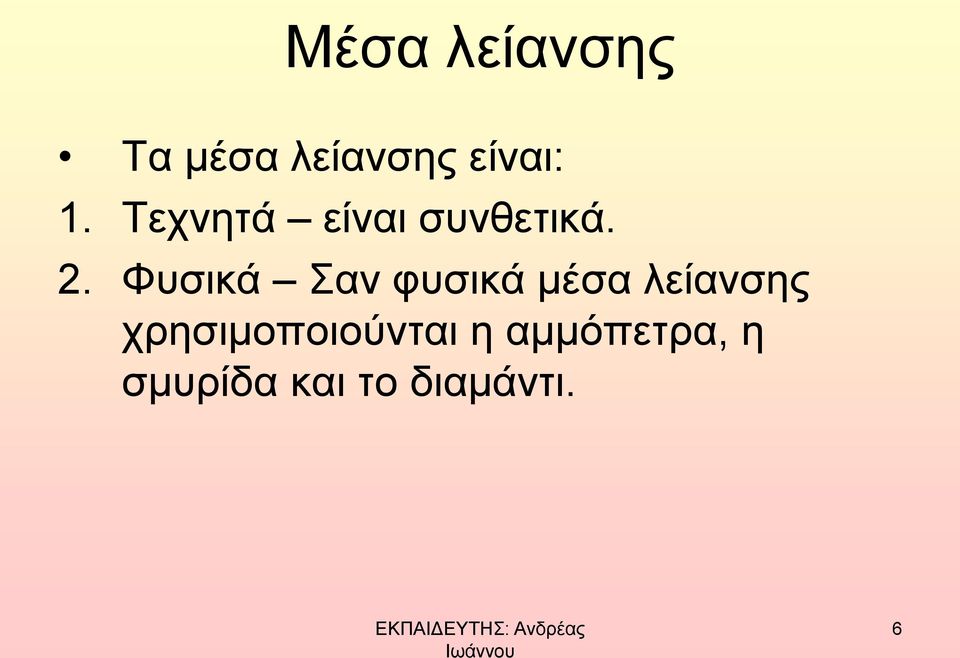

6 Μέσα λείανσης Τα μέσα λείανσης είναι: 1. Τεχνητά είναι συνθετικά. 2. Φυσικά Σαν φυσικά μέσα λείανσης χρησιμοποιούνται η αμμόπετρα, η σμυρίδα και το διαμάντι. 6

7 Φθορά των μέσων λείανσης 1. Φθορά κατά τη κατεργασία από θραύση των κόκκων. Κάθε κόκκος του λειαντικού τροχού αποτελεί μια κοπτική αιχμή. Με τη χρήση του λειαντικού τροχού, ο κάθε κόκκος στρογγυλεύεται σιγά σιγά και χάνει την κοπτική του αιχμή. 7

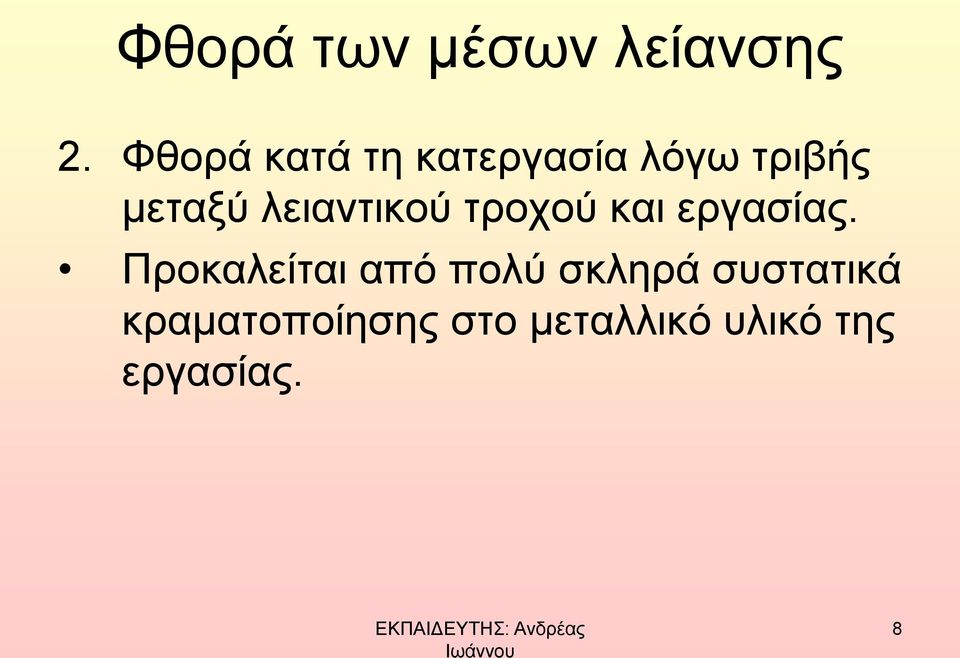

8 Φθορά των μέσων λείανσης 2. Φθορά κατά τη κατεργασία λόγω τριβής μεταξύ λειαντικού τροχού και εργασίας. Προκαλείται από πολύ σκληρά συστατικά κραματοποίησης στο μεταλλικό υλικό της εργασίας. 8

9 Φθορά των μέσων λείανσης 3. Φθορά κατά τη εργασία από διασπορά των κόκκων λόγω χημικών αντιδράσεων μεταξύ λειαντικού τροχού και εργασίας. Τα άτομα του άνθρακα από το κρυσταλλικό πλέγμα (δομή) του διαμαντιού, διασκορπούνται μεταλλικού υλικού διασκορπούνται στο κρυσταλλικό πλέγμα (δομή) του μεταλλικού υλικού και σχηματίζουν με το σίδηρο καρβίδια του βαναδίου και βολφραμίου. 9

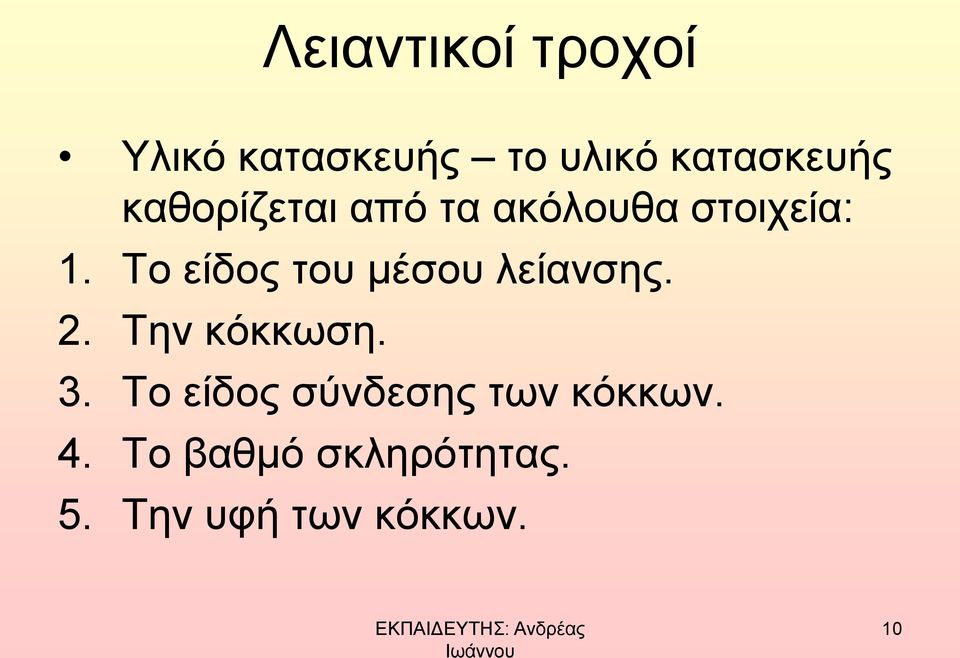

10 Λειαντικοί τροχοί Υλικό κατασκευής το υλικό κατασκευής καθορίζεται από τα ακόλουθα στοιχεία: 1. Το είδος του μέσου λείανσης. 2. Την κόκκωση. 3. Το είδος σύνδεσης των κόκκων. 4. Το βαθμό σκληρότητας. 5. Την υφή των κόκκων. 10

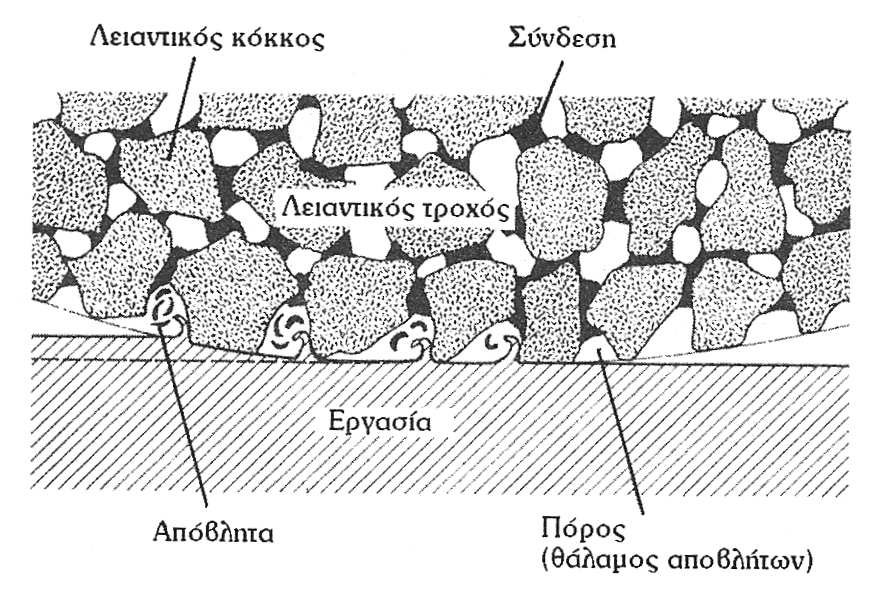

11 Λειαντικοί τροχοί Η σύνδεση των κόκκων, έχει σκοπό να συγκρατεί σταθερά τους κόκκους μεταξύ τους, μέχρις ότου επέλθει η φθορά τους λόγω τριβής. Η υφή (δομή) των κόκκων καθορίζεται από την κατανομή των λειαντικών κόκκων. Υφή (δομή) λειαντικού τροχού 11

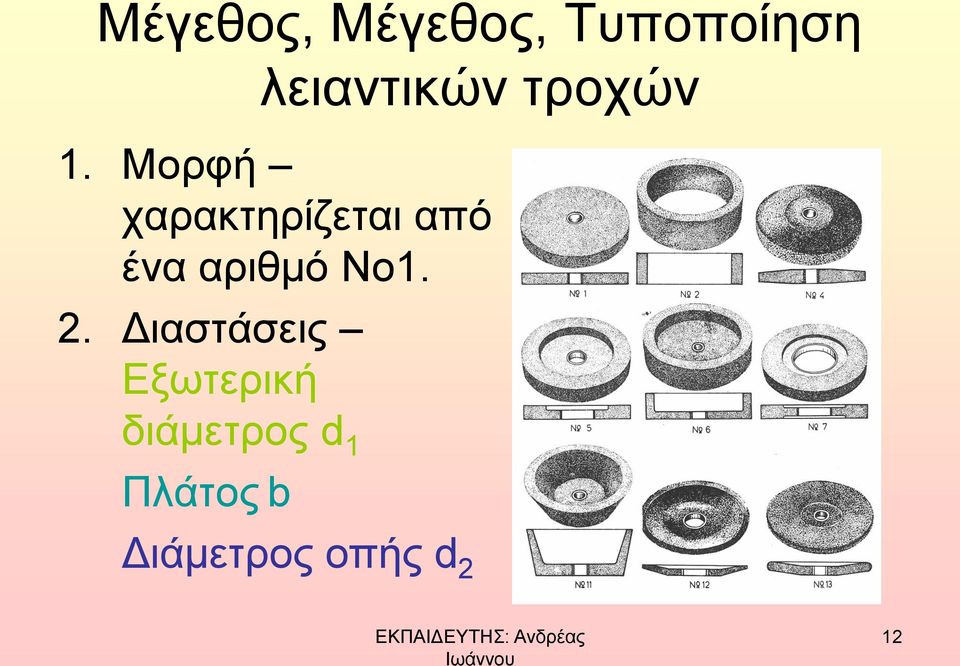

12 Μέγεθος, Μέγεθος, Τυποποίηση λειαντικών τροχών 1. Μορφή χαρακτηρίζεται από ένα αριθμό Νο1. 2. Διαστάσεις Εξωτερική διάμετρος d 1 Πλάτος b Διάμετρος οπής d 2 12

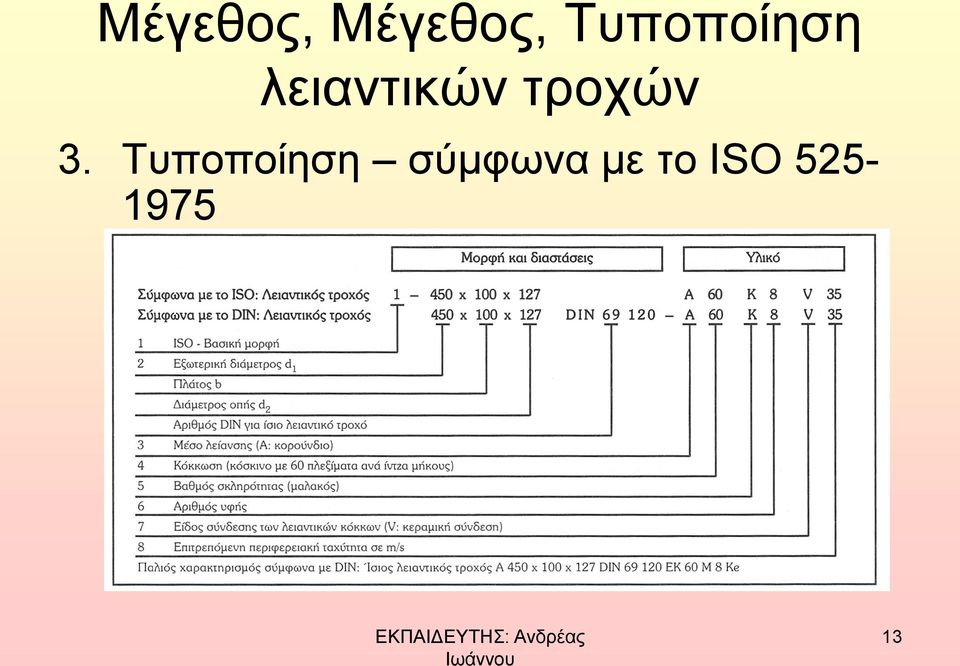

13 Μέγεθος, Μέγεθος, Τυποποίηση λειαντικών τροχών 3. Τυποποίηση σύμφωνα με το ISO

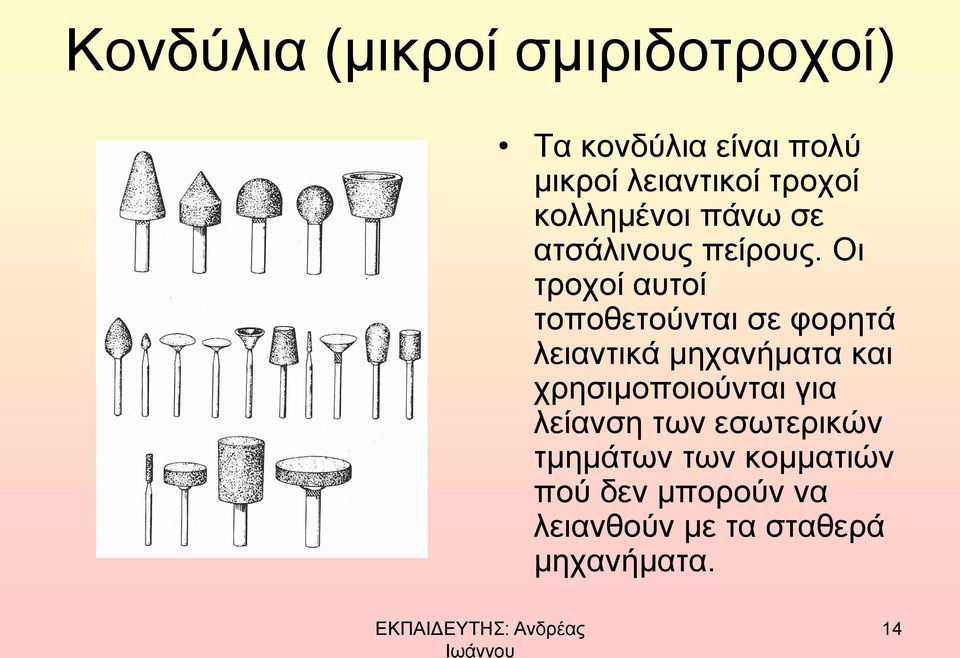

14 Κονδύλια (μικροί σμιριδοτροχοί) Τα κονδύλια είναι πολύ μικροί λειαντικοί τροχοί κολλημένοι πάνω σε ατσάλινους πείρους. Oι τροχοί αυτοί τοποθετούνται σε φορητά λειαντικά μηχανήματα και χρησιμοποιούνται για λείανση των εσωτερικών τμημάτων των κομματιών πού δεν μπορούν να λειανθούν με τα σταθερά μηχανήματα. 14

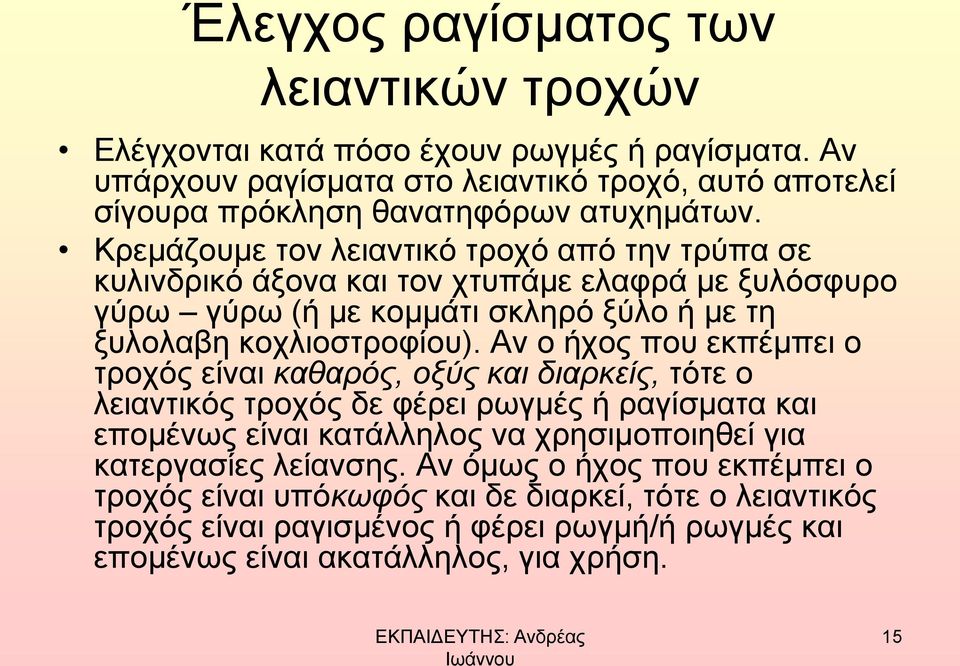

15 Έλεγχος ραγίσματος των λειαντικών τροχών Ελέγχονται κατά πόσο έχουν ρωγμές ή ραγίσματα. Αν υπάρχουν ραγίσματα στο λειαντικό τροχό, αυτό αποτελεί σίγουρα πρόκληση θανατηφόρων ατυχημάτων. Κρεμάζουμε τον λειαντικό τροχό από την τρύπα σε κυλινδρικό άξονα και τον χτυπάμε ελαφρά με ξυλόσφυρο γύρω γύρω (ή με κομμάτι σκληρό ξύλο ή με τη ξυλολαβη κοχλιοστροφίου). Αν ο ήχος που εκπέμπει ο τροχός είναι καθαρός, οξύς και διαρκείς, τότε ο λειαντικός τροχός δε φέρει ρωγμές ή ραγίσματα και επομένως είναι κατάλληλος να χρησιμοποιηθεί για κατεργασίες λείανσης. Αν όμως ο ήχος που εκπέμπει ο τροχός είναι υπόκωφός και δε διαρκεί, τότε ο λειαντικός τροχός είναι ραγισμένος ή φέρει ρωγμή/ή ρωγμές και επομένως είναι ακατάλληλος, για χρήση. 15

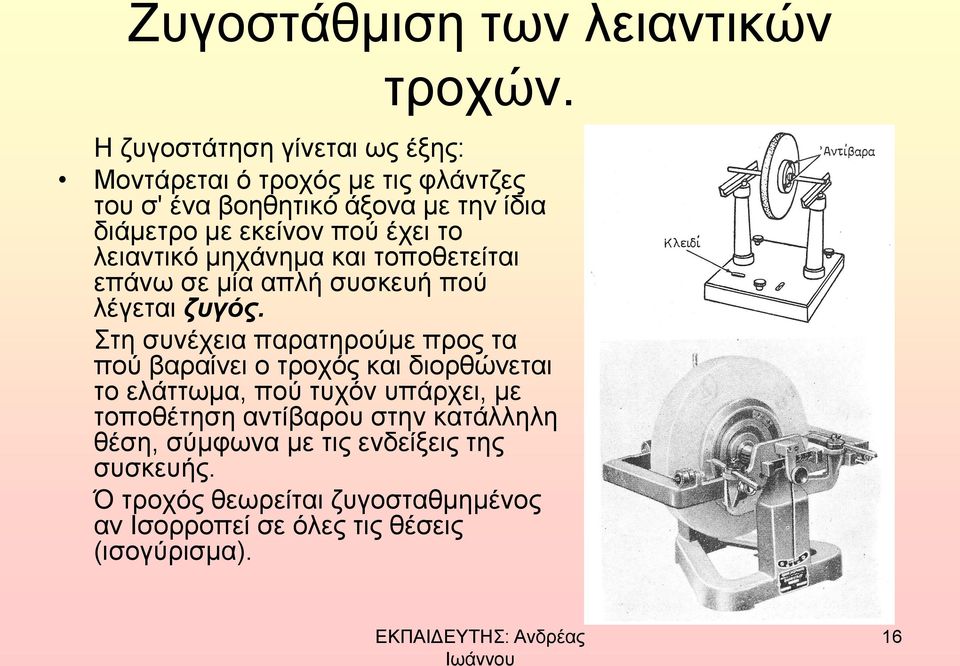

16 Ζυγοστάθμιση των λειαντικών τροχών. Η ζυγοστάτηση γίνεται ως έξης: Μοντάρεται ó τροχός με τις φλάντζες του σ' ένα βοηθητικό άξονα με την ίδια διάμετρο με εκείνον πού έχει το λειαντικό μηχάνημα και τοποθετείται επάνω σε μία απλή συσκευή πού λέγεται ζυγός. Στη συνέχεια παρατηρούμε προς τα πού βαραίνει ο τροχός και διορθώνεται το ελάττωμα, πού τυχόν υπάρχει, με τοποθέτηση αντίβαρου στην κατάλληλη θέση, σύμφωνα με τις ενδείξεις της συσκευής. Ό τροχός θεωρείται ζυγοσταθμημένος αν Ισορροπεί σε όλες τις θέσεις (ισογύρισμα). 16

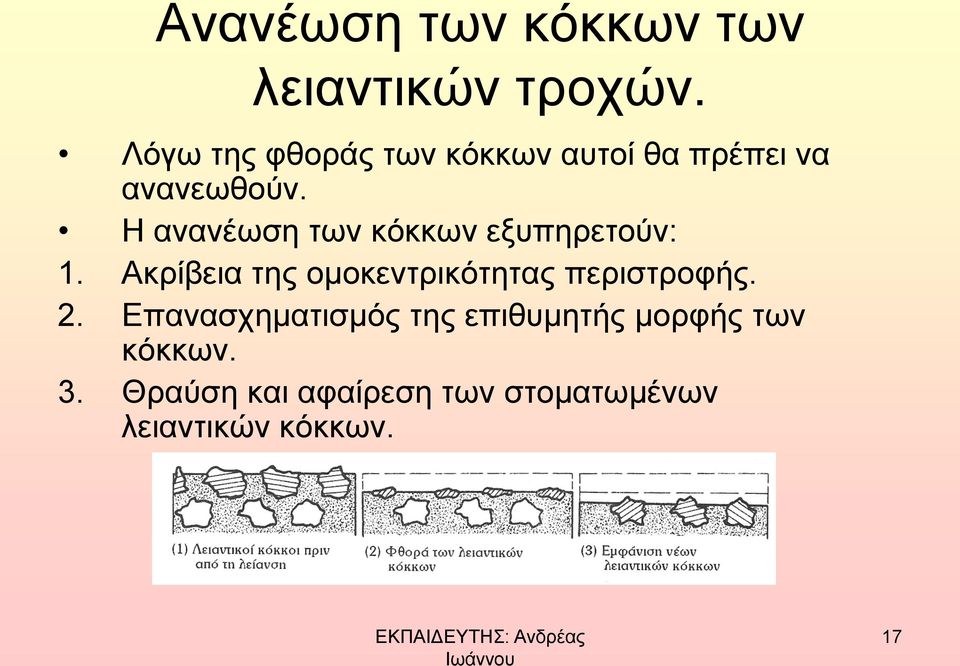

17 Ανανέωση των κόκκων των λειαντικών τροχών. Λόγω της φθοράς των κόκκων αυτοί θα πρέπει να ανανεωθούν. Η ανανέωση των κόκκων εξυπηρετούν: 1. Ακρίβεια της ομοκεντρικότητας περιστροφής. 2. Επανασχηματισμός της επιθυμητής μορφής των κόκκων. 3. Θραύση και αφαίρεση των στοματωμένων λειαντικών κόκκων. 17

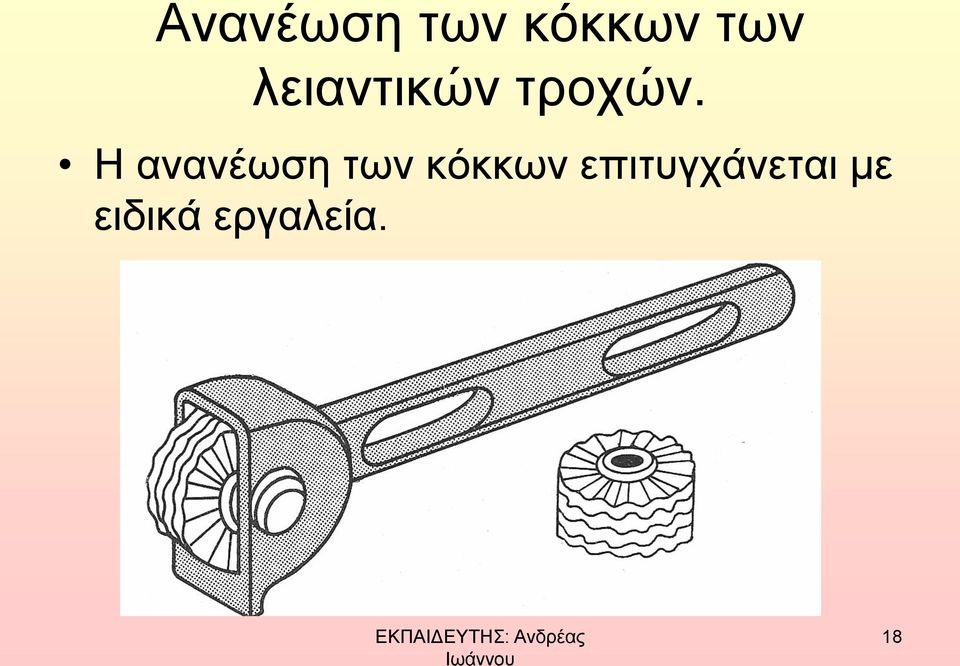

18 Ανανέωση των κόκκων των λειαντικών τροχών. Η ανανέωση των κόκκων επιτυγχάνεται με ειδικά εργαλεία. 18

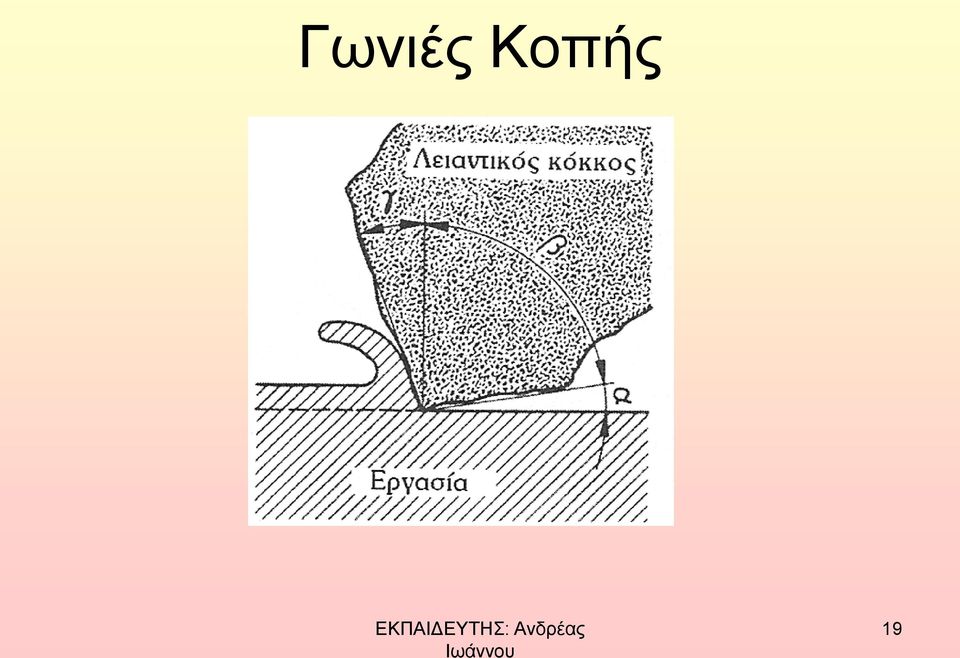

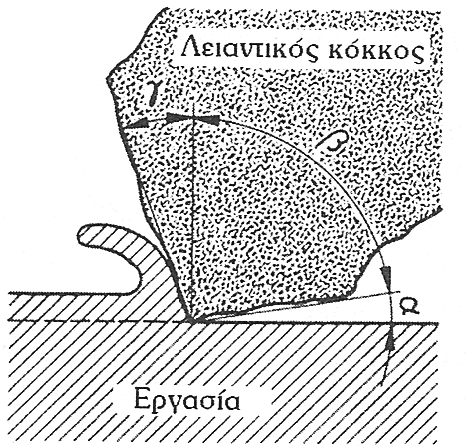

19 Γωνιές Κοπής 19

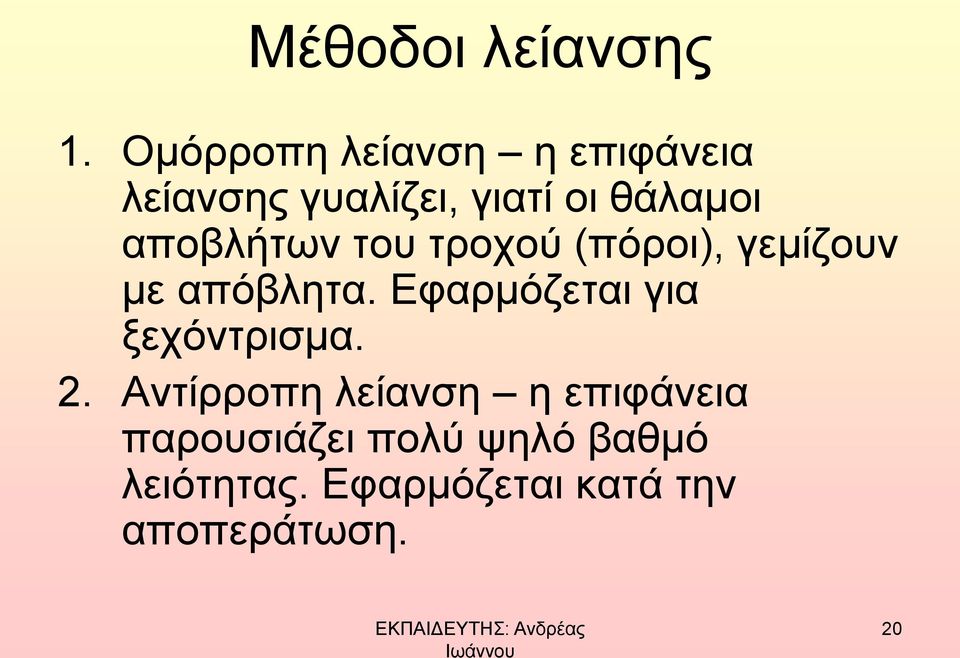

20 Μέθοδοι λείανσης 1. Ομόρροπη λείανση η επιφάνεια λείανσης γυαλίζει, γιατί οι θάλαμοι αποβλήτων του τροχού (πόροι), γεμίζουν με απόβλητα. Εφαρμόζεται για ξεχόντρισμα. 2. Αντίρροπη λείανση η επιφάνεια παρουσιάζει πολύ ψηλό βαθμό λειότητας. Εφαρμόζεται κατά την αποπεράτωση. 20

21 Μέθοδοι λείανσης Με βάση τη ποιότητα της επιφάνειας Λείανση ξεχονδρίσματος Λείανση αποπεράτωσης Λείανση ακριβείας 21

22 Μέθοδοι λείανσης 1. Λείανση επίπεδων επιφανειών που διακρίνεται σε: Περιφερειακή λείανση επίπεδων επιφανειών Μετωπική λείανση επίπεδων επιφανειών 22

23 Μέθοδοι λείανσης 2. Παλινδρομική λείανση και λείανση κατά το Βάθος. 23

24 Μέθοδοι λείανσης 3. Λείανση ψηλής ταχύτητας. 4. Λείανση εξωτερικών κυλινδρικών επιφανειών. 24

25 Μέθοδοι λείανσης 5. Λείανση εσωτερικών κυλινδρικών επιφανειών. 25

26 Μέθοδοι λείανσης 6. Λείανση-τρόχιση κοπτικών εργαλείων 7. Λείανση σε λειαντικό ιμάντα 8. Λείανση-αποκοπή 9. Ειδικές μέθοδοι λείανσης που είναι οι ακόλουθες: Φυγοκεντρική λείανση Λείανση σπειρωμάτων Λείανση οδοντωτών τροχών. 26

27 Διαδικασία Λείανσης 27

28 Υγρά κοπής 1. Λάδια κοπής 2. Γαλακτώματα. 3. Συνθετικά υγρά κοπής. 4. Παραφίνη. 28

29 Εργαλειομηχανές Λείανσης Ταξινόμηση Εργαλειομηχανών: 1. Εργαλειομηχανές Λείανσης επίπεδων επιφανειών. 2. Εργαλειομηχανές Λείανσης κυλινδρικών επιφανειών - εξωτερικών κυλινδρικών επιφανειών. 1. εξωτερικών επιφανειών μεταξύ κέντρων. 2. εξωτερικών επιφανειών χωρίς κέντρα. - εσωτερικών κυλινδρικών επιφανειών. 29

30 Εργαλειομηχανές Λείανσης 3. Ειδικές εργαλειομηχανές. α) εργαλειομηχανές λείανσης των παρειών των σπειρωμάτων. β) εργαλειομηχανές λείανσης των παρειών των οδοντωτών τροχών. γ) εργαλειομηχανές ηλεκτροχημικής λείανσης. 30

31 Εργαλειομηχανές Λείανσης 4. Εργαλειομηχανές Λείανσης των στροφέων και των κομβίων των στροφαλοφόρων αξόνων. 31

32 Εργαλειομηχανές Λείανσης 5. Εργαλειομηχανές Λείανσης των έκκεντρων εκκεντροφόρων αξόνων. 32

33 Μηχανήματα και εργαλεία λείανσης Ταξινόμηση: 1. Μηχανήματα Λείανσης Βαλβίδων μηχανών εσωτερικής καύσης. 2. Μηχανήματα λείανσης των επιφανειών πωμάτων κυλίνδρων (καπακιών) και σωμάτων κυλίνδρων, μηχανών εσωτερικής καύσης. 3. Μηχανήματα τρόχισης κοπτικών εργαλείων εργαλειομηχανών. 33

34 Μηχανήματα και εργαλεία λείανσης 4. Επιτραπέζια τροχιστικά μηχανήματα. 5. Τροχιστικά μηχανήματα δαπέδου. 6. Μηχανήματα με κοπτικούς-λειαντικούς τροχούς (κοπτικούς δίσκους). 7. Φορητοί λειαντικοί τροχοί. 8. Φορητοί λειαντικοί τροχοί με εύκαμπτο αξονίσκο κίνησης (καδένα). 9. Φορητοί δονητές λείανσης. 34

35 Εργαλειομηχανές Λείανσης επίπεδων επιφανειών. 1. Εργαλειομηχανές Λείανσης επίπεδων επιφανειών με οριζόντια άτρακτο. 35

36 Εργαλειομηχανές Λείανσης επίπεδων επιφανειών. 2. Εργαλειομηχανές Λείανσης επίπεδων επιφανειών με κατακόρυφη άτρακτο. 36

37 Εργαλειομηχανές Λείανσης κυλινδρικών επιφανειών. 1. Εργαλειομηχανές Λείανσης εξωτερικών κυλινδρικών επιφανειών μεταξύ κέντρων. 37

38 Εργαλειομηχανές Λείανσης κυλινδρικών επιφανειών. 2. Εργαλειομηχανές Λείανσης εξωτερικών κυλινδρικών επιφανειών χωρίς κέντρα. 38

39 Εργαλειομηχανές Λείανσης κυλινδρικών επιφανειών. 3. Εργαλειομηχανές Λείανσης εσωτερικών κυλινδρικών επιφανειών. 39

40 Μηχανήματα και Εργαλεία Λείανσης. 1. Μηχανήματα Λείανσης Βαλβίδων μηχανών εσωτερικής καύσης. 40

41 Μηχανήματα και Εργαλεία Λείανσης. 2. Μηχανήματα λείανσης των επιφανειών πωμάτων κυλίνδρων (καπακιών) και σωμάτων κυλίνδρων, μηχανών εσωτερικής καύσης. 41

42 Μηχανήματα και Εργαλεία Λείανσης. 1. Μηχανήματα τρόχισης κοπτικών εργαλείων εργαλειομηχανών. 42

43 Επιτραπέζια Τροχιστικά Μηχανήματα. Είναι απλά μηχανήματα που χρησιμεύουν για την τρόχιση, με το χέρι, κοπτικών εργαλείων εργαλειομηχανών (κοπτικών εργαλείων τόρνου, πλάνης και δραπάνου κατά κύριο λόγο) και κοπτικών και άλλων εργαλείων Εφαρμοστηρίου (κοπιδιών, ψαλιδιών, ξύστρων, διαβητών χάραξης, χαρακτών, κέντρων, κ.ά.). 43

44 Επιτραπέζια Τροχιστικά Μηχανήματα. 44

45 Τροχιστικά Μηχανήματα Δαπέδου Τα τροχιστικά μηχανήματα δαπέδου είναι απλά μηχανήματα που χρησιμεύουν για την τρόχιση με το χέρι κοπτικών εργαλείων εργαλειομηχανών (κοπτικών εργαλείων τόρνου, πλάνης και δραπάνου κατά κύριο λόγο) και κοπτικών και άλλων εργαλείων Εφαρμοστηρίου (κοπιδιών, ψαλιδιών, ξύστρων, διαβητών, χάραξης, χαρακτών, κέντρων κ.ά). 45

46 Τροχιστικά Μηχανήματα Δαπέδου 46

47 Μηχανήματα με κοπτικούς λειαντικούς τροχούς. Τα μηχανήματα αυτά φέρουν λειαντικούς τροχούς λεπτού πάχους (κοπτικούς δίσκους) και χρησιμεύουν στην κοπή ημικατεργασμένων μεταλλικών υλικών κατά κύριο λόγο όπως: - Ράβδων με τυποποιημένες διατομές και διαστάσεις. - Δοκών με τυποποιημένες διατομές και διαστάσεις. - Σωλήνων με τυποποιημένες διατομές και διαστάσεις από μεταλλικά υλικά που μπορούν να κοπούν με λειαντικό τροχό. 47

48 Μηχανήματα με κοπτικούς λειαντικούς τροχούς. 1. Φορητός λειαντικός τροχός (universal). 48

49 Μηχανήματα με κοπτικούς λειαντικούς τροχούς. 2. Φορητός λειαντικός τροχός με εύκαμπτο αξονίσκο κίνησης. 49

50 Μηχανήματα με κοπτικούς λειαντικούς τροχούς. 3. Φορητοί δονητές λείανσης. 50
