1 Ελευθερία κίνησης Κατακόρυφοι ανελκυστήρες-πλατφόρµες. Τεχνολογία που σας βοηθά. Lilliput Mizar Orion Gulliver Vector ThyssenKrupp Accessibility BV Van Utrechtweg 99, P.O. Box CB Krimpen aan den IJssel Ολλανδία Τηλέφων: +31 (0) Φαξ: +31 (0) Ολες οι διατυπώσεις για τις ιδιότητες ή τη χρήση των αναφερόµενων υλικών και προ όντων στο παρόν φυλλάδιο είναι για περιγραφικούς σκοπούς µόνο. Εγγυήσεις όσον αφορά την ύπαρξη συγκεκριµένων ιδιοτήτων ή χρήσης του υλικού που αναφέρεται ισχύουν µόνο εαν έχουν συµφωνηθεί εγγράφως. Υπόκειται σε τεχνικές µεταβολές χωρίς προειδοποίηση. Επανεκτυπώσεις, ακόµα και αποσπασµάτων, µόνο µε την προηγούµενη συγκατάθεση του εκδότη GR A ThyssenKrupp Elevator company ThyssenKrupp Access Tk

2 Lilliput / Mizar Ανελκυστήρας-πλατφόρµα µικρής ανόδου Παραδίδεται µε ή χωρίς φρέαρ Orion Σύστηµα κατακόρυφης ανύψωσης Παραδίδεται χωρίς φρέαρ Gulliver Σύστηµα κατακόρυφης ανύψωσης Παραδίδεται µε φρέαρ Vector Σύστηµα κατακόρυφης ανύψωσης Παραδίδεται µε φρέαρ

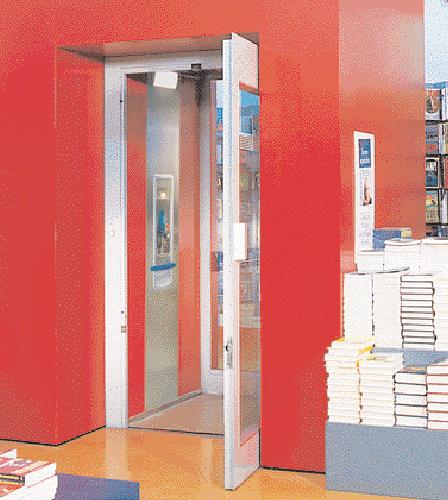

3 Lilliput Mizar Ανελκυστήρας-πλατφόρµα µικρής ανόδου µε ή χωρίς φρέαρ Lilliput µε φρέαρ Min. - Max Mizar για φρέαρ τοιχοποιίας Min. 850 Τα Lilliput και Mizar είναι υψηλής απόδοσης µίνι ανελκυστήρες µικρής ανόδου σχεδιασµένοι για την υπέρβαση αρχιτεκτονικών δυσχερειών ανάµεσα σε δύο ορόφους. Min Max Min Το Lilliput διαθέτει χαλύβδινο κλωβό, απαλλάσσοντας από την ανάγκη για εργασίες τοιχοποιίας. Το Mizar διαθέτει µία απλής σχεδίασης δοµή, ηοποία επιτρέπει την εγκατάσταση του σε κοινό φρέαρ ανελκυστήρα από τοιχοποιία. Ησπονδυλωτή δοµή και των δύο ανελκυστήρων επιτρέπει ταχεία εγκατάσταση. Τα ανθεκτικά υλικά και το υψηλής ποιότητας φινίρισµα κάνουν τα Lilliput και Mizar ιδανικά και για εσωτερικές και εξωτερικές εφαρµογές. Τα Lilliput και Mizar είναι αδιάβροχα. Λειτουργία Ο ανελκυστήρας λειτουργεί σαν κοινός κατακόρυφος ανελκυστήρας-πλατφόρµα. Η λειτουργία των χειριστηρίων γίνεται µέσω συνεχούς πίεσης. Τυφλή πόρτα Πόρτα µε µικρό παράθυρο Πανοραµική πόρτα Τυφλή πύλη Πανοραµική πύλη Pit Ελάχ. απόσταση δαπέδου / οροφής 2230 Μέγ. διαδροµή Στάσεις : 2 : Μέγ. 300 Kg : 0,2-1,8 M : Lilliput 140 mm - Mizar 120 mm : υδραυλικό : µέγ. 5 cm/s : µέγ. 1,1 kw Τροφοδοσία ρεύµατος : 230 Volt 50 Hz Περίβληµα ερµαρίου ηλεκτρολογικών και υδραυλική αντλία Πλατφόρµα σε πολλά µεγέθη Επιλογή χρωµάτων RAL γαι πόρτες και πλατφόρµα (Lilliput/Mizar) και το φρέαρ (Lilliput) Μεταλλικά χρώµατα φρέατος (Lilliput) Φινίρισµα πλατφόρµας σε ανοξείδωτο χάλυβα

4 Orion Σύστηµα κατακόρυφης ανύψωσης χωρίς φρέαρ Min. 660 Χρώµατα Τα χρώµατα του πίνακα ελέγχου, της καµπίνας και της επένδυσης του δαπέδου είναι ενδεικτικά και µόνο. Για την ακριβη απόχρωση, παρακαλούµε συµβουλευθείτε τα δείγµατά µας. Ο Orion είναι κατακόρυφος ανελκυστήρας-πλατφόρµα, που µπορεί να τοποθετηθεί σε κοινό φρέαρ ανελκυστήρα κτιρίου, µε βάθος σκάµµατος 100 mm. Το υδραυλικό ανυχωτικό σύστηµα είναι υψηλής ενεργειακής απόδοσης. Το µέγεθος της πλατφόρµας µπορεί να προσαρµοστεί ανάλογα µε τις ανάγκες σας. Min. 800 Έκδοση πλατφόρµας Οπίσθιο τοίχωµα, πλευρικά πάνελ αλβανισµένος χάλυβας βαµµένος σε απόχρωση RAL (όχι µεταλλικά ZN χρώµατα) Έκδοση µε καµπίνα Όλα τα τοιχώµατα A4 G1 Γαλακτερό Κρέµ Χάρη στον καινοτόµο σχεδιασµό V14 Πράσινο Water του, ο Orion εξασφαλίζει εύκολη και γρήγορη εγκατάσταση. Η ποιότητα των χρησιµοποιούµενων υικών αλλά και η µεγάλη γκάµα χρωµάτων και φινιρισµάτων, επιτρέπουν στον Orion να προσαρµόζεται ιδανικά στο χώρο σας. Blind door Door with small window Panoramic door N1 Γκρι Sand B13 Μπλε Επένδυση δαπέδου P GF Σκούρο Sand P SC Ανοικτό Sand Στάσεις : µέγ. 5 : µόνο µε πίνακα ελέγχου, µέγ. 300 Kg µε καµπίνα µέγ. 250 Kg :,1 M : 100 mm : υδραυλικό : µέγ. cm/s : µέγ. 1,5 kw Τροφοδοσία ρεύµατος : 230 Volt 50 Hz Περίβληµα ερµαρίου ηλεκτρολογικών και υδραυλική αντλία Πλατφόρµα σε πολλά µεγέθη Επιλογή χρωµάτων RAL Ηλεκτρικοί µηχανισµοί ανοίγµατος πόρτας Φινίρισµα πλατφόρµας ή τοιχωµάτων καµπίνας σε ανοξείδωτο χάλυβα Φινίρισµα οπίσθιου τοιχώµατος σε A4, G1, V14, N1 ή B13 Πόρτες σε µεταλλικό χρώµα R06, R07, R09 or R10 Οροφή επάνω από τον πίνακα ελέγχου Πλήρης καµπίνα µε µασίφ επιφάνειες, τζάµι ή καθρέπτη (µέγ. φορτίο 250 Kg)

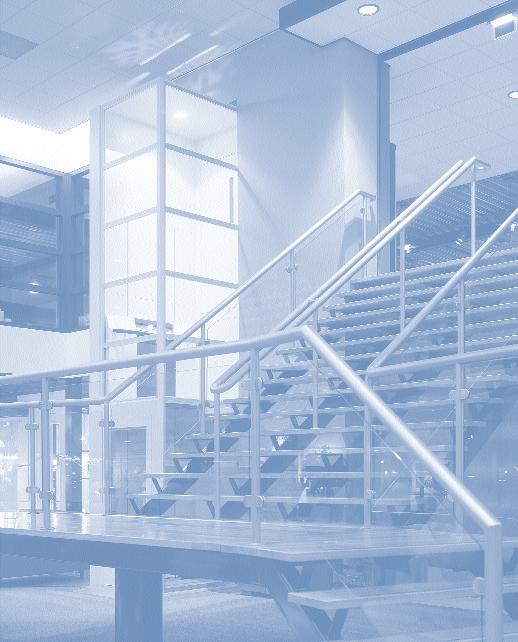

5 Gulliver Σύστηµα κατακόρυφης ανύψωσης µε φρέαρ Min. 730 Χρώµατα The colours for the control panel, cabin and floor covering are simply an indication. For the exact colour tone, please refer to our samples. Το Gulliver είναι το προ όν πολυετούς τεχνικής έρευνας και ανάπτυξης, έχοντας δώσει ιδιαίτερη προσοχή στις ανάγκες των πελατών όσον αφορά την ασφάλεια και την άνεση. Ο Gulliver µπορεί να προσαρµοστεί τέλεια σε µεγάλη ποικιλία δηµόσιων κτιρίων και κατοικιών. Min Different floor sizes Έκδοση πλατφόρµας Οπίσθιο τοίχωµα, πλευρικά πάνελ αλβανισµένος χάλυβας βαµµένος σε απόχρωση RAL (όχι µεταλλικά ZN χρώµατα) Έκδοση µε καµπίνα Ο Gulliver αποτελείται από φρέαρ κατασκευασµένο µε γυάλινα πάνελ και µέταλλο σε βαφή φούρνου σκελετός, επιτρέπει την εγκατάσταση χωρίς να χρειάζεται χτιστό φρέαρ. Όλα τα τοιχώµατα A4 G1 V14 Γαλακτερό Κρέµ Πράσινο Water Η ποιότητα των υλικών που χρησιµοποιούνται, η προσοχή στη λεπτοµέρεια και τα διάφορα διαθέσιµα αξεσουάρ κάνουν τον Gulliver ιδανικό συµπλήρωµα για το χώρο που το περιβάλλει. Ο Gulliver απαιτεί ελάχιστο χώρο και καµία ιδιαίτερη αρχιτεκτονική τροποποίηση (σκάµµα, εγκατάσταση κεφαλής και µηχανοστάσιο). Τυφλή πόρτα Πόρτα µε µικρό παράθυρο Πανοραµική πόρτα Στάσεις : µέγ. 5 : µόνο µε πίνακα ελέγχου, µέγ. 300 Kg µε καµπίνα µέγ. 250 Kg :,1 M : 100 mm : υδραυλικό : µέγ. cm/s : µέγ. 1,5 kw Τροφοδοσία ρεύµατος : 230 Volt 50 Hz N1 B13 Επένδυση δαπέδου Γκρι Sand Μπλε P GF Σκούρο Sand P SC Ανοικτό Sand Περίβληµα ερµαρίου ηλεκτρολογικών και υδραυλική αντλία Πλατφόρµα σε πολλά µεγέθη Επιλογή χρωµάτων RAL Ηλεκτρικοί µηχανισµοί ανοίγµατος πόρτας Φινίρισµα πλατφόρµας ή τοιχωµάτων καµπίνας σε ανοξείδωτο χάλυβα Φινίρισµα οπίσθιου τοιχώµατος σε A4, G1, V14, N1 ή B13 Φρέαρ και πόρτες σε µεταλλικό χρώµα R06, R07, R09 or R10 Οροφή επάνω από τον πίνακα ελέγχου Πλήρης καµπίνα µε µασίφ επιφάνειες, τζάµι ή καθρέπτη (µέγ. φορτίο 250 Kg)

6 Vector Σύστηµα κατακόρυφης ανύψωσης µε φρέαρ Τυποποιηµένο µέγεθος πλατφόρµας 1630 µεγέθη πλατφόρµας µε επιµήκυνση Το Vector είναι κατακόρυφος ανελκυστήρας-πλατφόρµα, ειδικά σχεδιασµένος για εύκολη εφαρµογή στο δικό σας κτίριο µε βάθος σκάµµατος µόλις 50 mm. Το σύστηµα είναι ανελκυστήραςπλατφόρµα, µε φρέαρ και µηχανοστάσιο (όλα σε ένα), απλοστεύοντας την εγκατάσταση και χωρίς να χρειάζονται σοβαρές δοµικές µεταβολές ή δραστικές αρχιτεκτονικές προσαρµογές µε σύµπτυξη Το Vector διαθέτει ανοικτό χαρακτήρα µε προαιρετικά γυάλινα τοιχώµατα και τυποποιηµένες πόρτες µε τζάµι, δηµιουργώντας µία αίθηση ευρυχωρίας και άνεσης, χάρη στις περιορισµένες διαστάσεις. Το άνοιγµα της πόρτας µπορεί να ποικίλει ανάλογα µε τον όροφο σε οποιαδήποτε από τις τρεις πλευρές. Το άνοιγµα της πόρτας µπορεί να είνα υποβοηθούµενο, ενώ οι πόρτες είναι στάνταρ αυτο-κλειόµενες. Πυράντοχη EI-60 (EN81-58) Μεγάλο τζάµι (στάνταρτ) Διπλό τζάµι Μισό ύψος Μισό τζάµι 1280 διαπλατυσµένη Στάσεις : µέγ. 5 : 400 Kg : 12 M : 50 mm : ατέρµονας µε ανυψωτικό δακτύλιο Χρώµα : λευκό RAL3 στις πόρτες, το φρέαρ και την πλατφόρµα µπλε RAL5002 σε έναν πίνακα πλατφόρµας : µέγ. cm/s : µέγ. 2,2 kw Τροφοδοσία ρεύµατος :3φαισκή 400V, 50Hz, 10A, 16A µε καθυστέρηση Επιλογή χρωµάτων RAL Ηλεκτρικοί µηχανισµοί ανοίγµατος πόρτας Οροφή φρέατος µε φωτισµό Μέγ. φορτίο 630 Kg Κλείδωµα πόρτας και/ή πλατφόρµας Οµαλή εκκίνηση Πρόσβαση από τη διαµήκη πλευρά Αναοµή για µονοφασική τροφοδοσία ρεύµατος 230V Φρέαρ µε γυάλινα πάνελ Υλοποίηση σε ανοξείδωτο χάλυβα Υλοποίηση σε εξωτερικό
