1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΚΥΚΛΑΔΩΝ ΔΗΜΟΣ ΣΥΡΟΥ ΕΡΜΟΥΠΟΛΗΣ ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ ΕΡΓΟ: Επισκευή τοίχου αντιστήριξης περιοχής Βουρλή. ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: ,61 (με Φ.Π.Α.). Κ.Α ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ 1. ΣΚΟΠΟΣ ΜΕΛΕΤΗΣ ΘΕΣΗ ΕΡΓΟΥ Η παρούσα μελέτη συντάχθηκε για την λήψη άμεσων μέτρων προστασίας του λιθόκτιστου τοίχου αντιστήριξης στην περιοχή «Βουρλή» στην Ερμούπολη του Δήμου Σύρου Ερμούπολης. Ο τοίχος αντιστηρίζει την οδό Μαυροκορδάτου, στο τμήμα του βόρεια του κτιρίου όπου στεγάζεται το Αστυνομικό Τμήμα Ερμούπολης, έως τον ξενώνα «Βουρλή». Η παρούσα μελέτη για την επισκευή του τοίχου αντιστήριξης έχει ως σκοπό την προσωρινή και έως την οριστική αποκατάσταση / ενίσχυση ή ανέγερση νέου τοιχίου την προσωρινή αποκατάσταση της λιθοδομής του τοίχου αντιστήριξης για την αποφυγή επιπλέον αποκολλήσεων λίθων και κυρίως για την προσωρινή ενίσχυση της βάσης των αντηρίδων. Για την σύνταξη της μελέτης λήφθηκαν υπόψη τα στοιχεία της ομότιτλης μελέτης με α/α 24/2016 της Διεύθυνσης Τεχνικών Υπηρεσιών και Υπηρεσιών Δόμησης του Δήμου Σύρου Ερμούπολης, η οποία έχει εγκριθεί από την αρμόδια υπηρεσία του Υπουργείου Πολιτισμού και Αθλητισμού (α.π. 5236/ ) και τις σημερινές συνθήκες όπως καταγράφηκαν στην Εκθεση Αυτοψία Ζημιών της υπηρεσίας της Οι εργασίες που θα πραγματοποιηθούν σε καμία περίπτωση δεν θα αναστείλουν τα προβλήματα λόγω ολίσθησης του τοίχου ή θα βελτιώσουν σημαντικά την αντοχή του και σε επόμενη οριστική παρέμβαση θα καταστραφούν. 2. ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΕΡΓΑΣΙΩΝ Για την προσωρινή επισκευή του τοίχου αντιστήριξης προβλέπονται συνοπτικά οι παρακάτω εργασίες: Σχολαστικός καθαρισμός ολόκληρης της επιφάνειας του τοιχίου, από σαθρά κονιάματα, αποκολλημένες λίθους και ξένα προς αυτόν στοιχεία. Ιδιαίτερη βαρύτητα θα πρέπει να δοθεί 1

2 στην απομάκρυνση πάσης φύσεως φυτών που έχουν αναπτυχθεί στην επιφάνεια και στην περιοχή έδρασης του τοίχου. Θα πρέπει να επιτευχθεί ο περιορισμός της βλάστησης στην βάση των αντηρίδων, έτσι ώστε αυτή να είναι εύκολα ορατή για τακτικό έλεγχο και καθαρισμό της. Οι αποκολλημένοι λίθοι θα επανατοποθετηθούν στην θέση τους και θα συμπληρωθούν με νέους όπου απαιτείται. Οι σαθροί και νέοι αρμοί θα συμπληρωθούν με κονίαμα. Στις περιοχές εκτεταμένων σπηλαιώσεων λόγω αποκόλλησης λίθων θα διαστρωθεί σκυρόδεμα (ιδίως στην περιοχή νοτίως των αντηρίδων και στην βάση στήριξής τους). Η επιφάνεια εκτέλεσης των εργασιών είναι περίπου 20 μέτρα κατά μήκος του τοιχίου και σε όλο το ύψος του. 3. ΑΝΑΛΥΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΕΡΓΑΣΙΩΝ 3.1 Μέτρα προστασίας. Η εκτέλεση των εργασιών θα γίνει με την βοήθεια γερανοφόρου οχήματος με αναρτημένο δάπεδο εργασίας για την ασφάλεια του προσωπικού και την διακίνηση των υλικών. Η δαπάνες θα αποζημιωθούν απολογιστικά με βάση προσυμφωνημένη με την υπηρεσία ημερήσια αποζημίωση για τα οχήματα, μηχανήματα, δάπεδα εργασίας και γενικά για κάθε σχετικό κόστος. Εφόσον ο Ανάδοχος επιθυμεί την χρήση ικριωμάτων, αυτά θα είναι οποσδήποτε τύπου Γ για την ασφαλή πρόσβαση και παραμονή των εργαζομένων. Τα ικριώματα θα είναι σιδηρά σωληνωτά και το δάπεδο εργασίας θα έχει πλάτος τουλάχιστον 1,30 μ. και εφόσον οι εργασίες γίνονται μόνο στο επίπεδο του κάθε φορά. Στην περίπτωση αυτή ο ανάδοχος υποχρεούται να καταθέσει μελέτη συνταγμένη από μηχανικό για την κατασκευή των ικριωμάτων η οποία θα εγκριθεί από την Υπηρεσία πριν την εγκατάστασή τους και έγκριση τύπου από τον κατασκευαστή της. Το κόστος της μελέτης συμπεριλαμβάνεται στο εργολαβικό αντάλλαγμα των απολογιστικών εργασιών ενώ το κόστος των ικριωμάτων θα γίνει επίσης απολογιστικά λόγω της ιδιαιτερότητας του έργου. Η κατασκευή θα γίνει από εξειδικευμένο και έμπειρο προσωπικό. Γενικά θα ληφθούν υπόψη οι προδιαγραφές ΕΛΟΤ ΤΠ :2009 και η ισχύουσα νομοθεσία. Ο ανάδοχος θα λάβει όλα τα απαραίτητα μέτρα για την σήμανση και ασφάλιση του εργοταξίου και θα εγκαταστήσει την προσωρινή σήμανση για την έγκαιρη προειδοποίηση και ασφαλή χρήση της οδού. Σημειώνεται ιδιαίτερα η υποχρέωση του αναδόχου να διαθέτει σε όλη την διάρκεια του έργου τα ατομικά είδη προστασίας των εργαζομένων και την συνεχή παρουσία στο έργο του υπεύθυνου μηχανικού εργοδηγού του. Τα υφιστάμενα μεταλλικά κιγκλιδώματα εφόσον παρεμποδίζουν την εκτέλεση των εργασιών θα απομακρυνθούν προσωρινά και θα επανατοποθετηθούν μετά την ολοκλήρωση του έργου. 2

3 3.2 Καθαρισμός επιφάνειας λιθοδομής. Ολόκληρη η επιφάνεια της λιθοδομής και της βάσης των αντηρίδων θα καθαρισθεί σχολαστικά από κάθε είδους ξένο σώμα και κυρίως φυτά τα οποία έχουν αναπτυχθεί στους αρμούς της. Όπου παρατηρείται εισχώρηση ριζών θα γίνεται αφαίρεση τους και απομάκρυνση του σαθρού κονιάματος. Όλα τα σαθρά και αποκολλημένα κονιάματα καθώς και οι λίθοι που τυχόν έχουν ρηγματωθεί, αποκολληθεί ή μετακινηθεί, θα απομακρυνθούν. Ολες οι εργασίες θα γίνουν με εργαλεία χειρός, τα δε άχρηστα υλικά θα συσσωρεύονται και θα απομακρύνονται σύμφωνα με τα προβλεπόμενα της ΚΥΑ 36259/1757/Ε103/2010 (ΦΕΚ 1312 Β), με ευθύνη του αναδόχου. Δεν θα πρέπει να αφεθούν προϊόντα κατεδαφίσεων ή εκριζωμένα φυτά στην περιοχή έδρασης του τοιχίου ή στην ευρύτερη περιοχή. Η επιφάνεια της λιθοδομής θα καθαρισθεί με νερό υπό πίεση και θα αποτυπωθεί όλη η παθολογία που θα εντοπισθεί κατά τις παραπάνω εργασίες. 3.3 Συμπλήρωση λιθοδομών αρμολόγημα. Σε όλες τις περιοχές της τοιχοποιίας που παρατηρείται αποκόλληση λίθων καθώς και σε αυτές που τυχόν θα αφαιρεθούν με την παραπάνω διαδικασία, θα γίνει συμπλήρωση με κατάλληλου μεγέθους, υγιών και παρόμοιας σύστασης λίθων. Μπορούν να χρησιμοποιηθούν οι λίθοι που θα προκύψουν από τυχόν καθαιρέσεις κατόπιν έγκρισης της υπηρεσίας ή νέους που θα προσκομίζει ο ανάδοχος. Οι αρμοί θα συμπληρωθούν με τσιμεντοκονίαμα των 450 kg τσιμέντου με λεπτόκοκκη άμμο. 3.3 Σκυροδέματα. Για την συμπλήρωση μεγάλων οπών (νοτίως των αντηρίδων και στην βάση τους) θα χρησιμοποιηθεί σκυρόδεμα κατηγορίας C20/25. Θα τοποθετηθεί σε επαφή με την εξωτερική παρειά του τοίχου ξυλότυπος και θα συμπληρωθεί το κενό με σκυρόδεμα το οποίο ανά διαστήματα θα συμπληρώνεται με λίθους. Σε συνεννόηση με την υπηρεσία μπορεί να χρησιμοποιηθούν πρόσθετα σκυροδέματος. Το πεζοδρόμιο θα διαστρωθεί με τις υφιστάμενες μαρμαρόπλακες. Σε περίπτωση που αυτές δεν επαρκούν θα γίνει προμήθεια νέων, ίδιων διαστάσεων με τις υπάρχουσες. Η διάστρωση θα γίνεται από το υφιστάμενο κράσπεδο προς το στηθαίο ο δε αρμός που τυχόν προκύψει λόγω της αποκόλλησης του τοιχίου θα συμπληρωθεί με τσιμεντοκονίαμα για την διαμόρφωση περιθωρίου. Η ανωτέρω περιγραφή εργασιών, δεν αποκλείει οποιαδήποτε άλλη εργασία είναι απαραίτητη για την άρτια ολοκλήρωση του έργου ή προβλέπεται από την ισχύουσα νομοθεσία και ιδιαίτερα ότι αφορά εγκαταστάσεις, εξοπλισμό και διαδικασίες σχετικές με την ασφάλεια των εργαζομένων και τρίτων. Οι εργασίες και τα υλικά θα είναι σύμφωνα με την ανωτέρω περιγραφή, τα λοιπά τεύχη της έργου, τις Πρότυπες Τεχνικές Προδιαγραφές και την ισχύουσα νομοθεσία. 3

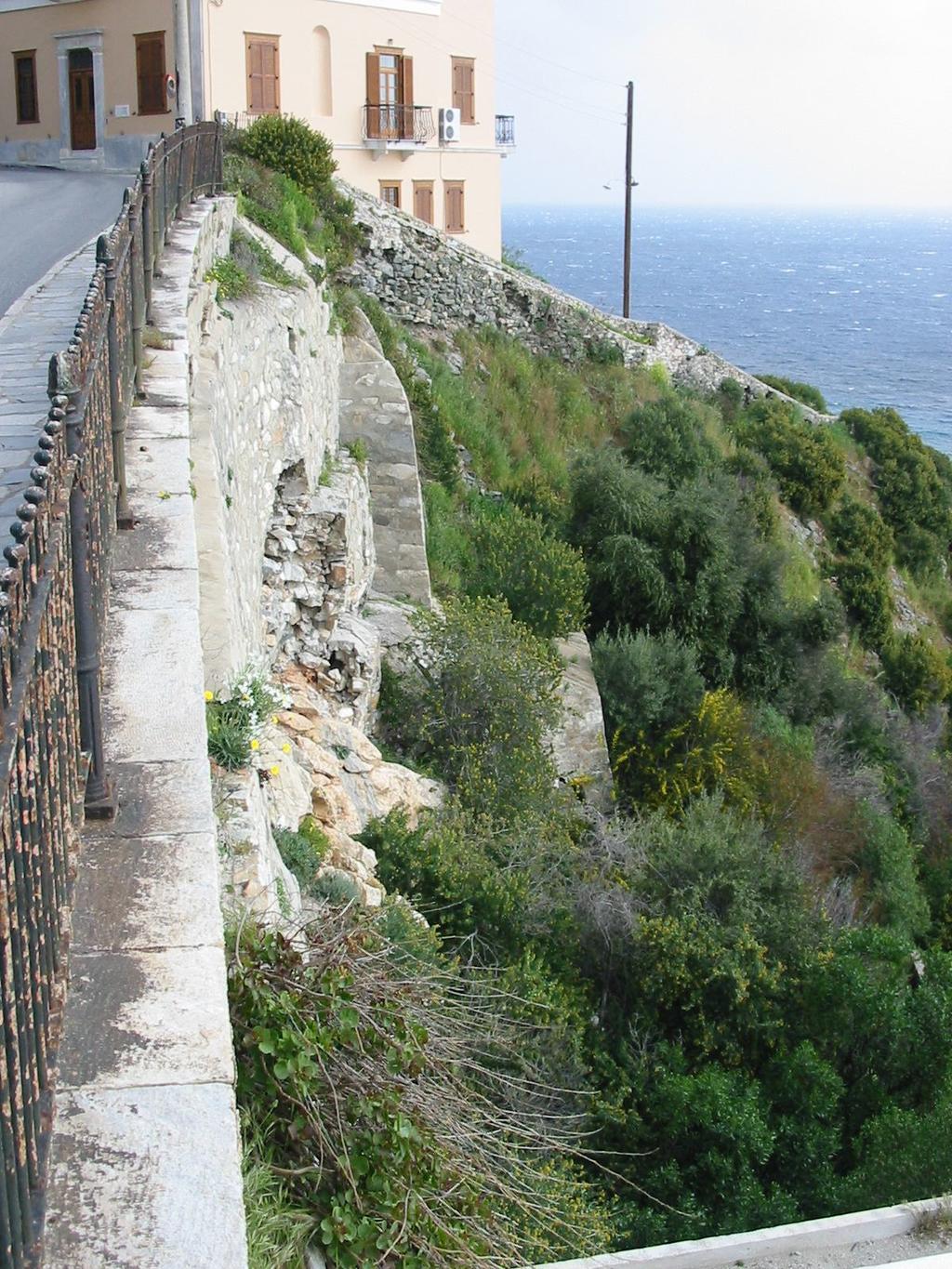

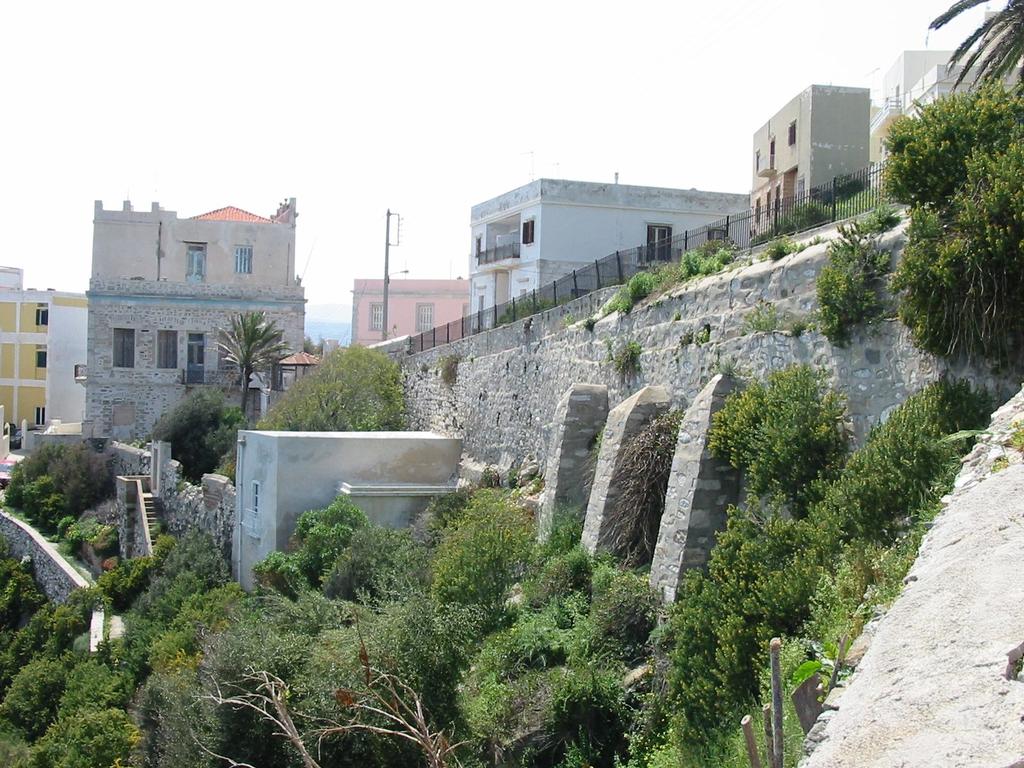

4 ΦΩΤΟΓΡΑΦΙΚΟ ΠΑΡΑΡΤΗΜΑ Εικ.1. Άποψη του λιθόκτιστου τοιχείου από ΒΒΑ Εικ.2. Άποψη μερικής αστοχίας του λιθόκτιστου τοιχίου. Διακρίνεται ο υποκείμενος σχηματισμός των μαρμάρων. 4

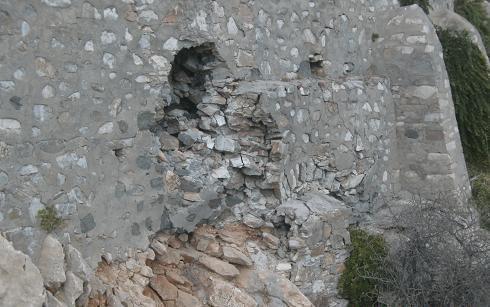

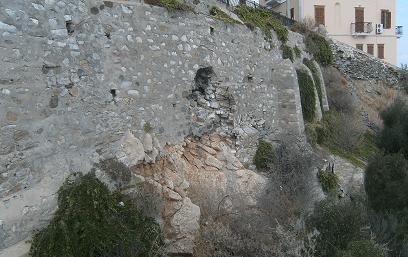

5 Εικ. 1. Άποψη τοίχου αντιστήριξης κατά μήκος. Διακρίνεται η κατάρρευση μέρους των λιθοσωμάτων. Εικ. 2. Κοντινή άποψη του σημείου κατάρρευσης των λιθοσωμάτων. 5

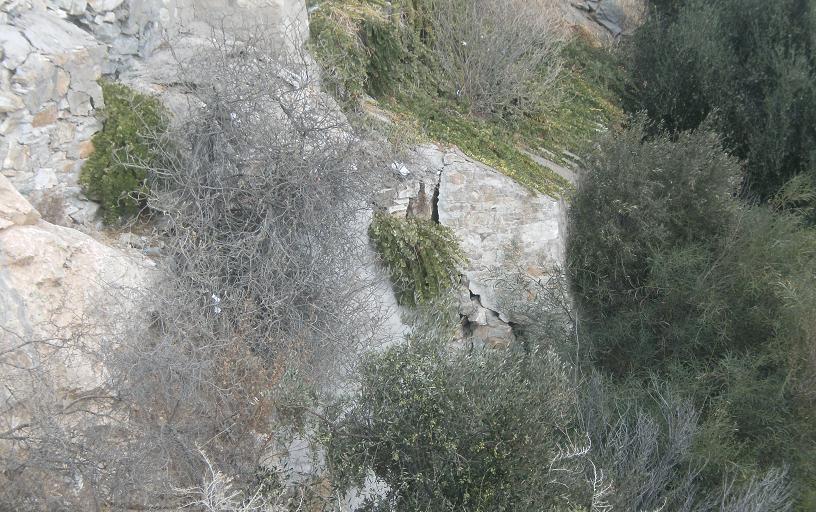

6 Εικ. 5. Αστοχία βάσης έδρασης αντηρίδων. Ερμούπολη Συντάχθηκε Θεωρήθηκε Ο Αν. Προϊστάμενος Διεύθυνσης Τεχνικών Υπηρεσιών και Υπηρεσιών Δόμησης Δήμου Σύρου - Ερμούπολης 6
