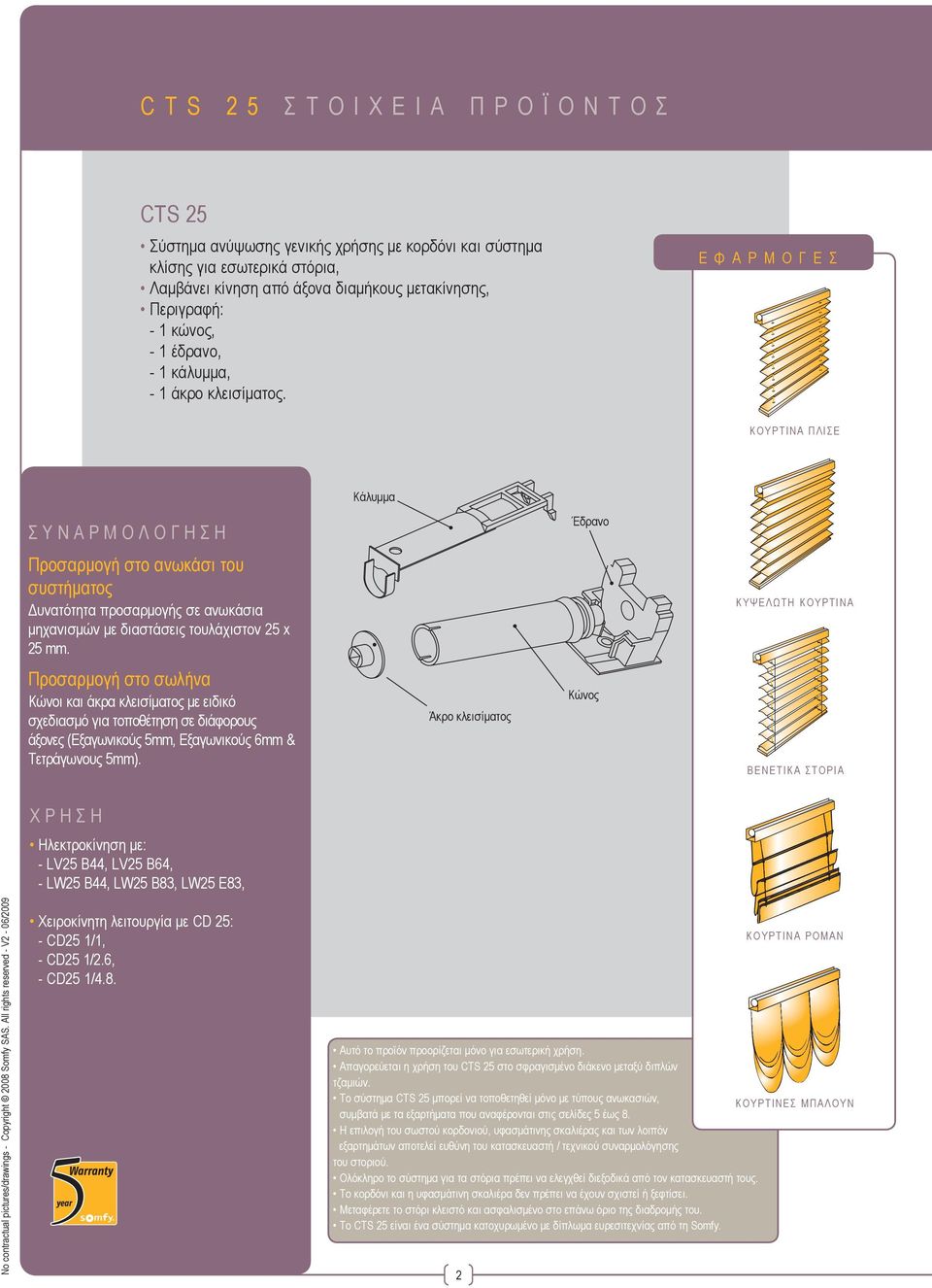

2 C T S 2 5 σ τ ο ι χ ε ί α π ρ ο ϊ ό ν τ ο ς CTS 25 Σύστημα ανύψωσης γενικής χρήσης με κορδόνι και σύστημα κλίσης για εσωτερικά στόρια, Λαμβάνει κίνηση από άξονα διαμήκους μετακίνησης, Περιγραφή: - 1 κώνος, - 1 έδρανο, - 1 κάλυμμα, - 1 άκρο κλεισίματος. Ε Φ Α Ρ Μ Ο Γ Ε Σ ΚΟΥΡΤΙΝΑ ΠΛΙΣΕ Κάλυμμα ΣΥΝΑΡΜΟΛΟΓΗΣΗ Προσαρμογή στο ανωκάσι του συστήματος Δυνατότητα προσαρμογής σε ανωκάσια μηχανισμών με διαστάσεις τουλάχιστον 25 x 25 mm. Έδρανο ΚΥΨΕΛΩΤΗ ΚΟΥΡΤΙΝΑ Προσαρμογή στο σωλήνα Κώνοι και άκρα κλεισίματος με ειδικό σχεδιασμό για τοποθέτηση σε διάφορους άξονες (Εξαγωνικούς 5mm, Εξαγωνικούς 6mm & Τετράγωνους 5mm). Άκρο κλεισίματος Κώνος ΒΕΝΕΤΙΚΑ ΣΤΟΡΙΑ ΧΡΗΣΗ Ηλεκτροκίνηση με: - LV25 B44, LV25 B64, - LW25 B44, LW25 B83, LW25 E83, Χειροκίνητη λειτουργία με CD 25: - CD25 1/1, - CD25 1/2.6, - CD25 1/4.8. ΚΟΥΡΤΙΝΑ ΡΟΜΑΝ Αυτό το προϊόν προορίζεται μόνο για εσωτερική χρήση. Απαγορεύεται η χρήση του CTS 25 στο σφραγισμένο διάκενο μεταξύ διπλών τζαμιών. Το σύστημα CTS 25 μπορεί να τοποθετηθεί μόνο με τύπους ανωκασιών, ΜΠΑΛΟΥΝ συμβατά με τα εξαρτήματα που αναφέρονται στις σελίδες 5 έως 8. Η επιλογή του σωστού κορδονιού, υφασμάτινης σκαλιέρας και των λοιπόν εξαρτημάτων αποτελεί ευθύνη του κατασκευαστή / τεχνικού συναρμολόγησης του στοριού. Ολόκληρο το σύστημα για τα στόρια πρέπει να ελεγχθεί διεξοδικά από τον κατασκευαστή τους. Το κορδόνι και η υφασμάτινη σκαλιέρα δεν πρέπει να έχουν σχιστεί ή ξεφτίσει. Μεταφέρετε το στόρι κλειστό και ασφαλισμένο στο επάνω όριο της διαδρομής του. Το CTS 25 είναι ένα σύστημα κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας από τη Somfy. 2

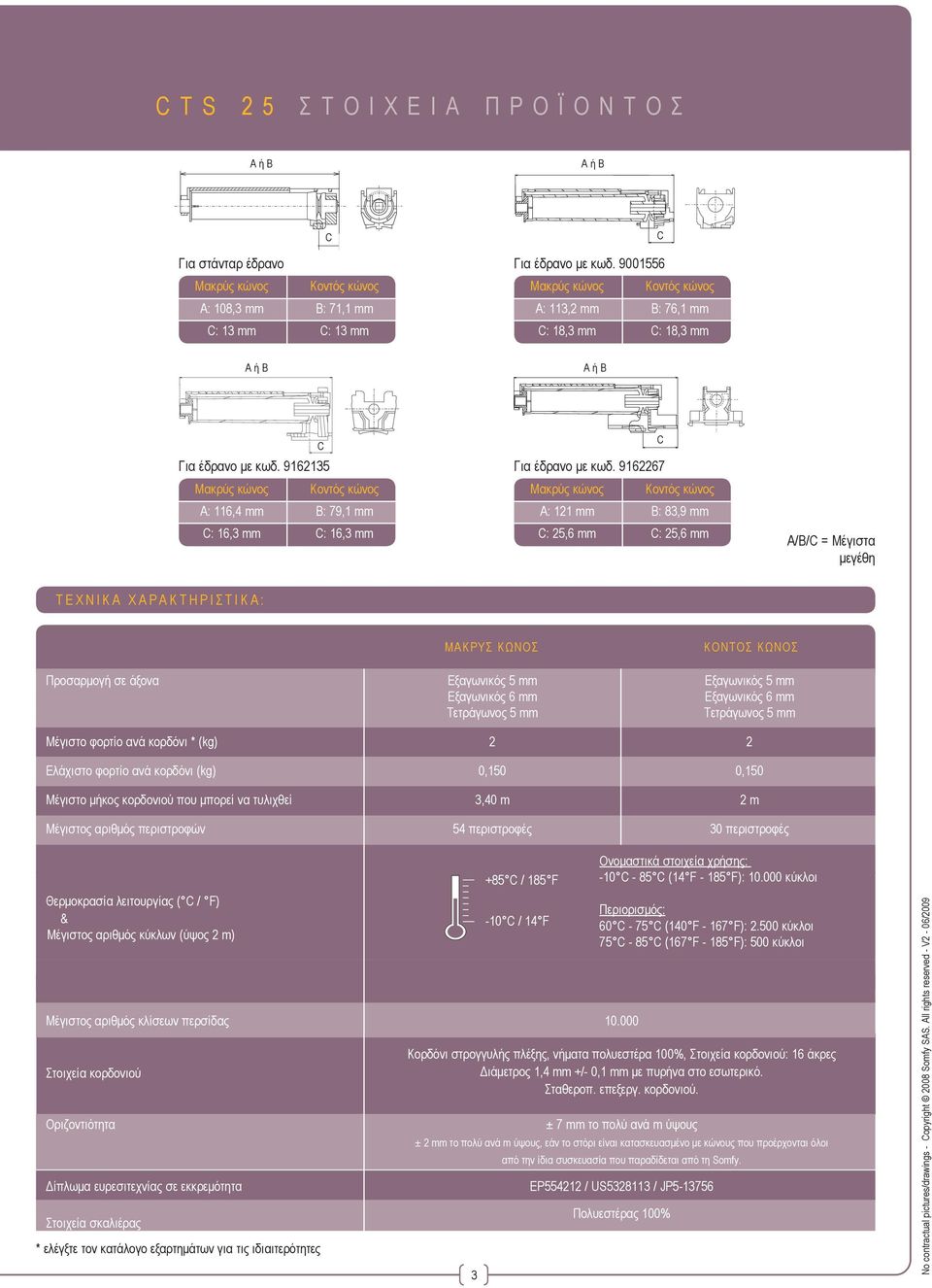

3 C T S 2 5 Σ Τ Ο Ι Χ Ε Ι Α Π Ρ Ο Ϊ Ο Ν Τ Ο Σ A ή B A ή B C Για στάνταρ έδρανο Μακρύς κώνος Κοντός κώνος Α: 108,3 mm Β: 71,1 mm C: 13 mm C: 13 mm C Για έδρανο με κωδ Μακρύς κώνος Κοντός κώνος Α: 113,2 mm Β: 76,1 mm C: 18,3 mm C: 18,3 mm A ή B A ή B C Για έδρανο με κωδ Μακρύς κώνος Κοντός κώνος Α: 116,4 mm Β: 79,1 mm C: 16,3 mm C: 16,3 mm C Για έδρανο με κωδ Μακρύς κώνος Κοντός κώνος Α: 121 mm Β: 83,9 mm C: 25,6 mm C: 25,6 mm Α/Β/C = Μέγιστα μεγέθη ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ: ΜΑΚΡΥΣ ΚΩΝΟΣ ΚΟΝΤΟΣ ΚΩΝΟΣ Προσαρμογή σε άξονα Εξαγωνικός 5 mm Εξαγωνικός 5 mm Εξαγωνικός 6 mm Εξαγωνικός 6 mm Τετράγωνος 5 mm Τετράγωνος 5 mm Μέγιστο φορτίο ανά κορδόνι * (kg) 2 2 Ελάχιστο φορτίο ανά κορδόνι (kg) 0,150 0,150 Μέγιστο μήκος κορδονιού που μπορεί να τυλιχθεί 3,40 m 2 m Μέγιστος αριθμός περιστροφών 54 περιστροφές 30 περιστροφές Θερμοκρασία λειτουργίας ( C / F) & Μέγιστος αριθμός κύκλων (ύψος 2 m) Μέγιστος αριθμός κλίσεων περσίδας Στοιχεία κορδονιού Οριζοντιότητα Δίπλωμα ευρεσιτεχνίας σε εκκρεμότητα Στοιχεία σκαλιέρας * ελέγξτε τον κατάλογο εξαρτημάτων για τις ιδιαιτερότητες Κορδόνι στρογγυλής πλέξης, νήματα πολυεστέρα 100%, Στοιχεία κορδονιού: 16 άκρες Διάμετρος 1,4 mm +/- 0,1 mm με πυρήνα στο εσωτερικό. Σταθεροπ. επεξεργ. κορδονιού. ± 7 mm το πολύ ανά m ύψους ± 2 mm το πολύ ανά m ύψους, εάν το στόρι είναι κατασκευασμένο με κώνους που προέρχονται όλοι C / 185 F -10 C / 14 F Ονομαστικά στοιχεία χρήσης: -10 C - 85 C (14 F F): κύκλοι Περιορισμός: 60 C - 75 C (140 F F): κύκλοι 75 C - 85 C (167 F F): 500 κύκλοι από την ίδια συσκευασία που παραδίδεται από τη Somfy. EP / US / JP Πολυεστέρας 100%

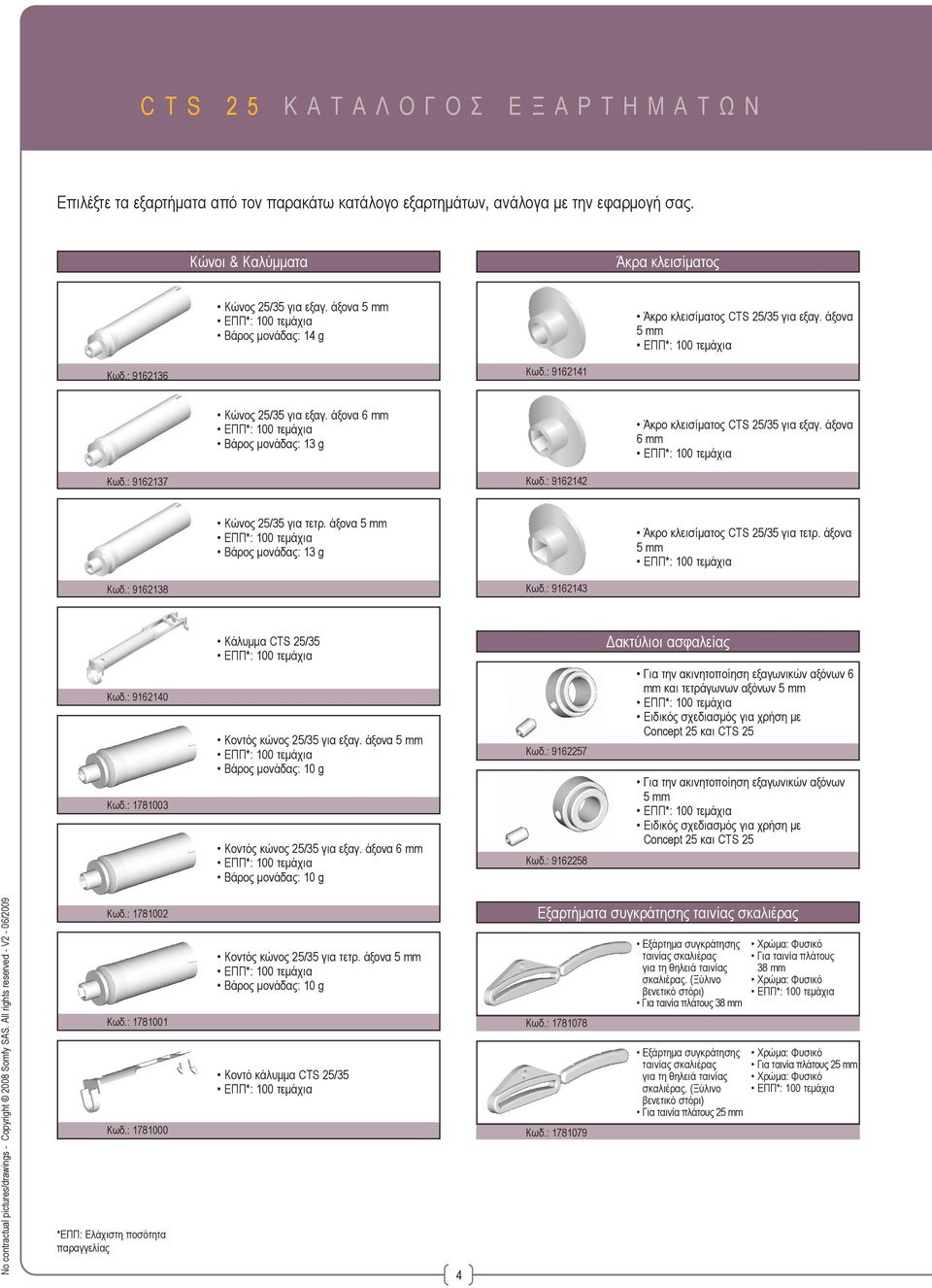

4 C T S 2 5 Κ Α Τ Α Λ Ο Γ Ο Σ Ε Ξ Α Ρ Τ Η Μ Α Τ Ω Ν Επιλέξτε τα εξαρτήματα από τον παρακάτω κατάλογο εξαρτημάτων, ανάλογα με την εφαρμογή σας. Κώνοι & Καλύμματα Άκρα κλεισίματος Κώνος 25/35 για εξαγ. άξονα 5 mm Βάρος μονάδας: 14 g Άκρο κλεισίματος CTS 25/35 για εξαγ. άξονα 5 mm Κωδ.: Κωδ.: Κώνος 25/35 για εξαγ. άξονα 6 mm Βάρος μονάδας: 13 g Άκρο κλεισίματος CTS 25/35 για εξαγ. άξονα 6 mm Κωδ.: Κωδ.: Κώνος 25/35 για τετρ. άξονα 5 mm Βάρος μονάδας: 13 g Άκρο κλεισίματος CTS 25/35 για τετρ. άξονα 5 mm Κωδ.: Κωδ.: Κωδ.: Κωδ.: Κάλυμμα CTS 25/35 Κοντός κώνος 25/35 για εξαγ. άξονα 5 mm Βάρος μονάδας: 10 g Κοντός κώνος 25/35 για εξαγ. άξονα 6 mm Βάρος μονάδας: 10 g Κωδ.: Κωδ.: Δακτύλιοι ασφαλείας Για την ακινητοποίηση εξαγωνικών αξόνων 6 mm και τετράγωνων αξόνων 5 mm Ειδικός σχεδιασμός για χρήση με Concept 25 και CTS 25 Για την ακινητοποίηση εξαγωνικών αξόνων 5 mm Ειδικός σχεδιασμός για χρήση με Concept 25 και CTS 25 Κωδ.: Κωδ.: Κωδ.: *ΕΠΠ: Ελάχιστη ποσότητα παραγγελίας Κοντός κώνος 25/35 για τετρ. άξονα 5 mm Βάρος μονάδας: 10 g Κοντό κάλυμμα CTS 25/35 4 Εξαρτήματα συγκράτησης ταινίας σκαλιέρας Κωδ.: Κωδ.: Εξάρτημα συγκράτησης ταινίας σκαλιέρας για τη θηλειά ταινίας σκαλιέρας. (Ξύλινο βενετικό στόρι) Για ταινία πλάτους 38 mm Εξάρτημα συγκράτησης ταινίας σκαλιέρας για τη θηλειά ταινίας σκαλιέρας. (Ξύλινο βενετικό στόρι) Για ταινία πλάτους 25 mm Χρώμα: Φυσικό Για ταινία πλάτους 38 mm Χρώμα: Φυσικό Χρώμα: Φυσικό Για ταινία πλάτους 25 mm Χρώμα: Φυσικό

5 C T S 2 5 Κ Α Τ Α Λ Ο Γ Ο Σ Ε Ξ Α Ρ Τ Η Μ Α Τ Ω Ν Τύποι μηχανισμών ανωκασιού Έδρανα για CTS Αντάπτορες ανωκασιών για χειροκίνητα ή ηλεκτροκίνητα συστήματα τύπου HD Basic Μηχανολογικό σχέδιο Κωδ.: Κωδ.: Μηχανολογικό σχέδιο τύπου HD ultimate Μηχανολογικό σχέδιο Κωδ.: Κωδ.: Μηχανολογικό σχέδιο τύπου HD 40 x 36 Μηχανολογικό σχέδιο Κωδ.: Κωδ.: Μηχανολογικό σχέδιο τύπου HD 51 x 57 Μηχανολογικό σχέδιο Κωδ.: Κωδ.: Μηχανολογικό σχέδιο τύπου HD 38 x 57 Μηχανολογικό σχέδιο Κωδ.: Κωδ.: Μηχανολογικό σχέδιο τύπου New decor light line Μηχανολογικό σχέδιο Κωδ.: Κωδ.: Μηχανολογικό σχέδιο τύπου Newflex 25 τύπου B.I.G. Rapsody Μηχανολογικό σχέδιο Μέγιστο φορτίο ανά κορδόνι με αυτό το έδρανο: 1 kg Κωδ.: Κωδ.: Μηχανολογικό σχέδιο Κωδ.: Κωδ.: Χρώμα: Γκρι Μηχανολογικό σχέδιο Μηχανολογικό σχέδιο *ΕΠΠ: Ελάχιστη ποσότητα παραγγελίας

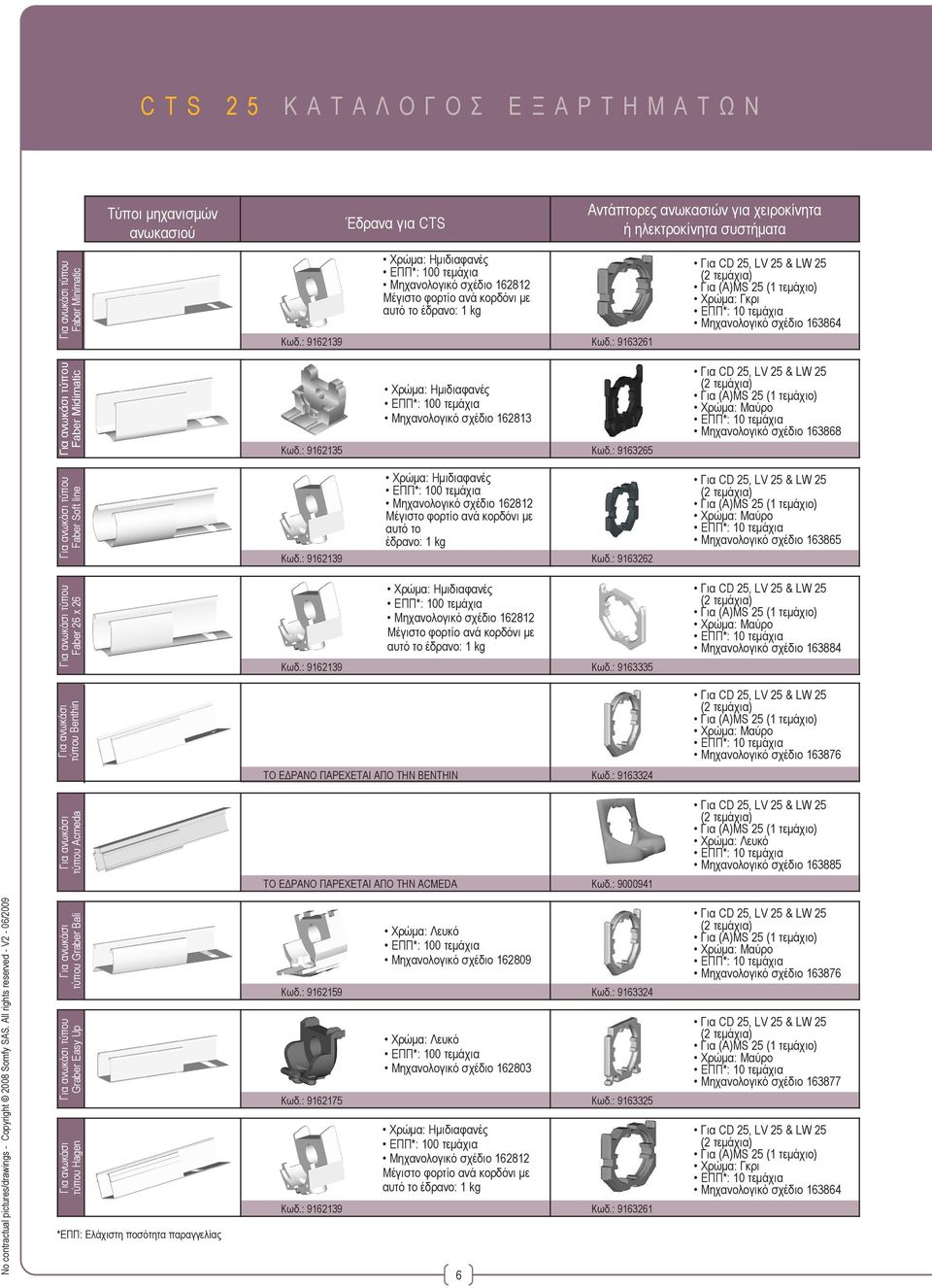

6 C T S 2 5 Κ Α Τ Α Λ Ο Γ Ο Σ Ε Ξ Α Ρ Τ Η Μ Α Τ Ω Ν Τύποι μηχανισμών ανωκασιού Έδρανα για CTS Αντάπτορες ανωκασιών για χειροκίνητα ή ηλεκτροκίνητα συστήματα τύπου Faber Minimatic Μηχανολογικό σχέδιο Μέγιστο φορτίο ανά κορδόνι με αυτό το έδρανο: 1 kg Κωδ.: Κωδ.: Χρώμα: Γκρι Μηχανολογικό σχέδιο τύπου Faber Midimatic Μηχανολογικό σχέδιο Κωδ.: Κωδ.: Μηχανολογικό σχέδιο τύπου Faber Soft line Μηχανολογικό σχέδιο Μέγιστο φορτίο ανά κορδόνι με αυτό το έδρανο: 1 kg Κωδ.: Κωδ.: Μηχανολογικό σχέδιο τύπου Faber 26 x 26 Μηχανολογικό σχέδιο Μέγιστο φορτίο ανά κορδόνι με αυτό το έδρανο: 1 kg Κωδ.: Κωδ.: Μηχανολογικό σχέδιο τύπου Benthin Μηχανολογικό σχέδιο Το έδρανο παρέχεται από την Benthin Κωδ.: τύπου Acmeda Το έδρανο παρέχεται από την Acmeda Κωδ.: Μηχανολογικό σχέδιο τύπου Graber Bali τύπου Graber Easy Up τύπου Hagen *ΕΠΠ: Ελάχιστη ποσότητα παραγγελίας Μηχανολογικό σχέδιο Κωδ.: Κωδ.: Μηχανολογικό σχέδιο Κωδ.: Κωδ.: Μηχανολογικό σχέδιο Μέγιστο φορτίο ανά κορδόνι με αυτό το έδρανο: 1 kg Κωδ.: Κωδ.: Μηχανολογικό σχέδιο Μηχανολογικό σχέδιο Χρώμα: Γκρι Μηχανολογικό σχέδιο

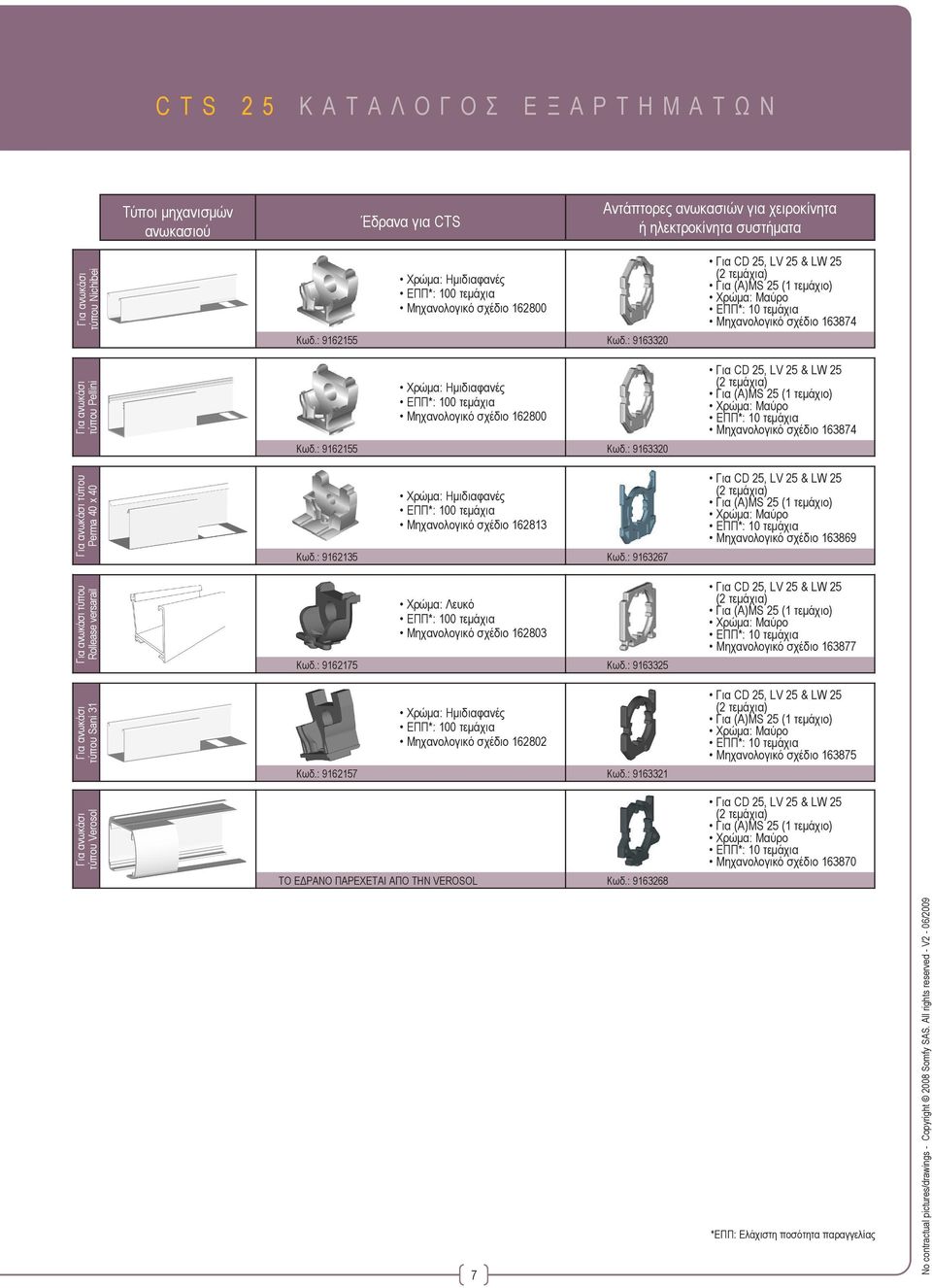

7 C T S 2 5 Κ Α Τ Α Λ Ο Γ Ο Σ Ε Ξ Α Ρ Τ Η Μ Α Τ Ω Ν Τύποι μηχανισμών ανωκασιού Έδρανα για CTS Αντάπτορες ανωκασιών για χειροκίνητα ή ηλεκτροκίνητα συστήματα τύπου Nichibei τύπου Pellini τύπου Perma 40 x 40 τύπου Rollease versarail τύπου Sani 31 τύπου Verosol Μηχανολογικό σχέδιο Κωδ.: Κωδ.: Μηχανολογικό σχέδιο Κωδ.: Κωδ.: Μηχανολογικό σχέδιο Κωδ.: Κωδ.: Μηχανολογικό σχέδιο Κωδ.: Κωδ.: Μηχανολογικό σχέδιο Κωδ.: Κωδ.: Το έδρανο παρέχεται από την Verosol Κωδ.: Μηχανολογικό σχέδιο Μηχανολογικό σχέδιο Μηχανολογικό σχέδιο Μηχανολογικό σχέδιο Μηχανολογικό σχέδιο Μηχανολογικό σχέδιο *ΕΠΠ: Ελάχιστη ποσότητα παραγγελίας

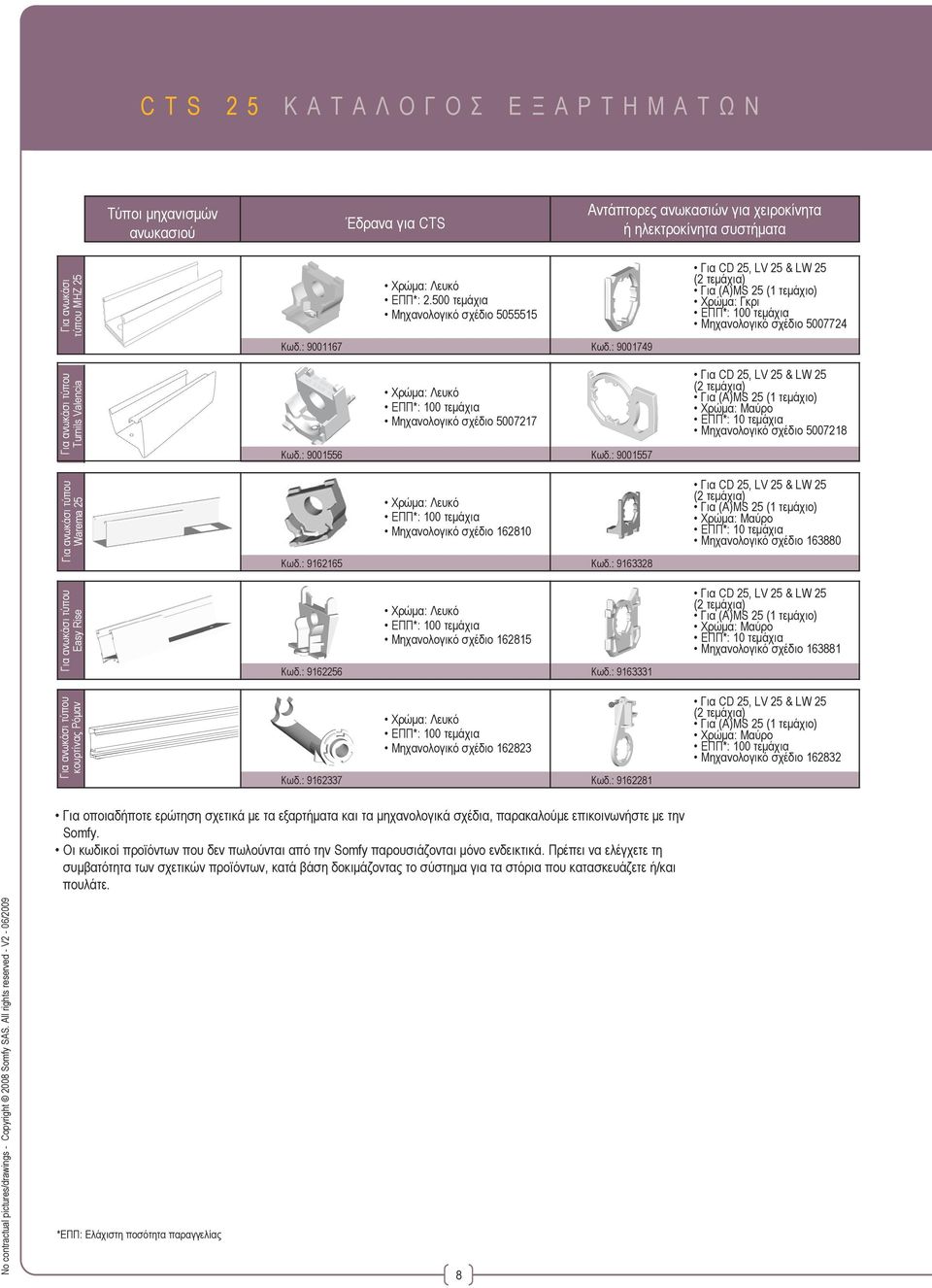

8 C T S 2 5 Κ Α Τ Α Λ Ο Γ Ο Σ Ε Ξ Α Ρ Τ Η Μ Α Τ Ω Ν Τύποι μηχανισμών ανωκασιού Έδρανα για CTS Αντάπτορες ανωκασιών για χειροκίνητα ή ηλεκτροκίνητα συστήματα τύπου MHZ 25 τύπου Turnils Valencia τύπου Warema 25 τύπου Easy Rise τύπου κουρτίνας Ρόμαν ΕΠΠ*: τεμάχια Μηχανολογικό σχέδιο Κωδ.: Κωδ.: Μηχανολογικό σχέδιο Κωδ.: Κωδ.: Μηχανολογικό σχέδιο Κωδ.: Κωδ.: Μηχανολογικό σχέδιο Κωδ.: Κωδ.: Μηχανολογικό σχέδιο Κωδ.: Κωδ.: Χρώμα: Γκρι Μηχανολογικό σχέδιο Μηχανολογικό σχέδιο Μηχανολογικό σχέδιο Μηχανολογικό σχέδιο Μηχανολογικό σχέδιο Για οποιαδήποτε ερώτηση σχετικά με τα εξαρτήματα και τα μηχανολογικά σχέδια, παρακαλούμε επικοινωνήστε με την Somfy. Οι κωδικοί προϊόντων που δεν πωλούνται από την Somfy παρουσιάζονται μόνο ενδεικτικά. Πρέπει να ελέγχετε τη συμβατότητα των σχετικών προϊόντων, κατά βάση δοκιμάζοντας το σύστημα για τα στόρια που κατασκευάζετε ή/και πουλάτε. *ΕΠΠ: Ελάχιστη ποσότητα παραγγελίας 8

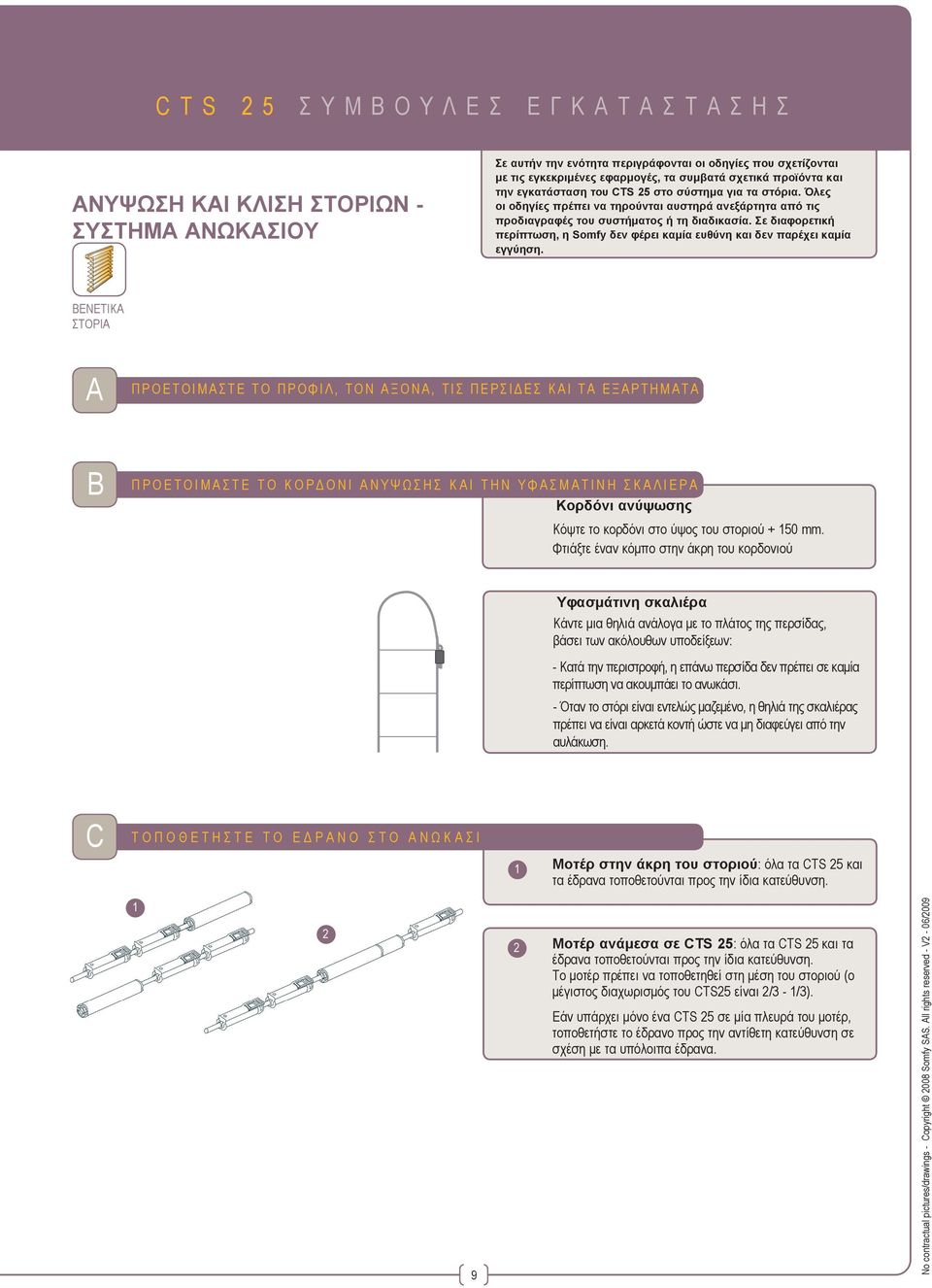

9 C T S 2 5 Σ Υ Μ Β Ο Υ Λ Ε Σ Ε Γ Κ Α Τ Α Σ Τ Α Σ Η Σ ΑΝΥΨΩΣΗ ΚΑΙ ΚΛΙΣΗ ΣΤΟΡΙΩΝ - ΣΥΣΤΗΜΑ ΑΝΩΚΑΣΙΟΥ Σε αυτήν την ενότητα περιγράφονται οι οδηγίες που σχετίζονται με τις εγκεκριμένες εφαρμογές, τα συμβατά σχετικά προϊόντα και την εγκατάσταση του CTS 25 στο σύστημα για τα στόρια. Όλες οι οδηγίες πρέπει να τηρούνται αυστηρά ανεξάρτητα από τις προδιαγραφές του συστήματος ή τη διαδικασία. Σε διαφορετική περίπτωση, η Somfy δεν φέρει καμία ευθύνη και δεν παρέχει καμία εγγύηση. ΒΕΝΕΤΙΚΑ ΣΤΟΡΙΑ A ΠΡΟΕΤΟΙΜΑΣΤΕ ΤΟ ΠΡΟΦΙΛ, ΤΟΝ ΑΞΟΝΑ, ΤΙΣ ΠΕΡΣΙΔΕΣ ΚΑΙ ΤΑ ΕΞΑΡΤΗΜΑΤΑ B ΠΡΟΕΤΟΙΜΑΣΤΕ ΤΟ ΚΟΡΔΟΝΙ ΑΝΥΨΩΣΗΣ ΚΑΙ ΤΗΝ ΥΦΑΣΜΑΤΙΝΗ ΣΚΑΛΙΕΡΑ Κορδόνι ανύψωσης Κόψτε το κορδόνι στο ύψος του στοριού mm. Φτιάξτε έναν κόμπο στην άκρη του κορδονιού Υφασμάτινη σκαλιέρα Κάντε μια θηλιά ανάλογα με το πλάτος της περσίδας, βάσει των ακόλουθων υποδείξεων: - Κατά την περιστροφή, η επάνω περσίδα δεν πρέπει σε καμία περίπτωση να ακουμπάει το ανωκάσι. - Όταν το στόρι είναι εντελώς μαζεμένο, η θηλιά της σκαλιέρας πρέπει να είναι αρκετά κοντή ώστε να μη διαφεύγει από την αυλάκωση. C ΤΟΠΟΘΕΤΗΣΤΕ ΤΟ ΕΔΡΑΝΟ ΣΤΟ ΑΝΩΚΑΣΙ 1 Μοτέρ στην άκρη του στοριού: όλα τα CTS 25 και τα έδρανα τοποθετούνται προς την ίδια κατεύθυνση Μοτέρ ανάμεσα σε CTS 25: όλα τα CTS 25 και τα έδρανα τοποθετούνται προς την ίδια κατεύθυνση. Το μοτέρ πρέπει να τοποθετηθεί στη μέση του στοριού (ο μέγιστος διαχωρισμός του CTS25 είναι 2/3-1/3). Εάν υπάρχει μόνο ένα CTS 25 σε μία πλευρά του μοτέρ, τοποθετήστε το έδρανο προς την αντίθετη κατεύθυνση σε σχέση με τα υπόλοιπα έδρανα.

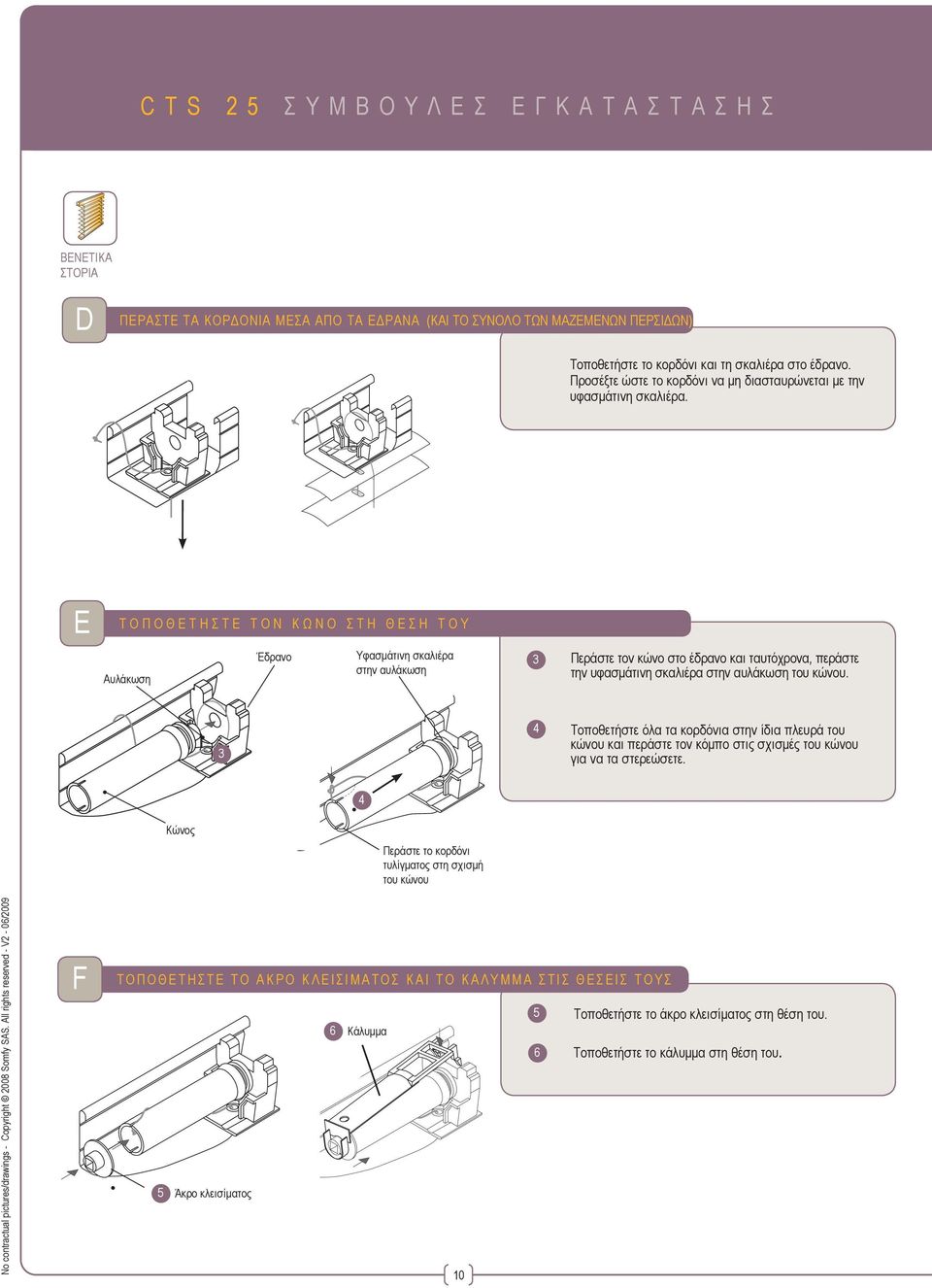

10 C T S 2 5 Σ Υ Μ Β Ο Υ Λ Ε Σ Ε Γ Κ Α Τ Α Σ Τ Α Σ Η Σ ΒΕΝΕΤΙΚΑ ΣΤΟΡΙΑ D ΠΕΡΑΣΤΕ ΤΑ ΚΟΡΔΟΝΙΑ ΜΕΣΑ ΑΠΟ ΤΑ ΕΔΡΑΝΑ (ΚΑΙ ΤΟ ΣΥΝΟΛΟ ΤΩΝ ΜΑΖΕΜΕΝΩΝ ΠΕΡΣΙΔΩΝ) Τοποθετήστε το κορδόνι και τη σκαλιέρα στο έδρανο. Προσέξτε ώστε το κορδόνι να μη διασταυρώνεται με την υφασμάτινη σκαλιέρα. E ΤΟΠΟΘΕΤΗΣΤΕ ΤΟΝ ΚΩΝΟ ΣΤΗ ΘΕΣΗ ΤΟΥ Αυλάκωση Έδρανο Υφασμάτινη σκαλιέρα στην αυλάκωση 3 Περάστε τον κώνο στο έδρανο και ταυτόχρονα, περάστε την υφασμάτινη σκαλιέρα στην αυλάκωση του κώνου. 3 4 Τοποθετήστε όλα τα κορδόνια στην ίδια πλευρά του κώνου και περάστε τον κόμπο στις σχισμές του κώνου για να τα στερεώσετε. 4 Κώνος Περάστε το κορδόνι τυλίγματος στη σχισμή του κώνου F Τοποθετήστε το άκρο κλεισίματος και το κάλυμμα στις θέσεις τους 5 Άκρο κλεισίματος 6 Κάλυμμα Τοποθετήστε το άκρο κλεισίματος στη θέση του. Τοποθετήστε το κάλυμμα στη θέση του.

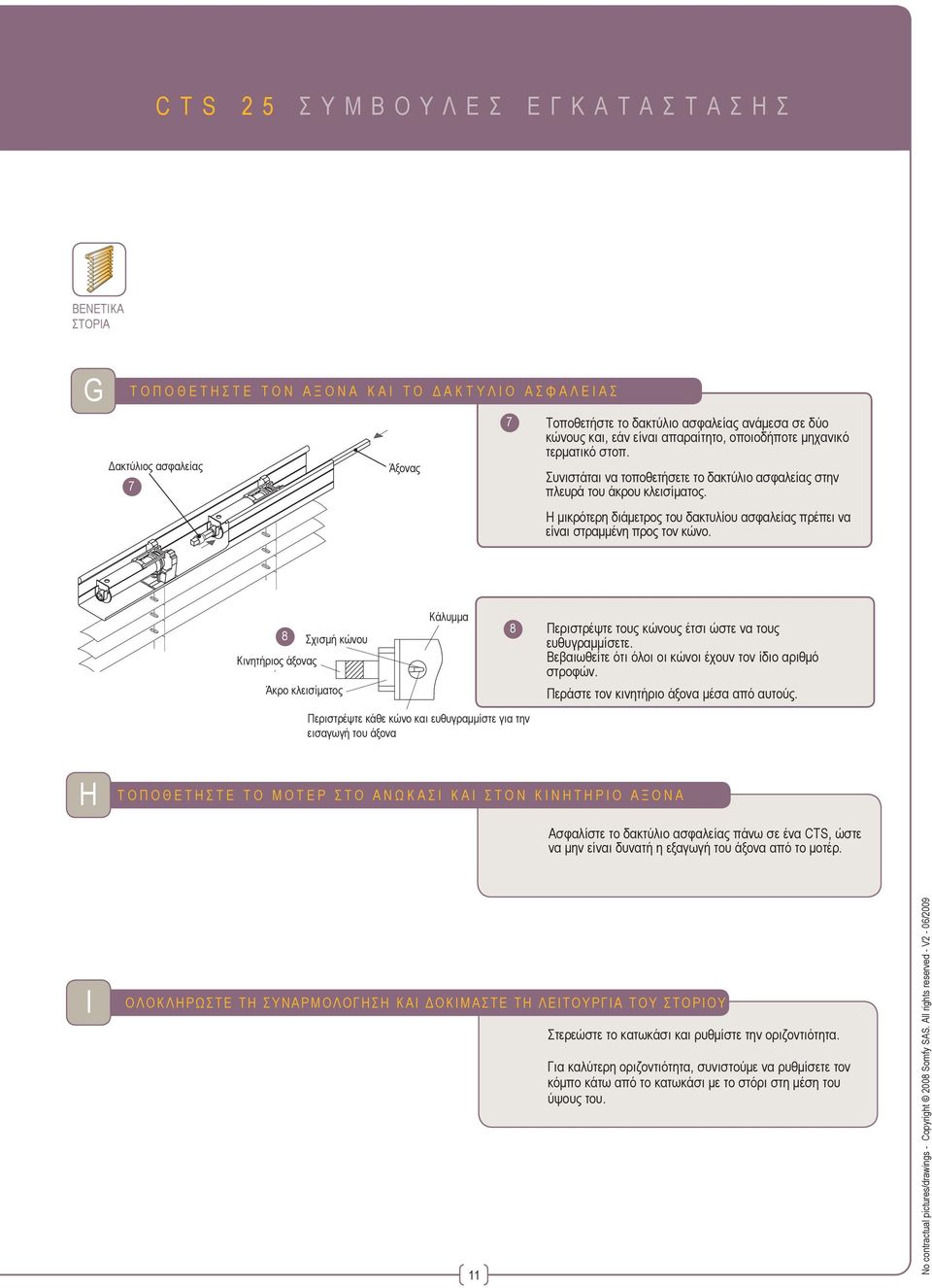

11 C T S 2 5 Σ Υ Μ Β Ο Υ Λ Ε Σ Ε Γ Κ Α Τ Α Σ Τ Α Σ Η Σ ΒΕΝΕΤΙΚΑ ΣΤΟΡΙΑ G ΤΟΠΟΘΕΤΗΣΤΕ ΤΟΝ ΑΞΟΝΑ ΚΑΙ ΤΟ ΔΑΚΤΥΛΙΟ ΑΣΦΑΛΕΙΑΣ Δακτύλιος ασφαλείας 7 Άξονας 7 Τοποθετήστε το δακτύλιο ασφαλείας ανάμεσα σε δύο κώνους και, εάν είναι απαραίτητο, οποιοδήποτε μηχανικό τερματικό στοπ. Συνιστάται να τοποθετήσετε το δακτύλιο ασφαλείας στην πλευρά του άκρου κλεισίματος. Η μικρότερη διάμετρος του δακτυλίου ασφαλείας πρέπει να είναι στραμμένη προς τον κώνο. 8 Κινητήριος άξονας Σχισμή κώνου Άκρο κλεισίματος Κάλυμμα Περιστρέψτε κάθε κώνο και ευθυγραμμίστε για την εισαγωγή του άξονα 8 Περιστρέψτε τους κώνους έτσι ώστε να τους ευθυγραμμίσετε. Βεβαιωθείτε ότι όλοι οι κώνοι έχουν τον ίδιο αριθμό στροφών. Περάστε τον κινητήριο άξονα μέσα από αυτούς. H ΤΟΠΟΘΕΤΗΣΤΕ ΤΟ ΜΟΤΕΡ ΣΤΟ ΑΝΩΚΑΣΙ ΚΑΙ ΣΤΟΝ ΚΙΝΗΤΗΡΙΟ ΑΞΟΝΑ Ασφαλίστε το δακτύλιο ασφαλείας πάνω σε ένα CTS, ώστε να μην είναι δυνατή η εξαγωγή του άξονα από το μοτέρ. I ΟΛΟΚΛΗΡΩΣΤΕ ΤΗ ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΔΟΚΙΜΑΣΤΕ ΤΗ ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΣΤΟΡΙΟΥ 11 Στερεώστε το κατωκάσι και ρυθμίστε την οριζοντιότητα. Για καλύτερη οριζοντιότητα, συνιστούμε να ρυθμίσετε τον κόμπο κάτω από το κατωκάσι με το στόρι στη μέση του ύψους του.

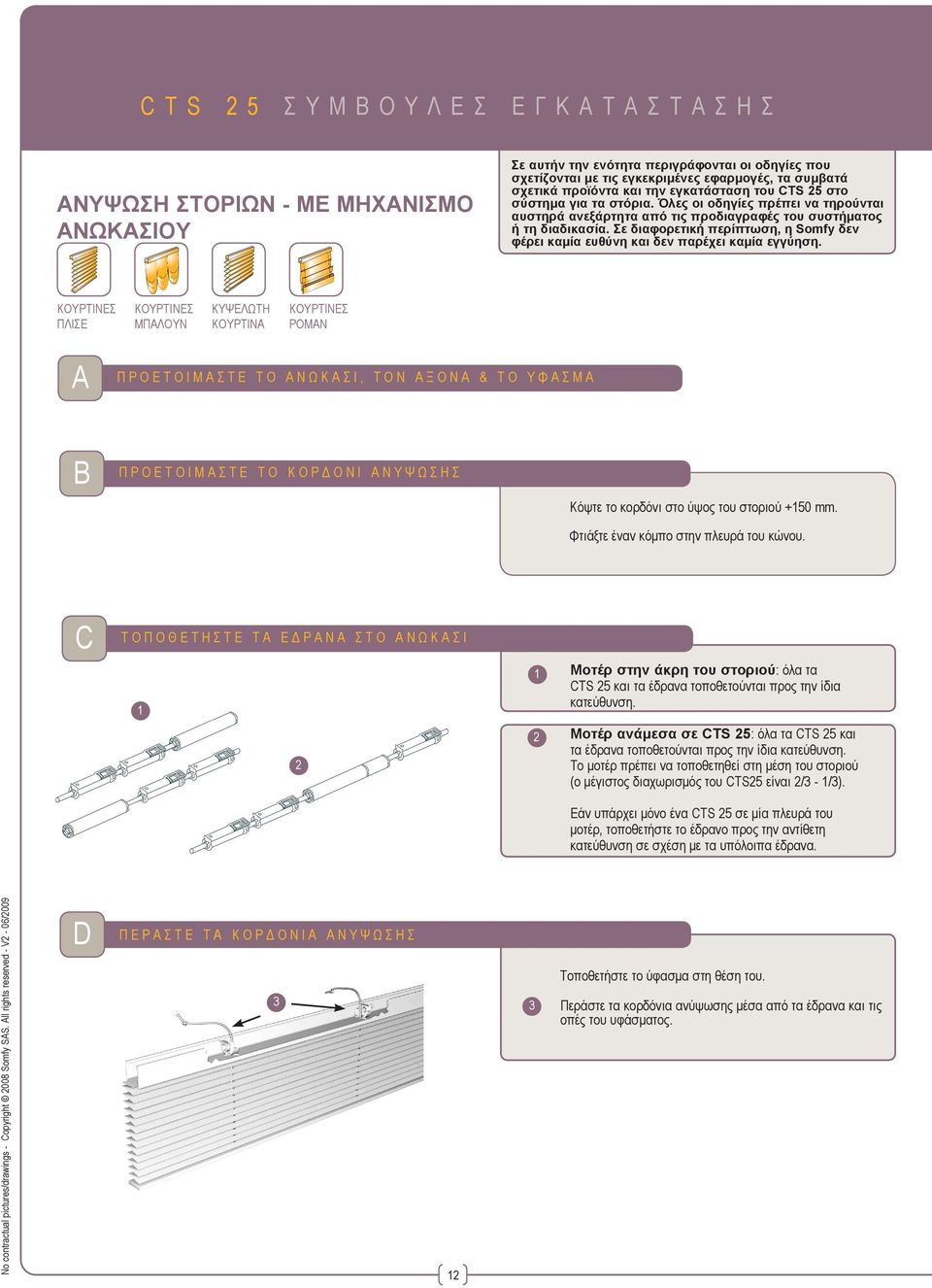

12 B ΠΡΟΕΤΟΙΜΑΣΤΕ ΤΟ ΚΟΡΔΟΝΙ ΑΝΥΨΩΣΗΣ Κόψτε το κορδόνι στο ύψος του στοριού +150 mm. C T S 2 5 Σ Υ Μ Β Ο Υ Λ Ε Σ Ε Γ Κ Α Τ Α Σ Τ Α Σ Η Σ ΑΝΥΨΩΣΗ ΣΤΟΡΙΩΝ - ΜΕ ΜΗΧΑΝΙΣΜΟ ΑΝΩΚΑΣΙΟΥ Σε αυτήν την ενότητα περιγράφονται οι οδηγίες που σχετίζονται με τις εγκεκριμένες εφαρμογές, τα συμβατά σχετικά προϊόντα και την εγκατάσταση του CTS 25 στο σύστημα για τα στόρια. Όλες οι οδηγίες πρέπει να τηρούνται αυστηρά ανεξάρτητα από τις προδιαγραφές του συστήματος ή τη διαδικασία. Σε διαφορετική περίπτωση, η Somfy δεν φέρει καμία ευθύνη και δεν παρέχει καμία εγγύηση. ΠΛΙΣΕ ΜΠΑΛΟΥΝ ΚΥΨΕΛΩΤΗ ΚΟΥΡΤΙΝΑ ΡΟΜΑΝ A ΠΡΟΕΤΟΙΜΑΣΤΕ ΤΟ ΑΝΩΚΑΣΙ, ΤΟΝ ΑΞΟΝΑ & ΤΟ ΥΦΑΣΜΑ Φτιάξτε έναν κόμπο στην πλευρά του κώνου. C ΤΟΠΟΘΕΤΗΣΤΕ ΤΑ ΕΔΡΑΝΑ ΣΤΟ ΑΝΩΚΑΣΙ 1 1 Μοτέρ στην άκρη του στοριού: όλα τα CTS 25 και τα έδρανα τοποθετούνται προς την ίδια κατεύθυνση. 2 2 Μοτέρ ανάμεσα σε CTS 25: όλα τα CTS 25 και τα έδρανα τοποθετούνται προς την ίδια κατεύθυνση. Το μοτέρ πρέπει να τοποθετηθεί στη μέση του στοριού (ο μέγιστος διαχωρισμός του CTS25 είναι 2/3-1/3). Εάν υπάρχει μόνο ένα CTS 25 σε μία πλευρά του μοτέρ, τοποθετήστε το έδρανο προς την αντίθετη κατεύθυνση σε σχέση με τα υπόλοιπα έδρανα. D ΠΕΡΑΣΤΕ ΤΑ ΚΟΡΔΟΝΙΑ ΑΝΥΨΩΣΗΣ Τοποθετήστε το ύφασμα στη θέση του. Περάστε τα κορδόνια ανύψωσης μέσα από τα έδρανα και τις οπές του υφάσματος.

13 C T S 2 5 Σ Υ Μ Β Ο Υ Λ Ε Σ Ε Γ Κ Α Τ Α Σ Τ Α Σ Η Σ ΚΟΥΡΤΙΝΑ ΠΛΙΣΕ ΜΠΑΛΟΥΝ ΚΥΨΕΛΩΤΗ ΚΟΥΡΤΙΝΑ ΡΟΜΑΝ E ΤΟΠΟΘΕΤΗΣΤΕ ΤΟΝ ΚΩΝΟ, ΤΟ ΑΚΡΟ ΚΛΕΙΣΙΜΑΤΟΣ & ΤΟ ΚΑΛΥΜΜΑ Περάστε τον κώνο μέσα στο έδρανο. 4 Τοποθετήστε τον κόμπο στη σχισμή του κώνου. Τοποθετήστε όλα τα κορδόνια στην ίδια πλευρά του κώνου. 4 Τοποθετήστε το άκρο κλεισίματος. Τοποθετήστε το κάλυμμα. F ΤΟΠΟΘΕΤΗΣΤΕ ΤΟΝ ΑΞΟΝΑ ΚΑΙ ΤΟ ΔΑΚΤΥΛΙΟ ΑΣΦΑΛΕΙΑΣ Δακτύλιος ασφαλείας 5 Άξονας 5 Τοποθετήστε το δακτύλιο ασφαλείας ανάμεσα σε δύο κώνους και, εάν είναι απαραίτητο, οποιοδήποτε μηχανικό τερματικό στοπ. Συνιστάται να τοποθετήσετε το δακτύλιο ασφαλείας στην πλευρά του άκρου κλεισίματος. Η μικρότερη διάμετρος του δακτυλίου ασφαλείας πρέπει να είναι στραμμένη προς τον κώνο. G H 6 Σχισμή κώνου Κινητήριος άξονας Άκρο κλεισίματος Περιστρέψτε κάθε κώνο και ευθυγραμμίστε για την εισαγωγή του άξονα Κάλυμμα ΟΛΟΚΛΗΡΩΣΤΕ ΤΗ ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΔΟΚΙΜΑΣΤΕ ΤΗ ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΣΤΟΡΙΟΥ 13 6 Περιστρέψτε τους κώνους έτσι ώστε να τους ευθυγραμμίσετε. Βεβαιωθείτε ότι όλοι οι κώνοι έχουν τον ίδιο αριθμό στροφών. Περάστε τον κινητήριο άξονα μέσα από αυτούς. ΤΟΠΟΘΕΤΗΣΤΕ ΤΟ ΜΟΤΕΡ ΣΤΟ ΑΝΩΚΑΣΙ ΚΑΙ ΣΤΟΝ ΚΙΝΗΤΗΡΙΟ ΑΞΟΝΑ Ασφαλίστε το δακτύλιο ασφαλείας πάνω σε ένα CTS, ώστε να μην είναι δυνατή η εξαγωγή του άξονα από το μοτέρ. Στερεώστε το κατωκάσι και ρυθμίστε την οριζοντιότητα. Για καλύτερη οριζοντιότητα, συνιστούμε να ρυθμίσετε τον κόμπο κάτω από το κατωκάσι με το στόρι στη μέση του ύψους του.

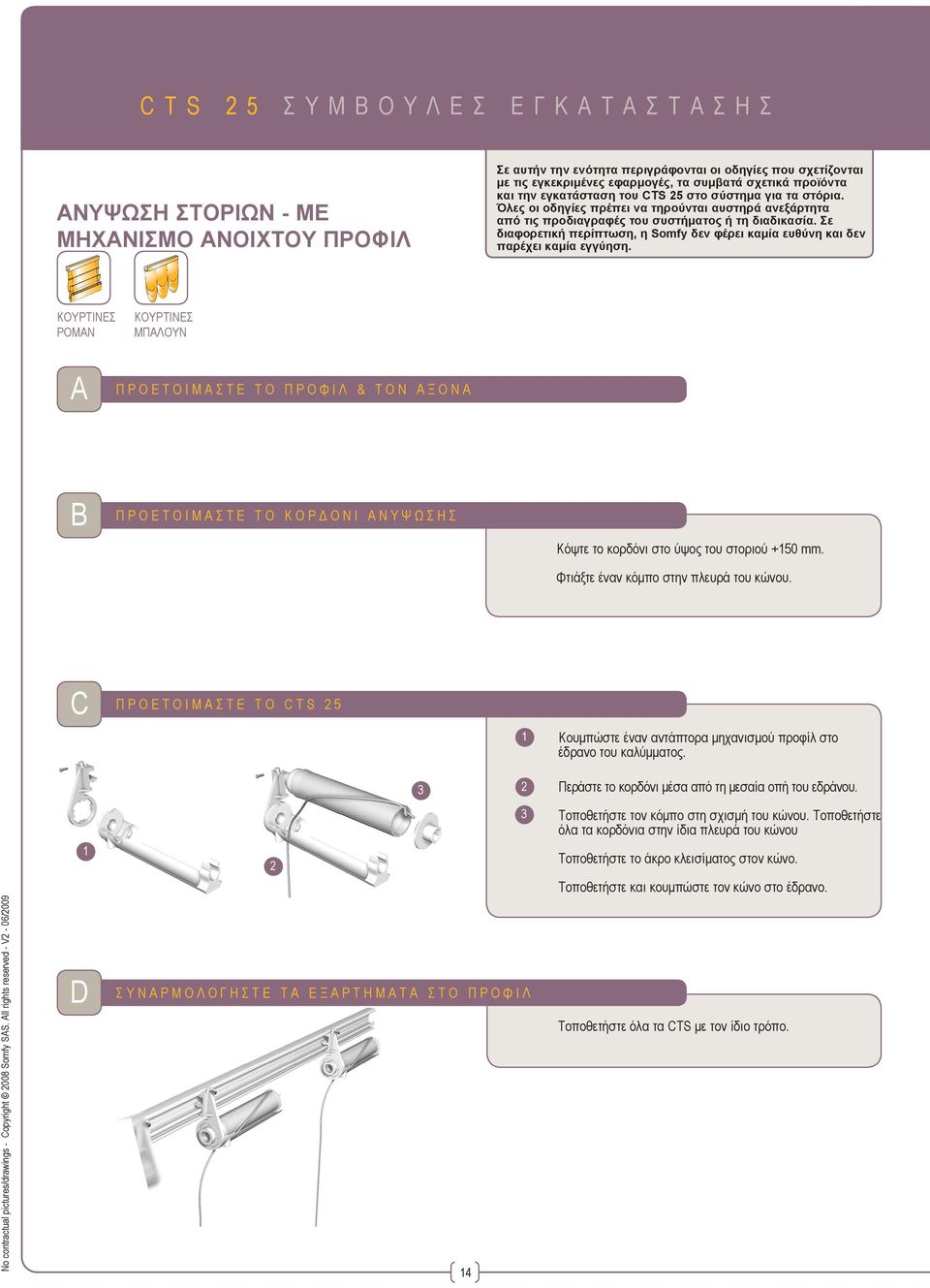

14 B ΠΡΟΕΤΟΙΜΑΣΤΕ ΤΟ ΚΟΡΔΟΝΙ ΑΝΥΨΩΣΗΣ Κόψτε το κορδόνι στο ύψος του στοριού +150 mm. C T S 2 5 Σ Υ Μ Β Ο Υ Λ Ε Σ Ε Γ Κ Α Τ Α Σ Τ Α Σ Η Σ ΑΝΥΨΩΣΗ ΣΤΟΡΙΩΝ - ΜΕ ΜΗΧΑΝΙΣΜΟ ΑΝΟΙΧΤΟΥ ΠΡΟΦΙΛ Σε αυτήν την ενότητα περιγράφονται οι οδηγίες που σχετίζονται με τις εγκεκριμένες εφαρμογές, τα συμβατά σχετικά προϊόντα και την εγκατάσταση του CTS 25 στο σύστημα για τα στόρια. Όλες οι οδηγίες πρέπει να τηρούνται αυστηρά ανεξάρτητα από τις προδιαγραφές του συστήματος ή τη διαδικασία. Σε διαφορετική περίπτωση, η Somfy δεν φέρει καμία ευθύνη και δεν παρέχει καμία εγγύηση. ΡΟΜΑΝ ΜΠΑΛΟΥΝ A ΠΡΟΕΤΟΙΜΑΣΤΕ ΤΟ ΠΡΟΦΙΛ & ΤΟΝ ΑΞΟΝΑ Φτιάξτε έναν κόμπο στην πλευρά του κώνου. C ΠΡΟΕΤΟΙΜΑΣΤΕ ΤΟ CTS 25 1 Κουμπώστε έναν αντάπτορα μηχανισμού προφίλ στο έδρανο του καλύμματος. 3 2 Περάστε το κορδόνι μέσα από τη μεσαία οπή του εδράνου Τοποθετήστε τον κόμπο στη σχισμή του κώνου. Τοποθετήστε όλα τα κορδόνια στην ίδια πλευρά του κώνου Τοποθετήστε το άκρο κλεισίματος στον κώνο. Τοποθετήστε και κουμπώστε τον κώνο στο έδρανο. D ΣΥΝΑΡΜΟΛΟΓΗΣΤΕ ΤΑ ΕΞΑΡΤΗΜΑΤΑ ΣΤΟ ΠΡΟΦΙΛ 14 Τοποθετήστε όλα τα CTS με τον ίδιο τρόπο.

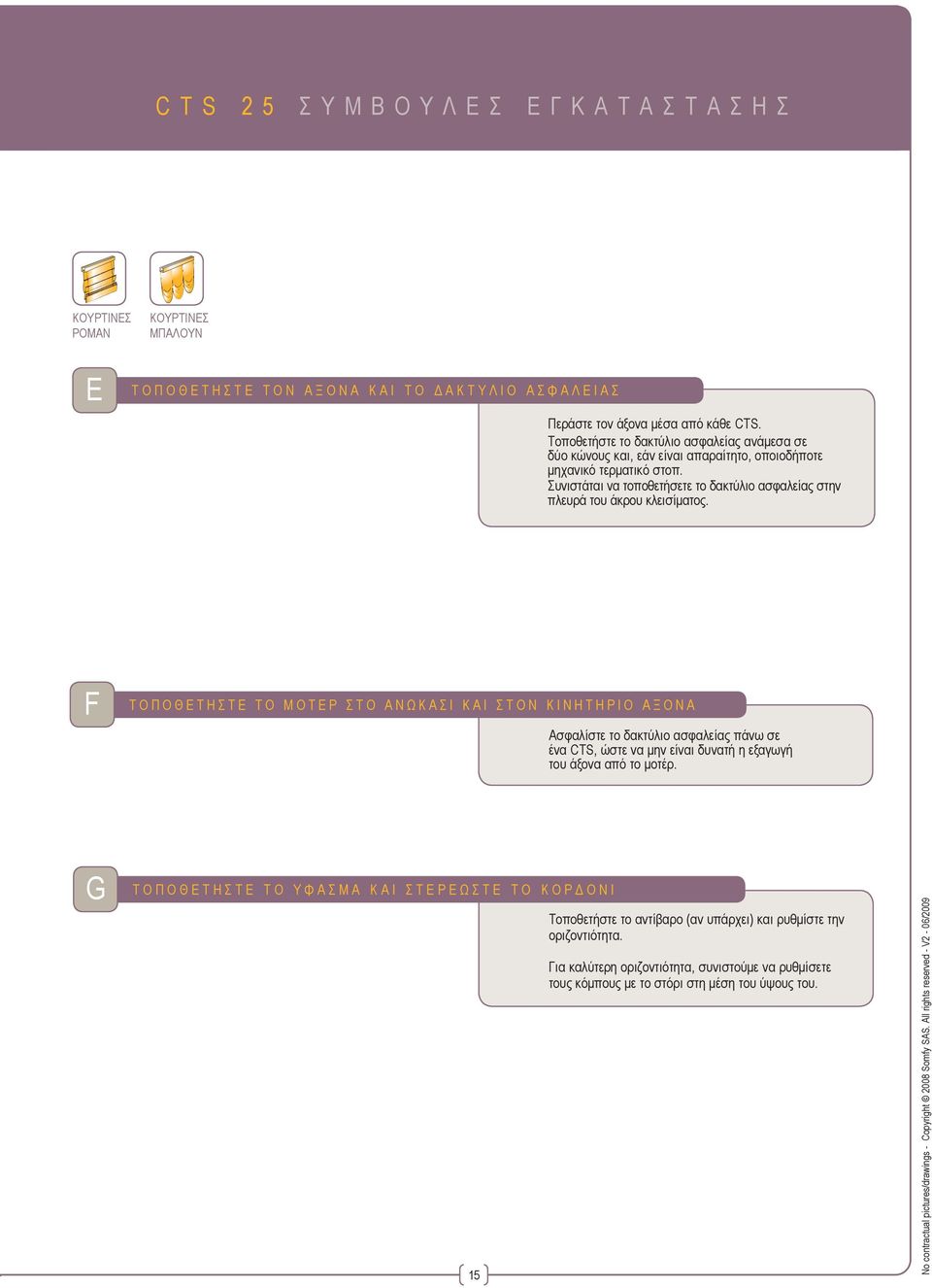

15 C T S 2 5 Σ Υ Μ Β Ο Υ Λ Ε Σ Ε Γ Κ Α Τ Α Σ Τ Α Σ Η Σ ΡΟΜΑΝ ΜΠΑΛΟΥΝ E ΤΟΠΟΘΕΤΗΣΤΕ ΤΟΝ ΑΞΟΝΑ ΚΑΙ ΤΟ ΔΑΚΤΥΛΙΟ ΑΣΦΑΛΕΙΑΣ Περάστε τον άξονα μέσα από κάθε CTS. Τοποθετήστε το δακτύλιο ασφαλείας ανάμεσα σε δύο κώνους και, εάν είναι απαραίτητο, οποιοδήποτε μηχανικό τερματικό στοπ. Συνιστάται να τοποθετήσετε το δακτύλιο ασφαλείας στην πλευρά του άκρου κλεισίματος. F ΤΟΠΟΘΕΤΗΣΤΕ ΤΟ ΜΟΤΕΡ ΣΤΟ ΑΝΩΚΑΣΙ ΚΑΙ ΣΤΟΝ ΚΙΝΗΤΗΡΙΟ ΑΞΟΝΑ Ασφαλίστε το δακτύλιο ασφαλείας πάνω σε ένα CTS, ώστε να μην είναι δυνατή η εξαγωγή του άξονα από το μοτέρ. G ΤΟΠΟΘΕΤΗΣΤΕ ΤΟ ΥΦΑΣΜΑ ΚΑΙ ΣΤΕΡΕΩΣΤΕ ΤΟ ΚΟΡΔΟΝΙ 15 Τοποθετήστε το αντίβαρο (αν υπάρχει) και ρυθμίστε την οριζοντιότητα. Για καλύτερη οριζοντιότητα, συνιστούμε να ρυθμίσετε τους κόμπους με το στόρι στη μέση του ύψους του.

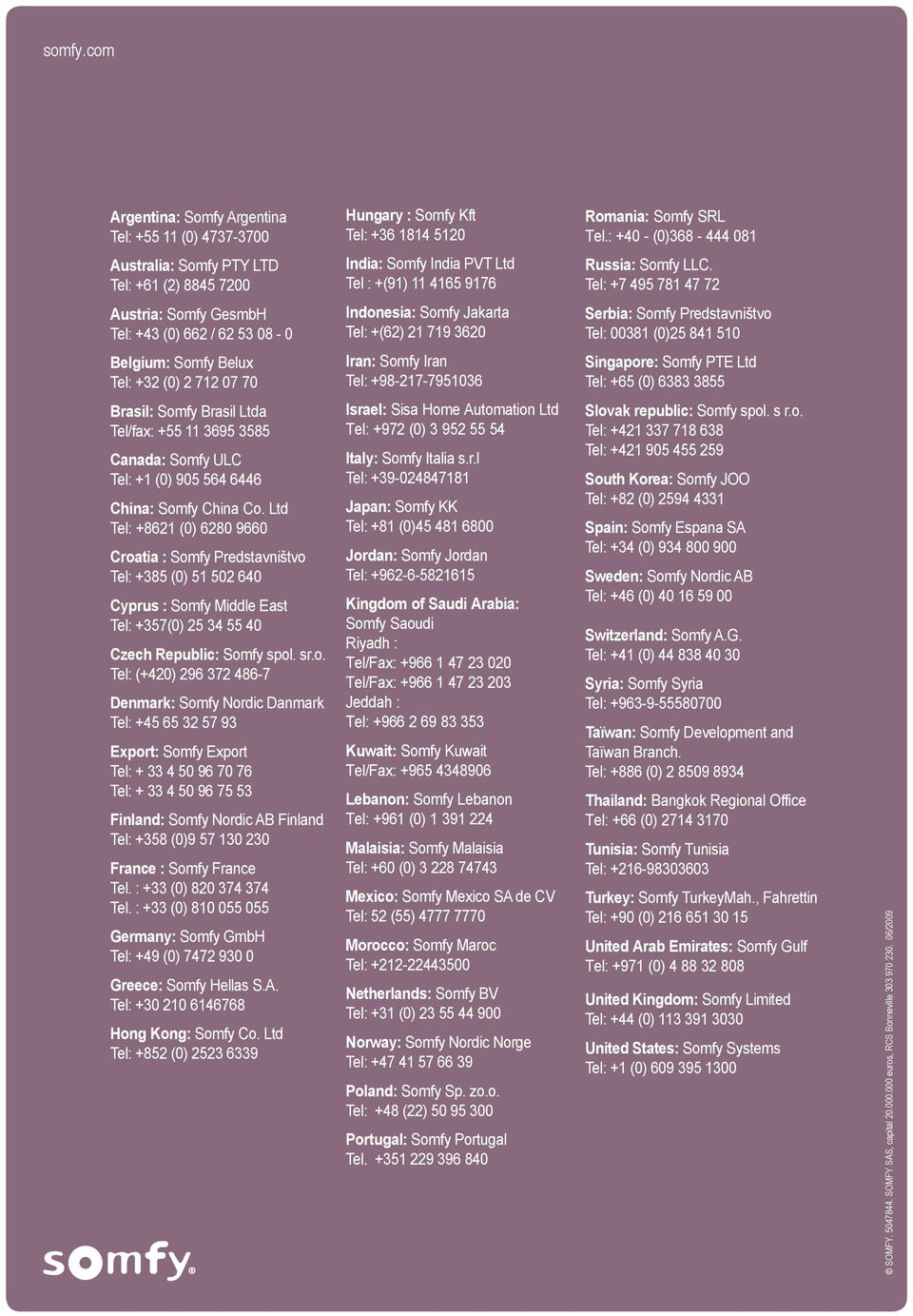

16 somfy.com Argentina: Somfy Argentina Tel: (0) Hungary : Somfy Kft Tel: Romania: Somfy SRL Tel.: (0) Australia: Somfy PTY LTD Tel: +61 (2) India: Somfy India PVT Ltd Tel : +(91) Russia: Somfy LLC. Tel: Austria: Somfy GesmbH Tel: +43 (0) 662 / Indonesia: Somfy Jakarta Tel: +(62) Serbia: Somfy Predstavništvo Tel: (0) Belgium: Somfy Belux Tel: +32 (0) Iran: Somfy Iran Tel: Singapore: Somfy PTE Ltd Tel: +65 (0) Brasil: Somfy Brasil Ltda Tel/fax: Canada: Somfy ULC Tel: +1 (0) China: Somfy China Co. Ltd Tel: (0) Croatia : Somfy Predstavništvo Tel: +385 (0) Cyprus : Somfy Middle East Tel: +357(0) Czech Republic: Somfy spol. sr.o. Tel: (+420) Denmark: Somfy Nordic Danmark Tel: Export: Somfy Export Tel: Tel: Finland: Somfy Nordic AB Finland Tel: +358 (0) France : Somfy France Tel. : +33 (0) Tel. : +33 (0) Germany: Somfy GmbH Tel: +49 (0) Greece: Somfy Hellas S.A. Tel: Hong Kong: Somfy Co. Ltd Tel: +852 (0) Israel: Sisa Home Automation Ltd Tel: +972 (0) Italy: Somfy Italia s.r.l Tel: Japan: Somfy KK Tel: +81 (0) Jordan: Somfy Jordan Tel: Kingdom of Saudi Arabia: Somfy Saoudi Riyadh : Tel/Fax: Tel/Fax: Jeddah : Tel: Kuwait: Somfy Kuwait Tel/Fax: Lebanon: Somfy Lebanon Tel: +961 (0) Malaisia: Somfy Malaisia Tel: +60 (0) Mexico: Somfy Mexico SA de CV Tel: 52 (55) Morocco: Somfy Maroc Tel: Netherlands: Somfy BV Tel: +31 (0) Norway: Somfy Nordic Norge Tel: Poland: Somfy Sp. zo.o. Tel: +48 (22) Portugal: Somfy Portugal Tel Slovak republic: Somfy spol. s r.o. Tel: Tel: South Korea: Somfy JOO Tel: +82 (0) Spain: Somfy Espana SA Tel: +34 (0) Sweden: Somfy Nordic AB Tel: +46 (0) Switzerland: Somfy A.G. Tel: +41 (0) Syria: Somfy Syria Tel: Taïwan: Somfy Development and Taïwan Branch. Tel: +886 (0) Thailand: Bangkok Regional Office Tel: +66 (0) Tunisia: Somfy Tunisia Tel: Turkey: Somfy TurkeyMah., Fahrettin Tel: +90 (0) United Arab Emirates: Somfy Gulf Tel: +971 (0) United Kingdom: Somfy Limited Tel: +44 (0) United States: Somfy Systems Tel: +1 (0) somfy SOMFY SAS, capital euros, RCS Bonneville /2009
