1 ΣΥΛΛΕΚΤΕΣ ΗΛΙΑΚΗΣ ΕΝΕΡΓΕΙΑΣ (Φωτοβολταϊκα Στοιχεία) Γεωργίου Παναγιώτης Α.Μ.:135 Τσιαντός Γιώργος Α.Μ.:211 Τμήμα Επιστήμης των Υλικών

2 Τι Είναι Τα Φωτοβολταϊκα Στοιχεία (Φ/Β) Η σύγχρονη τεχνολογία μάς έδωσε τη δυνατότητα εκμετάλλευσης της ηλιακής ενέργειας, ακτινοβολίας με τη χρήση των ηλιακών φωτοβολταϊκών συστημάτων (Φ/Β), που η λειτουργία τους στηρίζεται στο φωτοβολταϊκό φαινόμενο, δηλαδή την άμεση μετατροπή της ηλεκτρομαγνητικής ακτινοβολίας σε ηλεκτρικό ρεύμα.

3 Τύποι Φ/Β Συστημάτων Αυτόνομο Φ/Β σύστημα (off-grid system) Υβριδικό σύστημα (μαζί με ανεμογεννήτριες κλπ.) Σύστημα μικρής ισχύος (σε κτήρια)

4 Διάταξη Φ/Β Αυτόνομου Συστήματος

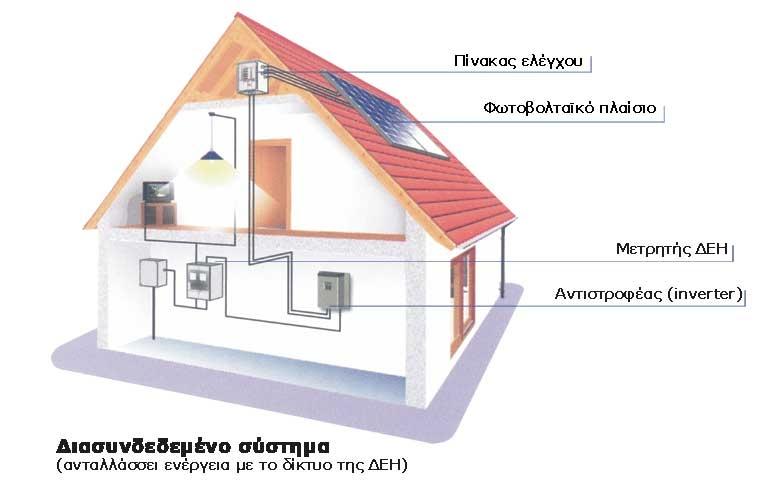

5 Διάταξη Φ/Β Διασυνδεδεμένου Συστήματος

6 Κύρια Μέρη Ενός Επίπεδου Απορροφητική πλάκα (κυρίως μαύρη) Θερμανταλλακτική πλάκα(υγρό ή αέρας) Διαφανές(στο ορατό) κάλυμμα(καλύμματα) Οπίσθια και πλευρική μόνωση(π.χ. υαλοβάμβακας) Πλαίσιο συναρμολόγησης Συγκεντρωτικά συστήματα(φακοί,κάτοπτρα)* Ηλιακού Συλλέκτη

7 Αρχή Λειτουργίας Φ/Β Το ηλιακό φως είναι ουσιαστικά μικρά πακέτα ενέργειας που λέγονται φωτόνια. Τα φωτόνια περιέχουν διαφορετικά ποσά ενέργειας ανάλογα με το μήκος κύματος του ηλιακού φάσματος. Οταν λοιπόν τα φωτόνια προσκρούσουν σε ένα Φ/Β (που είναι ουσιαστικά ένας ημιαγωγός ), άλλα ανακλώνται, άλλα το διαπερνούν και άλλα απορροφώνται από το φωτοβολταϊκό. Αυτά τα τελευταία φωτόνια είναι που παράγουν ηλεκτρικό ρεύμα. Τα φωτόνια αυτά αναγκάζουν τα ηλεκτρόνια του φωτοβολταϊκού να μετακινηθούν σε άλλη θέση και ως γνωστόν ο ηλεκτρισμός δεν είναι τίποτε άλλο παρά κίνηση ηλεκτρονίων. Σ αυτή την απλή αρχή της φυσικής λοιπόν βασίζεται μια από τις πιο εξελιγμένες τεχνολογίες παραγωγής ηλεκτρισμού στις μέρες μας.

8 Πλεονεκτήματα-Μειονεκτήματα Μηδενική ρύπανση Αθόρυβη λειτουργία Αξιοπιστία & μεγάλη διάρκεια ζωής Απεξάρτηση από την τροφοδοσία καυσίμων για τις απομακρυσμενες περιοχές Δυνατότητα επέκτασης Ελάχιστη συντήρηση Ανεξάντλητη πηγή ενέργειας Μηδενικό κόστος παραγωγής ενέργειας Μεγάλη αναλογία ισχύωσ προς βάρος Μπορούν να χρησιμοποιηθούν ως δομικά υλικά Σχετικά υψηλό κόστος Έλλειψη επιδοτήσεων Προβλήματα αποθήκευσης

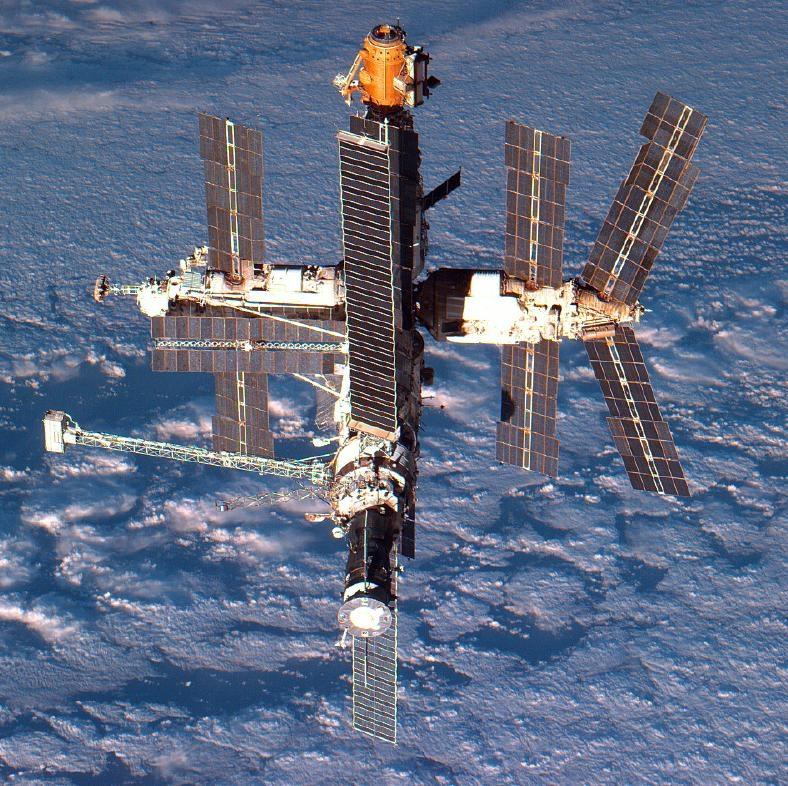

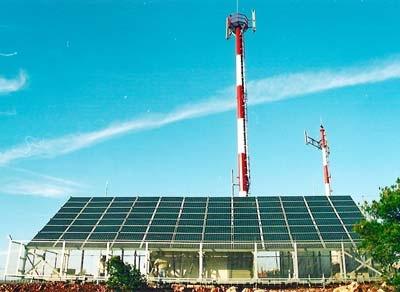

9 Εφαρμογές Φ/Β -1 Σε διαστημικά προγράμματα Σε τηλεπικοινωνιακά συστήματα Στην τροφοδοσία κτηρίων Σε υβριδικά αυτοκίνητα και αεροπλάνα Στην τροφοδοσία συστημάτων δημόσιας χρήσης Σε συστήματα ελέγχου και προστασίας Σε έργα τέχνης Σε περιβαλλοντολογικά προστατευόμενες περιοχές ως πηγές ενέργειας

10 Εφαρμογές Φ/Β -2

11 Εφαρμογές Φ/Β -3

12 Εφαρμογές Φ/Β -4

13 Εφαρμογές Φ/Β -5

14 Εφαρμογές Φ/Β -6

15 Εφαρμογές Φ/Β -7

16 Πώληση Ηλεκτρικής Ενέργειας Φ/Β -1 Η παραγόμενη ηλιακή ενέργεια αφού καταμετρηθεί, διοχετεύεται στο δίκτυο έναντι μίας τιμής που καθορίζεται από το νόμο. Σύμφωνα με το νέο νόμο για τις ανανεώσιμες πηγές ενέργειας (ο οποίος ψηφίστηκε στις ), η παρεχόμενη τιμή πώλησης της ηλιακής κιλοβατώρας ανέρχεται σε 0,40-0,50 /kwh και είναι εγγυημένη για μια εικοσαετία. Η τιμή αυτή αναπροσαρμόζεται με βάση το μέσο ποσοστό αναπροσαρμογής των τιμολογίων της ΔΕΗ Α.Ε. που εγκρίνεται κάθε φορά από τον Υπουργό Ανάπτυξης. Αν δεν υπάρξει μεταβολή των τιμολογίων της ΔΕΗ, οι ανωτέρω τιμές αναπροσαρμόζονται ετησίως κατά ποσοστό ίσο προς το 80% του δείκτη τιμών καταναλωτή, όπως ανακοινώνεται από την Τράπεζα της Ελλάδος. Πιο συγκεκριμένα, η τιμολόγηση της παραγόμενης ηλιακής ενέργειας αναφέρεται στον παρακάτω πίνακα:

17 Πώληση Ηλεκτρικής Ενέργειας Φ/Β -2 Ισχύς φωτοβολταϊκού συστήματος Ηπειρωτικό δίκτυο =< 100 kw 0,45 /kwh 0,50 /kwh Μη διασυνδεδεμένα νησιά >100 kw 0,40 /kwh 0,45 /kwh

18 Αδειοδοτήσεις Δεν απαιτείται άδεια ηλεκτροπαραγωγής από ΡΑΕ και άδεια εγκατάστασης και λειτουργίας από το ΥΠΑΝ, για Φ/Β συστήματα ισχύος μέχρι 150 κιλοβάτ (KWp). Για συστήματα, άνω των 20 KWp, απαιτείται έγκριση περιβαλλοντικών όρων.

19 Επιπλέον φοροελάφρυνση Για Τους Οικιακούς Καταναλωτές Για οικιακούς καταναλωτές, πέραν της παραπάνω ενίσχυσης της ηλιακής κιλοβατώρας δικαιούνται και μια φοροελάφρυνση σε ποσοστό 20% της δαπάνης για εγκατάσταση Φ/Β. Αυτό μεταφράζεται σε έκπτωση 3-8% επί της πραγματικής αξίας του συστήματος. Το ποσό της μείωσης δεν μπορεί να υπερβεί τα 500 ευρώ. Από το 2007, το ανώτατο όριο της φοροελάφρυνσης εκτιμάται ότι θα ανέβει στα 700 ευρώ.

20 Επιπλέον Επιδοτήσεις Για Επιχειρήσεις Για εμπορική επιχείρηση η επιδότηση της αρχικής εγκατάστασης σε ποσοστό 30-55% της αξίας του συστήματος μέσω του αναπτυξιακού νόμου. Κατά καιρούς προκηρύσσονται επίσης διάφορα εξειδικευμένα προγράμματα που ενισχύουν και τα Φ/Β.

21 Επιχορηγήσεις Και Επιδοτήσεις -1 Οι επιχορηγήσεις και επιδοτήσεις ποικίλουν αναλόγως των συστημάτων και των περιοχών όπου λαμβάνουν χώρα Κυμαίνονται από 35% έως 48.1% Η φοροαπαλλαγή είναι 100%

22 Επιχορηγήσεις Και Επιδοτήσεις -2 Για επενδυτικά σχέδια που υπερβαίνουν τα ευρώ το ανώτατο χορηγούμενο ποσό ενίσχυσης προσδιορίζεται ως εξής: a. για το τμήμα μέχρι ευρώ παρέχεται το 100% του κατά περίπτωση ανώτατου ορίου περιφερειακής ενίσχυσης, b. για το τμήμα από ευρώ έως ευρώ παρέχεται το 50% του κατά περίπτωση ανώτατου ορίου περιφερειακής ενίσχυσης, c. για το τμήμα που υπερβαίνει τα ευρώ παρέχεται το 34% του κατά περίπτωση ανώτατου ορίου περιφερειακής ενίσχυσης.
