1 Σωληνωτά πιεζόμετρα - Πιεζόμετρα τύπου Casagrande Standpipe piezometers - Casagrande type piezometers Geotechnica technoogy Boring - Driing - Tunneing - Mining - Construction - Geotechnica

2 Σωληνωτά Πιεζόμετρα Standpipe Piezometers Τα σωληνωτά πιεζόμετρα χρησιμοποιούνται για την ανίχνευση, μέτρηση ή συνεχή παρακολούθηση της στάθμης νερού. Τα σωληνωτά πιεζόμετρα αποτελούνται από ένα πορώδες φίλτρο (φίλτρο Casagrande) το οποίο περιέχεται σε διάτρητο πλαστικό ή μεταλλικό προστατευτικό σωληνωτό περίβλημα. Το φίλτρο επικοινωνεί με την επιφάνεια με πλαστικό ή χαλύβδινο σωλήνα πρόσβασης μέσω του οποίου πραγματοποιούνται οι μετρήσεις. Προστατευτικό κάλυμμα γεώτρησης Borehoe protective cover Το φίλτρο τοποθετείται κοντά στον πυθμένα της γεωτρήσεως και το διάκενο της γεώτρησης πληρώνεται με χονδρόκοκκη άμμο ή χαλίκι επιτρέποντας έτσι την πρόσβαση του νερού στο φίλτρο από όλο το ύψος της στήλης της γεώτρησης. Το ύψος της στάθμης του νερού μετράται είτε αυτόματα με ηλεκτρόδιο το οποίο είναι μόνιμα εγκατεστημένο εντός του φίλτρου ή με ένα φορητό σταθμήμετρο που διαθέτει διαβαθμισμένη μετροταινία. Στάθμη νερού Ground water ine Μερικές από τις πιθανές εφαρμογές των σωληνωτών πιεζομέτρων είναι: έλεγχος στάθμης νερού στο έδαφος, κατασκευή και ανάλυση σταθερότητας πρανών, επιχωμάτων, φραγμάτων και θεμελίων κατασκευών, έλεγχος φραγμάτων και επιχωμάτων, έλεγχος αποτελεσματικότητας έργων βελτίωσης εδάφους (π.χ. δικτύου αποστραγγιστικών σωλήνων), παρακολούθηση επίδρασης κατασκευαστικών έργων σε παράπλευρες κατασκευές, έλεγχος πτώσης στάθμης κατά τη φάση δοκιμαστικών αντλήσεων. Standpipe piezometers are used to detect, measure or monitor ground water eve. The Standpipe piezometers consist of a porous fiter (the Casagrande tip), which is instaed inside a pastic or metaic perforated protection tube. The fiter is joined with a pastic or metaic pipe to the surface, through which the measurements are conducted. Ζώνη σφραγίσεως με σφαιρίδια μπεντονίτη Seaing zone with bentonite pug peets or chips Σωλήνας πρόσβασης Access standpipe The fiter is typicay instaed cose to the bottom of the we and the annuar space between the protective tube and the borehoe was is fied with coarse sand or grave thus permitting water from the fu ength of the borehoe coumn to enter the fiter. The water eve is measured either automaticay with a pressure thansducer instaed permanenty inside the fiter or with a portabe water eve indicator equipped with a graduated tape. Some of the possibe fieds of appication for Standpipe piezometers incude: contro of ground water in soi, construction and stabiity anaysis of sopes, embankments, dams and foundations, Πορώδες φίλτρο Casagrande Casagrande fiter tip contro of dams and embankments, monitoring effectiveness of ground improvement techniques (for exampe monitoring effectiveness of draining pipe system), monitoring the effect of on-going construction works to neighboring structures, monitoring water eve drop during pump testing. Προστατευτική αιχμή από διάτρητο σωλήνα Protective fiter housing tip from perforated pipe 2 * Ο ανωτέρω εικονιζόμενος τρόπος εγκατάστασης των πιεζομέτρων τύπου Casagrande είναι ενδεικτικός. The above iustrated instaation of Casagrande type piezometer is indicative.

3 Πιεζόμετρα Casagrande Casagrande Piezometers Προστατευτικό κάλυμμα γεώτρησης Borehoe protective cover Πλήρωση με ένεμα τσιμέντου-μπεντονίτη Grouted with cement-bentonite grout Ζώνη σφραγίσεως με σφαιρίδια μπεντονίτη Seaing zone with bentonite pug peets or chips Ζώνη φίλτρου από χονδρόκοκκη άμμο Fiter zone with coarse sand Πιεζομετρική στάθμη Piezometer ine Στάθμη νερού Ground water ine Πορώδες φίλτρο Casagrande Casagrande fiter tip Προστατευτική αιχμή από διάτρητο σωλήνα Protective fiter housing tip from perforated pipe * Ο ανωτέρω εικονιζόμενος τρόπος εγκατάστασης των πιεζομέτρων τύπου Casagrande είναι ενδεικτικός. The above iustrated instaation of Casagrande type piezometer is indicative. Τα πιεζόμετρα Casagrande χρησιμοποιούνται για την ανίχνευση, μέτρηση ή συνεχή παρακολούθηση της πίεσης πόρων (πίεσης νερού) σε διαπερατό έδαφος ή πέτρωμα. Τα πιεζόμετρα Casagrande αποτελούνται από ένα πορώδες φίλτρο το οποίο μπορεί να περιέχεται σε διάτρητο πλαστικό ή μεταλλικό προστατευτικό σωληνωτό περίβλημα. Το φίλτρο επικοινωνεί με την επιφάνεια με πλαστικό ή χαλύβδινο σωλήνα πρόσβασης μέσω του οποίου πραγματοποιούνται οι μετρήσεις. Το φίλτρο Casagrande τοποθετείται στο επιθυμητό βάθος μετρήσεων (συνήθως κοντά στον πυθμένα της γεωτρήσεως) και το διάκενο της γεώτρησης στη περιοχή του προστατευτικού σωλήνα πληρώνεται με χονδρόκοκκη άμμο ή χαλίκι δημιουργώντας μία ζώνη φίλτρου που επιτρέπει την πρόσβαση του νερού στο φίλτρο Casagrande. Η ζώνη φίλτρου σφραγίζεται στο άνω μέρος της με ένα στρώμα peets μπεντονίτη με σκοπό να αποτρέψουν τη διαφυγή του νερού. Το διάκενο της υπολειπόμενης στήλης στο άνω μέρος της γεώτρησης πληρώνεται με μίγμα τσιμέντουμπεντονίτη. Η στάθμη του νερού (πίεση πόρων) μετράται είτε αυτόματα με ηλεκτρόδιο το οποίο είναι μόνιμα εγκατεστημένο εντός του φίλτρου ή με ένα φορητό σταθμήμετρο που διαθέτει διαβαθμισμένη μετροταινία. Μερικές πιθανές εφαρμογές των πιεζομέτρων Casagrande είναι: έλεγχος στάθμης νερού στο έδαφος, κατασκευή και ανάλυση σταθερότητας πρανών, επιχωμάτων, φραγμάτων και θεμελίων κατασκευών, έλεγχος φραγμάτων και επιχωμάτων, έλεγχος αποτελεσματικότητας έργων βελτίωσης εδάφους (π.χ. δικτύου αποστραγγιστικών σωλήνων), παρακολούθηση επίδρασης κατασκευαστικών έργων σε παράπλευρες κατασκευές, έλεγχος πτώσης στάθμης κατά τη φάση δοκιμαστικών αντλήσεων. Casagrande piezometers are used to detect, measure or monitor pore pressure (water pressure) in permeabe soi or rock. The Casagrande piezometers consist of a porous fiter which may be instaed inside a pastic or metaic perforated protection tube. The fiter is joined with a pastic or metaic pipe to the surface, through which the measurements are conducted. The Casagrande fiter is instaed at the desired measuring depth (typicay cose to the we bottom) and the annuar space between the protective tube and the borehoe was is fied with coarse sand or grave creating a fiter zone that provides access of the water to the Casagrande fiter. The fiter zone is seaed at the top with a ayer of bentonite peets in order to bock water from escaping. The annuar space between the riser pipe and the borehoe is backfied to the surface with a cement-bentonite grout. The water eve (pore pressure) is measured either automaticay with a pressure thansducer instaed permanenty inside the fiter or with a portabe water eve indicator equipped with a graduated tape. Some possibe fieds of appication for Casagrande type piezometers incude: contro of ground water in soi, construction and stabiity anaysis of sopes, embankments, dams and foundations, contro of dams and embankments, monitoring effectiveness of ground improvement techniques (for exampe monitoring effectiveness of draining pipe system), monitoring the effect of on-going construction works to neighboring structures, monitoring water eve drop during pump testing. 3

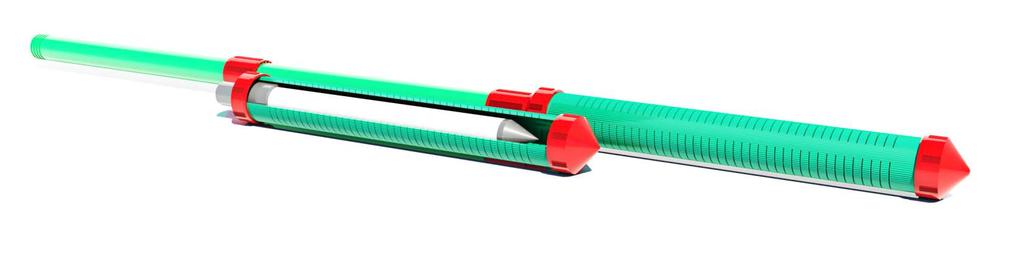

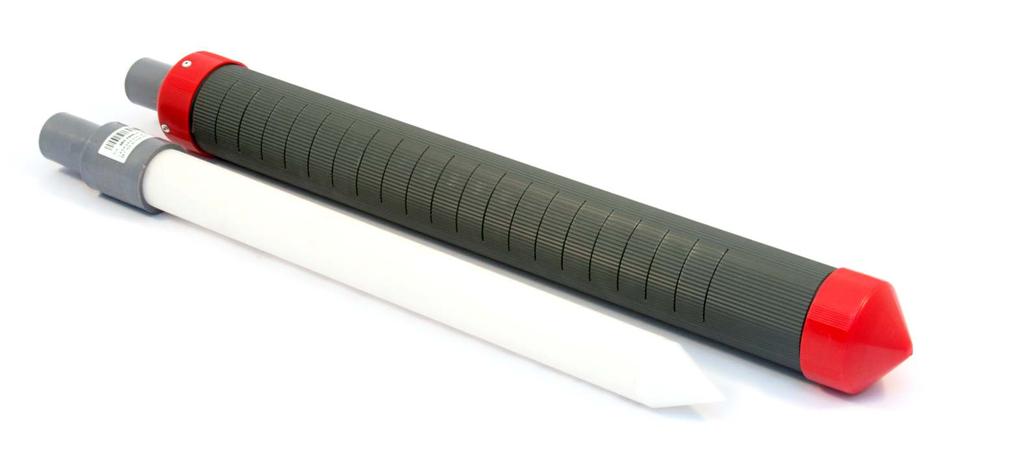

4 Εξοπλισμός πιεζομετρικών γεωτρήσεων Piezometric bore-hoe equipment Πορώδες φίλτρο Casagrande Casagrande porous fiter Πορώδες φίλτρο casagrande Casagrande porous fiter Εξωτερική διάμετρος φίλτρου Fiter externa diameter Εσωτερική διάμετρος φίλτρου Fiter interna diameter Μήκος φίλτρου Fiter ength Πορώδες φίλτρου Fiter pore size Υλικό κατασκευής Materia of construction OD ID L Τιμή Vaue 38 mm 30 mm 50 μm 50 μm Υδρόφιλο πολυαιθυλένιο Hydrophiic poyethyene Σωλήνες πρόσβασης PVC DURVINIL PVC DURVINIL access pipes Οι σωλήνες DURVINIL που παράγονται από άκαμπτο PVC και διαθέτουν σπειρώματα στα άκρα μπορούν να χρησιμοποιηθούν ως σωλήνες πρόσβασης σωληνωτών πιεζομέτρων. Οι σωλήνες παραδίδονται σε ευθύγραμμα μήκη έως 13 m και διαθέτουν σύνδεσμο από ABS. DURVINIL pipes manufactured from rigid PVC which feature threaded ends can be used as access pipes in standpipe piezometers. The pipes can be suppied in engths up to 13m and are deivered with ABS connection coupings. Ονομαστική Διάμετρος N omina Εξωτερική Διάμετρος Outer Εσωτερική Διάμετρος Inner Πάχος Σωλήνα Pipe Thickenss Πίεση Ρήξεως Bursting Pressure Εξωτ. Διάμ. Συνδέσμου Couping Ext. (in) (mm) (mm) (mm) (kg/cm 2 ) (mm) DURVINIL S 1" , /8" , /8" R , /4" /4" R , /2" , /2" /2" R Σωλήνας πρόσβασης DURVINIL με σπειρώματα στα άκρα DURVINIL access pipe with threaded ends DURVINIL E 1" , /8" R /4" Σύνδεσμος από ABS ABS couper Σύνδεση με κόλλα PVC, περίδεση με ταινία ή πριτσίνωμα Joining is achieved either by PVC gue, tape or pop rivets Πορώδες φίλτρο Casagrande Casagrande porous fiter Προστατευτική αιχμή από διάτρητο σωλήνα Protective fiter housing tip from perforated pipe * Οι προδιαγραφές δύνανται να τροποποιηθούν χωρίς προειδοποίηση Specifications may change without prior notice 4

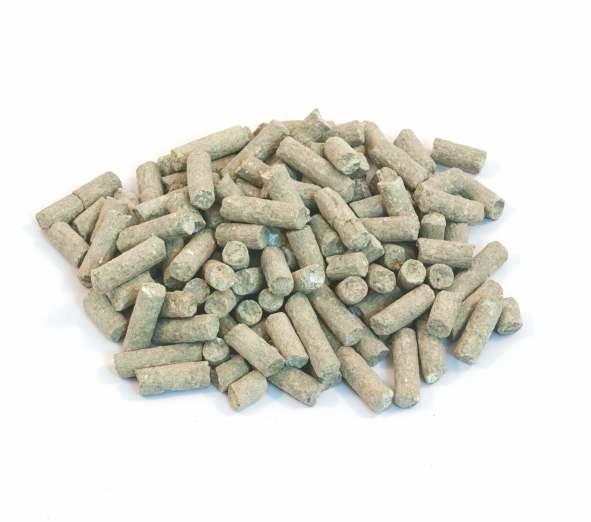

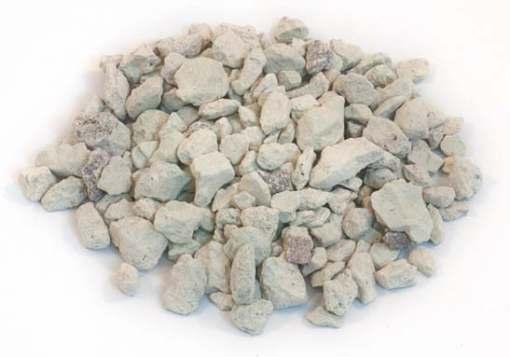

5 Εξοπλισμός πιεζομετρικών γεωτρήσεων Piezometric bore-hoe equipment Σταθμήμετρα γεωτρήσεων Water eve indicators Σταθμήμετρα GeoGage για την μέτρηση την ανύψωση της στάθμης ύδατος εντός του πιεζομετρικού σωλήνα. Τα σταθμήμετρα GeoGage παρέχουν ηχητικό σήμα και ένδειξη λυχνίας όταν το ηλεκτρόδιό τους έρθει σε επαφή με το νερό. ο είναι μία συσκευή που επιτρέπει τη μέτρηση της στάθμης του νερού εντός γεωτρήσεων. Η ένδειξη της μετροταινίας παρέχει το βάθος της στάθμης νερού. Διατίθενται μοντέλα με μήκος ταινίας από 50 έως 300 m με βήμα 50 m. GeoGage water eve indicators for determining the water eve rise inside the piezometer standpipe. The GeoGage water eve indicators provide buzzer sound and ed amp visua signa as soon as the probe comes in contact with water. The reading on the measuring tape provides the depth of the water eve. Avaiabe modes feature tape engths from 50 up to 300m with 50m intervas. Κόλλα συγκόλλησης Joining gue Κωδικός Part Number INC-PVCCEMENT-1 Περιγραφή Description Κόλλα συγκ/σης Joining gue Συσκευασία Packing Δοχεία / Cans 472 m (16 oz) Βάρος Weight kg 0,45 Κόλλα συγκ/σης INC-PVCCEMENT m (8 oz) 0,22 Joining gue Χαλίκι μπεντονίτη σφράγισης Bentonite pug chips Χαλίκι σφραγίσεως από νατριούχο μπεντονίτη σε κοκκομετρία των 3/8 (9.5mm), κατάλληλος για σφραγίσεις γεωτρήσεων και για κατασκευή γεωτρήσεων παρακολουθήσεως διαφόρων γεωλογικών παραμέτρων. Το χαλίκι μπεντονίτη εισάγεται στη γεώτρηση σε ξηρά κατάσταση και χωρίς να απαιτείται προηγούμενη ανάμιξή του. Με την ενυδάτωσή του, δημιουργείται μια εύπλαστη ζελατινώδη μάζα η οποία πληρώνει το διάκενο της γεώτρησης και τυχόν ρωγμές ή κενά του πετρώματος σφραγίζοντας έτσι τη γεώτρηση. Pug chips are made from sodium bentonite and are avaiabe in 3/8 (9.5mm) chips suitabe for seaing bore-hoes and construction of monitoring wes. The bentonite pug chips are poured in the hoe in their dry condition without previous mixing being required. Upon hydration, a fexibe ge-ike mass is formed which fis the bore-hoe voume as we as fissures and formation voids thus seaing the bore-hoe. Κωδικός Part Number GEO-BENT-PLUG38 Περιγραφή Description Μπεντονίτης Bentonite chips Συσκευασία Packing Σάκος / Sack 60 sacks/paet Βάρος Weight kg 22,70 Κυλινδρικά συμπιέσματα μπεντονίτη σφραγίσεως Cyindric bentonite pug peets Τα peet μπετονίτη σφραγίσεως TSB παράγονται από έναν πολύ καθαρό μπεντονίτη Wyoming, ο οποίος λειοτριβείται και συμπιέζεται σε κυλινδρικά peets διαμέτρου περίπου 6.5 mm και σε μήκη από 5 έως και 20mm. Η χρήση τους είναι όμοια με αυτή του χαλικιού μπεντονίτη. Το TSB συσκευάζεται σε σάκους των 25 kg από υφαντό πολυπροπυλένιο που φέρουν εσωτερική πλαστική επένδυση. Οι σάκοι είναι ανθεκτικοί στη μεταχείριση στο εργοτάξιο. The Tight Sea Bentonite (TSB) peets are produced from a very pure Wyoming type bentonite, finey ground and compressed into tubuar shaped peets with approx. diameter 6.5mm and varying engths from 5 to 20mm. Their use is simiar the bentonite chips. TSB is packed in 25 kg woven poypropyene bags with pastic inner ining. The bags are strong enough to withstand rough handing in the fied. * Οι προδιαγραφές δύνανται να τροποποιηθούν χωρίς προειδοποίηση Specifications may change without prior notice 5
