1 Κοπή Παρεμβυσμάτων & Ευκάμπτων Υλικών

2 Κοπή Παρεμβυσμάτων & Ευκάμπτων Υλικών 02 Παρεμβύσματα & Gaskets Ελαστικά 03 Παρεμβύσματα & Gaskets ΠΕΡΜΑΝΙΤΗ 04 Παρεμβύσματα & Gaskets ΦΕΛΛΟΥ & ΛΑΣΤΙΧΟΦΕΛΛΟΥ 05 Παρεμβύσματα & Gaskets Υλικών Τροφίμων (FD) 06 Παρεμβύσματα & Gaskets ΣΙΛΙΚΟΝΗΣ 07 Παρεμβύσματα & Gaskets VITON 08 Παρεμβύσματα & Gaskets POLYURETHNE 09 Παρεμβύσματα & Gaskets ΜΕΤΑΛΛΙΚΑ & ΧΑΛΚΟΥ 10 Παρεμβύσματα & Gaskets ΜΕΤΑΛΛΟΠΛΑΣΤΙΚΑ 11 ΑΝΘΡΩΠΟΘΥΡΙΔΕΣ ΕΛΑΣΤΙΚΕΣ Obround, Oval 12 Gasket από Θερμομονωτική πλάκα (Καυστήρων) 13 Παρεμβύσματα & Gaskets ΚΕΡΑΜΙΚΟΥ ΧΑΡΤΙΟΥ 14 Παρεμβύσματα & Gaskets PTFE (τεφλόν) 15 Παρεμβύσματα & Gaskets ΓΡΑΦΙΤΗ 16 Boiler Gaskets 17 Gaskets ΨΥΚΤΙΚΩΝ 1

3 Κατασκευάζουμε παρεμβύσματα από κάθε είδους ελαστικό σύμφωνα με τα διαστασιολόγια όλων των διεθνών προτύπων (DIN, EN, SME, JIS). Επιπλέον, κατασκευάζουμε κάθε είδους μη τυποποιημένο παρέμβυσμα, και gasket σύμφωνα με τις διαστάσεις του πελάτη μας. Παρεμβύσματα & Gaskets Ελαστικά Παρεμβύσματα & Gaskets ΠΕΡΜΑΝΙΤΗ Gaskets κάθε είδους, φλάντζες, παρεμβύσματα, δίσκους στεγανοποίησης κ.λ.π. σε όλα τα σχήματα και διαστάσεις, σε ποικιλία από φύλλα περμανίτη σε πάχη 0,3 έως 5mm. Καλύπτουμε όλα τα συνηθισμένα μεγέθη παραγωγής. Οι οργανωμένες αποθήκες προϊόντων στα περισσότερα από τα είδη μας επιτρέπουν να σας προμηθεύουμε γρήγορα την παραγγελία. Ανάλογα με τις απαιτήσεις, χρησιμοποιούμε την κατάλληλη μέθοδο κοπής (π.χ. τεχνολογία διάτρησης, κοπή με CNC & water jet). Παραδείγματα εφαρμογών: Gaskets & παρεμβύσματα για την ναυτιλία, βιομηχανία, αυτοκινητοβιομηχανία, ψυκτικών, βιομηχανικών & γεωργικών μηχανήματων, υδραυλικών κ.λ.π. 2 3

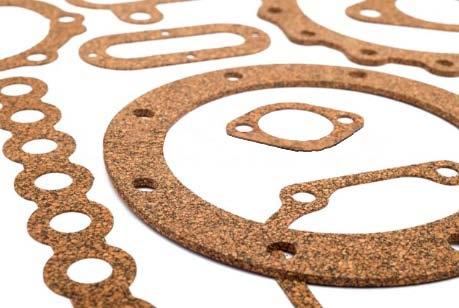

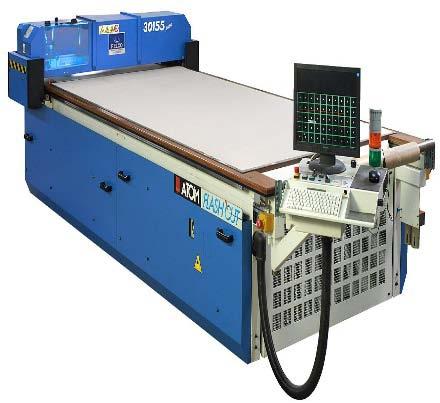

4 Παρεμβύσματα & Gaskets ΦΕΛΛΟΥ & ΛΑΣΤΙΧΟΦΕΛΛΟΥ Παρεμβύσματα & Gaskets Υλικών Τροφίμων (FD) Ταινίες, λωρίδες, σουβέρ, gaskets κάθε είδους, φλάντζες, παρεμβύσματα, δίσκους στεγανοποίησης κ.λ.π. σε όλα τα σχήματα και διαστάσεις, σε ποικιλία από φύλλα περμανίτη σε πάχη 1 έως 10mm. Καλύπτουμε όλα τα συνηθισμένα μεγέθη παραγωγής. Οι οργανωμένες αποθήκες προϊόντων στα περισσότερα από τα είδη μας επιτρέπουν να σας προμηθεύουμε γρήγορα την παραγγελία. Ανάλογα με τις απαιτήσεις, χρησιμοποιούμε την κατάλληλη μέθοδο κοπής (π.χ. τεχνολογία διάτρησης, κοπή με CNC & water jet). Παραδείγματα εφαρμογών: Gaskets & Παρεμβύσματα για την ναυτιλία, βιομηχανία, αυτοκινητοβιομηχανία, ψυκτικών, βιομηχανικών & γεωργικών μηχανήματων, υδραυλικών κ.λ.π. Για την παραγωγή επίπεδων παρεμβυσμάτων χρησιμοποιούμε εκκεντρικές πρέσες, μηχανές κοπής με κεφαλή κίνησης, κ.λ.π. Επιπροσθέτως, οι επίπεδες φλάντζες μπορούν να κοπούν με τη χρήση μηχανών κοπής CNC, ή μηχανών κοπής με νερό, ανάλογα με το υλικό και το μέγεθος. Χειροκίνητη παραγωγή για ειδικά σχέδια. Το ικανό και έμπειρο προσωπικό μας στο τμήμα χειροκίνητης παραγωγής ειδικεύται στην κατασκευή περίεργων μεγεθών και μορφοτύπων. Πρώτον, η προκαταρκτική κοπή πραγματοποιείται σε τραπέζια κοπής με CNC. Για ελαστικά με πιστοποιητικό FD χρησιμοποιούμε nbr, sbr, epdm σε λευκή απόχρωση σε πάχη 1 έως 10mm. Εφαρμογές: Χρήση σε Βιομηχανίες και Βιοτεχνίες τροφίμων. 4 5

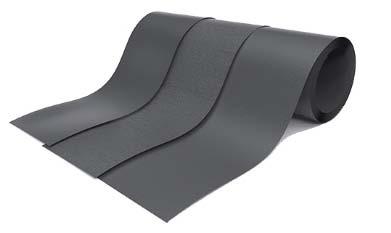

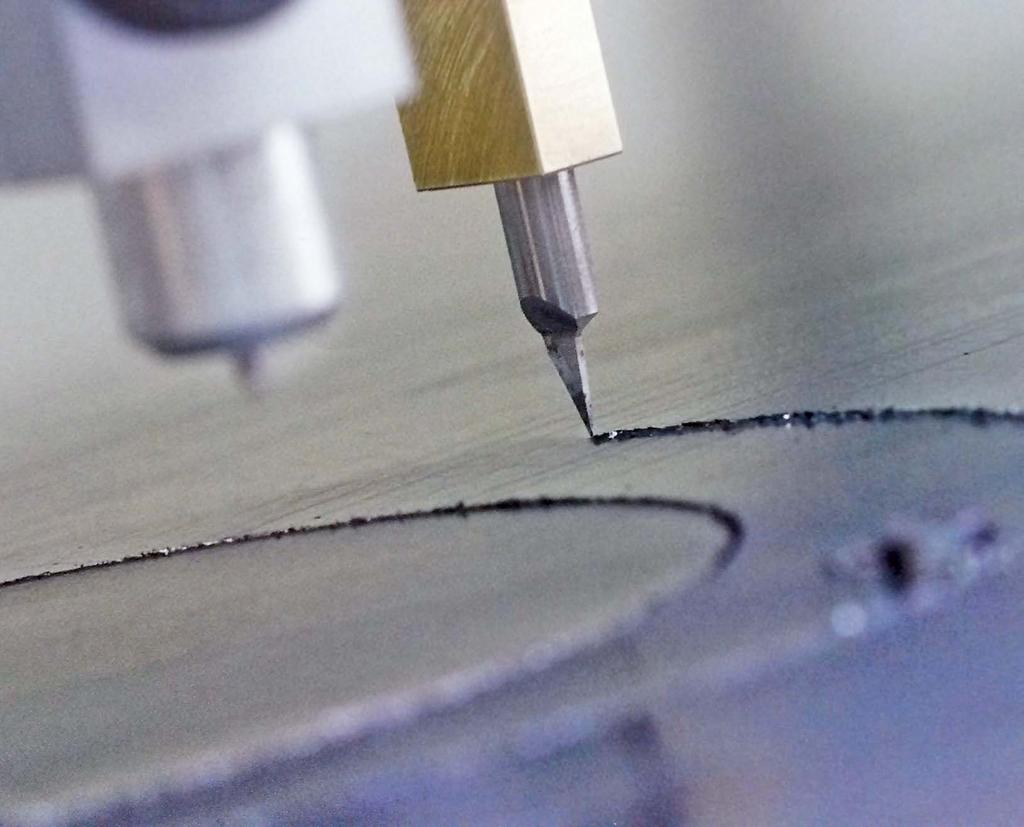

5 Ελαστικό με εξαιρετικές ιδιότητες, εξαιρετική αντίσταση στην φθορά, εξαιρετική αντίσταση σε πετρελαιοειδή, μη τοξικό. Ειδικότερα, ενδείκνυται για τις βιομηχανίες διύλισης, χημικών και φαρμακευτικών προϊόντων. Βέλτιστη αντοχή σε υδρογονάνθρακες, διαλύτες και πολλά χημικά προϊόντα υψηλής συγκέντρωσης. Έχει επίσης εξαιρετική αντίσταση έναντι ατμοσφαιρικών παραγόντων, όζοντος, γήρανσης και υψηλών θερμοκρασιών. Εξαιρετική αντοχή σε νερό και ατμό. ΕΠΙΦΑΝΕΙΑ: Λεία / ομαλή ΘΕΡΜΟΚΡΑΣΙΑ ΕΡΓΑΣΙΑΣ: Ελάχιστη: - 10 C Μέγιστη: 250 C Κοπές σε παρεμβύσματα, gaskets, o-ring, δακτυλίους στεγανότητας, εξαρτήματα FD κ.λ.π. Διάθεση σε μαύρο χρώμα σε διάφορα πάχη. Παρεμβύσματα & Gaskets ΣΙΛΙΚΟΝΗΣ Παρεμβύσματα & Gaskets VITON H διαδικασία κοπής μας χωρίς γενικά εργαλεία εξασφαλίζει υψηλή ευελιξία. Είναι ιδανική για την ανάπτυξη πρωτοτύπων για δοκιμαστικούς σκοπούς και την κοπή ακριβείας εξαρτημάτων ή μεγάλων gaskets, καθώς και απλές ή πολύπλοκες 2D γεωμετρίες. Ως δεδομένα, χρειαζόμαστε αρχεία CD, κατά προτίμηση DXF ή DWG, τα οποία στη συνέχεια μπορούν να μετατραπούν στο πρόγραμμα CNC. Μπορείτε επίσης να μας δώσετε ένα δείγμα, ή να μας ενημερώσετε για τις διαστάσεις. Υλικά: Σιλικόνη Βιομηχανικής χρήσης και FD για κατασκευη πάσης φύσεως παρεμβυσματων, Ταινιών, Λωρίδων σε ποικιλία σχεδίων και σε διάφορα πάχη. Εφαρμογές: Χρήση σε ποικιλία εφαρμογών, όταν υπάρχουν απαιτήσεις σε υψηλές θερμοκρασίες αντοχής. 6 7

6 Κοπές παρεμβυσμάτων, ταινιών, Gaskets κ.λ.π. από φύλλα πολυουρεθάνης. Τα φύλλα, οι ράβδοι και οι σωλήνες από πολυουρεθάνη είναι κατασκευασμένα από σκληρή, ανθεκτική στη ρωγμή και ανθεκτική στην τριβή πολυουρεθάνη, η οποία διαρκεί σημαντικά περισσότερο από τα συμβατικά ελαστικά και πλαστικά. Παρέχουμε πολυουρεθάνη σε προσαρμοσμένες διαμέτρους, μήκη, σκληρότητα και χρώματα. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ: Φύλλα πολυουρεθάνης, Ράβδοι & Σωλήνες, Πρότυπη σκληρότητα (sh): 90Α Εφαρμογές: Χρήση σε ποικιλία εφαρμογών, όταν υπάρχουν απαιτήσεις σε υψηλή καταπόνηση. Παρεμβύσματα & Gaskets POLYURETHNE Παρεμβύσματα & Gaskets ΜΕΤΑΛΛΙΚΑ & ΧΑΛΚΟΥ Κατασκευή παρεμβυσμάτων, Gaskets, Gasket οχετών καυσαερίου, εξατμίσεων κ.λ.π. Εφαρμογές: Χρήση σε ποικιλία εφαρμογών, όταν υπάρχουν απαιτήσεις σε υψηλή θερμοκρασία Διαθέσιμοι τύποι: ΠΑΡΕΜΒΥΣΜΑΤΑ FULL FCE & R. FCE ME εσωτερικό δακτυλίδι, τυποποιημένα ή custom made, σε πάσης φύσεως σχέδια και διαστάσεις 8 9

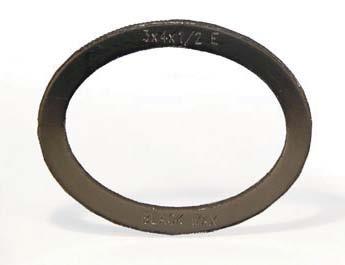

7 Κατασκευή πάσης φύσεως ελαστικών ανρθωποθυρίδων με βάση τα σχέδια του πελάτη από sbr, nbr, epdm, viton, σιλικόνη FD (τροφίμων), σιλικόνης βιομηχανικής και FD (τροφίμων) σε πάχη μέχρι 10mm. Εφαρμογές: Τοποθέτηση σε πάσης φύσεως μεταλλικές ανθρωποθυρίδες, θυρίδες δεξαμενών, φρεατίων, δοχείων τροφίμων, καυσίμων κ.λ.π. Παρεμβύσματα & Gaskets ΜΕΤΑΛΛΟΠΛΑΣΤΙΚΑ ΑΝΘΡΩΠΟΘΥΡΙΔΕΣ ΕΛΑΣΤΙΚΕΣ Obround, Oval Κατασκευή ή εισαγωγή τυποποιημένων ή μη παρεμβυσμάτων, Gaskets, Gasket οχετών καυσαερίου, εξατμίσεων κ.λ.π. Εφαρμογές: Χρήση σε ποικιλία εφαρμογών, όταν υπάρχουν απαιτήσεις σε υψηλή θερμοκρασία και καταπόνηση. Διαθέσιμοι τύποι : SPIRL WOUND (W,WR-WRI-WG), METL JCKETED, DOUBLE METL JCKETED, RING JOINT GSKETS ΠΑΡΕΜΒΥΣΜΑΤΑ FULL FCE & R. FCE με εσωτερικό δακτυλίδι σε τυποποιημένες ή custom made διαστάσεις 10 11

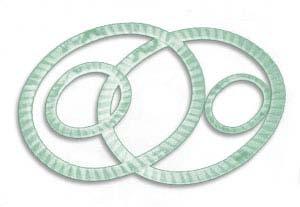

8 Φλάντζες Καυστήρων κατασκευασμένες από ίνες ορυκτοβάμβακα αναμεμειγμένες με υλικά πληρώσεως από πηλό. Κατάλληλη για εφαρμογές σε θερμοκρασίες λειτουργίας o C. Οι ίνες ορυκτοβάμβακα που χρησιμοποιούνται είναι βιοδιασπώμενες, έτσι ώστε να καθιστούν το προϊόν ακίνδυνο προς τον άνθρωπο. Εφαρμογές: Τοποθέτηση σε πάσης φύσεως μπούκες καυστήρων Πόρτες Καυστήρων κ.λ.π. Gasket από Θερμομονωτική πλάκα (Καυστήρων) Παρεμβύσματα & Gaskets ΚΕΡΑΜΙΚΟΥ ΧΑΡΤΙΟΥ Φλάντζες - παρεμβύσματα - ταινίες από κεραμικό χαρτί σε διάφορα πάχη. Κατάλληλα για εφαρμογές σε θερμοκρασίες λειτουργίας 1200 o C. Κατασκευασμένο από πυριτικό άλας μαγνησίου, αναμεμειγμένο με ειδικά επιλεγμένα ανόργανα συνδετικά υλικά, ώστε να έχει σαν αποτέλεσμα εύκαμπτο χαρτί με εξαιρετικά χαρακτηριστικά. Προηγμένες τεχνικές παραγωγής εξασφαλίζουν ομοιόμορφη δομή, ενισχυμένη με χαμηλή θερμική αγωγιμότητα, καλή αντοχή στον χειρισμό και λεία επιφάνεια. Διαθέσιμο σε μία ευρεία γκάμα παχών και διαστάσεων ρολών

9 Τα παρεμβύσματα γραφίτη είναι μια συνηθισμένη λύση. Κατασκευάζουμε παρεμβύσματα από κάθε είδους φύλλα ενισχυμένου γραφίτη (φύλλα σκέτου γραφίτη, φύλλα με συρμάτινη ενίσχυση, με εσωτερικη μεταλλική ενίσχυση κ.λ.π.) σύμφωνα με τα διαστασιολόγια όλων των διεθνών προτύπων (DIN, EN, SME, JIS). Επιπλέον, κατασκευάζουμε κάθε είδους μη τυποποιημένο παρέμβυσμα, σύμφωνα με τις διαστάσεις του πελάτη μας. Εφαρμογές: Σε δίκτυα Ατμού,σε εφαρμογές υψηλών θερμοκρασιών κ.λ.π. Παρεμβύσματα & Gaskets PTFE (τεφλόν) Παρεμβύσματα & Gaskets ΓΡΑΦΙΤΗ Δυνατότητα κατασκευής οποιουδήποτε τύπου παρεμβύσματος και φλάντζας. Χημικά αδρανές, μέχρι και σε υψηλές θερμοκρασίες και πιέσεις, είναι ιδανικό σαν υλικό για παρεμβύσματα. Μη τοξικό. Διαθέτει ασύγκριτες αντικολλητικές ιδιότητες και ο συντελεστής τριβής του ειναι ο χαμηλότερος ανάμεσα στα στερεά. Κύρια χαρακτηριστικά: Χαμηλή ευφλεκτότητα, εύκολη κατεργασιμότητα, πολύ χαμηλός συντελεστής τριβής, πολύ υψηλή χημική αντίσταση. Τυποποιημένα παρεμβύσμα FF & RF, ορθογωνικής και τετραγωνικής σχεδίασης, ταινίες, back up rings κ.λ.π. Σε διάφορα πάχη

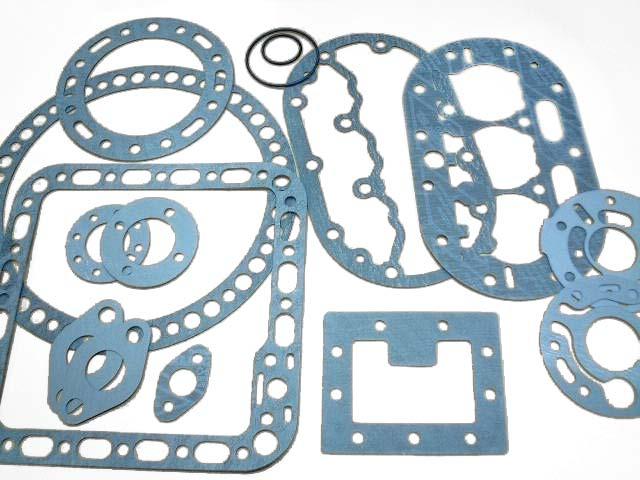

10 Εύκολη και γρήγορη εγκατάσταση, σύμφωνα με τις μεταλλικές επιφάνειες, χωρίς να απαιτείται κόλλα. Κατά τη συντήρηση μπορούν εύκολα να αφαιρεθούν - καθαρά, χωρίς υπολείμματα. Οι φλάντζες μπορεί να βοηθήσουν σε μεγαλύτερη ζωή του λέβητα, λόγω μη διάβρωσης ή διαρροής. Χρησιμοποιούνται υλικά με εξαιρετική αντίσταση. Τα παρεμβύσματα είναι διαθέσιμα σε οβάλ, στρογγυλό σχήμα, αλλά και σε οποιοδήποτε άλλη μορφή σχεδίου. Προσαρμοσμένα μεγέθη και σχήματα είναι διαθέσιμα κατόπιν αιτήματος. Υλικά: Πλεκτά γραφιτένια boiler gaskets, γραφίτη, περμανίτη, ειδικού ελαστικού κ.λ.π. Τυποποιημένα παραδείγματα εφαρμογών: Boilers, θερμοσίφωνες, δοχεία πίεσης ατμού, υγραντήρες ατμού, στην χαρτοποιία στην ναυτιλία κ.λ.π. Boiler Gaskets Gaskets ΨΥΚΤΙΚΩΝ Ειδικής σχεδίασης Gaskets με αντοχή στο freon για χρήση σε μηχανήματα ψύξης. Τεράστια παρακαταθήκη τυποποιημένων σχεδίων από όλες τις γνωστές εταιρείες κατασκευής κομπρεσέρ. Μεγάλη αντοχή στα λιπαντικά. Ιδανική λύση για εγκαταστάσεις ατμού και αερίων. Εφαρμογές: Εγκεκριμένος για εγκαταστάσεις φυσικού αερίου, ορυχείων, βιομηχανίας τροφίμων και δικτύων πόσιμου νερού και ναυπηγικών εφαρμογών
